Правильная проводка в квартире: схемы, правила и алгоритм работ

Содержание

Прокладываем проводку в квартире.

Разводка электропроводки начинается с правильного планирования. Сначала нужно определиться, где и какие приборы будут располагаться в квартире. Потом вычислить нагрузку на сеть и подобрать провода нужного сечения. И можно приступать к установке розеток.

На фото:

Как сделать электропроводку безопасной?
Во-первых, позаботьтесь о заземлении розеток. Во-вторых, особое внимание уделите ванной. Есть определенные правила ПЭУ по безопасности в помещениях с повышенной влажностью. Например, розетки и выключатели должны быть удалены от душевых кабин на расстояние не менее 60 см, а выключатели — располагаться вне помещения.

На фото: Марина Янкевич,


архитектор-консультант

В советские времена в качестве проводки в квартире использовался кабель из алюминия. Это и понятно: в домах наших родителей из бытовой техники можно было найти лишь один мощный агрегат – допотопную стиральную машинку с ручным отжимом.

Современные жилища могут похвастаться райским изобилием бытовой техники – здесь и водонагреватели, и посудомоечные машины, и кондиционеры, и пароварки, и еще множество электромонстров. С такими нагрузками алюминиевая проводка в квартире уже не справляется. Алюминий не пластичен и хрупок, легко окисляется и выдерживает в 1,5 раза меньшую нагрузку, чем медь. Это приводит к постоянным перегревам, возможны и случайные возгорания. Поэтому при электрификации квартиры лучше выбирать медную проводку. Медь – более гибкий (а значит, и более стойкий) материал и мужественно выдерживает большие нагрузки.

Сечение кабеля следует выбирать с расчетом на будущую нагрузку на проводку в квартире. Зная мощность электроприборов (она обязательно указывается в паспорте товара), можно вычислить суммарную мощность подключаемой бытовой техники и определить нужное сечение провода. В интернете опубликованы специальные таблицы для таких вычислений.



На фото:

Чертим схему электропроводки. Расположение розеток и выключателей будет зависеть от расстановки мебели и бытовых приборов. Лучше на каждый электроприбор вывести свою розетку – это безопаснее, чем пользоваться удлинителем. Определитесь с местом расположения мощных потребителей электроэнергии – к ним лучше подвести самостоятельную кабельную трассу. Желательно, чтобы нагрузка на каждой линии составляла менее 5 кВт.



По нанесенной на стены разметке высверливаем отверстия для розеток. Для этого применяются специальные насадки для перфоратора. Учтите, глубина отверстий должна быть на 5 мм больше глубины подрозетника.



Выбор подрозетников зависит от материала, из которого выстроены перегородки. Подрозетники различаются разными способами крепления: одних держат распорные лапки, других – винты.



На пазогребневые стены смонтировали «ожерелье» из красных подрозетников. Позже блок оформят в одну рамку, где разместятся розетки для ТВ, телефона, интернета и обычные силовые розетки.



Теперь необходимо высверлить канавку для провода. Штроба должна идти строго вертикально, так вы всегда будете знать место прохождения кабеля и не повредите его при следующем ремонте. После этого в штробы закладывается кабель и сверху замазывается раствором.

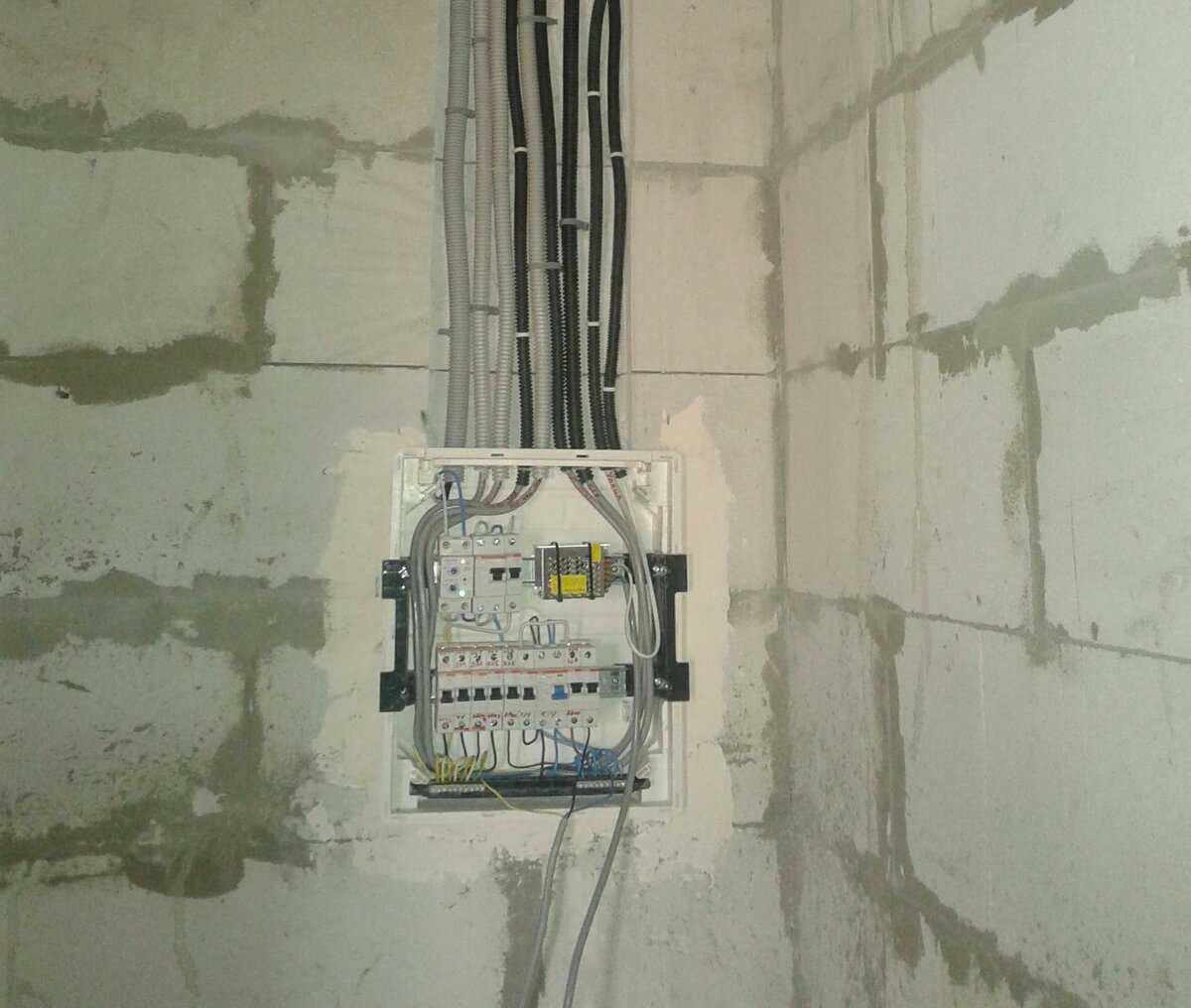

Для обеспечения надежного и равномерного распределения электроэнергии в доме, проводку в квартире разделяют на несколько отдельных магистралей. Для каждого кабеля выделяют собственную индивидуальную «одежку» – защитную гофру.



Все электромагистрали сводятся в одну точку и соединяются между собой в распределительной коробке. Кабели можно проложить прямо под стяжку – так сократится количество штроб и их протяженность.



Распаячный блок, где электропроводка встречается с кабелем, идущим от электрощитка, может быть вмонтирован прямо в подрозетник. Единственное отличие этой псевдорозетки от своих «соседок» – обязательное наличие крышки.



Как устроена электропроводка в квартире и ее особенности?

Вопрос о прокладке электрической проводке часто настигает новоиспеченного обладателя жилья или просто того, кто делает ремонт у себя в квартире.

Процесс разводки электрики – дело не из легких и требует высокой квалификации исполняющего специалиста и профессионализма, ведь от этого зависит сохранность и безопасность жизни.

Эта статья раскроет основные понятия о проводке электрики, расскажет о существующих нюансах и особенностях.

Монтаж электрической проводки квартиры

Проект

Как и любой другой вид строительных работ, монтаж электрической проводки начинается с разработки и составления проектной документации. В ней в первую очередь отображают расположение распределительного щитка, в который будет сводиться вся расположенная в квартире электрика, так же указывают расположение розеток, светильников и выключателей к ним.

Группы электропроводки

Линии электропроводки прокладываются отдельно, от щитка к потребителю. Для корректного выбора правильного сечения прокладываемого кабеля, следует учитывать номинальную мощность потребителя.

При необходимости потребители объединяют в группы для удобства электрического монтажа, в последующем предварительно соединив их в распределительных коробках.

Скрытая электропроводка в квартире

Электропроводку в квартире нужно выполнять скрыто. Этот метод представляет собой устройство штроб и укладки кабелей в штробы с их последующим заделыванием. При невозможности выполнения скрытой проводки, ее проводят открытым способом, но нужно помнить, что это самый небезопасный способ.

При штроблении стен следует помнить, что разметка под штробление выполняется строго параллельно и перпендикулярно конструкции здания, а крепление кабеля выполняется каждые 35 сантиметров специальным крепежом.

В местах, где проектом предусмотрены розетки монтируется отверстие под подрозетник, в которой в последующем устанавливается сам подрозетник, замазанный алебастром.

Соединение жил в распределительных коробках можно выполнять тремя доступными способами: с помощью клемм, пайкой и скруткой. Каждый из способов довольно эффективен и выбор зависит только от предпочтения электромонтажника.

Защитная аппаратура

Выбор защищающей аппаратуры крайне важен, следует правильно выбирать элементы защиты, предварительно правильно рассчитав их номиналы.  Для группы розеток можно выбирать автоматический выключатель на 25 А, для группы освещения – 10-16 А. Так же требуется помнить, что помещения, где высокая влажность, или потребителям, железные элементы которых непосредственно работают с водой (например стиральная машина), обязательно требуется устанавливать устройство защитного отключения, которое защищает от токов утечки и поражения человека током. Но наиболее эффективной будет установка УЗО в паре с автоматическим выключателем или дифференциального автомата.

В настоящее время электропроводка в квартире выполняется медными кабелями с поливинилхлоридной изоляцией, т.к. они наиболее износостойкие и намного долговечнее, чем алюминиевые. При наличии заземляющего проводника в доме используют трехжильные кабели, но если заземление в дом не введено, что очень плохо и небезопасно, то достаточно двухжильного кабеля.

©Ehto.ru

Поделиться ссылкой:

Похожее

Правильная замена проводки в квартире или доме

Электрические сети являются объектом повышенной опасности, поэтому следить за их состоянием одна из основных обязанностей каждого владельца недвижимости.

Причин для замены электропроводки может быть несколько. В основном к ним относятся изношенность старых сетей и возросшая нагрузка, например, появление нового электрического прибора – стиральной машины, или, например, Вы установили в Своей квартире или доме системы теплый пол. Кроме того, замена электропроводки может потребоваться при перепланировке квартиры или при недостаточности точек разбора (розеток, светильников, выключателей).

Перед началом процедуры замены электропроводки, владелец квартиры должен определиться, с местом, где должны находиться выключатели, розетки люстры, а также решить, какова будет общая потребляемая мощность оборудования в доме. От этого зависит расход материала и сечение провода, который будет использоваться под проводку.

Также необходимо определиться — какой кабель использовать для стационарной проводки? Как правило используют кабель сечением 1,5 кв. для не нагруженной сети (телевизор, свет, и т.д.), однако чаще всего используют силовой кабель сечением 2,5 кв. Для стационарной проводки подойдет как кабель марки ВВГ п-нг, так и кабель серии  NYM. Какой кабель использовать каждый решает Сам для себя. И тот и другой имеет свои плюсы и минусы.

Ниже приведена таблица основных отличий кабеля ВВГ от NYM:

критерий

NYM

ВВГнг LS

РасшифровкаN — согласно немецкому стандарту VDE 0250 часть 204.
Y — ПВХ изоляция и оболочка.
M — монтажный кабель.

В — материал изоляции жил ПВХ (поливинилхлорид)

В — материал наружной оболочки является ПВХ

Г — дополнительная защита проводника отсутствует

нг — кабель не распространяющий горение.

LS – при создании оболочки токоведущих жил используется безгалогеновый поливинилхлорид, который при горении практически не выделяет дым.

рабочее напряжение, В660660
частота, Гц5050
количество жил2-51-5
сечение жил, мм21. 5-351.5-240
диапазон температур эксплуатации, 0С— 30 + 40-50 + 50
длительно допустимая температура жил, 0С+ 70+ 70
срок службы по НТД, лет4030
наличие заполненияданет
нераспространение горенияпри одиночной прокладкепри групповой прокладке
применение во взрывоопасных зонахгде требуется уплотнение при вводе в оборудованиегде не требуется уплотнение при вводе в оборудование


Необходимо отметить, что полная замена электропроводки достаточно хлопотное дело. Вероятнее всего квартиру придется покинуть на несколько дней, пока будут проводиться работы, а после помещению потребуется косметический ремонт.

Работы по полной замене электропроводки начинаются с разметки и штробления стен под кабель, одновременно делаются технологические отверстия для розеток и распаечных коробок. После этого рабочие переходят к прокладке силового кабеля, устанавливают электрощиток и «автоматы». Качественная, сделанная по всем стандартам проводка не должна иметь скруток, — все соединения производятся либо методом пайки, либо с помощью клемм. Поскольку современные дома изобилуют мощной бытовой техникой, рекомендуется для особо мощных приборов, таких как стиральная машина, мультиварка, посудомоечная машина прокладывать отдельную линию.

После того, как проводка собрана, устанавливают выключатели, розетки и проводят тестирование сети. Если все работает нормально, то штробы заделывают шпатлевкой. В том случае, если делать ремонт нет возможности, но заменить проводку все-таки требуется, специалисты рекомендуют остановиться на ее открытом типе. В этом случае все провода прокладываются на поверхности стен в специальных негорючих коробах.

Полная замена электропроводки очень ответственное занятие, поэтому не рекомендуется выполнять эти работы самостоятельно. Заменой и ремонтом электросетей должны заниматься только профессиональные электрики.

Купить кабель для прокладки электропроводки в Вашем доме или квартире в Мурманске Вы всегда можете по адресу: г. Мурманск, ул. Домостроительная д.7 магазин «КИТMiX» на территории ТЦ МЕГАстрой) или по телефону 78-51-52

Электропроводка в квартире своими руками: пошаговая инструкция

При переезде в новую квартиру или дом всегда очень остро встает вопрос о качественном монтаже электропроводки, зачастую в новых квартирах в целях удешевления квадратного метра площади застройщики оставляют работы по электрике будущим владельцам новых квартир. Все что вы можете увидеть переступив порог своего нового жилища, провод заведенный в квартиру с лестничной площадки.

С чего же начинать при монтаже электропроводки своими руками?

Схема электропроводки в квартире.

Любые строительные работы начинаются с проектно-изыскательских. В нашем случае нам понадобится составить схему монтажа электропроводки.

Составьте чертеж вашей квартиры в масштабе и разметьте на нем все точки подключения розеток, осветительных приборов и выключателей.

Начинать планировать схему монтажа лучше с распределительного щитка, именно через него электроэнергия попадает к вам в квартиру. В нем будут располагаться приборы учета электроэнергии и приборы защиты, которые уберегут вашу электрическую сеть от короткого замыкания. Электрический щит обычно располагается при входе в квартиру на стене, либо в специально сделанной для него нише, второй вариант подойдет для кирпичных стен, в панельках придется довольствоваться настенным щитком, если конечно строители не предусмотрели специальную нишу при строительстве дома. Если щиток находится за пределами квартиры, отличным вариантом будет провести в квартиру медный провод с сечением не меньше 6мм кв. и расположить в квартире еще один электрический щиток. Высота на которой устанавливается распределительный щит колеблется в пределах 1,5-2 метров от уровня пола, чтобы обеспечить удобный доступ к щиту для взрослых и недопустить свободный доступ для детей.

На следующем этапе вам необходимо будет подсчитать количество розеток, осветительных приборов и количество выключателей. Количество розеток в жилых комнатах обычно исходят из правила не меньше 1 розетки на 6 квадратных метров помещения. В кухне и ванной комнате заложите в проект большее количество розеток. Не менее 3-х для кухни  хотя лучше не менее 5-ти. Сами подумайте, сколько приборов сейчас используется современной хозяйкой: холодильник, микроволновка, посудомоечная машина, электрический чайник, блендер, хлебопечка, мультиварка и так далее. С ванной комнатой все несколько проще, обычно хватает 2 розеток. Для стиральной машинки, фена или электрической бритвы. Если планируете устанавливать электроводонагреватель, добавьте еще одну розетку. Только лучше запланировать для ванной комнаты отдельную линию и защитить ее УЗО. Для корридоров и прихожей будет достаточно по 1-2 розетки.

Под осветительные приборы обычно прокладывают отдельную линию. Вам лишь необходимо расчитать количество точек освещения и выключателей.

После того как количество розеток подсчитаноэтого нанесите разметку на стены квартиры. Розетки обычно устанавливаются на высоте 30-40 см от уровня пола, выключатели 1-1,5 метра. Раньше выключатели устанавливали на высоте 1,5 метра, но в современных квартирах все чаще, выключатели устанавливаются гораздо ниже, это становится особенно актуально, если в вашей семье есть маленькие дети, которые просто не достают до выключателей установленных на большой высоте. Планируйте, прокладку электрического кабеля строго вертикально или горизонтально, это убережет вас дальнейшем от случайного повреждения кабеля, при попытке просверлить стену или забить гвоздь.

Монтаж электропроводки в квартире.

Монтаж электропроводки делится на три вида:

1. Открытый — используется там, где невозможно применить скрытый монтаж электропроводки, вы можете наблюдать такую проводку в старых домах и квартирах, когда о скрытой проводке даже и не думали. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному монтажу.
2. Скрытый монтаж — провод укладывается в стены, широко применяется при монтажных работах в квартирах и коттеджах.
3. Комбинированный — проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки.

Поскольку ремонт мы с вами делаем в квартире , то разберем более подробно скрытый монтаж электропроводки.

Если дом в котором вы приобрели квартиру панельный, то наверняка строители позаботились о специальных каналах для электропроводки, как правило плиты используемые для стрительства уже имеют специальные каналы для проводки, вам останется лишь протянуть в них электрический кабель и установить розетки и выключатели на их законные места.

Если же стены вашего дома кирпичные то необходимо сделать штробы под проводку. Как альтернативу штроблению можно использовать штукатурку, на неоштукатуренных стенах. Слой штукатурки цементно-песчаным раствором легко скрывает проводку.

Для штробления стен вам необходимо будет использовать перфоратор или болгарку, также вы можете воспользоваться штроборезом, но его проще взять на прокат, чем покупать.

Перед тем как приступить к штроблению необходимо разметить стены под штробу, учтите, что проводить проводку нужно строго вертикально или горизонтально. Под розетки проводите разводку горизонтально на уровне розеток, под выключатели вертикально не доходя до потолка 10-15 сантиметров. Выше проводить проводку не стоит, если в вашей квартире запланированы натяжные потолки, высоко смонтированная проводка может стать препятствием для его монтажа.

Глубина штробы под проводку обычно 1,5-2 см, так что не переусердствуйте со штробой. Для штробления отверстий под розетки и выключатели воспользуйтесь специальной коронкой под розетки, если приобретать коронку нет желания, то просто разметьте отверстие под розетку, просверлите отверстия по окружности и выбейте середину с помощью зубила.

Проводку в штробе крепите с помощью пластиковых хомутиков или на алебастр. Подрозетники в отверстия также крепятся с помощью алебастра, при установке подрозетника делайте запас на толщину шпатлевки, если стена будет дополнительно выравниваться с помощью шпатлевки. После проведения всех отделочных работ подрозетники должны быть заподлицо со стеной.

Выбор автоматов и УЗО для квартиры.

УЗО — устройство защитного отключения используется для защиты от токов утечки.

Обычно в ванных комнатах рекомендуется использовать УЗО до 30мА класса А.

Для розеточной группы рекомендуется использовать автомат на ток 25А типа В и УЗО на 30 мА.А для линии освещения будет достаточно автомата на 10 или 16А типа В.

Вы можете использовать дифференциальный автомат — этот прибор совмещает в себе функции автоматического выключателя и УЗО и защищает вас и от токов утечки и от коротких замыканий.

Выбор проводов для проводки квартиры.

Для монтажа электропроводки лучше использовать медный провод, т.к. он лучше проводит ток по сравнению с аллюминиевым проводом, более гибок и менее ломок. Монтировать медный провод гораздо удобнее, чем аллюминиевый.

Для разводки в квартире обычно используется двух и трехжильный провод ВВГ или ВВГ НГ с сечением не менее 2,5 кв.мм для розеток и 1,5 кв. мм. для освещения.

Если планируется использовать приборы с большой мощностью, например электрическая плита или стиральная машина, то сечение следует увеличить до 4 кв. мм.

Соединять проводаможно тремя разными способами: скруткой, пайкой и с помощью клемм. Третий вариант будет наиболее практичен в домашних условиях, клеммы надежно удерживают кабель. Скрутка использовалась раньше, но сейчас специалисты считают такой вид соединения самым не безопасным. Пайка намного надежнее скрутки, но отнимает много времени и требует специализированного оборудования. Как альтернативу обычной скрутке можно использовать бандажную скрутку, при которой два провода соединяются мягким медным проводом меньшего сечения.

Мы рассмотрели основные моменты монтажа электропроводки в квартире своими руками. Теперь можно приступить к практике. Следующее видео закрепит все прочитанное вами и ответит на некоторые вопросы, которые мы могли пропустить.

Видео о самостоятельной электропроводке в квартире

Только не забывайте о технике безопасности, все работу с электропроводкой проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов заизолированы и не пересекаются между собой.



Вконтакте

Facebook

Twitter

Google+

Одноклассники

Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое

Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.

Также понадобятся 2 шины

Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.

Реле напряжения

Приобрели проверенное временем реле напряжения Зубр.

У него мощные клеммники

Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.

Автоматы и УЗО CHINT

Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.

Щиток в разобранном состоянии

Разберем наш ящик для того, чтобы было удобно с ним работать.

Приборы установлены

Теперь можно заняться установкой приборов.

По ручке отвертки будем гнуть провод

Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.

Сделали петлю

Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.

Получилось некоторое подобие гармошки

Вот такая получилась «гармошка».

На каждом приборе закрепили фазу

Осталось ее вставить и обжать клеммы.

Чтобы гармошка не мешала, петли загнуты внутрь

Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.

Подготовили провод для подключения УЗО

Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.

Черным проводом подключили ноль

Аналогичным образом подключаются другие проводники.

Напряжение 232 вольта

Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.

После срабатывания УЗО

После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Полезные советы

  • Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
  • Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
  • Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
  • Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
  • Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Закрепление проводов и коробок

Если поверхность стен не облицована, разводку проводов своими руками можно выполнить, используя алебастр. С помощью шпателя на небольшой участок стены наносится материал и вдавливается провод. Алебастр твердеет быстро, придется придерживать проводку в течение 30-40 секунд до полного засыхания. Расстояние между местами крепления не должно превышать 50 см и кабель должен плотно прилегать к поверхности.

Можно использовать специальные скобы, которые вбиваются в швы между строительным материалом.

Монтажные скобы можно сделать из гвоздей. Вбив в стену наполовину, они загибаются при помощи молотка, образуя требуемое крепление.

Использование розеток и высота проводки

Если в одной из комнат на общей стене находятся розетки и планируется расположить такие же на противоположной стороне, разрешается сделать разводку не от коробок, а просто объединив их проводами.

Правильная схема разводки электропроводки в квартире должна предусматривать возможные риски повреждений. Чтобы предотвратить доступ к электрическим проводам домашним питомцам, маленьким детям и самим не запинаться их можно спрятать в стене.

Размещаются провода, отступив от потолка 10-15 см. На этом уровне обычно не вешают картины или фотографии, поэтому риск повреждения будет минимальным. Но если в комнате планируется устанавливать подвесной потолок, то расположение кабелей будет зависеть от его конструкции.

Тщательно выбирайте высоту розеток

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

  • На ввод и к самым мощным потребителям – 4 мм2.
  • К силовым розеткам – 2,5 мм2.
  • Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм2.

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

  • Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
  • Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
  • Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
  • Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
  • нг ‒ негорючая изоляция.
  • Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
  • 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм2.

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

Методы электроразводки

Монтаж электропроводке в однокомнатной квартире может быть выполнен открытым, закрытым или скрытым под элементы конструкции способом.

Открытый способ подразумевает прокладку без использования дополнительной изоляции. Это самый дешевый и опасный метод, который желательно не применять на практике. При крайней необходимости следует использовать провода с надежной изоляцией.

Разводку проводов открытым методом иногда делают в пластиковых коробах или гофрорукаве. Применяется в офисах и в общественных заведениях.

Кабели можно спрятать под облицовочный материал, которым обшиты или покрыты стены. Например, убрать под гипсокартон или штукатурку.

Самым популярным и безопасным способом является закрытая электроразводка в штрабе или проложенная в специальной трубе. Это возможно, только если на стадии строительства в стены, потолок или пол были вмонтированы эти трубы.

На фото разводка электрики своими руками

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Составление схемы электропроводки для частного дома

Электропроводки в квартире и в частном доме могут значительно отличаться между собой, в связи с определёнными особенностями постройки, расположения помещений, использованных строительных материалов. Соответственно, схема так же потребует к себе дополнительного подхода.

  1. Наиболее часто для частных домов используется схема, разработанная следующим образом: на фасаде находится общий автоматический выключатель, к которому подключается кабель, питающий общий распределительный щиток в доме. Со щитка осуществляется подача и распределение электроэнергии по всем помещениям.
  2. Для того, чтобы обеспечить беспроблемную эксплуатацию и обслуживание сети, во время проектирования схемы  разбейте систему на группы по определённым типам. Например, поэтажно, покомнатно, или по принципу «освещение – силовые потребители – внешние коммуникации». Учитывайте токовые нагрузки на каждую группу отдельно.
  3. Соединять группы потребителей между собой нужно, используя дополнительные автоматические выключатели, установленные в распределительном щитке. В некоторых случаях, например, когда подключаются потребители, работающие в агрессивных условиях, подключаются такие элементы защиты, как УЗО.
  4. При расчёте схемы используйте план дома. Таким образом вам будет проще опираться на индивидуальные особенности постройки.

Помните основные рекомендации при монтаже электропроводки своими руками в любых помещениях:

    • Фаза разрывается выключателем;
    • Для каждой комнаты рекомендуется как минимум одна распределительная коробка;
    • Такие приборы, как стиральная машинка, бойлер, кондиционер, желательно запитать от отдельных магистралей, чтобы обеспечить заземление корпуса.

Подведём итоги

Выполнить разводку электрики в квартире сможет даже домашний мастер, не имеющий подобного опыта. Главное здесь – соблюдение норм ПУЭ и правил техники электробезопасности. Следует понимать, что с электроэнергией шутки плохи, и малейший недочёт, допущенный при производстве работ, со временем может превратиться в настоящую проблему. Ну и, конечно, необходимо достаточно свободного времени – быстро подобную задачу не выполнить, особенно если опыт отсутствует полностью.

WAGO-соединения получаются аккуратными и не требуют дополнительной изоляции

Надеемся, что изложенная в сегодняшней статье информация была интересна, а главное полезна нашему Уважаемому читателю. Если у Вас остались вопросы по теме, можете их смело задавать в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. У вас есть опыт самостоятельного монтажа электропроводки в частном доме или квартире? В таком случае огромная просьба поделиться им с другими читателями – это будет весьма полезно начинающим домашним мастерам. А напоследок мы предлагаем посмотреть небольшой, но довольно информативный видеоролик по сегодняшней теме.

Watch this video on YouTube

Предыдущая Инженерия 12 эффективных способов уменьшить счета за электроэнергию
Следующая Инженерия Розетка с таймером: как использовать умное устройство дома

электрические схемы + как провести самому

Обязательная часть ремонта в квартире — замена или установка электрических кабелей, распределительных коробок, электрощита. Правильно подобранная схема электропроводки защитит жилье от аварий и аварийных ситуаций.

Мы подскажем, что необходимо предоставить для самостоятельной замены или прокладки электрики. Вы научитесь планировать и распределять электроточки в студиях, двух- и трехкомнатных квартирах. Принимая во внимание наши рекомендации, вы сможете обеспечить для себя бесперебойную работу электросети.

Содержание статьи:

  • Отличительные черты современной электропроводки
  • Что такое схема подключения?
  • электрическое разделение на группы (линии)
    • Приборы стационарные
    • Выделенная линия для кухни
    • Одна или несколько групп освещения?
    • Помещения с повышенной влажностью
  • Обзор электросхем помещений
    • Вариант №1: Однокомнатная студия или корпус
    • Вариант №2: 2-х, 3-х комнатная квартира
  • Выводы и полезные видео по теме

Отличительные черты современной электропроводки

Современная бытовая техника в конце 20 века совершила значительный прорыв. Помимо телевизора в домах были компьютеры, системы охраны и наблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно сделать электропроводку в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем получится висящий на стене или на полу натянутый провод. В лучшем случае их можно спрятать в плинтус или зашить в коробку

Помимо большого количества новых приборов есть еще одно отличие: всегда присутствует наряду со слаботочной системой электроснабжения сеть, традиционно включающая телевизионные и телефонные провода, а также компьютерное, охранное и акустическое оборудование внутренней связи.

Эти две системы не могут быть разделены (силовая и слабая), так как все устройства питаются от источника питания 220 В.

Схема подключения слаботочных систем в квартире. Она включает в себя три сети: компьютер, телефон и телевизор. их виды кабеля и оборудования предусмотрены для каждой сети

Изменить количество одновременно работающих устройств и кабелей. Если раньше не хватало установки в одной комнате люстры, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и подсветку.

К увеличению количества приборов необходимо добавить увеличение мощности — по этой причине старый кабель не подходил, а размер распределительного щита заметно увеличился.

Какая электрическая схема?

Оказывается, устройство современной электропроводки в квартире – настоящее искусство, которым занимается только квалифицированный электрик.

Если вы не хотите постоянно менять стены, маскировать кое-где проступающий кабель, обязательно на ремонт квартиры или строительство дома сделать чертеж с указанием всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощит от УЗО, Освещение.

Пример схемы, которую может зарисовать собственник жилья. Внимание уделяется обозначению мест расположения всех электроточек, начиная от электрических розеток и заканчивая

Ориентируясь на требования и пожелания арендодателя, электрическая принципиальная схема электропроводки в квартире. Его задача — разбить кабель на группы, чтобы правильно распределить нагрузку, продумать систему контроля и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении плана, чертежа, плана работ, необходимых для грамотного проведения электромонтажных работ?

Рассмотрим схему по составным частям:

  • Устройства защиты цепи Устанавливаются в электрический щит. От их качества и правильной работы установки зависит вся домашняя техника и безопасность пользователей.
  • Кабели, провода сечения с правильно подобранными и хорошо изолированными.
  • Розетки и выключатели с качественными контактами, безопасные корпуса.

В частных домах обязательный элемент — автомат открывания и силовой кабель от него до панели. С помощью выключателя регулируйте потребляемую мощность и, при необходимости, отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощности по автоматическим выключателям и защите каждой выбранной линии

Счетчик обычно устанавливается на входе, срез после индукционной машины.

электрическое разделение на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварии можно отключить одну группу, а другая будет работать в обычном режиме.

Вариант разделения на 4 группы:

галерея изображений

Фото

Допустим, в городской квартире производится прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой постройки с плохой электропроводкой, не выдерживающей сильной мощности

На кухне обычно находится множество устройств, одновременная работа которых также требует прокладки силового кабеля подходящего сечения: варочная плита, духовка , тостер, мультиварка, микроволновая печь, посудомоечная машина в машине

Санузел — одно-двухкомнатный с повышенным уровнем влажности. Это необходимо учитывать при монтаже системы освещения, а также при установке розеток, на которые должна опираться защита

. Так как осветительных приборов обычно несколько, то рекомендуется устанавливать несколько отдельных групп в каждой комнате. Например, разделить освещение комнаты (люстры, светильники, настольные лампы 2), спальни (бра 2, потолочный светильник) и детской комнаты (точечные светильники, ночник, настольная лампа)

Группа 1 — мощные электроприборы

Группа 2 — кухонная линия

Группа 3 — ванная и туалет

Группа 4 — система освещения

Рядом с каждой электрогруппой более подробная информация.

Стационарные приборы

Крупная бытовая техника обычно располагается в кухонной зоне и ванных комнатах.

Устройство розетки на кухне. Правила: запрещается размещать розетки непосредственно за посудомоечной и стиральной машинами; лучше использовать водонепроницаемую модель (+)

Для проведения ремонта необходимо отдельное подключение кухни. При выходе из строя одно из устройств нуждается в замене. Чтобы не отключать электричество во всей квартире, достаточно отключить блок защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника иногда выходит из строя. Ремонт часто затягивается на несколько часов. Частная электрогруппа обеспечит комфортный отдых на кухне и в других помещениях

Что мешает отключить сломанное устройство от сети, вытащив вилку из розетки? Дело в том, что силовые соединения встроенного оборудования расположены в труднодоступных местах.

Кроме того, неисправность может заключаться не в самом устройстве, а в проводке, замаскированной в стене.В этом случае двигать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линейка традиционно самая загруженная. Постоянно подключено около 5-6 штук, даже если они не используются. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие используют на кухне электрогриль, мясорубку, хлебопечку и т.п. мультиварку.

Схема электропроводки кухни разделена на 4 группы. Для мощного отечественного оборудования в распределительном щите некоторых машин установлен

В этом случае отдельный мощный электрический кабель просто сделает возможным одновременное использование нескольких устройств.

Если в общей проводке «повиснет» также лампочка или водонагреватель, то при следующем включении устройства сеть не выдержит и будет автоматически отключаться.

Подробный разбор схем и вариантов расстановки розеток на кухне дан в статье, с которой мы рекомендуем вам ознакомиться.

Одна или несколько групп освещения?

Учитывая количество освещения в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, в спальне маломощное верхнее освещение и два бра-ночника, все приборы можно объединить в одну линию.

Однако, если гостиная напоминает дискотеку – с люстрами, точечными светильниками, потолочным и настенным освещением – стоит только организовать для нее группу.

Схема подключения точечных или галогенных светильников 220 в одном помещении, например для кухни, детской комнаты или прихожей

Если помимо сети светильников в одном помещении имеются трансформаторы или блоки питания, то также рекомендуется подключение к одному устройству защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в ванной предъявляются повышенные требования, так как близкое расположение воды – это риск.Чтобы сетка была надежной и функциональной, необходимо учитывать ряд правил при составлении схем и монтаже электропроводки:

галерея изображений

Фото

Распределительная коробка должна быть установлена ​​за пределами ванных комнат — в коридоре, вестибюле или прихожей

Для каждого устройства, которое используется в ванной комнате (стиральная машина, подсветка в зеркале, фен или электробритва), необходимо выделить отдельная розетка

Независимо от размеров ванной комнаты выключатель всегда устанавливается снаружи. Наиболее удачное место — возле входной двери

Электрокабельные предложения прокладываются поверх стены, под потолком, в линию, параллельную полу и от изоляционной втулки

Правило 1 — установка распределительной коробки

Правило 2 — Установка розеток для приборов

Правило 3 — сменить место установки

Правило 4 — способ проводки

Требования также распространяются на выбор принадлежностей, которые будут использоваться регулярно – розеток и выключателей.Допустим, степень защиты розеток должна быть не ниже IP 44, а еще лучше купить специальное устройство с защитным кожухом от брызг.

От ламп 220 рекомендуется отказаться в пользу аналогов на 12 В.

Трехжильный медный провод вполне подходит для установки розеток в ванной, но стоит обратить внимание на сечение: для подключения обычных приборов оно должно быть не менее 2,5 мм², для мощных электрических — 4 мм². Отечественное исполнение — ВВГнг

Если в старом жилье в квартире заземление не предусмотрено, то не только в ванной, но и во всей квартире проводку придется заменить на трехжильную.

С правилами выбора влагозащитных розеток все для ванных комнат и санузлов предлагаем вам ознакомиться со статьей по этим вопросам.

Обзор электросхем помещений

Обратимся к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственном помещении. При составлении чертежа важно учитывать баланс мощности и стационарного оборудования, условия использования электроприборов для удобного размещения розеток и выключателей.

Вариант №1: Однокомнатная студия или жилье

Отличительная черта однокомнатного жилья – это минимальное по сравнению с другими вариантами количество электропроводки, соответственно сформированное минимальное количество подключаемых линий. Но это не значит, что для определенных групп не нужен план кухни или ванной — общие принципы лучше сохранить.

Вариант схемы электропроводки 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка осветительного прибора

Рассмотрим, что требуется принять при подготовке схем электропроводки в однокомнатной квартире:

  • выбор основных параметров электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выберите схему подключения (одна или несколько групп).

Решение этих вопросов облегчит схему.

Параметры электрической сети

Заранее решить, какое оборудование будет установлено по всей квартире, сложно, однако хотя бы приблизительно укажите количество, необходимое для правильного расчета общей мощности.

Важно определить их расположение и потому, что использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе места для установки розеток и выключателей следует помнить о требованиях SAE: рекомендуемая высота пола для установки розеток — 0,3-1,8 м, выключателей — . 0,6-0,9 м акцент на удобстве использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. Расчистить путь Предполагает прокладку кабелей поверх декоративной отделки стен. При этом большую часть проводки закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Проводка в чистоте, даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные под винтаж розетки и провода на виду являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрая установка;
  • в любой момент можно подключить другую линию.

При монтаже заподлицо придется штробить стены, чтобы замаскировать провода под отделку. Просто с подвесными конструкциями: вкладыш для системы освещения можно спрятать или прикрыть натяжным коробом из гипсокартона.

Прошиваем плюсы немного, но они весомее:

  • не предъявлял таких жестких требований к параметрам и условиям монтажа;
  • повышенный допуск к номинальному разрешению токов;
  • Внутренняя целостность сохранена.

Традиционно в новых квартирах допускается использование скрытой проводки, а открытая проводка применяется только в исключительных случаях (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета общей электрической нагрузки необходимо знать номинальную мощность электропотребителей, номинальный ток и напряжение. Формул для расчета много, но лучше пользоваться готовыми таблицами.

Таблица мощностей наиболее распространенных бытовых приборов, которыми обычно пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем для расчета точной нагрузки обратиться к инженеру, либо использовать компьютерную программу, т.к. от результата зависит выбор кабеля.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (на улице или в помещении), т.к. теплопроводность замкнутой проводки меньше, следовательно, ток тоже меньше (+ )

По правилам, если сеть внутри квартиры разбита на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А.Следовательно, при разбивке на группы учитывают общий номинальный ток (не более 25 А).

Есть исключения: например, для осветительных сетей достаточно устройства защиты на 16 А, но с условием, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для студии есть два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в нынешних условиях практически не применим хотя бы потому, что для использования даже мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых много лет не проводился ремонт, или в стране, где нет крупного электрооборудования. Получается, что даже для устройств в однокомнатной квартире электрикам нужно разделиться на группы.

Примерная схема подключения электроточек группы. На кухне выделяются три группы обслуживания электроплиты, мелкой бытовой техники и сети освещения

Данная схема применима практически к любому типу жилья, но соответственно точек подключения и линий в 2-х и 3-х комнатных квартирах будет больше.

Вариант №2: 2-х, 3-х комнатная квартира

Схематическая планировка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

    Розетка
  • Сеть лучше разделить на несколько групп — по количеству комнат;
  • Система освещения
  • также необходима для разделения комнат;
  • Кухня должна быть выполнена не менее чем по трем линиям — осветительное оборудование, силовое оборудование и мелкая бытовая техника;
  • , если ванная комната отдельная, лучше разделить ее на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы электропроводки включают средства безопасности.

Примерная установка устройства защиты для квартиры с двумя комнатами. Предполагается, что кроме розеток и групп освещения в квартире есть видеонаблюдение и охранная сигнализация

.

Если разработка схемы и сборка силами специалистов, то у вас в конце работы должна остаться схема — на случай ремонта или аварии.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатной квартиры лучше использовать несколько чертежей, так как в них же сложно выделить все группы, в том числе и низковольтную

.

По разработанной схеме прокладки линий электропередач и установки электроточек можно безопасно выполнить установку электроснабжения. Желательно избегать изменений запланированной компоновки во время производственных операций.Однако, если они станут необходимыми, схемы корректирующих действий должны быть выполнены с соблюдением вышеуказанных правил.

Составляя схему электропроводки в частном доме, Обязательно укажите ввод и электрические параметры кабеля из вводной группы.

Выводы и полезные видео по теме

Быть схемой электропроводки может быть чертеж, выполненный от руки, или с помощью компьютерной программы. Пример разводки квартир в трехмерном компьютерном изображении:

Профессиональные консультации практикующих врачей:

Тонкости подключения разных типов розеток и выключателей:

Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, можно при одном условии — если вы квалифицированный электрик.

Работа с распределительным щитом без специального допуска невозможна. Поэтому поменять розетку или подключить вытяжку можно самостоятельно, но более серьезные работы лучше доверить специалистам.

Хотите поделиться личным опытом составления плана модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценный совет? Пожалуйста, напишите комментарии в поле, расположенном ниже.

Реалтек Нирман | Преимущества скрытой проводки для квартир в Калькутте

Участвуете в приобретении квартиры в Калькутте? Несомненно, это один из счастливых этапов.

И, надеюсь, конструкция вашего нового дома соответствует всем основным критериям, таким как-

§ Наличие скрытой электропроводки l?

Все еще обсуждаете с фирмой по недвижимости фактическую стоимость модуля проводки, учитывая, что он стоит несколько сотен по сравнению с открытой проводкой?

Слухи о том, что это полезно только с эстетической точки зрения, заставляют вас сомневаться в окончательном решении?

Пока факт остается фактом, что скрытая проводка позволяет обслуживать-

§ Чистый и элегантный внешний вид вашего дома за счет встраивания всех видов проводов и каналов в стену перед штукатуркой

Знайте, что в системе есть





Гораздо больше преимуществ в долгосрочной перспективе

Что это такое? Ну и в расцвете:



# Скрытая электропроводка гарантирует максимальную безопасность

Поскольку для укладки проводов используются нержавеющие и пожаробезопасные трубы из ПВХ, скрытая проводка стиля признана во всем мире как

.

§ Самый безопасный из существующих электрических модулей.

После установки обслуживание продолжается в течение длительного времени за счет минимальных преимуществ обслуживания и питания, таких как–

Ø Обнуление вероятности поражения электрическим током от обрыва проводов

Ø Отсутствие повреждения провода грызунами или вредителями

Ø Долговечность впервые установленных проводов, поскольку они не подвергаются износу

Ø Защитные устройства от молний, ​​отданные на встроенное заземление трубопроводов

Ø Гарантия максимальной влагостойкости и минимизация риска короткого замыкания во время сильного дождя или протечки воды

Ø Защита ваших кабелей от высокой влажности, смога и любых химических опасностей



Вторично,





# Скрытая проводка обеспечивает идеальную гибкость

Основная причина, по которой ведущих риелторских компаний обещают приобрести именно эту электрическую систему. На шаг впереди обычных методов подключения —

Ø Монтаж скрытой проводки возможен через полы и потолки, кроме стеновых блоков.

Может случиться так, что в доме есть определенная колонна или стеновая балка, которую необходимо сломать для установки труб ПВХ.

В таком сценарии идеально подходит скрытая в полу проводка с

Ø Эксперты особенно рекомендуют его для телевизоров, роутеров и современных осветительных приборов.

Потолочная проводка также является альтернативой настенной, особенно если кабели требуют многократного изгиба и растягивания на большее расстояние.

Трубы Sleek Sleeve закрывают провода для этой цели

# А так как они изготовлены из того же ПВХ материала, что и кабелепроводы, они обладают всеми преимуществами скрытой проводки в стене.

# Просто убедитесь, что электрик использует их правильно, чтобы «скрыть» ваши кабели, а не просто «покрыть» их по потолку через пресс-формы.

Скрытая электропроводка также может быть использована для акцентных стен или стен с 3D-текстурой – ни на йоту не нарушая дизайн – предоставляется по адресу:

§ Возможность использования корпуса Patti для установки.

По сути, это кабельные каналы, работающие по технологии быстрой запрессовки и обеспечивающие оптимальную поддержку для упорядоченного размещения большего количества проводов.

Они становятся особенно полезными для , скрывая кабели hdmi внутри конструкции стены для –

§ Надежная блокировка

§ Противопожарная защита общественного питания

§ и обеспечение легкой замены проводки по мере необходимости



И, наконец,





# Провода могут иметь цветовую маркировку

Преимущество, доступ к которому вы можете получить, только назначив сертифицированного электрика.Используемые шланги из ПВХ могут быть разных цветов, чтобы облегчить будущий ремонт или повторную установку.

Тем не менее, только знающий электрик сможет выполнить эту задачу – присвоить идеальный идентификатор цвета соответствующим кабелям. Также важно правильно стыковать светильники с помощью качественных растворителей.



Так что попрощайтесь с путаницей и подготовьте для скрытой электропроводки , чтобы обеспечить бесперебойную безопасность и удобство для своей семьи.





Также выделите время, чтобы проверить наши последние проекты, поскольку они обретают форму в характерном районе Раджархат-Ньютаун.

По любому запросу мы на расстоянии одного звонка.



Как арендаторы могут быть уверены, что электропроводка обновлена ​​

Тодд Фрэцель on Electrical

Сообщение гостя: Ричард Хаббард

Потенциальные арендаторы могут убедиться, что электропроводка их квартиры обновлена ​​

В квартире до заселения разнорабочий обычно пробегает по квартире, наносит свежую краску на стены, может быть, кое-где наносит шпаклевку, прочищает стоки в раковине и дважды проверяет, все ли работает, как было обещано.

Но мастер на все руки пойдет только так далеко. На самом деле, большинство ремонтов, выполненных перед заселением, носят косметический характер. Скорее всего, ДЖОАТМОН (Мастер на все руки) жилого комплекса не будет беспокоиться об электропроводке в квартире, которая на самом деле должна быть одной из главных проблем. Таким образом, вы, уважаемый арендатор, должны убедиться, что электропроводка в вашей квартире исправна. Даже если вы не лицензированный электрик, вы все равно можете провести детективную работу, чтобы убедиться, что ваша квартира электрически безопасна и соответствует современным требованиям.

Проверка розеток на землю

Мы рекомендуем проверить ваши розетки до подписания договора аренды. Многие квартиры в Сан-Франциско, штат Калифорния, и других местах были построены в 50-х, 60-х и начале 70-х годов. Другими словами, они были построены в эпоху дотехнологической эпохи. Во многих случаях розетки имеют только два контакта, что означает, что они не заземлены. Незаземленная розетка представляет собой потенциальную опасность для вашего любимого ноутбука, iPod, BlackBerry, HDTV и всего другого чувствительного электрического оборудования. Перед тем, как въехать, эти розетки необходимо заменить на трехштырьковые заземленные.

При проверке розеток также следите за тем, чтобы не было трещин или поломок. Их следует немедленно заменить. Даже если треснула только лицевая панель розетки, сообщите менеджеру, чтобы ее можно было заменить.

Вставной тестер бесценен

Мы также рекомендуем вам приобрести втычной тестер напряжения. На этих устройствах есть три индикатора, которые указывают, правильно ли подключена розетка, к которой оно подключено.На самом тестере есть диаграмма, которая точно информирует пользователя о том, что означает каждая последовательность световых сигналов. Если вы подключите тестер к розетке, а розетка подключена наоборот, не имеет заземления, потеряла нейтраль или подключена правильно, то, как загорятся индикаторы, скажет вам. Обладая этими знаниями, вы можете обратить внимание руководства на неисправную розетку, чтобы она была отремонтирована до того, как вы въедете. Всего за 15 долларов мы твердо верим, что это инструмент, которым должен владеть каждый.

Проверка розеток GFCI во влажных местах

Затем проверьте розетки, установленные рядом с раковинами на кухне и в ванной.Это должны быть розетки GFCI. Эти розетки предназначены для мгновенного срабатывания, чтобы предотвратить поражение электрическим током. На передней панели розетки вы должны увидеть две кнопки, одну с надписью «Отключение» и другую с надписью «Сброс». Если вы заметили, что это обычные розетки, сообщите руководству, что вам нужно заменить их розетками GFCI. Если розетки на самом деле являются GFCI, вставьте тестер напряжения вилки и нажмите кнопку «Отключение». Индикаторы тестера должны погаснуть. Нажмите кнопку «Reset» и питание в розетке должно восстановиться.Если розетка не работает таким образом, сообщите менеджеру о необходимости замены розетки.

Для еще более полного осмотра электропроводки в квартире вы можете вызвать местного жилищного инспектора или лицензированного электрика. Эти специалисты проверят вашу электрическую панель и провода внутри стен, чтобы обеспечить соответствие местным нормам и строительным нормам. Так как это будет личный расход для арендатора, мы не рекомендуем его, если у вас действительно нет вопросов или опасений по поводу качества жилого комплекса.

После того, как вы убедились, что электропроводка в вашей будущей квартире исправна и безопасна для вас и вашей чувствительной электроники, смело подписывайте договор аренды и наслаждайтесь жизнью в своем новом, электрически современном жилище.

Сообщение гостя: Ричард Хаббард из Avalon Communities

2 Apt. Пожары, вызванные неисправностью электропроводки

По словам сотрудников пожарной службы, электропроводка стала причиной двух пожаров в крупных многоквартирных домах в январе.

Местный электрик Джерри Боун владеет West Side Electric Service. Он сказал, что не удивлен, что старые системы выходят из строя и вызывают пожары.

«Но самое важное, что я видел в старых квартирах, это то, что алюминиевая шина в панели сгорает, и, конечно, после 30 или более лет службы, и они никогда не менялись, никто о них не думает. »

Боун сказал, что для владельцев важно проходить ежегодные осмотры у лицензированного электрика.

Кость сказал: «Но они нуждаются в обслуживании.Необходимо проверить даже выключатели и розетки, соединения».

Апартаменты Creekwood в Белвью загорелись 22 января. По словам сотрудника пожарной службы Нэшвилла, они были построены в 1971 году.

Апартаменты на Дюпон-авеню в Мэдисоне загорелся в понедельник. Они были построены в 1976 году.

Боун сказал: «Я занимаюсь этим с 1975 года. Все было проверено. Конечно, теперь у них есть намного лучшие выключатели для спален. У них есть прерыватель дуги, который обнаруживает слабое соединение дуги и срабатывает.»

Он сказал, что управляющие недвижимостью не обязательно нарушают правила, потому что оба комплекса соответствовали требованиям в то время, когда они были построены, и были унаследованы.

«Обычно они не возвращаются, если вы не получите разрешение на это здание и лет назад у них не было полномочий войти и сказать: «Ну, вам нужно обновить», — сказал Боун. происходит.

«О-о-о, они повсюду в Антиохии.Много их в Белвью. И большинство из них были преобразованы в многоквартирные дома, — объяснил он. Инспекторы по электроснабжению сейчас проводят гораздо более тщательную проверку, чем в 70-е годы.»

После двух крупных пожаров в этом месяце пожарная служба Нэшвилла заявила, что на следующей неделе направит начальника пожарной охраны для проверки старых жилых комплексов вокруг Нэшвилла.

Який кабель красивее використовувати для проводки в квартирах: бренды, переризы, вибир

Отличный ремонт квартиры обоввязково с заменой электропроводки. Есть две основные причины поступка.

Перша — след самостоятельной проводки. Как правило, капитальный ремонт следует проводить через 15-20 лет после сдачи квартиры. Целый час, чтобы правильно сориентироваться, домашняя электросхема старая и годная к употреблению.А это значит, что потенциально джерель становится не безопасным для живых мешков.

Другая причина — перепланировка и капитальный ремонт с добавлением новых электроприборов. Внезапно и иногда новая проводка со старой части земли. Через характеристики кабеля и материалов в новом.

Итак, блок питания для минимизации электропроводки, для вируса, для практического подключения. Во-первых, вам нужен выбор кабеля.

Кабель для электропроводки в квартирах — 300 марок и 5000 видов

Какой стороной здесь крепить? Проскочить за головой Людина, подальше от электроустановки. Іє зачем хватать. К тому же кабели и провода не просто богатые, они буквально не злые, как Донов Педро в Бразилии. Навигируйте профессиональных электриков, чтобы «утонуть» и побродить в изобилии виробников и продуктов.

Вибирные дротики для электропроводки в квартирах, стоимость электроэнергии не только на ремонт.Важный момент, проводка виновата в обеспечении «доставки» электрики в любую малогабаритную квартиру и будку без запекания, чтобы бренчанием не «закусить». А также самого высокого качества.

Увага! Голова в правильной электропроводке должна знать правильного электрика. Берегите электричество и вибрируйте кабель для разводки в квартире, виноват специальный мастер! Якого є допуск к электромонтажным работам и практический доступ.

Кратко расскажем о кабелях и проводах, их перетинах, разметке, материалах и видах. Понятно, что на домашнюю проводку ходить можно, но використовуватить нельзя. Вы будете в курсе того, как ваш электрик может его использовать.

Характеристики проводов и кабелей, на которые вас будут уважать при выборе

Сразу же речь пойдет о параллельном силовом кабеле, или дротике с напряжением 220/380 В для передачи электрическая система к домашней сети.Всех сразу не видно.

Перечень характеристик качели выглядит следующим образом:

  • материал жил;
  • строительство;
  • перепиз;
  • изоляция корпуса;
  • толщина оболочки;
  • маркування;
  • сарай жив;
  • упаковка; сертификат
  • ;
  • мельничные изделия.

1.

Материал и конструкция

Жили на складе , Кабельная продукция реализуется на международном и алюминиевом рынках.Вещества из среднего размера более надежны, имеют более низкие показатели зоба, нагревания меньше, а также пористого с алюминием привного месива. К тому же он менее окисляется, более пластичен, а значит, кабель будет служить лучше, не теряя мощности и характеристик.

Увага! Робит электропроводка в квартирах, алюминиевый кабель заделывается от земли в ПУЭ (Правила регламента устройства электроустановок).

для исполнения Кабели одножильные (однопроволочные) и сверхмощные (сверхмощные) применяются и свинцовые.Моножилковые типы великолепны и не капризны, особенно с большим переворотом направляющей.

С учетом блока питания, «какие використовувати для проводки к гипсу», можно сказать, теоретически, исходя из одножильного кабеля одинарной длины. Припудрите гипс додатковым захистом для такого ориентира. Але, на самом деле, нетрудно провести провод домашнего электрического сплетения.

Багатодротяный одножильный кабель более гибкий. Хорошо передает изгибы, поворачивает и подходит как для открытой проводки, так и для сухой штукатурки.Саму трижильную одинарную длину використовуют за один раз для укладки в квартирах.

Увага! Не бродите кабели, в которых жилы кожи сохранены от одного провайдера, с проводами жили от децилей провайдеров. Кабельный забор Bagatodrotyan для стационарной прокладки в квартире через систему повышенной безопасности. Подробнее о них в блотах «Яки дроти не победит для проводки в квартирах»

2.Перетёрт кабель для разводки в квартирах

Вымеряется в «квадраты», затем в пачку квадратных миллиметров и показывает пропускную способность здания. Средний кабель имеет на один «квадрат» пропускную способность 8-10 Ампер зума, алюминиевый кабель имеет 5 А. Изоляция. Кроме того, когда вносится предложение спроса, оно менее холодное, а это значит, что предложение опрокидывания должно компенсироваться.

Увага! Не сбивайте трос с его диаметром, там два больших нароста! Диаметр можно варьировать линейкой, а более красочно — штангенциркулем.А потом запишем в формулу и я отдам в область.

Также не забудьте провибрировать кабель для разводки по квартире в зависимости от закругленной стороны. При розгонке ходят 2-3 «квадрата», вибрируют тросик два с половиной, а не два «квадрата».

В идеале перегон виноват в том, что забирает разметку на кабеле, но на деле часто оказывается не в ту сторону. Допустимы небольшие разводки, ведь кабель сертифицирован на опору, а не на перелив.Это очень дешево, очень дешево. Электрики должны уметь показать это визуально, а можно изменить диаметр дома и можно использовать для интереса, или помочь тому, кто может самостоятельно купить кабель для квартирной электропроводки.

Деяк_ электрики рады принять кабель с номиналом вище розрахунковый. Например, 4 «квадрата», замените 2,5, затем покройте «недостачу» переливом, как он появится. Увы, тогда получится, что проводка сделана и установлены правильные автоматы и установлено УЗО.

Это радость! Рекомендуем для электропроводки в квартире. мм. На розетки пускай два с половиной «квадрата» и автор — для подсветки.

3. Сообщество жилищной изоляции

Обшивка жил в многожильных или одножильных кабелях, изоляция которых выполнена из поливинилхлоридного пластика самого типа и из-за пониженной горючести, а также полимеризации и защиты полиэтилена. Товарищ по инсоляции управляется гостями и виноват в том, что он обеспечен.Для кабелей side-by-side (номинальное расстояние до 660В) с крестовиной 1,5 и 2,5 мм 2 Толщина изоляционного шарика по стандарту 0,6 мм. Видимость допускается, но изоляция невинна, но тоньше 0,44 мм.

Вроде проще, є промишок товщина, куди виновата «подгонка» изоляции, но проводка служила нормально и при установке проблем не возникло. Испортив технологию виробника — без микрометра разницы не наделаешь, как будто и дня с кабелями не проведешь. К тому, как это не велит знающему электрику — не обязательно покупать в благоустроенных магазинах и кабели разных марок.

4. Тацина кожух

Оболочка кабеля поверх изолированных жив, фиксус и добыча. Разрывы, как и изоляция жил, из поливинилхлоридного пластиката или полимера, также могут быть отличными т.к. Для сверхпрочных кабелей толщина двери составляет 1,8 мм, для одножильных кабелей — 1,4 мм. Так что вполне возможно увидеть меньшую сторону, немного более незначительно.

Оболочка теплоизоляционная представляет собой самовязкий элемент. Для любого вида кабеля квартирной электропроводки, для навигации с минимальными усилиями, «прописана» подлиния изоляции. Тобто плюнул на жилы, а потом поверх него. Я позабочусь о безопасности людей, а провайдер сам выйдет из дома.

5. Маркування

Це написано на оболонц_ кабель для монтажа электропроводки в квартирах. Отомстите за всю информацию, необходимую для вибрации.Надпись легко увидеть, если вы подготовили кабельную продукцию. Вона виновата в том, что она четкая, контрастная, хорошо читаемая.

Маркуванна будет иметь:

  • Марка вироби (кабель или провод), в которой зашифрована основная мощность и характеристики.
  • Я назвал растение-выготовлювач.
  • Рик випуску.
  • Количество проживших.
  • Перериз.
  • Номинальные пружины.

Запись наносится постоянно провайдером с небольшими интервалами.

В прайс-листе и в каталогах интернет-магазинов прошу не давать рипа на випуск и виробник и писать наценку на вигляд ВВГнг (резервный) -0,66 кВ 3х1,5 или Кабель ВВГ, ВВГнг 3х1,5.

Расшифровывается как трехжильный мид-кабель с перетином, 1,5 «квадрата» (3х1,5) жил, сплетения виконання жил (дежурный). Изоляция и оболочка из ПВХ пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Помните! Букву обозначенной марки кабеля переделал за материал, за алюминий закреплена буква А, за средний буква не проставляется, т. к. все кабели марок ВВГ все модифицированы по середине провайдер.

6. Забарвлення жива

О забарвленні необходимо знать, а так же есть суцільная колорова, или смуга наносится на оболочки всех тросов шириной примерно миллиметр.Це стандарт. В общем, на виглядах рознь, на пляжах, самодовольство — от лукавого. А говорить о тех, кто грабил кабель, в котором люди не шумели.

За колорами есть таблица, как известно, совет электрика. Там написано, какой основной жизненный — фаза, ноль, заземление. Цена указана за быстроту при установке, бачити, куди якы приднуть. Фазовые и рабочие проводники могут искать амбар, «землю» и запускать «фарбут» в зеленом цвете.

7. Упаковка

Стандартно для всех типов – бухта или барабан. Бухты поступают в продажу в магазины, наматываются на барабаны для оптовиков, бухтильников и других крупных покупателей. Прикрепите к кабелю бирку с описанием.

Вместо тегов информация повторяется и пишется оболонтами с дополнительными реквизитами. На нии применять:

  • наименование завода или товарный знак предприятия-выготовлювач
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • количество раз в сутки
  • номер барабана
  • каретка направляющая
  • знак согласования
  • Видметка ОТК.

Вы пришли купить кабель для разводки в квартиру бухтой 100 м, заодно с ним снимете бирку. Если вы увидите шматок, то и ярлик не будет виден, на него можно просто удивиться.

8. Сертификат

Требуется для утверждения, но кабель безопасен. Предъявите на товар 2 документа — сертификат на возможность подключения, что свидетельствует о прикреплении к кабелю в качестве электромонтажного материала и сертификат безопасности.Вы можете запросить у продавца дополнительную информацию. Документы, виновные в том, что в них вписаны значения ГОСТов на кабель и мать другого срока, например, до конца ручейка рок. Как правило, в документации упоминаются технические условия (ТУ) по ГОСТу, а для кабельной продукции последовательно соответствует ГОСТу.

9. Стан

Это внешний вид силового провода. Оберните уважением, как виглядає кабель, то есть за помнтами, сильными перекосами, здания покрыты внутренним шлюбом.Жил я могу опереться на перерывы и навит замкнуться один на один. Укладывать такой материал разумно, поэтому не осматривайте кабель в магазине до оплаты самостоятельной покупки.

Для разводки в квартирах необходим чистый кабель

Мы уже говорили, что электропроводка в квартире «вимагак» 2 будет переливать кабель.

Для розеток необходимо использовать накидку 2,5 мм 2 Для этого установку можно включить на 3-4 киловатта.А кабель в два с половиной «квадрата» представляет собой страховку на максимальную нагрузку до 5,9 киловатт и удар до 27 ампер. Это не значит, что нужно «навантажувати» кабельную линию на всем протяжении. Вибирь зависит от запаса планируемого навантаження на треть. Тим крупнее, как проложить под гипсом кабель слабее и менее холодный и менее защищенный, когда речь идет о питании.

Для контура подсветки використовуйт перетин 1.5 мм 2. Воспитание здесь имеет гораздо меньшее значение, но если вы его сделаете, если вы его сделаете, вы сможете управлять им в квартире, система и запас сил должны очищаться от лишнего.

Важная информация! Общие правила электробезопасности вимагают на заземление бытового электрооборудования и на установку специальных розеток, тогда для прокладки используется трехжильный кабель. В котором є рабочая фазовая шкала, ноль рабочий и пишется ноль.

Який кабель Рекомендованный сайт интернет-магазина для проводки в будку или квартиру

Нагадаємо, що маркування, чтобы отомстить основные характеристики кабельной продукции. Буквы значения указывают на материал живого, инсоляцию, оболочки и тусклость, цифровые — на количество проведения живых и их перетин.

Кабель ВВГ

Самый популярный электропроводной кабель для электромонтажа в квартирах. Одножильные жилы среднего сечения MAY с изоляцией и оболочкой из поливинилхлоридного пластика выигрывают в приложениях с обычными и расширенными логотипами. Страховки для пружин до 660 вольт. Принимаются к тупым небронированным силовым проводам. В него можно включить от 1 до 5 живых, перевернув от автора до 240 «квадратов». Форма направляющей круглая, плоская или треугольная.

Кабель NYM

Мидный кабель евростандарта, розрождения в Нимеччин. Производится на российских заводах и соответствует нормам ЕС и ГОСТ. Для аналогичного кабеля ВВГнг, номинальное напряжение 660 В. Кабель гибкий NYM одинарной длины с поперечным стягиванием 1.5-10 мм 2 и отрезок длины с поперечным стягиванием 16 мм 2 . Номер жив 1-5, изоляция и оболочка из ПВХ, негорючесть предотвратит резинка из резинки и изоляция жив и оболочка кабеля.

Жестокий респект! Магазины могут предложить дешевые кабели марок NUM. Ция «помилка» сказать, что перед вами копия с более низкими характеристиками. Купить його, посмотреть ризикуєте отриматы уньякисну продукты. Радикально утриматися в сумме экономии безопасным способом.

Кабели ВВГнг и NYM могут иметь схожие характеристики и перезагрузки:

  • Якисне виконання. Жил, инсоляция, оболочка соответствует ГОСТу и держит кабель выше.
  • Ручная сборка и простая обработка. Для монтажа через отверстие скрутки используется круглый трос, более простой при вводе.
  • Высокая пожежост_ык_сть и безопасность. Установка стандарта закрепит кабель на роботе перед монтажом, а специальная изоляция позволит прокладывать его пучками, без необходимости возгорания из-за большого количества тепла.
  • Самозатухающий и с низкой влажностью. Материал корпуса самозатухающий и надежный при возгорании. А еще я позабочусь о том, чтобы слабоват был без каких-то галогенов. Как только ему сойдет с рук доверие, так и стерва вылезет как можно быстрее.
  • Great Vibir Опции в штампах по цене на любой бюджет.

Який провод не подходит для проводки в квартирах

Еще один важный момент. Mi rosumієmo, що для большой «провод» и «кабель» являются синонимами.Собственно говоря, цена на вид кабельной продукции. Основная причина в том, что кабель по-прежнему соединен с двойным шаром изоляции, причем первый шар находится поверх токопроводящих проводов, а другой закрывает весь пучок. Одна жила должна быть вложена в кабель, а изоляция выполнена от подлинии. Provid — это слабая конструкция с легкой изоляцией.

Жестокий респект! Робить электропроводку в квартире проводом, мотать багажом, или на багатодротяну — бардак.

Головная бида проводов слабой прочности до незначительного нагревания при длительной огнестойкости и горючести. К тому же смрад ПУЭ не говорит о проводах в жилом помещении.

Предоставление ПВС

Це внешний средний ветер виниловой изоляцией и оболонкой. Використовутся для подключения вспомогательной электротехники к каркасу дома, для изготовления поджувальных шнуров. Количество проводников 2-6, строительство вели Багатодротяны, перетин 0.75-10 мм2. Страховки на номинальное напряжение 380 В.

Увага! Не обязательно брать провод ПВС для разводки на радость друзьям, для экономии.
  • Во-первых, в PVS было много щедрых построек. А это значит, что все наконечники для подготовки требуют мастерства и пайки. Это занимает много времени и впечатляет высоким качеством работы и отличными советами от электрика.
  • По-другому строятся жильцы — весь фактор подвышеной поженесезпеки.Такое дело быть сильнее, а это значит, что изоляция лучше, она небезопасна и может закончиться кратковременным замешательством.
  • В-третьих, провод ПВС можно укладывать в жгут, как кабель. Только с нитками. Тобто, руинувати жесткость кожной линии, окремо.

Итак, экономика гораздо сложнее и символичнее. Низкая цена дроти будет «зъйдэна» качественного монтажа. И качество проводки должно быть омрачено небольшим количеством.

Провода ШВВП и ПВВП

Шнуры или кабели монтажные с одной или несколькими двойными жилами.Використовуются для подключения электроустановок и параллельной техники. Пусть будет короткий срок эксплуатации, гибкий вид видажей допилить и припаять при установке. Не подходит для стационарной проводки из-за видимости негорючей изоляции и слабых характеристик.

Провид ПУНП

Увага! ПУНП запретения на выкорыстання для проведения в 2007 году в связи с его недостоверностью.

Хочу узнать «умильцы» и средние клиенты, и средние горе-электрики, которые являются прислугой.Мотивируем тем, что «все старые квартиры стоят одного вина».

Эля «громадины» забыты, со времен СРКП оборудование домовых электриков сильно изменилось и нагрузка возросла. То, что ПУНП было закаленным — низкопробное вино, из-за слабой изоляции и неуравновешенности повседневных запасов.

Аксессуары и аксессуары для кабеля

При монтаже электропроводки вам понадобится не только кабель, но и перечень инструкций по монтажу, аксессуары, электромонтажные кабели и аксессуары.Чтобы убедиться, что у вас есть точное количество раз, электрик должен составить план или схему подключения. А еще мы сразу говорим загалом, то есть примерным списком дополнительных элементов.

Заходи и выбирай свой кабель!

А теперь попроси бэ-яки поесть. Смешни и наивни в першу чергу! Вонь себя правильно! Что еще, красивее, чем кузнецы-электрики, ниже пожежников, погодите?

Нам сообщат о еде и информацию обо всех тонкостях установки.Приспособляемый дополнительный комплект Швидко для достройки квартирной электропроводки от кабеля до розеток и вымикачив. Враховуємо ваше побожання и бюджет.

Телефон, накорми! телефония

Что нужно знать ремонтникам Нью-Йорка об обновлении своих электрических систем

При проведении капитального ремонта многие домовладельцы Нью-Йорка могут не предвидеть время и расходы, необходимые для модернизации электрических систем своих квартир. Особенно в старых зданиях маловероятно, что ваша текущая установка соответствует городским электротехническим и энергетическим нормам, и вам также может потребоваться увеличить электрическую нагрузку для работы с новыми приборами.

Электромонтажные работы могут быть сложными и пугающими для среднего домовладельца, но с правильной командой проектировщиков и строителей вы можете быть уверены, что ваш проект будет выполнен со всем на месте и в соответствии с нормами.

«Поскольку нет двух одинаковых проектов, мы всегда предоставляем домовладельцам подробные индивидуальные эскизы и прозрачную смету расходов, чтобы они точно знали, что нужно сделать, чтобы воплотить свое видение в жизнь», — говорит Фрейзер Паттерсон, основатель и генеральный директор. of Bolster, нью-йоркской компании, которая позволяет домовладельцам контролировать свой капитальный ремонт, предоставляя передовой опыт и радикально прозрачную онлайн-платформу.«И наша команда имеет большой опыт решения сложных задач по модернизации электрических систем в квартирах в Нью-Йорке».

Калькулятор ремонта в Нью-Йорке
