Крепление и анкеровка плит перекрытия в кирпичных зданиях

Как правильно связать плиты перекрытия между собой при помощи анкеровки в кирпичном здании. Крепить плиты перекрытия нужно между собой и закладными деталями.

Крепление и анкеровка плит перекрытия

Про плиты перекрытия и высоту потолков

Перекрытие — горизонтальный конструктивный элемент, разделяющий здание на этажи и передающий нагрузку от собственного веса, людей и оборудования на стены, ригели и колонны.

Классификация плит перекрытия

По местоположению в здании:

  1. междуэтажные;
  2. надподвальные;
  3. чердачные.

По конструкции:

  1. балочные;
  2. безбалочные.

По материалу:

  1. сборные железобетонные;
  2. монолитные железобетонные;
  3. уложенные по стальным или деревянным балкам.

Требования, предъявляемые к перекрытиям

  1. прочность;
  2. жесткость;
  3. звуконепроницаемость;
  4. индустриальность;
  5. экономичность.

Специальные требования к перекрытиям

  1. водонепроницаемость;
  2. несгораемость.

Конструкция перекрытий из многопустотных плит перекрытия

Конструкция перекрытия состоит из плит перекрытия и уложенного на них пола. Многопустотные железобетонные плиты изготавливают на заводе длиной 2,4-7,2 м, шириной 1-1,8 м, толщиной 220 мм. Плиты бывают с круглыми, овальными и многоугольными пустотами, чаще используют с круглыми. Эти плиты опираются на две стороны. Их укладывают на несущие стены по слою раствора.

Глубина опирания плит перекрытия

  1. на кирпичные стены 90-120 мм; на наружные стены допускается опирание до 250 мм;
  2. на панельные стены 50-90 мм.

Плиты пролетом 9-12 м, толщиной 300 мм используются в перекрытиях общественных зданий (редко).

Анкеровка плит перекрытия

Анкеровка — крепление плит перекрытия между собой и с наружными стенами.

Анкеровка и заделка стыков между плитами цементно-песчаным раствором М100 создают жесткий диск, которые превращают здание в пространственно неизменяемую систему. Анкеры располагают через плиту, но не более 3 метров друг от друга.

Маркировка ПК60.12 (длина 6000 мм, ширина 1200 мм, многопустотная).

Многопустотные плиты применяют в зданиях либо с продольными либо с поперечными несущими стенами, т.к. плиты опираются на две стороны.

Конструкция перекрытия из сплошных железобетонных плит перекрытия

Сплошные, плоские однослойные железобетонные плиты — плиты постоянного сечения с нижней поверхностью готовой под отделку, а верхней под устройство пола. Их применяют в панельных зданиях с перекрестным расположением несущих стен. Длина 3,6-6,3 метра, ширина 2,4-7,2 метра, толщина 100 мм (под многослойный пол), 160 мм. Плоские плиты опирают по контуру (на 3-4 стороны), глубина опирания 50-90 мм, т.е. на 10 мм плита не доходит до оси стены.

Анкеровка — крепление плит между собой и наружными стенами анкерами в виде стержней, скоб (диаметром 6-12 мм) или металлическими пластинами.

Маркировка П36.24 (длина 3600 мм, ширина 2400 мм).

Буквенное обозначение П — сплошная плита, ПК — многопустотная.

Конструкция надподвальных плит перекрытий

Они отделяют отапливаемые помещения от подвалов и технического подполья. Несущей частью является многопустотная или сплошная плита перекрытия, по верху которой укладывают теплоизоляцию из сыпучих, плитных или монолитных утеплителей. Сверху устраивают цементно-песчаную стяжку — подготовка под пол.

Конструкция чердачного перекрытия

Они отделяют помещения верхних этажей здания от неотапливаемых (холодных) чердаков.

По верху перекрытия устраивают пароизоляцию (рулонные материалы или битумная мастика), которые защищают вышележащий утеплитель от влаги из теплого помещения. Утеплитель из любых материалов (сыпучих, плитных, монолитных) сверху закрывают защитной стяжкой.

Защитная стяжка предохраняет утеплитель от атмосферной влаги.

Конструкция перекрытий в санитарных узлах

Перекрытия в санитарных узлах и мокрых помещениях имеют гидроизоляцию — 2-3 слоя рулонных материалов на мастике. В местах примыкания к стенам поверхность гидроизоляционного ковра наклеивают полоски гидроизоляции и поднимают их на 150-200 мм выше.

Сверху гидроизоляцию защищают стяжкой из цементно-песчаного раствора.

В зданиях с продольными несущими стенами применяют плиты сплошного сечения толщиной 160 мм, опертые по 2-м сторонам или многопустотные толщиной 220 мм.

В зданиях с перекрестным расположением несущих стен применяют плиты сплошного сечения размером на жилую ячейку (комнату), опертые по трем-четырем сторонам.

Маркировка плит перекрытия

П 63.42 — сплошная;
ПК 63.15 — многопустотная.

4П 63.30.16-5,8 Л-1

4 — типоразмер;
П — плита перекрытия;
63 — номинальная длина, дм.;
30 — номинальная ширина, дм.;
16 — толщина, см.;
5,8 — величина расчетной нагрузки без учета собственного веса плиты, 100 кгс/м²
Л — из легкого бетона;
1 — сокращенная марка плиты.

Плиты анкеруют между собой и с наружными стенами.

Для этого в них предусмотрены специальные выпуски. Для устройства электропроводки в плитах предусмотрены каналы диаметром 20 мм.

Дата публикации статьи: 15 августа 2013 в 07:42
Последнее обновление: 29 сентября 2021 в 11:09

Зачем анкеровать (стягивать) плиты перекрытий? Фото-отчет моей работы | Блог самостройщика

Согласно СНиП II-22-81 (пунктов 6.35-6.39) необходимо стягивать плиты перекрытий арматурными стяжками. Или по-другому – анкеровать. Везде объяснение такое: для предотвращения смещения плит перекрытий.

Но плиты уложены на раствор (огромное трение покоя), швы заливаются между ними с образованием сплошного бетонного поля. По всему периметру – стены, которые еще и под нагрузкой второго этажа. И горизонтальное смещение плит при каких-то деформациях, подмывании фундамента просто невозможно.

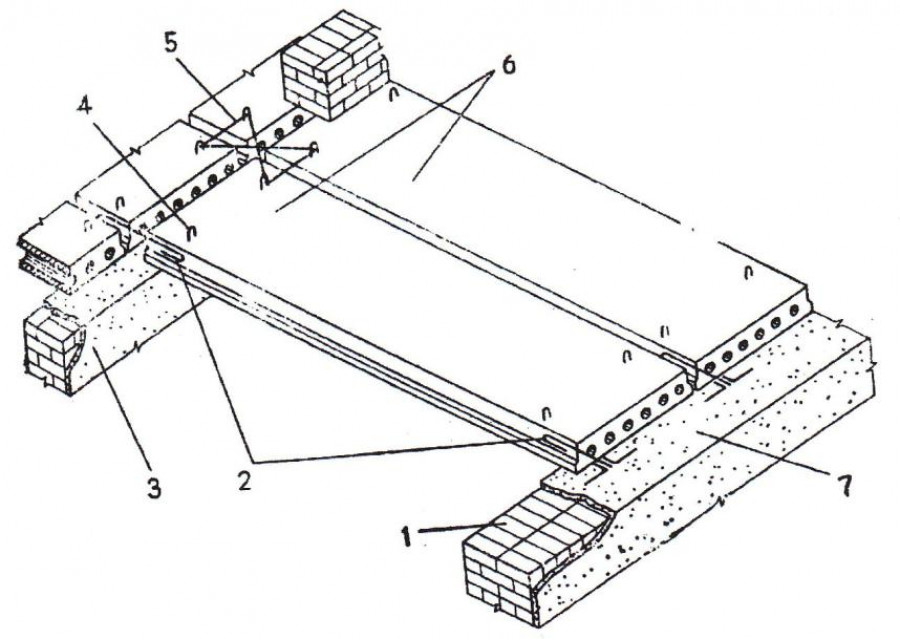

Схема анкеровки плит перекрытий.

Схема анкеровки плит перекрытий.

Другая крайне маловероятная причина в не сейсмоактивных районах – редкие сильные землетрясения, которые могут разрушить строение. А если в плитах будут стяжки, то это предотвратит обрушение какой-то из них при разрушении угла строения.

Об этом не пишут прямым текстом, но как понял – смысл именно в этом. Не дать плитам свалиться с армопояса при сильном землетрясении, разрушении части стен или крене строения.

Не стал отступать от этих правил в строительстве. Мало ли что произойдет за время существования дома – 60-80, а может и 100 лет. Фото-отчет о проделанной работе:

К стене анкеровал арматурой с загибом. Штробы делал фрезером. Для стяжек использовал гладкую арматуру диаметром 6 мм. Но т.к. по правилам рекомендуют использовать арматуру диаметром не менее 10 мм, то делал по два прута. Получится эффект троса.

Трос трудно порвать по причине множества жил, проволоки внутри него. В цельной металлической структуре такого же диаметра при появлении мельчайшей трещины – трос порвался бы и никогда не выдерживал бы таких нагрузок.

Анкеровка к стенам из газобетона сомнительна, но какую-то нагрузку стены на себя взять могут при вероятном сдвиге. Арматуру загибал трубой. В местах крепления к крюкам внутри плит пришлось помучиться.

Для крепления стяжек без люфта и для более надежного крепления их к плитам решил проварить соединения:

Приваривал и концы стяжек и загибал молотком. Варил первый раз. Сварочный аппарат приобрел к этим работам. Давно хотел это сделать, но раньше выходил из положения когда он был нужен. На эту вроде несложную работу ушло несколько вечеров.

Дальше обрезками газобетона заполнил пустоты внутри плит. Нужно для того, чтобы как можно меньше раствора проваливалось, стекало в боковые пустоты плит. Чтобы залить лишь площадки в местах креплений арматуры.

Залил все раствором. Далее – заливка швов между плитами. Здесь раствора нужно много. Многие швы узкие, но на заливку одного между стеной и боковой стороной плиты уходило больше ведра раствора. А в шов по центру – решил использовать обрезки газобетона как наполнитель:

Швы сразу затирал кельмой:

Остался широкий участок между плитами, в котором будет проходить дымоход. Его заливку решил оставить на следующий год, т.к. скоро будут ночью заморозки. Противоморозная добавка выход, но лучше чтобы бетон набрал прочность в теплое время года.

Следующий этап – кладка первого ряда второго этажа.

***

Фотографии автора (с)

Подписывайтесь на канал, добавляйте его в закладки браузера (Ctrl+D). Впереди много интересной информации.

Для чего и как выполняется анкеровка плит перекрытия?

Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.
Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Для чего нужны анкерные связи?

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.

Это интересно: Как изготовить вибромотор своими руками легко: Обзор

Узел перекрытия

Место опоры плит перекрытия на стену из кирпича – зона пересечения перпендикулярных плоскостей. При строительстве индивидуального дома люди делают этот узел разными способами. Далеко не всегда выбор метода соединения является правильным и надежным. Не сталкиваться со страшными последствиями (дорогой ремонт или реконструкция) неверных решений можно только путем кропотливой проработки этого вопроса заранее.

Материалы, используемые в качестве перекрытия

Плита из железобетона – самый надежный строительный материал, который применяется для целей создания перекрытия. Существуют определенные различия в процессе их изготовления, которые связаны с их структурой:

  1. Бетон с ячейками.
  2. Сборно-монолитная (самая распространенная).
  3. Из тяжелых бетонов (его можно отнести и к другим категориям, потому что этот компонент имеется и в других изделиях).
  4. Многопустотная.

Перечисленные структуры перекрытий зданий из кирпича применяются в конкретных условиях, зависящие от проекта дома, расчетной нагрузки и ширины пролета.

Их можно сгруппировать в две категории:

  1. Перекрытия между этажами в доме из кирпича, которые применяются для зданий с несколькими уровнями. Устанавливаются в проем несущей стены на особую подкладку для обеспечения хорошего крепления. Особое значение стоит уделить ширине наложения плит перекрытия на стену.
  2. Чердачный тип не рассчитан на большие нагрузки, поэтому устанавливается в проем стены без подкладок.

Мастерам, которые планируют строить дом в несколько этажей самостоятельно, рекомендуется остановить выбор на перекрытие из сборных железобетонных плит. У них высочайшая прочность и несущая способность, а также упрощенная укладка.

У перекрытия есть еще функция тепло- и звукоизоляции. В приведенном случае нужно применять теплоизоляцию со стороны чердака и в местах стыка со стеной. Но это в том случае, когда существуют теплопотери через кровлю.

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

  • Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
  • Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
  • Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
  • Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
  • Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.

Что это такое и зачем нужны?

Анкером называют крепежный элемент, вбиваемый, вворачиваемый либо вводимый в основание. Он может не только закрепиться в базе, но и удержать дополнительную конструкцию. Это слово имеет немецкие корни и обозначает якорь, что довольно точно отражает принцип действия крепежа. И он впрямь похож на якорь: рабочая зона болта при фиксации оказывается расширенной и прочно обеспечивает соединение.
С какой целью в ремонте и строительстве берутся анкеры: они работают с твердыми (разной степени твердости) структурами оснований. А это кирпич, бетон и натуральный камень. Анкер способен удержать массивные конструкции либо изделия, подверженные динамической нагрузке. Это сантехнические объекты или телевизоры на стену, подвесные потолочные конструкции, спортинвентарь на листовую конструкцию.

Но анкер спокойно считается универсальным и убедительным креплением. Поэтому анкеры выпускаются для взаимодействия с пористыми и облегченными структурами оснований, для сочленения деталей мебели, пустотелых плит перекрытия, дерева и для двери. Интересно, что анкерная фиксация сегодня используется даже в стоматологии: анкерный штифт устанавливается в зубном корневом канале, при этом принцип его действия схож со строительным.

Какие элементы используются для пустотелых плит перекрытий?

Анкеровка плиты перекрытия, в конструкциях которых есть монтажные петли, осуществляется с использованием таких материалов как:

  • Вязальная проволока, площадь сечения которой 4-6 мм.
  • Арматура класса A-III, крепящая с помощью сварного соединения. Диаметр прутков должен быть от 10 мм.
  • Соединение с несущей стеной осуществляется с использованием Г-образных элементов из арматуры класса A-III, берется край и крепится к монтажной петле ЖБИ, второй край – располагается в шве бетонного раствора, который наносится когда происходит заделка боковых участков по всей длине и ширине каркаса.

Анкеровка железобетонных плит, где не предусмотрены монтажные петли, делается из арматуры класса A-III, к окончаниям арматуры присоединяются пластины при помощи сварки, состав пластины – металл, толщина которого 5 мм. Данные конструкции располагаются в швах железобетонных изделий над внутренними стенами.

Требования СНиП

В соответствии с требованиями СНиП II-22-81 анкеровка ЖБИ, которая осуществляется с различными частями сооружений, должна выполняться в таком виде:

  • Монолитный стеновой каркас и опорные столбы соединяются с перекрытиями и покрытиями анкерами, диаметр равен не меньше 0,5 см2.
  • Наибольшее возможное пространство между анкерами перекрытий из железобетонных плит, которые опираются на стены, равно не больше 6 м.
  • Расчет элементов делается в отдельных случаях, когда существует ассиметричный размер стены, где в дальнейшем устанавливается плита, а так же если зазор между анкерами составляет больше 6 м.

Обычно, анкерные связи создаются из арматуры, где площадь сечения от 10 мм, а длина анкеровки от 500 мм.

Разновидности анкеров


  • Анкер -клин

    — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
  • Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
  • Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
  • Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

  • рамные (для деталей окон и дверей) потолочные,
  • фундаментные и
  • Молли – для пустотных и слабых основ.

Крепление стен к плитам

Для сцепления строительных элементов понадобятся:

— анкера подходящего размера; — оборудование для сверления отверстий; — инструменты, позволяющие сгибать стальные элементы для придания им нужной формы; цементный раствор.

Каждый материал имеет свои особенности и потому монтаж креплений осуществляется по-разному. Так анкеровка стен к плитам в кирпичном доме производится с помощью стальных Г-образных элементов на расстоянии 3 м друг от друга. После чего металл аккуратно заделывается раствором шириной 40 мм для предупреждения коррозии.

Для устройства отверстий под коммуникации допускается опирание плит на смежные панели. В этом случае используются изогнутые стержни класса А-П диаметром не менее 12 мм. Составные анкеры требуют сварки.

Для крепления пустотелых плит к блокам из пенобетона или силикатного кирпича используют анкер МКТ из углеродной стали с внутренней резьбой, который ввинчивают в базовый материал. Жесткость узлов обеспечивается с помощью трения. Расстояние между ними должно быть не менее 6 м. Для обеспечения прочности осуществляя кладку на пористые материалы, желательно использовать анкерный пояс.

Рекомендации по связыванию панелей перекрытия

  • Все плиты должны быть в одной плоскости, проверка осуществляется по уровню. Разница поверхностей не должна превышать 20 мм.
  • Класть блоки нужно так, чтобы до внешнего края оставалось достаточно места для утепления.
  • Только после того как все плиты уложены, производится их анкеровка.
  • Соединение панелей между собой осуществляется либо с помощью армопояса, либо путем связывания или сваривания торчащей из них арматуры.
  • Во время дождя или снега проведение работ должно быть приостановлено.
  • При сверлении отверстий в плитах следует следить за тем, чтобы арматура не повредилась.
  • Бракованное изделие, не поддающееся ремонту, использовать нельзя, лучше его заменить.
  • Перевязка плит перекрытия без проушин (без использования отверстий) допускается в случае создания армопояса.

Применяя анкер нужно учитывать несущую способность конструкции, то есть возможность крепежного приспособления нести нагрузки; стоит обращать внимание на технические характеристики материалов, прочность бетона, в противном случае возможен преждевременный износ или деформация креплений.

Основные этапы перекрытия здания плитами

Укладка железобетонных плит осуществляется в следующем порядке:

  • ЖБИ стропятся и переносятся крановщиком до пункта сборки.
  • Элементы располагают на прослойке цементного раствора шириной 20-30 мм с опорой на 2 короткие стороны. Глубина опирания на стены составляет 120 мм, в плане может быть новое значение, рассчитанное с учетом состава несущего стенового каркаса и наличия сейсмопояса.
  • Подвергаются проверке уложенные плиты – разница расстояний между плитами не должна превышать 20 мм. Нестыковки убираются стяжкой.

Анкеровку начинают делать, как только осуществлен монтаж всех железобетонных плит.

Это интересно: Назначение изоленты и ее разновидности

Нюансы в армировании узлов опирания монолитных плит на стену

Здесь Евгений дает несколько вариантов узлов опирания и просит помочь разобраться, какой из них лучше.

  1. Корректно ли такое примыкание плиты перекрытия и монолитной стены?

Такое решение с П-шками используют, мне оно не особо нравится по надежности, дальше объясню, почему.

Для чего здесь П-образный стержень? Дело в том, что верхнюю арматуру плиты в жестком узле нужно заанкерить. Для этого есть четкое решение в руководстве по конструированию, показанное на рисунке 105 (там плита жестко связана с балкой, но на месте балки вполне может быть и стена).

Особенности анкеровки разными способами

Схему анкеровки железобетонных плит всегда можно найти в проекте на строительство здания. Если вдруг здание возводится без проекта, то необходимо использовать универсальный план расположения анкерных связей:

  • Рядом лежащие железобетонные плиты анкерятся друг с другом при помощи П-образных перемычек.
  • В дополнение все соседние ЖБИ фиксируются с помощью поперечных связей.
  • Два последних элемента фиксируются друг с другом с помощью диагональной обвязки.
  • Плита к стене присоединяется Г-образными анкерами с загибом в промежутке от 400 до 500 мм.

При применении арматуры класса A-III анкера изготавливаются при помощи загибания концов с их продеванием по-отдельности в монтажные петли плит и сварным швом. При соединении прутков друг с другом с помощью сварного шва должно быть их сильное натяжение.

В анкеровке с помощью вязальной проволоки, площадь сечения которой равна 4-6 мм. существенных различий по расположению связей нет. В частности в данном случае на смену сварки приходит скрутка с помощью двойной проволоки.

Также еще одним из эффективных методов анкеровки является устройство бетонного кольцевого анкера. По устройству он такой же, как и традиционный монолитный сейсмопояс, единственное отличие его в том, что он делается в одной плоскости с железобетонными плитами, а не под ними, как традиционный армопояс. Данный способ является трудоемким и должен применяться в районах с увеличенной техногенной обстановкой, а так же при случаях закрепления элементов, где в устройстве отсутствуют монтажные петли.

Как разделить железобетонные перекрытия

В некоторых случаях может возникнуть потребность сделать конструкцию короче. Чтобы разрезать железобетонный материал, понадобится мощная болгарка. Но разрезать железобетонную конструкцию полностью не нужно.

Достаточно сделать поверхностный разрез и ударить кувалдой, как только будут видны арматурные прутья, разрезать их болгаркой. В том случае, когда нужно отделить не поперечную, а продольную часть, необходимо будет разрезать поверхностный слой и металлическую сетку, которая выступает как армирующий каркас.

Как избежать разрушения крепежа?

Отдельного интереса достоин вариант анкеровки, где используется сварка. В данном варианте стоит уделить внимание качеству сварки: сварной шов не должен разрушаться под воздействием каких-либо нагрузок при эксплуатации здания.

Изготовление анкерных связей с помощью сварки прутков требует придерживаться следующих правил:

  • Чтобы получить качественное соединение, необходимо использовать электроды типа Э46 (таких как АНО-4, АНО-21, ОЗС-6), площадь сечения которых 3-4 мм.
  • Длина сварного соединения должна быть в пределах 80-100 мм.

Использование анкеровки одним из вышеперечисленных способов не оставляет задачу хорошо спрятать арматуру в глубине раствора, как правило, сверху плит перекрытия наносится стяжка, она необходима для сохранности арматуры от внешних повреждений, которые могут привести к коррозии анкерных связей.

Для того, чтобы в щели монтажных петель и просветы между плитами не попадала влага и сор, необходимо своевременно сделать заделку цементно-песчаным раствором или бетоном.

Если вам необходимо заказать железобетонные изделия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону.

Трещины

Можно ли и как укладывать плиты перекрытия с трещинами?

Можно, если в зоне трещины бетон не нарушен, не осыпается, не оголена арматура. Нужно учесть, что дефектную плиту не следует нагружать, нельзя складировать тяжёлые стройматериалы. ПК можно усилить: прорезать сверху несколько пустот на 1-1,5 м в стороны от трещины, армировать и замонолитить. монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

В заключение ещё раз напомним, что монтажные работы связаны с риском. Монтаж плит перекрытия своими руками можно осуществлять только при безукоснительном соблюдении правил техники безопасности, на свой страх и риск.

Схема устройства и фиксации плит

До момента установки каждую панель просматривают на предмет брака и в случае его обнаружения она удаляется. В качественных панелях заделывают отверстия, для чего в просвет помещают кирпич и заливают бетоном, уберегая плиту от промерзаний. Далее контролируют готовку несущих конструкций. В кирпичном доме верхний край кладки должен быть тычковый. В блочных зданиях для строповки нужно обеспечить армированный пояс из бетона, который равномерно распределит нагрузку и предотвратит деформацию постройки.

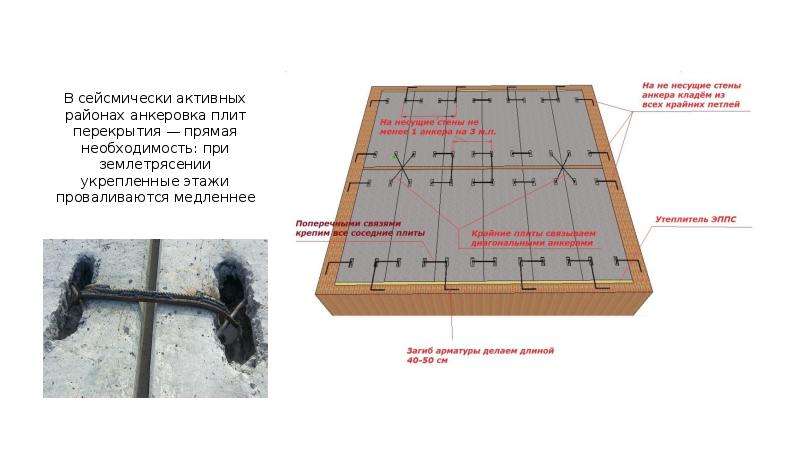

Схема правильной анкеровки

Начало укладки плит выполняется на слой бетонного раствора, толщина которого не превышает 2 см. Панель ставят на две короткие стороны. Между стеной и плитой оставляют технологический зазор для утеплительного материала. Чтобы удостовериться, что перекрытия лежат в одной плоскости с перепадом не более 20 мм, используют уровень. Все неровности выравниваются путем прокладки изоляции. Процесс строповки выполняют после укладки всех плит.

Плиты, снабженные петлями, скрепляются металлическими прутами, а после строповки проушины заливаются раствором, чтобы избежать проникновения воды, отчего металлические элементы будут ржаветь.

Пример проекта с анкеровкой

Если проушин нет, схема строповки выполняется при помощи цельнозаливного бетонного пояса по всему периметру дома. Фиксаторы наружных стен дополнительно усиливаются металлическими штырями.

Укладка плит

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Способы анкеровки

Анкеровка железобетонных плит друг с другом и с наружными стенами предполагает два варианта:

Процесс строповки

Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной. Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга. Смежные панели фиксируются поперечными креплениями, а крайние – диагональными.

Схема действий при анкеровке выглядит так:

  1. край крепежного элемента сгибают в форме петли, за которую цепляется проушина панели;
  2. смежные анкеры должны стянуться, на сколько это возможно, а затем привариваются друг к дружке и к монтажным петлям;
  3. швы между панелями и петли заделываются растворной смесью.


Схема анкера
В постройках, возведенных из пустотелых строительных материалов, схема строповки оснований выполняется аналогичным образом, что и в предыдущем случае, но здесь необходимо проложить бетонный пояс по периметру здания. Это так называемый кольцевой анкер, который залегает в одной плоскости с перекрытиями, и он также скрепляет их между друг другом и со стенами. Такой крепеж состоит из армированного каркаса, залитого в бетон.

С помощью анкера также осуществляется перевязка несущих панелей, которые не снабжены проушинами, и тогда к плитам крепят квадратную пластину из стали, (50х50мм или 100х100мм), а уже к ней приваривают металлический штырь. Второй его конец закладывается в пояс. Перекрытие дополнительно укрепляют путем создания соединительной связки на внутренней стене. Если требуется усилить анкеровку железобетонных изделий, в ход идут металлические штыри, стержни арматуры и гаки.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

  • Вырывание болта — из прикреплённого материала.
  • Срез болта—при увеличении разрешённой нагрузки.
  • Полное разрушение изделия – в момент излома болта.
  • Отрыв основания крепежа – полная непригодность анкера.
  • Коррозия.

Вопросы по схемам из руководства по конструированию железобетонных конструкций

Первая группа вопросов на рисунке ниже:

  1. Подходит ли L₀/10 для рис. 104в?

Я в свое время задавалась вопросом, и пришла к четкому выводу – в рисунке ошибка. Есть четкое правило: при защемлении верхняя арматура должна заполнять 1/4 пролета, а при шарнирном опирании 1/10. Объясняется это тем, что при защемлении в приопорная зона вверху растянута (так действует изгибающий момент), и растянутую зону нужно заармировать. А при шарнирном опирании момент равен нулю, растяжения нет, но вступает в силу конструктивное правило, и мы все равно армируем небольшой участок у опоры. Дело в том, что идеальный шарнир, полностью допускающий беспрепятственный поворот, мы в конструкциях выполнить не можем – плита чуточку, но защемляется, и в ее верхней приопорной зоне возникают незначительные, но все-таки напряжения, могут возникать трещины, и поэтому плиту мы армируем, но всего лишь на длине 1/10 пролета.

  1. Обязательно ли загибать арматуру в нижнюю зону?

Нет, не обязательно. Это решение связано с экономией, описано оно в п. 3.135 со ссылкой на рис. 104 (вообще очень рекомендую все рисунки в руководстве рассматривать совместно с текстом, который на них ссылается). Нижняя арматура требуется в пролете, но до опоры всю ее доводить не обязательно – часть отгибается в верхнюю надопорную зону.

  1. А если высота плиты перекрытия больше толщины стены?

Вообще условие для шарнира – это чтобы на опоре был квадрат b = h, тогда плита и опирается надежно (не соскальзывает), и поворачивается без защемления.

Какой высоты бывают в основном плиты? От 60 до 250 мм, так? То есть глубина опирания тоже должна быть от 60 до 250 мм. Но здесь еще вмешивается правило анкеровки арматуры – мы ее не можем завести на опору менее, чем на 100 мм, то есть опирание у нас на самом деле в случае без приварки от 100 до 250 мм (бывают исключения, но их лучше избегать).

Если плита опирается на кладку, то очень сомневаюсь, что кладка будет меньше 250 мм – тогда это уже не несущая стена. Если на железобетон, тогда есть возможность перейти к защемлению плиты, и вопрос будет решен.

  1. Почему на рис. 103 L/4, а на рис. 104 L/10?

На рисунке 104 ошибка: либо там должно быть L/4, либо нужно показать, что плита опирается на балку шарнирно. Вообще если есть сомнительные моменты и нет возможности разобратьс, лучше брать по худшему варианту (это касается использования действующих норм).

Анкеровка плит перекрытий в кирпичных зданиях: специфические особенности, правила

Надежность и долговечность строительных конструкций определяется двумя факторами. Основным можно назвать качество структуры материала, из которого выполнено сооружение. Но не менее значимым в процессе эксплуатации оказывается и способ монтажа отдельных строительных компонентов. Формирование связок между конструкциями является одним из самых ответственных мероприятий, ведь даже при высокой прочности стен слабые места их соединения с потолками, к примеру, могут привести к деформации сооружения. Классическим способом обеспечения надежного монтажного соединения в зданиях является анкеровка плит перекрытий, которая осуществляется с помощью специальных метизов, дополненных усиливающими приспособлениями.

Общие сведения об анкеровке конструкций

Анкеровка производится не просто с целью формирования связки между отдельными элементами конструкции. Техническая сцепка должна выдерживать нагрузки, возлагаемые на плиты в ходе эксплуатации дома. При этом давление может быть разным в зависимости от места установки и типа используемых перекрытий. Например, анкеровка плит перекрытий в несущих стенах предполагает внесение дополнительных усиливающих компонентов. Прочность в данном случае является главным технологическим требованием. Но не только физические нагрузки представляют угрозы для подобного рода конструкций.

Поскольку анкерные фиксаторы представляют собой металлические изделия, то всегда есть риск распространения процессов ржавления. Это относится к объектам, в которых используется металлическая арматура. Исключить вероятность коррозии помогает применение стеклопластиковых стержней, хотя в этом случае повышается и стоимость работ. Кроме того, анкеровка плит перекрытий должна предотвратить геометрические нарушения в сооружении. Как отмечают нормативы СНиП, использовать для таких работ можно только ровные панели без сколов и других участков с деформациями.

Проектирование узлов анкерных соединений

Цель разработки проектного решения для анкерного соединения заключается в реализации оптимальной схемы размещения крепежных элементов в строительной конструкции. На выходе должны образоваться жесткие фиксирующие пояса, благодаря которым сформируется общий пространственный каркас дома. В опорных узлах сборных перекрытий на кирпичные стены анкерные элементы устанавливаются с целью предотвращения сдвигов монолитных панелей. Чтобы достичь этого, необходимо изначально разработать проектное решение, включающее схемы, по которым будет выполняться анкеровка плит перекрытий. На чертеже архитектор обозначает точки фиксации, руководствуясь расчетами по нагрузкам. Также во внимание берутся такие факторы, как деформация фундамента, просадка, тектонические смещения и т. д. Многое зависит от конкретного региона, в котором планируется сооружать здание. Но, конечно, в первую очередь учитываются параметры основных конструкций, к примеру, характер опирания плит на внутреннюю часть внешней стены. То есть упор в перекрытие является одним из главных показателей, на основе которых подбираются монтажные конфигурации анкерного соединения.

Подготовка к монтажным операциям

Начинаются работы с перекрытиями в тот момент, когда каменщики завершают выгонку последних рядов кирпичной кладки. Перекрытия должны в дальнейшем укладываться ровно и без отклонений, поэтому необходимо создать все условия для их корректного расположения. Основной предпосылкой для этого как раз станет формирование горизонтальной поверхности из базовой кладки, которая будет завершена к моменту установки плит. На практике исключение будущих перепадов достигается за счет использования отметок, фиксируемых посредством горизонтального уровня. Если планируется анкеровка плит перекрытий, которые будут укладываться на несущую кирпичную основу толщиной в полтора блока, то верхний ряд перегородки желательно подстраховать армированием. Это может быть бетонный пояс 15 см толщиной. Его создают или заливкой раствора с применением опалубки или посредством специальных блоков с U-образной формой.

Укладка плит

На данном этапе в работе участвует как минимум два человека. Они обеспечивают корректную постановку плиты в месте будущего монтажа. Однако для большей точности и удобства рабочего процесса желательно подключить третьего рабочего, который будет или цеплять панель, или же давать команды крановщику. Начинается укладка от стены – перекрытие должно лечь на слой нанесенного раствора с 2-сантиметровой толщиной. Чтобы смесь не выдавливалась под действием немалого веса плиты, ее следует делать как можно гуще. Точность посадки конструкции также зависит от того, насколько ровно была выполнена финальная кирпичная кладка, но и в случае отклонений при первом подходе к укладке панель можно скорректировать на месте при помощи ломов.

Техника внедрения анкера

Классические стержневые анкеры выполняются в виде загнутых крепежей из арматурной стали. В диаметре такие элементы имеют в среднем от 8 до 12 мм. Непосредственно анкеровка плит перекрытий производится над отверстием конструкции через специальную нишу. Для установки изначально формируется пробоина диаметром 50 мм. Через созданное отверстие пустующее пространство заполняется бетоном с усилением в виде арматурного стержня на 30 мм. В свою очередь, анкер устанавливается в заполненную основу возле края отверстия. При этом важно сохранить наклон в сторону панельного торца таким образом, чтобы хвостовик крепежа располагался у поверхности плиты.

Анкеровка пустотелых конструкций

Технология выполнения анкеровки в данном случае соответствует общим правилам, но в силу понятных причин в виде ослабления конструкции из-за пустот требования к самой конфигурации расположения крепежей ужесточаются. В частности неоднозначен вопрос относительно возможности создания трех узлов крепления, при которых формируется две короткие стороны и одна длинная. В пустотелых конструкциях анкеровка плит перекрытий и покрытий такого типа допускается, но с определенными ограничениями. Так, нельзя допускать, чтобы анкеровка проводилась с опорными панелями, которые заводятся на стену. Данную операцию можно выполнять только в том случае, если перекрытие будет опираться на две стороны. Иначе возрастает риск образования трещин в конструкции.

Анкеровка торцевых стен

Торцевые стены нередко грешат процессами движения от здания. Примечательно, что действующие усилия носят неопределенный характер. В большинстве случаев стены такого типа не имеют связки с перекрытиями, однако нормативные технические документы указывают, что в обеспечении крепления в подобных системах должны использоваться элементы диаметром 10 мм. Строители также выполняют кирпичную заделку, благодаря которой формируется стандартная анкеровка плит перекрытий. СНиП П-22-81 отмечает, что промежутки от несущих стен не должны превышать 6 м. В целях защиты армирующих элементов от коррозии также необходимо устанавливать набетонку, ширина которой составляет не меньше 30 см, а толщина – от 4 см.

Выполнение заливки швов

Если планируется выполнение плит перекрытия с наличием раздвижки порядка 50 мм, то необходимо выполнять отдельную заливку швов раствором. Для создания смеси желательно использовать бетон марки B15. Устанавливать арматурные стержни при этом не требуется, так как надежности раствора в узкой нише должно хватить на обеспечение достаточной способности конструкции справляться с нагрузками. Однако когда выполняется анкеровка плит перекрытий в кирпичных зданиях с сохранением швов порядка 100 мм, то предусматривают и специальный каркас с нижними рабочими стержнями. Далее по нарастанию величины расстояния межплиточного пространства вносятся дополнительные каркасы для усиления монтажной системы.

Создание коммуникационных отверстий

Технологически анкеровка допускает сохранение отверстий для дальнейшего пропуска коммуникационных трасс, например, для проводки. Но не всегда подобные конфигурации позволяют вмонтировать арматурный каркас. В таких случаях рекомендуется обеспечивать передачу усилий с площади шва на соседние плиты. Таким образом, решаются две задачи – сохраняется возможность для пропуска коммуникационной линии и перераспределяется нагрузка на межплиточный шов. Собственно, если по тем или иным причинам нет возможности включить в систему армирующий каркас в обычную конфигурацию соединения, то анкеровка плит перекрытий без проушин также позволяет передавать дополнительное усилие на смежные панели. В качестве активного элемента, который заменяет каркасную арматуру, в таких случаях выступает отогнутый стержень диаметром не менее 12 мм.

Заключение

При условии правильно рассчитанной начальной конфигурации расположения узлов соединения проблем с будущей эксплуатацией здания не возникнет. Сам монтажный процесс особых сложностей не представляет, но встречаются нестандартные ситуации, обусловленные применением специальных материалов и видов крепежа. Традиционная же анкеровка плит перекрытия в кирпичном доме производится по общей технологии с заливкой отверстия. В то же время не стоит игнорировать дополнительные возможности монтажа, которые предоставляет данный тип соединения. В частности созданную нишу вполне можно использовать для инженерно-технического обеспечения здания, например, для прокладки коммуникаций.

Рекомендации по анкеровке панелей перекрытия

Дата: 15.09.2014

Анкер – это металлическое крепежное изделие, предназначенное для соединения строительных конструкций путем ввинчивания или заделки в кирпичную, бетонную или каменную кладку. Применяется для построек любых объектов: бань, гаражей, многоэтажных и частных домов, заводов и прочего. Анкеровка плит перекрытия производится в кирпичных, железобетонных, пенно-, газобетонных зданиях, она позволяет сделать их более надежными и предотвратить преждевременное разрушение.

Оглавление:

  1. Особенности анкеровки
  2. Крепление стен к плитам
  3. Полезные советы

Виды анкеров

Фундаментный болт – прочное крепление в виде прута с резьбой на конце. Предназначен для обычных построек, для строительства дамб, атомных электростанций.

Болт моли – винт для фиксации основ с малой несущей способностью.

Анкерное устройство

Крепежное соединение удерживается в конструкции 3-мя способами:

1. С помощью трения, создаваемого из-за наличия распора в виде металлической цанги или пластикового дюбеля.

2. С помощью упора. Находясь в разных плоскостях, преломленный анкер испытывает компенсационные нагрузки. Это принцип работы фундаментных болтов.
3. Посредством склеивания. Погруженный в монолит стержень без труда удерживается в конструкции, таким образом, осуществляется анкеровка панелей перекрытия между собой.

В строительстве чаще всего используется комбинация всех приведенных вариантов.

Особенности

Крепление стен с плитами и друг с другом осуществляется с помощью стержней, скоб и специальных металлических пластин. Анкера изготавливают из нержавеющей или оцинкованной стали. Вначале устанавливают коробку с плитами перекрытий, затем приступают к укреплению. Для наружных работ и в зонах повышенной влажности применяют нержавейку.

Следует делать анкеровку каждого этажа перекрытия, в том числе подвала и чердака, чтобы здание могло прослужить дольше.

Усиление анкеровки железобетонных плит перекрытия в стенах из пенобетона или газобетона позволяет увеличить их несущую способность.

В случае же обрушения такого здания при взрыве, землетрясении у находящихся в нем людей будет больше шансов на спасение, так как этажи не смогут быстро сложиться друг на друга.

Крепление стен к плитам

Для сцепления строительных элементов понадобятся:

— анкера подходящего размера;
— оборудование для сверления отверстий;
— инструменты, позволяющие сгибать стальные элементы для придания им нужной формы;
цементный раствор.

Каждый материал имеет свои особенности и потому монтаж креплений осуществляется по-разному. Так анкеровка стен к плитам в кирпичном доме производится с помощью стальных Г-образных элементов на расстоянии 3 м друг от друга. После чего металл аккуратно заделывается раствором шириной 40 мм для предупреждения коррозии.

Для устройства отверстий под коммуникации допускается опирание плит на смежные панели. В этом случае используются изогнутые стержни класса А-П диаметром не менее 12 мм. Составные анкеры требуют сварки.

Для крепления пустотелых плит к блокам из пенобетона или силикатного кирпича используют анкер МКТ из углеродной стали с внутренней резьбой, который ввинчивают в базовый материал. Жесткость узлов обеспечивается с помощью трения. Расстояние между ними должно быть не менее 6 м. Для обеспечения прочности осуществляя кладку на пористые материалы, желательно использовать анкерный пояс.

Рекомендации по связыванию панелей перекрытия

  • Все плиты должны быть в одной плоскости, проверка осуществляется по уровню. Разница поверхностей не должна превышать 20 мм.
  • Класть блоки нужно так, чтобы до внешнего края оставалось достаточно места для утепления.
  • Только после того как все плиты уложены, производится их анкеровка.
  • Соединение панелей между собой осуществляется либо с помощью армопояса, либо путем связывания или сваривания торчащей из них арматуры.
  • Во время дождя или снега проведение работ должно быть приостановлено.
  • При сверлении отверстий в плитах следует следить за тем, чтобы арматура не повредилась.
  • Бракованное изделие, не поддающееся ремонту, использовать нельзя, лучше его заменить.
  • Перевязка плит перекрытия без проушин (без использования отверстий) допускается в случае создания армопояса.

Применяя анкер нужно учитывать несущую способность конструкции, то есть возможность крепежного приспособления нести нагрузки; стоит обращать внимание на технические характеристики материалов, прочность бетона, в противном случае возможен преждевременный износ или деформация креплений.


Монтаж плит перекрытий. Особенности монтажа.

Рисунок: Монтаж плит перекрытий.

Ни одно строительство здания или сооружения не обходится без монтажа плит перекрытий. Плиты перекрытия обеспечивают прочность и жесткость здания.

Монтаж плит перекрытий выполняется монтажниками, которые обладают всеми необходимыми знаниями.

Все плиты перекрытий подразделяются на монолитные и пустотелые, а также различаются по форме, структуре и техническим характеристикам.

Выбор типа плит перекрытий определяется на стадии проектирования здания или сооружения, путем конструкторских расчетов с учетом всех технических требований.

Монтаж плит перекрытий осуществляется с использованием монтажных кранов (башенных или самоходных стреловых) и необходимой такелажной оснастки.

Доставляются плиты перекрытия на строительную площадку чаще всего автомобильным транспортом, реже доставляются железнодорожным транспортом. При поступлении на строительную площадку все плиты перекрытия проходят входной контроль.

Рассмотрим монтаж плит перекрытий подробнее.

Инструменты и материалы для монтажа плит перекрытий.

Монтаж плит перекрытий.

    Основные этапы монтажа плит перекрытий включают в себя:?

  • подготовительные работы;
  • строповка плит перекрытий;
  • перемещение плит перекрытий к месту укладки;
  • установка плиты;
  • анкеровка и заделка рустов и зазоров плит перекрытий.

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

Рисунок: Схема строповки плиты.

    В процессе монтажа плит перекрытий участвуют четыре человека:?

  • один человек стропует конструкцию;
  • два человека выполняют непосредственно монтаж плит перекрытий;
  • один человек регулирует работу крановщика.

Перед монтажом плит перекрытий пустотелых во избежание промерзания  заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Вид материала стеновой конструкции
Ширина опорной поверхности, мм
для стен из крупноформатных бетонных блоков 50-90
для стен из мелкоштучных материалов 90-120
для хрупких стеновых конструкций, которые имеют низкую плотность (газосиликатные блоки, пеноблоки и т. д.) 100-150
для стальных несущих элементов (двутавровые балки и т.д.) до 70

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

Рисунок: Процесс монтажа плит перекрытий.

    Порядок монтажа плит перекрытий:?

  1. очистить поверхность от мусора и остаток раствора;
  2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
  3. уложить цементно-песчаный раствор толщиной 20 мм;
  4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
  5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
  6. выполнить растроповку и анкеровку плиты;
  7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

    Последовательность действий резки плиты:?

  1. очертить мелом требуемый размер плиты
  2. уложить подложку по разметке плиты для предохранения бетона от сколов;
  3. отрезать плиты по меловой разметки;
  4. ударить кувалдой по поверхности и торцам плиты;
  5. перерезать болгаркой с диском арматуру.

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

    Порядок устройства монолитных участков:?

  1. устанавливается деревянная опалубка на нижнюю поверхность;
  2. устанавливается арматура;
  3. заливается бетоном;
  4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Анкеровка плит перекрытий.

В процессе монтажа плит перекрытий соединение между собой и со стеновой конструкцией выполняется путем устройства анкеровки, заделывая бетоном или цементно-песчаным раствором. Для чего нужно производить анкеровку плит? Анкеровка исключает возможное смещение плит перекрытий со стеновой конструкцией.

Произвести анкеровку плит можно двумя способами:

1)крепление арматуры к монтажным петлям плит перекрытий, а также выполняется анкеровка плит со стенами с помощью Г-образных прутков.

Если отсутствуют монтажные петли, то в шве плит устраивают пластины, к которым приваривают арматурные стержни, а после выполняют заливку швов бетоном.

Рисунок: Анкеровка плит первым методом.

2)с помощью устройство кольцевого анкера.

Плиты перекрытия зажимаются со всех сторон армированным поясом (в случае монтажа плит перекрытий в хрупких стенах из газобетонных блоков или пеноблоков). Чтобы выполнить армированный пояс необходимо по периметру установить опалубку, затем в опалубке выполнить устройство арматурного каркаса, а потом заливается бетоном. Это трудоемкий способ.

Рисунок: Устройство кольцевого анкера.

Анкеровку производят после монтажа плит перекрытий. Обычно анкеровку плит перекрытий выполняют в соответствии со строительным проектом, но при отсутствии проекта анкеровку выполняют универсальным планом размещения:

— соседние плиты соединяются П-образным анкером

— поперечными связями дополнительно крепятся соседние плиты перекрытия

— диагональной обвязкой крепятся две крайние плиты

— плиты со стенами крепятся Г-образными анкерами с загибом 400-500 мм

Рисунок: Схема анкеровки плит перекрытий.

Анкеровка плит перекрытий методом сварки выполняется электрода диаметром 3-4 мм с длиной сварного шва не более 80-100 мм. После завершения анкеровки во избежание коррозии все арматурные стержни скрываются в толще раствора, в противном случае может привести к разрушению связей. По завершению анкеровки плит перекрытий выполняют стяжку. Для избегания попадания в щели мусора и влаги в процессе монтажа плит перекрытий сразу производят заделку всех монтажных петель, рустов и зазоров между соседними плитами.

Правила складирования плит перекрытий.

1.Плиты перекрытия укладывают на деревянные бруски и подкладки.

2.Высота штабеля плит перекрытий при складировании должна быть не более 2,5 метров.

3.Деревянные подкладки размещать ближе к монтажным петлям у торцов плит перекрытий и строго друг над другом по вертикали.

4.Зона складирования обязательно должна быть под навесом.

5.Складировать плиты перекрытия необходимо в зоне монтажа крана.

6.Плиты перекрытия хранятся в горизонтальном положении на ровной твердой поверхности.

7.При долговременном хранении плит перекрытий штабелями необходимо накрывать водоизоляционными материалами (рубероид, плотная полиэтиленовая пленка, брезент и т.д.).

8.При складировании плит перекрытий необходимо учитывать, что монтаж здания ведется снизу вверх. Таким образом вверху штабеля складируются плиты перекрытия, которые будут монтироваться в первую очередь, чем плиты лежащие внизу штабеля.

9.Складировать плиты перекрытия у границ котлованов или траншей не допускается.

10.Плиты перекрытия в штабелях должны складироваться монтажными петлями вверх.

Рисунок: Схема складирования в штабеля плит перекрытий.

Техника безопасности при монтаже плит перекрытий.

1.Все работники должны иметь допуски и другие документы, которые разрешают им выполнение данный вид работы. Инженерно-технический персонал в обязательном порядке проходит инструктажи под подпись. Все, находящие на стройке, должны иметь соответствующие квалификационные документы.

2.Строительная площадка ограждается и посторонним вход воспрещен.

3.Проект должен получить все разрешения и согласования от государственных органов. К ним также относятся геодезисты, технадзор, кадастровые службы и т.п..

4.Погрузочно-разгрузочные работы необходимо выполнять механизированным способом с помощью подъемно-транспортного оборудования и средств малой механизации.

5.Все работники на строительной площадке обязаны ходить в касках во избежание травм.

6.Оставлять плиту в подвешенном состоянии и оставлять место работы запрещено.

7.Все работники на высоте должны быть оснащены страховочным снаряжением.

Расценки на монтаж плит перекрытий.

После того как разработан строительный проект здания или сооружения к работе приступает сметный отдел, который определяет стоимость строительства согласно утвержденным государственным сметным нормам. Нормы ГЭСН предназначены для определения сметной стоимости строительства.

Специалистами центра государственного ценообразования разрабатываются сборники расценок на строительные, ремонтные и пусконаладочные виды работ.

Расценка включает в себя: материалы с учетом расхода на единицу расценки, трудозатраты рабочих и машинистов, средний разряд рабочих, а также состав и продолжительность работы машин и механизмов.

    На основании строительного проекта и сметной документации ведется строительство зданий и сооружений.

На фактическую стоимость монтажа плит перекрытий влияет много факторов (стоимость материалов, зарплата рабочих и т.д.), но самая дорогостоящая составляющая – стоимость аренды монтажного крана. На стоимость аренды монтажного крана влияет не только грузоподъемность и время аренды, но также марка крана, тип стрелового оборудования крана и в каких условиях будет работ кран.

    Также необходимо учитывать, что для доставки материалов на объект необходим транспорт, аренда которого также стоит денег.

    Также на стоимость монтажа плит перекрытий влияет сам тип перекрытия: монолитный или сборный. Монтаж сборных плит перекрытий будет дешевле, так как трудозатраты на сборный тип перекрытия ниже, чем для монтажа монолитного типа перекрытий.

Альтернатива монтажа плит перекрытий.

Зарубежом перекрытие по деревянным балкам имеет широкое применение в частном и загородном домостроении.

Технология монтажа такого перекрытия максимально быстра и менее трудоемко, благодаря незначительному весу конструкции. Для монтажа такого типа перекрытия не требует применения монтажных кранов. Устраивается такой тип перекрытия на деревянных двутавровых балках.

Рисунок: Схема устройства перекрытия по деревянной балке.

    Основными конструктивными элементами перекрытия являются:?

  • деревянные двутавровые балки;
  • обшивка;
  • утеплитель;
  • пароизоляция.

Рисунок: Деревянная двутавровая балка.

Двутавровая балка состоит из стойки и двух полок, изготавливаемые из столярного леса. Все три элемента балки соединяются между собой двойным шипом с помощью специального пресса и водостойкого клея. В качестве материала для стойки чаще использовать OSB плиту или фанеру. Полки двутавровой балки выполняются из сруба хвойных пород, отлично подойдет лиственница, которая увеличивает свои прочностные свойства при намокании, засчет содержания особой смолы в структуре дерева, которая придает уникальные свойства.

При монтаже перекрытия в выборе клея лучше ориентироваться на состав, чем меньше токсичных веществ в составе клея, тем лучше.

Жесткость в перекрытии создается обшивкой, которую устраивают между балками. В качестве обшивки могут выступать OSB плиты. Элементы конструкции склеивают между собой с помощью специального клея для элементов из дерева, которые выдерживают большие нагрузки.

Как правило в качестве утеплителя выступают плиты из минеральной ваты и пенополистирола, которые укладывают между балками. Также возможно использовать полиуретан. В таком случае он обеспечивает звукоизолирующие свойства конструкции. Минеральная вата также выступает в качестве шумопоглотителя. Этот материал, во-первых, не горючий, а во-вторых, более экологичный.

Порядок монтажа перекрытия по деревянным балкам:

1)сначала монтируются деревянные балки.

В кирпичных и монолитных зданиях балки закладываются в «гнездовые» стены, которые оставляют при заливке или кладке стеновой конструкции. При устройстве в кирпичных стенах учитывается размер балки перекрытия. В рубленных стенах балки крепятся двумя способами:

— подвесным методом с помощью металлических уголков, кронштейнов и уголков. Вес балки и нагрузки действующие на балку воспринимаются крепежными элементами. Такой метод широко используют в частном домостроении.

Рисунок: Крепление балки подвесным методом.

— методом фиксации в несущей конструкции, путем спиливания торцов балки под углом 60 градусов, затем торцы балки зачищаются и покрываются водоотталкивающим слоем. Балка вставляется в несущую конструкцию на глубину 15-20 см, предварительно разместив в стене утеплитель и оставив зазор 2-2,5 см для обеспечения воздухообмена. Устанавливают крепежные элементы.

Рисунок: Крепление двутавровой балки к стене.

2)крепятся доски на нижний слой балок;

3) укладывается утеплитель и пароизоляция;

4)затем укладываются доски верхнего слоя перекрытия.

Перед монтажом перекрытия в ходе проектирования подбираются размеры сечения двутавров, определяется несущая способность с учетом действия всевозможных нагрузок и подбираются соответствующие опоры и крепления.

Автор статьи:

Шепелевич Мария

Инженер

Инженер

Анкеровка плит перекрытия: правила и технология процесса

Железобетонные конструкции, из которых составляются перекрытия зданий, требуют крепления между собой и со стенами.

Такой способ соединения называется анкеровкой. Для ее проведения необходимо купить крепеж на spb.krep-komp.ru/krepezh/ankera/.

Правила

Регулируется процедура анкеровки СНиП II-22-81, которые гласят:

  1. Монолитный каркас стен, перекрытий, опорных столбов перекрывается и соединяется анкерами, чью минимальное сечение должно быть не менее 0,5 см2.
  2. Для опирающихся на несущие стены железобетонных плит, расстояния между анкерами не должно превышать 6 метров.
  3. Для создания анкерных связей используются металлические детали толщиной более 10 мм, их длина не должна превышать 500 мм.
  4. Для асимметричных стен, участков, где нельзя установить анкеровку ближе 6 метров, выполняются дополнительные расчеты по связям отдельных блоков.

Отдельные соседние жб плиты соединяются между собой перемычками в виде буквы «П». После этого соединяются дополнительными поперечными связями. Последние блоки крепятся диагонально. К стенам закрепление проводится «Г» образными перемычками, которые одним концом ставится в монтажное отверстие плиты, вторым монтируется в бетонный раствор стены.

Технология

Существует две технологических схемы анкеровки:

  1. Толстой проволочной арматурой выполняется обвязка плит за монтажные петли железобетонных конструкций. При отсутствии петель, крепеж приваривается к пластинам расположенным в швах плит. После чего отверстия заливаются бетоном. К стена крепление производится прутьями в форме буквы «Г».
  2. Кольцевым анкером, роль которого выполняет арматурный каркас. Для этого вокруг уложенных плит, на расстоянии 10-15 см устанавливается опалубка, туда помещается арматура и заливается бетоном. Каркас обвязывается проволокой на расстоянии 40-50 см.

Используются для анкеровки арматура класса A-III с толщиной стержней 10 мм и больше. Соединение проводится методом сварки. Для обвязки необходим стальная проволока сечением 4-6 мм.

Железобетонные плиты соединяются с подъемным устройством стропами по всем 4 углам. Затем они поднимаются, укладываются в предназначенные места. На место установки предварительно наносится цементный раствор в 30-40 мм на каждую короткую сторону. Глубина опирания должна составлять не менее 12 см.

Затем проводится проверка расстояний между плитами, оно должно быть не больше 20 мм. После этого начинается процесс анкеровки.

Пластинчатые анкеры — Matthews Wall Anchor & Waterproofing Services

Решения для пластинчатых анкеров

Изменение температуры в течение года в этой части страны может сильно повлиять на фундамент вашего дома. Осадки и уровень насыщения почвы вокруг вашего дома также являются важным фактором. Резкие изменения содержания влаги в грунтах фундамента могут привести к осадке фундамента. Когда почва становится насыщенной, это приводит к размягчению или ослаблению почвы.Когда почва слабая, она снижает способность почвы выдерживать нагрузку. Кроме того, плохой дренаж от фундамента приводит к тому, что вода скапливается вокруг фундамента. Глинистая почва имеет тенденцию к усадке при потере влаги, что приводит к уменьшению объема почвы.

Почва может оказывать гидростатическое давление на стены вашего дома. Заставляя их сгибаться, наклоняться и кланяться. Это может быть серьезной проблемой, фундамент играет важную роль в благополучии вашего дома.Тем не менее, не беспокойтесь: в Matthews Wall Anchor & Waterproofing Services у нас есть возможность навсегда зафиксировать эти изгибающиеся стены с помощью наших пластинчатых анкеров Earth Contact Products (ECP).

Что такое пластинчатый анкер?

Независимо от того, живете ли вы в Пенсильвании, Огайо или Западной Вирджинии, скорее всего, в конечном итоге вашему дому потребуется осмотр и, возможно, ремонт фундамента. Если вы заметили, что стены прогибаются, немедленно позвоните в Matthews Wall Anchor & Waterproofing Services. Наши специалисты установят наши пластинчатые анкеры ECP.Пластинчатые анкеры предназначены для стабилизации растрескивающихся и искривленных стен фундамента. Если гидростатическое давление накапливается и оказывает большее давление, чем стены могут выдержать, то вам, вероятно, потребуется установить пластинчатые анкеры. Плоские анкеры являются наиболее экономичным методом создания дополнительной поперечной силы, помогающей стабилизировать искривленные и потрескавшиеся стены. Пластинчатые анкеры состоят из пластины, которая размещается внутри стены, и высокопрочного стержня, который прикрепляет стену к грунту снаружи. Хорошей новостью для вас является то, что пластинчатые анкеры не являются уклончивыми.Работа будет выполняться с помощью ручного оборудования, поэтому наша команда не будет беспокоить ваш двор.

Каковы виды использования и применения пластинчатых анкеров?

Плоские анкеры

предназначены для стабилизации растрескивающихся и искривленных стен фундамента. Они используются для защиты фундамента и подпорных стен, которые изгибаются, наклоняются или трескаются из-за давления грунта. Их простая и эффективная конструкция позволяет выполнить установку быстро и экономично. Окрестности мало беспокоят.

Как устанавливаются пластинчатые анкеры?

Плоские анкеры

состоят из внутренней стеновой пластины, наружной стеновой пластины, внешнего анкера и высокопрочного стержня, связывающего их вместе. Внутренняя стеновая плита изготовлена ​​из горячекатаной стали. Настенная пластина имеет два усиливающих ребра для дополнительной жесткости, а также 4-дюймовую квадратную шайбу для дополнительной прочности. Анкер заземляющей пластины, изготовленный из двух высокопрочных пластин, имеет четыре ребра жесткости и четыре планки. Настенная пластина и анкер пластины соединены стальной стяжкой диаметром 3/4″ с непрерывной резьбой и закреплены гайками.Вся сборка оцинкована горячим способом для защиты от коррозии на долгие годы. Matthews Wall Anchor & Waterproofing Services — ваш эксперт по анкерным плитам.

Поскольку мы используем только лучшие пластинчатые анкеры производства Earth Contact Products, вы можете быть уверены, что после их установки они прослужат долгие годы. Стены вашего фундамента будут стабилизированы, а фундамент защищен.

Matthews Wall Anchor & Waterproofing Services работает уже более 30 лет, обслуживая районы Пенсильвании и Огайо.Наша цель состоит в том, чтобы предоставить услуги и продукты самого высокого качества. Мы признаны на национальном уровне экспертами в области ремонта фундаментов. Мы предлагаем личную консультацию на месте, и ваше предложение будет включать эту консультацию. Мы ответим на любые ваши вопросы и будем работать с вами, чтобы убедиться, что вы удовлетворены решением для вашей ситуации.

Matthews Wall Anchor & Waterproofing Services предлагает 6-месячную программу финансирования наличными. Один из наших специалистов по ремонту назначит встречу с вами и предоставит подробный письменный осмотр.Не стесняйтесь звонить и позвольте нам помочь вам с ремонтом вашего фундамента. Свяжитесь с нами сегодня! Мы здесь, чтобы помочь!

Impact Производство: системы пластинчатых анкеров

Impact Производство: системы пластинчатых анкеров
  • Номер детали: 111226-MF

  • Продается как: по 1 штуке

  • 54,59 $

  • Номер детали: 111284-MF

  • Продается как: по 1 штуке

  • 15,13 $

  • Номер детали: 111858-MF

  • Продано как: 151. 97 Комплект

  • 163,22 $

  • Номер детали: 111857-MF

  • Продается по цене: 126,77 за комплект

  • 136,94 $

  • Номер детали: 111853-MF

  • Продается как: 113,45 за комплект

  • 122,99 $

  • Номер детали: 111246-MF

  • Продается как: по 1 штуке

  • 13,19 $

  • Номер детали: 111295-MF

  • Продается как: по 1 штуке

  • 29 долларов.28

  • Номер детали: 111265-MF

  • Продается как: по 1 штуке

  • 27,21 $

  • Номер детали: 111316-MF

  • Продается как: по 1 штуке

  • 72,69 $

  • Номер детали: 111850-MF

  • Продается как: по 1 штуке

  • 39,77 $

  • Номер детали: 111266-MF

  • Продается как: по 1 штуке

  • 32 доллара. 73

  • Номер детали: 111267-MF

  • Продается как: по 1 штуке

  • 38,29 $

  • Номер детали: 111264-MF

  • Продается как: по 1 штуке

  • 7,05 $

  • Номер детали: 111253-MF

  • Продается как: по 1 штуке

  • 1,01 долл. США

  • Номер детали: 111854-MF

  • Продается как: по 1 штуке

  • $0.34

  • Номер детали: 111855-MF

  • Продается как: по 1 штуке

  • 1,98 $

  • Номер детали: 112024-MF

  • Продается как: по 1 штуке

  • 0,97 $

  • Номер детали: 111856-MF

  • Продается как: 1 комплект

  • 118,21 $

  • Номер детали: 111296-MF

  • Продается как: по 1 штуке

  • 37 долларов. 41

  • Номер детали: 111308-MF

  • Продается как: 1 комплект

  • 140,26 $

  • ВЕРХ

    Анкер CRA D-Plate – Super Anchor Safety

    Низкопрофильный однопользовательский анкер CRA D-Plate предназначен для установки на древесину, сталь, стены CMU, бетонные встроенные или бетонные конструкции и может использоваться для защиты от падения, окна моющая подвеска или в качестве промежуточного анкера горизонтального спасательного троса.Этот анкер поставляется предварительно спроектированным для установки с помощью болтов, клиновых анкеров или монтажных сварных швов для установки на стены, полы, потолки и другие места, где это применимо. Его размеры 6 x 6 дюймов, а верхняя часть литой петли приварена к пластине.

    D-образная пластина не предназначена для крепления на крыше и не поставляется с креплениями для ее фиксации. Доступны различные покрытия/материалы: оцинкованная, с порошковым покрытием и из нержавеющей стали. Также доступны опорные пластины.

    • КОНСТРУКЦИОННЫЕ ПРИСПОСОБЛЕНИЯ: Деревянные балки, деревянные фермы, стальной настил, конструкционная сталь и бетон
    • НАВЕСНОЕ ОБОРУДОВАНИЕ: Болты ½” класса 8, резьбовой стержень A-307, бетонные клиновые анкеры и монтажные сварные швы
    • КОНФИГУРАЦИИ ЗАЩИТЫ ОТ ПАДЕНИЯ:
      • Отдельный анкер/анкеры для защиты от падения с высоты
      • Кабельные системы Pass-Thru
      • Затяжные анкеры для мойки окон

    Концевые анкеры CRA предварительно разработаны для вашего проекта, что устраняет необходимость в дорогостоящих и трудоемких специализированных усилиях со стороны генеральных директоров, архитекторов или инженеров для разработки плана защиты от падения.Компания SAS готова предоставить в ваше распоряжение обширную техническую документацию сторонних производителей, подробные сведения об установке, данные испытаний и руководства по установке. CRA могут использоваться в качестве концевых анкеров, промежуточных анкеров как часть горизонтальной системы страховочных тросов или как автономные 360-градусные анкеры для одного пользователя. Обширные испытания, инженерные и проектные критерии, которые мы выполнили, дают нам возможность предложить вам анкерную систему для защиты от падения, которая может быть установлена ​​вашими торговыми партнерами за долю стоимости большинства коммерческих анкерных систем на крыше, представленных сегодня на рынке.

    Каждый анкер CRA поставляется с подробным руководством по эксплуатации/спецификации на 4 страницах, охватывающим большинство вариантов установки. См. вкладку «Инжиниринг» для получения подробной документации по проектированию/тестированию/инженерному проектированию.

    • Сертифицировано для защиты от падения и мытья окон
    • Идеально подходит для блочных стен CMU
    • Доступны модели, соответствующие требованиям Cal-OSHA
    • Соответствует стандарту мытья окон IWCA-14. 1
    • Соответствует требованиям OSHA 1926:502 и 1910:140
    • ASTM 123 Горячеоцинкованное покрытие
    • Минимальная прочность 5000 фунтов
    • Доступны многочисленные варианты монтажа
    • Отдельные анкеры или использование в системе горизонтальной страховочной линии до 130 футов
    • Доступен в исполнении из нержавеющей стали 304/316
    • Индивидуальная бирка с серийным номером, приклепанная к стойке
    • Большой запас на складе
    • Предварительно спроектированная конструкция для легкого соответствия требованиям

    Подвеска для мойки окон: защита крыши и стен/затяжные анкеры для подвески для мойки окон требуют особого внимания.Стандарты безопасности Северной Америки требуют, чтобы здание имело сертифицированные крепления, способные выдерживать необходимые нагрузки до того, как какой-либо рабочий оторвется от анкера. Наши анкеры могут помочь вам обеспечить соответствие стандартам OSHA, ANSI и IWCA I-14.1 для мытья окон или любых других работ, требующих подвешивания за край здания.

    Подвеска для мытья окон требует 2 анкерных крепления, к которым работник может привязаться: один анкер поддерживает рабочее оборудование, а другой анкер используется для страховочного троса или оборудования для защиты от падения.Наши готовые анкеры обеспечивают необходимое соответствие по доступной цене. Наша уникальная линейка анкеров может быть установлена ​​на настил крыши, бетонные бордюры/балки/стены, стальные балки, а также на другие конструкции, способные выдерживать предполагаемые нагрузки. CRA для мытья окон рассчитаны на предельную нагрузку 5000 фунтов, испытательную нагрузку 2500 фунтов и допустимую нагрузку 1250 фунтов. Стены парапета также должны выдерживать предполагаемые нагрузки.

    Обладая более чем 25-летним опытом, компания super Anchor Safety является лидером в области коммерческих кровельных анкеров и горизонтальных страховочных систем.Анкеры, используемые в основном на малых уклонах, могут быть изготовлены по индивидуальному заказу для крепления к любой вершине несущей конструкции и к любым архитектурным требованиям. Наши проверенные временем конструкции анкеров являются экономически эффективными, просты в установке, требуют минимального обслуживания и оснащены современными сборными верхними петлями и проходными соединительными приспособлениями. У нас есть все аксессуары для горизонтального страховочного троса, необходимые для вашего проекта, включая мойку окон IWCA и кровельные анкеры, соответствующие стандарту Cal-OSHA. Мы также можем поставлять 100% произведенные в США/сертифицированные анкеры.Наша простая конструкция, подкрепленная полным набором инженерных документов, представляет собой экономически эффективное, простое в установке и не требующее особого ухода приспособление для постоянной защиты от падения.

    Анкеры для фундаментной стены — ремонт фундамента BASEco

    Анкеры для фундаментной стены — ремонт фундамента BASEco

    Крепление пластинчатых электродов для стимуляции спинного мозга к черепной пластине: техническое примечание

    Задний план: Миграция электродов является частым осложнением стимуляции спинного мозга (ССМ) и требует ревизионной операции. Эволюция более широких лопастных отведений потребовала более обширной ламинотомии и эпидурального адгезиолиза, что может увеличить риск миграции отведений.

    Цель: Мы описываем новый метод фиксации лопастных отведений SCS с использованием краниальной пластины типа «собачья кость».

    Методы: Мы ретроспективно рассмотрели последовательную серию из 11 пациентов, которым были установлены стимуляторы спинного мозга с лопастными электродами с креплением титановой пластиной.Пациенты наблюдались в среднем в течение 29,5 месяцев после имплантации ГКС (диапазон 5-65 месяцев). Линейная титановая черепная пластина с 4 отверстиями и два 4-мм винта были использованы для плотного прикрепления проксимальной проводки плоских электродов к пластинке ниже дефекта ламинотомии.

    Результаты: У всех пациентов продолжается удовлетворительная стимуляция спинного мозга без потери эффективности или необходимости ревизии.Никаких осложнений при фиксации титановой пластиной не было, и не было случаев миграции электрода при использовании этой методики. Фиксация титановой пластиной добавила минимальное время (примерно 3-5 минут) к операционному случаю.

    Заключение: Мы сообщаем о безопасном и эффективном методе фиксации для SCS лопаточного электрода с использованием черепной пластины. Наш опыт показал, что этот метод, который закрепляет проксимальную проводку отведения к оставшейся пластинке в месте дефекта нижней ламинотомии, превосходит методы фиксации, основанные на наложении швов на проводку отведения.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
