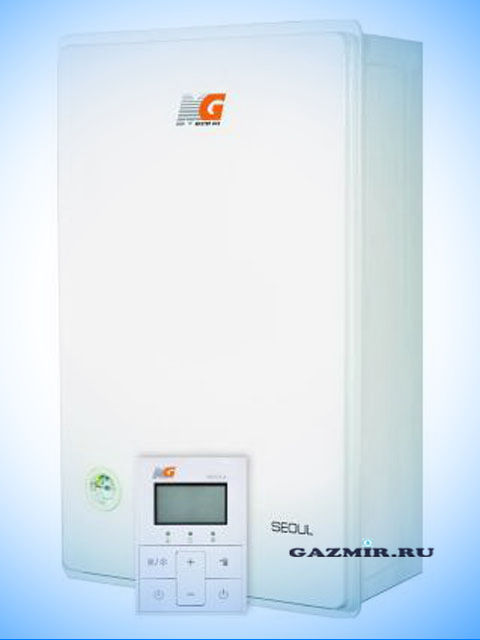

Отзывы Master Gas Seoul 21 | Отопительные котлы Master Gas

Подробные характеристики

Технические характеристики

Тип отопительного котла
газовый, конвекционный
Горелка
газовая
Количество контуров
двухконтурный
Макс. тепловая мощность
21 кВт
Камера сгорания
закрытая
Отапливаемая площадь
210 кв.м
Управление
электронное
Установка
настенная
Напряжение сети
однофазное
Встроенный циркуляционный насос
есть
Встроенный расширительный бак
есть, 4 л
Топливо
природный газ, сжиженный газ
Расход природного газа
2.11 куб. м/час
Расход сжиженного газа
0.62 кг/час
Температура теплоносителя
40 — 80 °С
Температура в контуре ГВС
37 — 60 °С
Производительность горячей воды при t 25°C
11. 5 л/мин
Макс. давление воды в контуре ГВС
10 бар
Макс. давление воды в контуре отопления
3 бар

Комфорт

Функции
индикатор включения, термометр, манометр, автоподжиг, модуляция пламени, комнатный термостат, программатор
Особенности
дисплей, пульт ДУ

Безопасность

Защита
автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик
Фильтрация
фильтр для воды, фильтр для газа

Подключение

Патрубок подключения газа
1/2″
Патрубок подключения контура отопления
3/4″
Патрубок подключения контура ГВС
1/2″
Диаметр коаксиального дымохода
60/100 мм
Подключение раздельного дымохода (диаметр 80 мм)
да
Размеры (ШхВхГ)
400x645x200 мм
Вес
24. 5 кг

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

отзывы, описание модели, характеристики, цена, обзор, сравнение, фото

Полная информация о товаре, изготовителе, комплектации, технических характеристиках и функциях содержится в технической документации.

Отзывы о Газовый котел Master Gas Seoul 16 16 кВт двухконтурный

Оставить отзыв

Отзывов на данную модификацию пока нет. Ваш отзыв поможет кому-то сделать выбор. Спасибо, что делитесь опытом!

Лучшие варианты покупки по низкой цене

Где купить дёшево? Рассмотрите предложения с доставкой или самовывозом. Сравнение цен онлайн. Выберите удобное для себя место приобретения.

Технические характеристики
ПроизводительMaster Gas
Тип отопительного котлаГазовый, конвекционный
Горелкагазовая
Количество контуровДвухконтурный
Макс. тепловая мощность16 кВт
Камера сгораниязакрытая
Отапливаемая площадь160 кв.м
Управлениеэлектронное
Установканастенная
Напряжение сетиоднофазное
Встроенный циркуляционный насосесть
Встроенный расширительный бакесть
Объем расширительного бака4 л
Комплектациякомнатный термостат, дисплей, пульт ДУ
ТопливоПриродный газ, сжиженный газ
Расход природного газа2. 11 куб. м/час
Расход сжиженного газа0.62 кг/час
Температура теплоносителя40 — 80 °С
Температура в контуре ГВС37 — 60 °С
Производительность горячей воды при t 25°C11.5 л/мин
Макс. давление воды в контуре ГВС10 бар
Макс. давление воды в контуре отопления3 бар
Комфорт
Функцииавтодиагностика, защита от замерзания, модуляция пламени, программатор, индикация включения, автоподжиг, защита от перегрева, термометр, манометр
Безопасность
Защитагаз-контроль, предохранительный клапан, воздухоотводчик
Фильтрацияфильтр для воды, фильтр для газа
Подключение
Патрубок подключения газа1/2″
Патрубок подключения контура отопления3/4″
Патрубок подключения контура ГВС1/2″
Диаметр коаксиального дымохода60/100 мм
Подключение раздельного дымохода (диаметр 80 мм)да
Размеры (ШхВхГ)400x645x200 мм
Вес24. 5 кг

Бюджетные котлы повышенной надежности | Просто котел

Недавно появившиеся на рынке и быстро завоевавшие популярность индивидуальные отопительные агрегаты марки «Master GAS Seoul» — продукт успешного и плодотворного сотрудничества концерна «Балтийская Газовая Компания» и фирмы «DAESUNG CELTIC ENERSYS Co., Ltd» из Южной Кореи.


Серия представлена компактными газовыми котлами с двумя контурами для настенного монтажа, различной мощности, с камерой сгорания закрытого типа. Устройства рассчитаны на создание систем индивидуального отопления и снабжения горячей водой в квартирах или частных домах небольшой площади, до 350 квадратных метров.

Газовые котлы Мастер Газ дают возможность эффективно регулировать интенсивность отопления с высокой точностью. Устройства оборудованы отдельными теплообменниками для контуров отопления и горячей воды.

Газовые отопительные котлы Сеул привлекательны своим умеренным аппетитом, потребляют совсем немного электроэнергии, не более 130 Вт/час. Отопители достаточно компактны, поэтому их можно смонтировать практически в любом, даже достаточно небольшом пространстве.

Вся серия котлов оборудована системой автоматической диагностики, многоступенчатой системой безопасности функционирования.

Несомненное преимущество аппаратов Сеул — приспособленность к работе на сжиженном газе. Это актуально для коттеджных или дачных поселков, не оборудованных централизованным газоснабжением.

Разработчики предусмотрели возможность установки дымохода коаксиального или обычного типа с помощью универсального переходного монтажного комплекта.



Индивидуальные котлы Мастер Газ комплектуются пультом дистанционного управления с цифровым дисплеем, что позволяет комфортно и удобно управлять работой отопительной системы вашего дома. Кроме этого, имеется возможность подключения к «теплому полу».

Газовые котлы Сеул производятся на заводах в Южной Корее и полностью адаптированы под российские стандарты. Имеют необходимые сертификаты качества и соответствуют ГОСТам.

Производитель дает гарантию на свои изделия 2,5 года.

Перечислим дополнительные преимущества:

  • принудительный отвод продуктов горения;
  • постоянный контроль высоты пламени горелки в зависимости от необходимой температуры нагрева;
  • возможность подключения нескольких пультов для управления агрегатом из разных помещений;
  • контроль и диагностика состояния котла, индикация ошибок на дистанционном пульте;
  • устойчивая работа при снижении давления в контурах подачи воды и газа;
  • стабильная работа при скачках напряжения питания электросети до 30%, благодаря встроенному стабилизатору напряжения;
  • автоматически регулируемый контур наддува, обеспечивающий оптимальный режим подачи воздуха для горения;
  • медный теплообменник для контура отопления для повышения коэффициента теплопередачи и увеличения долговечности модуля;
  • устройство автоматического блокирования подачи газа при перегреве теплоносителя, затухании горелки, отключении электропитания или неисправности дымохода;
  • автоматическое сбрасывание давления в системе отопления при превышении допустимых пределов.

Газовые настенные котлы Master Gas Seoul представлены моделями с цифровыми индексами 11, 14, 16, 21, 30 и 35

Они отличаются друг от друга мощностью и площадью отапливаемых помещений. Имеют встроенную функцию защиты от замерзания. Все котлы этой серии конвекционные, двухконтурные, проточного типа и оборудованы электронным розжигом.

Мастер Газ Сеул 11 рекомендуется использовать для отопления площадей до 110 кв.м. и подачи горячей воды. Мощность агрегата 11 кВт, расход газа до 1.99 м³/ч

Мастер Газ Сеул 14 обогревает площадь до 140 кв.м. Мощность котла 14 кВт, расход топлива до 1.99 м³/ч

Мастер Газ Сеул 16 разработан для ГВС и отопления площади до 160 кв.м. Вырабатываемая мощность 16 кВт газопотребление до 2.11 м³/ч

Мастер Сеул 21 аналогичен по функциям своим младшим собратьям, но мощнее — 21 кВт при газорасходе 2.11 м³/ч

Более подробные характеристики представлены в таблице ниже


Инструкция для газовых котлов Master Gas Seoul

Советуем также почитать:

Мастер газ сеул трехходовой клапан не включается.

Seoul газовый котел инструкция

2017-05-15 Евгений Фоменко

Устройство и принцип работы котлов Мастер Газ

Газовые котлы Мастер Газ Seoul (Сеул) представлены агрегатами с настенным способом установки, камерой сгорания закрытого типа. Рассчитаны на отопление площади дома до 350 метров, помимо отопления, они также способны обеспечить горячей технической водой, то есть, они являются двухконтурными.

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электричества составляет 132 Вт в час, имеют небольшие габариты, поэтому не возникнет проблем с размещением. Благодаря возможности работать от сжиженного газа, существует возможность использования в районах, где нет центральной газификации.

Что касается дымоудаления, тут есть выбор, так как он может подключаться как стационарному дымоходу, так и коаксиальному при помощи переходника. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять дистанционно и дисплеем, где выводится текущая информация.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки газового котла Мастер Газ, ведь как и любое устройство, он тоже иногда дает сбои в работе, несмотря на высокую надежность.


а3

Ошибка а3 свидетельствует о неисправности насоса.

Если ваш котел выдает подобную ошибку, проверьте следующее:


Мультиметр

А, когда он включен, в замкнутом датчике сопротивление должно быть равно 0. Если при тестировании вы получили другое значение, поменяйте его.

а4

Ошибка а4 сигнализирует о сработке термореле.

Выполните следующее:


а5

Ошибка а5. Возникает при недостаточном давлении в теплоносителе, что делать, когда это происходит?

Возможные причины и советы по устранению неисправности:


а6

Ошибка а6. Неисправность, связанная с розжигом.

Возможные причины:

  • Посмотрите открыт ли газовый кран , достаточный ли уровень давления, если вы пользуетесь сжиженным газом.
    Если проблема не обнаружена, обратитесь в службу газа.
  • Сломана свеча розжига . Установите на ее место новую.
  • Нарушение в электрической цепи свечи розжига. Проверьте ее.
  • На свече розжига скопилась грязь , очистите и протрите ее спиртом.
  • Вышла из строя свеча ионизации , замените. Нарушилась связь в ее цепи соединений, восстановите.
  • Забилась горелка . Используя щетку, удалите с нее пыль, а также с коллектора. Используя мелкую наждачную бумагу, прочистите электроды со свечей розжига.

аа

Ошибка аа. Сработал датчик теплоносителя.

Датчик теплоносителя котла МастерГаз

  • Происходит при его перегреве , возможно перекрыты все отопительные контуры, проверьте, если это так, откройте их.
  • Засорился фильтр в отопительном контуре, прочистите.
  • Неисправность насоса , проверьте его, при необходимости промойте или замените.
  • Неисправен трехходовый клапан , приобретите и установите новый.
  • Неисправен проточный датчик воды , приобретите и установите исправный.

Другие неисправности

Выше рассмотрены наиболее частые коды ошибок, рассмотрим неисправности, которые также порой возникают у котла Мастер Газ.

Если не запускается котел:


При работе слышны хлопки:

  • Плохо отрегулировано давление газа , или газ низкого качества. Выполните регулировку его минимального значения в соответствии с нормативными документами к вашему устройству.
  • Грязная горелка . Прочистите горелку, используя щетку.

Слышен запах газа. Это свидетельствует о его утечке, незамедлительно перекройте газовый кран, откройте окна и двери, и срочно вызовите службу газа. Ни в коем случае нельзя зажигать любой огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вовсе не течет:


Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.

  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7:1 до 2.6: 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.

3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.

Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре. Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана. Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.

2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку. При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.

4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

2015-08-05 4 177


Корейский навесной газовый котел Master Gas Seoul является хорошей и недорогой альтернативой немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на всей территории РФ. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, дающий возможность запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котёл отопления Master Gas Seoul отличается компактными размерами и продуманным дизайном. Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, действующее на все модификации Master Gas Seoul. В результате регистрация оборудования и изготовление проектной документации проходит без сложностей.

В чем главные особенности установки

Для обеспечения нормальной работоспособности котла требуется соблюдение определенных требований производителя относительно монтажа:

Первый запуск станции необходимо осуществлять в присутствии представителя компании продающей котел. Он проверит правильность монтажа и настроек и поставит котел на гарантию.

Преимущества марки Мастер Газ Сеул

Корейское оборудование неизменно радует потребителя своим качеством, продуманной функциональностью и стоимостью. Буквально недавно модели котлов Мастер Газ Сеул прошли аттестацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость на продукцию специально поддерживается в среднем ценовом сегменте, несмотря на то, что своей функциональностью модели больше напоминают оборудование «премиум» класса.

Правила эксплуатации котла достаточно простые в исполнении. Производитель адаптировал внутреннее устройство под работу на территории РФ.

В базовой комплектации присутствует все необходимое для работы оборудования: встроенный циркуляционный насос , расширительный бак, группа безопасности и автоматика. После подключения к системе отопления и монтажа коаксиального дымохода для котла, можно сразу же выполнить запуск.

Корейский котёл или европейский?

Следует признать, что если буквально несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, как свидетельствуют отчеты продаж, все больше покупателей выбирают корейское оборудование. Этому есть несколько причин:
  • Появилось большое количество сервисных центров.
  • Привлекательная стоимость.
  • Удобство эксплуатации.
Хотя, первенство популярности по-прежнему занимают котлы чешских и немецких компаний-производителей, но корейская продукция постепенно отвоевывает позиции. Поэтому в ближайшее время можно ожидать существенный рост количества продаж.

Котлы Мастер Газ Сеул практически ничем не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главным привлекательным качеством для отечественного потребителя является их цена.

Двухконтурный с принудительной циркуляцией водяного потока газовый настенный котел Master Gas Seoul представлен серий экземпляров с индексацией 14, 16, 21. Цифры после названия указывают на максимальный параметр обогреваемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газообогревательного оборудования для частного и промышленного использования.

Газовый настенный котел Master Gas Seoul. Характеристика технических параметров

1. Общая характеристика:

  • Используемое топливо пропан-бутановая смесь в сжиженном или поточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1.3 до 2.9 кПa.
  • Расход газовой смеси max /min 1990/620 л/ч.
  • Номинальная величина теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГBC 20 900 Вт.


  • KПД при номинальной мощности 92%.
  • KПД при мощности 30% — 95%.
  • Показатель теплопроизводительности регулируемый от 1.7:1 до 2.6: 1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкость-теплоноситель вода.
  • Циркуляционная система для жидкости — герметично-принудительная.
  • Режим воспламенения — электронный розжиг.
  • Автоматическая поддержка параметров температурного режима.
  • Информация показаний температур выводится на ЖК-дисплей.

2. Характеристика контура отопления газового настенного котла Master Gas Seoul:

  • Регулировка температурного диапазона от 40 до 80 градусов.
  • Рабочий напор (давление) воды в системе от 100 до 300 кПа.
  • Давление воды по max 0.3 мПа.


3. Параметры для контура горячего водоснабжения Mаster Gаs Seoul:

  • Расход водяной массы при увеличении температуры на 25 С 11.5 л/мин.
  • Регулируемый диапазон температуры от 37 до 60 С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Min расход воды на старте 2.5 л/мин.
  • Min расход воды для финишной остановки 1.5 л/ мин.


Режимы работы газовых настенных котлов Mаster Gаs Seoul

Газовые настенные агрегаты Mаster Gаs Seoul № 14, 16, 21 позволяют производить разные режимы работы: отопления и ГBC, только ГBC, защита от замерзания, аварийный режим и таймер режим.

1. Режим отопление и ГBC включается автоматически при подключении агрегата к электропитанию и нажимании кнопки «питание». Дисплей отображает соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопками регулировки устанавливается необходимый параметр температуры в отопительном контуре . Нажатие кнопок приводит к мерцанию индикации температур теплоносителя. Окончание настройки приводит к автоматическому поддержанию включения и выключения котла.

  • Перемена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Выставление температурного значения для контура ГBC производится специальной кнопкой. Значение параметра, выбранное за основное, отображается в правой части ЖК- экрана . Точность установки температур зпопадает в диапазон: от 37 до 45 градусов разбег составляет +10С, от 45 до 600С возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически приводит систему в режим работы отпления.


2. Включение режима защиты от замерзания выставляется нажатием специальной кнопки.

  • Режим ступает в силу с момента понижения температуры ниже + 50С.
  • Горелка включается на входе и работает до повышения температурного параметра воды 400С.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим по расходу газа или электроэнергии.

3. Режим включения только ГBC, при отключенном режиме отопления. Этот режим позволяет в летнее время использовать котел, как газовую водонагревательную колонку . При выставлении режима ГBC котел работает по производству горячей воды.

  • Переход производится нажатием кнопок «выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в контуре ГBC. Кнопками плюс/минус выставляется выбранный параметр температуры. Погрешность значения зависит от разбега температурного диапазона и составляет от 10С до 50С.


4. Режим таймер предусматривает цикличность работы установки. Цикл длится 15 минут, затем наступает пауза в рабочем режиме.

  • Длительность паузы выставляется владельцем самостоятельно от 1 до 6 ч.
  • За время работы вода нагревается свыше 800С.

5. Аварийный режим работы.

  • Предназначен данный режим на небольшой отрезок времени, для неординарных случаев: выход из строя пульта управления, неполадок в системе обогрева, при падении напора газа и воды.
  • Переход на режим производится при отсоединении неисправного пульта и соединения проводов между собой.
  • Котел начинает работу в режиме отопление и ГBC, поддерживается установленная температура в контуре.

Недавно появившиеся на рынке и быстро завоевавшие популярность индивидуальные отопительные агрегаты марки «Master GAS Seoul» — продукт успешного и плодотворного сотрудничества концерна «Балтийская Газовая Компания» и фирмы «DAESUNG CELTIC ENERSYS Co., Ltd» из Южной Кореи.

Серия представлена компактными газовыми котлами с двумя контурами для настенного монтажа, различной мощности, с камерой сгорания закрытого типа. Устройства рассчитаны на создание систем индивидуального отопления и снабжения горячей водой в квартирах или частных домах небольшой площади, до 350 квадратных метров.

Газовые котлы Мастер Газ дают возможность эффективно регулировать интенсивность отопления с высокой точностью. Устройства оборудованы отдельными теплообменниками для контуров отопления и горячей воды.

Газовые отопительные котлы Сеул привлекательны своим умеренным аппетитом, потребляют совсем немного электроэнергии, не более 130 Вт/час. Отопители достаточно компактны, поэтому их можно смонтировать практически в любом, даже достаточно небольшом пространстве.

Вся серия котлов оборудована системой автоматической диагностики, многоступенчатой системой безопасности функционирования.

Несомненное преимущество аппаратов Сеул — приспособленность к работе на сжиженном газе. Это актуально для коттеджных или дачных поселков, не оборудованных централизованным газоснабжением.

Разработчики предусмотрели возможность установки дымохода коаксиального или обычного типа с помощью универсального переходного монтажного комплекта.



Индивидуальные котлы Мастер Газ комплектуются пультом дистанционного управления с цифровым дисплеем, что позволяет комфортно и удобно управлять работой отопительной системы вашего дома. Кроме этого, имеется возможность подключения к «теплому полу».

Газовые котлы Сеул производятся на заводах в Южной Корее и полностью адаптированы под российские стандарты. Имеют необходимые сертификаты качества и соответствуют ГОСТам.

Производитель дает гарантию на свои изделия 2,5 года.

Перечислим дополнительные преимущества:

  • принудительный отвод продуктов горения;
  • постоянный контроль высоты пламени горелки в зависимости от необходимой температуры нагрева;
  • возможность подключения нескольких пультов для управления агрегатом из разных помещений;
  • контроль и диагностика состояния котла, индикация ошибок на дистанционном пульте;
  • устойчивая работа при снижении давления в контурах подачи воды и газа;
  • стабильная работа при скачках напряжения питания электросети до 30%, благодаря встроенному стабилизатору напряжения;
  • автоматически регулируемый контур наддува, обеспечивающий оптимальный режим подачи воздуха для горения;
  • медный теплообменник для контура отопления для повышения коэффициента теплопередачи и увеличения долговечности модуля;
  • устройство автоматического блокирования подачи газа при перегреве теплоносителя, затухании горелки, отключении электропитания или неисправности дымохода;
  • автоматическое сбрасывание давления в системе отопления при превышении допустимых пределов.

Газовые настенные котлы Master Gas Seoul представлены моделями с цифровыми индексами 11, 14, 16, 21, 30 и 35


Они отличаются друг от друга мощностью и площадью отапливаемых помещений. Имеют встроенную функцию защиты от замерзания. Все котлы этой серии конвекционные, двухконтурные, проточного типа и оборудованы электронным розжигом.

Мастер Газ Сеул 14 обогревает площадь до 140 кв.м. Мощность котла 14 кВт, расход топлива до 1.99 м³/ч

Мастер Газ Сеул 16 разработан для ГВС и отопления площади до 160 кв.м. Вырабатываемая мощность 16 кВт газопотребление до 2.11 м³/ч

Мастер Сеул 21 аналогичен по функциям своим младшим собратьям, но мощнее — 21 кВт при газорасходе 2.11 м³/ч

Более подробные характеристики представлены в таблице ниже



В эксплуатации газовый котел Мастер газ сеул, появились вопросы. Рядом с пультом закрепил два термометра и показания на них совпадают, но на пульте. Когда в квартире 22 гр. на пульте 24гр. , а когда в квартире 24 на пульте уже 27. Как это можно исправить? Может, кто знает, как попасть в меню пульта с большими правами? Попав в меню, как описано в инструкции, поменять мощность котла невозможно, впрочем, как и многие другие настройки.

Настройки в пульте становятся доступными при включении на блоке переключателя №3.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. Уже появились проблемы с розжигом. Хлопки иногда такие сильные, что страшно становится.

Явно газовщики подключили газ, но не настроили давление.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пар?) из дымохода, и, что самое неприятное,- регулярное падение давления в системе. Воду приходится добавлять каждые десять дней. Видимых протечек нет, грешить на недостаточность встроенного расширительного бака можно (за отсутствием средств повесил имевшиеся стальные панельные радиаторы советского производства, поэтому вполне возможно, что объём теплоносителя более рекомендованных 50 л. ), однако скачки в красную зону и сбросы после этого лишних паскалей не наблюдаются. Не хочется в этом сознаваться, но, пожалуй, единственным, на мой взгляд, верным предположением является неисправность теплообменника котла (трещина) из-за которой вода постоянно просачивается в камеру сгорания, вследствие чего в системе падает давление, а из дымохода валит белый дым. Буду очень признателен всем, кто выскажет своё мнение.

Одна из причин не правильно установлен коаксиальный дымоход (нет уклона) и конденсат попадает в камеру сгорания и опять же не правильная регулировка газа.

Подключен настенный котел Мастер газ сеул на 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. С данной техникой ранее отношения не имел, поэтому назрело несколько вопросов. В систему хочу залить дистиллированную воду. Почитав, в принципе понял, как это делать: насосом закачиваем через подводящий штуцер холодной воды, который подходит к аппарату, открываем клапан подпитки и ждем, пока в систему закачается теплоноситель и соответственно появится нужное давление. Затем все это дело синхронно перекрываем, стравливаем воздух и запускаем котел. Поправьте, пожалуйста, если я ошибся. В процессе эксплуатации вода все равно испарится немного, и давление упадет. Чтобы его поднять, мне просто нужно открыть кран подпитки и тогда вода из магистрали пополнит систему до нужного давления? Согласно тех. паспорту, агрегат
требует подключать электрическую часть через стабилизатор питания. Хочу услышать мнения по этому поводу, не критично ли это условие. Понимаю, что внутри есть микросхема, которая боится перепадов напряжения и все же? На магистраль холодной воды перед котлом хочу поставить фильтр. Посоветуйте, хотя бы какой выбрать, может здесь используются специальные фильтры?

В вашей системе отопления литров 20 воды. И это не доставит проблем, если не будете каждый день подливать столько же или больше. Лучше проследите, нет ли утечек.

При работе газового котла Seoul 14 по датчику температуры воздуха , получается как-то криво. Датчик врет, и погрешность не линейна. Температура в комнате колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, и вдали от батареи). В паузу батареи остывают полностью, и от постоянных перепадов нагрев-остывание на подмотке могут появиться подтеки. Приходится корректировать температуру воды системы при работе по датчику воздуха, а в этом пульте, в отличии от навьена, это не удобно. В общем, температура в квартире более стабильна, а батареи всегда горячие при работе котла по температуре воды в СО, пока на улице нет сильных перепадов температур. В идеале было бы, если температура воды системы корректировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить к кнопкам пульта, котел по температуре в СО, может и получится. При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Только надо подумать над схемой, которая будет дублировать выход регулятора на кнопку пульта, надо на кнопке пульта два нажатия.

Подскажите, что это за кран системы отопления и где его можно перекрыть? Т. к. вода из контура ГВС не соответствует заданной на пульте (гораздо холоднее, даже на 60 градусов не горячая). Или может кто сталкивался с этим?

Краны на системе отопления, монтируются перед котлом — на подаче и обратке. Проток воды великоват. Давление газа мало.

Настроил на 11 кВт. Шумит и греется насос. Температура насоса раза в 2 выше, чем у носителя. Но рука терпит. Это нормально? Несколько раз выдало ошибку насоса А3. Где спустить воздух из него? Не могу найти пробку. Или нужно открыть воздухоотводчик? И как? Может он работает на сухую?

Там нет пробки, а вот воздухоотводчик открыть можно.

В эксплуатации настенный котел Мастер газ сеул 16. Подскажите что делать: давление на грани минимально допустимого (около 1бара) при открытие крана подпитки оно не увеличивается или чуть-чуть иногда увеличивается (1,1 бара). В чем может быть причина? И еще очень сильно гудит. Давление в водопроводе вроде 4,5 атмо, если что.

Насчет первого, то может быть, забита система подпитки, надо смотреть что именно, как себя ведет расширительный баки, а манометр точно показывает? Насчет второго, если гудит, надо выяснять, что гудит насос или забитый теплообменник. Зайди в настройки пульта значение P8 с 31 поставь 20 в паспорте по таблице опечатка. Гудение пройдёт.

Неисправность котла Master Gas Seoul 16, постоянно выскакивает ошибка АА, иногда А4. Получается идет по закипанию, при этом, когда закипает, то манометр на отопление зашкаливает. Давление воды через котел в 2 раза хуже, чем холодная. Что может быть?

Если закипает, значит, плохой проток воды, смотри систему или забит Первичный теплообменник. А то, что давление возрастает, то так и будет, так как при закипании оно повышается, и смотри теплообменник ГВС.

В эксплуатации газовый котел Котел Сеул 14. Подскажите что делать. Согласно паспортным данным на котел минимальный проток воды в системе для включения котла в режиме ГВС составляет 2, 5 л/мин, а он у меня включается при протоке воды 6 -7 л/мин (производил замеры практически), вдобавок это и увеличение расхода воды. Сервисники говорят, что ничего нельзя сделать. Так ли?

Может датчик протока ГВС подклинивает, если есть возможность разобрать его и проверить, я думаю, там ничего сложного не должно быть, или может бракованный быть.

Вызывал сервисмена из горгаза. Проблема решилась регулировкой максимального давления. Однако, при рекомендуемом значении в 55 пришлось выставить 40, иначе гул не уходил. Опять же не понятно, как это скажется на наборе и поддержании заданной температуры зимой. И ещё у этих моделей, оказывается, регулярно, примерно раз в год происходит повреждение клапана переключения с отопления на ГВС.

Теплообменник забит первичный. Промывка нужна.

Установлен и подключен газовый котел MG Seoul 14 с закрытой системой отопления, как заливали антифриз не видел. В общем, по истечению времени пока оформляли газ, давление упало, и котел не запускается, как повысить давление?

Смотрите, должен быть кран, а вообще-то надо узнавать у людей, которые занимались этим, или хотя бы присутствовать при первом запуске, что бы потом не возникало таких вопросов, а так смотрите — должно такое быть, нужен будет насос.

Неисправность газового котла Мастер газ сеул 21 с водогрейкой. В декабре будет два года, как работает. Ломался уже 3 раза. Ошибка А4. В первый раз заменили теплообменник. Сказали, что забился из-за того, что кто-то, открыл там какой-то кран. Причем устанавливал его он же. По весне, когда котел выдал ту же ошибку, приехал другой мастер, включил, настроил давление, аппарат заработал сам. Сейчас опять эта ошибка. Предыдущий теплообменник мы уже тоже вымыли на случай замены. Фильтры воды на входе у нас стоят. Вот скажите мне это норма, что за 1,5 года службы мы его уже 3 раза чиним?

Гудит настенный котел Мастер газ, как переключить плату управления в сервисный режим, а то с пульта не дает.

На плате есть сверху три микротумблера, два верхних переведи в противоположную сторону и заходи в настройки, после верни на место.

Подскажите, что может быть: третий день сильно из трубки внизу капает вода и падает давление? Да, и воздух появляется в первой батарее. Может воздухоотводчик засорился? Можно исправить или только замена? Котлу Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Стукни по воздухоотводчику отверткой, он и закроется, и капать не будет.

Подскажите, значение «установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40. Сегодня сравнивал с паспортом все параметры, L2 выставлено 36. Оставить или выставить как в паспорте?

При уменьшении минимального давления газа на горелке котла, ниже установленного производителем, расход газа увеличится!

Неисправность котла Master Gas Seoul 21. Ставили весной, работал нормально, зимой начал сильно гудеть, причем, если нажать рукой на крышку гул немного исчезает. Несколько раз выключался с ошибкой А6. Правда, при повторном включении работал нормально. Но гул присутствует, даже не знаю, что делать. А кстати, может гул идти из-за того, что трубы на отопление ПП 20? Еще подскажите: какие настройки Р8 для 16 квт?

В паспорте-20, по факту-31.

Уже несколько раз срывает фильтр котла (под манометром который). Все вроде в порядке, давление в СО в норме, ошибок тоже никаких не выдает. Греет нормально, согласно настроек, и вода горячая тоже в порядке. Выбило, фильтр вкрутил обратно, воды добавил — все опять в порядке. В прошлом году у друга такие же проблемы были – досрывался, пока не залило плату управления — заменили и все наладилось. Аппарату уже 3 года — никаких проблем не было — только воздух в расширитель подкачивал иногда. Подскажите, пожалуйста, что делать?

Кто-нибудь знает, как можно увеличить мощность котла? Когда покупал котел, продавец сказал, что якобы можно переключателем на плате сделать котел из 16-го 21-м. Возможно ли такое? У всех моделей одинаковая плата с контроллером? Может можно перепрошить контроллер? Кто-нибудь цеплялся к контроллеру?

Не подскажете, где находится пробка для забора воздуха из помещения?

На верхней части котла, рядом с коаксиалом на 3-4 саморезах.

По поводу гула при розжиге, в течение года работал нормально, после потихоньку начал появляться. Вызвал мастера, настроил, гул уменьшился, но совсем не исчез. Дымоход смонтирован правильно. Возникла проблема: начала появляться ошибка А3, котел прекращает работу, причём ошибка возникает только ночью, днём все в порядке. Понял, что ошибка связана с насосом. Что это может быть? Появление ошибки А3 стало чаще, напрягает,
так как котел отключается. Кто поможет решить проблему, ни кто с этой ошибкой не сталкивался? Все таки эта ошибка с насосом или вентилятором? В инструкции как то не понятно.

Вам необходимо отрегулировать минимальное и максимальное давление газа, почистите вентилятор. Перемкните контакты датчика давления воды и понаблюдайте за аппаратом, если ошибки А3 не будет, значит, может просто давать сбой микровыключатель на датчике, либо у вас с давлением воды что-то не так.

В эксплуатации настенный котел MG Seoul. Проблема в том, что при установленной температуре до 65 градусов стал плохой розжиг, а именно когда начинает гудеть, потом несколько раз пытается разжечься, но не с первого раза, жду секунд 30, начинает гореть горелка все нормально. После того как выключается все повторяется. Но при выставленной температуре выше 65 градусов работает исправно, зажигается четко. То же самое когда включаю
горячую воду, тоже жду, какое то время, пока произойдет розжиг. Подскажите, что может быть?

Плохой розжиг — или мощность розжига, зависит в том числе и от минимального давления газа на горелке, а так же и сам электрод ионизации — его чистота и положение в камере сгорания. Горелку почистить. Вентилятор почистить. Напряжение в сети посмотреть. Давление проверить на горелке, отрегулировать. Поверхность теплообменника посмотреть, почистить. Техническое обслуживание в общем надо сделать.

Неисправность котла Master Gas Seoul. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1.5-2.0 бар. Минимальное типа 0.5. Первый сезон он отработал хорошо, а так как в доме не было водоснабжения, вода подкачивалась насосом из общего уличного водопровода. (как давление упадёт ближе к 0.5 бар так и подкачивал). На второй сезон подключил к скважине (вода жёсткая) и к концу сезона начались неполадки. Как только давление упадёт ближе к 1.3-1.4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает дальше определённое время). Может, кто подскажет, подозреваю, что что-то с датчиком давления. Может его отключить и провода замкнуть (кто знает, как он устроен?). А может, закис воздухоотводчик, раньше с него капельки капали, теперь сухо. За всю историю использования, давление воды падает как-то быстро. Просмотрел все трубы и соединения, но течи не нашёл. То есть, в последнее время давление с 1.5 до 2.0 подкачиваю раз в три дня. И ещё, давление в пустом расширительном баке должно быть 0.09 МПа, сколько это в барах.

1 бар — 1 килограмм примерно, датчик давления стоит на трубке, 2 проводка поставь перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Неисправность котла Мастер газ сеул 14. Отработал 2 года 4 месяца почти без нареканий единственно добавлял регулярно давление (падало постоянно хотя вроде утечек не было), и вот с неделю назад переключил его в режим ГВС, поработал немного и выдал ошибку А4, выключил из розетки, опять включил – заработало. На утро включил воду горячую, опять котел загудел сильно, стрелка манометра забегала вверх вниз и ошибка А4, говорят чистить
надо теплообменники (ни разу ни делал этого где бы инструкцию, порядок действия как это все делать и самому ни сложно), а вот когда обратно включаю с режимом отопления все норма работает почему так?

Помогите разобраться в работе котла Master Gas Seoul 14. Проблема в том, что при включении гвс горячая вода уходит в отопительную систему , а из крана бежит холодная вода. И регулярно падает давление. Система не бежит, проверял неоднократно. Думал на трёхходовой клапан, но где-то читал, что причина не в нем, но и внятного ничего не говорят.

1. менять трехходовой клапан.
2. накачать воздух в расширительный бак.

В эксплуатации газовый котел MG Seoul 14, при розжиге гудит. «На холодную» гул сильнее, на прогретом — меньше. Стенки котла при гуле сильно вибрируют, если найти точку на стенке и зажать ее, гул становится на порядок меньше. Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины потока воздуха. Предполагаю, что причина в акустическом резонансе. Регулировка скорости вентилятора через настройки влияет лишь косвенно и не позволяет устранить гул полностью.

Гул может быть вызван отрывом пламени от горелки. Происходит множество микросхлопываний, которые вызывают резонанс на определенной частоте и производят гул. Отрыв пламени, в свою очередь, происходит из-за несоответствия подачи газа (его давления) и скорости воздушного. Сделал манометр, отрегулировал максимум и минимум по инструкции. Работа котла изменилась. После розжига на холодную аппарат плавно добавляет давление. В определенный момент появляется гул. Аппарат тут же резко сбрасывает давление до минимума и работает на нем несколько минут (гула на этом этапе нет, до регулировки иногда был). Затем он опять начинает добавлять давление понемногу. Снова в определенный момент (давление приближается к 80% от максимального по паспорту) появляется гул. Снова немного понижает давление, и потом опять медленно повышает, как будто пытаясь подойти к той границе, где возникает гул, но не допустить его возникновения. Такое ощущение, что «мозги» чувствуют гул, и пытаются выставить максимально возможное давление без возникновения гула. Но как чувствуют? Датчика я не вижу. Разве что датчик тяги. Казалось бы, очевидна связь между давлением и гулом. При достижении определенного давления появляется гул. Но нет, в режиме отопление и ГВС гула почти нет, хотя давление почти в два раза выше давления в режиме отопление, при котором гул есть.

С воздухоотводчика постоянно капает вода и сбрасывается давление. Там стоит кран с резиновым колечком. Какое нормальное положение этого краника? Он должен быть закрыт или открыт. И если открыт, то, как настроить сброс давления или клапан только под замену? Разбирать мелочь не боюсь, отверткой стучал, постукивал и похлопывал, все равно течет. Давление в норме, в том числе в расширительном бачке.

Снимайте воздухоотводчик, разбирайте и в чистку. Где-то поднесло либо отложения из-за водички не дают поплавку плотно прилегать.

В эксплуатации настенный котел Master Gas. На отопление котел работает нормально, как горячую воду включу, секунд через 15-20 в котле появляется шум (как будто воду всасывает), пламя в котле отключается на несколько секунд. Сопровождается это секундным скачком давления вверх (потом обратно возвращается), вода горячая, конечно же, перестает тоже течь. Потом все нормально, а секунд через 15-20 все то же самое и т. д. Сделал
техническое обслуживание , ничего не изменилось. Аппарат в работе менее полутора лет, теплообменник чистил, вода обычная, мастер был, говорил жесткая. Сейчас после обслуживания нет прыжка давления и хлопка (по началу хотя был, вчера этот момент заснять хотел и все нет хлопка этого, стрелка давления просто чуть дергается и пламя гаснет). С крана идет вода горячая недолго, потом сразу холодная, потом еле теплая, потом опять чуть
горячей, дальше в том же порядке. Заметил, когда пламя гаснет, ошибка АА выскакивает на несколько секунд. Т. е. что то с насосом значит или повреждения в трехходовом клапане , руководствуясь инструкцией, потому что фильтр чистый.

Похоже на теплообменник ГВС. Видимо менять нужно.

Установлен и подключен котел Сеул 16, при включении ГВС в нем происходит треск в, прыгает стрелка давления и выдается ошибка А4. Необходимо замена теплообменника вторичного или трехходового крана? Горячая вода идет, но котел тухнет и все ошибка А4, то есть при открытии крана гор. воды, с него доносится треск, прыгает стрела и котел потухает, и еще стоял неделю в зимнем режиме, не кто его не трогал и снова этаже ошибка? Температуру на
ГВС устанавливали 55.

Это перегрев теплообменника. Во вторичном накипь, препятствующая нормальной отдаче тепла от контура отопления к ГВС, т. е. не нагревает до 55, а аппарат исправно пытается выполнить поставленную задачу и поднимает температуру, что приводит к перегреву и сработке соответствующего датчика, он отключается.

Настенный газовый котел Master Gas Seoul. Характеристики технических параметров. Системы отопления для дачи и загородных домов. Котлы, газовые колонки, водонагреватели

Газовый котел Master Gas Seoul в эксплуатации, возникли вопросы. Я закрепил два термометра рядом с пультом управления и показания на них совпадают, а на пульте управления. Когда в квартире 22 гр. на пульте 24гр., а когда в квартире 24 уже 27гр. на пульте дистанционного управления.Как это можно исправить? Может кто знает как попасть в меню ДУ с большими правами? Попав в меню, как описано в инструкции, невозможно изменить мощность котла, впрочем, как и многие другие настройки.

Настройки в пульте становятся доступными при включении переключателя №3 на блоке.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. Проблемы с зажиганием уже появились. Хлопки иногда такие сильные, что становится страшно.

Очевидно, газовщики включили газ, но не отрегулировали давление.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пар?) из трубы, и, что самое неприятное, регулярное падение давления в системе. Воду необходимо добавлять каждые десять дней. Видимых протечек нет, можно винить в неадекватности встроенного расширительного бачка (из-за нехватки средств повесил существующие стальные панельные радиаторы советского производства, так что вполне возможно, что объем охлаждающей жидкости больше рекомендованных 50 литров), однако скачков в красную зону и сбросов после этого лишних паскалей не наблюдается…не хочу этого признавать, но пожалуй единственное, на мой взгляд, правильное предположение — это неисправность теплообменника котла (трещина) из-за которой в камеру сгорания постоянно просачивается вода, в результате чего давление в системе падает, а из трубы идет белый дым. Буду очень признателен всем, кто выскажет свое мнение.

Одна из причин — неправильно установлен коаксиальный дымоход (нет уклона) и в камеру сгорания попадает конденсат и опять же не правильная регулировка газа.

В однокомнатной квартире подключен главный газовый настенный котел Seoul мощностью 140 кВт. Застройщик залил в систему отопления обычную воду. Раньше я не имел отношения к этой технике, поэтому назрело несколько вопросов. Хочу заполнить систему дистиллированной водой. Прочитав, в принципе, понял, как это сделать: прокачиваем ее через штуцер ввода холодной воды, который подходит к устройству, открываем кран подпитки и ждем, пока теплоноситель накачается в систему и, соответственно, необходимое давление появляется.Затем все это дело синхронно закрываем, стравливаем воздух и запускаем котел. Пожалуйста, поправьте, если я ошибаюсь. Во время работы вода все равно будет немного испаряться, а давление падать. Чтобы его поднять, мне достаточно открыть кран подпитки и тогда вода из магистрали пополнит систему до нужного давления? Согласно тех. паспорт блока
требует подключения электрической части через стабилизатор питания. Хочу услышать мнения по этому поводу, критично ли это состояние. Я так понимаю, что внутри микросхема, которая боится скачков напряжения и все же? Хочу поставить фильтр на магистраль холодной воды перед котлом. Посоветуйте, хоть какой выбрать, может здесь фильтры специальные используются?

В вашей системе отопления 20 литров воды. И это не вызовет проблем, если вы не будете добавлять столько же или больше каждый день. Лучше следите за утечками.

При работе газового котла Сеул 14 по датчику температуры воздуха получается как-то криво.Датчик врет и ошибка не линейная. Температура в комнате колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, а подальше от батарейки). Во время паузы аккумуляторы полностью остывают, и от постоянного нагрева-остывания капель на катушке могут появиться подтеки. Приходится регулировать температуру воды системы при работе с датчиком воздуха, а в этом пульте, в отличие от Навьена, это не удобно. В целом температура в квартире более стабильная, а батареи всегда горячие при работе котла по температуре воды в СО, главное, чтобы на улице не было сильных перепадов температуры. Идеально было бы, если бы температура воды в системе регулировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить котел по температуре в СО к кнопкам пульта, может получиться. При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Просто нужно продумать схему, которая будет дублировать выход регулятора на кнопку брелка, нужно два раза нажать на кнопку брелка.

Подскажите что за кран системы отопления и где его можно отключить? Так как вода из контура ГВС не соответствует выставленной на щитке управления (гораздо холоднее, даже не горячее на 60 градусов). Или может кто сталкивался с этим?

Краны на систему отопления монтируются перед котлом — на подаче и обратке. Расход воды слишком большой. Давление газа низкое.

С поправкой на 11 кВт. Насос шумит и греется. Температура насоса в 2 раза выше, чем у носителя. Но страдает рука. Это хорошо? Несколько раз выдавал ошибку насос А3. Где стравливать из него воздух? Я не могу найти пробку. Или нужно открыть вентиляцию? И как? Может, он засыхает?

Заглушки нет, но можно открыть вентиляционное отверстие.

Настенный котел Master Gas Seoul 16 в работе. Подскажите, что делать: давление на грани минимально допустимого (около 1 бар) при открытии крана подпитки не увеличивается, а иногда несколько увеличивается (1.1 бар). Что может быть причиной? И очень сильно шумит. Давление в водопроводе вроде 4,5 атмосферы, если что.

Насчет первого, может система подпитки забита, надо посмотреть что именно, как ведет себя расширительный бачок, и точно ли показывает манометр? Что касается второго, то если гудит, то надо выяснить, что гудит помпа или засорившийся теплообменник. Заходим в настройки брелка значение Р8 из 31 ставим 20 в паспорте по таблице опечатка.Гул пройдет.

Неисправность котла Мастер Газ Сеул 16, постоянно выскакивает ошибка АА, иногда А4. Получается, что он закипает, при этом при закипании манометр на отопление зашкаливает. Напор воды через бойлер в 2 раза хуже холодной воды. Что может быть?

Если закипит, значит, плохой расход воды, см. систему или забит первичный теплообменник. А то что давление увеличивается, то так оно и будет, так как оно увеличивается при кипячении, и см. теплообменник ГВС.

Работает газовый котел Котел Сеул 14. Подскажите что делать. По паспортным данным на котел минимальный расход воды в системе для включения котла в режиме ГВС 2,5 л/мин, а у меня он включается при расходе воды 6-7 л/мин (сделал замеры практически), кроме того, это увеличение расхода воды… Сервисмены говорят, что ничего не поделаешь. А это не?

Возможно подклинивает датчик протока ГВС, если есть возможность его разобрать и проверить, думаю там ничего сложного быть не должно, а может и неисправен.

Я позвонил сервисмену из газовой службы. Проблема решилась регулировкой максимального давления. Однако при рекомендованном значении 55 пришлось поставить 40, иначе гул не пропадал. Опять же непонятно, как это повлияет на набор и поддержание заданной температуры зимой. И оказывается, что у этих моделей также регулярно, примерно раз в год, выходит из строя клапан переключения с отопления на горячее водоснабжение.

Засорен первичный теплообменник.Промывка нужна.

Газовый котел MG Seoul 14s установлена ​​и подключена закрытая система отопления, т.к. лил тосол не видел. В общем по истечению времени пока шла обработка газа давление упало и котел не запускается, как повысить давление?

Смотри, кран должен быть, а на самом деле, нужно узнать у людей, которые этим занимались, или хотя бы присутствовать при первом запуске, чтобы потом таких вопросов не возникало, а так смотри — так и должно быть, нужен будет насос.

Неисправность газового котла Master Gas Seoul 21 с водонагревателем. В декабре будет два года. Срывался уже 3 раза. Ошибка А4. Теплообменник заменен впервые. Говорили, что он забился из-за того, что кто-то открыл там какой-то кран. Более того, он его установил. Весной, когда котел выдал ту же ошибку, пришел другой мастер, включил, отрегулировал давление, прибор заработал сам по себе. Теперь снова эта ошибка.Мы уже промыли предыдущий теплообменник на случай замены. У нас есть фильтры для воды на входе. Скажите это норма, что за 1,5 года службы мы его уже 3 раза ремонтировали?

Настенный газовый котел Мастер гудит, как перевести плату управления в сервисный режим, а то с пульта не дает.

На плате есть три микро тумблера сверху, два верхних переместите в противоположную сторону и зайдите в настройки, после чего верните их на место.

Подскажите что может быть: третий день капает вода из трубки внизу и давление падает? Да и воздух появляется в первой батарее. Вентиляционное отверстие забито? Можно ли починить или только замена? Котлу Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Ударьте отверткой по вентиляционному отверстию, оно закроется и не будет капать.

Подскажите, значение «установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40.Сегодня сравнил все параметры с паспортом, L2 выставил 36. Оставить или выставить как в паспорте?

При снижении минимального давления газа на горелке котла ниже установленного заводом-изготовителем расход газа возрастет!

Неисправность котла Master Gas Seoul 21. Весной поставил, работало нормально, зимой стал сильно гудеть, а если прижать крышку рукой, то гул немного пропадает. Несколько раз выключался с ошибкой А6.Правда при повторном включении работал нормально. Но гул присутствует, даже не знаю что делать. И кстати, может гул идет из-за того, что трубы на отопление РР 20? Еще подскажите: какие настройки Р8 на 16 кВт?

В паспорте-20, по факту-31.

Уже несколько раз отрывал фильтр котла (под манометром). Вроде все в порядке, давление в СО в норме, ошибок тоже не выдает. Греет нормально, согласно настройкам, и горячая вода тоже нормально.Выбил, вкрутил обратно фильтр, долил воды — опять все в порядке. В прошлом году у знакомого были такие же проблемы — допилил пока не залили плату управления — заменили и все заработало. Аппарату уже 3 года — проблем не было — только иногда подкачивал воздух в расширитель. Пожалуйста, скажите мне, что делать?

Кто-нибудь знает, как увеличить мощность котла? Когда покупал котел, продавец сказал, что якобы можно сделать котел с 16-го на 21-й с выключателем на плате.Это возможно? У всех моделей одинаковая плата контроллера? Можно ли перепрошить контроллер? Кто-нибудь цепляется за контроллер?

Не подскажете, где находится пробка воздухозаборника?

Сверху котла, рядом с коаксиалом на 3-4 самореза.

Что касается гула при зажигании, то он проработал год нормально, после чего потихоньку стал появляться. Вызвал мастера, настроил, гул уменьшился, но не пропал совсем. Дымоход установлен правильно.Возникла проблема: стала появляться ошибка А3, котел перестает работать, причем ошибка возникает только ночью, днем ​​все в порядке. Понял, что ошибка связана с насосом. Что бы это могло быть? Участилось появление ошибки А3, раздражает,
по мере отключения котла. Кто может помочь решить проблему, или кто не сталкивался с этой ошибкой? Это все-таки ошибка помпы или вентилятора? Инструкция какая-то непонятная.

Необходимо отрегулировать минимальное и максимальное давление газа, почистить вентилятор.Замкните контакты датчика давления воды и наблюдайте за прибором, если ошибки А3 нет, значит может просто выйти из строя микропереключатель на датчике, или что-то не так с давлением воды.

Настенный котел MG Seoul в работе. Проблема в том, что при заданной температуре до 65 градусов зажигание стало плохим, а именно когда начинает гудеть, то несколько раз пытается зажечь, но не с первого раза, жду секунд 30, горелка начинает гореть , все хорошо.После выключения все повторяется. Но при установленной температуре выше 65 градусов работает исправно, светится четко. То же когда включаю
горячую воду тоже жду некоторое время пока не произойдет розжиг. Подскажите что может быть?

Плохой розжиг — или мощность розжига, зависит в том числе от минимального давления газа на горелке, а также самого электрода ионизации — его чистоты и положения в камере сгорания. Очистите горелку. Очистите вентилятор. Посмотрите на напряжение в сети.Проверить давление на горелке, отрегулировать. Посмотрите на поверхность теплообменника, очистите его. Техническое обслуживание, как правило, необходимо.

Неисправность котла Master Gas Seoul. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1,5-2,0 бар. Минимальный тип 0,5. Первый сезон он отработал хорошо, а так как водопровода в доме не было, воду качали из общего уличного водопровода. (при падении давления ближе к 0,5 бар он подкачался).Во втором сезоне подключил к скважине (жесткая вода) и к концу сезона начались проблемы. Как только давление падает ближе к 1,3-1,4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает определенное время). Может кто подскажет, подозреваю, что что-то с датчиком давления. Может его выключить и замкнуть провода (кто знает как он работает?). А может воздушник закис, раньше с него капали капельки, теперь он сухой. На протяжении всей истории использования напор воды падает как-то быстро.Просмотрел все патрубки и соединения, но течи не нашел. То есть в последнее время накачиваю давление с 1,5 до 2,0 раз в три дня. И еще, давление в пустом расширительном бачке должно быть 0,09 МПа, сколько это в барах.

1 бар — 1 килограмм примерно, датчик давления на трубке, 2 проводка поставить перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Неисправность котла Мастер газ сеул 14. Работал 2 года 4 месяца почти без нареканий, единственное, что нужно было регулярно добавлять давление (падало постоянно, хотя утечек не было), и неделю назад перевел на режим ГВС , поработал немного и выдал ошибку А4, выключил из розетки, снова включил — заработало.Утром включил горячую воду, опять котел сильно загудел, стрелка манометра бегала вверх-вниз и ошибка А4, говорят почистить
Нужны теплообменники (ни разу не делал этого где инструкция есть, т. к. порядок действий как все сделать и самому не сложно) а когда включаю обратно с режимом обогрева все норм работает, почему так?

Помогите разобраться в работе Мастер Газ Сеул 14. Проблема в том, что при включении ГВС горячая вода уходит в систему отопления, а из крана идет холодная вода… И давление регулярно падает. Система не запускается, проверял несколько раз. Думал про трехходовой клапан, но где-то читал, что причина не в нем, но и там ничего вразумительного не говорят.

1.заменить трехходовой клапан.
2. Накачайте воздух в расширительный бачок.

Газовый котел MG Seoul 14 в работе, при розжиге гудит. «На холодном» гул сильнее, на теплом — меньше. Стенки котла при гуле сильно вибрируют; если найти точку на стене и зажать ее, гул становится на порядок меньше.Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины воздушного потока. Думаю причина в акустическом резонансе. Регулировка скорости вращения вентилятора через настройки влияет лишь косвенно и не устраняет гул полностью.

Гудящий шум может быть вызван пламенем, срывающимся с горелки. Есть много микрозаслонок, которые резонируют на определенной частоте и производят гул. Отрыв пламени, в свою очередь, происходит из-за несоответствия между подачей газа (его давлением) и скоростью воздуха.Сделал манометр, отрегулировал максимум и минимум по инструкции. Изменилась производительность котла. После розжига к холодному аппарату постепенно добавляют давление. В какой-то момент появляется гул. Прибор сразу сбрасывает давление до минимума и работает на нем несколько минут (гула на этом этапе нет, иногда был до регулировки). Затем он снова начинает добавлять небольшое давление. Опять же в определенный момент (давление приближается к 80% от максимального по паспорту) появляется гул.Он снова немного понижает давление, а затем снова медленно повышает его, как бы пытаясь приблизиться к границе, где возникает гул, но не дать ему возникнуть. Создается впечатление, что «мозги» чувствуют гул, и стараются без гула выставить максимально возможное давление. Но что они чувствуют? Я не вижу датчика. Это датчик тяги. Казалось бы, связь между давлением и гулом очевидна. При достижении определенного давления появляется гул. Ан нет, в режиме отопления и ГВС гула почти нет, хотя давление почти в два раза больше, чем давление в режиме отопления, при котором гул есть.

Из вентиляционного отверстия постоянно капает вода, и давление сбрасывается. Есть кран с резиновым кольцом. Каково нормальное положение этого крана? Он должен быть закрытым или открытым. А если он открыт, то как регулировать сброс давления или клапан только под замену? Мелочь разбирать не боюсь, постучал, постучал и похлопал отверткой, все равно течет. Давление в норме, в том числе и в расширительном бачке.

Снимите вентиляционное отверстие, разберите и очистите.Где-то поднесенные или отложения из-за воды не позволяют плотно прилегать поплавку.

Настенный котел Master Gas в работе. На отопление котел работает нормально, как включаю горячую воду, через секунд 15-20 в котле появляется шум (будто подсасывает воду), пламя в котле гаснет на несколько секунд. Это сопровождается вторым скачком давления вверх (потом оно возвращается), горячая вода, естественно, тоже перестает поступать. Потом все нормально, но через 15-20 секунд все то же самое и т.д.Сделал техобслуживание
, ничего не изменилось. Прибор в эксплуатации меньше полутора лет, теплообменник чистили, вода обычная, мастер был, сказал жестко. Теперь, после обслуживания, скачка давления и хлопка нет (сначала, хотя был, вчера хотел заснять этот момент, а хлопка нет, стрелка давления просто немного дергается и пламя гаснет). Из крана кратковременно идет горячая вода, потом сразу холодная, потом еле теплая, потом опять чуть
горячая, далее в том же порядке.Заметил, когда гаснет пламя, на несколько секунд выскакивает ошибка АА. То есть что-то с помпой значит или поломка трехходового клапана, руководствуясь инструкцией, ибо фильтр чистый.

Похоже на теплообменник ГВС. Видимо надо менять.

Котел Сеул 16 установлен и подключен, при включении ГВС в нем происходит треск, прыгает стрелка давления и выдается ошибка А4. Нужно заменить теплообменник вторичного или 3-ходового клапана? Горячая вода идет, а котел тухнет и все ошибка А4, то есть при открытии крана гор.воды, из него слышен треск, прыгает стрелка и котел тухнет, и он еще неделю простоял в зимнем режиме, кто его не трогал и опять пол ошибся? Температура на
ГВС была установлена ​​на уровне 55.

Это перегрев теплообменника. Во вторичной накипи, которая препятствует нормальной передаче тепла из контура отопления в ГВС, то есть не греет до 55, а прибор исправно пытается выполнить поставленную задачу и повышает температуру, что приводит к перегрева и срабатывания соответствующего датчика он выключается.

05.08.2015 4 177


Корейский навесной газовый котел Master Gas Seoul – хорошая и недорогая альтернатива немецким и чешским моделям. Оборудование полностью адаптировано к условиям эксплуатации на всей территории Российской Федерации. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, позволяющий запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котел отопления Master Gas Seoul отличается компактными размерами и продуманной конструкцией.Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, которое действует на все модификации Master Gas Seoul. В результате регистрация оборудования и изготовление проектной документации не вызывает затруднений.

Каковы основные особенности установки

Для обеспечения нормальной работы котла необходимо соблюдать определенные требования производителя по установке:

Первый пуск станции должен производиться в присутствии представитель компании по продаже котла.Он проверит правильность установки и настройки и поставит котел на гарантию.

Преимущества марки Master Gas Seoul

Корейское оборудование неизменно радует потребителя своим качеством, продуманным функционалом и стоимостью. Буквально недавно модели котлов Master Gas Seoul прошли сертификацию Ростехнадзора и получили разрешение на эксплуатацию.

Стоимость продукции специально поддерживается в среднем ценовом сегменте, несмотря на то, что по своему функционалу модели больше напоминают технику класса «премиум».

Правила эксплуатации котла достаточно просты в исполнении. Производитель адаптировал внутреннее устройство для работы на территории РФ.

Базовая комплектация содержит все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группу безопасности и автоматику. После подключения к системе отопления и установки коаксиального дымохода для котла можно приступать сразу.

Котел корейский или европейский?

Следует признать, что если еще несколько лет назад на этот вопрос можно было ответить только в пользу европейского производителя, то сейчас, судя по отчетам о продажах, все больше покупателей выбирают корейскую технику.Этому есть несколько причин: Хотя котлы чешских и немецких компаний-производителей по-прежнему доминируют в популярности, корейские товары постепенно завоевывают позиции. Поэтому в ближайшее время можно ожидать значительного увеличения количества продаж. Котлы

Master Gas Seoul практически ничем не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главное привлекательное качество для отечественного потребителя – это их цена.

Двухконтурный газовый настенный котел Master Gas Seoul с принудительной циркуляцией потока воды представлен в серии экземпляров с индексацией 14, 16, 21.Цифры после названия обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul. Характеристики технических параметров

1. Общие характеристики:

  • В качестве топлива используется пропан-бутановая смесь в сжиженном или прямоточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
  • Расход газа макс/мин 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.


  • КПД при номинальной мощности 92%.
  • КПД при мощности 30% — 95%.
  • Тепловая мощность регулируется от 1,7:1 до 2,6:1.
  • Принудительный выброс продуктов сгорания.
  • Теплоносителем является вода.
  • Система циркуляции жидкости принудительно герметична.
  • Режим зажигания — электронное зажигание.
  • Автоматическая поддержка параметров температуры.
  • Показания температуры отображаются на ЖК-дисплее.

2. Характеристики контура отопления настенного газового котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочий напор (напор) воды в системе от 100 до 300 кПа.
  • Давление воды не более 0,3 МПа.


3. Параметры контура горячего водоснабжения Master Gas Seoul:

  • Расход массы воды при повышении температуры на 25 С 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Минимальный расход воды на старте 2.5 л/мин.
  • Минимальный расход воды на финишной остановке 1,5 л/мин.


Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные установки Master Gas Seoul №14, 16, 21 позволяют производить различные режимы работы: отопление и ТКН, только ТКГ, защита от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС включается автоматически при подключении агрегата к сети и нажатии кнопки «питание».На дисплее отображаются соответствующие значки, которые подробно описаны в инструкции к каждой модели. Кнопки регулировки задают необходимый параметр температуры в контуре отопления. Нажатие кнопок приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

  • Смена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Установка значения температуры контура ГВС производится специальной кнопкой.Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег +10С, от 45 до 600С, возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически переводит систему в режим отопления.


2. Включение режима защиты от замерзания задается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
  • Режим охраны используется на случай длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3. Режим включения только ГВС, при выключенном режиме отопления. Этот режим позволяет в летнее время использовать котел как газовую колонку.Когда установлен режим GBC, котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «выбор режима» до исчезновения индикации с экрана и мигания индикатора температуры в контуре ЖСК. Кнопки плюс/минус задают выбранный параметр температуры. Погрешность значения зависит от разгона диапазона температур и составляет от 10С до 50С.


4. Режим таймера предусматривает цикличность работы установки.Цикл длится 15 минут, затем в рабочем режиме наступает пауза.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 80С.

5. Аварийный режим.

  • Этот режим предназначен на короткий период времени, для экстренных случаев: выход из строя пульта управления, неполадки в системе отопления, при падении давления газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов друг с другом.
  • Котел начинает работать в режиме отопления и ТК, поддерживается заданная температура в контуре.

Master Gas Seoul 14 — современный газовый котел с закрытой камерой сгорания и двумя теплообменниками. Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством. Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul: Предназначены для отопления квартир.Ультракомпактные габаритные размеры. Медный первичный теплообменник.

Master Gas Seoul 14 — новейший газовый котел, оснащенный закрытой камерой сгорания и двумя теплообменниками, он отличается невероятно высокими показателями производительности и абсолютной безопасностью в эксплуатации, что обеспечивается ультрасовременной многоуровневой системой безопасности, установленной в устройство. Простота установки и удобное управление с пульта дистанционного управления значительно повышают комфорт при работе с данным устройством.

Особенности и преимущества двухконтурных настенных газовых котлов Master Gas Seoul:

  • Предназначен для отопления помещений.
  • Ультракомпактные габариты.
  • Медный первичный теплообменник.
  • Непрерывная электронная модуляция пламени в режимах отопления и ГВС.
  • Электронный пульт дистанционного управления с большим ЖК-дисплеем.
  • Два отдельных теплообменника для контуров отопления и ГВС.
  • Система турбонаддува.
  • Высокая эффективность.
  • Многоуровневая система безопасности.
  • Система самодиагностики.
  • Стабильная работа при низких давлениях воды и газа, перепадах напряжения 220В ±30%.
  • Современный эргономичный дизайн.
  • Возможность работы на сжиженном газе.
  • Удобство, надежность, безопасность.
  • Производитель Daesung Celtic Enersys Co., Ltd, Южная Корея.

Master Gas Seoul – серия современных двухконтурных котлов отопления, которые отличаются высокой производительностью, экономичным расходом топлива и длительной безаварийной работой. Точность поддержания заданной пользователем температуры ± 1 градус. Котлы настенные; установка осуществляется вертикально. Стоит отметить, что оборудование имеет стильный эргономичный вид, который понравится каждому пользователю. Интернет-магазин MirCli представляет широкий ассортимент котлов Master Gas Seoul по привлекательной цене.

Технические характеристики

Тип котла отопления газовый, конвекционный Газовая плита Количество контуров двухконтурный Макс. тепловая мощность 21 кВт Закрытая камера сгорания Отапливаемая площадь 210 кв.м. Электронное управление Монтаж настенный Сетевое напряжение однофазное Встроенный циркуляционный насос Есть Встроенный расширительный бак да, 4 л Топливо природный газ, сжиженный газ Расход природного газа 2,11 куб.см м/час Расход сжиженного газа 0,62 кг/час Температура теплоносителя 40 — 80°С Температура ГВС
37 — 60°С Горячая вода производительность при 25°С 11,5 л/мин Макс. давление воды в контуре ГВС 10 бар Макс. давление воды в контуре отопления 3 бар

Комфорт

Функции индикатор мощности, термометр, манометр, автоподжиг, модуляция пламени, комнатный термостат, программатор
Особенности дисплей, пульт

Безопасность

Защита автодиагностика, газ контроль, защита от перегрева, анти- режим замораживания, предохранительный клапан, воздухоотводчик Фильтр для воды, газовый фильтр

Соединение

Газовое соединение 1/2″ Подключение отопительного контура 3/4″ Подключение ГВС 1/2″ Диаметр коаксиального дымохода 60/100 мм Подключение разъемного дымохода (диаметр 80 мм) да Размеры (ШхВхГ) 400х645х200 мм Вес 24. 5 кг

Двухконтурный газовый настенный котел Master Gas Seoul с принудительной циркуляцией потока воды представлен в серии экземпляров с индексацией 14, 16, 21. Цифры после наименования обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Настенный газовый котел Master Gas Seoul.Характеристики технических параметров

1. Общие характеристики:

  • В качестве топлива используется пропан-бутановая смесь в сжиженном или прямоточном виде.
  • Рекомендуемое рабочее давление поступающего газа от 1,3 до 2,9 кПа.
  • Расход газа макс/мин 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.

  • КПД при номинальной мощности 92%.
  • КПД при мощности 30% — 95%.
  • Тепловая мощность регулируется от 1,7:1 до 2,6:1.
  • Принудительный выброс продуктов сгорания.
  • Теплоносителем является вода.
  • Система циркуляции жидкости принудительно герметична.
  • Режим зажигания — электронное зажигание.
  • Автоматическая поддержка параметров температуры.
  • Показания температуры отображаются на ЖК-дисплее.

2. Характеристики контура отопления настенного газового котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочий напор (напор) воды в системе от 100 до 300 кПа.
  • Давление воды не более 0,3 МПа.

3. Параметры контура горячего водоснабжения Master Gas Seoul:

  • Расход массы воды при повышении температуры на 25 С 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • Минимальный расход воды на старте 2.5 л/мин.
  • Минимальный расход воды на финишной остановке 1,5 л/мин.

Режимы работы газовых настенных котлов Master Gas Seoul

Газовые настенные агрегаты Master Gas Seoul №14, 16, 21 допускают различные режимы работы: отопление и ТКД, только ТКД, защита от замерзания, аварийный режим и режим таймера.

1. Режим отопления и ГВС включается автоматически при подключении агрегата к сети и нажатии кнопки «питание».На дисплее отображаются соответствующие значки, которые подробно описаны в инструкции к каждой модели. Кнопки регулировки задают необходимый параметр температуры в контуре отопления. Нажатие кнопок приводит к миганию индикации температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому включению и выключению котла.

  • Смена режима производится специальной кнопкой «выбор режима» на панели управления.
  • Установка значения температуры контура ГВС производится специальной кнопкой. Значение параметра, выбранное в качестве основного, отображается в правой части ЖК-экрана. Точность установки температур находится в диапазоне: от 37 до 45 градусов, разбег +10С, от 45 до 600С, возможен разбег до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия «горячего» крана.
  • Закрытие крана автоматически переводит систему в режим отопления.

2. Включение режима защиты от замерзания задается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до тех пор, пока температура воды не поднимется до 400С.
  • Режим охраны используется на случай длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3. Режим включения только ГВС, при выключенном режиме отопления. Этот режим позволяет использовать котел летом как газовую колонку.Когда установлен режим GBC, котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «выбор режима» до исчезновения индикации с экрана и мигания индикатора температуры в контуре ЖСК. Кнопки плюс/минус задают выбранный параметр температуры. Погрешность значения зависит от разгона диапазона температур и составляет от 10С до 50С.

4. Режим таймера предусматривает цикличность работы установки.Цикл длится 15 минут, затем в рабочем режиме наступает пауза.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 80С.

5. Аварийный режим.

  • Этот режим предназначен на короткий период времени, для экстренных случаев: выход из строя пульта управления, неполадки в системе отопления, при падении давления газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов друг с другом.
  • Котел начинает работать в режиме отопления и ТК, поддерживается заданная температура в контуре.
цена и количество указаны по состоянию на 17 февраля 2020 г. 9:00

оптовая цена по запросу (звоните)

Настенный двухконтурный газовый котел с закрытой камерой сгорания MASTER GAS SEOUL предназначен для отопления и горячего водоснабжение жилых домов до 210 м2.

Производство — Корея

В целом котел оставляет приятное впечатление по качеству изготовления и сборки.При невысокой стоимости котла качество весьма приемлемое. Все агрегаты в котле расположены на расстоянии друг от друга, что немаловажно при обслуживании котла. Насос немного шумит.

Преимущества и особенности котлов Master Gas Seoul:

  • Современный эргономичный дизайн
  • Автоматическое поддержание заданной температуры с точностью до 1°С в режимах отопления и горячего водоснабжения
  • Два отдельных теплообменника для контуров отопления и ГВС
  • Медный первичный теплообменник
  • Принудительное удаление продуктов сгорания
  • Многоуровневая система безопасности
  • Система самодиагностики
  • Наличие пульта управления.

Камера сгорания

закрытый

натуральный / сжиженный

Минимальная теплопроизводительность, кВт

Рабочее давление воды в магистрали ГВС, МПа

0,015? 1,0 Минимальный расход воды на включение, л/мин 2,5

Давление газа в трубопроводе (природный/сжиженный), кПа

Номинальный расход газа (макс./мин.), м3/ч

Номинальная мощность в контуре ГВС, кВт

КПД при номинальной мощности, %

Отапливаемая площадь, м2

Диапазон температур в контуре отопления, о С

Диапазон температур в контуре ГВС, о С

Диаметр дымохода, мм

Диаметр отдельных дымоходов, мм

Тип удаления продуктов сгорания

Принудительный

Теплоноситель

Максимальное потребление электрической энергии, Вт

Гарантия

24 месяца + 6 месяцев

Страна производитель

Способы устранения неисправности котлов Master Gas Seoul

Газовый котел Master Gas Seoul. Давление газа в магистрали исчезло. Скажите, а перезагружается ли он автоматически после нарастания давления?

Агрегат сделает несколько попыток запуска, если пламени нет, то выдаст ошибку, которую можно сбросить вручную. Имеется специальное реле минимального давления газа для автоматического запуска устройства при появлении давления в газовой магистрали.

Пользуемся котлом Master Gas Seoul 14 на даче. До сегодняшнего вечера работал без перебоев. Но теперь у него есть проблема.Аппарат очень часто уходит в перегрев. Как исправить эту аварию?

Вероятно, образовалась накипь, поэтому воздуховод забит. Вам нужно почистить устройство.

Позавчера была неисправность. Аппарат включается, но нагрев не греет. Что может быть?

Возможно скопление воздуха в батареях или избыточная накипь в теплообменнике. Его нужно мыть.

Планирование в загородном доме установки газового котла Master Gas Seoul.Подскажите пожалуйста, сколько ватт стандартная электронная почта. мощность этого аппарата?

Согласно инструкции номинальная электрическая мощность для данных версий агрегата составляет от 80,0 до 160,0 Вт.

Зачем установлены фильтры?

Очищая воду и газ, фильтры продлевают срок службы котла. Один должен быть установлен на трубе, подающей холодную воду к агрегату. Из-за износа коммунальных услуг вода содержит избыточное количество железа; в нем могут присутствовать довольно крупные частицы.Чтобы не пустить их внутрь котла, требуется механическая очистка (желательно мелкая). Существуют химические фильтры
, препятствующие образованию накипи в теплообменнике. Также рекомендуется очищать воду, поступающую в устройство из обратки от собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливается перед газовым счетчиком или непосредственно перед аппаратом.

Установлен газовый настенный котел Master Gas Seoul 16 двухконтурный.Вопрос следующего характера, по какой причине может стучать при переключении с отопления на горячее водоснабжение?

В вашем случае вся проблема в трехходовом клапане, нужно его заменить.

Котел газовый настенный Master Gas Seoul 16 подключен. Помогите советом: давление на минимальной отметке (около 1 мбар) в момент открытия клапана подпитки давление не повышается, а если и повышается, то незначительно (1,1 мбар). В чем причина проблемы? Кроме того, он издает довольно громкий шум.Давление в водопроводе 4,5 атмосферы.

По первому, мог забить систему подпитки, надо посмотреть что, как работает расширительный бачок? Что касается второго, то если он издает шум, необходимо выяснить, что именно помпа или засорился теплообменник.

Неисправность на газовом котле Master Gas. Постоянно выскакивает ошибка АА, в редких случаях А4. Получается, что он кипит, при этом, когда он начинает кипеть, манометр отопления начинает зашкаливать.Напор воды через аппарат в два раза хуже холодной воды. Что может быть причиной?

Если закипит, значит плохой расход воды, надо смотреть систему или забит первичный теплообменник. То что давление поднимается, так оно и будет, потому что при кипячении оно повышается. Обратите внимание на теплообменник горячей воды.

Эксплуатируем газовый котел Сеул 14. Дайте совет. Исходя из технического паспорта, для устройства минимальный расход воды в системе для включения в режиме ГВС равен 2.5 литров воды в минуту, а в моем случае включается при расходе воды 7 литров в минуту. Кроме того, это увеличивает потребление воды. Сервисмены говорят, что ничего сделать нельзя. Это действительно так?

Возможно клинит индикатор канала горячего водоснабжения, если работает, то разобрать и проверить. Там не сложно, а то может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установил полгода назад, работал без нареканий, но зимой начал сильно шуметь, а если немного нажать на крышку рукой, то шум затихает.Пару раз выключился, высветилась ошибка А6. Но при включении работал нормально. Но шум есть, не могу понять, что это может быть? По поводу шума при зажигании. Год работал нормально, потом начал немного гудеть. После визита мастера шума стало меньше. Дымоход установлен нормально. Возникла проблема: начала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает ночью, днем ​​все работает нормально.Пришел к выводу, что ошибка как-то связана с помпой. Что именно это может быть? Ошибка А3 стала часто выскакивать, беспокоит потому что отключается котел. Кто подскажет как решить текущую проблему, может у кого был подобный опыт? Это ошибка помпы или вентилятора?

Вам необходимо отрегулировать максимальное и минимальное давление газа, а также почистить вентилятор. Рекомендуется закоротить контакты индикатора давления воды и следить за работой котла.Если ошибка А3 больше не отображается, значит, неисправно включение индикатора, либо у вас проблемы с напором воды.

Подскажите по работе газового котла Мастер Газ Сеул 14. Проблема в следующем, при включении ГВС в систему отопления поступает горячая вода, а из крана идет холодная. Постоянно падает давление. Система не течет, проверял несколько раз. Думал, что проблема в 3-ходовом клапане, но говорят нет.

Требуется замена 3-ходового клапана. Рекомендуется накачать воздух в расширительный бачок.

Установлен газовый настенный котел Сеул 14 квт. Застройщики залили воду в систему отопления. Я никогда раньше не встречал такой техники, поэтому возникла пара вопросов. Планирую заливать очищенную воду в систему. Прочитав, я вообще разобрался, как именно это нужно делать: закачать с помощью насоса через прилагаемый патрубок холодной воды, идущей к агрегату, открыть клапан подачи и дождаться, пока в системе появится необходимое давление.Затем одновременно все это отключите, стравите воздух и запустите устройство. За период его использования вода будет испаряться равномерно, соответственно давление будет падать. Для того, чтобы его поднять, мне достаточно открыть кран подачи и вода из магистрали наполнит систему до необходимого давления? Согласно техническому паспорту
электронная часть блока должна подключаться через стабилизатор питания. Хотелось бы узнать ваше мнение по этому поводу, не опасно ли это? Я знаю, что внутри есть плата, которая боится перепадов напряжения.На холодной воде планирую перед ним установить фильтр. Нужен совет, что выбрать?

Ваша система отопления имеет не более 20 литров. Это не вызовет проблем, если только вы не будете добавлять все больше и больше ежедневно. Проверьте, чтобы нигде не было утечек.

Подключен газовый котел Master Gas Seoul 16, появилась неисправность, высветилась ошибка. Предполагалось, что вся проблема из-за забитого газового клапана, но после проверки оказалось, что они чистые.Что еще нужно проверить?

В первую очередь необходимо проверить давление поступающего газа, убедившись в исправности газового счетчика и реле давления.

Установлен газовый настенный котел Master Gas Seoul 21. Перестал заводиться, мигает ошибка зажигания. Как решить и что может сломаться?

Ошибка розжига появляется, когда: неисправен газовый клапан, неисправен датчик пламени или плата, обрезан провод розжига, низкое давление газа.

Настенный котел Сеул 16 в работе. Контур горячего водоснабжения не работает: холодная вода идет без нагрева. Пользуемся не первый год. Что могло случиться?

Причин отсутствия горячего водоснабжения может быть много. Теплообменник мог быть забит изнутри или выходом из строя счетчика, или заклиниванием трехходового клапана и многими другими причинами. Например, из-за скачков напряжения могла испортиться плата управления.

Подключен газовый котел Master Gas Seoul.Я заметил, что ночью начал немного подтекать. Я заметил брызги влаги через воздушный клапан. Как решить эту проблему?

Предположительно из-за непригодности расширительного бачка вышел из строя предохранительный клапан. Необходимо заменить расширительный бачок или сам клапан.

Подключили настенный котел Master Gas Seoul. Проблема следующая, при выставленной температуре до 60 градусов стал плохо зажигаться, а именно когда начинает шуметь, то делает пару попыток зажечь, но не сразу, жду где-то полминуты , форсунка начинает гореть, все в норме. После выключения все повторяется. Но, если выставить температуру больше 60 градусов, все работает хорошо. Та же история с включением горячей воды
, тоже надо немного подождать. Кто знает, подскажите в чем причина?

Нестабильное зажигание или мощность воспламенения зависит от минимального давления газа на форсунке. Форсунка должна быть очищена. Вентилятор тоже. Проверьте напряжение сети. Давление горелки также должно быть отрегулировано. Осмотрите и очистите поверхность теплообменника. Рекомендуется проводить тех.оказание услуг.

Неисправность в работе газового котла Master. Выдает ошибку А5 (низкое давление воды). В инструкции написано, что нормальное давление 1,5 — 2,0 мбар. Самый низкий 0,5. Первый год работал исправно, вода подавалась по уличному водопроводу. Накачивали, как только давление достигало 0,5 мбар. На второй год подключили к колодцу и в конце года начались проблемы. Как только давление падает до 1,3 мбар, выдает ошибку А5.Может кто знает, предполагаю, что индикатор давления неисправен. Может надо его отключить и замкнуть проводку? А может было закисание воздухоотводчика, раньше немного подтекал, сейчас все сухо. За весь период эксплуатации давление
падает очень быстро. Я проверил все патрубки и соединения, но течи не нашел. В последние дни давление 1,5-2,0 мбар (прокачку делаю раз в несколько дней).

1 мбар примерно равен 1 килограмму, датчик давления стоит на трубе, между 2-мя проводами поставить заглушку, лучше заменить или тщательно промыть.

Установлен Master Gas Seoul 14. Прибор исправно работает на систему отопления, при переходе на горячую воду через некоторое время появляется гул (похожий на подсос воды), огонь в приборе гаснет на пару секунд . Сопровождается скачком напряжения вверх на несколько секунд (затем возвращается). Горячая вода заканчивается. После чего все нормально, и примерно в
на полминуты все повторяется. Потратил тех. обслуживание, без изменений. Котел в эксплуатации чуть больше года.Почистил теплообменник, вода обычная, мастер утверждает, что жестковата. После ТО давление не скачет и хлопка нет. Из крана течет горячая вода, но недолго, потом сразу ледяная, потом опять чуть теплая, потом чуть горячее и в той же последовательности. Заметил, что когда огонь гаснет, на несколько секунд высвечивается ошибка АА. Что-то не так с насосом или неисправен трехходовой клапан.

Весьма вероятно, проблема с теплообменником горячей воды.Скорее всего его нужно заменить.

Невозможно переключить котел с ГВС на отопление, переключается мгновенно. Что является причиной этого?

Какой режим отображается на панели? Отопление или душ? Если режим нагрева воды для бытовых нужд не заклинил, то вариантов всего несколько: неисправность датчика протока или проблемы с блоком управления. Если перезагрузка не помогла.

Подскажите где находится кран системы отопления и как его правильно прикрыть? Потому что вода из контура ГВС не такая, как установлена ​​на щите (намного холоднее).Или может у кого была похожая ситуация?

Краны системы отопления устанавливаются непосредственно перед устройством: на подаче и обратке. Расход воды большой, а давление газа не высокое.

Вентиляционное отверстие негерметично, давление сбрасывается. Туда монтируется кран с обрезиненным кольцом. Каково нормальное положение крана? Должен ли он быть открытым или закрытым? Если его нужно открыть, как отрегулировать сброс давления или заменить клапан? Давление в расширительном баке в норме.

Необходимо снять воздухоотводчик, разобрать и почистить.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Двухконтурный газовый котел Master Gas Seoul.

Инструкция к газовому котлу Seoul

Методы устранения неисправностей в котлах Master Gas Seoul

Газовый котел Master Gas Seoul. Газ давление газа в трассе. Скажите, он перезапускается автоматически после восстановления давления?

Агрегат сделает несколько попыток запуска, при отсутствии пламени выдаст ошибку, которую можно сбросить вручную. Имеется специальное реле минимального давления газа для автоматического запуска устройства при появлении давления в газовой магистрали.

Пользуемся Master Gas Seoul 14 на даче. До сегодняшнего дня работал ровно. Но теперь у него есть проблема. Аппарат очень часто уходит в перегрев. Как исправить эту аварию?

Наверное выбросили, значит воздуховод мешал. Вам нужно почистить устройство.

Позавчера произошел сбой в работе. Аппарат включается, а нагрев не греет. Что может быть?

Возможно воздух в батареях или избыток накипи в теплообменнике. Требуется его помыть.

Планируем установить газовый котел Master Gas Seoul на даче. Подскажите пожалуйста сколько ватт стандартный эл. Мощность этого устройства?

Согласно инструкции номинальная мощность для данных версий агрегата от 80,0 до 160,0 Вт.

Зачем ставить фильтры?

Очистка воды и газа, фильтры увеличивают срок службы котла. Один должен быть установлен на трубе, которая подает холодную воду в агрегат. Из-за изношенности инженерных сетей вода содержит избыточное количество железа, в нем могут быть довольно крупные частицы.Чтобы не пропустить их внутрь котла, требуется механическая очистка (желательно тонкая). Существуют химические фильтры, которые
предотвращают образование накипи в теплообменнике. Также рекомендуется очищать воду, поступающую в устройство из обратной трубы от собственной системы отопления. Так же, как и вода, магистральный газ может содержать механические примеси. Фильтр для него устанавливается перед газовым счетчиком или непосредственно перед прибором.

Master Gas SEOUL 16 Возможна установка двухконтурного газа. Вопрос следующего характера, по какой причине может стучать при переходе с отопления на ГВС?

В вашем случае вся проблема в трехходовом клапане, необходимо его заменить.

Газовая стена Copper Master Gas Seoul 16 подключена. Помогите советом: давление на минимальной отметке (примерно 1 мбар) в момент открытия подпиточного крана давление не повышается, а если и повышается, то незначительно (1,1 мбар). В чем причина проблемы? К тому же довольно громко шумит.Давление в водопроводе 4, 5 атмосферы.

Очередь первая, это могла забить система питания, надо посмотреть какой расширительный бачок работает? Что касается второго, то если шумит, то надо выяснить, что именно засорился насос или теплообменник.

Неисправность в Главном газовом котле. Все время высвечивает ошибку АА, в редких случаях А4. Получается, что он идет в кипение, а когда начинает кипеть, то начинает давать показания манометра отопления.Напор воды через устройство в два раза хуже, чем холодный. Что может быть причиной?

Если закипит, значит плохой расход воды, нужно смотреть систему или забит первичный теплообменник. То что давление растет, то оно и будет, потому что при закипании оно повышается. Посмотрите теплообменник горячего водоснабжения.

Эксплуатируем газовый котел Сеул 14. Дайте совет. По техническому паспорту минимальный расход воды в системе для включения в режим ГВС равен 2.5 литров воды в минуту, а в моем случае включается при расходе воды 7 литров в минуту. К тому же это увеличивает потребление воды. Сервисмены говорят, что ничего делать не будете. Это действительно так?

Возможно клиник индикатора ГВС, если выяснится, то разобрать и проверить. Там не сложно, а то может быть с заводским браком.

Неисправность газового котла Мастер Газ Сеул 21. Установил пол года назад, работал без нареканий, но зимой начал издавать громкие звуки, а если немного нажать на крышку, то шум садится.Пару раз выключался с ошибкой А6. Но при включении работал исправно. Но шума нет, не могу понять что это может быть? По поводу шума при подстрекательстве. 1 год работал хорошо, позже начал немного гудеть. После визита Мастера шума стало меньше. Дымоход установлен нормально. Возникла проблема: стала выскакивать ошибка А3, аппарат останавливается, самое удивительное, что ошибка выскакивает ночью, днем ​​все работает нормально. Пришел к выводу, что ошибка как-то связана с помпой.Что именно может быть? Начала часто выскакивать ошибка А3, беспокоит потому что отключается котел. Кто подскажет как решить текущую проблему, может у кого было подобное? Ошибка помпы или вентилятора?

Необходимо настроить максимальное и минимальное давление газа, также необходима очистка вентилятора. Рекомендуется переместить поток указателя давления воды и проследить работу котла. Если ошибка А3 больше не отображается, значит, вышел из строя переключатель на индикаторе, либо у вас проблемы с напором воды.

Подскажите по работе газового котла Мастер Газ Сеул 14. Проблема в следующем, при включении ГВС в систему отопления поступает горячая вода, а из крана идет холодная. Давление постоянно падает. Система не запускается, проверял несколько раз. Думал что проблема в 3-х стороннем клапане, но говорят что нет.

Замена 3-ходового клапана. Рекомендуется накачать воздух в расширительный бачок.

Установлен газовый настенный котел Сеул 14 кВт.Застройщики залили воду в систему отопления. С такой техникой раньше не встречался, поэтому появилась пара вопросов. Планирую заливать очищенную воду в систему. Прочитав, я в общем-то разобрался, как именно надо сделать: Закачать насосом через прилагаемый штуцер холодной воды, который подходит для агрегата, открыть подпиточный кран и ждать, пока в системе не появится система. Затем все это одновременно перекрывается, чтобы зачистить воздух и запустить устройство.За время его использования вода вся точно испарится, соответственно давление упадет. Для того, чтобы его поднять, мне достаточно открыть топливный кран и вода из магистрали наполнит систему до необходимого давления? Если верить техпаспорту
Электронная часть блока должна быть подключена через стабилизатор питания. Хотелось бы узнать ваше мнение на этот счет, не опасно ли это? Я знаю, что внутри есть плата, которая боится падения напряжения. На холодной воде планирую установить фильтр перед ней.Нужен совет по выбору?

В вашей системе отопления не более 20 литров. Проблем это не принесет, если только вы не будете прибавлять ежедневно в таких и более. Проверьте, нигде нет утечки.

Подключил газовый котел Master Gas Seoul 16, появился сбой в работе, высвечивается ошибка. Предполагалось, что вся проблема из-за забитого газового клапана, но после осмотра оказалось, что они чистые. Что еще проверить?

В первую очередь необходимо проверить давление поступающего газа, убедившись в целостности газового счетчика и реле давления.

Установлен газовый настенный котел Master Gas Seoul 21. Перестал запускаться, высвечивает ошибку розжига. Как решить и что может сломаться?

Ошибка розжига появляется при: неисправном газовом клапане, неподходящем датчике пламени или плате, перерезанном проводе розжига, низком давлении газа.

В работе настенный котел Сеул 16. Не работает контур горячего водоснабжения: идет холодная вода без нагрева. Пользуемся первый год. Что может случиться?

Причин отсутствия ГВС может быть много.Теплообменник мог быть забит изнутри или выйти из строя счетчик, или заклинить трехходовой клапан и многие другие причины. Например, из-за перепадов напряжения могла поползти плата управления.

Подключен газовый котел Газ Газ Сеул. Обратил внимание, что ночью начало немного течь. Я заметил брызги влаги через воздушный клапан. Как устранить эту проблему?

Предположительно из-за непригодности расширительного бачка столкнулся защитный клапан. Замена расширительного бачка или непосредственно клапана.

Подключил настенный котел Master Gas Seoul. Проблема в следующем, при выставлении температуры до 60 градусов стал плохо греть, а именно когда начинает шуметь, то делает пару попыток розжига, но не сразу, жду где-то полминуты, начинает гореть форсунка, все в норме. После выключения все повторяется. Но, если поставить температуру больше 60 градусов, все работает хорошо. Та же история при
Включение горячей воды, тоже приходится некоторое время ждать. Кто знает, подскажите в чем причина?

Нестабильное воспламенение или сила возбуждения зависит от минимального давления газа на сопле. Форсунка должна быть очищена. Вентилятор тоже. Смотри напряжение в сети. Давление на горелке также должно быть настроено. Посмотрите и почистите плоскость теплообменника. Рекомендуется держать тех. оказание услуг.

Неисправность в работе газового котла Master Gas. Высвечивает ошибку A5 (пониженное давление воды). В мануале написано, что нормальное давление 1.5 — 2,0 мбар. Самый низкий 0,5. Первый год он работал исправно, вода хлынула по уличному водопроводу. Откачивали, как только давление достигало 0,5 мбар. Второй год подключили к скважине и в конце года начались проблемы. Как только давление падает до 1,3 мбар, выдает ошибку А5. Может кто знает, я считаю, что виноват индикатор давления. Можно ли его выключить и замкнуть проводку? А может было закипание воздухоотводчика, раньше мало спал, сейчас все сухо.За все время давление
падает очень быстро. Проверил все патрубки и соединения, но течи не нашел. Последние дни давление 1,5-2,0 мбар (подкачку делаю раз в несколько дней).

1 мбар это 1 килограмм примерно, датчик давления на трубе, 2 провода питают штекер между проводкой, лучше заменить или помыть аккуратно.

Master Gas Seoul 14 установлен. На систему отопления прибор работает исправно, а при переключении на горячую воду появляется гул (похоже на водопоглощение), огонь в приборе гаснет на пару секунд.Сопровождается несколько секундным скачком напряжения (затем возвращается обратно). Горячая вода заканчивается. После чего все нормально, а про
он уже полминуты повторяется. Потратил тех. Сервис, без изменений. Котел в эксплуатации чуть больше года. Теплообменник почистил, вода нормальная, мастер утверждает что жестковатая. После ТО давление не скачет и хлопка нет. Из крана течет горячая вода, но не долго, потом сразу ледяная, потом опять теплая, потом чуть горячая и в том же порядке.Пунктиром, когда огонь затухает, на несколько секунд отображается ошибка ПВО. Оказывается что-то не так с насосом или нарушена работа трехходового клапана.

Очень похоже на проблему с теплообменником горячего водоснабжения. Скорее всего, придется заменить.

Невозможно переключить котел с горячей водой на отопление, переключается моментально. По какой причине это может произойти?

Какой режим выделен на панели? Отопление или душ? Если режим нагрева воды для бытового потребления не заклинило, то вариантов всего несколько: неисправность датчика протока или проблема блока управления.Если перезагрузка не помогла.

Подскажите где находится кран системы отопления и как его правильно перекрыть? Потому что вода из контура ГВС не такая, как установлена ​​на щите (гораздо холоднее). Или может у кого была похожая ситуация?

Краны системы отопления устанавливаются непосредственно перед устройством: на подаче и на обратке. Поток воды большой, а давление газа не высокое.

Утечка в вентиляционном отверстии и сброс давления.Монтируется кран с обрезиненным кольцом. Каково обычное положение крана? Должен ли он быть в открытом или закрытом состоянии? Если он должен быть открыт, то как можно отрегулировать падение давления или нужно менять клапан? Давление в расширительном бачке в норме.

Необходимо снять воздухоотводчик, разобрать и почистить.

____________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

Эксплуатация и ремонт котлов

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Геродар Купер Атам Житомир Нева Суукс Ардери Нова
Термон Иммергаз Электролюкс Кондор Лемакс Галан Мора Атхон

_______________________________________________________________________________

Двухконтурная с принудительной циркуляцией потока воды Газовая стена Master Gas Seoul Copper представлена ​​серией экземпляров с индексами 14, 16, 21. Цифры после названия обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Газовая стена Master Gas Seoul. Характеристики технических параметров

1. Общие характеристики:

  • Отработанное топливо Пропан-бутановая смесь в сжиженном или потоковом виде.
  • Рекомендуемое рабочее давление входящего газа от 1.от 3 до 2,9 кПа.
  • Расход газовой смеси МАКС/МИН 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.

  • КПД при номинальной мощности 92%.
  • КПД мощностью 30% — 95%.
  • Показатель тепловой эффективности регулируется от 1,7:1 до 2,6:1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкая охлаждающая жидкость.
  • Система циркуляции жидкости герметически принудительная.
  • Режим воспламенения — электронное зажигание.
  • Автоматическая поддержка параметров температурного режима.
  • Информация о показаниях температуры отображается на ЖК-дисплее.

2. Характеристики отопления газового настенного котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочее давление (давление) воды в системе от 100 до 300 кПа.
  • Давление воды на МАКС. 0,3 МПа.

3. Параметры контура горячего водоснабжения Master GAS SEOUL:

  • Расход воды при повышении температуры на 25 от 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • МИН Расход воды на старте 2,5 л/мин.
  • MIN Расход воды на чистовую остановку 1,5 л/мин.

Режимы работы газовых настенных котлов MASTER GAS SEOUUL

Газовые настенные блоки Master GAS SEOUL No. 14, 16, 21 позволяют производить разные режимы работы: нагрев и ГБЦ, только ГБЦ, защита от замерзания, аварийный режим и режим таймера.

1. Режим нагрева и ГБЦ включается автоматически при подключении установки к сети и нажатии кнопки «Питание». На дисплее отображаются соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопки регулировки устанавливают нужный параметр температуры в контуре отопления. Нажатие кнопок приводит к мерцанию температуры охлаждающей жидкости.Окончание настройки приводит к автоматическому поддержанию котла включенным и выключенным.

  • Смена режима производится специальной кнопкой «Выбор режима» на панели управления.
  • Значение температуры для контура ГБЦ выполняется специальной кнопкой. Значение параметра, выбранного в качестве основного, отображается в правой части ЖКИ. Точность установки температуры мелькает в диапазоне: от 37 до 45 градусов, ранг +10С, от 45 до 600С, возможен запуск до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия горячего крана.
  • Закрытие крана автоматически переводит систему в рабочий режим.

2. Включение режима заморозки устанавливается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до повышения параметра температуры воды 400с.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3. Включить режим только GBC, когда отключен режим обогрева. Этот режим позволяет использовать котел в летнее время как газовую колонку. При установке режима ГБЦ котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «Выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в цепи ГБЦ.Кнопки плюс/минус устанавливаются на выбранный параметр температуры. Погрешность значения зависит от диапазона температур диапазона температур и составляет от 10С до 50С.

4. Режим таймера обеспечивает цикличность установки. Цикл длится 15 минут, затем происходит пауза в рабочем режиме.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 800С.

5. Аварийный режим.

  • Этот режим предназначен на небольшой промежуток времени, для экстренных случаев: выход из строя щитка управления, проблемы в системе отопления, при падении напора газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов между собой.
  • Котел начинает работать в режиме отопления и ГБЦ, поддерживается установленная температура в контуре.

05.08.2015 4 177


Корейский навесной газовый котел Master Gas Seoul – хорошая и недорогая альтернатива немецким и чешским моделям.Оборудование полностью адаптировано к условиям эксплуатации на всей территории Российской Федерации. Навесные котлы работают на природном и сжиженном газе. Имеют встроенный программатор, позволяющий запрограммировать работу котла, от одного дня до недели.

Все о навесных котлах производителя

Настенный двухконтурный газовый котел Master Gas Seoul отличается компактными размерами и продуманным дизайном. Оборудование имеет следующие технические характеристики:

Ростехнадзор выдал разрешение на эксплуатацию котла, работающего на всех модификациях Master Gas Seoul.В результате регистрация оборудования и изготовление проектной документации проходит без сложностей.

В чем заключаются основные особенности установки

Для обеспечения нормальной работы котла требуется соблюдение определенных требований производителя относительно установки:

Первый запуск станции должен осуществляться в присутствии представителя предприятия продам котел. Он проверит правильность установки и настройки и поставит котел на гарантию.

Преимущества бренда Master Gas Seoul

Корейское оборудование неизменно радует потребителя своим качеством, продуманным функционалом и стоимостью. Буквально недавно модель котлов Master Gas Seoul прошла сертификацию Ростехнадзора и получила разрешение на эксплуатацию.

Стоимость продукции специально поддерживается в среднем ценовом сегменте, несмотря на то, что по своим функциональным возможностям больше напоминает оборудование премиум-класса.

Правила эксплуатации котла достаточно просты в исполнении.Производитель адаптировал внутреннее устройство для эксплуатации на территории РФ.

В базовой комплектации есть все необходимое для работы оборудования: встроенный циркуляционный насос, расширительный бак, группа безопасности и автоматики. После подключения к системе отопления и монтажа коаксиального дымохода для котла можно сразу приступать к работе.

Котел корейский или европейский?

Следует признать, что если еще несколько лет назад ответить на этот вопрос можно было только в пользу европейского производителя, то сейчас, как свидетельствуют отчеты о продажах, все больше покупателей выбирают корейскую технику. Причин тому несколько:
  • Было большое количество сервисных центров.
  • Привлекательная стоимость.
  • Простота в эксплуатации.
Хотя первенство по популярности по-прежнему занимают котлы чешских и немецких производителей, но корейская продукция постепенно сдает позиции. Поэтому в ближайшее время можно ожидать существенного увеличения продаж. Котлы

Master Gas Seoul практически не уступают по функциональности и простоте эксплуатации продукции ведущих производителей, но главное привлекательное качество для отечественного потребителя – это их цена.

Двухконтурная с принудительной циркуляцией потока воды Газовая стена Master Gas Seoul Copper представлена ​​серией экземпляров с индексами 14, 16, 21. Цифры после названия обозначают максимальный параметр отапливаемой площади. Соответственно 140/160/210 м2. Корейский производитель имеет репутацию добросовестного и ответственного поставщика качественного газового отопительного оборудования для частного и промышленного использования.

Газовая стена Master Gas Seoul. Характеристики технических параметров

1.Общие характеристики:

  • Отработанное топливо Пропан-бутановая смесь в сжиженном или потоковом виде.
  • Рекомендуемое рабочее давление входящего газа от 1,3 до 2,9 кПа.
  • Расход газовой смеси МАКС/МИН 1990/620 л/ч.
  • Номинальное значение теплопроводности в контуре отопления от 14 000 до 21 000 Вт.
  • Теплопроводность в контуре ГБЦ 20 900 Вт.


  • КПД при номинальной мощности 92%.
  • КПД мощностью 30% — 95%.
  • Показатель тепловой эффективности регулируется от 1,7:1 до 2,6:1.
  • Принудительная вытяжка продуктов сгорания.
  • Жидкая охлаждающая жидкость.
  • Система циркуляции жидкости герметически принудительная.
  • Режим воспламенения — электронное зажигание.
  • Автоматическая поддержка параметров температурного режима.
  • Информация о показаниях температуры отображается на ЖК-дисплее.

2.Характеристики отопления газового настенного котла Master Gas Seoul:

  • Регулировка диапазона температуры от 40 до 80 градусов.
  • Рабочее давление (давление) воды в системе от 100 до 300 кПа.
  • Давление воды на МАКС. 0,3 МПа.


3. Параметры контура горячего водоснабжения Master GAS SEOUL:

  • Расход воды при повышении температуры на 25 от 11,5 л/мин.
  • Регулируемый диапазон температур от 37 до 60°С.
  • Давление воды в системе от 15 до 1000 кПа.
  • МИН Расход воды на старте 2,5 л/мин.
  • MIN Расход воды на чистовую остановку 1,5 л/мин.


Режимы работы газовых настенных котлов MASTER GAS SEOUUL

Газовые настенные блоки Master GAS SEOUL №14, 16, 21 позволяют производить разные режимы работы: отопление и ГБЦ, только ГБЦ, защита от замерзания, аварийный режим и режим таймера.

1.Режим нагрева и ГБЦ включается автоматически при подключении агрегата к сети и нажатии кнопки «Питание». На дисплее отображаются соответствующие значки, подробно описанные в инструкции к каждой модели. Кнопки регулировки устанавливают нужный параметр температуры в контуре отопления. Нажатие кнопок приводит к мерцанию температуры охлаждающей жидкости. Окончание настройки приводит к автоматическому поддержанию котла включенным и выключенным.

  • Смена режима производится специальной кнопкой «Выбор режима» на панели управления.
  • Значение температуры для контура ГБЦ выполняется специальной кнопкой. Значение параметра, выбранного в качестве основного, отображается в правой части ЖКИ. Точность установки температуры мелькает в диапазоне: от 37 до 45 градусов, ранг +10С, от 45 до 600С, возможен запуск до +50С.
  • Автоматическая подача горячей воды происходит с момента открытия горячего крана.
  • Закрытие крана автоматически переводит систему в рабочий режим.


2. Включение режима заморозки устанавливается нажатием специальной кнопки.

  • Режим вступает в силу с момента снижения температуры ниже +50С.
  • Горелка включается на входе и работает до повышения параметра температуры воды 400с.
  • Режим защиты применяется в случае длительного отсутствия жильца в доме, как экономный режим в плане расхода газа или электроэнергии.

3.Включить режим только GBC, когда отключен режим нагрева. Этот режим позволяет использовать котел в летнее время как газовую колонку. При установке режима ГБЦ котел работает на производство горячей воды.

  • Переход осуществляется нажатием кнопок «Выбор режима», до исчезновения индикации с экрана и мигания индикатора температуры в цепи ГБЦ. Кнопки плюс/минус устанавливаются на выбранный параметр температуры. Погрешность значения зависит от диапазона температур диапазона температур и составляет от 10С до 50С.


4. Режим таймера обеспечивает цикличность установки. Цикл длится 15 минут, затем происходит пауза в рабочем режиме.

  • Продолжительность паузы устанавливается владельцем самостоятельно от 1 до 6 часов.
  • Во время работы вода нагревается более 800С.

5. Аварийный режим.

  • Этот режим предназначен на небольшой промежуток времени, для экстренных случаев: выход из строя щитка управления, проблемы в системе отопления, при падении напора газа и воды.
  • Переход в режим производится при отключении неисправного пульта и соединении проводов между собой.
  • Котел начинает работать в режиме отопления и ГБЦ, поддерживается установленная температура в контуре.

Недавно появившийся на рынке и быстро завоевавший популярность бренд Master Gas Seoul — продукт успешного и плодотворного сотрудничества Балтийской газовой компании и компании «Daesung Celtic Erisys Co., Ltd» из Южной Кореи.

Серия представлена ​​компактными газовыми котлами с двумя контурами для настенного монтажа, разной мощности, с закрытой камерой сгорания. Устройства предназначены для создания индивидуальных систем отопления и снабжения горячей водой квартир или частных домов небольшой площади, до 350 кв.

Газовые котлы Master Gas позволяют эффективно регулировать интенсивность отопления с высокой точностью. Устройства оснащены отдельными теплообменниками для контуров отопления и горячего водоснабжения.

Газовые котлы отопления Сеул привлекательны своим умеренным аппетитом, потребляют совсем немного электроэнергии, не более 130 Вт/ч. Обогреватели достаточно компактны, поэтому их можно установить практически в любом, даже совсем небольшом помещении.

Вся серия котлов оснащена системой автоматической диагностики, многоступенчатой ​​системой работы.

Несомненным преимуществом устройств Seoul является возможность работы на сжиженном газе. Это актуально для коттеджных или загородных поселков, не оборудованных централизованным газоснабжением.

Разработчики предусмотрели возможность установки дымохода коаксиального или обычного типа с помощью универсального переходного монтажного комплекта.



Индивидуальные котлы Мастер Газ комплектуются пультом с цифровым дисплеем, что позволяет комфортно и удобно управлять работой системы отопления вашего дома. Кроме того, есть возможность подключения к «теплому полу». Газовые котлы

Seoul производятся на заводах в Южной Корее и полностью адаптированы под российские стандарты.Имеют необходимые сертификаты качества и соответствуют ГОСТу.

Производитель предоставляет гарантию на свою продукцию 2,5 года.

Перечислим дополнительные преимущества:

  • принудительное удаление продуктов сгорания;
  • постоянный контроль высоты пламени горелки в зависимости от необходимой температуры нагрева;
  • возможность подключения нескольких пультов для управления агрегатом из разных помещений;
  • контроль и диагностика состояния котла, индикация ошибок на брелке;
  • устойчивая работа при снижении давления в контурах водо- и газоснабжения;
  • стабильная работа при скачках напряжения питания до 30%, благодаря встроенному стабилизатору напряжения;
  • автоматически регулируемый нисходящий контур, обеспечивающий оптимальный режим подачи воздуха для горения;
  • медный теплообменник
  • для контура отопления для повышения коэффициента теплопередачи и повышения долговечности модуля;
  • устройство автоматической блокировки подачи газа при перегреве теплоносителя, затухании горелки, отключении электроэнергии или неисправности дымохода;
  • автоматический сброс давления в системе отопления при превышении допустимых пределов.

Газовые настенные котлы Master Gas Seoul представлены моделями с цифровыми индексами 11, 14, 16, 21, 30 и 35


Отличаются друг от друга мощностью и площадью отапливаемых помещений. Имеют встроенную функцию защиты от замерзания. Все котлы этой серии конвекционные, двухконтурные, проточные и оснащены электронным розжигом.

Master Gas Seoul 14 отапливает площадь до 140 кв.м. Мощность котла 14 кВт, расход топлива до 1.99 м³/ч

Master Gas Seoul 16 предназначен для ГВС и отопления площадью до 160 кв.м. Вырабатываемая мощность 16 кВт Расход газа до 2,11 м³/ч

Master Seoul 21 аналогичен по функциям своим младшим собратьям, но мощнее — 21 кВт для газовых сидений 2,11 м³/ч

Более подробные характеристики представлены в таблице ниже.



В эксплуатации газовый котел Master Gas Seoul, появились вопросы. Рядом с пультом прикручены два термометра и показания на них совпадают, а на пульте.Когда в квартире 22 гр. На пульте 24г., а когда в квартире 24 на пульте 27. Как это исправить? Может кто знает как попасть в меню консоли с большими правами? Попав в меню, как описано в инструкции, изменить мощность котла невозможно, впрочем, как и многие другие настройки.

Настройки в консоли становятся доступными при включении переключателя №3.

Неисправность газового котла Master Gas Seoul 16. Пользуемся 2 месяца. С Ражигом уже были проблемы.Хлопок иногда бывает настолько сильным, что становится страшно.

Первичные газовики подключили газ, но давление не настроили.

Вообще вопросов с отоплением много: и гул, и периодически появляющийся белый дым (пары?) из трубы, и, что самое неприятное, регулярный перепад в системе. Воду приходится подливать каждые десять дней. Видимых утечек нет, можно грешить на недостаточность встроенного расширительного бачка (из-за нехватки средств повесили опытные стальные панельные радиаторы советского производства, так что вполне возможно, что объем теплоносителя рекомендуется больше 50 л. ), однако скачков в красной зоне и сбросов после этого ненужных паскалей не наблюдается . Не хочу в этом признаваться, но, пожалуй, единственное, на мой взгляд, правильное предположение — неисправность теплообменника котла (трещина) из-за которой вода постоянно просачивается в камеру сгорания, как в результате чего давление в системе падает, а из трубы идет белый дым. Буду очень благодарен всем, кто выскажет свое мнение.

Одна из причин не правильно установленный коаксиальный дымоход (нет уклона) и попадание конденсата в камеру сгорания и опять же не правильная регулировка газа.

Подключен настенный котел на 140 кВт в однокомнатной квартире. Застройщик залил в систему отопления обычную воду. С этой методикой отношения не имел, поэтому есть несколько вопросов. Хочу залить в систему дистиллированную воду. Прочитав, в принципе, понял, как это сделать: качаем насосом через подчеркнутый штуцер холодной воды, который подходит к устройству, открываем кран подачи и ждем, пока теплоноситель нагнетается в систему и будет нужное давление. появляются соответственно.Потом все это дело синхронно перекрываем, поливаем воздух и запускаем котел. Пожалуйста, поправьте, если я был неправ. В процессе работы вода все равно немного испарится, а давление упадет. Чтобы его поднять, мне достаточно открыть топливный кран и тогда вода из магистрали наполнит систему до нужного давления? Согласно тех. паспорт, агрегат
Требуется электрическая часть через стабилизатор питания. Хочу услышать мнения по этому поводу, не критично ли это состояние.Я так понимаю внутри чип, который боится перепадов напряжения и все же? На намек на холодную воду перед котлом хочу поставить фильтр. Посоветуйте, хотя бы что выбрать, может тут специальные фильтры используются?

В вашей системе отопления 20 литров воды. И это не доставит проблем, если вы не будете рейзить столько же или больше каждый день. Лучше проследите, нет ли утечек.

При работе газового котла СЕУЛ 14 по датчику температуры воздуха получается как-то криво.Датчик врет, и ошибка не линейная. Температура в помещении колеблется от 22 до 24, а на пульте 26 (термометр рядом с пультом, а подальше от батареи). Батарея полностью охлаждается, и от постоянных перепадов может появиться нагрев-охлаждение на обмотке. Регулировать температуру водяной системы приходится при работе по датчику воздуха, а в этом пульте, в отличие от Navienne, это не удобно. В целом температура в квартире более стабильная, а батареи всегда горячие при работе котла на температуре воды в СО, при этом сильных перепадов температуры на улице не бывает.Идеально было бы, если бы температура воды в системе регулировалась автоматически от температуры воздуха в квартире! Вот как это сделать?

Хотя теоретически, если взять ПИД-регулятор для МЭО с термометром сопротивления, подключить к пульту кнопки, котел на температуру в соответствии с кулером. При большом коэффициенте интегрирования регулятор будет более инертен, ожидая изменения сигнала с датчика. Так же надо продумать схему, которая будет дублировать вывод регулятора на кнопку пульта, надо на кнопку пульта два нажатия.

Подскажите, что это за кран системы отопления и где его можно заблокировать? Т. к. вода из контура ГВС не соответствует заданной на пульте (намного холоднее, даже 60 градусов не жарко). Или может кто сталкивался с этим?

Краны на систему отопления монтируются перед котлом — на подаче и реверсе. Водопровод велический. Давления газа не хватает.

Установка на 11 кВт. Насос шумит и греется. Температура насоса в 2 раза выше, чем у носителя.Но рука терпит. Это нормально? Несколько раз выдавал ошибку насоса А3. Где вытягивать из него воздух? Не могу найти штекер. Или нужно открыть вентиляцию? И как? Может ли он работать на сухую?

Пробки нет, но можно открыть форточку.

В эксплуатации Wall Copper Master Gas Seoul 16. Подскажите что делать: давление на грани минимально допустимого (около 1бар) при открытии подающего крана не увеличивается или увеличивается незначительно (1.1 бар). Что может быть причиной? И очень сильно гудит. Давление в водопроводе вроде 4,5 атм, если что.

Что касается первого, то может быть, система подачи забита, нужно смотреть, что именно ведет себя расширительный бачок, и точно показывает манометр? Насчет второго, если гудит, надо выяснить, что гудит помпа или забитый теплообменник. Заходим в настройки пульта значение Р8 с 31 ставим 20 в паспорте на Таблицу Таблица. Гул пройдет.

Мастер Газ Сеул 16 неисправность котла, постоянно выскакивает ошибка АА, иногда А4. Получается при кипячении, при этом когда закипает, то манометр на нагрев сушится. Напор воды через бойлер в 2 раза хуже холодной. Что может быть?

Если закипит, то плохой проток воды, смотрите систему или забился первичный теплообменник. А то, что давление растет, так оно и будет, так как при закипании оно увеличивается, и см. теплообменник ГВС.

В эксплуатации Газовый котел Медный Сеул 14. Подскажите что делать. По паспортным данным на котел минимальный расход воды в системе для включения котла в режиме ГВС 2,5 л/мин, а у меня включается при сбросе воды 6-7 л/мин (производится почти), кроме того, это увеличение потребления воды. Военные говорят, что ничего сделать нельзя. А это не?

Может дуч датчик ГВС крутил, если есть возможность его разобрать и проверить, думаю там не должно быть сложно, а то может брак быть.

Вызвали сервисмена из Горгаза. Проблема решилась регулировкой максимального давления. Однако при рекомендованном значении в 55 пришлось поставить 40, иначе гул не ушел. Опять же непонятно, как это повлияет на набор и поддержание нужной температуры зимой. А еще в этих моделях, оказывается, регулярно, примерно раз в год, происходит поломка клапана переключения с отопления на ГВС.

Теплообменник первичный. Мытье необходимо.

Газовый котел MG SEOUL 14 установлен и подключен к закрытой системе отопления, так как был залит антифриз. В общем по истечении времени газ набрался, давление упало, а котел не заводится, как поднять давление?

Видать, кран должен быть, а вообще, надо узнать у людей, которые им занимались, или хотя бы побывать на первом запуске, чтобы потом таких вопросов не было, а потом посмотреть — должно быть нужно, будет насос.

Неисправность газового котла Master Gas Seoul 21 с водой. В декабре будет два года, как он работает. Срывался уже 3 раза. Ошибка А4. Первый раз был заменен теплообменник. Говорили, что он ехал из-за того, что кто-то там открыл какой-то кран. И я установил его. Весной, когда котел выдал ту же ошибку, приехал другой мастер, включил, настроил давление, прибор заработал сам. Сейчас снова эта ошибка. Предыдущий теплообменник у нас уже был травмирован на случай замены.Фильтры для воды на входе у нас есть. Подскажите это норма, что за 1,5 года службы у нас уже 3 раза с ним?

Настенный котел гудит. Master Gas, как перевести плату управления в сервисный режим, а то не отдаёт пульт.

На плате есть три микротумблера, два волчка вывести в обратную сторону и зайти в настройки, после вернуть на место.

Подскажите, что может быть: третий день сильно из трубки на дно капает вода и давление падает? Да и воздух появляется в первой батарее.Может воздуховод забился? Можно ли починить или только замена? Котел Сеул-14, три месяца. Интенсивно работает неделю (морозы), работает по температуре воздуха.

Постучите по воздушной отвертке, он закроется, и капель не будет.

Подскажите, значение «Установка скорости вентилятора» (принудительное минимальное горение) в паспорте L2 40. Сегодня сравнил все параметры с пропуском, L2 выставлено 36. Оставить или поставить как паспорт?

При снижении минимального давления газа на горелке котла расход газа снижается ниже заводского.

Неисправность котла Master Gas Seoul 21. Поставил весной, работало нормально, зимой стал сильно закапывать, а если надавить рукой на крышку икра немного пропадает. Несколько раз выключался с ошибкой А6. Правда при повторном включении работал нормально. Но гул присутствует, даже не знаю что делать. И кстати, может гул идет из-за того, что трубы для отопления РР 20? Еще подскажите: какие настройки Р8 на 16 кВт?

В паспорте-20, по факту-31.

Уже несколько раз рвало фильтр котла (под манометром который). Вроде все в порядке, давление в норме, никаких ошибок не выдает. Греет нормально, по настройкам, и вода горячая тоже в порядке. Выбил, фильтр прикрутил обратно, долил воды — опять все нормально. В прошлом году у знакомого были такие же проблемы — отвалился, пока не залил плату управления — заменили и все наладилось.Аппарату уже 3 года — проблем не было — только воздух в расширитель иногда подтягивался. Подскажите, пожалуйста, что делать?

Кто-нибудь знает, как увеличить мощность котла? Когда я покупал котел, продавец сказал, что якобы можно по переключателю на плате сделать котел из 16-го 21-го. Является ли это возможным? У всех моделей одинаковая плата с контроллером? Можно ли перепрошить контроллер? Кто-нибудь цеплялся к контроллеру?

Не подскажете где пробка воздухозаборника?

На верхней части котла, рядом с коаксиалом по 3-4 самовыдвижных ящика.

По поводу гула во время рижей, он работал нормально в течении года, после потихоньку начал появляться. Вызвал мастера, настроил, гудение уменьшилось, но не пропало совсем. Дымоход установлен правильно. Возникла проблема: стала появляться ошибка А3, котел перестает работать, причем ошибка возникает только ночью, днем ​​все в порядке. Я понял, что ошибка связана с насосом. Что бы это могло быть? Участились появления ошибок А3, напрягает,
Так как котел отключен.Кто поможет решить проблему, никто не сталкивался с этой ошибкой? Это ошибка помпы или вентилятора? В инструкции как то не понятно.

Необходимо отрегулировать минимальное и максимальное давление газа, почистить вентилятор. Замкни контакты датчика давления воды и смотри прибор, если ошибки А3 нет, значит может просто вышел из строя микропереключатель на датчике, или у тебя что-то не так с давлением воды.

В работе стена мг сеул мг сеул. Проблема в том, что при заданной температуре до 65 градусов плохо прошивался номер, а когда начинает гудеть, то пытается несколько раз, но не с первого раза, подождав секунду, начинает жечь горелка все в порядке.После выключения все повторяется. Но при температуре выше 65 градусов работает исправно, зажигается четко. То же когда включаю
Горячая вода тоже жду некоторое время, пока не произойдет Ражиги. Подскажите, что может быть?

Плохой розжиг — или мощность розжига зависит от минимального давления газа на горелке, а также от самого электрода ионизации его чистоты и положения в камере сгорания. Горелка почищена. Вентилятор чистый. Напряжение в сети посмотреть.Проверить давление на горелке, отрегулировать. Поверхность теплообменника см., чистая. Техническое обслуживание в целом должно быть сделано.

Главный газовый котел Seoul Неисправность. Ошибка А5 (низкое давление воды). По инструкции рабочее давление 1,5-2,0 бар. Минимальный тип 0,5. Первый сезон он отработал хорошо, а так как водопровода в доме не было, воду отбирали насосом из общего уличного водопровода. (Поскольку давление падает ближе к 0,5 бар, оно оказалось выше). На второй сезон подключился к скважине (жесткая вода) и к концу сезона начались проблемы.Как только давление падает ближе к 1,3-1,4 бар, ошибка А5 (перезапуск котла без добавления воды и он работает дальше определенного времени). Может кто подскажет, подозреваю что-то с датчиком давления. Может его отключить и замыкание на него (кто знает как оно работает?). А может закис самолет, раньше капал каплями, теперь сохнет. За всю историю использования напор воды падает как-то быстро. Просмотрел все патрубки и соединения, течи не было. То есть в последнее время давление от 1.5 до 2.0 перекручивается каждые три дня. А еще, давление в пустом расширительном бачке должно быть 0,09 МПа, сколько в барах.

1 бар — 1 килограмм примерно, датчик давления стоит на трубке, 2 проводка поставить перемычку между проводами, а в идеале датчик под замену или снять и хорошо промыть.

Котел Мастер Газ Сеул 14. Работал 2 года 4 мес. Почти без нареканий, регулярно добавлялся (течи не было. Течи не было), а с неделю назад перешел на режим ГВС, немного поработал и выдал ошибку А4, выключил из розетки, Включил — заработало.Утром включил воду горячую, опять котел пошел высоко, стрелка манометра побежала вниз и ошибка А4, говорят чистить
Надо чистить теплообменники (никогда этого не делал, где инструкция, приказ действие, как это все сделать и это ни сложно) но при включении с режимом обогрева все работает почему так?

Помогите разобрать работу котла Master Gas Seoul 14. Проблема в том, что при включении ГВС в систему отопления уходит горячая вода, а из крана уходит холодная.И регулярные перепады давления. Система не запускается, проверено неоднократно. Думал на трехходовой клапан, но где-то читал, что причина не в нем, но тоже ничего не понятно.

1. Замените трехходовой клапан.
2. Перетереть воздух в расширительный бачок.

В работе газовый котел МГ СЕУЛ 14, с жужжащим жужжанием. «На холодную» гудение сильнее, на прогретую — меньше. Стенки котла при гуле сильно вибрируют, если найти точку на стене и зажать ее, гул становится на порядок меньше.Вентилятор чистый. Есть ощущение, что гул напрямую зависит от величины воздушного потока. Предполагаю, что причина в акустическом резонансе. Регулировка скорости вращения вентилятора через настройки влияет лишь косвенно и не позволяет полностью устранить гудение.

Шум может быть вызван пламенем горелки. Существует множество микроклиперов, которые вызывают резонанс на определенной частоте и издают гул. Воротник пламени, в свою очередь, обусловлен несоответствием подачи газа (его давления) и скорости воздуха.Сделал манометр, отрегулировал максимум и минимум по инструкции. Котел менялся. После розжига на холодную аппарат плавно добавляет давление. В определенный момент появляется гул. Прибор сразу сбрасывает давление до минимума и работает несколько минут (на этом этапе гудения нет, было иногда до регулировки). Затем он снова начинает постепенно добавлять давление. Опять же в определенный момент (давление приближается к 80% от максимального паспортного) идет гул.Снова небольшое давление вниз по течению, а затем снова медленно увеличивается, как бы пытаясь приблизиться к границе, где возникает гул, но не допустить его возникновения. Такое ощущение, что «мозги» чувствуют гул, и пытаются выставить максимально возможное давление без возникновения поджарки. Но что ты чувствуешь? датчика не вижу. Это датчик тяги. Казалось бы, связь между давлением и гулом. При достижении определенного давления появляется гул. Ан нет, отопления и ГВС гула почти нет, хотя давление почти в два раза выше давления в режиме отопления, при котором гул есть.

С самолета постоянно капает вода и давление сбрасывается. Есть кран с резиновым кольцом. Каково нормальное положение этого крана? Он должен быть закрытым или открытым. А если открытый, то как настроить сброс давления или клапан только под замену? Разбирать по мелочи не боюсь, стучал отверткой, стучал и гладил, все равно течет. Давление в норме, в том числе и в расширительном бачке.

Удалите воздух, разберите и очистите. Где-то привёз либо отложения из-за водителя, они не дают плотно прилегать поплавку.

В эксплуатации Wall Master Газовый котел. На отопление котел работает нормально, вроде горячую воду включить, секунд через 15-20 в котле шум (как будто воду подсасывает), пламя в котле гаснет на несколько секунд. Сопровождается секундным скачком давления вверх (потом возвращается обратно), вода горячая, естественно, тоже перестает течь. Потом все нормально, а секунд через 15-20 все то же самое и т. д. Сделал техобслуживание
, ничего не изменилось. Прибор в работе меньше полутора лет, теплообменник почистил, вода в норме, мастер был, рассказал жестко.Теперь после службы нет давления и скачка хлопка (сначала, хотя было, вчера хотел заснять этот момент и все нет хлопка его, стрелка давления только слегка дергается и пламя тухнет). Из крана вода горячая короткая, потом сразу холодная, потом еле теплая, потом опять
горячая, далее в том же порядке. Заметил, когда гаснет пламя, на несколько секунд выскакивает ошибка АА. То есть что-то с помпой значит или поломка в трехходовом клапане, руководствуясь инструкцией, ибо фильтр чистый.

Похоже на теплообменник ГВС. Видимо надо менять.

Котел seul 16 установлен и подключен, при включении ГВС трескается, прыгает стрелка давления и выдается ошибка А4. Требуется замена теплообменника вторичного или трехходового крана? Горячая вода идет, но котел башмачит и все ошибка А4, то есть при открытии крана. Вод, идет от него треск, прыгает стрелка и котел вздувается, и еще постоял неделю в зимнем режиме, его никто не трогал и опять пол ошибки? Температура на
ГВС установлена ​​55.

Это перегрев теплообменника. Во вторичной накипи, препятствующей нормальной рекуперации тепла из отопительного контура в ГВС, т.е. она не нагревается до 55, а прибор регулярно пытается выполнить задание и задирает температуру, что приводит к перегреву и механическому износу контура. соответствующий датчик, он выключается.

2017-05-15 Евгений Фоменко

Устройство и принцип работы котлов Master Gas

Газовые котлы Master Gas Seoul (Сеул) представлены агрегатами с настенным модулем, закрытой камерой сгорания.Предназначены для обогрева площади дома до 350 метров, помимо отопления, способны обеспечить еще и горячую техническую воду, то есть являются двухконтурными.

Благодаря хорошей технической начинке можно с высокой точностью регулировать температурный режим. Потребление электроэнергии составляет 132 Вт в час, имеют небольшие габариты, поэтому проблем с размещением не возникнет. Благодаря возможности работы от сжиженного газа есть возможность использования в районах, где отсутствует центральная газификация.

Что касается дымоудаления, то здесь есть выбор, так как его можно подключить как к стационарному дымоходу, так и коаксиальному с переходником. Для удобства эксплуатации предусмотрен пульт, с помощью которого можно управлять пультом и дисплеем, где отображается текущая информация.

Основные коды ошибок

Рассмотрим наиболее часто возникающие ошибки газового котла Master Gas, как и любого устройства, он тоже иногда дает сбои в работе, несмотря на высокую надежность.


а3.

Ошибка

A3 указывает на неисправность насоса.

Если ваш котел выдает подобную ошибку, проверьте следующее:


Мультиметр

А при его включении, в замкнутом датчике, сопротивление должно быть 0. Если при тестировании вы получили другое значение, измените его.

а4.

Ошибка

А4 сигнализирует о мастерской терьера.

Выполните следующее:


а5.

Ошибка А5. Происходит при недостаточном давлении в охлаждающей жидкости, что делать, если это произошло?

Возможные причины и советы по устранению неисправностей:


а6.

Ошибка А6. Неисправность, связанная с зажиганием.

Возможные причины:

  • Посмотрите, открыт ли газовый кран, достаточный ли уровень давления, если вы используете сжиженный газ. Если проблема не обнаружена, обратитесь в газовую службу.
  • Сломанная свеча зажигания. Установите новый на его место.
  • Нарушение электрической цепи Свечи зажигания. Проверь это.
  • На свече зажигания скопилась грязь. Очистите и протрите спиртом.
  • Свеча ионизацииЗаменить.Нарушена связь в его цепях, восстановить.
  • Сгоревшая горелка. С помощью щетки удалите с него пыль, а также с коллектора. Используя мелкую наждачную бумагу, очистите электроды с миграционными свечами.

АА

Ошибка АА. Работал датчик охлаждающей жидкости.

Датчик теплоносителя котла Мастергаз

  • Происходит при перегревеМожет быть накрыты все контуры отопления, проверьте если да, откройте их.
  • Замутненный фильтр В отопительном контуре очистить.
  • Неисправность насоса. Проверьте его, при необходимости промойте или замените.
  • Неисправен трехходовой клапан, купите и установите новый.
  • Неисправен датчик проточной воды, купите и установите исправный.

Прочие неисправности

Рассмотрены самые частые коды ошибок, рассмотрим неисправности, которые также иногда возникают на котле Master Gas.

Если котел не запускается:


При работе слышен хлопок:

  • Правильно отрегулированное давление газа или газ низкого качества.Выполните настройку его минимального значения в соответствии с нормативными документами к вашему устройству.
  • Грязная горелка. Очистите горелку щеткой.

Слышен запах газа. Это свидетельствует о его утечке, немедленно исчезните газовый кран, откройте окна и двери и срочно вызовите газовую службу. Ни в коем случае нельзя жечь огонь и включать электричество, это может привести к взрыву.

Маленький напор горячей воды или она вообще не течет:


%PDF-1. 6 % 2352 0 объект > эндообъект внешняя ссылка 2352 325 0000000016 00000 н 0000009978 00000 н 0000010115 00000 н 0000010400 00000 н 0000010445 00000 н 0000010578 00000 н 0000010769 00000 н 0000010962 00000 н 0000011307 00000 н 0000011869 00000 н 0000012094 00000 н 0000012172 00000 н 0000012705 00000 н 0000013105 00000 н 0000013336 00000 н 0000013498 00000 н 0000013743 00000 н 0000013789 00000 н 0000013914 00000 н 0000014178 00000 н 0000014252 00000 н 0000014336 00000 н 0000014442 00000 н 0000014487 00000 н 0000014585 00000 н 0000014630 00000 н 0000014725 00000 н 0000014770 00000 н 0000014898 00000 н 0000014943 00000 н 0000015129 00000 н 0000015239 00000 н 0000015297 00000 н 0000015462 00000 н 0000015632 00000 н 0000015742 00000 н 0000015800 00000 н 0000015999 00000 н 0000016201 00000 н 0000016344 00000 н 0000016402 00000 н 0000016635 00000 н 0000016765 00000 н 0000016823 00000 н 0000016985 00000 н 0000017097 00000 н 0000017154 00000 н 0000017309 00000 н 0000017473 00000 н 0000017587 00000 н 0000017644 00000 н 0000017837 00000 н 0000018017 00000 н 0000018125 00000 н 0000018182 00000 н 0000018282 00000 н 0000018492 00000 н 0000018632 00000 н 0000018689 00000 н 0000018931 00000 н 0000019150 00000 н 0000019353 00000 н 0000019410 00000 н 0000019592 00000 н 0000019781 00000 н 0000019905 00000 н 0000019962 00000 н 0000020112 00000 н 0000020420 00000 н 0000020540 00000 н 0000020597 00000 н 0000020791 00000 н 0000020983 00000 н 0000021136 00000 н 0000021193 00000 н 0000021399 00000 н 0000021524 00000 н 0000021581 00000 н 0000021778 00000 н 0000021934 00000 н 0000022085 00000 н 0000022141 00000 н 0000022294 00000 н 0000022387 00000 н 0000022430 00000 н 0000022523 00000 н 0000022566 00000 н 0000022710 00000 н 0000022766 00000 н 0000022905 00000 н 0000022962 00000 н 0000023019 00000 н 0000023187 00000 н 0000023242 00000 н 0000023420 00000 н 0000023476 00000 н 0000023532 00000 н 0000023655 00000 н 0000023711 00000 н 0000023836 00000 н 0000023988 00000 н 0000024044 00000 н 0000024234 00000 н 0000024357 00000 н 0000024413 00000 н 0000024539 00000 н 0000024596 00000 н 0000024746 00000 н 0000024803 00000 н 0000024922 00000 н 0000024979 00000 н 0000025137 00000 н 0000025194 00000 н 0000025342 00000 н 0000025399 00000 н 0000025566 00000 н 0000025623 00000 н 0000025680 00000 н 0000025737 00000 н 0000025870 00000 н 0000025927 00000 н 0000025984 00000 н 0000026040 00000 н 0000026225 00000 н 0000026281 00000 н 0000026448 00000 н 0000026505 00000 н 0000026647 00000 н 0000026704 00000 н 0000026878 00000 н 0000026935 00000 н 0000027114 00000 н 0000027171 00000 н 0000027228 00000 н 0000027403 00000 н 0000027459 00000 н 0000027585 00000 н 0000027739 00000 н 0000027795 00000 н 0000027852 00000 н 0000028001 00000 н 0000028058 00000 н 0000028239 00000 н 0000028296 00000 н 0000028492 00000 н 0000028549 00000 н 0000028745 00000 н 0000028802 00000 н 0000028940 00000 н 0000028997 00000 н 0000029054 00000 н 0000029110 00000 н 0000029271 00000 н 0000029327 00000 н 0000029453 00000 н 0000029587 00000 н 0000029643 00000 н 0000029700 00000 н 0000029879 00000 н 0000029936 00000 н 0000029993 00000 н 0000030049 00000 н 0000030105 00000 н 0000030256 00000 н 0000030312 00000 н 0000030368 00000 н 0000030500 00000 н 0000030556 00000 н 0000030726 00000 н 0000030783 00000 н 0000030937 00000 н 0000030994 00000 н 0000031164 00000 н 0000031221 00000 н 0000031411 00000 н 0000031468 00000 н 0000031525 00000 н 0000031581 00000 н 0000031637 00000 н 0000031825 00000 н 0000031881 00000 н 0000032030 00000 н 0000032086 00000 н 0000032224 00000 н 0000032280 00000 н 0000032448 00000 н 0000032615 00000 н 0000032671 00000 н 0000032883 00000 н 0000033107 00000 н 0000033163 00000 н 0000033305 00000 н 0000033361 00000 н 0000033491 00000 н 0000033547 00000 н 0000033704 00000 н 0000033760 00000 н 0000033927 00000 н 0000033983 00000 н 0000034040 00000 н 0000034097 00000 н 0000034153 00000 н 0000034277 00000 н 0000034333 00000 н 0000034520 00000 н 0000034734 00000 н 0000034835 00000 н 0000034891 00000 н 0000035006 00000 н 0000035063 00000 н 0000035226 00000 н 0000035283 00000 н 0000035468 00000 н 0000035525 00000 н 0000035582 00000 н 0000035639 00000 н 0000035696 00000 н 0000035752 00000 н 0000035809 00000 н 0000035975 00000 н 0000036165 00000 н 0000036221 00000 н 0000036400 00000 н 0000036535 00000 н 0000036591 00000 н 0000036649 00000 н 0000036842 00000 н 0000036900 00000 н 0000037075 00000 н 0000037133 00000 н 0000037190 00000 н 0000037246 00000 н 0000037360 00000 н 0000037417 00000 н 0000037520 00000 н 0000037792 00000 н 0000037923 00000 н 0000037980 00000 н 0000038144 00000 н 0000038335 00000 н 0000038448 00000 н 0000038505 00000 н 0000038614 00000 н 0000038788 00000 н 0000038922 00000 н 0000038979 00000 н 0000039124 00000 н 0000039271 00000 н 0000039328 00000 н 0000039386 00000 н 0000039533 00000 н 0000039591 00000 н 0000039796 00000 н 0000039854 00000 н 0000040048 00000 н 0000040106 00000 н 0000040256 00000 н 0000040314 00000 н 0000040372 00000 н 0000040430 00000 н 0000040488 00000 н 0000040546 00000 н 0000040604 00000 н 0000040662 00000 н 0000040836 00000 н 0000040894 00000 н 0000041038 00000 н 0000041096 00000 н 0000041239 00000 н 0000041297 00000 н 0000041529 00000 н 0000041587 00000 н 0000041763 00000 н 0000041821 00000 н 0000042013 00000 н 0000042071 00000 н 0000042129 00000 н 0000042218 00000 н 0000042275 00000 н 0000042333 00000 н 0000042487 00000 н 0000042544 00000 н 0000042683 00000 н 0000042881 00000 н 0000042938 00000 н 0000042996 00000 н 0000043139 00000 н 0000043197 00000 н 0000043347 00000 н 0000043405 00000 н 0000043463 00000 н 0000043520 00000 н 0000043577 00000 н 0000043800 00000 н 0000043895 00000 н 0000043952 00000 н 0000044057 00000 н 0000044277 00000 н 0000044399 00000 н 0000044456 00000 н 0000044598 00000 н 0000044809 00000 н 0000044964 00000 н 0000045021 00000 н 0000045175 00000 н 0000045373 00000 н 0000045528 00000 н 0000045585 00000 н 0000045751 00000 н 0000045809 00000 н 0000045969 00000 н 0000046027 00000 н 0000046185 00000 н 0000046243 00000 н 0000046301 00000 н 0000046359 00000 н 0000046417 00000 н 0000046475 00000 н 0000046533 00000 н 0000046591 00000 н 0000046649 00000 н 0000046706 00000 н 0000046748 00000 н 0000009776 00000 н 0000006956 00000 н трейлер ]>> startxref 0 %%EOF 2676 0 объект>поток z$vόP

Узнайте, как управлять своей квартирой во время преподавания в Корее

Жизнь в Корее была удивительным опытом, и в мире нет ничего, ради чего я бы променяла его. Именно в эти годы я стал независимым, так как впервые жил вне родительского дома. Одна из адаптаций, которой мне пришлось научиться, и вы тоже, когда будете преподавать в Корее, — это научиться управлять своей квартирой. Этот блог познакомит вас с некоторыми корейскими обычаями проживания и научит вас, как использовать многие бытовые приборы, которые будут у вас в корейской квартире.





Во многих квартирах для учителей в Корее есть холодильник/морозильник, кровать, ондол (система подогрева пола), кондиционер, стиральная машина/сушилка и техника, которая, вероятно, осталась от предыдущих учителей.Поскольку почти все приборы написаны на корейском языке, мы надеемся, что это руководство поможет вам удовлетворить некоторые из основных потребностей, необходимых для жизни в Корее.



Стиральная машина/сушилка:

Стирально-сушильный блок будет одинаковым почти во всех квартирах. Так как корейский дом должен быть компактным, стиральная машина почти всегда будет служить еще и сушилкой. Однако в большинстве случаев сушилка не будет работать должным образом из-за влаги, оставшейся после стирки.Я настоятельно рекомендую вам приобрести отдельную сушилку или внешние вешалки, чтобы ваша одежда могла хорошо сохнуть. Другое дело, что стиральная машина часто останавливает цикл полоскания из-за количества белья в стиральной машине. Поэтому вам, возможно, придется вынуть немного, чтобы продолжить отжим. Это может стать утомительным, но обратите на это внимание. Вот некоторые ключевые функции, которые вам нужны для вашей стиральной/сушильной машины:



세탁 — Прачечная 건조 — Сухая   표준 — Нормальная

삶음 — Кипячение     급속 – Быстрая стирка    란재리 – Нижнее белье

타월 — Полотенце       침구 — Постельное белье     커튼 — Занавески

헹굼 – Цикл полоскания     탈수 – Отжим

Вы также можете воспользоваться услугами химчистки.Моя химчистка находится на первом этаже моего дома. Обычно вы можете найти химчистку относительно недалеко от вашего дома, и их цены не так уж плохи, начиная от (2000-5000 вон) за единицу. Очевидно, что более крупные предметы, такие как куртки и одеяла, будут стоить дороже (от 8 000 до 15 000 вон).



Ондоль:

Что мне нравится в Корее, так это система отопления. Откуда я, если бы я проснулся среди зимы, пол был бы холодным, и это разбудило бы меня от сонливости.Однако в Корее система отопления находится под полом. Таким образом, вся ваша квартира будет теплой. Многие учителя любят сушить одежду на полу (при условии, что он чистый) в зимние месяцы. Тем не менее, это может быть сложно использовать. Моя система ондоль подключена к моему бойлеру, поэтому мне нужно было использовать оба, чтобы пережить зимнее время. Вот основные функции, которые вам понадобятся для вашего ондола/водонагревателя:



전원/재가동 – Питание/Перезапуск

목욕 – Ванна/Душ

취침 – Спящий режим

실내 — Внутри комнаты

수온설정 — Настройки температуры



Хотя вода и электричество, как правило, недороги и включаются в счет за содержание квартиры, газ – нет. У меня были учителя, чей счет может превышать 100 000 вон. Я настоятельно рекомендую, если вы хотите сэкономить деньги, инвестировать в обогреватель (от 20 000 до 40 000 вон). Это сэкономит вам кучу денег, если вы хотите, чтобы ваша квартира была теплой. Наконец, не забудьте выключить газ, когда вас нет дома. Я оставил обогреватель включенным, когда был на работе, и в моей комнате было 33 градуса по Цельсию (91 градус по Фаренгейту), когда я вернулся домой! Всегда дважды проверяйте, прежде чем выйти за дверь.



Переработка:

В Корее по закону вы должны перерабатывать.Мне это очень нравится, хотя иногда это может доставлять неудобства. Всякий раз, выбрасывая мусор, вы должны использовать цветные полиэтиленовые пакеты, закрепленные за вашим регионом. Вы можете купить эти специальные сумки для покупок в E-Mart и Homeplus за 400 вон и использовать их для выбрасывания мусора. Также где-то снаружи или в гараже вашего дома вы увидите разные мусорные баки. Они предназначены для пластиковых бутылок, алюминиевых банок, стеклянных бутылок и т. д. Старайтесь не выбрасывать их вместе с мусором.Если вас поймают на этом, ваш жилой комплекс может оштрафовать вас. Видеонаблюдение (замкнутое телевидение) повсюду, и у меня были учителя, которые неправильно перерабатывали отходы и в конечном итоге были оштрафованы. Переработка в Корее очень проста, поэтому, пожалуйста, постарайтесь сделать это.



Бытовая техника:

Если вы ищете новую бытовую технику, в первую очередь вам следует обратить внимание на E-Mart, Homeplus или веб-сайт GMarket. Тем не менее, я не возражаю против покупки вещей, бывших в употреблении.Многие из этих предметов принадлежат предыдущим учителям английского языка в районе Сеула. Лучшие из них я нашел через две группы Facebook: покупка и продажа Bundang и информационная доска HBC / Itaewon. Вы можете получить много вещей по дешевке, используя этот сайт. Кроме того, вы можете торговаться с владельцем, что сэкономит вам больше денег.



Надеюсь, твой переезд в новую квартиру пройдет хорошо. Если вы хотите увидеть, как выглядит часть квартиры, пожалуйста, нажмите здесь.

Проработав пять лет в банковской сфере, Марк решил, что пора что-то менять, пока он не состарился.Он оставил стресс от своей работы с 9 до 5, чтобы заняться чем-то новым и необычным. Приехав в Корею с группой приятелей, он попал в филиал Кандон в Восточном Сеуле. Когда он не преподает и не выполняет обязанности старшего инструктора, он путешествует по Корее в поисках новых, старых и неизведанных мест для посещения. Следите за ним в Твиттере @geonmakku и в Instagram @geonmakku, чтобы быть в курсе последних событий в Южной Корее.

Могу ли я использовать баллон с газом любой марки?

У большинства компаний, производящих печи, есть предупреждения в инструкциях по походным печам о том, что с их печами следует использовать газовые баллоны только их марки.Действительно?
Канистра с газом походного типа.
Эм, нет. Все канистры с резьбой (которые, по крайней мере, в Северной Америке являются единственными, которые больше доступны для печей походного типа) используют резьбу 7/16 UNEF. Они все совместимы друг с другом с точки зрения механического соединения, а газ есть газ. Не существует каких-либо смесей канистрового газа, несовместимых с той или иной плитой.

И, кроме того, многое говорит о том, что все основные бренды, кроме Coleman, производятся одной и той же компанией в Южной Корее.

Внимание!
Новая оранжевая этикетка  Канистры Coleman , а не работают со многими марками печей. Старые канистры Coleman с зеленой этикеткой обычно работали нормально.

Несколько лет назад я заметил, что MSR изменили форму своих канистр, оттенок их красного цвета, а их крышки вместо плоских стали более приподнятыми, имели более отдельный язычок, а также небольшое отверстие и квадрат на верх.В следующем году канистры Snow Peak, у которых были относительно плоские крышки с отлитым в них «Снежным пиком», стали… как вы уже догадались, более приподнятыми, с более отделенным язычком, с небольшим отверстием и квадратом сверху, и тогда как на них всегда было написано «сделано в Японии», теперь на них было четко написано «сделано в Корее».

Старая канистра Snow Peak слева и новая канистра Snow Peak справа.
Обратите внимание, как изменились крышки и слегка изменилась форма канистры.
Заинтересовавшись, я начал рассматривать различные бренды. У всех были одинаковые крышки, и форма канистр теперь была одинаковой.
Газовый баллон трех основных брендов. Все имеют одинаковую форму. У всех одинаковая кепка.
Я посмотрел на Primus, Optimus, Olicamp, MSR, Jetboil, Brunton, Snow Peak и Burton. У всех этих брендов теперь были одинаковые крышки и одинаковая форма канистры, и все они были сделаны в Корее.Единственным исключением, которое я смог найти, был Coleman, сделанный во Франции.

Мне было совершенно ясно, что если раньше существовало множество крышек канистр, стран происхождения и форм канистр, то теперь осталось только одно. Теперь все они производились одним и тем же производителем.

Небольшое исследование показало, что южнокорейская компания Taeyang Industrial Co. Ltd. была крупнейшим производителем газовых баллонов в мире, контролируя около 75% рынка. Затем я нашел эту фотографию газового канистры Kovea в Интернете:

Канистра с газом марки Kovea с четкой маркировкой «Taeyang Ind.Co., Ltd.». Обратите внимание на крышку канистры.
Крышка? Как вы уже догадались, приподнятые, с маленькой дырочкой и квадратом наверху, и в отличие от многих крупных брендов, которые по каким-то причинам не хотят сообщать (и я спросил прямо), кто производит их канистры, Kovea печатает это прямо на боку канистры: «Taeyang Industrial Co. Ltd.».

Итак, почти все основные бренды на самом деле производятся одной и той же компанией. Смесь газа и маркировка могут различаться, но физический баллончик идентичен.

Раньше, когда производителей было больше, канистры можно было менять местами из-за стандартной резьбы 7/16 UNEF. Теперь они буквально идентичны.

Почему производители печей рекомендуют использовать только их марку? Ну продать побольше канистр за одну, но и за ответственность. Если вы пользуетесь канистрой какой-то другой марки и случается что-то нехорошее, в суде могут сказать: «Ну, мы вас предупреждали, чтобы вы не использовали канистры других марок».

Хотя на самом деле не имеет значения, какую марку* канистры вы покупаете, газовые смеси различаются.Состав газа в баллоне, обычно смесь пропана, изобутана и «простого» бутана, не имеет большого значения в более теплую погоду, скажем, не ниже 50 градусов по Фаренгейту/10 по Цельсию, но чем холоднее, тем больше смесь газов имеет значение. В холодную погоду общее эмпирическое правило состоит в том, чтобы избегать использования бутана и использовать канистры со смесью пропан-изобутан. Пропан, как правило, является лучшим топливом для холодной погоды, но если его смешивают с простым бутаном, избегайте этой марки. Смесь изобутана, даже если она содержит меньше пропана, чем другая марка, лучше всего работает в холодную погоду.Дополнительную информацию по этому вопросу см. в статье . Какая марка бензина лучше всего подходит для холодной погоды? .

Суть? За исключением холодной погоды, просто покупайте то, что дешевле.

Я надеюсь, что это будет полезно,

HJ

*Я говорю о крупных брендах в развитых странах. В Китае, например, есть много мелких производителей газовых баллончиков. Китайские канистры имеют репутацию негерметичных клапанов и примесей в газе, которые могут засорить плиты. Многие путешественники просто отказываются покупать канистры китайского производства, даже если они самые дешевые в данном районе.

Плавающий СПГ | Шелл Глобал

Заголовок: Прелюдия — построено на века – с YouTube

Продолжительность: 7:38 минут

Описание:

От краски, которая прослужит 25 лет в море, до пятизвездочных кают в одном из самых отдаленных мест на планете: команда Shell Prelude FLNG строит одну из крупнейших когда-либо плавучих конструкций и выводит энергетическую отрасль на совершенно новый уровень. инноваций.

Prelude — создано на века — из стенограммы YouTube



[Играет фоновая музыка]

Драматическая вступительная музыка

[Видеозапись]

Ускоренные кадры опускания секций заводской установки на место с помощью крана.

[Голос за кадром]

«Возьмите одну газовую установку…

[Видеозапись]

Мужчина на строительных лесах красит трубы нового завода в ярко-желтый цвет.

[Голос за кадром]

«…миллионы литров краски…»

[Видеозапись]

Мужчина в каске и комбинезоне задергивает занавеску на внутреннем шкафу.

[Голос за кадром]

«…небольшой тщательный дизайн интерьера…»

[Голос за кадром]

’’….и гарантировать, что все это продлится десятилетиями».

[Видеозапись]

Два техника осматривают балку на заводе. Один из техников использует портативное устройство для снятия показаний счетчика.

От сварочных работ летят искры.

Мужчина идет по огромному внутреннему пространству газового завода.

Огромная машина, построенная из массивных балок, движется внутри завода.

[Голос за кадром]

«Это революционно…’’

[Видеозапись]

Искры летят, когда мужчина сваривает огромную изогнутую трубу.

Строительная техника перемещается над уровнем земли в порту с помощью огромного подвижного портала.

[Голос за кадром]

«…расширяя границы инноваций».

[Видеозапись]

Ускоренная съемка сцены в гавани, движения машин и судов.

Частично построенный завод.

Ускоренная ночная съемка заполнения сухого дока водой.С рассветом уровень воды поднимается до предела.

[Голос за кадром]

«Предназначен для областей, ранее считавшихся слишком сложными…»

[Анимационный эпизод]

Цифровой звуковой эффект. Камера приближается из космоса к северному побережью Австралии.

[Отображение текста]

Местоположение FLNG Prelude Gas

Брум

Северная Австралия

[Голос за кадром]

«…Шелл уменьшает завод по производству сжиженного природного газа в четыре раза по сравнению с его нормальным размером и втискивает его в плавучий корпус.

[Видеозапись]

Аэрофотосъемка огромного газового завода.

Двое рабочих в защитном снаряжении.

Драматически ускоренные кадры двухдневной работы по строительству газового завода.

Внутри газового завода система с массивной центральной трубой перемещается через большую дверь.

Два рабочих стоят внутри большой круглой камеры или комнаты. Посреди комнаты стоит грузовик. Камера перемещается от рабочих к отверстию несколькими этажами выше в круглом зале.

Рабочий в защитном снаряжении показывает направление кому-то за кадром.

Ускоренная съемка: судно в сухом доке выталкивают или сопровождают из дока два сравнительно небольших буксира.

[Голос за кадром]

«Прелюд длиной в полкилометра является одним из самых больших сооружений, когда-либо отправляемых в море человеком».

[Видеозапись]

Ускоренная съемка с поверхности воды, когда Prelude уплывает в море.

Вид с дальней возвышенности: Prelude выводят из сухого дока в гавань семь или восемь буксиров, расположенных в разных точках вокруг огромного судна.

[Музыка заканчивается]

[Анимационный эпизод]

Надпись «Построено навечно» занимает место под названием «Прелюдия» на корпусе корабля.

[Отображение текста]

Тяжелая промышленность Самсунг

Остров Кодже, Южная Корея

[Играет фоновая музыка]

Играет звонкая, поднимающая настроение музыка.

[Видеозапись]

Оживленная гавань на острове Кодже, Южная Корея, вид с возвышенности, вид сверху на верхушки деревьев.

Прелюд состыкован. Огромный портал стоит над носом.

[Голос за кадром]

«Газовый завод Prelude строится в виде мозаики из огромных частей или модулей на набережной».

[Видеозапись]

Внешний вид строящегося газового завода.

Камера перемещается сверху вниз слева направо и показывает строительную технику на различных стадиях сборки на пристани.

Двое мужчин в защитном снаряжении что-то обсуждают на листке бумаги, который держит один из них.

Снаружи: Хью Джонс стоит на нескольких этажах выше на строительных лесах или частично построенной части газового завода.

[Голос за кадром]

«Работа Хью Джонса — следить за тем, чтобы его строительство шло гладко».

[Видеозапись]

На улице: двое мужчин в защитном снаряжении поднимаются по лестнице на платформу.

Мужчины идут по платформе.

Вид снизу, когда мужчины поднимаются по очередной лестнице.

Вид издалека на строящийся газовый завод.

Двое мужчин подходят к камере, поднимаясь по лестнице.

Положение камеры переключается на позади двух мужчин, когда они достигают платформы.

Двое мужчин осматривают массивные трубы и трубки на платформе.

[Руководитель строительства]

[Хью Джонс]

«Сейчас это немного похоже на лес из желтой стали, но мы соберем все вместе и сформируем 14 модулей».

[Видеозапись]

Слышен звук дрели.Двое мужчин, стоящих на строительных лесах, работают над большой конструкцией, похожей на чан.

Хью Джонс стоит на улице, обращается к оператору/интервьюеру, за ним строительная площадка.

Камера смотрит прямо вверх по стене конструкции, показывая перекрещивающиеся друг с другом балки и трубы.

Двое рабочих идут по самой верхней платформе строительной площадки.

Один из мужчин поднимает руку, чтобы прикрыть глаза от яркого света, и смотрит вперед.

Вид сзади двух мужчин, которые осматривают сцену внизу и перед собой. Prelude находится в доке неподалеку.

[Хью Джонс]

«Мы соединим эти 14 модулей друг с другом и с корпусом, чтобы создать, по сути, огромный объект».

[Видеозапись]

Хью Джонс стоит на улице, обращается к оператору/интервьюеру, за ним строительная площадка.

Вид за мужское плечо и руку, вдалеке строительная площадка.

Вид на строительную площадку.

Хью Джонс стоит на улице, обращается к оператору/интервьюеру, за ним строительная площадка. Он усмехается, когда заканчивает говорить.

Массивная платформа, расположенная над Prelude, и то, что кажется парящей платформой перед Prelude, движутся синхронно, когда платформа начинает медленно поворачиваться по диагонали к Prelude. Слышен пронзительный скулящий звук.

Prelude, вид сбоку, краны на заднем плане.

[Голос за кадром]

«Для поездки на главную палубу Prelude уже требуется лифт, но после завершения плавучая газовая установка будет иметь высоту 30 этажей».

[Видеозапись]

Переполненный лифт, полный мужчин в защитном снаряжении.

Вид на борт Prelude через дверь лифта, когда он поднимается по борту судна.

Еще один кадр внутри переполненного лифта.

Вид на пристань через дверь лифта, когда он поднимается по борту судна.

Вид с приподнятой платформы рядом с Prelude. Камера смотрит вниз на его огромную длину.

Камера следует за двумя мужчинами, идущими по приподнятой платформе.

Один из мужчин подходит к перилам.

Камера смотрит через перила на землю далеко внизу.

[Хью Джонс]

«Я положу свой лес модулей сверху, и это будет выглядеть совершенно фантастически».

[Видеозапись]

Вид на строительную площадку.

Вид на строительную площадку, на заднем плане пристыкованный Prelude.

Хью Джонс стоит на улице, обращается к оператору/интервьюеру, за ним строительная площадка. Он усмехается, когда заканчивает говорить.

[Анимационный эпизод]

Камера быстро отдаляется от созданной компьютером модели завершенной Прелюдии в прозрачном океане.

[Голос за кадром]

«Большинство океанских судов возвращаются в сухой док для технического обслуживания каждые 5 лет.Но Prelude рассчитан не на то, чтобы возвращаться за 25! Чтобы выжить, каждый дюйм должен быть полностью защищен».

[Видеозапись]

Оживленная гавань на острове Кодже, Южная Корея, вид с возвышенности, вид сверху на верхушки деревьев.

Оживленная пристань, мимо проходят люди пешком, на велосипедах или скутерах.

Вид спереди на оживленный причал. Приходят и уходят рабочие на мотоциклах, скутерах и велосипедах.

Ускоренная съемка активности в гавани.

Вид Prelude в боковом зеркале скутера.

Ускоренные кадры с видом на оживленный причал и на прелюдию в доке.

Мужчины на велосипедах и скутерах пробираются вдоль пристани. На заднем плане вырисовывается массивный корпус Prelude.

Камера смотрит на корпус Prelude. Массивная платформа возвышается над Prelude.

Вилочный погрузчик проезжает по полу массивного ангара или завода.

[Голос за кадром]

«Работа Стива Белла заключается в том, чтобы убедиться, что 260 000 тонн стали Prelude окрашены до совершенства.

[Видеозапись]

Стив Белл в защитном снаряжении наблюдает за работой завода.

Мужчины на строительных лесах красят массивную балку в желтый цвет.

Заводской цех; мужчина в противогазе подходит к неопознанному сооружению.

Стив Белл поднимается по лестнице на уровень выше.

Крупный план портативного измерителя, которым он измеряет балку.

Боковой снимок: мистер Белл в сопровождении коллеги-женщины снимает мерки с балки.

Мужчина в защитном снаряжении и противогазе держит баллончик с компрессором.

[Инспектор по свинцовым покрытиям]

[Стив Белл]

«Живопись гораздо сложнее, чем люди думают на самом деле».

[Видеозапись]

Мистер Белл обращается к камере.

Мужчина в тяжелом защитном снаряжении и противогазе обрызгивает внутреннюю часть балки желтым цветом.

[Стив Белл]

«Разные краски реагируют при разных температурах, и это очень техническая дисциплина.

[Видеозапись]

Крупный план рукописной карты погоды, на которой записаны условия для разных временных интервалов в течение дня.

Мистер Белл обращается к камере.

Мистер Белл обращается к небольшой группе рабочих в фабричном цеху.

Крупный план мужчины, надевающего маску поверх каски.

[Голос за кадром]

«Стив и его команда здесь, чтобы осмотреть покраску новой части газового завода».

[Видеозапись]

Стив и другие рабочие поправляют свои противогазы.

Стив и его коллега осматривают лакокрасочное покрытие строения над ними.

Мужчина поднимается по лестнице на леса выше.

[Стив Белл]

«Любой дефект краски в долгосрочной перспективе приведет к преждевременному выходу из строя системы покрытия, что приведет к преждевременному выходу из строя стальных конструкций».

[Видеозапись]

Мужчина, стоя на коленях, внимательно осматривает окрашенный пол.

Мужчина внимательно осматривает окрашенную трубу с фонариком.

Мистер Белл обращается к камере.

Мужчина внимательно осматривает окрашенные балки с фонариком.

Мистер Белл и его коллега подходят для более тщательного осмотра окрашенной колонны.

Крупный план поверхности столба.

[Стив Белл]

«Все должно быть идеально».

[Голос за кадром]

«Но в данном случае команда Стива замечает некоторые недостатки».

[Видеозапись]

Мистер Белл идет по длинной сумрачной площадке, осматривая строения над головой.

Мужчина внимательно осматривает окрашенные балки с фонариком.

Мистер Белл в окружении своих коллег делает записи мелом в фабричном цеху.

Профиль г-на Белла. Камера поворачивается вправо, показывая коллегу, который с ним разговаривает.

Мистер Белл обращается к камере.

[Стив Белл]

‘’Есть несколько областей, где последний слой отсутствовал, и несколько областей, где он был немного выше. Это основная цель этих инспекций — найти эти предметы и в основном работать с верфью, чтобы исправить эти предметы как можно быстрее.

[Видеозапись]

Группа маляров собралась вокруг мистера Белла, пока он делал записи мелом в фабричном цеху.

Мистер Белл обращается к камере.

Крупный план меловых заметок на полу.

Маляр использует валик для нанесения краски на ранее окрашенную балку.

Покрасочное оборудование в заводском цеху.

Вид на гавань строительной площадки.

Камера перемещается прямо с одной стороны гавани на строительную площадку.

Большое белое здание на пристани. На переднем плане видны леса и платформы.

[Голос за кадром]

«На верфи корабельный архитектор Брайан Кейси сталкивается с совершенно другой задачей: спроектировать жилые помещения, которые намного превзойдут ожидания».

[Видеозапись]

Офисная сцена.

Брайан Кейси сидит в зале заседаний с двумя коллегами. Перед ними разложено множество бумаг.

[Морской архитектор]

[Брайан Кейси]

«Я спроектировал довольно много жилых помещений на судах, и все они довольно простые, поэтому мы подумали: «Что ж, с Prelude давайте попробуем сделать что-то хорошее».»’

[Видеозапись]

Мистер Кейси обращается к камере.

Пустой зал для презентаций с рядами сидений и оборудованием для презентаций впереди.

Пустой спортзал.

Мистер Кейси обращается к камере.

[Брайан Кейси]

«Все жилые помещения имеют стеклянные панельные стены, огромные открытые пространства, тихие холлы. Это как отель Хилтон. Я был бы не прочь остаться там на несколько недель».

[Видеозапись]

Пустая гостиная.

Площадка для симуляции гольфа с зоной для игры в мяч и массивным экраном.

Мистер Кейси обращается к камере.

[Анимационный эпизод]

Камера вращается вокруг созданной компьютером модели завершенной Прелюдии, плавающей в стеклянном океане.

[Голос за кадром]

«На борту Prelude будет около 120 человек, каждый со своей каютой».

[Видеозапись]

Пустая личная каюта.

[Голос за кадром]

‘’Но в загруженное время придется делить дополнительных людей, что потребует диванов-кроватей.

[Анимационный эпизод]

Вертолет приземляется на палубу Prelude.

[Видеозапись]

Пустая частная каюта.

Крупный план распечатки дизайна салона.

Мистер Кейси и его коллега в зале заседаний.

Мистер Кейси обращается к своим коллегам.

[Брайан Кейси]

«Нам нужно, чтобы все было одинаково, поэтому, если кто-то входит, это двухместная кабина; его спальные места должны быть такими же.

[Видеозапись]

Крупный план коллеги мистера Кейси, изучающего лежащие перед ним документы.

[Голос за кадром]

«Но сделать диван-кровать такой же ширины, как основная кровать, означает для Брайана дизайнерский компромисс».

[Видеозапись]

Мистер Кейси и его коллеги в зале заседаний.

Мистер Кейси обращается к камере и своим коллегам.

[Брайан Кейси]

«Я бы предпочел оставить немного более узкий матрац на 30 мм, чуть более дюйма, но это вызвало бы серьезные проблемы в открытом море.Знаешь, люди сказали бы: «Твоя кровать шире моей», даже если она всего на дюйм».

[Видеозапись]

Крупный план распечатки салона.

Мистер Кейси обращается к камере.

Крупный план распечатки салона.

[Коллега]

«Но дизайн очень красивый».

[Брайан Кейси]

«Это так, да. Мы сделали все возможное. Просто изначально у меня все было идеально».

[Видеозапись]

Мистер Кейси и его коллеги в зале заседаний, вид сквозь большую стеклянную стену.

[Голос за кадром]

«Брайан никогда не будет жить на Prelude, поэтому для осмотра самой первой завершенной хижины к нему присоединяется кто-то, кто будет… координатор производства, Фрэнк Гроен».

[Видеозапись]

Вид на «Прелюд» со стороны дока.

Камера перемещается с вершины строительной площадки, чтобы осмотреть всю строительную площадку.

Вид на краны и здания на дальней площадке.

Фрэнк Гроен идет к камере, поднимаясь по трапу.

[Координатор производства]

[Фрэнк Гроэн]

[Хью Джонс]

‘’Мы поднимаемся на 59 этаж’’

[Видеозапись]

Мистер Гроен и его коллеги внутри лифта.

Вид со стороны причала сразу вдоль широкой стороны Prelude.

[Голос за кадром]

‘’Лифт достигает только главной палубы. На корме расположены жилые помещения высотой еще в девять этажей».

[Видеозапись]

Прелюдия, буксиры стоят на якоре у борта. На корме видна жилая надстройка.

Вид на гавань с палубы Prelude.

Мистер Гроен и его коллега идут по захламленной палубе.

Крупный план обтянутой пластиком палубы и таблички с надписью: Палуба D с описанием комнат на этой палубе.

Мистер Гроен и его коллега подходят к камере, поднимаясь по лестнице.

[Голос за кадром]

‘’Готовая хижина прямо на вершине.Брайану и Фрэнку нужно идти пешком».

[Видеозапись]

Крупный план другого макета палубы.

Фрэнк и Брайан поднимаются по еще одному лестничному пролету.

Крупный план ног, поднимающихся по ступенькам.

Брайан исчезает через открытую дверь на террасе.

Крупный план ног, идущих по очень узкому проходу.

Камера движется по коридору, заполненному приборными панелями.

Камера следует за Фрэнком и Брайаном, пока они идут по коридору.

Камера повернута вверх, чтобы показать трубопроводы и трубы, идущие по всей длине потолка коридора.

Вид спереди на Фрэнка и Брайана, идущих по коридору.

[Фрэнк Гроэн]

«Мы долго этого ждали».

[Видеозапись]

Фрэнк и Брайан входят в дверь сбоку коридора.

[Фрэнк Гроэн]

«Возможно, это одна из самых больших кабин, которые я когда-либо видел на объекте, особенно на морском объекте, так что да, он впечатляет.

[Видеозапись]

Фрэнк и Брайан в каюте без мебели.

[Брайан Кейси]

‘’Дополнительные ящики, что неплохо. И все эти шкафы плавно закрываются, так что да…»

[Видеозапись]

Брайан выдвигает ящики под кроватью. Затем он открывает и закрывает шкаф на уровне глаз.

[Брайан Кейси]

«У нас также есть скрытые шторы. Немного уединения всегда важно, это хорошо.

[Видеозапись]

Брайан отдергивает занавеску от панели у стены и перетягивает ее через кровать.

[Брайан Кейси]

«Больше полок… больше места на полках».

[Видеозапись]

Брайан открывает узкий шкаф, чтобы увидеть полки и место для вешалок.

[Фрэнк Гроэн]

‘’Изначально у тебя были вешалки для галстуков, Брайан?’’

[Брайан Кейси]

«Верно, да, вешалка для галстуков.Мы избавились от этого. Теперь идем в ванную…»

[Видеозапись]

Брайан входит в очень маленькую кабинку в ванной.

[Брайан Кейси]

»…это перемещалось несколько раз.»

[Видеозапись]

Брайан двигается поверху душевой кабинки.

[Фрэнк Гроэн]

‘’Брайан, ты помнишь обсуждение этого вопроса?’’

[Брайан Кейси]

‘’Да, это был важный предмет, бельевая веревка.

[Фрэнк Гроэн]

«Да».

[Брайан Кейси]

‘’Его перемещали примерно три или четыре раза.’’

[Видеозапись]

Брайан дергает бельевой веревкой над головой.

[Брайан Кейси]

«Да, именно внимание к деталям делает жизнь в море намного лучше».

[Голос за кадром]

«Фрэнк пока впечатлен, но будет ли диван-кровать в хорошем состоянии?»

[Видеозапись]

Фрэнк и Брайан выдвигают диван-кровать, чтобы найти спрятанный матрас.

[Фрэнк Гроэн]

«Давайте попробуем. Это довольно хорошая установка».

[Брайан Кейси]

«Да».

[Видеозапись]

Брайан упирается кулаками в матрац, чтобы проверить его жесткость.

[Брайан Кейси]

‘’Как видите, она очень, очень похожа или очень похожа на стационарную кровать, когда она опущена, и это был наш основной критерий проектирования. И они оба одинаковой ширины, да. Хотите попробовать это? Ты будешь спать на нем, Фрэнк.

[Видеозапись]

Крупный план дивана-кровати. Фрэнк опускается на него.

[Фрэнк Гроэн]

«Да. И полная длина тоже есть, и это хорошо, потому что довольно часто вы не можете получить эту дополнительную длину».

[Видеозапись]

Фрэнк встает с кровати.

[Фрэнк Гроэн]

«Очень хорошо. Это здорово. Очевидно, что и австралийцы обычно выше — это было одним из ключевых моментов…»

[Брайан Кейси]

«У меня нет проблем!»

[Видеозапись]

Двое мужчин смеются.

Вид на Брайана и Фрэнка, выходящих из прохода на дневной свет.

Строительная площадка и шумный причал.

Вид с воздуха на транспортные средства, прибывающие и отъезжающие по оживленному причалу.

[Голос за кадром]

«Несмотря на то, что предстоит еще многого добиться, команда Prelude уверенно движется к строительству технически инновационного объекта мирового класса, который выдержит испытание временем».

[Видеозапись]

Мужчина и женщина в защитном снаряжении идут возле строительного завода.

Человек в защитном снаряжении быстро идет по платформе, окружающей огромный вертикальный туннель.

В туннель спускают человека на подвесных эшафотах.

Мужчина на строительной площадке закрепляет ослабленные, свисающие кабели или провода.

Мужчины за работой на стройке.

Крупный план яркого знака с надписью: Опасно.

Люди в защитном снаряжении выводят из завода очень широкую строительную машину.

Мужчина сварщик.

Камера следует за женщиной в защитном снаряжении, которая обходит груду строительной техники на заводе.

Мужчина что-то сваривает на полу.

 [Хью Джонс]

«Если вы вернетесь сюда через три месяца, здесь произойдут огромные изменения… и выше.

[Видеозапись]

Фрэнк Гроен и его коллега подходят к камере, спускаясь по лестнице снаружи.

Вид на гавань на собираемые строительные модули.

Мужчина в защитном снаряжении работает на стройке.

Мужчина на строительных лесах поднимает к себе оборудование.

Вид со стороны причала на Prelude. Камера следит за продвижением человека, идущего рядом с судном.

[Хью Джонс]

«Фантастика, у меня мурашки по коже, когда я говорю об этом!»

[Видеозапись]

Хью обращается к камере. Он широко улыбается, когда заканчивает говорить.

Оживленная гавань на острове Кодже, Южная Корея, вид с возвышенности, вид сверху на верхушки деревьев.

Финальный снимок далекой Прелюдии, лежащей в гавани.

[Музыка заканчивается]

[Анимационный эпизод]

Резкий шум. Спираль из желтого, бирюзового, синего и фиолетового расщепляется и трансформируется, образуя логотип dsp.

[Отображение текста]

Dsp, компания Endemol.

[Графические дисплеи]

Глаз, окруженный горизонтальным овалом.

[Отображение текста]

Для Shell.TV

 [Текст отображается]

Авторские права, Shell International 2014

%PDF-1.2 % 1500 0 объект > эндообъект внешняя ссылка 1500 99 0000000016 00000 н 0000002335 00000 н 0000005443 00000 н 0000005671 00000 н 0000005758 00000 н 0000005858 00000 н 0000005946 00000 н 0000006053 00000 н 0000006121 00000 н 0000006188 00000 н 0000006353 00000 н 0000006419 00000 н 0000006582 00000 н 0000006684 00000 н 0000006787 00000 н 0000006930 00000 н 0000006997 00000 н 0000007130 00000 н 0000007197 00000 н 0000007329 00000 н 0000007396 00000 н 0000007517 00000 н 0000007584 00000 н 0000007711 00000 н 0000007778 00000 н 0000007903 00000 н 0000007970 00000 н 0000008130 00000 н 0000008197 00000 н 0000008359 00000 н 0000008426 00000 н 0000008542 00000 н 0000008609 00000 н 0000008739 00000 н 0000008806 00000 н 0000008931 00000 н 0000008998 00000 н 0000009144 00000 н 0000009211 00000 н 0000009367 00000 н 0000009434 00000 н 0000009558 00000 н 0000009625 00000 н 0000009744 00000 н 0000009811 00000 н 0000009937 00000 н 0000010004 00000 н 0000010141 00000 н 0000010208 00000 н 0000010352 00000 н 0000010419 00000 н 0000010536 00000 н 0000010603 00000 н 0000010760 00000 н 0000010827 00000 н 0000010894 00000 н 0000010960 00000 н 0000011027 00000 н 0000011139 00000 н 0000011245 00000 н 0000011378 00000 н 0000011445 00000 н 0000011568 00000 н 0000011635 00000 н 0000011757 00000 н 0000011824 00000 н 0000011981 00000 н 0000012048 00000 н 0000012181 00000 н 0000012248 00000 н 0000012371 00000 н 0000012438 00000 н 0000012564 00000 н 0000012631 00000 н 0000012752 00000 н 0000012819 00000 н 0000012950 00000 н 0000013017 00000 н 0000013141 00000 н 0000013208 00000 н 0000013317 00000 н 0000013384 00000 н 0000013509 00000 н 0000013576 00000 н 0000013712 00000 н 0000013779 00000 н 0000013846 00000 н 0000013913 00000 н 0000013982 00000 н 0000014264 00000 н 0000015375 00000 н 0000016481 00000 н 0000016764 00000 н 0000018113 00000 н 0000018137 00000 н 0000019243 00000 н 0000019515 00000 н 0000002438 00000 н 0000005419 00000 н трейлер ] >> startxref 0 %%EOF 1501 0 объект > эндообъект 1597 0 объект > поток HWPSg.

Добавить комментарий

Ваш адрес email не будет опубликован.
