Инструкция по эксплуатации водонагревателя | Строительный портал

Горячая вода – одно из основных условий комфортной жизни. Не все населенные пункты нашей страны могут похвастаться центральным водоснабжением или постоянным наличием горячей воды в домах жильцов. Периодическое отключение, перебои и просто недостаточный нагрев приводят к тому, что владельцы квартир вынуждены самостоятельно решать вопросы водоснабжения. Одним из выходов из сложившейся ситуации может стать покупка и установка согласно инструкции по эксплуатации водонагревателя – устройства, доводящего поступающую воду до определенной температуры.





Содержание:

  1. Разновидности водонагревателей
  2. Инструкции к водонагревателям



Разновидности водонагревателей

По принципу работы приборы можно разделить на две основные группы: накопительные и проточные. Первые – чайники, поступающая вода наполняет резервуар, в котором нагревательный элемент доводит жидкость до установленной температуры, возможно, ее поддерживание по принципу термоса и постоянного подогрева.

По мере расходования воды, бак наполняется новой, процесс повторяется по инструкции водонагревателя накопительного. Второй вид устройств – агрегаты повышающие температуру только во время открытия крана горячей воды. Это более экономично с точки зрения использования энергии, нет необходимости поддерживать заданные градусы, постоянно затрачивая топливо. Такое устройство занимает меньше места из-за отсутствия громоздкого резервуара. Экономит время – не нужно ждать прогрева бака, вода нагревается по мере прохождения через нагревательный элемент по инструкции проточного водонагревателя.

Приборы делятся по виду используемой энергии: газовые, электрические, комбинированные, солнечные, дровяные. На сегодняшний момент в продаже представлены наиболее распространенные и востребованные устройства, работающие от газа и электричества. К самым качественным и популярным маркам отнесены следующие водонагреватели с инструкцией по применению.

Инструкции к водонагревателям

Водонагреватель Thermex инструкция

Несложный качественный прибор. Срок службы данного агрегата десять лет, при отсутствии в воде примесей и бережном использовании способен работать пятнадцать лет.

В зависимости от дизайна, некоторые модели выполнены из нержавеющей стали, что делает их более долговечными, защищая от коррозии. Согласно инструкции по эксплуатации водонагревателя Thermex он не требует монтажа дополнительной электропроводки, его мощность не превышает мощности утюга. Максимальная температура нагрева достигает 75 градусов. Некоторые экземпляры водонагревателей Thermex по инструкции снабжены электронным управлением и дисплеем, расположенным на передней части прибора для удобства эксплуатации.

Плоские конструкции одно из положительных качеств устройств данной марки. Они занимают немного места в помещении, выполняя те же функции, прописанные в инструкции по применению водонагревателей Thermex, что и их крупногабаритные собратья.

Водонагреватель Ariston инструкция

По инструкции водонагреватели Ariston отличаются особым отношением к очистке и обработке воды. Многие приборы данной марки покрываются составом с добавление ионов серебра для обеззараживания жидкости. В некоторых устройствах установлен не один, а несколько баков для воды с независимыми нагревательными элементами, что позволяет ускорить процесс нагрева. Инструкция по эксплуатации водонагревателей Ariston раскрывает тонкости работы системы: удвоенная мощность благодаря двум ТЭНам, защитное отключение при перепадах электроэнергии, отключение при отсутствии воды в устройстве, защита от низких температур, использование прибора в горизонтальном и вертикальном положении.

Водонагреватель Polaris инструкция



Один из недорогих, качественных и соответственно распространенных водонагревателей Polaris. Устройство с хорошими техническими характеристиками для суровых Российских условий, способно быстро и без лишних затрат нагреть большое количество воды. Без дизайнерских излишеств, а соответственно по приемлемой цене. Основная задача водонагревателя – быстро и в большом количестве снабдить горячей водой семью, с чем Polaris легко справляется. Внутренний резервуар прибора изготовлен из нержавеющей стали. Водонагреватель имеет хорошую теплоизоляцию, защищен от перегрева термостатом. Температурный режим устанавливается в пределах 30-75 градусов.

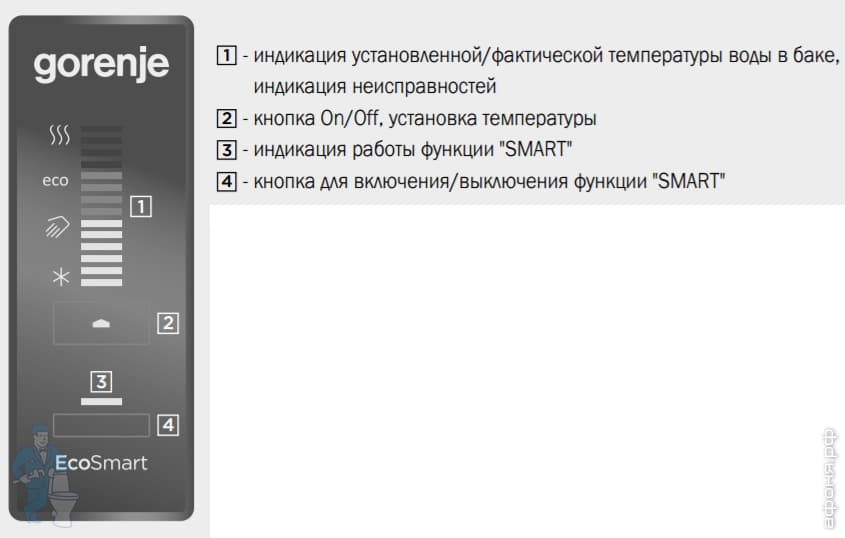

Водонагреватель Gorenje инструкция



Одна из характеристик отличающих водонагреватели Gorenje является трубчатый теплообменник, позволяющий ускорить процесс нагрева. Возможно горизонтальное и вертикальное размещение прибора, что делает устройство универсальным. Внутренний бак покрыт эмалью, которая снижает стоимость водонагревателя, но при этом оставляет его устойчивым к коррозии. По дизайну экземпляры водонагревателей марки Gorenje классические, впишутся в любой интерьер ванной или кухни. Приборы снабжены средствами защиты от протечек и термостатом от перегрева.

Водонагреватель Electrolux инструкция

Внутренние баки некоторых экземпляров водонагревателей Electrolux покрыты стеклокерамикой, отличающейся экологичностью и долговечностью, надежно защищает емкость от коррозии.

Устройства данной марки технологичны, снабжены последними разработками в сфере нагрева воды. В приборах Electrolux два резервуара с двумя нагревательными элементами, ускоряющие процесс нагрева и экономящие электроэнергию. Возможно горизонтальное и вертикальное водонагревателя на стене, что делает его более универсальным. Внешний вид представлен от классического дизайна до «Lux»-моделей. Экономичный режим работы благодаря надежной теплоизоляции и своевременному отключению водонагревателя. Прибор защищен термостатом от перегрева, набором клапанов от протечек.

Водонагреватель Oasis инструкция

Водонагреватель Oasis простой в монтаже и эксплуатации прибор для дома и дачи. Дизайн без вычурных деталей, впишется в любой интерьер. Надежные и качественные узлы и детали. Только необходимые функции без «нано-технологий» оказывающих влияние на стоимость устройства. Внутренние баки из нержавеющей стали, швы выполнены по японской технологии предотвращающей коррозию. Нагрев осуществляет медный ТЭН. Теплоизоляция выполнена из пенополиуретана, который сохраняет тепло, экономя электроэнергию. Установлен термостат, защищающий от перегрева. Допускается самостоятельное монтирование прибора согласно инструкции по установке водонагревателя Oasis.

Водонагреватель Garanterm инструкция

Отличие водонагревателей Garanterm в технологии холодной сварки нержавеющей стали бака и дополнительной защиты швов Point “Y”, защищающих слабые узлы прибора от коррозии. Теплоизоляция из низкотеплопроводного пенополиуретана, которая значительно экономит электроэнергию, сохраняя тепло. Три режима нагрева воды.  Плоский, экономящий место корпус с удобным управлением, размещенным на лицевой панели водонагревателя. Основной концепцией водонагревателей Garanterm служит слоган «всё включено».

Когда встает проблема отсутствия горячей воды и необходимость выбора водонагревателя по инструкции, по отзывам покупателей, по советам продавцов, анализировать нужно все показатели прибора, как основные, так и дополнительные. Имея индивидуальные потребности и возможности сделать выбор в пользу устройства, которое прослужит долгие годы, выполняя все имеющиеся функции.

Инструкция по эксплуатации водонагревателя | Строительный портал

Горячая вода – одно из основных условий комфортной жизни. Не все населенные пункты нашей страны могут похвастаться центральным водоснабжением или постоянным наличием горячей воды в домах жильцов. Периодическое отключение, перебои и просто недостаточный нагрев приводят к тому, что владельцы квартир вынуждены самостоятельно решать вопросы водоснабжения. Одним из выходов из сложившейся ситуации может стать покупка и установка согласно инструкции по эксплуатации водонагревателя – устройства, доводящего поступающую воду до определенной температуры.





Содержание:

  1. Разновидности водонагревателей
  2. Инструкции к водонагревателям



Разновидности водонагревателей

По принципу работы приборы можно разделить на две основные группы: накопительные и проточные.

Первые – чайники, поступающая вода наполняет резервуар, в котором нагревательный элемент доводит жидкость до установленной температуры, возможно, ее поддерживание по принципу термоса и постоянного подогрева. По мере расходования воды, бак наполняется новой, процесс повторяется по инструкции водонагревателя накопительного. Второй вид устройств – агрегаты повышающие температуру только во время открытия крана горячей воды. Это более экономично с точки зрения использования энергии, нет необходимости поддерживать заданные градусы, постоянно затрачивая топливо. Такое устройство занимает меньше места из-за отсутствия громоздкого резервуара. Экономит время – не нужно ждать прогрева бака, вода нагревается по мере прохождения через нагревательный элемент по инструкции проточного водонагревателя.

Приборы делятся по виду используемой энергии: газовые, электрические, комбинированные, солнечные, дровяные. На сегодняшний момент в продаже представлены наиболее распространенные и востребованные устройства, работающие от газа и электричества. К самым качественным и популярным маркам отнесены следующие водонагреватели с инструкцией по применению.

Инструкции к водонагревателям

Водонагреватель Thermex инструкция

Несложный качественный прибор. Срок службы данного агрегата десять лет, при отсутствии в воде примесей и бережном использовании способен работать пятнадцать лет.

В зависимости от дизайна, некоторые модели выполнены из нержавеющей стали, что делает их более долговечными, защищая от коррозии. Согласно инструкции по эксплуатации водонагревателя Thermex он не требует монтажа дополнительной электропроводки, его мощность не превышает мощности утюга. Максимальная температура нагрева достигает 75 градусов. Некоторые экземпляры водонагревателей Thermex по инструкции снабжены электронным управлением и дисплеем, расположенным на передней части прибора для удобства эксплуатации.

Плоские конструкции одно из положительных качеств устройств данной марки. Они занимают немного места в помещении, выполняя те же функции, прописанные в инструкции по применению водонагревателей Thermex, что и их крупногабаритные собратья.

Водонагреватель Ariston инструкция

По инструкции водонагреватели Ariston отличаются особым отношением к очистке и обработке воды. Многие приборы данной марки покрываются составом с добавление ионов серебра для обеззараживания жидкости. В некоторых устройствах установлен не один, а несколько баков для воды с независимыми нагревательными элементами, что позволяет ускорить процесс нагрева. Инструкция по эксплуатации водонагревателей Ariston раскрывает тонкости работы системы: удвоенная мощность благодаря двум ТЭНам, защитное отключение при перепадах электроэнергии, отключение при отсутствии воды в устройстве, защита от низких температур, использование прибора в горизонтальном и вертикальном положении.

Водонагреватель Polaris инструкция



Один из недорогих, качественных и соответственно распространенных водонагревателей Polaris. Устройство с хорошими техническими характеристиками для суровых Российских условий, способно быстро и без лишних затрат нагреть большое количество воды. Без дизайнерских излишеств, а соответственно по приемлемой цене. Основная задача водонагревателя – быстро и в большом количестве снабдить горячей водой семью, с чем Polaris легко справляется. Внутренний резервуар прибора изготовлен из нержавеющей стали. Водонагреватель имеет хорошую теплоизоляцию, защищен от перегрева термостатом. Температурный режим устанавливается в пределах 30-75 градусов.

Водонагреватель Gorenje инструкция



Одна из характеристик отличающих водонагреватели Gorenje является трубчатый теплообменник, позволяющий ускорить процесс нагрева. Возможно горизонтальное и вертикальное размещение прибора, что делает устройство универсальным. Внутренний бак покрыт эмалью, которая снижает стоимость водонагревателя, но при этом оставляет его устойчивым к коррозии. По дизайну экземпляры водонагревателей марки Gorenje классические, впишутся в любой интерьер ванной или кухни. Приборы снабжены средствами защиты от протечек и термостатом от перегрева.

Водонагреватель Electrolux инструкция

Внутренние баки некоторых экземпляров водонагревателей Electrolux покрыты стеклокерамикой, отличающейся экологичностью и долговечностью, надежно защищает емкость от коррозии. Устройства данной марки технологичны, снабжены последними разработками в сфере нагрева воды. В приборах Electrolux два резервуара с двумя нагревательными элементами, ускоряющие процесс нагрева и экономящие электроэнергию. Возможно горизонтальное и вертикальное водонагревателя на стене, что делает его более универсальным. Внешний вид представлен от классического дизайна до «Lux»-моделей. Экономичный режим работы благодаря надежной теплоизоляции и своевременному отключению водонагревателя. Прибор защищен термостатом от перегрева, набором клапанов от протечек.

Водонагреватель Oasis инструкция

Водонагреватель Oasis простой в монтаже и эксплуатации прибор для дома и дачи. Дизайн без вычурных деталей, впишется в любой интерьер. Надежные и качественные узлы и детали. Только необходимые функции без «нано-технологий» оказывающих влияние на стоимость устройства. Внутренние баки из нержавеющей стали, швы выполнены по японской технологии предотвращающей коррозию. Нагрев осуществляет медный ТЭН. Теплоизоляция выполнена из пенополиуретана, который сохраняет тепло, экономя электроэнергию. Установлен термостат, защищающий от перегрева. Допускается самостоятельное монтирование прибора согласно инструкции по установке водонагревателя Oasis.

Водонагреватель Garanterm инструкция

Отличие водонагревателей Garanterm в технологии холодной сварки нержавеющей стали бака и дополнительной защиты швов Point “Y”, защищающих слабые узлы прибора от коррозии. Теплоизоляция из низкотеплопроводного пенополиуретана, которая значительно экономит электроэнергию, сохраняя тепло. Три режима нагрева воды.  Плоский, экономящий место корпус с удобным управлением, размещенным на лицевой панели водонагревателя. Основной концепцией водонагревателей Garanterm служит слоган «всё включено».

Когда встает проблема отсутствия горячей воды и необходимость выбора водонагревателя по инструкции, по отзывам покупателей, по советам продавцов, анализировать нужно все показатели прибора, как основные, так и дополнительные. Имея индивидуальные потребности и возможности сделать выбор в пользу устройства, которое прослужит долгие годы, выполняя все имеющиеся функции.

Инструкция по эксплуатации водонагревателя | Строительный портал

Горячая вода – одно из основных условий комфортной жизни. Не все населенные пункты нашей страны могут похвастаться центральным водоснабжением или постоянным наличием горячей воды в домах жильцов. Периодическое отключение, перебои и просто недостаточный нагрев приводят к тому, что владельцы квартир вынуждены самостоятельно решать вопросы водоснабжения. Одним из выходов из сложившейся ситуации может стать покупка и установка согласно инструкции по эксплуатации водонагревателя – устройства, доводящего поступающую воду до определенной температуры.





Содержание:

  1. Разновидности водонагревателей
  2. Инструкции к водонагревателям



Разновидности водонагревателей

По принципу работы приборы можно разделить на две основные группы: накопительные и проточные. Первые – чайники, поступающая вода наполняет резервуар, в котором нагревательный элемент доводит жидкость до установленной температуры, возможно, ее поддерживание по принципу термоса и постоянного подогрева. По мере расходования воды, бак наполняется новой, процесс повторяется по инструкции водонагревателя накопительного. Второй вид устройств – агрегаты повышающие температуру только во время открытия крана горячей воды. Это более экономично с точки зрения использования энергии, нет необходимости поддерживать заданные градусы, постоянно затрачивая топливо. Такое устройство занимает меньше места из-за отсутствия громоздкого резервуара. Экономит время – не нужно ждать прогрева бака, вода нагревается по мере прохождения через нагревательный элемент по инструкции проточного водонагревателя.

Приборы делятся по виду используемой энергии: газовые, электрические, комбинированные, солнечные, дровяные. На сегодняшний момент в продаже представлены наиболее распространенные и востребованные устройства, работающие от газа и электричества. К самым качественным и популярным маркам отнесены следующие водонагреватели с инструкцией по применению.

Инструкции к водонагревателям

Водонагреватель Thermex инструкция

Несложный качественный прибор. Срок службы данного агрегата десять лет, при отсутствии в воде примесей и бережном использовании способен работать пятнадцать лет.

В зависимости от дизайна, некоторые модели выполнены из нержавеющей стали, что делает их более долговечными, защищая от коррозии. Согласно инструкции по эксплуатации водонагревателя Thermex он не требует монтажа дополнительной электропроводки, его мощность не превышает мощности утюга. Максимальная температура нагрева достигает 75 градусов. Некоторые экземпляры водонагревателей Thermex по инструкции снабжены электронным управлением и дисплеем, расположенным на передней части прибора для удобства эксплуатации.

Плоские конструкции одно из положительных качеств устройств данной марки. Они занимают немного места в помещении, выполняя те же функции, прописанные в инструкции по применению водонагревателей Thermex, что и их крупногабаритные собратья.

Водонагреватель Ariston инструкция

По инструкции водонагреватели Ariston отличаются особым отношением к очистке и обработке воды. Многие приборы данной марки покрываются составом с добавление ионов серебра для обеззараживания жидкости. В некоторых устройствах установлен не один, а несколько баков для воды с независимыми нагревательными элементами, что позволяет ускорить процесс нагрева. Инструкция по эксплуатации водонагревателей Ariston раскрывает тонкости работы системы: удвоенная мощность благодаря двум ТЭНам, защитное отключение при перепадах электроэнергии, отключение при отсутствии воды в устройстве, защита от низких температур, использование прибора в горизонтальном и вертикальном положении.

Водонагреватель Polaris инструкция



Один из недорогих, качественных и соответственно распространенных водонагревателей Polaris. Устройство с хорошими техническими характеристиками для суровых Российских условий, способно быстро и без лишних затрат нагреть большое количество воды. Без дизайнерских излишеств, а соответственно по приемлемой цене. Основная задача водонагревателя – быстро и в большом количестве снабдить горячей водой семью, с чем Polaris легко справляется. Внутренний резервуар прибора изготовлен из нержавеющей стали. Водонагреватель имеет хорошую теплоизоляцию, защищен от перегрева термостатом. Температурный режим устанавливается в пределах 30-75 градусов.

Водонагреватель Gorenje инструкция



Одна из характеристик отличающих водонагреватели Gorenje является трубчатый теплообменник, позволяющий ускорить процесс нагрева. Возможно горизонтальное и вертикальное размещение прибора, что делает устройство универсальным. Внутренний бак покрыт эмалью, которая снижает стоимость водонагревателя, но при этом оставляет его устойчивым к коррозии. По дизайну экземпляры водонагревателей марки Gorenje классические, впишутся в любой интерьер ванной или кухни. Приборы снабжены средствами защиты от протечек и термостатом от перегрева.

Водонагреватель Electrolux инструкция

Внутренние баки некоторых экземпляров водонагревателей Electrolux покрыты стеклокерамикой, отличающейся экологичностью и долговечностью, надежно защищает емкость от коррозии. Устройства данной марки технологичны, снабжены последними разработками в сфере нагрева воды. В приборах Electrolux два резервуара с двумя нагревательными элементами, ускоряющие процесс нагрева и экономящие электроэнергию. Возможно горизонтальное и вертикальное водонагревателя на стене, что делает его более универсальным. Внешний вид представлен от классического дизайна до «Lux»-моделей. Экономичный режим работы благодаря надежной теплоизоляции и своевременному отключению водонагревателя. Прибор защищен термостатом от перегрева, набором клапанов от протечек.

Водонагреватель Oasis инструкция

Водонагреватель Oasis простой в монтаже и эксплуатации прибор для дома и дачи. Дизайн без вычурных деталей, впишется в любой интерьер. Надежные и качественные узлы и детали. Только необходимые функции без «нано-технологий» оказывающих влияние на стоимость устройства. Внутренние баки из нержавеющей стали, швы выполнены по японской технологии предотвращающей коррозию. Нагрев осуществляет медный ТЭН. Теплоизоляция выполнена из пенополиуретана, который сохраняет тепло, экономя электроэнергию. Установлен термостат, защищающий от перегрева. Допускается самостоятельное монтирование прибора согласно инструкции по установке водонагревателя Oasis.

Водонагреватель Garanterm инструкция

Отличие водонагревателей Garanterm в технологии холодной сварки нержавеющей стали бака и дополнительной защиты швов Point “Y”, защищающих слабые узлы прибора от коррозии. Теплоизоляция из низкотеплопроводного пенополиуретана, которая значительно экономит электроэнергию, сохраняя тепло. Три режима нагрева воды.  Плоский, экономящий место корпус с удобным управлением, размещенным на лицевой панели водонагревателя. Основной концепцией водонагревателей Garanterm служит слоган «всё включено».

Когда встает проблема отсутствия горячей воды и необходимость выбора водонагревателя по инструкции, по отзывам покупателей, по советам продавцов, анализировать нужно все показатели прибора, как основные, так и дополнительные. Имея индивидуальные потребности и возможности сделать выбор в пользу устройства, которое прослужит долгие годы, выполняя все имеющиеся функции.

Инструкция по эксплуатации для водонагревателя Garanterm GTR, GTN, GTI

Инструкция по эксплуатации для водонагревателя Garanterm GTR, GTN, GTI

Комплектующие для водонагревателя

Тэны для водонагревателя

Аноды для водонагревателя


 УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

• Все сантехнические и электромонтажные работы по монтажу, пуску в эксплуатацию, ремонту и техническому обслуживанию водонагревателя должны проводиться квалифицированными специалистами с обязательными отметками в разделах «Отметка о монтаже» и «Гарантийный талон».
• Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети и иметь необходимые сертификаты качества.
• Водонагреватель должен быть установлен в помещении, в котором поддерживается комнатная температура.
• Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей в магистральной системе водоснабжения, необходимо производить монтаж водонагревателя в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию. Ни в коем случае не размещать под водонагревателем предметы, подверженные воздействию воды. В противном случае, необходимо установить под водонагревателем защитный поддон с дренажем в канализацию.
Необходимо руководствоваться следующими правилами при установке и эксплуатации водонагревателя:
• не эксплуатировать водонагреватель без заземления;
• не эксплуатировать водонагреватель без предохранительного клапана;
• не включать водонагреватель в электрическую сеть, если он не заполнен водой;
• не сливать воду из водонагревателя, если он подключен к электросети;
• не проводить сервисных работ с включенным в электросеть водонагревателем;
• не производить сервисное обслуживание водонагревателя, используя запасные части, не рекомендованные изготовителем водонагревателя;
• защищать водонагреватель от попадания в него механических примесей, присутствующих в воде, путем установки стандартных бытовых фильтров очистки;
• не использовать воду из водонагревателя для приготовления пищи.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Водонагреватель «Garanterm» относится к категории водонагревателей закрытого типа и предназначен для обеспечения горячей водой различных помещений с одной или несколькими водоразборными точками, имеющих магистраль холодного водоснабжения с рабочим давлением не менее 0,05 МПа и не более 0,6 МПа.
• Водонагреватель имеет внутренний бак, изготовленный из высококачественной нержавеющей стали с содержанием титана, что обеспечивает высокую коррозийную стойкость и , как следствие, длительный срок эксплуатации.
• Модели Silver в своей конструкции содержат электронное устройство с серебряным анодом, обеспечивающим обеззараживание нагреваемой воды. Эта серия водонагревателей представляет товар “нового поколения”, который заботится о Вашем здоровье.
• Регулирование температуры нагрева воды в водонагревателе в пределах от 30°С до 75°С осуществляется с помощью расположенного на корпусе водонагревателя регулятора температуры.
• Водонагреватель имеет контрольные лампочки для световой индикации работы.
• Водонагреватель имеет три режима мощности нагрева воды: 0,7 кВт, 1,3 кВт, 2,0 кВт, которые обеспечивают, при необходимости, как экономичный, так и форсированный нагрев воды.
• Комплектация «ВСЕ ВКЛЮЧЕНО» (в комплект поставки входят: электрический шнур, предохранительный клапан типа GT Valve, крепежные анкера, руководство по эксплуатации).
• Параметры питающей электросети : однофазная сеть напряжением 220В±10% и частотой 50Гц±1%
• Класс защиты : IP 24
• Диаметр резьбы патрубков подключения холодной и горячей воды: 1/2″
• Объем внутреннего бака и мощность нагревательного элемента указаны на идентификационной табличке на корпусе водонагревателя.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
• КРЕПЛЕНИЕ
Для крепления водонагревателя на вертикальной поверхности следует использовать анкера, входящие в комплект водонагревателя. При этом поверхность, на которой он будет установлен, должна выдерживать вес наполненного водой водонагревателя.
• УСТАНОВКА
Рекомендуется устанавливать водонагреватель как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обеспечения возможности технического обслуживания водонагреватель должен быть установлен таким образом, чтобы расстояние от той его части, на которой расположены патрубки холодной/горячей воды, до ближайшей поверхности, было не менее 0,5 метра. Схема установки водонагревателя показана на Рис. 1.
• СХЕМА УСТАНОВКИ ВОДОНАГРЕВАТЕЛЯ
Крепление водонагревателя осуществляется с помощью крепежных планок А и В, расположенных на корпусе водонагревателя и крепежных анкеров, входящих в комплект поставки.
Рис. 1

• ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ МАГИСТРАЛИ

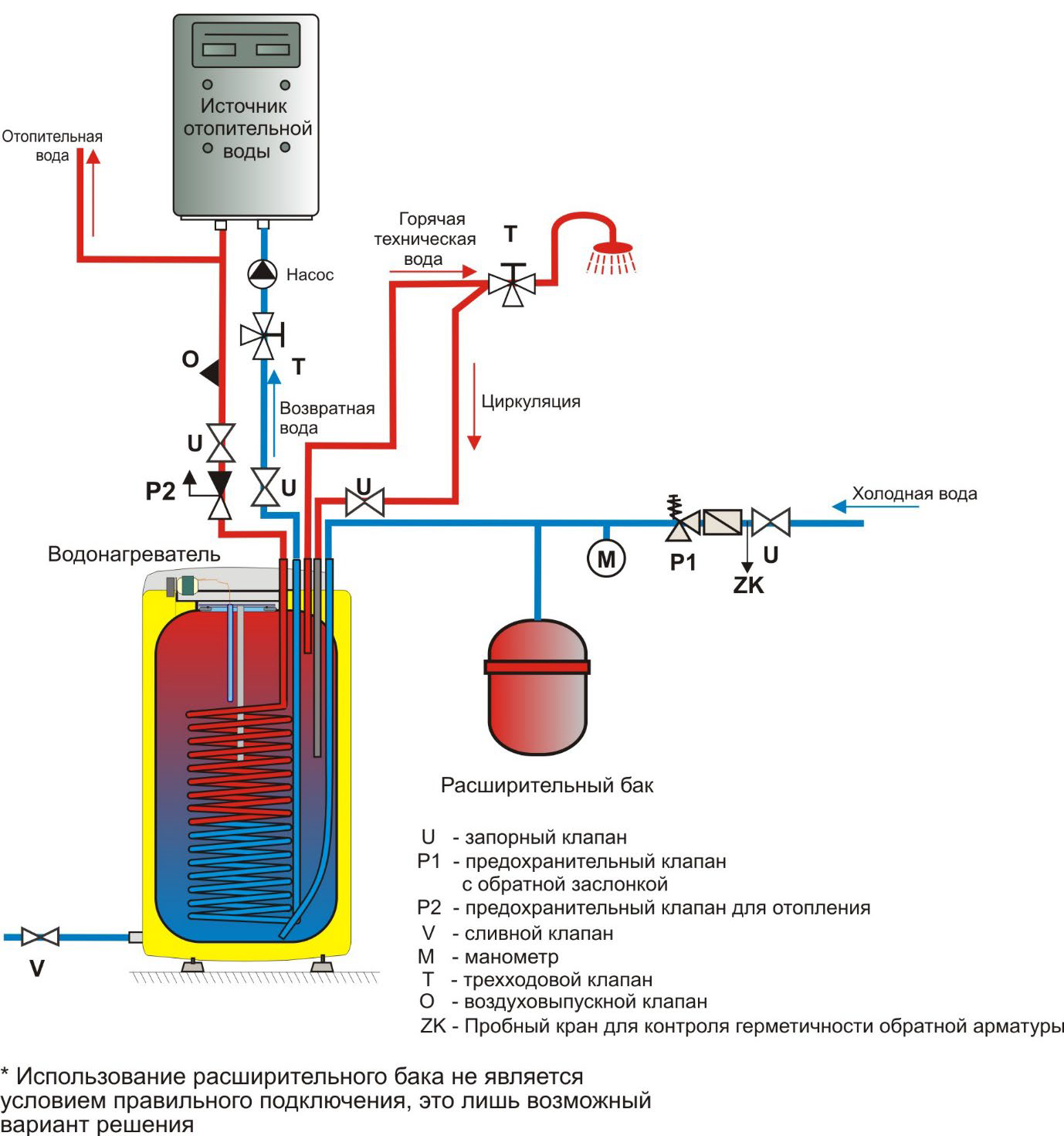

Подключение к водопроводу производится в соответствии со схемой, показанной на Рис. 2.

Рис. 2





 Предохранительный клапан из комплекта водонагревателя должен быть обязательно установлен на патрубке подачи холодной воды водонагревателя.

Подавать холодную воду в водонагреватель необходимо через стандартный бытовой фильтр очистки воды (например, фильтр-грязевик), установленный в магистрали перед предохранительным клапаном, чтобы избежать загрязнения, как внутреннего бака водонагревателя, так и предохранительного клапана. Загрязнение предохранительного клапана может привести к выходу его из строя, что в свою очередь может привести к нарушению нормальной работы водонагревателя. Во время работы водонагревателя вода может просачиваться из выпускной трубы предохранительного клапана для сброса излишнего давления, что обеспечивает безопасную работу водонагревателя. Эта выпускная труба должна оставаться открытой для атмосферы и быть установлена постоянно вниз и в незамерзающей окружающей среде.

 Необходимо обеспечить отвод воды из выпускной трубы предохранительного клапана в канализацию.

Необходимо регулярно проводить слив небольшого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности клапана. Для открывания клапана он снабжен ручкой. Необходимо, чтобы во время работы водонагревателя эта ручка находилась в положении, закрывающем слив воды из бака.

Для удобства слива воды, при проведении технического обслуживания водонагревателя, рекомендуется установить сливной вентиль (в комплект поставки не входит) между патрубком холодной воды и предохранительным клапаном.

При установке водонагревателя в местах, не снабженных водопроводной магистралью, допускается подавать в него воду из вспомогательной емкости, размещённой на высоте не менее 5 метров от верхней точки водонагревателя, или с использованием насосной станции.

Если давление в водопроводной магистрали превышает 0,6 МПа, то на входе перед предохранительным клапаном необходимо установить соответствующий редукционный клапан (в комплект поставки не входит).

• ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

 Перед подключением водонагревателя к электрической сети убедитесь, что её параметры (напряжение, частота, максимальная электрическая нагрузка) соответствуют тем, на которые рассчитан водонагреватель. Перед подключением водонагревателя к электрической сети бак должен быть заполнен водой в соответствие с разделом «Эксплуатация и обслуживание» данного руководства.

Водонагреватель оборудован штатным электрическим шнуром с вилкой, имеющей контакт заземления. Электрическая розетка также должна иметь контакт заземления с подведенным к нему проводом заземления. Розетка должна располагаться в месте, защищенном от влаги, или удовлетворять требованиям по влаго — и брызгозащищенности.
ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

• ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЯ

После подключения к магистрали водоснабжения откройте вентиль подачи холодной воды в водонагреватель и кран горячей воды на смесителе, чтобы обеспечить отток воздуха из водонагревателя. Когда бак водонагревателя заполнится, из смесителя потечет вода. Вставьте вилку электрического шнура водонагревателя в розетку и выберите один из трех режимов нагрева воды нажатием на клавиши выключателей на корпусе: клавиша I соответствует мощности 0,7 кВт, клавиша II соответствует мощности 1,3 кВт, обе включенные клавиши соответствуют форсированному режиму нагрева при мощности 2,0 кВт. При включении клавиши она подсвечивается световым индикатором, показывающим, что идет нагрев воды в баке. В процессе эксплуатации корпус водонагревателя может незначительно нагреваться. Регулировка температуры нагреваемой воды осуществляется с помощью ручки терморегулятора, расположенной на корпусе водонагревателя. После того как температура воды в баке достигнет установленного регулятором температуры значения, устройство автоматики отключит нагрев. При понижении температуры воды в баке устройство автоматики включит нагрев воды, таким образом поддерживая её температуру на установленном значении. Среднее время, которое требуется для нагрева воды в баке до температуры 60°С при температуре холодной воды на входе 15°С, в зависимости от объема водонагревателя в литрах, показано в Таблице 1.

Таблица 1. Время нагрева воды



Объём водонагревателя в литрах Среднее время нагрева воды при форсированном режиме
30 0 час 50 мин
50 1 час 20 мин
80 2 часа 10 мин
100 2 часа 40 мин
120 3 часа 10 мин
150 4 часа 00 мин



• ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание проводится с целью проверки наличия и удаления, при необходимости, накипи на нагревательном элементе. Также при этом удаляется осадок, который может образоваться в нижней части бака. Образовавшуюся на нагревательном элементе накипь можно удалить с помощью специальных чистящих средств, либо механическим путем. Рекомендуется через год с момента начала эксплуатации водонагревателя провести первое техническое обслуживание специалистами уполномоченного сервисного центра и по степени интенсивности образования накипи и осадка определить сроки проведения последующего обслуживания.

 Проведение регулярного технического обслуживания максимально продлевает срок эксплуатации водонагревателя. Накопление накипи на нагревательном элементе может привести к его повреждению.

Повреждение нагревательного элемента по причине образования на нем накипи не попадает под действие гарантийных обязательств производителя. Регулярное техническое обслуживание не входит в гарантийные обязательства производителя.

В моделях Silver необходимо один раз в год проводить замену серебряного анода силами специализированного сервисного центра.

При проведении технического обслуживания самостоятельно необходимо соблюдать меры безопасности и проводить работы в следующей последовательности. С помощью выключателей на корпусе отключить водонагреватель, после чего вынуть вилку электрического шнура из розетки.

Чтобы избежать ожога горячей водой при её сливе из бака, необходимо открыть кран горячей воды смесителя и дождаться когда из него потечет холодная вода, и оставить его открытым. После этого перекрыть вентилем поступление холодной воды в бак. Повернув ручку на предохранительном клапане слить воду из бака в канализацию. Затем, сняв крышку водонагревателя со стороны размещения патрубков холодной/горячей воды, необходимо отсоединить электрические провода, подключенные к контактам нагревательного элемента. Аккуратно вынуть капиллярную трубку термостата (устройства автоматики) из защитной трубки, расположенной на основании нагревательного элемента. Открутить болты и снять фланец, с помощью которого закреплен нагревательный элемент. Вынув нагревательный элемент аккуратно очистить его от накипи (при необходимости), и при наличии осадка в баке также аккуратно его удалить. По окончании обслуживания произвести сборку водонагревателя в обратном порядке, соблюдая правильность подключения электрических проводов к контактам нагревательного элемента. Произвести пуск в эксплуатацию водонагревателя в соответствии с указаниями данного руководства.

 Срабатывание термозащиты водонагревателя не является его неисправностью. Возврат водонагревателя в рабочее состояние осуществляется нажатием на кнопку термозащиты.
УТИЛИЗАЦИЯ
При соблюдении правил установки, эксплуатации и технического обслуживании ЭВН и соответствии качества используемой воды действующим стандартам изготовитель устанавливает на него срок службы с даты покупки ЭВН.
Все составные части водонагревателя изготовлены из материалов, допускающих, в случае необходимости, экологически безопасную его утилизацию, которая должна происходить в соответствии с нормами и правилами той страны, где эксплуатируется водонагреватель.
 Изготовитель оставляет за собой право на внесение изменений в конструкцию и характеристики водонагревателя без предварительного уведомления.

Инструкции для водонагревателей

Руководство по эксплуатации электрической фритюрницы, бойлера и пароварки Masterbuilt [20010306, 20010406]

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Электрическая фритюрница, бойлер и пароварка
Изготовлен мастером: [20010306, 20010406]

Мастербилд Мануфэкчуринг, Инк.
450 Brown Avenue, Колумбус, Джорджия 31906
1-800-489-1581
www.masterbuild.com

ПРЕДУПРЕЖДЕНИЯ

ВАЖНЫЕ МЕРЫ БЕЗОПАСНОСТИ

При использовании электроприборов всегда следует соблюдать основные меры безопасности, включая, помимо прочего, следующие:

  • Прочтите все инструкции.
  • Предусмотрен короткий шнур для предотвращения возможности запутывания или отключения, которые могут возникнуть при использовании более длинного шнура.
  • Никогда не перемещайте прибор, если температура масла или воды превышает 100 ° F (37 ° C).
  • НЕ прикасайтесь к горячим поверхностям. Используйте ручки и ручки.
  • Для защиты от поражения электрическим током НЕ погружайте шнур, вилки или какие-либо части панели управления в воду или другие жидкости.
  • НЕ перемещайте прибор, когда он используется или ГОРЯЧИЙ.
  • Это ПРИСУТСТВУЮЩИЙ прибор. НЕ оставляйте прибор без присмотра во время использования. Даже после использования не позволяйте детям или домашним животным приближаться к прибору. Нагретая жидкость внутри кастрюли остается опасно ГОРЯЧЕЙ некоторое время после использования.
  • Если прибор используется рядом с детьми, необходим тщательный контроль. НЕ позволяйте детям трогать шнур или класть его в рот.
  • ВСЕГДА не подпускайте детей и домашних животных к прибору.
  • Выключайте вилку из розетки, когда она не используется и перед чисткой. Дайте остыть перед тем, как снимать детали для очистки и хранения.
  • ЗАПРЕЩАЕТСЯ эксплуатировать прибор с поврежденным шнуром, вилкой или после того, как прибор неисправен или был поврежден каким-либо образом. Обратитесь за помощью в службу поддержки клиентов Master built 1-800-489-1581.
  • Дополнительные принадлежности, не поставляемые Master built Manufacturing, Inc., не рекомендуются и могут вызвать травмы.
  • НЕ используйте на открытом воздухе, прибор предназначен только для использования в помещении.
  • НЕ допускайте свисания шнура с края стола или прилавка или прикосновения к горячим поверхностям.
  • НЕ ставьте на ГОРЯЧУЮ газовую или электрическую горелку или рядом с ними, а также в нагретую духовку.
  • ВСЕГДА подключайте разрывной шнур с вилкой к прибору, а затем вставьте шнур в розетку.
  • Для отключения поверните ручку регулятора термостата в положение «ВЫКЛ», затем выньте вилку из розетки.
  • НЕ используйте прибор не по назначению.
  • Если масло начинает дымиться, НЕМЕДЛЕННО выключите прибор.
  • НИКОГДА не переполняйте кастрюлю. НЕ превышайте линию максимального заполнения.
  • НЕ погружайте электрический шнур или панель управления в воду.
  • Осторожно открывайте крышку, чтобы не обжечься паром.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

ВАЖНАЯ ИНФОРМАЦИЯ: НЕ ИСПОЛЬЗУЙТЕ УДЛИНИТЕЛЬ.
Использование удлинителя увеличивает риск запутывания или споткнуться.
Использование удлинителя приводит к потере энергии, и прибор может не нагреваться должным образом.

СПИСОК ДЕТАЛЕЙ

СТОП!

НЕ ВОЗВРАЩАЙТЕСЬ В РОЗНИЧНЫЙ ТОВАР
Для помощи при сборке, отсутствующих или поврежденных деталей
Позвоните в службу поддержки клиентов MASTERBUILT по телефону 1-800-489-1581 или
Пишите нам на [электронная почта защищена]

РУКОВОДСТВО ПО СБОРКЕ

Шаг 1
Совместите выемку на внутренней чаше (2) с выемкой на внешней оболочке (1). Вставьте внутренний горшок во внешнюю оболочку.

Шаг 2
Прикрепите панель управления и элемент (6) к монтажному кронштейну внешней оболочки, как показано. Для работы прибора необходимо правильно установить регулятор. Встроенный предохранительный выключатель на панели управления предотвратит нагрев устройства, если он установлен неправильно.

Шаг 3
Поместите корзину (3) во внутренний горшок.

Шаг 4
Последней поставить стеклянную крышку (4).

Стеклянная крышка не закрывается плотно, если корзина используется во время приготовления.

СТАРТОВЫЕ СОВЕТЫ

ДЛЯ НАИЛУЧШИХ РЕЗУЛЬТАТОВ ПРОЧИТАЙТЕ следуйте советам по запуску перед использованием этого продукта. Помните, что это ЭЛЕКТРИЧЕСКИЙ агрегат и его характеристики отличаются от газового агрегата.

ДЛЯ БЕЗОПАСНОСТИ, нагревательный элемент нагревается только при правильном закреплении на монтажном кронштейне (см. инструкцию по сборке). Это мощный нагревательный элемент, который может вызвать срабатывание автоматического выключателя. Сведите к минимуму количество происшествий, подключив любые дополнительные устройства к отдельной цепи. Отключение автоматического выключателя НЕ повредит устройство или бытовую электрическую систему.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ масла или воды может занять до 55 минут. Возьми напередtagе этого времени, чтобы подготовить продукты к приготовлению. Для оптимальной производительности полностью разогрейте устройство до температуры приготовления перед жаркой или варкой продуктов. Если оставить крышку закрытой во время предварительного нагрева и приготовления, это сократит время нагрева и сохранит постоянную температуру.

ИНДИКАТОР включается при нагревании жидкости в агрегате. Он выключится, когда жидкость нагреется до заданной температуры. Световой индикатор может включаться и выключаться во время приготовления, поскольку нагревательный элемент работает для поддержания постоянной температуры.

СИЛОВОЙ СВЕТ загорится, показывая, что шнур питания вставлен в розетку. Устройство не начнет нагреваться, пока не будет нажата кнопка СТАРТ.

ТАЙМЕР НЕ подключен к нагревательному элементу. Элемент НЕ ВЫКЛЮЧАЕТСЯ, когда таймер подает звуковой сигнал.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Шаг 1
Установите панель управления и элемент на кронштейн на внешней оболочке.

Шаг 2
Вставьте шнур питания в розетку (см. Раздел «Предупреждения и важные меры безопасности»).
руководство). Загорится индикатор питания, указывая на то, что устройство подключено, элемент установлен
правильно, и прибор включен.

Шаг 3
Примечание: Чтобы таймер заработал, НЕОБХОДИМО установить температуру.
Чтобы установить температуру:

  • Нажмите кнопку ON.
  • Нажмите один раз кнопку TEMP MODE — светодиодный дисплей начнет мигать.
  • Используйте кнопки ВВЕРХ и ВНИЗ, чтобы установить температуру.
  • Нажмите кнопку TEMP MODE еще раз, чтобы зафиксировать температуру.

Чтобы установить таймер:

  • Нажмите один раз кнопку TIME MODE — светодиодный дисплей в течение нескольких часов будет мигать.
  • Используйте кнопки ВВЕРХ и ВНИЗ для установки минут.
  • Нажмите кнопку TIME MODE еще раз, чтобы зафиксировать время

Шаг 4
Когда время приготовления истечет и еда готова, нажмите кнопку ВКЛ / ВЫКЛ, чтобы выключить нагревательный элемент, и отсоедините шнур питания.

Дайте стечь лишнему маслу, зацепив корзину сбоку кастрюли сливным зажимом.

ВНИМАНИЕ: При использовании сливного крючка на корзине убедитесь, что корзина надежно закреплена на краю кастрюли, прежде чем отпускать ручку, чтобы корзина не упала обратно в горячее масло или воду, что может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Не используйте прибор без воды или масла в кастрюле. Его можно серьезно повредить, если нагреть в пустом состоянии.

ПРЕДУПРЕЖДЕНИЕ: Установите устройство на ровную и устойчивую поверхность, чтобы не допустить опрокидывания.

ВНИМАНИЕ: Горячий при использовании.

ВНИМАНИЕ: Не переполняйте кастрюлю за линию заполнения.

ВНИМАНИЕ: Не смешивайте разные виды масла одновременно.

ВНИМАНИЕ: Никогда не растапливайте жир или сало на нагревательном элементе или в корзине.

ФУНКЦИЯ СБРОСА

  • Ваш прибор оснащен функцией защиты от перегрева.
  • Если прибор перегреется, он автоматически отключится.
  • Чтобы перезагрузить прибор, отключите его от розетки, затем вставьте зубочистку в небольшое отверстие на задней стороне панели управления.

КАК ОЧИСТИТЬ УСТРОЙСТВО

Masterbuilt рекомендует очистить устройство перед использованием.

Очистите крышку, внутреннюю кастрюлю и корзину с рекламой.amp ткань или губку с мягким моющим средством. Тщательно промыть и высушить. Эти детали также можно мыть в посудомоечной машине. Очистите внешнюю оболочку, шнур, панель управления и элемент с помощью рекламы.amp ткань или губку с мягким моющим средством. Тщательно просушите.

НИКОГДА не помещайте эти детали в посудомоечную машину.

ПРЕДУПРЕЖДЕНИЕ: Не помещайте панель управления под проточную воду. Погружение панели управления и шнура в воду может привести к поражению электрическим током.

ХРАНЕНИЕ И ОБСЛУЖИВАНИЕ

ОПАСНОСТЬ: Перед чисткой, обслуживанием и / или снятием нагревательного элемента отключите электрический шнур от розетки. Поражение электрическим током может привести к травмам или смерти.

Выключите прибор, отключите его от сети и дайте ему остыть в течение 2 часов при использовании воды и 5 часов при использовании масла перед очисткой или хранением.

ВНИМАНИЕ: Не сливайте отработанное масло в раковину. Слейте его обратно в емкости для масла.

СЛИВНЫЙ КЛАПАН

ВНИМАНИЕ: Не сливайте отработанное масло в раковину. Слейте его обратно в емкости для масла.

ОПАСНОСТЬ: Перед чисткой, обслуживанием и / или снятием нагревательного элемента отключите электрический шнур от розетки. Поражение электрическим током может привести к травмам или смерти.

ВНИМАНИЕ: Не все модели оснащены сливным клапаном. (Подробную информацию см. На упаковке) Совместите носик сливного клапана над контейнером и сливом. По завершении закройте клапан. Неиспользованное масло можно хранить в приборе. НЕ храните воду в приборе.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Почему не включается фритюрница для индейки?
Панель управления оснащена «предохранительным выключателем», который необходимо правильно выровнять для включения устройства. Зеленый индикатор загорится, если панель управления установлена ​​правильно.

Сколько масла мне нужно использовать?
Для фритюрницы потребуется примерно 1.5 галлона (5.7 л) масла. Линия заполнения — это максимальное количество жидкости, которое можно безопасно использовать в этом устройстве. Заполнение линии обеспечивает более чем достаточно воды или масла для приготовления любого блюда в этом устройстве.

Какое масло мне следует использовать?
Арахисовое масло рекомендуется из-за прекрасного вкуса и более высокой температуры дыма, но можно использовать любое обычное кулинарное масло.

Насколько горячим станет масло?
Масло нагреется до 400 ° F (204 ° C) примерно за 55 минут. Когда индейка помещается во фритюрницу, температура масла снижается до 275–280 ° F (135–138 ° C), что является подходящей температурой для жарки индейки.

Следует ли держать крышку во время использования?
Да, крышка помогает удерживать тепло и удерживает брызги внутри устройства

Индейку какого размера можно жарить во фритюре в этом аппарате?
В этом устройстве вы можете жарить во фритюре индейку весом до 14 фунтов (6.35 кг).

Можно ли использовать удлинитель с этим устройством?
Нет, удлинители будут терять электрический ток, что приведет к увеличению времени приготовления и снижению производительности. Удлинители также могут стать причиной спотыкания.

Индейка кладется в корзину грудкой вверх или вниз?
Грудку индейки и индейки следует класть в корзину горизонтально грудкой вверх.

Я следовал рецепту, и индейка не готовилась полностью. Что пошло не так?
Условия приготовления могут отличаться. Турция могла быть холодной. Перед жаркой доведите индейку до комнатной температуры. Иногда холодное или замороженное место в суставе или глубоко в грудке индейки не позволяет правильно приготовить этот кусок.

Можно ли использовать электрическую фритюрницу для индейки на открытом воздухе?
Электрическую фритюрницу Masterbuilt для индейки использовать на открытом воздухе не рекомендуется.

Если вы не хотите использовать устройство в своем доме, используйте его в гараже или на крытом патио, чтобы электрическая фритюрница для индейки не подвергалась воздействию дождевого душа.

ПОСЕТИТЕ НАШ WEBСАЙТ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ И ОТЛИЧНЫХ РЕЦЕПТОВ ДЕГУСТАЦИИ.

www.masterbuild.com

РЕЦЕПТЫ

ГЛУБОКО ЖАРЕНАЯ ЦЕЛЬНАЯ ИНДЕЙКА
РЕКОМЕНДУЕМЫЙ МАКСИМАЛЬНЫЙ
РАЗМЕР ТУРЦИИ 14 ФУНТОВ (6.35 кг)!
Дайте индейке нагреться до комнатной температуры или оставьте за час до жарки.

ТУРЦИЯ
Национальная федерация дикой индейки рекомендует размораживать в холодильнике и давать примерно 24 часа на каждые пять фунтов (2.3 кг) птицы, размороженной в холодильнике.

ИНСТРУКЦИЯ ПО ПРИГОТОВЛЕНИЮ

  1. Убедитесь, что индейка полностью разморожена, на ней нет льда и воды. Снимите горлышко, мешок для потрохов, всплывающий пластиковый индикатор приготовления и стяжки для ног. При проверке наличия льда или воды обращайте особое внимание на область внутренней полости.
  2. Наполните кастрюлю маслом до линии налива.
  3.  Установите ручку управления на 400 ° F (204 ° C) (время предварительного нагрева может занять до 55 минут) и закройте устройство крышкой.
  4.  Пока масло прогревается, приготовьте индейку. Залить маринадом по вашему выбору и приправить за пределами индейки каджунской пастой.
  5. РАССЧИТАТЬ ВРЕМЯ ПРИГОТОВЛЕНИЯ
    Формула для расчета времени приготовления индейки: 3 минуты на фунт (0.45 кг), затем добавьте 5 минут к общему времени приготовления, округлив до ближайшей минуты:

13.86 фунтов X 3 мин. 41.58 мин.
Плюс 5 минут + 5.00 минут
                             __________________
                                   = 46.58 мин

Общее время приготовления 47.00 мин.

ПРИМЕЧАНИЕ: Условия приготовления меняются. Вставьте пищевой термометр на 2 дюйма (5.08 см) в самую глубокую часть индейки и убедитесь, что достигнута внутренняя температура 180 ° F (82 ° C).

6. Индикатор нагрева погаснет при достижении температуры.

7. Положите индейку в корзину горизонтально грудкой вверх.

8. Надев защитные перчатки или рукавицы, зацепите ручку корзины подъемным крюком и очень медленно опустите корзину в горячее масло.

9. Поставив корзину на место, накройте ее крышкой. Установите таймер или отметьте время.

10. Загорится индикатор нагрева, указывая на то, что элемент нагревается. Обязательно готовьте полностью рассчитанное время.

11. Когда время приготовления истечет, выключите фритюрницу для индейки и медленно поднимите корзину с горячего масла. Подвесьте корзину сбоку кастрюли с помощью сливного зажима, чтобы слить излишки масла.

12. Осторожно приподнимите индейку одним концом, чтобы масло стекало из центральной полости.
Индейку можно оставить в корзине для охлаждения до подачи на стол.

ГЛУБОКО ЖАРЕНАЯ ГРУДКА ИЗ ИНДЕЙКИ
Следуйте приведенным выше инструкциям и мерам безопасности и установите формулу 7 минут на фунт (0.45 кг), затем добавьте 5 минут к общему времени приготовления.

НИЗКАЯ СТРАНА КИПЯ (КИПЕНИЕ)

  • 1 фунт (0. 45 кг) креветки
  • 1 фунт (0.45 кг) раки
  • 1 фунт (0.45 кг) копченой колбасы
  • 8 кусочков кукурузной кукурузы
  • 2 пакетика крабовой смеси
  • 2 фунта (0.91 кг) цельного молодого картофеля

Заполните внутреннюю кастрюлю водой до отметки, добавьте 2 пакета крабовой смеси и доведите воду до кипения. Дайте воде закипеть в течение 15 минут, затем добавьте колбасу (нарежьте колбасу на ломтики толщиной 1 см). Через три минуты добавить картошку; Через 4 минуты всыпаем кукурузу; Через 0.64 минуты добавьте вместе креветок и раков; Через 3 минуты достаньте и подавайте.

ТАБЛИЦА ПРИГОТОВЛЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: НИКОГДА не кладите замороженную птицу в масло. Будьте предельно осторожны при приготовлении замороженных продуктов. Никогда не заливайте масло выше линии налива и не превышайте максимальное количество продуктов в корзине. Выливание может вызвать серьезную травму. Медленно опустите корзину в горячее масло и накройте крышкой. Всегда надевайте защитные перчатки или рукавицы.

ВНИМАНИЕ: При использовании сливного крючка на корзине убедитесь, что корзина надежно закреплена на краю кастрюли, прежде чем отпускать ручку, чтобы корзина не упала обратно в горячее масло или воду, что может привести к травме.

КАК ВОСПОЛЬЗОВАТЬСЯ ПРИБОРОМ

Добавьте воды, пока она не достигнет дна корзины. Не позволяйте воде испаряться. Это приведет к перегреву элемента и может повредить устройство.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕПОЛАДОК

ИНФОРМАЦИЯ О ГАРАНТИИ

Masterbuilt гарантирует, что в своей продукции отсутствуют дефекты материалов и изготовления при правильной сборке, нормальном использовании и рекомендованном уходе в течение 90 дней с даты первоначальной розничной покупки.

Гарантия Masterbuilt не распространяется на лакокрасочное покрытие, так как оно может выгореть при нормальном использовании.
Гарантия Masterbuilt не распространяется на ржавчину устройства. Masterbuilt требует разумных доказательств покупки для гарантийных претензий и предлагает вам сохранить чек. По истечении срока гарантии вся такая ответственность прекращается.

В течение указанного гарантийного периода Masterbuilt, по своему усмотрению, обязуется бесплатно отремонтировать или заменить дефектные компоненты, при этом ответственность за доставку несет владелец. Если Masterbuilt потребует возврата компонентов, о которых идет речь, для проверки, Masterbuilt будет нести ответственность за доставку для возврата Данная гарантия не распространяется на материальный ущерб, причиненный в результате неправильного использования, неправильного обращения, несчастного случая, повреждений, возникших при транспортировке, или повреждений, понесенных в результате коммерческого использования этого продукта.

Данная выраженная гарантия является единственной гарантией, предоставляемой Masterbuilt, и заменяет все другие гарантии, явные или подразумеваемые, включая подразумеваемую гарантию, товарную пригодность или пригодность для определенной цели.

Ни Masterbuilt, ни розничные предприятия, продающие этот продукт, не имеют полномочий давать какие-либо гарантии или обещать средства правовой защиты в дополнение к указанным выше или несовместимые с ними.

Максимальная ответственность Masterbuilt в любом случае не должна превышать покупную цену продукта, уплаченную первоначальным потребителем / покупателем. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков. В таком случае вышеуказанные ограничения или исключения могут быть неприменимы.

Только для жителей Калифорнии: Несмотря на это ограничение гарантии, применяются следующие особые ограничения; если обслуживание, ремонт или замена продукта нецелесообразны с коммерческой точки зрения, продавец, продающий продукт или Masterbuilt, возместит покупную цену, уплаченную за продукт, за вычетом суммы, непосредственно относящейся к использованию первоначальным покупателем до обнаружения несоответствия . Владелец может доставить продукт в розничную точку, где продается этот продукт, чтобы получить характеристики по гарантии.

Эта выраженная гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.



Подробнее об этом руководстве….

Masterbuilt-Electric-Fryer-oiler — & — Steamer-20010306-20010406-Ручная оптимизация

Masterbuilt-Electric-Fryer-oiler — & — Steamer-20010306-20010406-Manual-Original

Также читайте больше о ..…ETF-ETFT-Fryer-Instructions-Original

report this ad

Есть вопросы о вашем руководстве? Размещайте в комментариях!

Связанные руководства / ресурсы

%PDF-1.4 % 4101 0 объект > эндообъект внешняя ссылка 4101 131 0000000016 00000 н 0000004903 00000 н 0000005066 00000 н 0000013668 00000 н 0000013979 00000 н 0000014177 00000 н 0000014629 00000 н 0000014977 00000 н 0000015632 00000 н 0000016128 00000 н 0000016243 00000 н 0000016368 00000 н 0000016666 00000 н 0000016923 00000 н 0000017436 00000 н 0000017741 00000 н 0000018000 00000 н 0000018633 00000 н 0000018979 00000 н 0000019236 00000 н 0000019830 00000 н 0000020145 00000 н 0000020402 00000 н 0000020820 00000 н 0000020945 00000 н 0000021070 00000 н 0000021195 00000 н 0000023460 00000 н 0000025746 00000 н 0000027510 00000 н 0000029214 00000 н 0000030865 00000 н 0000032732 00000 н 0000033070 00000 н 0000034856 00000 н 0000047513 00000 н 0000047833 00000 н 0000049808 00000 н 0000063453 00000 н 0000064624 00000 н 0000065393 00000 н 0000068603 00000 н 0000134847 00000 н 0000141538 00000 н 0000156566 00000 н 0000163257 00000 н 0000169948 00000 н 0000184976 00000 н 0001025764 00000 н 0001025840 00000 н 0001025939 00000 н 0001026090 00000 н 0001026204 00000 н 0001026283 00000 н 0001026713 00000 н 0001026792 00000 н 0001026828 00000 н 0001026907 00000 н 0001027246 00000 н 0001027315 00000 н 0001027434 00000 н 0001027882 00000 н 0001027961 00000 н 0001028040 00000 н 0001028361 00000 н 0001028418 00000 н 0001028536 00000 н 0001028615 00000 н 0001028966 00000 н 0001029255 00000 н 0001037969 00000 н 0001056344 00000 н 0001073802 00000 н 0001078132 00000 н 0001084823 00000 н 00010 00000 н 00010 00000 н 00010

00000 н 00010

00000 н 00010

00000 н 0001091681 00000 н 0001091750 00000 н 0001091868 00000 н 0001091904 00000 н 0001091983 00000 н 0001096285 00000 н 0001096620 00000 н 0001096689 00000 н 0001096807 00000 н 0001109404 00000 н 0001109683 00000 н 0001110062 00000 н 0001110141 00000 н 0001113351 00000 н 0001264878 00000 н 0001265239 00000 н 0001265318 00000 н 0001265354 00000 н 0001265433 00000 н 0001265767 00000 н 0001265836 00000 н 0001265955 00000 н 0001272646 00000 н 0001279337 00000 н 0001285495 00000 н 0001614372 00000 н 0001614733 00000 н 0001614812 00000 н 0001615088 00000 н 0001615167 00000 н 0001615438 00000 н 0001615517 00000 н 0001615836 00000 н 0001615915 00000 н 0001615994 00000 н 0001616315 00000 н 0001616372 00000 н 0001616490 00000 н 0001616569 00000 н 0001616909 00000 н 0001617198 00000 н 0001617277 00000 н 0001617545 00000 н 0001617624 00000 н 0001617895 00000 н 0001628065 00000 н 0001638235 00000 н 0001641741 00000 н 0001667443 00000 н 0000004654 00000 н 0000002980 00000 н трейлер ]/Предыдущая 3280171/XRefStm 4654>> startxref 0 %%EOF 4231 0 объект >поток hxklsg ~ så = y) @ — me3% eӱfl? 8dh9w) 2w3dl [, dԙlnwna = n3e ‘}

Nisbest DF524 Инструкция по эксплуатации 80003

NISBEST DF524 Руководство по эксплуатации

NISBEST DF524 Инструкция по эксплуатации для воды

Советы по безопасности
  • Положение на ровная, устойчивая поверхность.
  • Специалист по обслуживанию/квалифицированный специалист должен выполнить установку
    и при необходимости любой ремонт. Не удаляйте какие-либо компоненты на этом изделии.
  • Ознакомьтесь с местными и национальными стандартами для соблюдения следующих требований:
    • Законодательство об охране труда и технике безопасности
    • Своды правил BS EN
    • Меры предосторожности при пожаре
    • Правила электропроводки IEE
    • Строительные нормы
  • Опасность ошпаривания! Не прикасайтесь к горячим поверхностям.
  • Убедитесь, что шнур питания не касается горячей поверхности.
  • С этим прибором используйте ТОЛЬКО питьевую или питьевую воду.
  • НЕ погружайте прибор в воду.
  • ЗАПРЕЩАЕТСЯ чистить с помощью струйной мойки или мойки высокого давления.
  • ЗАПРЕЩАЕТСЯ размещать на горячих поверхностях или рядом с ними, таких как плита или излучающие конфорки, или рядом с открытым огнем.
  • Подходит только для использования внутри помещений.
  • Всегда выключайте и отключайте электропитание прибора перед очисткой или обслуживанием.
  • Никогда не используйте принадлежности, не рекомендованные производителем. Они могут представлять угрозу безопасности пользователя и повредить прибор. Используйте только оригинальные запчасти и аксессуары.
  • Этот прибор должен использоваться только в соответствии с данными инструкциями и только компетентными лицами.
  • Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.
  • Дети должны находиться под присмотром, чтобы они не играли с прибором.
  • Храните всю упаковку в недоступном для детей месте. Утилизируйте упаковку в соответствии с правилами местных органов власти.
  • Если шнур питания поврежден, во избежание опасности он должен быть заменен агентом Nisbets Essentials или рекомендованным квалифицированным специалистом.
  • Компания Nisbets Essentials рекомендует, чтобы данное устройство периодически (не реже одного раза в год) проверялось компетентным лицом.Тестирование должно включать, но не ограничиваться: визуальным осмотром, проверкой полярности, целостностью заземления, целостностью изоляции и функциональной проверкой.
  • Nisbets Essentials рекомендует подключать этот продукт к цепи, защищенной соответствующим УЗО (устройством защитного отключения).
  • Введение

    Пожалуйста, уделите несколько минут внимательному прочтению данного руководства. Правильное техническое обслуживание и эксплуатация этой машины обеспечат наилучшую возможную производительность вашего продукта Nisbets Essentials

    Содержимое упаковки

    В комплект входят:

    • Бойлер для воды – 8 л
    • Шланг для подачи воды
    • Поддон для капель
    • Руководство по эксплуатации

    Nisbets Essentials гордится качеством и обслуживанием, гарантируя, что во время упаковки содержимое будет полностью функциональным и без повреждений.

    Если вы обнаружите какие-либо повреждения в результате транспортировки, немедленно свяжитесь с вашим дилером Nisbets Essentials.

    Установка

    Примечания

    • Во время установки прибор должен быть отключен от источника питания.
    • Прибор нельзя оставлять без присмотра на длительное время.
    • Прибор нагревается, поэтому его следует размещать на подходящей тепло- и паронепроницаемой поверхности. Не подходит для полированных деревянных поверхностей.
    • Соблюдайте расстояние 50 см между прибором и стенами или другими объектами для обеспечения вентиляции.
    • В случае жесткой воды рекомендуем установить систему фильтрации воды.
    1. Подсоедините шланг подачи воды (прилагается) к прибору, а затем к водопроводу.
    2. Убедитесь, что давление воды в подключенном водопроводе находится в пределах 02–0,6 МПа (расход ≥ 4 л/мин).
    3. Убедитесь, что температура воды в подключенном водопроводе находится в пределах 0-40°C.
    4. Рекомендуется использовать запорный кран, чтобы изолировать агрегат от подачи воды при обслуживании.

      Подсоедините шланг для подачи воды сюда

    Примечание. Используйте только шланг для подачи воды, поставляемый с устройством. Другие шланги не подходят и не должны использоваться.

    Панель управления

    Эксплуатация

    Nisbets Essentials рекомендует очищать прибор перед первым использованием или если прибор не использовался в течение длительного периода времени.

    1. Установите поддон на место (при необходимости).
    2. Подключение к сети электропитания. Прибор сразу же включается и показывает «OFF».
    3. Нажмите переключатель «ВКЛ/ВЫКЛ». На дисплее сначала отображается температура, затем мигает «ELL».
    4. Индикаторы «Пополнение» и индикаторы «Нет воды» загораются одновременно. После этого прибор начнет автоматическое наполнение.
    5. После заполнения загорается индикатор «Нагрев», указывая на то, что прибор начинает нагревать воду; когда свет выключен, нагрев прекращается, указывая на завершение цикла быстрого нагрева.
    6. Когда загорается индикатор «Готово», вода достигла заданной температуры и готова к употреблению.
    7. Подача воды: поставьте сосуд под кран и потяните ручку крана на себя, чтобы начать подачу воды. Поднимите ручку крана, чтобы закрыть кран.
    8. Используйте первые 2/3 цикла кипячения для проверки подключения воды и промывки системы. Откажитесь от горячей воды из этих начальных циклов.
      ПРИМЕЧАНИЕ: До того, как камера котла будет заполнена, котел автоматически продолжит цикл «наполнение-затем-нагрев».Когда загорается индикатор «Готово» и на дисплее отображается «98°C», вода достигла заданной температуры и пригодна для питья.
      ПРИМЕЧАНИЕ. Во время работы из прибора может подниматься пар и могут быть слышны громкие булькающие звуки. Это совершенно нормально.
    9. Чтобы выключить прибор, нажмите кнопку «ВКЛ/ВЫКЛ» на 5 секунд. На дисплее отобразится «OFF».
    Чистка, уход и техническое обслуживание

    Предупреждение: Перед чисткой и обслуживанием всегда выключайте прибор, отсоединяйте его от источника питания и дайте ему достаточно остыть

    • Используйте теплую мыльную воду и влажную ткань для очистки внешний вид прибора.
    • НЕ ИСПОЛЬЗУЙТЕ абразивные чистящие средства или губки.
    • Тщательно высушите после очистки.
    • Дилер Nisbets Essentials или квалифицированный техник должны выполнить ремонт, если это необходимо

    Опорожнение прибора
    Если прибор не будет использоваться в течение длительного периода времени, тщательно опорожните его

    1. Выключите воду поставка.
    2. Снимите крышку с выпускного отверстия (внизу) и слейте воду в подходящую емкость.
    3. После этого установите колпачок на место.

    Удаление накипи
    В регионах с жесткой водой после длительного использования внутри прибора может образоваться известковый налет. Для лучшего вкуса и продления срока службы прибора регулярно очищайте его от накипи. Nisbets Essentials рекомендует очищать устройство от накипи каждые 3 месяца или чаще в регионах с жесткой водой.

    Для удаления накипи с прибора:

    1. Выключите и отсоедините прибор от источника питания.
    2. Снимите крышку впускного отверстия для чистящего средства.Затем залейте раствор средства для удаления накипи и воды в прибор через впускное отверстие.

      Примечание. Всегда используйте подходящее средство для удаления накипи и следуйте инструкциям производителя относительно продолжительности замачивания, температуры воды и безопасной утилизации раствора.
    3. Слейте раствор и безопасно утилизируйте.
    4. Перезапустите прибор и дайте ему пройти 2 или 3 цикла кипячения, чтобы промыть систему и удалить остатки средства для удаления накипи. После этого опорожните прибор.
    5. Теперь прибор готов к использованию.

    ВАЖНО: Неспособность удалить накипь или техническое обслуживание приведет к аннулированию гарантии.

    неисправность
    Устройство не работает Устройство не включено на Проверьте устройство правильно подключено и включено
    Plug and Lead повреждены Вызов NisBets Essentials агент или квалифицированный техник
    Предохранитель в штекере сдают Заменить штекер предохранителей
    источник питания Проверка источника питания
    Внутренняя проводка Позвоните агенту Nisbets Essentials или квалифицированному специалисту
    «ELL» на дисплее Это нормально при первом заполнении . Если проблема не устранена, позвоните представителю Nisbets Essentials или квалифицированному специалисту по номеру
    «Er1» на дисплее Водоснабжение Убедитесь, что подача воды в норме и шланг подачи воды не засорен. Если проблема не устранена, позвоните агенту Nisbets Essentials или квалифицированному специалисту
    «Er2» на дисплее Нагревательный элемент неисправен Позвоните агенту Nisbets Essentials или квалифицированному технику
    «Erd water» на дисплее Термозонд Готовность неисправности вызов Nisbets Essentials агент или квалифицированный техник
    «ERH» на дисплее Термозон для нагрева воды неисправности Вызов Nisbets Essentials агент или квалифицированный техник
    Технические характеристики
    DF524
    Модель Напряжение Мощность Ток Емкость Макс. Water Exputa Размеры HXWXD мм
    220-240V ~

    50 / 60Hz

    2500W 12A 8L 35 л/час 540 x 185 x 340 5,7 кг
    Электропроводка

    Этот прибор поставляется с 3-контактной вилкой BS1363 и проводом.

    Вилка должна быть подключена к подходящей сетевой розетке.

    Этот прибор подключается следующим образом:

    • Провод под напряжением (коричневый) к клемме с маркировкой L
    • Нейтральный провод (синего цвета) к клемме с маркировкой N
    • Провод заземления (зелено-желтый) к клемме с маркировкой E

    Этот прибор должен быть заземлен.

    В случае сомнений обратитесь к квалифицированному электрику.

    Места электрической изоляции должны быть свободны от каких-либо препятствий. В случае необходимости аварийного отключения они должны быть легко доступны.

    Соответствие требованиям

    Логотип WEEE на этом изделии или его документации указывает на то, что изделие нельзя утилизировать вместе с бытовыми отходами. Чтобы предотвратить возможный вред здоровью человека и/или окружающей среде, продукт должен быть утилизирован в соответствии с одобренным и экологически безопасным процессом переработки. Для получения дополнительной информации о том, как правильно утилизировать этот продукт, обратитесь к поставщику продукта или в местные органы власти, отвечающие за утилизацию отходов в вашем регионе.

    Детали Nisbets Essentials прошли строгие испытания на соответствие нормативным стандартам и спецификациям, установленным международными, независимыми и федеральными властями.

    Продукты Nisbets Essentials имеют следующий символ:

    Все права защищены. Никакая часть этих инструкций не может быть произведена или передана в любой форме или любыми средствами, электронными, механическими, фотокопированием, записью или иным образом, без предварительного письменного разрешения Nisbets Essentials.
    Прилагаются все усилия, чтобы обеспечить правильность всех деталей на момент отправки в печать, однако Nisbets Essentials оставляет за собой право изменять спецификации без предварительного уведомления.

    Декларация соответствия
    8

    6

    6

    Countertop Autofill Водяной котел DF524 (& -e)
    Нанесение территории Законодательство и советы директив (ы) Директива по низковольтному оборудованию (LVD) 2014/35/EU
    • EN 60335-1:2012 +A11:2014 +A13:2017 +A1:2019 +A14:2019 +A2:2019 903 EN 60143
    • 2-75:2004 +A11:2006 +A2:2008 +A12:2010 EN 62233:2008
    Директива по электромагнитной совместимости (ЭМС) 2014/30/ЕС – пересмотренная версия 2004/9009
    • EN 55014-1: 2017
    • EN 55014-2: 2015
    • RU 61000-3-2: 2014
    • EN 61000-3-3: 2013
    Ограничение Директивы Опасных веществ (ROHS ) 2015/863, вносящий поправки в Приложение II к Директиве 2011/65/ЕС
    Производитель Нет данных me Buffalo

    Я, нижеподписавшийся, настоящим заявляю, что указанное выше оборудование соответствует вышеупомянутому законодательству, директиве(ам) и стандарту(ам) территории

    Дата: 31 9 9 0 2 0 0 0 7 Подпись:


    Полное название: Эшли Хупер, Eoghan Donnellan


    Технические и качественные и качественный менеджер
    Eoghan Donnellan

    Адрес производитель:
    Четвертие, Avonmouth, Bristol, BS11 8TB United Королевство
    42 North Point Business Park New Malra Road Cork Ireland

    70002

    15

    UK

    +44 (0) 845 146 2887

    9

    15

    EIRE
    NL 040 – 2628080
    FR 902 19 01 60216 01 60 34 28 80
    De 0800 — 1860806
    N / A ES ES 901-100 133 901-100 133
    PT V [Защищена электронная почта ]

    Поиск;

    http://www. nisbets.com/

    сообщите об этом объявлении



    Документы / Ресурсы

    Связанные Руководства / Ресурсы

    Buderus Руководства | Бош Термотехника

    GC144 Руководство по установке (на английском языке) Скачать (PDF 2,4 МБ)
    GC144 Руководство по установке (французский) Скачать (PDF 2,4 МБ)
    GC144 Руководство по эксплуатации (на английском языке) Скачать (PDF 0.4 МБ)
    GC144 Руководство по эксплуатации (французский) Скачать (PDF 0,4 МБ)
    GC144 Переход на пропан (английский) Скачать (PDF 0,9 МБ)
    GC144 Преобразование пропана (французский) Скачать (PDF 0,9 МБ)
    GC144 Список запасных частей Скачать (PDF 1,5 МБ)
    G124X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 4. 2 МБ)
    G124X Руководство по установке и обслуживанию (на французском языке) Скачать (PDF 4,9 МБ)
    G124X Инструкции по переходу на пропан Скачать (PDF 2,1 МБ)
    G124X Инструкции для высокогорья Скачать (PDF 1,4 МБ)
    GA124 Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 1.1 МБ)
    GA124 Руководство по установке и обслуживанию (французский) Скачать (PDF 1,2 МБ)
    GA124 Руководство по эксплуатации (на английском языке) Скачать (PDF 0,3 МБ)
    GA124 Руководство по эксплуатации (французский) Скачать (PDF 0,5 МБ)
    GA124 Преобразование высоты (французский) Скачать (PDF 0,6 МБ)
    GA124 Переход на пропан (английский) Скачать (PDF 0. 5 МБ)
    GA124 Преобразование пропана (французский) Скачать (PDF 0,7 МБ)
    G234X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 2,3 МБ)
    G234X Руководство по установке и обслуживанию (французский) Скачать (PDF 2,6 МБ)
    G234X Руководство пользователя Скачать (PDF 0,7 МБ)
    G234X Руководство по эксплуатации (французский) Скачать (PDF 0.7 МБ)
    G234X Преобразование высоты Скачать (PDF 0,2 МБ)
    G234X Переход на пропан (английский) Скачать (PDF 0,9 МБ)
    G234X Преобразование пропана (французский) Скачать (PDF 0,9 МБ)

    Инструкции по эксплуатации — TIGER CORPORATION U.

    S.A.

    Если вашего устройства нет в списке, обратитесь в службу поддержки клиентов.

    JKT-D серия IH IH из нержавеющей стали многофункциональный рисовой плиты
    JKT-S серии IH IH из нержавеющей стали многофункциональный рисовой плиты с Tacook Parting Plate 5 JKT-B серия IH из нержавеющей стали многофункциональный рисовой плитой Jax-T серия из нержавеющей стали Микет рисовая плита с такоком для приготовления пищи
    Jax-S серии Micom Rice Purning конфорка
    JAX-R серии Белый Micom яйцеварки с tacook конфорка
    JBX-A Series Black Micom яйцеварки с Healthy tacook конфорка
    Белая рисоварка Micom серии JBX-B с плитой для приготовления такоука
    9 0215
    серии JBV-S Микет рисовой плиты с Tacook Cooking Plate
    Jaj-A серии 3-часы Микет рисовая плита с Tacook Parting Plate
    JBV-а -функциональный рис-плита
    JNP-S серии из нержавеющей стали обычные рисовые плиты
    JNP серии обычные рисовые плиты
    JAZ-A серия обычная рисовая плита с Флористический дизайн
    JCC серии 15-CUP обычной рисовой плиты
    PVW-B VE Из нержавеющей стали электрический котел и теплый, 101oz
    PIF-A Электрический бойлер и нагреватель воды из нержавеющей стали VE, 101 унция
    9 0219 PDU — серия из нержавеющей стали электрическая водяная котел и теплый
    PDR-A серия электрическая водяная котел и теплее, 101oz
    CPK-D 3. 6QT электрическая сковорода с несколькими кастрюлями
    KAJ-B10U 4-Slice Toaster Open
    NFH-G Не электрическая тепловая плита, 152oz
    NFI-а серия из нержавеющей стали термическая плита
    SMJ-B 10-чашка электрический моки (рисовый торт) Maker
    MMJ-вакуумная изолированная бутылка из нержавеющей стали с одной крышкой
    MMZ-вакуумная изоляционная бутылка из нержавеющей стали с винтовой крышкой
    MCB-H из нержавеющей стали с одним толчком Крышка
    Бутыль из нержавеющей стали серии MMP с завинчивающейся крышкой
    902 15
    MCL вакуумная утепленная из нержавеющей стали пищевой базар
    MCJ-A пищевая банка из нержавеющей стали с эксклюзивной сумкой
    MCC-C вакуумная изолированный из нержавеющей стали пищевой банка
    MCA Емкость для пищевых продуктов из нержавеющей стали с вакуумной изоляцией
    Ланч-бокс LWU-A из нержавеющей стали с контейнерами для микроволновки, 57. 4oz

    5

    PRT-A серия SEALL CLINED THERMAL CARAFES
    PXQ Стеклоустановка воздушных насосов дозаторы
    JHC серии из нержавеющей стали электрический рис теплый
    JNO-20-чашка из нержавеющей стали коммерческими рисовая плита и теплый
    JFM нержавеющая сталь стекаруют не электрический рис теплый

    (PDF) Электронное руководство по эксплуатации и контрольный список для запуска парового котла

    выбор задачи вперед в меню слева

    вместо нажатия кнопки «Далее» в основной задаче

    Экран инструкций

    , чтобы перейти к следующему шагу.Тем не менее,

    этот случай, по-видимому, связан с незнанием гипертекстовой

    навигации, что согласуется с результатами Хиллингера и Леу

    (1994), которые обнаружили, что пожилые люди имеют недостаток при использовании компьютерных руководств. Этому оператору было за 60, но он также

    научился в совершенстве пользоваться руководством за относительно короткий

    период оценки.

    ОБСУЖДЕНИЕ

    Представленный здесь прототип контрольного списка может быть улучшен

    несколькими способами.Например, Byrne (2003) предложил использовать программное обеспечение для моделирования

    ACT-R 5.0 для оценки процедур и прогнозирования типов рутинных ошибок, которые работник может совершить до того, как процедуры будут реализованы. Используя такое программное обеспечение моделирования

    , ошибки в процедуре могут быть продемонстрированы и исправлены

    до прибытия на рабочее место.

    Процедура запуска котла очень специфична с точки зрения

    того, как задача должна быть выполнена и в каком порядке.Повышение гибкости процедур

    позволит операторам принимать

    независимые решения на основе ситуационных переменных. Однако

    снижает соответствие между операторами, что может привести к трудностям

    . Джеймисон и Миллер (2000) определили четыре

    компромисса, присущих созданию и написанию процедур:

    (1) Контекстная чувствительность против полноты. Этот компромисс

    относится к сложности предоставления полной процедуры, которая является

    , но обеспечивает гибкость, необходимую для динамических сред.

    (2) Автономность и надежность.

    9000 которых которых работника несут меньшую ответственность за принятие решений, в котором он или она будет работать.

    (3) Автономия против сотрудничества. Этот компромисс иллюстрирует

    то, что чем больше автономии предоставляется сотруднику, тем меньше его или ее

    коллег могут предсказывать его или ее поведение и действовать соответственно

    .

    (4) Автономность против оптимизации. Если процедура оставлена ​​

    «открытой», чтобы быть контекстно-зависимой, то вероятность того, что она будет оптимально выполнена сотрудником, меньше.

    В настоящее время существует оправданная необходимость стандартизировать

    действия операторов при выполнении процедур на заводе Abbott

    , поскольку новые интерфейсы управления котлами и формы автоматизации

    вводятся в эксплуатацию. Описанное здесь электронное руководство/контрольный список

    может служить средством для достижения этой цели.

    Очень положительные отзывы операторов о руководстве по прототипу

    и их готовность использовать новую технологию

    , чтобы помочь им в их задаче, действительно обнадеживают.

    ССЫЛКИ

    Bernard, M.L. & Chaparro, B.S. (2000). Поиск среди

    веб-сайтов: сравнение трех типов структур меню карты сайта

    . проц. Конгресс МЭА 2000/HFES 2000. (стр.

    441-444).

    Бухер, Х. Р.(1975). Относительная понятность графической

    информации и печатных слов в процедурной

    инструкции. Человеческий фактор, 17(3), 266-277.

    Бирн, доктор медицины (2003). Основанная на механизме структура для

    прогнозирования обычных процедурных ошибок. В R. Alterman & D.

    Kirsh (Eds.), Proc. 25-я ежегодная конф. Когнитивного научного общества

    . Остин, Техас: Общество когнитивных наук.

    Кэрролл, Дэвид. (1999). Психология языка, 3-е изд.Новый

    Йорк: Брукс Коул

    Дегани, А., и Винер, Э. (1997). Философия, политика,

    процедуры и практика: четыре «П» операций в кабине экипажа

    . В N. Johnston et al. (ред.). Авиация

    Практическая психология (стр. 45-67). Брукфилд: Ашгейт

    Гордон, С.Э., и Льюис, В.Р. (1990). Инженерия знаний

    для гипертекстовых учебных систем. проц. 34-е собрание HFES

    (стр. 1412 –).

    Гордон, С.Э., Кингхорн, Р.А., и Шмирер, К.А. (1991).

    Представление экспертных знаний для системы обучения

    дизайн. проц. 35-я HFES Mtg.

    Гордон, С.Э., Шмирер, К.А., и Гилл, Р.Т. (1993).

    Анализ концептуальных графов: приобретение знаний для

    проектирования учебных систем. Человеческий фактор, 35, 459-481.

    Хиллингер, М.Л., и Леу, Д.Дж. (1994). Руководство по гипермедиа

    .проц. 38-я HFES Mtg

    Джеймисон, Г. А., и Миллер, Калифорния (2000). Изучение

    «Культура процедур». проц. 5-я Международная конф. о взаимодействии человека

    со сложными системами (стр. 141-145).

    Камманн, Р. (1975). Понятность печатных инструкций

    и альтернативы блок-схемы. Человеческий фактор,

    17(2). 183-191.

    Контояннис, Т., и Линоу, Н. (2000). Делаем инструкции

    видимыми: последствия для обучения и дизайна интерфейса.

    Проц. 44-я HFES Mtg.

    Крон, Г. С. (1983). Блок-схемы, используемые для процедурных

    инструкций. Человеческий фактор, 25, 573-581.

    Лейси, Р. М., Чигнелл, М. Х., и Киннелл, С. К. (1988).

    Создание гипермедиа для компьютерного обучения.

    Проц. 32-я HFES Mtg (стр. 313 –)

    Мур, Дж. Л., и Гордон, С. Э. (1988). Концептуальные графики как

    учебных пособия. проц. 32nd HFES Mtg (стр. 1289 -)

    Оккерман, Дж.и Притчетт, А. (2000). Обзор и переоценка

    руководства по выполнению задач: помощь работникам в выполнении процедур.

    Международный журнал когнитивной эргономики, 4(3), 191-121.

    Расмуссен, Дж. (1986). Обработка информации и взаимодействие человека и

    машины: подход к когнитивной

    инженерии. Нью-Йорк: Эльзевир.

    Родригес, Массачусетс (2001). Разработка схематических

    методических инструкций для выполнения сложных разовых

    задач.проц. 45-я HFES Mtg. (стр. 687-691).

    Стерн, К. Р. (1984). Оценка письменных, графических и

    голосовых сообщений в процедурных инструкциях. проц. 28th

    HFES Mtg (стр. 314 -)

    Вудрафф, Э.Б., Ламмерс, Х.Б., и Ламмерс, Т.Ф. (1998).

    Эксплуатация паровой установки. Нью-Йорк: Макгроу-Хилл.

    Райт, П. (1977). Представление технической информации: обзор

    результатов исследований. Учебная наука, 6 (93-134)

    Райт, П. и Маккарти, Дж. (2003). Анализ процедуры

    Выполнение соответствующей работы. В Э. Холлнагель (ред.).

    Справочник по разработке когнитивных задач. Нью-Джерси:

    Эрлбаум.

    ТРУДЫ ОБЩЕСТВА ЧЕЛОВЕЧЕСКОГО ФАКТОРА И ЭРГОНОМИИ, 48-Е ЕЖЕГОДНОЕ СОБРАНИЕ—2004 2201

    Lattner Boiler Company H.E. Руководство по эксплуатации (стр. 28)

  • Page 1

    Котел фирмы Lattner модель h.E. Руководство по эксплуатации паровых котлов с 2006 по 2007 год Латтнер котельная компания 1411 9 ул.Sw cedar Rapids, ia 52404 т.: (800) 345-1527 f: (319) 366-0770 e: [email protected] www.Lattnerboiler.Com.

  • Страница 2

    2 индекс общее описание страница 4 a. Конструкция котла б. Подключения котла c. Обшивка котла d. Система сжигания топлива e. Топливная рампа f. Панель управления ж. Защита от горения h. Заводские испытания I. Таблички и штамповки j. Гарантии ………………………………………………………………………….4 ………………………………………………… ……………………….4 …………………………………………

  • Страница 3

    3 г. Обслуживание Mcdonnell Miller h. Замена реле Warrick i. Очистка вспомогательного датчика отсечки воды ……………………………………………………………………………22 ……………………………… ………………………………………………23 ………………………………………………………………………… 23 раздел iv: поиск и устранение неисправностей стр. 24 a. Нормальная работа б. Основные сервисные инструменты c. Перед тем, как вы…

  • Page 4

    4 общее описание предупреждение: все процедуры установки должны полностью выполняться компетентным установщиком, знакомым с котлами и котельными принадлежностями.Внимание: прочтите и следуйте всем инструкциям перед установкой любого котельного оборудования. Все крышки, кожухи и ограждения должны содержаться в исправном…

  • Page 5

    5 1. Предохранительный клапан в соответствии с нормами ASME, предусмотрен предохранительный клапан парового котла. Размер и количество определяются настройкой клапана, пропускной способностью клапана и кодом ASME. Клапан может поставляться незакрепленным, чтобы предотвратить возможное повреждение во время транспортировки. 2. Водяная колонка установлена ​​на заводе и…

  • Страница 6

    6 3.Клеммы предназначены для подключения источника питания 120 В и для внешних соединений полевой проводки. 4. Реле уровня воды и управления насосом. 5. Электропроводка/элементы управления Все устройства и электропроводка соответствуют последним требованиям ul/nfpa 70. Каждое устройство сертифицировано или рекомендовано ul…

  • Page 7

    7 раздел i: установка предупреждение: все процедуры установки должны полностью выполняться компетентным установщиком, знакомым с котлами и их принадлежностями.Внимание: прочтите и следуйте всем инструкциям перед установкой любого котельного оборудования. Все крышки, кожухи и ограждения должны содержаться в исправном состоянии…

  • Page 8

    8 если в помещении есть другое оборудование, использующее воздух (большие водонагреватели, воздушные компрессоры, другие котлы, вытяжные вентиляторы и т. д.) , требуется дополнительная вентиляция. E. Стопка 1. Спецификации устанавливают все стеллажи в соответствии с государственными и местными нормами. Lattner рекомендует тип b двойн…

  • Page 9

    9 Котлы, работающие от 16 psi до 100 psi включительно, требуют Y-образного затвора или шарового крана, рассчитанного на 125 wsp.Для котлов, работающих под давлением от 101 фунта/кв. 2. Комбинированный газовый клапан. Некоторые более поздние газовые рампы включают комбинированные газовые клапаны. Комбинированные газовые клапаны одновременно выполняют функции регуляторов давления газа, контроля пропадания пламени, пилотных газовых клапанов и основных газовых клапанов. Комбинированные газовые клапаны могут поставляться с любой термопарой (стоячей) пил…

  • Page 11

    11 давление не менее чем на 10 psi выше, чем давление в котле. B. Впускное отверстие для воды. Правильное подключение и расположение впускного отверстия для питательной воды см. на чертеже узла котла. C. Трубопровод узла электромагнитного водяного клапана должен быть подключен в следующем порядке: сетчатый фильтр Y-образного типа, электромагнитный клапан, подпружиненный . ..

  • Page 12

    12 a. Установка дифференциала в крайнем левом углу регуляторов давления осуществляется по шкале, показывающей дифференциал, помеченной «diff».Поворачивайте регулировочный винт дифференциала до тех пор, пока индикатор не совпадет с желаемым дифференциалом. Минимальный перепад будет поддерживать давление в котле ближе к заданному…

  • Page 13

    13 g. Когда пилотное пламя будет подтверждено, зажгутся основные горелки h. Отрегулируйте давление клапана до 4,25 дюйма водяного столба. I. Более подробные инструкции см. в брошюре по клапану в конце руководства. j. Включите и выключите котел несколько раз 3. Пилотные термопары (мембранные или моторизованные газовые клапаны) a.Выключить котел b….

  • Page 14

    14 раздел ii: уход за котлом Внимание: прочитайте и следуйте всем инструкциям перед обслуживанием любого котла. A. Общие сведения Срок службы любого котла будет зависеть от регулярного ухода за котлом. Состояние воды внутри котла является наиболее важным фактором, определяющим срок службы котла…

  • Page 15

    15 f. Вспенивание, подпрыгивание и унос 1. Причины вспенивания Для водяной линии котлов Lattner нормально колебаться примерно на один дюйм.Однако чрезмерное пенообразование и подпрыгивание (нестабильная линия подачи воды) могут быть вызваны несколькими различными причинами. Наличие масла или жира в котловой воде …

  • Page 16

    16 j. Регулировка горелки 1. Опасность Только компетентный персонал, знакомый с горелками с наддувом и имеющий надлежащее испытательное оборудование для измерения мощности горелки и анализа дымовых газов, может пытаться регулировать горелку. Обратитесь к инструкции по эксплуатации горелки для получения информации о надлежащих настройках горелки с наддувом. 2.Недостаточ…

  • Страница 17

    17 м. Внутренний осмотр 1. Цель осмотра Внутренний осмотр котла необходим для проверки структурной целостности корпуса котла и выявления скоплений накипи внутри котла. 2. Осмотр нового котла. Проведите первоначальный осмотр нового котла в течение 30 дней после запуска. Отд…

  • Page 18

    18 раздел iii: техническое обслуживание предупреждение: все процедуры технического обслуживания должны полностью выполняться компетентным персоналом, знакомым с котлами и их принадлежностями.Предостережение: перед работой с любым котельным оборудованием внимательно прочтите и следуйте всем инструкциям. Примечание: некоторые пункты технического обслуживания, касающиеся специ…

  • Page 19

    19 d. Таблица 1: рекомендуемый график проверки Пункт периодичность Ответственность Примечания Манометры и смотровые стекла Ежедневно оператор проводит визуальный осмотр и записывает показания в журнал. Ежедневно оператор визуально проверяет настройки прибора и котла на соответствие рекомендованным производителем спецификациям. См. про…

  • Страница 20

    20 e.Снятие и повторная установка пластины с ручным отверстием 1. Отключите все питание от котла. 2. Котел должен быть остывшим, из него должна быть слита вся вода. 3. См. распечатку сборки для определения расположения ручного отверстия. 4. Снимите гайку пластины отверстия для руки. Используйте торцевую головку 7/8″. 5. Снимите дугу над пластиной люка. 6. Снимите пластину люка. 2. Котел должен быть холодным, а уровень воды должен быть ниже нижнего крепления водомера.3. Закройте верхний и нижний водомерные клапаны. 4. Ослабьте обе гайки уплотнения смотрового стекла (верхнюю и нижнюю) с помощью гаечного ключа. …

  • Страница 22

    22 г. Обслуживание Mcdonnell Miller 1. Отключите все питание от котла. 2. Котел должен быть прохладным, и вся вода должна быть слита чуть ниже регулятора McDonnell Miller. 3. Убедитесь, что вся вода слита из системы управления McDonnell Miller, открыв контрольный продувочный клапан. 4. Отсоедините ж…

  • Page 23

    23 i.Замена реле Warrick 15. Отключите все питание от котла. 16. Вытяните реле рукой. Это может потребовать небольшого усилия, но будьте осторожны. 17. Заменить варрик на новый варрик серии 26м. Реле имеет небольшой выступ, поэтому его можно установить только одним способом. 18. Снова подключите питание к б…

  • Page 24

    24 раздел iv: поиск и устранение неисправностей предупреждение: все процедуры по устранению неисправностей должны полностью выполняться компетентным персоналом, знакомым с котлами и принадлежностями.Предупреждение: прочтите и следуйте всем инструкциям, прежде чем устранять неполадки в любом котельном оборудовании. A. Нормальная эксплуатация всех латтнеров атмосферных газовых-огненных…

  • Page 25

    25 возможные проблемы с котлом возможные причины переключатель котла и насоса включен, насос не работает и низкий уровень воды в котле. 1. Сработал автоматический выключатель или перегорел предохранитель. 2. Трубопровод Mcdonnell Miller засорен. 3. Поплавок Mcdonnell Miller застрял. 4. Mcdonnell Miller подключен неправильно. 5. Насос или …

  • Page 26

    Ограниченная гарантия на котел Lattner Конструкция корпуса котла Lattner гарантируется в соответствии с нормами ASME.Независимый инспектор котлов asme инспектирует конструкцию каждого котла и: (1) проверяет отчеты о заводских испытаниях всех используемых материалов, чтобы убедиться, что химический и физический анализ … если в предложении не указано иное, предложение будет оставаться в силе в течение тридцати (30) дней с даты настоящего документа, после чего оно автоматически истечет, если только оно не будет продлено подписанным документом, выданным компанией из ее головного офиса…

  • Page 28

    Руководство по эксплуатации котла Lattner – модели wlf февраль 2005 г. 48 Инструкция по установке котла easy topog-e ® 1. Снимите старую прокладку и тщательно очистите поверхность котла и крышки. Иногда необходимо отшлифовать каждую поверхность. 2. Поместите прокладку topog-e® на крышку люка. ..

  • Page 29

    Руководство по эксплуатации котлов Lattner – модели wlf февраль 2005 г. 49 затянуть. Когда это произойдет, снова слейте воду из бойлера и начните заново, или замените прокладку в ближайшее время.• по мере роста давления в котле болт и краб ослабляются. Для подачи газа требуется некоторое время…

  • Page 44

    Предохранительные клапаны Kunkle инструкция по установке и эксплуатации подготовка к установке Этот предохранительный клапан предназначен для защиты оборудования от избыточного давления. С клапаном следует обращаться осторожно, не подвергать его сильным ударным нагрузкам и защищать от попадания контаминации. (щелчковый выключатель, все модели, кроме 157s-rb-p) Отсечка при низком уровне воды/контроллеры насосов для паровых котлов и другие устройства контроля уровня Типичные области применения: – контроллер первичного или вторичного насоса/ отсечка топлива при низком уровне воды для паровых котлов – двигатель …

  • Стр.

    настройка дифференциала литой лески дюймы (мм) дюймы (мм) насос выключен 15 / 16 (24) 5 / 16 (8) насос включен 5 / 8 (16)…

  • н. Spaulding avenue chicago, illinois 60618 тел: 773 267-1600 факс: 773 267-0991 www.Mcdonnellmiller.Com © 2003 Itt Industries Inc. Напечатано в США. 10-03 210341 график технического обслуживания: • управление продувкой при работающем котле осуществляется следующим образом. – ежедневно, если рабочее давление выше 15 psi. – wee…

  • Стр. 48: Warrick

    Технические характеристики Конструкция блока управления: полупроводниковые компоненты заключены в прозрачный лексановый вставной корпус. Жилье не имеет рейтинга Nema. Конструкция контактов: spdt (1 форма c): один нормально разомкнутый (н.о.) и один нормально замкнутый (н.з.) контакт с питанием.Номинальные характеристики контактов: 10 А при 120 240 В перем. тока, резистивное (120°f), 1 А при…

  • Стр. , управление включается, изменяя состояние контактов нагрузки.

    (светодиод будет гореть) блок управления остается под напряжением до тех пор, пока уровень жидкости не опустится ниже электрода на клемме 6. Затем блок управления…

  • %PDF-1.5 % 1259 0 объект > эндообъект внешняя ссылка 1259 135 0000000016 00000 н 0000009709 00000 н 0000009858 00000 н 0000009904 00000 н 0000010339 00000 н 0000010454 00000 н 0000011129 00000 н 0000011797 00000 н 0000012499 00000 н 0000013004 00000 н 0000013709 00000 н 0000014503 00000 н 0000015175 00000 н 0000015288 00000 н 0000015993 00000 н 0000016081 00000 н 0000016659 00000 н 0000017508 00000 н 0000018061 00000 н 0000026831 00000 н 0000027066 00000 н 0000027754 00000 н 0000028417 00000 н 0000029238 00000 н 0000029290 00000 н 0000029408 00000 н 0000031005 00000 н 0000031087 00000 н 0000031363 00000 н 0000031434 00000 н 0000031689 00000 н 0000033972 00000 н 0000034323 00000 н 0000034771 00000 н 0000035199 00000 н 0000035313 00000 н 0000037240 00000 н 0000037582 00000 н 0000054450 00000 н 0000066413 00000 н 0000068527 00000 н 0000083239 00000 н 0000131886 00000 н 0000132011 00000 н 0000132090 00000 н 0000132169 00000 н 0000132248 00000 н 0000132585 00000 н 0000132621 00000 н 0000132690 00000 н 0000132809 00000 н 0000133204 00000 н 0000133283 00000 н 0000181325 00000 н 0000181648 00000 н 0000181684 00000 н 0000181753 00000 н 0000181871 00000 н 0000182151 00000 н 0000182230 00000 н 0000182309 00000 н 0000182705 00000 н 0000182784 00000 н 0000183105 00000 н 0000183141 00000 н 0000183210 00000 н 0000183328 00000 н 0000183609 00000 н 0000183963 00000 н 0000188468 00000 н 0000192166 00000 н 0000199726 00000 н 0000216044 00000 н 0000224961 00000 н 0000245100 00000 н 0000254755 00000 н 0000255507 00000 н 0000255559 00000 н 0000260426 00000 н 0000265912 00000 н 0000274079 00000 н 0000276276 00000 н 0000279482 00000 н 0000279561 00000 н 0000279687 00000 н 0000279958 00000 н 0000280037 00000 н 0000280306 00000 н 0000280385 00000 н 0000280710 00000 н 0000280789 00000 н 0000280913 00000 н 0000281179 00000 н 0000281258 00000 н 0000281518 00000 н 0000281547 00000 н 0000281931 00000 н 0000282073 00000 н 0000282425 00000 н 0000282804 00000 н 0000283189 00000 н 0000283577 00000 н 0000284949 00000 н 0000285288 00000 н 0000285664 00000 н 0000286068 00000 н 0000288862 00000 н 0000291656 00000 н 0000291735 00000 н 0000301846 00000 н 0000302182 00000 н 0000302218 00000 н 0000302287 00000 н 0000302405 00000 н 0000302484 00000 н 0000319988 00000 н 0000320316 00000 н 0000320352 00000 н 0000320421 00000 н 0000320539 00000 н 0000320664 00000 н 0000320743 00000 н 0000333139 00000 н 0000333470 00000 н 0000333506 00000 н 0000333575 00000 н 0000333693 00000 н 0000333772 00000 н 0000338346 00000 н 0000338673 00000 н 0000338709 00000 н 0000338778 00000 н 0000338896 00000 н 0000349519 00000 н 0000002996 00000 н трейлер ]>> startxref 0 %%EOF 1393 0 объект >поток xZkXSW^k#IPLBM6BA/[email protected]″EKDzxN8jí)8V[;s As͓(kV|F]SB,ğJsX\I$Iz$6sIҝ !7I AM`z#oąG 7!죱A|X𡿉n-|EalF\ грубо &Hx2tḨvһi cS *Qk}[6PqOQW$ww7.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
