советы по применению, выбору и монтажу

Неприхотливость технологии монтажа металлических свай – именно таковой она кажется на первый взгляд, и конечно, их относительная дешевизна, очень привлекательны для частных застройщиков. А если есть спрос, будет и предложение. Поэтому не удивительно, что на волне популярности на рынок стройматериалов попадают далеко не всегда качественные изделия.

Чтобы избежать неприятных последствий, перед тем, как закрутить винтовые сваи своими руками, необходимо сначала их правильно выбрать, что мы и поможем вам сделать. А так же проясним ещё несколько важных моментов.

Винтовые сваи со сварным наконечникомИсточник kzs.ru

Лучше быть во всеоружии

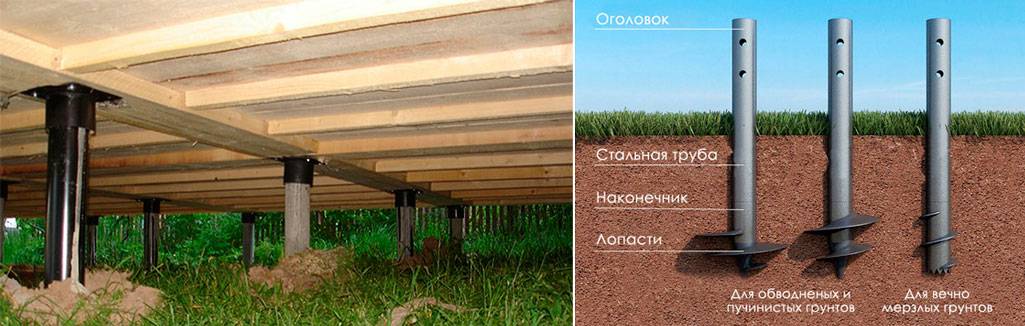

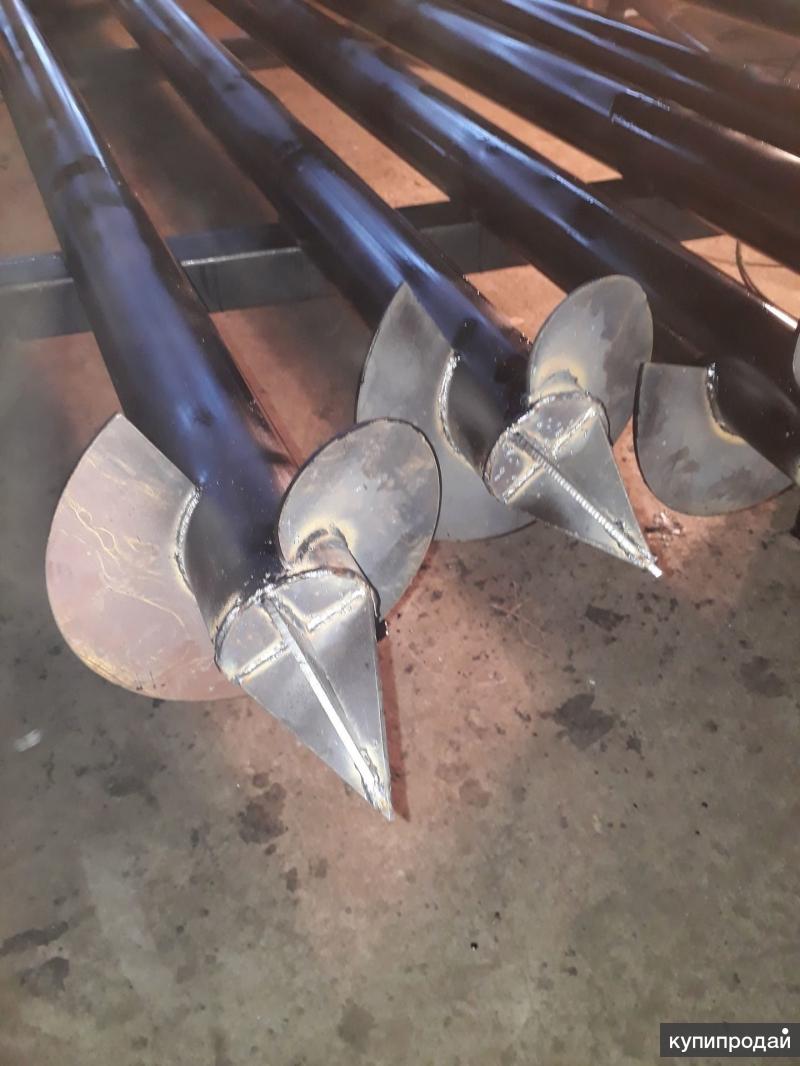

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты.

В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок.

Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.
Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

На заметку! В техусловиях от 2007 г. (5264-006-05773342) минимальный диаметр ствола 159 мм, а толщина стенки 8 мм.

Выдержка из документаИсточник ecodom-kostroma.ru
  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.
Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su
  • Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.
Целесообразность такого решения весьма сомнительнаИсточник www.
hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

  • Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

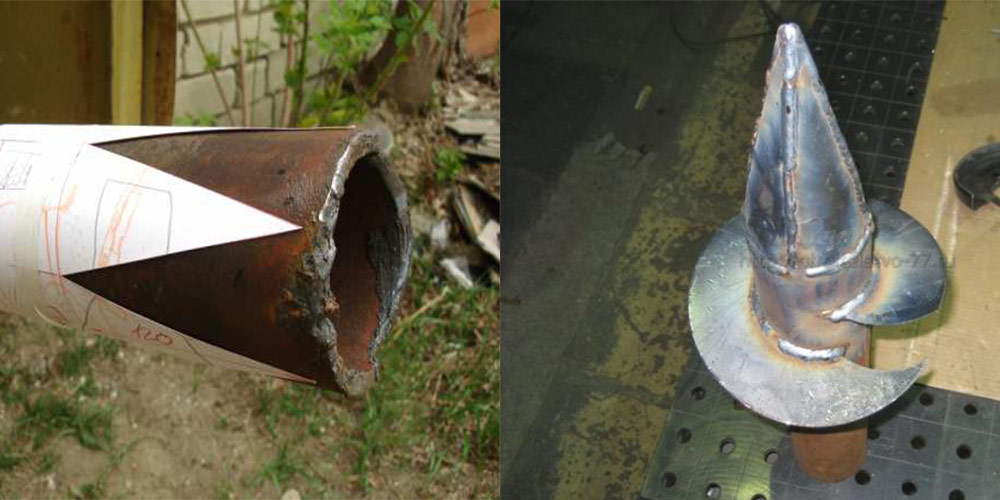

Так вырезают лопасти для свайИсточник kzs.ru
  • Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Совет!

Попробуйте поцарапать поверхность камнем. И не бойтесь испортить товарный вид изделия, его ведь не в сервант ставить. Чтобы закрутить сваи, к ним нужно приложить и не такие нагрузки, а при прохождении сквозь толщу грунта они подвергаются значительным силам трения. И уж если получилось нарушить покрытие относительно слабым усилием, покупать товар не стоит однозначно.

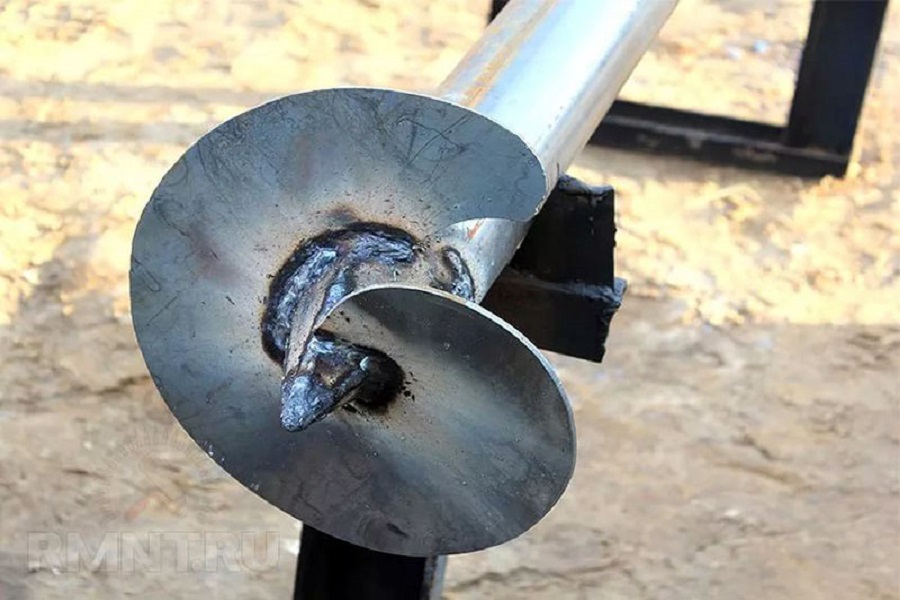

  • Что ещё требует пристального внимания, так это сварные швы. В хороших сваях их должно быть минимальное количество, так как коррозия шва и окружающего его металла происходит гораздо быстрее, чем у цельной стали. По техусловиям ствол должен изготавливаться из бесшовной стальной трубы, и они могут только стыковаться по длине. Лопасть же должна быть цельнометаллической. Уж если нет возможности проверить качество швов, то проконтролировать их количество вполне можно.
Качество очевидноИсточник bibliostroy.ru
  • Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Способы, приемлемые для самостоятельного монтажа

Коль принято решение по установке дома или другого строения на точечные опоры, имеет смысл разобраться, как вкрутить винтовые сваи самостоятельно, даже если работу будут выполнять наёмные люди. Их ведь как минимум нужно контролировать, а для этого необходимо быть всесторонне подкованным.

Способ 1

Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:

  • Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.
Подготовка лунки перед тем, как закрутить сваи своими рукамиИсточник bibliostroy.ru
  • Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.
Подготовка сваи к завинчиваниюИсточник bibliostroy.ru

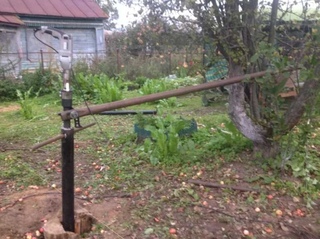

  • Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.

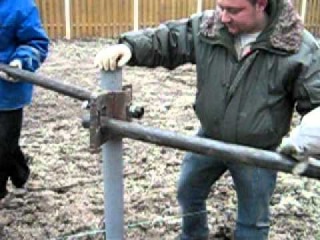

Установка рычаговИсточник bibliostroy. ru

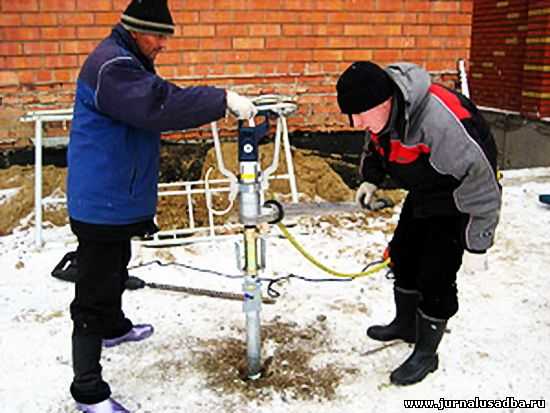

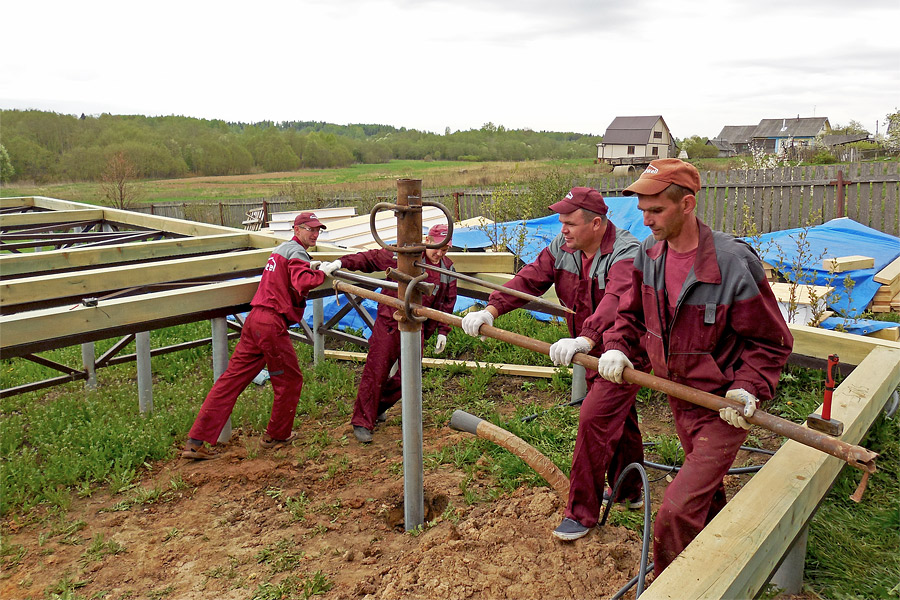

  • Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.

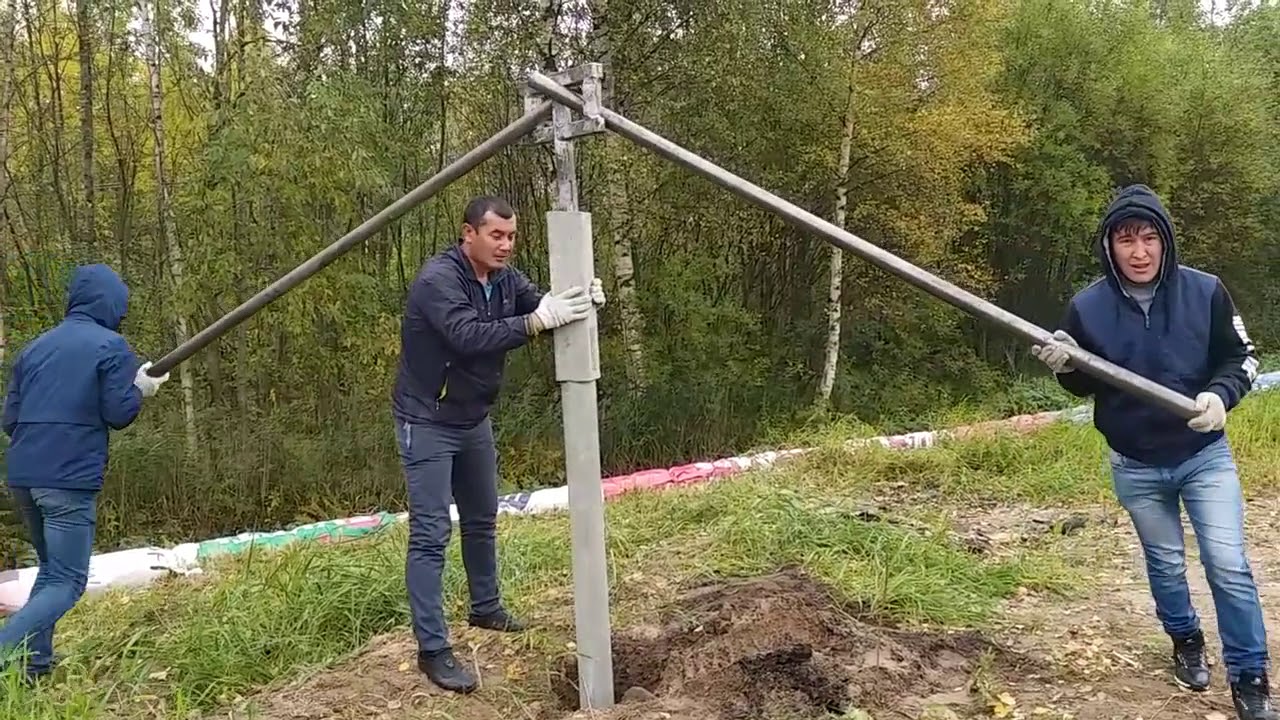

Как закручивать и выравнивать сваи винтовые вручную – использование двухстороннего магнитного уровняИсточник bibliostroy.ru
Какой стороной класть рубероид на фундамент + технология гидроизоляции
  • Вращение продолжают до тех пор, пока свая не упрётся в прочный слой грунта. На одном участке эти уровни могут быть разными, и оголовки после установки возвышаются над поверхностью земли на разную высоту.
Как установить винтовые сваи своими руками: завершающий этапИсточник bibliostroy. ru

Если вы монтируете винтовые сваи самостоятельно, будьте готовы к тому, что свая может погрузится глубже того уровня, чем вы планировали. Даже если на соседнем с вами участке сваи погрузились на условную глубину в два метра, это не гарантирует что на вашем участке ситуация повторится.

В таком случае необходимо будет воспользоваться удлинителями для свай, чтобы приварить их к уже погруженным в грунт, а затем завершить монтаж. Если же этого не сделать, сваи не будут зафиксированы и не могут служить надежным фундаментом для строений.

Обратите внимание, что монтаж сваи заканчивается в том случае, когда начинает деформироваться монтажное отверстие — это значит она достигла тугопластичного грунта. Только достигнув этой точки, можно говорить о том, что свая будет надежно зафиксирована в грунте и не будет подвергаться влиянию пучения грунта.

Татьяна Горностаева

проектировщик ООО «КЗС»

Способ 2

Первый способ наиболее прост, но обойтись только им в стеснённых условиях довольно проблематично. Ведь рычаги, вращающие сваю, имеют трёхметровый вылет, и если, к примеру, мешает забор, или стена дома, к которому делается пристройка, один рычаг приходится снимать. Одной трубой крутить сложно, да и свая при этом даёт перекос.

Поэтому расскажем, как закрутить винтовые сваи, используя дополнительное приспособление. Таковым является мобильная электрическая установка, предназначенная для монтажа свай в труднодоступных местах (она показана на фото). Так как ей требуется электричество, которого в условиях строительного участка может и не быть, работу установки обеспечит бензогенератор.

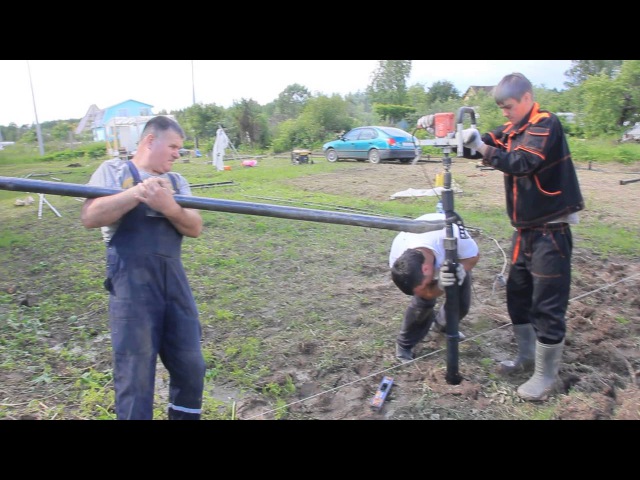

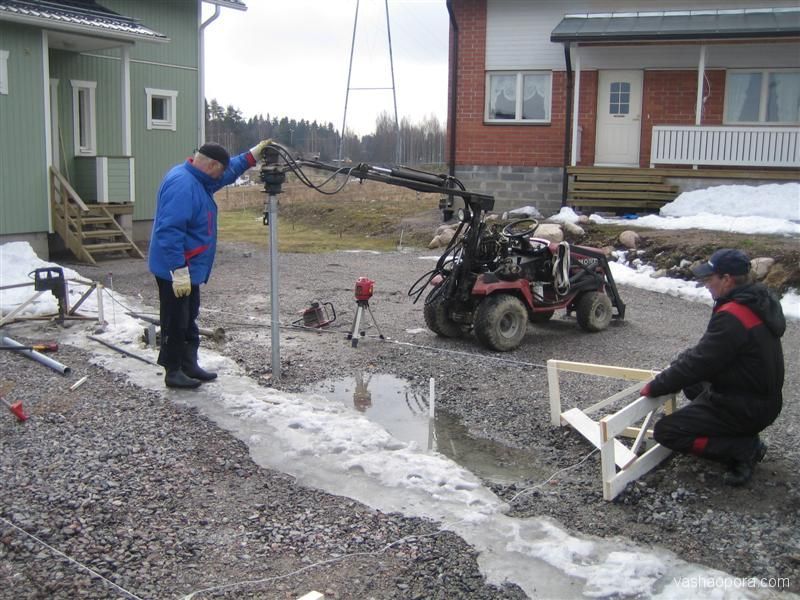

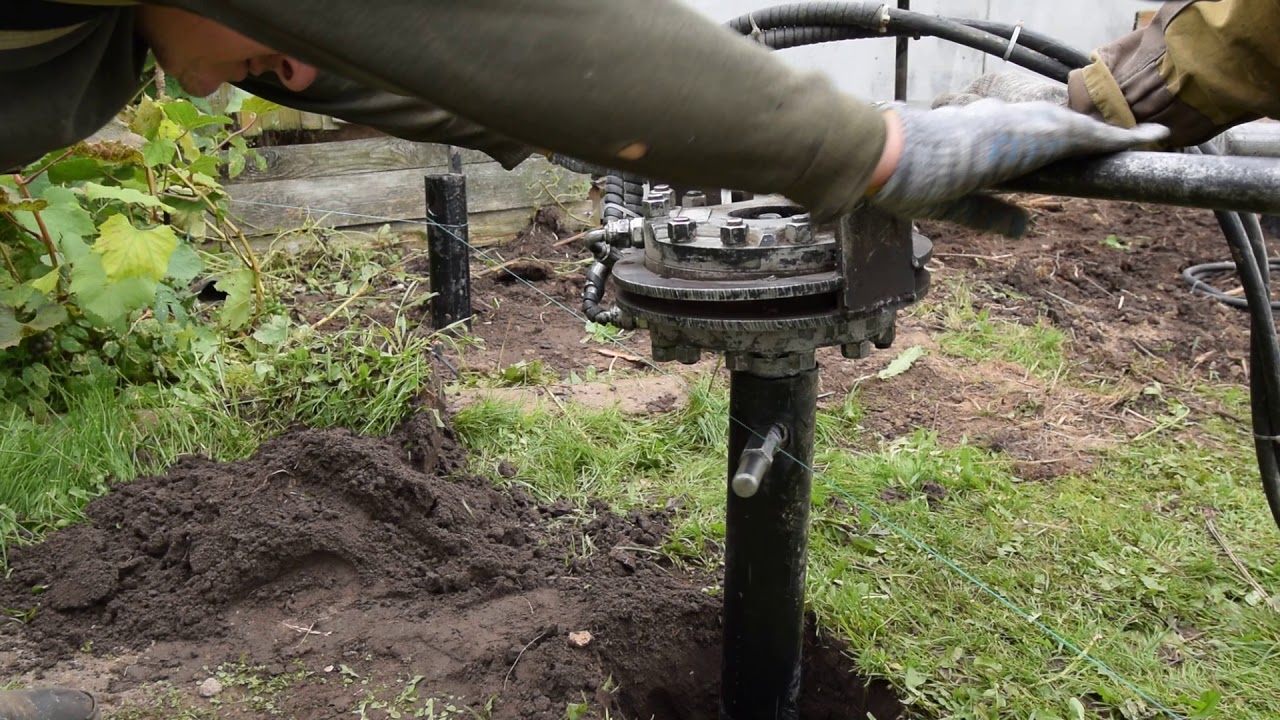

Переносная установка для завинчивания свайИсточник bibliostroy.ru

В её конструкцию входит:

  1. Редуктор с планетарной передачей, обеспечивающей малую скорость ввинчивания.
  2. Корпус с упорной штангой.
  3. Головки разных размеров с четырьмя и шестью гранями.

Установив на сваю оголовок с фланцем, к ней прикрепляют адаптер либо сразу привинчивают редуктор. Сваю выставляют вертикально в подготовленную лунку, прикрепляют штангу и начинают вращение.

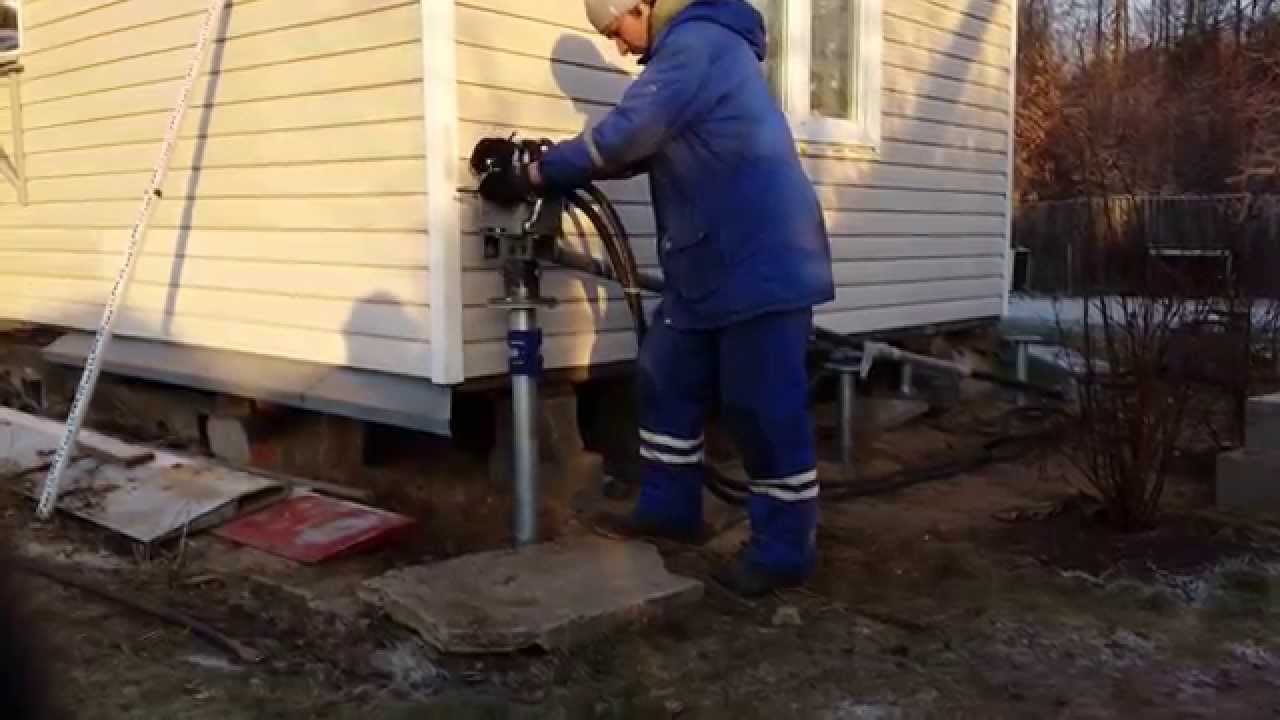

Как вкручивать винтовые сваи своими руками с помощью редуктора – сначала ствол вкручивается под угломИсточник bibliostroy.ru

Сначала сваю забуривают под углом 40 градусов, что допускается строительными правилами. Только после того, как она войдёт в плотный слой грунта, её начинают выравнивать по уровню, для чего несколько человек вынуждены прикладывать свой вес с противоположной наклону стороны. После того, как положение сваи удастся откорректировать, у её ствола остаётся один человек, чтобы контролировать уровень.

Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человекИсточник bibliostroy.ru Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человекИсточник bibliostroy. ru Контроль уровня сваиИсточник bibliostroy.ru Довинчивание до нужной отметкиИсточник bibliostroy.ru

Примечание! Существуют и другие виды ручного оборудования, например: гидравлический сваекрут. Только стоит оно достаточно дорого, чтобы быть выгодным приобретением для единоразового использования. Гораздо проще тогда нанять бригаду, которая почти за те же деньги всё сделает быстро и качественно.

Предлагаемое к просмотру видео: «Винтовые сваи: как закручивать вручную», поможет лучше сориентироваться в процессе работы, выполняемой тем или иным способом:


Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Обрезка свай и формирование ростверка

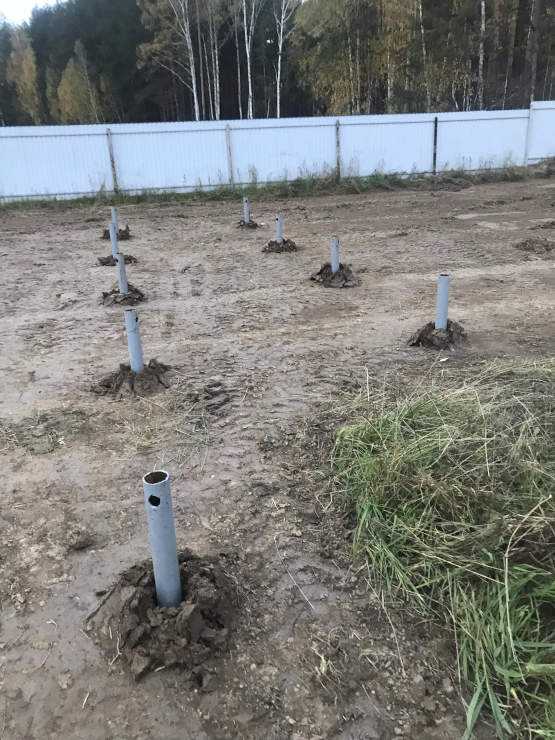

По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.

В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.

Разметка лазерным уровнемИсточник bibliostroy.ru

Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.

Перенос отметки на сваюИсточник bibliostroy.ru

Резку выполняют при помощи болгарки с отрезным диском по металлу.

Обрезка сваиИсточник bibliostroy.ru

У каждого строителя имеются свои секреты, но профессионалы обычно осуществляют резку так, как показано на видео:

Устройство оголовков и обвязки

Оголовком называют торцевую часть сваи, закрываемую, как правило, насадным кольцом с прямоугольной или круглой пластиной. Именно к ней и будет привариваться швеллер, если требуется сделать основание под кладку, или вертикальные стержни арматуры, если дом каркасный и к сваям будет крепиться горизонтальная обвязка из бруса:

  • Размер оголовков подбирается в зависимости от диаметра ствола сваи, он должен быть немного больше, чтобы свободно надеваться на обрез ствола. Их изготавливают из стали, усиленной четырьмя косынками и покрытой антикоррозионным грунтом.
ОголовокИсточник bibliostroy.ru Установка металлического ростверкаИсточник bibliostroy.ru Приваренные к оголовкам арматурные стержни под брусовую обвязкуИсточник bibliostroy. ru
  • Выбор типа оголовка, да и его наличие в целом, осуществляется в зависимости от конструктива стен. Без оголовков устраивают основание только под кладку. При этом сваи с двух сторон обвязывают по верхнему периметру швеллером и укладывают на него бетонные балки, либо заливают ростверк по опалубке, замоноличивая в него концы свай. Оба эти варианта показаны на картинке снизу.

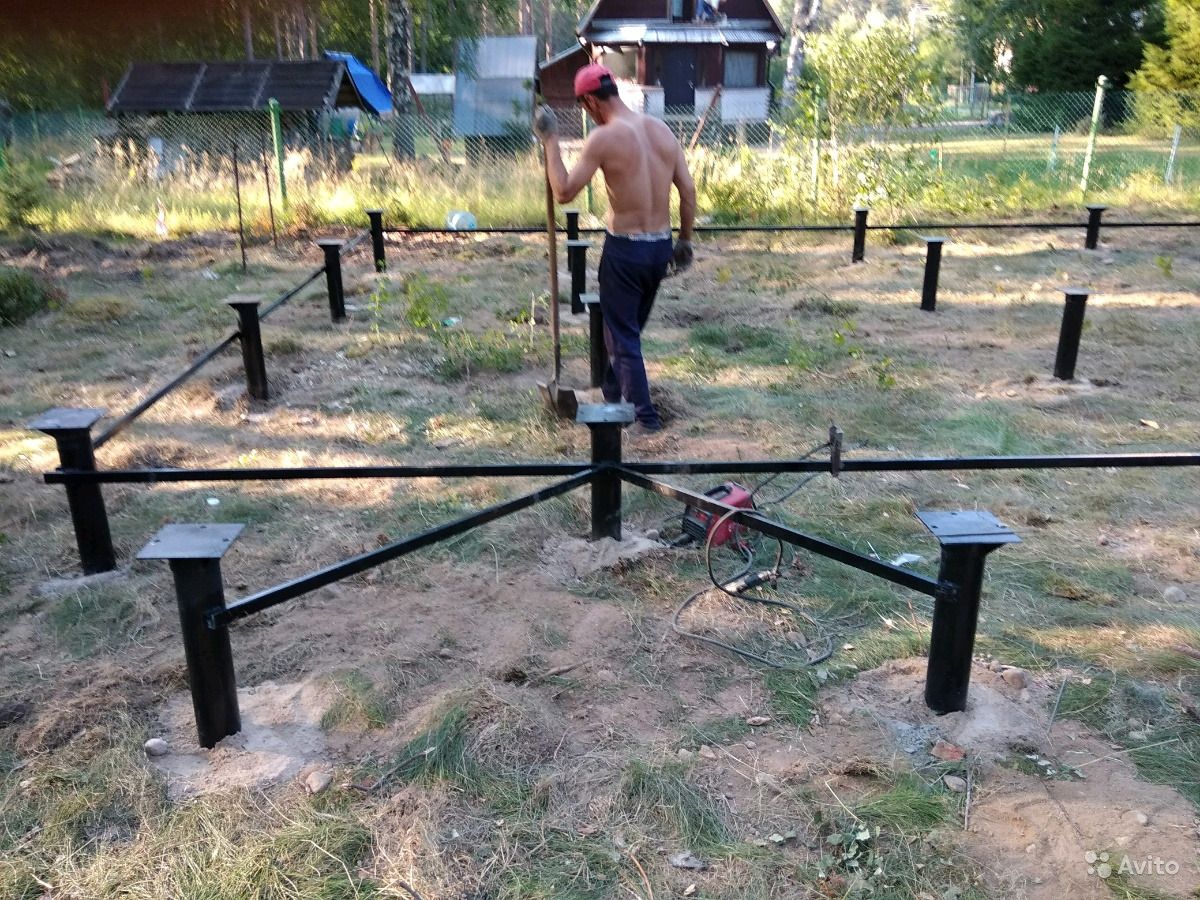

Варианты устройства винтового фундамента без использования оголовковИсточник sibsvai.ru
  • Для возведения каркасного или брусового дома, наличие оголовков обязательно. Они бывают приваренные и съёмные, второй вариант нередко используется при ручном монтаже свай. В любом случае, положение оголовков проверяется по уровню, и если есть отклонения от горизонтали, принимаются меры по устранению перекоса.
  • Перед приваркой, по краю ствола сваи и кромке оголовка снимается до металла слой краски и производится зачистка болгаркой. После сваривания швы зачищают от шлака, и, не давая металлу остыть, наносят защитное покрытие.
  • Если высота цокольной части винтового фундамента превышает 60 см, либо свайное поле располагается на пересечённой местности и сваи выступают из грунта на разную высоту, для их усиления предусматривается ещё и нижняя обвязка. Этот вариант представлен на фото снизу.
Винтовой фундамент с нижней обвязкойИсточник fazenda.guru

О необходимости обвязки свай очень доходчиво рассказывается здесь:


Строительство фундамента для террасы или веранды. Виды, материалы и технологии

Заключение

Как видите, в устройстве фундамента из винтовых свай есть немало вопросов, требующих профессионального решения. Например – расчёт отметки, на которую нужно заглублять сваи. При строительстве без проекта частные строители определяют длину свай приблизительно, по соображениям «пусть лучше будет больше, чем не хватит». Приглашённые на объект монтажники, перед которыми, опять же, нет никакой проектной документации, забуривают то, что им предоставили – остальное их не волнует.

Клиент при этом даже не знает, что глубина заложения свай определяется не только структурой грунта на участке, но и приложенным к ним крутящим усилием. В конечном итоге ошибки, вызванные банальным непониманием ситуации, напрямую влияют на несущую способность фундамента в целом.

Дополнительно

Выставка Домов «Малоэтажная Страна» выражает искреннюю благодарность специалистам завода «КЗС» за помощь в создании материала.

Завод «КЗС» (Королевский завод свай) – эксперт по свайным фундаментам.

Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

сайт: kzs. ru
email: [email protected]
тел.: 8-800-222-76-17

Ещё немного внимания!

Напишите в комментариях, как думаете – винтовые сваи действительно стоит закручивать самостоятельно, или всё же лучше обратиться у профессионалам?

технология и «подводные камни»; Полезные статьи о винтовых сваях и их применении

« Назад

С развитием строительных технологий и появлением в нашей жизни понятия «винтовые сваи» стало возможным возводить здания, сооружения и дома с учетом всех стандартов качества, долговечности и надежности в несколько раз быстрее. При этом финансовые затраты и затраты труда на обустройство фундамента существенно сократились. Такие преимущества не могли остаться без внимания наших соотечественников. Ничего удивительного, что одним из самых популярных и волнующих пытливые умы вопросов стал вопрос как вкрутить винтовые сваи вручную.

Привлекает эта технология отсутствием запретов на возведение конструкций в местах со сложным грунтом и далеким от идеала рельефом:

  • в труднодоступных местах;
  • на болотистых почвах;
  • на торфяных грунтах;
  • на воде.

Винтовые сваи вручную с успехом вкручивали геологи и военные более 60 лет назад. Руководствуясь их опытом, монтаж свай следует производить самостоятельно, что позволит сэкономить средства. Однако не будет лишним узнать о том, насколько сложно без использования спецтехники обустроить винтовой фундамент для дачного домика, летней кухни или для полноценного дома со всеми коммуникациями своими силами и что понадобится для его установки.

Для понимания технологии завинчивания свай необходимы базовые знания о самой конструкции.

  1. Винтовые сваи представляют собой полые трубы из металла. Они в обязательном порядке должны быть обработаны составом, защищающим металл от коррозии. В основании цельной трубы находится литой (или приваренный) острый наконечник и лопасти. С другой стороны – технологическое отверстие, необходимое для завинчивания сваи. Визуально они похожи на саморезы, да и принцип монтажа у них схож.
  2. Диаметр и длина у свай различна. Самые востребованные – в диапазоне от 47 мм до 108 мм (для кирпичных зданий), больший диаметр изготавливают на заказ. Длину подбирайте с учетом правила: завинчивание в землю выполняется минимум на 1,5 метра, поэтому приобретайте сваи с запасом – срезать излишек легко, в приваренный участок трубы не даст гарантии надежности конструкции. Наиболее востребованные у застройщиков сваи с диаметром лопастей 30 сантиметров и длиной 2½ м. Если вы так и не определились, какие купить – берите универсальные.
  3. Вы должны знать, что металл, находящийся глубоко под землей в плотном грунте менее подвержен коррозии – к нему нет доступа кислорода. А вот ствол, особенно если на местности поднимаются грунтовые воды, придется вскрыть антикоррозийным «корабельным» составом – смесью эпоксидной смолы и эмали. Свая – это ремонтопригодный элемент.
  4. Для большей надежности ствол можно забетонировать. Некоторые строители перестраховываются и снаружи дополнительно армируют его. Это вовсе не обязательно, так как металлические сваи – надежные опоры, и они способны выдерживать значительный вес без деформаций.
  5. Устройство свайно-винтового фундамента можно проводить в любой сезон и при любой погоде. Привлекает в нем отсутствие усадки и возможность переходить к выгону стен непосредственно после закручивания свай. Такому фундаменту не страшны смещения грунта, пучинистость почвы и ее промерзание.
  6. Рельеф на участке не будет нарушен. Запомните, установка винтовых свай на скальном грунте без спецтехники не проводится.
  7. Монтаж несложен и напоминает закручивание винта.

Как закручивать сваю: существующие способы

Винтовые сваи могут закручиваться в грунт несколькими способами. Выбор зависит от многих параметров: от длины, диаметра ствола и лопастей, а также от типа грунта. Существует особая техника, используемая для установки винтового фундамента, ускоряющая процесс монтажа, упрощающая его. Специфика работы каждой машины – на неподвижной части крепится рама с функцией вращения и приспособление, которое вкручивает сваю в землю (с ручным, гидравлическим или механическим управлением). Не пугайтесь, что вам придется выложить «круглую» сумму и приобретать это «чудо техники» – сегодня все можно взять в аренду, главное – задаться целью.

  1. Ручная машина или переносной редуктор. Имеет значительный вес и без напарника вам не обойтись. Время на закручивание винтовых свай под небольшое строение сводится к нескольким часам. Некоторые умельцы приспособились изготавливать эти устройства из мультипликаторов для грузовиков и мощной дрели.
  2. Мотобур или ямобур. Применяются при возведении массивных конструкций, но небольшом бюджете для строительства. Она маневренна и компактна, установка винтовых свай возможна и в сложнопроходимых местах. Работа с каменистым грунтом идет легче.
  3. Манипулятор или УБМ. Привлекайте его к работам, если диаметр свай больше 100 мм. Работа будет выполнена на совесть, если машинист будет опытным и ответственным. Точность управления современной техникой действительно высокая и можно быть уверенным в прочности и надежности будущего фундамента, один минус – аренда обойдется вам в копеечку.

Как бы хорошо и быстро не работала спецтехника, профессионалы рекомендуют индивидуальным застройщикам выбирать завинчивание винтовых свай вручную. Будьте готовы к тому что вокруг каждой сваи придется обойти не один километр, но вы будете уверены в качестве контроля усилия ее затяжки. К тому же вам не потребуются какие-либо специальные инструменты и техника для закручивания винтовых свай – в них есть небольшие отверстия (прорези), в которые вставляется рычаг в виде лома (или любой прочной трубки).

Установка винтовых свай вручную: технология и приспособления

Установка винтовых свай вручную целесообразна, когда масштабы строительства сводятся к возведению:

  • малоэтажного жилого строительства;
  • дачных беседок, летних кухонь, хозпостроек;
  • ограждений;
  • причалов.

Технология установки винтовых опор вручную несложная, самое важное – четко придерживаться ее и не забыть пригласить несколько помощников. Приготовьте следующие инструменты, чтобы завинчивать сваи:

  • строительный уровень, рулетку;
  • рычаг – лом, труба в диаметре 5 сантиметров;
  • кувалду;
  • бур, диаметр которого меньше, чем диаметр сваи;
  • болгарку с дисками – учтите толщину опоры;
  • сварочные приспособления – вам надо приварить оголовок и выполнить обвязку из металла.

Монтаж ручным способом состоит из нескольких этапов, проект дома или чертежи должны быть у вас на руках.

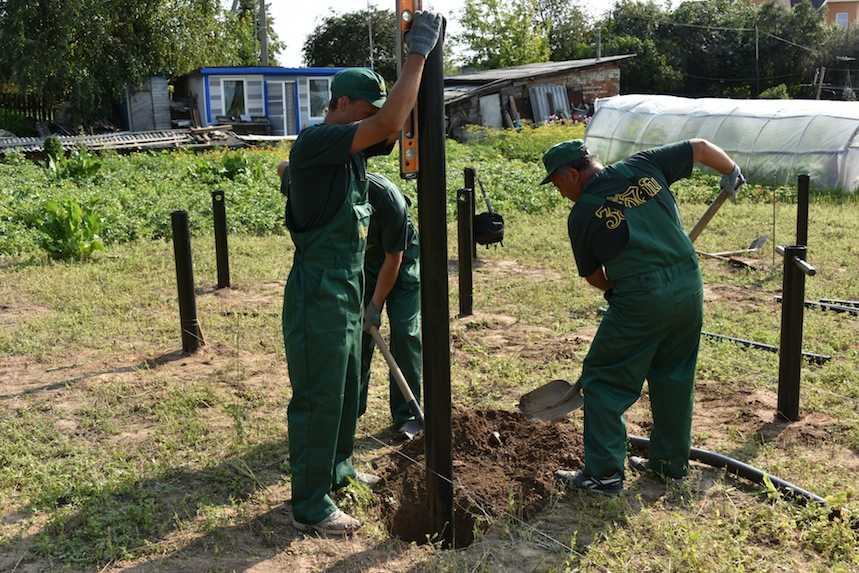

  1. Начните с разметки. С помощью тонких прутьев арматуры или колышков обозначьте места, в которые вы будете завинчивать сваи. Расстояние между ними не может быть больше 3х метров, обязательно одна свая должна быть в углу будущего строения и строго по центру несущей стены.
  2. Сверьтесь с чертежом: убедитесь в идеальной четкости и ровности углов, перепроверьте все расстояния – они должны совпадать до миллиметров. Натяните шнур.
  3. Буром сделайте лунки меньше по ширине и глубине необходимого.
  4. Лом или трубку из прочного металла вставьте в технологическое отверстие вверху сваи. Начинайте завинчивание только после установки наконечника и лопастей в строго обозначенное на поверхности место. Усилия на начальном этапе не должны быть чрезмерными.
  5. Ваш главный контроллер – это уровень. Постоянно проверяйте ровный вход в землю после нескольких оборотов. Самое сложное – выдержать вертикаль. Допустимое отклонение всего 2 градуса.
  6. Минимальный запас – 20 см сваи над поверхностью земли. Когда завинчивание окончено, переходите к подрезке болгаркой всех свай по единому уровню, намеченному с помощью шнура.
  7. При желании можете заполнить бетоном высокой марки. В зимнее время не забудьте добавить в раствор пластификатор.
  8. Приварите поверх каждой сваи оголовок с готовыми отверстиями для крепления ростверка. Не ленитесь зачистить все сварочные швы и обработать их от коррозии специальным составом. На этом закручивание винтовых свай вручную можно считать завершенным. Остается этап выполнения обвязки и строительство фундамента считается завершенным.

Завинчивание винтовых свай ручным способом: возможные сложности

Самая главная сложность – тщательно изучить участок, исключить прохождение по нему подземных коммуникаций и разметка участка. Также вам стоит знать следующее:

  • чем толще свая, тем глубже вам придется ее вкрутить;
  • самый сложный – первый метр вкручивания, внимательно следите за вертикальностью;
  • отклонение больше 2 градусов – придется выправлять;
  • часто в некачественных сваях гнутся прорези для рычага;
  • камни, скальные породы, мощный пласт глины и корни могут повредить лопасти, нарушить целостность металла и свая будет непригодна.

Монтаж и закручивание винтовых свай выполнить можно самостоятельно и в результате вложенных усилий вы получите надежный фундамент по вполне бюджетной стоимости.

Не пытайтесь сэкономить на привлечении строительной компании или спецтехники для закручивания свай, если затеяли возведение фундамента на скальных участках – усилия будут потрачены зря, а сваи безнадежно испорчены.

Помните, что от качества выбранных свай зависит и простота установки, и долговечность всей конструкции.

Как закрутить винтовые сваи своими руками? Пошаговый алгоритм действия с описанием и советами » Remtra.ru

Свайный фундамент в некоторых случаях – единственное доступное решение. Но как закрутить винтовые сваи своими руками, знают, пожалуй, немногие. Причем некоторые люди считают, что без дополнительного специального оборудования с этой задачей справиться, просто невозможно.

Поэтому застройщики, стремящиеся большую часть работ выполнить самостоятельно, чтобы максимально сэкономить на бюджете строительства, нередко начинают рассматривать варианты аренды оборудования. А то и сомневаться, по силам ли им будет заложить фундамент без профессионалов. Эта статья призвана, во-первых, развеять сомнения: сваи ввинтить можно, только не в одиночку, а с помощью помощников. А во-вторых, предупредить: работа эта тяжелая, требующая точного расчета и хорошей физической подготовки.

Как закрутить винтовые сваи своими руками , мы узнавали у людей, которые с успехом возвели дома на таком основании. Предлагаем вам их опыт, чтобы вы знали, какие трудности ожидают, к чему надо быть готовым и с чем придется столкнуться.


Немного теории: грунт


Свайный фундамент можно возвести практически на любой земле, кроме скал. А на некоторых типах почвы только он и способен обеспечить вас надежным жильем. При вкручивании свай, даже если грунт на участке не скальный, могут возникнуть проблемы с уходом сваи с расчетной линии. Связано это со столкновением винта и препятствия, которым может оказаться камни и крупные корни (реже – неопознанные залежи от предыдущих поколений хозяев данного участка).

Если камней много, и их залегание неглубоко, от свайного фундамента придется отказаться. Если осколочные породы фрагментарны, на земле в большинстве случаев такой тип основания заложить можно. Хозяину, не знакомому с характером грунтов на участке, придется заняться бурением: несколько скважин в разных местах прояснят их состав. К тому же скважины можно начать бурить в месте закладывания дома.


Выбор свай


Винтовые опоры производятся самых разных размеров. Определимся, какие сваи нужны под ваше строение.
  • Типовые в диаметре колеблются в диапазоне 47-108 мм. Более толстые уже делаются и привозятся под заказ. Диаметр до 76 мм – это опоры под забор или вспомогательные при укреплении зданий.
  • Под легкие небольшие дома и каркасные конструкции можно пустить сваю с сечением в 90 мм и выше.
  • Наиболее ходовой из стандартных является диаметр в 108 мм. Одна свая выдерживает вес в 3,5 тонны. То есть фундамент на таких опорах выдержит достаточно крупное строение – кроме двухэтажных (и выше) каменных.
  • Длина сваи в минимуме должна равняться глубине промерзания. В среднем это 1,5 метра. Однако берутся опоры более длинные – проще и надежнее подрезать ее, чем нарастить. Наиболее популярны 2-2,5-метровые экземпляры.

Инструментарий


Без любого из ниже перечисленных орудий труда обойтись не получится.

  • Лопата. Ведутся земельные работы, без нее – никуда.
  • Уровень, на магните. Его нужно приспособить на сваю, чтобы контролировать вертикальность ее вхождения.
  • Гидроуровень для выравнивания горизонталей.
  • Рулетка.
  • Лом – послужит основой для рычага.
  • Рычаги для завинчивания: два отрезка трубы, примерно в 5 см диаметром и 2,5 м длиной.
  • Садовый бур. Им не только проводится проверка почвы, но и проделывается стартовая ямка под сваю.
  • Шпагат для разметки.
  • Болгарка с кругами (ею подрезаются установленные опоры).
  • Плюс удлинитель для обеспечения аппаратуры электроэнергией или генератор, если розетки поблизости нет.


Вкручивание свай


Делается точная разметка будущего фундамента и расположения опор под него.
  • Буром намечаются лунки. Они должны соответствовать двум условиям: быть менее глубокими, чем намеченное вхождение сваи, и диаметр иметь меньший, чем опора. Иначе винт сваи не закрепится в грунте.
  • Установка опор начинается с углов. Свая помещается в лунку, на ней закрепляется уровень-контролер. В сваю вставляется лом, и начинается завинчивание.
  • По мере того, как свая вгрызается в землю, закручивать ее становится тяжелее. Когда прокрутить только ломом уже невозможно, на него надеваются трубы-рычаги. Налегать на них нужно с одинаковым усилием обоим участникам, иначе уход с вертикали и от отмеченной точки расположения будет увеличиваться.
  • Сама по себе технология проста. Однако ровно и точно ни одна свая не войдет: разное сопротивление грунта, мелкие препятствия отклоняют ее в стороны. В ход идут хитрости, разработанные опытными свайщиками.


Тонкости и нюансы


Сложности с вкручиванием винтовых свай могут быть связаны либо с отклонением опоры от вертикали, либо с отказом ее входить в землю, когда она на что-то наткнулась. Победить проблемы можно следующими способами.
  • При отклонении опоры от вертикали ее верх заваливается в сторону, куда она смещается, и свая вворачивается несколько оборотов в таком положении. После она выпрямляется и проверяется правильность ее положения. Если свая уже стоит ровно, вкручивание продолжается в штатном режиме. Если она все еще не вертикальна – процедура повторяется.
  • Если винт наткнулся на препятствие, первое, что можно попробовать сделать – усилить давление. Скрежет, сопровождающий ввинчивание, пугать не должен: если свая с сопротивлением, но входит на место, значит, препятствие попалось такого рода, которое она в состоянии разрушить.
  • Отсутствие продвижения свидетельствует о том, что скальный обломок крепкий. Свая извлекается из земли, и предпринимаются попытки вытащить его на поверхность.
  • Если свая вкручена совсем ненамного, но уже застряла, скорее всего, она уперлась в слой твердой глины. Можно попробовать хотя бы частично пройти его буром.

В случае , когда опора не прошла глубину замерзания, но, ни победить препятствие силой, ни извлечь его невозможно, сваю оставляют не полностью вкрученной – если она вошла, хотя бы на метровую глубину и не является угловой. Да, она держать будет не так стойко, как остальные, но среди 20-30 соседок одна недостаточно глубоко вошедшая свая погоды не сделает. Она просто обрезается по уровню, когда все опоры вкручены.

Игнорировать опору, севшую меньше, чем на метр, нельзя: может поехать все строение. Особенно тревожный симптом – несколько таких свай. Выхода из ситуации может быть два: либо нанимать спецтехнику для ввинчивания их на нужную глубину (что довольно дорого), либо оборудовать другой фундамент (что означает еще большие потери). Однако такие случаи редки: зная, как закрутить винтовые сваи своими руками, и проведя качественную предварительную разведку, люди обычно пусть с трудом, но справляются с задачей.

Как закрутить винтовые сваи?

Строительная сфера постоянно развивается, появляются все более качественные и долговечные материалы, позволяющие возводить объекты с минимальными финансовыми вложениями и трудозатратами. Одним из современных решений является использование винтовых свай для обустройства фундамента.

Свайно-винтовые конструкции дают возможность обустраивать надежные основания, не используя никаких специализированных технических средств и не пользуясь услугами профессиональных строителей. Так как монтаж можно выполнить своими руками, многие собственники интересуются – как закрутить винтовые сваи самостоятельно?

Преимущества фундаментов на опорных конструкциях

Свайные основания быстро обрели популярность, так как имеют множество преимуществ:

  • Низкие требования к характеристикам участка и качеству грунта. Сваи можно вкручивать для создания основания под дом почти на любой почве, включая сыпучую землю и болотистую местность.
  • Легкий монтаж. Установку свай можно выполнять самостоятельно и очень быстро. Работы, начиная с разметки участка, заканчивая монтажом ростверка, занимают не более 2-3 дней.
  • Безопасность и надежность. Опорные конструкции обеспечивают зданию хорошую устойчивость и долговечность. Они сохраняют свои исходные технические характеристики десятилетиями.
  • Всесезонность. Строительство основания можно выполнять не только теплым летом, но и в зимнее время года, во время выпадения осадков.

Процедура ввинчивания свай для фундамента

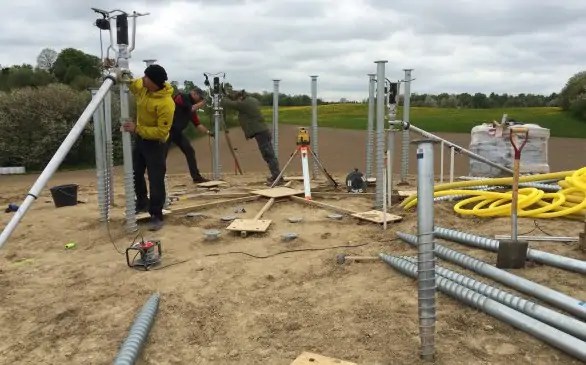

Установка винтовых свай может выполняться двумя различными способами. Первый из них предполагает использование специальных механических средств. Он используется при необходимости быстро установить большое количество опор, в случаях применения габаритных изделий, необходимых для обустройства фундамента под массивные и тяжелые сооружения. Специальная техника потребуется, если грунт земельного участка отличается большой плотностью и жесткостью

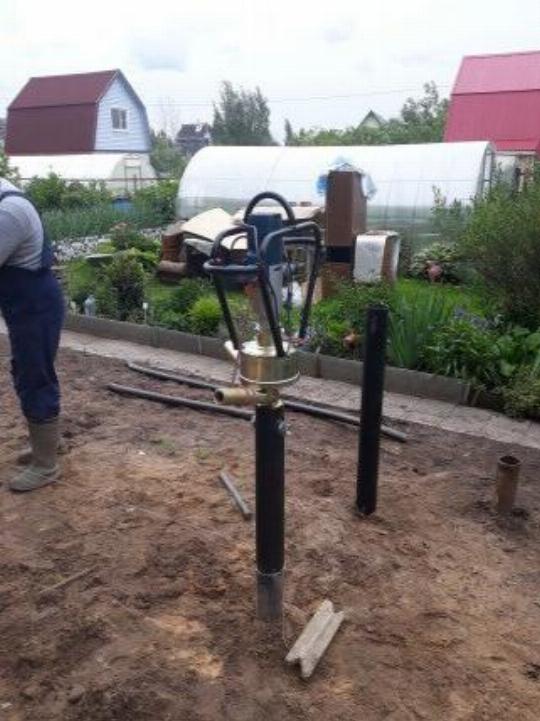

Второй вариант ввинчивания – ручной способ, используемый при строительстве небольших жилых сооружений, пристроек, хозяйственных объектов и заграждений. В сваях предусмотрены небольшие отверстия, в которые вставляется ручной инструмент для закручивания. Если специального рычага нет, то ввинтить опоры можно с помощью простого лома.

Вне зависимости от используемого способа монтажа, сама процедура всегда выглядит одинаково. Начинается установка с выполнения на местности инженерных изысканий, направленных на исследование грунта, определение глубины залегания подземных вод и сезонного промерзания почвы. Информация, полученная в ходе исследований, используется при разработке проекта строительства и расчета используемых свай.

После проектирования размечается местность – делаются пометки в местах будущего монтажа опорных конструкций. Здесь с помощью бура делают небольшие скважины, в которые впоследствии вставляют сваи. Расположив сваю в земле, ее вкручивают до расчетной глубины и приступают к ввинчиванию следующей трубы.

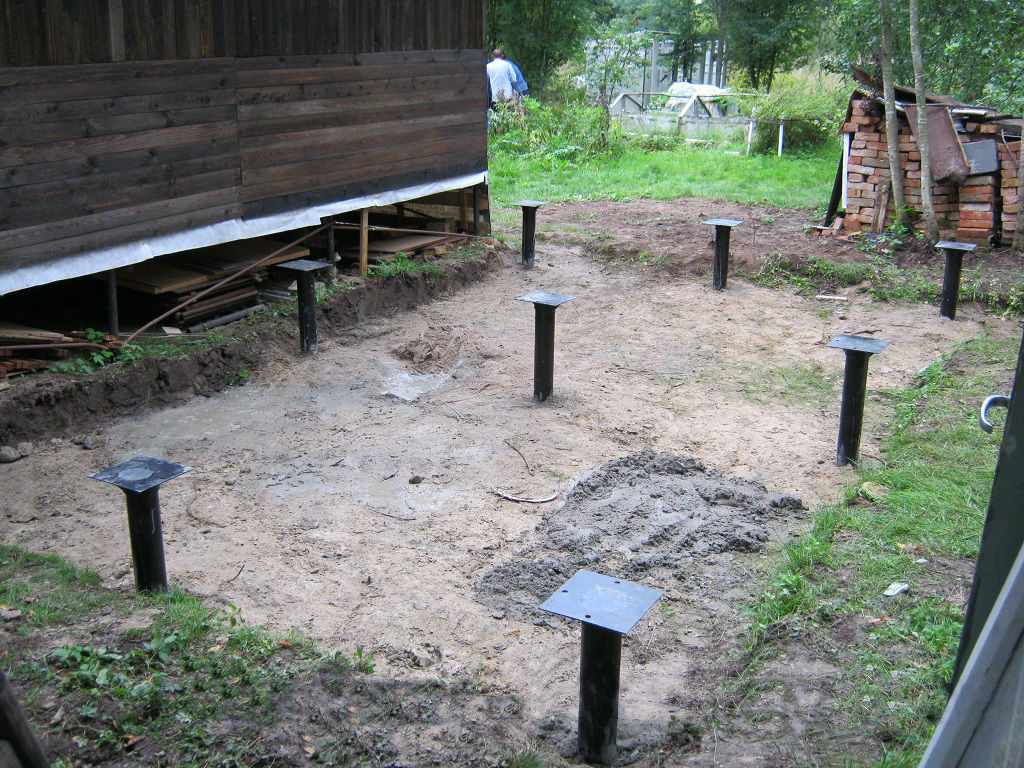

Когда все опоры будут на своих местах, их остается только обрезать под одну высоту, и заполнить полости труб бетонным раствором, защищающим металлические изделия от ржавчины, увеличивающим нагрузку, выдерживаемую каждой сваей в отдельности. Завершаются монтажные работы на установке оголовков, которые приваривают к вершинам свай, затем опорные элементы обвязывают и укладывают поверх них ростверк.

Как правильно закрутить винтовые сваи для фундамента своими руками

Для того чтобы фундамент оправдал ожидания, он должен соответствовать условиям среды, и далеко не всегда бетонная классика является оптимальным выбором.

Иногда лучшее решение – это винтовые сваи, и не слишком большие экземпляры можно даже закрутить собственными руками, однако важно понимать, как грамотно это сделать. Далее в статье мы рассмотрим, как закрутить винтовую сваю своими руками.

Основные моменты технологии

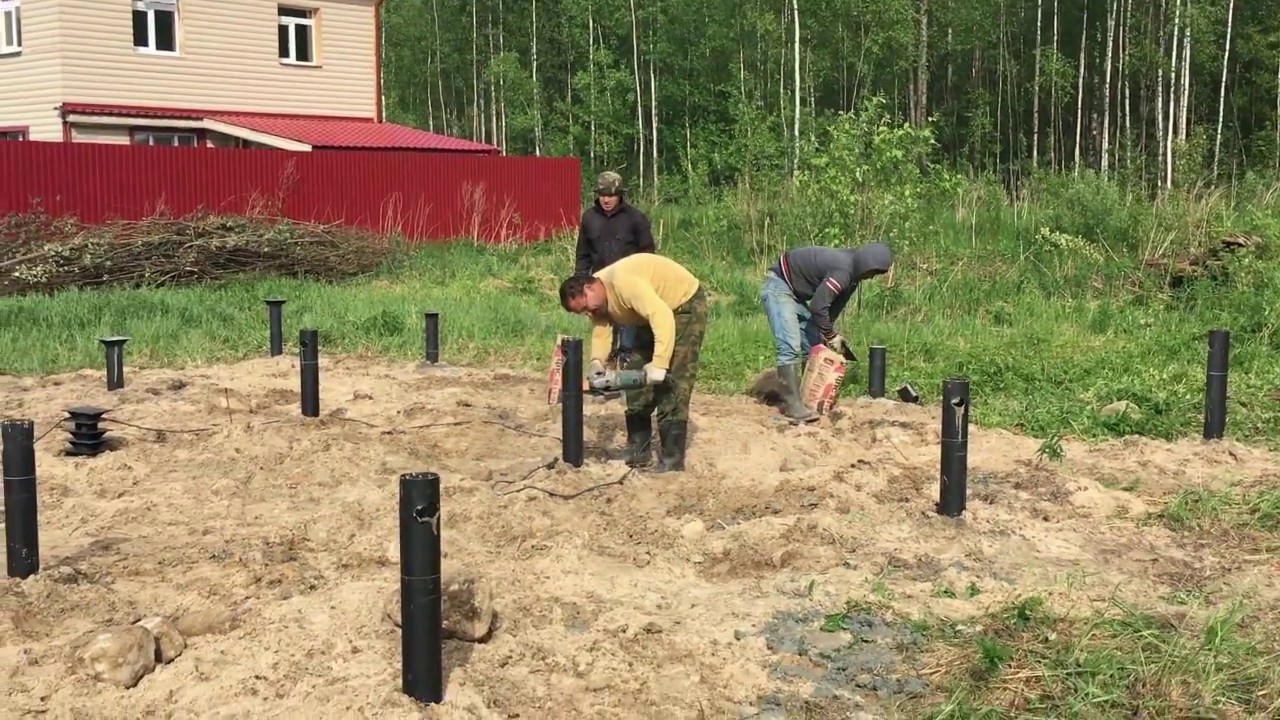

Сначала выполняется разметка свайного поля, в ходе которой определяется местоположение будущих свай.

Затем выставляется периметр. Он сам по себе является своеобразной охранной зоной, но и относительно самого периметра не помешает установить охранную зону наружу от дома, то есть дистанцию, что будет исключать появление случайных прохожих и установку всевозможных мешающих объектов.

Теперь можно приступать к основной части. Закручивание угловых свай выполняется по центру бруса, причем четко.

Затем уже вкручиваются остальные. При этом важно, чтобы глубина приямка была в пределах 0,5-0,7 метра. Что же до глубины вкручивания самих свай, то она должна составлять 1,7 метра, чтобы они надежно держались в грунте. Затем уже выполняется обрезка свай, их бетонирование и установка оголовков.

Что еще стоит учесть

Что касается срока службы, то тут все зависит от качества материала и грамотности расчетов и монтажа.

Если все это – на высоте, то результат может служить десятилетия. Разумеется, договоренность заранее должна быть рассчитана.

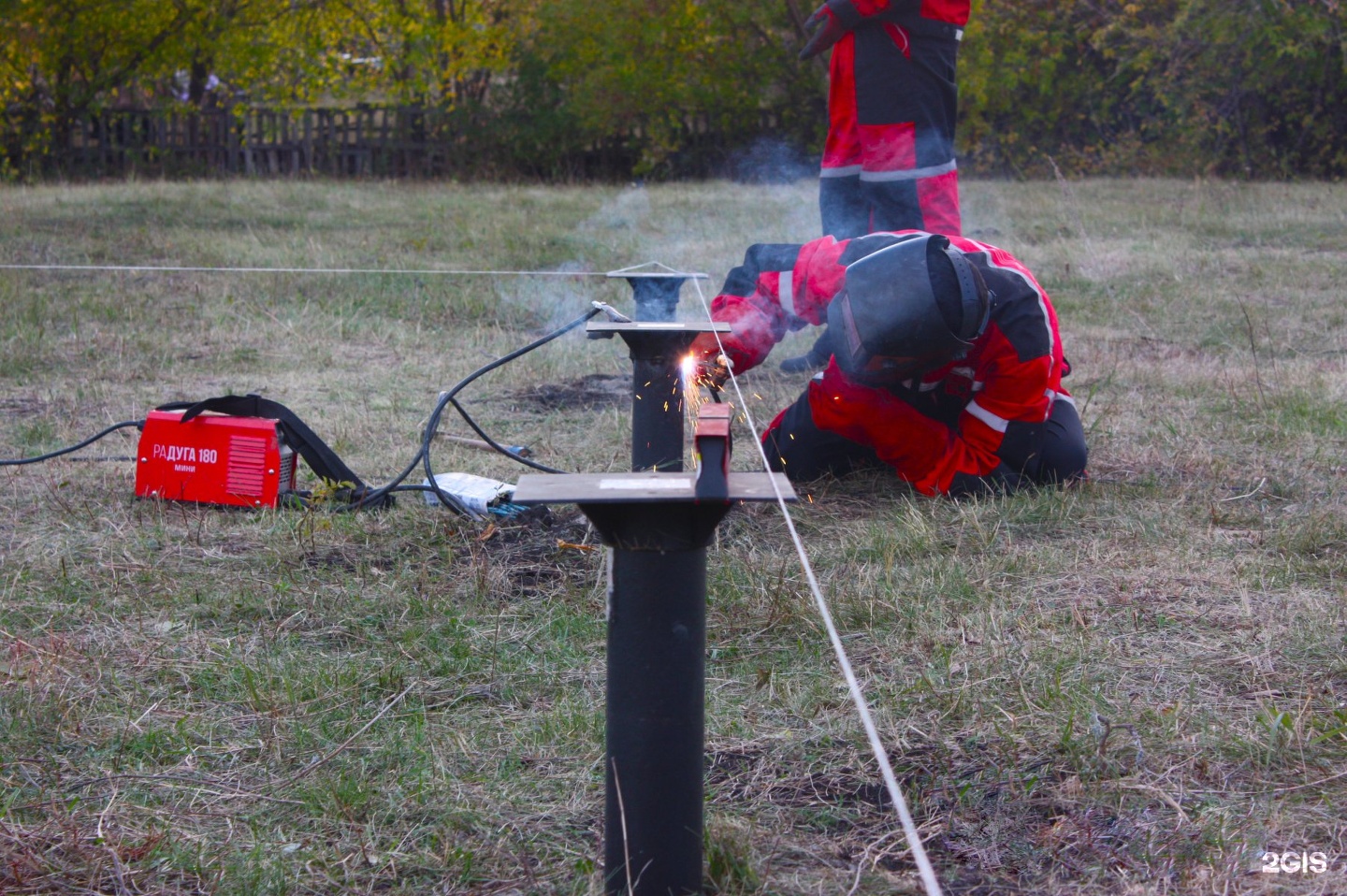

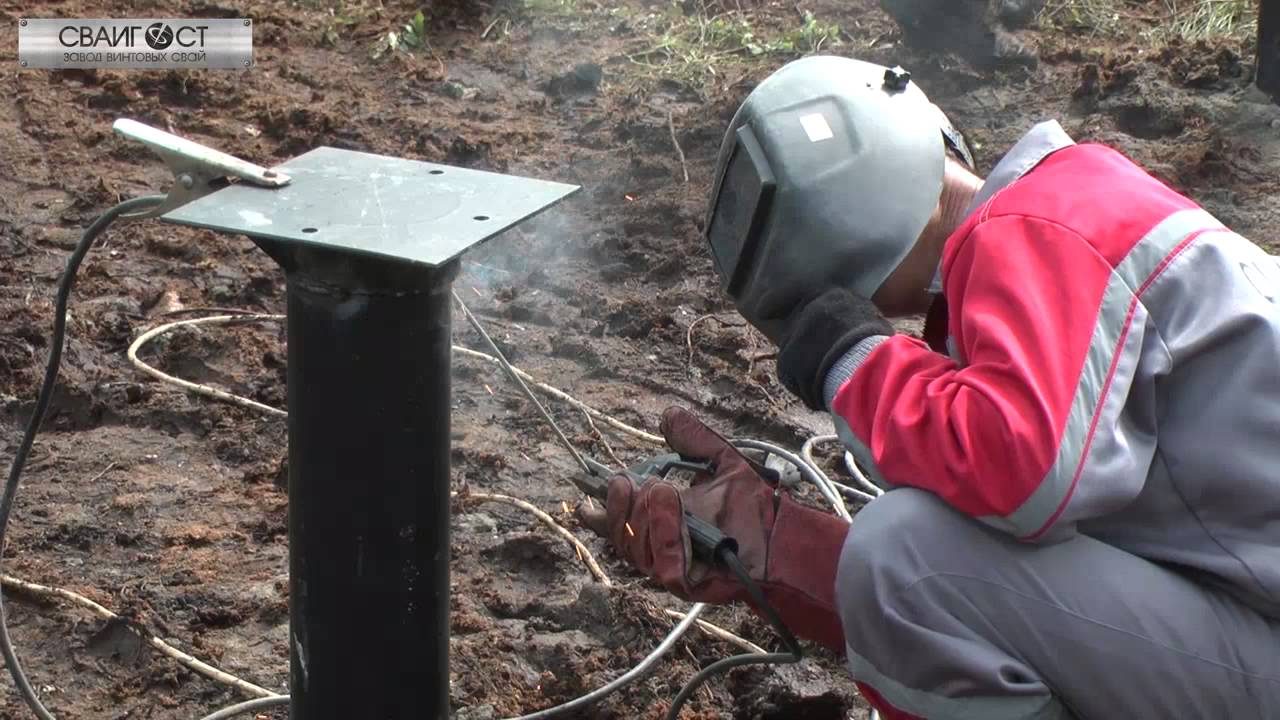

При установке оголовков крайне важно зачистить созданный сварной шов.

После того, как это будет сделано, наносится антикоррозийное покрытие. В итоге получается надежное, долговечное соединение, которое достойно прослужит свой срок.

Именно из-за того, что такими мелочами часто пренебрегают, возникают те или иные проблемы.

Для того чтобы закрутить винтовые сваи, достаточно руководствоваться этими простыми правилами. Впрочем, если не хочется самостоятельно заниматься подобным, можно нанять команду.

Конечно, прежде стоит почитать отзывы о компании, предлагающей такую услугу. Не стоит обращаться к тем, кто предлагает работу за подозрительно низкую плату относительно среднерыночной. Ну а если хочется сэкономить, стоит подумать все же о самостоятельном монтаже.


Винтовые сваи своими руками – Чертежи

Самостоятельное изготовление винтовых свай — дело серьёзное и мы взяли на себя непростую задачу по описанию технологии этого процесса. Подробные чертежи и фото этапов работы прилагаются, так как без этого освоить технологию будет невозможно. Кроме того, в конце второго раздела вы сможете посмотреть видео-инструкцию от специалиста с подробными разъяснениями всех нюансов методики.

Большинство специалистов-строителей не рекомендуют изготавливать винтовые сваи самостоятельно, подчеркивая сложность процесса и большую ответственность. Но, несмотря на это можно уверенно утверждать, что познакомившись с технологией изготовления и имея под рукой чертежи винтовых свай, своими руками изготовить данные изделия вполне реально.

Конструкция винтовой сваи

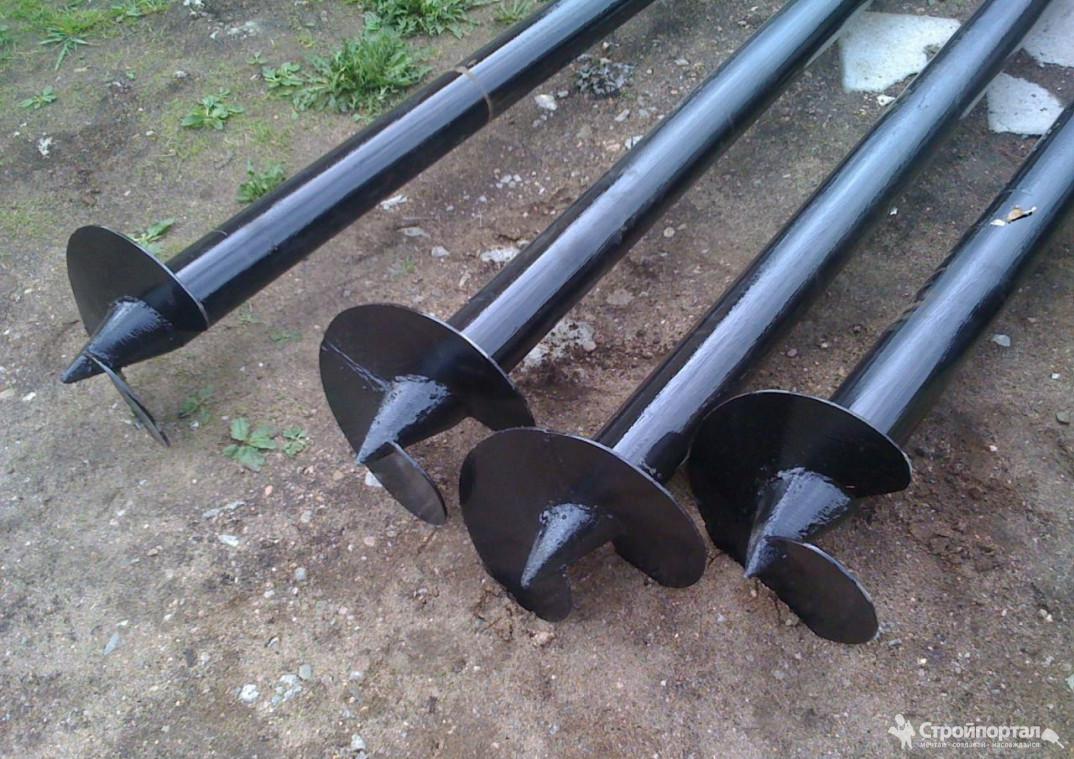

Винтовая свая по своему виду напоминает корабельный гребной винт. Она представляет собой пустотелую стальную трубу, которая с одной стороны оснащена острым наконечником, снабженным режущей спиралевидной лопастью.

На представленном выше чертеже указаны составляющие компоненты винтовой сваи:

  1. Ствол, который изготавливается из трубы, с толщиной стенки не менее 3,5 мм.
  2. Башмак, то есть непосредственно нижняя часть трубы.
  3. Наконечник.
  4. Винтовая лопасть, форма которой и угол наклона определяют усилие закручивания в грунт.

Благодаря спиралевидной лопасти свая вкручивается в землю на требуемую глубину. С другой стороны при прекращении вкручивания лопасть будет препятствовать выталкиванию наружу сваи и надежной ее фиксации в грунте. Такая конструкция винтовых свай при обустройстве фундамента позволяет обходиться без применения грузоподъемных механизмов.

К содержанию ↑

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

  • Трубы с требуемым диаметром.
  • Винтовую часть, с шагом около 5 см.
  • Наконечник, длиной не меньше 15 см.
  • Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

  • 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
  • 76 мм – для монтажа ограждения из металлического профнастила или шифера.
  • 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

  • Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
  • Выполняется сварка их в конус.
  • Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

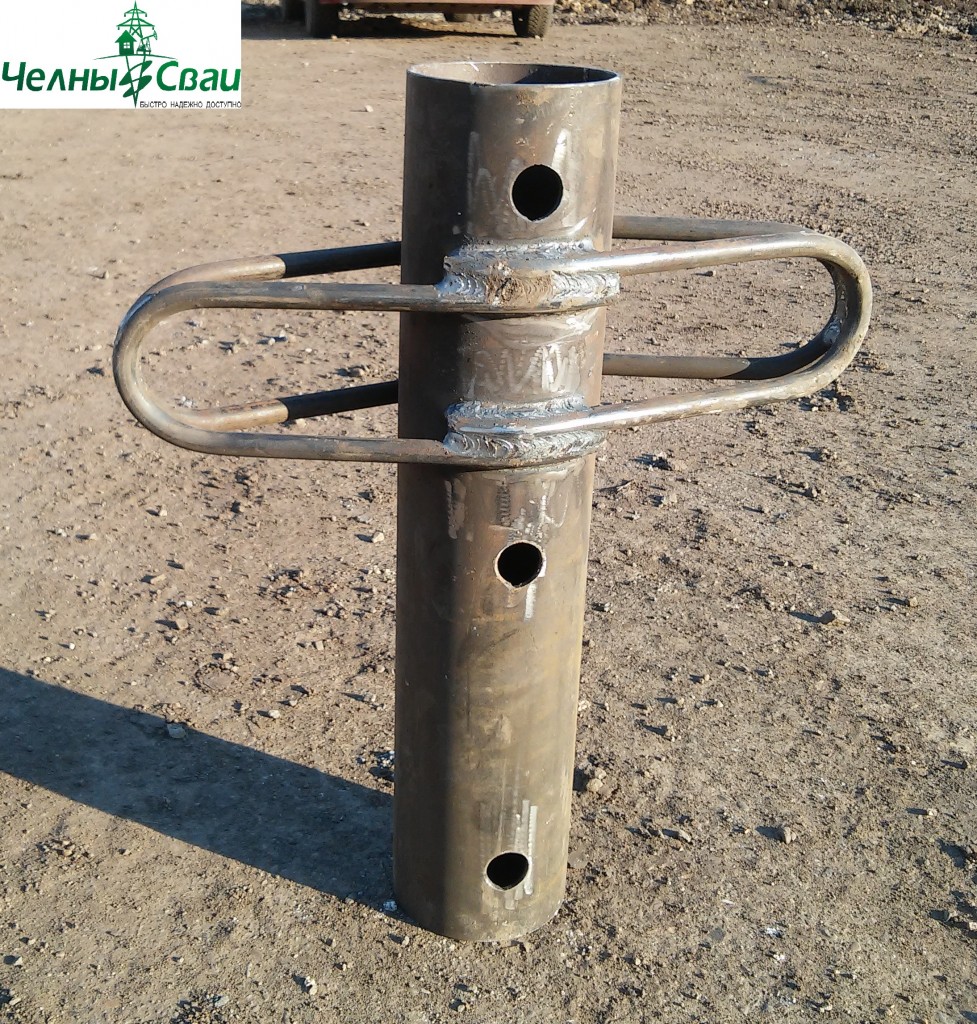

В качестве основания для закрепления сверху винтовой сваи швеллера или балки должен устанавливаться оголовок. Правильно изготовленное изделие выглядит, как показано на фото ниже:

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

К содержанию ↑

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

К содержанию ↑

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

  • Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
  • Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
  • Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

  • Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
  • Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
  • Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

Читайте также:

?как закрутить винтовые сваи своими руками: способы и особенности монтажа

Полы в бане

Обычные проливные полы, использующиеся в традиционной русской бане, в данном случае не годятся:

  • Вода, протекая между досками пола, проникает в грунт и понемногу разрушает металл свай и ослабляет прочность их сцепления с грунтом.
  • Возникает сложность поддержания температуры в бане из-за большой высоты над землей. Наличие неутепленного пространства потребует излишнего расхода топлива или электроэнергии.

Оптимальным вариантом становится создание утепленного пола, с надежным гидроизоляционным покрытием. На поверхность заливается слой стяжки с заранее установленными воронками для отвода воды, которые подключаются к канализационной системе.

На стяжку укладывают напольную керамическую плитку, а для большего комфорта рекомендуется укладывать деревянные помосты с широкими планками (8-10 см) и зазорами между ними для свободного стока воды.

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

  • Трубчатое тело;
  • Литой или сварной конусообразный наконечник;
  • Лопасть различной конструкции;
  • Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Наиболее подходящими видами являются следующие типы грунта (по убыванию степени пригодности):

  • Песчаные.
  • Супеси.
  • Суглинки.
  • Глинистые.

Абсолютно неподходящими грунтами являются скальные и скально-обломочные виды. Кроме того, противопоказаны биогенные типы — торфяники, или рыхлые просадочные грунты.

С осторожностью надо относиться к сильно обводненным участкам, подверженным сильным сезонным колебаниям уровня грунтовых вод. При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума

При строительстве на подобных участках надо производить пробное бурение и увеличивать глубину погружения до максимума.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

  1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.
  2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
  3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
  4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Контроль качества установки опор

Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками

Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.

Это сделали мы:

Фундамент под деревянный дом

Читать далее…

Фундамент под деревянный дом

Читать далее…

Фундамент под деревянный дом

Читать далее…


Смотреть другие проекты

В феврале у нас можно купить сваи с большой скидкой

В феврале клиенты нашей компании смогут воспользоваться специальными условиями на монтаж винтовых свай. Акция распространяется на опоры диаметром 108 мм.

Читать далее…

Компания открыла линию производства бетонных свай

Монтажсвай.рф не ограничивается производством винтовых свай. Теперь в ассортименте появились железобетонные сваи и услуги по их установке.

Читать далее…

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Пошаговая инструкция

Дальнейшие действия мастера напрямую зависят от метода монтажа, а также от типа забора, который планируется установить.

Для наглядности рассмотрим пошаговую инструкцию по установке свай и дальнейшему сооружению забора из профилированного листа:

  1. Используя рулетку выполнить разметку.
  2. Вырыть углубления в выбранных местах и установить колья, соединив их веревкой.

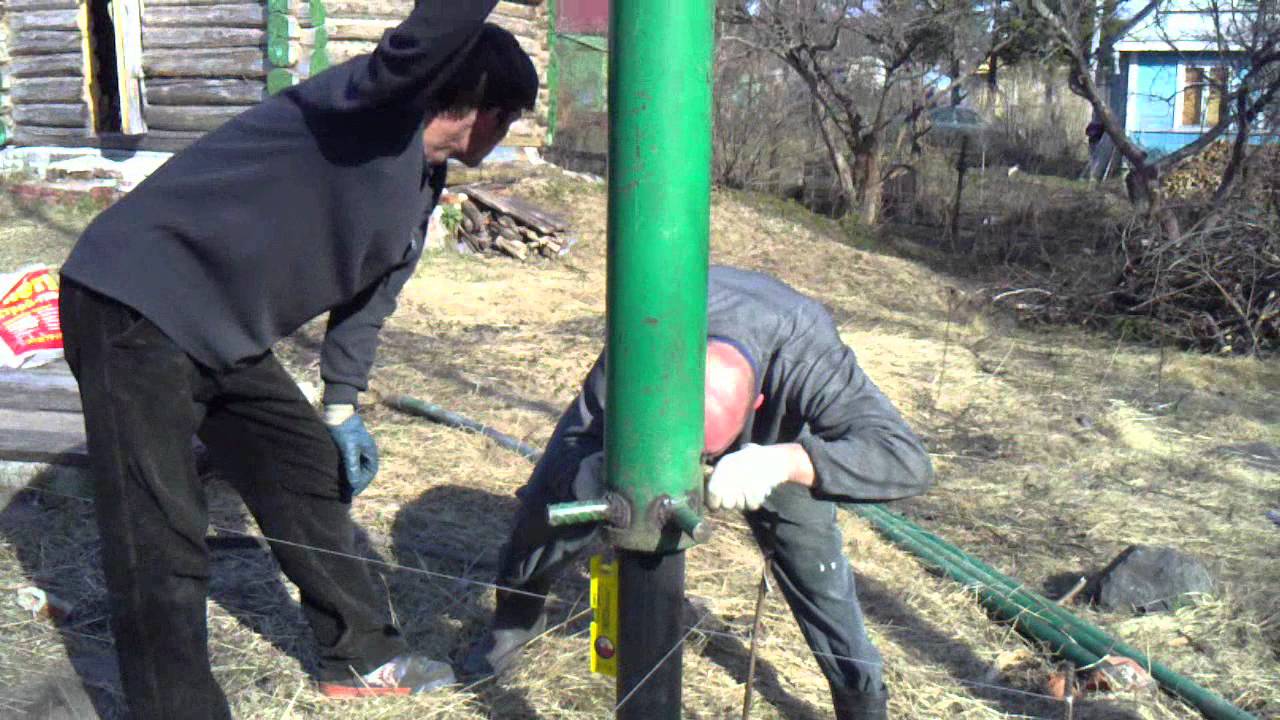

  3. Вкручивать сваи поочередно, контролируя вертикальность конструкции при помощи уровня.

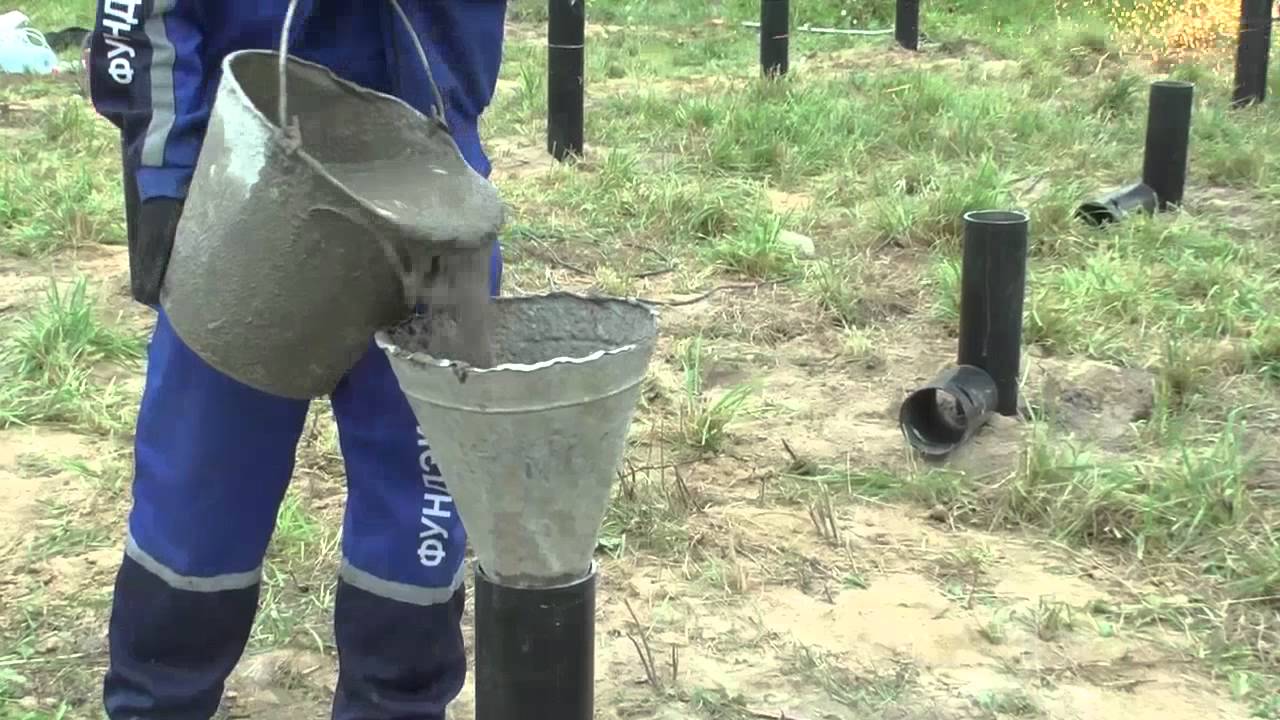

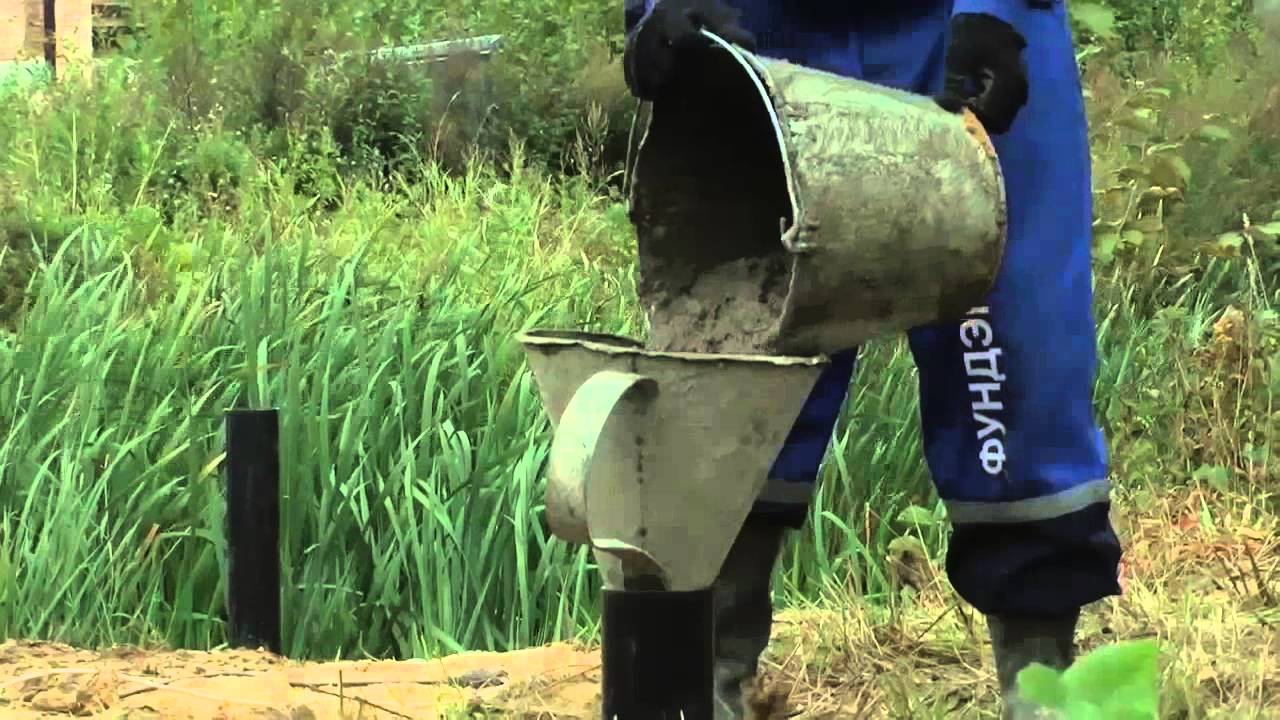

  4. При желании залить внутреннюю полость отверстия бетоном, что увеличит надежность конструкции и защитит её от попадания влаги внутрь трубы.
  5. Утрамбовать/забетонировать грунт вокруг каждой сваи, что обеспечит увеличение прочности будущего забора.
  6. Закрепить поперечные лаги по 2 шт. на каждую секцию (актуально для забора из профлиста), используя сварочный аппарат или шуруповерт.
  7. Обработать лаги грунтовкой и краской для защиты от влаги.
  8. Установить секции-листы, используя саморезы или другие крепежные элементы.
  9. Проверить с помощью уровня ровность пролетов.

Придерживаясь подобной инструкции, можно довольно быстро выполнить все необходимые работы.

Какие сваи применять

Для того, чтобы узнать какой тип свай применять, длину, диаметр тела и опорных лопастей — определитесь с нагрузками на фундамент, состоянием грунтов на участке. Для этого необходимо:

  1. Иметь проект возводимого сооружения и привязку к участку по строительным нормам, сделать сбор нагрузок по осям в самых нагруженных сечениях на 1 погонный метр.
  2. Определиться со строением пластов грунта, глубиной расположения, уровнем грунтовых вод, глубиной промерзания для своего района. Эту информацию получите в архитектурном отделе администрации. В случае отсутствия данных — закажите проведение экспресс геологии на участке. Как вариант — определитесь по этому вопросу самостоятельно. Для этого просверлите отверстие буром с отбором проб на разных глубинах, отнесите пробы в лабораторию. По результатам определитесь на какой грунт будут опираться сваи, глубину его расположения. Это важнейший этап строительства, не пожалейте времени и денег.
  3. По результатам по результатам лабораторных исследований и природных несущих способностей принятого слоя грунта, расчётным нагрузкам от строящегося дома определитесь с типом, диаметром, длиной, количеством необходимых элементов.
  4. Помните: лопасти должны входить в несущий слой грунта> 200 мм; конец сваи должен находиться ниже грунтовых вод и уровня промерзания; верх оставляется на проектной отметке с учётом рельефа участка; монтажные отверстия срезаются.
  5. Монтируемые элементы по осям рекомендуется просчитывать отдельно с целью обеспечения равномерных нагрузок, экономии средств при покупке изделий.

Варианты монтажа винтовых свай

Существует 2 способа, которыми можно установить винтовые сваи – вручную или механизировано. Ручной способ подразумевает использование длинных рычагов, при помощи которых опора ввинчивается в грунт. А при механизированном варианте применяются различные приспособления – двигатели или специальные установки.

Споров о том, какой из указанных вариантов лучше, ведётся много. У каждого из них есть свои достоинства и недостатки, однако ручной метод значительно удешевляет процесс, хотя и делает его более трудоёмким.

ФОТО: market.sakh.comСуществует спецтехника, способная справляться с ввинчиванием свай очень быстро

Особенности конструкции

Просто приготовить к работе сваи, пусть даже очень хорошие, будет недостаточно. Устройство свайно-винтового фундамента под домом имеет ряд специфических черт, которые нельзя игнорировать. Винтовые сваи, внешне напоминающие огромные шурупы, невосприимчивы к промерзанию почв и могут внедряться на различные глубины. Вкручивание в грунт, сложенный любыми породами, облегчается за счет заостренного конца с режущей деталью. Сваи уплотняют грунт вокруг себя и эффективно подавляют вспучивание его.

Коррозионная стойкость в значительной мере определяется видом использованного защитного покрытия. Наилучшее прикрытие обеспечивают полимеры, но нанести их на металл крайне тяжело. Широко распространено использование винтовых свай под временные и подсобные сооружения, под инфраструктуру приусадебных участков. Фундамент из них может выдержать суммарную нагрузку в 50 тонн, а единичная свая легко переносит давление до 9 тонн в течение всего штатного срока службы. Когда временное сооружение перестает быть нужным или должно быть перенесено в другое место, даже перевезено, сваю можно взять с собой и сэкономить на материалах для фундамента. По виду использованного наконечника винтовые конструкции делятся на элементы с узкой и широкой лопастью, а вторые еще разделяются на имеющие один либо два витка.

Одновитковое изделие оснащено только одним витком, отсюда и название. Вершина его оснащена особыми отверстиями, позволяющими закрепить и использовать бур. Решения с одним витком предпочтительны в строительстве заборов и незначительных сооружений. Широкая лопасть привлекательна в ходе строительства двухэтажного дома, а также при любых работах на участках с нестабильной почвой. Устойчивость закрепления заметно повышается. Но и среди свай с узкими лопастями есть своя градация – на многовитковые и трубчатые.

Наличие нескольких витков позволяет сформировать заостренные наконечники. Подобное решение позволяет успешно пронзать даже очень плотный грунт. Трубчатое изделие предпочтительно в зимние месяцы, когда земля мерзлая и обрабатывается плохо. Особые отверстия пропускают землю. Пройдя внутрь, она делает всю конструкцию намного более устойчивой, нежели в полнотелом исполнении.

Чтобы исключить ошибки, важно помнить, что даже формально относящиеся к одной категории сваи российского и иностранного производства могут отличаться друг от друга. Выбор подходящего решения должен делаться только после консультации с геологами и инженерами

Во внимание принимают следующие факторы:

  • характеристики почвы;
  • уровень проникновения холода в грунт;
  • климатические свойства местности;
  • высота расположения грунтовых вод.

Установленные сваи в любом случае требуется бетонировать. Это поможет зафиксировать опору в почве и одновременно прикрыть ее от коррозионных процессов. В качестве обвязки может применяться хвойная древесина. Рекомендуется брать для обвязки блоки, которые заметно шире монтируемых свай. Конусообразный наконечник ставится на сваи, заполняемые цементом, а если срез делается косым, при закручивании опорный блок должен наполняться почвой.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

  • болгарка для нарезки металлических прутьев;
  • сварочный аппарат для монтажа армированного каркаса;
  • вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
  • буровая машина;
  • бетономешалка;
  • лопаты;
  • готовый бетон или его составляющие: песок, цемент, щебень;
  • металлические прутья рифленые и гладкие;
  • рубероид;
  • проволока.

Пошаговая инструкция по армированию свай своими руками:

  1. Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
  2. Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
  3. Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
  4. Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
  5. Обрабатывают составами против коррозии.
  6. Опускают армированный каркас в подготовленное отверстие.
  7. Заливают бетонным раствором, уплотняют его вибрационной установкой.

Как обрезать старую плетистую розу. Как правильно обрезать плетистую розу

Возможности использования плетистых роз в ландшафтном дизайне почти безграничны. Во-первых, они могут покрывать достаточно большие пространства. Во-вторых, их «ползучесть» взбирается иногда и на третий-четвертый этаж. А привитая на высокий штамб плетистая роза прекрасно справиться с функцией фонтана. Спрятать за Bobbie James либо Sombreuil некрасивое хозяйственное строение будет очень просто. Одной или двух плетистых роз хватит для того, чтобы вход в сад или дом произвел неизгладимое впечатление на ваших знакомых, друзей и родных. Как обрезать плетистую розу именно об этом пойдет речь в данной статье.

В условную, четвертую группу плетистых роз, включим повторно цветущие розы с пирамидальной формой куста. Цветки этих роз появляются на молодых приростах текущего года. Растения данной группы в высоту в некоторых случаях могут взбираться чуть больше 3 метров. Как правило, плетистые красавицы данного типа достигают 2,5-3 м. Также читайте про обрезку плетистых роз пятой группы .

Стебли описанной здесь группы роз не настолько гибки, и склонны расти только вертикально. Они нуждаются в опоре и своевременной к ней подвязке.

Идеальным опорным элементом для растений будут старое дерево, колонна. Имейте в виду, что большое горизонтальное пространство такие розы не заполнят. Советуем почитать обрезка парковых роз

Первый год

Первая обрезка для саженца такая: перед посадкой розы на постоянное место обрезают немного корни и совсем вырезают поврежденные верхушки побегов и слабый прирост.

По мере роста растения за сезон формируют вертикальные проводники.

Второй и последующие годы

В летний период взрослые растения пирамидальной группы избавляют только от увядших цветков.  Для поддержания симметричной формы плетистой розы поздней осенью или в начале зимы, применяют такую обрезку:

  • обрезают слабые, больные и отмершие приросты
  • укорачивают некоторые проводники
  • укорачивают боковые побеги на основных стеблях

Для того чтобы у растения появлялись прикорневые побеги, обрезайте старые стебли на 2/3 их длины. А если вы видите, что роза имеет слишком много лишних веток, то проредите ее, удалив полностью 1-2 самых старых стебля. Тем самым, вы обезопасите растение от заражения какой-нибудь болезнью.

То, насколько сильно надо обрезать пирамидальную плетистую розу, зависит от ее сорта и свободного места. Среди сильнорослых роз такого типа присутствуют растения с мощным боковым приростом, которых надо более жестко ограничить в росте.

При правильном и уместном применении данных рекомендаций у вас вырастет красивый куст розы. Потому что вы теперь знаете как обрезать плетистую розу. Советуем почитать также Правильная обрезка плетистых роз .

  • 10 ПРАВИЛ ЗДОРОВОГО И КРАСИВОГО САДА
  • КИТАЙСКИЙ ЛИМОННИК: ПЯТЬ ВКУСОВ
  • ЦВЕТОК КАМАССИЯ
  • САД РОЗ (РОЗАРИЙ) ДЕВИДА ОСТИНА

Удачной обрезки!

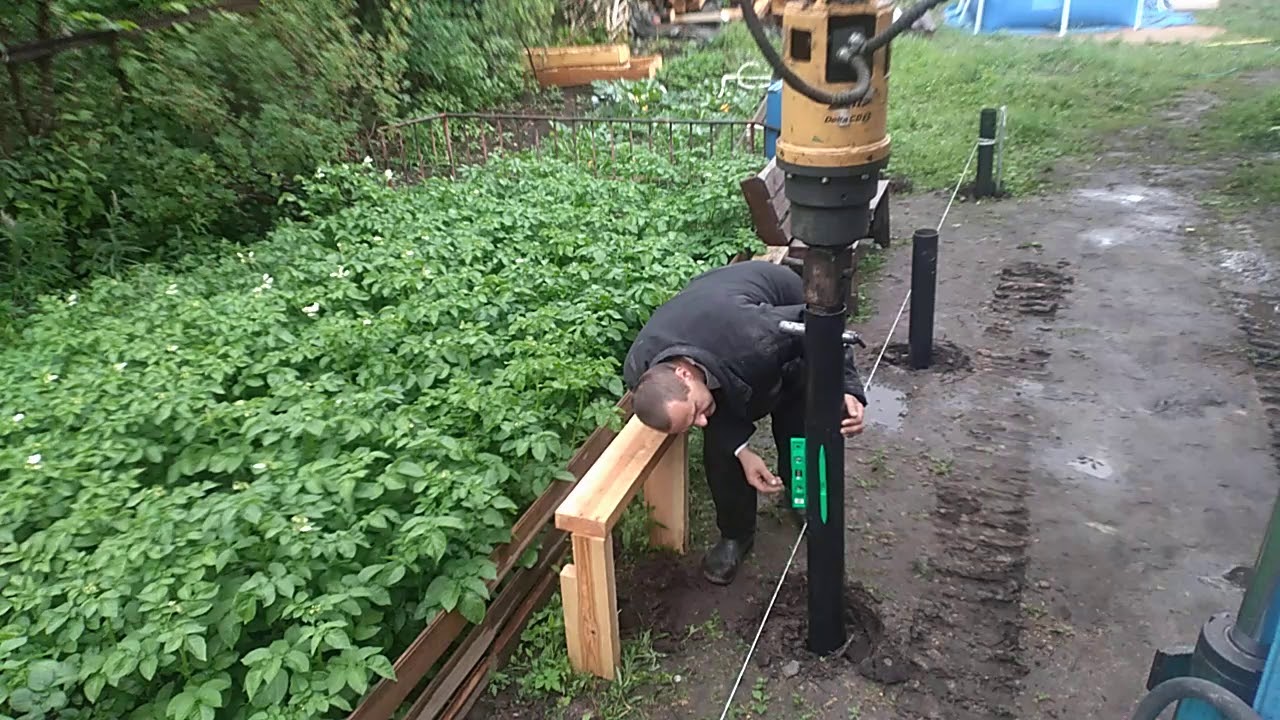

Механический монтаж

Те, кто не может или не хочет по каким-либо причинам осуществлять ручную установку опор под будущее строительство дома, будет вынужден задействовать оборудование для закручивания винтовых свай. Здесь понадобится специальная машина – бурильная установка с вращательным моментом 2000 – 4000 N (ньютонов). Использование такой техники обеспечивает заворачивание опорных элементов даже в очень плотные грунты (камни и валуны не в счет).

Механический монтаж опорных элементов

Механическое устройство гарантирует оптимальное углубление опор и их быстрый монтаж. Также здесь можно не волноваться за отклонение от вертикальной оси. Установка для закручивания винтовых свай оправдывает себя там, где будут использованы элементы большого диаметра или необходимо их внушительное количество. С помощью агрегата основа для дома может монтироваться в ограниченном пространстве, где приспособление для ручной процедуры не подходит из-за громоздкости штанг и недостаточности угла прокрутки. Также здесь глубина будет гарантированно выдержана в заданных параметрах.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.


Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.


Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma. ru

Выдержка из документаИсточник ecodom-kostroma.ru

  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.


Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.


Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.


Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.


Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.

часто задаваемых вопросов | Stapleton Foundation Systems

Как давно существуют пирсы?
Пирсы уходят корнями в 1720 год в Англии, где они были изобретены. В девятнадцатом веке маяки также поддерживались спиральными опорами.

Почему используется термин спиральный?
Спиральные анкеры представляют собой, по существу, небольшие сваи из ствола трубы с прикрепленными к ним одной или несколькими винтовыми опорными пластинами. Вместо того, чтобы гидравлически вибрировать в землю, как трубчатая свая, они мягко вращаются в земле с помощью гидравлической приводной головки с высоким крутящим моментом. Они могут поддерживать большинство структур, в том числе: промышленные, коммерческие или жилые.

Что такое винтовые сваи?
Винтовые сваи, винтовые сваи и винтовые сваи являются синонимами одного и того же типа решения фундамента. Они были придуманы винтовыми сваями из-за того, как они поворачиваются и бурят землю.

В чем разница между квадратным валом и круглым валом?
Компания PierTech рекомендует использовать квадратные валы в ситуациях растяжения, поскольку они обладают большей текучестью, прочностью на растяжение и более высоким крутящим моментом.Круглый вал следует использовать в ситуациях сжатия, потому что он имеет гораздо лучшую боковую устойчивость (прочность, чтобы противостоять скручиванию и отклонению), а также имеет большую грузоподъемность.

Каковы наиболее популярные области применения винтовых свай?
Винтовые сваи могут использоваться на большинстве сооружений при новом строительстве или ремонте, а также в 80-90% существующих грунтовых условиях. Однако они обычно используются в сложных грунтовых условиях или в ситуациях с ограниченным доступом, которые запрещают использование других традиционных систем фундамента.

Каковы некоторые преимущества использования свай по сравнению с другими типами фундамента?
Пирс во многих отношениях превосходит другие методы. Вырытые вручную и просверленные бетонные опоры могут выполнять адекватную работу. Однако они чрезвычайно трудоемкие, грязные, дорогие и трудоемкие. Забивные сваи могут быть эффективными, но ограниченный доступ и уязвимость существующих зданий затрудняют их использование монтажником. Спиральный пирсинг экономически эффективен, практически не требует бетона, может выполняться в условиях ограниченного доступа и практически не вызывает вибрации.

Какова продолжительность их жизни?
Многие факторы определяют ожидаемую продолжительность жизни. Хотя винтовые опоры могут быть оцинкованы для предотвращения ржавчины, различные условия почвы могут повлиять на ожидаемую продолжительность жизни. По общей оценке, опоры служат более 150 лет в нормальных почвенных условиях.

Какой вес может выдержать спиральная свая?
В зависимости от задачи наша свая Hercules может вместить более 500 тонн или 1 000 000 фунтов.Вы увидите аналогичные нагрузки в приложении для 10-этажного здания.

Не повредится ли интерьер моего дома после установки?
Большую часть времени установка не повредит дом. Фактически, вы можете обнаружить, что двери начинают работать правильно, а некоторые щели могут закрыться.

Зачем устанавливать винтовые сваи под существующий фундамент?
Спиральные опоры используются для подпирания тонущих домов, спасая дом от дополнительных структурных повреждений.При использовании в сочетании с нашей системой Tru-lift дома можно защитить от дальнейшего оседания или поднять на нужную высоту.

Можно ли устанавливать винтовые сваи в ограниченном пространстве?
Да, наши изделия можно устанавливать в ограниченном пространстве. Наше портативное оборудование позволяет нам устанавливать его, когда возникают проблемы с зазорами, что предотвращает использование более тяжелого оборудования.

Насколько глубоко можно устанавливать винтовые сваи?
Большинство из них устанавливаются на глубине от 10 до 25 футов под землей, но может потребоваться расширение глубже, если требуемый крутящий момент не соблюдается.У нас были установлены сваи глубиной до 100 футов.

Какую гарантию вы предоставляете на винтовые сваи?
Мы предлагаем 75-летнюю ограниченную гарантию.

Какое минимальное расстояние?
Общее правило состоит в том, что они должны располагаться на расстоянии 3-4 диаметра от центра. Типичное расстояние между спиральными сваями составляет 5 футов – 10 футов.

Как я узнаю, что у меня проблемы с фундаментом?
Вы можете заметить трещины в гипсокартоне, щели между стенами и потолком, двери могут торчать, гвозди торчат из гипсокартона, могут залипать окна, треснутые полы или могут быть щели между стенами и полом. Все это может быть признаком проблем с фундаментом.

Каковы шансы возникновения дополнительных проблем с фундаментом после установки анкера?
Шансы на это ничтожны, если вы используете качественную компанию, которая предоставляет надлежащие услуги для их правильной установки.

Доступ разрешен — дистрибьюторы Danbro

Пэт Хафферт

Вы когда-нибудь оказывались в затруднительном положении?

McAuliffe Contractors устанавливает опорные сваи под высоким давлением, взрывоопасными и активными газопроводами метана.Плотный мусор на свалке, препятствия и ограниченное пространство для установки сделали проект опасным и сложным. Для зазора требовалось точное управление машиной и специальный приводной инструмент, чтобы поместиться внутри 3,5-дюймового вала.

Конечно есть. Некоторые из нас больше, чем другие.

Один из наиболее часто задаваемых вопросов, которые я получаю при проведении семинаров, касается минимальных требований к доступу при установке винтовых свай. Устранение или ограничение доступа — один из основных аргументов в пользу спиральных систем.Существуют основные способы, с помощью которых использование винтовых свай или анкеров уменьшает перегруженность площадки или проблемы с накладными расходами.

Сваи свай.

Первое преимущество связано с физическими свойствами самих спиралей. Спирали представляют собой сегментированные сваи длиной 3 фута, 5 футов, 7 футов и 10 футов. Вы можете смягчить проблемы с накладными расходами, используя более короткие фрагменты. Как правило, восемь футов — это минимальный просвет над головой, необходимый при использовании экскаватора-погрузчика или мини-погрузчика. Мы можем справиться с запасом высоты менее восьми футов, пробурив отверстие и начав пилотную точку ниже уровня земли.Кроме того, сегментированные головные секции и удлинители поставляются аккуратно сложенными и упакованными, что значительно сокращает пространство, необходимое для размещения материала на месте.

Компания Vaspoli Builders установила винтовые сваи в 48 квартирах комплекса Korman Suites в Пальмире, штат Нью-Джерси. Компания Vaspoli Builders внесла несколько изменений в свою мини-машину, чтобы она легко поместилась в каждой квартире.

Вторым нашим важным преимуществом является компактность и маневренность оборудования, необходимого для установки винтовых свай. Что, если доступ настолько ограничен (подвальное помещение или подвал), что нет места даже для небольшого оборудования? Во многих случаях мы можем работать с переносным ручным устройством, состоящим из приводной головки, выдвижной реактивной штанги и ножной педали.Блок питания размером с тачку питает гидравлику. Комиссия по тропам Аппалачей с большим успехом использовала это устройство на отдаленных горных тропах, где традиционное оборудование было невозможно.

Переносной ручной блок используется для установки винтовых свай в труднодоступных местах. Винтовые сваи устанавливаются с помощью переносного ручного блока в этой зоне с ограниченным доступом.

Узкие места с ограниченным пространством или доступом всегда представляют собой проблему, но геликоны дают возможность выполнять свою работу.

Винтовые сваи идеально подходят для узких мест.

________________________________________________________________________________

Пэт Хафферт — менеджер по семинарам и обучению для дистрибьюторов DANBRO. Он работает с DANBRO уже 15 лет. Если вы или ваша компания заинтересованы в обучающей презентации об использовании винтовых свай, свяжитесь с Пэт по адресу [email protected]

Проектирование и строительство водно-болотных угодий, издание 2007 г.

Проектирование и строительство водно-болотных угодий: издание 2007 г.


Сооружения, требующие фундамента

Вельвет, магистрали, дамбы и улучшенные все дренажи построены непосредственно на земле и не требуют фундамента.Остальные приемы — удары кулаком, болотные мосты, Гадбери и тротуары — все требуется какой-то построенный фундамент, чтобы поднять конструкция от земли.

Тип необходимого фундамента зависит от конструкции построены, доступные материалы, а также почва и водные условия. Может быть несколько типов фундамента. подходит для каждой структуры, поэтому мы обсудим основы первый. К таким фундаментам относятся шпалы, обрешетки, подшипники. сваи, висячие сваи и винтовые сваи.

Шпалы (пороги)

Самый простой фундамент — опора для проступи или косоуров. на шпалах, также называемых подоконниками или грязевыми подоконниками. Журнал естественно устойчивая к гниению древесина или обработанный столб или столб большого диаметра. используется для шпал. Спящие привыкли поддержите строительство мостов через пуншон, гадбери и болото. Надрезы для каждого типа конструкции разные и будут обсуждается далее в этой главе.

Шпалу (рисунок 24) укладывают в неглубокую траншею справа углом к ​​центральной линии трассы.Второе спальное место помещается в еще одна траншея, параллельная первой шпале. Расстояние между две шпалы — это пролет. Пролет определяется с помощью кого-то со столярным или структурным проектированием опыт.

Прикрепление шпал к земле 24–30-дюймовыми шпильками дополнительная работа, но это может уменьшить будущее обслуживание в водно-болотные угодья, подверженные затоплению. Закрепление наиболее важно вблизи ручьи или реки, где может наблюдаться высокая скорость воды во время наводнение.Закрепление также может сократить расходы на техническое обслуживание в зонах частые затопления стоячей водой. Внешние шплинты должны быть вбиваются в отверстия, просверленные под противоположными углами. Коробки установлены под этими углами будет сопротивляться плаванию и поднятию от мороза и также предотвратит вандализм. Если для закрепления используется арматурный стержень, отверстие может быть на 1/16 дюйма меньше диаметра, чем арматурный стержень. Иначе, отверстие должно быть диаметром штифта.


Рисунок 24—Уложите шпалы в неглубокую траншею и закрепите их в против
углы, чтобы они не уплыли во время сезонного наводнения.

Иногда вместо бревен для шпал используют бревна. С древесиной легче работать, потому что она не требует надрез. Тем не менее, бревна не имеют такого же деревенского качество как бревна. Сборные бетонные парковочные бамперы и другие для шпал использовались сборные железобетонные блоки, но они далеки от деревенских. Бетонные отбойники весом 150 фунтов за кубический фут трудно доставить на площадку. В большинстве водно-болотных угодий почвы, они в конечном итоге погрузится в землю.

Иногда основание для шпалы можно усилить копать глубже, шире и дольше; укладка геотекстиля; добавление нескольких дюймов гравия поверх геотекстиля; и складывая геотекстиль обратно поверх гравия, чтобы инкапсулировать его. Положите шпалу поверх этого основания.

Шпаргалка

В бугристой местности или при пересечении широкой низкой местности бревно или деревянные опоры можно использовать для поддержки тропы.Обычно журналы используются для построения гребней (рис. 25). Копать две параллельные неглубокие траншеи на расстоянии нескольких футов друг от друга. Поместите спальное место в каждую траншею и по диагонали прикрепите ее к земле тремя 30-дюймовыми шпильками. Водить машину два внешних штифта под противоположными углами. В зависимости от ширины готового след, первый слой (или курс) может быть от 3 до 5 футов в длину журналы. Второй курс еще двух бревен кладется на первый ряд бревен, возле их концы.Каждый ряд бревен укладывается под прямым углом к курс ниже и шипы или приколоты к нему. Шпаргалка до тех пор, пока не будет достигнута необходимая высота. Положите верхний курс перпендикулярно средней линии дорожки. Стрингеры или планка можно либо прибить к каждому из верхних бревен или брусьев, либо одиночное бревно большого диаметра может быть надрезано и закреплено штифтами верхние бревна (по аналогии со шпалами, описанными ранее).


Рисунок 25—Крепление бревна двумя шпалами.

Если вы используете бревна, в днище можно использовать седловидные выемки. всех, кроме спящих. В результате получится сплошная стена из бревен. Более простая техника заключается в использовании квадратных надрезов на концах. каждый журнал, который связывается с другим. Эта техника оставит после себя Зазор между бревнами от 3 до 6 дюймов (рис. 26).


Рисунок 26—Крепление бревна одной шпалой. Не
Notch регистрирует, что контактировать с землей.

Вставьте шипы или пробойники длиной 12 дюймов в предварительно просверленные отверстия на углы колыбели, чтобы держать его вместе.Избегайте штабелирования суставы друг над другом. Стыки должны быть смещены или шпильки с каждого курса попадут в шпильки в журналах курс ниже.

Лесоматериалы легче использовать, чем бревна, потому что они не имеют быть надрезанным. Для большей устойчивости и предотвращения заедания от смыва наводнениями можно заполнить открытое пространство в ядре окаймление камнем.

Проволочные габионные корзины, наполненные камнем, также можно использовать для детских кроваток. структуры.Шпалы кладутся сверху.

Деревянные сваи

Сваи — еще один метод фундамента. Три вида свай использовались для заболоченных троп. Инженеры-строители относятся к этим сваям как к опорным сваям, висячим сваям и винтовые сваи (рис. 27). Инженеры-геотехники используют ручной датчик относительной плотности для определения почвы условия. Зонд вбивается в землю с помощью фиксированного сила, позволяющая рассчитать сопротивление.


Рисунок 27—Сваи висячие и концевые. Куча посередине
начиналась как висячая свая, но стала опорной сваей, потому что
встретили сильное сопротивление, прежде чем подняться.

Опорные сваи

Опорные сваи используются в местах с твердым грунтом или твердая порода находится на глубине от 2 до 10 футов под землей. Хотя грунт на этих участках может поддерживать шпалы, сваи можно использовать для поддерживают протектор при резких изменениях уклона, когда протектор должны находиться на высоте от 1 до 5 футов над землей или водой. Сваи также могут опорные поручни.

Для установки опорной сваи выкопайте яму немного шире чем куча до точки ниже линии промерзания. Если вы столкнетесь твердая порода на дне ямы до достижения линии промерзания, свая может опираться на скалу. Мощные шнеки помогают сделать копать легче и быстрее. В дикой местности или там, где только требуется несколько отверстий, копатель для столбов с ручным управлением шнек или лопата сделают эту работу.

Поместите сваю вертикально и отвесно в отверстие. Поместите раскопанное земля (или привозной крупнозернистый песок или гравий) в яму слоями от 6 до 8 дюймов, равномерно со всех сторон штабеля, и уплотнить его трамбовкой. Штамповочная планка – лучший инструмент для уплотнение земли (рис. 28).


Рисунок 28—Лом (скальный брус) и трамбовочный брус. Подбивочная планка
легче лома и лучше всего подходит для рыхления почвы в ямах
и для трамбовки вокруг столбов.

Опорные сваи могут быть изготовлены из естественно стойких к гниению или обработанная под давлением древесина, сталь или бетон, отлитые в сонотрубках (одноразовые цилиндрические формы). Древесина обычно используется потому что он легко доступен и проще в использовании, чем сталь или конкретный. Соединения с деревянной сваей также намного проще сделать, а инструменты, необходимые для работы, легче и больше легко доступны. Древесина — лучший выбор для торцевой опоры сваи, потому что их плоские, прямоугольные стороны легче соединить чем круглая поверхность бревен.Обычно грубо распиленные, обработанные давлением 6 для этой работы достаточно 6s (рис. 29).


Рисунок 29—Использование бруса для торцевых опорных свай марки
соединения легче, чем при использовании круглых свай. Обрежьте вершины на
угол, чтобы они пролили воду.

Висячие сваи

Висячие сваи обычно используются, когда грунт влажный и неаккуратно — области, где вам нужны бревна или какая-то колода чтобы стоять во время работы. Висячие сваи для дорожных работ обычно не менее 12 футов в длину и от 10 до 12 дюймов в диаметре. Висячие сваи значительно тяжелее, их труднее устанавливать. транспорта, и более сложны в установке, чем торцевые сваи.

Висячая свая должна представлять собой натуральное устойчивое к гниению бревно или обработанное давлением бревно или столб. Отрежьте точку на узком конец и выкопайте неглубокую яму, где должна идти свая. Куча необходимо забивать широким торцом вверх, а узким концом вниз.Свая должна стоять как можно более вертикально.

Для строительства троп в отдаленных заболоченных местах используются фрикционные сваи. управляется вручную. Забивка свай производится «молотком». 2½-футовый кусок стальной трубы диаметром 12 дюймов (рис. 30). Сверху приварен колпачок и два отверстия диаметром ½ дюйма. прорезаны в крышке, чтобы выпустить воздух. Две стальные ручки диаметром ½ дюйма. к боковым сторонам трубы привариваются арматурные стержни. В одной области, где трение свайная конструкция была обычным явлением, для забивания свай использовались два таких молота. рукой.Один молот весил 90 фунтов, а другой — 135 фунтов. Используя эти инструменты, вы строите сильное тело. Обычно два человека работать вместе при работе с этими ручными копрами.

Теория висячей сваи заключается в том, что поверхность сваи развивает трение о рыхлую почву. Чем глубже куча приводимый в движение, тем больше развивается трение, пока, наконец, свая не вверх» и может двигаться только на доли дюйма с каждым удар молотка.Когда эта точка достигнута, забивка свай останавливается, обычно на глубине от 6 до 10 футов. Иногда твердая почва или скала будет достигнута до того, как куча поднимется. В этот момент забивка останавливается, и свая становится опорной сваей.

Если тропа строится постепенно, можно использовать сваи от 12 до 16 футов. приводиться в движение небольшой легкой машиной со сваебойным молотком вложение. Строительство заболоченной тропы, достаточно прочной, чтобы выдержать сваебойный копр может быть полезен в прибрежных районах, которые подвержены ураганам, северо-востоку или тайфунам.Если водно-болотное угодье трейл может выдержать машину, наверное выдержит несколько сильных штормов. Если нужны более длинные сваи, более тяжелый копр может быть доставлен на некоторые объекты на барже.


Рисунок 30—Банка сваебойной (молотка)
весить 135 фунтов и более.

Изогнутая конструкция

Независимо от того, используются ли деревянные торцевые или висячие сваи, один раз свая на месте, конструкция аналогична. Вторая куча размещается на противоположной стороне от осевой линии трассы так, чтобы каждый находится на одинаковом расстоянии от центральной линии.Когда оба сваи на месте, они соединены одним или двумя ригелями. Сочетание ригелей и свай называется изгибом.

На одногнутом ригеле верхняя часть каждой деревянной сваи обрезается плоско и уровень с противоположной стопкой. Брус 3 на 6 или 3 на 8 положить на верх обеих стопок так, чтобы он выступал на несколько дюймах от каждого из них. Эта древесина или гроссбух имеет шипы. до верха каждой стопки (рис. 31).

При использовании двух ригелей один крепится болтами к передней части, а другой к задней части каждой стопки, охватывая пространство между геморрой.Просверлите отверстие в каждой свае параллельно осевой линии тропы. Эти отверстия (и выступы) должны быть на одном уровне с каждым разное. Бухгалтерская книга размером 3 на 6 дюймов удерживается на месте с одной стороны свая, а отверстие в свае продлевается через гроссбух. Это повторяется до тех пор, пока к каждой свае не будет прикреплена болтами каждая ригеля. Ригели должны стоять на одном уровне друг с другом.


Рис. 31—Гибка с одним ригелем. Поднимите гроссбух до вершины
каждая стопка.Свая и книга вместе называются изгибом.

Другой метод для того же типа установки заключается в определении правильная высота гроссбухов и зажать пару гроссбухов к каждой стопке гнут. Просверлите отверстие в бухгалтерской книге, свае, и противоположный гроссбух, все сразу. Это быстрее, но требует два больших зажима, которые могут открываться не менее чем на 1 фут (рис. 32).


Рисунок 32—Гибка с двумя ригелями. Обрежьте верхушки свай на станке
. угол, так что они будут проливать воду.Болты проходят сквозь сваю и оба
гроссбухи.

После установки пары отводов, обработанных давлением 3 на 12 дюймов планки ступеней прибиваются к ригелю или ригелям, как описано для болотного моста на шпалах. Если досок больше 2 футов над землей или водой, высота протектора должна быть не менее две доски шириной для троп, которые не должны соответствовать требованиям доступности стандарты. Сбор и утилизация обработанной древесной стружки и опилки.

Если палуба будет находиться на высоте более 3 футов над землей, диагональные раскосы необходимы для соединения гнутых свай. А одинарной диагональной распорки достаточно, если колода всего от 3 до 4½ футов над землей (рис. 33). Если колода выше чем 4½ фута, необходимы две диагональные скобы. Эти брекеты должны быть установлены в виде поперечной скобы, образуя X между сваи. Диагональные раскосы обычно деревянные (рис. 34). Угол брекетов должен составлять от 30 до 60 градусов. горизонтально, чтобы обеспечить достаточную поддержку.Углы 30, 45, или 60 градусов, или треугольник 3-4-5 составляют математику плотницкие работы проще в полевых условиях.

Иногда земля находится значительно ниже поверхности ступить. Если гусеница находится на высоте 4 фута или более над землей и расстояние между изгибами 6 футов и более, диагональные распорки может понадобиться для соединения последовательных изгибов. крепление между изгибами делается деревянными элементами справа стопка одной загибается к правой стопке следующей, а левая стопка из согнутой влево стопки соседней (рис. 35).Иметь ввиду что скобы препятствуют потоку воды и могут способствовать засорению и ледяные джемы.


Рисунок 33—Достаточно одной диагональной распорки, если настил больше не чем
4,5 фута над землей. Чередование раскосов на последовательных изгибах.


Рис. 34—Используйте поперечную скобу, если высота настила превышает 4½ фута. выше
земля. Сверхдлинные скобы можно соединить болтами с помощью
. распорный блок для увеличения жесткости.


Рисунок 35—Иногда необходима распорка между изгибами.

О национальных лесах, все мосты требуют дизайна одобрение инженерной службы до того, как будет построен. Мосты обычно определяются как структуры более 20 футов в длину и выше 5 ноги от земли. Некоторые из более сложные конструкции описанные в этом отчете встречаются эти критерии и требуют инженерная экспертиза и одобрение.

Винтовые сваи (винтовые)

Винтовые сваи или винтовые сваи являются более точными терминами для недавняя адаптация старой техники строительства с использованием винтовые анкеры. Винтовые анкеры изначально использовались в бедных почвы, часто с кабельными оттяжками. Конструкция винтового анкера была изменена для использования в качестве винтовой сваи. Несмотря на то что технически некорректно, термин «винтовой анкер» все еще используется (рис. 36).


Рисунок 36—Спиральные сваи типа
Альтернатива висячим сваям.

Спиральные сваи теперь используются для поддержки всего, что угодно столбов к большим зданиям, построенным на бедных заболоченных почвах. Они требуют специальное оборудование и техника для установки. Многие сертифицированные подрядчики расположены по всей стране, что позволяет конкурсные торги. Иногда сертифицированные подрядчики обучают волонтеры для выполнения работы. Спиральные сваи являются отличным Альтернатива висячим сваям. Они меньше весят, их легче установить с помощью портативного оборудования и привести к меньшему количеству земли нарушение.Их общая стоимость может быть намного меньше, чем висячие сваи (рис. 37).

Винтовая свая включает винтовую головную секцию и балку седло. Свинцовая секция — сплошная высокопрочная сталь 3½, 5 или 7 футов в длину, заостренный к низу. Одна, две или три сплошные стальные спирали диаметром 8, 10 или 12 дюймов на расстоянии от 2½ до 3 футов друг от друга, приварены вокруг твердого стального вала. Диаметр и количество спиралей зависят от нагрузки, которую нужно нести, и почвенные условия на участке.Спирали прикреплены к стальной вал с одним краем прорези ниже другого, создание передней кромки и задней кромки. Все элементы винтовой сваи горячеоцинкованы. Предусмотрены отверстия под болты в конце каждой свинцовой секции для прикручивания еще одной спиральной секции к ведущей секции (рис. 38).


Рисунок 37—Винтовые сваи, установленные в Колорадо. Седла не все же прикрепил.
Концы закрыты временными пластиковыми заглушками для безопасности.


Рисунок 38—Для этого дощатого настила использовалась винтовая свая. Стрингеры прилагается
непосредственно к балке седла, помогая удерживать дощатый настил
близко к земле.

Седло L-образной балки длиной 12 дюймов подходит к концу стальной ствол винтовой сваи, где секции крепятся болтами вместе. Седло балки состоит из стального уголка, приваренного к трубный рукав.Два отверстия под болты в вертикальной ножке стального уголка находятся напротив двух отверстий под болты в стальной боковой запорной пластине (рис. 39). Боковая запорная пластина удерживается на месте двумя болтами через стальной уголок, через деревянный ригель или косоур, и через боковая запорная пластина. Кронштейн балки можно отрегулировать до 3½ дюйма, затянув гайки на болте. Седло на заказ часто используется для размещения больших деревянных или стальных гроссбухов.


Рисунок 39—Винтовой анкерный кронштейн для винтовых свай.

В бедных грунтах иногда используют более длинные винтовые сваи. добиться необходимой несущей способности. Чтобы достичь этого грузоподъемности, свая забивается в землю до заданного крутящий момент (сила, необходимая для скручивания свинцовой секции в земля) достигнута. Удлинители можно прикрутить к свинцовой секции и буром в землю до правильного достигается крутящий момент.

Спиральная свая в сборе

Спиральные сваи для заболоченных троп обычно состоят из две винтовые сваи напротив друг друга, по одной с каждой стороны болотный мост или дощатый настил, или они могут быть расположены под дощатый настил.Две сваи могут быть связаны вместе с помощью бухгалтерской книги или пара ригелей, поставленных на ребро, опирающихся на балку седло каждой сваи. Бухгалтерские книги обычно изготавливаются из цельного дерева — 3. на 6, 8, 10 или 12 дюймов, или две или три части 2 на 4 или 2 на 6s прибиты вместе. Бухгалтерские книги также могут быть глуламинированы. То ригеля прикручены болтами к каждой опоре балки (рис. 40).


Рисунок 40—Типовая конфигурация реестра
сборки винтовой сваи.

Если настил находится на высоте от 3 до 4½ футов над землей, диагональная распорка необходимо между сваями.Если палуба больше 4½ футов над землей необходимы две диагональные распорки, установленные как поперечные скобки. Диагональные раскосы могут быть дополнительными винтовыми сваи (рис. 41) или стальные уголки с прикрепленным диагональным тросом им. Если изгибы находятся на расстоянии 6 футов или более друг от друга, диагональные связи между изгибами также может понадобиться. Последовательные изгибы может быть раскреплен по диагонали от левой винтовой сваи одного согнуты в правую винтовую кучу следующего согнутого. Процедура повторяется, чтобы соединить две оставшиеся спиральные сваи изгибов.


Рисунок 41—Типовая винтовая свая в сборе.

%PDF-1.4 % 1 0 объект >>> эндообъект 2 0 объект >поток UUID: 07982c5e-57cf-4c90-94f9-1ea73dd33bdcxmp.did: 3E02F3DE1220681188C6B43C8E78232Cadobe: DocId: INDD: 21031030-208f-11e0-b96b-9e196ac5e669proof: pdfxmp.iid: 3D02F3DE1220681188C6B43C8E78232Cxmp.did: B5CA17A34420681188C6EDCBD7352BB7adobe: DocId: INDD: 21031030-208f-11e0- b96b-9e196ac5e669по умолчанию

  • сохраненоxmp.iid:5858CE290E206811A9EDA140BDA3E4E32011-03-22T14:35:01-04:00Adobe InDesign 6.0/
  • savexmp.iid:5958CE290E206811A9EDA140BDA3E4E32011-03-22T14:35:01-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:2BB813DA1C206811AFFD9C2BAEAE508C2011-03-23T15:12:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2CB813DA1C206811AFFD9C2BAEAE508C2011-03-23T15:13:53-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:34BBA5A51D206811AFFD9C2BAEAE508C2011-03-23T15:14:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C9C188EA0D20681197A5F8D27F2D7F822011-03-28T10:42:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:CAC188EA0D20681197A5F8D27F2D7F822011-03-28T10:57:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:28AACDC01320681197A5F8D27F2D7F822011-03-28T11:15:03-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F117407206811A6139704B2AB427F2011-04-14T08:05:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:90DA9FA109206811A613B55513E89A472011-05-26T10:16:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6DFAB8B00F206811A613B55513E89A472011-05-26T10:51:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:6EFAB8B00F206811A613B55513E89A472011-05-26T10:52:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72FAB8B00F206811A613B55513E89A472011-05-26T10:55:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:73FAB8B00F206811A613B55513E89A472011-05-26T10:56:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F50EF88F2A206811A613B55513E89A472011-05-26T14:24:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:38465BD42D206811A613B55513E89A472011-05-26T14:33:42-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8E33973E30206811A613B55513E89A472011-05-26T14:47:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6765A6FC31206811A613B55513E89A472011-05-26T15:04:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:6865A6FC31206811A613B55513E89A472011-05-26T15:08:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6965A6FC31206811A613B55513E89A472011-05-26T15:10:50-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6A65A6FC31206811A613B55513E89A472011-05-26T15:12:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB7F117407206811820DC1841D950AFF2012-04-10T11:04:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FC7F117407206811820DC1841D950AFF2012-04-10T12:16:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FD7F117407206811820DC1841D950AFF2012-04-10T12:16:41-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FE7F117407206811820DC1841D950AFF2012-04-10T12:16:41-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp. iid:FF7F117407206811820DC1841D950AFF2012-04-10T12:17:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0080117407206811820DC1841D950AFF2012-04-10T12:19:32-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:71A8F76020206811820DC1841D950AFF2012-04-10T14:35:42-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72A8F76020206811820DC1841D950AFF2012-04-10T14:36:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:73A8F76020206811820DC1841D950AFF2012-04-10T14:37:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74A8F76020206811820DC1841D950AFF2012-04-10T15:23:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:75A8F76020206811820DC1841D950AFF2012-04-10T15:25:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:4CAD38A22E206811820DC1841D950AFF2012-04-10T15:37:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4DAD38A22E206811820DC1841D950AFF2012-04-10T15:38:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4EAD38A22E206811820DC1841D950AFF2012-04-10T15:39:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4FAD38A22E206811820DC1841D950AFF2012-04-10T15:42:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:50AD38A22E206811820DC1841D950AFF2012-04-10T15:45:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:51AD38A22E206811820DC1841D950AFF2012-04-10T15:47:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:52AD38A22E206811820DC1841D950AFF2012-04-10T15:48:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:53AD38A22E206811820DC1841D950AFF2012-04-10T16:02:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681188C6D730C1CEE4B42012-04-10T16:22:53-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681188C6D730C1CEE4B42012-04-10T16:25:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:088011740720681188C6D730C1CEE4B42012-04-10T16:27:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681188C6D730C1CEE4B42012-04-10T16:27:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A8011740720681188C6D730C1CEE4B42012-04-10T16:37:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:949851CF0A20681188C6D730C1CEE4B42012-04-10T16:40:43-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:959851CF0A20681188C6D730C1CEE4B42012-04-10T16:42:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:969851CF0A20681188C6D730C1CEE4B42012-04-10T16:43:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:979851CF0A20681188C6D730C1CEE4B42012-04-10T16:44:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:989851CF0A20681188C6D730C1CEE4B42012-04-10T16:44:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:999851CF0A20681188C6D730C1CEE4B42012-04-10T16:44:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9C39666A0A20681188C6A5FBF2DA99D22012-04-11T12:13:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9D39666A0A20681188C6A5FBF2DA99D22012-04-11T12:14:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:9E39666A0A20681188C6A5FBF2DA99D22012-04-11T12:15:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:462A2BA02620681188C6A5FBF2DA99D22012-04-11T12:42:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:472A2BA02620681188C6A5FBF2DA99D22012-04-11T12:45:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:482A2BA02620681188C6A5FBF2DA99D22012-04-11T12:47:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:492A2BA02620681188C6A5FBF2DA99D22012-04-11T12:48:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4B2A2BA02620681188C6A5FBF2DA99D22012-04-11T12:55:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4C2A2BA02620681188C6A5FBF2DA99D22012-04-11T12:55:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:4D2A2BA02620681188C6A5FBF2DA99D22012-04-11T12:56:17-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4E2A2BA02620681188C6A5FBF2DA99D22012-04-11T12:59:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4F2A2BA02620681188C6A5FBF2DA99D22012-04-11T12:59:20-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:502A2BA02620681188C6A5FBF2DA99D22012-04-11T12:59:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:786039632920681188C6A5FBF2DA99D22012-04-11T13:02:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:796039632920681188C6A5FBF2DA99D22012-04-11T13:04:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7A6039632920681188C6A5FBF2DA99D22012-04-11T13:05:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:7B6039632920681188C6A5FBF2DA99D22012-04-11T13:06:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7C6039632920681188C6A5FBF2DA99D22012-04-11T13:34:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7D6039632920681188C6A5FBF2DA99D22012-04-11T13:45:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7E6039632920681188C6A5FBF2DA99D22012-04-11T13:46:17-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:7F6039632920681188C6A5FBF2DA99D22012-04-11T13:46:17-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:806039632920681188C6A5FBF2DA99D22012-04-11T13:47:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:816039632920681188C6A5FBF2DA99D22012-04-11T14:03:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:826039632920681188C6A5FBF2DA99D22012-04-11T14:03:30-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:DE0A31F33120681188C6A5FBF2DA99D22012-04-11T14:03:30-04:00Adobe InDesign 6.0/
  • savexmp.iid:DF0A31F33120681188C6A5FBF2DA99D22012-04-11T14:07:07-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:E00A31F33120681188C6A5FBF2DA99D22012-04-11T14:07:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:018011740720681188C6ED653FA746A42012-04-20T13:26:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681188C6ED653FA746A42012-04-20T13:52:49-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:048011740720681188C6ED653FA746A42012-04-20T13:52:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:F77F11740720681192B09272924840BD2012-04-24T11:02:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F87F11740720681192B09272924840BD2012-04-24T11:15:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F97F11740720681192B09272924840BD2012-04-24T11:19:29-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FF7F11740720681192B09272924840BD2012-04-24T12:21:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:008011740720681192B09272924840BD2012-04-24T13:18:43-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:EA0EF77F1A20681192B09272924840BD2012-04-24T13:18:43-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F1174072068118A6DD0235E7527DD2012-05-08T09:54:52-04:00Adobe InDesign 6.0/
  • savexmp. iid:F97F1174072068118A6DD0235E7527DD2012-05-08T10:03:04-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FA7F1174072068118A6DD0235E7527DD2012-05-08T10:03:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681188C6ED538DD7C4EF2012-05-08T14:00:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:088011740720681188C6ED538DD7C4EF2012-05-08T14:01:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681188C6ED538DD7C4EF2012-05-08T14:01:26-04:00Adobe InDesign 6.0/
  • savexmp.iid:0A8011740720681188C6ED538DD7C4EF2012-05-08T14:02:09-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:102B60F93120681188C6ED538DD7C4EF2012-05-08T14:02:09-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp. iid:112B60F93120681188C6ED538DD7C4EF2012-05-08T14:02:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:122B60F93120681188C6ED538DD7C4EF2012-05-08T14:03:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:132B60F93120681188C6ED538DD7C4EF2012-05-08T14:04:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:142B60F93120681188C6ED538DD7C4EF2012-05-08T14:06:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:152B60F93120681188C6ED538DD7C4EF2012-05-08T14:09-04:00Adobe InDesign 6.0/
  • savexmp.iid:9C6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:41:09-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:9D6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:41:09-04:00Adobe InDesign 6. 0/;/метаданные
  • savexmp.iid:9E6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:42:22-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:9F6BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:42:22-04:00Adobe InDesign 6.0/
  • savexmp.iid:A06BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:42:36-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:A16BE5
  • 0681188C6ED538DD7C4EF2012-05-08T16:42:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:942B516B0F20681197A58BA55A841CED2012-05-09T13:04:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:952B516B0F20681197A58BA55A841CED2012-05-09T13:04:51-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp. iid:962B516B0F20681197A58BA55A841CED2012-05-09T13:04:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:972B516B0F20681197A58BA55A841CED2012-05-09T13:05:19-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:982B516B0F20681197A58BA55A841CED2012-05-09T13:05:19-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:82611CE62B20681197A58BA55A841CED2012-05-09T13:06:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:83611CE62B20681197A58BA55A841CED2012-05-09T13:12:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8B611CE62B20681197A58BA55A841CED2012-05-09T13:26:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8C611CE62B20681197A58BA55A841CED2012-05-09T13:27:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:92C2A13B3020681197A58BA55A841CED2012-05-09T13:37:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:93C2A13B3020681197A58BA55A841CED2012-05-09T13:38:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:94C2A13B3020681197A58BA55A841CED2012-05-09T13:38:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:95C2A13B3020681197A58BA55A841CED2012-05-09T13:40:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:96C2A13B3020681197A58BA55A841CED2012-05-09T13:44:31-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:98C2A13B3020681197A58BA55A841CED2012-05-09T13:52:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:99C2A13B3020681197A58BA55A841CED2012-05-09T13:53:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:9AC2A13B3020681197A58BA55A841CED2012-05-09T13:56:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9CC2A13B3020681197A58BA55A841CED2012-05-09T13:57:47-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C6363F163320681197A58BA55A841CED2012-05-09T13:58:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6C46570B3B20681197A58BA55A841CED2012-05-09T14:57:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BE6FE7C60B206811871F8681971255082012-05-29T15:26:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:636DED0930206811AB088F8355C5531A2012-06-21T13:35:17-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:13F317E31920681188C6D1CEE28E348A2012-07-03T15:32:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:14F317E31920681188C6D1CEE28E348A2012-07-03T15:33:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:167BB83B2320681188C6D1CEE28E348A2012-07-03T15:35:08-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:177BB83B2320681188C6D1CEE28E348A2012-07-03T15:36:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:187BB83B2320681188C6D1CEE28E348A2012-07-03T15:37:50-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:197BB83B2320681188C6D1CEE28E348A2012-07-03T15:40:29-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FC7F11740720681188C6DAD122939B8F2012-07-09T16:32:42-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FD7F11740720681188C6DAD122939B8F2012-07-09T16:35:40-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp. iid:FE7F11740720681188C6DAD122939B8F2012-07-09T16:35:40-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:078011740720681188C6E4BE3A946DCA2012-07-17T07:42:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:088011740720681188C6E4BE3A946DCA2012-07-17T07:46:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D0E721D63F20681195FEBB459267B17B2012-08-06T14:52:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D1E721D63F20681195FEBB459267B17B2012-08-06T14:53:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D2E721D63F20681195FEBB459267B17B2012-08-06T14:54:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D3E721D63F20681195FEBB459267B17B2012-08-06T14:54:24-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp. iid:D4E721D63F20681195FEBB459267B17B2012-08-06T14:54:24-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:807775384420681195FEBB459267B17B2012-08-06T14:56:25-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:817775384420681195FEBB459267B17B2012-08-06T14:56:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1A78C20814206811871FAB3334D448A22012-08-22T11:06:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1B78C20814206811871FAB3334D448A22012-08-22T11:07:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1C78C20814206811871FAB3334D448A22012-08-22T11:11:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1D78C20814206811871FAB3334D448A22012-08-22T11:12:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:1E78C20814206811871FAB3334D448A22012-08-22T11:12:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1F78C20814206811871FAB3334D448A22012-08-22T11:13:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2078C20814206811871FAB3334D448A22012-08-22T11:13:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2178C20814206811871FAB3334D448A22012-08-22T11:14:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2278C20814206811871FAB3334D448A22012-08-22T11:17:06-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2378C20814206811871FAB3334D448A22012-08-22T11:18:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:678D38E415206811871FAB3334D448A22012-08-22T11:19:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:688D38E415206811871FAB3334D448A22012-08-22T11:26:42-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:A9F7E97A17206811871FAB3334D448A22012-08-22T11:31:20-04:00Adobe InDesign 6.0/
  • savexmp.iid:AAF7E97A17206811871FAB3334D448A22012-08-22T11:31:36-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:ABF7E97A17206811871FAB3334D448A22012-08-22T11:31:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BA735FB21C20681188C6B63EC769346C2012-08-30T15:08:28-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BB735FB21C20681188C6B63EC769346C2012-08-30T15:10:22-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:BC735FB21C20681188C6B63EC769346C2012-08-30T15:10:22-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:6DF3756C3720681194579597125DFEC92012-09-13T14:10:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6EF3756C3720681194579597125DFEC92012-09-13T14:10:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8C962D0E4020681194579597125DFEC92012-09-13T14:12:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8D962D0E4020681194579597125DFEC92012-09-13T14:12:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8E962D0E4020681194579597125DFEC92012-09-13T14:13:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8F962D0E4020681194579597125DFEC92012-09-13T14:13:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:
  • D0E4020681194579597125DFEC92012-09-13T14:14:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:91962D0E4020681194579597125DFEC92012-09-13T14:14:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:92962D0E4020681194579597125DFEC92012-09-13T14:14:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:93962D0E4020681194579597125DFEC92012-09-13T14:15:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:94962D0E4020681194579597125DFEC92012-09-13T14:16:43-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:95962D0E4020681194579597125DFEC92012-09-13T14:18:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:96962D0E4020681194579597125DFEC92012-09-13T14:20:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5A8259364120681194579597125DFEC92012-09-13T14:20:53-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:5B8259364120681194579597125DFEC92012-09-13T14:21:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5C8259364120681194579597125DFEC92012-09-13T14:22:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5D8259364120681194579597125DFEC92012-09-13T14:22:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5E8259364120681194579597125DFEC92012-09-13T14:23:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:5F8259364120681194579597125DFEC92012-09-13T14:23:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:608259364120681194579597125DFEC92012-09-13T14:24:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:618259364120681194579597125DFEC92012-09-13T14:25:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:628259364120681194579597125DFEC92012-09-13T14:25:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:638259364120681194579597125DFEC92012-09-13T14:27:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:648259364120681194579597125DFEC92012-09-13T14:28:20-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:643D894F4220681194579597125DFEC92012-09-13T14:28:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:653D894F4220681194579597125DFEC92012-09-13T14:28:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:663D894F4220681194579597125DFEC92012-09-13T14:29:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:673D894F4220681194579597125DFEC92012-09-13T14:30:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:683D894F4220681194579597125DFEC92012-09-13T14:32:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:693D894F4220681194579597125DFEC92012-09-13T14:38:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6A3D894F4220681194579597125DFEC92012-09-13T14:39:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6B3D894F4220681194579597125DFEC92012-09-13T14:47:47-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6C3D894F4220681194579597125DFEC92012-09-13T14:49:31-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6D3D894F4220681194579597125DFEC92012-09-13T15:02:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6E3D894F4220681194579597125DFEC92012-09-13T15:05:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:6CCA7C944720681194579597125DFEC92012-09-13T15:06:28-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6DCA7C944720681194579597125DFEC92012-09-13T15:06:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6ECA7C944720681194579597125DFEC92012-09-13T15:07:08-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6FCA7C944720681194579597125DFEC92012-09-13T15:07:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:70CA7C944720681194579597125DFEC92012-09-13T15:08:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:71CA7C944720681194579597125DFEC92012-09-13T15:11:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72CA7C944720681194579597125DFEC92012-09-13T15:13:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:73CA7C944720681194579597125DFEC92012-09-13T15:13:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74CA7C944720681194579597125DFEC92012-09-13T15:15:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:75CA7C944720681194579597125DFEC92012-09-13T15:16:43-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:76CA7C944720681194579597125DFEC92012-09-13T15:19:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:902A8FB04920681194579597125DFEC92012-09-13T15:21:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:912A8FB04920681194579597125DFEC92012-09-13T15:22:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:922A8FB04920681194579597125DFEC92012-09-13T15:22:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:932A8FB04920681194579597125DFEC92012-09-13T15:23:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:942A8FB04920681194579597125DFEC92012-09-13T15:24:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:952A8FB04920681194579597125DFEC92012-09-13T15:24:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:972A8FB04920681194579597125DFEC92012-09-13T15:27:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:982A8FB04920681194579597125DFEC92012-09-13T15:29:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:992A8FB04920681194579597125DFEC92012-09-13T15:36:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9A2A8FB04920681194579597125DFEC92012-09-13T15:37:06-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:EA115FBE4D20681194579597125DFEC92012-09-13T15:50:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EB115FBE4D20681194579597125DFEC92012-09-13T15:52:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EC115FBE4D20681194579597125DFEC92012-09-13T15:54:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:ED115FBE4D20681194579597125DFEC92012-09-13T15:54:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EE115FBE4D20681194579597125DFEC92012-09-13T15:58:19-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:EF115FBE4D20681194579597125DFEC92012-09-13T15:58:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F0115FBE4D20681194579597125DFEC92012-09-13T15:59:18-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:F1115FBE4D20681194579597125DFEC92012-09-13T16:01:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F2115FBE4D20681194579597125DFEC92012-09-13T16:02:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F3115FBE4D20681194579597125DFEC92012-09-13T16:04:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6AC0F64F5020681194579597125DFEC92012-09-13T16:08:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6BC0F64F5020681194579597125DFEC92012-09-13T16:09:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6CC0F64F5020681194579597125DFEC92012-09-13T16:10:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:6EC0F64F5020681194579597125DFEC92012-09-13T16:13:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:6FC0F64F5020681194579597125DFEC92012-09-13T16:14:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:70C0F64F5020681194579597125DFEC92012-09-13T16:14:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:71C0F64F5020681194579597125DFEC92012-09-13T16:16:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72C0F64F5020681194579597125DFEC92012-09-13T16:25:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:73C0F64F5020681194579597125DFEC92012-09-13T16:33:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74C0F64F5020681194579597125DFEC92012-09-13T16:35:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:42B36F2B5420681194579597125DFEC92012-09-13T16:36:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:43B36F2B5420681194579597125DFEC92012-09-13T16:37:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:44B36F2B5420681194579597125DFEC92012-09-13T16:39:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:45B36F2B5420681194579597125DFEC92012-09-13T16:39:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:46B36F2B5420681194579597125DFEC92012-09-13T16:40:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:47B36F2B5420681194579597125DFEC92012-09-13T16:43:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:48B36F2B5420681194579597125DFEC92012-09-13T16:48:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:49B36F2B5420681194579597125DFEC92012-09-13T17:01:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:4AB36F2B5420681194579597125DFEC92012-09-13T17:03:32-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4BB36F2B5420681194579597125DFEC92012-09-13T17:03:47-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:4CB36F2B5420681194579597125DFEC92012-09-13T17:05:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BADE408A5820681194579597125DFEC92012-09-13T17:07:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BBDE408A5820681194579597125DFEC92012-09-13T17:09:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BCDE408A5820681194579597125DFEC92012-09-13T17:10:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BDDE408A5820681194579597125DFEC92012-09-13T17:10:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:BEDE408A5820681194579597125DFEC92012-09-13T17:13:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:BFDE408A5820681194579597125DFEC92012-09-13T17:14:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C0DE408A5820681194579597125DFEC92012-09-13T17:15:18-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C1DE408A5820681194579597125DFEC92012-09-13T17:17:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C2DE408A5820681194579597125DFEC92012-09-13T17:19:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C3DE408A5820681194579597125DFEC92012-09-13T17:20:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:C4DE408A5820681194579597125DFEC92012-09-13T17:26:50-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:10F7585B5B20681194579597125DFEC92012-09-13T17:28:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:13F7585B5B20681194579597125DFEC92012-09-13T17:30:37-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:14F7585B5B20681194579597125DFEC92012-09-13T17:31:42-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:15F7585B5B20681194579597125DFEC92012-09-13T17:31:42-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F77F11740720681188C6EEA61B79E6972012-09-19T09:02:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F87F11740720681188C6EEA61B79E6972012-09-19T09:03:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:F97F11740720681188C6EEA61B79E6972012-09-19T09:03:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:FA7F11740720681188C6EEA61B79E6972012-09-19T09:04:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FB7F11740720681188C6EEA61B79E6972012-09-19T09:05:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FC7F11740720681188C6EEA61B79E6972012-09-19T09:07:06-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FD7F11740720681188C6EEA61B79E6972012-09-19T09:07:38-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FE7F11740720681188C6EEA61B79E6972012-09-19T09:11:19-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FF7F11740720681188C6EEA61B79E6972012-09-19T09:12:03-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:008011740720681188C6EEA61B79E6972012-09-19T09:13:50-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:1EDC416B0B20681188C6EEA61B79E6972012-09-19T09:30:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1FDC416B0B20681188C6EEA61B79E6972012-09-19T09:33:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:20DC416B0B20681188C6EEA61B79E6972012-09-19T09:35:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:21DC416B0B20681188C6EEA61B79E6972012-09-19T09:36:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:22DC416B0B20681188C6EEA61B79E6972012-09-19T09:36:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:23DC416B0B20681188C6EEA61B79E6972012-09-19T09:38:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:24DC416B0B20681188C6EEA61B79E6972012-09-19T09:41:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:25DC416B0B20681188C6EEA61B79E6972012-09-19T09:41:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:26DC416B0B20681188C6EEA61B79E6972012-09-19T09:42:08-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:27DC416B0B20681188C6EEA61B79E6972012-09-19T09:42:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:28DC416B0B20681188C6EEA61B79E6972012-09-19T09:43:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:70ACC59A0D20681188C6EEA61B79E6972012-09-19T09:46:03-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:71ACC59A0D20681188C6EEA61B79E6972012-09-19T09:48:19-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72ACC59A0D20681188C6EEA61B79E6972012-09-19T09:51:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:73ACC59A0D20681188C6EEA61B79E6972012-09-19T10:17:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74ACC59A0D20681188C6EEA61B79E6972012-09-19T10:17:48-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:75ACC59A0D20681188C6EEA61B79E6972012-09-19T10:20:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:76ACC59A0D20681188C6EEA61B79E6972012-09-19T10:23:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:77ACC59A0D20681188C6EEA61B79E6972012-09-19T10:27:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:78ACC59A0D20681188C6EEA61B79E6972012-09-19T10:27:54-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:79ACC59A0D20681188C6EEA61B79E6972012-09-19T10:29:32-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:7AACC59A0D20681188C6EEA61B79E6972012-09-19T10:37:31-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8EB025F01420681188C6EEA61B79E6972012-09-19T10:39:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8FB025F01420681188C6EEA61B79E6972012-09-19T10:47:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:90B025F01420681188C6EEA61B79E6972012-09-19T10:55:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:91B025F01420681188C6EEA61B79E6972012-09-19T10:56:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:92B025F01420681188C6EEA61B79E6972012-09-19T10:58:34-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:93B025F01420681188C6EEA61B79E6972012-09-19T10:59:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:94B025F01420681188C6EEA61B79E6972012-09-19T11:00:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:95B025F01420681188C6EEA61B79E6972012-09-19T11:01:31-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:96B025F01420681188C6EEA61B79E6972012-09-19T11:02:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:142C828C1820681188C6EEA61B79E6972012-09-19T11:04:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:152C828C1820681188C6EEA61B79E6972012-09-19T11:06:23-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:162C828C1820681188C6EEA61B79E6972012-09-19T11:08:22-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:172C828C1820681188C6EEA61B79E6972012-09-19T11:11:47-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:182C828C1820681188C6EEA61B79E6972012-09-19T11:12:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:192C828C1820681188C6EEA61B79E6972012-09-19T11:13:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1A2C828C1820681188C6EEA61B79E6972012-09-19T11:18:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1B2C828C1820681188C6EEA61B79E6972012-09-19T11:18:25-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1C2C828C1820681188C6EEA61B79E6972012-09-19T11:21:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1D2C828C1820681188C6EEA61B79E6972012-09-19T11:22:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1E2C828C1820681188C6EEA61B79E6972012-09-19T11:23:32-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:7609BCEB1C20681188C6EEA61B79E6972012-09-19T11:35:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7709BCEB1C20681188C6EEA61B79E6972012-09-19T11:36:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7809BCEB1C20681188C6EEA61B79E6972012-09-19T11:37:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7909BCEB1C20681188C6EEA61B79E6972012-09-19T11:38:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7A09BCEB1C20681188C6EEA61B79E6972012-09-19T11:39:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7B09BCEB1C20681188C6EEA61B79E6972012-09-19T11:40:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7C09BCEB1C20681188C6EEA61B79E6972012-09-19T11:41:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:7D09BCEB1C20681188C6EEA61B79E6972012-09-19T11:41:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7E09BCEB1C20681188C6EEA61B79E6972012-09-19T11:42:52-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:27C2B7E81F20681188C6EEA61B79E6972012-09-19T11:59:21-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:28C2B7E81F20681188C6EEA61B79E6972012-09-19T12:00:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:29C2B7E81F20681188C6EEA61B79E6972012-09-19T12:04:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2AC2B7E81F20681188C6EEA61B79E6972012-09-19T12:06:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2BC2B7E81F20681188C6EEA61B79E6972012-09-19T12:08:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:2EC2B7E81F20681188C6EEA61B79E6972012-09-19T12:10:43-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2FC2B7E81F20681188C6EEA61B79E6972012-09-19T12:11:04-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:30C2B7E81F20681188C6EEA61B79E6972012-09-19T12:11:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3C5661A0092068118A6D9D67F28BDED62012-09-20T09:38:24-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3D5661A0092068118A6D9D67F28BDED62012-09-20T09:39:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3F5661A0092068118A6D9D67F28BDED62012-09-20T09:39:31-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:405661A0092068118A6D9D67F28BDED62012-09-20T09:39:31-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:022372EE3920681188C6EDCBD7352BB72012-09-21T15:11:18-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:032372EE3920681188C6EDCBD7352BB72012-09-21T16:11:44-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:042372EE3920681188C6EDCBD7352BB72012-09-21T16:16:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:ACCA17A34420681188C6EDCBD7352BB72012-09-21T16:21:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:ADCA17A34420681188C6EDCBD7352BB72012-09-21T16:25:58-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AECA17A34420681188C6EDCBD7352BB72012-09-21T16:28:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AFCA17A34420681188C6EDCBD7352BB72012-09-21T16:38:35-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:B0CA17A34420681188C6EDCBD7352BB72012-09-21T16:42:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B3CA17A34420681188C6EDCBD7352BB72012-09-21T16:50:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B4CA17A34420681188C6EDCBD7352BB72012-09-21T16:50:51-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:B5CA17A34420681188C6EDCBD7352BB72012-09-21T16:50:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7942350B1020681188C6B43C8E78232C2012-09-30T13:36:45-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:7A42350B1020681188C6B43C8E78232C2012-09-30T13:37:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:3C02F3DE1220681188C6B43C8E78232C2012-09-30T13:43:08-04:00Adobe InDesign 6.0/
  • сохраненоxmp. iid:3D02F3DE1220681188C6B43C8E78232C2012-09-30T13:43:20-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:3E02F3DE1220681188C6B43C8E78232C2012-09-30T13:43:20-04:00Adobe InDesign 6.0/
  • ReferenceStream300.00300.00Inchesxmp.iid: 39C3C4111D206811871FDA94A6FA9DFCxmp.did: 1877F543200F1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:985E384110206811871FDA94A6FA9DFCxmp.did:74117FE720071168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:6B8234521C206811871FDA94A6FA9DFCxmp.did:74117FEB20071168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:3577D89A4420681197A5FA37401E2938xmp.did:3477D89A4420681197A5FA37401E2938
  • Референсный поток300.00300.00Inchesxmp.iid:915E384110206811871FDA94A6FA9DFCxmp. did:FEDBC05220081168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:FD7F117407206811871FDA94A6FA9DFCxmp.did:919C84F4200A1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:6D8234521C206811871FDA94A6FA9DFCxmp.did:919C84F6200A1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:5A34E2333D2068118F62DD031ABC4E50xmp.did:919C84F9200A1168B34B8F12064FFA65
  • Референсный поток300.00300.00Inchesxmp.iid:FA7F117407206811871FDA94A6FA9DFCxmp.did:3670C2ED200C1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:6F8234521C206811871FDA94A6FA9DFCxmp.did:3670C2EF200C1168B34B8F12064FFA65
  • ReferenceStream300.00300.00Inchesxmp.iid:5834E2333D2068118F62DD031ABC4E50xmp.did:A6417F9D5121681197A5FA37401E2938
  • ReferenceStream300. 00300.00Inchesxmp.iid:1877F542200F1168B34B8F12064FFA65xmp.did:1877F541200F1168B34B8F12064FFA65
  • Референсный поток300.00300.00Inchesxmp.iid:3A4C6E1B3C2068118F62DD031ABC4E50xmp.did:A2417F9D5121681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid:3C4C6E1B3C2068118F62DD031ABC4E50uuid:faf5bdd5-ba3d-11da-ad31-d33d75182f1b
  • ReferenceStream300.00300.00Inchesxmp.iid:3B4C6E1B3C2068118F62DD031ABC4E50xmp.did:A9417F9D5121681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid:324C6E1B3C2068118F62DD031ABC4E50xmp.did:3677D89A4420681197A5FA37401E2938
  • Референсный поток300.00300.00Inchesxmp.iid:384C6E1B3C2068118F62DD031ABC4E50xmp.did:14B4F4205321681197A5FA37401E2938
  • ReferenceStream300. 00300.00Inchesxmp.iid:334C6E1B3C2068118F62DD031ABC4E50xmp.did:12B4F4205321681197A5FA37401E2938
  • ReferenceStream300.00300.00Inchesxmp.iid:364C6E1B3C2068118F62DD031ABC4E50xmp.did:AB417F9D5121681197A5FA37401E2938
  • 2012-10-16T12:29:23-04:002012-10-16T12:29:26-04:002012-10-16T12:29:26-04:00Adobe InCopy CS4 (6.0.7)
  • JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD /7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAArEj/9sAhAAKBwcHBwcKBwcKDgkJCQ4RDasLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEFKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIh0i KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI+Pj4+PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMMDAREAAhEBAxEB/8QBogAAAAcBAQEBAQAAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5/c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4/OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5/c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp+So6SlpqeoqaqrrK2ur6/9oADAMBAAIRAxEAPwCbeU/KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt/gzyf8A9WHTf+kOD/qnirv8GeT/APqw6b/0hwf9 У8ВД/гзыф/1ЫдН/6Q4П+кэку/вАГеТ/+рДпв/ШБ/вБУ8ВД/гзыф/вБВХТф+кОД/АКп4q7/Бнк// АКсом/8АШБ/1TxV3+DPJ/8A1YdN/wCkOD/qnirv8GeT/wDqw6b/АНИЧ/VPFXf4M8n/APVh03/p Dg/6p4q7/Bnk/wD6sOm/9IcH/VPFXf4M8n/9WHTf+kOD/qnirv8ABnk//qw6b/0hwf8AVPFXf4M8 n/8AVh03/pDg/wCqeKu/wZ5P/wCrDpv/AEhwf9U8Vd/gzyf/ANWHTf8ApDg/6p4q7/Bnk/8A6sOm /wDSHB/1TxV3+DPJ/wD1YdN/6Q4P+qeKu/wZ5P8A+rDpv/SHB/1TxV3+DPJ//Vh03/pDg/6p4q7/ AAZ5P/6sOm/9IcH/AFTxV3+DPJ//AFYdN/6Q4P8Aqnirv8GeT/8Aqw6b/wBIch/VPFXf4M8n/wDV h03/AKQ4P+qeKu/wZ5P/AOrDpv8A0hwf9U8Vd5M/5Q/Qf+2bZ/8AJiPFU6xV2KuxV2KuxV2KuxV2 Kqc9xBaxNPcyJDElOUkjBVFTQVZqDqcVQf6e0L/q5Wn/ACPj/wCasVd+ntC/6uVp/wAj4/8AmrFX fp7Qv+rlaf8AI+P/AJqxV36e0L/q5Wn/ACPj/wCasVVrbU9NvZDFZ3cFxIByKRSI7BQQK0Vjtviq KxV2KuxV2KuxV2KuxV2KuxV2KpL5M/5Q/Qf+2bZ/8mI8VTrFXYq7FXYq7FXYq7FXYqh76xtdStXs r1PVglpzSpWvEhxuhB6jFUo/wP5X/wCWH/krN/1VxV3+B/K//LD/AMlZv+quKu/wP5X/AOWH/krN /wBVcVd/gfyv/wAsP/JWb/qriqL03y5o2kTtc6dbejK6GNm5yNVSQ1KO7DqoxVNMVdirsVdirsVd irsVdirsVdiqS+TP+UP0H/tm2f8AyYjxVOsVdirsVdirRBIIBoT38MVSManeroUhLBtTjkNjyoAD cF/SR+IFKbh+nTKPEl4f9Ll8W7gjx+XNqbWZm0WznWQQXV06RSOQCI2Qk3LEGo+FY3xOU+GD1P4K jGOM934pFw65bySRB4Li3iuCFgnmTjHIW+yB8RZa9uQGTGYE8ixOIjqgdT8xo9jqCaeswuLQTI8w QcIniLL8TVI+LjsOviMqyagGEuHmLZww+oX1TC/1SOBLuKLmZLW3eeWRFDrFRSy8gzpVjSoWvzpl uTIIg+Qa4Y7pRGvxK0sC29zdS2qxmcxRrSjxrKH+34N064PHG4omk+Eedq8mtWgWA26yXb3UfrRR wLVjHt8Z5FQo37nCco2re0DGd72X2Gpwai06QpIjWriOQSrwPIqHpStdq4YZBO66InAxpQg1CS3u NThv3qtnS5jYgD/R3UnsB9lkYZEZKMgem/wZGFgV1QlhrV4ui3dzqSj67aVJjAAqZFWWBdgP9+Bc hjyy8MmXMMp4xxgDks1HVdQ0u1mRna4u7aximekacfUZnVpS3Ndvg+yFwZMsscT1IimGOMyO61WT WrhNTgRra5VJbaVhacEMjSLJEA3wuVA4k9WGSOY8Y2PI7fJAxjhO/VNLG+hv4TNCGQqxjkjkHF0d ftKw8cthMSDXKJiUTkmLsVdirsVdirsVSXyZ/wAofoP/AGzbP/kxHiqdYq7FXYq7FXYqkraVcnXx cgD6g1LphWn+kqhgG1e6GvzGU+GfEvpz+PJt4xwV1/QhZvL9zdXmoQyMI7KWOVrUinwy3IUSmgNd ihP+yOQOAyMh06fFkMoAHf8AqRM8eq6nHFY3VotqiyRSTz+orKwiZZKQqvxfEV/aAoMlITmKIpiD GO4KnLpd4dD1azSL9/dzXUkS8l+MSSMyGtabrTrgOKXhSFbm0iY44nupqbSb20tr+wsw11Bf20pD SOvNbloyh5FitRJ+B9sZ4pCMgN7h3qMgJBPRGaTZ3Ftc30k6cFnaAxmoNQkEUbdCejKcnigYmV/j YMckgQPx1S2xtbzSk09kMh20WYt5rOeURkqjFg0bqJPsl99sqxxljEeV1VNkpCd9180ZoDTS3OqX MpR/VuFHKKpjJSKNWCk9eJ+GviMngsmR8/0BhloADydrel3N7dWsltT05P8ARr2pG9uWWU9SP5OP +yw5sZkRXuPuXFMRBv4Ov9KubjWLaaID6nJwa8BP7VsTJBtXuzb/ACxnjJmO7r8OSwmBA9/RZq+l 3l7PqHoqONzp6W8bMQAZFeZuPj0Yb5HLilIyrrGvvTjyCIHvREEd7Pq8N/PbG2jW1lhYM6MQzSQs v2GPUKcmBI5Aa6H9DEkCBF9VXTLaa3l1Bpl4i4u2li3B5IY4VrsT3U4ccSDK+p/QETkCB7kwyxg7 FXYq7FXYq7FUl8mf8ofoP/bNs/8AkxHiqdYq7FXYq7FUDpmo/pEXR9P0vqtzLa/a5cvSNOXQUr4Z Xiycd+RpnOHDXucdRprI0n0+tsbr1eXhII+PGnvWtcfE/ecPla8Ho4vNHZYwQR1FRq40ngeRtjde pXagcR8afTkPE9fD5Wy4PRxK1nLcT2yS3cBtZmryhLrJxoSB8SbGo3wwJI3FIkADsVfJIdiqW3E9 pdaqujXVsk4+rm6DSBWUUcR8eLA+OVyEz4SOlswCI8QK7Vb2PRNKmvIoA6WwHGFSIxQsFoKKafa 8Mcs/CgTXJccfElSHk1PWreNp7jSgYoxyf0LhZHCjqVRo46/fkTkyAWY/IshCB5SRlrftevFJbwl rKaATJdcgPiJp6fp/arTeuTjk4qobVzYShw8+aMybF2KuxV2KuxV2KuxV2KuxVJfJn/KH6D/ANs2 z/5MR4qnWKuxV2KuxVi+itrIfUxp8dq8X6RuameSRW5ct9kjcU+nMTCcnqoD6j+OTkZeDa75Ba1z qNt5gnu7+Kh2oNJlkRIGd1YJKrAHmiGtRiZTGWyP4TyTwxOOh/OUII9PuLJbm5iv5NSmQSG9S3uC yyMOQ9NglOA7AbUwR4DGzxcXfRSeIGhVd2yK0ie6udetJ72NorltJPqo6lG5idVJKmlK0rhxSMso J58P6WOQAQNfzkDoFb+z0nRZWZLQ2011Mqkr6vGYxrHyFDTepGQ0/qjCPSrZ5vSZS62yS20rT9Kk e6teVreIz6ksSsfRoPi5lDWhFOozKjijDcbOPLJKexY9fxaadOmv9OsLyOVImng1EVBqoLhiXm9Ti ad16ZjZBHgMgDy5t8DLiAJHuTCyna58yWly+zTaOJGA8WljY/ryyJvMD/R/SwkKxkf0lfzj/AMo3 ff6qf8nEyWs/uZMdN/eBUk1fUJUMdnpV0JmFFa49KONT4swlc7fLD4szyifsUY4jnIJVZWo0LVor evqmz0aRmIr8TCYO1PmcphDwsgHdH9LZKXiQJ75KFsthfaet3eRX0upXCer9cjguCY3Ycl9FkWgV e1NjkYGM4Wb4j1o/YmXFGVCq7tl1ul7q+s2IvfUtZJdMP1xaGKQhZqEdivJgD8sMeLJkje3p3U1C Br+dsjtT0xIbi3D2L3+lQw+ktvExZopORYuY2Yc6j6RluTHRG1xYQnYO9FNNGawaxH6NZzArMOEh ctGwPxIRJ8S08MsxGPDs15OK90fljB2KuxV2KuxVJfJn/KH6D/2zbP8A5MR4qnWKuxV2KuxVA6Zp 36OF0PU9X61cy3X2ePh2TXj1NaeOV4sfBfmbZznxV7mn0xX1b9Ju4Km1a0MJXYhnEnLlX2pSmJx3 k4vKl4/RXnaGj0e/tk+q2OpNBZjZI2iV3jX+VJCeg7VByIxSiKB2ZHJE7kboiPS/T1SPUhMzenaf U+Djkx+MSc2evXbwyXhevivpTE5PTXnaEg8ti306ztYrpo7vT+fo3aKAfjJLK0bFgVNdxXIR0/DA C9x1ZHNcia2KIj0u5lEv6UvWu1miaAxIghiCuKMeALET7k5IYyfqNoMwOQpDvoV9Jp76U+ok2piM CUhUSBePFeb8viA9gK5E4ZGHDe1UkZQJXSItNG+q31veetz+r2K2PDjTlxZW9SvI0+z0/HJRw1IG +QpEslxI87VdY079LabPp/qej64A9TjypRlb7NV8PHDmx+JAx70Y58EgUdljBAtpobV/0qz1h2U2 hhK9auJOXKvtSlMr8P8AecXlTPj9FedoVNGvrZDbWGotb2e/GIxLI8YP7McjHYeFQciMUo7A0GRy A7kboiPS/T1SPUhMzenafU+Djkx+MSc2evXbwyXhevivpTE5PTXnbd5ZX8s3r2V+1seIVo3jWWI0 rvxPBgd/5sZwkTYNLGUQNwqadYCwikVpDPLPI000rAAs7UFeI2AooAGGEOEInLiKLybF2KuxV2Ku xVJfJn/KH6D/ANs2z/5MR4qnWKuxV2KuxVD38s8Fjcz2qerPFFI8UdC3J1UlV4ruanwxVhP+K/PP /Vm/6dbj/qpirv8AFfnn/qzf9Otx/wBVMVd/ivzz/wBWb/p1uP8Aqpirv8V+ef8Aqzf9Otx/1UxV 3+K/PP8A1Zv+nW4/6qYq7/Ffnn/qzf8ATrcf9VMVd/ivzz/1Zv8Ap1uP+qmKu/xX55/6s3/Trcf9 VMVd/ivzz/1Zv+nW4/6qYq7/ABX55/6s3/Trcf8AVTFFXf4r88/8AVm/6dbj/AKqYq7/Ffnn/AKs3 /Trcf9VMVTTy9rvmfUNRFvq2nfVLbgzep6E0fxClBykYjFWVYq7FXYq7FXYq7FUl8mf8ofoP/bNs /wDkxHiqdYq7FXYq7FXYqxzzJr2s6TcxQ6bYG8jkj5s4SRuLVIP+7xVJv8Z+av8Aqyn/AJFTYq7/ ABn5q/6sp/5FTYq7/Gfmr/qyn/kVNirv8Z+av+rKf+RU2Ku/xn5q/wCrKf8AkVNirv8AGfmr/qyn /kVNirv8Z+av+rKf+RU2Ku/xn5q/6sp/5FTYq7/Gfmr/AKsp/wCRU2Ku/wAZ+av+rKf+RU2Kr4vO Pml5ERtGKqzAE+lNsCeuKs5xV2KuxV2KuxV2KuxVJfJn/KH6D/2zbP8A5MR4qmV/ewadZzX1zUQ2 6GSQqCx4jrQDFWO235j+V7uOWWCWVkgKiQ+kw48jQdcANlaUh+APK7mUe6kjK0PxwyCoNNx8O/XD L081G66H8z/J87ukV27emOTExOop0r8SjI8YTTj+ZnlMGgnlb4Q4pExqDSlNt+oyYiSxMgFS3/Mf yvdK7QzSsInSN/3TfCX58Sdun7s74JDh5pBtv/lYvlblwFw5anLiEJNB32wWE0s/5WV5V5lBNKSC Vr6TUJHge+NhCu3n3y6gBklkTl0DoVP3GmPEFptfPfl1t/WcdviQj9ePEE0oH8yPKobh9YctWlAh x4gtOH5j+V22WaVqGhpExoT40xsIpXj89aHL9hbnfxt5B+sY2E0qyectDijkllkdEiHJyy02PgK1 P0YUIE/mV5VBoZpf+RTYCVWn8z/KKkhriUEdR6TVx4gmlQfmR5ValJ5N+h9NqbYULh+YnlkgkSy0 BoT6TbY0i3H8w/LIJHqy7Cv9034VxS2n5h+WpBVJZWHiI2p9+KtJ+YnlmR2RJZWKdaRN4028evbF Ux0bzPpGvTTW+myNI9sqtICtAA3Tf6MVTfFXYqkvkz/lD9B/7Ztn/wAmI8VRHmISNEvSp4kRmhrT uO+1MEUSY83hNraQ6dr11FO9OacoAqcg4NJG60AK8fDrkBvFlyKzzDpwkpdwMs0rKvOVPhjZKfC/ 227DoPnsBkbobpq+SXWFs0BLi5jhaRjDK8igBACj1UuNztjEg7rKPDsiDbaGT6cIuL2VaqoqzCld qcAvib/5OWccmAjFMdKtEgSQTRrbpNxRgAVDBR8PMFjuScrsks6ACt6cRIKxs4mBEYJMYCgqAD8U NY4bRSGjtLqeT6lDEZGRiHXkkXEL8X94WUcRSo6dMI3Qdle7sbj6uh2OKWErGfTkdS6Fh5up3qFp XHkvNI53VGAB5Kd6b1qPDl7YlCiDLXmVAVulakj2wUm0XZ3lyLsSoyqVJBbYHiKbdD26/jitspsd R1H0TbBituD+9qodVbwVttyPnk4lBCG1YMWCTyM6kK0lAaMP91/u23ag6V75ZsWG4SxbW4kZhbRy ybFqgEkAV8P9XwyuQPRkCuh0d46tdMVdleQCQemCFIQ0MnHvt2wiIA3XitdKqBkidowQdwrciPEc t1r7VwmQ6rCBkaCjNdQL+7ikrXiWqwK1B6kVPSu2RjMyFlszY4wlQNq6W8npcpU+EsWTbiD9g1LU qe+TpqtFCPlDWgcxLyaEfFQghFqFUtSHIPyHjtElNIKkTxFYFIQcqqgZARyIHJyaDcrse/0Y2rPf yoSkt3KqusbxgLyPJaq5DBHGxHf6cQr0rCrsVSXyZ/yh+g/9s2z/AOTEeKq/mN449CvnlcxosLcn UkEDuajfBLkkc3iGra3ps09uYqg28gdZeBYhRSux4lq9xkBGgkyFoOXT9Xu+YskKWahTGoKxco6l 05Izn7JYjviTHkV9Tdr5blTlc3fpoqrU82B3qK/YO9PAf7RsVsvCVaaV7WMwKSg5ExCKiNyqtStU 22NNzgSmMUkl3GsMYli5HiDPuKAgkVUcagCtSd8FKFays2a4aL6+9v6ZLNJFyLuTU/Cq1o9Om4GE LStDo/1hzd6Zd8J4W5RmQrMNlPEMwjh+PYqSqmleuSqmPNHQap5gsXb9Kac8i9GltwJaj4K8gvxg FVpv406bY2CtEIllPyfqyBmiRHcDdaxEGm5CrxB3Hf8ADHZO6Hm8h3jx+rpcw5gEUlbkvXb4uPht 0GPCuyCuPL8Om0F67C4iVfiiVBxWVnQkMStAvHbeg78cjRCkhMRI+mp9RvEW3E9TGlwhNxID8J/d wmZ6/Dt4+OGIvdBPRXkXy9cus5juL+YAcrZxwJJJY81nkLBgP5m375IFHFLoNR8yRW5s6Ja+o/7 uOJQXUFQVFUVP2hy5N+OQnIkoBNMeu5Xs+Pl5A7RzgPcOZAAtBSoKj6TU0/hCRIG7EkAbDdLbKwv L+8vktlDTAj02qPhC/DXau3BvDwxriiHI0s/DtMrLylqEcsFw8QMKOTI/IbkKVVkG56n+zJxJCZQ EuoTlQkcfBmaSQV4Q8TIlU5LUJ8AHxIQcnxNQCB9KysZk+qFUd6PzKtGxlrUKVLNspO5Iptt7RJW nXMlhRhc3CRTgMu0SnkFrxUPzatePZdm26Y3ummUflMYGv8AUjAxb9zFzrtRqnkAvz79/wBZigvT 8x3KpL5M/5Q/Qf+2bZ/8mI8VXebVL+WtSQDkWgYAAVqT2ocB5JDx6x8tsx9a9jW2egkDd1AIBLr 6fHjUUrtTKzJkIprPJLEg/R6NcHjVRy4q5FQCetNxtvtkBAXbIllL+4vPq5/0RopfUC+iZQ6lyR1 NI9wWqNq1NMmEL4LCd43aaOSGehfk4olKbK4/X2qN+2CUiN+jKEBIUOaBPA/qymZEX0zDTmzcKA hgzDj06frw2CxMSOaaWOq29jc/V7gPa/W0VUmmDLFIh5cedfU49TuBT2ANcVULqOQXBl0qVoL7cy rH9iQB1j337h2OSGwY9VaP8AMC3tobe3DSSuzKGL0K+md6BTGADzUd+m/XLTwUwBlapf+b/K95bX Fyk0f1tY3aJTzDPJ9pAzcVr8W/xH+uQ4bZcSWad52vbG1gvLy3md7l39Jw3pwsqfCzKRG7EK3h9+ GgEWUJ5o8wza1fwJcPBBAF62g5ycF+IKxZu57V670wS2CCmFhqd3Vrw3TQSXK+l9amblIkTnlxdw vRj8X2fDvlI9OwQRMoyyjTSgkNldShbh0ZpI4ozykPxKV5eqlBTb6SMkCRyZiKB8xaObmazuL2eR 3uXaJTVZGNWY15r8JHf6e+IJCJDhjaFm0C30j0a3BSSVlEjt8XwMtVVVTap6nlXtkZStrBMhy81g urSwlMtsryOiB0SungglU28kjBOFCOKjevXtTc4zsWcTdFdFrmqGUwuRGZH9SsVIquQ1STVl3B/p 7y5M+aLi1RybgzqtxcXEnqFUVVSMgsokqUYEjl922JVNLcxNFJccEgkAUIFl9MtKD8IUcEqWoT1P 2fbARfNsxzMDskuuaVeSvHdQ+nBJOvKWNmoebcmU05sSSK9RTrg3DIyjPyLK/wAnLPUba91Vr+Jo z6caryFK0Z+/Ttk4EWwyY5RAJerZNqdiqS+TP+UP0H/tm2f/ACYjxVE+YCRot4y9RETTt2pvXcHBL kmPN59PalbdzUxScgjGaiFzUiRXZWIG+3T78oG7YhGeGNTPC0UfpRjmr8RHy+0GClVcjxHID+ElS 2fUIEZR60ZaQNxlWitQgMFPNmB7fF+GFCTSeYCJXgiDviTSsoDKSQKrSvL4vY/Lrii7Ql3dmR3rH 6MjFSk3ZlIHKNwNiN/hale3TpeCi2SnxDfmqWl5IgS21fi8EQ5KWANC26vGFB8eo64ksAmy6qNat PqluYYb6AMEeZQpcTyrVhUUq1aUrlsZemmsjdh2zZSwahFaXbRRFnoC7iiAtSsnAmg74xIKkUirr ync2slHeBFBPGeOTnDMhFeUZqzVX9odu9KHLDHZiDumFpociWyrCnqhX2lbieTkh5VVOa9CBQc6m hNBg4SdlREK6WdOktZdMi+tuyxR3kReVGLlVJ5PyoQCдвуюRAZx3ZPBLodzbJb2sURlCrWNY6MU UdGBKuK1NPip4jpkaFMrKKXTEdeSgCJSFSNh6nEyA0X0VdlNfCm/34BaaHVBehaRXU2oSk31zxAt 45YhEkCb/D6J5VLe+1OxycWskEoC60q6vJ7W4Tmgkl5yyXLVjU8S3gxLGuwFcTAnkGEsYWXOg6Vd Xsj29+xe2KpLLHGPScGh5IWkHxIwqajBjxGI5pAoovXNIim9N7WD1lk4iOS3JaQgV9TkAFABC9qj amAxMS2gghLFsZkjllUBowyVRTUDenxgMopWlSW4/wara0m8v+9asywr8K+lEnGNVf8AZbm4Ug1A GyDr1wil3dNdw2sUhMRZpAZPTMvNWFSC+zU47ig5D39xzbIyjEbjdlH5cXTXF3dK8kjukEXP1Q1Q SezPJJVaUp/mMnAU1SkZM/ybF2KpL5M/5Q/Qf+2bZ/8AJiPFUXrjomk3Ty04BPi5dKVHXIz+kpjz eRalq99cXcsaRM7zSKx5CpFHaquvFB+1vSm/amVCqZpNf311RVlR0SYlGkBKhStagBuJ2qOrHJIK SyRjkW9VpXJJDMak1NcBkoi3M4anqKgK0oVUKK+J40yO5ZbIZ7mSd1U/EF6E96D+gyVMbTuz024v ouFwyyLxBt+D83TcVHFK/BvU1pTqO9XZVDVNKuNEniEwKC6iV4ZAT8YDhWpsuxVq/LJxJAYyAtKL 6NYJFkVatJ1Z/jO3T7dfDDxEopXgt59auoreWcMh5RKSQeJk4J8I7n5CuNlWSW3l3Wlhig1DUJJb I0SKLmQaEABP3hHw07CvyxMjS8O6Gsp9Ptbm1s3uPRNo1yZmIHByGMcJ3lWtVLf25CQ2SDRZlY6h ZrHxslo4qswZ3JDqqlqKvAAffkQdmM/Es0l3mVNQjjW9vomlslIMxEirwFVC8Fam/htlnAaYxjvu WJ6Zc+Y9S1D6tpzCWR15MG4iNEFV5MW6Dbr/ALWEJ4KOy3UdUdYrn0ZmZ/VZQa7gEsFYdNuIyRNJ CTx3ssIK28jomxClq7967Cu+AlNMi0TzQY3mFwSvrfCESnh5jWgQ1+WRkTSY7FPdRt7sSl0ZIPZT z9IHih5joFqFOy/Lt2yF70yIRC6n5m1yH/SqI8NJEu7VQxoUYBWaN+O5psGHy6UlVMWghNu8jkuo JZmVJUYxsClZeQ+y3wfExA2PVsjwC7DLiLMPIUCxXl8UDBGRAodaFQP2eXEVG9fbwycCerEs3yaH Yqkvkz/lD9B/7Ztn/wAmI8Vb83vw8sam3hbvXp0+nBLkkPC7i6eS0t7scjeRj02uFchiY+jfD1JU jf2+/GEqNNlbJbJdzXHIzyvJXdixJqad6k5LdFqINPsGgO1T4998NLam5nnciNuQX9sGige5NPHC AxJtONEtl065Fxd2xuiF5bEUjYMFPIFHodx1HhthKjZNFnv7iRILFq3K8ovTSMMyQqPtSuWUDqaH r38MQAkkr9RTWtUtLfTtXFvJJZkNb0VklcEAvGnALGFK7/ZrXf5ytiQx+501ry3a4gLMIyAyuaem y1qr1QHlsehxJpQLZb+XmkWUMD6hcxs88n90Sg4qiN+89NurMQKGnTpvXDHdB2T3U2WOxu2i5SL6 Tl1DD4ONKyFvUP7SH6dslQW2HeWtLiv7W6lDolxPIyxCcsQwA2agIXrXc9PauDh3QDummrSX+hLa 3kn1e6WSsUkvp0iVyopxLiiEhmPh7ZCIAZyNq2iXek67dSTXcHpQwuscVqrK0DTUL+tIvwq7fF8A p41rlgmOrAxKZa9p1vLoE11Bc29vfJweZo4vqw9BVZKTP8XxHl8q7cRU4DlFpENnmOnwwavc/UPV FuxUtHzUtUqD8KnbwyE5ULbMUOM1aN/wncKr8Z1MgNOIB+zQ1rX5ZV4/k3w0Zl1btfLUsNwrPKKI Q3TuMic7IaIjqzYT2d361vpbPAI4UuI0dgE9aOkcgIZXqhI3Jh3vkMysB4o7uNqYiMqC03sur6dD caai20tfRuIArfDPGVJIIkB+IMSB9/TBliBugbWG35yNC92qXSwu6OEK8eDBm25KgHKn21b+OV2 YIZH5EhuIbq8FwxYmNCpZuZIJLVLjiGrXaijwycCCiQpmmTYuxVJfJn/ACh+g/8AbNs/+TEeKtec 24eVdVcivG2c0+WCXJI5vn+2vDMZLQfZuKKBvT1K/u2p8zT5E5jSj1bAUMjBU+IDk3tv7b5YxRVv p0t6vwoQvIkzNtRAtSFqQD9oV28OmHktWyix0u0mtPTngSORXanZo0QhyOIoOb/HXsd9/Gu4spAC ZaNokc92Vup+CsU5SzKyKRxcMN0RWPwHddvftivJkL6Vp0En1OCQKrUq8aKoLcqcWbdW3f4t6dsn GmJKy50yC5YKY1X0QKTOxP7P7PIpUhiSOo8clTG0o1LyiZJfrFmeE8xKywk1WRuLbu/KtfhYg06m nToJjZMTRQmjrcaFZm1msnvJGLj/AEYs9A5UhGFKD7J7bj5YwOyyRE+m6/5iVbW8WDRNPU8pYInD TTA/zMDxPTue9adKSYrpNS0DTbn0IreF5LZhEKp8IVP2vT5kEim7eI8KYmR5LQYx5u8wNqVqomQG 3kdwZFcsfUAiaqio26KAewyPCQWV2GKWd81s9bV2iYbddj7MNww37jIEN0eGQCfWXm3VTe26goyx /bSOMEygfG3JWLLyNOwHU+OCIRdZgAJL9UuuYvWPpysfVR1PFqsagjjSnXCT0ccT32Tf/EMlvEJJ 0MgWiMVNHYnevE/I1wS09jZyserMeaJvtchgThFRpW716ZVDASd27JqwBtzRP5d3EU2vXZumr6lq 6rWm78kYAKaV2U5mQ2dfI2Wf3ujaNpFzLdHg6Xcat9TqqySTRhv30HI/b4kmlNzhnvFG45JaNKt9 Vt7ibTJvrcauSYnDCWF67BkNX25Ur4fjjCN8m0THVOfIUMsF9dpcFvV9GM0JLLxJJFGJ67+A98nj CzLOcsYOxVJfJn/KH6D/ANs2z/5MR4qp+eAT5R1cDYm1k/VgPJXz7Fo10yJKFd0f4qx0IG9P3hqe G4/apldhlRTpdKjuJlu5yS8+8iqpK8/2zzUEVOzUHj7ZCJ4dmXDaf2emGW0dfVUuX5nbnIoYLUFZ nKPxoaVTr3wggpIpPdNaznlh9eFdmZpvTFEWgLKD8Dhdt+oPTxOI3SdkJqDpbAJY87i6mkVmjZie CsOxKBR0p/NTJRhxMJTpN9JhuoLURzNyVmP7srsquQixlWqT7bCoywRDAlFywwgSGR2UueiBaiqq AqKd22Un4ge/WmNKhreGCWcNFbSWi20g+IlVEvp8QBSUfy9eNP4YkKChZbNf0uYuPJm+KNQpbdSv cUC9SKtt9NDkYhJR/wC9tiGlJk4gssQXivMHlWpWvRTvU1qKbkZNDyjWIZ7a8uo7lTHJGoHxVBoW O4+7IWlLTGZ9GaaJjJLFOVKtU0V1IPHfrsMjdST/AAusrOSwgN3qmlvJByUguGRSEXEg8Srb9NjX wybFO9G8uWWoXP6dlL2mnLwjtoUdFd5ePxbs3wrsTU1+/IkqbKN81Xejkx22lwCFo6q05LEsCPsg ttQCvXff6csjEDdFVyYqIlbkzL3puPD54SLUKM0ZVgq0BBqeKgnem24xAKkr4hcBw6MYzWo4AJQ+ 3GmRIVm/lC2uraWW/vUZ5CvpxtcE7gK3IFmDNxow6ZIR2W0+vZYbeSN1RjcFWkS4V2VgR8TfvIwQ OKggfD7HehyJ5p4QWR+SdVXWPUujxMqr6cjjYuQVPMr7gjEEEoEr2ZbhS7FUl8mf8ofoP/bNs/8A kxHirfm+v+GdSoWU+g1Gj+0Pdem+CXJI5vINJgk1J3tZryczqGlkMlEEqArHQtVuXz5eOU8mwC0S thdyWCRiFnenqAt+zxUpVqmlWO5Fe222AAk2pVLSxBCym+WQBDWNfTcVoN92A8aUOAm2VUnWkw6j bbsBIOdFEhUk09NmPAMAwO/wgD/Wy2EWuRNp3HBb+q80UAhE1Y+UQCEAGpFUepVtqmoFR9GWHdhy UpZ2PJ5ByqHcp1AZSnUqKk1boaGnjiFK6HnSKQFYI34uFqTzZisfAqSCCdh2/jirpr2aaSRUtlRI goV5AfiBCr6ixsAdj1oSRStN8VWaoWi1CyuCrKsjCOZI61ow6ArQ/wB5TIDmnohNRvjY2dw9ZHEj ejH+8VlAHatKbFeh4yYFlB2ef6lC15KZJpmMgUkgkkgJT4e5I3p0+WSIYgpa1uLazlEbGiTxurio qQHXkOnU9DlEgRIU2D6ShmnupATcO0ikhirMeAcEmpA9slwseJPtPnu9YkhW8cpDbqqRRBliVglV CxK/FR9o/wCZxiKO6oXULn9Ix26RrCI7fnSRAQ8ocinM8UrSm3wjv3OWYosRahIyS3CmlSxXmT0q B8Rp74L3TSGNAfEnJEgI5prokHOQyw8JbmPeO3ZkDNTuBNFIjfLrgVOZfNnO5hgfThaXUSHnRiAx X4+LK42+Hv1GASTSol5fT3MMsSerLEpkgZ2DemNqEehxIKb/AAk/RgBB6pNhmX5bWMyJfaq939cS 9enIDYyIzCQ1ZQ3X3ORBFoEaZ1kkuxVJfJn/ACh+g/8AbNs/+TEeKonzBAbnRL23UEtLCyLxPE1O wo29N++RlyTHmwLQfLFja3cUssrzzKocQyycgylal+J4nipIh3R8jTK4AlnIgJvBBd3Jmgntvq1t C5i+PiwnUFeNVWMjj22AGSETaDLZI9X0QW940lnZSyotWI9MgmlU4x/CjNQEbV6dzvglA9Exktsb a+S5jiuIJIA0bR+twHOOnQmoB5LtQd6CopkoikEgsjhVeCJFbCNlCskz8mcilWUKzGh461oe3bJ8 2Do4b/45HaV0Lc1jcxmhJWMxLxNTxoxqOniWxVYXtbkmZAjyFCAtTIyULJIlatQd6dNxipQrwahK Q63EkMYY1hKjkrKNlLCOp2aoAbp4UpkZkx3bsEIz2PNbq3rSaf6kiehJDUqsZbZYzyWnqL4U8R88 bsgtco8JIYlfyzX7lpWVUJYhU2Sh57fEKmnc9/py0nhauaDLKXVzWq/CFU+Jp4/R9PyyJKUPcwIL e6h5hXdVYbVqUKr8O3+VkJAghlHkVbQPLdvdwz3V7OX9BV9O1AIeZ5CvDbugFSwBBHtXaQTwirtK NT0XVGMl0ymC0ZvSg9crG0hK8wqpzG/A/q8ceEliTSX27+h+5PwvH8LA+2JFJBVpCskTNyZDyQVS nLr+r3wAq1EKq0rblqke3gMQqmRy23r2I64qyzSrW51S9g1BpJb0WS/V43ZG6gcVFY2dgsamoPUn t1wEpAZLptvqHqWyw3lu8szqjSRwujVUlinOEU/1uWxHv0AoKbL0izigtk+r26hEQV4jbcmpPzJN TggbKZDZE5YxdiqS+TP+UP0H/tm2f/JiPFUbq8wt9MuZyCfTQkAePbs3f2OCXJQxE65cRzR+vDVJ nHF4UldI+SklN4zyr/k0/A0hEgxZ9UNbazJK/p+swlYFfQJWIKWcfscyee5PwvtTr4ztiEa7a3Jb lBbqWKl2jdhRXCtUjiZaivHipB+kVw80FDWVg9rci/vef1m4ZJJCQqwRNx+EqEqK8hQk7dTioTOS ePkgeT4Nq8uPwl/hHCnGvPfpU/hiqFknjdGaMG4AIcBWeMyENxXairUspFKgbb+GKqdpex3Ehdrd 4HliK/FGxBBYkpxXkQR0Y0Wh+nFVKOC6vSLi49aFopFKw1UAtxDCqim3xbg05dPDEqDRV5ggtfqs SgRbrVWDKBJz32J7qP8AgsqApuy5PEILEL/U0vJUARAIaAmOKg5h5CSAnavU7fxsiDfNplXRCFTw 47gsSgRR1AYqCWG3Rf5vvwmciaAbo4cUYCUjv3KKwGSZYmANPgZjxYN9omQ9Bx+LrX+wcHACebHJ m8SgBQVJfW01WY8w8nJvQKVNFp8W/Eitdgd/1mR35NQ2SLzBcXN5aP8AWIOAi4MrFezEbqeR2Nem A7KN0gS3uwBcq5kJHRqj4R03Br2xG6nZWiuKMEmXj6g4kh5hXt498PCtoxZaoV4gOvVelQO616jA bStQKS8hrQKwoOtWHEficir0GKystLsrWOILEgiSRpTydGdlXm44GUA1A5BqHw8MjKWzOMaRmleZ tJ0i6T62xJu4lKzxgvHH8Tco2ANRxNOg6UyFmQZUAWd6HqdrqbNLZSrPBwqHQ1BNaH9WSxMZpzlr B2KpL5M/5Q/Qf+2bZ/8AJiPFUw1KNZbCeJzRXXiSCQRXwK7jATQUMdhs7cwj6sCVUTJEWWNyRJyZ +Hfd5N+nzoBjEUElBajbW7BXK0PEiKYkRiMtvxkWAVKtU9Nu3hhQVKKS8itv3ckSpDGeUUCMwUjl UmaoZxVTWrjrX7WGqQShoby2Bjm9ISNKyJ8ZLCFurT4StKA15MOpxSmPLiY5YCSQ3xRCgCHjRvj4 0+Fi24NQfs9sVpDvH9Uq0TPKvxsTJyKrxDs3HlyoV40ovQb1rvg6qiqtBEYGuPreetPTkUDiHDmi 7gkL8I/aPXAaSCQovOY0njCQB0LOvplBv0NeahuRpxoR2Fafsgk2yEPTaQPfTwQXN6BWIxrKrciy ERlqKn7tNxw3qN6Hv1QLQTSQv6JU6nDMvKYFBGvL4gXein4QK/I/jtkwwJTCTTTLuRYwVKesokU7h ioC/7rfiw+n8e8uILRKe6Zo1rpzh0iW5aAlVV1LVdQlfidVqzUNNq7VqOhiZWoFJbrllJfc9U5xL EyqaJRPiqUbp8PEDjyINPc5HGRHZMgSgtN0S6d1lvrRltChKySgcJVcpH0kYAAB+XxDenU4ZSBWM UBruh3lskkunxjgzuyIjV+HlQ/CaBaMD8I2pgx2bKzobMVa0WQAjqAQfEh4yfExpTWIAnbiy1HIb VqajkCDX/PfIlLf1hY2jNwtYkYGQDkC/iKsKDIpet2i3cUkS2ti11Z3lusgBMZISQgOjRzuzEBeO 9QuwHgMgTZZxGyXeYdGn1F+EpkWOyWK2hkCKGPptwXlQdGWT+b9ndelTdHZTuGZ+T7aKyRrOAcUh iVQB7HGB3KJCgyjLGLsVSXyZ/wAofoP/AGzbP/kxHiqY6gSLKUqKmmwrTeo7jpiqRCJ6B+ZMf25B IBWjlixq3Ijhx6D4ffGlXs0M4aExKWR+Bcrxpw+zxIPOtN+nvirpYTPK8cih60Co9GFKn4gqpsKH Y7Hb5YpQ1xA0lt6XBuMxYSmICOqujcjV/iALGnEFWB8MULEVLQRxxLMFpGpmUx7Kgqo5ySdCFGx8 cF2kBdOwKCZUM1wQAVSisFdXTkxoABvuRXce1AVUY24s4LKzLGS8ag1XYD/fdd+NQevenjAlshAH coJ/WtbWb6w8aQAP6wmkZqhSpASoiappxpyp9B3hA8JopyTMuXJgOv3k99xhsFMaSChClVUDeq8U Ra9e5JNT3Jy8RpoMrR3lvy26Ks167sIiXEMUYJ+x9lufT7QHfc4Jy4Ys8UOOYBZeRd2kd1d3SErC PUaKIHk6xrSMKYwv8o+19wqcrhKxbZlgIGgthnhuLGLhMxRiaSyO55Ly4tKxPE8lB7ivQ9BtO7a6 pV1C60+5jkjuL2K1iR2qsrgMUZVHqRKoI2ZtqDYk9MrnRojmkCkBNHd2iXKWqcICqlZ2kULH8SEq tWUihSleNOu/WtfhykKumzxADaUTxyQpxlYM2zGlKAUAoOJYEDx75k4Y8MaaMh5pMF8w3du14HtB xdTR3U0qcZEWgJd+kpvUQMFY9Knbb/KpkU2znTfK8UF5ay6lPEzBmIUAceEKg/EDMV51IorceI65H iILLhsMhtkt9RmWO6BtLgS/71JKpJSNSY/3fqUVXFdh4BqMiKZG0Xbm++uSSXNDHERQh3jRWl4mi y1+InluQ1a774lIZJ5WblcXH+oP144uaMjJsua3Yqkvkz/lD9B/7Ztn/AMmI8VTh3KozKpcgEhVp U07DkQPvOKsePnjRx5UbzeY7j6kgJaD0x9YDK/plDHypUHf7VKb1piqcnUrBDxmuIoZBTlHJIgZT 4MOR3xVr9KaZ/wAtkH/I1P8AmrFXfpTTP+WyD/kan/NWKu/Smmf8tkH/ACNT/mrFXfpTTP8Alsg/ 5Gp/zViqtHdW00bSwzRyRp9p0YMooK7kHFVH9KaZ/wAtkH/I1P8AmrFXfpTTP+WyD/kan/NWKu/S mmf8tkH/ACNT/mrFXfpTTP8Alsg/5Gp/zVirv0ppn/LZB/yNT/mrFXfpTTP+WyD/AJGp/wA1YqrQ 3VtcBmt5o5Qn2ijBgPnxJxVR/Smmf8tkH/I1P+asVd+lNM/5bIP+Rqf81Yq79KaZ/wAtkH/I1P8A mrFXfpTTP+WyD/kan/NWKu/Smmf8tkH/ACNT/mrFXfpTTP8Alsg/5Gp/zViqrDd2lyStvPHMV3Ij dWp8+JOKq2KuxVJfJn/KH6D/ANs2z/5MR4qm8r+nG0gUvxBPEEAmnYcio+84q86ufLesP5d1Czih BF3psQisjLF6i6iYPqczFvW9IJ6ca9G/aOKpxqNlcXN7LOuhWVwJCG9WaZRI1QPtgMRX6cVQ36Lu f+pd07/kev8AXFXfou5/6l3Tv+R6/wBcVd+i7n/qXdO/5Hr/AFxV36Luf+pd07/kev8AXFU90a1l h0u6ifT7ezZ+dIIZA0clUA+Jh0r0xVIv0Xc/9S7p3/I9f64quGjXzCq+WrAg9xMMVb/Qt/8A9SzY f8jhirv0Lf8A/Us2H/I4Yq79C3//AFLNh/yOGKu/Qt//ANSzYf8AI4YqnegWc9pBcrNpsGnF6USB +YkoD9rFUh/Rdz/1Lunf8j1/rirv0Xc/9S7p3/I9f64q79F3P/Uu6d/yPX+uKrxo18RUeWrCn/GY Yq79C3//AFLNh/yOGKu/Qt//ANSzYf8AI4YqnHl2xuLSWZp9Kt9NDKAGgfmX36HFU+xV2KpL5M/5 Q/Qf+2bZ/wDJiPFUdq0XrabcxG3+uc0I+rh/T9T/ACefbFWFfoNf+pPb/uIN/XFXfoNf+pPb/uIN /XFXfoNf+pPb/uIN/XFXfoNf+pPb/uIN/XFXfoNf+pPb/uIN/XFXfoNf+pPb/uIN/XFWRaFZJbaV dwNpX6LWQvyt2nM3qAoAW51+GvTFVH/Cnkv/AHzF/wBJEn/VbFU3sRpOm2qWVlJFFBFXgnqcqciX O7sT1OKq/wBds/8Aloi/4Nf64q2t3asQqzxliaAB1JJP04qrYq7FWiAwKncEUOKsL1Pyzp9pcCKw 8tm/iKhjKLx4qMSarxZjiqD/AEGv/Unt/wBxBv64q79Br/1J7f8AcQb+uKp5FrHmOCJIYvLjKkah Eh2tDQKKAbpiq/8ATnmb/qXW/wCkuP8A5oxV36c8zf8AUut/0lx/80Yqj9K1DVbx5F1HTDpyoAUY zLLzJ6iiqKYqmeKuxVJfJn/KH6D/ANs2z/5MR4qjtWRZNNuEaKSdWQgxQmkjeynxxVhf6Ptf+rHq 3/I0/wDNWKu/R9r/ANWPVv8Akaf+asVd+j7X/qx6t/yNP/NWKu/R9r/1Y9W/5Gn/AJqxV36Ptf8A qx6t/wAjT/zVirv0fa/9WPVv+Rp/5qxVkGiW0MekXkS2N1bI/PlBcMWkkqgHwE169MVY1+hdL/6l 3Uv+D/txV36F0v8A6l3Uv+D/ALcVd+hdL/6l3Uv+D/txVUttNsLS5iuofL2pCWB1lQlqjkhDDavi MVZD/iXUP+rFffcuKu/xLqH/AFYr77lxVH6dqM+oxTGexnsuGwWYAF6g/ZpirEP0fa/9WPVv+Rp/ 5qxV36Ptf+rHq3/I0/8ANWKu/R9r/wBWPVv+Rp/5qxV36Ptf+rHq3/I0/wDNWKu/R9r/ANWPVv8A kaf+asVd+j7X/qx6t/yNP/NWKp55XtoYJ5zFp95YkooLXblg2/Rak4qyTFXYqkvkz/lD9B/7Ztn/ AMmI8VR2rAHTbkETkFDtaf3/APzy/wArFWFejD/vvzV9wxV3ow/7781fcMVd6MP++/NX3DFXejD/ AL781fcMVd6MP++/NX3DFXejD/vvzV9wxVkWhoi6TeBV1QAl6i/H+k/YH9z/AA98VY76MP8AvvzV 9wxV3ow/7781fcMVd6MP++/NX3DFXejD/vvzV9wxV3ow/wC+/NX3DFXejD/vvzV9wxVkXlpEW3uu K6otSK/pQUfo391/HFWO+jD/AL781fcMVd6MP++/NX3DFXejD/vvzV9wxV3ow/7781fcMVd6MP8A vvzV9wxV3ow/7781fcMVT3yuiJNccV1daqv/AB1RRev+6/fxxVkmKuxVJfJn/KH6D/2zbP8A5MR4 qj9TZV0+dmkliAQ1kgFZV90FDvirEfrVt/1ddb/5FN/1SxV31q2/6uut/wDIpv8AqlirvrVt/wBX XW/+RTf9UsVd9atv+rrrf/IPv+qWKu+tW3/V11v/AJFN/wBUsVd9atv+rrrf/IPv+qWKp7o0sT6X dMl1ezqOdZbpSsy/AP7sFV+j3xVIvrVt/wBXXW/+RTf9UsVd9atv+rrrf/Ipv+qWKu+tW3/V11v/ AJFN/wBUsVd9atv+rrrf/IPv+qWKu+tW3/V11v8A5FN/1SxV31q2/wCrrrf/ACKb/qliqe+XpYpI Lkx3V7dAEVa9Uqy7H+7qq4qkX1q2/wCrrrf/ACKb/qlirvrVt/1ddb/5FN/1SxV31q2/6uut/wDI pv8AqlirvrVt/wBXXW/+RTf9UsVd9atv+rrrf/IPv+qWKu+tW3/V11v/AJFN/wBUsVTny5NFJNOI 7y/uiFFRfIVVd+qVRd8VZBirsVSXyZ/yh+g/9s2z/wCTEeKp1irsVdirsVdirsVdirsVdirsVdir sVdirsVdirsVQ93fWdgglvZ47dGPFWkYKCetN/liqE/xHoH/AFcbb/kav9cVd/iPQP8Aq423/I1f 64q7/Eeg0r+kben/ABkX+uKt/wCI9B/6uNtt1/eL/XFVe01TTr9mWxuYrhkFWEThiAfGmKovFXYq w/yn5s8q23lXRbe41rT4ZodPtY5I5LqFXR1hjVlZWkBBBG4xVNv8Z+T/APq/ab/0mQf9VMVd/jPy f/1ftN/6TIP+qmKu/wAZ+T/+r9pv/SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq7/Gfk//AKv2m/8A SZB/1UxV3+M/J/8A1ftN/wCkyD/qpirv8Z+T/wDq/ab/ANJkH/VTFXf4z8n/APV+03/pMg/6qYq7 /Gfk/wD6v2m/9JkH/VTFXf4z8n/9X7Tf+kyD/qpirv8AGfk//q/ab/0mQf8AVTFXf4z8n/8AV+03 /pMg/wCqmKu/xn5P/wCr9pv/AEmQf9VMVd/jPyf/ANX7Tf8ApMg/6qYq7/Gfk/8A6v2m/wDSZB/1 UxV3+M/J/wD1ftN/6TIP+qmKqNz5m8iXqCO81fSLlFPILLc2zgHpUBnOKob9Kfln/wAtmhf8jbT/ AJqxV36U/LP/AJbNC/5G2n/NWKu/Sv5Z0p9c0Kn/ABltP+asVd+lfyzH/H5oW/X97af81Yqr2vmL yBZFmstU0e2ZxRjDcWyEgePFxiqI/wAZ+T/+r9pv/SZB/wBVMVd/jPyf/wBX7Tf+kyD/AKqYq//Z
  • 728application/pdfБиблиотека Adobe PDF 9. Hl4P]j=_|kHb

    D&B Engineering Contractors-FAQ

    Что такое винтовая свая?

    Винтовая свая состоит из высокопрочного стального стержня с прикрепленной к нему одной или несколькими спиральными опорными пластинами
    .Он устанавливается в землю с помощью вращения и служит опорой для различных коммерческих, 90 148 жилых и промышленных сооружений.

    Где используются винтовые сваи?

    Спиральные сваи

    обычно используются, когда сложные грунтовые условия не позволяют использовать
    в качестве традиционной системы фундамента, хотя из-за их замечательных характеристик винтовые сваи
    следует использовать по возможности.

    Как устанавливаются винтовые сваи?

    Использование гидравлического поворотного привода, устанавливаемого на различное оборудование.Это может быть что угодно: от ручного оборудования до оборудования, устанавливаемого на большой экскаватор.
    Один из опытных руководителей проектов D&B определит наиболее подходящее оборудование
    для вашей рабочей площадки.

    Как давно существуют винтовые сваи?

    Существует документация, относящаяся примерно к 1720 году в Англии, когда была фактически изобретена винтовая свая
    . Маяки поддерживались винтовыми сваями ручной установки
    в 1800-х годах.

    Как прикрепить винтовую сваю к существующему фундаменту?

    Свая постоянно крепится с помощью запатентованного стального кронштейна для крепления фундамента.

    Можно ли повторно выровнять строение с помощью винтовых свай?

    Да, стальной кронштейн, поддерживающий фундамент, позволяет нам использовать гидравлический домкрат, чтобы поднять
    или опустить фундамент, затем механически зафиксировать кронштейн на месте и
    снять гидравлический домкрат.

    Я инженер, сложно ли спроектировать фундамент из винтовых свай?

    Нет, вы можете связаться с нами, и один из штатных инженеров D&B будет более чем счастлив
    помочь вам.Мы также можем предоставить вам собственную копию «Практического проектирования
    и Руководства по осмотру винтовых свай и натяжных анкеров», составленного и подготовленного
    Джоном С. Паком, ведущим специалистом в отрасли по использованию винтовых устройств.

    Можно ли устанавливать винтовую сваю в ограниченном пространстве?

    Да, мы обычно устанавливаем винтовые сваи в труднодоступных местах, таких как жилые и коммерческие подвальные помещения
    и внутри подвалов, используя ручное оборудование, приводимое в действие дистанционными гидравлическими агрегатами
    .

    Как скоро вы сможете приступить к моему проекту?

    Поскольку D&B укомплектована персоналом, оборудована и поддерживает запасы материалов для винтовых свай, не уступающие
    , мы всегда можем выполнить требования графика наших клиентов. Будьте уверены,
    вам не придется ждать неделями, пока мы сообщим вам, что материал заказан. У нас всегда есть нужный материал
    , готовый и ожидающий вашего проекта.

    Сколько времени занимает установка винтовой сваи?

    Благодаря нашему специализированному оборудованию и опытным монтажным бригадам, имеющим многолетний опыт работы с D&B, мы можем установить сваю за считанные минуты. Например;
    одна бригада может установить от 60 до 70 свай за один день для нового строительства.

    Почему спираль или спирали только на головной части сваи?

    Поскольку винтовая свая устанавливается через неустойчивый грунт до устойчивого грунта или коренной породы.
    Свая называется «торцевой несущей сваей», что означает, что нагрузка передается вниз по
    голым удлинительным валам на спиральные опорные плиты (или спираль) ведущего вала.

    Как долго длится спиральная свая?

    Спиральные сваи, которые использует компания D&B, оцинкованы для защиты от коррозии.
    В большинстве грунтов срок службы сваи превышает 200 лет.

    Каковы преимущества винтовых свай?

    Спиральные сваи

    являются быстрыми, чистыми, экономичными и обеспечивают превосходную производительность по сравнению со всеми другими типами глубоких или мелких фундаментов
    , включая чрезмерные земляные работы и обратную засыпку.
    Несущая способность спиральной сваи измеряется и определяется во время установки с использованием расчета крутящего момента
    в зависимости от несущей способности. D&B подтвердит фактическую несущую способность каждой сваи
    или натяжного анкера, которые мы устанавливаем.Стойки или затяжки могут быть сразу загружены до полной проектной нагрузки
    после завершения установки.

    Как долго D&B занимается бизнесом?

    D&B занимается бизнесом более 42 лет и 23 из них устанавливала винтовые сваи
    и натяжные анкеры. Мы гордимся тем, что являемся крупнейшим подрядчиком по установке спиральных свай
    в Северной Америке.

    В чем разница между опорой и сваей?

    Нет, в данном случае эти два слова означают одно и то же.

    Сколько стоят винтовые сваи?

    Каждый проект уникален в применении конструкции и установки спиральных свай.
    Мы оцениваем каждую работу индивидуально и предоставляем подробное ценовое предложение. Спиральные сваи
    являются экономичным выбором, а если учесть их выдающиеся характеристики
    , то винтовые сваи представляют собой большую ценность.

    Инновационные стальные фундаменты | Screwfast Ltd

    Да и нет. Есть ряд поставщиков, которые, как правило, концентрируются на меньшей части технологии винтовых свай, выполняя фундаменты домов и небольшие мачты связи.И есть другие, которые прикрепили винтовые сваи к другим видам деятельности, таким как строительство мачт, но ScrewFast была компанией, которая пробудила эту технологию в Великобритании, стране ее рождения в 1846 году, и именно ScrewFast изобрела новые и важные аспекты спирального строительства. технологии свай, такие как спиральные каменные сваи и большие винтовые сваи для ветряных турбин и сигнальных сооружений больших автомагистралей, новые способы соединения винтовых свай с другими конструкциями, а также лучшие способы установки и проверки винтовых свай.ScrewFast раздвинул границы винтовых свай намного дальше всего, что когда-либо делалось до Worldwide.

    Многие пытались копировать нас, но ни одна другая компания по производству винтовых свай в Великобритании не может похвастаться собственным постоянно действующим отделом исследований и разработок, использующим 34-тонный экскаватор с электронным оборудованием контроля крутящего момента для проверки значений крутящего момента при установке с помощью испытаний свай. ScrewFast уникален тем, что имеет более 50 сваебойных торсионных головок, в том числе одну, которая может устанавливать винтовые сваи с безопасной несущей способностью до 2000 кН.

    Попытки скопировать нас предпринимались много раз на протяжении многих лет, но ни одна из них, похоже, не обладает необходимым сочетанием навыков, опыта, оборудования и, что наиболее важно, целенаправленной приверженностью созданию еще лучших, более надежных и долговечных решений.

    Некоторые другие поставщики столкнулись с некоторыми проблемами из-за отсутствия соответствующего оборудования или опыта, или из-за того и другого, и в таких случаях проблемные клиенты иногда вызывали ScrewFast для исправления или консультации по поводу неудачных работ. (между прочим: важные для безопасности работы в международном аэропорту в Англии, некачественный сигнальный фундамент на важном участке железной дороги, а также различные мачты связи и различные строительные работы).

    Проблемы неизбежно возникнут, когда не будет надежных геотехнических знаний для поддержки операции установки. Не менее важно глубокое и четкое понимание местных критериев проектирования для различных грунтовых условий. Есть много случаев, когда винтовые сваи не проникают в некоторые грунты, если не будут сделаны определенные приспособления, такие как добавление скалорезных зубьев и профилированных передних кромок.Существует множество вариантов, с которыми должен быть знаком проектировщик, чтобы иметь возможность надежно работать с широким разнообразием грунтов, с которыми так часто приходится сталкиваться. Эти конструктивные особенности должны быть предсказаны, и сваи должны быть изготовлены в соответствии с ожидаемыми условиями.

    Сваи, причалы и анкеры — в чем разница?

    Что такое заземляющие анкеры?

    Грунтовые анкеры, грунтовые анкеры и грунтовые анкеры часто используются при описании элементов глубокого фундамента, конструкция которых аналогична сваям/опорам. Однако ключевое отличие состоит в том, что анкеры работают в приложениях натяжения или подъема . Подобно буквальному лодочному якорю, который сопротивляется силе течения на судне, якоря сопротивляются силам подъема или растяжения.

    Узнайте больше о расчете свай против подъема: https://www.slideruleera.net/PileUpliftDesign.pdf

    Анкеры

    могут быть установлены как горизонтально, так и вертикально. Горизонтально они часто устанавливаются за подпорными стенками и называются подхватами.В вертикальных приложениях их обычно называют анкерными сваями, фундаментными анкерами, грунтовыми анкерами, грунтовыми анкерами или грунтовыми анкерами.

    Анкерные анкеры (горизонтальный наземный анкер)

    Анкеры Tieback

    обычно используются для удержания грунта, например, при ремонте обрушившихся/опрокинутых подпорных стен и дамб. Анкерный анкер устанавливается позади или через такие конструкции, как подпорные стены. Анкер забивается за пределы области, где грунт может оползнуть. После того, как анкер установлен на место и достигнута желаемая натяжная способность, анкерные тросы или стержни соединяют анкер с ригелем на противоположной стороне подпорной стены.Боковая нагрузка, которая представляла угрозу для конструкции, теперь передается на грунт через анкерный анкер. Во время установки обратные анкеры часто дополняются чистым цементным раствором для взаимодействия с почвой, добавляя трение и увеличивая сопротивление подъему. Спиральные обратные анкеры являются очень эффективным выбором для этого применения.

    Анкерные сваи (вертикальные грунтовые анкеры)

    Анкеры для вертикального применения обычно называют анкерными сваями или просто грунтовыми анкерами, фундаментными анкерами, фрикционными анкерами и т. д.Их также можно использовать для сопротивления опрокидывающим или подъемным нагрузкам на конструкции, вызванным консольной конструкцией, давлением грунта, ветром и землетрясением. Сопротивление дополняется спиралями на винтовых анкерах или за счет трения цементного раствора о грунт с залитыми (без обсадных) анкерами. После установки грунтовые анкеры крепятся к фундаменту конструкции.


    Может ли свая или пирс

    также быть анкером?

    Да. Термины «свая» или «пирс» относятся к самому элементу конструкции, тогда как термин «анкер» просто относится к применению сваи или пирса.Таким образом, свая или пирс также могут быть анкером, также известным как «анкерная свая». Этот термин часто применяется к реактивным сваям, забиваемым рядом с тестовой сваей, которые используются для закрепления домкратной балки во время испытаний под нагрузкой.

    Сваи, опоры и анкеры: заключение

    Итак, сваи, опоры и анкеры — это одно и то же? «Сваи» и «пирсы» очень похожи и часто называются синонимами, но есть ключевые различия в размерах и строительных материалах. С другой стороны, термин «анкеры» просто относится к свае или опоре в приложении для натяжения или для поднятия .

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
