Короб для батареи своими руками

В квартирах домов, к которым подведена магистраль центрального отопления, устанавливаются радиаторы отопления – либо чугунные, либо алюминиевые, либо биметаллические. У этого вида нагревательных приборов есть один общий недостаток – их дизайн не всегда вписывается в интерьер жилья, где они установлены. Если речь идёт об алюминиевых и биметаллических радиаторах, то их внешний вид более-менее соответствует современным представлениям о дизайне, но вот с чугунными батареями чаще всего возникают проблемы в этом плане. Монументальные суровые «дедушки» с пористой поверхностью и постоянно облетающей краской смотрятся в современной квартире как памятник прошлому. Вполне естественно, что многие владельцы хотят как-то решить эту проблему.

Декоративные короба для батарей

«Примирить» суровый внешний вид батарей для отопления с оформлением современного дома помогает такое средство, как декоративный короб для батареи. По сути любой короб на батарею представляет собой ящик, который открытой стороной повёрнут к стене и прикрывает поверхность радиатора отопления.

Он снабжён вырезами под трубы подводки к магистрали и отверстиями или пазами для правильного воздухообмена.

На сегодняшний день на рынке представлен широкий выбор готовых изделий подобного типа – они имеют различное оформление, позволяющее гармонично вписать их в практически любой дизайн современного дома. Их декорируют различными элементами, оформляют в разноплановой стилистике, используя широкий ассортимент материалов. Встречаются изделия из гипсокартона, металла, дерева – на любой вкус и на любые финансовые возможности. Те, кто имеет желание оформить свой дом эксклюзивно, могут индивидуально заказать дизайнерский декоративный короб для батареи.

Встречаются изделия, выполненные в комбинированном стиле – в виде стеллажей, шкафчиков, столиков. Некоторые производители изготавливают конструкции с широкой верхней горизонтальной панелью в виде лавочек, диванчиков и кушеток. Простор для фантазии здесь очень широк, можно бесконечно придумывать всё новые и новые решетки для батареи отопления и их комбинации.

Декоративный короб для радиатора отопления своими руками

Для тех, кто хочет сэкономить финансы или просто не имеет желания покупать готовоеизделие или заказывать его, существует возможность сделать его своими руками. Процесс изготовления не является сложным и вполне по силам даже человеку, не имеющему особых навыков в этой области. Для начала следует ознакомиться с некоторыми нюансами, которые необходимо учесть при изготовлении конструкции.

Выбирая материал для изготовления изделия своими руками, следует учитывать его свойства в плане теплопередачи, теплостойкости и долговечности. С этой точки зрения подходят следующие варианты:

  1. Металл – обладает отличной теплопередачей, годится для выполнения стильных дизайнерских конструкций, но его использование предполагает наличие хороших навыков в работе с этим материалом;
  2. Дерево – способно поглощать тепло, но при грамотном обращении с ним вполне годится для использования декоративных средств маскировки батарей отопления;
  3. Гипсокартон – с первого взгляда этот материал совершенно не годится для наших целей, однако при правильной обработке становится очень выгодным вариантом.

В случае использования гипсокартона необходимо обработать его следующим образом:

  • Прокатываем поверхность гипсокартона игольчатым валиком – это создаёт специальные мостики для теплопередачи;
  • Обрабатываем поверхность водной эмульсией ПВА – этим мы предохраняем гипсокартон от пересыхания и повышаем его обрабатываемость механическим путём.

Далее поговорим о самой конструкции и о её особенностях.

Как известно, у радиатора тепло выделяется двумя способами:

  1. При помощи тепловой конвекции;
  2. При помощи инфракрасного излучения.

Как нам известно из курса физики средней школы, любое излучение отражается белым цветом и полностью поглощается чёрным. Для того чтобы часть тепла от батареи не уходила на обогрев стены, нам необходимо между стеной и прибором отопления поместить блестящий фольгированный лист, который будет препятствовать поглощению тепла стеной и отражать излучение в помещение.

Внутреннюю часть короба необходимо выкрасить в чёрный цвет – тогда излучение будет полностью поглощаться и излучаться в помещение.

Снизу следует оставить открытое пространство для поступления холодного воздуха на поверхность прибора. Переднюю панель нужно оснастить путями для свободной конвекции – её можно сделать в виде решётки, вертикальных или горизонтальных пазов или просто просверлить отверстия. Выполняя переднюю панель своими руками, следует помнить о том, что общая площадь открытого пространства на ней должна быть более площади закрытого пространства – только при этом условии тепловая конвекция будет происходить без потерь.

Проектируя переднюю панель, нужно обеспечить возможность свободного доступа к батарее для контроля, чистки и обслуживания. Это могут быть раздвижные или открывающиеся дверцы, съёмный щит на магнитах или пазах.

На рисунке показана схема, каким образом можно сделать своими руками декоративную коробу для труб отопления с повышенной теплоотдачей для радиатора отопления.

Указанная конструкция предусматривает аэродинамический козырёк – он помогает избежать образования воздушной подушки в верхней части нашей конструкции. Инжектор обеспечивает нагнетание тёплого воздуха в помещение.

Декоративные короба являются универсальным и эффективным средством, которое поможет вписать батареи отопления в дизайн интерьера любого дома. Современный рынок предлагает массу разновидностей на любой вкус и для любого кошелька. Есть возможность заказать эксклюзивный декоративный короб.

При желании вы можете сделать такую конструкцию своими силами – это довольно несложно и если учесть все тонкости и грамотно выполнить все работы, вы сумеете сделать декоративный короб, который будет не хуже, а может даже и лучше купленного или сделанного на заказ.

Экран для батареи отопления своими руками из фанеры, ткани и ламината: чертежи, фото, видео инструкция

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора.

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления».

Разновидности экранов для батарей

По способу установки выделяют всего 3 вида:

  • плоский экран;
  • навесная крышка;
  • короб.

Плоские экраны устанавливаются в тех случаях, когда радиатор располагается в нише или под подоконником, что соединяет его с общей концепцией интерьера, но сохраняет в помещении тепло.

Фото 1 Плоский вариант экрана на батарею

Навесная крышка монтируется на выступающие радиаторы. Именно этот вариант в некоторых случаях наращивают и получается миниатюрный столик, подходящий для утренного или вечернего кофе-брейк.

Фото 2 Навесная крышка — идеальный вариант для выступающего радиатора

Короб полностью закрывает радиатор, поэтому очень важно, чтобы вентиляционные отверстия были в нужном количестве и сделаны в определенных местах.

Что касается материала изготовления, то для экранов подходит абсолютно все – от закаленного огнеупорного стекла до дерева, включая ДСП, МДФ, пластик и даже металл.

Преимущества и недостатки отдельных вариантов

Поскольку речь идет о самостоятельном изготовлении экрана, выбирать стоит тот материал, с которым легко работать.

Безусловным лидером является дерево. Природная структура, красота, аромат и эстетика делают этот материал вечным. После того, как экран изготовлен, обязательно покрывайте его специальными составами. Если этого не сделать, даже дерево промышленной сушки от длительного контакта с горячей батареей начнет деформироваться и терять первоначальную форму.

ДСП, ДВП и пластик – находка для начинающих мастеров. Этот материал легко режется и обрабатывается. Вырезать детали можно как «на глаз», так и по трафарету. Такие экраны хотя и недолговечны, но способны значительно украсить интерьер в целом и радиаторы в частности.

Стеклянный экран изготовить самому очень сложно, поэтому их приобретают уже готовыми или делают на заказ. Это настоящая изюминка интерьера, которая может быть оформлена даже в виде картины.

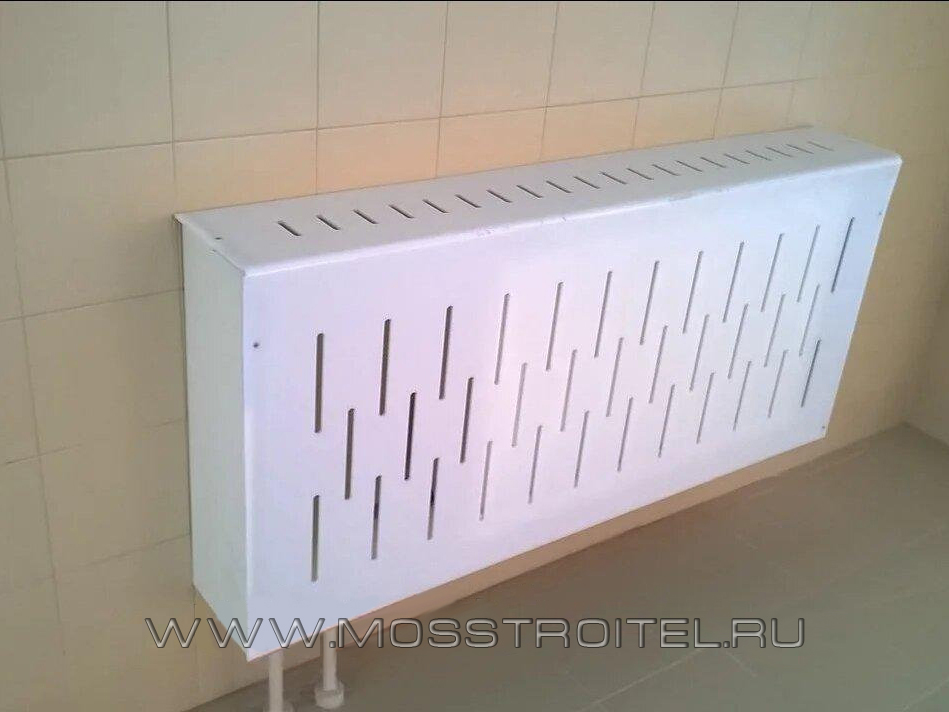

Металлический экран чаще всего изготавливают либо в виде декоративного кружева, либо в виде заслонки. Это тоже специфический материал, который может изготовить только соответствующий специалист.

Поскольку ДВП (ДСП или пластик) являются наиболее простыми материалами, на их примере мы расскажем, как можно сделать экран для радиаторов своими руками.

Пошаговая инструкция

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

  • лист ДВП подходящей цветовой гаммы

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

  • листовая сетка, которая будет устанавливаться на переднюю и боковые панели;
  • отражающий лист – чаще всего используются металлические или фольгирующие листы;
  • соединительные элементы – скобы, шурупы и гвозди.
  • столярный клей.
Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с  шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Заключение

Никто не отменяет фактора доступности декоративных элементов в продаже. Сегодня можно выбрать экраны на любой вкус и кошелек. Но все же есть мастера, которые любят и умеют творить настоящие произведения искусства своими руками. Можно начать с малого – и сделать такой простой, но очень красивый экран самостоятельно. Небольшая подготовка и 3-4 часа вашего времени позволят создать уникальный и эксклюзивный элемент интерьера без особых затрат.

Видео 3 Делаем декоративный экран своими руками

Видео 4 Декоративный экран-решетка на батарею


Фото готовых экранов в интерьере

Фото 6 Секционный экран на батарею

Фото 7 Вариант резного экрана для батареи

Фото 8 Плетёный складной-раскладной экран для радиатора

Фото 9 Экран из металла на батарею

Фото 10 Плетеный вариант экрана для батареи

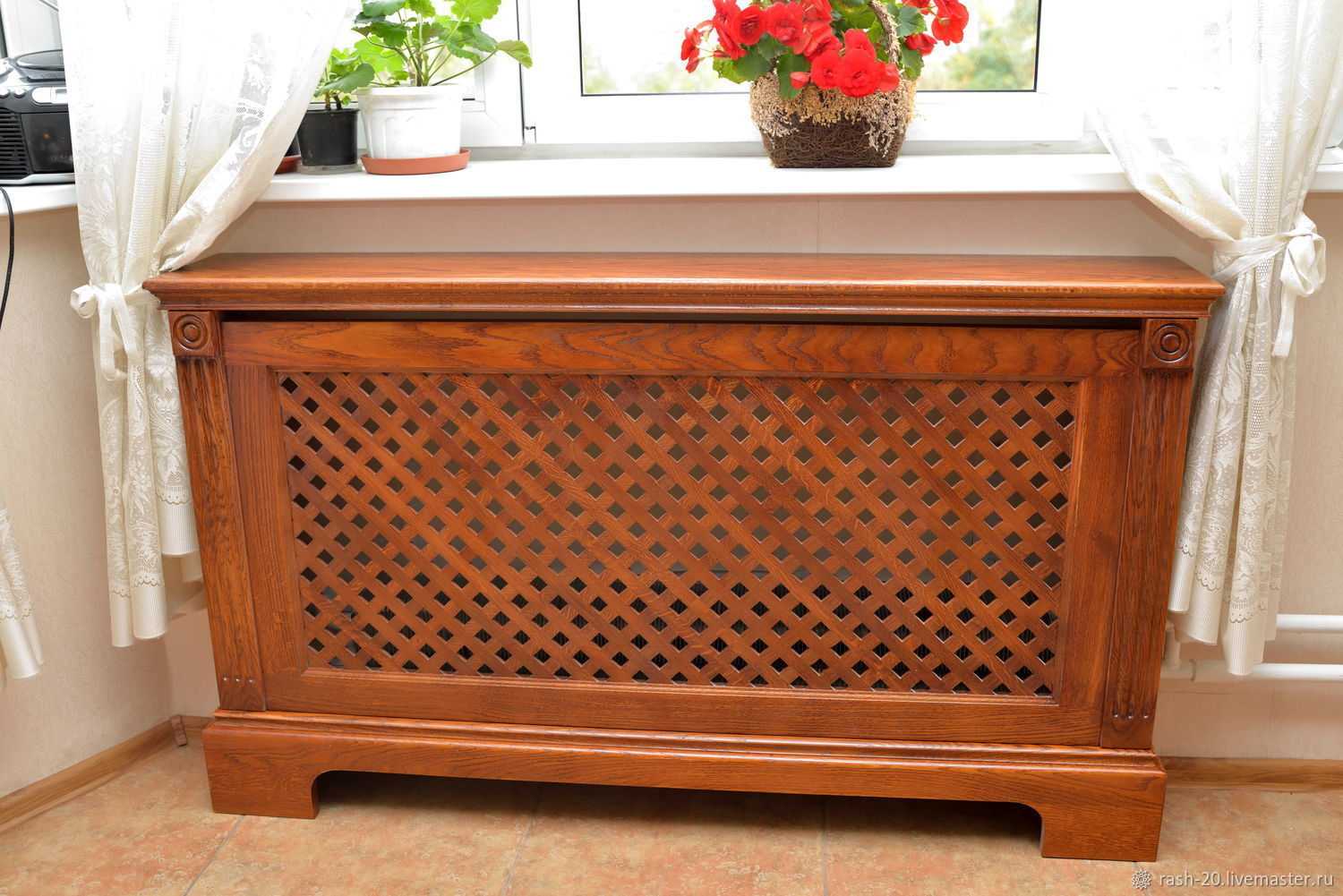

Фото 11 Экран из массива дерева

Экран для батареи своими руками

Создание экрана для батареи отопления своими руками

Отопительные батареи выполняют функцию обогрева помещения. Но их внешний вид не всегда соответствует общему стилю интерьера в помещении. Для улучшения привлекательности применяются специальные экраны, сделать которые можно своими руками.

Помимо декоративной функции они защищают приборы от грязи и пыли. Также качественно выполненный декоративный элемент способен снизить излучение инфракрасных спектров и улучшить эффективность отопления.

Преимущества использования декоративных элементов

Подобные элементы декора используют для батарей по нескольким причинам:

  1. Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
  2. Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
  3. Упрощает уход за радиаторами.

Многофункциональный экран можно сделать в нескольких вариантах:

  1. Плоский – ограждает батарею, находящуюся в нише.
  2. Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.
  3. Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.

Материалы изготовления

Изделия вполне можно изготовить своими руками, используя различные виды материалов. Характеристики материала определяют его технические особенности.

Например, металлические заслонки можно покрасить в любой цвет. Они превосходно выполняют свои защитные функции и великолепно смотрятся.

Используя технику перфорации, можно создать необыкновенный и интересный эффект. Модель из стали и алюминия очень легко монтируется. Изделие из дерева смотрится очень эффектно в любом интерьере.

Тем, кто хочет создать подобный элемент декорирования своими руками лучше использовать доступные материалы:

Это недорогой материал, имеющий низкую теплопроводность. Он неравномерно нагревается и имеет небольшую прочность. Работать с пластиком довольно сложно. Пластик должен быть толстым, так как тонкий материал обладает низкой прочностью.

При нагревании может выделять токсичные вещества. Изделия из подобного сырья имеют небольшой вес, устойчивы к влаге, не подвержены к коррозии и сильно не нагреваются.

При выборе материала для декоративного изделия следует помнить не только о привлекательном внешнем виде, но и о микроклимате в помещении. Поэтому надо подбирать заслонку с минимальной поверхностью и оставлять небольшое пространство от пола для движения воздуха.

Деревянные изделия можно покрасить в любой цвет и украсить художественной росписью. Из дерева можно сделать четыре разновидности обрешетки. Например, ромбиком, кружочками, клеткой и в виде жалюзи. Интерьер с деревянными элементами выглядит очень эстетично и превосходно сочетается с другими материалами.

Лучшие породы дерева для подобных изделий – это бук и дуб. Они отличаются долговечностью и надежностью. Могут быть как тонированными, так и покрашенными эмалью. Чтобы решетки не препятствовали циркуляции тепла, их монтируют не в пол, а на некотором расстоянии над его поверхностью. Для лучшего прохождения теплого воздуха в верхней части короба делаются определенные отверстия.

Ограждения по доступной цене можно выполнить из реечного полотна. Это превосходный стильный элемент, великолепно пропускающий теплый воздух и выполняющий защитную функцию.

Металл обладает повышенной теплопроводностью, но с ним надо уметь работать. Это превосходный материал для самодельной конструкции. Из него можно выполнить изделия двух видов: штампованные и методом сварки.

Заслонки из нержавеющей стали смотрятся более элегантно и красиво. Они могут закрывать как часть батареи, так и весь радиатор. Их делят на 3 вида: с двумя боковинами, с одной и без боковин. Выбор варианта зависит от способа подключения устройства отопления.

Металлический элемент не препятствует качественному теплообмену. Выполненный из алюминиевой или стальной сетки короб, замечательно пропускает тепло. Подобные изделия очень просты при монтаже. Они бывают украшены разнообразными рисунками. Например, ажурной решеткой или сплошным полотном с открытым пространством.

Большое разнообразие для декорирования дают панели из МДФ.

Они создаются из перфорированных деталей, оснащенных декоративной рамкой. Данные модели подходят для разных систем отопления. Ими можно украсить как чугунный, так и биметаллический радиатор.

Из этого материала можно сделать эксклюзивные ограждения для радиаторов. Стекло при этом может быть витражным и закаленным. На поверхность наносится определенный рисунок. Такие элементы дизайна выполняются из особо прочного сырья с толщиной стенок не менее 8 мм. Их практически нельзя разбить.

Края изделия тщательно полируют, что делает их безопасными и наделяет большой прочностью. На поверхность стекла наносится специальное вещество, которое обладает защитными свойствами и позволяет в дальнейшем при уходе использовать обычное моющее средство.

Стекло превосходно пропускает солнечные лучи и не уменьшает конвекцию. А при необходимости демонтажные работы выполнить очень легко и быстро.

Есть еще одна разновидность стекла – акрил. Акриловое стекло обладает разнообразной цветовой гаммой и способно легко трансформироваться. Экраны могут быть матовыми, прозрачными и однотонными. К ним может быть присоединена светодиодная подсветка.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

  1. Лист ДСП.
  2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
  3. Винты и уголки из металла.
  4. Степлер со скобами либо маленькие гвозди с молотком.
  5. Утюг.
  6. Нож.
  7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

  • В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
  • В размеченных местах нужно прикрепить металлические уголки.
  • Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку. Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее. Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обратите внимание! Чем меньше суммарная площадь отверстий в панели экрана, тем хуже будет обогревать дом батарея.

Обратите внимание! Если вы решили использовать для изготовления экрана материалы, не имеющие красивой лицевой стороны, готовое изделие лучше оклеить самоклеющимися обоями подходящей расцветки.

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

  • Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
  • Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
    • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
    • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

Короб экрана батареи

Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.

  • В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).
  • Чертеж установки экрана

    • Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
    • Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

    Экран батареи, опирающийся о пол

    • Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

    Теплоотражающий экран из фольги

    • Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

    Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

    Альтернативный вариант

    Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

    Обратите внимание! Для лучшего эффекта рисунок наносится не только на батарею, но и на часть стены возле нее таким образом, чтобы создавался эффект отсутствия объема (то есть лицевая часть батареи и поверхность стены условно являются одной плоскостью).

    Секционный экран для батареи

    Эффективный экран для радиатора отопления: дизайн, физика, конструкция

    Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

    Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

    Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

    Как он греет?

    Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

    «Гармошка»

    Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

    Профилированный алюминий

    Хороший экран для радиатора отопления

    Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

    Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

    По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

    Дизайн и физика

    Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

    Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

    Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

    Тепловой экран-отражатель

    Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

    Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

    Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

    Как не нужно и как можно делать

    Очень плохой экран для радиатора отопления

    Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

    Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

    Приемлемый экран для радиатора отопления

    Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

    На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

    Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

    Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

    Видео: красивый, но неэффективный экран

    Оптимальный экран своими руками

    Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

    • Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
    • Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
    • Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
    • Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

    Подготовка гипсокартона

    Игольчатый валик для гипсокартона

    Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

    1. Пропитка полимерной эмульсией улучшает теплопроводность.
    2. Лунки от накалывания создают тепловые мостики изнутри наружу.
    3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
    4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
    5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

    Теперь можно приступать к изготовлению экрана.

    Видео: работа с гипсокартоном

    Конструкция

    Экран для радиатора отопления с повышенной теплоотдачей

    Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

    Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

    Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

    В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

    Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

    Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

    Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

    Видео: сборка экрана для радиатора из готового комплекта

    Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

    Источники: http://x-teplo.ru/otoplenie/batarei-radiatory/ekran-svoimi-rukami.html, http://stroysvoimirukami.ru/ekran-dlya-batarei-svoimi-rukami/, http://vopros-remont.ru/santexnika/ekran-dlya-batarei-svoimi-rukami/

    Экран для батареи отопления своими руками

    Как правило, батареи расположены на виду. И порой они сильно портят внешний вид комнаты. Большинство обогревательных приборов выглядит однообразно и скучно. Особенно, это касается старых чугунных моделей. Для решения данной проблемы были созданы защитные экраны на радиаторы отопления, которые монтируются непосредственно на саму батарею. О том, какие бывают заслонки, как их изготовить и установить, расскажет статья.

    Какие функции выполняют заслонки для отопительных приборов?

    Не все модели радиаторов являются украшением комнаты. Многие из них не вписываются в дизайн квартиры. Но зимой без них невозможно обойтись: обогревательные приборы создают хороший микроклимат в доме. Установив специальный экран на чугунную батарею отопления, можно улучшить ситуацию. В этом случае заслонки выполняют декоративную функцию. Сегодня в продаже имеется множество различных таких решеток.

    К тому же данные элементы делают батареи более безопасными. Например, уберегают детей от острых углов обогревателей и ожогов, которые могут возникнуть при прикосновении к прибору. Защищают экраны для чугунных батарей отопления и от загрязнений, пыли. Помимо всего прочего такие элементы не только не препятствуют обогреву комнаты, а даже улучшают теплоотдачу.

    Стоимость стандартных экранов зависит от количества секций батареи, используемого материала, фирмы-производителя.

    Но в принципе на экраны на батареи отопления цена вполне приемлемая. Правда, в качестве экономии некоторые предпочитают делать экран самостоятельно. Это совершенно не сложно. Но для выполнения подобной работы нужно разобраться, какие бывают экраны по конструкции, какие материалы могут использоваться и каким образом происходит изготовление.

    Какие бывают виды экранов на батареи?

    По конструкции декоративные экраны делятся на такие типы: плоский экран, закрытый короб, навесная крышка. Вариант первый применяется для ограждения агрегатов, которые расположены в нише. Второй вариант подходит для тех случаев, когда надо закрыть радиатор полностью. А третий – идеальный способ прикрыть радиатор, который выступает из-под подоконника. Любой защитный экран на батарею отопления может быть сделан из такого материала, как: стекло, металл, пластик, дерево и ДВП.

    Стекло

    Изделие из этого материала всегда выглядит элегантно и очень эстетично. Цена стеклянных экранов вполне приемлемая. Поэтому многие решают купить экраны на батареи отопления именно из стекла для создания красивой заслонки.

    Металл

    Металлические заслонки можно красить в любой цвет. Изделие смотрится креативно и элегантно. Экран отличается высокой надежностью, поэтому замечательно выполняет защитную функцию. Ухаживать за экраном просто: периодически протирать влажной тряпкой, можно мыть под струей воды. Металлическая конструкция не теряет свои первоначальные свойства и не изменяется под влиянием высоких температур. Как правило, на такие декоративные экраны для батарей отопления цена невысокая. Для изготовления экрана из данного материала потребуются специальные инструменты, технические навыки и опыт работы с данным материалом.

    Пластик

    Отличается практичностью. Но тепло данный материал проводит плохо. Да и стоимость его достаточно высокая. Эстетический внешний вид придавать ему непросто. Со временем под воздействием неравномерного нагрева пластик коробится и покрывается пятнами.

    Дерево

    Это достаточно эстетичный и экологически чистый материал. С ним достаточно легко работать. Правда тепло дерево проводит плохо. И улучшить теплопроводность его нельзя. Высокая температура, влажность – все это негативно сказывается на внешнем виде конструкции. При эксплуатации экраны деревянные для батарей отопления очень легко деформируются. Но если грамотно использовать данный материал для изготовления экрана, может получиться достаточно эффективный вариант. Правда стоит дерево недешево.

    ДВП

    Экраны из этого материала являются более доступной альтернативой деревянным аналогам. Пожалуй, это самый бюджетный и практичный вариант.

    Как изготовить экран своими руками?

    Легче всего изготовить защитный короб для радиатора из МДФ. Поэтому рассмотрим, как сделать экран для радиатора отопления своими руками именно из данного материала. Для работы потребуется следующее: листы ДВП, специальная сетка листового типа, строительные скобы, гвозди, шурупы, столярный клей и металлический лист.

    Алгоритм, который поможет сделать экран для батареи отопления своими руками, приведен ниже:

    • Разметка. Делаются замеры ширины и высоты радиатора. К высоте надо прибавить 5 см, к ширине – 10 см. Эти размеры нужны для изготовления передней части изделия. Измеряется и глубина. К ней надо прибавить 2,5 см. Данный замер нужен для изготовления боковых элементов изделия. Проводится измерение и крышки экрана. Ее размер должен быть больше, чем боковых деталей, на 1,2 см.
    • Обрезка. Из листов МДФ вырезаются детали прямоугольной формы в 11 см шириной. На них, используя ножовку, формируется угол в 45 градусов в том месте, где элементы будут друг с другом соприкасаться.
    • Сборка. Когда все детали заготовлены, экран радиатора отопления можно собирать. Для фасадного окна применяется сетка. Нарезают ее ножовкой. Используя профиль из ДВП, выполняется декорирование граней. ДВП размещается по всему периметру с внутренних сторон передних углов. Каркас создается из деревянного бруса. В боковых сторонах делается отверстие под трубу.
    • Монтаж. Крепление может выполняться разными способами. Может использоваться устойчивый каркас. Либо фиксировать короб на анкерные цанги. Некоторые монтируют решетки на ножки.

    Таким образом, сегодня многие для придания батареям более эстетичного вида используют специальные экраны.

    В продаже представлено множество разных моделей.

    Но можно сделать заслонку и самостоятельно. Зная, как изготовить и как установить экран на батарею отопления, в итоге можно получить изделие, не хуже чем купленное в магазине, и гораздо дешевле.

    варианты короба, стеклянные и металлические, из дерева

    Чугунные радиаторы довольно тяжело вписать в интерьер. Современные батареи (из биметалла или алюминия) выглядят более аккуратно, но под классическое оформление квартиры не подходят. Чтобы дизайн радиатора вписывался в любой интерьер, предусматривается короб. Его можно приобрести в строительных или сантехнических магазинах. Но чтобы не пришлось прибегать к лишним затратам, лучше сделать экран для батареи своими руками.

    Короб для батареи можно купить в любом строительном магазине, но можно также сделать своими руками

    Энергоэффективность экранированной батареи

    Защитный или декоративный экран для радиатора снижает его теплоотдачу. Однозначно утверждать, что экран влияет на скорость конвекции, нельзя. Существуют конвекторы, работающие от электричества. У них ТЭН находится внутри корпуса. Два отверстия расположены сверху и снизу. Благодаря этому производители достигли увеличения показателя конвекции. В данном случае отверстия выступают воздуховодами, увеличивающими скорость прохождения воздуха.

    Защитный экран может снижать отдачу тепла в помещение

    Но такая технология не подходит для радиаторов, потому что они нагревают окружающий воздух одновременно двумя способами: конвекцией и инфракрасным излучением. Короб поглощает и отражает часть красного спектра. Поглощённая энергия создаёт условия для повторного обогрева, а отражённая начинает обогревать стены. Но это тепло может нагревать и помещение, если установить за батареей отражатель. Инфракрасное излучение отбивается от его поверхности и возвращается в квартиру. Изготавливают такой материал из фольгированного пеноплекса. Его стоит использовать и при отсутствии декоративного короба.

    Виды конструкций

    Главной составляющей декоративного экрана является плоский фасад. В нём делаются отверстия, чтобы обеспечить хорошую циркуляцию воздуха. Сверху и по бокам редко крепят панели. Всё зависит от места установки радиатора. Если батарея расположена под узким подоконником, то можно применить верхнюю панель, чтобы полностью скрыть радиатор.

    Существует несколько типов монтажа:

    1. Навесной. Экран монтируется непосредственно на батарею или на крюки к стене. Может крепиться как самостоятельно, так и с коробом.
    2. Напольный. Выглядит подобно узкой тумбочке. Устанавливается на пол.
    3. Инсталлированный. Изготавливается ниша, в которую прячется радиатор. Экран становится продолжением стены.Защитный экран может монтироваться разными, удобными для вас способами
    Каракас для короба может быть изготовлен из дерева или алюминия. Решающим фактором является материал, из которого сделаны декоративные панели. Материал для панелей довольно разнообразный: рейки из дерева, фанера, металл, стекло, ДВП, ДСП и др.

    Стеклянные декоративные экраны можно отнести к отдельному виду. Потому что это единственный тип, при монтаже которого не предусматриваются отверстия. Используется цельный лист стекла. Чтобы обеспечить хорошую циркуляцию воздуха, боковые и верхняя панели не устанавливаются. Монтируется лист на специальные крепления. Они обеспечивают правильный зазор между радиатором и стеклом.

    Посмотрите интересное видео, как своими руками сделать красивую решетку для радиатора:

    Металлический экран

    Сделать экран для радиатора своими руками можно из металлической основы. Основным материалом выступает перфорированный лист или сетка. В продаже существуют готовые сетки, которые обработаны специальным антикоррозийным средством и покрыты эмалью. Её можно прикрепить на деревянную конструкцию, служащую каркасом.

    Металл имеет огромное преимущество перед деревом. У него высокая теплопроводность. Благодаря этому, можно устанавливать экраны прямо на батареи. Теплоотдача повышается из-за увеличения площади поверхности.

    Короб из металла значительно эффективнее деревянного, теплоотдача у него выше
    В качестве каркаса лучше выбирать алюминиевый профиль или уголок. Для панели — лист или сетку. Такие материалы лучше, чем обычная сталь, потому что их теплопроводность выше в 4-5 раз.

    Собрать экран для батареи довольно просто:

    1. Нужно взять два уголка (желательно алюминиевых).
    2. По линии ребра сделать 2 пропила на встречу под углом в 45°.
    3. По готовым пропилам согнуть уголки под углом 90 градусов.
    4. Подготовить перфорированный лист или сетку.
    5. Лист или сетка для экрана сгибается и прикрепляется к уголкам.
    6. Сделать 3 уголка длиной, равной ширине короба — из них делаются дополнительные рёбра жёсткости.

    К стене нужно прикрепить два крюка на дюбеля. В уголках сделать отверстия и повесить их на крючки. Это позволит добиться устойчивого положения всей конструкции.

    Изделия из стекла

    Стеклянные экраны прекрасно вписываются в современные интерьеры: поп-арт, минимализм и др. Всё зависит от того, как обработано стекло.

    Существует вариант заказа самоклеящейся плёнки с любым рисунком для стеклянного экрана. Также можно нанести рисунок с помощью пескоструйного аппарата или пасты, предназначенной для травления стекла. Для этих целей подходят матовая или прозрачная поверхность.

    Если отсутствует желание тратить силы на обработку или же нет материалов и инструментов, то можно заказать готовое матовое стекло нужного размера и цвета. Обработку кромки лучше выполнить самому. Главное, чтобы стекло было закалённым.

    Стеклянный короб для радиатора способен украсить интерьер

    Простейший вариант монтажа — точечно прикрепить экран к стене в нескольких местах. Продаётся специальная фурнитура, которая позволяет крепить стекло дистанционно.

    Главным недостатком такого экрана является то, что для монтажа в стекле необходимо просверлить отверстия для крепежа. Поэтому для каркаса используют холоднокатаную трубу с тонкими стенками. Продаётся она в магазинах с мебельной фурнитурой. Обычно труба хромированная. В некоторых магазинах можно заказывать покраску. Крепить стойки нужно к полу.

    Для дополнительной устойчивости стеклянного экрана можно прикрепить к стене ещё два стационарных крепежа. Стекло нужно закрепить между ними зажимами.

    Изготовление короба для батарей на кухне своими руками

    Содержание статьи:

    Вступление

    Продолжаем комплексный ремонт кухни своими руками. Изготовление короба для батарей на кухне пришлось делать из-за старых батарей типа «гармошка», которые имеют совсем непрезентабельный вид. Короб делаем из гипсокартона на каркасе из металлического профиля.

    Для короба будем использовать металлический профиль для гипсокартонных конструкций и влагостойкий гипсокартон (ГКЛВ).

    Материал для короба для батарей

    Для каркаса короба будем использовать профиль ПН (ПНП) 27×28 (Профиль направляющий потолочный) и профиль стоечный ПС 60×27. Для обшивки каркаса используем влагостойкий гипсокартон ГКВЛ толщиной 12 мм.

    Перед приобретением материала нарисуем эскиз будущего короба. В эскизе учтем два отверстия для циркуляции воздуха. Одно отверстие внизу короба в районе батареи. Второе, большое прямоугольное  отверстия над нижним отверстием. Впоследствии закроем их декоративным перфорированным экраном.

    Изготовление короба для батарей на кухне начинаем с каркаса

    Разметим каркас короба на стенах и полу. По разметке закрепим профиль ПНП 27×28. Между профилем и стеной, полом прокладываем специальную звукоизоляционную ленту типа Дихтунгсбанд.

    Для крепления профиля используем перфоратор. Отверстия сверлим одновременно в профиле и стене, удерживая профиль второй рукой. Крепится профиль дюбель гвоздями (дюбель типа К) или дюбелями 6×40 с шурупами. Шаг крепления произвольный, главное чтобы профиля крепко держались на стене и полу.



    Сам каркас короба делаем из профиля ПС 60×27. Он прекрасно вставляется в профиль ПНП 27×28. Все стоечные профили выставляются по строительному уровню. Соединяем профили саморезами метал-метал (тип LN) длиной от 9 мм.

    Угол каркаса делаем, как на фото. Для угла можно использовать профили ПНП или ПС.

    Для движения воздуха планируем два отверстия в районе батареи. По краям будущих отверстий монтируем стоечные профили ПС. Эти стоечные профили соединяем перемычками из того же профиля ПС. Для соединения профилей используем соединение как на фото.

    Готовый каркас короба должен быть прочным, не должен шататься и вы должны спокойно на него опираться без опасности его разрушить.

    Обшивка каркаса короба гипсокартоном

    Готовый каркас короба обшиваем гипсокартоном. Режется гипсокартон следующим образом. Разметьте лист гипсокартона. Строительным ножом прорежьте лист по сделанной разметке с одной стороны. Переломите лист и прорежьте его со второй стороны.

    К каркасу лист крепится саморезами гипсокартон–металл длиной 19 мм (тип TN). Шаг крепления 200 мм. От края листа до самореза должно быть не менее 5 мм. Шляпки саморезов утапливаются в лист на 2 мм. Стыковать листы гипсокартона нужно только на середине стоечных профилей. У листов гипсокартона есть фасадная и тыльная стороны. На тыльной стороне листа нанесена его маркировка.



    На стыках листов нужно срезать 5 мм фаску для лучшего шпаклевания. Углы короба защищаем перфорированным уголком для гипсокартонных конструкций.

    Шпаклевка короба

    Готовый короб для батарей из гипсокартона нужно шпаклевать. Чтобы его обеспылить прогрунтуйте его акриловой грунтовкой. Швы между листами и примыкание листов к стенам проклейте малярной сеткой.

    Шпаклевку короба начните со швов и шляпок саморезов крепления. После высыхания швов шпаклюется весь короб в два слоя при отделке его обоями и в три, четыре слоя при дальнейшей покраске. Рекомендую шпаклевку Ветонит LR+. Шпаклевать короб нужно вместе со шпаклевкой стен кухни.

    Отделка короба

    В ремонте нашей кухни мы дополнили отделку короба установкой на него подоконника. Белый подоконник создал дополнительную поверхность на кухне и хорошо сочетался с подоконником окна.

    Красится короб вместе с покраской стен.

    ©Remont-kuxni.ru

    Другие статьи

    • Записи не найдены

    Идеи для изготовления экранов для батареи своими руками

    Практически во всех квартирах существует проблема приведения радиаторов отопления в соответствие с дизайном, пусть даже самым простым.

    Всё зависит от того, кто берётся за это дело. У некоторых получаются красивые, резные, ажурные декоративные экраны или защитные решётки, а некоторые придумывают простые решения. Но всё равно выходит хорошо. Ведь в любом деле самое главное – идея. Можно указать какие-то размеры, но в каждой отдельно взятой квартире, пусть даже типовой, радиаторы различные и поэтому нельзя привязать экраны к одинаковым параметрам.

    Требования

    Однако, какого бы вида экран вы не предпочли, требования к ним будут следующие:

    Доступ к вентилям, из которых сливают воду, должен быть свободным.   При любой ситуации сантехник должен иметь возможность сливать воду. Если вы закрываете трубы и батареи наглухо гипсокартоновой фальш-стеной, то предусмотрите  дверцу, через которую можно будет добраться до этих вентилей. Если это другой какой-либо экран, то он должен сниматься.

    Холодный воздух должен иметь возможность попадать к радиаторам снизу, а выходить  сверху или с фасада, поэтому  все экраны имеют минимальную площадь, они состоят из реек, или в них просверлены дырочки, или, вообще, фасад представляет собой сетку.

    Из чего можно изготовить

    Такие декоративные экраны можно изготовить из гипсокартона или из древесно-волокнистой плиты, которую называют ещё МДФ. МДФ достаточно прочный материал, такие плиты могут быть обработаны различными способами. Так например МДФ может быть ламинированной, и подобранной в цвет мебели в квартире. Но надо понимать, что  если  делаете экран в виде короба, то из МДФ будет только короб, на фасад надо будет использовать сетку.

    МДФ может быть любого цвета

    Разновидности

    Если задумали делать своими руками, то можете изготовить экран в виде следующих конструкций

    • Экран для батареи с коробом.
    • Накладной.

    Накладные  декоративные экраны для радиаторов, можно сделать из различных материалов

    Если у вас белое пластиковой окно и батарея уходит под подоконник, то экран можно сделать из того же материала, как и подоконник, т. е. из профиля. Вырезать своими руками профиль по размерам вашей батареи и при помощи уголков и саморезов прикрепить его к стене. По бокам установить декоративные планки, как и на подоконнике, а гвозди замазать белой краской.

    Профиль подоконника

    Вместо профиля можно взять лист МДФ и тоже получится красиво.

    Ещё один вариант, это взять деревянную раму по размеру радиатора и при помощи саморезов натянуть на неё с обратной стороны ротанговый лист. Крепить подобный экран своими руками ещё проще. С обратной стороны рамы прибиваете две петли, а на батарею, на веревочку вешаете крючки, под эти петли. Чтобы такая решётка висела ровно надо опытным путём проверить как повесить крючки.

    Из ротанга

    Посмотрите на видео ещё один из вариантов изготовления защитной решётки:

    Не обязательно делать своими руками, можно заказать по вашим размерам и сделают фасад для батареи. Фасад представляет собой красивые решётки, они могут быть перфорированными или резные. Перфорированные экраны обрамлены металлической полоской их просто можно закрепить своими руками. Резные решётки для радиаторов могут быть художественными произведениями, за которыми не всегда можно увидеть радиатор. Резные решётки могут быть изготовлены с применением новейших технологий, например с помощью лазерной гравировки. Из МДФ плит изготавливают резные авторские работы.

    Резной

    Желаю удачи и реализации своих идей!

    Как сделать аккумуляторный ящик из фанеры для переоборудования фургона своими руками

    Где мы размещаем все электрические компоненты в нашем фургоне? У нас в фургоне есть две большие батареи AGM (абсорбированное стекловолокно), и мы решили построить собственный аккумуляторный ящик из фанеры.

    Для герметичных аккумуляторов, таких как AGM или LiFePO4, батарейный отсек не требуется. При правильной зарядке и разрядке герметичные аккумуляторы не должны протекать или выделять коррозионно-активные газы — две причины, по которым батарейные отсеки являются обязательными для старых свинцово-кислотных аккумуляторов с жидкостными элементами.Но мы по-прежнему считали хорошей идеей иметь аккумуляторный ящик для наших аккумуляторов, потому что он:

    • Создайте ограждение, чтобы батареи были отделены от всего остального в нашем заднем хранилище
    • Защитите клеммы батареи от короткого замыкания или контакта с чем-либо, чего они не должны
    • Предотвратите попадание пыли, грязи, грязи и собачьей шерсти рядом с батареями
    • Обеспечьте некоторую страховку на случай, если что-то пойдет не так с батареями или системой зарядки

    Некоторые могут возразить, что аккумуляторный ящик не нужен для аккумуляторов AGM, но мы просто чувствовали себя в большей безопасности, имея его. И поскольку наши батареи имеют странный размер, мы не смогли найти в продаже аккумуляторных ящиков, которые бы подходили для них. Итак, мы построили свой собственный. В этом посте описано как.

    Нужен ли вам батарейный отсек?

    Честно говоря, скорее всего нет (то есть, если вы не используете олдскульные свинцово-кислотные аккумуляторы).

    Большинство аккумуляторов, которые вы на самом деле покупаете в наши дни, представляют собой либо необслуживаемые аккумуляторы AGM, либо литий-железо-фосфатные (LiFePO4 или LFP) аккумуляторы, ни один из которых не требует содержания.Мы рекомендуем каким-либо образом закрывать клеммы, но специальный батарейный отсек — это слишком много.

    Post Contents

    1. Проектирование нашего аккумуляторного отсека
    2. Конструирование аккумуляторного отсека

    Проектирование нашего аккумуляторного отсека

    Мы построили аккумуляторный ящик для двух аккумуляторов глубокого цикла VMAX емкостью 155 А·ч. Эти батареи имеют длину около 13 ½ дюймов, ширину 6 ¾ дюймов и высоту 11 ½ дюймов. Мы решили разместить их бок о бок, поэтому внутренняя часть нашего батарейного отсека должна была иметь квадрат размером примерно 14 x 14 дюймов.Мы также хотели много места над клеммами аккумулятора.

    Вот детали, которые мы разрезаем:

    Батарейный отсек сзади выше, чем спереди. Мы сделали верхнюю часть батарейного отсека наклоненной вверх по двум причинам:

    • Будет несколько проще открыть крышку и получить доступ к батареям после того, как аккумуляторный ящик будет установлен под выдвижной рамой кровати размера «queen-size».
    • Если наши батареи выпускали газообразный водород, приподнятая область дает ему возможность подняться и выйти через вентиляционные отверстия, которые мы просверлили.Водород может быть взрывоопасным, если он ограничен небольшим пространством, например аккумуляторным ящиком, но менее опасен, если его выпустить на большую площадь нашего фургона. Примечание: Крайне маловероятно, что аккумуляторы AGM будут выпускать газ . Это все меры предосторожности.

    Мы также покрыли внутреннюю часть батарейного отсека пластиком, чтобы удержать аккумуляторную кислоту в случае (крайне маловероятного) разлива. Этот шаг совершенно необязателен, и если у вас есть батареи LiFePO4, он совершенно не нужен.

    Сборка батарейного отсека

    Что мы использовали для сборки аккумуляторного ящика

    Шаг 1: Измерьте и отрежьте куски фанеры

    Сначала вырезаем все детали из фанеры с помощью нашего верного лобзика. Для угловых деталей мы сначала начертили размеры на фанере с помощью столярного угольника.

    Шаг 2: Просверлите карманные отверстия

    Мы соединили все стороны коробки вместе с помощью карманных отверстий. Если вы не знакомы со столярными изделиями с карманными отверстиями, это меняет правила игры, когда дело доходит до создания вещей из дерева.Ознакомьтесь с нашим руководством по использованию карманных отверстий в конструкции фургона.

    Угловые боковые части имеют карманные отверстия с трех сторон – с каждой стороны, кроме верхней. Нижняя часть имеет карманные отверстия по бокам, обращенным к передней и задней части коробки.

    Шаг 3: Прикрутите коробку

    Просверлив отверстия для карманов, мы скрутили коробку вместе с помощью шурупов для отверстий диаметром 1 дюйм. Наш угловой зажим Kreg действительно помог удержать все на месте, пока мы вкручивали винты.

    Шаг 4: Вырежьте 1×3 для проставки

    Так как мы разработали наш аккумуляторный ящик с некоторым пространством для маневра, чтобы обеспечить циркуляцию воздуха, нам нужен был способ удерживать батареи на месте внутри ящика.Итак, мы сделали распорку из полосок обшивки 1×3, расположенных в виде квадрата и соединенных друг с другом с помощью карманных отверстий и винтов с карманными отверстиями 1-¼ дюйма.

    Прокладка идеально подходит к дну нашего батарейного отсека.

    Шаг 5: Установите прокладку

    После того, как прокладка была установлена ​​на место внутри батарейного отсека, мы прочно прикрепили ее с помощью 1-дюймовых винтов GRK, ввинченных снаружи.

    Шаг 6. Убедитесь, что батареи подходят

    Сухая установка батарей доказывает, что мы не ошиблись ни в одном из наших измерений!

    Шаг 7. Просверлите отверстия для вентиляционных отверстий и проводки

    Для вентиляции мы просверлили несколько отверстий в передней, боковых и задней части батарейного отсека с помощью сверла с лопатой диаметром 1,5 дюйма (подойдет и кольцевая пила).В передней части батарейного отсека есть четыре отверстия на несколько дюймов ниже, чтобы обеспечить поступление свежего воздуха. Мы просверлили отверстия прямо в верхней части наклонных боковых частей и еще три отверстия вдоль верхней части задней части, чтобы выпустить выделившийся водород. подняться и убежать (это очень маловероятно с батареями AGM).

    Мы также просверлили отверстия примерно на полпути с левой стороны (сторона, ближайшая к остальным электрическим компонентам), чтобы пропустить нашу проводку.

    Шаг 8. Установите точки крепления для храповых ремней

    Две точки крепления в виде D-образных колец внутри батарейного отсека (одна спереди и одна сзади) позволяют привязать наши батареи. Для их установки мы использовали кусок фанеры ¼ дюйма в качестве прокладки, столярный клей Titebond II и саморезы ¾ дюйма.

    Шаг 9: Укладка пластиковой пленки внутри коробки (опционально для аккумуляторов AGM или LiFePO4)

    Мы покрыли внутреннюю часть батарейного отсека пластиком — на случай, если что-то пойдет не так и произойдет утечка кислоты (опять же, очень маловероятно для AGM-аккумуляторов). Аккумуляторная кислота проедает дерево насквозь, но пластик ее удерживает.

    Мы купили рулон пластиковой пленки толщиной 6 мил и склеили ее в четыре слоя (примерно до середины внутренней части батарейного отсека) с помощью аэрозольного клея 3M High Strength 90.Мы также использовали ленту Gorilla, чтобы верх не складывался.

    Если вы хотите что-то, что выглядит чище, и вы готовы испачкать руки, вы также можете использовать эпоксидную смолу и стекловолокно, чтобы покрыть внутреннюю часть деревянного аккумуляторного ящика. Мы думали, что обшить его пластиком будет проще.

    Примечание: Этот шаг не является обязательным для аккумуляторов AGM или LiFePO4.

    Шаг 10. Установите крышку, петли и защелку

    Во-первых, мы прикрутили и приклеили планку для гвоздей к плоской части в верхней части батарейного отсека с помощью шурупов GRK с декоративной головкой 1-¼ дюйма и столярного клея Titebond II.

    Затем мы установили крышку на место и установили рояльную петлю и предохранительную защелку.

    Обновление с дороги

    На практике оказалось немного сложно полностью открыть крышку батарейного отсека, когда он был установлен под нашей кроватью. Чтобы исправить это, мы разрезали крышку пополам и добавили еще одну петлю, чтобы для полного открытия ей требовался меньший зазор сверху.

    Шаг 11. Полюбуйтесь готовым аккумуляторным ящиком

    Вот красивая коробочка!

    Всегда важно находить время, чтобы подумать о своем прогрессе.

    Шаг 12: Установка батарейного отсека внутри фургона

    После того, как мы разместили батарейный отсек в нужном месте, мы прикрутили его непосредственно к ламинату и каркасу кровати, используя целую связку угловых кронштейнов 1-1/2 дюйма и саморезов 3/4 дюйма. Это дело никуда не денется!

    Шаг 13. Закрепите батареи стяжными ремнями

    Наконец, мы вставили батареи и привязали их ремнями. Далее начинается самое интересное – подключение нашей электрической системы!

    Вот так можно быстро и просто построить аккумуляторный ящик из фанеры.Этот ящик выполняет ту работу, для которой он нам нужен, он имеет нестандартные размеры для нашего фургона и аккумуляторов, и он чертовски прочнее многих имеющихся в продаже пластиковых аккумуляторных ящиков. Несмотря на то, что аккумуляторный ящик может не иметь существенного значения для герметичных аккумуляторов, мы по-прежнему считаем его отличным дополнением к нашему фургону.

    Не забудьте подписаться на нас в Instagram @gnomad_home и на Facebook, чтобы получать больше руководств по сборке фургонов, советов по жизни в фургонах, новостей о путешествиях и размышлений. Ваше здоровье!

    Кемпинговая электростанция мощностью 1300 Вт·ч своими руками

    Когда мы начали искать портативный источник питания, казалось, что на рынке есть много продуктов, но все они были довольно дорогими… Электростанция Yeti Goal Zero 1400 стоит 1900 долларов! Мы думали, что в этом не может быть ничего особенного (хотя Goal Zero действительно содержит некоторые причудливые функции, такие как подключение к мобильному приложению, мониторинг и т. д.).) По большому счету, конструкция очень простая, всего лишь батарея с возможностью подключения к ней. Важно знать правильный тип батареи для этого приложения. Итак, что мы сделали, так это составили полное руководство по системе батарейных блоков для электростанций своими руками, которая имеет такие же характеристики мощности, как и дорогие устройства, но за небольшую часть стоимости.

    СМ. СПИСОК ПОКУПОК В КОНЦЕ

    Аккумулятор своими руками Сборка

    Прежде всего, мы начали с ящика с инструментами подходящего размера.Мы чувствовали, что этот Craftsman был достаточно большим, а также достаточно прочным, чтобы выдержать вес. (Полное раскрытие, более дешевая батарея ТЯЖЕЛАЯ)

    Компоновка довольно проста… и батарея будет с одной стороны, так что все штекеры, естественно, окажутся с другой.

    Отмерьте расположение штекеров по своему усмотрению; мы решили пойти по этому пути, так как это имело смысл для вилок и инвертора, которые мы использовали.

    Затем мы выбрали инвертор с удобно съемной лицевой панелью, поэтому мы смогли открутить ее и получить около 2 дополнительных дюймов внутренней проводки, чтобы добраться до стены, в то время как корпус устройства был закреплен на полу.В этом случае в монтаже инвертора нет ничего особенного, мы просто взяли несколько 2×4 и прикрутили к нему инвертор, а затем прикрутили 2×4 к ящику для инструментов через дно.

    ПРИМЕЧАНИЕ. Изначально мы не понимали, что светодиодные разъемы будут иметь «всегда включенный» синий светодиод, мы думали, что он просто включится, когда что-то будет подключено… но поскольку они были всегда включены, нам пришлось добавить отдельный тумблер. тем, что бы светодиод не разряжал батарею.

    Когда вы заглянете внутрь, вы увидите, что проводка не представляет собой ничего особенного, просто свяжите ее стяжками, когда закончите.Как бы просто это ни звучало, чтобы закрепить аккумулятор, мы просто просверлили прорезь в нижней и боковой части ящика для инструментов, чтобы продеть ремешок. Это работает очень хорошо, просто помните о том, что ящик с инструментами слишком сильно двигается, так как со временем он может износиться через ремешок.

    Обратите внимание, что тумблер теперь также установлен. Мы использовали тот, который рассчитан на 20 А при 120 В, чего более чем достаточно, чтобы просто подключить 4 USB-разъема по 2 А. Вилки прикуривателя не имеют светодиодов, поэтому им не нужно проходить через выключатель.

    Индикатор состояния заряда работает довольно хорошо, у него есть несколько опций меню, которые позволяют запрограммировать его на тип вашей батареи, чтобы показания были немного более точными. Он также поставляется с термопарой для отображения температуры, поэтому обязательно прикрепите ее к батарее где-нибудь, мы рекомендуем использовать алюминиевую ленту.

    Для зарядки аккумулятора просто используйте зарядное устройство AGM, указанное в списке покупок (убедитесь, что оно настроено на режим 12 В AGM). Поскольку зарядка занимает некоторое время, поэтому начните хотя бы за день до того, как собираетесь его использовать. Для зарядки используем только красный и черный клеммы, только не перепутайте!

    Ниже приведен график напряжения заряда, который мы использовали для программирования нашего аккумулятора (это батарея AGM):

    12 9

    7
    Государство бесплатно Запечатанный или Напряжение залитой свинцово-кислотной батареи Гелевая батарея Напряжение AGM аккумуляторное напряжение
    100% 12.70+ 12.85+ 12.80+ 12.80+
    75% 12.4 12.65 12.6 12.6
    50% 12.2 12.35 12.3 12.0

    7
    25% 12 12
    0% 11,8 11,8 11,8

    Мы уже брали аккумулятор с собой в несколько походов, и он отлично работает. Вы можете использовать его для зарядки телефонов, ноутбуков, дронов, запуска обогревателя или одеяла с подогревом и т. д.И все это по разумной цене (просто будьте готовы к тому, что он будет немного тяжелее, чем коммерческие устройства).

    Список покупок

    Мы обязательно добавим это в наш список предметов первой необходимости для кемпинга!

    Аккумуляторный ящик «Сделай сам» — пленки T-Ro

    2020
    — Ключевой захват
    Короткий
    The Lottery
    — B Dolly
    Peacock Series NM Unit
    Dr Death
    — Ключевой захват
    A24 Feature 902 8 The World Saving 2020
    — Key Grip
    Netflix Feature
    Intrusion
    — Key Grip
    Commercial
    Presbyterian Hospital
    — Key Grip/Gaffer
    Music Video
    For King and Country: Drummer Boy
    — Key Grip
    Music Video
    Барабанщик
    — Оператор-постановщик
    Величайшие тайны истории
    Розуэлл: Интервью
    — Key Grip
    Коммерческий
    Больница UNM
    — Оператор-постановщик
    Внутреннее видео
    Zales Jewlers
    — Key Grip/Craner Operator
    Живой концерт
    For King and Country Drive in Concert
    — Оператор-постановщик
    Коммерческий
    Надежный Nissan
    — Оператор-постановщик
    Коммерческий 9025 0 Надежный Chevrolet
    — Gaffer/Key Grip
    Web Spot
    A Rush Of Hope
    — Key Grip
    Коммерческий
    U. S. Eagle Credit Union
    — Gaffer/Key Grip
    Величайшие тайны истории
    Roswell Episodes 5, 6 и 7
    — Gaffer
    Сеть действий «Спасите детей»
    Never too Early
    2019
    — Key Grip Feature
    HBO 9050 SnaBobrynant
    — Grip / Day Player
    Reality TV
    — 2-й блок Ключ GRIP
    CW TV серии
    Roswell NM
    — Grive / Day Player
    TV серии CBS
    Дополнение
    — 2-й агрегат Dolly Grip
    Netflix Feature
    Army of the Dead
    — Grip/Driver
    Commercial Motor Trend Studio
    Ram Truck of the Year
    — Key Grip
    Feature
    The Comeback Trail
    — Key Grip
    Commercial
    Presbyterian Hospital
    2 — Key5 Grip Commercial
    Больница UNM
    — Gaffer
    Коммерческая
    NM Gas
    — Gaffer
    Web Spot
    I Make Apps
    — Key Grip
    Canyon Del Muerto
    Concept/Pitch Video
    — Key Grip
    BTS Promo
    Better Call Saul
    — Best Boy Grip
    Web Spot
    Grow with Google
    — Key Grip
    Commercial
    PNM Building a Better Tomorrow
    — Key Grip
    Commercial
    Volkswagen
    — Гаффер
    Школа перспективных исследований
    Интервью с племенем Чумач
    — Key Grip
    Концепт-трейлер
    Drummer Boy
    — Key Grip
    Коммерческий
    CHRISTUS St. Vincent Regional Medical Center
    — Grip
    Рекламный ролик
    DOT Commercial
    — Gaffer
    Lifetime Feature
    AU Pair
    — Grip Trix Driver
    Netflix
    Day Break Season 1 Episode 2
    — 2nd Unit Electrician
    Сериал
    Our Lady Perual Grace
    — Grase
    — Gaffer
    Музыка видео
    Ruvivalies «Изменить»
    2018
    — Ключ Grip
    Коммерческий
    Molina
    — Grip
    Netflix
    Day Break Episode 1
    — Grip Trix Driver
    Netflix
    Day Break Season 1 Episode 1 & 2
    — Grip
    коммерческий
    UFC 232 Jon Jones
    — Dolly Grip
    коммерческий
    Tempurpedic
    — Key Grip
    Характеристика
    Прогулка с Herb
    — Gaffer
    Armes Visuals Communication
    Resort Resort в Санта-Фе
    — TelePrompter Op
    Eastmans Productions
    Медицинское видео о новом лекарстве от рака
    — Key Grip
    Оригинальный фильм Netflix 90 250 Walk Ride Rodeo
    — Gaffer
    Commercial
    Santa Anna Star Casino
    — Key Grip
    Commercial
    Toyota — Highlander
    — Best Boy Grip — Day Player
    Feature
    Corporate Animals
    Stars 5 Teaser — 0 Magic
    — Оператор лампы — Day Player
    Feature
    The Unsettleing
    — Key Grip
    Feature
    The Short History of the Long Road
    — Gaffer
    Commercial
    Crystal Springs Water
    — 2nd Unit505 Amazon Gaffer 90 Старый, чтобы умирать молодой
    — Gaffer
    коммерческий
    Comcast
    — Gaffer
    коммерческий
    Toyota
    — DP
    Коммерческая — DP
    Коммерческая
    Rescue — Нет незначительной продажи
    — Gaffer для неподвижного узла
    Pilot
    Roswell, New Mexico
    — лампа Оператор — дневной игрок
    Пилот
    Розуэлл, Нью-Мексико
    2017
    — Ключевая рукоятка
    Функция
    Willenberger
    — DP
    Интервью
    Rescue Access
    — Gaffer
    Функция
    The Wind
    — Key Grive
    Особенности
    Ice
    — Лучший мальчик Electric
    Национальное пятно
    Coca Cola
    — Movi Tech / Op
    Video
    Migos «to hotty»

    — Movi Tech / Op
    коммерческий
    PNM
    — Key Grip
    Функция
    — Gardner
    — Garder Gardner
    — Gaffer
    Short
    Roodgun
    — Spike Spike Spike серии
    Waco

    — Gaffer
    коммерческий
    спасательный агентство без мелких продажи
    — Gaffer
    Характеристики


    — DP
    Коммерческая
    Gallipoli Radiant
    — Ключ Grip
    Характеристики
    Длинная тупая дорога


    — Movi M15 Гимбаль Оператор
    Видео о больнице округа Гваделупе
    Американская ассоциация больниц
    — Gaffer
    Lifetime Feature 9025 0 Be My Baby

    — Лампа Оператор
    AMC
    Лучше вызов Saul сезон 3 Episode 3 & 4

    — Лампа Оператор
    Netflix
    Bognless

    — Оператор лампы
    Функция
    Скалы свободы

    — MOVI M15 Гимбаль Оператор
    онлайн
    VTS
    — Гаффер
    — Гаффер
    Функция
    Формажный свидетель

    — Gaffer
    Коммерческий
    Нм Судья
    — Оператор камеры
    TV Pilot
    NAT GEO
    — Лампа Оператор
    Функция
    — Gaffer / AC
    ТВ
    Большие живописные железнодорожные путешествия
    — Оператор-постановщик
    Музыкальное видео
    Кипси «Дождливый день»
    — EPK Gaffer
    EPK
    Only The Brave

    — Key Grip
    Рекламный ролик — Казино 2050
    Режиссер 2050 Маршрут 260 560 Онлайн
    Corrales NM Food Video
    — оператор-постановщик
    Правительственный
    Slow Motion Military Testing in AK
    -Gaffer
    коммерческих
    Santa Fe напитки
    -Gaffer
    -Gaffer
    A & E
    позади решетки: новичок года интервью

    -MOVI оператор
    Red Occaper Productions
    коммерческий
    -MOVI оператор
    VTS
    Corporate
    -Key Grip
    TC Motion
    Chicco — VIWOR
    -Gaffer
    Kam Productions
    MorningStar Farms Commercials
    -MoVI Controller
    KOB
    David C. Chavez Commercials
    — Режиссер
    T-Ro Films
    Веб-реклама
    2015
    — Оператор камеры
    A&E
    Behind Bars: Rookie Year

    — Директор фотографии
    10-летие Американской федерации учителей. Видеоматериалы и интервью
    — Оператор камеры
    Конференция HP
    Концерт в прямом эфире от: американских авторов
    — Получен CDL
    Водительское удостоверение класса A для двойных, трехместных и танкерных разрешений
    — Оператор камеры
    Al Jazeera
    Alan Dieh25 Интервью 90
    Соник
    Корпоративное видео для их ежегодного собрания Бесценный
    Художественный фильм

    -Gaffer
    Augmedix
    Рекламный ролик Google Glass
    -Swing Grip & Gaffer
    Sana Ana Star Casino
    Зачем вам играть в другом месте?
    -Grip
    Marlboro
    коммерческий

    -key Trip
    имитация девушка
    Функциональный фильм
    — Кьяный Grip
    Katie Goodbebye
    Характеристики фильма
    -Sound / AC
    La Locas «Pilot»
    Sirens Media
    -dolly Grip
    бомба
    Lone Wolf Media
    2014 2014
    -Camera Operator
    Verizon Wireless
    Внутреннее видео
    -Broll DP
    Death Everlasting
    Reel Flicks
    -DIT
    Контроль толпы «Музыкальная дорога»
    Natgeo

    -бест
    Muscle Tek
    Рекламные ролики
    -Gaffer
    Dead of Night Episode 210
    Discovery

    -Swing Grip & Gaffer
    Sana Ana Star Casino
    Зачем вам играть в другом месте?
    ImageCrew LLC
    -Gaffer
    Пилот «Снято на пленку» Too Many Crockets
    Heck Films
    -Gaffer
    Футбольная игра
    Альбукерке SOL футбольные игры
    -AC
    Legends & Lies
    Fox News
    9
    -Sounding Наций
    2013
    2013
    -Camera Оператор и освещение
    Интервью
    Aon
    -Director
    Promo
    Улучшить группу и Logitag Systems
    -Ac / Sound
    Я бы убил для вас
    Раскрытие расследования

    -Camera Operator
    Promo
    Carrington College Collection ABQ
    -Director of Photography
    Jan Bartelstone
    Тогда приходит Godiva
    -Director of Photography
    Предполагается из фотографии
    Предполагается из фотографии

    -Director of Photography
    Rocket Buster Boots Shizzle Ruel
    Cineflix Productions
    -Theleprompter
    Внутреннее видео
    Johnson Джонсон
    2012
    -Директор, главный оператор, редактор
    Thyssenkrupp Elevato R
    Однодонные цилиндры, EnviRomax Oil
    -Ac
    TV Pilot
    Gunslingers, Castle Picture

    -тильность
    STRATOS Jump Man 3
    Red Bull
    -Пиректор фотографии
    Artist Biographys
    CDSAVOIA

    — Media Wrangler
    Видео
    Accion
    -Grip
    New Mexico Development Video
    -Teleprompter
    Внутреннее видео
    Johnson & Johnson
    -Директор, главный оператор, редактор
    Thyssenkrupp Elevator
    Дверные операторы, полупроводниковые стартеры, блоки питания, опускание батарей, HyPower, батареи Опускание, масляные радиаторы
    — Рукоятка/багаж
    Юридическая фирма Whitener
    Коммерческий Zombie
    — Оператор
    Интервью с Хлоей
    MTV True Life

    — Gaffer
    Юридическая фирма Whitener
    Коммерческий
    -Utility Red 9 050 Bull 2 ​​0 0 0 9 Man 9 2 50 Stratos 250 Stratos Utility/Grip
    Политическая
    Хизер Уилсон
    — Оператор SteadyCam
    За кулисами Разгром 66 Календарь 90 250 Girls in 3D
    Производственные экипировки
    — Оператор камеры, техник потокового вещания
    Всемирная интернет-трансляция
    Центр действий и созерцания
    — Оператор камеры, Gaffer
    Пресс-конференция
    T-Mobile
    — Оператор камеры, Grip
    Fatal Encounters 9029y

    -KEY GRIP
    Политические
    Marty Chávez

    Marty Chávez
    -EPK TelePrompter, Grip
    Обратная связь, функция
    Spyglass Entertainment

    -Gaffer
    Geaveners Молитвенный завтрак
    Live Television
    -Camera Operator, Grip
    Michele, PSA
    Parallax
    -Camera Operator, Grip
    Piolet for Reality Show
    NRG Staging
    2011
    -AC
    Doomsday Preppers
    NatGeo
    -Техник-шпион и оператор камеры
    Dr. Шоу Фила
    Ток-шоу
    — Оператор камеры
    Фонд Юго-Западной Индии
    Рекламный ролик
    -EPK Гаффер
    Изменение игры, полнометражный фильм
    Фильм HBO
    -ENG Crew Gaffer
    Луче Либре, MTV II
    Сезон II
    Телевидение III 50 Реалити-шоу Key Grip/AC
    Intel
    Видео компании
    -P2 Wrangler & Grip
    TapOut, виртуальный тренировочный центр
    Онлайн обучающие видео MMA
    -DP/Director
    Thyssenkrupp, Elevators
    Ведущий видеооператор Thyssenkrupp USA
    -EPK50 Grip 902, AMC
    Сериал

    -Grip
    Юридическая фирма Whitener
    Коммерческий
    -Gaffer
    Молитвенный завтрак губернаторов
    Телевидение в прямом эфире
    -AC, Grip & Sound
    Жилищное строительство и городское развитие
    Правительственное видео
    -P2 Wrangler & Grip
    Nation
    2010

    — Директор, главный оператор, редактор
    Видео безопасности, лифт Thyssenkrupp
    — Шпионская камера техник
    Др. Phil Show
    Talk Show

    -Jib Assistant
    Военные истории с Олли Норт, Fox News
    News
    -Jib Assistant
    Home Grown Terror, Fox News
    News
    -P2 Wrangler
    Tapout VTC
    -Key Grip
    Charles Kelley of Lady Antebellum, гольф-шоу перед игрой
    Интервью
    -Key Grip
    Chasing Zero, Winning the War on Healthcare Harm- с Деннисом Куэйдом
    Документальный фильм
    2009
    -EPK DIT, Grip
    Breaking Bad, AMC
    Рекламные акции
    -Personal Assistant , Оператор камеры
    Вмешательство, A&E
    Реалити-шоу
    — Оператор камеры
    Первый запуск ракеты образовательного космодрома в Нью-Мексико.
    News, National Geographic и Discovery Уилсон Бинкли Реклама и маркетинг
    2008
    — Оператор камеры, DIT
    Становление Эдуардо, Open Range Pictures
    Независимый фильм

    — Оператор-постановщик
    Boom II
    Военное учебное видео
    — Выполнял различные работы в создании рекламных роликов для Aggie Experience. Джиб Оп.
    2005-2009
    — College

    www.Solar-Thailand.com Интернет-магазин ES12-200B Литий-ионный аккумулятор для аккумулятора lifepo4 DIY аккумуляторный блок пластиковый корпус пустой корпус аккумулятора

  • Предохранитель от перенапряжения
  •  — Выключатель Solar DC
  • — Автоматический выключатель переменного тока MCCB
  • — Автоматический выключатель RCBO
  •   — Выключатель МТС АТС
  •  — Набор солнечных батарей
  • — Предохранители Solar DC 10×38
  •  — Предохранители 1500 В пост. тока 10×85
  • — Предохранитель DC Solar 14×51
  •  — Предохранитель 1500 В пост. тока 14×65
  •  — Предохранитель Solar DC 22×58
  •  — Предохранитель постоянного тока NH00
  •  — Предохранитель переменного тока 380 В 500 В
  •  — Защита от перенапряжения постоянного тока
  •  — Защита от перенапряжения переменного тока
  •  — Защита от перенапряжения
  •  — Защита от переменного тока
  • Реле движения счетчика
  •  — Амперметр переменного напряжения
  •  — Измеритель напряжения постоянного тока
  •  — Контактор постоянного тока
  •  — Силовое реле НО НЗ
  •  — Светодиодный индикатор
  •  — Переключатель движения
  •  — Переключатель времени переменного тока постоянного тока
  •  — Фотопереключатель
  •   — Переключатель ВКЛ-ВЫКЛ
  • Распределительная коробка
  •  — Соединитель кабельного ввода
  • — Кабельные стяжки CT
  •  — Кабельный маркер EC
  •   — Колпачки проволочных гаек на конце
  •  — Виниловые колпачки для концов проводов V
  •   — Термоусадочный
  •  — Двойная клемма на конце шнура TE
  •  — Клемма на конце шнура E
  •  — Медные трубчатые клеммы
  • — Неизолированное кольцо Ated RNB
  • — Изолированный терминал RV
  •  — Неизолированная лопата Ated SNB
  •  — Изолированная клемма SV
  • — Изолированные клеммы FDD MDD
  • — Изолированные клеммы MPD FRD
  •   — Клеммы PTN
  • Распределительный терминал
  •  — Распределительная коробка MCB
  •  — Прозрачная коробка из АБС-пластика
  • — Кабельная соединительная коробка
  •  — Распределительная коробка IP65
  •                         .
  •  — Клеммный кабель MCB
  •  — Шинная перемычка MCB
  •  — Бар Земляной Динриал
  •  — Клемма на DIN-рейку
  •   — Клеммная колодка
  • — ИЗОЛЕНТА ИЗ ПВХ
  • Инструменты Оборудование
  •  — Электроинструмент для обжима
  •  — Фруктовая кладовая
  •  — Автомобильный продукт
  •  — Очищающий гель для рук
  •                  .
  •  — Товар для дома
  • Крышка кабеля аккумулятора
  •  — Гибкий кабель аккумулятора 16
  •  — Гибкий кабель аккумулятора 25
  •  — Гибкий кабель аккумулятора 35
  •  — Аккумулятор AGM свинцово-кислотный
  •  — Гелевая батарея глубокого цикла
  •  — Солнечная литиевая батарея
  •  — Аккумулятор 2 В лари глубокого цикла
  •  — Крышка клемм аккумуляторной батареи
  •  — Кабельный наконечник клеммы аккумулятора
  •  — Батарея сборных шин
  •  — Зажим аккумулятора
  •  — Аккумуляторный ящик
  •  — Тестер батареи
  •  — Десульфатор для зарядного устройства
  • Трос управления с земли
  •  — Кабель заземления 2,5 мм2
  •  — Кабель заземления 4,0 мм2
  •  — Кабель заземления 6,0 мм2
  • — Кабель заземления 10 кв.мм.
  •  — Кабель заземления 16 кв.мм.
  •  — Погружной кабель
  • — H07V-K Гибкий ПВХ
  • — Неопреновый кабель H07RN-F
  •  — Проводной кабель H07V-R
  • — Кабель NYY YSLY-JZ
  • — Кабель THW-F VSF H07V-K
  • — Кабель IEC 52 53 VCT ​​
  • Солнечный кабель PV1-F PV4
  • — 1,5 мм. Солнечный кабель PV1-F
  •  — 2,5 мм солнечный кабель PV1-F
  •  – Кабель для солнечных батарей 4 мм PV1-F
  •  — Кабель солнечной батареи 6 мм PV1-F
  •  — Кабель для солнечной батареи 10 мм PV1-F
  •  – Кабель для солнечных батарей 16 мм PV1-F
  • — Соединительный кабель PV4
  •  – PV4, ответвление 2-5 – 1
  •  — Встроенный предохранитель Solar
  •  — Диод солнечной батареи PV4
  •  – 4 мм солнечная батарея с PV4
  •  — Маркер Другое
  • Регулятор заряда от солнечной батареи
  •  — Уличный фонарь с солнечным зарядным устройством
  •  — Солнечное зарядное устройство PWM
  •  — Солнечное зарядное устройство MPPT
  • — Солнечное зарядное устройство IoT
  •  — Банк солнечной энергии
  • Солнечная панель
  •  — Солнечная батарея 18–20 В
  •  — Солнечная батарея 30–45 В
  •  — Светодиод для кемпинга
  •   – Установка проекта
  •  — Ветрогенератор
  •  — Другой продукт
  • Светодиод уличного фонаря
  •  — Светодиодный светильник постоянного тока для установки в дверях
  •  — Светодиодный прожектор постоянного тока
  •  — Уличный фонарь постоянного тока 12 В
  •  — Диммер уличного освещения DC
  •  — Монтажный светодиод
  •  — Солнечный уличный фонарь
  •  — Солнечный прожектор
  •  — Солнечный садовый светильник
  •  — Светодиодный уличный фонарь переменного тока
  •  — LED AC для установки в дверях
  •  — Светодиодный прожектор переменного тока
  • Инвертор ИБП постоянного тока переменного тока
  •  — Трансформатор переменного тока
  •  — Импульсный блок питания
  •  — Переключающий адаптер
  •  — Стабилизатор AVR
  •  — ИБП CCTV IoT
  •  — Модифицированная волна постоянного тока в переменный
  •  — Чистая синусоида постоянного тока в переменный
  •  — Трансформатор постоянного тока в переменный
  •  — Гибридный автономный инвертор
  •  — Батарея автономной системы
  •  — Преобразователь постоянного тока в постоянный
  • Инвертор насоса двигателя
  •  — 220 В переменного тока, частота LN
  •  — 220 В переменного тока для двигателя 3P 220 В
  •  — 220 В переменного тока для двигателя 3P 380 В
  •  — Солнечная насосная 1P 220 В
  •  — Солнечная насосная установка, 3 фазы, 220 В,
  •  — Солнечная насосная установка, 3 фазы, 380 В,
  •  — AC 3P 380V Частота
  •  — Плавный пуск переменного тока 3P 380 В
  •  — Инверторный двигатель ABB
  • Сетевой инвертор
  •  — Микро инвертор
  • — Солнечный инвертор SOFAR
  •  — Инвертор Huawei
  •  – Инвертор ThinkPower
  •  — Инвертор SMA
  •   — Инвертор подсолнуха
  •  — Инвертор Гроватта
  •  — Инвертор АББ
  •  — Сетевой инвертор
  •  — Сетевая система
  • Солнечная установка
  •  — Бескорпусная гайка
  •  — Крепление Solar CN
  •  — Монтаж солнечной батареи
  •   — L-образный кронштейн из листового металла
  •  — SET Кронштейн для плитки Cpac
  •  — L-образный кронштейн для жестяных крыш
  • — Комплект крепления плоских крыш
  •  — Солнечная система заземления
  •  — Безопасная дорожка
  • Электродвигатель BLDC AC DC
  •  — Электродвигатель BLDC 500 об/мин
  •  — Электродвигатель BLDC со шкивом
  •  — Электродвигатель BLDC 2800 об/мин
  • — Шкив BLDC 2800 об/мин
  •  — Буй-поплавок
  •  — БКЭП, часть
  •  — Двигатель однофазный
  • Водяной воздушный насос
  •  — Солнечный насос постоянного тока NZQB
  •  — Солнечный насос постоянного тока YSQB
  •  — Самовсасывающий насос постоянного тока
  • — Погружной солнечный насос
  •  — Аквариумный насос переменного тока
  •  — Поршневой насос
  •  — Динамический солнечный насос
  •  — Деталь водяного насоса
  • Учебный отдел
  • — Плата Arduino MCU
  •  — Датчик Arduino MCU
  •  — Пластиковый пакет
  •  — Телометр
  • Проекты Last Man: 200 долл.

    США Аварийный блок питания своими руками

    Несмотря на распространенное мнение, что электроника станет бесполезной в одночасье при SHTF, мы часто превозносили преимущества этих устройств в ситуациях выживания.Электронные устройства позволяют вам общаться по беспроводной сети, перемещаться по интерактивным картам и освещать ваш кемпинг всю ночь — это огромные преимущества, и вам нужны все преимущества, которые вы можете получить, когда пытаетесь выжить.

    Однако электроника полезна, только если она заряжена. Когда у вас закончатся заряд и запасные батареи, эти устройства станут практически бесполезными, если вы не приготовите долгосрочное решение.

    Преимущества и недостатки автономных блоков питания

    Небольшие устройства можно заряжать от блоков питания USB, но для электроники на 12 В необходим блок большего размера.

    Небольшие блоки питания USB полезны для смартфонов и планшетов, но более крупный портативный блок питания с инвертором может обеспечить мощность, необходимую для работы как небольших , так и крупных электронных устройств . Благодаря встроенным настенным розеткам на 12 В переменного тока вы можете просто подключить мощный рабочий фонарь, устройство GPS, ноутбук или даже небольшой холодильник.

    Подпишитесь сегодня и сэкономьте!

    Эти блоки питания могут работать в течение нескольких дней только от батареи, предоставляя автономные возможности для коротких приключений вне сети.Когда батарея разряжена, их можно подзарядить солнечными панелями или подключить к автомобильному генератору для восстановления заряда.

    Goal Zero предлагает специальные солнечные генераторы для зарядки электроники по принципу plug-and-play.

    Хотя вы можете легко купить переносные блоки питания (иногда также называемые солнечными генераторами) у таких компаний, как Goal Zero и Renogy, у этих готовых вариантов есть недостаток: стоит . Не поймите нас неправильно — в прошлом у нас был большой опыт работы с серией Goal Zero Yeti.Тем не менее, версии большой емкости стоят от 500 до почти 3000 долларов. Это может быть непомерно высокой ценой для выживальщиков, ориентированных на бюджет.

    Компактный солнечный комплект Goal Zero Sherpa 100 с инвертором стоит 550 долларов США и обеспечивает мощность 98 ватт-часов (Втч).

    К счастью, если вы хотите погрузиться в мир самодельных проектов, вы можете сделать свой собственный портативный блок питания с гораздо меньшим бюджетом. Брэндон Бартон из Last Man Projects недавно написал следующее руководство по сборке силового агрегата на базе морской батареи и разрешил нам опубликовать его здесь, на OFFGRIDweb.Он построил устройство для своего грузовика-жучка, Ford Bronco 1978 года по имени Люсиль.

    Блок питания «Сделай сам» Last Man Projects

    Брэндон Бартон из компании Last Man Projects

    Этот блок питания «Сделай сам» был создан в рамках проекта Брэндона ’78 Bronco.

    Я только что закончил аварийный блок питания для аварийного автомобиля (BOV). Я хотел большой перезаряжаемый блок питания, но за 1500 долларов я не могу позволить себе что-то вроде Goal Zero Yeti 1250. Иметь что-то подобное хорошо для кемпинга, вашего аварийного грузовика или работы электроники во время внезапных отключений электроэнергии. Ожидается, что этого времени будет достаточно, чтобы запустить газогенератор.

    Goal Zero Yeti 1250 служил эталоном для сборки силового агрегата Брэндона.

    Я провел небольшое исследование и сделал этот блок питания примерно за 210 долларов. У меня есть 100-ваттная солнечная панель и контроллер заряда на пути к завершению установки, но они еще не пришли. Эти предметы добавят еще 130 долларов к общей стоимости. Цена Goal Zero в 1500 долларов не включает солнечные батареи.

    Для сравнения: моя коробка потребляет около 1212 ватт-часов (Втч) по сравнению с 1200Втч Yeti 1250; в этом отношении они практически одинаковы.Оба, по-видимому, имеют в основном одинаковый рейтинг резервной мощности.

    Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

    У моего есть две вилки на 12 В, две вилки переменного тока и одна вилка USB на 2,1 А, тогда как у Yeti одна вилка на 12 В, три вилки переменного тока и три USB. Хотя у Yeti 1250 есть еще несколько вариантов выхода, я могу преодолеть это с помощью разветвителей USB или переменного тока, если это необходимо (я сомневаюсь, что это будет необходимо). Мой самодельный комплект был модифицирован внешними контактными клеммами аккумулятора, которых нет в Yeti.Мне это нравится, потому что это добавляет значительную адаптируемость самодельному источнику питания.

    Говоря о способности адаптироваться, оба имеют возможность заряжаться от солнца, стены или автомобиля. Однако мой блок питания может менять батареи и работать от 12-вольтовой батареи, извлеченной из автомобиля, квадроцикла или газонокосилки. Показатели производительности будут различаться, но Yeti не может этого сделать.

    Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

    Моя коробка весит неудобные 70 фунтов. Goal Zero весит 103 фунта, но имеет колеса, что дает ему небольшое преимущество в мобильности.

    Перечень компонентов блока питания

    Центр питания троллингового двигателя MinnKota. Существуют и другие варианты, но этот имеет больше функций, которые я искал. Он поставляется от производителя с двумя вилками на 12 В, счетчиком заряда батареи и предохранителями, уже встроенными в крышку. – примерно 70 долларов США с налогом и доставкой.

    Судовая батарея глубокого цикла Atwoods Durastart 675 MCA — 27DC-5 — прибл. 90,00 $

    Peak PKC0M08 Черная мобильная розетка мощностью 800 Вт с 2 шт.1 USB – 40,00 долларов США

    Верхние клеммы аккумулятора с барашковыми гайками – прибл. 7,00 $

    Медные наконечники x2 – прибл. $3,00 за штуку

    Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

    Сборка и модификации

    Собрать совсем не сложно, если купить базовые компоненты. Я знаю, что есть люди с большим опытом работы с электричеством, чем у меня, и я уверен, что они могли бы сделать что-то намного лучше этого с нуля. Я хорошо разбираюсь в большинстве домашних электрических «заморочек», у меня довольно хорошее понимание механики, здравый смысл, вот и все.

    Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

    Я хотел собрать что-то такое, что каждый мог бы сделать дома, имея очень мало технических знаний. Это в основном все «подключи и работай». Единственное, что требовало настройки, — это отрезать зажимы на инверторе и обжать медные наконечники, чтобы прикрепить их к клеммам с барашковой гайкой на крышке. Вот и все.

    Фото любезно предоставлено Брэндоном Бартоном / Last Man Projects

    Единственный совет, который следует помнить при сборке, — положить что-то в коробку в качестве прокладки, чтобы батарея не перемещалась.Я использовал дополнительный резиновый коврик для пола, который был у меня из коробки Фарадея. Наконец, вы заметите, что я прикрепил инвертор к деревянному блоку внутри коробки. Это необходимо, так как тонкая пластиковая стенка коробки недостаточно прочна, чтобы выдержать любое реальное использование.

    Вот и все. Просто, дешево, адаптируемо и эффективно. Повеселись.

    Бронко Брэндона, Люсиль, скоро будет оснащен солнечной панелью для пассивной зарядки блока питания.


    Чтобы узнать больше о проектах и ​​советах по выживанию от Брэндона, ознакомьтесь с его предыдущими статьями о готовности к работе в отелях и реальности превращения в «серого человека» или подпишитесь на Last Man Projects на Facebook.Вы также можете поддержать его, купив футболку или толстовку Last Man Projects на TeeSpring.


    Подготовьтесь сейчас:

    Военный противогаз 249,95 $ mirasafety.com Ножи EDC от 7,99 $ smkw.com
    Раскрытие информации: Эти ссылки являются партнерскими ссылками. Caribou Media Group получает комиссию от соответствующих покупок. Спасибо!

    ОСТАВАЙТЕСЬ В БЕЗОПАСНОСТИ: загрузите бесплатную копию

    журнала OFFGRID Outbreak Issue В выпуске 12 Offgrid Magazine подробно рассказывается о том, что вам следует знать в случае вирусной вспышки.Теперь мы предлагаем бесплатную цифровую копию выпуска OffGrid Outbreak при подписке на информационный бюллетень OffGrid по электронной почте. Зарегистрируйтесь и получите бесплатную цифровую копию Нажмите, чтобы загрузить!
    Автор: Патрик Маккарти

    Как сделать: водонепроницаемый аккумуляторный ящик своими руками

    В этот новый батарейный отсек для электроники можно установить большую герметичную батарею 12 В 12 Ач. Прежде чем сверлить отверстия в сухом боксе, убедитесь, что он пройдет через люк каяка.

    Размеры аккумулятора

    Длина 5,94 дюйма

    Ширина 3,86 дюйма

    Высота 3,74 дюйма

    Вес 7,95 фунта

    Новые аккумуляторы можно найти на ebay по цене от 20 до 30 долларов. Более высокий ампер-час хорош для работы с картплоттерами эхолота с цветными экранами. Они используют большее количество ампер, чем черно-белые устройства, батареи емкостью 7,5 Ач просто не работают так же хорошо, как и в течение целого дня рыбалки.

    Список материалов:



    Инструменты:

    • Дрель
    • Термофен
    • Обжимные/инструменты для зачистки проводов
    • Сверла/ступенчатое сверло



    Установить:

    Используя изоляцию труб, установите аккумулятор в коробку. Это удержит батарею на месте, чтобы она не подпрыгивала. Затем просверлите пилотное отверстие с помощью сверла 1/8″.Это будет место проникновения кабеля. Вы можете выбрать практически любую сторону. Я бы сказал, избегайте верха, низа и спины. В этой установке я выбрал переднюю часть под ручкой. После того, как пилотное отверстие просверлено, используйте ступенчатое сверло, чтобы расширить отверстие до тех пор, пока кабельный сальник не войдет внутрь.











    После установки кабельного ввода протяните кабель с разъемом снаружи. Теперь вы выберете 2 провода из 4 в пару.Используйте два встроенных термоусадочных соединителя. Обожмите и нагрейте одну сторону для герметизации. Теперь наденьте 3-дюймовый кусок клейкой термоусадочной трубки. Подсоедините провод встроенного предохранителя и провод заземления. Прикрепите концы клемм, и ваш водонепроницаемый блок батарей для электроники, сделанный своими руками, готов.



    Модификации и обновления водонепроницаемого батарейного отсека  <— Нажмите, чтобы обновить сообщение!!!!





    Нравится:

    Нравится Загрузка. ..

    Связанные

    Как я своими руками делаю ящик для автомобильного аккумулятора со стяжкой. – HowToEngineering.com

    Я использовал штатное крепление аккумулятора с обычным креплением, но оно продолжало сталкиваться с проблемами и расшатываться.
    Тогда купили сменную стяжку, но она тоже разболталась.
    Я хотел переместить аккумулятор в багажник, но со временем добавилось слишком много проводов (инвертор, топливный насос, 2x усилителя и многое другое).Поэтому я решил переместиться примерно в то же место под капотом, но ниже и подальше.

    Вот видео слайд-шоу, которое я сделал из этой статьи. Смотрите, если не хотите прокручивать вниз, чтобы прочитать эту длинную статью.


    Я поместил батарею в это место, и оно кажется идеальным, и есть стандартные места для болтов, которые я могу использовать.


    Кажется, вокруг батареи много места.



    Лоток штатного аккумулятора.Он прикручен 4 болтами.


    Вот вид сбоку на стандартный аккумуляторный лоток.


    А вот и все способы крепления аккумулятора, которые я пробовал.


    Я достал весь свой листовой металл и посмотрел, что я могу использовать для батарейного отсека.


    Существует калибр 22 (иногда на калибре считывается сторона меньше металла).


    У меня также есть кусок листового металла 10 калибра, я буду использовать его снизу для поддержки аккумулятора.


    Так как большая часть моего металла — это металлолом, этот кусок покрыт краской, и кто знает чем.


    Эта сторона не так плоха… но все еще требует много усилий, чтобы очистить ее. Я использовал угловую шлифовальную машину и респиратор.



    Аккумулятор был весь в клею от изоленты, я немного смазал и почистил.


    Это калибр 10 после нескольких проходов угловой шлифовальной машиной. Свежая чистая сталь, готовая к сварке.


    Я использовал свой мыльный камень, чтобы записать свои вырезы на листовом металле 22 калибра. Я ставлю X на части, которые мне не нужны.



    Это разрезы, которые я сделал на опорной плите 10 калибра.


    Вот разрезы, которые мне нужно сделать.


    Мой метод резки прямых линий с помощью моего плазменного резака: я кладу металлическую полосу L-образной формы с зажимами, чтобы направлять меня.


    Вот GIF-изображение, показывающее, как металл в форме буквы L направляет плазменный резак прямо по линии.


    Так выглядит разрез. Позже я буду использовать свою шлифовальную машину, чтобы очистить края.


    Это детали батарейного отсека.


    Просто прислонив детали, он выглядит хорошо.



    Я использовал сварочный аппарат MIG и сварил изнутри. (После проекта я пожалел, что не использовал сварочный аппарат TIG).



    Я начал с прихватки с каждой стороны.


    Затем мне потребовалось время, чтобы заполнить сварные швы.Будьте очень осторожны, чтобы не продуть (мой MIG не был сделан для этого тонкого металла).



    Теперь 3 стороны сварены вместе.


    Четвертая сторона приварена тактильным сварным швом. Там не так много места для сварки.


    Вот вид, как я держал сварочный аппарат.


    Левой рукой я удерживал сварочный аппарат неподвижно, и отсюда мне было куда смотреть.


    Теперь пришло время приварить дно.Я удерживал его на месте своими мини-сварочными магнитами.


    Я проверяю, все ли в порядке.



    Теперь все сварные швы на аккумуляторном ящике выполнены.


    Аккумулятор подходит, но надо немного подшлифовать сварные швы, чтобы не повредить аккумулятор.


    Вид сверху. Очень плотная посадка. Вы почти не можете видеть аккумуляторный ящик.

    Мои пневматические, настольные и угловые шлифовальные машины не помещаются внутрь, поэтому мне пришлось использовать дремель.


    Это сработало…. очень медленно. И я использовал около 5-7 точильных камней, чтобы измельчить все до нужного мне размера.


    Теперь все красиво и округлено.


    Аккумулятор был на зарядном/сервисном устройстве, и я еще раз проверил его установку в батарейный отсек. Идеально подходит.


    Используя угловую шлифовальную машину, я зачистил поверхность и края батарейного отсека.



    Теперь я приступил к верхнему крепежному кронштейну.


    Когда батарейный отсек лежал на боку, я поставил 2 боковые стойки и положил вниз кусок картона.


    Я сделал линию с каждой стороны стоек.


    Затем с помощью линейки проведите центральную линию отверстия.



    Отверстие вырезано канцелярским ножом.


    Прикрепив боковые стойки с помощью сварочных магнитов, я проверяю соответствие картонного шаблона.


    Я обрезал концы картона закругленными, примерно до размеров барашковых гаек.



    Вот еще немного металлолома. Это 12-й калибр, я буду использовать его для своих креплений.


    Поскольку это металлолом, он был сварен вместе. Я просто вырезал его своей плазмой.


    Я приложил картонный шаблон к металлу и прижал сварочным магнитом. Я снова проследил рисунок до металла, используя мыльный камень.


    Выглядит хорошо, готов к вырезанию.


    Я снова использовал L-образный металл в качестве направляющей, чтобы вырезать прямую линию.



    Затем я использовал сверлильный станок, чтобы сделать 2 отверстия для крепления.


    Это детали для крепления.


    Я зажал его с помощью 2 барашковых гаек, так что все будет крепко держаться вместе.


    Это весь зажим, скрепленный вместе.

    Прежде чем приварить стяжку к аккумуляторному ящику, мне нужно сделать дренажные отверстия для любой дождевой воды, попадающей внутрь.


    Опять же, я использую свой сверлильный станок и немного масла для резки/сверления.


    2 дренажных отверстия в противоположных углах.


    Я использовал сварочные магниты и кусок толстолистовой стали, чтобы удерживать стяжку на месте.


    Вот как я разместил стальную пластину под стяжкой.


    Я начал с двух прихваточных швов с каждой стороны.


    Затем зашпаклевали остальные сварные швы.


    Я даже приварил нижние части крепления (их пришлось согнуть под углом 90 с помощью верстачных тисков).


    Пока все хорошо. Теперь, когда все сварено, его можно поместить в машину для измерения креплений.



    Это картонные шаблоны для двух креплений. Для болтов используются заводские точки крепления.


    Я проследил картон до листового металла, затем вырезал их с помощью плазменного резака. Затем я использовал свою настольную шлифовальную машину, чтобы сгладить их.
    Я прикрутил крепления к машине, вставил аккумуляторный ящик и добавил несколько приварных швов.Потом все снял и приварил снаружи машины.


    Теперь отшлифуйте все и добавьте немного краски.


    Я использовал полуглянцевую аэрозольную краску. Я нанес около 6 слоев, чтобы защитить металл и предотвратить появление царапин.




    Сняв синюю ленту, вы можете увидеть красивые нити для завязки.


    Выглядит великолепно. Готов к установке в машину прямо сейчас.


    Я установлю его чуть выше черной перекладины, одно крепление к верхнему буксировочному крюку, а другое к нижнему болту поддона аккумуляторной батареи.


    Вот изображение верхней части, показывающее крепления и болты.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
