Какие бывают SIP-панели

Какие бывают SIP-панели: разновидности и свойства

Дома из SIP-панелей все чаще встречаются на загородных участках, в поселках и пригородных зонах. Это объясняется привлекательной ценой стройматериалов, быстротой возведения, качеством построек и практически полным отсутствием ограничений в планировке.

СИП-панели за счет сочетания жесткого каркаса и утеплителя выполняют несколько функций. Поэтому их применяют не только для строительства домов, но и других сооружений. В зависимости от их назначения применяют разные виды этого стройматериала.

Разновидности SIP-панелей

Технологии производства сэндвич-панелей продолжают развиваться, увеличивая количество функций и практических свойств. Неизменной остается лишь сама структура: слой утеплителя между двумя жесткими плитами.

Для строительства частных и промышленных зданий, для пола, потолка и стен используют разные виды панелей. Посмотрим, чем они отличаются.

  • Каркас — ОСП, утеплитель — пенополиуретан.

    В России такие панели используют в промышленном производстве и иногда для частных построек, хотя в Америке и Европе многие живут в домах из этого материала.
  • Каркас — ОСП, утеплитель — пенополистирол.
    Самый популярный в нашей стране вид SIP-панелей, обладающий прочностью, легкостью и обеспечивающий высокое качество построек.
  • Каркас — ОСП, утеплитель — минеральная вата.
    Такие панели впервые появились именно в России. Это экономичный вариант, его недостаток в том, что минеральная вата дает усадку.
  • Каркас — стеломагнезит, утеплитель — пенополистирол.

    Для краткости этот материал называют «каменные SIP-панели». Экологичный вариант, который чаще всего применяется для возведения внешних стен домов.
  • Каркас — фибролит, утеплитель — пенополистирол и минеральная вата.
    Это российское изобретение имеет свои особенности: ширина плит в два раза меньше, чем у стандартных панелей, материал жесткости относительно тяжелый и дорогой. Таким образом, дома дольше строятся, дороже стоят, но обладают большим запасом прочности.

Существуют также виды панелей, применяемые в промышленном строительстве: они состоят из оцинкованной стали и оргалита. Вариант из гипсокартона и пенополистирола используется для возведения тонких перегородок.

Нюансы строительства

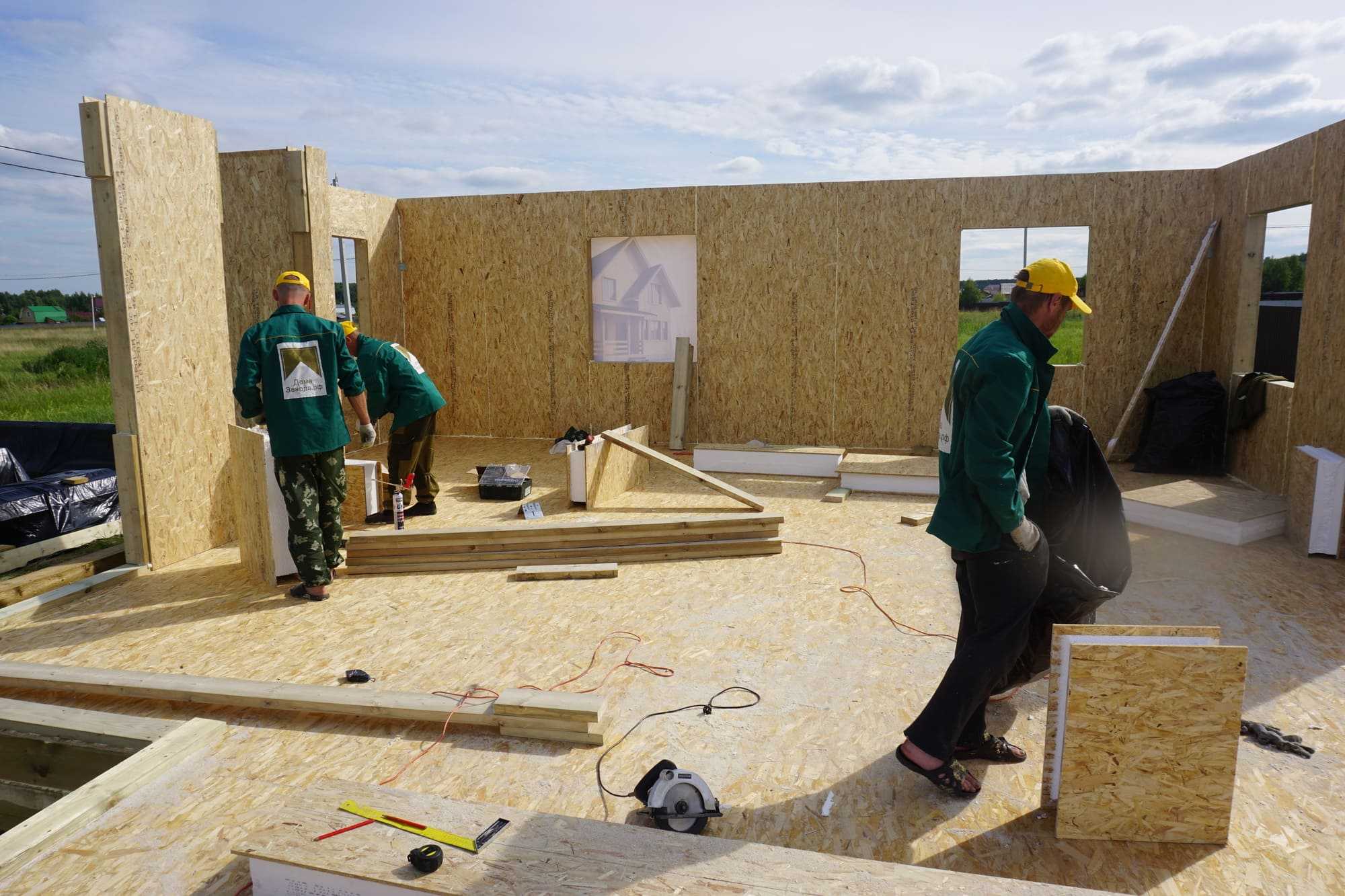

Кажущаяся простота возведения домов из SIP-панелей многих мотивирует на самостоятельную постройку. Однако это может привести к разочарованию: технология строительства таких объектов предполагает множество нюансов, неизвестных непрофессионалам.

  • Если не соорудить принудительную вентиляцию, дом будет держать тепло как термос, а при открытии окон не столько проветрится, сколько промерзнет.
  • Только специальная программа позволяет идеально подогнать друг к другу панели, не оставляя щелей — это не так легко сделать подручными средствами.
  • Многое зависит от изначального плана постройки: только качественные и грамотно продуманные проекты домов из СИП-панелей и работа профессиональной команды позволит сделать дом по-настоящему комфортным и долговечным.

Чтобы быть уверенными в результате, закажите постройку в компании «Хаски Хаус».

Технологии изготовления сип-панелей от компании Строим Вместе в Москве

СИП панель – многофункциональный строительный материал, обладающий уникальными свойствами. Панель представляет собой своеобразный сэндвич, состоящий из двух внешних листов и утеплителя. Технология строительства из СИП панелей широко используется для возведения жилых, коммерческих и производственных зданий и обеспечивает их высокими прочностными и теплоизоляционными характеристиками. Компания «Строим вместе» занимается производством СИП панелей и их реализацией по самым доступным ценам.

Характеристики наших СИП панелей:

  • Размеры ОСП-3: 2.5 x 1.25 м., 2.8 х 1.25 м.
  • Размеры ЦСП ТАМАК: 2.7 x 1.25 м., 3.2 х 1.25 м.
  • Толщина: 124 мм., 174 мм., 224 мм.
  • Масса панели: до 50 кг
  • Максимальная нагрузка: вертикальная — 12т/м2., горизонтальная — 1,5т/м2.

Материалы, используемые для изготовления панелей

Для изготовления внешних слоев используются

ОСП-3 плиты из качественной древесной стружки. Для наружных и внутренних стен толщина плиты составляет 12 мм. Используем плиты марок Egger (Румыния), Kalevala и Green Board.

Внутренний слой панелей представляет собой утеплитель толщиной от 100 до 200 мм., выполненный из экологически чистого пенополистирола бренда Knauf (всемирно известный российский производитель).

Для склеивания слоев мы используем высококачественный клей бренда Henkel (Германия).

Технические характеристики материалов, используемых в производстве СИП панелей, их устойчивость к воздействию влаги и других негативных факторов способствуют долговечности зданий, сооруженных из этого материала.

Достоинства СИП панелей «Строим вместе»

Наличие собственного производства позволяет нам продавать СИП панели по максимально доступной цене. Таким образом, мы обеспечиваем своим клиентам возможность построить недорогой дом, обладающий целым рядом неоспоримых достоинств:

  • Показатели теплоизоляции в СИП панели в 6 раз выше, чем у стены из кирпича. Такой показатель позволяет обеспечить эффективное энергосбережение. СИП панели обладают возможностью быстрого нагревания с последующим сбережения накопленного тепла в течение длительного времени. Дополнительных работ по утеплению здания из панелей не требуется. Летом же панели обеспечат в помещении приятную прохладу.
  • Сооружение дома из СИП панелей можно осуществлять, независимо от времени года и погодных условий. Причем, сборка дома из СИП панелей займет всего несколько недель.
  • Обеспечение отличного коэффициента жесткости в конструкции на изгиб.
  • Отличные шумоизоляционные свойства.
  • Устойчивость к внешним воздействиям агрессивного характера, образованию грибка или плесени, повреждению процессами гниения или насекомыми.
  • Легкий вес панелей (до 50 кг) способствует возможности монтажа здания силами нескольких рабочих без использования специальной техники, что обеспечит существенную экономию средств на строительство. Обратите внимание! Небольшой общий вес здания позволяет возводить его на простом свайном фундаменте.
  • Экологическая безопасность. Отсутствие токсических выделений. Еще одним немаловажным аргументов в пользу СИП панелей является сведение к минимуму строительного мусора при возведении здания.
  • Высокая стойкость к ураганам и сейсмоустойчивость до 8 баллов.
  • Большой запас прочности конструкций из «сэндвич» панелей в несколько раз превосходит нормы СНиП.
  • Идеально ровная поверхность, избавляющая от необходимости отделки помещения.

Отличные эксплуатационные свойства СИП панелей в совокупности с их невысокой стоимостью делают их замечательной альтернативой традиционным строительным материалам.

Это стоит знать, если решили покупать СИП панели

Древесное происхождение составляющих СИП панелей (плит ОСП) вызывает опасения некоторых потенциальных клиентов в плане огнестойкости. И действительно, некоторые недобросовестные производители в целях экономии предлагают изделия с низким коэффициентом огнестойкости. Компания «Строим вместе» реализует только качественный материал. Прежде, чем допустить СИП панели к реализации, мы обрабатываем их специальным составом – антипиреном, способствуя значительному повышению огнестойкости. Пенополистирол, который мы используем в качестве наполнителей панелей, является самозатухающим материалом, что предупредит распространению пламени.

Сфера применения СИП панелей

Несмотря на то, что СИП панели появились на российском строительном рынке относительно недавно, они быстро завоевали популярность и нашли широкую область применения. К их помощи все чаще стали прибегать владельцы загородных участков, используя для возведения домов и коттеджей канадские технологии строительства

.

Строительный материал все чаще используется в коммерческом строительстве. Бизнесмены, умеющие считать деньги, предпочитают возводить торговые точки, производственные и складские помещения, АЗС и др. из дешевого и надежного материала, способствующего ускорению сроков строительства.

В готовых зданиях СИП панели используются для перепланировки (сооружения перестенков и т.д.). Высокие теплоизоляционные свойства позволяют применять панели для утепления ранее сооруженных зданий.

Преимущества сотрудничества с компанией «Строим вместе»

  • Высокое качество строительного материала.
  • Возможность заказать у нас проект сооружения с комплектацией строительными материалами.
  • Услуги по возведению зданий из СИП панелей своих специалистов, обладающих навыками работы с данным строительным материалом.
  • Гарантия на строительство в течение 5 лет.
  • Бесплатная консультация высококвалифицированного специалиста.
  • Конкурентоспособная стоимость материалов и доступные цены на наши услуги, гибкая система скидок для постоянных клиентов.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в МО, г. Домодедово, деревня Матчино112 м2

Дом из ЦСП панелей Stone SIP в Раменском районе, д. Донино144 м2

Дом из сип-панелей в Волоколамском районе, СНТ Раздолье94 м2

Дом из сип-панелей в Московской области, Истринский район, п.ст Манихино128 м2

3 Дома из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

Дом из панелей Stone SIP в Московской области, д. Радонеж99 м2

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.

Применение SIP панелей | Delo1

SIP-панели могут применяться, как при возведении перегородок, так и в качестве несущих стен. Их высокая жесткость и устойчивость к поперечным нагрузкам позволяют также использовать панели в качестве напольных и чердачных перекрытий. Их несомненным достоинством является ровная поверхность, которая существенно упрощает внутреннюю и наружную отделку дома из SIP-панелей.

С каждым годом популярность SIP-панелей растет. Увеличивается количество домов, построенных именно с применением этих панелей. Это и неудивительно. Возведение дома занимает от 10 до 30 дней, тогда как при использовании традиционных строительных материалов дом менее чем за 3 месяца построить не удастся. Скорость монтажа достигается за счет размеров SIP панели и соединения замком «шип-паз». При постройке дома не требуется большая строительная бригада. Достаточно 4 человек.

Используемые SIP панели не требуют дополнительного утепления. В итого после возведения несущих стен и внутренних перегородок, получается теплый дом с отличными теплосберегающими свойствами. Такое свойство SIP панели имеют за счет использования при их изготовлении вспененного пенополистирола (пенопласта). Он имеет очень низкие показатели теплопроводности. Применять SIP панели для строительства различных объектов можно даже в сейсмически активных и торнадоопасных регионах. Такое решение обуславливается возможностью SIP панели выдерживать поперечные нагрузки до 2 тонн на 1 квадратный метр. Благодаря этому можно возводить дома высотой до 5 этажей включительно.

Применение SIP панелей нередко наблюдается при возведении второго этажа на одноэтажных постройках или для расширения эти же построек. При этом второй этаж из них можно возводить как на деревянных домах, так и на шлакоблочных. Также широко их используют и при реконструкции зданий или сооружений. Расширение площади SIP – панелями требует закладки монолитного фундамента. Остальные работы выполняются по технологии строительства возведения дома с нуля.

Применение SIP панели в строительстве различных зданий или сооружений позволяет создавать проекты домов, а так же провести с высокой точностью расчет требуемого количества панелей для несущих стен и внутренних перегородок. Компании, которые занимаются продажей SIP панелей и возведением из них домой, при условии наличия проекта, осуществляют такую услугу, как порезка необходимого количества панелей под необходимый размер. SIP панели также применяются для утепления уже существующего построенного здания и традиционных строительных материалов.

Технология строительства зданий из SIP панелей достаточна проста. Для такого здания потребуется малозаглубленный фундамент. Затем монтаж напольного покрытия из тех же панелей и возведение стен. Если планируется возведение второго этажа, напольное покрытие монтируется по тому же принципу что и покрытие 1-го. Но лучше для перекрытия пола использовать традиционные строительные материалы: поскольку используемый в панели пенополистирол более чем на 90% состоит из воздуха, то ударное шумопоглощение SIP не больше, чем у барабана. Также, несмотря на достаточную поперечную прочность (в рекламе SIP-панелей часто встречается фото, где панель выдерживает двухтонный внедорожник), ударное воздействие от шагов может со временем привести к отслоению OSB. В случае с нулевым перекрытием, где есть возможность уложить панель на балки, этот риск отсутствует. В устройстве крыши панель проигрывает традиционной стропильной схеме по многим параметрам – начиная от цены и заканчивая удобством монтажа.

недостатки и особенности / каркасный дом своими руками

SIP панели – безопасный, недорогой и тёплый дом? Пенопласт: полностью безопасен для человека, не поддерживает горения, не подвержен гниению, не любят грызуны и насекомые, предотвращает возникновения грибка, плесени, не пропускает влагу, экономически выгоден за счет безотходности стройки и скорости строительства — вот основные преимущества, которые мы обычно слышим от продавцов SIP панелей и домов. Но давайте разберёмся, насколько действительно SIP панели удобны и недороги, а пенопласт – экологичен и безопасен, и что же действительно нам предлагают?

SIP — это аббревиатура от Structural Insulated Panel, в переводе: Структурная Теплоизоляционная Панель. Перевод позволяет понять назначение СИП-панелей: structural означает — структурный, строительный, словосочетание structural panel — структурный, несущий элемент, добавим insulate (изолировать) и получаем представление о SIP панели, как о некотором строительном изделии, способном воспринимать нагрузку и, что главное, обеспечивать тепло-звукоизоляцию.

SIP-панели (сэндвич панели) — это один из видов слоистых наборных панелей, устроенных по типу «сэндвич», в котором слой теплоизолирующего материала находится между двух одинаковых по размеру древесных плит: стекломагниевых, цсп, тонкого металла и т.д., предназначен для строительства малоэтажных зданий, сооружений жилого, общественного и промышленного назначения (частные дома, склады, офисы, кафе, коттеджи, торговые павильоны, гостиницы, бытовки, гаражи и т. д.).

Сама SIP-панель, как идея, неплохой строительный материал со своими плюсами и минусами. Но к сожалению, в РФ его довели до абсурда сделав очень плохой пример с опасным для здоровья наполнителем — пенопласт ППС (пенополистирол). В мире уже давно, а теперь и в РФ, наконец-таки начали появляться SIP-панели, менее опасные для здоровья, но на этом вся прелесть недорогих газовых камер и заканчивается, и вы получаете уже не дешевый дом со всеми минусами данной технологии, а достаточно дорогой с теми же минусами, как и все СИП дома.

Основной и самый опасный минус SIP-панелей, это OSB внутри дома в огромных количествах (пол, потолок, стены, перегородки) и самый опасный наполнитель — ППС пенополистирол (пенопласт), а с ним и газ которым его раздули, плюс пожароопасность. Даже если вероятность пожара крайне мала, хотя кто бы что не утверждал, но ППС это горючий материал, тем более в обрамлении дерева, и выделение опасного удушающего газа во время, даже небольшого возгорания будет происходить, то находиться в помещении, где еще и перекрытия сделаны из SIP-панелей, даже при устройстве вентиляции, сопоставимо с нахождением в мини газовой камере. О чём будет написано несколько страниц ниже, взятых с сайта Максисип продавца сип панелей с ППУ.

Второй, важный минус SIP-панелей с любым наполнителем — это невозможность прокладки НИКАКИХ коммуникаций в стенах и перекрытиях, даже если опасный ППС и OSB заменить на ППУ, вату высокой плотности, а OSB на цсп или стекломагниевый лист, коммуникации внутри панелей разместить все равно не получится, так как любое штрабление или распиливание несущей панели снижает прочностные характеристики в десятки раз. Это как подпилить корни у дерева на обрыве реки, первые же ветра раскачают и завалят в реку такое дерево. Значит вам придется, и без того уже недешевый дом, отделывать внутри двойными стенами и двойным каркасом, иначе все коммуникации: трубы отопления, канализации, газовые, а также проводка электричества будут расположены на стенах, а это неудобно, непрактично и некрасиво.

Третий, важный минус SIP-панелей с любым наполнителем — это ОБЯЗАТЕЛЬНОЕ устройство ХОРОШЕЙ вентиляции в доме, к сожалению плюс дома, это его и основной минус, особо дом с ППС должен проветриваться из расчёта как минимум 1 и более объём помещения в час. Всё это ведёт к возросшим затратам на устройство вентиляции и сильно увеличенным счетам на отопление.

Итак, теперь вся правда о ППС — пенополистироле, пенопласте.

К материалам на основе полистирола особенно много претензий в связи с выделением вредных веществ. Дело в том, что, во-первых, 100%-ая полимеризация происходит только теоретически. На самом деле этого у полистирола никогда не бывает, процесс полимеризации идет не до конца, на 97–98%; во-вторых, процесс полимеризации обратим, поэтому полимеры постоянно разлагаются под влиянием света, кислорода, озона, воды, механических и ионизирующих воздействий, и особенно под влиянием тепла. Образовывающийся таким образом свободный стирол проникает в помещения, и люди длительное время живут в обстановке, когда в жилой атмосфере есть стирол (пусть концентрации и ниже ПДК). От этих микродоз стирола страдает сердце, особые проблемы возникают у женщин. Стирол оказывает сильное воздействие на печень, вызывая среди прочего и токсический гепатит.

Основная токсикологическая опасность полистирола (ПС) и пенополистирола (ППС) соответственно состоит в том, что ПС относится к равновесным полимерам, которые при обычных условиях эксплуатации подвержены процессу деполимеризации и в результате уже при обычных условиях эксплуатации находится в термодинамическом равновесии со своим высокотоксичным мономером – стиролом (С): ПСn = ПСn-1 + С.

Если термодинамическое равновесие полистирола сдвигается вправо, следовательно, стирол постоянно выделяется в окружающую среду. Наличие термодинамического равновесия полистирола доказано экспериментально. Концентрация С в ПС зависит от температуры (повышение температуры вызывает повышение концентрации С). При температуре 25ºС концентрация С в ПС составляет 10,6 Кмолей/м3. Так как один Кмоль ПС составляет 104 грамма, то при 25ºС в 1 м3 ПЕНОПОЛИСТИРОЛа будет содержаться 104 микрограмм стиролаа, что очень много с учётом того что величина ПДК (линейной концепции) для развитых стран. ПДК стирола у них составляет 0,002 мг/м3 для воздуха населённых мест и помещений!!!

Исследования в Минске показали, что даже при комнатной температуре образцы систем утепления с тонкослойными штукатурками и теплоизоляцией из ПЕНОПОЛИСТИРОЛа отечественного производства исторгают недопустимо много стирола (превышение ПДК — в 3,7–10,1 раза). А при 80 градусах (до такой температуры летом способны нагреваться внешние слои стены) зафиксировано 169-кратное превышение! «Голенький» же образец ПЕНОПОЛИСТИРОЛа при тех же 80 градусах выдал стирола в количестве 525 ПДК.  ПЕНОПЛАСТ также подвергается выветриванию, при котором в малых концентрациях возникают газосодержащие смеси. Если они долго воздействуют на организм ребенка или больного человека, то обязательно обеспечат затяжные и непонятные болезни. В западных странах все эти стойкие органические загрязнители (СОЗы) подпадают под запрет специальной Стокгольмской конвенции.

Член-корреспондент Российской академии наук Борис Гусев и его коллеги обнаружили, что за период эксплуатации разлагается до 10–15% ПЕНОПОЛИСТИРОЛа, притом разложившаяся часть — на 65% стирол. А он имеет повышенные кумулятивные свойства — накапливается в печени, но не выводится. Значит, считают ученые, надо уменьшить ПДК стирола, выделяющегося в жилье, раз в 600. Выходит, применять это вещество в жилищной сфере нельзя вообще.

СПРАВОЧНАЯ ИНФОРМАЦИЯ: СТИРОЛ

(винилбензол, фенилэтилен) — непредельный, ароматический углеводород, С6Н5СН=СН2 –бесцветная жидкость со специфическим запахом, плотностью 0,906 г/см3, температура кипения 145,2ºС.

Стирол-мономер применяется в производстве полистирола (в т.ч. ударного полистирола и ПЕНОПОЛИСТИРОЛа), АБС-пластиков, бута-диен-стирольных каучуков, термоэластопластов, сополимеров с акрилонитрилом, винилхлоридом; сополимеры с дивинилбензолом — сырье для ионообменных смол; реакционноспособный растворитель полиэфирных смол, модификатор алкидных смол.

Вызывает раздражение слизистых оболочек верхних дыхательных путей, головную боль, расстройство центральной и вегетативной нервной системы. Предельно допустимая концентрация — 5 мг/м3 (предельная концепция), и 0,002 мг/м3 (линейная концепция).

Стирол отрицательно воздействует на кровь человека, вызывая лейкоз, отрицательно действует на печень, может вызвать токсический гепатит.

Особая опасность стирола состоит в том, что он обладает эмбриогенным действием, то есть при длительном воздействии вызывает уродство эмбриона в чреве матери (см. работы профессора Бокова А.Н., в трудах кафедры гигиены и токсикологии полимерных материалов Ростовского мединститута).

Известный факт: большинство молодых женщин, живших на БАМе в передвижных домиках (а их утепляли именно ПЕНОПОЛИСТИРОЛом), потеряли способность к рождению детей. А в Белоруссии в домах, с аналогичным утеплителем дети до 14 лет болеют в пять- шесть раз чаще, чем в обычных домах.

Кроме того, стирол обладает ещё одним опаснейшим свойством – высоким коэффициентом кумулятивности (накапливаемости), то есть ярко выраженной способностью накапливаться (концентрироваться) в организме человека. В доказательство приведём таблицу коэффициентов кумулятивности ряда вредных веществ выделяющихся из полимерных строительных материалов. Как известно, до 70 % тепловой энергии, получаемой зданием, отдаётся в атмосферу.

Подводя итог, скажем: SIP, как любая другая технология имеет право на жизнь и использование, но только при хорошем качестве материала и правильном использовании технологии.
Основные минусы: экологичность 99% SIP под большим вопросом, для панелей нужно использовать не ППС с OSB, а это требует более дорогого оборудования, правильно обученного персонала, запаса времени для высыхания, и как следствие — высокая цена и достаточно спорное качество ввиду недостатков описанных выше.

Читать продолжение обо всех многочисленных недостатках ППС в доме: Недостатки и опасность ППС в каркасном и SIP доме

Кошмарный дом из SIP-панелей: перекрытия провисли

Длительность видео 5:57

Небольшое видео о доме из СИП-панелий, к сожалению, показаное противоречит рекламе, в которой машина наезжает на панель и она её держит. По факту, законы физики не отменить, то что держит на куске, специально сделаной для видео, панели, в итоге, при промышленном производстве и чуть большем размере, не выдержало даже веса перегородок второго этажа.

SIP панель — что это такое?

В переводе с английского sip (structural insulated panel) — это дословно «структурная изоляционная панель», или в литературном переводе «конструкционная (тепло)изоляционная панель». То есть это одновременно и основной строительный материал, несущий нагрузки, и ограждающая, изолирующая от холода поверхность. Это возможно благодаря тому, что sip панель — это композитный материал, в котором соединение исходных наделяет конечный продукт техническими характеристиками, превышающими изначальные характеристики его составляющих. Sip панель устроена по принципу бутерброда-сэндвича из трех слоев: лист конструктивного материала + блок изолирующего материала + лист конструктивного материала.

Существует несколько видов sip панелей, основанных на разных конструкционных и теплоизоляционных составляющих. Все они обладают разными несущими и теплоизоляционными характеристиками, а так же размерами (которые чаще всего привязаны к размерам конструктивных плит).

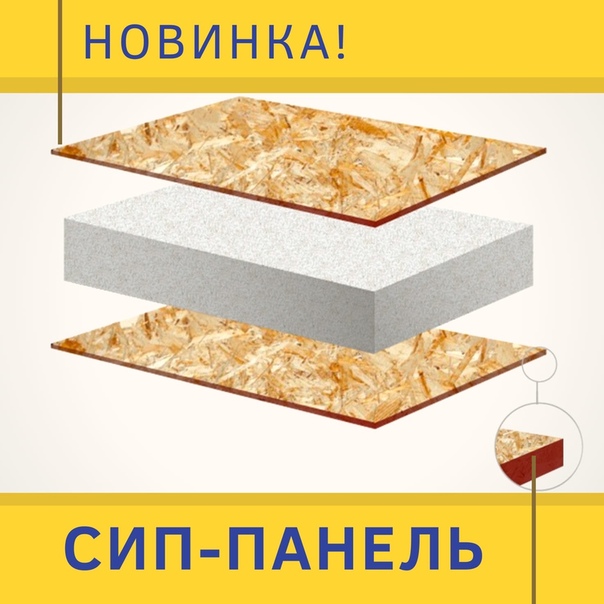

ОСП+ПСБ+ОСП

Самый распространенный, можно сказать «классический», вид панелей. Обладает высокими конструкционными характеристиками благодаря как ОСП (OSB), так и вспененному пенополистиролу (ПСБ).

Типовые размеры в Европе, привязаные к размерности листов ОСП:

  • 2,80 х 1,25 м
  • 2,50 х 1,25 м
  • 3,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)
  • 6,00 х 1,20 м (не самый распространенный размер, чаще всего при использовании ОСП германского производства)

Остальные размеры — чаще всего производная от данных.

SIP-панели, производимые «на родине» — в Северной Америке, жесткой привязки к размерам ОСП не имеют, хотя и кратны дюймам (2,54 см). Дело в том, что производители ОСП активно сотрудничают с производителями sip, поэтому поставляют тем не только самый популярный формат 2,44 х 1,22 м, но и другие, бóльшие размеры. Поэтому чаще всего исходной заготовкой является панель размером порядка 12,00 х 3,00 м, из которой в дальнейшем уже и нарезают изделия необходимого размера.

Толщина панелей зависит от выполняемой задачи. Основные размеры:

  • 124 мм (12+100+12) — межкомнатные перегородки
  • 164 мм (12+140+12) — стеновые панели
  • 214 мм (12+190+12) — плиты перекрытия

В России, в силу самостоятельного экономического понимания технологии, чаще всего встречаются панели толщинами 174 и 224мм. Причина в разных типоразмерах проста — применяемый для сборки пиломатериал. Он может быть либо технологически верным — камерной сушки — и как следствие обработки ГОСТовской древесины сечением 40х140 и 40х190мм. Либо для сиюминутного удешевления стройки — в лучшем случае атмосферной сушки (18 и более процентов влажности) — с исходным сечением 50х150 и 50х200мм


ОСП+ЭПП+ОСП

Панели с использованием экструдированного пенополистирола более распространены в Северной Америке, в России практически не встречаются. Причина проста — экструдированный пенополистирол стоит дороже вспененного.

Габариты, способ производства, методика применения идентичны панелям с ПСБ.


ОСП+ППУ+ОСП

Сэндвич-панели с «начинкой» из пенополиуритана так же более распространены в Северной Америке, но в отличии от панелей с ЭПП все же встречаются и в России.

Чаще всего изготавливаются методом заливки компонентов в каркасные заготовки панелей, где пенополиуретан и вспенивается, заполняя панель.

Габариты и методика применения схожи с остальными панелями типа ОСБ+пенопласт+ОСБ.


ОСП+МВ+ОСП

Российское «изобретение». Цель замены пенопластовых «начинок» на минеральную вату — попытка изменить пожарные характеристики панели.

Отсутствие у минераловатного утеплителя схожих с пенополистиролом несущих и распределяющих нагрузки характеристик превращает технологию из «панельной» в «каркасно-панельную» (т.к. все нагрузки ложатся на каркас из бруса, а ОСП только перераспределяет их).

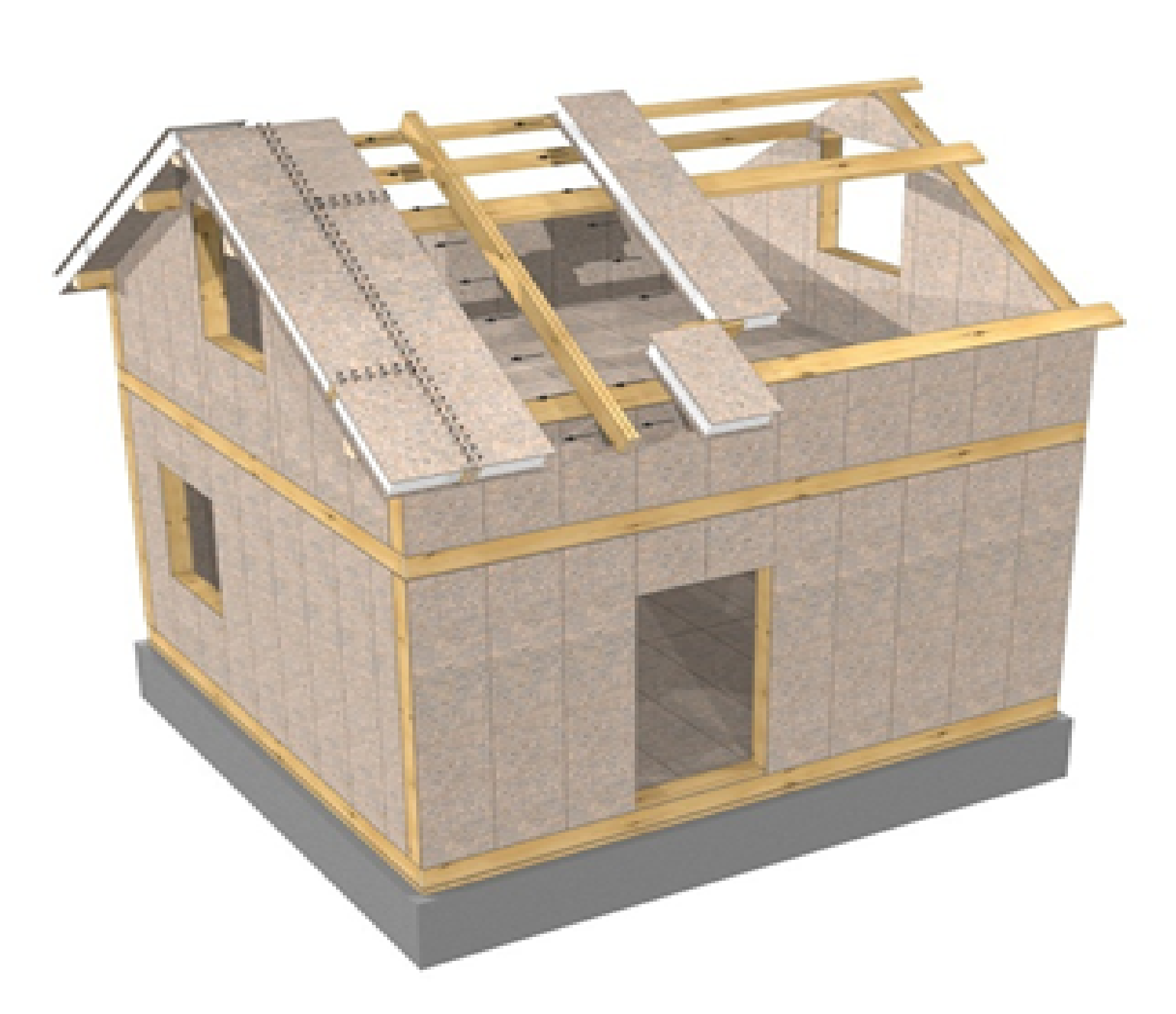

ФЛ+ПСБ+ФЛ и ФЛ+МВ+ФЛ

Панели, в которых конструкционным слоем является фибролит — так же российская придумка. Цель та же, что и при замене ПСБ на минеральную вату, — изменить класс горючести панели.

Использование фибролита подразумевает некоторые особенности. Листы фибролита обычно имеют ширину 60см — следовательно, используется больше бруса. При чем более частый каркас является обязательным условием и по той причине, что листовой материал из «древесной шерсти» и портландцемента обладает много меньшими несущими характеристиками чем плита из ориентированной щепы (ОСП).

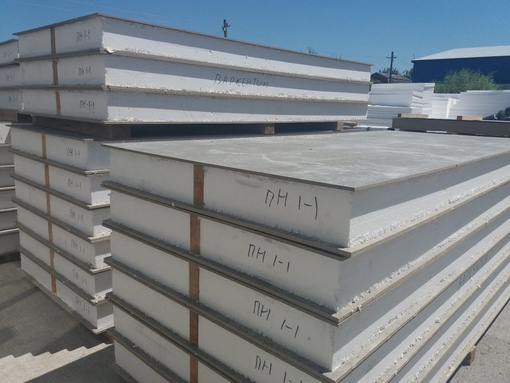

ЦСП+ПСБ+ЦСП

Западный вариант пожарозащищенной СИП-панели. Обладает несущими характеристиками средними между панелями с ОСП и с фибролитом, но много большим весом, даже по сравнению с последними.


ГКЛ+ПСБ+ГКЛ, СМЛ+ПСБ+СМЛ, ОСП+ПСБ+ГКЛ и прочие

СИП-панели, которые имеют очень скромные несущие характеристики. Используются редко и в основном для конструкции межкомнатных перегородок.

Сэндвич-панели (SIP, СИП панели)

SIP (СИП)-панель ППУ (Structural Insulated Panel) — Конструкционная теплоизоляционная панель состоит из 2-х OSB-плит, между которыми находится слой твердого пенополиуретана (ППУ) в качестве утеплителя.

  • SIP-панель ППУ обладает исключительными энергосберегающими свойствами и имеет высокую прочность.
  • SIP-панель ППУ создана для каркасного малоэтажного строительства домов и коттеджей по североамериканской “канадской” технологии, лучшей по современным требованиям к строительным материалам.
  • SIP-панель ППУ используются в качестве основных элементов здания: стен, перекрытий и кровельных конструкций.
  • SIP-панель ППУ являются основным несущим элементом конструкции. Каркасом здания являются верхний и нижний обвязочный брус. Жесткость конструкции достигается благодаря свойствам OSB-плит.
  • SIP-панель ППУ создают домашний комфорт в самых суровых климатических условиях, от -60°С до +60°С.



OSB (Oriented Strand Board) – плита с ориентированной плоской стружкой

служит конструкционным каркасом для СИП панели. OSB плита является продуктом глубокой переработки древесины путем прессования прямоугольных плоских щеп в условиях высокого давления и температуры, с использованием склеивающей водостойкой смолы.

Это первая плита древесного происхождения разработанная специально для строительства, однако в настоящее время OSB находит все более широкое применение и в мебельной промышленности, вытесняя фанеру и ДСП, главным образом, из силовых элементов мебели.

Уникальные физико-механические параметры плиты объясняются размерами и характером укладки щепы – длинные тонкие щепы (длина – до 140 мм, толщина – до 0,6 мм) укладываются в ковре тремя слоями.

Внешние слои образуются щепой, ориентированной параллельно длине готовой плиты.

Во внутреннем слое щепа укладывается перпендикулярно длине готовой плиты. Благодаря такой ориентации плоской щепы мы получаем конструкционный материал с изотропными свойствами – повышенной прочностью на изгиб и повышенной упругостью вдоль главной оси плиты.

По сути, OSB – это «улучшенная древесина» – более прочная и эластичная за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева.

Связующее и специальная обработка поверхности обеспечивают водо- и огнестойкость плит, значительно превышающие сходные характеристики массива древесины.

Плиты OSB устойчивы к изменению погодных условий (влажность, температура), легко пилятся и обрабатываются любым инструментом, предназначенным для работы с древесиной.

Существенным отличием плит OSB от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются не связующим, а характером укладки щепы.

При нагружении в процессе эксплуатации длинные щепы передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью.

Крепеж (шурупы, кольцевые гвозди, строительные скобы и пр.) удерживаются не плотностью связующего, а многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Основным материалом для производства плита OSB является сосна (главным образом тонкомер от санитарных прорубок).

Плиты OSB содержат до 95% древесины; это одна из самых экологически чистых древесных плит как в отношении производства, так и в отношении готовой продукции.

Низкая доля связующего дает не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины; легкость (плотность плиты около 650 кг/куб.м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

  • OSB-1 — предназначена для использования в условиях пониженной влажности (мебель, обшивка, упаковка)
  • OSB-2 — используется при изготовлении несущих конструкций в сухих помещениях
  • OSB 3 — используется при изготовлении несущих конструкций в условиях повышенной влажности
  • Ламинированная — покрытая ламинатом (под многоразовую опалубку при бетонных работах: количество циклов — до 50)
  • Шпунтованная — плита с обработанными торцами паз — гребень, с 2 или 4 сторон плиты, для укладки по площади поверхности

Свойства:

  • высокая прочность — физико-механические показатели у OSB в 2,5 раза выше, чем у ДСП
  • влагостойкость — материал не разрушается и сохраняет свои прочностные характеристики при нахождении в воде в течение 1 суток;
  • лёгкость обработки — плиты без труда режутся и сверлятся, могут склеиваться и краситься любыми клеями и красками, предназначенными для дерева.

Применение

  • обшивка стен — плиты могут использоваться со всеми видами внешних облицовочных покрытий;
  • съемная опалубка для бетонных работ — плита может быть многократно использована в качестве бетонной опалубки;
  • сплошная обрешетка кровли — хорошее звукопоглощение и высокая жесткость, а также способность выдерживать значительные снеговую и ветровую нагрузки позволяют использовать OSB как основу для бетонной черепицы, металлочерепицы, шифера и других кровельных материалов;
  • черновые полы — как сплошной настил, так и несущие лаги;
  • однослойные полы — в легких строительных конструкциях OSB можно напрямую использовать как половое покрытие;
  • двутавровые балки — опорные конструкции в межэтажных и стеновых перекрытиях в деревянном домостроении.

SIP (СИП) панели обладают очень хорошими теплоизоляционными свойствами. Благодаря этим свойствам затраты на отопление загородного дома, построенного по канадской технологии домостроения SIP до 6 раз меньше, чем на отопление стандартного кирпичного дома.

Вес одного квадратного метра СИП панели не превышает 15 кг. За счет монолитного склеивания SIP панель работает под нагрузкой, как конструкция двутаврового сечения и может выдерживать: вертикальное продольное давление более 11 тонн на один погонный метр панели, а горизонтальное поперечное равномерно распределенное давление – 3,5 тонны на три квадратных метра.

Дома, построенные из таких СИП панелей, могут выдержать землетрясения до 9 баллов и ураганные ветры, что свидетельствует о прочности домов. Благодаря специальным добавкам, включенным в состав материалов, sip панели не привлекает грызунов.

Дома, возведенные из теплоизоляционных сэндвич-панелей SIP, благодаря своей монолитной конструкции, прочны и долговечны.

Конструкциям дома не грозит усадка. Сборка дома площадью 120 м2 – 150 м2 на готовом фундаменте занимает всего 15-20 дней и всю работу выполняет бригада из 3-4 человек без применения тяжелой грузоподъемной техники.

Использование SIP панелей дает возможность осуществить нешаблонные архитектурные решения, создать ощущение легкости и современности в облике загородного дома. Более подробно о проектировании загородных домов, а также о реализованных специалистами компании архитектурных решениях для загородного малоэтажного строительства, вы можете ознакомиться в разделе, посвященном типовым проектам загородных домов.

Малый вес домов из SIP панелей позволяет использовать недорогие малозаглубленные фундаменты, работающие по принципу «плавающей плиты». Благодаря легкости панелей дома монтируются без применения тяжелых грузоподъемных механизмов.

Высокие потребительские свойства сэндвич-панели стали вполне естественным следствием из физико-технических свойств составляющих ее материалов.

Дом из SIP-панелей Хомс 101 м2 от 24 665 руб/м2 — фото, цена, размеры

Раздел и описание

1. Подготовительные работы
Разработка индивидуального проекта
Подготовка документов для согласования в БТИ
Предварительный выезд инженера на строительный объект
Пробное бурение фундамента в 3-х точках
2. Фундамент (На выбор)
Свайно-винтовой фундамент
Забивные железобетонные сваи
3. Ввод коммуникаций
Закладные утепленные гильзы под воду
Закладные утепленные гильзы под канализацию
4. Домокомплект
Наружные стены — SIP-панели 174 мм.
Внутренние стены по каркасной технологии 120 мм
Силовой каркас из сухого бруса 100х150 мм
Антисептирование Neomid 430 ECO
Оцинкованная крепежная система с двойным усилением
Герметизация стыков монтажной пеной
5. Цокольные и межэтажные перекрытия
Цокольное перекрытие: SIP-панели 224 мм усиленные
Лаги перекрытия цокольные усиленные: 100х200 мм
Межэтажные перекрытия из строганной доски камерной сушки 50х200 мм
6. Кровля
Металлочерепица, оцинкованная, толщина стали 0.5 мм (полиэстер)
Стропильная система 50х200 мм
Подшивка свесов карнизов (софиты): Docke
Водосточная система: Docke
7. Теплоизоляция и шумоизоляция
Наружные стены — НовоПласт / ПСБ-С 25Ф (150мм)
Внутренние стены и перегородки — утеплитель ROCKWOOL или Paroc в 2 слоя (100 мм)
Цокольное перекрытие — НовоПласт / ПСБ-С 25Ф (200мм)
Межэтажное перекрытие (шумоизоляция) — ROCKWOOL или Paroc в 2 слоя (100 мм)
Чердачное перекрытие — утеплитель ROCKWOOL или Paroc в 4 слоя (200 мм)
8. Наружная отделка фасада
Отделка фасада имитацией бруса 16х136 мм
Отделка углов и окон деревянными наличниками
Влагостойкая плита OSB — 3
9. Внтурення отделка
Отделка стен и перегородок имитацией бруса 16х136 мм
Отделка деревянными уголками наружных и внутренних углов
Влагостойкая плита OSB — 3
10. Полы
Полы 1 и 2 этажей: шпунтованная доска 35 мм
Напольный деревянный плинтус
Полы 1 и 2 этажей: влагостойкая фанера 18 мм
11. Потолки
Высотка потолка 1 этажа: 2.7 м
Высотка потолка 2 этажа: 2.6 м
Обрешетка из доски 25х100 (± 10мм) естественной влажности с шагом 400 мм
Отделка потолков 1 и 2 этажа доской «Евровагонка»
Деревянный потолочный плинтус: галтель
12. Окна
2-камерный стеклопакет Rehau, фурнитура Roto, антимоскитные сетки
Подоконники ПВХ
Монтаж металлических оцинкованных подоконных отливов
13. Двери
Входная металлическая дверь с антивандальным покрытием и молотковым напылением снаружи, с декоративной МДФ-панелью изнутри, утеплённая, с глазком и цилиндровым замком. Производство: Россия
Межкомнатные ламинированые двери
14. Межэтажная лестница
Технологическая (временная) одномаршевая лестница из доски 50х150 мм (±10 мм) естественной влажности
15. Инженерные коммуникации (АКЦИЯ)
Электричество и электрооборудование
Водоснабжение и водоотведение (канализация)
Отопление
Вентиляция
16. Доставка
100 км от МКАД бесплатно
Погрузка строительного и бытового мусора с участка в контейнер Заказчика
17. Поэтапная оплата
3% — после подписания договора
17% — после подписания паспорта проекта
30% — после монтажа фундамента
20% — после монтажа несущих стен строения
15% — после монтажа стропильной системы
10% — после монтажа кровельной системы
5% — после подписания акта сдачи-приемки общестроительных работ
18. Гарантия
15 лет

Что такое SIP Обзор | Ассоциация СИП

Структурно-изолированные панели (SIP) представляют собой высокоэффективную строительную систему для жилого и легкого коммерческого строительства. Панели состоят из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовками, обычно ориентированно-стружечными плитами (OSB). SIP изготавливаются в условиях заводского контроля и могут быть изготовлены практически для любого проекта здания. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания.

После установки SIP-панели обеспечивают непревзойденную изоляцию и воздухонепроницаемость, что снижает затраты на электроэнергию в течение всего срока службы здания. Известно, что SIP примерно на 50% более энергоэффективны, чем традиционный деревянный каркас. Оболочка здания из SIP имеет минимальные тепловые мосты и обеспечивает превосходную воздухонепроницаемость, что идеально соответствует стандартам LEED и стандартам зданий с нулевым потреблением энергии.

R-значения с SIP

Дом SIP или коммерческое здание позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух регулируемой вентиляцией, которая отфильтровывает загрязняющие вещества и аллергены.Оболочка SIP не имеет пустот или тепловых мостов, как в обычном каркасе из стержней, которые могут вызвать конденсацию, ведущую к потенциально опасной плесени, грибку или гниению.

Улучшение качества воздуха с помощью SIP

SIP отличаются высокой энергоэффективностью и поэтому положительно влияют на окружающую среду, снижая уровень CO2. Они также потребляют значительно меньше энергии в процессе производства по сравнению с традиционными методами строительства и имеют меньшую воплощенную энергию, чем традиционные строительные материалы, такие как сталь, бетон и каменная кладка.

Экологичный строительный продукт

Стены и крыши SIP проектируются и точно изготавливаются вне строительной площадки. Это позволяет быстро собрать здание на месте и сделать его водонепроницаемым за считанные дни. Это снижает затраты, такие как управление проектом, строительные леса, монтажные работы и многое другое. Исследование BASF Time-Motion подтвердило, что SIP-панели сокращают потребности в рабочей силе на 55%.

SIP в сравнении с решетчатым каркасом

SIP Анимационный видеоролик

SIP могут быть спроектированы и изготовлены в соответствии с любым дизайном здания, предоставляя архитекторам и владельцам гибкость и творческую свободу для создания эстетически привлекательных пространств.

Узнайте больше о гибкости проектирования с SIP

Жилые проекты SIP | Ассоциация СИП

Структурные изолированные панели (SIP)

подходят для всех типов домов, от роскошных с видом на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для конкретных типов и местоположений.

Большинство индивидуальных проектов включают следующее:

  • Фотографии экстерьера и интерьера
  • Название производителя SIP, проектировщика и строителя
  • Показатели производительности, такие как рейтинг HERS и результаты испытаний дверей

Новые каталоги жилых домов!

Просмотрите эти новые лукбуки для образцов домов из SIP, построенных по всей стране в 2021 году.

Победители проекта SIP для жилых помещений

3 Sisters High Performance SIP House
Fort Worth, TX
SIP были включены в дизайн проекта с самого начала, так как владельцы хотели высоких характеристик, полученных от SIP (крайняя воздухонепроницаемость, отличная изоляция и невероятная сила благодаря сниженным страховым взносам домовладельцев). Установка прошла быстро, а стены и крыша из SIP способствовали чрезвычайно плотной оболочке дома, что в конечном итоге привело к получению HERS 9 баллов. Dunn SIP House
Sauk Centre, Миннесота
При строительстве дома из SIP образуется значительно меньше строительных отходов, чем при строительстве дома с использованием обычного каркаса, тем более, что все оконные и дверные проемы были предварительно вырезаны на заводе. Это оставило только незначительные отделочные работы, требующие завершения на месте. Строительство с использованием SIP увеличило наши материальные затраты по сравнению с обычным каркасом. Тем не менее, мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу.Внешний вид нашего дома был полностью оформлен за 19 календарных дней. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP дают нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста расходов на коммунальные услуги мы сэкономим тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока службы нашего дома благодаря нашим SIP-панелям ENERGY STAR SIP House
Carroll, NH
Этот дом настолько герметичен, насколько это возможно, значительно ниже даже строгий стандарт Института пассивного дома 0. 68 ACH50 или 0,05 CFM50/квадратный фут конверта. Сертифицировано с пятью звездами Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV у него был HERS 32. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с платиновым рейтингом LEED-H. LEED Platinum SIP House
Dexter, MI
Цоколь ICF, 6-дюймовые стены SIP, 10-дюймовая SIP-кровля, испытание на вентиляцию 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
Техас A Семья сбегает от стремительной городской жизни, чтобы создать семью в сельской местности за пределами Форт-Уэрта, штат Техас.Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию. Net Zero SIP House
Парк-Сити, Юта
NET-Zero Energy 12-дюймовые стены SIP, 12-дюймовая крыша SIP и дополнительная изоляция EPS 4 дюйма на стенах и крыше, 8 дюймов EPS на фундаменте Награжден Домом года по версии журнала Green Builder 2010 г. LEED Платина Построен в соответствии со стандартами Института пассивного дома, сертифицирован NAHB Emerald и является домом Energy Star Home. 6.Фотоэлектрические панели мощностью 9 кВт полностью обеспечивают дом запасной энергией, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании. Индекс HERS: NET ZERO/PASSIVE HOUSE STANDARDS Квартиры с пассивным SIP
Seattle, WA
Многоквартирный дом, спроектированный так, чтобы потреблять до 90% меньше энергии на отопление и охлаждение, чем стандартные здания. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам уменьшить нашу роль в изменении климата и стать частью решения проблемы климата.PHIUS+2015 — Достаточное отопление и охлаждение приточного воздуха Semiahmoo Net Positive SIP House
Blaine, WA
Жилой дом для одной семьи. Semiahmoo Net Positive — это «дом навсегда» для семьи, уехавшей на пенсию на северо-запад Тихого океана. Наши клиенты искали дом с нулевым уровнем выбросов, который производил бы как минимум столько же энергии, сколько потребляет. SIP House
Oakland Park, FL
Дата завершения: 30.11.2017 Общая стоимость проекта (без земли): 150 000,00 долларов США .ФТ. ПАТИО / 48 КВ. ФТ. ХРАНЕНИЕ Запрашиваемая цена/цена покупки: 205 000,00 долларов США. Общая площадь кондиционированных помещений: 1 232 кв. фута. ФТ. Толщина стен SIP и материал сердцевины: Наружные стены 6 3/4 дюйма, 12 мм MgO Внутренние стены 4 3/8 дюйма, 8 мм MgO Толщина крыши SIP и материал сердцевины: 8 1/2 дюйма, 12 мм MgO / Фанера HZHV SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living.Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления. SIP Студенческое общежитие
Watertown, SD
Строительство SIP было выбрано из-за скорости строительства и экономии энергии; они также хотели работать с местным бизнесом. SIP Tiny Homes Village
Альбукерке, Нью-Мексико
Крошечные дома были построены добровольцами из местного союза плотников.Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень компактны и энергоэффективны. Sugar Mills SIP Villas VI
St. Croix,
SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пустот в стенах типичного дома, построенного с использованием обычных средств. SIP сэкономил время и деньги, так как панели были склеены и обработаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или гипсокартон внутри.

Примеры использования жилого SIP-проекта

Многоквартирный дом Aeon Alliance SIP
Миннеаполис, Миннесота
«Мы выбирали SIP-системы с прицелом на возможность получить сертификат LEED», — сказал Приндс. «SIP были немного дороже, чем стандартный каркас, но мы выбрали их после оценки их эффективности, стоимости, влияния на производительность здания и других факторов». Энергоэффективный дом из SIP Park Rapids MI
Park Rapids, MN
SIPS быстро растет, экономя трудозатраты и быстро выводя проект из непогоды.6-дюймовые SIP-стены 12-дюймовая СИП-кровля ЕЕ Индекс 36 0,47 АЧ50 Геотермальная система 3.2 COP для тепла и горячей воды 95% печь AFUE, система охлаждения 18 SEER Вентилятор с рекуперацией энергии ENERGY STAR SIP Apartments
Las Vegas, NV
SIP помог этому проекту добиться энергоэффективности, экономии рабочего времени (установка заняла 80 дней!) и экономии отходов (по сравнению с обычным каркасом). Демонстрационный дом Energy Star SIP
Olympia, WA
Резиденция и демонстрационный дом 10-дюймовые SIP-стены 12-дюймовая СИП-кровля Энергетическая звезда 3.0 EPA Воздух в помещенииPLUS Штат Вашингтон построил зеленый уровень 5 @200/год на отопление ENERGY STAR SIP House St. Peter MN
Saint Peter, MN
SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным отоплением. Индекс HERS 40, стены SIP 8 ½ дюйма и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного света и подвижные солнцезащитные шторы, Пребывание 60 градусов во время 3-дневного ледяного шторма без электричества. Доступный дом из SIP с высокими эксплуатационными характеристиками
River Falls, WI
Панели удобны в использовании для волонтеров.Скорость строительства. Толщина стен SIP и материал сердцевины: пенополистирол 12 1/4″, OSB 7/16″ с обеих сторон Дом SIP Hollabaugh
Grand Marais, MN
Основной дом расположен в красивом лесу Гранд Марэ, Миннесота. Мы считаем, что конструкция SIP превосходит любой дом, который у нас был. Простота возведения SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы. Дом хорошо построен и дает ощущение того, что он находится в очень тихом, прочном здании. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в стиле декоративно-прикладного искусства с платиновым рейтингом LEED-H. LEED Platinum SIP House
Dexter, MI
Цоколь ICF, 6-дюймовые стены SIP, 10-дюймовая SIP-кровля, испытание на вентиляцию 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
Техас A Семья сбегает от стремительной городской жизни, чтобы создать семью в сельской местности за пределами Форт-Уэрта, штат Техас.Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию. SIP House
Maplewood, MN
SIP стены 6” 12-дюймовая SIP-кровля Частичный 8-дюймовый пол SIP HERS Индекс 44 Многоквартирный дом SIP
Лас-Вегас, Невада
3 этажа, 41, 150 кв. футов. 6-дюймовые SIP-стены Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса Работы по возведению каркаса и затраты на утилизацию строительных отходов также снижаются благодаря строительству из СИП ЕЕ Индекс 52 Сертифицированный пассивный дом — первый дом в Нью-Йорке 0. 15 АЧ50 Пассивная солнечная конструкция и работающие световые люки HRV и два воздушных тепловых насоса Окна серии Serious 725 SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления. SIP House с нулевым потреблением энергии
Seaside, CA
Компания Clarum использовала структурно-изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций зданий. С SIP-панелями намного проще уменьшить утечку воздуха, чем с решетчатым каркасом, поскольку панели производятся в контролируемых условиях и доставляются на строительную площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине, а также меньше тепловых мостов. Результатом является снижение затрат на отопление и охлаждение до 60%, а также более здоровый воздух в помещении за счет изоляции от пыли, пыльцы и других раздражающих веществ.

Структурные изолированные панели SIP RAYCORE против сэндвич-панелей



Что такое Сэндвич-панели Конструкционно-изолированные панели SIP?

Наиболее распространенный тип конструкционной теплоизоляционной панели – сэндвич-панели SIP. Иногда также упоминается публикой как стрессовая кожа или панели стрессовой кожи. Эти панели обычно состоят из изоляционного материала, обычно пенополистирола, «зажатого» между двумя внешними «оболочками» из ориентированно-стружечной плиты или ОСП.Два материала ламинируются вместе с клеевым клеем, образуя комбинированную панель с материалом внешней обшивки, обеспечивающим «структурную» часть изолированных панелей. Также доступны другие варианты изоляции и материалов обшивки. Чтобы узнать больше о сэндвич-панелях SIP, посетите: www.sips.org



Почему НЕ использовать сэндвич-панели SIP?

    • Достаточно сильный?  — Не так прочно, как SIP-системы RAY-CORE.
    • Меньше R-значения  — EPS Styrofoam имеет R-значение 3.6 — 4,2 на дюйм. Пенополистирол XPS имеет R-значение 5 на дюйм.
    • Герметичный ? – Зависит от внимательного отношения к методам монтажа, и при неправильном выполнении изоляционные панели OSB могут сгнить и потерять свою структурную целостность.
    • Общие проблемы с сэндвич-панелями  – Расслоение, конденсация, гниение, ползучесть стен и прогиб крыши – это распространенные проблемы, связанные с продуктом и отраслью.
    • Доступность  – Для выполнения требований кодекса требуются специальные планы и дорогостоящие инженерные работы.Не производится до заказа и часто длительные сроки производства.
    • Панели могут удовлетворить ваши потребности  — Доступны различные толщины, длины и значения R.
    • Дорогой  — обычно в 1,5–2 раза дороже RAY-CORE SIP  ® . Часто первоначальная цена не включает все затраты. Существенные дополнительные затраты на проектирование и установку. Дорогая доставка!
    • Добавленные расходы  — Требуются проектирование, рабочие чертежи, специальные разрешения и специально обученные монтажники.
    • Сложность использования   – Часто требуются специальные учебные курсы с подробными требованиями к установке для сборки.
    • Fast  – Сокращение времени строительства, но высокая стоимость монтажа.
    • Heavy  – от 1 1/2 до 2 раз больше веса панелей RAY-CORE. Панель R-37 шириной 4 фута и длиной 8 футов весит 121 фунт. Меньше значение R, больше вес. Могут потребоваться дорогостоящие краны и дополнительные расходы на доставку.
    • Фиксированный  – Каждая часть имеет номер и необходимое место.
    • Неизменяемый  – Модификации на месте сложны и аннулируют проектирование. Нужно ждать реинжиниринга и замены панелей.
    • Не пожаробезопасный — Низкая скорость плавления. В случае пожара ваши стены могут растаять, а дом рухнуть. Использование антипиренов ГБЦД опасно как для человека, так и для окружающей среды.
    • Проблемы с плесенью  — Пенопласты EPS и XPS являются полупроницаемыми пенами, которые позволяют влаге проникать с потенциальным ростом плесени.
    • Защита окружающей среды  – Готовые панели во время производства сокращают количество отходов на стройплощадке, но отходы есть отходы. Вырезанные детали все равно должны быть утилизированы на заводе-изготовителе. Кроме того, эффекты бромированных антипиренов, добавленных к пене для снижения воспламеняемости, являются биоаккумулятивными и потенциально токсичными, что оказывает негативное воздействие на окружающую среду.
    • «Зеленый»  – Помогает экономить энергию, но можно ли считать их «зелеными» с учетом затрат?



Тяжелые и неудобные для перемещения сэндвич-панели SIP-панели Структурные изолированные панели:

  SIP-панели из сэндвич-панелей тяжелые и неудобные, с размером 6 ½» x 8 футов. Панель требует, чтобы двое мужчин двигались и весили колоссальные 120 фунтов!

Как работают структурно-изолированные панели

В отличие от каркасных домов, которые обычно строятся полностью на месте, дома с использованием SIP, как правило, в основном сборные. Как мы читали на прошлой странице, конструкционные изолированные панели изготавливаются производителями и отправляются на строительные площадки, где каждая стена возводится целиком. Это означает, что даже если новый домовладелец, скорее всего, потратит дополнительные деньги на материалы, он или она, вероятно, сэкономит деньги на затратах на оплату труда и отходов на строительной площадке.На что домовладельцы не должны экономить, так это на опыт. В то время как SIP-дома не так сложны для понимания, как кубик Рубика, они могут стать проблемой для тех, кто пытается построить его в первый раз — может быть, больше в стиле одной из этих монохромных пазлов. Наличие кого-то с небольшим ноу-хау может сделать все намного проще.

Главная цель при строительстве SIP-дома – сделать его максимально герметичным, что помогает изоляции работать на полную мощность.Когда панели поднимаются на место — часто с помощью крана или вилочного погрузчика — они тщательно соединяются друг с другом. Обычно это достигается с помощью различных предметов, таких как монтажная пена, герметизирующая лента, герметизирующая мастика и старые добрые гвозди. Важно помнить, что если дом собирается получиться правильно, указания производителя должны следовать букве. Тем не менее, даже несмотря на это, может потребоваться выполнить некоторые небольшие модификации сборных секций на месте (еще одна причина, по которой наличие профессионала может быть преимуществом), но с правильными инструментами быстрое исправление может быть сделано в одно мгновение.

Другими сложными элементами, о которых следует помнить, являются ветер и вода, или, если быть более точным, вентиляция и влажность. Поскольку цель состоит в том, чтобы запечатать дома SIP в плотные оболочки (в отличие от каркасных домов со сквозняками и постоянными зазорами между изоляцией), их нужно строить с осторожностью. Например, вам нужно будет выбрать систему вентиляции (как правило, такую, которая может обмениваться теплом между несвежим выходящим воздухом и свежим свежим воздухом), размер которой подходит для нужд здания. SIP более энергоэффективны, поэтому им не нужны мощные системы ОВКВ других зданий.Меньшие блоки могут работать с меньшим энергопотреблением в течение более длительного времени — и они осушают в процессе, что является ключом к тому, чтобы не думать о плесени. Другой способ, которым это вступает в игру, — между сайдингом, черепицей крыши и внешней оболочкой SIP. Здесь также могут возникнуть проблемы с вентиляцией и влагой, если панели не имеют достаточного пространства для дыхания и дренажа.

Но как только дом будет готов и фургон подъедет к бордюру, наступит время похвалы.На следующей странице мы рассмотрим, какую прибыль может получить владелец дома из SIP и как панели могут быть полезны для людей, желающих окунуться в сборные дома.

Полиуретановые (PUR) SIP-панели » Murus.

com

Главная » Продукция » Полиуретановые (PUR) SIP

SIP с пенным наполнителем

Murus объединил несколько инновационных элементов для производства полиуретановых (PUR) конструкционных теплоизоляционных панелей. В этом ведущем в отрасли продукте используется специально разработанный полиуретановый пенопласт с закрытыми порами, обладающий несколькими важными преимуществами: прочностью, теплоизоляционными характеристиками и классом огнестойкости I.

Ключевые качества PUR SIP:

  • Murus использует запатентованный производственный метод — равномерное дисперсионное формование (UDM) — для производства PUR SIP, впрыскивая жидкий пенополиуретан равномерно между двумя панелями
  • Комбинация пенополиуретана и UDM обеспечивает превосходные показатели R-значения и прочности, а также низкую паропроницаемость
  • Вспененный полиуретан не впитывает влагу , поэтому он не испытывает снижения R-значения, связанного с влагой в стекловолоконной изоляции (всего 1% содержания влаги может снизить R-коэффициент теплопередачи стекловолокна на 50%)
  • В каждую кромку SIP из полиуретана Murus запрессован пазогребневый профиль , обеспечивающий быстрое и правильное выравнивание стыков между панелями
  • Панели
  • PUR также соединяются с помощью запатентованной системы кулачкового замка, которая экономит до 30% времени установки по сравнению с другими SIP. Кулачковые замки, расположенные через каждые два фута по длине SIP, создают максимально плотное соединение между панелями.
  • Murus PUR SIP имеют класс огнестойкости 1 , самый высокий рейтинг, доступный для горючих материалов.

Структурные изолированные панели из полиуретана (SIP) Технические характеристики

Murus OSB-2100PUR
Серия: 2145, 2155, 2165
Структурная изоляционная панель Murus
(OSB/пенополиуретановый наполнитель/OSB)

Murus CLAD-2100PUR
Серия: 2145, 2155, 2165
Конструкционная изоляционная панель Murus
(OSB/пенополиуретановая сердцевина/OSB/покрытие из сосны с шипами и пазами)

Murus PTP/FB-2100PUR
Серия: 2145, 2165, 2185, 2100, 2012
Изоляционная панель Murus
(обработанная под давлением фанера/пенополиуретан/волокнистая плита)

Murus CB-2100PUR
Серия: 2145, 2155
Изоляционная панель Murus
(цементная плита/пенополиуретановая сердцевина/цементная плита)

Murus CP-2100PUR
Серия: 2145, 2155, 2165
Изоляционная панель Murus
(основа OSB/пенополиуретана/звуковая панель)

Murus PTP-2100PUR
Серия: 2145, 2155, 2165
Конструкционная изоляционная панель Murus
(PTP/ППУ пенопласт/PTP)

Murus T-1-11-2100PUR
Серия: 2145, 2155
Конструкционная изоляционная панель Murus
(OSB/пенополиуретановый наполнитель/OSB/T-1-11 облицовка)

Структурные изолированные панели (SIP) | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09)

Тепловой шкаф

3. Уменьшение теплового моста.
3.4 На надземных стенах, отделяющих кондиционируемое помещение от некондиционированного, используется один из следующих вариантов (за исключением краевых/ленточных балок): 16
3.4.2 Структурные изолированные панели ИЛИ; Изолированные бетонные формы ИЛИ; Каркас двойной стены ИЛИ; 17, 20

Сноска 17) До 10 % общей площади наружной поверхности стены освобождается от сокращенных требований к тепловым мостам для размещения преднамеренно спроектированных деталей (например, архитектурных деталей, таких как тепловые ребра, боковые стены или каменные камины; конструктивных деталей, таких как стальные колонны). Оценщику должно быть очевидно, что освобожденные участки являются преднамеренно спроектированными деталями, или освобожденные участки должны быть задокументированы в плане, предоставленном строителем, архитектором или инженером.Оценщику не нужно оценивать необходимость разработанной детали для сертификации дома.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.



2009, 2012, 2015, 2018 и 2021 Международный жилищный кодекс (IRC)

Раздел R301.2.2 описывает сейсмические положения и требования для таунхаусов в категориях сейсмостойкости C, D0, D1 и D2, а также отдельно стоящих домов на одну и две семьи в категориях сейсмостойкости D0, D1 и D2.Категории сейсмического проектирования определяются на основе ускорения спектрального отклика, SDS, которое зависит от местоположения и состояния грунта. Здания в категории сейсмостойкости E должны проектироваться так, чтобы выдерживать сейсмические нагрузки в соответствии с Международными строительными нормами и правилами, хотя в Разделе R301.2.2 обсуждаются методы реклассификации в более низкую категорию сейсмостойкости.

Раздел

R301.2.2.2.1 ограничивает вес собственной нагрузки для надземных стен SIP до десяти фунтов на квадратный фут (480 Па).

Раздел R301.2.2.7 (2009, 2012, 2015 IRC R301.2.2.3.1) ограничивает высоту зданий из конструкционных теплоизоляционных панелей двумя этажами над уровнем земли.

R301.3 ограничивает высоту этажа SIP-стен не более 11 футов 7 дюймов (3531 мм), а высота несущей стены на этаж, как разрешено таблицами Раздела R610, не должна превышать 10 футов (3048 мм). IRC 2009 года ограничивает максимальную высоту каркаса пола не более 16 дюймов (406 мм).

Раздел R602.1.11 (2018 IRC R610.3) Структурные изолированные панели должны быть изготовлены и идентифицированы в соответствии с ANSI/APA PRS 610.1. IRC 2009-2015 не указывает ANSI/APA PRS 610.1, но указывает материалы, необходимые для SIP, в разделе R610 (IRC 2015, раздел R610, 2012 IRC, раздел R613 и 2009, IRC, раздел 614)

В разделе R610

(раздел R613 IRC 2012 г. и раздел 614 IRC 2009 г.) изложены дополнительные требования к построению системы SIP. Положения этого раздела ограничиваются зданиями, построенными из SIP, длина которых не превышает 60 футов (18 288 мм) перпендикулярно балке или пролету фермы, а ширина не превышает 40 футов (12 192 мм) параллельно балке или пролету фермы. и не более двух этажей в высоту с высотой каждой стены не более 10 футов (3048 мм).Кроме того, предельная расчетная скорость ветра (Vult) не должна превышать 155 миль в час (69 м/с) в зоне воздействия B или 140 миль в час (63 м/с) в зоне воздействия C, снеговая нагрузка на грунт не должна превышать 70 фунтов на квадратный фут (3,35 кПа), категория сейсмостойкости — A, B или C.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное.(Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.





Neal Herriot of Foard Панель SIP

Октябрь 2016 г. | Автор: Мелисса Коулман

Вопросы и ответы с Нилом Херриотом из Foard Panel об экологических преимуществах конструкционных теплоизоляционных панелей


Структурные теплоизоляционные панели, или SIP, изготавливаются из двух частей «ориентированно-стружечной плиты» — материала, похожего на древесностружечную плиту, приклеенного к пенопластовому сердечнику, чтобы заменить обычную каркасную стену и изоляцию.Нил Херриот, менеджер проекта в Foard Panel в Западном Честерфилде, штат Нью-Гэмпшир, доставляет их готовыми к установке, часто в сотрудничестве с Freeport’s Houses and Barns Джона Либби, как это было в случае с деревянным каркасным домом в Ярмуте, представленным в этом выпуске ( Вниз по реке, стр. 65).

В. Чем SIP-панели отличаются от традиционных каркасных стен?

A. SIP-профили часто имеют более высокие значения R, чем несущие стены, могут подниматься в два раза быстрее, поскольку панели изготавливаются и вырезаются в Foard перед установкой, и по своей природе используется меньше крепежных элементов и меньше древесины, поэтому есть некоторые отходы. сбережения.SIP также обеспечивают дополнительную поддержку боковых нагрузок от давления ветра, которые должно выдерживать здание. В домах с деревянным каркасом SIP крепятся к внешней стороне каркаса, поэтому красивая древесина и столярные изделия могут оставаться на виду внутри. Мы также предлагаем облицованную гипсокартоном конструкционную панель, которая идеально подходит для соборных потолков в домах с деревянным каркасом.

В. Какие энергетические преимущества домовладельцы могут ожидать от использования SIP?

A. SIP позволяют легко добиться воздухонепроницаемости и высокого коэффициента теплопередачи, который измеряет способность изоляции противостоять тепловому потоку.Панели, как правило, работают лучше, чем обычная изоляция, потому что они не теряют тепло при инфильтрации воздуха, не допускают конвекции внутри изоляции (движение воздуха снижает ее R-значение) и имеют меньше тепловых мостов (теплопотери). SIP, использовавшиеся в Ярмуте, имели толщину 6 1/2 дюйма и R-30.

Добавить комментарий

Ваш адрес email не будет опубликован.
