После того как у меня в гараже появился сверлильный станок, возникла необходимость точить сверла, делать это с помощью болгарки неудобно, да и весь цивилизованный мир делает это с помощью наждака. Незадолго до этого у меня появился двигатель от стиральной машинки, машинка древняя такая, круглая, на бочку похожа, как называется казать не могу.

Чертеж деталей.

Я внимательно осмотрел двигатель, покрутил его за вал, произвел пробный пуск. Косвенно оценил мощность, прикладывая нагрузку на вал. Тем более не раз слышал, что эти двигатели применят в качестве наждаков, да и видел тоже. Начертил чертежики, заказал детали в изготовление на производстве, и приступил к сборке.

3d модель наждака.

Для крепления камня на вал я разработал втулку, со стандартным посадочным диаметром, ее мне так же выточили вместе с прижимной шайбой. Еще понадобилась гайка М20, но это уж совсем проблем не составило. Втулку на валу двигателя я закрепил с помощью двух стопорных винтов.

Чертеж ступицы.

Чертеж шайбы.

Пусковую обмотку двигателя я подключил через кнопку, так мне показалось проще на тот момент. Тоесть, для пуска наждака нужно включить тумблер основной обмотки, а затем кратковременно нажать пусковую кнопку. Наждак исправно работает уже полгода.

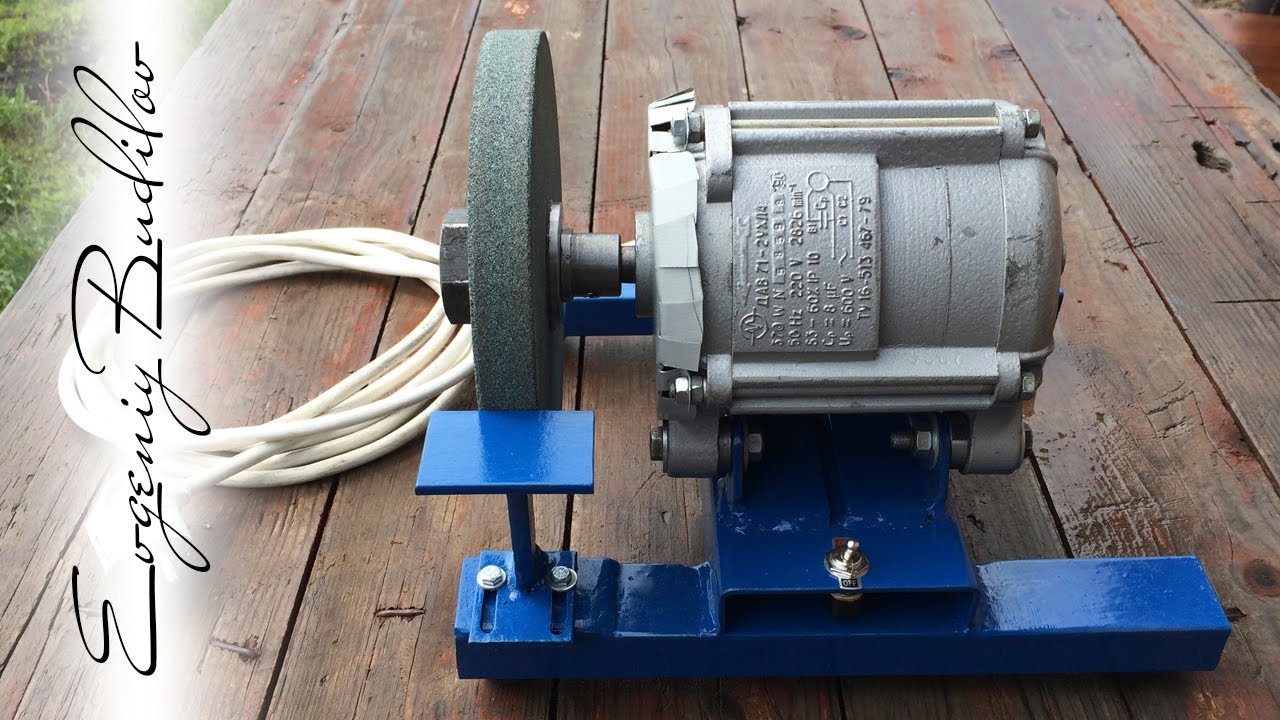

Внешний вид наждака.

Внешний вид наждака.


Rar архив чертежей в формате компас V9

  • Изготовление фланца

Как изготовить самодельные наждаки? Наждак является незаменимым предметом в домашнем хозяйстве. С его помощью можно заточить ножи, сверла, ножницы, различные инструменты для резки, которые необходимо периодически подвергать заточке.

С помощью наждака можно заточить ножи, ножницы, сверла и инструменты для резки.

Стоимость точильного инструмента в строительных магазинах очень высокая. Поэтому можно изготовить электрический наждак своими руками.

Как сделать самодельный наждак

Материалы и инструменты:

  • электродвигатель от стиральной машины;
  • насадки;
  • выключатель;
  • конденсатор;
  • проводка;
  • изоляционная лента.

Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.

Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.

Схема устройства наждака.

Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.

В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.

Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.

Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.

Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.

Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.

Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.

Вернуться к оглавлению

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

Чертеж изготовления фланца для наждака.

  • фланец, надеваемый на ось вала;
  • болт;
  • гайка;
  • шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке – нарезка должна быть левосторонней. Если против часовой стрелки – нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках. При этом важно правильно определить для данной резьбы диаметр отверстия.

Схема самодельного мини-наждака.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Вернуться к оглавлению

Сборка устройства и меры безопасности

После сборки конструкции устройства надо установить прибор на верстак. Это можно сделать посредством кронштейна от стиральной машины. Его нужно прикрепить к верстаку при помощи болтов.

С другой стороны двигатель опирается на угол для поддержки его горизонтально. Этот угол имеет специальный вырез, который соответствует форме двигателя.

Можно уменьшить вибрацию прибора во время работы. Для этого надо надеть на уголок специальную окантовку, выполненную из куска резинового шланга.

Для соблюдения мер техники безопасности во время заточки надо изготовить для прибора металлический кожух. Его делают из листового металла толщиной 2-2,5 мм. Для этого нужно вырезать из металла полосу и свернуть ее полукольцом.

Под абразивным камнем надо установить кусок оцинкованного листового металла, который будет защищать от искр верстак в процессе работы аппарата.

Работы по заточке инструментов на самодельном наждаке надо выполнять в защитных очках и соблюдать все необходимые меры безопасности.

Можно изготовить специальные приспособления для точила. Нужно приготовить оргстекло толщиной 5 мм. Его прикрепить навесками к кожуху мотора. Это стекло должно откидываться на 180°.

Для удобства выполнения работ надо сделать подручник. Он необходим для упора обрабатываемого инструмента.

Если следовать данной инструкции, то можно самостоятельно изготовить электрический наждак, который будет успешно обрабатывать необходимые инструменты и прослужит очень долго. При работе прибора обязательно соблюдать меры безопасности.

Достаточно часто домашние мастера испытывают необходимость в использовании наждака. Он может потребоваться, когда затупились ножи или ножницы, а также другие режущие инструменты, требующие заточки время от времени. Приобретать такое оборудование многие специалисты не спешат по той причине, что оно стоит очень дорого. Не нужно говорить и о частных потребителях, которые используют подобное оборудование не столь часто, как профессиональные мастера.

Самостоятельное изготовление наждака

Наждак своими руками можно изготовить, если вы располагаете движком от старой бытовой техники, его можно применить в дело. Для начала нужно выбрать электрический двигатель, который бы подошел для изготовления описанного оборудования. Довольно часто для конструирования используют двигатели от старых стиральных машин по типу «Вятки9raquo;, «Волги9raquo; или «Сибири9raquo;. Подобная техника обладает довольно мощным мотором.

Помимо прочего, у стиральной машины можно позаимствовать выключатель, который имеет пускатель.

Несмотря на то что проведение данных работ может показаться довольно простым, наждак своими руками изготовить весьма сложно. Например, в качестве одного из главных вопросов выступает то, как на вал мотора можно насадить точильный камень. Это обусловлено тем, что там не всегда есть резьба. Кроме того, диаметр отверстия камня может не совпадать с диаметром вала. По этой причине нужно подготовить специальную точеную деталь.

Определение параметров

Для того чтобы смастерить наждак своими руками, нужно первоначально определить его параметры. Довольно часто для изготовления такой установки в домашних условиях используются асинхронные двигатели. Для наждака можно применить предельную оборотистость, которая равна 3000 оборотам в минуту. Если использовать более внушительную частоту вращения, то можно столкнуться с проблемой разрыва точильного камня. Предпочтительней в домашних условиях применять мотор, который имеет обороты в пределах 1000-1500. Если использовать электродвигатель на 3000 оборотов в минуту, то нужно подготовить достаточно прочный камень.

Помимо прочего, будет необходим качественный фланец. Наиболее часто большие обороты моторов используются не для проведения заточки, а для полировки деталей.

Для того чтобы изготовить наждак своими руками, не обязательно использовать мощный электромотор. Для самодельного точильного станка более приемлемой мощностью является предел в 100-200 Вт. Можно использовать трехфазные и однофазные электромоторы.

Подготовка фланца

Перед тем как сделать наждак своими руками, нужно подумать над тем, как обеспечить соединение двигателя с камнем. Для этого подготавливается фланец. При проведении такого рода работ предпочтительнее использовать услуги токаря. А вот остальное — это уже дело техники и вопрос наличия подручных материалов. Предстоит подготовить фланец, который насаживается на вал, а также укрепляется шайбой. Необходимо учесть, что на гайке и фланце должна быть подготовлена резьба в зависимости от направления вращения вала электромотора.

Если изготавливая наждак своими руками, чертежи которого предстоит рассмотреть до момента начала работ, вы будете использовать систему, в которой вращение происходит по часовой стрелке, тогда должна быть подготовлена левосторонняя резьба и наоборот. Если этот фактор не учесть, тогда гайка будет работать на раскручивание. Это непременно приведет к тому, что камень может слететь. Если для изготовления втулок определенного диаметра нет подходящего оборудования, можно использовать куски труб, а полученный зазор между валом и втулками мотора необходимо компенсировать подкруткой из изоленты. Следует выбирать ту, что имеет тканевую основу. Необходимо надеть втулки одну на другую. При этом, наматывая изоленту, нужно соблюдать равномерность.

Изготавливая наждак своими руками из стиральной машины, втулку нужно изготовить с применением трубы, диаметр которой равен 32 миллиметрам. На нее следует надеть наждачный круг. Подобная система втулок будет укреплена на валу достаточно прочно.

Если работы производятся в домашних условиях, тогда можно подготовить резьбу с помощью метчика, при этом нужно будет зажать в тисках вал мотора. Перед тем как изготовить наждак, нужно определить направление его работы. Это очень важно.

В наждаке, изготовленном своими руками, можно корректировать направление вращения ротора. Нужно будет найти пусковую и рабочую обмотку с помощью тестера. Уровень сопротивления обмотки довольно часто равняется 12 Ом, а вот пусковой приближается к 30. Рабочая обмотка должна быть подключена к сети 220 вольт, а вот пусковую нужно подсоединить одним концом к выводу катушки, тогда как другим необходимо коснуться ко второму выводу обмотки, а после отбросить его.

Особенности изготовления инструмента

Наждак электрический своими руками довольно часто изготавливается в домашних условиях без использования пусковой катушки. В данном случае после включения обмотки в сеть необходимо запустить абразивный камень в определённую сторону с помощью рук, после этого станок заработает самостоятельно.

Проведение установки наждака

Давайте рассмотрим, как изготовить наждак из стиральной машинки своими руками. Сначала нужно будет определить, как правильно произвести его установку на верстаке. Это можно сделать с помощью кронштейна, который снимается со стиральной машины. Закрепление можно произвести с помощью болтов. Мотор с другой стороны опирается на угол, который его удерживает в горизонтальном положении. Помимо прочего, он обладает вырезом, который полностью повторяет очертание корпуса мотора.

Для того чтобы уменьшить силу вибрации, на угол нужно надеть окантовку, выполненную из резинового куска шланга. Избежать получения травм от работающей пилы и летящих обломков абразивного круга при использовании станка можно методом изготовления кожуха. Его предпочтительнее выполнить из стали. Выбрать для этого нужно полотно, толщина которого равна 2,5 миллиметров. Это может быть полоса металла, которую нужно свернуть по форме полукольца. Под рабочей поверхностью наждачного круга необходимо будет произвести крепление листового оцинкованного элемента, который станет защищать верстак от воздействия летящих искр, образовывающихся во время работы. Все действия для собственной безопасности следует производить с помощью специальных очков.

В заключение

В качестве приспособлений для оборудования можно применить оргстекло, толщина которого должна быть равна 5 миллиметрам. Его укрепляют на кожухе двигателя, при этом необходимо использовать навесок. Крепления следует провести таким образом, чтобы можно было осуществить откидывание элемента на 180 градусов.

Также нужно сделать подручник, который необходим для прочного и надежного упора обрабатываемой детали. Все работы можно произвести самостоятельно, не прибегая к помощи мастера. Для этого нужно будет запастись соответствующим инструментом и материалом. Кроме того, никак не обойтись без рекомендаций, которые были представлены в статье.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.

Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.

Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.

Интересное дизайнерское решение, возьму на заметку! Единственное, что не понравилось из увиденного на фото то, что такую плитку используют в качестве фартука на кухне. Оч.

Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.

Безусловно, вы не раз слышали о пользе наждака в домашнем хозяйстве, даже если вы не являетесь любителем мастерить поделки своими руками. Ведь в каждом жилье найдутся ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. А вот цена наждака в большинстве торговых точек вас не порадует! И поэтому почему бы не задуматься о самостоятельном изготовлении этого невероятно полезного инструмента?

Предназначение наждака

Многие люди используют сверла для того, чтобы получить отверстия в металле при помощи сверлильного станка или дрели. Через определенное время сверло начинает сильно греться и хуже сверлить, из-за того что оно затупилось. И все это происходит довольно быстро, если дрелью сверлить на повышенных оборотах. Бывают такие случаи, когда сверло посредине обламывается, если его «закусило9raquo; при выходе из металла, а деталь при этом была не закреплена.

Соответственно, тупым инструментом работать — одно мучение. В наше время мало кто помнит, как раньше ходили по домам точильщики инструментов с небольшими переносными точилами и занимались заточкой всевозможных инструментов, в том числе и ножей. В наше время можно, конечно, пойдя в магазин, купить совершенно новый инструмент с заводской заточкой, а также можно заточить сверло в домашних условиях.

Чтобы заточить сверла, следует воспользоваться покупным заточным станком, а также можно заточить при помощи изготовленного своими руками наждака. Заточный станок является нужной и незаменимой вещью в хозяйстве. С помощью его затачивается практически любой инструмент, а также он может использоваться для шлифовки древесины.

В каждом магазине инструментов продаются электрические наждаки. Довольно большой их выбор. Приобрести можно как совсем небольшой наждачок для того, чтобы затупившиеся режущие инструменты поправлять, так и довольно мощный точильный станок, с помощью которого можно сточить большой слой металла с любой детали.

Лучшим приобретением будет двухсторонний электронаждак, с одной стороны которого находится чистовой, а с другой черновой шлифовальные круги. Эти круги для предупреждения травм должны иметь защитные кожухи — на случай разрушения или повреждения круга пре работающем двигателе. Также желательно, чтобы были у электроточила регулируемые рабочие упоры для затачиваемых инструментов и искрозащитные щитки с защитным стеклом.

Довольно удобными являются электрические наждаки, у которых регулируется скорость вращения. При снятии большого слоя нужно использовать повышенную скорость, а саму «доводку9raquo; режущей кромки делать лучше на малых оборотах. Это исключит, конечно, подгорание металла. Время от времени при заточке инструмента необходимо его охлаждать в ванночке с водой.

Наждак своими руками

В руках каждого мужчины может оказаться движок от бытовой техники, и в голове сразу начинает ютиться вопрос, как сделать наждак своими руками из подручных материалов. Для этого используются всевозможные электродвигатели, на вал которых устанавливают выточенные специально на токарном станке насадки, что предназначены для зажима наждачного круга.

Выбор электродвигателя

Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как «Волга9raquo;, «Рига9raquo;, «Сибирь9raquo;, «Вятка9raquo; и т.п. На таких машинках двигатели довольно мощные и реверсные. Также от таких стиральных машин используются выключатели с пускателем.

Несмотря на то, что кажется это довольно просто, из двигателя от советской стиральной машинки самодельный наждак совсем не просто скомпоновать. К примеру, одним из основных вопросов является, как на вал двигателя насадить точильный камень. Там ведь не всегда имеется резьба, а диаметр отверстия камня может с диаметром вала не совпадать.

Поэтому нужна специальная точеная деталь, которая эту несоразмерность компенсировала бы. Чтобы сделать своими руками самодельный наждак, нужно знать его будущие параметры. В большинстве случаев для изготовления в домашних условиях наждака используют обычно асинхронные электродвигатели.

Для наждака считается предельной оборотистость около 3000 оборотов в минуту. Точильный камень при очень большой частоте вращения просто может разорваться. Лучшего всего пользоваться в домашних условиях двигателем с 1000 — 1500 оборотами в минуту. Если будет использоваться электродвигатель на 3000 оборотов в минуту, должен присутствовать довольно прочный камень, и изготовлен качественный фланец. Чаще всего используются большие обороты двигателя не для заточки, а для полировки изделий.

Для того чтобы наждак сделать своими руками, не обязательно стоит использовать для таких целей мощные электродвигатели. Хотя говорят бывалые мастера, что для самодельного точильного станка приемлемой мощностью является 400 Вт, а для домашнего использования хватит двигателя с мощностью около 100 — 200 Вт от советской стиральной машинки. Конечно, он является мало оборотистым, но это очень хорошо.

Можно применять для изготовления наждака своими руками трехфазные и однофазные электродвигатели. В однофазную сеть включаются и те, и другие. Аппарат подключается к однофазной сети через конденсатор.

Выточка фланца

Для соединения двигателя и камня нужно выточить фланец. Для таких целей лучше всего обратиться к токарю с чертежом наждака, размерами внутреннего диаметра камня и диаметра вала двигателя. А остальное — это дело техники и наличие подручных материалов.

Придется вытачивать и сам фланец, который на вал насаживается, а также фиксируется болтом, и гайку, и шайбу с левой резьбой. Также учесть нужно, что на гайке и фланце нарезается резьба, зависимо от направления вращения нашего вала электродвигателя. Если по часовой стрелке происходит вращение — то тогда должна быть резьба левосторонней, если вдруг наоборот — резьба должна быть правосторонней. Во время работы настольного наждака гайка наждака так самопроизвольно будет закручиваться. Если пренебречь этим фактором, гайка работать будет на раскручивание, и поэтому камень может слететь. И, конечно, это крайне опасно.

Что же все-таки делать, если для изготовления точечных втулок определенного диаметра нет возможности? В таком случае могут пригодиться куски труб подходящего диаметра, а зазоры между втулками и валом двигателя получится компенсировать подмоткой изоленты тканевого типа между втулок. Кроме того, можно надеть втулки одна на другую.

В этом случае самое главное при намотке изоленты — соблюдать равномерность, чтобы избежать при вращении образования больших биений. Втулку изготавливают из трубы диаметром 32 миллиметров, равной внутреннему диаметру наждачного круга. На неё надевается непосредственно наждачный круг, что мог сесть с натягом без подмотки.

Такая система втулок довольно плотно на валу сидит. А вот при помощи болта и шайб фиксация обязательна. В домашних условиях в валу вы сможете нарезать резьбу при помощи метчика, при этом зажав в тисках вал электродвигателя. Необходимо в этом случае определить правильно под резьбу диаметр отверстия.

Направление работы

Перед тем, как сделать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке, сделанном своими руками, можно изменить направление вращения ротора. Если, к примеру, двигатель от машинки стиральной, то он является асинхронным, то есть при переключении соответствующих обмоток можно поменять направление вращения. Также в моторах от бытовой техники старого производства бывает 3 — 4 вывода. К примеру, при 4 выводах изменить направление вращения не составит большого труда.

Для этих целей находим пусковую и рабочую обмотку при помощи тестера. Уровень сопротивления рабочей обмотки, как правило, равняется 12 Ом, а пусковой составляет близко 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая подключается надежно одним концом к одному выводу катушки, а вторым концом нужно коснуться кратковременно ко второму выводу обмотки и после этого сразу отбросить его (используют для этого обычно специальные реле). Если вы используете конденсаторный двигатель, то схема включения будет иной.

Значит, ваш наждак крутиться будет в одну сторону, а если, к примеру, поменять выводы пусковой обмотки местами, то соответственно вращаться будет двигатель в противоположную сторону. Можно вообще в принципе обойтись без катушки пусковой, в этом случае после включения рабочей обмотки в сеть нужно абразивный камень крутнуть в определенную сторону, и станок после этого заработает.

Установка наждака

После того, как сделали самодельный наждак, следует выяснить, как его правильно установить на верстаке. Это делается при помощи кронштейна, который также снимается со стиральной машины и крепится к верстаку болтами. Двигатель с другой стороны опирается на угол, который его поддерживает в горизонтальном положении, а также имеет вырез, что полностью повторяет форму корпуса двигателя. Чтобы уменьшить вибрацию, на уголок надевается окантовка, сделанная из резинового куска шланга.

Для избегания получения травмы от пилы и летящих обломков абразивного круга при работе на точильном станке, сделанном своими руками, необходимо сделать кожух. Изготовить лучше всего его из металла потолще — 2 — 2,5 миллиметра. Это может быть свернутая в полукольцо полоса металла.

Под рабочим органом наждака непосредственно нужно прикрутить небольшой кусок листового оцинкованного железа, который защитит верстак от искр во время работы. Все работы в целях собственной безопасности необходимо проводить в специальных для этого очках или использовать другую защиту.

В качестве приспособлений для наждака использовать можно оргстекло, толщиной 5 миллиметров. Такое стекло крепится к кожуху двигателя при помощи навесок, оно может откидываться на 180 градусов. Также для полноценности станка необходимо для упора обрабатываемой детали сделать подручник.

Конечно же, в пользе электрического точила нельзя усомниться! Ведь не будешь каждый раз использовать новый топор или сверло. Да и покупать для этого наждак как-то дороговато. Но выход есть, стоит только потратить немного времени и собрать наждак своими руками. Следуйте внимательно нашим инструкциям, предусмотрите необходимую защиту станка и не пренебрегайте требованиям безопасности во время работы.

Достаточно часто домашние мастера испытывают необходимость в использовании наждака. Он может потребоваться, когда затупились ножи или ножницы, а также другие режущие инструменты, требующие заточки время от времени. Приобретать такое оборудование многие специалисты не спешат по той причине, что оно стоит очень дорого. Не нужно говорить и о частных потребителях, которые используют подобное оборудование не столь часто, как профессиональные мастера.

Самостоятельное изготовление наждака

Наждак своими руками можно изготовить, если вы располагаете движком от старой бытовой техники, его можно применить в дело. Для начала нужно выбрать который бы подошел для изготовления описанного оборудования. Довольно часто для конструирования используют двигатели от старых стиральных машин по типу «Вятки», «Волги» или «Сибири». Подобная техника обладает довольно мощным мотором.

Помимо прочего, у стиральной машины можно позаимствовать выключатель, который имеет пускатель. Несмотря на то что проведение данных работ может показаться довольно простым, наждак своими руками изготовить весьма сложно. Например, в качестве одного из главных вопросов выступает то, как на вал мотора можно насадить Это обусловлено тем, что там не всегда есть резьба. Кроме того, диаметр отверстия камня может не совпадать с диаметром вала. По этой причине нужно подготовить специальную точеную деталь.

Определение параметров

Для того чтобы смастерить наждак своими руками, нужно первоначально определить его параметры. Довольно часто для изготовления такой установки в домашних условиях используются асинхронные двигатели. Для наждака можно применить предельную оборотистость, которая равна 3000 оборотам в минуту. Если использовать более внушительную частоту вращения, то можно столкнуться с проблемой разрыва точильного камня. Предпочтительней в домашних условиях применять мотор, который имеет обороты в пределах 1000-1500. Если использовать электродвигатель на 3000 оборотов в минуту, то нужно подготовить достаточно прочный камень. Помимо прочего, будет необходим качественный фланец. Наиболее часто большие обороты моторов используются не для проведения заточки, а для полировки деталей.

Для того чтобы изготовить наждак своими руками, не обязательно использовать мощный электромотор. Для самодельного более приемлемой мощностью является предел в 100-200 Вт. Можно использовать трехфазные и однофазные электромоторы.

Подготовка фланца

Перед тем как сделать наждак своими руками, нужно подумать над тем, как обеспечить соединение двигателя с камнем. Для этого подготавливается фланец. При проведении такого рода работ предпочтительнее использовать услуги токаря. А вот остальное — это уже дело техники и вопрос наличия подручных материалов. Предстоит подготовить фланец, который насаживается на вал, а также укрепляется шайбой. Необходимо учесть, что на гайке и фланце должна быть подготовлена резьба в зависимости от направления вращения вала электромотора.

Если изготавливая наждак своими руками, чертежи которого предстоит рассмотреть до момента начала работ, вы будете использовать систему, в которой вращение происходит по часовой стрелке, тогда должна быть подготовлена левосторонняя резьба и наоборот. Если этот фактор не учесть, тогда гайка будет работать на раскручивание. Это непременно приведет к тому, что камень может слететь. Если для изготовления втулок определенного диаметра нет подходящего оборудования, можно использовать куски труб, а полученный зазор между валом и втулками мотора необходимо компенсировать подкруткой из изоленты. Следует выбирать ту, что имеет тканевую основу. Необходимо надеть втулки одну на другую. При этом, наматывая изоленту, нужно соблюдать равномерность.

Изготавливая наждак своими руками из стиральной машины, втулку нужно изготовить с применением трубы, диаметр которой равен 32 миллиметрам. На нее следует надеть Подобная система втулок будет укреплена на валу достаточно прочно.

Если работы производятся в домашних условиях, тогда можно подготовить резьбу с помощью метчика, при этом нужно будет зажать в тисках вал мотора. Перед тем как изготовить наждак, нужно определить направление его работы. Это очень важно.

В наждаке, изготовленном своими руками, можно корректировать направление вращения ротора. Нужно будет найти пусковую и рабочую обмотку с помощью тестера. Уровень сопротивления обмотки довольно часто равняется 12 Ом, а вот пусковой приближается к 30. Рабочая обмотка должна быть подключена к сети 220 вольт, а вот пусковую нужно подсоединить одним концом к выводу катушки, тогда как другим необходимо коснуться ко второму выводу обмотки, а после отбросить его.

Особенности изготовления инструмента

Своими руками довольно часто изготавливается в домашних условиях без использования пусковой катушки. В данном случае после включения обмотки в сеть необходимо запустить абразивный камень в определённую сторону с помощью рук, после этого станок заработает самостоятельно.

Проведение установки наждака

Давайте рассмотрим, как изготовить наждак из стиральной машинки своими руками. Сначала нужно будет определить, как правильно произвести его установку на верстаке. Это можно сделать с помощью кронштейна, который снимается со стиральной машины. Закрепление можно произвести с помощью болтов. Мотор с другой стороны опирается на угол, который его удерживает в горизонтальном положении. Помимо прочего, он обладает вырезом, который полностью повторяет очертание корпуса мотора.

Для того чтобы уменьшить силу вибрации, на угол нужно надеть окантовку, выполненную из резинового куска шланга. Избежать получения травм от работающей пилы и летящих обломков абразивного круга при использовании станка можно методом изготовления кожуха. Его предпочтительнее выполнить из стали. Выбрать для этого нужно полотно, толщина которого равна 2,5 миллиметров. Это может быть полоса металла, которую нужно свернуть по форме полукольца. Под рабочей поверхностью наждачного круга необходимо будет произвести крепление листового оцинкованного элемента, который станет защищать верстак от воздействия летящих искр, образовывающихся во время работы. Все действия для собственной безопасности следует производить с помощью специальных очков.

В заключение

В качестве можно применить оргстекло, толщина которого должна быть равна 5 миллиметрам. Его укрепляют на кожухе двигателя, при этом необходимо использовать навесок. Крепления следует провести таким образом, чтобы можно было осуществить откидывание элемента на 180 градусов.

Также нужно сделать подручник, который необходим для прочного и надежного упора обрабатываемой детали. Все работы можно произвести самостоятельно, не прибегая к помощи мастера. Для этого нужно будет запастись соответствующим инструментом и материалом. Кроме того, никак не обойтись без рекомендаций, которые были представлены в статье.

Практически каждый домашний мастер имеет среди инструментов самодельный наждак из электродвигателя. С его помощью можно заточить разные нужные в быту вещи. Можно, конечно, приобрести такой наждак в магазине. Однако его стоимость часто бывает очень высокой. Поэтому умельцы и делают самодельный наждак.

Для изготовления наждака потребуется асинхронный двигатель от советской стиральной машины.

Для такого устройства очень важно правильно выбрать электродвигатель. На его вал насаживаются специальные насадки, которые зажимают наждачный круг.

Как правильно выбрать электродвигатель для устройства

В советское время выпускалось очень много моделей стиральных машин. Они оснащались мощными двигателями, имеющими реверс. Кроме того, такая стиральная машина имела выключатель, оборудованный пускателем.

Самым сложным при компоновке самодельного наждака, когда устанавливается такой электродвигатель, является процесс насадки на ось абразивного камня. Вал электродвигателя в большинстве случаев не имеет резьбы, диаметр отверстия камня часто не соответствует диаметру вала.

Чтобы решить такую проблему необходимо выточить специальную деталь. Она должна компенсировать эту несоразмерность. Для изготовления самодельного наждака необходимо распланировать будущие размеры такой детали. Чаще всего домашний наждак изготавливают с применением асинхронного электродвигателя.

Чтобы наждак имел высокую производительность, двигатель должен развивать 3000 оборотов. Если это число будет намного больше, то возможен разрыв точильного камня. Поэтому, чтобы предотвратить возможность такой поломки, для дома используют электродвигатель, развивающий 1500 оборотов. Для электродвигателя с 3000 оборотов необходимо применять камень высокой прочности. Он должен крепиться очень качественным и надежным фланцем. Чаще всего большие обороты нужны для полирования изделий. На таких устройствах заточка происходит очень редко.

Когда делается , не нужно устанавливать мощный электродвигатель. Профессионалы рекомендуют для точильного стационарного станка использовать мощность двигателя 400 Вт. Чтобы работать в гараже, вполне достаточно мощности электродвигателя не более 200 Вт. Именно таким комплектовалась стиральная машина. Одним из его положительных качеств является малооборотистость.

Вернуться к оглавлению

Основная цель проводимой работы

Прежде чем изготавливать наждак, необходимо четко представлять будущее направление его эксплуатации. Обычно самодельный наждак имеет возможность менять направление вращения ротора. Советская стиральная машина снабжалась асинхронным двигателем. Это позволило при подключении определенных обмоток изменять вращение оси. Иногда двигатель имеет четыре вывода специально для изменения вращения ротора.

Чтобы узнать нужное направление вращения, тестером определяется:

  • рабочая обмотка;
  • пусковая обмотка.

Показатель сопротивления рабочей обмотки в большинстве случаев не превышает 12 Ом, у пусковой он достигает 30 Ом. К электросети подсоединяется рабочая обмотка. Один конец пусковой обмотки соединяется с выводом катушки, другим ее концом необходимо прикоснуться ко второму выводу обмотки, а прикоснувшись — немедленно его отбросить. Обычно для такой операции применяют специальное реле.

Таким образом определяется направление вращения наждака. Если выводы обмотки поменять местами, двигатель начнет вращаться в другую сторону. Иногда и не ставят пусковую катушку. Чтобы начать работу, необходимо просто крутануть точильный камень, точило начнет работать.

Вернуться к оглавлению

Токарные работы: особенности

Чтобы можно было закрепить камень на оси двигателя, необходимо выточить специальный фланец.

Эту работу выполняют на токарном станке. Предварительно изготавливается чертеж, где обязательно указывается:

  • диаметр абразива, его внутреннее отверстие;
  • диаметр оси электродвигателя.

Кроме того, на станке вытачивается и непосредственно фланец для вала двигателя. Он надевается на ось, надежно крепится болтовым соединением, причем устанавливается гайка, имеющая левую резьбу.

Нарезка резьбы гайки, резьбы фланца напрямую зависит от того, в какую сторону будет направлено вращение вала электродвигателя. Для вращения в сторону часовой стрелки нарезается левосторонняя резьба, для противоположного вращения — правосторонняя.

Когда настольный наждак будет включен, начнет происходить самопроизвольное закручивание гайки. Этот нюанс необходимо обязательно учитывать. Если гайка начнется раскручиваться, абразивный камень может просто слететь во время работы. Это очень опасно, т.к. возможно нанесение серьезной травмы.

Как изготовить самодельные наждаки? Наждак является незаменимым предметом в домашнем хозяйстве. С его помощью можно заточить ножи, сверла, ножницы, различные инструменты для резки, которые необходимо периодически подвергать заточке.

С помощью наждака можно заточить ножи, ножницы, сверла и инструменты для резки.

Стоимость точильного инструмента в строительных магазинах очень высокая. Поэтому можно изготовить электрический наждак своими руками.

Как сделать самодельный наждак

Материалы и инструменты:

  • электродвигатель от стиральной машины;
  • насадки;
  • выключатель;
  • конденсатор;
  • проводка;
  • изоляционная лента.

Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.

Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.

Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.

В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.

Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.

Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.

Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.

Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.

Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.

Вернуться к оглавлению

Изготовление фланца

Для того чтобы соединить двигатель и точильный камень необходимо выточить специальный фланец. Для этого можно заказать работу токарю, предоставив ему чертежи точила, размеры сечения вала и диаметра отверстия точильного камня.

Также нужно вытачивать следующие детали:

  • фланец, надеваемый на ось вала;
  • болт;
  • гайка;
  • шайба с левосторонней нарезкой.

На фланце и гайке надо нарезать резьбу в зависимости от того, в какую сторону вращается двигатель. Если вал вращается по часовой стрелке — нарезка должна быть левосторонней. Если против часовой стрелки — нарезка правосторонняя.

Это необходимо для того, чтобы в процессе обработки инструментов гайка наждака самостоятельно закручивалась. Если же гайка будет раскручиваться, камень может упасть. Во время работы это очень опасно для окружающих.

Если вы не смогли изготовить втулки нужного диаметра, то можно применить куски труб аналогичного диаметра. При этом можно заполнить зазоры между валом и втулками намоткой тканевой изоляционной ленты.

Втулку выполняют из трубы диаметром 32 мм. Она должна соответствовать диаметру круга наждака. На нее устанавливают наждачный круг так, чтобы он сел вплотную.

Данная система втулок должна плотно сидеть на валу. Обязательно крепление при помощи болта и шайбы.

Самостоятельно можно нарезать резьбу с помощью метчика, для этого надо вал зажать в тисках. При этом важно правильно определить для данной резьбы диаметр отверстия.

Прежде чем приступить к изготовлению прибора, нужно уточнить направление вращения ротора. Например, мотор от стиральной машины является асинхронным. Это означает, что направление вращения можно менять посредством переключения обмоток.

В двигателе от стиральной машины обычно 3-4 вывода. Таким образом, при наличии 4 выводов можно легко изменять направление вращения.

Для этого надо с помощью тестера определить рабочую и пусковую обмотки. Чаще всего уровень сопротивления рабочей обмотки бывает 12 Ом. У пусковой обмотки этот показатель 30 Ом.

Рабочую обмотку двигателя включают в сеть электропитания мощностью 220 Вт. Пусковую обмотку включают первым концом к выводу катушки, а другим концом необходимо быстро прикоснуться ко второму выводу и тут же его оторвать от нее. Для этой операции применяют реле.

Если установлен конденсаторный двигатель, то схема подключения прибора будет другая.

Это означает, что во время работы точило будет крутиться в определенную сторону. Если затем переставить выводы пусковой обмотки с места на место, то прибор начнет вращаться в другую сторону.

Можно не использовать пусковую катушку. Тогда после подключения прибора к сети надо будет крутануть точильный камень в нужную сторону, после этого устройство начнет работать.

Что можно сделать из электродвигателя. Куда можно приспособить двигатель от стиральной машины. Как сделать шлифовальный станок или точило из двигателя стиральной машины

Как бы ни хороша была вещь в доме, она со временем приходит в негодность. Люди выбрасывают их, чтобы эти вещи не пылились дома и не занимали место. Из старой мебели или различных электрических приборов можно сделать множество разных поделок, которые всегда пригодятся в хозяйстве. Это можно отнести и к стиральной машине. И если стиральная машина старая, то не спешите отправлять её на свалку. Лучше эту машину разобрать по деталям. Любая деталь сгодится для создания самоделки. И если электрический мотор в порядке, то из него выйдет вполне приличное точило по заточке инструмента.

Снятие электрооборудования со стиральной машины

Итак, для изготовления заточного станка используем электрический двигатель АД-180-4/71С1У4 от стиральной машины. Его мощность составляет 180 Вт. Снимаем этот двигатель очень внимательно. Запоминаем, как подключена электропроводка. Ведь двигатели, применяемые в них, однофазные. Они имеют рабочую и пусковую обмотки и запускаются через конденсатор. Так что, рекомендация о запоминании подключения проводов вовсе не лишняя, даже ещё лучше будет промаркировать их, чтобы знать, как потом подключать. А то будет жалко бестолково сожжённого электрического двигателя.

Разборка двигателя и закладывание смазки в подшипники

Двигатель также разбираем. При разборке желательно пользоваться съёмниками. После того как был извлечён ротор, желательно снять и проверить состояние подшипников. Если они непригодные, то просто меняем новыми. А если их состояние нормальное, то промываем их, и закладываем туда свежую смазку. Хорошо подходят смазки Циатим 221, Циатим 201 и Литол 24 .

Подработка хвостовика вала

Перед сборкой необходимо нарезать на хвостовик вала резьбу М12 с шагом 1,25. Желательно это выполнить на токарном станке, дабы избежать нежелательных биений рабочих инструментов. Это необходимо для накручивания и фиксации на хвостовике стандартного патрона, применяемого для дрели. А он как раз имеет такие параметры посадки. Зажим патрона рассчитан на диаметр 12 мм. Имея такой патрон, мы обеспечиваем лёгкую замену инструментов, применяемых при работе.

Сборка мотора

Сборку производим обратным порядком тому, как разбирали. Собираем сам двигатель аккуратно, дабы не повредить обмотки и крышки корпуса.

Устанавливаем на двигателе специальную соединительную колодку для надёжного соединения проводов.

Работая на точиле, получаем пыль и грязь. Чтобы она не попадала в двигатель необходимо установить защитную шайбу на двигателе со стороны рабочего инструмента. Между мотором и шайбой оставляем небольшой зазор. Он необходим для свободного прохождения воздуха, который охлаждает обмотки двигателя.

Установка двигателя на станину

Теперь, необходимо электрический двигатель закрепить на станине. Для этого берём уголки размером в 50 на 50 мм. Закрепляем их к станине болтовыми соединениями М6. А к уголкам крепим двигатель на родные болты М10. Ось вала от станины находится на высоте 140 мм. Это позволяет использовать различные инструменты для обработки и заточки изделий. Такие, как точильные камни, диски.

Вся самоделка закрывается кожухом . Он выполняется из листового металла. Собирается он на заклёпках. Для доступа к деталям самоделки, задняя стенка кожуха делается съёмной. Для хорошей вентиляции, которая нужна для охлаждения мотора самоделки, в задней стенке просверливаются отверстия. Кожух самоделки крепится к станине саморезами. На боку кожуха монтируем включатель.

Чтобы расширить возможности точила, самостоятельно изготовляем некоторые насадки для инструментов или покупаем в торговой сети.

Итак, сама механика точила, готова.

Подключение электрического двигателя к сети 220 В

Теперь предстоит провести правильное подключение двигателя от стиральной машины. Очень хорошо, если провода промаркированы . Тогда проблем не должно возникнуть. Все подключается так, как было соединено до разборки. Конденсатор закрепляем на станине хомутами с фиксацией их болтами М5. Хорошо бы выводы от двигателя вывести сразу на колодку. А вот, если маркировку проводов не сделали и пока занимались механикой, все подключения позабыли, тогда придётся, немного потрудится и вспомнить электромеханику.

Итак, у нас двигатель известен. Это АД-180-4/71С1У4, мощностью 180 Вт. У него четыре вывода. Это однофазный двигатель, который имеет две обмотки. Одна рабочая, а другая пусковая. Для того чтобы узнать, где у нас рабочая и пусковая обмотка, берём тестер. Устанавливаем его на омметр и замеряем сопротивление этих двух обмоток. У которой обмотки сопротивление больше, то та пусковая, а меньше — то рабочая.

Обозначим выводы обмоток нашего электрического двигателя. Начало рабочей обмотки обозначим — С1, а конец — С2. Начало пусковой обмотки двигателя — П1, а конец — П2. Теперь, необходимо проверить качество изоляции обмоточных проводов. Для выполнения этой работы необходим мегомметр на 500В. Измеряем сопротивление изоляции, оно должно быть 0,5 мОма или больше.

Составляем схему, где рабочая обмотка, через тумблер, подключается непосредственно в сеть. Пусковая же обмотка подключается через конденсатор (не электролит). Так как, наше точило имеет малый пусковой момент, то дополнительной установки конденсатора на момент пуска не требуется. Выполнив маркирование выводов, приступаем к сборке схемы пуска двигателя. Клеммы на колодке также промаркируем. Верхний ряд клемм обозначим слева направо,1,2,3,4. Нижний ряд маркируем справа налево, 5,6,7,8. Присоединяем выводы от обмоток к клеммам колодки следующим образом:

  • Выводы из рабочей обмотки С1 и С2 подсоединяем соответственно на клеммы, промаркированные 1 и 2.
  • Выводы из пусковой обмотки П1 и П2 соответственно на клеммы 3 и 4.
  • Соединяем проводом от клеммы 8 колодки с одной из клемм тумблера.

Теперь берём двухжильный сетевой провод. С одной стороны кабеля один конец подсоединяем к клемме 7, а другой к клемме тумблера. С другой стороны, концы кабеля соединяются электрической вилкой.

Теперь, необходимо подключить последовательно к пусковой обмотке двигателя, установленный на станине конденсатор. Для этого, соединяем припаянные провода от конденсатора к клеммам колодки 4 и 5 . Для завершения процесса соединений, сделаем следующее.

Соединить перемычками между собой следующие клеммы колодки:

Подключение завершено.

Точило готово к работе.

У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция сайт расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, бетономешалка, — вот неполный перечень полезных самоделок из двигателя и барабана от , о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от , — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

Комментарий

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если вам необходимо изменить направление вращения ротора точильного станка из стиральной машины, для асинхронных двигателей достаточно выполнить переключение соответствующих обмоток. Если у вас нет пусковой катушки, то при толчке камня в нужную сторону устройство заработает самостоятельно.

«

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание. Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный , смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и , а человека от порезов.


Иногда в качестве основы берут раму от коляски или . Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.



Варианты ножей могу быть разные – от роторных до цилиндрических.


Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать . Однако, если не нашли такую, подойдет и обычный барабан.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки , на сердечнике двигателя необходимо будет выточить пазы определенной глубины.


Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Куплена новая стиральная машина, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины будут всегда полезны в повседневной жизни. Какие самоделки возможно сделать? Домашние умельцы придумали множество самоделок с двигателем от машинки автомат или от старого стирального агрегата и выложили много советов на ютубе. Но на ютубе можно растеряться от обилия предложенных самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

Разборка стиралки

Для мастера старая стиральная машина может стать настоящим кладом. Даже если планируется создать самоделки из двигателя от стиралки, не стоит пренебрегать и другими полезными деталями. Из машинки, кроме двигателя, можно извлечь:

  • Барабан. Эта деталь сделана из прочной нержавейки и ей найдется масса применений при изготовлении самоделок.
  • Хомуты, болты и шланги. То, что в хорошем состоянии, вполне годится для повторного использования.
  • Проводка. Чтобы подсоединить двигатель стиральной машины к изготовленной самоделке, понадобятся проводка.

  • Пружины. Амортизирующие пружины в стиралках всегда очень прочные и могут пригодиться.
  • Реле. Оно есть во всех стиральных машинках, только в автоматах они более современные. Если реле работает и есть опыт, то можно изготовить самоделки с таймером.
  • Корпус. Любой корпус может быть полезен, из него получится много полезных вещей.

Можно ознакомиться, какие детали могут оказаться полезными для самоделки из двигателя от стиральной машины, на видео.

Варианты использования двигателя от стиральной машинки

Что можно сделать из двигателя от стиральной машины? Как уже говорилось, на ютубе мастерами-умельцами предложено множество полезных советов, но наибольшей популярностью пользуются те, которые помогают сделать жизнь в частном доме намного легче. Рассмотрим наиболее популярные идеи.

Бетономешалка

Часто возникает необходимость замеса небольшого количества бетонной смеси, и брать в аренду бетономешалку не выгодно. Сделанная своими руками бетономешалка будет работать не хуже, только выгружать бетон из нее будет не очень удобно.

Для этого понадобится корпус от старой бочковой машинки (от стиралки-автомат не подойдет). Далее нужно сделать следующее:

  • Заделать отверстие для слива воды. Это не сложно, достаточно поставить на него заглушку.
  • Сделать лопасть. Ее можно изготовить из 2 полос прочной стали или использовать прочный барабан. Для этого сердцевина барабана оставляется целой, а из окружности вырезается 4 лопасти (получается крестовина). Лопасти согнуть в одном направлении под углом 90 градусов.
  • Через отверстие для активатора вставить вал и приварить к нему лопасти.
  • Установить на место двигатель и присоединить его к валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машинки, если же требуется мешать объемы побольше, то стоит установить помощнее (если есть возможность, то рекомендуется поставить двигатель от машинки-автомат).

На видео показан процесс превращения стиральной машины в бетономешалку.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

  • Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
  • Проделать внизу отверстие для удаления готовых кормов.
  • Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
  • Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
  • Вырезать в крышке отверстие для засыпания сырья.

  • Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

Когда стиральная машина ломается, и ее уже нецелесообразно ремонтировать, то появляется необходимость приобретения новой. Не спешите выбрасывать старую стиральную машинку. Если , то зачем добру пропадать. Из него можно сделать множество полезных вещей, которые пригодятся вам по хозяйству. Давайте рассмотрим, что же можно сделать из двигателя от старой стиральной машины.

Электрический наждак из двигателя стиральной машинки

Одним из вариантов применения двигателя от машинки является изготовление электрического наждака . Это приспособление будет очень нужным в домашнем хозяйстве. Благодаря ему можно быстро наточить нож, сверло, ножницы и любой другой режущий инструмент. Конечно, задача не одна из легких, но при умелом подходе все можно сделать достаточно быстро.

Первая и самая главная задача – это присоединить точильный камень к самому двигателю, а точнее, к валу двигателя. Проблема заключается в том, что основной диаметр отверстия в точильном камне и диаметр вала двигателя стиральной машинки совершенно разные. Эта проблема решается. Нужно подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба, чтобы надежно закрепить наждачный круг, а с другой стороны будет запрессовываться вал двигателя. Для изготовления фланца потребуется небольшой кусок стальной трубы диаметром 32 миллиметра.


Процесс изготовления фланца:

  • Берем необходимую трубу (на 32 миллиметра). Длина трубы не должна превышать 20 сантиметров.
  • Теперь нужно нарезать резьбу на одном из концов трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга была в два раза меньше длины резьбы. Очень важно учитывать направление резьбы. Она должна нарезаться в противоположенную сторону вращения вала двигателя. В противном случае точильный камень просто слетит с вала при вращении.
  • Другой конец вала нужно нагреть при помощи паяльной лампы и запрессовать на валу. После остывание труба надежным образом закрепится на валу. Для более прочного соединения можно сварить трубу с валом. Если же сварка отсутствует, то можно просто просверлить отверстие и соединить при помощи болта с гайкой.
  • Теперь нужно подобрать три гайки и две шайбы необходимого размера. На конец трубы с резьбой накручиваем одну гайку до упора, надеваем соответствующую шайбу, затем наждачный круг, потом еще одну шайбу и закручиваем все это второй гайкой. Закручивать все нужно плотно, а в конце еще и закрепить третьей гайкой.

Главная задача выполнена, теперь нужно закрепить двигатель надежным образом. Подставка для крепления изготавливается в зависимости от наличия отверстий для крепления на самом . После изготовления подставки закрепляем двигатель на верстаке. Кронштейны для двигателя на некоторых стиральных машинках отлично подойдут для крепления на верстаке.

Подключение к электросети

После того как двигатель с наждаком закреплены на верстаке нужно подключить его к электропитанию.


На этом процесс изготовления электрического наждака заканчивается. Устройство готово к работе.

Изготовление газонокосилки из двигателя стиральной машинки

Технология изготовления корморезки


Корморезка готова к работе. Благодаря такому устройству всего за один час можно переработать до 100 килограмм сырья различно города.

Изготовление бетономешалки из двигателя стиральной машинки

Если у вас намечается стройка, то не спешите выбрасывать свою старую стиральную машину. Из нее можно сделать полноценную бетономешалку, которая значительно облегчит вам процесс строительства.

Процесс выполнения работ по изготовлению бетономешалки

Делаем генератор из двигателя стиральной машинки

Из двигателя машинки можно сделать генератор на 12 В. Чтобы его сделать не потребуется большой работы и множества дополнительных материалов. Все, что необходимо, это 32 магнита специального размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в том, что нужно снять слой сердечника и установить специальные магниты. На роторе имеется четыре полюса, на каждый полюс устанавливается по восемь магнитов. На токарном станке нужно снять небольшой слой сердечника и в эти углубления установить магниты. Затем полюса необходимо залить эпоксидной смолой, предварительно обернув их бумагой. Теперь нужно установить новые подшипники. Отыскать рабочую обмотку, а старые провода отрезать. Генератор готов к работе.

Если обладать фантазией, рабочими руками и необходимыми познаниями, то на основе приведенных выше примеров можно собрать другие приспособления и устройства различного назначения. Все основополагающие принципы изложены на примерах выше. Аналогия производства в большинстве случаев будет такой же, за исключением характерных нюансов.

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

  • В простой конструкции.
  • Легкости в обслуживании.
  • В низком уровне шума.
  • В невысокой стоимости.

К недостаткам можно отнести большие размеры, невысокий КПД, сложность электросхемы и ее управление. Такие электродвижки еще иногда можно встретить в старых, недорогих моделях машин для стирки. В мощных современных аппаратах они не используются.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

  • Небольшие размеры.
  • Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
  • Способность работать с разными видами напряжения.
  • Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

  • Компактность.
  • Низкий уровень вибрации машинки.
  • Высокий КПД
  • Отсутствие контактных щеток и ременной передачи.
  • Практически бесшумную работу.

Недостаток инверторных двигателей в виде сложной электронной схемы управления, скорее всего, касается производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Предусмотрен прижим для удержания свеклы, или сочных продуктов.

Как сделать наждак своими руками

Безусловно, вы не раз слышали о пользе наждака в домашнем хозяйстве, даже если вы не являетесь любителем мастерить поделки своими руками. Ведь в каждом жилье найдутся ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. А вот цена наждака в большинстве торговых точек вас не порадует! И поэтому почему бы не задуматься о самостоятельном изготовлении этого невероятно полезного инструмента?

Содержание:

  1. Предназначение наждака
  2. Наждак своими руками

Предназначение наждака

Многие люди используют сверла для того, чтобы получить отверстия в металле при помощи сверлильного станка или дрели. Через определенное время сверло начинает сильно греться и хуже сверлить, из-за того что оно затупилось. И все это происходит довольно быстро, если дрелью сверлить на повышенных оборотах. Бывают такие случаи, когда сверло посредине обламывается, если его «закусило» при выходе из металла, а деталь при этом была не закреплена.

Соответственно, тупым инструментом работать — одно мучение. В наше время мало кто помнит, как раньше ходили по домам точильщики инструментов с небольшими переносными точилами и занимались заточкой всевозможных инструментов, в том числе и ножей. В наше время можно, конечно, пойдя в магазин, купить совершенно новый инструмент с заводской заточкой, а также можно заточить сверло в домашних условиях.

Чтобы заточить сверла, следует воспользоваться покупным заточным станком, а также можно заточить при помощи изготовленного своими руками наждака. Заточный станок является нужной и незаменимой вещью в хозяйстве. С помощью его затачивается практически любой инструмент, а также он может использоваться для шлифовки древесины.

В каждом магазине инструментов продаются электрические наждаки. Довольно большой их выбор. Приобрести можно как совсем небольшой наждачок для того, чтобы затупившиеся режущие инструменты поправлять, так и довольно мощный точильный станок, с помощью которого можно сточить большой слой металла с любой детали.

Лучшим приобретением будет двухсторонний электронаждак, с одной стороны которого находится чистовой, а с другой черновой шлифовальные круги. Эти круги для предупреждения травм должны иметь защитные кожухи — на случай разрушения или повреждения круга пре работающем двигателе. Также желательно, чтобы были у электроточила регулируемые рабочие упоры для затачиваемых инструментов и искрозащитные щитки с защитным стеклом.

Довольно удобными являются электрические наждаки, у которых регулируется скорость вращения. При снятии большого слоя нужно использовать повышенную скорость, а саму «доводку» режущей кромки делать лучше на малых оборотах. Это исключит, конечно, подгорание металла. Время от времени при заточке инструмента необходимо его охлаждать в ванночке с водой.

Наждак своими руками

В руках каждого мужчины может оказаться движок от бытовой техники, и в голове сразу начинает ютиться вопрос, как сделать наждак своими руками из подручных материалов. Для этого используются всевозможные электродвигатели, на вал которых устанавливают выточенные специально на токарном станке насадки, что предназначены для зажима наждачного круга.

Выбор электродвигателя

Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как «Волга», «Рига», «Сибирь», «Вятка» и т.п. На таких машинках двигатели довольно мощные и реверсные. Также от таких стиральных машин используются выключатели с пускателем.

Несмотря на то, что кажется это довольно просто, из двигателя от советской стиральной машинки самодельный наждак совсем не просто скомпоновать. К примеру, одним из основных вопросов является, как на вал двигателя насадить точильный камень. Там ведь не всегда имеется резьба, а диаметр отверстия камня может с диаметром вала не совпадать.

Поэтому нужна специальная точеная деталь, которая эту несоразмерность компенсировала бы. Чтобы сделать своими руками самодельный наждак, нужно знать его будущие параметры. В большинстве случаев для изготовления в домашних условиях наждака используют обычно асинхронные электродвигатели.

Для наждака считается предельной оборотистость около 3000 оборотов в минуту. Точильный камень при очень большой частоте вращения просто может разорваться. Лучшего всего пользоваться в домашних условиях двигателем с 1000 – 1500 оборотами в минуту. Если будет использоваться электродвигатель на 3000 оборотов в минуту, должен присутствовать довольно прочный камень, и изготовлен качественный фланец. Чаще всего используются большие обороты двигателя не для заточки, а для полировки изделий.

Для того чтобы наждак сделать своими руками, не обязательно стоит использовать для таких целей мощные электродвигатели. Хотя говорят бывалые мастера, что для самодельного точильного станка приемлемой мощностью является 400 Вт, а для домашнего использования хватит двигателя с мощностью около 100 – 200 Вт от советской стиральной машинки. Конечно, он является мало оборотистым, но это очень хорошо.

Можно применять для изготовления наждака своими руками трехфазные и однофазные электродвигатели. В однофазную сеть включаются и те, и другие. Аппарат подключается к однофазной сети через конденсатор.

Выточка фланца

Для соединения двигателя и камня нужно выточить фланец. Для таких целей лучше всего обратиться к токарю с чертежом наждака, размерами внутреннего диаметра камня и диаметра вала двигателя. А остальное — это дело техники и наличие подручных материалов.

Придется вытачивать и сам фланец, который на вал насаживается, а также фиксируется болтом, и гайку, и шайбу с левой резьбой. Также учесть нужно, что на гайке и фланце нарезается резьба, зависимо от направления вращения нашего вала электродвигателя. Если по часовой стрелке происходит вращение — то тогда должна быть резьба левосторонней, если вдруг наоборот — резьба должна быть правосторонней. Во время работы настольного наждака гайка наждака так самопроизвольно будет закручиваться. Если пренебречь этим фактором, гайка работать будет на раскручивание, и поэтому камень может слететь. И, конечно, это крайне опасно.

Что же все-таки делать, если для изготовления точечных втулок определенного диаметра нет возможности? В таком случае могут пригодиться куски труб подходящего диаметра, а зазоры между втулками и валом двигателя получится компенсировать подмоткой изоленты тканевого типа между втулок. Кроме того, можно надеть втулки одна на другую.

В этом случае самое главное при намотке изоленты – соблюдать равномерность, чтобы избежать при вращении образования больших биений. Втулку изготавливают из трубы диаметром 32 миллиметров, равной внутреннему диаметру наждачного круга. На неё надевается непосредственно наждачный круг, что мог сесть с натягом без подмотки.

Такая система втулок довольно плотно на валу сидит. А вот при помощи болта и шайб фиксация обязательна. В домашних условиях в валу вы сможете нарезать резьбу при помощи метчика, при этом зажав в тисках вал электродвигателя. Необходимо в этом случае определить правильно под резьбу диаметр отверстия.

Направление работы

Перед тем, как сделать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке, сделанном своими руками, можно изменить направление вращения ротора. Если, к примеру, двигатель от машинки стиральной, то он является асинхронным, то есть при переключении соответствующих обмоток можно поменять направление вращения. Также в моторах от бытовой техники старого производства бывает 3 – 4 вывода. К примеру, при 4 выводах изменить направление вращения не составит большого труда.

Для этих целей находим пусковую и рабочую обмотку при помощи тестера. Уровень сопротивления рабочей обмотки, как правило, равняется 12 Ом, а пусковой составляет близко 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая подключается надежно одним концом к одному выводу катушки, а вторым концом нужно коснуться кратковременно ко второму выводу обмотки и после этого сразу отбросить его (используют для этого обычно специальные реле). Если вы используете конденсаторный двигатель, то схема включения будет иной.

Значит, ваш наждак крутиться будет в одну сторону, а если, к примеру, поменять выводы пусковой обмотки местами, то соответственно вращаться будет двигатель в противоположную сторону. Можно вообще в принципе обойтись без катушки пусковой, в этом случае после включения рабочей обмотки в сеть нужно абразивный камень крутнуть в определенную сторону, и станок после этого заработает.

Установка наждака

После того, как сделали самодельный наждак, следует выяснить, как его правильно установить на верстаке. Это делается при помощи кронштейна, который также снимается со стиральной машины и крепится к верстаку болтами. Двигатель с другой стороны опирается на угол, который его поддерживает в горизонтальном положении, а также имеет вырез, что полностью повторяет форму корпуса двигателя. Чтобы уменьшить вибрацию, на уголок надевается окантовка, сделанная из резинового куска шланга.

Для избегания получения травмы от пилы и летящих обломков абразивного круга при работе на точильном станке, сделанном своими руками, необходимо сделать кожух. Изготовить лучше всего его из металла потолще — 2 – 2,5 миллиметра. Это может быть свернутая в полукольцо полоса металла.

Под рабочим органом наждака непосредственно нужно прикрутить небольшой кусок листового оцинкованного железа, который защитит верстак от искр во время работы. Все работы в целях собственной безопасности необходимо проводить в специальных для этого очках или использовать другую защиту.

В качестве приспособлений для наждака использовать можно оргстекло, толщиной 5 миллиметров. Такое стекло крепится к кожуху двигателя при помощи навесок, оно может откидываться на 180 градусов. Также для полноценности станка необходимо для упора обрабатываемой детали сделать подручник.

Конечно же, в пользе электрического точила нельзя усомниться! Ведь не будешь каждый раз использовать новый топор или сверло. Да и покупать для этого наждак как-то дороговато. Но выход есть, стоит только потратить немного времени и собрать наждак своими руками. Следуйте внимательно нашим инструкциям, предусмотрите необходимую защиту станка и не пренебрегайте требованиям безопасности во время работы.

от идеи до воплощения. Как сделать жаровню

Содержание:

Стиральные машины со временем изнашиваются и выходят из строя. Чаще всего их просто выбрасываются на свалку. Однако во многих случаях детали от стиральной машины могут пригодиться. Существует множество вариантов для второй жизни электромотора. Все зависит от умений, возможностей и фантазии домашнего мастера. В этой статье вы узнаете где можно применить двигатель от стиральной машины, если он находится в рабочем состоянии. Рассмотрим какие самоделки из двигателя от стиральной машины можно сделать.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются , поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт. Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня. Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Превращение электродвигателя от стиральной машины в генератор

Многие домашние мастера занимаются изготовлением самодельных генераторов с использованием электродвигателей от бытовой техники, в том числе и стиральных машин. Эта задача сопряжена с определенными трудностями, прежде всего технического плана. В обязательном порядке понадобятся услуги квалифицированного токаря уже на первом этапе работ.

В первую очередь предстоит выполнить разборку асинхронного двигателя, снятого с неисправной стиральной машины. Затем сердечник попадает в руки токаря, который убирает на станке слой элемента, глубиной 2 мм. Затем в сердечнике выполняется прорезка пазов на глубину 5 мм, в которые будут вставлены неодимовые магниты. Пазы рекомендуется делать уже после приобретения магнитов, когда станут известны их размеры.

После выполнения всех работ, необходимо закрепить на сердечнике неодимовые магниты. С этой целью изготавливается шаблон из жести или другого тонкого металла. Его габариты должны совпадать с размерами сердечника и шириной пазов, и он должен точно укладываться на место установки магнитов. Магниты располагаются на сердечнике на одинаковом расстоянии между собой и закрепляются с помощью клея. Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.

Для заполнения промежутков между магнитами используется холодная сварка. В завершение поверхность ротора шлифуется наждачной бумагой, после чего выполняется полная сборка устройства.

Собранный генератор необходимо протестировать. С этой целью понадобится небольшой аккумулятор, выпрямитель, мультиметр и контролер заряда. Подключение происходит по определенной схеме. Контролер заряда соединяется с двумя обмотками генератора через выпрямитель. Затем контролер и мультиметр нужно подключить к аккумулятору.

Для нормальной проверки необходимо обеспечить вращение ротора электродвигателя. Эту операцию невозможно выполнить вручную, поэтому следует воспользоваться дрелью или шуруповертом. Инструмент соединяется с ротором двигателя, после чего начинается вращение со скоростью примерно 800-1000 об/мин. При качественной сборке генератора выдаваемое напряжение составляет 220-300 В. Более низкое напряжение указывает на некачественную сборку ротора.

После сборки и проверки генератор можно использовать. Это потребует затрат энергии, необходимой для вращения ротора. Можно подключиться к небольшому двигателю внутреннего сгорания, например, от бензопилы или мотоцикла. Однако данный способ требует приобретения энергоносителя. Поэтому рекомендуются другие варианты, сравнительно недорогие и экологически чистые, связанные с использованием энергии ветра или воды.

Все домашние мастера должны помнить, что электродвигатель от стиральной машинки может быть переоборудован в генератор, мощностью не более 5 кВт. Обычно такие устройства выдают в среднем 2 кВт, достаточных для 1-2 помещений или бани. Так что полностью заменить электрическую сеть самодельным генератором не получится.

Токарный станок из двигателя от стиральной машины

Двигатель от стиральной машины идеально подходит для изготовления небольшого токарного станка по дереву. Основой конструкции служит рама, которая может быть изготовлена из уголка, профильных труб и других подручных материалов. Габариты рамы находятся в пределах 100 х 20 см, с возможными отклонениями в ту или иную сторону.

Электродвигатель вполне подойдет от старой стиральной машины, возможно даже и с советских времен. Например, Вятка-автомат оборудовалась асинхронным двигателем с двумя скоростями на 400 и 3000 оборотов в минуту. Подключение может выполнятся по всем известным схемам, в том числе и с использованием конденсатора.

Система крепления двигателя к раме выполняется индивидуально. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции. Это можно сделать с помощью шайб, которые при необходимости подкладываются в точках опоры. На шкиве электродвигателя закрепляется передняя бабка. Задняя бабка и направляющие также изготавливаются из подручных средств. Ось задней бабки должна быть параллельно раме и передней бабке, то есть необходимо выполнить ее центровку.

Важной деталью является подручник, выполняющий функцию опоры для режущего инструмента. Необходимо обеспечить его перемещение вдоль и поперек станины, а также надежную фиксацию во время работы.

Электродвигатель для дровокола

Основой конструкции, как и в токарном станке служит станина. Она изготавливается из металлического профиля или квадрата. Полученная площадка будет состоять из двух зон — силовой и рабочей. Силовая сторона предназначена для установки электродвигателя. Он должен быть надежно закреплен, поскольку основная нагрузка ложится на него.

В этой же зоне расположен блок управления двигателем. Для размещения электрических компонентов предусмотрена диэлектрическая пластина, а сами они должны быть по возможности помещаться в пластиковом корпусе. Рабочая зона выполнена в виде стола. В качестве материала используется стальной лист, толщиной 2-3 мм. На границе, условно разделяющей обе зоны монтируется постамент, на котором закрепляется вал колуна-конуса. Эту деталь нельзя крепить непосредственно на валу двигателя.

Для вала конуса оборудуется собственная опора на подшипниках. С целью компенсации рывков и создания крутящего момента, на вал рекомендуется установить маховик.

После сборки всей конструкции можно приступать к подключению электродвигателя. Чаще всего используются асинхронные моторы. В старых агрегатах этого типа для запуска предусмотрена отдельная обмотка. Чтобы определить ее на двигателе, нужно с помощью тестера поочередно замерить сопротивление на каждой обмотке. Нужная обмотка будет иметь более высокое сопротивление. Она непосредственно участвует в создании первичного крутящего момента в нужную сторону. При необходимости сменить направление вращения вала, точки подключения пусковой обмотки меняются местами.

Современные электродвигатели запускаются значительно проще. Для включения и выключения можно использовать обычный бытовой автомат.

Бетономешалка из стиральной машины

Бетономешалка необходима в хозяйстве, особенно в частных и загородных домах. Однако бетономешалки достаточно дорогие, поэтому одним из вариантов решения проблемы будет изготовление бетономешалки из подручных средств. Лучше всего подойдет стиральная машина, причем не только электродвигатель, но и сам корпус.

Основание должно быть надежным, чтобы емкость в процессе вращения не шаталась. От этого полностью зависит длительность эксплуатации агрегата. Неустойчивое основание может привести к падению емкости и выходу из строя других элементов. Наиболее подходящей считается металлическая конструкция. При желании ее можно оборудовать колесами. Все части и детали соединяются между собой с помощью болтов или сварки. Для установки электродвигателя нужно предусмотреть специальные полочки с отверстиями под крепления. На такой же полочке крепится и редуктор, шкив которого должен находиться в одной плоскости со шкивом двигателя. В противном случае мотор будет испытывать перегрузки.

Включение и выключение самодельной бетономешалки выполняется с помощью пакетного выключателя. В большинстве случаев в схеме включения присутствует конденсатор. Таким образом, размышляя о том какие самоделки из двигателя от стиральной машины можно сделать, любой домашний мастер на практике сделает устройство, более всего необходимое в домашнем хозяйстве.

Если у вас сломалась бытовая техника, то не спешите ее выбрасывать — из ее частей можно сделать много полезных вещей, даже модную мебель. Мы предложим множество оригинальных вариантов, что можно сделать из деталей старой стиральной машины своими руками.

Полезные механизмы

В первую очередь использовать запчасти от старой стиралки можно для изготовления полезных в хозяйстве механизмов.

Станок точильный и обрезной

Дать вторую жизнь электродвигателю бытовой техники довольно просто — его мощности вполне хватит, чтобы смастерить точильный станок. Сложностей для домашнего мастера здесь особых нет: закрепить корпус двигателя на мощной деревянной основе (подойдет отрезок доски), подключить кнопку пуска и отключения, на вал сделать насадку-переходник, где будет крепиться точильный или обрезной круг. Другие самоделки из двигателя от стиралки можно посмотреть .

Коптильня

Многие люди мечтают о собственной коптильне, чтобы удивлять друзей копченостями, но в условиях городской квартиры ее негде установить. Предлагаем вариант мобильного аналога — делается он из барабана стирального агрегата . По кругу закрепляем тонкий лист из стали, чтобы дым не уходил через перфорации, а в средину вставляем специальную решетку, где будут раскладываться для копчения рыба и мясо.

Сверху делается отверстие под трубу, куда будет выходить дым, под решеткой раскладываем древесные брусочки или щепки от дуба, ольхи, вишни или яблони. Основная задача — не переусердствовать, объем коптильни получился небольшой, поэтому много класть не надо. Норму лучше выяснить заранее эмпирическим методом, от меньшего к большему. Специалисты этого дела уверяют, что вполне достаточно пять небольших брусков или сухих веток.

Для тех, кто занимается разведением домашней птицы для последующей реализации на рынках городов, такое усовершенствование придется по душе. Мы имеем в виду сборку перосъемной машины своими силами. Работает она так же, как заводской аналог, только выглядит менее эстетично, зато дешевле во много раз.

Принцип работы не отличается особой сложностью:

  1. Довольно вместительный резервуар утыкан специальными резиновыми штырями (билами) с резьбовым соединением на конце, для плотного и надежного соединения с корпусом.
  2. Дно вращается с большой скоростью и также утыкано резиновыми билами.
  3. В резервуар кладут ошпаренного кипятком тушку птицы: курица, гусь, утка или бройлер.
  4. При включении дно вращается, билы заставляют тушку быстро перемещаться по всему внутреннему пространству, в результате чего перья отлетают в разные стороны.
  5. За 2 минуты тушка очищается, остаются только незначительные остатки в районе внутренней части крыльев, хвоста и лап.

На примере некоторых фермерских хозяйств за час таким образом можно ощипать до 30 тушек.

Дилетанты считают, что при механическом ощипывании тушки получают повреждения, но на практике их товарный вид сохраняется на 100%.

Бак располагается горизонтально, осуществляется подвод воды, как показано на фотографии. Снизу делается отвод для удаления воды и пера, поэтому дно немного меньше диаметра барабана. Подача воды благоприятно воздействует на весь процесс механического ощипывания.

Самая затратная часть — закупка штырей из прочной резины: стоимость одного составляет не менее 1,5 доллара, а их надо не менее 120 штук, но расходы быстро окупятся.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор , вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Такие оригинальные пуфы из нержавеющего металла прослужат много лет, когда дети подрастут, их можно обтянуть неброской тканью и поставить в гостиной.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

  • из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
  • затем вырезаем отверстие для патрона и провода подключения;
  • вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
  • в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
  • к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
  • подвешиваем собранную конструкцию;
  • соединяем провод от люстры с выводами патрона;
  • лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

На даче

Если вы обладаете приусадебным участком, можете воспользоваться одной из приведенных ниже идей. Их реализация не требует особых навыков и не займет много времени.

В помощь огороднику

Здесь старый барабан можно использовать для мытья овощей или грибов, выращенных на грядках огорода. Емкость устанавливают над сточной канавой, через отверстие для белья закладывают собранный урожай, сверху поливаем из шланга, а снизу грязная вода уходит самотеком через перфорации. Оригинальная конструкция работает как дуршлаг на кухне, только гораздо большего размера — на входе получаем чистые овощи или грибы, быстро и без лишних хлопот.

Многие огородники используют барабан в качестве ограничителя роста плодовых кустарников или защиты корневой системы редких цветов от вредителей — ни один грызун не преодолеет стальную защиту, а излишняя влага уйдет через систему отверстий.

Можно сделать и уникальную клумбу-вазон , украсив по бокам осколками керамической плитки разного рисунка -красиво и необычно.

Делаем мангал

Корпус барабана выполнен из нержавеющей стали, а она отличается устойчивостью к высоким температурам, поэтому можно сделать оригинальный вращающийся мангал , тем более что перфорации для обдува уже имеются со всех сторон. Берем старые трубы, если нет своей сварки, то приглашаем соседа — и через полчаса у нас во дворе стоит мангал для приготовления шашлыка. Чтобы погода не портила праздник, сверху сооружаем прочный навес от дождя.

Мангал самостоятельно довольно просто изготовить из барабана от фронтальных машин , с вертикальной закладкой белья — надо делать небольшие доработки: обрезать болгаркой боковую сторону, а снизу добавить устойчивую опору.

Из барабана и электродвигателя от бытовой техники можно сделать бетономешалку, соковыжималку, универсальный стерилизатор для домашней консервации, измельчитель травы и круп для кормления домашней птицы — здесь нет ограничения в фантазиях.

Для реализации грандиозных проектов любой желающий может найти интересующую его информацию, схемы и подробные чертежи с алгоритмом поэтапных действий в интернете. Каждый пользователь при выходе из строя стиральной машины может самостоятельно придумать, как ей организовать вторую жизнь.

Глядя на старую стиральную машину, любая хозяйка мечтает поскорее заменить ее новой помощницей. Домашний умелец, напротив, не спешить выбрасывать машинку в утиль. Он размышляет над тем, куда можно приспособить это «богатство».

Отвечая на вопрос что можно сделать из стиральной машины, внимательно рассмотрим ее со всех сторон.

Мы увидим, что в конструкции есть немало полезных узлов и агрегатов, которые могут получить новую жизнь в руках хорошего мастера.

Судите сами: корпус и двигатель, шкивы и барабан, окошко с герметичной дверкой, реле и выключатели – вот перечень комплектующих, из которых можно сделать немало полезных в хозяйстве вещей и механизмов.

Давайте вместе изучим наиболее популярные варианты самоделок из старых стиральных машин, как обычных, так и автоматических.

Точильный станок

Первое, на что стоит обратить внимание после осмотра отслужившей свой век домашней стиралки – двигатель. Мощности и оборотов у него вполне хватает для изготовления самодельного точила. Сложных доработок здесь не потребуется.

Для вала нужно сделать насадку-переходник, на которой будет крепиться точильный круг. Если на посадочном месте предусмотреть дополнительную «шейку» для отрезного круга, то вместе с точилом мы получим отрезной станок. Им можно резать не только пластиковые трубы, но и металл (арматуру, лист или уголок).

Как видно на фото, двигатель стиральной машины крепится к станине с помощью четырех скоб. Выключатель для него снят с той же самой стиралки. В качестве основания использован обычный обрезок толстой доски. Вариант получился вполне приемлемый, особенно если учесть его мобильность и простоту изготовления (не требуется сварка).

Вот еще один аналогичный вариант использования двигателя для установки точильного и отрезного кругов. Насадив на общий переходник, их зажимают гайкой с левой резьбой.

Простые поделки из старой стиральной машины

Не каждый человек умеет виртуозно работать со сваркой или токарным станком. Тем не менее, даже в этом случае для старой стиралки вы сумеете найти достойное применение. Посмотрите на окошко, которое закрывает барабан. Это же шедевр инженерного искусства и находка для дизайна.

Не мудрствуя лукаво, многие используют его по прямому назначению, но в обновленном контексте. Вырежьте дверцу стиралки вместе с частью корпуса и вы получите отличный «морской» иллюминатор. Он будет оригинально смотреться в любом интерьере.

Если вы любите своего дворового охранника, то обязательно украсьте его будку вот таким современным «фасадом».

Кроме оригинального вида, данный вариант имеет практическое значение: собаку при необходимости можно легко изолировать от гостей, не опасаясь за их ноги и одежду.

Только не забудьте сделать в будке боковые вентиляционные отверстия (окошко у стиралки-автомата герметичное!).

Журнальный столик из стиралки

Ваша старая стиральная машина автомат, а точнее ее барабан поможет украсить внутреннее убранство квартиры. Из него можно соорудить оригинальный журнальный столик. Перфорированная нержавеющая сталь, дополненная цветной подсветкой, выглядит великолепно.

Изготовить такой необычный предмет мебели в стиле хай-тек несложно. Потребуется несколько стальных стержней, которые нужно прикрепить к барабану стиралки. На них фиксируется круглая столешница из стекла или плиты МДФ.

Мангал

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.

Мобильная коптильня

Зачем покупать дорогую коптилку для рыбы и мяса, когда в хозяйстве стоит без дела старая стиралка? Существует множество вариантов ее использования в этом качестве.

Мы остановимся лишь на мобильном устройстве. Его можно сделать из барабана, демонтированного из стиралки-автомата с вертикальной загрузкой.

Чтобы дым не уходил через боковые перфорированные отверстия, их нужно заглушить тонким стальным листом, обернув и закрепив его вокруг корпуса. Сверху, как и положено в настоящей коптильне, делаем отверстие под дымовую трубу. Внутри барабана закрепляем коптильную решетку (можно взять от старой газовой плиты).

Бетономешалка

Это достаточно сложное устройство, которое кроме замеса бетона, должно обеспечивать его выгрузку. Поэтому, собираясь сделать из старой стиральной машину бетономешалку, взвесьте сначала свои слесарные навыки и знания.

Самый простой способ превратить стиралку-бочку в устройство для замеса бетона – замена стандартного активатора надвеП-образные лопасти. Их можно изготовить из толстой 4-5 мм стальной полосы. Для этого ее нужно отрезать по размеру, затем согнуть две лопасти и развернуть относительно друг друга на 90 градусов.

После этого их нужно приварить к валу, пропущенному через отверстие для удаленного активатора.

Отверстие для слива, которое есть в каждой стиралке-бочке, нужно заглушить. Далее поступаем в зависимости от того, какой объем бетона будет нужно замешивать. Если речь идет о 1 ведре, то можно оставить старый однофазный двигатель.

Если нужно приготовить большой объем бетона, то на место старого мотора придется установить более мощный (0,75-1,2 кВт) с невысокими оборотами (1300-1500 в минуту).

Кроме этого, «родная» ременная передача должна быть заменена редуктором, понижающим обороты (с 1300 до 25-30) и увеличивающим крутящий момент на лопастях мешалки.

Отметим, что лучшее качество замеса получается, когда вращается не вал с активатором, а сам корпус бетономешалки с неподвижно закрепленными в нем лопастями. Однако, для создания такой конструкции требуется более глубокая и сложная доработка стиралки.

Стерилизатор для консервации

Для дачи и подсобного хозяйства будет полезна еще одна самоделка из старой стиральной машины-бочки. Это стерилизатор, в который можно установить десяток банок для термообработки.

Единственный момент, который нужно учесть: такое устройство подходит для стерилизации плодоовощной продукции. Для обработки мяса нужна более высокая температура (выше + 100С).

Последовательность переделки выглядит так:

  • Ставится заглушка на отверстие активатора;
  • На дно монтируется толстая проволочная сетка для банок;
  • Под сетку нужно подставить опору;
  • В корпусе сверлится отверстие под установку электрокипятильника мощностью 2 кВт.

1. Заглушка активатора;
2. Уровень воды;
3. Бак от стиральной машины;
4. Крышка;
5. Шланг для слива;
6. Банки с консервацией;
7. Проволочная сетка;
8. Электрокипятильник (ТЭН) на 2 Квт;
9. Электрокабель.

Соковыжималка

Здесь возможны два варианта:

  • Использование старой машины с центрифугой и отделением для стирки;
  • Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке. Заменив его тремя самодельными ножами из полосовой стали, мы получим фрукторезку.

Схема установки ножей:
1. Нож,
2. Вал;
3. Зажимная гайка;
4. Шайба;
5. Дно бака;
6. Подшипниковый узел с сальником;
7. Шкив активатора;
8. Стопорный винт.

Сливное отверстие стирального бака нужно заглушить.

Дообработок для второго агрегата — центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.

Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.

Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.

Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

Перосъемная машина

Корпус старой стиральной машины подходит для сборки устройства, с помощью которого можно снимать перо с тушек птицы. Для его изготовления на дне бака нужно установить стальной диск толщиной 3 мм и диаметром, немного меньшим диаметра бака.

В нем насверливают отверстия и ставят в них специальные резиновые пальцы. Именно они – наиболее дорогостоящие элементы будущей конструкции (1,5-2 доллара за штуку). В среднем их нужно 120-140 штук. Диаметр пальцев зависит от вида ощипываемой птицы. Учтите этот момент, когда будете делать заказ.

Все остальные узлы стиралки, включая двигатель, можно не менять. В боковых стенках корпуса сверлят отверстия для установки перосъемных (бильных) пальцев. Для этого от низа бака нужно отступить вверх на 15 см.

Дистанцию между отверстиями для пальцев выбирают в пределах 3-4 см. Нижний диск монтируется на вал привода.

Отверстие для слива здесь глушить не нужно. Оно понадобится для отвода воды, которая стекает с тушек. Ошпарив птицу в кипятке, ее помещают в бак и включают двигатель. Пальцы из резины быстро и чисто снимают перо.

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента. В других случаях в руки может попасть:

  • двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
  • коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
  • двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция сайт расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, бетономешалка, — вот неполный перечень полезных самоделок из двигателя и барабана от , о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от , — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

Комментарий

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если вам необходимо изменить направление вращения ротора точильного станка из стиральной машины, для асинхронных двигателей достаточно выполнить переключение соответствующих обмоток. Если у вас нет пусковой катушки, то при толчке камня в нужную сторону устройство заработает самостоятельно.

«

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание. Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный , смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и , а человека от порезов.


Иногда в качестве основы берут раму от коляски или . Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.



Варианты ножей могу быть разные – от роторных до цилиндрических.


Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать . Однако, если не нашли такую, подойдет и обычный барабан.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки , на сердечнике двигателя необходимо будет выточить пазы определенной глубины.


Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Предусмотрен прижим для удержания свеклы, или сочных продуктов.

Как сделать точило из двигателя насосной станции. Делюсь с Вами размерами переходника.

| Мастерская Самоделок

Приветствую тебя, дорогой читатель.

Давненько без дела у меня лежал двигатель от насосной станции. В мастерской мне как раз не хватало точила, например, чтобы заточить инструмент или что-то подправить. Двигатель асинхронный трехфазный мощностью 370 ватт.

Двигатель от насосной станцииШильдик двигателя со всеми характеристика

Двигатель от насосной станции

Сам двигатель подключен треугольником, так как трехфазной сети у меня нет и хочется уменьшить потери мощности без покупки частотника. Подробнее о подключение трехфазных двигателей я рассказал тут.

Но, чтобы сделать точило из двигателя насосной станции необходим переходник, так как вал двигателя имеет посадку под шпонку, а также не имеет резьбы для фиксации.

Вал двигателя с пазом под шпонку

Вал двигателя с пазом под шпонку

В этом случае понадобятся услуги токаря, который на токарном станке по размерам сделает переходник для использования точильных камней.

Размеры могут пригодиться тем, кто захочет повторить то же самое, поэтому делюсь ими с Вами.

Переходник для точила в готовом виде

Переходник для точила в готовом виде

С замерами будьте внимательнее, чтобы не вышло так, что насадка не будет подходить к диаметру вала.

Высота проточек на переходнике

Высота проточек на переходнике

Диаметр вала двигателя равен 14 мм, значит внутреннее отверстие переходника также должно быть 14 мм.

Вал двигателя

Вал двигателя

Внутренний диаметр переходника 13,95 мм, то есть на валу он «сидит» с небольшим натягом.

Внутренее отверстие переходника

Внутренее отверстие переходника

Далее на самом переходнике имеется проточка диаметром 14 мм под установку точильного камня.

Проточка в верхней части переходника под камень

Проточка в верхней части переходника под камень

Проточка под камень высотой 8 мм, в случае использования широких камней высоту нужно увеличить.

Для фиксации на переходнике нарезана резьба на 9 мм, на которую накручивается гайка.

Диаметр резьбы 9 мм

Диаметр резьбы 9 мм

Высота резьбы 14 мм, что вполне достаточно для хорошего прижима точильного камня.

Далее я приведу остальные размеры переходника, но уже без комментариев.

Проточка с спиленной частью

Проточка с спиленной частью

Толщина стенки

Толщина стенки

На валу двигателя переходник крепится при помощи шплинта и двух сквозных отверстий на обеих деталях.

Шплинт для фиксации переходника на валу

Шплинт для фиксации переходника на валу

Прижимная гайка

Прижимная гайка

В результате токарных работ получается удобный переходник, который позволил фиксировать на валу двигателя различные точильные камни. Также видел переходники на такие двигатели под диски от УШМ, что тоже считаю хорошим вариантом.

Кому понравилась статья, ставьте лайк, пишите комментарии и подписывайтесь на канал, для меня это лучшая поддержка.

Также пишите в комментариях, какая по вашему мнению будет следующая самоделка с этим мотором.

Пишите свои варианты в комментарии

Пишите свои варианты в комментарии

Всем спасибо за дочитывание, желаю позитива и хорошего настроения.

Соберите электрическую точилку для цепной пилы – Новости Матери-Земли

Если вы не слишком заинтересованы в ручной заточке цепной пилы, создайте электрическую точилку для цепной пилы и заправьте цепную пилу для успеха. (См. схему точилки для цепных пил в галерее изображений.)

Несмотря на то, что есть люди, которым нравится пилить цепи цепных пил вручную, для большинства из нас поддержание заточки ножей может быть утомительной, отнимающей много времени и часто разочаровывающей рутинной работой. И хотя такое регулярное техническое обслуживание является необходимостью, ничто не говорит о том, что вы не можете предпринять шаги, чтобы покончить с ним как можно быстрее!

Некоторые могут владеть средним напильником от руки, а другие полагаются на зажимные приспособления, чтобы держать зубы в сборе, но благодаря некоторому волшебству в мастерской сотрудники МАТЕРИ теперь могут просто прикрепить электрическую точилку для цепной пилы, показанную здесь, к бамперу грузовика или верстаку и одевать цепь пилы чистая как свист за считанные минуты. . . и, немного поработав, вы сможете воспроизвести этот экономящий время инструмент!

Он изготовлен из размерной стали и использует 12-вольтовый двигатель вентилятора и имеющиеся в продаже абразивные круги для выполнения грязной работы. Но у него также есть несколько функций, которые делают его совершенно удобным в использовании. Во-первых, двигатель постоянного тока может работать непосредственно от аккумулятора вашего автомобиля, поэтому вы можете заточить пилу прямо в поле. Во-вторых, после того, как вы просверлите два отверстия диаметром 5/16 дюйма в цепной шине, пилу можно закрепить и заточить без разборки.Аналогичным образом, поскольку крепление выполнено с возможностью поворота, как правый, так и левый резцы можно заправлять без демонтажа инструмента. Наконец, поскольку шлифовальный круг устанавливается под заданным углом, фрезы всегда заточены с правильным шагом.

Все детали имеют размеры и описание на прилагаемой иллюстрации, и они обычно доступны в виде скобяных изделий или стального лома. 12-вольтовый двигатель (деталь № J-19991) был заказан по цене 11,50 долларов США, включая доставку, у Jerryco Inc., Эванстон, Иллинойс, и абразивный круг 1/8 дюйма (деталь № 3700588) можно приобрести в компании Foley-Belsaw Co., Канзас-Сити, Миссури (имеются другие круги для более крупных пил).

Мы не будем проводить вас шаг за шагом по сборке инструмента, потому что иллюстрации должны содержать все необходимые инструкции. Но мы дадим несколько советов, которые облегчат вам задачу. Для начала вам нужно отрезать полосу металла шириной 1-5/8 дюйма от одной ножки секции уголка, которая будет использоваться в качестве крепления для стержня.Позже этот кусок обрезков можно использовать для изготовления держателя переключателя и язычка выравнивателя. Кроме того, вместо того, чтобы приваривать поворотные упоры к основанию, просто вырежьте уголки под углом 45 градусов на конце каждого из них и просверлите прорези в их центрах; затем их можно отрегулировать в соответствии с шагом зубьев вашей цепи и закрепить крепежными болтами 3/16 дюйма.

Другим важным моментом является угол наклона самого колеса. Это определяется степенью изгиба, который вы вкладываете в стойку плоского стержня, которая поддерживает узел коромысла, и этот угол должен соответствовать контуру, образованному верхней и боковой пластиной каждой фрезы.Достаточно угла в 65 градусов, и вы можете легко согнуть металл, когда он нагреется до тусклого свечения с помощью горелки.

Важным также является шарнирно-штифтовое расположение коромысла в сборе, которое подробно показано на иллюстрации. Сначала необходимо просверлить отверстие диаметром 1/8 дюйма сбоку опорной стойки параллельно верхнему концу. Затем на концах этого отверстия необходимо просверлить два гнезда 1/4 дюйма глубиной 1/4 дюйма. Штифты представляют собой крепежные винты 1/4 дюйма со снятыми головками, с конусами или иглами 1/8 дюйма, прорезанными в хвостовиках, и с прорезями, добавленными на резьбовых концах.Гайки, приваренные к коромыслу и уху, удерживают штифты на месте.

Другая операция «подгонки по индивидуальному заказу» включает сопряжение вала двигателя 5/16 дюйма с валом оправки и установку этого узла в корпус с втулкой. Холоднокатаный стержень размером 1/2 дюйма на 3-1/2 дюйма имеет резьбу 1/2-13 на одном конце и гнездо 5/16 дюйма на 1-1/2 дюйма на другом. Отверстие диаметром 3/32 дюйма, просверленное в гнезде и имеющее резьбу 1/8-32 дюйма, подходит для установочного винта с инопланетной головкой. Стержень размером 1 дюйм на 1-3/4 дюйма должен быть расточен по центру до размера 23/32 дюйма, а пропитанная маслом втулка размером 1/2 дюйма на 3/4 дюйма должна быть забита в отверстие после того, как корпус будет установлен на свое место. служба поддержки.Двигатель должен быть идеально выровнен с корпусом подшипника, поэтому не приваривайте крепления двигателя к поверхности коромысла и не сверлите монтажные отверстия, пока корпус не будет установлен.

Наконец, в сборке стопора зуба нет места грубому мастерству. Рычаг и плечо должны быть перпендикулярны друг другу, а зубчатый упор и хомут прямо закреплены на рычаге. Устройство вращается на крепежном винте № 12-32, который имеет резьбу и приваривается к отверстию с центром в 3/8 дюйма от верхнего края крепления на стержне и в 3-1/4 дюйма от его правого конца.

Чтобы использовать точилку в первый раз, закрепите ее на верстаке и поместите режущий брус пилы рядом с креплением бруска, чтобы определить наилучшее место для сверления отверстий диаметром 5/16 дюйма, которые будут удерживать пилу на месте. Чтобы не рисковать, вы можете даже отложить фактическую приварку 5/16-дюймовых болтов, пока не установите их идеальное положение относительно шины пилы. После того, как вы просверлите два отверстия в стержне, покачайте вертлюг вправо и влево, чтобы убедиться, что цепь не сдвинется при переходе.Если 1/2-дюймовый шарнирный болт не находится точно по отвесу с шлифовальной точкой абразивного круга, когда он находится в рабочем положении, или если вертлюг или крепление шины каким-то образом деформированы или взведены не по линии, цепь сдвинется и в конечном итоге быть заточены неправильно. Незначительные неровности можно устранить, отрегулировав выравниватель и при необходимости поместив регулировочные шайбы за цепной шиной.

Поворотные упоры должны быть отрегулированы в соответствии с шагом ножа вашей цепи; Углы 30 градусов и 35 градусов являются обычными, но вы можете установить их под любым углом до 45 градусов. Точно так же глубину помола можно регулировать с помощью Т-образной рукоятки в верхней части стойки коромысла. Зубчатый упор, конечно же, гарантирует, что резцы будут зафиксированы в нужном месте, когда вы будете тянуть цепь вдоль стержня в процессе правки. Его винт с инопланетной головкой можно заблокировать, чтобы положение упора не менялось. (Чтобы упростить задачу, затачивайте каждый второй резак по ходу работы, чтобы вам не пришлось менять положение поворота более одного раза.)

Если точилка настроена правильно, она пробьет рваную цепь за несколько минут.. . оставляя вам больше времени, чтобы делать то, что вам нравится этой зимой.

Что можно сделать из электродвигателя. Куда приспособить двигатель от стиральной машины. Как сделать болгарку или точилку из двигателя стиральной машины

Как бы ни была хороша вещь в доме, со временем она приходит в негодность. Люди выбрасывают их, чтобы эти вещи не пылились дома и не занимали место. Из старой мебели или различных электроприборов можно сделать множество различных поделок, которые всегда пригодятся в хозяйстве.Это можно отнести и к стиральной машине. А если стиральная машина старая, то не спешите отправлять ее на свалку. Эту машину лучше разобрать подробно. Любая деталь сгодится для создания самоделки. А если электродвигатель в порядке, то из него выйдет вполне приличная точилка для заточки инструмента.

Снятие электрооборудования со стиральной машины

Итак, для изготовления точильного станка используем электродвигатель АД-180-4/71С1У4 от стиральной машины… Его мощность 180 Вт. Снимаем этот двигатель очень осторожно. Запоминаем, как подключается электропроводка. Ведь двигатели, используемые в них, однофазные. Они имеют рабочую и пусковую обмотку и запускаются через конденсатор. Так что рекомендация запомнить подключение проводов совсем не лишняя, а еще лучше их пометить, чтобы потом знать, как подключать. Иначе будет жалко тупо сгоревший электродвигатель.

Разборка двигателя и добавление смазки в подшипники

Также разбираем двигатель.При разборке желательно использовать съемники. После снятия ротора желательно снять и проверить состояние подшипников. Если они не подходят, то просто заменяем их новыми. И если их состояние нормальное, то промываем их, и наносим туда свежую смазку. Хорошо работают смазки Циатим 221, Циатим 201 и Литол 24 .

Доработка хвостовика вала

Перед сборкой необходимо нарезать резьбу М12 на хвостовике вала с шагом 1.25. Желательно делать это на токарном станке во избежание нежелательного биения рабочих инструментов. Это необходимо для навинчивания и фиксации на хвостовике стандартного патрона, используемого для дрели. А у него как раз такие посадочные параметры. Зажимной патрон рассчитан на диаметр 12 мм. Имея такой патрон, мы обеспечиваем легкую замену инструментов, используемых во время работы.

Сборка двигателя

Сборка производится в порядке, обратном разборке. Сам двигатель собираем аккуратно, чтобы не повредить обмотки и крышки корпуса.

Установить на двигатель специальную соединительную колодку для надежного соединения проводов.

Работая точилкой, мы получаем пыль и грязь. Чтобы предотвратить его попадание в двигатель, необходимо установить на двигатель со стороны рабочего инструмента защитную шайбу. Оставляем небольшой зазор между мотором и стиралкой. Это необходимо для свободного прохода воздуха, охлаждающего обмотки двигателя.

Установка двигателя на станину

Теперь необходимо закрепить электродвигатель на станине.Для этого берут уголки размером 50 на 50 мм. Крепим их к станине болтовыми соединениями М6. А к уголкам крепим двигатель на родные болты М10. Ось вала от станины находится на высоте 140 мм. Это позволяет использовать различные инструменты для обработки и заточки изделий. Такие как точильные камни, диски.

Вся самоделка покрыта кожухом … Изготовлена ​​из листового металла. Это происходит на заклепках. Для доступа к самоделкам задняя стенка кожуха съемная.Для хорошей вентиляции, которая нужна для охлаждения самодельного мотора, в задней стенке просверливаются отверстия. Самодельный кожух крепится к станине саморезами. Установите переключатель на боковой стороне корпуса.

Для расширения возможностей точилки самостоятельно изготавливаем некоторые насадки для инструмента или покупаем в розничной сети.

Итак, сама механика заточена, готова.

Подключение электродвигателя к сети 220 В

Теперь необходимо провести правильное подключение двигателя от стиральной машины.Очень хорошо, если провода имеют маркировку … Тогда проблем быть не должно. Все подключено так, как было подключено до разборки. Закрепляем конденсатор на раме хомутами и фиксируем болтами М5. Хорошо бы вывести выводы от двигателя прямо на блок. Но если маркировку проводов не сделали и пока занимались механикой забыли все соединения, то придется немного поработать и вспомнить электромеханику.

Итак, мы знаем двигатель.Это АД-180-4/71С1У4, 180 Вт. У него четыре вывода. Это однофазный двигатель с двумя обмотками. Один рабочий, второй лаунчер. Для того чтобы узнать где у нас рабочая и пусковая обмотка берем тестер. Устанавливаем на омметр и измеряем сопротивление этих двух обмоток. У которых сопротивление обмотки больше, то у пусковой, а меньше — у рабочей.

Обозначим выводы обмоток нашего электродвигателя.Начало рабочей обмотки обозначаем С1, а конец С2. Начало обмотки пускового двигателя — Р1, а конец — Р2. Теперь необходимо проверить качество изоляции обмоточных проводов. Для выполнения этой работы требуется мегомметр на 500 В. Замеряем сопротивление изоляции, оно должно быть 0,5 мОм и более.

Составляем схему, где рабочая обмотка через тумблер подключается напрямую в сеть. Пусковая обмотка подключена через конденсатор (не электролит).Так как наша точилка имеет небольшой пусковой момент, то дополнительная установка конденсатора в момент пуска не требуется. Выполнив разметку клемм, приступаем к сборке схемы запуска двигателя. Так же размечаем клеммы на колодке. Верхний ряд клемм обозначен слева направо 1,2,3,4. Отмечаем нижний ряд справа налево, 5,6,7,8. Подключаем выводы от обмоток к клеммам блока следующим образом:

  • Выводы от рабочей обмотки С1 и С2 подключаем соответственно к клеммам, обозначенным 1 и 2.
  • Выводы от пусковой обмотки Р1 и Р2 соответственно к выводам 3 и 4.
  • Подключаем проводом от вывода 8 колодки к одному из выводов тумблера.

Теперь берем двухжильный сетевой провод. С одной стороны кабеля один конец подключаем к клемме 7, а другой к клемме тумблера. С другой стороны, концы кабеля соединены с электрической вилкой.

Теперь необходимо последовательно подключить конденсатор, установленный на раме, к пусковой обмотке двигателя.Для этого присоединяем припаянные провода от конденсатора к выводам колодки 4 и 5 . Для завершения процесса подключения делаем следующее.

Соедините перемычками между собой следующие клеммники:

Соединение выполнено.

Точилка готова к использованию.

У умелого хозяина нет такой вещи, как мусор. Любая неисправная единица или оборудование является как минимум отсроченной выгодой. Сегодня редакция сайта расскажет вам, как с умом использовать некоторые узлы старых стиральных машин.Газонокосилка, бетономешалка – вот неполный перечень полезных самоделок из двигателя и барабана, о которых мы подробно поговорим в этом обзоре. Предлагает пошаговые фото и видео мастер-классы с самыми простыми в реализации, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

Читайте в статье

Типы двигателей стиральных машин

Как сделать шлифовальную машину или точилку из двигателя стиральной машины

Если вы не знаете, откуда использовать двигатель, сделайте шлифовальную машину.Это одна из самых простых «переделок» двигателя стиральной машины. Самая большая проблема при сборке болгарки – обеспечить хорошее, стабильное крепление точильного камня к валу двигателя, чаще всего используется специальный фланец.

Рассмотрим подробно все этапы работ:

Отзыв

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Если необходимо изменить направление вращения ротора измельчителя с стиральная машина, для асинхронных двигателей достаточно переключить соответствующие обмотки.Если у вас нет пусковой катушки, то при подталкивании камня в нужном направлении устройство сработает самостоятельно.

»

Токарный станок по дереву

Самое сложное в этой поделке — сварить правильную раму для основания. Токарный станок должен иметь устойчивое основание. Каркас можно сделать из уголков и профилей, и других подручных материалов. Самое главное дело в том, что ось мотора параллельна опорной конструкции

Двигатель в таких моделях асинхронный, обычно двухскоростной, от 400 до 3000 об/мин.

Подробнее о том, как можно использовать мотор от стиральной машины и собрать с его помощью токарный станок, смотрите в этом видео:

Перьевой станок из стиральной машины своими руками

Такой станок легко сделает «все грязная работа» для вас. Она отлично справится с трудоемкой и физически сложной задачей по ощипыванию цыплят.

Такая машина справится с ощипыванием котловых цыплят, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Еще один отличный способ использовать двигатель от стиральной машины и дать ему вторую жизнь. По аналогии с любым устройством здесь самое сложное сделать удобную раму, к которой можно было бы устойчиво прикрутить мотор. Вторая важнейшая задача – придумать чехол для защиты мотора от пыли и, а человека от порезов.


Иногда за основу берется рама от коляски или . Далее на раму приваривается металлический лист.К верхней части платформы прикреплен кожух, спереди и сзади установлены специальные бампера. Он может быть как пластиковым, так и резиновым или металлическим.



Варианты ножей могут быть разные — от поворотного до цилиндрического.


Подрезчик

Но для изготовления подрезчика будет использоваться не только мотор от стиральной машины, но и барабан. Правда, стоит изначально выбрать. Однако, если вы его не нашли, подойдет и обычный барабан.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лезвия не касались дна и стенок бака во время работы!

Как переделать двигатель старой стиральной машины в генератор

Для изготовления самодельного генератора вам придется обратиться за помощью к профессиональному токарю. После покупки на сердечнике двигателя необходимо будет выточить канавки определенной глубины.


Для крепления магнитных «усилителей» необходимо заранее приготовить жестяные шаблоны, размеры которых должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты по сердечнику на одинаковом расстоянии. Зафиксировать их можно клеем.

Вы купили новую стиральную машину, а старая еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины всегда пригодятся в быту. Какие домашние продукты можно приготовить? Народные умельцы придумали множество самоделок с двигателем от автомата или от старой стиральной машины и выложили массу советов на ютубе.Но на ютубе можно растеряться от обилия предлагаемых самоделок, поэтому стоит рассмотреть наиболее популярное использование двигателя от стиральной машины.

Разборка стиральной машины

Для мастера старая стиральная машина может стать настоящим сокровищем. Даже если вы планируете создавать самоделки из двигателя стиральной машины, не стоит пренебрегать и другими полезными деталями. Кроме двигателя из машины можно извлечь:

  • Барабан.Эта деталь изготовлена ​​из прочной нержавеющей стали и имеет множество применений при изготовлении самоделок.
  • Хомуты, болты и шланги. То, что в хорошем состоянии, вполне пригодно для повторного использования.
  • Электропроводка. Вам понадобится проводка для подключения двигателя стиральной машины к вашей самоделке.

  • Пружины. Демпфирующие пружины в шайбах всегда очень прочные и могут пригодиться.
  • Реле. Он есть во всех стиральных машинах, только в автоматах посовременнее.Если реле работает и у вас есть опыт, то можно сделать самоделки с таймером.
  • Рамка. Любое тело может быть полезным; много полезного получится.

Посмотреть, какие детали могут пригодиться для самоделки из двигателя от стиральной машины, можно на видео.

Варианты использования двигателя от стиральной машины

Что можно сделать из двигателя стиральной машины? Как уже было сказано, на YouTube народные умельцы предложили массу полезных советов, но самыми популярными являются те, которые помогают значительно облегчить жизнь в частном доме. Рассмотрим самые популярные идеи.

Бетономешалка

Часто приходится замешивать небольшое количество бетонной смеси, а арендовать бетономешалку невыгодно. Самодельная бетономешалка будет работать не хуже, только выгружать из нее бетон будет не очень удобно.

Для этого нужен корпус от старой бочковой машинки (от автоматической стиралки не подойдет). Далее нужно сделать следующее:

  • Закройте отверстие для слива воды.Это не сложно, просто поставьте на него заглушку.
  • Сделать клинок. Его можно сделать из 2-х полос прочной стали или использовать прочный барабан. Для этого сердцевину барабана оставляют нетронутой, а из круга вырезают 4 лопасти (получается крест). Согните лопасти в одну сторону под углом 90 градусов.
  • Вставьте вал в отверстие для активатора и приварите к нему лопасти.
  • Установите двигатель и подсоедините его к валу. Для замешивания ведра бетона достаточно «родного» двигателя от стиральной машины, но если нужно мешать большие объемы, то стоит установить более мощный (по возможности рекомендуется поставить двигатель от автомата машина).

На видео показан процесс переделки стиральной машины в бетономешалку.

Питатель и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить деньги тем, кто ведет домашнее хозяйство. Кормушка, траворез и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Мотор лучше брать от автомата, потому что у этих устройств больше мощность.

Преобразование стиральной машины в корморез не требует длительной работы.Для самодельной корморезки из двигателя от стиральной машины машине понадобится корпус от старой стиральной машины с вертикальной загрузкой. Найти его несложно, можно даже купить за копейки в пунктах приема металлолома.

Процесс изготовления подрезчика своими руками будет следующим:

  • Делайте лезвия с ножами такого диаметра, чтобы они едва доставали до краев корпуса.
  • Проделайте отверстие внизу для удаления готового корма.
  • Установите одно лезвие с ножами внизу корпуса, а другое в 40-50 см от верхней кромки (для улучшения качества заточки ножей используйте 2 разных вала, чтобы они вращались в разные стороны).
  • Теперь прикрутите двигатель к крышке станка и прикрепите его к валам.
  • Вырежьте отверстие в крышке, чтобы заполнить сырье.

  • Замените крышку и проверьте самоделку в работе.

Самодельный агрегат будет работать не хуже заводского и обеспечит качественное измельчение корма.

Токарный станок

Токарный станок своими руками сделать несложно. Необходимо лишь прикрутить переходник к основанию вала двигателя от стиральной машины.Переходник рекомендуется не прикреплять к основанию полностью, а делать съемным: это поможет сделать многофункциональный токарный станок, на котором можно точить детали или затачивать ножи (шлифовальный круг), резать металлические и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото представлены варианты насадок.

Данную самоделку рекомендуется не закреплять на твердой основе, а сделать ее переносной для удобства использования, взяв за основу толстую прочную доску. Закрепить получившийся станок можно с помощью скоб, прикрутив их к основанию болтами от стиральной машины.Выключатель можно использовать с обычным, а можно снять со стиральной машины.

Если двигатель старой стиральной машины работает, то не выбрасывайте агрегат на свалку. Полезные самоделки помогут облегчить жизнь и немного сэкономить финансы.

Когда сломалась стиральная машина и ремонтировать ее уже нецелесообразно, возникает необходимость приобрести новую. Не спешите выбрасывать старую стиральную машину. Если, то зачем пропадать хорошему.Из него можно сделать много полезных вещей, которые пригодятся вам по дому. Давайте рассмотрим, что можно сделать из двигателя от старой стиральной машины.

Электрический наждак от двигателя стиральной машины

Одним из вариантов использования двигателя от машинки является изготовление электронаждака . Этот прибор будет очень полезен в хозяйстве. Благодаря ему можно быстро заточить нож, дрель, ножницы и любой другой режущий инструмент. Конечно, задача не из легких, но при умелом подходе все можно сделать достаточно быстро.

Первоочередная задача — это прикрепить брусок к самому двигателю, а точнее к валу двигателя. Проблема в том, что основной диаметр отверстия точильного камня и диаметр вала двигателя стиральной машины совершенно разные. Эта проблема решается. Вам нужно подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба для надежного крепления наждачного круга, а с другой стороны будет запрессован вал двигателя.Для изготовления фланца понадобится небольшой отрезок стальной трубы диаметром 32 миллиметра.


Процесс изготовления фланцев:

  • Берем необходимую трубу (32 мм). Длина трубы не должна превышать 20 сантиметров.
  • Теперь нужно нарезать резьбу на одном конце трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга составляла половину длины резьбы. Очень важно учитывать направление нити. Его следует резать в направлении, противоположном вращению вала двигателя. В противном случае брусок просто слетит с вала при вращении.
  • Другой конец вала необходимо нагреть паяльной лампой и напрессовать на вал. После остывания труба будет надежно закреплена на валу. Для более прочного соединения можно приварить трубу к валу. Если нет сварки, то можно просто просверлить отверстие и соединить болтом с гайкой.
  • Теперь нужно подобрать три гайки и две шайбы необходимого размера.На конец трубы с резьбой накручиваем до упора одну гайку, надеваем соответствующую шайбу, потом наждак, потом еще шайбу и все это затягиваем второй гайкой. Нужно все плотно затянуть, а в конце еще и зафиксировать третьей гайкой.

Основная задача выполнена, теперь нужно надежно закрепить двигатель. Монтажная стойка изготавливается в зависимости от наличия отверстий для самого крепления. После изготовления подставки закрепляем двигатель на верстаке.Кронштейны двигателя на некоторых стиральных машинах отлично подходят для установки на верстаке.

Электрическое соединение

После того, как двигатель с наждаком закреплен на верстаке, нужно подключить его к источнику питания.


На этом процесс изготовления электрического наждака завершен. Теперь устройство готово к использованию.

Изготовление газонокосилки из двигателя стиральной машины

Технология изготовления фрез


Кормушка готова к использованию.Благодаря такому устройству всего за час можно переработать до 100 килограммов сырья в разных городах.

Изготовление бетономешалки из двигателя стиральной машины

Если вы планируете стройку, то не спешите выбрасывать старую стиральную машину. Из него можно сделать полноценную бетономешалка, которая значительно облегчит вам процесс строительства.

Процесс выполнения работ по изготовлению бетономешалки

Делаем генератор из двигателя стиральной машины

Генератор на 12 В можно сделать из автомобильного двигателя. Для этого не нужно много труда и много дополнительных материалов. Все, что нужно, это 32 магнита нестандартного размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в снятии основного слоя и установке специальных магнитов. Ротор имеет четыре полюса, по восемь магнитов на полюс. На токарном станке нужно снять небольшой слой сердечника и установить в эти пазы магниты. Затем столбы необходимо залить эпоксидной смолой, предварительно обмотав их бумагой.Теперь нужно установить новые подшипники. Найдите рабочую обмотку, а старые провода отрежьте. Теперь генератор готов к работе.

Если у вас есть фантазия, рабочие руки и необходимые знания, то на основе приведенных примеров вы сможете собрать другие устройства и устройства различного назначения. Все основные принципы изложены в приведенных выше примерах. Аналогия производства в большинстве случаев будет такой же, за исключением характерных нюансов.

Любые машины для мойки через определенный промежуток времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям из него можно дать вторую жизнь. Например, двигатель от вышедшей из строя старой стиральной машины может стать основой для нового самодельного приспособления или инструмента. Существует множество различных способов его использования с пользой для хозяйства. Правда, все зависит от фантазии и мастерства домашнего мастера.

Типы двигателей

Тип электродвигателя, выбираемого для самоделок, зависит от возраста и модели стиральной машины.Например, если это была старая стиральная машина советских времен, то она, скорее всего, была оснащена надежным асинхронным электродвигателем. Такой мотор от стиральной машины имеет мощность 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера может оказаться двухскоростной электродвигатель, коллекторный двигатель или двигатель от современного СМ любой модели и класса.

Асинхронный двигатель

Двигатели асинхронные для моечных агрегатов могут быть двух- и трехфазными. Но примерно с 2000 года производство двигателей с двумя фазами практически прекратилось, и им на смену пришли более современные трехфазные, с частотным регулированием скорости вращения.

Такое устройство состоит из статора, представляющего собой неподвижный элемент электродвигателя, и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства:

  • Простой дизайн.
  • Простота обслуживания.
  • При низком уровне шума.
  • По низкой цене.

К недостаткам можно отнести большие габариты, низкий КПД, сложность электрической схемы и ее управления. Такие электродвигатели до сих пор иногда можно встретить в старых недорогих моделях стиральных машин. В мощных современных устройствах они не используются.

Электродвигатель коллектора

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключения их не только к переменному, но и к постоянному напряжению,

Электродвигатель имеет алюминиевый корпус, в котором размещены коллекторный ротор, статор и блок с контактными щетками.

Преимущества коллекторного двигателя:

  • Маленький размер.
  • Бесступенчатая регулировка скорости за счет увеличения или уменьшения напряжения.
  • Возможность работы с разными видами напряжения.
  • Нет привязки к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и коротком сроке службы.

Инверторный привод

Это двигатель с прямым приводом, также называемый инверторным двигателем.У него нет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Двигатели с инверторным приводом серийно производятся с середины 2005 года. Благодаря своей надежной, долговечной и простой конструкции они прочно удерживают лидирующие позиции на рынке электроприводов.

К преимуществам инверторного привода относятся:

  • Компактность.
  • Низкий уровень вибрации машины.
  • Высокая эффективность
  • Отсутствие контактных щеток и ременной передачи.
  • Практически бесшумная работа.

Недостаток инверторных двигателей в виде сложной электронной схемы управления скорее беспокоит производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвигателя от стирального агрегата рекомендуется делать специальные метки на всех его проводах. Эти действия в дальнейшем помогут подключить двигатель напрямую к электрической сети (особенно это касается асинхронных электродвигателей от старых стиральных агрегатов, где требуется подключение пусковых конденсаторов).Другие типы моторов также имеют свои особенности.

Поэтому для правильного подключения для каждого типа электродвигателя лучше всего искать информацию в интернете или использовать для этого специальные справочники. А если при демонтаже все контакты были промаркированы, то запуск мотора от промывочного устройства не составит труда. Для этого нужно просто следовать инструкции по подключению определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя стиральной машины можно сделать много самоделок для хозяйственных нужд. Для этого подходят многие его элементы, в том числе корпус, барабан, крышки и т. д. Но чаще всего агрегаты изготавливаются для использования в бытовых целях, домашних мастерских или гаражах, с использованием двигателя.

Можно использовать электродвигатель от стирального агрегата, например, изготовив самодельную соковыжималку для кухни, вибростол для мастерской, а также изготовив множество других полезных приспособлений и приспособлений, способных значительно упростить некоторые виды работ для домашнего мастера.

Измельчитель

Для изготовления шлифовальной машинки не требуется двигатель большой мощности, а по количеству оборотов любой электродвигатель от старой машинки для стирки.

Чтобы построить машину, нужно подготовить для нее опорную плиту из отрезка толстой деревянной доски и закрепить на ней электродвигатель и выключатель, снятые с той же стиральной машины. Для крепления можно использовать металлические скобы.

Далее нарежьте резьбу и закрепите на валу переходник-насадку для крепления шлифовального круга.В комплекте с насадкой может быть подготовлен переходник с шейкой для отрезного абразивного круга. Тогда вы уже получите станок для резки, которым можно резать пластиковые трубы, а также фитинги, металлический лист или уголок.

В результате можно получить компактный, переносной и практически универсальный шлифовально-отрезной станок, при изготовлении которого не нужно использовать электросварку.

Питатель и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого с стиральной техники.Это зернодробилка и корморезка в одном корпусе.

Превратить стиральную машину в куттер очень просто. Для этого вам понадобится только корпус машины с верхней загрузкой белья и сам электродвигатель. Корпус можно приобрести за копейки в пунктах приема металлолома или искать на свалке.

Сама технология изготовления подающего режущего узла будет следующей:

Самодельный прибор обойдется намного дешевле и будет работать практически не хуже заводского.

Растворосмеситель производство

Тем, кто в будущем собирается строить или делать ремонт, мотор от шайбы может пригодиться для изготовления полноценной растворосмесительной установки, которая может облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно жителям сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно так:

Эта конструкция удобна тем, что работает как качели, а приготовленный раствор можно легко вылить из миксера, просто опрокинув бак.

Для замешивания раствора лучше всего использовать моечный бак от машины с вертикальной загрузкой. Его емкости как раз хватит для замешивания нескольких ведер раствора.

Активатор вынут из бака и плотно закрыто отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Резервуар штабелируется и крепится к подвижной раме, приваренной к основной трубе мешалки. Снаружи к его днищу крепится электродвигатель, соединенный с валом.Для этого в днище бака сверлятся два отверстия по размеру тех, что на корпусе мотора, после чего бак жестко болтами прикручивается к бочке.

После этого остается только подключить электродвигатель и проверить работу растворосмесителя.

Как сделать газонокосилку

Самодельная газонокосилка — один из вариантов использования электродвигателя от списанной стиральной машины. Этот инструмент пригодится владельцам, которые владеют приусадебным или дачным участком.При этом для самоделки не нужно приобретать никаких дополнительных запчастей, которые всегда можно найти в сарае или на свалке.

Самодельную газонокосилку с мотором от стиральной машины можно сделать так:

На этом изготовление самодельной газонокосилки завершено, и она готова к работе.

Область использования электродвигателей от стиральных машин очень широка. Много материала по самоделкам можно найти в свободном доступе в Интернете – на тематических сайтах или форумах.

Зажим предназначен для удерживания свеклы или сочных продуктов.

Руководство по ручным и электрическим точилкам для карандашей

Точилка может показаться простым инструментом, но какой из них вы используете, может полностью изменить характеристики ваших материалов. Приобретая точилку, вам необходимо учитывать диаметр карандашей, которые вы хотите использовать, хрупкость их грифелей, какую точилку вы хотите использовать: ручную или электрическую, и какой тип лезвия вы предпочитаете. В этом посте мы рассмотрим ассортимент доступных точилок для карандашей и проверим их совместимость с различными карандашами.

Приведенная ниже статья разделена на пять разделов:

  • Blade vs Helix Sharpeners, где я объясняю разницу между двумя типами точилок для карандашей.
  • Простые точилки, где я сравниваю все наши точилки для лезвий, которые не имеют встроенных резервуаров для сбора стружки и графитовой пыли.
  • Точилки с резервуаром, где я сравниваю все наши точилки для лезвий, которые имеют резервуары для сбора древесной стружки и графитовой пыли.
  • Спиральные точилки, где я сравниваю наши мощные настольные точилки для кривошипов.
  • Электрические точилки для карандашей, где я сравниваю наши электрические точилки для карандашей, работающие от сети или от аккумулятора.
  • Разные точилки, где я просматриваю наши блоки для заточки, ножи и так далее. Эти инструменты в основном предназначены для использования не с карандашами, а с другими инструментами для рисования, такими как графитовые или угольные палочки, пастель и мелки. Однако их можно использовать для заточки карандашей в нестандартные формы, что невозможно с большинством ручных или электрических точилок для карандашей.



Точилки Blade vs Helix

Если оставить в стороне наждачную бумагу, блоки для заточки и ножи, которые используются для заточки древесных углей, графитовых палочек и т. п., то существует два основных типа точилок для карандашей: точилки для лезвий и винтовые точилки.

Точилки для лезвий более знакомы из двух. Это точилки для карандашей, которыми мы все пользовались в школе. Вы просто вставляете конец карандаша в коническую камеру и поворачиваете. Давление заставляет конец карандаша соприкасаться с лезвием, которое остается неподвижным. Когда карандаш вращается, лезвие срезает деревянную оболочку карандаша и затачивает грифель.

Спиральные точилки немного сложнее, чем точилки для лезвий.В винтовой точилке вращается режущий аппарат, а не карандаш; карандаш остается неподвижным, зажатым на месте. Вместо лезвия у них есть цилиндр, который имеет спиральный ряд острых гребней по всей длине. Этот цилиндр установлен на зубчатом колесе, которое заставляет его вращаться, когда он вращается вокруг карандаша. Острые выступы стачиваются о карандаш, сбривая древесину и затачивая грифель до острого острия.

Крупный план устройства для заточки пластиковой настольной точилки для карандашей Caran d’Ache. Когда рукоятка поворачивается, металлическая шестерня перемещается по пластиковому корпусу с редуктором, заставляя точильный цилиндр вращаться.

Вернуться к началу статьи.




Простые точилки для карандашей

Эти точилки маленькие и портативные. Они варьируются от больших пластиковых моделей для использования с карандашами Jumbo до точилок для пастельных карандашей с более мягкими стержнями, которые не могут держать острое острие. (примечание: круглая точилка Faber-Castell UFO больше не доступна.)

JAS: одна точилка для карандашей

Это самая простая и дешевая точилка для карандашей, которую мы продаем. Он маленький, прочный и портативный, хотя заточит только карандаши стандартного диаметра (например, 7 мм).

KUM : Двойная точилка по металлу

Точилка для карандашей KUM Double Metal Sharpener изготовлена ​​из металла и имеет два стальных лезвия. Подходят любые карандаши диаметром 7 и 9 мм.

KUM : одинарная пластиковая точилка : для карандашей диаметром 7 мм

Эта точилка маленькая, экономичная и портативная.Как и многие пластиковые точилки для карандашей, которые мы продаем, цвет предмета может отличаться.

KUM: двойная пластиковая точилка: для карандашей диаметром 7 мм и 9 мм

Эта точилка с двумя отверстиями подходит для карандашей диаметром 7 и 9 мм. Он легкий и очень экономичный.

Stabilo Carbothello : Точилка для пастельных карандашей

Эта точилка предназначена для использования с пастельными карандашами Stabilo Carbothello, которые имеют более мягкие грифели, чем обычные графитовые карандаши, и не могут удерживать острие так же тонко.Поэтому их приходится затачивать под немного более широким углом (т. е. более острым концом).

Koh-I-Noor : одинарная точилка : для круглых наконечников для карандашей диаметром 7 мм

Эта качественная пластиковая точилка имеет одно отверстие, подходящее для карандашей диаметром 7 мм. Он затачивает карандаши до тупых кончиков и поэтому подходит для использования с пастельными карандашами, которые имеют мягкие грифели. Это в основном то же самое, что и точилка для пастельных карандашей Stabilo Carbothello, но у нее есть особенность; небольшой пластиковый стержень, который (теоретически) можно использовать для выуживания кусочков свинца из точильного узла.(Если посмотреть на форму точилки, то кусочки свинца вряд ли в ней застрянут, но никогда не знаешь, когда может пригодиться небольшой пластиковый стержень).

Koh-I-Noor : одинарная пластиковая точилка : для карандашей Jumbo диаметром 12 мм

Эта точилка предназначена для использования с карандашами Jumbo диаметром 12 мм, такими как Faber Castell Series 9000 Jumbo или Koh-I-Noor Jumbo Graphite Pencil 1820. Цвет пластиковой части устройства может отличаться от цвета, показанного выше.

Stabilo : Woody 3-в-1 : Точилка

Эта точилка предназначена для использования с карандашами Stabilo Woody Three-In-One. Ни с одним другим карандашом не работает.

Faber Castell : Точилка по металлу с двумя отверстиями

Эта точилка для карандашей Faber-Castell изготовлена ​​из стали и сохраняет остроту. Это точилка с двойным отверстием, которая может затачивать графитовые и цветные карандаши стандартного диаметра.


KUM : Шедевр : Металлическая точилка для карандашей

Корпус этой точилки изготовлен из магния, а лезвия из высокоуглеродистой стали.Это двухступенчатая точилка: первое отверстие удаляет древесину, а второе формирует грифель, чтобы создать длинный и точный наконечник.


Кабинет мастера: латунная лачуга: карандашный рубанок

Высококачественный рубанок-карандаш, рассчитанный на долгий срок службы. Вместо вставки и поворотного механизма заточки, к которым мы все привыкли, карандаш проходит по лезвию при плавном вращении. Это облегчает заточку карандаша, не ломая грифель. Каждый карандашный рубанок включает в себя 10 лезвий из углеродистой стали.

Вернуться к началу статьи.




Тестирование простых точилок для карандашей

Мы протестировали наши резервуарные точилки на различных карандашах, от больших (графитовый карандаш Koh-I-Noor Jumbo) до маленьких (цветной карандаш Cretacolor Karmina и карандаш Staedtler Tradition Sketching). Мы также использовали пару карандашей, которые трудно затачивать, потому что у них ломкие или рассыпчатые грифели; Угольный карандаш Conte a Paris и пастельный карандаш Stabilo Carbothello.

В следующей таблице запись «X» означает, что карандаш и точилка несовместимы. Либо карандаш не подойдет, либо точилка его только разгрызет и отломает грифель.

Лучшим исполнителем, вероятно, была JAS: Двойная точилка для карандашей. Еще мне понравилась двойная металлическая точилка для карандашей Caran d’Ache для карандашей Grafwood и Technalo.

Вернуться к началу статьи.




Точилки для резервуаров

Что такое точилка для резервуаров?

Точилки для карандашей с резервуаром имеют отсек для сбора пыли и карандашной стружки. Это гарантирует, что ваше рабочее место останется чистым, а также означает, что ваш карандаш можно быстро и легко заточить во время сеанса рисования, не вставая из-за стола. Обычно они немного больше, чем точилки для карандашей без резервуара, но поскольку они менее склонны к утечке графитовой пыли или карандашной стружки, они предпочтительнее для художников в дороге. (примечание: зеленая точилка Jakar на фото больше не продается.)

Jakar: комбинация точилки и ластика «два в одном»

Эта инновационная и портативная точилка Jakar сочетает в себе резервуарную точилку и ластик с пластиковым колпачком для поддержания чистоты.Он подходит для использования с карандашами стандартного диаметра.

Точилка вращается: ее можно повернуть внутрь, чтобы графитовая пыль не просачивалась через отверстие лезвия. Чтобы высыпать карандашную стружку из (очень маленького) резервуара, просто поверните точилку наружу и снимите ее с основного блока.

Staedtler: точилка для карандашей: желтая, черная и красная

Эта точилка для карандашей Staedtler предназначена для использования с обычными графитными карандашами. Это точилка с одним отверстием, резервуаром для графита и древесной стружки и крышкой, предотвращающей утечку пыли из отверстия для заточки, когда она не используется.Когда резервуар наполнится, просто нажмите кнопку сбоку, чтобы открыть крышку, а затем опорожните точилку в мусорное ведро. Она сделана из пластика, но в этой точилке чувствуется надежность.

Jakar : Трехсторонняя точилка для карандашей Trio

Трехсторонняя точилка для карандашей Jakar Trio изготовлена ​​из прочного, но легкого пластика. Он имеет три отверстия: одно для заточки цветных карандашей, одно для графитовых карандашей обычного размера и одно для карандашей Jumbo. Она оказалась самой универсальной из всех точилок для резервуаров, которые продает Джексон, а также очень портативной.Когда он скреплен вместе, он имеет форму треугольной призмы с притупленными углами. Его можно положить в сумку или карман, не опасаясь, что он развалится или рассыплется повсюду.

Faber Castell: Набор для заточки Easy Grip Trio

Точилка Faber Castell Easy Grip Trio изготовлена ​​из прочного, но легкого пластика. Он имеет три отверстия: одно для заточки цветных карандашей, одно для графитовых карандашей обычного размера и одно для карандашей Jumbo.Он хорошо показал себя в наших тестах и ​​очень портативный.

Derwent: Ручная двойная точилка с резервуаром

Эта точилка Derwent Twin может использоваться для заточки карандашей диаметром 7 мм и 8 мм. У него есть крышка, предотвращающая выпадение свинцовой пыли из отверстия для заточки, и резервуар большего размера, чем у большинства точилок. Поэтому он идеально подходит для длительных поездок за рисованием или для тех, кто очень регулярно точит карандаши.

Faber Castell : Коробка для двойной точилки

Эта точилка Faber Castell 9000 имеет два отверстия для заточки и подходит для цветных карандашей и графитных карандашей.В нем есть отделение для сбора стружки от деревянных карандашей. Когда устройство для заточки не используется, оно соскальзывает в пластиковый корпус, чтобы графитовая пыль не могла высыпаться из отверстий для заточки.


KUM : Стеклянная банка : Металлическая точилка для карандашей с одним отверстием

Эта точилка с одним отверстием имеет легкое лезвие из магниевого сплава и прочный стеклянный кувшин для сбора карандашной стружки.

Вернуться к началу статьи.




Испытательные точилки для резервуаров

Мы использовали один и тот же набор карандашей для тестирования наших резервуарных точилок для карандашей: графитовый карандаш Koh-I-Noor Jumbo, карандаш Faber Castell серии 9000 Jumbo, угольный карандаш Conte a Paris, пастельный карандаш Stabilo Carbothello, цветной карандаш Cretacolor Karmina. Карандаш и карандаш для набросков Staedtler Tradition.

В следующей таблице запись «X» означает, что карандаш и точилка несовместимы. Либо карандаш не подойдет, либо точилка его только разгрызет и отломает грифель. Самой универсальной была точилка для карандашей Jakar Trio 3 Way, которая хорошо точила все карандаши. Другая точилка с таким же дизайном, Faber Castell Easy Grip Trio Sharpening Box, также очень эффективна для карандашей разных размеров.

Вернуться к началу статьи.




Спиральные точилки для карандашей

Что такое спиральная точилка для карандашей?

Спиралевидные точилки для карандашей также известны как «кривошипные точилки».В спиральных точилках для карандашей карандаш остается зажатым на месте, а механизм заточки вращается вокруг него. Вместо лезвия у них есть цилиндр, который имеет спиральный ряд острых гребней по всей длине. Этот цилиндр установлен на зубчатом колесе, которое заставляет его вращаться, когда он вращается вокруг карандаша. Ребра стачиваются о карандаш, сбривая древесину и затачивая грифель до острого острия.

Caran d’Ache Пластиковая настольная точилка для карандашей

Эта точилка Caran d’Ache – маленькая и элегантная.Это не самая дешевая из кривошипных точилок и не самая универсальная, поскольку она может затачивать только обычные 7-миллиметровые карандаши, но она хорошо выглядит и выглядит прочной и качественно сделанной. В комплекте небольшой зажим для крепления к столешнице.

Derwent : Ручная спиральная точилка Super Point

Механизм заточки в этой кривошипной точилке Derwent в основном такой же, как и в пластиковой модели Caran d’Ache, хотя зажим освобождается с помощью кнопки, а не набора рукояток, которые вы зажимаете.Модель Derwent немного больше (с немного большей камерой для стружки и пыли), но она кажется немного более дребезжащей и хрупкой. Он может затачивать карандаши диаметром от 7 до 9 мм.

Derwent: Ручная винтовая точилка Super Point: с зажимным патроном

Эта точилка Derwent представляет собой слегка увеличенную версию пластиковой модели Derwent, представленной выше, с тяжелым металлическим корпусом и зажимным патроном. Опять же, он может затачивать карандаши диаметром от 7 до 9 мм.Он все еще чувствует себя дребезжащим. Патронник, патрон и кривошип все пластиковые, и кажется, что они не совсем подходят к металлическому корпусу. Камера для стружки большая. Он поставляется с зажимом для крепления к столу, но весь блок настолько тяжелый, что кажется немного излишним.

Jakar : Настольная точилка для карандашей Crank

Уникальная среди кривошипных точилок, эта громоздкая модель Jakar может затачивать карандаши диаметром от 7 до 11,6 мм с регулируемым кончиком. На рукоятке есть небольшая гайка, которую можно поворачивать по часовой или против часовой стрелки; это изменяет угол, под которым винтовой винт встречается с кончиком карандаша.Благодаря этой функции эту точилку можно использовать как с графитными карандашами, так и с более мягкими карандашами, такими как цветные карандаши, большие цветные карандаши или пастельные карандаши. Камера большая и прозрачная, можно наблюдать за точным механизмом, вращающимся вокруг карандаша, что вполне приятно. Он поставляется с зажимом, но он достаточно тяжелый и без него.

Вернуться к началу статьи.




Тестирование точилки для карандашей Crank

Для этого теста мы использовали тот же набор карандашей, что и выше. Настольная точилка для карандашей Jakar Crank оказалась самой эффективной и универсальной; в отличие от других точилок для карандашей, ее можно использовать как с обычными, так и с большими карандашами.

Вернуться к началу статьи.




Электрические точилки для карандашей

В наличии три типа электрических точилок для карандашей Jackson. В двух из них используются обычные точилки для лезвий, которые вращаются вокруг карандаша и приводятся в движение двигателем с батарейным питанием. В самой мощной из наших электрических точилок Jakar Electric Pencil Sharpener с Auto-Stop используется винтовой кривошипно-шатунный механизм.Этот точильный механизм приводится в действие электродвигателем, работающим от сети.

Jakar : Автоматическая двойная точилка для карандашей на батарейках

Эта двойная точилка на батарейках может использоваться с карандашами диаметром 6–8 или 9–12 мм. В нем используется пара точилок с обычными лезвиями, которые вращаются вокруг карандаша, когда он вставлен в любое из отверстий для заточки. Эти точилки для лезвий приводятся в движение небольшим электродвигателем. Как бы неэффективно это ни звучало, на самом деле это дает разумные результаты; очень легко просто вставить карандаш в отверстие для заточки на пару секунд каждую минуту.Это будет отличный выбор для тех, кому нужно почти постоянно точить карандаши во время рисования. Это также большая ценность. Требуется четыре батарейки АА.

Jakar : Электрическая точилка для карандашей с автоматической остановкой

Электрическая точилка Jakar оснащена штепсельной вилкой стандарта Великобритании, которая подключается к устройству с помощью шнура длиной 1,6 м. Устройство перестанет точить, как только карандаш станет точным.

При многократном использовании в течение длительного времени лезвие этой точилки изнашивается и затупляется.Сменные лезвия можно найти здесь.

Jakar : Автоматическая точилка для карандашей на батарейках

Эта точилка для карандашей Jakar имеет одно отверстие и стильный эргономичный дизайн. Он имеет достаточно маленькое отделение для карандашной стружки, но в остальном очень хорошо спроектирован.

Вернуться к началу статьи.




Тестирование электрических точилок для карандашей
Точилка Koh-I-Noor : Jumbo Pencil (диаметр 10 мм) Conte : угольный карандаш (8.диаметр 5 мм) Stabilo Carbothello : Пастельный карандаш (диаметр 7 мм) Cretacolor : Водостойкий карандаш Karmina (диаметр 8 мм) Staedtler: традиционный карандаш для набросков (7 мм)
Jakar : Автоматическая двойная точилка для карандашей на батарейках х Прекрасно, но будьте осторожны и не пытайтесь заострить слишком тонкий кончик Хорошо – очень длинный наконечник Великий Великий
Jakar : Автоматическая точилка для карандашей на аккумуляторе х х Очень хорошо — очень «голоден», хотя Очень хорошо – очень острый наконечник Очень хорошо – хотя очень «голоден»
Jakar : электрическая точилка для карандашей с функцией «автоматическая остановка» х х Хорошо Очень хорошо Very Good – исключительно острый наконечник, изготовленный в кратчайшие сроки

Вернуться к началу статьи.




Разные точилки

Все эти инструменты предназначены для заточки, но, за исключением Faber Castell Perfect Pencil, они в первую очередь предназначены для заточки угольных палочек, грифелей и пастели, а не обычного карандаша. Единственное преимущество заточки ножей и брусков перед обычными точилками для карандашей заключается в том, что вы можете заточить грифель необычной формы, если захотите.

Нам показалось, что в данном случае не очень уместно сравнивать эти инструменты друг с другом, поскольку они предназначены для самых разных целей.

Faber Castell : Блок для заточки наждачной бумаги

Этот блок наждачной бумаги Faber Castell состоит из деревянного блока с двумя полосками наждачной бумаги, прикрепленными к нему. Бумага бывает разных сортов, тонкая и грубая, и предназначена для заточки тонких стержней, угольных палочек, мягкой пастели и пастельных карандашей, ни один из которых хорошо не точится в обычных точилках для карандашей. Более экономичным вариантом является блок наждачной бумаги JAS, который работает таким же образом.

Faber Castell : Нож для стирания и заточки

Этот точильный нож Faber Castell лучше всего использовать с графитовыми палочками и твердой пастелью, но его также можно использовать с карандашами.Возможно, вам придется немного подточить его, если вы используете карандаши с толстым деревянным корпусом. Он удваивается как инструмент стирания.

Фабер Кастелл: ведущий указатель

Точилка для грифелей Faber Castell — это миниатюрная точилка для лезвий, предназначенная для использования с грифелями для карандашей диаметром 2 мм. Он очень маленький и портативный, его можно закрепить на связке ключей. На самом деле, если вы не закрепите его на кольце для ключей или чем-то подобном, я думаю, его будет очень легко потерять. Это гораздо менее практично, чем показанная ниже ванна с указателем Mars 502 Lead Pointer.

Staedtler: Mars 502: Тюбик с грифелем: для стержней карандаша 2 мм

Staedtler Lead Pointer Tub — это вращающаяся точилка для грифелей карандашей диаметром 2 мм. Он может затачивать стержни сам по себе или когда они установлены в механическом карандаше, и автоматически останавливается, когда карандаш достаточно заточен. Он имеет два калибровочных отверстия: одно обеспечивает очень тонкое острие для детального рисования, а другое — стандартное острие для письма.

Для использования поместите стержень карандаша сцепления в любое из калибровочных отверстий.Это отверстия, отмеченные треугольником по обеим сторонам круглой белой чистящей подушечки. Нажмите на конец карандаша сцепления, чтобы вставить грифель в калибровочное отверстие. Дайте карандашу сцепления снова зажать грифель и вытащите грифель из калибровочного отверстия. Стержень будет выступать из застежки, что обеспечит его заточку до средней или острой точки, в зависимости от того, какое калибровочное отверстие используется. Поместите карандаш в большое отверстие для заточки и вращайте крышку точилки по кругу (как будто вы взбиваете что-то внутри ведра), пока она не перестанет сопротивляться. В этот момент поводок будет полностью острым. Сотрите свинцовую пыль с кончика карандаша чистящей подушечкой, и все готово.

Очень эффективная и производительная точилка. В отличие от свинцового указателя Faber, он улавливает свинцовую пыль в ведро и, следовательно, менее грязный.

Faber Castell: идеальный карандаш с ластиком + точилка

Этот аккуратный маленький карандаш поставляется с пластиковым колпачком (с карманной клипсой) для защиты его острия, а также с ластиком и крошечной точилкой для лезвий, которая выдвигается из колпачка.

Caran d’Ache : Нож для карандашей : Для пастельных карандашей : С 3 сменными лезвиями

Точилка для карандашей Caran d’Ache — отличный инструмент для заточки карандашей, особенно пастельных карандашей, которые не подходят для обычных точилок для карандашей из-за их мягкого грифеля. Этот продукт работает как картофелечистка; если вы проведете лезвием по кончику карандаша или мелка, который хотите заточить, небольшой завиток дерева и грифеля будет срезан. Карандаши можно затачивать с большей точностью, чем с помощью обычных точилок для карандашей, а также затачивать карандаши до необычной формы (до очень острого острия, до плоского кончика или до короткого кончика).Карандашный нож Caran d’Ache работает быстрее, безопаснее и точнее, чем канцелярский нож.

При желании лезвие можно перевернуть так, чтобы вы прижимали его к карандашу, а не тянули. Просто согните гибкую металлическую раму так, чтобы лезвие выпало, переверните лезвие и установите его на место с тем же набором выемок. Этот продукт поставляется с тремя сменными лезвиями, которые можно вставлять таким же образом.

Обратите внимание, что красный нож для снятия карандашей, изображенный на фото, больше не доступен, но эта же модель доступна в серебристом цвете


Nitram: Блок для заточки угля и пастели

Этот блок для заточки немного меньше ракетки для настольного тенниса.Он предназначен для использования с угольными палочками, твердой пастелью и мягкой пастелью.



Вернуться к началу статьи.

Все точилки, представленные в этой статье, можно приобрести у компании Jackson’s.

Другие статьи о рисовании в блоге Джексона:



Это обновленная версия исходного сообщения, опубликованного 7 ноября 2017 г.

Электроточилки — Статья — FineCooking

Электрические точилки

аналогичны некоторым протягивателям — вы проводите ножом через несколько ступеней абразива, от грубого до мелкого, — но они добавляют двигатель к уравнению для более агрессивного удаления металла.Угол устанавливается за вас, и на каждом этапе есть две прорези, по одной для заточки с каждой стороны режущей кромки. Абразивы, как правило, алмазные или керамические. Цены варьируются от 40 до 400 долларов. Мы работали с трехступенчатой ​​моделью средней ценовой категории с алмазными абразивами стоимостью около 130 долларов.

Что говорят эксперты

У электрических точилок есть свои поклонники и недоброжелатели. Все, с кем мы консультировались, сказали, что машины просты в использовании и эффективны — Ховард Корн из KnifeCenter.com описывает их как «простые и понятные», — но почти каждый эксперт разделял пару опасений:

  • Более грубые этапы могут быть агрессивными, поэтому вы рискуете преждевременно изнашивать ножи, если чрезмерно используете грубый этап, применяете слишком большое давление или делаете слишком много движений.Машины могут быть в порядке при осторожном использовании, но их высокоскоростные двигатели могут снимать много стали. Поэтому будьте осторожны с расчетом времени, когда вы проводите нож через прорезь, чтобы убедиться, что все области лезвия соприкасаются.
  • Машины могут представлять проблему для ножей с больстерами (более широкая часть лезвия непосредственно перед рукояткой), которые слишком толсты, чтобы пройти через прорези. После многократного использования у пятки лезвия может образоваться насечка, где шлифовка прекращается, потому что больстер не подходит.

Наш опыт

Реакции наших тестировщиков варьировались от «фантастически!» на «простой в использовании, но скрежещущий звук меня действительно пугает». Все согласились, что станок заметно улучшил даже самые тупые лезвия. Поскольку машина казалась такой самоочевидной, некоторые тестировщики сразу нырнули, не посоветовавшись с указаниями, и поэтому неправильно рассчитали время своих ударов или без необходимости использовали самую агрессивную стадию; оба могут привести к неравномерному износу края с течением времени.
Плюсы: Быстрый; чистый; очень простой; эффективен при осторожном использовании; удаляет все догадки об угле, устанавливая и поддерживая его для вас; давайте заточим лезвия (используя мелкозернистую стадию) или по-настоящему заточим их (используя грубую стадию).
Минусы: Громкий, пронзительный скрежет во время использования; может быть слишком агрессивным, если использовать его без чтения инструкции; при длительном использовании может повредить ножи с толстыми больстерами; дорого.

Вам подходит?

Если вам нужны всегда очень острые ножи и вы не хотите слишком много работать, чтобы сделать их такими, вам подойдет электрическая точилка, бесспорно, быстрее и проще, чем камни и многие ручные системы, и более удобная, чем отправка ножей в профессиональную службу заточки.Если вы выбираете электрическую точилку, не просто ныряйте в нее — заранее потратьте время и научитесь правильно пользоваться машиной.

Вариант № 6: Профессиональные услуги по заточке

Обратитесь к желтым страницам или в Интернете, чтобы найти профессиональную службу заточки в вашем регионе. Но прежде чем доверить свои ножи точильщику, задайте вопросы…Читать далее

Купить Мотор для точилки для карандашей высокого класса с невероятными характеристиками

Разнообразное использование и важность высококачественного мотора для точилки для карандашей на Alibaba. com невозможно переоценить, когда речь идет о различных требованиях к обработке металла. Эти мощные станки полностью оправдывают вложения и могут быть высокопроизводительными для многих нужд мастерской с превосходной точностью. Широкий выбор этих электроинструментов, доступных на сайте, предлагается проверенными оптовиками и производителями, которые, как известно, поставляют только продукцию премиум-класса. В зависимости от своих конкретных требований, покупатели могут выбирать между большим количеством моторов для точилок для карандашей и , которые доступны в беспроводных и аккумуляторных вариантах.Захватите их сейчас с сайта, чтобы заключить выгодные предложения и конкурентоспособные цены, которые сэкономят деньги.

Полный ассортимент двигателей для точилок для карандашей , доступных на сайте, представлен различными формами, размерами, цветами и другими характеристиками в зависимости от выбранных моделей и индивидуальных требований. Эти продукты энергоэффективны и экологичны, что является отличным вариантом для коммерческих клиентов. Кроме того, доступные цены делают эти продукты более привлекательными. Независимо от того, хотите ли вы использовать эти мощные станки для тяжелых работ или для небольших работ, все возможно с помощью их мощной технологии.

На Alibaba.com покупатели могут получить в свои руки эти электроинструменты, которые можно использовать для различных целей, включая резку, шлифовку, придание формы, полировку и удаление заусенцев, и это лишь некоторые из них. Эти инструменты идеально подходят для всех видов работ по изготовлению металла и плитки, поскольку они оснащены высокоточной режущей кромкой и могут сделать конечные продукты действительно потрясающими. Также обратите внимание на мощные шлифовальные машины с электроприводом, которые работают быстрее и могут обеспечить превосходные результаты. Эти продукты легкие и имеют модный дизайн.

Просмотрите различные варианты двигателя для точилки для карандашей на Alibaba.com и выберите эти продукты в пределах бюджета. Эти продукты настраиваются и поставляются с острыми лезвиями, не содержащими ржавчины. Соблюдаются стандарты безопасности для безопасного обращения с инструментами.

10 лучших точилок для карандашей 2021 года

Персонал, любезно предоставлено OfficeGoods

Точилки для карандашей — незаменимый инструмент для учащихся всех возрастов, художников и профессионалов в самых разных областях техники.Тупой карандаш может погубить хорошую работу, но, к счастью, это не та участь, с которой приходится страдать любому рабочему листу с ассортиментом точилок для карандашей. Есть несколько вариантов, которые будут работать и подходят для всех типов пользователей карандашей.

На что обратить внимание

Острый карандаш может сделать простую задачу именно такой. Однако слишком часто точилки для карандашей ломаются, быстро изнашиваются или не подходят для ваших карандашей, превращая повседневные задачи для студентов, учителей, художников и профессионалов в тяжелые испытания.Если вы будете помнить о нижеследующем, вы станете гораздо более счастливым клиентом.

Точилки для карандашей могут быть ручными, подключаемыми или с питанием от аккумулятора. Это также определит, является ли он портативным. Для художников и студентов, которые находятся в пути, лучшим выбором будет вариант с ручным управлением или питанием от батареи.

Стандартная точилка для карандашей обычно подходит только для обычных карандашей. Если ваши карандаши различаются по размеру, вам понадобится точилка, которая подходит для разных размеров.

Вы также должны учитывать, захватывает ли точилка всю стружку.У всех наших моделей есть резервуары, чтобы сделать уборку проще простого!

Как мы выбирали


Мы рассмотрели сотни вариантов и прочитали десятки отзывов профессионалов и потребителей, прежде чем сузить свой выбор. Наш выбор ниже включает только варианты с высоким рейтингом от известных компаний с точилками, которые подойдут всем, кому нужен острый карандаш быстро.

Реклама — продолжить чтение ниже

1

Лучшее для всех

Электрическая точилка для карандашей POWERME

Эта точилка для карандашей предназначена для художников, студентов, учителей и всех, кому нужен острый графит. Точилка оснащена лезвием из высококачественной нержавеющей стали, которое затачивает карандаши за 3 секунды. Он также имеет функцию автоматической остановки, которая предотвращает его использование, если крышка снята, что делает его безопасным для маленьких пальчиков. Резервуар для стружки можно легко опорожнить и очистить.

На эту модель предоставляется шестимесячная гарантия качества. Для точилки требуется четыре батарейки типа АА. Один рецензент хвалит точилку, говоря, что она «легкая, компактная и мобильная».

2

Лучший ученик школы

Компактная точилка для карандашей STAEDTLER

Эта точилка для карандашей премиум-класса достаточно мала, чтобы дети могли носить ее в пенале.2-дюймовая ручная точилка представлена ​​в ассортименте ярких цветов и оснащена завинчивающейся крышкой для предотвращения случайного открывания.

Точилка маленькая, но мощная, для заточки карандаша достаточно повернуть запястье. Один пользователь говорит, что STAEDTLER «чудовищно точит карандаши», а другой говорит, что «эта точилка оправдала все наши ожидания в плане быстрой заточки карандашей без особых усилий до кончика иглы без поломки грифеля».

3

Лучшая чистая точилка

Bostitch Metal Antimicrobial Ручная точилка

В наши дни все немного осторожнее с микробами, и эта точилка может дать им немного больше душевного спокойствия.Цельнометаллическая ручная точилка оснащена эргономичной рукояткой с антимикробным покрытием, покрытой дезинфицирующим средством для уничтожения микробов. Точилка также оснащена сменными лезвиями с двумя режущими кромками и циферблатом с восемью отверстиями, который подходит для карандашей любой формы. Его можно закрепить на стене или поставить на стол.

Один рецензент назвал его «отличной маленькой точилкой», а другой восторженно заявил, что «она чертовски точит все мои карандаши! Каждая марка, размер, текстура — все отточено до смертоносной остроты.

4

Идеально подходит для столов

Точилка для карандашей TGHCP с держателем

Эта подключаемая электрическая точилка для карандашей оснащена встроенным отсеком для хранения карандашей. Сама точилка имеет прочное спиральное лезвие, которое затачивает карандаши за 3-5 секунд. Эта точилка хорошо работает с карандашами № 2, цветными карандашами и угольными карандашами. Устройство имеет функцию автоматической остановки при открытии крышки, что защищает маленькие пальцы.

TGHCP дает гарантию на продукт и заменит точилку в любое время в случае проблем с качеством. Некоторые рецензенты говорят, что точилка «отлично» работает с обычными карандашами, но не так хорошо с цветными карандашами. Другой говорит, что они «любят это! Он прост в использовании и выполняет свою работу».

5

Самый прочный

Классная комната X-Acto School Pro

Эта сверхмощная электрическая точилка для карандашей предназначена для серьезного использования и неправильного обращения и идеально подходит для классных комнат.Устройство также оснащено тихим электродвигателем с выдвижной системой резака, которая автоматически останавливается, когда карандаш становится острым. Он регулируется для шести размеров карандашей, имеет большую емкость, облегчающую очистку, и безопасные режимы, так что машина останавливается, если ее открыть.

На X-Acto предоставляется 10-летняя гарантия. Один рецензент говорит: «Эта точилка ПОТРЯСАЮЩАЯ! Идеально подходит для объемной заточки карандашей. Я затачиваю около 40 штук в день, и это отлично работает!»

6

Лучше всего подходит для цветных карандашей

Электрическая точилка для цветных карандашей

Эта точилка для карандашей хорошо работает со стандартными карандашами, но заслуживает восторженных отзывов за то, что она точит цветные карандаши.Он маленький и компактный, точит карандаши примерно за 10-15 секунд. Есть функция безопасности, которая останавливает точилку, если крышка снята. Он может питаться от стандартной электрической вилки, адаптера переменного тока или четырех батареек типа АА.

Один рецензент пишет, что «эта электрическая точилка отлично работает с обычными графитными/цветными карандашами», а другой хвалит «типы источников питания» и «точки для заточки».

7

Лучшая компактная точилка

Портативная точилка для карандашей Aogwat

Эта компактная электрическая точилка для карандашей имеет вместительный прозрачный держатель для стружки, а это значит, что вы будете знать, когда она наполнится.Его легко чистить и его можно транспортировать, что делает его отличным вариантом для художников, студентов и профессионалов, которым нужно быстро брить карандаши. Точилка подходит для стандартных, цветных и круглых карандашей. Работает от двух батареек АА.

Один рецензент говорит, что «эта мощная точилка затачивает старые и новые до хорошего кончика», а другой восторгается ее «компактными» размерами, говоря, что она «прекрасно работает».

8

Best for Pencils and Crayons

Точилка для карандашей Swordfish с 3 отверстиями

Эта маленькая, но мощная точилка подходит для карандашей и мелков, с тремя отверстиями, подходящими для карандашей и мелков диаметром 8 мм, 11 мм и 16 мм.Эта точилка эргономично спроектирована для маленьких пальцев и оснащена винтами с защитой от несанкционированного доступа, которые защитят пальцы от лезвий. Он также достаточно мал, чтобы поместиться в кармане.

Рецензенты говорят, что он «отлично работает с гигантскими Crayolas» и что «взрослому легко открыть и выбросить, но маленькие руки, вероятно, не смогут сделать это самостоятельно. Никаких беспорядков!»

9

Лучший дизайн

Электрическая точилка Bostitch Quiet Sharp

Эта электрическая точилка — отличный вариант для людей, которым нужно точить карандаши за рабочим столом, не жертвуя при этом стилем.Изящная точилка работает на 70% быстрее, чем обычные точилки, достигая кончика карандаша всего за четыре секунды. Он также имеет особо закаленный спиральный резак, который продлевает срок службы, тихий механизм, который превращает визг заточки в шепот, и предохранительный выключатель, предотвращающий открытие ножа маленькими пальцами при работающем двигателе. Также имеется шесть отверстий, позволяющих затачивать самые разные карандаши, в том числе и крупные.

Один рецензент говорит, что они «точат 15-25 карандашей за один присест», а другой говорит, что это «очень быстро.Карандаши выходят аккуратно заточенными и всего за пару секунд».

10

Лучшая вертикальная точилка

Школьная умная вертикальная точилка

Если вам нужна мощная точилка, которая не займет много места, эта точилка может быть для вас. Он оснащен большим прозрачным контейнером для стружки с предохранительным замком и мощным сверхмощным двигателем с долговечными спиральными стальными лезвиями. Электрическая точилка также имеет нескользящее основание, поэтому точилка остается на месте во время использования.

Один рецензент говорит: «Я учитель математики в старшей школе, и я наконец-то нашел точилку для карандашей, которая прослужит больше года», а другой пишет, что «она работает быстро и дает длинные острые кончики».

Кэтлин Уиллкокс Кэтлин Уиллкокс — журналист, пишущий о воспитании детей, технологиях, покупках, еде и вине.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Место для заточки ножей Стива — портативная точилка в полевых условиях

Место для заточки ножей Стива — портативная точилка в полевых условиях

Информация и оборудование для заточки ножей

| Главная | | Школы заточки | | Буклеты/DVD/Учебники | | Подробнее | | Карта сайта |


  Заточка поясного ножа.

Я больше не делаю точилки для низкоскоростных ленточных шлифовальных станков. Этот страница объяснит альтернативы, в том числе, как сделать свой собственный.


Мы больше не производим низкоскоростные ленточные шлифовальные ножи. точилки. Наши точильные станки для ремней были изменены на 1 x 30 дюймов Harbour. Грузовые ленточные шлифовальные машины. Они были разработаны для использования в горизонтальном положении, чтобы лента отходила от пользователя для дополнительной безопасности. Они также могут использоваться в обычных Вертикальная позиция.Точилка имеет прямую секцию для плоских фаски и провисание ремня для выпуклых фасок. Ремни легко изменяется за считанные секунды и доступны с зернистостью от 40 до 1200.  эффективная установка — точилка для ремней с лентой зернистостью 120, которая сделает вашу первичные фаски и бумажные колеса для окончательного заточка.

Точилка для ножей на 12 В была разработана для использования при уборке урожая. где резчик может делать от 12 до 15 000 разрезов в день. См. Salinas.htm  Модель на 110 В переменного тока идентична, за исключением оригинального двигателя на 110 В. и шкив.Это приводит к более высокой скорости ленты и более быстрому шлифованию. но следует соблюдать осторожность, чтобы предотвратить перегрев при использовании этого точилка.

АЛЬТЕРНАТИВЫ:

Первый выбор:

Купить ленточно-шлифовальную машину Viel Tools S5. Это ленточная шлифовальная машина, которой я пользуюсь.
Также доступна версия с регулируемой скоростью.


Низкоскоростная ленточная шлифовальная машина на выбор:
Точилка для тактических ножей AMK https://www.amktactical.com/
Система ленточной заточки House of Blades http://www.houseofblades.com/

Другой выбор:
Сделай сам, используя эти фотографии в качестве руководства. Для базового высокого используйте ленточный шлифовальный станок размером 1 x 30 дюймов, такой как Harbour Freight 2485 https://www.harborfreight.com/ Они продаются примерно за 40 долларов. Несколько компаний делают эту модификацию и продают их по цене до 400 долларов. Основание можно сделать из дерева; тот самый на фото пластиковый материал разделочной доски. Вырежьте примерно 2-дюймовое отверстие для ручки регулировки хорошо подойдет кольцевая пила для дверных ручек.Основание болта к шлифовальному станку с двумя болтами 1/4 дюйма в раме (видны в последнем фото) и один маленький угловой кронштейн (виден на первом фото). если ты удобны, вы можете изменить двигатель и шкив, чтобы сделать низкий единица скорости.

Машина, изображенная выше, представляет собой модель на 12 В постоянного тока, которую мы делали. Если вы хотите сделать один используйте двигатель постоянного тока Dayton 4Z144 мощностью 1/14 л.с. от WW Grainger или аналогичный мотор от Rae Motors. Я мог бы обновить до 1/10 л.с., если бы мне пришлось это делать снова.Убедитесь, что ваш провод и предохранитель достаточно велики, чтобы выдержать ток. Вам нужно будет, чтобы слесарь сделал 2-дюймовый шкив, чтобы соответствовать двигателю.

Для дополнительных ремней мы рекомендуем Lee Valley Tools
https://www.leevalley.com/wood/page.aspx?c=2&p=48040&cat=1,43072
и https://www.leevalley.com/US/wood/page.

Добавить комментарий

Ваш адрес email не будет опубликован.
