Самодельный теплый пол: Водяной теплый пол своими руками

Содержание

монтаж, укладка и подключение устройства, а также как установить термостат и термодатчик

Системы напольного обогрева сегодня стали популярной заменой привычному центральному отоплению.

Некоторые их виды настолько просты, что при должном внимании любой сможет установить теплый электрический пол своими руками.

Как сделать электрический теплый пол своими руками читайте в статье.

Теплый пол (электрический) своими руками

Как установить электрический теплый пол своими руками? Монтаж конструкции начинается с выбора места, где будет закреплен терморегулятор, так как именно от него начнется укладка нагревательных элементов. Самыми покупаемыми среди электрических полов являются нагревательные маты и инфракрасная пленка, так как их укладка не требует заливки стяжки, а сами они настолько тонкие, что практически не влияют на толщину пола.

Для установки устройства электрических теплых полов своими руками нужно выбрать оптимально удобное место, с которого легко будет управлять, и контролировать систему.

Минимальное расстояние от пола должно быть не менее 30 см, а сам прибор нельзя устанавливать так, чтобы его в дальнейшем закрывала мебель или бытовая техника. Если теплый пол монтируется в помещении с повышенной влажностью, то рекомендуется установить термостат за его пределами.

На выбранном месте нужно сделать гнездо для прибора и от него к полу проштробить выемки, куда в дальнейшем будут помещены термодатчик и концы нагревательной системы. Чтобы не повредить кабель и датчик, для них нужно заранее приготовить гофрированные трубки.

Подготовка пола

Подготовка пола:

  1. Следующий этап работы, это подготовка поверхности. Если предстоит укладка нагревательного кабеля, то старое напольное покрытие и стяжка, если она вся в трещинах и сколах, должны быть убраны. Черновое основание нужно залить раствором и дать ему высохнуть. Чтобы работы проводились быстрее, можно применить полусухой тип стяжки.
  2. Следующий шаг – это укладка гидроизоляции, для чего подойдет обычная полиэтиленовая пленка, которая покрывает стяжку с заходом на стены на 10-20 см. По всему периметру необходимо закрепить демпферную ленту, которая будет приостанавливать расширение системы во время ее нагрева.
  3. Последующий шаг – это монтаж теплоизоляции, которая предотвратит потери тепла. Материал для этого выбирается в зависимости от того, где расположена комната и какова функция теплого пола. Например, для дополнительного обогрева подойдет вспененный полиэтилен с фольгированным покрытием. Если помещение теплое и под ним расположена отапливаемая комната, то можно обойтись листовым пенополистеролом.
  4. На слой утеплителя кладется армированная сетка, к которой крепится непосредственно нагревательные элементы, и на этом подготовка поверхности закончена.

Если в раствор для стяжки добавить пластификатор, то можно обойтись без применения армирования.

Укладка нагревательной системы

Монтаж электрического теплого пола своими руками начинается от места, где сделано гнездо для термостата.

Схема укладки пленочного пола предусматривает несколько нюансов, например:

  1. Укладывая первый ряд, нужно отступить от стены на 10 – 20 см.
  2. Если напольное отопление будет единственным источником тепла в помещении, то оно должно покрывать от 70% площади пола (40-50% для вспомогательного обогрева).
  3. При необходимости пленку можно разрезать на куски нужной длины, но только по предусмотренным для этого линиям.
  4. Пленка укладывается медными контактами вниз по направлению к стене с термостатом.
  5. После укладки всей пленки и подсоединения проводов, нужно закрепить термодатчик к нижней стороне пленки и изолировать его.
  6. Последний этап – это укладка всех проводов и закрепление терморегулятора в приготовленном гнезде.

Перед тем, как стелить финишное покрытие, систему нужно протестировать. Пленочный пол хорош тем, что не требует дополнительных затрат и времени на заливку стяжки. Напольное покрытие можно стелить сразу на него.

Укладка нагревательных матов проходит в такой же последовательности. Но после проверки и подключения электрического теплого пола своими руками их нужно залить слоем специального клея или сделать тонкую стяжку.

Включение электрического пола в рабочий режим зависит от нагревательных элементов. Для пленочных полов – это 3-4 дня, для кабельных – 3 недели.

Установка термостата и термодатчика

Укладка электрического теплого пола своими руками заканчивается установкой терморегулятора и термодатчика.

Последний нужно уложить в гофрированную трубку и поместить на поверхности пола между витками кабеля, закупорив предварительно его конец заглушкой, чтобы в него не попала стяжка.

Другой ее конец подводится к термостату, где провода от теплого пола подключаются к нему.

Стяжка

Для кабельного пола обязательным условием является заливка стяжки, которая будет не только фиксировать всю систему на одном месте, но и принимать на себя тепло от нее, отдавая его дальше напольному покрытию. Такая схема напольного обогрева хотя и дольше разогревается, но и остывание происходит более длительное время.

После того, как раствор высох, на него укладывается подложка, а сверху финишное покрытие. Для кабельного пола лучшим вариантом является керамическая плитка, тогда как для планочного пола – специальный ламинат и линолеум.

Так монтируется самодельный теплый пол электрический. Если соблюдать всю последовательность действий и правильно его подключить, то он будет долгие годы радовать своим теплом.

Самодельный теплый пол — По полу

Оглавление статьи

Привет всем, кто читает этот пост! В нем я решил изложить свои мысли по поводу всяческих нестандартных вариантов исполнения водяного теплого пола. Здесь я изложу свое мнение, оно не обязательно правильное, но оно точно есть. Я сам занимаюсь продажей оборудования для ВТП (сокращенно водяной теплый пол), а не его монтажом. Поэтому мне больше известна теоретическая сторона этого дела, а не практическая. Моими оппонентами будут множественные народные умельцы, которые «сто раз так делали и все работает». Оно, конечно, может и работать, но тут весь вопрос правильно ли оно работает или нет. И тут начинаются всяческие вопросы к умельцам, на которые они внятно ответить не могут и переходят на крик. Ну ладно, не будем о грустном. Давайте перейдем к сути.

У многих людей возникает вопрос: «А зачем нужен смесительный узел?». Его еще могут называть группой автономной циркуляции или узлом подмеса. Об этом хитром девайсе была написана отдельная статья и я рекомендую ее к прочтению. Итак, можно ли без него обойтись?

Если же вы захотите уменьшить температуру «подачи» котла до 60 или менее градусов, то вы обнаружите, что в вашем помещении стало сильно прохладнее, чем было до того. Действительно, ведь у радиаторов забрали то тепло, которое они должны были отдавать. А водяные теплые полы не могут восполнить тепловых потерь помещений. Таким образом, не использовать группу автономной циркуляции возможно, но тогда водяной теплый пол должен быть основным отоплением, либо на теплые полы должен работать отдельный котел.

В последнем случае вся экономия на покупке смесительного узла будет сведена к нулю. Ладно, давайте подробнее рассмотрим вопрос использования ВТП в качестве основной системы отопления

Многим людям не нравится видеть радиаторы на стенах и они хотят везде сделать отопление при помощи ВТП. Скажу сразу, что в принципе это возможно, но тут есть несколько важных моментов, о которых нельзя забывать. Давайте приведем их в виде списка:

К тому же, из-за большой инерции системы, вы не сможете быстро поднять температуру во помещении. На нагрев пола понадобится от нескольких часов до нескольких суток. Время зависит от температуры теплоносителя, толщины стяжки и качества теплоизоляции под полом. В общем, использование только ВТП имеет свои минусы по сравнению с использованием стандартной комбинированной системы отопления «радиаторы + ВТП». Если вы готовы с ними мириться, то милости просим! Давайте рассмотрим еще один вариант экономии на теплых полах — отказ от использования стандартных коллекторов.

Коллекторы для теплых полов стоят приличных денег и по этой причине многие люди стараются избежать их покупки. На замену стандартным коллекторам приходят самодельные, сделанные из полипропиленовых тройников или, в лучшем случае, из коллекторов с запорными вентилями, которые предназначены для разводки лучевой системы радиаторного отопления. Выглядят они следующим образом:

Главным их отличием от стандартных является отсутствие расходомеров. Многие «самоучки» мне заявляют, что 100 раз без них все делали и все работает. Но при этом они не уточняют, что не получается добиться одинаковой температуры в контурах. Такой эффект появляется из-за того, что вода как электрический ток стремится идти по пути наименьшего сопротивления, а это значит, что через более короткие контура расход теплоносителя будет больше, чем через более длинные. Расходомеры как раз и нужны, чтобы видеть через какой контур расход больше. Расход через контура выравнивается при помощи балансировочных клапанов, которые располагаются на обратном коллекторе.

Отбалансировать контура без расходомеров почти невозможно! ВТП инерционная система и отклик от поворота вентиля вы получите минимум через несколько часов. При этом всем отдельно расходомеры стоят очень дорого. Сделано это, по-моему мнению, специально, чтобы вынудить потребителя покупать коллектора, а не запчасти к ним. Теперь давайте рассмотрим еще один нестандартный вариант ВТП.

Этим вариантом ВТП чаще всего интересуются хозяева двух и более этажных домов с деревянными перекрытиями. На деревянном перекрытии не заливают стяжку из-за большой нагрузки на конструкцию и тут встает вопрос о том, как реализовать водяной теплый пол без стяжки. Здесь может быть два варианта:

Если сэкономить и не использовать отражающие пластины, то будет проявляться эффект «зебры». То есть отдельные участки пола будут теплее других. Укладывать петли труб таким образом, конечно, сложнее. Придется прорезать в досках пазы, в которые будет укладываться труба, но другого варианта ВТП для деревянных перекрытий я не знаю. Теплоотдача таких полов будет чуть хуже, чем у бетонных. Их уже будет проблематично использовать для основного отопления. Кроме того, инерция у них будет меньше, то есть выключенный ВТП будет остывать быстрее бетонного, но и нагреваться тоже будет быстрее. Можете посмотреть следующее видео для лучшего понимания процесса:

Большинство из тех, кто задумывался, как правильно сделать теплый пол своими руками или самодельный теплый пол, откладывают данную операцию на конец ремонта, делая предварительно выравнивание и оштукатуривание стен.

Такое решение не совсем верное, поскольку для теплого пола нужна прокладка отдельной линии электропроводов, которую следует проложить перед тем, как начинать стеновые и даже потолочные работы. Дело в том, что на стену нужно будет установить блок термостата, регулирующего электрический теплый пол.

Выбор кабеля


Для того чтобы правильно выбрать теплоноситель для системы напольного обогрева стоит обратиться к консультантам и внимательно перечитать инструкции по использованию определенных кабелей. Также во время планирования теплого пола нужно выяснить такой важный аспект как допустимое расстояние между кабелями во время прокладки. Если не учесть данный параметр, то вы можете создать условия для перегрева и неприятные последствия этого.

Монтаж


Первым делом необходимо снять старое напольное покрытие, расчистить плиты перекрытия, удалить весь мусор и грязь. Если нужно, то выравнивается также основание пола с помощью слоя цементно-песчаного раствора.

Теперь следует уложить теплоизоляционный слой, и при необходимости гидроизоляционный. Например, на первых этажах в коттеджах и многоквартирных домах гидроизоляция защитит электрический кабель от образования конденсата. В качестве гидроизоляции зачастую используют специальный полиэтилен.

Сверху на теплоизоляционный слой обязательно кладется армирующая сетка. После этого укладывается специальная монтажная лента для электрического пола, на которую укладывается непосредственно электрический кабель с заранее просчитанным шагом укладки.

Далее устанавливается термодатчик, который является основной частью блока по управлению режимом температуры. Его следует установить в стяжку так, чтобы при надобности его можно было вынуть и заменить. Поэтому, как правило, его устанавливают в гофрированную трубку, которая также заливается стяжкой.

Монтаж теплого пола своими руками на видео ниже.

По окончании укладки кабеля обязательно нужно проверить работоспособность и целостность кабеля. Для этого проверяют его сопротивление специальным прибором. Если все в порядке и теплый пол исправен, производится заливка бетонной стяжкой.

По прошествии нескольких дней, когда стяжка подсохнет, можно будет устанавливать напольное покрытие. Однако сразу после этого нельзя включать систему обогрева пола, нужно подождать месяц пока стяжка окончательно не застынет.

Таким образом, вы можете самостоятельно установить электрический теплый пол в своем доме.

По окончании укладки кабеля обязательно нужно проверить работоспособность и целостность кабеля. Для этого проверяют его сопротивление специальным прибором. Если все в порядке и теплый пол исправен, производится заливка бетонной стяжкой.

По прошествии нескольких дней, когда стяжка подсохнет, можно будет устанавливать напольное покрытие. Однако сразу после этого нельзя включать систему обогрева пола, нужно подождать месяц пока стяжка окончательно не застынет.

Таким образом, вы можете самостоятельно установить электрический теплый пол в своем доме.

«Почти умный» тёплый пол на Arduino / Хабр

Мой обычный вечер — это посиделки за компьютером. Холодными вечерами частенько появлялось желание сделать моё место отдыха комфортнее. Точнее, периодически было просто холодно ногам. Идеи были различные, вплоть до покупки USB тапочек с подогревом. Однако, все они казались мне нелепыми и отметались. И вот однажды, просматривая YouTube канал одного из любителей Arduino, я наткнулся на видео, где рассказывалось про инфракрасную плёнку. Увидев эту плёнку, я сразу понял: «Вот то, что мне надо!»

Данный проект можно кратко описать так: я положил кусок инфракрасной плёнки под дополнительный слой паркета, добавив к нему систему автоматического управления с помощью Arduino, нескольких датчиков и VB.NET. Теперь по порядку, что и как получилось.



Disclaimer

Я занимаюсь проектами подобного рода уже несколько лет, делаю для себя. Делаю, чтобы делать: сам процесс для меня гораздо интереснее, чем конечное решение. Именно поэтому описание процесса и экспериментов приведены ниже со столь детальными подробностями. Использование элементов иногда не совсем оправдано с финансовой точки зрения — это я понимаю. Периодически я что-то меняю (в подходе, в элементах), но точно не собираюсь переходить на готовые решения, так как это будет просто неинтересно.

Почему «почти умный»? Я бы не назвал измерение температуры и управление реле с таймером «умным». Как задел на будущее — есть идея усовершенствовать алгоритм управления, добавив функции обучения. Вот тогда этот проект можно будет назвать как-то иначе.

Зачем эта публикация:

  • интересно получить конструктивную критику/идеи
  • познакомить сообщество с инфракрасной плёнкой

Итак, поехали!
Покупка

Решив, что перед действиями следует подготовиться, я отправился в поисковики с целью найти больше информации и отзывов. Комментарии рознились. Кто-то называл плёнку идеальным отопительным элементом и говорил, что успешно обогревает целые дома, кто-то жаловался на полную бесполезность и уверял, что это всё «развод». Я решил экспериментировать, так как люблю новые штуки.

Комплекты поставки встречаются разные:

  • Ширина плёнки (50, 80, 100см)
  • Длина (от 2-ух метров) (где-то была информация, что при ширине 50см максимально допустимо использовать до 6 метров плёнки в одном отрезке на одно подключение (источника данных нет))
  • Наличие в комплекте термостата
  • Наличие в комплекте поставки креплений (типа крокодил) для подключения питания к плёнке (судя по комментариям — важный момент, поскольку некоторые типы китайских креплений со временем ослабевают и контакт ухудшается вплоть до полного исчезновения)

Комментарий продавцов плёнки в моём городе: гарантия на плёнку может составлять до 10 лет, однако гарантия на термостат и, особенно, на датчик температуры не превышает 2 года. Датчик температуры слабое место и устанавливать его рекомендуется таким образом, чтобы обеспечить возможность замены в ходе эксплуатации. Обычно в пол монтируется трубка небольшого диаметра, а датчик просто вставляется в трубку позже при установке.

Для эксперимента мне требовался лишь небольшой кусок «волшебной» плёнки, поэтому главным критерием для покупки была цена и минимальность комплектации (без термостата и креплений).

Проверив цены, я остановился на одном предложении на AliExpress. Продавец предлагал 2 метра плёнки шириной 50 сантиметров за 8€, без термостата и креплений, однако за доставку просил ещё столько же. Это получался самый приемлемый вариант. Я сделал заказ и стал ждать посылки. Примерно через 3 недели кусок плёнки уже лежал у меня дома.

Первый тест

После того как плёнка оказалась у меня, я поставил себе первую задачу: проверить работает ли это вообще. Для сборки первого прототипа я использовал три доски ламината, оставшиеся после недавнего ремонта.


Процесс сборки элементарен:

  1. Отрезал плёнку нужной длины (мне хватило примерно 100см. теоретически можно резать почти в любом месте)
  2. Подключил клеммы (Здесь интересный момент, что плёнка ламинирована полностью с обоих сторон. Даже если контактная полоса выглядит как большой медный контакт с одной стороны плёнки (смотри фото после получения посылки) – прямого доступа к контакту всё равно нет. Если использовать свои клеммы, то сначала нужно проковырять ламинированный слой)

  3. Приклеил плёнку скотчем к ламинату
  4. Поверх плёнки закрепил слой фольгированного теплоотражателя
  5. Подсоединил два провода к обычной вилке для розеток на 220-250В

Включил, замерил потребление. Мощность, потребляемая моим куском плёнки, составила 105 Ватт. Если кто-то решит использовать подобную плёнку, может рассчитывать потребление как 200-210 Ватт на квадратный метр. Никаких «пусковых токов» я не наблюдал, потребление стабильно, пока есть питание и со временем не уменьшается. Конечно, не забываем, что использование термостата введёт свой коэффициент в конечные расчёты потребления.

Я встал на пол и стал ждать эффекта. Во время теста периодически переходил на обычный пол, чтобы не упустить изменения, если температура будет подниматься плавно. По прошествии нескольких минут я ощутил приятную теплоту, идущую от пола. Минут через 15 пол уже жарил так, что находиться на нём было некомфортно. Эксперимент можно было считать удачным, так как было ясно видно, что плёнка может дать необходимый уровень теплоотдачи, чтобы обеспечить мои потребности.

Реализация «умной» части

За время ожидания посылки у меня в голове сложилась довольно чёткая картина того, как будет работать мой тёплый пол. Так как это уже не первый мой проект — я решил по максимуму использовать уже существующие наработки. По сути, к управлению температурой пола я решил применить тот же алгоритм и схемы, что и для автоматического управления светом.

Сравним основные правила алгоритмов:
Свет

  1. Мы включаем свет, если уровень освещения ниже заданного
  2. Мы включаем реле на определённый промежуток времени
  3. Мы включаем реле, только если есть информация от датчика движения

Обогрев пола


  1. Мы включаем подогрев, если уровень температуры ниже заданного
  2. Мы включаем реле на определённый промежуток времени
  3. Мы включаем реле, только если есть информация от датчика движения

Своего рода блок-схема всего решения. Прошу не судить схему строго – нарисовал её специально для публикации, чтобы был понятен способ подключения и не заморачивался с подбором правильных иконок.

Реле питания пола

Для управления питанием используется связка из двух плат.

Первая плата добавляет к Arduino Nano:

  • Места крепления в мою стойку автоматики (4 креста по бокам)
  • Разъём RJ-45 для портов входа/выхода (разговора про сеть нет — просто я использую эти разъёмы для коммутации)
  • Вход для 12В (если используется в подключаемой плате)
  • Два сопротивления на 10 кОм для подключения аналоговых датчиков

Вторая плата:

  • Места крепления в мою стойку автоматики (4 креста по бокам)
  • Содержит JK-триггер для запоминания последней команды
  • Мост питания L298D, чтобы передавать повышенный ток на катушку реле
  • Реле 5В или 12В в зависимости от версии
  • Несколько светодиодов для отображения состояния

Заранее отвечу на вопросы, которые могли возникнуть после ознакомления с платами.

  • Почему две платы? Реализация скопирована из уже существующего управления светом, где мне так удобнее. Если бы делал с нуля – скорее всего плата была бы одна.
  • Зачем триггер? Действительно, для данного решения мне кажется он излишен. Просто в одной из предыдущих версий системы управляющий контроллер не был подключен к мосту L298D постоянно, а подключался мультиплексором. Поэтому существовала необходимость помнить установленное состояние.
  • Почему L298D, если можно использовать оптическую развязку? Опять же наследие и пачка давно купленных по 3€ L298D.
Датчики температуры и движения

Делать отдельную плату для датчиков движения и температуры я не стал. Датчик движения поставлялся с удобными контактами и крепить его на дополнительную плату было бы нелогично. Подключение датчика температуры задача тоже не сложная — требуется только одно дополнительное сопротивление. В итоге, можно сказать «на скрутке», я собрал часть с датчиками.


Датчик температуры засунут внутрь оплётки CAT5 кабеля, так как имел очень тонкие контакты и на ощупь казался очень хрупким.

Корпус

Предполагалось, что все управляющие элементы будут валяться под столом на полу. Из этого следовало, что будет не лишним сделать нечто похожее на корпус, чтобы систему нельзя было легко повредить, случайно задев ногой. Для корпуса была использована коробочка, предназначенная для хранения мелких вещей.

Корпус в сборе

Сбоку прорезаны отверстия для датчиков

Конечный вариант.

Вот так всё выглядит после установки. Примерная зона срабатывания датчика движения обведена. Рисовал по ощущениям – когда срабатывает, а когда нет.


Снимок экрана с окном управляющей программы на компьютере

(Как упоминалось, управляющая логика была скопирована с системы управления светом, поэтому на форме можно заметить надписи «Light» вместо «Temperature»)


Заключение

Как во время тестирования, так и во время работы данного решения в собранном виде обнаружились некоторые проблемы и нюансы. Большинство из них связано с электрическими и физическими характеристиками применённой схемы и их описание выходит за рамки данной публикации. Возможно позднее я опишу нюансы более детально в отдельном посте. Инфракрасная плёнка показала себя как интересный материал, и я вполне могу рекомендовать её для применения. Возможно ли применить её как единственный источник отопления в помещении и какое будет при этом потребление электроэнергии – я не знаю.

В общем, с момента «запуска» проекта прошло уже несколько месяцев. Мой «почти умный» тёплый пол работает отлично и выполняет своё предназначение на 100%, хотя иногда и приходится подстраивать желаемую температуру.

На сегодня всё! Всем спасибо за внимание!

Водяной теплый пол своими руками | Твой интерьер

Ремонт – это когда ноги вытираешь не при входе в квартиру, а при выходе из неё.

Видео-ролик по данному материалу — внизу страницы.

Приветствую!

Теплый водяной пол — так ли это сложно? Если, что называется «у рук не бывало», то возможно и сложно. Во всех остальных случаях-все реально.

Подготовительные работы

На чистый прибранный пол укладываем утеплитель из экструдированного пенополистирола любого производителя.

Утепление пола пенополистиролом

Утепление пола пенополистиролом

Утепление пола пенополистиролом

Утепление пола пенополистиролом

Далее укладываем на него металлическую сетку для будущего армирования стяжки.

Укладка армирующей сетки

Укладка армирующей сетки

Утеплитель можно фиксировать к полу с помощью дюбелей-грибков и до укладки сетки, но можно и вместе с сеткой. Для это есть три причины, почему так можно сделать:

  1. Уменьшается расход монтажных дюбелей-грибков;
  2. Сетка лежит ровнее и не выпирает местами куда-то вверх, ее не надо постоянно прижимать, но это так — мелочи;
  3. При раскатывании трубы теплого пола, ее фиксируют на сетке. а поскольку труба раскатывается из бухты, то она тоже местами не ложится прям ровно на пол, сетку. Особенно это наблюдается на поворотах-разворотах, что с наименьшим диаметром. Бывает, что и труба и сетка в этих местах отгибается и торчит вверх. А так, сетка, крепко держащаяся на полу, удерживает и трубу.
Монтажные дюбеля-грибки фиксируют и утеплитель и сетку.

Монтажные дюбеля-грибки фиксируют и утеплитель и сетку.

Кто-то может возразить, что это не правильно, что сетка должна быть ближе к середине толщины стяжки. Но это получается, что надо сетку кинуть где-то сверху трубы. А как тогда потом ходить, заливать стяжку?

Когда-то я делал и вот таким образом:

  • Утеплитель.
  • Заливка пола раствором без маяков. 3-5 см.
  • Укладка сетки, с фиксацией ее к полу с помощью обычных дюбелей на 6, саморезов и кусочков проволоки, намотанных на саморезы. Но это не обязательно, а по необходимости.
  • Крепление трубы к сетке.
  • Установка маяков.
  • Заливка стяжки.

Очень хороший и качественный пол получается с точки зрения армирования, но в два раза более трудоемкий. А по итогу, точно такой же, о котором речь идет в данном материале.

Итак, утеплитель, сетка уложены. Не забываем про демпферную ленту вдоль всех стен.

Демпферная лента вдоль стен

Демпферная лента вдоль стен

Монтаж теплого пола

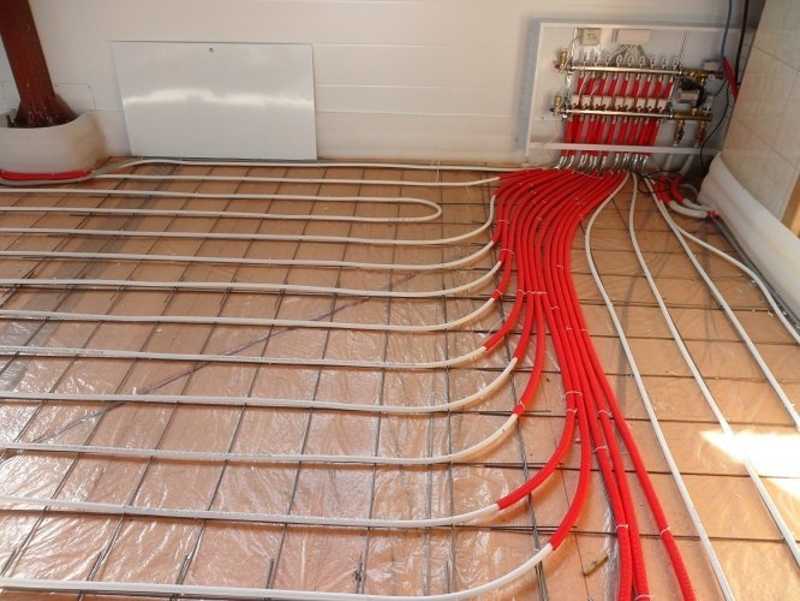

Устанавливаем смесительный коллектор на необходимое количество контуров в заранее определенное место. Его можно купить готовым, а можно и собрать самому.

Самодельный смесительный коллектор

Самодельный смесительный коллектор

От коллектора сначала раскатываем самые дальние контуры.

Раскатываем трубу

Раскатываем трубу

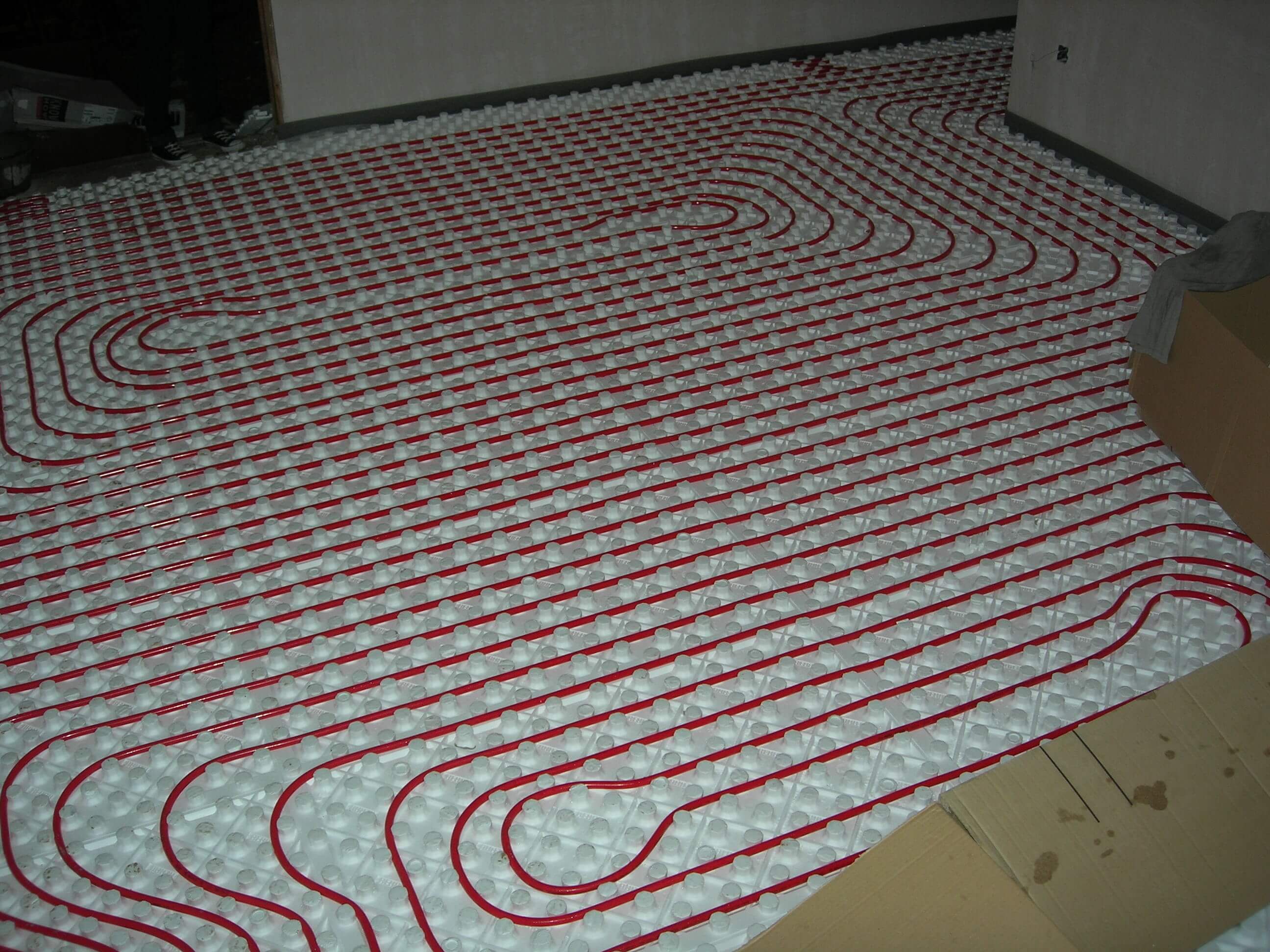

По-возможности раскатываем наиболее эффективным в плане теплообмена способом — «улиткой». Трубы крепим к сетке нейлоновыми хомутами-стяжками.

Труба «улиткой»

Труба «улиткой»

Хомуты крепления труб

Хомуты крепления труб

Те части труб, что не будут непосредственно участвовать в теплоотдаче, например, у труб дальних контуров, пока они проложены через ближние помещения, чтобы не отдавали тепло здесь, а доносили максимальную температуру до дальних помещений, прокладываются в утеплителе.

Участки труб в утеплителе

Участки труб в утеплителе

Также в данном примере, на данном объекте на самом дальнем контуре бухты 100 метров трубы не хватило метра 3-4 , чтобы «вернуться» обратно к коллектору тем же путем, что она раскатывалась от коллектора.

Поэтому пришлось сократить ей путь, срезав часть сетки и утеплителя на пару сантиметров по диагонали через помещение с коллектором.

Прокладка трубы по диагонали

Прокладка трубы по диагонали

Прокладка трубы по диагонали

Прокладка трубы по диагонали

Прокладка трубы по диагонали

Прокладка трубы по диагонали

Также не забываем про места, где возможно будет сверлиться в дальнейшем пол. Самая распространенная проблема в частных домах, например, когда при изготовлении лестницы, оказывается, что ее не прикрепить к полу, т.к. не известно, где проложена труба ТП.

В моем приеме, часть трубы из фото выше, после точного выяснения расположения опор лестницы, снова пришлось чуть сдвинуть в сторону.

Передвинутый из под будущей опоры лестницы участок трубы

Передвинутый из под будущей опоры лестницы участок трубы

Передвинутый из под будущей опоры лестницы участок трубы

Передвинутый из под будущей опоры лестницы участок трубы

Или, например, учитывайте местоположение установки унитаза, канализационных стояков и т.п.

Труба в месте будущего расположения унитаза

Труба в месте будущего расположения унитаза

Труба в месте прохода канализационного стояка

Труба в месте прохода канализационного стояка

Перед работами со стяжкой:

  1. Проверьте трубы на герметичность. Либо запитайте систему на сутки. Либо накачайте ее воздухом, причем с установкой манометра где либо на входе-выходе в трубу, но это уже другая тема, здесь не буду описывать этот процесс. Проще все же запитать.
  2. Замерьте расстояния от всех стен до ближайших витков труб, запишите данные или сфотографируйте. Это если у вас стены еще не готовы, и будут, например, обшиваться гипсокартоном.
Замер расстояния от стены до трубы

Замер расстояния от стены до трубы

Замер расстояния от стены до трубы

Замер расстояния от стены до трубы

Стяжка

Ну здесь опишу более-менее кратко.

Выставляем маяки. В данном случае — из профиля 27х28, на гипсовую штукатурку.

Маяки

Маяки

Маяки

Маяки

Далее делаем заливку цементно-песчаным раствором. Растягиваем по маякам правИлом.

Совет: для большей эластичности раствора используйте какой-либо заводской пластификатор или народное средство — каплю моющего для посуды или т.п.
Залитая стяжка

Залитая стяжка

Залитая стяжка

Залитая стяжка

На следующий день маяки снимаете и замазываете таким же раствором все возможные пустоты под ними. Не затягивайте со снятием маяков, т.к. с уже высохшей стяжки их снять гораздо сложнее, чем с только начинающей подсыхать.

Я на Эфире, на Ютубе, ВКонтакте. Сайт на Вордпресс.

Водяной теплый плинтус своими руками: греющий самодельный управдом, электрический

Водяной теплый плинтус можно сделать своими руками

На сегодняшний день мы знаем, чем можно отапливать свое помещение, если центральная отопительная система с этим не справляется. Для этого можно поместить в доме дополнительные радиаторы или же сделать теплые полы. Но современные технологии радуют нас своими новейшими изобретениями, и сегодня на рынке вы можете встретить совсем новую, но уже популярную систему отопления – теплые плинтуса.

Содержание материала:

Что такое греющий водяной плинтус: устройство конструкции

В современном мире появляется все больше и больше новых технологий, которые радуют нас своими качеством и функциональностью. Все мы хотим создать из своего дома уютный уголок, где будем чувствовать себя комфортно. Для этого мы и приобретаем все новое и удобное.

Греющий плинтус водяной как раз и является такой новой технологией. Эта не сложная, но очень удобная система отопления, поможет вам отапливать помещение не только в жилых комнатах, но и на веранде, балконе, офисе.

Теплый плинтус отличается своими нестандартными размерами и формами. Однако это не мешает ему легко и красиво вписываться в интерьер комнаты.

Греющий водяной плинтус — новая и современная технология на сегодняшний день

Состоит такой плинтус из таких элементов:

  • Лицевая панель с небольшими отверстиями, через которые теплый воздух поступает в помещение;
  • Тыловая панель, ее крепят к стене, она служит для защиты;
  • Отопительный радиатор, который выполняет функцию нагрева;
  • Боковые заглушки;
  • Теплообменный модуль, он состоит из двух небольших трубок, по которым вода имеет способность циркулировать.

В целом конструкция плинтуса очень проста, ее легко будет установить в любом помещении. Размер такой конструкции составляет 15 – 20 см в высоту и 3 – 4 см в ширину. Устанавливать греющий плинтус не обязательно по всему периметру комнаты, можно в отдельных местах, например под окном. Но где бы вы его не установили, он будет выполнять одну функцию – обогревать помещение.

Греющий плинтус: его положительные качества

В холодное время года очень хочется, чтобы дома было тепло и уютно. Центральное отопление не всегда может справиться с данной ситуацией, поэтому мы часто прибегаем к другим эффективным средствам, устанавливая в доме дополнительного оборудования для обогрева.

Плинтус греющий – это один из видов отопления, который обогреет комнату и позволит вам насладиться теплом и уютом вашего дома. Такой способ обогрева можно использовать как самостоятельно, так и вместе с другими обогревательными приборами.

Теплый плинтус компактный и не занимает много места в доме, по сравнению с другими приборами. Такой плинтус легко установить, так как конструкция его очень удобна, можно сделать это самостоятельно.

Греющий теплый плинтус обладает массой преимуществ

Основные плюсы теплого плинтуса:

  • Компактный;
  • Эффективный;
  • Его легко устанавливать и ремонтировать;
  • Хорошо обогревает комнату со всех сторон;
  • Не пересушивает воздух в доме;
  • Его внешний вид эстетичен;
  • Имеет любые расцветки.

Греющий плинтус обогревает не только пол, но и стены, что препятствует образованию плесени и грибка. Он может быть разного цвета, поэтому вписывается в любой интерьер. Его конструкция совмещается с любым напольным покрытием, будь то ковер, линолеум или деревянный паркет.

Как правильно установить теплый плинтус своими руками

Если вы приобрели теплый плинтус и хотите его установить, для этого вам не обязательно нужно обращаться к специалистам. Установить его и подключить вы сможете и сами. Так как его конструкция очень проста.

Теплый плинтус своими руками совсем не сложно установить, нужно только тщательно изучить схему его конструкции и запастись терпением. Перед тем, как начать установку плинтуса, нужно все правильно рассчитать и замерить.

Для работы нам понадобятся инструменты, которые можно найти в каждом доме: разводные ключи, кусачки, пассатижи, молоток, острые ножницы, дрель. Собрав все эти инструменты можно приступать к работе.

Схема установки греющего теплого плинтуса

Пошаговая схема установки водяного плинтуса:

  • Закрепить профили;
  • Затем установить держатели;
  • К держателям прикрепить конвектор;
  • Систему подсоединить к основному источнику отопления;
  • Проверить на течь;
  • Закрыть декоративными панелями.

Если вы все правильно сделаете, выполняя работу по данной схеме, тогда сможете насладиться правильной работой плинтуса, а дом ваш станет теплым и уютным.

Электрический самодельный теплый плинтус: основные плюсы

Конструкция электрического греющего плинтуса проста, но для того, чтобы сделать его самостоятельно нужно иметь некоторые навыки, разбираться в электричестве, иметь соответствующие инструменты и материалы.

Теплый плинтус самодельный лучше всего делать электрическим. Этот вариант не будет требовать от вас больших затрат, и его находят более эффективным. Электрический плинтус способен обогреть комнату быстрее, чем водяной.

Конструкция электрического плинтуса проста, состоит она из нагревательных кабелей, которые нужно будет подключить к электросети и лицевой панели, с помощью нее мы крепим и закрываем греющие элементы.

Конструкция самодельного электрического плинтуса достаточно простая

Преимущества этого вида плинтуса:

  • Имеет небольшие размеры;
  • Его легко подключить;
  • Помещение обогреет быстрее;
  • Экономный.

Работать с электрическими плинтусами гораздо проще и легче. Однако нужно очень аккуратно обращаться с электричеством, чтобы не создать аварийную ситуацию. Перед началом работы, нужно убедиться, что электросеть обесточена. Если же, произойдет замыкание или возгорание приборов, нужно обязательно обратиться за помощью в управдом.

Монтаж теплого плинтуса своими руками (видео)

Теплый плинтус – это гениальное изобретение, которое недавно появилось на наших рынках, но уже пользуется большой популярностью. Такой плинтус способен обогреть помещение, не смотря на свои небольшие размеры. На сегодняшний день, нам известно только два вида плинтусов: водяной и электрический. Такие плинтуса идеально будут гармонировать с любой мебелью и убранством комнаты. Их устанавливают не только в жилых помещениях, но и в офисах, складских помещениях, клубах, кафе.

Как правильно уложить электрический пол в ванной своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить электрический пол в ванной своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить электрический пол в ванной своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Теплый пол в ванной, на кухне, в комнате

Теплый пол поддерживает оптимальную температуру и нормализует влажность. Известно, что длительное пребывание во влажном и холодном помещении приводит к возникновению простуд и развитию болезней, которые могут развиваться самостоятельно, или быть симптомами других заболеваний. Установив теплый пол в ванной и на кухне, вы убьете «двух зайцев»: поднимите температуру до желаемого уровня и снизите влажность.

Теплый пол на балконе, в бассейне, в бане и туалете

Длительный контакт ног с холодной поверхностью пола может закончиться простудой, вызвать появление или обострение хронических болезней суставов.

Теплый пол, установленный в туалете, бассейне, на балконе или бане, поможет избавиться от неприятных ощущений в ногах и позволит находиться без обуви в этих помещениях.

Теплый пол в коридоре, спальне, детской комнате или гостиной

Санитарное состояние помещений, в которых мы живем или часто находимся, влияет на наше самочувствие и здоровье.

Высокая влажность жилых помещений часто вызывает появление плесени на наружных стенах. Она, так же как и комнатная пыль, содержит в себе большое количество микробов и вирусов. Работающий теплый пол предотвращает появление плесени, а также не поднимает пыль во время работы, что особенно важно для спальни, игровой комнаты для детей, гостиной, большого зала или коридора.

Теплый пол

Как можно сделать своими руками теплый пол в теплице. Способы обогрева грунта различными средствами. Схемы систем подогрева.

Что собой представляет инфракрасный стержневой теплый пол. Конструкция, принцип работы, описание монтажа. Реальные преимущества и недостатки.

Из чего состоит и как функционирует гребенка для теплого пола. Как собрать заводской и самодельный распределительный узел. Рекомендации по настройке.

Рекомендации, как правильно собрать коллектор для теплого пола. Состав и устройство смесительно-распределительного узла, принцип его действия.

Как правильно выполнить подготовительные работы к заливке и какую выдержать толщину стяжки теплого пола. Рекомендации по устройству деформационных швов.

Рекомендации о том, какие трубы лучше выбрать для теплого пола. Виды труб, применимых для систем напольного обогрева, их характерист. Способ расчета стоимости.

Виды нагревательных элементов и рекомендации, как выбрать теплый пол под плитку. Нюансы использования водяных или электрических систем напольного обогрева.

Рекомендации по укладке теплого пола под плитку своими руками. Особенности монтажа электрических и водяных элементов нагрева.

Как правильно выбрать и устроить в доме или квартире электрический теплый пол своими руками. Виды напольных систем обогрева, рекомендации по их выбору и монтажу.

Как правильно выбрать тип напольного обогрева и сделать теплый пол в ванной комнате своими руками. Рекомендации по выполнению монтажных работ и подключения системы.

Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей.

Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея.

Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется подложка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.

По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Электрический теплый пол под плитку своими руками

Система отопления «теплый пол» давно доказала, что является оптимальным вариантом обогрева собственного дома.

Не будем говорить о том, какими преимуществами она обладает. Наша цель — изучить, как правильно уложить электрический теплый пол под керамическую плитку своими руками.

Почему нас заинтересовал процесс, который можно провести самостоятельно, не обращаясь за помощью к специалистам?

Начнем с того, что электрический теплый пол — это самая простая система, которую своими руками провести не очень сложно.

Специалисты считают, что это, по сути, большой электрический конструктор, с которым справится даже ребенок. Так ли это на самом деле? Будем разбираться.

Общая схема

Итак, нас интересуют именно электрические теплые полы. Чтобы правильно их класть, необходимо знать послойное расположение всех используемых в этом процессе материалов.

Пойдем снизу от полового основания:

Бетонное или деревянное основание — так называемый черновой пол.

Требования к нему стандартны — максимальная ровность, высокая прочность и минимальное количество дефектов в виде трещин, выемок и сколов.Утеплитель из неплавкого материала. Лучше всего здесь подойдет вспененный полиэтилен или полистирол, отделанный фольгированным слоем. Последний должен быть направлен вверх к потолку.

Система крепежей.

Чаще всего для электрического теплого пола она идет в комплекте. Это или армирующая сетка, или специальная клеящаяся пленка.Сам теплый пол с термодатчиком и терморегулятором.Стяжка из цементно-песчаного раствора или специальная смесь для теплых полов.

Обратите внимание, что этот слой должен быть толщиной 30–50 мм.И последний слой — кафель для пола.

Как видите, пирог должен получиться многослойным, но именно так и надо проводить электрический теплый пол под керамическую плитку.

Другого выхода нет. Такая многослойность — это гарантия качества, долгосрочной эксплуатации и эффективной теплоотдачи. А значит, вы получите тот температурный режим, который задаете сами.

Разновидности электрического теплого пола

Вопрос, какой электрический теплый пол под плитку лучше, звучит сегодня не так уж редко. Производители подобного оборудования предлагают несколько вариантов:

Теплый пол с нагревательным кабелем.Электрические маты, в основе которых лежит токопроводящий элемент, уложенный на стеклополотно.

Это уже готовые к использованию секции, которые просто соединяются между собой.Инфракрасный нагревательный элемент. Это более сложная конструкция, хотя и ее своими руками можно уложить без особых трудностей. Подобные системы специалисты называют пленочным теплым полом.

Чем отличаются все три варианта друг от друга? Сравнивать два первых и третий вариант будет просто. В них тепло вырабатывается за счет преобразования электроэнергии, но технология отдачи тепла совершенно разная.

А вот два первых между собой практически не отличаются. И в первом, и во втором случае используется нагревательный кабель. Просто уложен он по-особому во втором варианте и уже готов к применению.

Специальный мат

Изолированный нагревательный кабель дает свободу в плане его укладки — частоты уложенных ветвей и контуров, конфигурации и так далее. С матами этого сделать невозможно. Конфигурация предопределена на заводе, так что много с ними не пофантазируешь.

Зато маты легко укладывать. Они изготавливаются в виде рулонов, которые раскатываются на определенной площади. Их можно подрезать или увеличивать в длину, так что проблем здесь обычно не возникает.

Есть, правда, в отличиях один немаловажный нюанс.

Отдельный нагревательный кабель можно использовать и в качестве основного источника тепловой энергии, и в качестве дополнительного. А вот маты электрического теплого пола применяются только как дополнительная система отопления. К примеру, ими чаще всего утепляют пол под плитку в ванных и туалетных комнатах, а также в кухнях.

Сами нагревательные кабели делятся на две группы:

Резистивные. Это одножильный или двухжильный кабель, обладающий большим сопротивлением — самый простой элемент, когда дело касается монтажа и укладки электрического теплого пола.Саморегулирующиеся.

Это многожильный элемент, конструкция которого регулирует силу тока по всей длине контура. А это говорит о том, что такой токопроводящий материал будет служить долго. Ведь тепло будет действовать на всем протяжении длины без колебаний и перепадов.

Этапы монтажного процесса

Послойная схема

Итак, мы разобрались с типами и видами электрического теплого пола. Теперь можно переходить к вопросу монтажа. Начнем с того, что существуют определенные нормы, определяющие мощность выделения тепловой энергии в зависимости от места установки этой отопительной системы:

Внимание! Определить мощность теплого пола самостоятельно не так-то просто, поэтому советуем воспользоваться услугами специалиста, который точно подсчитает необходимую мощность. С его помощью можно определиться с конфигурацией прокладки кабеля, если используется отдельный нагревательный элемент. А вот монтаж уже допустимо проводить своими руками.

Схема монтажного процесса

Пошаговая инструкция

В первую очередь выравнивается половое основание, например, обычной стяжкой. Обращаем ваше внимание на то, что небольшой перепад плоскости допустим, но не больше 2 мм на 1 квадратный метр площади пола.

Устанавливается терморегулятор. Он может быть вмонтирован прямо в стену в открытом виде или располагаться в специальном шкафу.Теперь по периметру комнаты у пола прямо по стене проклеивается специальная демпферная лента. Она, во-первых, создаст небольшой буфер между стеной и укладываемыми слоями, что позволит последним расширяться при нагреве.

Во-вторых, с ее помощью закрывается стык между полом и стеной.Далее монтируется теплоизоляционный материал. Затем на определенном расстоянии друг от друга раскладывается двусторонняя самоклеющаяся лента. Вместо нее сегодня все чаще используется металлическая сетка, обладающая двойной функцией.

Во-первых, это крепежная деталь для кабеля, а, во-вторых — армирующий каркас для заливаемого поверх кабельной системы бетонного раствора.Если в качестве электрического теплого пола используется пленочный вариант, тогда ни сетка, ни лента не нужны.

Ведь пленочный теплый пол состоит из уже готовых матов, куда вмонтирован кабель. Устанавливается отдельный нагревательный кабель.

Монтируется термодатчик.

Обратите внимание на то, что этот прибор надо класть между ветвями кабеля прямо на пол. Он должен точно определять температуру, которая отводится от пола. Укладка термодатчика производится в гофрированную трубку из пластика.

С терморегулятором, установленным на стене, он соединяется проводами для передачи сигнала.Вся система подключается и тестируется прямым подключением. Необходимо проверить, чтобы все контуры или маты грелись равномерно. Самое важное — перед пробным включением надо проверить систему на сопротивление.

Показатели сопротивления указаны в инструкции, которая прилагается к системе «теплый пол».

Цементно-песчаным раствором заливается пол под керамическую плитку. Обязательное условие — чтобы стяжка приняла высокую прочность. И последний этап — укладка керамической плитки.

На этом можно считать, что кабельный отопительный пол полностью смонтирован.

Полезные советы

Укладка плитки

Укладывать электрический теплый пол нужно так, чтобы его кабель не попадал под тяжелые предметы. Особенно это касается ножек громоздкой мебели.

Постоянное давление создаст разрыв контура, что приведет к выходу из строя целого участка.Залитая поверх пленочного пола стяжка должна обязательно хорошо просохнуть. Если этого не сделать, то велика вероятность, что под действием высоких температур она начнет лопаться и растрескиваться.

А это приведет к образованию внутри полостей, которые часто становятся причинами перегрева кабеля или неравномерного распределения тепла.

Оптимальный срок высыхания стяжки — 28 дней. Именно после этого периода стяжка приобретает марочную прочность.Класть электрический теплый пол своими руками не так уж сложно, в чем вы смогли убедиться сами. Но строго следуйте инструкции, которая идет в комплекте с приобретаемым оборудованием.Если вы в чем-то сомневаетесь, то не стоит браться за дело.

Небольшое отклонение от нормы или небольшая ошибка приведут к неприятностям, связанным с выходом из строя всей отопительной системы. А это ее ремонт или демонтаж, требующий снятия всего напольного покрытия или его части. Вам это нужно?

Заключение по теме

Провести монтаж электрического теплого пола — пленочного или кабельного — сможет каждый домашний мастер.

Уложить теплый пол под керамическую плитку тоже большого труда не составит.

Важно лишь правильно подобрать мощность системы, равномерно распределить кабель по площади основания и точно соблюсти все нормы и требования, не исключая ни одного слоя.

Если вы все учтете, то получите теплый пол, работающий эффективно и долго.

Теплый пол в ванной комнате своими руками

Один из способов сделать ванную комнату более комфортной – обустроить в ней систему теплый пол. В результате удается понизить влажность в помещении и установить в нем должный микроклимат.

Особенности применения теплого пола в ванной

Весьма благоприятствует использованию в ванной дополнительного обогревающего источника тот факт, что материалом отделки там обычно выступает керамическая плитка. Как правило, эти комнаты оснащаются двумя типами теплого пола – водяным и электрическим.

Наибольшей популярностью среди жильцов квартир пользуется инфракрасный (электрический) теплый пол.

Причинами такой востребованности является простота укладки и дальнейшего использования системы. Водяной теплый пол в ванной своими руками установить гораздо сложнее.

Основой инфракрасного теплогопола для ванной комнаты выступает специальные нагревательные маты электрического типа. Строго говоря, речь в этом случае идет о текстильной базе, которая оснащена встроенными нагревательными элементами. Благодаря термостату проводится несложная настройка необходимого температурного режима обогреваемого помещения.

Что касается водяного теплого пола в ванной, то это один из контуров напольного обогрева жилища. Принципом его работы является применение в качестве теплоносителя горячей воды, которая циркулирует по полимерным трубам внутри напольной стяжки санузла. Этот метод, как сделать водяной теплый пол в ванной, чаще всего применяется в загородных домах и коттеджах.

Преимущества электрического теплого пола:

Очень удобно то, что установка теплых полов в ванной комнате своими руками не влечет за собой чрезмерного подъема уровня основания: это происходит в пределах всего лишь 4-х мм.

 Что касается водяных систем, то там из-за необходимости укладки новой стяжки поверхность пола приподнимается почти на 10 см. Во многих случаях это воспринимается, как серьезный недостаток. С другой стороны, эксплуатация водяных теплых полов обходится значительно дешевле, чем электрических.

Электрический обогрев

Обогревающими конструкциями электрического типа разрешается оснащать практически любые помещения, включая и те, где водяной теплый пол не может быть уложен по тем или иным причинам. Значительная простота монтажных работ электрического теплого в ванной своими руками позволяет справиться с их реализацией любому человеку.

Особенностью ванных комнат является высокий уровень влажности воздуха, которая способствует появлению грибка и плесени: данные биологические образования имеют весьма негативное воздействие на здоровье человека. Установка теплого пола позволяет в значительной мере оптимизировать ситуацию, из-за чего грибок практически не появляется.

Рекомендации по обустройству теплого пола в ванной комнате своими руками

Прежде, чем приступать к самостоятельной реализации, необходимо ознакомиться с технологией, как правильно сделать теплый пол в ванной. Строго говоря, под электрическим обогревомпола подразумевается совершенно автономная от основного покрытия конструкция, которую можно устанавливать как до, так и после обустройства финишной отделки.

В состав системы входят:

Нагревательные кабели или маты. Их монтируют поверх бетонного основания либо на старую плитку.

После этого кабели необходимо прочно приклеить к основанию. В состав матов входит ткань и вплетенные в нее нагревательные элементы, надежно защищенные от воздействия влаги. Для коммутации с электросетью каждый мат имеет в начале и конце свободную проводку длиной примерно 4 м.

Для питания системы подойдет обычная электрическая сеть с напряжением 220 В. Встроенный датчик. Позволяет следить за температурным режимом водяного теплого пола в ванной.Терморегулятор электронного типа. Предназначен для установки необходимого уровня нагрева системы.

Чтобы добиться точности постилки матов возле различных выступов и углов комнаты, для их раскроя рекомендуется использовать ножницы. Укладка теплого пола в ванной осуществляется с помощью хлорвинилового клея.

Высыхание клеевого раствора обычно происходит в течении трех дней: после этого можно смело приступать к укладке напольной плитки. Нанесение монтажного клея проводится зубчатым шпателем. Для прокладки проводов температурныхдатчиков и подводящих кабелей используются специальные трубы: по завершению процедуры распределительную коробку закрывают крышкой.

Самым подходящим местом для начала раскроя и дальнейшей укладки нагревательных матов считается район ванны и углы санузла.

При необходимости маты оснащаются небольшими вырезами. Делать это нужно максимально аккуратно, чтобы не задеть нагревательные элементы. Самостоятельный монтаж теплых полов в ванной обычно не вызывает каких-то затруднений: главное – соблюдать аккуратность и последовательность всех необходимых операций.

По ходу устройства теплыхполов в ванной комнате следует избегать пережимов, изгибов и порезки проводки. Перед поклейкой матов основание необходимо хорошо почистить и высушить, а для реализации самой процедуры приобрести термостойкий плиточный клей.

Последующие работы по подключению всех конструкционных узлов системы разрешается проводить только после высыхания клея.

Отзывы об использовании теплых полов в ванной самые положительные: они очень удобны тем, что предназначаются для обогрева именно небольших площадей. Благодаря терморегулятору можно провести точную настройку необходимой температуры, поддерживая ее на должном уровне в течение суток.

Особенности монтажных работ

Перед тем, как сделать теплый пол в ванной комнате, необходимо учесть следующие моменты:

Основание. Рабочую поверхность требуется выровнять и почистить: присутствующие неровности не должны превышать 10 мм.

Чтобы теплоизоляционная прослойка не деформировалась, черновое основание обычно выравнивается тонким слоем песчано-цементного раствора.Подготовительные мероприятия. Готовясь к укладке теплоизоляционного материала, необходимо проверить, разрешается ли проектом дома монтировать теплые полы в помещении ванной.

 Если подобное разрешение имеется, то поверх почищенного и выровненного основания проводится укладка паро- и гидроизоляции рулонного, обмазочного или наливного типа.

При использовании наливного слоя на битумной основе необходимо дождаться полного его высыхания, прежде чем монтировать пенополистирольную теплоизоляцию.

Теплоизоляционный слой. Для теплоизоляции теплых полов в ванной можно применить пенополистирол, жесткие минеральные плиты, пробковый утеплитель или специальную фольгу. Особенно способствует увеличению эффективности электрических полов применение отражающей алюминиевой фольги.

Однако следует избегать использования фольгированного материала без дополнительного защитного слоя. Дело в том, что в растворе стяжки зачастую присутствует щелочь, которая быстро разъедает алюминий. Как следствие, такие полы будут нуждаться в частом ремонте.

Из такой фольги, как правило, обустраивают пароизоляционный слой: под цементно-песчаную стяжку ее лучше не укладывать. Алюминиевые отражающие утеплители разрешается применять только под стяжками на гипсовой основе (фольга в таких случаях должна быть достаточно толстой).

Очень удобным вариантом, как положить теплый пол в ванной, является использование готовых изоляционных плит.

Как правило, они оснащаются специальными посадочными местами для нагревающих кабелей, что заметно упрощает работу.

Монтируя этот утеплитель, важно соблюдать максимальную плотность укладки, т. к. любая щель или зазор становится местом утечки тепла.

Преимущество термоматов

Электрические теплыеполы в ванной на основании греющегося кабеля считаются наиболее сложными для самостоятельной реализации, т.к. требуют дополнительной стяжки пола (в ее толще располагается кабель). Чтобы обойтись без стяжки, лучше использовать системы с термоматами: речь идет о тонком кабеле, уложенном на синтетическую сетку.

Все, что потребуется в этом случае – разложить сетку на поверхности пола, покрыв ее финишным покрытием. Еще одной разновидностью теплых полов является нагревающаяся пленка со специальными токопроводящими прожилками.

Электрический ток, проходя по ним, провоцирует возникновение инфракрасногоизлучения, обогревающего помещение.

Как сделать теплый пол: как правильно делать водяной, электрический пол самостоятельно, как провести от отопления, просто построить, положить своими руками, как надо делать

Теплые полы уже давно перестали восприниматься, как нечто диковинное и необычное. Преимущество такой системы в том, что ее можно использовать как в роли.

Как правильно сделать теплый пол: как установить, проложить водяной или электрический теплый пол, как прокладывать.

Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений.

Более того, очень многие модели легко смонтировать. Теплый пол на кухне: как сделать своими руками водяной и электрический теплый пол, какой выбрать.

При установке тёплого пола на кухне кардинально меняется микроклимат в лучшую сторону. Появляется желание собрать всю семью вместе и организовать.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить электрический пол в ванной своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

https://cotlix.com/category/teplyj-pol

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

http://gidotopleniya.ru/teplyj-pol/jelektricheskij-teplyj-pol-pod-plitku-svoimi-rukami-7700

http://ir-leasing.ru/company/irinfo/teplyj-pol-v-vannoj-komnate-svoimi-rukami-vodjanoj/

Теплый пол своими руками: обязательные к прочтению советы по установке

Если вы ремонтируете одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет никаких причин, по которым вам не следует также подумать об установке теплых полов (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1.Подумайте о тепловой мощности

Хорошо ли изолирована комната, которую вы хотите обогреть, например, новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечить ваш набор DIY UFH. Не знаете, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите высококачественную систему или комплект

Есть старая поговорка, которая гласит: «Если вы покупаете дешево, вы платите дважды».Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выберите низкопрофильную систему

При ремонте помещения и укладке UFH поверх существующего пола важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения крепления и фурнитуры. Некоторые системы добавляют всего 15 мм общей высоты. Наш ассортимент LoPro ® включает в себя популярные решения для водяного (теплой воды) напольного отопления, которые доступны в виде простых в установке комплектов OneZone ® .

Мы попросили эксперта DIY Джона из Warton Woodworks высказать свое мнение о UFH:

.

«Многие дома становятся более открытой планировки, что означает ограниченное пространство на стенах для традиционных радиаторов. Пол с подогревом — это эффективный способ обогреть большую комнату открытой планировки, освобождая место на стене для мебели». — Джон Уортон из Warton Woodworks

4. Учитывайте вес системы UFH

Это может показаться странным, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть. Если вы планируете установить теплый пол своими руками, вы, вероятно, не захотите таскать поддоны с тяжелыми компонентами в нужную часть дома. Если это вас беспокоит, выберите легкую систему, и ваша спина будет вам благодарна.

5. Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить напольные компоненты комплекта UFH – полезно, если вы ограничены в бюджете! Но когда дело доходит до установки коллектора и прокладки трубопровода обратно к котлу, необходимо вызвать сантехника.Они смогут завершить установку, ввести UFH в эксплуатацию и перепроверить, правильно ли работает система.


«Теплый пол более эффективен по двум причинам. Во-первых, это дает вам ощущение, что вам теплее, чем вы есть на самом деле, так как вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно прогревает всю комнату, что помогает устранить холодные пятна. В целом, теплый пол помогает сэкономить деньги на счетах за отопление, так как сокращает время, в течение которого отопление включено. — Джон Уортон из Warton Woodworks.

LoPro

® Lite – идеальная установка системы напольного отопления своими руками

Легкая, низкопрофильная, универсальная и полностью сухая система LoPro ® Lite представляет собой модифицированную систему напольного отопления, которая была разработана таким образом, чтобы ее было легко установить. LoPro ® Lite, последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, доступно как в виде разработанной системы для всего дома, так и в виде высококачественного комплекта OneZone ® для мокрого (теплой воды) напольного отопления. отдельные комнаты или зоны.

LoPro ® Lite состоит из предварительно фрезерованных плит EPS (вспененного полистирола) высокой плотности, которые обладают превосходной точечной нагрузкой и добавляют всего 15 мм (высота монеты в 5 пенсов) к существующему уровню пола перед полом. палуба. Диффузорные пластины располагаются на прямых участках плит для улучшения распределения тепла от 10-мм трубы FastFlo, а затем поверх панелей и трубы UFH может быть уложен стандартный настил из ДСП перед установкой напольных покрытий.

LoPro

® Max и LoPro ® 10 систем напольного отопления

LoPro ® Max — это еще один низкопрофильный вариант, который также доступен в виде разработанной системы напольного отопления для всего дома или в виде комплекта для напольного отопления OneZone ® DIY.Он обеспечивает более высокую теплоотдачу, что делает его идеальным для помещений, которые трудно обогреть, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ® 10 — это отмеченное наградами оригинальное низкопрофильное решение для модернизации систем отопления, доступное в виде спроектированной системы подогрева пола для всего дома. LoPro ® 10 наносится на существующий пол и имеет сверхтонкую толщину всего 15 мм. Система в основном сухая, требуется лишь небольшое количество самовыравнивающейся смеси для покрытия предварительно проложенных труб UFH.

Узнайте больше о LoPro ® Системы подогрева пола своими руками

Как насчет электрических теплых полов своими руками?

Наряду с мокрым теплым полом своими руками, в котором используется теплая вода и трубы, мы также предлагаем электрическую систему теплых полов своими руками. Комплект ElectroMat ® OneZone ® компании Nu-Heat прост в установке и идеально подходит для облицованных плиткой помещений, таких как ванные комнаты или кухни.

«Напольная плитка может вызывать холод на ногах круглый год при использовании традиционных методов нагрева.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, давая вам желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается вверх, нагревая вас с головы до ног. Напольная плитка будет оставаться теплой в течение определенного периода времени, даже если отопление выключено». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками можно быстро и просто установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите обогреть большее пространство, мы рекомендуем системы водяного теплого пола, сделанные своими руками, такие как LoPro ® .

Как Nu-Heat может помочь с теплым полом своими руками?

Независимо от ситуации или критериев проекта, Nu-Heat может предоставить решение UFH, которое подойдет именно вам. Мы можем посоветовать, какие части установки вы можете выполнить сами, а какие потребуют помощи установщика. Если вам нужна спроектированная система для всего дома или комплект для подогрева пола своими руками, наша дружная команда предоставит вам экспертную консультацию, чтобы вы получили лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или напишите по адресу [email protected], чтобы обсудить решения для обогрева пола в вашем доме.

Теплый пол своими руками

Теплый пол своими руками — популярный проект, потому что многие люди ненавидят ходить по холодным полам. Часто нет ничего более комфортного, чем успокаивающее тепло, создаваемое самодельной системой подогрева пола.

Некоторые самодельные системы подогрева пола просты в установке, в то время как другие требуют участия и навыков профессионала. Электрические коврики с подогревом пола очень популярны, потому что вы просто разворачиваете их, подключаете к электрической системе, а затем покрываете материалом для пола.Керамическая плитка, гранитные полы и любые другие изделия из натурального камня очень хорошо сочетаются с этими электрическими ковриками для подогрева пола. Причина этого проста: маты теплого пола очень тонкие.

Самодельные системы водяного отопления представляют собой более сложную задачу. Чтобы производить достаточно тепла, водяные системы водяного отопления своими руками должны иметь размер трубы с внутренним диаметром почти полдюйма или больше. Эти большие трубы не могут быть легко покрыты напольными материалами, поэтому их часто устанавливают внутри бетонной плиты под системой деревянного чернового пола.

Можно сделать самодельную систему подогрева пола поверх деревянного пола, но трубы часто должны быть покрыты жидким составом, который выглядит как пудинг, но схватывается и затвердевает, как бетон. Это очень сложный многоэтапный процесс, и многие мастера не имеют инструментов и навыков, необходимых для профессиональной установки.

В системах горячего водоснабжения также требуются бойлеры или водонагреватели для выработки тепла, передаваемого по трубам отопления под полом.Требуется большое мастерство, чтобы определить размер, установить и подключить эти отопительные установки к системам трубопроводов.

Самая большая ошибка, которую может совершить самостоятельный мастер при установке системы лучистого отопления в полу, — это недостаточный размер системы. Очень важно убедиться, что установлено правильное количество тепла, чтобы компенсировать потери холода или тепла. Не все дома нуждаются в одинаковом количестве нагревательных элементов. Для помещения, где зимой становится холоднее, потребуется больше БТЕ, чем для дома с мягким климатом. Обратите внимание на руководства по размерам, выпускаемые производителями отопительных приборов.

Методы электропроводки очень важны, когда речь идет о самодельных системах подогрева пола. Многие самодельщики не являются квалифицированными электриками, и они могут перегрузить цепи, если не будут осторожны. Эта серьезная ошибка может вызвать смертельный электрический пожар.

Электрическая система обогрева пола может потреблять значительный электрический ток, и вы должны убедиться, что коврик подключен к собственной цепи, если этого требуют инструкции или электротехнические правила. Добавление новых электрических цепей — это не сложный проект, но он может быть очень пугающим.

Колонна EM0039

Электрические теплые полы своими руками — Kezzabeth

Если вы еще не знаете (я упоминал об этом бесчисленное количество раз, но на всякий случай, если вы здесь новый читатель), у нас их нет. форма центрального отопления в настоящее время. В конечном итоге мы будем инвестировать в энергоэффективные электрические радиаторы для спален, и мы уже вложили средства в печь для дров для нижнего этажа. Проблема с этой настройкой заключается в том, что, когда горелка не работает, внизу все равно будет чертовски холодно.Таким образом, пол с подогревом был определенно тем, что мы хотели для кухни. Он может включать таймер еще до того, как мы проснемся, он не занимает пространство на стене, как традиционный радиатор (что ПРЕКРАСНО, потому что здесь нет места на стене!), а электрический теплый пол также распределяет это тепло лучше. равномерно по комнате, чем стандартный радиатор тоже!

Вооружившись небольшим бюджетом, я знал, что теплый пол своими руками — единственный вариант для нас. На рынке так много брендов, что трудно понять, какой продукт выбрать.Я прошерстил, казалось, всю всемирную паутину, прежде чем в конце концов остановил свой выбор на бренде ProWarm. Мало того, что у них есть политика замены без споров, если вы повредите кабели, и пожизненная гарантия, они также очень хороши и получили хорошие отзывы! Можете ли вы пойти не так?

Таким образом, в комплект входит почти все, что вам нужно для установки: грунтовка, клейкая лента, ролики, сами кабели и терморегулятор. Единственное, что в него не входит, — это изоляционные плиты, которые не являются обязательными, но рекомендуются в зависимости от типа чернового пола.Вы можете купить комплект в различных размерах и 3 различных мощностях. Наш комплект площадью 7 квадратных метров с максимальной мощностью 2000 Вт рекомендуется для помещений, где он будет основным источником отопления. Что касается стоимости, я купил комплект в магазине eBay, «Магазин теплых полов» за 132 фунта стерлингов, что было на 50% меньше, чем на реальном веб-сайте магазина теплых полов, где термостат также стоит дополнительно! Я не совсем уверен, является ли магазин eBay и официальный сайт одной и той же компанией — они кажутся очень похожими, даже по дизайну… но тогда почему такая разительная разница в цене? В любом случае, это была настоящая и чертовски выгодная сделка!

Итак, я решил поделиться процессом, через который мы прошли, чтобы установить его, сколько стоит сделать своими руками и в целом поделиться своим опытом. Напомню, вот как комната выглядела раньше:

.

Если вы заинтересованы в установке собственного электрического теплого пола — я также настоятельно рекомендую просмотреть некоторые видеоуроки на веб-сайте магазина теплых полов!

Шаг 1 – Монтаж изоляционных плит

Какой смысл в теплых полах, если в конечном итоге вы просто нагреваете холодный бетонный пол под ним? (Предполагая, что вы укладываете бетон здесь — идите со мной!) Изоляционные плиты настолько важны, чтобы гарантировать, что тепло идет вверх, а не вниз.Вы можете получить несколько разных типов досок разной толщины в зависимости от того, на какой поверхности вы их используете. Мы выбрали самую тонкую и дешевую, потому что у нас очень ограниченный бюджет, и мы также не можем позволить себе увеличить высоту пола (плитка уже имеет колоссальную толщину 22 мм!), но, очевидно, более толстая, наверное лучше. Доски, которые мы используем, в основном представляют собой вспененный материал. Он поставляется в виде жесткого листа, и его можно разрезать обычным ножом, чтобы вставить его в нужное положение, покрывая весь пол. Они также были от того же продавца eBay по СДЕЛКЕ по цене менее 3 фунтов стерлингов за доску!

При укладке на бетон он приклеивается к полу обычным гибким клеем для плитки (убедитесь, что он подходит для использования с теплыми полами!). Самой сложной частью этого было убедиться, что под ним нет воздушных карманов, но в остальном это было очень быстро и заняло меньше дня работы. В комплект также входит грунтовка, которая, похоже, представляет собой своего рода водный раствор ПВА, который вы сначала накатываете на бетон, что, я думаю, вероятно, просто помогает с адгезией.Если вы кладете на дерево, доски просто привинчиваются.

После установки мы заклеили стыки клейкой лентой, это обеспечит полную водонепроницаемость и отсутствие возможности поцарапать или приподнять края. Некоторое время иметь полностью синий пол было определенно немного странно, хотя собакам это нравилось — я думаю, что что-то лучше, чем твердый бетонный пол, когда ты собака!

Шаг 2. Установка датчика термостата

Если вы используете термостат с подогревом пола, вам нужно будет вывести часть изоляционной плиты (и, возможно, чернового пола), чтобы убедиться, что датчик находится на одном уровне с полом. Датчик должен располагаться на расстоянии 30 см от стены и в подходящем месте, где вы сможете протянуть провода, чтобы подключить его к сети и управлению. Если вы используете очень толстую изоляционную плиту, вам, вероятно, нужно будет просто вырезать часть плиты. Но так как наш очень тонкий, нам пришлось прокладывать каналы и в бетонный пол. Мы сделали это, просверлив несколько отверстий, а затем используя долото для каменной кладки, чтобы вырезать остальные. Датчик также будет подаваться через отдельный канал (это упрощает замену в будущем, если он когда-нибудь сломается), поэтому вам также необходимо принять во внимание его ширину.

Шаг 3 – Прокладка нагревательных кабелей

Электрический теплый пол осуществляется по одному очень длинному кабелю. Чтобы это работало правильно, они должны быть расположены равномерно, не слишком близко и не слишком далеко друг от друга, а в основном просто правильно уложены. Очень важно, чтобы вы купили теплый пол правильного размера, так как провода нельзя перерезать. Если вам нужно 7,6 м в квадрате, вам нужно будет купить только комплект на 7 м. Кабели можно купить либо в разобранном виде, либо в виде коврика. Наличие его на коврике означает, что половина работы уже сделана, так как провода уже уложены и расположены на равном расстоянии друг от друга.Если у вас очень квадратная или прямоугольная комната, лучше всего подойдут коврики.

Если у вас есть какие-то странные углы, углы или стационарная мебель, которую нужно разместить, то сетчатые части матов можно разрезать, чтобы освободить провода, и разместить их соответствующим образом, продолжая тот же шаблон и следя за тем, чтобы провода были расположены одинаково. Затем провода можно просто заклеить скотчем. Я рекомендую сначала свободно закрепить все провода, чтобы убедиться, что вы довольны общей компоновкой, прежде чем вернуться и закрепить их должным образом.Я обнаружил, что это было немного проб и ошибок при прокладке проводов. Вы, очевидно, не можете пересекать провода, поэтому неудобные углы и углы могут потребовать немного усилий, чтобы убедиться, что область достаточно покрыта, что позволяет наилучшим образом использовать кабели.

Поскольку это кухня, подогрев полов под шкафами явно не нужен. Вы также не хотите укладывать теплые полы в тех местах, где на полу будет стоять постоянная мебель или какие-либо покрытия, которые могут вызвать перегрев кабелей.Их также не следует укладывать под плинтуса.

Если вы боитесь повредить кабели во время установки, вы также можете приобрести мультиметр для отслеживания электрического сопротивления. Комплект сообщает вам, какими должны быть показания сопротивления, а проведение измерений во время их прокладки в основном дает вам уверенность в том, что вы не повредили кабели в процессе.

Вы также должны убедиться, что вы записали расположение кабелей и где именно они проложены.В комплект входит сетка, чтобы вы могли это сделать, и это также важно передать любым новым домовладельцам в будущем.

Этап 4 – Покрытие самовыравнивающейся смесью

Этот шаг не является обязательным, но он помогает защитить кабели, если вы не собираетесь укладывать напольное покрытие сразу, а также значительно упрощает укладку плитки, если вы собираетесь использовать именно такой вариант напольного покрытия. Вам не придется беспокоиться о повреждении кабелей мастерком, и это также гарантирует, что кабели будут полностью покрыты, поэтому не будет воздушных карманов, которые могут привести к их перегреву (что может произойти с плохой плиткой!).

Для нас это было ежу понятно. Мы никогда раньше не использовали самовыравнивающуюся смесь, и из всего процесса утепления пола своими руками эта часть была самой сложной! Самой большой ошибкой, которую я совершил, было то, что я шел один. Оказывается, смешивание ведер занимает больше времени, чем я ожидал, а выравнивающая смесь застывает вооооооооооооооооооооооооооооооооооооооооооооооооооооо из из из изум из изумления я был готов к этому. Поскольку я был один, у меня не было готового следующего ведра сразу после того, как я положил первое. К тому времени, когда я приготовил второе ведро, выравнивающая смесь на полу уже слишком затвердела, чтобы правильно слиться.Все закончилось какой-то неразберихой. Мне также потребовалось больше выравнивающей смеси, чем я купил, что также было небольшой катастрофой. В принципе, было не весело.

Концепция проста; налейте, разложите, и он сделает все остальное за вас. НО убедитесь, что у вас есть кто-то, кто смешивает ведра, пока вы наливаете и распределяете его, чтобы следующая партия была готова к работе без ожидания. О, и купите больше, чем вы думаете, вам понадобится!

В итоге все обошлось, но пришлось пожертвовать выравнивающим составом по краям, где будут стоять юниты.Чтобы сэкономить деньги на плитке, мы все равно не собирались класть плитку под шкафы, но это, очевидно, не очень идеально, так как это означает, что выравнивающая смесь скатывается к краям. Я буду бороться с этим с помощью дополнительного клея, но вот и все — определенно самоделка, которая пошла не совсем по плану.

Шаг 5 – Добавьте напольное покрытие!

После высыхания самовыравнивающейся смеси можно укладывать напольное покрытие прямо поверх, конечно, убедившись, что оно подходит для полов с подогревом! Мы используем толстую известняковую плитку, которая подходит, хотя, очевидно, потребуется гораздо больше времени для ее нагрева. У меня были опасения, будет ли работать теплый пол даже при такой толщине, но все, что я читал в Интернете, говорило, что он будет работать, это просто означает более длительное время нагрева, хотя плитка должна сохранять тепло намного лучше.

Если вы укладываете плитку, вам все равно нужно убедиться, что под плиткой нет воздушных карманов, так как для эффективной работы вам нужен полный контакт. Я дам вам краткий обзор моей плитки здесь, но я действительно сохраню это для другого поста 😉

Шаг 6 – Подключение!

И все! Пригласите электрика, подключите провода, и все готово.Мы еще не подключили наши, поэтому я пока не могу дать вам обзор или полные эксплуатационные расходы, но я обещаю, что скоро сделаю дополнительный пост о том, стоило ли все это того. Так что следите за этим!

В общем, мне удалось сделать это своими руками всего за пару дней (не считая времени укладки плитки, с которым я чертовски медлителен!) и на самом деле это было не так уж сложно, тем более, что наши кабели были куплены заранее. положил на коврик. Это оказалось действительно очень доступным, поскольку большая часть стоимости приходилась на самонивелирующийся состав, который, я думаю, я мог бы получить намного дешевле, если бы заказал мешки вместе — моя половина виновата в том, что ошиблась в измерениях!

Я настоятельно рекомендую попробовать это самостоятельно, а также заглянуть на eBay, чтобы найти доступные предложения по отоплению 😉

Стоимость:

ИСКЛЮЧАЯ ПЛИТКУ И КЛЕЙ ДЛЯ ПЛИТКИ
(округлено до ближайшего фунта)

Приобретены новые инструменты:
Мультиметр 13 фунтов стерлингов

Используемые материалы:
– Изоляционные плиты 52 фунта стерлингов
– Клей для изоляционных плит 50 фунтов стерлингов
– Самонивелирующийся состав 88 фунтов стерлингов
– Комплект UFH и термостат 132 фунта стерлингов

Итого: 335 фунтов стерлингов

Комплекты для установки лучистого тепла «Сделай сам» DIY

Сделай сам — сделай сам — с комплектами для установки Radiantec
