Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры).

Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома.

Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения. Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла.
    В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

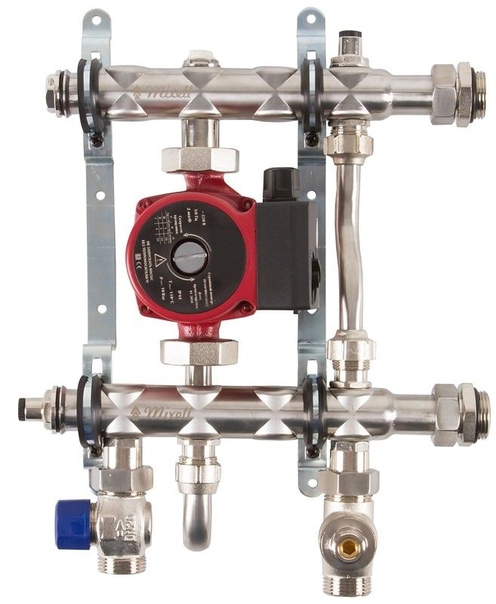

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства. Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

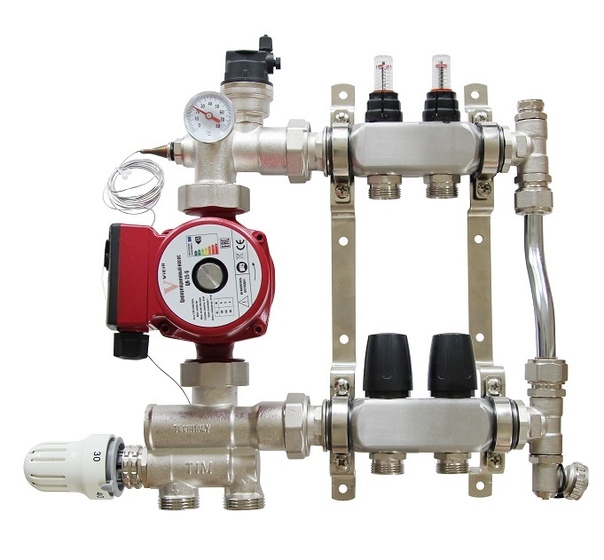

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки.

Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

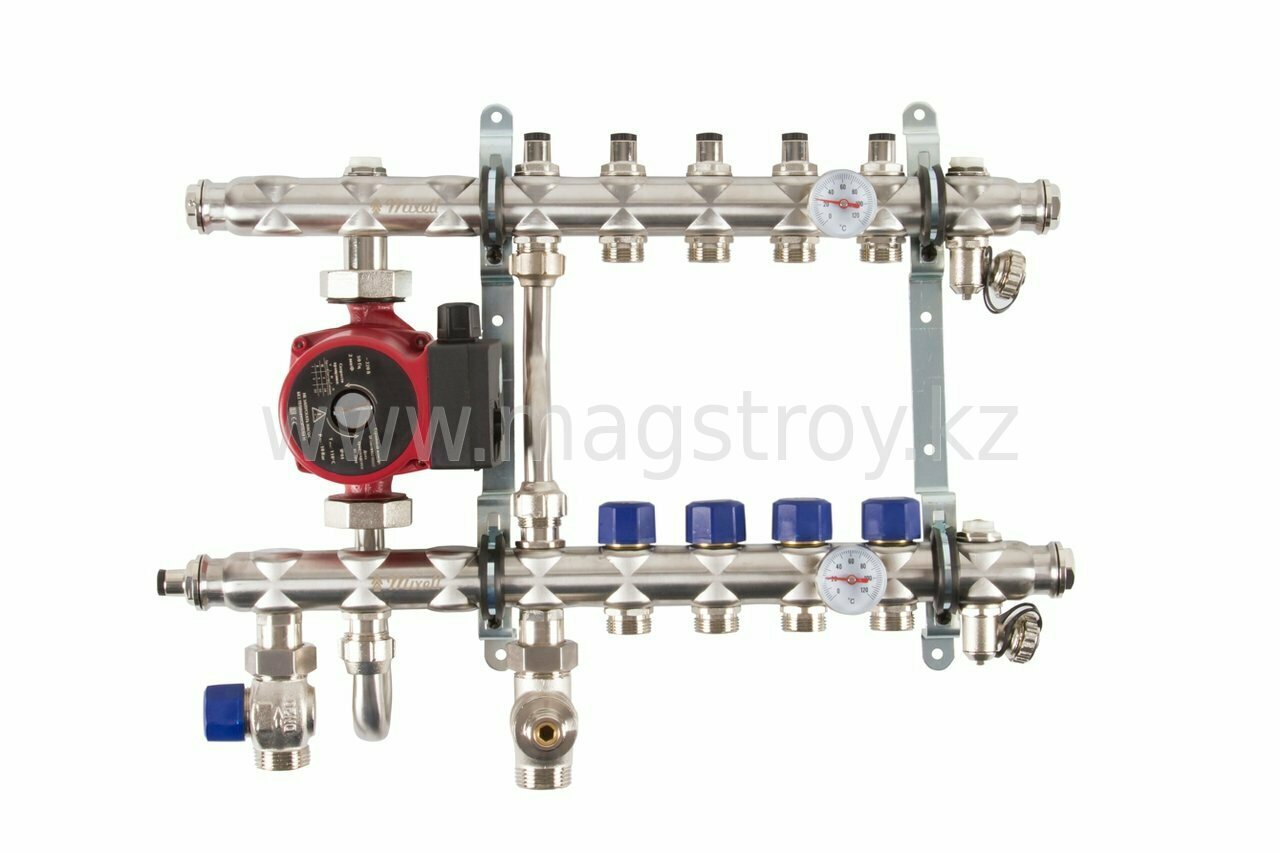

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Укладка водяного теплого пола в коридоре своими руками

Вопрос утепления полов актуален для любого дома, будь он старым или новостройкой. Наиболее распространёнными вариантами решения проблемы становятся водяной пол и стержневой тёплый пол. Разумеется, у многих людей возникают вопросы подобного рода: «Какой тёплый пол лучше выбрать?», «Как проводится укладка водяного теплого пола в коридоре своими руками?», «Что такое смесительный узел для теплого пола?», «Как установить себе дома стержневые тёплые полы?». Мы постараемся ответить если не на все, то хотя бы на часть этих вопросов. Для начала следует прояснить общий вопрос относительно монтажа тёплого пола.

Заливка наливного пола

С первого взгляда заливка тёплого пола может показаться непонятной и сложной, но на самом деле теплый пол (наливной пол) не потребует от вас значительных усилий. Укладка водяного тёплого пола, к примеру, ничем не сложнее укладки того же линолеума или ламината. Главное здесь – всего лишь несколько технологических правил, следуя которым, не пропуская ни единого этапа, вы сможете с лёгкостью устроить у себя дома тёплый пол вашей мечты. (См. также: Теплый пол на даче своими руками)

Главным правилом при работе с наливными полами становится подготовка основания. Такое основание должно отвечать двум необходимым требованиям: прочность и сухость. В настоящее время в магазинах можно приобрести готовые материалы для наливного пола. В каталогах компаний-производителей сухих смесей вы уже не раз встречали декоративные финальные покрытия и черновые самонивелирующиеся наливные полы.

Также часто интересуются люди и тем, как же сделать наливной пол под финальное покрытие, чтобы его можно было выровнять под цементное или бетонное основание. Чаще всего для этих целей используют самонивелирующуюся стяжку, о который мы говорили чуть ранее. Такая стяжка рассчитана на относительно небольшие перепады высоты, не более 5 см. Самонивелирующаяся стяжка станет для вас оптимальным выбором, если вы планируете смонтировать в вашей квартире или другом помещении систему тёплого пола. Такую стяжку можно без проблем наносить на нагревательные элементы, укрыв их предварительно изолоном.

Подготовка пола

Как уже говорилось, укладка водяного теплого пола требует качественной начальной подготовки. Для начала потребуется кромочная лента. Ее укладывают по всему периметру помещения, а в местах контакта с полимерной стяжкой дополнительно закрепляют. Эта лента в будущем поможет избежать тепловых деформаций пола. Кромочная лента способна компенсировать усадку пола и последующее расширение материала. Толщина такого демпферного покрытия должна соответствовать толщине покрытия. Если вы решили использовать самозатвердевающий наливной пол, то толщину ленты можно взять небольшой. В идеальном варианте этой ленты после завершения заливки не должно быть видно. Если же она начнёт выставляться, то её попросту закрывают плинтусами. (См. также: Как сделать теплый пол в комнате своими руками)

После того как вы нанесёте ленту и проведёте тщательную зачистку поверхности пола, подготовив таким образом бетонное основание, следует нанести грунтовку. В качестве грунтовки лучше всего использовать глубоко проникающий грунт, специально разработанный для наливных полов. Этот грунт способен снизить впитывающие свойства бетона, убрать пыль и увеличить адгезию. Грунт наносится валиком и тщательно разравнивается. Перед тем как начать следующий этап работ, нужно дождаться полного высыхания предыдущего слоя. После того как вы подготовите помещение к укладке тёплого пола, можно будет переходить непосредственно к укладке. Возьмём, к примеру, стержневой тёплый пол.

Стержневые тёплые полы

Стержневой тёплый пол является разновидностью инфракрасного пола. Он представляет собой особую систему обогрева, которая сохраняет в себе все преимущества инфракрасного пола, но при этом лишена одного из его главных недостатков, а именно больших затрат на электроэнергию. Стержневой пол гораздо более эффективен и экономичен. В роли нагревательного элемента в стержневом полу выступают гибкие стрежни, которые производят из особого материала – смеси карбона, серебра и графита.

Во время работы стержневой пол вырабатывает инфракрасное излучение с длиной волны от 8 до 14 мкм. При помощи этих волн и проводится обогрев помещения. Воздух элементами пола не прогревается, его нагрев ведётся уже от тепла расположенных в комнате предметов. Стержневые полы выпускаются в настоящее время в виде гибких матов с шагом отреза до 10 сантиметров. Внутри такого мата располагаются нагревательные стержни, параллельные между собой, а также специальные токопроводящие шины по сторонам. Укладка стержневого пола обычно не вызывает проблем даже у новичков, она отличается простотой и проводится на плиточный клей или тонкую стяжку. (См. также: Как сделать теплые полы дома своими руками)

Достоинства стержневого тёплого пола:

  • Достаточно большой срок эксплуатации, достигающий 50 лет.
  • Положительное влияние на организм человека.
  • Универсальность, которая обуславливает монтаж такой системы на любой плоскости в помещении, включая стены и потолок.
  • Простота монтажа. Как уже говорилось, смонтировать стержневой пол под силу и простому обывателю.
  • Предотвращение перегрева. Вам не придётся придумывать, как расставлять свою мебель, её можно будет свободно перемещать. В тех местах, где уровень теплоотдачи будет ниже, функция саморегулирования системы может автоматически понизить мощность. Для стержневых систем понятия «перегрев» попросту не существует.
  • Высочайший уровень надёжности. Система сможет продолжить работу даже в том случае, если сразу несколько стержней выйдут из строя.
  • (См. также: Как правильно уложить теплый пол под ламинат своими руками)

Монтаж стержневого пола

Первым делом при монтаже выкладывается изоляционный материал, в качестве которого чаще всего выступает изолон. Толщина материала должна составлять от 2 до 4 мм в зависимости от того, какое финишное покрытие вы собираетесь использовать. Стыки соединяются при помощи огнеупорной ленты. Отступ нагревательных элементов от стены и между собой должен составлять не менее 10 сантиметров. Секции стрежней закрепляются также при помощи огнеупорной ленты. Комплекты из 5 стержней дополнительно прикрепляются лентой по всей длине чёрных проводов. Оранжевые стрежни не должны иметь прямого контакта с лентой. Соединяется всё параллельно, длина стержня не должна превышать 25 см.

После того как все секции стержневого покрытия будут установлены, их следует соединить между собой. Для этого концы кабельные концы каждой секции зачищаются при помощи специального стриппера. Концы кабеля секции и соединительного провода вставляются в гильзы, где зажимаются и для создания дополнительной герметичности нагреваются феном. После этого останется только усадить термоустойчивую трубку, которая также прогревается феном. Термодатчик зашивается между оранжевыми стержнями нагревателя.

На завершающем этапе останется только удалить всю ненужную изоляцию с кабеля, различные концы которого остались неподключенными, и усадить термоустойчивую трубку, обработав последнюю для надёжности феном. Настало время включить всю систему в сеть и приступать к финишной укладке. (См. также: Выбор труб для водяного теплого пола)

Теперь, когда мы выяснили всё касательно стержневого тёплого пола, стоит обратить внимание на то, как происходит укладка водяного теплого пола в коридоре своими руками. Этоне сложнее укладки стержневого пола. Гораздо больше интересует многих вопрос, что же такое смесительный узел.



Смеситель водяного пола

В системах водяного тёплого пола ключевую роль играет смесительный узел. Перед тем как начать укладку тёплого пола, вам потребуется спроектировать всю систему, по которой станет в итоге циркулировать вода. Звучит это сложно, но в итоге для такого проектирования понадобится знать только длину и ширину самой комнаты.

После того как эти параметры будет определены, вам потребуется выбрать материал, из которого вы станете создавать систему. Лучшим материалом на сегодняшний день эксперты считают пластиковые трубы с алюминиевыми прожилками. Такие трубы отличаются отличной теплопроводностью и практически безграничным сроком службы. Выбранные трубы подрезаются по размерам помещения и спаиваются. Чаще всего их спаивают, чтобы в итоге получилась змейка, хотя возможны и другие варианты.

После того как система будет подготовлена, настанет время выбрать и установить смесительный узел для теплого пола. Основная цель этого узла заключается в циркуляции и регулировке теплоносителя отопительной системы. Смесительный узел состоит из двух основных компонентов:

  1. Регулирующий клапан, который подпитывает контур тёплой водой до заданной температуры теплоносителя.
  2. Циркуляционный насос, который осуществляет циркуляцию воды в контуре вашего тёплого пола.

Тёплый пол с установленным смесительным узлом обладает целым рядом преимуществ, что в итоге сделало его одним из наиболее популярных решений тёплых полов в нашей стране.

  • Гигиеничность. Влажная уборка и дезинфекция тёплого водяного пола не составят для вас труда. Учитывая то, что такие полы отапливаются постоянно, сохнут они гораздо быстрее обычных, что в итоге также предохраняет от образования грибка и плесени.
  • Комфорт. Тёплый пол создаст для вас уют и комфорт, он прямо-таки излучает спокойствие и надёжность.
  • Безопасность. Взрослые и дети часто забывают о том, что большинство отопительного оборудования нагревается до весьма серьёзной температуры, в результате чего получают ожоги разной степени тяжести. При использовании системы тёплого водяного пола такие неприятности полностью исключены.

Мы постарались ответить на самые частые вопросы, связанные с тёплыми полами.  Теплый пол наливной пол станет в вашем доме источником тепла и сухости.

Теплый водяной пол своими руками

                Теплый пол — отличное решение, как с точки зрения комфорта для потребителя, так и с точки зрения экономии тепловой энергии. Теплые полы бывают разных видов: электрические проводные, пленочные, инфракрасные и т.д. Мы же подробно остановимся на водяных теплых полах —  т.к. считаем что человеческое жилище и так пронизывает достаточное количество электромагнитных полей.

Принцип водяного теплого пола прост: на черновой пол укладывают утеплитель, к утеплителю крепят трубу. Труба может быть из полиэтилена с алюминиевым слоем, чистый полиэтилен PE-RT или PE-X или меди. Мы рекомендуем однослойную трубу PEX или PERT. На стыках будущей стяжки и стен укладывают демпферную ленту  Поверх трубы заливают стяжку из бетона с добавлением пластификатора. На стяжку укладывают плитку. Можно и ламинат — но это покрытие будет менее эффективно отдавать тепло.

Теплый пол готов. Как правило, в трубу подают теплоноситель температурой не более 50°С, чтобы избежать температурных расширений стяжки и, как следствие. трещин на поверхности бетонного или плиточного пола.

      Какое же инженерное оборудование используется для устройства теплого пола? Рассмотрим несколько вариантов.

Вариант 1:
 — помещение имеет небольшую площадь, это ванная комната, туалет или прихожая. Если помещение с теплым полом одно — то устанавливать узел подмеса достаточно дорого. Как выход — можно использовать комплект для напольного отопления Herz Floor Fix.



  Внешний вид комплекта для теплого пола Herz Floor Fix



Схема 1. Теплый пол в маленьком помещении

Вид клапана для теплого пола



                    Как видно из схемы 1, трубы контура теплого пола подключаются к выводам коллектора, используемого для радиаторного отопления. Предварительно, еще на этапе укладки труб в теплый пол, посреди контура делается разрыв, и концы труб подключаются к комплекту  Herz Floor Fix. В комплект входит следующее оборудование: термостатический клапан со встроенным термостатом, два отсечных вентиля, ящичек для скрытого монтажа с крышкой.
В нижней части клапана есть маховичок, управляющий термостатом. С его помощью задается максимально температура воды в контуре теплого пола. Если в контур попадет более горячая вода — термостат перекроет клапан. В верхней части клапана находится термостатическая букса. На нее одевается дистанционная термостатическая головка, например 1933005. Термостатическая головка следит за температурой в помещении: если в помещении жарко — головка закроет клапан и циркуляции в контуре не будет.

            Если отапливать теплыми полами планируется целый этаж, или даже целый коттедж, для этого случая придется использовать либо группу быстрого монтажа в котельной, либо смесительную группу для коллектора на этаже, либо соорудить его из специальных комплектов, чтобы отделить высокотемпературный контур радиаторов (от 70 до 90°С), от низкотемпературного контура теплых полов (40-50°С).

Вариант 3 готовый узел:

          Оптимальные по соотношению цена/качества узлы выпускает компания Watts Industries. В линейке есть узлы для небольших помещений и для помещений побольше. В комплекте уже есть насос, термореле, смесительный клапан и присоединение к коллектору.

Регулирующий модуль для теплых полов малой мощности до 5 кВт



Схема. Теплый пол схема с готовым модулем

Группа автономной циркуляции для теплого пола до 15 кВт

Вариант 4 комплект клапан+ термоголовка:

        Соорудить дешевый вариант узла подмеса поможет схема на готовых комплектах. Можно подобрать готовый комплект для известной площади теплых полов: до 100 м2 , до 200 м2 или до 300 м2.

Комплект подмеса для теплого пола до 100м2

Схема 2. Теплый пол небольшой площади

Комплект подмеса для теплого пола до 200м2



Схема 3. Теплый пол на несколько помещений

Коллектор для теплого пола



На схеме 2 показан теплый пол состоящий из одного, но большого контура. Циркуляцию теплоносителя в контуре обеспечивает насос. На подаче в теплый пол установлен термостатический клапан, управляемый через привод электронным регулятором температуры 1779015  или 1779123 .
Принцип работы теплого пола описанный этой схемой: трехходовой клапан Calis стоит на пересечении обратной линии и байпаса. Термоголовка, установленная на клапане выносным датчиком измеряет температуру подачи, если температура подачи выше горячее заданного значения термоголовки (например 45°С) то клапан перекрывает обратку, и циркуляция идет по малому кругу — по трубам теплого пола. Чтобы теплый пол не перегревал помещение, контроллер 1779123 управляющий  термостатическим клапаном TS-E 772303  через привод следит за температурой в помещении, и если жарко — перекрывает подачу в контур теплого пола или выключает циркуляционный насос малого круга.
Принцип работы теплого пола на схеме 3 тот же что и на схеме 2, трехходовой клапан разделительного типа Calis отделяет высокотемпературный контур от контура теплого пола. Каждая ветка теплого пола присоединена к коллектору с расходомерами на обратной линии. Расходомеры позволяют задать каждой ветке необходимый расход теплоносителя. На подаче коллектора установлены термостатические буксы, ими через термоприводы Herz 771111  могут управлять комнатный термостат 1779015  или программируемый контроллер 1779123 . Один контроллер может управлять одним помещением имеющим до 8 веток.

Вариант 5 трехходовой смесительный термостатический клапан:

3-х ходовой смесительный клапан ESBE VTA 372 до 150 м2


3-х ходовой смесительный клапан ESBE VTA 572 до 250 м2



Схема. Теплый пол с трехходовым смесительным клапаном на подаче


Вариант 6:
— если речь идет о многоквартирном жилом доме со своей котельной и большим количеством помещений с теплым полом, то можно разбить дом на зоны, и в каждой зоне использовать предыдущие схемы, а можно организовать достаточно крупный узел смешения для  всех контуров теплого пола. Тут нам понадобятся клапана ESBE VRG131 + контроллеры этого же производителя .

Клапан трехходовой ротационный ESBE VRG 131

Схема 4. Узел смешения с постоянной температурой подачи





Привод-контроллер ESBE CRA111


Привод-контроллер ESBE CRC111


Схема 5. Узел смешения с температурой подачи зависящей от наружной температуры



На схеме 4  показан ввод от источника тепла, это либо котельная, либо теплообменник, либо ИТП или ЦТП. Связка трехходовой клапан Esbe VRG131 + привод-контроллер Esbe CRA111 позволяет ограничить температуру теплоносителя попадающего в теплый пол, в диапазоне от 5 до 95 градусов Цельсия. Далее смешанная вода поступает в коллектор теплого пола. На схеме 5 показан тот же смесительный узел на клапане Esbe VRG131 , но уже с приводом — контроллером погодозависимым — т.е при изменении температуры за окном будет меняться и температура пола, что повысит комфорт. Вариант 7:
Этот вариант является компактным видом варианта 2: вместо обычных коллекторов и узла смешения, использована станция управления теплым полом Herz Compact Floor.

Станция управления теплым полом Herz Compact Floor

Схема 6. Станция управления теплым полом Herz Compact Floor
          В станции управления теплым полом  Herz Compact Floor уже встроен узел смешения — достаточно подключить ко входам станции (DN25) подачу и обратку от высокотемпературного источника тепла и указать желаемую температуру в контуре теплого пола от 20 до 50°С на термоголовке с удаленным датчиком. Входящий в комплект станции насос будет прокачивать по контурам теплого пола теплоноситель желаемой температуры.                 В комплекте станции имеется перепускной клапан для сброса давления из подачи в обратку, если все контуры теплого пола вдруг окажутся закрыты. Также имеется возможность отдельной промывки системы через четырехходовые шаровые краны. Для управления температурой в помещениях с теплым полом требуется подключить к станции контроллеры отопления  1779015 , 779501 или 1779123, их число равно числу помещений.



Что еще может понадобится? — Возьмите готовый комплект из оборудования




Смесительный узел тёплого водяного пола

Теперь рассмотрим такое устройство, как смесительный узел для тёплого пола или, по-просту, смеситель для тёплого пола (он ещё называется модуль подмеса).

Назначение смесительного узла

Для чего нужен смесительный узел, задаёте вы вопрос?

Отвечу вопросом же: что делать, если температура теплоносителя, выходящего из котла, 90 градусов, а в тёплом полу нужно не больше 55 градусов?

Вот для решения этой проблемы и служит смесительный узел для тёплого пола.

Смеситель применяется для подключения системы напольного отопления как к новой, так и к уже имеющейся системе отопления (радиаторной).

Основная функция смесителей – понизить температуру теплоносителя, подмешивая воду из обратки в подающую трубу.

Как устроен смесительный узел для тёплого пола?

Смесительный узел для тёплого пола состоит из насоса (1) и трехходового клапана (2):

Но в магазине смесительный узел можно встретить в одной сборке вместе с коллектором и даже с расширительным баком:

Циркуляционный насос и расширительный бак могут быть встроены уже в самом газовом котле. Однако насоса на котле не достаточно, чтобы отрегулировать комбинированную систему отопления. Этот насос будет отлично работать на радиаторы. Но для тёплого пола нужно поставить отдельный насос на смесительном узле (что мы и видим на фото) и здесь же трехходовой клапан – т. к. нужно регулировать температуру, понижая её с 70…90 градусов, идущих в радиаторы, до 35…55 градусов.

Кроме того, на всех моделях смесителей установлен предохранительный термостат, отключающий насос, если в подающей линии температура выше заранее установленной.

Как работает смесительный узел для тёплого пола?

Рассмотрим на схеме принцип действия смесительного узла.

В подающей трубе температура воды 85 градусов. Первым на подаче стоит трёхходовой клапан (1). После насоса (2) установлен датчик температуры (3). Далее труба идёт к коллектору тёплого пола.

Обратка идёт от собирающего коллектора тёплого пола; температура воды в обратке 40 градусов. На обратке установлен обратный клапан (4) для того, чтобы предотвратить противопоток теплоносителя.

Итак, если температурный датчик (3) определяет температуру выше заданной, трёхходовой клапан (1) открывается, и из обратки подмешивается более холодная вода. Как только температура достигла нужного значения, этот клапан перекрывается.

Чем хороша такая система?

Она позволяет подключать тёплый пол к однотрубной системе отопления в квартирах, не боясь оставить соседей с холодной водой.

Важно! Относительно клапана насос должен располагаться так, чтобы он тянул теплоноситель через клапан, но не нагнетал в сторону клапана. То есть: клапан – насос – коллектор (см. схему выше). В противном случае клапан регулировать ничего не будет.

На смесительном узле может быть байпас (обводной участок; на схеме ниже показан зелёной линией):

Байпас нужен для случая, если на обратном коллекторе все петли закроются; тогда насос будет гонять теплоноситель через байпас.

Собственно, ничего хитрого в устройстве смесительного узла нет, поэтому можно сэкономить, если купить не готовый да в сборе с другим оборудованием, а насос и клапан по отдельности и самостоятельно собрать.

Виды установки и подключения смесительных узлов

Смесительный узел можно устанавливать двумя способами:

1) крепить непосредственно к коллектору. Не важно, с какой стороны;

2) смесительный узел ставить в котельной, а коллектор где-то в другом месте, может быть даже в жилом помещении. При втором способе в жилом помещении не будет звуков от работающего насоса (впрочем, я жил в комнате, где был установлен на трубе циркуляционный насос, и звуков его работы тоже не слышал).

Вам нужно просто определиться с предпочтительным вариантом, а принцип работы их один.

Теперь пара способов подключения смесительного узла к радиаторной системе, что зависит от типа самой системы.

Подключение смесительного узла к радиаторной однотрубной системе отопления:

Подключение смесительного узла к двухтрубной системе:

Различия: в однотрубной системе байпас открыт, чтобы часть горячей воды всегда шла в радиаторы; в двухтрубной – закрыт.

Примеры смесительных узлов

Рассмотрим на фото, какие смесительные узлы есть в продаже.

На фото выше смеситель сделан из медной труб, что можно определить даже по цвету. Часто такой смесительный узел применяют для воздушных систем отопления: тепловых завес, тепловентиляторов и т. п.

Следующий рассматривался в начале:

— это смесительный узел, в состав которого входит коллектор со своей запорной арматурой, циркуляционный насос и пластинчатый теплообменник (прямоугольная такая штуковина с ребристой передней стенкой). Здесь же видим расширительный бак и приборы контроля (термометры, манометр). Смесительный узел с теплообменником применяется для монтажа водяного тёплого пола в квартирах многоэтажных домов.

Ещё пример:

Это смесительный узел, схема которого рассматривалась выше.

Смеситель для тёплого пола Maibes (Германия):

Ну и ещё примеры смесительных узлов:

Итак, смесительных узлом много с разной комплектацией, а также они могут отличаться способом монтажа, но это не главное, а главное то, что не каждый «потянет» большие площади тёплого пола, так что при покупке это надо уточнять.

Можно ли сделать тёплый пол без смесительного узла?

Можно. Это самый простой и бюджетный способ — использовать всего-навсего одно термореле. Мы не ставим трехходовой клапан, а напрямую от котла подводим теплоноситель к коллектору.

Пояснение. Современные трубы (металлопластиковые) держат температуру 90 градусов, поэтому, если мы закачаем в тёплый пол не рекомендуемые 30-40, а все 80 градусов, то трубы выдержат.

На обратный коллектор тёплого пола монтируем термореле ТР:

Н — циркуляционный насос; Т — комнатный термостат; ТР — термореле; ТП — тёплый пол; К — котёл; 220 В — провод питания насоса

На термореле подаётся питание 220 В (фазный провод, который на термореле разрывается и его продолжение идёт на насос Н). Итак, в подающий коллектор от котла идёт теплоноситель с температурой 80 градусов. И в контуры тёплого пола ТП он и поступает таким и тепло отдаётся стяжке и далее помещению…

Теплоноситель возвращается из петель тёплого пола в обратный коллектор. А на обратном коллекторе, как мы помним, стоит термореле (именно на обратном!). А вот термореле нами запрограммировано на рекомендуемые 35…45 градусов. И как только на обратку пришла такая температура, термореле отключает насос, и теплоноситель не идёт в тёплый пол, система остановилась. Но при этом она заполнена теплоносителем с температурой 80 градусов. Как только температура упала ниже положенного, термореле запускает насос и горячий теплоноситель вновь гонится насосом в петли пола.

Можно перестраховаться, установив на подающий коллектор ещё одно реле, которое вообще вырубит систему, если теплоноситель нагреется выше 80 градусов.

В общем, я привёл эту схему, однако прежде чем ею пользоваться, подумайте хорошенько. Хотя бы о покрытии пола: например, паркет такой температуры не терпит!..

Ну и смесительный узел однозначно не применяется при нагреве теплоносителя от теплового насоса, который даёт температуру, подходящую для тёплого пола.

Как собрать смесительный узел для тёплого пола, будет рассматриваться в отдельной статье, когда очередь дойдёт до собственно монтажа. А впереди ещё нужно ознакомиться с дополнительными устройствами, которые могут входить в состав смесительных узлов и коллекторов.

смесительный узел для тёплого пола, смеситель для тёплого пола

Водяные теплые полы своими руками

 Одним из способов обогрева помещений является устройство теплых водяных полов, где источником тепла будет выступать массив пола,  состоящий из теплоизоляции, водяного контура, цементно-песчаной стяжки и чистового покрытия. Такие полы еще называют гидравлическими, а для их монтажа необходим основательный подход это теплотехнический расчет и проектное решение. Такие полы более сложны в установке, чем любой другой вид теплых полов. Но в итоге вы сможете получить надежную и долговечную систему отопления, по сравнению с обычной радиаторной системой, которая будет более комфортной и экономной. А если устанавливать водяные теплые полы своими руками, то можно ощутимо сэкономить и на монтаже системы, что тоже будет приятным дополнением.

Для этого необходимо приобрести необходимые материалы и элементы. Лучше всего приобрести эти материалы в специализированной компании по продаже теплых водяных полов. Специалисты компании предложат Вам оптимальное проектное решение, которое будет содержать шаг укладки трубы для теплого пола, толщину теплоизоляции и количество контуров. Проектирование производится на основании расчета телопотерь ваших помещений и поможет избежать ненужных расходов при приобретении материалов и ошибок при монтаже. Перед началом монтажных работ необходимо  подготовить все поверхности полов во всех помещениях, где будет задействована эта система напольного отопления. Вся подготовка должна соответствовать необходимым в этом случае требованиям. Далее на подготовленную поверхность укладывают теплоизоляцию. Следующий этап это выбор способа укладки.  Как известно, вода, проходящая по трубам, постепенно остывает, поэтому нужно помнить, что от способа укладки подобного пола будет зависеть равномерность распределения тепла, гидравлическое сопротивление и соответственно сбалансированность всей системы отопления. Водяные теплые полы своими руками, схема укладки может иметь три вида: «змейка», «двойная улитка» или «комбинированная».

Теплый пол укладка двойной змейкой по монтажной шине

При схеме «двойная змейка» трубы подачи и обратки укладываются параллельно друг друга , укладку контура лучше  начинать от наружных стен. Схема «улитка» подразумевает укладку, которая постоянно двигается по периметру пола, сужаясь к центру с каждым новым витком.

Теплые полы укладка улиткой по пенополистирольной плите

При этом необходимо новый круг укладывать через один ряд. Таким образом, вы оставляете место для прокладки «обратки». А комбинированная схема подразумевает применение одновременно двух первых схем. Как правило она применяется при сложной конфигурации помещений.

Перед началом укладки трубы устанавливают коллектор. Как правило, его монтируют в коллекторный ящик в и зависимости от ситуации встроенный или накладной вариант. На следующем изображении показан смесительный узел с коллектором для водяного теплого пола собранный своими руками.Все зависит от того, какой у вас трубопровод – закрытый или открытый. Затем к нему присоединяют насосно-смесительный узел, основной задачей которого является поддержание оптимальной температуры в помещениях через температуру теплоносителя. К нему подводятся через краны со сгоном подающий и обратный трубопроводы.  Наличие запорного крана между насосно-смесительным узлом и трубопроводами обязательно (на случай ремонта). Также необходим и сливной кран с противоположной стороны коллектора.

 Существует и несколько технологий монтажа трубы на теплоизоляцию , по монтажной сетке при помощи хомутовых стяжек, по монтажной шине, с помощью якорных скоб гарпунного типа и в пенополистирольной плите с фиксирующими бобышками. Подсоединение водяных контуров теплого пола к коллектору производится при помощи евроконусов.

Водяные теплые полы, укладка улиткой по монтажной сетке

После укладки труб и сборки всей системы необходимо  произвести опресовку и  армирование сеткой с ячейками 15-20 см. Затем заливаем пол на 3,5-4 см выше уровня трубы. Только лишь спустя 1 месяц можно укладывать чистовое покрытие (после полного высыхания) и запускать систему в эксплуатацию.

 Монтаж в пазы деревянных плит – такая же модульная система, как и предыдущая (из пенополистирола). Монтаж аналогичный, кроме того, что необходимо уложить утеплитель до укладки самих плит. Затем нужно уложить алюминиевые пластины в плиты, а в них трубы.

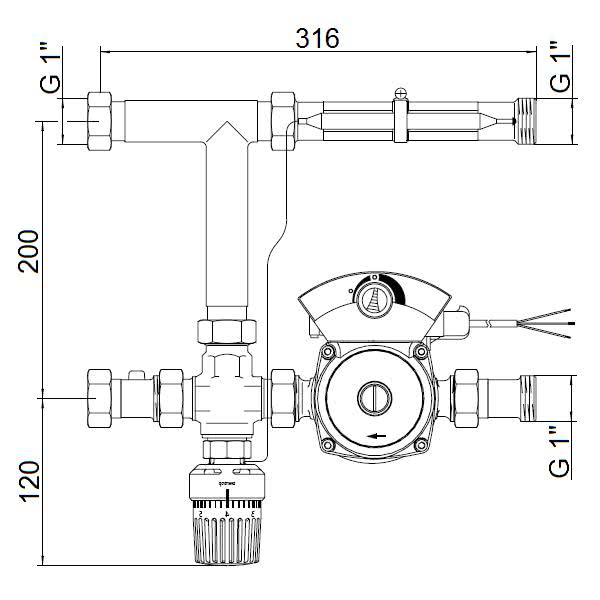

Смесительный узел для теплого водяного пола

Теплые полы все чаще стали делать в квартирах и домах.

Обязательным элементом при их установке является специальный смесительный узел.

Он нужен для водяной системы пола, потому что в ней течет тот же носитель тепла (вода), что и в радиаторах отопления.

Но для теплого пола температура носителя должна быть ниже, вот функцию понижения и выполняет специальный смеситель.

Котел нагревает воду до температуры, требуемой радиаторами (как правило, 75-95 градусов Цельсия).

Но санитарные нормы говорят о том, что поверхность основания не может быть горячее, чем 31 градус Цельсия.

Прежде всего, это связано с тем, чтобы на полу было комфортно находиться.

Регулируя температуру, надо учитывать бетонную стяжку и напольное покрытие.

В итоге получается, что температура воды, которая течет по трубам водяной системы теплого пола, должна быть в пределах 35-55 градусов Цельсия.

Чтобы ее понизить, используется смесительный узел.

Преимущества использования:

  1. Безопасность. Статистика говорит о том, что забывчивость людей о высокой температуре отопительных приборов крайне часто приводит к получению сильных ожогов. При использовании смесителя температура напольного покрытия всегда будет оптимальной и неопасной.
  2. Гигиеничность. Так как теплые полы постоянно отапливаются, то после мытья они быстро высыхают. В итоге на поверхности не образуется плесень, не развиваются грибки.
  3. Экономичность при использовании электроэнергии для нагрева пола в среднем составляет от 30 до 50%.
  4. Труба смесительного узла является элементом системы, которая не подвержена износу как минимум в течение пятидесяти лет.
  5. Есть возможность управления наружной температурой. На двухходовом клапане устанавливается электропривод, который подключается к терморегулятору. С учетом изменения уличной температуры будет корректироваться уровень нагрева носителя теплого пола.
  6. Также есть ручной режим управления, который не требует наличия специальных клапанов. Если планируется монтаж высокотемпературных источников подачи тепла, то ручное управление в такой ситуации менее предпочтительно.
  7. Клапан термостатической головки обеспечивает возможность ограничения температуры. Поэтому температура напольного покрытия не может быть выше той, что установлена на термостатической головке.

Содержание статьи

Принцип работы

Стандартный смесительный узел состоит из двух элементов: регулирующего клапана и циркуляционного насоса.

Клапан должен пропускать в систему теплого пола горячую воду исключительно в таком количестве, которое требуется для поддержания определенной температуры.

Комфортным считается ее значение в диапазоне 20-30 градусов Цельсия.

Чтобы она держалась на одном уровне, используются специальные термостаты.

Важно! Чем холоднее температура за окном, тем теплее должен быть пол.

Это можно сделать с помощью смесителей, которые дополнительно устанавливаются на насос.

Трехходовой клапан

При использовании такого клапана система может работать в режиме «комфортный пол».

Клапан перемешивает горячую и холодную воду из обратной ветки системы.

Он является наиболее универсальным, но у него есть свои недостатки.

Подложка под тёплый пол. Что вы знаете про этот материал? Если недостаточно, то у нас на сайте есть интересная статья. Рекомендуем!

Если вы не знаете, как утеплять полы в доме, то рекомендуем эту статью к прочтению. Успехов в ремонте!

Фото пробкового пола на кухне вы можете найти тут. Приятного просмотра!

К примеру, при запуске системы он может открыть подачу горячей воды в теплоносители котла (температура 80-90 градусов Цельсия).

Высокая пропускная способность, из-за которой могут наблюдаться значительные отклонения от заданной температуры – еще один минус трехходового клапана.

Но для больших помещений (более 250 м²) подходит только этот тип клапана.

Двухходовой клапан

Такая конструкция считается более надежной и безопасной.

Она может обеспечить максимально стабильную температуру нагрева пола.

В теплоноситель постоянно добавляется холодная вода из системы обратного хода, поэтому пол с двухходовым клапаном никогда не перегревается.

Срок эксплуатации всей системы более длительным делает то, что посторонняя подпитка исключена.

Клапан этого типа имеет меньшую пропускную способность, но для квартир и небольших частных домов он подходит идеально.

В представленном ниже видео вы узнаете, как работает смесительный узел для тёплого водяного пола.

Приятного просмотра!

Какие еще бывают схемы подключения теплых полов:

  1. Трехходовой клапан используется вместе со встроенным термостатом (работает как система ГВС).
  2. Клапан, управление которым проводится с помощью электротеплового привода. Позволяет плавно регулировать температуру.
  3. Двухходовые клапаны с регулировкой температуры по показаниям погоды за окном.

Советы строителей

  1. Уже полностью готовый проект надо еще раз проверить на соответствие к данным условиям монтажа.
  2. Расчеты, сделанные для одного типа теплых полов (к примеру, для водяного пола), не подойдут для других типов (к примеру, для инфракрасной системы). Если планируется замена теплого пола на такую же систему другого типа, то все расчеты следует проводить заново.
  3. После монтажа пола и перед тем, как залить стяжку, всю конструкцию следует обязательно проверить на работоспособность.

Выбор конкретного смесительного узла напрямую зависит от того, какой именно теплой пол планируется установить в помещении.

Новичкам в деле строительства часто сложно сориентироваться самостоятельно.

Если монтаж будет производиться своими силами, то обо всех подробностях системы можно расспросить у консультанта в строительном магазине.

Смесители продаются в готовом виде, но их надо всегда стараться адаптировать к конкретным условиям, чтобы в итоге вся система работала максимально эффективно.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

Эксперт по ремонту и установке водяного отопления Милфорд, Коннектикут

При выборе новой системы отопления для нового дома вы должны принять во внимание несколько разных вещей, включая стоимость эксплуатации системы, процесс установки, цену указанной установки и насколько эффективной может быть система отопления . Водяная система отопления , как правило, более эффективна, чем принудительная воздушная, которая распространена в большинстве домов по всему Коннектикуту.

И Майк, и Скотт были очень профессиональны и внушали доверие. Каждому из них потребовалось время для объяснений мне. Затем каждый нашел время, чтобы объяснить по телефону моему брату, что им нужно и что они делают. Они были очень вежливы. Я бы порекомендовал сантехнику Рика из-за них.

Мари Х.

Водяной теплый пол

Система отопления , установленная под полом, может обогреть весь дом, оставаясь при этом тихой, эффективной и совершенно не отвлекающей.Это означает, что нет неприглядного котла, спрятанного в углу подвала, или обогревателя, громко работающего днем ​​и ночью.

Водяной теплый пол

Если вы ищете немного роскоши, вы можете сделать полы с подогревом, чтобы выход из душа босиком больше не вызывал шока. Водяное отопление позволяет эффективно обогревать практически любые полы в конкретном помещении.

Установка водяного отопления

В настоящее время на рынке существует множество различных типов систем отопления дома .Это особенно затрудняет поиск системы, которая подходит именно вам. В последнее время многие домовладельцы выбрали системы водяного отопления . Эти системы стали популярными по одной причине: они постоянно обеспечивают безопасное, эффективное и экономичное тепло.

Если вы заинтересованы в замене или модернизации вашей существующей котельной системы с помощью жидкостного котла , свяжитесь с Rick’s Plumbing . Наши специалисты имеют многолетний опыт установки и обслуживания систем водяного отопления.Если вам нужен пол с подогревом в ванной комнате или вы хотите, чтобы подъездная дорожка снова не замерзла, мы можем помочь. Мы также можем ежегодно ремонтировать и обслуживать вашу систему, гарантируя, что она продолжит работать на оптимальном уровне. Позвоните нам сегодня!

Водяной обогрев плинтуса

В качестве альтернативы вы можете нагреть плинтусы в своем доме, чтобы обеспечить поток теплого воздуха в каждую комнату дома через плинтусы вдоль стен. Эта форма отопления, как известно, предлагает довольно много комфорта, которого нет в других системах отопления в вашем доме или офисе.

Общая стоимость водяной системы отопления зависит от ряда различных факторов. Во-первых, разные типа водяного отопления будут стоить разные суммы. Общая стоимость установки водяной системы отопления зависит как от размера дома, так и от сроков установки. Установка водяной системы отопления обычно занимает около 12 часов. Прежде чем мы начнем процесс установки, мы можем включить более точные затраты на оплату труда в комплексную смету на наши услуги.Хотя первоначальные затраты могут показаться высокими, считайте их долгосрочной инвестицией в свой дом. Вы действительно сэкономите деньги в долгосрочной перспективе, сократив счета за отопление.

Наше комплексное предложение будет учитывать общую стоимость системы водяного отопления , установки, расходных материалов и работ. Мы обещаем никогда не включать скрытые платежи. Вы будете точно знать, за что платите. Вы можете рассчитывать на то, что сантехника Рика сделает работу, которая стоит ваших денег!

Водяные системы отопления обычно считаются намного более совершенными, чем старые модели систем отопления.Хорошо спроектированная система намного тише, ежемесячно экономит энергию и деньги на счетах, и ее гораздо проще установить, чем воздуховоды по всему зданию.

Что делает водяное отопление таким экономичным в эксплуатации?

Водяная система питания h , также известная как лучистое отопление, поможет вам сэкономить деньги. Система особенно экономична для автономных домов и домов в районах с дорогим электричеством. Система использует различные источники энергии; он может полагаться на стандартные газовые или жидкотопливные котлы, дровяные котлы, солнечные водонагреватели или любую комбинацию этих систем.Система работает энергоэффективно и позволяет ежемесячно сокращать расходы.

Тепло от системы водяного отопления может сделать дом комфортным даже при более низких температурах. Благодаря этому вы можете понизить температуру термостата и еще больше сэкономить на электроэнергии. Если вы запустите свою систему водяного отопления на высокоэффективном котле при низкой температуре, вы можете увеличить срок ее службы. Это сэкономит вам еще больше денег в долгосрочной перспективе. Наши технические специалисты могут дополнительно посоветовать вам, как максимально сэкономить энергию с помощью водяной системы отопления.

Если вы заинтересованы в установке водяной системы отопления в вашем доме или офисе, позвоните специалистам Rick’s Plumbing по телефону 203-874-6629 , чтобы обсудить установку новой системы отопления в вашем доме как можно скорее.

Пол с подогревом, вызывающий поражение электрическим током при прикосновении к душевой арматуре

Перекрестный пост на форуме по электропроводке, я подумал, что здесь тоже можно получить некоторое представление.


Мы только что отремонтировали нашу ванную комнату и установили коврик с подогревом и термостат (марка TEC от Lowes, термостат — TEC, но производства Honeywell).Мы также переоборудовали ванну в кафельную душевую и установили новую душевую кабину. Пол с подогревом проходит только по центральному «проходу» ванной комнаты, а коврик не касается душевого поддона. Поддон для душа имеет бордюр, а слив выполнен из ПВХ. В стене, где находится кран и насадка для душа, нет электричества, а сантехника не переносилась. Провод обогреваемого пола для термостата идет вверх по стене с противоположной стороны от входной двери к термостату.

Итак, первый душ, который я принял после включения прекрасного пола с подогревом, ощутил легкое «покалывание» электрического тока при прикосновении к показанному вентилю, стоя на мокром полу (очевидно — под душем!).Я видел открытую стену и знал, что там нет электричества. Я написал подрядчику, и он был озадачен тем, как может проходить ток — и, конечно же, термостат имеет встроенный GFCI! Я сказал, может быть, это был статический удар или я почувствовал пульсацию воды или что-то в этом роде. .. но сегодня DH принял душ и отпрыгнул, когда коснулся клапана — с ним случилось то же самое! Я выключил пол с подогревом, и он снова коснулся его, и все было в порядке. УРА!

Итак, я написал подрядчику об этом обновлении, и он звонит производителю, чтобы попытаться выяснить, что может быть причиной этого.Я до сих пор не понимаю, как он может взаимодействовать с теплым полом! Трубы и электричество в отдельных стенах. И, конечно же, GFCI должен срабатывать и отключать подогрев пола в случае утечки тока.

Наш подрядчик устранит проблему, но сначала он должен знать, в чем она заключается, и я решил спросить здесь, если у кого-то была похожая проблема, чтобы помочь с устранением неполадок. Если да, то какова была основная причина?

Как легко и дешево установить лучистое тепло

Дорогие друзья DIY,

 – это практическая статья с практическими рекомендациями , содержащая подробные сведения и пошаговые инструкции.Вы можете захотеть приготовить кофе, прежде чем копаться.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и красивых панельных радиаторов Buderus.

Я сделал весь этот проект в одиночку, не имея ни малейшего представления, с чего начать, не имея ни малейшего представления о сантехнике .

В некотором смысле то, что вы найдете ниже, в основном представляет собой « Полное руководство для идиотов по установке водяной системы отопления ». Когда я начинал, я не мог найти ответы на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым любителям рукоделия.

Я надеюсь, что вы найдете этот пост полезным и вдохновит вас начать свой собственный проект.

Итак, приступим!



Введение

Когда-то я жил в роскоши и не знал об этом. Мы жили в квартире с подогревом полов и деревянными полами. Передает лучший, совершенный, премиальный способ обогреть ваш дом и невероятно удобно.

Нигде нет холодных мест. Представьте, что вы выходите из ванны и наступаете на теплую плитку , которая быстро сохнет, потому что нагревается снизу, да!

Итак, я начал читать много бесплатной информации на сайтах Radiantec и Mr Money, у которых есть много очень полезных диаграмм (ниже я также добавил свои производные).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую ремонтировал всю жизнь, я заметил, что это кропотливая работа, а не проект одного человека. PEX довольно жесткий и резкие изгибы очень болезненны. У меня начала болеть грудь 😉

Так что я отказался от теплых полов и задумался. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали когда-то по ту сторону пруда, и подумал: «Вот оно!». Я общаюсь с людьми вот и они никогда не видели радиатор . Что сказать!?

Во избежание недоразумений, я думаю, пришло время сначала показать результаты. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

.

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть собственный термостат, и, следовательно, вы можете устанавливать температуру в каждой комнате отдельно. Кроме того, как и в случае с теплым полом, радиаторное тепло обеспечивает приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а температура, уровень запыленности и относительная влажность быстро колеблются.

Преимущества лучистого тепла, будь то под полом или на основе радиатора:

  • стабильная температура
  • нет холодных мест (поэтому радиатор находится под окном, которое обычно является самым холодным местом)
  • вокруг
  • пыль не поднимается
  • относительная влажность остается постоянной
  • не создаются перепады давления воздуха (как при принудительном воздушном отоплении)
  • абсолютно тихий.Это не может быть достаточно подчеркнуто (!) Нагнетаемый воздух может быть довольно громким, слишком громким, на мой вкус.
  • Подробнее см. в этой статье: 16 плюсов и минусов систем воздушного отопления

Различия между системой радиаторного отопления и системой напольного отопления :

  • для радиаторов требуется меньше труб
  • Теплый пол
  • требует значительной длины труб под полом. Для трубопроводов значительной длины может потребоваться более мощный насос.Кроме того, сгибание трубы PEX — это не работа одного человека.
  • Установка: радиаторы легче модернизировать, чем напольное отопление, потому что при напольном отоплении необходимо, чтобы весь пол оставался открытым либо снизу, либо сверху (например, при укладке PEX поверх бетонной плиты)
  • Радиаторы
  • греют точечно (обычно под окнами), а теплые полы равномерно нагревают весь пол (что настолько удивительно, что нужно жить с ним в доме, чтобы убедиться, насколько это гениально). Я думаю, что это скачок от потрясающего к супер-потрясающему, который предлагает теплый пол….
  • Теплый пол работает при более низкой температуре подачи воды, например, 50°C (120°F), тогда как радиаторы должны питаться при температуре около 70°C или выше (160°F)
  • напольные системы невидимы
  • Радиаторы
  • занимают немного места и видны. Некоторые люди думают, что горячий радиатор – это проблема безопасности для маленьких детей. Оказывается, требуется всего один контакт, и проблема больше не проблема 😉
  • с радиаторами лучше иметь очень эффективные окна, иначе много тепла будет потрачено впустую.Теплый пол в этом отношении более эффективен. Также настоятельно рекомендуется использовать отражающую пленку за радиатором на стене.

Ниже приведены другие фотографии:



Это головка датчика. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5» соответствует 26°C, красная точка между 3 и 4 соответствует комнатной температуре при 23°C (72°F).

Как только в комнате достигается заданная температура, эта потрясающая головка перекрывает поток воды. Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже еще один кадр в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под брендом «American Craftsman», для меня название бренда является оскорблением настоящих трудолюбивых мастеров в США, так что не будем слишком хвалить эти окна 😉

Теперь давайте перейдем к мельчайшим деталям….

Обзор конструкции радиаторной системы

Ниже приведена схема моего прототипа, который работал идеально как швейцарский часовой механизм в чрезвычайно холодную зиму, когда мы много раз опускались до -20°C (0 °F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0°C (32°F).



Итак, давайте пройдемся по каждому разделу один за другим.

Система радиаторного отопления питается от безбакового бытового водонагревателя. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (около 32 кВт/ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим сантехником в Балтиморе, и выглядит так:

Если вам интересно, почему мой подвал розовый….Я люблю розовый! Это изоляция XPS, действительно потрясающая.

Теперь выясняется, что водонагреватели заблокированы, чтобы не воспламеняться при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожогов. Это серьезная проблема . Решение простое: вызовите сантехника и позвоните в техподдержку водонагревателя. Умоляйте их, скажите, что вас не волнуют гарантии, и вуаля, лимит снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Это небольшое на вид устройство очень мощное и очень эффективное.Дом площадью 2 500 кв. футов (200 кв. м) можно легко обогреть мощностью 100 000 БТЕ (32 кВт/ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 °F, когда на улице 0 °F (25 °C, -20 °C снаружи), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

В верхней части диаграммы показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и возвращается в безбаковый нагреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70°C, 165°F), возможно обваривание. По этой причине мне пришлось установить термостатические смесительные клапаны для безопасного и надежного снижения температуры. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — гениальное инженерное решение. Он поддерживает постоянную температуру на выходе независимо от колебаний входного давления и температуры.Выглядит так:

На схеме также видно, что расширительный бачок есть в обоих контурах, контуре питьевой воды и контуре радиатора. Это связано с тем, что со стороны питьевой воды (питьевой воды) установлен обратный клапан там, где городское водоснабжение входит в дом. Как только мы нагреваем воду в трубах, она расширяется; следовательно, нам нужно предусмотреть место для этого, и это работа расширительного бака, потому что обратный клапан не позволит воде течь обратно в водопровод. Точно так же контур радиатора закрыт, и давление не может выйти.Следовательно, ему также нужен собственный расширительный бак, чтобы предотвратить разрыв труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы Grundfos Alpha 15-55SF из нержавеющей стали с потрясающей мощностью всего от 20 до 40 Вт!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но также я везде выбрал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus стальные, а не железные, а обычная водопроводная вода без добавок подойдет. По крайней мере, так мне сказали по телефону в техподдержке Buderus. Пластинчатый теплообменник также изготовлен из нержавеющей стали, поэтому, по крайней мере теоретически, ничего не должно подвергаться коррозии. Эти жемчужины немецкой инженерной мысли также рассчитаны на долгий срок службы. На данный момент я могу подтвердить, что они очень тихие и имеют дисплей для GPM и используемых ватт, что тоже очень полезно.

Вам необходимо купить соответствующие фланцы (см. список покупок) и два переходника с наружной резьбой Sharkbite. Нанеси трубную смазку и затяни «с силой 12-летнего ребенка», — сказал мой дорогой сантехник Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменников

Теплообменник из нержавеющей стали выглядит так, как показано ниже, и был куплен у duda Diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вносит трение и уменьшает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самым важным для нашего проекта является то, что теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени для перехода из одной камеры в другую.

Подробнее о теории теплообменников : поток и теплопередача. Мне потребовалось некоторое время, чтобы понять, и этот калькулятор очень помог: http://carlsonhx.com/index.php?item=calc

Наш контур питьевой воды подает тепло в теплообменник, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безбаковый водонагреватель.Помните, что для вечного водонагревателя требуется перепад температур 90 120 не менее 90 121 20°F (11,1 °C). Если температура воды на возврате менее чем на 20°F ниже, чем на выходе, водонагреватель прибегает к циклическому включению и выключению, чтобы избежать повреждения; тем не менее, это циклическое включение-выключение может повредить нагреватель в долгосрочной перспективе. Если у вас обычный баковый водонагреватель, температура обратки вообще не имеет значения, потому что вода течет обратно в бак и смешивается с водой в баке.

Проблема с настройкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может быть охлажден ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70°C из контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55°C из радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55°C. В лучшем случае вы увидите, что она упадет до 59°C или 58°C, если у вас действительно длинный и эффективный теплообменник.

Другая важная переменная — скорость, с которой движется вода. Если контур питьевой воды работает слишком быстро по сравнению с GPM контура радиатора, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что у воды недостаточно времени для охлаждения внутри теплообменника.

Тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Безрезервуарные водонагреватели требуют минимального расхода, а также минимальной пропускной способности БТЕ. Если вода течет слишком медленно, один из этих пределов будет достигнут, и нагреватель запустит короткий цикл. Кроме того, медленная питьевая петля переносит меньше БТЕ (энергии) в другую петлю, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам нужно настроить систему, чтобы удовлетворить все ограничения, которые у вас есть.В идеале контур радиатора должен работать со скоростью 2-3 галлона в минуту. Изучив Руководство по установке Buderus, вы можете оценить, сколько BTU вам нужно в общей сложности для перемещения с питьевой стороны в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие детали и должен быть рассчитан на мощность до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 B3-36A 30-пластинчатый теплообменник с монтажными шпильками M8-1,25, общая площадь поверхности 18,3 x 2,9 дюйма, 1,03 м², наружная резьба 3/4 дюйма NPT Артикул №: HX3630:M075



Теперь вы, возможно, заметили, что здесь есть красные и белые трубы PEX, и так мы переходим к следующему предмету: Полностью защищенная от идиотов установка

Фитинги SharkBite и PEX

Фитинги SharkBite, пожалуй, лучшее изобретение в мире сантехники для идиотов-сантехников вроде меня. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «защелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это чрезвычайно важно. Мне пришлось переделывать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно было использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Нажмите на фитинг специальным зажимом, и он откроется, чтобы вы могли вытащить трубу.Отрежьте еще одну трубу, снимите заусенцы (используя другой инструмент PEX) и вставьте обратно… готово!
  • фитинги и клапаны могут свободно вращаться после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. д.
  • Фитинги Sharkbite можно надевать, даже когда течет вода!

Посмотрите это видео. Это действительно удивительно, что любой может сделать с фитингами для акул без помощи сантехника (извините, Брайан (!)). Да, что акулы для сантехников, бесплатное программное обеспечение для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать за гораздо меньшие деньги, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубах, вам точно не придется тратить так много на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite очень хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика полного идиота-сантехника проста. Радиаторная система, установленная экспертной компанией, обошлась бы мне в 30 000 долларов минимум . Конечно, это выглядело бы лучше, работало бы лучше и включало бы бойлер.Я сделал все это менее чем за 4000 долларов, многому научился и не нуждался в котле. Котел немного усложнил бы всю установку.

Кстати, если у вас нет безбакового водонагревателя, выполнить этот проект на самом деле намного проще, потому что вам не нужно беспокоиться о температуре обратной воды. Кроме того, выбор теплообменника также намного проще.

Ограничения безбакового водонагревателя

Хорошо, здесь все становится действительно сложным .Если у вас есть водонагреватель на основе бака, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в бак. Всегда включенный — это не проблема, и никто не заботится о перепаде температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможен более короткий теплообменник), потому что воду можно качать все время. Кроме того, если у вас есть водонагреватель с баком (классическая старая добрая конструкция), вам не понадобится термостат, который я добавил вверху схемы, потому что оба насоса будут работать все время.

Теперь давайте поговорим о иногда «странных» ограничениях безбакового водонагревателя, с которыми я столкнулся. Если вы уже знаете, почему существуют эти ограничения, они больше не странные 😉

  1. безрезервуарные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут оказаться совершенно непредсказуемыми
  2. Безрезервуарные водонагреватели
  3. включают пламя при обнаружении расхода воды. Это означает, что даже если вы отправите воду обратно с той же температурой, с которой она пришла (без потерь), пламя зажжется, что является проблемой, потому что теперь водонагревателю некуда девать это дополнительное тепло!
  4. , что приводит нас к проблеме №3.Цикл включения-выключения, также известный как короткий цикл. Если температура поступающей воды слишком высока и/или скорость потока слишком мала, чтобы удовлетворить минимальную номинальную мощность нагревателя, нагреватель будет включаться и выключаться на неопределенный срок, пытаясь спасти себя от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечный обогреватель, который у меня есть, должен сжигать, я думаю, 16 кБТЕ/ч, по крайней мере, чтобы оставаться включенным. Одна БТЕ – это энергия, необходимая для нагревания одного фунта воды на один градус Фаренгейта.Один галлон равен примерно 8 фунтам. Следовательно, тепло 16000 БТЕ/ч составляет 266 БТЕ/мин -> +11 °F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклов включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел вашего водонагревателя.
  5. Никогда не подавайте в нагреватель воду, температура которой выше установленной!
  6. Безбаковые водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут обеспечить (в моем случае 100 кБТЕ/ч). Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  7. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесители. Когда использование в доме превышает 100 кБТЕ, а затем быстро падает, температура может измениться с холодной на горячую и обратно за считанные секунды! Если вы купаете своих детей, это занятие с высоким риском. Как это происходит? Например, посудомойка набирает воду, в это же время кто-то моет посуду, а потом говорят, что открывается третий кран.В какой-то момент безбаковый нагреватель больше не может с этим справиться. В баковых водонагревателях температура не может быстро падать, так как в баке находится более 40 галлонов воды, амортизирующих кратковременные потоки холодной воды, поступающие в него.
  8. Конденсация дымовых газов. Это чрезвычайно важно, если вы хотите получить очень высокий КПД в 95%. Новые газовые водонагреватели используют конденсацию для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (поэтому вы видите эти цифры на диаграмме выше). Опять же, если у вашего водонагревателя есть бак, это еще одна вещь, о которой вам не нужно беспокоиться, но с баком без бака это большая проблема, и это немного усложняет конструкцию вашей системы лучистого тепла, потому что вода должна быть достаточно охлаждена, прежде чем она отправили обратно в обогреватель. В приведенной выше конструкции это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла из одного контура в другой; в противном случае вода, возвращающаяся в нагреватель, будет еще слишком горячей!
  9. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  10. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  11. Излучающая система должна использовать не более шести тепловых циклов в час в очень холодный день. То, как сейчас устроена моя система, включало водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить питьевую систему контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться этого «профессионального вида», незадолго до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может пройти через трубу и заржаветь вашу систему изнутри! Но из-за того, что барьер содержит эти защитные химические вещества, он не подходит для бытовой питьевой воды, и именно поэтому вам нужно два вида PEX в доме….

Ниже вы видите, как было выполнено подключение к теплообменнику с помощью переходников NPT Sharkbite от Home Depot (боже, ненавижу этот магазин :)). На резьбу наносите трубную смазку для хорошего уплотнения. Он рассчитан на высокую температуру и давление, точно так же, как фитинги и PEX, выдерживают температуру, близкую к температуре кипения, и давление 150 фунтов на квадратный дюйм:

.



Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник(и) на обоих контурах. Опять же, вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни и готово»… на мой взгляд, стоит своих денег:

Обзор прототипа

Да, вы, конечно, подумаете, что я добрался до LMAO, но эй, это работает, это надежно, дешево, без утечек и проблем.Если он удовлетворяет мою жену («убедитесь, что он не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, это второтип, , так как это вторая попытка. Спасибо за терпение:

А: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. У него есть реле для охлаждения и обогрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: Насосы Grundfos Alpha из нержавеющей стали.Крупный план был показан ранее в статье.

С: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй сетчатый фильтр, и датчик температуры завернут в него поверх сетчатого фильтра, чтобы получить точные показания температуры обратной воды.

D и E: пластинчатые теплообменники из нержавеющей стали. Сначала я купил D и не был доволен. Получается длина теплообменника гораздо важнее глубины (количества пластин) . Купите длинный, например букву «Е», показанную выше.Вы можете разместить два или более последовательно, как это сделал я, для дополнительной эффективности, если это необходимо.

G: Расширительный бачок

I: датчики давления и температуры и сливной/наливной клапан

F: наполнительный клапан. Я добавил Y-образный фитинг, чтобы разделить горячую воду со стиральной машиной. Как только вы заполните закрытый контур радиатора, вы закроете клапан, и контур перекроется.



Обсуждение прототипа

То, что выглядит как «метлаборатория», на самом деле является очень надежной и эффективной системой отопления прототип .Возможно, какой-то инспектор кода может не согласиться, но мне все равно. Я считаю, что все необходимые меры предосторожности были соблюдены; если вы заметили что-то, пожалуйста, прокомментируйте ниже!

Все трубы имеют диаметр 3/4 дюйма, чтобы достаточно быстро обеспечить достаточное количество тепла для радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и поэтому не подходит для питьевой воды.

Клапаны, которые вы видите в F и I, предназначены для заполнения системы холодной водой, используемой совместно со стиральной машиной.После заполнения эти клапаны могут быть отсоединены.

Насос радиатора H всегда включен, потребляет около 40 Вт/ч и подает 2–3 галлона в минуту.

Важное указание по установке насосов и любых циркуляционных насосов:

во избежание проблем необходимо иметь прямую трубу длиной не менее 10 диаметров трубы до и после насоса.

Поскольку фитинги Sharkbite дороги, я попытался согнуть PEX как можно сильнее, чтобы избежать локтей.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, похожий на фильтр, препятствующий попаданию частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они засорялись, поэтому настоятельно рекомендуется использовать сетчатый фильтр с обеих сторон входа, подробности см. в списке покупок ниже.

Абсолютно необходимы манометр, датчик температуры («I») и расширительный бачок «G». В качестве накопительного бака я использовал старый газовый водонагреватель с баком на 40 галлонов (150 л) и имеет предохранительный клапан, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бар (в холодном состоянии) до 3 бар (10-40 фунтов на квадратный дюйм) при нагреве в среднем до 60°C (140°F).

Кстати, это накопительный бак:



Красная труба слева вверху — это обратная вода, идущая от радиаторов. Правая труба, которую я использую для вентиляции системы, когда я ее наполняю или опорожняю.

Вода из накопительного бака забирается из нижнего сливного клапана:

Отсюда вода возвращается прямо в теплообменник «Е» для нагрева и через насос «Н» обратно к радиаторам.

Под самым дальним от насоса радиатором я разместил байпасную петлю:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Вместо этого я решил использовать обычный шаровой кран.

Этот байпасный контур был добавлен, чтобы циркуляционному насосу «было чем заняться», когда все термостаты датчиков радиатора отключены. Такая ситуация возникает, когда вы выключаете все термостаты или теплым весенним днем, когда в дом палит солнце и дополнительный обогрев не нужен.

Обновление 2015 г. : я заменил вышеупомянутый клапан на «сложный» дифференциальный перепускной клапан, см. дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вместо этого вода выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus установлены параллельно. Если вы посмотрите на руководство по установке Buderus, то увидите, что это можно сделать разными способами, но для некоторых требуются перепускные клапаны и другие «хитрости». Для моего дома обычного размера я хотел, чтобы все было просто, и выбрал параллельную планировку.

Добавить дополнительные радиаторы очень просто: отрежьте подающие и обратные линии и добавьте тройники:

С PEX справится даже 5-летний ребенок (хорошо, вы должны помочь ему протолкнуть трубу, возможно ;-))

Затем вам понадобятся компрессионные фитинги PEX на 3/4 дюйма. PEX, которые подходят к радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо в фитинг. Если это не совсем правильно, вы потратите часы времени!

Убедитесь, что вы хорошо их затянули, и проверьте еще раз после того, как по трубам пойдет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам нагревать каждую комнату при разной температуре:



Должны ли мы использовать напольные или настенные кронштейны?

Я выбрал напольные кронштейны по нескольким причинам.Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не очень хорошо изолированы. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную фольгу R4 на стену за радиатором. Это оказалось очень хорошим решением, так как оно отражает тепло обратно в комнату, а фольга очень дешевая. Я пришел к этой идее, наблюдая за наружными стенами в Европе, которые полностью оштукатурены.Зимой после дождя область под окном высыхает гораздо быстрее, чем остальная часть стены; Я расцениваю это как указание на то, что потери тепла там больше по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Почти всегда я бы рекомендовал устанавливать радиаторы под окном; однако лучше, чтобы это было на 100% герметичное и эффективное окно!

Поскольку окно обычно является самым холодным местом в комнате, радиатор лучше разместить именно там.Теплый воздух поднимается к потолку, пробивается к противоположной стене, охлаждается и опускается на пол, где возвращается обратно к радиатору. Если радиатор установлен в другом месте, это может привести к неравномерному распределению тепла и появлению холодных пятен.

В отличие от тепла плинтуса, использующего очень высокие температуры, панели радиаторов работают при более низких температурах (55–70 °C, 130–165 °F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате в основном нагреваются тепловым излучением (например, инфракрасным излучением или камином), а не столько движением воздуха. По этой причине установка радиатора у внутренней стены может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размеры радиатора

Какой размер радиатора мне нужен? Это хороший вопрос. Я придерживаюсь правила «Бургер Кинг больше, лучше!»

Да, это потому, что больший радиатор будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Хорошо, косметика тоже проблема.Радиатор должен дополнять стиль комнаты и не выглядеть громоздко. Но я установил самую большую панель Buderus в обычную спальню старого дома примерно (12 футов x 12 футов), и она светится. Комната комфортнее, чем когда-либо. Пространство под окном обычно не занято, так что это практически идеальный вариант.

Не забывайте, что большой радиатор не означает, что вы будете потеть! Он имеет термостатический датчик и автоматически выключается. Прелесть в том, что тепло прекрасно распространяется по комнате, а температура абсолютно постоянна 24 часа в сутки, независимо от того, как меняется погода снаружи. Это не что иное, как удивительно.

Небольшой радиатор иногда является единственным выбором. Вы заметите, что маленький радиатор стоит почти столько же, сколько и большой (это еще одна причина, по которой я покупаю в стиле Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может осложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я и сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть выше, возможно, до 80°С или даже до 90°С. PEX может работать при температуре до 95°C, как и насос Alpha. Теплообменник практически не поддается разрушению, поэтому возможны все варианты, но они требуют тщательного планирования.



Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые части были получены из, где еще, Home Depot, а некоторые части уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, бланками заявок, руководствами по установке и т. д.на Supplyhouse.com, даже если вы не покупаете у них и внимательно их читаете. Отсюда я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на фитинги Sharkbite и, естественно, на сами радиаторы Buderus, которые здесь, в США, безумно дороги, но вы можете покупать их поштучно, и доставка включена. Например, большой Buderus здесь стоит 750 долларов с доставкой до вашей двери бесплатно. В Германии, где производятся эти звери, он стоит 200 евро с доставкой по стране.Конечно, это тяжело, это над океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить, а некоторым людям тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о Supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы выпил его 😉 они доставляют на следующий день, и если они облажаются, вы можете распечатать на своем компьютеру бесплатный ярлык возврата UPS, перейдите в магазин скобяных изделий или магазин UPS и доставьте его бесплатно. S.A – это все-таки царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Будеруса как самодельщика, т.е. розничная торговля, онлайн.



Заключительные мысли

Прежде всего, девиз: «ДА, ВЫ МОЖЕТЕ». Если мне удалось установить это с нулевым опытом сантехники и водяного отопления, любой может это сделать !

Что касается конструкции системы, я не считаю, что накопительный бак абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил через скрытую трубу в стене наружу, без накопительного бака. Однако по какой-то странной причине они всегда использовали отдельный электрический водонагреватель для горячего водоснабжения. Я не уверен, почему они не разделили систему, чтобы сделать и то, и другое; возможно, требование строительных норм?

Думаю, сложность системы сильно зависит от характеристик вашего водонагревателя. Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать в качестве обогревателя. Помните, что он не предназначался для использования таким образом, и, вероятно, гарантия также будет потеряна вместе с вами, если вы используете водонагреватель для обогрева помещений. С точки зрения построения системы лучистого отопления лучше всего купить водонагреватель с баком. Бак минус это боль полный .

Не лучше ли инвестировать в котел? Многие эксперты утверждают, что водонагреватель с баком из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, чего бойлеры якобы не могут.Кроме того, с резервуарами из нержавеющей стали очень удобно работать, потому что они не так сильно подвержены коррозии, как компоненты котла на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы можете использовать его и в качестве водонагревателя, добавив косвенный водонагреватель, но иногда он стоит столько же, сколько новый безрезервуарный!

Там, где я живу, бытовой водонагреватель необходим только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы отключаете систему и снижаете температуру водонагревателя до «нормального» уровня.Вечная установка обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на котел в 10 000 долларов. К тому же установка котла намного сложнее, и я бы потерял последние волосы на голове, пытаясь заставить его работать…

Видите ли, если вы возьмете ручку и запишете все затраты на установку чего-то по сравнению с тем, чтобы сделать это самостоятельно, вы, вероятно, сможете переделать свой проект пять раз и при этом сэкономить деньги. Особенно, когда вы рассматриваете возможность использования водонагревателя в качестве источника тепла, экономия становится еще выше.

Да, вы тоже можете взорвать дом, но это во многом зависит от вашей трудовой этики 😉, а не от ваших навыков. Внимательно изучив руководства по установке и другую литературу, каждый может научиться этому на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и сайты производителей с огромным количеством информации и где у вас есть возможность обратиться за советом к экспертам. Единственное, что я потратил впустую, — это пригодные для питья трубы PEX на сумму около 200 долларов, потому что я начал строить систему подогрева пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники

— всегда замечательный и чрезвычайно полезный ресурс (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связался, в том числе служба технической поддержки Buderus, также очень помогли. И я хотел бы добавить, что они не должны быть. Когда я устанавливал свой компактный кондиционер «Гудман», я позвонил в компанию с простым вопросом о запасной части, и ответ был «Вы домовладелец? да! Тогда позвоните своему установщику, отличного дня». Так что, на мой взгляд, Buderus далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести множество исследований, чтобы вы могли задать правильные вопросы, а не то, на что поиск в Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который всегда жаждет новых вызовов.

С точки зрения производительности, резервуар для хранения имеет особенность, которую я хочу уменьшить или устранить при доработке этой системы. Когда отопление включено, радиаторы питаются «свежим теплом» при температуре около 70°C (165°F).Когда обратка из накопительного бака достигает 56°C (132°F), я отключаю циркуляционный насос питьевой воды. Как только насос выключается, пламя бака также гаснет. Теперь из накопительного бака берется вода для питания радиаторов; следовательно, подача на радиатор падает с 70°C до 56°C. Поскольку горячая вода из радиаторов все еще находится на пути к накопительному баку, температура накопительного бака фактически продолжает расти, даже несмотря на то, что первичный контур отключен на несколько минут. Я видел, как температура воды поднималась в среднем до 59°C.

Таким образом, вода поднимается до 70°C при включенном водонагревателе, падает до 56°C, когда нагреватель выключается термостатом, а затем снова поднимается до пика 59°C. Она медленно опускается до 53°C, и тут снова срабатывает термостат, нагревая воду до 70°C. Я хотел бы уменьшить величину этого колебания в будущем, но я пока не уверен, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы этого поста по своему усмотрению. Пожалуйста, дайте ссылку на этот пост, когда делаете это.Спасибо!

Надеемся, что это руководство содержит достаточно информации, чтобы вы могли начать!

Другое, над чем я работаю

Большая часть моего времени посвящена не установке Buderus, а совершенствованию технологий резервного копирования Hyper-V. Я люблю делать ремонт, и кто знает, может быть, однажды это станет прибыльным занятием на полную ставку!

Теплый пол – полезно или дорого?

Кто бы не хотел зайти с холода и сразу почувствовать тепло на ногах? Или выйти из душа прямо на теплый пол в ванной? В скандинавских странах пол с подогревом чрезвычайно популярен, почти 80% домов отапливаются таким образом. До сих пор он считался предметом роскоши для богатых и знаменитых. Однако в последнее время он стал более распространенным видом отопления здесь, в Великобритании. Он особенно популярен в новых домах, где он часто устанавливается в стандартной комплектации.

Теплый пол считается более эффективной системой и может быть установлен практически под любым типом пола. Он особенно популярен в ванных комнатах, где установка радиатора может быть сложной задачей. Эти системы отопления работают, нагревая пол вверх за счет излучения, чтобы одновременно покрыть весь объем помещения.В отличие от традиционной радиаторной системы, это обеспечивает равномерное распределение тепла по всей комнате. Впоследствии это означает, что нет сквозняков или холодных мест, которые вы часто убираете от источника тепла.

Верен ли распространенный миф о том, что это доступно только высшему классу? Или полы с подогревом жизнеспособный вариант для любого количества домов? Полезной отправной точкой является рассмотрение различных типов напольного отопления, доступных на современном рынке. Затем подумайте о плюсах и минусах этого типа отопления, прежде чем решить, хотите ли вы иметь его в своем доме.

Какие типы напольного отопления доступны для ванных комнат?

Системы горячего водоснабжения (влажные)

В этом типе напольного отопления вода подается по трубам внутри чернового пола из основной системы центрального отопления или за счет солнечной энергии. Это лучший вариант для новых домов, чтобы его можно было установить во время строительства.

Электрические сопряжения/провода (сухие) системы

Этот вид напольного отопления создается с помощью уникальных матов или электропроводки, которые соединяются вместе и укладываются под полом помещения.Он связан с термостатом и основным источником питания дома. Этот более тонкий тип напольного отопления легче установить в домах. В свою очередь, это делает его более жизнеспособным вариантом для тех из нас, у кого старый ресурс.

Вообще говоря, электрические системы напольного отопления дешевле в установке, чем системы горячего водоснабжения. Однако они, как правило, менее эффективны в работе после установки.

Каковы плюсы и минусы теплых полов?

Плюсы

Экономия места

Этот невидимый источник тепла означает, что вы можете спланировать планировку комнаты, не задумываясь о том, где вам нужно будет разместить радиатор.Несмотря на широкий ассортимент современных радиаторов, они все равно могут стать бельмом на глазу в комнате в стиле минимализма. Теплый пол может помочь вам добиться бесшовной отделки в вашей комнате. Оставляя дополнительное место для других предметов мебели, которые вы, возможно, захотите иметь.

Энергоэффективный

Теплый пол более энергоэффективен, так как для достижения желаемой температуры в помещении достаточно создать более низкую температуру. Средние эксплуатационные расходы этих систем обычно на 15-40% дешевле, чем у обычных радиаторных систем.Большинство систем поставляются в комплекте с термостатами для отдельных комнат. Это означает, что вы не будете тратить энергию или деньги на обогрев помещений, которые вам не нужны.
Низкие эксплуатационные расходы

Если у вас изначально правильно установлен теплый пол, то с этими системами мало что может пойти не так. Первоначальные испытания под давлением, которые проводятся в системах горячего водоснабжения, выявляют любые потенциальные утечки. Таким образом, эти участки выпрямляются перед укладкой соответствующего напольного покрытия.
Безопасность

Без радиаторов в вашей комнате дети не могут наткнуться на какие-либо выступающие края или трубы. Это также устраняет риск обжечься маленькими детьми или людьми с ограниченной подвижностью о горячую поверхность радиатора. Пол с подогревом также позволяет сделать напольное покрытие более практичным, при этом оно не будет холодным. Это может быть полезно в домах с детьми или домашними животными, а также в ванных комнатах, где разливы легче очистить.

Здоровье

Известно, что системы напольного отопления производят меньше пыли в помещении.Это особенно важно для людей, страдающих аллергией и астмой.

Минусы

Медленный отклик

Полы с подогревом могут довольно медленно прогревать помещение, особенно в помещениях с твердой поверхностью пола. Нагрев деревянных полов может занять до 30 минут, а бетонных полов — один или два часа. Поэтому вам необходимо включать отопление на более продолжительное время, а также не забывать включать отопление заранее. Таймер поможет вам решить эту проблему, чтобы вам не пришлось ждать, пока прогреется ваша комната.
Повреждение мебели

При планировании размещения напольного отопления необходимо учитывать планировку помещения, в частности, где блоки будут находиться в фиксированном положении. Этот тип нагрева может привести к тому, что внутренняя часть шкафов или модулей будет «потеть», что может повредить вашу мебель. Также стоит убедиться, что вы выбрали правильный тип деревянного пола, чтобы дополнить ваш теплый пол, так как некоторые породы дерева могут деформироваться со временем.

Сложно изменить

После того, как ваш пол с подогревом установлен, изменение или адаптация системы представляет собой огромный переворот, поэтому она должна быть действительно хорошо продумана и спроектирована. Потребуется большая работа, чтобы удалить, если вы недовольны системой после ее установки.
Расход

Системы горячего водоснабжения изначально дороги в установке. Кроме того, пол с подогревом будет довольно дорогим, если вы установите его как дополнительную роскошь к вашей существующей системе отопления. Запуск его вместе с вашей основной системой отопления окажется дорогостоящим для ваших счетов за электроэнергию.

Полы с подогревом становятся все более популярными, и, несмотря на недостатки, легко понять почему, учитывая постоянно растущую потребность в большем пространстве в доме и людей, стремящихся быть более энергоэффективными.Чтобы быть действительно эффективной системой, она будет лучше всего работать для объектов, которые уже хорошо изолированы, чтобы помещения могли сохранять создаваемое тепло. Его также стоит рассмотреть при расширении или при создании пространства с ванной комнатой, поскольку его легко установить при строительстве новой комнаты или здания. Какой тип напольного отопления вы выберете, очень зависит от вашего индивидуального дома или типа собственности, в которой вы хотите его установить.

Как установить теплый пол?

Если у вас есть хотя бы базовые знания в области рукоделия, вы вполне справитесь с большинством работ по установке самостоятельно.При использовании электрических систем обогрева полов вам необходимо уложить плоское основание, которое обычно представляет собой утепленную деревянную плиту. Затем просто раскатайте нагревательный мат и закрепите его перед укладкой пола обычным способом. Мы рекомендуем вызвать квалифицированного электрика для проверки и утверждения окончательной установки и выполнения окончательного подключения. Для систем водяного теплого пола, которые подключаются к котлу, необходимо предпринять дополнительные шаги, и мы рекомендуем обратиться к сантехнику. Электрические системы проще в установке и имеют дополнительное преимущество, заключающееся в том, что они не подключены к остальной части отопления дома.

Компания Bella Bathrooms предлагает ряд систем подогрева пола, которые станут ценным дополнением к вашему дому, но, в частности, добавят нотку роскоши в вашу ванную комнату. Наши системы напольного отопления поставляются с 25-летней гарантией, которая гарантирует вам, что это системы высшего качества для вашего дома.

Как установить теплый пол в ванной

Прочтите наше экспертное пошаговое руководство о том, как установить теплый пол в ванной комнате — идеальная установка для морозного, неприветливого утра!

Каковы преимущества установки теплых полов в ванной?
Что вам понадобится?
Шаг 1.Препарат
Шаг 2. Укладка утеплителя чернового пола / термопанелей
Шаг 3. Укладка теплых полов
Шаг 4. Обработка углов
Шаг 5. Неудобные области
Шаг 6. Установка сенсора/зонда
Шаг 7. Подключение термостата
Шаг 8. Продолжаем добавлять пол в ванной сверху

Перейти к разделу этого поста, щелкнув ссылку выше.

электрическая установка подогрева пола для ванной комнаты — направляющая

Мысль о том, чтобы покинуть свою поджаренную теплую постель морозным утром, становится намного проще, когда вы знаете, что пол в вашей ванной комнате имеет идеальную температуру благодаря подогреву пола.Это прекрасное чувство, и в наши дни все больше и больше людей экономят деньги, самостоятельно устанавливая эту технологию под полом.

Выбор напольного отопления для ванной комнаты в качестве способа обогрева вашей ванной комнаты является разумным выбором. Вы заметите, что количество энергии, которое вы используете для обогрева ванной комнаты, уменьшится, а после того, как она снизится, обслуживание практически не потребуется. Еще одна выдающаяся особенность теплых полов заключается в том, что они расширят пространство в вашей ванной комнате, потому что теперь нет необходимости устанавливать радиатор на стене.Это идеально подходит для небольших ванных комнат, где пространство может быть в большом почете.

Монтаж теплых полов – простой и понятный процесс, с которым может справиться любой способный человек. Самостоятельное выполнение некоторых, если не всех работ по установке при ремонте вашей ванной комнаты, действительно может помочь сэкономить деньги, и, надеюсь, с помощью этого экспертного руководства вы сможете избежать затрат на наем профессионала для этой задачи. Установка напольного отопления — это промежуточная работа своими руками, а это означает, что вам понадобится опыт выполнения других работ своими руками по дому, и у вас будет здоровая уверенность в своих силах.Как и всегда с нашими руководствами «Сделай сам», важно не торопиться, тщательно планировать и иметь твердую решимость осваивать новые навыки.

*Обратите внимание. Если в какой-то момент во время установки вы почувствуете, что откусили больше, чем можете прожевать, или вообще в чем-то не уверены, мы рекомендуем вам вызвать профессионала. Также обратите внимание, что подключение системы подогрева пола к электросети в вашем доме всегда должно выполняться квалифицированным электриком категории P.

Каковы преимущества установки теплых полов в ванной?

● Снижение затрат на электроэнергию
● Больше свободного места в вашей ванной комнате, поскольку нет необходимости в радиаторе
● Равномерное распределение тепла
● Требуется минимальное обслуживание
● Простота установки
● Роскошная функция, повышающая стоимость вашего дома

Что вам понадобится?

● Теплый пол
● Термостат для теплого пола
● Теплоизоляционные/термоплиты (опционально)
● Водонепроницаемая лента (дополнительно)
● Канцелярский нож (дополнительно)
● Мультиметр
● Клейкая лента
● Ножницы
● Рулетка
● Долото (дополнительно)
● Молоток (дополнительно)

Готов? Поехали!

Шаг 1.Подготовка

Первое, что нужно сделать перед тем, как заказать пол с подогревом, — это точно измерить площадь пола вашей ванной комнаты. Нет необходимости включать пол с подогревом под какие-либо постоянные приспособления в вашей ванной комнате, такие как туалетный столик, туалет или ванна. Кроме того, имейте в виду, что вы хотите оставить зазор примерно 150 мм (6 дюймов) между полом с подогревом и любыми стенами или постоянными приспособлениями. Совет эксперта : закажите пол с подогревом немного больше, чем вы думаете, вам может понадобиться, чтобы покрыть любые неудобные места в вашей ванной комнате (см. неудобные места ниже).

После того, как вы сделали заказ и он прибыл к вам домой, первое, что нужно сделать, это прочитать инструкцию, прилагаемую к вашему напольному отоплению. Поверьте мне, когда я говорю вам, что 30 минут, потраченных на изучение инструкций сейчас, сэкономят вам часы позже, когда вы приступите к прокладке и установке новой системы. Кроме того, обратите внимание, что это руководство не заменяет инструкции, которые вы получаете в связи с полом с подогревом.

Следующее, что действительно важно, это чтобы пол в вашей ванной комнате был как можно более чистым. Пропылесосить установленный пол с подогревом — это настоящий кошмар, поэтому отложите эту работу сейчас, чтобы потом не мучиться от душевных страданий.

Наконец, распаковав напольное отопление и убедившись, что все детали присутствуют и учтены, вам необходимо получить точные показания сопротивления на концах проводов, отходящих от сетчатого мата напольного отопления. Вы берете это значение сопротивления, чтобы убедиться, что ваш теплый пол работает должным образом, а также чтобы убедиться, что во время доставки к вам домой не произошло никаких повреждений.
Показания сопротивления снимаются с помощью мультиметра, и цифры, которые вы хотите получить от вашей системы, будут указаны в вашем руководстве по эксплуатации. Запишите цифры, которые вы берете с мультиметра, в свое руководство по эксплуатации, потому что вы будете продолжать снимать показания сопротивления на протяжении всего процесса установки, и это действительно помогает иметь ваши цифры под рукой в ​​любое время.

Если вы никогда раньше не пользовались мультиметром, не волнуйтесь, это очень просто и совсем не опасно.Для получения дополнительной информации узнайте, как пользоваться мультиметром.

Этап 2. Укладка утеплителя чернового пола / термопанелей (опционально)

Изоляционные плиты для чернового пола (иногда называемые термоплитами или даже опорными плитами) представляют собой листы изоляционной плиты, которые укладываются под пол с подогревом. Это необязательный шаг. Изоляционные плиты устанавливаются, чтобы предотвратить утечку тепла от вашего напольного отопления вниз в ваши половые доски, а не вверх и в вашу ванную комнату.

Решение об установке изоляционных плит полностью зависит от вас. Производители заявляют, что включение этих досок под пол с подогревом повысит его эффективность и, в свою очередь, сэкономит ваши деньги. Еще один фактор, который следует учитывать, заключается в том, что установка этой функции немного увеличит общую высоту пола вашей ванной комнаты.

Установить эти доски очень просто. Положите доски по всей поверхности пола вашей ванной комнаты, а в неудобных местах вы можете обрезать отдельные доски канцелярским ножом, чтобы получить нужные вам формы.Соедините отдельные доски вместе водонепроницаемой лентой вдоль стыка между досками. При укладке изоляционных плит на доски деревянного пола можно дополнительно прикрутить их шурупами.

Этап 3. Укладка теплых полов

Ваша система обогрева пола представляет собой электрический провод, прикрепленный к свернутому сетчатому листу. Уложить пол с подогревом буквально так же просто, как развернуть этот сетчатый лист, чтобы покрыть всю поверхность вашей ванной комнаты.Помните, что вам не нужно покрывать участки под стационарными приспособлениями, такими как ванны и туалеты, и оставлять зазор примерно 150 мм (6 дюймов) между краем вашего теплого пола и стеной вашей ванной комнаты.

Приступая к укладке сетки для теплого пола, обратите внимание на два провода, которые выходят из начала листа сетки. Эти два провода в конечном итоге будут подключены к вашему термостату, поэтому не забудьте расположить эти провода близко к тому месту, где вы хотите расположить термостат.

Прикрепите сетку для обогрева пола к земле с помощью клейкой ленты. Сделайте все возможное, чтобы края листов сетки не торчали, потому что вы рискуете зацепить их шпателем при подготовке раствора для последующей укладки плитки.

Когда вы закончили укладывать сетку для теплого пола, пришло время снова измерить сопротивление с помощью мультиметра, чтобы убедиться, что вы не повредили свою систему во время этого процесса. Если ваши показания мультиметра отличаются от значений, которые вы видите в руководстве по эксплуатации, обратитесь к производителю; контактные данные будут в вашем руководстве.

Этап 4. Обработка углов

Преимущество использования сетчатых листов при укладке теплых полов заключается в том, что с их помощью можно легко сгибать углы. Листы сетки можно легко разрезать, а затем повернуть либо на 90 градусов (чтобы пойти в другом направлении), либо даже на 180 градусов (чтобы вернуться на себя) углов. Помните: никогда не режьте электрический провод, а только сетку, на которой он сидит! Таким образом, сетчатые листы могут быть размещены так, чтобы покрыть весь пол вашей ванной комнаты, а электрический провод может проходить НЕОБРЫВНО по всему периметру.

Шаг 5. Неудобные места

Лучший способ справиться с неудобными участками — это полностью удалить электрический провод с сетчатого листа. Аккуратно используйте ножницы, чтобы отрезать провод, а затем поместите провод вручную в труднодоступные места вашей ванной комнаты, такие как ниши и изогнутые края. Прикрепите свободные провода к полу с помощью клейкой ленты и убедитесь, что провода всегда находятся на расстоянии не менее 50 мм (2 дюйма) друг от друга, когда они ослаблены.

Совет эксперта : Если у вас остались излишки сетчатых листов, когда весь пол в ванной покрыт, снимите электрический провод с сетчатых листов и аккуратно уложите его по краю ванной в зазоре 150 мм (6 дюймов). между стеной вашей ванной комнаты и началом вашего теплого пола. Ни в коем случае не пытайтесь перерезать электрический провод, чтобы сделать его короче!

Шаг 6. Установка сенсора/зонда

Датчик теплого пола (или зонд, как его иногда называют) проверяет температуру вашего пола. Правильная установка датчика гарантирует, что ваш термостат будет иметь точные показания температуры, что, в свою очередь, сделает вашу систему более эффективной.

Датчик размещается между любыми двумя линиями электрического провода (внутри сетки теплого пола) рядом с краем вашей комнаты, где вы планируете установить термостат.Закрепите датчик клейкой лентой.
Другой вариант, который может сделать цензор немного более безопасным, — это выдолбить участок размером с ручку либо из ваших досок пола, либо из изоляционных плит (если они используются), а затем поместить датчик в это углубление.

Когда вы закончили установку датчика, вам нужно измерить еще одно значение сопротивления с помощью мультиметра, а затем записать полученные значения в инструкции по эксплуатации.

Шаг 7. Подключение термостата

Каждый термостат для каждой системы подогрева пола немного отличается, поэтому мой лучший совет – как можно тщательнее следовать руководству пользователя.Подключение термостата, по сути, представляет собой подключение проводов, идущих от листа электрической сетки (иногда называемого «холодной сказкой») к термостату, подключение датчика к термостату и последующее крепление термостата к стене.
Затем термостат должен быть подключен к электросети в вашем доме. Всегда помните, что подключение вашего термостата к электросети в вашем доме ДОЛЖНО выполняться электриком, имеющим квалификацию P.

Не забудьте в этот момент еще раз измерить сопротивление с помощью мультиметра.

Шаг 8. Продолжаем добавлять пол ванной комнаты сверху

Теперь ваш пол с подогревом установлен, и последняя работа в списке — укладка пола в ванной комнате сверху. Электрические полы можно использовать с плиткой для ванной, ламинатом или настоящим деревянным полом. Совет эксперта : если вы планируете укладывать плитку на пол, вы можете нанести затирку для плитки прямо поверх сетчатых листов под полом, этот процесс на самом деле помогает защитить и изолировать проводку.Не забудьте дать затирке для плитки полностью застыть перед первым включением системы.

Если вы выполните описанные выше шаги, то можете быть уверены, что сможете самостоятельно установить пол с подогревом. Пол с подогревом — это такое приятное дополнение к вашему дому, и я очень надеюсь, что вам и вашей семье понравится ощущение теплых ног.

Вас тоже интересует интеллектуальное отопление? Прочтите это руководство по интеллектуальным системам отопления.

Эдвард, Victorian Plumbing

Теплые полы в гараже — все, что вам нужно знать

Вот несколько хороших новостей для тех, кто любит «редукторы» — удобное и недорогое отопление предназначено не только для комнат вашего дома. Лучистый теплый пол – отличный вариант даже для вашего гаража! На самом деле, теплый пол в гараже — лучший способ согреть пол, когда вы ползете под машиной. Кроме того, он также сушит пол и нагревает воздух во всем гараже, сохраняя пространство комфортным и защищая хранящиеся вещи от опасности плесени и грибка.


Если вы устали бегать по холодному бетону, работая над проектами на своем хот-роде или семейном автомобиле, разумным вариантом будет отопление пола в гараже.Кроме того, эти системы тихие, в отличие от обогревателей или электрических вентиляторов. Слушайте любимую музыку или легко ведите беседу с коллегами по работе или семьей, оставаясь при этом в тепле и сухости.

Если вы готовы значительно улучшить свое рабочее место, здесь есть все, что вам нужно знать о системе лучистого обогрева пола в гараже и о том, как приступить к ее установке в домашнем гараже.

Что такое теплый пол в гараже?

Системы лучистого отопления подают тепло непосредственно на пол или другую поверхность вашего дома. Эти системы получили свое название от метода передачи тепла — тепло излучается от компонентов системы через поверхность и в воздух через инфракрасное излучение. Подумайте о том, как нагревается плита, и вы чувствуете тепло, когда приближаетесь к плите. Лучистое отопление пола встраивает компоненты системы отопления в пол помещения, включая ваш гараж.


Лучистое отопление является более эффективным средством обогрева любого помещения. Через воздуховоды не происходит потерь тепла, и он нагревается гораздо более равномерно, чем плинтусные обогреватели или обогреватели с принудительной подачей воздуха, обычно используемые в гаражах.Кроме того, если вы страдаете аллергией, лучистое тепло не распространяет аллергены по воздуху. Современные системы лучистого отопления энергоэффективны и могут использовать различные средства для распространения тепла, как мы рассмотрим ниже.


В самых популярных типах лучистого обогрева пола используются электрические компоненты или жидкостные (водяные) компоненты, которые распределяют тепло по всему полу. Каждый тип системы имеет свои преимущества. Давайте обсудим оба типа.

Электрические обогреваемые полы

Обычно используются электрические кабели или маты из электропроводящего пластика, которые монтируются в материале пола или на черновом полу под напольным покрытием.Они особенно эффективны и рентабельны, если встроены в бетонный пол, который может удерживать тепловую массу в течение более длительных периодов времени. Напольные покрытия, такие как плитка или твердая древесина, не будут удерживать тепло так долго, что вынуждает нагревать пол в течение более длительных периодов времени.


Полы в большинстве гаражей бетонные, поэтому встраивание электрической системы в новый пол гаража идеально. Для существующих полов рекомендуется «мокрое» нанесение, при котором электрические кабели или маты укладываются поверх существующего пола, а сверху заливается новый бетон на несколько дюймов.

Водяные (жидкостные) системы являются наиболее популярными и экономичными системами напольного отопления гаража. Эти инновационные системы передают нагретую воду по трубам, расположенным под полом или внутри него. Систему можно подключить к существующему водонагревателю. Для этой цели устанавливается еще один водонагреватель или котел другого типа.


Трубки подключены к насосам и клапанам, которые могут регулировать поток воды с помощью термостата для контроля температуры в помещении.

Как установить напольное отопление в гараже?

Как электрические, так и водяные системы обогрева пола в гараже можно установить двумя способами. Если вы строите новый гараж, лучше всего установить систему внутри самого бетонного пола. Электрические компоненты или каналы жидкостных трубок соединены с усиливающей арматурой или проволочной сеткой для эффективной установки с большой массой. Затем заливают бетон, как обычно, чтобы сформировать пол гаража. Система подключается к источнику электроэнергии и/или горячей воды и термостату для контроля температуры.

Гаражный теплый пол внутри бетонной плиты нагревает плиту и окружающий воздух над ней. Обеспечивает комфортную температуру, а также сухую теплую поверхность, на которой можно лежать под автомобилем во время работы. Мы рекомендуем установить достаточную изоляцию на стенах и потолке вашего гаража, чтобы сохранить тепло в гараже и предотвратить потери и более высокие счета за электроэнергию.


На существующие полы в гараже электрические маты или жидкостные трубки можно уложить в виде узора на пол, а затем залить слоем гипса или бетона.Компоненты обогрева пола в гараже невелики и не потребуют более двух-трех дюймов дополнительного материала. Это не поднимет пол вашего гаража на значительную величину, и все же должно быть достаточно места для транспортных средств. Обязательно измерьте высоту гаража, прежде чем выбрать этот метод установки.


При таком типе установки электрические и/или жидкостные компоненты подключаются к водонагревателю и термостату для контроля температуры. Изоляция стен и потолка вашего гаража повысит эффективность системы и сэкономит ваши деньги.

Насколько эффективен теплый пол в гараже?

Как электрический, так и жидкостный теплый пол в гараже являются очень эффективными методами обеспечения теплого и сухого складского и рабочего пространства. Обычно они потребляют столько же или меньше энергии, как и другие распространенные системы отопления, такие как обогреватели с принудительной подачей воздуха или обогреватели помещений.


В зависимости от типа установки и размера гаража. Как правило, вы можете предположить, что ваша система обогрева пола в гараже будет потреблять около 12 Вт энергии на квадратный фут за каждый час использования.Это означает, что гараж площадью 100 квадратных футов будет потреблять 1200 Вт каждый час, когда система находится в активной работе. Это примерно на 300 Вт меньше, чем у среднего электрического обогревателя ракетного типа.


Кроме того, гаражные лучистые теплые полы равномерно повышают температуру помещения. Обогреватели помещений или обогреватели с принудительной подачей воздуха быстрее нагревают сторону помещения, ближайшую к обогревателю. Сделать очень горячую сторону и более холодную сторону комнаты.

Расчет использования энергии лучистым отоплением пола моего гаража

При планировании установки системы лучистого отопления пола гаража.Вы можете легко рассчитать предполагаемое потребление энергии для гаража вашего дома.

Для выполнения расчетов выполните следующие действия:

  1. Рассчитайте площадь отапливаемой площади в гараже. Это вычисляется путем умножения квадратных метров всей комнаты на 0,9. Например, если площадь всей комнаты составляет 100 квадратных футов, 100 х 0,9 = 90 квадратных футов.
  2. Теперь умножьте эту отапливаемую площадь на 12 ватт на квадратный фут потребляемой энергии. Поскольку большинство систем потребляют примерно столько электроэнергии.Например, 90 квадратных футов отапливаемой площади в примере умножаются на 12. Или 90 х 12 = 1080 Вт электроэнергии.
  3. Поскольку ваш счет за электроэнергию, скорее всего, рассчитывается и оплачивается в киловаттах, вы должны рассчитать эту сумму. Разделите общее количество ватт на 1000, чтобы получить количество киловатт, которое система будет использовать в час. В нашем гаражном примере 1080 ватт делится на 1000, или 1080 ÷ 1000 = 1,08 киловатта.
  4. Теперь узнайте, сколько стоит киловатт в вашем районе.Затем умножьте это число на то, сколько ваша система обогрева пола в гараже будет использовать в час. В среднем по США 13,31 доллара за киловатт-час. Это может быть более или менее там, где вы живете. Итак, в нашем примере с гаражом 1,08 киловатта умножаются на 13,31 доллара, или 1,08 x 13,31 = 14,37. Эксплуатация гаража в нашем примере будет стоить 14,37 долларов в час.
Однако важно помнить, что системы обогрева полов в гараже не работают круглосуточно.

Включив программируемый термостат в вашу систему.Вы можете установить желаемую температуру, и система будет работать только при необходимости поддерживать эту температуру. Кроме того, системой также можно управлять только тогда, когда вы планируете ее использовать. Если вы просто не хотите держать теплый гараж круглосуточно и без выходных, нет смысла поддерживать постоянную работу системы.

Программируемый термостат можно настроить на работу только тогда, когда помещение будет использоваться. Кроме того, с помощью термостата Wi-Fi вы можете контролировать температуру или систему из любого места. Достаньте свой смартфон, откройте приложение термостата и активируйте систему, чтобы нагреть помещение до заданной температуры.Так что будет тепло и жарко, когда вы планируете работать в космосе. Это невероятно удобно, а также является отличной мерой экономии.

Как установить теплый пол | Блог

Опубликовано Джеймсом Робертсом в среду, 13 февраля 2019 г.


Наши коврики с электрическим подогревом пользуются большой популярностью, поскольку они просты в установке по сравнению с системами горячего водоснабжения. Большинство энтузиастов-любителей считают, что они могут установить их с помощью зарегистрированного электрика.

Пол с подогревом проще всего установить перед укладкой пола, что делает его идеальным для новостроек, модернизации и ремонта ванных комнат.

Проверьте, какой у вас пол

Прежде чем планировать обогрев пола, проверьте, какая у вас конструкция пола.

Массивные/бетонные полы

Все сплошные полы (такие как бетон, стяжка или асфальт) должны быть изолированы подкладочными плитами перед установкой напольного отопления.Нагревательные маты затем укладываются непосредственно на доски с помощью клея. Водонепроницаемая мембрана также может быть необходима для защиты от пара и влаги.

Плавающие полы

Плавающий пол не нужно прибивать или приклеивать к нижнему полу. Это лучший тип пола для теплых полов, потому что он позволяет легко укладывать нагревательные маты. После того, как ваша система отопления установлена ​​в отведенном для этого месте, вы можете отделать ее ламинатом, винилом, керамической плиткой, деревом, ДСП или любым напольным покрытием по вашему желанию.

Монтаж теплого пола: пошаговая инструкция

После того, как вы изолировали или сняли существующие полы, вы готовы приступить к укладке и началу установки напольного отопления. Обратите внимание, что установочные комплекты различаются в зависимости от марки, поэтому всегда внимательно читайте инструкции.

  1. Раскатайте коврик для теплого пола на полу, начиная с края комнаты.
  2. С помощью ножниц отрежьте коврик по длине.Убедитесь, что вы не разрезаете электрический элемент, а только сетку из стекловолокна.
  3. После того, как вы отрежете свой кусок, повторяйте это действие, пока все места, которые вы хотите нагреть, не будут покрыты.
  4. Накройте только те участки пола, по которым вы будете ходить, избегая пространства под ванной и душем.
  5. Когда покрытие вас удовлетворит, снимите подложку с нагревательных матов, чтобы приклеить их.
  6. Затем установите датчик, следуя инструкциям из комплекта.Если у вас сплошной пол, вы можете вырезать выемку в изоляционной плите, чтобы зонд располагался аккуратно и заподлицо.
  7. Наймите квалифицированного электрика для окончательного подключения ковриков к электросети.
  8. После проверки ваших ковриков с помощью мультиметра, чтобы убедиться, что они работают, вы готовы приступить к нанесению выравнивающей смеси и эластичного клея для пола.

Выбор напольного покрытия

Хорошей новостью является то, что большинство матов для подогрева пола можно использовать с любым типом напольного покрытия.Наша линейка ковриков Devi Mat Comfort универсальна для любых материалов, от бетона до дерева.

Керамическая плитка / Камень / Терраццо

Маты с подогревом пола идеально подходят для холодных поверхностей, так как тепло поднимается вверх и может согреть ваши ноги за считанные минуты. Комплект для подогрева пола Phoenix был специально разработан для помещений, покрытых плиткой, что делает его идеальным выбором для вашей ванной комнаты.

Деревянные доски/Паркет/Ламинат

Равномерно распределенное тепло — лучший способ обогрева деревянных полов, так как они могут деформироваться при экстремальных температурах. Именно поэтому установка электрического теплого пола идеальна. Он согреет вашу комнату мягким и контролируемым образом. Для точного управления обогревом установите в систему напольного отопления термостат Devi Reg 535. Это дает вам семидневное программирование для поддержания правильной температуры.

Линолеум

Линолеум

широко используется, потому что он дешев и совместим с системами напольного отопления. Но помните, что линолеумные полы могут высохнуть, если они станут слишком горячими, поэтому рекомендуется расширенный контроль нагрева (например, интеллектуальный термостат Devi Reg).Вы также должны выбрать комплект для теплого пола с датчиком, который имеет функцию максимального ограничения.

Ковер

При напольном отоплении ковер может нагреваться медленнее из-за своего изолирующего эффекта. Для достижения наилучших результатов выберите ковер с рейтингом 1,5 tog или ниже.



Что нужно и что нельзя делать при установке теплых полов

  • Используйте выравнивающую смесь

Использование выравнивающей смеси перед клеем для плитки улучшит распределение тепла и защитит кабели.

Добавить комментарий

Ваш адрес email не будет опубликован.
