Суперпол монтаж: Кнауф суперпол укладка своими руками

Содержание

Технология монтажа сухой стяжки пола Кнауф

Попробуем вам подробно рассказать о способе стяжки пола по немецкой технологии Knauf. Что же такое сборный пол и почему он сборный? Из чего его собирают и как эти сборные компоненты взаимодействуют друг с другом? Мы постараемся наглядно показать все этапы сборки данного устройства, расскажем о преимуществах и недостатках.

Для начала перечислим весь материал, который необходим при монтаже:

  1. Сухая засыпка (КОМПЭВИТ)
  2. Элемент пола (1200*600*20 мм)
  3. Кромочная лента
  4. Клей
  5. Пленка ПЭТ
  6. Шурупы для ГВЛ
  7. Шпаклевка «Фюгенфюллер»*
  8. Гидроизоляция «Флэхендихт»*

*используются при необходимости

Мы с вами преследуем цель сделать наш пол ровным и теплым, хотим, чтобы на стяжку пола у нас не ушло много времени и, наконец, чтобы пол был красивым.

Пора приступать, и нам с вами придется позаимствовать у коллег из Германии их технологию, ведь каким-то другим способом сделать то что хотим, наверное, не получится.

Для начала подготовим поверхность для монтажа, а для этого уберем весь мусор с помощью веника и совка. Если у нас старая деревянная стяжка или что-то подобное, то ее нужно демонтировать. Проверим на наличие трещин между перекрытиями и при необходимости заделаем их цементным раствором.

Приступаем к замеру помещения. Для этого нам необходим лазерный уровень или гидроуровень. Делаем отметку на произвольной высоте, как раз через эту отметку и пойдет произвольная линия горизонта по всему периметру помещения. От этой линии замеряем расстояния до пола и отмечаем их на технологической карте (чем больше меток, тем лучше). Получим следующую картину: 1 м 25 см 6 мм, 1 м 26 см 8 мм, 1 м 24 см 3 мм… 1 м 23 см 9 мм. Таким образом, мы получаем самую высокую точку 1 м 23 см 9 мм и самую низкую точку 1 м 26 см 8 мм.

Из полученной отметки 1 м 23 см 9 мм вычитаем 1,5 сантиметра. Почему вычитаем? Поскольку уровень пола поднимается, соответственно расстояние до линии горизонта уменьшается. По технологии сухого пола Knauf минимальный слой сухой засыпки составляет 1,5 см, то есть на самой верхней точке высота засыпки будет 1,5 см, а на самой нижней (исходя из наших вычислений) будет составлять 4 см 4 мм. Это самый простой способ, он применяется в том случае, если вы хотите просто выровнять пол. Для наглядности будем использовать именно его. Если же вы задумали сделать определенный уровень, то тогда делается замер от указанного уровня до линии горизонта, и от линии откладывается данное расстояние, после чего замеряется высота сухой засыпки.

Как уже стало понятно сухая засыпка — это нивелирующий слой, который обладает хорошими тепло- и звукоизоляционными качествами. Ниже мы приведем табличные данные. Иными словами, сухая засыпка — это мелкие камушки определенной фракции до 5 мм, такая засыпка считается экологически чистым строительным материалом, что немаловажно.

Итак, у нас с вами есть размеры. Теперь приступаем к расчету количества сухой засыпки на имеющуюся площадь. На 1 м2 при высоте засыпки 5 см высыпается ровно 1 мешок (50 литров, 30 кг). Теперь приступаем к монтажу стяжки. Для этого нам потребуется пленка ПЭТ и кромочная лента. Для чего нужны эти компоненты? Сухая стяжка потому называется и называется «сухой», что в ней отсутствует влага, и дальнейшее попадание просто недопустимо. Пленка служит пароизоляцией и настилается на перекрытие под сухую засыпку, тем самым предотвращая попадание влаги в нашу конструкцию. Кромочная лента представляет собой вспененный полиэтилен. Укладывается по периметру помещения и служит как для звукоизоляции, так и для образования компенсационного шва, чтобы наша стяжка «гуляла» вместе с конструкцией здания.

Начинаем застилать пленку с заходом на стены так, чтобы пленка была выше уровня сухой засыпки. Если цельного куска пленки не хватает, то берем второй и стелим на первый с нахлестом не менее 25 см. По периметру помещения, а именно по стенам, укладываем кромочную ленту. Чтобы она не мешала и не падала, присыпаем засыпкой и утрамбовываем ее. Высыпаем мешки с засыпкой по всей площади помещения на приблизительный уровень. С помощью направляющих реек и правила вытягиваем засыпку на необходимый нам уровень. У нас имеется готовая поверхность для укладки элементов пола. Принцип укладки элементов приведен на рис 2.

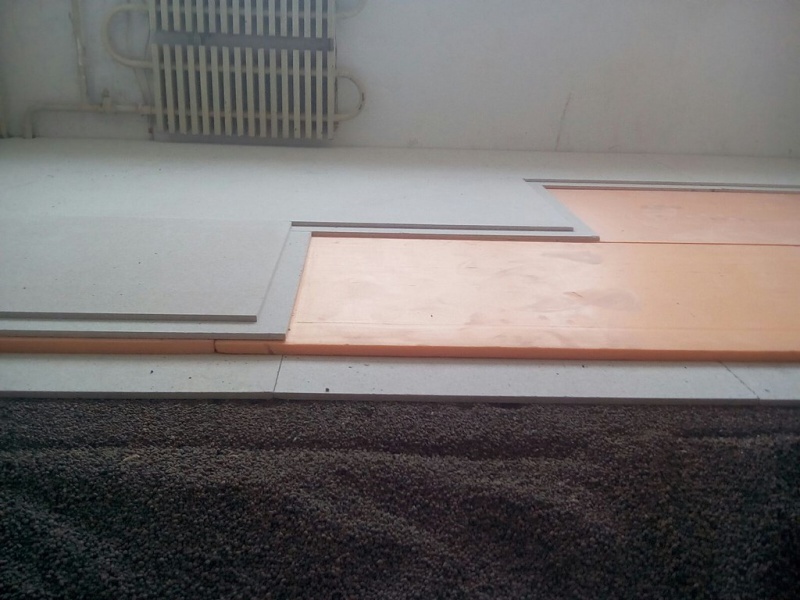

Укладываем так, чтобы была разбежка между листами в соседних рядах и составляла не менее 25 см. При укладке фальцы листов склеиваем между собой и соединяем шурупами для ГВЛ с шагом 25 см. Скручивать необходимо под тяжестью собственного веса.

Пол готов. Теперь необходимо определиться, какое напольное покрытие будем стелить. Если ламинат, то достаточно подмести и приступать к укладке, если линолеум — необходимо зашпаклевать все швы, если это ванная комната — наложить на поверхность гидроизоляцию.

Если вы решили самостоятельно произвести сухую стяжку, наш материал поможет в этом. Однако мы рекомендуем все-таки обратиться к специалистам.

В нашей организации монтаж полов осуществляют квалифицированные и опытные специалисты, коренные жители столицы и ближнего Подмосковья. Мы предлагаем весь спектр услуг, которые включает в себя технология ТИГИ-KNAUF, и обеспечиваем высочайшее качество выполняемых работ. «Комплекс услуг в кратчайшие сроки» — наш девиз. Мы учтем все ваши пожелания, дадим грамотную консультацию и предоставим гарантию на выполненные работы.

Как мы и обещали ранее, приводим таблицу с техническими характеристиками нашего пола:

Показатели Значения
Минимальная толщина конструкции 35 мм
Максимальная толщина конструкции 100 мм
Предел прочности при сжатии Не менее 10 МПа
Теплопроводность стяжки 0,22 — 0,41 ВТ/(м·°С)
Увеличение индекса изоляции воздушного шума На 2-4 дБ
Индекс снижения ударного шума На 18-22 дБ

сухая стяжка для пола, технология укладки Knauf, монтаж насыпной своими руками

Кнауф-суперпол – это современный вид стяжки, который пользуется большой популярностью

Поля – это одна из самых важных составляющих комнаты, он влияет не только на интерьер помещения, но и отвечает за многие технологические свойства. Первым этапом в обустройстве этой части помещения является выравнивание бетонного пола. На данный момент на строительных рынках представлено огромное количество материалов, с помощью которых можно выполнить стяжку. Однако большинство из них требуют добавления мокрого составляющего, за счет чего очень долго сохнут. Однако есть технология, по которой вы сможете продолжать дальнейшие работы с полом уже на следующий день, она называется – Кнауф-суперпол.

Содержание материала:

Что представляет собой сухая стяжка Кнауф

Технология Knauf была изобретена одноименной компанией, которая впервые начала выпускать листы гипсокартона уже в 50-х годах прошлого века. По правде говоря, такая сухая стяжка связанна именно с использованием гипсокартонных материалов.

Технология укладки суперпола Кнауф является доработанным вариантом сухой сборной стяжки. Кнауф представляет собой комбинацию из насыпного мелкозернистого материала, на который укладываются листы гипсоволокнистого материала. За счет такой конструкции мягкое сыпучее вещество утрамбовывается и становится твердым и получает высокую устойчивость к физическому давлению.

Засыпка для такого пола – это мелкозернистый керамзит, одна гранула которого не превышает по размеру 4 мм. Этот песок насыпается слоем от 3 до 10 сантиметров и выравнивается по правильно выстроенным маякам. Далее насыпь накрывается прочными и достаточно толстыми листами ГВЛ.

Технология укладки суперпола Кнауф является доработанным вариантом сухой сборной стяжки

ГВЛ или гипсоволокнистые листы состоят из смеси гипса и целлюлозы. В отличие от своих гипсокартонных собратьев, они не имеют бумажного слоя. Этот материал является прочным, пожаробезопасным и абсолютно экологичным.

По немецкой технологии толщина стяжки Кнауф должна иметь толщину не более 20 см.

Верхние элементы для пола Кнауф – это два склеенных между собой листа ГВЛ, размеры каждого из которых – 1200х600х20мм. Они накладываются друг на друга с небольшим смещением в 5 см, за счет чего образуются замки, по которым конструкции соединяются между собой с помощью саморезов и клея.

Преимущества сухого пола Кнауф

Засыпной пол Кнауф получил название «Суперпол» неспроста. Он имеет массу преимуществ перед мокрыми заливными стяжками, за счет чего пользуется большой популярностью в сфере отделки квартир. Чтобы вам было понятнее, почему эту технологию считают такой удобной, советуем ознакомиться со списком ее достоинств и недостатков.

Преимущества суперпола Кнауф:

  1. Технология укладки пола Кнауф не предполагает использования мокрых веществ. Эта особенность делает возможным его применение в обжитых квартирах, без риска, что влага проникнет в соседнюю комнату, не нуждающуюся в ремонте.
  2. Монтаж своими руками такого пола – это вполне реальная задача. Все материалы достаточно легкие, а их установка требует только то оборудование, которое есть практически у каждого.
  3. Установив систему полов Кнауф, вы можете сразу приступить к монтажу чистового напольного покрытия.
  4. Насыпные полы могут иметь толщину от 8 см, поэтому они не сильно крадут высоту комнаты.
  5. В случае необходимости вы сможете в считанные часы провести демонтаж такого пола. Для этого вам понадобится всего 2 инструмента: электролобзик и совковая лопата.
  6. Вес конструкции Кнауф не очень большой, поэтому в отличие от традиционной стяжки он не оказывает сильного воздействия на несущие конструкции.
  7. Умный пол Кнауф имеет теплоизоляционные свойства, за счет чего, поверх него ненужно класть дополнительные теплоизоляционные элементы.
  8. Даже деревянный пол не сравниться по своим звукоизоляционным свойствам с полом Кнауф.
  9. Сборные напольные конструкции Кнауф экологичный и пажоробезопасный материал.

Сухой пол Кнауф имеет ряд преимуществ

Как видите, список достоинств такой сухой стяжки достаточно велик. Его можно использовать не только в новостройках, но и для выравнивания пола жилых квартир. Также он как нельзя лучше подходит для таких конструкций, как теплый и плавающий пол.

Недостатки пола Кнауф

Выравнивание полов по технологии Кнауф практически не имеет недостатков. Конечно, цена такой стяжки несколько выше, чем у традиционных материалов, но она окупается за счет ряда других преимуществ.

Выравнивание полов по технологии Кнауф практически не имеет недостатков

Некоторые считают, что укладывая Кнауф на самом верхнем этаже, можно обойтись без влагозащитной пленке, уложенной под керамзитовый песок, однако это не так! Такая пленка несет в себе не только водоотталкивающие свойства, она противостоит образованию конденсата и служит дополнительной теплоизоляцией.

Еще одним недостатком суперпола Кнауф считается его неустойчивость к влаге. Однако водонепроницаемостью не обладает ни один вид стяжек. К счастью, в случае затопления, поврежденные части пола Кнауф можно заменить, понеся при этом наименьшие потери.

Что нужно для монтажа сухих полов Кнауф

Есть несколько вариантов укладки суперпола Кнауф. Самые сложные из них предполагают использование дополнительных теплоизоляционных и звукоизоляционных материалов, например, пенополистирольных и пористо-волокнистых компонентов. Мы рассмотрим наиболее традиционный вариант, для которого нужны лишь листы из гипсоволокна, а также керамзитовая насыпь.

Посмотреть цены и технологические характеристики необходимых материалов, вы сможете на сайте компании Леруа Мерлен.

Прежде всего, необходимо подготовить необходимые материалы и инструменты. Только при наличии всех составляющих вы сможете качественно и быстро осуществить монтаж стяжки Кнауф.

Процесс монтажа сухого пола Кнауф

Инструменты и материалы, необходимые для монтажа суперпола Кнауф:

  • ГВЛ листы, в чуть большем количестве, чем нужно на площадь комнаты, в которой будут производиться ремонтные работы.
  • Керамзитовая засыпка, гранулы которой не будут превышать в размере 4 мм. На один квадратный метр вам необходимо 20 литров подобного материала.
  • Саморезы (желательно фирмы Кнауф). На один квадратный метр нужно 12 саморезов.
  • Специальная мастика или клей ПВА.
  • Кромочная лента, метраж которой будет соответствовать периметру комнаты.
  • Шпаклевка Кнауф. На один квадратный метр вам потребуется 200 грамм шпаклевочной смеси.
  • Пленка с пароизоляционным эффектом. Необходимо взять пленки сантиметров на 20 больше, чем необходимо для пола.
  • Грунтовка Кнауф.
  • Рулетка, правило, уровень.
  • Дрель и электролобзик.
  • Нож для гипсокартона.
  • Маяки.

Имея все необходимые инструменты и материалы, вам будет несложно засыпать керамзит, и укладывать на него листы ГВЛ. Вы можете приобрести оригинальные материалы фирмы Кнауф или подыскать качественные аналоги других производителей.

Технология укладки полов Кнауф

Когда вы приобрели все инструменты и материалы, можно перейти непосредственно к устройству пола. Однако перед этим необходимо провести кое-какие подготовительные работы, а именно: удалить торчащие куски гвоздей и арматуры и срезать металлическим шпателем все крупные неровности. После этого нужно очистить поверхность от мусора, и можно перейти непосредственно к монтажу конструкции Кнауф.

Технология укладки пола Кнауф должна производиться пошагово

Устройство пола Кнауф пошагово:

  1. На пол укладывается пароизоляционная пленка. Если вы используете не цельный материал, а несколько частей, то нахлест полотен друг на друга должен составлять 20 см.
  2. Вдоль стен необходимо уложить кромочную ленту таким образом, чтобы одним ребром она стаяла на полу, а своей поверхностью упиралась в стену. Этот этап необходим для того, чтобы после изменения формы ГВЛ из-за температуры, пол не потерял привлекательный внешний вид.
  3. Теперь можно устанавливать маяки. Для этого на некотором расстоянии друг от друга насыпаются параллельные горки-полоски (высотой не более 10 см) из керамзита, в них вдавливаются маяки и выравниваются по уровню.
  4. Между маяками засыпается керамзит и выравнивается с помощью правила. Маяки удаляются, а канавки от них, закрываются той же засыпкой.
  5. Монтаж листов ГВЛ должен происходить от противоположной к полу стены. К ней нужно постелить дорожку из ГВЛ, чтобы можно было передвигаться, не деформируя засыпку.
  6. С одной стороны тех плит, которые будут примыкать к стене, срезается край, таким образом, чтобы в этом месте плита получилась двойной. Далее плиты укладываются ряд за рядом. При этом плиты каждого ряда смещаются по отношению к предыдущему на 2,5 см.
  7. Фальцы предыдущего ряда, перед укладкой следующего необходимо смазать клеящим составом. После сбора всей конструкции склеенные стыки дополнительно скрепляются с помощью саморезов, с шагом 2,5 см.

Насыпные полы Кнауф своими руками (видео)

Кнауф-суперпол – это современный способ выравнивания пола. Он имеет ряд преимуществ перед традиционной стяжкой, поэтому он пользуется постоянно возрастающим ажиотажем. Используйте эту технологию в своем доме, и вы не заметите, как завершится ремонт!

технология укладки своими руками ⋆ Прорабофф.

рф

Высокий авторитет, так называемые суперполы КНАУФ, заслужили по праву. Немало владельцев хотят видеть такой вариант устройства пола в квартире.

Назвать причины популярности этой конструкции довольно легко. Суперполы КНАУФ намного проще в обустройстве, чем конструкции из бетона. При этом для них характерна повышенная теплоизоляция, экологическая чистота и отличная надежность. В процессе их заливки не появляется слишком много грязи.

На самом деле, многие варианты устройства полов обладают примерно такими же характеристиками. Но все-таки КНАУФ – такой метод обустройства поверхности под ногами, которые может быть отнесен к инновационным. На суперпол несложно уложить практически любой вариант финишного покрытия. Сами суперполы КНАУФ укладываются на различные типы оснований, в том числе на древесину. Это заметно расширяет возможности суперполов.

Что такое сухая стяжка КНАУФ суперпол?

Под суперполами КНАУФ понимают изделия, для изготовления которых используются гипсоволокнистые листы влагостойкого вида. С помощью этих материалов получается собрать стяжку пола собственными силами, в результате получив сборное основание. Сам этот метод считается предельно «чистым», поскольку он предполагает использование в виде утеплителя керамзитовых гранул. В свою очередь, они позволяют увеличить теплоизоляцию всей конструкции.

Благодаря тому, что керамзит обладает мелкой фракцией, можно получить не только увеличение теплоизоляционных возможностей поверхности, но еще и сделать ее максимально ровной. Поверх сформированной прослойки накладываются элементы КНАУФ, для крепления которых применяются саморезы и клей.

Чтобы выполнить запланированные работы, не потребуется сложных инструментов или дорогих материалов. Помимо элементов КНАУФ-суперпол и керамзита, необходимо запастись демпферной лентой, полиэтиленовой пленкой для гидроизоляции, клеем ПВА и саморезами по гипсоволокнистым листам. Из инструментов понадобятся шуруповерт, электрический лобзик, уровень, рулетка и карандаш. Когда все это окажется на руках, можно приступать к основным работам.

Монтаж суперпола КНАУФ своими руками

Процедуру монтажа стяжки с применением элементов КНАУФ получится разбить на ряд этапов. В качестве наиболее важных из них следует выделить представленные ниже.

1. Рабочее основание покрывается пленкой

Добиться качественной пароизоляции получится, если использовать самую простую пленку, но обязательно толщиной более 50 микрон. При укладке материала в любом случае делают перехлест отдельных листов в 15 см и минимум на 20 см наезжают на стену. После расстилания пленки устанавливается кромочная демпферная лента. Ее высота должна быть равна толщине будущего слоя керамзита.

2. Установка маяков в комнате

Согласно инструкции, суперполы КНАУФ можно обустроить и без применения маяков. Но неопытным работникам сделать это не так просто. Поэтому лучше все-таки расставить маяки, используя для этого перевернутый профиль. В промежутки между кромками профиля помещается керамзит. Поскольку элементы КНАУФ почти не станут соприкасаться с металлическими профилями, теплоизоляция пола окажется высокой.

3. Заполнение пола керамзитом и выравнивание

Сразу засыпать всю площадь рабочей поверхности необязательно. Для начала можно засыпать керамзит только на небольшом участке, а после в этом месте положить суперпол КНАУФ. Тогда получится комфортно передвигаться по комнате.

4. Укладка КНАУФ-суперпол

Самое важное требование, которое необходимо соблюдать в процессе укладки листов КНАУФ, это не передвигать изделие таким образом, чтобы оно скользило по полу. А в связи с тем, что вес каждого элемента порядка 17 кг, работать лучше всего вдвоем. У тех элементов, что кладутся около стен, следует снять фальцы.

5. Закрепление листов саморезами и клеем

Накладывать листы КНАУФ на пол необходимо так, чтобы образовывалась перевязка, как при работе с кирпичом. Саморезы крепятся в тех местах, где образуется поле из-за смещения гипсоволокнистых листов. Размещать крепежные изделия следует с шагом в 10-15 см. Швы дополнительно проклеиваются ПВА. По крайней мере, так советует производитель материала.

Особенности технологии КНАУФ-супер

При использовании суперпола КНАУФ можно заметить немало плюсов. Сборная стяжка пола получается легкой по весу, быстрой в реализации, не требующей применения строительных растворов. Конструкция позволяет сделать изоляцию пола более высокой, что также является серьезным преимуществом.

Но не стоит думать, что обустройство КНАУФ-суперпола совершенно не требует никаких умений. Все-таки подобная работа связана с некоторыми тонкостями, без учета которых добиться качественного монтажа стяжки не получится. Поэтому владелец перед началом процедуры обязан хорошо подготовиться

Пошаговая инструкция монтажа системы КНАУФ-суперпол для помещений с повышенным уровнем влажности | КНАУФ

Сухая сборная стяжка КНАУФ-суперпол представляет собой комплект специально подобранных материалов, необходимых для устройства ровного и качественного пола, а также для придания ему тепло- и звукоизоляционных свойств.

Конструкция КНАУФ-суперпола состоит из элементов пола (ЭП) и специальной сухой керамзитовой засыпки КНАУФ.

КНАУФ-суперпол — идеальное решение для устройства качественного пола как в частных малоэтажных домах и коттеджах, так и в многоэтажных жилых и офисных зданиях взамен устаревающих традиционных цементно-песчаных стяжек.

При монтаже сухого сборного пола КНАУФ в помещениях с повышенной влажностью (например, в ванной комнате) поверхность готовой стяжки необходимо защитить от влаги. Для этого используется обмазочная гидроизоляция КНАУФ-Флэхендихт и гидроизоляционная лента КНАУФ-Флэхендихтбанд.

Шаг 1. Определение толщины стяжки

С помощью лазерного или «обычного» уровня определить требуемую толщину стяжки.

Шаг 2. Укладка разделительного слоя

По бетонному основанию выполнить укладку разделительного слоя с применением полиэтиленовой пленки или подкладочной парафинированной бумаги КНАУФ, с обязательным выводом краев на ограждающие и несущие конструкции выше уровня стяжки.

Шаг 3. Установка кромочной ленты

На разделительный слой по периметру помещения установить кромочную ленту. В углах разрезать ленту с помощью ножа. Это позволит исключить зазоры в местах примыкания.

Шаг 4. Распределение сухой засыпки

Рассыпать сухую засыпку по всей площади помещения и распределить её слоем, близким к проектной толщине от 20 до 100 мм.

Шаг 5. Выравнивание сухой засыпки

При помощи комплекта реек провести нивелирование (выравнивание) сухой засыпки.

Шаг 6. Удаление фальца у элементов пола

Перед укладкой элементов пола необходимо предварительно удалить фальц (с помощью специального ножа, ножовки или электроинструмента), примыкающий к ограждающим конструкциям.

Шаг 7. Укладка элементов пола

Обработать надрезанную кромку обдирочным рубанком.

Рекомендуется начинать укладку элементов пола от стены с дверным проемом справа налево. Обрезанная сторона элемента должна быть обращена к стене, а выступающий фальц противоположной стороны внутрь помещения, как указано на схеме.

Каждый новый ряд начинать с укладки остатка элемента пола предыдущего ряда.

Шаг 8. Нанесение клеящей мастики

На фальц уложенного элемента пола нанести одну-две полоски клеящей мастики.

Шаг 9. Фиксация элементов пола шурупами

Зафиксировать элементы пола шурупами для КНАУФ-суперлистов (ГВЛ) с шагом не более 300 мм. Крепежные шурупы должны входить в детали стяжки под прямым углом.

Шаг 10. Нанесение гидроизоляции

При монтаже сухого сборного пола КНАУФ в помещениях с повышенной влажностью (например, в ванной комнате) поверхность готовой стяжки необходимо защитить от влаги. Для этого используется обмазочная гидроизоляция КНАУФ‑Флэхендихт и  гидроизоляционная лента КНАУФ‑Флэхендихтбанд.

Нанести гидроизоляцию КНАУФ-Флэхендихт с помощью кисти по всей поверхности минимум в два слоя в неразбавленном виде.

Шаг 11. Укладка гидроизоляционной ленты

Уложить ленту по оси стыка на предварительно нанесенный (влажный) слой гидроизоляции КНАУФ‑Флэхендихт. Поверхность ленты пригладить шпателем или прикатать валиком.

Шаг 12. Монтаж финишных покрытий

После завершения монтажа, спустя сутки, можно приступать к укладке финишных покрытий (плитки, линолеума и т.д.)

Шаг 12. Финальный результат!

Пол готов!

Видео инструкции:

КНАУФ-суперпол: Сухой сборный пол

Монтаж сухой стяжки основания пола КНАУФ-суперпол

ПОДРОБНЕЕ НА ОФИЦИАЛЬНОМ САЙТЕ КНАУФ

Читайте также:
  1. Пошаговая инструкция монтажа системы КНАУФ-суперпол для помещений с нормальным уровнем влажности
  2. Ровный пол за один день — КНАУФ-суперпол

Сухая стяжка пола Кнауф монтаж|Насыпной суперпол Knauf Ульяновск



Наименование Ед. изм. Цена(ед.)
Доработка основания
1 Супер пол Knauf с керамзитовым наполнителем м2 от 450 р.



Стандартные технологии для чернового выравнивания напольного покрытия проверены временем и давно доказали свою надежность. Но срок полного высыхания цементно-песчаной стяжки – около месяца. До истечения этого времени нельзя проводить чистовую отделку пола. Так что в условиях сжатых сроков ремонта нужно использовать иные технологии. В такой ситуации прекрасно подходит супер-пол «Кнауф» с керамзитовым наполнением.

Технология его укладки довольно проста и надежна. В качестве основания используется керамзитовая подушка, которая разравнивается с использованием трех направляющих. Под нее следует уложить пароизоляционный слой, а по периметру комнаты — демпферную ленту. Используемый при этом керамзитовый наполнитель и операции с ним называют еще сухой стяжкой.

На выровненный слой наполнителя укладываются специальные гипсоволокнистые плиты, склеенные из двух листов. Общая толщина одного такого элемента – 20мм. Также такие плиты имеют фальцы шириной в 50 мм в двух перпендикулярных направлениях по периметру. В этих местах и происходит скрепление плит между собой с помощью специального клея и вкручивания саморезов с шагом не менее 30 мм.

Плюсы супер-пола «Кнауф» с керамзитовым наполнением

Керамзитовая подушка обеспечивает прекрасные теплоизоляционные, а также звукоизоляционные свойства. Она позволяет скрывать коммуникации и снижает вес всей конструкции. Наиболее весомое преимущество такого пола – возможность быстро приступить к чистовой отделке. Ведь укладывать финишное покрытие можно уже на следующий день после монтажа супер-пола «Кнауф».

Единственной оговоркой может служить чувствительность к влаге у стандартных плит. Поэтому в случае, если планируется использование наливного пола, следует отдать предпочтение специальным влагоустойчивым плитам от «Кнауф». Для последующей укладки линолеума, плит ПВХ, ламината рекомендуется зашпаклевать места крепления саморезами и стыки элементов.

Компания «ПолМонтаж» в Ульяновске использует такую технологию выравнивания пола много лет. У наших мастеров большой опыт подобной работы. Все, что нужно для монтажа супер-пола «Кнауф» с экологичным керамзитовым наполнением – позвонить нам и договориться о проведении первичных замеров. Наши сотрудники помогут остановить Ваш выбор на наиболее оптимальном варианте.

Продукты HealthCraft — HealthCraft SuperPole 101: установка и сборка (часть 3)

Как установить HealthCraft SuperPole дома?

Для любой комбинации SuperPole, вспомогательных принадлежностей и установочного оборудования процесс установки будет состоять из следующих шагов:

  1. Подготовка
  2. Определение местоположения вашего SuperPole
  3. Сборка SuperPole и аксессуаров
  4. Установка SuperPole под давлением между полом и потолком

В этой статье приведены подробные инструкции для каждого шага.

Эта статья является третьей в серии из трех частей под названием: HealthCraft SuperPole 101.

Если вы купили HealthCraft SuperPole (или все еще думаете о покупке), вы, вероятно, захотите узнать, как его установить. Но в зависимости от того, какое сочетание функций, вспомогательных принадлежностей и установочного оборудования вы выбрали, процесс может различаться.

К счастью, мы собрали и ответили на 5 самых популярных вопросов, чтобы помочь демистифицировать процесс сборки и установки вашего SuperPole.Если вы будете следовать инструкциям в этой статье, независимо от вашей конкретной конфигурации SuperPole, вы сможете безопасно и быстро настроить свою.

Примечание : в этой статье нет инструкций для SuperPole Ultra   (для потолков высотой более 120 дюймов).

Если у вас есть другие вопросы о SuperPole, на которые вы не нашли ответов в этой статье, вы можете найти ответы в других статьях этой серии.

Часть 1 представляет систему SuperPole и объясняет ее основные элементы. Если вы никогда не слышали о HealthCraft SuperPole или вам нужно быстро освежить в памяти информацию, сначала прочтите его.

Часть 2 дает подробный обзор различных конфигураций HealthCraft SuperPole, вспомогательных принадлежностей и дополнительного оборудования для установки. Если вы все еще пытаетесь решить, какой SuperPole вам подходит, ознакомьтесь с частью 2.

Если вы не найдете ответов на свой конкретный вопрос ни в одной из этих статей, свяжитесь с нами!

Мы составили часть 3 таким образом, что если вы прочитаете ее по порядку, то поймете, как установить практически любую комбинацию SuperPole и аксессуаров в вашем доме.В этой статье мы ответим на следующие вопросы:

1. Нужен ли мне инсталлятор для моего SuperPole?

2. Я думаю, что мне не хватает части моего SuperPole — помогите!

3. Как установить SuperPole?

Шаг 1: Подготовка

Шаг 2: определение местоположения вашего SuperPole

Шаг 3: Дополнительная сборка

Если у вас есть угловая потолочная пластина

Если у вас есть аксессуар SuperBar и/или SuperTrapeze

Если у вас есть удлинитель Unifit

Если у вас есть удлинитель потолочной пластины

Шаг 4: Окончательная установка

4. Нужно ли использовать винты для установки SuperPole?

5. Могу ли я переместить свой SuperPole после его установки?

1. Нужен ли мне инсталлятор для моего SuperPole?

В зависимости от вашего уровня комфорта при установке продуктов в целом вы можете попросить специалиста по ремонту доступа, подрядчика или удобного члена семьи установить SuperPole для вас. Если вы испытываете стресс по поводу установки собственного SuperPole, это отличный вариант!

Если вы решите попробовать выполнить установку самостоятельно и у вас возникнут затруднения, вы можете обратиться к члену нашей службы поддержки клиентов, и мы можем оказать помощь или связать вас с кем-то, кто может помочь.

2. Я думаю, что мне не хватает части моего SuperPole — помогите!

Если вы считаете, что вам может не хватать какой-либо части вашего SuperPole, вы можете связаться с нами напрямую по телефону 1-888-619-9992 и мы вместе устраним неполадки. Наша работа — убедиться, что у вас есть все необходимое для вашего SuperPole, поэтому мы более чем рады помочь!

3.

Как установить SuperPole?

HealthCraft SuperPole несложно установить. На самом деле, видеть, как быстро устанавливается SuperPole с его механизмом посадки под давлением, почти волшебно, но из-за различных конфигураций и аксессуаров SuperPole легко почувствовать себя ошеломленным.

К счастью, мы разбили установку SuperPole на 4 этапа, которые охватывают большинство комбинаций стоек, вспомогательных принадлежностей и монтажного оборудования.

Примечание : Установка для SuperPole Ultra   не распространяется.

Шаг 1: Подготовка

Во французской кулинарной традиции есть ключевое понятие «mise en place», что означает «все на своих местах». Прежде чем приступить к установке любого SuperPole, важно убедиться, что у вас есть все необходимое для завершения процесса установки.

Сюда входит сбор необходимых инструментов. Вам понадобится отвертка (неважно, какая), искатель шпилек и дополнительно — если вы планируете прикрутить SuperPole к потолку — дрель.

Вы также должны убедиться, что у вас есть все детали для SuperPole, любые вспомогательные аксессуары (SuperBar или SuperTrapeze) или дополнительное оборудование для установки (Unifit Extender, удлинитель потолочной пластины или угловая потолочная пластина). Обратитесь к списку деталей в каждой коробке и внимательно проверьте, чтобы ничего не пропало.

Шаг 2: определение местоположения вашего SuperPole

Возможно, самым важным шагом в установке SuperPole является решение, куда он будет направлен. Это решение обусловлено 3 факторами:

  • Установка потолочной балки
  • 360-градусный зазор вокруг стойки
  • Ваши конкретные потребности в поддержке

Мы подробно рассказали о конструкции потолка во второй статье этой серии, но подведем итог: все SuperPoles должны быть размещены либо непосредственно под одной потолочной балкой, либо между двумя потолочными балками с потолочной пластиной под ними обеими.

Если вы не установите свой SuperPole с учетом потолочных балок, вы серьезно повредите гипсокартон на потолке, и столб не будет надежно закреплен.

Во-вторых, вы должны убедиться, что у вас есть свободное пространство вокруг вашего SuperPole. Это означает, что необходимо убедиться в отсутствии препятствий или мебели, закрывающих основание шеста. Если у вашей SuperPole есть крепление SuperBar, убедитесь, что она сможет свободно перемещаться по всей длине шеста.

Наконец, размещение вашего SuperPole должно быть основано на обеспечении максимально эффективной и полезной поддержки.Эрготерапевт, врач или другой член вашей команды по уходу может иметь в виду место для вашего SuperPole, чтобы максимизировать его пользу.

Если вы устанавливаете SuperPole, не посоветовавшись с эрготерапевтом, не волнуйтесь! Мы описали некоторые часто рекомендуемые места размещения SuperPole в предыдущей статье этой серии.

Шаг 3: Дополнительная сборка

Если у вас есть какие-либо дополнительные аксессуары для поддержки или монтажное оборудование для вашего SuperPole, вы можете установить его на земле, прежде чем с триумфом поднять в вертикальное положение.

Если у вас нет дополнительных вспомогательных принадлежностей или оборудования для установки, и вы просто устанавливаете SuperPole (стандартный, бариатрический или нестандартный размер) отдельно — перейдите к шагу 4: Установка.

В противном случае перейдите к следующим разделам по порядку, но пропустите любую часть, которая не включена в настройку SuperPole. Эти шаги настроены так, что любой может следовать им или пропускать их по порядку, не возвращаясь назад.

Если у вас есть угловая потолочная пластина

Как упоминалось в Части 2 этой серии, угловая потолочная пластина должна быть закреплена винтами.Начните с выравнивания угловой потолочной пластины параллельно потолочной балке и привинтите ее через центральные отверстия с каждой стороны, как показано на изображении выше.

Если у вас есть аксессуар SuperBar и/или SuperTrapeze

Все аксессуары для поддержки SuperPole (SuperBar и SuperTrapeze) должны быть собраны и установлены на стойке перед окончательной установкой. Если вы в конечном итоге купите вспомогательный аксессуар после первоначальной покупки и установки SuperPole, вам потребуется демонтировать шест, добавить аксессуар и переустановить SuperPole (подробнее о демонтаже и повторной установке позже).

Процесс установки любых аксессуаров для поддержки SuperPole не сложен, но требует определенной точности и внимания к деталям. Если ваша система SuperPole включает какой-либо из них, внимательно прочитайте и следуйте приведенным ниже инструкциям.

Сборка и установка SuperBar

Готовый к использованию SuperBar должен включать в себя Т-образный стержень в сборе, зубчатое кольцо в сборе и различное оборудование. Обратитесь к списку деталей в руководстве по эксплуатации, чтобы убедиться, что вы ничего не упустили.

Вот шаги по сборке и установке SuperBar на SuperPole:

1. Сдвиньте пружинное кольцо вверх на зубчатом кольце, чтобы открыть доступ к 3 установочным винтам. Ослабьте установочные винты с помощью прилагаемого шестигранного ключа, повернув их против часовой стрелки, пока их концы не перестанут выступать внутри узла манжеты.

Это позволит сборке скользить по SuperPole, не касаясь установочными винтами и не царапая поверхность.

2.Вставьте втулку с одной стороны Т-образного стержня в сборе и прикрепите ее с помощью одного из прилагаемых винтов. Это станет верхней стороной вашего Т-образного стержня.

3. Временно снимите защитную втулку с нижней части стойки в сборе, затем в указанном порядке наденьте узел Т-образного стержня, узел зубчатого кольца, нижнюю втулку и защитную втулку обратно на нижнюю часть стойки.

4. Убедитесь, что вы знаете, как вы планируете расположить SuperBar для оптимального использования. Это включает в себя как высоту, так и позиционирование при вращении.

Для роста мы рекомендуем расположить SuperBar чуть выше линии пояса в положении стоя или у основания грудной клетки в положении сидя.

Если вы будете делить свой SuperBar с кем-то значительно выше или ниже вас, вам придется пойти на компромисс, чтобы найти подходящую высоту для вас обоих.

При позиционировании с вращением помните, что механизм поворота и блокировки перемещается за восемь шагов по 45 градусов. Чтобы планка была правильно перед вами во время использования, вам необходимо правильно выровнять ее, прежде чем закреплять на месте.

Для этого посмотрите на отверстия в верхней части вашего SuperPole. Эти отверстия будут указывать, как ваш SuperPole будет совмещен с потолочной пластиной и вашими потолочными балками. Расположите зубчатый воротник в сборе по отношению к этим отверстиям так, чтобы его шарнирные положения были оптимизированы для пространства, в котором находится SuperPole (без препятствий мебелью), и для их конкретного случая использования (например, передняя опора перед унитазом).

Примечание . Возможно, вам будет проще установить SuperBar и выполнить следующие шаги по сборке после того, как SuperPole будет стоять вертикально.

5. Определив правильное положение стержня SuperBar, затяните 3 установочных винта на узле зубчатого кольца так, чтобы они вошли в стержень SuperPole, закрепив узел на месте.

Убедитесь, что установочные винты находятся на одном уровне с внешней стороной зубчатого кольца, и сдвиньте пружинное кольцо вниз, чтобы скрыть их.

Важно : Перед выполнением этого шага вы должны быть абсолютно уверены в правильном расположении стержня SuperBar, потому что если вы допустите ошибку и несколько раз проткнете стержень, он может изменить свою форму и повлиять на его функциональность.Это приведет к аннулированию гарантии.

Если вас беспокоит этот шаг, вы можете обратиться к нам напрямую за консультацией или обратиться к одному из наших дилеров за помощью в установке.

6. Наконец, опустите узел Т-образного стержня на зубчатое кольцо, вставьте нижнюю втулку в узел Т-образного стержня и закрепите их оставшимся винтом.

Теперь ваш SuperBar надежно закреплен.

Сборка и установка SuperTrapeze

Только часть SuperTrapeze должна быть прикреплена к вашему SuperPole перед завершением сборки. На самом деле гораздо проще окончательно определить положение SuperTrapeze, когда SuperPole установлен.

Перед окончательной установкой наденьте узел опорного рычага на верхнюю часть шеста так, чтобы крючок для ремня был направлен в сторону захвата на шесте. Положите сборку поверх резиновой ручки.

После установки SuperPole подробные инструкции по установке и сборке SuperTrapeze можно найти на страницах 10 и 11 данного руководства по эксплуатации.

Если у вас есть удлинитель Unifit

Удлинитель Unifit позволяет устанавливать SuperPole под потолками высотой от 100 до 120 дюймов.По сути, это металлическая трубка с пятью отверстиями, одно из которых соединяется с потолочной пластиной. Остальные четыре отверстия на удлинителе Unifit соответствуют диапазону высоты 5 дюймов.

С отверстиями наверху опустите удлинитель Unifit на верхнюю часть стандартной стойки в сборе. Совместите отверстия в стандартной сборке с отверстиями, соответствующими правильному диапазону высоты на удлинителе Unifit, и используйте прилагаемые крепежные детали, чтобы закрепить фитинг на месте.

Если у вас есть удлинитель потолочной пластины

 Удлинитель потолочной пластины позволяет разместить SuperPole между потолочными балками, расстояние между которыми составляет 24 дюйма.Он устанавливается непосредственно на стандартную потолочную пластину.

Чтобы прикрепить его, совместите отверстия на стандартной потолочной пластине с самыми внутренними отверстиями на удлинителе потолочной пластины и используйте прилагаемые крепежные детали, чтобы закрепить фитинг на месте.

Шаг 4: Окончательная установка

К этому моменту у вас есть инструменты перед вами, вы убедились, что не упустили ни одной детали, знаете, куда направляется ваш SuperPole, и вы собрали (или частично собрали) различные аксессуары. .Пришло время установить SuperPole!

Вот последние шаги установки SuperPole:

1. Крепление потолочной пластины : Независимо от того, какая у вас потолочная пластина (угловая, удлинитель потолочной пластины, стандартная потолочная пластина), первым шагом при установке SuperPole является прикрепление сборки стойки к потолочной пластине.

Прикрепите верхнюю часть стойки (или удлинителя Unifit) к нижней части потолочной пластины. Совместите отверстия с каждой стороны и используйте прилагаемые застежки, чтобы закрепить фитинг на месте.

Примечание : Если у вас есть угловая потолочная пластина, ваш SuperPole в этот момент будет свисать с потолка, но следующие шаги примерно такие же.

2. Выравнивание опорной плиты : Расположите опорную плиту SuperPole на полу, непосредственно под потолочными балками, как и планировалось.

3. Крепление посадки под давлением : Удерживая узел вехи в вертикальном положении (вы можете привлечь дополнительную пару рук), вставьте стержень отвертки горизонтально через отверстие для привода в основании удлинительного винта домкрата SuperPole. .

Удерживая столб, начните поворачивать удлинительный винт домкрата по часовой стрелке, чтобы поднять потолочную пластину так, чтобы она плотно соприкасалась с потолочной балкой.

Продолжайте поворачивать удлинительный винт домкрата примерно на 2–5 оборотов, пока столб не будет надежно закреплен. Вы должны повернуть его достаточно сильно, чтобы он не двигался, но не настолько туго, чтобы вы услышали, как трещит ваш дом, поэтому вам не нужно заставлять его.

Оставьте отвертку на месте и поверните стопорную гайку против часовой стрелки, пока она не коснется нижней части стойки.Поверните стопорную гайку и удлинительный винт домкрата против часовой стрелки вместе, чтобы зафиксировать высоту вашего SuperPole.

Наконец, снимите стержень отвертки и опустите защитную втулку, чтобы скрыть удлинительный винт домкрата.

Примечание . При использовании угловой потолочной пластины вместо того, чтобы поднимать верхнюю часть стойки до уровня потолка, вы опускаете нижнюю часть стойки в основание, но вы все равно можете следовать этим инструкциям.

К этому моменту ваш SuperPole должен быть надежно закреплен. Если вы хотите сделать его еще более безопасным, вы можете использовать прилагаемые винты, чтобы прикрепить потолочную пластину к потолочным балкам. Эта дополнительная мера безопасности не является обязательной, за исключением нескольких случаев (см. вопрос 4).

Если вы выполнили эти шаги — поздравляем! Ваш SuperPole установлен и готов к использованию!

4. Нужно ли использовать винты для установки SuperPole?

Хотя SuperPole позиционируется как продукт, не требующий сверления отверстий, всегда можно привинтить SuperPole к потолку для дополнительной безопасности.

Разные люди используют SuperPoles по-разному для удовлетворения своих конкретных потребностей. Если пользователь будет подвергать SuperPole значительной нагрузке, мы рекомендуем привинтить его, если это возможно.

В некоторых случаях для безопасной установки SuperPole абсолютно необходимы винты:

  • С угловой потолочной пластиной : Как упоминалось выше, угловая потолочная пластина должна быть ввинчена в потолочную балку, чтобы механизм прижимной посадки SuperPole работал. Если вы устанавливаете SuperPole под наклонным потолком, вам нужно будет привинтить его.
  • Если вы используете инвалидную коляску с электроприводом : Инвалидная коляска с электроприводом может весить от 150 до 400 фунтов. Если ваш SuperPole не привинчен к потолку, динамической силы инвалидной коляски с электроприводом, ударяющей о столб сбоку, достаточно, чтобы сбить его с места. Винты могут значительно уменьшить или устранить этот риск.
  • Если этого требуют правила вашего региона : В некоторых регионах требуется, чтобы опоры от пола до потолка были ввинчены в соответствии со строительными нормами.Ознакомьтесь с требованиями местных строительных норм и правил, чтобы узнать правила, действующие в вашем регионе.

5. Могу ли я переместить свой SuperPole после его установки?

Да! При необходимости SuperPole можно снять и переместить в новое место. Если вас не устраивает его размещение, вы переезжаете или решаете, что этот продукт вам больше не нужен, вы можете демонтировать столб за 5–10 минут.

Сначала нужно разблокировать контргайку, затем открутить домкрат. Этот процесс опустит верхнюю часть SuperPole с потолка, чтобы она больше не соприкасалась.Если вас беспокоит этот процесс, подрядчик или эксперт по модификации домашней доступности может снять продукт и переустановить его для вас.

Будьте осторожны, шест может показаться довольно тяжелым. Если вы не можете нести или удерживать более 10 фунтов, мы рекомендуем, чтобы второй человек помогал вам в этом процессе. Вы также можете обратиться к инструкциям по установке, чтобы узнать, как безопасно снять SuperPole.

Еще вопросы?

К этому моменту у вас должно быть четкое представление о том, как установить практически любой HealthCraft SuperPole в вашем доме (или в доме вашего близкого).

Если вы выполните действия, описанные в этой статье или в руководстве по эксплуатации, которое вы получили вместе с заказом, вы сможете безопасно и надежно использовать свой SuperPole, чтобы оставаться в безопасности и независимо в своем доме.

Если у вас есть вопрос о SuperPole, на который вы не нашли ответа в этой статье, вы можете найти ответы в других статьях этой серии.

Часть 1 представляет собой вводную информацию о системе SuperPole и объясняет, как она работает, а Часть 2 сосредоточена на вопросах, которые помогут вам выбрать наилучшее сочетание SuperPole, аксессуаров и оборудования для ваших конкретных потребностей домашней безопасности.

Если вы прочитали все три части и по-прежнему не можете найти ответы на свои конкретные вопросы, свяжитесь с нами напрямую и подпишитесь на нашу рассылку. Мы стремимся отвечать на ваши вопросы, и подписчики первыми узнают об обновленных ответах и ​​новых статьях (они также получают доступ к эксклюзивным скидкам в течение года).

Healthcraft SuperPole – Решения ADL

Описание

SuperPole от HealthCraft идеально подходит для любой комнаты, обеспечивая стабильность и функциональность в чистом и современном дизайне.При использовании с SuperBar или SuperTrapeze Superpole обеспечивает еще большую поддержку. Он легко устанавливается между любым полом и потолком путем поворота винтового домкрата под давлением, а давление, создаваемое домкратным винтом, достаточно велико, чтобы выдерживать до 300 фунтов со стандартной опорой и 450 фунтов с усиленной опорой. Его универсальность позволяет адаптировать его к любой комнате в вашем доме; Независимо от того, используете ли вы его для безопасности в ванной или в качестве поручня у кровати, SuperPole может быть многоцелевым, чтобы удовлетворить ваши потребности в поддержке.

Инструкции по установке SuperPole

Материал Легированная сталь
Отделка/Цвет Белая антимикробная порошковая краска
Грузоподъемность Стандартный (SP-S): 300 фунтов/136 кг
Бариатрический (SP-HD): 450 фунтов/204 кг
Диаметр полюса 1,50 дюйма / 38,1 мм
Регулируемый по высоте 93–99 дюймов / 2362–2515 мм (доступны другие варианты высоты)
Длина верхней пластины 20 дюймов / 508 мм
Диаметр основания 5 дюймов / 127 мм
Материал ручки Нескользящая пена из ПВХ с закрытыми порами (без латекса)
Установочный механизм Герметичная посадка между полом и потолком
Монтажное оборудование/крепежные детали Оцинкованный домкрат (в комплекте)
Крепежи открытые или скрытые Скрытый; пластиковая заглушка
Коммерческое использование Да
Жилое использование Да
Водостойкий Да
Стойкий к коррозии
Страна происхождения Канада
Код продукта SuperPole (SP-S)
SuperPole Bariatric (SP-HD)
SuperPole Custom Cut (SP-CUT)
Транспортировочные размеры Коробка 1: 3x6x21” / 76. 2x152x533 мм
Коробка 2: 2,5Dx96″ / 63,5Dx2438 мм
Транспортировочный вес Коробка 1: 5 фунтов / 2,3 кг
Коробка 2: 13 фунтов / 5,9 кг
Гарантия Ограниченная пожизненная гарантия

HealthCraft SuperPole с SuperTrapeze

Система SuperPole™ – отмеченная наградами модульная система поддержки, предназначенная для тех, кому требуется помощь при вставании, перемещении или перемещении в постели.Центральное место в системе занимает стильный поручень от пола до потолка, обеспечивающий надежную конструкцию, которую можно установить за считанные минуты между полом и потолком.

SuperTrapeze  – это трапециевидная ручка со смещением, которая крепится к SuperPole . Подходит для клиентов, которым требуется умеренная помощь, чтобы занять сидячее положение в постели, со всеми преимуществами SuperPole .

Характеристики:

  • Простота установки —  Быстрая и простая установка/перемещение.Устанавливается путем поворота винтового домкрата в нижней части стойки. Винт «расширяет» опору, создавая достаточное натяжение между полом и потолком, чтобы надежно удерживать опору.
  • Установка без повреждений —  Резиновые прокладки на потолочной пластине и пластине пола надежно удерживают опору и предотвращают повреждение пола и потолка, даже точечных потолков.
  • Стильный —  Чистый и современный дизайн подойдет к любому интерьеру.
  • Комфорт —  Ручка из пеноматериала обеспечивает удобную поверхность для захвата, что особенно полезно для людей с ограниченной силой рук.
  • Универсальность —  Устанавливается в любом месте, где есть пол и потолок, размещая опору непосредственно там, где это необходимо. Используйте его рядом с кроватью, ванной, туалетом или стулом. Возможна нестандартная высота потолков.
  • Эффективность — SuperTrapeze™ включает в себя инновационную трапециевидную ручку e2™ с «лестничным» набором из двух направляющих, которые позволяют пользователю легче подниматься в сидячее положение.
  • Простота использования —  Сочетание трапеции и прикроватной стойки — единственный продукт, обеспечивающий полную поддержку при сидении, поворотах и ​​вставании с кровати.
  • Универсальность — Не требует специальной кровати или монтажных кронштейнов — подходит для любой кровати! Не отодвигает кровать от стены, как в обычных трапециевидных системах. Устанавливается рядом с водяными и электрическими кроватями, в отличие от напольных трапециевидных систем.
  • Гибкий —  Опорный рычаг регулируется по высоте и углу наклона. Ремешок регулируется по длине для достижения наилучшей высоты и расположения трапеции.
  • Хранение —  Открытая конструкция трапециевидной ручки позволяет зацепить ее за стойку для хранения.

Технические характеристики:

  • Диапазон от пола до потолка — 93–99 дюймов
  • Материал стойки / отделка — Сверхпрочная сталь.
  • Материал рукоятки — Серый, высококачественная рукоятка премиум-класса, длина 20 дюймов. Не содержит натурального высушенного каучука или латекса. Моющийся.
  • Механизм расширения — Стальной домкрат, оцинкованный, мелкая резьба 1-1/8 дюйма.
  • Опорная пластина — Диаметр 5 дюймов. Резиновая опорная пластина, не оставляющая следов, ребристая для лучшего захвата. ™).
  • Диапазон ремня — 29 дюймов
  • Опорный рычаг — 17 дюймов. Рекомендуемая высота 84 дюйма от пола. Крепится к стойке с помощью 3 проникающих винтов.25 дюймов и 10,25 дюйма.
  • Грузоподъемность пользователя —  300 фунтов.

ИНСТРУКЦИИ ПО УСТАНОВКЕ СИСТЕМЫ HEALTH CRAFT SUPERPOLE Скачать PDF

H

Крафт

www. healthcraftproducts.com

Спасибо. . .

Спасибо. . .

Благодарим вас за покупку системы SuperPole. Нас

уверен, что вы найдете уникальный дизайн и прочный

конструкция этого продукта HealthCraft, который будет очень полезен

в вашей повседневной жизни.

Чтобы в полной мере насладиться системой SuperPole, уделите несколько минут

, чтобы прочитать эти инструкции. Вы должны хранить эти инструкции в

безопасное место для дальнейшего использования.

Вопросы безопасности

Вопросы безопасности

ВНИМАНИЕ:

Вы несете ответственность за то, чтобы ваш SuperPole

Система правильно собрана, установлена ​​и обслуживается. Ошибка

Несоблюдение инструкций данного руководства может привести к серьезной травме.

ВАЖНО:

Систему SuperPole следует использовать только в

места, где поверхности пола и потолка конструктивно

звук. Не следует устанавливать на незакрепленные напольные покрытия, в

комнаты с лучистым потолочным отоплением, в передвижных домах или с

подвесные или угловые потолки. Рекомендуемый предел веса

250 фунтов. На трапецию следует воздействовать не более 150 фунтов

Ручка

(только для помощи при сидении).Если вы не оборудованы для

выполнить намеченную работу, мы рекомендуем вам

доверьте установку системы SuperPole квалифицированному подрядчику.

Удлинительный винт системы SuperPole может

генерируют достаточно силы, чтобы повредить потолок. Будьте осторожны

при затягивании этого винта.

ПРИМЕЧАНИЕ:

Рекомендуется, чтобы потолочная анкерная пластина была

устанавливается на перекрытие между двумя балками потолка, как показано ниже.

В случаях, когда это невозможно (например, только одна балка),

обязательно тщательно проверьте столб после установки, чтобы быть уверенным в

безопасная установка.

Балки

Анкерная пластина

охват

через 2 балки

Потолок

ВНИМАНИЕ:

Система SuperPole может ослабнуть из-за осадки

пола или потолка, особенно в первые часы и дни

после установки. В результате мы рекомендуем вам протестировать

, что стойка закреплена, а удлинительный винт затянут, если

нужно за это время, а потом ежемесячно.

ВАЖНО:

Использование винтов в потолочной анкерной пластине —

Потолочная анкерная пластина

имеет два отверстия, которые можно использовать для крепления

вмещают винты, чтобы лучше закрепить эту пластину непосредственно на

потолочные или потолочные балки. Настоятельно рекомендуется установить

винты для предотвращения соскальзывания в следующих ситуациях:

1.Вы ожидаете, что шест будет подвергаться интенсивному использованию, например, когда

стержень используется для более чем легкой опоры из стороны в сторону

стабильность.

2. Вы не имеете возможности осмотреть или осмотреть (и подтянуть, если

) удлинительный винт ежемесячно.

ТМ

Полюс

Суперполюс

Инструкции по установке

Модели SPS, SPB, STP

Начало работы . . .

Начало работы .. .

Мы настоятельно рекомендуем вам подумать об оптимальном

расположение вашей системы SuperPole перед установкой.

Следующие вопросы могут помочь вам определиться с местом:

а. Какие движения вы будете проходить? (подтягивание до

стоя, опускание в положение сидя, перекладывание со стула на унитаз,

и т.д.)

б. Где вам будет нужна наибольшая поддержка? (при ходьбе, пока

подъем и т.д.)

с. Какая твоя самая сильная сторона/рука?

д. Каков ваш полный путь передачи? Позволит ли местоположение

для полной поддержки на большей части пути вашего движения?

эл. Будет ли столб достаточно далеко, чтобы вы могли стоять

комфортно?

Кровать

Найдите стойку рядом с линией бедра/пояса и

как можно ближе к кровати, пока

, оставляя зазор для покрывал. Если

Е

, используя опцию SuperBar, вам потребуется

Д

установить положения блокировки шарнира

А

бар. В качестве предложения позиции A и E

С

хороши для движения в постели, B для

Б

подтягивание до сидения, С для подтягивания до

постоянный и D для перевода из

кровать.

Ванна и/или туалет

Туалет

на десять дюймов впереди коленей и

от двух до шести дюймов в сторону от колен, когда

сидячих места.

А

основание против ванны, примерно половина

С

Б

пути по его длине.При использовании SuperBar

, вам нужно будет установить пивот

Д

фиксирующих положения стержня. Как

Ф

Предложение

, позиции B или D равны

Е

подходит для стояния в туалете, C и

F для переноса в ванну, E и D

для переноса из ванны.

Стул

Найдите полюс между тремя и десятью

дюйма вперед от колен и два до

Б

шесть дюймов в сторону от колен, когда

сидячих места. Если вы используете опцию SuperBar, вы

нужно будет установить шкворневую блокировку

А

позиции бара. В качестве предложения,

позиции A или C подходят для

С

помощь стоя, а D и E

подходит для завершения перевода на

поблизости ходунки или кресло-коляска. Позиция

B обеспечивает боковую поддержку, если это

предпочтительнее для стоя.

Д

Е

Система

— найти полюс между тремя и

Только ванна

— найти шест

Система HealthCraft SuperPole с SuperBar: стоя, вспомогательное средство для перемещения

Система HealthCraft SuperPole с SuperBar представляет собой поручень от пола до потолка с дополнительным удлинителем горизонтального стержня для дополнительной поддержки.Этот простой в установке защитный столб обеспечивает поддержку и помощь в равновесии тем, кому нужна дополнительная помощь при переходе из положения сидя в положение стоя.

Система HealthCraft Super Pole System с SuperBar легко устанавливается рядом с кроватью, ванной, туалетом или стулом. Он более компактен, чем ходунки, в небольших ограниченных пространствах, таких как туалеты, и полезен для поворотных перемещений в узких местах, например, между кроватью и стеной или в узких коридорах. Это приспособление для переноса с пола на потолок позволяет пользователям перемещать вес при движении или стоянии, вставая или ложась в кровать, во время перемещения в инвалидном кресле, ходунках или прикроватном туалете.В душе Super Pole с Super Bar обеспечивает полную поддержку при перешагивании через стенку ванны без использования поручней на стене. SuperBar может откидываться от занавесок для душа, позволяя им полностью закрываться во время душа. Для перемещения в туалет SuperBar позволяет встать и может обеспечить опору при управлении одеждой.

HealthCraft SuperBar разблокируется и свободно поворачивается, шаг за шагом перемещаясь вместе с пользователем. Руль надежно фиксируется через каждые 45 градусов для устойчивости при перемещении стоя и сидя.Он автоматически блокируется при отпускании, чтобы предотвратить падение, и обеспечивает полную поддержку при двух- или трехступенчатом перемещении.

HealthCraft SuperPole устанавливается между полом и потолком и удерживается распорным домкратом. Винт расширяется, создавая достаточное натяжение, чтобы надежно удерживать шест. Резиновые прокладки на потолочной и напольной пластинах удерживают передаточную стойку на месте и предотвращают повреждение потолка или пола. Ручка из пеноматериала обеспечивает удобную поверхность для захвата.

Система HealthCraft SuperPole с инструкциями по эксплуатации

Система HealthCraft SuperPole с SuperBar Технические характеристики:
  • Материал: Легированная сталь.
  • Отделка: Белая глянцевая антимикробная порошковая краска.
  • Материал рукоятки: Нескользящий, вспененный ПВХ с закрытыми порами, без латекса.
  • Размеры стержня: Диаметр 1,5 дюйма, длина 16 дюймов.
  • Регулировка высоты стержня: 24–38 дюймов.
  • Размеры стойки: 93–99 дюймов или от 7 футов 9 дюймов до 8 футов 4 дюймов в длину, диаметр 1,5 дюйма.
  • Размеры верхней пластины: 20 дюймов в длину.
  • Диаметр основания: 5 дюймов.
  • Максимальный вес: 300 фунтов (стандарт)
  • Вес предмета: 24 фунта.
  • Дополнительные опции: Удлинитель Uni-Fit, удлинитель потолочной пластины, угловая потолочная пластина.

Почему SuperPole является обязательным средством передвижения для предотвращения падений

Что такое SuperPole?

Хотя SuperPole на самом деле не обладает сверхспособностями, это отличное средство передвижения, предназначенное для более безопасных перемещений в вашем доме. HealthCraft Group (наши соседи в Оттаве, Онтарио!) создали герметичный продукт, который надежно помещается между полом и потолком. Поскольку вы можете разместить шест практически в любом месте вашего дома, это незаменимый продукт для предотвращения падений.

SuperPole также поставляется с аксессуарами для дополнительной безопасности, в зависимости от ваших потребностей в мобильности. Эти дополнительные продукты включают прикрепляемые ручки и трапециевидную перекладину для перемещения кровати. Популярный аксессуар SuperBar регулируется вдоль шеста с помощью блестящей системы поворота и блокировки, которая легко поворачивает руль каждые 45 градусов для нескольких этапов переноса (например, из положения сидя в положение стоя).Для тех, кто живет с хроническим заболеванием, заболеванием или травмой, поразившей руки (например, ревматоидным артритом или болезнью Паркинсона), SuperBar можно вращать предплечьем или запястьем и опираться на него, не беспокоясь об ограниченной силе хвата.

SuperPoles или поручни: какой продукт подходит именно вам?
Оба варианта предлагают множество преимуществ и хорошо работают вместе, но между ними есть существенные различия.
В конечном счете, лучшее решение зависит от планировки и конструкции вашего дома, ваших уникальных потребностей в мобильности и существующих модификаций дома.

Требования к мобильности и размещение

Стандартные поручни — идеальный вариант, если вам нужна поддержка в душе или ванне. Они водонепроницаемы, обеспечивают дополнительное сцепление и выпускаются в различных стилях, чтобы соответствовать интерьеру вашей ванной комнаты. Они также могут выдерживать 400-500 фунтов по сравнению с обычной системой SuperPole, которая выдерживает до 300 фунтов (хотя есть бариатрическая версия, которая поддерживает до 450 фунтов).

С другой стороны, если вам нужна поддержка за пределами ванной комнаты, SuperPole является многофункциональным и может использоваться без близлежащих стен.

Установка

Никто не любит хлопот с установкой, но это важно учитывать при любых изменениях в доме. Поручни являются стационарными, поэтому их необходимо просверлить и правильно закрепить в стене, тогда как SuperPole крепится к потолку с помощью домкрата под давлением. Столб также можно регулировать и перемещать при необходимости.

Читайте также: Полное руководство по установке поручней в ванной


Как пользоваться SuperPole?

Теперь, когда мы рассмотрели особенности шеста, давайте узнаем, где его разместить в вашем доме.Изделие предназначено для использования везде, где совершается большинство перемещений, включая перемещение к кровати, туалету, дивану и кухонному столу и обратно.

Пособие по передвижению также помогает лицам, осуществляющим уход, облегчая их рабочую нагрузку и предотвращая мышечное напряжение. Независимо от того, является ли опекун членом семьи, другом или поставщиком медицинских услуг (например, личным работником поддержки), вспомогательные средства делают переводы более безопасными для всех.

Спальня

Несмотря на то, что всем нам иногда хочется оставаться в постели по утрам, SuperPole поможет вам перейти из положения лежа в положение сидя или стоя несколькими быстрыми движениями. Поскольку он достигает потолка, продукт также помогает перемещаться в инвалидной коляске или ходунках с любой высоты кровати.

Ванная комната

Скользкие поверхности повышают риск падения. Разместив стойку рядом с душем, ванной и туалетом, вы сможете использовать их все с помощью только одного вспомогательного средства. Вы также можете прислониться к шесту, чтобы отдохнуть между пересадками — только будьте осторожны, чтобы не намочить его!

Кухня

Поскольку кухня используется каждый день, она является важным помещением для обеспечения безопасности.Попробуйте установить SuperPole рядом с обеденным столом, раковиной или основным рабочим местом, чтобы легко перейти от нарезки к жеванию.

Гостиная

Наконец, мы рекомендуем разместить стойку рядом с диваном в гостиной, чтобы смотреть любимые шоу или принимать гостей, не теряя равновесия. Многие из наших клиентов, живущих с болезнью Паркинсона, говорят, что аксессуар SuperBar меняет правила игры при перемещении в любимом кресле и обратно!


Как установить SuperPole?

Установка стойки не займет много времени и потребует всего несколько инструментов, в том числе отвертку и инструмент для поиска шпилек, если он у вас есть. Пожалуйста, прочтите полное руководство по установке HealthCraft Group , прежде чем устанавливать веху; однако общие шаги таковы:

  1. Измерьте высоту вашей комнаты от пола до потолка

  2. Определите, где находятся потолочные балки и на каком расстоянии они друг от друга потолочная балка

  3. Вставьте стержень и привинтите его, пока изделие не будет надежно закреплено

Фото Каллума Хилла

Проверка правильности сборки и установки вспомогательного приспособления может быть сложной задачей в зависимости от размера помещения, ширины балки и потолка склон.Вот почему мы рекомендуем найти дополнительную пару рук, чтобы помочь. Позвоните другу или члену семьи, который хорошо разбирается в инструментах, или наймите подрядчика, который специализируется на ремонте (подсказка, подсказка).

Возможно, мы немного предвзяты, но наша команда в BuildAble — профессионалы в области доступного дизайна — наше подразделение RapidAccess может помочь установить SuperPoles всего за несколько минут! Если у вас есть какие-либо вопросов о реконструкции вашего дома или о том, какие продукты вам подходят, мы здесь, чтобы помочь.

Healthcraft Superpole на IndeMedical.com

SuperPole


SuperPole HealthCraft от IndeMedical.com идеально подходит для любой комнаты, обеспечивая стабильность и функциональность в чистом и современном дизайне. При использовании с SuperBar или SuperTrapeze Superpole обеспечивает еще большую поддержку. Он легко устанавливается между любым полом и потолком путем поворота винтового домкрата под давлением, а давление, создаваемое домкратным винтом, достаточно велико, чтобы выдерживать до 300 фунтов со стандартной опорой и 450 фунтов с усиленной опорой.Его универсальность позволяет адаптировать его к любой комнате в вашем доме; Независимо от того, используете ли вы его для безопасности в ванной или в качестве поручня у кровати, SuperPole может быть многоцелевым, чтобы удовлетворить ваши потребности в поддержке.

Особенности и преимущества:

  • Устанавливается за считанные минуты без усиления конструкции; удерживается распорным домкратом
  • Изготовлен из толстостенной стали
  • Резиновые прокладки для защиты потолка и пола
  • Диапазон потолков от 93 до 99 дюймов

Дополнения и аксессуары:

  • Увеличитель высоты Unifit: Позволяет увеличить диапазон потолков от 100 до 121 дюймов (от 254 до 305 см).
  • Удлинитель потолочной пластины: позволяет расширить стандартную потолочную пластину длиной 20 дюймов/51 см до длины 30 дюймов/76 см. Более длинная верхняя пластина перекрывает более широкие потолочные балки для установки SuperPole.
  • SuperBar: поворотная и фиксирующая направляющая, которая устанавливается на Superpole. Идеально подходит для людей, которым нужна дополнительная поддержка при переходе из сидячего положения в стоячее. Рельсы надежно фиксируются для помощи при подъеме в сидячее положение. Аккуратно поднимите, чтобы разблокировать планку для движения.Держите планку поднятой, чтобы повернуться, или отпустите ее в любой момент, чтобы зафиксировать. Высота руля составляет 58 дюймов (147 см) от потолка до верхней части стержня. Длина поручня составляет 16 дюймов (40 см). Имеет восемь положений блокировки и перемещается вместе с пользователем небольшими шагами.
  • SuperTrapeze: Идеально подходит для людей, которым нужна дополнительная поддержка при переходе из положения лежа в положение сидя.

Добавить комментарий

Ваш адрес email не будет опубликован.
