Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату.

После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Рекомендуем электрический теплый пол:

Электрический теплый пол под плитку: схема подключения, монтаж

Чаще всего теплые полы устанавливают в помещениях с недостаточно комфортной температурой. Они особенно востребованы в местах, где нет возможности постелить дополнительно ковер, в которых не так уж легко поддерживать чистоту постоянно пачкающегося и намокающего покрытия. Вот почему сегодня электрический теплый пол под плитку в ванной или на кухне так актуален.

Электрический пол представляет собой систему, работающую на основе нагревания силовых кабелей, температуру нагрева которых регулируют через термостат. Греющие кабели бывают двух типов: одно- и двужильные, каждый из которых имеет свои плюсы и минусы. К примеру, двужильные – дорогие, но взамен – более безопасные.

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

  • Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
  • Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
  • Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Виды теплого пола: особенности нагрева


В настоящее время существует 2 разновидности электрического теплого пола – кабельный и пленочный. Каждый из них обладает рядом уникальных эксплуатационных и технических свойств.

Для утепления поверхности керамической плитки рекомендовано использовать именно пленочные модели.

Пленочные

Последний вариант, подогревающий пол за счет ИК излучении тепловой энергии, используют намного чаще, поэтому начнем именно с него. По конструкции он представляет собой основу из полимеров, на которую нанесены полосы из смеси карбона. По краям расположены токовыводящие шины из меди, которые присоединены к полосам.

Инфракрасные просты в установке и не требуют особых навыков и инструментов, обладают высоким КПД, незначительно сокращают высоту помещения – наибольшая высота подложки всего 3 мм. Пленочные полы при грамотном монтаже довольно долговечны, их эксплуатационный срок достигает нескольких десятков лет. Однако, за все эти преимущества приходится довольно много платить, они – относительно дорогостоящие.

Кабельный нагрев

Первоначально это был кабель с токовыводящей жилой, обладающей высоким сопротивлением. Когда на нее подавалось напряжение, кабель нагревался и выделял тепло. Сегодня кабельный пол бывает одно- и двужильным по типу конструкции кабеля.

Совет

Одножильные модели рекомендованы к использованию для полов с небольшой расчетной мощностью. Для помещений, которые необходимо быстро подогреть, более предпочтительны двужильные модели.

Наиболее простой монтаж у специальных моделей, термомат, в которых уже в процессе производства нагревательный элемент крепится на подложку из стеклоткани шириной в полметра. Таким образом, расстояние между кабелями в этом случае заведомо заданная величина.

Для индивидуальной схемы укладки используют другой набор составляющих: нагревательные жилы, монтажная лента и гофротрубка для термодатчика и т. д. При выборе этого варианта нужно учесть ощутимый рост толщины покрытия, так как она образуется не только толщиной проводов, но и верхним слоем гидроизоляции, подложкой, плиточным клеем .

Установка электрического пола


К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

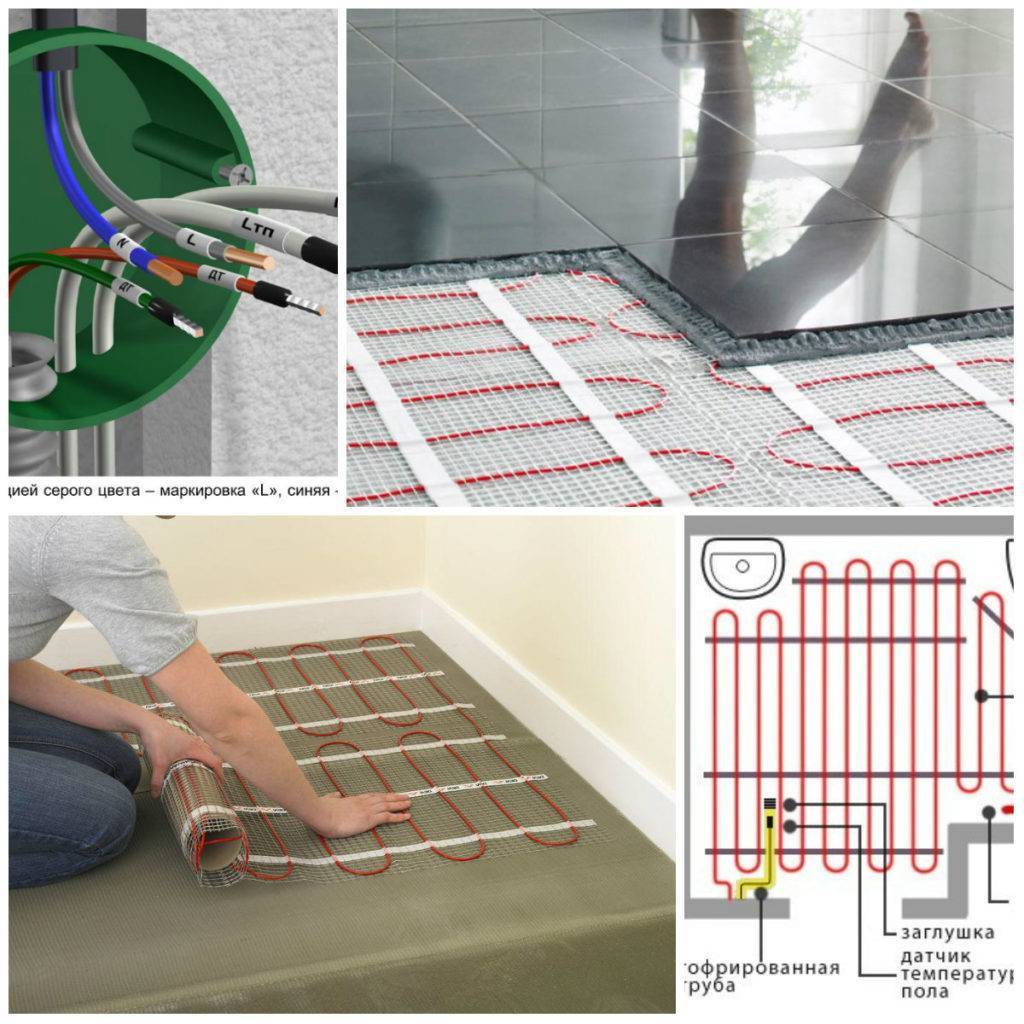

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Основные правила подключения


  • Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
  • Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
  • В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
  • Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Монтаж плитки

В защитных целях конструкцию покрывают паронепроницаемой пленкой. С одной стороны ее микроволокна дают возможность испаряться излишкам влаги, а с другой – не дают просочиться влаге извне внутрь конструкции.

На заметку

Все составляющие должны быть прочно закреплены. Любой крепежный узел: скотч, дюбель, хомут исключают любую вероятность сдвига, что могло бы отразиться на нормальной работе системы.

Плитку укладывают на особый раствор. Монтажные работы выполняют при отключенном нагреве. Кстати, его так и не включают пока полностью не застынет клей. В противном случае влага, неравномерно испаряющаяся из клеящего слоя, может привести к тепловой деформации и вздутию плиточной поверхности.

ул.

Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

«Это не война, а только спец. операция.»

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

«Россия хочет только защитить ЛНР и ДНР.»

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР.
Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет «Мирных жителей это не коснется.»

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли.

Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

«У российских войск нет потерь.»

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

«В Украине – геноцид русскоязычного народа, а Россия его спасает.»

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

«Украина во власти нацистов и их нужно уничтожить.»

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных

, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

«Украинцы это заслужили.»

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Монтаж теплого пола, как установить теплый пол

Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

  • Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.
  • После этого укладываетеся теплоизоляция.
  • На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
  • Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
  • После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
  • Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
  • Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
  • Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
  • Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

Правила монтажа теплого пола Thermomat под плитку

Если установка теплого пола не была произведена в стяжку, можно использовать нагревательные маты, представляющие из себя тонкие греющие кабеля, закрепленные на армирующей сетке.

В нагревательных матах толщина греющего кабеля не превышает 3 мм, потому монтаж теплого пола можно производить без стяжки, прямо в слое плиточного клея. Высота напольного покрытия при этом, практически не увеличивается.

Установка

Чтобы установить теплый пол под плитку, следует вначале составить чертеж обогреваемого объекта. Необходимо учесть, что теплый пол под плитку должен быть расположен на площади объекта, свободной от мебели, сантехники или бытовой техники. На чертеже следует обозначить место расположения терморегулятора для теплого пола и датчика температуры.

Укладка проводов

Второй шаг — вырубка штробы в стене и полу сечением 20×20 мм. Она необходима для укладки проводов датчика температур и соединительного провода. Для установки встраиваемого терморегулятора необходимо подготовить также отверстие в стене.

Подготовка пола

Далее следует подготовить пол. Нагревательные маты должны укладываться на ровную и чистую поверхность. Категорически нельзя укладывать нагревательные маты на пол с острыми краями и с перепадами высоты.

Установка датчика температуры пола

Во время монтажа теплого пола под плитку, в слой плиточного клея устанавливается датчик температуры пола, предварительно уложенный в гофрированную трубку с диаметром приблизительно 15 мм и с одной стороны заглушенный. Трубку следует уложить в штробу.

Датчик температуры должен быть установлен недалеко от нагревательного мата, но обязательно ниже его уровня. Датчик рекомендуется разместить между витками греющего кабеля, а диаметр изгиба трубки возле стены должен быть 6–7 см (не меньше).

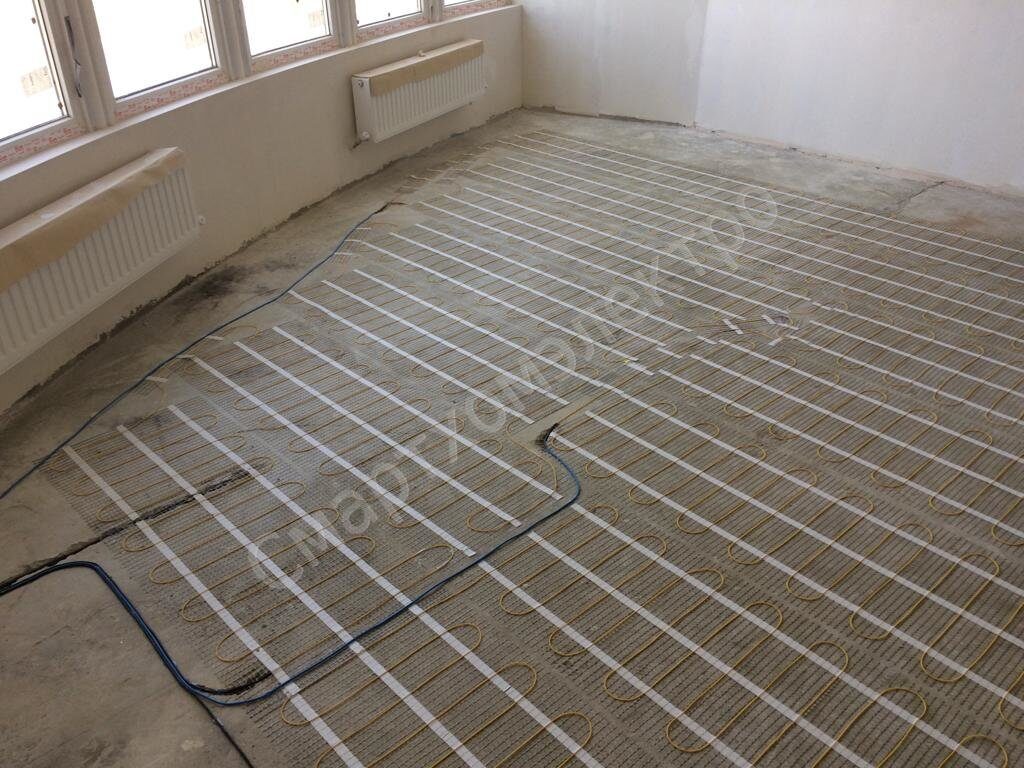

Раскладка нагревательного мата

Нагревательный мат следует раскладывать по полу равномерно. Необходимо помнить, что закрывать теплый пол под плитку мебелью, сантехникой или бытовыми приборами запрещено. Нагревательный мат при необходимости можно поворачивать, немного надрезая армирующую сетку. Резать обогревающий кабель категорически запрещено. Фиксацию теплого пола под плитку можно выполнить при помощи скоб, гвоздей, клея-пистолета. Следует закреплять сетку, а не кабель.

После окончания укладки нагревательного мата необходимо замерить его сопротивление.
Оно должно соответствовать омическому сопротивлению, которое указано на муфте. Допустимо отклонение в пределах 10%.

Затем нагревательный мат равномерно заливается слоем клея для плитки или выравнивающим раствором. Соединительная муфта с греющим кабелем должны быть полностью покрыты клеем. Необходимо ещё раз проверить сопротивление нагревательной системы и дать клею время застыть. На застывшую поверхность можно класть плитку.

Включать теплый пол под плиткой рекомендуется после полного затвердения клея для плитки, т. е. приблизительно через неделю.

Понравилась статья? Поделитесь с друзьями!

Установка теплого пола под плитку

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено – оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Содержание

  1. Преимущества и основные разновидности систем обогрева «теплый пол»
  2. Что необходимо учитывать в процессе монтажа электрического теплого пола?
  3. Электрический теплый пол: варианты обустройства
  4. Разновидности электрических теплых полов: преимущества и недостатки
  5. Монтаж теплого пола под плитку: пошаговая инструкция



Преимущества и основные разновидности систем обогрева «теплый пол»

  • По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
  • В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
  • Создается равномерное распределение теплого воздуха в комнате;
  • Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

  • Электрический теплый пол, конструкция которого предполагает использование:
  1. нагревательных матов;
  2. электрического кабеля.
  • Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
  • Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

  • Обустраиваемая вами система является основным или дополнительным источником отопления?
  • Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
  • Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
  • Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото



Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

  • Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
  • Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
  • Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол —  разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

  • Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

  • Низкая стоимость используемых материалов;
  • После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

  • Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
  • Сложности, связанные с правильным расчетом длины проводника;
  • В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
  • Низкая электробезопасность системы.

  • Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

  • Облегченный расчет необходимого количества материала;
  • Меньшая толщина требуемой бетонной стяжки;
  • Менее трудоемкая укладка в совокупности с более доступной ценой.
  • Недостатки системы «теплый пол» указанного типа:
  • Сложности, возникающие в процессе ремонта поврежденного участка;
  • Пожароопасность, которая характерна для любого типа электропроводки.

  • Монтаж теплого пола на основе пленочного покрытия – еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

  • Низкие затраты электроэнергии;
  • В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
  • Отсутствие необходимости в проведении сложных подготовительных работ;
  • Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

  • Высокая стоимость  используемых материалов;
  • Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
  • Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
  • Высокий риск повреждения при воздействии  механических нагрузок;
  • Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Создание схемы теплого пола: рекомендации специалистов

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

  • От стен необходимо отступить не менее 10 см;
  • Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на  необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

  • Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала  успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
  • Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
  • Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия),  необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

  • 1 часть цемента;
  • 4 части песка;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

Куда и зачем класть теплый пол? На примере

После того, как мне захотелось сделать ремонт в своей квартире, я задумался над одним важным вопросом: стоит ли мне класть электрический пол, а если и укладывать, то в каких комнатах это стоит сделать?

Мне нужно было сделать ремонт в четырех комнатах. В гостиной лежит паркетная доска, в прихожей (коридоре) и ванной – керамогранит, в туалете – декоративная плитка. В общем, работы было много, а бюджет не очень большой, поэтому я задумался о том, чтобы установить себе в квартиру теплый пол.

Мне хотелось положить пол во всех комнатах, чтобы беспроблемно жить десятилетиями и не задумываться о ремонте. C другой стороны волновал резонный вопрос: во сколько мне все это обойдется и сколько я буду тратить на оплату электроэнергии, ведь это удовольствие не с дешевых. Также я размышлял и искал серьезный повод для того, чтобы поставить теплый электрический пол во всех комнатах моей квартиры.

Свою работу по поиску нужного решения я начал с таких шагов. Сначала просмотрел все интернет-сайты и строительные форумы, где осуждали такую проблему. Кроме того, я пообщался со своими друзьями и знакомыми, и спросил их, как они устанавливали свое теплые полы и где именно. В итоге я получил такие результаты.

Большинство моих собеседников говорили мне, что теплый электрический пол – это просто идеальный вариант для моей квартиры. По бюджету это не будет сильно дорого, да и все работы сможет без проблем выполнить компания-продавец теплого пола. Можно также пол купить самому и самому его уложить, при этом все делается по инструкции.

От идеи положить теплый пол в гостиной я сразу же отказался. Это из-за того, что допустимая мощность теплого пола под ламинатом или паркетом составляет 130 Вт/кв.м. Однако при этом температура составляет всего +26 градусов. Такая температура на поверхности ламината меня не очень радует. Кроме того, теплый пол может повредить напольное покрытие. Мои некоторые советчики говорили мне, что такая небольшая температура ликвидирует сквозняки, но для меня такой проблемы и не существовало. Вот именно поэтому для себя я вопрос по теплому полу в гостиной закрыл.

Далее у меня оставались ванная и туалет. Преимущества установки теплых полов в этих помещения лично для меня были понятно, но давайте разберемся со всем по порядку.

Итак, теплый электрический пол в туалете – это отличное распределение обогрева и практически стопроцентный эффект. Если мы будет устанавливать теплый пол под плитку, то температура на поверхности будет находиться в диапазоне от 28 до 30 градусов Цельсия. Так как у меня туалет – это практически самое холодное место в квартире, то я долго не думал, а решил обязательно установить теплый пол именно здесь. Другие доводы не были для меня такими вескими, как этот. Также отдельным плюсом является подсушивание воздуха все сезоны: и осенью, и зимой.

Что касается ванной комнаты, то здесь доводы те же самые, что и для туалета.

Температура на керамограните выходит такая же – в диапазоне от 28 до 30 градусов. После укладки пола в этой комнате станет сухо, пропадет плесень, которая раньше была под ванной и на плитке. Да и поверхность пола будет сохнуть значительно быстрее, а значит, будет более безопасной. Также ванная комната станет теплой, в ней приятно будет находиться.

В итоге я решил положить теплый пол в ванной и в туалете, и добавил затраты по их установке в свою смету.

В заключение хочется навести несколько главных положительных моментов укладки теплого электрического пола в коридоре:

  • Температура на поверхности керамогранита находится в диапазоне от 28 до 30 градусов.
  • Пол теперь не будет скользким после приема душа.
  • Исчезнут сквозняки, особенно ближе к балкону и жилым комнатам.
  • Быстро будут высыхать следи от грязной обуви.
  • Чтобы высушить обувь теперь не потребуется специальных приспособлений.
  • Также будет быстро высыхать коврик возле входа в квартиру.

Все эти доводы привели к тому, что я также решил устанавливать теплый пол и в коридоре.

В заключение хочется сказать, что укладка теплого пола в коридоре, ванной и туалете очень необходима.

Лучистое электрическое отопление в полу под плиткой

Системы лучистого отопления в полу — это фантастика.

Просыпаться в прохладный день на теплых полах – это не самое приятное занятие. Лучистое тепло в полу обеспечивает один из самых удобных и целенаправленных обогрева жилых помещений при правильной установке и эксплуатации.

В этой статье рассказывается о том, как я установил электрический теплый пол в нашем недавно реконструированном солярии и прихожей у входа.

Лучистое отопление обычно доступно в виде электрических или водяных (водяных) систем.У каждого есть преимущества и недостатки. Электрический лучистый нагрев дороже в эксплуатации, но проще в установке. Водяное лучистое тепло дешевле в эксплуатации, но требует сложной сантехники и котлов. В обеих моих недавних инсталляциях использовалось электрическое лучистое тепло.

Электрические системы лучистого отопления относительно удобны для самостоятельной сборки пола и ремонта, и их легко добавить к реконструкции пола или новому строительству. Электрические кабельные системы обогрева пола также доступны по цене и практически не требуют обслуживания.

Электрический теплый пол также решает проблему дополнительного обогрева дополнительных помещений, которые было бы сложно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха. Такие помещения, как пристройки, прихожие, веранды, солярии и гаражи, могут быть отличными кандидатами для напольного электрического лучистого отопления, особенно если добавление воздуховодов или сантехники HVAC будет затруднено. Это одна из основных причин, по которой я добавил встроенное в пол лучистое электрическое отопление к двум моим новейшим проектам — небольшому прихожей и реконструированному солярию.

Прошлой осенью я добавил в нашу каюту новую входную прихожую, добавив коврики с электрическим излучающим теплом под плитку.

Этим летом я занялся нашим солярием, установив все новые окна, двери и напольную плитку. Под плиткой мы установили электрический лучистый теплый пол с помощью лучистого теплового кабеля, уложенного в желобчатую развязывающую мембрану. Эти две недавние установки находятся в центре внимания этой статьи.

Но сначала немного о системах внутрипольного лучистого отопления.

Встраиваемые в пол системы лучистого обогрева

Системы лучистого обогрева пола нагревают основание и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству.Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества системы лучистого обогрева:

  • Более эффективны, чем традиционные системы плинтуса, радиатора, принудительной вентиляции, обогревателя, печного отопления.
  • Системы с очень низким уровнем обслуживания или вообще без него – особенно для электрических систем.
  • Равномерное постепенное нагревание с приятными теплыми полами.
  • Эффективное распределение тепла ближе к полу по сравнению спотолки для систем принудительной вентиляции (теплый воздух поднимается).
  • Малое движение воздуха, меньший потенциал для движения аллергенов и улучшенное качество воздуха.
  • Отсутствие риска контактных ожогов (радиаторы, печи).
  • Очень тихий или бесшумный (электрический).
  • Относительно легко установить при строительстве или ремонте пола.
  • Как правило, не для охлаждения или осушения.

Система лучистого обогрева Недостатки:

  • Устанавливается под полом.
  • Водяные системы (водяные) могут протекать или замерзать.
  • Относительно высокая стоимость установки (особенно водяной) усложняет установку на полу.
  • Увеличенная толщина пола.
  • Может не подходить под паркет из массива (быстрое расширение/сжатие).
  • Более медленное начало и прекращение течки.
  • Принудительная вентиляция обеспечивает охлаждение и осушение в дополнение к обогреву.

Системы лучистого обогрева обычно используют либо нагретую воду (водяные системы), либо электрическое сопротивление (электрические системы) в качестве источника тепла.У каждой системы есть плюсы и минусы:

Система лучистого отопления на водной основе Преимущества:
  • Котлы, работающие на природном газе, могут быть дешевле в эксплуатации по сравнению с электрическими системами.
  • Один котел может питать несколько этажей, а также горячее водоснабжение.
  • Высокоэффективные системы. Низкий уровень шума (котел, насосы).
  • Низкие эксплуатационные расходы.
Система лучистого отопления на водной основе Недостатки:
  • Водопровод в полу недоступен, если он протекает. Крепления могут повредить трубку.
  • Более сложная установка, требуется бойлер, насосы. Более сложный, чем проект DIY.
  • Требуется техническое обслуживание – промывка, антифриз в некоторых климатических условиях и т. д.
Система лучистого отопления с электрическим сопротивлением Преимущества нагрева:
  • Установка проще – не требуется гидравлическая сантехника, котел, газопроводы, выхлоп, насосы и т. д.
  • Относительно простая установка своими руками.
  • Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
  • Как правило, обслуживание не требуется.
Система лучистого отопления с электрическим сопротивлением Недостатки нагрева:
  • Затраты на электроэнергию могут быть относительно высокими, особенно в часы пик.
  • Обычно требуется отдельная электрическая цепь. В более обширных системах обычно используются цепи на 240 В.
  • Крепления для пола могут повредить провода лучистого нагрева во время строительства.

Независимо от того, какой тип системы лучистого отопления вы используете, установить любую систему лучистого отопления в полу после постройки дома может быть сложно.

Существуют системы лучистого обогрева пола, предназначенные для установки под черным полом между элементами каркаса.

Систему лучистого отопления в полу может быть сложно установить, так как старая работа

Системы внутрипольного отопления, как правило, лучше всего работают при установке внутри конструкции пола, как правило, над черновым полом и под отделкой пола.Некоторые системы устанавливаются под полом, между лагами пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.

Если вы делаете ремонт, только начинаете строить или планируете строить, теплые полы — отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солнечной комнаты, электрическое лучистое тепло под укладкой плитки является идеальным решением.

Зная, что нам нужен теплый пол под плиткой, нам просто нужно было выбрать электрический или водяной лучистый нагрев.Это решение далось легко. Электрическую цепь было бы легко провести в солярий. Сантехника, бойлер, газовая линия и все остальные сложности сделали систему лучистого тепла на водной основе непригодной для использования в этом проекте.

На самом деле, 10 лет назад, после того как мы купили хижину, я обновил нашу ответвленную проводку и провел выделенную 20-амперную цепь к солярию, предвидя в будущем подогрев пола.

Теперь мне просто нужно было выбрать формат (матовый кабель или кабель в катушке) и системное напряжение (120 В или 120 В).240В), затем закажите материал и установите его.

Электрические форматы лучистого тепла, встроенного в пол

Электрические системы лучистого обогрева пола используют нагревательный кабель с электрическим сопротивлением для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным кабелем, закрепленным на основании с помощью зажимов или рифленых мембран.

Электрический нагревательный кабель SunTouch.WarmWire Электрический нагревательный кабель 120 В для теплого пола SunTouch.Разделительная мембрана под плитку с матрицей для укладки нагревательного кабеля под плитку.

Меньшие площади (менее 150 кв. футов) обычно хорошо работают с излучающими нагревательными матами, а большие и более сложные участки хорошо работают с лучистым тепловым кабелем.

Есть несколько исключений, так как некоторые производители изготавливают маты на заказ для планов вашего проекта.

Вы можете заказать коврики по размеру, исходя из метража помещения. Нагревательные маты продаются в рулонах шириной от 2 до 3 футов.

Электрический встроенный коврик с нагревательным кабелем, используемый для пола в небольшой прихожей. Этот коврик был встроен в тонкий слой под плиткой. Нагревательный мат встроен в тонкий раствор под нашей плиткой, установленной в нашей прихожей.

Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный излучающий нагревательный кабель, установленный в мембранную матрицу подстилающего слоя.

Катушка электрического нагревательного кабеля проложена под плиткой для нашего более крупного проекта солнечной комнаты площадью 150 кв. Футов.

Как работают системы лучистого обогрева пола

В системах лучистого обогрева пола используются трубы с горячей водой или теплые электрические кабели для обогрева полов и жилых помещений.

Тепло естественным образом перемещается по температурному градиенту от большего к меньшему. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистый теплообмен, что и дало название лучистым тепловым системам.

Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, похожая на свет. Типичным примером лучистой теплопередачи является нагрев удаленных объектов солнцем. Большая часть (50-70%) тепла, производимого системами лучистого теплого пола, находится в форме лучистого тепла.

Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, кондуктивное тепло — это тепло, которое вы чувствуете, когда идете по полу, нагретому системой лучистого тепла.

Кондуктивная теплопередача также играет роль в теплопотерях внутрипольных систем лучистого отопления. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет кондуктивной передачи тепла от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.

Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, древесина и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.

Вот почему правильный термический разрыв/изоляционный слой так важен для работы системы лучистого отопления.

Изоляционные материалы, которые замедляют или блокируют кондуктивные потери тепла вдали от предполагаемого обогреваемого пространства, повышают производительность и эффективность системы. Неизолированная бетонная плита, например, приведет к огромным кондуктивным потерям тепла от систем лучистого обогрева в полу, поскольку тепло проходит через плиту от пола и жилого помещения.

Конвекция, передача тепла движением жидкости (воздуха или жидкости), играет второстепенную роль в нагреве лучистым теплом, поскольку воздух непосредственно над поверхностью обогреваемых полов поднимается вверх и заменяется более холодным воздухом сверху.

Будет ли достаточно тепла в полу, чтобы обогреть мою комнату?

Достаточно ли тепла, создаваемого системами лучистого отопления в полу, чтобы его можно было использовать в качестве основного источника тепла для установленных помещений, таких как прихожие и солярии? И если да, то до какой температуры?

Ответ зависит от разницы между теплом, выделяемым системой, и теплопотерями конструкции (тепловой нагрузкой).Вырабатываемое тепло легко оценить на основе желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня установки.

Системы лучистого обогрева пола (электрические или водяные) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. футов обычно генерирует от 1000 до 1500 Вт тепловой энергии.

Один ватт тепла примерно равен 3,4 БТЕ (в час):

1 ватт/кв. фут = 3.4 БТЕ/кв. фут в час

Таким образом, система площадью 100 кв. футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.

Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30℉? Ответ зависит от тепловых потерь системы.

Оценку потерь тепла относительно легко произвести с помощью таких онлайн-калькуляторов:

Чтобы получить представление о потенциальной тепловой мощности установленной системы лучистого отопления, используйте калькулятор, чтобы рассчитать тепловые потери рассматриваемого помещения при различных температурах и сравнить их с количеством тепла, выделяемого системой лучистого отопления.

Электрические излучающие нагревательные маты обычно изготавливаются для производства 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие кабельные системы производят от 10 до 18 Вт на квадратный фут установленного кабеля в зависимости от расстояния между установленными кабелями.

Итак, может ли наш электрический теплый пол нагреть нашу солнечную комнату до 70℉ в декабре, когда на улице 30℉?

В этом примере я буду использовать следующие значения:

  • температура наружного воздуха 30℉
  • солярий представляет собой помещение площадью 100 кв. футов на уровне земли
  • .
  • Потолки высотой 9 футов
  • две наружные стены
  • шесть окон
  • одна дверь имеет среднюю (посредственную) изоляцию
  • желаемая температура в помещении 70℉.

С этими клапанами наши расчетные потери тепла составляют ~38 Вт/К или 2900 БТЕ в час для желаемого изменения температуры.

Может ли наш теплый пол обеспечить 2900 БТЕ?

Что ж, если ваша напольная система покрывает весь пол (за исключением рекомендуемого отступа стены в 6 дюймов), у вас будет обогревающий электрический источник лучистого тепла площадью 90 кв. футов. Таким образом, если система производит 15 Вт/кв. фут, создаваемые БТЕ будут составлять 4603 БТЕ в час (90,25 кв. фута x 15 Вт x 3,4 БТЕ/ватт/час), предполагая 100% эффективность системы лучистого тепла.

Большинство систем лучистого отопления не работают со 100% эффективностью и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки в 85%. Следовательно, наша система должна генерировать 85% от 4603 или 3912 БТЕ в час, что больше, чем расчетные 2900 БТЕ, необходимые для желаемого повышения температуры в нашем солярии.

В этом примере вы должны быть в состоянии нагреть солярий площадью 100 квадратных футов до 70 ℉, когда наружная температура составляет 30 ℉, при 74% времени рабочего цикла.

Используя калькулятор, вы можете попробовать разные значения температуры окружающей среды, чтобы получить представление о потенциальной производительности вашей системы при понижении температуры. Для получения более точных расчетов вы можете обратиться к подрядчику по ОВК, знакомому с расчетами тепловых потерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.

Дополнительные сведения об электрообогреве пола

Есть несколько соображений, о которых следует подумать при планировании установки электрического лучистого обогрева пола:

  • Размещение электрической коробки и цепи для силовых соединений и термостата
  • Встраиваемый в пол термостат лучистого тепла и датчик температуры пола
  • Соображения относительно высоты пола
  • Обработка и изоляция плит/чернового пола
Электрическая коробка и цепь для электрического обогрева пола

Спланируйте свой проект, прежде чем начать. Рассмотрите электрические потребности напольного отопления, которое вы планируете установить, и выберите подходящий источник питания для системы. Найдите потребляемую электрическую силу тока для конкретного продукта, который вы планируете установить, чтобы помочь вам спланировать источник электрической цепи.

Для небольших проектов с потреблением энергии менее 5–10 ампер вы можете использовать цепь, которая питает другие устройства, если общая потребляемая мощность меньше, чем мощность этой цепи.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 ампера тока 120 В на 10 кв. футов коврика.Так, например, если у вас есть мат 120 В площадью 50 кв. Футов, он будет потреблять ~ 5 ампер.

Решая, можно ли подключиться к существующей цепи электропроводки, рассмотрите другие приборы и устройства, используемые в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого отопления.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 ампер с пределом полезной силы тока около 12 ампер. Тем не менее, некоторые бытовые цепи представляют собой цепи на 120 В, 20 ампер, с безопасным пределом допустимой силы тока около 15 ампер.

Чтобы определить силу тока рассматриваемой цепи, подойдите к своему электрическому щиту и найдите автоматический выключатель для интересующей цепи. На прерывателе указана сила тока — обычно 15 или 20 ампер.

Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (отпечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях должен использоваться более крупный 12-граммовый провод, часто имеющий внешнюю изоляцию желтого цвета.

Еще одна подсказка — это розетка (вилка) электрической цепи. Например, 15-амперные розетки (плагины) имеют два прямых паза, а 20-амперные розетки также имеют два прямых паза, но более длинный из двух слотов будет иметь перпендикулярную выемку, выходящую наружу из этого паза.

После того, как вы определили силу тока контура, который хотите использовать для системы лучистого отопления, просуммируйте общую сумму ожидаемых нагрузок на контур, включая систему лучистого отопления.

Например, если общая сила тока составляет менее 12 ампер для контура на 15 ампер или менее 15 ампер для контура на 20 ампер, вы сможете использовать этот контур для обогрева пола.

Эта оценка предназначена только для систем лучистого отопления на 120 В! Некоторые системы лучистого отопления, особенно те, которые больше 100 кв. футов, представляют собой системы на 240 В и обычно требуют специальной цепи на 240 В.

Типичный автоматический выключатель на 20 ампер. Розетка на 20 ампер — обратите внимание на горизонтальную выемку большего слота.

Как и при любом электрическом проекте, следуйте местным и национальным нормам и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.

Стоимость найма электрика для запуска выделенной цепи для вашего проекта напольного покрытия, скорее всего, того стоит, если у вас есть какие-либо сомнения относительно надлежащей работы системы.

Электрический напольный термостат и датчик температуры пола

Существует множество термостатов лучистого тепла от разных производителей. Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с подключением к WiFi.

Я пробовал несколько разных термостатов, и мне больше всего понравились продукты Tekmar (торговая марка SunTouch), программируемые с сенсорным экраном. Они просты в установке, очень интуитивно понятны в использовании и визуально приятны. Они также предлагают различные цвета дисплея, чтобы соответствовать различным домашним декорам и стилям.

У нас они есть в нашем основном доме и в хижине, и я их обожаю!

Программируемый WiFi-термостат SunTouch (Tekmar) для электрических систем лучистого отопления.

Большинство термостатов оснащены датчиком температуры пола. Датчики температуры пола жизненно важны для правильного функционирования вашей системы обогрева пола. Они должны быть установлены в соответствии с инструкциями производителя и подключены к термостату системы.

Соображения по высоте пола для внутрипольных систем электрического обогрева

Добавление матов с подогревом пола к конструкции пола, как правило, увеличивает высоту пола на 1/2″ и 1″ или более. При планировании увеличения толщины пола учитывайте высоту соседних этажей, высоту дверей и отделку, а также другие аспекты отделки.

Производители осведомлены о проблемах с высотой пола, и многие предлагают более тонкие продукты, чтобы уменьшить толщину, добавляемую системой отопления. Кроме того, электрические системы обогрева пола обычно имеют более низкий профиль по сравнению с водяными системами.

Дополнительные материалы, добавленные к конструкции пола, такие как опорная плита для плитки, разделительные мембраны и изоляция или изолированная опорная плита, увеличат толщину пола. Многие из этих продуктов предлагаются в различной толщине, чтобы помочь справиться с высотой пола.Например, большинство подложек для плитки предлагаются толщиной 1/4 дюйма для использования на полу.

Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и потребность в армировании, выравнивающих смесях, подложке для плитки или разделительных мембранах, а также слоях изоляции.

Теплоизоляция необходима для эффективной системы

Это важно! Системы лучистого отопления, особенно встраиваемые в пол, значительно выигрывают от термического разделения и адекватной изоляции позади установленных источников лучистого тепла.

Общее правило для систем лучистого отопления заключается в том, чтобы размещать изоляцию, по крайней мере, в два раза превышающую значение R позади светильника лучистого тепла по сравнению с передней частью или желаемым направлением нагрева. Например, если общее значение R материалов чернового пола на готовой стороне установленной системы лучистого отопления составляет R-1, за системой лучистого отопления следует установить изоляцию не ниже R-2.

Если источник лучистого тепла установлен над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие продукты на основе жесткой пены, такие как Go Board, могут улучшить чувствительность системы отопления за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.

Предположим, что система лучистого отопления установлена ​​над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов изоляции из стекловолокна с пенопластом или его эквивалентом или жестким полиизоциануратным пенопластом с фольгированным покрытием. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционируемое пространство, такое как подвал или неотапливаемый подвал.

Неизолированный черновой пол под системой лучистого обогрева пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло перемещается во всех направлениях вниз по тепловому градиенту, а не просто вверх, как в динамике конвекционного тепла. Следовательно, недостаточно изолированные помещения под лучистыми системами отопления будут чрезмерно теплыми, а предполагаемая жилая площадь стоит выше системы лучистого тепла.

Неизолированные системы лучистого отопления, установленные на бетонных плитах или аналогичных объектах без термического разрыва, будут работать медленно и плохо, теряя большое количество тепла на нагрев бетонной массы плиты. Это особенно верно, если плита не изолирована, так как тепло, попадающее в плиту, теряется в окружающей земле.

Go Board представляет собой подложку для плитки с жестким пенопластовым сердечником, которая представляет собой элегантное решение для теплового излучения под плиткой со значением R 2,3 для панелей 1/2″ (1/4″ = R-1,3, 5/8). ″ = R-2,9, 1″ = R-5, 1 1/2″ = R-7,5, 2″ = R-10).

В дополнение к изоляции учитывайте основание и дополнительные факторы, такие как необходимость выравнивания/выравнивания поверхности в контексте желаемой отделки пола.

При использовании плитки вам понадобится достаточно ровный пол, в зависимости от типа и размера плитки, которую вы планируете использовать. Для плитки вам также понадобится подходящая поверхность для нанесения жидкого раствора для укладки плитки. Фанерный черный пол может быть адекватным, но часто требует обработки или герметизации для надлежащего тонкого отверждения.

При отделке плиткой и внутрипольном отоплении трудно превзойти слой Go Board поверх плиты под лучистым теплом. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы отопления, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения жидкого раствора.

Напольное покрытие для лучистого тепла

Поверх встроенных в пол систем лучистого отопления можно укладывать различные напольные покрытия. Плитка, как правило, является лучшим выбором вместо лучистого отопления, но лиственные породы, некоторые виды линолеума или винилового напольного покрытия и даже ковровое покрытие можно укладывать поверх лучистого тепла. Но разные материалы будут по-разному работать с лучистым теплом.

Керамика, фарфор, камень и подобные материалы хорошо передают тепло, обеспечивая быструю передачу основного лучистого тепла. Эти материалы также имеют значительную тепловую массу, аккумулируют тепловую энергию и плавно отдают тепло.

Ковры, винил, ковровые покрытия, коврики и материалы для деревянных полов, как правило, обладают изолирующими свойствами, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее устойчивы к источникам тепла и, как правило, должны использоваться только в тех местах, где максимальная рабочая температура подогрева пола ограничена 80 ℉.

В соответствии с рекомендациями, опубликованными Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с отделкой деревянных полов составляет 80 ℉.

Если вы планируете укладывать деревянный пол поверх системы лучистого отопления, изучите деревянные изделия, которые вы рассматриваете, на предмет их пригодности для систем обогрева пола. Как правило, инженерные напольные покрытия, изготовленные из фанеры, хорошо работают с системами обогрева пола.

Изделия из массивной древесины, особенно более широкие распилы, имеют тенденцию к расширению и сжатию при резких перепадах температуры при установке над лучистым теплом, что обычно приводит к короблению пола, трещинам, искривлению и другим проблемам, связанным с движением. Если используются изделия из цельной древесины, более узкие доски с вертикальным углом распила (распиленные на четверть, распиленные по ширине) имеют тенденцию быть более стабильными по размерам и являются лучшим выбором для полов с лучистым подогревом. Деревянные полы выиграют от температурных ограничений — скажем,

При укладке деревянного пола поверх систем лучистого отопления уточните совместимость у производителя продукта. При укладке деревянных полов на электрические или водяные полы с подогревом учитывайте возможность проникновения крепежа и повреждения нагревательных элементов при планировании системы крепления.Клей, методы приклеивания могут быть лучшими, но убедитесь, что клей, который вы используете, одобрен для использования в полах с подогревом. Производители также часто указывают максимальную рабочую температуру для напольных покрытий.

Если вы рассматриваете линолеум, винил или другие материалы в качестве отделки для напольного отопления, уточните у производителя продукта совместимость с напольным отоплением и используйте только клеи, предназначенные для напольного отопления.

>Как я установил электрическое тепловое излучение в полу под плиткой на крыльце солярия без кондиционера

Мой проект состоял в том, чтобы добавить тепла к неизолированному внешнему перекрытию пола нашего некондиционированного крыльца солярия.

В отделке пола планировал уложить цементную (энкаустику) плитку. Поскольку пол выполнен из неизолированного бетона, добавление теплоизоляционного слоя было обязательным. Для этой цели я решил использовать плитку GoBoard толщиной 1/2″. Материал 1/2″ имеет R-значение R-2,3. Неплохо!

Комната размером 15,5 х 10 футов (155 кв. футов) только приближается к размеру проектов, которые, вероятно, выигрывают от систем отопления на 240 В. Несмотря на то, что для помещений такого размера существуют рулонные нагревательные маты, укладка намотанной нагревательной проволоки на развязывающую мембрану имеет больше смысла.

Итак, вот сводка моих слоев пола, сверху вниз:

  • Бетонная плита (неизолированная)
  • Окрашиваемая жидкая гидроизоляционная мембрана (RedGard®)
  • Модифицированный полимером раствор для тонкого затвердевания, шпатель с квадратными зубьями 1/4″
  • GoBoard 1/2″ изолированный, водонепроницаемый, подложка под плитку для изоляции, влагонепроницаемый (швы проклеены)
  • Модифицированный полимером раствор для тонкого затвердевания, шпатель с квадратными зубьями 1/4″
  • Полимерная развязывающая матричная мембрана на войлочной основе для крепления нагревательного кабеля, изоляционный слой
  • Самонивелирующийся состав (LevelQuik® RS) для выравнивания/выравнивания
  • Модифицированный полимером раствор для тонкого затвердевания, шпатель с квадратными зубьями 1/4″
  • Цементная энкаустика, плитка 8″x8″, 3/16″ модифицированный полимером песчаный раствор (Polyblend®)

Вот слои в нескольких изображениях:

Подложка для плитки GoBoard с полиизоциануратным сердечником обеспечивает превосходный изолирующий термический разрыв по бетонным плитам для электрических систем лучистого обогрева пола. Развязывающая матрица нагревательного провода SunTouch HeatMatrix, установленная с полимодифицированным раствором тонкой затвердевания на изолирующей опорной плите GoBoard. Электрический нагревательный кабель SunTouch WarmWire, установленный в развязывающей мембране SunTouch HeatMatrix с самовыравнивающейся подложкой LevelQuik RS, используемой для выравнивания и выравнивания поверхности.Encaustic цементная плитка, уложенная поверх электрического теплового кабеля SunTouch WarmWire для обогрева пола.

Читайте дальше, чтобы ознакомиться с нашей встроенной в пол электрической системой лучистого отопления с использованием электрического нагревательного кабеля SunTouch и монтажной мембраны с отсоединяемой матрицей.

Электрические лучистые системы обогрева пола над слоями плиточного пола

Электрический теплый пол — Как установить теплый пол

Холодное зимнее утро, когда ты заползаешь в ванную. Но вас встречает не холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль установить систему обогрева пола.

Доступны различные системы обогрева пола. Некоторые используют горячую воду, которая проходит через гибкую трубку.Это можно использовать при укладке новых полов, а также вариант, когда напольное покрытие уже установлено, но есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточное количество горячей воды.

Другим вариантом является система лучистого обогрева, использующая электричество. Их проще установить, чем водяные системы, и они менее дорогие, их стоимость составляет около 70 долларов за 3 фута.x 20 футов секции, без термостата. Системы обычно состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который укладывается между черновым полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

Сантач

Лучистое тепло обычно используется с керамическими, мраморными или каменными полами, которые мы рассмотрим здесь. Теплый пол также можно использовать с некоторыми деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Измерьте комнату и сделайте набросок. Определите, где вы хотите разместить нагревательные кабели в помещении. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, джакузи или унитазом или даже упираться в них. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом теплого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установка подложки

Сантач

Установите опорную плиту из цемента на черный пол так же, как при обычной укладке плитки. (В этой статье объясняется, как его резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение фанеры может привести к растрескиванию раствора. Приклейте опорную доску к основанию с помощью жидкого раствора.Нанесите на раствор зубчатым шпателем 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1/4-дюймовыми шурупами для цементной плиты, которые устойчивы к коррозии и имеют головки, расположенные заподлицо с поверхностью цементной плиты. Вверните винт примерно через каждые 8 ​​дюймов. Держите цементную плиту на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементной плиты, затем распределите поверх тонко затвердевший раствор с помощью широкого шпателя или плоской кельмы.Это дает вам плоскую поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный мат на полу. Поместите коврик так, чтобы кабельное соединение было рядом со стеной, где будет располагаться термостат. Некоторые коврики снабжены двусторонним скотчем, чтобы их можно было приклеить к полу. В противном случае используйте ручной степлер, чтобы прикрепить коврик на место. Крайне осторожно скрепляйте только пластиковую часть. Не скрепляйте кабели. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами.Убедитесь, что кабель лежит ровно и не перекрывается.

Включи энергию

Если вы не чувствуете себя комфортно при работе с электричеством, вам нужно вызвать профессионала для этой части работы. Для небольшого помещения можно подключиться к существующей цепи для питания пола с подогревом. В контуре не должно быть освещения, вытяжного вентилятора или водоворотного насоса. Нагревательный кабель должен иметь защиту GFCI. В большинстве случаев вам потребуется запустить новую цепь с помощью выключателя на 15 или 20 ампер.Установите контур, затем установите термостат, включающий теплый пол. Подсоедините термостат к напольному кабелю.

Укладка плитки

Сантач

Осталось установить плитку. Эта история предлагает пошаговые инструкции для качественной работы с плиткой. Укладка плитки на систему лучистого пола ничем не отличается от укладки на цементную плиту без системы пола. Вы просто наносите раствор на нагревательный мат, а затем кладете плитку.Просто будьте осторожны, чтобы шпатель не зацепил и не потянул сетку или не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и покрыть его плиткой. Датчик отключает обогрев, когда пол достигает запрограммированной температуры.

Подождите месяц

Вам не терпится включить отопление, но придется подождать 28 дней. Это связано с тем, что раствор должен сначала полностью затвердеть. По истечении периода ожидания включите отопление, снимите обувь и вознаградите свои ноги комфортным теплом.

Многофункциональное устройство

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и теплоизлучающая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно на балку пола. Warmboard-R — это более тонкая панель меньшего размера, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается поверх существующего чернового пола или плиты, но также используется в стенах или потолках, когда исходные полы должны остаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш пол уложен, вы готовы к работе. Стоимость выше, но экономия времени и преимущества в производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как установить подогрев пола под плитку

Как установить подогрев пола под плитку

Делиться — значит заботиться!



Шаг 1: Подготовка к электромонтажу

Независимо от того, обогреваете ли вы ванную комнату или жилую зону, для завершения проекта по обогреву пола необходимы некоторые основные приготовления. Как правило, от пола до места расположения контроллера на стене прокладываются два кабелепровода. Это позволяет использовать один кабелепровод для кабеля питания от нагревательного мата и второй кабелепровод для датчика температуры. Второй электрический канал предназначен для установки «гильзы датчика», которая позволяет снять датчик с пола на любом этапе в будущем, если это необходимо.
Шаг 2: Подготовка пола
Наши нагревательные маты под плитку имеют липкую обратную сторону и прикреплены двухсторонней лентой, что упрощает приклеивание изделия к основанию пола.Тем не менее, важно иметь чистую и сухую поверхность без пыли. Отличный способ убедиться, что у вас есть хорошо подготовленная поверхность, это нанести мультигрунтовку перед укладкой напольного отопления. Это продукт на основе клея ПВА, который можно просто накатать, дать высохнуть, а затем уложить отопление. После нанесения мультипраймера ваше отопление легко приклеится к гидроизоляционной мембране, прессованной пленке, песчано-цементной стяжке или бетонному основанию.

Шаг 3: Укладка нагревательного мата

Важно правильно подобрать размер нагревательного мата для вашей комнаты, так как нагревательный элемент нельзя укоротить, если вы заказали слишком много.Пожалуйста, пришлите нам свой план этажа, и мы рассчитаем его для вас. Нагревательный мат может иметь форму, подходящую для любой комнаты, используя метод обрезки и возврата, как показано на схеме. Избегайте установки под какие-либо приспособления в комнате, такие как туалетные столики, шкафы и т. д. Поскольку маты для подогрева пола имеют ширину 500 мм, прокладки можно планировать с учетом этого. Если у вас есть секция шириной менее 500 мм или вы нагреваете вокруг светильника или необычной формы, нагревательный мат может быть изготовлен по индивидуальному заказу, чтобы соответствовать любому пространству.

Шаг 4: Укладка плитки или установка стяжки с подогревом

При укладке плитки непосредственно на пол с подогревом рекомендуется использовать пластиковый зубчатый шпатель. Избегайте использования стального шпателя, так как он может быть очень острым и легко повредить кабель. Пластиковые мастерки можно приобрести в большинстве хозяйственных магазинов, включая Bunnings.

Если вы укладываете стяжку поверх обогреваемого пола, важно использовать ведра со стяжкой, а не тачки со стяжкой по обогреваемому участку. Хотя кабели не являются хрупкими, они могут быть легко повреждены инструментами и при небрежной установке.

Шаг 5: Установка контроллера обогрева пола

Когда придет время установить контроллер подогрева пола, необходимо привлечь лицензированного электрика.Поскольку наши контроллеры крепятся к стандартному выключателю света или кронштейну Powerpoint, их легко установить. Наши контроллеры напольного отопления предварительно настроены и готовы к работе. Просто включите, установите время и наслаждайтесь прекрасными теплыми полами.

Как установить теплый пол под плитку

Пол с подогревом из плитки легко установить с помощью нашей плоской ленточной системы. Allbrite может поставить все необходимое оборудование для вашей установки либо в виде индивидуальной системы, либо в виде предварительно упакованного комплекта.

Наше решение для обогрева под плиткой имеет низкий профиль и не сильно увеличивает уровень пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать помещение до желаемой температуры.

Преимущества установки плиточного теплого пола

Установка такого рода систем по всему дому дает много преимуществ, и одно из них – это возврат части радиатора! Эта металлическая ленточная система отопления не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Система подогрева пола Allbrite вас не побеспокоит:

  • Вам не нужно копать полы
  • Вам не нужно наносить самовыравнивающийся или цементный раствор
  • Вам не нужно беспокоиться о повышении высоты пола

Устанавливается непосредственно под плитку, эта система отопления лучистый первичный источник тепла.

Установка обогрева под плитку

Система может быть установлена ​​поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Система может быть установлена ​​поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

  • Уложите насухо изоляцию Easy-Heat (обрежьте острым ножом по форме)
  • Убедившись, что все доски подходят, снимите доски, помня, куда они будут укладываться
  • Смешайте гибкий клей для плитки и нанесите на поверхность черновой пол (зубчатый шпатель 3 мм) и замените теплоизоляцию Easy, слегка надавив, чтобы убедиться, что она приклеивается
  • Дайте эластичному плиточному клею застыть, если вы используете быстросхватывающийся эластичный клей, вы сможете ходить по изоляции в течение 2 часов
  • Уложите ленточные нагревательные маты, используя двухстороннюю ленту на каждом конце нагревательных матов
  • При необходимости используйте нашу клейкую ленту для закрепления краев
  • Проведите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше плинтуса уровень платы
  • Проверьте соответствие сопротивления нагревательных элементов таблице сопротивлений в руководстве по установке
  • Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединителей
  • 9002 9 С помощью 10-миллиметрового зубчатого шпателя нанесите ровный слой эластичного клея на нагревательные маты и уложите плитку, шифер или камень
  • См. раздел «Электрооборудование» для установки электрооборудования, при установке во влажной зоне см. комплекты заземления
  • Разрешить 7 дней для полного схватывания плиточного клея перед использованием системы «теплый пол»

Важно

Термическая блокировка

При использовании любого напольного отопления важно обеспечить беспрепятственный отвод тепла и не накапливать его под напольным покрытием.такие предметы, как толстые коврики, кресла-мешки, матрасы и другие предметы с высокой термостойкостью, не следует класть на пол с подогревом.

Плюсы и минусы электрического теплого пола | 2019-12-17

Установка электрических систем обогрева полов становится все более популярной как в новых домах, так и при реконструкции, направленной на чистоту и комфортную жизнь, и дает множество преимуществ, таких как постоянное, энергоэффективное тепло. Почему? Ответ на это прост. Электрические системы обогрева пола просты в установке, бесшумны, не требуют обслуживания, не вызывают аллергии и быстро нагреваются, обеспечивая равномерный обогрев пола.


Системы лучистого отопления

Посредством ряда проводов, обычно настраиваемых для гибкости конструкции, электрические системы лучистого отопления пола производят тепло за счет теплового излучения. При нагреве пола, а не окружающего воздуха, который может быть менее энергоэффективным из-за потерь в воздуховодах, рассеянное тепло излучается от пола вверх и поглощается окружающими предметами, которые, в свою очередь, помогают обогревать все помещение.

Менее эффективной системой лучистого отопления на рынке являются лучистые полы с воздушным подогревом, которые устанавливаются редко, поскольку воздух не может удерживать большое количество тепла, поэтому лучистые воздушные полы нерентабельны в жилых помещениях.Гидравлические (жидкостные) системы являются популярной альтернативой, которая конкурирует с электрическими системами обогрева пола, перекачивая нагретую воду из котла по трубам, уложенным под полом. Эти системы также часто дороже, и их рекомендуется устанавливать во время строительства, в то время как электрические системы обогрева полов — это отличный проект модернизации, который можно выполнить в любое время.


Методы установки в зависимости от типа пола

При установке систем электрического обогрева пола методы могут сильно различаться в зависимости от пригодности желаемой отделки пола.Например, полы из керамической плитки, керамогранита и каменной плитки часто считаются лучшими материалами для полов с подогревом благодаря отличным свойствам теплопередачи. Между тем, более толстые каменные и мраморные полы обладают хорошей теплопроводностью, но могут потребовать больше времени для нагрева, а твердая древесина, ламинат или эластичная отделка могут иметь другие неотъемлемые свойства, которые могут потребовать немного другой системы.

Желаемая отделка должна быть совместимой и устойчивой к тепловым колебаниям, которые эти системы могут оказывать на отделку, чтобы гарантировать отсутствие повреждений напольного покрытия.


Подходящие основания

Большинство систем лучистого отопления достаточно универсальны, чтобы их можно было устанавливать как на фанерные, так и на бетонные основания. Однако при установке на бетонные поверхности на уровне или ниже уровня грунта необходимо принять дополнительные меры предосторожности, чтобы предотвратить теплоотвод или потери тепла через бетонную плиту. Если происходит отвод тепла или потеря тепла, тепло может передаваться неправильно или неэффективно.

Как правило, поверх бетонной плиты может быть помещена опорная плита с изоляционными свойствами, чтобы помочь и предотвратить теплоотвод или потерю тепла.Для фанерных подложек установщики должны соблюдать требования Справочника по плитке Совета Северной Америки по укладке плитки и камня при укладке керамической плитки, фарфора или плитки из размерного камня на системы полов с подогревом.


Преимущества и заключительные соображения

Если вы специалист, прочитавший всю статью и все еще сомневающийся в том, что стоит включать в свои проекты электрические системы обогрева полов, помимо всего прочего, главное преимущество этой системы – энергоэффективность – говорит о многом. для себя.

По мере того, как мы приближаемся к зимним месяцам, и температура начинает снижаться, электрические системы обогрева пола кажутся не предметом роскоши, а необходимостью. С обогревателями в качестве самого простого варианта трудно превзойти установку, которая может снизить затраты на энергию на 15 процентов. С добавлением термостатов, управляемых через Wi-Fi, которые могут запоминать распорядок дня домовладельца и применять наиболее эффективные настройки, потребление тепла может быть снижено на 25 процентов. В долгосрочной перспективе вся система окупится.

Установка собственной системы электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить свой собственный пол свободная проволока излучающая система обогрева. Этот тип системы отопления является отличным дополнением к Ваша система отопления всего дома. Или у вас есть «холодная комната»… пространство что, кажется, никогда не нагревается достаточно? Или вы хотите установить плитку на ваш пол на кухне или в ванной, но опасаетесь, что в помещении будет холодно. зима? Система под полом может сохранять эти помещения теплее при более низкой температуре. стоимость и больший комфорт, чем любой другой тип нагревательного агрегата!

1) Проведите измерения и тщательно спланируйте расположение проводки

Любой тип установки требует точного определения того, сколько материала вы нужно будет выполнить работу.То же самое и с теплым полом проект. Как показано на диаграмме ниже, сначала необходимо измерить площадь, которую вы хотите обогреть, исключая любую мебель или фурнитуру, чтобы вы могли приобрести нужное количество продукта для вашего проекта.

Важно не размещать лучистую нагревательную проволоку под местами, где вы планируете установить стационарную мебель, например, шкафы. Вы можете разместить нагревательный провод близко к ногам или душевой/ванной, но оставьте немного места вокруг туалета сливы (так что это не под туалетом) и стены необходимы.

2) Решите, где установить термостат…

Термостат – это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулирование температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к нему, либо от него. Большинство людей установят свой термостат возле входа в комнату, в которой они живут. отопление, возле выключателей. Однако, где бы вы ни установили его, хорошо, пока область сухая и беспрепятственная.

В некоторых случаях Местоположение может быть основано на планировке вашего дома и местоположении основная печатная плата. Проконсультируйтесь с электриком, если вам нужна помощь с специфика. Конечно, любой электрик был бы рад сделать окончательную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный теплый пол, Термостат выглядит так, Warmup предлагает новый энергоэффективный программируемый термостат для обогрева пола под названием 3IE. Смотрите фотографии ниже.)

 Для термостатов напольного отопления обычно требуется двойная коробка с двумя 1/2 дюйма трубы до уровня пола… один для нагревательного провода и один для провод датчика.

3) Утеплите пол под нагревательными проводами на повышенная эффективность!

Мы рекомендуем использовать наш теплоизоляционные плиты при укладке на бетонные плиты. Теплоизоляция Доски сэкономят ваши деньги при использовании в сочетании с теплыми полами. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу нагревать бетонную плиту под ней. К Используя теплоизоляционные плиты Warmup, вы обнаружите, что после включения подогрев, ваша напольная плитка прогреется примерно за 10-15 минут. Без теплоизоляционных плит это может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры отапливаемой площади. Каждая доска имеет размеры 2 фута х 4 фута х 1/4 дюйма и может легко разрезать канцелярским ножом, чтобы можно было разместить в каждом уголке и трещина.Вы нанесете строительный клей на основание и поместите доски сверху. Поверх фанерного основания вы будете добавлять предоставленные винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование делает совершенным.

.. убедитесь, что ваши провода не повреждены до, во время или после установки!

Вы должны получить мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после прокладки проводов, до установка настоящего напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке. Эти измерительные приборы стоят около 20 долларов США в вашем хозяйственном магазине или доступны в Разогрев.

5) Укладка провода…

 Начните с термостата и проложите силовой кабель или «подводящий провод» к трубопровод. Отсюда уложите нагревательный провод петлями на расстоянии 2, 3 или 4 дюйма. интервал с прилагаемой лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного пола используйте 2-дюймовое расстояние между проводами, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма у вас будет меньше выходной мощности, но это рекомендуемое расстояние между теплоизоляционными плитами Warmup, так как вы не теряете тепло вниз и, следовательно, для достижения отличных результатов требуется меньше проволоки.

При заказе системы свободной проволоки ознакомьтесь с таблицами производителя, которые даст вам квадратные метры, которых вы можете достичь при различном расстоянии.Передовой пользователи даже меняют расстояние в пределах одной комнаты, с большим количеством тепла в тщеславие и меньше тепла в гардеробной, например.

Вот несколько изображений типичной схемы установки. Обратите внимание, что провод удерживается на месте лентой (поставляется производителем), а не скобами или скобами. другие механические крепления, которые могут вызвать короткое замыкание и/или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина провода. крепится к полу скотчем.Это важно, чтобы провода не смещаться при нанесении тонкого слоя поверх.

Провода Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при покрытии самонивелирующимся или тонким слоем. минимальная рекомендуемая толщина тонкого слоя. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры коммерческого класса, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода из ПВХ.Примечание. Провода для прогрева можно прикрепить с помощью кабельных хомутов или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка датчика пола…

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола температура. Может быть обстоятельство, когда в комнате может стать тепло (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите датчик пола или «провод датчика», проведя его во второй трубка к корпусу термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывались и не пересекались. по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда вы можете выточить канал в пол (или изоляционную панель), чтобы он лежал ниже уровня нагрева провода.Он должен быть приклеен на место, как и провода.

Защитите провод тонким слоем раствора…

Используя плоский шпатель, полностью покройте электропроводку либо напольным покрытием, выравниватель или модифицированный тонкий набор. В этом примере подрядчик использует модифицированный полимером строительный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для наши инсталляции.) Вы можете свести этот слой к строгому минимуму, но это обеспечит более легкую работу с плиткой. В любом случае, вы всегда должны убедитесь, что провода полностью утоплены в этих соединениях, чтобы не воздействию воздуха и перегреванию. Не пытайтесь установить плитку в этот защитный плащ!

После затвердения (от нескольких часов до ночи) в зависимости от толщины и рекомендаций производителя), начинайте укладывать плитку или другие пол) как обычно.

Важно:  Не активируйте свой лучистый систему подогрева пола до полного затвердевания цементных материалов. Этот будет определено вашим установщиком пола или чтением производителя инструкции. Как правило, мы рекомендуем ждать от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео реальной работы по установке в маленькой ванной с Регисом и Майком из Warmup. Это даст вам реалистичное представление об обмотке провода и покрытии. со смесью для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем веб-сайте, которая ответит на дополнительные вопросы, которые вы можете имеют. После того, как вы посетите, вы также сможете просмотреть все наши продукты предложения вместе с фотографиями установки и полезными пошаговыми видео.Наш опытный персонал Warmup всегда готов ответить на вопрос о вашем сияющем полу. вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните ни к чему не обязывающую «быструю смету», чтобы увидеть, как мы можем помощи или просто позвоните нам по бесплатному номеру 1-888-927-6333.

Возврат к изделиям для отопления и вентиляции

How To — Электрическое отопление пола

Нарастающей тенденцией в мире влажных помещений является установка подогрева пола. Наряду с набором аксессуаров для ванных комнат полы с подогревом добавляют идеальный завершающий штрих любой роскошной ванной комнате в Великобритании.Это расслабляющее ощущение после горячего душа больше не будет прерываться ступанием на холодную плитку – блаженство! То, что когда-то считалось принадлежностью ванной комнаты для самых богатых домохозяйств, теперь стало гораздо более доступным и доступным, и вы должны предлагать его большему количеству своих клиентов. Убедитесь, что вы соответствуете ожиданиям вашего клиента, установив теплый пол с первого раза, используя приведенные ниже советы.

Подготовка имеет ключевое значение

Как и в любом успешном проекте, тщательная подготовка и планирование имеют ключевое значение, так как это поможет снизить вероятность возникновения проблем в долгосрочной перспективе. Возьмите на вооружение известную поговорку «Семь раз отмерь, один раз отрежь» — но в этих обстоятельствах дважды отмерь и закажи один раз, чтобы не заказывать больше материалов, чем тебе нужно. В рамках подготовки тщательно измерьте пол душевой комнаты, избегая любых зон с постоянными приспособлениями, таких как туалет или ванна, чтобы сэкономить на материалах и затратах.

Кроме того, прежде чем приступить к работе, убедитесь, что ваше рабочее место чистое и аккуратное. Если вы сделаете это заранее, это позволит вам работать более эффективно, а также избежать необходимости заниматься этим позже, что может быть сложно, когда вы находитесь в процессе установки напольного отопления.Кроме того, убедитесь, что вы проверили, что пол ровный, и даже убедитесь, что установка проходит гладко, насколько это возможно.

Начало работы…

1) С использованием чернового пола

Как следует из названия, этот шаг включает в себя установку термопанелей под полы с подогревом, чтобы ограничить потери тепла. Объясните своему клиенту, что, хотя это необязательный шаг в работе, это сделает систему более эффективной и поможет сэкономить деньги в долгосрочной перспективе.Кроме того, как только задание будет запущено, будет непросто войти и внести это изменение позже.

2) Установите теплый пол

Когда вы получите теплый пол, вы увидите электрический провод, прикрепленный к свернутому сетчатому листу. Это означает, что когда дело доходит до позиционирования, работа не может быть проще! Раскатайте сетку, чтобы покрыть поверхность душевой комнаты, оставив 150 мм между краем напольного отопления и стеной ванной комнаты.

При повороте углов или работе с неудобными участками сетчатое покрытие (обратите внимание, а не электрический провод) можно разрезать и повернуть, чтобы оно соответствовало области, с которой вы работаете.При необходимости вы можете полностью удалить часть сетчатого покрытия. Это при условии, что провода находятся на расстоянии не менее 50 мм друг от друга, и вы гарантируете, что свободные провода прикреплены к полу лентой. Верхний совет: прежде чем приступить к размещению напольного отопления, убедитесь, что вы видите два провода, которые выходят из начала сетчатого листа, так как они будут прикреплены к термостату, поэтому вам нужно убедиться, что они находятся рядом с тем местом, где ваш клиент хотел бы видеть свой термостат.

3) Установка датчика отопления

Для работы с термостатом и контроля температуры пола необходима установка датчика обогрева.Этот датчик должен быть размещен между двумя линиями проволоки внутри сетки и находиться близко к краю комнаты, где вы планируете установить термостат.

4) Подключение термостата

Когда дело доходит до подключения термостата, здесь рекомендуется использовать руководство, прилагаемое к термостату, так как каждая модель немного отличается. При подключении термостата необходимо подключить два провода от сетчатого листа к термостату, а затем подключить датчик нагрева к термостату.После этого вы сможете установить и закрепить термостат на стене. При подключении к основному источнику питания дома потребуется зарегистрированный электрик.

5) Укладка пола

Завершающим этапом процесса является укладка пола влажного помещения сверху. К счастью, электрическое отопление пола очень хорошо работает с плиткой, что делает его идеальным для ванной комнаты ваших клиентов. Тем не менее, не забудьте дать затирке для плитки достаточное время для схватывания и высыхания, прежде чем включать систему для первого испытания.

Воспользовавшись приведенным выше советом, вы уже на пути к установке красивого пола с подогревом в новом душевом помещении ваших клиентов. Если у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь обращаться к нашей команде CCL!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
