Домкрат гидравлический бутылочный как пользоваться: Простые правила использования домкрата – интернет-магазин ВсеИнструменты.ру

Какой домкрат лучше? Типы и особенности конструкций.

Домкрат — не просто инструмент для любителей повозиться с машиной на выходных, а незаменимый в дороге аксессуар, без которого замена колеса превратится в тест на смекалку. Домкратом автомобиль укомплектован ещё с завода, но при смене владельцев он зачастую теряется. Проверить его наличие и исправность нужно сразу после покупки машины. Но, даже имея штатный домкрат, автовладельцы нередко докупают второй, более удобный и мощный. Давайте посмотрим, какие бывают домкраты и в чём их преимущества перед заводским вариантом.

Ромбический винтовой домкрат

Это самый распространённый тип домкрата, которым комплектуют с завода большинство легковых машин. Он устойчив, прост и неприхотлив, но нужно следить за чистотой ходового винта, не допуская попадания на резьбу снега и грязи, и периодически смазывать его. Также важно соотносить грузоподъемность домкрата с массой машины — при попытке поднять внедорожник такой домкрат легко согнётся.

При выборе ромбического домкрата обращайте внимание на форму упорной площадки и глубину прорези. Если она не совпадёт с местом установки на кузове, то домкрат плохо зафиксирует машину и повредит порог.

Винтовой «ромб» приводится в действие исключительно мускульной силой человека, обеспечивая автовладельцу отличный фитнес. Высота подхвата (в сложенном состоянии) у ромбического домкрата минимальна, что важно для машин с небольшим клиренсом.

✅ Быстрый подъём машины

✅ Низкая цена

⛔ Низкая грузоподъёмность

⛔ Требует больших мышечных усилий

Высота подхвата: 105–115 мм

Бутылочный винтовой домкрат

Механический винтовой домкрат, похожий на бутылку (отсюда и название), с телескопической выдвижной частью компактнее и мощнее своего ромбического собрата, при этом неприхотлив и надёжен. Такими домкратами комплектуются внедорожники и некоторые кроссоверы.

Бутылочный винтовой домкрат требует от человека чуть меньше усилий для поднятия машины, чем ромбический, и это может стать аргументом для замены последнего. Но будьте внимательны: высокий бутылочный домкрат обычно упирают в рычаги подвески, раму или мост, а не в порог машины. Да и подлезет он не под всякую «легковушку»: высота подхвата самых маленьких экземпляров — от 150 мм.

✅ Быстрый подъём машины

✅ Низкая цена

⛔ Средняя грузоподъёмность

⛔ Требует средних мышечных усилий

Высота подхвата: от 150 мм

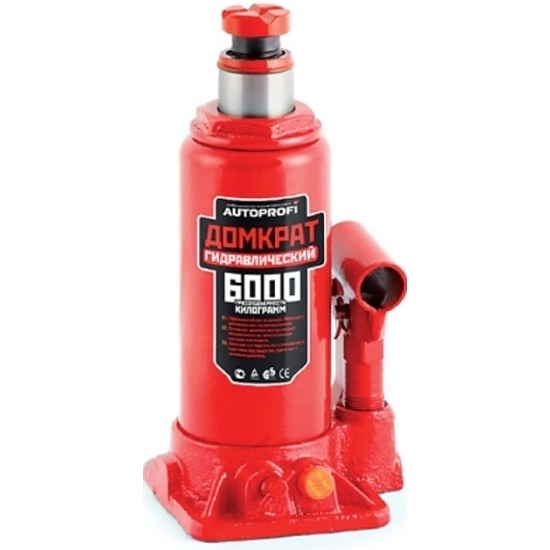

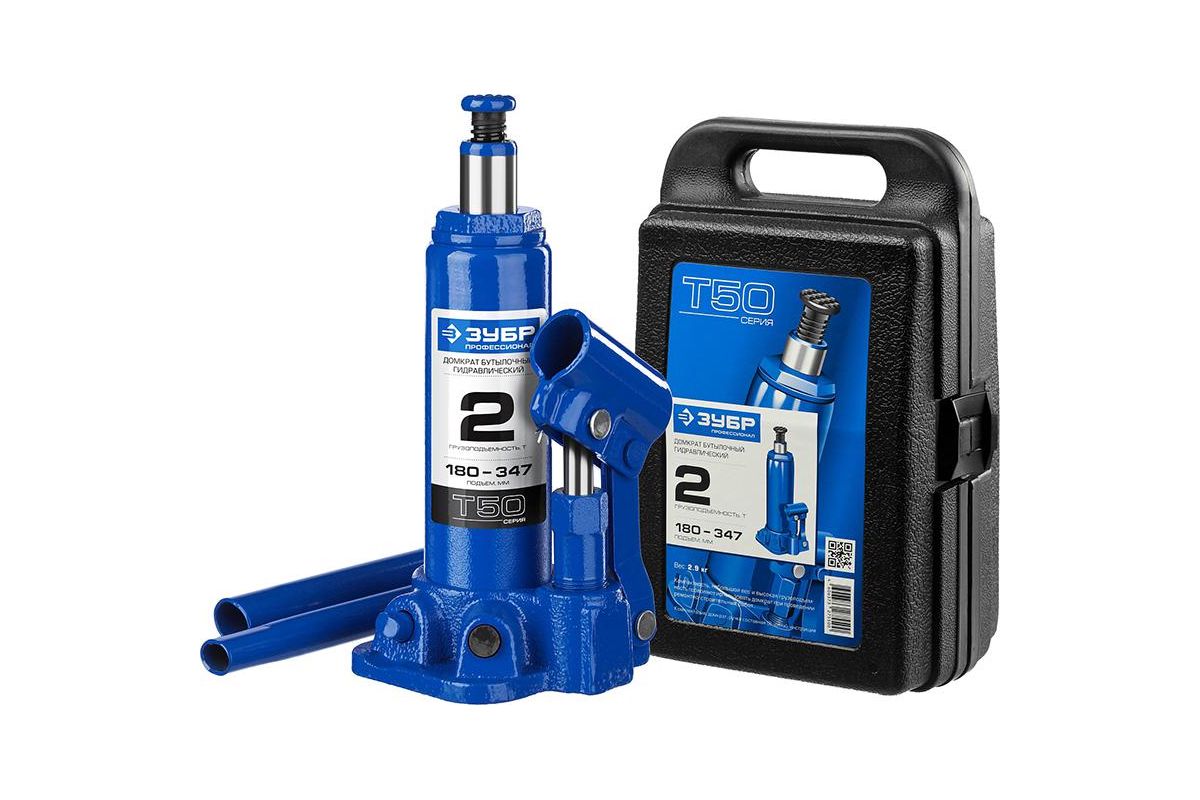

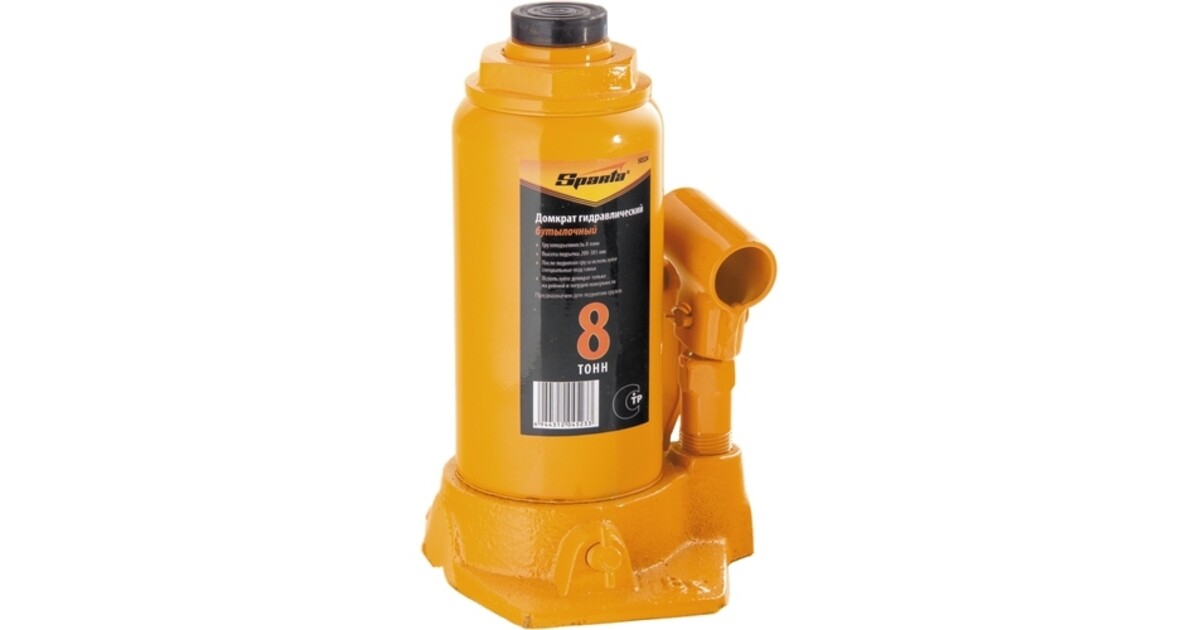

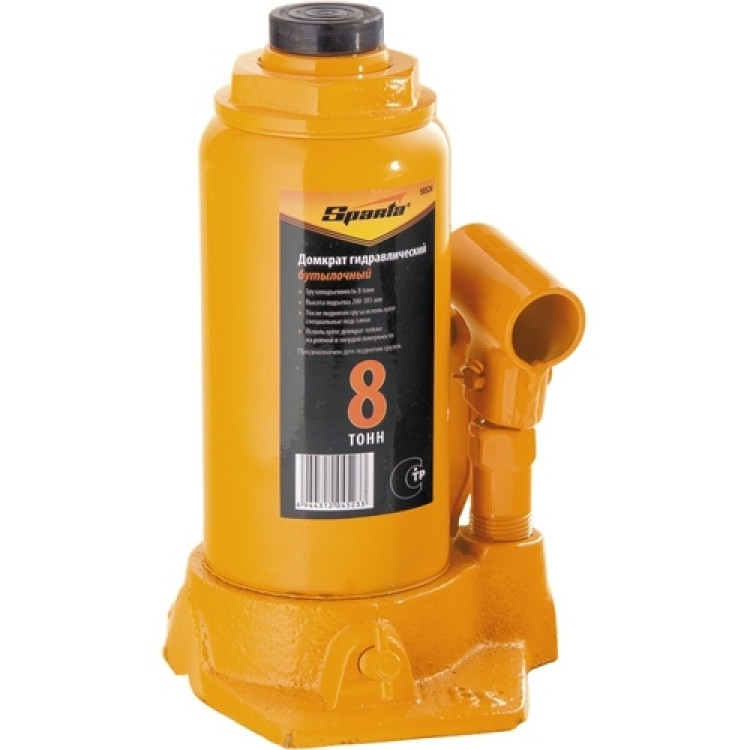

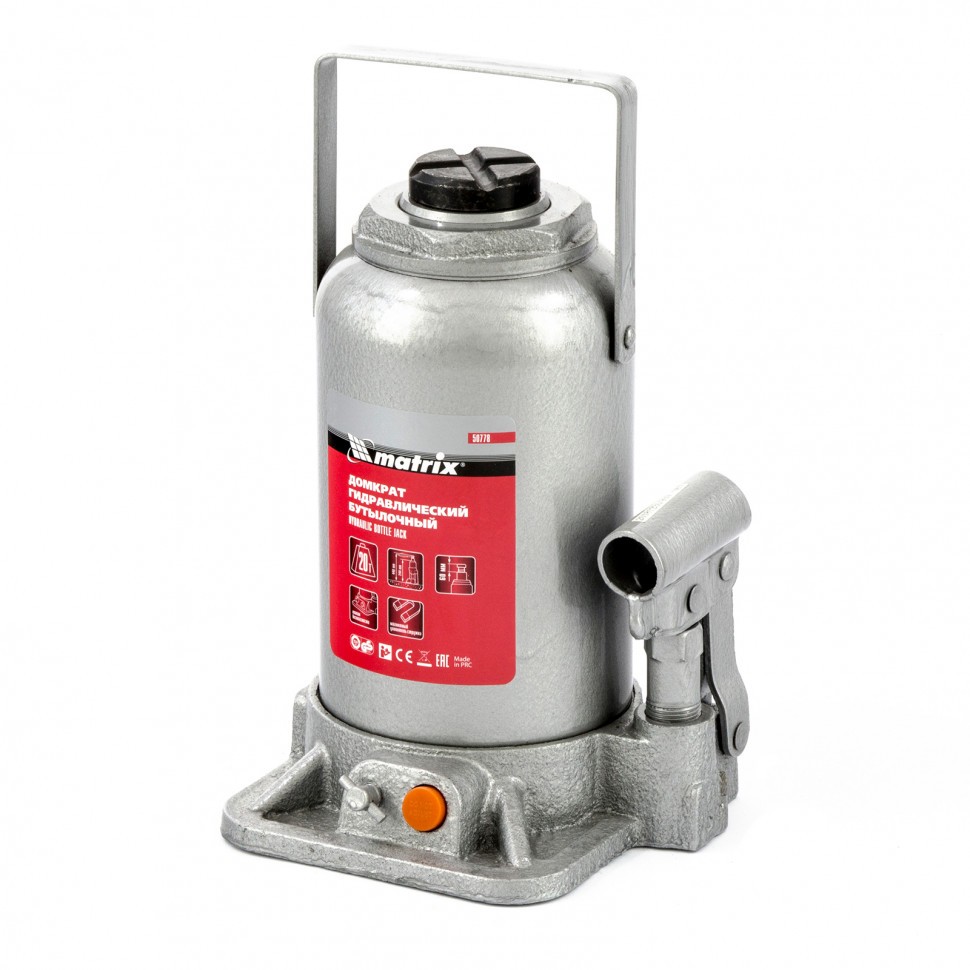

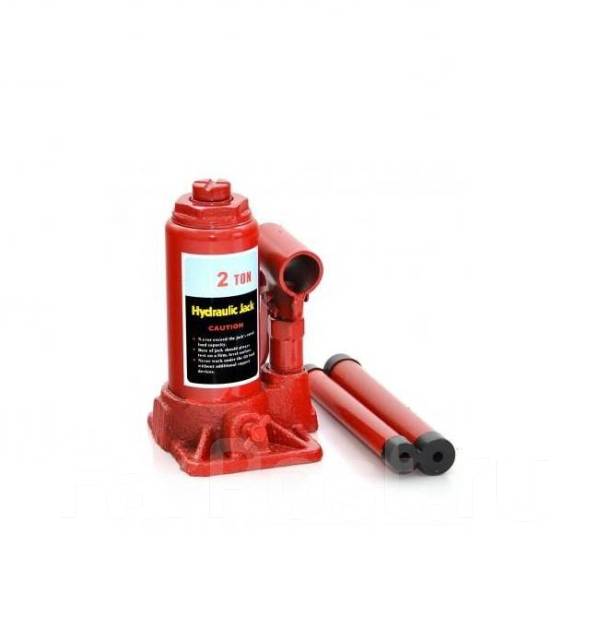

Бутылочный гидравлический домкрат

Внешне этот бутылочный домкрат похож на предыдущий, но внутри него совсем другая «начинка». В отличие от винтового механического домкрата, здесь работают не шестерни, а гидравлика. Отличается и способ использования: рукоятку домкрата нужно не вращать, а нажимать, накачивая масло в рабочий цилиндр, который и выдвигает телескопический механизм.

Грузоподъемность гидравлических домкратов варьируется в очень широком диапазоне (от 2 до 100 тонн), поэтому среди них есть модели, подходящие для самой разной техники: от легковых машин и кроссоверов до тяжелых грузовиков.

Бутылочный гидравлический домкрат поднимает машину медленно и степенно, зато почти не требует усилий, что многих порадует. Целесообразность его использования в легковой машине не очевидна: гидравлический домкрат дороже винтовых, требует периодического обслуживания (замены масла) и должен храниться в вертикальном положении, что не всегда удобно. Зато для тяжелой техники это единственный надёжный вариант.

✅ Грузоподъёмность от средней до очень высокой

✅ Требует небольших мышечных усилий

⛔ Медленный подъём машины

⛔ Сложная конструкция

⛔ Высокая цена

Высота подхвата: от 158 мм

Подкатной гидравлический домкрат

В подкатном гидравлическом домкрате отсутствует главный недостаток (или особенность) бутылочного — медлительность. Подкатным домкратом можно поднять машину, качнув рукоять всего несколько раз, за что его особенно ценят шиномонтажники. Фактически это гидравлический мини-подъёмник, который удобно использовать для любых работ с машиной.

За скорость работы пришлось заплатить габаритами и весом: подкатной домкрат тяжелее и массивнее обычных, что ограничивает его мобильность. Хотя современные легковые версии грузоподъемностью 2–3 тонны стали заметно компактнее предшественников и вполне сносно размещаются в багажнике.

Особенность подкатного домкрата — свободное перемещение на колесиках, причём он может смещаться прямо во время подъёма, вместе с машиной. Из-за этого им нельзя поднимать автомобиль, другая сторона которого уже стоит на обычном домкрате — последний почти наверняка упадёт. А вот два подкатных домкрата с разных сторон уживаются отлично.

✅ Грузоподъёмность от средней до высокой

✅ Почти не требует мышечных усилий

✅ Очень быстрый подъём машины

⛔ Громоздкая конструкция

⛔ Высокая цена

Высота подхвата: 130–140 мм

Реечный домкрат

Реечный домкрат (он же «хай джек») — это элемент внедорожного тюнинга, обычным автовладельцам такой инструмент ни к чему. Реечные домкраты широко используются в строительстве, при погрузочных работах и даже в качестве ручной лебёдки.

Поднять реечным домкратом легковой автомобиль, не повредив при этом кузов, можно лишь с помощью специальных зацепов за колёсный диск. Зато он отлично подходит для подготовленных внедорожников с силовыми металлическими бамперами, позволяя быстро поднять за них машину почти на любой поверхности. Чаще всего «хай джек» используют для вызволения застрявшего автомобиля на бездорожье.

✅ Возможность использования в экстремальных условиях

✅ Очень быстрый подъём машины

⛔ Громоздкая конструкция

⛔ Высокая цена

⛔ Подходит только для подготовленных внедорожников

Какой домкрат лучше для вашей машины?

Выбор домкрата

Кроме плюсов и минусов каждого вида конструкции нужно учесть характеристики конкретной модели домкрата — они должны соответствовать именно вашей машине. Прежде всего, речь о грузоподъемности: убедитесь, что домкрат справится с массой автомобиля (к которой желательно прибавить 200–300 кг для надёжности).

Высота подхвата — следующий важный параметр. Это минимальная высота домкрата в сложенном состоянии. Очевидно, она должна быть меньше расстояния от земли до точки установки домкрата, иначе он просто не поместится под машиной. Лучше заранее измерить доступную высоту линейкой на ровной поверхности. Учитывайте, что на спущенном колесе машина станет ниже, поэтому от измеренной высоты нужно отнять высоту профиля шины.

Высота подъема (максимальная высота домкрата) определяет, сможет ли домкрат оторвать колесо машины от земли. Хватит ли этой высоты — зависит от хода подвески. У легковых машин при подъеме кузова колесо может опуститься на 60–80 мм, а у внедорожников — на 150 мм и более. Точный расчет здесь затруднителен, поэтому лучше проверить домкрат в деле сразу после покупки, не дожидаясь «боевого» применения.

Выбирайте автомобильный домкрат в Гиперавто!

Гидравлический домкрат как опустить

Как пользоваться домкратом: как правильно ставить под машину, как опускать

Многие начинающие автомобилисты не знают, как правильно ставить домкрат под машину. Однако все достаточно просто: нужно лишь заглянуть в инструкцию и технику безопасности по пользованию приспособлением, чтобы понять, как правильно поставить устройство, поднять и опустить.

Как пользоваться домкратом: общие правила работы

Как любое другое техническое приспособление, домкрат требует соблюдения техники безопасности при работе. Его использование не является сложным, главное, знать, куда ставить домкрат и что с ним делать дальше. Это далеко не новое приспособление, большинство образцов проверены временем и личным опытом.

Классический реечный домкрат Перед продажей все приспособления проходят аттестацию, во время которой производителем проводится испытание автомобильных домкратов в различных условиях и режимах.

На водительских курсах не обучают тому, как правильно использовать и устанавливать это устройство. Необходимо все изучать самостоятельно. К тому же большинство людей, не зная четких правил, считают, что с его помощью можно не только поднимать и опускать груз, но и долго удерживать. Чтобы избежать возможных рисков для здоровья, необходимо изучить, как установить домкрат правильно.

В этом может помочь специально разработанный перечень правил:

• Автомобиль должен быть размещен только на ровной поверхности. Не должно присутствовать каких-либо уклонов или других неровностей. Машина должна стоять так, чтобы не было никакой вероятности того, что она придет в движение.
• Все колеса необходимо заблокировать очень надежно. Для этого подойдут кирпичи, деревянные клинья, камни или любые другие предметы.
• Автомобиль должен подниматься и опускаться очень плавно, без резких движений и рывков.
• Важно четко знать, куда подставлять домкрат правильно. Для подъема авто на днище есть специальные крепления под крючок домкрата. Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
• Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
• Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их. Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
• Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
• По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем. Здесь действуют те же правила — отсутствие резких движений, плавность.

   Если не проверить фиксацию автомобиля в поднятом состоянии, существует большой риск получить травму.

Домкраты существуют в трех типах исполнения — это механические, гидравлические и пневматические (надувные). Для каждого из этих типов существуют свои определенные правила эксплуатации.

Как пользоваться реечным и винтовым домкратом

При использовании реечных и винтовых домкратов действуют вышеперечисленные правила и рекомендации, плюс некоторые специфические.

Винтовое устройство

Реечные устройства, как и винтовые, получили широкое распространение благодаря простоте конструкции. В основном, они популярны среди любителей бездорожья. Конструкция подобных устройств позволяет поднимать большой вес, что играет решающую роль. Они могут применяться в любых условиях благодаря неприхотливости и небольшим габаритам, что является преимуществом по сравнению с гидравлическими подъемниками, которые массивны и занимают много места в багажнике.

Техника безопасности при работе с реечными и винтовыми устройствами:

• Устанавливать подъемник под углом, чтобы он не упирался в капот.
• Ставить домкрат перпендикулярно поверхности опоры.
• Проверить фиксацию и плотность.
• Переключатель зажимать сильно всей рукой, поскольку он имеет тугой ход.

Как пользоваться гидравлическим домкратом

В автомастерских получили распространение гидравлические устройства. Они бывают подкатные или бутылочные, имеют большой вес, но легко перемещаются. Могут поднимать автомобиль на высоту от 40 сантиметров. Для правильного использования таких устройств также необходимо соблюдать следующий набор рекомендаций:

• Перед подъемом необходимо проверить фиксацию. Поверхность должна быть максимально ровной, а колеса в заблокированном состоянии.
• Работая с передними колесами, необходимо заблокировать задние и наоборот. Если необходимо переместить устройство в другое место, то нужно убедиться, что прочность достаточна для удержания машины.
• Не поднимать вес больше указанного в инструкции.
• Гидравлический домкрат работает плавно, однако не следует слишком быстро поднимать или опускать автомобиль.

Гидравлический подъемник

Как пользоваться надувным домкратом

Данный вид подъемников является пневматическим устройством. В данном случае под дно машины устанавливается специальная подушка, которая впоследствии надувается специальным прибором. Для работы с таким устройством необходимо:

• Положить подушку под машину и расправить равномерно.
• Сверху и снизу положить специальные коврики, которые входят в комплект. Они предназначены для избегания проколов подушки.
• Замок для соединения клапана и шланга плотно закрыть. Это необходимо для избегания утечки воздуха из подушки.
• Конец шланга присоединить к источнику подачи воздуха или газа. Применяются специальные компрессоры.
• Подушка накачивается воздухом или выхлопными газами автомобиля.

Важно следить за процессом накачивания подушки. Он должен проходить равномерно во все стороны. Если какая-то сторона отстает, то необходимо проверить и поправить положение подушки или спустить ее и начать процесс заново.

Рекомендации по обслуживанию

Любое обслуживание должно проводиться в специализированном сервисном центре, особенно это касается сложных гидравлических механизмов, у которых нужно периодически менять масло, а для этого домкрат придется разобрать, поэтому лучше эту работу доверить профессионалам.

Пользоваться домкратом просто, но следует знать технику безопасности и соблюдать аккуратность, ведь от его правильной работы зависит здоровье человека. Особенно опасен реечный домкрат типа хай-джека.

Как опустить гидравлический домкрат — Как опускается гидравлический домкрат? — 22 ответа



В разделе Сервис, Обслуживание, Тюнинг на вопрос Как опускается гидравлический домкрат? заданный автором Лысый брюнет лучший ответ это снизу у основания есть болтик

Ответ от Gotyk[гуру]Там клапан есть) ) в виде четырехгранного болтика)).Ответ от Вровень[гуру]открыть снизу перепускной клапанОтвет от Пособить[гуру]так клапан сброса давления внизу длжен бытьОтвет от сырость[гуру]Или в виде эллипса, Его ослабить как обычный болт. На передней стороне . обычно на рычаге для домкрата есть ключ для открываний и закрыванийОтвет от рустам низамов[гуру]у основания должен быть винт, для плавного стравливания давления. открыть на пол оборота или чуть больше и придавить рукой. или подтяжестью груза опустится…Ответ от Данил Суворов»°[гуру]Там с ним есть монтировка так на другом конце есть под 4еиырёх гранный болт отверстие вот вставляеш и впрокру4иваеш потихоньку! спуститься может быстро так 4то аккуратнее!Ответ от Nik vin[гуру]сбоку есть винт, который открывает перепускной канал для сброса масла и опускания домкрата. . . достаточно отвернуть его на 1-2 оборота. . для подьема снова затянутьОтвет от Игорь Черников[гуру]По часовой поднимаеш, против опускаеш!!!!Ответ от Sem Playman[гуру]Должен винтик быть — открутишь немного и стравливаешь воздух или у некоторых домкратов просто рычаг-балку, которой поднимаешь поворачивать нужно и он опускает…

Как прокачать гидравлический домкрат, и остальные вопросы по обслуживанию подъемников

Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.

Рассмотрим примеры таких преобразований:

1. Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
2. Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
3. Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
4. Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
5. Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.

По принципу сообщающихся сосудов работает гидравлический домкрат.

Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.

При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Популярное:  Тиски слесарные или станочные? Какие виды бывают и как выбрать.

Преимущества:

• Простота в эксплуатации и обслуживании;
• Высокий КПД – до 80%;
• Малое усилие на рабочей рукояти;
• Плавная работа за счет применения жидкости;
• Возможность контролировать высоту подъема с высокой точностью;
• Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
• Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
• Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
• Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Недостатки:

• Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
• Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
• Невозможность точно контролировать высоту опускания груза;
• Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
• Большая масса приспособления, с учетом рабочей жидкости;
• Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Обслуживание и ремонт гидравлического домкрата своими руками

Чтобы знать, как отремонтировать это приспособление – необходимо изучить его устройство и принцип работы. Схема в разрезе изображена на рисунке:

В мощное основание (10) плотно вкручивается рабочий цилиндр (4).

Соединение должно быть надежным, поскольку давление рабочей жидкости (6) при подъеме тяжестей достаточно велико.

Популярное:  Заклепочник ручной, как им пользоваться и, как он устроен

В цилиндр помещен рабочий поршень (5) с уплотняющим кольцом. В рабочий поршень (он же подъемный шток) вкручивается винт – удлинитель (3), который при необходимости выкручивается на 2/3 длины штока.

Винт оканчивается опорной площадкой (7), которая имеет противоскользящее рифление.

Вокруг рабочего цилиндра расположен защитный кожух (2), который является емкостью для рабочей жидкости (6).

Рядом расположен нагнетающий цилиндр (плунжер) (8), герметично вкрученный в основание.

Он оснащен двумя клапанами. Заборный клапан при движении нагнетающего поршня вверх (9) заполняет рабочей жидкостью цилиндр.

При опускании нагнетающего поршня, жидкость через подающий клапан поступает в рабочий цилиндр, и давит снизу на рабочий поршень (5).

Под давлением шток движется вверх, поднимая груз. Затем цикл повторяется, пока не будет достигнута требуемая высота подъема груза.

По окончании работ открывается перепускной кран (1), и жидкость из рабочего цилиндра (4) перетекает в корпус-емкость (2).

Кран имеет шариковый затвор, выдерживающий высокое давление. Рабочий поршень под тяжестью груза опускается, вытесняя всю жидкость в емкость.

Домкрат готов к следующему циклу подъема.

Ремонт и обслуживание

Для обслуживания домкрат необходимо разобрать. Не следует этого бояться, никакого высокого давления в нем нет.

Для начала необходимо слить масло гидравлики. Это можно сделать через заливную пробку, а при ее отсутствии – через перепускной кран. Для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран.

Затем снимается корпус, проверяется герметичность и состояние нижнего резинового кольца. Большой нагрузки этот элемент не несет, просто предотвращает вытеканию жидкости из корпуса. Выкручиваем рабочий цилиндр из основания и извлекаем поршень.

Популярное:  Изготовить стусло своими руками, или купить готовое?

Проверяем состояние внутренней поверхности цилиндра и уплотнительного кольца поршня. При наличии коррозии (что маловероятно) поверхность цилиндра шлифуем и полируем.

Выкручиваем и проверяем состояние плунжера (нагнетающего поршня) и его уплотнительных колец. Проверяем оси, шток и корпус рычага. Не должно быть вмятин, трещин и выработки металла. Поврежденные резиновые уплотнители необходимо заменить на новые.

Промываем все клапана от возможных отложений и мусора. Собираем домкрат в исходное положение.

Как залить масло?

Гидравлическая жидкость заливается через горловину, расположенную сбоку корпуса. Она же является уровнем. Нагрузки на пробку нет, внутри корпуса нет давления. Затем необходима прокачка гидравлического домкрата. Это несложная, но ответственная процедура.

После заливки необходимо поднять шток на максимальную высоту (без нагрузки). Затем домкрат кладется горизонтально, заливной пробкой вверх. Пробка ослабляется, и шток энергично вдавливается в цилиндр. Большая часть воздуха выдавится в емкость с жидкостью.

Затем пробка плотно закрывается, и производится несколько (до 20) полных циклов подъема на максимальную высоту с нагрузкой 30-50 кг и опускания штока. После чего следует выполнить контрольный подъем под повышенной (100-500 кг) нагрузкой. Если домкрат «не держит» груз – прокачку повторить.

Какое масло залить? То, которое указано в паспорте изделия или в инструкции. Если документы утеряны – найдите информацию на сайте завода изготовителя. Мастера со стажем советуют использовать т.н. веретенку. Это справедливо лишь для старых моделей.

Остались вопросы? Смотрите видео про ремонт 12-ти тонного гидравлического домкрат бутылочного типа.

Гидравлический домкрат не поднимает до конца, что делать если не опускается

Существует немало разновидностей подъемных механизмов, наиболее распространен среди автолюбителей гидравлический тип домкратов (бутылочный, подкатной). При неправильном обслуживании домкраты могут выйти из строя, например, они перестают поднимать груз. И сразу встанет вопрос, что делать, если гидравлический домкрат не поднимает. Не обязательно сразу покупать новый, выход есть всегда, часто все можно исправить, сделав техобслуживание агрегата.

Кратко об основных неисправностях

Домкрат гидравлический Неисправности могут быть разными, но иметь одну общую причину.

Основные проблемы:

• Остановка. Происходит из-за отсутствия жидкости в камере или наличия загрязнений в масле.
• Недостаточная высота подъема. Возникает из-за ограниченного количества рабочей жидкости.
• Медленный подъем, рывки. Объясняются присутствием воздуха, а также возможной утечкой в гидравлической системе.
• Снижение давления. Нужна диагностика клапана либо его замена. В этом случае домкрат также перестает держать, поднимать полностью, пружинить, может сам по себе опускать груз.

Чаще всего на форумах можно встретить жалобы на то, что гидравлический домкрат не поднимает.

Специалисты рекомендуют хорошо изучить подъемное устройство, схему его работы, ведь наличие неисправностей либо неправильная эксплуатация агрегата могут повлечь за собой тяжелые увечья для человека или повреждения для поднимаемого груза.

Устройство и принцип работы

Устройство гидравлических домкратов примерно схожее как у подкатных, так и бутылочных. Основные части подкатных устройств:

• поршень;
• рычаг;
• шток;
• клапан всасывания;
• запорный клапан;
• бачек масла;
• рабочая полость.

Поднимать груз необходимо, установив агрегат на ровную плоскость. Когда человек нажимает на рукоятку, шток образует давление, вследствие чего срабатывает клапан, и масло поступает в рабочую полость (камеру). Грязь на клапане

При поднятии рукоятки вверх срабатывает запорный клапан, масло поступает в камеру за счет работы всасывающего клапана. Посредством перекачки масла из бачка в полость рабочего цилиндра идет поднятие поршня. Далее, для опускания поршня со штоком, открывается перепускной клапан, тогда под давлением груза поршень опустится.

То есть для опускания штока с грузом необходимо медленно отворачивать стравливающий клапан, расположенный на корпусе домкрата.

Почему домкрат не опускается или не поднимается

Причины, по которым домкрат отказывается работать:

• Поломка цилиндра. Рабочая плоскость не держит нагрузку, в результате жидкость перетекает из полости в надпоршневое пространство.
• Повреждение зеркала. Гидравлика теряет эффективность или просто отказывает, это возникает из-за неправильной транспортировки, может привести к тому, что появляется утечка масла и в камеру попадает воздух, в этом случае обязательно со временем начнется коррозия.
• Коррозия. Приводит к скорому износу манжет и сальников, в результате возможно попадание грязи в жидкость и засорение каналов и клапанов.
• Падение агрегата. Чем больше высота, с которой падает домкрат, тем серьезнее может быть деформация деталей, основных узлов.
• Слишком большая нагрузка. Становится причиной искривления штока. Это ведет к перекосу основных узлов и пропуску масла.
• Использование устройства не по назначению, а также несвоевременная замена масла.

Искривление штока

Способы устранения неисправностей

Утечка масла — основная беда, из-за которой домкрат подкатной не поднимает до конца (при малой утечке) или вообще (при значительной). Из-за этого попадает воздух в полость, далее гидродомкрат работает в малую силу или же отказывается работать совсем. Утечку в гидросистеме можно предотвратить путем планового обслуживания, контроля уровня масла. В случае низкого уровня нужно просто долить жидкость до нормы.

Уменьшение уровня масла может происходить естественным путем, а также в результате износа или повреждения сальников и манжет. Здесь уже простым добавлением масла не отделаешься, следует поменять уплотнительные кольца.

Из-за нехватки жидкости в гидравлику просачивается воздух. Решается эта проблема методом прокачки: нужно открутить пробку бачка масла и перепускного клапана, а далее просто прокачать систему, то есть перемещать рычаг вверх-вниз, пока жидкость не перейдет в основной цилиндр.

Часто причиной неисправности работы гидродомкрата является коррозия на поршнях, на штоках и полости агрегата. Для детального выяснения причины и ремонта придется разобрать устройство.

Изогнутый шток также является частой причиной, почему подкатной домкрат не поднимает или работает с рывками. В таком случае можно поменять данный элемент, взяв аналог из старой модели, либо приобрести новую деталь. В большинстве случаев такая неисправность вообще ремонту не подлежит, даже в мастерской или сервисном центре. Это объясняется тем, что обычно шток гнется при ударных нагрузках, и в этом случае повреждаются основные элементы корпуса. В таком варианте дешевле приобрести новый агрегат, не занимаясь восстановлением или заменой отдельных деталей.

 Удалять грязь лучше с помощью керосина.

Когда перепускной клапан деформируется или в нем просто накапливается грязь, шарик клапана плотно сидит в седле и через него происходит утечка гидравлической жидкости. В таком случае придется его попросту заменить и поменять старое (загрязненное) масло на новое.

Замена масла

Обнаружение неисправностей

Шток выдвигается на нужную высоту, но затем медленно (без воздействия нагрузки) опускается — в этом случае причина, скорее всего, в перепускном клапане и поврежденных уплотнительных кольцах, поэтому не поддерживается нужное давление.

Если домкрат подкатной не поднимает до конца, значит, уменьшился рабочий ход. В данном моменте виной является образовавшаяся коррозия на штоке и зеркале поверхности цилиндра. Если поднимаемый груз больше грузоподъемности домкрата (указывается в паспорте и на корпусе в тоннах), то есть вероятность повреждение штока, его искривление.

Домкрат не приходит до конца в свое начальное положение, если открыть стравливающий клапан — это свидетельствует о растянутых пружинах, либо они потеряли упругость.

Чтобы домкрат служил долго и не ломался, необходимо запомнить следующие правила:

• Замена гидравлической жидкости необходима 2 раз в год.
• Если подъемное устройство используется каждый день, смену гидравлической жидкости нужно проводить ежемесячно.
• В крайних случаях можно использовать любую гидравлическую жидкость, но в зимнее время рекомендуется применять синтетические масла, указанные производителем устройства.
• Для того чтобы масло зимой не густело, необходимо хранить домкрат в сухом, теплом месте.
• Не рекомендуется эксплуатировать домкрат зимой на холоде, потому что он просто может перестать работать.

Чтобы предупредить поломки гидравлического домкрата, необходима своевременная профилактика, постоянный уход, замена масла, прокачка. Так можно повысить износостойкость деталей домкрата.

Для устранения поломки можно потерять много времени и средств, поэтому проще соблюсти инструкции по эксплуатации гидравлического домкрата, и тогда он прослужит долго и не один раз поможет поднять груз.

Выбор автомобильного домкрата: винтовой, реечный, бутылочный, подкатной

Рассмотрим основные технические характеристики, на которые нужно обратить внимание.

Максимальная грузоподъемность. Домкрат поднимает тяжесть определенной массы, которая ему под силу. Если вы превысите максимально допустимый вес, устройство может сломаться и повредить автомобиль. Подъемный механизм просто не справится с большой нагрузкой. Вам следует учесть реальный вес машины вместе с вещами, которые вы перевозите в багажнике или кузове. Автолюбители могут ограничиться ромбическим домкратом с небольшим запасом по грузоподъемности. Например, для легкового автомобиля весом в 1 тонну будет достаточно модели, которая выдержит массу в 1,5-2 тонны. Через руки работников шиномонтажной автомастерской проходят автомобили разной весовой категории, поэтому им лучше остановиться на подкатном домкрате, который может обслуживать как малолитражки, так и внедорожники в 5 тонн. Водителям грузовиков и фур нужны самые мощные подъемники, которые выдерживают 15-30 тонн.

Высота подъема. Данный параметр указывает, на какую высоту от земли устройство может поднять груз. Большинство моделей ограничиваются значением в 300-500 миллиметров. Этого будет достаточно, чтобы поменять колесо или дотянуться до троса ручного тормоза. Если же вы любитель гонять по бездорожью или имеете дело с тяжелой строительной техникой, то лучше купить реечный домкрат (хай-джек). Он легко поднимет машину на высоту более 1 метра от точки опоры.

Высота подхвата. Это расстояние от земли до дна авто, с которого осуществляется подъем. У разных моделей этот показатель составляет от 60 до 250 мм. Обратите внимание, какой у вашего автомобиля клиренс, дорожный просвет — это дистанция от точки опоры колес до самой нижней точки центральной части машины. Повезло, если вы счастливый обладатель внедорожника. Ему подойдет любой домкрат (бутылочный, реечный, ромбовидный). Тем, у кого дорожный просвет не больше 150 мм, следует присмотреться к подкатным или винтовым моделям с высотой подхвата 60-90 мм. Самый низкий подхват 20-30 мм у зацепных домкратов.

Тип привода. Домкраты различаются и по типу привода:

• Механические. Поднимают машину с помощью рукоятки при сильном ее нажатии или вращении. Подходят для замены колеса в дороге. У них самая простая конструкция и низкая цена.

• Гидравлические. Работают при нажатии на рукоятку, но без усилий. Рабочая жидкость, которая создает давление, выталкивает плунжер с грузом, тем самым облегчает подъем.

• Масса – нужно учитывать физические усилия, которые потребуются для удержания пилы в процессе работы.

• Пневматические. Эти подъемные механизмы функционируют от пневмосети, газового баллона или выхлопной трубы, то есть от источника сжатого воздуха. Камера наполняется воздухом, увеличивается в объеме, и поднимает автомобиль без усилий.

Какое масло заливать в домкрат гидравлический бутылочный

Главная » Разное » Какое масло заливать в домкрат гидравлический бутылочный

какое можно заливать (все варианты)

Простая, и практически монолитная конструкция мощного масляного подъемника, создает иллюзию полной неуязвимости этого инструмента. Кажется, что навредить ему может только колоссальный груз, превышающий технические возможности. В плане грубых физических повреждений такое мнение верно, однако под крепким панцирем металлического каркаса, кроется ювелирно-точная система с циркулирующей по ней жидкостью. Именно от состава этой жидкости зависит сохранность внутренних компонентов и продолжительность жизни домкрата. Какие составы можно заливать и с какой периодичность рекомендуется это делать, подробно и по пунктам рассказываем далее.

Устройство гидравлического домкрата

Приступать к определению вредных и полезных для домкрата смесей, лучше всего после содержательного, хоть и быстрого знакомства с внутренней системой, которая этой жидкостью будет заполнена. Возможно, в выборе масла эти знания не сильно помогут, но передадут важность этого процесса, да и понимание работы механизма будет очень кстати при ремонте. Если у вас нет времени или желания на подобного рода информацию, пролистайте чуть ниже, а мы пока пробежимся по следующей схеме и расскажем, каким образом в ней циркулирует жидкость.
Когда подъемник находиться в не рабочем состоянии, его упор опущен до нулевого положения, и практически вся жидкость находиться в масляном резервуаре. Чтобы упор был вытолкнут вверх, жидкость должна переместиться из своего отсека в блок цилиндра, оказавшись под манжетой поршня. Операцию по перекачиванию масла выполняет насос и 2 клапана (всасывающий и нагнетающий).
Когда поршень насоса поднимается, в его камере образуется вакуум, всасывающий жидкость из масляного резервуара через соответствующий клапан. При опускании поршня, наоборот, создается давление выталкивающее масло из камеры через нагнетательный клапан. Просочиться обратно жидкость не может, поскольку шарик на пружинке (клапан), позволяет ей протекать только в одном направлении и при давлении, блокирует круглое отверстие, плотно прижимаясь к нему. Таким образом, объем жидкости в рабочем цилиндре постепенно увеличиваться, выталкивая поршень и поднимая упор с грузом.
Когда масляный домкрат выполнит свою задачу, поршень необходимо опустить, переместив жидкость обратно в изначальный отсек. Эту задачу эффективно выполняет запирающий кран, поворот которого объединяет рабочий цилиндр и масляный резервуар, позволяя маслу под давлением перетечь из первого во второй. По такому нехитрому принципу функционирует классический гидравлический подъемник.

Почему именно масло

Далеко не все жидкости положительно или хотя-бы нейтрально влияют на металл, из которого состоит инструмент. Вода, кислоты, спирты и многие другие жидкости вызывают естественную реакцию окисления, а в следствии коррозию и ржавчину. Одни составы вступают в реакцию быстрее, другие медленнее. Некоторые могут и вовсе разъедать, либо металл, либо резиновые или тефлоновые прокладки и уплотнители. Выбирая, какое масло залить в гидравлический домкрат, следует быть внимательным, поскольку даже в этой категории веществ встречаются нежелательные смеси (подробнее об этом рассказано ниже).
Говоря по сути, правильно подобранное масло не только не навредит системе, но и убережет её компоненты от стирания и окисления. Работая в такой жидкости, механизм сохраняет свои изначальные качества на долгие годы. При регулярном обслуживании, даже самый бюджетный инструмент легко прослужит дольше дорогостоящего, если за последним не будут ухаживать.
Рассказав о влиянии различных смесей на механизм, и более-менее аргументировав выбор жидкости, настало время перейти к главной теме и показать, какое масло используется в гидравлических домкратах. С примерами и по сути о том, что можно и даже нужно лить в систему.

Чем заправлять гидравлический домкрат

Существует не так много критериев выбора масла для подъемника. Жидкость должна продлевать жизнь механизму, не должна замерзать при низких температурах и быть максимально дешевой. Идеальные смеси, отвечающие всем критериям найти сложно, поскольку стоят они дороже. К счастью, всегда есть варианты, из которых можно выбрать оптимально соответствующий заявленным требованиям. В первую очередь следует категоризировать масло для домкрата по способу изготовления:

• Минеральные / нефтяные – наиболее дешевый тип масла, не отличающийся высокой морозостойкостью (в пределах -15C°).
• Синтетические – более дорогие смеси в разы превышающие стоимость минеральных, но работающие при куда меньших температурах (застывают в районе 30C°).
• Полусинтетические – не слишком отличаются по цене от предыдущего типа, однако могут выдержать более сильные морозы (до -45C°).

Следующим фактором, влияющим на выбор оптимального масла можно выделить его вязкость. Класс вязкости гидравлических масел обозначается аббревиатурой VG (Viscosity Grade), имеющий числовые значения в диапазоне от 5 до 150.

• Низкая вязкость: 5 – 15
• Средняя вязкость: 22 – 32
• Высокая вязкость: 46 – 150

Выбирая жидкость для гидравлического домкрата следует ориентироваться на средний показатель вязкости, приближенный к более низким значениям показателя VG. При высоком значении данного показателя, масло будет сильнее густеть на холоде.
Гигроскопичность масел – это способность оных впитывать воду, ухудшающую смазывающие характеристики и влекущую множество других нежелательных последствий. Раствор с такой особенностью (например, тормозную жидкость) заливать в домкрат не рекомендуется. Несмотря на полную изоляцию жидкости, при выдвижении штока и поршня насоса, свою дозу влаги она со временем получит.
Исходя из вышеперечисленных требований, представляем несколько конкретных примеров, допустимых к использованию.

• И-20А – веретенное, минеральное масло. Класс вязкости – 33. Температура застывания -15C°.
• ISO VG 32 – гидравлическое, полусинтетическое масло. Класс вязкости – 32. Температура застывания ниже -45C°.
• Mobil SHC 524 – гидравлическое, синтетическое масло с классом вязкости от 32 и температурой застывания от -54C°.

При эксплуатации домкрата в более теплых условиях, можно использовать менее морозостойкие индустриальные минеральные смеси: И-12А, И-30А, И-40А или И-50А. При большом желании и ограниченных финансовых возможностях, в домкрат можно залить отработанное моторное масло, предварительно пропустив его через тканевый фильтр.

Как часто менять жидкость

Изучив все возможные варианты, и детально разобрав, что заливать в гидравлический домкрат, остается уточнить частоту выполнения этой процедуры. Стоить заметить, что точного интервала замены жидкости нет, и сроки эти зависят от интенсивности использования домкрата, условий хранения, эксплуатации, а также изначальной чистоты масла. Отработку лучше менять в 2-3 раза чаще, в отличии от чистых смесей.
Все-же, надо установить хотя-бы приблизительное время, основываясь на определенных ситуациях. Если вы используете домкрат для сезонного шиномонтажа на одной машине, делая это аккуратно и в чистом гараже, жидкость можно не менять более 2-х лет. При более интенсивной эксплуатации, от 2-х до 4-х авто, стоит уделять этому время раз в год. При работе в автомастерской, где домкрат постоянно в работе, масло следует менять раз в месяц, а то и чаще (в зависимости от чистоты помещения). При использовании подъемника в строительстве, где он постоянно контактирует с пылью и грязью, процедуру по замене масла следует проводить раз в 1-2 месяца (смотря как часто используется).
Чтобы сократить интервалы между процедурами тех. обслуживания, и сохранить первозданную чистоту масла, стоит придерживаться простых правил эксплуатации. Перед опусканием упора, протирайте поршень тряпкой и старайтесь не работать насосом в запыленных помещениях. Относитесь к инструменту с заботой, и он прослужит вам верой и правдой долгие годы. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Какое масло идет в бутылочный домкрат?

Кэролайн Ромеро

Подъемник для бутылок стал популярным в начале 20 века с развитием автомобильной промышленности. Вскоре этот инструмент стал применяться во многих других областях, включая полиграфию, строительство и медицину.

Характеристики

Подъемник для бутылок изготовлен из стали и может различаться по весу в зависимости от размера. Самый маленький домкрат весит несколько фунтов, в то время как 100-тонный домкрат весит более 200 фунтов.Чтобы сохранить уплотнения как можно дольше, вы должны использовать опорные стойки и держать машину вдали от растворителей для краски, кислот, тепла, алкоголя и мочи домашних животных.

Гидравлическое масло

Для гидравлического домкрата требуется гидравлическое масло. Этот тип масла представляет собой жидкую смазку, используемую для передачи энергии по гидравлическим системам. Гидравлическое масло обеспечивает хорошую смазку, защищает от ржавчины и окисления и имеет низкие характеристики пенообразования.

Предупреждение

Не используйте тормозную жидкость в домкрате для бутылок.Тормозная жидкость содержит спирт, который опасен для уплотнений машины. Гарантия на домкрат обычно указывает тип используемой жидкости. Вы можете аннулировать гарантию, если используете в машине другой тип жидкости.

Еще статьи

.

Как заправить масло в бутылку Домкрат

by Thomas West

Hemera Technologies / AbleStock. com / Getty Images

Существует много различных типов гидравлических домкратов, но, вероятно, наиболее популярными среди них являются домкраты для бутылок -it -selfers из-за своего небольшого, управляемого размера. Этот универсальный домкрат, получивший свое название из-за своей вертикальной формы, напоминающей бутылку, требует, чтобы всего один человек поднял автомобиль с земли для обслуживания. Подъемники для бутылок бывают разных размеров, от 1 до 1 мм.Грузоподъемность от 5 до 200 тонн. Самыми популярными домкратами для подъема легковых автомобилей и пикапов являются домкраты грузоподъемностью от 1,5 до 5 тонн. Техническое обслуживание требует, чтобы вы проверяли уровень масла и доливали его, чтобы домкрат работал правильно.

Step 1

Установите домкрат в вертикальное положение на ровной рабочей поверхности. При желании подложите под домкрат газеты или тряпки, чтобы уловить разлившееся масло.

Шаг 2

Найдите резиновую пробку маслозаливной горловины сбоку цилиндра домкрата ближе к верху.

Шаг 3

Выкрутите пробку маслозаливной горловины отверткой и отложите ее в сторону.

Step 4

Залейте гидравлическую жидкость в небольшую пластиковую бутылку с длинным заостренным концом. Поместите кончик бутылки в отверстие для маслозаливной горловины сбоку домкрата и вжимайте жидкость, пока она не достигнет дна маслозаливного отверстия.

Вставьте резиновую пробку маслозаливной горловины обратно в отверстие, пока она не встанет на место. Вытрите излишки масла с внешней стороны цилиндра домкрата, которое могло пролиться.

Вещи, которые вам понадобятся

• Газеты
• Плоская отвертка
• Масло для домкрата (или гидравлическая жидкость)
• Пластиковая выдавливающая бутылка
• Тряпка

Другие статьи

.

🥇 Как использовать гидравлический домкрат для бутылок? Путеводитель 2020 — Лучший бутылочный домкрат

Поднять автомобиль для выполнения простых регулировок, таких как замена шины, может быть сложной задачей, но опасность пугает сама по себе. Вы практически перевезете тонны карбида вольфрама. Именно по этой причине вам нужен инструмент, которому вы можете доверять, чтобы весь вес не падал на вас. Итак, какие качества надежного гидравлического домкрата следует искать при его покупке? Что ж, вот некоторые из ключевых характеристик проверенного домкрата.

Сортировка по весу: Гидравлические домкраты оцениваются в тоннах, которые они могут удерживать. Для автомобилей эконом-класса и среднего класса тяжелый гидравлический домкрат — правильный выбор. Однако, если у вас есть грузовик, фургон или внедорожник, вам следует искать 3-тонную вилку.
Высота подъема: Для эффективного подъема вашего автомобиля гидравлический домкрат следует разместить под автомобилем. По этой причине очень важно иметь хороший дорожный просвет для установки домкрата. Для надежного гидравлического домкрата у вас должен быть дорожный просвет не менее одного дюйма.

Качество продукции: Последнее, что нужно учитывать, — это качество гидравлического домкрата. Гидравлический домкрат высокого качества изготовлен из прочного металла высокого качества. В этом контексте вам следует подумать о выборе гидравлического домкрата, который намного тяжелее, поскольку более легкие домкраты часто вызывают большую нестабильность.

Есть много причин, по которым вам нужен домкрат. Конечно, если вы находитесь на нашем веб-сайте, вам, вероятно, понадобится домкрат для подъема вашего автомобиля для проведения работ по техническому обслуживанию. Узнайте больше об 11 лучших бутылочных домкратах в нашем новом обзоре!

Гидравлический домкрат 20 тонн

В то время как некоторые домкраты используются исключительно в автомобильных целях, другие более универсальны.Гидравлический домкрат для баллона — один из таких типов.

Эти практичные автомобильные домкраты также идеально подходят для таких строительных работ, как подпирание балок пола, террас или небольших фундаментов. Вы даже можете использовать их для сгибания стержней.

Гидравлический домкрат для бутылок как использовать

Они работают так же эффективно как в горизонтальном, так и в вертикальном положении, что делает их универсальными. И они достаточно малы, чтобы их можно было переносить.

Если вы приобрели или собираетесь приобрести домкрат для баллона с гидравлическим приводом для использования в автомобиле, прочтите, чтобы узнать, как использовать его правильно и безопасно.

Что такое гидравлический домкрат?

После ножничного домкрата (который предоставляется бесплатно на большинстве автомобилей) домкрат для бутылок является вторым по распространенности из всех доступных типов домкратов.

Вы, наверное, видели один из них, даже если не знали, что это было. Это типичный красный (в основном) тонкий вертикальный домкрат, который часто встречается в багажниках, прицепах, гаражах и строительных площадках.

Домкрат для бутылок — это компактный гидравлический поршень, имеющий форму маленькой бутылки, но способный поднимать очень тяжелые предметы, включая автомобили.При подъеме тяжелых транспортных средств или других предметов следует проявлять большую осторожность и осторожность. Для обеспечения устойчивости домкрат следует ставить на твердую ровную поверхность. Положение поршневого поршня на объекте важно, чтобы не повредить объект или компоненты. Обратитесь к руководству по эксплуатации вашего автомобиля, чтобы найти безопасные точки подъема, и прочтите руководство пользователя держателя для бутылок перед использованием.

Как пользоваться домкратом для бутылок

Как работают гидравлические домкраты?

Прежде чем мы обсудим конкретный процесс доливки масла в гидравлический домкрат, вы должны сначала узнать, что в нем происходит.Таким образом вы сможете увидеть значение жидкости или масла, которые вы собираетесь ввести в него.

Гидравлический домкрат был изобретен в середине XIX века, но в его основе лежали принципы, изложенные на 200 лет раньше французским ученым Блезом Паскалем.

Паскаль обнаружил, что приложение давления к жидкости, которая по существу несжимаема, в замкнутом пространстве приводит к равномерной передаче этого давления во всех направлениях.

Следовательно, вот что происходит в гидравлическом домкрате:

Внутри домкрата находится резервуар для жидкости. (Это своего рода масло.) Когда вы тянете вверх за ручку, часть этой жидкости всасывается из резервуара в небольшую полость под маленьким поршнем. Нажмите на ручку, и поршень вытолкнет жидкость в главный цилиндр, где находится поршень большего размера.

Как работает домкрат для бутылок

Как работает гидравлический домкрат

Каждый цикл подъема и опускания подталкивает больше жидкости под большой поршень и увеличивает давление и давление в цилиндре. Поскольку давление одинаково во всех направлениях, а стенки цилиндра не двигаются, кроме поршня, поршень подталкивается вверх и удерживается там давлением снизу.

Когда вы будете готовы опустить домкрат, вы можете медленно вернуть жидкость в резервуар, повернув выпускной клапан. Когда давление падает ниже центрального поршня, он снова постепенно опускается, пока не будет полностью втянут.

Почему масло важно?

Как вы прочитали выше, масло является движущей силой гидравлического домкрата. Без него на поршень оказывается недостаточное давление.

Проблема с этим механизмом в том, что, как и со всеми жидкостями, всегда будут утечки.Независимо от того, насколько безопасен контейнер или точки запирания, утечки будут всегда. Вы заметите, что часть масла протекает, когда вы собираетесь уменьшить ход подъема. Следовательно, чем больше вы его используете, тем больше в какой-то момент будет вытекать масло.

Поэтому важно залить его маслом. Если в вашем подъемнике для бутылок недостаточно масла, существует вероятность того, что мощность будет снижена, что приведет к проскальзыванию при подъеме автомобиля.

Последнее, что вам нужно, это чтобы ваш автомобиль упал на землю, пока вы находитесь в процессе подъема, верно? Теперь давайте рассмотрим простой процесс заполнения подъемника с гидроцилиндром.

Наполнение гидроцилиндра баллона

Вот что вам нужно:

• Плоские отвертки или аналогичные инструменты
• Гидравлическое подъемное масло
• Газеты или ткани
• тряпка
• Пластиковая бутылка с клеем

Примечание: Важно использовать масло для гидравлического домкрата. Использование других масел только повредит домкрат для бутылок

.

Вот шаги:

Step 1
Установите домкрат в вертикальное положение и убедитесь, что вы находитесь на ровной поверхности.Вы можете подложить под домкрат тряпки или газеты, чтобы собрать просачивающееся масло.

Step 2
Обратите внимание на резиновую пробку заливного отверстия. Обычно он находится сбоку цилиндра рядом с верхней частью домкрата.
Затем вставьте вилку с помощью плоской отвертки. Открывайте его медленно, чтобы излишки масла не выплеснулись.

Step 3
Возьмите масло для гидравлического домкрата и налейте его в пластиковую емкость под давлением. Убедитесь, что пластиковый флакон с клеем имеет заостренный и длинный кончик.
Вставьте наконечник в маслозаливное отверстие и вытолкните масло. Продолжайте, пока не наполните контейнер. Следите за тем, чтобы не переполнить его. Хорошее практическое правило — прекращать наполнение, если оно находится как минимум на 0,3 см ниже заливного отверстия.

Шаг 4
После заливки вставьте пробку маслозаливного отверстия обратно в отверстие и убедитесь, что она остается на месте. Вы можете попробовать открыть его пальцами, чтобы убедиться, что он надежно закрыт.

Шаг 5
Используйте ткань или ткань, чтобы стереть излишки масла, которые могли быть пролиты во время процесса заполнения.Вы должны делать это после каждой тренировки, так как скопление масла на внешней стороне подъемника также может вызвать проскальзывание, поскольку это влияет на суставы.

Существуют ли разные типы гидравлических домкратов?

Существует множество домкратов, но все они работают по сути одинаково. Самые большие различия, которые вы заметите, — это диапазон подъема и грузоподъемность.

Для большинства автомобильных приложений домкратов от 2 до 12 тонн более чем достаточно. Однако можно встретить домкраты, рассчитанные на 100 тонн и более.Обычно они используются на строительных площадках, чтобы удерживать здания высоко.

Существуют гидравлические домкраты, которые могут работать со сжатым воздухом вместо ручных насосов. Если вы много поднимаете автомобиль, вам может понравиться этот тип домкрата, чтобы сэкономить много ручной работы. Они стоят немного дороже, чем ручной домкрат, но если у вас уже есть компрессор, вы оцените время и силы, которые сэкономите.

Как пользоваться гидравлическим домкратом

Использование гидравлического домкрата

Следует считать само собой разумеющимся, что подъем тяжелого предмета в воздух и балансирование его в замкнутом пространстве опасно.
Хотя хороший домкрат — безопасный домкрат, это все же ситуация, требующая осторожности. Вид травмы, которую вы можете получить, или ущерб, который вы можете причинить из-за неправильного обращения с домкратом, пугает.

Вот пошаговое руководство по безопасной эксплуатации гидравлического домкрата:

1. По возможности припаркуйте автомобиль на ровной поверхности. Гараж — лучший выбор. Если это чрезвычайная ситуация, постарайтесь найти ровное место (если вы можете переместить свой автомобиль) и держитесь подальше от движения. Включите стояночный тормоз, чтобы предотвратить откат назад; Если автомобиль катится во время подъема домкратом, он может опрокинуться и упасть.
2. Заклините колеса на другом конце транспортного средства с того места, где находится домкрат (передние колеса при подъеме сзади; задние колеса при работе спереди). Это еще одна защита от неудач.
3. Если вы планируете залезть под автомобиль или хотите отказаться от него на более длительный период, вам понадобятся стойки Jack Stands. Приобретите домкрат, проверьте его на наличие дефектов и убедитесь, что он готов к эксплуатации. Всегда используйте домкрат при проведении работ по техническому обслуживанию под автомобилем.Подробные инструкции можно найти в руководстве: Как пользоваться подставкой.
4. Проверьте домкрат на наличие дефектов или повреждений, включая утечку гидравлического масла. Убедитесь, что пробка плотно затянута; обычно он находится на задней части ствола. Также убедитесь, что выпускной клапан закрыт. Вытрите отложения с седла (верхней части подъемного цилиндра), чтобы обеспечить хороший контакт с автомобилем.
5. Установите ручку и вставьте ее в держатель сбоку барабана. Убедитесь, что он заполнен — ​​вы не хотите, чтобы он выскользнул!
6. Дайте домкрату несколько тестовых насосов без нагрузки.Просто медленно качайте ручку вверх и вниз. Опустите баллон, медленно повернув сливной клапан против часовой стрелки, чтобы убедиться, что он работает правильно. Ручка имеет выемку на одном конце; используйте эту выемку, чтобы повернуть выпускной клапан. Клапан расположен возле нижней части ствола на передней части домкрата. Снова затяните выпускной клапан.

1. Найдите точку подъема на вашем автомобиле в районе, до которого вам нужно добраться. Если вы не уверены, где он находится, обратитесь к руководству по эксплуатации.Точки подъема специально спроектированы так, чтобы выдерживать давление подъемника без изгиба и поломки. Важно поднимать с обозначенных точек подъема, чтобы предотвратить повреждение автомобиля.
2. Проверьте рабочее место, чтобы убедиться, что в нем нет людей, мусора и всего, что может вас поранить. Также убедитесь, что у вас достаточно места для безопасной работы.
3. Установите домкрат для бутылок как можно ближе к точке подъема. Если пол неровный или мягкий, положив прочную доску под домкрат, вы получите прочную, относительно ровную поверхность для работы.
4. Вставьте ручку и качайте домкрат до тех пор, пока седло почти не коснется автомобиля. Если вам нужно внести небольшие изменения, чтобы идеально выровнять седло относительно точки подъема, сейчас самое время.
5. Осторожно прокачивайте домкрат, пока автомобиль не окажется достаточно высоко над землей, чтобы вы могли делать то, что вам нужно для безопасной езды. Хотя у хороших домкратов для бутылок есть функции безопасности, предотвращающие чрезмерное растяжение, все же рекомендуется не поднимать автомобиль выше, чем вам нужно. Теперь разместите домкратную стойку (-ы) так, чтобы они были готовы выдержать вес автомобиля.
6. Снимите ручку с домкрата и осторожно поверните сливной клапан против часовой стрелки с выемкой на одном конце. Это позволит слить жидкость из цилиндра, позволяя подъемной колонне опуститься. Опускайте домкрат очень медленно, пока вес автомобиля не окажется на опоре (ах). Перед дальнейшим опусканием домкрата убедитесь, что подставка (и) удерживается.
7. Теперь работать с автомобилем безопасно. Когда вы закончите, повторяйте шаги с 9 по 11, пока груз не снимется с подставки.
8. Осторожно снимите опоры домкрата и уберите их, а также любые инструменты, которые вы, возможно, использовали.
9. Убедитесь, что никто не работает на автомобиле, под ним или рядом с ним. Убедившись, что все в порядке, медленно опускайте автомобиль, пока он не окажется на земле.

Как использовать гидравлический домкрат в горизонтальном положении

Гидравлические домкраты обычно используются для подъема предметов с земли. Однако бывают случаи, когда необходимо использовать домкрат горизонтально. Такие проекты, как выравнивание дверной коробки, выигрывают от использования лебедки для расширения проема.Разъемы для бутылок — единственные, которые работают таким образом. Для использования гидравлического домкрата в горизонтальном положении насос должен быть ниже поршня. Это предотвращает вытекание гидравлической жидкости в поршневой аккумулятор и падение давления.

Шаг 1
Поверните сливной клапан против часовой стрелки, используя выемку на конце подъемной ручки, чтобы полностью опустить поршень. Поверните клапан по часовой стрелке, как только поршень будет направлен вниз.

Шаг 2
Поместите домкрат сбоку с насосом под контейнер.Резервуар — это цилиндр, содержащий поршень, а насос — это то место, куда вы вставляете ручку.

Шаг 3
Держите домкрат одной рукой в ​​прямом горизонтальном положении и управляйте насосом с помощью ручки. Прокачивайте ручку рядом, пока основание домкрата и поверхность поршня не соприкоснутся с ремонтируемым объектом.

Заключение

Вот и все! Просто помните, что всегда важно работать осторожно и каждый раз выполнять каждый шаг, независимо от того, как часто вы поднимаете свой автомобиль и насколько вам комфортно с гидравлическим домкратом.

С помощью гидравлического домкрата

Найдите клапан в нижней части домкрата для бутылок. Это небольшое устройство с плоской крышкой с завинчивающейся головкой, которое удерживает давление гидравлического поршня в заблокированном состоянии и затем сбрасывает гидравлическое давление при открытии. Используя конец ручки домкрата для бутылок в качестве ключа для клапана, поверните его по часовой стрелке до упора.

Подъем вашего автомобиля — серьезное дело, которое может привести к серьезным травмам и даже смерти, если не будет выполнено должным образом.Будьте осторожны, делайте все правильно и получайте удовольствие от своего автомобиля!

Если вы все еще ищете домкрат с гидравлическим приводом, ознакомьтесь с нашими отзывами и полным руководством покупателя.
Спасибо за чтение и удачи в следующем проекте!

Как использовать гидравлический домкрат для бутылок? Пошаговое руководство, видео

.

Домкрат гидравлический бутылочный, 25 т, h подъема 240–375 мм// MATRIX MASTER в Хабаровске | Интертул

Код товара:
110899

Артикул производителя:
50733-MX

7 320,00 pуб.

Добавить в корзину

Хотите приобрести дешевле?

Предварительная дата выдачи: пт. — 28 янв.

←	Январь 2022					→
Пн	Вт	Ср	Чт	Пт	Сб	Вс
27	28	29	30	31	1	2
3	4	5	6	7	8	9
10	11	12	13	14	15	16
17	18	19	20	21	22	23
24	25	26	27	28	29	30
31	1	2	3	4	5	6

Добавить к сравнениюУдалить из сравнения

Добавить в закладкиУдалить из закладок

Внимание! Фирма-производитель может по своему усмотрению изменять комплектацию, конструкцию и дизайн товара. Поэтому, чтобы не возникло недоразумений, перед покупкой советуем уточнять у менеджера нашей компании информацию о комплектации и технических характеристиках конкретной модели.

Цена на сайте действует только при оформлении заказа через интернет-магазин и может отличаться от цены в магазинах.

Как пользоваться гидравлическим домкратом

Конструкция гидравлического домкрата

Схема гидравлического домкрата

В основу работы системы положен закон Паскаля, согласно которому рабочая жидкость оказывает равномерное давление по всей площади. Для практической реализации самая простая схема должна иметь два компонента – рабочий цилиндр и плунжер.

С помощью системы нагнетания в малом поршне создается равномерное давление, которое по каналу передается в большой. В результате этого суммарное воздействие на шток (плунжер) возрастает, в результате чего он начинает подниматься. Т.е. фактически приложенное малое усилие способно выдержать значительную нагрузку на больших площадях ручного устройства.

Самый простой гидравлический домкрат должен содержать следующие компоненты устройства:

• привод-поршень. В нем размещается рабочая жидкость и система увеличения давления на нее – механическая или электрическая;
• гидравлический распределитель. Он распределяет созданное усилие в определенном направлении. В домкратах применяются линейные модели;
• масляный фильтр. Необходим для очистки рабочей жидкости от возможного загрязнения или предотвращения образования зон с повышенной густотой;
• клапан сброса давления. После достижения требуемой высоты плунжера следует вернуть его в исходное положение. За эту функцию отвечает клапан;
• насос. С его помощью происходит нагнетание масла. В зависимости от эксплуатационных качеств домкрата он может быть шестереночным, пластинчатым или поршневым.

Автомобильные модели делают исходя из принципа – чем проще, тем лучше. В их схеме имеется рабочий и основной поршень. Для обеспечения работоспособности устанавливают фильтр и клапан сброса давления. Двухплунжерные изготавливаются для промышленных нужд или при значительных нагрузках на рабочую поверхность поршня.

Грузоподъемность гидравлических домкратов может варьироваться от 2 до 200 тонн. Это зависит от области применения и их типа.

По какому принципу работает прибор?

Подкатной домкрат в чём-то напоминает четырёхколёсную тележку, которую необходимо подводить под поддон с грузом. Горизонтальный шток при этом выдвигается и запускает механизм вертикального подъёма упорной площадки. Такой механизм, как правило, шарнирный, а всё остальное (подкат устройства, подъём груза) осуществляется лишь при помощи рукоятки.

После того как прибор подкатили к машине, рукоятку поворачивают и тем самым открывают впускной клапан ёмкости. В этой ёмкости располагается выдвижной поршень. Далее ручку начинают покачивать и этим задействуется насос, перекачивающий жидкость и запускающий шарнирный механизм. Вся дальнейшая основная работа приходится на прямой впускной клапан и плунжер.

При опускании тяжести или если нужно снизить давление в системе, просто поворачивается ручка управления в другую сторону. Тогда открывается выпускной клапан и жидкость, что под поршнем, начинает перетекать в резервный бак.

Таким образом, вся работа подобного домкрата осуществляется за счёт перетекания жидкости во взаимосвязанных сосудах и увеличения мощности при изменении площади затрачиваемых усилий.

Вам это будет интересно О домкратах винтовых бутылочных: особенности моделей этого типа

Классификация гидравлических домкратов

Домкрат бутылочного типа

Относительно простой принцип работы подъемных устройств позволяет изготавливать различные модели и типы. Их область применения может быть бытовой, промышленной или коммерческой. Во многом это определяется конструкцией.

Одним из преимуществ домкратов являются небольшие габариты и возможность применять несколько схем подъема грузов. Важно первоначально определиться с основными параметрами, чтобы подобрать оптимальную модель. Также нужно помнить и об условиях эксплуатации – температуре в помещении, максимальной нагрузке на рабочий поршень и т.д.

Гидравлический домкрат может быть нескольких видов, но среди множества конструкций можно выделить следующие:

• бутылочный. Состоит из вертикального плунжера, который соединен с системой нагнетания рабочей жидкости. Отличается небольшими размерами и надежностью в работе;
• телескопический. В качестве рабочего штока применяется телескопический поршень. Он может быть включен в комплектацию бутылочной конструкции. Это позволяет увеличить максимальную высоту подъема груза;
• двухштоковый. Отличается наличием второго поршня, который позволяет увеличить максимальную грузоподъемность;
• подкатные. Применяются для поднятия грузов, которые изначально имеют небольшой клиренс;
• специальные модели. Они предназначены для выполнения специальных задач. Могут быть зацепные, ромбовые двухуровневые.

Двухштоковый домкрат можно встретить в комплектации автомастерских, производственных цехов. Помимо подъема грузов они используются для гнутья металлических конструкций. Благодаря плавному ходу происходит процесс контролируемой деформации.

Благодаря несложному устройству конструкция может быть отремонтирована своими силами. Исключения составляет деформация плунжера.

Сравнение популярных моделей и производителей

Сравнение моделей
При выборе соответствующей конструкции покупателю поможет составленный список, где представлены все инструменты и домкраты лучших производителей. На мировом рынке техники много конкурентов, поэтому среди лучших производителей необходимо обратить особое внимание на:

• «Зубр».
• Matrix.
• STAYER.
• Autoprofi.

Zubr 43056-2 — к основным плюсам можно отнести подкатной гидравлический домкрат с максимальной нагрузкой до 2 т.

На заметку.

Устройство позволяет быстро и плавно поднимать автомобиль в широком рабочем диапазоне высот от 85 до 330 мм для проведения ремонтных работ или технического осмотра.

Благодаря конструктивным особенностям и низкой точке подхвата инструментом удобно пользоваться в неудобных местах или ограниченном пространстве.

Несмотря на небольшой вес и компактные размеры, высокий автомобильный домкрат используется на всех легковых автомобилях и транспортных средствах более тяжелого класса (пикапы, микроавтобусы, минивэны). Домкрат до 50т имеет удобную ручку для переноски и пластиковый кейс, облегчающий транспортировку и хранение.

Matrix 50715 представляет собой гидравлический домкрат вертикального (бутылочного) типа для поднятия грузов массой до 2-х тонн. Клапан безопасности предохраняет устройство от перегрузки, не позволяя поднимать массу больше заявленной техническими характеристиками. Он предохраняет домкрат, предназначенный для авто, от поломки и продляет срок службы.

Прочный чугунный корпус окрашен антикоррозийным составом для предотвращения негативного воздействия окружающей среды и появления ржавчины.

Шток из шлифованной и полированной закаленной стали обеспечивает плавный подъем и фиксацию груза на определенной высоте, что повышает удобство использования. Небольшой вес 3.17 кг позволяет легко манипулировать инструментом, облегчает хранение и транспортировку.

STAYER 43160-6 — бутылочный гидравлический домкрат с 12 Вольт вертикального типа с максимальной массой подъема 6 т. Компактная конструкция и небольшой вес при большой грузоподъемности позволяют эффективно использовать инструмент для осмотра и ремонта автотранспорта или спецтехники, а также для перемещения грузов при проведении ремонтных или строительных работ.

На заметку.

Низкий уровень подхвата 216 мм позволяет использовать устройство в более ограниченном пространстве, по сравнению с механическими моделями. Максимальная высота подъема 413 мм предоставляет широкий спектр применения, а выдвижной резьбовой шток с широкой «пяткой» позволяет точно установить инструмент в выбранном месте. Пластиковый кейс облегчает транспортировку и хранение домкрата.

Autoprofi DT-04 — вертикальный гидравлический домкрат грузоподъемностью до 3 т и минимальной высотой подхвата 158 мм. Небольшие размеры позволяют использовать устройство не только для ремонта и обслуживания автомобиля, но и в строительной или такелажной сфере. Перепускной клапан допускает при необходимости кратковременную перегрузку на 25 %.

Благодаря двухштоковой конструкции телескопического подъемного механизма, домкрат имеет компактный размер по высоте, что облегчает его хранение в автомобиле. Широкая опорная площадка обеспечивает стабильное положение инструмента и возможность подъема груза на высоту 380 мм.

Вам это будет интересно Особенности и преимущества вулканизатора для ремонта грузовых шин

Параметры выбора гидравлических домкратов

Подкатной домкрат

После определения оптимального типа необходимо правильно подобрать гидравлический домкрат. Для этого нужно знать его основные эксплуатационные и технические характеристики. Предварительно ознакомиться с ними можно в содержании паспорта оборудования.

На первом этапе следует выяснить максимальный вес груза, который необходимо будет поднимать. Важно правильно обеспечить распределение нагрузки на поверхность рабочего поршня. Поэтому в некоторых случаях может понадобиться не один домкрат. Альтернативным вариантом является приобретение двухштокового с лучшим показателем устойчивости.

Зная устройство каждой модели и ограничения по применению можно заранее определиться с их выбором. После этого приступают к анализу остальных параметров:

• высота подъема;
• минимальное расстояние от верхней поверхности рабочего цилиндра до основания в сложенном состоянии;
• состав рабочей жидкости. Рекомендуется использовать масло с минеральными добавками. Это расширяет диапазон рабочих температур;
• усилие на привод;
• тип привода – механический или электрический;
• габариты

В некоторых промышленных и полупрофессиональных домкратах есть возможность установки насосов для создания давления в рабочем поршне. Но бутылочные не обладают такой функцией – для нагнетания масла применяется рычажная система.

Также учитывается скорость сбрасывания давления. Это определяется характеристиками клапана. Рекомендуется приобретать домкраты с двухсторонним клапаном, который относительно быстро возвращает плунжер в исходное положение.

В видеоматериале описывается устройство различных гидравлических домкратов:

Возможные поломки, как устранить своими руками, куда обратиться за услугой ремонта

Поломки конструкции — услуга ремонта
Схожесть конструкций различных домкратов позволяет выявить наиболее характерные неисправности, присущие для большинства таких агрегатов. Основными признаками их проявления считают следующие:

• После завершения процесса поднятия груза на необходимую высоту начинается самопроизвольное медленное опускание (не происходит фиксации груза в нужной точке).
• Полное отсутствие возможности поднять допустимый груз на нужную высоту.
• Неполный возврат штока домкрата в исходное положение.

Все эти неисправности проявляются из-за выхода соответствующих элементов конструкции домкрата.

Первый вид неисправности проявляется из-за потери работоспособности манжет и сальников. В процессе эксплуатации они теряют свою эластичность. Это приводит к потере герметичности. Как результат, в рабочую область попадает грязь и влага, что может привести к появлению коррозии.

Вам это будет интересно Способы прокачки гидравлического домкрата своими руками

Ей подвержены внутренние стенки корпуса, поверхность выдвигаемого поршня, внутренние стенки трубопроводов, элементы ручной и гидравлической системы управления. Для отыскания места образования коррозии необходимо разобрать весь домкрат и тщательно исследовать все элементы конструкции.

Обратите внимание!

Если не происходит возвращения в исходное положение — это является свидетельством изношенности пружин. Проявление таких неисправностей позволяет сделать однозначный вывод — пневмогидравлический домкрат, предназначенный для легкового автомобиля, необходимо отремонтировать.

Кроме скрытых неисправностей могут наблюдаться и явные. Их можно определить визуально — это деформация штока, протечка масла. Снижение уровня масла в рабочей области приводит к попаданию в неё атмосферного воздуха. В результате не удаётся создать необходимое давление для обеспечения заявленных характеристик. Иногда этот недостаток (снижение уровня масла) происходит в результате так называемой естественной убыли. Устранение этой неисправности осуществляется обыкновенным добавлением масла в систему домкрата. Однако следует помнить, что после этой операции следует обязательно провести прокачку.

Как выбрать и пользоваться домкратом

Выбор неподходящего гидравлического домкрата не только усложняет задачу, но и очень опасен. Попытка поднять тяжелый автомобиль с помощью неподходящего домкрата не только поставит под угрозу целостность транспортного средства, но также и личную безопасность.

Гидравлические домкраты для автомобилей более эффективны, чем механические, и рабочие модели могут достигать своего максимального положения только после 3-5 накачек. Кроме того, они требуют очень мало усилий для работы.

Типы домкратов

Гидравлические домкраты для автомобилей доступны в двух формах: бутылочный домкрат и подкатной.

Подкатной домкрат

• Гидравлические подкатные домкраты низкие и длинные, их можно легко перемещать в положении, обеспечивающем точное размещение.
• Домкраты подкатные тяжелее из-за различных рычагов, необходимых для работы.
• Гидравлические домкраты подкатные не так портативны, как домкраты бутылочные, и подходят для работы в таких рабочих местах, как авторемонтные мастерские и шинные мастерские. Они не являются заменой ручного домкрата, с которым поставляется автомобиль, и не предназначены для хранения внутри автомобиля.

Бутылочный домкрат

• Гидравлические бутылочные домкраты должны быть подняты и размещены на месте и должны обеспечивать меньшую грузоподъемность, чем домкраты подкатные.
• Домкраты бутылочные легче, но имеют меньшую грузоподъемность и устойчивость.
• Домкраты бутылочные имеют форму более толстой бутылки и имеют большую грузоподъемность. Они могут подбирать очень тяжелые транспортные средства, но с ними нужно обращаться в соответствии с инструкциями, чтобы предотвратить несчастные случаи.
• Бутылочные домкраты должны быть расположены на твердой ровной поверхности и должны быть аккуратно размещены.
• Благодаря уникальной форме бутылки гидравлических домкратов, выбор правильного размера имеет решающее значение. Они должны быть достаточно маленькими, чтобы поместиться под транспортным средством, и достаточно прочными, чтобы безопасно поднимать его. Тщательно проверьте грузоподъемность перед выбором и убедитесь, что она превышает вес автомобиля, который вы хотите поднять.

Грузоподъемность

Гидравлические автомобильные домкраты имеют различную грузоподъемность от 2 до 15 тонн. Грузоподъемность 2 тонны подходит для небольших автомобилей, а 3 тонны — для средних, таких как кроссоверы.

Если вам необходимо поднимать более крупные транспортные средства, такие как пикапы, 8-местные микроавтобусы или внедорожники, рекомендуется выбрать гидравлический домкрат с грузоподъемностью 5 тонн.

Для автобусов и других крупных транспортных средств выберите гидравлический домкрат грузоподъемностью от 6 до 15 тонн в зависимости от веса транспортного средства. Грузоподъемность должна быть не менее чем на 20% выше массы автомобиля, чтобы обеспечить безопасную эксплуатацию.

Высота подъема

Высота подъема гидравлических домкратов выражается интервалом между минимальным и максимальным значениями подъема. Если вам нужно поднимать тяжелые транспортные средства или тяжелые транспортные средства, под которыми вы хотите работать, рекомендуется выбрать гидравлический домкрат с большим диапазоном подъема.

Однако, если вы используете домкрат для работы с легкими или низкими транспортными средствами, диапазон подъема не так важен, как выбранный тип домкрата.

Скорость подъема

Большинство гидравлических домкратов достигают максимальной высоты примерно в 10 приводах подъемных насосов.

Однако быстродействующие гидравлические домкраты могут достигать максимальной высоты, если запустить рычаг насоса три-шесть раз.

Все, что вам нужно знать о гидравлических домкратах | by birichliftingservices

Гидравлические бутылочные домкраты , также называемые ручными домкратами, позволяют легко поднять автомобиль для обслуживания. Доступные в различных размерах и весе, они имеют грузоподъемность в несколько тонн.

Гидравлический бутылочный домкрат представляет собой прочное и безопасное в использовании устройство с прочной стальной конструкцией и предохранительным перегрузочным клапаном. Легкий винт регулировки высоты и большое прочное основание добавляют еще баллов к его надежности.Вертикальный вал бутылочного домкрата поддерживает платформу, известную как опорная подушка, которая непосредственно удерживает вес поднимаемого объекта.

Бутылочные домкраты состоят из двух основных элементов: стали и термообработанной стали. Сталь — это сплав, который получают путем смешивания углерода с железом, чтобы придать стали прочность. Принимая во внимание, что термическая обработка применяется для изменения физических свойств материала. Это просто включает в себя нагрев или охлаждение до экстремальной температуры, что приводит к размягчению или затвердеванию материала.

Когда домкраты подвергаются термообработке, они упрочняют сталь и придают прочность бутылочным домкратам, чтобы они могли выдерживать большие нагрузки при непрерывном использовании.

Принцип работы гидравлического домкрата

Физика гидравлического бутылочного домкрата соответствует принципу Паскаля . Это просто означает, что жидкость внутри контейнера несжимаема, что приводит к одинаковому давлению внутри контейнера в каждой точке. Основная работа гидравлических домкратов зависит от силы, создаваемой давлением.

При подъеме тяжелых грузов домкраты используют плунжеры насоса для перемещения масла через два цилиндра. Поршень первоначально отводится назад и открывает шар всасывающего клапана, который всасывает масло в камеру насоса. Когда поршень толкается вперед, масло перемещается в полость цилиндра через внешний выпускной обратный клапан. Это приводит к закрытию всасывающего клапана и повышению давления в цилиндре.

Ниже описаны действия гидравлического бутылочного домкрата:

1.Ход рукоятки домкрата вверх позволяет всасывать масло в цилиндр насоса.

2. При движении рукоятки вниз подайте масло под давлением к главному цилиндру, что приведет к подъему главного поршня.

3. Непрерывная подкачка домкрата позволяет открывать и закрывать обратные клапаны при каждом движении.

4. Когда домкрат накачивается, главный поршень остается поднятым.

Различные области применения, в которых могут использоваться гидравлические домкраты для бутылок

• Автомобильная промышленность использует домкраты для подъема автомобилей.
• В медицине их можно использовать в подъемниках для пациентов и гидравлических носилках.
• Подъем тяжелых грузов делает их хорошим выбором для различных строительных работ и ремонта крупной сельскохозяйственной техники.
• Они позволяют легко транспортировать домкрат, будучи закрепленными в раме или установленными на балке.
• В различных отраслях промышленности бутылочные домкраты используются по-разному, например, для подъема материалов на складах, в качестве смесителей труб в сантехнике и даже в качестве ножниц для кабеля в электротехнике.

Цилиндры, используемые в гидравлических домкратах для бутылок, также можно увидеть в нескольких механических устройствах отрасли, таких как гидравлическое оборудование, которое поднимает, толкает или бурит. Разница заключается в области их применения и силе, которую они выдают.

Различные типы гидравлических домкратов и принципы их работы

Появление гидравлических домкратов упростило ряд отраслей промышленности. Вероятно, вы видели, как их используют для подъема автомобилей, и, возможно, вы даже пробовали использовать их сами.Но насколько далеко простираются ваши знания о гидравлических домкратах? Надеюсь, вы более опытны, чем парень ниже.



Ознакомьтесь с нашим подробным руководством по гидравлическим домкратам и узнайте о различных типах домкратов, о том, как они работают и где используются!

Как работает гидравлический домкрат?

Гидравлические домкраты

отличаются от механических домкратов тем, что они обычно способны поднимать более тяжелые грузы на гораздо большую высоту. Основным механизмом приложения силы часто является гидравлический цилиндр — гидравлические домкраты полагаются на силу, создаваемую давлением, для подъема предметов.Тяжелые предметы поднимаются с помощью пухлых плунжеров для перемещения масла по двум цилиндрам. Это приводит к повышению давления внутри цилиндра.

Типы гидравлических домкратов

Домкраты для бутылок

Бутылочные домкраты, также известные как ручные домкраты, позволяют людям легко поднимать автомобиль для обслуживания или осмотра на дороге. Бутылочные домкраты имеют широкий диапазон размеров и грузоподъемности от 45 кг до нескольких тонн. В бутылочных домкратах используется вертикальный вал, который поддерживает подушку подшипника, которая непосредственно удерживает вес груза при его подъеме.

Тележка/напольные домкраты

Подкатные домкраты, также известные как напольные, отличаются от бутылочных домкратов, которые работают вертикально. Вал напольного домкрата расположен горизонтально — он давит на кривошип, который соединяется с подъемной площадкой, которая затем поднимается вертикально. Эти домкраты обеспечивают гораздо больший диапазон вертикального подъема, чем бутылочные, и доступны в двух основных размерах — маленьком и большом.

Как пользоваться гидравлическим домкратом

Несмотря на то, что на рынке представлен целый ряд подкатных домкратов, основные принципы работы применимы ко всем.Сначала вы снимаете давление в домкрате и опускаете его полностью. Убедитесь, что в домкрате достаточно масла и что он работает правильно, затем безопасно поместите его под груз и качайте, пока он не поднимется. Ознакомьтесь с конкретными инструкциями по использованию каждого гидравлического домкрата ниже!

Как использовать небольшой гидравлический домкрат

Шаг 1

Для домкратов меньшего размера начните с открытия выпускного клапана и полного опускания домкрата.

Шаг 2

Затем снимите черную накладку в верхней части домкрата, чтобы добраться до гидроцилиндра.Под накладкой и сверху штока вы увидите небольшую резиновую втулку. Это маслозаливная пробка.

Шаг 3

Пока выпускной клапан открыт, несколько раз быстро качните рукоятку домкрата.

Шаг 4

Затем медленно зажмите пробку маслоналивного отверстия, чтобы выпустить скопившийся воздух. Когда воздух выходит, может быть слышно шипение — убедитесь, что вы не вынимаете заглушку полностью.

Шаг 5

Закройте выпускной клапан и проверьте правильность работы домкрата.В некоторых случаях процесс продувки воздухом может потребоваться повторить несколько раз для достижения наилучших результатов.

Шаг 6

Чтобы заправить домкрат, просто снимите пробку маслоналивного отверстия и залейте масло для гидравлического домкрата.

Как пользоваться большим гидравлическим домкратом

Шаг 1

Поверните ручку, чтобы полностью открыть выпускной клапан и опустить домкрат.

Шаг 2

Накачайте домкрат несколько раз, пока выпускной клапан все еще открыт, затем оставьте рукоятку домкрата в нижнем положении.

Шаг 3

Найдите винт в заглушке на масляной камере и ослабьте его настолько, чтобы вышел воздух.

Шаг 4

Затяните заливную пробку и дважды проверьте правильность работы домкрата. Процесс продувки воздухом может потребоваться повторить для достижения максимальной эффективности.

Шаг 5

Пробку заливного отверстия можно снять, чтобы долить или заменить масло по мере необходимости.

Как использовать домкрат для бутылок

Этап 1 — Домкрат для бутылок

Продувка воздухом из бутылочного домкрата очень похожа на процесс, используемый в небольших тележках.Начните с ослабления выпускного клапана и пару раз нажмите на ручку.

Шаг 2 — Домкрат для бутылок

Затем переверните бутылочный домкрат таким образом, чтобы пробка для заливки масла была направлена ​​прямо вверх, а устройство было выровнено.

Этап 3 — Бутылочный домкрат

Сдвиньте пробку маслоналивного отверстия плоской отверткой в ​​сторону, чтобы выпустить воздух. Будьте осторожны, не повредите при этом заглушку — как и в случае со всеми гидравлическими домкратами, вам может потребоваться повторить этот процесс для достижения наилучших результатов.

Этап 4 — Бутылочный домкрат

Если вам нужно долить масло в домкрат для бутылок, убедитесь, что вы полностью выкрутили заливную пробку и заполните домкрат до уровня масла в заливном отверстии, когда домкрат находится в вертикальном положении.

Подпишитесь на блог iSeekplant’s Flapping Mouth, чтобы быть в курсе последних новостей отрасли, проектов и DIY!

Гидравлические домкраты для бутылок | O’Reilly Auto Parts

Гидравлические домкраты для бутылок | Автозапчасти О’Рейли

Сравнивать

Деталь №:

34112

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

34126

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

34128

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

34129

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

34130

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

34725

Строка:

АС

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Bh3500

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3080

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3125

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3300

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3205

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3219

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

Бх3308

Строка:

ЧЕР

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

ХВ93733

Строка:

HNW

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

ХВ93731

Строка:

HNW

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

ХВ93265

Строка:

HNW

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4858001900

Строка:

МЛЭ

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4402

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4404

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4406

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4408

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4412

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4412АХ

Строка:

SNX

Гидравлические домкраты для бутылок

Сравнивать

Деталь №:

4412С

Строка:

SNX

Гидравлические домкраты для бутылок

Гидравлический домкрат — DDL Wiki

Из DDL Wiki

Джек используется для вскрытия

Резюме

Чтобы больше узнать о процессе конструирования детали, группа 10 разобрала Большой красный автомобильный домкрат. Устройство предназначено для использования гидравлической жидкости и односторонних клапанов для подъема штока подъемника, чтобы поднять 4-тонные автомобили, чтобы пользователь мог заменить шины. Домкрат приводится в действие с помощью съемной рукоятки, которая качается вверх и вниз, поднимая домкрат, который, в свою очередь, поднимает автомобиль.

После тестирования и анализа мы пришли к выводу, что домкрат прост в использовании и очень компактен. Домкрат не требует много времени для достижения желаемого результата и требует минимальной энергии для использования. Чтобы лучше понять домкрат, мы провели анализ видов и последствий отказов (FMEA), проектирование для производства и сборки (DFMA) и проектирование для окружающей среды (DFE).

FMEA позволил группе лучше понять виды отказов и их влияние на пользователя. Один из возможных вариантов отказа — домкрат может выскользнуть из-под автомобиля, в результате чего приподнятый автомобиль упадет на пользователя.

DFMA дал нам знания по производству и сборке. Мы пришли к выводу, что продукт и его производство были достаточно оптимизированы, так как продукт не имеет очень много посторонних деталей и продукт относительно дешев.

DFE продемонстрировал группе воздействие домкрата на окружающую среду.EIO-LCA (анализ экономического цикла «вход-выпуск-жизненный цикл») использовался для наблюдения за выбросами парниковых газов в течение срока службы продукта в различных секторах экономики США. Был сделан вывод, что продукция гидравлической жидкости имеет самый большой процент углерода.

Потребности заинтересованных сторон

Основной заинтересованной стороной этого продукта является потребитель. Потребитель является основным лицом, эксплуатирующим устройство, и именно он больше всего пострадает, если оно выйдет из строя. Стоимость, надежность и безопасность — вот лишь некоторые из требований, предъявляемых потребителю к продукту.Однако потребитель — не единственная группа, на которую оказывает влияние этот продукт. Розничные продавцы, производители и грузоотправители/перевозчики также взаимодействуют с продуктом.

Потребители

Розничная торговля

• Практически не требует обслуживания

Производство

• Изготовлен из обычных материалов

• Сборка может быть автоматизирована для снижения затрат

Доставка/Транспорт

• Простота транспортировки/малый вес

Функциональность продукта

Пошаговые инструкции

Поднять:

1. Поверните винт клапана по часовой стрелке, чтобы затянуть его и создать герметичное уплотнение
2. Поместите домкрат под автомобиль и поворачивайте удлинитель, пока он не достигнет днища автомобиля
3. Вставьте рукоятку в корпус рукоятки насоса
4. Ручка подъема и опускания для накачивания автомобиля

Для опускания:

1. Поверните винт клапана по часовой стрелке
2. Поворотный удлинитель вниз
3. Вытащите домкрат из-под автомобиля

Исследование удобства использования

Как это используется

Гидравлический домкрат для подъема бутылок

Большой красный гидравлический домкрат для бутылок можно использовать со всем, что находится в упаковке. Он не нуждается ни в дополнительной жидкости, ни в электрическом источнике. Восьмифунтовый домкрат может поднимать автомобили весом до 4 тонн, просто перемещая ручку вверх и вниз. После того, как автомобиль поднят, домкрат может поддерживать автомобиль на необходимой высоте для замены колеса. Чтобы компенсировать разницу в размерах автомобилей, к верхней части прикреплен червячный винт, который может выдвигаться вверх, помогая поднимать более высокие автомобили.

Исследование пользователей

Когда группа протестировала домкрат без инструкции, мы обнаружили, что домкрат очень сбивает с толку.Однако, как только мы прочитали инструкции и попытались использовать его, мы обнаружили, что домкрат на самом деле очень прост в использовании. Хотя им было легко пользоваться, с домкратом возникли некоторые проблемы. У него были проблемы с попаданием под небольшие автомобили, что понятно, поскольку он рассчитан на 4-тонные автомобили. Также было сложно качать ручку, так как пользователю приходилось вставать на колени на землю и поднимать ручку, как только она была опущена, чтобы многократно качать ее. Спусковой винт также было трудно вращать вручную. Однако со вставленным рулем задача стала проще, но все еще сложной.

Откручивание винта клапана

Один из членов нашей группы дал домкрат без инструкций другому студенту Карнеги-Меллона, и они заставили их поднять свою машину. Без посторонней помощи человек также сначала испытывал трудности с использованием домкрата, но в конечном итоге решил, что домкрат очень компактен и прост в использовании.

После проведения исследований и самостоятельных оценок домкрата группа пришла к выводу, что этот предмет очень компактен и легок для домкрата. Группа также пришла к выводу, что его размер позволяет очень легко хранить его в автомобиле, а конструкция делает домкрат очень простым в использовании.Поскольку не так много открытых движущихся частей и нет возгорания, домкрат достаточно безопасен. Его стальная конструкция также делает его очень прочным и трудно повреждаемым. Некоторые из исправлений, которые группа может внести, включают расширение основания, чтобы предотвратить опрокидывание, а также улучшение ручки, чтобы она не потерялась. Еще одним улучшением является возможность работы домкрата для большего количества автомобилей в холодную погоду.

Сборка

Ниже представлен гидравлический домкрат в разобранном виде.Детали, которым соответствует каждый номер, перечислены под рисунком и в разделе «Список материалов».

Сборка гидравлического домкрата для бутылок

1. Внутренняя ручка

2. Внешняя ручка

3. Зажим типа «крокодил»

4. Штифты

5. Соединительный стержень насоса

6. Винт соединительного звена

7. Корпус рукоятки насоса

8. Шток насоса

9. Уплотнительное кольцо насоса

10. Пластиковое кольцо насоса

11. Корпус насоса

12.Шайба корпуса насоса

13. Винт клапана

14. Уплотнительное кольцо винта клапана

15. Шариковый подшипник клапана

16. Основание

17. Пластиковый бампер

18. Пластиковый фильтр для жидкости

19. Пластиковая шайба основания

20. Резиновое уплотнительное кольцо шомпола

21. Пластиковый фиксатор шомпола

22. Основание шомпола

23. Оболочка шомпола

24. Удлинительный винт

25. Внутренняя камера

26. Внешний цилиндр

27.Резиновая заглушка

28. Большое пластиковое колпачковое кольцо

29. Винтовая крышка внешнего цилиндра

30. Предупреждения на английском языке

31. Предупреждения на другом языке

Ведомость материалов

Ниже приводится список из 31 детали, из которых состоит гидравлический домкрат. Большинство деталей сделаны из стали, которая каким-то образом прошла обработку, обычно на мельнице или токарном станке. Нестальные детали изготавливаются из резины или пластика и приобретаются или отливаются под давлением. Таблицу можно отсортировать по номеру детали, количеству, весу, материалу и производственному процессу.

Изогнутая, сварная 906330 Приобретенный33 Приобретено330

Номер детали	Имя	Количество	Вес (г)	Функция	Материал	Производственный процесс	Изображение
1	Внутренняя рукоятка	1	78	Внутренняя часть рукоятки, используемая для перекачивания жидкости	Окрашенная сталь
2	Внешняя рукоятка	1	134	Внешняя рукоятка, используемая для перекачивания жидкости	Окрашенная сталь	Изогнутая, сварная
3	Зажим типа «крокодил»	2	<1	Используется для удержания штифтов (#4) на месте	Алюминий	Купленный
4	Штифт	2	7	Используется для скрепления конструкции насоса	Сталь	Приобретена
5	Соединительный стержень насоса	2	25	Соединяет корпус рукоятки насоса (#6) с основанием (#16)	Окрашенная сталь 3	Stamped
6	Винт соединительного звена	1	5	Соединяет соединительные стержни насоса (#5) с корпусом рукоятки насоса (#7)	Окрашенная сталь 6 3	Заклепка
7
Насос обрабатывает корпус	1	98	98	98	Connects Connects (# 1 & 2) до насос стержень (# 8)	Окрашенные сталь
8	Насосный шток	1	42	Перемещается вверх и вниз для повышения давления в домкрате	Окрашенная сталь	3	Автоматизированный токарный станок
9	Уплотнительное кольцо насоса	1	<1	Обеспечивает герметичность насоса
10	Пластиковое кольцо насоса	1	<1	Удерживает уплотнительное кольцо насоса (#9) на месте	Пластик	Купленный3
11	Корпус насоса	1	74	Ограничивает движение штока насоса (#8) до 1D
12	Шайба корпуса насоса	1	1	Обеспечивает разделение между основанием и нижней частью корпуса насоса (#11)	Сталь	Приобретено
13	Винт клапана	1	18	Позволяет сбросить давление в домкрате	Окрашенная сталь
14	Уплотнительное кольцо винта клапана	1	<1	Создает уплотнение вокруг винта клапана (#13)	Резина
15	Шариковый подшипник клапана	3	1	Создает или освобождает жидкостное уплотнение, позволяющее потоку между камерами	Сталь	Куплена3
16	Основание	1	1049	Скрепляет весь домкрат вместе, вмещает различные клапаны в домкрате
17	Пластиковый бампер	1	<1	Удерживает шарикоподшипник клапана (#15) на месте	Пластик	Литье под давлением 9032
18	Пластиковый фильтр для жидкости	1	<1	Фильтрует мусор во время потока жидкости	Пластик	Литье под давлением
19	Пластиковая шайба основания	1	<1	Основание уплотнения внутренней камеры (#25)	Пластик	Купленный
20	Резиновое уплотнительное кольцо шомпола	1	<1	Создает уплотнение вокруг корпуса шомпола (#23)	Резина
21	Фиксатор пластикового уплотнительного кольца шомпола	1	1	Удерживает резиновое уплотнительное кольцо шомпола (#20) на месте	63 Пластик	3	3	3
22
22	29	Ramrod Base	1	1	98	98	98	98	Удерживают жидкость из рамародной оболочки (# 23) и предотвращает прилипание к базе (# 16)	Сталь	Automated Process
23	Оболочка шомпола	1	310	Перемещается вверх и вниз, поднимая и опуская что-либо на домкрате
24	Удлинительный винт	1	176	Позволяет увеличить высоту домкрата
25	Внутренняя камера	1	314	Оболочка шомпола (#23) ограничивает одномерное движение
26	Внешний цилиндр	1	405	Корпуса жидкие	Окрашенная сталь	Штампованные, изогнутые, сварные
27	Резиновая заглушка	1	<1	Позволяет выполнить первичное заполнение домкрата гидравлической жидкостью	Резина	Приобретена
28
28
Большая пластиковая крышка кольца	1	1	<1	<
29
29	Внутренняя крышка крышки цилиндра	1	160	160	Caps Jack и предотвращает утечку давления	Окрашенная сталь	Литая сталь
30	Предупреждения на английском языке	1	<1	Предупреждения на английском языке	Бумага	Печатная версия
31	Предупреждения на другом языке	1	<1	Предупреждения на испанском и французском языках	Бумага	Печатная версия	3

Механическая функция

Домкрат состоит из ряда концентрических цилиндров, каждый из которых находится под давлением и вмещает различное количество гидравлической жидкости. Когда рукоятка вставляется в насосный механизм и перемещается вверх-вниз, жидкость перекачивается из резервуара во внешнем цилиндре в пространство на дне внутренней камеры, толкая корпус шомпола вверх. Эта жидкость удерживается внутри внутреннего цилиндра с помощью клапана высокого давления, расположенного в основании домкрата, состоящего из обратного клапана и фильтра для мусора, чтобы нежелательные твердые частицы не нарушили уплотнение, создаваемое шарикоподшипником. Домкрат можно освободить, ослабив винт клапана в основании домкрата, что позволит жидкости вернуться во внешний цилиндр до тех пор, пока винт клапана не будет снова затянут.Этот выпуск жидкости затем опустит кожух шомпола, опуская автомобиль и позволяя снять домкрат. Шомпол также имеет секцию, которую можно отвинтить, увеличивая длину механизма.

Проектирование производства и сборки (DFMA)

Chanshu Tongrun Auto, компания, которая производит этот конкретный продукт, произвела около 10 миллионов автомобильных домкратов в 2010 году [1]. В результате домкрат создан с двумя основными конструктивными целями: достаточной силой, чтобы поднять 4 тонны материала с земли, и простыми, легко производимыми деталями.

Производство

Почти все детали гидравлического домкрата изготовлены из стали или приобретены у других поставщиков, за исключением основания из литой стали и торцевой крышки. Большинство обработанных стальных труб, по-видимому, были обработаны на токарном станке в ремонтной мастерской, но, учитывая невероятно высокую производительность Changshu Tongrun, они, вероятно, были изготовлены в каком-то автоматизированном процессе.

Дизайн для производства Особенности и усовершенствования
Цель проекта	Сильные стороны	Области улучшения
Минимальное количество деталей	Основание из литой стали содержит большую часть сложного насосного оборудования Без посторонних или декоративных деталей	Заменить соединения насоса на заклепочные вместо штифтовых Используйте одинарную рукоятку насоса
Стандартизация компонентов	Подшипники, соединительные штифты, уплотнительные кольца и шайбы приобретаются оптом и, вероятно, могут использоваться для различных домкратов, которые производит Chanshu Tongrun.	Убедитесь, что большинство деталей изготовлено из трубы того же диаметра, что и те же детали, которые используются в домкратах других размеров, чтобы упростить покупку деталей.
Единая линейка продуктов	Многие детали изготавливаются из трубной заготовки, которая может быть легко изготовлена ​​опытным механиком или массово изготовлена ​​в автоматизированном процессе. Основание и завинчивающаяся крышка изготовлены из литой стали.
Стандартизация конструктивных особенностей	Соединительные стержни насосов представляют собой идентичные детали из штампованной стали.
Сохраняйте простоту дизайна	Большинство деталей обрабатываются с использованием очень простых процессов Большинство деталей имеют осевую симметрию
Многофункциональные детали	Рукоятка насоса также служит рукояткой для открытия выпускного клапана Удлинительный винт позволяет использовать домкрат на многих автомобилях	Включает в себя часть, которая может увеличить площадь поверхности основания, обеспечивая более прочный домкрат
Простота изготовления	Большинство деталей закупаются или изготавливаются из простых трубных заготовок.	Используйте более мягкие, легко поддающиеся обработке металлы, такие как алюминий, для деталей, которые не находятся под большим давлением
Избегайте жестких допусков	Фитинги уплотнены шайбами ​​и уплотнительными кольцами, что обеспечивает герметичность без использования идеально обработанной стали. Насос держится за счет ослабления штифтовых соединений, и рычаги насоса не закреплены
Минимизация вторичных и чистовых операций	Вся сборка выглядит собранной, а затем окрашенной аэрозольной краской. Детали из литой стали вообще не обработаны, они все равно очень «ухабистые» Инструкции напечатаны на этикетке, а не нарисованы

Сборка

Для упрощения сборки почти все детали спроектированы таким образом, чтобы ввинчиваться друг в друга, что позволяет избежать сложных креплений или соединений. Единственным существенным исключением является узел насоса, который испытывает наибольший диапазон движений и поэтому удерживается вместе с помощью простых штифтовых соединений. Кроме того, почти весь насосный агрегат заключен в основание из литой стали, что значительно упрощает сборку за счет усложнения изготовления детали.

Дизайн для сборки Функции и усовершенствования
Цель проекта	Сильные стороны	Области улучшения
Использование узлов	Шомпол, кажется, был собран отдельно	Насосный аппарат может быть переработан так, чтобы он мог быть выполнен в виде отдельного узла
Защита от ошибок	Внутреннюю камеру можно собирать в любом направлении — она ​​не имеет верхней стороны
Свернуть крепеж	Большинство деталей вкручиваются друг в друга, за исключением нескольких очень простых штифтовых соединений
Минимизация манипуляций	Нет. К сожалению, большую часть домкрата приходится собирать вручную.
Свернуть направление сборки	Весь домкрат состоит из литого стального основания. Единственной другой операцией является заполнение домкрата после его сборки	Поместите заправочный клапан в верхнюю часть домкрата, чтобы его можно было заполнять в вертикальном положении.
Беспрепятственный доступ	При правильной последовательности сборки все детали легко доступны Заполнение значительно упрощается за счет наличия отверстия в боковой части резервуара, которое затем закрывается
Максимальное соответствие требованиям сборки	Многие детали выточены из стальных труб или штампованы из стали, что позволяет получить острые края Основание из литой стали с закругленными краями и шероховатой поверхностью

Анализ видов и последствий отказов (FMEA)

Рассмотрев все компоненты нашей системы, мы определили восемь основных областей, в которых наш продукт может дать сбой. Большинство основных областей состоит из внешних компонентов продукта, частей, с которыми пользователь взаимодействует во время работы с системой: узел рукоятки, конструкция насоса, основание, удлиненный винт, зажимы типа «крокодил» и винт клапана. Если продукт не рассечен, остальные области труднодоступны.

Несмотря на то, что вероятность отказа внутренних компонентов низка, их серьезность и вероятность обнаружения отказа очень высоки. Если бы эти части нужно было заменить, пользователю было бы крайне сложно разобрать систему.Мы рекомендуем дизайн, который делает эти детали более доступными. Таким образом, такие элементы, как гидравлическая жидкость и детали, могут быть заменены по мере необходимости. Это позволит пользователю обслуживать домкрат, что гарантирует безопасность и долговечность.

Отказ внешних компонентов зависит от их конструкции и от пользователя. Вероятность отказа компонентов варьируется от умеренной до высокой. Если эти части выйдут из строя, система не будет работать должным образом, и пользователь может подвергнуться серьезной опасности. Чтобы предотвратить такие отказы, мы рекомендуем перепроектировать, протестировать и использовать новое обозначение материала для деталей.

• Рейтинги FMEA основаны на таблицах 14.12 («Оценка серьезности отказа»), 14.13 («Оценка возникновения отказа») и 14.14 («Оценка обнаружения отказа») из учебника «Инженерное проектирование» Дитера, Г. и Л. Шмидт.

2

FMEA — гидравлический бутылочный домкрат
Элемент и функция	Режим отказа	Эффекты отказа	S		S	Причины ошибки	O	Контроль тока	D	RPN	Рекомендуемое действие
Основание	Наконечники	Падение автомобиля приводит к травме пользователя и/или повреждению автомобиля.	10	Домкрат неправильно установлен под автомобилем. Пользователь не устанавливает автомобильные опоры после подъема. Неровная поверхность не обеспечивает устойчивости.	4	Установите домкрат под ровную поверхность автомобиля, установите опоры, не работайте на неровной поверхности.	9	360	Изменить форму основания, увеличить площадь поверхности. Сделайте многофункциональный пакет для поддержки базы.
Винт клапана	Снят, негерметичен	Утечка гидравлической жидкости.Шариковые подшипники могут выпасть со своего места.	9	Пользователь полностью отвинчивает клапан.	6	Руководство содержит инструкции по закрытию и открытию клапана.	5	270	Поместите заглушку внутрь, чтобы предотвратить дальнейшее вращение клапана пользователем после его открытия.
Зажимы типа «крокодил»	Выскальзывание/деформация	Штифты выпадают со своих мест, конструкция насоса больше не работает.	8	Перегрузка и неправильное использование	3	Убедитесь, что насосная система используется надлежащим образом. Не перегружайте соединительные стержни насоса.	10	240	Используйте другой способ соединения контактов. Замените штифты на систему винт-гайка и устраните эту деталь.
Удлинительный винт	Установка на неровной поверхности	Автомобиль может соскользнуть и винт погнуться	8	Домкрат неправильно установлен под автомобилем.	4	Расположите поверхность винта под плоской поверхностью автомобиля.	8	224	Форма контактной площадки может быть изменена.
	Изгибы	Больше нельзя использовать домкрат, компонент необходимо заменить.	8	Перегрузка	2	Предельная нагрузка на винт	9	144	Сделать компонент заменяемой деталью.
	Заедает	Высота не регулируется.	8	Износ/коррозия	4	Смазать при необходимости	3	96	Смазать маслом вместе с продуктом.
Ручка в сборе	Изгибы внутренней и/или внешней ручки.	Не удается правильно накачать автомобильный домкрат.	7	Неправильное использование или повреждение клиентом.	4	Не перегружайте материал. Храните в надежном месте.	8	224	Разработайте жесткую рукоятку с высоким модулем Юнга, чтобы противостоять деформации.
	Внутренняя и внешняя ручки разделены.	Накачивание домкратом становится затруднительным и может привести к травме.	3	Пользователь тянет во время перекачивания, что вызывает разделение.	7	Во время прокачки следите за тем, чтобы внешняя ручка не соскользнула со своего места.	5	105	Разработайте узел ручки, который блокирует внутреннюю и внешнюю ручки.
Уплотнительные кольца	Износ приводит к поломке	Утечка гидравлической жидкости	10	Износ	2	Если домкрат не использовался какое-то время или не использовался какое-то время работы перед подъемом автомобиля.	10	200	Измените систему, чтобы заказчику было легче ее заметить и обслуживать.
Пластиковый бампер	Смещается	Один из шарикоподшипников выпадет со своего места.	10	Износ или отсутствие смазки может привести к поломке и выпадению пластиковой детали.	2	Гидравлическая жидкость представляет собой многофункциональный компонент, обеспечивающий смазку.	10	200	Разрешить пользователю добавлять жидкость в систему в случае потери жидкости.
Корпус насоса и соединительные стержни насоса	Во время прокачки/установки механизма палец(и) пользователя застревает между ними.	Немедленная травма.	6	Неправильное использование ручки. Пользователь оставляет палец(и) на контактном соединении во время накачивания.	5	Пользователь должен держать руки на безопасном расстоянии.	6	180	Поместите резиновую пробку между корпусом насоса и соединительными стержнями во избежание травм.
	Один из компонентов изгибается.	Не удается правильно накачать автомобильный домкрат.	7	Неправильное использование или повреждение клиентом.	3	Ограничьте усилие, прилагаемое к этим компонентам.	8	168	Используйте жесткий материал для сопротивления деформации. Как покупатель предотвратите ущерб, используя продукт надлежащим образом.

Дизайн для окружающей среды (DFE)

В этом разделе обсуждаются основные источники выбросов парниковых газов (ПГ), связанных с этим продуктом, которые подробно показаны в таблице ниже.Самым большим источником выбросов парниковых газов от этого продукта является использование гидравлической жидкости в домкрате. Эта жидкость является нефтепродуктом и поэтому состоит из большого процента углерода. Если бы Конгресс принял налог на выбросы CO2, стоимость гидравлической жидкости, вероятно, увеличилась бы, что привело бы к увеличению первоначальных затрат и затрат на обслуживание домкрата. Стоимость изготовления самого домкрата также увеличится, но не так значительно, как стоимость жидкости. При этом общая стоимость как домкрата, так и начальной заливки жидкости вряд ли увеличится более чем на доллар, поэтому это не окажет большого влияния на продажи домкрата.Важно отметить, что существуют также выбросы парниковых газов, связанные с утилизацией домкрата. Поскольку топливо производится на основе нефти, при его разложении в окружающую среду выделяются CO и CO2. Утилизация домкрата была бы лучшим вариантом, потому что вы могли бы безопасно утилизировать топливо и повторно использовать сталь. Кроме того, выбросы парниковых газов от гидравлической жидкости можно сократить за счет использования более экологически чистой жидкости, такой как продукт на основе растительного масла[3], или путем выбора жидкости, которую не нужно заменять так часто.

Еще одной областью, в которой можно сократить выбросы парниковых газов, является производство домкрата. Уже сейчас многие части домкрата изготавливаются с использованием процессов с относительно низкой энергоемкостью. Наиболее примечательны детали, изготовленные путем штамповки и гибки листового металла, которые требуют относительно низких энергозатрат. Производство многих других частей домкрата, таких как его внутренние цилиндры, похоже, производилось на токарном автомате. Эти процессы могут быть разработаны для снижения потребления энергии за счет минимизации оборудования, необходимого для их производства.

Примечания к этой таблице:

• CO2 на полигонах вряд ли будет облагаться налогом, но они включены сюда просто для справки.
• Эти результаты являются приблизительными, так как каждый сектор представляет ряд продуктов, выходящих далеко за рамки автомобильного домкрата.
• Если гидравлическая жидкость заменяется каждые два года в соответствии с рекомендациями, то она, безусловно, является самым большим источником выбросов CO2. Однако, если пользователи редко или никогда не заменяют его, выбросы CO2 из жидкости будут примерно в том же масштабе, что и выбросы из других источников.

Роли членов команды

Мелани Джаспер: Design for Environment (DFE) Lead

Дерек Лессард: Ведущий специалист по проектированию производства и сборки (DFMA)

Даниэль Марк: Ведущий специалист по ведомости материалов и механическим функциям

Глориана Редондо: ведущий специалист отдела анализа видов и последствий отказов (FMEA)

Даниэль Табризи: Резюме, исследование пользователей и руководство потребностям заинтересованных сторон

Каталожные номера

[1] Объем продаж.http://www.tongrunjacks.com/static.php?id=5

[2] Дитер; Шмидт. Инженерный проект, пятое издание. Нью-Йорк: Макгроу-Хилл, 2013 г.

[3] http://en.wikipedia.org/wiki/Hydraulic_fluid

[4] http://www.bobistheoilguy.com/forums/ubbthreads. php?ubb=showflat&Number=529258

[5]. =CNS0j4imq7wCFcY7OgodmSwA2g#фрагмент-1

[6] http://en.wikipedia.org/wiki/Нефть#Состав

[7] http://www.steelonthenet.com/commodity-prices.htmlhttp://www.steelonthenet.com/commodity-prices.html

[8] Институт зеленого дизайна Университета Карнеги-Меллона. (2008) Economic Input-Output Life Cycle Assessment (EIO-LCA), US 1997 Industry Benchmark model [Интернет], Доступно по адресу: По состоянию на 3 февраля 2014 г.

[9] http://www.amazon.com/Torin-T

-Hydraulic-Bottle-Jack/dp/B000CO9YPG/ref=sr_1_1?ie=UTF8&qid=13771&sr=8-1&keywords=hydraulic+jack

[10]http://afexsystems.com/industries/landfill/

[11] http://thinkoutsidethebin.com/2011/04/30/все, что сделано из стали, может быть легко переработано/

Узнайте, как работают гидравлические домкраты и руководство по покупке

Рисунок 1: Гидравлические домкраты

В гидравлическом домкрате давление жидкости увеличивает силу в цилиндре, чтобы поднять тяжелый груз. Они используют закон Паскаля для подъема тяжелого груза, который требует меньшей входной силы для подъема тяжелых предметов. Они имеют широкий спектр применения: механические мастерские, автомобильная промышленность, погрузочно-разгрузочное оборудование, подъемные платформы, железная дорога, гидроэлектростанции и т. д.

Гидравлические домкраты могут быть автоматическими или ручными. В отличие от ручных гидравлических домкратов, использующих ручную силу, автоматические гидравлические домкраты используют воздушную или электрическую энергию. Однако принцип работы тот же.

Содержание

Принцип работы гидравлического домкрата

Гидравлические домкраты основаны на законе Паскаля. Закон гласит, что изменение давления в любой точке замкнутой несжимаемой жидкости передается по всей жидкости, так что везде происходит одно и то же изменение.Этот закон также распространяется на гидравлический пресс и тормозную систему большинства транспортных средств. Закон Паскаля:

Где:

• Δp: — гидростатическое давление. Это разница давлений между двумя точками.
• ρ: — плотность жидкости.
• g: — ускорение свободного падения.
• Δh: — высота жидкости над точкой измерения.

Рисунок 2: Принцип работы гидравлических подъемных устройств (закон Паскаля): малая сила (А), несжимаемая жидкость (Б), большая подъемная сила (С)

Рисунок 2 иллюстрирует закон Паскаля и то, как работают гидравлические домкраты.В точке А человек прикладывает небольшое усилие к рычагу. Это создает изменение давления p. Жидкость в точке B находится в гидравлическом цилиндре и равномерно передает изменение давления в точку C. Следовательно, p в точке A равно p в точке C. Поскольку давление представляет собой отношение силы к площади, большая площадь поверхности в точке C будет распределять пропорционально большую подъемную силу при том же изменении давления от A. Большая сила поднимает транспортное средство в точке C. Чтобы поднять транспортное средство на разумную высоту, рычаг в точке A должен переместиться на большее расстояние, чем подъемная сила в точка С. Это движение компенсирует меньший объем в точке А гидроцилиндра.

«Паскаль утверждает, что изменение давления в любой точке ограниченной несжимаемой жидкости передается по всей жидкости, так что одно и то же изменение происходит повсюду»

Пример

Например, 1,5-тонный автомобиль поднимают с помощью гидравлического домкрата с отношением площадей (С к А), равным 100. Автомобиль будет оказывать усилие примерно 15000 Н в точке С, но потребуется усилие всего 150 Н. N в точке А для подъема (из-за соотношения площадей).Однако на каждый дюйм подъема автомобиля в точке C точка A должна будет переместиться на расстояние, эквивалентное 100 дюймам. Это движение достигается циклической операцией, включающей резервуар и обратный клапан (не показан на рисунке 2).

Компоненты гидравлического домкрата

Гидравлический домкрат состоит из шести основных компонентов:

• Резервуар: Хранит гидравлическую жидкость на случай изменения давления.
• Насос: Нагнетает гидравлическую жидкость из резервуара через обратный клапан в главный цилиндр.
• Обратный клапан: Предотвращает возврат жидкости в точку A и поддерживает давление в точке C.
• Главный цилиндр: Передает давление гидравлической жидкости.
• Поршень поршня: Поднимает груз в точке C.
• Выпускной клапан: Возвращает жидкость под давлением в резервуар.

Стандарт ANSI/ASME B30 содержит рекомендации и правила по конструкции, установке, эксплуатации, проверкам, испытаниям, техническому обслуживанию и использованию подъемных машин, таких как гидравлические домкраты.

Гидравлические домкраты типа

Гидравлический бутылочный домкрат

Этот гидравлический домкрат, или домкрат для виски, имеет форму бутылки. Он имеет вертикальный подъемный цилиндр с опорной площадкой, прикрепленной вверху. Небольшой резервуар подает гидравлическую жидкость к главному цилиндру под гидроцилиндром. Обычно это поршень одинарного действия для подъема груза с относительно большим зазором. Благодаря соединению нескольких домкратов, равномерно распределенных по основанию груза, можно сформировать вертикальную систему домкратов для подъема тяжелых предметов с широким основанием, например дома.

1)Бутылочные домкраты с низким профилем: Эти бутылочные домкраты предназначены для работы с малым зазором. Они могут работать как в вертикальном положении при подъеме грузов, так и в горизонтальном положении при разделке и удалении подшипников/валов с большой площадью основания для прочности и устойчивости.

Рисунок 3: Низкопрофильные бутылочные домкраты

2) Портативные гидравлические бутылочные домкраты: Эти бутылочные домкраты идеально подходят для промышленного подъема и толкания, сохраняя при этом портативность.

Рисунок 4: Портативные гидравлические домкраты

3) Бутылочные телескопические домкраты: Эти гидравлические бутылочные домкраты аналогичны портативным гидравлическим силовым бутылочным домкратам, но имеют более длинный ход для увеличения грузоподъемности. Более длинный ход экономит время и позволяет выполнить работу за одну подъемную операцию. Однако они обычно имеют меньшую грузоподъемность.

Рис. 5: Телескопический домкрат для бутылок.

4) Sidewinder/мини-домкраты: Их можно носить в ладонях.Это самый маленький домкрат, который может проскользнуть в самую узкую щель.

Рисунок 6: Бутылочный домкрат Sidewinder

5) Бутылочные домкраты с носком: Для бокового подъема, полезны для грузов с малым зазором. Они идеально подходят для подъема машин, такелажа, обслуживания погрузчиков и подобных функций. Они могут работать как вертикально, так и горизонтально.

Рисунок 7: Бутылочный домкрат с носком

Гидравлический домкрат

Гидравлический напольный или тележковый домкрат состоит из горизонтального поршня, толкающего короткий конец коленчатого рычага.Длинный рычаг коленчатого вала соединяется с подъемной площадкой, обеспечивая вертикальное перемещение груза. Длинный рычаг соединяется с роликом и колесом, чтобы компенсировать движение по дуге. Горизонтальный цилиндр и поршень позволяют домкрату работать с низким профилем и легко маневрировать под нагрузкой, например, в автомобиле.

Рисунок 8: Гидравлический домкрат

Гидравлический бутылочный домкрат и напольный домкрат

Гидравлический домкрат	Гидравлический домкрат
Вертикальный цилиндр для более высокого подъема	Горизонтальный цилиндр
Портативность при переноске	Переносной с роликами для удобного перемещения
Маленькие, подходят для узких углов	Громоздкий и требует больше места
Профиль ниже напольного домкрата	Нижний профиль
Обычно более короткие ручки	Удлиненные ручки для облегчения работы
Не такая устойчивая, как напольный домкрат	Высокая стабильность

Критерии выбора

Существует несколько спецификаций гидравлического домкрата, которые следует учитывать при принятии решения о том, какой из них лучше всего подходит для вас и вашей области применения. Вот несколько советов, которые могут оказаться полезными:

1. Грузоподъемность: Грузоподъемность является наиболее важным параметром.
2. Зазор: Убедитесь, что гидравлический домкрат выдерживает нагрузку. Гидравлический домкрат имеет самый низкий профиль из двух основных типов. Если это боковой подъемник, вы также можете рассмотреть бутылочный домкрат с носком.
3. Высота подъема: Телескопический домкрат для бутылок увеличивает высоту подъема стандартного домкрата для бутылок, но с меньшей грузоподъемностью.
4. Ориентация: Подумайте, предназначен ли гидравлический домкрат для вертикального подъема, горизонтального толкания или для того и другого.
5. Автоматический или ручной: Мощный гидравлический домкрат для бутылок работает с воздушным или электрическим насосом. Автоматический гидравлический домкрат заменяет ручной рычаг насосом с механическим приводом. Общий принцип остается таким, как описано в статье.
6. Применение: Конструкция некоторых гидравлических домкратов специально предназначена для конкретных промышленных функций, например.г. гидравлические домкраты, используемые для колки бревен древесины. Убедитесь, что он может работать для вашей цели.

Вещи, которых следует опасаться

Важно правильно использовать такое оборудование, как гидравлические домкраты. В дополнение к критериям выбора учитывайте следующее:

• Во-первых, не превышайте максимальный вес подъема в тоннах. Перегрузка может привести к повреждению корпуса цилиндра или утечке гидравлической жидкости. Однако в конструкции некоторых гидродомкратов имеется предохранительный клапан при превышении максимального давления.
• Во-вторых, в бачке всегда должно быть достаточно масла. В противном случае не будет достигнуто максимальное давление гидравлического домкрата.
• Течь в цилиндре во время работы может привести к несчастному случаю со смертельным исходом. Ознакомьтесь с инструкциями производителя по профилактическому обслуживанию.

---

Ежемесячный информационный бюллетень Tameson

• Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
• Почему Ежемесячный информационный бюллетень Tameson: Это просто, без чепухи и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
• Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!

Подписаться на рассылку

Бутылочный домкрат против ножничного домкрата: все, что вы должны знать

Время от времени возникает необходимость заменить автомобильное колесо для ремонта или замены. Чтобы это стало возможным, вам нужно, чтобы ваш автомобиль был частично или полностью поднят над землей. Вот тут и появляется домкрат. Домкраты являются жизненно важными инструментами, которые должны быть включены в список вашего набора инструментов.

Преимущество домкратов в том, что они маленькие и портативные, поэтому, втиснув их в багажник автомобиля, они не займут много места. Некоторые из них выходят за рамки услуг по ремонту автомобилей, то есть вы можете использовать их для других общих работ.

Тип домкрата Тип домкрата

В зависимости от типа или способа обслуживания, которое вы хотите выполнять, необходимо учитывать тип используемого домкрата.Один из способов решить это — основывать решение на принципе работы домкрата. Все домкраты квалифицируются как механические или гидравлические.

В связи с этим в этом обзоре будут рассмотрены два домкрата, представляющие каждый из этих рабочих механизмов. Ножницы и домкраты для бутылок оказались одними из лучших в каждой категории. Оба они имеют отличительные различия в своих особенностях и преимуществах. Давайте взглянем на два и определим, какой из них лучше всего подходит для вашего удобства.

Домкрат-ножницы Домкрат-ножницы

Этот олдскульный домкрат очень популярен среди автовладельцев. У вас, наверное, тоже есть пара таких, верно? Есть очевидные причины его популярности, но прежде чем мы перейдем к этому, давайте разберемся с его рабочими критериями.

Ножничный домкрат работает под механический механизм. Домкрат имеет ромбовидную форму с четырьмя металлическими рычагами, соединенными стержнем с резьбой, проходящим посередине.

На дальнем конце стержня есть винт, который его затягивает и ослабляет.Оба конца домкрата с алмазными ножницами имеют основание, одно для опоры на землю, а другое для поддержки автомобиля.

Ножничный домкрат поставляется с внешней ручкой для поворота ручки винта. Когда вы затягиваете ручку винта, верхние рычаги приближаются друг к другу. В результате верхнее основание поднимается и поднимает любой груз, находящийся сверху. Чтобы опустить ружье, достаточно ослабить винт, и рукоятки разъединятся.

Домкрат-ножницы очень легкий и портативный, что облегчает его переноску.Кроме того, они требуют меньше обслуживания, потому что все, что нужно, это помыть их и смазать маслом область вокруг ручки винта.

Однако ножничный домкрат удобен только для замены автомобильного колеса. Когда дело доходит до других общих обязанностей по техническому обслуживанию, он может не дать вам наилучшей производительности.

Плюсы:

Минусы:

Бутылочный домкрат Бутылочный домкрат

Бутылочный домкрат работает по механизму гидравлической системы, который представляет собой сочетание принципа рычага и закона Паскаля.Домкрат отлично подходит для подъема тяжелых грузов. По этой причине он выполняет ряд других функций вне области технического обслуживания автомобилей.

Что делает бутылочный домкрат особенным, так это его конструкция, которая вносит большой вклад в стиль его работы. Он имеет поршни, цилиндры, масляный резервуар, рычажную рукоятку и полые трубки, работающие последовательно и согласованно. Домкрат имеет две секции: одна с большим поршнем и цилиндром, а другая с маленьким цилиндром и поршнем.

Эти два отсека соединяются между собой полыми трубками.Как именно это работает?

При поднятии рукоятки рычага маленький поршень, как следствие, поднимается, открывая клапан на маслобаке. Масло вытекает из масляного бака через полую трубку в малый цилиндр. Когда рукоятка рычага нажимается вниз, маленький поршень реагирует таким же образом в отделении малого цилиндра.

Клапан в масляном резервуаре закрывается, а клапан в основании большого цилиндра открывается, позволяя смазочному маслу течь внутрь. Маленький поршень проталкивает масло в малый цилиндр вниз к полой трубке, соединяющей отделение для цилиндров.Масло остается на дне большого поршня.

Когда этот процесс выполняется по отдельности, масло накапливается в нижней части поршня, и по мере увеличения давления на смазку оно толкает большой поршень вверх. Внешнее верхнее основание большого поршня действует как контактное основание между домкратом и грузом. Когда большой поршень поднимается, вес, находящийся в контакте, также поднимается.

Бутылочный домкрат лучше всего подходит для вертикального подъема тяжелых грузов без отрыва. Вы не только используете минимальную энергию на рычаге рукоятки, но и достигаете максимального подъема.

Однако уход за ним требует особого внимания, в отличие от домкрата-ножницы. Высота домкрата является ограничивающим фактором для низко расположенных транспортных средств, поскольку может оказаться затруднительным установить его под ним.

Pro Pros

• Подходит для тяжелых грузов Лифты

минусы1

• Установка под низкой лежащей базой автомобиля

• Высокие стандарты обслуживания

Разница между бутылкой Джек и ножницами Домкрат

Универсальность

Одним из выдающихся различий между ними является атрибут универсальности. Ножничный домкрат едва ли является универсальным, а это означает, что он лучше всего подходит только для одной задачи — подъема легких автомобилей.

С другой стороны, бутылочный домкрат демонстрирует свои многочисленные преимущества на поле. Он не только поднимает автомобили для замены колес, но также может быть использован для подъема других грузов и механизмов.

Прочность

Бутылочный домкрат более прочный и надежный по сравнению со своим аналогом. Ножничный домкрат имеет высокую склонность к износу, особенно при подъеме тяжестей.Гидравлический механизм бутылочного домкрата позволяет ему выдерживать сильное давление от поддержки громоздких грузов.

Устойчивость

Бутылочный домкрат имеет более широкое основание по сравнению с ножничным домкратом. Чем шире основание, тем устойчивее домкрат будет держаться на земле или на опорной плите. Широкое основание бутылочного домкрата удобно для подъема тяжестей под наклоном.

Впрочем, такого быть не должно, когда речь идет о поднятии автомобиля. Для этого вам нужна плоская поверхность независимо от того, какой домкрат вы используете.

Высота

Бутылочный домкрат может поднимать груз на большую высоту, чем ножничный домкрат. Ромбовидная форма ножничного домкрата ограничивает его высоту подъема. Вертикальный характер бутылочного домкрата делает его пригодным для максимального подъема веса.

Заключение

Заключение

Итак, на основании подробного обзора каждого домкрата вы можете основывать свои предпочтения на любой задаче, которую хотите выполнить. Если вам нужен многоцелевой домкрат, бутылочный домкрат — правильный выбор для вас.

Для тех, кто хочет использовать простой переносной домкрат для выполнения работ по техническому обслуживанию автомобиля, очевидным вариантом будет выбор ножничного домкрата. Вы также можете избавить себя от дилеммы, купив их оба! Однако, исходя из характеристик, плюсов и минусов, бутылочный домкрат побеждает.

Как понять, как работает гидравлический домкрат

Определение домкрата и его типов: Домкрат

широко известен как инструмент или устройство для подъема тяжелых предметов, особенно автомобилей, для замены шины или ходовой части автомобиля или для осмотра днища. Он используется для подъема транспортных средств с одной стороны от земли. Домкраты доступны в различных размерах, и они поднимают вес в зависимости от своего размера. Домкраты можно разделить на категории по типу силы, которую они используют. Сила, прикладываемая домкратами, действует на эти два основных механизма, то есть на резьбу и гидравлические цилиндры. Поэтому домкраты подразделяются на два типа:

• Гидравлический домкрат
• Механический домкрат

Гидравлический домкрат:

Эти типы домкратов более мощные, чем механические, поскольку они используются для подъема лифта в зданиях.Источником энергии, используемым гидравлическими домкратами для подъема грузов, является гидравлическая жидкость, эти домкраты содержат два цилиндра разного размера, соединенных трубой, гидравлическая жидкость нагнетается плунжером в эти цилиндры. Масло поступает в камеру насоса, когда поршень отводится назад, и масло выталкивается обратно в цилиндры, когда поршень движется вперед. Это движение масла создает давление, которое приводит в действие домкрат. Существует два типа гидравлических домкратов: напольный домкрат и бутылочный домкрат , которые я подробно описал в разделе ниже.

Механический домкрат:

Механические домкраты включают домкраты или автомобильные домкраты. Эти типы домкратов часто встречаются в домах и гаражах для подъема тяжелых предметов, а для подъема или опускания предметов в домкратах этого типа используются физические средства. Они оцениваются по своей способности поднимать вес. Наиболее распространенным типом механического домкрата является винтовой домкрат, который работает с помощью рычага, перемещаемого оператором. Для подъема и опускания груза винтовые домкраты используют форму резьбы.Механические домкраты также используются для изменения конструкции сцены, настройки деревообрабатывающего станка и в строительстве.

Что такое гидравлические домкраты?

Гидравлические домкраты — это один из типов домкратов, которые используются для подъема грузов или для подъема автомобиля с одной стороны над землей, чтобы можно было установить на него инструменты. Это домкраты, работающие по принципу Паскаля. В строительной отрасли многие инструменты используют гидравлические домкраты для выполнения своих задач.Гидравлические домкраты создают давление с помощью гидравлической жидкости, и эта жидкость обычно представляет собой масло. Движение масла из камеры насоса в цилиндры создает давление в этих домкратах.

Зачем нужны гидравлические домкраты?

Гидравлический домкрат — это полезное устройство, которое используется для подъема тяжелых транспортных средств, таких как бульдозеры, подъемники, эти домкраты значительно облегчают работу и экономят много времени. Гидравлические домкраты также используются в домах для блокировки дверей, автомобилей, велосипедов и т. д., но обычно они небольшого размера.Гидравлические домкраты являются полезными устройствами и удобны в использовании. Эти домкраты полезны для предприятий, которые занимаются подъемом или разгрузкой тяжелых предметов. В мотоциклах используются гидравлические тормоза, что делает тормозную систему эффективной. Гидравлические домкраты используются для различных целей в соответствии с потребностями и потребностями людей, эти домкраты также необходимы в промышленности для подъема тяжелых предметов, а в кранах требуется несколько гидравлических домкратов для повышения их функциональности. Если вам необходимо установить гидравлический домкрат в вашей отрасли, вам следует проконсультироваться с опытным человеком, потому что домкрат должен быть установлен правильно, чтобы эффективно функционировать, и домкрат должен быть установлен таким образом, чтобы он занимал меньше места.

Эти домкраты просты в использовании и имеют малый вес. Если у вас есть гидравлический домкрат, вам не нужно использовать тяжелую технику и покупать дорогостоящее оборудование для подъема тяжелых предметов. Гидравлические домкраты делают процесс подъема легким и быстрым, а также делают этот процесс безопасным, каждый может использовать этот тип домкрата, правильно ухаживая за ним.

Как работает гидравлический домкрат?

Гидравлический домкрат представляет собой простое и удобное в использовании устройство для подъема тяжелых грузов. Он состоит из двух цилиндров разного размера, один из которых больше, чем другой. Эти цилиндры используются для удержания гидравлической жидкости, и есть насосная система, состоящая из насоса, используемого для приложения давления к жидкости. Насос приводится в действие механическим или ручным приводом. насос. Работа гидравлического домкрата описана ниже:

Принцип работы:

Основным источником энергии, используемым гидравлическими домкратами, является гидравлическая жидкость, которая обычно представляет собой масло, и они создают давление за счет движения этого масла в двух цилиндрах через плунжер.Поскольку один цилиндр больше другого, сила, создаваемая большим цилиндром, будет выше, однако давление будет одинаково увеличиваться в обоих цилиндрах. Сначала масло перемещается в камеру насоса, для чего плунжер насоса оттягивается назад, благодаря этому движению плунжера всасывающий клапан открывается, и масло поступает в камеру. Во-вторых, масло затем перемещается в полость цилиндра, для чего плунжер насоса толкается вниз, благодаря чему масло всасывается в цилиндры, проходя через внешний нагнетательный клапан. После этого всасывающий клапан закрывается, что приводит к созданию давления в камере и за счет этого давления поршень камеры поднимается, что поможет поднять тяжеловес. По сути, работа гидравлического домкрата основана на перемещении гидравлической жидкости из камеры насоса в цилиндры, и это движение можно выполнять много раз, чтобы поднимать вес все выше и выше.

Принцип работы гидравлического домкрата:
Гидравлический домкрат работает по простому принципу, т.е.е. Принцип Паскаля. Этот принцип был впервые разработан французским ученым по имени Блез Паскаль. Закон Паскаля гласит, что:

«Давление, приложенное к любой точке жидкости, заключенной в сосуде, передается без потерь на все другие части жидкости».

В любой жидкости, заключенной в сосуд, к стенкам сосуда приложено статическое давление, эта сила приложена перпендикулярно стенкам и внутри жидкости. Когда внешнее давление прикладывается к этой статической жидкости, это давление равномерно распределяется во всех направлениях жидкости, и это называется принципом Паскаля.

Чтобы понять это, давайте возьмем в качестве примера стеклянный сосуд, который наполнен водой, в сосуде есть отверстия, а в верхней части сосуда есть небольшой поршень, как показано на рисунке 1, если мы приложили силу к поршню. тогда в воде создастся давление, и это давление будет равномерно распределяться во все стороны, благодаря чему вода выбрасывается из отверстий с одинаковым давлением на поршень.

                                                         Рисунок 1

Формула, открытая с помощью этого принципа Паскаля, выглядит следующим образом:

Ф1/А1 = Ф2/А2

Или мы можем переписать эту формулу как:

F2= F1 * A2/A1

Где,

F1 = сила, приложенная к поршню А.

F2 = сила, создаваемая поршнем B.

A1 = площадь поршня A.

A2 = площадь поршня B.



Пример:

Допустим, в гидравлической системе поршень А имеет площадь 20 квадратных сантиметров, на которую действует сила F1 в 30 ньютонов на жидкость в контейнере, а поршень В, который соединен трубой с другим концом, как показано на рисунке 2, имеет площадью 100 квадратных сантиметров, какая теперь будет сила, действующая на поршень B?

Рисунок 2



F1 = 30 ньютонов.

F2 =?

A1= 20 квадратных сантиметров.

А2 = 100 квадратных сантиметров.

Применяя формулу принципа Паскаля, получаем:

F2= F1 * A2/A1

     = 30 x 100 / 20

     = 150 Н.

Это означает, что при приложении небольшой силы к поршню А гораздо большая сила будет создаваться на поршень В, который используется для легкого подъема тяжелого веса без каких-либо усилий.

Теперь опишу гидравлический домкрат, работающий по принципу Паскаля.

Функционирование гидравлического домкрата можно легко описать с помощью принципа Паскаля, который гласит, что сила, приложенная к закрытой жидкости, распределяется во всех направлениях жидкости одинаково. Гидравлический домкрат работает по этому простому принципу, который я объяснил выше на примерах. В гидравлическом домкрате, когда плунжер приводится в действие, он оказывает давление на гидравлическую жидкость, которая обычно представляет собой масло, залитое в цилиндр.Поскольку односторонний всасывающий клапан полностью закрыт, а цилиндры заполнены жидкостью, когда поршень активен, давление внутри цилиндров возрастает. Давление хочет уйти самым легким путем, поэтому оно потянуло вверх поршень с другой стороны, соединенный с трубой, чтобы поднять все, что находится на пластине, расположенной с другой стороны. Насос непрерывно прикладывает это небольшое усилие к гидравлической жидкости несколько раз, пока давление жидкости не достигнет достаточного давления, чтобы поднять вес, размещенный на домкрате, как показано на рис. 3.

Рисунок 3

Чтобы полностью понять принцип работы гидравлического домкрата, рассмотрите изображения ниже:



При этом плунжер и плунжер работают в двух цилиндрах разного размера, и эти цилиндры соединены между собой нижней камерой, которая заполнена гидравлической жидкостью.

Пусть

W = вес, который мы хотим поднять.

F    = сила, которую мы приложили к поршню.

A1 = площадь поршня.

A2 = площадь плунжера.

Давление, создаваемое приложенной к плунжеру силой, будет равно:

П = Ф/А2 ,

Поскольку принцип Паскаля гласит, что вышеуказанное давление будет распределяться одинаково во всех направлениях, то давление, создаваемое на плунжере, равно:

П = Ф/А2

P = W/A1 или,

Ш = Ж * А1/А2.

Это означает, что если мы приложим небольшое усилие к плунжеру, то плунжер создаст гораздо большую силу W , которая поднимет наш вес вверх.

Компоненты гидравлического домкрата:

Ниже представлена ​​схема компонентов гидравлического домкрата.

Основные компоненты гидравлического домкрата:

• Резервуар или буферный резервуар.
• Насос.
• Обратный клапан.
• Выпускной клапан.
• Главный или большой цилиндр.
• Малый цилиндр.

Объяснение вышеуказанных компонентов приведено ниже.

Резервуар:

Резервуар в основном представляет собой буферный резервуар, который используется для хранения гидравлической жидкости, т.е. масла, а также используется для подачи масла в насос и для хранения масла, которое возвращается обратно, а также для защиты гидравлической жидкости от внешних материалов или примесей. используется для охлаждения масла через его стенки и позволяет загрязнениям осесть на дне, а воздух отделиться.

Насос:

Насос используется для перекачки гидравлической жидкости из одной точки в другую, сопротивление в потоке гидравлической жидкости вызывает повышение давления. Нагнетательные насосы используются в гидравлике, которая перекачивает только фиксированное количество гидравлической жидкости из всасывания, независимо от веса, который будет подниматься. Воздух не должен попадать в насос, если это так, то это вызовет аэрацию, что означает, что насос работает с высоким шумом, чтобы избавиться от этого шума, в резервуаре должно быть достаточно масла.

Обратный клапан:

Это клапан, который используется для подачи гидравлического масла только в одном направлении, обычно после насоса, чтобы обеспечить обратное вращение насоса. Он также известен как обратный клапан.

Выпускной клапан:

Поскольку насос используется для увеличения давления гидравлической жидкости, и это давление перемещается к цилиндрам, но если по какой-либо причине насос выходит из строя и давление становится слишком большим, необходимо сбросить это давление, чтобы спасти домкрат от повреждения, поэтому этот клапан используется для сброса этого давления.

Главный или большой цилиндр:

В домкрате используются два цилиндра один маленький а другой большой, он наполнен гидравлической жидкостью на большой цилиндр кладется груз который мы собираемся поднять.

Малый цилиндр:

Маленький цилиндр используется для приложения давления к большому цилиндру. Он также заполнен гидравлической жидкостью, то есть маслом.

Типы гидравлических домкратов:

Существует два типа гидравлических домкратов:

Домкрат:

Домкрат широко известен как инструмент для подъема транспортных средств, таких как автомобили, для замены шины или ходовой части автомобиля.Он используется для подъема транспортных средств с одной стороны от земли, и с помощью напольного домкрата мы можем сделать это легко, поскольку напольные домкраты используют гидравлику. Домкраты просты и безопасны в использовании, если мы использовали их в соответствии со спецификациями производителей. Чтобы использовать домкрат, мы должны поставить их на землю. Напольные домкраты доступны в различных размерах, и они поднимают вес в зависимости от своего размера.

Работа напольного домкрата:

Домкрат приводится в действие, помещая его под автомобиль или точку, с которой мы не будем поднимать автомобиль.Рукоятка домкрата многократно накачивается, при этом насос всасывает масло из резервуара домкрата и создает давление в гидравлической жидкости, и это давление перемещается в камеру подъема, благодаря этому давлению подушка подшипника домкрата начинает подниматься вертикально. и, таким образом, поднять вес, т.е. автомобиль или что-нибудь.

Домкрат для бутылок:

Популярность бутылочных домкратов начала расти в начале 1900-х годов, когда автомобильная промышленность переживала подъем. Этот тип домкратов прост в использовании для осмотра транспортного средства или для оказания любых других услуг, они также известны как ручные домкраты. Этот тип домкратов назван из-за их цилиндров, которые имеют сходство с молочной бутылкой, они обычно используются в автомобильной промышленности, потому что это простой способ поднять и опустить автомобиль. Они также используются в других областях в качестве складских грузоподъемников, кабельных ножниц и подъемников для носилок.

Работа бутылочного домкрата

Конфигурация бутылки такова, что она состоит из вертикального стержня, который имеет платформу для подъема груза, сверху он несет вес груза.Бутылочный домкрат также имеет ручную форму, которая состоит из насоса, и пользователь должен толкать этот насос, чтобы поднять вес. Бутылочный домкрат работает следующим образом:

Гидравлическая жидкость закачивается в цилиндр при движении рукоятки домкрата вверх и создает давление в гидравлической жидкости. Эта гидравлическая жидкость или масло под давлением затем перемещается в главный цилиндр и поднимает главный поршень при движении рукоятки домкрата вниз, этот главный поршень будет непрерывно подниматься и поднимать вес по мере накачивания домкрата.

No related posts.
