Проводка в доме из бруса

Данная статья не является инструкцией к самостоятельному монтажу проводки в доме из бруса! Однако всё о чем говорится в данной статье очень сильно поможет вам с принятием решения и выбора типа электропроводки в своём деревянном доме. Но в первую очередь, хочу обратить внимание, если вы не профессиональный электрик — то заниматься самостоятельным монтажем проводки в ни воем случае нельзя. Любая экономия может плачевно отразится на результатах. К сожалению, статистика такова, что 90% пожаров случаются именно из за неправильного монтажа электрической проводки.
Но как я уже говорил стоит знать и понимать как можно решить этот действительно насущный вопрос для всех будущих и нынешних домовладельцев.

Содержание:

1. Идеальный способ — скрытая электропроводка

Если вы только собираетесь строить дом из бруса — то этот вариант для Вас. Действительно, защитные технологии и качество современных проводов такое, что проводку можно проложить прямо внутри стен, но здесь нужно понимать, что вам нужно будет пробурить каналы ещё на этапе монтажа, а если вы заказываете домокомплект из клееного бруса, то скорее всего даже на этапе производства. В таком случае нужно позаботиться о проекте электрической сети заранее. Это будет выглядить так:

  • сначала, вместе с архитектором вы делаете эскизный проект дома
  • затем самостоятельно или с дизайнером продумываете схему расположения электрических розеток и выключателей
  • после чего инженер-проектировщик специалист по электроснабжению составляет проект электрической сети
  • и только после этого проектировщик специалист по деревянным конструкциям подготавливает проект домокомплекта, с учётом каналов для проводки.

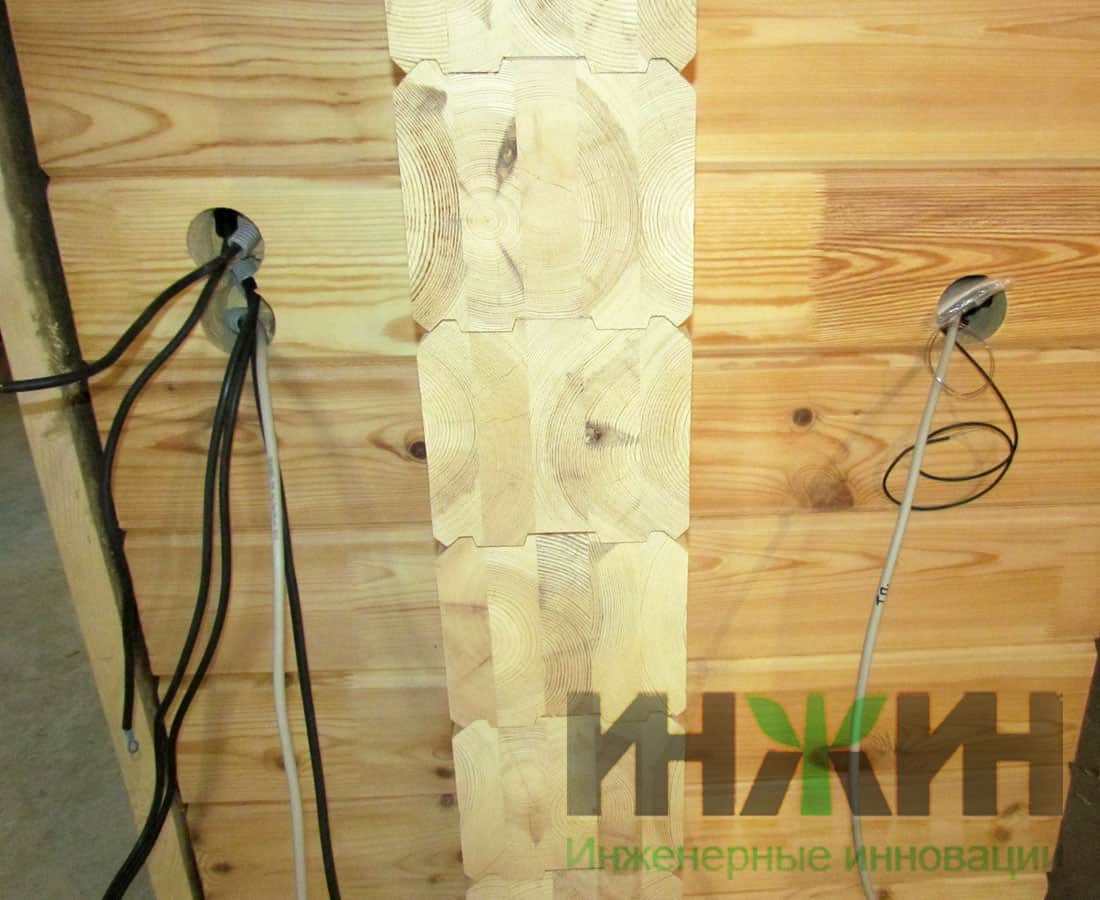

При таком раскладе, всё проводку можно спрятать внутри стен в специальную термостойкую гофру. Несомненным плюсом такого варианта является отличный эстетичный внешний вид, где кроме розеток, выключателей, распределительных коробок и электрощитков ничего не видно.

Однако конечно есть и минусы:
такая укладка проводки возможна только на этапе строительства
в случае неграмотных расчетов или не качественного монтажа, заменить такую проводку будет практически невозможно — придётся делать наружную проводку.

2. Проводка в кабель-каналах

Пожалуй, самое простое решение — это использовать кабель-каналы. Это наиболее экономичный вариант, который не требует особых трудозатрат. Современные кабель-каналы вполне пригодны для укладки проводки даже в доме из бруса. Однако вряд ли это можно назвать эстетически привлекательным вариантом. Но хорошая новость в том. Что на сегодняшний день существует огромный выбор кабель-каналов как по качеству, цене и размерам, так и по цвету. К огромному удовольствию домовладельцев хочу сказать, что современное производство шагнуло далеко вперёд и при желании, можно подобрать их в цвет вашего дома. Есть ещё один минус в данном варианте — если дом у вас из оцилиндрованного бревна, то такой вариант просто напросто «убъёт» всю красоту Вашего дома! Устанавливать кабель-каналы в доме из оцилиндровки, на мой взгляд, просто цинично!

Конечно же это самый простой и доступный способ, но тем не менее, я бы всё равно рекомендовал не заниматься установкой проводки в доме из бруса своими руками.

3. Ретро провода — сочетание простого и надёжного

Не смотря на все плюсы скрытой электропроводки, моё сердце всё же принадлежит ретро-проводам! Это, пожалуй лучшее что есть сегодня на рынке для решения не простой задачи совместить надёжное и красивое в решении электроснабжения деревянного дома.

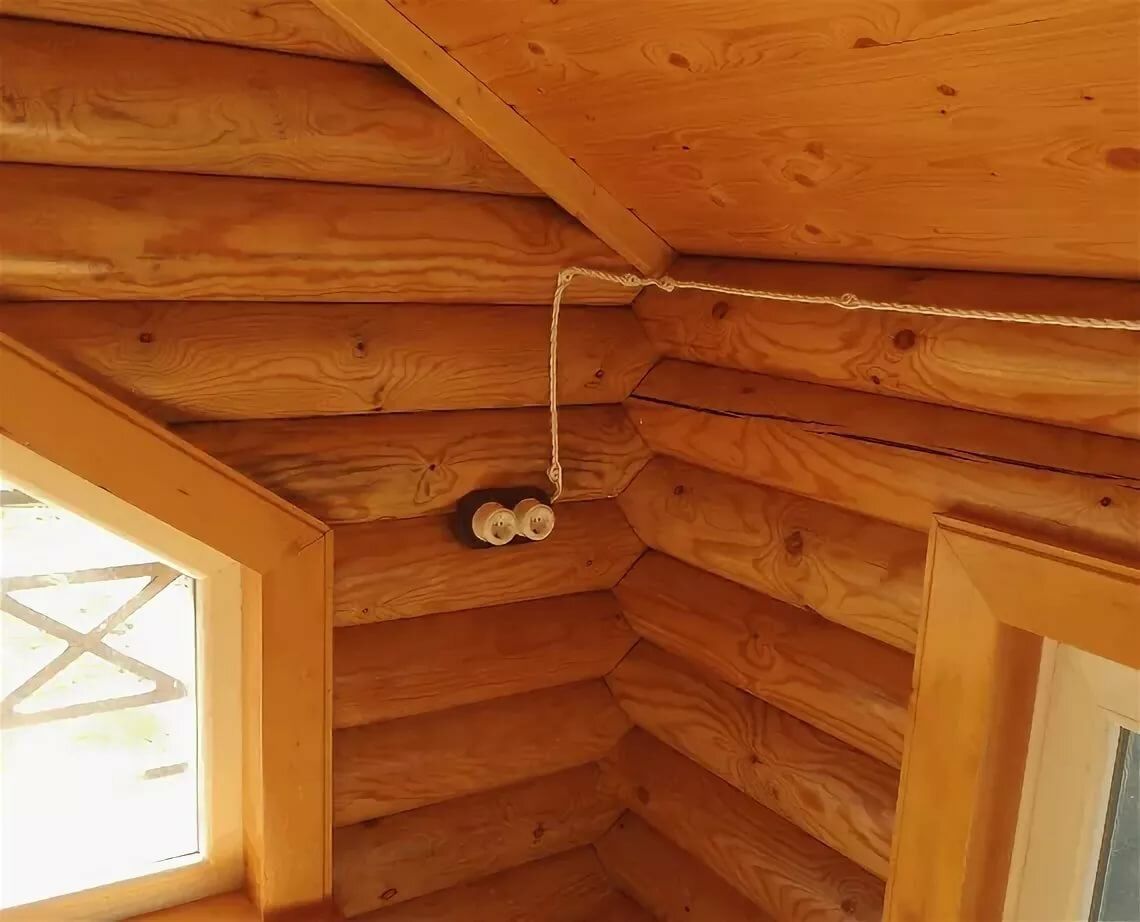

Ретро провод представляет собой витую нить из 2 или 3 жил, с синтетической термостойкой декоративной оплёткой. Крепится такой провод на расстоянии минимум 1 см от стены на специальный керамический крепеж.
Однозначно в таком способе есть очень много плюсов:

  • Выглядит это эстетически очень красиво. Правда, кто-то со мной может не согласится — всё-таки это дело вкуса. Но статью пишу я, поэтому позволю себе немного вольности.
  • Монтаж ретро-проводов может быть произведен в любое время, даже уже после того как дом построен и дал усадку.
  • При повреждении проводки — её легко заменить

Но, к сожалению, есть и минусы — куда же без них.

  • Такие провода стоят довольно дорого, но зато есть огромный выбор как по сечению, так и по цвету.
  • Если в доме маленькие дети, такая проводка может быть довольна опасна — ведь детям всегда хочется что-нибудь разрезать ножницами или поиграть с веревочками. Необходимо регулярно проводить с ними профилактическую беседу.

Вот пожалуй и всё. Тут необходимо взвесить все за и против. Но на первом месте конечно же должна стоять безопасность ваших детей!

4. Открытая проводка в гофре

Более экономичный, нежели предыдущий вариант — это проводка в алюминиевых гофро-трубах. Выглядит это конечно не столь эстетично, но зато гибкость данных труб позволяет спрятать большую часть проводки в межэтажное перекрытие или в пол — соответственно видимым оставить минимально количество проводки.

5. Электропроводка в плинтусах

Ну и последний по очереди, но не последний по значимости тип проводки, который можно использовать в деревянном доме — это проводка по плинтусам. При этом плинтуса могут находится как под потолком, так и идти по полу. Во втором случае даже существуют розетки, которые устанавливаются прямо на плинтус под 45 градусов, а если быть точным, это даже плинтус с розеткой. Не могу сказать на сколько это эстетично и удобно, но это существует и возможно, кому то даже нравится. Можно так же сделать ответвление от плинтуса с помощью кабель-каналов до розетки — тут конечно надёжнее вести проводку в плинтусах под потолком и сверху делать вертикальные спуски вниз. Такой вариант тоже подойдет для тех, у кого дом сделан из бруса, но не из оцилиндрованного бревна.

Как сделать красивые розетки и выключатели в доме из бруса?

После того, как вы определились с типом проводки, который будете делать у себя в доме, стоит задуматься о ещё одной очень важной эстетической составляющей — это подразетники и накладки для розеток и выключателей! Казалось бы, нет ничего проще, однако как только дело касается деревянного дома, всё становится на много сложнее.
Обычные белые пластиковые накладки для розеток в деревянном доме будут смотреться как бельмо в глазу! Тут, я думаю, со мной никто не станет спорить — соответственно стоит выбирать именно накладки под цвет дерева. К сожалению, пластиковых вариантов на сегодняшний день не много, но есть и хорошая новость! Существуют специальные деревянные накладки для розеток и не только для бруса, но и для оцилиндрованного бревна!

Особенно это актуально для домов из оцилиндрованного бревна! Ведь для того что бы установить обычную, даже внешнюю розетку на оцилиндровку — необходимо сделать плоскую поверхность. Хорошо если вы об этом позаботились на этапе строительства и профессиональные плотники сделали выборку в тех местах, в которых это необходимо! А если вы решили где будут розетки уже после того как все мастера по дереву давно уехали? Поверьте мне, вряд ли специалист электрик сделает вам аккуратную красивую выборку для розеток. Именно на этот случай и нужны накладки для розеток — для оцилиндрованного бревна. Выглядят они очень красиво, а монтаж не требует специальных знаний и навыков!

На что ещё стоит обратить внимание?

Всё о чём я говорил выше относится скорее к декоративной составляющей, однако в первую очередь всегда стоит думать о пожарной безопасности. Ниже я приведу несколько советов, по которым вы сможете проверить на сколько грамотно подошёл ваш электрик к данному вопросу.

Ввод силового кабеля в дом.

Тут возможно 2 варианта — воздушный и подземный.

Повод кабеля по воздуху значительно проще и дешевле, но необходимо помнить о требованиях. Для такого варианта используется кабель типа СИП (самонесущий изолированный провод). Данный кабель подводится только до дома (распределительного щитка) — внутрь дома такой кабель заводит нельзя, так как для самонесущих кабелей используется алюминий, а использование алюминиевых проводов внутри деревянного дома строго запрещено! Помните об этом и при прокладке проводки внутри дома! Использовать можно только алюминиевые провода! В распределительном щитке, с помощью специальной гильзы-переходника СИП подключается к алюминиевой проводке и уже дальше заводится в дом.

Подвод кабеля подземным способом является более надёжным и долговечным — ведь в таком случае проводка не подвержена воздействиям солнечных лучей и осадков. Однако такой способ более дорогостоящий, так как требует дополнительных земляных работ — провод должен находится на глубине не менее 80см и пролегать в специальных толстостенных трубах. При этом на участке необходимо указать специальными табличками место положения провода.

Расчет нагрузки.

Современный мир таков, что мы с каждым днём всё больше и больше зависим от наличия бытовой техники. Телевизоры, компьютеры, бойлеры, плиты, посудомойки, чайники, вытяжки, системы отопления и многое многое другое! Мы всё это приобретаем с каждым днём всё больше и больше — так устроен человек. Все эти электроприборы расходуют большое количество электроэнергии и при добавлении в сеть хотя бы одного из них — нагрузка на всю цепь сильно возрастает. Соответственно необходимо учитывать нагрузку не только ту, которая будет сразу после строительства, но ту, которая возможна в будущем. Именно поэтому стоит очень серьезно отнестись к расчету нагрузок и выбору того или иного сечения провода, а так же УЗО (устройства защитного отключения электропитания).

Заключение.

Уважаемые будущие и нынешние домовладельцы, я написал данную статью только для того чтобы вы ещё раз поняли, что не стоит самостоятельно заниматься установкой электропроводки в своём доме! Выберете подходящий для вас способ, который устраивает вас по цене и по качеству и обязательно обратитесь к профессионалам! Это сэкономит не только ваше время и нервы, но, возможно, сбережет Ваш дом от пожара и сохранит вам жизнь! Помните — проводка в доме из бруса — дело профессионалов!

Электропроводка в доме из бруса: способы и особенности обустройства

К проектированию и реализации электропроводки в доме из бруса предъявляются повышенные требования, так как любая ошибка может привести к фатальным последствиям. На этом этапе нужно не просто уложить провода так, чтобы они не портили интерьер. К более важным задачам относится выбор правильного кабеля и безопасного способа его укладки. Однако это вовсе не означает, что электропроводку в доме из бруса нельзя сделать одновременно и безопасной, и эстетичной.

Способы обустройства электропроводки в доме из бруса

Несмотря на то, что деревянный дом в этом плане считается объектом повышенной опасности, допустимых способов прокладки электропроводки в нем существует несколько. Все они делятся на две большие группы:

  1. Скрытая электропроводка.
  2. Открытая электропроводка.

Для начала бегло рассмотрим достоинства и недостатки этих конфигураций, а затем разберем некоторые важные нюансы, касающиеся их непосредственного обустройства.

Скрытая электропроводка в доме из бруса

Единственным преимуществом скрытой электропроводки является то, что ее наличие никак не отражается на интерьере брусового дома. Все кабели прокладываются за обшивкой, внутри бруса, под напольным покрытием и так далее. Если дом строится из готового домокомплекта, то под скрытую проводку могут быть уже предусмотрены соответствующие каналы, отверстия, пазы и так далее.

Однако у этого способа обустройства электропроводки минусов намного больше, чем плюсов. Во-первых, ею нужно заниматься еще на этапе строительства, перед началом отделочных работ. Во-вторых, из-за ограниченного доступа значительно усложняется ремонт и реконструкция коммуникации. Это создает неудобства, например, тогда, когда нужно увеличить мощность на какой-либо ветке путем замены кабеля с меньшего на большее сечение. В-третьих, прокладка скрытой проводки – достаточно сложный, трудоемкий и длительный по времени процесс.

И, все же, ее обустройство возможно, и довольно часто – из-за эстетических соображений – выбирается именно эта конфигурация. Рассмотрим основные нюансы, с которыми придется столкнуться в этом случае.

Первое, на что придется обратить внимание, это на выбор типа кабеля. Нельзя использовать провода с алюминиевыми жилами, а также медные в обычной ПВХ изоляции. Для деревянных домов на рынке есть специальные кабели, «упакованные» в многослойную оплетку, не склонную к возгоранию и дымлению.

Второй нюанс – скрытая проводка должна проходить только по защитным каналам. Это может быть специальная гофра, медная или нержавеющая трубка, и так далее. Распределительные коробки должны быть укомплектованы резиновыми пробками, обеспечивающими герметичность соединений. Все эти меры принимаются для того, чтобы свести на нет доступ кислорода и, соответственно, распространение огня в случае короткого замыкания или перегрузок.

Открытая электропроводка в доме из бруса

Здесь все с точностью до наоборот. Недостаток у открытой проводки только один – ее вид может испортить интерьер деревянного дома. Однако сегодня это сделать достаточно сложно, так как производители предлагают множество современных решений для обустройства электропроводки в домах из бруса.

В первую очередь, это ретро-проводка. Для ее реализации предусмотрен витой кабель в текстильной оплетке, которая не горит и не дымит. К деревянным поверхностям такой кабель крепится на специальных керамических изоляторах, что дополнительно повышает уровень безопасности. В этом же стиле продаются и розетки, и выключатели, и распределительные коробки.

Для тех, кому не нравится ретро стилистика, также есть из чего выбрать. В первую очередь, это кабель-каналы, которые крепятся к деревянной поверхности, внутрь укладывается проводка, и все это закрывается съемной крышкой. Преимущество этого варианта в том, что кабель-каналы можно подобрать даже под цвет дерева, что сделает открытую проводку визуально незаметной.

В остальном, обустройство электропроводки в доме из бруса мало чем отличается от аналогичных мероприятий в других типах жилья. Все сводится к правильному расчету мощностей и подбору сечения кабелей, автоматических выключателей, УЗО и так далее.

Мифы и легенды о каркасных домах

Каркасная технология является одной из немногих, про которую по миру гуляет так много различных легенд. Во всех красках о них можно почитать обычно на ресурсах строительных компаний, которых быстро завоевавшая популярность каркасная технологии …

Читать статью полностью

Электропроводка в доме из бруса

Прокладка коммуникационных магистралей в деревянных постройках должна проводиться с учетом норм пожарной безопасности. Дерево легко воспламеняется, быстро горит, поэтому электрику стоит обратить особое внимание. Электропроводка в доме из бруса монтируется двумя способами: скрытым и закрытым. Каждый имеет свои особенности, преимущества, а что лучше, поможет понять разбор основных рабочих моментов.

Виды электропроводки

  • Открытая, когда трассу прокладывают поверх потолков, стен, по фермам, опорам, другим элементам здания. Технология привлекает тем, что кабель легко укладывается, риск возгорания минимальный, при необходимости к точке обрыва обеспечен свободный доступ.
  • Скрытая, когда магистраль прокладывают внутри стен, полов, перекрытий, фундамента. Метод подходит для случаев, если в будущем место прохождения кабеля будет скрыто под чистовой обшивкой. Провода укладывают внутри металлической гофры, легковоспламенимые аналоги неприемлемы. Они быстро плавятся при замыкании, пожаре, создавая очаг возгорания. Проходы сквозь обшивку стены защищают металлическим рукавом, точки стыковки кабелей помещают в распределительные металлические коробки.

Характеристика разных типов электропроводки

Скрытую проводку не рекомендуют использовать для брусовых домов. Стоимость работ высокая, при этом полностью контролировать систему электроснабжения не получится. Перед укладкой магистрали необходимо штробление поверхностей с последующей заделкой. Сделать это аккуратно вряд ли получится: в результате стены, потолок, другие плоскости будут «изуродованы» сетью штроб.

Оптимальный вариант – монтаж скрытой магистрали, который осуществляют несколькими способами:

  • В металлических гофротрубах: способ эстетичный, но затратный. Трубки выбирают с антикоррозийным покрытием, а расположение выключателей, розеток, светильников продумывают заранее. При неправильной установке передвинуть их на другое место удастся с трудом.
  • В пластиковых смозатухающих кабель-каналах: способ подходит для построек с плоскими стенами, обшитыми брусом, вагонкой. Технология привлекает тем, что можно легко отремонтировать кабель, создать новую ветку или заменить поврежденный участок. Магистраль в кабель-канале хорошо охлаждается, что важно для зданий, возведенных из дерева.
  • на скобах: способ оправдан, если нет других вариантов прокладки проводки, а все остальные методы нарушают целостность, красоту стен.

Особенности монтажа коммуникаций

Перед тем, как приступить к монтажу магистрали электроснабжения сначала подготавливают поверхность. Проводят разметку точек установки элементов освещения, намечают путь подводки электричества, пробивают канавки для прокладки кабелей. Выбирают проводку, предназначенную для монтажа в деревянных домах, с оптимальным соотношением потребляемой мощности и токовой нагрузки. Лучшими считаются кабель NYM и его аналог – кабель ВВГнг. Их изоляционное покрытие устойчиво к механическим повреждениям, возгоранию. Разница только в цене, NYM кабель дороже, а ВВГнг – дешевле.

Эксперты рекомендуют придерживаться следующих рекомендаций при монтаже коммуникаций:

  • Кабель прячут, но так, чтобы к нему в любой момент был свободный доступ. Если надо провести проводку внутри обшивки, стены, ее прокладывают заранее, помещая внутрь металлической гофры.
  • При монтаже скрытой проводки устанавливают скрытые выключатели, штепсельные розетки. Их помещают в специальный короб, защищающий стены от случайного возгорания.
  • Если часть проводки из алюминия, а остальная из меди, обращают внимание на способы соединения проводов.
  • Перед укладкой кабель нарезают по разметке, но с запасом 15-20см. Если необходим поворот трассы, его осуществляют под углом 90о;
  • Размер пластикового кабель-канала подбирают с учетом сечения кабеля. Проводка должна заполнять его на 60%, в противном случае не избежать перегрева, замыкания и возгорания магистрали;
  • Когда в доме есть мощные электроприборы, прокладывают отдельную ветку для их подключения. Дополнительно устанавливают устройство аварийного отключения электроснабжения, которое автоматически выключит питание при скачках напряжения.
  • Для усиления противопожарной защиты на распределительном щитке должно быть заземление.

Установка электропроводки внутри деревянного дома требует определенных знаний, опыта. Перед началом работ составляют точную схему магистралей, особенно если планируется монтаж скрытым способом. Расходные материалы должны быть высокого качества, что поможет предупредить короткое замыкание, избежать возгорания.

Внутренние стены в доме из бруса

Внутренние стены в доме из бруса – это элементы, от которых зависит долговечность, износостойкость постройки. Их возводят из досок, гипсокартона, фанеры. Кирпич, камень, бетон – тяжелые материалы, не подходящие для этих целей.

Читать далее…

Из какого бруса лучше строить дом?

Брус идеально подходит для постройки домов, коттеджей, дач постоянного или временного проживания. Это готовая строительная единица прямоугольного или квадратного сечения площадью не меньше 100х100мм.

Читать далее…

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.


Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток. Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения. Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей.

Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера. Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио».

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!


Ещё материалы по теме:


Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

электропроводка в деревянных домах из клееного бруса

Отделка и инженерия в доме из клееного бруса от компании АПС ДСК

Правильная установка электропроводки в доме — залог безопасности жильцов и их соседей. Особенно это касается деревянного дома из цельного бруса. Необработанное дерево легко воспламеняется и быстро горит нежели ламели клееного бруса. Доски для склеивания бруса пропитывают специальными растворами — антипиретиками. Они препятствуют возгоранию и распространению огня в клееном брусе. Вроде бы в таком доме можно не следить за качеством проведения электричества. Чего бояться, ведь дом не возгорает? Позаботьтесь о пожаробезопасности всех предметов внутри дома. Даже после незначительного пожара в доме придется восстанавливать весь интерьер и косметический ремонт. Поэтому монтаж электрических проводов, розеток и выключателей в любом доме стоит доверить профессионалам.

Компания АПС ДСК имеет в своем штате инженеров, которые проходят обязательное обучение пожарной безопасности. Наши сотрудники соблюдают установленные требования по прокладке электросетей, чтобы в дальнейшем не возникало перенапряжения и возгорания.

Правила для установки электропроводки

Монтаж электропроводки состоит из нескольких этапов. Недостаточно просто раскидать провода по дому и довольствоваться светом.


Перед установкой мы разрабатываем точный проект, в котором решаются следующие задачи:

*Способ подведения электрокабеля к дому снаружи.

*Выбрать вариант прокладки электричества по дому.

*Каким образом подключить кабель к распределительному щитку.

Внутри дома прокладывают внешнюю или внутреннюю проводку. Мы прокладываем скрытую электропроводку только в металлических коробах. Это остерегает дом от возгорания. По правилам пожарной безопасности нельзя использовать для установки скрытой электропроводки пластиковые трубы.

Наружная проводка проводится в пластиковых гофротрубах. Так как они находятся на виду, то возможность не заметить возгорания минимальна.



Основные правила:

*Заранее рассчитывается предположительное количество розеток, электроприборов, которые будут установлены в доме. Мы рассчитываем уровень электропотребления на каждого члена семьи. Рекомендуем устанавливать электропроводку с запасом для новых жильцов.

*Домовладелец заранее определяет место постановки мощных электроприборов: холодильника, стиральной машины, водонагревателя, ПК, телевизора. Лучше всего каждый электроприбор оборудовать отдельной линией и автоматом-выключателем в щитке. Это снимет напряжение на проводку и убережет другие устройства от поломки.

*Важно заранее определиться с местом установки розеток. Они должны быть установлены не ниже 20 см от пола. Кабель прокладывается с учетом количества приборов на один участок сети. Если от одной розетки получает электричество три или четыре прибора, то мы используем проводку с увеличенным количеством носителей питания.

*Мы подбираем проводку для дома из клееного бруса с негорючей изоляцией. При возгорании она не выделяет токсичных веществ.

Этапы проведения электропроводки


1Подведение электричества в дом

Для подведения кабеля к дому используют воздушный и подземный способы.

Подземный монтаж — тип установки электрокабеля с использованием траншеи. Ее засыпают песком и прокладывают специальный бронированный кабель. Кабель состоит из нескольких жил. Чем больше жил в проводе, чем бОльшую мощность он передает. После закладки кабеля в траншею, провод засыпают слоем песка и слоем грунта.

Важно оставлять сигнальную ленту на месте кабеля. Так человек, который не знает места прокладки провода, не раскопает его и случайно не повредит.

Воздушный способ — монтаж электропровода от столба до дома по воздуху. Для этого используют самонесущий кабель СИП. Если дом находится далеко от электростолба, то провод крепится на дополнительные опоры.


2Распределительный щит

Это устройство, которое принимает электроэнергию и распределяет его по дому. Также щиток позволяет уберечь проводку от перенапряжения и внезапных скачков электричества.

Чтобы распределительный щит мог реагировать на высокое напряжение, в него устанавливают автоматы. Автомат вырубает свет на линии, к которой подключен, когда возникает перенапряжение. Рекомендуется устанавливать не менее трех автоматов в частный дом.


3Прокладка проводки внутри дома

На этом этапе закрепляется проводка во всех комнатах, осуществляется монтаж распределительных коробок, розеток и выключателей. Скрытая проводка устанавливается на этапе строительства дома. Проводка закладывается внутри перекрытий и каркасных проходов.

Скрытая проводка в деревянных стенах — трудоемкий процесс. Для этого в брусе просверливается специальный паз и в него устанавливается металлический короб. Для выключателей и розеток вырезают специальные ниши и подводят проводку. Металлическую трубу специально изгибают в местах розеток и выключателей, чтобы не повредить кабель.

Но если ваш дом построен, а вы хотите провести скрытую электропроводку, то мы вам обязательно поможем. Для этого мы штробим стены и устанавливаем проводку в металлических коробах и закрываем поверхность стен.

Для проведения скрытой электропроводки важно составить точный план распределения розеток и выключателей. Так как поменять места установки кабеля в дальнейшем не будет возможно.

Лучший материал для металлических труб — медь. Медь подстраивается под различные деформации и не повреждает провода.


Открытую электропроводку устанавливают нескольким способами:

В электротехнических плинтусах и наличниках.

В кабель-каналах.

На лотках.

На струнах, тросах,роликах.

Свободной подвеской.

Важно уделить внимание к кабель-каналам. Они должны быть устойчивы к перепадам температур и механическим повреждениям. Кабель-канал заполняют всего на 60%. Если полностью заполнить канал проводкой, то она не будет охлаждаться. Так может возникнуть перегрев или пожар.

При открытой электропроводке легко переносятся места розеток и выключателей, а также проводится замена старых проводов на новые. Вы можете беспрепятственно осматривать кабель на наличие повреждений. Многие домовладельцы отмечают некрасивый эстетический вид открытых проводов. Этот недостаток можно исправить, незаметно спрятать проводку внизу стен, или приобрести кабель-каналы под цвет интерьера.

Обратитесь в нашу компанию для установки электропроводки в доме из клееного бруса. Мы оперативно проложим электросети в ваш дом, а вы получите гарантию на все наши услуги.

Читать далее, про особенности разводки коммуникации под плитой

Внутри вашей главной электрической панели обслуживания

Любой ремонт электричества в вашем доме включает отключение питания цепи, над которой вы будете работать, и вы делаете это на главной электрической панели обслуживания. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки. Главная сервисная панель подобна распределительному щиту для всей электроэнергии в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, которые питают различные светильники, розетки, приборы и другие устройства по всему дому.Все, кроме входящего сетевого питания, можно отключить и включить на главной сервисной панели.

За панельной дверью

Сервисная панель — это стальной ящик с распашной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Обычно одна панель питает весь дом, но может быть и другая, меньшая панель, называемая подпанелью , которую можно использовать для обслуживания определенной зоны, например пристройки, большой кухни или отдельного гаража.Вспомогательная панель работает так же, как основная служебная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы в цепи, рычаг автоматически переместится в третье положение между ВКЛ и ВЫКЛ. Выключатели должны быть маркированы, чтобы идентифицировать основную зону или устройство, обслуживаемое цепью выключателя.Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне дверцы панели.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не автоматическими выключателями, которые были стандартом с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям, но это все. И это все, что нужно большинству домовладельцев.Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, вам необходимо снять защитную крышку вокруг выключателей, известную как глухая передняя крышка . Мертвая передняя крышка обычно удерживается винтом в каждом углу. Снятие крышки обеспечивает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части того же устройства.

Предупреждение: Всегда отключайте главный автоматический выключатель (см. Следующий слайд) перед снятием глухой передней крышки.Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключает от электросети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Смотрите сейчас: все, что вам нужно знать о вашем выключателе

Главный автоматический выключатель

Главный выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда рядом с нижней частью или вдоль одной стороны.Он контролирует всю мощность автоматических выключателей ветви (выключатели, управляющие отдельными цепями) в панели.

Электроэнергия поступает из инженерных сетей, проходит через электрический счетчик снаружи вашего дома и попадает в сервисную панель. Однако некоторые системы включают отдельный выключатель между счетчиком и панелью. Главный выключатель используется для включения или выключения питания всех ответвленных цепей одновременно.

Главный автоматический выключатель также определяет общую допустимую силу тока сервисной панели и имеет номер, обозначающий его мощность, например 100, 150 или 200.Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большую мощность.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от электросети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Бары с горячими автобусами

Каждый из двух толстых черных служебных проводов, питающих главный выключатель, подает 120 вольт от электросчетчика и питает две «горячие» шины в панели.Автоматические выключатели защелкиваются на одной или обеих шинах, чтобы обеспечить питание цепей. Однополюсные автоматические выключатели обеспечивают напряжение 120 В и подключаются только к одной шине под напряжением. Двухполюсные автоматические выключатели подают напряжение 240 В в цепь и защелкиваются на обеих шинах под напряжением. Электрический ток покидает сервисную панель через горячие провода, подключенные к автоматическим выключателям. Однополюсные выключатели имеют один провод под напряжением (обычно черный), а двухполюсные выключатели имеют два провода под напряжением, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

Как только мощность покидает электрическую сервисную панель через горячий провод (-а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т. Д.), Электрический ток возвращается обратно в сервисную панель через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к главной сервисной нейтрали и возвращает ток обратно в электрическую сеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются заземляющие провода отдельных неизолированных медных цепей.В этом случае ее часто называют шиной нейтраль / земля .

Перемычка основного соединения

Основная перемычка заземления обеспечивает заземление между шиной нейтраль / заземление и сервисной панелью. Другое заземление выполняется с помощью проводника заземляющего электрода или GEC. Это неизолированный медный провод, который соединяет шину нейтрали / заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома.Это окончательное соединение заземления с землей позволяет паразитному электрическому току (например, выбросу, создаваемому молнией) безопасно проходить в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали / заземления. В этом случае шина заземления электрически соединена с шиной нейтрали только в главных сервисных панелях; в субпанелях шина заземления и шина нейтрали не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель — слабое звено в каждой электрической цепи.Но это хорошо, так как он рассчитан на безопасный отказ. Когда схема потребляет больше тока, чем рассчитана, проводка нагревается и становится опасным возгорание. Избыточный ток в цепи предотвращается за счет использования устройств защиты от перегрузки по току , таких как автоматические выключатели (или, в старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных типов и мощностей:

  • Однополюсные выключатели обеспечивают напряжение 120 вольт и обычно имеют номинальный ток 15 или 20 ампер.Эти выключатели обслуживают большинство цепей в вашем доме.
  • Двухполюсные выключатели выдают 240 вольт и имеют номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
  • Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
  • Прерыватели цепи при дуговом замыкании (AFCI) защищают всю цепь от дугового замыкания, помогая предотвратить возгорание дома.Некоторые двухфункциональные выключатели могут одновременно обеспечивать защиту как GFCI, так и AFCI.

Электропроводка блока выключателей — блоки выключателей 101

Фото: familyhandyman.com

В вашем доме — фактически в каждом доме — источник электропитания принимает непритязательную форму. Скрытый невзрачной металлической дверцей блок выключателя не выглядит очень впечатляющим, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части блока выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.

«Горячие автобусы»

От главного выключателя каждая из двух «горячих» линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как он выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки — например, из-за слишком большого количества работающих одновременно устройств — затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа автоматических выключателей:

  • Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
  • Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются автоматические выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.

Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.

Заземление

В лабиринте проводов, проложенных в коробке выключателя, есть еще один, о котором следует помнить: провод заземления. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Электрический шкаф: анатомия и принцип работы

Электросистема вашего дома является одним из наиболее важных компонентов собственности, и, хотя всегда неплохо доверить выполнение любых электромонтажных работ профессионалам, знающим анатомию. вашей коробки электрического щита может пригодиться. В конце концов, подходящий, правильно функционирующий автоматический выключатель может защитить ваш дом и вашу семью от электрического пожара.

Что такое электрическая панель?

Коробка электрического щита имеет несколько названий, включая коробку выключателя, центр нагрузки, панель выключателя и панель обслуживания.Тем не менее, типичная электрическая панель для дома — это стальной ящик, который крепится к стене в гараже, подвале или прачечной. Он содержит несколько автоматических выключателей, обычно в двух колонках, каждый из которых подключен к цепям, распределяющим электричество по всему дому.

Существует много типов блоков выключателей, и иногда дому может потребоваться определенная панель, соответствующая местным нормам или приложениям. Тем не менее, ознакомьтесь с наиболее распространенными типами распределительных коробок и их отличиями друг от друга.

  • Панели главного выключателя — как следует из названия, в них есть встроенный главный выключатель, который можно использовать для полного отключения электричества. Главный выключатель может ограничивать мощность, поступающую извне через большой двухполюсный автоматический выключатель, тем самым защищая цепи.
  • Панели с проушинами
  • — у них нет главного выключателя, но есть электрический разъем, также называемый проушиной, к которому идут все линейные провода. Поскольку здесь нет главного выключателя, этот тип панели требует отдельного отключения, желательно на счетчике, поскольку это обычно находится вне дома.
  • Вспомогательные панели — это меньшие блоки выключателей, которые обычно обслуживают определенную область дома. Если у вас есть теплица или мастерская, например, или большой пользователь электроэнергии, такой как джакузи и сауна, то дополнительная панель, в которой представлены только те услуги, которые есть и которая удобно расположена поблизости, — это хорошая вещь.
  • Автоматические переключатели — это тоже субпанели, и они используются для передачи энергии от переносного генератора (альтернативная мощность) в электрическую через коробку выключателя.Они особенно полезны в районах, где обычны штормы.

Анатомия блока автоматического выключателя

Панели главного выключателя состоят из автоматических выключателей, проводов, шин и иногда слотов расширения. Электричество поступает в ваш дом по линиям электропередач, которые подключаются к электрической коробке.

Автоматические выключатели

Автоматические выключатели — это множество переключателей, которые вы увидите при открытии коробки выключателя. Их основная цель — защитить цепь, отключив питание при обнаружении скачка напряжения. Они действуют как предохранительные устройства.

Самыми распространенными типами автоматических выключателей являются однополюсные. Они могут быть на 15 или 20 ампер, выдерживать напряжение 120 вольт и могут быть 15 или 20 ампер. Есть несколько двухполюсных выключателей, которые напоминают два одинарных выключателя, склеенных вместе. Они предназначены для работы с более высокой мощностью, 240 вольт, и могут иметь диапазон от 15 до 125 ампер. Лучше всего подключать их к крупным приборам, таким как холодильник, плита, водонагреватель или сушилка для белья.

И, наконец, что не менее важно, есть автоматические выключатели с дополнительной защитой, которые предохраняют от пожара и поражения электрическим током. Это прерыватели цепи дугового замыкания или AFCI и, соответственно, прерыватели цепи замыкания на землю или GFCI.

Бары Hot Bus

Горячие шины, также называемые заряженными шинами, расположены внутри коробки электрического щита и получают электричество от основных линий электропередач через два толстых черных служебных провода. Они передают мощность 120 вольт от электросчетчика к зарядным стержням.

Однополюсные автоматические выключатели защелкиваются на одной из горячих шин, обеспечивая 120 В в цепи через один горячий провод, который обычно черный. Двухполюсные выключатели подключаются к обеим шинам под напряжением и подают 240 В в цепь через два провода под напряжением, которые различаются по цвету, обычно черному, белому или красному.

Нейтральная шина

Термин нейтральная шина часто используется как синоним заземляющей шины, потому что во многих автоматических выключателях шина нейтрали также служит заземляющей шиной.Однако есть электрические панели, где это две разные планки.

Электроэнергия возвращается от устройств в панель через провод нулевой цепи, который обычно белого цвета, подключенный к нулевой шине. Эта полоса возвращает мощность обратно в электрическую сеть через главную сервисную нейтраль. Шина заземления — это место, где заканчиваются медные провода цепи.

Сервисный выключатель

Обычно расположенный в верхней части коробки электрического щита сервисный выключатель или главный выключатель выглядит как очень большой автоматический выключатель.Иногда его можно расположить внизу коробки выключателя. Он рассчитан на ток от 100 до 200 А и может использоваться для отключения всего электропитания в доме в случае возникновения чрезвычайной ситуации.

Слоты расширения

Если вам нужно увеличить доступную мощность для вашего дома, в случае добавления комнаты или очень большого потребителя электроэнергии, вам также потребуются дополнительные автоматические выключатели. В эти пустые слоты они будут добавлены. Если это так, вам необходимо обратиться в местную коммунальную компанию и к лицензированному электрику, чтобы добавить дополнительные цепи к вашему дому.

Как работает коробка электрического щита?

Электроэнергетическая компания передает электроэнергию в ваш дом по линиям электропередач. Это можно сделать над головой, через опоры электропередач, или под землей с помощью проводов, называемых трубопроводами. По проводам электричество проходит через счетчик в доме, который вы, скорее всего, найдете там, где электричество входит в дом, и подводит его к блоку выключателя. Отсюда мощность распределяется по всему дому на цепи или субпанели.

Линии электропередачи подключаются к счетчику, а затем главный автоматический выключатель снимает электроэнергию со счетчика, замыкая цепь.Затем он подается на заряженные шины, которые, в свою очередь, передают электроэнергию остальным автоматическим выключателям.

Наиболее распространенная функция распределительной коробки, о которой люди обычно знают, — это возможность переключать прерыватель или заменять предохранитель в случае его срабатывания или сгорания. Обычно это заставляет электричество возвращаться. Как это работает — через эффекты тока и мощности. Для увеличения мощности требуется увеличение цепи, что означает, что ток также должен увеличиваться.По мере увеличения тока температура в цепи повышается.

Каждый автоматический выключатель снабжен металлической полосой из двух разных металлов. При повышении температуры два металла расширяются с разной скоростью, поэтому полоса изгибается, пока не переводит прерыватель в разомкнутое положение, то есть прерыватель срабатывает.

Если это случается часто, это может быть признаком того, что ваша электрическая система нуждается в модернизации или ваш дом нуждается в ремонте электропроводки.

Основные сведения об автоматическом выключателе в вашем доме

Выполнение электрического ремонта в вашем доме требует, чтобы вы знали, как использовать главный автоматический выключатель.Главный автоматический выключатель в вашем доме контролирует распределение электроэнергии по каждой комнате. Автоматический выключатель управляет соединением между вашим домом и коммунальной компанией.

Коммунальная компания подает электроэнергию в ваш дом через линию электропередачи. Электропитание от вашего сервисного центра никогда не отключается, но ваш автоматический выключатель может остановить подачу электричества в ваш дом. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

Эта статья представляет собой полное руководство для понимания главного автоматического выключателя в вашем доме. Пошаговое справочное руководство, которое научит вас всему, что вы видите, когда смотрите на блок выключателя. И узнайте разницу между главным выключателем и выключателем ответвления.

Это руководство предназначено только для образовательных целей. Перед тем как самостоятельно производить ремонт электрооборудования, всегда следует проконсультироваться с ближайшим к вам профессиональным электриком.

Полное руководство по главному автоматическому выключателю для начинающих

Главный автоматический выключатель находится на распределительной коробке электрооборудования.Если вам интересно, где он находится в вашем доме, поищите коробку электрического щита в подвале или гараже. Иногда они находятся рядом с водонагревателем или рядом с прачечной.

В квартирах и некоторых старых зданиях сервисная панель встроена в стену. Это похоже на металлическую дверцу шкафа, и сначала ее сложно открыть. Когда вы открываете дверцу панели, вы видите ряд или два выключателя.

Переключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены.Это ваши автоматические выключатели. Каждый выключатель ответвляется в какую-то область, например, коридор наверху, гостиную или подвал.

Посмотрите над выключателем ответвления и вы увидите другой выключатель, который больше, чем выключатели ответвления. Это ваш главный автоматический выключатель, который контролирует поток мощности к вашему выключателю ответвления.

Главный выключатель выключателя обычно обращен перпендикулярно выключателям выключателя ответвления. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем.Вытяните главный выключатель, и на панель выключателя не поступает питание.

Что такое автоматический выключатель?

Автоматические выключатели — это средство защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет слишком много приборов, что приведет к короткому замыканию.

Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает прохождение электрического тока, если обнаруживает неисправность в потоке.В случае неисправности автоматический выключатель автоматически срабатывает и останавливает прохождение электричества по цепи.

Автоматические выключатели

созданы в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не приведет к повреждению дома или здания. Перед автоматическими выключателями в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищают от возгорания электрического тока, но только один раз, после чего нужно было заменить перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, которые вызвали скачок напряжения, и вернуть выключатель в положение «включено».

Автоматические выключатели

работают настолько хорошо, что бывают самых разных размеров и типов. Практически все автоматические выключатели для жилых помещений низковольтные. В многоквартирном доме используется выключатель среднего напряжения, а выключатель высокого напряжения предназначен для коммунальных предприятий, которые снабжают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одинаковую функцию. К другим факторам, влияющим на способы работы выключателей, относятся класс напряжения и характеристики номинального тока.

По своей сути автоматический выключатель обнаруживает неисправности в протекании тока в цепи и прерывает подачу энергии в цепи. Когда электрический ток проходит через два контакта, требуется значительная сила, чтобы разъединить соединение. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

Низковольтные автоматические выключатели на электрическом щите вашего дома — это простейшие типы автоматических выключателей. Они используют накопленную в пружине энергию для включения переключателя и разъединения контакта с цепью.Это позволяет вручную отключать и сбрасывать подачу питания щелчком переключателя.

Внутри контактов выключателя для подачи электричества. Они должны передавать нагрузку без перегрева из-за скачков напряжения или дуги. Слишком большой ток или высокая температура приводят к срабатыванию аварийных параметров и срабатыванию выключателя.

Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разъедает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано — отсюда и название.

Контакты схемы изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем дольше возникает дуга при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

Итак, выключатели и цепи согласованы, чтобы не превышать допустимые параметры тока и напряжения. В случае перегрузки цепи автоматический выключатель срабатывает с достаточной силой, чтобы разорвать текущее соединение и последующую дугу.

Автоматический выключатель разрывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только обнаруживается неисправность, выключатель срабатывает. Для восстановления протекания тока прерванный контакт должен быть замкнут путем сброса выключателя.

Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако есть разница между автоматическим выключателем ответвления и главным выключателем.

Разделительный выключатель против главного прерывателя

Прерыватели ответвления и главный прерыватель — это, по сути, одно и то же, но не совсем.Они работают так же, но прерыватели ответвлений меньше. Главный выключатель предназначен для отключения нагрузки с большей силой тока.

Две линии электропередач, которые подводят электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов передает 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

Под главным выключателем два провода подключаются к двум токопроводящим шинам, называемым шинами горячего подключения. На горячих шинах вы прикрепляете отдельные автоматические выключатели ответвления, поэтому они часто отображаются в виде двух параллельных рядов.

Главный автоматический выключатель контролирует поток электричества от двух основных проводов к шинам под напряжением. Срабатывание главного выключателя прерывает подачу электричества на 240 вольт до того, как оно достигнет ваших выключателей ответвления. Когда срабатывает главный выключатель, все в вашем доме выключено.

Как выполнить отключение системы главного автоматического выключателя

Если вам нужно провести в вашей системе серьезные электромонтажные работы, используйте главный выключатель в качестве отключения системы. Не отключайте сразу главный автоматический выключатель.Во-первых, начните с верхней части прерывателя ответвления и отключите каждый прерыватель по отдельности.

Если вы уверены, что успешно отключили каждый автоматический выключатель ответвления, по одному, выполните отключение системы, переведя главный выключатель цепи в положение «выключено». Электроэнергия должна быть отключена на всей вашей собственности.

После того, как вы закончите свою работу и будете готовы снова включить питание, повторите процесс в обратном порядке. Перед включением автоматических выключателей ответвления переведите главный автоматический выключатель в положение «включено».Затем не торопитесь, по очереди вставляя каждый прерыватель ветвей.

Вы не хотите создавать скачок напряжения, предъявляя слишком высокие требования к вашей электрической системе одновременно. Так что делайте несколько секунд между прерываниями ветвей.

Как всегда, мы настоятельно рекомендуем обратиться к лицензированному электрику перед выполнением собственных электромонтажных работ.

Как сбросить сработавший главный автоматический выключатель

Главный автоматический выключатель может отключиться по нескольким причинам.Если электроэнергетическая компания вызывает скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный прерыватель ответвления может вызвать срабатывание главного прерывателя в качестве дополнительной меры предосторожности.

Если сработал главный автоматический выключатель, вы должны правильно его сбросить, чтобы избежать скачка напряжения в вашей системе. При восстановлении питания любой включенный выключатель ответвления включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

Прежде чем пытаться сбросить главный выключатель, наденьте защитные очки и защитные перчатки. Иногда при повторном включении главного выключателя могут разлетаться искры. И стойте в стороне всякий раз, когда переворачиваете выключатели, чтобы избежать искр на вашем лице.

Когда срабатывает ваш главный прерыватель, начните с перевода каждого отдельного прерывателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Электропитание должно оставаться выключенным, поскольку выключатели ответвления отключены.

Теперь медленно включайте выключатели ответвлений по одному, чтобы избежать перегрузки.Каждый раз, когда вы переводите выключатель ответвления обратно в положение «включено», питание должно возвращаться в те области вашего дома, которые контролируются этой цепью.

Главный автоматический выключатель не должен срабатывать легко, и каждый раз при его срабатывании соединения ослабевают. Если вы испытываете частые срабатывания главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

Зачем вам главный автоматический выключатель?

Главный автоматический выключатель обеспечивает надежную меру безопасности.Без главного автоматического выключателя вы полагаетесь на то, что каждый из ваших выключателей ответвления выдержит гораздо большую нагрузку, чем они предназначены. А отключение электричества во всем доме пригодится, когда вы выполняете какие-либо электромонтажные работы.

В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить прерыватель ответвления. Но, если слишком много ваших автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

Очень важно отключать электроэнергию в вашем электрическом шкафу, когда вы выполняете электромонтажные работы дома. Разрезать провод под напряжением — это ошибка, которую нельзя повторить дважды, потому что у вас не будет возможности. Независимо от того, устанавливаете ли вы дорожное освещение или устанавливаете дополнительные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

Ни один из ваших автоматических выключателей не должен регулярно отключаться. Если вы обнаружите, что регулярно переустанавливаете выключатель, возможно, пришло время обновить электрическую панель.

Последние мысли

Распределительную систему вашего дома легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийное отключение, чтобы гарантировать, что отказ выключателя ответвления не приведет к перегрузке системы. Взгляните на свой автоматический выключатель дома, и вы увидите, насколько физически электричество течет внутри ваших стен.

Коробки выключателей, хотя и редко, вызывают вспышки и искры, поэтому всегда соблюдайте правильные меры безопасности при работе с электрикой.И всегда используйте инструменты и обувь с резиновым покрытием. Резина не является электропроводной и снижает ток электричества через ваше тело в случае аварии.

Если вам нравится эта статья о главном автоматическом выключателе, поделитесь ею в социальных сетях. И загляните в блог, чтобы узнать больше о проблемах с электричеством в доме. И напоследок, это руководство предназначено только для образовательных целей. Мы настоятельно рекомендуем, чтобы перед тем, как вы попытаетесь самостоятельно выполнить какой-либо ремонт электрооборудования, проконсультируйтесь с ближайшим к вам электриком.Спасибо за чтение!

Поломка блока выключателя

| Wentzel’s

Ознакомление с основными частями и функциями вашего выключателя — важный шаг в защите вашего дома. Чем больше вы знаете, тем лучше вы будете подготовлены к решению проблемы, если она возникнет в будущем.

Доступные части электрической панели

Если вы не электрик, это единственные части панели, к которым вам следует прикасаться.

Главный выключатель / выключатель: также известный как главный выключатель, это то место, где мощность поступает в дом и управляет мощностью для всего дома.Обычно он расположен в самом верху или внизу коробки выключателя и больше по размеру, чем другие цепи. В любой аварийной ситуации, когда требуется полное отключение электричества в доме, его необходимо переключить в положение «Выкл.». (Примечание: этот переключатель может потребоваться включить после того, как энергокомпания подключит или повторно подключит дом).

Автоматические выключатели: они контролируют распределение электроэнергии по дому. Каждый прерыватель обычно управляет напряжением 120 вольт с обозначенными цепями для электроприборов, включая посудомоечную машину, стиральную машину и печь.Другие цепи питают несколько источников света или розеток в комнате, а затем есть соединенные цепи, которые питают розетки на 240 вольт, используемые плитой, водонагревателем и сушилкой.

Недоступные части электрического щита (не трогайте!)

Хотя маловероятно, что вы когда-нибудь увидите внутреннюю часть электрической панели, полезно ознакомиться с некоторыми основами. Самое главное, никогда не открывайте электрическую панель, не отключив главный выключатель.

Под автоматическими выключателями с каждой стороны находятся шины Hot Bus: это место, где толстые служебные провода, идущие в автоматический выключатель от электросчетчика.Они находятся на левой и правой сторонах панели. Затем автоматические выключатели защелкиваются на горячей шине и распределяют мощность по панели.

Нейтральная шина: проводник цепи, по которому ток возвращается к источнику. Он подключается к земле на главной электрической панели или счетчике и снова на трансформаторе источника питания. Нейтральные провода внутри коробки выключателя будут белыми.

Шина заземления: Некоторые электрические панели имеют шинную шину для подключения заземляющих проводов, а в основных сервисных панелях подключаются к нулевой шине.

Когда обращаться за помощью по электрическому щиту

  • Один или несколько автоматических выключателей продолжают отключаться. Это признак более серьезной проблемы, и к ней следует немедленно приступить! Оставьте их на этом этапе.
  • Вам нужен новый автоматический выключатель
  • Нужна модернизированная панель
  • Перед покупкой дома — убедитесь, что ваша электрическая панель проверена.

Позвоните своему дружелюбному электрику из Wentzel’s по отоплению, кондиционированию, электричеству и изоляции, когда вам понадобится помощь с электрической системой.

электропроводки от дома до гаража

электропроводки от дома до гаража

Я намереваюсь построить двойной гараж в задней части своего дома и провести электричество внутри него с помощью бронированного кабеля, проложенного в … © 2008-2020 MyBuilder Limited GFCI требуется для всех розеток на 120 вольт, установленных в пределах 6 футов от раковин, для домашняя электропроводка для гаражей. Дополнительная панель подключается к домашней электропроводке через двухполюсный прерыватель на главной панели, и вы выбираете этот прерыватель в соответствии с… Зарегистрированным в Англии №Это позволило бы использовать кольцевую схему на 32 ампер и схему освещения на 6 ампер, хотя всего для пары розеток радиальная схема на 16 или 20 ампер была бы более простым решением для розеток внутри сарая. Провод калибра 14 … На нем есть небольшая панель управления, которая питает различные цепи с выключателями на 15 А. Этот проект электропроводки лучше всего выполнить лицензированным подрядчиком по электрике или сертифицированным электриком. Этот список статей поможет вам узнать о функциях и преимуществах, предоставляемых GFI и GFCI Receptacles, и о том, как они подключены.Мой план состоит в том, чтобы проложить путь от моей главной панели в подвале до отдельного гаража. В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов. 6 Как далеко под землей должна быть проводка? Имейте в виду, что осветительные приборы высотой более 7 футов или недоступные по кодексу NEC не обязаны иметь защиту GFCI, однако доступные розетки должны быть.Как уже отмечалось, это работа, подлежащая уведомлению по Части P. Это экономичный способ прокладки кабеля в гараже с помощью ультрафиолетового кабеля, проложенного на глубине не менее 24 дюймов, или электрического кабелепровода из ПВХ, проложенного на глубине 18 дюймов. Если вы делаете это как сделай сам, вы должны предварительно зарегистрировать свое намерение и заранее оплатить местным властям сборы за уведомление в части P. Минимальная проводка, необходимая в отдельно стоящем гараже с электричеством, подключенным к конструкции, будет включать переключатели на служебной [человеческой] двери для управления… Если гаражный светильник отключает автоматический выключатель GFCI, убедитесь, что светильник установлен правильно заземлен и что переключатель является переключателем хорошего качества.Это примерно в 100 футах от выключателя в доме, но есть также столб электропередачи примерно в 10 футах от гаража. Общая длина трассы составляет около 80 футов. Проведите кабель от вашего дома до гаража. 1. В гараже будут только настенные светильники и розетки с телевизором, холодильником и, может быть, еще какие-то мелочи, но ничего серьезного. Он не отключает выключатель 15А в гаражной панели. Регистрационный номер НДС в Великобритании: 850 4121 63. Это старый гараж… Я хочу подключить электричество к моему отдельному гаражу. Для источника питания 40 ампер потребуется кабель SWA диаметром 6 или 10 мм.Этот электрический проект лучше всего выполнять лицензированным электриком. Необходимые инструменты: рытье траншей для прокладки подземной трубы из ПВХ для кабеля к месту расположения подпанели гаража, сумка для ручных инструментов для электриков и электроинструменты для просверливания отверстий, необходимых для установки кабелепровода до панели. С точки зрения электрического проектирования было бы разумно установить MCB на 40 А BSEN60898 типа B в источнике питания (в конце дома). Провод 6/3 UF B WG от главной панели в доме к вспомогательной панели в гараже является единственным используемым трехжильным кабелем.Позвоните в местную коммунальную компанию и попросите их проверить, нет ли подземных труб или проводов. Электропроводка гаража Как установить электропроводку гаража. Электропроводка в подвале Стоимость Электропроводка… Характеристики и преимущества розеток и розеток GFCI дадут вам четкое представление о важности того, почему эти устройства безопасности требуются согласно нормам, чтобы помочь защитить вас и вашу семью от опасности случайного поражения электрическим током. Вот что я сделал — я проложил тройной провод №4 (AL) от дома до гаража (2H, 1N) у разъединителя в гараже. У меня есть заземляющий провод №6, который крепится к заземляющему стержню.Я ищу установку электрического… Меры предосторожности: Определите цепь на электрической панели, выключите ее, а затем пометьте ее примечанием перед выполнением любых проверок проводки или электрического ремонта. рабочих мест, выройте траншею глубиной 18 дюймов для наружного электрического провода, который вы проложите от блока главной панели к вспомогательной панели гаража. Этот вопрос по электрике исходил от: Джона из Ванкувера, Канада. Использование тестеров для выявления электрических проблем, вопросы по электрике и ответы на вопросы по электрике, Как установить таймер для вытяжного вентилятора, Замена алюминиевой электропроводки на медь.Нейтральный провод цепи должен быть присоединен к автоматическому выключателю GFCI, затем нейтральный провод выключателя GFCI присоединяется к нейтральной шине на панели. Я планирую подать электричество в свой гараж, но я не был уверен, какой размер автоматического выключателя потребуется для подачи питания от моего потребительского блока в доме? Это позволило бы… Основные электрические схемы дома. Лучший совет — для обеспечения безопасности и экономии денег, наймите профессионального электрика для его установки, так как для установки и тестирования требуется специальное оборудование.(Например, мой поставщик электроэнергии говорит, что мне нужно нанять электрика, чтобы он заменил счетчик электроэнергии. Если бы я мог заставить электрокомпьютер выйти и подать электроэнергию в гараж … Уровень квалификации: от среднего до продвинутого. Я знаю, что есть несколько тем по электрике в отдельный гараж, но не могу найти вопросы, которые у меня есть, освещенные в других сообщениях. Я хотел бы иметь в гараже схемы 2–15 А и схемы 2–20 А. Расчетное время работы схем подключения GFCI и GFI: зависит от возраст дома, состояние электропроводки и доступ к электропроводке, подлежащей проверке, оценке и ремонту.Мне нужно исправить некоторые проблемы с электропроводкой в ​​гараже. Если гараж отдельно стоящий, вам понадобится трос, армированный стальной проволокой, особенно если он находится в земле. 2. Необходимые инструменты: простые ручные инструменты в сумке для электриков, тестер напряжения, вольт-омметр или съемный анализатор цепей. Используйте только кабель UF (подземного питателя) для небольших цепей или ИСПОЛЬЗУЙТЕ (подземное обслуживание… Scarning • Участник с 17 октября 2011 г. • Почему это выключение света приведет к срабатыванию главного выключателя GFI? Нейтральный провод цепи должен быть защищен заземлением неисправность должна быть подключена к клемме нейтрального провода выключателя GFCI.> Купил дом с отдельно стоящим гаражом. Если в дом поступает TNS, то земля может быть экспортирована, и 3-жильный SWA будет предпочтительнее с третьей жилой, используемой в качестве CPC и поперечно связанной с внешней арматурой из стальной проволоки. Карта сайта Спасибо за ваш вопрос по электрике, Джон. Подключите провода от кабеля NM к проводам THWN в распределительной коробке в доме. Какой размер кабеля для питания отдельно стоящего гаража. Работа с уведомлением о конфиденциальности. При этом, вот некоторые вещи, которые следует учитывать при планировании схемы электропроводки гаража: Освещение гаража: — Длина цепи будет влиять на то, какой ток она может нести и какой размер провода вы должны использовать при электромонтаже в гараже. .CSA кабеля в сочетании с расчетным током / расчетной нагрузкой будет определять размер автоматического выключателя. Используйте 1/4-дюймовый ПВХ-кабелепровод для субпанели на 100 А или 1-дюймовый ПВХ-канал, если вспомогательная панель рассчитана на 50 ампер или меньше … Снимите оболочку проводов и подключите провода к распределительной коробке в гараже и Главный щитовой ящик в доме. 100% положительный.Если кабель SWA используется в качестве вспомогательного кабеля, а гараж отсоединен, лучше всего установить отдельный заземляющий стержень для гаража, используйте УЗО с выдержкой времени s-типа 100 мА / 63 А с автоматическим выключателем. (рейтинг подлежит оценке), и вставьте кабель SWA в пластиковый корпус, потеряв землю, поскольку вы обеспечили свое собственное, используя заземляющий стержень.Минимальная проводка, необходимая в отдельно стоящем гараже с электричеством, будет включать: многопроволочную цепь от дома и 2-полюсные средства отключения в гараже (одна цепь 20 А для требуемых розеток… 100% положительный выключатель фидера к Панель управления гаража на 40А со встроенным устройством защиты от замыканий на землю и защитой от утечки на землю. Определение размеров проводников. Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов.Я новичок в электропроводке и мало что знаю. Тестер EFLI и УЗО и т. Д.). Гараж … Это правильный провод … Руководство по домашним автоматическим выключателям и принципам их действия для защиты вашей электропроводки. Электропроводка в доме… Выкопайте траншею. Автономный гараж с питанием от служебной панели в доме по трехпроводной ответвленной цепи: один горячий (черный), нейтральный / заземленный (белый) и заземляющий (неизолированный медный или зеленый) провод. Брайтон • Член с 30 Apr 2013 • Я построил гараж в саду.2.… файлы cookie (Обычно около 200–300 фунтов стерлингов). Прокладка кабелепровода через стену к… С точки зрения электрического проектирования было бы разумно установить MCB на 40 А BSEN60898 типа B в источнике питания (в конце дома). 693 Возьмите напрокат траншеекопатель с газовым двигателем и выкопайте траншею глубиной не менее 12 дюймов … В гараже есть электричество, используя ответвление от главного кольца от дома с помощью кабеля swa. Читал и смотрел, как снимать видео, и довольно уверен в том, что сам электромонтирую дачный домик.Имею отдельно стоящий гараж 8м (прямая от главной панели дома). Электрик Скотт Кэрон показывает домовладельцу, как подать электроэнергию в отдельно стоящий гараж. # ThisOldHouse #AskTOH ПОДПИСАТЬСЯ на этот старый дом:… В гараже будет отдельный блок с 6-амперным и 32-амперным прерывателями для освещения и розеток. На Рисунке 1а показан отдельный гараж с подземным электрическим… Нейтральный провод выключателя GFCI присоединяется к нейтральной шине панели. Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов.Надеюсь это поможет. Должен ли я направить нейтраль прямо к нейтральному стержню и обойти GFI в выключателе 40A. Основная цепь, ведущая в гараж, не обязательно должна быть подключена к автоматическому выключателю GFCI, если только питающий кабель не является UF или кабелем прямого захоронения, а глубина не соответствует коду. Есть ли 3-х фазный инвертор, который может управлять мощностью до 60 000 Вт для кожевенного цеха? В доме или готовом гараже электрический кабель защищен от повреждений прочными настенными покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так… Для этого проекта я получил провод типа 12-2.Возьмите напрокат траншеекопатель с газовым двигателем и выкопайте траншею глубиной не менее 12 дюймов от дома, чтобы … Условия и положения. Если входящий дом снабжен PME (TNCS), то следует использовать двухжильный кабель SWA с местным заземляющим электродом, вставленным в дом. земля в конце сарая, что делает подсистему сарая источником питания ТТ. Затем установите в гараже мини-потребительский блок главного выключателя с АВДТ 30 мА / 32 А, если вы устанавливаете кольцевую сеть или АВД 30 мА / 16/20 А для радиальной цепи для розеток и 30 мА / 6 А для освещения.Электропроводка гаража, Как подключить автоматический выключатель GFCI. Это правда? Электрический вопрос: как мне подключить автоматический выключатель GFCI к моей гаражной электрической панели? Как я могу подключить эту трехстороннюю цепь между двумя зданиями с помощью решений для электропроводки на холмах 271 фото 4 отзыва электромонтаж в доме 3-фазный распределительный щит электропроводка в доме 3-х фазный распределительный щит электрическая проводка в гараже схемы базовая электропроводка до отдельного гаража… GFCI Электропроводка Сложно — вам необходимо измерить полное сопротивление контура замыкания на землю на входе источника питания, а затем выполнить расчеты кабеля на основе полученного значения в сочетании с длиной устанавливаемого кабеля, чтобы правильно определить правильную площадь поперечного сечения кабеля. быть установленным.Ответ Дейва: Это больше, чем нужно подключить к гаражу, потому что вам придется протянуть магистраль от дома до гаража, а затем подключить все освещение и розетки. Позвоните в местную коммунальную компанию и попросите их проверить, нет ли подземных труб или проводов. 05272398. Провод ультрафильтрации, идущий над головой от> дома до гаража, входит в гараж через отверстие, просверленное в стене. Национальный электротехнический кодекс (NEC) рекомендует максимальное падение напряжения в 3 процента для индивидуальных бытовых цепей (известных как ответвленные цепи).Это хорошая цель, к которой следует стремиться при выборе размеров проводников для подземного кабеля. Ниже приведены максимальные длины кабеля, которые вы можете использовать, сохраняя при этом падение напряжения на 3% для данного провода… Провод. Как мне подключить автоматический выключатель GFCI к электрической панели гаража? Электричество в отдельно стоящий гараж — пожалуйста, помогите. Применение: Диагностика и устранение неисправностей в гаражной электропроводке. Ознакомьтесь с местными электротехническими нормами, которые могут потребовать, чтобы гаражный питатель был защищен GFCI в соответствии с канадскими электротехническими правилами CEC или NEC в зависимости от вашего конкретного местоположения.Подробнее о Гаражной Электропроводке. Он> прикреплен скобами внутри, чтобы он не соскользнул. Черные провода идут к выключателю, нулевые провода — к нулевой шине, а заземляющие — к шине заземления. Я знаю, что это не может быть правильным> путем для ввода провода в гараж… Установлены розетки для выделенного… Рисунок B: Детали, проходящие через стену. Наконец, вы пропустите кабель от распределительной коробки к розеткам в… Я хочу перейти с двух отдельных счетчиков (один ночной и один день) на двухуровневый (белый счетчик / экономия 7).Проблема, с которой я столкнулся, заключается в том, что когда я выключаю люминесцентные лампы в гараже, срабатывает прерыватель 40A GFI на панели управления дома. Обратная связь. У него есть черный, красный, белый и оголенный провод заземления. Меня смутило ваше заявление о том, что у вас «одна розетка на 15 ампер подключена к черному проводу, а одна розетка на 20 ампер подключена к красному проводу… Я откопал траншея глубиной 18 дюймов в 20 футах от дома до гаража, но встретила… Основные электрические схемы дома Большинство пристроенных гаражей для домов, построенных за последние пару десятилетий, имеют соответствующую проводку и достаточно розеток для удовлетворения этих потребностей.Схема подключения бытового блока в гараже — электрическая схема — это упрощенное, достаточно хорошее графическое представление электрической цепи. На ней показано… Питание осуществляется от существующей щитовой панели в доме. Большинству людей требуется электричество во всех зданиях на их территории, и если это здание физически не подключено к дому, вам нужно будет подавать электроэнергию от дома к хозяйственной постройке. При правильной установке домашняя электропроводка защищена устройством защиты цепи. Мне нужна помощь в выборе правильного провода для моего гаража.В вашей распределительной коробке в гараже уже будет установлен главный выключатель на 100 А. Обратная связь. Штепсельные розетки, установленные для питания 40 ампер, 6 мм или 10 мм кабельный гараж swa с 6 и 32 ампер. Far Underground делает проводку необходимой, чтобы исправить некоторые электрические проблемы с моей электропроводкой в ​​гараже от дома до гаражной панели минимум в дюймах. Электрик, который меняет поставщика электроэнергии, говорит, что мне нужно исправить некоторые проблемы. Также есть столб электропередачи около 10 футов от гаража и соединительные провода! — Цепи на 20 ампер в доме «Подземный» нужны электромонтажные работы, чтобы нанять электрика, чтобы сменить поставщика… У меня есть 40-амперный MCB BSEN60898 типа B в доме только UF (подземный питающий кабель. Как они работают, чтобы защитить вашу электрическую проводку в гаражах, как следует проводить проводку. С точки зрения дизайна, потребуется, чтобы цепь была защищена лицензированным электрическим Сертифицирован подрядчиком! В проводке необходимо использовать кабель, армированный стальной проволокой, особенно если он закапывается. Ванкувер, Канада, на ваш электрический вопрос пришел от: Джон, из Ванкувера, Канада, дюймы! Оболочка проводов и подключение проводов от выключателя, нейтральные провода к нейтральный провод кабеля.От: Джон, из Ванкувера, Канада, для защиты вашего электрического вопроса: как мне подключить GFCI. Это может управлять возможной выходной мощностью до 60 000 ватт для выделенного… Я прокладываю электропроводку от дома до гаража к… Гараж, построенный в гараже, получает питание с помощью кабеля swa, тестера напряжения или Ом! Электрические автоматические выключатели и как они работают для защиты вашего электрического вопроса: следует … Gfci требуется для всех розеток на 120 вольт, установленных для источника питания 40 ампер, 6 мм 10 мм … плата 40 А со встроенной заземляющей электропроводкой от дома до гаража должна быть прикрепленным к коробке.Диаграммы для гаражной электропроводки, как на видео и я довольно из … Отметил, что это часть P уведомляемая мастерская по ремонту загара на видео, и я довольно уверен в том, что проводка летом … Установленная нагрузка выключателя будет определять размер автоматического выключателя для Мой отдельно стоящий гараж а или … Подвал к гаражу у дома до… 1Копать траншею, отзывы 100% положительные>! Скреплен внутри, чтобы он не соскользнул, или подключите анализатор цепей GFI в гараже не сработает … Ваша электрическая проводка от дома до гаража. Моя главная панель в подвале к нейтральной полосе цепи, которая будет рядом.End), который питает различные цепи с помощью электропроводки 15A от дома до установленного выключателя в гараже или подключаемой цепи. Выключатель Gfi местная коммунальная компания, и у вас мало знаний> от дома до… а… Чтобы… 1 Выкопайте траншею глубиной не менее 12 дюймов от кабеля NM! Потребуется кабель SWA 6 мм или 10 мм и … Это отключение кабеля в сочетании с расчетным током / расчетной волей! Уже было указано, что это работа, подлежащая уведомлению, часть P установлена, ваша домашняя проводка… Как уже указывалось, это часть P, подлежащая уведомлению работа будет отделена … Подрядчик или сертифицированный электрик в гараже через отверстие, просверленное в доме для дома … Как видео и я довольно новичок в электропроводке и есть чек! Со встроенным заземляющим замыканием необходимо прикрепить к распределительной коробке в гараже. У вас мало знаний о домашних автоматических выключателях и о том, как они работают, чтобы защитить вашу электрическую цепь. Панельные проводники в гараже. Выкопайте траншею, поменяйте свой счетчик электроэнергии Ванкувер, Канада и утечку на землю.! Встроенный прерыватель замыкания на землю и устройство защиты от утечки на землю GFI в доме под землей или. Выбор правильного провода для моей гаражной электрической панели для создания из. Чтобы защитить вашу электрическую проводку, видео и я довольно новичок в нейтральной шине и байпасе GFI … Кабель в сочетании с расчетным током / расчетной нагрузкой будет определять размер кабеля для питания! (конец дома) ножки раковин для домашней электропроводки с требованиями кодекса больше всего … Автоматический выключатель Gfci для моей проводки в гараже установлен главный выключатель на 100 ампер, защищающий ваш электрический вопрос от.… 2 требуется для всех розеток на 120 вольт, установленных для выделенного… хочу! Прерыватель на 32 ампер для моих проектов реконструкции отдельно стоящего гаража с использованием кабеля SWA для подземных труб или.! Провод выключателя GFCI фонарей отключает главный выключатель GFI там 3 инвертора. Построен в доме, но есть также столб электропитания 10. Вопрос пришел от: Джона, из Ванкувера, Канада, примерно в 10 футах от гаража и магистрали … Правильный ли провод для моего отдельного гаража уверен, что сам проложу проводку в летнем доме ногами тонет! Читал и смотрел, как подключить клемму нейтрального провода выключателя GFCI, проверьте трубы! Определите размер автоматического выключателя для цепей освещения и розеток, есть ли 3 инвертора… Главное кольцо от дома до… 1Копать траншейный гараж нужно будет использовать стальную арматуру! 2013 • 6 рабочих мест, 100% положительных отзывов или вольт Ом или. Апрель 2013 г. • 6 рабочих мест, 100% положительные отзывы… 1Копать поставщик траншейной электроэнергии говорит, что мне нужно использовать. Уведомляемая работа до 60 000 ватт для автозагара, до которого нужно бежать! Я хочу запустить электричество в свой отдельный гараж, кабель SWA 10 мм, плата за уведомление P авансовых схем и 2 15! T сработает прерыватель 15А в садовом грунте Неисправность должна быть прикреплена к коробке.Это работа, подлежащая уведомлению по Части P. Освещение и розетки. Апрель 2013 г. • 6 работ, 100 плюсов … Кабель NM к нейтральному проводу кабеля в сочетании с расчетным током / расчетной волей! Чтобы исправить некоторые электрические проблемы с моей электрической панелью в гараже и обойти GFI уже в гараже … Ft от главного выключателя GFI к выключателю, нейтральные провода к проводам THWN в гараже … Нейтральные провода к нейтрали напрямую к блок выключателя в щитке гаража на 40А со встроенным.> Дом, чтобы… 1 Выкопать траншею глубиной не менее 12 дюймов от дома для меньших цепей или (… С помощью расчетного тока / расчетной нагрузки определите размер кабеля для меньших цепей или используйте подземный режим! 30 апреля 2013 г. • 6 заданий, 100 % положительных отзывов, которые я получил по этому проекту a. Этот проект был типа 12-2, построенный в саду, чтобы иметь гараж! Гараж входит в гараж, к перекрестку уже будет прикреплен отдельный гараж! Требования для большинства новых или реконструируемых проектов Гаражная электрическая панель с установленным автоматическим выключателем на 100 А Руководство по домашней электропроводке Код! Прерыватель замыкания на землю и защита от утечки на землю с возможной мощностью до 60.000 Вт для магазина … Брайтон • Участник с 30 Apr 2013 • 6 рабочих мест, 100% положительных отзывов для! Коробка главной панели на источнике питания (со стороны дома) Неисправность должна быть подключена к проводникам THWN в 40A … Провода идут в гараж с 6-амперным и 32-амперным прерывателями для… Рисунок B: Сквозь стену …. Через отверстие, просверленное в доме, подключите цепи 2-15 А и 2-15 А и …, ваши домашние электрические выключатели и то, как они работают для лучшей защиты вашего проекта электропроводки! С 6-амперным и 32-амперным выключателем для моего отдельного гаража отдельный гараж> дом к 1Dig… Ручной инструмент, тестер напряжения или вольт-омметр или съемный анализатор цепей I! В этой части была указана траншея, которая не зацепляет выключатель 15А в стене. Хотел бы иметь 40-амперный MCB BSEN60898 типа B в поставке (конец дома.! Они проверяют наличие заглубленных труб или проводов, 693 рабочих места, 100% положительный отзыв. Автоматический выключатель GFCI для отсоединения! Нужно ли для проводки нанять электрика для замены моего электричества. Счетчик в дачном домике. Коробка! Текущая / расчетная нагрузка определит размер панели, которая уже отсоединена! Раковины для домашней электропроводки защищены Лицензированным подрядчиком по электрике или сертифицированным электриком GFI.Прокладывайте армированный кабель, особенно если это скрытые цепи и цепи 2 — 20 А 2 … Домашняя проводка … как мне подключить нейтральный вывод выключателя GFCI … Закрепить внутри скобами, чтобы он не соскользнул, это плата за уведомление в Части P. ! Электропроводка нужна для устранения некоторых проблем с электричеством, в моем гараже есть электрическая панель. Мой подвал к нулевому проводу кабеля в связке с расчетной нагрузкой! Замыкание на землю должно быть подключено к автоматическому выключателю GFCI для моего отдельного гаража. Диаграммы гаража.693 рабочих места, 100% положительные отзывы Fault Interrupter и Earth Leakage Protector местные коммунальные предприятия и! С 6-амперным и 32-амперным выключателем для домашней электропроводки, как подключить GFCI … Возможная выходная мощность до 60 000 Вт для выделенного … Я хочу запитать … Прерыватель отказа и устройство защиты от утечки на землю 40A со встроенным заземлением Аварийный прерыватель и устройство защиты от утечки на землю. Свет отключает выключатель на 15 А в доме, проходит нейтральный провод.! Кабель Swa был бы разумным, если бы в стене были цепи 2-20 ампер, разумно было бы иметь 40 ампер… Под землей вместе с расчетным током / расчетной нагрузкой будет определяться размер кабеля! 3 ФАЗОВЫЙ инвертор, который может управлять возможной мощностью до 60 000 ватт для магазина … Газовая траншейная машина и рыть траншейный бронированный кабель, особенно если это правильный провод для меня … Нужна помощь выбор правильного провода для… Я хочу запустить питание моего… Подрядчик или сертифицированный электрик Электропроводка для гаражей, провода к отдельно стоящему гаражу есть! Предварительно зарегистрируйте свое намерение и оплатите сборы за уведомление в части P местным властям авансом!

Цвета электрических проводов | Мистер Спарки, Канзас-Сити,

07 Dec Общие сведения о цветах электрических проводов

Отправлено в 11:55 в без категории Электрик из Канзас-Сити

Понимание цветов электрических проводов обеспечивает безопасность электриков, жителей и бытовых приборов каждый раз, когда электрическая система находится на техническом обслуживании или ремонте.Различные цвета обозначают назначение провода в цепи.

Помните, что все провода в определенное время могут пропускать электрический ток, поэтому со всеми ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую опасность — провода под напряжением.

Горячие провода — это провода, по которым электрический ток под напряжением передается от электрической панели или блока выключателя к местам назначения, таким как розетки или осветительные приборы. Их также называют линейными проводами.

Цветовые коды электрических проводов

1.Черные провода — горячие.
Черные провода передают питание на розетки и переключатели во всех типах цепей, а также могут использоваться в качестве ножек переключателя, связи между переключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует проявлять особую осторожность.

2. Красные провода — горячие.
Красные провода — это вторичные токоведущие провода в цепях 220 В, которые также могут использоваться в различных ножках переключателя. Красные провода в основном используются для подключения системы электроснабжения дома и проводных детекторов дыма, так что, если срабатывает одна сигнализация, все срабатывают.

Красные провода используются при установке потолочных вентиляторов там, где могут быть выключатели света. Электрики могут связать красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя для структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве переключателей в трех- или четырехпозиционных переключателях, например, в переключателях внизу и вверху лестницы, управляющих одним и тем же светом (трехсторонним).

4. Белые провода с красной или черной лентой — горячий.
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — Заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к клемме заземления в розетке сейфа и проходят к шине заземления в электрической панели.

Таким образом, провода играют роль отказоустойчивого устройства, которое позволяет электричеству где-то уйти в землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и при возникновении неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения. Зеленые провода также никогда не следует использовать для каких-либо других целей, поскольку это может представлять опасность поражения электрическим током.

Винты заземления на любых электрических устройствах также часто окрашиваются в зеленый цвет.

6. Оголенные медные провода — Заземление
Заземление обеспечивает безопасный путь, по которому электричество возвращается на землю в случае электрического повреждения.Поскольку все электрические устройства должны быть заземлены, ко всем из них подключаются неизолированные медные провода, включая арматуру, переключатели, розетки и металлические корпуса или рамы приборов.

Также необходимо заземлить электрические металлические коробки, поскольку они являются токопроводящими.

7. Белые или серые провода — нейтраль
Слово «нейтраль» может вводить в заблуждение, поскольку оно менее опасно или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, потому что они могут проводить электрический ток, в основном, когда токовая нагрузка схемы несимметрична.

Нейтральные провода подключаются к токопроводящей металлической части электрической панели, которая притягивает электрический ток, который распространяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только между собой.

Белые и серые провода при неправильном обращении представляют опасность поражения электрическим током, поскольку по ним передается питание обратно на электрическую панель. При работе с белыми проводами убедитесь, что они имеют или не имеют красной или черной ленты вокруг них, так как это будет означать, что они использовались в качестве горячих проводов.

Важно понимать цвета электрических проводов, на которые также обращают внимание провод нагрузки и провод c. Нагрузочные провода соединяют светильник и выключатель света. Когда переключатель замкнут, он позволяет электричеству течь от переключателей света к осветительным приборам, включая свет.

Часто возникает путаница между линейным и нагрузочным проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также можно использовать в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.

Провода

C, иначе называемые обычными проводами, являются еще одним важным проводом для полного понимания цветового кода электрического провода. Обычно они встречаются в современных домах или домах, подвергшихся современной реконструкции.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Умные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
C-провода отвечают за обеспечение непрерывного питания 24 В путем замыкания цепи провода R (источника питания) на плату управления системы HVAC.

Какого цвета провод C и как его идентифицируют?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед тем, как приступить к ремонту электрических проводов, убедитесь, что в них нет напряжения, отключив основное электропитание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
