Розетки в деревянном доме: Электропроводка в деревянном доме: особенности и правила прокладки

• Заземление и выполнение электропроводки трёхжильным проводом;
• Установка противопожарного УЗО на вводе;
• Правильный подбор автоматов защиты;
• Правильно смонтировать заземление.

Наружная электропроводка в пластиковых коробах

Монтаж электропроводки по дереву открыто в пластиковых коробах — это самый безопасный способ монтажа электрики.

• Во — первых, вся электропроводка находится на виду, всегда доступна. В случае возгорания, что маловероятно, но возможно, обнаружить аварийное место проще, чем при скрытой прокладке проводов.
• Во -вторых, проводка выполнена как конструктор, в любой момент можно добавить розетки, проложить новые линии, демонтировать старые.
• В третьих, электропроводка в коробах выглядит красиво. Современные кабель каналы имеют цвет и текстуру дерева, иногда их даже трудно различить на деревянной стене.

С чего начинается монтаж наружной электропроводки в деревянном доме?

Для начала необходимо определиться с расположением розеток, выключателей, светильников. Изучить планировку помещений, произвести предварительный подсчет материалов. Правильно подобрать безопасные и надежные материалы для Вас сможет только специалист с опытом работы. Профессиональный менеджер не справится с такой задачей.

Затем идет закупка материалов. Основной проблемой на этом этапе является наличие в магазинах требуемой продукции.

К примеру, на деревянный дом, под который пишется эта статья, планировалось приобрести в «Элеконе» провод ВВГ нг чеховского завода «Коаксиал». Но, увы, Элекон почему то перестал закупать этот провод. Провод «Коаксиал» имеет хорошую изоляцию и соответствующее ГОСТу сечение медной жилы. Удобен в монтаже. В качестве альтернативы был приобретен провод «Алюр». Тоже неплохая марка.

Все короба, розетки и комплектующие к ним, планировалось приобрести в Леруа. Но… Почему то не оказалось розеток под дерево «Этюд Сосна», фирмы Шнайдер, взамен предлагаются розетки Легранд, стилизованные под дерево. Выглядят они привлекательно, но очень неудобны в монтаже и эксплуатации, так как в двойной розетке внутренние перемычки отсутствуют, их нужно изготавливать самостоятельно, а это дополнительное соединение, что повышает риск ошибки при спешке мастера.

Автоматы и электрощиты «Текфор» планировалось приобрести в ВАСе, на Большой Серпуховской, но…Щиты нам продали без проблем, а автоматов защиты в нужном количестве не нашлось.

Пришлось делать дополнительные закупки на рынке.

Второй этап, непосредственно сами электромонтажные работы. Кроме рук и опыта у мастера должен быть весь набор необходимого инструмента и даже больше.

Для выполнения работ в этом доме нами использовались:

• Два шуруповерта, AEG и Metabo
• Перфоратор-дрель Metabo
• Лазерный уровень
• Набор сверл по дереву, различных диаметров и длин
• Пылесос
• Стусло и набор пил
• болгарка с диском по металлу
• электрическая стамеска

Шуруповертами крутили саморезы и проходили небольшие отверстия. Дрель-перфоратор использовалась для сверления проходных отверстий сквозь стены из бруса. Болгаркой нарезались алюминиевые трубы для закладки в отверстия в стенах. Лазерный уровень облегчает работу по разметке трасс. Все короба, с его помощью, устанавливаются ровно, параллельно и перпендикулярно. Электрической стамеской аккуратно подрезали плинтуса. Пылесосом собрали весь мусор в конце работы.

По строгим правилам, изложенным в книге ПУЭ, проход проводов сквозь стены должен быть выполнен в металлических трубах. Мы использовали алюминиевые трубы разных диаметров.

В этом случае становится невозможным возгорание провода внутри стены, он находится внутри металлической трубы.

Какие сложности возникают при монтаже короба в доме из дерева?

Как всегда, важна точность. Работа это «ручная», каждый короб подгоняется к другому на местах стыков и поворотах по миллиметрам и, даже меньше.

Сейчас появилась фурнитура к декоративным коробам в стиле «сосна». В Леруа продаются поворотные углы, накладки для стыков. Это облегчает работу и повышает эстетику проводки.

Так как работы ведутся открыто, по готовой чистовой отделке, то требуется аккуратность при сверлении стен. Иногда нужно закрыть просверленное отверстие декоративной накладкой.

Важно точно подобрать размер коробов. Тонкие короба выглядят незаметнее, но в них сложно уложить нужное количество проводов. Приходится их запихивать, забивать любыми способами, чтобы закрыть крышку. Эти действия могут привести к нарушению изоляции проводов и к их нагреву.

Слишком толстые короба выглядят громоздко и портят вид. В основном они используются при подводке проводов к электрощиту. В этом месте наибольшее скопление проводов.

Самое ответственное место при выполнении наружной электропроводки в доме из дерева, это соединения проводников. Некачественное соединение, при каком угодно красивом монтаже, обязательно приведет к нагреву проводов и пожару.

Все соединения мы выполняем внутри распаячных коробок. Соединяем провода с помощью соединителей «Ваго». Это проверенный производитель электротехнической продукции. Зажимы позволяют надежно соединять проводники, не вызывая их нагрева.

Этими соединителями, при кажущейся простоте, тоже нужно уметь пользоваться. Но, это секреты профессионалов…

Установка электрощита в доме из дерева

Самое ответственное место при монтаже наружней электропроводки в деревянном доме, это электрощит. Отсюда расходятся провода по всем помещениям, подключаются все важные инженерные коммуникации.

Как видно на фото, провода к электрощиту подходить могут со всех сторон.

Важно сделать все это аккуратно и эстетично, не нарушая общий дизайн страшным нагромождением коробов. Думаю, возможно и вы со мною согласитесь, у нас получилось установить электрощит довольно хорошо..)

Компоновка электрощита тоже очень важна. В доме из дерева необходимо установить противопожарное УЗО. Это дополнительная защита от замыкания в электропроводке. ПУЭ жестко требует установку такого УЗО. Автоматы защиты нужно тоже подбирать согласно нагрузкам в доме. Если автомат подобран неправильно, то он не сработает в случае прегрузки. Провод будет греться, что постепенно приведет к возгоранию.

Если наши аргументы, приложенные выше, оказались вам близкими и понятными, вы можете обратиться к нам для проведения электромонтажных работ в коробе в деревянном доме.

Мы находимся в Подольске, всегда доступны и обеспечиваем бессрочную гарантию на проделанные работы.

Консультация по ватсап бесплатна в светлое время суток.

Электропроводка в пластиковом коробе может быть выполнена достаточно эстетично при должном мастерстве и подборе материалов. Электротехнический короб может быть разных цветов и декорирован под дерево, что идеально подходит для стен из бруса и вагонки. Розетки и выключатели также можно подобрать в цвет стен.например розетки открытой установки серии «этюд».

Ровные запилы и стыки коробов смотрятся очень эстетично и даже по-своему украшают помещение. Такое выполнение электропроводки является одним из самых безопасных в деревянном доме.

Можно выполнить электрику и просто открытым специальным круглым проводом. При грамотном выполнении, ровной параллельной прокладке, минимуме пересечений, такая работа выглядит очень красиво. Если подобрать специальные светильники, получится очень стильно и модно.

Скрытая электропроводка в деревянном доме.

В сентябре нашим коллективом были выполнены работы по монтажу электропроводки в доме из бруса.

Поставленная заказчиком задача — проложить провода скрыто.

Легко выполнить такую задачу в доме из кирпича, или же, если стены обшиваются вагонкой, гипсокарторном.

Здесь же стены собраны из хорошего клееного бруса. Его достаточно ошкурить и покрыть лаком.

Строители, при укладке бруса, просверлили каналы для скрытой электропроводки. Диаметр каналов – 35мм.

По проекту внутрь канала должна быть уложена пластиковая гофра, а в нее уже затягивать провода.

Мы предложили использовать в таких местах металлорукав.

Таким образом, используем два способа прокладки проводов :

• Внутри стяжки пола скрыто в строительной пвх трубе.
• Во всех местах соприкосновения с деревом – в металлорукаве.

Переход из множества пластиковых труб на металл выполняем внутри распаячной коробки.

Усложняем себе задачу и заземляем металлорукав в коробках. Для этого прокладываем из электрощита медным одножильным проводом и присоединяем к металлической оболочке.

В чем смысл такого монтажа?

При прогорании кабеля и замыкания медной жилы, нулевой или фазной, на металлическую оболочку, автомат защиты (УЗО ) отключит напряжение в поврежденной линии.

Теперь о разводке электрики в доме из бруса.

Каналы – каналами, а то как их просверлили, отдельная история.

Сверлили или каждый брус отдельно, или максимум два. Внутри, конечно, получились стыки ,как ровно ни старались строители.

Поэтому ,протаскивая внутри канала металлический шланг, пришлось изрядно попотеть…

Некоторые каналы оказались не просверлены до верха, о них пришлось забыть.

Поэтому, если вы планируете в своем доме из бруса выполнить скрытую электропроводку, сверлите каналы диаметром 50мм! И внимательно следите за точностью их изготовления.

Продолжая следовать линии электробезопасности, установили в стены металлические подрозетники. Теперь, даже если ослабнет контакт внутри розетки и она начнет нагреваться, то возгорание невозможно, вокруг металл.

Сборка электрощита в деревянном доме.

• Решили и дальше держать линию ПУЭ и установили на вводе противопожарное УЗО.
• На розеточные линии установлены дифференциальные автоматы, на освещение и критичные нагрузки (насос, септик) установлены однополюсные автоматы.
• Для дополнительной защиты от перенапряжений используется реле напряжения УЗМ.
• Для защиты от грозовых разрядов установлены УЗИП второй категории.
• Для индикации напряжения и тока поставили вольт – амперметры модульного типа. Это уже просто, для удовлетворения любопытства потребителя. Хотя, эта информация бывает полезной и наводит на размышления…

Электрика в стиле ретро в деревянном доме

Подробная статья о секретах ретро монтажа здесь :

Ретро-проводка позаимствована у наших бабушек и дедушек и является довольно модным исполнением. Выполняется из специальных материалов, изоляторов, жгутов проводов в тканевой оплётке. Существует также множество электроустановочных изделий в стиле «ретро»: розетки, выключатели, распаечные коробки.

Примерная стоимость электромонтажных работ в деревянном доме.

Разводка электрики выполнена в кабель канале.

• До 75м2-40000р.
• До 100м2-60000р.
• До 150м2-80000р.

В стоимость работ входит сборка электрощита на 24 модуля, монтаж электропроводки и линий телевидения, монтаж заземления, подключение дома воздушной или подземной линией.

Обратившись к нам, Вы получите дружественный электромонтаж, бессрочную гарантию и оперативную поддержку в течении многих лет. Звоните!

Какую защиту дает заземление и трехжильная электропроводка?

В этом случае все металлические корпуса электроприборов в деревянном доме подсоединены к земле и имеют нулевой потенциал. В случае короткого замыкания , поломки электроприбора, человеку не грозит удар электрическим током, а всего лишь выбьет автоматический выключатель.

О том, как правильно выполнить заземление для деревянного дома, читайте как правильно сделать заземление.

Все электрические розетки должны быть трех контактными. Третий контакт предназначен для заземления. Если электропроводка выполнена скрыто, в металлорукаве или металлических трубах, то все металлические части, должны быть надежно соединены с заземлением.

Для чего нужно противопожарное УЗО?

Устройство защитного отключения или дифференциальный автомат служит дополнительной защитой от нарушения целостности изоляции электропроводки. Также УЗО защищает от поражений электрическим током человека.

Почему УЗО, установленное в деревянном доме, называют противопожарным?

В этом случае, при малейшем нарушении целостности электропроводки или поломки электроприборов, УЗО отключает всю электроэнергию в доме или поврежденный участок , таким образом предотвращая пожар. Рекомендовано устанавливать противопожарное УЗО на вводе в дом. Подробнее в статье — Как правильно подключить УЗО?

Следует использовать лишь дифавтоматы проверенных производителей, таких как: Legrand, ABB, Shneider Elektrik, ИЭК.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

• повреждение изоляции проводов, которое возникает при прокладке кабеля
• повышение нагрузки на электропроводку
• использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

• все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
• распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
• сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
• создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
• проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие. Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

• инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
• выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
• электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
• распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
• саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

• прокладка в помещении основного провода (кабеля)
• установка в нужных местах помещения распределяющих коробок
• монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
• установка электрического щита на высоте, которая недоступна детям
• монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

• высверливание гнезд в стенах с помощью специальных инструментов
• укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
• крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром. В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

• отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
• на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
• соединить арматуру любой проволокой, изготовленной из металла
• провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
• подсоединить к проводу РЕ кабель
• засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.

Установка розеток и выключателей в деревянном доме на бревна

Летний домик за городом

Изначально заказчик не планировал вообще возводить стенку отделяющую кухню от дивана. В процессе проектирования электрики: расстановки электропотребителей и мебели пришла идея построить данную стену. Благодаря ей мы увеличили кухню, сделав её угловой и свободно развели электрику для всех близлежащих потребителей.

Совместно с мебельщиком и заказчиком выбрали холодильник, варочную панель, вытяжку, проточный водонагреватель, мойку, смеситель… Так как работа по сантехнике была не сложной, мотать лён по резьбе поручили нам.

Выключатель на подсветку и розетки на фартуке получились ниже чем мы изначально планировали за счет уложенной под кухню плиты ГВЛ и керамогранитной плитки.

Розетка для холодильника находится прямо за ним и идет отдельной линией, поэтому для отключения его от сети не нужно вытягивать весь холодильник наружу, достаточно опустить автоматический выключатель в электрическом боксе.

Недорогая панель. Пару чугунных блинов и механические переключатели на четыре положения. Пришлось повозиться, чтобы закрепить её к столешнице.

Вытяжка телескопическая: можно выставить режим на вентиляторе и слаживая выключать, разлаживая включать вентилятор. Аналогично и подсветка работает.

На входе ограничились двумя точечными светодиодными светильниками. Света достаточно, но при этом не мешает тем кто спит.

Бокс со всей автоматикой спокойно спрятался в верхнем отсеке шкафа.

Верхнюю часть бокса занимают клеммные соединения т.к. нет коммутационных коробок и соединения заземления металлорукавов.

Профессиональная линейка автоматических выключателей и выключателей дифференциального тока от компании ABB.
Почему ABB

В местах установки выключателей и розеток использовали металлические подрозетники.

Выключатели и розетки от Schneider electric серия Glossa цвет Шоколад.

Подрозетник должен быть не просто негорючим, но с достаточной локализующей способностью в случае короткого замыкания. Также металлический подрозетник лучше рассеивает точечный нагрев, что уменьшает вероятность самовозгорания.

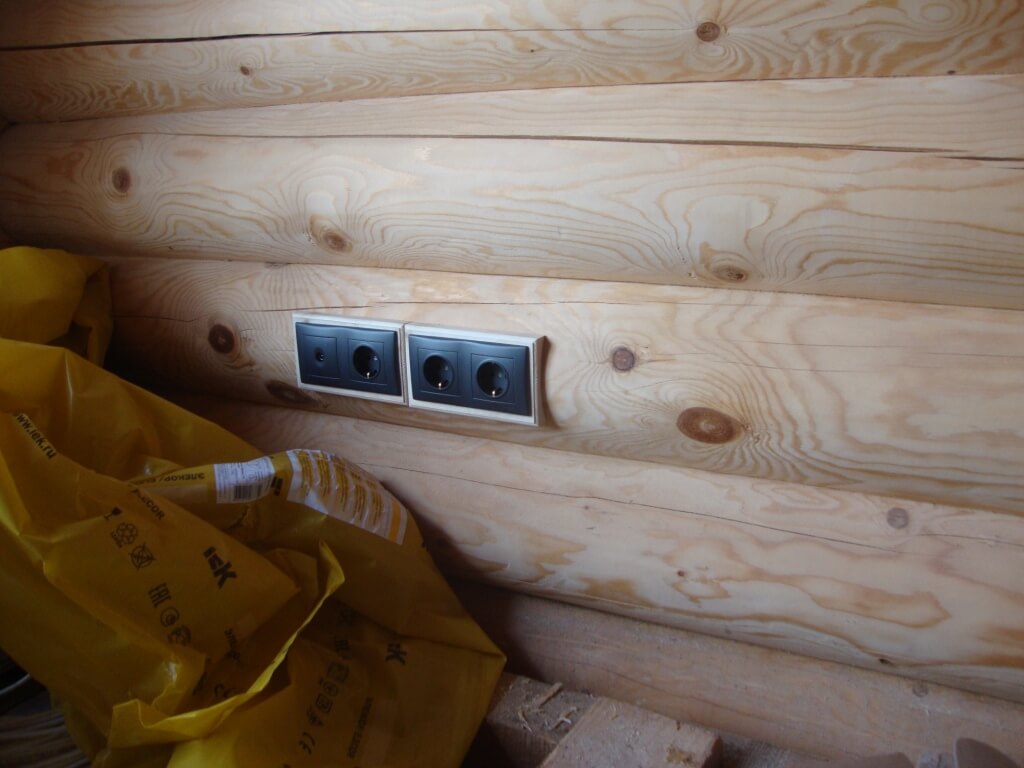

Основная сложность в установке розеток и выключателей это отсутствие ровной поверхности.

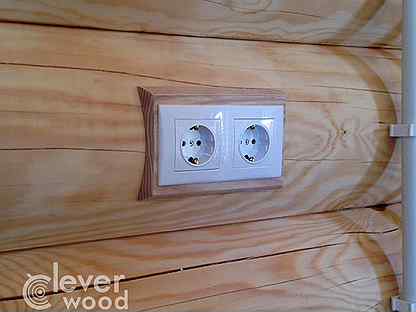

Изначально планировали заказать накладки на бревна: одной стороной она прилегает своим овалом к бревну, а другая сторона — ровная плоскость. Но цена легко переубедила заказчика отказаться от них. Пришлось взять в руки стамеску и коричневый силикон…

Выбрали стамеской плоскость на поверхности бревна. Утопили рамку выключателя где-то на 4 мм и стык бревно — рамка прошли аккуратно силиконом коричневого цвета.

В качестве вспомогательного источника света для создания уютной, а иногда и интимной обстановки выбрали бра который хорошо вписался в интерьер данного помещения.

Если помещение нужно разделить на несколько зон, то при правильном использовании настенных бра сделать это несложно.

Аналогично установке выключателей и розеток на поверхности брёвен производим теже телодвижения, но уже на блок-хаусе.

Холодильник хорошо подошел по цветовой гамме и получился дешевле встраиваемого, но менее эфектно… Красота требует финансовых вливаний.

Для своих габаритов холодильник получился вполне себе вместительным. Имея небольшую морозильную камеру и различной конфигурации холодильные отсеки, конечно кабан сюда не войдет, но для летнего домика самое то.

Кухонная мойка черного цвета с белой крошкой.
Сюда бы мойку с отверстием под смеситель: чтобы установить его непосредственно на саму мойку.

Мебельщик смело высверлил пером сквозное отверстие в столешнице… и пришлось туда вставить смеситель.

Установили проточный водонагреватель на 3,5 кВт, так как он будет использоваться для мытья посуды, рук и других нужд не требующих большого количества горячей воды.

Светильник установлен на потолке между входными дверями из ПВХ и основной входной дверью в домик.

Вот такая получилась экскурсия.
Спасибо за внимание.

Электрик в доме из бревна. Процесс установки. Скрытая проводка в деревянном доме. Ретро электропроводка в деревянном доме. Электрик в бревенчатом доме. Открытая и скрытая проводка. Выбор электрического кабеля. Заземление

Электромонтажные работы в доме из бревна опишу на этой странице весь процесс на примере нашего объекта в Софрино в СНТ Майское.

Наша работа включала в себя электромонтаж под ключ, который включает в себя полную электропроводку (прокладку кабеля в деревянном доме), установку розеток и выключателей, устройство ввода электроэнергии в дом, сборку распределительных щитов, пуск электрокотла и проверку схемы надежность при номинальных нагрузках.

Способ разводки выбран исходя из рациональности и сокращения трудозатрат комбинированный: скрытый (в полу и потолке) и открытый (декоративный кабель и в коробе)

Все работы выполнены в соответствии с нормами и правилами строительной и пожарной безопасности.

Начинаем прокладку кабеля в доме из бревна с освещением. Исходя из соображений безопасности и эстетики, мы отказываемся от монтажных коробок на данном объекте и выводим каждый светильник и люстру прямо на щит.Выберите кабель марки ВВГнг 3*1,5 плоский и защитите его от внешних воздействий оранжевой гофрой. Все маршруты выполняются под прямым углом (на архитектурной проекции) и фиксируются в скрытой работе. Доступ к кабелям в распределительном щите позволяет менять сценарии включения света и дает множество возможностей для управления им в дальнейшем (возможность удаленного управления и адаптации к умному дому).

Следующий этап — установка розеточных групп и выключателей.Проводим прокладку кабеля в техподполье, а выводы декоративным кабелем делаем на керамических изоляторах. Фирма розеток и выключателей Schneider (доверяем только оригиналу)

Кухонные розетки устанавливаем открытым способом (так как будет стена рабочей поверхности керамической плиткой) и не забываем о выводах вытяжной вентиляции, посудомоечной машины и освещения рабочей поверхности.

Следующий этап — установка и сборка электрощита.В этом деревянном доме их 3. Вводно-распределительная коробка включающая (со счетчиком), щит освещения и розеток (распределительный щит) и щит котельной (на нем остановимся позже).

Ввод в дом 380 вольт (трехфазный), поэтому очень важно равномерно распределить нагрузку по группам и соблюдать правильность автоамперной последовательности (используем оригинальные автоматы АББ). Розеточные группы соединены через дифференциальные автоматы (автоматы в сочетании с узо) для безопасности.

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревна, даже если строительный материал пропитать антипиренами, все равно останутся в поднятой группе. пожароопасность. Вот почему при строительстве зданий из сруба на важное место выходят вопросы пожарной безопасности, и в особенности под особым вниманием — электромонтажные работы.

Обеспечение электроэнергией деревянного дома

Задачу по обеспечению безопасной работы электросети дома следует решать сначала на бумаге, то есть все начинается с проекта.

На стадии разработки приняты решения:

• Подключен к центральной электросети.
• Устройство ввода орг.
• Способ прокладки электрических кабелей.
  Это может быть:
  1. Скрытая проводка в срубе.
  2. Открытые, расположенные поверх конструкций.
• Способ установки электроприборов:

1. Переключатели.
2. Диммеры.
3. Розетки.
4. Светильники и т. д.

Внимание!
 Неквалифицированному электрику лучше не браться за разработку проекта и его реализацию своими руками.
  Пригласите специалистов из качественной фирмы для проектирования и установки электрических систем дома, чтобы раз и навсегда закрыть вопрос безопасности.

Для тех, кто намерен выполнять электромонтажные работы самостоятельно, данный материал полезен как инструкция пошагового решения проблемы.

Электрический кабель к дому

Подключение к ЛЭП осуществляется двумя способами:

1. Безвоздушный затратный и быстро осуществимый. Для этого используйте самонесущий кабель с расчетным количеством жил и их сечением.

Внимание!
  Расчет мощности автономной электросети выполняется с учетом плановой нагрузки, которая зависит от количества электрооборудования в доме.

1. Подземный более дорогой и трудоемкий, но имеет ряд преимуществ:
   • Кабель, проложенный под землей, не нарушит внешний вид здания и двора.
   • В этом случае кабель надежно защищен от повреждений, что продлевает срок его службы.

Для подземной прокладки вводной линии в деревянном доме следует использовать силовой медный кабель.

Внимание!
  Проект подключения индивидуального жилья к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Вводное устройство

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через вводно-распределительное устройство.

Устанавливается в безопасном месте со свободным доступом в любое время и комплектуется:

Внимание!
Ввод силового кабеля в дом осуществляется через встроенный металлический рукав.
  При разводке электросети в помещениях в местах прохождения кабеля через стены и перекрытия также устанавливаются жесткие металлические оболочки.

Вводной распределительный щит должен быть максимально защищен от контакта с деревом, обычно его помещают в специальный металлический ящик.Размеры таких ящиков подбираются под конкретное количество «автоматов» и других устройств.

Внутренняя проводка

После оборудования электрощита можно переходить к монтажу внутренней проводки.

Как уже было сказано, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

Открытая электропроводка

Первый способ считается гораздо более безопасным с точки зрения пожарной безопасности, к тому же цена на такой электромонтажный работа значительно ниже.

В открытом состоянии кабель укладывается непосредственно на внутреннюю поверхность:

• Стен.
• Перегородки.
• Потолки и другие конструкции.

Для повышения эстетичности внешнего вида электрические провода и для дополнительной защиты они спрятаны в самозатухающие короба. Современные производители такой продукции предлагают широкий ассортимент продукции в отношении дизайнерских решений:

• Разные цвета.
• Имитация текстуры дерева.

В таких каналах электропроводку в доме обычно маскируют из оцилиндрованного бревна за счет ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянной конструкции небезопасен, трудоемок и очень дорог. Но из эстетических соображений многие склонны устанавливать сетку в своем доме именно таким образом. Поэтому очень важно придумать, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

Важно!
Основное правило устройства скрытой электропроводки в доме — исключить контакт проводов с деревом.

Все дело в том, что проблемой может быть не только короткое замыкание в сети, но и металлический стержень, который имеет привычку греться при высоких нагрузках под слоем изоляции.

• Кабель-каналы.
• Трубы.
• Гофрированные рукава.

Правила скрытой электропроводки:

• Прокладка основных линий электропроводки скрытым способом выполняется параллельно со сборкой сруба.
• Подъемники к осветительным приборам, розеткам и выключателям располагаются через подготовленные отверстия.
• Внутри потолка провода проложены в негорючих пластиковых трубах, чтобы они не подвергались механическим воздействиям.
• Скрытая электропроводка в доме из оцилиндрованного бревна должна выполняться с расчетом на его естественную усадку. Все каналы и рукава с проводами должны быть защищены от давления движущихся бревен.

Как скрытые, так и открытые способы прокладки электрических проводов имеют свои преимущества и недостатки. Из-за этого часто применяют комбинированный способ монтажа элементов электроснабжения деревянного дома.

Выбор электрического кабеля

Чтобы электропроводка в срубе была действительно безопасной, выбирайте кабель для электропитания определенного типа с буквами в маркировке:

• НГ, что означает не поддерживающий горение.
• LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от потребляемой электрооборудованием мощности.

• Для освещения прокладывают трехжильные кабели сечением 1,5 мм квадрат (3х1,5).
• Для разводки под розетки нужен кабель 3х2,5.
• Кабель электрический не менее 6 мм2.
• К проводу, питающему блок розеток 4-х и более точек, дополнительно ничего не подключать.
• Полностью отдельно от остального оборудования подключаются: циркуляционный насос отопления и насос подачи воды.
• Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (при наличии в этом необходимости или при отсутствии газоснабжения).

Расчет электроснабжения отопительного оборудования достаточно сложен.

Сначала рассчитывается мощность оборудования (котла) для:

• Определенного количества места.
• Требуемая температура.
• Потери тепла через конструкции дома (полы, окна, двери, стены и полы).

Интересно!
  Следует отметить, что теплопроводность оцилиндрованного бревна очень низкая по сравнению с камнем и бетоном.
Поэтому потери тепла через стены сруба будут минимальными, конечно, это если конопатка была произведена с соблюдением всех особенностей технологического процесса.

Рассчитывать на полную пожаробезопасность деревянного дома и эффективное, бесперебойное электроснабжение можно только при соблюдении инструкции:

• Выбор кабелей и кабель-каналов для деревянного дома.
• Монтаж осуществляется по правилам и в соответствии с проектом.

Совет!
  По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
  Для этого проведите измерение сопротивления изоляции жил.

Электропроводка в доме из оцилиндрованного бревна должна подвергаться профилактической проверке на повреждение изоляции с периодичностью раз в три года, с целью исключения возможных коротких замыканий в сети.

Заземление

Наличие в деревянном доме огнеупорного молниеотвода и контура заземления является еще одной важной частью противопожарной защиты. Причем заземлению здесь подлежит не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Заключение

Теперь осталось только напомнить, что все работы должны выполняться в строгом соответствии с правилами техники безопасности и с использованием качественных материалов. Следует исключить наличие жил кабеля с помощью изоленты, на сегодняшний день существует множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по этой теме.

]]>]]> В настоящее время в загородном строительстве увеличивается доля деревянных домов. У таких домов много преимуществ: они состоят из экологически чистых материалов, более быстрые темпы строительства, их легче и экономичнее отапливать и так далее. Однако электромонтажные работы в деревянном доме имеют свою специфику и требования.
  Электрик в деревянном доме должен соответствовать гораздо более жестким требованиям.Первоначальной задачей электромонтажа в деревянном доме является прокладка вводного (питающего) кабеля от опорно-щитовой ЛЭП дома. Существует два способа прокладки вводного кабеля для электрики загородного дома: воздушный и подземный (в траншее).

Воздушный способ укладки проще, быстрее и экономичнее. Для устройства воздушной линии электроснабжения загородного дома будет применяться самонесущий провод марки СИП различного сечения и с разным количеством жил (в зависимости от мощности и количества выделенных Заказчику фаз), специальные кабельные зажимы, крепежные анкеры. , и т.д.Преимущество использования этой проволоки в том, что она не требует протяжки несущего троса. Однако воздушный способ прокладки силового кабеля имеет свои недостатки: нарушение эстетичного вида фасадной части дома, возможное повреждение вводного кабеля зелеными насаждениями (деревьями, кустарниками), меньшая долговечность.

Способ прокладки вводного кабеля в траншее более трудоемкий и дорогой, но сохраняет эстетику экстерьера дома, предотвращает повреждение кабеля зелеными насаждениями, увеличивает срок службы вводного кабеля.Для строительства подземной ЛЭП электрики частного дома используют бронированный кабель типа ВБбсХв с разным количеством жил и их сечением (в зависимости от выделяемой мощности и количества фаз). Кабель укладывается в траншею глубиной не менее 0,8 метра с песчаной подушкой толщиной 15-20 см. Затем трос засыпается песком еще на 15-20 см. Затем траншея засыпается на 40-50 см, надписывается сигнальная лента со словами «не копать, кабель» и затем траншея засыпается полностью.
 Вводной кабель подает питание на распределительный щит, от которого питание распределяется на все потребители электроэнергии. В распределительном щите устанавливаются: автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, заземляющие и зануляющие другие устройства. Автоматика защищает людей, технику и всю электрику загородного дома в целом.
Электрики электрощитов в загородном доме.

При производстве электромонтажных работ в деревянном доме, как правило, используются щиты открытой установки.Предпочтение рекомендуется отдавать продукции известных производителей, таких как ABB, Shneider Electric, Moeller.

Способы прокладки ЛЭП внутри деревянного дома

Существует два способа прокладки линий электропередач внутри деревянного дома: накладной (открытая проводка) и скрытый (скрытая проводка). Открытой называют электропроводку, проложенную по поверхности стен, потолков и так далее. Скрытой считается проводка, проложенная в конструктивных элементах здания: внутри стен, полов и так далее.
Самый простой и недорогой вариант – монтаж электропроводки. В этом случае работы по прокладке кабелей и установке распределительных щитов, розеток и выключателей займут от двух дней до двух недель в зависимости от площади дома, насыщенности электрооборудованием и навыков мастеров.
Накладной монтаж осуществляется в негорючих ПВХ кабельных каналах (коробах), ПВХ гофре (или металлическом рукаве) и просто открытом кабеле в негорючей оболочке с крепежными элементами.

]]> ]]> Прокладка линий электрики деревянных домов в ящиках ПВХ

Если стены дома представляют собой плоскую поверхность (брусовые дома, дома из оцилиндрованного бревна, обшитые вагонкой, каркасно-щитовые дома), монтаж осуществляется в негорючих коробах ПВХ. Ящики представляют собой прямоугольные профили со съемными крышками. Монтаж электропроводки в коробах дает следующие преимущества:
  — хорошие условия для охлаждения проводов;
-удобство прокладки дополнительных кабелей или проводов;
— свободный доступ к проводам и кабелям на всем протяжении трассы и простота замены
— при необходимости возможность создания ответвления на любом участке трассы
— Крышку коробки всегда можно легко снять и добавить дополнительный кабель. Для этого при расчете сечения воздуховода делается запас в 30%.
Производители сегодня предлагают ящики однотонные: белые, светло-коричневые и коричневые
и структурированные под дерево: цвета сосны и ореха.

Ответные соединения выполняются в коробках для наружной установки или внутри розеток и выключателей.
Прокладка проводки в коробках в деревянных домах Прокладка проводки в коробках в деревянных домах Прокладка проводки в коробках в деревянных домах Прокладка проводки в коробках в деревянных домах

Электромонтажные работы в деревянном доме предполагают, что все проходы кабеля через стены и перекрытия будут выполнены в металлических кожухах.

Прокладка линий электрики ретро кабеля на изоляторах.

В настоящее время стала популярной прокладка наружной электропроводки в деревянном доме ретро-кабелем (витой проволокой) на изоляторах. Особенно его целесообразно использовать в домах из оцилиндрованного бревна. На рынке электротехнических материалов предлагается ретро-кабель итальянских и испанских производителей, в частности, кабель в декоративной оплетке «ретро» GI Gambarelli, Италия. Доступны следующие варианты цвета: белый, золотой, серый, черно-коричневый.
Предлагаем наилучший способ прокладки электропроводки в срубе — сочетание прокладки в кабель-каналах (каналах) под цвет и фактуру дерева и отвод кабеля на изоляторах. При таком подходе магистральные (горизонтальные) линии прокладываются в кабельных каналах вдоль цоколя пола, либо под потолком. Спуски и подъемы к выключателям, розеткам и другим электроустановочным изделиям выполняются витым кабелем в декоративной оплетке на изоляторах. Скользящие соединения выполняются внутри корпусов розеток и выключателей, либо в клеммных коробках наружной установки с цветом и фактурой дерева.

Электромонтаж в деревянном доме в открытых скобках

Прокладка кабеля открытым способом по стенам с креплением специальными скобами осуществляется в том случае, если прокладка линий электропередач в коробах ПВХ без нарушения эстетики интерьера затруднительна, а иногда и невозможна (например, электрик из оцилиндрованное бревно не обшитое вагонкой) или по желанию заказчика. Скользящие соединения выполняются в монтажных коробках или внутри розеток и выключателей.
Прокладка электропроводки на кронштейнах в деревянных домах Прокладка электропроводки на скобах в деревянных домах Прокладка электропроводки на скобах в деревянных домах Прокладка электропроводки на скобах в деревянных домах

Скрытая проводка линий электрики в деревянном доме

В деревянных домах данный вид электропроводки осуществляется в металлических трубах (согласно ПУЭ, п.7.1.32)
Скрытая прокладка линий электрики в деревянном доме процесс гораздо более трудоемкий, длительный и, соответственно, более дорогой.Однако с точки зрения дизайна более привлекательный.
  Все магистральные линии электрики в деревянном доме выполнены в металлических стальных трубах  в полах с устройством (подшивкой) полов и перекрытий. Подъем к розеткам, выключателям и светильникам осуществляется в вертикальных технологических отверстиях в стенах.
 Первоначальной, очень важной задачей для Заказчика является определение расположения электропотребителей в доме (с их геометрической привязкой), т. к. в отличие от накладного монтажа крайне сложно, а иногда и невозможно перенести или добавить точки электроснабжения, не нарушая эстетика интерьера.На основании плана расположения электропотребителей составляется план бурения вертикальных технологических отверстий в стенах для дальнейшего производства электромонтажных работ в деревянном доме.

Шурфы шахтные в стенах дома сверлят в мастерской на этапе раскроя дома или в процессе сборки дома непосредственно на месте его установки. Как правило, этот способ применим при прокладке электрики в доме из оцилиндрованного бревна. Коммутация проводов и клеммные соединения производятся в металлических клеммных коробках или непосредственно в розетках и выключателях.

В месте установки розеток и выключателей (по заранее определенным геометрическим привязкам) вырезаются отверстия под розетку для установки механизмов розеток и выключателей. Для этого нужно заранее знать серии устанавливаемых розеток и выключателей, так как монтажные коробки для разных серий могут иметь разные размеры.

]]> ]]>

Примеры монтажа электропроводки в домах из деревянного бруса

Обратите внимание, что проводка выполнена из гофротрубы, которая, в отличие от металлорукава, цельная, то есть изготовлена ​​не из рулонной ленты.Поэтому он имеет локализационную способность, герметизирован. Предназначен в том числе для водопровода.

Прокладка в такой трубе полностью удовлетворяет СНиП и ПУЭ. Те участки, где присутствует гофротруба ПВХ, будут располагаться в бетонной стяжке, то есть окружены негорючим материалом.

Скрытая проводка в деревянном доме

]]> ]]> В статье «Электричество деревянного дома» шла речь о простейшем варианте электропроводки, сочетающем максимальную безопасность с минимальными затратами.Во главе угла в описанных случаях стоит функциональность. Эстетика отходит на второй план. Конечно, можно максимально аккуратно вскрыть проводку, чтобы не было сильно заметно. Но не всем нравятся кабель-каналы на стенах.

Некоторые пытаются использовать цветные электромонтажные изделия, используют коричневый короб или «под дерево», но, к сожалению, выбор таких изделий невелик, качество не всегда соответствует, производители не предоставляют необходимый ассортимент комплектующих: углы, повороты, стыки, заглушки. Без них сложно аккуратно установить кабель-каналы; со временем из-за склонности дерева к разбуханию и усыханию стыки расширяются, коробки несколько смещаются – разводка перестает выглядеть аккуратно.

Бывают совсем неудобные случаи: например, как установить коробку на бревенчатые стены, на стены, обшитые модным сейчас блокхаусом или обитые обрезной доской? Отказаться от кабельных каналов? Просто прибиты к стенам проволочными скобами? Однако не каждый кабель будет выглядеть эстетично.

Большинство кабелей ВВГнг имеют черную изоляцию, NYM — серую. Как такая «цветовая гамма» будет сочетаться с цветом дерева? А как быть, если нужно проложить сразу несколько кабелей? В современном домонасыщенном доме количество параллельно проложенных кабелей иногда может достигать нескольких десятков! Не забывайте, что возможность прокладки кабелей непосредственно по основанию без механической защиты считается в нормативной документации несколько спорной. Так, СП 31-110-2003 допускают открытую прокладку на сгораемом основании без футеровки только «одиночным кабелем с медными жилами сечением не более 6 мм2, не распространяющим горение».

То есть два кабеля рядом не провести? Или нельзя скрепить их одной скобой, как это иногда принято? А если провести их на некотором расстоянии друг от друга и таких кабелей будет не два, а пять, десять, больше, то во что превратится стена? Однако ПУЭ требуют открытой проводки в жилых помещениях «в электроплинтусах, воздуховодах и т. п.». (п. 7.1.37). Можем ли мы предположить, что «и т. д.» как допуск к ведению открытой проводки непосредственно кабелем по стенам или на роликах, разрешенных табл.2.1.2?

Но в разделе «Выбор типа электропроводки, выбор проводов и кабелей и способ их прокладки» ИУИ касается электропроводки в целом, а в гл. 7 об электропроводке в специальных помещениях, к которым относятся в том числе и жилые помещения. Таким образом, наверное, пресловутое «ИТТ» следует трактовать не как непосредственную прокладку кабелей по стенам, а как прокладку в электротехнических жестких и гибких трубах, металлорукаве… Т.е. кабели, проложенные вдоль стен жилых помещений, должны быть защищены от возможные механические повреждения.
  Проблема с электропроводкой.

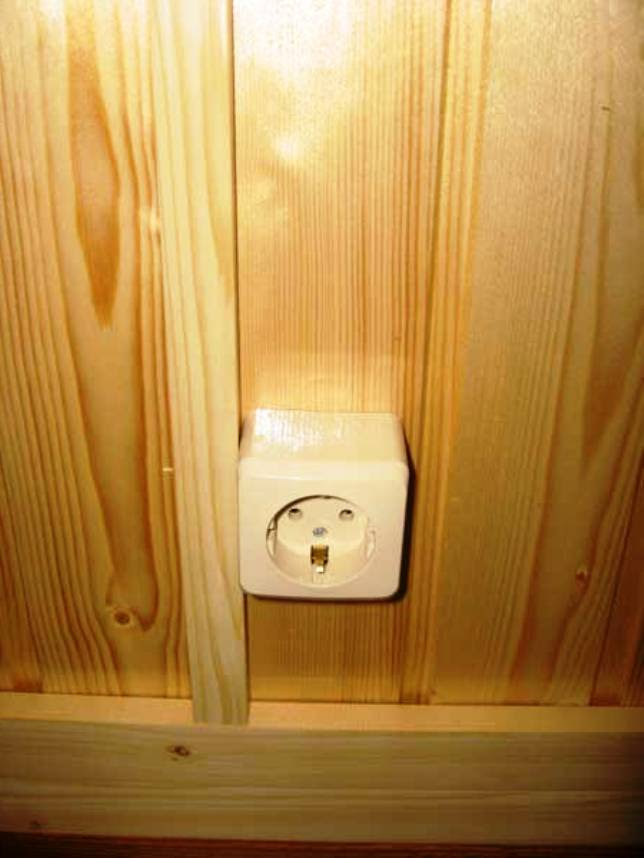

Ассортимент розеток и выключателей для открытой проводки очень ограничен. Большинство авторитетных производителей поддерживают его только для самых дешевых серий. В этих сериях не так много удобных «примочек», которые есть в сериях среднего и высокого ценового диапазона. Например, отсутствуют программируемые диммеры, кроссовые выключатели, позволяющие управлять светом из трех и более мест, нет разных таймеров и т. д. Цветовая гамма продукции ограничена; в качестве материала используется недорогой пластик.

]]> ]]> И хотя качество товаров от известных производителей высокое, они не всегда способны удовлетворить вкус привередливого покупателя. Из того, что сейчас представлено на нашем рынке, могу отметить серию Etude (производится заводом Schneider Electric в Санкт-Петербурге), Wessen также недавно была приобретена Schneider Electric, Elyo — бывшая независимая шведская компания, а была приобретена Schneider Electric, Simon (Испания) Kopp (Германия) — двух последних еще надо поискать, и ряд других. Кроме этих изделий на рынке представлены турецкие и российские розетки и выключатели для наружной установки, но их качество заметно уступает вышеперечисленным сериям.

Legrand и ABB не выпускают изделия для наружной установки, кроме специальных, устанавливаемых во влажных и запыленных помещениях. Правда, у большинства производителей есть линейка подъемных коробов (как правило, весьма ограниченная цветовая гамма), позволяющая монтировать изделия для скрытого монтажа в кабельных системах, но такое сочетание смотрится на деревянных стенах весьма спорно.Опять же не всем нравится то, что уличные изделия находятся далеко от стены, что увеличивает вероятность их повреждения, особенно в проходах и усложняет расстановку мебели.

Таким образом, мы видим, что открытая проводка не всегда способна удовлетворить привередливые вкусы пользователей. А вот для скрытой проводки на сгораемых конструкциях российская нормативная документация предъявляет еще более жесткие требования, которые порой кажутся невыполнимыми. Здесь есть только два варианта: прокладка кабелей в металлических коробах или металлических трубах или в негорючей штукатурке, которая должна окружать кабель со всех сторон слоем не менее 10 мм (таблица 14.2 СП 31-110-2003, ПУЭ: таблица 2.1.3.) . Столь жесткое требование ЭСП кажется невыполнимым, поскольку, с точки зрения обывателя, превращает дом в «водопровод», по которому должны идти провода.

Опять же, никому не придет в голову покрыть красивую вагонку слоем цементного или гипсового раствора. Отсюда возникают догадки по поводу завышенных требований. «Что может случиться с кабелем в безопорной горящей изоляции, защищенной современной автоматикой, встроенной неразрывно от щита до розетки?» — так рассуждают некоторые «эксперты» от электриков, расписываясь в своей несостоятельности.

Протягивают кабели по этажам в гофре, просовывают провод под плинтуса, прячут под «обналичкой» окон и дверных коробок, впихивают в неосведомленного клиента, что именно и нужно делать. Однако я готов рассмотреть как минимум два неблагоприятных сценария развития событий, которыми, видимо, руководствовались разработчики нормативных документов, устанавливая столь жесткие требования.
  1. Грызуны. В потолках и стенах деревянных домов возможно появление мышей и крыс.Эти весьма неприятные «спутники» человека почему-то очень любят грызть пластиковую изоляцию проводов. Мне удалось снять провода со стен, изоляция которых была выедена на несколько метров. На ней были отчетливые следы от зубов. В некоторых местах вообще отсутствовала изоляция, и в любой момент могло произойти короткое замыкание. Даже если бы предохранительная автоматика сработала безотказно, в месте короткого замыкания на долю секунды возникла бы мощная вспышка, способная поджечь древесную пыль, пыль, паклю — и мало быстро воспламеняющегося материала со временем скапливается в стенах и потолках.
  2. Известно, что дерево «дышит». На это влияет изменение влажности воздуха. Все мы сталкивались с заеданием дверей и окон зимой и весной, когда повышается влажность воздуха. Кроме того, дома подвержены некоторой сквозняке. В кабеле может возникнуть опасное напряжение, что может привести к его повреждению или поломке. Дальнейшие разработки уже рассмотрены в п. 1.
 [Рабочий момент. Прокладка кабеля в стальных лотках. Стена будет покрыта оболочкой.] Если кабель находится в негорючей среде, дальнейшего распространения огня не произойдет.Максимум, чем мы рискуем, это то, что в отдельных комнатах не будет света или перестанут работать одна или несколько розеток.
  Некоторые установщики используют металлический шланг для скрытой прокладки кабеля, считая его гибкой металлической трубой. Однако в нормативной документации нигде нет предположения об использовании металлорукава в качестве металлической трубы. Думаю, это связано с тем, что он не «глухой». Уплотнение снабжено хлопчатобумажной нитью, которая отлично поддерживает горение (тип RC-X). Желающие могут провести эксперимент — выдернуть уплотнительный шнур и прикурить от прикуривателя.Результат развеет все сомнения. Другой металлорукав выпускается с асбестовым уплотнением (RC-A). Но распространяется очень незначительно. Мне удалось найти в продаже металлорукав с асбестовой нитью только большого диаметра.

Таким образом, применение металлорукава для скрытой прокладки в пожароопасных сооружениях в соответствии с действующей нормативной документацией недопустимо.
 Как должна выполняться проводка «по идее» понятно. Но как выполнить такие жесткие требования на практике? В этой статье я постараюсь сделать акцент на технологии выполнения этих не таких уж простых работ.
  Вариант 1. Совмещение кабель-каналов и проводки для скрытой проводки.
  Основные линии в этом варианте проложены в коробах вдоль потолочных или напольных плинтусов. [Скрытое расположение выключателя, кабель в кабель-канале] Ответвления к розеткам и выключателям выполнены низким кабель-каналом, конец которого закрыт заглушкой. Электроустановочные изделия монтируются в металлические подрозетники. Под них предварительно просверливается отверстие с коронкой на дереве. Этот вариант, сочетающий в себе открытую прокладку кабелей и розеток и выключателей для скрытого монтажа, позволяет до бесконечности расширить ассортимент последних и уменьшить глубину выступающих частей. Как вариант, можно разместить магистрали в соседних комнатах, где эстетика не так важна, просверлить оттуда стену, проложить стальную гильзу, установить металлический пол и выполнить скрытую установку розеток и выключателей на стенах «парадной» комнаты.

Вариант 2. Скрытые магистрали и ответвления в кабель-каналах.
  [Кабельный канал на опоре.]
Магистральные линии проложены в потолке. Для этого иногда используют металлические трубы. Из-за необходимости выполнения поворотов часто используют медные трубы, цена которых превышает все разумные пределы.Мы используем глухие металлические лотки с крышками [Кабелей в металлических лотках], специально предназначенными для этой цели. Промышленность выпускает аналогичные лотки разных размеров. В широкий можно положить десятки кабелей. Лотки изготовлены из оцинкованной стали. Толщина стенок значения не имеет, так как для медных кабелей сечением до 2,5 мм2 этот параметр не нормируется. Целесообразно предварительно затянуть кабели в гофру или защитить места витков и возможных контактов изоляции кабеля с острыми металлическими кромками гофры или хлорвиниловой трубки. Укладка металлических лотков – непростая операция. Требуется частичная подрезка балок перекрытий с последующим армированием, обходом несущих конструкций, зачисткой острых кромок, заделкой торцов. Для выполнения всех этих операций требуются разнообразные инструменты и навыки жестяных работ. Лотки скрепляются между собой заклепками или болтами с гайками. После укладки в них кабелей выполняется заземление. металлические конструкции. Для этого натягивается заземляющий провод, надежно прикрученный к каждой части лотков винтом и гайкой.Заземляющий провод крепится к трубкам стальными хомутами.
Ответвления к розеткам и выключателям выполнены через отверстия со стальными втулками в потолке обычного пластикового короба. На ровных стенах особых проблем нет, а вот на бревне нужно сделать площадку для установки кабель-каналов и электромонтажных изделий. Для того чтобы вырезать такую ​​опору из предварительно выдавленной и отшлифованной доски, ее предварительно размечают специальным инструментом, который у старых мастеров назывался обвалочкой. В продаже такого инструмента нет — его придется изготовить самому. Результат можно увидеть на фото.
  Вариант 3. Полностью скрытая проводка в срубе.
Это дело самое сложное и неопытному мастеру кажется невыполнимым. Магистрали, как и во втором варианте, выполняются в полах, в металлических лотках. А вот с подъемами дело обстоит сложнее. Наиболее простым и очевидным является размещение переключателей. Так как обычно они располагаются возле двери, то подъем можно скрыть дверной коробкой.Однако недостаточно просто спрятать провод под кожух. Необходимо на конце бревна вырезать торцом бензо- или электропилой паз, в котором размещается металлическая трубка. В данном случае по удобству использования медь не имеет себе равных. Т.к. медная трубка используется очень ограниченно, то это не сильно влияет на общую цену. В трубку укладывается проволока, после чего сгибается «по месту» трубогибом. В стене сверлится отверстие коронкой под металлическое дно. Паз в торце бревна соединяется отверстием большого диаметра с промывочным отверстием. Все изгибы должны быть ровными, иначе медная трубка пропустит провод. Самое кропотливое — выполнение ровной площадки под каркас электромонтажных изделий. В противном случае коммутатор встанет в дисбалансе.

С розетками дело обстоит сложнее. Их размещают там, где удобно пользователю, поэтому нелогично [Подкладочные лотки под вкладыш к светильникам] размещать большинство розеток возле дверных проемов. Вот один из способов: для питания [Распределительной коробки света с полностью скрытой проводкой.Здесь сходятся линии от всех огней и выключателей. Возможен контроль и обслуживание.] В нижележащие бревна в раструб выпиливается паз. В него вставлена ​​трубка с проводом. После этого из доски необходимой ширины изготавливается колпак. Его плотно заталкивают в паз, пилят и шлифуют. Пробку перед установкой желательно смазать столярным клеем. Все сколы и неровности заделываются шпаклевкой по дереву в цвет дерева. После высыхания шпаклевки шлифовку повторяют. На торце доски можно нанести рисунок по рисунку волокон бревна – тогда после покрытия стен лаком или пропиткой место подключения кабеля будет практически незаметным.

Такая работа требует высокой квалификации, разнообразных навыков и инструментов. На подготовку сайта под одну точку у мастера уходит не менее половины рабочего дня, поэтому работа высоко ценится. Но красота, как известно, требует жертв и немалых затрат.

Избегайте расположения в потолках и стенах клеммных коробок, т.к. велика вероятность того, что [Глухие лотки в подземном пространстве] в процессе эксплуатации потребуют обслуживания. Это значит, что должны быть доступные места.Можно, конечно, провести от щитка к каждой розетке отдельный кабель, но это приведет к неоправданному увеличению расхода материала. Розетки можно разделить на группы по помещению и объединить кабелем в разумных пределах, можно углубить розетку, установить в глубину еще одну и размонтировать розетку. Нежелательно просто отпаивать и закольцовывать розетки, предназначенные для мощных, постоянных нагрузок: обогревателей, стиральных и посудомоечных машин, электроплит, бойлеров и т.п.В этих случаях следует тянуть провода прямо из щитка и защищать линию отдельными автоматами.

Естественно, особое внимание следует уделить выбору и установке автоматики защиты. Щит большого дома с разветвленной проводкой может иметь десятки элементов. Это уже известные нам автоматические выключатели и устройства защитного отключения, а также разрядники, ограничители перенапряжений, фазорегуляторы, системы резервного электроснабжения и т. п. Часто для разгрузки основного щита и уменьшения расхода кабеля вводят дополнительные, в коттеджах установлены панели перекрытий.Это также снижает потребление кабеля и упрощает управление системой электропитания дома.

Не забывайте, что основным методом защиты от поражения электрическим током является защитное заземление. Поэтому в обязательном порядке выполняется контур на участке с повторным заземлением, а вся распределительная сеть трехпроводная. Выбор системы заземления определяется в каждом конкретном случае и зависит от состояния внешней сети.

Ретро проводка в деревянном доме

Ретро электропроводка в деревянном доме «Ретро» и «винтаж». Одни только эти два слова могут вызвать замирание сердца у определенной категории людей, наделенных обостренным чувством прекрасного. Эти люди во всем последовательны, поэтому ретро разводка в их глазах олицетворяет хороший вкус и оригинальность.

А если дом построен, например, из оцилиндрованного бревна, а интерьер намеренно отсутствует, то ретро-проводка на роликах уж точно будет смотреться наиболее эстетично. Ведь пластиковый кабель-канал в такой ситуации не будет плотно прилегать к стене из-за пазов между бревнами, а установка кабеля скобами на сгораемые конструкции запрещена.Про унылую серую и будничную гофротрубу и молчу.

]]> ]]> Получается, что выбор ретро-проводки для монтажа в деревянном доме вполне практичен.

Итак, что такое ретро-проводка? Классически в начале 20 века его осуществляли двумя однопроволочными многожильными проводами, скрученными по спирали. Изоляция этих проводов была одинарной, и они крепились к опорным фарфоровым изоляторам (роликам). Распределительные коробки вообще не использовались, соединения проводов производились скруткой, которую прятали под изоляцией проводов, чтобы концы не торчали в стороны.

Ретро электропроводкаПонимая, что данная электропроводка не соответствует современным требованиям пожарной и электробезопасности. Поэтому сегодня возможно выполнить только имитацию проводки старого образца, ее стилизацию под ретро.

Некоторые электрики для этих целей приобретают небольшие пластмассовые или фарфоровые изоляторы и скручивают одножильные провода дрелью в общий жгут. В зависимости от наличия/отсутствия заземления жгут может содержать два или три провода. При монтаже жгут просто надевается на изоляторы, прикрученные к стене или потолку через равные промежутки.До и после изолятора лучше заранее положить небольшие кусочки. термоусадочная трубка (ТУТ), подходящая по цвету к проводу. Трубка обеспечит надежную установку.

Но все же самомотка провода для ретро это для тех кто хочет сэкономить. Да и подобрать провод, изоляция которого будет иметь индексы НГ (негорючий) и ЛС (с пониженным дымовыделением), для прокладки в ретро-жгуте будет непросто. Поэтому лучше приобрести специальный ретро-провод заводского исполнения, специально сертифицированный для монтажа в составе открытой электропроводки.

Ретро проводка Ходят слухи, что производство такого провода уже налажено на территории РФ где-то в Московской области, но российский ретро провод до сих пор не замечен в магазинах нашей страны. Собственно говоря, с зарубежным ретро-проводом ситуация на рынке ненамного лучше.

Провод и арматуру для монтажа электропроводки в стиле ретро обычно приходится заказывать в Италии. Возможно, вам не придется ехать туда самому, но вашему поставщику вполне возможно придется иметь дело с итальянцами.

Например, компания Fontini и GI Gambarelli выпускают не только ретро-провод сечением 0,75 — 2,5 кв. мм с двумя или тремя жилами, но и ролики для монтажа проводов, а также розетки, поворотные выключатели, распределительные коробки и блоки, содержащие розетку и выключатель на общем основании.

Все эти элементы электропроводки стилизованы под старину, их материал – фарфор, и они выполнены с соблюдением всех норм пожарной безопасности. Розетки, разумеется, содержат заземляющий контакт.Словом, можно выполнить ретро-проводку, отвечающую самым высоким требованиям безопасности.

Есть только одно «но». Проволочная бухта Retro длиной 50 метров запросто может стоить семь-восемь тысяч рублей. Выключатель или розетка обойдется в полторы-две тысячи рублей. Один фильм — около 30 рублей (а сколько их надо на весь дом!). То есть ретро-проводка обойдется любителям старины и эстетам недешево, и об этом нужно помнить.

Самое интересное, что продукция компании Salvador, которая также специализируется на выпуске ретро-кабелей и аксессуаров, но разместила свое производство в Китае, по цене не уступает своим итальянским аналогам.Так что экономия вряд ли возможна.

Вне зависимости от того, где вы приобретете ретро-провод, структура каждого его провода будет следующей: многопроволочный медный в двойной оболочке из ПВХ-пластика, обтянутый искусственным негорючим шелком. Цвет внешней оболочки ПВХ каждой жилы соответствует нормам ПУЭ: синий, коричневый и желто-зеленый.

Цвет внешнего шелкового покрытия зависит от личного вкуса и дизайна. Кто-то считает, что к цвету дерева подходит золотистая или бежевая проволока.А кому-то кажется, что ретро-проводка — это тоже элемент интерьера, и она должна выделяться на фоне стен цветом — быть, например, белой или настолько черной, что это просто антрацит.

Ретро проводка Под цвет провода подбирается цвет розеток, выключателей и распределительных коробок, а также цвет изоляторов (роликов).

В связи с тем, что ретро-провод очень дорогой, а также из-за того, что его максимальное сечение ограничено 2.5 квадратных метров. мм., не стоит рассчитывать выполнить всю проводку в стиле ретро. Вводной кабель не впишется в общий винтажный стиль, его придется прятать в трубу. А если последний не вписывается в интерьер, то его можно спрятать за кожухом.

По трубам придется прокладывать кабель к мощным стационарным приёмникам, например, к электроплите или бойлеру. Вместо труб можно использовать пластиковый кабель-канал, подобранный под цвет стен. Обыкновенный ВВГнг можно использовать как кабель для стационарных электроприемников, ведь его все равно не будет видно и к ретро стилю он не будет иметь никакого отношения.

Часто при монтаже ретропроводки в деревянных домах электрики по согласованию с арендодателем или проектировщиком находят еще один способ сэкономить на дорогом проводе. Та часть разводки, которая отходит от вводного щитка и питает группы, также может быть выполнена обычным кабелем под обшивкой потолка в трубе или просто по стене в коробе. Тогда получается, что сам ретро-провод идет только от распределительных коробок к розеткам, выключателям и светильникам. Часто этого бывает достаточно, потому что самая заметная часть проводки – это та, которая проходит вертикально по стенам или выходит на потолок к светильникам.

Для соединения проводов ретропроводов в распределительных коробках можно использовать два способа:

1. Оболванить и утеплить обычную скрутку. Многопроволочные жилы легко скручиваются, и если не экономить на припое и не забывать о флюсе, соединение будет надежным.

Как лучше всего подготовить точки выхода для установки электрических аксессуаров? С этим вопросом приходится сталкиваться каждому электрику при монтаже коммуникаций в деревянных домах.Будь то сруб, оцилиндрованное бревно, оцилиндрованный брус или блок-хаус, есть одна проблема – нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, настенных бра. Существует два способа подготовки площадок под точки: резка и наложение на бревно . Мы расскажем об особенностях применения каждого из них.

На протяжении многих лет был единственным решением проблемы. Этот метод называется по-разному: распил, шлифование, шлифование, фрезерование и т. д.Он заключается в том, что на месте точки выхода вырезают ровный участок по форме и размерам, соответствующий выключателю или розетке.

Что важно учитывать в работе:

Поцарапать бревно — совершенно непрофильная задача для электрика, берясь за такую ​​работу, он рискует непоправимо повредить бревно. Поэтому распиливанием подкладок обычно занимается столяр, который умеет работать с деревом и делает все аккуратно.

Важно иметь в виду, что даже хороший специалист может не допустить брака в виде трещин, сколов, неполного соответствия форме.Дерево – непредсказуемый материал. И еще — на фото неправильная монтажная коробка, обзор подходящих заглушек для горючих материалов.

Если в дальнейшем хозяин дома решит перенести выключатель или розетку в другое место, его ждет неприятный сюрприз. При снятии розетки в бревне останется пропиленное отверстие, которое не заделать. Чтобы его скрыть, приходится вешать картину или передвигать шкаф, другую мебель.

Если вы планируете готовить участки как плотник, закладывайте в сроки дополнительные рабочие дни. Потому что подготовка одной точки в доме занимает до 30 минут.

Способ легкой установки розеток и выключателей в деревянных домах в России начал применяться совсем недавно. Накладка на бревно — устройство для оборудования точек электропроводки открытого и скрытого типа (используя 68 мм). Он крепится к стене и плотно прилегает за счет вогнутого дна, полностью соответствующего диаметру бревна. Верхняя часть накладки представляет собой ровную площадку для установки выключателей, розеток, распределительных/распределительных коробок и светильников, бра.

Особенности технологии монтажа вагонки на бревно:

Установить может любой электрик. Требуются специальные столярные инструменты.

На приготовление одной точки уйдет 2-4 минуты.

При монтаже накладки открытого типа   розетка или выключатель в любой момент могут быть перенесены в другое место. Установка нашей подложки на бревно не повлияет на поверхность дерева, не испортит эстетические характеристики. В случае переноса останутся небольшие отверстия для креплений, которые легко заделать.

Использование диэлектрических накладок Пластины повышает пожаробезопасность электропроводки открытого типа. Стекловолокно толщиной 1 мм, точно подобранное по размеру, плотно закрывает перфорацию в основании пластиковых раструбов Legrand Quteo, а в серии

Все, что вам нужно знать об электрических розетках и выключателях для дома

Пока планируя строительство или ремонт дома нашей мечты, мы широко сосредоточиться на подготовке макетов дома, таких как архитектурные проекты, мебель, водные системы и многое другое.Тем не менее, подготовка электрической системы дома требует особого внимания; мы нанимаем самых эффективных специалистов для обеспечения что вся интегральная электропроводка дома выполнена безопасно и надежно. Электрический процесс каждого дома включает в себя несколько агрегатов; хотя, самые недооцененные компоненты любой электрической системы, по-видимому, электрические. розетки и выключатели для наших домов.

Что мы подразумеваем под электрическими выключателями для дома? Электрические выключатели — это управляющие устройства, передающие энергию для запуска и остановки подачи электроэнергии ко всем электроприборам, установленным в доме или любой промышленной зоне.Однако переключатели не могут регулировать поток энергии; они остаются строго бинарными по своей природе; либо они разрешают полный поток электричества, либо полностью отключают его. Чтобы лучше понять, давайте углубимся в различные типы электрических розеток и выключателей для дома:

• Одноместный полюсные выключатели: это наиболее распространенные выключатели, используемые в повседневной жизни. жизнь. Также известные как тумблеры, они эффективно управляют одним единственным приспособление из одного места.
• Двойной полюсные выключатели: Двухполюсные выключатели работают более или менее одинаково, Единственное отличие состоит в том, что они могут управлять двумя разными приборами одновременно. один раз, не нуждаясь в отдельной коробке. Чтобы еще больше упростить, они похожи на два однополюсные выключатели, которыми можно управлять с одной и той же коробкой.
• Звонок Кнопочные переключатели: они обычно используются в промышленных целях для проверки потока электроэнергии или для быстрой выработки электроэнергии, необходимой для дверные звонки.Кнопочные выключатели звонка очень похожи на однополюсные выключатели; в Единственное отличие состоит в том, что они допускают короткий и резкий поток электричества, когда введены в эксплуатацию и отключают ток в выключенном положении.
• Промежуточный/двусторонний переключатели: Эти типы электрических переключателей для дома могут быть удобно устанавливаются в холлах, спальнях, гостиных и т. д. Промежуточные выключатели несут трехпозиционная конфигурация переключателя, позволяющая управлять одним прибором из двух разных мест.

Теперь перейдем к розеткам.Итак, что такое электрические розетки и почему они важны? Розетки пропускают ток к вашему электрическому оборудованию и приборам; они бывают разных форм и размеров в зависимости от страны, в которой вы живете. Однако их преимущества и функциональность остаются прежними. Как правило, мы видим 3-контактные, 5-контактные и 2-контактные розетки в наших офисах и дома. Допустимое напряжение — еще один аспект, который отличает различные виды розеток. Поскольку каждая розетка изготавливается по-разному и обладает широким диапазоном мощности, т.е.е., количество тока, которое он может пропустить, необходим широкий ассортимент розеток. В целом существует четыре вида сокетов:

• Двухконтактный розетка: Эти электрические розетки имеют два длинных разъема для подключения с подземное соединение.
• Трехконтактный розетка: в эти типы розеток добавляется контакт заземления для предотвращения поражения электрическим током. и другие опасные электрические угрозы.
• Пятиконтактный гнездо: Это тщательно продуманная комбинация трехконтактного и двухконтактного разъема. разъем.
• Международный или универсальные розетки: эти конструкции розеток имеют отверстие, которое может эффективно вместить широкий спектр продуктов, используемых в европейских и американских странах.

Электрика розетки и выключатели могут быть легко установлены после того, как дом будет полностью меблирована. Однако важно помнить, что мир устроен растущий охват умных и модульных домов, спрос на эстетические и грамотных выключателей и розеток становится все больше. Поэтому убедитесь, что вы хорошо исследовать и сотрудничать с правильными поставщиками электрических услуг, которые иметь команду опытных профессионалов для безопасной и бесперебойной установки.

Рекомендации по загрузке…

Скворечник и кормушки Стойки Заземляющие розетки Опорные плиты

ARK Workshop СИСТЕМА ЗАЗЕМЛЕНИЯ
….. Сроки выполнения работ см. на домашней странице  ……

ИСТОРИЯ СТОЛБА СКВОРЕЧНИКА:  Системы опор скворечника могут быть металлическими системами типа флагштоков с некоторыми телескопами, чтобы вы могли опустить птичник ближе к себе для обслуживания скворечника. Они хорошо подходят для более легких алюминиевых или жестяных домов. Однако из-за размера и веса некоторых скворечников мы рекомендуем использовать ДЕРЕВЯННУЮ систему 4×4, поскольку она может удерживать больший вес на стойке.Ветер может быть очень сильным на уровне скворечника, и очень важно иметь систему столбов, которая может противостоять этим ветрам. Кроме того, некоторые системы трубчатых столбов могут со временем начать постепенно наклоняться из-за постоянного раскачивания во время сильного ветра. Деревянная почтовая система помогает избежать всего этого. Деревянный столб стоит крепко, как дерево, а также добавляет красоты вашему двору. Многие люди добавляют к нему решетку, выращивают виноградные лозы и т. д. Это просто еще один способ добавить декоративный акцент на газон и сад.

РАЗЪЕМ ЗАЗЕМЛЕНИЯ:  Размеры РАЗЪЕМА ЗАЗЕМЛЕНИЯ 3,5 дюйма в глубину, 6,5 дюйма в ширину и 31 дюйм в высоту. столб с заземляющей розеткой. Все розетки изготовлены из обработанной под давлением древесины для использования под землей. Все болты/гайки/шайбы предоставляются. Также прилагается подробная инструкция (с иллюстрациями). В этих инструкциях будет указано, насколько глубоко копать яму, сколько необходимо цемента и воды, советы по смешиванию цемента, как убедиться, что система высыхает ровно и ровно, а также вся информация, которой мы можем поделиться, чтобы упростить процесс.Итог: При покупке этой заземляющей розетки вам остается только купить столб 4×4 и пару мешков цемента на местном складе пиломатериалов. Следуйте нашим подробным инструкциям, и у вас будет надежная почтовая система, которая будет работать вечно.

Мы используем деревянные почтовые системы уже 25 лет. 2 ДЕТАЛИ:
1: система заземления и 2: стойка 4x4x8 футов . Гнездо заземления изготовлено из обработанной под давлением древесины и зацементировано в землю.Для полного высыхания и* отверждения цемента требуется приблизительно 3 дня. Затем 8-футовая стойка (или длиннее, если хотите) вставляется в гнездо заземления. В 8-футовой стойке нужно будет просверлить пару отверстий в нижней части стойки, чтобы 2 длинных болта могли пройти через отверстия заземляющего гнезда, через 4×4, а затем выйти с другой стороны заземляющего гнезда. Предусмотрены шайбы и гайки, так что вы можете затягивать и сжимать всю систему, превращая ее в единое целое. Когда вам нужно почистить скворечник, вы просто выкручиваете один из болтов, и деревянный стержень будет вращаться на оставшемся болте.Поскольку болты хорошо затянуты, деревянный столб не падает на землю. Вы должны приложить небольшое усилие и потянуть стойку на себя и ослабить ее в своем темпе. Это отличная функция, которая делает монтаж дома (и его разборку) очень удобным. Обратитесь к картинке для пояснения.

За прошедшие годы мы установили многие из этих почтовых систем для наших соседних клиентов. Мы выкопали много ям, залили много цемента и убедились, что системы столбов ровные и прямые.Мы хотим помочь вам и предоставить вам все знания, которые мы получили благодаря этому опыту. Хотя мы не можем поставлять длинную часть системы размером 4x4x8 футов, мы делаем ГНЕЗДО ЗАЗЕМЛЕНИЯ доступным для покупки. ЗАЗЕМЛЯЮЩАЯ РОЗЕТКА — самая сложная часть системы, и покупка ее здесь сэкономит вам время и деньги. В то время, когда это было написано, сосновые и еловые столбы стоили где-то от 10 до 15 долларов. Для вас гораздо выгоднее купить длинный столб на вашем складе пиломатериалов, чем мы пытаемся отправить его через перевозчика.Эти посты можно перевозить в машине среднего размера ….. мы сделали это. 8-дюймовые стойки могут устанавливаться либо по диагонали в транспортном средстве, либо вдоль линии пассажирской двери, при этом часть стойки выступает из переднего окна. Только не забудьте прикрепить красный флажок к концу столба, чтобы другие водители могли его видеть. Эти флаги предоставляются бесплатно на большинстве складов пиломатериалов.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ:   Внизу этой страницы будет возможность выбрать опции для вашего дома. При выборе варианта ниже просто отметьте его флажком, а затем введите «да», «д» или «1» в раскрывающемся списке. Опция и сумма будут добавлены. Вы можете добавлять/удалять параметры по своему усмотрению.

  ОСНОВНАЯ ПЛАСТИНА:  за 24,95 доллара США мы включим в комплект опорную плиту для нижней части вашего дома. Он легко крепится к дому и очень легко монтируется на систему стоек 4×4.Все оборудование/инструкции включены.

ЛОПАТОЧНОЕ НАСАДКА 1/2″ : за 6,95 долл. США мы включаем насадку, которая потребуется для сверления отверстий 1/2″ в стойке 4×4, которую вы приобретете для гнезда заземления. Это очень острое сверло, которое легко проходит через пиломатериал и создает чистые отверстия. Это тот же бит, который мы используем в магазине, когда делаем отверстия для болтов с квадратным подголовком, используемых в гнезде заземления.

  ДЛИННАЯ ЗАЗЕМЛЯЮЩАЯ РОЗЕТКА : за дополнительную плату в размере 25 долларов США мы изготовим более длинную систему заземляющих розеток для размещения более длинных опор. Текущая система предназначена для 8-футового столба. Однако некоторым нравится использовать более длинные посты, например, 10-футовые. Это большее гнездо заземления можно использовать с более длинными стойками. Эта розетка больше по длине, внутренняя 4х4, и ее нужно будет закопать немного глубже в землю. Использование стойки длиннее 10 футов с этой розеткой должно быть на усмотрение каждого клиента.Чем выше установлен дом, тем больше он подвержен сильным ветрам. Установка тяжелых домов на высоте должна быть оставлена ​​на усмотрение каждого человека и той розетки, которая, по их мнению, им нужна.

  $20 НАСТРОЙКА :   Иногда клиентам требуется незначительных настроек в их доме. Если это простая настройка, она подпадает под эту категорию. Просто отметьте опцию настройки за 20 долларов ниже и опишите, что вам нужно.В конце процесса заказа также есть раздел, который называется СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ, в котором вы можете поделиться своим запросом. Вы также можете написать нам напрямую, если у вас есть какие-либо вопросы о вашей настройке.

  50 долл. США НАСТРОЙКА :   Иногда клиентам требуются  основные настройки  в доме. Просто отметьте опцию настройки за 50 долларов ниже и опишите, что вам нужно.В конце процесса заказа также есть раздел, который называется СПЕЦИАЛЬНЫЕ ИНСТРУКЦИИ, в котором вы можете поделиться своим запросом. Вы также можете написать нам напрямую, если у вас есть какие-либо вопросы о вашей настройке.

Скрытая проводка в деревянном доме

Современных владельцев деревянных домов уже давно не устраивает открытая электропроводка старого образца, закрепленная на керамических изоляторах. Электрические сети имеют определенные технические параметры. Они не должны портить интерьер, в то же время быть незаметными и доступными для проверки, профилактики и ремонта.Этим требованиям полностью соответствует скрытая проводка в деревянном доме.

Скрытая проводка будет нормально работать длительное время при условии правильного исполнения. Всем известно, что большинство пожаров на деревянных площадках происходит из-за неграмотного монтажа и желания сэкономить. Скрытая проводка в деревянном доме всегда намного дороже открытого варианта. Поэтому, если денег не хватает, лучше остановиться на сетях, расположенных снаружи.

Технические условия на скрытую проводку

На практике применяется лишь несколько способов скрытой установки, отвечающих всем необходимым требованиям. В первую очередь должна быть обеспечена пожарная безопасность, поэтому для кладки используются только негорючие материалы, способные локализовать пожары. В таких вопросах не стоит выдвигать дизайн и эстетику в ущерб качеству прокладываемых линий.

Требования к скрытой электропроводке в деревянных домах:

• Если для укладки используется пластик или металл, они должны быть изолированы от горючих материалов. Между ними укладывают негорючие вещества с низкой теплопроводностью.Чаще всего для изоляции используют бетон, алебастр или цементную штукатурку. Толщина защитного слоя рассчитывается исходя из мощности кабеля или провода. Это связано с тем, что пропитка дерева негорючими смесями не защищает от короткого замыкания с высокой температурой, имеющей высокую температуру.
• Наиболее подходящим материалом, обеспечивающим надежную прокладку проводов, служат трубы и коробки из металла и стали. Для их соединения используются болты или сварка.Для всей системы трубопроводов он заземлен. Наиболее технологично считаются медные трубы. Они могут гнуться во все стороны, без применения специальных приспособлений, что позволяет прокладывать разветвленные цепи повышенной сложности.
• Трасса будущих линий проложена с минимальными изгибами и поворотами. При затруднениях с протяжкой кабеля монтажные коробки из меди или стали монтируются в местах повышенной сложности. Их не следует устанавливать в чрезмерном количестве, так как ненужные звенья способны только ослабить общую цепочку.Для обеспечения свободного доступа к мониторингу и обслуживанию сети боксы не должны закрываться никакими декоративными покрытиями, панелями и другими конструктивными элементами.
• Монтажные трубопроводы устанавливаются на такую ​​глубину, чтобы не возникало нарушений прочностных и несущих характеристик деревянных полов и стен. Расчет расположения и количества всех элементов происходит с учетом возможности замены поврежденных проводов без необходимости разборки деревянных конструкций.
• Выбор металлической трубы происходит в соответствии с характеристиками и свойствами кабеля. При прокладке в трубе провод не должен занимать более 40% внутреннего пространства трубы, что позволяет легко протягивать его по всей длине участка. В одном трубопроводе можно прокладывать сразу несколько кабелей при условии соответствия их общего диаметра сечения трубе в размере тех же 40%. Величина сечения провода определяется его наружным диаметром вместе с изоляцией.Толщина стенок трубы также выбирается в соответствии с сечением кабеля.
• Перед протяжкой провода необходимо измерить сопротивление изоляции. Таким образом проверяется его состояние и соответствие техническим условиям проекта. Такой осмотр необходим для выявления возможных нарушений изоляции при транспортировке, хранении и подготовительных работах.
• Для натяжки проводов используются концевые пластмассовые втулки, исключающие повреждение изоляции на острых кромках трубопроводов.После завершения укладки проводки производится повторный замер изоляции.

Подборка электропроводки для деревянного дома

Для деревянных домов применяют провода и кабели, имеющие специальную маркировку. Их теплоизоляционное покрытие не удастся проигнорировать даже под действием очень высоких температур.

Выбор проводов осуществляется после составления схемы разводки и маркировки всех узлов. При монтаже электропроводки в деревянных домах применяют кабельно-проводниковую продукцию марок ВВГНГ (А) или ВВГН-П (А).Это провода с целыми медными жилами. Все они оснащены двойной изоляцией. На внешней части кабеля имеется защитно-изоляционное покрытие, материал которого — негорючий композитный пластик. Отличается высокой прочностью и гибкостью, поэтому трос может протягиваться по трубе на значительную длину при помощи специального стального троса. Для каждой внутренней жилы в качестве изоляционного материала используется поливинилхлорид, окрашенный в свой цвет, что значительно облегчает монтажные работы.

Температурный диапазон таких проводов от -50 до +50 градусов. Утеплитель обладает высокими антикоррозийными качествами. Он очень устойчив к агрессивным средам и резким перепадам температуры. Некоторые образцы кабелей с маркировкой LS при нагреве не выделяют ядовитого хлористого водорода и других вредных веществ.

Как установить выключатели и розетки в деревянном доме

После прокладки кабельных линий необходимо установить розетки и выключатели согласно схеме. В заранее определенных местах сверлятся гнезда, где располагаются металлические ящики, предназначенные для электроустановок.

Если все трубы и коробки соединить в единую непрерывную цепь, то достаточно заземлить распределительный щиток. При возможном обрыве в любом месте устанавливаются дополнительные заземляющие провода, которые припаиваются к каждой коробке и трубе. В деревянных домах большое значение в обеспечении электро- и пожаробезопасности имеет заземляющая сеть.

Соединение коробок и труб может быть выполнено разными способами. Основными считаются сварка или пайка, обеспечивающие высокое качество и надежность соединений, хороший контакт и защиту от коррозии.

Концы медных труб, входящих внутрь коробки, завалены, в результате соединение и контакт становятся более надежными. Для соединения стальных труб используются гайки, которые плотно проверяются на специальной резьбе. Они надежно закреплены и защищены от коррозии.

После монтажа скрытой электропроводки в деревянном доме проведите ее испытания, позволяющие выявить возможные недостатки и просчеты, допущенные в процессе монтажа.

Электропроводка в деревенском деревянном доме: сварка электропроводки

Ожидайте этих проблем с электричеством, если вы живете в старом доме

Переехать в старый дом, чтобы «привести его в порядок» — мечта многих людей. Со старым домом вы получаете преимущество строительства старого мира. Некоторые дома в Хьюстоне простояли десятилетиями и даже были построены вручную, и это то, на что невозможно установить цену. Но как бы красиво ни выглядел дом снаружи, внутри он нуждается в капитальном ремонте.

Электромонтажные работы очень сложные. Знаете ли вы, что правила электромонтажных работ обновляются каждые три года? Каждый раз, когда код обновляется, что-то в вашей электрической системе больше не соответствует последнему стандарту. И, если ваш дом был построен в 1980-х годах или ранее, и его электрическая система не была модернизирована, вы, вероятно, испытываете немало проблем.Читайте дальше, чтобы узнать об общих проблемах с электричеством, с которыми сталкиваются старые дома, чтобы вы знали, что делать, если они случаются с вами.

Проводка с ударом в спину

Каждая электрическая розетка и выключатель в доме имеют на задней стороне клеммы, которые используются для крепления различных проводов к розетке. Во многих старых домах провода обычно «втыкаются» в розетку, а не обматываются вокруг каждой клеммы.

«Если вы посмотрите на выключатель и повернете его, вы увидите там отверстия, через которые можно проткнуть провода, чтобы они соприкасались и держались», — сказал Дэвид Флойд, менеджер по электрике John Moore Services. «Есть также две клеммы, поэтому провода можно обернуть вокруг них и закрепить на месте. Часто в старых домах провода просто протыкаются, а не обматываются вокруг клемм. Это более быстрый способ выполнить электромонтажные работы, но его не следует делать, потому что провода могут легко оторваться и стать причиной возгорания».

Проводка ручки и трубки

Если ваш дом был построен в 30-х, 40-х, 50-х годах или раньше и не обновлялся, скорее всего, в нем есть система электропроводки с ручкой и трубкой.Основной задачей этой системы является предотвращение возгорания горячих проводов. Чтобы провода не нагревались и не подходили слишком близко к деревянным стропилам, электрики просверливали отверстие в стропилах, устанавливали фарфоровый кожух через дерево и помещали провода внутрь кожуха. По мере того, как провода нагреваются, фарфор также нагревается, но не настолько, чтобы нагреть стропила и вызвать пожар.

«Если в вашем доме есть проводка с ручкой и трубкой, необходимо заменить всю систему электропроводки. Большинство электриков не прикрепляют новую проводку к ручке и трубке, потому что этим они создают ответственность», — сказал Флойд. «Системы проводки не те, и этого делать не следует. Это как пытаться приготовить омлет из 3 хороших и 2 плохих яиц, ничего хорошего не выйдет».

По словам Флойда, замена электропроводки в старых домах будет дорогостоящей. В новых домах стены сделаны из гипсокартона, в то время как в старых домах используется штукатурка и большие деревянные рейки, из-за которых трудно отойти и начать процесс повторной проводки.Из-за стоимости важно, чтобы вы наняли авторитетного, лицензированного и опытного электрика, который может правильно выполнить работу.

Неправильное заземление

Многие старые дома построены с использованием двухпроводной системы вместо трехпроводной. Это означает, что вместо их розеток с тремя отверстиями у них только два. Несколько лет назад это было очень распространенным явлением, но сегодня большинство предметов, для использования которых требуется электрическая розетка, изготавливаются с трехжильным шнуром и не будут работать со старой системой.

«Мы часто видим в старых домах, что люди пытаются самостоятельно исправить свою двухпроводную систему», — сказал Флойд. «Каждое устройство должно иметь собственное заземление, и если люди пытаются добавить собственное заземление к своей двухпроводной системе, они создают больше проблем, создавая альтернативные пути к земле».

В каждом доме должен быть только один путь к земле, таким образом, все подключается к одной и той же линии, а затем все вместе подключается к заземляющему стержню, который зарыт во дворе на глубине 8 футов. Если есть другой провод, привязанный к трубе, которая прокладывает собственный путь к заземляющему стержню, то создаются два пути, что очень опасно.Наличие двух или более путей к земле приводит к коротким замыканиям и поражению электрическим током.

«В старых домах мы обычно сталкиваемся с целым рядом проблем, — сказал Флойд. «Дом, вероятно, проходит через 2 или 3 человека, которые делали с ним разные вещи. То, что вы не переделали проводку в своем доме, чтобы иметь два альтернативных пути к земле, не означает, что кто-то другой этого не сделал. Вот почему так важно, чтобы вашу электрическую систему проверял профессионал, который знает, что делает».

Электромонтажные работы сложны, и если вы живете в старом доме и делаете ремонт самостоятельно, то можете легко пораниться.Важно нанять надежную и сертифицированную компанию, которая поможет вам решить проблемы с электричеством, чтобы вам не пришлось беспокоиться о том, что работа будет выполнена ненадлежащим образом. Если ваш дом старше или у вас возникли проблемы с электричеством, позвоните специалистам John Moore Services и сделайте все правильно.

Деревянный дом в стиле хай-тек | Гира

Очень необычный деревянный дом расположен посреди цветущего луга в глубине Дахау.Он был построен в 2011 году из древесины ели, лиственницы, сосны и березы — без использования химикатов и искусственных инструментов. Благодаря фотогальванической системе, солнечной энергии, тепловому насосу и интеллектуальным технологиям строительства от Gira в результате получился дом, который идеально экологичен и в то же время полезен для здоровья, удобен и практически не потребляет энергии. Он производит больше электроэнергии, чем потребляет.

В поисках поставщика деревянных домов владелец столкнулся с Эрвином Тома и его компанией. Он построил здание только из дерева, без клея, шурупов и гвоздей.Стены, потолки и крыша состоят из деревянных элементов толщиной до 40 см – это сочетание ели и сосны. Для фасада и окон использовалась прочная древесина лиственницы. Полы и дверные проемы сделаны из ясеня, а лестница и скамья под окном — из ореха. Короче говоря, почти весь спектр родных типов деревьев был интегрирован.

Особая изюминка: доски и балки были уложены слоями горизонтально, вертикально и по диагонали к элементам конструкции.Они соединены очень сухими пробками из бука, которые при установке впитывают влагу. Затем они набухают, образуя стабильный сустав. В результате получился абсолютно здоровый дом с убедительными экологическими характеристиками. Теплоизоляция древесины также впечатляет. Толстые массивные деревянные стены сохраняют в доме прохладу летом и тепло зимой. Он также обеспечивает лучшую защиту от шума и огня, чем дом с обычной кирпичной или железобетонной конструкцией.

Планирование и проектирование Дом также находится на переднем крае в отношении строительных технологий.Заранее проводя интернет-исследования интеллектуальных систем, владелец обнаружил международный стандарт KNX. Затем он посетил Антона Хибера в Gira Revox Studio в Аугсбурге, чтобы посмотреть на решения и опробовать их. Поскольку владелец не хотел использовать пластик в своем новом доме, он выбрал серию выключателей Gira E22 из нержавеющей стали, которая резко контрастирует с деревом и стеклом. Антон Хибер и его компания отвечали за полное планирование и программирование домашней техники, а Elektro Ernst была заказана установка.Это сотрудничество было чрезвычайно гладким.

Установка Сегодня мощная система KNX связывает все электрические компоненты в доме. Gira HomeServer — это интеллектуальный центральный блок управления в фоновом режиме, где вся информация объединяется и анализируется. Например, в систему интегрированы отопление, освещение и раздвижные жалюзи. Температуру можно установить индивидуально для каждой комнаты. Нажатием кнопки на сенсорных кнопках Gira вызываются целые световые сцены.Также встроены переключаемые розетки и стандартные лампы. Свет в коридоре активируется с помощью датчиков движения, а радиоприемники скрытого монтажа Gira создают позитивное настроение на кухне и в ванных комнатах.

По словам системного интегратора Антона Хибера, функция «централизованного выключения» также очень умна. «С помощью этой функции владелец может одним нажатием кнопки отключить все потребители энергии, уходя из дома. Кроме того, благодаря установленным оконным контактам он может видеть, открыто ли окно и где.» Домашняя техника управляется через интерфейс Gira на iPad, iPhone или офисном ПК.

Заключение Фотоэлектрическая система установлена ​​на крыше, выходящей на юг. Эта система вырабатывает примерно в два раза больше электроэнергии, чем потребляет хозяин в своем доме. На южной стене гаража установлена ​​солнечная тепловая система для нагрева технической воды. Под 700 м² цветущего луга проложена система трубопроводов – этот коллектор соединен с геотермальным энергетическим насосом и обогревает дом.Особенно умно: избыточная солнечная энергия направляется на землю, благодаря чему тепловой насос работает еще эффективнее. Это делает жизнь владельца здоровой и экологичной, а также практически нулевой энергии. Логично, что в будущем он рассматривает электромобиль.

5-местный дом с дурацким количеством розеток заставляет задуматься… почему? • Реестр

Покупка дома — большое испытание. Вы ходите от двери к двери, месяцы пролетают мимо, а что-то всегда не так… тогда вы найдете его, «тот самый». Дом с пятью спальнями в Пиннере, Харроу, на северо-западе Лондона.

«Я видел, как здесь растут девочки», — со слезами на глазах произносит ваш напарник.

Действительно, на первый взгляд листинг на Rightmove выглядит не так уж и плохо. «Этот семейный рай расположен в удобном для семей месте, всего примерно в 1,7 милях [2,7 км] от станции Исткот и в 1,1 милях [около 1,8 км] до Пиннер-Хай-стрит», — бормочет описание.

Несмотря на странное использование слова «кратко» — покупатель, вероятно, предпочел бы, чтобы дом был «светлым и просторным» на постоянной основе — и неодушевленные предметы «наслаждались» вещами, это дом мечты! Правильно?

Кого мы обманываем? Это заметка Register — где умирают мечты.

Потому что веселый текст ни разу не упоминает об огромном количестве электрических розеток, украшающих внутренние стены дома. Трипофобы и страдающие ОКР, вероятно, должны отвернуться… сейчас.

Пять холодильников, один выключатель? Фото: Эндрю Пирс Пиннер/Rightmove

И это еще не все.

Причудливая установка — или убойное приложение, в зависимости от того, как вы на это смотрите — вместе с легионами светильников, вероятно, являются причиной того, что дом продается по краже (?) за 1 350 000 фунтов стерлингов, что составляет лишь часть годовых эксплуатационных расходов.

Невозможно не задаться вопросом, как предыдущие владельцы использовали это имущество. Передовая оперативная база разведывательного агентства? Незаконный сарай? Секретный командный центр BOFH?

чудаков из Твиттера было несколько идей.

«Идеально для любителей ботаники в помещении» рис.twitter.com/0MqhOHoiU8

— Генри (@henryhammerbeck) 1 ноября 2019 г.

Может быть, они просто хотели, чтобы их варианты были хорошо и по-настоящему открытыми в отношении того, куда может пойти телевизор.

Мы спросили хороших людей из Electrical Safety First, что они думают об установке, и они не совсем знали, что с этим делать.

«Можно предположить, что это приведет к перегрузке блока предохранителей, хотя с этим можно было бы справиться, если бы комната была на отдельной цепи. Но если бы вы использовали все розетки, скорее всего, в этой цепи сработал бы автоматический выключатель/УЗО. (Трудно сказать, так как мы не знаем, что подключено).

«Еще один момент, на который стоит обратить внимание, это количество дыр в стенах, созданных при установке всех этих розеток — это может увеличить риск распространения огня, если начать.»

Они пришли к выводу: «Хотя иметь все эти розетки возможно, мы бы не рекомендовали это».

«Для чего он нужен — без понятия!»

К счастью, в санузлах и на кухне розетки заметно отсутствуют, а деньги, потраченные на оснащение дома взрывом в случае короткого замыкания, лучше было бы потратить на любящие руки садовника.

Мы уверены, что читатели Reg смогут придумать способ использовать всю эту грубую мощь. Не забудьте взвеситься ниже – и удачной охоты за домом! ®
