Дома из сэндвич-панелей под ключ

Наша компания занимается строительством коттеджей, загородных домов и иных сооружений из сэндвич-панелей в СПб на протяжении более 10 лет. Строения возводятся коллективом профессионалов с большим опытом и ответственностью. Дома из сэндвич панелей строятся по готовым типовым проектам, которые позволяют строить быстро и по низкой цене. Но при необходимости наши специалисты готовы разработать для Вас индивдуальное проектное решение.

Проекты домов из сэндвич панелей

Особенности сэндвич-панелей

Сэндвич-панели представляют современный строительный материал, который позволяет возводить даже сложные объекты в самые короткие сроки. Для строительства применяются готовые детали, произведенные заводским способом. Их только нужно прикрепить к каркасу, выполненному из металлических облегченных элементов.

Сами сэндвич-панели также весят немного. Поэтому конструкция не требует возведения тяжелого и дорого фундамента.

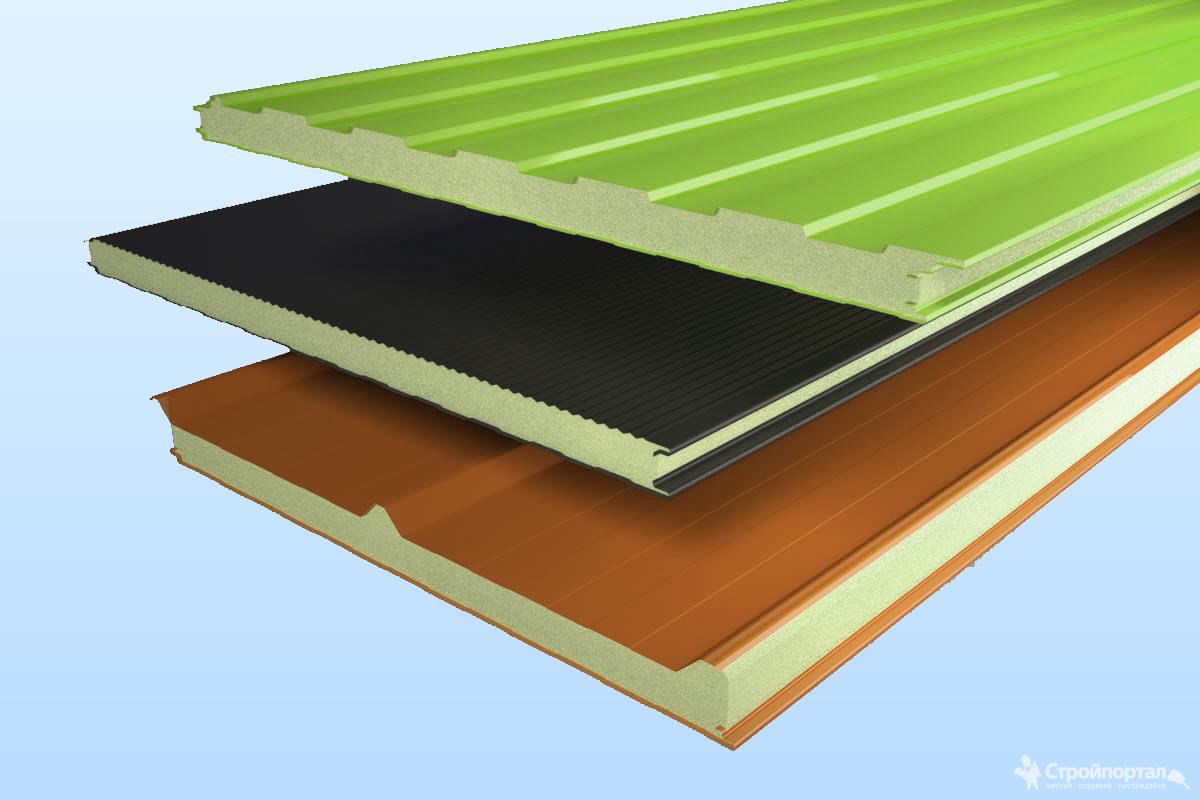

Сэндвич-панели выполняются в виде комбинации двух частей листового металла, между которыми устанавливается утеплитель. Характеристики готовых панелей для модульных зданий зависят от качества исходных материалов. К примеру, показатели теплопроводности изделия напрямую зависят от толщины теплоизоляционного материала. На заводах все эти требования учитывают и создают панели с необходимыми свойствами:

• Они отлично удерживают тепло;
• Отличаются долговечностью;
• Обеспечивают шумоизоляцию помещений;
• Практически не портятся и не страдают по истечении времени;
• Являются пожаробезопасными и экологически чистыми изделиями.

Виды сэндвич-панелей

Панели для сэндвич дома могут отличаться по видам материалов, из которых они изготавливаются. Подбирается материал в зависимости от технических возможностей использования и функционала зданий. За основу берется оцинкованный или окрашенный профилированный лист, который удерживает утеплитель.

В качестве утеплителя применяются различные материалы:

• Пенополиизоцианурат;
• Пенополистирол;
• Пенополиуретан;

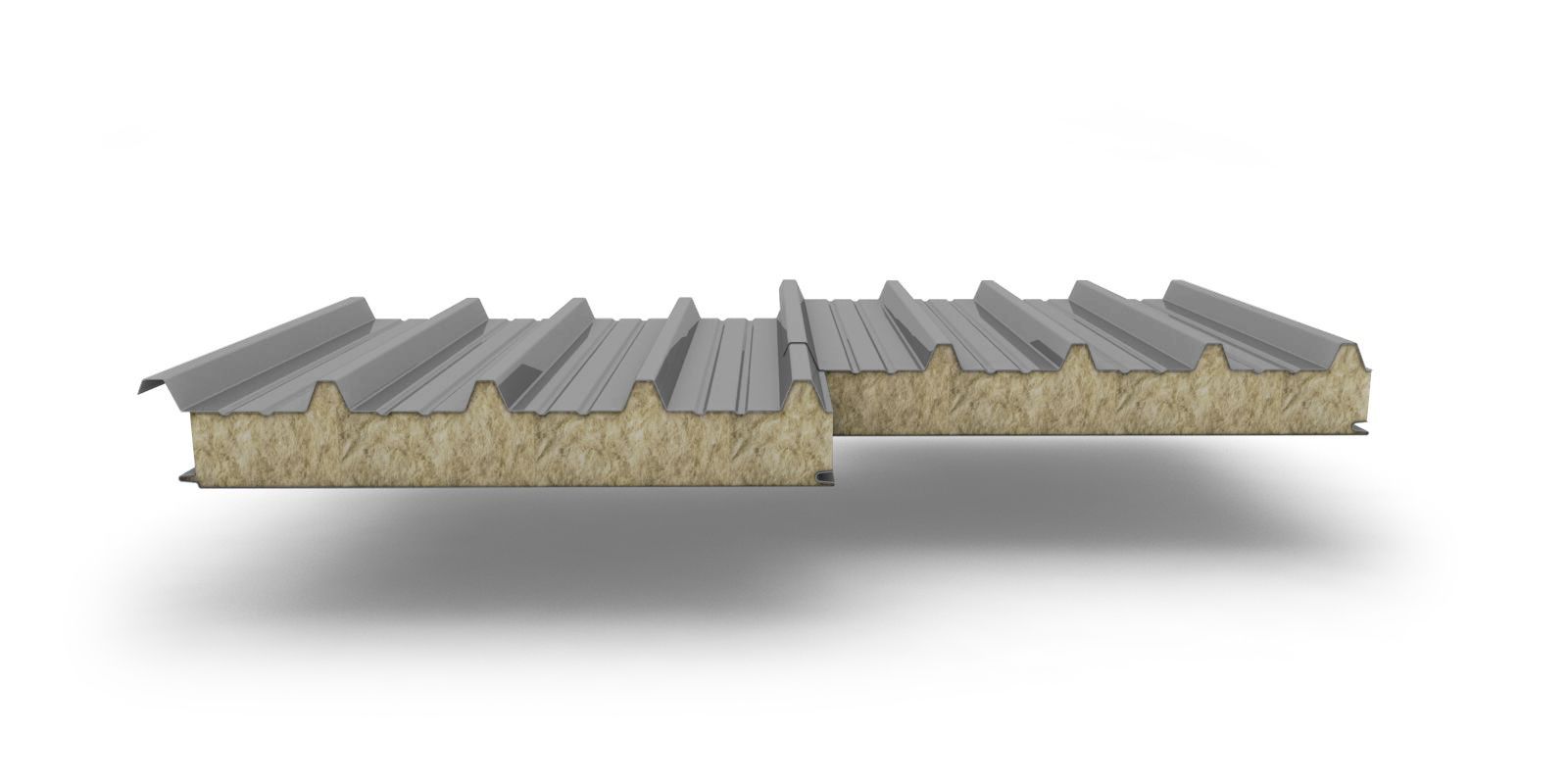

• Минеральная вата.

Для удобства монтажа сэндвич-панели оборудуются специальными замками. При возведении дома под ключ по желанию заказчика можно выложить стены в сочетании с иными материалами: камень, дерево, декоративные элементы и так далее.

Сэндвич-панели имеют разные цвета. Для этого на производстве наносится необходимый оттенок полимерного покрытия. В результате панели приобретают желанный цвет, радуя хозяина дома яркими расцветками.

Плюсы строений из сэндвич-панелей

• Отсутствие необходимости сооружать мощный и прочный фундамент.
• Строительство осуществляется сухим способом без необходимости выполнения мокрых и грязных работ.
• С панелями можно реализовать любые проекты зданий. Появляется неограниченная возможность модификации сооружений. Так объект можно быстро разобрать и установить в ином месте.
• Здания получаются эстетически привлекательными, все у сэндвич-панелей внешняя поверхность имеет декоративный облик.
• Строительство с панелями можно вести при любой температуре.
• Панели имеют невысокие цены.

Этапы работ

• Закладка фундамента.
• Сборка металлического каркаса.
• Монтаж сэндвич-панелей в виде стен, кровли и иных элементов.
• Заделка архитектурных узлов, уплотнителей, отделочных элементов и проведение иных завершающих работ.

У нас можно заказать дома и из любых других материалов: профилированного сухого бруса, газобетона, керамических блоков, камня, кирпича, sip панелей или дерева. Обратившись к нам, Вы избавитесь от всех хлопот, связанных со строительством. Вам нужно только позвонить к нам, получить консультацию, выбрать проект и заключить договор.

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно.

 Бабушкинский район Москвы отличное место для проживания.

1. Строительство домов из сэндвич-панелей: преимущества и недостатки
2. Знакомьтесь, SIP панели (сэндвич-панели)
3. Проекты домов из сэндвич-панелей
4. Дом из сэндвич-панелей своими руками
5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья.

Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

• Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года. Нет ограничений по температуре строительства.
• Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует.
• Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении.
• Не нужен усиленный фундамент.
• Прочные. Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор.
• Дешевые . На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

• Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

• Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
• Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
• Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
• При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

• Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
• Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
• Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
• Связываем арматурный каркас и опускаем его в траншею.

• Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

• Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
• Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

• Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
• Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
• Повторяя все эти действия, выполняем сборку всего пола.
• Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
• Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

• Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
• Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

• Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
• Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

• Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

• После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Дачный дом из сэндвич-панелей | «ТехноСтиль»

Сэндвич-панели – современный материал, который активно используют в строительстве с целью возведения каркасных объектов. Особенно востребованы панели среди владельцев загородных участков, которые предпочитают не тратить много времени и сил на строительство дачного домика. Стоит рассмотреть основные плюсы и минусы материала, а также разобрать этапы возведения конструкции.

Стоит ли делать дачу из сэндвичей?

В России использование сэндвич-панелей при возведении загородных или дачных домов только набирает популярность. Замедленный процесс объясняется традиционностью мышления жителей страны и их недоверием ко всему новому.

Как показывает статистика, за рубежом уже давно активно пользуются подобной технологией строительства домов. Яркие примеры – новые постройки в:

• Финляндии;

• Норвегии;

• Антарктиде.

При этом никаких нареканий к качеству панелей у жителей севера нет. Специфика сэндвич-панелей в том, что они отлично подходят для малоэтажного жилья. А возведение зданий с применением подобных материалов делает возможным снижение расходов на аренду или покупку строительной техники и наем больших бригад рабочих.

Преимущества

У сэндвич-панелей много плюсов. Основные:

1. Доступная цена. Возведение дачного домика из сэндвич-панелей не потребует огромных вложений по сравнению со строительством дома из того же кирпича. Это отличный бюджетный вариант для тех, кто планирует возведение постройки на летний период.

2. Небольшой вес. С его помощью производителям удалось облегчить транспортировку и монтаж конструкций. Кроме того, сэндвич-панели не оказывают большую нагрузку на фундамент, что позволяет делать основание менее массивным.

3. Ускоренное строительство. Возвести дом из панелей удастся за неделю максимум, если под рукой есть необходимые чертежи и проект.

4. Отличная шумоизоляция. Внутри дома всегда будет тихо. Однако владельцу загородного дома дополнительно нужно будет позаботиться об установке качественных окон и дверей, которые не будут пропускать звук.

5. Экономия на отоплении. Сэндвич-панели рассчитаны таким образом, что пирог конструкции позволяет использовать ее для строительства домов даже в северных регионах страны. Важное условие – герметичность постройки. Только в этом случае удастся уменьшить расходы на отопление здания.

6. Пожаробезопасность. Панели собраны из негорючих материалов, а в качестве утеплителя производители используют минеральную вату или пенополистирол, который пропитывают дополнительными составами, способными погасить огонь через 2 секунды после контакта материала с пламенем.

7. Гигиеничность. Сэндвич-панели подходят для устройства влажных помещений. Внутри стеновых конструкций никогда не образуется грибок или плесень.

8. Экологичность. Для производства панелей используют качественное сырье, прошедшее необходимые проверки и соответствующее требованиям ГОСТ. Поэтому сооружение дачных домов из сэндвич-панелей абсолютно безопасно для здоровья.

9. Долгий срок службы. В сети бытует мнение, что сэндвичи быстро разрушаются под действием внешних факторов. Но при покупке материала высокого качества дом простоит более двух десятилетий.

10. Повышенная прочность. По данному показатели дома из сэндвичей не уступают зданиям, собранным из блоков. Материал подходит для устройства несущих стен, перегородок и даже перекрытий.

11. Небольшая толщина. Плюс, обеспечивающий возможность увеличения жилой площади. Если строить дома из блоков, дерева или кирпича, комнаты будут маленькими.

12. Устойчивость к климатическим воздействиям. Строить дом можно в любой сезон: хоть летом, хоть зимой.

13. Отсутствие усадки. Эту особенность обеспечивает небольшой вес панелей. В результате владелец загородного дома может сразу приступить к отделке помещений.

Еще один плюс сэндвич-панелей заключается в том, что их можно в любой момент разобрать и транспортировать в другое место. Материал подходит для повторного использования.

Что касается безвредности и экологичности сэндвич-панелей, то в сети часто встречается вопрос о негативном воздействии материала на здоровье проживающих или работающих в здании. Некоторые комментаторы уверены, что вокруг жителей подобных построек целое облако формальдегида, другие заостряют внимание на фосгене.

Откуда взялась информация такого характера, — непонятно. Однако не стоит доверять всем новостям из сети, так как никто не подтвердил домыслы разумными аргументами.

Материалы

Сэндвич-панель – это пирог из нескольких материалов, совместная работа которых позволяет получить качественную конструкцию для возведения дачного дома из сэндвич-панелей своими руками без помощи профессиональных бригад.

ОСП

Используют для обшивки сэндвич-панелей. Стружечные плиты отличаются универсальностью: из них можно сооружать конструкции разного типа. ОСП производят из натуральной древесины и синтетических смол, за счет чего удается сохранить основные свойства дерева и увеличить его прочность.

Пенополистирол

Материал, выступающий в роли утеплителя для сэндвич-панелей. В составе пенополистирола присутствует пентана – особый компонент, обеспечивающий необходимые свойства материала. Результатом производства пенополистирола становятся плиты, текстура которых содержит закрытые поры с воздухом внутри.

Особенности материала:

• улучшенная теплоизоляция;

• повышенная устойчивость к воздействию влаги;

• доступная цена;

• небольшой вес.

Среди минусов пенополистирола отмечают низкую устойчивость к химическим средствам и плохую переносимость огня. Для устранения второй проблемы производители обрабатывают материал специальными растворами, предотвращающими горение.

Минеральная вата

Еще один вариант утеплителя, модернизированная технология производства которого вновь вывела материала на первые позиции. Минвата – это продукт, который получают, используя металлический шлак, базальтовые породы и методику воздействия чрезмерно высоких температур. Особенности материала:

• качественная изоляция;

• высокий показатель огнеупорности;

• подавление шумов.

Минус – высокая стоимость сэндвич-панелей для дачного дома. Кроме того, минеральная вата требует дополнительной защиты от воздействия влаги, способной ухудшить изоляцию.

Строительство дачного дома

Возведение загородного дома из СИП-панелей требует тщательной подготовки и ответственного подхода. Да, использование подобного материала заметно сокращает сроки и расходы, но это не отменяет деление основных работ на несколько этапов.

Составление проекта

Этот этап лучше доверить специализированным компаниям, где работают опытные проектировщики, строители, инженеры. Сотрудники проектных организаций:

• проведут необходимые расчеты;

• подготовят планировки помещений;

• определят точные размеры и количество будущих конструкций;

• подсчитают ориентировочную стоимость готового проекта.

На основе полученных данных владелец загородного участка примет окончательное решение и сможет закупить необходимое количество материалов. По готовым чертежам впоследствии удастся возвести строение и обеспечить его устойчивость, долговечность.

Фундамент

Второй этап – устройство основания. Оптимальный вариант для домов из панелей – лента или свайно-ростверковый фундамент. Однако перед тем, как выбирать тип конструкции, стоит провести изыскания и рассчитать возможные размеры сечения с учетом нагрузки.

При заливке фундамента следует позаботиться, чтобы горизонтальная поверхность была максимально ровной. Это нужно для более качественной укладки сэндвичей.

Сборка дома

Даже если это небольшой летний дом, необходимо предусмотреть надежный каркас. Устанавливать стойки будущего здания можно еще на этапе устройства фундамента. Лучшим решением станет использование металлических профилей, но также подойдут и деревянные бруски. При выборе второго стоит также предусмотреть обработку древесины антисептическими составами.

Монтаж металлического каркаса должен сопровождаться прокладкой теплоизолирующих материалов между панелью и сталью. Это снизит риск образования мостиков холода и повысит теплоизоляцию и шумоизоляцию помещений.

Монтаж панелей

Основной этап, на котором происходит возведение коробки дома. Сборку начинают преимущественна с угла здания через фиксацию панели к каркасу. Основные рекомендации:

1. При соединении панелей необходимо обеспечивать герметичность швов. Зазоры между двумя материалами можно устранить с помощью монтажной пены.

2. Небольшие дома не требуют обязательной сборки каркаса. Панели в этом случае соединяют между собой саморезами, монтажной пеной, начиная сборку от угла.

3. При выполнении работ важно следить за тем, чтобы верхние плоскости сэндвичей были на одном уровне.

Соблюдение рекомендаций позволит не только ускорить процесс сборки, но и повысит ее качество.

Устройство перекрытий

Когда стены будут собраны, приступают к следующему этапу. Перекрытия крепят к стене с помощью предусмотренного в панели паза, на который укладывают обвязочный брус. Далее дерево фиксируют саморезами.

Окна и двери

На данном этапе стоит тщательно изучить чертежи перед тем, как приступать к монтажу дверных и оконных конструкций. Важно, чтобы проемы в стенах были ровными, это позволит сэкономить на затратах на материалы и ускорит установку.

Кровля

Обустройство крыши делают с помощью специальных панелей, концы которых закрепляют на коньках и перекрытиях дом. В конце укладывают декоративный слой. При наличии в проекте мансардного этажа необходимо учесть монтаж дополнительной гидроизоляции с целью обеспечения высокой защиты конструкции.

Особенности монтажа

Строительство домов из сэндвич-панелей – интересный процесс, содержащий в себе некоторые нюансы. Советы по возведению дачи из этого материала:

1. При желании можно собрать загородный дом полностью из сэндвич-панелей. Но опытные строители советуют отдавать предпочтение другим материалам или конструкциям при устройстве перекрытий, чердака, кровли или мансардного этажа.

2. На этапе возведения стен важно начинать с угла каркаса и следить за тем, чтобы уровень не скакал. Если у панелей были обнаружены отклонения от вертикали, потребуется исправить проблему.

3. Для строительства дома из панелей достаточно трех человек и недели времени, если погода благоволит. Во время осадков рекомендуется приостановить проведение работ или перенести их в сухое помещение, так как края панелей не защищены от воздействия влаги.

Перед строительством дома стоит подготовить материал к установке. Для этого, в первую очередь, герметизируют стыковочные соединения и осторожно очищают основание для более надежной фиксации с другим сэндвичем.

Резка панелей происходит с применением стандартной пилы. При этом производители советуют отказаться от горячего метода резки, который может привести к ухудшению теплоизоляционных свойств материала и последующему воспламенения продукции. Чтобы порезать сэндвич-панель в небольшом количестве, стоит воспользоваться электрическими ножницами.

Строить из сэндвич-панелей выгодно. Доступный материал с хорошими показателями прочности, долговечности и устойчивости к внешним воздействиям не может оставить равнодушным.

Дом из СИП и сэндвич панелей,канадская технология sip

Одна из российских ветвей объемно-модульной технологии строительства домов из сэндвич панелей назвается «Изолюкс». Её также называют строительство домов из сип-панели (sip панели). Здесь мы постарались рассказать, что такое сип панели, описать технологию строительства домов из сип панелей, преимущества и недостатки технологии строительства домов из сэндвич (сип) панелей. Если после прочтения этой информации у вас появятся дополнительные вопросы, то вы можете попросить менеджера вам позвонить или сами позвоните в офис по бесплатному телефону. А еще мы проводим экскурсии по нашим объектам и производству сип панелей и модульных конструкций, так что вы можете лично убедиться в качестве наших сип панелей и оценить технологию строительства домов из сэндвич панелей, записавшись на экскурсию через форму на нашем сайте.

Технология

Изолюкс — это канадская технология объемно-модульного строительства малоэтажного жилья. Заключается она в применении в качестве основного строительного материала сэндвич-панелей (SIP) из ориентированно-стружечной плиты (ОСП) и пенополистирола (ПСБ-С). Используемые материалы и методика их соединения (склейка полиуретановым клеем под давлением) позволяют добиться отличных технических характеристик как в области нагрузок, так и теплотехники конструкции дома. Строительство дома из конструкционно-теплоизоляционных панелей (они же SIP — Structural Insulated Panel, они же — сэндвич-панели) напоминает сборку конструктора LEGO. Каждая панель соединяется с остальными по методике шип-паз при помощи бруса или специальных термовставок. В результате получается объемный модуль в виде этажа или даже целого дома.

При этом каждая плоскость конструкции обладает идентичными характеристиками, так как для стен, пола, потолка используются одни и те же панели. (Исключение составляют лишь межкомнатные перегородки — они чаще всего тоньше, и плиты перекрытия между этажами при наличии больших пролетов — они, в свою очередь, толще). В случае, если стеновые панели соединяются между собой не брусом, а термовставками, то тепловой контур дома получается еще более замкнутым — в такой конструкции практически отсутствуют так называемые «мостики холода».

Технические характеристики

Расчетная нагрузка на панель перекрытия (кг/м2)

Прогиб	Пролет
	3050	3660	4270	4880	5490
L/360	340	236	172	122	95
L/240	454	358	259	176	141

Предельная осевая нагрузка на наружную стену в зависимости от силы ветра (кг/м2)

Прогиб	Ветровая нагрузка (кг/м2)
	24,4			48,83			73,25			97,66
Прогиб	L/180	L/240	L/360	L/180	L/240	L/360	L/180	L/240	L/360	L/180	L/240	L/360
2500	4082	4082	4082	2506	2506	2506	3452	3452	3452	3156	3156	3156

Расчетные характеристики панелей по звукоизоляции

Общая тольщина мм.	Звукопоглощающий слой		Расчетное значение изоляции	Область переменения
	плотность, кг/м3	толщина, мм
124	25	100	44	Наружные и внутренние стены и перегородки
174	25	150	56	Наружные и внутренние стены и перегородки
224	25	200	74	Перекрытия, покрытия, кровля

Прочность сцепления утеплителя с листами облицовки не менее:

при равномерном отрыве — 147 кПа (0,147 МПа)
при сдвиге — 118 кПа (0,118 МПа)

Сопротивление теплопередаче

При теплотехническом расчете конструкций трехслойных панелей приняты следующие характеристики материалов:
плиты пенополистирольные типа ПСБ-С с коэффициентом теплопроводности для условий эксплуатации λА = 0,04 Вт/м°С;
плиты OSB (ОСП) толщиной одного слоя 12 мм с коэффициентом теплопроводности для условий эксплуатации λА = 0,09 Вт/м°С.

Толщина пенополистирольной плиты, мм	Толщина трехслшойной панели, мм	R0, м2*°C/Вт
100	127	2,93
150	174	4,18
200	224	5,43

Согласно СНиП 23-02-2003 для Республики Татарстан показатель Ro достаточен в пределах 3,4-3,6 м2*°С/Вт.

Преимущества технологии

Cроки строительства.

Типовая сэндвич-панель представляет собой блок стены (или другой поверхности) площадью 3,5 кв.м (2,8м х 1,25м). Монтаж одной панели (нанесение монтажной пены в пазы, установка на обвязочный брус, крепление элементов саморезами) занимает около 10 минут. Для сравнения — по существующим нормативам для возведения 1 кв.м кирпичной кладки толщиной 62см каменщику требуется 4,33 часа (260 минут).

Легкость конструкций (одна панель весит всего 60 кг) позволяет использовать столбчатый фундамент, возведение которого в среднем (в зависимости от проекта) с учетом планировки участка, разметки, бурения свай, выставления опалубки, связки арматурных конструкций, заливки бетоном занимает 5-7 рабочих дней. Обычный ленточный фундамент неглубокого залегания потребует как минимум удвоения этого срока, фундамент под массивный кирпичный дом (или просто цокольный этаж) увеличит срок в разы.

Кроме того, благодаря отсутствию «мокрых» процессов (за исключением фундамента) строить дом из сэндвич-панелей можно в любое время года — хоть летом, хоть зимой.

Сборка одноэтажного дома площадью 120 м² занимает около недели. А полный цикл строительства дома(фундамент, сборка коробки, монтаж крыши, наружная отделка, внутренняя черновая) — 1,5 месяца.

Стоимость.

Разница в цене между объемно-модульной и большинством традиционных технологий строительства домов существует уже на этапе простой груды материалов. Но более ощутима она становится на этапе строительства и отделки.

Столбчатый фундамент — проще и менее материалозатратен. Конструкции стен и перекрытий просты — поэтому не требуют труда каких-то элитных специалистов. Все поверхности идеально ровные — это позволяет крепить как наружную, так и внутреннюю отделку без дополнительных выравниваний или применения каких-либо направляющих.

Благодаря легкости основных материалов остутствует необходимость использования тяжелой строительной техники, что так же благоприятно сказывается на затратах.

Но самое главное, стены такого дома фактически уже утеплены — значит исключают эту строку расходов из строительной сметы. Кому-то, наоборот, это покажется мелочью. Но дом — это не просто ограда от солнечного света или свежего воздуха. Дом — это место для всесезонного (и потенциально комфортного) проживания человека. Поэтому каждый дом должен или утепляться, или строиться так, чтобы соответствовать не просто нормативам, но удовлетворению потребностей человека в тепле.

Теплотехника.

Дома из сэндвич-панелей с пенополистиролом по праву считаются самыми теплыми домами. Для сравнения — какой должна быть толщина наружной стены из различных материалов, чтобы соответствовать существующим нормативам:

Железобетон	340 см
Керамзитобетон	132 см
Шлакобетон	94 см
Полистеролбетон	20 см
Газобетон	60 см
Кирпич глиняный обыкновенный	102 см
Кирпич глиняный эффективный	78 см
Кирпич силикатный цельный	224 см
Кирпич силикаьный ктолщенный	152 см
Пенополистирол	10 см

Экономика эксплуатации.

Однако, нормативы — это не самое главное. Ведь можно жить в доме с любыми стенами, просто обогревая их. Но сколько энергии потребуется для обогрева Вашего дома?

Материтал стен	q0	ГКал год / 1 кв. м
Кирпич строительный керамический 640 мм	0,83	0,366
Брус 150 мм + обшивка вагонкой	1,12	0,494
Брус 150 мм + обкладка кирпичом	0,9	0,369
Пенобетон 400 мм	0,56	0,247
Кирпич 380 мм + минвата 75 мм + вагонка	0,57	0,251
Сэндвич-панель «Изолюкс-ДСК» 100 мм п/п	0,43	0,189
Сэндвич-панель «Изолюкс-ДСК» 150 мм п/п	0,29	0,128

Чтобы прогреть дом из кирпича, Вы должны потратить определенное время и количество тепла на прогрев стен. Лишь дойдя до определенной кондиции такие стены перестанут потреблять тепло и позволят прогреть воздух в доме. В отличии от «традиционных» технологий строительства стены дома из сэндвич-панелей греть не нужно. В «термосе» из пенополистирола Вы сразу греете воздух — и в кратчайшие сроки получаете комфортную для проживания температуру. Остается лишь поддерживать ее на необходимом уровне, чтобы компенсировать теплопотери от окон и наружных дверей.

Легкость конструкции.

Данный фактор уже упоминался в связке с фундаментом (как возможность использования упрощенных его версий). Но не менее важным является и другой аспект этого «союза».

Малый вес конструкции позволяет возводить дополнительные этажи поверх уже существующих без ощутимого увеличения нагрузок на имеющийся фундамент. (Речь, конечно же, идет о надстройке над кирпичным, каменным или бетонным домом. Их фундаменты расчитаны на сотни тонн традиционных материалов, так что 5-10 тонн этажа из сэндвич-панелей — для них как «пушинка»).

Сэкономленная площадь.

Звучит немного неожиданно, но дом из сэндвич-панелей имеет большую площадь в сравнении с «традиционным» при равных размерах.

На данном рисунке 2 «дома» с одинаковыми внешними размерами 7м х 8м (слева кирпичный, справа — из SIP-панелей).

При равных наружных размерах, при возможном идентичном внешнем виде (благодаря цокольному сайдингу «под кирпич»), Вы фактически получаете плюсом еще одну небольшую комнатку в 12,5 кв.м…

Усадка конструкции.

Практически каждый дом, построенный по «традиционным» технологиям строительства домов подвержен усадке. Т.е. в течении определенного времени размеры конструкции (как внутренние, так и внешние) будут изменяться. Этот процесс к случае каждой отдельной технологии занимает свой промежуток времени и имеет свой объем деформации (речь, конечно, о нескольких сантиметрах, но все же). На практике это означает, что чистовую отделку, которой можно наслаждаться долгие годы, в «традиционном» доме можно делать лишь через несколько лет.

В домах же, построенных по объемно-модульной (а так же каркасной) технологии, такого процесса как «усадка материала» просто нет. Сделав чистовую отделку сразу же после окончания строительства, Вы замените ее тогда, когда она Вам надоест, но не в первый же год из-за ее деформации…

Недостатки сип панелей

Общепризнанными недостатками объемно-модульной технологии строительства, которыми наиболее часто пугают застройщика, являются пожароопасность, прочность, экологическая вредность и грызуны. Нетрудно заметить, что это недостатки в сравнении с каменными стенами, которые в свою очередь имеют свои очень серьезные недостатки, главный из которых — высокая теплопроводность.

К сожалению сегодня нет идеальной, устраивающей всех технологии. По этой причине споры сторонников разных технологий не утихают. И все технологии активно используются в малоэтажном строительстве. Выбор материала стен — всегда компромисс. Насколько все-таки страшны недостатки дома из сэндвич-панелей?

Пожары происходят в любых домах. Свидетельством тому являются периодические пожары даже на складах боеприпасов, где пожарная охрана жестко регламентирована. Если горят не сами стены, то хорошо горит то, что находится внутри. Последствия пожара могут быть катастрофическими независимо от материала стен. И кирпичные дома выгорают так, что стены трескаются. После пожара из-за потери прочности на 60-70% кирпичные стены подлежат сносу. Сама возможность того, что дом сгорит, пугает любого нормального человека. Почему-то каменные стены успокаивают.

Парадокс: пожара боятся все, но в абсолютном большинстве частных домов или квартир нет даже обычного огнетушителя. Большинство и в багажнике автомобиля возят огнетушитель только для инспектора ГИБДД, или чтобы пройти ТО, хотя автомобили очень горючи — один бензин чего стоит. А теперь представьте такую гипотетическую ситуацию: все автомобили ездят на негорючем топливе (электромобили, к примеру), а кто-то вдруг изобрел и начал продвигать на рынок более дешевый автомобиль с бензиновым двигателем. Сколько бы было разговоров о пожароопасности таких автомобилей? А страшные истории про то, как кто-то сгорел в машине при аварии? Сели бы Вы в такой автомобиль? Если бы средства позволяли, вряд ли. А сейчас какой двигатель у Вашего автомобиля?

К счастью, пример с автомобилем явный перебор. В случае объемно-модульной технологии более уместна аналогия с автомобилем с дополнительным утеплением как опцией. Класс конструктивной пожарной опасности домов из SIP-панелей К3, как у деревянных домов. Однако материала, поддерживающего горение, в «канадском» доме много меньше, чем в обычном деревянном. Дело в том, что в SIP-панелях в качестве утеплителя используется пенополистирол типа ПСБ-С, относящийся к группе самозатухающих. Благодаря этому существенно снижается воспламеняемость и распространяемость пламени. При горении ПСБ-С выделяется в 8 раз меньше тепловой энергии, чем при горении сухой древесины. Поэтому для индивидуального (малоэтажного) строительства современные пенополистиролы с точки зрения пожарной опасности — совершенно безопасны.

Пожарная безопасность любого дома в целом обеспечивается рядом мероприятий: огнезащита — конструктивная или обработка огнезащитными красками или составами, соблюдение требований устройства электропроводки, соблюдение пожарных требований устройства нагревательных приборов, печей, каминов и т. п., соблюдение пожарных требований к застройке (противопожарные разрывы, брандмауэры и т.д.) и просто соблюдение правил пожарной безопасности. Дома из сэндвич-панелей обычно внутри отделывают гипсокартоном (ГКЛ), причем без направляющих профилей. Стены из SIP панелей это позволяют. Отсутствие продуха между панелями и гипсокартоном затрудняет распространение пламени. Такая стена противостоит открытому огню более 45 минут!

О грызунах. Это не чисто российская проблема. Грызунов полно и в развитых странах, где «канадские» дома эксплуатируются уже более полувека не только как жилища, но и как склады, магазины и т.п. Грызуны проникают в жилище человека самыми разными путями — не обязательно через стены. В SIP панели пенополистирол наглухо закрыт досками и плитами OSB. Это препятствует доступу грызунов к утеплителю. Утверждается, что особая структура плиты OSB-3 создает непреодолимый барьер для грызунов. Обсуждая безопасность SIP панелей в отношении грызунов, следует помнить, что последние предпочитают использовать в качестве материала своих гнезд мягкие минераловатные утеплители и иные утеплители на основе волокон. Нам, как и другим производителям SIP панелей, до сих пор не приходилось сталкиваться с проблемой устройства грызунами гнезд внутри SIP панелей. Отдельные данные о порче пенополистирола грызунами относятся к случаям использования пенополистирола в качестве утеплителя в конструкциях стен с открытым доступом к утеплителю. Ввиду общеизвестной способности грызунов грызть все, что угодно (даже водопроводные трубы из свинца или алюминия), можно принять известные эффективные меры: биологическое оружие — кошка, психическое оружие — ультразвуковые отпугиватели грызунов и т.д. Конструктивные методы — это прежде всего решетки на продухи подпола. Для защиты от грызунов в деревянных домах иногда используют металлические сетки, закладывая их в места возможного проникновения грызунов, например в конструкцию пола. Вывод: пожары, как и грызуны не есть проблема канадских домов. Это проблема любых домов, и меры профилактики здесь абсолютно одинаковы.

Что касается вредности для здоровья, то речь идет в основном о плитах OSB, применяемых для изготовления SIP. У многих они ассоциируются с ДСП с их фенолами и формальдегидами. Однако уже в самой технологии производства OSB (ОСП) заложено использование на порядок меньшего количества связующего, чем при производстве ДСП. Применение смол, состоящих из собственно смолы, наполнителя и отвердителя, позволяет производить экологически безопасную строительную плиту, поскольку процесс полимеризации окончательно завершается через несколько месяцев после прессования, и эмиссия формальдегидов, по истечении этого времени, не обнаруживается существующими измерительными приборами («Egger», Германия). Количество формальдегида, излучаемого OSB, которые используются в SIP составляет менее 0,1 ppm (частей на миллион). Это значительно ниже допустимого министерством жилищного строительства и городского развития США (HUD) уровня (Structural Insulated Panel Association — SIPA). Отношение американцев и канадцев к экологической чистоте всего, что их окружает, очень трепетное. Придирчивые и взыскательные американские и европейские потребители всерьез озаботились проблемой экологии еще задолго до того, как россиянам стало известно слово «экология». А из SIP за рубежом строят даже больницы, детские учреждения и т.п. В России в нормах санитарной безопасности разбираются только специалисты. Мало кто сможет объяснить, что означает класс Е1 или Е2 в отношении уровня эмиссии формальдегида. Формальдегид содержится во многих природных объектах, в том числе и в эталоне экологичности — древесине. Плиты OSB, соответствующие уровню эмиссии Е1, испускают свободного формальдегида чуть больше, чем массив древесины. Соответствие Европейскому Е1 (российский менее строг) делает всякие опасения в отношении вреда для здоровья беспочвенными. Безопасным для здоровья в Европе считается и класс Е2 допускающий в два раза большую эмиссию формальдегида, чем Е1. Кстати, класс Е1 присваивается иногда материалам, не содержащим формальдегид в принципе! Если Вы заботитесь о своем здоровье, внимательно ищите эти буковки на упаковке отделочных материалов (красок, обоев, МДФ, напольных покрытий и т. п.). Даже отдельные предметы мебели могут представлять большую угрозу для здоровья, чем весь конструктив «канадского» дома.

Прочность дома из SIP — это неоспоримый факт. Есть нюанс. Речь всегда идет о прочности такого дома, как конструкции. В этом ему нет равных среди малоэтажных. Однако во время военных действий лучше обороняться все-таки в кирпичном доме: толстые каменные стены защитят от пуль и осколков. Правда, битва за Ваш участок маловероятна, да и бандитские перестрелки поутихли. А вот во время землетрясения или урагана все таки лучше оказаться в «канадском» доме (каркасном или из сэндвич-панелей — не так важно). Многие из тех, кому довелось пережить подобный природный катаклизм, переехали впоследствии в безопасные «канадские» дома. Как, например, в консервативной Японии после унесшего 5000 жизней землетрясения 1995 года в г. Кобэ, где выстояли все шесть «канадских» домов.

Требование стойкости стен к взлому или локальному механическому разрушению не безусловно, даже когда речь идет о таких сооружениях, как тюрьма или хранилище дензнаков. Даже в таких случаях предпочтительнее вкладывать деньги в системы охраны. Ни каменные стены, ни решетки на окнах не защитят Ваш дом от краж. В силу своих конструктивных особенностей панель SIP чрезвычайно крепка, и кувалдой ее просто так не пробьешь. (Поэтому в отношении взлома дом из сэндвич-панелей прочнее обычного каркасного дома.) Да и зачем вообще мучаться со стенами, когда можно просто разбить окно?

Необходимость хорошей вентиляции почему-то считается особенностью (недостатком) «канадских» домов. Любое жилище человека обязательно должно хорошо вентилироваться! В том числе и помещения в деревянном доме, поскольку способность деревянных стен впитывать влагу и выводить токсичные продукты жизнедеятельности человека наружу не решает проблему. Если перекрыть поступление свежего воздуха, очень скоро станет душно в любом доме, что в каменном, что в деревянном и т.д. Помещение, где находится человек, должно хорошо проветриваться в любом случае. Самый простой способ — через форточку или приоткрытое окно, но не через стены! Поступление свежего воздуха через стены (в основном через щели) называется инфильтрацией и является вредным явлением, поскольку не поддается контролю. В частности, пребывание на сквозняке может привести к заболеванию. С проблемой вентиляции сталкиваются и при замене старых «дышащих» деревянных окон на пластиковые в городских квартирах. Наличие многочисленных щелей в деревянных рамах часто позволяет забыть о проветривании. Окна ПВХ герметичны. И хозяевам приходится заново вспоминать рекомендации врачей о регулярном проветривании, а изготовителям — вносить в конструкцию пластиковых окон различные усовершенствования типа щелевого проветривания и т.п. Современная система вентиляции не является обязательным атрибутом «канадского» дома! Это такая же замечательная и полезная вещь, как, например, встроенный пылесос или климат-контроль. Удобно, но дорого. В Канаде без таких систем дома уже не строят. И наконец, к вопросу о долговечности дома. Часто, ссылаясь на канадские компании, пишут о 150-летнем сроке службы канадского дома. Вообще долговечность дома зависит не столько от выбора материала, сколько от того, как он построен и обслуживается. Самые старые близкие по конструкции к канадским фахверковые дома простояли уже более половины тысячелетия.

как построить каркасные дома, отзывы о строительстве

Возведение стен

Еще совсем недавно – буквально каких-то 40 лет назад – канадцы создали специальную технологию использования сэндвич-панелей для строительства домов. Сейчас же подобную технологию применяет для возведения практически всех каркасных построек.

Схема постройки

Сэндвич-панели представляют собой строительные плиты, которые содержат ориентировано-стружечную плиту и два слоя пенополиуретана. В некоторых случаях вместо ОСП используют листовой металл. На фото вы можете увидеть, как выглядят будущие конструкции из подобного строительного материала. Кроме этого, можно ознакомиться с отзывами от владельцев таких построек и узнать, довольны ли они своим домом или нет.

Возведение стен

Преимущества использования сэндвич-панелей при строительстве дома

Основными достоинства данного материала являются:

1. Легкий вес.
2. Приемлемая стоимость.
3. Отличные технические характеристики, которые позволяют достойно выдержать все внешние нагрузки на постройку.
4. Возможность проведения работ по возведению дома своими руками.
5. Высокая скорость строительства объектов.
6. Возможность создания зданий в один, два или даже три этажа.
7. Отсутствие необходимости в подгонке стыков, что связано с индивидуальным изготовлением панелей в соответствии с вашим проектом.

Начальный этап по строительству каркасного дома из сэндвич-панелей

Первым делом потребуется построить качественный фундамент. Обратите внимание на такие параметры вашего участка, как глубина подземных вод, их количество и тип почвенного слоя. Нужно создать монолитный малозаглубленный фундамент, который представляет собой конструкцию из винтовых свай или армированной ленты из бетона. На фото можно увидеть основу для данного дома, изготовленную из винтовых свай.

После этого следует обеспечить хорошую гидроизоляцию для деревянных частей основы. На гидроизоляционный материал нужно положить специальные брусья, закрепление которых должно происходить по всей длине при помощи анкерных болтов. При этом необходимо применять довольно длинные крепежные элементы, а их головки следует утопить в самой обвязке.

Затем нужно возвести цокольное перекрытие, состоящее из деревянных лаг и SIP-панелей. Его установка должна осуществляться с углового блока. Что касается нагрузки на основу здания, то она образуется за счет размещения лаг в определенных отверстиях в листах материала.

Приступаем к установке сэндвич-панелей

Основные этапы по установке:

1. Создаем первый ряд. Для этого необходимо каждый лист вставить в образовавшиеся лаги. После этого находим боковой паз и вкладываем в него деревянную лагу, предназначенную для создания перекрытия.
2. Пришиваем следующие панели к лаге перекрытия и продолжаем следующий ряд. В данной ситуации пазы обязательно нужно обработать при помощи специальной монтажной пены, которая предотвратит появление щелей в доме.
3. Торцевые перекрытия оснащаем деревянным брусом.

После проведенной работы необходимо осуществить нижнюю обвязку панелей для первого этажа. Сначала следует оставлять щели между обвязками для того, что прикрепить их впоследствии к цокольному перекрытию.

Каким образом монтируются сэндвич-панели между собой?

Весь процесс установки подобных должен начинаться с монтажа угловых панелей. С подробной инструкцией вы можете ознакомиться по видео. Перед тем, как осуществить данную процедуру, следует произвести проверку на устойчивость. Для этого вам понадобится отвес. Сначала должна прикрепляться крайняя стойка при помощи саморезов, а затем уже сама стеновая панель. Чтобы правильно установить материал, вам потребуются шурупы, которые необходимо будет вкрутить на расстоянии не меньше 15 см.

Что касается второй стороны образовавшегося угла, то его крепление должно осуществляться аналогичным образом. После этого следует осуществить стяжку панелей между собой при помощи саморезов-глухарей, расположив их на расстоянии в 50 см друг от друга. Все вышеуказанные действия необходимо произвести и при возведении остальных плит. Главным условием в такой ситуации является также обработка стыков при помощи монтажной пены.

Окончательная сборка стен с целью построить нижний этаж постройки должна сопровождаться креплением панелей к самой стойке с использованием шурупов, а последний угол, в свою очередь, должен быть стянут при помощи глухих саморезов. Расстояние между ними также должно быть равно 50 см.

Для верхних выборок потребуется применить строительную пену, а затем вложить и закрепить в нее верхнюю обвязку. Для соединения нужно воспользоваться саморезами. Кроме этого, блоки для первого этажа следует пришить к верхней обвязке с использованием шурупов. Расстояние между ними при этом должно составлять не менее 15 см.

Как установить верхние уровни при строительстве дома из сэндвич-панелей своими руками?

Для возведения верхних уровней дома вам следует окончательно завершить предыдущие этапы, поскольку от качества произведенной ранее работы полностью будет зависеть такой важный показатель, как устойчивость всей конструкции.

В том случае, если вы решили построить дом в два этажа, сборка межэтажного перекрытия должна осуществлять таким же способом, как и для цокольного. Если же запланирована одноэтажная постройка, то необходимо создать чердачное перекрытие.

Чтобы избежать неправильного или неравномерного распределения нагрузки для перекрытия, нужно создать опору всех нагрузочных частей конструкции на несущие стены и стойки. Здесь фиксацию прогонов следует произвести с применением двух саморезов.

Если вы решили построить дом с многоскатной крышей, то здесь вам необходимо будет использовать специальные ендовы и ребра, установка которых должна производиться с использованием двух саморезов для каждого места.

Как произвести установку стропильной системы

Если вы строите каркасный дом из сэндвич-панелей своими руками, крыша должна создаваться с применением специальных сэндвич-панелей, предназначенных именно для монтажа кровли. Сначала следует закрепить при помощи саморезов каждое стропило, учитывая расстояние между ними, которое должно составлять примерно 40 см. Затем присоединяем их к прогонам, применяя также саморезы.

Чтобы сделать поперечный стык, потребуется осуществить пришивание вставок панелей к самим стропилам. Все элементы кровли должны устанавливаться постепенно по всей поверхности крыши.

В том случае, если вы еще до сих пор выбираете между таким надежным и практичным материалом, как сэндвич-панели, и другими подобными конструкциями, посмотрите на фото построенных домов и почитайте отзывы от хозяев подобных построек. Это позволит сделать вам правильный выбор в пользу того или иного материала.

Готовые комплекты домов из сэндвич панелей — цены — «ЭкоПан

Комплектация «ЭкоПан-СТАНДАРТ»



Что входит в комплектацию  дома и з сэн двич панелей ?



1) Проектная документация:



Альбомы  «Архитектурные решения», «Конструкции деревянные», «Комплект  деревянных изделий», включая план винтового свайного фундамента.



2) Внешние стеновые панели, кровля (потолок), перекрытие цоколя (пол 1-го этажа), межэтажное перекрытие:



Поставка на строительную площадку  готовых  элементов стен и перекрытий, оснащенных каркасом в заводских условиях: Сэндвич панели SIP — конструкция, состоящая из двух ориентированных стружечных плит (OSB-3) и пенополистирола ПСБ 25С в качестве утеплителя. Толщина утеплителя составляет 150 мм. Плита OSB-3 12 мм. Общая толщина стены 174 мм. Высота стен 1-го, 2-го или мансардного этажа может быть стандартная 2,8 м и 2,5 м соответственно, либо по проекту, т.е. по желанию заказчика. Возможна организация холодного чердака.



3) Внутренние несущие стены и межкомнатные перегородки для строительства частного дома из сэндвич панелей:

 Поставка на строительную площадку  готовых  элементов стен, оснащенных каркасом в заводских условиях: Сэндвич панели SIP — конструкция, состоящая из двух ориентированных стружечных плит (OSB-3) и пенополистирола ПСБ 25С в качестве утеплителя. Толщина утеплителя несущих стен  составляет 150 мм. Плита OSB-3 12 мм. Общая толщина стены 174 мм. Толщина утеплителя межкомнатных перегородок 100 мм. Плита OSB-3 12 мм. Общая толщина перегородки  124 мм. В зависимости от проекта межкомнатные перегородки могут быть выполнены как из сэндвич панелей (включены в домокомплект), так и из гипсокартона (поставляется и монтируется отдельно от домокомплекта). Выбор материала для межкомнатных перегородок позволяет оптимизировать стоимость домокомплекта. Использование гипсокартонных межкомнатных перегородок возможно, т.к. эти конструкции не воспринимают на себя нагрузки от перекрытий.



4) Комплект пиломатериала:

Обвязочный   брус, стартовый и финишный пояса, коньковый брус — калиброванный пиломатериал  прошедший огнебиозащиту в заводских условиях. Стропила и обрешетка.  Утеплители  мауэрлатов  изготовлены из SIP — панелей.



5) Материалы для изготовления крыльца, террасы:



Калиброванный в заводских условиях пиломатериал несущих конструкций.



6) Монтажная пена для постройки канадского дома из сэндвич панелей



7) Комплект крепежных элементов для сборки домов из сэндвич панелей

Доставка на строительную площадку —  в стоимость не входит. Погрузка и доставка оплачиваются отдельно.
Отправка в другие регионы России и Казахстан автомобильным и железнодорожным транспортом — расчет стоимости доставки по запросу (отправить запрос).

Строительство домов из сэндвич-панелей в Нижневартовске

Сэндвич-панель – многослойный материал для быстрого строительства. Прослойка утеплителя сращивается с внешними жёсткими листами. Им может быть минеральная вата и пенополистирол. Внешние стороны – профнастил, ПВХ, ДВП.

Сэндвич-панели получили широкое распространение как материал для торговых, складских, промышленных помещений. Быстрота возведения и невысокие трудозатраты при монтаже позволяют быстро окупить вложения в строительство.

В частном домостроении сэндвич-панели используются чаще всего для пристроек и вспомогательных помещений. Массовому внедрению мешают традиционные представления о домах и коттеджах. Многих настораживает металл как материал для стен в жилых помещениях. Коттедж из сэндвич-панелей достаточно комфортен. Его строительство обходится дешевле дома такой же площади из других материалов.

Выбор сэндвич-панелей для жилого дома

Предложение не ограничено панелями из профнастила с прослойкой из минеральной ваты. На рынке представлены наружные поверхности из ОСП (ориентировано стружечная панель), ДВП, доски и фанеры. Высокие показатели прочности у ОСП из многослойной прессованной щепы с водостойким покрытием.

Пенополистирол считается экологически чистым и широко применяется в качестве утеплителя. Но он горит с выделением ядовитых газов. Минеральная вата и стекловолокно относятся пожаробезопасным материалам. Они не воспламеняются и не поддерживают горения, хотя выделяют едкий запах при высоких температурах. Панели с сердечником из минеральной ваты стоят дороже. Выбор зависит от требований заказчика к качеству жилья.

Проекты домов

Дом можно строить из стандартных сэндвич-панелей, так как их легко разрезать в нужный размер по месту. Заводы-изготовители предлагают сэндвич-панели для строительства домов по типовым и индивидуальным проектам. В панелях будут оформлены дверные и оконные проёмы, внутри проложены коммуникации.

Фундамент дома

Для лёгкого дома заглублённый массивный фундамент не требуется. В домах для сезонного проживания используют винтовые сваи. Самым простой вариант – ленточный фундамент. Он заливается в деревянную или несъемную опалубку на небольшую глубину. На слабом грунте фундамент усиливают сваями.

Перед установкой обвязочного бруса делают гидроизоляцию фундамента. Массивный деревянный брус выравнивают по горизонту, соединяют углы врубкой и шипом. Брус крепят к фундаменту анкерными болтами.

Установка чернового пола

В климате средней полосы рекомендуют установить черновой пол с прокладкой утеплителя между лагами. Сэндвич-панели можно использовать как пол и монтировать из них межэтажные перекрытия. Для этого делают выемку утеплителя по торцу, под внешние плиты заводят балку. Скрепляют саморезами, пустоты запенивают. Перекрытие монтируется отдельно, затем устанавливается на место краном.

Монтаж стен

Стеновые панели можно крепить на деревянный каркас, как в каркасно-щитовом доме. Но преимущество сэндвич-панелей в том, что их можно монтировать без каркаса. На обвязочный брус или на пол устанавливают направляющую доску, выверяют углы. Доску, или лежень, крепят саморезами. На лежень насаживают две стартовые угловые панели. Их крепят саморезами, щели сразу запенивают. Дальше начинают сборку стен. Панели скрепляют по торцам брусом, фиксируют саморезами.

После сборки стен первого этажа в верхний край панелей вставляется обвязочный брус. К нему на уголки или на кронштейны крепятся балки перекрытия.

Оконные и дверные проёмы выпиливают и укрепляют брусом. Если дом собирают из панелей, изготовленных по проекту на заводе, этого не требуется.

Крыша

Для крыши устанавливают стропила любым способом. Затем крепится обрешётка и кровельный материал. Для теплого чердака или мансарды крыша может быть выполнена из сэндвич-панелей, предназначенных для перекрытий и кровель.

Для крыши жилого дома используют трехслойные кровельные сэндвич-панели. Иногда крышу монтируют из тех же сэндвич-панелей, что и весь дом. Затем покрывают кровельным материалом по стандартным технологиям.

Недостатки быстровозводимых домов

Основной недостаток – воздухонепроницаемость. В доме на стадии проекта должна быть заложена система приточной вентиляции. Материал сэндвич-панелей нельзя считать экологически чистым. Поэтому надо тщательно выбирать производителя. Не рекомендуется использовать дешевые сэндвич-панели.

Смотрите также

Огнеупорные и изолированные дома из сэндвич-панелей

О продуктах и ​​поставщиках:

 Получите доступ к высококачественным, прочным и мощным домам из сэндвич-панелей   на Alibaba. com для всех видов строительства, как жилых, так и коммерческих. Эти прочные дома из сэндвич-панелей   изготовлены из прочных материалов, которые обеспечивают долговечность и эффективность в соответствии с вашими целями. Дома из сэндвич-панелей  , которые вы найдете здесь, сертифицированы и протестированы на максимальную устойчивость к внешним воздействиям на надежность.Покупайте эти надежные продукты у ведущих поставщиков и оптовиков на сайте по выгодным сделкам.
 Оптимальный стандарт  домов из сэндвич-панелей , доступных здесь, изготовлен из качественных прочных материалов, таких как FRP, металл, сталь и т. д., которые долговечны и защищают ваше имущество, создавая прочные стены и потолки. Эти прочные дома из сэндвич-панелей   представляют собой быстрые строительные материалы, которые могут сэкономить время и поставляются с улучшенной обработкой поверхности, такой как PE, PVDF и т. д. Эти дома из сэндвич-панелей   имеют более длительный срок службы и имеют гарантийный срок более 5 лет.

 Alibaba.com предлагает широкий выбор домов из сэндвич-панелей   различных размеров, цветов, качества материала и толщины. Эти продукты обладают такими характеристиками, как звукоизоляция, огнестойкость, устойчивость к внешним воздействиям и малый вес. Эти дома из сэндвич-панелей   идеально подходят для жилых домов, офисов, заводов и других коммерческих объектов. Эти дома из сэндвич-панелей   идеально подходят для теплоизоляции, защиты окружающей среды и не выделяют никаких коррозионно-активных веществ.

 Alibaba.com предлагает различные модели домов из сэндвич-панелей  серии , которые помогут вам сэкономить деньги и купить качественную продукцию по самым доступным ценам. Эти продукты доступны в качестве OEM-заказов вместе с индивидуальной упаковкой для размещения оптовых заказов. Они сертифицированы CE, ISO, SGS для гарантии качества.


Дом из сэндвич-панелей Сборный дом котировки в режиме реального времени, цены последней продажи -Okorder.

com

Описание продукта:

Основная информация из сборной дома сэндвич-панели

3 4

Технические характеристики сборного дома сэндвич-панелей

1. Повторите использование и длительный срок службы

2. Анти-ржавчина

3. Хорошая изоляция

4.Простая установка.

5. Огнеупорный и сейсмостойкий



Материал сборного дома из сэндвич-панелей

1. Сэндвич-панель EPS, квадратная труба, окна, двери, аксессуары.

2. Сэндвич-панели из минеральной ваты или сэндвич-панели из стекловаты, все они огнестойкие.



Преимущество сборного дома из сэндвич-панелей

1. Сборный дом /экономия затрат и времени

2.Малый вес, простота транспортировки

3. Легкость транспортировки Простота сборки и восстановления

4. Простота установки, минимальные затраты времени и труда, экономичность и экологичность.



Использование сборных домов из сэндвич-панелей Дом

Сборные дома широко используются в отдаленных районах в качестве жилых домов, строительных помещений, офисов, классных комнат, клиник, лагерей нефтепромыслов, морских жилых лагерей, трудовых лагерей, караульных помещений, контейнеров. дом и передвижной дом



Главный каркас сборного дома из сэндвич-панелей Дом

Основной каркас представляет собой легкую стальную конструкцию, а стеновые и кровельные панели — многослойного типа.Все стальные части соединяются болтами.



Технические параметры сборного дома из сэндвич-панелей

1. Стальные сборные дома, легко перемещаются и дешевле

просто устанавливается на месте

3. Все стальные тканевые детали могут быть изготовлены в соответствии с требованиями клиента: плиты для потолка и стен различных цветов и узоров значительно улучшают внешний вид здания, чтобы удовлетворить требования клиента

4.Низкая стоимость, прочная конструкция, удобное перемещение, простота сборки и разборки и защита окружающей среды,

5. Различные высокие и низкие конструкции могут быть спроектированы на здании из стальной ткани, и любая стена может быть построена подсобное здание















81

Разработка сэндвич-панелей для многофункционального усиления железобетонных зданий: характеристика составляющих материалов и сдвиговое взаимодействие панелей в сборе

https://doi. org/10.1016/j.conbuildmat.2020.120849Получить права и контент

Основные моменты

•

Концепция сэндвич-панелей для структурной и тепловой модернизации существующих железобетонных зданий;

•

Обширная лабораторная характеристика отдельных компонентов панели;

•

Использование переработанной стальной фибры в качестве дискретного армирования тонких бетонных сеток;

•

Испытания на отрыв для выбора изоляционного слоя и соединителей из стеклопластика;

•

Численное моделирование испытаний на отрыв с использованием конечных элементов трехмерного интерфейса поверхности.

Abstract

В этой статье представлено экспериментальное и численное исследование, направленное на разработку устойчивой и многофункциональной композитной сэндвич-панели для восстановления железобетонных (ЖБ) зданий с 1960-х до середины 1980-х годов. Сэндвич-панель, которая была разработана для структурного, теплового и акустического восстановления фасадов зданий, состоит из трех основных компонентов: (i) тонкие внешние слои микробетона, армированного стальным волокном (RSFRC), которые отвечают требованиям прочности, пластичности и долговечности. панели; (ii) легкая сердцевина из полистирола, обеспечивающая теплоизоляцию; и (iii) соединители из армированного стекловолокном полимера (GFRP), которые соединяют различные слои панели, обеспечивая адекватное структурное поведение композитной системы.Испытания на определение механических характеристик показали жизнеспособность использования РСФБК для производства конструкционных сэндвич-панелей для фасадов, поскольку для тонких слоев РСФБ была получена относительно высокая прочность на растяжение после образования трещин. Испытания на выталкивание и вытягивание были проведены на образцах промежуточного масштаба, представляющих решение для сэндвич-панелей, для оценки общего поведения композита сэндвич-панелей и анализа влияния типа изоляционного слоя сердцевины (пенопластовые или экструдированные пенополистирольные сердцевины с различной обработкой поверхности). ), условий анкеровки (глубина анкеровки 25 и 35 мм) и диаметра соединителей из стеклопластика (8 и 12 мм).Эти испытания показали, что конструкционные соединители из стеклопластика диаметром 8 и 12 мм способны обеспечить передачу сдвигающей нагрузки между слоями РСФБ, демонстрируя лучшие композитные характеристики в сочетании с глубиной анкеровки 25 и 35 мм соответственно. Численная часть этого исследования была направлена ​​на моделирование механизмов разрушения, наблюдаемых на границе раздела между RSFRC и полистиролом, показывая хорошее соответствие между экспериментальными и численными результатами, с важными выводами, касающимися когезии и угла трения между этими материалами.

Ключевые слова

Ключевые слова

Ключевые слова

RC-зданий

Строительные фасады

Сэндвич-панель

Сэндвич-панель

PECAST FORETS

Утилизированные стальные волокна

GFRP Разъемы

Polystyrene

Pushout Tests

Pullout Tests

Метод конечного элемента

статьиСо ссылками на статьи (0)

Посмотреть полный текст

© 2020 Elsevier Ltd. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Обзор строительных материалов: Структурные изолированные панели

Архитектор на пенсии Уильям М.Макмаллен с любовью вспоминает проект Ocean Colony Landing, который он разработал 12 лет назад. Расположенные в Маршфилде, штат Массачусетс, 50 ​​домов стоят вдвое меньше, чем в среднем по площади. В каждой квартире были стены R-30 и счета за отопление менее 500 долларов каждый сезон. В довершение всего в мае состоялась закладка фундамента, а к сентябрю того же года блоки были заселены.

Как эти дома строились так эффективно и так быстро и, следовательно, дешевле? Ответ, по словам Макмаллена, заключается в том, что они были построены из структурно-изолированных панелей (SIP).

К настоящему времени знакомые большинству строителей, SIP изготавливаются из пенополистирола (EPS) или полиизоцианурата, жесткой пеноизоляции, зажатой между двумя конструкционными листами ориентированно-стружечной плиты. По данным Ассоциации структурно-изолированных панелей в Гиг-Харборе, штат Вашингтон, в 2002 году было построено около 12 000 домов с использованием SIP.

Архитекторы Тоблера Дункера. Дом архитектора Пегги Данкер в Джексоне, штат Вайоминг, сделан из конструкционных изолированных панелей (SIP). Архитектор говорит, что, несмотря на свои преимущества, SIP не являются «проверенным продуктом», поэтому профессионалы не хотят их пробовать.Учитывая, сколько домов возводится ежегодно, это число едва заметно на национальном радаре. Однако технология получает признание. Даже крупнейший в стране строитель домов Pulte проверяет возможность производства больших объемов домов из SIP.

«Было бы здорово, если бы игрок № 1 в индустрии жилищного строительства принял SIP», — говорит Фрэнк Бейкер, главный исполнительный директор Insulspan, производителя SIP. «Это вызывает доверие в отрасли».

ЭНЕРГОСБЕРЕЖЕНИЕ Одним из основных преимуществ SIP является энергоэффективность.Исследование Национальной лаборатории Ок-Риджа, проведенное в 1999 году, показало, что значение R стены с 3½-дюймовым сердечником из пенополистирола составляет 14 по сравнению с 9,8 для стены с деревянным каркасом 2×4, изолированной стекловолоконной изоляцией R-11. Этот вид энергоэффективности является одной из причин, по которой Центр ресурсов общественного жилья в Атланте, который поддерживает жилье с низким доходом, исследует эту технологию.

По словам М. Скотта Болла, соисполнительного директора центра, R-значения теплоизоляции основаны на предположении, что дом будет построен идеально.«Если дом построен некачественно, R-значения падают», — говорит он. «[Но] SIP имеют постоянные R-значения».

Архитекторы Тоблера Дункера. Архитектор Пегги Данкер спроектировала этот дом для своей семьи в Джексоне, штат Вайоминг, со структурными изоляционными панелями. Архитектор говорит, что строительство ее дома из SIP стоило столько же, как если бы он был построен из палочек, и что использование SIP не повлияло на дизайн. На прошлогодней выставке International Builders’ Show в Лас-Вегасе знаменитый архитектор Сара Сусанка и консультант по строительным наукам Стив Изли объединились для создания выставочного дома Home by Design.При поддержке Nevada Power конструкция была построена с использованием SIP от Insulspan. Бейкер говорит, что дом на 60-70% эффективнее, чем дом, отвечающий типовым энергетическим нормам. По его словам, типичный дом с рейтингом Energy Star должен работать на 30 процентов эффективнее, чем модельные энергетические коды.

SIP также предлагают интересные возможности дизайна. Архитектор Майкл Макдонаф использовал панели в своем экспериментальном электронном доме в долине реки Гудзон в Нью-Йорке. Дом не только включает в себя длинный список высокотехнологичных функций и альтернативных строительных технологий, но и имеет две консольные комнаты, которые выступают с противоположных концов облицованной камнем оболочки здания.

«Мы не смогли бы сделать два «ловца обзора» без SIP», — говорит архитектор. «Было бы чрезвычайно сложно получить те же значения R с традиционным кадрированием. Это потребовало бы гораздо более толстых стен, что было бы дорого». Традиционное обрамление также сделало бы консольные участки тяжелыми.

Кроме того, строительство SIP может быть нейтральным по стоимости по сравнению с каркасом из стержней. Пегги Данкер, директор Tobler Duncker Architects в Джексоне, штат Вайо., спроектировала свой собственный дом с SIP. «Компания хотела узнать, сколько будет стоить обшивка стен панелями, — говорит она. «Они предложили одинаковую цену».

ЗАПОЛНИТЕЛЬНЫЕ ПРОБЛЕМЫ Конечно, у SIP есть проблемы и вопросы, и даже фанаты говорят, что есть проблемы, которые нужно решить.

«Есть инженерные решения, которые имеют смысл для SIP, — говорит Майк Брайан, руководитель отдела панелей производителя SIP Premier Building Systems. «В некоторых районах высокая ставка труда, и имеет смысл использовать SIP для снижения затрат.

Но Брайан говорит, что каркас из палочек обычно дешевле. «В панельной промышленности инфраструктура не полностью на месте. Как только это произойдет, цена снизится и будет даже меньше, чем каркас из палочек».

Существуют и другие проблемы. «Есть некоторые опасения по поводу долговечности панелей, — говорит Болл. И у него есть еще вопросы: есть ли информация о сроке службы связующих, которыми склеиваются ОСП? Если OSB расслаивается в какой-либо степени, есть ли какое-то средство? Есть ли информация о сроке службы соединения OSB и пенопласта?

Кроме того, Болл говорит, что, основываясь на своем опыте, к SIP требуется некоторое время, чтобы привыкнуть; они тяжелые, не подходят для сложных конструкций крыш и их трудно монтировать. «Несмотря на то, что производители говорят, электрики ненавидят рыболовную проволоку сквозь пену», — утверждает он.

«Это не проверенный временем продукт, как обрамление из палочек, поэтому люди не хотят его использовать», — добавляет Дункер. Кроме того, она спрашивает: «Что происходит, когда OSB намокает и начинает гнить? Вы просто не можете снять сайдинг и заменить OSB».

Билл Вахтлер, исполнительный директор Structural Panel Association, говорит, что большинство вопросов и опасений, возникающих у людей по поводу SIP, исчезают, как только они знакомятся с продуктом.Что касается проблемы с проводкой, строители могут нарастить плинтус и проложить проводку за ним. И Вахтлер говорит, что сложные крыши могут подниматься немного быстрее с SIP, чем с размерными пиломатериалами. «Вы определенно должны планировать заранее, но после того, как вы сделаете это пару раз, вам станет легче», — говорит он.

Воздействие дождя не повлияет на структурную целостность панели, и очень маловероятно, что обшивка OSB отделится от пенопластовой сердцевины, утверждает Wachtler. Если произойдет какое-либо расслоение, можно будет произвести ремонт, добавляет он.

Макдонаф говорит, что большинство проблем, связанных с панелями, незначительны. «Как и у любого материала, у него есть недостатки», — говорит архитектор. «Но со всем, с чем я столкнулся, можно справиться».

Например, допуски на измерения могут быть проблемой, поэтому McDonough допускает компенсационный зазор в 1/8 дюйма. «У SIP есть большой неизведанный потенциал дизайна, поэтому мне нравится экспериментировать с ним».

НА ГОРИЗОНТЕ На данный момент строители производственных домов не убеждены в том, что SIP предлагают дизайнерский потенциал и экономию средств.Это неудивительно, считают большинство производителей и архитекторов. «Строители не любят менять методы работы, — говорит Дуг Андерсон, менеджер по продажам Winter Panel. «Они смотрят на панели как на дикую и футуристическую технологию».

Но SIP возбудили любопытство Пулте. Три года назад строитель из Блумфилд-Хиллз, штат Мичиган, построил пилотный завод в районе Детройта, чтобы изучить возможность строительства большого количества домов с использованием SIP. «Они обнаружили, что если внести некоторые изменения, SIP могут работать», — говорит Брайан.«Они решили построить еще один завод в Вирджинии и рассчитывают выпускать около восьми домов в день».

По словам Бейкера из Insulspan, важность присутствия Pulte невозможно переоценить. Успех строителя рассматривается как жизненно важный шаг в широком внедрении технологии.

Впервые эта история появилась в журнале RESIDENTIAL ARCHITECT.

---

Имейте в виду Структурно-изолированные панели (SIP) предлагают некоторые преимущества по сравнению с решетчатым каркасом, но архитекторы и строители, знакомые с этой технологией, говорят, что есть некоторые вещи, на которые следует обратить внимание.

• КОНСТРУКТИВНЫЕ ОГРАНИЧЕНИЯ: Убеждение, что панели ограничивают варианты дизайна, неверно, заявляют производители. Такие компании, как W.H. Портер изготавливает панели по спецификациям. Панели работают в сочетании с фермами крыши, системами полов и любым другим строительным продуктом, необходимым для строительства дома, поэтому все возможно. Одно предостережение: при заказе окон и наружных дверей потребуется готовый оконный косяк размером 5 1/16 дюйма после установки гипсокартона. Уточните у своего поставщика, есть ли какие-либо дополнительные расходы.

• ПРОБЛЕМЫ ПРОВОДКИ: Электропроводка обычно прокладывается через отверстия в стене, которые находятся на высоте 16 и 45 дюймов от пола. М. Скотт Болл, соисполнительный директор Ресурсного центра общественного жилья, построившего дом из СИП, говорит, однако, что электрики часто сталкиваются с трудностями при протягивании проводов через помещения. Одним из решений является использование более тяжелого плинтуса и прокладка проводов за ним. Кроме того, производители рекомендуют использовать вертикальные погони через каждые 4 фута.Затем электрик просто просверливает отверстия в полу за стенами.

• ОГРАНИЧЕННЫЕ ЛИНИИ КРЫШ: Некоторые строители говорят, что сложные крыши сложно построить из SIP, но представители отрасли говорят, что это миф. Слуховые окна на самом деле легче построить из панелей, говорит Билл Вахтлер из ассоциации панелей. Сложные крыши могут потребовать больше планирования, потому что это другой процесс, но они возводятся немного быстрее с панелями, чем с размерными пиломатериалами, утверждает он.

• ЧЕРТЕЖ САПР: Архитектор Пегги Дункер говорит, что строительство ее дома было великолепным, как только панели прибыли на место.Однако процесс рисования в магазине был утомительным. Любые необычные конструкции могут вызвать проблемы, если их не проверить. В доме Дункеров окна разной высоты. Ее совет: внимательно проверяйте заводские чертежи перед изготовлением панелей.

• ШЛИЦЫ: Панели изготавливаются со строгими допусками шириной 4 фута и соединяются деревянными шпонками. Болл говорит, что размерные шлицы пиломатериалов неизменно деформируются, что затрудняет надрезы в соединениях. Вот почему он предпочитает шлицы из клееного бруса.«Они совершенно прямые» и более устойчивые, говорит он. По словам архитектора Майкла Макдоноу, еще один способ противостоять этому — добавить прибавку 1/8 дюйма к размерам. «Это хороший трюк, когда вы их вставляете», — говорит он. — Они подойдут гораздо лучше. —Н.Ф.М.
• Ресурсы

Архитектор Майкл Макдонаф
www.michaelmcdonough.com

Центр ресурсов общественного жилья
www.chrcatlanta.org

Ассоциация структурных изолированных панелей
www.sips.org

---

АСМ. Структурные теплоизоляционные панели R-Control образуют прочную структурную систему, состоящую из пенополистирольной (EPS) изоляции Perform Guard, ламинированной OSB. Их можно использовать для стен, крыш и полов. По словам фирмы, экономия рабочего времени составляет от 30 до 40 процентов по сравнению со строительством из палочек. Панели доступны в размерах от 4 футов на 8 футов до 8 футов на 24 фута. 800-255-0176. www.r-control.com.

Ресурсный центр общественного жилья. Эта организация, которая поддерживает строительство доступного жилья, использовала конструкционные изолированные панели для строительства этого дома в Атланте. Центр был привлечен к SIP, потому что они предлагают более низкие и стабильные счета за электроэнергию для домовладельцев. 404-624-1111. www.chrcatlanta.com.

Архитекторы Тоблера Дункера. Архитектор Пегги Дункер спроектировала этот дом для своей семьи в Джексоне, штат Вайоминг, со структурно-изолированными панелями. Архитектор говорит, что строительство ее дома из SIP стоило столько же, как если бы он был построен из палочек, и что использование SIP не повлияло на дизайн.

Первоклассные строительные системы. Панели Premier состоят из двух листов ориентированно-стружечной плиты, структурно ламинированных и отверждаемых под давлением, образующих жесткую сердцевину из вспененной изоляции. Они поставляются стандартными во многих размерах и толщинах. Компания также предлагает такие аксессуары, как шурупы, коньковые заглушки и мастику. 800-275-7086. www.pbspanel.com.

Инсулспан. Структурные теплоизоляционные панели компании (фото справа и ниже) представляют собой прочные цельные конструкционные компоненты, которые можно использовать в стенах, полах и крышах.Каждая панель состоит из сердцевины из пенополистирола (EPS), соединенной между двумя внешними слоями прочной OSB. По словам производителя, они образуют прочную универсальную оболочку здания, которая может значительно сократить время строительства. Их энергоэффективность, как правило, позволяет уменьшить размер оборудования для отопления и охлаждения, что снижает первоначальные капитальные затраты и эксплуатационные расходы, говорится в сообщении фирмы. 517-486-4844. www.insulspan.com.

Особенности, преимущества и области применения сэндвич-панелей

Быстрая и простая установка

В отличие от традиционных систем, сэндвич-панели, изготовленные на непрерывной линии, представляют собой полностью совместимые и готовые к сборке детали, которые подготовлены в требуемых размерах, типах изоляции и цветах в зависимости от структуры вашего объекта, с процессы проектирования и контроля качества, проводимые заранее на заводе.

Монтаж сэндвич-панелей очень прост благодаря небольшому количеству стыков на широких поверхностях. Благодаря передовым транспортным возможностям и механическому подъемному оборудованию время переноски и облицовки значительно сокращается. Таким образом, ваш проект будет выполнен в короткие сроки, что позволит вам сэкономить время.

Perfect Thermal Insulation

Теплоизоляция означает снижение затрат энергии зимой на обогрев и летом на охлаждение; и принятие мер по предотвращению передачи тепла с целью жить в комфортных условиях.Сэндвич-панели – это строительный материал, который очень хорошо подходит для теплоизоляции.

Сэндвич-панель обеспечивает высокую теплоизоляцию с помощью изоляционных материалов PUR, PIR, EPS и минеральной ваты. Теплоизоляция сэндвич-панелями предотвращает такие проблемы, как плесень и влажность, возникающие в результате теплового движения и конденсации, и обеспечивает прочность и долговечность вашего здания. Толщина изоляционного материала в сэндвич-панели варьируется в зависимости от несущей способности, региональных условий, цели использования здания и значения теплоизоляции.

Инвестиционная экономия

Во многих типах зданий вы можете сэкономить время как на строительстве, так и на монтаже, выбрав подходящую сэндвич-панель. Благодаря простоте монтажа вы можете проводить работы по расширению и реконструкции, не прерывая повседневную деятельность в здании. Кроме того, панели экономичны и практичны, поскольку их можно разобрать и использовать повторно.

Легкость сэндвич-панелей позволяет получить преимущество в отношении транспортных и основных строительных расходов.Кроме того, их эксплуатационные расходы низки благодаря их прочной конструкции.

Вкратце, сэндвич-панели — это быстрое и эстетичное решение, а также недорогое благодаря долговечности.

Эстетический вид ваших зданий

Внешний вид вашего здания подобен зеркалу вашей мечты. Вот почему мы каждый день добавляем новые идеи в наши сэндвич-панели для эстетики ваших зданий. Вы можете оживить наружные стены вашего здания и придать им эстетичный вид с помощью сэндвич-панелей, выполненных в различных цветах и ​​в структуре, позволяющей располагать их горизонтально, вертикально или под углом. Благодаря тому, что их можно использовать и во внутренних секциях, из сэндвич-панелей можно создавать различные дизайны.

Высокая огнестойкость

Выбрав сэндвич-панель, подходящую для вашего здания с точки зрения огнестойкости, вы сможете замедлить распространение огня внутри здания и его окрестностей, а также обеспечить безопасность жизни людей и имущество в здании.

При выборе сэндвич-панелей для противопожарной изоляции следует учитывать такие факторы, как огнестойкость и продолжительность его действия, а также размер и высоту вашего здания, и отдавать предпочтение сэндвич-панелям с минеральной ватой или PIR-наполнителями, одобренными FM. .

Воздухо- и водонепроницаемость

Благодаря идеальному соединению сэндвич-панели Teknopanel предотвращают утечку воздуха и воды. В то время как они обеспечивают непрерывность теплоизоляции, тепло не теряется ни в одной точке вашего здания. Таким образом, вы берете под контроль отопление и охлаждение в вашем здании и обеспечиваете энергоэффективность.

Благодаря водонепроницаемой конструкции сэндвич-панели обеспечивают активную гидроизоляцию от таких природных условий, как снег и дождь, а также предотвращают появление влаги и плесени.Поскольку они препятствуют коррозии несущих конструкций, они обеспечивают здоровую и комфортную среду в вашем здании. Ваше здание становится прочнее и долговечнее.

Бесшумные здания

Звукоизоляция необходима для того, чтобы свести к минимуму вредное воздействие шума на человека, исключить нежелательные звуки и уменьшить распространение звука из шумных помещений.

Благодаря изоляционной основе из минеральной ваты и поверхности из перфорированного листового металла, которые обеспечивают звукоизоляционные свойства, акустические сэндвич-панели, используемые на крыше и стенах, повышают производительность, создавая здоровые и комфортные пространства без шума и предотвращая несчастные случаи на рабочем месте.

Зачем использовать сэндвич-панели в вашем здании

От промышленного до жилого строительства, от крыш до стен, сэндвич-панели — это решение для энергоэффективных зданий. Они предлагают исключительную производительность по низкой цене и бесконечные возможности индивидуальной настройки.



Сэндвич-панели и сухая конструкция

Теплоизоляционные панели играют все более важную роль, поскольку они являются идеальным элементом для завершения конструкций, возводимых по технологии сухого строительства.

Возможность точного проектирования всех элементов, необходимых для строительства конструкции и облицовки, соблюдение сроков, бюджета строительства и энергоэффективности, более короткая продолжительность строительной площадки и архитектурная свобода — все это элементы, которые делают сухие строительные конструкции очень привлекательный.

При таком методе строительства сэндвич-панели являются подходящим элементом для завершения ограждающих конструкций здания и внутренних перегородок.Здания выигрывают от их легкости, прочности, безопасности и универсальности, а внутренние помещения получают эффективную теплоизоляцию и звукоизоляцию.



Теплоизоляционные панели для индивидуальной изоляции

Сэндвич-панели изготавливаются с двумя несущими поверхностями, как правило, из металла, и внутренним слоем из изоляционного материала, образующим их сердцевину. Они могут варьироваться в зависимости от материалов — металлических листов или слоев — и используемой изоляции.

Основной компонент панелей может быть изготовлен из пенополистирола, пенополиуретана, стекловолокна, минеральной ваты, а также дерева, бумаги, пробки и т.п.Они являются строительными элементами, способными оптимизировать производительность систем отопления и охлаждения благодаря их изолирующей эффективности.

Могут применяться для кровельных, периметральных и внутренних стен, а также для специальных целей. Сэндвич-панели, используемые для вертикального закрытия зданий, рассматриваются как конструктивные элементы с надлежащим дизайном и оценкой необходимых требований.



Множество причин для использования сэндвич-панелей

Эффективная теплоизоляция делает здание очень удобным для пользователей его внутренних помещений и помогает повысить его стоимость. Кроме того, это снижает воздействие строительной деятельности на окружающую среду.

Помимо хорошей теплоизоляции, сэндвич-панели обладают и другими характеристиками, которые делают их выгодным решением:

• механическая стойкость к нагрузкам
• огнестойкость и сопротивление
• легкость и простота установки
• устойчивость к износу и атмосферным воздействиям
• возможность установки на существующие крыши
• универсальность решений: панели для криволинейной, наклонной, плоской кровли
• вариантов отделки для различных архитектурных стилей.



Теплоизоляция из сэндвич-панелей

Сэндвич-панели создают непрерывную изоляционную поверхность, сводя к минимуму риск возникновения тепловых мостов. Благодаря высоким изоляционным характеристикам они широко используются в устойчивом строительстве и зданиях, предназначенных для энергосбережения.

В зависимости от толщины и материала, используемого в сердцевине, значения теплопроводности и изоляции панелей могут значительно меняться. Это дает возможность правильно определить их размер, исходя из конкретных требований.



Звукоизоляция из сэндвич-панелей

Изоляционная масса внутри сэндвич-панелей также способствует акустическому комфорту. На самом деле существуют материалы с отличными звукоизоляционными показателями. Размещенные в виде крыши, а не боковых стен, они снижают уровень шума в жилых и рабочих помещениях, значительно улучшая качество жизни.



Крыши и стены из сэндвич-панелей

Сэндвич-панели, созданные для удовлетворения потребности в теплоизоляции больших крыш, как правило, в промышленных и коммерческих зданиях, также успешно применяются в жилых зданиях.

Это использование, которое в большей степени, чем любое другое, способствует повышению энергоэффективности зданий, направлено на изоляцию крыши, самой большой поверхности, которая больше всего подвержена солнечному свету летом и потерям тепла зимой. Если теплоизоляционные панели используются также для полного утепления вертикальных стен, полов и внутренних перегородок; у нас есть здание, которое может оптимизировать ресурсы и уменьшить потери тепла, с рациональным и полезным выбором.

Композитные панели из термопласта обеспечивают доступное жилищное решение

В 21-м ^-м -м веке одной из наиболее убедительных человеческих историй является растущая потребность в ресурсах для размещения растущего населения Земли и растущее осознание того, что эти ресурсы бесконечны и во многих случаях становятся все более дефицитными.Одним из случаев, когда этот контраст особенно заметен, является жилое жилье. Организация Объединенных Наций предвидит углубление глобального жилищного кризиса — к 2025 году более 440 миллионов городских домохозяйств будут нуждаться в доступном жилье. Но защитники природы предупреждают, что устойчивость лесов Земли, источника пиломатериалов для строительства этих жилых помещений, находится под серьезной угрозой. . Этот конфликт во многом подстегнул интерес к технологиям быстрого строительства на основе композитов, армированных волокном. По мере того, как второе десятилетие нового века подходит к концу, усилия производителей композитных материалов в области жилищного строительства набирают обороты. В CW сообщалось, например, о недавнем международном росте стеновой системы MVC Plásticos (Сан-Жозе-дус-Пиньяйс, Бразилия), произведенной на месте в 2016 году (см. Быстровозводимое строительство из композитов). Но многие такие решения должны выйти на рынок, если строительная отрасль хочет проникнуть в жилищное строительство, а строители должны оценить ценность, которую могут предложить легкие и энергоэффективные композитные технологии.

Технологии термопластичных композитных панелей, армированных непрерывным волокном, разработанные семь лет назад компанией Axia Materials Co.Ltd. (Хвасон, Южная Корея) уже нашли применение в многочисленных проектах. Среди них такие разнообразные варианты использования, как военные казармы США в Кувейте, домики для отдыха в Европе, доступные дома в Азии, Африке и Центральной Америке, а в настоящее время – заявки на многоквартирное жилье для беженцев и студентов в Скандинавии. Используемая вместе с собственной разработанной системой проектирования жилья на основе программного обеспечения, концепция композитных панелей Axia сегодня предвосхищает будущее жилищного домостроения.

Термопластичные композитные панели

Axia Materials начала свою деятельность в 2000 году как PolymersNet Co.Ltd., разработчик и поставщик термопластичных инженерных полимеров для литья под давлением. Используя новые собственные технологии полимеризации, компания наладила партнерские отношения с известными мировыми производителями инженерных пластиков. В 2004 г. она сосредоточилась на высокопоточных полимерах и полимеризации на месте , изменив свое название на Axia Materials в 2007 г. В то же время она также открыла дочернюю компанию в Кирххайме, Германия, для разработки сырья.

В 2010 году компания приступила к созданию прототипа линии по производству армированного волокном термопласта LiteTex для термоформуемого листового материала.«Мы производим непрерывные рулоны, содержащие до 400 м листов шириной 3 м, изготовленных с использованием наших запатентованных матричных материалов из порошковой смолы», — говорит Джастин Джин, генеральный директор и президент Axia Materials. Армирование может быть углеродным, стеклянным, арамидным или любым другим промышленным волокном, в то время как матрица представляет собой одну из шести смол, которые компания Axia выпустила на рынок (перечислены в Таблице 1 выше). «Мы используем твердый мономер, чтобы избежать выбросов летучих органических соединений (ЛОС)», — добавляет Джин.

 Твердый мономер, разработанный для высокой текучести, позволяет избежать не только проблем с летучими органическими соединениями, но и других проблем, характерных для материалов , уже переработанных в высоковязкие полимеры.Например, чтобы поддерживать давление на вязких расплавленных полимерах, ширина листа часто должна быть ограничена, а метод производства обычно представляет собой периодический процесс. Но Джин отмечает, что LiteTex производится в непрерывном процессе со скоростью 2–4 м/мин, «определяемой скоростью полимеризации 90 353 in situ 90 354 каждого мономера. Наши линии не используют машины высокого давления и обычно работают при температуре ниже 260°C». Рулоны арматуры подаются в машину. Мономер добавляется в виде порошка, затем плавится, полимеризуется на месте и объединяется с армирующим материалом.Водоподобная вязкость расплавленного мономера позволяет осуществлять микропропитку нитей внутри пучков волокон, достигая высокой степени распределения смолы по волокну. На консолидированный лист наносится пленка для защиты от УФ-излучения, а затем он прокатывается, маркируется и инвентаризируется.

К 2014 году две линии LiteTex были доработаны и запущены, но теперь панели LiteTex использовались не только для термоформования. Axia Materials добавила линию по производству ламинированных композитных конструкционных изоляционных панелей (SIP) LitePan, в которой обшивка LiteTex ламинируется с обеих сторон материала сердцевины (рис.1) сформировать то, что станет его панельным жилым фондом.

Панели могут варьироваться в зависимости от области применения и необходимости. Сердцевина может быть изоляционной пеной — пенополистиролом (EPS), экструдированным полистиролом (XPS), полиуретаном (PU) или PET — или одной из недавно разработанных сердцевин конструкционной изоляции, изготовленной из резины, керамики или полимерных сотовых материалов. Панели размером до 3 м на 15 м изготавливаются с использованием фирменного клея и вакуумного или гидравлического пресса. Время производства варьируется от 20 до 120 минут в зависимости от процесса.Затем панели проверяются, чтобы обеспечить гладкую высококачественную поверхность. Затем они обрезаются и направляются для создания оконных и дверных проемов и дорабатываются для использования в качестве стен, крыш и полов в постоянных или развертываемых зданиях.

Эклектичное и разнообразное применение

С самого начала компания Axia делала упор на широту применения. Дело в точке? Первым пунктом назначения LitePan была Эйфелева башня. В 2014 году для уменьшения веса сотен ступеней Tower были использованы термопластичные покрытия LiteTex, ламинированные на пенополиуретан, а затем на мраморную облицовку.«Мраморные ступени толщиной 20 мм были слишком тяжелыми, — говорит Джин. «Мы смогли уменьшить это до мраморной облицовки толщиной 5 мм, соединенной с очень прочными, но легкими панелями, с покрытием LiteTex, изготовленным из ровинга из стекловолокна и нашей запатентованной смолы mEP».

В 2015 году компания Axia Customer Technology and Supply Management LLC (TaSM, ​​Fairfax, VA, США) использовала обшивку LiteTex из стекловолокна/мЭП для внутренней и внешней обшивки композитных панелей, которую она поставила для Кувейтского военного проекта по энергоэффективности (KEEP). Кэмп Бюринг, Кувейт.Перемещаемый комплект, разработанный TaSM, ​​позволил построить 75 двухэтажных и 25 одноэтажных укрытий, изготовленных путем соединения SIP-стен, крыш и полов без какого-либо дополнительного несущего каркаса. Даже когда наружная температура достигает 115°F/46°C, в зданиях поддерживается 78°F/26°C внутри без кондиционирования воздуха благодаря панелям R-25 с теплоизоляцией 0,23 Вт/м ² K , Здания также оснащены солнечными панелями на крыше. Их энергоэффективность и сравнительно небольшой вес позволят военным сэкономить сотни тысяч долларов на топливе и энергии.

Pixel Haus: упрощенный корпус

Работая с TaSM и другими клиентами, компания Axia Materials осознала потребность в наборе предварительно спроектированных стандартных конструкций с использованием панелей, предварительно протестированных на соответствие промышленным строительным и противопожарным нормам. Таким образом, система Pixel Haus была разработана для различных временных, аварийных и постоянных помещений с использованием LiteSpan SIP. В настоящее время существует несколько категорий дизайна Pixel Haus:

.

• Четыре стандартных проекта «крошечного дома» (напр.г., шириной 6м, при длине от 5-10м).
• Четыре стандартных проекта для «обычных» домов (например, один этаж 6 м на 14 м, два этажа 4,5 м на 14 м).
• Три размера аварийных/аварийных/мобильных убежищ (18, 27 или 36 м ² )
• Временное жилье (36, 58 или 65 м ² ) размером немного больше транспортного контейнера, которое можно построить за один день для использования в качестве полевого офиса, временной больницы, школьного здания или любого другого объекта, где требуется массовое размещение в короткий период.

«На строительный сектор приходится до 30 % парниковых газов и потребляется 40 % энергии во всем мире, — говорит Джин. Он утверждает, что строительной системе Pixel Haus требуется всего 15% энергии по сравнению со сталью, но она в 4-10 раз прочнее, а также имеет более длительный срок службы. «Я бы назвал Pixel Haus «энергетическим домом», потому что он сводит к минимуму потребление энергии от производства материалов до доставки, строительства, управления / эксплуатации здания, сноса и переработки», — говорит Джин. «Все процессы выделяют минимум CO ₂ , но при этом обеспечивают максимально энергоэффективное жилье, плюс все материалы, используемые для Pixel Haus, могут быть на 100% переработаны», — добавляет он.

«Каждый проект Pixel Haus основан на простых в сборке модулях, — объясняет Джин, — поэтому строительство занимает всего 12% времени по сравнению с обычными методами строительства. Мы можем подключить все панели для одного модуля с помощью восьми человек за три часа». Кроме того, отмечает он, для этого процесса не требуются специалисты по строительству, что позволяет выполнять строительство своими руками. «Мы считаем, что этот процесс «сделай сам» — единственный способ поставить большое количество домов в короткие сроки».

Панели, входящие в состав модулей Pixel Haus, состоят из LitePan SIP с 1. Деревянные обшивочные полосы толщиной 2 см на 1,2 см, прикрепленные к одной стороне, которые поддерживают защитные слои (например, гипсокартон, гипс или оксид магния, или плиты MGO). Воздушный зазор между LitePan и защитным слоем также скрывает электрические кабели и повышает изоляцию (рис. 2). Для прохождения часовых огневых испытаний в полосу обшивки ввинчиваются два слоя армирующей защиты. Количество, толщина и тип защитных слоев сильно зависят от строительных норм и правил каждой площадки. Джин отмечает, что в конструкции Pixel Haus используются изолированные панели с классом прочности до R-50 без тепловых мостов.Каждый дом также герметизирован, водонепроницаем и воздухонепроницаем.

Конструкционные соединения панелей

Pixel Haus могут быть выбраны различными способами, включая композитные профили с клеевым соединением или инженерные пластиковые крепежные системы. «Специализированные пластмассовые застежки были разработаны совместно с немецкой компанией», — говорит Джин, и обеспечивают прочность на отрыв более 1600 Н (около 160 кг) при сохранении водонепроницаемости. Axia также работает над запатентованным методом соединения препрегов.«Ключевая технология соединения панелей друг с другом заключается в обеспечении передачи нагрузки, что позволяет использовать высокую прочность композитных панелей на растяжение», — объясняет Джин. «Axia Materials разработала различные запатентованные методы соединения, которые уже соответствуют строительным нормам».

Демонстрация остроконечного дома

В демонстрационном проекте под названием Gable House, завершенном в Хвасоне, Корея, в октябре 2016 года и показанном здесь, 45-метровый дом ² был построен за семь дней.Двухэтажный дом, состоящий из 32-метрового ² первого этажа и 13-метрового ² второго этажа, построен из 14 блоков LitePan толщиной 150 мм с изоляцией R-27. После ламинирования панели LitePan были перенесены в автоматизированную ячейку, где файлы CAD для этого комплекта Pixel Haus направляли роботам с ЧПУ для фрезерования размеров каждой панели (например, торцевые панели были обрезаны по диагонали, чтобы обеспечить опору для ее остроконечной крыши), а также вырезы для оконные и дверные проемы (Шаг 1). Все края панелей были плотно закрыты, чтобы избежать повреждений или поглощения воды во время доставки и строительства.Затем панели упаковывались в один контейнер и доставлялись на строительную площадку (шаг 2).

На площадке подготовлена ​​бетонная площадка для строительства. (Примечание: хотя Gable House был демонстрацией метода и скорости строительства, и, следовательно, ступени водопровода были пропущены, водопроводные соединения обычно устанавливались в бетонной площадке Pixel Haus до начала строительства панелей.) Затем панели Pixel Haus были выгружены.

Нижняя панель пола крепилась к бетонному фундаменту с помощью механических креплений.Две панели были сформированы в одну остроконечную торцевую стену с использованием клея и конструкционного соединения композитного профиля. Затем была возведена собранная торцевая стена (этап 3). Затем к каждой ранее установленной панели были приклеены соседние панели, приклеенные по краям, а также к полу, перемещаясь по периметру дома, пока стены не будут на месте (этап 4). Этот процесс был завершен всего за три часа. Затем две панели были приклеены поверх стен, чтобы сформировать остроконечную крышу (шаг 5).

На второй день произведена тройная герметизация зон примыкания к стене, полу и кровле, установлены окна и двери, а также проведено внутреннее отопление пола (система горячего водоснабжения с электроприводом с использованием вакуумной медной трубы) (Этап 6).На третий день была завершена внутренняя сантехника и электропроводка, а система цинковой кровли была уложена непосредственно поверх кровельных панелей LitePan (шаг 7). Обратите внимание, что в дополнительной гидроизоляции не было необходимости, что позволило сэкономить время и деньги по сравнению с обычной строительной технологией.

На все стены и панели крыши был нанесен слой гипсокартона, обеспечивающий 1-часовую огнестойкость. Крыша была закончена на 4-й день, поверх системы напольного отопления был нанесен бетон, а внутренние стены/потолок и наружные стены были подготовлены к покраске и штукатурке соответственно. На пятый день была нанесена штукатурка наружных стен и внутренняя краска, а также уложен деревянный пол. Покраска была закончена внутри и снаружи на шестой день. Установка седьмого дня включала освещение и сантехнику, систему управления Google Nest Internet of ing (IoT), вентиляцию и другую окончательную отделку (шаг 8).

Сертификация, стоимость и будущие проекты

Джин быстро указывает, что Pixel Haus далеко за пределами стадии демонстрации. «Многие проекты Pixel Haus уже завершены, — подчеркивает он, — включая больницы в Африке, доступные дома в Центральной Америке, дома с пассивной энергией в Корее и дома экстренной помощи в Новой Зеландии.Панели Pixel Haus прошли 60-минутные испытания на огнестойкость и получили сертификаты ASTM E119, европейского REI 60 и корейского KCF 2257-8 (рис. 3). «Сейчас мы приступаем к сертификации в соответствии с Международным строительным кодексом ( IBC ), которая будет включать испытания на механические свойства, огнестойкость и крепление», — говорит Джин. «Мы уже получили разрешение на строительство по всему миру, в том числе в Северной Америке», — добавляет он. «Наличие сертификата IBC только усиливает надежность наших данных и подхода к строительству.

Концепция Pixel Haus дорабатывается в сотрудничестве с Аахенским центром легких технологий (AZL, Аахен, Германия), включая получение сертификата Zero Net Energy (ZNE). Здания ZNE, согласно определению Института новых зданий (NBI, Вашингтон, округ Колумбия, США), представляют собой сверхэффективные конструкции, которые потребляют ровно столько энергии, сколько производят из чистых возобновляемых ресурсов. Строительство ZNE является быстрорастущей тенденцией: Совет по экологическому строительству США (USGBC, Вашингтон, округ Колумбия, США) сообщает о 74-процентном увеличении числа зданий, сертифицированных ZNE, в 2017 году и ожидаемом дальнейшем росте.«Мы разрабатываем «защелкивающиеся» солнечные панели для крыш с использованием модульных кровельных систем LitePan, чтобы еще больше снизить затраты на установку и техническое обслуживание», — говорит Джин. «Мы также используем небольшие ветряные турбины для получения энергии, а также для создания воздушного потока, нагнетая поток воздуха через пространство между солнечными панелями и крышей».

Примечательно, что Джин утверждает, что стоимость Pixel Haus сопоставима или ниже стоимости обычного строительства из-за сокращения трудозатрат и времени. Например, полностью оборудованный дом площадью 65 м ² стоит от 30 000 долларов США и может быть построен за семь дней.«Наше оборудование и материалы стоят дороже, — признает он, — но наш подход требует гораздо меньше времени и труда, а наши транспортные расходы ниже благодаря возможности плоской упаковки».

Он отмечает, что его транспортабельность делает концепцию Pixel Haus подходящей для аварийного и аварийного жилья. Действительно, представленное предложение о размещении беженцев в Скандинавии требует, чтобы каждый модуль Pixel Haus площадью 548 м ² , состоящий из четырех единиц с одной спальней и одной ванной комнатой, соединенных центральным коридором, был построен из 96 панелей, которые можно транспортировать по четырем 12-метровые грузовые контейнеры (рис. 4).

Наконец, Джин в восторге от концепции жилья «сделай сам» (DIY). «В течение следующих 12 месяцев мы запустим Pixel Haus следующего поколения, который поможет обычным людям строить собственные дома, не нуждаясь в поддержке специалистов по строительству», — сообщает он. «Сейчас глобальная команда разрабатывает следующее поколение Pixel Haus, которое будет спроектировано с помощью технологии перетаскивания в Интернете и будет использовать технологию виртуальной реальности, чтобы помочь людям представить свой дом до начала строительства». Как и в случае с профессиональными строителями домов, любители «сделай сам» увидят, как точно вырезанные термопластичные композитные панели будут доставлены в упаковках прямо на их строительные площадки.

«Мы активно работаем над разработкой революционных решений для удовлетворения самых разных потребностей в жилье по всему миру, — говорит Джин. «Наша цель — предложить самые энергоэффективные и экологичные решения для дома с лучшими композитными материалами для достижения наилучших характеристик, но разумным способом, обеспечивающим доступность.

No related posts.

Похожие записи

Как покрасить дом из бруса снаружи: Покраска дома из профилированного бруса

Добавлено 14.04.202109.01.2021

Выбрать фрезер для дома: какой лучше и что стоит выбрать – интернет-магазин ВсеИнструменты.ру

Добавлено 25.08.197906.10.2021

Чем обшить потолок в деревянном доме внутри: Чем обшить потолок в деревянном доме внутри: варианты, монтаж

Добавлено 28.02.198526.11.2021

Ванные комнаты в деревянных домах: Ванная В Деревянном Доме: 200+ (Фото) Отделка, Обустройство

Добавлено 01.10.197717.09.2021

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

место происхождения	Beijing China (Mainland)	Brand	Elegent Home	номер модели	E-P001
Материал	Сэндвич-панель	Использование	Отель, стенд, часовая коробка, магазин, туалет, склад	крыша	плоский или наклон
Framework	Q235, оцинкованные » C», «Z», «H» сталь	Облицовочная панель	Сэндвич-панель	Размер	стандартный или индивидуальный
Высота пола	2.85 м	Сварка	Wording & Bolts	ветрозащитный сорт	10 класс	10 класс (25 м / с)
Теплопроводность	<0,032W / MK	Контейнер объем	280-300 кв. м / 40хк
