Толщина перекрытия между этажами в частном доме: Толщина перекрытия дома: оптимальные размеры

Содержание

все виды и стандартные размеры


Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны

.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см.

Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).
Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.


устройство, толщина, виды, расстояние между балками

Выбор перекрытий между этажами осуществляется в частном доме при разработке проекта. Он зависит от толщины стен, высоты дома, величины полезной нагрузки от коммуникаций, отопительных и бытовых приборов, сантехники, мебели. Конструкции разделяют здание по высоте, являются полом и потолком для смежных комнат. Горизонтальные перегородки обеспечивают циркуляцию холодного воздуха, берегут энергию.

Технические требования

Перекрытия в доме представляют собой оригинальные конструкции, которые делят смежные помещения по высоте, образуя этажи, отделяя их от чердака и подвала. Устройство перекрытий в деревянном частном доме должно соответствовать следующим требованиям:

  • Они должны быть прочными, чтобы справляться не только со своим весом, но и полезными нагрузками (мебель, приборы). Параметры обозначаются, учитывая назначение комнаты. Конструкции для чердака должны удерживать вес не больше 105 кг/кв. м, межэтажные и цокольные – от 210 кг/кв. м;

  • При монтаже следует обеспечить хорошую изоляцию. Важно заделать каждую щель конструкции. Это обеспечит невозможность проникновения тепла и звука в комнаты, смежные по высоте;
  • Важно, чтобы конструкция была жесткой. Прогибаться из-за временных или регулярных нагрузок она не должна;
  • Противопожарную безопасность тоже следует учитывать. Для этого на потолок в деревянном доме наносятся пропитки, штукатурка.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

При неверной обработке этот материал со временем может подвергаться гниению и нашествию жучков-короедов.

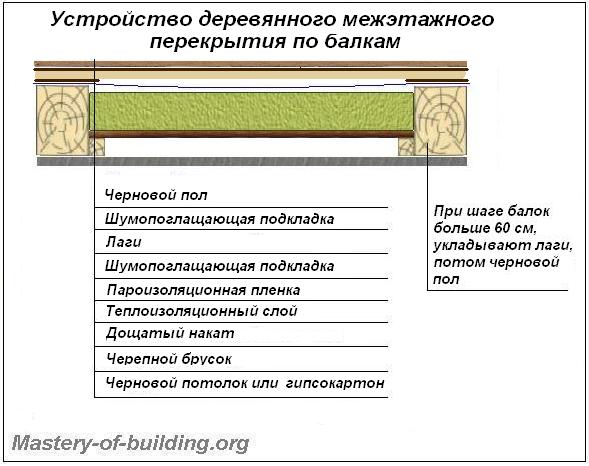

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин. Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Изолирующая прокладка должна быть более 10 см толщиной. Если разделяются холодные комнаты и помещения с отоплением, рекомендуемая толщина увеличивается вдвое.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Железобетонные балки весят обычно более 100 кг. Поэтому потребуется задействовать подъемную технику, к примеру, автокран. Эту особенность многие рассматривают как недостаток.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

Крепление к стене

Балки крепятся к стенам с помощью нескольких методов:

  • Заделка в пазы стен. Применяют обычно в брусовых и кирпичных постройках. Нужно прошторбить глубокие пазы, заложить концы балок, затем создать гидроизоляцию;
  • Использование металлических опор. Они крепятся с помощью шурупов или саморезов. Этот вариант технологичный и не занимает много времени, но по надежности он уступает предыдущему.

Расчет количества

Перед началом строительства важно провести расчет длины конструкций, их количество, сечение, шаг расположения. Это напрямую влияет на безопасность, выдерживаемую нагрузку.

На длину влияет ширина пролета и метод их крепления. Если для этого применяются металлические опоры, длина будет одинакова с шириной пролета. При использовании пазов расчет длины происходит путем сложения величины пролета и глубины заведения концов балки в пазы.

Расстояние между осями от 0,6 до 1 м. Чтобы рассчитать их количество, нужно спланировать локализацию крайних балок на расстоянии от стен от 50 мм. Другие части кладут равномерно в пространство пролета с учетом выбранного шага. На сечение влияет нагрузка, ширина пролета по короткой стороне комнаты, интервал размещения элементов.

Чтобы не заниматься самостоятельными расчетами, можно применить готовые диаграммы и таблицы. В них зафиксированы зависимость размера в нагрузки и ширины пролета.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Изоляция и отделка

Пароизоляция кладется перед утеплителем в случае опасности проникновения в него пара или появления конденсата. Пленка должна быть расположена поверх несущих конструкций. Сверху между ними укладывают звуко- и теплоизоляторы.

Кроме этих слоев требуется гидроизоляция. Если верхний этаж относится под нежилое помещение, то есть там не планируется мытье полов, можно не применять пленку. Для покрытия применяют паркет, линолеум, ковролин. На чердаке обшивку можно не делать.

Перекрытия между этажами в частном доме: схемы монтажа своими руками

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Оглавление:

  1. Разновидности перекрытий
  2. Какими качествами они должны обладать?
  3. Инструкция по монтажу ж/б конструкции
  4. Установка деревянного сооружения
  5. Рекомендации специалистов

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

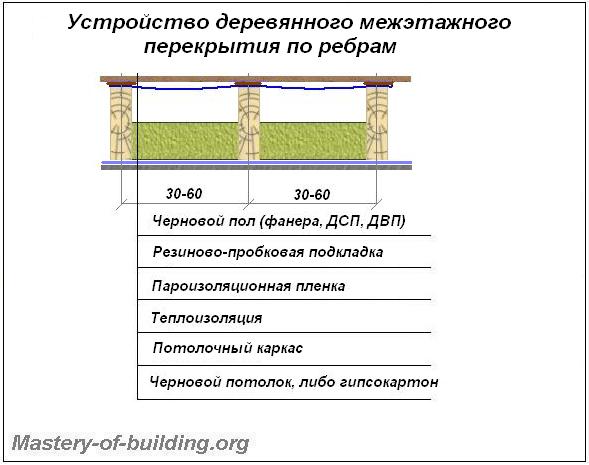

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Перекрытия между этажами в частном доме: требования, виды и классификация

Дата: 13 марта 2018

Просмотров: 2951

Коментариев: 0

Обязательный элемент любого строения – межэтажное перекрытие. Это нагруженная часть здания, которая выполняет ряд задач. Перекрытия между этажами в частном доме разделяют пространство внутри строения на самостоятельные зоны. Межэтажная конструкция не только выполняет разделительную функцию, но и теплоизолирует жилое помещение, поглощает шумы, а также обеспечивает жесткость коробки здания. Для сооружения применяются различные стройматериалы, которые отличаются характеристиками и технологией монтажа.

Межэтажное перекрытие дома

Какие должны быть перекрытия между этажами в частном доме

Перекрытия между этажами – это ответственный элемент строения, к которому предъявляется ряд требований. Перекрывающая основа должна иметь следующие свойства:

  • быть прочной. Под воздействием собственной массы и нагрузок от оборудования, предметов интерьера не должны появляться трещины и снижаться жесткость конструкции. Уровень воспринимаемых нагрузок на 1 квадратный метр изменяется от функционального назначения отдельных помещений и составляет для чердачных помещений – 110 кг, а для цокольной и межэтажной основы – 210 кг;
  • отличаться высокой жесткостью. Перекрывающие конструкции связывают капитальные стены коробки здания в общий силовой контур, обеспечивая повышенный уровень устойчивости строения. Под воздействием усилий допускается минимальная стрела прогиба, составляющая для основ чердачных помещений – 1/200 и для перекрытий, расположенных над цоколем – 1/250;
  • надежно звукоизолировать помещение. Основа должна предотвращать доступ внешних шумов. Применение эффективных звукопоглощающих материалов и герметизация зазоров на участках стыковки позволяют снизить отрицательное влияние шумовых факторов и создать благоприятные условия в помещении;
  • уменьшать потери тепла. Применение теплоизоляционных материалов позволяет снизить коэффициент теплопроводности. Благодаря снижению теплопотерь, уменьшается объем расходов на поддержание благоприятной температуры. Увеличенный слой утеплителя должен устанавливаться над цоколем, а также на уровне чердака;
  • противостоять воздействию открытого огня и повышенной температуры. При возникновении пожароопасной ситуации, потолочные перекрытия в доме между этажами не должны позволять распространяться огню, временно локализуя очаг возгорания. Огнестойкость зависит от применяемого материала и составляет для оштукатуренных конструкций из древесины – 15 минут, железобетона 1 час. Металлические конструкции обладают максимальным порогом огнестойкости.

Перекрытия между этажами – это ответственный элемент строения

Перекрытия между этажами также позволяют поддерживать индивидуальный микроклимат в каждом помещении, сдерживают проникновение влаги и функционально разделяют строение на зоны.

Потолочные перекрытия в доме между этажами – классификация и разновидности

Классификация предусматривает разделение защитных конструкций по следующим признакам:

  • месту размещения;
  • основному назначению;
  • конструктивному исполнению;
  • методу сооружения.

По размещению защитные конструкции делятся на виды, имеющие следующее назначение:

  • чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
  • межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
  • подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.

Подвальные перекрытия

В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:

  • балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
  • безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
  • комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.

Остановимся на конструктивных особенностях различных перекрытий, разберем их преимущества и слабые стороны.

Балочные перекрытия между этажами

В конструкциях балочного типа несущим элементом являются установленные на равном расстоянии брусья, изготовлены из различных материалов:

  • древесины;
  • метала;
  • железобетона.

Рассмотрим каждый вариант.

Балочные перекрытия между этажами из дерева

Потолочные перекрытия в доме между этажами из деревянных балок

Применяя брусья из хвойной и лиственной древесины, можно соорудить деревянную несущую конструкцию. Прочность древесины накладывает определенные ограничения на размер пролета:

  • для межэтажных основ – максимальное расстояние 5 м;
  • для чердачных помещений – размер пролета до 6 м.

Перекрытие из древесины включает следующие элементы:

  • несущие брусья;
  • настил пола;
  • теплоизолятор;
  • потолочный материал.

Достоинства деревянной основы:

  • легкость установки;
  • простота монтажа;

Перекрытие из древесины

  • приемлемый уровень затрат;
  • небольшая масса.

Недостатки брусьев древесины:

  • горючесть;
  • гигроскопичность.

Пропитка специальными составами позволяет снизить пожароопасность и уменьшить чувствительность к влаге.

Как монтируют деревянные перекрытия

Технология монтажа предусматривает выполнение следующих операций:

  • Установку брусьев, пропитанных антисептическим составом.
  • Крепление деревянных щитов наката.
  • Укладку пароизоляционного материала и утеплителя.
  • Фиксацию чистового пола и потолочной отделки.

Для выполнения монтажных операций необходимо предварительно рассчитать потребность в материалах.

Деревянные балки имеют небольшую массу

Перекрытия между этажами из металлического профиля

Стальной прокат, применяемый в качестве балок, превосходит древесину по уровню надежности, прочностным свойствам и долговечности, а также имеет меньшую, по сравнению с древесиной, высоту сечения.

Преимущества металлопроката, позволяющего формировать увеличенные пролеты:

  • биологическая устойчивость;
  • долговечность;
  • температурная стойкость.

Слабые стороны:

  • восприимчивость к коррозии;
  • пониженная теплоизоляция;
  • низкие звукоизоляционные свойства.

В интервалы могут укладываться бетонные панели из пористого материала или щиты из древесины с последующим бетонированием.

Перекрытия между этажами из металлического профиля

Перекрытия между этажами в частном доме из железобетона

Главные достоинства железобетонных балок:

  • повышенная прочность;
  • возможность формировать пролеты длиной до 7,5 м;
  • повышенные звукоизоляционные свойства;
  • эффективная шумозащита.

Недостатки элементов из армированного бетона:

  • необходимость применения грузоподъемной техники;
  • расходы, связанные с доставкой.

Установка предусматривает следующие операции:

  • Укладку элементов на расстояние до одного метра.
  • Размещение в межбалочном пространстве готовых блоков.
  • Герметизацию затворов цементной смесью.
  • Выполнение мероприятий по тепловой и звуковой изоляции.

На завершающем этапе выполняется чистовая отделка.

Перекрытия между этажами в частном доме из железобетона

Безбалочные перекрытия между этажами

По способу изготовления безбалочные конструкции классифицируются на следующие группы:

  • составные. Монтируются из отдельных частей, изготовленных, преимущественно, промышленным образом;
  • монолитные. Цельные основания бетонируются непосредственно на участке работ в специально установленную опалубку;
  • монолитно-сборные. Сооружаются из отдельных брусьев, пространство между которыми заполняется армированным бетоном.

Рассмотрим преимущества и недостатки каждого варианта.

Сборный вариант

Безбалочные перекрытия между этажами формируются из цельных или пустотелых панелей.

Достоинства:

  • повышенная нагрузочная способность;
  • стойкость к влажной среде;
  • долговечность.

Заливка монолитного перекрытия между этажами

Недостатки:

  • установка только с использованием грузоподъемных средств;
  • зависимость габаритов здания от размеров стандартных плит.

При установке плиты устанавливаются на цементный раствор. Размер опорной поверхности составляет 10–15 см.

Монолитная конструкция

Выполняются в виде цельной железобетонной плиты, толщиной 10–15 см.

Достоинства монолитной основы:

  • повышенная прочность;
  • выполнение работ без грузоподъемной техники;
  • отсутствие швов;
  • заливка бетона в опалубку любой формы.

Единственный минус – сложность операций по установке опалубки и затраты по ее сооружению.

Монолитные железобетонные перекрытия

Сборно-монолитная основа

Комбинированный вариант предусматривает использование пористых или полистиролбетонных панелей с последующим выполнением стяжки.

Достоинства:

  • повышенная теплоизоляция;
  • уменьшенная масса основы;
  • монтаж без использования подъемных устройств;
  • ускоренные темпы работ.

Недостатки:

  • увеличенная трудоемкость укладки теплоизолятора;
  • уменьшенная длина пролета;
  • повышенный уровень расходов.

С целью повышения запаса прочности утепленной основы, до заливки бетона кладется арматурный каркас.

Заключение

Перекрытия между этажами могут сооружаться из различных материалов. Важно правильно выбрать вариант конструктивного исполнения, в зависимости от особенностей здания и требований проекта. Грамотно установленные потолочные перекрытия в доме между этажами смогут длительно эксплуатироваться, обеспечивая комфортные условия в помещении.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Устройство монолитных перекрытий — основные правила и расчет

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие. Оно выполняется из бетона и арматуры. О правилах устройства монолитных перекрытий читайте в этой статье. Разбор характеристик  видов и применения, устройства монолитных перекрытий.



В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

  1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
  2. Сложная конфигурация в плане с “неудачным” расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
  3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
  4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т. д.



Определение требуемой толщины монолитного перекрытия

Для изгибаемых плитных элементов, за десятилетия опыта применения железобетонных конструкций, опытным путем определено значение – отношения толщины к пролету. Для плит перекрытия оно составляет 1/30. То есть при пролете 6м оптимальная толщина составит 200мм, для 4,5мм – 150мм.

Занижение или наоборот, увеличение принимаемой толщины возможно исходя из требуемых нагрузок на перекрытие. При низких нагрузках (к нему относится частное строительство) возможно уменьшение толщины на 10-15%.



НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.



Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура – на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями – это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть – именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила “среза”) воспринимается бетоном. Исключением является наличие точечных опор – стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

Заливка перекрытия бетоном.



Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

В расчёте приняты следующие нагрузки:

  1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
  2. Вес конструкции пола 150 кг/м2.
  3. Полезная нагрузка 300 кг/м2.
  4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий,  в частных домах толщину  перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео:  Основные правила устройства монолитных перекрытий

монолитные перекрытия

Звукоизоляция межэтажного перекрытия по деревянным балкам: виды и способы организации

Звукоизоляция межэтажного перекрытия по деревянным балкам необходима для поглощения волновых вибраций в виде шумов и звуков различной интенсивности. Звуки легко распространяются в доме, через его стены, оконные и дверные проемы, перекрытия. Посторонние шумы и звуки могут негативно влиять на психологическое состояние человека, отнимая сон и покой у жильцов частного дома или квартиры. Звукоизоляция деревянного перекрытия необходима для защиты внутреннего пространства дома от шума и звуков.

Материалы для звукоизоляции перекрытий

Деревянные конструкции легко проводят шум. Это обусловлено структурой и физическими особенностями древесины. Лучше всего звук распространяется вдоль волокон, медленнее в радиальном и особо медленно в тангенциальном направлениях. С помощью комплекса изоляционных мероприятий с применением строительных материалов обеспечивается звукоизоляция перекрытий.

Для этой цели используются следующие материалы:

  1. Волокнистые материалы: маты из минеральной ваты, базальтовые маты и плиты, эковата. Эти материалы имеют пористую структуру с многочисленными пустотами, которые не сообщаются между собой. Также эти материалы обладают высокими теплоизоляционными свойствами.
  2. Панели в виде сэндвича. Этот вид звукоизоляции поставляется в виде готового изделия. Он состоит из 2 жестких листов OSB и звукоизоляционного материала, расположенного внутри сэндвича. Панели используются для звукоизоляции плит перекрытия. Сэндвич обладает увеличенной несущей способностью и жесткостью конструкции. Звукоизоляция в частном доме с деревянными перекрытиями не ограничивается потолком, так как изолировать необходимо и перегородки стен.
  3. Полоски войлока, вспененной резины, полистирола и пробки снизят ударные шумы на балках перекрытия и стропильном каркасе дома.

Главное требование, которое предъявляется к звукоизоляционным материалам — высокий коэффициент звукопоглощения. Требования к перекрытиям регламентирует ГОСТ 8486-86.

Звукоизоляция потолка в доме

Звукоизоляция потолка деревянного перекрытия между этажами должна обеспечивать достаточный уровень комфорта жильцов дома.

При монтаже потолка часто используют каркас из металлического профиля. Для такого потолка воспользуйтесь следующими решениями:

  • вместо CD подвесов на потолок крепят специальные подвесы с вибрационными накладками;

  • профиль UD монтируют с использованием виброизолирующей ленты, которая предотвратит передачу вибрационных шумов на стены и потолок;

  • сведите к минимуму соприкосновение несущих деталей каркаса и звукоизоляционного материала;

  • обрешетку заполняем звукоизоляционным материалом с высоким коэффициентом звукопоглощения;

  • стыки потолочных панелей проклейте герметизирующим составом и тщательно изолируйте;

  • места прохождения дымохода сквозь перекрытие изолируются термостойким утеплителем.

При выборе деревянного каркаса используют аналогичные приемы звукоизоляции. Результат — герметичный, жесткий и многослойный потолок с толщиной 5-7 см. Для финишного покрытия лучше применить натяжной потолок. Гипсокартонные листы создают дополнительные мостики шума.

Звукоизоляция пола в доме

Звукоизоляция пола в доме с деревянными перекрытиями выполняется по методу плавающего пола. Принцип выполнения такого пола включает в себя ряд особенностей:

  1. Покрытие чернового пола не должно быть тоньше 25 мм.
  2. Края плит профилируют по типу шпунт-паз.
  3. Для крепления плит используются саморезы с оцинкованным покрытием.
  4. Соединения герметизируют.
  5. Под плиты укладывают прокладки из пробки, листового войлока, резины или вспененного полистирола.
  6. На черновой пол укладывают слой звукоизоляции в виде минеральных плит. Плотность звукоизоляции не менее 125 кг/м3.
  7. На изоляционный материал укладывают плиты верхнего напольного покрытия, стыки проклеивают герметизирующим составом.
  8. Для финишного покрытия используйте ламинат или линолеум, который укладывается на подложку из пробки вспененного полистирола или полиэтилена.
  9. Плинтус прибивают только к стене, со стороны пола укладывают демпферную ленту. Приветствуется использование пластикового плинтуса с гибким краем.
  10. В зазор между инженерными трубами и перекрытием укладывают звукоизолирующую прокладку из каучука.

Эти особенности помогут добиться шумовой и вибрационной изоляции пола.

Звукоизоляция в деревянном доме

Звук с легкостью распространяется как на открытом пространстве, так и внутри помещений. Шум проходит сквозь строительные материалы. Дерево — это проводник звука. Для построения грамотной звукоизоляции необходимо отсекать контакты с деревянными поверхностями стропил, ферм, балок перекрытия.

Часть звуков распространяется по стенам, поэтому минимизируйте контакт деревянных конструкций со стеной. Используйте комбинированную звукоизоляцию верхнего и нижнего помещения.

Звукоизоляцию стен расположите на стене так, чтобы верхний край изоляции ложился внахлест на потолок. Приветствуется комбинирование мембранного поглотителя и минеральной плиты. Это понизит силу высоких и низких частот звуковых волн. Не забывайте о заполнении пустот и щелей волокнистыми и ячеистыми уплотнителями. Использование базальтового волокна уменьшит тепловые потери и повысит пожаробезопасность дома.

Оптимальным способом изоляции является перекрытие с двойной системой балок. Часть балок будет выполнять несущую функцию потолка, а другая часть — принимать на себя статические и динамические нагрузки пола второго этажа.

Звукоизоляция перекрытий в деревянном доме

Звукоизоляция межэтажного перекрытия в деревянном доме должна осуществляться от звуков и шума. В зависимости от источника выделяют 3 группы звуков:

  1. Акустические шумы. К ним относят звуки, которые исходят от телевизора, акустических систем, человека и домашних животных. Этот тип звуков распространяется по воздуху.
  2. Ударные шумы. Этот тип возникает при ударном воздействии на перекрытие. К этой группе относят звуки передвижения людей, перемещения мебели, упавших предметов, звуки работы электрического и слесарного инструмента.
  3. Шумы, возникающие от статических и динамических нагрузок на опорные конструкции и перекрытие по деревянным балкам. К ним относят скрип крепежных и опорных элементов, которые принимают и распределяют нагрузку по площади конструкции сооружения.

Звукоизоляция перекрытия между этажами в деревянном доме должна обеспечивать изоляцию от воздушного и ударного шума комнат, которые находятся под и над перекрытием. Нормы изоляции воздушного и ударного шума регламентирует СП 51.13330.2011 «Защита от шума». По норме индекс изоляции воздушного шума составляет 45 дБ., а индекс ударного шума — 65 дБ.

Обратите внимание, что все конструкции межэтажных перекрытий, используемые в частном домостроении, без звукоизоляционных работ не могут обеспечить соблюдение норм по защите конструкций. В деревянном доме между этажами необходимо заложить слой изоляции в стенах и деревянных перекрытиях.

Еще нужно обратить внимание на дверные коробки — они не должны соприкасаться с покрытием пола.

Изолируем деревянный пол

Деревянный пол по лагам является наименее защищенным местом в доме. Он пропускает как акустические, так и ударные шумы. Для изоляции деревянного пола предусмотрите устройство двойных полов. Технология устройства:

  1. На черновой пол укладывают слой известкового или глиняного раствора. Толщина слоя должна составлять 2,5 см. Слой раствора просушивают. Потом наносится слой песка. Можно использовать керамзит — он обладает теплоизоляционными свойствами и в 2 раза легче песка. Толщина слоя не должна быть меньше 30 мм. Затем слой песка заливают известковым раствором и оставляют до полного высыхания.
  2. После высыхания засыпки укладывают чистый пол. Между черным и чистым полом должно оставаться воздушное пространство не меньше 5 см. При укладке на чистый пол ламината уложите под плоскость чистового пола слой паровой изоляции.

Не стоит забывать, что квадратный метр песчаной засыпки толщиной 50 мм весит 80 кг, а квадратный метр керамзита толщиной 100 мм весит 35кг. Если деревянное перекрытие не рассчитано на такую массу, то воспользуйтесь легкими материалами (минеральная вата, эковата, базальтовая вата, вспененный полиэтилен или полистирол).

Шумоизолируем стен в деревянном доме

Шумовая изоляция стен в деревянном доме выполняется в 6 этапов. Из важных работ можно выделить:

  1. Заделка щелей, трещин в перегородках стен.
  2. Формирование каркаса и установка направляющих профилей с шагом 0,6м.
  3. Свободное пространство между профилями заполняют изоляционным материалом в виде плит из минеральной или базальтовой ваты. Плиты укладывают плотно и без щелей. Можно воспользоваться готовыми звукоизоляционными панелями, которые не требуют дальнейшей отделки плитными материалами.
  4. После укладки плитного материала на направляющие профиля укладывают и закрепляют саморезами листы гипсокартона, OSB, фанеры. Стыки обрабатывают герметизирующими замазками.
  5. Швы между листами тщательно заделывают с последующим выравниванием шпатлевкой.
  6. После шпатлевки листы красят водоэмульсионной краской или оклеивают обоями.

При монтаже розеток старые отверстия под коробки заполняют пеной, укладывается изоляционный материал, формируются места для коробок. Электрика монтируется с соблюдением действующих норм и правил пожарной безопасности. Если делать все правильно, то посторонний шум не проникнет в дом.

Понравилась статья? Поделитесь с друзьями:


Рекомендуем посмотреть наши проекты домов

Пример 3. Расскажите о квартире, в которой вы живете. Используйте следующие вопросы и тематический словарь

1. Где вы живете: в доме или в квартире? Сколько этажей в доме? Жилой дом или нет?

2. Квартира принадлежит вам или вы ее снимаете? Сколько вы платите за аренду?

3. Как выглядит район? Тихо, зелено?

4. Хороший вид из окна, с балкона?

5.К вашему дому пристроен небольшой сад (лужайка)?

6. Есть ли поблизости общественный транспорт?

7. Есть ли поблизости хороший торговый центр или супермаркет?

8. Как вы думаете, где у вас больше уединения: в доме или в многоквартирном доме?

9. Как меблирована ваша квартира?

10. Какие удобства есть в вашей квартире?

11. Какие современные удобства предлагает ваша квартира? Есть ли у вас электричество, водопровод, газ, телефон, радио?

12.Какое напольное покрытие у вас в квартире?

13. Как отделаны стены в вашей квартире? Они побелены, облицованы плиткой или оклеены обоями? Вы любите украшать стены?

14. Как горит ваша квартира?

15. Какие шторы (портьеры, жалюзи) у вас есть? Хорошо ли они сочетаются с обоями?

16. Ваша квартира забита вещами?
17. ‘ Что делает вашу квартиру уютной?

18. Есть ли у вас дома удобное рабочее место или письменный стол? Где вы храните свои книги?

19 Какие изменения вы бы сделали, чтобы быть счастливым в своем доме?

Пр.4. Завершите следующие предложения:

1. Мне нравится наша новая квартира, потому что 2. Очень удобно 3. В доме девять этажей, поэтому и 4. Комната выглядит очень маленькой, потому что 5. Лучшее место для телевизора — 6. Там В квартире есть все современные удобства, такие как 7. Квартира не очень большая, их 8. Можно разместить диван. 9. Вид на сад. 10. на пятом этаже.

Пр.5. МЕСТА ЖИТЬ. Напишите номер каждого рисунка рядом с правильным словом.

бунгало жилой дом караван замок коттедж особняк плавучий дом маяк особняк дворец парный дом палатка дом рядовой застройки мельница

Пример 6 .

Какие люди, по вашему мнению, будут жить в следующих местах?

1. Казармы 5.трактир 9. лачуга

2. гостиница 6. ночлег 10. палатка

3. лачуга 7. особняк 11. вигвам

4. иглу 8. многоквартирный дом

Пр.7. Где живут эти люди или где они могут жить в настоящий момент?

1. Кемперы _ _ _ t

2. Отдыхающие, которые считают отели слишком дорогими g _ _ _ _ h _ _ _ _

3. король _ _ _ _ c _

4.монахи _ _ n _ _ _ _ _ _

5. монахини _ _ n _ _ _ _

6. ковбои r _ _ _ _ -h _ _ _ _

7. Лесники в глухом лесу (1 __-) с ____

8. старики без семьи o _ _ _ _ _ _ _ _ _ _ _ _

9. лыжники в горах ch _ _ _ _

Пр. 8. ЧАСТИ ДОМА. Напишите, где вы ожидаете найти следующие комнаты в доме и для чего они обычно используются.

1. чердак 5. туалет / туалет / туалет

2. подвал 6. чердак

3. подвал 7. холл

4. кладовая / кладовая 8. кабинет

Пр.9. ЧАСТИ ДОМА. Обозначить на чертеже части дома.

ниша французские окна чердак водосточная труба мансардное окно подвал крыльцо

Пр. 10. Сопоставьте определение с правильной частью дома.

1. альков а. окна из двух стеклопакетов вместо одного

2. Чердак б. полутрубка по краю крыши для отвода дождевой воды

3. дымоход c. небольшое пространство в виде маленькой комнаты добавлено к еще

4. Подвал для кровати, книг и др.

5. Центральное отопление d. окно в крыше

6. Двойное остекление e. используется в современных домах вместо открытого огня

7.Французские окна f. пространство наверху лестницы

8. зал г. крытый подъезд, пристроенный к дому

9. водосточный желоб h. двери из стекла, которые обычно выходят в сад

10. посадка i. холл или коридор, а не комната, которая ведет от входа

11. Вестибюль к комнатам внутри корпуса

12. холл J. широкий проход прямо у входа в дом, от которого

13. ниша номера открыты

14.крыльцо к. комната сразу под крышей дома

15. просвет 1. Полый проход, часто возвышающийся над крышей здания

, пропускающий дым и газы от огня

г. подземное помещение, обычно используемое для хранения товаров

п. комфортная комната для сидения в

о. полое место в стене, обычно предназначенное для украшения,

книги и др.

Пр. 11.ЧАСТИ ДОМА. Напишите, в какой комнате вы бы искали следующих людей.

1. Художник а _ т_ _ _ _

2. труп _ _ _ _ _ _ _

3. футболист после матча а ч _ _ _ _ _ _ — комната

4. Садовник зимой а г _ _ _ _ _ _ _ _ _

5. писатель а с _ _ _ _

6. Пациент перед приемом в _ _ _ _ _ _ _ кабинет

7. фотограф, проявляющий изображения a _ _ _ k _ _ _ _

8.пилот во время полета на c _ _ _ _ _ t

9. Заключенный a _ _ 1 _

10. несколько солдат вне службы a m _ _ _

11. Некоторые рабочие во время обеденного перерыва c _ _ _ _ _ _

12. Некоторые учителя в перерывах между уроками a s _ _ _ _ — _ _ _ _



: 2016-11-02; : 1369 | |


:


:


:



© 2015-2020 лекции.org — —

Дом или квартира: что лучше?

Жилищный вопрос всегда считался центральным в жизни любого человека. При выборе улучшения жилищных условий у многих жителей города возникает дилемма: что лучше купить — квартиру или дом? И если двадцать лет назад жить в частном доме, тем более в загородном доме считалось непрестижным, то сегодня считается иметь собственный особняк в черте города или за ним, обеспеченный всеми необходимыми коммуникациями, обеспечивающими комфортное проживание. признак высокого статуса и достатка.

Что лучше: собственный дом или квартира? Вопрос непростой, ведь в обоих этих вариантах. У жилья есть свои достоинства и недостатки, о которых стоит остановиться подробнее.

Преимущества квартиры:
  • Развитая инфраструктура: наличие магазинов, школ, детских садов;
  • транспортная доступность: легко добраться до нужной части города
  • наличие меблированного двора, детской площадки;
  • содержание территории и коммунальных услуг;
  • наличие сетей связи;
  • система отопления;
  • экономия на коммунальных платежах (по сравнению с домом)
  • не требует капитальных затрат на ремонт и строительство;
  • снять квартиру не составит труда;
  • Продам квартиру тоже несложно.
Недостатки квартиры:
  • соседи: может быть очень сложно мирно жить с соседями, потому что те или иные действия не всегда подходят нам и им. Кроме того, вашими соседями могут быть люди с алкогольной зависимостью, психическими расстройствами или любители громкой музыки или ремонтных работ;
  • шум с улицы;
  • площадь и низкие потолки;
  • отсутствие парковочных мест;
  • загазованность;
  • отсутствие собственного двора;
  • проблемы с содержанием домашних животных.

Причины, по которым люди выбирают для проживания квартиру или частный дом, могут быть разные: усталость от городской суеты, желание предоставить больше места для развития детей или желание вести более активную общественную жизнь. Некоторые хотят иметь и обрабатывать свою землю, в то время как другие не любят работать на земле, и они рассматривают жилье как место отдыха после тяжелого рабочего дня, не желая тратить много времени на домашние дела и заботы, которые гораздо больше в частном доме, чем в квартире.

Home Преимущества:
  • возможность проведения ремонтных работ в любое время;
  • большая жилая площадь: по сравнению с квартирой почти всегда выигрывает в этом плане частный дом, часто двух-трехэтажный, а также различные хозяйственные постройки;
  • возможность ведения домашнего хозяйства;
  • достаточно места для домашних животных;
  • более просторная жилая площадь, где каждому члену семьи можно выделить свой уголок,
  • устроить библиотеку и домашний кинотеатр, баню с бассейном или бильярдной и даже оборудовать зимний сад;
  • наличие земельного участка, на котором можно выращивать цветы, овощи и фрукты, а также установить детскую площадку, беседку или террасу с мангалом, где можно собираться всей семьей и принимать гостей;
  • простор, возможность больше времени проводить на природе, что немаловажно, если в вашей семье есть маленькие дети;
  • собственный гараж, что позволяет держать машину возле дома;
  • Изменение полквартиры жилья: реальные возможности расширения жилья за счет добавления в дом веранды и даже жилой комнаты или надстройки другого этажа;
  • изоляция от соседей и других посторонних на вашей территории: в частном доме вас не разбудит их громкая ссора или звук включенной по утрам дрели;
  • лучшая экология Чаще всего дома и коттеджи строятся за городом или на его окраинах, в зеленой зоне, вдали от промышленных предприятий; Многим клиентам понравится возможность жить в хорошей экологической среде, ежедневно дышать свежим воздухом и отдыхать на собственной открытой площадке.
  • комфорт и спокойствие: вдали от шума городских улиц можно наслаждаться тишиной, а территорию перед домом можно украсить по своему вкусу, снабдив ее элементами декора, зелеными насаждениями и клумбами
Недостатки дом:
  • высокие эксплуатационные расходы на поддержание работоспособности систем инженерного обеспечения и их ремонт, ведь в случае аварии приходится рассчитывать только на собственные силы и ресурсы;
  • поддержание порядка в доме и на участке потребует гораздо больше сил и времени, чем в квартире; необходимость обеспечения более высокого уровня безопасности, для чего необходимо будет укрепить двери и окна, устроить сигнализацию, завести собаку, а при расположении постройки в коттеджном городке оплатить услуги охранного предприятия ;
  • отсутствие инженерных сетей: все работы по уборке придется делать самостоятельно, а ремонт фасада здания и другие неисправности придется оплачивать из собственного кармана;
  • подведение итогов общения самостоятельно;
  • обычно отсутствие инфраструктуры;
  • нужно постоянно следить за участком и состоянием дома;
  • возможные перебои в подаче электроэнергии;
  • необходимость огораживания территории: прочный забор — обязательный атрибут для частных домов и территорий, иначе они не будут полностью приватными.

Безусловно, недостаток земли и ограниченные возможности перепланировки в домах старой постройки — это вполне заметные недостатки. Тем не менее, решать, что лучше: квартира или частный дом, решать вам, оценивая все за и против, а также собственные предпочтения и финансовые возможности. Но если ваш выбор сделан в пользу собственного дома, обратитесь к специалистам нашей компании «Квадратные метры». Подберем подходящий проект и обеспечим безопасность и надежность сделки по его строительству.

США и ответьте на следующий вопрос.

Какие типы домов есть в Великобритании и США?

Общеизвестно, что дом — это дом, в котором люди живут. Но в английском это слово уже, чем в русском, и его можно определить как дом, предназначенный для одного дома, для проживания семьи. обычно двух- или трехэтажные, построены из кирпича или камня.Они могут быть отдельно стоящими, смежными или террасированными.

Отдельно стоящий дом стоит отдельно с небольшим пространством с каждой стороны, это отдельный дом для семьи. Двухквартирный дом — это фактически два дома, соединенные одной общей стеной, и каждый имеет отдельный вход. Во второй половине ХХ века было построено таунхаусов и домов, что было намного дешевле отдельно стоящих и двухквартирных домов.

Таунхаус — это небольшой дом с отдельным входом, соединенный с другими подобными домами в длинный ряд.

В Великобритании также имеется многоквартирных дома или многоквартирных домов , что означает более крупный дом для использования многими семьями с низкой арендной платой.

Можно также проживать в пансионате частный дом, обеспечивающий питание и ночлег для относительно небольшого количества людей

(питание означает питание, питание; проживание означает место для проживания). Они обычно менее формальны, чем отели, и дешевле.

Многие люди в Великобритании и США живут в квартирах. Квартира — это одноэтажное жилище, которое, как правило, проживает одна семья, составляющее часть большого многоквартирного дома.Квартира может быть очень большой или это может быть спальня-гостиная с кухней и ванной (няня). Обратите внимание, что в Британии сторона квартиры оценивается по количеству спален; в большой квартире или доме может быть шесть, восемь и более спален. Многоэтажный дом, состоящий из отдельных квартир, называется жилым домом .

В США эти здания называют многоквартирными домами , которые состоят из отдельных квартир. Квартира — это отдельная комната или группа комнат в большом здании, обычно на одном этаже.Часто его обставляют и сдают на неделю или месяц.

В деревне люди могут жить в бунгало или в коттедже.

Бунгало — одноэтажное здание с верандой или без нее.

Коттедж — это небольшое здание селян или небольшая загородная резиденция, обычно двухэтажная, с двумя или тремя комнатами внизу и такими же комнатами наверху, построенными из камня или кирпича. Большинство домов в стране — это коттеджи, поскольку они были построены для проживания сельскохозяйственных рабочих и мастеров.

Те, кто любит природу, свежий деревенский воздух, уезжают за город на выходные или праздники и живут в загородном доме или домике на выходные.

Загородный дом — это большой и часто роскошный загородный дом, построенный высшим и высшим средним классом.

Дом выходного дня — это небольшой загородный дом, обычно одноэтажный с участком земли. Не путайте с дачей.

Дача — это всего лишь светлая постройка в саду или парке для отдыха.

Пример 3.26 Завершите следующие предложения.

Частный дом ——————————————— ————-

Многоэтажный дом, состоящий из отдельных квартир, называется ———



В сельской местности люди могут жить в ————————————-

4. Большинство домов в стране ——————————————- —

Легкое строение в саду или парке для сидения называется ————

В США дома с отдельными квартирами называют ———————-


Дата: 24.12.2015; вид: 1316


(/): My Flat — (1)

Моя квартира (1)

У нас есть хороший квартира в новом многоквартирном доме.Наша квартира находится на четвертом этаже. Есть все удобства: центральное отопление, газ, электричество, холодная и горячая вода, лифт и желоб для переноски мусор вниз. Есть три комнаты, кухня, ванная и холл в нашей квартире. Гостиная самая большая и самая Комфортная комната в квартире. Посреди комнаты у нас есть квадратный стол с шестью стульями вокруг него. Справа от обеденный стол представляет собой стенку, которая имеет несколько секций: сервант, шкаф и несколько полок.

Напротив у стены пианино и табурет перед ним. Между двумя большими окнами стоит столик с цветным телевизором. Возле В телевизоре есть два уютных кресла. Маленький круглый стол, диван-кровать и торшер в левом углу. Этот столик для газет и журналов. Мой отец используется отдыхать сидя на диване и читать книги, газеты, журналы или просмотр телевизора.

Спальня меньше гостиной и не такой светлый, как одно окно в нем. В этом номере две кровати с тумбочка между ними. Будильник и фонарик с на столе розовый абажур. В левом углу туалетный столик с большим зеркалом .. В этой комнате мы иметь встроенный шкаф с плечиками для одежды. На полу толстый ковер и однотонный светло-коричневый. шторы на окно.

Третья комната мое обучение. Он небольшой, но очень уютный. Не так много Мебель в нем только самое необходимое. Имеется письменный стол и кресло перед ним. В правом углу есть книжный шкаф, полный книг, журналов и газет. Небольшой стол с магнитолой стоит в левом углу. Рядом с ним там диван с подушками. На мой взгляд, исследование — это лучшая комната в нашей квартире.

Но самый теплый место в нашей квартире — кухня, я думаю то место, где вся семья собирается каждый вечер не только на ужин вместе, но и говорить и отдыхать. Мне нравится английский пословица: «Мой дом — моя крепость», потому что моя квартира действительно моя замок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
