Выключатель со светодиодом как подключить: Как подключить выключатель с подсветкой — НА ВЕТКАХ — ПРИКОЛЫ, ФОТКИ, АНЕКДОТЫ — приходите к нам посидеть на ветках, будет интересно

Содержание

Как подключить выключатель с подсветкой

Как работает выключатель с подсветкой? Разобраться несложно, так как схема подключения его довольно проста.

Принцип работы

Всем знакома такая история: заходишь в темное время суток в комнату и трудно сразу найти клавишу на стене, чтоб включить свет. Когда находится заветная кнопка, мы включаем освещение. Возникает мысль: нужно установить выключатель с подсветкой. Подобные устройства уверенно занимают свое место на рынке светотехнической продукции. Они имеют высокую степень надежности, хороший дизайн, удобство в эксплуатации.

Устройство выключателя с подсветкой довольно простое. Идея заключается в том, что при выключенной лампочке пластмассовый корпус коммутирующего элемента светится, и его легко можно найти в темноте. Принцип действия основан на элементарных законах физики. Схема выключателя света оснащена индикатором в виде светодиода, светодиодом или неоновой лампочкой. Когда отключено освещение, контакты выключателя разомкнуты, ток при этом должен потечь по цепи индикатора, установленного параллельно, и включить подсветку.

Вся задача состоит в том, чтоб правильно рассчитать сопротивление резистора.

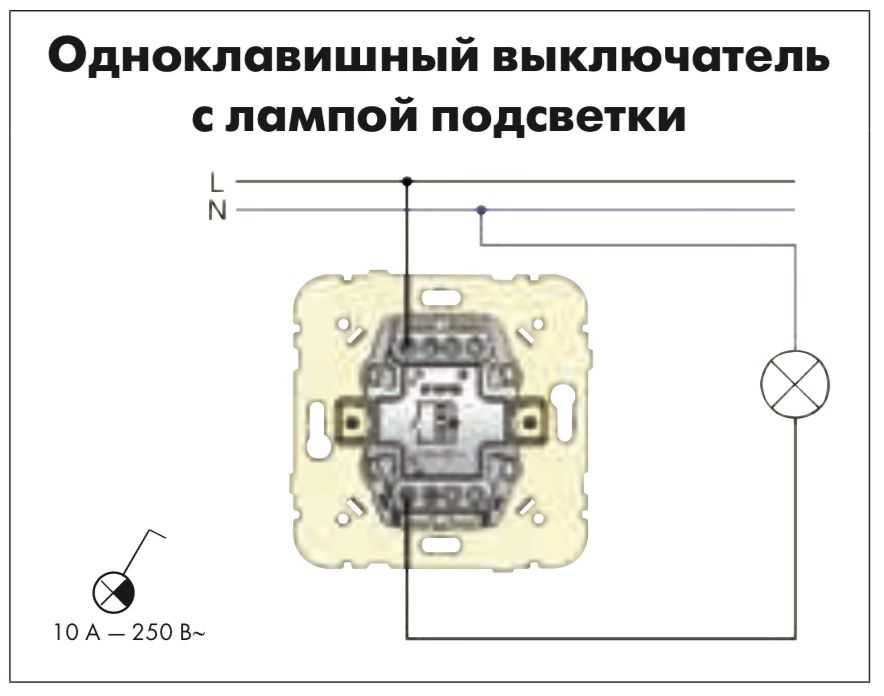

Схематично подключение выключателя с подсветкой изображено на рисунке.

Подключение выключателя

Виды переключателей

Выключатели света с подсветкой бывают следующих видов: кнопочные, сенсорные, клавишные и поворотные. Наиболее широкое применение получили устройства с клавишами. Сенсоры дороже обычного переключателя, поэтому используются редко. Последний тип считается устаревшим и применяется не очень часто.

По количеству управляемых электрических цепей они в свою очередь подразделяются на выключатели с одной клавишей, с двумя и с тремя.

Одноклавишный выключатель с подсветкой применяется для выполнения коммутации одной цепи и укомплектован встроенным диодом.

Двухклавишный выключатель с подсветкой применяется для светильников, имеющих несколько лампочек. Иногда двойной выключатель ставится на входе в туалет и ванную. Здесь для удобства тоже актуальна ночная подсветка.
Если нужно объединить гораздо большее количество электрических цепей, тогда берут несколько штук и комбинируют, устанавливая их в блоки.

Особое внимание необходимо уделить такому виду коммутаторов, как проходной выключатель с подсветкой. Он устроен немного иначе, чем стандартное устройство, и дает возможность управления несколькими схемами из разных мест. Область их применения – помещения с большими площадями и несколькими входами. Механизм такого выключателя имеет подвижный контакт, который всегда используется при разрыве электрической цепи. При использовании кнопки «вкл/откл» подвижная часть устройства перебрасывается от одного контакта к другому, обеспечивая работу другого участка.

Бывает как одинарный, так и двойной выключатель подобного типа. На рисунке изображена схема его подключения.

Схема подключения проходного выключателя

Фаза подведена ко второму выключателю, контакты первого и второго переключателя соединены между двумя кабелями. Конец фазного провода с первого переключателя подсоединен к лампе. При отключении замыкающего элемента светильник не горит. При установке первого выключателя в положение «вкл» появляется замкнутый контакт, и свет в лампе загорится, а если подать сигнал со второго, то погаснет.

Удобно размещать такие схемы включения на лестницах, чтоб можно было управлять освещением как сверху, так и снизу. Чтобы избежать вероятности падения со ступенек в темноте, как раз и рекомендуется оснащать их подсветкой. Удобнее всего использовать готовые выключатели на светодиодах.

Как установить выключатель?

Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.

Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.

Немного сложнее окажется подключение двухклавишного выключателя. Как правило, они комплектуются индикацией с одной лампочкой, если их две, то лампы нужно объединить скруткой и подключить к подходящей на выключатель фазе, а другие концы требуют подсоединения к двум исходящим фазам.

Далее установка выключателя с подсветкой производится стандартным способом.

Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:

с индикатором из неоновой лампы;
со светодиодом.

Схема выключателя с подсветкой с использованием светодиода и резистора

Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.

И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.

3 схемы подключения бра — выбирай любую. С выключателем на цепочке, шнурке, с одной и двумя лампами.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие.

При этом собрать схему можно тремя разными способами:

Схема №1

Подключение бра с цепочкой и одной лампочкой.

Схема №2

Подключение бра с цепочкой и двумя лампочками (двухрожковые).

Схема №3

Подключение бра от ближайшей розетки с выключателем на проводе.

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Установка выключателя-цепочки в бра

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно подключить провода

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

При этом также играет роль куда на патрон должна приходить эта фаза – на центральный контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема подключения здесь будет следующая:

При наличии в домашней эл.проводке третьего заземляющего проводника (обычно он желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на специально предназначенное место.

Ищите соответствующий значок на корпусе изделия.

Внимание!

Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Схема подключения через выключатель на проводе

А что делать, когда конструкция бра не позволяет разместить внутри корпуса дополнительный выключатель на цепочке или просто такового нигде нет в наличии?

В этом случае данный выключатель, но уже немного другой конструкции, можно установить непосредственно на шнуре питания.

Перед монтажом разберите такой проходной переключатель, выкрутив шурупы с тыльной стороны. Под крышечкой вы увидите два контакта.

По аналогии с подключением через цепочку сюда нужно завести фазу. Берете двухжильный гибкий провод ШВВП 2*0,75мм2 необходимой длины и зачищаете изоляцию с обоих концов.

При этом жилы на конце, где будет устанавливаться переключатель, необходимо зачистить на разной длине. Один из проводников подключаем к одному контакту, а другой – ко второму.

Сам шнур заводим внутрь корпуса бра и здесь же производим коммутацию всех проводников между собой. Подключение можно сделать опять же через клеммники.

Ноль по старинке идет напрямую. Фаза по одной жиле шнура сначала спускается вниз к переключателю, а затем через вторую жилу возвращается обратно в бра.

А что делать, если вы хотите установить светильник в новом месте, где вообще ранее не закладывалась под это дело проводка, но зато недалеко присутствует розетка?

Дабы не срывать обои и не штробить заново стены, можно просто смонтировать бра над розеткой и подключиться к ней через вилку. С одной стороны шнура подключаете вилку, другой конец заводите в бра, а посередине устанавливаете проходной переключатель.

Получается вот такая схемка:

Со стороны это выглядит не очень красиво, но если розетка будет где-нибудь спрятана, а на виду останется только шнурок с выключателем, то картинка немного меняется.

Самое главное на вилке и розетке не забудьте отметить с какой стороны находится фаза. Потому что выключатель должен разрывать именно ее.

Перевернете вилку и это может закончиться весьма печально. В этом случае на шнуре рекомендуется монтировать переключатель, который одновременно разрывает сразу два проводника, как фазный, так и нулевой.

Тогда не придется каждый раз запоминать в каком положении было все подключено изначально, и опасаться, что напряжение после отключения все еще присутствует на патроне лампочки.

Подключить выключатель: пошаговая инструкция + фото

На сегодняшний день выключатели света просто поражают своим разнообразием. На рынке вы сможете найти широкий ассортимент этой продукции. После покупки вам необходимо будет подключить выключатель света в своем доме. Этот процесс считается простым в том случае, если у вас есть определенные знания.

В этой статье мы предоставили вашему вниманию наиболее подробную информацию. Здесь вы узнаете, как подключить выключатель света с одной, двумя и тремя клавишами. Для начала вам необходимо будет изучить и понять, где необходимо использовать эти модели.

На сегодняшний день практически каждый человек знает, зачем нужен выключатель света. Обычно одноклавишное изделие используют для того, чтобы обесточить одну группу светильников. Этот продукт вы сможете установить практически в любой комнате, которая имеет только одну группу светильников.

Двухклавишный выключатель соответственно позволяет осуществлять свою работу с двумя группами светильников. Например, если в вашей комнате установлено основное освещение и софиты, тогда управлять их работой можно отдельно. Одна клавиша будет отвечать за основное освещение, а вторая за дополнительное.

Трехклавишный выключатель способен регулировать работу трех групп лампочек. Обычно это изделие пользуется высокой популярностью в гостиной или в спальне.

Сейчас вы узнаете, как правильно подключить включатель с одной, двумя или тремя клавишами. Мы предоставили вашему вниманию не только информационную, но и фото инструкцию, которая сможет помочь вам выполнить этот процесс правильно.

Подготовительные этапы работ

Перед тем как выполнить подключение выключателя вам необходимо будет определиться с инструментами и технологией монтажа. Вот основные моменты, которые помогут выполнить правильный монтаж вашей конструкции:

Для подключения проводов можно использовать способы пайки или подключение провода с помощью клемм.
Перед началом работ вам необходимо будет отключить подачу электроэнергии.
Для правильной работы выключателя к нему необходимо подводить только фазный, а не нейтральный провод. Если вы неправильно выполните подключение, тогда вас может ударить током.
Перед тем как подключить свое устройство вам необходимо изучить цветовую маркировку проводов.

Вот это основные рекомендации, которых вам необходимо придерживаться для того, чтобы подключить выключатель света своими руками. Также вам потребуется следующий список инструментов, который позволит выполнить подключение:

Плоскогубцы.
Нож электрика.
Отвертки.
Соединители.

Правильная разводка провода

При подключении выключателя любого вида вам потребуется схема разводки проводов. На схеме должна изображаться прокладка провода от распределительной коробки и до выключателя. Сейчас мы рассмотрим все схемы подключения. Для трехклавишного выключателя провода необходимо разводить подобным образом.

Одна клавиша

Подключить одноклавишный выключатель достаточно просто. Выполнить этот процесс сможет даже неопытный электрик.

Вводный ноль вам необходимо будет подключить с нолем на выключателе. Обычно этот провод имеет синий цвет. Фазный провод сначала будет идти к вашему выключателю, а затем он будет возвращаться к распределительной коробке. Только после этого он соединится с лампой. Как видите, со схем, которые мы вам предоставили, этот процесс не является сложным.

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Три клавиши

Для того чтобы подключить трехклавишный выключатель вам потребуются определенные знания. Ноль, как и в предыдущих случаях, вам необходимо будет соединить еще в распределительной коробке. Вводная фаза должна направляться на разрыв. После ввода необходимо подключить исходящие фазы, которые будут идти на три группы светильников.

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

Читайте также: подключение двухклавишного выключателя.

Сенсорный выключатель для светодиодной ленты: виды, особенности

Светодиодная лента часто используется для подсветки различных поверхностей. Благодаря ей удается создать особую атмосферу в помещении, оптимальный уровень освещенности. Для эффективного и комфортного управления подобными системами используется сенсорный выключатель для светодиодной ленты, обладающий широкими функциональными возможностями. В отличие от кнопочных моделей подобные устройства более удобны в управлении. Однако, прежде чем сделать выбор в их пользу, стоит ознакомиться с их отличительными особенностями.

Конструкционные особенности

Любая модель состоит из:

Лицевой панели. Для удобства пользования она достаточно часто оснащается подсветкой. Может иметь различную форму и исполнение. При выборе подходящей модели многие обращают внимание на нее, не вникая в принцип работы и функциональные возможности устройства в целом;
Сенсорного датчика, отправляющего управляющие сигналы устройству при возникновении внешнего воздействия;
Коммутационной схемы, с помощью которой поступивший извне сигнал преобразуется в электрический ток, необходимый для обеспечения работы ленты;
Корпуса, объединяющего все выше перечисленные элементы в единое целое. Конструктивное исполнение корпуса может отличаться. Он может быть встроенным и накладным. Его вид оказывает непосредственное влияния на порядок выполнения монтажных работ.

Внимание! Срок службы конкретного устройства напрямую зависит от качества его комплектующих.

Где востребованы

Необходимость в подключении светодиодной лампы или ленты может возникнуть в различных ситуациях. Чаще всего к данным осветительным приборам прибегают, если надо:

Обеспечить достаточное освещение рабочей зоны на кухне;
Подключить сразу несколько осветительных приборов;
Организовать освещение лестничных пролетов и площадок;
Подключить систему «умный дом».

Месторасположение светодиодной ленты на кухне выбирается с учетом преследуемых целей. Если требуется организовать светодиодное освещение рабочей зоны, выбирается мощный источник света, который располагают непосредственно под шкафчиками. Такой вариант является наиболее востребованным, так как позволяет предотвратить негативное влияние на глаза из-за недостаточного уровня света и облегчить уход за столешницей.

Для пространства около вытяжки или для мебели выбирается интегрированная подсветка. Светодиодную ленту монтируют над верхними шкафчиками или располагают под нижними. Иногда закрепляют под столешницей.

Преимущества

Сенсорный выключатель света имеет массу достоинств.

Простота включения и выключения прибора путем нажатия на чувствительную поверхность;
Возможность регулирования яркости освещения в достаточно широком диапазоне: 10–100 %;
Отсутствие звукового дискомфорта. При изменении режима работы или регулировки устройство практически не издает звуков;
Высокая степень защиты. Переключатель не боится воздействия влаги. Его можно смело монтировать не только на кухне, но и ванной комнате или туалете;
Презентабельность. Современные модели способны стать частью любого интерьера, гармонично вписавшись в окружающее пространство;
Компактность. Для устройств характерны небольшие размеры. Это позволяет установить выключатель в любом месте, в том числе в условиях ограниченного пространства. Чаще всего монтируется переключатель в профиль светодиодной ленты;
Наличие световой индикации, позволяющей найти устройства в условиях ограниченной видимости.

Виды выключателей

Предлагаемые производителями выключатели делятся на различные группы в зависимости от:

Способа управления. Они могут быть механическими, электронным или работающими в дистанционном режиме;
Метода монтажа. Одни модели монтируются непосредственно в алюминиевый профиль осветительного прибора, другие выполняются модельными либо накладными;
Типа подключения. Есть устройства проходные и непроходные. Главным преимуществом первого типа является возможность включения/отключения системы освещения из различных мест. Управление вторым типом можно производить из одного определенного места.

Все изделия отличаются по форме, расцветке и текстуре лицевой панели. Это позволяет подобрать оптимальный вариант, учтя общее стилистическое оформление помещения.

У современного сенсорного выключателя есть ряд дополнительных функций. Такие устройства могут иметь:

Пульт с ИК-датчиком. Появляется возможность управления контроллером и RGB лентой. Пользователь выбирает тот цвет подсветки, который ему большего всего нравится;
Таймер. Функциональные модели, позволяющие оптимизировать затраты на электроэнергию. При наличии данной функции у пользователя появляется возможность настройки временных интервалов, когда работает система освещения;
Бесконтактной системой, реагирующей на изменение температуры окружающего пространства, резкий звук либо срабатывающей при нахождении в заданном радиусе движущихся объектов;
Диммер. Функциональный элемент, позволяющий изменить яркость светодиодной ленты. Регулирование яркости осуществляется в заданном диапазоне. Интенсивность освещения можно менять в диапазоне от 10 % до 100 %;
Емкостный отклик. Данный элемент позволяет повысить чувствительность панели.

Внимание! Сенсорные выключатели могут срабатывать при приближении к сенсору и после непосредственного контакта с пальцами. Последний вид получил наибольшее распространение.

Какой выбрать

Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.

Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики. Внимание заслуживает значение:

Напряжения, которое подается на вход устройства и создается на его выходе;
Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
Мощность.

Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:

Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.

Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.

У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.

Внимание! Выбирая выключатель, обратите внимание на частоту импульсов ШИМ. Она должна быть более 300 Гц, чтобы не оказывать негативного влияние на зрение и нервную систему.

Особенности установки

Подключение готового устройства к светодиодной ленте обычно не вызывает трудностей. Однако, следует помнить, что LED ленты работают от напряжения 12–24 В. Чтобы обеспечить требуемые значения напряжения, подключение к сети осуществляется через блок питания.

При подключении к готовому светильнику со светодиодной лентой убирается рассеиватель и заглушка. На ленте до специальной отметки обрезаются 1–2 секции. На освободившееся место и будет устанавливаться переключатель.

Для проведения монтажных работ потребуются специальные коннекторы подходящего размера либо маломощный паяльник. Мощность последнего не должна превышать 40 Вт. В противном случае существует рису повреждения проводов в момент соединения элементов между собой.

Внимание! Монтажные работы выполняются с использованием кабеля, площадь поперечного сечения которого 1.5 мм². Если предстоит монтаж ленты, длина которой превышает 5 м, следует выполнить дополнительные расчеты для нахождения оптимального поперечного размера проводов.

Теперь о том, как подключить переключатель к LED-ленте правильно.

Жилы проводки зачищаются и опрессовываются;
Подготовленную проводку соединяют с разъемом переключателя, который располагается перед блоком питания;
Провода подключаются к осветительному элементу.

Чтобы не ошибиться при подключении сенсорного выключателя, стоит обратить внимание на маркировку, которая указана на корпусе изделия:

VCC, GND. Сюда подключают плюс и минус, через которые запитываются устройства;
LED+, LED. Данные контакты предназначены для подсоединения светодиодной ленты.

Внимание! Спайки следует качественно изолировать.

В качестве изоляции чаще всего используется термоусадочная трубка подходящего размера или термоклей. Рабочие детали в выбранном устройстве должны располагаться с одной стороны. В противном случае выключатель не получится закрепить в профиле. Для обозначения месторасположения сенсора используется светодиодный индикатор синего цвета.

Для фиксации выключателя и светодиодной ленты в алюминиевом профиле применяют двусторонний скотч. Защитная панель устанавливается самой последней и фиксируется при помощи заглушки.

Сенсорные выключатели оперативно откликаются даже на незначительное касание. Это доставляет определенные неудобства и сложности в процессе выполнения монтажных работы. Учитывая, что устройство мгновенно реагирует даже на незначительное касание, стоит действовать предельно осторожно и не допускать даже незначительных случайных прикосновений к сенсору.

Установка RBG контроллеров

Тем, кто любит яркие цвета и никак не может сделать выбор в пользу определенного свечения светодиодной ленты, будет интересна RBG лента. У таких изделий есть 4 контакта, каждый из которых отвечает за определенный цвет. Они промаркированы определенны образом:

R, соответствующий красному свечению;
B, отвечающий за голубой цвет;
G, позволяющий получить зеленый;
W, имеющийся в ограниченном количестве лент. Отвечает за подсветку белого цвета;
V+, обозначающий общий плюс.

Чтобы установить подобное изделие по всем правилам, проводами соединяют выходы ленты и одноименные клеммы на контроллере. Если выбранная модель осветительного элемента имеет пять выходов, при подборе прибора для управления следует это обязательно учесть. Производители предлагают устройства с 4–5 клеммами, что всегда позволяет подобрать оптимальный вариант для своей осветительной системы.

Для подвода электрического тока к контроллеру используются клеммы, обозначенные как V+ и V- (COM). Таким образом можно запараллелить несколько лент, суммарная протяженность которых не превышает 5 метров. Если указанное значение превышено, придется воспользоваться усилителем.

Сборка своими руками

Не всегда удается приобрести сенсорный выключатель с подходящими параметрами. В таком случае, обладая достаточными знаниями в области электротехники и имея элементарные навыки пайки и сборки, можно попробовать собрать подобное устройство своими силами.

Для этого обязательно надо сначала найти схему устройства, чтобы понять, какие детали потребуются для его изготовления. В самом общем случае для изготовления типового выключателя стоит подготовить:

Два транзистора KT315;
Полупроводник D226;
Конденсатор обычный с емкостью 0.22 мкФ;
Конденсатор электролитный, имеющий емкость 100 мкФ на 16 В;
Сопротивление R1. Достаточно элемента на 30 Ом;
Реле сопротивления на 400 Ом;
Блок питания. Если планируется, что устройство будет работать автономно, а не от сети 220 В, блок питания можно заменить на батарейку, рассчитанную на 9 В.

Подготовленные элементы располагают согласно выбранной схеме и аккуратно спаивают между собой. При выполнении работ следует обязательно соблюдать правила техники безопасности, чтобы не допустить получения травмы.

В самой простой схеме в качестве приемника выступает элемент, изготовленные из медного либо алюминиевого сплава. Его припаивают к обычному конденсатору. Затем последовательно подсоединяют оба транзистора КТ315. Следующим элементов по схеме становится резистор с сопротивлением 30 Ом, за которым следуют запараллеленный электролитный конденсатор, полупроводника Д226 и реле сопротивлением 400 Ом. Некоторые схемы допускают параллельную установку еще одного конденсатора.

При изготовлении устройства для RGB ленты с суммарной длиной более 5 метров для усиления сигнала можно использовать два блока питания. В процессе сборки данные элементы следует располагать таким образом, чтобы между ними оставался достаточный зазор. Это позволит обеспечить своевременный теплоотвод от блоков питания в процессе их работы.

После того как изделие будет полностью собрано, надо будет проверить его работоспособность и правильно выполнить монтаж.

Видео по теме

Facebook
Twitter
Мой мир
Вконтакте
Одноклассники
Pinterest
Выключатель света с пультом: 4 схемы управления
Контроль рабочего состояния и возможность переключения осветительных приборов на расстоянии стали популярными не только на производстве, но и в домашних условиях.
Сейчас довольно просто приобрести выключатель света с дистанционным управлением, смонтировать его в составе домашней проводки и демонстрировать его преимущества своим гостям.
Я предлагаю обзор схем современных конструкций, с помощью которых будет легко выбрать подходящую модель под конкретные требования пользователя.
Содержание статьи
Выключатель света с пультом дистанционного управления: 4 принципа передачи информации
Технический прогресс в области освещения значительно упростил обычные проводные схемы электроснабжения бытовых приборов за счет управления ими на расстоянии.
Выключатель света с пультом дистанционного управления позволяет удобно включать или отключать свет для разных зон отдыха или работы, но и придавать им различные цветовые эффекты с пульта.
При этом владелец квартиры зачастую не только избавляется от необходимости прокладки определенного количества кабелей и проводов, но и выполнения грязных работ, требующих штробления стен, монтажа распределительных коробок в строительных конструкциях.
Показываю обзор этих устройств в порядке сложности схем, использующих различные конструкции пультов дистанционного управления.
Сейчас можно управлять светом дистанционно за счет:
акустических систем голосом;
изменения спектра инфракрасного излучения ИК пультами;
выделенных каналов радиоуправления;
информационных технологий через интернет.
Голосовое управление светом в квартире: как работают звуковые команды — 2 подхода
Управление светом с помощью звуков построено на использовании акустических датчиков. Если глубоко не вдаваться в технические подробности, то к ним относят обыкновенный микрофон.
Он встраивается в конструкцию выключателя, должен иметь небольшие габариты и высокую чувствительность, позволяющую надежно выделять голосовые команды из множества других звуков, присутствующих в квартире.
Голосовое управление светом должно надежно работать в условиях громкого прослушивания радиопередачи, музыки, звуков из телевизора. Даже простой разговор членов семьи между собой не должен восприниматься акустическим датчиком как сигналы управления. Он от них должен быть надежно отстроен.
Эту функцию довольно сложно реализовать технически. Поэтому у простых моделей акустических выключателей используются резкие звуковые сигналы, не характерные для обычной обстановки, например, громкие хлопки ладонями.
Схема подключения модуля с голосовым управлением самая простая. Его монтируют в разрыв фазного провода освещения в любом месте. Довольно удобно заменить им обыкновенный выключатель, расположенный внутри уже существующей установочной коробки.
Этот способ не требует никаких дополнительных работ, не должен вызвать трудностей.
Голосовое управление осветительными приборами реализуется двумя методами:
Без необходимости дополнительных настроек используемого оборудования.
За счет ввода голосовых команд в память устройства при первоначальной наладке во время подключения.
Специально для второго случая удобно воспользоваться системой Умный дом и специально созданным под него приложением «Голосовой помощник Алиса», работающий внутри поиска Яндекса. Его англоязычные аналоги — Amazon Alexa и Google Home.
Установленное на мобильный гаджет или компьютер приложение потребуется подключить и настроить по доступной инструкции один раз, а затем можно пользоваться им постоянно и практически бесплатно.
Сразу хочется отметить, что Яндекс Алиса — это система управления, которая введена в действие не так давно. В ней еще могут появляться какие-то сбои. Но, обо всех этих случаях необходимо сразу сообщать в тех поддержку: она обещает принимать действенные меры, поможет своевременно решить случайно возникший вопрос.
Однако подумайте, что произойдет с таким голосовым управлением при отключении интернета, нужно ли создавать резервный выключатель.
Как работает пульт дистанционного управления на инфракрасном излучении: личный опыт
ИК датчики уже давно работают для беспроводной передачи команд с пульта ПДУ на различные исполнительные устройства.
Первоначально они стали внедряться для удобного просмотра телевизионных программ, а затем получили применение в других сферах нашей деятельности.
Упрощенная структурная схема пульта ДУ показывает принципы построения его работы.
В центре логической схемы пульта находится программируемый контроллер — микропроцессор, который обычно питается от пальчиковых батареек ААА.
Он по запланированному заранее алгоритму формирует строго определенную последовательность электрических импульсов, используемых в качестве уникальной команды для каждой кнопки.
Закодированный сигнал микропроцессора поступает на инфракрасный передатчик и импульсами светового потока излучается в окружающее пространство.
Его необходимо точно направить на ИК приемник. Тогда произойдет прием и обработка команды удаленным микропроцессором. Расшифрованная информация, после проверки, поступит на исполнительное устройство приемника.
Выключатели света производителя «Мастер Кит»: обзор возможностей
Все ИК модули работают по описанному выше принципу. Например, электронный блок BM8049M, выполненный в виде обычной платы, может быть врезан в разрыв существующей электрической схемы освещения. После монтажа его удобно изолировать от внешних цепей термоусадочной трубкой.
Для настройки его работы можно использовать пульт от телевизора, приставки интерактивного телевидения либо другого устройства. Главное условие — чтобы на нем была кнопка, которой вам не надо пользоваться для других целей.
Согласитесь, что их довольно много: в обычной работе достаточно нескольких, а назначение других мы даже не помним. Вот такая бесполезная кнопка и настраивается для работы с выключателем BM8049M.
Более современный модуль реле МР3328 компании Мастер Кит обладает возможностями управления от одного до восьми отдельных осветительных приборов, расположенных в разных местах дома или дачи.
Дистанция, которую может нормально преодолевать инфракрасный сигнал, от пульта к ИК приемнику может составлять до 15 метров. В условиях дома и квартиры этого вполне достаточно.
Но между датчиками необходимо создать прямую видимость: через препятствия сигнал не проходит.
Выключатель BM8049M наделен функцией автоматического отключения света через 10÷14 часов работы, что полезно для забывчивых людей. Его коммутационная способность ограничена нагрузкой 1,5 кВт.
Комплект светодиодных RGB ламп с пультом ПДУ Magic Lidhting: простая люстра потолочная в гостиную
В светодиодных лампах RGB используется довольно оригинальный выключатель света. Он встроен внутри модуля управления прямо в цоколе колбы, созданной под обычный патрон Е27.
Поэтому лампы RGB достаточно вкрутить в любой патрон, например, старую люстру советских времен. Больше никаких других действий по монтажу не требуется. Схема удаленного освещения будет работать.
Мой пульт Magic Lidhting выглядит следующим образом.
Выход инфракрасного луча передатчика осуществляется посередине верхней планки, где расположена надпись Magic Lidhting.
Кнопки управления расположены четырьмя вертикальными колонками, а для удобства пользователя по смыслу объединены в группы, указанные темно-серыми областями.
Обозначил их все белыми цифрами и свел в таблицу, позволяющую понять принцип управления светодиодными лампами.
Номер кнопки Что происходит при нажатии Примечания
Отключение или включение освещения
1 ON — Включается лампа
2 OFF — Отключается лампа
Управление яркостью светильника
3 Яркость снижается (стрелка вниз) Кнопками 3 и 4 регулируют динамику мигания
4 Яркость возрастает(стрелка вверх)
Настройка белого освещения
5 W — Статичный белый цвет
Цветовое оформление левой колонки оттенков R
8 Красный цвет
11 Оранжевый
14 Светло-оранжевый
17 Темно-желтый
20 Лимонный
Цветовое оформление средней колонки оттенков G
7 Зеленый цвет
10 Бирюзовый
13 Темно-бирюзовый
16 Голубой
19 Свето-голубой
Цветовое оформление правой колонки оттенков B
6 Синий цвет
9 Сине-фиолетовый
12 Фиолетовый
15 Сиреневый
18 Светло-голубой
Настройки характеристик мигания
21 Плавная замена 7 основных цветов в режиме мигания
22 Режим мигания выбранного цвета
23 Регулировка яркости у выбранного цвета
24 Режим мигания трех основных цветов RGB с возможностью регулировки частоты
Этот производитель, кстати, выпускает также отдельный RGB контроллер для светодиодных ламп с общей мощностью 72 ватта и напряжением питания 12 вольт. Ток их суммарной нагрузки может достигать шести ампер.
Под него создан пульт с большим количеством команд — 44. Там более сложная конструкция, требующая подключения через отдельный блок питания. Я ее не проверял.
Выключатель радиоуправляемый для осветительных приборов: 2 опробованных схемы
Радиочастотные выключатели используют принцип передачи команды после нажатия определенной кнопки на пульте ПДУ и получения высокочастотного сигнала приемником с последующей его обработкой микроконтроллером.
Среди обывателей сложилось мнение, что радиоканал вреден для здоровья, а пользоваться им трудно. Ничего сложного и опасного в этом вопросе нет. Сейчас даже для детей младшего возраста выпускаются игрушки: машинки, танки и вертолеты, работающие по этой технологии.
Кроме того, выключатель радиоуправляемый работает кратковременно. Мной опробованы конструкции:
люстра-бабочка;
выключатель света Ноотехника: Беларусь.
Управление освещением по радиоканалу: светодиодная люстра в детскую комнату
Светильник имеет довольно оригинальное устройство, обеспечивающее создание красивых световых эффектов при дистанционном управлении с пульта или от простого выключателя.
Большая коллекция фотографий ее работы показана у меня на блоге отдельной статьей. Смотрите там, кому интересно.
Используемый пульт Elektrostandard имеет всего четыре кнопки управления, обозначенные латинскими буквами A÷D.
Первые три кнопки дистанционно управляют работой индивидуальных каналов освещения, а четвертая используется для общего включения или отключения люстры.
Моя светодиодная люстра бабочка после интенсивного использования по какой-то причине поломалась: пропало ее дистанционное управление от пульта ПДУ по радиоканалу, но от выключателя она работала.
На картинке ниже показываю, как выглядит схема люстры с пультом управления светодиодной в моем случае.
Ее работа по радиочастотному каналу осуществляется передатчиком пульта и приемником, встроенным в контроллер.
Их совместное использование требует создания единого комплекта дистанционного управления для каждого осветительного прибора, что и делают производители.
Для ремонта мне пришлось купить этот комплект Elektrostandard, состоящий из пульта, контроллера и обычного пальчикового элемента питания.
Его не высокая стоимость позволила выполнить простой ремонт элементарной заменой контроллера внутри люстры, избавила от отдельного тестирования передатчика и приемника.
Поиск такой возникшей неисправности — дело технически сложное. Оно требует хорошего измерительного оборудования и навыков работы с электроникой.
Имея в руках обыкновенный цифровой мультиметр и понимая, как им пользоваться правильно, не всегда можно устранить подобную поломку.
В продаже вы не сможете приобрести по отдельности пульт с передатчиком или контроллер с приемником, а если возьмете их из разных комплектов даже одной партии того же производителя, то они совместно работать не станут.
Объясняю это тем, что на заводе каждый передатчик со своим приемником настраивается и кодируется для индивидуальной работы по уникальным алгоритмам, а затем подготовленное оборудование комплектуется парами даже до предпродажной подготовки.
Обязательно учтите эту особенность. Ее понимание упростит ваши действия и сократит время на устранение будущих поломок, если они случайно возникнут.
Диапазон частот, на котором работают подобные радиочастотные модули, составляет 300÷800 МГц, а мощность радиопередатчика не может превышать 10 милливатт. Эти параметры регламентированы.
Мой комплект создан для работы на дистанции 8 метров, что для обычной квартиры более чем достаточно. Однако это далеко не предел работы подобных устройств.
В продаже не сложно найти комплекты, позволяющие осуществлять дистанционное управление осветительных приборов по радиоканалу, удаленные до 100 метров на открытой местности.
Если же на пути сигнала окажутся строительные конструкции, уменьшающие его мощность, то расстояние может снизиться в четыре раза. Поэтому местные условия прохождения радиоволн необходимо учитывать при выборе дальности схемы управления.
Еще один важный момент: если снова внимательно посмотрите на схему моей люстры, то заметите, что на сам контроллер подается фаза с рабочим нолем и защитным РЕ проводником.
Потенциал фазы у него взят от выключателя старой люстры, а ноль и РЕ проводник выполнены безразрывным монтажом от квартирного щитка.
Коммутации клавиши выключателя подают или снимают напряжение на контроллер, а он включает или отключает люстру, создавая различные световые и цветовые эффекты.
В нашем микрорайоне поддерживается нормальное электроснабжение. Когда будут происходить частые аварийные отключения электроэнергии, то подобная схема может доставить неприятности: при включенном светильнике и пропадании напряжения надо будет отключать выключатель.
Если этого не сделать, то люстра самопроизвольно включится при восстановлении электроснабжения: ночью разбудит жильцов, а днем нарушит режим экономии.
Отдельные конструкции выключателей света с дистанционным управлением по радиоканалу используют контроллер, который располагается не внутри светильника, а отдельно.
Его можно встроить в монтажную коробку обычного настенного выключателя, рядом с распределительной коробкой под натяжным или подвесным потолком. Единственное условие работы — наличие цепей фазы и нуля.
Однако про возможность удобного доступа к нему для профилактического обслуживания, осмотра и ремонта забывать не стоит.
Радиоуправляемый выключатель света Ноотехника: Беларусь — особенности конструкции
Принципы работы этой схемы практически повторяют предыдущие алгоритмы, но конструкция приборов отличается своим ассортиментом и возможностями.
Белорусский производитель изготавливает:
исполнительное устройство в виде:
контроллера SD-3-60 на 3 канала светодиодных ламп или другого более мощного модуля;
либо готовых выключателей под радиоуправление;
блоков управления — радиопередатчики, встраиваемые в:
сенсорные или кнопочные пульты с рамкой стационарной установки;
или переносной брелок.
Конструкция различных исполнительных блоков создана для надежной коммутации нагрузок светильников от 60 ВА до 3 кВт.
Они же способны управлять и другой техникой с резистивными или индуктивными нагрузками, различными типами приводов и двигателей.
Дальность действия радиоканала увеличена до 50 метров. Ассортимент производимого оборудования весьма широк.
Кнопочный или сенсорный пульт удобно закрепить в любом месте на стене прямо на декоративные обои. Для этого достаточно использовать двухсторонний скотч. Никаких грязных и трудоемких работ выполнять не потребуется.
Однако нельзя наклеивать эти модули на металлические поверхности, например, стенку холодильника. Этим ограничится дальность действия устройства за счет ослабления выходной мощности антенны.
Оборудование умный дом для квартиры: управление светом через интернет
Доступность этого метода основана на том, что схема дистанционного управления освещением построена на использовании устройств, которые уже работают в большинстве наших квартир.
Государственные компании, занимающиеся информационными технологиями, уже давно обеспечили большинство жителей безлимитным интернетом, который работает круглосуточно.
Я приобрел оборудование умный дом для квартиры в Китае от компании Sonoff. Дальше показываю, как работает схема дистанционного управления освещением через интернет со смартфона.
В состав комплекта вошел интеллектуальный выключатель Sonoff и небольшой пульт брелок.
В принципе вся работа через интернет происходит через смартфон, а пульт нужен только для переключений света внутри квартиры. Хотя даже в этом случае можно обойтись своим мобильником.
Просто пульт брелок удобно держать в одном месте, им могут пользоваться все члены семьи, включая детей. К тому же он работает не зависимо от наличия WiFi.
Я сейчас не ставлю целью полностью описывать настройки смартфона и привязку его схемы к интеллектуальному выключателю, а заострю внимание на той трудности, с которой пришлось столкнуться при монтаже модуля в старую установочную коробку.
Моя квартира расположена в многоэтажном панельном доме, построенном еще в советское время. Для электропроводки на заводе сразу создавали каналы для укладки кабелей.
Они расположены под произвольными углами, часто в самых неудобных для монтажа местах: буквально в углублении на стыке стены и потолочной плиты. Из него вниз наклонно идет канал под выключатели или розеточные группы.
Старая схема подключения выключателя основана на разрыве только фазного провода. Поэтому потенциал нуля туда не тянут.
Однако интеллектуальный выключатель Sonoff без потенциала нуля работать не будет. Мне пришлось его туда тянуть через наклонный канал.
Когда я снял старый корпус выключателя, то увидел обычную алюминиевую лапшу — 2 жилы. Затем залез в распределительную коробку, если так можно назвать место стыковки плит, засыпанное мелкой щебенкой с обрывками газет и кусками бетона.
Увидел клубок из скруток проводов и черной изоленты. Индикатор напряжения и цифровой мультиметр помогли быстро разобраться в назначении каждого соединения.
Просунуть же дополнительную жилу потенциала нуля оказалось проблемой. Засыпанная щебенка с цементной пылью прочно заполнили все пространство кабельного канала.
Даже попытки пройти через этот состав жесткой стальной проволокой не увенчались успехом. А внутри комнаты не так давно были проведены косметические работы, поклеены новые обои. Разводить грязь не хотелось.
Применил старую хитрость:
Отключил свет в квартирном щитке.
Примотал прочной изолентой к нижнему концу старого двухжильного провода кусок медного кабеля с тремя жилами.
Вставил пассатижи с длинными губками в потолочную полость и зажал ими верхний кусок алюминиевой лапши, ибо пальцами тянуть за нее там невозможно.
Стал понемногу накручивать провод на пассатижи и убирать вылезающий мусор из канала, боясь, что он порвется. Но обошлось.
Таким способом получилось протащить через замусоренную магистраль новый кабель и убрать из нее несколько пригоршней мелких камней. Зачем их туда засыпали? Ответа на этот вопрос у меня нет.
Надеюсь, что мой опыт кому-нибудь да пригодится.
Кстати, многое оборудование компании Ноотехника: Беларусь тоже позволяет управлять светом дистанционно через интернет с мобильных устройств аналогичным образом.
Какие недостатки у дистанционного управления освещением
Интеллектуальный выключатель может не нормально работать по банальным причинам:
Потеряли емкость элементы питания и их надо менять.
Датчик ИК пульта или приемника загрязнился и не пропускает инфракрасное излучение.
В зоне действия радиоканала появились сильные электромагнитные помехи.
Малогабаритный пульт брелок утерян. Поэтому его лучше всего держать в одном месте, ведь позвонить на него с другого устройства для поиска, как мобильника, забытого в сумке или кармане, не получится.
При выборе определенного модуля обращайте внимание на его:
универсальность, обеспечивающую пользование конкретными приборами освещения, а не всех сразу;
возможность управления светом в обычном режиме при отказе электронной схемы;
режим работы диммера: подходит ли он вашим люминесцентным и светодиодным лампам.
Все компоненты освещения, подключаемые под выключатель света с дистанционным управлением, должны быть точно сбалансированы и подобраны по техническим характеристикам. Смешивание светодиодных, люминесцентных и ламп накаливания создает неблагоприятные нагрузки, ограничивающий ресурс работающей электроники.
Мой материал дополняет видеоролик владельца Радиолюбитель TV про умный выключатель света с телефона через Wi-Fi и его настройки.
Жду вопросов и комментариев.
Самостоятельное подключение светодиодной ленты на 220В (схема, видео)
Использование полупроводников для освещения дома или квартиры имеет массу преимуществ, но есть у нее и недостатки. Взять к примеру такое изделие, как светодиодная лента 220В, подключение которой к стандартному сетевому напряжению напрямую невозможно. Сам осветитель собран на плате, рассчитанной на 12В, поэтому необходимо использовать понижающее устройство – трансформатор или блок питания.
Как устроен светодиод?
Прежде чем хвататься за провода и вилки, пытаясь своими руками соорудить схему освещения, включить в нее датчик движения для дома и прочие элементы, нужно понять, что собой представляют ее ключевые элементы. Какой их принцип действия и как правильно подключить светодиодную ленту. Любой светодиод – это полупроводниковый прибор (несмотря на малые размеры), который активно используется в электронике, как один из элементов микросхем различных устройств.
Если через него пропустить электрический ток в прямом направлении (положительный потенциал сохраняется на стороне анода), то будет наблюдаться оптическое излучение. Если напряжение подать из обратной стороны (потенциал на катод), то в связи со свойствами полупроводников сопротивление будет значительно выше тока, то есть можно условно принять его равным нулю. Именно поэтому любая инструкция подключения светодиодной ленты настаивает соблюдать полярность (иначе никакого света не будет).
Читайте также:
Как подобрать качественную светодиодную ленту?
Выше уже оговаривалось, что светодиоды широко используются в микросхемах. Следовательно, для того, чтобы организовать на их базе осветительный прибор, нужно включить их в состав определенной электрической цепи, например, с датчиком движения. Именно для этого используют ленту. Она только визуально имеет вид белой ламинированной полосы, на которой установлены лампочки (диоды). На самом деле, под защитным поверхностным слоем скрывается полноценная плата, на которой организованы точки подключения диодов, соединенные между собой токопроводящими дорожками.
Особенностью светодиодной ленты является то, что она фактически не имеет привычных проводов для подключения к сети 220 Вольт. Если внимательно присмотреться, то можно обнаружить повторение одинаковых групп элементов с постоянным шагом. В состав каждой группы входит 3 светодиода и резисторы (один или несколько). Между группами можно увидеть линию разделения, обозначенную дополнительно символом ножниц. По обе стороны линии находятся контакты, то есть, отрезав отдельный участок, его можно своими руками подключить к 220В через них. Таким образом происходит коррекция необходимой длины ленты (укорачивание или наращивание). Резать эту плату (стандартная длина составляет 5 м) в любом другом месте кроме обозначенного не допускается, так как произойдет разрыв цепи.
Количество контактов на стандартной 12В ленте может составлять 2 или 4. Первая комбинация характерна для традиционной одноцветной ленты, вторая – для RGB-ленты, которая может менять цвет свечения за счет комбинации красного, зеленого и синего диодов. Для нее выделяется по контакту на каждый цветовой канал и дополнительно на общую цепь питания.
Читайте также:
Спаять светодиодную ленту самостоятельно: подробная инструкция!
Варианты подключения через трансформатор к 220 В
Главной причиной того, почему нельзя напрямую организовать подключение светодиодной ленты к общей сети 220V является высокий ток, который при этом проходит через них. Как результат, можно получить местный перегрев и выход из строя полупроводниковых элементов.
Классическим способом подсоединения 12-вольтовой ленты к 220В является использование вводного трансформатора или блока питания. Его главная задача – понижение сетевого напряжения 220 В до рабочего 12/24 В. Но прежде чем подключить к нему ленту, нужно подобрать его тип и мощность. Тип блока зависит от условий эксплуатации ленты и может быть простым, либо герметичным (при повышенной влажности в зоне действия). Мощность нужно подбирать учетом удельной (погонной) мощности ленты, которая является одной из ключевых ее характеристик. Если, к примеру, погонный метр ленты потребляет 14 Вт мощности, то отрезок длиной 4 м будет нуждаться в 56 Вт. Кроме это следует учесть запас примерно 25…30%, после которого минимальная требуемая мощность трансформатора составит 70…72,8 Вт. Из каталогов подбирается блок с ближайшим большим значением мощности, учитывая рабочее напряжение светодиодов (12 или 24 Вольт).
Подробнее о расчетах мощности светодиодных лент можно прочитать здесь.
Для дома схема подключения светодиодной ленты выбирается исходя из типа осветителя и его длины. Простая монохромная лента менее 5 метров соединяется с блоком питания, а он – с сетью 220 Вольт. Со стороны осветителя необходимо соблюдать полярность: «+» к «+», а «–» к «–». Для соединения используется двухжильный провод, который в блоке зажимается на клеммах, а к ленте припаивается на соответствующих контактах. На примере с RGB осветителем между блоком и лентой придется своими руками включить 12-вольтовый контроллер, позволяющий настраивать цветовую гамму свечения. Здесь также придется соблюдать полярность, а также соответствие контактов цветовых дорожек.
Схемы, приведенные выше, являются базовыми и применимы для лент стандартных пятиметровых лент (или короче) дома, при включении в цепь датчика движения или без него. При необходимости включить в сеть 220 Вольт более 5 м осветителя переходят к параллельному соединению. Последовательное не используется по причине чрезмерного падения напряжения по длине. Здесь возможны два варианта:
Питание параллельных участков осветителя от одного блока. Разветвление цепи происходит между трансформатором и лентами. Мощность его должна быть выше, с учетом общей длины осветителя,
Питание от двух отдельных блоков 12/24 В. Здесь нужно использовать компактные трансформаторы, объединение/разветвление цепей которых перед блоками со стороны сети 220V.
Для подключения светодиодной ленты RGB придется включить в цепь контроллер, а при двухблочной схеме – дополнительный усилитель, на который подключается параллельная лента.
Вариант подключения напрямую к 220В
Кроме каноничных вариантов включения в сеть 220V существует способ подключения светодиодной ленты без использования блоков питания. Базируется он на принципе перекрестной сборки светодиодных групп, при которой влияние сетевого тока напряжением 220 Вольт не сказывается на работоспособности пары.
Для этого нужно разделить цельную ленту на отдельные минимальные отрезки. Принимая во внимание, что один такой отрезок потребляет 12 Вольт, достигнуть значения 220В можно за счет включения как минимум 20 элементов (12 В х 20 шт = 240 Вольт). Каждый участок соединяется с соседним по принципу обратной полярности: «+» к «–».
Главными недостатками такой схемы являются возможность пробоя контактов, а также видимое мерцание диодов с частотой 50 Гц. Чтобы исключить скачки напряжения, нужно организовать включение в цепь питания диодного моста (выпрямителя) и конденсатора (устраняет мерцание). Сюда же можно включить датчик движения, который питается от стандартного сетевого напряжения.
Использование светодиодов с датчиком движения
Подобный элемент является неотъемлемым в концепции системы умного дома. Датчик движения реагирует чувствует присутствие в помещении человека или другого живого существа. Как только это происходит, контакты замыкаются и включается освещение без необходимости нажимать кнопки выключателя. Аналогично происходит отключение, только в этом случае контакты датчика размыкаются после того, как в зоне его действия не наблюдается движение в течении 10 секунд. Это прекрасный экономичный вариант для тех объектов, где не требуется постоянная подсветка.
Схема подключения клавишного переключателя
и светодиодного кулисного переключателя
Как подключить кулисный переключатель к цепи — это распространенный вопрос, который задают многие. Есть базовый кулисный переключатель включения / выключения, с которым мы все знакомы, но не все знают, как подключать провода, а также есть различные варианты с подсветкой, которые еще меньше людей могут знать, как подключать!
Ниже вы найдете базовую схему подключения кулисного переключателя, а также простую для понимания электрическую схему кулисного переключателя с подсветкой, так что независимо от ваших потребностей, после прочтения этого, вы захотите поставить переключатели на все Светодиоды самостоятельно.И вы можете, потому что это так просто, и вы найдете все, что вам нужно знать об этом прямо здесь.
Схема электрических соединений кулисного переключателя
Это самый простой тип переключателя — кулисный переключатель включения / выключения (как показано с использованием черного антивандального переключателя Oznium, который устанавливается в отверстие 16 мм или 19 мм).
Он имеет всего 2 контакта:
Кулисные переключатели Oznium могут быть подключены к любому источнику 12 В, все остальное довольно понятно, просто следуйте схеме подключения кулисного переключателя, и вы не ошибетесь.
Схема подключения светодиодного кулисного переключателя
Для светодиодного кулисного переключателя обратите особое внимание на положение контактов заземления, питания и подключения, следуйте приведенной ниже схеме (здесь используется светодиодный круглый кулисный переключатель Oznium с рекомендуемым диаметром монтажного отверстия 3/4 ″), и у вас не должно возникнуть проблем с подключением кулисного переключателя со светодиодами:
Наши кулисные переключатели доступны в:
Обычный / Обычный (без светодиода. Не горит)
Синий (светодиод горит, когда включен)
Красный (светодиод горит, когда переключатель включен)
Зеленый (светодиод горит, когда переключатель включен)
Белый (светодиод горит, когда переключатель включен)
Янтарный (светодиод горит, когда переключатель включен) вкл. )
Вкл / Выкл / Вкл (3-позиционный переключатель.Без светодиода)
Схема электрических соединений кулисного переключателя в стиле OEM Scion
Этот переключатель также имеет встроенный светодиод, который загорается, когда он находится в положении включения, поэтому, если вы приобрели один из них, ниже представлена схема подключения, показывающая как вы собираетесь подключать этот конкретный кулисный переключатель света, не забудьте обратить особое внимание на маркировку на штырях:
Подключение 3-позиционного или 2-ходового переключателя для RV
Вы хотите управлять одним светом с двух переключателей ? Допустим, у вас есть большой дом на колесах, и вы хотите управлять освещением с помощью выключателя в спальне, а также выключателя на кухне.Вы можете использовать два наших переключателя включения / выключения и соединить их следующим образом:
Я надеюсь, что это поможет вам в следующем проекте светодиодного освещения, обязательно ознакомьтесь с большим разнообразием переключателей, кулисных переключателей, тумблеров, которые мы есть предложение.
Руководство по подключению импульсного источника питания Mean Well LED
Введение
В этом руководстве мы будем подключать импульсный источник питания Mean Well LED (5 В / 25 Вт или 5 В / 40 Вт) к адресуемой светодиодной ленте, управляемой Arduino.
Необходимые материалы
Чтобы следовать этому руководству, вам потребуются следующие материалы с источником питания Mean Well 5V. Предполагается, что вы используете сетевой адаптер на 120 В переменного тока. В качестве нагрузки мы будем использовать адресную светодиодную ленту. Возможно, вам не понадобится все, в зависимости от того, что у вас есть. Добавьте его в корзину, прочтите руководство и при необходимости отрегулируйте корзину.
Предлагаемые инструменты
В зависимости от вашей настройки вам может потребоваться паяльник, припой и общие принадлежности для пайки.В противном случае достаточно винтовой клеммной колодки и отвертки.
Мини-отвертка SparkFun
В наличии ТОЛ-09146
Это просто ваша обычная двусторонняя отвертка — карманного размера! Доступны как плоские, так и крестообразные головки. Поставляется с зажимом для булавки и…
3
Вам также понадобится:
Лента электрическая
Сетевой фильтр
Рекомендуемая литература
Если вы не знакомы со следующими концепциями, мы рекомендуем ознакомиться с этими руководствами, прежде чем продолжить.
Электроэнергетика
Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальной мощности. 1,21 гигаватта удовольствия от обучения!
Как пользоваться мультиметром
Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.
Обзор оборудования
Внимание! Есть несколько версий импульсных блоков питания. Мы будем использовать блоки питания серии 5V.
Источники питания Mean Well APV-35 и LPV-60 предназначены для питания светодиодов. Они включают пары проводов для входа (коричневый и синий) и выхода (красный и черный). Входное напряжение требует подключения кабеля питания переменного тока, который не входит в комплект поставки. APV-35-5 обеспечивает 5 В до 5,0 А . LPV-60-5 обеспечивает 5 В до 8,0 А .
Серия APV-35 Серия LPV-60
Распиновка
Mean Well Источник питания Заметки
ACL (коричневый) Входное напряжение переменного тока, живой / горячий провод
ACN (синий) Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
V + (красный) Выходное напряжение (постоянный ток)
V- (GND, черный) Выходное заземление (постоянный ток)
Монтаж оборудования
Примечание: В руководстве используется стандартная североамериканская проводка при 120 В переменного тока для поляризованного кабеля. Если вы не уверены в стандартном цвете проводки в вашем регионе, обратитесь к сертифицированному электрику для подключения к стороне входного напряжения переменного тока.
Монтажный стол
Ниже приведена таблица подключения для подключения кабеля настенного адаптера к источнику питания Mean Well, а затем к нагрузке. Убедитесь, что кабель не подключен к розетке при следующих подключениях между кабелем и источником питания Mean Well!
Розетка 120 В переменного тока (стандарт для Северной Америки) Mean Well Источник питания Нагрузка (т.е. Светодиодные ленты) Заметки
LIVE / HOT Wire (черный) ACL (коричневый) Входное напряжение переменного тока, живой / горячий провод
НЕЙТРАЛЬНЫЙ провод (белый) ACN (Синий) Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
V + (Красный) 5 В Выходное напряжение (постоянный ток)
V- (GND, Черный) GND Выходное заземление (постоянный ток)
Подключение входного напряжения переменного тока с винтовыми клеммами
⚡ Внимание! Убедитесь, что ваши провода надежны и рассчитаны на ток! Будьте осторожны с плоскими клеммами, когда кабель вставлен в розетку. Прикосновение к клеммам при включенном питании может привести к травме.
Перед началом убедитесь, что шнур питания отключен от розетки. Осторожно снимите пластиковую крышку с клеммной колодки, покачивая ее взад и вперед из черного корпуса.
Вставьте лопаточный соединитель горячего провода в клеммную колодку между металлическими пластинами.
Затяните винт. Осторожно потяните за провод, чтобы убедиться, что он надежно закреплен.
Повторите эти действия для разъема лопатки нейтрального провода.
Подсоедините горячий провод к горячему проводу Mean Well, вставив его между металлическими пластинами и затянув винт.
Не забудьте осторожно потянуть за провод, чтобы проверить надежность соединения.
Повторите действия для входного нейтрального провода.
Подключение выходного напряжения постоянного тока с винтовыми клеммами
Подключите выходной заземляющий провод источника питания Mean Well к одной стороне клеммной колодки.
Подключите провод выходного напряжения к другой винтовой клемме.
Подключите провода нагрузки к другой стороне выходного напряжения Mean Well.
Другие способы подключения к источнику питания Mean Well
Вы также можете сращивать провода или использовать лопаточные соединители в зависимости от ваших предпочтений. Если вы решили подключиться с помощью лопаточного разъема, убедитесь, что вы используете правильный инструмент, чтобы правильно обжать соединение. Игольчатые плоскогубцы могут не обеспечивать достаточного усилия для прижатия лопаточного разъема к проводам.Убедитесь, что шнур питания отключен от розетки.
Не забудьте заизолировать соединения изолентой или термоусадочной лентой, чтобы соединения не были оголены.
После подключения обязательно проверьте его с помощью мультиметра и сетевого фильтра перед установкой.
Тестирование вывода
Давайте проверим блок питания с помощью мультиметра, все ли мы правильно подключили! Для безопасного тестирования мы будем использовать зажимы-крокодилы, щупы и макетную плату для измерения выходного напряжения, чтобы увидеть, получим ли мы ожидаемое напряжение. Если вы уверены в своих подключениях, вы также можете подключить зажимы-крокодилы мультиметра непосредственно к выходу. Вставьте двухконтактный кабель в выключенный сетевой фильтр. Когда будете готовы, переведите переключатель на сетевом фильтре в положение ВКЛ., Чтобы включить питание.
Тестирование выходного напряжения серии APV-35 Проверка выходного напряжения серии LPV-60
Если вы измеряете напряжение, близкое к номинальному выходному напряжению вашего блока питания Mean Well, то все готово!
Добавление нагрузки
Отключите питание и подключите нагрузку к выходу.В этом случае я решил запитать адресуемую светодиодную ленту, используя Arduino и специальный экран.
В целях безопасности и установки обязательно обмотайте изоленту открытую сторону входного напряжения и надежно закрепите электронику в корпусе.
Большая красная коробка — корпус
В наличии PRT-11366
Это большая красная коробка! Эти массивные, ярко-красные, фланцевые пластиковые корпуса обеспечат вашему виджету защиту (и…
13
Блоки питания большой мощности и гирляндные светодиодные ленты
При последовательном соединении адресных светодиодных лент может наблюдаться падение напряжения в зависимости от:
количество подключенных светодиодов
длина светодиодной ленты
насколько яркие светодиоды установлены
анимация
Ниже показано изображение адресных светодиодных лент, соединенных гирляндой вместе и управляемых Arduino.Arduino был запрограммирован на включение всех светодиодов на полную яркость с использованием одного источника питания 5 В / 25 Вт в качестве крайнего случая.
Как видно из рисунка ниже, светодиоды не могут полностью включиться по прошествии определенного времени из-за падения напряжения. Это связано с повышением сопротивления по мере удаления от источника питания. Вы можете заметить, что не все цвета включены или полоса становится тусклой. Вы также можете проверить напряжение после каждого измерителя с помощью мультиметра, чтобы увидеть, есть ли какие-либо падения напряжения, если вы не можете визуально увидеть падения напряжения.
Предупреждение: Включение всех светодиодов на полную яркость — это крайний случай. Светодиодные ленты с более высокой плотностью могут не справляться с мощностью и рассеивать тепло. Рекомендуется использовать более низкую настройку яркости.
Если вы видите, что напряжение падает и светодиодная лента не включается должным образом, вам необходимо подключить выход Mean Well между Vcc и GND каждой светодиодной ленты примерно через 1, 2 или 5 метров. Ваша схема может выглядеть похожей на эту схему, если вы последовательно подключите светодиодную ленту и подаете питание между каждым кабелем.
Щелкните изображение для более детального просмотра.
После подключения ваш блок питания должен иметь соединение между каждой светодиодной лентой.
Предупреждение: Убедитесь, что вы используете провода подходящего сечения, способные выдерживать ток. Показанный здесь пример был временной настройкой для тестирования. При использовании светодиодных лент для стационарной установки вам следует избегать использования макетной платы и тонких проводов для питания большого количества светодиодов.
Как видно из изображения ниже, светодиоды по всей полосе могут полностью включиться при подключении питания между каждой светодиодной полосой.
Опять же, включение всех светодиодов на полную яркость — крайний случай. Возможно, вам удастся подать мощность через более чем несколько метров, если ваша установка использует более низкую настройку яркости и последовательность светодиодов.
⚡ Используете более одного блока питания? Если вы используете более одного источника питания для более крупных установок, рекомендуется отключить провод Vcc между кабелем JST каждой секции, чтобы они не конфликтовали. Линии передачи данных и заземление для справки по-прежнему будут подключены.
Нажмите на изображение для более детального просмотра.
⚡ Требуется больше энергии? Вы также можете использовать более мощный источник питания, такой как Mean Well 5V / 20A, с переходным кабелем для вашего региона.
Как подключить двухпозиционный переключатель (со схемой)
Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения освещения лестницы . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает.Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. В настоящее время на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, что означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.
Существует два метода подключения с двухпроводной коммутацией , один — это , 2-проводное управление, , а другое — , 3-проводное управление, . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.
Необходимые компоненты для подключения двустороннего переключателя
Два двухпозиционных переключателя
Лампа
Источник переменного тока
Соединительные провода
Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод . Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.
Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.
Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:
Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:
Переключатель 1
Переключатель 2
Состояние лампы
0
0
1
0
1
0
1
0
0
1
1
1
Где 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.
Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.
Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.
Примечание: При 3-проводном методе управления, когда переключатели находятся в том же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:
Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:
Переключатель 1
Переключатель 2
Состояние лампы
0
0
0
0
1
1
1
0
1
1
1
0
Где 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.
Применение двухстороннего переключателя:
В основном на лестничной клетке.
Ошибочное отключение устройств безопасности / защиты цепи.
Большой зал с двумя въездными / выездными воротами.
Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.
Как подключить Nintendo Switch к телевизору
Nintendo Switch — это портативная и домашняя консоль, состоящая из одной части.Но насколько легко подключиться к телевизору?
На гибридной консоли можно играть разными способами. Есть ручной режим, в котором вы играете с контроллерами, прикрепленными к боковой стороне дисплея коммутатора.
Существует также настольный режим, в котором вы опираете Switch на подставку и отсоединяете контроллеры для сольной или групповой игры.
Или есть режим стыковки. Это позволяет отправлять видеопоток с вашей консоли на телевизор, чтобы наслаждаться любимыми играми Nintendo на экране, достойном их.
В конце концов, экран Nintendo Switch составляет всего 6,2 дюйма при среднем разрешении 1280 x 720 пикселей. Это делает его идеальным для игр в дороге, будь то отпуск или поездка.
Но если вы остаетесь на месте, замена его на 40-дюймовый экран и разрешение 1920 x 1080 имеет большое значение во всех смыслах этого слова. И это позволит выявить еще больше любящих деталей из игр, для которых вы используете свой Switch.
Большой экран, конечно же, намного лучше для игр с друзьями.Играть в Mario Kart в режиме разделенного экрана на 6,2-дюймовом дисплее далеко не идеально.
Хорошая новость заключается в том, что установить Switch и запустить его на телевизоре просто, и мы рассмотрели каждый шаг в нашем практическом руководстве ниже.
1. Подготовьте провода
Где кабель HDMI?
Краткое примечание: Кабели HDMI не входят в комплект с большинством покупок, поэтому вам придется покупать собственные. На рынке представлено несколько брендов и производителей с разными материалами и немного разной скоростью передачи данных, но для передачи видео 1080p любой выгодной покупкой является HDMI 2. 0 от Amazon или вашего местного компьютерного магазина подойдет.
Когда вы покупаете консоль Nintendo Switch, вы получаете серо-черную док-станцию в комплекте именно для этой цели. Во-первых, вам нужно открыть заднюю часть док-станции, чтобы увидеть два порта для кабелей.
Самый верхний порт предназначен для адаптера переменного тока, который подключается к розетке для подачи питания на консоль. Нижний порт предназначен для кабеля HDMI 2.0, один конец которого подключается сюда, а другой — к телевизору. Switch не может передавать контент по беспроводной сети на другое устройство, поэтому для тяжелой работы вам понадобится кабель.
2. Подготовьте коммутатор
После того, как вы все подключили и закрыли заднюю часть док-станции, вам нужно будет поместить консоль Switch внутрь док-станции. Вы вставляете коммутатор в верхнюю часть док-станции так, чтобы экран был направлен вперед (где вы можете увидеть логотип коммутатора). В нижней части док-станции есть небольшой разъем для подключения к консоли, на который легко надеть.
3. Отсоедините контроллеры
Если вы еще этого не сделали, сейчас самое время снять контроллеры с коммутатора.Контроллеры Joy-Con выступают по бокам док-станции, и вы по-прежнему сможете дотянуться до них; все, что вам нужно сделать, это нажать небольшую кнопку «отпускания» на задней панели каждого Joy-Con и сдвинуть ее вверх, отсоединяя от консоли.
При покупке нового коммутатора также будет поставляться ручка Joy-Con, в которую можно вставлять контроллеры (на фото выше), хотя вы также можете использовать контроллер Pro или даже использовать один Joy-Con, повернутый на бок.
4. Включите этот телевизор уже
Затем включите телевизор и найдите правильный вход HDMI.Многие телевизоры имеют кнопку «Источник» на пульте дистанционного управления или меню для входов среди настроек.
Вы сможете включить некоторые современные телевизоры, просто нажав кнопку «Домой» на контроллере Switch, включив дисплей и перейдя прямо к нужному входу — хотя вы также можете отключить эту функцию в собственном меню настроек Switch.
No related posts.

Номер кнопки	Что происходит при нажатии	Примечания
Отключение или включение освещения
1	ON — Включается лампа
2	OFF — Отключается лампа
Управление яркостью светильника
3	Яркость снижается (стрелка вниз)	Кнопками 3 и 4 регулируют динамику мигания
4	Яркость возрастает(стрелка вверх)	Кнопками 3 и 4 регулируют динамику мигания
Настройка белого освещения
5	W — Статичный белый цвет
Цветовое оформление левой колонки оттенков R
8	Красный цвет
11	Оранжевый
14	Светло-оранжевый
17	Темно-желтый
20	Лимонный
Цветовое оформление средней колонки оттенков G
7	Зеленый цвет
10	Бирюзовый
13	Темно-бирюзовый
16	Голубой
19	Свето-голубой
Цветовое оформление правой колонки оттенков B
6	Синий цвет
9	Сине-фиолетовый
12	Фиолетовый
15	Сиреневый
18	Светло-голубой
Настройки характеристик мигания
21	Плавная замена 7 основных цветов в режиме мигания
22	Режим мигания выбранного цвета
23	Регулировка яркости у выбранного цвета
24	Режим мигания трех основных цветов RGB с возможностью регулировки частоты

Mean Well Источник питания	Заметки
ACL (коричневый)	Входное напряжение переменного тока, живой / горячий провод
ACN (синий)	Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
V + (красный)	Выходное напряжение (постоянный ток)
V- (GND, черный)	Выходное заземление (постоянный ток)

Розетка 120 В переменного тока (стандарт для Северной Америки)	Mean Well Источник питания	Нагрузка (т.е. Светодиодные ленты)	Заметки
LIVE / HOT Wire (черный)	ACL (коричневый)		Входное напряжение переменного тока, живой / горячий провод
НЕЙТРАЛЬНЫЙ провод (белый)	ACN (Синий)		Входное напряжение переменного тока, нейтральный провод, более широкий контакт со стороны настенной розетки
	V + (Красный)	5 В	Выходное напряжение (постоянный ток)
	V- (GND, Черный)	GND	Выходное заземление (постоянный ток)


Тестирование выходного напряжения серии APV-35	Проверка выходного напряжения серии LPV-60

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Как подключить выключатель с подсветкой

Принцип работы

Виды переключателей

Как установить выключатель?

3 схемы подключения бра — выбирай любую. С выключателем на цепочке, шнурке, с одной и двумя лампами.

Установка выключателя-цепочки в бра

Как правильно подключить провода

Подключение бра на две лампочки

Схема подключения через выключатель на проводе

Подключить выключатель: пошаговая инструкция + фото

Подготовительные этапы работ

Правильная разводка провода

Одна клавиша

Две клавиши

Три клавиши

Как подключить выключатель?

Сенсорный выключатель для светодиодной ленты: виды, особенности

Конструкционные особенности

Где востребованы

Преимущества

Виды выключателей

Какой выбрать

Особенности установки

Установка RBG контроллеров

Сборка своими руками

Видео по теме

Выключатель света с пультом: 4 схемы управления

Выключатель света с пультом дистанционного управления: 4 принципа передачи информации

Голосовое управление светом в квартире: как работают звуковые команды — 2 подхода

Как работает пульт дистанционного управления на инфракрасном излучении: личный опыт

Выключатели света производителя «Мастер Кит»: обзор возможностей

Комплект светодиодных RGB ламп с пультом ПДУ Magic Lidhting: простая люстра потолочная в гостиную

Выключатель радиоуправляемый для осветительных приборов: 2 опробованных схемы

Управление освещением по радиоканалу: светодиодная люстра в детскую комнату

Радиоуправляемый выключатель света Ноотехника: Беларусь — особенности конструкции

Оборудование умный дом для квартиры: управление светом через интернет

Какие недостатки у дистанционного управления освещением

Самостоятельное подключение светодиодной ленты на 220В (схема, видео)

Как устроен светодиод?

Варианты подключения через трансформатор к 220 В

Вариант подключения напрямую к 220В

Использование светодиодов с датчиком движения

и светодиодного кулисного переключателя

Схема электрических соединений кулисного переключателя

Схема подключения светодиодного кулисного переключателя

Наши кулисные переключатели доступны в:

Схема электрических соединений кулисного переключателя в стиле OEM Scion

Подключение 3-позиционного или 2-ходового переключателя для RV

Руководство по подключению импульсного источника питания Mean Well LED

Введение

Необходимые материалы

Предлагаемые инструменты

Мини-отвертка SparkFun

Рекомендуемая литература

Электроэнергетика

Как пользоваться мультиметром

Обзор оборудования

Распиновка

Монтаж оборудования

Монтажный стол

Подключение входного напряжения переменного тока с винтовыми клеммами

Подключение выходного напряжения постоянного тока с винтовыми клеммами

Другие способы подключения к источнику питания Mean Well

Тестирование вывода

Добавление нагрузки

Большая красная коробка — корпус

Блоки питания большой мощности и гирляндные светодиодные ленты

Как подключить двухпозиционный переключатель (со схемой)

Необходимые компоненты для подключения двустороннего переключателя

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Применение двухстороннего переключателя:

Как подключить Nintendo Switch к телевизору

1. Подготовьте провода

2. Подготовьте коммутатор

3. Отсоедините контроллеры

4. Включите этот телевизор уже

Похожие записи

Домкраты гидравлические: Домкраты гидравлические тянущие в Москве. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Tiu.ru

Рейтинг электрических мясорубок для дома – 15 лучших электромясорубок для дома — Рейтинг 2019 года (Топ 15)
