Замена электропроводки в деревянном доме

Замена электропроводки в деревянном доме своими руками – распространенная услуга. Большинство людей в последнее время предпочитают комфортабельной квартире уютный деревенский дом с участком неподалеку. Электричество – естественная потребность цивилизованного человека, ведь без него нельзя включить даже простой светильник. Вот почему в деревянной постройке монтаж электропроводки – проблема номер один.

Как поменять проводку в деревянном доме?

Желающие поменять старую проводку своими руками сталкиваются с рядом сложностей. Главная из них заключается в опасности возникновения пожара, так как дерево подвержено горению и способно легко воспламеняться. Очень важно, чтобы прокладка электропроводки в деревянном жилище проходила максимально ответственно, осторожно и бережно. Вторая проблема – наличие поврежденных участков сети и разнообразного старого оборудования (выключатели, щитки, распределяющие устройства и многое другое).

Наконец, третья сложность – необходимость подсчета общей мощности, которая потребляется электрическими приборами.

Подготовительный этап работы

Прежде чем начать монтаж проводки своими руками в деревенском доме, необходимо выяснить, какова общая используемая мощность. Полученное значение требуется умножить на три для создания определенного резерва мощности, что позволит не беспокоиться о питании в том случае, если в доме появятся другие электроприборы. Следует помнить, что на сеть не должна оказывать давление критическая нагрузка. На следующем этапе необходимо приступить к разработке детального плана разводки сети, продумать расположение:

розеток
люстр
светильников
щитков

Лучше всего своими руками нарисовать чертеж, который поможет легко ориентироваться в электропроводке.

Какие провода выбрать?

В деревянном доме могут использоваться самые разные провода. Их тип будет зависеть от целей эксплуатации. Для плазменных телевизоров и мощных приборов можно использовать сложные провода; для утюгов и зарядных устройств – розеточную проводку; для ламп – провода, созданные специально под энергоосвещение. Для деревянных домов лучше всего подходит медная проводка, которая является самой устойчивой к перепадам напряжения и нагрузкам. Если нагрузки очень высокие, следует выбрать 3-х жильные провода.Прежде чем начать устанавливать электросеть своими руками, нужно позаботиться о следующих показателях проводов:

поперечное сечение
область использования
материал (медь, алюминий и другие)

Этапы замены проводов

Для установки электропроводки понадобится внешняя металлическая труба с сечением 17 кв. мм и более. Также необходимо использовать тройную изоляцию, чтобы усилить надежность проводов. Только тройная изоляция может обеспечить дом максимальной степенью защиты. Нужно всегда помнить, что древесина – крайне пожароопасный материал, который следует обезопасить от огня.

На первом этапе необходимо также просверлить полость. Через это отверстие провод будет протянут до распределительного щитка. А вот металлическую трубу лучше всего положить по земле, выложив участок кирпичным материалом – он защитит кабель от воды и прочих осадков.

От самого щитка электропроводку своими руками следует проводить, используя надежный и защищенный гофрированный шланг. Лучше всего укладывать данную конструкцию по фундаменту постройки. Важно обратить внимание на максимальную защиту проводки от внешнего окружения с помощью изоляционных материалов. На этом этапе происходит присоединение вводного кабеля к главному щитку, который распределяет электричество. Необходимо, чтобы в щитке были клеммы (именно они отвечают за распределение тока), а также счетчик и специальный автомат, который в случае необходимости может отключить электричество.

Как происходит внутренняя укладка?

Хорошо известно, что внутренняя укладка электрических кабелей – самый оптимальный способ прокладки проводов в квартире. Но в деревянном доме – в целях безопасности – лучше всего использовать

открытый метод укладки. Открытый метод очень прост в монтаже, к тому же он всегда дает возможность владельцу деревянного дома получить доступ к дефектам проводки или обесточить жилище. Для монтажа сети можно использовать керамические ролики или же кабелепровод, который идеально подходит для внутренней электропроводки.

Самый безопасный способ провести провода своими руками – приобрести специальные деревянные плинтуса, защищенные от воды и сырости. Они помогут скрыть провода. Кроме того, в них можно поместить интернет-кабель, а также телефонный провод. Деревянные плинтуса к тому же являются уникальными декоративными изделиями, способными подчеркнуть индивидуальность дома и его эстетическую привлекательность. Они легко вскрываются, поэтому владелец деревенского дома сможет в любой момент добраться до проводов, чтобы выполнить ремонт деформированного участка на электротрассе.

Как выполнить установку розеток?

Заключительный этап замены электропроводки в деревянном доме своими руками – установка розеток и выключателей. Для этого необходимо приобрести круги из пластика. Покупать эти изделия лучше всего вместе со специалистом-электриком, который сможет объективно оценить проведенные в доме работы. Ток следует подать только после окончательной и детальной проверки. Что будет, если неправильно монтировать розетки и выключатели? Нарушится электрическая цепь, а это может вызвать мгновенное возгорание. Не менее важно соблюдать технику безопасности. Во время установки розетоксвоими руками нужно учитывать:

материал, из которого выполнены комплектующие
подходят ли розетки используемым проводам
меры предосторожности

Заменить электропроводку в деревенском доме своими руками не составляет большого труда, если следовать инструкциям специалистов и не забывать главного – дерево должно быть надежно и качественно защищено от возгорания специальными изоляционными материалами.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки –

около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

алюминиевые
медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации.

Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию

коридор. Здесь хватит двойной розетки
ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

перфоратор
болгарка
паяльник
строительный уровень
светодиодная отвертка
шпатель, шпатлевка, изолента
шнур, отвертки, бокорезы, фонарик
новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Как без проблем заменить проводку в квартире

Меняем проводку в квартире своими руками

Если вы решились на ремонт в месте своего постоянного проживания, то замена старой проводки в квартире должна стать для вас обязательным пунктом. Ведь дома, которые строились еще в советские времена, не были рассчитаны на современные нагрузки.
Поэтому, если, выполнив ремонт, вы не уделили должного внимания электропроводке, это может стать серьезной головной болью в дальнейшем.

Возможные варианты и схемы замены электропроводки

Выбор варианта прокладки электропроводки

Выбранный вариант схемы электропроводки по квартире во многом зависит от выбранного вами метода ее прокладки. На данный момент существуют два основных вида — это открытый и скрытый способ. Скрытый способ прокладки электропроводки предполагает укладку провода внутри стен с последующим их оштукатуриванием.
К преимуществам такого метода относятся:

Экономия свободного пространства квартиры
Полная скрытость всех токоведущих частей, которые не портят внешний вид вашей комнаты
Отсутствие необходимости дополнительной защиты проводов от механических повреждений
Более высокие степени допуска по нагрузке и перегрузке для любых проводов, проложенных скрытым способом

К недостаткам скрытого метода проводки можно отнести следующие параметры:

Сложность и трудоемкость выполнения работ по прокладке провода
Сложность определения неисправностей и ремонта скрытой проводки

Скрытая проводка

Вторым способом замены электропроводки является открытый метод. Условно его можно разделить на прокладку проводки в плинтусах и прокладку в кабельных каналах.
Конечно, еще существуют другие методы прокладки открытой проводки, но в квартирах они используются очень редко ввиду своей неприглядности.
К преимуществам замены электропроводки своими руками открытым способом можно отнести:

Относительная простота монтажа
Простота определения мест повреждения и ремонта проводки
Простота прокладки дополнительной проводки для новых источников питания, а также внесение изменений в схему электроснабжения квартиры

Но и недостатков у открытого метода прокладки проводки достаточно много:

Скрадывание свободного пространства наших и без того небольших квартир. При установке мебели дополнительные короба могут сильно мешать
Если используется метод прокладки проводки в плинтусах, то количество возможных проводов очень ограничено. Это вносит существенные ограничения в варианты выбора схемы электроснабжения
Провода при прокладке открытым способом требуют дополнительной защиты от механических повреждений и его изоляции друг от друга и от горючих поверхностей в целях пожарной безопасности. Из-за этого цена такой прокладки электропроводки несколько выше.
Для открытой проводки несколько ниже параметры максимально допустимой нагрузки и перегрузки вследствие их худшего охлаждения.

Открытая проводка

Выбор схемы электроснабжения квартиры

На следующем этапе замена проводки в квартире подразумевает выбор схемы электроснабжения.
На данный момент существует два основных варианта:

Первый, который наверняка использовался в вашем доме еще советской постройки, это прокладка одного основного провода от которого отходят все провода электроприемников квартиры. Этот метод не обеспечивает должную защиту электрической сети вашей квартиры. Ведь в случае повреждения даже одного участка, у вас обесточится вся квартира.
Так же следует отметить, что согласно пункта 6.2.2 «Правил устройства электроустановок» (ПУЭ), групповые сети внутреннего освещения должны быть оснащены автоматическим выключателем не более 25 А. Это вносит определенные ограничения на суммарную мощность электроприборов в квартире.
Поэтому такую схему электропроводки советуют применять только для однокомнатных квартир или при открытом способе прокладке провода в плинтусах. Ведь проложить в плинтусах большое количество проводов для питания по другой схеме будет крайне проблематично.
Более распространенной сейчас является так называемая «европейская» схема электроснабжения. Она подразумевает наличие распределительного щитка и наличие автоматических выключателей для каждого отдельного потребителя.
Это может быть одна комната или один вид потребителей в комнате. Тут все зависит от предполагаемой нагрузки, ваших пожеланий по безопасности электросети и ваших финансовых возможностей.

На фото изображена «европейская» схема электроснабжения

Иногда можно встретить применение смешанных схем электропроводки. Это достаточно редкий случай, но он также имеет право на существование. Здесь все зависит от характера и вида нагрузок.

Расчет электропроводки

Так как заменить электропроводку в квартире панельного дома или любом другом месте нельзя без точного расчета, то на следующем этапе приступаем к расчетам.

Внимание: В первую очередь, нам необходимо определить возможные нагрузки на каждом участке электрической сети, защищенной автоматическим выключателем. Исходя из этих нагрузок, выбирается не только провод, но и сам автоматический выключатель.

Итак:

Для определения нагрузки используем формулу ; где P – номинальная мощность электроприбора, а U – номинальное напряжение электрической сети. Исходя из этой формулы, для сети 220В можно принять, что 1кВт мощности электроприборов это 5 А нагрузки для провода.
При этом упрощенно можно принять, что медный провод сечением 1 см² пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А. Это, конечно, весьма упрощенный расчет, но в большинстве случаев его достаточно.

Обратим внимание! Для точного расчета необходимого сечения провода следует пользоваться пунктом 1.3 ПУЭ. Здесь вы найдете поправочные коэффициенты в зависимости от условий прокладки, методов прокладки, количества и сечения проложенных рядом проводов, поправочные температурные и перегрузочные коэффициенты, а также расчетные параметры для проводов с различной структурой изоляции.

Сразу предупредим вас от наиболее частых ошибок. В первую очередь, обратите внимание, что сечение провода одного из присоединений не может быть больше сечения провода ввода. Автоматические выключатели должны соответствовать максимально допустимому току присоединения.

Таблица расчета сечения провода

Обратите внимание! При расчете не стоит учитывать работу всех электроприборов сразу, иначе это приведет к существенному удорожанию вашей электросети. Помните, любые электрические провода допускают кратковременную перегрузку до 10 – 15% на 1 час в сутки.

Советы и требования при монтаже электропроводки

Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.
Итак:

Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

Прокладка проводки в плинтусе

Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
Выключатели и розетки следует располагать на одной высоте.
Следует избегать пересечения проводов.
Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

Выводы

Наша нехитрая инструкция проведения работ по замене электропроводки позволит вам выполнить работы в полном соответствии с требованиями ПУЭ. При этом, произведя правильный выбор схемы и способа прокладки провода, вы наверняка сможете справиться со всеми работами в кратчайшие сроки и при минимальных затратах.

Как поменять проводку в квартире своими руками

Во время проведения капитальных ремонтов многие решаются сразу же поменять проводку в квартире. На это есть масса причин. Во-первых, если ваш дом был построен давно, то вся электрическая сеть, которая в нём прокладывалась, уже устарела и физически, и морально. Во-вторых, раньше для проводки в хрущёвке или сталинских домах применялись в основном алюминиевые провода, а этот металл, как известно, сильно подвергается коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика характеризуется большими мощностями бытовых приборов. Лет 20-30 назад на каждую квартиру проектом закладывалась нагрузка около 3 кВт, сейчас эта цифра выросла в разы.

Так что, как видите, замена проводки является не прихотью и блажью, а острой необходимостью. Рассмотрим подробно, как этот процесс осуществить, с чего следует начинать, какую часть старой проводки нужно менять обязательно, а в каких случаях можно и оставить.

Основные этапы

Сразу надо определиться, сможете ли вы заменить проводку в квартире своими руками или будете приглашать профессиональных электриков. Имейте в виду, что при капитальном ремонте жилого помещения работы, связанные с электричеством, составляют самую сложную и объёмную часть.

Соответственно высокими будут и материальные затраты. Если в средствах вы не имеете ограничений, то лучше пригласите специалистов.

Замена электропроводки в квартире своими руками основывается на трёх главных составляющих.

Однозначно все алюминиевые провода необходимо заменить медными. Мы уже упоминали, что металл подвержен коррозии, к тому же он имеет мягкую структуру, он выдавливается из-под винтовых клемм, его пайка относится к процессу сложному и дорогому, а алюминиевые скрутки со временем ослабевают. Всё это в итоге может привести к ненадёжности контактных соединений.
Необходимо будет перейти с ранее применяемой схемы с глухозаземлённой нейтралью (TN–C) на схему с защитным заземлением потребителей (TN–C–S). Электроснабжение по предыдущей схеме TN–C применялась в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень протяжёнными и к тому же наблюдался острый дефицит цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную эксплуатацию потребителей вне зависимости от общего состояния сети.

Потребуется смонтировать групповое подключение потребителей отдельными ветвями, в то время как раньше применялась разводка разветвлением от главного квартирного щитка через распределительные коробки.

По новой схеме у вас будет от общего щитка идти отдельная ветвь, выполненная цельным куском кабеля, на каждую группу потребителей.

Составление схемы

На начальном этапе все работы будут теоретического характера, то есть нужно будет чётко определиться со схемой и с количеством материалов.

Перед тем как поменять проводку в квартире, составьте схему, на которой изобразите план жилого помещения. Удобнее всего будет взять его из технического паспорта и перерисовать на бумагу в клеточку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы сзади неё не планировать монтаж розеток) и бытовая техника (в этом случае наоборот, розетки надо монтировать рядом). Определите места установки выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам понадобятся розетки, кроме мест установки стационарной бытовой техники (холодильник, духовой шкаф, кондиционер), то есть заранее желательно определиться, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте места расположения осветительных элементов – бра, прикроватных светильников, торшеров.

Имейте в виду, что мощную бытовую технику, такую как водонагревательный бойлер, электрическая плита, стиральная или посудомоечная машина, «тёплый пол», следует подключать к электросети не через розетки, а отдельной линией от индивидуального автомата.

Перенос плана разводки на стены

Теперь составленную схему перенесите на стены вашей квартиры, всё равно ведь будете делать ремонт, так что рисовать на стенных поверхностях пока можно. Отметьте места установки розеток, выключателей, осветительных приборов и распределительных коробок (они, как правило, устанавливаются на входе в комнату). Строгих размеров их размещения нет, но старайтесь придерживаться следующих рекомендаций:

Выключатели располагают на высоте от 0,8 до 1,5 м от уровня полов.
Этот же параметр для розеток варьируется в пределах от 0,3 до 1 м, здесь всё будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно пользоваться ими.

В ванной комнате желательно обойтись без установки розеток. Если же в этом будет острая необходимость, то её надо подключать через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковина, ванна, душевая кабина) должно быть не меньше 0,6 м.
Распределительные коробки располагают на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в дальнейшем вы планируете опустить потолок (сделать натяжной или из гипсокартонных листов).

От коробок до коммутационных аппаратов нарисуйте пути прокладки проводов.

Эти трассы должны быть строго вертикальными или горизонтальными, никаких зигзагов или линий наискосок не допускается, не пытайтесь так сэкономить на материалах.

Необходимые материалы

Теперь на основании всей проделанной работы вы можете определить количество материалов, которые вам понадобятся, чтобы поменять проводку в доме. Посчитайте, сколько вы наметили распределительных коробок, розеток и выключателей. Если проводка будет скрытого типа, то под каждый коммутационный аппарат вам ещё понадобится подрозетник. Количество нужного провода померяйте по нарисованным трассам прокладки при помощи рулетки. Обязательно берите его с запасом на разделку в местах соединений (6-10 % от общей длины).

Для выполнения проводки своими руками выбирайте трёхжильный провод или кабель медного исполнения. На осветительную сеть достаточно будет сечения 1,5 мм², для розеточных групп – 2,5 мм², для мощных электрических потребителей – 4 мм².

Советуем приобретать качественный немецкий проводник с маркировкой NYM, с поливинилхлоридной изоляцией. Из отечественной кабельной продукции наибольшим спросом пользуется проводник марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа проводки кабель-каналы. Гофру лучше покупайте металлическую, так как в случае аварийной ситуации поливинилхлорид может разлагаться и выделять ядовитые вещества.

Выбор кабеля и автоматов на видео:

Обязательно надо защищать домашнюю электрическую сеть от перегрузов, коротких замыканий и токовых утечек, поэтому без автоматики не обойтись. Нужно будет установить УЗО и автоматические выключатели (либо совмещённые варианты – дифференциальные автоматы). Они выбираются по номинальному току в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведём вам пример, какие автоматы приблизительно понадобятся для обычной трёхкомнатной квартиры:

общий вводной автомат – на 40 А;
для розеточной группы – на 25 А;
для освещения – на 16 А;
для мощных потребителей – на 32 А.

При выборе автоматов отдайте предпочтение лидерам на рынке электротехнической продукции – фирмам «Legrand» и «АВВ».

Распределительные коробки бывают двух типов и отличаются они друг от друга только по конструктивному исполнению.

Коробки квадратной и прямоугольной формы более вместительные, а круглые гораздо удобнее в монтаже.

Высверлить для такой коробки круглое отверстие в стене значительно проще, чем долбить квадратную или прямоугольную нишу.

Розетки обязательно выбирайте с заземлением. Если в доме есть маленькие дети, то понадобятся специальные устройства с защитными шторками (чтобы ребёнок не мог поковырять внутри посторонними предметами). Особое внимание уделите номинальному току, на который рассчитан коммутационный аппарат, иначе при подключении мощных потребителей могут возникнуть проблемы.

Инструменты

Перед тем, как поменять проводку в квартире, надо будет запастись не только материалами, но и достаточно большим количеством инструмента. Если у вас нет всех нужных приспособлений, то может быть имеет смысл всё-таки обратиться к профессионалам. Ознакомьтесь со списком всего, что вам понадобится для монтажа новой разводки, а потом уже принимайте для себя решение.

Идеальный вариант – взять электроинструмент на прокат.

Перфоратор и к нему набор свёрл по бетону (а также бетонный бур, корончатое сверло и долото). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
Уровень, отвес и шнур для разметки прокладывания проводов.
Болгарка (и к ней круг по камню) или штроборез для проделывания в стенах борозд под провода.
Шпатель и гипс (или алебастр) для замазки штроб после того, как в них будут уложены провода.
Монтажный нож или специальное устройство для снятия изоляционного слоя на проводах (стриппер).
Пассатижи, набор плоских и крестообразных отвёрток, бокорезы.
Паяльник с припоем и канифолью для соединения проводов.
Индикаторная отвёртка для определения фазы и ноля.
Длинная переноска. Во время ремонтных работ для запитки электроинструмента вы будете пользоваться времянкой, и её длины должны хватать до самых отдалённых комнат и углов.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, прежде всего, с полного обесточения помещения. Отключите вводной автомат на квартиру и убедитесь в том, что напряжение отсутствует.

Демонтаж старой разводки проще всего начинать с выключателей и розеток, снимите их, тем самым освобождая кончики проводов. Откройте крышки распределительных коробок и рассоедините все коммутационные узлы. Теперь аккуратно потянув за старый кабель, высвобождайте его из зашпаклёванных штроб. Отыскать провода в стенных поверхностях поможет специальный прибор – указатель скрытой проводки, некоторые в этом случае пользуются даже металлоискателем.

Если в каком-то месте нет возможности демонтировать кабель, то и не старайтесь особо, не разрушайте стены. Оставьте проблемный участок проводки в старой борозде, лишь тщательно заизолируйте его концы с двух сторон.

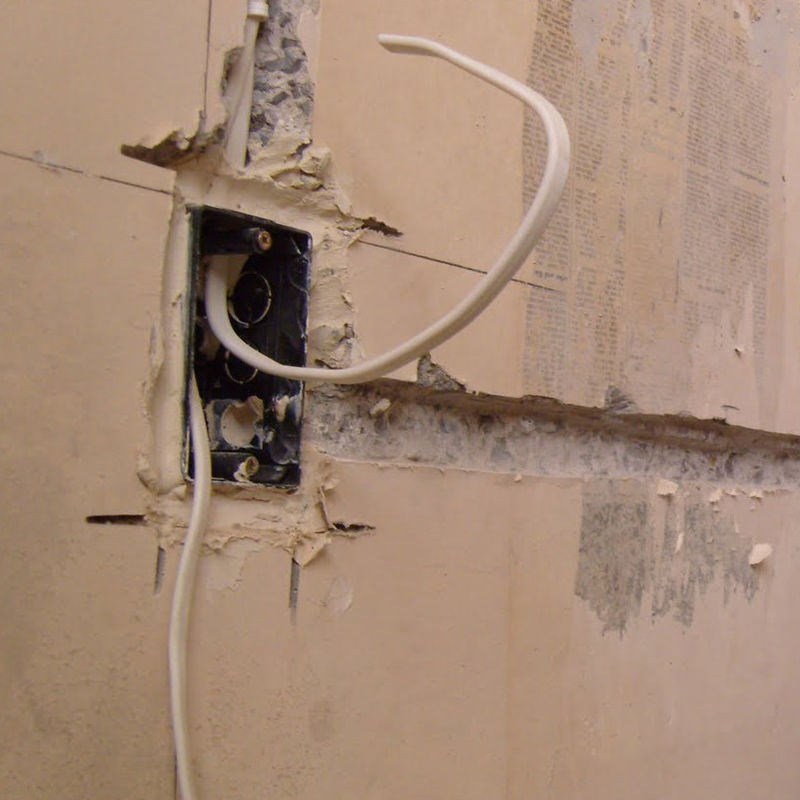

Монтаж новой проводки

Сразу стоит сказать, что не рекомендуется менять проводку частично. Если уж взялись ремонтировать заново, то делайте это везде. Единственный случай, когда допускается заменить только часть домашней электросети, если где-то произошёл обрыв провода и необходимо его устранить.

И теперь сам процесс монтажа новой разводки. Возможно, в какой-то из комнат путь пролегания провода от коробки до розеток и выключателей у вас останется прежним. Это хорошо, не нужно будет долбить новые штробы.

В случае, когда запланировали делать всё совсем по-другому, начинайте с отверстий под коммутационные аппараты и распределительные коробки, а уже между ними проделывайте штробы для укладки проводов.

Обратите внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, то напряжения в квартире не будет совсем. Для подключения электроинструмента применяйте времянку, которую можно кинуть от вводного щитка, либо договоритесь с соседями для запитки от них через переноску.

Нарежьте необходимые куски проводников и гофрированной трубы. Затяните провода в гофру и расположите в проделанных штробах. Не забудьте оставить с двух сторон кончики для соединения. В проделанные отверстия установите подрозетники, затяните в них провода и теперь можно зафиксировать их с помощью алебастрового раствора.

Штробы можно не замазывать сплошным слоем алебастра, достаточно прихватывать через каждые пол метра.

Подключите провода к розеткам и выключателям, установите коммутационные аппараты в подрозетнкии. Теперь произведите все нужные соединения в распределительных коробках.

Имейте в виду! Если вы захотите сделать освещение на балконе или лоджии, то тянуть туда целую ветвь не нужно, светильники подключаются через розетки соседних комнат.

Обязательно опробуйте новую электропроводку до начала отделочных работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти на видео:

Как заменить старую проводку мы вам объяснили, особенных сложностей здесь нет. Те, кто хоть раз занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать, и хотя бы консультироваться с профессионалами.

Замена электропроводки своими руками | Строительный портал

Причин, чтобы поменять электропроводку, может быть много. Первая и основная заключается в том, что схема проводки и свойства кабеля в советских домах не рассчитаны на большое количество мощной электротехники. А блага цивилизации все прибавляются и прибавляются в наших домах. Это не проходит бесследно. Алюминиевая проводка, сечение которой не рассчитано на суммарные мощности современных потребителей, начинает быстро выходить из строя, перегреваясь. Вторая причина – почтенный возраст проводки. Гарантийный срок эксплуатации провода составляет 20 лет. После этого начинается быстрое разрушение изоляции, что приводит к искрению и короткому замыканию. Третья причина – отсутствие заземления в старой проводке. Все это в совокупности может сподвигнуть на капитальный ремонт и замену электропроводки, что влечет за собой колоссальные растраты. Но не стоит отчаиваться. Чтобы можно было сэкономить на работе специалистов, мы расскажем, как происходит замена электропроводки своими руками.

Меняем старую электропроводку или прокладываем новую
Схема новой электропроводки
Покупаем провода, щиток, распредкоробки, УЗО и автоматы
Устанавливаем распределительный щиток
Монтаж скрытой электропроводки
Монтаж электропроводки в кабель-каналах
Замена электропроводки своими руками: видео – инструкция

Меняем старую электропроводку или прокладываем новую

Сразу хотелось бы отметить, что заменять проводку частично не имеет никакого смысла. Если уж решились менять, то менять полностью, до самого щитка, с заменой всех розеток и выключателей. Есть только одно исключение – временная мера. Если произошел обрыв провода в конкретном месте, и Вы не собираетесь делать ремонт, то вполне возможны ремонт и замена электропроводки только на этом участке.

Перед тем как приступать к замене проводки во всей квартире или доме, необходимо разузнать схему ее прокладки. Ведь может быть так, что никакой «замены» старой на новую не получится, а придется отрезать старые магистрали и полностью делать новую разводку. Это зависит от того, каким образом была реализована старая проводка.

В некоторых типовых домах проводка расходится в разные помещения по полу в специальных штробах, выполненных на заводе. Сверху уложен деревянный или паркетный пол на лагах. К выключателям и розеткам провода поднимаются либо под штукатуркой, либо в штробах, либо в пустотах перекрытий. К осветительным приборам – в пустотах перекрытий. Если Вы не собираетесь срывать напольное покрытие, то о замене проводки придется забыть. Необходимо будет «отрезать» ее и проложить новую к приборам и потребителям другим, более доступным способом.

Если проводка изначально проходит в штробах стен, то заменить ее не составит большой головоломки, но попотеть придется, чтобы выудить ее из штукатурки.

Замена открытой проводки – самая простая работа. Возможно, даже не придется делать ремонт.

После того как выяснили, какими путями проводка идет по квартире, можно определиться, какие уже готовые штробы или места установки распредкоробок мы можем использовать при замене электропроводки, а какие нет.

Схема новой электропроводки

Полная замена электропроводки начинается с составления новой схемы разводки. Для начала определяемся, каким способом будем монтировать проводку: открытым, закрытым или комбинированным (в кабель-каналах). Далее необходимо начертить на бумаге план квартиры, указать на нем места, где стоит бытовая техника, где планируется установка розеток и выключателей, осветительных приборов, где понадобятся распредкоробки.

Розетки следует монтировать в тех местах, где стоят мощные электроприборы. Их количество для жилых комнат рассчитывается по такому правилу: на каждые 6 м2 помещения должна приходиться 1 розетка. Это правило не работает для кухни: в ней должно быть не менее 3 розеток на 6 м2. Ведь вспомните, именно на кухне сосредоточено наибольшее количество техники: холодильник, морозильная камера, микроволновая печь, индукционная плита, электрочайник и другие. Кстати, для электроплиты требуется отдельная розетка с силовым кабелем не менее 4 мм2, может понадобится и 6 мм2, это зависит от мощности плиты. Все остальные розетки на кухне лучше расположить рядом со стационарно установленной техникой.

Высота установки розеток строго не регламентируется. Можно устанавливать на расстоянии 20 – 30 см от пола, а можно и выше – 80 см или 1 м. Это зависит от удобства. Единственное ограничение – нельзя монтировать розетки слишком близко к полу, иначе во время затопления могут возникнуть проблемы. В туалете установка розеток запрещена, в ванной – разрешена только через специальный распределительный трансформатор.

Выключатели устанавливаются сразу при входе в помещение возле двери, не ближе 15 см от дверного проема. Чтобы дверь не мешала им пользоваться, монтируют его со стороны притвора, а не петель. Высота выключателей также строго не регламентируется, кто-то устанавливает на 0,9 м от пола, кто-то 1,5 м – как кому удобнее.

Для каждого помещения необходимо просчитать суммарную мощность электроприборов.

Таблица мощностей электроприборов.

Если в одном помещении стоит много мощных приборов, к ним необходимо подвести отдельные линии с автоматами отключения.

Смотрим по схеме расположения розеток и выключателей, где нам будет удобно разместить распредкоробки, чтобы они были доступны. Наносим их на план. Направление прокладки провода должно быть строго вертикальным или горизонтальным, не допускается укладка по диагонали или под другим углом, кроме 90°.

Далее разбиваем потребителей по группам, например:

Группа «розетки».
Группа «освещение» – отдельно для двух половин квартиры.
Группа «кухня», где будут располагаться розетки для мощных приборов.
Группа «мощные потребители» – индукционная плита, бытовой кондиционер и т.д.
Группа «опасные мощные потребители», как например, джакузи, ванная комната и другие.

Для каждой планируем отдельные силовые кабеля. Это должно быть указано на схеме: тип, сечение, материал.

Проверяем последний раз схему, проходимся по комнатам, прикидываем. Если довольны результатом, то наносим расположение объектов на стены и потолок. Если планируется скрытая проводка, то для этого придется удалить все отделочные материалы, очистить стены и на них чертить маркером или простым карандашом линии прокладки кабеля, места установки распредкоробок, розеток и выключателей. Теперь идем покупать материалы.

Покупаем провода, щиток, распредкоробки, УЗО и автоматы

Если Вас интересует вопрос, сколько стоит замена электропроводки, то давайте попытаемся обсудить его. В первую очередь это зависит, сами Вы будете ее делать или нанимать электриков, а затем строителей, чтобы заделать работу электриков. Второй момент – каким способом планируете делать прокладку. Если в кабель – каналах, то особо пыльной работы не будет. Придется только потратиться на материалы. Если собираетесь делать скрытую проводку в штробах, то это самый затратный и грязный вариант.

Стоимость замены электропроводки своими руками зависит от размеров квартиры и количества материалов, которые необходимо приобрести. В среднем только на провода, розетки, выключатели и другие сопутствующие материалы придется потратить около 700 у.е.

Провода. Для прокладки кабеля к осветительным приборам приобретаем трехжильный медный провод ВВГ 1,5 мм2 сечением. Длину рассчитываем так: измеряем все отметки, которые мы сделали на стенах и потолке и добавляем по 10 – 15 см на каждую промежуточную распредкоробку и выключатели. Для прокладки проводки для розеток покупаем трехжильный кабель ВВГ 2,5 мм2 сечением. Длину рассчитываем так же. Для электроплиты понадобится ВВГнг 5*6 – пятижильный провод 6 мм2 сечением.

УЗО и автоматы. Сразу разграничим эти понятия.

УЗО – устройство защитного отключения, необходимо для защиты от токов утечки.

Автомат отключения используется для защиты от коротких замыканий.

Можно использовать дифференциальные автоматы, они выполняют функции обоих устройств сразу.

Для группы «розетки» приобретаем УЗО на 30 мА класса А и автомат на 16 – 20 А.

Для группы «освещение» – автомат на 10 А. Этого будет вполне достаточно.

Для группы «мощные приборы», «кухня» и «опасные мощные приборы» – автоматы на 25 А и УЗО на 30 мА.

Распредкоробки покупаем в необходимом количестве, исходя из схемы.

Розетки и выключатели подбираем в зависимости от того, открытая или скрытая будет проводка, а также из эстетических соображений. Они могут быть встроенными или накладными. Можно купить выключатели с подсветкой для некоторых зон, например, коридора или прихожей. Но это по желанию.

Электрощиток можно приобрести металлический, а можно и пластиковый. Размер щитка подбираем в зависимости от количества автоматов и УЗО, которые будем подключать. Есть щитки на 2 автомата и до 16 и более штук. Берем щиток с запасом для 2-х автоматов, на всякий случай, если в процессе последующей эксплуатации нам понадобится создать отдельную линию для еще одного мощного прибора.

СиЗы – соединительные изолирующие элементы для соединения проводов в распредкоробках. Покупаем с избытком.

Понадобятся еще изолента и дюбель-гвозди, саморезы, гофра, клипсы для гофры и другое.

Можно переходить к монтажу.

Устанавливаем распределительный щиток

Замена старой электропроводки начинается с установки нового щитка. В новостройках для него предусмотрена специальная ниша, к которой подведен силовой кабель. В таком случае необходимо лишь установить в него все автоматы и УЗО, закрепить его в нише и подключить к кабелю.

Если дом старый, то щиток следует сделать навесным. Для этого подбираем удобное место, чтобы иметь к нему свободный доступ. Вешаем щиток на дюбеля. Так как в квартиру у нас провод не заведен, то бурим в стене отверстие и протягиваем кабель ВВГнг 5*6, подключаем его к щитку в подъезде.

Внутри стандартный щиток выглядит так: вверху – клеммы ноль, внизу – земля, посередине – автоматы. Зачищаем вводной кабель, подсоединяем синий провод к нулю, желтый – к земле, а белый – к верхнему контакту на автомате, там же устанавливаем перемычку к соседнему автомату. Провода ВВГнг 3*2,5 и ВВГнг 3*1,5 подключаем так: фазу – к клемме автомата внизу, ноль и заземление – так же, как и вводной силовой кабель.

Если будут использоваться УЗО, то сначала фаза и ноль подключаются к УЗО и только затем идут на автомат и нулевую клемму.

Теперь можем переходить к монтажу проводки.

Монтаж скрытой электропроводки

Скрытая электропроводка может быть проложена в штробах, пустотах перекрытий, под напольным покрытием, за гипсокартоном или под штукатуркой.

Прокладка кабеля в штробах и под штукатуркой – самый пыльный вариант. Иногда, чтобы не огибать все стены, провода ведут по полу. Но в таком случае понадобится полностью демонтировать старое напольное покрытие и класть новое.

Для выполнения штроб в стенах из бетона или кирпича понадобится штроборез или на крайний случай болгарка с алмазным диском и перфоратор с алмазной коронкой. Работать необходимо в респираторе и очках, так как пыли будет очень много.

Важно! Учтите, что штробление бетонных панельных перекрытий в типовых панельных домах для прокладки электропроводки запрещено постановлением Правительства Москвы № 508-ПП от 25. 10.2011

Глубину штроб делаем исходя из того, что слой штукатурки сверху не будет превышать 10 мм. Ширина не ограничена. Места для распредкоробок и розеток вырезаем с помощью специальной коронки.

Если есть возможность прокладки кабеля в пустотах перекрытий, то стараемся так и делать, чтобы не нарушать целостность стен и потолка. Особенно это касается кабеля освещения, так как чаще всего он находится в пустотах плиты, выступающей потолком в вашей квартире.

Когда все штробы будут готовы, согласно предварительно выполненной схеме прокладываем провода в необходимом количестве и требуемого сечения. Для этого разрезаем их на отрезки необходимой длины. Иногда для удобства их протягивают через гофру, чтобы затем было легче произвести замену участка без нарушения отделки стены. Иногда пучок проводов стягивают специальными хомутиками и присоединяют к стене крепежными элементами.

В распредкоробках производим соединение проводов с помощью СиЗ, закрываем их крышкой. Устанавливаем розетки и выключатели. Подсоединяем провода к контактам. С помощью тестера проверяем работоспособность системы. Если все хорошо, можно вызывать электрика для подключения электричества от силового щита.

Затем все штробы следует заделать штукатуркой. Для однокомнатной квартиры на подобные работы по замене электропроводки цена в электромонтажных компаниях начинается от 300 у.е. Обычные строительные бригады могут запросить меньше – около 120 у.е.

Если прокладывать провод под гипсокартонными панелями, то технология другая – необходимо обязательно спрятать провода в гофру, прикрепить ее к стенам клипсами.

Монтаж электропроводки в кабель-каналах

Этот способ намного легче предыдущего, менее пыльный, но и менее эстетичный в местах подвода проводки к выключателям и розеткам. В закупку материала необходимо включить плинтуса с кабель-каналами и короба для подвода к потребителям. Подключение щитка не отличается.

Согласно разработанной схеме закрепляем плинтус к полу. От него ведем короба к розеткам и выключателям. В них укладываем провода. Если требуется установка внешних распредкоробок, монтируем их и соединяем внутри провода с помощью СиЗ.

Все розетки и выключатели будут накладными, закрепляем их к стенам и заводим внутрь провода, соединяем. Проверяем тестером и приглашаем электрика. Вот и все. Затем закрываем плинтуса и короба. Никакой другой отделки не нужно.

В основном способ монтажа электропроводки в кабель-каналах используется в местах, где нет возможности выполнить скрытую проводку и в офисных и коммерческих помещениях. Но на самом деле у него есть неоспоримое преимущество. Если понадобится ремонт проводки или подключение дополнительной группы, не потребуется делать ремонт и долбить стены. А что касается эстетики: современный рынок предлагает кабель-каналы и короба самых разнообразных расцветок, способных не только не нарушить интерьер, но и дополнить его.

Все для замены электропроводки, в том числе и диф автоматы, УЗО, автоматические выключатели, вы можете найти тут, в интернет-магазине электрики 220pro. ru.
