Устройство заземления в частном доме своими руками

В статье будет затронут вопрос устройства заземления в частном доме, даче или на небольшом производстве своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из вредности, требует энергоснабжающая организация или проверяющие инспектора.

Самое главное, что должен понять любой потребитель электроэнергии — заземление это неотъемлемая часть любого электроснабжения. Это такая же необходимость, как установка автоматических выключателей в распредщитке, прибора учета и другой аппаратуры.

Чтобы качественно выполнить заземление, необходимо произвести большой объем земляных работ. Грубо рассчитывайте, что минимум, Вам придется вручную вырыть один кубометр земли. Также необходим будет сварочный аппарат и умения сварочных работ.

Самый оптимальный вариант выполнить заземление собственными руками, так как не все электрики любят это делать, да и те кто берется, в большинстве своем делают это не качественно.

И так, как же правильно делается контур заземления?

Существует два самых распространеных варианта контура заземления — треугольником и линейный, в виде сплошной полосы вдоль дома.

Оба правильные. Какой выбрать, решать Вам самим, исходя из свободного пространства возле дома.

контур заземления треугольником линейный контур заземления

Материал для контура заземления

Контур заземления состоит из вертикальных и горизонтальных заземлителей.
Материал из которого не рекомендуется делать вертикальные заземлители:

• ⚡рифленая арматура
• ⚡круглая сталь диаметром менее 10мм

Из чего можно делать:

• ⚡круглая сталь 14мм и более (меньшим диаметром электрод проблематично забить в землю)
• ⚡стальной уголок размерами минимум 40*40*5

Конец уголка или круглой стали срезают на угол в 30 градусов. Это наиболее оптимальный угол для вхождения стали в землю.

Горизонтальный заземлитель делают из стальной полосы 40*4.

Размеры и расстояния для заземляющих электродов

Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:

• • ⚡длина электрода, который забивается в землю. Он должен быть минимум 2,5-3 метра

Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.

• • ⚡расстояние между электродами. Оно также должно быть 2,5-3 метра

Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.

Работать они будут почти как один электрод.

• • ⚡заглубление траншеи от планировочной отметки земли — 0,7-0,8м

Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.

• ⚡расстояние контура заземления от фундамента дома — не менее 1м
• ⚡после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.

Заглубление электродов

Когда весь материал и траншеи готовы приступают к процессу забивания электрода. Для облегчения процесса в яму подливают немного воды. Вертикальный электрод можно забивать двумя способами:

• • • ⚡кувалдой
    • ⚡мощным перфоратором или отбойным молотком с насадкой

Первоначально верхний конец электрода будет на большой высоте. Поэтому потребуется стремянка.

Забивать до конца весь электрод в землю не надо. Минимум 20см оставляйте на поверхности, так как в этом месте нужно будет приварить полосу. Длина сварочного шва — не менее 6-10см.

Сам шов прокрашивается.

Ни в коем случае не красьте горизонтальные и вертикальные заземлители.

Тем самым Вы увеличите сопротивление заземления и ухудшите связь с землей.

Чтобы улучшить контур заземления, можно его соединить с уже существующими металлическими конструкциями заглубленными в земле — например с забором.

Соединение заземления с электрощитом

Когда контур сделан, его необходимо соединить с электрощитом. Здесь уже можно использовать не полосу, а проволоку диаметром 10мм. С горизонтальным заземлителем ее связывают сваркой, а с корпусом щита при помощи болтового соединения.

Также Вы можете вывести полосу горизонтального заземлителя на поверхность возле щита, и приварив к полосе болт, медным проводником сечением 10мм2 соединить контур с щитовой.

Болтовое соединение должно быть на поверхности и доступно для ревизии.

Проверив надежность соединения сварочных швов, траншею засыпают землей. На этом монтаж контура заземления окончен.

Статьи по теме

Заземление в частном доме 🔌 своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

• труба водопроводной скважины;
• заложенный в грунт трубопровод из металла;
• сваи и другие железобетонные элементы;
• стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

• трубы отопительной системы;
• водопровод;
• канализационные трубы;
• трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

• отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
• его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
• фундамент не должен находиться в агрессивной среде;
• влажность грунта должна быть не более 3%.

Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

• контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
• конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
• одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

• глубины заложения, количества и площади электродов;
• проводимости поверхности заземлителей;
• глубины заложения и размеров горизонтальных элементов;
• состава грунта и его увлажненности.

Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунта	Удельное сопротивление грунта, Ом*м	Количество заземлителей
Солончаковые почвы	25	2
Торф	50	3
Садовая земля	40	3
Чернозем	50	3
Песок сильно увлажненный	60	4
Глина	60	4
Песок умеренно увлажненный	130	10
Супесь влажная	150	12

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

• штыри из стального уголка сечением 50х50х5мм и длиной 3м;
• расстояние между заземлителями 2м;
• горизонтальная соединительная полоса из стали сечением 40х4мм;
• глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

• • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
  • полоса из стали сечением 40х4мм;
  • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
  • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита. Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

• штырь стальной омедненный длиной 1,5м;
• муфта соединительная;
• наконечник стартовый;
• головка направляющая для насадки перфоратора;
• зажим для подключения провода;
• смазка токопроводящая;
• лента гидроизоляционная;
• насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

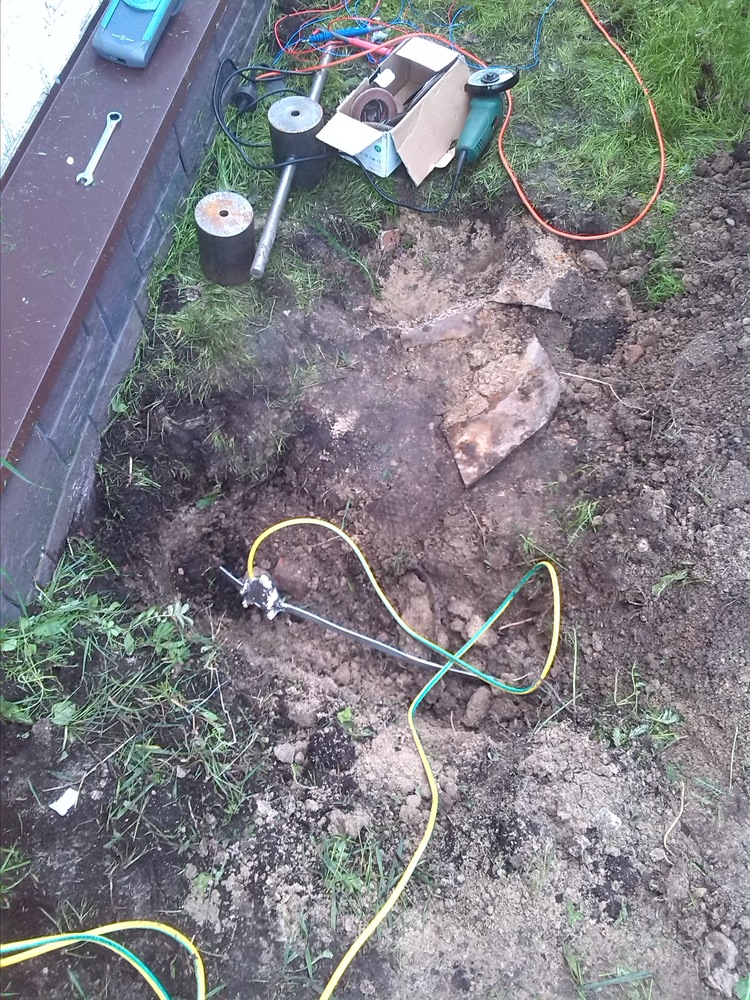

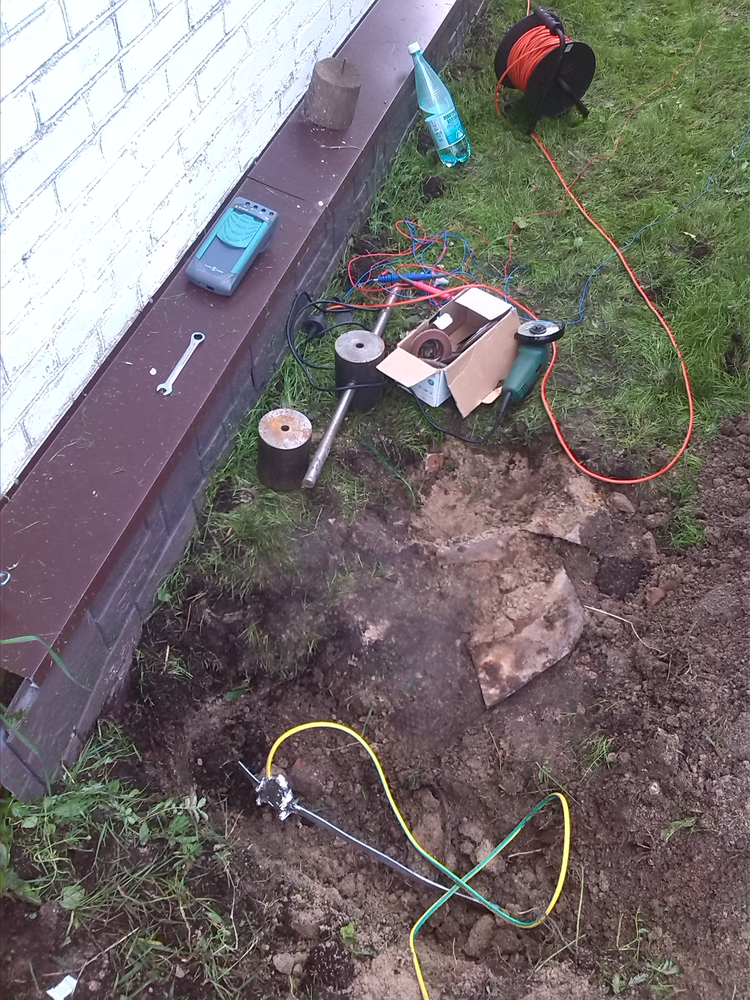

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

• резьбовые части стержня покрывают токопроводящей смазкой;
• наворачивают на стержень наконечник стартовый и муфту соединительную;
• в муфту закручивают головку направляющую;
• в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
• один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
• резьбовые части следующего стержня покрывают токопроводящей смазкой;
• наворачивают на стержень муфту соединительную;
• направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
• проверяют сопротивление растеканию тока измерителем Ф4103-М1;
• по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
• детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
• зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

Заземление в частном доме своими руками пошаговая инструкция

Заземление в частном доме соединяет электроустановки, приборы и бытовую технику с заземляющим устройством. При этом напряжения прикосновения при коротком замыкании снижается до безопасных величин. Заземляющий контур, как правило, имеет контакт с землей, откуда и произошло это название. При касании человеком корпуса неисправного прибора или проводов с поврежденной изоляцией весь потенциал поглощается землей, предупреждая смертельное поражение электротоком.

Нужно ли заземление в частном доме

Частный дом наполнен большим количеством электроприборов — стиральная машина, телевизор, вытяжка, светильники, утюг…Заземление защищает чувствительную электротехнику от выхода из строя в случае изменения характеристик тока.

Но самая важная задача заземления — обеспечение безопасности человека и его жилья, поэтому в частном доме его нужно устраивать обязательно. При прикосновении к поврежденному участку сети электрический удар неизбежен, поскольку тело человека — хороший проводник тока. Но если в цепь встроен заземляющий контур, сопротивление которого намного ниже, электрический потенциал уходит в землю по более предпочтительному пути, сохраняя тем самым человеческую жизнь.

При отсутствии заземления в случае короткого замыкания проводка или прибор может заискрить и вызвать пожар. Поэтому правильное заземление гарантирует не только электрическую, но и пожарную безопасность.

Нормы заземления

Заземление — это не просто вбитые в землю штыри. Для его правильной организации применяется основной нормативный документ — Правила устройства электроустановок ПУЭ. В них предусматривается заземления для установок:

• мощностью свыше 1 кВт с заземленной или изолированной нейтралью;
• мощностью до 1 кВт с глухозаземленной или изолированной нейтралью.

Согласно нормам розетки для стиральной машины, утюга, водонагревателя должны иметь линию подключения к заземляющему контуру. Варочные панели и другую встроенную технику допускается заземлять отдельным проводом.

Правила и требования ПУЭ

В главе 1.7 правил содержатся конкретные указания по организации заземления частного дома. Они являются обязательными при напряжении переменного тока от 42 до 380 вольт в помещениях повышенной опасности. К ним относятся ванные, санузлы, банные комплексы, кухни и другие помещения с повышенной влажностью, а также неотапливаемые помещения, где есть электрооборудование. Также требуется заземление наружных установок.

В первую очередь нужно использовать естественные заземлители. Допускается применять 1 устройство на группу электроустановок. Например, объединить в одну систему сети стоящих рядом с домом гаража, сарая и бани. Заземляющий проводник в этом случае должен быть протяженным.

Основные требования к заземлению

Для характеристики заземляющего устройства используются такие понятия, как сопротивление и напряжение прикосновения. Чем ниже сопротивление, тем лучше нейтрализуются токи различного происхождения и ниже напряжение прикосновения.

При устройстве заземления в частном доме своими руками одна из главных задач — обеспечить максимальную проводимость. Согласно нормативом максимально допустимое сопротивление заземления:

• при напряжении трехфазного тока 380 В — 30 Ом, 220 В — 60 Ом;
• однофазного тока 220 В — 30 Ом, 127 В — 60 Ом.

Минимальная глубина от поверхности до верха заземлителя — 0,5-0,7 м. Расстояние от фундамента должно быть не менее 0,8-1 м. В местах выступа рабочей части выполняется подсыпка из щебня слоем 0,1-0,2 м. Не рекомендуется использовать места с возможностью подсушивания почвы, например, около теплоцентрали.

Главная заземляющая шина

Заземлители соединяются с помощью 1-2 проводников с главной заземляющей шиной, расположенной, как правило, в распределительном щитке или монтажном шкафу в доме. С электроустановками она связывается проводниками, которых может быть от 5 до 18 штук. Каждый крепиться к ней с помощью болта со стопорной гайкой, защищающей соединение от раскручивания.

Заземляющая шина служит для выравнивания потенциала в электросети частного дома и отведения опасных напряжений на заземлитель. Изготавливается из стали или меди, алюминий использовать запрещено.

Виды контуров заземления

Любое заземляющее устройство состоит из серии вертикальных стержней, заглубленных в землю с таким расчетом, чтобы их верх находился на 0,5-0,7 м от поверхности земли. Они соединяются горизонтальным заземлителем, который помимо этого используется для вывода контура к потребителю. В частном домостроении используются замкнутые или линейные конструкции.

Почему нельзя обойтись 1 заземлителем?

Казалось бы, есть контакт с землей, значит, можно использовать только один стержень. Но этого недостаточно и запрещено ПУЭ.

Есть такое понятие — сопротивление растеканию. Максимальное значение плотности тока и напряжения — вокруг погруженного стержня. При прохождении электричества через землю сопротивление его движению растет, и на каком-то расстоянии становится нулевым. Эта зона называется зоной растекания.

При установке 1 заземлителя зона растекания слишком мала и не обеспечивает быстрого растекания тока, поэтому используется как минимум 2-3 стержня. Благодаря этому напряжение короткого замыкания, поступающего на заземлитель, быстро распределяется, а сопротивление устройства снижается.

Замкнутый контур

Представляет собой 3 и более стержней, связанных по верху стальной полосой толщиной не менее 4 мм и погруженных в грунт. С главной заземляющей шиной соединяется одним проводником. Его сечение подбирается на основании суммарной мощности приборов, материала жилы и степени изоляции. Подробнее можно посмотреть в ПУЭ п.1.7.76 и п.1.7.77.

Линейный

Используется как для одного, так и группы зданий. Вертикальные стержни соединяются между собой горизонтальной стальной трубой или профилем без замыкания контура.

Сетчатый

Наружный контур в этом случае изготавливается из стержней и горизонтальных связей в виде сетки. Служит для заземления мощных электроустановок, поэтому в частных домах не применяется.

Глубинная система заземления

Согласно ПУЭ расстояние между штырями должно быть не меньше их длины, поэтому при укладке таких громоздких конструкций нужно выкапывать многометровые траншеи. На уже благоустроенном участке это не самый лучший вариант, поэтому для устройства более компактного заземления используются модульные глубинные системы.

Длина заземлителя зависит от требований к сопротивлению. В доме без газового отопления требования мягче, и достаточно глубины забивки штырей 6-10 м. Если есть газовый котел, их погружают в землю на 10-15 м. Сварка не используется, между собой электроды соединяются муфтами. Забивка ведется мощным перфоратором или вибромолотом.

Влияние экранирования

Для расчетов расстояния штырей относительно друг друга используется коэффициент экранирования, учитывающий взаимное влияние. При близком расположении между ними возникает наложение одного напряжения растекания на другое, эффект усиливается.

Чтобы снизить эффект, можно увеличить длину штыря. Обычно такая конструкция изготавливается из 2 стержней — сначала забивается 1, следом другой. Но в частном домостроении такие заземлители не применяются из-за сложности монтажа.

Соединяя горизонтальным элементом вертикальные штыри, мы уменьшаем зону растекания каждого из них. При расчетах его влияние учитывается коэффициентом, зависящим от числа электродов в контуре.

Удельное сопротивление грунта

В системе из нескольких элементов взаимно зависимы количество, расстояние, глубина и даже форма самих стержней. Большое влияние оказывает удельное сопротивление грунта. Способность проводить электрический ток разная у разных видов почв. Максимально низкая она у камня из-за никого содержания воды.

Самый хороший проводник — вода, соответственно, чем более влажный грунт, тем лучше проводимость. Для примера удельное сопротивление суглинка 100 Ом/м, а у песка в 7 раз больше — 700 Ом/м.

Чтобы точно найти удельное сопротивление грунта, нужно выкопать шурф глубиной 0,7-1 м и определить тип слагающей породы. Можно измерить проводимость специальным прибором.

При расчете используется климатический коэффициент, учитывающий влажность почвы в зависимости от региона.

Напряжение прикосновения и напряжение шага должны быть минимальными. В ПУЭ выведены нормы, при которых жизни человека ничего не угрожает.

Материалы для контура заземления в частном доме

Казалось бы, достаточно использовать любые металлические штыри или трубы, но ПУЭ рекомендует применять для изготовления заземлителей медь, черную или оцинкованную сталь.

Материалы должны быть:

• прочными, чтобы выдержать нагрузку при забивке в землю;
• стойкими к коррозии, поскольку находятся во влажной среде годами.

Красить или проводить антикоррозийную обработку нельзя, поскольку это повышает сопротивление контура. Исключение составляют сварочные швы и выходящие выше уровня земли части.

Заземление устраивается с помощью естественных или искусственных (повторных) заземлителей.

Для естественного заземления частного дома рекомендуется использовать:

• подземные коммуникации — водопровод, канализацию, кроме газовых линий по причине их взрывоопасности;
• колодцы, обсадные трубы скважин;
• контактирующие с землей ж/б и металлические конструкции;
• свинцовые оболочки проложенных под землей кабелей, алюминиевые запрещено.

В качестве искусственных заземлителей применяют:

• прутки оцинкованные и неоцинкованные диаметром 6-10 мм;
• металлические уголки с толщиной стенки не менее 4 мм;
• профильные и круглые трубы площадью поперечного сечения от 48 мм².

Расчет заземления для частного дома: как посчитать по формуле

Для изготовления конструкций можно использовать материалы, которые есть под рукой. Главное — чтобы их параметры соответствовали требованиям ПУЭ (таблица). Для расчета задается:

• глубина H, на которую будут погружены электроды;
• расстояние между ними D;
• количество стержней N;
• длина штыря L;
• глубина до верха электрода L1;
• длина полосы Lп.

В землю достаточно трудно вручную вбить трехметровый уголок или трубу, понадобится участие какой-либо техники. Если такой возможности нет, можно взять штыри покороче — 2-2,5 м.

Расстояние между электродами должно быть кратно их длине, то есть D/L — целое число, чтобы воспользоваться соответствующим коэффициентом экранирования из таблицы. Длина горизонтальной полосы равна сумме расстояний плюс отрезок, примыкающий непосредственно к дому.

В землю достаточно трудно вручную вбить трехметровый уголок или трубу, понадобится участие какой-либо техники. Если такой возможности нет, можно взять штыри покороче — 2-2,5 м.

По готовой конфигурации рассчитывается сопротивление заземления. Если оно в пределах нормы, то конструкция будет хорошо выполнять свою работу. Если нет, изменяем параметры.

На первом этапе рассчитываются сопротивление одиночных заземлителей. Формулы достаточно сложные, их нужно применять с учетом формы штыря и его положения — вертикальное или горизонтальное.

На втором этапе из 4 таблиц выбираются коэффициенты экранирования, соотношения расстояния и числа электродов.

Третий этап — расчет итогового сопротивления по формуле с учетом всех коэффициентов.

Вот так выглядит итоговая формула для расчета:

Если сопротивление больше, чем нужно, добавляется количество электродов или их длина. При слишком уж маленьком значении для экономии материалов можно убрать несколько штырей или уменьшить длину.

Простой расчет с помощью онлайн калькулятора с примером

Есть специальные программы для расчета заземления — MatchCad и Excel, но с ними нужно уметь работать. Наиболее простые для пользователей — онлайн калькуляторы. В соответствующие поля вводится климатический регион, тип почвы верхнего и нижнего слоя, длина и диаметр электрода.

На выходе вы получите сразу все данные — удельное сопротивление грунта в вашей местности, сопротивление растеканию тока вертикального заземлителя и соединительной полосы, общее сопротивление, количество штырей и длину полосы. Меняя данные, вы сможете определить наиболее компактную конфигурацию с учетом характеристик имеющихся у вас материалов.

Пример. Для частного дома, подключенного к сети с напряжением переменного тока 380 В, нормируемое сопротивление равно 30 Ом. Климатическая зона выбирается из температурного режима в январе и июле — II. Верхний и нижний слой грунта — глина. Для заземления используются вертикальные электроды длиной 2 м диаметром 25 мм. Для горизонтального элемента будем использовать полосу шириной 10 см. Глубина закладки стандартная — 0,7 м.

При этих данных калькулятор высчитал, что потребуется 3 стержня при длине горизонтального заземлителя 4 м, что нас вполне устраивает. 2 электрода будут по краям полосы, один в центре.

Схема заземления в частном доме: как выбрать

В индивидуальном строительстве используется 2 системы заземления:

Система ТТ самая простая. Она имеет независимый контур заземления. Проводник подключается к заземляющей шине в электрощите, соединенным проводом с контуром заземления.

Система TN-C-S реализуется сложнее. Заземляющая шина связана с воздушным PEN-проводником, идущим от трансформатора. Контур заземления в этой схеме не является независимым.

PEN-проводник должен заземляться на каждой опоре, но это правило часто не выполняется. При возникновении аварийной ситуации на PEN-проводнике, не имеющем повторного заземления, весь потенциал стекает в ГЗШ и заземлитель частного дома.

Система TN-C-S по нормам ПУЭ считается приоритетной. Ее заменяют на ТТ, если нет возможности использовать TN-C-S. Но многие домовладельцы выбирают простую систему ТТ, которая достаточно надежна.

Устройство заземления своими руками: поэтапная инструкция

Рассмотрим, как правильно сделать заземление в частном доме на примере линейной конструкции. Для вертикальных заземлителей был выбран уголок 50х50 мм длиной 2 м с толщиной стенки 4 мм, для горизонтальной — полоса 40х4 мм Расстояние между уголками 2 м. Почва на участке суглинистая. При устройстве замкнутого контура порядок работ будет таким же, за исключением подготовки траншеи другой формы.

Выбор места

Заземление устраивается на свободном участке, где нет трубопроводов и где не предполагается проводить какие-либо земляные или строительные работы. Место ввода в дом должно быть поблизости с контуром.

Заземлитель нельзя забивать близко к фундаменту, минимальное расстояние 1 м, рекомендуемое 6-10 м. Желательно, чтобы к выступающим частям заземлителя не было доступа детям и домашним животным.

Земляные работы

Разметить прямую линию и выкопать траншею глубиной 0,5-0,7 м.

Проделать буром небольшие углубления, чтобы легче было забивать уголки. Если они будут плохо погружаться в грунт, можно подливать в яму воду.

Подготовка материала для заземления

Один конец уголка нужно заострить с помощью болгарки, чтобы он легче заходил в грунт.

На другой конец наварить накладку. Тогда при забивании кувалдой уголок не будет изгибаться.

Забивание заземлителей

Забить уголок в землю. Верх должен слегка приподниматься над дном траншеи, чтобы потом можно было приварить горизонтальный элемент.

Проделать то же самое с остальными вертикальными заземлителями.

Сварные работы

Приварить к верху уголков полосу 40х4 мм. Длина каждого сварного шва должна быть не менее 10 см.

Проваривать место соединения нужно очень тщательно, чтобы увеличить площадь контакта полосы и уголка. К концу полосы приварить болт, с помощью которого будет крепиться медный провод от щитка.

Участок пластины, выступающий выше уровня земли, закрепить к отмостке анкерными болтами. Для этого сначала просверлить в металле отверстия.

Затем вкрутить анкеры.

Сварные швы — участки, подверженное повышенной опасности коррозии. Их нужно покрасить антикоррозионной битумной мастикой, предварительно обработав поверхность щеткой по металлу.

Ввод в дом

Осталось подключить заземление к щитку. Для этого используется медный провод сечением 10 мм².

Просверлить в стене отверстие, вставить один конец проводника, другой закрепить к болту на полосе.

Подключение к заземляющей шине

Чтобы хорошо можно было зажать конец медного проводника, его нужно аккуратно запаять. Прикрутить к контакту заземляющей шины с небольшим усилием.

Чтобы проводники не болтались, скрутить их хомутами.

Обратная засыпка

Засыпать траншею грунтом, уплотнить. Нарисовать схему заземления и приклеить ее к дверце щитка на случай возможных электротехнических работ. Указать, какие использовались материалы, их размеры и характеристики.

Монтаж заземления без сварки

Сварные швы обеспечивают плотный контакт проводников и непрерывность электрической цепи в такой нестабильной и агрессивной среде, как земля. ПУЭ разрешает использовать болтовые соединения в помещениях или наружных установках, если будет организован доступ для осмотра и испытаний. Соединять горизонтальные и вертикальные заземлители болтами не рекомендуется.

Готовые комплекты для заземления

Если покупать стальную полосу, уголки или круглую сталь не входит в ваши планы, можно воспользоваться уже готовым набором для устройства заземления в частном доме.

В стандартный комплект продукции включены:

• 4 металлических штыря с медным покрытием длиной 1,5 м;
• насадка для перфоратора;
• 4 соединительных муфты, одна из которых имеет насадку под кувалду;
• копье для наконечника нижнего штыря;
• болтовое соединение с клеммой для подключения заземляющего контура к отводу из дома;
• защитная герметизирующая лента для болтового соединения;
• электрическая смазка для улучшения контакта заземляющего контура с проводом.

Такое заземление обеспечивает сопротивление не более 10-15 Ом, что соответствует требованиям по подключению 3 фаз с номинальным напряжением 380 В.

Глубинный заземлитель можно установить забивкой с помощью кувалды или мощного ударно-вибрационного перфоратора. Перед погружением наконечник обрабатывается смазкой, прикручивается к стержню. На другой конец надевается насадка. Каждый штырь погружается до уровня земли, соединяется с последующим муфтой, резьба которой также покрывается токопроводящей смазкой.

Верхнюю часть электрода можно заглубить в небольшую ямку, чтобы сделать незаметным на участке. Но рекомендуется ее все-таки оставить на виду для контроля состояния контакта с проводом.

Монтаж готового заземления занимает не более 2 часов, что значительно быстрее, чем самодельного. Но при залегании на глубине скальных пород установить его очень сложно.

Ошибки при монтаже заземления

Очень часто причиной электротравматизма, пожаров или порчи электротехники становятся несоблюдение правил при устройстве заземления.

Вот список самых распространенных ошибок при устройстве заземления:

• подключение заземлителя непосредственно к электроустановке, а не заземляющей шине;
• использование в качестве заземляющего контура опор ограждений, труб отопления или газоснабжения, что строго запрещено;
• отсутствие связи нулевого PEN-проводника с заземляющим устройством, установка в нем выключателей, которые могут отключить связь;
• применение материалов, не соответствующих требованиям ПУЭ по толщине и размерам, что приводит к их быстрой коррозии;
• слишком короткие сварные швы;
• отсутствие антикоррозионной обработки мастикой сварных швов и полосы, находящейся на поверхности земли;
• несоответствующие расчету размеры горизонтальных и вертикальных элементов;
• расстояние между штырями слишком маленькое и не кратно их длине;
• неправильное применение схемы подключения ТТ и TN.

Заключение

Заземление в частном доме — необходимая мера, которая убережет вас и ваших близких от удара током. Не стоит пренебрегать требованиями по устройству и эксплуатации электроустановок, поскольку при любом повреждении цепи электрический ток находит самый короткий путь, что может привести к трагедии. Заземление направляет его в наиболее безопасное место, эффективно снижает напряжение прикосновения. При монтаже нужно соблюдать правила, о которых мы рассказали в нашей статье.

Сделай сам заземляющий винтовой фундамент — планы небольших деревянных домов | План этажа Micro Homes

Винты заземления очень популярны в крошечных домах. Это тип фундамента, на котором вы можете избежать мокрой стадии строительства. Благодаря этому установка выполняется чрезвычайно быстро и может быть выполнена и менее опытным строителем.

Основные сведения о винтах заземления

Шурупы заземления обладают большой несущей способностью; Благодаря резьбе можно проникать даже в твердые, плотные почвы. Забивка сжимает окружающую почву, что еще больше укрепляет положение заземляющего винта. Размеры заземляющих шурупов различаются в зависимости от размера конструкции, от маленьких шурупов для заземления для игровых домиков до больших для деревянных домов.

Установка

Установки имеют несколько вариантов, различающихся типом выбранного винта заземления и его размером. Наиболее типичная установка включает стержень, действующий как рычаг.

Необходимый материал:

• 1) Винты заземления
• 2) Стержень для забивки / поперечина
• 3) Металлический крепеж

Установка с помощью поперечины:

Переместите направляющую штангу прим.8 ″ / 200 мм глубиной. Затем снимите стержень и вставьте винт заземления в отверстие. Проденьте стальной стержень в винт и с его помощью вбейте винт на необходимую глубину. При необходимости поместите металлический фиксатор на верхнюю часть винта заземления.

• Тщательно отметьте положение будущего фонда. Вбейте стержень, затем снимите его, после чего останется направляющее отверстие для винта заземления.
• Забейте винт частично; затем начните ввинчивать его в землю.
• Продолжайте закручивать винт заземления на нужной высоте.
• Надземные части конструкции могут быть установлены сразу после этого.

Особые типы:

Этот винт заземления, больше похожий на столб, забивается при установке.

Кто использовал винты заземления, строя свои крошечный домик? Что ж, вот Дэн использует его, когда строит для Алексис деревянный дом в форме А для пример и многое другое.

Тем не менее, если вы решили различный фундамент для вашего крошечного домика, или вы этого не сделали решение еще нет, просмотрите наши Основы раздел в блоге, и вы обязательно найдете решение, соответствующее вашим потребностям.

Строительство теплицы в грунте стоимостью 300 долларов (с ручным управлением)

Фермеры уже сотни лет пытаются продлить вегетационный период своих культур. До сих пор теплица была доминирующей технологией, поскольку для ее работы обычно не требовалось электричество.

Проблема с установкой автономной теплицы состоит в том, что строительство типичной конструкции из «застекленного стекла» может быть чрезмерно дорогим. Вот тут и вступает в игру грунтовая теплица.

Гораздо более доступная и эффективная альтернатива стеклянным теплицам — это walipini (местное слово аймара, означающее «место тепла»). По сути, это подземная теплица с ямой, эта защищенная от земли теплица использует тепловую массу земли, поэтому для обогрева ее внутренней части требуется гораздо меньше энергии, чем для стеклянной теплицы аналогичного размера. Очевидно, что вам нужно принять во внимание дренаж и вентиляцию при строительстве walipini, но у Института Бенсона в BYU есть несколько советов о том, как с этим справиться:

Walipini использует ресурсы природы для обеспечения тепла, стабильности, хорошо освещенная среда для круглогодичного выращивания овощей. Размещение зоны выращивания на 6–8 футов под землей, а также улавливание и хранение дневного солнечного излучения — важнейшие принципы построения успешного Walipini.

Валипини, проще говоря, представляет собой прямоугольное отверстие в земле глубиной 6–8 футов, закрытое пластиковым покрытием. Самая длинная часть прямоугольника обращена к зимнему солнцу — на север в Южном полушарии и на юг в Северном полушарии. Толстая стена из утрамбованной земли в задней части здания и гораздо более низкая стена спереди обеспечивают необходимый угол для крыши из листового пластика.Эта крыша герметизирует отверстие, обеспечивает изолирующее воздушное пространство между двумя слоями пластика (лист сверху и другой снизу крыши / столбов) и позволяет солнечным лучам проникать внутрь, создавая теплую, стабильную среду для роста растений.

Если ваш браузер поддерживает просмотр PDF-файлов, вы можете просмотреть полное руководство Института Бенсона по созданию собственной теплицы в грунте ниже или загрузить полное руководство по walipini здесь.

Также имейте в виду, что теплица в земле, такая как walipini, может также служить теплым местом для хранения ваших животных на открытом воздухе и небольших гидропонных систем, что делает ее идеальным решением для многих. из-за внесетевых логистических проблем … но лучшая часть — это цена: BYU оценивает стоимость материалов всего в 300 долларов США!

Источники | Фотографии : Treehugger, Неофермы и Университет Бригама Янга.

Банк деревянных домов по лучшей цене — Выгодные предложения на банк деревянных домов от глобальных продавцов деревянных домов

Отличные новости !!! Вы попали в нужное место для деревянного дома-банка. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший банк деревянных домов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой деревянный домик на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в деревянном банке для дома и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Wooden house bank по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.

No related posts.
