маркировка, таблица классификации марок арматурной стали, характеристики и их применение.
Без арматуры сегодня не обходится ни один крупный строительный объект, на котором используется бетон. Ведь последний, несмотря на высокую прочность, легко повреждается при работе на изгиб и растяжение. Благодаря металлическим прутам этот недостаток устраняется, и набравший достаточную прочность материал способен выдерживать значительные нагрузки всех типов без вреда для себя. Но для каждого строительного объекта подходящим выбором станут разные материалы и, соответственно, разный класс арматуры. В одном случае стоит отдать предпочтение тонкой арматуре одной марки стали, способной без вреда для себя годами работать в агрессивной окружающей среде. А в другом понадобится толстая арматура из другой марки стали. Расскажем об этом.
Зачем используются классы арматуры?
Сегодня изготавливаются металлические пруты, различающиеся между собой по ряду факторов. Чтобы отобразить характеристики материала, являющиеся важнейшими при выборе для конкретного строительного объекта, была разработана специальная классификация арматуры. Опытному строителю или проектировщику достаточно взглянуть на марку материала, чтобы точно узнать всю необходимую информацию:
- метод изготовления;
- класс;
- диаметр;
- особые свойства.
Точно также, выполняя работы по проектированию или строительству, профессионал может легко представить все нагрузки, какие должен будет выдерживать материал и точно назвать класса арматуры, которые понадобятся для конкретного объекта. Начнем расшифровку с самого начала.
Как изготавливается арматура?
В первую очередь в маркировке арматуры упоминается метод изготовления. Например, в марке А240 литера “А” обозначает, что материал является горячекатаным или же холоднокатаным.
Ещё одна литера – “Ат”. Она обозначает, что вы имеете дело с термоупрочненной арматурой. Её стоимость выше, так как в производстве она сложнее. Сначала прут разогревается до температуры в 1000 градусов по Цельсию, после чего за считанные секунды охлаждается до +500 градусов. Благодаря этому прут обладает куда большей прочностью. Поэтому он находит применение в разных сферах, начиная от строительства, когда на железобетон приходится большая нагрузка, и заканчивая машиностроением и изготовлением мебели.
Также в некоторых случаях встречается литера “В”. Она указывает, что арматура является холоднодеформированной. Кроме того, существует литера “К” – канаты. Это уже другая специализация, но чтобы иметь возможность легко и быстро расшифровать класс, эту литеру также будет полезно запомнить.
Основные виды арматуры
Следующим упоминается сам класс арматурной стали. Всего существует шесть классов:
Кроме того, в некоторых случаях встречается иное обозначение – А1, А2 … А6. Но это обозначение считается устаревшим – оно применялось в Совестком Союзе и именно его использовал действующий на тот момент ГОСТ. Сегодня большинство производителей и покупателей использует иную классификацию сортамента арматуры.
А240 – единственная марка, которая выпускается с гладким сечением. Её диаметр может колебаться от 6 до 40 миллиметров. Простота изготовления снижает стоимость материала, но его нельзя использовать в качестве основного рабочего – только в качестве вспомогательного, например, при изготовлении каркаса. Гладкая поверхность ухудшает сцепление с бетоном, в результате ухудшая свойства железобетона. Временно может сопротивляться растяжению до 380 мегапаскалей.
Класс арматуры А-I(А240)
Все остальные классы имеют периодическое сечение, то есть, на поверхности находятся ребра, улучшающие качество сцепления с бетоном. Для большей наглядности сведем все их характеристики воедино – таблица позволит легко подобрать подходящий материал, а также понять значение маркировки:
Класс | Диаметр, мм | Временное сопротивление растяжению, МПа | Предел текучести, не менее, МПа |
---|---|---|---|
А-2 | 10—80 | 500 | 300 |
А-3 | 6—40 | 600 | 400 |
A-4 | 10—22 | 900 | 600 |
A-5 | 10—22 | 1050 | 800 |
Aт-4 | 10—40 | 900 | 600 |
Aт-5 | 10—40 | 1000 | 800 |
Aт-6 | 10—22 | 1200 | 1000 |
Aт-7 | 10—32 | 1400 | 1200 |
Как видите, диаметр может различаться, что позволяет подобрать подходящий материал для каждого конкретного строительного объекта.
Как определить диаметр?
Важнейшим параметром является именно диаметр. От него зависит, какую нагрузку он сможет выдержать, предел тягучести и ряд других. Поэтому при обозначении марки арматуры обязательно указывается её диаметр. Целиком классификация выглядит следующим образом: А200 D30. Именно последнее число, идущее после буквы D или символа Ø показывает толщину прута.
Некоторые дотошные покупатели, выбирая подходящий материал, сверяют его реальную толщину с указанной в паспорте, используя штангенциркуль. Им нередко приходится удивляться серьёзному несоответствию – различие может составлять несколько миллиметров. Однако, стоит учитывать, что при периодическом сечении (то есть, наличии рёбер на пруте) замерить номинальный диаметр невозможно. В узких местах он будет меньше указанного значения, а на ребрах – больше. Поэтому специалисты используют усредненное значение. Его характеристики и указывают в таблицах.
Особые свойства
Также арматуру различают по назначению. В сравнительно редких случаях металлический прут должен иметь ряд свойств, делающих его подходящим для применения. Этого добиваются разными способами – путем добавления специальных примесей в сплав или же особой обработкой. В любом случае, арматура приобретает уникальные характеристики. На наличие особых свойств указывает литера, стоящая в конце кодировки. Обычно встречаются следующие обозначения:
- С – свариваемая. Обычно при сборке из арматуры каркаса использование сварки крайне нежелательно – перегрев снижает прочность, а кроме того, снижает устойчивость перед коррозией. Но существует специальный металл, в состав которого входят добавки, повышающим его возможность противостоять негативным последствиям;
- К – устойчивая перед коррозией. Благодаря специальным добавкам (хром, вольфрам и прочие), арматура способна на протяжении многих лет работать не только в условиях повышенной влажности, но и при контакте с агрессивной средой – щелочной, кислой, обладающей повышенным содержанием кислорода;
- СК – арматура, обладающая обоими вышеперечисленными свойствами. Имеет высокую стоимость, поэтому используется сравнительно редко, только когда обычная не справляется со сложными условиями эксплуатации.
Конечно, на эту продукцию существует специальный ГОСТ, предъявляющий к ней особые требования.
Какая арматура самая популярная?

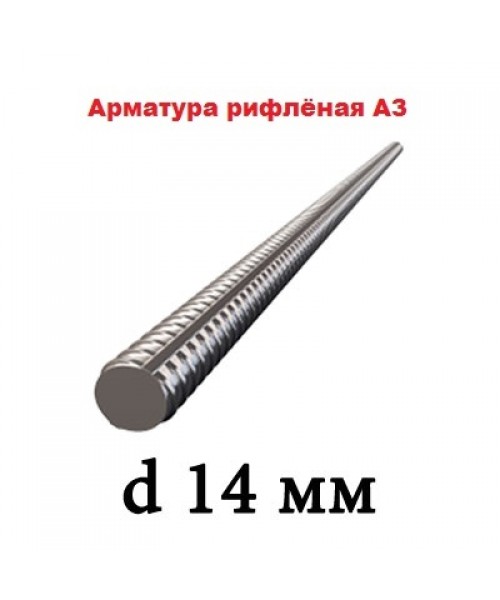

Опытные специалисты согласятся, что у арматуры А3(А400) есть ряд качеств, делающих её наиболее популярной.
Начать с того, что арматура класса А3 всегда выпускается с рифленой поверхностью, что позволяет использовать её как главный несущий прут в каркасе.
Класс арматуры А-III (А400)
Разные технологии производства позволяют изготовить любые разновидности материала: горячекатаную, холоднокатаную и термически упроченную. Поэтому подобрать именно тот вариант марки стали, которая нужна для выполнения конкретной работы, максимально легко.
Немаловажно, что диапазон диаметров очень велик – выпускаются металлические пруты толщиной от 6 до 40 миллиметров. Так что, использовать их можно как при армировании небольших изделий (ленточный фундамент для гаража или бани), так и при работе с огромными объемами бетона (мосты, тоннели, многоэтажные монолитные здания).
Кроме того, к важным достоинствам материала можно отнести её устойчивость перед высокой влажностью и значительным нагрузкам. Он отличается долговечностью и прочностью.
Возможность загибать пруты под углом до 90 градусов без нагрева упрощает процесс сборки угловых каркасов. Это крайне важно – угловые соединения часто доставляют строителям серьезные проблемы. Загнутая под нужным углом арматура гарантирует надежность и долговечность каркаса даже при серьезных нагрузках.
В настоящее время, при гражданском и промышленном строительстве монолитных сооружений, все больше предпочтения отдают арматуре класса А500С, благодаря её высокой прочности, свойству сваривания и способности выдерживать любые типы нагрузок.
Теперь вы можете легко ориентироваться в разработанной для арматуры классификации, знаете об основных свойствах этого ценного строительного материала, а значит, без особых проблем подберете именно ту продукцию, которая станет лучшим вариантом для конкретного объекта. Не придется переплачивать при покупке материала или жертвовать надежностью возводимой конструкции.
Стальная арматура: ГОСТ, классификация и маркировка
В строительстве широко распространена арматура стальная стержневая. Это неотъемлемый элемент конструкций из железобетона, повышающий прочность цементного камня на изгиб и сжатие. Мы расскажем, какой бывает металлическая арматура, из чего ее производят, на какие классы делятся и об особенностях ее применения.
Технологии изготовления арматуры
По способу производства арматура бывает:
- Горячекатаная стержневая;
- Холоднотянутая проволочная.
В обоих случаях используется низколегированная или углеродистая сталь разных марок, в зависимости от этого и делится на 6 классов А-I…А-VI.
Горячий способ производства предполагает формовку размягченной стальной стержневой заготовки валиками. При увеличении температуры происходит упрочнение связей структуры металла, соответственно, арматура из него способна воспринимать большие нагрузки по сравнению с холоднотянутыми изделиями, увеличивается прочность на разрыв.
Арматура холодной протяжки получается из не разогретой заготовки, проходящей через обжимные валики.
Для повышения прочности арматуры ее подвергают термической обработке или делают цинкование – процедура обеспечивает устойчивость металла к влаге и агрессивным средам.
Выпускается стержневая арматура сечением от 8 мм в отдельных прутьях, тонкая проволочная – в мотках.
Классификация и маркировка арматуры
Классификация арматуры предполагает разделение изделий по классу используемой для производства стержней стали. Деление регламентирует ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций»:
Класс, старое обозначение | Класс, новое обозначение | Тип профиля | Цветовое обозначение стержня |
---|---|---|---|
A-I | А240 | Гладкий | — |
A-II | А300 | Периодический* | |
A-III | А400 | ||
A-IV | А600 | Красный | |
A-V | А800 | Красный и зеленый | |
A-VI | А1000 | Красный и синий |
*по согласованию с заказчиком сталь А-II…A-V может быть изготовлена с гладким профилем.
Классы, в свою очередь, делятся на подклассы, которые обозначаются дополнительными индексами:
- «С» — стержневая сталь, которая подходит для сварки;
- «Т» — термически обработанное изделие;
- «К» — коррозионностойкая сталь, т.е. обработанная цинком;
- «СК» — коррозионностойкая сталь, которую можно сваривать.
Металлическая арматура разных классов производится из различных стальных сплавов, которые определяют ее технические свойства. При этом, учитывается диаметр прутков:
Класс арматурной стали | Марка стали | Диаметр профиля, мм |
---|---|---|
А-I (A240) | СтЗкп, СтЗпс, СтЗсп | 6…40 |
A-II (A300) | 18Г2С | 10…40 40…80 |
Aс-II (Aс300) | 10ГТ | 10…32 (36…40) |
A-III (A400) | 35ГС, 25Г2С 32Г2Рпс | 6…40 6…22 |
A-IV (A600) | 80С | 10…18 (6…8) |
20ХГ2Ц | 10…32 (36…40) | |
A-V (A800) | 23Х2Г2Т | (6-8) 10…32 (36…40) |
A-VI (A1000) | 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР | 10…22 |
Таблица составлена по данным ГОСТ 5781-82.
Механические свойства арматурной стали
Стержневая арматура разных марок обладает индивидуальными механическими свойствами, которые учитывают при выборе изделия для армирования конструкций из бетона. Основные приведены в таблице №8 ГОСТ 5781-82:
Класс арматурной стали | Предел текучести sт | Временное сопротивление разрыву sв | Относит. удлинение d5,% | Равномерное удлинение dr, % | Ударная вязкость при температуре -60 °С | Испытание на изгиб и в холодном состоянии, где с — толщина отправки, d — диаметр прутка | |||
---|---|---|---|---|---|---|---|---|---|
Н/мм2 | кгс/мм | Н/мм2 | кгс/мм2 | МДж/м2 | кгс×м/см2 | ||||
A-I (А240) | 235 | 24 | 373 | 38 | 25 | — | — | — | 180°; c = d |
A-II (А300) | 295 | 30 | 490 | 50 | 19 | — | — | — | 180°; с = 3d |
Ас-II(Ас300) | 295 | 30 | 441 | 45 | 25 | — | 0,5 | 5 | 180°; c = d |
A-III(А400) | 390 | 40 | 590 | 60 | 14 | — | — | — | 90°; с = 3d |
A-IV(А600) | 590 | 60 | 883 | 90 | 6 | 2 | — | — | 45°; с = 5d |
A-V (A800) | 785 | 80 | 1030 | 105 | 7 | 2 | — | — | 45°; с = 5d |
A-VI (А1000) | 980 | 100 | 1230 | 125 | 6 | 2 | — | — | 45°; с = 5d |
Свойства стержневой арматуры определяются лабораторными испытаниями, по результату которых составляется протокол. Допускается уклонение от правил ГОСТ по согласованию с заказчиком.
Таблица площади поперечного сечения арматуры
Номинальный диаметр стержня, мм | Площадь поперечного сечения, см2 | Средняя* масса 1 м профиля |
---|---|---|
6 | 0,283 | 0,222 |
8 | 0,503 | 0,395 |
10 | 0,785 | 0,617 |
12 | 1,131 | 0,888 |
14 | 1,54 | 1,21 |
16 | 2,01 | 1,58 |
18 | 2,54 | 2 |
20 | 3,14 | 2,47 |
22 | 3,8 | 2,98 |
25 | 4,91 | 3,85 |
28 | 6,16 | 4,83 |
32 | 8,01 | 6,31 |
36 | 10,18 | 7,99 |
40 | 12,57 | 9,87 |
45 | 15,00 | 12,48 |
50 | 19,63 | 15,41 |
55 | 23,76 | 18,65 |
60 | 28,27 | 22,19 |
70 | 38,48 | 30,21 |
80 | 50,27 | 39,46 |
*масса приведена в среднем значении – более точный параметр зависит от конкретной марки, используемой для производства стержневого проката стали.
Сферы применения стальной арматуры
Характеристики стальной арматуры определяют сферу ее применения. Стержни гладкого профиля используют:
- Для перевязки рабочих стержней каркаса;
- Вязка декоративных изделий для дизайна;
- Монтаж отдельных элементов сложных механизмов.
Прутки периодического профиля более востребованы:
- Усиление бетонных конструкций в участках наибольшего растяжения и сжатия;
- Установка опорных элементов и конструкций;
- Армирование штукатурных слоев, напольных стяжек;
- Обустройство дорожного покрытия и тротуарных зон;
- Монтаж армирующих поясов для кладки блоков и кирпичей.
Основное назначение стержневой арматуры периодического профиля – усиление конструкций из бетона. Их стержней вяжут плоские или пространственные каркасы. Арматура в них выполняет разные функции:
- Компенсация излома бетона созданием напряжения на растяжение стержня. Максимальные нагрузки концентрируются в нижней части конструкций типа балки на двух опорах или с жестким защемлением;
- Компенсация сжатия, которое концентрируется в верхней части той же балки.
Недостатки
У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:
- При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
- Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
- Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
- Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.
Упаковка, транспортирование и хранение
Стальные стрежни для удобства окрашивают в разные цвета:
- А-IV – красный;
- А-V – красный и зеленый;
- А-VI – красный и синий.
Допускается нанесение краски на концы 0,5 метров.
Стержневую арматуру компонуют в партии по 15 тонн и перевязывают из проволокой, вязанкой. Также упаковывают тонкую проволоку в бухты. При необходимости для заказчика делают перевязки другой массы – 3 или 5 тонн, а также индивидуальный тоннаж. Укомплектованные связки обязательно маркируют классом стержней.
Перевозка металлических изделий допускается только в горизонтальном положении для избегания перегибов и деформаций.
Хранить стержневую арматуру рекомендуется в закрытых сухих помещениях, исключив контакт с водой.
Арматура какую выбрать: советы профессионалов
Вопрос: Какая арматура чаще применяется в частном строительстве?
Ответ: В частном строительстве применяется металлическая арматура А500С диаметром 12 миллиметров, длиной 5,85, 6 или 11,7 метров.
Вопрос: На что надо обращать внимание при покупке арматуры?
Ответ: Надежность поставщика, диаметр арматуры (измерить), длину прутка (измерить), количество метров (посчитать), проверить на изгиб (при покупке а500с – такая арматура гнётся и не ломается).
Арматура строительная – строительный материал, производимый преимущественно из различных марок стали. Существуют отдельные виды конструкционного материала, который производят из сплава стеклопластика. Арматуру применяют в строительстве различных бетонных сооружений и каркасов, в производстве металлических изделий различного назначения. Многие знают и видели арматуру, но многообразие диаметров и различных технических характеристик могут завести покупателя в тупик.
Арматура какую лучше выбрать
Стальная арматура, по характеристикам, делится на основные категории-классы: А240(АI), А500С, А500, АIII А400. В чем разница?
Внешние рифления дают возможность прочной сцепки с раствором, что придает изделию дополнительную надежность и долговечность.
Данный конструкционный материал отлично сваривается, является основой для прочных бетонно-каркасных сооружений.
Это самый распространенный и востребованный вид стального стержня.
А400 (АIII) – также имеет внешние рифление и производится из сталей 35ГС и 25Г2С. Преимуществом перед предыдущими видами арматуры является повышенная прочность, за счет технических характеристик сталей из которых она изготавливается.
Подходит для создания бетонных изделий с большой нагрузкой. Обеспечивает дополнительную долговечность и стойкость к разрывам и давлению. Эффективно переносит экстремальные температуры, так как выплавляется из низколегированных марок стального проката. В строительстве больших объектов в условиях экстремальных температур, следует использовать этот вид арматуры.
Так же такая арматура не сваривается, для соединения используется вязка проволокой 1,2 отожжённой.
А500 – данный вид арматуры изготавливается из рельсовых сталей, а точнее из рельс бывших в употреблении.Преимущество данного вида арматуры устойчивость к коррозии за счет стали 80, 76.
Но есть у нее и минусы – она плохо гнется и при изгибании более чем 30°- 45° происходит деформация стали, она ломается.
Для вязки и в конструкциях, где материал следует сгибать, она не подойдет. Кроме того этот вид материала не сваривается и для сварки изделий не используется.
Какие еще особенности нужно учесть при покупке арматурной стали для армирования:
Стальные стержни могут быть различной длины: 6м, 12м, 11. 7м и н/д (немерная длина). Немерная длина привлекает низкой стоимостью и часто это является главным козырем продавцов. Но знайте, что такую арматуру можно покупать только по весу, так как общую длину прутов высчитать практически невозможно. Кроме того, такая длина подойдет только для заливки маленьких площадей.
Короткие куски придется связывать, чтобы обеспечить дополнительную длину перекрытия по периметру заливаемой территории.
Стандартной длиной является 11.7м (12м), она наиболее удобна для заливки фундамента на больших объектах.
Длину 6м хорошо использовать для связывания конструкций, поэтому такие длины имеет арматурная сталь небольших диаметров 6мм, 8мм, 10мм, 12мм.
Какой диаметр нужно использовать в строительных работах?
В строительных работах чаще всего применяют пруты 12мм в качестве основного стального каркаса и 6мм, 8мм для связывания конструкции. В случае если конструкция будет испытывать максимальные нагрузки или изделия будут подвергаться воздействию экстремальных температур, стоит использовать арматуру более крупных диаметров от 14 до 40мм.
Комментарии
классификация по типам, видам и основным параметрам
Трубопроводной арматурой называют различные устройства для управления потоками жидкостей или газов в трубопроводных системах — вентили, краны, задвижки, клапаны, регуляторы. Для правильного выбора и грамотного применения этих устройств необходимо четко ориентироваться во всем многообразии их номенклатуры.
Классификация трубопроводной арматуры
По области применения
- общего назначения
- специального назначения
- для особых условий работы
- для транспорта и судостроения
- сантехническая.
Общего назначения — самый универсальный тип. Используется в большинстве случаев и соответствует стандартным требованиям.
Специального назначения — изготавливается с учетом специальных требований заказчика под конкретные условия применения.
Для особых условий — применяется при транспортировке агрессивных и токсичных веществ.
К трубопроводам для транспорта и судостроения предъявляются повышенные требования по массе, габаритам, климатическому исполнению и другим характеристикам.
Сантехническая используется в бытовых санитарно-технических приборах. Выпускается большими сериями на поточных линиях. Большое значение придается дизайну и эргономичности изделий.
По назначению
- запорная
- регулирующая
- смесительная и распределительная
- защитная
- предохранительная
- для разделения фаз.
Запорная предназначена для полного или частичного перекрытия потока или изменения его направления.
Регулирующая предназначена для регулирования параметров таких как давление или температура в системе.
Смесительно-распределительная служит для смешивания или перенаправления различных потоков.
Защитная предохраняет систему от аварий при выходе каких-то параметров за допустимые пределы либо нежелательного изменения направления потока.
Предохранительная служит для защиты от избыточного давления в системе. При превышении допустимого давления излишки рабочей среды сбрасываются из системы.
Фазоразделительная служит для разделения рабочей среды по фазам. Это различные маслоотводчики, конденсатоотводчики, воздухоотводчики и прочие подобные устройства.
Запорная арматура
Трубопроводная запорная арматура — самый распространенный тип. Входит как составная часть в другие типы. Поэтому имеет смысл рассмотреть классификацию запорной арматуры более подробно.
Выделяют четыре типа конструктивного исполнения запорной арматуры:
- задвижка
- вентиль
- кран
- затвор
- Вентиль.
Иногда называют клапаном. Запорный элемент перемещается вдоль направления потока. Часто запорным элементом является мембрана
Задвижка.
В задвижках запорный элемент движется поперек потока. Может перекрывать его полностью или частично. Самый распространенный и чаще всего используемый тип запорной арматуры.
Заслонка.
В заслонках запорный элемент выполнен в форме диска, который поворачивается вокруг своей оси. Заслонки не обладают высокой герметичностью и не выдерживают высокого напора. Заслонки устанавливаются на трубопроводах большого диаметра и низкого давления в основном на канализационных сетях. Присоединение к трубопроводу фланцевое или сварное.
Кран.
Самый универсальный тип Запорный элемент обычно шар или цилиндр с отверстиями, который вращается вокруг своей оси и может поворачиваться на произвольный угол относительно потока. Используется во внутренних сетях среднего давления, чаще всего, в системах водоснабжения и отопления жилых домов.
По способу управления
- дистанционный
- приводной
- автоматический
- ручной.
Арматура для дистанционного управления выпускается без каких-либо управляющих элементов. Для управления необходимо использование дополнительных переходных приспособлений типа штанг или штоков.
Арматура приводного типа управляется приводами. Привод может быть непосредственным или дистанционным.
Автоматическое управление происходит без участия оператора. Привод управляется чувствительным элементом — датчиком, который может быть установлен как непосредственно на арматуре, так и дистанционно. В автоматизированных системах управления сигналы на привод могут поступать от контроллеров или иных устройств АСУ.
Ручное управление осуществляется с помощью маховиков, рукояток или рычагов.
Материал корпуса.
- Металл
- Пластик
Выбор определяется материалом самого трубопровода. Чаще всего корпус изготавливается из металла — чугуна, латуни нержавеющей стали.
В последнее время приобрели популярность трубопроводы из полипропилена и полиэтилена. Для этих трубопроводов выпускается арматура из соответствующего пластика.
По способу присоединения к трубопроводу.
- Резьбовой
- Фланцевый
- Под сварку
В трубопроводах большого диаметра используется, как правило, фланцевое соединение. Фланцевый способ соединения обеспечивает высокую герметичность соединения и уступает в этом только сварке.
Во внутренних сетях используется обычно резьбовое соединение из-за простоты монтажа и демонтажа.
Сварка применяется в основном для пластиковых трубопроводов.
Базовые параметры арматуры.
- Условный проход
- Номинальное давление.
Условный проход должен соответствовать условному проходу трубопровода. Условный проход обозначается как DN и соответствует внутреннему диаметру трубы в миллиметрах. Например: DN 25 соответствует внутреннему диаметру в 25 мм. Обычно реальный диаметр не равен в точности условному проходу, а округляется до ближайшего стандартного значения.
Номинальное давление обозначается как PN и определяет максимальное давление в системе, при котором гарантируется безотказная эксплуатация. PN определено для температуры в 20 градусов. С ростом температуры допустимое давление снижается.
Вышедшая из строя запорная арматура не ремонтируется и подлежит демонтажу. Поэтому очень важно проводить ее своевременное обследование и плановую замену.
Виды и сортамент арматуры стальной
Арматурная сталь занимает лидирующую позицию в структуре производства проката для строительства. На её долю приходится примерно 42 % объёма производства. Этот вид стального проката незаменим в промышленном, гражданском и жилищном строительстве. Производство арматуры регламентируют четыре нормативных документа:
- ГОСТ 5781-82 – горячекатаная арматура гладкая и с периодическим рифлением;
- ГОСТ 10884-94 – упрочнённая арматура периодического профиля;
- ГОСТ 6727-80 – холоднотянутая арматурная проволока обычного качества;
- ГОСТ 7348-81 – высокопрочная арматурная проволока гладкая и рифлёная.
В этих документах указаны виды арматуры и их предназначение, характеристики, правила приёмки, испытаний и маркировки проката. Данная информация обеспечивает оптимальный выбор продукции, включая применение арматуры согласно поставленным перед строителями задачам.
Виды и сортамент арматурной стали
Эту разновидность проката используют в производстве ЖБИ и для армирования монолитных бетонных конструкций. На заводах ЖБИ преимущественно изготавливают типовую продукцию: плиты и панели перекрытий, фундаментные блоки, сваи, колонны, фермы и прочее. Для их производства разработан огромный массив технической документации начиная с 50–60-х годов, которой пользуются и в настоящее время.
Именно по этой причине старая и новая классификация арматуры полностью равноправны, и в маркировке проката могут использоваться оба варианта обозначений с римскими и обычными цифрами. Таблица сортамента арматуры с основными характеристиками выглядит так:
Класс арматуры или проволоки | Диапазон диаметров в миллиметрах | Прочность на разрыв в Н/мм2 |
А-I (А240) | 6–40 | 373 |
А-II (А300) | 10–40 и 40–80 в зависимости от марок сплавов | 490 |
Ас-II (Ас300) | 10–32 | 441 |
А-III (А400) | 6–40 и 6–22 в зависимости от марок стали | 590 |
А-IV (А600) | 10–18 и 10–32 | 883 |
А-V (А800) | 10–32 | 1 030 |
А-VI (А1000) | 10–22 | 1 230 |
Ат400С | 6–40 | 550 |
Ат500С | 6–40 | 600 |
Ат600, Ат600С и Ат600К | 10–40 | 800 |
Ат800 | 10–32 | 1 000 |
Ат800К | 18–32 | 1 000 |
Ат1000 и Ат1000К | 10–32 | 1 250 |
Ат1200 | 10–32 | 1 450 |
Проволока Вр-1 | 3–5 | 400 – 1 085 в зависимости от диаметра |
Вр и В высокопрочная проволока рифлёная и гладкая | 3–8 | 1 470 – 1 780 в зависимости от диаметра |
Дополнительные буквы в маркировке арматуры указывают на специальные свойства или отдельный класс продукции. Например, буква С означает улучшенную свариваемость арматуры, в том числе позволяющую использование ручной электродуговой сварки для соединения арматурных стержней.
Буква т указывает на принадлежность изделий к классу упрочнённой арматуры. Буквой К отмечают арматуру с повышенной стойкостью к коррозии. Поскольку рифлёная арматурная сталь класса А-III (А400) и выше неразличима по внешнему виду, её дополнительно маркируют краской разных цветов.
Прокат А-III (А400) не окрашивают по умолчанию, но уже для Ат400С используют белую краску. А-IV (А600) отмечают красным, Ат600С – одновременно жёлтым и белым цветами. Краску наносят на концы отрезков или связок проката. Все правила маркировки цветом приведены в ГОСТ 5781-82 и ГОСТ 10884-94.
Назначение арматурного проката
Класс арматуры в зависимости от механических свойств напрямую влияет на стоимость продукции. Поэтому при выборе этой продукции следует учитывать её технические параметры, чтобы не платить за явно избыточные характеристики проката. Разные виды арматуры имеют своё назначение:
- А-I (А240). Гладкая арматурная сталь. Она предназначена для соединения между собой несущих (рабочих) стержней арматурных сеток и каркасов. Допускается её самостоятельное использование для армирования ЖБИ и бетонных конструкций, эксплуатация которых не предполагает нагрузок на излом, изгиб и разрыв.
- А-II (А300). Прокат периодического рифления с односторонним заходом витков. Наличие рифлей намного улучшает сцепление металла с бетоном. Сфера применения – как у арматуры класса А-I (А240). Прокат класса А-II также используется в качестве продольных (рабочих) стержней для армирования ненапрягаемых ЖБИ и бетонных конструкций.
- А-III (А400), Ат400 и Ат500. Прокат периодического профиля с двухсторонним (правым и левым) заходом витков «ёлочкой». Он предназначен для армирования ненапрягаемых ЖБИ и конструкций, рассчитанных на высокие нагрузки.
- А-IV (А600), Ат600 и более высоких категорий. Эта арматура используется для армирования ЖБИ и бетонных конструкций с предварительным напряжением. Среди типичных примеров можно назвать фермы, прогоны, пустотные и сплошные плиты и панели перекрытий, элементы мостов и других сооружений.
Классификация арматуры упрощает её выбор и составление документации для строительства. Потребителю следует придерживаться рабочих чертежей и технологических карт. Например, отсутствие буквы С в маркировке рифлёной арматуры означает запрет использования дуговой сварки для соединения стержней.
Производство и поставки арматурной стали
Для изготовления арматуры класса А-I (А240) используется углеродистая сталь обычного качества марки Ст3 всех способов раскисления. Для арматуры класса А-III (А400) и выше применяют качественную углеродистую сталь и низколегированные сплавы. По ГОСТ 5781-82 производят горячекатаную арматурную сталь.
Упрочнённая арматура проходит дополнительную механическую и/или термическую обработку, что позволяет повысить её эксплуатационные характеристики в сравнении с аналогичной горячекатаной продукцией. При поставках металлоизделий в документах указывается сортамент и вес арматуры согласно упомянутым здесь ГОСТам. Для расчёта веса используется теоретическая масса метра арматуры для каждого диаметра.
Нормативными документами также определено, что арматурная сталь класса А-I диаметром до 12 мм, классов А-II и А-III диаметром 6 и 8 мм, а также свариваемая арматура классов Ат400, Ат500 и Ат600 диаметром до 10 мм может отгружаться в мотках или стержнях. Остальной сортамент арматурной стали поставляется только в стержнях мерной и немерной длины.
Виды арматуры и арматурных изделий по назначению
Искусственные камни повсеместно используются в строительной сфере. Наиболее известный из них – бетон, который в зависимости от состава исходной смеси поступает на рынок в большом ассортименте. Общий недостаток всех его разновидностей – невысокая прочность на излом. И если для изделий, имеющих небольшой объем, это в большинстве случаев некритично, то габаритные заготовки в обязательном порядке усиливаются арматурой.
О том, какие виды арматуры и арматурных изделий выпускаются промышленностью и каково назначение каждого из них, можно узнать из этой статьи.
Виды арматуры
Арматура для укрепления бетона выпускаются в трех вариантах – сетка, стержень и проволока. Из этих конструкционных элементов в большинстве случаев монтируются объемные каркасы требуемой геометрии, которые закладываются в формы, предназначенные для загрузки раствора с целью получения ЖБИ после отвердевания массы.
Иногда для армирования используются и отдельные стержневые образцы. Например, при обустройстве столбчатого фундамента из труб металлических или асбестоцементных в них целесообразно установить 3 – 4 прутка, и только после этого загружать раствор (можно использовать станок для гибки арматуры). Такого простейшего усиления вполне достаточно, чтобы многократно повысить надежность опоры.
Основные требования к арматуре
- Достаточная прочность.
- Надежная сцепка с искусственным камнем по всей глубине его структуры.
- Минимальная подверженность коррозии, устойчивость к агрессивным средам.
Калькулятор расчета массы арматуры
Классификация арматуры
Категорирование арматуры производится по следующим признакам:
Назначение
- Рабочая. Такая арматура предотвращает разрушение бетона при внешних нагрузках, вызывающих его растяжение (излом) или в отдельных случаях – сжатие.
- Распределительная. Второе наименование – конструктивная. Используется для формирования каркаса из арматурных прутков методом их вязки или сварки.
- Монтажная. В основном применяется для придания отдельным арматурным стержням нужного пространственного положения.
- Хомуты. Используются для сборки каркасов, а также для исключения вероятности появления косых трещин в ЖБИ малого сечения (балки, столбы, прогоны и так далее).
Условия применения
- Напрягаемая. На производство такой арматуры идет сталь только высокопрочная – A-IV (V), Ат-IV (V, VI), B (Bp) -II, K2 (3, 7, 19), Кп. Она используется лишь как рабочая, учитывая свойства и стоимость материалов.
- Ненапрягаемая арматура. Сталь классов от A-I до A-III, B (Вр) -I. Для конструкций обычного типа или с предварительным напряжением. Арматура ненапрягаемая имеет различное предназначение – монтажная, распределительная. Такие стержни рекомендуется скреплять сваркой.
Профиль
- Гладкий.
- Рельефный (периодический).
Технология изготовления
- Арматура стержневая
- Горячекатаная.
- Упрочненная (термически или вытяжкой).
Профиль у такой арматуры – периодический или круглый.
- Обычная (сталь – низкоуглеродистая).
- Высокопрочная (углеродистая сталь).
- Арматура витая (канаты).
Арматурные сетки
Для их производства используется проволока сечением (мм) от 3 до 5 или стержни (как правило, диаметром 10). Вариантов исполнения сеток несколько – гнутые, плоские, с ячейками ромбическими или прямоугольными.
Пластиковая арматура
В продажу поступает в рулонах (сетки) и бухтами. В последнем случае стержни просто отрезаются в соответствии с требуемой для монтажа длиной. Название такой арматуры несколько обобщенное, так как она производится не из «чистого» пластика одного вида, а из композитных материалов.
При всех своих достоинствах (небольшие вес и цена, удобство перевозки и монтажа) пластиковая арматура имеет ряд серьезных минусов, поэтому следует подходить с некоторой долей осторожности к ее выбору взамен традиционных металлических изделий. Особенно если речь идет о нагруженных частях конструкции. Что бы ни утверждали рекламщики и продавцы, есть 2 немаловажных момента, которые следует отметить.
Первое
Существующие стандарты ограничивают сферу применения композитной арматуры. Например, ее нельзя укладывать по углам и изгибам ленты фундамента.
Второе
Покупатель упускает из виду, а продавец (скорее всего, сознательно) не обращает внимания потребителя на тот факт, что все заявленные характеристики продукции должны быть подтверждены не только расчетами и опытными испытаниями, но и временем. Арматура пластиковая – продукт довольно новый на рынке строй/материалов, потому и наработанной статистики по ее эксплуатации нет. Следовательно, окончательные выводы по целесообразности замены арматуры стальной на композитную делать пока еще рано.
Рекомендация – если и использовать пластик, то только в тех местах, где он не будет подвергаться существенным нагрузкам. В любом случае желательно сначала проконсультироваться с профессионалом.
Что такое арматура | Зачем использовать армирование в бетоне
Мы знаем, что Rebar. Он известен как арматурная сталь и арматурная сталь. Это стальной стержень или сетка из стальной проволоки, используемый в железобетонных и каменных конструкциях для усиления и удержания этого бетона в напряжении.
Арматурные стальные стержни помогают бетону выдерживать силы растяжения.
Самый важный момент в этой статье
Зачем использовать Rinforcmnet в бетоне?
Стальная арматура / арматура используются для повышения прочности бетона на растяжение, поэтому бетон очень слаб на растяжение, но прочен на сжатие.Это причина для использования Ринфоэнмента в бетоне.
Кроме того, сталь используется только в качестве арматуры из-за удлинения стали из-за высоких температур, почти равных температуре бетона.
Также прочтите: Соотношение бетонной смеси | Что такое соотношение бетонной смеси | Тип бетонной смеси Соотношение
Почему арматура важна в строительстве?
Арматура / армирование делает бетонный сервал более устойчивым к разрушению. Арматура обеспечивается прочностью на разрыв с помощью арматурного стержня, устойчивого к исправлению.
Если вы хотите создать бетонную конструкцию, эта арматура обеспечивает гораздо более прочную опору, чем стальная проволока, армирующий стекловолокно и многие другие продукты, доступные на рынке.
Потому что обеспечивает самостоятельную прочность конструкции.
Арматура, изготовленная в различных формах, как показано ниже.
- Круглая форма.
- Ребристый.
- Ребристые и скрученные.
- Растянутые, скрученные и ребристые.
- Квадратная скрученная.
Типы стальных арматурных стержней
- Стальной стержень из мягкой стали
- Деформированный стальной стержень
- TMT стержни (стержни с термомеханической обработкой)
- Высокопрочные деформированные стержни
- Прочие Типы арматуры
- Арматура из нержавеющей стали
- Полимер, армированный стекловолокном (GFRP)
- Оцинкованная арматура
- Арматура с эпоксидным покрытием
- Арматура из углеродистой стали
- Европейский Арматура
Также прочтите: Что такое сливовый бетон | Приложение | Смешайте Дизайн | Методология
Стальные стержни из низкоуглеродистой стали
Стальные стержни этого типа используются для снятия напряжений при растяжении балок железобетонных плит и т. Д.Этот стержень из мягкой стали бывает простой и круглой формы.
Размер стальных прутков диаметром от 6 до 50 мм. Этот стержень изготавливается большой длины, его можно быстро разрезать и легко гнуть без повреждений.
Сорта в прутках из мягкой стали, Обозначены как Fe 410 -S или Grade 60. Это руда класса I, а сорт II — как Fe-410, класс 40
Соответствующий код: IS: 432, part-I -1982
Деформированный стальной стержень
Поскольку деформированные стержни представляют собой стальные стержни с выступами, ребрами или деформацией на поверхности стержня, эти стержни минимизируют скольжение в бетоне и увеличивают связь между обоими материалами .
Thi Деформированные стержни имеют большее растягивающее напряжение, чем стержни из гладкой стали из низкоуглеродистой стали.
Часто задаваемые вопросы по арматуре — Часто задаваемые вопросы по арматуре
Арматурный стержень, широко известный как «арматурный стержень», представляет собой стальной стержень, используемый во многих приложениях для управления. Компания Harris Supply Solutions предлагает стальную арматуру самых разных размеров и марок, а также арматуру черного цвета и арматуру с эпоксидным покрытием. Ниже приведены некоторые часто задаваемые вопросы по арматурному стержню, которые помогут вам найти нужную информацию.
Пожалуйста, не стесняйтесь обращаться к нам с любыми дополнительными вопросами, которые могут у вас возникнуть.
A. Да, арматура зависит от прочности (текучести) и покрытия.
A. На арматуру нет средней цены; арматура — это товар, который зависит от спроса и предложения.
A. Самыми распространенными размерами арматуры являются арматура № 4 и № 5, которая используется в жилом и легком коммерческом строительстве, а также в коммерческом строительстве.Чтобы увидеть все размеры арматурных стержней, которые мы предоставляем, посетите нашу страницу размеров арматурных стержней.
A. 40 класс, 60 класс, 100 класс.
A. Мы инвентаризуем № 3- № 11, однако длина будет зависеть от размера; мы перевозим 20, 30, 40 и 60 футов.
A. Более продолжительный жизненный цикл, чем у черной арматуры.
A. Эпоксидная смола стоит примерно на 25% дороже, чем черная полоса.
А.№
A. Эпоксидная смола легко доступна из нескольких источников, оцинкованная — нет. Оцинкованный может иметь проблемы охрупчивания, которые возникают при гибке арматурного стержня. Оцинковка значительно дороже эпоксидной.
A. Нержавеющая сталь стоит в несколько раз дороже, чем эпоксидная смола. Нержавеющую сталь нельзя использовать с черным или эпоксидным стержнем из-за проблем с коррозией.
A. УФ со временем разрушает эпоксидное покрытие на арматуре.
A. ASTM A775 наносят покрытие в прямом состоянии, а затем изгибают; Пруток ASTM A934 сгибают и затем покрывают эпоксидной смолой. ASTM A775 требует испытаний на удар и истирание, которые отличаются от испытаний ASTM A93.
A. Вес на фут будет варьироваться в зависимости от размера стержня. См. Нашу гистограмму на странице стержня арматуры для определения веса на фут.
Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения.Ценовые котировки доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.
Арматурный стержень №5 — Арматурный стержень №5
Harris Supply solutions — ведущий поставщик арматурного проката №5. Основное применение арматуры №5 включает сборную кладку для использования в строительстве шоссе и мостов, а также балки фундамента, опоры и откидные стены. Арматурная сталь №5 также широко используется в легкой промышленности коммерческого и жилищного строительства, включая террасные террасы, подпорные стены и кессоны.В метрических кругах эта марка арматуры 5/8 дюйма обозначается как «16 мм».
Арматура изготовлена из чрезвычайно прочного композитного материала углеродистой стали. Он доступен во многих классах, которые стандартизированы в соответствии с системой спецификаций ASTM. Если у вас есть какие-либо вопросы о пригодности той или иной арматуры для предполагаемого применения, обязательно обратитесь за профессиональной помощью.
Физические характеристики арматуры №5:
- Вес на единицу длины: 1,043 фунта на фут (1.556 килограмм на метр)
- Номинальный диаметр: 0,625 дюйма (15,875 миллиметра)
- Номинальная площадь: 200 квадратных миллиметров (0,31 кв. Дюйма)
Имперский размер стержня | «Мягкий» метрический размер | Вес на единицу длины | Масса на единицу длины | Номинальный диаметр | Номинальный диаметр | Номинальная площадь | Номинальная площадь | # 5 | # 16 | 1.043 фунт / фут | 1,556 кг / м | 0,625 дюйма = 5/8 дюйма | 15.875 мм | 0,31 дюйма 2 | 200 мм 2 |
---|
В компании Harris Supply Solutions мы выросли и стали крупнейшим поставщиком арматурных стержней и стальной арматуры №5 в США, постоянно стремясь улучшить наши предложения продукции. Мы гордимся тем, что предоставляем нашим уважаемым клиентам продукцию, превосходящую их ожидания по качеству, и наша дружелюбная и вежливая команда по продажам будет рада предоставить вам ценовое предложение.Через региональные центры продаж и поставок мы с гордостью обслуживаем клиентов по всей стране.
Для получения дополнительной информации о арматурном стержне № 5 компании Harris Supply Solutions или о любых наших дополнительных предложениях продукции свяжитесь с нашей командой сегодня.
Полезные ссылки
Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Ценовые котировки доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.
Методы соединения армированных стержней
Имя пользователя *
Эл. адрес*
Пароль*
Подтвердите Пароль*
Имя*
Фамилия*
Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайти-Айленд Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров ЧеловекаИзраильИталия Кот-д’Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве
Captcha *Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*
Сравнение после натяжения и арматурных плит
Сравнение плит с постнатяжением и арматурой
3 мая 2016 · 0 комментариев · Бетон, НИШКИАН ДЕКАН · 0Железобетонные плиты использовались в зданиях с середины 19, , века. Бетонные плиты после натяжения используются с 1930-х годов и стали обычным явлением в последние 30 лет.
Архитекторам нравятся бетонные плиты, потому что конструкции позволяют использовать более длинные пролеты и более тонкие плиты.Более длинные пролеты дают больше места без столбцов и больше доступной площади в квадратных футах. Более тонкие плиты позволяют увеличить высоту от пола до пола.
Есть два типа конструкции бетонных плит перекрытия. При строительстве обычных (арматурных) перекрытий используется обычная арматура стержнями по всей плите, распределенная в два слоя. В конструкции перекрытия с последующим напряжением используется комбинация обычного арматурного стержня и высокопрочного армирования из арматуры, которое подвергается напряжению после заливки бетона.
Рисунок 1: Плита, армированная обычным способом
Выгоды для обычных (арматурных) плит
- Арматурные плиты хорошо подходят для нестандартной компоновки колонн или геометрии. Арматурные плиты
- обладают большей гибкостью с точки зрения модификации арендатора. Проще добавить, скажем, лестничный проем в плиту из арматуры, чем в аналогичную плиту, подвергшуюся последующему напряжению. Арматурные плиты
- проще построить и требуют меньше технических знаний, чем плиты, подвергнутые пост-напряжению. Допуски на размещение арматуры не такие строгие, как требовалось бы для арматуры PT. Арматурные плиты
- наиболее экономичны для зданий с меньшими пролетами и длиной пролета.
- Ступени и углубления перекрытий просты в проектировании и строительстве.
Преимущества плиты после натяжения
Рисунок 2: Плита после натяжения
Для пролетов длиной более 20–22 футов плиты PT часто более рентабельны. Типичное сокращение бетона до 25% и арматуры до 65%.
- Опалубку и опалубку можно снять, как только связки будут напряжены. Это сокращает цикл строительства, обеспечивая более быстрый доступ к этажам ниже.
- Плиты, подвергнутые последующему натяжению, обычно имеют меньше трещин и меньшую проницаемость при правильной детализации.
- Длина пролета до 30 футов является обычной для двусторонних систем плит PT. Это обеспечивает более гибкое пространство для арендаторов и лучший обзор.
- Плиты, подвергнутые последующему натяжению, тоньше и легче, что оказывает эффект просачивания вниз как на систему сопротивления гравитации, так и на системы сопротивления поперечным силам, включая колонны, стены, работающие на сдвиг, и фундаменты.
Пост-растяжение: грунтовка
Основная концепция, которую следует понимать, заключается в том, что бетон прочен на сжатие и слаб при растяжении.Трещины при изгибе возникают при превышении прочности бетона на разрыв под нагрузкой. Поэтому в плите или балке требуются стальные арматурные стержни для обеспечения адекватного сопротивления растяжению.
Когда арматура проходит через элемент после растяжения, бетон подвергается сжатию, что позволяет более эффективно использовать бетон и требует меньше армирования. В плитах
PT часто используются драпированные арматуры. Сухожилие, которое простирается от высоких концов к низу в центре, при нагрузке тянется вверх, что эффективно поднимает вес бетонной плиты.Это снижает общую расчетную нагрузку, и поэтому плиты PT имеют более длинные пролеты и лучший контроль прогиба.
Для получения дополнительной информации см. Нашу публикацию о инкапсулированном бетоне после натяжения:
https://www.nishkian.com/encapsulated-post-tensioned-concrete/
Соображения
Выбор опытного инженера и квалифицированного подрядчика имеет первостепенное значение для работы системы пост-напряжения. При сверлении анкеров или отверстий в плите после строительства необходимо соблюдать осторожность, чтобы не разрезать арматуру, а на стыках стен требуются специальные швы для предотвращения чрезмерного растрескивания.
Большинство современных подрядчиков знакомы и знакомы с обоими методами строительства бетонных плит. Свяжитесь с нами, если вы хотите рассмотреть любой вариант плиты для вашего следующего дизайна.
Эй, нравится этот пост? Почему бы не поделиться этим?
ТвитнутьСращивание стержней и определение размеров стержней
Соединение стержней
Компания Monolithic изменила рекомендованную процедуру соединения арматуры.В течение многих лет мы просто накладывали арматуру внахлест и связывали стержни вместе. Фактически, когда я только начинал, мы соединяли стержни внахлест и сваривали вместе.
Но оказывается, что если вы не используете арматуру A706, а это очень дорого, сварка арматуры недопустима. Поэтому мы рекомендуем вам воздержаться от сварки.
Текущая процедура
При соединении арматуры мы подводим одну деталь к другой, перекрываем ее на некотором расстоянии и обрызгиваем ее бетоном. Если вы коснетесь двух стержней вместе, поскольку они перекрывают друг друга, бетону станет труднее входить в стержень и вокруг него, и стык не будет считаться прочным.
Таким образом, рекомендуется соединить стержни вместе и перекрыть их, но оставить между стержнями не менее двух диаметров стержня. Два диаметра стержней обеспечивают пространство для входа бетона внутрь, вокруг и между стержнями и фактически увеличивают прочность.
Мир инженерии придумал несколько чисел, которые можно использовать для сращивания стержней. В случае арматурного стержня №4, если стык стержня будет касаться, мы сделаем перекрытие 44 дюйма. Если оно не соприкасается, мы сделаем перекрытие 18 дюймов.
Учитывая стоимость арматуры, это огромные различия.Поэтому, когда это возможно, мы не прижимаем арматурный стержень к себе. Мы хотим, чтобы нахлесты оставались прозрачными, чтобы бетон мог их обволакивать.
Размер арматуры
В компании Monolithic мы также уделяем пристальное внимание подбору арматуры. Арматура бывает разных размеров: №2, №3, №4, №5, №6 и т. Д.
Арматурный стержень № 2 имеет диаметр 2/8 дюйма или 1/4 дюйма. Его нужно деформировать; это должен быть шестидесятый класс; ему нужны все эти замечательные вещи, но их сложно купить.
Почему сложно купить? Используется крайне мало арматуры №2, потому что для большинства бетонов во многих проектах требуются стержни большего размера.Но, к счастью, монолитный купол, естественно, имеет такую идеальную форму для прочности, что арматурный стержень №2 работает во многих проектах, для которых мы ранее использовали №3.
Мы проинструктируем наших инженеров по возможности использовать арматуру №2. Но если вы не можете найти №2 или он стоит столько же, как №3 и вызывает больше проблем, используйте №3.
Компании, которые поставляют материалы для забора, обычно имеют арматуру №2. Они могут изготавливать деформированные стержни № 2, которые обычно стоят намного меньше, чем стержни № 3, потому что арматурный стержень № 2 весит намного меньше.Стоимость за фунт будет больше, но стоимость за фут будет меньше.
Вопрос: Почему бы нам просто не раздвинуть планки дальше друг от друга? Ответ: Это работает, но не соответствует коду.
В кодексе указано, что стержни нельзя разделять более чем в пять раз больше толщины бетона. Поэтому, если мы используем 2 1/2 дюйма бетона, мы не сможем разделить стержни более чем на 12 дюймов по центру.
Это не означает минимальный размер; что определяется инженерной нагрузкой.
Для большей части оболочки небольшого купола используйте арматурный стержень №2, 12 дюймов по центру.Обратитесь к таблице армирования для вашего конкретного проекта.
Таблица предназначена для нахлестов и стыков арматуры. Чтобы придерживаться кодов, мы используем эту диаграмму для каждого проекта.
.
