Армирование бетонного пола по грунту

29.07.2020

Нужно ли использовать армирование стяжки бетонных полов? Да, обязательно, если рассчитываете сделать качественный бетонный пол, который будет служить долго. Обычно стяжку делают на мягком основании, это может быть пенополистирол, песок или керамзит, поэтому армирующая сетка важна. Она предотвращает и компенсирует деформации.

Цель армирующей сетки сохранить поверхность целым полотном на месте, чтобы ее куски не двигались под финишным слоем отделки. Этого будет достаточно, ведь конструкция пола по большому счету не является несущим объектом.

Конструкция полов по грунту

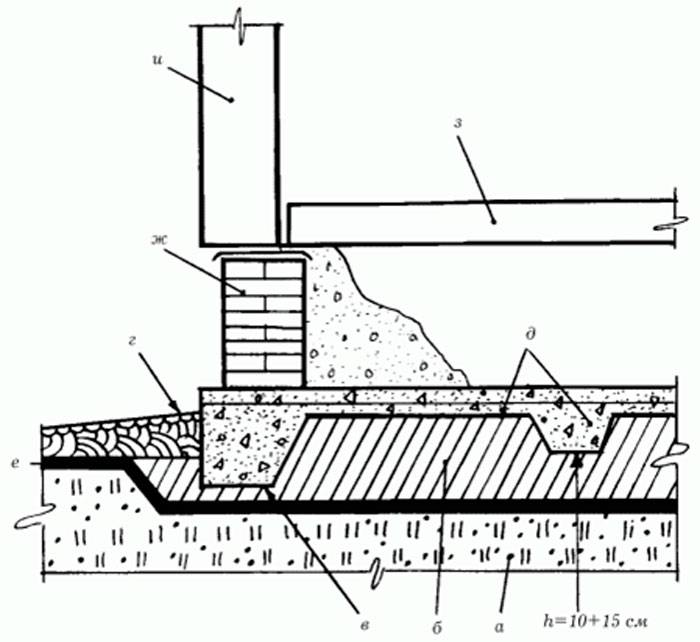

Устройство полов по грунту можно представить на следующей схеме:

Часто возникает вопрос, нужно ли на утрамбованный грунт под подстилающий слой бетона постелить полиэтиленовую пленку?

Такая пленка не дает уверенности в герметичности. Часто при демонтаже видно что между пленкой и бетоном появляется вода.

Бетон чернеет, там образуются грибки и подстилающий слой будет работать в тяжелых условиях. Почему так происходит, откуда берется вода?

  1. В грунте всегда есть влага, особенно если уровень грунтовых вод высоко. Именно в месте, где соединяются грунт и бетон образуется точка росы, потому что бетон всегда более инерционный. В результате влажный воздух, попавший между пленкой и подстилающим слоем конденсируется, образуя воду.
  2. Слой бетона содержит воду. Для схватывания бетона достаточно 5-10% воды от его массы. Остальной жидкости деваться некуда, внизу пленка, наверху будет пароизоляция. Избыток жидкости будет постепенно конденсироваться между пленкой и бетоном.
  3. Если пленка повреждается или нарушен стык, то испаряющаяся из грунта влага добавляет количество воды под пленку.
  4. Перечисленные выше условия сокращают срок службы подстилающего слоя.

Если пленку под подстилающий слой не стелить, то со временем процент его влажности сравняется с процентом влажности грунта. Чем меньше процент влажности бетона, тем он лучше будет работать. Вывод: пленка под бетоном задерживает воду, создает ему тяжелые условия работы, а также становится причиной появления грибка.

Сетки для стяжки металлические

Если стяжка выполнена из цементного раствора, нужна металлическая сварная сетка 100х100мм 3мм, либо 100х100 4мм. Высота стяжки должна быть не менее 50мм. Пол по грунту с интенсивными нагрузками, например в гараже, нужно укрепить сеткой 50х50 мм диаметр 4 мм, высота слоя 100 мм.

Если для стяжки применяют мелкофракционный бетон, можно удешевить устройство пола, так как бетон дешевле цементного раствора. Тогда закладываем высоту бетона 60-70мм и стяжка получится прочной. В таком случае можно заказать сетку с крупными ячейками: 150мм и 200мм, это также выйдет дешевле.

Есть ли смысл в добавлении фибры? Да, пол по грунту получится прочней, но добавление фибры не отменит армировочную сетку.

Как армируют пол по грунту

Сетки раскладывают по поверхности теплоизоляции, соединяя нахлестом. Под них равномерно подкладывают подставки:

  • высотой 1,5-2 см, если толщина 50 см;
  • высотой 2-3 см, если толщина слоя 60-70 см.

Это может быть маячковый профиль, соответствующей высоты. Иногда, чтобы приподнять крепление, используют цементный раствор. Это делается для того, чтобы металл был внутри слоя раствора.

Нужно ли армосетку крепить анкерами через всю конструкцию к бетонному основанию? Конечно нет, так как нарушается тепло- и гидроизоляция. В этом не никакого смысла, тем более, что масса цементного слоя и финишной отделки крепко фиксируют нижние слои. Цель маячковых профилей или подставок удержать сетку на проектных отметках до заливки раствора, чтобы она оказалась внутри него.

Крепежные элементы не должны быть связаны с арматурой стен, лестниц, цоколя — ни с чем. Иногда конструкцию такой стяжки называют плавающей, так как ее укрепление не связано ни с чем. В противном случае при неминуемой естественной усадке более тяжелые и массивные элементы дома подействуют на нее и повредят.

Внутренние стены, перегородки, не должны опираться на армированную стяжку, у них должен быть свой фундамент.

Последовательность устройства полов

  1. Выкапываем и убираем верхний слой грунта. Оставшийся грунт утрамбовываем.
  2. Выполняем обратную засыпку, используя песок и щебень. Уплотняем каждый слой по 20 см, поливая их водой. Чем лучше будет утрамбована обратная засыпка, тем меньше вероятности проседания насыпи. Если засыпка полметра и больше, то это будет дорого. Можно на дно вырытого котлована разместить строительные отходы, битый бетон и раствор.
  3. На уплотненное песчаное и щебеночное основание укладывается подстилающий слой бетона, толщиной 100-150 мм. Хотя согласно СП 29.13330.2011 для жилых помещений эта величина составляет 80 мм, лучше увеличить ее до 100-150 мм, тогда основание будет более прочным.
  4. Бетон при укладке должен иметь скругление к стене. На это скругление опирается пароизоляция, когда ее край будет примыкать к стене и подниматься вплоть до финишного покрытия. Если этого не сделать, увеличивается вероятность случайного повреждения мембраны пароизоляции.
  5. Укладываем пароизоляцию. Это делается обязательно. Дело в том, что влажность, которая находится в грунте, всегда стремится выйти вверх в виде пара. Это естественный и постоянный процесс. Пар будет подниматься и проникать в теплоизоляцию и финишное покрытие и наносить им ущерб. Влажность и сырость поднимутся по стенам, внизу их будет постоянно мокро и заводиться плесень. Поэтому наносится слой пароизоляции. Ее виды:
    • полиэтиленовая или полипропиленовая пленки;
    • мембрана пленочная;
    • жидкая резина;
    • рубероидные наплавляемые материалы:
    • пенетрирующие смеси.
      Стыки пароизоляции герметично соединяются между собой.
  6. По периметру помещения по стене устанавливают демпферную ленту. Ее изготавливают из вспененного полиэтилена, она гасит расширения всей конструкции, также уплотняет зазор между утеплителем и стеной.
  7. Далее укладывают теплоизоляцию. Ее не нужно приклеивать или прикручивать саморезами, так как вес, который ляжет сверху, плотно прижмет ее. В качестве теплоизоляции используется плотная минеральная вата, а еще лучше экструзионный пенополистирол, толщина 50 мм. Нужно ли укладывать пенополистирол полосой по стене внизу по периметру помещения? Если снаружи дома стоит высокий утепленный цоколь, то скорее всего нет. Но, если есть мостик холода, то придется положить полоску утеплителя по периметру.
  8. Укладываем армировку по маякам.
  9. Трубы отопления и водопроводные для теплых полов необходимо утеплить мерилоном. Эти трубы, нагреваясь и охлаждаясь, играют в диаметре, увеличиваясь и сужаясь, что приведет к растрескиванию раствора вокруг них. Мерилон сильно увеличит диаметр трубы, и поведет к увеличению высоты стяжки. Чтобы не увеличивать ее высоту, поверх труб, уложенных в мерилон, набрасывают 2 слоя штукатурной металлической сетки, самой тонкой 10х10 мм. Не стоит ее укладывать сплошным настилом, а только над водопроводными и отопительными трубами.
  10. Укладываем стяжку из цементного раствора или мелкофракционного бетона.

Тепло- и гидроизоляция бетонного пола под грунт

В качестве утепления долгое время использовался пенополистирол. Этот материал выпускался разных видов, с большей и меньшей плотностью.

Новый вид полистирола это экструзионный пенополистирол. В чем его преимущества? Он намного прочнее, его тепло- и гидроизоляционные свойства выше. Поэтому в доме, утепленном экструзионным пенополистиролом, тщательно подходят к устройству вентиляции.

Эти плиты сами по себе являются гидроизолирующим слоем, а вместе с рубероидным материалом отлично изолируют от влаги и пара. Экструзионный пенополистирол по краям имеют выемки, что позволяет при укладке складывать их одна в одну, создавая однородный слой.

Такой утеплитель необходим, если в помещении будет много влаги и пара. Например помещение над подвалом, гаражом, ванна, сауна.

Перед его укладкой бетонную подготовку следует покрыть битумной грунтовкой.

Назад ко всем статьям

Армирование бетонного пола: по грунту, под бетон

Армирование бетонного пола выполняется там, где нужно упрочнить и усилить конструкцию, сделав стойкой к изгибу и растяжениям. Ввиду того, что такая конструкция пола сама по себе достаточно надежная и прочная, в жилых помещениях обычно усиление не производят – там достаточно железобетонных перекрытий, которые берут нагрузку на себя. А вот в заводских цехах, гаражах, на складах и иных помещениях, где пол выдерживает серьезные испытания, без упрочнения конструкции не обойтись.

Для усиления конструкции используют разнообразные материалы, инструменты и методы работы. Технология подбирается в соответствии с особенностями строения, условиями эксплуатации, действующими нагрузками, характеристиками используемых материалов и других параметров. Все выполняется до этапа укладки финишного покрытия.

Благодаря такому подходу удается повысить прочностные свойства пола, продлить срок службы, препятствовать деформации и усадке бетона, защитить его от растрескивания в процессе естественной усадки, вибрационных нагрузок, механического давления.

Когда необходимо армирование

Армирование бетонных полов выполняется не всегда, но есть случаи, когда оно необходимо и полностью оправданно. В жилых помещениях стяжка представляет собой слой песчано-цементного раствора толщиной в 4-8 сантиметра, который выравнивает железобетонные плиты перекрытия. Именно плиты забирают на себя большую часть деформирующих нагрузок.

Но если на перекрытия настилают теплоизоляционный материал (пенопласт, минеральные листы, экструдированный пенополистирол), армирование поверхности обязательно. Также не избежать усиления в жилых помещениях под печами, каминами, в местах с большой нагрузкой.

Когда армирование бетонной стяжки обязательно:

  • Если проект предполагает плавающую стяжку – с сыпучей подложкой, под тепло- и гидроизоляцию.
  • При обустройстве пола по грунту, который может вспучиться (особенно если есть керамзитовый теплоизоляционный слой).
  • В системах теплого пола, где покрытие должно спокойно выдерживать перепады температур.
  • В промышленных зданиях – в зонах с повышенной нагрузкой, под оборудованием с большим весом и т.д.
  • Обязательно армируют любую стяжку толщиной больше 5 сантиметров.

Типы бетонной армированной стяжки по функциям:

  • Многослойная – включает прокладки для звуко-, гидро-, теплоизоляции
  • Черновая – армирование бетонного пола по грунту
  • Строительная – заливается на плиту перекрытия
  • Выравнивающая – заливается на черновой слой, становясь базой напольного покрытия либо теплого пола

Наиболее оправданно использовать арматуру при обустройстве многослойной и черновой стяжек, наливных полов и там, где нужно уменьшить расчетный слой раствора. Самостоятельно произвести расчет и все спроектировать достаточно сложно, поэтому обычно пользуются услугами проектных организаций, отдельных специалистов либо как минимум установленными нормами и параметрами.

Современное армирование полов под бетон выполняется с использованием таких материалов: стальные проволочные или армирующие сетки, сетки из стекловолокна, фиброволокно (из базальта, полипропилена, стекла, металла), сетки из полимеров.

Сетки для стяжки металлические

Изготовленная из проволоки по ГОСТу 8478 (диаметр проволоки 5 миллиметров, ячейки 10 на 10 или 20 на 20 сантиметров) сетка используется там, где соблюдается технология строительства, внутренние несущие стены и тяжелые перегородки опираются на свой фундамент. Из нее выполняют многослойную стяжку на грунте, упрочняют покрытие в коридоре, на кухне, в гараже.

Сетка может быть сварной или сделанной из скрученной проволоки. Сварка подойдет для арматуры диаметром больше 6 миллиметров. Металлические сетки самые прочные, позволяют усилить стяжку толщиной до 8 сантиметров. Листы распределяют по всей толще раствора так, как это делают при каркасном армировании. Устанавливают на высоте около 2-3 сантиметров, потом заливают бетоном. Если под слоем стяжки находятся изоляционные слои, привязку к стенам не делают, сетку по краям отделяют на 3-5 сантиметров.

В продаже можно найти готовый материал, который просто укладывается полосами по поверхности и связывается. Стоимость работ ненамного дороже, чем при армировании проволокой, из которой самостоятельно в процессе выполнения работ делают сетку. А вот экономия времени и надежность значительно выше.

Арматура для укрепления стяжки

Каркас из прутков прокладывают обычно в два слоя, создавая цельную карту из стержней диаметром 6-40 миллиметров. Толщина покрытия не должна превышать 8 сантиметров. Обычно усиливают таким образом полы по грунту, керамзиту, щебню.

Прутки соединяют при помощи точечной сварки либо скрутками из проволоки специальным крючком для вязки арматуры. Целесообразно использование арматуры класса А400 с диаметром, соответствующим нагрузкам. Для сварки или скрутки стержней чаще всего выбирают арматуру из проволоки из стали диаметром 8-12 миллиметров. Ячейки могут иметь размер от 5 на 5 сантиметров до 25 на 25 сантиметров, что зависит от условий и норм, учтенных в расчетах.

Последовательность устройства полов

В первую очередь нужно рассмотреть правила выполнения бетонной армирующей стяжки, без соблюдения которых покрытие не будет качественным. Они обязательны независимо от выбранных материалов, особенностей эксплуатации, расчетов.

Правила выполнения работ по усилению полов:

1. До заливки материал нужно распределить на основании строительной площадки, используя подпорки (исключение составляет фиброволокно).

2. Распределение бетона должно выполняться свободно, чтобы армирование не мешало заливке.

3. Бетон и применяемые для упрочнения материалы должны обладать хорошей адгезией, не быть испачканными маслянистыми текстурами.

4. Слой раствора должен полностью закрыть каркас усиления, чтобы защитить его от окисления, гниения, коррозии, разрушений под воздействием внешних негативных факторов.

Порядок работ по созданию пола:

  • Подготовка поверхности – удаление мусора, грязи, пыли.
  • При обустройстве старой бетонной поверхности – расшивка трещин и щелей, очистка, устранение заливкой жидким раствором.
  • Подготовка материалов для укладки гидроизоляции, звуко-, теплозащиты, монтаж.
  • Разметка уровня пола на стенах водяным уровнем.
  • Раскладка пластиковых фиксаторов ближе к подошве плиты или выполнение подкладки из раствора, чтобы арматура заняла правильное положение в слое бетона. Если арматура не сваривается или не вяжется, то укладывается на фиксаторах-стульчиках.
  • Укладка сетки с нахлестом в 1-2 ячейки или созданного каркаса.
  • Установка маяков (реек, досок, направляющих для штукатурки) на расстоянии в 10-20 сантиметров меньше длины правила.
  • Заливка раствора.
  • Удаление маяков после схватывания стяжки, заделка дыр раствором.

В процессе высыхания стяжку желательно несколько дней поливать водой и накрыть пленкой из полиэтилена, что позволит избежать неравномерного высыхания.

Неметаллические материалы для армирования полов

Довольно часто армирование бетонной стяжки выполняют неметаллическими материалами. Актуально там, где нет больших нагрузок – наливные и теплые полы в жилых помещениях, рестораны, офисы, различные общественные места. По прочности материал уступает металлическому аналогу, но во многих случаях такой выбор вполне оправдан из-за ощутимой экономии и отсутствии серьезных воздействий.

Основные преимущества пластиковых изделий:

  • Небольшой вес, удобное и дешевое транспортирование, простое хранение.
  • Легкость и скорость подготовки, монтажа.
  • Высокий уровень эластичности, прочность на растяжение при усадке здания, защита от трещин.
  • Стойкость к коррозии, различным внешним воздействиям.
  • Невысокая цена.

Если говорить о сетке, то принципиальных отличий в использовании металлических и полимерных сеток нет. Для пластиковых изделий не нужно крепление при помощи подпорок, достаточно выполнить слой бетона минимальной толщины, сверху уложить лист, потом маяки и заливка.

Стекловолоконная сетка

Материал используется только после пропитки полимерными дисперсиями, которые защищают от влияния щелочной среды толщи бетона. Арматуру производят из нитей алюмоборосиликатного стекла. Сфера применения, свойства, эксплуатационные характеристики схожи с изделиями из пластика. Но стекловолокно не советуют использовать там, где есть риск возгорания, так как критическим показателем для материала является порог в +150 С.

Обычно выбирают сетку с квадратными ячейками величиной 4-6 сантиметра, сделанную путем ажурного плетения. Марки ССДор-330 и ССП-95 покрыты пропиткой, ССДор-300 и ССМ-95 – нет. Без пропитки сетку для армирования бетона не используют, так ка щелочь на протяжении 5 лет может изъесть стекловолокно.

Легкость в работе, небольшой вес позволяют работать с материалом без привлечения дополнительной техники и людей, а стойкость к воде и перепадам температуры добавляют популярности. Основные задачи сетки – увеличение прочности покрытия, устранение появления усадочных трещин.

Фиброволокно

Насыпные волокна вмешиваются в раствор на этапе его приготовления для устранения микротрещин и трещин. Фибра улучшает ударостойкость пола, но нагрузку на прогиб и растяжение не забирает. Фибра – россыпь мелких армирующих волокон (обычно длиной 6-20 миллиметров, но встречается металлическая фибра длиной до 60 миллиметров), которые равномерно располагаются в толще стяжки и улучшают ее характеристики.

Изготавливают фибру из полипропилена, металла, стекловолокна, базальта. Там, где важно не нагружать стяжку, применяют стекловолокно или полипропилен, полы с высокой проходимостью делают с металлом, для покрытий с воздействием агрессивных веществ и сложных атмосферных факторов берут базальт.

Для замешивания раствора сначала смешивают все сухие компоненты и фибру, мешают до 5 минут в бетономешалке, позволив расслоиться скомканным волокнам и распределиться равномерно по составу. Потом доливается вода и мешается еще 10 минут, после чего раствор можно сразу использовать в работе, заливая по маякам.

Основные преимущества материала – облегчение технологии армирования, защита от трещин в процессе усадки, упрочнение всего слоя, повышение стойкости к истиранию и резким изменениям температур, увеличение показателей водостойкости, морозостойкости, возможность комбинирования с другими материалами для достижения наилучшего результата.

Стальное усиление

Обеспечивает наиболее прочное покрытие, целесообразно для автобоксов, складских помещений, промышленных цехов. Сетку связывают из стальных стержней диаметром 8-12 миллиметров, большие используют реже. Чаще всего делают ячейки с размерами 100 на 100 миллиметров, но параметр может варьироваться. Решетку сваривают/вяжут проволокой на объекте или вне объекта с последующей доставкой, располагают слой арматуры снизу и заливают.

Диаметр прутков и размер ячеек просчитывают на этапе проектирования здания, ориентируясь по нагрузкам и технологическим особенностям конструкции, способности выдерживать динамические и статические воздействия.

Композитное армирование

Используется аналогично стальным сеткам, чаще в полусухих и сухих стяжках, после согласования с застройщиком. Материал очень прост в работе, композитное армирование не боится коррозии, долго служит, может конструироваться где угодно, легко доставляться на объект. Снижает вес перекрытий, повышает прочность и гибкость конструкции.

Готовые сетки

Сетки, созданные в производственных условиях, представлены в большом ассортименте. Самые популярные – стальные, стекловолоконные, композитные и т.д. Основным преимуществом покупки уже готового изделия является возможность сразу просчитать его параметры и свойства, использовать в соответствии со строительными нормами, сэкономить время и силы на самостоятельном изготовлении сетки из прутьев. Итоговая стоимость получается не намного выше.

Самые популярные варианты:

Металл

Cетка производится из стальной проволоки диаметром 2.5-6 миллиметров, размеры ячеек могут быть разными (6-20 сантиметров). Материал тем прочнее, чем меньше размер ячейки. Поставляется в рулонах (диаметр до 3 миллиметров) и листах (больше 3 миллиметров).

Основные преимущества: высокая прочность на разрыв, хорошие связующие характеристики, стойкость к перепадам температур, длительный срок службы, полная защита от трещин за счет растяжения, повышение несущей способности пола.

Пластик

Усиливает стяжку до 8 сантиметров, материал мягкий и эластичный, легкий и гибкий. Если здание усаживается неравномерно, такая сетка будет гнуться, но не порвет пол, как в случае с металлом. Используется в местах с небольшой нагрузкой, так как демонстрирует слабое сопротивление на разрыв. Поставляется в рулонах, режется обыкновенными ножницами, не боится коррозии и гниения.

Главные плюсы: химическая инертность, эластичность, пропускает радиочастоты, легкая транспортировка и монтаж, небольшой вес.

Стекловолокно

Материал с ячейками до 6 миллиметров, должен быть пропитан для стойкости к щелочи. Эксплуатационные характеристики схожи с пластиком.

Прутковая армация

Бетонный пол армированный выполняется с использованием стальных стержней марки А400 либо А500 или композитной арматуры (стеклопластик, углепластик, базальтопластик и т.д.). Стержни укладывают в каркас, сваривают и/или дополнительно связывают сетку строительной проволокой. полимернывх

Стержни должны быть полноразмерными, без коррозии и больших разрушений ржавчины, точно соответствовать указанным физическим параметрам.

Теплые полы

При создании встроенного отопления обязательно выполняют бетонный армированный пол. Это требование заложено в СНиПах и основано на многолетнем опыте эксплуатации. Теплому полу нужно обустройство надежного слоя теплоизоляции, в качестве которого обычно выступают пенополистирольные плиты. На них выкладывают элементы нагрева, потом заливают раствором.

Такие покрытия постоянно испытывают воздействие перепадов температур, поэтому в них должны быть армирующие элементы (не обязательно со сложным типом укрепления), защищающие от распространения трещин. Лучший выбор в таком случае – комбинированное армирование с использованием фибры и полипропиленовой либо стальной сетки.

Хождение по сеткам при заливке

В процессе заливки основы на грунте и других поверхностях ходить по сеткам не рекомендуется из-за вероятности их сдвига. Карты должны быть полностью неподвижными, поэтому под каждый третий угол ячеек нужно подкладывать прокладки.

Как ходить:

  • Сделать дорожки – засыпать бетон по прямой из одного конца помещения в другой, зафиксировав решетку.
  • Укладывать поверх каркаса щиты или доски и постепенно переставлять их в процессе работы.
  • Связать сетку и сделать ее достаточно жесткой для хождения в момент монтажа маяков для заливки.

От чего зависит цена армированного бетонного пола

Просчитать затраты возможно заранее, на этапе проектирования работ. Общая сумма зависит от ряда факторов, которые корректируются в соответствии с поставленными целями.

Что влияет на стоимость:

  • Площадь заливки – чем больше, тем дороже обойдутся работы. Повлиять на этот фактор нельзя, он постоянный, разве что можно получить скидку на выполнение заказа с очень большой площадью.
  • Количество и качество слоев – формируется исходя из особенностей эксплуатации помещения.
  • Тип армирования – выбирается заказчиком, должен соответствовать заявленным требованиям.
  • Качество бетона и других материалов – чем выше, тем лучше. Даже если дороже, в итоге хороший пол полностью окупит затраты, так как некачественные материалы могут привести к необходимости выполнения процесса повторно, ремонту, другим проблемам.

Добавки к бетону

Если нагрузки на пол в помещении не очень большие и нецелесообразно тратить большие средства на сложные работы, можно ограничиться добавками к бетону. Фиброволокно используется в процессе замешивания раствора, положительно влияет на общие характеристики прочности, защищает от микротрещин в процессе высыхания. Даже если нарушаются условия правильной сушки и схватывания бетонного слоя, микротрещины не появятся или их будет мало, что существенно облегчит дальнейший процесс обустройства пола.

Ровный пол является обязательным требованием для качественной и долговечной укладки любого современного покрытия – паркет, ламинат, керамическая плитка, линолеум, наливной пол и т. д. Армирование бетона – лучшее решение для придания хрупкому материалу стойкости к разрушениям и требуемой прочности, повышения эксплуатационных характеристик.

Вводимые в конструкцию фибродобавки, металлические сетки и каркасы позволяют получить ровное и гладкое бетонное покрытие, без трещин и деформаций, идеальное для укладки финишного слоя.

стяжки пола из бетона, плит перекрытий, фундамента

Во время возведения дома или капитального ремонта большинство сталкивается с вопросом необходимости армирования стяжки при ее формировании. Кто-то решает сэкономить и довольствуется лишь бетонной стяжкой, а кто-то для придания предельной прочности армирует все поверхности, так сказать «на века». Стоит разобраться в необходимости применения усиления стяжки пола и способах, которыми можно произвести армирование своими руками.

Построение стяжки различается на несколько типов в зависимости от целевого назначения и места ее формирования. Так, могут быть следующие варианты стяжек:

  1. Черновая стяжка на грунт или опорную плиту;
  2. Стяжка пола на плитах перекрытия;
  3. Стяжка для выравнивания, наливной пол;
  4. Стяжка с укладкой слоя звуко- и теплоизоляции;

Имеет смысл выполнять армирование стяжки пола в тех случаях, когда формируется черновая стяжка и при создании многослойной стяжки с теплоизоляцией. В этих случаях она необходима по той причине, что стяжка выполняется не на монолитной и неподвижной основе и подвергается усилиям растяжения и изгиба. Также армирование может быть выполнено с целью экономии бетона, если требуется по расчетам сформировать слишком толстый слой бетона.

Армирование стяжки может быть осуществлено несколькими способами. Выбрать подходящий можно на основании проектных и эксплуатационных требований и только после того, как произведен расчет армирования. Выполнить самостоятельные расчеты на основании требований СНиП и ГОСТов довольно сложно, при этом можно упустить множество нюансов и особенностей, так что лучше обратиться для этого в проектную организацию.

Сейчас же рассмотрим материалы и конструкции, которые можно использовать для армирования полов:

  • каркас из арматуры;
  • сетка из проволоки-катанки;
  • сваренная сетка с ячейкой 5-20 см;
  • полимерная сетка, армирующая сетка из стекловолокна;
  • добавки фиброволокна в состав раствора.

В любом случае, технология армирования выполняется по определенной схеме построения.

  1. Любой армирующий материал должен распределиться в толще используемого для стяжки раствора. Для этого он распределяется по поверхности строго перед заливкой на специальных подпорках (не относится лишь к добавкам в раствор в виде фиброволокна).
  2. Состав и структура армирования не должна препятствовать распределению раствора под его слоем.
  3. Материал армирования должен иметь хорошую адгезию с раствором. Для этого не следует допускать его загрязнения маслянистыми веществами или вскрывать краской или иными веществами.
  4. Армирование полностью должно быть утоплено в слой раствора, чтобы предотвратить коррозию, гниение, окисление под воздействием влаги или воздуха.

Формирование каркасного армирования целесообразно лишь в случаях, когда основание дома, то есть фундамент и стяжка пола, являются целостной системой по удержанию здания. Также в случаях, когда это оправдано расчетами и необходимостью в виду ненадежности опорных грунтов. При этом формируются железобетонные конструкции с общей толщиной не менее 10 см и высотой армирующего каркаса не менее 5 см.

Метод 1: каркасное (монолитное) армирование

Построить армирующий каркас можно прямо на месте, используя для этого арматуру. В строительстве используется арматура размерами от 6 до 40 мм в зависимости от проектных требований и необходимой прочности. В частном строительстве чаще всего используется арматура диаметром 10 мм и 20 мм.

«Вязать» каркас из арматуры можно с использованием стальной проволоки 2-3 мм. При этом формируется сетка основания с необходимой по размеру ячейкой в пределах 10-20 см и связывается все с монтированием подъемных ребер. На ребрах формируется верхний слой армирующего каркаса в виде той же сетки, как и на нижнем слое. Лучше всего использовать при этом цельные куски арматуры по длине и ширине. В случае если захотелось использовать обрезки и менее длинные куски, то арматуру удлиняют внахлест с заходом не менее полуметра друг на друга. Далее производится заливка стяжки. Такой вариант еще называется монолитным армированием, потому как в результате получается фактически цельная и неразрывная железобетонная плита.

Альтернативой вязке или сварке могут служить фиксаторы арматуры

Часто при формировании армирующего каркаса используется сварка. Для самостоятельных работ такой вариант подходит лишь тем, кто имеет в наличии сварочный аппарат и достаточно навыков для сварки тонких прутьев и проволоки. К слову сказать, при промышленном строительстве к таким работам допускаются лишь профессиональные сварщики, которые уже зарекомендовали себя, ведь такой вид работ требует внимания и аккуратности. При нарушении технологии сварки часто происходит истончение арматуры и проволоки в местах соединения, что сводит на нет всю пользу от каркаса.

В ходе армирования бетонного пола часто требуется для формирования каркаса производить изгиб арматуры. Выполнять эту операцию следует только с использованием механических средств без нагрева, как это принято у некоторых несознательных мастеров. При любом нагреве металл меняет свою структуру и может легко лопнуть.

Видео: вязка арматурной сетки

Метод 2: армирование сеткой из проволоки

Более простым вариантом армирования является сетка, составленная из проволоки. Такой способ позволяет усилить стяжку толщиной до 80 мм. Можно использовать при формировании многослойной основы пола на грунтовой основе или в качестве усиления стяжки на плитах перекрытия в местах особо подверженных нагрузкам, как например кухня, ванная, прихожая или гараж. Армирующую сетку также следует распределить в толще раствора, которым будет заливаться пол. Фактически схема армирования сеткой на месте похоже на первый этап выполнения каркасного армирования. В итоге сетку устанавливают на высоте в 2-3 см и заливают раствором.

Сетка может быть как скрученной проволокой, так и сварной. При этом следует учитывать, что сварка целесообразна только при использовании проволоки и арматуры диаметром от 6 мм. Если под слоем стяжки располагается теплоизоляционный слой и гидроизоляция, то привязка к стенам не производится и сетка своими краями должна отстоять от стен на 3-5 см.

В продаже имеются готовые металлические сетки для армирования бетона. Их достаточно уложить полосами по всей поверхности пола с заходами на 1-2 ячейки друг на друга и связав проволокой. По стоимости такой вариант лишь незначительно дороже, чем использование проволоки для самостоятельного формирования сетки. Зато время затрачивается значительно меньше и надежность самой сетки несколько выше.

Метод 3: армирование полимерными сетками

Это один из наиболее простых способов армирования. В основном применяется не для особого укрепления конструкции стяжки, а для предотвращения растрескивания бетона или цементного раствора во время полного высыхания и незначительных деформациях. Часто сетку кладут прямо на основание, особенно если это пленка, расположенная на насыпной подушке или слое теплоизоляции, чтобы предотвратить образование трещин с нижней стороны стяжки.

Наиболее широкое применение полимерные сетки нашли в процессе армирования наливного пола. Связано это с простотой ее распределения и особенностями технологии самих наливных полов. При их формировании основное стремление направленно на уменьшение объема затраченного раствора и толщины результирующего слоя и для этого не пригодны варианты армирования с использованием проволоки-катанки, и тем более арматуры.

Метод 4: использование добавок в растворе

Фиброволокно

В современном строительстве все большую популярность завоевывает фиброволокно. Это полимерные волокна толщиной порядка 15 мкм. Добавляя их в цементно-песчаный раствор или бетон, можно укрепить слой стяжки и предотвратить образование микротрещин в процессе высыхания.

Даже если несколько нарушены условия для правильной просушки и схватывания бетона, риск образования микротрещин в бетоне значительно уменьшается. Однако нельзя полагаться на микрофибру в угоду желанию обойти требования и технологические аспекты формирования бетонного пола.

Видео: заливка армированной бетонной плиты

Общие советы

При использовании любого способа армирования можно применять варианты добавок в бетон микрофибры или пластификаторов. Следует лишь соблюдать инструкции по их применению и дозировке.

Процесс формирования стяжки или наливных полов содержит множество нюансов и этапов кроме армирования, которые необходимо учитывать и выполнять для получения в результате надежного основания для пола. Наиболее полным и сложным является процесс формирования и армирование пола по грунту. При этом до самой бетонной стяжки и армирования выполняется устройство слоев песка, гравия, теплоизоляции и гидроизоляции. Нарушение технологии построения такого «пирога» сведет на нет любые усилия по армированию.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Армирование черновой стяжки пола – нужно ли?

Армирование намного увеличивает прочностные характеристики черновой стяжки. Таким способом наиболее часто производят укрепление бетонного или цементно-песчаного основания пола. Когда необходимо обязательно выполнять армирование, какие материалы для этого используются и что необходимо учитывать во время проведения таких работ?

В каких случаях армируют черновую стяжку?

Черновая стяжка укладывается на грунт или на плиту для первичного выравнивания поверхности. При недостаточной утрамбовке грунтовое основание может проседать очень неравномерно, что намного повышает риск растрескивания бетона. Армирование позволяет избежать возникновения таких проблем.

Дополнительное укрепление черновой стяжки может потребоваться, если пол подвержен вибрациям или испытывает большие нагрузки, например, в производственных помещениях или на складах. Армирование также целесообразно проводить при формировании стяжки под разводку тёплого пола или если раствор заливается на гидро- или теплоизоляционную прослойку.

Преимущества армированных стяжек

Чаще всего для армирования используется сетка металлическая или пластиковая. Стяжка с такими элементами обладает следующими достоинствами:

  • Отсутствие микротрещин, которые иногда появляются в процессе высыхания раствора неармированной стяжки.
  • Повышенная прочность. Бетонная или цементная поверхность становится более устойчивой к растягивающим нагрузкам, что предупреждает растрескивание во время усадки грунта или здания.
  • Хорошая устойчивость к механическим воздействиям, вибрациям.

Помимо этого, наличие армирующей сетки позволяет использовать меньшее количество раствора. Например, если обычная черновая стяжка должна составлять 10 см, то после армирования слой можно уменьшить до 8 см, и при этом прочность бетона только возрастёт. Такая особенность помогает значительно экономить на материалах и снижает общую нагрузку такого покрытие на основание.

Армирующие материалы для черновой стяжки

Армирование стяжки может выполняться следующими материалами:

  • Металлическая сетка. Она имеет небольшой вес, обладает отличными прочностными характеристиками, хорошо распределяет нагрузку и используется для укрепления массивной стяжки.
  • Пластиковая сетка. Состоит из полипропилена и чаще всего применяется для укрепления стяжки небольшой толщины (до 80 мм). Поставляется в рулонах. Такая сетка хорошо растягивается и не рвётся во время усадки здания, сохраняя при этом целостность бетонного покрытия. Применяется при создании наливных или тёплых полов.
  • Стекловолоконная сетка с полимерным покрытием.
  • Металлическая или синтетическая фибра. Часто используется в комбинации с армирующими сетками.

Сетчатые полотна монтируются внахлёст в толще бетонного раствора. Для этого их устанавливают на небольшие опоры. При этом важно, чтобы сетка не контактировала с полом. Монтаж армирующих материалов немного усложняет конструкцию стяжки, но при этом значительно повышает её прочность.

У нас можно приобрести армирующие сетки из металла и пластика для массивных или лёгких черновых стяжек. Предлагаем конкурентные цены и удобную доставку по Москве. Наши запасы и тесные связи с производителями позволяют отгружать материалы большими партиями для реализации масштабных строительных проектов. Успешно сотрудничаем с торгующими и посредническими организациями. Обращайтесь к нам и приобретайте армирующие сетки на выгодных условиях. Мы гарантируем высокое качество материалов и быструю доставку товара с наших складов в Химках и в Щербинке.

Армирование стяжки в Москве — эффективное армирование бетонного пола

Армирование стяжки необходимый и важный этап при устройстве бетонного пола. Армирование бетонных полов не только продлевает срок службы промышленных полов, но и дает возможность эксплуатировать промышленные бетонные полы с максимальными интенсивными нагрузками. Хорошее армирование бетонных полов предотвратит от нежелательного образования трещин в полах и увеличит прочность и износостойкость бетонной плиты промышленного пола.

При высоких эксплуатационных нагрузках чаще всего используется в качестве армирования пола арматурные каркасы в один или два слоя арматуры или арматурных сеток диаметром 14, 12 или 10 мм с шагом в 200 мм или 150мм (в зависимости от заданных нагрузок). Когда нагрузка на бетонный пол не очень велика, армирование стяжки производят из сетки дорожной (как правило с шагом 150*150 диаметром 5 мм). Арматурное армирование можно совместить так же с армированием из фибры стальной. Что только улучшит прочностные характеристики пола.

Армирование бетонных полов металлической фиброй само по себе является прекрасным укреплением. Фибра металлическая дает возможность уменьшить толщину бетонного пола при сохранении несущей способности бетонной плиты. Существенно экономит время на монтаж арматурного каркаса. При армировании бетонных полов металлической фиброй (фиброй стальной) увеличивается вибрационная стойкость бетонной плиты, так как фибра работает на всю толщину бетонной плиты. Обеспечивается износоустойчивость и высокое сопротивление ударным нагрузкам, а так же металлическая фибра удерживает трещины от расширения.

Устройство бетонных стяжек

При устройстве бетонных стяжек под пешеходные нагрузки так же в качестве армирования используется полипропиленовое волокно. При добавлении в бетонный раствор полипропиленового волокнаувеличивается морозостойкость бетона, снижается образование усадочных микротрещин в бетонной стяжке, повышается износостойкость поверхности, увеличивается водонепроницаемость бетона, а так же повышается прочность на сжатие и изгиб.

Правильное армирование пола — залог долговечной эксплуатации! И как показывает практика, не стоит экономить на этом. Ведь армирование пола позволяет полам с промышленными нагрузкамиоставаться надежными, долговечными, качественными и устойчивыми к динамическим и ударным нагрузкам. А для того, что бы правильно подобрать тип армирования пола, конечно же, необходимо знать предполагаемые нагрузки на промышленное покрытие и характеристики основания.

Специалисты нашей компании помогут вам правильно выбрать тип армирования исходя из характеристик и назначения вашего промышленного покрытия

Армирование бетонного пола: арматура под стяжку

Армирование бетонного пола делают, когда требуется дополнительное усиление основания помещения. В промышленном строительстве армирование полов в цехах и других производственных помещениях обязательно.

Арматура улучшает устойчивость стяжки к нагрузкам

Если проектом предусмотрено выполнение плавающей стяжки, то её армируют. Усиление бетонного пола выполняют при усадке строений.

Во всех этих случаях применяют специальные сетки из разных материалов. Усиленная стяжка противостоит разрушительным воздействиям вибрации, динамических нагрузок, а также выдерживает значительное статическое давление. В данной статье рассмотрим армирование бетонных полов различными материалами.

Когда усиление бетонного пола необходимо

При монтаже чернового пола не обойтись без армирования

Армирование бетонного основания делают только тогда, когда этого требуют условия эксплуатации:

  1. Структура плавающей стяжки обязательно включает в себя арматурную сетку. Стяжку такого типа изолируют от непрочного основания плитами теплоизоляции или засыпкой сухих полов.
  2. Черновой цементный пол, уложенный на грунт, обязательно усиливают арматурной сеткой. Предварительно по грунту делают засыпку из щебня или керамзита.
  3. При угрозе появления разрушительных последствий от вспучивания почвы бетонную стяжку обязательно армируют.
  4. При устройстве тёплых полов стяжка подвергается деформациям и растрескиванию вследствие существенных перепадов температуры. Стяжку усиливают по всей площади тёплых полов.
  5. Усиливают основание полов в тех местах, где будут устанавливать тяжеловесные предметы, а также там, где могут возникать вибрационные и динамические нагрузки.
  6. Арматуру применяют при укладке бетонного пола толщиной более 50 мм.

В частных домовладениях армирование полов применяют в основном в гаражах и помещениях с установленным тяжёлым оборудованием (мастерские).

Виды арматурных изделий

Для усиления бетонного пола применяют несколько видов материалов:

  • металлическая сетка;
  • полимерная и стекловолоконная арматура;
  • фиброволокно.

Металлическая сетка

Металлическая сетка удобна тем, что пруты в ней уже закреплены и не придется их соединять своими руками

Арматура из металла даёт возможность получить мощное по прочности основание. Прослойка бетонного пола из металлической армирующей сетки применяется для устройства оснований на грунте, в цехах, складских помещениях и гаражах.

Металлическая арматура для стяжек представляет собой стальные пруты периодического профиля. Для усиления бетонных полов в основном применяют арматуру диаметром от 8 до 12 мм. В отдельных случаях используют стальные стержни большего размера.

Арматуру укладывают на основание помещений с размером ячеек от 50х50 мм до 150х150 мм. Решётки изготавливают методом точечной сварки стальных стержней.

Такой способ изготовления подразумевает производство арматурных решёток в заводских условиях. В особых условиях решётки из стальных прутьев формируют на месте монтажа с помощью электросварки.

Пруты соединены сваркой

Если требуется более мощное усиление, то прибегают к варианту размещения сеток в два слоя. Диаметр стержней и размер ячеек определяют на основании специальной методики расчётов.

Основой расчётов являются усреднённые показатели статических и динамических нагрузок, которые будут воздействовать на монолитное основание бетонного пола.

Помимо тяжёлого армирования применяют проволочные сетки. Они гораздо легче стальных прутов и применяют их для черновых полов с умеренными нагрузками. Проволочные сетки делают как с помощью точечной сварки, так простым вязанием ячеек той же проволокой.

На изготовление сеток идёт проволока диаметром от 2 мм до 6 мм. Стандартные размеры ячеек могут быть от 50х50 мм до 200х200 мм. Проволочные сетки поставляют в торговую сеть в рулонах, что удобно для перевозки и монтажа.

Полимерная и стекловолоконная арматура

Полимерное армирование применяют при монтаже сухой и полусухой стяжки

Полимерные и стекловолоконные сетчатые прокладки чаще всего применяют при укладке бетонной смеси в виде стяжки поверх засыпки сухих полов.

Стекловолокно и полимерная арматура применяется в полах, выдерживающих нагрузку от 300 до 400 на 1м2.Пластиковая сетка привлекает потребителя такими своими качествами:

  • лёгкость рулонов сетки легки, исключающая какие-либо неудобства при их транспортировке и хранении;
  • полимерный материал легко режется, что позволяет выполнить укладку арматурных сеток за короткий срок;
  • абсолютное отсутствие угрозы коррозии материала.

Фиброволокно

Фибру добавляют в сухую цементную смесь перед заливкой её водой. Застывший слой бетона с фиброволокном даёт возможность получить стяжку, стойкую к образованию в монолите микротрещин.

Полимерную сетку и фибру не применяют для устройства бетонных оснований по грунту. Этот материал не выдерживает изгибающих и растягивающих напряжений.

Области применения видов армирования полов представлены в нижеследующей таблице:

Материал армированияОбласть применения
1Металлическая сеткаПромышленные предприятия, гаражи, мастерские
2Полимерная сеткаЖилые и общественные здания
3ФиброволокноПомещения с небольшими нагрузками

Армирование пола металлической сеткой

Края сетки должны быть утоплены в бетоне, чтобы металл не подвергался коррозионным процессам

Металлическую сетку укладывают в середине бетонного слоя. Таким образом, стальные стержни будут защищены от возникновения коррозионных процессов. Устройство усиления бетонного пола проводят в несколько этапов:

  1. Основания пола очищают от пыли, мусора и от мелких фрагментов цемента.
  2. Обнаруженные трещины и ямки очищают от пыли, затем их грунтуют и заделывают цементным раствором.
  3. После всю поверхность бетонного основания покрывают грунтом.
  4. Обязательно по всей площади основания укладывают гидроизоляцию.
  5. Затем кладут плитную теплоизоляцию (полиуретан, пенопласт либо другой материал).
  6. С помощью лазерного уровня на стенах по всему периметру помещения наносят разметку будущей высоты пола.
  7. Сетку укладывают на кучки раствора. Смежные решётки соединяют внахлёст на ширину одной ячейки.
  8. Горизонтальную поверхность нивелируют лазерным уровнем из расчёта положения сетки в середине бетонного слоя.
  1. В качестве маяков удобно применять лёгкие металлические профили.Профили с помощью подкладок выравнивают на уровень разметки на стенах. Между направляющими профилями кладут раствор. Поверхность пола выравнивают правилом.
  2. После того, как раствор схватится, профили вынимают, а впадины заполняют раствором. Подробнее об армировании основания смотрите в этом видео:

Усиление основания пола полимерными и стекловолоконными сетками производится по той же технологии, что и армирование полов металлической сеткой.

Добавление в состав цементного раствора фиброволокна не влияет на способ укладки обычной бетонной стяжки.

Армирование бетонного пола: способы монтажа

Армирование бетонного пола – это одна из составляющих крепкого пола, который будет служить не один год. Бетон как строительный материал хрупок, особыми показателями прочности не отличается, армирование – поможет укрепить его, повысить сопротивление на растяжку и снизить проседание от нагрузок.

Какие конструкции подлежат армированию

Если говорить о том, в каких случаях стоит проводить армирование бетонных полов — учитывают некоторые особенности.

  • Если перекрытие утепляют теплоизоляционным материалом, например пенопластом – проводится армирование под бетон.
  • Желательно армировать пол в жилых помещениях под печами и каминами, местах, где на него идет большая нагрузка.

В обязательном порядке усиление пола арматурой проводят:

  • Проект предусматривает обустройство плавающего типа стяжки, с сыпучей подложкой, идущей под слой теплоизоляции.
  • Если пол обустраивается по грунту, а последний может вспучиться.
  • При монтаже теплого пола, когда перекрытие обязано выдерживать колебания температур.
  • В зданиях промышленных комплексов, где идет большая на поверхности нагрузка.

Обязательно армированная стяжка, если слой бетона превышает более 5 см.

Виды армирующих конструкций и материалов

В отношении вопроса, какие существуют, применяют виды армирующих конструкций, строители выделяют следующие:

  • Каркас из прутьев – прокладывается в конструкции в два слоя, изготовлены из стержней, диаметром 6-40 мм. , применим при толщине возводимого перекрытия 8 и более сантиметров.
Рисунок 1. Армирование бетонного пола
  • Сетка, связанная из стальной проволоки. Применима для многослойного типа стяжки на грунте, уплотнение несущего перекрытия, например гараже, кухне.
  • Полимерная сетка – ею также усиливают бетонный пол, не допуская его растрескивания. Применима для заливного типа покрытия, сокращая так расходы цемента. Стелится на основание либо слой теплоизоляции.
  • Армированный бетонный пол дополняется металлической/полипропиленовой фиброй. Она придает составу бетонной заливки стойкость к образованию трещин, перепадам температур, усиливает водоотталкивающие характеристики.
  • Бетонная заливка пола предусматривает установку и комбинированного армирования – металлический каркас, смонтированный в нижнем участке, дополняют вверху фиброй, защищая стяжку от трещин, усиливая заливку.

Способы армирование бетонного пола

В зависимости от техники выполнения, армирование пола можно условно поделить на такие виды:

  • армирование бетонного пола по грунту, на бетонную плиту – черновой вид стяжки;
  • выравнивающая стяжка либо наливного типа пол;
  • строительного типа стяжка, при которой опора идет на плиты монтируемого перекрытия;
  • стяжка, повышающая звуко и теплоизоляцию – бывает многослойной.

Также выделяют такие виды:

  • Металлокаркасом. Если перекрытие испытывает большие нагрузки – оптимально применять усиление металлическим каркасом. Применяют арматурные пруты, укладываемые в конструкции по типу ячеек. Оптимально подойдет для склада и ангара, при укладке заливного пола на грунт – учитывая вес сооружения укладывается в 1-2 слоя. Если вес на пол незначителен – оптимально применять металлическую сетку.
Рисунок 3. Армирующая фибра
  • Армирующая фибра – полимерного типа волокно, добавляемое в бетонный раствор при его изготовлении. Нередко ее роль выполняет металлическая стружка – эффективный, недорогой способ усилить бетонный состав для заливки, армирования пола. Присутствие данной добавки в составе помогает увеличить износостойкость, устойчивость к перепадам температур, снижает уровень поглощения бетоном влаги.
  • Комбинированное усиление – применяют фибру и арматуру, применимо при укладке пола большой толщины, требует повышенной прочности. Комбинированная стяжка не допускает растрескивания, главное установить металлический каркас снизу заливки.

Важно! В зависимости от назначения помещения, типа фундамента – выбирают определенный вид армирования, укрепления.

Последовательность устройства полов

Для усиления пола, увеличения срока службы бетонного пола – важно правильно провести все работы. Последовательность работ состоит в последовательности выполнения следующих шагов инструкции. Предварительно сама поверхность площадки очищается от всякого мусора и пыли, подготавливается к последующим работам. Далее примите во внимание ряд советов.

  • В самом начале следует до самого момента заливки стоит распределить на основании стройплощадки посредством монтажа подпорок сам материал. Исключением есть использование в строительстве фиброволокна.
  • Распределение по поверхности бетонного состава выполняется свободно — армирование не должно мешать самой заливке.
  • Бетон, сами материалы для армирования должны иметь высокую степень адгезии – сцепления, не иметь на своей поверхности маслянистой пленки.
  • Сам подготовленный раствор бетона обязан полностью покрывать каркас – так он защищает его от внешних негативных факторов, коррозии и гниения.

Техника и порядок армирования

В самом начале стоит определить толщину будущей армирующей стяжки – она может варьировать от 3 и до 8 см., так как все зависит от назначения самого помещения. Далее проводят такие работы:

  • Демонтаж старой стяжки, если нужно и уборка.
  • Грунтовые работы – обработка поверхности соответствующим составом.
  • Если укладка идет на грунт – оно очищается от растительности и заливается бетоном.
  • Поверхность трамбуется и проводится установка коммуникаций.

Важно! Для улучшения основания – засыпают 10-сантимтеровым слоем песок или керамзит.

Теплоизоляция – она проводится в обязательном порядке, если сам фундамент устанавливается на грунт, в качестве надежного утеплителя применимы листы пенопласта или экструдированного пенополистирола. Если до этого был насыпан слой керамзита – такие утеплители не понадобятся, поскольку керамзит уже выступает как утеплитель.

Укладка слоя гидроизоляции – также обязательный этап строительных работ при укладке и армировании пола. Особенно важно устанавливать слой гидроизоляции в помещениях с повышенной влажностью, например в кухне или ванной, бане. Надежным, недорогим изолирующим материалом будет выступать листы рубероида либо простая, широкая полиэтиленовая пленка – обязательно выбирать максимально большой лист, который неразрывным полотном укладывают на  готовую площадь. Если такой возможности нет – листы укладывают внахлест, соблюдая запас в 10-15 см., сами стыки склеивая в обязательном порядке скотчем.

Далее идет армирование. Это может быть армирующая сетка, иные укрепляющие конструкции – тут вы выбираете сами, что именно и для какого строения вам нужно. Для каждого материала свой порядок монтажа, главное учитывать ряд простых правил:

  • если стяжка идет в высоту более 4 см. – сетку укладывают в обязательном порядке.
  • сетка монтируется в само тело стяжки, но никак не укладывается под него.
  • заливают сетку как минимум 2-сантиметровым слоем заливки.
  • листья сетки в процессе укладки кладут внахлест как минимум на 1 ячейку.

После проводится заливка пола. Предварительно ставят маяки – разметки и по их уровню проводят заливку бетонной смесью, после она ровняется и отставляется высыхать. После застывания по ней можно пройтись шлифовальной машинкой.

Армирование для перекрытий на земле | Журнал Concrete Construction

Существует множество мнений относительно преимуществ или недостатков армирования плит на земле. Не все армирование работает одинаково. Чтобы понять потенциальные преимущества и недостатки любой конкретной системы подкрепления, нужно понимать, как эта система теоретически работает, а также что происходит в реальном мире. Цель этой статьи — обсудить некоторые из этих систем усиления, а также то, что они будут и не будут делать.

Стальные арматурные стержни и арматура из сварной проволоки

Бетон очень прочен, когда он сжимается при сжатии, но очень слаб, когда его разрывают при растяжении. Хорошее практическое правило заключается в том, что он примерно в 10 раз сильнее при сжатии, чем при прямом растяжении. Таким образом, всякий раз, когда вы видите трещину в плите на земле, это связано с тем, что к ней прилагается большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. Д.), Чем ее предел прочности.Стальные арматурные стержни и арматура из сварной проволоки очень прочны на растяжение, обладают такими же характеристиками теплового расширения и сжатия, что и бетон, и, таким образом, могут выдерживать высокие напряжения растяжения, в то время как бетон может воспринимать значительные сжимающие напряжения.

Одна из важных концепций заключается в том, что обычно используемая арматура (за исключением арматуры после растяжения и бетонной арматуры с компенсацией усадки) не препятствует растрескиванию бетона. Причина этого в том, что арматура не может начать сопротивляться значительному растяжению, пока бетон не потрескается.До этого момента внутри плиты он в основном неактивен. Правильно подобранная по размеру и расположенная арматура сохранит трещины достаточно плотными и пригодными для эксплуатации, если они возникнут, но не предотвратит их. Кроме того, подавляющее большинство железобетонных конструкций, которые были рассмотрены для плит на земле, не имеют достаточного армирования, чтобы фактически увеличить несущую способность плиты по сравнению с неармированной плитой. Таким образом, если армирование не используется для других целей (таких как концепция «длинного дюбеля / усиленного агрегатного сцепления», описанная далее в этой статье), это обычно довольно дорогое страхование от проблемы растрескивания, которая может никогда не возникнуть, если другие соответствующие процедуры будут соблюдение таких требований, как правильное расстояние между стыками, установка дюбелей на стыках, постоянный контроль допуска толщины плиты, хороший контроль основания и конструкция смеси с низкой усадкой.

Многие люди считают, что плиты на земле, как правило, должны иметь некоторую арматуру, но большинство плит в Северной Америке неармированные бетонные и работают хорошо. Если используется армирование, то количество, которое следует использовать, зависит от того, что должно быть выполнено. Процент армирования относится к площади поперечного сечения стали для данной ширины плиты, деленной на площадь поперечного сечения рассматриваемой площади плиты. Например, если плита толщиной 6 дюймов используется с арматурным стержнем № 3 с центром 18 дюймов по центру, процентное содержание стали для ширины 12 дюймов будет:

(0.11 дюймов 2) (12 дюймов / 18 дюймов) (100) / (6 дюймов) (12 дюймов) = 0,10%

Для обеспечения достаточного армирования для выполнения улучшенного сцепления из заполнителя Комитет 360 Американского института бетона (ACI) по проектированию плит на земле отметил, что конструкции с использованием деформированной арматуры на 0,10% через усадочные швы были успешно использованы. Количество арматуры намного меньше 0,10% не обеспечивает надежной передачи нагрузки; и многое другое привело к чрезмерному растрескиванию вне стыков. Эта деформированная арматура является альтернативой гладким стальным дюбелям, и эксперт по плитам Элдон Типпинг придумал для этой концепции термин «длинные дюбели». Продолжая армирование через усадочный шов, трещины, образующиеся под пропилами, будут более плотными, чем они были бы в противном случае. Таким образом, армирование должно усиливать совокупное сцепление, на которое обычно нельзя положиться для долгосрочной передачи повторяющихся нагрузок, если трещина составляет от 0,025 до 0,035 дюйма или шире, согласно исследованиям Portland Cement Association. Арматурные стержни №3 с шагом 16 или 18 дюймов по центру являются наиболее распространенными схемами армирования, используемыми на плитах, построенных с помощью лазерной стяжки.Это связано с тем, что они могут вести бетонные тележки и лазерную стяжку по ним, когда они лежат на основании, а затем поднимать их прямо перед укладкой бетона, когда рабочие стоят между прутьями. Как правило, арматура располагается от трети до половины глубины плиты сверху, чтобы пропил не разрезал арматуру. Доступность и использование пил для раннего ввода в эксплуатацию сделало этот метод еще более надежным, поскольку распилы должны выполняться как можно скорее.

В некоторых ситуациях желательно исключить усадочные швы на больших площадях и использовать достаточно арматуры, чтобы образовалось много очень плотных трещин, которые не раскалываются при движении колес и не являются эстетической проблемой; Типичный пример — это действительно «суперплоское» размещение полосы перекрытия.Чтобы добиться таких характеристик, иногда называемых полом без швов, необходимо использовать армирование по крайней мере от 0,50% до 0,60% в верхней части плиты. Эти трещины будут видны, поэтому их внешний вид следует обсудить с владельцем. В большинстве крупных проектов для перехода на другой тип плиты потребуется несколько шпоночных строительных швов. Эти суставы обычно открываются больше, чем суставы на типичных расстояниях от 10 до 15 футов. Таким образом, если будет значительное движение колес, следует подумать о наличии очень хорошей системы дюбелей, например, пластинчатых дюбелей, на строительном стыке и армировании стыка.

Для армирования 0,10% расстояние между стыками плит должно быть таким же, как и для неармированной плиты. Руководство по расстоянию между стыками для минимизации растрескивания вне стыка для таких плит дано в ACI 360 и обычно должно быть в диапазоне от 10 до 15 футов, отмеченном ранее. Следует проявлять особую осторожность, если принято решение несколько увеличить расстояние между стыками за счет увеличения армирования, но не до 0,50–0,60%, подходящих для полов без стыков. Основная причина особой осторожности заключается в том, что скручивание значительно увеличивается с увеличением расстояния между суставами на 1 фут, что значительно увеличивает вероятность несоответствующего растрескивания неприемлемой ширины и проблем с суставами.

Было высказано множество мнений относительно наилучшего вертикального расположения одного слоя арматуры для плит на земле.

Некоторые думают, что это должно быть в нижней части плиты из-за напряжения в нижней части плиты при приложении сосредоточенных нагрузок. Другие считают, что он должен быть посередине, чтобы обеспечить некоторое сопротивление растяжению для растяжения при изгибе вверху или внизу плиты. Однако лучше всего проектировать нижнюю часть плиты как неармированную, а арматуру располагать в верхней части плиты.

Размещение арматуры в верхней части плиты лучше всего, если вы пытаетесь контролировать видимую ширину трещин из-за нагрузки, скручивания и трения основания. Скручивание плиты создает значительные напряжения растяжения в верхней части всех обычных бетонных плит; если трещины все же возникают, они имеют V-образную форму с самой широкой частью в верхней части плиты. Таким образом, чем выше арматура, тем плотнее она будет удерживать любые трещины, идущие перпендикулярно направлению армирования. Однако, если арматура слишком высока, это может привести к образованию пластичных трещин оседания, которые будут проходить прямо поверх и параллельно каждому стержню или проволоке.Таким образом, если стержни расположены на расстоянии 12 дюймов по центру и через каждые 12 дюймов наблюдаются относительно прямые трещины, этот тип растрескивания имеет место. Вероятность образования пластических трещин оседания увеличивается, если происходит одно или несколько из следующих событий: увеличивается диаметр арматуры, уменьшается покрытие бетона, температура арматуры увеличивается, как правило, из-за солнечного света, увеличивается скорость утечки бетона, движение арматуры, пока бетон остается пластичным, или что-либо, что увеличивает влажность скорость испарения с поверхности плиты, например, более высокая температура бетона или окружающей среды, более высокая скорость ветра или более низкая влажность.

Стальные волокна

Стальные волокна доступны в США с середины 1970-х годов. Волокно типа 1 изготовлено из тянутой проволоки различной геометрии, а волокна типа 2 — из листовой стали. Как и в случае армирования стальной арматурой и проволокой, стальные волокна не препятствуют образованию трещин, но могут удерживать трещины, если они возникают, достаточно плотными, если используется достаточное количество волокна и соответствующее расстояние между стыками. Если есть достаточное количество для конкретной ситуации — в зависимости от использования плиты, расстояния между стыками, потенциала усадки бетона и т. Д.- способность стальной фибры выдерживать нагрузку после растрескивания может быть очень полезной. Однако, если трещины становятся достаточно широкими, чтобы расколоться, это может стать серьезной проблемой. Таким образом, как и в случае с другими типами армирования, необходимо тщательно учитывать дозировку волокна в зависимости от конкретной ситуации.

Если стальная фибра должна использоваться для долговременной блокировки заполнителя и расстояние между стыками должно составлять от 10 до 15 футов, минимальное количество фибры, рассматриваемое для бетона с типичными усадочными свойствами, составляет 40 фунтов на кубический ярд. Если ожидается, что бетон будет иметь высокую усадку, расстояние между швами должно быть на нижнем пределе диапазона и / или дозировка волокна должна быть выше. Как и в случае армирования стальной арматурой или проволокой, необходимо соблюдать осторожность, если расстояние между стыками превышает указанные в спецификации. Для более длинных швов рекомендуется не менее 75 фунтов на кубический ярд.

Волокна уменьшают оседание бетона, но это можно компенсировать правильным смешиванием материалов и пропорциями. Как правило, то же самое, что и без волокон, получается одно целое с ними.При 40 фунтах на кубический ярд или более хороший средне- или высокопроизводительный восстановитель воды (последний при низкой дозировке) может быть очень полезным и необходим при увеличении дозировки клетчатки.

Как укрепить бетонную плиту на земле для предотвращения образования трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль трещин вне стыков при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не препятствуют растрескиванию. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если случайные трещины все же возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает будущую пригодность к эксплуатации или техническому обслуживанию.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование, чтобы ограничить ширину трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут возникать дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы недопустимы и не установлены, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он допускает многочисленные, близко расположенные (от 3 до 6 футов) мелкие трещины по всей плите.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль трещин вне стыков при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Опции контроля трещин

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место расположения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, в том числе стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные плотно скрепленные трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Резка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут указать обрезать все остальные стержни или проволоки. Если перерезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «тяни и тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что находится ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддерживайте арматуру стульями или опорами из сборных железобетонных стержней. У стульев должны быть песочные или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины. Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается внизу плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или меньше допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия имеет приоритет над допуском вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 г.

Артикулы:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Дизайн плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в ​​слэбах» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Железобетонная плита | Пол железобетонный

Бетон — широко используемый строительный материал.Он очень популярен в строительстве железобетонных плит.

Содержание

Его состав состоит из песка, цемента, воды и гравия (иногда также щебня или молотого камня), а иногда добавляется некоторый дополнительный элемент, чтобы добавить какой-то дополнительный элемент. Смесь можно приготовить вручную или в машине — бетономешалке.

Изменение пропорции элементов, используемых для приготовления этой смеси, будет определять желаемый результат. Со смесью, в которой больше воды, будет легче работать, в то время как более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько видов обработки бетонных полов , которые можно проводить после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко отполировать. Крупный гравий или щебень используются, когда цель состоит в том, чтобы создать что-то деревенское, что не требует окончательной обработки для улучшения эстетики проектируемой конструкции.Это не влияет на качество результата, — это только что-то эстетическое, и у него разные характеристики использования.

Эффект гладкости обычно используется в интерьерах, где требуется изысканная и деликатная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства перекрытий и столбов.Чаще всего эта форма имеет внутри стальные балки для создания сопротивления в плите.

Что такое железобетонный пол

Железобетонный пол — это пол, сделанный из плиты , которая представляет собой плоскую плиту из бетона, обе поверхности которой параллельны друг другу, а внутри имеются стальные балки, поддерживающие конструкцию.

Один из аспектов, который следует выделить, заключается в том, что если стальные стержни встроены в бетон, образуется так называемый железобетон. Этот вид бетона идеален для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , который не является сложным, но должен строго соблюдаться. Перед тем, как приступить к приготовлению бетонной смеси, необходимо подготовить землю, на которой будет укладываться плита. Вам необходимо:

  • Удалите все элементы установки.
  • Выровняйте землю .Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать калиш (разновидность осадочной породы), потому что ее легко уплотнить. Выравнивают верхние части копанием. Этот шаг необходим для того, чтобы плита стала полностью плоской.
  • Найдите подходящий уровень влажности. Если будет слишком много влаги, земля станет вязкой массой, что сделает конструкцию нестабильной. Если влаги будет слишком мало, земля будет слишком влажной, что приведет к ее разрушению.В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воду или почву необходимо аэрировать плугом для повышения или понижения уровня влажности.
  • Уплотните землю. После определения областей, в которых будет использоваться калише, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить роликами. Каждый новый слой сверху должен быть очень тонким, а затем использовать валик, пока не будет достигнут желаемый уровень. Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После того, как земля подготовлена ​​должным образом, необходимо изготовить деревянную форму. Затем внутрь помещают стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 x 15 см или 15 x 25 см. Эта сетка предназначена для распределения веса конструкции и обеспечения сопротивления трещинам, которые могут возникнуть в арматурной бетонной плите.

Рекомендуемая толщина для каждой железобетонной плиты будет варьироваться в зависимости от желаемого сопротивления:

  • Низкое сопротивление, подходит для людей: 10-12 см.
  • Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
  • Высокое сопротивление, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси вы можете создать грубую отделку или создать компенсатор для железобетонной плиты , что рекомендуется для полов, которые будут подвергаться большому весу. Эту работу желательно выполнять со свежим бетоном, без сушки, потому что потом это будет сложно.

После высыхания арматурной бетонной плиты рекомендуется провести дополнительную обработку пола, которая обеспечит устойчивость к воде и истиранию. В результате получится высококачественный пол из железобетонных плит.

Преимущества железобетонной плиты
  • Прочность. При правильном уходе железобетонная плита может служить бесконечно долго.
  • Сопротивление. Бетон — материал, который практически невозможно повредить даже в экстремальных условиях. Если она подвергается слишком большому весу, просто сделайте компенсационный шов плиты, и она останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
  • Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
  • Универсальность. Поверхность, оставшаяся на бетонной плите, ровная.Поверх этого этажа можно сделать любую конструкцию.
  • Доступность. Материалы легко доступны в любой точке мира.
  • Эстетические аппликации. Существует множество конструкций, которые можно применить к железобетонной плите. Швы, если они будут использоваться в эстетических целях, могут иметь любую конструкцию. А сейчас для окрашивания бетона используют химические вещества. Использование железобетонных плит широко распространено в архитектурных сооружениях, которые стремятся отдавать приоритет эстетике и не пренебрегать качеством.

ПОЛЫ ИЗ ПОЛИРОВАННОГО БЕТОНА BECOSAN

5 Распространенных типов промышленного армирования бетонных полов

5 Распространенных типов промышленного армирования бетонных полов

Прежде чем подписать контракт на новый промышленный бетонный пол, вы должны быть уверены, что получаете именно тот тип пола, который вам нужен. Понимание некоторых общих терминов строительства бетонных полов может дать вам уверенность в том, что пол будет прочным и долговечным в соответствии с вашими потребностями.

В частности, мы хотим объяснить наиболее распространенные способы армирования бетонных полов для обеспечения прочности и уменьшения растрескивания.

Простые бетонные перекрытия

Самый простой бетонный пол состоит только из бетона. В плоском бетонном перекрытии нет арматурной стали.Эти полы, как правило, не подходят для промышленных целей, поскольку имеют низкую прочность на разрыв. Это означает, что когда большая нагрузка сжимает бетон, бетон, находящийся непосредственно под нагрузкой, может выдержать давление, но бетон сбоку сжимается и трескается.

Промышленные объекты с прилегающими офисами или приемными могут сэкономить на стоимости материалов, выбрав простой бетонный пол для таких зон с низким уровнем воздействия. Но даже тогда рекомендуется какое-то армирование.

Арматура для стальной сетки

По сравнению с обычными бетонными полами ступенькой выше являются полы, усиленные одним или несколькими слоями стальной сетки, которая создает сеть квадратов по всему бетону. С точки зрения прочности бетонные полы, армированные стальной сеткой, вряд ли будут соответствовать требованиям типичного промышленного объекта.

Важно убедиться, что сам бетон также имеет правильную толщину, независимо от типа используемого армирования.Например, гараж, который вмещает средний личный автомобиль, выиграет от армирования стальной сеткой типичной толщины 4 дюйма, но гараж, который видит более интенсивное движение, например самосвалы или мусоровозы, должен сочетать стальную сетку с бетоном не менее 6 дюймов. толстый.

Арматурные стержни (арматура)

Использование стальных стержней различной толщины — один из самых популярных способов повышения прочности бетона на разрыв. Стержни равномерно распределяются по бетонной форме перед заливкой, а арматуру можно даже комбинировать со стальной сеткой для дополнительной устойчивости.

Основная проблема, связанная с использованием арматуры, заключается в том, что она подвержена коррозии при регулярном контакте с водой. Если арматура ослабевает, то ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов укладки бетона, снижающих риск растрескивания, помогают бороться с этой проблемой.

Фибробетонные полы

Для повышения общей прочности бетона, в том числе устойчивости к истиранию поверхности, волокна могут быть смешаны с бетоном.Волокно часто делают из стали, стекла или полипропилена. Армирование бетонных полов фиброй полезно, когда бетон может подвергаться воздействию высоких температур, поскольку этот метод улучшает устойчивость бетона к тепловому удару.

Что касается прочности на растяжение и сжатие, это не самый надежный вариант в этом списке.

Уловка при укладке промышленных бетонных полов, армированных фиброй, заключается в достижении равномерного распределения фибры. Сверху вниз и из стороны в сторону волокно должно быть ровным и плотным.Свежий бетон также может стать трудно укладывать и маневрировать, если он залит этими прочными волокнами.

Предварительно напряженные бетонные перекрытия

В методе окончательного армирования промышленных бетонных полов используются стальные тросы для временного прижатия пластин к обеим сторонам бетонной плиты. Это внешнее давление помогает связать все материалы в одну прочную единицу. Как только кабели достигнут желаемого натяжения, пластины можно снять, а кабели разрезать.Полы из предварительно напряженного бетона работают так же (если не лучше), как полы, армированные арматурой.

Преимущества железобетонных полов

Использование железобетона для промышленных полов и коммерческих помещений чрезвычайно популярно и имеет гораздо лучшую прочность на разрыв, чем обычный бетон, что снижает вероятность его разрушения.

Железобетон — один из самых популярных вариантов, которые мы предлагаем, он поможет обеспечить прочность и долговечность вашей конструкции на долгие годы.Изготовленный из относительно недорогих материалов, чрезвычайно прочных и легко поддающихся заливке различной формы, наш железобетон для промышленных и коммерческих помещений, безусловно, является самым популярным выбором, который мы предлагаем.

Что такое железобетон?

Железобетон становится более прочным за счет армирования стальными стержнями, которые закладываются в пол перед заливкой и схватыванием бетона. Армирование чрезвычайно полезно для бетонных полов, поскольку помогает снизить вероятность растягивающих напряжений, растрескивания или разрушения конструкции.Армирование особенно полезно для промышленных и коммерческих полов, поскольку оно помогает бетонному полу выдерживать огромное давление, интенсивное движение и многолетний износ.

Для правильного армирования бетонных полов бетон необходимо заливать прямо на предварительно уложенные стальные арматурные стержни или сетку, чтобы они могли затвердеть. Затем бетону дается время для схватывания и затвердевания вокруг этих стержней или этой сетки, создавая бетонный пол с добавленной прочностью стали.

Почему мы используем железобетонные полы?

Есть много причин, по которым железобетонные полы так популярны среди наших клиентов в Великобритании:

  • Обычный бетон может быть хрупким и иметь относительно низкую прочность на разрыв по сравнению с железобетоном.
  • Армированный бетон используется для обеспечения того, чтобы ваш бетонный пол оставался стойким к таким повреждениям, как растрескивание, изгиб или разрушительное воздействие времени.
  • Сталь и бетон реагируют друг на друга на тепловые изменения одинаково, а это означает, что исключается любое внутреннее напряжение.
  • Железобетонные полы имеют лучшую прочность на разрыв, чем обычный бетон, а также более долговечны и обладают более высокой прочностью на сжатие. Любое напряжение, оказываемое на железобетонный пол, переносится на стальные стержни, а это означает, что пол может выдерживать гораздо больший вес, чем обычный бетон.

Где железобетонные полы наиболее выгодны?

Железобетонные полы чаще всего используются в общественных местах, таких как автостоянки, офисные и жилые дома, а также фабрики.Дополнительная прочность, обеспечиваемая железобетоном, делает его популярным во многих секторах. Многие общественные и промышленные помещения подвергаются сильному давлению, поэтому использование железобетона особенно выгодно.

Наша команда имеет опыт укладки бетонных полов

Наша команда имеет более чем 30-летний опыт работы в индустрии бетонных полов и большой опыт в установке высококачественных железобетонных полов.Мы работаем с различными отраслями и помещениями, поэтому вы можете быть уверены, что монтируемые нами железобетонные полы имеют исключительно высокое качество.

Преимущества железобетонных полов

Армированный бетон

обладает многочисленными преимуществами, которые делают его очень популярным среди многих наших клиентов.

Высокая прочность на сжатие и растяжение

Железобетон схватывается и затвердевает вокруг стальных стержней, что позволяет ему выдерживать значительное давление и растяжение.Сам бетон обеспечивает прочность на сжатие, а сталь — на разрыв. Сталь — прочный материал, который часто используется для армирования. Сталь расширяется и сжимается в зависимости от температуры, как и бетон, а это значит, что ее нелегко повредить. Именно эта прочность и гибкость делают железобетон популярным выбором для конструкций и полов, которые должны выдерживать чрезмерное давление.

Железобетон экономичен

Полы из железобетона — один из самых экономичных полов.Цемент смешивают с камнями, гравием, осколками песка и водой перед добавлением в стальную арматуру, чтобы сделать ее прочной. Эта комбинация бетона и стали намного дешевле, чем другие строительные материалы, поэтому железобетонные полы являются отличным решением для вашего пространства — независимо от размера!

Железобетон для быстрого строительства

Мало что может сравниться со скоростью строительства железобетонного перекрытия. Хотя армированный бетон чаще всего заливают в форму на месте, он также может поставляться в виде сборных деталей, чтобы упростить процесс.

Армирование обеспечивает универсальность

Есть много ученых и инженеров, которые изучали бетон и его свойства, и теперь могут позже составить смесь в зависимости от области применения. Добавление определенных материалов в бетон может ускорить его схватывание и стать устойчивым к воздействию экстремальных температур или изменений окружающей среды. Железобетон позволяет инженерам спроектировать и построить несколько типов полов. Более того, натяжение при установке бетона между стальной арматурой может предотвратить растрескивание и сделать пол более прочным.

Армированный бетон устойчив к погодным условиям

Еще один популярный элемент из железобетона — это то, насколько он устойчив к изменениям погодных условий. Стальные и бетонные материалы одинаково реагируют на изменения температуры, снижая вероятность растрескивания и ослабления.

Железобетон устойчив к коррозии

Коррозия — обычная проблема для многих материалов для полов, поскольку они со временем подвержены повреждениям и износу.Однако железобетон прочнее, чем другие типы бетонных полов, и поэтому он гораздо более устойчив к коррозии.

Огнестойкий железобетон

Многие материалы для полов, такие как дерево и металл, не могут выдерживать такие же высокие температуры, как железобетон, без возгорания или серьезного износа. Низкая скорость теплопередачи в бетонном полу означает, что внутри остается намного холоднее, чем на поверхности, что делает химически невозможным возгорание.

Термостойкость бетонных полов делает их идеальными для помещений, которые постоянно должны выдерживать высокие температуры, например, заводские полы или инженерные мастерские.

Наш подход к железобетонным перекрытиям

Здесь, в Concrete Flooring Solutions, мы всегда находим лучшее решение для пола для вашего помещения, помогая создать железобетонный пол, идеально соответствующий вашим требованиям. Мы специализируемся на различных методах укладки полов, в том числе на традиционных полах, армированных сеткой или стальным волокном.Более того, все наши конструкции бетонных полов соответствуют Техническому отчету 34 The Concrete Society, отраслевому стандарту для бетонных промышленных цокольных этажей.

Общение важно для нас

Выбор подходящего бетонного пола для вашего помещения может быть трудным процессом, и для многих людей мы прилагаем все усилия, чтобы эффективно общаться с нашими клиентами. Мы поможем вам найти лучший железобетонный пол для вашей собственности, прилагая все усилия, чтобы сообщить вам обо всем и обеспечить вам поддержку на протяжении всего процесса установки.

Обеспечение железобетона более 30 лет

Мы гордимся тем, что поставляем железобетонные полы для наших клиентов более 30 лет. Мы гордимся тем, что предоставляем нашим клиентам по всей Великобритании непревзойденные услуги и исключительные решения для напольных покрытий. Наша команда и наша работа остаются в авангарде технологий бетонных полов, и мы всегда в поисках будущих достижений и разработок в секторе промышленных полов.

Наша команда за железобетонными перекрытиями

Каждый из наших проектов промышленных полов индивидуален, и у наших клиентов индивидуальные требования.Однако каждая установка железобетонного пола, которую мы выполняем, проходит тщательный процесс планирования, чтобы гарантировать выполнение всех требований. Знания и опыт, которые предлагает наша команда по установке бетонных конструкций, помогают успокоить всех наших клиентов.

Новейшие методы и навыки

Мы с энтузиазмом относимся к постоянному совершенствованию наших услуг и развитию наших навыков, поэтому мы можем заливать отдельные бетонные плиты площадью до 2 500 м2 и укладывать их с максимальным допуском по плоскостности.Кроме того, мы прилагаем все усилия, чтобы использовать новейшие дизайнерские технологии для создания железобетонных полов на заказ, которые точно соответствуют требованиям наших клиентов. Предлагая методы заливки и строительства широких пролетов, мы можем предложить нашим клиентам железобетонные полы, которыми они могут гордиться.

Услуга по установке железобетонных полов, которой можно доверять

Выбор подходящего железобетонного пола для вашей собственности может оказаться сложной задачей. Однако с помощью нашей команды этот процесс можно значительно упростить.Более того, если ваш промышленный пол не завершен в соответствии с достаточно высокими стандартами или был выполнен неопытными рабочими, его ремонт может оказаться очень дорогостоящим. Нанимая наши услуги, вы можете быть уверены в предоставлении услуг, которым вы можете доверять.

Наш железобетон защищен

Есть несколько общих факторов, которые необходимо учитывать в отношении железобетонных полов:

  • Поверхностное напыление
  • Преждевременный износ
  • Бетонная плита основания

Проблемы с поверхностью — распространенная проблема, возникающая из-за плохо уложенного бетонного пола.Тем не менее, здесь, в Concrete Flooring Solutions, мы используем заранее подготовленные порошки, чтобы обеспечить гораздо более высокую стойкость к истиранию и возможность окрашивания. Процесс очень прост. Он использует простой разбрасыватель для нанесения пыли, а затем поплавок для завершения мелких деталей.

Свяжитесь с нашей командой сегодня

Если вы хотите узнать больше о преимуществах наших железобетонных полов и о том, что мы предлагаем нашим клиентам, почему бы не позвонить нам? Наша команда всегда готова посоветовать вам лучший вариант напольного покрытия для вашего коммерческого или промышленного помещения.Позвоните нам сегодня и узнайте больше о предлагаемых нами вариантах железобетонных полов.

Как укрепить полы с помощью фундамента для ползания | Руководства по дому

Если хрустальные бокалы в фарфоровом шкафу музыкально перезвонят, когда кто-то идет по комнате, или если пол кажется «упругим», то система структурного пола может быть не на должном уровне. Во многих местах для подполья, если под балками пола есть достаточно места для передвижения, можно укрепить пол снизу.Если пространство для лазания слишком мелкое, чтобы попасть внутрь, единственный способ получить доступ к системе пола — удалить черновой пол. Некоторые методы можно выполнять сверху или снизу, в то время как для других требуется доступ к пространству для обхода.

Блокировка

Блокировка может уменьшить отскок за счет распределения веса на соседние балки. Этот относительно простой метод включает в себя обрезку досок большого размера, чтобы они поместились поперек балок. «Блоки» должны быть такого же размера, как и балки. Например, если пол состоит из балок два на десять, блоки следует вырезать из пиломатериалов два на десять.Для достижения наилучших результатов устанавливайте блоки по прямой линии между каждой балкой, идущей от одного конца стены к другому. Когда кто-то ходит этажом выше, блоки распределяют вес на большее количество балок, чем только на ту, что находится под ногами человека.

Двойное армирование

Полы подпрыгивают, потому что балки либо слишком малы, либо простираются слишком далеко. В любом случае вы можете усилить каждую балку или отдельные балки, удвоив или утроив их. Это называется «сестринство» и включает в себя установку дополнительных балок того же размера рядом с существующими балками, чтобы укрепить их.Надрез обычно требуется для того, чтобы установить сестринские балки на подоконник, который опирается на верхнюю часть фундамента. Сестринские балки прикрепляются к исходным балкам и к подоконнику, чтобы повысить структурную целостность пола.

Опора балки

Если проблема не решалась в течение многих лет, есть вероятность, что центры балок прогнуты. Вы все еще можете родить их, но не раньше, чем устраните провисание. Для установки балки необходим доступ в подлозочное пространство.Балка может быть деревянной или стальной. Рекомендуется попросить инженера осмотреть систему перекрытий и порекомендовать размер и расположение балок. Типичная установка балки включает заливку бетонных подушек в подвесное пространство, затем установку домкратов винтового типа на площадки и использование домкратов для подъема балки перпендикулярно балкам. Устранение провисания балок не является немедленным решением. Чтобы стены наверху не растрескивались, а также чтобы предотвратить другие повреждения, прогиб балки поднимают понемногу, обычно не более чем на 1/4 дюйма каждые несколько недель.Преимущество балки и домкратов в том, что их можно регулировать вверх или вниз по мере необходимости в течение многих лет, если происходит движение.

Фермы перекрытия

Не на всех этажах есть балки. В некоторых новых домах есть фермы перекрытий, которые содержат несколько элементов меньшего размера, рассчитанных на то, чтобы выдерживать такой же вес, как и балки пола. Поскольку фермы пола не являются твердыми, они могут в некоторой степени перемещаться или «отклоняться». Фермы не должны изменяться, укрепляться или поддерживаться балкой, если только инженер не разработает безопасный метод, с помощью которого это можно сделать.Поскольку у большинства напольных ферм всегда есть некоторый отскок, пол не подходит для укладки жесткого напольного покрытия, такого как керамическая плитка.

Новый черновой пол

Иногда проблема заключается в черновом полу, а не в балках, особенно в старых домах, где на балки устанавливались тонкие доски. Дополнительный слой листового материала для чернового пола укрепляет старый пол. Черновой пол из фанеры или плиты с ориентированной стружкой (OSB) подходит для перекрытия некачественного пола.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах. Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

10 шагов к устройству железобетонной плиты первого этажа многоэтажного дома

Знаете ли вы, что 163-этажный Бурдж-Халифа является самым высоким высотным сооружением в мире? » Также известное как высотное здание и в отличие от малоэтажного здания, высотное здание представляет собой очень высокое здание высотой более 21 метра (с 21 по 29 этаж), которое можно использовать для офисов, квартир или их комбинации. обоих.

Возникновение высотного здания стало возможным благодаря появлению лифтов и качественных строительных материалов, таких как арматура и цемент. Фактически, сочетание этих двух (цемент и стержень) в строительстве называется «железобетонный бетон» (RCC) или железобетон (RC)

.

Он состоит из плоской горизонтальной поверхности, называемой балками, вертикальных элементов, известных как колонны, и плоских плоскостей, известных как плиты, которые представляют собой пол, по которому мы ступаем. Железобетонная плита первого этажа, опирающаяся непосредственно на грунт или фундамент, называется опорной плитой, а другие плиты, находящиеся в здании, называются подвесными плитами.

Преимущества железобетонных плит первого этажа по сравнению с любым зданием: сопротивление внутренним растягивающим силам, тепловой комфорт, долговечность, конструкция и т. д. Железобетонные плиты в немалой степени также повышают прочность здания и поэтому незаменимы при строительстве высотных зданий. Он может быть построен на месте или сборным.

Основные этапы строительства железобетонной плиты первого этажа:

Шаги к устройству железобетонной плиты первого этажа многоэтажного дома.

1. Получение разрешения на строительство:

Что ж, такое сооружение, как высотное здание, невозможно без разрешения на строительство. Это необходимо для того, чтобы гарантировать безопасность, выполнение контрактов подрядчиком и соответствие предполагаемого здания стандартам или строительным нормам. Для его получения необходимо ознакомиться с планом строительства и заявлением о разрешении, а также с уплатой разрешения.

2. Раскопки:

Фактическое строительство начинается с испытания участка почвоведом для определения глубины заложения фундамента.После этого производятся раскопки, в ходе которых земля, камни или другой материал перемещаются за пределы участка. Его проводят с целью создания фундамента здания. Также проводятся раскопки для удаления нежелательных элементов с участка. Вы должны убедиться, что заявление о методе для раскопок утверждено до начала работ.

3. Завершение бетонных колонн ниже уровня земли:

После выемки грунта и сооружения фундамента возводятся железобетонные колонны, подпорные стены и поперечные стены, которые будут действовать как несущий канал для вышеперечисленных конструкций.При возведении колонн под цокольным этажом также следует учесть работы МООС. Может быть, даже лучше, если вы прочитаете процедуру о том, как залить бетонную колонну .

4. Устройство опалубки перекрытия :

Опалубка перекрытий состоит из горизонтальной несущей конструкции, которая поддерживает опалубку и передает усилия на опалубку. Форма плиты может быть в виде деревянной конструкции или предварительно сконструированного металла, которые соединяются или соединяются вместе, чтобы выделить места и глубину плиты.Форма также объясняет тип соединения, которое будет использоваться (конструкция или усадка).

Инженеры по опалубке обязаны проверить и убедиться, что все опалубки надежны и исправны, прежде чем заливать бетон.

5. Установка стальной арматуры на перекрытие и балки:

После установки форм приступают к укладке армированных плит. На этом этапе также выполняется установка стальных балок, опорных балок и дополнительных балок, чтобы обеспечить поддержку и прочность здания.

6. Сервисные установки MEP:

Механические, электрические и сантехнические работы начинаются с плиты грунта. MEP состоит из трех технических рабочих отделов, которые должны работать вместе для успеха проекта. Он включает в себя установку электроприборов, трубопроводов и т. Д., Направленных на то, чтобы сделать внутренние и внешние части здания пригодными для проживания.

7. Инспекция с инженером / консультантом:

После укладки стальной арматуры и черновых работ по MEP инженер или консультант должен провести осмотр, чтобы проверить и подтвердить, что схемы хороши и могут ли они выдержать нагрузку, которая будет на нее передана.Проверка также будет распространяться на опалубку плит, чтобы убедиться, что они могут удерживать бетон при заливке. При строительстве железобетонной плиты первого этажа вы должны строго выполнять чертеж, потому что он никогда не ускользнет от инспектора, если некоторые детали или детали отсутствуют.

8. Инспекция у муниципального инженера:

Муниципалитет, помимо выдачи разрешения, также проверяет проект, чтобы убедиться, что он соответствует стандарту, и чтобы убедиться, что проект идет так, как указано в поданном разрешении на строительство.Как инженер-строитель, муниципальный инженер также проверяет технические проблемы, операции и политическое вмешательство в проект

.

9. Заливка бетона:

Если после серии проверок все будет признано пригодным, бетон заливается поверх стержней в уже уложенных формах перекрытий. Обычно для смешивания и заливки бетона с образованием плиты используются такие машины, как бетономешалки и дозаторы. При заливке бетона следует убедиться в наличии вибраторов для бетона.

10. Отверждение плиты:

Отверждение бетона помогает замедлить усадку при высыхании до тех пор, пока бетон не станет достаточно прочным, чтобы противостоять усадочному растрескиванию. Особая обработка железобетонной плиты первого этажа для отверждения, поскольку эта область, очевидно, несет надстройку над плитой. Это также помогает плите удерживать влагу, что увеличивает прочность бетона. Это ключ к достижению проектной прочности, долговечности, водонепроницаемости и износостойкости.Все желаемые свойства бетона улучшаются при правильном отверждении.

Минимальный размер железобетонной плиты ограничен 4-кратным номинальным размером заполнителя. Кроме того, на толщину плиты влияет расположение проекта, тип и пролет плиты. Железобетонная плита первого этажа незаменима при возведении любого здания не только из-за прочности, которую она добавляет зданию, но также из-за долговечности и дизайна. Неправильная плита приведет к обломкам и нанесет ущерб безопасности людей.

Плиты

помогают выдерживать такие нагрузки, как постоянные нагрузки, временные нагрузки, динамические нагрузки, ветер и землетрясения, передавая силы на землю / грунт.

Выполнили ли вы вышеупомянутые шаги при строительстве железобетонной плиты первого этажа?
Об авторе
Ноэль

Привет! Добро пожаловать на мой блог.

Добавить комментарий

Ваш адрес email не будет опубликован.
