Монолитная фундаментная плита — устройство, как залить, бетонирование, армирование, гидроизоляция, цены

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания. В этих случаях используется монолитная фундаментная плита, которая по конструкции может представлять собой:

  • Сплошное основание из железобетонной фундаментной плиты
  • Основание из сборных панелей, объединенных покрытием
  • Решетчатую плиту из перекрестных балок, выполненных из железобетона
  • Коробчатый фундамент

Монолитная фундаментная плита — общие сведения

Использование монолитной фундаментной плиты необходимо, когда грунт относится к неустойчивым, и существуют риски растрескивания или повреждения здания. Речь идет о грунтах:

  • Насыпных, размываемых, разрушенных
  • Испытывающих неравномерное сжатие, т.е. на границах различных геологических участков
  • В районах потенциальной сейсмической опасности
  • С большой глубиной промерзания
  • С высоко стоящими грунтовыми водами или затопляемых во время таяния снега

Также монолитный фундамент оправдан в случаях, когда здание не имеет подвальных этажей или строится из тяжелых материалов, оказывающий повышенное давление на почву.

Основные качества монолитной фундаментной плиты:

  • Простота монтажа
  • Способность сопротивляться максимальным нагрузкам
  • Устойчивость к вспучиванию грунта или его смещению
  • Минимальная усадка
  • Одновременно выполняет функции чернового пола для первого этажа
  • Универсальность для любых типов строений

Основной недостаток – высокая стоимость строительных материалов и большие трудозатраты на устройство песчаной подушки и подготовку основания.

Устройство монолитной фундаментной плиты

Основу конструкции составляет монолитная железобетонная плита, выполненная путем заливки бетона по всей площади строящегося здания. В процессе заливки монолитная фундаментная плита армируется металлической арматурой в виде прутов или балок различного диаметра. Благодаря сплошной конструкции она одновременно и равномерно поднимается при движении грунтов под ней, их вспучивании или усадке, обеспечивая целостность строения. Иногда такой фундамент называют плавающим.

Для различных видов зданий используются соответствующие виды монолитной фундаментной плиты, отличающихся по назначению и цене:

В жилых домах часто используются ребристые плиты или монолитную конструкцию составляют из перекрестных лент. При этом ребра, как и основная плита, выполняются из монолитного бетона или отдельных блоков и равняются по высоте размерам цоколя.

Если в здании предусматривается нижний этаж под уровнем земли и для высотных сооружений применяют коробчатые конструкции. Вертикальные части основания служат стенами подземных помещений. Вся конструкция, включая ребра, жестко соединяется для прочности. Несмотря на значительный общий вес благодаря большой площади опоры, такой фундамент оказывает минимальное давление на грунт.

В районах сейсмической опасности ребра жесткости заливаются монолитной конструкцией вместе с основной плитой, а каркас ребер сваривается намертво с металлическим каркасом плиты.

Устройство монолитной железобетонной фундаментной плиты состоит из нескольких стадий:

  • Подготовка котлована и песчаной подушки
  • Установка опалубки
  • Монтаж арматуры
  • Постепенная заливка бетонного основания послойно
  • Укладка гидроизоляционного слоя
  • При необходимости, утепление

Армирование монолитной фундаментной плиты

Процесс армирования монолитной фундаментной плиты представляет собой изготовление и размещение по всей площади основания двух арматурных сеток.

Расстояние между отдельными деталями зависит от толщины прутьев и общего веса здания и может составлять от 200 до 400 мм. К первой сетке прикручиваются или привариваются в вертикальном положении металлические пруты одинаковой высоты, которые выполняют функцию соединения нижней и верхней арматурной сетки.

Армированный каркас выполняют на месте строительства. Для того чтобы он не соприкасался с грунтом, используют плоские специальные фиксаторы, толщиной не менее 50 мм. Каркас закрепляют внутри опалубки, чтобы он не смещался в процессе заливки.

Бетонирование монолитной фундаментной плиты, как залить?

Бетонирование монолитной фундаментной плиты начинают после того, как уложена и утрамбована песчаная подушка, уложены арматурные сетки. В ходе приготовления бетона в него можно добавлять вещества, улучшающие его морозостойкость, но немного повышающие стоимость монолитной фундаментной плиты.

Бетон заливают равномерно по всей поверхности, постепенно образуя слои толщиной не более 15 см. В процессе контролируют, чтобы металлическая арматура полностью была погружена в бетонную смесь во избежание ее дальнейшей коррозии. Во время бетонирования раствор постоянно разравнивают и дают полностью застыть. Не допускается быстрое застывание бетона, так как это сказывается на прочности всего фундамента.

Если конструкция предусматривает наличие ребер, то для них изготавливают отдельную опалубку и бетонируют в таком же порядке, как основную плиту.

Гидроизоляция монолитной фундаментной плиты

Гидроизоляция проводится под заливку или поверх нее. В первом случае гидроизоляция укладывается не предварительную бетонную стяжку, поверх которой монтируется каркас и производится окончательная заливка бетона. Также гидроизоляционные материалы используются поверх готового фундамента после застывания бетонной конструкции. Стоимость материалов для гидроизоляции монолитной фундаментной плиты невысока, а эффективность значительна.

Используются рулонные материалы, которые укладываются в один или два слоя по всей площади основания с небольшим захлестом (до 0,5 м) за его края. По стыкам все полосы скрепляются газовой горелкой или паяльной лампой, а выступающие края приклеиваются к торцам плиты. Также гидроизоляционный слой можно получить за счет заливки площади жидкой резиновой смесью.

Утепление монолитной фундаментной плиты

Морозостойкие фундаменты требуют обязательной дополнительной изоляции. Применение ее в других случаях также увеличивает теплозащитные качества здания.

Слой утепляющего материала укладывается поверх гидроизоляции. В качестве теплоизоляционного материала используется экструдированный пенополистирол. Поверх этого слоя укладывают еще один слой полиэтиленовой пленки для его фиксации и защиты.

Фундамент считается готовым после его полного высыхания и достижения необходимой прочности, т.е. через 3 недели после окончания строительных работ. Строительная компания «Проект» гарантирует профессиональный уровень устройства монолитной фундаментной плиты по доступным ценам в Москве и Подмосковье.

Фундаментная плита: армирование фундаментной плиты, бетонирование фундаментной плиты

Существует несколько разновидностей фундаментов.

В этой статье мы описываем фундаментную плиту, которая позволит устроить дом с цокольным этажом. Изучим технологию устройства фундамента.

На фото:

Вы хотите устроить в доме цокольный этаж? — Поинтересуйтесь, а есть ли у вас такая техническая возможность? Для этого следует узнать, где находится уровень грунтовых вод на участке. И либо фундамент с цокольным этажом должен располагаться выше этого уровня, либо должна существовать возможность устройства водопонижения.

Фундаментная плита

Для дома с цокольным этажом наилучшим конструктивным решением будет фундаментная плита.

На фото:

Фундамент может быть не только в виде фундаментной плиты. Пример на фото — фундаментом пристраиваемой к дому веранды являются бетонные опоры, установленные по месту поддерживающих кровлю опорных столбов»

Дренаж Для снятия подпора грунтовых вод вокруг здания обустраивается прифундаментный дренаж. Для этого по углам дома выкапываются бетонные дренажные колодцы, их соединяют с уложенными в канавы на песчаную подушку перфорированными дренажными трубами из полиэтилена с геотекстильным покрытием. Чтобы дренажные отверстия не забивались грунтом, трубы обсыпают 30 см слоем крупного щебня, после чего канавы закапывают.

На фото: На фото: геотекстильная дренажная труба

Фундаментная плита применима практически для любых типов грунтов — лишь в исключительных случаях под фундаментную плиту может потребоваться устройство свайного поля. Основание фундаментной плиты устраивается ниже глубины промерзания грунта.

Важно, чтобы котлован был выполнен в соответствии с проектом. Дно котлована должно быть ровным (плюс-минус 3 см), без т.н. «мест перекопки». Если грунт выбран излишне — необходимо устранить проблему послойной подсыпкой щебня и песка (обычно по 10 см) с последующим тромбованием. Правильная подготовка котлована необходима для вывода из под фундаментов возможных сезонных грунтовых вод, грунтовых газов (радон) и устранения эффекта капиллярного подъёма влаги.

На фото:

«Подбетонку» по особой технологии оклеивают гидроизоляцией в два слоя. Затем по периметру будущей плиты основания устанавливают временную деревянную опалубку. После этого, исходя из проектных данных, вяжут арматуру фундаментной плиты.

Цена фундамента. Необходимо учитывать несколько факторов, которые определяют глубину залегания фундамента и его конструктивные особенности.Необходимо знать тип грунта: от этого зависит несущая способность фундамента. Величина заглубления так же зависит от глубины промерзания и степени влажности почвы.Конструкция фундамента определяется проектом (рассчитывается от размера и массы дома). Немаловажным фактором является конструкция стен подвала, которая также оказывает влияние на выбор конструкции фундамента.Стоимость фундамента в Московской области — от 6 000 руб за 1 куб. м. (по состоянию на август 2010 г.)

На фото: Дмитрий Метелкин,

заместитель ген. директора концерна «Строительные концепции»

Последовательность работ такова: сначала выполняется бетонная подготовка из тощего бетона (В-7,5) толщиной 5-10 см., которая необходима как основание для гидроизоляции.

Затем следует оклеечная гидроизоляция из гидростеклоизола (обычно в 2 слоя с «нахлёстом» полос 10 см., причём второй слой укладывается в том же направлении, что и первый со смещением примерно на половину рулона).

После чего выполняется защитная цементно-песчаная стяжка толщиной 5 см (защита от возможных повреждений в процессе вязки арматурного каркаса). Этот этап можно опустить, если гарантирована очень аккуратная работа с арматурой. Далее выполняется устройство опалубки на высоту фундаментной плиты (обычно из досок или фанеры).





На фото:

Армирование выполняется с помощью арматуры, предусмотренной по проекту. Вертикально торчащие из каркаса плиты плети арматуры специально оставили для связи фундамента и стен, образующих цокольную конструкцию, похожую на своего рода огромный железобетонный таз.

Арматура вяжется вязальной проволокой (крючками либо катушечным способом) Задача вязальной проволоки зафиксировать положение конструктивной арматуры в проектном положении (исключающим смещение в процессе укладки бетона) Необходимый защитный слой арматуры обеспечивается пластмассовыми компенсаторами (2,5-3 см). Нарушение величины защитного слоя приводит к уменьшению несущей способности конструкции и возможному образованию ржавчины на стальной арматуре. Проектное расстояние между нижним и верхним слоем армирования обеспечивается различного вида «скамейками» изготавливаемыми обычно из обрезков той же арматуры.

На фото: На фото: компенсатор под арматурой

Армирование фундаментной плиты

Следующий шаг — это вязка армо-каркаса фундаментной плиты (конструктивно обычно объёмное армирование). Шаг армирования, сортамент и диаметр арматуры определяется проектом (для коттеджа обычно используется АIII-10, АIII-12 с шагом 10, 15, 20 см).

После окончания армирования на площадке оформляется акт на скрытые работы и принимается решение об укладке бетона. Предварительно устраиваются «маячки», обозначающие проектную отметку верха бетонной плиты.











На фото:

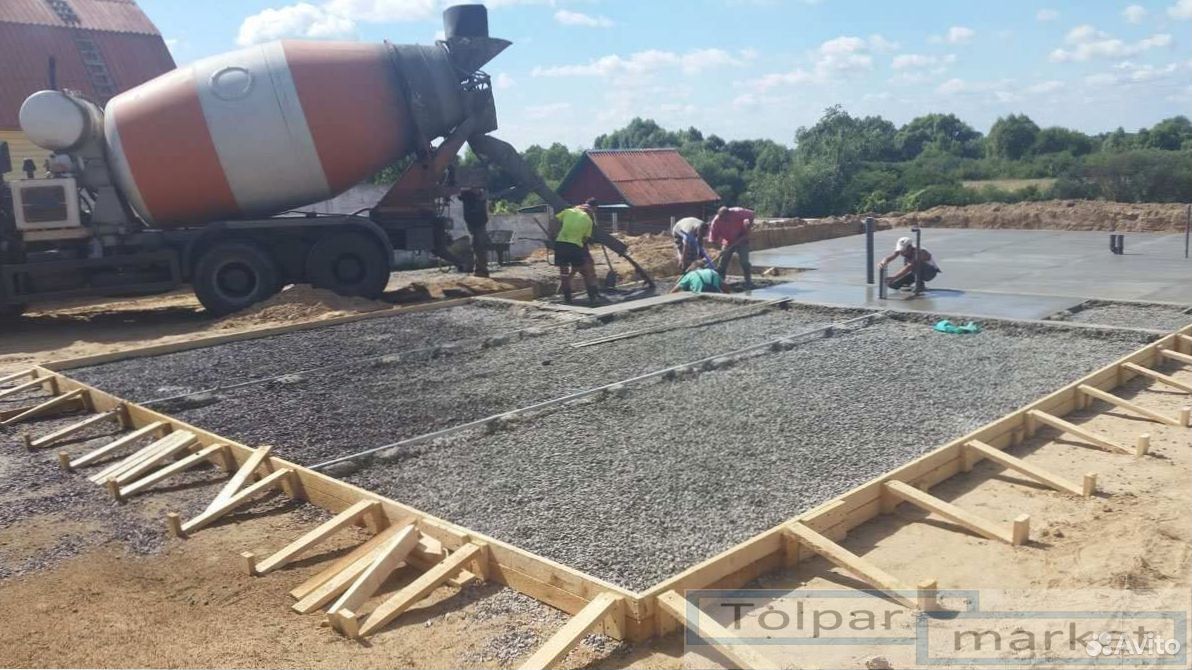

Укладка бетона осуществляется из бетоносмесителя (миксера) по специально изготовленным лоткам, либо в случае невозможности непосредственного подъезда бетоносмесителя к месту производства работ, при помощи бетононасоса.

Бетонирование фундаментной плиты

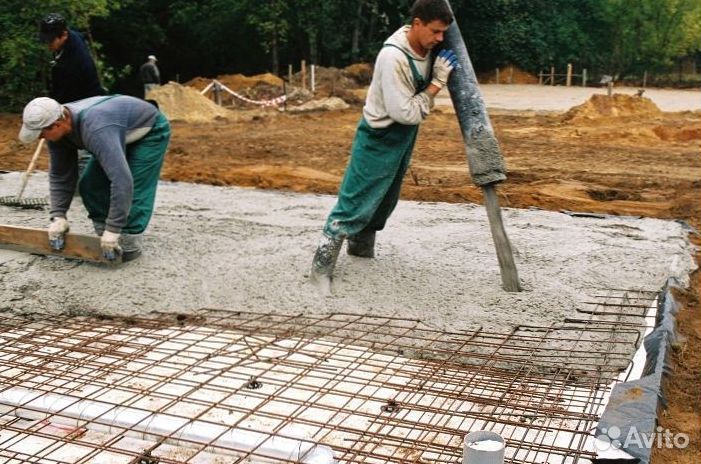

Доставленный на стройплощадку бетон выгружается из машины-миксера на арматуру по деревянным наклонным лоткам. Укладка бетона выполняется с использованием глубинного вибратора (нельзя класть головку вибратора на арматуру во избежание образования полостей, головку вибратора следует размещать в промежутках между стержнями).

Необходимо уплотнить бетонную массу электрическими вибраторами и и разровнять её поверх арматуры деревянными правилами.

На фото:

При охлаждении бетона ниже 4 градусов Цельсия процесс схватывания прекращается. Если вы проводите работы в зимнее время, над свежеотлитой плитой создается импровизированная палатка из натянутого на дощатый каркас полиэтилена. Внутри устанавливается электрическая тепловая пушка: она поддерживает положительную температуру в течение 2 дней — пока бетон набирает необходимую прочность.

Укладку бетона в зимних условиях ведут при температуре не ниже -15 градусов Цельсия. В этом случае, на бетонном узле, в него вносят специальные добавки. После укладки бетона, не допускается его замораживание: бетон должен «схватится» и набрать первоначальную прочность.

После этого временную деревянную опалубку плиты убирают и приступают непосредственно к работам по отливке цоколя.

Стартовало бетонирование фундаментной плиты здания будущего филиала Третьяковской галереи

На текущий момент бетон уложен в участок фундаментной плиты площадью 1 000 кв. м. Качество бетона, произведенного на калининградском заводе ЖБИ-2, проверяется специалистами собственной лаборатории подрядчика – АО «Стройтрансгаз».

В основе фундаментной плиты, в которую заливался бетон, смонтированы сильноармированные конструкции: на 1 куб.м конструктива приходится более 100 кг арматуры. Это обусловлено требованиями расчетов с учетом особенностей грунтов острова Октябрьский и сейсмических нагрузок – Калининградская область входит в перечень сейсмически активных районов, утвержденный Министерством строительства России. Уложенный бетон будет набирать прочность в течение 28 дней. После этого начнется устройство вертикальных конструкций каркаса здания. В оставшиеся участки фундаментной плиты музейного комплекса, расположенного на Западной площадке, бетон будет уложен в ближайшее время.

Параллельно активные работы ведутся и на Восточной площадке строительства. Во всех шести зданиях учебных корпусов и общежитий завершены монолитные работы, осуществляются кладка внутренних и внешних стен, перегородок, отделочные работы, устройство кровли. Ведутся работы по устройству внутриплощадочных и внеплощадочных инженерных сетей. В скором времени здесь должны открыться учебные корпуса Московской государственной академии хореографии и Центральной музыкальной школы при Московской государственной консерватории П.И.Чайковского с концертными залами и интернатами, общежитие для студентов и общеобразовательная школа на 550 мест с бассейном. Для артистов и преподавателей строится 5 многоэтажных жилых домов.

Ежедневно на строительной площадке работают более 700 человек – рабочих и инженерно-технических сотрудников.

Напомним: создание культурно-образовательных и музейных комплексов является одним из приоритетных направлений национального проекта «Культура», реализуемого Министерством культуры Российской Федерации по поручению Президента РФ Владимира Путина. Проект позволит раскрыть культурно-образовательный потенциал региона и организовать современное культурное пространство, через приобщение к искусству изменить качество жизни жителей региона и одновременно придать городу особую привлекательность для приезжих и туристов. Строительство комплексов станет одним из самых масштабных культурных проектов последних лет.

В Калининграде строительство осуществляется на Западной и Восточной площадках острова Октябрьский. На Западной площадке появятся театр оперы и балета на 950 мест, высшая школа музыкального и театрального искусств, музейный комплекс. Закладка первого камня филиалов Государственного Большого академического театра России и Государственной Третьяковской галереи состоялась в феврале 2020 г. На Восточной площадке расположатся общеобразовательная школа с бассейном на 550 учащихся, учебные корпуса музыкальной школы и хореографической академии с интернатами для учащихся, общежитие для учащихся высшей школы музыкального и театрального искусств, а также жилые дома для артистов и преподавателей.

Технологическая карта на бетонирование фундаментной плиты. Подсчет объемов основных и сопутствующих работ

3.2.2  Технологическая карта на бетонирование

                  фундаментной плиты.

3.2.2.1. Подсчет объемов основных и сопутствующих работ.

Подсчет объемов работ начинается с определения по конструктивным чертежам объема бетона, расхода арматуры и опалубки. Результаты заносятся в таблицу.

Площадь опалубочной поверхности (опалубки) и объем бетона рассчитывается по геометрическим размерам конструкции.

Площадь опалубливаемой поверхности:

S=122,4 м2.

Объем укладываемого бетона:

V=852,8 м3.

Необходимо выбрать и запроектировать тип опалубки и расставить все ее щиты, силовые и крепежные элементы и детали по граням фундамента.

После компоновки опалубки составим спецификацию элементов опалубки.

Таблица 3.13

Спецификация элементов опалубки

Наименова-ние элементов

пп

Марка

Кол-во элемен тов

Площадь щитов

Масса ,кг.

одного

всего

одного

всего

1

2

3

4

6

7

9

10


Щит

Схватка

Уголок

Итого

1

2

3

ЩМ-1,8-0,45

ЩМ-0,9-0,45

ЩМ-0,6-0,3

С-3,6

С-1,2

МУ-0,9

158

24

18

78

16

8

0,81

0,45

0,36

127,98

10,8

6,48

42,3

24,4

16,2

50,4

6,2

2,75

6684

586

292

3932

99

22

11615

3. 2.2.2 Компоновка опалубочных форм с разработкой схем

                        расстановки щитов и силовых элементов опалубки.

Применение индустриальных методов строительства обуславливает использование инвентарной опалубки унифицированной конструкции, содержащей ограниченное количество элементов и их типоразмеров. Выбор типа опалубки определяется видом бетонируемых конструкций и геометрическими размерами, принятыми способами выполнения арматурных и бетонных работ.

Щиты для опалубливания фундамента подбираются, по возможности, более крупными, чтобы было меньше стыков. Несколько одиночных опалубочных щитов объединяются в панель с помощью схваток и балок, придающих панели необходимую прочность и жесткость.

При соединении схваток со щитами крепежные элементы устанавливаются по одному у каждого конца схватки и по одному на каждые два метра длины между крайними опорами.

  3.2.2.3 Разработка схем армирования фундаментов с расстановкой

                                       арматурных сеток и каркасов.

В верхней и нижней части плита армируется арматурой Ø 25 А-III с шагом 200*200 мм., а также каркасы плоские КР 1.

При установке арматуры и каркасов в конструкцию фундаментной монолитной плиты необходимо обеспечивать проектную толщину защитного слоя цементными или бетонными прокладками и индустриальными фиксаторами защитного слоя.

3.2.2.4 Разработка вариантов производства работ по бетонированию

                                               фундаментной плиты.

Выбор способа укладки и подачи бетонной смеси в конструкцию фундаментной плиты с разработкой схем организации бетонных работ является основной задачей этого раздела и осуществляется  на основе вариантного проектирования путем технико-экономического сравнения вариантов производства работ.

По каждому рассматриваемому варианту, с учетом технологических параметров, подбирается комплект ведущих машин и вспомогательных механизмов и приспособлений по транспортировке(вертикальной и горизонтальной) бетонной смеси для комплексной механизации подачи, укладки и уплотнения бетонной смеси.

Рассмотрим следующие схемы подачи бетонной смеси в конструкцию непосредственно из автобетоносмесителя и кранами в бадьях

Специалисты АО «КОНЦЕРН ТИТАН-2» закончили бетонирование верхней фундаментной плиты турбоагрегата в здании турбины первого энергоблока КуАЭС-2

Объем принятого бетона составил около 2,5 тысяч кубометров, общая масса плиты — около семи тысяч тонн.

Конструкция фундамента турбоагрегата состоит из нижней фундаментной плиты, двадцати железобетонных колонн высотой около двадцати метров и верхней фундаментной плиты, которая опирается на 89 виброизоляторов.

Бетонирование верхней фундаментной плиты продолжалось около двух суток и велось одновременно четырьмя бетононасосами. Четыре лабораторных поста строительной лаборатории ПАО «СУС» непрерывно осуществляли контроль за соответствием всех параметров бетонной смеси заданным характеристикам. После окончания бетонирования каждые два часа на протяжении всего периода набора прочности выполнялся контроль температуры конструкции в 108 температурных скважинах.

«Фундамент турбоагрегата — это действительно максимальная по уровню ответственности и сложности конструкция во всем машинном зале. Специалистам нужно было выполнить армирование и уложить 2,5 тысячи кубических метров бетона в конструкцию на высоте 17 метров. При этом важно строго соблюсти технологию бетонирования и неукоснительно выполнить все мероприятия по уходу за забетонированным фундаментом турбоагрегата», — отметил Данила Ращенко, начальник производственно-технического отдела Дирекции по строительству объектов в Курской области АО «КОНЦЕРН ТИТАН-2».

Следующая задача – завершить работы по монтажу стенового ограждения из сэндвич-панелей здания турбины и смонтировать сети временного отопления, тем самым обеспечив тепловой контур машинного зала, который необходим для начала монтажа турбины.

Справка:

Холдинг «ТИТАН-2» – российская группа компаний, возводящих объекты атомной энергетики. Организации холдинга выполняют полный цикл работ — от разработки проектной документации до сдачи объекта в эксплуатацию.

Холдинг «ТИТАН-2» выступает генеральным подрядчиком на сооружении новых энергоблоков Ленинградской атомной станции. Организациями холдинга осуществляются все общестроительные, монтажные и электромонтажные работы на стройплощадке.

Холдинг является основным подрядчиком на строительстве АЭС «Ханхикиви 1» в Финляндии и АЭС «Аккую» в Турции в составе совместного российско-турецкого предприятия T2IC.

Начинается бетонирование фундаментной плиты башни Национального космического центра


В рамках возведения высотной части Национального космического центра (НКЦ) начинается бетонирование фундаментной плиты. Об этом сообщил заместитель Мэра Москвы в Правительстве Москвы по вопросам градостроительной политики и строительства Андрей Бочкарев.


«В рамках строительства башенной части Национального космического центра приступаем к бетонированию фундаментной плиты, для чего планируется использовать порядка 6000 кубометров бетона», — отметил Андрей Бочкарев.

Глава Строительного комплекса напомнил, что высота будущей 47-этажной башни с учетом шпиля превысит 288 метров.

«В основание башни уже уложено 1285 кубометров бетона и смонтировано 1700 тонн арматуры», — добавил Андрей Бочкарев.

Параллельно работы производятся на низкоэтажной части комплекса зданий, рассказал генеральный директор АО «Мосинжпроект» Юрий Кравцов. Инжиниринговый холдинг «Мосинжпроект» — управляющая компания по реализации объекта.

«Строители уже вышли в среднем на уровень восьмого этажа, а на отдельных участках устройство железобетонного каркаса ведется уже на уровне 9-10 этажей. Общая готовность монолитных конструкций низкоэтажной части оценивается на 72%, здесь на данный момент залито порядка 92 000 кубических метров бетона», — уточнил Юрий Кравцов.

Напомним, ранее в ходе визита на стройплощадку НКЦ Мэр Москвы Сергей Собянин охарактеризовал реализуемый проект как создание одного из крупнейших центров космической отрасли в мире. В дальнейшем здесь на одной площадке соберутся ведущие организации российской ракетно-космической промышленности, включая центральный офис и ситуационный центр госкорпорации «Роскосмос», отраслевые институты и предприятия, молодежные конструкторские бюро, центр поддержки бизнеса, выставочные центры, центр диверсификации производства и другие объекты.

Также на высвобождаемой территории ГКНПЦ им. М.В. Хруничева площадью 92 га будет создана особая экономическая зона, разместятся предприятия научного-производственного кластера, рассматривается создание конгрессно-выставочного центра, жилой застройки и социальных объектов. Оператором развития территории данного крупного градостроительного проекта также выступает холдинг «Мосинжпроект».

Фундаментная плита своими руками: инструкция советы опыт

Современные технологии и широкая гамма различных стройматериалов позволяет проводить строительство небольших зданий самостоятельно, не прибегая к помощи профессионалов. В частности человек, который обладает минимальным опытом работы с различными инструментами и стройматериалами вполне может построить дом на загородном участке.

Строительство любого дома начинается с закладки фундамента, который и будет основой всей постройки. Сделать фундаментную плиту своими руками, инструкция, для строительства которой есть в нашей статье относительно несложно, главное соблюдать технологические нормы и стандарты.

Основные этапы строительства

В целом все строительство фундамента такого типа можно разделить на несколько основных этапов:

  1. Работы по подготовке на участке.
  2. Земляные работы.
  3. Проведение гидроизоляционных работ.
  4. Подготовка опалубки.
  5. Монтаж и обвязка арматуры.
  6. Непосредственная заливка бетонного раствора.

Прежде чем приступать к работам по подготовке строительства необходимо подобрать подходящий материал. В частности бетон, используемый для фундамента должен быть марки не ниже чем М300. Учитывая, что фундамент лежит ниже уровня земли, водонепроницаемость бетона должна быть класса W8 и выше, а его влагонепроницаемость не ниже F200.

Арматура, которая используется при бетонировании фундаментной плиты, тоже должна соответствовать технологическим стандартам и иметь класс не ниже чем А500С, особенно если речь идет об арматурном каркасе, который необходимо будет сваривать, а не просто обвязывать проволокой.

Последним аспектом, который необходимо решить до начала строительства, это необходимая толщина фундаментной плиты. Для строительства небольших объектов, гаражей, сельхоз построек, теплиц, толщина плиты может составлять не более 10 см. Для частных домов даже небольшого одноэтажного типа толщина плиты должна быть не менее 25-30 см и пропорционально увеличиваться, если увеличивается вес основной конструкции и соответственно нагрузка на фундамент.

Вернуться к содержанию

Подготовительные и земляные работы

Как и любое другое строительство, устройство монолитной фундаментной плиты, начинается с проведения расчетов. Стоит отметить что людям, которые не имеют представления, как это делается, будет крайне тяжело выполнить расчеты правильно, так как учитывать приходится много факторов сразу. Помимо толщины и площади необходимо продумать крен плиты, ее усадку, допустимую деформацию. Крайне важно рассчитать распределение нагрузок, так как при строительстве здания они могут быть неодинаковыми.

Как вариант, за основу расчетов можно взять уже готовый план похожего строения, ну и конечно, много из расчетов можно опустить, если строится небольшой гараж или другая легкая конструкция.

После проведения расчетов на бумаге можно приступать к земляным работам. Для строительства плиты своими руками, необходимо подготовить максимально ровную поверхность. Для достижения наилучших результатов используют строительный уровень, выбирать лишний грунт легче всего при помощи совковой лопаты.

Если предполагается строительство плиты достаточно большой площади, используют сразу несколько уровней, которые крепятся на длинную деревянную рейку на равном расстоянии друг от друга. Выровненный участок должен быть больше по площади, чем размеры будущего строения, запас по всем сторонам оставляется в 1-2 метра.

Помимо ровности участка необходимо четко ограничить и площадь будущего фундамента, если его конструкция квадратная, углы должны быть максимально ровными, а стороны параллельными. Разметка на участке производится при помощи строительных колышков и шнура.

Все фундаментные плиты требуют качественной гидроизоляции, для того, чтобы защитить бетон от негативных факторов окружающей среды. Для этого на дно котлована засыпается и утрамбовывается песочная подушка. Песок трамбуют до тех пор, пока на нем не перестает проявляться след ноги. На песочную подушку заливается тонкий слой бетона, который станет основой для гидроизоляции, поэтому достаточно небольшой толщины 2-5 см.

На бетон стелется рулонный гидроизолирующий материал, но до того как приступить к работам с этим материалам необходимо, прогрунтовать бетонную подушку. В качестве грунта используют раствор солярки и битумной грунтовки в пропорции 6 к 4 соответственно. Гидроизоляция стелется минимум в 2 слоя, причем так чтобы стыки первого и второго слоя не совпадали, а имели перехлест минимум в 10-15 см. Для получения однородной гидроизоляционной защиты слои свариваются между собой при помощи нагрева газовой горелкой.

Учитывая, что в защите от влаги нуждаются не только нижняя часть плиты, но и ее боковые стороны, при укладке гидроизоляции оставляют выпуски в 0,5-1 метр длинной.

Вернуться к содержанию

Опалубка для плиты

Следующий этап строительства, который необходимо выполнить для того чтобы изготовить фундаментные плиты, это опалубка. Опалубка изготавливается из брусьев, которые являются основой.

Брусья вкапываются через каждый 30-40 см по всему периметру будущей плиты. К брусьям крепятся доски, которые составят стенки опалубки. Опалубка крепится максимально ровно, для чего опять же используют уровни и нивелиры. Не менее важно хорошо подогнать отдельные доски так чтобы между ними было минимум зазора. В противном случае через щели может начать вытекать раствор бетона.

Вернуться к содержанию

Укладка арматуры

Прежде чем начать бетонирование фундаментной плиты необходимо подготовить арматурный каркас, который придаст прочности всей конструкции. Для его создания по периметру всего котлована укладывается основа из толстой арматуры, которая связывается между собой толстой проволокой. От основы вертикально устанавливаются хомуты, на которых впоследствии крепится верхний уровень каркаса.

В некоторых случаях используют готовые секции сварной арматурной основы, соединяемые между собой также при помощи сварки или обвязки проволокой. Инструкция по подготовки арматурного каркаса рекомендует создавать сетку с шагом не более 30 сантиметров для того, чтобы получить максимально прочный фундамент. Несмотря на рекомендации, шаг сетки можно уменьшить, это конечно увеличит конечную стоимость конструкции, но и существенно ее укрепит.

Вернуться к содержанию

Заливка бетона

Независимо от того какие размеры и толщина фундаментной плиты предполагается, бетон нужно заливать за один раз в полном объеме. Требуемое количество бетонного раствора определяется заранее, еще на этапе начальных расчетов. Залитый за один раз раствор позволит получить однородную и монолитную плиту.

В противном случае возможна деформация плиты, появления трещин и пустот в местах стыка различных слоев и частей заливки. Со временем в трещинах будет скапливаться влага, которая постепенно разрушит арматурную обвязку и весь фундамент в целом.

После того как будущая плита своими руками полностью залита, остается только подождать пока бетон не высохнет. Время, которое необходимо для высыхания раствора зависит от нескольких факторов:

  1. Прежде всего, это климатические условия. При повышенной влажности воздуха бетон застывает на порядок дольше, хотя и процесс застывания будет более мягким и соответственно более прочной и однородной окажется в итоге плита. Как пример, это заливка небольшой опалубки, которую накрывают смоченным материалом и оставляют в таком состоянии высыхать.
  2. Время застывания зависит и от толщины плиты, чем она меньше тем быстрее высохнет раствор.

Вернуться к содержанию

Как бороться с проседанием фундамента

В некоторых регионах, особенно где горизонт грунтовых вод достаточно высок, может наблюдаться продавливание фундаментной плиты, в ее центре. Это происходит из-за усадки грунта.

Для того чтобы избежать подобных деформации на первых этапах строительства оборудуется дополнительные опорные элементы. Для их изготовления прокапываются небольшие траншеи по дну котлована, примерно 20х20 см, в которые укладывается небольшая арматурная решетка и заливается бетон. Такие опоры способствуют укреплению всего фундамента и исключают его неравномерную просадку.

Еще один способ исключающий продавливание фундаментной плиты — это применение дополнительных фундаментных винтовых свай, которые монтируются квадратом в центре бетонной плиты. Винтовые сваи для поддержки выбирают с широким оголовком, большая площадь которого, обеспечит лучшую поддержку.

Вернуться к содержанию

Советы

Если изготавливаемая, фундаментная плита своими силами, подразумевает прокладку в ней инженерных коммуникаций, каналы для них необходимо сделать заранее, для чего используют пластиковые трубы, которые крепятся к арматурной обвязке. В противном случае придется штробить каналы после высыхания залитого бетона, а это может негативно отразиться на целостности всей конструкции. Кроме того, штробя каналы или просверливая технологические отверстия можно повредить арматурную сетку.

Если на участке, где ведется строительство, грунт достаточно подвижен, то бетонная плита может со временем деформироваться, несмотря на все укрепления и меры усиления дать трещины, а как следствие потерять свою целостность. Для того, чтобы это не отразилось на основной постройке стены здания рекомендуют усиливать бетонными поясами, арматурные основы которых будут охватывать всю постройку по периметру, создавая целостную, монолитную конструкцию.

Высота дополнительного бетонного пояса обычно определяется высотой проемов окон. Исключения составляют только легкие деревянные постройки, срубы, дома из клееного бруса или сэндвич панелей, которым не грозит нарушение целостности стен.

Вернуться к содержанию

Вывод

В целом устройство монолитной фундаментной плиты своими силами несложный процесс, выполнить который может практически каждый. Главное выдерживать технологические нормы и строго следовать инструкциям. В остальном, хоть это и один из наиболее дорогих типов фундамента, он способен обеспечить надежную опору на любом типе грунта.

Не нашли ответов в статье? Больше информации по теме:

Что такое фундамент из бетонных плит? Виды, плюсы, минусы

Бетонный плитный фундамент и его работа очень важны для возведения зданий. Это можно сделать во многих процессах. Прежде всего, фундамент здания – это часть стен, опор и колонн, непосредственно контактирующих с грунтом и передающих нагрузки на грунт. Из-за разнообразия грунта, размера скального грунта и состояния воды можно сделать фундамент из бетонной плиты. Среди различных типов фундамента это самый простой и дешевый строительный материал в строительных работах.

Без лишних слов давайте углубимся в детали фундамента из бетонной плиты через определение фундамента из бетонной плиты, его типы, а также его плюсы и минусы.

Что такое фундамент из бетонных плит?

Фундамент из бетонной плиты представляет собой большую, тяжелую берлогу или плиту из бетона, ширина которой обычно составляет 4-6 дюймов в самой внутренней части и которая каскадом ниспадает прямо на землю одновременно. Тем не менее, бетонная плита обычно располагается на песчаной плите, чтобы повысить качество дренажа и действовать как буфер.Бетонная плита не имеет канала под зданием. Этот тип фундамента отличается от фундамента дома качеством земли и требованиями к подвалу. Бетонный плитный фундамент чаще всего куют по классифицированному, как и положено, свойству. Почва должна быть квалифицированной, потому что в противном случае фундамент может просесть или осесть из-за плохой компоновки почвы.

Типы фундаментов из бетонных плит

Фундамент из бетонных плит является важным структурным элементом и используется для обеспечения плоских поверхностей, таких как полы и потолки в зданиях.Однако существуют различные типы фундаментов из бетонных плит, которые зависят от пролета, длины и прочности здания.

При строительных работах в основном используются 3 типа фундаментов из бетонных плит. Например:

  1. Т-образный
  2. Плитный на ровном фундаменте
  3. Морозозащитный

Краткое описание этих типов приведено ниже.

Т-образный Бетонный плитный фундамент

Этот тип бетонного фундамента является традиционным и наиболее распространенным типом фундамента, используемого в строительстве и архитектурных работах. Это может помочь поддерживать большие и высокие здания, особенно в районах, где почва неприятна или холодна. Когда грунт промерзает, большая нагрузка приходится на фундамент коммерческого здания. Тем не менее, Т-образный бетонный фундамент может предотвратить повреждение от мерзлого грунта.

Этот фундамент получил свое название из-за формы фундамента, которая выглядит как перевернутая буква «Т». Фундамент размещается ниже линии промерзания, а стены проектируются и каскадируются сверху. Затем между стенками заливается плита.Этот бетонный фундамент является конструктивным, потому что он обеспечивает более надежную опору конструкции благодаря ширине. Это также один из самых дорогих видов фундамента, поскольку для завершения работы требуется три отдельных заливки. В некоторой степени это защищает от УФ-лучей, снижает энергозатраты, обеспечивает уровень огнестойкости и предотвращает рост плесени.

Плитный фундамент

В отличие от Т-образного плитного фундамента, плитный фундамент обычно используется в местах, где грунт не промерзает. Плитный фундамент состоит из одного слоя бетона толщиной в несколько дюймов и уложен каскадом одновременно. Это менее дорогой фундамент для заливки, чем Т-образный фундамент, упомянутый выше, поскольку требуется только одна заливка бетона. Его делают по краям основания для создания цельного фундамента, а на каждом утолщенном краю размещают арматурные стержни для придания большей прочности. Этот тип фундамента обычно опирается на слой щебня из гравия, который обеспечивает общий дренаж фундамента.Хотя плитный фундамент чаще всего используется в местах, где грунт не промерзает, его также можно использовать в сочетании с покрытием для защиты от негативных последствий промерзания грунта.

Защищенный от мороза

Этот тип фундамента почти аналогичен фундаменту из плиты на грунте, в котором сначала укладывается слой гравия. Преобладающий вариант заключается в том, что листы жесткого полистирольного покрытия укладываются поверх гравия и вдоль внешней стороны стены фундамента перед каскадной плитой. Это полезная основа, поскольку, как и в случае с плитой на уровне грунта, рекомендуется только один заливочный раствор. Этот фундамент используется только для отапливаемых конструкций. Это помогает защитить и предотвратить отвод тепла по краям плиты и, в основном, предохраняет землю вокруг фундаментов от промерзания. Тем не менее, бетонный фундамент с защитой от замерзания предпочтительнее Т-образного фундамента. В то время как для Т-образных фундаментов требуется три отдельных заливки, для защищенных от мороза фундаментов требуется только одна заливка бетона.Здания представляют собой колоссальные постройки, для создания прочного и долговечного фундамента требуется прочный и долговечный бетон. Строители должны учитывать стоимость и выносливость материалов, прежде чем начинать строительный проект.

Плюсы и минусы фундамента из бетонных плит

Как и другие строительные работы, фундамент из бетонных плит также имеет свои плюсы и минусы.

Преимущества фундамента из бетонных плит

Ниже приведены преимущества фундамента из бетонных плит.

  1. Создание фундаментов из бетонных плит для зданий имеет множество преимуществ. Но среди них большое преимущество бетонного плитного фундамента в том, что он моментально высыхает. И залить можно за один день. Он прочный и прочный для создания прочности и долговечности.
  2. Фундамент из бетонной плиты снижает вероятность осадки из-за водной эрозии и утечки газа.
  3. Создание этого типа фундамента является экономической выгодой, отличной от строительных работ.

Недостатки фундамента из бетонных плит

Ниже перечислены недостатки фундамента из бетонных плит.

  1. Вопреки плюсам, есть и минусы. Бетонная плита может треснуть, когда они растворяются до низких температур. Несмотря на прочность бетона, малюсенькая трещина разрушает весь плитный фундамент, и в то же время ремонт стены трещины обходится еще дороже, чем раньше.
  2. Неправильно сделанный фундамент из бетонной плиты может быть труднодоступным, быстро трескается и затруднителен в обслуживании.

Действительно, фундаменты из бетонных плит являются наиболее ответственными строительными работами. А для этого она должна быть сделана тщательно, в соответствии с высочайшими требованиями, со знанием дела. или установить .

Вы заметите префикс fun .

Это связано с исторически неоспоримым фактом, что почитаемые архитекторы старых поверий фундаментов были бунтовщиками, поэтому они тоже писали в блогах о максимальном практическом восстановлении , Бетон R&R и Новая пожизненная гарантия Dalinghaus на стальные опоры .

Ознакомьтесь с нашим исчерпывающим Полным руководством по ремонту фундамента.



И здесь, в Dalinghaus, мы также считаем, что фонды — это весело.

Вот почему мы посвятили свою жизнь ремонту фундамента и устранению осадки фундамента и вздутию фундамента за счет подъема/стабилизации. Существует длинный перечень соответствующих признаков и симптомов.

Нажмите на ссылку ниже, чтобы загрузить наш БЕСПЛАТНЫЙ печатный контрольный список признаков осадки фундамента –

Веселье Факты с Брайаном: Древние римляне усовершенствовали фундамент, добавляя кровь в бетон для защиты от мороза.Они также использовали грубый конский волос в качестве предварительной арматуры, чтобы предотвратить растрескивание бетона.

В этой статье мы рассмотрим различных типов фундаментов , охватив краткую историю , описание и преимущества/недостатки каждой системы фундамента.

В частности, мы будем рассматривать их через призму Американы 1950-х годов, поскольку большинство из приведенного ниже списка приобрели популярность в Золотой век.

Эта статья будет охватывать:

  1. Фундаменты из бетонных плит
  2. Приподнятые фундаменты
  3. Фундамент подвала
  4. Фундамент после натяжения
  5. Фундаменты для пирсов и балок

  С 1950-х годов многое изменилось. Пить больше нельзя на работе ( Madmen было легко), а сигареты больше не прописываются вашим доктором. Мы танцуем Tik Tok вместо Yakety yack .

Фонды

также претерпели некоторые фундаментальные изменения, поэтому взгляните на следующие фонды, которые действительно действовали как фонды современной американской мечты.


Фундамент из бетонных плит

История бетонных плит и возвращенных героев

Фундаменты из бетонных плит получили распространение в стране свободных после Второй мировой войны.

Это было связано с их доступностью, быстрой реализацией и тем фактом, что наши ветераны цеплялись толпами (на пути к зачатию Поколения Бумеров).

В конце 1940-х и начале 1950-х годов, как раз перед тем, как «Я люблю Люси » попала в ящики для идиотов в 51-м году по всей Америке, подрядчики серьезно занялись бетонными плитами.

Они были просты — заливка одним приемом, а не создание глубокого фундамента с балками, стойками, лагами и обшивкой.

Нет, лучше не копать, когда копание напомнило им окопы.Волна плитных фундаментов возводила пригороды по всей Америке.

С тех пор плитные фундаменты прижились, особенно в более теплых регионах (поскольку плитные фундаменты плохо переносят отрицательные температуры).

Описание: Плоские и расточные

  Плитный фундамент обычно имеет толщину в центре от 4 до 6 дюймов и имеет еще более толстые края для обеспечения структурного усиления по периметру плиты.

 Как упоминалось выше, эти плиты заливаются одним махом (в отличие от секций) на связанную арматуру и/или сетку. Плитный фундамент обычно засыпают толстым слоем песка для обеспечения надлежащего дренажа.

Короче говоря, плитный фундамент представляет собой плоскую одинарную плиту из бетона, на которой возводятся конструкции во влажном и теплом климате.

 Примечание. Плитные фундаменты также называются монолитными и/или моноплитными фундаментами (обозначение не является односложным – ирония судьбы ).

Бетонная плита Плюсы и минусы

Плюсы

  •   Недорогой
  •   Быстро заливается/отвердевает
  •  Нет места для плесени или тварей, где моль и пыль портят
  •  Фундамент может стать вашим стильным полом, если вы хотите, чтобы он был запятнан или забит
  •   Летом в вашем доме будет прохладно

Минусы

  •   Нет пространства для обхода = нет места для хранения, а электричество/сантехника проведены в другом месте
  •   Трещины (следует обратить внимание на 5 характеристик трещин в бетоне )
  •   Плохая работа в холодном климате без гликолевых трубок
  •  Если канализационные и/или водосточные трубы требуют обслуживания, необходимо врезаться в фундамент

Фундамент из бетонных плит по-прежнему пользуется популярностью у американцев, когда речь заходит о том, что находится под вашим домом.

Они дешевы, доступны и быстры — все, чем не может похвастаться нью-йоркская дама или мисс Америка.

Знаете ли вы, что материал «Мисс Америка» впервые был показан в США в 1954 году в зале Boardwalk Hall в Атлантик-Сити?

Приподнятые фундаменты/фундаменты стволовой стены

История поднятых фондов, вокруг навсегда

Термин приподнятый фундамент не требует пояснений — он относится к приподнятому структурному основанию, на котором закреплена конструкция.

Дома

строились на месте в течение нескольких поколений из-за хранения, защиты от наводнений и структурной поддержки, которую они обеспечивают.

Они были распространенным типом фундамента до 1950 года и до сих пор широко распространены.

Описание

Приподнятый фундамент, проще говоря, поднять конструкцию выше уровня земли.

Фундаментные стены построены на невероятно толстом бетонном основании, известном как стволовые стены.

Как правило, фундаменты бетонные и прикреплены к каменным стенам, которые выступают над землей и создают приподнятую платформу для строительной плиты.

Приподнятый плитный фундамент состоит из трех основных частей: заливной плиты, фундаментной стены и фундамента. Виола!

Пространство между землей и приподнятым фундаментом называется подпольем.

Честно говоря, это пространство получило свое название, потому что единственный способ получить доступ к узким, ограниченным пространствам — это протискиваться через них на четвереньках.

В общем, здесь достаточно места, чтобы проползти мимо маминого пыльного кувшина с кувшинами.

Эти подвальные помещения используются для хранения, а также для размещения электропроводки, сантехники и других механических компонентов.

Забавные факты о Брайане: Суонсон представил американской публике обеды по телевидению в 1953 году, первым замороженным блюдом, которое можно было разогреть и подать, был обед на День Благодарения.

Приподнятые фундаменты преобладают в странах с более теплым климатом, таких как Аризона, Калифорния, Техас, Нью-Мексико и т. д., поскольку дополнительное пространство между домом и землей сохраняет в доме прохладу.

Кроме того, приподнятые фундаменты считаются сейсмостойкими из-за присущей конструкции гибкости.

Их также называют фундаментом по периметру из-за того, что внешние стены поддерживаются железобетонными опорными стенами, а тело конструкции поддерживается конструкцией стойки и опоры.

Фундамент плюсы и минусы

Плюсы:

  •   Защита от затопления, опасностей окружающей среды
  •   Легкий доступ к проводке, сантехнике и другим системам
  •   Значительно более дешевый вариант, чем цокольный фундамент
  •   Эстетически делает ваш дом выше
  •   Хорошее место, чтобы спрятать незаконный тайник, если ваш Уолтер Уайт

Минусы:

  •   Собирает значительное количество влаги
  •   Требуется похудеть для выполнения сантехнических и электромонтажных работ своими руками
  •   Подвержен плесени, грибку и гниению (опять же, не очень хорошо, если вы Уолтер Уайт)

Развлечения Факты с Брайаном – Дом Уолтера Уайта в популярном шоу «Во все тяжкие» имеет приподнятый фундамент… если вы не могли сказать по моим предыдущим ссылкам.

Подвальные фундаменты

История создания Rolls-Royce Foundations

До появления холодильников подвалы/погреба были популярны во всем мире, пересекая различные географические ландшафты.

Они были прохладными, сухими и идеально подходили для хранения вина и еды.

Подвалы

появились на заднем дворе дяди Сэма примерно в то же время, что и плитные фундаменты в 1950-х годах, но по совершенно другим причинам.

Забавные факты с Брайаном: автомобильная культура вырвалась на сцену в 1950-х годах, когда президент Эйзенхауэр подписал Закон о федеральной помощи шоссе, предусматривающий создание 41 000 миль национальных автомагистралей.

Вы знаете, Элвис сказал: Амбиции — это мечта с двигателем V8 .

Если плитные фундаменты были дешевыми, быстрыми и утилитарными, то подвалы были дорогими, медленными и роскошными.

И в этом был смысл. Америка, подпитываемая послевоенным оптимизмом, была одержима желанием испытать роскоши .

Indulgence — так называлась игра для многих в 1950-х годах в соответствии с американской мечтой.

Мы говорим о частоколе, жене-домохозяйке, семейной машине и собаке, которая насрала на лихорадку соседского двора. Пригород распух.

Хью Хефнер основал Playboy в 1953 году. Диснейленд был открыт в 1955 году.

Все было громко, гордо, эксклюзивно и роскошно.

Подвалы

из-за их дополнительной площади считались предметом роскоши.

Таким образом, в штатах, где землетрясения и ураганы (наводнения) не вызывали особого беспокойства, подвалы процветали, создавая идеальное место для подростков, где можно было бы пообщаться с будущими поколениями.

Примечание — в настоящее время подвалы невероятно популярны на Среднем Западе из-за их архитектурной защиты от торнадо. У нас был подвал в Канзасе, когда мы росли дома, и они могут спасти вам жизнь.

Описание – Держит вас в Канзасе, Тото

Подвалы, как правило, имеют глубину 8 футов, со структурными фундаментными стенами, прикрепленными к бетонным основаниям, которые проходят по периметру подвала.

Фундаменты подвала обычно закапывают на добрых 12 дюймов ниже линии промерзания. Заливают балки, возводят стены фундамента, внутри стен заливают монолитную плиту.

Истинное очарование фундамента — дополнительные квадратные метры для вашей мужской пещеры, семейной комнаты или домашнего кинотеатра.

Подвалы могут удвоить квадратные метры вашего дома. Неудивительно, что подвал может добавить дополнительные нули к стоимости недвижимости.

Плюсы и минусы:

Плюсы:

Минусы:

  •   Подвержен затоплению
  •   Дорого ставить
  •  Кажется, они нравятся серийным убийцам

В качестве короткого примечания, было бы упущением не упомянуть Калифорнийский подвал, обычные подвалы поглубже, поглупее, кузен.

Калифорнийский подвал — это подвал глубиной обычно шесть футов с небольшими помещениями для водонагревателей, электрических панелей, воздуховодов и котлов.

Фундаменты после натяжения

История постнапряженных, сверхнапряженных фундаментов

Первое задокументированное использование системы пост-натяжения в Соединенных Штатах Америки относится к 1949 году в Филадельфии на мосту Уолнат-Лейн.

В мосту реализована европейская система Magnel, основанная на сборных балках.

Подробнее об этом удивительном архитектурном подвиге можно прочитать в статье «Строительство и перестройка мемориального моста Уолнат-лейн в Филадельфии».

Система пост-натяжения получила широкое распространение в 1950-х годах, одновременно с мужской стрижкой «утиная задница» и хула-хупом для фундаментов жилых домов.

Описание: Плотно затянуты и готовы к защелкиванию

Фундаментная система с последующим натяжением рассчитана на экстремальные нагрузки и использует стальные тросы (вместо арматуры или стальной сетки), натянутые после затвердевания бетонной плиты.

Эти напряженные тросы, как правило, заключены в пластиковую оболочку, которая предотвращает непосредственное касание скрученной стали с бетоном, уменьшая износ от трения.

В то время как ваш типичный плитный фундамент имеет толщину от 4 до 6 дюймов, бетонная плита для фундаментов с пост-напряжением обычно имеет толщину 8 дюймов и использует бетон 3000 фунтов на квадратный дюйм.

После того, как бетон затвердеет и наберет прочность до 2000 фунтов на квадратный дюйм (обычно от 3 дней до недели), скрученные стальные тросы подвергаются нагрузке.Представьте себе гигантские гитарные струны, и у вас появится правильное представление.

Интересные факты с Брайаном: говоря о гитарах, 1952 Gibson Les Paul сегодня стоит целое состояние и является одной из самых востребованных гитар на рынке.

Каждая из этих проволок прикреплена к PT-анкеру, расположенному в выемках, выгравированных на краю плиты.

Когда эти тросы нагружены, каждый из них может выдержать около 33 000 фунтов нагрузки.

Фундаменты с пост-напряжением значительно прочнее обычного плитного фундамента.

Плюсы и минусы

Плюсы:

  •   Повышенная прочность/долговечность основания
  •   Препятствует растрескиванию и разрушению плиты
  •  Хорошо работает на обширных мягких почвах

Минусы:

  •   Эта сложная работа, которую трудно выполнить правильно
  •  Нельзя резать или вырезать сердцевину
  •   Провода могут ломаться, ржаветь и подвергаться коррозии
  •   Стоимость выше из-за стоимости установочных кабелей и дополнительной специализированной рабочей силы
  •   Занимает больше времени, чем обычный плитный фундамент

Фундаменты для пирсов и балок

Фонд истории дедушки

Фонд «Пирс и балка» существовал задолго до 1950-х годов и заслужил право называться устаревшим фондом-дедушкой.

Фундаменты на опорах и балках — это старая, но проверенная система, используемая перед фундаментами из плит, плит после натяжения и фундаментов из-за практичности и простоты реализации.

Было довольно легко врыть опоры в землю (обычно каменные или деревянные) и разнести их в среднем на 5-6 футов, а деревянные балки поддерживали балки пола.

Срок службы этих фундаментов в первую очередь зависел от структурной целостности дерева и дренажа вокруг участка.

Древесина, хоть и дешевая и постоянно поступавшая, была склонна к гниению и гниению, что усугублялось влажностью и плохим дренажем.

Мы все еще видим эти типы фондов сегодня, хотя они становятся менее распространенными.

Плюсы:

  •   Легкий доступ к проводке/сантехнике
  •   Защищает от затопления
  •   Простота в работе/ремонте
  •   При необходимости дом можно переместить

Минусы:

  •   Насекомые и твари любят селиться
  •   Отопление может быть дорогим из-за потерь тепла с пола
  •   Подполья сырые, склонные к плесени и грибку
  •   Балки необходимо заменить
  •   В конечном счете не такой прочный, как плита, подвал или другой фундамент.

Ваш фонд на фондах

Итак, теперь вы немного узнали об истории фондов в Америке и 1950-х годах.

Какой бы фундамент у вас ни был (если вы проживаете в красивой Южной Калифорнии или в районе штата с красными скалами в Центральной Аризоне), Dalinghaus может помочь со всеми вашими потребностями в ремонте фундамента. Нажмите на ссылку ниже для БЕСПЛАТНОЙ проверки фундамента —

Бетонные плиты и фундаменты, поврежденные пожаром – восстановление округа Вентура

Существующие фундаменты, плиты и фундаментные системы в зданиях, разрушенных пожаром, обычно не разрешается использовать повторно.
Воздействие сильного тепла и огня на систему фундамента делает фундамент непригодным для использования или нецелесообразным для повторного использования по следующим причинам:

  1. Земля под фундаментом должна быть проверена на предмет отсутствия загрязняющих веществ и опасных материалов, которые могли попасть в землю из содержимого здания во время пожара. Этот тест должен проводиться в соответствии с лабораторным методом EPA 6020 и 7471A. Испытание разрушительно для плиты перекрытия, поскольку оно включает в себя бурение участков бетонного фундамента для доступа и разведочное бурение в земле.
  2. Серьезный пожар в доме может привести к выделению тепла, достаточного для повреждения и ослабления бетона и стальных арматурных стержней в фундаментах, плитах и ​​стенах фундамента. Несмотря на то, что бетон является негорючим и обладает отличными противопожарными свойствами для предотвращения распространения огня, он теряет большую часть, если не все, свои структурные прочностные характеристики при воздействии экстремальных температур. Проведение испытаний на сжатие для подтверждения того, что бетон сохранил достаточную прочность для повторного использования фундамента, является дорогостоящим, разрушительным и, как правило, нерентабельным.
  3. Анкерное оборудование для фундамента (стальные болты и прижимные анкеры), как правило, теряется или серьезно повреждается во время серьезного пожара и не может быть заменено или отремонтировано без больших затрат. Установка сменных анкеров в существующий фундамент трудоемка и требует специальной проверки во время установки, что может привести к значительным затратам. Сменные анкеры для прижимного оборудования должны быть перепроектированы, и их сложно и дорого устанавливать в существующие бетонные основания. Для этого требуется специальное оборудование и методы установки, включающие высокопрочные эпоксидные смолы, тщательное сверление и осмотр мест установки, а также постоянный контроль размещения нового анкера.Непрерывная проверка требуется на протяжении всего процесса установки и должна проводиться инспекторами, сертифицированными Международным советом по нормам (ICC) или городом Лос-Анджелес.
  4. Сантехнические трубы и электропроводка, заложенные в бетон, обычно разрушаются или сильно повреждаются во время пожара. Ремонт и замена труб и трубопроводов в существующих фундаментах включает удаление и замену частей бетона, который их покрывает, что еще больше ухудшает качество бетона.Этот процесс обычно включает в себя распиловку или выбивание домкратом тех частей бетона, которые содержат трубы и трубопроводы, удаление и замену поврежденных труб и трубопроводов, а также заливку замененного бетона.
  5. Влагоизоляция под бетонные плиты. Влагозащитный слой представляет собой тонкий слой пластика, обычно называемый «висквин», который обычно располагается под бетонными плитами. Влагозащитные барьеры важны, потому что они предотвращают проникновение влаги, которая может повредить напольные покрытия, гипсокартон и другие отделочные материалы внутри дома.Сильный огонь может разрушить или повредить гидроизоляцию под плитой. Замена влагоизоляции потребует снятия и замены всей плиты перекрытия.
  6. Фундаментная система обычно не соответствует современным требованиям проектирования конструкций в отношении сейсмостойкости и устойчивости дома при сильном ветре. Это особенно верно в тех случаях, когда первоначальное здание было построено до 1974 года. Действующие государственные кодексы требуют, чтобы новые здания соответствовали или превышали определенные минимальные проектные и строительные стандарты безопасности.В большинстве случаев соблюдение этих стандартов трудно или невозможно проверить в существующей системе фундамента, потому что фундамент находится под землей, а размер, расстояние и расположение стальной арматуры, встроенной в бетон, трудно определить. При отсутствии первоначальных планов строительства, использованных для строительства первоначального здания, Управление строительства и безопасности округа Вентура не примет существующий фундамент, поврежденный пожаром, для рассмотрения в качестве жизнеспособной, соответствующей нормам, альтернативы недавно спроектированному и построенному фундаменту для поддержки. новое здание.

Существует ряд тестов и стандартов для оценки прочности на сжатие бетона или кирпичной кладки, в том числе ASTM C39 и ASTM C140, которые включают взятие образцов керна из фундамента и проведение теста на сжатие в сертифицированной лаборатории. Домовладельцам, заинтересованным в применении исключения и сохранении своего фундамента, рекомендуется подробно обсудить этот вопрос с профессиональным инженером, который будет проектировать новую конструкцию.

Почему оседают бетонные плиты — Фундаменты из бетонных плит

Возможно, вы видели, как бетонные плиты, такие как участки тротуара, оседают и оседают, и задавались вопросом, что вызвало это. Основной причиной просевшего бетона являются изменения в грунте под цементом. Когда грунт под бетонной плитой уплотняется, высыхает и дает усадку или вымывается, бетонные плиты могут начать оседать и опускаться из-за пустого пространства под плитой. Цементные плиты со временем трескаются, ломаются и оседают, становясь неровными по отношению к окружающим плитам.

Другие события, такие как подвижки грунта из-за близлежащих строительных работ или стихийные бедствия, такие как землетрясения, также могут вызвать осадку бетонной плиты и потребовать ремонта бетонной плиты.

Сантехнические линии обычно прокладывают под бетонными плитами. Если сантехника, установленная под плитой, начнет протекать, это может вызвать размыв, когда грунтовое основание под бетоном размывается, что приводит к нестабильности, оседанию бетонной плиты и ее растрескиванию. Эта ситуация часто остается незамеченной до тех пор, пока бетонные плиты над водопроводными линиями не треснут.

Бетонный фундамент осадка

Бетонная осадка довольно распространена в домах и зданиях в Соединенных Штатах. Понимание источника осадки бетонной плиты важно для понимания того, когда необходим ремонт бетонной плиты. Осадка бетонной плиты может нанести серьезный ущерб, если она возникает в местах, непосредственно связанных с конструкцией здания. Следите за любым неровным цементом, растрескиванием или смещением на вашем крыльце, в подвале или любом существующем бетоне вокруг внешней части вашего дома. Это может быть признаком смещения почвы и должно оцениваться профессионалом.

В ваших же интересах, чтобы ваш фундамент оценила профессиональная компания по ремонту фундамента, такая как Advanced Foundation Repair. Наши дружелюбные специалисты по фундаментам могут обнаружить структурные проблемы до того, как они станут серьезными проблемами, и предоставить вам доступное решение ваших проблем с фундаментом. Свяжитесь с нами сегодня по телефону (214) 333-0003 для бесплатной консультации, и мы позаботимся обо всех ваших потребностях в ремонте бетонных плит. С максимальной общей удовлетворенностью клиентов мы обеспечиваем наиболее точную проверку и ремонт, который длится долго.

Марки бетона для фундаментов, плит, колонн и балок, объяснение

Различные пропорции одних и тех же четырех ингредиентов дают бетонные смеси с различной прочностью для несущих и ненесущих частей здания

Слегка отредактированный текст:
Бетон представляет собой смесь цемента, песка, заполнителя и воды, которая со временем затвердевает. Когда мы меняем пропорции этих компонентов, соответственно изменяется и прочность бетона.

Возьмем, к примеру, строительство зданий.

В зданиях есть различные конструктивные элементы, такие как фундаменты, колонны, балки, плиты. В зависимости от типа и высоты здания меняется прочность бетона, необходимого для возведения этих элементов, поэтому необходимо правильно подобрать марку бетона для каждого элемента конструкции.

Марка бетона — это не что иное, как прочность конкретной бетонной смеси: цемента, песка, заполнителя и воды через 28 дней.

Марка бетона

обозначается буквой М, что означает смесь. Например, марка М5 имеет соотношение 1 : 5 : 10, где один — цемент, пять — песок и десять — крупный заполнитель, исходя из объема или веса материалов.

Не менее трех бетонных кубов размером 150 мм x 150 мм x 150 мм отливают для каждой смеси при температуре 27 градусов Цельсия и испытывают в лаборатории через 28 дней. Рассчитывается средняя прочность, и это прочность бетона для данной конкретной смеси.

Почему 28 дней? Прочность бетона на сжатие быстро увеличивается с течением времени и также относительно быстро снижается.Он достигает 40-процентной прочности за три дня, 90-процентной прочности за 14 дней и 99-процентной прочности за 28 дней.

Бетон быстро набирает прочность в первые дни — 90 процентов всего за 14 дней — и после этого бетон набирает только 9 процентов прочности в течение следующих 14 дней. Таким образом, скорость набора силы снижается. Поскольку бетон набирает 99 процентов прочности за 28 дней, он близок к своей конечной прочности, поэтому мы используем эту прочность в качестве основы для нашего проектирования и оценки.

Возвращаясь к маркам бетона, в таблице показано соотношение цемента, заполнителя, песка и воды в разных марках бетона.Для марки М5 пропорция смеси 1 : 5 : 10. Необходимое количество воды 60 литров.

Таким же образом можно посмотреть пропорции смеси других марок бетона до М25. До М25 можно делать номинальную смесь для мелкосерийного строительства, где расход бетона невелик. Для марок M 30 и выше следует использовать Design Mix.

Вы можете видеть, что по мере увеличения прочности бетона содержание цемента остается постоянным, но содержание песка, заполнителя и воды уменьшается.Если в бетон добавить больше воды, его прочность уменьшится, и наоборот. еще один момент, который я наблюдал в большинстве случаев: марка бетона фундамента и колонн выше, чем у плит и балок. Обратите внимание, что это не общее правило, поэтому я сказал «в большинстве случаев».

Почему?

  • Фундаменты и колонны являются элементами, работающими на сжатие, а балки и плиты — элементами, работающими на растяжение.
  • Нагрузка должна передаваться от плит к балкам, от балок к колоннам и от колонн к фундаментам.
  • Экономично уменьшить марку бетона для плит и балок.

Итак, друзья, надеюсь, вы поняли, что такое разные марки бетона и их применение.



— Это видео взято с Engineering Motive, изящного небольшого инженерного канала на YouTube.



ПЛИТА — РАЗНИЦА МЕЖДУ БЕТОННОЙ ПЛИТОЙ И ФУНДАМЕНТОМ

Чем отличается бетонная плита от фундамента?

Вы собираетесь построить сарай на заднем дворе своего дома в Тусоне, штат Аризона.Ну наконец то! Ваш гараж будет чистым и аккуратным. Прежде всего, вы хотите, чтобы грызуны не проникали внутрь, поэтому бетонный пол просто необходим! Вы обзваниваете предложения и вау! Как цены могут так сильно отличаться?

Наиболее вероятная причина в том, что некоторые подрядчики запрашивают у вас плиту, а некоторые — фундамент. Итак… Какая разница?

Фонд

Фундамент предназначен для длительного использования. Он углублен по всем краям, чтобы принять анкерное оборудование, чтобы ваш сарай не унесло ветром.Углубленный край известен как опора, и он укреплен арматурой, чтобы удерживать любые трещины.

Фундамент врыт в почву достаточно глубоко, чтобы дождь не попал под него. В идеале основание под ним должно быть заполнено заполнителем из заполнителя (ABC), правильно утрамбованным. Высота плиты будет на 6 дюймов выше земли вокруг нее, чтобы ваши вещи оставались высокими и сухими.

Плита

Бетонная плита не является фундаментом, баскетбольные площадки, внутренние дворики, подъездные пути и террасы спа — все это примеры плит.Края иногда немного углубляются, но по большей части плита остается одной и той же толщины до краев.

Плита будет слишком низкой, чтобы предотвратить затопление вашего сарая дождем, если она будет вкопана в землю. Если плита находится на земле, она позволит дождю вымыть почву из-под вашего сарая. Не будет достаточной глубины для крепления стандартного анкерного болта 10 x ½ дюйма. Кромку необходимо закрепить с помощью просверленных анкеров, которые могут сломать край. Выдержит ли он следующий шторм?

Найдите время и задайте вопросы своему местному подрядчику по бетону в Тусоне.Убедитесь, что вы знаете, что получаете, и не позволяйте низкой цене и приятному разговорному языку помешать вам сделать это правильно.

Джон Молден









Этапы и методы заливки бетона

Ключевые факторы, которые необходимо учитывать при заливке бетона, обсуждаются в этой статье. При заливке бетона необходимо соблюдать основные этапы и процедуры.

Заливку бетона начинаем после прохождения следующей процедуры.

  1. Подготовка
  2. Формование
  3. Установка и выравнивание
  4. Заливка бетона
  5. Отделка
  6. Отверждение

Подготовка

Однако часть работы первого этапа должна быть проделана на этапе подготовки. В этом состоянии мы можем перечислить следующие пункты работ, которые нам необходимо выполнить по существу перед заливкой бетона.

В данной статье рассмотрим конструкцию бетонной плиты.

  • Для начала работы необходимо сделать опалубку.
  • На начальном этапе укладывается нижняя часть балки (нижняя опалубка балки) для начала работ по армированию.
  • Разметка балки выполнена, после чего балки располагаются в соответствии с их выравниванием.
  • В колоннах отмечены уровни для крепления нижней опалубки балки.

  • Далее приступаем к креплению арматуры балки. Это можно сделать двумя способами.
  • Первый способ, закрепляющий арматуру в одном и том же месте в балке.
  • Другой метод заключается в закреплении арматуры балки над балкой, так как это очень просто в работе, и после завершения фиксации арматуры арматура балки опускается в правильное положение.
  • Аналогичным образом, крепление арматуры плиты может быть выполнено после укладки арматуры плиты.
  • Установка блоков крышки также выполняется с креплением арматуры для удержания крышки к арматуре .
  • На этих этапах проводятся необходимые проверки, чтобы убедиться в правильности крепления арматуры согласно строительному чертежу.
  • Консультант или группа управления проектом также проведут инспекционную работу по проверке арматуры.

Опалубка

На этом этапе выполняется установка опалубки. Однако для продолжения работ по армированию необходимо закрепить часть опалубки.

Прежде чем крепить опалубку, мы делаем разметку. Необходимые уровни выставляются, работы выполняются до начала опалубки.

Нивелир и тахеометр используются для получения правильных уровней и расположения линий сетки.

В соответствии с конструкцией опалубки в нижней части балки закрепляются подпорки (опоры). Расстояние между опорами должно соответствовать проекту опалубки, утвержденному инженером.

После закрепления балочной арматуры укладывается плитная опалубка.

Расстояние между опорами опалубки соответствует утвержденному описанию метода или утвержденным чертежам опалубки. После закрепления вертикальных стоек перед укладкой листов опалубки устанавливаются необходимые лаги.

Выравнивание опалубки также производится перед тем, как приступить к креплению арматуры.Далее нам нужно сделать несколько проверок, прежде чем приступить к заливке бетона.

В статье, написанной как Опалубка для бетонных колонн , обсуждается опалубка для колонн и связанный с ней аспект выбора подходящей опалубки.

Кроме того, дополнительную информацию можно найти в статье в Википедии Опалубка .

Разметка и нивелировка

Проверка разметки и нивелировка являются неизбежными шагами, которые необходимо выполнить, прежде чем приступить к заливке бетона.Этими шагами будет регулироваться точность работы, которая показалась снаружи.

Первый этап проверки – выравнивание опалубки перекрытий. Правильная машина используется для проверки уровня плиты. Обычно уровни перекрытий проверяют по мягкости опалубки.

После проверки работ по армированию производится установка работ по армированию. На этом этапе мы в основном проверяем разметку колонны, так как при разметке балочной опалубки другие разметки автоматически охватываются.

Если арматура колонны не выровнена с линиями сетки или не вертикальна, ее необходимо исправить до начала бетонных работ.

Затем будет выполнена разметка плиты. Отступы, отмеченные на опалубке перекрытий, используются для выполнения работ по разбивке.

Дополнительная информация по установке плит должна быть сделана в статье Методы установки плит .

После всех проверок приступаем к заливке бетона.

Заливка бетона

В разделе «Заливка бетона» необходимо обсудить две вещи.

Необходимо рассмотреть основные методы и методы заливки бетона. Из них, во-первых, мы обсуждаем ключевые аспекты, которые следует учитывать при заливке бетона.

  • Время схватывания бетона : При заливке бетона необходимо обращать внимание на время начального и конечного схватывания. Обычно время начального схватывания бетона составляет около 45-60 минут.Однако его можно модифицировать, добавляя примеси. Время схватывания можно проверить, как указано в статье 6 различных испытаний цемента . Время схватывания может быть увеличено в соответствии с требованиями проекта и в соответствии с испытаниями при испытании смесей.
  • Образование холодных швов : Холодные швы образуются при заливке бетона, который начал твердеть. Таким образом, бетон должен быть залит до установки параметров. При бетонировании большой заливки новый слой бетона будет залит перед началом укладки существующего слоя.Предотвращает образование холодных швов.
  • Схема заливки : Когда необходимо забетонировать большой объем бетона, подготавливается схема заливки для планирования последовательности заливки бетона. В соответствии с запланированной последовательностью будет производиться заливка бетона во избежание образования холодных швов.
  • Уплотнение бетона : Требуется достаточное уплотнение бетона для достижения требуемого качества и прочности. Вибратор Porker используется для уплотнения бетона. Период вибрации должен соответствовать толщине и типу смеси.Уплотнение должно производиться до тех пор, пока не будет удален захваченный воздух и бетон не уплотнится надлежащим образом.

  • Самоуплотняющийся бетон : В особых случаях, когда трудно выполнить уплотнение бетона вручную, используется самоуплотняющийся бетон. Самоуплотнение бетона достигается за счет состава смеси. Глубокие и большие фундаменты, бетонирование свай и т.п. выполняются из самоуплотняющегося бетона.

  • Высота свободного падения : В разных руководствах указаны разные диапазоны.Как правило, это от 3 до 5 футов. Технически желательно, насколько это возможно, избегать свободного падения бетона, чтобы избежать сегрегации.
  • Контроль температуры : В зависимости от размера заливки необходимо ограничить повышение температуры и контролировать колебания температуры на поверхности бетона. Методы ограничения повышения температуры бетона обсуждаются в отдельной статье.

Отделка

Отделка бетонных работ начата на разных этапах.После заливки бетона производится выравнивание. На этом этапе также можно выполнить финишную отделку бетона.

Кроме того, отделочные работы можно выполнять, когда бетон затвердеет до определенной степени, при которой затирочная машина может укладываться на бетон.

В зависимости от требуемой отделки бетона и с учетом неровностей бетонной поверхности, отделка бетонных работ может быть выполнена штукатуркой.

Отверждение бетона

Отверждение является одним из наиболее важных действий, которое мы должны выполнить после завершения бетонирования.

Существуют различные методы отверждения и время отверждения бетона.

Артикул 11 Методы отверждения бетона Можно сослаться на знание методов отверждения.

Кроме того, статья, написанная как 6 факторов, влияющих на время отверждения бетона , может предоставить дополнительную информацию для определения периода отверждения.

Как правило, отверждение является обязательным процессом, который следует выполнять после бетонирования, так как оно придает бетону дополнительные преимущества и безопасность.Поэтому отверждения не избежать. Если мы не вылечили бетон, возникнут следующие основные проблемы.

  • Растрескивание бетона
  • Повлияет на долговечность бетона
  • Снижение прочности бетона

Бетон Заливка варьируется от элемента к элементу. Давайте обсудим доступные методы заливки бетона.

Бетонирование колонн и стен

Бетонирование колонн производится с помощью тремовой трубы или с помощью выемки в опалубке колонны во избежание расслоения бетона при свободном падении.

Чаще всего для заливки бетона в колонну используется треугольная труба внутри колонны. Вибратор Porker используется для уплотнения бетона после каждой заливки.

Или трубу ухода за насосом можно вставить непосредственно в бетонную колонну, где это возможно.

При бетонировании с помощью тележки-насоса она должна обеспечивать достаточное уплотнение. Непрерывная заливка бетона несколько затруднит его уплотнение.

Бетонирование плит, балок и фундаментов

Заливка плит бетоном является обычным делом.Это обычно. После завершения работ по армированию и получения всех необходимых согласований можно приступить к заливке бетона.

Бетон можно заливать в плиту с помощью автонасоса или заливать бетон в плиту вручную.

Заливка бетона в сваи

Бетонирование свай отличается от других методов бетонирования. Для бетонирования свай используются специальные методы.

После завершения земляных работ в выкопанную сваю вставляется тремовая труба.

Затем производится промывка до полной очистки сваи. Проводятся необходимые тесты, чтобы убедиться, что очистка адекватна.

После получения всех разрешений на бетонирование бетоном заливается трем труба. Затем трубу слегка приподнимают, позволяя бетону стечь снизу. Таким образом ожидается, что все разрыхленные материалы будут перемещаться вверх вместе с исходным бетоном.

Добавить комментарий

Ваш адрес email не будет опубликован.
