Как сделать фрезерный стол своими руками: чертежи, видео

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Содержание статьи:

Изготовление фрезерного стола + (Видео)

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%.

Можно изготовить столешницу из листа металла. Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

  • Электрическая дрель.
  • Стамеска.
  • Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
  • Рубанок.
  • Шуруповерт.
  • Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

  1. Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка.
    Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
  2. Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола. Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
  3. Изготовление продольного упора. Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:

    Направляющая шина

  4. Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.



Как сделать фрезер собственноручно + (Видео)

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками.

Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели. Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт ( это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться. О том, как именно будет происходить процесс, речь пойдет ниже.

Процесс изготовления фрезера

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза. Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно.

Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя. А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок. Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль. В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности. Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.

Фрезерный стол своими руками. — Лоскутное одеяло. — ЖЖ

Обычно для выполнения каких-то новых работ, требуются новые инструменты. Как программисту мне это хорошо знакомо, так как много лет для каждой новой задачи приходится создавать библиотеки и писать утилиты. Это и есть те самые инструменты, с которыми решение следующих задач становится проще и легче. Наверное так во многих областях, кроме тех, где приходится создавать всё с нуля, используя только знания и умения. (Может по этому я не очень-то люблю, например, рисовать, что привык использовать прежние наработки).

Наконец-то я закончил свой фрезерный стол. (На создание ушло 7 вечеров). Сначала думал купить готовый, но те, что я находил за доступные деньги и подходящие для моих работ — меня совсем не устраивали. И я решил его сделать сам под тот ручной фрезер, который у меня был
Калибр ФЭ-650Е
.

Фрезерный стол — очень полезный рукодельном хозяйстве инструмент. Я раньше как-то об этом не особо задумывался, но если в любом доме оглядеться вокруг, можно заметить множество предметов, прошедших обработку на фрезерном столе: оконные рамы, дверцы мебели, рамки для картин, деревянные плинтусы, коробы дверей, накладки и прочее.


Не буду вас утомлять, описывая весь процесс изготовления. Просто покажу со всех сторон и отмечу основные интересные моменты.

Сначала, как обычно, смоделировал в 3D программе. Не стал копировать чей-то стол, а разрабатывал модель под себя, насмотревшись кучу готовых подобных фрезерных столов в инете. Идея общая, суть одна, детали отличаются, т.к. каждый реализует под себя, используя то, что есть и на что способен.

Т. к. мастерская у меня маленькая — столик получился тоже маленький: верх 60х40 см, высота 35см (вместе с угловым упором — 45 см). Вполне влезает на одну из моих полок. (Можно его легко достать, попользовался и убрать). Столешницу и боковой упор сделал из 15мм ламинированной фанеры. На столешнице врезал три рельса для продольного движения различных приспособлений.

Боковой упор имеет пазы-прорези и может двигаться вперед-назад и фиксируется в нужном положении двумя барашками. К угловому упору подключается стружкоотвод. (Фрезер при работе дает очень много стружки) Если требуется — боковой упор можно легко снять и вместо него поставить другие приспособления или вообще ничего не ставить.

Для массивности и устойчивости ножки сделал из 22мм ДСП. Передняя панелька основания прикрывает «кишки», при этом дает возможность доступа к тем узлам, которым нужно. Нарпимер: Для этой модели фрезера не требуется отдельной кнопки включения, какую обычно делают на фрезерных столах, т.к. доступ ко включению на самом фрезере удобен и так.

Ножки стола специально сделаны с отступом от края, чтобы можно было при помощи струбцин прикрепить что-то дополнительное. (прижимы, ограничители, шаблоны)


Упор имеет две створки, которые могут раздвигаться и сдвигаться в зависимости от размера фрезы. Положение каждой створки фиксируется барашками.

Эта модель фрезера очень удобна тем, что сам фрезер легко снимается со станины. И, сняв его, можно легко поменять фрезу.

К стружкоотводу подключается обычный шланг пылесоса.

Под столом — простота и минимализм. 🙂
Стружка отсасывается и сверху через боковой упор и снизу через стружкоотвод самого фрезера.

Отвод стружки получился очень эффективным. Стружка и пыль практически вся забирается пылесосом, не засоряя помещение.


У этой модели фрезера не было тонкой регулировки глубины. Нужно было давить на фрезер и ловить нужную глубину фиксатором. (Надо заметить, что это ужасно неудобно. Приходится мучится по нескольку раз переставляя глубину, чтобы попасть в нужную)

Доработал станину, добавив так называемый «лифт».

Просверлил станину и установил регулировочный винт с высокой гайкой (На картинке в центре). Закручивая гайку, можно плавно регулировать глубину.


Специально для этого приобрел длинный полый ключ , но пока не успел его доделать. После переделки он будет длиннее, и у него на конце будет массивная рукоятка, при помощи которой его будет удобно держать и крутить. UPD: Сделано.

Так настраивается глубина: выставляется нужное значение на угольнике, и ключем поднимается фреза до упора в угольник.

Единственное оставшееся неудобство — для этой процедуры требуется две руки. Нужно одной рукой отжимать фиксатор глубины на фрезере и другой крутить гайку. У меня есть решение, но пока не успел воплотить. Когда сделаю — можно будет регулировать глубину одной рукой. И струбцина для удерживания уголка будет уже не нужна.

Обратите внимание, что верхняя часть бокового упора специально предназначена для того, чтобы к ней можно было прикрепить различные приспособления.


Выступ фрезы регулируется передвижением бокового упора вперед-назад, упор у нужном положении фиксируется двумя барашками.

Вообще в продаже есть готовые площадки для изготовления фрезерных столов. Есть с отверстиями под какие-то конкретные модели фрезера есть универсальные, в которых можно просверлить отверстия под свою модель самому. Площадки достаточно дороги (1500-5000р) и по размерам значительно больше, чем требуется для моего мини-стола.

Свою площадку для фрезера сделал из оргстекла (6мм), сняв родную пластиковую площадку со станины фрезера.


Углубление для площадки 6мм в столешнице прорезал фрезером. Окно дорезал лобзиком.

Подгонка стекла под окошко.

Оцените точность подгонки стекла. Ведь, заготовка, двигаясь по столу, не должна ни за что цепляться или куда-то проваливаться.

Стекло легко снимается и ставится. Используя это стекло как шаблон я вырежу еще пару таких стекол и прорежу в них центральные отверстия под другие диаметры фрез.


Первые пробы.

Вот что получается.

Подставка под фрезы обработана фрезой, что слева. Ей же я обрабатывал планки спорткомплекса, про который недавно писал.

Кстати, фреза с роликом не требует бокового упора. Такими можно обрабатывать края на голом столе, хотя удобнее всё таки еще одну точку упора иметь, особенно при обработке цилиндрических заготовок.


Обычно для разных задач используются фрезы различной формы. Вот еще для примера нагугленная картинка с результатом работы различных фрез.

Что мне осталось доделать:
— Вырезать пару стекол для установки фрез бОльшего диаметра. Сделано.
— Сделать прижимные приспособления, которые устанавливаются на боковой упор и столешницу, обеспечивая плотный прижим заготовки к фрезе.
— Усовершенствовать удобный ключ, регулирующий глубину фрезы. Сделано.
— Ограничители продвижения заготовки (на боковой упор).
— Специальные лапки-толкатели для заготовки (Фрезер — опасный инструмент. Если я серьезно поврежу руки — мне будет особенно плохо, т.к. я не смогу после этого играть на большинстве музыкальных инструментов).
— Специальный упор для работы с кромочными фрезами.
— Угловой упор с транспортиром, устройство позволяющее двигать заготовку под определенным углом, используя рельс.
— Салазки для подачи заготовки по столу под прямым углом.
— Приспособление для вырезания «ящичных соединений».
— Ловушку-контейнер для стружки. (Родной мешок пылесоса очень быстро забивается) Сделано.
— Ну, и еще какие-то мелочи.

Надеюсь, что этот пост найдут те, кому он может оказаться полезным.

Другие интересные посты о моих самодельных инструментах:

+ Стол для электролобзика своими руками
+ Cтол для ручной циркулярной пилы своими руками.
+ Контейнер-ловушка для стружки.
+ Направляющая для циркулярной пилы.

стол, шипорезка, копировальная втулка, направляющие

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

  1. Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
  2. Отсоедините от подошвы аппарата накладку из пластика.
  3. Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
  4. Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.
  5. Далее, следует сделать разметку под монтажные винты.
  6. Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
  7. Просверлите центральное отверстие диаметром 38 мм.
  8. На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.
  9. Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.
  10. К нижней части столешницы прикрутите соединительные планки.
  11. Соберите фрезерный станок, используя схему, предоставленную ниже.

Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

  1. Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
  2. Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
  3. Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.
  4. Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.
  5. Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.
  6. После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.
  7. Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.
  8. Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
  9. Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
  10. Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
  11. По углам выборки разметьте и просверлите отверстия для крепежа пластины.
  12. Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
  13. Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

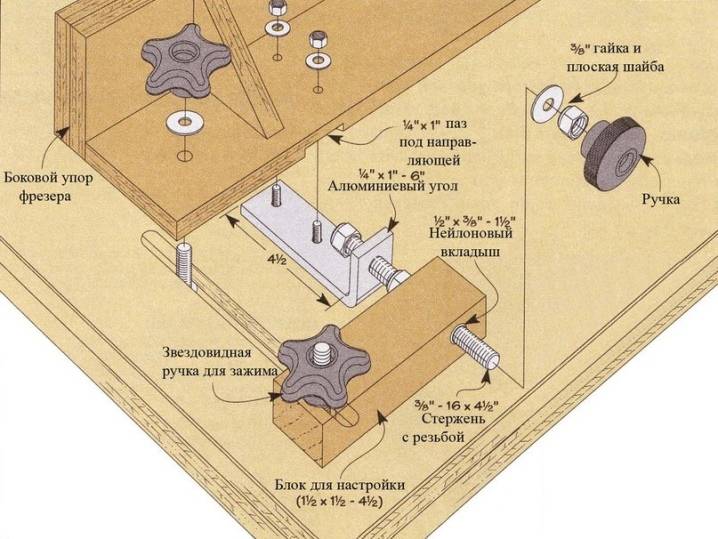

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.



Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Шипорезка

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

  1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
  2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.
  3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.
  4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
  5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
  6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.
  7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.
  8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору
    .
  9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.
  10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.
  11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.
  12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.
  13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.
  14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.

В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

  1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.
  2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.
  3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.
  4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.
  5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.
  6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.
  7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.
  8. Зажмите деталь в тисках другой стороной и немного укоротите ее.
  9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.

Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

  1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
  2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
  3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
  4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
  5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.


Компактный фрезерно — пильный стол: Фрезерный стол и другие плотницкие приспособления своими руками

Самодельный стол для фрезера

Компактный фрезернопильный стол своими руками

  Делаем компактный фрезерный и пильный станок своими руками — два в одном, из доступных и не дорогих материалов. Самодельный стол для фрезера.

Самодельный стол для фрезера

  ФРЕЗЕРНО — ПИЛЬНЫЙ СТОЛ


Чертёж компактного фрезеропильного стола размером 600х800мм, который не сложно изготовить своими руками.
Кухонная столешница 38мм

Нарисовал в кореле и нарезал на лазере металлические пластины под фрезер и пилу для фрезеного стола.

Установил на компактный фрезеропильный стол  пилу обезьянку Bosch 55, чтобы распилить алюминиевый профиль и сделать из него T-track, дёшево и сердито). Станок циркулярный сам себя делает теперь, Самодельный стол для фрезера.

Таким образом буду выставлять плоскость фрезерно пильного стола и вклеивать профиль. Профиль и линейки вклеиваю эпоксидкой, предварительно зашкурив крупной наждачкой.
Профиль брал 10х20 прямоугольного сечения и сделал пропил под болт 10, также купил в леруа мерлен п-образный профиль 15х20х15. Для лучшего скольжения болтов в T-track нужно накапать туда свечкой (парафином).

Теперь дело за параллельным упором для фрезерного стола сделанного своими руками. Делать его буду из фанеры 15мм. Чертежи набросал и отдам размеры в распиловку, там напилят ровненько, останется только собрать. ..и фрезерно пильный стол будет практически готов).
   Думал столешница будет слабоватой по прочности для фрезерного станка, а вот и нет, вполне достаточно, да и выровнять поверхность не составляет труда в моей конструкции. Линейки только надо брать отфрезерованные, а не с надписями-краска должна быть внутри а не снаружи.

Установил фрезер фиолент в фрезерный стол, пока фиолент). Купил в автомагазине домкрат вот такого типа для регулировки вылета фрезы. Самодельный стол для фрезера.
Вид снизу. Точащие снизу столешницы шурупы — это евровинты для сборки мебели, они служат для регулировки плоскости металлических пластин фрезерного стола, можно снять пластину и шестигранником крутить эти винты, а можно не снимая пассатижами снизу крутить.

В таком варианте фрезерно — пильного стола удобно менять фрезу не снимая фрезера.

Проверил вертикальность макитовским угольником от торцовки — плотницкие приспособы, всё замечательно, если будет немного завалено, то можно подложить кусочек картона тонкого между пластиной и подошвой фрезера, приклеить его скотчем к пластине.
    Начал делать параллельный упор для  фрезеропильный стола
Для изготовления параллельного упора для фрезеного станка я использую фанеру толщиной 15мм. Напилил и сделал на фрезере пазы для крепления.

Барашки делал при помощи коронки для врезки дверной ручки диаметром 50мм и пера 22мм. из той же фанеры 15мм. Купил в леруа мерлен болты, шайбы и гайки забивные ф10мм. Очень удобный получился барашек — дешего и сердито))).

Мне подогнали разные обрезки бука и я сделал во такую гребенку для фрезерного стола.
Да…бук-это вещь…)
Сделал такую приспособу для пиления под прямым углом небольших деталей

Фрезерный стол своими руками

Работа с ручной фрезерной машиной (фрезером) предполагает выполнение операций по перемещению фрезера по жестко закрепленной (неподвижной) поверхности обрабатываемой заготовки. Это не всегда удобно. Нередко поступают наоборот: фрезер крепится стационарно, перемещается заготовка. В этом случае говорят уже не о ручном фрезере, а о станке под названием «фрезерный стол». В статье будут рассмотрены общие принципы изготовления простого самодельного фрезерного стола для обработки торцов (снятия свесов) заготовок при производстве пленочных МДФ-фасадов.

Фрезер.

Главным элементом, представленного на фотографиях, фрезерного стола является мощный ручной фрезер Makita 3612C, возможностей которого более чем достаточно в данном его применении. В зависимости от конкретного назначения, фрезер может быть другим, как менее, так и более мощным или оборотистым. Рекомендуется выбирать фрезерную машину с возможностью ручной регулировки и автоматическим поддержанием (стабилизацией) частоты вращения шпинделя. Особенно удобны в эксплуатации фрезеры, оснащенные системами плавного пуска и быстрого останова. Возможность замены щеток двигателя без вскрытия корпуса фрезера, и наличие кнопки блокировки шпинделя для смены фрезы также являются приятными мелочами.

В инструкциях к некоторым моделям фрезерных машин можно встретить строчку, в которой производитель фрезера не рекомендует эксплуатировать аппарат вверх ногами, то есть во фрезерном столе. В большинстве случаев, эти ограничения не имеют под собой оснований и их можно игнорировать.


Фрезер Makita 3612C.



Фрезер Makita 3612C в столе.



Станина.

Стационарной частью любого фрезерного стола является станина – каркас на опорах со столешницей сверху. Не имеет существенного значения из чего делать каркас: дерево, ДСП, МДФ, сварная стальная конструкция. Главная задача — обеспечить высокую жесткость и устойчивость станины в процессе работы. Размеры станины также не критичны и должны выбираться в соответствие с габаритами обрабатываемых деталей. Чтобы оператор станка не запинался ногами за элементы конструкции, необходимо углубить нижнюю часть станины (по типу цоколя у мебели) на 100-200 мм относительно переднего свеса столешницы. Для станины фрезерного стола по обработке торцов заготовок фасадов и дверных накладок можно рекомендовать следующие размеры (мм): 900 – высота, 500 – глубина, 1500 – ширина. Пожалуй, самым важным параметром здесь является высота, её нужно выдержать в диапазоне 850-900 мм – оптимальная высота для работы стоя. Приветствуется наличие у станины регулируемых опор, это позволит компенсировать неровности пола и изменять высоту стола при необходимости.


Каркас станины выполнен из стального уголка 50×50 мм.


Регулируемая опора станины.



Столешница.

Хорошим и недорогим вариантом столешницы для самодельного фрезерного стола является обычная кухонная столешница толщиной 26 или 36 мм на основе ДСП, покрытая износостойким пластиком. ДСП прекрасно гасит вибрации, по поверхности твердого пластика хорошо скользит заготовка, а стандартная глубина кухонной столешницы 600 мм весьма удобна в эксплуатации. В крайнем случае, для столешницы подойдет любая деталь из плиты ДСП (ЛДСП) или МДФ толщиной от 16 мм.



Монтажная пластина фрезера.

По причине большой толщины кухонной столешницы (в минимуме – 26 мм), для сохранения всей амплитуды вылета фрезы, предусмотренной конструкцией фрезера, необходимо локально (вблизи места крепления подошвы фрезера к столу) применить так называемую монтажную пластину – деталь из материала с высокой прочностью при малой толщине. Часто пластину выполняют из металла, однако более удобным в обработке и не менее прочным материалом является текстолит (стеклотекстолит). Текстолитовая монтажная пластина представляет собой прямоугольную деталь со стороной 150-300 мм, толщиной 4-8 мм, в центре которой проделывается отверстие диаметром равным диаметру отверстия в подошве фрезера. Как правило, в подошве фрезера существуют штатные резьбовые отверстия (как у Makita 3612C) для крепления пластиковой накладки. Посредством их происходит крепление фрезера к монтажной пластине. Если отверстий нет, необходимо изготовить эти отверстия самостоятельно или же закрепить фрезер иным способом, например, с помощью металлических скоб-прижимов. Ближе к углам монтажной пластины, необходимо просверлить четыре отверстия для крепления пластины на столешницу.


Винты крепления монтажной пластины.
Пластиковая накладка удаляется.

Сборка фрезерного стола.

В первую очередь, к готовой станине временно крепят столешницу. На столешницу кладут (на заранее выверенное место), монтажную пластину и отмечают карандашом по контуру ее точное местоположение. С помощью ручного фрезера с пазовой прямой фрезой небольшого диаметра 6-10 мм выбирают в столешнице посадочное место для монтажной пластины так, чтобы она легла идеально заподлицо с верхней плоскостью столешницы. Необходимо помнить, что посадочное место пластины будет иметь скругленные углы (не прямые), поэтому необходимо с помощью напильника таким же радиусом скруглить углы текстолитовой монтажной пластины.


Пазовая прямая фреза.



После присадки монтажной пластины, необходимо фрезером с пазовой прямой фрезой большой длины (больше толщины столешницы) выполнить сквозное фрезерование отверстия в столешнице по форме подошвы фрезера. Эта операция особой точности не требует. Возможно, придется выполнить дополнительную выборку материала снизу столешницы под различные, мешающие нормальной установке, конструкционные элементы фрезера, например, для кожуха пылеулавливателя.

Осталось соединить все воедино. Снизу заводим фрезер, прикручиваем его к пластине, пластину крепим к столешнице с помощью саморезов. Следим за тем, чтобы шляпки элементов крепления были надежно утоплены и не могли цепляться за заготовку при скольжении оной по столешнице. Столешницу окончательно прикручиваем к станине.


Схема сборки.






Монтажная пластина из текстолита.
Фреза для снятия свеса R6.




Заготовка для фасада со свесом R6.



Верхний прижим.

Для удобства и дополнительной безопасности фрезерный стол можно оснастить верхним прижимным устройством на основе ролика, это особенно актуально при работе с крупногабаритными заготовками, например, дверными накладками. Конструкция прижима проста. Роликом может служить, например, подходящих размеров шариковый подшипник. Подшипник монтируют в удерживающее устройство, которое можно жестко зафиксировать на нужном расстоянии от поверхности столешницы. Тем самым, при прохождении заготовки под роликом, будет обеспечен постоянный плотный прижим заготовки к поверхности столешницы.



Конструкция верхнего прижима.



Безопасность.

В заключение нужно сказать о самом главном — безопасности. Настоятельно рекомендуется изготовить для фрезы защитный экран по типу промышленных образцов фрезерных столов. Правильными решениями будут оснастить станок кнопкой экстренного останова (так называемым «грибком»), разместив её в легкодоступном месте и максимально исключить возможность случайного нажатия пусковой кнопки. Полезно организовать точечную подсветку рабочей зоны (опасное место вокруг фрезы). При частой смене высоты вылета фрезы, есть смысл подумать над ручным или автоматическим устройством подъема и опускания фрезера (так называемом лифте для фрезера). Совершенствовать конструкцию самодельного фрезерного стола можно долго и много, в зависимости от сложности решаемых задач по обработке того или иного вида материала, а так же полета фантазии конструктора.


Кнопка «грибок».





Самодельный фрезерный стол в работе.

Похожие статьи:

Как сделать фрезерный станок по дереву своими руками

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских. Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции Seti.guru будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.

С применением фрезерных инструментов создают уникальные изделия с высокой точностью без лишних затрат времени

Назначение

Фрезерный стол предназначен для крепления фрезера и другого электрооборудования, его перемещения по вертикали и установки инструмента на заданную высоту. На столешнице создается удобное рабочее пространство, устанавливаются упоры, направляющие и другие приспособления. К рабочей поверхности крепится шланг пылесоса. Он вытягивает стружку, улучшая качество обработки и очищая воздух от мелких опилок.

На фрезерных столах производят:

  • фрезеровку по плоскости;
  • торцовку;
  • выборку пазов;
  • вырезку шипов;
  • фигурную обработку краев и плоскостей.

На столах с фрезером изготавливают детали мебели, декоративные фасады шкафов и тумбочек, плинтуса, фигурные рамки и другие изделия большими партиями.

Важно!

При работе на фрезерном станке в руках у рабочего только деревянные детали, которые не надо крепить. Это значительно повышает производительность оборудования и снижает трудоемкость.

Принцип функционирования

Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.

Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций ФОТО: promzn.ru Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.

Копировально-фрезерный станок по дереву своими руками

Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры ФОТО: youtube.com

Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).

Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.

Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы ФОТО: met-all.org

Основные разновидности

Каждый мастер сам выбирает удобный для себя стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

  • профильная труба;
  • металлические уголки;
  • дерево;
  • фанера;
  • МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации ФОТО: orgstanki.ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость. Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Ручной фрезер по дереву: где используется данный прибор, какие разновидности существуют, основные узлы и конструктивные элементы, технические характеристики, виды фрез, а также лучшие модели, по мнению пользователей — в нашей публикации.

Как изготовить самостоятельно, своими руками?

Подготовку к изготовлению фрезерного столика следует начинать с создания его эскиза. Необходимо учесть следующие размеры:

  • высота стола для удобного пользования с учетом роста хозяина;
  • габариты – наличие свободного места и длина обрабатываемых деталей;
  • интенсивность использования;
  • производимые операции;
  • установка дополнительных приспособлений;
  • наличие материалов для строительства стола.

По эскизу просчитывается количество материалов и фитингов для создания стола.

По эскизу изготавливаются все необходимые детали и после этого их собирают.

  • Собрать каркас – раму под столешницу и ножки.
  • Укрепить конструкцию дополнительными поперечными планками.
  • Обшить со всех сторон.
  • Монтировать направляющие под ящики и полки.
  • Навесить двери.
  • Положить сверху и закрепить столешницу с фрезерной плитой;
  • Монтировать лифт.
  • Подвести пылесос.

В моделях скамеечного типа обшивку и остальные операции не выполняются, только устанавливается столешница и лифт.

Важно!

Для изготовления мебельных фигурных планок подойдет короткая столешница. Строительным плинтусам необходима большая опорная плоскость по длине.

Изготовление лифта для ручного фрезера

При работе на фрезере в ручном режиме, он опирается на подошву. Корпус перемещается по круглым направляющим. Нужная глубина обработки выставляется по шкале и зажимается гайкой. При работах в замкнутом контуре устанавливаются ограничители движения шпинделя с фрезой вниз. Рабочий все время вынужден нажимать на фрезер и перемещать его.

Важно!

Внутри направляющих установлены пружины, которые в свободном состоянии поднимают корпус в крайнюю верхнюю точку и выводят инструмент из отверстия подошвы.

Постоянно залазить под стол и выставлять высоту подъема инструмента сложно и занимает много времени. Для упрощения процедуры регулировки корпуса по высоте создается лифт. Фрезер жестко фиксируется к тыльной стороне крышки стола, выставляется точно по центру отверстия. Ось шпинделя должна располагаться под прямым углом к поверхности столешницы. Винт и упоры отпускаются для свободного скольжения втулок корпуса по направляющим. Каждый мастер создает свою модель лифта. Среди множества конструкций выделяется несколько типов.

Фиксирующая винтовая тяга

Простое устройство лифта с винтовой тягой состоит:

  • шпилька с резьбой М10 по всей длине;
  • диск толщиной 18-20 мм с выборкой под гайки;
  • неподвижно зафиксированная доска толщиной 20 мм;
  • маховик;
  • 3 гайки М10 с шайбами;
  • 2 мебельные гайки, самофиксирующиеся.

Длина шпильки определяется максимальным вертикальным ходом фрезера по паспорту плюс 150–180 мм.

Диск, маховик и упорную доску удобнее всего сделать из толстой фанеры S20 или дерева. Во всех деталях по центру сверлятся отверстия по наружному отверстию корпуса фланцевой гайки. Собирается подъемник в следующей последовательности:

  1. Вставить мебельную фланцевую гайку в опорную доску и закрутить в нее шпильку примерно до половины.
  2. Сверху в маховик запрессовать фланцевую гайку и зафиксировать ее неподвижно.
  3. Накрутить гайку М10, положить сверху шайбу, затем закрутить до нее маховик.
  4. Закрепить фанерное дно неподвижно в нижней части стола. Отверстие, должно быть напротив задней опорной плоскости корпуса.
  5. В диске делается выборка. В нее должна поместиться гайка с шайбой.
  6. Накрутить сверху на шпильку гайки таким образом, чтобы дно диска было зажато между шайбами. Торец с выборкой направлен в сторону корпуса.
  7. Затянуть гайки, чтобы наружу выходили 2–3 нитки резьбы. Торец шпильки должен быть ниже бортов диска.
  8. Накернить гайки, чтобы они не крутились на резьбе. Весь узел должен свободно проворачиваться в диске.

При дальнейшем вращении шпилька будет подниматься, толкать вверх диск и перемещать корпус фрезера.

Мощные фрезеры, работающие с большой нагрузкой, требуют более прочного лифта. Для этого к металлической пластине – вставке на столе, и опорной раме, приваривается по углам 4 шпильки. Корпус в верхней части крепится в раму из оргстекла и эбонита. Ниже устанавливаются на каждой шпильке гайки со звездочками, и одевается цепь. Еще одна шестерня установлена на конце вала с рукояткой для вращения. Когда надо опустить или поднять фрезер, ручку вращают вправо или влево.

Важно!

Шестерни на шпильках должны быть с одинаковым количеством зубьев и диаметром.

Рычажный механизм

Простой в изготовлении лифт с рычажным механизмом, легко поднимает фрезер, но не может обеспечить тонкую регулировку по высоте. Делается вся конструкция из дерева.

  1. Сделать раму из брусьев.
  2. К корпусу фрезера снизу прикрепить доску размерами 80–100 мм.
  3. На основании лифта установить брус. К нему закрепить рычаг, чтобы он вращался на оси и свободным концом упирался в доску под корпусом.
  4. На второй конец рычага прикрепить ручку.

Фиксировать положение фрезера можно струбциной, прижимая рычаг к стойке. Или закрепить планку, насверлить в ней отверстий и для фиксации использовать болт, получится ступенчатое регулирование положения шпинделя по высоте.

Важно!

На конец рычага под корпусом прикрепить мебельный ролик, чтобы скольжение было плавным.

Винтовая трапеция

Простейший способ использовать для лифта принцип винтовой трапеции, это поставить под фрезер домкрат. При вращении винта фрезер будет совершать вертикальное перемещение. Недостаток конструкции в ее больших габаритах и движении самого винта под столешницей.

Удобнее сделать из дерева лифт в виде трапеции, подобие верхней половины домкрата. Для этого понадобится:

  • 3 куска бруса;
  • 4 ребра из планок;
  • профильная алюминиевая трубка диаметром 8 мм;
  • направляющие из доски;
  • штанга М10.

Сделать подвижную трапецию без основания. Для этого соединить два нижних бруса с третьим, наложив ребра снаружи. Чтобы конструкция была подвижной, в просверленные отверстия вставить трубку и развальцевать. Теперь можно монтировать лифт.

  1. Просверлить в брусьях основания отверстия под штангу. Чтобы они были соосными, просто соединить их вместе, установив нижней частью на стол, и пройти сверлом насквозь.
  2. Вставить в неподвижную часть втулку.
  3. В подвижный деревянный кубик трапеции установить мебельную внутреннюю гайку.
  4. На опорной плоскости выставить и закрепить направляющие.
  5. Зафиксировать стационарный брус на основании лифта.
  6. Подвижный элемент установить между направляющими.
  7. Провести штангу сквозь основание трапеции. При ее вращении она будет изменять свою высоту, поднимая фрезер.

На одну сторону штаги одевается ручка. С ее помощью механизм приводится в движение. К торцу корпуса крепится мебельный ролик для мягкого скольжения по верхней планке трапеции.

Важно!

Надев шкив на второй конец штанги, и соединив его ременной передачей с электродвигателем, можно механизировать процесс регулировки высоты фрезера под столом.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины.
Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры.
Организация пропилов при стыковке деталей каркаса в нижней части.
Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок.
Сборка каркаса стола и монтаж облицовочных боковых панелей.
Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус.
Упор изготавливается из нескольких деталей.
Конструкция выдвижного большого ящика.
Конструкция выдвижного малого ящика.
Порядок установки элементов лицевой части ящика.
Боковые стенки, центральная стенка и дно станка.

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Позиция на чертежахНаименованиеРазмеры в чистовом исполнении, окончательныеКоличествоМатериал
Толщина, ммШирина, ммДлина, мм
Каркас
1Передние и задние горизонтальные рамы50407804Массив сосны
2Стойки50508604Массив сосны
3Горизонтальные боковые рамы50405504Массив сосны
4Передняя и задняя горизонталь50207502Массив сосны
5Обрамление для боковых окон, вертикальное50503804Массив сосны
6Обрамление для боковых окон, горизонтальное50203602Массив сосны
Панели
7Боковые панели67405182Березовая фанера
8Окна боковой панели66003932Березовая фанера
9Окно нижнее66004001Березовая фанера
Большие выдвижные ящики
10Боковая сторона ящика161405508Массив сосны
11Передняя и задняя боковина ящика291403488Массив сосны
12Фасад ящика71683484Массив ясеня
13Дно61385704Березовая фанера
Малые выдвижные ящики
14Боковая сторона ящика161005508Массив сосны
15Передняя и задняя боковина ящика291001388Массив сосны
16Фасад ящика71081384Массив ясеня
17Дно65703484Березовая фанера
Столешница
18Верхний слой187009201Березовая фанера
19Планки отделки передней и задней части10389402Массив ясеня
20Планки отделки боковых частей10387202Массив ясеня
Упор
21Стенка упора181507501Березовая фанера
22Основание упора181506401Березовая фанера
23Передняя планка упора10903802Массив ясеня
24Упор верхней грани104205501Массив ясеня

Пошаговые инструкции по изготовлению

Для изготовления фрезерных столов можно использовать старую мебель и верстаки или делать самостоятельно всю конструкцию.

Ручной верстак с пластиной

Простейшее приспособления для работы фрезером. Верстак имеет прочные ножки и раму, на которую укладывается столешница с фрезерной пластиной. Самостоятельное изготовление простое.

  • Вырезать в верстаке отверстие с выступом по периметру, по размеру фрезерной пластины.
  • К пластине прикрепить фрезер и зафиксировать в столешнице.
  • Профрезеровать торцы, сделать из них направляющие для перемещения упорной линейки.
  • Вырезать из фанеры линейку. Прикрепить к ее концам планки, свисающие и скользящие по торцам.
  • В центре линейки вырезать отверстие и установить патрубок под пылесос.

Готов станок для производства простых деталей, фрезерования боковых поверхностей, фигурной торцовки.

На основе письменного из дерева

В крышке стола обводится по контуру фрезерная пластина. По центру вырезается круглое отверстие, в которое проходит корпус фрезера. Остальная поверхность прямоугольника фрезеруется, делается занижение. По пластине подмечаются места под регулировочные и крепежные винты, делаются отверстия диаметром 2 мм.

Вырезается направляющая линейка. На нее устанавливают скобы, скользящие по боковым торцам. Сзади делают дополнительные упоры. По центру отверстие для патрубка пылесоса. По переднему торцу крепится Т-образная направляющая под поперечную линейку. Фрезер, закрепленный на фрезерной пластине, устанавливается через отверстие в столешнице – опускается вниз. Для лифта между тумбами ставится опорная доска.

Самодельный из фанеры

Для изготовления самого стола подойдет многослойная фанера толщиной 16 мм. Столешницу лучше делать более толстую, 22 мм. Нижняя часть состоит из ножек и крышки с отверстием по центру. На углы фрезерной столешницы набиваются косынки из фанеры. Внутренние размеры их должен быть на 2 мм больше периметра основания. Столешница одевается на каркас с ножками, и крепится 8 саморезами по периметру.

Портативный

Маленький низкий столик из фанеры имеет:

  • 2 боковые плоскости-ножки;
  • продольную планку между ними для жесткости;
  • небольшую столешницу с пластиной для крепления;
  • упорную планку.

Высота столика определяется параметрами: удобно работать, когда он стоит на верстаке и снизу помещается фрезер. Преимущества модели в ее компактности и малом весе. Портативный фрезерный столик с любой момент можно снять с верстака и отправить на полку, освободив место для других работ.

Функциональный

Стол, на котором можно делать фигурные кромки, фрезеровать плинтуса и планки, работать с шаблонами. Он состоит:

  • основание из профилированной трубы;
  • столешница;
  • параллельный упор;
  • перпендикулярный упор;
  • прижимные гребенки;
  • сменные кольца.

На стол дополнительно можно устанавливать тиски и другие приспособления. В основание встраиваются ящики, делаются полки и дверцы, закрывающие их. По центру параллельного упора с обратной стороны установлен патрубок для подключения пылесоса.

Столешница выполнена из толстого текстолита толщиной 20 мм. Посередине установлена фрезерная пластина с регулирующими винтами. Впереди по всей длине проходит алюминиевая шина с т-образными пазами разной ширины. По ней перемещается перпендикулярный упор и прижимные гребенки.

Для ручного фрезера и лобзика

На комбинированном столе можно производить фрезеровку на одной стороне. Другая предназначена для распиливания доски и фанеры. Каркас стола делается из уголков или профильной трубы. Он должен выдерживать большие нагрузки и гасить вибрацию. С одной стороны столешницы делается отверстие под выход инструмента фрезера и крепится пластина. На другой устанавливается прямоугольная пластина с прорезью под дисковую фрезу и снизу монтируется лобзик или ламельный фрезер. Сбоку на раме монтируются направляющие. По ним перемещается упорная линейка. Она используется при работе обеих устройств.

Для мини фрезера с ЧПУ

Стол для мини-фрезера с ЧПУ конструктивно отличается от своих собратьев. Агрегат располагается сверху и работает самостоятельно, по программе. Для него не надо делать лифт. Стол изготавливается из силумина. На рабочей поверхности прорезают Т-образные пазы для крепления детали. По бокам станины крепятся направляющие, по которым совершает продольное перемещение фрезер, которым управляет электропривод через вал.

Между стойками портал для поперечного перемещения инструмента. В вертикальном направлении фреза движется вместе со шпинделем при вращении поперечного винта. Направляющие лучше купить готовые или сделать из дерева, но они быстро сотрутся. Боковые стойки вырезать из фанеры, закрепить меду ними круглую направляющую и ходовой винт.

Настенный

Настенный столик оптимально подходит для мастерских с небольшой площадью. В сложенном состоянии он выглядит как подвесной шкаф. В рабочем состоянии крышка превращается в рабочий стол для фрезера. На полках внутри настенной части хранится инструмент.

  1. Из доски или толстой фанеры сделать настенный шкаф и откидной дверцей. Для вращения используется гладкая шпилька. Возле бокового торца устанавливается с наружной стороны фиксатор, удерживающий дверцу в горизонтальном положении.
  2. Сделать в крышке отверстия и закрепить сверху – внутренняя сторона, столешницу фрезерного станка с упором, пластиной для крепления фрезера и другими приспособлениями.
  3. В боковой плоскости шкафа сделать отверстие для шланга пылесоса.

Недостаток настенного стола в необходимости снимать фрезер каждый раз. Когда заканчивается работа. При закрытии дверцы-столешницы, он торчит наружу вместе с проводами.

Мини столик

Компактная модель занимает мало рабочего пространства, примерно 1 м кв. Основание и ножки сварены из уголков и зашиты со всех сторон тонкой листовой сталью. Сбоку имеется дверца для доступа к фрезеру. На переднюю стенку вынесены кнопки пуски и маховички лифта и фрезера. Расположенная сверху маленькая столешница с линейкой обеспечивают комфортную работу.

Справка! Компактный столик – наиболее востребованный вариант устройства для установки фрезера. Для мобильности к ножкам приделывают колесики.

Для фрезерного станка

Стол изготавливается и алюминия, и его сплавов. Используются готовые направляющие и линейки.

  • Из пластины вырезается основание.
  • К нему крепят продольные направляющие и винт между ними по центру.
  • Сверху ставятся салазки из такого же листа. Снизу у него установлена гайка, одетая на винт.
  • Аналогичная конструкция, только в поперечном направлении, монтируется на салазках.
  • Стол устанавливается сверху. Через него проводится поперечный винт.

Для механического перемещения на свободные концы винтов устанавливают приводы. Координатный стол используют со стабильно закрепленной на станине фрезерной головкой, и устанавливают, как дополнительное приспособление на станок.

Координатный

Координатный стол с ручным управлением делается из ДСП, цилиндрических деревянных стоек со шкивами и небольших кусочков брусьев. Из готовых деталей понадобятся 6 круглых направляющих диаметром 10 мм.

  1. Вырезать из толстой фанеры основание. Снизу прикрепить к нему на расстоянии 10 мм от боковых торцов 2 полоски вместо ножек.
  2. Сделать 10 деревянных цилиндров высотой 60 и 80 мм (по 5 каждого вида). Просверлить в них сквозные отверстия диаметром 8 мм.
  3. По углам, ближе к краю стола, просверлить отверстия и установить по 2 цилиндра разной высоты. Каждый типоразмер должен образовывать прямоугольник. На них установить сверху шкив.
  4. Прикрутить болтами к основанию шкивы с их подставками.
  5. Установить оставшиеся цилиндрические заготовка справа и слева на передней части станка. Сверху к шкивам приделать ручки и соединить болтами, чтобы они вращались совместно.
  6. Сделать из деревянных кубиков подушки под направляющие.
  7. Перед установкой поперечных и продольных направляющий одеть на них подушки с глухим отверстием под концы валов.

В результате должен получиться прямоугольник из наружных направляющих и внутри крестообразно расположены валы с кареткой под фрезер. В завершение работы натянуть 2 тонкие шнура, каждый по периметру и ручке одной высоты. Один из них зафиксировать на подвижной подушке продольного перемещения, второй прикрепить на поперечное перемещение. По периметру через шкивы протянуть шнур. При вращении ручек, шнур будет перемещать фрезер в продольном или поперечном направлении. Фреза будет выбирать материал, перемещаясь по координатам.

Небольшой фрезерный стол (чертежи, комплектующие)

Довольно часто устанавливают на опору малогабаритное подстолье, в котором размещают ручной фрезер. Его при необходимости можно снять, и убрать в сторону, освобождая пространство внутри мастерской.

Малогабаритный стол для ручного фрезера

Подобное приспособление изготавливается из массива лиственной древесины (клена) и березовой фанеры. Чертежи сборочных узлов и отдельных деталей приведены ниже.

Боковины будут смонтированы согласно прилагаемой схеме. Вот так выглядит стол в разрезе.
Вид на стол сверху. Здесь показаны основные размеры. Крышка стола изготавливается из двух слоев.
Последовательность изготовления. Выполнение разметки перед началом выпиливания окна. Работы выполняются в нижнем слое.
Последовательность изготовления верхнего слоя.
Оба слоя склеиваются. Установка направляющих планок. Они нужны, чтобы фрезером выполнить выпиливание окна.
Фрезерование относительно направляющих планок.
Конструкция параллельного упора, размещаемого на столе.
Косынка торцевая. Их устанавливают по концам упора.
В средней части для дополнительного усиления устанавливаются еще две дополнительные косынки. Монтируется парубок для отсоса пыли. К нему будет соединяться шланг от пылесоса.
Держатель для щитка. Сам щиток изготавливается из оргстекла.
В процессе фрезерование нужно осуществлять жесткое прижатие деталей к столу и упору. Для этой цели используют гребенки. Попутно показано устройство и стопорного блока.

Чтобы изготовить подобное приспособление, необходимы детали. Их размеры, количество и материалы показаны в таблице 1.

Таблица 1: Комплектующие детали для изготовления стола под ручной фрезер

Наименование деталиОбозначения на чертежахРазмеры в чистовом исполнении, окончательныеХарактеристики полуфабрикатов
Толщина, ммШирина, ммДлина, ммВид материала для изготовленияКоличество деталей
Детали стола
Панель АА19522622Фанера березовая1
Панель Б (облицовка)B3522622Твердый ДВП1
Накладки продольные кромочныеC1940660Массив клена2
Накладки боковые кромочныеD1940560Массив клена2
НожкиE19292521Фанера березовая2
СтяжкиF1976521Массив клена4
Планка сетевого шнураG1951420Массив клена1
Упор для стола
Стенка упора вертикальнаяH19152661Массив клена1
Основание горизонтальноеI1976661Массив клена1
Косынки для патрубка пылеудалителяJ196479Массив клена2
Пластины торцевыеK19121191Массив клена2
Дополнительные приспособления
ДержательL19127127Массив клена1
ЩитокM670127Оргстекло1
Прижим-гребенкаN1945203Массив клена2
Стопорный блокO194576Массив клена2

Как правильно установить, закрепить фрезер в стол?

Ручной станок крепится подошвой в обратной стороне фрезерной пластины через отверстия в основании или с помощью скоб, фиксирующих корпус. В крышке стола делается выборка – занижение, по размеру фрезерной пластины. В нем делается большое отверстие. Места под крепление по углам подмечаются по пластине до закрепления фрезера. Сразу накерниваются места под регулировочные винты по центру сторон прямоугольника. Собранный узел устанавливают на столе, опустив фрезер вниз вместе с кабелем. Закручивают винты по углам. Выставляют пластину в плоскости стола.

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.

Верхний прижим

Для более комфортной работы, стол можно оснастить верхним прижимом. Подойдет обычный шариковый подшипник.

Он позволит вам плотно зафиксировать заготовку. Это позволит вам повысить качество и скорость работы, а также сэкономить свои нервы и силы.

Безопасность

Нужно заострить внимание на самом главном – безопасности. Во-первых, для фрезы рекомендуется установить защитный экран. Во-вторых, оснастить инструмент кнопкой экстренной остановки. Кнопка должна быть в легкодоступном для вас месте, но в тоже время, не мешать вам работать. В-третьих, рабочую зону можно дополнительно осветить.

Все эти пункты только добавят вам комфорта в работу, ведь на безопасности нельзя экономить. Творите на здоровье.

монтаж своими руками, инструкция, чертежи. Как сделать стол для фрезера своими руками с чертежами конструкций Сделать самому стол для фрезера

Столяры относятся с уважением к своему фрезерному столу. И для этого имеется веская причина, так как такие конструкции позволяют повысить продуктивность и эффективность рабочего процесса. Сейчас не проблема отыскать подходящие модели столов для ручного фрезера, однако стоят они дорого до неприличности. А вот изготовить своими руками фрезерный станок, не тратя большие средства на фирменный стол или покупая дешевый китайский аналог и выбрасывая деньги на ветер, под силу каждому хозяйственному человеку. Для этого требуется электромотор подходящей мощности, направляющая конструкция и стол.

Предназначение фрезерного стола

Работа с ручным фрезером заключается в выполнении операций по передвижению машинки по жестко закрепленной поверхности обрабатываемой заготовки. Не всегда это удобно. И поэтому поступают нередко наоборот: стационарно крепится фрезер, а перемещается — заготовка. В таком случае уже говорят о конструкции, которая называется «фрезерный стол», а не только об инструменте «ручной фрезер».

Фрезерные столы довольно часто дают возможность добиться результатов, которые раньше были доступны только мебельным профессиональным мастерским, у которых имелись фрезерные станки. С их помощью аккуратно, легко и безопасно делается вырезание фигурных отверстий, прорез пазов, изготовление соединений, обработка и профилирование кромок, а также вырезание фигурных отверстий.

Большим преимуществом данной конструкции является то, что при помощи фрезерного стола для ручного фрезера можно производить обработку различных материалов, таких как дерево, ДСП, МДФ, пластмасса и т. д., в деревянных деталях делать шлицы и пазы, соединять детали на шпунтах и шипах, создавать декоративные профили и снимать фаску.

Фрезерный стол к тому же запросто можно использовать в качестве деревообрабатывающего станка. Всего лишь для этого нужно на верстаке или в стойке электродрели закрепить инструмент. Становится совсем неудивительно, что большое количество фирм утолять бросились неукротимый аппетит столяров, производя довольно широкий ассортимент фрезерных столов, а также к ним и аксессуары. Самодельные фрезерные столы, однако, порой не уступают фирменным по собственным характеристикам.

Конструкция фрезерного стола

Можно использовать для установки ручного фрезера поверхность рабочего верстака или можно изготовить отдельный стол. Стол отличается жесткой конструкции и является хорошо устойчивым, потому что фрезерный станок при работе вызывает довольно сильную вибрацию. Надо также учитывать, что крепится фрезер снизу столешницы, и важно, чтобы не мешало ему ничего. Поэтому в этой части нет дополнительных элементов.

Монтажная пластина служит для крепления фрезера к столу, изготовляется она из прочных и качественных материалов. Для этого используется текстолит, металлический лист или фанера. Обычно существуют на самой подошве резьбовые соединения, для надежного крепления пластиковой кладки.

Выборка под пластину присутствует сверху столешницы, так, чтобы последняя утапливалась заподлицо. Пластину крепят саморезами, что имеют потайную головку, к столешнице. Для крепления подошвы просверливается отверстие, а также в столешнице дублируется отверстие пластины. Фрезер крепится к столу с помощью винтов с потайной головкой. В случае если отсутствуют отверстия в подошве для крепления пластины, они самостоятельно просверливаются, а также могут использоваться прижимы.

Закреплена на столе кнопка, которая используется для удобства включения фрезера, также возможно установить в целях своей безопасности аварийную кнопку-грибок. Для более комфортной работы и фиксации более крупных заготовок стол под ручной фрезер может быть оборудован верхними прижимными устройствами. Также для удобства измерения принято закреплять линейку.

Начало работы

Лучше всего начать процесс изготовления конструкции для ручного фрезера с определения в мастерской места будущего стола. Ясное представление должно быть, прежде всего, о том, какой вам требуется фрезерный стол: являющейся боковым расширением стола пильного (агрегатный), настольный (портативный) или отдельный (стационарный).

Если работать приходится, используя фрезерный стол лишь иногда, или вне мастерской, нужно подумать о портативном варианте, его можно для экономии места повесить на стену или убрать. Если достаточно места, то максимум удобства обеспечит отдельно стоящий фрезерный стол, его можно поставить на колеса и потом располагать, где удобно. Портативный или отдельно стоящий фрезерный стол настроить можно на выполнение операции и на время оставить, и он при этом не будет мешать другим инструментам, устройствам и станкам.

Можно в качестве простого устройства соорудить невысокую конструкцию, которую можно располагать на обычном столе. Взять можно лист ДСП и на нем закрепить направляющую. Согласно чертежам стола для ручного фрезера, может она представлять собой обычный кусок доски не очень большой толщины. Дальше необходимо закрепить ее на болтовые соединения.

Для этого нужно взять две струбцины. Проделать необходимо далее отверстие для фрезы. На этом все. Если фрезерный станок для вас является основным инструментом, то значит нужно изготовить основательный и удобный фрезерный стол, за ним ведь много времени придется проводить.

Станина и столешница

Станина любого фрезерного стола является стационарной частью, то есть представляет собой каркас на опорах, который имеет столешницу сверху. Из чего делать каркас, существенного значения не имеет: сварная стальная конструкция, МДФ, ДСП, дерево. Основной и главной задачей является обеспечить его устойчивость и жесткость в процессе работы. Также размеры станины не критичны, и выбираться должны в зависимости от габаритов обрабатываемых деталей.

Чтобы не запинался ногами оператор станка за части конструкции, нужно нижнюю часть станины углубить (как цоколь у мебели) миллиметров на 100-200 относительно переднего свеса используемой столешницы. Для обработки дверных накладок и торцов заготовок фасадов для станины самодельного стола для ручного фрезера можно посоветовать следующие размеры в миллиметрах: высота — 900, глубина — 500, ширина — 1500.

Важным параметром, пожалуй, есть высота, она должна быть в диапазоне 850-900 миллиметров, так как такая высота оптимальна для работы стоя. Довольно хорошо, когда у станины имеются регулируемые опоры, при помощи таких опор можно компенсировать неровности пола, а также при необходимости изменить высоту стола.

Недорогим и хорошим вариантом столешницы для фрезерного стола, сделанного своими руками, является кухонная обычная столешница на основе ДСП толщиной 26 или 36 миллиметров, которая покрыта износостойким пластиком. Хорошо скользит заготовка по поверхности твердого пластика, весьма удобна стандартная глубина столешницы для кухни 600 миллиметров в эксплуатации, а ДСП довольно хорошо гасит вибрации. Для столешницы, в крайнем случае, подойдут плиты МДФ или ЛДСП (ДСП) от 16 миллиметров.

Монтажная пластина стола

Из-за довольно большой толщины столешницы кухонной (как минимум 26 миллиметров), и чтобы сохранить всю амплитуду вылета фрезы, конструкцией фрезера предусмотрено применение монтажной пластины вблизи места, где крепится к столу подошва фрезера. Эта деталь при малой толщине отличается довольно высокой прочностью.

Пластину часто изготавливают из металла, но в обработке все же более удобным и не уступающим по прочности является стеклотекстолит (текстолит). Монтажная пластина из текстолита представляет собой прямоугольную деталь толщиной 4-8 миллиметров, со стороной 150-300 миллиметров, у которой в центре делается отверстие с таким же диаметром, как и отверстие в подошве фрезера.

В подошве фрезера обычно имеются штатные резьбовые отверстия, которые предназначены для крепления пластиковой накладки. Путем их выполняется крепление к монтажной пластине фрезера. Если вдруг нет отверстий, нужно эти отверстия изготовить самостоятельно, или фрезер закрепить другим способом, к примеру, при помощи скоб-прижимов из металла. Нужно для крепления пластины на столешнице просверлить ближе к углам пластины четыре отверстия.

Сборка фрезерного стола

Первым делом временно к готовой станине крепят столешницу, как показано на видео о столах для ручного фрезера. На выверенное заранее место на столешнице кладут монтажную пластину, и ее точное местоположение отмечают карандашом по контуру. При помощи ручного фрезера с небольшим диаметром фрезы 6-10 миллиметров в столешнице выбирают для монтажной пластины посадочное место, такое, чтобы легла она заподлицо, то есть идеально с верхней поверхностью столешницы.

Также надо не забывать, что посадочное место нашей пластины иметь будет не прямые углы, а скругленные, значит, нужно будет с помощью напильника скруглить углы таким же радиусом текстолитовой монтажной пластины. После того, как присадили монтажную пластину, нужно фрезером с прямой фрезой большей толщины, чем столешница, произвести сквозное фрезерование в столешнице отверстия по форме данной подошвы фрезера.

Особой точности такая операция не требует. Но нужно быть готовым к дополнительной выборке снизу столешницы материала, к примеру, для кожуха пылеуловителя и разных других приспособлений.

Теперь все осталось соединить вместе. Фрезер заводим снизу, прикручивая к пластине его, а далее с помощью саморезов крепим пластину к столешнице. Смотрим за тем, чтобы были надежно утоплены шляпки элементов крепления, и цепляться они не должны за заготовку при скольжении её по столешнице. Окончательно столешницу прикручиваем к станине.

Верхний прижим

Для дополнительной безопасности и удобства можно оснастить конструкцию, согласно чертежам стола под ручной фрезер, верхним прижимным устройством, изготовленным на основе ролика. Это особенно необходимо при работе с габаритными заготовками, к примеру, такими как дверные накладки. Очень проста конструкция прижима.

Шариковый подшипник подходящих размеров, например, может служить роликом. Монтируют подшипник в удерживающее устройство, его жестко можно зафиксировать от поверхности столешницы на нужном расстоянии. Этим самым обеспечен будет постоянно плотный прижим заготовки к столешницы при прохождении под роликом заготовки.

Привод для самодельного станка

Если вы собрались проектировать простой самодельный фрезерный станок, вы должны свое внимание обратить на электропривод. Важным фактором является его мощность. Для станка с неглубокой выборкой деревянных заготовок может даже подойти мотор с мощностью 500 Ватт. Все-таки такой станок часто будет глохнуть, поэтому не оправдает он ни времени, ни средств, сэкономленных на покупку маломощного двигателя.

Благодаря наблюдениям видно, что оптимальным вариантом является мотор с мощностью от 1100 Вт. Мотор мощностью 1-2 киловатта позволит в обычном режиме делать обработку древесины, а также применять любой тип фрез. Сюда подойдут электромоторы как стационарные, так и приводы ручных электроинструментов, таких как ручные фрезы, дрель, болгарка.

Еще одним немаловажным фактором является оборотистость. Чем больше количество оборотов, тем равномернее и чище будет рез. Если рассчитан двигатель на обычную бытовую сеть 220 вольт, то проблем с подключением не будет. А вот уже трехфазный асинхронный двигатель подключать нужно по специальной схеме — звезда-треугольник, гарантирующая максимально возможную выдачу в этой ситуации, а также плавный запуск. Если в однофазную сеть подключить трехфазный электромотор, то будет теряться КПД в размере 30 — 50%.

Вопросы безопасности

После изготовления стола для ручного фрезера нужно сказать в заключение о главном, то есть о безопасности. Рекомендуем настоятельно для фрезы изготовить защитный экран по типу образцов для промышленных фрезерных столов. Нужно также станок оснастить так называемым «грибком», то есть кнопкой экстренной остановки, разместив, эту кнопку в легкодоступном месте, а также исключить случайное нажатие кнопки запуска.

После этого рекомендуется сделать подсветку рабочей зоны, так как вокруг фрезы самое опасное место. Есть смысл при довольно частой смене уровня высоты вылета фрезы подумать над автоматическим или ручным устройством опускания и подъема фрезера. Конструкцию самодельного фрезерного станка совершенствовать можно много и долго в зависимости от решаемых задач и фантазии конструктора.

Фрезерный станок предназначен для выполнения различных работ по обработке поверхности материалов и деталей. При работе с большими станками, которые крепятся на рабочей поверхности, необходимо использовать специальные столы. В этом случае получается достигнуть лучшего результата, сама работа будет более безопасной, так как перемещается не станок в виде простого ручного фрезера, а заготовка.

Именно фрезерный стол, на котором оборудование будет крепиться стационарно, позволяет получить качественный результат. Стол можно собрать своими руками, на нем будет удобно выполнять фигурные отверстия, пазовые соединения с предварительной прорезкой, профилирование кромок разного типа. Работа становится простой, безопасной и точной, время на нее требуется намного меньше. Станок надежно можно закрепить на рабочей поверхности, передвигаться будет только заготовка.

Как сделать стол для фрезера своими руками?

Для изготовления фрезерного стола необходимо приготовить инструменты и материалы:

  • каркас, т.е. станина, ее можно собирать из деревянной доски или стальных труб;
  • сварочный аппарат для сварки труб по станине;
  • столешницу можно использовать от кухонного стола, подойдет и плита ДСП;
  • накладки для торцевых частей столешницы;
  • саморезы;
  • специальная монтажная пластина металлическая либо текстолитовая;
  • ручной фрезерный станок;
  • привод для станка (мощность его определяется согласно планируемым работам).

Фрезерный стол имеет две важные части — станину и столешницу. Станина представляет собой стационарно укрепленный элемент, т. е. каркас на специальных опорах. Наверху этого каркаса и крепится основная рабочая поверхность — столешница. Основу лучше всего делать из ДСП, стальных труб, деревянных брусьев. При использовании стальных труб отдельные элементы конструкции требуется сваривать, так что в домашних условиях многие предпочитают работать с деревом.

Столешница при креплении должна устанавливаться надежно и прочно, так как при обработке деталей на нее будут оказываться различные нагрузки. Для торцевой части используются накладки, они позволяют придать конструкции дополнительную жесткость и прочность. Высота получившегося стола должна составить примерно 850-900 мм, именно это значение является оптимальным, удобным для работы . Для столешницы можно предусмотреть специальный механизм, который позволит поднимать либо опускать рабочую поверхность до необходимого уровня. Сама столешница может быть изготовлена из плиты ДСП или старой кухонной основы, обладающей требуемыми размерами.

Вернуться к оглавлению

Монтаж конструкции

При установке внимание надо уделить специальной монтажной пластине. Толщина столешницы будет составлять примерно 26 мм. Пластина используется для того, чтобы избежать вылета фрезы во время работы. Крепится она к тому месту, где после окончательной сборки будет установлена подошва фрезерного станка. Толщина пластины не слишком большая, но при этом прочность ее находится на должном уровне.

Делать монтажную пластину лучше всего из металла или текстолита. Толщина ее должна быть 4-8 мм. В центре монтажной пластины выполняется отверстие, диаметр которого равен отверстию в подошве станка. Чтобы станок укрепить на поверхности пластины, надо предусмотреть специальные резьбовые соединения на обратной стороне подошвы. Если таких отверстий нет, то их необходимо сделать своими руками. Общее количество — 4.

Фрезерный стол собирается таким образом:

  1. Сначала надо прикрепить столешницу к станине, причем сделать это временно, чтобы определить положение.
  2. На заранее рассчитанное место надо уложить монтажную пластину, после чего карандашом обозначить контур.
  3. Используя обычный ручной фрезерный станок, необходимо выбрать отверстие по размеченному контуру. После этого пластина будет уложена заподлицо ровно и четко.
  4. Углы у посадочного места должны быть скругленными, это достигается при помощи напильника. После посадки приготовленной пластины необходимо прямой фрезой (толщина ее должна быть больше, чем у будущей рабочей поверхности) выполнить сквозное отверстие по форме подошвы станка.

Во время работы требуется соблюдать аккуратность и точность, чтобы стол после сборки стал удобным и прочным, а крепление станка — надежным. Сразу надо предусмотреть, что фрезерный стол будет иметь защитные кожухи, пылеуловители. Если все подготовительные работы выполнены, необходимо соединить отдельные детали вместе. Фрезерный станок заводится при монтаже снизу, саморезами к столешнице укрепляется монтажная пластина. Шляпки саморезов необходимо в материале утапливать, в противном случае они будут мешать во время обработки заготовок, цепляясь за их поверхность.

Вернуться к оглавлению

Установка верхнего прижима и привода

Когда своими руками собирается фрезерный стол, необходимо для обеспечения дополнительной безопасности смонтировать конструкцию с прижимными верхними устройствами. Такие меры безопасности применяются, когда работа проводится с большими заготовками, например, при изготовлении разнообразных дверных накладок.

Сам прижим имеет простое устройство. Это шариковый подшипник, он выступает в качестве ролика, который монтируется в специальное удерживающее устройство. После этого ролик жестко фиксируется на поверхности рабочего фрезерного стола на необходимом расстоянии. В итоге гарантируется достаточно плотный прижим заготовки к рабочей поверхности во время обработки.

Если делается самодельный фрезерный станок, то предельное внимание уделяется устройству электропривода. Важным критерием является мощность привода, который будет гарантировать выполнение определенных типов обработки. Например, если необходимо выполнить неглубокую выемку в деревянной заготовке, то можно использовать мотор, мощность которого равна 500 В. Но такой станок не подойдет для выполнения более сложных работ. Поэтому брать маломощный мотор, если работы планируются интенсивные, не стоит, он будет постоянно глохнуть.

Лучше всего ставить привод на 1100 В, он является оптимальным для любого станка, не только бытового

Разница в стоимости полностью оправдана, так как при помощи этого фрезера можно будет выполнять различные работы. Привод с мощностью до 2 кВ дает возможность работать с любым типом древесины, используя различные фрезы. Приводы могут быть стационарными или ручными, на столе должна быть предусмотрена специальная система крепежа.

При выборе привода для фрезерного стола надо внимание обратить на количество оборотов. Для трехфазного двигателя следует предусмотреть специальную схему подключения, чтобы обеспечить плавный запуск и четкую работу. Если для такого мотора будет применяться однофазная сеть, то КПД упадет примерно на 40-50%.

Для людей, связанных со столярной деятельностью, фрезерный стол является незаменимым помощником. Он поможет поднять качество выполняемых работ, их эффективность.

Промышленность предлагает такие столы в заводском исполнении, но не всем подходит их стоимость. Мы предлагаем рассмотреть фрезерный стол, сделанный своими руками, без дорогостоящих комплектующих материалов.

Определение фрезерного стола, его конструкция

Приспособление, при помощи которого можно выполнять: канавки в заготовке, пазы , делать шиповые соединения, обрабатывать кромки изделий, называют фрезерным столом. Отдельно применять фрезер неудобно, мастеру придется концентрировать внимание на заготовке и одновременно на обработке. Фрезерный стол, своими руками собранный, облегчает процесс работы, его можно смонтировать на рабочий верстак или сделать под него особую конструкцию.

Важно! Выполняя работы по изготовлению специализированного стола надо помнить, что фрезер устанавливается снизу, для него должно быть выделено свободное пространство. Стационарной частью любого стола является станина, это крепкий каркас со столешницей.

Материалом для каркаса фрезерного стола может быть:

  1. Деревянный брус.
  2. Металлические угольники.
  3. Плиты: МДФ, ДСП.

Требование, предъявляемое к каркасу, это создание устойчивости для столешницы и жесткость конструкции. Когда своими руками изготавливается фрезерный стол, габаритные параметры станины определяются из материалов, которые требуют обработки.

Как сделать станину для фрезерного станка

Несмотря на простоту изготовления каркаса для столешницы, самодельный фрезерный станок должен для правильной работы соответствовать требованиям:

В конструкцию стола входит монтажная пластина , она нужна для крепления фрезера.

Как правильно сделать монтажную пластину

Располагают монтажную пластину в месте крепления подошвы фрезера. Для ее изготовления выбирается материал, отвечающий критериям:

  • Прочность.
  • Толщина — чем тоньше, тем лучше.

Специалистами рекомендуется для самостоятельного изготовления монтажной пластины фрезерного станка использовать листовой металл, можно стеклопластик или текстолит. Габаритные размеры прямоугольной формы, толщина в пределах от 4 миллиметров до 8 миллиметров . По центру пластины необходимо сделать отверстие, которое по диаметру подходит отверстию на подошве ручного фрезера.

Фрезер оснащается пластиковой накладкой, которая крепится в резьбовые отверстия на подошве, эти отверстия используют для его крепления к монтажной пластине. Если такие отверстия отсутствуют их надо сделать в подошве фрезера. Предлагается и другой способ крепления фрезера, это скоб-пружинами из металла. Монтажная пластина крепится к столешнице по углам .

Инструкция сборки фрезерного стола своими руками

Для сборки прижимного устройства применяются ролики или же шариковый подшипник нужного диаметра. Он крепится в удерживающем устройстве, которое жестко крепят на нужном расстоянии от плоскости столешницы.

Данное устройство обеспечивает плотное прижимание габаритной заготовки к плоскости столешницы, когда она проходит под роликом. Это простое дополнение повышает точность проводимых работ, улучшается безопасность труда.

Функциональный фрезерный стол собрать своими руками можно тогда, когда мастер обладает информацией об электрическом приводе, который будет применяться в работе. Рассмотрим параметр мощности для выбора электрического привода:

Важно! Специалисты рекомендуют перед сборкой фрезерного станка определиться с мощностью фрезера, он не должен быть меньше 2 кВт . Эта мощность дает возможность мастеру работать с любой древесиной. Выбирать рекомендуется модели фрезеров с регулированием оборотов вращения. Обороты вращения фрезера очень важны для получения ровного среза на заготовке. Если этот параметр высокий, срез будет чистый.

Безопасное использование фрезерного стола

Когда собран фрезерный стол и установлен электрический привод не спешите сразу его проверить в работе, убедитесь в правильности выполненных работ. Что рекомендуют сделать специалисты для безопасного проведения работ на фрезерном столе:

  • Желательно установить на столешнице защитный экран, он может быть собственной конструкции или же промышленного образца.
  • Обязательно проверить наличие аварийной кнопки остановки электрического оборудования, она должна быть в форме «грибка» и располагаться в зоне нахождения мастера, чтоб можно было нажать ее корпусом тела.
  • Оборудовать рабочую зону световой подсветкой.
  • Когда фрезерный стол используется для частых смен фрезы для выполнения работ, рекомендуется оборудовать его автоматическим устройством подъема фрезы.

В оснащении самодельного фрезерного стола ограничений нет , требование к ним одно: увеличение безопасности и эффективности проводимых работ.

Фрезер — самый часто используемый инструмент уважающего себя мастера. Благодаря ему можно изготовить известные нам вещи с невероятной легкостью. Существуют операции в столярном деле, которые без этого инструмента выполнить невозможно.

Фрезер состоит из двигателя, цанги для крепления сменных фрез, регулятора оборотов, вертикальной штанги. В модельном ряду любого производителя существуют множество моделей с различными мощностями. Ручной фрезер — довольно универсальный электрический прибор, у которого широкий потенциал и возможности. Улучшить фрезер становится возможным, установив его на горизонтальную поверхность, которая позволит обрабатывать довольно большие заготовки с применением минимальных усилий.

Назначение фрезерного стола

Установка фрезера в стол или верстак позволяет достичь хороших результатов при изготовлении многих изделий. В производстве мебели это незаменимый инвентарь. Поскольку этот процесс часто требует торцевания кромки полотен, изготовления фигурных пазов и углублений.

Такие столы можно найти в крупных магазинах, торгующих инструментами. Стоимость подобного оборудования напрямую зависит от функционала и материала, из которого они изготовлены. Но даже с самым минимальным набором функций, но с качественным покрытием, цена за такой товар достаточно велика. Для простого любителя, который занимается для своего удовольствия в гараже, цена недоступная. Выходом является самодельный стол для фрезера.

Прежде чем начать закупать материал для будущего стола, следует определиться с его функционалом. Рассмотрим основные возможности ручного фрезера и его станочного варианта.

Операции с ручным фрезером

  • Фигурная или прямолинейная обработка торцов или кромок заготовок.
  • Выемка отверстий различной формы для установки мебельной фурнитуры.
  • Удаление четверти толщины.
  • Шлифовка и резка заготовочных изделий.
  • Сверление.
  • Чистовая обработка места реза.
  • Выемка канавок шлицов, пазов.

Операции с фрезерным столом

Стол для фрезера своими руками позволяет выполнять такие операции, как:

  • параллельная чистовая резка;
  • торцевание поверхности и кромок большой длины;
  • выборка четверти;
  • финишная обработка кромок.

Из списка становится понятно, на фрезерном столе выполняются все те же операции, что и с обычным ручным фрезером, но только с большей точностью и качеством. К тому же размеры заготовок уже в разы больше.

Выбор ручного фрезера

Для крохотной мастерской покупка отдельного фрезера — непозволительная роскошь. Следовательно, фрезерный стол потребуется с быстросъемной конструкцией фрезера. Значит, он будет работать в двух вариантах, как на столе, так и в ручном режиме. Для этого понадобится качественный электроинструмент.

Существует две разновидности ручного фрезера:

  • погружной;
  • торцовочный.

Их названия говорят об их функционале. Поскольку торцовочный фрезер узкоспециализированный, его дальнейшее рассмотрения не будет интересным для читателя.

По мощности электрический инструмент классифицируется на:

  • малой мощности — от 500 до 1100 Ватт;
  • средней мощности — от 1200 до 1800 Ватт;
  • большой мощности — от 1900 до 2500 Ватт.

Профессионалы советуют для обработки небольших заготовок использовать фрезеры малой мощности, это позволяет добиться максимального удобства в работе. Делать проходы при этом придется в несколько подходов, снимая небольшую толщину, слой за слоем. Однако такие фрезеры не поддаются установке на специальный стол. Для этих целей подойдут фрезеры мощностью порядка 2000 Ватт.

Также при выборе следует обратить внимание на следующие возможности инструмента:

  • максимальную глубину опускания стойки;
  • плавный пуск;
  • наличие регулировки оборотов вращения шпинделя;
  • динамический тормоз;
  • поддержание количества оборотов под нагрузкой.
  • систему удаления стружки.

Все эти параметры определяют качество ручного фрезера, которые будут полезны как в ручном режиме, так и в режиме станка.

Устройство фрезерного стола

Любой фрезерный стол состоит из следующих элементов:

  • непосредственно самого фрезера;
  • столешницы;
  • параллельного упора;
  • системы удаления стружки;
  • ящиков для хранения запасных частей и различных фрез;
  • горизонтального прижима.

В зависимости от функциональных задач фрезерного стола, его возможно изготовить в таких вариантах:

  • приставная столешница с фрезером;
  • стационарная столешница;
  • стационарная столешница с параллельным упором;
  • стационарная столешница с параллельным упором, с лифтом вертикального фрезера, поперечная подача фрезы.

Материалы

Как сделать стол для фрезера? Что должен иметь в своем арсенале человек, решившийся на это дело? Для начала нам понадобится чертеж стола для ручного фрезера. Найти его несложно. Поэтому сделать стол для ручного фрезера вполне реально. Также имеется множество подробных мастер-классов и видео местных умельцев, которые хвастаются своими творениями. Встречаются модели, которые настолько многофункциональны, что совмещают в себе, помимо фрезерного, еще и сверлильный, шлифовальный и отрезной столы.

Материал для изготовления подходит практически любой. В основном используют листы ДСП, ламинированной фанеры или обычную фанеру толщиной не менее 8 миллиметров. Также понадобятся саморезы по дереву с потайной головкой, алюминиевые уголки (мебельные), клей ПВА.

Сборка

Рассмотрим, как собирается самый простой стол для фрезера своими руками. Изготовим его из ламинированной фанеры. Размер столешницы примем 400 миллиметров в ширину и 400 миллиметров в длину. Для столешницы прекрасно подойдет ламинированная доска. У нее есть ряд преимуществ по сравнению с фанерой:

  • износостойкая поверхность;
  • низкая стоимость;
  • быстрая замена.

Однако стол для ручного фрезера мы решили изготовить из ламинированной фанеры. Аккуратно ее обрезаем по намеченным размерам. Ножки будут изготовлены из того же материала. Отступает от краев по 20-30 сантиметров и скрепляем ножки со столешницей, места стыка предварительно промазываем клеем и делаем два-три отверстия для затягивания саморезов.

В столешнице проделываем следующие технологические отверстия:

  • большое круглое для выхода цанги с фрезой;
  • параллельный паз для крепления направляющей;
  • можно сделать небольшой паз для крепления линейки.

Параллельный упор можно изготовить из тех же материалов, что и столешницу. Упор состоит из двух частей, граница раздела проходит ровно по центру установленной фрезы. Двигаться они должны независимо друг от друга. Для увеличения возможностей фрезерования, желательно, чтобы параллельный упор имел две степени свободы. То есть мог наклоняться относительно столешницы, и поворачиваться параллельно ей. Это позволит делать изделия сложно формы.

Помимо прочего, с обратной стороны параллельного упора делается выемка с чехлом квадратной формы, в один конец вставляется патрубок пылесоса. Как правило, систему удаления стружки делают с двух сторон, одну сверху за упором, вторую непосредственно возле цанги фрезера.

Это самый простой стол для фрезера своими руками. В дальнейшем можно доработать и установить лифт для удобного регулирования вылета по высоте и горизонтали фрезы.

Дополнительные приспособления

Так как ручной фрезер, установленный в столе, является электрическим инструментом, то для безопасности можно вмонтировать в стол внешний выключатель. Это позволит удобно и безопасно включать и выключать аппарат, когда это будет необходимо. Здесь же можно установить дополнительные розетки для подключения переносной лампы или ручной дрели.

При достаточном свободном месте изготавливают фрезерные столы размерами 1500 на 1500 миллиметров и высотой полтора метра. Получаются полноценные верстаки. При этом в них делаются выдвижные полки, в которых удобно хранить различные фрезы и ключ для смены шпинделя. Большой стол позволяет обрабатывать большие листы фанеры или другого материала, так часто используемого при изготовлении мебели или дверей. Такой стол повышает точность обрабатываемых деталей и уменьшает процент брака при изготовлении.

Безопасность

Стоит помнить, что столы для фрезеров по дереву являются источниками повышенной опасности. Частота вращения фрезы доходит до 25000 оборотов в минуту. Любое неловкое движение приведет к непоправимым последствиям. Руки следует держать на максимально безопасном расстоянии от крутящейся головки, фрезу менять на остановленном и обесточенном аппарате.

При работе нужно надевать специальные очки, которые предохранят глаза от попадания мелкой стружки. Уровень шума при работе достаточно высокий, следует позаботиться о соответствующих мерах предосторожности. Не подпускайте к фрезеру детей.

Изготовить фрезерный стол своими руками, имея перед собой чертежи, необходимые материалы, крепления, не сложно. Некоторые считают, что лучше приобрести готовое изделие. Другие уверены, что самодельный стол позволяет точно адаптировать рабочую площадку под свои потребности, нюансы станка с ЧПУ или обычного ручного фрезера. Что выбрать, решать вам.

Чтобы сделать себе стол для фрезера, необходимо для начала определиться с тем, какой именно он будет. Работа с фрезерным станком может отличаться в зависимости от ряда факторов, включая размеры самого станка.

Работа над столом для фрезерного станка с ЧПУ начинается с того, что вы выбираете, какой чертеж станет основой для изготовления. Не редко работа проводится без чертежей. Но тогда вы должны сами начертить параметры будущего стола, нарезать его элементы с помощью циркулярки. Выбрать компоненты, которые потребуются, чтобы сделать самодельный стол, следует на основе его основных элементов.

  1. Тип конструкции. Работа вне мастерской, а при постоянных перемещениях предусматривает выбор портативного стола под станок с ЧПУ или без программного управления. Если работа будет осуществляться в гараже, мастерской без необходимости переноски стола, следует выбрать стационарный стол под ваш фрезер. Есть агрегатный тип. Это вариант, когда расширяется столешница вашего фрезерного станка или изготавливается поворотный вариант конструкции.
  2. Столешница. Чтобы сделать верхнюю крышку вашего стола, используйте листы ДСП или МДФ. Эти материалы легко режутся с помощью циркулярки, потому работа не вызывает трудностей. Многие изготавливают самодельный стол, используя прессованную столешницу. Но важно понимать, что при работе в условиях повышенной сырости они быстро разбухают и приходят в негодность. Как вариант, можете выбрать пластик. Из полимерных листов создается отличная практичная столешница. Металл более прочный, но тяжелый материал. Если решили выбрать алюминий, обязательно покройте его защитным лаковым слоем.
  3. Паз и упор. Работа на фрезерном станке обычно предусматривает продольную обработку боковой части заготовок. Если вы хотите обрабатывать поперечные торцевые элементы, конструкция должна включать подвижный упор. Этот упор будет передвигаться в пазах. Паз послужит также в роли фиксации прижимных элементов конструкции.
  4. Установка фрезера. Используя самодельный стол, крепление ручного фрезера к столу может осуществляться непосредственно к нижней части столешницы или к съемной площадке. Первый вариант сделать проще, но если выбрать второй метод, вы получите некоторые преимущества в виде более легкого снятия фреза при смене режущих инструментов. В связи с этим монтажная пластина — более предпочтительный вариант, с которым придется повозиться немного дольше.
  5. Продольный упор. Данный упор выступает в роли направляющей для обрабатываемых деталей. Потому самое главное требование — упор обязан быть максимально ровным. Поскольку это самодельный стол, упор можете сделать с помощью Т-образного паза. В него вставляют прижимные устройства и иные компоненты, которые позволяют упростить работу на станке.

Все необходимые элементы можно вырезать с помощью циркулярки. Изготовить самодельный стол не проблема. Столешница, упор, направляющие, крепления четко указываются по размерам, если вы используете типовые чертежи. Взяв готовый чертеж, можно адаптировать самодельный стол под станок с ЧПУ под собственные потребности. Действуйте так, как будет лучше для вас. Отыскать сами чертежи не составит труда, а циркулярка наверняка есть в вашем арсенале электроинструментов, раз вы собираетесь делать стол под станок с ЧПУ.

Делаем своими руками

Чтобы сделать себе стол для ручного фрезера или станка с модулем ЧПУ, вам потребуются чертежи и необходимые элементы будущей конструкции, о которых мы рассказали выше.

Выбирая чертеж для будущей конструкции под фрезерный станок, обязательно ориентируйтесь на размеры вашего станка, а также на размеры доступного для размещения оборудования места. Делать большой стол под маленький станок с ЧПУ не имеет смысла, ровно, как и наоборот.

Вы всегда можете переделать чертеж, сделать какие-то поправки, опираясь на доступные материалы, особенности станка, наличие циркулярки и прочих нюансах. Если вам нужен хороший координатный стол под фрезер, его лучше приобрести заводского производства. Самодельный координатный стол изготовить довольно проблематично.

Предлагаем вам вариант небольшого стола, работа на котором позволит легко разместить небольшой настольный фрезер с ЧПУ или без модуля. Преимущество такой конструкции в том, что ее легко сделать своими руками, она имеет небольшие размеры, здесь используются не сложные крепления.

  1. Рабочий стол и боковые стойки рекомендуется изготовить из ламинированной фанеры. Материал должен быть достаточно толстым, чтобы выдержать нагрузки. Ориентировочные размеры столешницы будут 40 на 60 миллиметров. Не учитывая угловой упор, высота составит 35 см. Сам угловой упор имеет высоту 10 см. Вместо фанеры может использоваться металлическая или пластиковая пластина. Выполненная из таких материалов пластина более долговечная и меньше подвержена износу. Но металлическая пластина добавит вес, сделав стол не таким уж мобильным и легким.
  2. На поверхности столешницы изготовьте три паза, которые послужат для установки рельсов. Здесь могут быть установлены вспомогательные компоненты будущей рабочей поверхности, которые могут потребоваться вам для работы фрезеров или циркулярно фрезерным станком.
  3. Для повышения устойчивости конструкции крепления ножек, усильте с помощью ДСП или листов МДФ №22. Ножки стола нужно установить на некотором расстоянии, чтобы осталось место для фиксации шаблонов и прижимов струбцинами.
  4. Закрыть механизм станка можно путем закрытия нижней части передней панели листом фанеры или другого подобного материала.
  5. Под боковой упор должны быть выполнены пазы, по которым он сможет передвигаться. На требуемом месте упор фиксируется болтами и гайками. Причем лучше использовать гайки-барашки. В этом случае вы легко сможете снять упор и поставить на его место другой агрегат.
  6. Упор соединяется с патрубком, который необходим для удаления пыли, стружки при обработке. Для отвода отходов воспользуйтесь обычными гофрированными шлангами, которые широко применяются при организации канализации. Через хомут можно подключать домашний пылесос.
  7. Если у вас настольный станок, лучше предусмотреть наличие тумблера для включения и выключения станка. Если у вас не настольный, а простой ручной фрезер, такой тумблер не потребуется.
  8. Упор включает в себя два элемента, которые могут сдвигаться или раздвигаться по мере зависимости от размеров рабочего инструмента. Чтобы зафиксировать створки, используйте гайки-барашки. Данная конструкция позволит легко извлекать фрезерное устройство из станины и менять фрезы по мере необходимости.
  9. Какой материал использовать для монтажной поверхности под фрезерный станок с ЧПУ, решайте сами. Специалисты советуют брать текстолит или оргстекло.

Подобный стол под настольный или ручной фрезерный станок можно сделать с помощью циркулярки, электрического лобзика и стандартных инструментов. Координатный вариант стола намного сложнее, потому работа предусматривает использование соответствующих чертежей и материалов.

Какой стол выбрать вам — координатный или обычный самодельный под фрезер с ЧПУ или без него, решайте сами. Работа должна выполняться качественно, соблюдая все указанные размеры. Посмотрите видео инструкции, которые позволят определить, какой стол под ваш станок подойдет лучше всего.

Нанести рисунки и буквы на дерево с помощью фрезерного станка

Услуга
  • Онлайн-услуги

  • Сервисная информация

  • Полная гарантия

    Зарегистрируйтесь сейчас бесплатно через MyFestool и воспользуйтесь преимуществами в течение трех лет.
Компания
  • О Festool

  • Технологии и инновации

    • Беспроводные решения
    • Систейнер³
  • Области применения электроинструментов Festool

  • Готово.С индивидуальными беспроводными решениями.

    Каждая наша беспроводная продукция наполнена опытом Festool, накопленным почти за 100 лет.

Примеры приложений для печати

Разметайте линии, изображения и буквы с помощью фрезерного станка — с подходящим инструментом и устойчивой рукой это максимально просто.Это иллюстрированное руководство с использованием простого шаблона объясняет, как можно фрезеровать буквы и гравировать изображения на дереве, и демонстрирует, насколько универсальным может быть маршрутизатор. Всего за несколько движений вы можете создать стильные декоративные элементы или украсить существующие предметы мебели с идеальным фрезером и глубиной фрезерования.

Описание

Маршрутизаторы

просты в использовании для создания креативных художественных деревянных поверхностей. Для этого маршрутизатор направляется от руки без каких-либо остановок. Линии и рисунки рисуются на деревянной поверхности либо по собственному эскизу, либо по шаблонам. Затем пользователь аккуратно обводит линии, чтобы нанести рисунки на дерево. Это зависит от навыков пользователя и от того, насколько устойчиво он сможет поддерживать маршрутизатор. Инструмент должен управляться с большой осторожностью и очень высокой точностью. Древесина с отчетливыми кольцами ранней и поздней древесины требует, чтобы инструмент управлялся особенно точно, поскольку резак будет пытаться следовать по кольцам твердой поздней древесины.Чтобы сделать рисунок более заметным, дерево перед фрезеровкой окрашивают в темный цвет.

Сначала несколько примеров:

  • Гравюра: Растительный орнамент вырезан резаком. Может использоваться для украшения или для гравировки по дереву.
  • Представление символов как декоративного элемента
  • Символ ориентации, например на двери туалета в баре
  • Можно использовать украшения с изображением животных, например для детской мебели
  • Маршрутные знаки с буквами

Инструменты / аксессуары

Следующие инструменты и принадлежности рекомендуются для использования в этом примере применения:

Альтернативные инструменты

Для фрезерования изображений по дереву, наряду с уже перечисленными фрезами для скриптов, вы можете использовать следующие фрезы:
  • Фреза для V-образных канавок
  • Фреза
  • Пазовая фреза малого диаметра

Подготовка / установка

  • Вставьте необходимый резак в цангу фрезера. В нашем примере резак для скриптов используется для вырезания рисунков или скриптов по дереву. Они доступны в версиях HW или HS.

  • Обведите контурные линии на заготовке с помощью копировальной бумаги, чтобы затем можно было вырезать рисунок на дереве.

Процедура

  • Используйте инструментальный резак, чтобы следовать линиям контура и фрезеровать контуры за один или два рабочих шага.Установите относительно низкую глубину фрезерования для первого рабочего шага; точные значения не могут быть указаны на данном этапе, потому что это зависит от типа используемой древесины. Вам следует заранее сделать несколько пробных пропилов той же породы дерева, чтобы методом проб и ошибок определить, какая глубина фрезерования возможна без каких-либо проблем.

  • Направляйте маршрутизатор обеими руками. Одна рука находится на пистолетной рукоятке, а пятка другой руки находится на обрабатываемой детали и направляет фрезерный станок по столу фрезерного станка.Это делает возможным относительно точное ведение без каких-либо серьезных колебаний.

  • Готовый контур может выглядеть так.

  • Другой вариант фрезерования по шаблонам включает наклеивание копии шаблона на заготовку; это означает, что пользователи по существу «отслеживают» образ с помощью маршрутизатора.

  • В этом примере сначала вырежьте все внутренние линии или элементы и нарисуйте контур лица на конце. В противном случае шаблон соскользнет.

  • Следует проявлять особую осторожность при копировании цветка с шаблона. Это не просто повторение контура, а скорее создание пластичного трехмерного эффекта.

  • На фото детали видно, что глубина фрезерования была изменена во время обрезки цветка.

  • Фреза с канавками позволяет обрабатывать поверхности, подобные тем, которые создаются с помощью инструмента для резьбы с канавками.

  • Поднимите и опустите моторную часть фрезы во время резки.В то же время вы также можете изменить направление подачи при полном погружении в материал. При резке по имеющимся краям всегда следите за тем, чтобы вы работали в противоположном направлении.

  • Эксперимент: Поверхность была «вырезана» фрезой, затем покрыта морилкой, а затем снова местами «вырезана». Становится очевидным трехмерный эффект снимков.

  • Вот выписка с рельефа на детский мотив.
    Гравюра была выполнена здесь с помощью резака для скриптов, а затем была выполнена резьба с помощью небольшого резца с канавками для получения изображений.

  • Дополнительный эффект пластичности можно получить, если фрезеровать древесину по контуру.

  • В этом примере фреза со спиральными канавками используется для фрезерования свободно обрезанных изображений в древесине.

Основы работы с таблицами маршрутизаторов

— Краткий обзор методов работы с таблицами маршрутизаторов

Благодаря минимальным затратам на настройку и быстрому освоению навыков работы с фрезерным столом легко понять, почему эта почтенная рабочая лошадка часто является одним из первых и самых важных инструментов, которые когда-либо покупал плотник. .Ниже мы кратко рассмотрим общие процедуры обработки дерева, которые вы можете освоить в течение первых нескольких недель после приобретения стола для маршрутизатора, в том числе:
  • Работа с длинным, узким или маленьким прикладом
  • Обрезка кромок и шаблонная работа
  • Использование фрезерного стола в качестве фуганка
  • Пазы, дадо и прорези
  • Остановленные пропилы
  • Столярные изделия из ящиков и ласточкин хвоста
  • Изготовление панельных дверей
  • Торцевой замок, замок выдвижного ящика и шарнирные соединения
Когда вы освоите основы техники таблицы маршрутизаторов, мы рекомендуем вам перейти к разделу «Выбор таблицы маршрутизаторов», где вы найдете советы о том, что искать в таблице маршрутизаторов, и поможете выбрать тот, который прямо для вашего магазина.
Работа с длинным, узким или маленьким прикладом
Длинный и узкий пруток легко обрабатывается на фрезерном столе. Подгузники делают это еще проще; они плотно прижимают заготовку к поверхности упора и стола, позволяя вам сконцентрироваться на стабильной и равномерной скорости подачи. В общем, стол маршрутизатора поможет вам работать с запасом размеров, которые не подходят для работы на портативном маршрутизаторе. Длинный и узкий приклад, такой как тот, который используется для изготовления молдингов и обрезков, практически невозможно использовать с портативным маршрутизатором.Профилирование кромок на нескольких сотнях футов определенной двери или основного каркаса, вероятно, могло бы быть выполнено с помощью ручного маршрутизатора и с помощью специальной заводской оснастки, но, черт возьми, это было бы крайне неэффективным выбором, когда стол маршрутизатора делает длинные тиражи узких материалов. рутина. Небольшие предметы на складе также представляют проблему для работы с портативным маршрутизатором. Ручная работа с мелкими деталями часто требует сложной балансировки. Вы должны держать маршрутизатор в вертикальном положении на складе, который не поддерживает основание маршрутизатора.Проблема усугубляется тем, что вы должны иметь способ удерживать саму ложу на месте во время работы. Стол для фрезерования позволяет обеим вашим рукам держаться за мелкие детали, а поверхность стола обеспечивает прочную и плоскую опору для всей поверхности заготовки.
Обрезка кромок и работа с шаблоном / шаблоном
Обрезка края заготовки до плоской, гладкой, квадратной поверхности или точное следование контуру рисунка — одна из особенностей фрезерного станка. Прикрепление линейки или шаблона к заготовке — один из самых быстрых и эффективных способов очистки края или идеального и повторяемого формирования дугообразного верха рамы и дверной панели или любой другой изогнутой части.Использование фрезерного стола для обрезки кромок и обработки рисунка ускоряет процесс, избавляя от необходимости удерживать и заготовку, и рисунок во время резки. Арочная верхняя часть дверной панели, которую вы видите здесь, обрезается до точной формы арочного дверного шаблона с использованием фрезы для заподлицо в процессе подготовки к профилированию с помощью фрезы для выпуклой панели. Поверхность стола фрезерного станка очень хорошо поддерживает заготовку, и всего несколько секунд было потрачено на закрепление шаблона двусторонним скотчем.При использовании ручного маршрутизатора дверь должна была быть зажата на рабочей поверхности при подготовке к резке, и потребовались бы значительные усилия, чтобы поверхность маршрутизатора оставалась ровной на поверхности панели.
Использование стола маршрутизатора в качестве фуговального устройства
Популярный вопрос на форумах по деревообработке: «Можно ли использовать фрезерный стол в качестве фуговального станка?» Конечно, это возможно, и на самом деле это популярная альтернатива для экономии места и денег по сравнению со специальным фуганком. При наличии подкладных шайб для стыковки стола маршрутизатора для столов маршрутизатора Rockler, размер которых соответствует схеме болтов крепления упора стола маршрутизатора, настройка для стыковки кромок занимает всего несколько минут.
Нарезание канавок и пазов
Нарезание канавок, пазов, пазов и пазов, скользящих «ласточкин хвост», пазов и шипов — все это часть ассортимента столов для фрезерных станков в торговле. С таблицей маршрутизатора и несколькими основными элементами маршрутизатора вы будете удивлены тем, чего вы можете достичь. Фрезерный стол может значительно ускорить эти фундаментальные операции по обработке дерева, особенно когда вам нужно разрезать несколько одинаковых деталей.
Остановка реза
Многие операции по обработке древесины требуют остановки реза — пропила, который не продолжается по всей длине заготовки.Прерывистые пропилы могут быть либо декоративными, как фаска, которая начинается и заканчивается в определенной точке на ножке стола, либо функциональными, как в случае паза или полуслепого штифта «ласточкин хвост». Стол маршрутизатора можно настроить за секунды для выполнения остановленной резки; та же операция с ручным маршрутизатором или настольной пилой часто бывает чрезвычайно громоздкой или опасной. Ограждение стола для фрезерного станка Rockler делает наладку остановленных резов особенно простой — его облицовка упора с Т-образным пазом позволяет быстро и легко устанавливать упоры для идеальных и повторяемых резов.
Соединения типа «ласточкин хвост» и коробчатого типа
Существует множество способов изготовления соединений типа «ласточкин хвост» и коробки, и на рынке есть отличные специализированные зажимные приспособления «ласточкин хвост». С другой стороны, использование фрезерного стола для резки «ласточкин хвост» и стыков коробок имеет определенные преимущества. Большинство зажимных приспособлений типа «ласточкин хвост» предназначены для того, чтобы помочь вам в спешке сделать прочные и точные соединения, и по этой причине они предоставляют только один или два варианта размера и типа возможного соединения. В отличие от этого, стол маршрутизатора может быть настроен для резки самых разных размеров и конфигураций стыков.А с помощью доступного дополнения, такого как универсальное прецизионное позиционирующее приспособление Incra, вы можете легко освоить впечатляющие специализированные декоративные соединения, такие как ласточкин хвост «угловой стойки», которую вы видите здесь.
Двери фальшпанельные
Детали, используемые для создания панельной двери, могут быть изготовлены только на фрезерном столе (или формовочном станке). Для этого есть две причины: во-первых, биты, используемые для изготовления дверных коробок с приподнятыми панелями, и сами панели представляют собой биты большого диаметра, которые снимают большое количество материала за один проход.Использование битов такого размера с портативным маршрутизатором не рекомендуется из соображений безопасности. Не менее важно то, что стойки и скошенные концы направляющих дверных коробок должны быть обработаны как можно точнее, чтобы дверь склеилась должным образом. Точная фрезеровка деталей рамы и дверной панели с помощью ручного фрезерного станка — что-то среднее между непрактичным и невозможным. С другой стороны, с помощью фрезерного стола изготовление дверей из панелей является относительно простым процессом. Даже если вы никогда в жизни не делали рамные и панельные двери, с хорошим набором фрез для рам и панелей, несколькими доступными аксессуарами для маршрутизаторов и небольшими инструкциями, вы можете начать создавать успешные каркасные и панельные двери прямо сейчас. пространство дня.Добавьте насадку с выступом для панели и насадку на кромку двери, и вы будете настроены так, чтобы двери выглядели так, как будто они пришли прямо из элитного магазина шкафов. Чтобы увидеть, насколько простым может быть этот процесс, прочитайте статью Роклера «Инструменты и методы для подъемных дверных панелей». Вы найдете пошаговые инструкции по изготовлению классических арочных дверей с приподнятыми панелями, а также советы о том, какие инструменты и методы делают этот процесс простым и приятным.
Замок под углом, замок ящика и шарнирные соединения
Стол для фрезерования делает доступным ряд специализированных столярных работ, которые в противном случае было бы чрезвычайно сложно — если вообще возможно — выполнить.Биты для угловых замков, биты для замков ящиков и насадки для шарнирных соединений — это три примера битов, предназначенных для использования исключительно с фрезерным столом и превращающих сложные, а иногда и ненадежные столярные методы в быструю, точную и надежную работу. Фреза с фиксатором под углом позволяет вырезать угловой стык, который не только идеально выравнивает стык, но также значительно увеличивает производительность и долговечность (на удивление сложного) стыка под углом. Биты блокировки ящиков решают еще одну сложную задачу столярных изделий: соединение элементов ящика.Фрезы для фиксации ящиков представляют собой быструю и простую альтернативу традиционным соединениям типа «ласточкин хвост» для изготовления надежных и точных квадратных ящиков и других форм ящиков. Если у вас когда-нибудь возникнут идеи проекта для стола с маршрутизатором, вы найдете гораздо больше — наряду с подробной информацией о технике и безопасности маршрутизатора — в любой подборке из книги Rockler Router Book и коллекции DVD. Бита для соединения пальцев добавляет «третье измерение» в ваш арсенал деревянных соединений. С помощью сверла для пальцевого соединения вы можете выполнить одну из самых сложных столярных работ — соединение досок встык.Точно совпадающие пальцы, вырезанные битой для пальцевого соединения, создают более чем адекватную поверхность склеивания для сквозного склеивания, а также могут использоваться для соединения торцевых волокон с длинными.
И многое, многое другое …
Мы почти не коснулись деревообрабатывающих операций, которые предоставляет стол для фрезерного станка — их гораздо больше. Возможности практически безграничны, и то же самое касается множества бит маршрутизаторов, предназначенных исключительно для использования на столе маршрутизатора. Немного потренировавшись и выполнив несколько проектов стола маршрутизатора, вы станете «грамотным пользователем стола маршрутизатора», и на ум придет множество практических приложений.К счастью, Rockler предлагает множество вариантов стола маршрутизатора. Независимо от вашего уровня квалификации, бюджета или стиля работы с деревом, мы рады предложить вам идеально подходящий стол для фрезерного станка.

Что нужно знать перед покупкой фрезерного станка с ЧПУ

Итак, вы решили сделать следующий шаг в своей карьере механика? Или, может быть, вы готовы заняться своими увлечениями и взяться за проекты нового уровня. Чтобы помочь вам сделать лучший выбор, мы составили руководство, которое поможет вам найти идеальную машину для ваших нужд.

Фрезерный станок с ЧПУ — это версия портативного маршрутизатора с компьютерным управлением. Это автоматическое устройство специализируется на резке, сверлении, растачивании и фрезеровании различных материалов.

Что отличает фрезерный станок с ЧПУ , так это то, что он работает с более легкими материалами. Фрезерные станки с ЧПУ обычно предназначены для обработки более мягких заготовок с низкой плотностью заготовок , таких как изделия из меди и алюминия. И хотя более низкий крутящий момент и скорость вращения фрезерных бит может показаться ограничением, фрезерные станки с ЧПУ работают исключительно быстро.

Недостаток массы (по сравнению с фрезерными станками ), фрезерный станок с ЧПУ компенсирует его производительность. Он может производить точные, точные и сложные формы и контуры с высокой степенью повторяемости .

Если вы собираетесь купить свой первый фрезерный станок с ЧПУ, вот подробное руководство, которое поможет вам сориентироваться в покупке. Мы предполагаем, что вы уже провели детальную оценку того, нужен ли вам фрезерный станок с ЧПУ .

Основные части фрезерного станка с ЧПУ

Источник

Основные компоненты фрезерного станка с ЧПУ:

  • Шпиндель: Шпиндель — это жизнь и кровь станка с ЧПУ . Это однозначно демонстрирует универсальность маршрутизатора. Шпиндели с ЧПУ различаются в зависимости от обращения, обработки , действия , метода охлаждения и т. Д.
  • Мотор: Мотор — это сердце вашей машины, орган, отвечающий за ее работу. Двигатели с ЧПУ могут быть шаговыми двигателями или сервоприводами .Двигатель определяет производительность вашего станка с ЧПУ .
  • Table: Фрезерный станок с ЧПУ table поможет вам с вашей рабочей силой. Они изготавливаются из различных материалов, от алюминиевых T-образных пазов s до MDF spoilboard s. При необходимости первый нуждается в регулярной замене.
  • Система управления
  • : Системы управления — это мозг станков с ЧПУ . Они интерпретируют CAD / CAM программное обеспечение и выполняют программирование g-code , что облегчает механическое действие.Это могут быть отправители g-code , такие как PlanetCNC, или прошивки с открытым исходным кодом, такие как GRBL .
  • Motion Control Приводы: фрезерные станки с ЧПУ обычно перемещаются по крайней мере по трем осям — оси x, оси y , и оси z с помощью портала . Их движение определяет необходимую им траекторию и связанные с ними движения (линейные, вращательные и т. Д.), Которые помогают обрабатывать .

Как уже говорилось, фрезерные станки CNC очень универсальны и могут работать на:

  • Дерево
  • Древесноволокнистая плита средней плотности ( МДФ, )
  • Пена
  • Пластик
  • Акрил
  • Поливинилхлорид ( PVC )
  • Камень
  • Некоторые металлы (например, медь, латунь, алюминий)
  • Стекло
  • Алюминиевый композит (ACM)

A Фрезерный станок с ЧПУ может обрабатывать указанные выше материалы посредством деревообработки , резьбы (2D / 3D), изготовления, фрезерования, литья, гравировки, нарезания резьбы, нарезания канавок и т. Д.

Зачем вам нужен фрезерный станок с ЧПУ?

Теперь, когда у вас есть четкое представление о , что такое и фрезерный станок с ЧПУ , пришло время ответить , зачем мастерским он вообще нужен. По сравнению с ручной обработкой , фрезерные станки с ЧПУ обладают следующими преимуществами:

  1. Фрезерные станки с ЧПУ
    1. могут сократить закупочные расходы на 30%, что повысит рентабельность вашей мастерской. Ускорение больших и самостоятельных проектов
    2. Он может обрабатывать самые разные материалы, от пластика и пенопласта до мрамора и меди.
    3. Поскольку маршрутизаторы с ЧПУ управляются компьютером, они обеспечивают автоматизацию, которая снижает эксплуатационные, трудовые и технологические затраты, тем самым повышая вашу чистую прибыль.
    4. Он снижает потери, что может способствовать увеличению эксплуатационных расходов.
    5. Если вы работаете с большими заготовками , вы можете купить фрезерные станки с ЧПУ с совместимыми полями резания и упростить задачу.
  • Фрезерный станок с ЧПУ s обеспечивает отличную повторяемость , что может стать серьезной проблемой при выполнении высокоточных работ.
  1. Благодаря высокой скорости , большей точности и снижению потерь, фрезерный станок с ЧПУ может многократно увеличить производственные мощности.
  2. Фрезерные станки с ЧПУ находят применение в различных отраслях промышленности, от рекламы до деревообработки .
  3. Операции с использованием фрезерных станков с ЧПУ намного проще, поскольку они автоматизированы.
  4. Он сводит к минимуму необходимость физического обращения и обработки из заготовки s, что улучшает условия безопасности для ваших рабочих.

Важные соображения при покупке фрезерного станка с ЧПУ

Обладая перечисленными выше преимуществами, вы, возможно, захотите приобрести новейший фрезерный станок с ЧПУ . Но прежде чем приступить к поиску маршрутизаторов, следует иметь в виду несколько факторов:

Бюджет

Довольно часто бюджет является первоочередной задачей при покупке любого оборудования. Поэтому, естественно, любитель DIY er не может потратить столько же, сколько производственная единица. Расходы становятся более серьезной проблемой, учитывая, что маршрутизаторы с ЧПУ могут стоить от 2500 до 200000 долларов США.Этот ценовой диапазон зависит от конфигурации, бренда и точных технических характеристик. Лучший способ проанализировать, оправданы ли вложения в фрезерный станок с ЧПУ, — это выполнить анализ затрат, рассчитать рентабельность инвестиций и количественно оценить ценность, полученную станком. Эта целостная оценка может сузить диапазон вашего бюджета до соответствующих реалистичных ожиданий.

Тип фрезерного станка с ЧПУ

Источник

Не каждый встречный фрезерный станок с ЧПУ подходит для поставленной задачи.Например, фрезерный станок по дереву с ЧПУ сильно отличается от 3D-принтера . Следовательно, устройство необходимо откалибровать для соответствия уникальному применению и возможностям. К счастью, фрезерные станки с ЧПУ доступны в различных формах и размерах, что дает оператору широкий выбор! Некоторые из них включают:

    • Настольный ЧПУ
    • Mini Фрезерный станок с ЧПУ
    • Маршрутизатор для легких условий эксплуатации
  • Настольный фрезерный станок с ЧПУ
  • ЧПУ на основе материалов
  • 3-осевой, 4-осевой, 5-осевой Фрезерный станок с ЧПУ

Они также могут различаться в зависимости от того, являются ли они базовой моделью или многофункциональными промышленными моделями.

Размер и вместимость

Производительность фрезерного станка с ЧПУ зависит от размера проекта и требований.

Если вы являетесь оператором начального уровня , ваши проекты будут сильно отличаться от проектов опытного плотника . Как правило, станок с ЧПУ с рабочей зоной 4 × 8 служит различным целям для начинающих, студентов колледжей и небольших предприятий. Точно так же мини-маршрутизатор с ЧПУ больше подходит для малого бизнеса, в то время как более крупные предприятия выбирают промышленные модели ЧПУ верхнего уровня .

При расчете допустимого размера вам также необходимо сопоставить его с доступным пространством в вашей мастерской.

Доступность

Поскольку мы говорим о космосе, стоит также упомянуть, что размещение вашего фрезерного станка с ЧПУ также имеет огромное значение. Например, он может предоставить или заблокировать доступ к некоторым частям. Точно так же вам также нужно будет учесть расположение точек электроснабжения и требования к электричеству, необходимому для питания машины.Наконец, вам также нужно будет проверить размещение вашего инвентаря и то, как готовая продукция вывозится с устройства, чтобы вы могли минимизировать движение.

Рабочий цикл

Рабочий цикл определяет количество часов, в течение которых вы можете проработать фрезерный станок с ЧПУ .

Например, в течение 10 минут 100% рабочий цикл будет означать, что машина может работать целых десять минут. С другой стороны, рабочий цикл 20% будет означать, что он может работать только 2 минуты из 10.

Итак, в зависимости от требований вашего проекта, сроков поставки и того, как долго вы планируете использовать машину, вы можете найти что-то с более низким или более высоким рабочим циклом.

Прочность

Источник

В нормальных условиях фрезерный станок с ЧПУ — мощная рабочая лошадка. Хотя износ оборудования является неизбежным побочным эффектом его использования, долговечность оборудования часто вызывает беспокойство. Для начала это знак высокого качества . Вы не хотите использовать тупые станки или работать с цанговым патроном ca , который позволяет заготовке проскальзывать.Долговечность также является результатом технического обслуживания, которое необходимо выполнять для обеспечения высокой производительности машины.

Служба поддержки клиентов

Служба поддержки клиентов часто упускается из виду при выборе фрезерного станка с ЧПУ . Однако вам нужен кто-то, кто может предоставить надежное послепродажное обслуживание, контракты AMC и круглосуточную поддержку, чтобы облегчить вам работу.

Верхние вертикальные коленные фрезы

Вертикальная фреза для колен Supra с ЧПУ

Если вы ищете сверхмощный промышленный фрезерный станок класса с ЧПУ , который будет соответствовать большинству ваших ожиданий и прослужит вам долгое время, тогда вертикальный коленный фрезерный станок с ЧПУ Supra — отличное место для начала. .Вот краткий обзор его возможностей:

  • Доступны размеры 9 × 49 и 10 × 54.
  • Требования к питанию: однофазный переменный ток 240 В.
  • Мотор шпинделя 3HP с регулируемой скоростью.
  • 52PC Набор зажимов.
  • Трехкоординатный коленный фрезерный станок с ЧПУ по осям X, Y, Z ШВП с предварительно нагруженными шариковыми гайками.
  • Совместимость с аксессуарами, такими как воздушные лазерные граверы , кромкоискатель, сенсорная панель и т. Д. Вертикальная коленная фреза особенно популярна для лазерной гравировки и небольших работ

Если вы не знакомы с популярным 3D, возможно, вы не знаете, что Shapeoko от Carbide 3D был заменен в 2021 году на Shapeoko 4.

Shapeoko 4, совершенно новая машина, сильно отличается от Shapeoko Pro. Carbide 3D утверждает, что он был во многом вдохновлен Shapeoko Pro, лучшим станком с ЧПУ компании.

Его размеры 444x444x101 мм для популярного Standard, но они предлагают его в 2 больших размерах: XL и XXL. Размер XL составляет 838x444x101 мм, а у XXL — 838x444x101 мм. XXL — самый большой, а самый большой XXL дает больше всего места (838x838x101 мм). Размеры машин тоже разнообразны. Самая большая машина, XXL, имеет размеры 1270х1042х483 мм и вес 75 кг.

Сводка

Фрезерный станок с ЧПУ может стать отличным дополнением к вашей мастерской. Однако, прежде чем выложить кучу денег, стоит задать следующие вопросы:

  • Где и как вы собираетесь использовать фрезерный станок с ЧПУ
  • Какие технические характеристики и конфигурации вам требуются
  • Как установить максимальные флажки при выборе станка с ЧПУ

Эти рекомендации помогут вам найти лучший фрезерный станок с ЧПУ для вашей мастерской.Все, что требуется, — это легкое исследование, чтобы создать машину своей мечты.

О Питере Джейкобсе

Питер Джейкобс — старший директор по маркетингу компании CNC Masters, ведущего поставщика фрезерных, фрезерных и токарных станков с ЧПУ. Он активно участвует в производственных процессах и регулярно публикует свои идеи в различных блогах по обработке с ЧПУ, 3D-печати, быстрой оснастке, литью под давлением, металлическому литью и производству в целом. Вы можете связаться с ним в его LinkedIn.

Просмотреть все сообщения Peter Jacobs

Стол для фрезерного станка с ЧПУ | Маршрутизатор по металлу

Стол для фрезерного станка WR-32 с ЧПУ поставляется с программным обеспечением , инструментами и пылезащитным кожухом , который часто не входит в комплект поставки конкурирующих столов, которые стоят дороже. Фрезерный станок по металлу , построенный на прочной основе с чугунным основанием, поставляется в полностью собранном виде.

  • 2 ‘x 3’ стол.
  • Рекомендовано для производителей вывесок, любителей, литейных предприятий (пластмассовые детали), научно-исследовательских и опытно-конструкторских мастерских и промышленных деревянных мастерских.
  • Мощный шпиндель 4,75 л.с. .
  • До 18 000 об / мин с регулируемой скоростью шпинделя.
  • Работает от однофазного питания 220 вольт .
  • Простая в освоении программа для проектирования ; просто установите его на свой компьютер и начинайте создавать выкройки. (Подробности ниже.)
  • Загрузите файл своего дизайна в стол через USB-накопитель , затем используйте удобный ручной контроллер для перемещения шпинделя.
  • Шаговые двигатели перемещают шпиндель с максимальной скоростью 6,5 « в секунду.
  • Шарико-винтовая передача по осям X и Y , перемещение для точного позиционирования.
  • Квадратные направляющие зажимают материал и удерживают его ровно.
  • 4 цанги на выбор , 1/8 дюйма, 4 мм, 6 мм и 1/2 дюйма (по 1) в стиле ER25.
  • Стандартно поставляется с 15 стартовыми профилями фрезерного станка .
  • Шпиндель с воздушным охлаждением продлевает срок службы машины и помогает поддерживать высокое качество реза в будущем.
  • 4 зажима с Т-образными пазами устанавливаются на стол, чтобы удерживать материал для чистых резов.
  • Конструктивно прочный стол из экструдированного алюминия не прогнется под весом материала или давлением шпинделя.
  • Стол поставляется предварительно собранным с правильным выравниванием для быстрой и простой настройки — всего час или около того, чтобы распаковать стол и приступить к работе с программным обеспечением.
  • Жесткое литое основание и цельносварная стальная рама снижают вибрации, поэтому стол может правильно резать в течение десятилетий использования.
  • Пылезащитный кожух надевается на шпиндель и удаляет опилки со стола во время резки, поддерживая порядок в цехе.
  • Предоставляется годовой гарантии на детали .
  • Пожизненная техническая поддержка по телефону : вы можете позвонить нашим опытным представителям, когда у вас возникнут вопросы или вам потребуется устранить неполадки.

Программное обеспечение для экспресс-проектирования BobCAD-Cam (в комплекте)

WR-32 стандартно поставляется с программным обеспечением для программирования BobCAD-Cam V29 Express. Вы можете спроектировать или нанести на график свой проект на любом компьютере и загрузить таблицу через USB-накопитель.Чтобы узнать больше или загрузить бесплатную пробную версию, щелкните логотип BobCAD-Cam выше.

Вопросы? Позвоните нам по телефону 1-920-684-4990 и поговорите со специалистом Baileigh.

Фрезерный станок с ЧПУ High-Z серии T — 1a фрезерование с высочайшей точностью

Фрезерный станок с ЧПУ серии High-Z T


Наш лучший продавец высокоточного фрезерования

Фрезерный станок с ЧПУ High-Z серии T всегда будет хорошим выбором, независимо от того, ищете ли вы промышленный станок, работающий в 8-часовую смену, или вам нужен станок для каких-либо личных целей.

T-образная модель фрезерного станка — это проверенная технология. Маршрутизатор High-Z был разработан для большей точности (точность повторения около 0,01 мм) и скорости для массового производства, когда каждая секунда экономии времени на счету в индивидуальном производстве.

Все цены включают 4-осевое пятиканальное ЧПУ с током 17,5 А

Мы поставляем наши фрезерные станки серии High-Z T с 4-осевым ЧПУ с пятью каналами , что включено в цену. Вы можете запустить фрезерный станок с ЧПУ только с поставляемым нами агрегатом Zero3 contro l. Таким образом, регуляторы с пропускной способностью по току 3,5 ампер на канал более на канал являются неотъемлемой частью всех наших машин! Одна из иногда важных причин выбрать этот фрезерный станок.

Мощные фрезерные станки с ЧПУ с гибридным двигателем для максимальной мощности и производительности

В сочетании с силой удержания 5 крутящих моментов, более 1 кг весит гибридные приводные двигатели с 4.Выходная мощность 2 ампера по каждый, и в сочетании с нашим пятиканальным управлением, совместимым с Ethernet, фрезерный станок с ЧПУ трудно превзойти с точки зрения производительности и мощности в этом ценовом сегменте. Это одна из причин, почему мы не только можем двигаться с высокой скоростью с помощью фрезерного станка High-Z, но и может также мощно фрезеровать сталь .

Настоящая высокая скорость со скоростью движения до 34 метров в минуту!

Этот фрезерный станок с ЧПУ был разработан специально для еще большей точности (повторяемость около 0.01 мм) и более высокая скорость движения. На протяжении многих лет мы постоянно совершенствовали наши машины и адаптировались к требованиям повседневной промышленной жизни. Мельница производит высокоточные результаты с невероятной скоростью как при индивидуальном, так и при серийном производстве.

С High-Z S-400 / T и 720 / T, например, ускоренных ходов со скоростью до 34000 мм / мин * (* только в сочетании с программным обеспечением CAM KinetiC-NC) и рабочих скоростей и более до 12 000 мм / мин. может быть реализовано.Обширный ассортимент принадлежностей предоставляет пользователю бесчисленные возможности обработки.

Прочная и устойчивая конструкция из специальных высококачественных алюминиевых профилей

Рама изготовлена ​​из алюминиевых профилей с четырехкратными внутренними стержнями. Эта базовая конструкция придает CNC Router большую устойчивость , которая необходима для фрезерования твердых материалов, таких как древесина твердых пород, алюминий и сталь. Для прецизионных фрезерных работ каждая ось, включая ее компоненты, легко сопротивляется силам фрезерования, не раскачиваясь вверх.

Точность и высокая точность благодаря ручной работе

Наши механики вносят все необходимые корректировки во время сборки станка, чтобы обеспечить процесс фрезерования без вибрации для получения наилучших результатов в 3D и 2D. Дополнительная стабильность хорошо обработана и дает CNC Router больше скорости и мощности .

Открытая рама для неограниченных возможностей обработки

Благодаря открытой раме на High-Z можно обрабатывать и большие заготовки, например гитары или шкафы управления .Открытая вниз конструкция также полезна, когда вы используете фрезерный станок с ЧПУ в качестве плазменного резака , потому что вы можете разместить станок прямо на стальном листе, чтобы вырезать из него любую форму.

Неограниченная бесплатная поддержка в реальном времени для всех клиентов маршрутизаторов с ЧПУ

Покупка High-Z Routers всегда включает неограниченную бесплатную поддержку в реальном времени. Весь фрезерный станок с ЧПУ сделан в Германии. В CNC-STEP забота о клиентах стоит на первом месте.

Наша поддержка начинается, когда вы впервые обращаетесь к нам, и заканчивается, когда вы продаете приобретенный станок с ЧПУ. И даже тогда бесплатная поддержка продолжается, потому что не имеет значения, кто является текущим владельцем фрезерного станка.

Вся наша команда не успокоится, пока вы не будете полностью удовлетворены

Наша персональная поддержка начинается с вашего первого контакта с нами и заканчивается в день перепродажи приобретенного фрезерного станка с ЧПУ. И даже тогда мы по-прежнему доступны новому владельцу с советом и поддержкой. Потому что с нашей бесплатной поддержкой не имеет значения, кто является текущим владельцем фрезерного станка.

Сделайте его круглым на столе маршрутизатора

Автор: Тед Рэйф
Кто сказал, что нельзя научить старый стол маршрутизатора новым трюкам? Вот пара удобных приемов, которые расширят его репертуар.

Стол для фрезерного станка, без сомнения, универсальный инструмент. Шпунты, пазы, канавки, шипы, муфты, молдинги и профилированные кромки — что угодно, стол фрезерного станка обычно может справиться с этим.Однако вы можете подумать, что обращение к фрезерному столу для придания формы круглым заготовкам звучит как натяжка.

Простите за каламбур, но правда в том, что существует пара очень простых методов фрезерного стола, которые позволяют создавать круглые панели или дюбели идеальной формы. Я поделюсь с вами основами каждого из них.

ПОВОРОТНЫЙ КРУГ

Возможно, вы знакомы с техникой использования фрезерного станка, закрепленного в трамбовке, для «вращения» идеально круглой заготовки. Это отличный способ придать форму круглым столешницам или другим большим круглым предметам. Изготовление круглых заготовок на фрезерном столе работает аналогично, только здесь фрезерный станок и фреза неподвижны, а заготовка вращается.

ПРОСТОЙ ПРИЖИМ. Ключ представляет собой сборное приспособление, состоящее из вспомогательной столешницы, поворотного рычага и упора (левый рисунок выше). Конструкция кондуктора очень проста. Все детали могут быть изготовлены из ¼ оргалита.

Чтобы разместить поворотный рычаг, я измерил верхнюю часть стола так, чтобы она выступала по бокам и спереди стола.Затем я выложил и просверлил отверстие диаметром 1 дюйм для фрезы. Просверлив несколько отверстий для шарнирных штифтов в поворотном рычаге, он прикрепляется к переднему левому углу верха с помощью болта, шайб и гайки. Стоп — просто узкая отсечка.

НАСТРОЙКА. Чтобы понять, как работает приспособление, достаточно взглянуть на приведенные выше рисунки и дать краткое объяснение. Для настройки в стол фрезерного станка устанавливается прямая фреза (я люблю использовать фрезу со спиральной канавкой), а вспомогательная верхняя часть располагается над ней и зажимается.Затем, просверлив небольшое отверстие по центру в заготовке грубой формы, ее помещают на шарнирный штифт (гвоздь) в поворотном рычаге. Наконец, вы зажмете упор на месте, чтобы ограничить ход поворотного рычага и добиться желаемого диаметра.

СПИН. Когда все готово к работе, вы просто включаете фрезер и поворачиваете рычаг и обрабатываемую деталь к фрезу. Когда рычаг соприкасается с упором и бита входит в зацепление, вы медленно и стабильно вращаете заготовку против часовой стрелки.После полного оборота или более уберите рычаг с обрезанной заготовкой.

НЕСКОЛЬКО СОВЕТОВ. Часто лучше всего подкрасться к окончательному диаметру, обрезая заготовку постепенно, особенно при фрезеровании массивной древесины. Вы получите более гладкий конечный результат. Вы просто перемещаете упор немного назад между проходами.

Обязательно удерживайте крепко обеими руками при вращении заготовки. И вам нужно будет прикладывать постоянное давление вперед, чтобы рука оставалась в контакте с упором.Обычно я делаю пару оборотов, чтобы убедиться, что я прорезал на всю глубину по периметру круга.

ИЗГОТОВЛЕНИЕ ДУБЕЛЕЙ

Изготовление дюбелей многих стандартных диаметров (до 3/8 дюйма) из любого вида древесины так же просто, как фрезерование закругления, точнее, четырех закруглений. В двух словах, квадратную заготовку «поворачивают», сбивая все четыре кромки (угла) с закругленными надрезами.

ГОТОВЬСЯ. Я проиллюстрирую это на примере.Вы начинаете с фрезерования сверхдлинной квадратной заготовки, соответствующей диаметру дюбеля, который вы хотите сделать — скажем, 3/4 дюйма. Затем вы устанавливаете круглую фрезу в фрезерный стол, который соответствует радиусу дюбеля. Это будет Бит 3/8 дюйма.

Затем я добавляю длинное вспомогательное ограждение к столу маршрутизатора. Это просто обеспечивает поддержку, необходимую для изготовления более длинных дюбелей, как вы увидите (рисунок выше).

Направляющая выровнена заподлицо с подшипником сверла. Высота насадки регулируется по основанию ограждения.

СДЕЛАТЬ ДУБЕЛЬ. Когда вы делаете четыре закругленных реза, вам необходимо сохранить квадратные опорные кромки, чтобы заготовка не скатывалась. Вы можете сделать это, не проводя короткие отрезки на обоих концах заготовки. Мне нравится отмечать контрольную линию на расстоянии около 2 дюймов с каждой стороны от долота, чтобы показать мне, где начинать и останавливать резку с закруглением.

Это самая сложная часть. Остальное легко. При включенном маршрутизаторе совместите левый конец заготовки с линией начала, поверните его в биту и медленно подавайте, пока правый конец не достигнет стоп-линии.Затем поверните заготовку на четверть оборота и повторите процесс.

При фрезеровании дюбелей большего диаметра лучший результат достигается за счет округления до округления. Установите упор на частичный пропил, а затем переместите его после серии проходов.

После закругления всех четырех краев концы заготовки можно обрезать. Дюбель будет идеально круглым или очень близко к нему. Небольшая шлифовка — это все, что вам нужно, чтобы выровнять поверхность.

Как подготовить технический чертеж для обработки с ЧПУ

Советы по добавлению размеров, допусков и аннотаций

Добавление критических размеров

Полноразмерный основной ортогональный вид

Если к вашей детали прилагается файл 3D CAD, размеры, которые вы добавляете на технический чертеж, проверяются производителем.Однако во избежание ошибок рекомендуется установить размеры всех важных элементов на чертежах.

Вот несколько советов, которые помогут вам определить размеры ваших моделей:

  1. Начните с размещения габаритных размеров детали.
  2. Затем добавьте размеры, которые наиболее важны для функциональных целей . Например, расстояние между двумя отверстиями на приведенном в качестве примера чертеже является наиболее важным.
  3. Затем добавьте размеры к другим элементам.Хорошей практикой является размещение всех размеров, начиная с той же базовой линии (также известной как базовая линия), как показано в примере.
  4. Размеры должны быть размещены на виде , который наиболее четко описывает элемент . Например, размеры резьбовых отверстий не включены в этот вид, поскольку они более четко описаны на подробном виде A.
  5. Для повторяющихся элементов добавьте размеры только к одному из них, указав общее количество элементов, повторяющихся на текущем виде.В этом примере два одинаковых отверстия с цековкой указаны с помощью 2x в выноске.

Более подробную информацию о добавлении размеров к чертежу можно найти в этой статье Массачусетского технологического института.

Выноски отверстий

Виды разрезов и деталей с обозначениями отверстий

Отверстия — это обычная деталь в деталях, обработанных на станках с ЧПУ. Обычно они обрабатываются сверлом, если у них стандартные размеры.

Часто они также включают второстепенные элементы, такие как зенковки (⌴) и зенковки (⌵).Рекомендуется добавлять выноску вместо размеров каждого отдельного элемента.

В приведенном ниже примере выноска определяет два одинаковых сквозных отверстия с цековкой. Символ глубины (↧) можно использовать вместо добавления к чертежу дополнительных размеров.

Пример типичной выноски отверстия

Добавление потоков

Если ваши детали содержат резьбы , то это должно быть , четко обозначенное на техническом чертеже.Резьбы можно определить, просто указав стандартный размер резьбы (например, M4) вместо размера диаметра.

Рекомендуемый способ определения резьбы — использование выноски , поскольку выноски добавляют ясности чертежу и позволяют указать пилотные отверстия и резьбу с разной длиной.

В этом случае первая операция должна определить размеры пилотного отверстия (соответствующий диаметр можно найти в стандартных таблицах), а вторая операция — размер (и допуск) резьбы.

Важно: Всегда добавляйте «косметическую» нить к файлам 3D CAD вместо «смоделированной» нити.

Указание допусков

Допуски, определенные с использованием различных форматов на основном ортогональном виде

Допуски определяют диапазон допустимых значений для определенного размера детали. Допуски рассказывают «историю» о функции детали и особенно важны для функций, которые мешают работе других компонентов.

Допуски бывают разных различных форматов и могут применяться к любому размеру на чертеже (как линейному, так и угловому).

Самыми простыми допусками являются двусторонние допуски , которые симметричны относительно базового размера (например, ± 0,1 мм). Также существуют односторонние допуски (с разными верхним и нижним пределом) и допуски натяга , которые определены в технической таблице (например, 6H).

Примечание: Допуски требуются на техническом чертеже только тогда, когда они должны превышать стандартное значение.Когда вы размещаете заказ на концентраторы, стандартный допуск составляет ± 0,125 мм (или ± 0,005 дюйма).

Более продвинутый способ определения допуска — GD&T (Geometric Dimensioning & Tolerancing) . Допуск плоскостности (⏥) был определен в приведенном выше примере. Вот краткое введение в GD&T:

Определение геометрических размеров и допусков (GD&T)

Пример детали с размерами с использованием GD&T

Систему определения геометрических размеров и допусков (GD&T) сложнее применить, чем стандартные размеры и допуски, но она считается лучшей, поскольку она более четко передает инженерные цели.Используя GD&T, можно определить более низкие допуски при одновременном соблюдении основных требований к конструкции, улучшении качества и сокращении затрат.

В приведенном выше примере истинное положение (⌖) использовалось для определения допуска этого шаблона отверстий. Другие общие геометрические допуски включают плоскостность (⏥) и концентричность ().

Подробное описание того, как можно применить GD&T к своим проектам, выходит за рамки данной статьи, поскольку это очень сложная тема. Здесь можно найти отличное введение в тему.

Мы дадим вам базовые знания, необходимые для их чтения, на случай, если вы когда-нибудь встретите их на рисунке. Вот пример:

Эта выноска определяет восемь отверстий с номинальным диаметром 10 мм и допуском на их диаметр ± 0,1 мм. Это означает, что независимо от того, где вы измеряете этот диаметр, результат измерения должен находиться в диапазоне от 9,9 до 10,1 мм.

Допуск истинного положения определяет положение центра отверстия по отношению к трем основным ребрам базовой линии (опорной точке) детали.Это означает, что центральная ось отверстия всегда должна находиться в пределах идеального цилиндра, центр которого находится в месте, определяемом теоретически точными размерами на чертеже, и диаметром, равным 0,1 мм.

Практически это означает, что центр отверстия не будет смещаться от своего расчетного местоположения, гарантируя, что деталь может соответствовать остальной части сборки.

На концентраторах мы поощряем добавление GD&T к вашим деталям, но рекомендуется использовать их только для критических сборок и на более поздних этапах процесса проектирования (например, во время полномасштабного производства), поскольку они предъявляют более высокие метрологические требования. , увеличивая стоимость разового прототипа.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
