Чертеж профилегиба своими руками: чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Добавлено Автор: alexxlab

Содержание

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Профессиональное оборудование, при помощи которого гнут металлический профиль, стоит недешево. Сегодня не каждый в состоянии себе его позволить. При наличии необходимых деталей и чертежей его можно изготовить самостоятельно.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

  • создание деталей, которые имеют прямоугольное или квадратное сечение;
  • производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
  • изменение формы труб;
  • сгибание арматуры разного сечения.

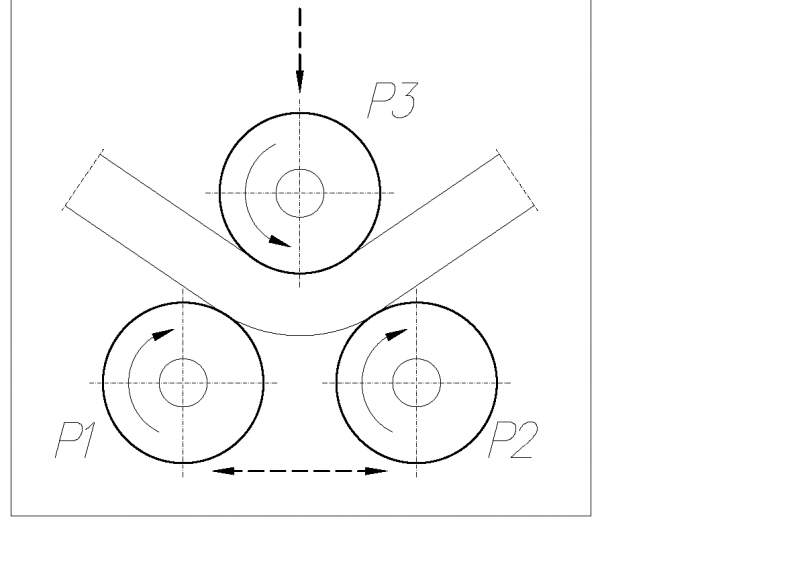

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом. Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым. Несмотря на это,

пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными.

Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

  • замкнутый профиль или открытый;
  • спиралевидная форма;
  • окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб.

Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

  • химической;
  • энергетической;
  • нефтеперерабатывающей;
  • строительной;
  • мебельной.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях.

Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов. После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять,

какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей.

Именно между ними и будет происходить гибка металла.

Бетонное основание желательно организовать под навесом. Можно использовать двор или гараж.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров. Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Пользоваться таким простым профилегибом можно уже через трое суток. Трубу или профиль потребуется поместить между установленными швеллерами и согнуть, приложив собственные усилия.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать. Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута.

Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением.

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Подготовка инструментов и материалов

В зависимости от того, какой профилегиб предполагается сделать, инструменты и материалы будут отличаться. Если это ручной станок, для его сборки понадобятся:

  • швеллер 14П или небольшие отрезки трубы с сечением;
  • 1 ролик и 2 валика, которые станут играть роль опоры;
  • несколько подшипников;
  • ручка, посредством которой ролик будет приводиться в движение;
  • 4 ограничительных кольца, между ними расстояние будет зависеть от диаметра используемой заготовки;
  • цепь привода и 2 звездочки;
  • для цепи потребуется ограничитель;
  • несколько гаек типа М8;
  • винт для регулировки;
  • пара пружин;
  • несколько болтов, используемых в качестве фиксирующих элементов.

Когда планируется изготовить электрический самодельный профилегиб, потребуются следующие элементы:

  • двигатель мощностью 1500 Вт;
  • редуктор червячного типа;
  • швеллера или трубы диаметром 7 см.

Остальные детали схожи с теми, что нужны при изготовлении ручного профилегиба.

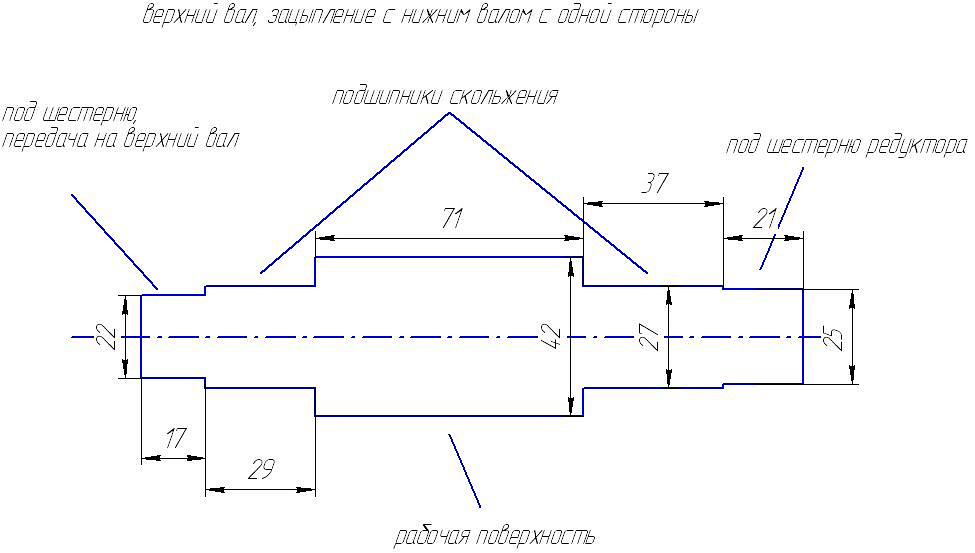

Размеры и чертежи

В зависимости от того, какой профилегиб планируется сделать, схема будет отличаться. Чертеж может быть более подробным для тех, кто плохо разбирается в теме. Без предварительной подготовки изготовить качественный профилегиб будет сложно.

При более подробном рассмотрении схемы становится понятно, что основными рабочими элементами конструкции профилегиба являются ролики. Два играют роль опоры, а последний – рабочий вал.

Деформация заготовки происходит постепенно, что значительно облегчает работу. Таким образом, пользователю удается получить изгиб под необходимым углом. Такое постепенное воздействие призваны обеспечивать направляющие. Именно они ограничивают свободный ход и помогают добиться желаемого эффекта. Схема заводского и самодельного профилегиба не сильно отличается, только сложностью в исполнении. В целом основные элементы конструкции присутствуют в обоих вариантах.

Самодельный трубогиб можно изготовить и из других элементов. Для создания ручного станка потребуется:

  • несколько пластин, толщина которых должна быть от 5 до 8 мм;
  • массивное основание, роль которого может играть толстая металлическая пластина;
  • уголки в количестве 4 штук с размером стенок 50 мм и длиной 300 мм;
  • ролики.

Для работы нужно иметь навыки использования сварочного аппарата.

На металлическое основание приваривают уголки. Именно они выполняют роль направляющих. Вспомогательные ролики требуется зафиксировать посредством болтов. Для придания жесткости основанию приваривают с другой стороны также 2 уголка. На верхние торцы направляющих необходимо приварить металлическую пластину. В ней проделывается отверстие с диаметром большим, чем обладает вкручиваемый винт, основная роль которого – оказать давление на сгибаемую заготовку. Самым последним монтируется рабочий винт. Его нижняя часть жестко крепится к рабочему ролику, посредством которого и будет формироваться необходимый изгиб.

Перемещение профиля или трубы между роликами можно обеспечить ручным или электрическим приводом. После того как станок будет собран, пришло время делать пробную гибку металла. Только во время работы станут видны недочеты, и оборудование потребуется отрегулировать необходимым образом.

Поэтапное описание работ

Пошаговая инструкция по созданию ручного профилегибочного станка включает несколько этапов:

  • подготовка площадки для установки;
  • сборка станка;
  • установка станка;
  • проверка работы.

Для создания самодельного профилегиба можно использовать домкрат, рельсу, швеллер или просто уголок. Посредством подробного чертежа сделать самому такой агрегат довольно просто.

После того как пользователь решит, что именно будет использоваться в качестве площадки для установки оборудования, стоит приступать к сборке изделия. Для небольших профилегибов можно использовать в качестве площади для установки обычный верстак. Те станки, что создаются из рельсов, обладают большой массой, поэтому под ними должна быть только бетонированная плоскость.

На втором этапе необходимо изготовить П-образный регулятор и основу конструкции будущего профилегиба.

Станину сваривают посредством специального аппарата и электродов. В используемом отрезке швеллера потребуется сделать небольшое отверстие по размеру ввариваемой гайки. В нее вкручивают заранее подготовленный винт. Только после выполнения этой работы приваривают ролики, вал, подложки.

Следующий этап работы – установка звездочек. Сначала делают отметки на концах валиков. Пазы и канавки можно нарезать дрелью. Звездочки можно взять с велосипеда. Для прочной фиксации их стоит приварить. Действия повторяют на второй стороне. Следующий этап работ – монтаж цепи. Она и звезды необходимы для установки рукоятки, посредством вращения которой профиль будет двигаться. В качестве ручки можно использовать педаль от того же велосипеда. Как и в любом другом случае, после сборки станка потребуется провести пробную гибку металлической заготовки.

С помощью подобной конструкции не наладить большого объема работ.

Используемая труба может достигать толщины не более 2.2 мм. Если у пользователя есть токарный станок, и он умеет работать на нем, стоит сделать валы точного размера под используемые заготовки. Если для создания станка используются старые запчасти, то внешний вид несложно облагородить. Необходимо очистить металл от ржавчины, если необходимо, снять краску. После поверхность обрабатывается антикоррозийным составом. Так станок дольше проработает. В конце желательно покрыть металл краской.

Если профилегиб изготавливается электрическим, то технология не сильно отличается. Единственным нюансом является подключение электрического привода в сеть. Обязательно под электропривод подготавливается дополнительная металлическая площадка. К ней его потребуется надежно прикрепить. Чтобы станок заработал, цепь привода требуется пропустить через звезду установленного электромотора.

Полезные советы

Современные конструкции ручного профилегиба позволяют создавать не просто гнутые заготовки для металлических конструкций, а красивые арки. Они, в свою очередь, могут стать основой для дачной теплицы, забора, беседки.

Чтобы смастерить такой станок, потребуется использовать простой автомобильный домкрат. В составе такого оборудования один из валиков должен быть подвижным. Чтобы создать такой станок, потребуется в ранее описанную конструкцию внести ряд изменений:

  • на станину устанавливают подвижное плечо с валиком, крепление производят шарнирами;
  • домкрат отвечает за регулировку угла, под которым поднимается плечо.

Если рассмотреть представленную конструкцию более подробно, то сложно не заметить, что рабочий шток домкрата упирается в поворотную платформу. Именно это усилие позволяет ее поднять. При создании самодельного профилегиба в некоторых случаях домкрат устанавливается на площадке сверху, а не на отдельно созданной нижней. Конкретно в рассматриваемом случае этот элемент играет роль винтового приспособления, именно он создает необходимое прижимное усилие.

Для подъема вальца с краю не всегда используется гидравлическое приспособление, достаточно простого винтового домкрата.

Механизировать станок можно, не только используя электромотор, поскольку не у каждого такой найдется под рукой. Вполне подойдет дрель, в функционале которой предусмотрен регулятор оборотов. Также можно приспособить перфоратор, но он должен быть большой мощности. Если инструмент присоединить к рабочему валу, то станок придет в действие.

В следующем видео представлено описание самодельного профилегиба.

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Профессиональное оборудование, при помощи которого гнут металлический профиль, стоит недешево. Сегодня не каждый в состоянии себе его позволить. При наличии необходимых деталей и чертежей его можно изготовить самостоятельно.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

  • создание деталей, которые имеют прямоугольное или квадратное сечение;
  • производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
  • изменение формы труб;
  • сгибание арматуры разного сечения.

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом. Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым. Несмотря на это, пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными. Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

  • замкнутый профиль или открытый;
  • спиралевидная форма;
  • окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб. Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

  • химической;
  • энергетической;
  • нефтеперерабатывающей;
  • строительной;
  • мебельной.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях. Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов. После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять, какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей. Именно между ними и будет происходить гибка металла.

Бетонное основание желательно организовать под навесом. Можно использовать двор или гараж.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров. Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Пользоваться таким простым профилегибом можно уже через трое суток. Трубу или профиль потребуется поместить между установленными швеллерами и согнуть, приложив собственные усилия.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать. Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута. Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением.

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Подготовка инструментов и материалов

В зависимости от того, какой профилегиб предполагается сделать, инструменты и материалы будут отличаться. Если это ручной станок, для его сборки понадобятся:

  • швеллер 14П или небольшие отрезки трубы с сечением;
  • 1 ролик и 2 валика, которые станут играть роль опоры;
  • несколько подшипников;
  • ручка, посредством которой ролик будет приводиться в движение;
  • 4 ограничительных кольца, между ними расстояние будет зависеть от диаметра используемой заготовки;
  • цепь привода и 2 звездочки;
  • для цепи потребуется ограничитель;
  • несколько гаек типа М8;
  • винт для регулировки;
  • пара пружин;
  • несколько болтов, используемых в качестве фиксирующих элементов.

Когда планируется изготовить электрический самодельный профилегиб, потребуются следующие элементы:

  • двигатель мощностью 1500 Вт;
  • редуктор червячного типа;
  • швеллера или трубы диаметром 7 см.

Остальные детали схожи с теми, что нужны при изготовлении ручного профилегиба.

Размеры и чертежи

В зависимости от того, какой профилегиб планируется сделать, схема будет отличаться. Чертеж может быть более подробным для тех, кто плохо разбирается в теме. Без предварительной подготовки изготовить качественный профилегиб будет сложно.

При более подробном рассмотрении схемы становится понятно, что основными рабочими элементами конструкции профилегиба являются ролики. Два играют роль опоры, а последний – рабочий вал.

Деформация заготовки происходит постепенно, что значительно облегчает работу. Таким образом, пользователю удается получить изгиб под необходимым углом. Такое постепенное воздействие призваны обеспечивать направляющие. Именно они ограничивают свободный ход и помогают добиться желаемого эффекта. Схема заводского и самодельного профилегиба не сильно отличается, только сложностью в исполнении. В целом основные элементы конструкции присутствуют в обоих вариантах.

Самодельный трубогиб можно изготовить и из других элементов. Для создания ручного станка потребуется:

  • несколько пластин, толщина которых должна быть от 5 до 8 мм;
  • массивное основание, роль которого может играть толстая металлическая пластина;
  • уголки в количестве 4 штук с размером стенок 50 мм и длиной 300 мм;
  • ролики.

Для работы нужно иметь навыки использования сварочного аппарата.

На металлическое основание приваривают уголки. Именно они выполняют роль направляющих. Вспомогательные ролики требуется зафиксировать посредством болтов. Для придания жесткости основанию приваривают с другой стороны также 2 уголка. На верхние торцы направляющих необходимо приварить металлическую пластину. В ней проделывается отверстие с диаметром большим, чем обладает вкручиваемый винт, основная роль которого – оказать давление на сгибаемую заготовку. Самым последним монтируется рабочий винт. Его нижняя часть жестко крепится к рабочему ролику, посредством которого и будет формироваться необходимый изгиб.

Перемещение профиля или трубы между роликами можно обеспечить ручным или электрическим приводом. После того как станок будет собран, пришло время делать пробную гибку металла. Только во время работы станут видны недочеты, и оборудование потребуется отрегулировать необходимым образом.

Поэтапное описание работ

Пошаговая инструкция по созданию ручного профилегибочного станка включает несколько этапов:

  • подготовка площадки для установки;
  • сборка станка;
  • установка станка;
  • проверка работы.

Для создания самодельного профилегиба можно использовать домкрат, рельсу, швеллер или просто уголок. Посредством подробного чертежа сделать самому такой агрегат довольно просто.

После того как пользователь решит, что именно будет использоваться в качестве площадки для установки оборудования, стоит приступать к сборке изделия. Для небольших профилегибов можно использовать в качестве площади для установки обычный верстак. Те станки, что создаются из рельсов, обладают большой массой, поэтому под ними должна быть только бетонированная плоскость.

На втором этапе необходимо изготовить П-образный регулятор и основу конструкции будущего профилегиба.

Станину сваривают посредством специального аппарата и электродов. В используемом отрезке швеллера потребуется сделать небольшое отверстие по размеру ввариваемой гайки. В нее вкручивают заранее подготовленный винт. Только после выполнения этой работы приваривают ролики, вал, подложки.

Следующий этап работы – установка звездочек. Сначала делают отметки на концах валиков. Пазы и канавки можно нарезать дрелью. Звездочки можно взять с велосипеда. Для прочной фиксации их стоит приварить. Действия повторяют на второй стороне. Следующий этап работ – монтаж цепи. Она и звезды необходимы для установки рукоятки, посредством вращения которой профиль будет двигаться. В качестве ручки можно использовать педаль от того же велосипеда. Как и в любом другом случае, после сборки станка потребуется провести пробную гибку металлической заготовки.

С помощью подобной конструкции не наладить большого объема работ.

Используемая труба может достигать толщины не более 2.2 мм. Если у пользователя есть токарный станок, и он умеет работать на нем, стоит сделать валы точного размера под используемые заготовки. Если для создания станка используются старые запчасти, то внешний вид несложно облагородить. Необходимо очистить металл от ржавчины, если необходимо, снять краску. После поверхность обрабатывается антикоррозийным составом. Так станок дольше проработает. В конце желательно покрыть металл краской.

Если профилегиб изготавливается электрическим, то технология не сильно отличается. Единственным нюансом является подключение электрического привода в сеть. Обязательно под электропривод подготавливается дополнительная металлическая площадка. К ней его потребуется надежно прикрепить. Чтобы станок заработал, цепь привода требуется пропустить через звезду установленного электромотора.

Полезные советы

Современные конструкции ручного профилегиба позволяют создавать не просто гнутые заготовки для металлических конструкций, а красивые арки. Они, в свою очередь, могут стать основой для дачной теплицы, забора, беседки.

Чтобы смастерить такой станок, потребуется использовать простой автомобильный домкрат. В составе такого оборудования один из валиков должен быть подвижным. Чтобы создать такой станок, потребуется в ранее описанную конструкцию внести ряд изменений:

  • на станину устанавливают подвижное плечо с валиком, крепление производят шарнирами;
  • домкрат отвечает за регулировку угла, под которым поднимается плечо.

Если рассмотреть представленную конструкцию более подробно, то сложно не заметить, что рабочий шток домкрата упирается в поворотную платформу. Именно это усилие позволяет ее поднять. При создании самодельного профилегиба в некоторых случаях домкрат устанавливается на площадке сверху, а не на отдельно созданной нижней. Конкретно в рассматриваемом случае этот элемент играет роль винтового приспособления, именно он создает необходимое прижимное усилие.

Для подъема вальца с краю не всегда используется гидравлическое приспособление, достаточно простого винтового домкрата.

Механизировать станок можно, не только используя электромотор, поскольку не у каждого такой найдется под рукой. Вполне подойдет дрель, в функционале которой предусмотрен регулятор оборотов. Также можно приспособить перфоратор, но он должен быть большой мощности. Если инструмент присоединить к рабочему валу, то станок придет в действие.

В следующем видео представлено описание самодельного профилегиба.

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Профессиональное оборудование, при помощи которого гнут металлический профиль, стоит недешево. Сегодня не каждый в состоянии себе его позволить. При наличии необходимых деталей и чертежей его можно изготовить самостоятельно.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

  • создание деталей, которые имеют прямоугольное или квадратное сечение;
  • производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
  • изменение формы труб;
  • сгибание арматуры разного сечения.

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом. Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым. Несмотря на это, пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными. Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

  • замкнутый профиль или открытый;
  • спиралевидная форма;
  • окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб. Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

  • химической;
  • энергетической;
  • нефтеперерабатывающей;
  • строительной;
  • мебельной.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях. Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов. После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять, какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей. Именно между ними и будет происходить гибка металла.

Бетонное основание желательно организовать под навесом. Можно использовать двор или гараж.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров. Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Пользоваться таким простым профилегибом можно уже через трое суток. Трубу или профиль потребуется поместить между установленными швеллерами и согнуть, приложив собственные усилия.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать. Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута. Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением.

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Подготовка инструментов и материалов

В зависимости от того, какой профилегиб предполагается сделать, инструменты и материалы будут отличаться. Если это ручной станок, для его сборки понадобятся:

  • швеллер 14П или небольшие отрезки трубы с сечением;
  • 1 ролик и 2 валика, которые станут играть роль опоры;
  • несколько подшипников;
  • ручка, посредством которой ролик будет приводиться в движение;
  • 4 ограничительных кольца, между ними расстояние будет зависеть от диаметра используемой заготовки;
  • цепь привода и 2 звездочки;
  • для цепи потребуется ограничитель;
  • несколько гаек типа М8;
  • винт для регулировки;
  • пара пружин;
  • несколько болтов, используемых в качестве фиксирующих элементов.

Когда планируется изготовить электрический самодельный профилегиб, потребуются следующие элементы:

  • двигатель мощностью 1500 Вт;
  • редуктор червячного типа;
  • швеллера или трубы диаметром 7 см.

Остальные детали схожи с теми, что нужны при изготовлении ручного профилегиба.

Размеры и чертежи

В зависимости от того, какой профилегиб планируется сделать, схема будет отличаться. Чертеж может быть более подробным для тех, кто плохо разбирается в теме. Без предварительной подготовки изготовить качественный профилегиб будет сложно.

При более подробном рассмотрении схемы становится понятно, что основными рабочими элементами конструкции профилегиба являются ролики. Два играют роль опоры, а последний – рабочий вал.

Деформация заготовки происходит постепенно, что значительно облегчает работу. Таким образом, пользователю удается получить изгиб под необходимым углом. Такое постепенное воздействие призваны обеспечивать направляющие. Именно они ограничивают свободный ход и помогают добиться желаемого эффекта. Схема заводского и самодельного профилегиба не сильно отличается, только сложностью в исполнении. В целом основные элементы конструкции присутствуют в обоих вариантах.

Самодельный трубогиб можно изготовить и из других элементов. Для создания ручного станка потребуется:

  • несколько пластин, толщина которых должна быть от 5 до 8 мм;
  • массивное основание, роль которого может играть толстая металлическая пластина;
  • уголки в количестве 4 штук с размером стенок 50 мм и длиной 300 мм;
  • ролики.

Для работы нужно иметь навыки использования сварочного аппарата.

На металлическое основание приваривают уголки. Именно они выполняют роль направляющих. Вспомогательные ролики требуется зафиксировать посредством болтов. Для придания жесткости основанию приваривают с другой стороны также 2 уголка. На верхние торцы направляющих необходимо приварить металлическую пластину. В ней проделывается отверстие с диаметром большим, чем обладает вкручиваемый винт, основная роль которого – оказать давление на сгибаемую заготовку. Самым последним монтируется рабочий винт. Его нижняя часть жестко крепится к рабочему ролику, посредством которого и будет формироваться необходимый изгиб.

Перемещение профиля или трубы между роликами можно обеспечить ручным или электрическим приводом. После того как станок будет собран, пришло время делать пробную гибку металла. Только во время работы станут видны недочеты, и оборудование потребуется отрегулировать необходимым образом.

Поэтапное описание работ

Пошаговая инструкция по созданию ручного профилегибочного станка включает несколько этапов:

  • подготовка площадки для установки;
  • сборка станка;
  • установка станка;
  • проверка работы.

Для создания самодельного профилегиба можно использовать домкрат, рельсу, швеллер или просто уголок. Посредством подробного чертежа сделать самому такой агрегат довольно просто.

После того как пользователь решит, что именно будет использоваться в качестве площадки для установки оборудования, стоит приступать к сборке изделия. Для небольших профилегибов можно использовать в качестве площади для установки обычный верстак. Те станки, что создаются из рельсов, обладают большой массой, поэтому под ними должна быть только бетонированная плоскость.

На втором этапе необходимо изготовить П-образный регулятор и основу конструкции будущего профилегиба.

Станину сваривают посредством специального аппарата и электродов. В используемом отрезке швеллера потребуется сделать небольшое отверстие по размеру ввариваемой гайки. В нее вкручивают заранее подготовленный винт. Только после выполнения этой работы приваривают ролики, вал, подложки.

Следующий этап работы – установка звездочек. Сначала делают отметки на концах валиков. Пазы и канавки можно нарезать дрелью. Звездочки можно взять с велосипеда. Для прочной фиксации их стоит приварить. Действия повторяют на второй стороне. Следующий этап работ – монтаж цепи. Она и звезды необходимы для установки рукоятки, посредством вращения которой профиль будет двигаться. В качестве ручки можно использовать педаль от того же велосипеда. Как и в любом другом случае, после сборки станка потребуется провести пробную гибку металлической заготовки.

С помощью подобной конструкции не наладить большого объема работ.

Используемая труба может достигать толщины не более 2.2 мм. Если у пользователя есть токарный станок, и он умеет работать на нем, стоит сделать валы точного размера под используемые заготовки. Если для создания станка используются старые запчасти, то внешний вид несложно облагородить. Необходимо очистить металл от ржавчины, если необходимо, снять краску. После поверхность обрабатывается антикоррозийным составом. Так станок дольше проработает. В конце желательно покрыть металл краской.

Если профилегиб изготавливается электрическим, то технология не сильно отличается. Единственным нюансом является подключение электрического привода в сеть. Обязательно под электропривод подготавливается дополнительная металлическая площадка. К ней его потребуется надежно прикрепить. Чтобы станок заработал, цепь привода требуется пропустить через звезду установленного электромотора.

Полезные советы

Современные конструкции ручного профилегиба позволяют создавать не просто гнутые заготовки для металлических конструкций, а красивые арки. Они, в свою очередь, могут стать основой для дачной теплицы, забора, беседки.

Чтобы смастерить такой станок, потребуется использовать простой автомобильный домкрат. В составе такого оборудования один из валиков должен быть подвижным. Чтобы создать такой станок, потребуется в ранее описанную конструкцию внести ряд изменений:

  • на станину устанавливают подвижное плечо с валиком, крепление производят шарнирами;
  • домкрат отвечает за регулировку угла, под которым поднимается плечо.

Если рассмотреть представленную конструкцию более подробно, то сложно не заметить, что рабочий шток домкрата упирается в поворотную платформу. Именно это усилие позволяет ее поднять. При создании самодельного профилегиба в некоторых случаях домкрат устанавливается на площадке сверху, а не на отдельно созданной нижней. Конкретно в рассматриваемом случае этот элемент играет роль винтового приспособления, именно он создает необходимое прижимное усилие.

Для подъема вальца с краю не всегда используется гидравлическое приспособление, достаточно простого винтового домкрата.

Механизировать станок можно, не только используя электромотор, поскольку не у каждого такой найдется под рукой. Вполне подойдет дрель, в функционале которой предусмотрен регулятор оборотов. Также можно приспособить перфоратор, но он должен быть большой мощности. Если инструмент присоединить к рабочему валу, то станок придет в действие.

В следующем видео представлено описание самодельного профилегиба.

чертежи и размеры ручного профилегиба. Как сделать гибочный станок для профильной трубы?

Профессиональное оборудование, при помощи которого гнут металлический профиль, стоит недешево. Сегодня не каждый в состоянии себе его позволить. При наличии необходимых деталей и чертежей его можно изготовить самостоятельно.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

  • создание деталей, которые имеют прямоугольное или квадратное сечение;
  • производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
  • изменение формы труб;
  • сгибание арматуры разного сечения.

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом. Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым. Несмотря на это, пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными. Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

  • замкнутый профиль или открытый;
  • спиралевидная форма;
  • окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб. Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

  • химической;
  • энергетической;
  • нефтеперерабатывающей;
  • строительной;
  • мебельной.

Правила изготовления

Если иметь под рукой необходимый инструментарий и заготовки, подобный станок просто сделать своими руками в домашних условиях. Самые простые конструкции изготавливаются без токарных работ. Для изготовления достаточно иметь алюминиевый двутавр. Также станок легко сделать из задвижки, рельсы и даже из швеллера. Арочный профилегиб может пригодиться даже в быту. На создание такого станка уйдет не более нескольких часов. После оборудование можно будет использовать каждый раз, когда появится необходимость починить конструкцию, где используется гнутый профиль. Самый простой пример – мягкая мебель.

Перед тем как приступать к изготовлению профилегиба, нужно понять, какая конструкция выглядит более привлекательной для пользователя. Обязательно выполняют небольшой чертеж. Готовый можно скачать в интернете. Чем проще выбранная конструкция, тем меньшим функционалом будет обладать станок. Если не планируется налаживать производство по изготовлению гнутого профиля, то такого приспособления будет вполне достаточно. Простота и отсутствие больших финансовых затрат при создании профилегиба позволят быстро приступить к работе.

Чтобы изготовить станок для работы с заготовками диаметром до 2 сантиметров, нет необходимости даже изучать видео с подробной инструкцией. С простым чертежом можно разобраться и самостоятельно. В конструкции такого профилегиба должно быть бетонное основание, несколько зафиксированных штырей. Именно между ними и будет происходить гибка металла.

Бетонное основание желательно организовать под навесом. Можно использовать двор или гараж.

При отсутствии такого участка его придется сначала создать. Во дворе нужно выбрать место, утрамбовать грунт на нем, а затем насыпать щебня. Перед тем как заливать бетон, щебень выравнивают. Цемент можно заказать, но в небольшом количестве его легче сделать самостоятельно. Делают раствор, используя такие материалы, как песок и цемент в пропорции 4 к 1.

На этапе подготовки в земле закрепляют несколько швеллеров. Вместо них подойдут трубы, диаметр которых должен быть 7 см. Они должны стоять по отношению к поверхности земли под углом в 90 градусов. Между швеллерами сохраняют расстояние 5 сантиметров. Бетонный раствор высыхает в течение нескольких дней.

Пользоваться таким простым профилегибом можно уже через трое суток. Трубу или профиль потребуется поместить между установленными швеллерами и согнуть, приложив собственные усилия.

Изделия из нержавеющей стали также можно сгибать при помощи такого нехитрого станка.Если предполагается делать изделия из заготовок с большим диаметром, чем 2 см, то такое оборудование не поможет. Конструкцию станка придется усовершенствовать. Бетонное основание также будет важной составляющей, но в качестве дополнения потребуется установить два прута. Они обязательно должны быть изготовлены из металла, при этом подбираются элементы с круглым сечением.

Пруты играют роль осей, куда помещают ролики. Размер желоба обязан соответствовать тому диаметру, которым обладает сгибаемая труба. Чтобы использовать станок, потребуется установить заготовку между роликами, а один ее конец прочно закрепить. Второй привязывают к лебедке. Именно она должна дать требуемое усилие для сгиба трубы. Лебедка может быть как электрической, так и ручной.

Подготовка инструментов и материалов

В зависимости от того, какой профилегиб предполагается сделать, инструменты и материалы будут отличаться. Если это ручной станок, для его сборки понадобятся:

  • швеллер 14П или небольшие отрезки трубы с сечением;
  • 1 ролик и 2 валика, которые станут играть роль опоры;
  • несколько подшипников;
  • ручка, посредством которой ролик будет приводиться в движение;
  • 4 ограничительных кольца, между ними расстояние будет зависеть от диаметра используемой заготовки;
  • цепь привода и 2 звездочки;
  • для цепи потребуется ограничитель;
  • несколько гаек типа М8;
  • винт для регулировки;
  • пара пружин;
  • несколько болтов, используемых в качестве фиксирующих элементов.

Когда планируется изготовить электрический самодельный профилегиб, потребуются следующие элементы:

  • двигатель мощностью 1500 Вт;
  • редуктор червячного типа;
  • швеллера или трубы диаметром 7 см.

Остальные детали схожи с теми, что нужны при изготовлении ручного профилегиба.

Размеры и чертежи

В зависимости от того, какой профилегиб планируется сделать, схема будет отличаться. Чертеж может быть более подробным для тех, кто плохо разбирается в теме. Без предварительной подготовки изготовить качественный профилегиб будет сложно.

При более подробном рассмотрении схемы становится понятно, что основными рабочими элементами конструкции профилегиба являются ролики. Два играют роль опоры, а последний – рабочий вал.

Деформация заготовки происходит постепенно, что значительно облегчает работу. Таким образом, пользователю удается получить изгиб под необходимым углом. Такое постепенное воздействие призваны обеспечивать направляющие. Именно они ограничивают свободный ход и помогают добиться желаемого эффекта. Схема заводского и самодельного профилегиба не сильно отличается, только сложностью в исполнении. В целом основные элементы конструкции присутствуют в обоих вариантах.

Самодельный трубогиб можно изготовить и из других элементов. Для создания ручного станка потребуется:

  • несколько пластин, толщина которых должна быть от 5 до 8 мм;
  • массивное основание, роль которого может играть толстая металлическая пластина;
  • уголки в количестве 4 штук с размером стенок 50 мм и длиной 300 мм;
  • ролики.

Для работы нужно иметь навыки использования сварочного аппарата.

На металлическое основание приваривают уголки. Именно они выполняют роль направляющих. Вспомогательные ролики требуется зафиксировать посредством болтов. Для придания жесткости основанию приваривают с другой стороны также 2 уголка. На верхние торцы направляющих необходимо приварить металлическую пластину. В ней проделывается отверстие с диаметром большим, чем обладает вкручиваемый винт, основная роль которого – оказать давление на сгибаемую заготовку. Самым последним монтируется рабочий винт. Его нижняя часть жестко крепится к рабочему ролику, посредством которого и будет формироваться необходимый изгиб.

Перемещение профиля или трубы между роликами можно обеспечить ручным или электрическим приводом. После того как станок будет собран, пришло время делать пробную гибку металла. Только во время работы станут видны недочеты, и оборудование потребуется отрегулировать необходимым образом.

Поэтапное описание работ

Пошаговая инструкция по созданию ручного профилегибочного станка включает несколько этапов:

  • подготовка площадки для установки;
  • сборка станка;
  • установка станка;
  • проверка работы.

Для создания самодельного профилегиба можно использовать домкрат, рельсу, швеллер или просто уголок. Посредством подробного чертежа сделать самому такой агрегат довольно просто.

После того как пользователь решит, что именно будет использоваться в качестве площадки для установки оборудования, стоит приступать к сборке изделия. Для небольших профилегибов можно использовать в качестве площади для установки обычный верстак. Те станки, что создаются из рельсов, обладают большой массой, поэтому под ними должна быть только бетонированная плоскость.

На втором этапе необходимо изготовить П-образный регулятор и основу конструкции будущего профилегиба.

Станину сваривают посредством специального аппарата и электродов. В используемом отрезке швеллера потребуется сделать небольшое отверстие по размеру ввариваемой гайки. В нее вкручивают заранее подготовленный винт. Только после выполнения этой работы приваривают ролики, вал, подложки.

Следующий этап работы – установка звездочек. Сначала делают отметки на концах валиков. Пазы и канавки можно нарезать дрелью. Звездочки можно взять с велосипеда. Для прочной фиксации их стоит приварить. Действия повторяют на второй стороне. Следующий этап работ – монтаж цепи. Она и звезды необходимы для установки рукоятки, посредством вращения которой профиль будет двигаться. В качестве ручки можно использовать педаль от того же велосипеда. Как и в любом другом случае, после сборки станка потребуется провести пробную гибку металлической заготовки.

С помощью подобной конструкции не наладить большого объема работ.

Используемая труба может достигать толщины не более 2.2 мм. Если у пользователя есть токарный станок, и он умеет работать на нем, стоит сделать валы точного размера под используемые заготовки. Если для создания станка используются старые запчасти, то внешний вид несложно облагородить. Необходимо очистить металл от ржавчины, если необходимо, снять краску. После поверхность обрабатывается антикоррозийным составом. Так станок дольше проработает. В конце желательно покрыть металл краской.

Если профилегиб изготавливается электрическим, то технология не сильно отличается. Единственным нюансом является подключение электрического привода в сеть. Обязательно под электропривод подготавливается дополнительная металлическая площадка. К ней его потребуется надежно прикрепить. Чтобы станок заработал, цепь привода требуется пропустить через звезду установленного электромотора.

Полезные советы

Современные конструкции ручного профилегиба позволяют создавать не просто гнутые заготовки для металлических конструкций, а красивые арки. Они, в свою очередь, могут стать основой для дачной теплицы, забора, беседки.

Чтобы смастерить такой станок, потребуется использовать простой автомобильный домкрат. В составе такого оборудования один из валиков должен быть подвижным. Чтобы создать такой станок, потребуется в ранее описанную конструкцию внести ряд изменений:

  • на станину устанавливают подвижное плечо с валиком, крепление производят шарнирами;
  • домкрат отвечает за регулировку угла, под которым поднимается плечо.

Если рассмотреть представленную конструкцию более подробно, то сложно не заметить, что рабочий шток домкрата упирается в поворотную платформу. Именно это усилие позволяет ее поднять. При создании самодельного профилегиба в некоторых случаях домкрат устанавливается на площадке сверху, а не на отдельно созданной нижней. Конкретно в рассматриваемом случае этот элемент играет роль винтового приспособления, именно он создает необходимое прижимное усилие.

Для подъема вальца с краю не всегда используется гидравлическое приспособление, достаточно простого винтового домкрата.

Механизировать станок можно, не только используя электромотор, поскольку не у каждого такой найдется под рукой. Вполне подойдет дрель, в функционале которой предусмотрен регулятор оборотов. Также можно приспособить перфоратор, но он должен быть большой мощности. Если инструмент присоединить к рабочему валу, то станок придет в действие.

В следующем видео представлено описание самодельного профилегиба.

ручной самодельный как сделать, чертежи, размеры, профилегибочный станок из автозапчастей, тисков, простой в изготовлении

На чтение 10 мин. Опубликовано

Любой домашний мастер сталкивался с необходимостью придать криволинейную форму различным деталям. Если речь идет о листовом металле или прутках, вопрос решается достаточно просто. Но, когда вопрос касается профилированных элементов, без специального оборудования не обойтись. Любая попытка изогнуть профиль обычными методами приведет к деформации и порче детали. Рассмотрим специализированное оборудование, используемое в таких случаях, и варианты самостоятельного изготовления.

Описание

Профилегиб

Профилегиб — это приспособление  для сгибания профилированных деталей без деформации или нарушения формы профиля.

Используется при изготовлении конструкций из разных видов профиля:

  • труба, в том числе прямоугольного сечения;
  • уголок;
  • швеллер;
  • двутавр;
  • балки или прутки и т.д.

Деформировать можно отдельные участки или всё сечение профиля. Изгиб деталей выполняется на нужную величину, вплоть до 360°. Промышленные образцы способны работать с профилем большого размера, требующим значительных усилий для изменения формы без предварительного нагрева. Ручные устройства предназначены для обработки профилей относительно небольшого размера.

Профилегибные станки способны выполнять изгиб с постоянной, переменной или знакопеременной кривизной, с симметричными или асимметричными контурами. Возможно изготовление окружностей, спиралей или иных замкнутых фигур. Также выполняется гнутье фигур с плавными переходами очертаний. Особенностью этих станков является способность выполнять сложные изгибы деталей за один проход. Такие качества содействуют распространению профилегибов в различных областях промышленности:

  • энергетика;
  • строительство;
  • нефтехимия;
  • автомобильная ;
  • мебельная;
  • спортивная;
  • электрическая промышленность и т.д.

Процесс изготовления деталей происходит достаточно быстро и позволяет развить высокую производительность практически без отходов. Существуют полностью автоматические промышленные установки, способные работать по заданной программе. Также распространены более простые устройства, регулировка и подача материала в которых выполняются в ручном режиме. Они функциональны, но цена таких станков довольно высока. Для частного пользования подобные устройства приобретать нецелесообразно, поэтому большинство пользователей предпочитают изготавливать профилегибы самостоятельно.

Устройство и принцип работы

Процесс гнутья детали происходит по принципу приложения усилия к центральной части балки на двух опорах. Профиль прокатывается по двум роликам, между которыми сверху на него давит третий, прижимной. Его положение определяет радиус изгиба. Станок для гибки профиля представляет собой станину, на которой жестко закреплены два вращающихся ролика, обеспечивающих подачу. Сверху на заготовку давит прижимной ролик, положение которого настраивается с помощью того или иного приводного механизма. Это — наиболее распространенная конструкция с верхним прижимным роликом, которую чаще всего используют при самостоятельном изготовлении станка. Существуют и другие виды:

  • станки с левым роликом, использующиеся для завивки спиралей;
  • станки с нижним роликом для гибки массивных деталей с большим профилем;
  • установки со всеми подвижными роликами, способные выполнять сложные операции для образования фигур с множеством изгибов разных форм.

Важно! Часто профилегибы объединяют с более распространенными конструкциями — трубогибами, полагая, что их функции одинаковы, а разница заключается только в более узкой специализации трубогибов. Однако, эти устройства по-разному воздействуют на деталь.

Отличие станков состоит в том, что трубогиб именно изгибает деталь, неподвижно закрепленную в оправке. Профилегиб воздействует на нее с помощью проката, что дает возможность изгибать протяженные по длине детали с постоянным радиусом изгиба. Трубогиб делает точечное изменение формы, а профилегиб обрабатывает деталь по всей длине, сохраняя форму сечения и предохраняя поверхность от образования складок или смятых участков.

Классификация

Существует несколько типов станков для гибки профильных деталей. Они различаются типом конструкции, уровнем сложности, мощностью и прочими возможностями. Рассмотрим их внимательнее.

Электрические

Особенностью электрических станков является подача прижимного ролика с помощью электропривода.

Подобные конструкции встречаются в крупных мастерских, так как они преимущественно имеют стационарную конструкцию, предназначенную для работы с массивными деталями.

Однако существуют и компактные варианты, приспособленные для гибки профиля малого сечения.

Такие станки успешно используются в небольших мастерских или в домашних условиях. Степень точности электрических профилегибов напрямую связана с их размером и типом контроля радиуса. Электромеханические конструкции регулируются оператором практически в ручном режиме, но более сложные образцы проходят цифровой контроль величины воздействия и отображают параметры на дисплее. Чем выше уровень, тем больше масса станка и его стоимость.

Гидравлические

Эти станки используются для гибки массивных профилированных элементов в промышленных масштабах.

Размеры и вес подобного оборудования требуют мощное бетонное основание, что допускает использование только в условиях производства.

Одним из распространенных видов продукции таких станков являются элементы систем канализации или водоснабжения.

Гидравлические станки нуждаются в подключении к сети электропитания, обслуживаются только подготовленными специалистами, имеющими соответствующий допуск. Работа с таким оборудованием исключает необходимость участия физической силы, дает качественный и точный изгиб. Эксплуатация гидравлических профилегибов отличается простотой, способностью выдавать значительную производительность, высокой скоростью получения результата.

Ручные

Ручные, или механические, профилегибы считаются доступными и простыми устройствами. Они компактны, относительно легки, допускают перемещение в пределах мастерской без участия вспомогательных механизмов. Ручные конструкции отличаются ограниченным функционалом, поскольку их работа требует участия физической силы пользователя. Кроме того, они имеют ряд недостатков:

  • работа только с тонкими видами профиля;
  • длительность процесса по сравнению с другими типами конструкции станков значительно увеличивается;
  • слабо контролируемый радиус прогиба детали;
  • сложность или невозможность выполнения нескольких изгибов заданной величины на одной детали.

Несмотря на эти недостатки, ручные конструкции являются распространенными и популярными среди домашних мастеров, поскольку обладают необходимыми свойствами для самостоятельного изготовления:

  • компактные размеры;
  • простота конструкции;
  • доступность деталей и комплектующих;
  • надежность, ремонтопригодность.

Люди, часто пользующиеся ручными профилегибами, достигают немалых успехов и выдают результаты заданной точности.

Важно! Для работ с деталями небольших размеров использование ручных станков признается наиболее рациональным и экономичным вариантом.

Ручной самодельный станок

Устройство заводского профилегиба

Для создания ручного профилегиба своими руками, необходимо определиться с размерами деталей, подлежащих обработке.

Для выполнения простейших работ используют обычную систему упоров, в которые вставляют конец профиля и, понемногу перемещая деталь, сгибают ее в нужных размерах.

Простейший вариант самодельной конструкции — бетонное основание с залитыми в него металлическими опорами.

Такие конструкции используются для работ с профилем до 20 мм. Если предстоит обработка деталей сечением более 25 мм, понадобится создание более сложной конструкции.

Потребуется прочное основание, на котором закреплены два опорных ролика. Они снабжены бортиками, высота которых соответствует размерам обрабатываемого профиля. Между ними устанавливается натяжное устройство с верхним прижимным роликом. Он изменяет свое положение при помощи натяжного устройства, регулируя при этом радиус изгиба детали. Прокат детали выполняется вручную, для чего на одном из опорных роликов устанавливается рычажный механизм вращения.

Необходимые инструменты и материалы

Для сборки самодельного профилегибочного станка потребуются:

  • отрезок швеллера или двутавра большого размера (от 150 мм) длиной около 1 м;
  • отрезки уголка или швеллера для сборки станины;
  • ролики соответствующего размера, установленные на оси диаметром не менее 20 мм;
  • звездочки и цепь для привода вращения;
  • натяжной механизм — винтовой или на базе гидравлического домкрата;
  • болты, гайки, шайбы;
  • сварочный инвертор, электроды;
  • сверлильный станок;
  • болгарка, ножовка по металлу;
  • измерительные инструменты — линейка, рулетка, угольник;
  • обычный набор слесарного инструмента — молоток, напильник, зубило и т.д.

В зависимости от возможностей и навыков мастера могут пригодится и дополнительные инструменты или материалы, позволяющие улучшить конструкцию станка и повысить его прочность. Некоторые элементы в домашних условиях изготовить сложно, поэтому их обычно заказывают у токаря. Это относится к роликам, осям и ступицам. Если имеется возможность, следует заказать изготовление натяжного устройства, хотя бы винта и гайки с прямоугольной резьбой.

Чертежи с размерами

Размер будущего станка определяется величиной обрабатываемых деталей. Учитывая, что ручные инструменты не способны работать с профилем большого сечения, принято ограничиваться максимальным расстоянием между осями опорных роликов 500 мм (иногда меньше). Для более детального определения размеров установки используются сборочные чертежи.

Некоторые варианты:

Перед началом сборки следует определиться с конструкцией и создать собственный чертеж. Это позволит окончательно определиться с размерами деталей, уточнить некоторые рабочие моменты и исправить возможные ошибки.

Пошаговая инструкция

Порядок действий:

  1. изготовление станины. На опорный отрезок швеллера большого размера привариваются две поперечины для устойчивости. Затем по углам крепятся вертикальные стойки, на которых сверху крепится обвязка. Высота станины составляет 40-50 см.
  2. Установка опорных роликов. На горизонтальные поверхности станины устанавливаются опорные ролики в сборе (вместе со ступицами и подшипниками). Отмечаются точки крепления, сверлятся отверстия и ролики фиксируются с помощью болтовых соединений. На ступицах одна сторона проходная, позволяющая установить звездочки для цепной протяжки.
  3. Монтаж натяжного устройства. Существует два варианта — установка снизу и сверху. Первый способ дает экономию высоты, способствует устойчивости станка. Второй способ удобнее в эксплуатации, позволяет приложить значительные физические усилия при регулировке натяжного ролика. Оба варианта имеют свои достоинства, но отличием является тип натяжки — нижний вариант рассчитан на использование гидравлического домкрата, верхний — под винт с прямоугольной резьбой. Конструктивно они отличаются тем, что домкрат поднимает один из опорных роликов, поэтому натяжной ролик в данном случае неподвижен и жестко закреплен на станине. При верхнем расположении резьба давит на натяжной ролик, опуская его вниз.
  4. Установка звездочек и цепи. Необходимо следить, чтобы все три звездочки находились в одной вертикальной плоскости, иначе цепь будет слетать или порвется.
  5. Присоединение приводного рычага. На опорные ролики устанавливаются рычаги, с помощью которых будет производиться протяжка профиля.

Важно! Рассмотренный порядок действий может быть дополнен или изменен в соответствии с особенностями конструкции собственного проекта.

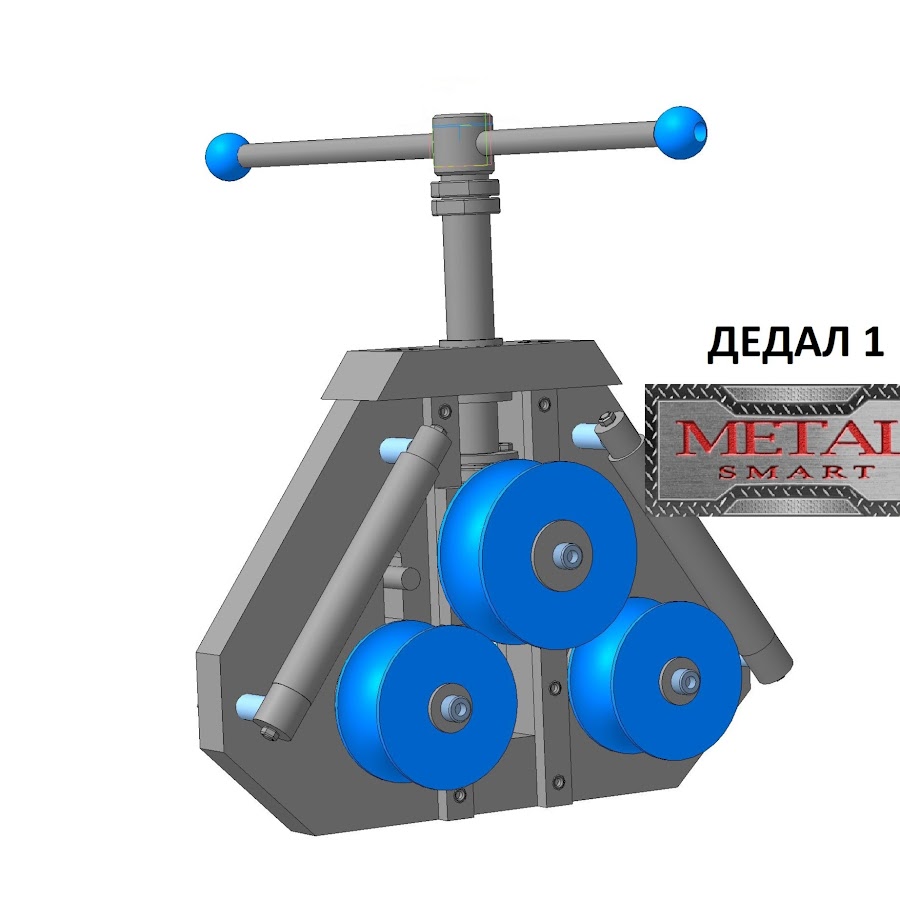

Простой в изготовлении вариант станка из тисков:

Профилегиб из автозапчастей(ступиц автомобиля):

Самодельный электрический профилегиб

Электрический профилегиб, доступный для самостоятельного изготовления, представляет собой ту же ручную конструкцию, отличие которой состоит в наличии электропривода для вращения роликов. Необходимо один из опорных роликов сделать приводным, установив на него шестерню зубчатой передачи. Она входит в зацепление с соответствующей шестерней понижающего редуктора, который соединен ременной передачей с электродвигателем. Подобным образом можно изготовить профилегиб как целиком, так и доработать имеющийся ручной вариант конструкции.

Необходимые инструменты и материалы

Для изготовления электрического трубогиба потребуются те же материалы и инструменты, которые перечислены выше. В дополнение к ним понадобятся:

  • понижающий редуктор;
  • электродвигатель с частотой вращения около 100 об/мин;
  • натяжное устройство для ременной передачи (может быть совмещено с посадочной площадкой для двигателя).

Ни двигатель, ни редуктор самостоятельно изготовить не удастся, поэтому придется их приобретать в готовом виде.

Размеры и чертежи

Размер профилегиба с электроприводом ничем не отличается от величины ручной установки. Единственным изменением конструкции является площадка под редуктор и посадочная натяжная площадка под электродвигатель. Они могут быть установлены на станину с внутренней или наружной стороны, что определяется в процессе проектирования или по ходу сборки, если производится модернизация уже имеющегося станка. Принципиального отличия в конструкционном отношении не имеется, дополнительные элементы устанавливаются на свободный участок внутри станины.

Пошаговая инструкция по изготовлению

Порядок действий при сборке профилегибов с электроприводом практически не отличается от уже рассмотренной технологии создания ручного станка.

Отличием является установка редуктора и электродвигателя.

Оба узла крепятся на нижней части станины, кинематически соединяются в соответствии с особенностями конструкции.

Если используется сборка двигатель-редуктор, конструктивно выполненная как единый узел, задачей мастера станет лишь фиксация в определенном положении и соединение зубчатой передачей с опорным роликом. При использовании отдельных узлов сначала производится монтаж и соединение с роликом редуктора, после чего устанавливается электродвигатель и с помощью ременной передачи соединяется с редуктором.

Необходимо установить кнопку пуск-остановка, расположенную на видимой части станка, удобной для использования в случае возникновения экстренной ситуации.

Самостоятельно изготовить профилегиб могут только люди, имеющие опыт и навыки пользования слесарным инструментом и сварочным аппаратом. Если возникают сомнения в результате, лучше приобрести готовый станок или выйти из положения иным способом. Приобретение готового станка обойдется недешево, но, если планируется большой объем работы, расходы могут оказаться не слишком большими, а экономия времени — более предпочтительной, чес изготовление самодельного станка с непредсказуемым результатом.

Трубогибочный станок для профильной трубы своими руками чертежи

Главная » Разное » Трубогибочный станок для профильной трубы своими руками чертежи

Самодельный профилегиб без токарных работ.

У вас есть знакомый токарь, который сможет выточить валы для трубогиба?  Если нет, то эта статья для вас. Предлагаем сделать профилегиб самой простой конструкции без применения токарных работ. Он будет явно не для выставки высоких технологий, но свою функцию по гибки профильных труб в домашних условиях точно выполнит.

Данный трубогиб еще называют профилегиб, так как он в основном предназначен для гибки профильного металла – профильной трубы, швеллера, уголка и полосы. При наличии специальных роликов позволяет гнуть круглые трубы. От стандартного трубогиба он отличается тем, что гнет трубы не просто на заданный угол, а гнет их в дугу или кольцо.

Трубогиб для гибки профильной трубы. Гибка полосы на ребро.

Важные технические моменты при изготовлении профилегиба.
  • При гибки профильная труба деформируется, и ее боковые стороны выдавливает наружу. Причем чем меньше радиус гибки, тем больше наблюдается выдавливание боковых стенок трубы. Также на одной из сторон трубы образуются заломы. Данные заломы никак не влияют на прочность согнутой трубы, просто они имеют некрасивый вид. Для исключения заломов на трубе необходимо, чтобы ролик имел небольшое ребро ровно по центру. Данное ребро в процессе гибки будет вминать сторону трубы, тем самым исключая заломы. Высота ребра зависит от радиуса гибки трубы. Чем меньше радиус гибки трубы, тем больше должна быть высота такого ребра. В среднем достаточно ребра высотой 3-5мм. В качестве ребра можно приварить на ролик проволоку нужного диаметра.
Гибка профильной трубы с заломами. Ролик трубогиба с ребром по центру.
  • Если гнуть профильную трубу на роликах без боковой реборды, то существует вероятность гибки трубы винтом. Это связано с тем, что во время гибки труба может сдвинуться и ее положение относительно оси ролика будет не перпендикулярно, а под каким-то градусом. Чтобы избежать данных проблем, нужно гнуть профильную трубу на роликах с направляющими ребордами.
Профилегиб.
  • Усилие, которое необходимо приложить, чтобы свести ролики трубогиба и тем самым согнуть трубу, зависит от расстояния межу роликами. Другими словами, чем меньше это расстояние, тем большее усилие необходимо приложить, чтобы свести ролики между собой. Особенно это заметно, если конструктивно трубогиб изготовлен с центральным подвижным роликом и его зажим осуществляется винтом.
  • Расстояние между роликами также влияет на длину трубы, которую можно будет согнуть на данном профилегибе. Короткие трубы невозможно гнуть на трубогибе, у которого большое расстояние между роликами. По этим причинам ролики на профилегибе делают так, чтобы их можно было переставить.
  • Чем меньше диаметр роликов трубогиба, тем меньше будет пятно контакта между трубой и роликом и тем больше вероятность проскальзывания трубы во время ее гибки. На профессиональных трубогибах ролики изготавливают диаметром по 100-200мм, и они позволяют гнуть профильные трубы большого сечения. Для домашнего использования подойдут ролики диаметром примерно от 20мм.
  • Чем больше ведущих роликов, тем меньше вероятность проскальзывания трубы. Если вы собираетесь гнуть профильную трубу больших сечений, то желательно сделать два приводных ролика.
  • Если центральный подвижный ролик поджимается с помощью винта, то для облегчения его вращения необходимо подложить под него шарик от подшипника. Тогда пятно контакта между винтом и опорной частью уменьшится и крутить винт будет гораздо легче. Винт лучше выбирать с трапецеидальной резьбой, а не с метрической. Трапецеидальная резьба может нести гораздо большую осевую нагрузку, чем метрическая.
Виды резьбы.
  • Для гибки круглых труб понадобиться специальные ролики с полукруглым профилем. Если гнуть круглую трубу на прямых роликах, то ее будет плющить и вместо круглой трубы получиться овал.
Ролик трубогиба для гибки круглой трубы.

Как сделать ролики для профилегиба.

Ролики можно изготовить разными способами, даже на первый взгляд самыми необычными. Например, в качестве роликов можно использовать велосипедные ступицы. Такие ступицы не выдержат большие нагрузки, но согнуть трубу сечением 20х40 мм им будет вполне по силам.

Профилегиб с валами из велосипедных ступиц.

В качестве роликов можно использовать обычный лом. Его просто отрезаем в нужную длину и одеваем на такой ролик подшипник подходящего диаметра. Например, лом диаметром 30мм, под него хорошо подойдут подшипники №306 ГОСТ8338-78. Чтобы подшипники не смещались вдоль оси ролика, достаточно капнуть сваркой около обоймы подшипника.

Вал трубогиба сделанный из лома.

Ролики можно изготовить из трубы и покупных шайб. На рисунке ниже хорошо видна конструкция ролика.

Ролик трубогиба.

Если у вас нет подходящих шайб, то их можно сделать самостоятельно. Как их сделать смотрите ниже в статье под заголовком “как сделать ролики для гибки профильной трубы методом обкатки” . Вместо болта в ролик можно вставить металлический круг нужного диаметра и обварить.

Ролик профилегиба из трубы, шайб и металлического круга.

Как закрепить подшипники на каркасе профилегиба.

Лучший вариант, это если подшипники применить в уже готовом корпусе. Если нет таких подшипников, то используем любые подходящие без корпуса. Их не обязательно жестко крепить к каркасу трубогиба. Можно сделать под них подставки из профильной трубы или уголков. Ниже на фото представлены различные варианты крепления подшипников.

Профилегиб с переставными роликами. Трубогиб для гибки профильной трубы. Профилегиб для гибки профильной трубы. Трубогиб для гибки профильной трубы. Трубогиб для гибки профильной трубы. Каркас профилегиба. Профилегиб сделанный с подшипниками в корпусе.

Конструктивные особенности профилегибов.

Трубогиб можно сделать практически из любого металлолома. Каркас должен быть достаточно жестким, из чего он будет сделан не важно. В основном его делают из швеллера, так как он достаточно жесткий и имеет широкую поверхность для установки валов трубогиба.

При изготовлении профилегиба нужно отталкиваться от тех материалов, которые есть у вас в наличии.

Один из главных компонентов трубогиба – это силовой узел. Его делают либо из домкрата или из винта с резьбой. Если в наличии есть винт, то можно сделать трубогиб с центральным подвижным роликом. Винт, кстати, можно взять от старого нерабочего домкрата или со струбцины. Винт должен быть мощным, не менее 16мм в диаметре.

Если же есть домкрат, то можно выбирать какой вид профилегиба сделать. Можно сделать трубогиб с крайним подвижным роликом и переламывающейся станиной или с центральным подвижным роликом и крайними неподвижными роликами.

Конструкция в принципе неважна, труба в любом случае будет гнуться. Если есть в наличии звездочки и цепь, например, велосипедные, то имеет смысл соединить два вала цепью и таким образом сделать их оба приводными валами. Это сильно поможет при гибке профильных труб большого сечения, например, 40х60 и больше. Трубы небольшого сечения гнуться хорошо и на одном приводном ролике. Если же ролики проскальзывают при гибке трубы, то нужно немного ослабить давление подвижного ролика и тогда проскальзывание прекратиться.

Ручку приводного ролика можно сделать из обычной велосипедной педали или сделать круглый штурвал.

Если предполагается гнуть трубу в кольцо, то следует предусмотреть возможность снять верхний ролик, иначе кольцо будет невозможно вынуть из трубогиба.

Трубогиб со штурвалом.

Ниже представлено несколько фотографий с различными конструктивными особенностями.

Чертеж профилегиба. Профилегиб с двумя приводными роликами. Профилегиб со съемным верхним роликом и подвижным крайним роликом. Профилегиб с переставными роликами. Профилегиб с домкратом. Профилегиб с домкратом.

 Как сделать ручной профилегиб с обкатным роликом.

Данный вид трубогиба позволяет гнуть профильные и круглые трубы на угол 90 градусов и более.

Гибка круглой трубы методом обкатки. Гибка профильной трубы методом обкатки. Схема гибки трубы.

Принцип такого трубогиба основан на обкатке трубы роликом. Профиль ролика должен соответствовать профилю трубы. Это условие предотвращает нежелательные деформации трубы в месте сгиба. То есть выпячивание стенок труб и заломы исключены. Данный трубогиб позволяет гнуть профильные и круглые трубы.

Чтобы согнуть трубы круглого сечения, понадобятся ролики с полукруглым профилем. Здесь к сожалению, невозможно обойтись без токарных работ. Но для гибки труб профильного сечения можно изготовить ролики самостоятельно.

Как сделать ролики для гибки профильной трубы методом обкатки.

Такие ролики довольно легко сделать. Понадобиться листовой металл, дрель, машинка УШМ (болгарка) и болт.

  1. Берем листовой металл и размечаем круг.
  2. Обрезаем болгаркой металл вокруг размеченного круга.
  3. Сверлим по центру заготовки отверстие под болт.
Сверлим отверстие в заготовке.

4. Вставляем в отверстие болт, зажимаем его гайкой и закрепляем конструкцию в патроне дрели.

Болт вставленный в заготовку.

5. Обрабатываем край заготовки с помощью дрели и болгарки. В УШМ нужно установить зачистной диск.

Обтачиваем заготовку.

6. Собираем обработанные заготовки в ролик. Обратите внимание, ролик по центру имеет выступ примерно 5 мм. Если вы прочитали всю статью, то уже должны знать его назначение. Такой выступ по центру ролика нужно делать только на центральном неподвижном ролике, на обкатном он не нужен.

Ролик для трубогиба из пяти кругов.
Важные моменты при изготовлении трубогиба с обкатным роликом.

В поворотном кронштейне трубогиба необходимо предусмотреть отверстия для установки роликов под разные трубы.

Трубогиб с отверстиями в кронштейне.

Отверстия должны быть на определенном расстоянии от центра неподвижного ролика. Чтобы сделать их правильно, нужно сначала установить центральный ролик, вложить в него трубу, затем к трубе прижать обкатной ролик. А теперь самое главное, обкатной ролик следует отодвинуть таким образом, чтобы образовался зазор между трубой и ним примерно в 4-6мм. Вот это и будет место, где должно быть отверстие. На поворотном кронштейне в этом месте сверлим отверстие.

Вы скажете зачем этот зазор нужен? Дело в том, что зазор между обкатным роликом и заготовкой в начальном положении снижает деформации стенки трубы с наружной стороны сгиба. Другими словами, трубу во время гибки меньше будет вытягивать из зажима и повыситься качество гибки.

Также нужно понимать, что для каждой трубы существует свой минимальный радиус сгиба. Если трубы пытаться гнуть меньше этого радиуса, то с высокой вероятностью она согнется с заломами. Поэтому диаметры центральных неподвижных роликов должны выбираться в соответствии с минимальным радиусом сгиба.

Труба с заломами. Минимальный радиус гибки трубы.

Трубогибочный станок.pdf — скачать бесплатно PDF

Скачать Трубогибочный станок.pdf …

Отчет по проекту

ТРУБОПРОВОДНАЯ МАШИНА, представленная при частичном выполнении требований для присуждения степени

Бакалавр технологий в машиностроении Автор: (1) MAYATEET KUMAR (43) (2) MD. ФИРДАУС АНСАРИ (44) (3) МОХАММАД ХАССААН (45) (4) НАСИМУЛ ХОДА (49) Под ценным руководством Амит Мина Асст. Профессор

ФАКУЛЬТЕТ МАШИНОСТРОЕНИЯ ИНЖЕНЕРНОГО И ТЕХНОЛОГИЧЕСКОГО УНИВЕРСИТЕТА ГУРУКУЛ КАНГРИ, ХАРИДВАР, УТТАРАХАНД НОЯБРЬ 2014 ГОДА.

СЕРТИФИКАТ

Настоящим удостоверяется, что MD.FIRDAUS ANSARI, NASIMUL HODA, MOHAMMAD HASSAAN и MAYATEET KUMAR представляют отчет о проекте, озаглавленный «МАШИНА ДЛЯ ИЗГИБОВ ТРУБЫ», при частичном выполнении требований для получения степени бакалавра. Технологии в машиностроении инженерно-технологического факультета Университета Гурукула Кангри в Уттаракханде — это отчет о добросовестной работе, выполненной ими под руководством и контролем. Результаты, воплощенные в этом проекте, не были представлены ни одному другому университету или институту для присуждения какой-либо степени или диплома.

г-н Санджив Кумар Ламба

г-н Амит Мина

HOD, Машиностроение

Asst. Проф. Машиностроение

GKV, Харидвар

GKV, Харидвар.

AKNOWLEDGEMENT

Мы с огромным удовольствием и удовлетворением представляем нашу первую попытку получить практический опыт в форме проектной работы. Есть много людей, которые помогли нам в успешном завершении нашего проекта. Мы хотели бы воспользоваться этой возможностью, чтобы поблагодарить всех и каждого.Прежде всего, мы хотели бы выразить нашу искреннюю благодарность нашему декану доктору Р. Каушику за то, что он обеспечил благоприятную атмосферу для выполнения нашей проектной работы. Мы хотели бы выразить сердечную благодарность г-ну САНДЖЕВУ ЛАМБХА, начальнику отдела машиностроения, за их руководство и поддержку, которые они оказывали на протяжении всей работы над проектом. Мы хотели бы выразить нашу благодарность г-ну AMIT MEENA, который руководил нами и поддерживал нас в завершении проекта.

ноябрь 2014

MD.Фирдаус Ансари Насимул Хода Майатит Кумар Мохаммад Хассаан

РЕЗЮМЕ Машиностроение без производства и изготовления бессмысленно. Процесс производства и изготовления связан с преобразованием сырья в готовую продукцию в соответствии с требуемым размером, спецификацией и эффективным использованием новейших технологий. Новые разработки и требования вдохновили нас задуматься о новых улучшениях в области производства. В нашем проекте трубогибочный станок с помощью этого станка изгибают трубы различных диаметров и получают различные формы, такие как v-образная, круглая, квадратная, канальная и т. Д.Он широко используется в различных промышленных операциях, таких как сгибание трубы для изготовления рулона или листового металла для придания определенной формы, например, формы «V».

СОДЕРЖАНИЕ Содержание

Страница №

Список рисунков …………………………………………………………………. ……… ..II ГЛАВА 1 ……… …………………………………………………………………….1. ВВЕДЕНИЕ……………………………………………………… …… … ……… 1 1.1 Обзор ……………………………………………………………………… …… .1 1.2 Необходимость в трубогибочной машине ……………………………

. трубогибочный станок с чпу 2-дюймовый автоматический гидравлический трубогибочный станок с чпу с высоким качеством для продажи в китае | |
Уведомления:

1. Пожалуйста, купите товар, прежде чем связаться со мной, потому что ограничение веса большого количества товаров, мы не можем доставить морским транспортом CIF или FOB доставка торговым способом. Мы предоставляем оптовые услуги, Пожалуйста, прежде чем решили купить товар Обязательно свяжитесь со мной.

2. Если вы выберете «способ доставки продавца», мы организуем доставку по морю и доставим в ближайший морской порт.

3. У нас также есть другие машины большей вместимости, пожалуйста, свяжитесь с нами, если они вам нужны.

Технические характеристики трубогибочного станка DW50CNC-2A-1S:

1, Технический: холодная гибка
2, Электрика: Франция Schneider
3, Система: Япония Mitsubishi
4, Гидравлические детали: Япония Юкен

Основные характеристики машины:

1, с использованием микрокомпьютерного управления, автоматический изгиб;
2, Безопасность: кнопка аварийной остановки на гибочном рычаге;
3, Диалоговое управление, легко изучать и понимать;
4, Скорость гипотезы разбиения, высокая точность изгиба труб до t o ± 0. 1 °;
5,16 групп трубогибочной информации, все углы работы образуют единое целое;
6, оправка автоматически входит и выходит, экономя много времени;
7, Подходит для гибки стальной трубы, трубы из нержавеющей стали, медной трубы, алюминиевой трубы и т.д .;
8, Может установить вспомогательную нажимную головку, функцию низкого возвратного сердечника, может изгибать тонкие трубы;
9, Специальное оснащение: специальная форма, доска против морщин, установка вспомогательного толчка и т. Д.

Технические данные:

Мин. радиус
Основные технические характеристики DW50CNC-2A-1S
Максимальная грузоподъемность ø50mmX3mm
Макс. Радиус изгиба R250mm По диаметру трубы
Макс. степень изгиба 190 °
Макс. длина подачи 3000 мм
Скорость изгиба Макс. 85 ° / с
Скорость вращения Макс. 200 ° / с
Скорость подачи М топор 1000мм / с
Точность изгиба ± 0.1 °
Точность вращения ± 0,1 °
Точность подачи ± 0,1 мм
Метод изгиба Гидравлический изгиб (2А)
Сервоизгиб (3А)
Роторный серводвигатель мощность 750 Вт
Мощность сервомотора питания 1 кВт
Мощность двигателя 5.5 кВт
Макс. Давление масла 12Mpa
Вес машины 2500 кг
Размер машины 5000X1300X1500 мм

У нас также есть другие модели труб

. CLD — хорошая цена на трубогибочный станок DW63NC, используемый в трубной промышленности | |
Уведомления:

1. Пожалуйста, свяжитесь с нами, если вы хотите получить лучшую цену. Наш контакт находится внизу.

2. Мы отправляем товар во все страны, пожалуйста, свяжитесь с нами для уточнения стоимости доставки с вашим адресом и почтовым индексом.

3. У нас также есть другие машины большей вместимости, пожалуйста, свяжитесь с нами, если они вам нужны.

CLD имеет хорошую цену на трубогибочный станок DW63NC, используемый в трубной промышленности

Описание продукта

Характеристики полуавтоматического трубогибочного станка DW63NC:

1, автоматическая гибочная часть
2 , Оснащенный гидравлической системой — экономичный способ
3, стабильная производительность
4, простота в эксплуатации
5, экономичная машина

Основные характеристики машины:

1, работает от блока управления ЧПУ, импортные электрические и гидравлические элементы.
2, показ английского и разговорная операция.
3, он может регулировать скорость в каждом изгибе и высокая точность изгиба.
Может быть сохранено 4,16 групп информации об изгибе. Несколько углов могут быть закончены один раз.
5, Ножные переключатели с функциями автоматического запуска, аварийного останова и возобновления. Безопасность высокая.
6, Изящный дизайн гибочной головки делает пространство для гибки большим.
7, Подходящие материалы: стальная труба, труба из нержавеющей стали, медная труба, алюминиевая труба и другие.

Технические данные:

Основные технические характеристики DW63NC
Макс. Способность изгиба & Oslash; 63mmx4mm
Макс. Радиус изгиба R350mm
Макс. Макс. 190 & deg;
Макс. Эффективное расстояние оправки 2600 мм
Система управления ЧПУ
Макс. Колено изгиба трубы 16
Макс. Хранимые секции 16×16
Мощность двигателя 7.5Kw
Макс. Гидравлическое давление 12Mpa
Вместимость масляного бака 220L
Измерение 3500x750x1100mm
Вес машины 1550Kg

У нас также есть другие модели трубогибочный станок, такой как DW50NC, DW63NC, DW75NC, DW89NC, DW100NC … ПОЖАЛУЙСТА, отправьте нам свое требование, мы процитируем соответственно.

.

Профилегиб для теплицы своими руками . | Полезные Интересности

Назрела необходимость увеличить площадь теплицы. Посмотрев цены готовых теплиц ужаснулся и решил сделать станок для гибки профиля. Мою идею поддержал друг и причем значительно облегчив задачу: «С тебя чертеж-с меня изготовление».

Он тоже планирует летом себе сделать теплицу и гостевой навес-веранду такого типа:

Покопавшись в интернете и рассмотрев различные конструкции, отзывы эксплуатации был сделан чертеж будущей конструкции. Теперь даже стыдно вспоминать — настолько он был дилетантским. Вообщем внешне будущая конструкция должна была выглядеть где то так:

Первое же обсуждение конструкции профилегиба внесло массу изменений. С исправленными чертежами отправились к токарю- попросить выточить ролики. Токарь посмотрел на наши чертежи и предложил отказаться от цепной передачи в пользу ременного. Причем тут же на куске бумаги рассчитал будущую нагрузку на шкивы (вот что значит советское образование!). На следующий день ролики и шкивы были готовы. Собрали всю конструкцию.

Видя какая получается красавица –профилегиб, решили покрасить его полимерной краской. Вчера наконец вся конструкция была собрана и испытана.

Прогнали через станок трубу 40х40х2 и дюймовку с толщиной стенок 3 мм. Все работает изумительно, пробуксовок нет, ручка вращается легко одной рукой.

Друг теперь настаивает на подключении электродвигателя с редуктором, благо один из шкивов сделан двойным. Я тут придерживаюсь позиции «Лучше- враг хорошего».

На очереди изготовление мангала, который легко превращается и в барбекюшницу и в печку для казана. «Три в одном» вообщем.

Так же надо сделать новую печку для бани с хитрым дополнительным обогревом камней от колосника.

По мере изготовления выложу фотки, чертежи и описание.

тут еще полезные интересности

Профильный трубогиб своими руками: чертежи и советы по изготовлению

Рекомендации

Из этой статьи вы узнаете, как собрать трубогибочный станок самостоятельно. Также в статье вы найдете информацию о том, как сделать трубогиб своими руками, видео и чертежи с комментариями по сборке и использованию станка. Мы расскажем вам о нюансах монтажа и поделимся секретами.

Трубогибочные станки необходимы не только для профессиональных, но и для домашних работ.Особенно актуальны изгибы труб по большому радиусу – их используют для изготовления кромок каркасов теплиц, навесов, парников. Как сделать простые трубогибочные станки мы расскажем в этой статье.

Чем отличается гибка круглых труб от профильных

Трубы прямого и круглого сечения изначально имеют разное назначение – круглые для водопровода (иногда столбы ), прямо в кадр. Поэтому требования к герметичности и безопасности стены для них другие – круглая труба должна максимально сохранять свои свойства.В связи с этим упорные колеса и оправки всегда имеют канавку под определенный диаметр. Колеса и бабка для профильной трубы имеют либо прямоугольный паз, либо вообще «зуб» по всей окружности. Он вдавливает стенку трубы внутрь и тем самым сохраняет размеры поперечного сечения. Это актуально потому, что прямой профиль сгибают под малым радиусом, в основном, для получения декоративных элементов так называемой «холодной ковки».

Профильный трубогиб на роликах своими руками

Самодельный вариант этого станка схематично взят с заводских моделей. Конструкция максимально упрощена и под силу начинающему мастеру. По принципу работы вальцовые машины делятся на два основных типа – с прикатывающими роликами и с подъемной площадкой (платформами). При этом базовая конструкция практически совпадает, разница лишь в том, какой элемент будет задавать радиус арки. Мы рассмотрим простую конструкцию с подъемной площадкой.

1, 3 – швеллер; 2 – стойки; 4 – ролики; 5 – петля; 6 – домкрат

Для создания станка потребуются три пары подшипников с посадочным диаметром не менее 30 мм – это будет основа роликов.Также к ним должны быть подобраны сами валы, чтобы они сели в подшипники (лом, круг, заводские валы, автозапчасти). Остальной материал — швеллер, стальной лист 10 мм, уголок — можно варьировать в зависимости от наличия на складе.

Выполнение работ:

  1. Возьмите надежную основу, например, толстостенный швеллер 100-150 мм, длиной 800 мм.
  2. Платформы нужно сделать из того же швеллера – две секции по 300 мм.
  3. В 500 мм от одной из сторон вертикально привариваем центральную стойку высотой 350 мм из квадратной трубы или сдвоенного швеллера.
  4. Сверху строго горизонтально приварить неподвижную площадку и заднюю стойку к ней.
  5. Наращиваем стены из профильной трубы на высоту 120 мм. Высота должна быть выдержана таким образом, чтобы размер на чертеже был не меньше максимальной толщины изгибаемой трубы.
  6. Чтобы создать подвижную платформу, нужно сделать петлю. Подбираем трубу и «пальцем» входим в нее без люфта. Нарезаем трубу по ширине канала и делим на три части.Два крайних привариваем к станине, а третий (средний) к отрезку швеллера 300 мм. Монтируем соединение «на палец».
  7. Привариваем подшипники с обеих сторон к обеим частям площадки в 50 мм от края, а также на выступающих стенках. Укрепляем уголками.

Внимание! Обратите внимание на соосность подшипников – несоосность помешает установке вала.

  1. Устанавливаем ролики в подшипники. На средний барабан монтируем съемный кривошип, например велосипедную педаль.
  2. В конце подвижной платформы нужно запустить регулирующий механизм. В идеале — гидравлический домкрат, но можно обойтись и резьбовым домкратом (тяга от машины, нога от подмостей). Подъемник также крепится болтами к основанию.
  3. По запросу к основанию могут быть приварены ножки для крепления на болтах.

Трубогиб домашний, видео

Профилегиб гидравлический малорадиусный

Трехточечный станок отличается от других видов трубогибов не столько приводом (гидравликой), сколько способом приложения усилия.Принцип действия этого устройства предельно прост – отрезок трубы, закрепленный упором в двух точках, проталкивается посередине (в третьей точке) радиальной оправкой с канавкой, постепенно принимая форму.

Этот трубогиб удобен тем, что его можно собрать на подвижной платформе с колесами для транспортировки. Платформа понадобится в любом случае, так как усилие, прикладываемое к оправке, нужно будет компенсировать упором. Давление такой силы может быть оказано механическим (резьбовым) или гидравлическим домкратом.

Для изготовления трубогиба потребуется материал:

  1. Пластины стальные 10 мм размерами 600х150 мм – 2 шт, 300х80 – 1 шт.
  2. Полоса или нарезка из пластины 6-10 мм, длиной 450 мм – 4 шт.
  3. Болты с гайками Ø 10 мм и 20 мм.
  4. Пружины растяжения 200 мм.

Инструмент:

  1. Сварщик и слесарь – мощная шлифовальная машина, сварочный аппарат, дрель от 850 Вт (станок).
  2. Измерение и разметка – рулетка, угольники, маркер, кернер.
  3. Расходные материалы – отрезные и шлифовальные диски по металлу, сверла по металлу 6, 10 и 16 мм.

Машина будет состоять из пространственно жесткой рамы и съемного автомобильного домкрата. Главным преимуществом сборно-разборного станка является возможность использования домкрата отдельно – его не нужно приобретать специально для трубогиба. В принципе, силовым приводом может быть хоть дизельный двигатель внутреннего сгорания. Его основная задача — выдать достаточное усилие для преодоления сопротивления трубы..

Изготовление каркаса

Каркас состоит из двух зеркальных элементов – стенок каркаса – и пяты, на которую будет устанавливаться домкрат. Конструктивные элементы располагаются согласно чертежу.

1 – болты; 2 – домкрат; 3 – оправка

Рабочая пластина размечена от вертикальной оси (если рама вертикальная). Первые нижние отверстия расположены в 40 мм от края и в 75 мм от оси. Оси внешних отверстий находятся на расстоянии 25 мм от внешнего края. Разметив таким образом первое и крайнее отверстия крыла, можно построить оси промежуточных отверстий, после чего разделить ее на равные отрезки.Пересечения меток и наклонной оси будут осями отверстий.

Отверстия Ø 22 мм лучше сверлить в несколько проходов, постепенно увеличивая диаметр (например, О 6, О 10, О 18, О 22). Это особенно актуально, если в вашем распоряжении нет сверлильного станка, а только дрель.

Внимание! Помните, что чем больше диаметр, тем меньше скорость вращения сверла и сильнее давление.

Зеркальная пластина изготовлена ​​таким же образом.Равномерно по осям разметить нижнюю упорную пластину и обозначить места отверстий для крепления домкрата. Пятка домкрата всегда имеет стандартные монтажные отверстия.

Высота конструкции определяется размерами существующего домкрата и расстоянием от низа желоба оправки до контактной поверхности упорного ролика (бабки) строго по вертикали (размер а на чертеже). Расстояние a должно составлять примерно 20 мм при полностью втянутой тяге домкрата (без нагрузки).Это необходимо для установки трубы минимального диаметра (15-16 мм).

Свободные углы (выделены желтым цветом) можно обрезать. Все края и торцы следует отшлифовать болгаркой, желательно потом пройтись диском «лепестком».

Сборка станка

Расстояние между зеркальными пластинами должно быть на несколько миллиметров больше максимального диаметра изгибаемой трубы. Для этого типа станка оптимальным максимумом является 50 мм. Всего между пластинами 53–55 мм.Упорные ролики должны быть точно такого же размера (высота цилиндра) и должны быть установлены перед сваркой. Определив расположение стальных полос на пятке, свариваем конструкцию между собой.

Затем в нижней трети определяем оптимальное положение промежуточной полки и крепим к ней возвратную пружину. Крепление пружины к тяге домкрата подбирается индивидуально, исходя из конструкции домкрата и подручных средств.

Спецэлементы

В трехточечном трубогибе есть один нюанс – одну деталь в домашних условиях сделать нельзя и придется обращаться к токарю или покупать.Это мандрен. Изготовление одной оправки стоит от 10 до 25 долларов США. е. в зависимости от размера и сложности. Цена оправок в магазине от 20$ у.е.

Особого упоминания заслуживают упорные ролики. Им может быть мощная стальная втулка под ось 20 мм (болт). На внешней плоскости можно приварить самодельные оправки для основных диаметров — 25, 32, 38 и 50 мм или профили. Оправку упорного ролика можно изготовить, вырезав ее из трубы большего размера и обточив ее молотком.

Упрощенные варианты станка

Для большого объема работ с тонкими (16-25 мм) трубами, а также тонкостенными (медь, алюминий, нержавеющая сталь) можно собрать простой вариант описываемого станка буквально из несколько полос металла. Такой станок будет во много раз легче, но диапазон диаметров заготовок ограничен. Основное отличие состоит в том, что отверстия расположены в ряд перпендикулярно штоку домкрата.

Если гидравлический домкрат недоступен, его можно заменить домкратом с резьбой, установив его на место в упоре рамы.Для этого в нем нужно прожечь отверстие и приварить гайку под резьбовой стержень, аналогично тому, как был сделан трубогиб, видео которого находится ниже.

Трубогиб ручной трехточечный с резьбовым домкратом на видео

Удобство конструкции заключается в том, что ее можно полностью видоизменить, сохранив основной принцип трех точек касания. В итоге можно получить такой же трубогиб, но из разных материалов. В стационарном варианте это может выглядеть так:

Трубогиб вертикальный трехточечный смотрите видео

Вершиной удобства и технологичности, без сомнения, станет электрогидравлический домкрат.Это «высший пилотаж» домашнего мастера, но вполне возможный вариант при продвинутых навыках и доступе к токарному цеху. Эти модели есть в продаже.

Для того, чтобы собрать трубогиб своими руками, важны не столько чертежи, сколько наличие инструментов и подручного материала – металла, колес, подшипников и т.д. Используя наши советы и собственную сноровку, этот вполне по силам домашнему мастеру.

Типы гибки труб – Как добиться идеального изгиба

В зависимости от используемого материала и требуемой точности отделки для гибки труб могут использоваться различные методы.В нашем блоге вы познакомитесь с наиболее распространенными методами.

Вы когда-нибудь смотрели на действительно сложную изогнутую трубу и спрашивали себя: «Ух ты, как добиться такого идеального изгиба на трубе из твердого металла?» Ну, мы можем! И именно поэтому мы докопались до сути и отправились на поиски идеального изгиба.

В процессе мы обнаружили, что есть несколько способов придать трубе окончательную форму. Какой метод выбрать, зависит от различных факторов.К ним относятся качество металла, доступные ресурсы и, в конечном счете, предполагаемое использование конечного продукта. По сути, можно выделить две разные процедуры. Хотя холодное формование встречается гораздо чаще, существует также вариант формования с термоподдержкой.

Давайте подробнее рассмотрим некоторые виды гибки труб:

Формование с термоподдержкой

Следующие два варианта используют тепловую энергию для запуска пластической деформации трубы при изгибе.Формование с термоподдержкой обычно используется для гибки труб из таких полимеров, как ПВХ, ХПВХ и АБС.

Гибка с индукцией нагрева является очень эффективным и точным методом гибки и используется, когда холодное формование достигает своих пределов. Для этого заготовку нагревают до температуры от 430°C до 1200°C, в зависимости от материала, и сгибают. После гибки заготовку закаливают на воздухе или в струе воды.

  • Набивка песком для гибки горячих плит

Гибка горячих плит с набивкой песком — это старый процесс гибки, но все еще активно используемый.Трубка наполняется песком, а концы закрываются колпачками. В печи заполненную трубку нагревают до температуры свыше 870°С, после чего трубку закрепляют между штифтами и изгибают вокруг этих штифтов. Благодаря песку трубка сохраняет свое первоначальное сечение.

Холодное формование

В отличие от формовки с термоподдержкой, холодная формовка выполняется при комнатной температуре. Методы холодной штамповки обычно используются, когда труба, которую необходимо согнуть, изготовлена ​​из металла. Эти методы включают, среди прочего:

Гибка прессом, вероятно, является старейшей промышленной техникой гибки.При этом труба укладывается и закрепляется на двух встречных роликах плашкой вверх. При приложении давления гибочная матрица прижимается к двум контрроликам. Это движение заставляет трубу, вставленную между гибочной матрицей и контрроликом, изгибаться вокруг гибочной матрицы.

Изображение: Пресс-гибочный станок

Гибка сжатием аналогична гибке с вращательным вытягиванием, но, как правило, дешевле. Однако более простая установка не только приводит к снижению стоимости, но и имеет некоторые ограничения.В этом случае использование оправки для поддержки внутреннего диаметра не требуется. Следовательно, это может привести к тому, что внешняя поверхность слегка сгладится.

Изображение: Компрессионно-гибочная машина

Если вам нужно согнуть трубу с большим радиусом осевой линии, гибка вальцами может быть лучшим выбором. Процесс состоит из двух стационарных вращающихся роликов и движущегося ролика, расположенного по треугольной схеме. Гибка валков предлагает различные преимущества: Прежде всего, скорость и экономия масштаба. Но и способность образовывать сложные формы. Обычно валковая гибка находит применение для крупных компонентов труб.

Роторная гибка – обзор

Наиболее часто используемым процессом гибки труб является гибка с вращающимся вытягиванием. Это также самый точный тип изгиба. Он включает в себя ротационную волочильную машину, которая изгибает металл через серию наборов штампов с постоянным радиусом центральной линии. Этот метод хорошо подходит для очень специфических работ и используется для гибки труб для таких изделий, как каркасы безопасности, поручни или ручки.


Изображение: Ротационная гибка

Но почему именно гибка с вращающейся вытяжкой такая точная? В этом большую роль играют два ценных компонента: оправки и гребенки. Оправки используются для обеспечения внутренней поддержки трубы во время гибки и, следовательно, уменьшения дефектов, таких как сморщивание или уплощение внутреннего радиуса изогнутой трубы. С другой стороны, гребенки используются для предотвращения образования складок на внутреннем радиусе трубы. Выбор материала для шлифовальных матриц и оправок может иметь решающее значение для качества конечного результата, а также экономической эффективности процесса.Вот где алюминиевая бронза может предложить некоторые основные преимущества.

Для получения дополнительной информации о гибке труб вы можете скачать бесплатную копию нашего технического документа «Преимущества сплавов на основе меди при гибке труб»













Профилегибочные станки

  • Машины для гибки

    Профилегибочный станок — это машина, используемая для выполнения холодной гибки профилей различной формы и размера.Обычно станок используется в области металлообработки для гибки таких профилей, как трубы, стержни, уголки, Т-образные и U-образные профили и балки.
    Наиболее важной частью станка являются валки (обычно 3), которые воздействуют на профиль комбинацией сил, равнодействующая которых определяет деформацию, в направлении, перпендикулярном оси самого профиля. Профилегибочные станки можно отличить по:
    • Принцип работы/Конфигурация
    • Диск
    • Размеры
    • Управление
    • Аксессуары

  • Рабочие фазы станка для гибки профилей можно обозначить как:

    1.Загрузка изгибаемой детали: на этом этапе профиль вставляется между валками. При необходимости деталь может поддерживаться и не подвергается деформационному напряжению.
    2. Движение валков для достижения положения зажима: на этом этапе профиль блокируется между валками и может перемещаться вперед и назад, вращая валки. Прикладываемое давление ниже, чем необходимое для деформации профиля.
    3. Рабочая фаза: на этой фазе увеличивается давление и происходит деформация профиля за счет перемещения профиля и движения валков.
    4. Разгрузка профиля: устраняется давление на профиль и увеличивается пространство между валками, чтобы профиль можно было извлечь из машины.
    Принцип работы оказывает непосредственное влияние на все фазы, но в основном на вторую и третью. Понятно, что для загрузки профиля на станок должно быть достаточное расстояние между валками. Ясно также, что для блокировки профиля между валками и приложения давления необходимо уменьшить это расстояние.Один или несколько валков должны иметь возможность двигаться относительно других.
    Машины можно разделить по возможностям перемещения валков на:
    • Двойные зажимные машины
    • Пирамидальные машины
    • Однозажимной тип

  • Двойные зажимные машины

    В двухзажимных профилегибочных станках верхний валок имеет фиксированное положение, а два нижних имеют возможность перемещения и могут перемещаться независимо друг от друга.Этот тип машины является наиболее гибким, следовательно, позволяет получить лучшие характеристики. Возможность независимого перемещения нижних валков позволяет наилучшим образом управлять операциями защемления и гибки, позволяя работать симметрично и асимметрично.

  • Пирамидальные машины

    В машинах для гибки пирамидальных профилей нижние валки имеют фиксированное положение, а верхние могут перемещаться вниз. С такой машиной можно работать только симметрично.

  • Однозажимные машины

    В однозажимных угловых валках может двигаться только один из нижних валков. С данным профилегибочным станком можно работать только асимметрично.

  • Преимущества и недостатки различных конфигураций профилегибочных станков

    Основными аспектами, которые необходимо учитывать для определения преимуществ одной конфигурации профилегибочного станка по сравнению с другой, являются:
    • Затраты на производство: трубогибочный станок с двойным захватом является самым дорогим из всех, поскольку в нем больше подвижных частей и, следовательно, больше компонентов.Профилегибочный станок пирамидального типа и одинарного зажима имеют более или менее одинаковые производственные затраты.
    • Гибкость: угловые валки с двойным защемлением являются наиболее гибкими. Во время работы можно поддерживать стабильное положение профиля на стороне загрузки станка и использовать для гибки профиля только ролик на противоположной стороне. Таким же образом можно работать и на однозаходных секционных гибочных машинах, но не на машинах пирамидального типа.


    • Возможность выполнять предварительную гибку на концах профиля: профильно-гибочные станки с двойным зажимом могут выполнять предварительную гибку на обоих концах профиля, в то время как для получения того же результата на угловых валках с одним зажимом необходимо чтобы вынуть деталь из машины, поверните ее и снова вставьте с противоположной стороны. На машинах для гибки профилей пирамидального типа предварительная гибка профиля невозможна.

    • Магия энергии | Аватар Вики | Фэндом

    » В эпоху до Аватара мы гнули не стихии, а энергию внутри себя.Чтобы согнуть чужую энергию, ваш собственный дух должен быть несгибаемым, иначе вы будете испорчены и уничтожены. »
    — Львиная черепаха учит Аанга природе магии энергии. [1]

    Магия энергии

    Energybending [4] — способность изгибать жизненную энергию другого человека. Он предшествует четырем основным искусствам магии, формированию четырех наций, а также созданию Аватара. [2]

    До появления Аватара и разделения четырех наций львиные черепахи изгибали энергию внутри людей и самих себя, чтобы дать им возможность изгибать один из четырех элементов. Однако после того, как львиные черепахи отказались от своей роли защитников человечества, магия энергии больше не использовалась для предоставления людям магии, и знания об магии энергии были почти полностью утеряны. [5] К 100 г.м. осталась только одна львиная черепаха со способностью к магии энергии, которая позже передала эту способность Аватару Аангу, [2] , который использовал ее, чтобы убрать магию огня Короля-Феникса Озая [1] и, двадцать восемь лет спустя, способность Яконе покорять воду. [6] После того, как лидер Уравнителей, Амон, лишил Корру способности изгибаться, за исключением ее магии воздуха, дух Аанга использовал магию энергии, чтобы восстановить ее способность изгибать все элементы, и передал ей знание магии энергии. Позже Корра использовала его, чтобы вернуть способность Лин Бейфонг магии земли [3] и остановить пушку духовной энергии Кувиры. [7]

    Возможности магии энергии изучены недостаточно; что известно, так это то, что изменение жизненной энергии человека может мгновенно передать ему знание, полностью устранить его искривление или восстановить его.Это искусство изгиба может быть опасным для пользователя, [1] , поэтому так немногие когда-либо использовали его. Кроме того, несмотря на то, что овладение четырьмя элементами является необходимостью для Аватара, изучение магии энергии не является обязательным.

    История

    Эра Раавы

    В эпоху до Аватара львиные черепахи были единственными известными практиками магии энергии, используя ее, чтобы даровать людям способность изгибать один из четырех элементов в качестве средства защиты, пока они охотились в Духовных джунглях и забрали его. после возвращались в поселения на спине, так как там не разрешалось наклоняться. [8]

    Эра Аватара

    С появлением Аватара львиные черепахи отказались от своей роли защитников человечества и дарующих магию энергии. Постепенно их население сокращалось, пока не остался только один, и, таким образом, знания об магии энергии были почти утеряны до такой степени, что о них больше никогда не слышали и не говорили.

    100 АГ

    Львиная черепаха передала Аангу знания магии энергии.

    В поисках способа победить Озая, не убивая его, Аанг случайно встретился с последним оставшимся львом-черепахой и, признавая древнюю мудрость этого существа, обратился к ней за советом по поводу своего затруднительного положения. [2] Львиная черепаха ответила, что » Истинный разум может выдержать всю ложь и иллюзии, не потерявшись. Истинное сердце может выдержать яд ненависти без вреда. С безначальных времен тьма процветает в пустоте но всегда поддается очищающему свету. «Лев-черепаха поднял лапу, его два когтя коснулись груди и лба Аанга, заставив загореться зеленым светом, когда он передал Аангу знания об искусстве магии энергии. [2]

    Во время битвы с Озаем Аангу в конце концов удалось загнать Короля-Феникса в угол, а затем положить большие пальцы на лоб и грудь Короля-Феникса соответственно, повторяя положение лап черепахи-льва.При этом он вспомнил, как черепаха-лев говорила ему, что в эпоху до Аватара они изгибали не элементы, а энергию внутри. Однако, чтобы согнуть чужую жизненную энергию, их собственный дух должен быть несгибаемым, иначе они будут испорчены и уничтожены. [1] Пока это происходило, все тело Аанга светилось белым и синим, в то время как тело Озая светилось оранжевым и красным, показывая их жизненную энергию. Сначала дух Аанга был почти окутан духом Озая, но в последний момент его дух взял верх и накрыл дух мага огня, лишив Короля-Феникса его магии огня и обеспечив окончательную победу над Народом Огня, положив конец правлению Озая.Именно «истинное сердце» и «истинный разум» Аанга, испытанные в пылу битвы в момент поражения Озая, позволили ему обуздать мудрость львиной черепахи и успешно согнуть Короля-Феникса. [1]

    128 АГ

    Аанг согнул энергию Яконе, чтобы он больше никогда не терроризировал кого-либо в Республиканском городе своей магией крови.

    В 128 г.г. Аанг присутствовал на суде перед Советом Объединенной Республики над преступником-кровопролитником Яконе за его преступления в Городе Республики, который был признан виновным и приговорен к пожизненному заключению.Однако, услышав приговор, Яконе использовал свою психическую магию крови, чтобы подчинить себе всех присутствующих и сбежать. Аанг, использовавший Состояние Аватара, чтобы прийти в сознание, сумел догнать его, но снова был подавлен магией крови Яконе. В смертельной опасности Аанг снова вошел в состояние Аватара и быстро заточил Яконе в насыпи земли, позволив ему подобраться достаточно близко, чтобы убрать изгиб Яконе. [6]

    170 АГ

    В 170 г. н.э., после столкновения с Амоном, в котором он разорвал магию Аватара Корры, Корра потеряла всякую надежду когда-либо снова согнуть все элементы после того, как даже Катара, известная как величайший целитель в мире, сказала ей, что она не может противостоять эффектам магии крови Амона. .В отчаянии и опустошении Корра в одиночестве отступила к пустынному утесу. В самый низкий момент она неосознанно вызвала дух Аанга, который в конечном итоге не только восстановил ее изгиб, но и передал ей знание магии энергии. Впоследствии Корра применила эту технику на Лин Бейфонг, эффективно восстановив ее магию земли. [3] В течение следующих месяцев Корра также восстановила изгиб всех остальных жертв Амона в Городе Республики, за исключением преступников Триады. [9]

    171 АГ

    После того, как Раава был отделен от Корры и уничтожен Темным Аватаром, Тензин предложил Корре войти в полость Древа Времени и согнуть энергию внутри себя. Корра так и сделала, и ей удалось подключиться к космической энергии вселенной и своему собственному духу, появившись в виде массивной астральной проекции, сделанной из синего света. В этой форме она сразилась с Темным Аватаром и извлекла из него Рааву, прежде чем согнуть дух Темного Аватара, эффективно рассеяв его. [10]

    174 АГ

    Корра направила энергию Мира духов, чтобы освободить захваченные души.

    В 174 г. н.э. Корра столкнулась с духовными лозами, которые стали враждебными из-за реакции Кувиры на сбор корней баньяновой рощи. Наконец, воссоединившись с Раавой в духовном мире, ей удалось выследить пойманные в ловушку души Джиноры, Рю и нескольких других в духовном мире, и она узнала от Раавы, что она была наиболее могущественной в духовном мире, поскольку она была связана. ко всей духовной энергии там.Услышав, что ей нужно согнуть внутреннюю энергию, Корра вошла в состояние Аватара, положила руку на вегетативную капсулу, в которой содержались духи жертв, и начала сгибать ее энергию, медленно рассеивая сферу в золотом свете. и освобождение душ. [11]

    Вскоре после этого, во время вторжения в Объединённую Республику Наций, луч духовной энергетической пушки Кувиры угрожал убить Кувиру и нанести огромный ущерб после того, как он вышел из-под контроля из-за слишком большого количества энергии от виноградные лозы в Spirit Wilds в Республиканском городе. Корра прыгнула перед Кувирой, вошла в состояние Аватара и использовала магию энергии, чтобы отклонить курс луча. Столкновение энергии вызвало взрыв такой силы, что открылся новый портал между смертным и духовным миром в центре столицы. [7]

    Способности

    Есть четыре известных применения магии энергии:

    Астральная проекция

    Подключившись к бескрайним просторам космической энергии с помощью Древа Времени, Корра смогла согнуть энергию внутри себя, чтобы создать астральную проекцию своего духа.Несмотря на то, что он не был связан телесной формой, проекция была способна как наносить, так и выдерживать большие физические повреждения и использовать изгибы. Эта астральная форма также была способна испускать луч света, подобный лучу Ваату. Хотя это всего лишь проекция, из-за духовной связи с пользователем на нее также влияет магия духа. [10]

    Предоставление изгиба

    Energybending можно использовать, чтобы наделить человека силой изгибания. В эпоху Раавы разные львиные черепахи использовали эту силу, чтобы дать жителям своих поселений силу изгиба, когда они покидали свой дом, чтобы собрать еду. [12] В 170 г. н.э. эта способность использовалась Аватаром Аангом, чтобы восстановить изгиб Аватара Корры, и сама Корра впоследствии использовала ее, чтобы восстановить изгиб Лин Бейфонг, оба из которых были разорваны Амоном. [3] Львиные черепахи, однако, являются единственными магами энергии, которые, как известно, наделяют прирожденных не магов способностями к магии.

    Удаление изгиба

    Маги энергии способны навсегда удалить изгибы человека, если только они не восстановлены магами энергии. В эпоху Раавы разные львиные черепахи использовали эту силу, чтобы лишить жителей своих деревень дарованной способности изгибаться после того, как они вернулись домой после сбора еды. [12] Позже Аанг также использовал это, чтобы убрать магию огня Озая [1] и магию воды Яконе. [6]

    Манипулирование энергией духа

    Это способность манипулировать энергией, исходящей из мира духов. Корра впервые использовала эту технику, чтобы манипулировать энергией капсул, в которых находились Джинора, Рю и его туристическая группа после того, как они были захвачены враждебными духовными лозами. [11] Позже она применила ту же технику в мире смертных, чтобы отразить смертоносный энергетический луч, выпущенный духовной пушкой Кувиры, и спасти мага металла. [7]

    Галерея

    Опасности

    Во время его первой попытки магии энергии дух Аанга был почти испорчен духом Озая.

    Магия энергии — чрезвычайно мощная и потенциально опасная техника. Если дух сгибателя хоть немного слаб или сгибаем, он будет заражен духом того, кого сгибает. В результате бендер может быть испорчен и даже уничтожен. [1]

    Известные маги энергии

    † указывает на смерть во время сериала.
    R указывает на известную способность устранять изгиб человека.
    G указывает на известную способность сгибать человека.
    указывает на известную способность создавать астральную проекцию.

    Аватар: последний маг воздуха

    Легенда о Корре

    Мелочи

    • Концепция лишения/отключения способностей к изгибу также встречается в китайской литературе по боевым искусствам, где главный герой «отключает» способности злодея в качестве милосердной альтернативы лишению его/ее жизни.
    • Пение, которое можно услышать, когда львиная черепаха говорит с Аангом, объясняя, как управлять энергией, и когда львиная черепаха впервые призвала Аанга ходить во сне / подплыть к нему, представляет собой буддийское пение «На Му А Ме Туу Фу Ши Не».
    • Положение рук над сердцем и лбом во время практики магии энергии отражено в ссылке черепахи-льва на «истинное сердце» и «истинный разум».
    • На панели Comic-Con в июле 2008 года Майкл Данте ДиМартино и Брайан Коницко в шутку назвали этот тип изгиба «Анти-изгиб» и «Непреклонный», поскольку в сериале ему никогда не давали названия, в связи с лишением способности. человек их наклонности.
    • Хотя в обеих сериях название не указано, термин «изгибание энергии» использовался как на Nick.com, так и в Дополнения к аватару для Книги третьей: Огонь.
    • Создатели заявили, что идея магии энергии была придумана еще до того, как был выбран пилот. В 2003 году создатели обдумали несколько идей, которые вошли в Книгу третью: Огонь, одна из которых заключалась в том, что Аанг не убьет Озая; вместо этого он будет лишен своих сил с помощью техники, доступной только Аватарам. [5]
    • Когда Аанг впервые использовал магию энергии, его тело светилось ярко-синим цветом, а Озай светился оранжевым. Однако, когда он убрал изгиб Яконе, светились только его глаза и стрелы, как будто он входил в Состояние Аватара. Точно так же светились только глаза Корры, когда она выполняла магию энергии.
    • До Аанга только очень немногие Аватары были наделены искусством магии энергии, и еще меньше использовали его. [4]
    • Амон смог воспроизвести способность магии энергии, чтобы удалить магию человека с помощью очень уникальной формы магии крови. Это делает магию крови единственным другим известным способом лишить мага его магии.
    • Магия энергии — единственное искусство магии, которое могут выполнять духи, не проявляя их полностью через медиума. Таким образом, его можно использовать в духовном мире без физического тела. [11]
    • Магию энергии можно сравнить с эфиром, иногда считающимся пятым из классических элементов, и связанным с ним управлением жизненной энергией.

    Каталожные номера

    1. ↑ 1.0 1.1 1.2 1.3 1.4 1.5 1.6 ДиМартино, Майкл Данте, Конецко, Брайан (сценаристы) и Дос (сценаристы). (19 июля 2008 г.). «Комета Созина, часть 4: Аватар Аанг». Аватар: последний маг воздуха . 3 сезон. 21 серия. Никелодеон.
    2. ↑ 2.0 2.1 2.2 2.3 2.4 Эхас, Аарон (сценарист) и Вольпе, Джанкарло (режиссер). (19 июля 2008 г.).«Комета Созина, часть 2: Старые мастера». Аватар: последний маг воздуха . Сезон 3. Эпизод 19. Никелодеон.
    3. ↑ 3.0 3.1 3.2 3.3 ДиМартино, Майкл Данте, Коницко, Брайан (сценаристы) и Дос Сантос, Хоаким, Рю, Ки Хён (режиссеры). (23 июня 2012 г.). «Финал». Легенда о Корре . Книга первая: Воздух. Эпизод 12. Никелодеон.
    4. ↑ 4.0 4.1 Со старого официального сайта Avatar: The Last Airbender , первоначально на Нике.ком. Энциклопедия сломана, заархивировано по адресу Утерянные знания об Аватаре Аанге — Механизм: магия энергии.
    5. ↑ 5.0 5.1 Аватар: последний маг воздуха — искусство мультсериала .
    6. ↑ 6.0 6.1 6.2 ДиМартино, Майкл Данте, Конецко, Брайан (сценаристы) и Дос Сантос, Хоаким, Рю, Ки Хён (режиссеры). (9 июня 2012 г.). «Из прошлого». Легенда о Корре . Книга первая: Воздух. Эпизод 9.Никелодеон.
    7. ↑ 7.0 7.1 7.2 ДиМартино, Майкл Данте (сценарист) и Цвиер, Мельхиор (режиссёр). (19 декабря 2014 г.). «Последняя битва». Легенда о Корре . Книга четвертая: Баланс. Эпизод 13. Nick.com.
    8. ↑ Хедрик, Тим (сценарист) и Грэм, Ян (режиссёр). (18 октября 2013 г.). «Начало, часть 2». Легенда о Корре . Книга вторая: Духи. Эпизод 8. Никелодеон.
    9. ↑ Легенда о Корре Премьера 2 сезона: Создатели отвечают на наши животрепещущие вопросы (13 сентября 2013 г.).Проверено 13 сентября 2013 г.
    10. ↑ 10.0 10.1 ДиМартино, Майкл Данте (сценарист) и Грэм, Ян (режиссер). (22 ноября 2013 г.). «Свет во тьме». Легенда о Корре . Книга вторая: Духи. Эпизод 14. Никелодеон.
    11. ↑ 11.0 11.1 11.2 Гамильтон, Джошуа (сценарист) и Грэм, Ян (режиссер). (28 ноября 2014 г.). «За дебрями». Легенда о Корре . Книга четвертая: Баланс. Эпизод 9.Ник.ком.
    12. ↑ 12.0 12.1 ДиМартино, Майкл Данте (сценарист) и Хек, Колин (режиссер). (18 октября 2013 г.). «Начало, часть 1». Легенда о Корре . Книга вторая: Духи. Эпизод 7. Никелодеон.

    См. также

    Совет по Windows 10: руководство по основным инструментам в Paint 3D

    https://www.youtube.com/watch?v=cvCdFrMMJEk&feature=youtu.be

    Paint 3D — это встроенное приложение для творчества, которое бесплатно поставляется с Windows 10*.Он разработан, чтобы быть простым, но мощным, позволяя вам создавать профессиональные или забавные творческие проекты, легко комбинируя инструменты 2D и 3D. Самое приятное то, что вам не нужен опыт проектирования — Paint 3D может использовать любой. Его доступный интерфейс позволяет легко настраивать существующие 3D-модели из нашей встроенной 3D-библиотеки или создавать 3D-проекты с нуля.

    Начало работы: основная навигация в Paint 3D

    • Кисти: Расширьте свои художественные возможности с помощью уникальных ручек и кистей, которые имитируют реальные материалы без беспорядка. Попробуйте прозрачную акварель, которая красиво омывает холст, или масляную живопись настолько реалистично, что вы можете видеть, как краска смазывается. Эти художественные кисти работают как на холсте, так и на 3D-моделях с профессиональными эффектами, такими как полированный металл и матовость, чтобы персонализировать ваши проекты.
    • 2D-фигуры: С нашей коллекцией 2D-фигур и инструментом «Линия и кривая» легко рисовать идеальные фигуры. Используйте контрольные круги, чтобы изменить кривизну на нужный угол.Вы также можете нажать «Создать 3D», чтобы превратить фигуру в слой с дополнительными параметрами поворота.

    Попробуй! Щелкните здесь, чтобы просмотреть модель печатной платы на Remix3D.com. Перенесите его в Paint 3D и используйте 2D-фигуры, чтобы добавить правильные символы на принципиальную схему. Затем используйте инструмент «Линия и кривая», чтобы заполнить правильные шаблоны сигналов. Посмотрите это видео, чтобы получить советов по 2D-фигурам.

    • 3D-фигуры: Есть много способов начать работу в 3D.Используйте готовые формы, чтобы быстро приступить к созданию новой модели, или используйте инструмент 3D-рисунков, чтобы мгновенно превратить ваши 2D-наброски в 3D-модели. Просто обведите дизайн по фотографии или нарисуйте одну свободную руку и наблюдайте, как он мгновенно превращается в 3D-модель. 3D-каракули с острыми краями создают четкие линии, идеально подходящие для рисования звезды. Трехмерный рисунок с мягкими краями создает мягкую кривую, идеально подходящую для рисования облака.

    Нажмите здесь , чтобы просмотреть изображение концепции стула на Remix3D.com. Перенесите его в Paint 3D и используйте оба инструмента 3D-рисунка, чтобы обвести изображение и вывести его в 3D.Посмотрите это видео, чтобы получить советов по инструменту 3D Doodle.

    • Наклейки: Это уникальный и простой способ добавить текстуру вашим творениям. Используйте этот инструмент, чтобы поэкспериментировать с такими материалами, как дерево или мрамор, или загрузите свою фотографию, чтобы создать наклейку с собственной текстурой. Он мгновенно оборачивает 3D-объекты — никаких предварительных знаний о 3D не требуется! Вы также можете настроить прозрачность стикера.
    • Текст: Добавляйте слова, используя наши параметры 2D- и 3D-текста.2D-текст привяжет текст к холсту, а 3D-текст позволит вам перемещать его по холсту и вращать в разных направлениях.
    • Эффекты: Создавайте уникальные настроения, такие как успокаивающий туман или таинственная ночь, изменяя окружающую среду и освещение в своих 3D-сценах. Вы даже можете перемещать солнце вокруг светового колеса, чтобы изменить направление освещения.
    • Холст: Этот цифровой холст имитирует холст художника. Эта вкладка позволяет вам изменять размер и управлять размерами, в том числе отключать 2D-холст, чтобы вы могли свободно создавать свою 3D-модель.
    • Magic Select: Простой в использовании инструмент, позволяющий выбрать часть изображения, которую нужно вырезать, и удалить ее с фона. Инструмент мгновенно и почти волшебным образом переносит ваш выбор на другой слой и интеллектуально автоматически заполняет фон, чтобы скрыть любые пробелы.
    • 3D-библиотека**: Просмотрите наш огромный каталог тысяч бесплатных 3D-моделей для редактирования. Выберите из наших заранее подготовленных коллекций, чтобы быстро приступить к работе, или найдите нужную модель на панели инструментов поиска.Одним касанием вы можете мгновенно импортировать 3D-модель в свой проект и сразу же приступить к перекрашиванию и настройке.
    • Ползунок истории: Вы можете отменить и перемотать все свои действия, это похоже на неограниченную кнопку отмены! Ползунок истории записывает каждое изменение в сцене и позволяет прокручивать время назад. Вы даже можете создать видео о процессе проектирования, чтобы поделиться с друзьями, нажав кнопку «Начать запись».
    • Режим 3D-просмотра: Позволяет перемещаться и просматривать содержимое под любым углом.Существуют также элементы управления, помогающие увеличивать и уменьшать масштаб холста с возможностью ввода точной величины масштабирования.

    Нажмите здесь, чтобы просмотреть сцену с акулой на Remix3D.com. Перенесите в Paint 3D и используйте режим 3D-просмотра, чтобы правильно расположить плавники. Затем используйте инструмент 3D-каракули, чтобы добавить и расположить спинной плавник.
    Посмотрите это видео, чтобы получить советов по использованию режима 3D-просмотра.

    • Mixed Reality: Это берет вашу 3D-модель из Paint 3D и запускает ее в приложение Mixed Reality Viewer, чтобы вы могли визуализировать 3D-модель в контексте реального мира.Вы можете сфотографировать или записать короткое видео 3D-объекта, взаимодействующего с вашим миром, чтобы поделиться им с друзьями.

    Paint 3D позволяет легко раскрыть ваш творческий потенциал и воплотить ваши идеи в жизнь. Чтобы проверить эти функции самостоятельно, вы можете начать работу, открыв приложение Paint 3D. Если вы новичок в Paint 3D, ознакомьтесь со всей серией руководств по Paint 3D здесь или ознакомьтесь с дополнительными руководствами по Paint 3D здесь.

    *Для доступа ко всем новейшим функциям Paint 3D вам необходимо установить последнее обновление Windows 10 от апреля 2018 г.Чтобы узнать, как получить обновление Windows 10 за апрель 2018 г., ознакомьтесь с этой записью в блоге .

    **3D-библиотека доступна на некоторых рынках. Загляните в онлайн-библиотеку здесь.

    Основы рисования фигур для начинающих — динамические позы, изгиб и скручивание | JW Learning

    Стенограммы

    1. Трейлер: В прошлом видео мы говорили об основах рисования фигур. Мы рассмотрели темы жестов и построения, основные линии дизайна, позиционирование.Мы охватили целую кучу. Теперь пришло время пойти дальше. В этом уроке мы узнаем, как сделать детали нашей конструкции более динамичными, применяя изгиб и скручивание. Мы также рассмотрим все важные три четверти позиции. Так что берите карандаш и бумагу и начнем. 2. Резюме / Динамические формы: Итак, прежде чем мы поговорим о скручивании и изгибе наших частей конструкции, давайте просто подытожим то, что было изучено на предыдущем уроке. На прошлом уроке мы рассмотрели понятие жеста и конструкции, а также то, что эти термины являются основными в контексте рисования фигуры.Мы определили конструкцию как отдельные части фигуры или другой способ взглянуть на нее. Это было движение по нашим формам, и мы определили жест как три отношения между этими частями или движение, которое эти части совершают вместе в самом основном, мы в конечном итоге определили жест как кривые и конструкцию как углы. Мы также посмотрели на положение наших форм и сказали, что наши формы не были действительно завершенными, пока мы не знали, где они наклонены, наклонены и обращены в трехмерной среде. И именно здесь мы хотим продолжить, когда дело доходит до сгибания и скручивания нашей фигуры в динамические положения, чтобы мы работали над тем, как мы сгибаем и скручиваем фигуру, нам нужно вернуться к позиционированию и, более конкретно, к лицевой размер. Облицовочное измерение дается нам относительно легко. Если нам нужно только беспокоиться о рисовании фигуры спереди или сбоку. Хорошего не будет. Буксируйте нас, если вы хотите нарисовать этого супергероя, ударить плохого парня или эту прекрасную позу женщины, лежащей на кровати.Мы должны искать динамические позы в этой машине, если мы не знаем, как манипулировать этим лицом. Поэтому мы хотим иметь возможность рисовать не только передний, задний и боковой профиль. Мы хотим иметь возможность рисовать этот динамический вид 3/4 и все, что между ними. Проблема, с которой мы сталкиваемся, когда дело доходит до упоминания об этом, заключается в том, что мы естественным образом выдвигаем позы, чтобы быть либо спереди, либо под знаком. Это потому, что большую часть своей жизни они обращали внимание только на вещи спереди или сбоку, чистили зубы, расчесывали волосы перед зеркалом, смотрели на человека рядом с нами, обращались к толпе людей. Даже в художественных книгах обычно есть схемы анатомии спереди или сбоку. Таким образом, наш разум действительно настроен на то, чтобы видеть вещи в довольно бинарном и нединамическом белом свете. Мы действительно обращаем внимание на наиболее динамичное положение тела. Так что у нас есть тенденция, когда мы начинаем продвигать эту позу 3/4, быть либо более передней, либо более боковой, что в конечном итоге приводит к напряжению, вытягиванию. Итак, давайте рассмотрим некоторые способы борьбы с этим, чтобы сделать позы как можно более динамичными.3. Сжатие, растяжка и скручивание: как было упомянуто, когда мы начали рисовать динамические, скручивающие, сгибающие позы, когда, естественно, захочется выпрямиться, фигуры должны быть либо более передними, либо вогнутыми. Поэтому, когда мы видим такую ​​позу, то, естественно, будем думать об этом, и в итоге получится что-то среднее между этой красивой, изящной линией жеста, фундаментальной линией дизайна, линией, определяющей наше действие, этой начальной линией. основа, которую мы положили, теряется, потому что я связываю, говоря нам, чтобы мы переместили фигуру так, как привыкли наши глаза.В результате получился наш рисунок White Bend или Крути Азиз сильно. Не будет такой глубины. И как только мы поверх него наденем мышцы и драпировку, мы потеряем даже Мора только из-за ритма. Так что действительно придется бороться с этим инстинктом, чтобы сгибать наши формы больше, чем мы видим. Основная область, к которой это будет относиться, — это ядро ​​​​тела, туловище в области бедер, поскольку это наша основная область движения. Итак, давайте немного разберемся. Первое, что мы должны начать с него или бороться. Этот инстинкт состоит в том, чтобы использовать то, что называется формой фасоли, которая, по сути, представляет собой две формы по отношению друг к другу, образующие форму фасоли, которая является прекрасным представлением того, как выглядит торс.Мы можем либо нарисовать форму фасоли целиком, либо разбить ее на две формы. Форма боба уникальна тем, что в любой момент одна сторона формы будет дальше от другой. Это холодная растяжка на противоположной стороне. Формы должны были быть близко друг к другу. Это называется сквошинг. Итак, если мы проведем эксперимент на себе, если мы сгорбимся, спина над передней частью нашего туловища будет сжата ближе к нашим бедрам, в то время как Outback растянется в результате этого движения. Таким образом, здесь происходит естественное сквош на растяжке, и наоборот, если мы шеллбек.Наше тело создано для того, чтобы мы оставались прыгающими, потому что наша анатомия естественно искривлена. Если бы этого баланса не существовало, мы бы опрокинулись. Таким образом, у нас будет постоянное расширение и сжатие, происходящее в нашей форме компонента, которым можно манипулировать в соответствии с нашими потребностями. Теперь, если мы вернемся к нашему предыдущему уроку о жестах, мы увидим, что эта конкретная форма имеет естественную длинную линию доступа, и мы начинаем с того, что чем больше мы делаем эту длинную кривую доступа, тем более сжатой будет противоположная сторона формы. быть.И если мы вернемся к идее существования двух отдельных форм, мы можем еще раз использовать карандашный тест, чтобы помочь нам узнать, какое направление обеих этих частей в сжатии и растяжении действительно представляет наклон и положение наклона, которые мы о котором говорилось в Los Listen, эта идея применима не только к нашей бобовой форме. Однако это применимо к любой форме, которую мы можем растянуть и сжать, используя те же самые принципы. Таким образом, мы бросили вызов тому, что означает сжатие и растяжение и как это связано с наклоном и положением наклона.Но мы еще не говорили о положении лицом, которое мы должны добавить. Скручивание для этого скручивания означает, что не только две формы, которые составляют, могут смотреть в одно и то же направление вместе, но они также могут смотреть в направления, независимые друг от друга. Итак, что это означает, так это то, что конструкция обращена в одном направлении, а в конечном итоге обращена в другую? Это то, что известно как Contra Pasto, что означает противоположные позиции. Итак, как мы будем работать над поворотом? Если мы посмотрим на пример, то увидим, что две наши формы обращены друг к другу, и нам нужно соединить эти две грани.Если мы соединим аромат по контурным линиям каждой формы, мы получим s-образную форму. Изгиб всегда будет иметь это направление, перетекающее из центра одной формы в другую. Оттуда мы хотим взять углы с передней, наиболее обращенной плоской формы одной из форм и соединить с соответствующим углом другой, следуя параллельно этой центральной линии в том же направлении s, или мы должны сделать это соедините внешние углы формы с соответствующими задними углами другой.И вот так мы выкручиваем формы. Теперь обратите внимание, вернемся ли мы к нашему уроку о перекрытии того, что здесь происходит? Когда мы растягиваем сквош и скручиваем нашу форму, она в конечном итоге накладывается сама на себя, и вы можете сказать, что эти линии жестов перемещаются из одной области в другую. Какая часть нашей формы расположена над другой? Без этих разговоров о манипулировании нашими формами построения наши фигуры никогда не раскроют весь свой потенциал. Таким образом, мы должны осознавать, что наш разум говорит нам делать, как он говорит нам сделать пост похожим на то, с чем нам удобнее, и бороться с этими естественными инстинктами, чтобы сохранить эти первоначальные плавные линии жестов нетронутыми.Итак, теперь, когда у нас есть понимание того, как растягивать сквош и скручивать формы и как бороться с естественными инстинктами, давайте перейдем к практической работе. 4. Демонстрация 1: ладно, мы начнем прокладывать наши линии жестов L длинная кривая доступа или, э-э, растягивать вниз с одной стороны, что, естественно, приведет к сжатию или сжатию с другой стороны. Теперь мы собираемся рассказать об этом немного больше в будущем, но только небольшое замечание заранее.Несмотря на то, что мы говорим здесь о динамических формах, само тело всегда будет естественным образом находиться в положении, в котором они будут противодействовать действиям, происходящим повсюду. Так что будет задействована небольшая часть науки, которую нам придется рассмотреть более подробно в будущем. Но это будет для другого урока, который будет более подробно рассмотрен в третьем уроке. Возможно, вы уже видите, хотя у нас уже происходят некоторые из этих противоположных действий.У нас есть расширение с одной стороны в очень сжатой области с другой. На самом деле, эти два компонента фактически сливаются друг с другом, поскольку действие растягивания превращается в действие раздавливания, а действие умывания превращается в действие растяжения. Этот патент на расширение и сжатие происходит во всем нашем теле. Если бы у нас не было этого патента на сжатие и расширение в нашей фигуре, которым мы были просто для Бобо, эти противоположные действия помогают нам сбалансироваться. Вы можете увидеть гораздо более подробно профиль фигуры, но опять же, мы рассмотрим это после нескольких прослушиваний.Так что я получил свое грубое место для формирования существа. Но теперь пришло время развить это немного больше. Первое, о чем мы должны подумать, это положение вне грудной клетки и таза. Здесь происходит скручивание, но сначала нам нужно разобраться с этими позициями. Область грудной клетки направлена ​​от нас вверх, а таз расположен немного ближе к нам. Итак, теперь, когда мы определили примерное расположение этих двух областей, мы можем начать думать о повороте, который происходит сейчас.Эталонное изображение имеет лишь небольшой поворот, но я собираюсь сделать его немного больше, чем то, что мы видим здесь. Итак, я сделал пару грубых отметок, чтобы указать, где будут центральные линии двух моих строительных частей. Здесь, на нашем эталонном изображении, мы могли примерно видеть, где сейчас начинается эта форма. Очевидно, мы сделали наш немного более динамичным, так что не в форме будет много кривой. Когда мы начнем перебарщивать с нашей одеждой и нашими мускулами, эти линии жестов начнут исчезать.Так что для нас будет очень важно на самом деле продвигать эти ритмы намного больше, чем мы изначально видели. Наши эталонные изображения не боятся подтолкнуть эту позу к большему, чем то, что вы видите, чтобы преувеличить вещи, сделать эту позу более извилистой, больше Бинья. Это принесет гораздо больше плавности и потеряет ваш образ. Возможно, мы не придерживаемся буквальной правды изображения, но до тех пор, пока осознаем на приблизительном уровне, пока мы улавливаем суть того, что говорят позы, и это совершенно нормально, если фигура движется в том же направлении, захватывая то же самое. наверху чувствовать, чем это здорово.Это, в конечном счете, то, что мы ищем. Так что я собираюсь добавить немного структуры для ног и головы, не слишком много, потому что мы действительно собираемся сосредоточиться на туловище. В настоящее время. Одна вещь, которую вы, возможно, заметили, когда я рисовал это, это то, что на самом деле происходило во время этого тура. Итак, я начал с некоторых ритмов жестов, начал создавать некоторые строительные части, и теперь я снова переборщил с большим количеством ритмов жестов, чтобы попытаться помочь немного ослабить это. Вот так мы начинаем совершенствовать нашу фигуру.Мы начали с первоначального большого жеста и конструкции, всех частей. И теперь мы начинаем работать над более мелкими, жестовыми и конструкционными частями, работая от большого к маленькому, начиная с большой области туловища и заканчивая ногтями. Процесс будет таким же. Таким образом, одна область, в которой люди могут немного заблудиться, искажая позы, — это выяснить, какие из областей перекрываются. Хорошее общее руководство, которому нужно следовать, — смотреть на ту часть туловища, которая в данном случае ближе всего к зрителю, наши грудные клетки расположены таким образом, что они изгибаются вверх и от нас.Таз расположен немного ближе к нам, а это означает, что он будет немного выходить за пределы грудной клетки. Складчатость, складки, образуемые кожей и одеждой, чаще всего идут на это. Он той части, которая обращена к нему, мал. Поэтому ищите область, ближайшую к зрителю, в качестве ориентира, чтобы выяснить, какая часть перекрывается, а какое сжатие и растяжение на самом деле просто другое представление, вне жеста и конструкции. Мы получили длинную линию жестов, которая автоматически создает эти перекрывающиеся компоненты, а перекрытие относится к построению. Таким образом, всякий раз, когда мы прекращаем сгибать формы, мы получаем автоматический жест и автоматическое построение. Итак, давайте считать эту демонстрацию законченной и переходим к другой. 5. Демонстрация 2: справа. Мы движемся к ферме или извилистой оппозиции для этого теперь из грудной клетки, часть их туловища слегка наклоняется к нам. Так что это означает, что это будет тот, который перекрывается немного больше. И поскольку мы заложили наши основы здесь для этого, то, что мы собираемся увидеть, на самом деле, и это довольно хорошие примеры.Мы начнем видеть, как создается больше складок, чем больше мы начинаем сгибаться в несвежие формы. Мы, как правило, движемся вперед, чувствуем некоторое сжатие и расширение, ощущение сжатия и связывания при рождении, более расслабленное состояние, а также динамическое состояние Фармолла. Итак, у меня есть бобовидная основа. Теперь начните немного лучше определять положение грудной клетки и области поэтов. Наши грудные клетки расположены намного ближе к нам, в то время как ее бедра удаляются от нас. Итак, у нас получилась очень красивая, извилистая, динамичная поза, так что теперь я начну создавать две отдельные части их туловища. Теперь вам не обязательно делать это, но если вы только начинаете, на самом деле неплохая идея работать как с основами бытия, так и с двумя отдельными частями. Просто чтобы получить представление о том, как на самом деле устроено наше туловище, чем больше мы смотрим на то, что туловище представляет собой две отдельные независимые области, тем лучше могут становиться наши динамические позы. Что происходит, когда мы начинали как художники, так это то, что мы обычно сплавляли эти области воедино.Мы не разделяем их, и в результате противники выглядят очень механическими. Это жестко, поэтому чем больше мы сможем понять, что эти две области работают независимо друг от друга, тем более динамично мы сможем начать делать позы. Мы можем подтолкнуть его к такому экстремальному способу. Складки и заломы, которые в итоге возникают из-за формируемой конструкции, начинают становиться все заметнее. Чем больше мы начнем растягивать эту жестовую основу, тем больше вещей начнет складываться.Сторона защемления начнет приобретать все больше складок во все более заметных складках. Но нам не всегда нужна эта крайность. против. Да, всегда хорошо иметь красивые, извилистые позы, но иногда нам просто нужно что-то более приглушенное, но мы все равно будем ощущать расширение с одной стороны и сжатие с другой. Так что либо будет действительно сильное сжатие или сжатие, либо у нас будет что-то более тонкое.Насколько тонкими или сильными будут эти защемляющие складки, в конечном счете, зависит от вас, или нам нужно помнить, что наш жест находится на стороне растяжения воздуха, и вопрос в том, где происходит построение. После этого выбор до нас. Как мы собираемся манипулировать этим. Хорошо, давайте перейдем к другой демонстрации. 6. Демонстрация 3: все в порядке. У нас была красивая извилистая поза на последнем изображении, поэтому мы собираемся сделать что-то более расслабленное. Здесь она немного растягивается, но на самом деле мы не чувствуем никакого скручивания. Так что это гораздо более тонкий дизайн, который нам нужно создать для этого изображения. Но мы все еще хотим немного преувеличить. Мор без начального жеста основы. Я собираюсь сделать эту переднюю часть туловища более похожей на Керр, чем то, что есть на самом деле. И причина этого в том, что как только мы начнем добавлять наши мускулы или носить ткани или освобождать Dre от всего, что происходит поверх этих первоначальных основ, мы начнем терять этот ритм жестов. Так что это не имеет большого значения.Если мы работаем с чем-то, что является очень динамичной позой или чем-то более тонким, как эта. Мы по-прежнему хотим убедиться, что мы продвигаем эти жестовые основы немного больше, чем им нужно. Если бы мы создавали персонажа в каком-то типе доспехов, если бы мы начали, позируйте в очень жесткой и механической позе. Когда мы начнем добавлять эту броню или верх, все будет выглядеть еще более жестким и механическим. Вот почему, даже если мы имеем дело с очень тонкой позой, похожей на эту, мы просто хотим немного больше отодвинуть кривизну от этих основ. Так что просто определив эти формы грудной клетки немного больше, получив это формирование, поместив, действительно пытаясь нащупать свой путь здесь и получить это чувство формы, мы используем здесь эти довольно простые формы цилиндра. На данный момент мы можем пойти об этом по-разному. Если бы мы захотели, мы действительно могли бы начать добавлять более острые углы, он и больше боксерских структур, которые помогут нам лучше понять, как обстоят дела в Three D spice Now. Идея в том, что мы прошли в этом уроке.Мы говорили в основном о туловище, но они также применимы и к другим частям тела. Итак, давайте немного нарисуем области клея Деол здесь и ее голень, и мы начнем видеть, что идеи сжатия и растяжения также применимы и к другим областям фигуры. Любая область, где будет задействован какой-либо сустав, чаще всего будет приводить к ощущению расширения и сжатия, ощущению растяжения и сдавливания, как мы видели на туловище.Таким образом, мы можем видеть его в этом эскизе. Здесь у нас есть большой жест без ноги, создающий сильное растяжение, в результате чего ее ягодицы сжимаются на ноге. Таким образом, то же самое, что происходит в ее туловище, также происходит здесь, в ягодицах Аллигана. У нас есть эта бобовидная форма, эта сжатая и растянутая область, которая формируется, и это будет верно практически для каждой суставной области фигуры. Обычно у нас будет одна область, которая ощущается как сжимающаяся, и другая, которая ощущается как расширяющаяся.Таким образом, наше сжатие и растяжение будут применяться не только к туловищу, но и к другим областям. 7. Вид в три четверти: Итак, давайте теперь расширим то, что мы узнали до сих пор, когда дело доходит до выделения форм, быть более динамичными и двигаться, пока не посмотрим на фигуру с точки зрения 3/4, положение 3/4 фигура идет носок. Предлагайте нам самые интересные варианты на чертежах, но и тут сложно разобраться. Итак, у нас есть небольшая проблема, потому что часть фигуры будет обращена к нам больше, чем остальные.Но у нас есть довольно приличная лужайка для охраны спереди и сзади. Если вы помните, в последнем уроке было кратко упомянуто, что один из способов найти нашу основную линию действия, линию, указывающую на наше движение, находится в центре тела. Мы собираемся использовать естественную осевую линию тела, чтобы облегчить измерения. В настоящее время. Самый простой способ выяснить размеры — посмотреть на самый короткий участок. Так, например, если мы рисуем этот вид головы в размере 3/4, мы должны смотреть на естественную центральную линию лица, которая является отправной точкой.Посмотрите, сколько мы видим на самой короткой стороне, а затем измерьте, насколько широка самая длинная сторона по отношению к ней. Если мы сначала измерим по длинной стороне, мы рискуем сделать вещи слишком широкими по короткой стороне. Поэтому всегда делайте замеры с короткой стороны. Теперь я знаю, что ты говоришь. Это все хорошо и хорошо для головы и туловища. Есть естественная центральная линия, которую мы можем использовать для работы на позиции. Но как насчет рук и ног? Что ж, ты прав. Руки и ноги, которые имеют естественную центральную линию, являются симметричными частями тела.То, что происходит на одной стороне конечности, не происходит на другой стороне. Так что, черт возьми, нам с этим делать? Что ж, если мы вернулись к нашему предыдущему уроку, где мы говорили о жестах, нам придется вернуться к этим основам, потому что у конечностей нет прямого обзора 3/4, и это будет слишком сложно для понимания. нам найти один. Итак, нам нужна работа, и мы собираемся сделать это, ища наши жесты и l максимально длинные кривые огни. Итак, вот короткий путь, который мы можем использовать: боковая удерживающая рука изгибается к туловищу спереди, она будет изгибаться от туловища.Итак, в представлении 3/4 я приземлюсь где-то посередине. Для ножек боковой профиль ножек имеет форму буквы S. То, что передняя перспектива ноги по форме больше напоминает пчелу. Итак, опять же, перспектива 3/4 приведет к чему-то, что является комбинацией зуба. Мы более подробно остановимся на строении конечностей, когда перейдем к изучению отдельных частей тела позднее. Но пока это общее руководство для начала. Итак, теперь, когда у нас есть некоторые знания о том, как мы располагаем формы в перспективе 3/4, давайте перейдем к другому практическому занятию. 8. Демонстрация 4: Итак, давайте посмотрим денек, демо 3/4. Теперь первое, что мы хотим сделать с их референсом, это вывести осевую линию вниз. Так что просто проведите линию от макушки головы до области промежности. А затем мы хотим указать самую узкую часть их фигуры, обращенную от нас. И тогда Тео укажут самое узкое место, которое находится ближе всего к нам. Отсюда мы можем просто измерить, во сколько раз расширится самая длинная идея по сравнению с более короткой стороной. Значит, в этом случае ближайшая к нам сторона в пять раз шире.Итак, теперь я собираюсь начать делать наброски, имея в виду эти размеры, и сначала мы просто набросаем некоторые грубые формы для нашей позы. Теперь я собираюсь сделать это в более структурированном виде, потому что иногда будут позы, с которыми вы столкнетесь, где будет более выгодно сначала использовать строительные детали, а затем накладывать жесты сверху, и 3/4 позы могут бывает сложно иногда. Итак, у меня есть грубая форма боба на месте. Так что теперь мне просто нужно провести центральную линию, а затем слегка отметить измерения, которые мы сделали ранее. Итак, теперь у меня есть свои измерения, и теперь я могу начать строить свою фигуру. Итак, как видите, я немного ошибся со своей первой строительной линией, так что мне просто нужно ее скорректировать. Прелесть правильных измерений в том, что теперь вы можете сделать их гораздо более точными, если помните в уроке, где мы говорили о соединительных линиях, точке, где наши строительные горшки пересекаются с жестом в самом узком месте. Мы, по сути, делаем это. Он мы измерили самые узкие места, и мы строим от этого.Это та же самая концепция, которую мы изучили на прошлом уроке, за исключением того, что мы делаем это гораздо точнее. Как только вы привыкнете к идее работы с позой 3/4, вы сможете видеть гораздо больше вещей. Вы натренируете свой глаз гораздо легче определять центр тела и сможете рассчитать размеры тела. Но когда вы начинаете, всегда полезно сначала нанести маркировку, а потом вы всегда сможете ее стереть. Так что я вполне доволен тем, как эта конструкция выглядит на данный момент. Так что я просто ослаблю его, добавив несколько линий жестов поверх. Так что помните, ваша конструкция сделает вещи жестче. Ваш жест ослабит все. Итак, теперь, когда мы сделали несколько демонстраций по скручиванию и изгибу и видам 3/4, давайте перейдем к сеансам рисования времени. 9. Заметки о разминке: Итак, прежде чем делать упражнения на время, давайте сейчас поговорим о разминке для этой сессии. Последний урок. Мы говорили об использовании объектов в вашей среде в качестве ссылок для ваших основных форм. Ваши ящики, ваши цилиндры, годовые сферы.Теперь для большинства людей есть много таких вариантов, но когда дело доходит до чего-то, что изгибается или скручивается, варианты обычно довольно ограничены. Подушка — один из вариантов, но проблема в том, что она не остается на месте очень долго. Так что один из возможных вариантов — это взять себе небольшой кусочек глины для лепки. Теперь, я не ожидаю, что кто-то будет иметь это в резерве прямо сейчас, поэтому я включил изображения из скрученной глины для лепки со ссылками на класс, чтобы вы могли попрактиковаться. Теперь вы обычно можете купить глину для лепки довольно дешево за пару долларов в местном магазине для рукоделия, поэтому я настоятельно рекомендую иметь ее в резерве и иметь возможность крутить, поворачивать и сгибать ее.Тем не менее, вам нужно для, ну, рисование разминки. Так что используйте эти изображения для ваших деформаций с этого момента, пока вы не получите пластилин для лепки, и как только вы разогреетесь, переходите ко времени, чтобы попрактиковаться. 10. Сеанс рисования по времени: — Тео. О, о. Ну, ты хорошо слышишь, — я имею в виду, ты знаешь. 11. Демонстрация рисования по времени. Давайте начнем без того, чтобы Том рисовал Ситиана. Сейчас мы начнем с довольно простого на данный момент. Туловище здесь, говоря немного в стороне. Так что было хорошо просто начать с чего-то немного простого и начать работать над более сложными позами.На этом изображении грудная клетка выступает немного в стороне от нас, просто обратите на это внимание. У нас есть только две минуты, чтобы поработать с ними, так что мы сделаем столько, сколько сможем сделать за эти две минуты. Мы не хотим, чтобы на самом деле Россия шла через образ. Несмотря на то, что у нас есть ограничение по времени, это происходит здесь. Будет лучше, если мы просто напишем столько, сколько сможем за эти две или пять минут. Или как бы долго мы ни ставили этот таймер, чтобы затем попытаться все разрушить и Россию пройти через это.Так что нам просто нужно медленно прокладывать себе путь к этому только в этих строительных горшках. Здесь немного ног. Разработайте их немного, и мы сможем увидеть за относительно короткий период времени, сколько мы действительно можем сделать. Мы просто используем простые формы. Как мы узнали в Listen one. Мы концентрируемся в первую очередь только на получении основных форм, основных идей того, что это за тур. Так это выглядит для нас. Ну, эти руки, эти ноги. Базовая форма фасоли, которую мы рассмотрели, более или менее соответствует стандарту.Покажите, что мы можем использовать три наших туловища. Но мы также можем использовать и другие структуры формы. Мы могли бы использовать пару форм яиц. Мы могли бы использовать пару квадратных блоков. В конечном итоге мы используем весь цилиндр для всего их туловища. Итак, у меня есть несколько вариантов, и многое из этого будет зависеть также от того, в каком именно положении находится фигура. Итак, мы обнаружим, что, возможно, использование формы существа будет полезно для одной позы. Но другая поза. Возможно, было бы более выгодно разделить два компонента грудной клетки и таза, поэтому у нас будет несколько вариантов на белом фоне, и на самом деле все будет сводиться к тому, что вам больше всего нравится. склоняются к определенной форме больше, чем другие.Хорошо, перейдем к более растяжимой позе, в которой немного больше нашего движения всего тела. Нет, здесь играют ритмы. Сначала начните развивать немного головы здесь. Таким образом, шея также является еще одной областью, где мы также будем выполнять множество скручиваний. Итак, ранее в лекции мы говорили, что это будет не только туловище, где будут области сжатия, которые происходят с областями растяжения, которые происходят, а также эти области скручивания. Мы собираемся убрать с фигуры другие области, которые также будут растягиваться, сжиматься и скручиваться.Так что это будет не просто туловище, хотя мы в основном сосредоточились на нем. Для этого послушайте те же идеи, что и для большинства других сочленяющихся областей за пределами фигурной сетки, вы могли заметить, что я не записал туловище целиком. Это потому, что в данном случае я как бы прорабатываю свой путь вниз. Нам не нужно получать всю основную структуру сил. Я не. Во-первых, вы как бы прорабатываете мой путь от головы к грудной клетке и, в конце концов, к тазу, и, вероятно, будете использовать большую часть моего времени, просто отрабатывая конструкцию этих двух областей.Хм, вероятно, у меня не будет времени, чтобы по-настоящему развить руки или ноги, чтобы идти с этим сейчас. То, что вы можете увидеть здесь, немного сильнее сжимает кожу по сравнению с последним изображением. И это падение кожи действительно будет знать, только помогая нам определить, какая область туловища перекрывает другую. Но это также поможет усилить трехмерность самого туловища. Поэтому каждый раз, когда мы собираемся складывать кожу или одежду, это обычно означает, что мы собираемся получить дополнительное ощущение трехмерности, которая формируется.Мы говорили о поперечных контурных линиях в меньшем и одном томе, как они извлекают двухмерную форму и преобразуют ее в трехмерную форму. Дайте нам это ощущение глубины и размерности, и эти увеличения складок сделают что-то подобное. Поэтому, когда такие вещи начинают сжиматься, мы начинаем получать естественные поперечные контурные линии, и это здорово, потому что чем больше у нас областей, усиливающих трехмерность нашей фигуры, тем более удачными будут наши иллюстрации.Хорошо, давайте перейдем к нашему следующему. Еще одна красивая, извилистая поза для этого выглядит так, как будто запечатлен момент времени. Поэтому мы пытаемся понять, сможем ли мы воспроизвести это. Действие в этой позе заставляет ее брюшную полость быть немного более четкой. Это также даст нам отличный Маркус, чтобы искать волну. Нам очень повезло, по крайней мере, с туловищем, частью человеческой фигуры, там, где у нас есть эти естественные центральные линии, которые произошли как спереди, так и сзади.И когда мы начинаем крутить твист, тело вокруг них может начать делать эти действительно ритмичные жестовые движения. Они действительно помогут определить, в каком направлении на самом деле расположена грудная клетка относительно таза. Так что это будут не только складки и складки, которые помогли определить вещи для нас. Это будут такие области, как брюшной пресс, это будет углубление на спине с легкостью позвоночника. Они помогут нам выяснить, где изгибаются и как скручиваются создаваемые вещи, и мы увидим, что то же самое происходит и с одеждой.У нас есть персонаж с действительно обтягивающей одеждой, на которой мы начинаем двигать части тела. Мы начнем наблюдать эти растяжения и сжатия, происходящие в этих скручивающих движениях внутри самой ткани. Так что именно на такие дополнительные маркеры нам и нужно обратить внимание. Если нам приходится преувеличивать эти рынки, что ж, тогда это совершенно нормально. Все, что помогает действительно передать точку зрения, что эта грудная клетка отворачивается от зрителя.Затем мы просто вставляем его. Если это означает, что мы должны добавить дополнительные S-образные изгибы, которые мы должны добавить в дополнительные области сжатия, если нам нужно, чтобы туловище выглядело так, как будто оно растягивается немного больше, чем показано на изображении. Если это то, что нам нужно сделать, чтобы понять суть, то мы смотрим на что-то трехмерное, что движется в определенном направлении. Тогда мы просто делаем это, или я не ношу следующий образ. Но сейчас она на земле, сильно откинутая назад туловищем. Итак, я смотрю на это изображение и думаю про себя, действительно ли хочу получить этот большой жест для передней части этого? Чтобы также сначала получить это, а затем начать разрабатывать.Две другие области вполне могли бы использовать для этой позы форму цельного боба, склоняясь немного больше к разбиению туловища на две части. Но опять же, все будет зависеть от того, в какой именно позе вы работаете. У всех нас будут предпочтения относительно того, как мы подходим к каждой из частей тела. Но у нас также должны быть варианты резервного копирования. На самом деле мы не должны быть обязаны этой форме, или формам яйца, или любому другому выбору, который мы делаем, поэтому проверяйте разные формы не только для туловища, но и для других областей.Посмотрите, что работает лучше всего для вас. Если это форма цилиндра, форма или структура боксера, попробуйте это. Вы вполне можете обнаружить, что форма цилиндра — лучший вариант для этого туловища, строящего все эти области. Один большой вскоре умирает в форме сплющенного цилиндра, который отворачивается от нас. Так что обязательно пробуйте разные вещи. Попробуйте разные формы. Посмотрите, какие комбинации хорошо работали вместе. В нашем распоряжении больше инструментов. Тем больше проблем, которые мы можем преодолеть. Просто глядя на эту позу сейчас, я, возможно, отодвинул ее слишком далеко назад. Возможно, происходит слишком сильное сжатие по сравнению с изображением, но это было ошибкой сделать их слишком жесткими. Придется немного пожертвовать реализмом. Если бы мы собирались сделать что-то, что было бы фермой, а не натюрмортом, то нам, вероятно, нужно быть немного осторожным с половиной, когда мы толкаем вещи. Но иногда нам приходится чем-то жертвовать, чтобы донести суть. Мы могли бы, вероятно, сделать это реалистичным изображением, и большинство людей, вероятно, не заметят, что она изгибается немного назад больше, чем может средний торс, поэтому Тео всегда наклоняется.Чем более динамичным, тем длиннее более жестовым подходом, чем настолько буквальным. Итак, на следующем изображении, вид сзади, на этот раз просто возвращаясь к тому, что мы только что говорили о толкании вещей. Если мы будем делать более реалистичные изображения, конечно, мы не будем обязательно сгибать и туловище, и руки, и их ноги, и другие области тоже, понимаете, смехотворной длины. В противном случае это начинает становиться слишком мультяшным, но на этом этапе. Но если мы делаем что-то вроде анимации, например, тогда это действительно будет очень полезно.С анимацией или, в частности, с традиционной рисованной анимацией вы обнаружите, что художник часто преувеличивает движения персонажей, по иронии судьбы, делая их более правдоподобными. Был розыгрыш, Микки Маус, или Багз Банни, или кто-то еще, более репрезентативный для того, что происходит в реальной жизни. Тогда, наконец, достаточно, персонажи начнут выглядеть далеко не такими живыми и правдоподобными, как то, что они делают, когда утрируют позы, и то же самое они делают и с неодушевленными предметами, чтобы оживить их.Например, ковер в «Аладдине» или предметы быта в «Красавице и чудовище». Они будут преувеличивать эти движения этих неодушевленных предметов, чтобы заставить их смотреть на жизнь. Если бы они анимировали свечу из «Красавицы и чудовища» более логичным способом, который, как вы, вероятно, предполагали, произойдет в реальной жизни, то персонаж, как это ни парадоксально, просто никогда не двигался бы правильно. Он никогда не чувствовал бы себя живым. Это просто определенная механическая жесткость. Знаете, то, что мы пытаемся сделать здесь, очень похоже.Разница, на самом деле, в том, что мы пытаемся уместить это в одном кадре. Таким образом, во многих отношениях перед нами стоит немного более сложная задача, чем то, что делают аниматоры, потому что у них обычно есть около 12 или 18 кадров, чтобы создать движение. Наконец-то мы получили его, но то, как далеко мы продвинем это движение, в конечном итоге будет зависеть от стиля рисования, который мы пытаемся сделать. Хорошо, давайте считать, что это сделано, и мы перейдем к нашему следующему изображению. Итак, у нас есть первая из наших пятиминутных поз.Эйвери Очень круто, на самом деле. Позируйте здесь. Так что чуть более чем в два раза дольше, чтобы работать над этим, чуть более чем в два раза дольше, чтобы также совершить целую кучу ошибок, говорит небольшой компромисс. Так что наш торс не так уж сильно скручивается в этом, но у нас есть много работы. У вас есть много сжатых в растянутых областях, которые происходят по всему телу. У нас есть туловище почти одной большой формы для этого, но у нас есть руки и ноги, создающие эти сжатия и эти растяжения. .Это то, что я люблю называть нас. Что-то вроде комикса, в котором изображена героиня, приближающаяся к нам. Это Чудо-женщина на обложке с меньшей рукой, которая бросается к зрителю. Знаешь, мы бы не стали делать такие части твоего натюрморта. Так что это хороший пример того, как износ преувеличивает вещи больше, чем то, что в реальной жизни нам бы не пригодилось. Если мы делаем стили комиксов, то это почти как анимация, потому что мы действительно хотим получить ощущение, что вы знаете, что Халк разбивает этот шерстяной костюм.Этот человек наносит удар Брэйниаку или кому бы то ни было. Итак, манга комиксов, в которой все дело, действительно поддается динамическим позам и динамическим последовательностям действий. Мы также можем получить жену, сделав что-то более реалистичное. Может быть, мы делаем что-то вроде фэнтези-фэнтези из Франкфурта, в котором варвар с большим мечом в руке бросается на дракона, или великого зверя, или что-то еще, с чем он сражается. Конечно, будут времена, когда нам действительно может понадобиться, чтобы Тео немного усилил наши персонажи.Может быть, мы делаем какой-то тип солдата. Кто это? Внимание. Мы действительно хотим донести мысль, что этот человек, этот персонаж очень стойкий, и его очень трудно сбить с ног. Есть что-то вроде настороженного внимания или что-то в этом роде. Так что будут случаи, когда нам на самом деле придется немного больше действовать, чтобы все выглядело немного более механическим. Мы делаем какого-то соперничающего персонажа-андроида, тогда это будет иметь гораздо больше смысла.Носок имеет гораздо больше прямых линий. Имейте также гораздо больше жесткости в структуре персонажа. В целом, если персонажи более органичны по своей природе, имеют гораздо больше кривизны, то именно здесь мы собираемся начать склоняться к этим поворотам в этих изгибах и действительно подчеркивать их намного больше, чем они должны быть. . Итак, я смотрю на изображение, которое я нарисовал. Вероятно, я сделал верхнюю часть туловища слишком прямой. Ощущение, что я смотрю на эталонные изображения, что она на самом деле сгорбилась немного больше.Здесь происходит немного большее искривление, чем то, что я написал. Но в целом это не сильно портит изображение, но, вероятно, жертвует немного большей плавностью. Если бы я работал над этим немного дольше, я бы, наверное, просто стер весь этот горшок и просто начал немного больше сгибать вещи, просто чтобы действительно подчеркнуть ощущение того, что она, она собирается напасть на зрителя или она собирается атаковать злодея. Какую историю вы хотите приложить к этому изображению, и повествование — это, по сути, то, что мы пытаемся сделать здесь в одном простом кадре, одном изображении.Мы пытаемся рассказать историю того персонажа, который бросается к чему-то, или, может быть, она убегает от чего-то, вполне может быть, что что-то преследует ее на расстоянии, и она отчаянно пытается получить от этого жену. И если мы недостаточно подчеркнем движения, то эта история никогда не будет по-настоящему яркой. Не будет большого значения, сколько деталей мы начнем добавлять поверх этого. Мы могли бы красиво отрендерить это, но если это динамические формы, то это выглядит не совсем правильно.Тогда не будет иметь большого значения, насколько хорошо проработан персонаж или какие другие элементы мы вкладываем в окружение. Вот почему толкать эту ногу или делать туловище немного более изогнутым будет гораздо полезнее. Будет намного полезнее, если мы поднимем кривые, сделаем компрессию намного сильнее, чем ничего из этого не делать. Если мы зайдем слишком далеко, мы всегда можем вернуться назад. Так что всегда связывайте это с тем, чтобы делать что-то немного чрезмерным для начала, а затем, если нужно, немного вернуть его обратно.Так что это, наверное, слишком консервативно с этой ссылкой, но мы просто живем, учимся на этом. Так что это будет считаться сделанным, и мы перейдем к нашему последнему пятиминутному изображению для этого урока. Хорошо, Андреа потеряла одного. Здесь много скручиваний во многих движениях. Произошло некоторое скручивание с поднятыми ногами. Ну, так что это не только туловище, о котором мы должны заботиться, потому что это изображение на самом деле довольно сложное. Так что я просто собираюсь замедлиться с этим, и поэтому я просто чувствую свой путь через это.Мы должны спешить, хотя у нас всего пять минут в рукаве. Нам просто намного лучше просто тянуть время и просто медленно анализировать вещи, например, сначала выверив этот ритм, а затем начать строить конструкцию. А теперь пастор перекрывает друг друга. Я чувствую, что быть в форме — лучший способ приблизиться к этому образу. Инструменты, которые я чувствую, очень похожи на одну большую форму. Так что будем придерживаться формы боба для этого. Просто стройте из этого. Это то, что хорошая идея иметь какие-то варианты резервного копирования доступны.Мы можем иметь форму нашего существа. Мы можем получить наши две отдельные формы, вы знаете, коробки или цилиндры Boesel бесплатно. Здесь нужно немного поработать руками, руки также немного сгибаются и скручиваются. Мы рассмотрим руки и ноги в других областях более подробно, и туловище хорошо. Мы много говорили об этом, но на самом деле мало говорили о его общей структуре. На следующих уроках мы будем углубляться в неофициальные детали всего этого, что помогает немного больше, более или менее поставить туловище на место.Теперь я могу перестать думать о создании этих ног. Теперь нога, которая мчится к нам, будет немного сложной, поэтому обычно я бы использовал для этого форму цилиндра, но мне, вероятно, придется изменить ее немного больше на яйцевидную, чтобы получить просто создайте правильное представление об основных элементах. Это еще один хороший пример того, как можно использовать эти дополнительные формы в конце нашего набора инструментов. Они собираются войти, говорит Хэнди. Вы можете видеть, что у меня есть довольно простая форма цилиндра для левой ноги, но тот, который приподнят, потребует немного другого подхода.Не обязательно имеет смысл просто использовать форму цилиндра для этого. С этой точки зрения он выглядит гораздо более нормальной формой яйца. Поэтому нам нужно немного гибкости. Он с их формами и с их жестами, просто начнем немного прорабатывать последние пару минут. Я чувствую себя достаточно комфортно на этом этапе, так как у меня есть достаточно основы, на которой я мог бы фактически начать размещать эти более подробные области верха, начать вводить гораздо больше этих жестовых ритмов и начать создавать намного больше этих. обучающие части.Мы не хотим погружаться на ранней стадии с их детализацией, которая обычно является забавной частью процесса рисования, но нам действительно нужно убедиться, что наши основы, которые есть в первую очередь, это основы жестов. Наши основы динамических поз достаточно прочны, прежде чем мы начнем с головой погружаться во все эти забавные вещи. Итак, когда мы начинаем к этому, слушайте, мне больно. Этот урок был полезен для вас. Если вы пропустили первый урок, настоятельно рекомендуем пройти его заново. Во-первых, мы рассмотрим те же самые идеи, которые мы рассмотрели ранее в этом уроке, гораздо более подробно. Причина, по которой мы не предоставили вам всю эту информацию о сгибании и скручивании, жестах и ​​конструкции. Это на каком уроке? Это просто много, чтобы покрыть. То, что мы, художники, пытаемся здесь сделать, очень сложно. Мы имеем дело с чем-то, в чем есть много движущихся частей, и поэтому людям, которые просто обедают вне дома, очень легко быть полностью ошеломленным всей информацией, которая им передается меньше, чем когда мы говорили о том, как мы думаем о жестах, как мы думаем о построении, и теперь послушайте, мы перешли на следующий уровень, где мы можем начать думать о том, как манипулировать этими двумя идеями в соответствии с нашими потребностями.Мы делаем это шаг за шагом, наращивая наши знания, медленно наращивая эту базу данных и разрабатывая для себя процесс, который в долгосрочной перспективе сделает процесс рисования для нас намного более плавным. Так что тренируйтесь вместе с этими сеансами рисования, часто выпускайте новые два или ищите свои собственные изображения. Установите свои собственные таймеры или просто рисуйте, пока ваше сердце доволено. Таймер действительно существует только для того, чтобы вы могли принять решение. Поэтому, если вам нужно отключить его и просто работать в своем собственном темпе, обязательно сделайте это.Итак, пока мы заканчиваем это, слушайте. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь задавать вопросы в разделе обсуждения ниже. А если вам нужны отзывы о ваших собственных набросках, не стесняйтесь публиковать их. Удостоверьтесь, что вы толкаете эти позы, чтобы заставить их сгибаться и скручиваться как можно больше, и когда вы будете готовы, не стесняйтесь двигаться дальше, чтобы слушать. Три. Так что до тех пор Брек Асад и тренируйся почаще

    Построить катапульту — Scientific American

    Ключевые понятия
    Физика
    Машиностроение
    Упругая потенциальная энергия
    Движение снаряда

    Введение
    Катапульты были очень кстати для пиратов в золотой век пиратства (в 17 веке). А средневековые рыцари использовали их веками ранее для разрушения массивных крепостных стен. Даже греки и римляне использовали катапульты около 2000 лет назад! Эти простые машины очень удобны, если вы знаете, как ими управлять! В этой научной деятельности вы попробуете свои силы в технологии катапульты. Можете ли вы предсказать, где приземлится ваша ракета?

    Фон
    Катапульта работает, потому что энергия может быть преобразована из одного типа в другой и передана от одного объекта к другому.

    Когда вы готовите катапульту к запуску, вы добавляете ей энергию. Эта энергия запасается в пусковом устройстве как потенциальная или запасенная энергия. Катапульта, которую вы собираетесь сделать, использует упругую потенциальную энергию, хранящуюся в деревянной палке, когда вы ее сгибаете. Когда вы отпускаете, эта накопленная энергия высвобождается, преобразуется в энергию движения и передается ракете (запущенному объекту), которая затем летит по воздуху.

    Положение пускового устройства при взлете ракеты является важным параметром прицеливания.Но будет ли учитываться количество энергии, которой вы загружаете свое устройство? Попробуйте это занятие, чтобы узнать!

    Материалы

    1. Восемь палочек для рукоделия (палочки для эскимо)
    2. Четыре или пять прочных резинок
    3. Клей
    4. Пластиковая крышка для ватного тампона
    5. Ватный шарик (если у вас его нет, вы можете сделать маленький шарик, скомкав немного бумаги.)
    6. Небольшая открытая площадка (достаточно одного квадратного метра.Это должна быть прочная плоская поверхность, например стол или пол.)

    Подготовка

    1. Примечание: Простая катапульта, описанная в этом проекте, безопасна при использовании с ватным тампоном. Стрельба по твердым предметам или использование других самодельных катапульт может быть опасным. Убедитесь, что все объекты, которые вы запускаете, мягкие и легкие, чтобы никому не причинить вреда и не повредить объекты вокруг вас.
    2. Возьмите шесть палочек для рукоделия, положите их одну на другую.Скрепите эти палочки вместе, обернув резинкой оба конца стопки. Вы привяжете пусковую палку к этой стопке, как описано в следующем шаге.
    3. Чтобы добавить пусковую палку, возьмите одну палку и прикрепите ее перпендикулярно к только что сделанной стопке вокруг середины, чтобы получилась крестообразная форма. Вы можете сделать это с помощью одной или двух резинок, которые перекрещиваются в виде буквы X на палочках. Если вы пересечете его таким образом, палочки останутся перпендикулярными.
    4. Затем добавьте базу, прикрепив резиновую ленту к одному концу пусковой палки.Если бы не стопка палочек между ними, стартовая палка упала бы на основание. Теперь пусковая палка и основание образуют V-образную форму, лежащую на боку со стопкой палочек посередине.
    5. Поставьте катапульту на основание, найдите конец пусковой палки, который торчит вверх, и приклейте туда крышку от бутылки, чтобы она образовала небольшую чашечку для удержания ракеты.
    6. Подождите, пока клей высохнет.

    Процедура

    1. Установите катапульту на открытой площадке с прочной плоской поверхностью, например на столе, или на открытом пространстве на твердом полу.Очистите примерно метр открытого пространства для запуска и посадки запускаемого объекта (ракеты).
    2. Поместите ватный тампон в пусковую чашу, слегка надавите на нее и отпустите.
    3. Что случилось с мячом? Он летал? Он пошел вверх или вниз? Где он приземлился?
    4. Что, по-вашему, произойдет, если вы опустите чашку дальше? Заставит ли это его лететь выше, дальше, выше и дальше одновременно или пойдет по тому же пути, но, может быть, быстрее?
    5. Проведите тест: поместите ватный тампон в чашу, нажмите чашу дальше, отпустите и наблюдайте.Возможно, вам придется повторить тест несколько раз, чтобы сделать выводы. Все происходит быстро! Ваш мяч летит выше или ниже? Он приземляется дальше или ближе, когда вы сильно нажимаете вниз, по сравнению с тем, когда вы нажимаете немного?
    6. Вы заметили, в каком случае вам нужно было выполнить больше всего работы? Это когда вы немного надавили или когда вы надавили дальше?
    7. Попробуйте запустить больше. Вы каждый раз получаете одинаковые результаты? То, что вы наблюдаете, соответствует вашим ожиданиям? Можете ли вы объяснить, почему?
    8. Дополнительно: Проверьте, что произойдет, если вы переместите стопку из шести палочек ближе к пусковому стакану или в другом направлении.Это изменит положение пусковой ручки, когда ракета поднимется в воздух. Как вы думаете, как ваше изменение повлияет на траекторию полета мяча?
    9. Дополнительно: Постройте несколько катапульт и сыграйте в игру с друзьями. Используйте оставшуюся крышку от бутылки в качестве мишени. Поместите катапульты в круг на расстоянии около 60 сантиметров от чашки и посмотрите, кто сможет забить больше голов. Расширьте круг и посмотрите, кто сможет приспособить технику пуска к новым условиям.

    Наблюдения и результаты
    Вы видели, как ваш ватный шарик летал все выше и дальше, когда вы опускали пусковую палку?

    Когда вы сгибаете палку, вы наполняете ее энергией. Когда вы отпускаете, эта энергия высвобождается и преобразуется в энергию движения. Большая часть этой энергии передается ракете, которая стреляет по воздуху.

    Дальнейшее нажатие на стик потребует от вас больше усилий. Может быть, вы чувствовали, что вам нужно приложить больше усилий или работать больше, чтобы сильнее согнуть палку.Дальнейший изгиб означает, что в стержне накапливается больше потенциальной энергии упругости, а когда вы отпускаете, вся эта потенциальная энергия преобразуется в энергию движения, поэтому ракета летит по воздуху с большей скоростью. В случае с вашей катапультой ракета наверняка летела выше и дальше.

    Перемещение стопки из шести стержней ближе к пусковому стакану делает пусковую стержень более плоской. Это приводит к тому, что ракета направлена ​​больше вверх, чем вперед. Толкая шесть стиков в другом направлении, вы создаете больший угол между стартовой ручкой и основанием.Это поможет вам направить ракету вперед.

    Еще для изучения

    Бомбы прочь! Катапульта для пинг-понга, от Science Buddies
    History of Catapults, от Melvin Communications
    Физика катапульты, от Real World Physics Problems

    Это задание было предложено вам в сотрудничестве с Science Buddies

    .

    No related posts.

    Похожие записи

    Группа кругового обзора: Композиция кругового обзора – понятие, принципы построения, примеры с фото

    Добавлено

    Как построить сарай из досок своими руками: как сделать их своими руками без фундамента и с ним? Чем покрасить дощатый сарай снаружи? Пошаговая инструкция

    Добавлено

    Коридоры фото – Ой!

    Добавлено

    Mq 3 35 grundfos: Насос-автомат Grundfos MQ 3-35 96515412

    Добавлено

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
