Что такое двутавровая балка: что это такое, преимущества, применение, особенности, цены

что это такое, преимущества, применение, особенности, цены

Строительство многоквартирных домов, промышленных зданий, мостов и других крупных объектов требует использования надежной арматуры. С ее помощью укрепляют стены и перекрытия, армируют опоры и создают очень прочные конструкции.

Современные металлокомбинаты производят большое количество металлопроката для укрепления объектов строительства. Эта продукция имеет разное назначение, в зависимости от размеров и прочности. Наиболее прочным типом металлопроката является балка двутавровая. Ее используют при строительстве очень массивных сооружений, так как балка легко справляется с большими нагрузками.

Особенности и назначение

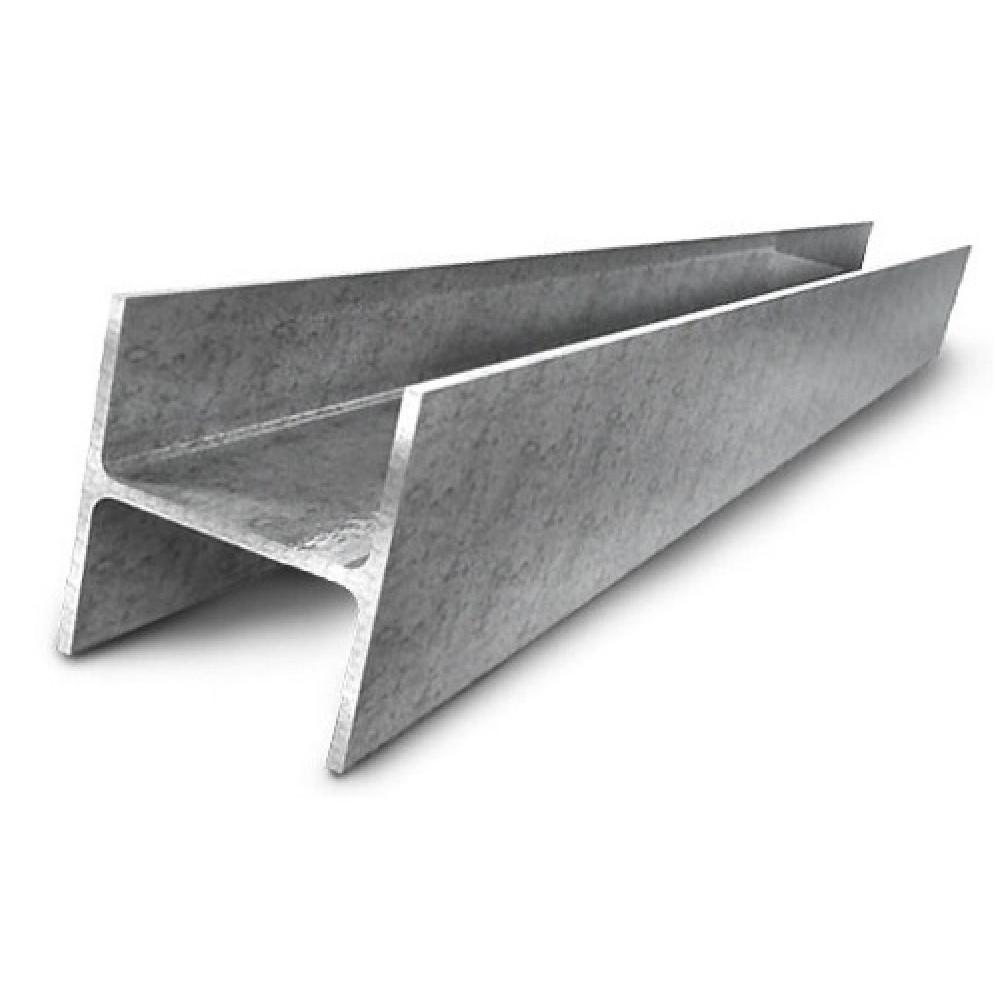

Двутавровая балка — это металлическое изделие с сечением в форме буквы «Н». Оно состоит из двух полок и соединяющей их стенки. Название данного металлопроката произошло от латинского слова «taurus». В переводе на русский taurus означает «бык». То есть, в дословном переводе эта разновидность металлопроката называется двурогой балкой.

Для изготовления данной продукции используют сталь. Как правило, это низколегированная или углеродистая сталь, в зависимости от назначения будущего изделия. Этот металлопрокат производится горячекатаным методом.

Балка двутавровая используется в промышленном и гражданском строительстве. С ее помощью армируют:

1. Кровли разной степени сложности.
2. Межэтажные перекрытия в многоквартирных домах.
3. Колонны сложных архитектурных объектов.
4. Стальные фермы для гражданских и промышленных зданий.
5. Стволы шахт.
6. Железнодорожные вагоны.
7. Мосты и другие объекты, возводимые на прочном стальном каркасе.

Также с помощью этой балки создают надежные крановые эстакады, мачты и монорельсовые дороги.

Преимущества и недостатки

Основным преимуществом данного металлопроката является его прочность и надежность. Эти характеристики связаны с формой сечения изделия. Ведь сечение в виде буквы «Н» значительно повышает жесткость продукции. Если сравнивать двутавровую балку с обычной, имеющей квадратную форму в разрезе, то первая будет намного прочнее и жестче. Показатель прочности у такой продукции даже превышает аналогичную характеристику у швеллера.

Высокие прочностные характеристики связаны с распределением механической нагрузки на металлическую конструкцию. При сечении в виде буквы «Н» нагрузка равномерно распределяется на всю балку, а не концентрируется в определенных точках. Поэтому при использовании данного металлопроката исключается риск быстрого износа и разрушения стального каркаса. Следовательно, балку двутавровую можно задействовать в строительстве очень массивных объектов, подверженных огромным нагрузкам. Главное — правильно подобрать размеры продукции.

Кроме прочностных характеристик, стоит рассмотреть и другие преимущества использования этого металлопроката. Самые важные из них:

1. Экономичность. Ввиду своей жесткости, двутавровая балка надежно армирует крупные объекты, не требуя использования вспомогательной арматуры. Если бы вы выбрали армирующий профиль другого типа, вам бы пришлось купить его в большем количестве, чтобы обеспечить устойчивость конструкции к разрушениям. В случае с двутавром в этом нет необходимости. Следовательно, вы сможете сэкономить на металлопрокате.
2. Малый вес. Сечение в форме буквы «Н» значительно снижает массу данного металлопроката. При этом его прочностные характеристики заметно возрастают, в сравнении с теми же характеристиками у более жесткой квадратной продукции.
3. Устойчивость к изгибу и сжатию. Благодаря этим преимуществам, двутавр хорошо переносит колебания и может использоваться при строительстве тяжелых мостов.
4. Возможность монтажа с помощью сварки. Сваривание элементов стальной конструкции ощутимо повышает скорость работ и сокращает сроки сдачи объекта.
5. Постоянство геометрических характеристик. Так как жесткость двутавра обусловлена его формой, любые изменения в ней привели бы к снижению прочности каркаса и разрушению постройки. Это исключено при использовании данного металлопроката. Ведь он не деформируется даже при слишком высоких нагрузках.
6. Легкость и экономичность перевозки. Для транспортировки более массивного металлопроката вам бы пришлось арендовать несколько транспортных средств. В случае с данной продукцией можно сократить количество транспорта. Ведь специфическая форма двутавра способствует компактной укладке, а его малый вес позволяет не беспокоиться о перегрузке.

Как и любой другой металлопрокат, балка двутавровая имеет не только достоинства, но и недостатки. Рассмотрим основные из них:

1. Плохая устойчивость к огню.
   Если на вашем объекте возникнет пожар, любое промедление в его тушении пагубно отразится на прочности конструкции. При выходе ситуации из-под контроля постройка даже может разрушиться.

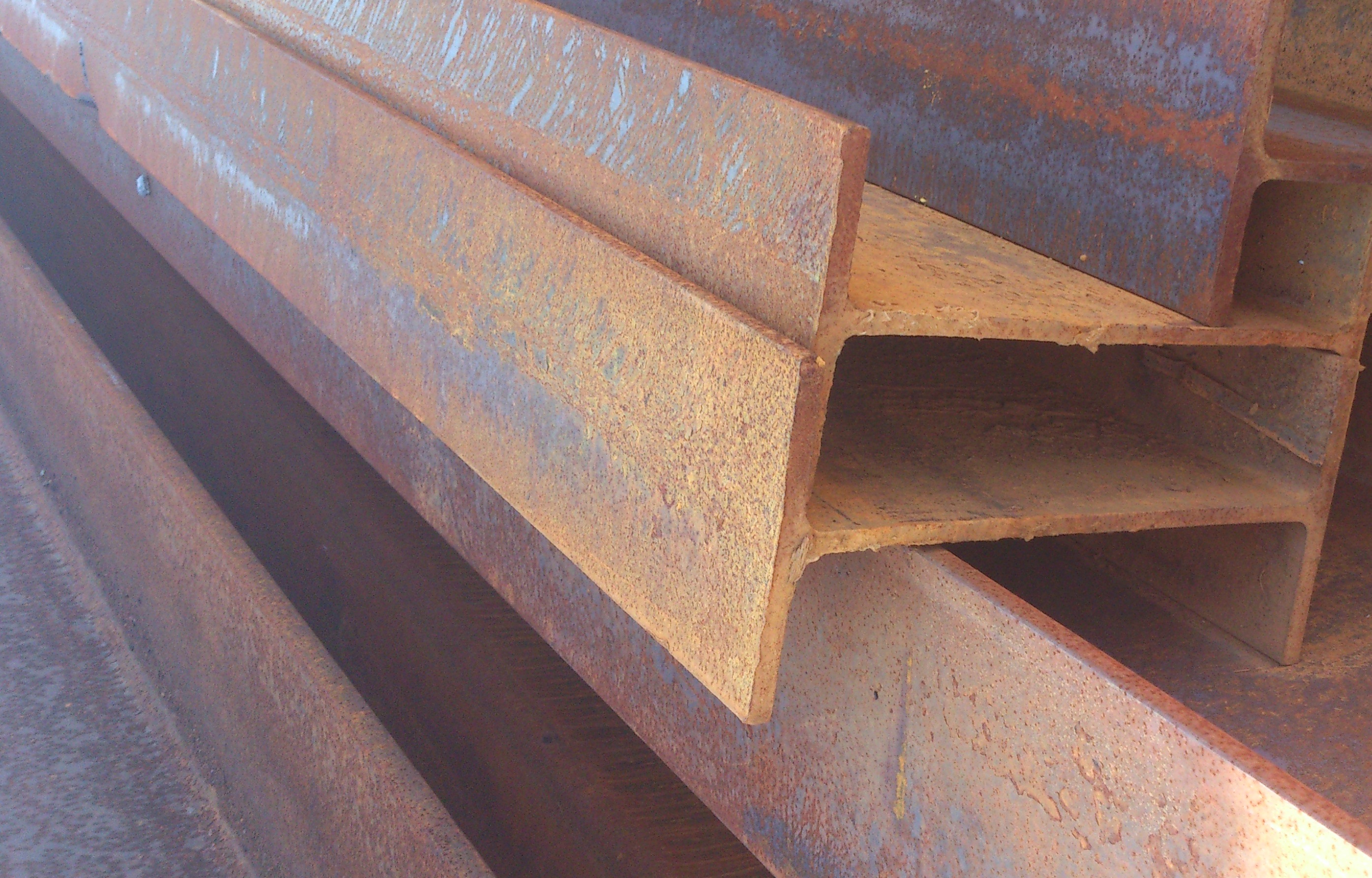

2. Слабая устойчивость к коррозии. Углеродистая и низколегированная сталь боится ржавчины, поэтому данные материалы должны проходить обработку защитными веществами. И даже после правильной обработки балку не рекомендуется использовать в условиях сильной влажности (например, для сооружения подводных опор мостов).
3. Невозможность применения на слишком больших пролетах. При отсутствии дополнительных опор несущие способности двутавра заметно снижаются. Вам нужно уделить максимум внимания этой особенности металлопроката при разработке проекта.
4. Очень низкая устойчивость к скручиванию. Данный недостаток наблюдается у всех изделий с открытым сечением. Например, он есть у швеллера и уголка. Устойчивость балки к скручиванию примерно в 400 раз ниже, чем этот же показатель у круглой трубы с такой же площадью сечения. Если каркас вашего будущего объекта будет подвергаться скручиванию, лучше выбрать для армирования другой тип металлопроката.

Разновидности

Балка двутавровая бывает разного назначения. В зависимости от области применения, она имеет определенные характеристики. Например, этот металлопрокат выпускается с параллельными или наклонными полками. В первом случае речь идет об обычном металлопрокате, а во втором — о специальном. Изделия с параллельными полками имеют маркировку «У», «Ш», «Д» или «К». Она обозначает:

1. «У» — изделие с узкими полками.
2. «Ш» — металлопрокат с широкими полками, выдерживающими большие нагрузки.
3. «Д» — двутавр со средними полками.
4. «К» — продукция, предназначенная для сооружения колонн. Эти балки имеют большой вес и характеризуются самой высокой степенью прочности.

Двутавр с наклонными полками тоже бывает разного назначения, в зависимости от угла наклона и площади сечения. Он маркируется буквами «М» или «С». Продукция с маркировкой «М» предназначена для сооружения подвесных путей. Угол наклона ее внутренних граней не должен превышать 12 %. Балки с маркировкой «С» используют для укрепления стволов шахт. У этих двутавров угол наклона внутренних граней может достигать 16%. Коэффициенты 12% и 16% — это максимальные показатели для угла данной продукции. Их нельзя превышать в процессе изготовления металлопроката.

Кроме ширины полок и угла их наклона, балка двутавровая классифицируется по степени точности. Этот показатель говорит о допустимых отклонениях от размеров во время прокатки (таблица размеров и отклонений размещена в ГОСТ 8239-89). Степень точности отмечается на продукции буквой «В» или «Б». Если на балке указана маркировка «В», значит это изделие с обычной точностью изготовления. Буква «Б» говорит о повышенной точности. Такая продукция подходит для сложных задач, требующих отсутствия даже мельчайших погрешностей. При ее изготовлении очень важно соблюдать допустимые показатели прогиба стенки, притупления наружных кромок и кривизны самого изделия.

В государственном стандарте указаны следующие критерии точности:

1. Допустимый прогиб стенки — не больше 0,15.
2. Притупление наружных кромок — не более 2,2 мм (для категории «Б», для обычных балок этот показатель не имеет значения).
3. Кривизна изделия — не больше 0,2% от его длины.

Точность соблюдения других характеристик (высоты двутавра, а также ширины, толщины и перекоса полки) зависит от категории изделия («В» или «Б») и его размеров. Все эти коэффициенты приведены в таблице в ГОСТ для металлопроката с обычной и повышенной точностью изготовления.

Размеры и вес

При изготовлении балки двутавровой в обязательном порядке учитываются требования ГОСТ 8239-89. В этих требованиях регулируются размеры изделий и просматривается их зависимость друг от друга. Например, в готовой балке взаимосвязаны следующие параметры:

• площадь поперечного сечения;
• радиусы внутреннего закругления;
• толщина полок;
• угол наклона внутренних граней;
• высота изделия;
• толщина стенки;
• ширина полки;
• радиус закругления полки;
• вес изделия.

Величина этих характеристик не подлежит изменениям. Например, балка двутавровая с маркировкой «10» имеет площадь поперечного сечения 12 кв. см. При этом ее остальные характеристики должны равняться:

• радиус внутреннего закругления = 7 мм;
• толщина полок = 7,2 мм;
• высота изделия = 100 мм;
• толщина стенки = 4,5 мм;
• ширина полки = 55 мм;
• радиус закругления полки = 2,5 мм;
• вес изделия = 9,46 кг (имеется в виду вес балки длиной 1 метр).

При изготовлении металлопроката данного типа надо соблюдать все перечисленные размеры, так как они взаимосвязаны друг с другом. Если изменится хотя бы одна размерная характеристика (например, увеличится длина стенки или уменьшится ширина полки), прочность балки заметно снизится. Это значит, что металлопрокат нельзя будет использовать в строительных работах, ведь он станет слишком ненадежным. Такая балка сломается при любых физических или сейсмических нагрузках, что приведет к разрушению дома, моста или другого объекта.

По ГОСТ 8239-89 двутавровая балка может иметь площадь сечения от 12 до 138 кв. см (в зависимости от размеров, двутавр маркируется цифрами «10», «12», «14» … «60»). У самого крупного изделия из государственного стандарта следующие характеристики:

• радиус внутреннего закругления = 20 мм;
• средняя толщина полок = 17,8 мм;
• высота двутавра = 600 мм;
• толщина перемычки между полками = 12 мм;
• ширина каждой полки = 190 мм;
• допустимый радиус закругления полки = 8 мм.

При таких размерных характеристиках вес изделия должен составлять 108 кг на каждый метр. Как правило, балки выпускаются длиной 4-12 метров, при этом их длина зависит от площади сечения металлопроката. Чем больше площадь, тем больше и длина. Но есть и исключения. Например, если покупателю необходимы балки меньшей длины, он может заказать их прямо у производителя.

Также при изготовлении на заказ возможно изменение других характеристик. Если в ГОСТ 8239-89 максимальная площадь сечения двутавра указана 138 кв. см, это еще не значит, что вы не сможете получить более массивную продукцию, при необходимости. В государственном стандарте приведены расчеты в ограниченном диапазоне. Любые другие вычисления выполняются инженерами индивидуально. То есть, заказчик обращается к производителю и оставляет заявку на изготовление нужной ему продукции. Далее начинается процесс производства по такой схеме:

1. Выполняются расчеты размерных характеристик. При вычислении этих характеристик соблюдаются их соотношения друг с другом, как и в рассмотренных в ГОСТ изделиях. Также специалисты определяют допустимый показатель погрешности, в зависимости от степени точности продукции. В процессе работы инженеры учитывают не только размеры балки, но и такие ее коэффициенты, как момент инерции, статический момент полусечения, момент сопротивления и радиус инерции. Только при соблюдении всех этих характеристик можно получить качественное, прочное изделие.
2. Делаются чертежи. Если у вас есть свои чертежи, вам не придется оплачивать эту услугу. Но учтите, что создание такой документации требует наличия очень глубоких знаний и опыта проведения подобных работ. Поэтому не заказывайте услугу у сомнительных специалистов, ориентируясь на низкую цену. Помните, что от правильности проведения расчетов будет зависеть прочность вашего двутавра и всей постройки, которую вы собираетесь армировать сделанными по чертежам балками.
3. Изготавливается двутавровая балка в нужном количестве.

Где купить?

Если вас заинтересовала балка двутавровая, ее купить можно здесь http://metallbase.com/production/balka-dvutavr. Это сайт нашей компании «МС» — металлобазы, занимающейся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 691 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.

Если вы еще не определились с выбором поставщика металлопроката, ознакомьтесь с преимуществами нашей компании. Они ежедневно привлекают к нам новых клиентов. Основные из наших преимуществ:

1. Сотрудничество с ведущими металлокомбинатами РФ. Мы не закупаем товар у сомнительных лиц, поэтому можем уверенно сказать, что продаем качественный металлопрокат.
2. Большой выбор продукции. Вы найдете в каталоге двутавр любого размера, следовательно, вам не придется дожидаться его изготовления. Кроме того, у нас есть много металлопроката другого типа, а не только балки. Если вы профессиональный строитель, вам известно, что при возведении крупного объекта одних двутавровых балок будет недостаточно. Вам придется покупать арматуру и другой прокат. Сотрудничая с нами, вы сделаете это одновременно, не задерживая строительных работ и не переплачивая за доставку.
3. Доступные цены. Так как мы берем товар прямо с металлокомбинатов, а не через посредников, нам не приходится закупать его по повышенной цене. Соответственно, наши клиенты получают металлопрокат по цене производителя.
4. Оперативная поддержка. Если вы не знаете, какая двутавровая балка подойдет для ваших задач, попросите помощи у нашего специалиста. Он найдет вам товар с оптимальными характеристиками.
5. Акции и распродажи, позволяющие сэкономить на покупке.
6. Полезные дополнительные услуги. Мы не только продаем прокат, но и занимаемся его сваркой и резкой.

Чтобы заказать двутавр, уточните стоимость изделия и ожидайте доставки. Если вы указали адрес в СПб, мы доставим товар своей машиной. В остальных случаях продукция будет отправлена подходящей вам транспортной компанией.

Фото, использованные в статье, приведены для иллюстрации и не являются изображением продукции компании.



Двутавровая балка: характеристики, способы производства, плюсы

Двутавровая балка — это строительный элемент в виде горизонтального бруса. При возведении зданий и сооружений, балка выступает незаменимой деталью конструкции, так как на нее оказывается значительное давление. Важно при расчетах выбрать правильные параметры изделия для безопасной эксплуатации постройки.

Особенности двутаврового профиля

Двутавровая балка — разновидность сортового металлопроката. Профиль двутавра характерен Н-образной формой сечения. Такая конструкция используется для перераспределения нагрузки по вертикали и горизонтали. Двутавровые балки различные размеры и весовые категории.

Для обозначения профилей введена специальная нумерация и маркировка, что облегчает выбор конструктивного элемента. Так как при выборе габаритов балки учитываются особенности возводимого объекта и расчетные нагрузки на конструкцию здания.

Балки характеризуются устойчивостью к повышенным нагрузкам и отсутствию реакции на изменения во внешней среде.

Благодаря своим характеристикам двутавр широко используется при возведении каркасных зданий и сооружений.

Помимо металлических двутавровых изделий существуют балки, выполненные из древесины, которые также имеют разнообразный размерный ряд. Использование деревянных профилей снижает нагрузку на основание, ускоряет процесс строительства и уменьшает расходы при устройстве фундамента.

Применение

Двутавровая балка широко используется при возведении гражданских, промышленных и общественных зданий. Для строительства крупнопанельных зданий, а также частных домов высокой и малой этажности. Профиль выступает в качестве несущего элемента во многих сооружениях:

• эстакады и мосты;
• шахты и метро;
• тоннели для железнодорожного и обычного транспорта;
• конструкции котлованов и устройств укрепления береговой линии;
• производственные цеха, склады;
• грузовые платформы, железнодорожные вагоны и транспортные суда.

Помимо этого строительный элемент довольно популярен при устройстве мансардных помещений. Успешно применяется в стропильных системах и при монтаже кровли.

Балки используются не только в строительстве железобетонных сооружений или металлоконструкций, но и при возведении деревянных домов и лестниц.

Двутавры применяют при пролетах, ширина которых достаточно большая для того, чтобы задействовать бетонные конструкции. Перекрытие в таком случае, в отличие от балки, не сможет выдержать предполагаемую нагрузку.

Независимо от материала двутавры представляют собой надежные строительные. К тому же профили, за исключением некоторых видов, имеют незначительный вес, что позволяет их легко транспортировать на место строительства. Работа с двутаврами не представляет особой сложности: монтаж осуществляется с помощью сварки, а также заклепок и болтов.

Преимущества и недостатки двутавровых балок

Двутавровый профиль имеет множество достоинств:

• Способность выдерживать нагрузки во всех направлениях;
• удобство при перевозке, возможность рационального хранения и простота монтажа;
• благодаря особой форме при производстве профиля используется меньше материала, при этом двутавр легче сплошных балок;
• возможность использования ручной газосварки или электродуговой сварки при монтаже;
• жесткость конструкции, обеспеченная Н-образным сечением, сводит крутящий момент к нулю;
• устойчивость к влиянию атмосферных осадков и механических разрушений;
• изготовление балки на заказ, учитывая индивидуальные размеры.

Двутавры имеют ряд недостатков:

• Невысокие показатели огнестойкости, что может привести к разрушению всей конструкции;
• неустойчивость против возникновения коррозии, нужно обрабатывать специальными покрытиями;
• неспособность обеспечить жесткость при больших пролетах.

Несмотря на перечисленные недостатки, двутавровые балки остаются востребованными в разных областях строительства.

Материалы

Для возведения зданий и сооружений используют двутавровые балки, выполненные из металла, железобетона, дерева. Каждый из материалов имеет свое назначение, преимущества и недостатки в использовании.

• железобетонные профили применяют при возведении гражданских и крупнопромышленных зданий, металлоконструкций, перекрытий, подвесных путей и опор мостовых сооружений;
• углеродистая сталь занимает 80% рынка производства двутавров, отличается технологическими и прочностными параметрами;
• низколегированная прокатная сталь характеризуется устойчивостью к динамическим нагрузкам благодаря содержанию кремния, алюминия и марганца;
• сталь, для мостостроения, является самым прочным сплавом, который наделен возможностью сопротивления циклическим нагрузкам;
• алюминиевый сплав применяется, когда необходимо уменьшить вес конструкции, к тому же двутавры из алюминия обладают повышенными коррозийными характеристиками.

Производство двутавровых профилей осуществляется на крупных предприятиях, при этом выпускаются большие партии строительных элементов.

Существует не менее популярный вид двутавра, выполненный из дерева. Его применяют для формирования каркаса построек, устройства перекрытий между этажами или стропильной системы, а также возведения балконов и мансард. Профиль состоит из двух брусьев хвойных пород и плит ОСБ между ними. Конструкция не деформируется при большой нагрузке, имеет гладкую поверхность и не требует специальной техники для монтажа.

Горячекатаные и сварные балки

По способу производства металлические двутавры бывают горячекатаные и сварные.

Горячекатаные двутавры изготавливают путем прокатки при высоких температурах на специальном прокатном стане. Профиль формируется из раскаленной болванки из стали, в результате чего получается монолитная балка без швов. Процесс производства отличается простотой. При этом горячекатаный двутавр отличается надежностью и прочностью.

Плюсы горячекатаных балок:

• монолитность изделия благодаря отсутствию швов;
• наличие типоразмеров, что упрощает расчет конструкции;
• стандартные двутавры всегда доступны на оптовых складах.

Недостатки двутавровых профилей:

• утолщенные стенки приводят к увеличению веса балки и конструкции в целом;
• наличие окалины на поверхности после процесса прокатки;
• ограниченность в размерах, так как на российском рынке представлены двутавры шириной не более 40 см и длиной — 12 м;
• производство осуществляется только на крупных предприятиях, что значительно увеличивает стоимость транспортировки в небольшие населенные пункты.

Помимо горячекатаных изделий производят сварные двутавровые балки. Они довольно широко используются при возведении жилых и общественных зданий, а также промышленных объектов. Процесс изготовления представляет собой соединение металлических полос при помощи сварки. Сварной двутавр переносит большие нагрузки, при этом практически не подвержен скручиванию.

Для обеспечения максимальной прочности сварку производят с обеих сторон балки. Для сварочного шва используются заходные и выходные планки. При этом строго следят за перпендикулярным расположением деталей и плотностью прилегания. Достоинствами сварного двутавра являются:

• производство изделий с учетом ширины полки, дополнительных ребер жесткости и перфорации;
• изготовление профилей с составом из разных марок стали;
• ускоренный срок производства и доставки;
• небольшой вес, что значительно уменьшает количество средств, затраченных на возведение фундамента и стен.

Из недостатков сварных изделий можно назвать наличие швов после сварки, что в некоторой степени понижает прочность конструкции. Для укрепления балки приваривают дополнительные ребра жесткости в виде пластин. Использование металлических пластин приводит к лишним затратам и удорожанию проекта.

Параметры конструкции согласно сортаменту

Все металлические двутавровые балки выполняются в соответствии с требованиями нормативных документов. При этом профили имеют определенную регламентом форму и состав.

Исходя из этого, можно легко подобрать параметры балок, необходимых для отдельно взятой конструкции.

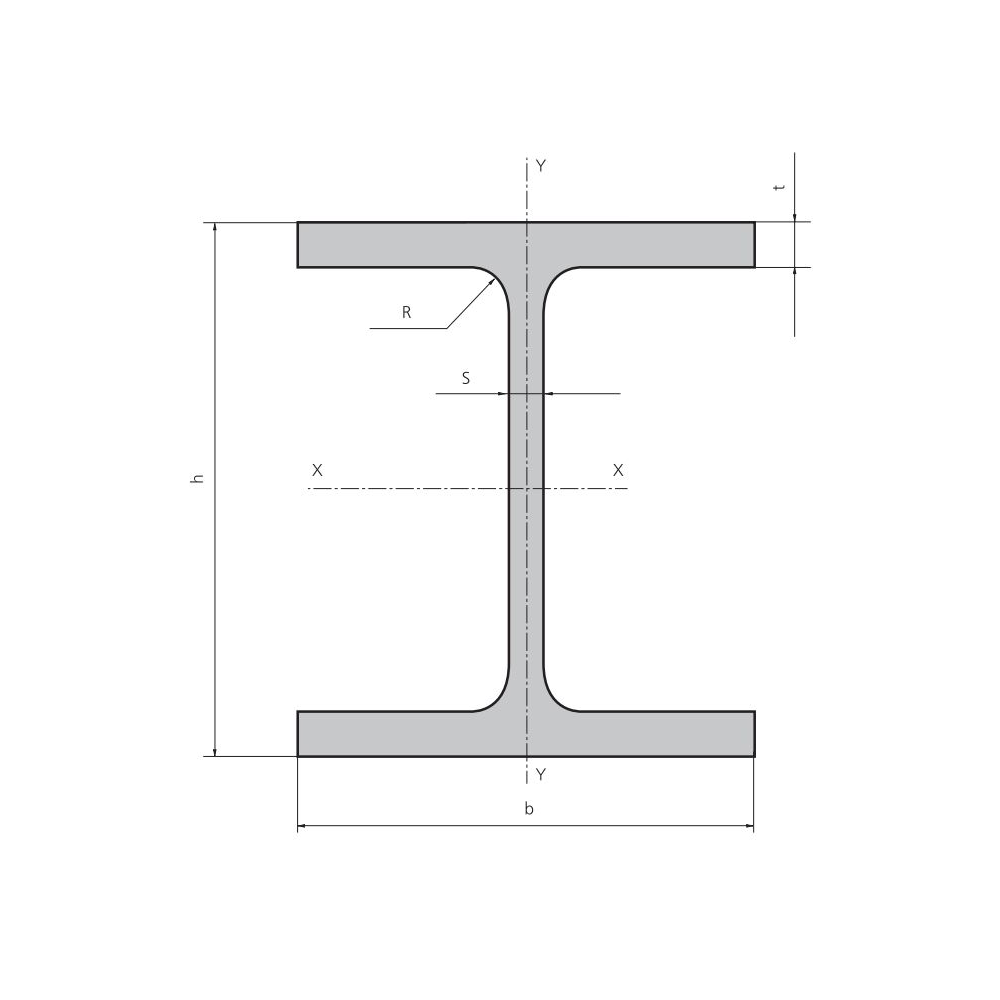

Геометрические характеристики:

• высота (Н) — расстояние от верхней до нижней плоской полки;
• ширина (В) — поперечная длина полок двутавра;
• толщина стенки (S) — толщина плоскости, расположенной между полками;
• средняя толщина стенки (t) — полки к краям сужаются, а к середине — расширяются, поэтому толщина высчитывается по формуле: B-S/4;
• радиус внутреннего закругления — размер закругления полок в месте присоединения к стенке.

При этом длина двутавровой балки — 4-15 метров.

Соотношение массы и размеров двутавра нужны при расчете количества балок и выбора способа перевозки строительных изделий. Сколько весит двутавровая балка можно узнать в таблице.

Классификация двутавровых балок

Двутавровые балки отличаются по нескольким показателям, в связи с этим имеют различную маркировку. Параметры профилей разных марок можно найти в таблице сортаментов изделий. Исходя из конструкции, двутавры делятся на три основных вида: стандартный профиль, широкополочный и колонный. Также существует несколько дополнительных категорий.

Нормальный или стандартный двутавр (Б) используется при средних нагрузках. Применяют в основном при строительстве зданий и сооружений, эстакад, мостов и тоннелей, а также для железнодорожного транспорта.

Широкополочный двутавр (Ш) применяется при повышенных нагрузках. Он обладает долговечностью благодаря форме и расположению полок. Профиль характерен высокими показателями прочности, жесткости и коэффициентом сопротивления при сжатии и изгибе.

Колонный тип двутавра (К) отличается толщиной перемычек и полок, что делает изделие устойчивым к механическим нагрузкам. Местом применения являются колонны и опорные конструкции. Одним из минусов данного типа является мощное сечение балок, что приводит к увеличению веса.

Монорельс (М) имеет специальное назначение. Так как полки двутавра располагаются под наклоном, его используют для создания системы транспортировки на производственных складах.

Специальный двутавр (С) с различными расположениями полок: параллельным или под наклоном. В основном применяется при выполнении армирования шахт.

Узкополочный двутавр (У) характеризуется уменьшенной шириной полок. Используется в качестве опор для слабонагруженных конструкций.

Дополнительный двутавр (Д) не попадает ни в одну из обозначенных категорий. Изготавливают такие балки на заказ по индивидуальным параметрам.

Двутавровая балка имеет различные параметры, что определяет их сферу применения. При этом выпуск двутавров строго регламентируется государственными нормативными документами. Благодаря контролю производства, стандартам и нормам с помощью двутавровых профилей можно обеспечить прочность и долговечность возводимого сооружения.

Двутавр: виды, производство и применение

Двутавр – это изделие из металла, имеющее особый профиль. Его производят из углеродистых и низколегированных марок сталей. Сфера распространения этого металлического проката огромна. Но чаще всего его можно видеть на строительной площадке, судостроении и мостостроении. Из него делают балки для потолочного перекрытия и используют там, где конструкции необходимо придать жесткость.

Виды и сфера использования

Иногда, описываемое металлическое изделие называют двутавровым швеллером. Но это не совсем правильно. Дело в том, что швеллер имеет П-образную форму. Тогда как у двутавра форма напоминает букву – Н. Такое изделие в разрезе похоже на два швеллера, скрепленные между собой.

ВАЖНО: Т-образный профиль называется тавром. Так как это изделие имеет Н-профиль, то есть две Т, то его называют двутавром.

Изготавливают такой вид проката двумя способами. Самым распространенным является горячекатаный способ. Придание необходимой формы производится на специальных станах. Через которые пропускают разогретую до нужной температуры заготовку. А также такие элементы металлоконструкций изготавливаются сварным способом.

Достоинствами горячекатаного проката являются быстрота производства и получение изделия без сварочных швов. Такие строительные детали устойчивы к различным воздействиям и их можно использовать без дополнительных ребер жесткости и других подобных конструктивных элементов.

С помощью такого вида проката решается сразу несколько проблем, возникающих во время строительства. Главным преимуществом является то, что форма этого профиля позволяет снизить массу конструкции. При этом прочность не только не уменьшиться, но и, напротив, станет больше. Если сравнить двутавр и классическую металлическую балку, то первый в прочности значительно выигрывает.

В основном в промышленности и строительстве применяют двутавры стальные. Для их производства применяют углеродистые или низколегированные стали. Оба типа этой стали хорошо свариваются, но отличаются несколькими параметрами. Например, низколегированная сталь марки 09Г2С, обладает хорошей свариваемостью и отличается тем, что конструкции из нее изготовленные могут работать при температуре — 45 и ниже. Это позволяет выполнять конструкции, которые должны работать на севере и Арктике.

Где используется?

Двутавровая балка (ГОСТ 8239–89) используется в возведении промышленных, общественных и гражданских сооружений. Такой вид металлопроката применяется в качестве элемента:

• Эстакад.
• Кровли.
• Колонн и опор.
• Перекрытий.

Несущие конструктивные элементы зданий, использующие двутавровые изделия, хорошо себя зарекомендовали в промышленном строительстве. Его используют не только при возведении зданий из железобетона, металлоконструкций или различных блоков, но и при строительстве деревянных сооружений. Такие строительные элементы целесообразно использовать при пролетах больше 7 метров. То есть такого расстояния, когда бетонные конструкции могут не выдержать предполагаемых нагрузок.

При возведении мостов или надземных переходов без двутавровых изделий не обойтись. Такой элемент подвесных конструкций хорошо справляется с повышенными вертикальными нагрузками.

При использовании такого вида стального проката можно облегчить массу сооружения. Что позволяет сократить затраты на строительство. Прочность расположенных рядом двутавровых балок суммируется, а размещенных друг на другом увеличивается в четыре раза.

При выборе такого материала для строительства необходимо учесть следующие параметры конструкции:

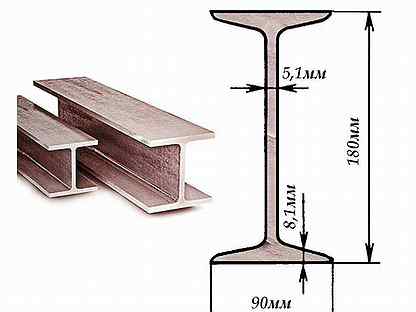

• Высота. Расстояние между двумя полками Н-профиля.
• Ширина. Расстояние от основания до конца полки.
• Толщина стенок. Этот параметр рассчитывается по основанию изделия (часть между полками). От толщины стенки зависит несущая способно и прочность.
• Средняя толщина полки. Так как полки горячекатаного двутавра сужаются к основанию, то при расчетах используют среднюю толщину полки. Для этого от ширины полки отнимают толщину стенки и делят на 4.
• Радиус внутреннего закругления. Образованное с помощью примыкания полки закругление. Берет на себя большую нагрузку. Он него зависит прочность и жесткость изделия.
• Полка примыкает к стенке не под прямым углом. Радиус, образованный в месте примыкания, увеличивает прочность изделия.

Производятся такие виды стального проката по разработанным нормативным документам. В них прописываются требования к химическому составу материала, параметрам и допустимым отклонениям от нормы. Существует несколько видов таких изделий, что существенно расширяет сферу их использования.

Изготовления такого стального проката происходит по ГОСТу 8239—89. В этом нормативном документе указывается расстояние между полками и высота стенок. Это указывается в маркировки материала. Из нее так же можно узнать:

• Расположение (уклон) внутренних граней.
• Способ производства (раскатка на стане или сварка).
• Прочность (обычная или повышенная).

Обозначение двутавровых балок

В конструкторской документации для обозначения двутавров применяют следующую надпись:

Двутавр Б10 ГОСТ 8239–89/Ст3сп 4 ГОСТ 535–2005

Что можно понять из этого обозначения?

1.В конструкции должен быть использован двутавр нормальный.

2.Высота которого равна 100 мм.

3.Для его изготовления была использована сталь Ст3сп 4 ГОСТ 535—2005.

Если в конструкции должен быть использован двутавр колонный, то вместо индекса Б, должен быть использован индекс К.

Сортамент двутавров

У классического двутаврового профиля (ГОСТ 8239-89) уклон внутренних граней — 6—12%:

Широкополочные двутавры изготавливаются по ГОСТ 26020-83. Такой прокат с параллельным расположением полок делится на:

• Нормальные балочные. Маркируются буквой «Б». Они выпускаются с высотой до 1 метра и шириной до 320 мм. Считаются универсальными.
• Широкополочные. Маркируются буквой «Ш». Высота до 1 метра, ширина до 400 мм. Используются в конструкциях лестниц и перекрытий мостов.
• Колонные. Маркируются буквой «К». Ширина полки не сильно отличается от высоты профиля. Имеют увеличенные по толщине полки.
• Дополнительные. Маркируются буквой «Д». Ширина может быть в диапазоне этого показателя у широкополочных и нормальных двутавров. Применяется для строительства особых конструкций.

Все размеры профилей вы можете посмотреть по нашему сортаменту двутавров оформленного в виде адаптивных таблиц.

Производители такого проката выпускают его с длиной до 12 м. Но технически, можно осуществить выпуск балок большей длины.

Сварные изделия такого типа производятся согласно ТУ У 01412851.001—95. Согласно этому нормативному документу существует несколько видов таких материалов. Они делятся по используемой стали и высоте профиля.

Что надо учитывать при расчёте двутавровой балки

Для минимизации отходов и облегчения конструкции необходимо грамотно выполнить расчет. Такие расчеты можно выполнить самостоятельно, а можно заказать в проектном бюро.

Расчет выполняют на основании следующих данных:

• длина пролета, в котором планируется использовать балку;
• размер нагрузки — нормативной и расчетной;
• расчетное сопротивление, по умолчанию его принимают равным 210 МПа;
• необходимо рассчитать момент осевого сопротивления.

Получив результаты расчетов можно подобрать необходимый тип профиля по таблице сортамента двутавров.

Но, проектировщик должен учитывать и то, что двутавровые балки очень плохо работают на скручивание, в сравнении с балкой круглого сечения.

Производство сварного двутавра

Сварные изделия производятся из листового металла. Качество готовой балки зависит от используемого для ее производства сварного оборудования. Во время производства проводятся следующие операции:

• Раскройка стальных листов на станках с ЧПУ (реже для этого используется оборудование для термической резки).
• Сварка заготовок на автоматизированных линиях с использованием гидравлических прижимов.
• Правка изделия для придания прописанной геометрии.

ВАЖНО: Двутавры, изготовленные с применением устаревшего оборудования из малоуглеродистых марок стали, приводят к тому, что такие строительные элементы имеют низкие эксплуатационные характеристики. Изготовленные на современном оборудовании сварные балки не уступают по своим свойствам горячекатаным аналогам. При правильной технологии их изготовления они помогут добиться необходимых условий для строительства всех видов зданий и конструкций.

Использование сварки при производстве таких металлических изделий позволяет изготовить балки с различной шириной и толщиной полок. Заказчик может получить сварной двутавр определенной длины, с уже готовыми для крепежа конструкции отверстиями и вырезами.

Двутавровые швеллеры обладают универсальными характеристиками:

• Оптимальная для расхода материала форма.
• Высокие показатели по прочности.
• Параметры прописаны в стандартах и ТУ.

Недостатками горячекатаных металлоконструкций такого рода являются:

• Низкая устойчивость к скручиванию (этот показатель по сравнению с балкой круглого сечения ниже в 400 раз).
• Сложность изготовления больших размеров и их дефицит на рынке.
• Большая металлоемкость производства.

Большинство размеров горячекатаных двутавров можно приобрести в день покупки. Сварные элементы чаще всего производятся под заказ. Поэтому приходится выжидать время пока изготовитель закончит работу над вашими балками.

В каких элементах конструкции применяется?

Такие металлические изделия с каждым днем открывают новую сферу использования. Спрос на них побудит производителей совершенствовать процесс создания балок. Сегодня они используются не только в многоэтажном, но и в частном строительстве.

Двутавровые конструкции хорошо переносят сопротивление на изгиб. Их целесообразно включать в конструкции несущих элементов:

• Колонн.
• Элементов перекрытия.
• Подвесных путей.
• Конструкции рам вагонов, автомобилей и специальной техники.
• Каркаса шахт и тоннелей.

В конструкциях средненагруженных ферм используется широкополочный двутавр. Для того чтобы снизить себестоимость постройки без уменьшения прочности сооружения необходим точный расчет и выбор балок. Доверить такую процедуру необходимо профильным архитектурным или конструкторским фирмам. Специалисты этих бюро проведут расчет согласно:

• Нормативной нагрузке (используется соответствующий ГОСТ).
• Количества элементов, использующихся в одной балке.
• Усредненное значение сопротивления (согласно марке стали).

При использовании перекрытий из балок такого профиля в качестве опоры служат железобетонные, металлические или кирпичные колонны и стены. Монтаж опалубки и возведение опор производится с использованием измерительного оборудования. Двутавры монтируются на опоры так, чтобы они заходили на опору минимум на 20 см.

При необходимости стыковки элементов используется требование СП 16.13330.2011. В нем прописывается три способа такой процедуры:

• Сваркой встык заранее профрезерованных торцов.
• Накладок на болтовых или сварки.
• Фланцев и болтов.

Двутавровая балка соединяется с колонной болтами. Установка производится с помощью временных соединений, которые затем заменяются основными. После установки такой балки ее необходимо защитить от коррозии. Для этого используются специальные лакокрасочные составы. Пока основное крепление не будет установлено, эксплуатировать балку запрещено. Конструкции с использованием таких элементов отличаются высокой надежностью и долговечностью.

Немного экономики

В странах бывшего СССР работает порядка 20 производств, которые заняты на производстве металлопроката. Следует отметить, что на долю двутавровых балок приходится более половины номенклатуры, выпускаемой продукции. Это вызвано тем, что именно двутавры обладают универсальными параметрами, в отличие от других форм. Кроме того, они обладают более оптимальной формой с точки раскроя.

Это позволяет снизить расходы на производство металлических конструкций.

Двутавровые балки перекрытия – что узнать перед использованием? + Видео

Двутавровые балки перекрытия с каждым годом обретают все большую популярность благодаря своим неоспоримым достоинствам. Познакомимся с их видами, производством и уделим внимание особенностям расчета элементов.

1 Первое знакомство с двутавром

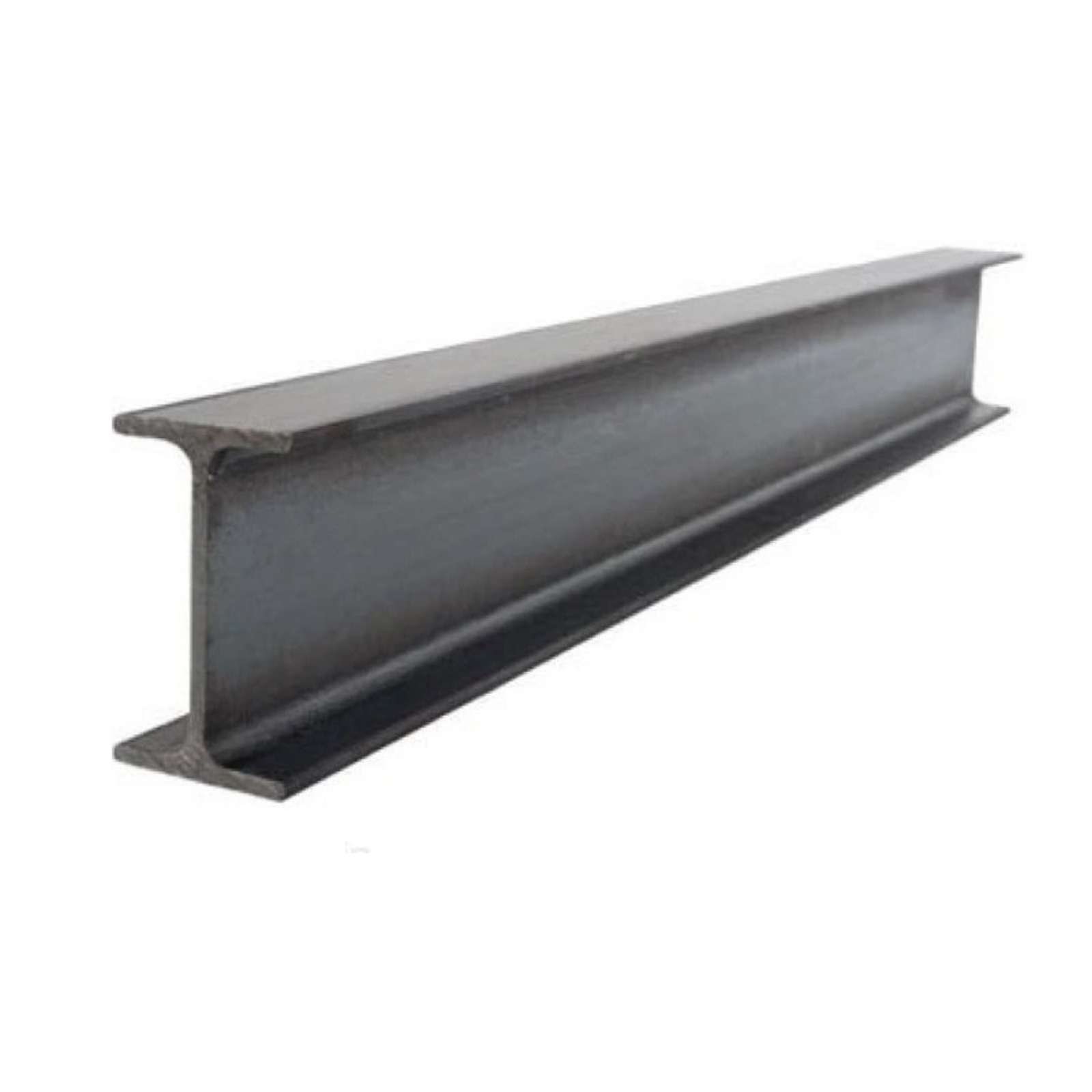

Что собой представляет двутавр? Это профиль, сечение которого по форме напоминает букву «Н». Такое решение самым благоприятным образом отразилось на характеристиках изделия. Например, если сравнивать двутавр со стандартными конструкциями квадратного сечения, то его жесткость и прочность выше в 30 и 7 раз соответственно. Наиболее распространенными считаются металлические изделия, однако такие конструкции также изготавливают и из дерева.

Профиль с сечением по форме буквы «Н»

Этот профиль очень часто используется при монтаже перекрытия и возведении мостовых сооружений. Кроме того, встретить двутавровые балки можно в автомобильной промышленности, вагоностроении, еще они незаменимы, если речь идет об армировании шахтных стволов. Основными характеристиками этого вида металлопроката считают высоту самого двутавра, ширину, среднюю толщину, а также радиус закругления полок. Еще учитывается и радиус внутреннего закругления. Все эти показатели и определяют дальнейшее применение элемента. Например, для поверхностных путей используют балки серии М с уклоном внутренних граней полок равным 12°. Если речь идет о прокате серии С, применяемом для армирования шахтных стволов, то этот параметр увеличивается и составляет 16°.

2 Особенности классификации и маркировки

Внутренние грани полок двутавра могут располагаться параллельно либо с уклоном. В зависимости от условий применения и соотношения размеров прокат делится на следующие типы. Нормальные, широкополочные и колонные элементы обозначаются символами «Б», «Ш» и «К» соответственно. Если в маркировке обнаружите букву «Д», то речь идет о профиле дополнительной серии. Еще широкополочные и нормальные двутавры могут обозначаться сочетанием символов «ДШ» и «ДБ».

Двутавровые балки перекрытия

Кроме того, такие конструкции делятся на сварные и горячекатаные. Первые получают путем сваривания стенки и поясов. А вот вторые изготавливают на специальных прокатных станах. Если горячекатаные изделия имеют одинаковые размеры по всей длине, а также полностью состоят из одного и того же металла, то со сварными элементами можно экспериментировать. Их пояса могут состоять из листового или профильного проката, гнутого профиля либо швеллера. При этом характеристики и свойства поясов одного и того же двутавра иногда отличаются, так как состоят из различного металла. Существуют изделия переменного сечения. Это дает возможность более рационально использовать металл и упрочнить конструкцию в местах повышенной эксплуатации.

3 Достоинства и недостатки такого металлопроката

В этом пункте суммируем все плюсы, которыми обладают двутавровые балки. Прежде всего стоит отметить их отменные прочностные характеристики, благодаря которым этот материал можно использовать даже в качестве перекрытия очень длинных пролетов. При этом монтаж элементов не составит огромного труда, да и при необходимости вы всегда сможете обработать поверхность. Такой прокат не подвержен ни деформации, ни усадке. Его по праву можно назвать универсальным, ведь такая балка встречается как в конструкции потолка, так и стен.

Внутренние грани полок двутавра с уклоном

Еще достоинства и недостатки элементов во многом зависят от их вида. Например, горячекатаные конструкции монолитные, и нет необходимости применять дополнительную арматуру, даже если речь идет об очень сильных нагрузках. К тому же они более просты в изготовлении и экономичны. Сварной профиль имеет дополнительные ребра жесткости, благодаря которым можно снизить толщину стенок и соответственно себестоимость изделия. Плюс такие элементы изготавливают по индивидуальным заказам, и их размеры устанавливает клиент. Это позволяет минимизировать отходы во время строительства. Также по требованию заказчика конструкция может быть усеченной, равно- либо неравнополочной, иметь перфорацию, фланцевые соединения.

А вот к минусам монолитного проката стоит отнести высокую емкость металла, вызванную утолщением стенок, а также вес и размеры конструкции. Дело в том, что такие двутавровые балки изготавливаются только в соответствии с ГОСТом, а значит, их параметры, в том числе и длина, должны полностью соответствовать размерам, указанным в документации. Поэтому очень часто мы вынуждены самостоятельно резать элемент, а излишки приходится списывать в отходы, что нерационально. Недостатками сварных изделий можно назвать необходимость использования дополнительной арматуры для создания ребер жесткости, что увеличивает трудозатраты.

4 Правила калькуляции двутавров

Как видно, выбор двутавровых конструкций довольно большой, но чтобы использование этого элемента было рационально и конструкция получилась надежной, следует правильно подобрать профиль. В этом пункте мы рассмотрим, как найти подходящий двутавр. Если планируете использовать изделие для перекрытия, необходимо знать такие параметры, как расстояние между стенами и максимальную нагрузку, которая будет приходиться на будущую конструкцию. Далее провести расчет можно с помощью специальных онлайн-калькуляторов либо вычислить параметры самостоятельно.

Заглянув в ГОСТ, вы найдете таблицы, в которых указаны обозначения, размеры, площадь сечения профиля и линейная плотность материала. Также существуют таблицы, где оговаривается масса одного метра изделия. Чтобы узнать вес всего элемента, необходимо умножить массу его метра на длину. А вот для расчета несущей способности двутавровой конструкции нужно уточнить и ширину полок. Причем этот параметр должен соответствовать и сечению несущей колонны. Например, если это квадрат со стороной 510 мм, тогда необходимо подобрать профиль шириной не более 460 мм. Это обусловлено тем, что двутавр нужно будет приваривать и требуется оставить запас для сварочных швов.

Таблица размеров двутавра

Для расчета нагрузки следует сначала узнать нормативное воздействие (нагрузка, приходящаяся на 1 м профиля). Затем это значение умножаем на коэффициент прочности по нагрузке и полученный результат суммируем с массой изделия. Таким образом, мы вычисляем момент сопротивления, а там дело за малым, осталось только подобрать из сортамента нужный профиль.

При этом следует учитывать, что металлическая конструкция может использовать максимум 80% от допустимого прогиба.

Современные технологии значительно упрощают нашу жизнь и если нет никакого желания самостоятельно заниматься расчетами и подбирать нужный вариант по справочникам, то можно воспользоваться онлайн-калькулятором. С ним работать очень просто, необходимо всего-то заполнить пустые поля и программа выдаст оптимальные варианты. Нужно указать конструкцию, в которой будет использоваться двутавровая балка, например, она необходима для перекрытия. Затем уточняете максимальный пролет и шаг установки профиля. Шагом называется расстояние между двумя элементами, расположенными параллельно друг к другу. Рекомендуемая величина составляет 1 м, но в некоторых случаях можно увеличить его до 1,2 м. Также необходимо знать расчетную нагрузку, приходящуюся на квадрат и угол наклона стропил. Теперь вы знаете, какой именно элемент лучше всего подойдет для конкретного перекрытия.

5 Усиление своими руками – делаем безопасно

Безусловно, лучше всего подобрать двутавр с нужной несущей способностью и использовать его, но иногда такой возможности нет и необходимо усилить конструкцию самостоятельно. Этому вопросу мы и уделим внимание. Стоит отметить, что усиление различных узлов происходит неодинаково.

Выбор двутавра с нужной несущей способностью

Если на элемент перекрытия приходятся нагрузки на сжатие, растяжение либо изгиб, то необходимо увеличить сечение изделия. Сделать это можно, приварив дополнительные детали к профилю. Однако действовать нужно обдуманно и руководствоваться размерами двутавра, а также направлением сварочных работ. Дело в том, что во время этой операции металл нагревается, и несущая способность элементов может, напротив, снизиться. Для продольных швов максимально возможное понижение этой характеристики не превышает 15%. А вот если речь о поперечном направлении, то несущая способность может снизиться на целых 40%. Так что накладывать швы в поперечном направлении нельзя.

Двутавровая балка — существующий выбор

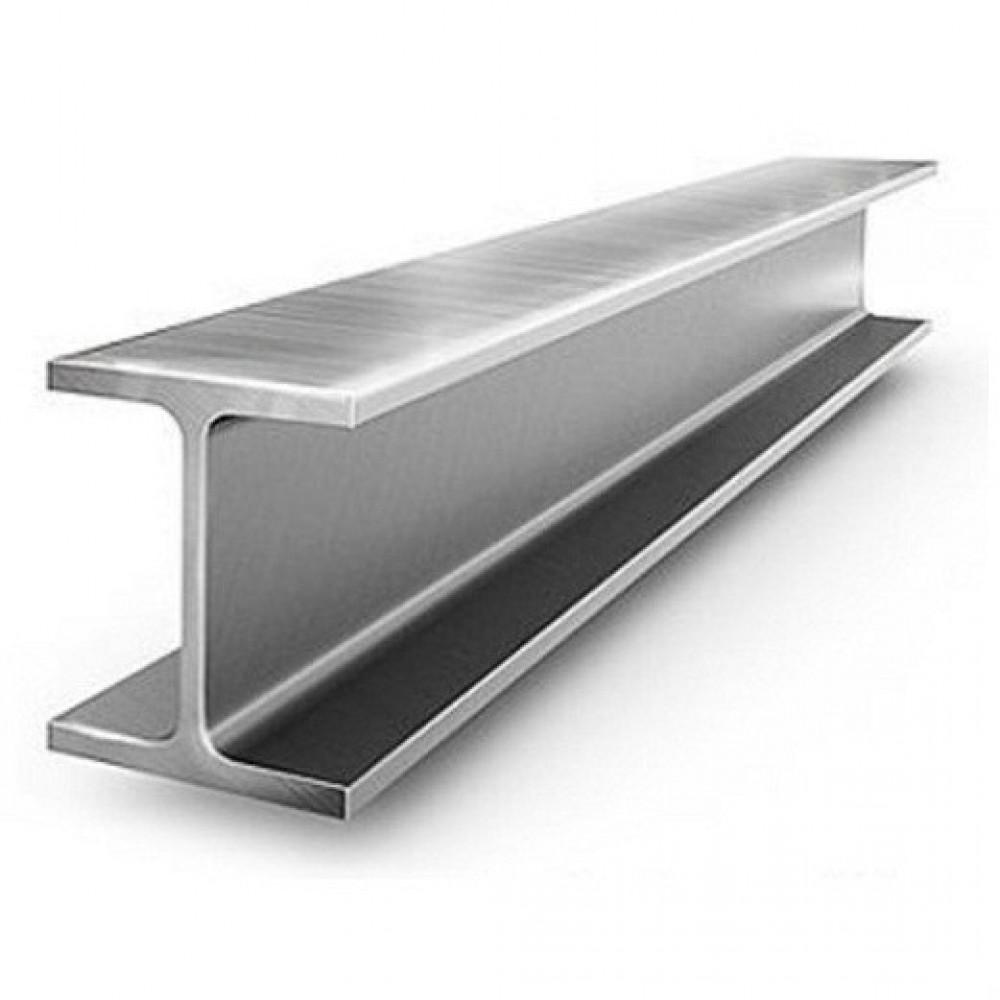

Двутавр (балка двутавровая) — разновидность сортового металлопроката, отличающаяся высокой несущей способностью. Имеет узнаваемое Н-образное сечение, которое и предопределяет технические характеристики изделия. Один из самых востребованных материалов в различных промышленных сферах.

Вы всегда можете ознакомиться на нашем сайте с актуальными ценами на новую двутавровую балку и двутавр б/у.

Назначение и сфера применения

Двутавровые балки используются в качестве несущих элементов при возведении металлоконструкций и в крупнопанельном строительстве. Применение проката данного типа позволяет упростить проектные решения без потери несущей способности сооружений. Чаще всего двутавры используются для решения следующих технических задач:

• Строительство промышленного и гражданского направления (основная часть используется при сооружении перекрытий и армировании проемов).




• Металлоконструкции колонного типа.




• Возведение мостовых конструкций.




• Армирование шахтных стволов и устройство сопряжений горных выработок.

Допускается применение балок этого типа при сооружении любых конструкций, к которым предъявляются повышенные требования по несущей способности. Рекомендовано размещение двутавра в теле бетонной конструкции, при открытом монтаже требуется обязательная антикоррозийная обработка.

Преимущества изделия

Специфическая форма сечения обеспечила отличную несущую способность этого конструктивного элемента. По сравнению со стандартными прямоугольными профилями двутавр обладает повышенной в 7 раз прочностью и более чем в 30 раз жесткостью. По своим конструктивным особенностям двутавр близок швеллеру, но последний в основном используется при возведении более легких конструкций, он не сможет эффективно работать при значительной нагрузке.

Массовость применения двутавровых балок определена следующими преимуществами.

• Высокая устойчивость к деформациям на изгиб и кручение.
• Повышенная несущая способность.
• Уменьшенный вес по сравнению с другими типами металлопроката с аналогичными техническими характеристиками.

Особенности производства

На практике применяют две основных методики изготовления двутавровых балок.

1. Технология горячего проката, позволяющая обеспечить выпуск изделий в промышленных масштабах.
2. Изготовление двутавров с применением сварочных технологических линий. Сварные балки отличаются более точной геометрией, но уступают горячекатаным по некоторым техническим параметрам.

Производство данного вида несущих конструктивных элементов осуществляется с применением высокоуглеродистых низколегированных сталей, что предопределяет обязательную антикоррозийную обработку при открытом монтаже.

В соответствии с ГОСТ 27772-88, регламентирующим производство горячекатаного фасонного проката, для изготовления двутавров должна применяться сталь следующих марок: С 235, 245, 255, 275, 285, 345, 345К, 375.

Существующие классы и соответствующие ГОСТы

Все выпускаемые методом проката разновидности двутавров можно разделить на три основных класса, требования к которым определяются действующими стандартами.

1. Горячекатаные стальные с углом наклона полок 6-12⁰ в соответствии с ГОСТ 8239-89.

2. Стальные специальные с углом внутренних граней 12 или 16 градусов по ГОСТ 19425-74. Двутавр с гранью в 16 градусов отличается повышенной несущей способностью и прочностью. Элементы из таких балок используют в особо сложных условиях эксплуатации, например, при армировании шахтных стволов.

3. Горячекатаные стальные с параллельным направлением полок на основании ГОСТ 26020-83.


Сварные изделия выпускаются на основании технических условий производителя ТУ У 01412851.001-95. Отдельные производители используют свои собственные ТУ для производства того или иного типа двутавров.

По особенностям сечения выделяют следующие категории продукции:

• Балки с нормальной шириной полок (Б).
• Двутавры с увеличенной шириной полок (Ш).
• Колонные двутавровые балки (К).
• Монорельсовые двутавры (М).
• Балки специальной серии для особо сложных условий (С).

Производители осуществляют отгрузку партий с кратной, кратной мерной, немерной длиной двутавров. Стандартные размеры предполагают изготовление изделий длиной от 4 до 13 метров, производство балок, выходящих за пределы указанных параметров, может быть организовано по согласованию непосредственно с производителем.

Особенности расчета потребности

При определении количества необходимого для различных конструкций материала, выбора способа транспортировки необходимо знать соотношение размеров и массы двутавровых балок. Необходимость перевода одной величины в другую возникает так же при разработке проектной документации.

Решить данную проблему можно при помощи онлайн калькуляторов, а в случае их отсутствия рекомендуется воспользоваться специальными таблицами, приведенными в нормативных документах.

Так для горячекатаных стальных двутавров соотношение приведено в следующей таблице.

А для определения общей площади поверхности двутавров того же ГОСТа, рекомендуем воспользоваться следующей таблицей.

Такие справочные данные существенно упростят расчет и разработку проектной документации.





Двутавровые балки — описание плюсы и минусы деревянных балок

08.02.2019

1771

Время чтения: 5 минут

Сделать межэтажные перекрытия или стропильные системы можно из самых разных материалов. Для этого традиционно применяется железобетон или стальные балки. Хотя данные материалы популярны, у них есть несколько серьёзных недостатков: из-за своего большого веса они сложно монтируются и оказывают ненужное давление на фундамент здания. Это плохо влияет на долговечность всей конструкции в целом.

Отличная альтернатива массивным стальным балкам — двутавр. Он имеет достаточную жёсткость и запас прочности для того, чтобы его можно было использовать для монтажа межэтажных перекрытий и стропильных систем, но при этом весят гораздо меньше. Малый вес позволяет сократить расходы — для возведения дома не придётся нанимать спецтехнику и большую бригаду строителей. Поднимать и устанавливать двутавровые балки на нужную высоту можно и вдвоём. Двутавровые деревянные балки делают из дерева — природного, экологически чистого материала.

Сфера применения и преимущества двутавров

Двутавр — это универсальный строительный материал, который можно без проблем использовать для любых строительных работ. Он применяется для монтажа перекрытий и стропильных систем при жилом и промышленном строительстве. При этом материал изготовления самого строения не особо важен. Это может быть дом каркасного типа, здание из кирпича или бетонного блока, либо строение из дерева. В случае с деревянными зданиями двутавровые балки могут быть использованы как для строительства домов из разных пиломатериалов, так и для возведения одноэтажных и двухэтажных бань.

Как уже упоминалось, основной особенностью двутавровых балок является их малый вес в сочетании с высокой прочностью. Помимо этого двутавры хороши тем, что они имеют высокую прочность на прогиб — это подтверждается нашими испытаниями, в которых конструкция из двутавровых балок выдержала вес двух тяжеловесных внедорожников. Благодаря особой технологии производства и качественным материалам изготовления, двутавровые балки не растрескиваются и не подвергаются деформации на протяжение долгих лет. Кроме того двутавровые балки не сыреют, им не страшен грибок и плесень.

Компания «Интер Сити» изготавливает двутавровые балки разной длины. Так как наши изделия очень прочны на изгиб, мы можем двутавры длиной до 13,5 метров, которые отлично подойдут для любого строительства. Мы делаем это в самые сжатые сроки: в зависимости от объёма заказа это может занять от 3 до 5 рабочих дней. Использование двутавра исключает необходимость использования жидких строительных растворов, что облегчает возведение межэтажных перекрытий и стропильных систем.

Технология и материалы изготовления

Двутавровые балки изготавливаются из нескольких материалов сразу, путём склеивания. Два отдельных элемента, сделанные из бруса и напоминающие формой букву «т» (отсюда и «двутавры») скрепляются между собой полками. Если внести больше конкретики, для создания двутавра используется:

• Сухой строганный брус. Он заранее заготавливается и сушится в специальных камерах, установленных на наших производственных предприятиях. Мы делаем это сами. Полученный в результате материал дополнительно обрабатывается и используется для создания устойчивых к гниению и образования грибка двутавровых балок.
• LVL-брус, клееный шпон или OSB-плита. Один из этих материалов применяется для изготовления полок. Выбор материала в данном случае полностью зависит от типа двутавра. Качественные полки снижают шумность полов при применении двутавровых балок в строительстве межэтажных перекрытий. Также хорошо сделанные полки увеличивают прочность на прогиб и устойчивость к образованию трещин.
• Специальный клей. Здесь всё просто — строительный клей намертво прикрепляет элементы двутавров друг к другу, делая конструкцию цельной. Соединяет между собой полки и стойки. При использовании клея тщательно следят за тем, чтобы применялся рекомендуемый температурный режим и контролировался уровень влажности. Хороший клей поможет защитить конструкцию от расшатывания из-за сильного ветра, а также защитит от землетрясений, в том числе — самых мощных.

Тип крепёжных материалов и материалов изготовления полок может отличаться в зависимости от модели. Однако принцип всегда остаётся одним и тем же — на выходе получается лёгкая и крепкая балка, сделанная из сборных компонентов, намертво скреплённых друг с другом.

У нас вы можете заказать совершенно бесплатно расчёт количества двутавровых балок. Для этого просто напишите нам и пришлите планы или чертежи дома — мы быстро посчитаем стоимость балок для стропильной системы или перекрытий. А с помощью нашего онлайн-калькулятора вы сможете самостоятельно подобрать высоту сечения балки.

Двутавровая балка

в сравнении с балкой с широким фланцем: объяснение и применение

Главная »Блог

Прогуливаясь по складу, вы можете сначала не заметить разницы между двумя распространенными балками — двутавровой балкой и балкой с широким фланцем — однако, хотя они могут показаться очень похожими, есть ключевые различия, которые делают выбор правильного продукта жизненно важным для определенные проекты.

1) В чем разница между двутавровой балкой и широкой полкой?

Начнем с основ: горизонтальные части называются фланцами, а вертикальные части называются перемычкой. Фланцы сопротивляются изгибу, в то время как перегородка принимает на себя усилие сдвига.

Двутавровая балка имеет конические полки с более узкими полками, чем у большинства широких полок, что делает ее более легким строительным материалом. Балка с широкими полками, с более широкими полками и стенкой, чем двутавровая балка, может выдерживать больший вес, но это делает ее в целом тяжелее.

2) Какой тип балки я должен использовать для определенных проектов?

Люди часто спрашивают, что лучше, но правда в том, что это действительно зависит от вашего проекта.Инженерия важна при принятии решения, что и где использовать. Как двутавровые, так и широкополочные балки являются основными несущими материалами, которые можно использовать при разработке конструкции — в зависимости от ваших чертежей. Для меньшего веса опоры доступны более легкие младшие балки.

3) Где я могу получить помощь в выборе того, что подходит мне?

В Texas Iron & Metal у нас есть знающие и опытные продавцы, которые всегда готовы помочь. Мы не торопимся, чтобы узнать о вашем проекте и дать рекомендации, отвечающие вашим потребностям. И не забывайте, покупка излишков или менее-простых © — отличный способ сэкономить 10-40%.

Мы гордимся тем, что являемся вашим союзником в производстве двутавровых балок Prime и Less-Than-Prime ©, а также широкополочных балок всех размеров и толщин. Если у вас есть вопросы, позвоните нам сегодня по телефону 713.672.7595. Как всегда, хочешь, у нас это есть. Теперь это предложение по запросу!

луч — Викисловарь

Английский [править]

Этимология [править]

Со среднеанглийского beem , с древнеанглийского bēam («дерево, крест, виселица, колонна, столб, дерево, балка, шина, столб, ложа, стропила, кусок дерева»), с протогерманского * baumaz («дерево, балка, балка»), от протоиндоевропейского * bʰew- («расти, набухать»).Соответствует западно-фризскому языку , балка («дерево»), Saterland Frisian , стрелка («дерево»), голландская стрелка , стрелка («дерево»), немецкая нижненемецкая стрелка , стрелка («дерево»), немецкая Baum («Дерево»), люксембургский Bam («дерево»), албанский bimë («растение»). Дублет стрелы .

Глагол происходит от среднеанглийского bemen , от древнеанглийского bēamian («сиять, излучать лучи или лучи света»), от существительного.

Произношение [править]

Существительное [править]

балка ( множественных балок )

1. Любой большой кусок дерева или железа, длина которого пропорциональна его толщине, подготовленный к использованию.

   • И письмо Асафу, хранителю царских лесов, чтобы он дал мне бревна, чтобы сделать балок для ворот дворца, принадлежащих к дому, и для стены города, и для дома, который Я войду в: И дал мне царь по доброй руке Бога моего по мне.

2. Один из основных горизонтальных конструктивных элементов здания, обычно из дерева или бетона; один из поперечных элементов корпуса корабля, на котором уложены палубы, — поддерживаемый по бокам коленями у деревянных кораблей и стрингерами на стальных.
   • 1614–1615 , Гомер, «(укажите номер книги)», в Geo [rge] Chapman, пер., Одиссеи Гомера. […] , Лондон: […] Рич [ард] Филд [и Уильям Джаггард], для Натаниэля Баттера, опубликовано 1615, OCLC 1002865976 ; переиздано в Одиссеи Гомера, […] , том (пожалуйста, укажите номер книги), Лондон: Джон Рассел Смит, […], 1857, OCLC 987451380 :

     Медные изделия здесь, насколько они богаты в балках , / А как, к тому же, весь дом звучит.

   • 1905 , Беатрикс Поттер, Сказка о миссис Тигги-Винкль

     Люси открыла дверь: а что, по-вашему, было внутри холма? — красивая чистая кухня с плиточным полом и деревянными балками — как и любая другая фермерская кухня.

3. (морской) Максимальная ширина судна (обратите внимание, что судно с шириной 15 футов также может считаться 15 футов в ширину)

   Синоним: ширина

   У этого корабля больше лучей на , чем у этого.

4. Ригель механических весов, на концах которой подвешены весы.
5. Главный ствол рога оленя.
6. (литературный) Шест кареты или колесницы.
   • a 1700 , Андре Дасье, Джон Драйден, «Жизнь Александра», в Жизни Плутарха , перевод оригинала Плутарха:

     Вскоре после этого будут подчинены писидийцев , которые выступили против него и завоевал фригийцев , в главном городе которого Гордиум (который, как говорят, был резиденцией древнего Мидаса ) он увидел знаменитую колесницу, скрепленную веревками, сделанными из коры кизила , и был проинформирован, что у жителей есть постоянная традиция, что мировая империя предназначена для того, кто должен развязать себя узами брака.Большинство считает, что Александр , обнаружив, что не может развязать его, потому что его концы были тайно загнуты внутри, рассек его своим мечом, так что появилось несколько концов. Но Аристобул сообщает нам, что он очень легко расстегнул его, только вытащив штифт из балки , которая прикрепляла к нему ярмо, а затем вытащил само ярмо.

8. (текстиль) Деревянный цилиндр, составляющий часть ткацкого станка, на который ткачи наматывают основу перед ткачеством, и цилиндр, на который наматывается ткань во время ткачества.
9. Прямая часть или стержень анкера.
10. Центральная штанга плуга, к которой прикреплены ручки и сошник, а к концу которой прикреплены волы или лошади, тянущие его.
11. В паровых двигателях — тяжелый железный рычаг, совершающий колебательное движение на центральной оси, один конец которого соединен со штоком поршня, от которого он получает движение, а другой — с кривошипом вала колеса.

    Синонимы: балка рабочая, балансир

12. Луч или совокупность приблизительно параллельных лучей, исходящих от солнца или другого светящегося тела.

    a луч света

    луч энергии

    • 2011 22 сентября, Ник Коллинз, «Скорость света,« нарушенная »учеными», в Daily Telegraph ^[1] :

      Всего за период было запущено 15 000 пучков нейтрино 3 года от ЦЕРНа до Гран-Сассоин, Италия, в 730 км (500 миль), где они были обнаружены гигантскими детекторами.

13. (переносное) Луч; проблеск.

    луч надежды или утешения

    • 1827 , [Джон Кебл], «Третье воскресенье после Крещения», в году «Христианский год: мысли в стихах по воскресеньям и праздникам на протяжении всего дня». Год , том I, Оксфорд, Оксфордшир: […] Дж. Паркер; и C [harles] и J [ohn] Rivington, […], OCLC 1029642537 , page 68:

      Бесполезные и потерянные наши предложения кажутся, / Капли в океан его похвалы; / Но Милосердие с ее гениальным лучом / Созревает им жемчужным пламенем, / Чтобы сверкать в Его короне наверху, / Кто приветствует здесь ребенка, как там ангельскую любовь.

14. Одно из длинных перьев в крыле ястреба.

    Синоним: балочное перо

15. (музыка) Горизонтальная полоса, которая соединяет основы двух или более нот, чтобы сгруппировать их и указать значение метрики.
16. (железная дорога) Возвышенная прямоугольная земляная куча, используемая для дешевого строительства надземного участка железной дороги.

Гипонимы [править]

См. Также [править]

Производные термины [править]

Переводы [править]

большой кусок дерева или железа

Итальянский: trave (it) f , Asse (it) m Японский: 梁 (ja) (は り, hari) Латиница: trabs (la) f , tignum n люксембургский: Dunn f Малайский: rasuk Маори: курупае Норвежский: Букмол: bjelke (no) m Нюнорск: Белке м Древний португальский: trave Польский: belka (pl) f Португальский: trave (pt), viga (pt) f Румынский: grindă (ro) f Русский: ба́лка (ru) f (bálka), брус (ru) m (brus), бревно́ (ru) n (brevnó) сербохорватский: Кириллица: греда f , брвно n Роман: греда (ш) ф , брвно (ш) н Словенский: трамвай (SL) м Испанский: viga (es) f Шведский: balk (sv) c Тагальский: sinag, barakilan Турецкий: kiriş (tr) Украинский: ба́лка (uk) f (bálka) Узбекский: то’сим, синч (уз) Волапюк: bem (vo) Вестроботниан: ås m

главная горизонтальная балка в доме

Поперечный элемент рамы корабля

максимальная ширина судна

главный стержень рога

Что означает луч? Луч Определение. Значение луча. OnlineSlangDictionary.com

Google наказывал этот сайт в рейтинге поисковых запросов в течение лет, а Google Сотрудник соврал об этом . Поскольку они почти уничтожили этот сайт, я собираюсь начну публиковать подробности в понедельник 17 августа о моем разговоре с Google сотрудник, который тайно сообщил мне о взыскании. Это завершится моим выпуском файл MBOX, включая полные заголовки. Подробнее здесь. Google наказывал этот сайт в рейтинге поисковых запросов в течение лет, а Google Сотрудник соврал об этом .Поскольку они почти уничтожили этот сайт, я собираюсь начну публиковать подробности в понедельник 17 августа о моем разговоре с Google сотрудник, который тайно сообщил мне о взыскании. Подробнее здесь. Google наказывал этот сайт в рейтинге поисковых запросов в течение лет, а Google Сотрудник соврал об этом . я собираюсь начну публиковать подробности в понедельник 17 августа о моем разговоре с Google сотрудник, который тайно сообщил мне о взыскании. Подробнее здесь.Google наказывал этот сайт в рейтинге поисковых запросов в течение лет, а Google Сотрудник соврал об этом . Подробности моего разговора с Google Сотрудник, который тайно сообщил мне о штрафе, стартует в понедельник, 17 августа. Подробнее здесь. Google в течение многих лет лгал о наказании против этого сайта. Мой разговор с сотрудником Google, который рассказал мне о взыскании, начинает пропадать 17 августа. Подробнее здесь.

глагол — переходный

• попасть в голову.

  Тони всего просиял мне в голову карандашом.

  Последний раз редактировалось 19 октября 2012 г. Отправлено fruitlootybandicooty из Такомы, WA 98445, США. 04 мая 2010г.

Сленговые термины с одинаковым значением

Другие термины, относящиеся к «ударить голову»:
	Определения включают: голову.
	Определения включают: довольно сильно ударить кого-нибудь по голове.

Сленговые термины с одинаковыми корневыми словами

Пользуюсь	(6)
Больше не использовать	(2)
Слышал, но никогда не использовал	(4)
Никогда не слышал	(6)

Среднее число 14 голосов: 28% (Смотрите самые пошлые слова.)

Наименее вульгарный

Самый пошлый

Ваш голос: Нет (Чтобы проголосовать, нажмите на перец. Голосуйте как пошлый это слово — не то, что оно означает.)

JavaScript должен быть включен для голосования.

Наименее вульгарный

Самый пошлый

Зарегистрированные пользователи могут добавлять себя на карту.Войдите, зарегистрируйтесь, войдите мгновенно через Facebook.

Чтобы добавить ссылку на этот термин на веб-странице или в блоге, вставьте следующее.

балка

Чтобы добавить ссылку на этот термин в вики, например Википедии, вставьте следующее.

[http://onlineslangdictionary.com/meaning-definition-of/beam Beam]

Некоторые вики используют другой формат для ссылок, поэтому обязательно проверьте документацию.

Что такое точечный луч?

Еще один термин, который вы слышите, когда вокруг достаточно много компьютерных фанатов, — это «точечный луч». Это важная идея для обеспечения правильной работы спутников и того, что тысячи каналов программирования в парке спутников не мешают друг другу.

Я немного говорил о точечных лучах в статье « Что такое транспондер? », но это все равно может сбивать с толку. Это потому, что на самом деле все «лучи», все передачи со спутника, на самом деле являются точечными лучами того или иного вида.

Термин «точечный луч» относится к идее, что передачи со спутника сфокусированы, как если бы они исходили от прожектора. В отличие от обычной лампочки, которая рассеивает свет во всех направлениях, прожектор фокусирует этот свет только в одном направлении. В результате больше света попадает туда, куда вы хотите, и меньше — туда, где вы не хотите. То же самое и со спутниковой передачей. Каждая передача сфокусирована, чтобы не выходить слишком далеко за пределы родной страны. Таким образом, каждая страна может делать все, что хочет, не беспокоясь о помехах со стороны других стран.

DIRECTV и DISH направляют свои спутники на Соединенные Штаты, а лучи, покрывающие всю страну, называются лучами «КОНУС», что сокращенно от «континентальной части США». По большей части, даже если лучи CONUS сфокусированы, они не называются точечными лучами. Термин «точечные лучи» зарезервирован для тех лучей, которые покрывают только часть страны.

Почему покрывают только часть страны?

Большинство людей забывают, что около трех четвертей спутниковой емкости DIRECTV и DISH на самом деле зарезервировано для местных каналов.На некоторых рынках есть только 3 или 4 местных канала, транслируемых через спутник, а на некоторых, например, в Нью-Йорке и Лос-Анджелесе, их более десятка. DIRECTV и DISH обслуживают более сотни рынков, а это означает около 2900 местных каналов, если считать отдельно HD и SD. Большинство из них на точечных лучах.

Точечные лучи используются для того, чтобы местный рынок мог получить максимально сильный сигнал, и сигнал не тратится на национальное покрытие, которое не используется. Кроме того, использование точечных лучей позволяет DIRECTV использовать одни и те же частоты для разных частей страны без помех, а это означает, что у них есть место для всех 2900 каналов плюс примерно 1000 национальных каналов, все на частотах, на которые они лицензированы.

Использование точечных лучей — довольно новая идея. В свое время все спутниковое программирование от DIRECTV и DISH было на лучах CONUS, и сами приемники контролировали то, что вы видели и чего не видели. Это работало достаточно хорошо, когда у каждого провайдера было 300-500 каналов, но было бы слишком сложно получить лицензии CONUS для всех 4000+ каналов, которые есть у провайдеров сейчас.

Можно ли получить точечные лучи за пределами намеченной области?
Есть предел контроля, который вы можете получить с помощью точечного луча.Если вы подумаете о нашем примере прожектора, края луча всегда будут немного размытыми, независимо от того, что вы делаете. Кроме того, в отличие от прожектора, существует лишь ограниченная возможность действительно формировать этот луч. Так что, если вы находитесь в 50–100 милях от зоны, где луч должен покрыть, вы все равно можете получить его. Кроме того, становится немного сложно.

Есть определенная группа людей, которые действительно хотят попытаться получить спутниковую связь там, где им не следует. Например, экспатрианты, проживающие в Северной Мексике или на Карибах.Бытует мнение, что в этом поможет более крупное блюдо, например то, которое используют для клиентов с Аляски и Гавайев. Более крупная антенна будет принимать немного больше сигнала, но этого недостаточно, чтобы иметь значение, если вы действительно находитесь далеко за пределами зоны действия спутника.

Хотя давать обещания невозможно, многие из наших морских заказчиков обнаружили, что можно получить обслуживание в 50-75 милях от берега, хотя как только вы доберетесь до точки, когда вы окажетесь ближе к другой стране, чем к США, это обычное дело. обнаружите, что сигнал сужается.Это сделано специально, так как лицензии на вещание в США регулируются таким образом, чтобы не мешать лицензиям других стран.

No related posts.
