Циркуляционные насосы бытовые у официального дилера DAB

Итальянский концерн DAB Water Technology выпускает циркуляционные насосы с 1975-го года. Сконцентрировавшись изначально на бытовых моделях, компания довела конструкцию и функциональность до совершенства.

Главная цель циркуляционного насоса DAB — поддержание бесперебойной циркуляции воды или другого теплоносителя (например, на основе этилен- и пропиленгликоля). Как правило, при отоплении жилья, в системах охлаждения, водного снабжения или кондиционирования производств, общественных помещений.

Плюсы циркуляционных насосов

  • Почти бесшумная работа, малое потребление электричества и практичность.
  • Увеличенная производительность теплооборудования.
  • Подключаются к любому типу котла, независимо от топлива.
  • Теплоизоляционная защита корпуса.
  • Не требовательны к обслуживанию и чистке.
  • Компактные, просто ремонтируются.
  • Средний срок службы при правильной эксплуатации — минимум 7-10 лет.
  • Использование такого насоса повышает коэффициент полезного действия всей энергосистемы.

Как отличить поддельный насос от оригинала

На территории России чаще всего подделывают насосы европейских производителей DAB и Grundfos. Определить 100-процентную подделку может только специалист, однако есть верные признаки, что перед вами настоящий циркуляционный насос даб:

  1. Информация нанесена лазерной гравировкой, а не печатными чернилами.
  2. Качественная равномерная окраска, которая не скалывается при механическом повреждении.
  3. Страна производства — IT (Италия) или HU (Венгрия), а не DE (Германия) или GB (Великобритания).
  4. В комплекте поставки шнур питания изначально не подключен к насосу.

Остальные различия кроются во внутренней начинке, но уже этих 4-х пунктов достаточно, чтобы насторожиться перед покупкой.

Выпускаемые серии

Циркуляционные насосы DAB выпускаются в 11 сериях как для личного пользования, так и производственных объектов. Ключевые это:

A, VA, B, VB — бюджетная серия для использования в квартирах и коттеджах;

ALP, ALM — в бронзовом или чугунном корпусе с высокой защитой от коррозии;

BPH-BMH — многофункциональные как для отопления, так и кондиционирования, используются для промышленных и общественных зданий;

СP, CM — серия с повышенной производительностью для крупных производств и муниципальных объектов;

EVOTRON, EVOSTA, EVOPLUS — насосы с высокой энергоэффективностью;

D, DPH, DCP-DCM — сдвоенные насосы (основной и резервный) для протяженных систем отопления, используются в помещениях заводского типа или административного назначения, где требуется повышенная ответственность.

DAB VA — самая популярная серия среди пользователей, разработана специально для одно- и двухэтажных частных домов. Отличается 3-скоростными двигателями, наличием ротора «мокрого» типа и следующими характеристиками:

  • диапазон температур от –10 до +110° С;
  • мощность 70–102 Вт;
  • напор воды до 6,5 м;
  • держат давление до 10 бар;
  • надежная чугунная гидравлика с катафорезным покрытием;
  • статор из алюминия, вал — из нержавеющей стали;
  • рабочее колесо из технополимера;
  • резьбовое соединение с трубой.

В нашем фирменном магазине DAB представлен полный ассортимент насосов по цене производителя, в наличии и под заказ.

  • Бесплатная доставка в день заказа по Москве.
  • Самовывоз – г. Москва, метро Тульская, ул. Павловская 27/29.
  • Отправка транспортной компанией в любой регион РФ.

Чтобы купить циркуляционный насос DAB, оформляйте заказ на сайте или звоните +7 495 215-06-55 или 8 800 333-12-09, если хотите задать вопрос специалисту. Мы сориентируем в технических характеристиках и подберем правильное оборудование под ваш проект.

Как выбрать насос циркуляционный: обзор, сравнение


Как выбрать насос циркуляционный

Как выбрать насос циркуляционный

Системы отопления с принудительной циркуляцией пользуются все большей популярностью у владельцев загородных домов. Ранее мы уже говорили о ремонте циркуляционного насоса – главного элемента такой отопительной системы, сегодня речь пойдет о том, как правильно его выбрать.

Из чего состоят циркуляционные насосы, их разновидности

Содержание статьи

Все подобные насосы состоят из следующих компонентов:

  • корпуса, на котором устанавливается «улитка»;
  • контурных труб, крепящихся к «улитке»;
  • электрического двигателя, на котором есть клеммы для подключения к сети;
  • ротора – вращающегося элемента конструкции (с одной стороны ротор засасывает теплоноситель, после чего нагнетает его в контурные трубы, в итоге на выходе насоса образуется необходимое давление).

Циркуляционный насос в разрезе

Использование циркуляционного насоса избавляет от целого ряда проблем. Так, если при естественной циркуляции вода в последнем радиаторе холодная, а в близлежащих – немного теплая, то при обратном поступлении теплоноситель с низкой температурой заставляет котел работать интенсивнее, порой даже на пике его возможностей. Более того, если при проектировании отопительной системы были допущены ошибки, то разница в температуре будет еще заметнее.

Возможно, Вас заинтересует информация о том, из чего состоит насосная станция

Установленный насос

Преимущества использования циркуляционных насосов

  1. Существенно снижаются требования касаемо уклона труб контура.
  2. Все пробки, причиной которых является температурная разница, устраняются.
  3. Помещение обогревается равномерно, поскольку теплоноситель будет одинаково теплым во всех элементах системы.
  4. Стабилизируется работа котла.
  5. Диаметр трубопровода может быть меньшим.

Виды насосов

Учитывая конструктивные особенности, циркуляционные насосы были разделены на две большие группы – с сухими и мокрым ротором.

Сухие циркуляционные насосы отличаются тем, что ротор в этом случае при эксплуатации не соприкасается с жидкостью – теплоносителем системы. Такие устройства изолируются специальным кольцом, для них характерен достаточно высокий КПД (порядка 80-85%), а также невысокий уровень шума при работе. Сухие насосы имеют большие габариты, нежели их  «родственники» мокрого типа, а для установки требуется особая подводка труб контура.

Возможно, Вас заинтересует информация о том, как установить геотермальный тепловой насос

Насосы циркуляционные сухого типа  устанавливаются преимущественно в отдельно стоящих котельных, обслуживающих пару-тройку домов или же один объект промышленного типа. Устройства с сухим ротором требуют регулярного техобслуживания.

Сухой циркуляционный насос

В отличие от них, мокрые насосы годами работают без какого-либо обслуживания. Ротор в них контактирует с теплоносителем, изолируется лишь стартер – неподвижный элемент электрического двигателя. Преимущество таких насосов в том, что теплоноситель является одновременно и смазкой для ротора, что и является главным «секретом» долговечности и отсутствия шума при работе. Несмотря на низкий КПД (зачастую не более 60 %), они удобны и компактны, благодаря чему столь распространенно используются в бытовых отопительных системах.

Возможно, Вас заинтересует информация-ремонт циркуляционного насоса

Циркуляционный насос с мокрым ротором

Кроме того, по способу подсоединения электродвигателя, циркуляционные насосы делятся на:

  • насосы с муфтовым соединением;
  • насосы с фланцевым соединением.

Обратите внимание! Если все патрубки прибора (то есть, напорный и всасывающий) располагаются на одной оси, то такое исполнение является прямоточным. Это значит, что насос можно врезать непосредственно в линию, используя для крепления специальную раму.

Промышленные циркуляционные насосы несколько отличаются от бытовых.

Сдвоенный циркуляционный насос примышленного типа

Цены на циркуляционный насос

циркуляционный насос

Как выбрать насос циркуляционный?

Мы ознакомились с конструктивными особенностями насосов и их разновидностями, но спешить в магазин за покупкой еще рано. Следует еще определиться с параметрами, на которые нужно обращать внимание при выборе той или иной модели.                                        «Почему часто включается насос в скважине, Вы можете прочитать в нашей статье».

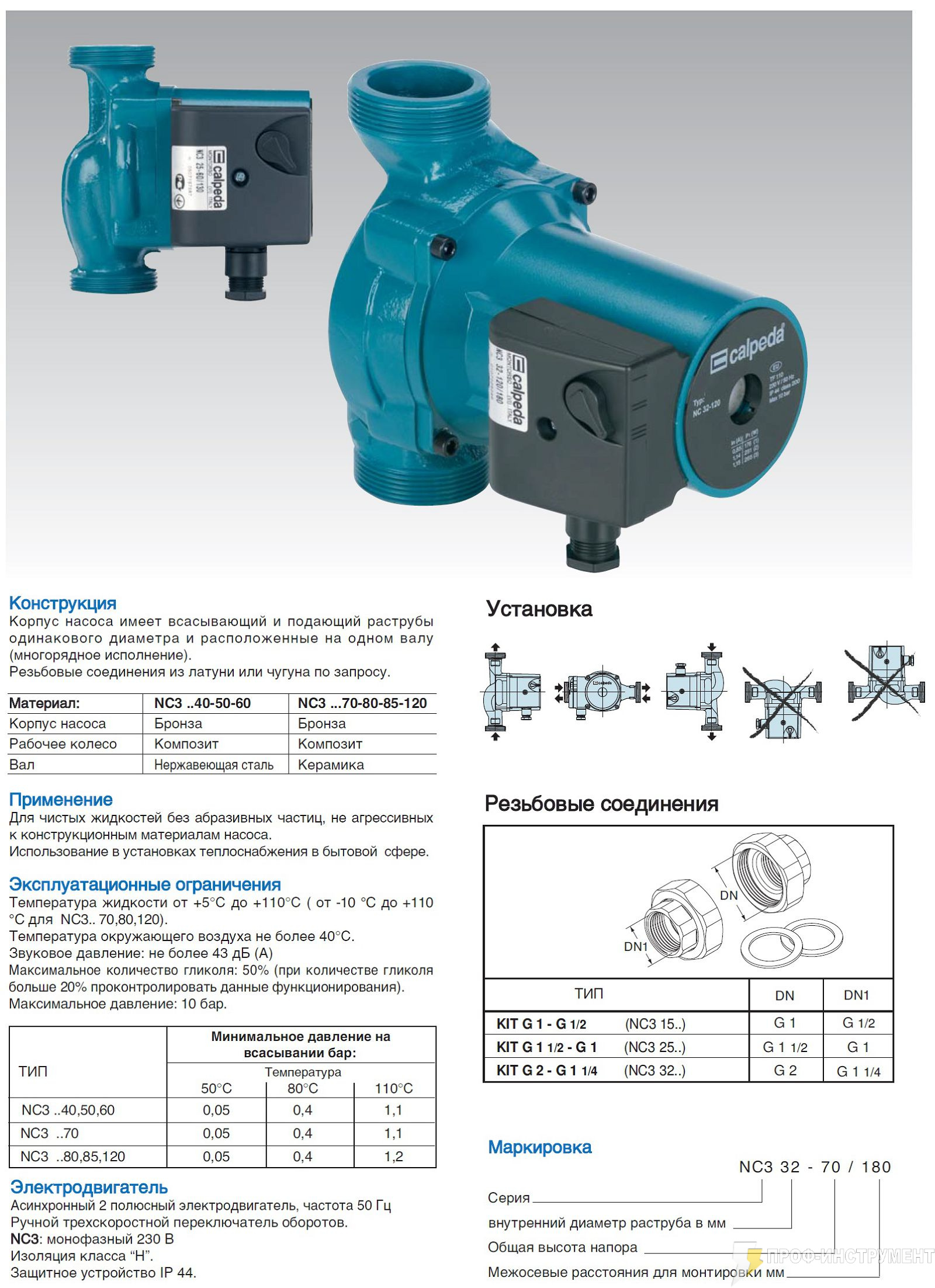

Маркировка

Маркировка на корпусе

Первое, что мы должны увидеть, взяв в руки понравившуюся модель – это маркировку, которая будет находиться под названием. Это может быть, к примеру, 32-50. Первое число здесь –размеры подсоединения, 32 мм или 1,25 дюйма. Зачастую насосы комплектуются гайками необходимых размеров, дающими возможность быстро его собрать/разобрать.

Второе число – это высота подъема насоса. В нашем случае это 5 м водяного столба или 0,5 атмосферы. Существуют насосы, созданные для большей или меньшей высоты.

Возможно, Вас заинтересует информация о том, какой выбрать насос для фонтанчика

Кроме того, на корпусе должна быть табличка, в которой указывается, какая максимальная нагрузка должна быть и при каких параметрах. Под параметрами подразумевается производительность – для ее регулировки в насосе предусмотрены три положения. Это и есть второй критерий выбора насоса.

Производительность

Все требования к циркуляционному насосу тесно связаны между собой. Под производительностью подразумевается объем теплоносителя, перегоняемого насосом при минимальной нагрузке на него. Чем выше производительность, тем качественнее модель.

Для того чтобы узнать необходимую производительность, мы воспользуемся популярной формулой:

N/(Т21) = Q, где

  • Т1 – температура теплоносителя в обратном трубопроводе;
  • Т2 – его температура в подающем трубопроводе;
  • N – средняя мощность котла отопления;
  • Q – производительность, которую нам нужно вычислить.

Расчет производительности

Среднее значение температуры воды в «обратке» (Т1) берем 65–70°С, в то время как температура в подающем трубопроводе (Т2) составит примерно 95°С. Так мы приблизительно сможем подобрать требуемые параметры на насоса. Считается, что на каждые 10 м трубопровода нужно 0,6 м напора, или высоты подъема насоса.

Помимо того, есть и уже готовые тепловые нормативы. Согласно им, для каждых 10 м² отапливаемой площади необходим всего 1 кВт мощности. И если, к примеру, мощность одной радиаторной батареи составит 200 Вт, то для 10 м² понадобится пять секций. Но данное количество секций относительно, поскольку в большинстве случаев их количество большее, «с запасом». Поэтому нам нужно принять во внимание факт, что циркуляционный насос

обязан справиться с подводом теплоносителя к каждому радиатору в доме.

Необходимая мощность

Электрическая мощность, необходимая для работы насоса – это очередной параметр, на который стоит обращать внимание при покупке. Зачастую такая мощность незначительна – не более 200 Вт. Она имеет значение лишь в тех случаях, когда планируется перманентное использование насоса.

Как внешние факторы влияют на работоспособность?

Помимо указанных параметров, при покупке нам нужно принимать во внимание и влияние внешних факторов на работу насоса, которые, безусловно, имеют место быть. В первую очередь — это температура окружающей среды, от нее зависит количество тепловой энергии, необходимой для обогрева дома и мощность устройства. Порой окружающая среда влияет и на сам насос: если он «замерзнет», то работать будет несколько хуже, чем, если бы он был «разогретым».

Обратите внимание! Если циркуляционный насос будет выбран неправильно, то он может не справляться с нагрузкой и перегреваться. Поэтому  перед покупкой мы дополнительно изучаем технические характеристики отопительной системы.

Также мощность насоса зависит от диаметра трубопровода – чем он больше, тем мощнее потребуется устройство. Более того, если в качестве теплоносителя используется не вода, а антифриз, то циркуляционный насос  должен быть более мощным, ведь вязкость антифриза другая. Хорошо, что ассортимент насосов сегодня достаточно широк и позволяет подобрать устройство буквально для каждой системы отопления.

Мощность насоса зависит от диаметра трубопровода

Для того чтобы устройство справлялось с нагрузкой, мы должны знать, будет ли оно постоянно работать. Если это не так и насос будет включаться лишь в качестве подпитки основной системы (или для коррекции давления), то высокая его мощность не является обязательным условием. Разумеется, если речь идет о врезании в контур с естественной вентиляцией, то на долю насоса выпадут высокие нагрузки. Тогда при выборе мы должны руководствоваться правилом «чем мощнее, тем лучше». Если мощности насоса не хватит, то радиаторы будут едва теплыми, а сам прибор может попросту сгореть.

Важный момент! Если насос рассчитан на трубопровод с диаметром 1 дюйм, то не стоит устанавливать его в трубы большего диаметра, пусть и со специальными переходниками. Нередко это ослабляет напор воды.

О важности бренда

Наименований циркуляционных насосов есть великое множество, но это не мешает всем им иметь практически идентичные характеристики. А если существенные отличия имеются, то касаются они преимущественно надежности и срока эксплуатации.

Циркуляционный насос Wilo

Самыми популярными брендами сегодня являются Grundfos, Speroni, Wilo, ELSO-THERM и Wester. Помимо них, встречается масса откровенных китайских подделок и не только (имеются в виду «настоящие» китайские товары). Указанные нами бренды считаются потребителями самыми качественными и надежными. Циркуляционные насосы от известных производителей практически бесшумны. Убедиться в том, что устройство работает, можно, лишь прикоснувшись к нему, либо на слух, но с расстояния в несколько сантиметров. Они долговечны и могут прослужить вам многие годы, но имеют существенный недостаток – высокую стоимость (она практически вдвое больше, чем у менее популярных моделей).

Другие марки являются средним вариантом. Они неплохо работают, цены на них не кусаются, поломки случаются нечасто.

О насосах из Китая мнения всех покупателей сходятся: устройства рано или поздно начинают издавать шум, ротор начинает «гулять». Срок их эксплуатации порой достигает нескольких лет, но в большинстве случаев не превышает нескольких месяцев. Стоят они, естественно, недорого.

Что же выбрать?

Ответ очевиден – что угодно, кроме китайских насосов. Если средства позволяют, то покупайте изделия известных фирм, если нет, то вполне подойдут и насосы средней ценовой категории.

Видео – Как правильно выбрать циркуляционный насос?

Часто задаваемые вопросы

1. Будут ли шуметь трубы при использовании насоса?

В трубах может шуметь лишь в том случае, если неправильно выбрано устройство или в магистрали скопился воздух. Для удаления воздуха делаем следующее:

  • заполняем водой всю систему;
  • удаляем воздух, используя для этого клапаны на радиаторах – «воздушки»;
  • запускаем котел отопления и насос;
  • ждем некоторое время, после чего еще раз удаляем воздух;
  • проверяем давление, заполняем контур водой;
  • запускаем насос и регулируем его (если его вообще можно регулировать).

2. Можно ли для водоснабжения использовать насос высокого давления?

Однозначно — нет! Пусть они (насосы) и выглядят практически одинаково, но в водоснабжении насосное оборудование используется исключительно для того, чтобы поддерживать нужное давление, если его по той или иной причине недостаточно.

3. Из чего делают насосы?

Некоторые детали (вал, шариковые подшипники) современных насосов изготавливают из керамики. Это не только обеспечивает бесшумную работу, но и значительно увеличивает срок эксплуатации.

4. Есть ли насосы для горячего водоснабжения?

Да, такие существуют. Это, к примеру, циркуляционный насос GRUNDFOS Comfort UP, благодаря которому не нужно ждать, когда из крана начнет течь горячая вода. Разумеется, его использование увеличит расход электроэнергии и самой воды.

5. Сколько энергии потребляют насосы?

В большинстве случаев циркуляционные насосы – крайне экономичные приборы, которые потребляют энергии столько же, сколько обычная лампочка. Недавно все производители насосов «договорились» о присвоении изделиям ярлыков, уведомляющих об их «прожорливости», как в случае с бытовой техникой. Была разработана классификация, согласно которой устройствам А-класса, например, нужно не более 6 Вт.

Обратите внимание! Более экономичными являются именно регулируемые насосы!

6. Насколько часто нужно менять циркуляционные насосы?

Если насос качественный, то он прослужит порядка десяти лет. Хотя, как мы уже говорили, немало зависит и от самой фирмы-производителя. Дабы ваш прибор послужил дольше, придерживайтесь всех рекомендаций касаемо эксплуатации: правильно подберите модель и устанавливайте ее, избегайте завоздушивания магистрали, в качестве теплоносителя используйте лишь специально очищенную воду.

Видео – Монтаж циркуляционного насоса

Циркуляционный насос Wilo

Мощность насоса зависит от диаметра трубопровода

Расчет производительности

Сдвоенный циркуляционный насос примышленного типа

Маркировка на корпусе

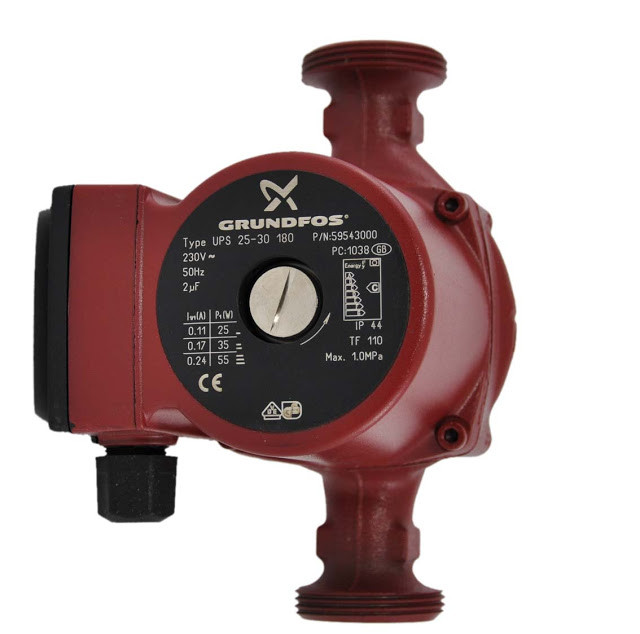

Циркуляционный насос с мокрым ротором

Сухой циркуляционный насос

Установленный насос

Циркуляционный насос в разрезе

Как выбрать насос циркуляционный

Рециркуляционный насос в системе отопления

Благодаря своим отменным техническим параметрам и высокой энергоэффективности насосы для рециркуляции воды вытесняют агрегаты прочих типов и заслуженно набирают популярность.

Рециркуляционный насос в первую очередь обеспечивает нормальную эксплуатацию всей отопительной системы, являясь главным стимулирующим фактором для ее бесперебойной работы.

Используемый рециркуляционный принцип действия, заключающийся в нагнетании перекачиваемой среды на основе вращения специальных элементов и увеличении скорости перемещения теплоносителя по теплоснабжению, напора, чрезвычайно необходим для систем отопления. Это обусловлено тем, что агрегат создает благоприятные условия для эффективной перекачки теплового носителя по трубам.

Его устанавливают с целью поддержки и регулировки давления рабочей среды. В целом он повышает гидравлическую мощность теплоснабжения. С монтажом подобного оборудования отопительная система получает повышение коэффициента теплоотдачи.

При стандартной системе естественной циркуляции помещение прогревается неравномерно и дольше, нежели с рециркуляционным прибором. Носитель часто встречается с серьезным сопротивлением, его энергия гасится. В результате трубы нагреваются частично, тепло теряется быстрее, обогрев дома не происходит должным образом.

Основными составными элементами устройства являются: корпус, электронный переключатель, сохраняющий амплитуду колебаний напряжения питания, обеспечивающий периодичность пуска «движка», и электродвигатель. Рециркуляционный насос отличается невысокой стоимостью, к его преимуществам относятся:

  • удобство использования;
  • неприхотливость в течение эксплуатационного срока;
  • минимальное обслуживание;
  • экономичное потребление электроэнергии, экономичные эксплуатационные расходы;
  • низкий уровень шума;
  • возможность быстрого запуска системы;
  • высокий КПД;
  • надежность и длительность использования;
  • простота в монтаже;
  • точная степень контроля температуры потоков теплового носителя и другие.

Циркуляционные насосы для систем отопления

Выбрать насос, который будет оптимально подходить для каждого, отдельно взятого, случая, не так просто, как кажется на первый взгляд.

При покупке агрегата нужно учитывать все достоинства и недостатки, которые присущи тому или иному виду насосов.

Специалисты советуют в этом случае устанавливать циркуляционный насос.

Маленькое, но очень полезное устройство значительно улучшит коэффициент полезного действия всей системы, в результате этого помещения обогреются намного лучше.

Что это такое и в чем заключается принцип его работы

Если вы являетесь владельцем частного дома, в котором обустроена гидравлическая система отопления, то вас, скорее всего, интересует вопрос:

  • как сделать ее работу наиболее эффективной, и при этом, максимально, снизить расходы на содержание отопительной магистрали.

С помощью данного приспособления повышают давление в системе и увеличивают скорость потока рабочей жидкости.

А с установкой байпаса для циркуляционного насоса (какой купить) можно добиться намного лучшего прогрева батарей.

Что собой представляет аппарат?

Это коробка, внутри которой находится небольшой асинхронный силовой агрегат, выполняющий работу по повышению давления.

Механизм находит свое применение, как в одноэтажных домах, так и в многоэтажных постройках.

Выбрать продукцию можно, в зависимости от погодных условий региона, в котором вы проживаете, и от личных нужд и потребностей домовладельца.

Для обеспечения надобности всех нуждающихся в данном виде товара, рынок нашей страны предлагает различные модели насосного оборудования от известных и не очень именитых производителей (для чего нужен гидроаккумулятор в системе отопления написано здесь).

Циркуляционные насосы работают от электрической сети. Поэтому, для того, чтобы привести механизм в действие, достаточно будет просто включить устройство в сеть.

А известно ди вам, сколько стоит пробурить скважину для воды на приусадебном участке? Как рассчитать сметную стоимость, взяв за основу объем работ, написано в полезной статье.

Как сделать желонку для бурения скважины своими руками узнайте на этой странице.

Электроустановка нужна для циркуляции рабочей жидкой субстанции по трубам в принудительном порядке.

Важная информация для владельцев частных строений! Если вы хотите использовать для своей системы отопления циркулирующий насос, не отвергайте метод непринужденного движения жидкости по трубопроводу.

В случае принятия решения о создании принудительной системы (схема водоснабжения частного дома с насосной станцией размещена на этой странице) кругооборота теплоносителя в системе, не забудьте обустроить альтернативные источники питания для помпы.

Отдельно, хочется сказать о главном преимуществе данного вида оборудования – это неприхотливость в работе.

Благодаря такому качеству прибора, на работе системы никак не отражаются зауженные участки и неправильный уклон трубопровода.

Если в вашей отопительной магистрали нет естественного круговорота теплоносителя, то циркуляционный насос – это наилучший выход из положения.

Модификации оборудования для повышения циркуляции

Существует два вида насосов, повышающих давление.

Циркуляционные агрегаты с так называемым «мокрым» ротором.

Почему это устройство имеет такое странное название?

Потому, что во время эксплуатации механизма, мотор опускается в воду.

Таким манером происходит его охлаждение, смазываются трущиеся детали, и снижается уровень шума, производимый изделием.

В результате этого, вам не придется думать о том, каким образом обустроить дополнительную звукоизоляцию и не нужно будет переносить механизм в специальное нежилое помещение.

Такой насос снабжается керамическим или металлическим валом. Что касается конструктивных особенностей, то такие помпы изготавливаются по модульной концепции.

Подборка самых важных узлов и деталей производится в зависимости от требований, предъявляемых к насосу, а именно: напор и работоспособность.

Конструкция, сама по себе, не сложная, легко поддается ремонту, который заключается всего лишь в замене, вышедшего из строя модуля.

Информация, которую нужно принять к сведению!

А вы знаете, какой лучше выбрать гидроаккумулятор, вертикальный или горизонтальный? Описание баков для стабилизации давления в водопроводе прочитайте в полезной статье.

Видео, как клеить полипропиленовые трубы, посмотрите здесь.

На странице: https://ru-canalizator.com/kanalizatsiya/bytovaya-tehnika/kanalizatsiya.html написано, как правильно проложить канализационные трубы.

При эксплуатации насосов с «мокрым» ротором, не стоит, чрезмерно концентрировать свое внимание на появлении воздуха в системе отопления (удаление воздушной пробки).

Данное устройство имеет один существенный недостаток – низкий КПД (менее 50%).

Именно, по этой причине, агрегат не рекомендуется к установке в многоэтажных домах. В данном случае расходы на электроэнергию будут слишком большие.

Агрегат с «сухим» ротором.
Насосы, о которых сейчас пойдет речь, в основном, используются в тех случаях, когда есть необходимость в перекачке теплоносителя в больших объемах.

Конструктивная особенность данных механизмов заключается в следующем: жидкость, когда передвигается по трубопроводу, не контактирует с двигателем.

Между кожухом насоса и механическим приводом имеется торцевой, скользящий уплотнитель.

В процессе работы, между плоскостями образовывается тончайшая пленка из воды, именно, она обеспечивает герметизацию помпы.

Кольца, чаще всего, изготавливают из:

  • нержавеющей стали,
  • керамики,
  • агломерированного угля.

Эти показатели нужно учитывать в зависимости от того, где будет работать механизм.

Насосы с «сухим» ротором бывают двух модификаций:

  • с муфтовым соединением,
  • с прифланцованым силовым агрегатом.

Преимущества электроустановки:

  • высокий КПД – 80% и хорошая производительность.

У аппаратов этого типа есть несколько недоработок:

  • высокая стоимость,
  • повышенный уровень шума.

[note]По этой причине, владельцам частных домов приходится монтировать установку в комнате, удаленной от жилых помещений.[/note]

Такое устройство, чаще всего, покупают для повышения напора теплоносителя в отопительной системе многоэтажного дома.

Если вы хотите правильно выбрать насос для принудительной циркуляции жидкости (цена антифриза для системы отопления) в магистрали, нужно уметь ориентироваться в его параметрах технического характера.

И еще, что очень важно знать, это, какие сведения несет в себе маркировка товара.

Для того, чтобы быстро определиться с нужной вам моделью, необходимо хорошо разбираться в цифрах и буквах, имеющихся на корпусе насоса.

При покупке изделия, нужно обращать внимание только на его основные показатели:

  • напор,
  • расход рабочей жидкости.

Что подразумевается под напором?
Это гидравлическое сопротивление системы, которое может преодолеть агрегат.

Данное значение измеряется в метрах водяного столба.

Производительность замеряют в метрах кубических в час (м3/ч).

Стоит знать! Напор и производительность – это величины, обратно пропорциональные друг другу.

Именно, поэтому, определить модель, которая будет наилучшим образом подходить для конкретной магистрали, помогут напорно-расходные характеристики насоса.

Запомните! В этом случае утверждение: «чем мощнее, тем лучше» не уместно. Потому что тогда вам придется покупать дорогой агрегат и оплачивать большие счета за электроэнергию.

Что нужно знать при подборе

Основной параметр, который стоит учитывать при покупке насоса, это количество тепла, которое поможет сэкономить байпас, необходимого для комфортного проживания.

Эти показатели рассчитываются, в зависимости от самых холодных пяти дней в отапливаемый период.

Существуют организации, в которых все эти подсчеты ведутся с помощью специальных программ.

В результате полученных вычислений, каждому виду циркуляционного насоса присваиваются необходимые технические показатели.

Многие обыватели выбирают насос для личного пользования, в зависимости от отапливаемой площади жилых помещений.

Типовые расчеты для широт средней полосы России:

  • если у вас двухэтажный дом, то при температуре воздуха на улице до -25 градусов, нужно покупать насос из расчета 173 Вт на 1 м2. А если температура на улице понижается до -30 градусов Цельсия – 177 Вт на 1 м2;
  • трехэтажные и четырехэтажные постройки. В этом случае нужно брать соответственно 97 и 101 Вт на 1 м2.

Эти варианты предлагаются для тех, кто сам не хочет или не умеет производить индивидуальные расчеты.

Технические параметры некоторых известных марок

Изделия датской фирмы Грундфос.

Они характеризуются довольно широкой сферой применения.

Технические показатели, которыми обладают помпы данного бренда, дают возможность перекачивать теплоноситель только с одним условием:

  • в нем не должно быть примесей масла и других агрессивных сред.

Технические данные насосов Грундфос.

  • Предельный напор – 4м.
  • Наиболее оптимальный напор – 2,5м.
  • Электрическая мощность – 25, 35, 45 Вт.
  • Допустимое расстояние монтажа – 180мм.
  • Сечение патрубков – 25мм
  • Максимальный подъем – 4м.
  • Питание – 1х230В
  • Вес изделия – 2,6кг.

На российском рынке большим успехом пользуется продукция немецкой фирмы WILO. Уже много лет концерн производит насосное оборудование для отопительных систем различного типа.

Из всей линейки продукции данной компании особой популярностью для автономного отопления пользуется такая модель, как Wilo-Stratos ECO.

Ее технические характеристики.

  • Максимальное потребление – 2,6 м3/ч.
  • Напор – 5 м.
  • Расчетная мощность – 59 Вт.
  • Размер внутреннего сечения для подсоединения – 25 мм.

Выбирая насос, обратите внимание на репутацию производителя, которую он успел заслужить за все время нахождения его изделий на рынке.

Как это можно сделать?

Очень просто! Зайдите на любой интернет-ресурс и прочтите отзывы покупателей об изготовителе данного вида товара. Только так, вы сможете составить для себя реальную картину.

Как правильно подготовить оборудование к монтажу

  1. Первое, что нужно сделать, это достать насос из упаковки и осмотреть его на наличие дефектов.
  2. Если агрегат, какое-то время хранился при низких температурах, то прежде, чем запускать механизм в действие, нужно выждать 24 часа.
  3. Перед тем, как вы начнете устанавливать устройство, нужно внимательно исследовать все стыковочные места на предмет загрязнений.

Инструкция по установке

  1. При монтаже насоса необходимо убедиться, что вал находится в горизонтальном положении.

    Обратите внимание на корпус аппарата, на нем стрелочками обозначено направление движения жидкости.

  2. Крепится изделие при помощи специальных крепежных элементов.

    Не рассчитывайте эти детали найти в комплекте поставки (их там не будет), позаботьтесь о них заблаговременно, перед началом производства работ.

  3. К трубопроводу насос подсоединяется в строгом соответствии со схемой.
  4. При подключении силовых кабелей, не забывайте сверяться с проектом.

    Наружное сечение провода должно по размеру совпадать с диаметром уплотнительной муфты.

Все современные циркуляционные устройства имеют три скорости и байпасный клапан.

Переключая насос, можно добиться оптимизации работы системы отопления в целом.

Полезный совет

[note]Покупайте качественный товар проверенных производителей. В противном случае, ваша отопительная система будет работать неэффективно.[/note]

Посмотрите видеоролик, в котором показано, как установить циркуляционный насос в систему отопления своими руками.

Классификация циркуляционных насосов

На сегодняшний день для жителей частных домовладений весьма актуальным является вопрос организации отопления и стабильного водоснабжения. И в этой ситуации никак не обойтись без вспомогательного насосного оборудования, к которому смело можно отнести циркуляционные насосы.

Чтобы облегчить владельцам загородных домов выбор циркуляционных агрегатов, мы в этой статье подробно расскажем о том, что собой представляют насосы подобного рода, а также опишем, какие существуют виды этих насосных механизмов.


Рис. 1. Виды циркуляционных насосов.

Что собой представляет.

Циркуляционный насос представляет собой агрегат, с помощью которого создается необходимое давление в отопительной системе. Также аппараты этого вида призваны поддерживать стабильный уровень воды в индивидуальных системах водоснабжения.

Из каких конструктивных элементов состоит.

Чтобы понимать, как работает циркуляционный насос, прежде всего, необходимо знать, как устроен агрегат этого вида.
Как правило, насосные механизмы циркуляционного типа состоят из следующих конструктивных элементов:
•    корпус агрегата, который может быть изготовлен из таких металлов, как чугун, сталь, латунь, алюминий или бронза;
•    встроенный в корпус насоса ротор, который может быть как металлическим, так и керамическим;
•    лопастное колесо или крыльчатка, которая закреплена на валу ротора;
•    электродвигатель, приводящий в действие, собственно, насосный механизм.
Немаловажным также является тот факт, что в зависимости от модели насоса, его электродвигатель может быть как однофазным, так и трехфазным.

Как работает циркуляционный насос.

Принцип действия всех насосных агрегатов этого типа заключается в следующих важных моментах:
•    насос подключается к системе водоснабжения или отопления;
•    через входящий патрубок механизм втягивает жидкость;
•    крыльчатка при вращении создает центробежную силу, которая, в свою очередь, создает повышенный напор воды;
•    жидкость под давлением непосредственно поступает в магистральный трубопровод.
Таким образом, напор, создаваемый циркуляционным агрегатом, позволяет без труда справляться теплоносителю с гидравлическим сопротивлением системы.

Какие существуют виды циркуляционных насосных агрегатов.

На сегодняшний день насосы этого вида классифицируют согласно следующим признакам:
•    расположение ротора в корпусе;
•    конструктивные особенности агрегата;
•    функциональное назначение насосного механизма.
Рассмотрим более подробно каждый из классов циркуляционных насосов.
1.    В зависимости от расположения ротора в корпусе, циркуляционные насосы принято разделять на следующие виды:
•    особенностью агрегатов «мокрого» типа является то, что ротор вместе с крыльчаткой находится непосредственно в среде перекачиваемой жидкости, при этом электродвигатель герметично отделен специальным металлическим стаканом; как правило, циркуляционные насосы этого типа предназначены для перекачивания относительно небольших объемов воды;
•    конструкция циркуляционных механизмов «сухого» типа отличительна тем, что ротор не взаимодействует с теплоносителем, причем электромотор отделен от рабочей камеры насоса специальными нержавеющими кольцами, которые упреждают попадание воды в электрическую часть.
Что же касается характеристик указанных типов циркуляционных агрегатов, то насосы «мокрого» типа менее шумны в работе, а вот «сухие» механизмы имеют коэффициент полезного действия до 85%.
2.     Немаловажным является тот факт, что циркуляционные насосы могут отличаться различным строением. Поэтому в зависимости от конструктивных особенностей механизма принято различать следующие виды насосных агрегатов:
•    отличительной чертой линейных циркуляционных насосов является то, что они имеют входящий и выходящий патрубки одинакового диаметра, причем непосредственно монтируются непосредственно в трубопровод системы, например, с помощью байпаса;


Рис. 2. Подключение циркуляционного насоса с помощью байпаса.


•    блочные циркуляционные насосы, как правило, комплектуются электродвигателем с воздушным охлаждением, при этом агрегаты этого вида, как правило, создают сравнительно небольшой напор жидкости в отопительной системе;
•    конструкция консольных циркуляционных агрегатов отличительна тем, что электродвигатель и непосредственно сам насос имеют отдельные  крепежные элементы, поэтому насосы этого вида принято монтировать на одном фундаментной основе.
3.    Функциональное назначение циркуляционного механизма зависит от того, для каких бытовых целей его предполагается использовать. В зависимости от этого насосы принято различать на следующие виды:
•    циркуляционные агрегаты для водоснабжения, которые призваны поддерживать необходимое давление жидкости в системе, их также используют в качестве конструктивного элемента в установках для фильтрации воды;
•    насосы для отопления, как правило, изготовлены из материалов с высоким уровнем термостойкости, потому что содействуют с теплоносителем высокой температуры;
•    циркуляционные помпы для обустройства теплого пола при сравнительно небольших размерах создают достаточно хороший напор, так как конструкция пола этого вида подразумевает под собой наличие многих изгибов труб, что, в свою очередь, значительно усиливает гидравлическое сопротивление.
•    циркуляционные насосы для полотенцесушителя отличаются тем, что при небольшой мощности значительно повышают теплоотдачу этого бытового устройства.
Выбор циркуляционного насоса.
Современный рынок сантехнического и насосного оборудования представлен широчайшим ассортиментом циркуляционных насосов. Поэтому обычному человеку порой очень трудно остановить свой выбор на насосном агрегате определенной модели.

При выборе циркуляционного агрегата в первую очередь стоит обратить внимание на следующие факторы:

•    необходимая производительность насоса;
•    какой напор воды требуется для успешного функционирования системы отопления или водоснабжения;
•    выбираемый насосный агрегат должен иметь минимальное энергопотребление;
•    насос должен быть весьма несложным в техническом обслуживании;
•    гарантия бесперебойного функционирования, установленная производителем, должна иметь достаточно длительный период.
Придерживаясь этих критериев выбора, вы гарантированно выберете себе необходимый вам циркуляционный насос.
А для большей убедительности в выборе агрегата этого вида видео будет на странице:

Таким образом, в этой статье мы рассказали обо всех видах циркуляционных насосов, а также о том, как их правильно выбрать.

виды циркуляционных насосов, технические характеристики циркуляционного насоса,

Для качественной работы отопительной системы необходимо установить циркуляционный насос. Он обеспечит больший поток тепловой энергии. Установив циркуляционный насос, вы обеспечите эффективную работу отопительной системы. В нашей статье рассмотрим виды насосов, особенности и характеристики.

 Содержание:

  1. Технические характеристики циркуляционного насоса
  2. Чем полезен насос в отопительной системе
  3. Расчет циркуляционного насоса
  4. Виды циркуляционных насосов
  5. Установка насоса
  6. Особенности, о которых нельзя забывать

Технические характеристики циркуляционного насоса

Изучить функции циркуляционного насоса можно из технического паспорта. При выборе оборудования следует обратить внимание на следующие параметры:

  1. Напор насоса.
  2. Расход циркуляционного насоса.
  3. Характеристики насоса.

Чем полезен насос в отопительной системе

Батареи отопления, которые расположены на верхних этажах многоэтажных домов, часто бывают холодными. Проблема заключается в недостаточном уровне давления для качественной работы. Вода доходит до радиаторов уже остывшей из-за небольшой скорости циркуляции.

Но такая проблема существует не только в многоэтажных зданиях, но и в небольших частных домах. В наиболее удаленном участке отопительной системы радиаторы часто бывают холодными. Избежать такой проблемы можно установив циркуляционный насос.

При естественной циркуляции отопительная система вполне может отопить небольшой загородный дом. Но при установке принудительной циркуляции отопительная система будет работать намного эффективнее и сможет отапливать помещения с большой площадью. А также при использовании такой циркуляции вы существенно снизите расходы на отопление.

Насосная установка представляет собой мотор с ротором, который располагается в воде. Жидкость двигается по контуру по мере вращения ротора. Причем движется жидкость с определенной скоростью для поддержания необходимого уровня давления.

В циркуляционном насосе можно выбирать нужный режим работы. При длительном отсутствии в доме, вы сможете выбрать режим работы, который начнет сразу обогревать помещение. При выборе первоначальных настроек система будет затрачивать минимальное количество энергии при максимальной подаче тепла.

Расчет циркуляционного насоса

При выборе циркуляционного насоса следует обратить внимание на главные функции, которые должен выполнять прибор:

  • Должны создаваться комфортные условия для циркуляции необходимой тепловой энергии для отопления помещения;
  • Для того чтобы теплоноситель справлялся с гидравлическим сопротивлением, которое создается некоторыми элементами, необходимо поддерживать напор в рабочем контуре.

Для правильного выбора циркуляционного насоса нужно рассчитать требуемое количество тепла для здания, а также для нормально работы системы определить гидравлическое сопротивление. После расчета таких важных факторов вы сможете правильно подобрать циркуляционный насос для вашего дома.

Виды циркуляционных насосов

В независимости от фирмы производителя все циркуляционные насосы делятся на два типа:

  • Циркуляционные насосы с «сухим» ротором.
  • Циркуляционные насосы с «мокрым» ротором.

В первом типе насоса ротор не контактирует с теплоносителем в системе. Гидроизоляция обычно выполнена из керамики, нержавеющей стали или угольного агломерата. При вращении колец появляется небольшая пленка воды, которая обеспечивает герметизацию электрочасти насоса. А установленная прижимная пружина по мере износа колец поджимает их. Такой ротор работает достаточно громко.

Во втором типе насоса ротор находится в теплоносителе. А камера отделяется от статора гильзой, изготовленной из «нержавейки». Такой ротор работает бесшумно, имеет небольшие размеры и его не нужно смазывать, так как жидкость охлаждает его и выступает в роли смазки. Но ротор «мокрого» типа имеет более низкое КПД по сравнению с ротором «сухого» типа.

Устанавливать циркуляционный насос желательно в отдельном помещении.

Установка насоса

При монтаже насоса необходимо учитывать направление установки. Так как циркуляционный насос может качать теплоноситель только в одном направление. А вал насоса обязательно устанавливается горизонтально.

Для отопительной системы с естественной циркуляцией можно дополнительно устроить циркуляционный насос. Таким образом, отопление будет иметь принудительную циркуляцию. После врезки насоса радиаторы будут прогреваться равномерно. После установки циркуляционного насоса значительно сокращаются расходы на потребление газа. В среднем такое значение составляет от 20 до 30%.

Обводной байпас врезается в трубу «обратку» отопительной системы, а на него устанавливают насос. При непредвиденном отключении электричества, система продолжит работать, если в магистральную трубу установить обратный клапан.

Особенности, о которых нельзя забывать

Циркуляционные насосы бывают с автоматической системой выбора скоростей или с ручной. А так же при покупке насоса следует определиться, какой тип вам подходит больше: с «мокрым» или с «сухим» ротором. По мнению специалистов более качественным является насос, у которого ротор находится полностью в воде. Такие насосы хорошо противостоят нагрузкам, которые возникают в отопительной системе. Главным недостатком такого насоса является высокий уровень шума при работе.

В дорогих высококачественных моделях применяют сталь высокой прочности, которая дополнена подшипниками и керамическим валом. Такие модели имеют срок службы более 20 лет.

Существуют и более дешевые модели, которые изготавливают из чугуна. Но такие насосы не очень востребованы из-за малого срока службы. При работе такой насос не сможет выдерживать давление в системе и через короткое время начнет разрушаться.

Качественными и недорогими моделями являются модели, которые выполняют из латуни, бронзы или нержавеющей стали. Такие насосы будут служить долго и отлично справляться с нагрузками.

Если в отопительную систему попадает воздух, то даже исправный циркуляционный насос начинает шуметь. При помощи специальных клапанов можно избавиться от воздуха в системе. Затем отопительная система должна поработать около 10 минут и после этого следует повторить процедуру. После завершения таких действий необходимо произвести настройку работы циркуляционного насоса.

Читайте также:

Циркуляционные насосы

: почему вы должны установить один

Когда установлен циркуляционный насос водонагревателя, горячая вода будет подаваться почти мгновенно каждый раз, когда открывается кран горячей воды. Это происходит потому, что насос поддерживает движение горячей воды по водопроводной системе, поэтому горячая вода всегда доступна.

В домах без циркуляционного насоса из крана горячей воды будет течь холодная вода до тех пор, пока горячая вода из водонагревателя в конечном итоге не достигнет крана. В течение года сотни и даже тысячи галлонов воды могут быть потрачены впустую в ожидании горячей воды.Это может привести не только к потере времени и воды, но и к деньгам!

Для чего нужен циркуляционный насос?

Если в вашем доме нет циркуляционного насоса, когда кран закрыт, горячая вода остается в трубах и в конечном итоге охлаждается. Когда кран снова открывается, холодную воду нужно протолкнуть через водопроводную систему. Поток воды не будет горячим до тех пор, пока холодная вода в трубах не будет заменена горячей водой из водонагревателя. В результате в канализацию уходит много ненужной воды!

Циркуляционный насос горячей воды, также известный как циркуляционный насос, решает эту проблему.Эти насосы обеспечивают постоянную циркуляцию горячей воды по всему дому, поддерживая постоянную горячую воду в ваших трубах и готовую к использованию. При открытии крана горячей воды горячая вода подается сразу. Однако, как бы хорошо это ни звучало, есть некоторые вещи, которые следует учесть перед установкой циркуляционного насоса на водонагреватель.

Преимущества установки циркуляционного насоса

Циркуляционные насосы для горячей воды существуют уже много лет. Многие элитные отели и рестораны предоставляют своим гостям горячую воду по запросу в качестве стандартного удобства.Однако в последнее время все больше домовладельцев начинают пользоваться многими преимуществами, которые может предоставить циркуляционный насос.

Вот некоторые из преимуществ:

Удобство: Циркуляционный насос подает горячую воду почти сразу после открытия крана. Возможность иметь доступ к почти мгновенной горячей воде, вероятно, является преимуществом номер один.

Использование воды: Поскольку горячая вода подается почти немедленно, расходуется меньше воды.При установке отпадает необходимость ждать, пока поток воды достигнет желаемой температуры. Это особенно полезно в районах, где не хватает воды. Огромным преимуществом использования циркуляционного насоса является возможность экономии значительного количества воды, что приводит к экономии денег и времени.

Простота установки: Установить циркуляционный насос относительно легко, и, скорее всего, у вас уже есть необходимые инструменты. Большинство моделей насосов рассчитаны на средний домашний водопровод.Кроме того, на установку насоса в водонагреватель не требуется специальных разрешений.

Простота эксплуатации: Как правило, циркуляционные насосы очень просты и просты в эксплуатации.

Выбор: Циркуляционные насосы для водонагревателей можно найти практически повсюду, у них есть множество производителей и варианты выбора.

Почините вашу сантехнику в аварийной ситуации сегодня!

Недостатки установки циркуляционного насоса

Удобство почти мгновенной подачи горячей воды имеет свою цену, но даже в этом случае на самом деле существует очень мало недостатков в установке циркуляционного насоса.

Начальная стоимость: Существует широкий диапазон цен на выбор, но лучше купить дорогую модель. Покупка качественного насоса поможет вам максимально сэкономить в будущем.

Потребляемая мощность: Многие из более ранних циркуляционных насосов работали без остановок и были более дорогими в эксплуатации, потому что они постоянно потребляли электричество. Кроме того, они также потребовали, чтобы ваш водонагреватель работал активнее, чтобы вода оставалась горячей круглосуточно.К счастью, многие современные модели созданы с учетом энергосбережения и предназначены для подачи горячей воды по запросу, а не для постоянного использования.

Тепловые потери: Поскольку ваш водопровод будет постоянно наполняться горячей водой, вы испытаете тепловые потери из самих труб. Однако, изолировав трубы с горячей водой, вы можете свести потери тепла к минимуму.

Bokywox производит циркуляционный насос по цене практически для любого бюджета. Подробнее

Типы циркуляционных насосов

В простейшей системе (здесь не рассматривается) используется небольшой насос, который работает непрерывно. Он медленно циркулирует воду по основным водопроводным линиям (магистральным трубопроводам) дома и возвращает воду обратно в водонагреватель, если она не используется. Мы не рекомендуем использовать этот тип системы, потому что он приводит к ненужному износу водонагревателя, поскольку система постоянно работает.

Мы рекомендуем два основных типа циркуляционных насосов для вашего водонагревателя.Оба они очень энергоэффективны и эффективны.

Циркуляционные насосы по запросу

Эти системы спроектированы таким образом, что насос работает только тогда, когда есть потребность в горячей воде, например, при открытии крана или наполнении ванны. Они оснащены либо дистанционным переключателем, либо датчиком движения, который запускает насос для включения при обнаружении движения в трубопроводе горячей воды.

После активации вода циркулирует, пока не достигнет заданной температуры; или насос выключен вручную; или таймер истек.В зависимости от размера вашего дома эти единицы обычно стоят от 300 до 600 долларов.

Плюсы

  • При правильной настройке циркуляционный насос по требованию может снизить количество энергии, потребляемой вашим водонагревателем.
  • При необходимости горячая вода подается быстро. Это значительно сократит расход воды и время ожидания подачи горячей воды из крана.
  • В домах, которые модернизировали свою водопроводную систему с помощью циркуляционного насоса по требованию, будет уменьшено попадание горячей воды в трубы холодной воды.
  • Возможность игнорировать детектор движения и вручную активировать помпу.

Минусы

  • В модернизированных сантехнических системах необходимо будет иметь источник питания и насос на каждом контуре горячего водоснабжения.
  • Горячая вода подается быстро, но не мгновенно, потому что необходимо включить насос.
  • Время, необходимое для подачи горячей воды, зависит от конфигурации водопровода в вашем доме.

Аварийный водопровод — круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Циркуляционные насосы по времени и температуре

Этот тип системы автоматически перекачивает горячую воду в контур подачи в определенное время.Насос изготовлен с регулируемым таймером и регулируемым аквастатом, который контролирует температуру воды, а также включает и выключает насос. Эти устройства обычно стоят около 300 долларов.

Плюсы

  • Возможность отменять настройки по вашему выбору.
  • Горячая вода подается почти мгновенно, что значительно сокращает потери воды и время.
  • Настройки можно легко изменить в соответствии с вашими потребностями в горячей воде.
  • Горячая вода циркулирует по водопроводу только при соблюдении установленных значений температуры и времени.

Минусы

  • Избыточное использование системы может отрицательно повлиять на потребление энергии.
  • Хотя это и не является обычным явлением, если вы модернизируете водопровод с помощью этого типа насоса, существует вероятность того, что трубопроводы холодной воды могут нагреваться в кране, наиболее удаленном от водонагревателя.

Циркуляционный насос производства Grundfos даже имеет резервную батарею на случай отключения электроэнергии. Узнать больше

Модернизация водопровода с помощью циркуляционного насоса

Когда дом построен с циркуляционным насосом, он снабжен специальной возвратной линией, по которой горячая вода циркулирует обратно в водонагреватель.Даже если у вас нет такой роскоши, как выделенная обратная линия, есть простой способ модернизировать вашу сантехнику, который позволит вам установить насос в существующем доме с помощью циркуляционного насоса по времени и температуре.

Перепускной клапан обычно устанавливается под раковиной, которая находится на самом большом расстоянии от водонагревателя. Когда циркуляционный насос работает, горячая вода будет течь по магистральным трубопроводам вашего водопровода. Перепускной клапан управляется температурой и открывается, когда вода в трубопроводе горячей воды опускается ниже 95 ° по Фаренгейту.

Как только клапан открывается, это позволяет «охлаждающей горячей воде» течь в линию холодной воды. По мере того как «охлаждающая горячая вода» направляется в линию холодной воды, температура в линии горячей воды будет повышаться, пока не будет достигнута заданная температура (обычно около 105 ° по Фаренгейту). Как только вода достигнет заданной температуры, перепускной клапан закроется.

Следует отметить, что когда перепускной клапан открыт и позволяет теплой воде течь в линию холодной воды, холодная вода может быть теплее, чем ожидалось.Особенно при работающем циркуляционном насосе.

Трудно отрицать удобство системы времени и температуры, однако система по требованию имеет много преимуществ при модернизации вашего дома. На самом деле, его может быть немного проще установить, и при правильном использовании он может быть чрезвычайно энергоэффективным.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Насосы для поливной воды — Публикации

Сердце большинства оросительных систем — это насос.Чтобы сделать систему орошения максимально эффективной, насос необходимо выбирать в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

Насосы, используемые для орошения, включают центробежные, глубинные турбинные, погружные и гребные. На самом деле турбинные, погружные и гребные насосы — это особые формы центробежного насоса. Однако их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

Перед тем, как выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. Опись должна включать:

  • Источник воды (колодец, река, пруд и др.)
  • Требуемый расход откачки
  • Общая высота всасывания
  • Общий динамический напор

Обычно у вас нет выбора относительно источника воды; это либо поверхностная вода, либо вода из колодца, и местные геологические и гидрологические условия будут определять ее доступность.Однако тип ирригационной системы, расстояние от источника воды и размер трубопроводной системы будут определять расход и общий динамический напор.

Основные рабочие характеристики насоса

«Напор» — это термин, обычно используемый для насосов. Напор означает высоту вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в орошении, потому что столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов головок, которые помогают определить рабочие характеристики насоса.

Общий динамический напор

Полный динамический напор насоса представляет собой сумму полного статического напора, напора, напора трения и скоростного напора. Объяснение этих терминов приводится ниже и показано графически на рис. 1 .

Рис. 1. Полный динамический напор (TDH) — это сумма полного статического напора, полного напора трения и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

Общий статический напор

Общий статический напор — это расстояние по вертикали, на которое насос должен поднимать воду. При перекачке из колодца это будет расстояние от уровня воды в колодце до поверхности земли, плюс расстояние по вертикали, на которое вода поднимается от поверхности земли до точки сброса. При перекачке с открытой водной поверхности это будет полное вертикальное расстояние от поверхности воды до точки сброса.

Напорный

Для работы систем дождевания и капельного орошения требуется давление.Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где расположен манометр, можно преобразовать из PSI в футы напора, умножив на 2,31.

Например, 20 фунтов на квадратный дюйм равны 20 умноженным на 2,31 или 46,2 фута напора. Большинство городских систем водоснабжения работают под давлением от 50 до 60 фунтов на квадратный дюйм, что, как показано в Таблице 1 , объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

Таблица 1.Фунтов на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

Фрикционная головка

Напор трения — это потеря энергии или снижение давления из-за трения при протекании воды по трубопроводной сети. Скорость воды существенно влияет на потери на трение.

Потеря напора из-за трения происходит, когда вода течет через прямые участки труб, фитинги или клапаны; по углам; и где трубы увеличиваются или уменьшаются в размерах.Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Напор трения для трубопроводной системы представляет собой сумму всех потерь на трение.

Скоростной напор

Напор скорости — это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, и обычно им можно пренебречь при расчете потерь в оросительной системе.

Всасывающая головка

Насос, работающий над поверхностью воды, работает с высотой всасывания. Высота всасывания включает не только высоту вертикального всасывания, но также потери на трение через трубу, колена, донные клапаны и другие фитинги на всасывающей стороне насоса.Допустимый предел напора на всасывании насоса и чистый положительный напор на всасывании (NPSH) насоса устанавливает это ограничение.

Теоретическая максимальная высота, на которую вода может быть поднята с помощью всасывания, составляет около 33 футов. Путем контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

При определенном расходе NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос.Например, если насосу требуется минимальный NPSH 20 футов, насос будет иметь максимальную высоту всасывания 13 футов.

Однако из-за потерь на трение в трубопроводе всасывания насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднимать воду только на 10 футов. Чтобы свести к минимуму потери на трение в всасывающем трубопроводе, всасывающий трубопровод должен иметь больший диаметр, чем напорный.

Эксплуатация насоса с высотой всасывания больше, чем он был разработан, или в условиях с избыточным вакуумом в некоторой точке рабочего колеса, может вызвать кавитацию.Кавитация — это сжатие пузырьков воздуха и водяного пара, издающее очень отчетливый шум
, такой как гравий в насосе. Взрыв многочисленных пузырьков разъедает крыльчатку, и в конечном итоге она заполняется дырами.

Требования к мощности насоса

Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:

где:

WHP = водная мощность
Q = расход в галлонах в минуту (GPM)
TDH = общий динамический напор (футы)

Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не обладают 100-процентной эффективностью.Мощность в лошадиных силах, необходимая на валу насоса для перекачивания указанного расхода при заданном TDH, равна тормозной мощности (л.с.), которая рассчитывается по следующей формуле:

BHP — тормозная мощность (постоянная мощность силового агрегата)

Насос эфф. — КПД насоса обычно считывается из кривой насоса и имеет значение от 0 до 1

Привод Eff. — КПД приводного агрегата между источником питания и насосом.Для прямого подключения это значение равно 1; для угловых передач значение 0,95; для ременных передач оно может варьироваться от 0,7 до 0,85

Влияние изменения скорости на производительность насоса

Производительность насоса зависит от скорости вращения рабочего колеса. Теоретически, изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:

где:

RPM1 = начальная установка числа оборотов в минуту
RPM2 = новая установка числа оборотов в минуту
GPM = галлонов в минуту (индексы такие же, как для RPM)
TDH = общий динамический напор (индексы такие же, как для RPM)
BHP = тормозная мощность (индексы такие же как для об / мин)

Например, если число оборотов увеличится на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1.5 ÷ 1) 2,
или 2,25 раза, а требуемая мощность увеличится (1,5 ÷ 1) в 3, или 3,38 раза, чем требуется на более низкой скорости. Очевидно, что с увеличением скорости требования к забойному давлению насоса увеличиваются на быстрее, чем на , чем изменяются напор и расход.

КПД насоса

Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насосов, обычно называемых «кривыми насосов». Типичная кривая насоса показана на , рис. 2 .

Рис. 2. Типичная кривая для горизонтального центробежного насоса. NPSH — это чистый положительный напор на всасывании, необходимый для насоса, а TDSL — это общая доступная динамическая высота всасывания (оба на уровне моря).

Все характеристики насоса нанесены на график с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые на рис. 2 относятся к центробежному насосу, испытанному при различных оборотах.

Каждая кривая показывает соотношение GPM и TDH при проверенных оборотах.Кроме того, были добавлены линии эффективности насоса, и везде, где линия эффективности
пересекает линии кривой насоса, это число означает эффективность в этой точке.

Кривые тормозной мощности (BHP) также были добавлены; они наклоняются слева направо. Кривые BHP рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится в верхней части диаграммы, а ее масштаб — в правой части диаграммы.

Считывание кривой насоса

Когда вы знаете желаемый расход и TDH, вы можете использовать эти кривые для выбора насоса.Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

В качестве примера того, как использовать характеристическую кривую насоса, давайте воспользуемся кривой насоса на рис. , рис. 2 , чтобы определить мощность и КПД этого насоса при расходе 900 галлонов в минуту (галлонов в минуту) и 120 футах TDH.

Решение: Следуйте пунктирной вертикальной линии от 900 галлонов в минуту до пересечения пунктирной горизонтальной линией от 120 футов TDH.В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об / мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку BHP можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, WHP будет [900 x 120] ÷ 3,960, или 27,3, а из уравнения 2, BHP будет 27,3 ÷ 0,72, или 37,9, при условии, что КПД привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части диаграммы.Обратите внимание, что
TDSL при 1400 галлонах в минуту составляет 10 футов, но при 900 галлонах в минуту TDSL составляет более 25 футов.

Изменение скорости насоса

Теперь предположим, что этот насос подключен к дизельному двигателю. Варьируя число оборотов двигателя, мы можем изменять расход, требования TDH и BHP для этого насоса. В качестве примера изменим скорость двигателя с 1600 до 1700 об / мин. Как это влияет на GPM, TDH и BHP насоса?

Решение: Мы будем использовать уравнения 3, 4 и 5 для расчета изменения.Используя уравнение 3, изменение GPM будет (1,700 ÷ 1,600) x 900, что равно 956 GPM. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600) 2 x 120, что равно 135,5 футов TDH. Используя уравнение 5, изменение BHP будет (1,700 ÷ 1,600) 3 x 37,9, что равно 45,5 BHP. Эта точка изображена на рисунке 2 в виде круга с точкой посередине. Обратите внимание на то, что новая рабочая точка находится вверху и справа от старой точки, и что эффективность насоса осталась прежней.

При выборе насоса для ирригационной установки установщик должен предоставить копию характеристики насоса.Кроме того, установщик должен предоставить информацию, если рабочее колесо или рабочие колеса были обрезаны. Эта информация будет полезна в будущем, особенно если вам придется делать ремонт.

Центробежные насосы

Центробежные насосы используются для откачки из водоемов, озер, ручьев и неглубоких скважин. Они также используются в качестве подкачивающих насосов в оросительных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «заправлены», прежде чем они смогут работать.

Всасывающая линия, как и насос, должны быть заполнены водой и не содержать воздуха.На всасывающей трубе чрезвычайно важны герметичные соединения и соединения. Заполнение насоса может выполняться с помощью ручных вакуумных насосов, вакуумного двигателя внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающий трубопровод водой.

Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальная центробежная машина имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на рис. 3 .

Рисунок 3.Горизонтальный центробежный насос.

Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они менее дороги, требуют меньшего обслуживания, проще в установке и более доступны для осмотра и обслуживания, чем вертикальные центробежные. Доступны самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются с системами орошения.

Вертикальные центробежные насосы можно устанавливать так, чтобы рабочее колесо всегда находилось под водой. (См. Плавающий насос на крышке.) Это делает ненужным заливку, что делает вертикальный центробежный насос желательным для плавающих приложений. Кроме того, функция самовсасывания очень желательна в районах с частыми отключениями электроэнергии или снижением цен на электроэнергию в непиковые периоды.

Самовсасывающий

также подходит для новых панелей управления центральными шарнирами, где автоматический перезапуск является программируемой функцией.

Предупреждение:

Поскольку подшипники постоянно находятся под водой, эти насосы могут потребовать более высокого уровня обслуживания.

Насосы глубинные турбинные

Турбинные насосы для глубоких скважин адаптированы для использования в обсаженных скважинах или там, где водная поверхность ниже практических пределов центробежных насосов. Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не вызывает проблем. КПД турбинных насосов сравним с большинством центробежных насосов или превосходит их. Обычно они дороже центробежных насосов и их сложнее проверять и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и колонны и узла стакана насоса, как показано на рис. 4 . Головка обычно чугунная и предназначена для установки на фундамент. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также поддерживает электродвигатель, угловую зубчатую передачу или ременную передачу.

Рис. 4. Глубинный турбинный насос.

Узел вала и колонны обеспечивает соединение между головкой и корпусом насоса.Линейный вал передает мощность от двигателя к крыльчаткам, а колонна переносит воду на поверхность. Трансмиссионный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если возможна перекачка мелкого песка, выберите насос с масляной смазкой, поскольку он не допускает попадания песка в подшипники.

Если вода предназначена для домашнего использования или домашнего скота, в ней не должно быть масла, и необходимо использовать насос с водяной смазкой. В некоторых штатах, например, в Миннесоте, у вас нет выбора; Насосы с водяной смазкой необходимы во всех новых ирригационных колодцах .

Подшипники линейного вала обычно размещаются на 10-футовых центрах для насосов с водяной смазкой, работающих на скоростях менее 2200 об / мин, и на 5-футовых центрах для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на 5-футовых центрах.

Бачок насоса закрывает рабочее колесо. Из-за своего ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве турбинных установок для глубоких скважин несколько стаканов устанавливаются последовательно друг над другом. Это называется постановкой. Четырехступенчатый узел барабана содержит четыре рабочих колеса, все прикрепленные к общему валу, и будет работать с четырехкратным напором нагнетания одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на рис. 5 .Лопатки полуоткрытых рабочих колес открыты снизу и вращаются с небольшим допуском по отношению к дну чаши насоса.

Рис. 5. Вид в разрезе двух закрытых рабочих колес в их корпусах насоса.

Допуск является критическим и должен быть отрегулирован, когда насос новый. Во время первоначального периода обкатки муфты трансмиссионного вала будут затягиваться; поэтому примерно через 100 часов работы необходимо проверить регулировку рабочего колеса.После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут вызвать неэффективную работу насоса, если они не отрегулированы должным образом. Если полуоткрытые рабочие колеса установлены слишком низко, а лопатки трутся о дно чаш, это может привести к механическому повреждению. Регулировка закрытых рабочих колес не столь важна; однако их все же необходимо проверять и настраивать.

Регулировка рабочего колеса выполняется путем затягивания или ослабления гайки в верхней части узла головки.Регулировка крыльчатки обычно осуществляется путем опускания крыльчатки на дно чаши и перемещения ее вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время перекачки. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

Изготовитель насоса часто обеспечивает надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубинных турбин описана в публикации Nebraska Cooperative Extension Service EC 81-760, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности.”

Эксплуатационные характеристики

Испытания определяют рабочие характеристики глубинных турбинных насосов. Характеристики во многом зависят от конструкции барабана, типа рабочего колеса и частоты вращения вала рабочего колеса. Расход, TDH, BHP, КПД и частота вращения аналогичны указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенную настройку частоты вращения.

Вертикальная кривая турбинного насоса показана на Рис. 6 . Эта кривая насоса похожа на кривую центробежного насоса, за исключением того, что вместо кривых для различных оборотов, кривые приведены для рабочих колес разного диаметра.

Рисунок 6. Кривая скважинного турбинного насоса. Тормозная мощность и общий напор указаны для одной ступени. Если в насосе было пять ступеней, умножьте мощность тормоза и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от количества добавленных ступеней.

Уменьшение диаметра крыльчатки называется «обрезкой». Производители обрезают рабочие колеса до нужного размера, чтобы соответствовать требованиям TDH и скорости потока конкретной оросительной установки.

Кривые насоса для турбинных насосов обычно показаны для одноступенчатого насоса, поэтому полученная TDH будет определена путем умножения указанного напора на кривой насоса на количество ступеней. Требуемую тормозную мощность также необходимо умножить на количество ступеней. Обратите внимание, что скорость потока не изменится, независимо от того, сколько ступеней добавлено.

Использование кривой насоса

В качестве примера предположим, что кривая насоса на рис. 6 предназначена для пятиступенчатого насоса с 7.Рабочее колесо 13 дюймов, обеспечивающее скорость 800 галлонов в минуту. Какими будут значения TDH и BHP?

Решение: Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до того места, где она пересекает кривую рабочего колеса 7,13 дюйма в верхней части диаграммы
. Следуйте горизонтальной пунктирной линией влево до отметки 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем проследуйте по вертикальной пунктирной линии от 800 галлонов в минуту до кривой BHP с рабочим колесом 7,13 дюйма в нижней части диаграммы, а затем по горизонтальной пунктирной линии влево до точки 6.5 л.с. Если умножить 6,5 л.с. на 5 (пять ступеней), получаем, что для этого насоса требуется 32,5 л.с. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При такой эффективности расчетная забойная мощность (уравнения 1 и 2) составляет 32,8.

Монтаж вертикальных турбинных насосов

Глубинные турбинные насосы должны иметь правильную центровку между насосом и силовой установкой. Использование узла головки, подходящего для двигателя и узла колонки / насоса, упрощает выполнение правильного выравнивания.

Очень важно следить за тем, чтобы колодец был прямым и вертикальным. Узел колонны насоса должен быть выровнен вертикально, чтобы никакая часть не касалась обсадной трубы скважины. К колонне насоса обычно прикрепляются распорки, чтобы насос в сборе не касался обсадной трубы скважины.

Если колонна насоса все же касается обсадной трубы, вибрация приведет к износу отверстий в обсадной колонне. Смещение колонны насоса по вертикали также может вызвать чрезмерный износ подшипников.

Головка в сборе должна быть установлена ​​на хорошем основании на высоте не менее 12 дюймов над поверхностью земли.Бетонный фундамент (, рис. 7, ) обеспечивает постоянный и беспроблемный монтаж. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить узел головки.

Рис. 7. Рекомендуемое бетонное основание с водоотводной трубой для измерения уровня воды и хлорирования.

Фундамент должен иметь по крайней мере 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой зазор в 12 дюймов измеряется от внешнего края гравийной набивки.

Труба для доступа к скважине диаметром не менее 1,5 дюймов должна проходить через фундамент в обсадную трубу скважины. Труба доступа служит двум целям. Первый — это измерение статического уровня и уровня откачиваемой воды в скважине, а второй — разрешение хлорирования скважины.

Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в патрубок доступа и доходящая до уровня насоса, значительно упростит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

Дополнительную информацию о техническом обслуживании скважин можно найти в публикации NDSU «Уход и техническое обслуживание ирригационных колодцев».

Насосы погружные

Погружной насос — это турбинный насос, тесно связанный с погружным электродвигателем, как показано на рис. 8 . И насос, и двигатель подвешены в воде, что исключает необходимость использования длинного приводного вала и держателей подшипников для глубинного турбинного насоса. Поскольку насос находится над двигателем, вода поступает в насос через экран между насосом и двигателем.

Рисунок 8. Погружной насос, установленный в скважине.

В погружном насосе используются закрытые рабочие колеса, потому что вал электродвигателя расширяется, когда он становится горячим, и толкает вверх рабочие колеса. Если использовать полуоткрытые рабочие колеса, насос теряет эффективность. Кривая для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей.Из-за своего меньшего диаметра они имеют меньший КПД, чем те, которые используются для центробежных или глубинных турбинных насосов.

Погружные двигатели обычно называют сухими или мокрыми. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью для предотвращения попадания воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

Если циркуляция воды через двигатель ограничена или недостаточна, двигатель может перегреться и выйти из строя.Следовательно, длина стояка должна быть достаточной для того, чтобы узел чаши и двигатель всегда были полностью погружены в воду. Кроме того, кожух колодца должен быть достаточно большим, чтобы вода могла легко проходить мимо двигателя.

Малые погружные насосы (до 5 лошадиных сил) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электрическое питание. Электропроводка от насоса к поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонны через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонны.

Напряжение на выводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения двигателя, указанного на паспортной табличке. Если в кабеле погружного насоса происходит падение напряжения на 5 процентов, напряжение на поверхности не должно быть менее 95 процентов номинального напряжения.

Поскольку насос находится в скважине, молниезащита должна быть подключена к блоку управления. Удары молнии в скважины с погружными насосами — основная причина отказов насосов.

Вы можете выбрать погружные насосы для обеспечения широкого диапазона комбинаций расхода и TDH.Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что двигатели более дорогие.

Погружные бустерные насосы выпускают многие производители. Эти насосы обычно устанавливаются на трубопроводе горизонтально. Преимуществом использования погружного в качестве подкачивающего насоса вместо центробежного является снижение шума. Это желанный атрибут в жилых помещениях и вблизи полей для гольфа.

Погружные аппараты также имеют b

PPT — ЦЕНТРОБЕЖНЫЙ НАСОС ХАРАКТЕРИСТИКИ PowerPoint Presentation, скачать бесплатно

  • ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО НАСОСА CE 370

  • Типы насосов для воды Существуют разные типы насосов для воды и транспортировка сточных вод: • насосы с низким подъемом используются для подъема воды и сточных вод от источника к водоочистным сооружениям, • высокопроизводительные насосы используются для перекачивания воды и сточных вод под давлением, • бустерные насосы используются для увеличения давления в водопроводной сети • Колодезные насосы используются для подъема воды из колодцев, • Циркуляционные насосы используются для рециркуляции воды в системе, и • Насосы также используются для подачи химикатов, отбора проб воды и сточных вод и тушения пожаров.

  • Центробежные насосы Центробежные насосы обычно используются в области водоснабжения и канализации для различных целей: • Подъем и транспортировка воды, • Перемещение ила, • Перекачка скважин, и • Станции подъема сточных вод. Центробежные насосы широко распространены благодаря: • простоте • компактности • низкой стоимости • способности работать в широких условиях. Центробежные насосы в основном состоят из: • Рабочее колесо, которое представляет собой вращающийся элемент с лопастями. • Окружающий корпус, см. Рисунок.

  • Центробежные насосы Название «Центробежный» происходит от силы, от которой зависит насос для транспортировки воды. Эта сила и есть центробежная сила. Рабочее колесо может быть: • закрытым, которое используется для транспортировки воды; • открытым, которое используется для транспортировки сточных вод, содержащих взвешенные твердые частицы. Как работают центробежные насосы ?? • Рабочее колесо приводится в движение с высокой скоростью вращения. • Рабочее колесо выбрасывает воду в улитку. • Вода проходит через сопло к выпускному отверстию.

  • Кривая напора-нагнетания насоса Производители насосов устанавливают кривые напора-нагнетания при постоянной скорости рабочего колеса на основе экспериментов. Напор, приведенный на этих кривых, представляет собой напор при заданном выпуске, когда статический уровень воды на входе находится на отметке центральной линии насоса и без учета потерь напора, возникающих во всасывающем и нагнетательном трубопроводах, см. Рисунок. На рисунке показано следующее: • Нагнетание регулируется с помощью клапана, • Давление нагнетания измеряется манометром, и • Расход нагнетания измеряется расходомером.Тем временем измеряются и определяются потребляемая мощность и эффективность насоса.

  • Кривая напора-нагнетания насоса Когда клапан закрыт, давление нагнетания достигает значения, называемого «давлением отключения». По мере постепенного открытия клапана расход нагнетания будет увеличиваться, а напор насоса уменьшаться, см. Рисунок. На рисунке показано, что эффективность насоса увеличивается с увеличением нагнетаемого потока, пока не достигнет оптимального значения и не начнет снижаться.Центробежные насосы рассчитаны на работу, близкую к оптимальной. Когда насосы работают за пределами оптимальных условий, начинают возникать такие проблемы, как кавитация и гидроудары. Когда насосы работают почти до давления отключения, могут возникнуть такие проблемы, как вибрация и гидравлические потери. Хорошей практикой считалась работа насоса с КПД от 60 до 120 процентов.

  • Характеристики насоса Обычно производители составляют кривые характеристик для насосов с различным диаметром рабочего колеса и рабочими скоростями.Для данного диаметра рабочего колеса, работающего с разными скоростями, нагнетание прямо пропорционально скорости, напор пропорционален квадрату скорости, а потребляемая мощность пропорциональна кубу скорости, как показано в следующих уравнениях: где: Q = расход, галлоны в минуту (литры в секунду) H = напор, футы (метры) Pi = потребляемая мощность, лошадиные силы (киловатты).

  • Характеристики насоса Если насос работает с постоянной скоростью, но с другим диаметром рабочего колеса, влияние нагнетания, напора и потребляемой мощности становится следующим: где D = диаметр рабочего колеса, дюймы (сантиметры)

  • Мощность и КПД Потребляемая мощность насоса равна работе, выполненной в единицу времени при подъеме воды на более высокая точка.Расход и напор могут быть связаны с потребляемой мощностью следующим уравнением: где Po = выходная мощность, мощность в лошадиных силах Q = расход, галлоны в минуту H = напор, футы w = удельный вес воды = 8,34 фунта / галлон 550 = фут-фунт / секунду на лошадиную силу 60 = секунд в минуту 3960 = 550  60 / 8,34

  • Мощность и КПД В метрических единицах выходная мощность насоса равна: где Po = выходная мощность, киловатты (килоньютон метр в секунду) Q = расход, литры в секунду H = напор, метры w = удельный вес воды = 0.0098 кН на литр

  • Мощность и КПД КПД насоса — это отношение выходной мощности к потребляемой мощности и может быть выражен в виде: где Ep = КПД насоса, безразмерный Pi = потребляемая мощность, лошадиные силы (киловатты) Po = выходная мощность, лошадиные силы (киловатты).

  • Характеристики системы

  • Характеристики системы Когда насос вводится в эксплуатацию в водораспределительной системе, его нагнетательный поток сталкивается с сопротивлением из-за: • статического напора и • потери напора на трение Статический напор равен разница в высоте между точками всасывания и нагнетания.Если рассматривалась простая водная система, см. Следующий рисунок. • Вода перекачивается из точки входа • Вода сбрасывается в • приподнятый резервуар (выход 1) • центр нагрузки (выход 2) • оба (выходы 1 и 2)

  • Характеристики системы Если вода сбрасывается из выхода 1, тогда система будет иметь гидравлическую линию оценки 1, тогда как если вода сливается из выпускного отверстия 2, то система будет описываться гидравлической линией оценки 2. Кривые напора-сброса для системы показаны на следующем рисунке.

  • Насосы постоянной скорости Насос постоянной скорости работает в точке напора-нагнетания, определяемой пересечением кривой напора-нагнетания и кривой напора-нагнетания системы, см. Следующий рисунок.

  • Насосы постоянной скорости • Когда вся вода перекачивается в приподнятый резервуар, насос постоянной скорости будет работать в точке A, а когда вода полностью откачана из выпускного отверстия 2, насос будет работать в точке Б.• Кривая показывает, что Q2> Q1 почему? Поскольку рабочее давление (статические потери и потери напора на трение) в точке B меньше, чем в точке A. • В небольших водных системах насосные станции могут состоять из двух насосов постоянной скорости, которые работают с перебоями. Вода перекачивается непосредственно в приподнятый резервуар, который, в свою очередь, питает систему распределения. Работа насоса контролируется уровнем воды в приподнятом резервуаре. • В более крупных системах желательна установка как минимум трех насосов, чтобы покрыть экстремальные потребности в воде и обеспечить резервный насос.Вода перекачивается непосредственно в распределительную систему, а надземные резервуары подключаются к системе трубопроводов. • Параллельная работа насосов постоянной скорости показана на следующем рисунке.

  • Насосы с постоянной скоростью Насосы 1 и 2 идентичны, а насос 3 имеет большую производительность и более высокий запорный напор. Насосы работают по отдельности или в комбинации в зависимости от потребности в воде. Когда два или более насоса работают одновременно, комбинированная кривая напора-нагнетания может быть получена путем сложения скоростей нагнетания при том же напоре индивидуальной кривой.

  • Насосы с регулируемой скоростью В случаях, когда требуются переменные скорости нагнетания, нагнетание насосов, работающих с постоянной скоростью, можно контролировать с помощью клапана на выходе насоса. Ограничение нагнетания заставляет рабочее колесо рециркулировать воду в корпусе, снижая эффективность и повреждая подшипники насоса и рабочее колесо. Для поддержания постоянного напора насоса в широком диапазоне значений расхода используются насосы с регулируемой скоростью. Кривые напора-нагнетания для насоса, работающего с двумя скоростями рабочего колеса, показаны на следующем рисунке.

  • Насосы с регулируемой скоростью Насос может работать на бесконечном количестве кривых между минимальной и максимальной скоростью, пунктирные линии имеют одинаковый КПД. Кривая спроса-напора показана на следующем рисунке.

  • Насосы с регулируемой скоростью Кривая показывает требуемый напор насоса в зависимости от потребности системы в потоке. По мере увеличения потребности в воде давление нагнетания насоса снижается, поэтому скорость рабочего колеса увеличивается.С другой стороны, когда потребность в воде уменьшается, давление нагнетания насоса увеличивается, поэтому скорость рабочего колеса уменьшается. Комбинирование кривых напора-расхода и напора-потребления приведет к получению следующего рисунка. Также можно построить кривые скорости и эффективности.

  • Насосы с регулируемой скоростью При низком расходе воды привод с регулируемой скоростью не должен работать на очень низких скоростях. Таким образом, когда потребность в воде меньше минимальной, насосы предназначены для рециркуляции воды через насос, чтобы предотвратить повреждение насоса.Рекомендуемая минимальная скорость нагнетания составляет от 25 до 35% скорости откачки при наилучшей эффективности работы. Методы рециркуляции показаны на следующем рисунке.

  • Насосы с регулируемой скоростью • В первой системе используется расходомер для управления регулирующим клапаном в байпасе, чтобы поддерживать почти постоянный поток через насос, когда потребность меньше минимально рекомендуемой скорости нагнетания. • Вторая система использует регулирующий клапан противодавления в байпасе.Эту систему можно использовать, если кривая нагнетания поворачивает вниз. Насосы с регулируемой скоростью работают в комбинации и могут работать как в режиме распределения нагрузки, так и в шахматном порядке. • При распределении нагрузки все насосы работают с одинаковой скоростью и нагнетанием с одинаковой скоростью. В шахматном режиме один или несколько насосов работают с оптимальной эффективностью (постоянная скорость), в то время как только один насос изменяется для удовлетворения меняющегося спроса. • Насосы с регулируемой скоростью также могут использоваться в сочетании с насосами с постоянной скоростью.

  • кровеносная система | Функции, части и факты

    Общие характеристики циркуляции

    Все живые организмы принимают молекулы из окружающей среды, используют их для поддержки метаболизма своего собственного вещества и выделяют побочные продукты обратно в окружающую среду.Внутренняя среда более или менее сильно отличается от внешней в зависимости от вида. Обычно он поддерживается организмом в постоянных условиях, поэтому он подвержен относительно незначительным колебаниям. В отдельных клетках, как независимых организмах, так и в составе тканей многоклеточных животных, молекулы поглощаются либо путем их прямой диффузии через клеточную стенку, либо путем образования на поверхностной мембране вакуолей, которые несут часть окружающей жидкости, содержащей растворенные вещества. молекулы.Внутри клетки циклоз (течение жидкой цитоплазмы) распределяет продукты метаболизма.

    кровеносная система человека

    Части кровеносной системы человека, обеспечивающие артериальное кровоснабжение и венозный отток органов.

    Encyclopdia Britannica, Inc. Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас Узнайте, как сердце и кровеносные сосуды помогают циркуляции крови по всему телу.

    Сердце и кровеносные сосуды составляют сердечно-сосудистую систему, которая обеспечивает циркуляцию крови по всему телу.

    Создано и произведено QA International. © QA International, 2010. Все права защищены. www.qa-international.com См. все видео к этой статье

    Молекулы обычно передаются между клетками и по всему телу многоклеточных организмов в циркулирующей жидкости, называемой кровью, по специальным каналам, называемым кровеносными сосудами, с помощью какой-либо формы насоса, которое, если его ограничить в положении, обычно называют сердцем. У позвоночных кровь и лимфа (циркулирующие жидкости) играют важную роль в поддержании гомеостаза (постоянства внутренней среды), распределяя вещества по частям тела, когда это необходимо, и удаляя другие вещества из областей, в которых их накопление было бы вредным.

    Один тип, Cnidaria (Coelenterata), который включает морских анемонов, медуз и кораллов, имеет диплобластный уровень организации (то есть его члены имеют два слоя клеток). Внешний слой, называемый эктодермой, и внутренний слой, называемый энтодермой, разделены аморфным бесклеточным слоем, называемым мезоглеей; для этих животных омовение обеих клеточных поверхностей жидкостью из окружающей среды достаточно для удовлетворения их метаболических потребностей. Все другие основные типы эуметазоана (т. Е. С определенными тканями и органами) являются триплобластными (т.е.е., их члены имеют три слоя клеток), с третьим клеточным слоем, называемым мезодермой, развивающимся между энтодермой и эктодермой. В простейшем случае мезодерма представляет собой сеть упаковывающих клеток вокруг органов животного; это, вероятно, лучше всего проявляется в филуме Platyhelminthes (плоские черви).

    Нематоды, коловратки и ряд других более мелких классов и типов эуметазоан имеют заполненную жидкостью полость, называемую псевдоциеломом, которая возникает из эмбриональной полости и содержит свободные внутренние органы.У всех других эуметазоа есть полость тела, целома, которая возникает как полость в эмбриональной мезодерме. Мезодерма выстилает целому и образует брюшину, которая также окружает и поддерживает внутренние органы. Хотя такое увеличение сложности позволяет увеличивать размер животных, оно имеет определенные проблемы. По мере того как расстояние от метаболизирующих клеток до источника метаболитов (метаболизируемых молекул) увеличивается, для всех целоматов, кроме самых маленьких, необходимы средства распределения по телу.

    Многие беспозвоночные животные обитают в воде, и проблема доставки жидкости не является критической. Однако у земных организмов жидкость, достигающая тканей, поступает из выпитой воды, абсорбированной в пищеварительном канале и перешедшей в кровоток. Жидкость может покидать кровь, обычно вместе с пищей и другими органическими молекулами в растворе, и переходить к тканям, откуда она возвращается в виде лимфы. Лимфа проходит по особым путям, называемым лимфатическими, особенно у позвоночных, для обеспечения лимфатического кровообращения.

    У многих беспозвоночных, однако, циркулирующая жидкость не ограничивается отдельными сосудами и более или менее свободно омывает органы непосредственно. Таким образом, функции циркулирующей и тканевой жидкости объединены в жидкости, часто известной как гемолимфа. Однако наличие кровоснабжения и целомудрия не исключает циркуляцию окружающей воды в организме. Члены типа Echinodermata (например, морские звезды и морские ежи) имеют сложную водную сосудистую систему, которая используется в основном для передвижения.

    Внутренняя система кровообращения транспортирует важные газы и питательные вещества по всему телу организма, удаляет нежелательные продукты метаболизма из тканей и доставляет эти продукты к специализированным органам выделения, если таковые имеются. Хотя некоторые беспозвоночные животные циркулируют внешнюю воду через свое тело для дыхания, а в случае книдарий — для питания, у большинства видов циркулирует внутренняя жидкость, называемая кровью.

    Также может существовать внешняя циркуляция, которая создает токи в окружающей среде, чтобы переносить ее через респираторные поверхности и, особенно в случае малоподвижных животных, переносить твердые частицы пищи, которые отфильтровываются и попадают в пищеварительный тракт.Кроме того, система кровообращения может помочь организму в движении; например, протоплазматический поток у амебоидных простейших циркулирует питательные вещества и обеспечивает псевдоподальное перемещение. Гидростатическое давление, создаваемое в кровеносных системах многих беспозвоночных, используется для различных движений всего тела и отдельных органов.

    «Grundfos», насосы: характеристики и описание

    На рынке оборудования для водоснабжения представлены разные марки, выпускающие модели для любых нужд.Датский производитель Grundfos — специализированная компания в этой нише. В его ассортименте вы можете найти как решения для бытовых нужд, так и мощные станции, которые используются в промышленности. Как отмечают сами пользователи, насос Grundfos отличается качественной сборкой, продуманной конструкцией и наличием современных систем управления. Осталось только сделать выбор в пользу оптимально подходящей модели для конкретных целей.

    Дренажные насосы Unilift CC

    Одной из последних модификаций в семействе агрегатов дренажного типа является насос Unilift CC.Среди его основных отличий можно выделить наличие в конструкции двух форсунок, что позволяет владельцу самостоятельно контролировать направление отвода перекачиваемой воды. Вес агрегата составляет 5 кг, поэтому его работа возможна даже в сложных для монтажа условиях. Также отмечается эффективность работы с загрязненными средами. Сохранение проблемных жидкостей без структурных повреждений — сильная сторона этой линии Grundfos. Насосы Unilift CC могут перекачивать воду с твердыми частицами до 10 мм, но только без волокнистых включений.Запуск оборудования можно установить в автоматический режим. Это означает, что в момент фиксации поплавковым датчиком для повышения или понижения уровня жидкости прибор самостоятельно решит, включить или выключить функцию всасывания. Максимальное количество пусков — 100 в час. Чтобы повысить надежность этого насоса, разработчики применили в конструкции высокопрочный композит и нержавеющую сталь, поэтому песок и другие включения не оказывают негативного воздействия на внутренние поверхности агрегата.

    Циркуляционный насос Alpha2

    Базовый вариант установки Alpha считается одним из лучших в общем сегменте циркуляционных насосов. Сегодня набирает популярность и новая версия Alpha2, в список преимуществ которой входит энергоэффективность, устойчивость к повреждениям и повышенная надежность в любых условиях. Кстати, энергопотребление данной модели в режиме ожидания составляет всего 800 кВт. Как показывает практика, при такой подаче циркуляционный насос «Grundfos» способен обеспечить напор до 8 м, что позволяет обслуживать частные домохозяйства площадью до 300 м 2 .В установке также реализованы системы защиты, среди которых — автоматический перезапуск при «сухом» ходе. В целом на стартовые характеристики разработчики уделили особое внимание. Так, даже после длительного режима ожидания агрегат сам запускается в начале отопительного сезона.

    Забойный насос МП 1

    Широко представлены в датских компаниях и забойные насосы, в том числе для отбора проб подземных вод. К ним относится модель MP 1, которая позволяет выполнять процедуры по очистке колодцев, а также откачиванию загрязненных сред.Компактные насосы для скважины Grundfos этой серии подходят для эксплуатации на глубине до 80 м. Диаметр создаваемого колодца может составлять всего 2 дюйма. Агрегат отличается сбалансированными техническими и эксплуатационными показателями. Например, производительность установки составляет 2,5 м3 3 / час при напряжении 220 В.

    Насосы погружные ДПК и ДВК

    Ядро семейства погружных агрегатов образуют две серии — ДПК и ДВК. Обе версии предназначены для дренажных и дренажных операций.Версия DWK имеет верхний напорный патрубок, а на всасывающей линии устанавливается фильтр — такая конструкция считается оптимальной для временной эксплуатации. Модель ДПК оснащена патрубком с боковым напорным патрубком, поэтому его можно установить на кольцевом основании или с трубной автосцепкой. Поэтому погружной насос «Grundfos» в исполнении ДПК целесообразно использовать в постоянном режиме работы, что требует стационарной установки. В обоих случаях агрегаты обеспечивают производительность около 430 м 3 / ч, что дает давление 102 м3.По результатам эксплуатации пользователи характеризуют модели как износостойкие, эффективные при перекачивании и гибкие при установке.

    Самовсасывающий агрегат JP

    Если вам нужен универсальный прибор для домашних работ в частном доме или садовом участке, то модель JP подойдет. Это малогабаритный насос «Grundfos», характеристики которого оптимальны для индивидуального применения — производительность достигает 4,5 м 3 / час, а напор — около 50 м.Есть две модификации агрегата. Базовая версия представляет собой блок-конструкция с крышкой, фонарем и базовой пластиной, изготовленная из композиционных материалов. Второй вариант предусматривает такое же устройство, но основные рабочие части выполнены из нержавеющей стали.

    Для реализации функций водоснабжения с небольшими требованиями к потенциалу давления производитель рекомендует дополнить установку регулятором давления Grundfos. Насосы этой конфигурации могут обеспечивать устойчивый подъем воды с глубины 8 метров при давлении 6 бар.

    Водоотливной насос SPO

    Еще один представитель бытового сегмента, ориентированный специально для использования в коттеджах и загородных домах. Конструкция SPO преимущественно изготавливается из коррозионно-стойких компонентов, а при изготовлении проточного канала и камеры направляющей камеры использовалась высококачественная нержавеющая сталь. Модель обеспечивает подачу до 6,5 м 3 / ч, выдерживая стабильный напор до 75 м. С точки зрения применения это, скорее, универсальный насос Grundfos. Забор воды из скважины, например, возможен в точках диаметром 5-6 дюймов.Но чаще всего эти модели используются для сбора воды из атмосферных осадков, поддержания давления в системах водоснабжения и в качестве погружных растений при поливе садов и огородов. К особым характеристикам агрегата можно отнести двойное уплотнение вала на концах, возможность использования поплавкового выключателя и, в целом, широкий спектр возможностей монтажа.

    Насосная станция Hydro MPC

    Помимо бытовой техники, производитель также производит надежное оборудование для торговых и промышленных объектов.К высокотехнологичным представителям этой группы относятся станции повышенного давления Hydro MPC. Агрегат обеспечивает подачу воды в объемах 1080 м 3 / час, при этом напор достигает 155 м3. Максимальный уровень давления в базовой версии составляет 16 бар, а в специальных модификациях он увеличен до 25 бар.

    Отдельно стоит отметить систему управления, которая реализована с использованием специальной технологии Grundfos. Насосы серии MPC могут работать автоматически и в соответствии с настройками, сделанными через панель управления с контроллером.Интеллектуальная система позволяет быстро адаптироваться к потребностям пользовательской станции, что в конечном итоге обеспечивает работу в оптимальном режиме производительности с минимальным потреблением энергии.

    Системы рециркуляции горячей воды — InterNACHI®

    Активация
    Системы рециркуляции горячей воды чаще всего активируются либо термостатом, либо таймером. Системы, в которых используется термостат или таймер, автоматически включают насос, когда температура воды падает ниже заданного значения или когда таймер достигает определенного значения.Эти системы гарантируют, что горячая вода всегда доступна из крана.


    Действительно ли они экономят энергию и воду?
    Независимо от того, управляются ли они вручную или автоматически, системы рециркуляции сокращают количество воды, которая уходит в канализацию, пока домовладелец ожидает желаемой температуры. Этот факт дает следующие три преимущества по сравнению с обычными системами водоснабжения:
    • Они экономят время. Рециркуляционные системы быстро доставляют горячую воду в краны, добавляя удобства домовладельцу.
    • Экономят воду. Согласно статистическим данным Министерства энергетики США и Бюро переписи населения США, от 400 миллиардов до 1,3 триллиона галлонов воды (или около 2 миллионов плавательных бассейнов олимпийских размеров) ежегодно расходуются домашними хозяйствами в национальном масштабе в ожидании нагрева воды. .
    • Они ограничивают отходы бытовой энергии. По оценкам Министерства энергетики, от 800 до 1600 киловатт-часов в год используется для обработки и перекачки воды в домохозяйства, которая в конечном итоге будет потрачена впустую, пока житель ждет, пока водопроводная вода нагреется до желаемой температуры.
    Однако, если системы рециркуляции работают непрерывно, они могут потреблять значительно больше энергии. Для насоса небольшого размера это может быть от 400 до 800 кВтч в год, если насос работает все время. Кроме того, потери тепла из труб могут быть значительными, если трубы с горячей водой плохо изолированы. В результате водонагреватель будет работать больше. Это дополнительное тепло может быть полезным зимой, но потеря тепла может добавить тепла в дом летом и может привести к более высоким счетам за использование кондиционера.

    Скидки
    В некоторых юрисдикциях, особенно в районах с дефицитом воды, предлагаются скидки на покупку и установку систем рециркуляции горячей воды. Например, в городах Санта-Фе и Альбукерке, штат Нью-Мексико, домовладельцам, приобретающим систему рециркуляции горячей воды, предлагается скидка в размере 100 долларов. Город Скоттсдейл, штат Аризона, предлагает владельцам жилой недвижимости, которые устанавливают эти системы, до 200 долларов США, хотя они должны соответствовать стандартам UL в отношении продукции и установки.Некоторые системы могут не соответствовать стандартам эффективности, установленным этими муниципалитетами.

    Наличие и стоимость
    Системы рециркуляции горячей воды доступны по всей стране у производителей, дистрибьюторов, на оптовых складах сантехники и в отдельных розничных магазинах для дома. Первоначальная стоимость специализированных систем может помешать некоторым домовладельцам установить эти системы, поскольку они требуют покупки и установки насоса и большого количества трубопроводов. Интегрированные системы, напротив, требуют только насоса и фитингов.Экономия энергии будет варьироваться в зависимости от конструкции водопроводной системы, метода управления и эксплуатации, а также использования домовладельцем. Система легко устанавливается и стоит менее 400 долларов.


    Рекомендации по проверке

    Для всех этих систем требуется встроенный воздушный клапан и запорный клапан. Другие требования будут зависеть от конфигурации установки, но могут включать обратный клапан и дополнительный запорный клапан. Насос может быть подключен к датчику с верхним и нижним пределами температуры, так что насос будет циркулировать воду по контуру только тогда, когда датчик этого требует.

    Проверки должны ограничиваться правильной работой системы.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
