Циркуляционный насос монтаж: Правильная установка циркуляционного насоса: место, обвязка, положение

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно.

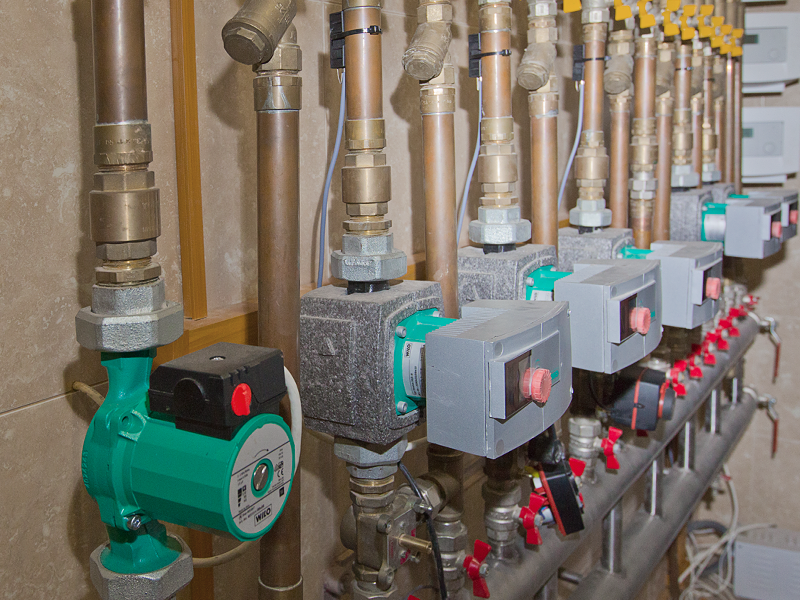

Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

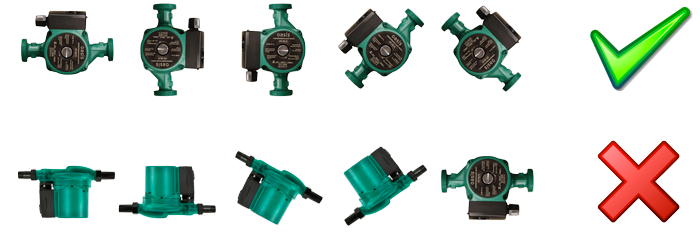

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

1. Причины установки циркуляционного насоса
2. Устройство и принцип работы циркуляционного насоса
3. Типы циркуляционных насосов
4. Как выбрать циркуляционный насос отопления
5. Расчет расхода циркуляционного насоса для отопления
6. Схемы установки циркуляционных насосов
7. Установка циркуляционного насоса – этапы и важные нюансы монтажа
8. Причины поломки циркуляционных насосов отопления

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

• увеличение диаметра труб отопительной системы;
• установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

• «мокрый»;
• «сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор  — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально.  «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности  циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

​

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов)  соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно  европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения.   По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

​

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод). Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

• неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

• неправильное расположение клемного модуля или подводка кабеля
• игнорирование процедуры развоздушивания насоса
• не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.



Монтаж циркуляционного насоса в систему отопления

Ни для кого не секрет, что системы с установленным циркуляционным насосом работают более эффективно, нежели их самотечные альтернативы, и единственным их слабым местом является зависимость от электричества. Этот их недостаток практически сводится на нет, тем фактом, что циркуляционные насосы потребляют довольно малое количество электроэнергии — приблизительно как лампочка средней мощности. Благодаря этому, Вы с легкостью сможете пережить отсутствие электроэнергии используя маломощный генератор или устройство бесперебойного питания.

Если Вы решите произвести монтаж насоса грундфос в систему отопления, то Вас ждет приятная новость – в их линейке есть специальная энергосберегающая серия, которая позволит расходовать еще меньше электроэнергии.

Радиаторы в системах отопления с установленным циркуляционным насосом прогреваются более равномерно, обеспечивая одинаковый нагрев всех радиаторов системы одновременно. В системах с самотечной циркуляцией теплоносителя (без циркуляционного насоса) часто бывает так, что первые радиаторы горячие, а последние еле теплые. Частым примером такой работы системы является жара на втором этаже, куда сначала поднимается вода и холод на первом куда она спускается, отдав часть тепла.

Что делать если у вас уже установлена самотечная система?

Монтаж насоса на отопление.

Можно произвести монтаж циркуляционного насоса в систему отопления с самотечным принципом работы. Установленные насосы заставляют воду циркулировать по замкнутой системе более активно, и тем самым увеличивают количество вырабатываемого тепла.

По причине того, что циркуляционные насосы находятся в непрерывной эксплуатации, к ним предъявляются строжайшие требования безопасности. На протяжении долгих лет работы в сфере монтажа систем отопления, мы пришли к выводу что циркуляционный насос — это один из тех элементов системы на котором не стоит экономить. Для себя мы выделили два производителя, которые хорошо себя зарекомендовали. Это оборудование марок Grundfos и Willo, многие ведущие производители котельного оборудования используют эти насосы в своей продукции, что так же свидетельствует о их высокой надежности.

Ввиду наличия в линейке грундфос энергосберегающей серии, мы более склоняемся к монтажу этих насосов.

---

Монтаж насоса грундфос в систему отопления

Монтаж насоса грундфос в систему отопления целесообразен благодаря целому комплексу причин:

• Во-первых, установка насоса возможна при любых исходных параметрах отопительной системы, то есть при монтаже ни клиенту, ни мастеру не придется волноваться о преодолении уклонов или заниженных участков;
• Во-вторых, циркуляционный насос – это экономично, эргономично и эффективно. Насосы грундфос отличаются высокой скоростью разгона, что позволит вам быстро почувствовать улучшение эффективности работы отопительной системы, а цена на оборудование вполне доступна большинству;
• В-третьих, монтаж насоса в систему отопления – это залог долговечной работы Вашего котла отопления: во многие модели насосов встроена возможность работать в паре с котельным оборудованием, регулируя скорость работы насоса посредством специального датчика, что позволяет использовать котельное оборудования с меньшими эксплуатационными нагрузками.

Циркуляционные насосы надежны и просты в эксплуатации, однако их монтаж требует знания принципов работы насоса. В данном случае допустимо сравнение с функционированием дренажной установки: электродвигатель, активированный посредством ротора, обеспечивает возникновение центробежной силы и, соответственно, движение воды в системе отопления. В зависимости от того, присутствует ли контакт ротора с водой, циркуляционные насосы разделяются на сухой и мокрый типы.

---

Выбор циркуляционного насоса для системы отопления

Успешный монтаж насоса в систему отопления невозможен без правильного выбора устанавливаемого устройства. Здесь первостепенными являются два фактора: то, насколько силен поток теплоносителя, а также коэффициент сопротивления, преодолеваемого этим потоком. Опытный мастер на основе данных параметров выберет именно тот насос, мощность которого обеспечит достаточную выработку тепла, при этом не создавая лишнего шума и не подвергаясь преждевременному износу.

---

Установка циркуляционного насоса на отопление

Установка циркуляционного насоса на отопление должна осуществляться профессионалами при соблюдении определенного порядка действий и использовании специального оборудования. В упрощенном варианте монтаж насоса представляет собой установку насоса на трубопроводе, его закрепление резьбовыми соединениями, установку фильтра, обратного клапана при закрытой системе отопления и, наконец, отсекающей арматуры.

Выполнение всех этих действий, при выборе некачественного насоса и незнании нюансов установки превратит монтаж скорее в опасное, нежели в приносящее пользу и выгоду мероприятие. Специалисты компании «Техносистемы», готовы осуществить монтаж высококлассного насоса грундфос в Вашу систему отопления.

Учет всех технических нюансов при монтаже позволяет нашим мастерам создать для вас комфортные условия пребывания в доме офисе или любом другом помещении, а также предоставляет нашей компании право гордиться высококачественным результатом своей работы.

---

Если у Вас еще остались вопросы, Вы всегда можете задать их нашим специалистам, позвонив по телефону или написав нам на почту.

Мы предоставляем бесплатные консультации всем нашим клиентам!

Монтаж циркуляционных насосов -Услуги — RayWarm

Циркуляционные насосы в системе отопления

В данной статье мы, представители компании Луч Тепла, расскажем вам о технически правильной установке циркуляционных насосов в системе отопления. В результате это принесет немалую выгоду и позволит сэкономить, так как профессиональный монтаж имеет массу преимуществ.

Функция циркуляционного насоса

Циркуляционный насос – важнейший компонент отопительной сети. Он выполняет функцию нагнетания жидкого теплоносителя, который движется в замкнутом контуре. Позволяет быстро доносить тепло до потребителей (элементов системы). Помимо этого, циркуляционный насос:

1. увеличивает теплоотдачу сети;
2. лучше поддерживает постоянную температуру;
3. не требует расположения котла в самой низкой точке;
4. допускает монтаж труб меньшего сечения;
5. быстрее повышает температуру в комнате;
6. сокращает период нагрева приборов отопления.

---

Правильная установка циркуляционного насоса

Важно понимать, что при правильной установке циркуляционного насоса в системе отопления вал должен находиться в строго горизонтальном положении. Это нужно для того, чтобы подшипники не изнашивались от косых нагрузок.

Если предполагается использовать только один циркуляционный насос, то его, как правило, размещают на обратной линии системы отопления – ведущей к котлу. Подобное объясняется тем, что на обратном трубопроводе температура ниже чем на подаче, и насос работает в щадящем режиме, без чрезмерных нагрузок, чем увеличивает срок эксплуатации.

При установке группы циркуляционных насосов их обязательно размещают на распределительном коллекторе большего диаметра – у трубопровода, идущего от котла. Это нужно для равномерного распределения температуры одновременно во всех насосах.

После того как был проведен монтаж помп, в обязательном порядке устанавливают обратные клапаны!

Такая мера предотвращает возвратный поток теплоносителя из линии в подающий коллектор в обход котла при нерабочем насосе. Направление движения жидкости в помпах должно идти от котла, так как они способны формировать напор после себя, чем создают избыточное давление – свыше допустимого в системе. Подобное грозит повышением давления в котле и, как следствие, срабатыванием аварийного клапана.

Кроме того, при направлении жидкости снизу вверх желательно располагать насосы в строго вертикальном положении. Такой монтаж исключит образование воздушных пробок в крыльчатке насоса.

---

Возможные ошибки при установке циркуляционных насосов

Неверный монтаж циркуляционных помп способен привести к серьезным неполадкам в отопительной сети. Одна из самых распространенных ошибок – подключение котла со встроенным насосом к коллектору с группой насосов. В результате происходит срабатывание датчика давления, и котел перестает работать.

Это возникает из-за того, что насосы понижают давление в тепловом агрегате. Чтобы избежать подобного, необходимо разместить между котлом и коллектором гидравлический разделитель оптимальной производитель-ности. Он будет выполнять функцию выравнивания давления и потоков.

Еще одна серьезная ошибка – игнорирование своевременного ТО котельного оборудования. Она приводит к утрате нормальной работо-способности системы и к непредвиденным затратам. Поэтому если ваша отопительная сеть долгое время не функционирует, то мы рекомендуем раз в один-два месяца производить профилактический пуск насосов. Это необходимо для того, чтобы ротор омывался водой и не застопорился.

---

Отправьте нам планы Вашего дома для точного расчета систем под ключ, и получите смету бесплатно! +7 (495) 649-99-53 | +7 (925) 031-61-18 [email protected] Адрес: Москва, ул. Амундсена, д.1 к.2, подъезд 2 НАШИ ОБЪЕКТЫ >>> СТОИМОСТЬ МОНТАЖА>>>

---

В нашем интернет-магазине есть:

ПОСЛЕДНИЕ ПРОЕКТЫ

Монтаж насосов для водяных систем отопления

Для систем отопления циркуляционный насос — это очень важный элемент, сравнимый с газовым котлом или радиаторами. Монтаж насоса востребован в большинстве схем организации отопления, за исключением двухтрубной системы с естественной циркуляцией, обеспечивающейся за счёт использования чердачного помещения. Но такая схема отопления в частном доме не всегда возможна или выгодна, поэтому установка водяного насоса — это востребованная услуга.

Циркуляционный насос может потребоваться как в новой системе, так и в уже работающей. Он даёт такой набор преимуществ:

• значительно уменьшает инертность системы — после розжига котла дальние от него радиаторы очень долго разогреваются, но если установить насос, то теплоноситель гораздо быстрее поступит в удалённую комнату;
• выравнивает температуру нагрева радиаторов — в целом аналогично предыдущему пункту. Дальние батареи хуже отапливают, чем ближние, и установка насоса отопления позволяет нормализовать температуру во всех помещениях;
• сводит на нет огрехи монтажа системы — если трубопровод в некоторых участках установлен с отрицательным уклоном, то без насоса будут образовываться воздушные пробки.

В целом установка циркуляционного насоса отопления позволяет экономить средства и гораздо эффективнее прогревать помещения, используя меньше ресурсов. Но такое инженерное оборудование имеет и недостатки. К примеру, стоит учитывать габариты устройства. Правильное проектирование систем отопления подразумевает отдельное помещение для насоса, так как он достаточно велик и шумен. Логично устанавливать насос в подвале рядом с котлом — там его точно не будет слышно.

Выбор и подключение насоса отопления — весьма сложный процесс, который лучше поручить специалистам. Компания «KIT-Comfort» придёт Вам на помощь и подскажет, как сделать отопление в конкретно Вашем доме, исходя из особенностей строения. Все наши сотрудники имеют большой опыт в сфере создания отопления, поэтому могут гарантировать качество своей работы. Мы предлагаем Вам отопление и водоснабжение под ключ — все работы будут проводиться без Вашего участия, а проблемы решаться опытом наших мастеров, а не Вашим временем. К примеру, если установка тёплых полов столкнётся с технической невозможностью, инженеры «KIT-Comfort» найдут оптимальное решение затруднения, а не переложат трудное решение на Ваши плечи. Позвоните нам, и мы сделаем Ваш дом тёплым и комфортным!

Установка циркуляционного насоса системы отопления в Ростове-на-Дону

Установка насоса и его ввод в эксплуатацию – это завершающий этап длительного процесса. Для того чтобы насосная станция эффективно функционировала, была экономически выгодной и работала без сбоев, прежде чем начинать установку, необходимо произвести все необходимые работы по проектированию.

Если Вы хотите чтобы установка и монтаж циркуляционного насоса системы отопления приносила плоды и эффективно поддерживала тепло в здании, нужно детально изучить все его особенности. Также, стоит определиться с мощностью насосного оборудования, его конструкцией и типом, габаритами и, наконец, с производителем. Мы плотно сотрудничаем с компаниями WILO, ESPA, SEEPEX, LOWARA, EMU, GRUNDFOS, SALMSON, DAB, VOGEL PUMPEN, UNIPUMP, PEDROLLO.

Этапы установки и монтажа циркуляционного насоса в систему отопления

1. Подготовительные работы (слив жидкости из системы отопления и, при необходимости, ее прочистка, подготовка разводки труб).
2. Врезка в систему труб на том месте, где будет подключено оборудование.
3. Установка циркуляционного насоса и функциональной цепочки из арматуры.
4. Сварочные работы по закреплению оборудования.
5. Наладка работы оборудования.
6. Устранение следов монтажа насоса отопления.
7. Заливка в систему воды и развоздушивание путем открытия центрального винта (при необходимости, а также перед каждым запуском устройства).

Установка циркуляционного насоса не займет много времени, если вся документация и проект будут утверждены оперативно. Наши специалисты готовы в кратчайшие сроки осуществить монтаж циркуляционного насоса отопления и запустить его в эксплуатацию.

5 вещей, на которые стоит обратить внимание при установке циркуляционного насоса отопления

1. Производительность насоса. Перед покупкой и установкой циркуляционного насоса можно легко рассчитать его будущую производительность по формуле Q = N/(t2-t1), где N- мощность котла; t1 и t2- температура, выходящая из источника тепла ( 90-95 С) и находящаяся в оборотном трубопроводе (60-70 С) соответственно.
2. Место установки циркуляционного насоса системы отопления. Рекомендуется размещать его на «обратке», перед котлом. Установка циркуляционного насоса для системы отопления подобным образом позволит избежать вытягивания накапливающегося вверху котла воздуха (если смонтировать оборудование вверху котла) и обеспечит работу оборудования при более низких температурах, что положительным образом сказывается на сроках его эксплуатации.
3. Схемы монтажа циркуляционного насоса. Применяется однотрубная и двухтрубная схема. Первая отличается небольшим температурным перепадом и перманентным расходом теплоносителя. Вторая — переменным расходом и высоким температурным перепадом.
4. Выполнения байпаса. Байпас, или обвод, выполняется на участке, выбранном для установки циркуляционного насоса системы отопления. Это своеобразная страховка на случай выключения электричества, чтобы отопительная система не отключилась. Как правило, только после выполнения байпаса опытные специалисты приступают к установке насоса.
5. Подход к системе. Всегда стоит помнить, что после установки циркуляционного насоса в систему отопления в дальнейшем его необходимо будет обслуживать. Поэтому об удобных подходах к нему стоит позаботиться заранее.



Из чего складывается цена на установку насоса?

Стоимость установки насоса складывается зависит от следующих параметров:

• Мощность монтируемого оборудования.
  Естественно, чем мощнее электродвигатель, тем сложнее операции, которые с насосом придется проделать в процессе установки.
• Размеры и вес устройства.
  В случаях со слишком габаритными моделями может понадобиться привлечение дополнительного оборудования и увеличение количества специалистов.
• Расстояние до места установки насоса.
  От этого зависят транспортные расходы.

Заказать установку и монтаж насоса системы отопления в Ростове-на-Дону

Требуется установка и монтаж циркуляционного насоса системы отопления? Вы попали по адресу! Именно в компании «Приз» вы можете заказать не только само оборудование, но и весь комплекс работ по монтажу, отладке, гарантийному и дальнейшему сервисному обслуживанию насосов систем отопления. Обращайтесь к нам прямо сейчас, и уже в ближайшее время прибор начнет обеспечивать вас теплом и горячим водоснабжением!

Консультация по установке насосов от Компании «Приз»

Если вас заинтересовали наши услуги, вы можете получить любую интересующую вас информацию у наших специалистов. Мы готовы оперативно отреагировать и ответить на все возможные вопросы по установке любых насосов, в том числе монтаже циркуляционных насосов систем отопления.

Свяжитесь с нами любым удобным способом:

• Телефон/факс: (863) 308-90-79
• E-mail: info@prizcom. ru ; [email protected]

Выбирайте качество, надежность и профессионализм!

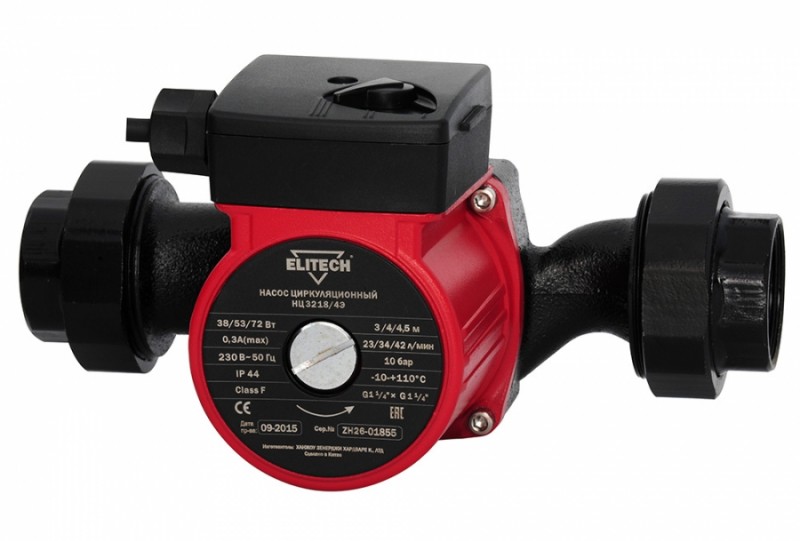

Установка и монтаж циркуляционного насоса!

---

Для равномерного распределения тепла по всем трубам и батареям системы отопления частных домов в нее необходимо установить циркуляционный насос, который устранит воздушные пробки и выровняет температуру в отопительной системе. Поэтому давайте разберемся, как установить циркуляционный насос в системе отопления.

Исходя из площади дома и материала труб системы отопления, консультант в магазине подберет вам подходящий по мощности циркуляционный насос.

После приобретения циркуляционного насоса необходимо будет определиться с местом его установки. Чаще всего циркуляционный насос устанавливают вблизи котла на обратной трубе системы отопления. Для этого на выбранном участке выполняют обвод (байпас). Причем труба байпаса должна быть меньшего диаметра, чем основная труба. Затем циркуляционный насос нужно будет установить на байпасе. Учтите, что после установки вал насоса должен находиться в горизонтальном положении, а клемная – коробка вверху.

С обеих сторон при монтаже циркуляционного насоса следует установить шаровые краны – это облегчит демонтаж изделия в будущем. Ну а в верхней части байпаса установите воздушный клапан, через который будет удаляться воздух из системы отопления. Кроме того, желательно врезать в подходящую к насосу трубу фильтр грубой очистки, что предохранит ваш насос от попадания крупных механических частичек, которые находятся в воде.

Если в вашей системе отопления используется мембранный бак, то циркуляционный насос следует устанавливать вблизи расширительного бака.

Установка циркуляционного насоса поэтапно

Циркуляционные насосы используются для циркуляции воды или антифриза в регулируемых системах отопления и в системах с переменным расходом, а также могут применяться для циркуляции в системах горячего и холодного водоснабжения. Идеально подходят для всех видов систем отопления: ленинградской, двухтрубных, однотрубных и системах теплых полов. При выборе циркуляционного насоса нам нужно четко представлять, какие характеристики у него должны присутствовать.

Установка циркуляционного насоса осуществляется обычно в систему отопления частного дома. При условии, что эта система будет энергозависима. Ведь насос циркуляционный работает только при наличии электричества в доме.

Разводка труб отопления должна уже быть подготовлена под монтаж циркуляционного насоса. Диаметр насоса подбирается исходя из диаметра труб отопления. А вот выбор мощности определяется метражом трубопровода и количеством теплоносителя. Чем больше теплоносителя тем сильнее по мощности выбирается насос, ведь он будет всю эту жидкость (теплоноситель ) циркулировать через себя и толкать в систему отопления. Обычно циркуляционный насос устанавливают на так называемую «обратку», то есть в трубопровод, который входит в котел отопления. В частных домах с малым метражом до 80 метров обычно хватает одного насоса. А вот чем больше дом , тем больше контуров отопления и соответственно больше насосов нужно устанавливать.

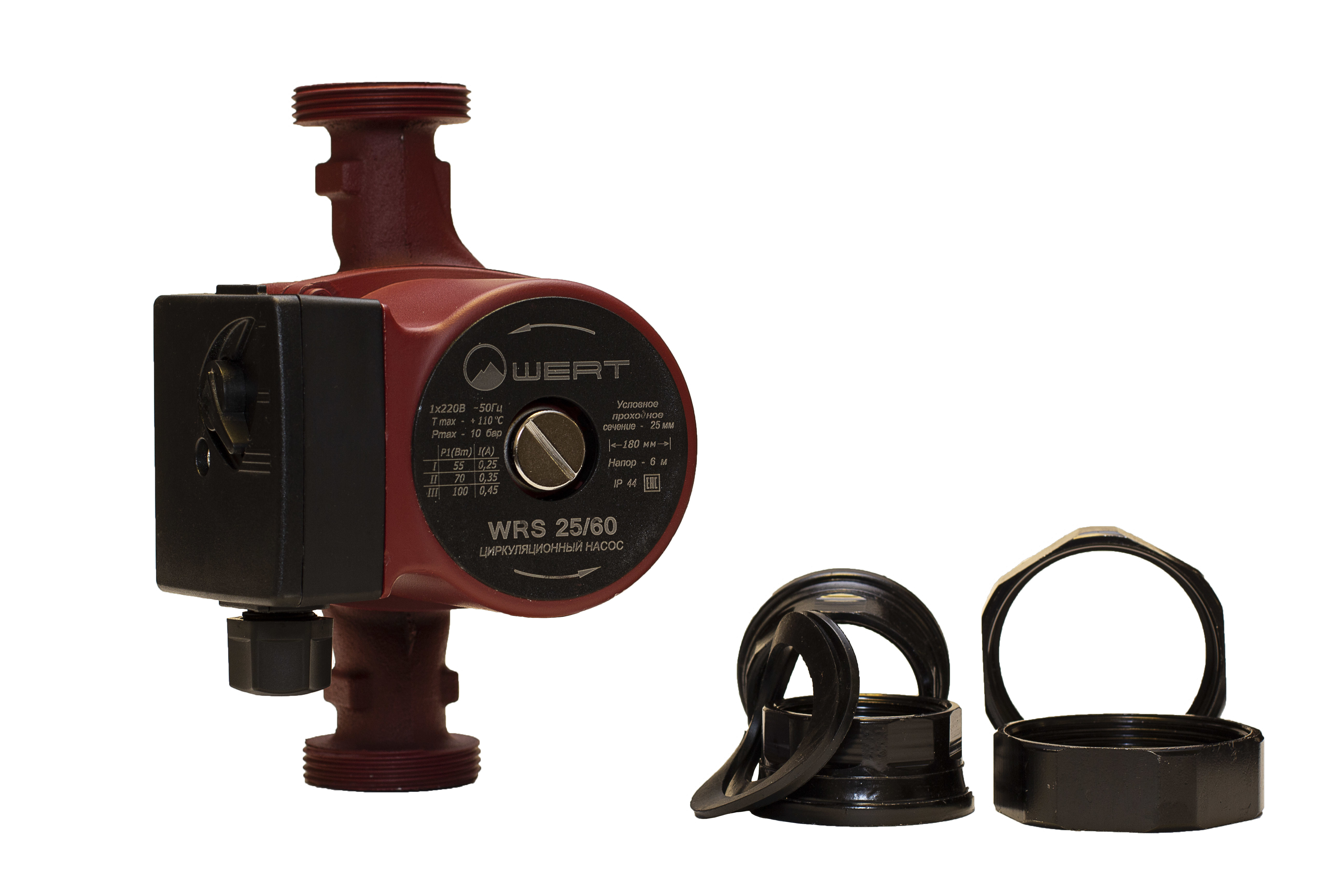

Установка циркуляционного насоса

Во время работы насоса в месте, которое располагается до расширительного бака и участке трубопровода за ним, появляется разница в давлениях, а именно процессы разряжения и компрессии. Расширительным баком создается статическое давление, не способное действовать на работу системы отопления, которая оборудована циркуляционным насосом. Очень важно знать, что чересчур большая разница в давлениях, может привести к закипанию воды или даже к всасыванию воздуха.

При монтаже циркуляционного насоса отопления нужно учитывать главное условие – в любой точке, находящейся в зоне всасывания, гидростатическое давления должно быть только избыточным, достигается это следующими методами:

1. В первую очередь должна быть обеспечена минимальная высота подъема расширительного бака над самой верхней точкой трубопровода, а именно 800 мм. Данный метод считается самым легким, особенно при переходе к системе с принудительной рециркуляцией.
2. Располагать расширительный бак следует в высшей точке трубопровода, делается это для введения высшего участка отопительной системы в зону нагнетания циркуляционного насоса. Этот метод применяется исключительно для современных систем отопления, которые изначально были запроектированы для принудительной циркуляции, а направление уклона трубопроводов было выполнено к котлу.
3. Установка циркуляционного насоса отопления осуществляется непосредственно за вводом расширительного бака на подающем трубопроводе. Может на первый взгляд такая конструкция и покажется слишком примитивной, но на деле, это абсолютно не так, она сможет обеспечить на заданном участке контура достаточно высокую температуру.

После того, как было выбрано наиболее подходящее место для установки данного насоса, следует ознакомиться непосредственно с процессом установки этого агрегата. Заблаговременно необходимо приобрести обратный клапан, который предназначен для осуществления работ под давлением в закрытых системах отопления, а также фильтром глубокой очистки. Для монтажа циркуляционного насоса понадобиться только набор гаечных ключей.
Запорный кран подбирать нужно в зависимости от диаметра трубопроводов системы отопления, а устанавливается он в между вводом и выводом врезаемого байпаса, на основной трубе. В случае если комплектацией насоса не предусмотрены неразъемные резьбы, их следует приобрести самостоятельно.

Небольшой участок трубопровода, который монтируется параллельно арматуре запорной и регулирующей и есть байпас. Основным его назначением считается переключение отопительной системы, в случае возникновения проблем в электроснабжении или поломке циркуляционного насоса, на естественную циркуляцию.

Диаметр трубопровода байпаса должен быть аналогичен диаметру стояка. На байпас непосредственно устанавливается следующее оборудование: обратный клапан, фильтр и циркуляционный насос.
В случае использования «мокрого» насоса при принудительной циркуляции, байпас располагается в горизонтальном положении. Также на байпасе рекомендуется предусмотреть устройство автоматического воздухоотводчика, устанавливаемого строго в вертикальном положении.

Стоимость монтажа циркуляционного насоса на прямую зависит от количества контуров трубопровода. Избежать дополнительных затрат позволит циркуляционный насос. Ведь при желании можно несколько контуров соединить в одну общую систему и пустить через 1 более мощный циркуляционный насос.

Вот такой грамотный подход можно применить в системе отопления, что позволит вам сэкономить на стоимости материала и стоимости монтажа.
Звоните нам и мы ответим на все ваши вопросы.

Установка рециркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить рециркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших рециркуляционных насосов горячей воды .

В этом руководстве я рассмотрю …

• Как слить воду из водонагревателя
• Как установить рециркуляционный насос над водонагревателем
• И как установить датчик клапана под самой дальней раковиной

Давайте начнем с этого руководства!

Быстрая поломка насоса рециркуляции горячей воды Установка

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип рециркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых их сенсорный клапан является встроенной частью насоса.)

В дополнение к насосу есть сенсорный клапан , который необходимо быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном, циркуляционный насос временно использует линию холодной воды в качестве обратной линии.

Читайте также: Какие насосы для рециркуляции горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый вентиль водонагревателя — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый клапан в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы рециркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной клапан, который находится прямо над водонагревателем, который должен быть , там или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти кран подачи или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет стекать, значит, в водонагреватель все еще может идти вода.

№ 4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан отверткой с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу для горячей воды из водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма гаечным ключом.

Если на внутреннем конце гибкого трубопровода нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет разместить раковину как можно дальше от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные клапаны под раковиной перпендикулярно или на выдвиньте , это двухтактный тип с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водопроводные магистрали непосредственно с запорных клапанов у стены (а не с концов под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 «или 3/8». Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь соединения только 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2″ до 3/8 «— от 1/2» до 1/2 «— или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана. Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и разветвленный трубопровод , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Откровенно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.

Однако, если вам нужно спаять вместе трубы или склеить секции из ХПВХ, это может стать значительно более сложной работой для среднего домовладельца.

Что такое циркуляционный насос горячей воды и как он работает?

Вы когда-нибудь задумывались, почему ваш кран с горячей водой дает вам холодную воду при первом включении? В зависимости от размера вашего дома вы можете подождать несколько секунд или даже минут, чтобы подать горячую воду. Это не только неудобно, но и расходует много воды.

Расстояние, которое необходимо пройти горячей воде, является причиной того, что холодная вода выходит первой. Когда кран открыт, горячая вода поступает в раковину по водопроводу.Выключение останавливает подачу воды, но не возвращает ее в водонагреватель. Он остается в трубах и остывает. В следующий раз, когда вам понадобится горячая вода, холодная вода в трубах должна быть вытеснена свежей горячей водой из водонагревателя. Чем больше трубопроводов между водонагревателем и краном, тем больше холодной воды и тем больше времени требуется.

Но есть некоторые решения.

Ваш сантехник может установить рециркуляционный насос. На вашем водонагревателе установлен циркуляционный насос горячей воды, возвращающий неиспользованную горячую воду обратно в водонагреватель. Предназначен для подачи горячей воды по запросу.

Два типа рециркуляционных насосов

Вариант №1

Система с полным рециркуляционным насосом

При использовании этой опции в водопровод вашего дома устанавливается дополнительная труба, предназначенная для горячей воды. Эта система создает петлю от водонагревателя до крана и обратно. Неиспользованная горячая вода возвращается через этот контур насосом, поэтому, когда вы включаете краны с горячей водой, вы быстро получаете горячую воду.Вода не остывает в трубах, и вы тратите меньше воды, потому что вам не нужно ждать.

Вам может быть интересно, как это влияет на ваши затраты на газ и электроэнергию. Если водонагреватель работает постоянно, а вода постоянно циркулирует, разве это не стоит дороже? Не обязательно.

Многие насосы имеют датчики и таймеры. Датчик отключает насос, когда горячая вода делает полный цикл. Таймер позволяет контролировать, когда насос активен. Вы можете настроить его на автоматическое отключение ночью, на работе или в отпуске.Если в вашей помпе нет этих функций, специалист-сантехник может помочь вам добавить их.

Это вариант не для всех. Стоимость насоса и дополнительной трубы может быть высокой. Кроме того, многие проекты домов в Нью-Мексико затрудняют добавление труб, необходимых для этой системы. Если это решение сложно для вашего дома или бюджета, есть еще один вариант.

Вариант №2

Система комфорта циркуляционного насоса

В этой системе используется существующий трубопровод холодной воды для отправки неиспользованной воды обратно в водонагреватель.Это экономичное решение для домовладельцев, которые разочарованы ожиданием горячей воды, но не могут установить первый вариант. Система комфорта может быстро подавать горячую воду в те места в доме, где требуется много времени для получения горячей воды. Например, если вода находится далеко от душа или кухни, рециркуляционный насос решит эту проблему.

Также не нужно устанавливать дополнительную трубу. Это снижает начальную стоимость. Эти насосы обычно стоят от 500 до 800 долларов, хотя есть исключения.Однако у этой системы есть свои недостатки.

Проблема с этой опцией заключается в том, что из-за того, что горячая и холодная вода используют одну и ту же трубу, вода из холодного крана может быть чуть теплой или охлаждаться через некоторое время, особенно если у вас есть охладитель для болот. Некоторые домовладельцы отключают насос летом, чтобы решить эту проблему.

Вы можете не осознавать, что у вас уже есть рециркуляционная система. Предыдущий домовладелец мог отключить насос. Стоит проверить, есть ли он у вас уже, особенно если вас расстраивает время, необходимое для доставки горячей воды в некоторые части вашего дома.Ваш сантехник поможет вам найти помпу и привести ее в порядок. Вы также можете проверить это самостоятельно в верхней или нижней части водонагревателя.

Что в итоге?

Циркуляционный насос завершит ожидание горячей воды. Независимо от размера вашего дома, вы сэкономите время, деньги и воду своей семье. Компания TLC готова пригласить наших опытных сантехников в Альбукерке сегодня, чтобы узнать, подходит ли рециркуляционный насос для вас и вашей семьи. Остались вопросы? Спросите у наших сантехников.

Контур рециркуляции горячей воды

Контур рециркуляции горячей воды СОВЕТЫ

Gravity — It’s Magic

Когда вода нагревается, она становится легче. Он хочет всплыть на поверхность более прохладной воды.

Холодная вода тяжелая и хочет упасть. Если у вас есть петля, которая выступает вверх, холодная вода хочет стечь по петле, а горячая вода поднимается. Гравитация подпитывает движение.

Complete The Loop

Он работает таким же образом в вашем доме. У вас уже есть половина гравитационной петли.Это ваша система распределения горячей воды, которая начинается у вашего водонагревателя и заканчивается у самого дальнего приспособления, которому требуется горячая вода.

Если бы вы установили медный трубопровод, ведущий назад от самой дальней точки и от других высоких точек в существующей системе, у вас была бы петля. Эта труба обратного контура соединяется с нижней частью водонагревателя.

Вы снимаете сливной клапан и устанавливаете 3/4-дюймовый ниппель, шаровой кран, тройник и новый слив бойлера, чтобы можно было опорожнить нагреватель.

Это так просто.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Медленный поток

Вода течет через контур очень медленно. Это не должно быть быстро.

Единственное, что важно, — это горячая вода рядом с каждой арматурой, когда вам нужна горячая вода.

Без петли нет движения, поэтому любое движение лучше, чем ничего!

Насосы для перекрытий

Если вы живете в доме на перекрытии или где большая часть линий горячей воды опускается ниже водонагревателя, вам необходимо использовать циркуляционный водяной насос. Если вы покупаете рециркуляционный насос Grundfos, подобный приведенному ниже, вам не нужно добавлять дополнительные трубопроводы!

Видите этот забавный укороченный U-образный штуцер под насосом? Он соединяет запорные краны горячей и холодной воды на самой дальней раковине от водонагревателя.

Насос использует линию холодной воды для подачи воды обратно в водонагреватель! Гениально!

Это надежный рециркуляционный насос, который можно установить поверх водонагревателя. Странный резьбовой штуцер проходит под самой дальней от насоса раковиной.НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ НАСОС.

Расположение насоса

Эти насосы часто расположены рядом с водонагревателем, однако они могут быть в любом месте контура. Насосы перекачивают воду с низким давлением и низкой скоростью.

И снова нет необходимости в том, чтобы через контур проходило много воды. Просто важно, чтобы вода возле светильников была горячей.

Если вы устанавливаете один из этих насосов, помните, что вам необходимо установить штуцеры с обеих сторон насоса.

Муфты — это специальные резьбовые фитинги, которые содержат внутреннюю развальцованную поверхность или плоские поверхности со специальными шайбами, которые позволяют проникать в систему трубопроводов и повторно соединяться без пайки.

Счетчики воды всегда устанавливаются с помощью штуцеров. Посмотрите на свой, и вы поймете, что я имею в виду.

Изоляция

После того, как вы решите установить контур гравитационной рециркуляции, вам нужно подумать о потерях энергии. Гравитационная петля будет фантастически работать без изоляции.На самом деле, лучше всего и без него!

Но это также может привести к более частому включению и выключению водонагревателя. Помните, что вы отводите тепло от нагревателя, когда в контуре находится горячая вода.

Тип изоляции

Существует множество способов изолировать трубу. Многие изоляционные материалы производятся исключительно для водопровода. Они плотно прилегают к трубам разных размеров.

Некоторая изоляция, например пенопласт, должна устанавливаться при установке трубы, а не после сооружения петли. Пена скользит по участкам трубы.

При выборе изоляционного материала спросите, как и когда он должен быть установлен.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Hold Off Framing

Методы установки трубопровода также должны быть изменены. Некоторые люди прикрепляют водопроводные трубы к боковым сторонам балок пола. Вы не можете этого сделать с системой изолированного контура. Труба должна стоять в стороне от балок пола, чтобы не раздавить изоляцию.Специальные недорогие подвески для труб позволяют сделать это легко.

Экономия энергии

Все линии горячей воды, идущие от водонагревателя, должны быть изолированы. Они должны быть изолированы до места соединения линий обратного контура и немного дальше.

Обратный контур также необходимо изолировать, за исключением небольшого расстояния до соединения контура с нижней частью водонагревателя. Если вы слишком хорошо изолируете всю систему, она может не работать!

Помните, что вода должна в какой-то момент остыть, чтобы петля начала плавное движение. Я предлагаю вам оставить последние 15 футов возвратной петли неизолированными.

Водонагреватель Тепловые ловушки

Современные водонагреватели имеют небольшие обратные клапаны с резиновыми заслонками в верхней части водонагревателя. Их необходимо удалить, если вы хотите, чтобы гравитационная петля работала. Обратные клапаны предназначены для сохранения энергии в неизолированных трубопроводах.

Если вы не удалите эти заслонки, вода не сможет пройти через петлю.

Cozy Up

В домах, в которых нет системы рециркуляции, есть трубы горячей воды, которые отходят от основной линии и тянутся к каждому приспособлению.В идеальной петлевой системе петля должна проходить как можно ближе к каждому приспособлению.

Чем ближе петля к приспособлению, тем быстрее вы получите горячую воду, когда откроете кран.

Воздушные шлюзы — БОЛЬШИЕ ПРОБЛЕМЫ !!

При конструировании петлевой системы необходимо учитывать воздушные ловушки. Что это?

Подумайте о сифонах под раковинами. Представьте, если бы вы сделали это в перевернутом виде с водяной линией в замкнутой системе.

Воздух естественным образом пузырится из воды под давлением.Обычно это самый верхний элемент в вашей водопроводной системе.

Если вы или ваш сантехник случайно создадите ловушку, вода не пройдет через петлю.

Mystery Air

Воздух может попасть в водопроводную систему любым количеством способов:

• разрыв водопровода
• процесс ремонта в вашем собственном доме
• растворенный воздух в воде

Если вы создаете ловушку, воздух соберет ловушку и БЛОКИРУЕТ движение воды в обратном контуре.Это происходит потому, что воздух не спускается в водонагреватель.

Воздух не является проблемой в обычной водопроводной системе. Быстрое движение воды по трубам при открытии крана вытесняет воздух. Помните, вода медленно движется через гравитационную петлю.

Обратный клапан

Непосредственно перед тем, как петля войдет в нижнюю часть водонагревателя, может потребоваться установка простого обратного клапана. Это односторонние клапаны.

Этот клапан предотвращает обратный поток холодной воды, поступающей из нижней части водонагревателя, через контур, когда вы открываете кран горячей воды где-нибудь в системе.

Обратные клапаны нужны не всегда. Некоторым системам они необходимы из-за потерь на трение и других препятствий, которые облегчают протекание горячей воды в обратном направлении через контур, а не в правильном направлении — сверху нагревателя!

Просверлить отверстие

Эти клапаны можно установить после завершения цикла. Вы можете установить этот клапан в вертикальном или горизонтальном трубопроводе непосредственно перед тем, как он войдет в водонагреватель.

Клапан должен находиться в пределах 5 футов от водонагревателя, и для него необходимо просверлить отверстие 1/8 дюйма в заслонке клапана.

Вы можете сначала попробовать установить петлю без петли и посмотреть, что произойдет. Если вы начинаете наливать холодную воду из крана, когда вам должно стать жарко, вы знаете, что вам нужен обратный клапан.

Окончательное соединение

По мере того, как контур возвращается к водонагревателю, он подключается в нижней точке водонагревателя. Здесь всегда находится сливной клапан нагревателя. Этот клапан просто ввинчивается в нагреватель.

Присоедините гаечный ключ к клапану и поверните против часовой стрелки. Это вылезет наружу.

Установите изолированный ниппель вместо клапана. Это сведет к минимуму возможность коррозии.

Затем как можно скорее установите тройник с внутренней резьбой на тройник. Если вы воспользуетесь правильным, сливной клапан ввернется обратно в тройник. Другой конец штуцера позволяет подсоединить петлю к ТЭНу.

Установите шаровой кран на стороне контура тройника, чтобы, если вы хотите слить воду из водонагревателя, вы можете закрыть шаровой кран, чтобы вся вода в контуре не выходила из дренажа котла

Запорные клапаны

Говоря о клапанах, давайте поговорим о запорных клапанах на водонагревателях.Я видел, как некоторые агрессивные домовладельцы устанавливали запорный вентиль как на линии горячей, так и на холодной воде.

Они думали, что это поможет в случае, если им нужно выключить обогреватель. Что ж, это помогает. Это также создает потенциальную БОМБУ.

БОМБА в вашем доме

Если какой-то идиот откроет оба клапана (где-то случается каждый день), а предохранительный клапан неисправен или не был установлен, и термостат нагревателя неисправен, нагреватель взорвется. Такое случалось не раз.

Устанавливайте вентиль только на линии ХОЛОДНОЙ воды, а не на горячей линии.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Колонна B413

Насосы рециркуляции горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом.

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной возвратной линией горячей воды. Основная линия горячей воды в здании всегда заполнена горячей водой без подачи горячей или теплой воды в систему холодного водоснабжения.Однако ответвления подачи горячей воды от основной линии подачи к отдельным приборам не поддерживаются в горячем состоянии, и при открытии крана горячей воды на продувку этой воды будет небольшая задержка. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды. Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды).Поскольку насос расположен прямо на приспособлении, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций струи рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».«

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение того времени, пока таймер на устройстве настроен на это. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды. В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика.Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой.Обычно первые минуты горячей воды теряют тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу

Системы по запросу требуют, чтобы пользователь активировал насос, который быстро забирает горячую воду из водонагревателя, направляя холодную воду, которая все еще находится в трубопроводе горячей воды, в сторону холодной воды. Органы управления активацией насоса могут находиться в нескольких местах по всему зданию, а не только там, где находится насос.Когда в насосе обнаруживается горячая вода, циркуляция отключается до того, как горячая вода заполняет линию холодной воды. Дистанционное управление может быть расположено по всему зданию, чтобы инициировать поток. Переключатели дистанционного управления также могут иметь форму датчиков движения, поэтому, например, когда вы заходите в ванную комнату, горячая вода будет готовиться автоматически. Этот тип системы очень эффективен тем, что насос не работает, кроме случаев, когда это необходимо, и потери тепла меньше, поскольку основная линия горячей воды не поддерживается горячей в выбранное время дня.

Я лично рекомендую ACT D’MAND для удаленной системы (вдали от водонагревателя) — хотя и не самый дешевый, я думаю, что он лучший. http://www.gothotwater.com/ Посмотрите видео ниже об установке одного из них.

Самостоятельная установка

Установка с таймером под раковину

Я устанавливаю этот под раковиной в ванной, в точке, наиболее удаленной от водонагревателя. Это лучшее место. В зависимости от фактической конфигурации сантехники на месте установки (т.е.например, расстояние от других светильников до основного водопровода), может быть небольшая задержка подачи горячей воды в другие приспособления, в то время как вода между основной линией горячей воды и приспособлением используется. Тем не менее, это будет по-прежнему более быстрая доставка и изначально более горячая вода во всех приспособлениях, чем без установленного насоса.

Насос, установленный на этом видео, произведен компанией LAING в США. http://completewatersystems. com/brands/laing-thermotech/
Существуют другие бренды и варианты.

Система по требованию под раковиной

Это видео, снятое ACT Inc. D’MAND Systems (http://www.gothotwater.com/), объясняет особенности и преимущества рециркуляционного насоса ACT D’MAND System, а также включает пошаговые инструкции по как установить помпу.

Дополнительные ресурсы по установке насосов этой серии (серия STS) см. В информации по установке производителя по адресу: http: //www.gothotwater.com / установка-сантехника / установка-стс-серия

Замена рециркуляционного насоса

В этом видео Грег демонстрирует демонтаж старого вышедшего из строя рециркуляционного насоса и его замену современным насосом Grundfos COMFORT. http://www.grundfos.com/products/find-product/comfort.html

Вы узнаете, как работает насос, его преимущества в конструкции и пошаговую процедуру, начиная с слива воды из водонагревателя, снятия старого насоса и типичной установки нового водопровода для заменяющего насоса.

Как работает циркуляционный насос воды?

Если вы мечтали о подаче горячей воды в любой кран в доме, возможно, вы подумали об установке циркуляционного насоса. Эти циркуляционные насосы не только обеспечивают мгновенную подачу горячей воды по всему дому, но и могут сэкономить тысячи галлонов воды в год. В водопроводной системе без насоса горячая вода не может поступать в кран до тех пор, пока холодная вода в трубах не вытечет, а это означает, что большое количество потраченной воды попадет в канализацию.Циркуляционный насос поддерживает протекание горячей воды через систему, так что она сразу становится доступной.

Типы циркуляционных насосов и принцип их работы

В современных домах чаще всего используются циркуляционные насосы трех типов. Самая простая форма — это основной циркуляционный насос. Это устройство постоянно включено и постоянно циркулирует вода по водонагревателю и трубам. Когда кран с горячей водой открыт, из крана откачивается горячая вода. В противном случае вода возвращается в водонагреватель.Из-за его неэффективности и износа мы не рекомендуем домовладельцам устанавливать простой насос.

Циркуляционные насосы по запросу

Как следует из названия, циркуляционные насосы по требованию работают только тогда, когда кто-то включает горячую воду в раковине, ванне или другом месте. Эта система оснащена либо переключателем, либо датчиком движения, который включает насос, когда вода начинает двигаться в трубопроводе горячей воды. Насос будет продолжать подавать горячую воду из водонагревателя до тех пор, пока не будет достигнута желаемая температура или пока поток воды не будет отключен пользователем. Хотя эта система может сэкономить много энергии и воды, она может быть не такой мгновенной, как другие типы циркуляционных насосов.

Циркуляционные насосы по времени и температуре

Циркуляционный насос этого типа включается в запрограммированное время и перекачивает воду в контур, пока она не достигнет заданной температуры. Обычно это происходит, когда семья больше всего использует горячую воду: утром во время душа или вечером, когда мыть посуду или стирать. Аквастат можно заменить в любое время в соответствии с меняющимися потребностями домашнего хозяйства.Поскольку насос работает только тогда, когда он нужен, он может сэкономить много денег, при этом обеспечивая немедленную подачу горячей воды. Существует вероятность того, что семьи могут чрезмерно использовать этот тип насоса и расходовать избыточную энергию, но этого можно избежать.

Возможные недостатки циркуляционных насосов

Мгновенный доступ к горячей воде может быть благословением, но удобство может иметь некоторые побочные эффекты. Во-первых, при первом включении смесителя холодная вода, скорее всего, будет чуть теплой, чем холодной, если в доме нет выделенной обратной линии.Для насосов, которым требуется питание, домовладельцу, возможно, потребуется установить новую розетку, что может увеличить первоначальные затраты. Есть также некоторые свидетельства того, что насосы могут сократить срок службы труб, поскольку они будут иметь дело с большим количеством тепла и давления, чем обычно.

Установка циркуляционного насоса

Для домовладельцев всегда полезно нанять профессиональных сантехников для установки любых новых компонентов в их водопроводную систему. Циркуляционные насосы не слишком сложны, но квалифицированная установка гарантирует, что система будет работать правильно с первого раза.Это также лучший шанс избежать проблем, которые могут потребовать много времени и денег.

Maeser успешно установила бесчисленное количество циркуляционных насосов для воды для владельцев недвижимости по всему Луисвиллю. Наши специалисты будут рады ответить на любые ваши вопросы об этой технологии и о том, подходит ли она для вашего дома. Запросите расценки или назначьте встречу сегодня, позвонив или отправив нам сообщение.

Стоит ли рециркуляционный насос своих денег?

Прелесть безрезервуарного водонагревателя для всего дома в том, что в нем не охлаждается нагретая вода, а только для того, чтобы снова нагреть ее, независимо от того, использовалась она или нет.

Это профи.

Вот минус — по крайней мере, при сравнении блоков для всего дома с блоком без бака, установленным у раковины: горячая вода по-прежнему находится далеко от многих кранов, и для того, чтобы вода нагрелась, требуется много времени вверх.

Потерянное время.

Потраченные впустую деньги: вода, за которую вы платите (если по счетчику), стекает в канализацию. Один домовладелец предложил налить воду в ведро, пока она нагреется, и использовать ее для полива садовых растений.

Вот лучшее решение: Циркуляционный насос, который удерживает нагретую воду в кране и мгновенно подает ее в раковину или душ.

Вот более подробное объяснение того, как работает рециркуляционный насос, а также его стоимость, плюсы и минусы.

Что такое рециркуляционный насос для безрезервуарной системы?

Иногда называемый циркуляционным насосом, это насос, который периодически перекачивает воду обратно в водонагреватель для повторного нагрева. Есть подсказка, что это не бесплатная техника.Это предотвращает остывание воды в трубе, поэтому она становится горячей, когда вы открываете кран или принимаете душ.

Система обычно настраивается на циркуляцию воды между нагревателем и самым дальним от него приспособлением.

Система рециркуляции включает:

1). Водонагреватель и помпа совмещенные или раздельные. Это может быть безбаковый водонагреватель со встроенным рециркуляционным насосом или водонагреватель и внешний насос.Rheem RTGH — один из примеров установки со встроенным рециркуляционным насосом.

Другие модели, такие как водонагреватели Rinnai RL, могут быть запрограммированы на запуск внешнего насоса во время пикового потребления воды.

2). Метод рециркуляции — 2 варианта. Первый вариант — это выделенная обратная линия для обращения. Это означает, что в вашем доме будет три трубы вместо двух — холодная, горячая и рециркуляционная. Это жизнеспособный вариант, если он устанавливается при первоначальной установке сантехники или если у вас одноэтажный дом, и трубы в подвале или подвал легко доступны.

Если в вашем доме нет линии рециркуляции, то в самом дальнем приспособлении будет установлен мостовой клапан, который позволит использовать линию холодной воды в качестве средства циркуляции воды обратно в водонагреватель.

3). Способ управления работой циркуляционного насоса. Два распространенных варианта — это таймер, который периодически включает рециркуляцию, и аквастат или термостат, который включает насос, чтобы поддерживать желаемую температуру воды в линии.

Многие рециркуляционные насосы имеют встроенный аквастат или таймер.

Если вам все еще интересно, что делает система рециркуляции, вот полезное видео из This Old House. На нем показан водонагреватель в виде резервуара, но принцип работы системы такой же.

Стоимость, плюсы и минусы рециркуляции

Прежде чем принимать решение о добавлении рециркуляционной технологии в вашу систему безбаквального водоснабжения, необходимо учесть важные моменты.

Стоимость

• Бесконтактные нагреватели с рециркуляционными насосами: Стоимость на 250–415 долларов выше, чем у нагревателей без насосов.Это лучший выбор, если вы устанавливаете новый водонагреватель. Это экономит затраты на установку насоса.
• Отдельные рециркуляционные насосы: Если у вас безбакерный агрегат без насоса, его можно установить. Насосы стоят от 235 до 400 долларов в зависимости от требуемого размера. Некоторые из них могут быть установлены своими руками. Если вы заплатите сантехнику, стоимость установки составит от 125 до 300 долларов.
• Полные комплекты: Если вы не устанавливаете отдельную рециркуляционную трубу, можно установить перекидной клапан.По отдельности они стоят около 25 долларов. Также они доступны в полных комплектах с помпой и аквастатом. Комплекты стоят от 260 до 450 долларов.
• Линия рециркуляции: Если линия устанавливается вместе с другим водопроводом, стоимость составляет от 75 до 300 долларов США в зависимости от длины линии. Когда линия будет установлена ​​позже, стоимость может превысить 1000 долларов.

Преимущества рециркуляции

Удобство: Это единственное доказанное преимущество. Вам не нужно ждать минуту или две, а иногда и дольше, чтобы горячая вода достигла крана, насадки для душа или стиральной машины.

Возможная экономия средств : Некоторые читатели думают: «Погодите. Как это сэкономить деньги? Агрегат работает чаще, сжигает топливо, и это затраты, а не экономия ».

Совершенно верно.

Если у вас есть колодец, единственная энергия, используемая в течение времени, необходимого для того, чтобы горячая вода достигала крана, — это немного электричества для работы насоса. Технология рециркуляции обойдется вам в денег за удобство, которое она обеспечивает.

Если у вас очень дорогая вода с дозатором (например, в Калифорнии или Аризоне), то вы можете сэкономить больше денег на счетах за воду, чем потратите на газ для включения водонагревателя во время рециркуляции.

Многие продавцы поощряют рециркуляционные технологии во имя экономии. Экономия воды компенсируется сжигаемым топливом.

Недостатки рециркуляции

Стоимость системы и установки: Вы заплатите от 300 до более чем 2000 долларов за оборудование, трубы и установку, в зависимости от того, какое оборудование вы покупаете и кто его устанавливает.

Эксплуатационные расходы: Как мы уже говорили, для многих домовладельцев стоимость природного газа или пропана будет выше, чем экономия от использования меньшего количества воды.

Стоит ли рециркуляционный насос водонагревателя без резервуара своих денег?

Это вопрос, с которого мы начали.

Теперь вы знаете факты.

Ответить на вопрос можете только вы. Для большинства домовладельцев, которые говорят «да», причина заключается в удобстве, за которое они готовы платить. Мы также опубликовали пост, в котором обсуждали лучший рециркуляционный насос для домашних мастеров, и вы можете проверить эту статью, если вы заинтересованы в установке рециркуляционного насоса для водонагревателя.

При небольшом проценте высоких затрат на воду система в конечном итоге окупится, а затем обеспечит экономию средств в будущем.

Как настроить систему рециркуляции без резервуара

Устанавливается на линию холодной воды Расширение танки на Амазонке

Почему расширение танк на линия холодной воды? Расширительный бак устанавливается на подводящем трубопроводе холодной воды. На некоторых чертежах рециркуляции без резервуара расширительный бак расположен на линии горячей воды рециркуляционного контура. Однако, как правило, рециркуляционный контур не требует расширительного бачка. Однако, если небольшой водонагреватель настроен на очень высокую температуру (135+), то это может вызвать тепловое расширение на «закрытых» контур рециркуляции. Помните, контур рециркуляции «закрыт» из-за обратного клапана. между контуром безбака и рециркуляции. Любая закрытая система опасна для тепловое расширение, особенно если водонагреватель настроен на очень высокую температура. Температура бака для 20 галлонов должна быть 120F или меньше. поскольку типичная ручная стирка будет 110.Поза с температурой выше 140F серьезный риск ожога и никогда не должен присутствовать в жилых система водяного отопления, если не требуется стерилизация. Используйте смесительный клапан и отдельные линии горячей воды для безопасности. В большинстве случаев расширительный бак на линии холодной воды гарантирует, что водопроводные линии не подвержены тепловому расширению или высокому давление, которое может вызвать повреждение труб, арматуры и водонагревателей. Купить: Расширение резервуары на Amazon Resources Тепловое расширение и закрытая система Установка расширительного бака pdf Преимущества смесительный клапан

Закрыто система: потребность в расширительный бак. -Вода расширяется при нагревании. Когда водонагреватель работает, ‘тепловое расширение приводит к уменьшению объема воды увеличиваются, вызывая увеличение давления воды, оказывая давление на бак, трубы и фитинги. Ресурсы Тепловое расширение и закрытая система -‘В открытой системе увеличение давления воды течет обратно в городской водопровод ». В водопроводной скважине, давление возвращается в напорный бак, расположенный у скважины. -‘In закрытая система, повышение давления заблокировано от обратного потока в городское водоснабжение.Результирующее тепловое расширение может создать быстрое и опасное повышение давления в водонагревателе и системный трубопровод ». Симптомы включают выпуск воды из клапана TP, выпуклый водонагреватель или трубы, а также преждевременный выход из строя бака. Расширительный бак правильного размера на входящей линии ХОЛОДНОЙ воды решает проблему проблема теплового расширения. -Ваш водная система, вероятно, не имеет проблем с давлением, если у вас нет редукционный клапан на входящем трубопроводе холодной воды, высокий входящий давление воды более 80 фунтов на квадратный дюйм от городского водопровода (установите манометр на наружный патрубок для проверки), обратный клапан на входящей холодной воде, или очень высокая установка термостата на водонагревателе. -Часто местные нормы требуют наличия расширительного бачка в качестве ссылки на водопровод. промышленность и не особо из-за необходимости. с установка прямой обратной линии, сделайте Обратные клапаны на горячих трубках рециркуляционной системы вызывают ‘закрытая система?’ Точно не знаю. Но давайте посмотрим на некоторые факторы: 1) Обратный клапан рециркуляции из бака открыт, когда без танка поставляет горячую воду конечному потребителю …. поэтому мы точно знаем, что расширительный бак защитит при безтанковом режиме работы. 2) Расширительные баки обычно устанавливаются на входящую холодную воду. линии, но с небольшим резервуаром входящая линия подачи холодной воды отсекается обратным клапаном при отключении бака и рециркуляции насос работает, значит технически это могло вызвать замкнутую систему. 3) Нет возможности знать, вызовут ли обратные клапаны проблемы с давлением до тех пор, пока небольшой танк в операции, и тогда симптомом будет выпуск клапана TP на небольшом бак, либо взрыв горячей воды при открытии крана. 4) Маленький резервуар может не вызывать большого расширения. Если в системе прямая обратная линия, термостат на небольшом резервуаре не должен быть установлен на ту же температуру как без танка. Поскольку средний горячая температура на кране составляет 104, термостат небольшого бака может быть установлен на 110 (для компенсации теплопотерь в трубе) … и отсутствие очень горячего вода будет минимизировать (или исключить) тепловое расширение … чем больше циркулирующий насос работает тем больше тепла будет рассеиваться, и тем меньше расширение на линия. No related posts. Похожие записи Опалубка для фундамента из пеноплекса: Несъемная опалубка ПЕНОПЛЭКС® при устройстве ленточного фундамента. Добавлено 29.04.198307.11.2021 Как очистить потолок от побелки: Как очистить потолок от побелки Добавлено 30.09.197606.09.2021 Как сделать экран на батарею – как сделать решетку радиатора, особенности изготовления Добавлено 17.01.201712.08.2019 Занавески для двери – Шторы на дверной проем вместо межкомнатных дверей: 60+ фото, примеры оформления Добавлено 13.05.201813.12.2019 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
