Содержание

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется.

Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался.

Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено

идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки


с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

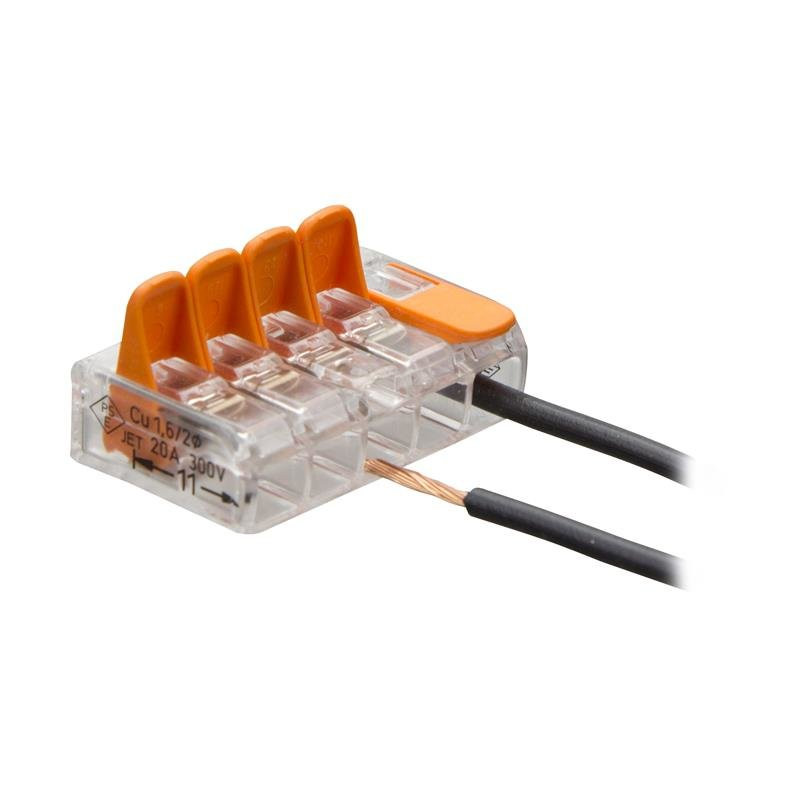

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 102905

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура


скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.


Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Соединение проводов. Все виды и способы | ENARGYS.RU

Качественное электроснабжение и подача напряжения, устойчивое и бесперебойная работа электрооборудования во многом зависит от соединения электрических проводов. От сечения провода и от качества соединения зависит величина тока нагрузки потребителя. Например, если выполнено соединение двух разных по диаметру проводов:2 и 1,6 мм2 ток нагрузки ( Iмакс ) будет соответствовать для провода меньшего диаметра 1,6 мм2 – 10А. Надежное соединение проводов в распределительной коробке гарантирует качественную работу электрической схемы в жилом помещении.

Виды соединения проводов

  1. Скрутка.
  2. Пайка.
  3. Резьбовое соединение.
  4. Соединение клеммами.
  5. Соединение при помощи клеммной колодки.
  6. Опрессовывание.
  7. Использование заклепочника.
  8. Сварка жил.
  9. Бандажирование проводников.
  10. Прокалывание проводников.

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

Пайка проводов

Этот вид не рекомендуется для соединении проводников, в случае если, возможно появление нагрева соединения при прохождении большого тока нагрузки, это требование закреплено в ГОСТ Р 50571.5.52-2011 и ПУЭ. В том случае, когда пайка все-таки необходима, на место пайки надевается специальный защитный колпачок с резьбой.

Рис №1. Пайка проводов.

Резьбовое соединение проводников

Соединение под болт, допускает соединение проводов из разноименного металла. Винты рекомендуется постоянно подтягивать, из-за происходящего с течением времени ослаблением контакта вследствие перепада температур, при повышенной токовой нагрузке. Для предотвращения ослабления используется гровер, он выбирает появляющийся зазор и способствует надежности контактного соединения. Резьбовое соединение с помощью винта громоздкое и занимает много места.

Рис №2. Резьбовое соединение под болт.

Соединение клеммами

Наиболее широко используется этот вид соединения в бытовой технике, а также в электропроводке автомобиля. Соединение отличается надежностью, хотя из-за перепадов температур в результате добавления нагрузки или частого разделения соединения происходит облом провода или отгорание клеммы. Замена происходит после опрессовки при помощи подручного инструмента и припаивания места соединения проводов с клеммой.

Рис №3. Соединение при помощи клемм.

Соединение при помощи клеммной колодки

В том случае если в сети используются небольшие токи нагрузки, например, в цепях РЗА или люминесцентного или другого энергосберегающего освещения. Распространено два вида клемных колодок

  1. Клеммная колодка с использованием болтового зажима.
  2. Плоскопружинный зажим Wago, этот зажим относится к современным, но дорогостоящим соединительным элементам. Он рассчитан на ток до 25А, хотя в условиях российской действительности его лучше использовать для сетей с нагрузкой не более 10А.

Рис №4. Соединение проводников с помощью пружинных клемм Wago.

Неразъемное соединение проводов

В неразъемные способы соединения проводов входят:

  1. Опресовка.
  2. Заклепка.
  3. Сварка.
  4. Бандажирование.
  5. Сжим.
  6. Прокалывание.

Опрессовка

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента.

В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

Рис № 5. Гидравлические пресс-клещи.

Заклепочное соединение проводов

Соединение производится при помощи заклепки и пружинной (гравера) и плоской шайб. Гровер разделяет проводники из алюминия и меди, она также не дает ослабнуть контакту, плоская шайба одевается снаружи, кольца проводников и разделительные шайбы надеты на стальной стержень, который вставляется в заклепочник.

Рис №6. Заклепочное соединение проводников.

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Рис № 7. Термитная сварка проводов.

Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

Бандажирование проводников

Выполняется при соединении, как одноименных проводников, так и для соединения разноименных, а также одножильных и многожильных проводников. Жилы со снятой изоляции складываются друг с другом, затем поверх них, захватывая область рядом с соединением, производится намотка мягкой оцинкованной проволоки, которая проводит электроток.

Соединение проводов сжимом и прокалыванием

Этот вид соединения используется для создания ответвления от основной воздушной или кабельной линии электропередач без отключения напряжения. Если еще несколько лет назад, для подключения потребителей необходимо было отключить линию электропередач и выполнить скрутку, в настоящее время для электросети 0,4 кВ, достаточно использовать специальное устройство (сжим), наиболее популярен так называемый «орех». Для сжима нужно произвести зачистку изоляции, что опасно и для жизни и для чего желательно отключить сеть.

Рис №8. Сжим «орех».

Рис № 9. Конструкция прокалывающего зажима ОЗПИ.

Соединение прокалыванием, отличается герметичностью, не требует отключения и зачистки изоляции. Зажимные пластины имеют в своей конструкции зубцы, прокалывающие изоляцию и обеспечивающие надежное соединение. Затяжка регулируется шестигранником. Соединение – неразборное и одноразовое, рекомендуется для проводов СИП.

5 способов соединения проводов | соединение медных и алюминиевых проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

  • — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  • — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Понравилась статья — поделись с друзьями!



Способы соединения проводов — Platinum electric

Способы безопасного соединения проводов

Все мы стремимся что бы наш дом был комфортным и безопасным. Не последнюю роль в этом играет электроснабжение. Сложно представить современный дом без бытовой техники, климат контроля, отопление и охрана, и везде требуется электроэнергия.

Для того что бы вся эта техника заработала потребуется составить грамотный проект и подвести к каждому потребителю электричество или подключить к сети, для этого понадобятся провода.

В любом случае необходимо соединить провод с механизмом розетки, выключателя или автомата. Место соединения – контакт должен быть безопасный и надежный. Любые манипуляции с проводом, кабелем, да и любым оборудованием не терпит беспечности и халатного отношения. Даже маленькая ошибка или дефект может в будущем перерасти в огромную проблему.

На первый взгляд это простая задача, по силу каждому. Соединить провод, казалось бы, что может быть проще, скрутил два куска, сверху для безопасности изоленты намотал и все. Но профессиональные электрики знают, что это далеко не так.

В точке где соединяются провода появляется сопротивление, и как следствие там возникает более высокая температура. Поэтому очень важно не допустить что бы в месте соединения провода и технологического оборудования был некачественный контакт. Он может разогреться до температуры, когда не выдержит изоляция и начнет плавится.

Любой изоляционный слой служит защитой от короткого замыкания, если он нарушен, то вероятность короткого замыкания вырастет в разы. Очень часто подобные ситуации приводят к пожару.

Благодаря технологическому развитию на сегодня существуют варианты безопасного соединения проводов.

Как безопасно соединить провод

В самом начале остановимся на требованиях, предъявляемых к электрическому контакту.

  • При механическом воздействии любого рода, контакт должен обладать запасом прочности.
  • Технические характеристики провода и контакта должны совпадать – это позволит не допустить дополнительного сопротивления.

Скрутка проводов

Самый простой и известный способ — скрутка. Этот способ хорошо известный способ каждому любителю и профессионалу. Предварительно надо снять изоляцию, очистив жилу  от изоляционного материала примерно на 5 см. Далее уже голые жилы плотно соединить между собой и скрутить.  Полеченный новый контакт с голыми жилами лучше покрыть изолентой. Но многие профессионалы предпочитают сверху накрутить специальный пластиковый колпачок. Он одновременно изолирует, поджимает контакт, и защищает.

При необходимости колпачок можно скрутить проверить что происходит с контактом и накрутить, но новому. Необходимо следить что бы голая жила не выходила за границы колпачка.

Важно!

  • Скруткой нельзя соединять между собой алюминий и медь;
  • Зажим должен подходить по размеру, его подбирают по диаметру провода или кабеля
  • При накручивании защитного колпачка применяется разумная сила;
  • Интернет кабель, витая пара — для данного вида проводов подобный способ не используется;

Пайка и сварка медных проводов

Существует еще один способ соединения провода и кабеля, но практикуют его намного реже. Пайка – это метод потребует намного больше времени, дополнительного оборудования и навыков. Но данный метод более прочен и надежен по сравнению со скруткой.

Дело в том, что как бы вы не соединяли два куска провода скруткой, в месте соединения все равно появляется сопротивление, а при дальнейшей эксплуатации в том месте провод нагревается, и какие будут последствия никто не знает.

Для того что бы выполнить пайку проводов потребуется традиционный паяльник и расходники в виде канифоли и оловянно-свинцовый припой. Метод хорош всем, кроме того, что если надо разъединить провода по какой-то причине, то придется только разрезать в двух местах — до и после пайки.

Более надежный и прочный способ – это сварка. Но потребуется более сложная и дорогая техника. Потребуется раздобыть сварочный аппарат, электроды, строительный фен, средства индивидуальной защиты для сварщика.

Место, где нет изоляции, покрывают слоем изоленты либо термоусадочной трубкой подходящей по диаметру, предварительно надев ее на один из концов провода, а после соединения проводов термоусадку необходимо прогреть строительным феном, что бы она плотно прилегала к кабелю.

Важно!

  • Соединять сваркой можно только одинаковые металлы;

Клеммы для соединения проводов

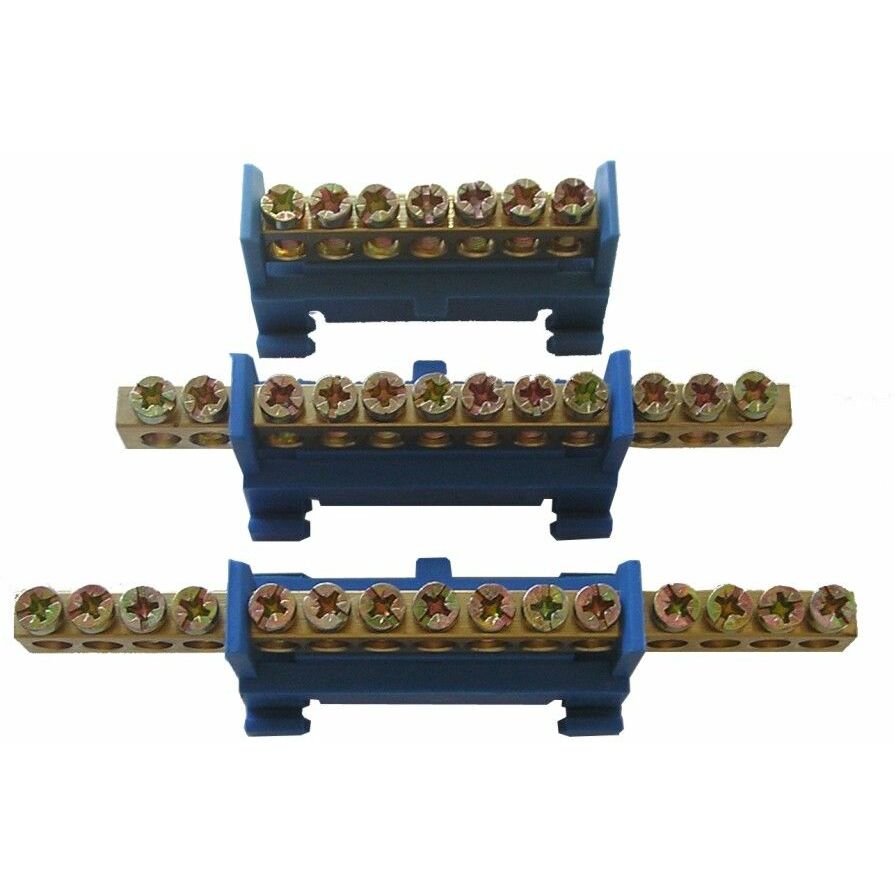

Клеммная колодка – это простая конструкция, которая состоит из изолирующей пластины и контактов. Два куска провода помещаются в клеммную колодку с разных сторон и фиксируются винтом.  Возможен вариант другой конструкции клеммной колодки, когда оголенная жила прижимается пластиной.

Каркас, который изготовлен из изолирующего материала имеет несколько ячеек, внутри каждой находится латунная гильза, внутри которой и происходит соединение различных проводов. Конструкция позволяет разделить большую колодку, отрезав от нее ножом необходимое количество ячеек. Можно одновременно соединять несколько пар. Клеммная колодка удобна и безопасна для соединения проводов в распределительных коробках. Вас никогда не ударит током если вы возьметесь руками за клеммную колодку, так как она еще и изолирует голые жилы.

Важно!

  • С помощью клеммной колодки можно соединять провода у которых жила изготовлена из разных металлов. С помощью клеммной колодки получится безопасное и надежное соединение алюминия и меди.
  • Допускается соединение как мягких проводов так и жестких с моно жилой.



Пожалуй, самый быстрый способ – это пружинные клеммы. После того как сняли изоляцию с жилы, достаточно поместить конец оголённого провода в клемму и защелкнуть. Данный способ удобен при работе с мягкими медными проводами, типа ПВ-3. Так же данный способ подходит и для моножил, провода типа ПВ-1. Метод подходит для проводов разных сечений.

Немецкие клеммники которые выпускаются под брендом Wago в своей конструкции имеют специальные контакты, изготовленные из биметалла, и покрыты специальной пастой, которая не допускает окисления контакта. Соединение проводов с помощью клеммников Ваго не потребует делать скруток, затягивать винты, не нужна и дополнительная изоляция, все происходит быстро и технологично.

Соединение провода с помощью зажима-ответвителя

Одноразовые соединительные муфты, с узким спектром применения – скотч-лок. Применяется только для слаботочных проводов, широко применяется для прокладки телефонных линий, компьютерных. Может применяться для слаботочных проводов.

Провод в изоляции обжимается специальным инструментом непосредственно в скотч-локе, его конструкция предусматривает специальную пластину с режущими краями. Они частично разрезают изоляцию и замыкают цепь.

Зажим ответвитель ЗПО прост и удобен в использовании, имеет доступную цену, обладает водонепроницаемостью благодаря тому, что присутствует гидрофобный гель внутри. При необходимости его можно легко заменить.

Официальное название данного способа —  ответвительный сжим, но в народе он получил свое уникальное название – «орешек». Данный способ соединения проводов удобен для присоединения к уже существующей магистральной линии электропередачи без разрыва основной магистрали.

Устройство в виде небольшой и изолированной коробочки, внутри которой предусмотрены три металлические пластины и винтами.

Важно!

  • Ответвительный сжим допускает соединение алюминия и меди, что удобно и важно при подключении уже работающей ВЛ.

Соединение алюминиевых и медных проводов при помощи гильзы

Гильза – может использоваться для подключения кабеля и провода разного диаметра. Представляет собой луженную трубку, может иметь плоский наконечник для более надежного и удобного крепления.

Провод или кабель зачищают на длину гильзы, оголённую жилу помещают внутрь, и спец клещами в двух трех местах сжимают. Желательно подобрать гильзу по сечению кабеля или провода.

Для большей надежности сверху можно использовать термоусадку. Гильзы могут быть медными, алюминиевыми и медно-алюминиевыми, луженными.

Подробнее о соединение медных и алюминиевых проводов можете прочитать в статье.

Где в повседневной жизни мы можем столкнуться с необходимостью провести соединение проводов.

Мы рассказали о самых популярных и простых способах соединения проводов, каждый из них не потребует специальных знаний и навыков, его сможет повторить каждый электрик-любитель.

Основные принципы соединения проводов могут с успехом применяться при подключении и разводки любого электрощитового оборудования.

Инженеры многих компаний постоянно работают над удобством и надежностью своей продукции. В том числе они уделяют много времени что бы подключение их оборудования было простым и понятным, и одновременно надежным, что бы кроме отвертки и пассатижей монтажнику ничего не понадобилось.

Много усилий тратится на то что бы максимально обезопасить человека, который по какой-то причине полез к проводам. Для этого оборудование размещают в специальных щитах, где вся проводка находится внутри этого щита. Для того что бы увидеть, как там все устроено надо снять специальную пластиковую стенку.  И даже после этого человек будет находится в относительной безопасности. Все контакты спрятаны и заизолированы.

Совершенно не важно, что мы делаем, подключаем розетку, светодиодный светильник, прожектор или датчик движения. Главное везде соблюдать основные правила и тогда дом будет бесперебойно обеспечен электроэнергией.

Плохой контакт может вывести из строя или временно испортить дорогостоящее оборудование и домашнюю бытовую технику.

Соединение проводов

Соединение, ответвление и оконцевание проводов должны проводиться с помощью опрессовки наконечниками, сварки, пайки или зажимов (болтовых или винтовых соединений)! При этом в местах соединений необходимо предусмотреть запас длины проводников для возможности повторного соединения. Эти места должны быть доступны для осмотра и ремонта. Все соединения и ответвления проводов должны выполняться в соединительных коробках. Проводники в местах не должны испытывать механических напряжений.

В случае использования коробов в них допускается многослойная прокладка проводов и кабелей. При этом суммарная площадь сечений проводов и кабелей, включая изоляцию не должна превышать 40% площади поперечного просвета короба.

Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации.
Физические и химические свойства алюминия осложняют выполнение надежного соединения. Алюминий обладает повышенной текучестью и высокой окисляемостью по сравнению с медью. При этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения необходимо тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает определенные трудности при соединении алюминиевых проводов.
У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.
Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство алюминиевые провода нельзя спрессовывать в медные наконечники.
При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт. Поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.
Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока. Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом — оловом или припоем.

Соединение и оконцевание алюминиевых проводов
Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем.
Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.
Для пайки алюминиевые провода скручивают, а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями.
Технология пайки алюминиевых проводов следующая: с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлест двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил 20-30 мм.
Соединенные скруткой провода нагреть пламенем газовой горелки или паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть с нажимом с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает обслуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем обслуживают и опаивают желобок с другой стороны соединения.

Оконцевание проводов выполняют после их прокладки
Однопроволочные провода присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт.
Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода может быть придан вид крючка или колечка.

Концы многопроволочных проводов снабжают наконечниками, которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают. Опрессовку запрещается проводить при помощи молотка и зубила.
Во всех случаях соединения, ответвления и оконцевания проводов места соединения их между собой и с наконечником обматывают изоляционной лентой в несколько слоев. В соответствии с правилами электрическая прочность изоляции в месте соединения или ответвления должна быть не ниже, чем прочность изоляции в целом.
Для соединения алюминиевых и медных проводов между собой наиболее приемлем способ соединения винтовыми сжимами, если нет специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов необходимо со всеми деталями (винт, прижимная шайба, шайба плоская, контактная пластина), так как отсутствие любой детали приведет к ухудшению контакта.
Для присоединения провода к зажиму с конца провода снимают изоляцию. Нож держат под углом 10-15° к поверхности жилы. Провод зачищают до блеска и смазывают кварцево-вазелиновой пастой, затем загибают конец жилы в виде колечка; загибают по часовой стрелке, то есть по направлению вращения крепящего винта.
Внутренний диаметр кольца должен быть несколько больше, чем диаметр контактного винта.
Винтовые зажимы для однопроволочных алюминиевых и многопроволочных медных жил снабжаются фасонной шайбой или шайбой-звездочкой, препятствующей выдавливанию жилы из-под крепления, а алюминиевые жилы — и разрезной пружинной шайбой, обеспечивающей постоянное давление на жилу. Стальные детали, а также детали для соединения с алюминиевыми проводами должны иметь антикоррозийное гальваническое покрытие. С конца провода, подготавливаемого для изгибания в кольцо, срезают изоляцию на длине, равной трем диаметрам винта плюс 2-3 мм. Чтобы отдельные проволочки многопроволочной жилы не расходились, их свивают в плотный жгутик. Жилы зачищают мелкой наждачной бумагой, смазанной вазелином. Подготовленный конец жилы круглогубцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстия, соответствующим винту. Изгиб кольца на винтовом зажиме должен быть направлен по часовой стрелке. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину оборота.
Соединение проводов методом опрессовки широко применяется при монтаже внутренних, внешних электропроводок и воздушных линий электропередач. Опрессовку выполняют ручными клещами, механическими и гидравлическими прессами с помощью сменных матриц и пуансонов.
Для соединения жил служат гильзы ГАО, ГА, для оконцевания — наконечники ТА, ТАМ и др.

Соединение и оконцевание медных проводов
Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода площадью сечения до 6 мм2, а также многопроволочные с небольшими площадями сечений паяют по скрутке. Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой, а многопроволочные провода — скруткой с предварительной расплеткой проволок. Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил.
Для пайки применяют свинцово-оловянный припой (ПОС) и канифоль. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как они постепенно разрушают места паек.

Существует множество способов соединения проводов. Однако самый лучший и надежный способ соединения медного проводника, а именно его вы и будете использовать, это скрутка с последующей сваркой (пайка то же хорошо). В процессе сварки происходит сплавление проводников между собой, тем самым создается эффект неразрывности электропроводки (цельного провода). В результате этого исчезает переходное сопротивление в месте контакта и следствие — не происходит его нагрев (скрутки). Многие остальные способы хоть легче, быстрее и проще в монтаже, однако не дают такого результата, а именно он нам и нужен.

Соединение пружимно-зажимными устройствами

Соединение изолирующими зажимами

Соединитель винтовой

1.Скрутка

2.Опрессовка гильзой

3.Изолирование

Соединение проводов электропроводки | ehto.ru

Вступление

Соединение проводов электропроводки важно для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, нужно знать о планируемой нагрузке сети и знать, как соединять провода из различных материалов. Неправильное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока активно используется не только в быту, но во многих областях промышленности и производства. Например промышленные нагреватели, используемые в экструдерах, литьевых и пресс формах нагреваются за счёт спиралей с высоким электрическим сопротивлением помещенных в керамическую оболочку.

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

  • Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
  • Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Но, все же, самим делать такие скрутки не нужно. Есть масса вариантов, чтобы сделать правильное соединение проводов электропроводки из меди и алюминия.

Правильное соединение проводов электропроводки из меди и алюминия

Самое надежное соединение  это сварка концов скрученных проводов. Сварка приводит к диффузии (взаимному проникновению) материалов друг в друга. В монтажных условиях применима сварка плавлением с использованием активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но еще раз повторюсь, все затраты на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно использовать другие виды соединений проводов, о которых речь далее.

Соединение проводов электропроводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

  • Опрессовкой концов жил;
  • Сваркой скрученных проводов;
  • Пайкой жил;
  • С помощью винтовых и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов электропроводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в котором запрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к наиболее надежному соединению проводов. Правда, для опресовки нужен специальный инструмент.

  • Опрессовываются жилы проводов из одного материала.
  • Для опрессовки нужна гильза нужного размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.
  • Оголенные жилы вставляются в гильзу, и гильза прессуется специальным инструментом. Инструмент для опресовки не дорогой, но универсальный. Им можно качественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В индивидуальных домах метод опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Для квартир этот метод подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Многожильный провод зачищается, оголенный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для качественного соединения нужен специальный инструмент.

Сварка жил проводов и кабелей

Сварка наиболее целостное соединение проводов. При сварке жилы проводов проникают друг в друга, образуя наиболее плотное соединение.

Технология сварки следующая:

  • Провода зачищаются на 50-60 мм;
  • Оголенные провода скручивают;
  • Конец скрутки откусывают;
  • На жилу цепляют землю, к концу скрутку подносят угольное жало, производится сварка в течение 1-2 секунд;
  • Остывшее соединение изолируют.

Пайка проводов одного материала

Паяются алюминиевые провода 2,5 -10 мм. Концы проводов зачищаются, потом зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка практически не применяется. Она интересна в частном домостроении, при подключении питания и расключения алюминиевых проводов питания сечением от 10 мм2.

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльником. Используется припой типа канифоль.

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

  • Серии 221 (на ток 32 А и жилы до 4 мм2), серия 773(для меди и алюминия, на ток 25 А/16А).
  • Взамен серии 773 вышла серия 2273, она более компактна.
  • Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
  • Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно  почитать в статье «Разъемы WAGO».

Скрутка колпачками

Есть специальные колпачки для скрутки проводов. На гильзе колпачка есть специальные ножи, которые нарезают на скрутке борозды. Это усиливает сцепление проводов и уменьшает их окисление, в местах соединений.

На этом про соединение проводов электропроводки все.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Виды соединения проводов | Преимущества и недостатки каждого способа.

Как соединить два провода и обеспечить надёжный контакт? Существуют элементарные правила создания сварных и паяных соединений, а также скруток. Правильно используя технологии соединения начинающие специалисты смогут избежать элементарных ошибок при монтаже электросетей.

Скручивание проводов
Скрутка – наиболее популярный вид соединения. Однако стоит осознавать, что оно не является законченным, поскольку ненадёжно. Для соответствия нормам безопасности место соединения следует дополнительно запаять, заварить или обжать. Однако в качестве временного решения для подключения маломощных потребителей оно сгодится.
Срок эксплуатации скрутки во многом зависит от условий подключения потребителей (потребление тока), а также климатических особенностей окружающей среды: температуры и влажности. Основной причиной ненадёжности является окисление контактов, которые ухудшают их электрические свойства.
Последствиями плохой скрутки являются: нагревание проводников, оплавление изоляции, в итоге – короткое замыкание. Заранее сказать точно, сколько прослужит скрутка, никто не сможет. Это могут быть недели, месяцы или годы.
Для скрутки потребуются плоскогубцы. Концы проводников зачищают режущим инструментом на одинаковую длину, затем плоскогубцами скручиваются жилы между собой. Для обеспечения высокой надёжности скруток нужно ограничить максимальный диаметр пучка проводов до 10 мм при длине соединения до 50 мм. Например, при использовании проводников сечением 2,5 мм скручивать можно 7 жил, а при 1,5 мм – 12 жил.

Пайка проводников
Паяное соединение создаётся с применением припоя. При проведении электромонтажных работ паяют обычно скрутки или многожильные проводники. Паяное соединение прочнее обычной скрутки, а также хорошо защищает металлические жилы от окисления. Поэтому этот вид соединения является наиболее универсальным.
Пайка используется для соединения многожильных проводов винтовым способом в специальных зажимах. Например, при монтаже вилки для подключения в розетку на концы проводов следует нанести слой припоя. В некоторых случаях можно исключить необходимость пайки за счёт применения специальных наконечников подходящего сечения.
Для стационарного соединения требуется применять только проводку с цельными жилами, а от использования многожильной проводки следует отказаться.
Для паяния потребуется паяльник мощностью 100 Вт, припой, канифоль. Перед началом работ паяльник следует прогреть до рабочей температуры, когда припой при его касании начнёт плавиться. Для спайки зачищаем провода, жалом паяльника берём припой, смешиваем с канифолью и наносим на проводники, затем убираем паяльник, припой остывает.

Сварка проводников
Сварка скруток относится к непопулярным способам соединения проводников. Для сварки требуется трансформатор мощностью более 0,5 кВт с выходным напряжением 36 В или сварочный аппарат с угольным электродом.
Применение сварочного аппарата наиболее приемлемо, так как на нём можно выставить сварочный ток, обеспечить высокое качество и надёжность соединений. Во время сварки требуется «массовый» электрод закрепить на скрутке, а затем коснуться к ней угольным электродом. Скрутку следует располагать концом вниз, чтобы при расплавке металл на ней вис, а затем застывал.
Сварка проводников – основное требование Госпожарнадзора в правилах укладки электросетей.

Опрессовка проводников
Процесс опрессовки проводов заключается в их обжатии при помощи специальной гильзы, изготавливаемой из лужёной или обычной меди, алюминия. Для обжатия используются пресс-клещи. Этот метод считается самым надёжным.

Соединение клеммной колодкой
Клеммные колодки применяются в основном для быстрых ремонтов, а также подключения к сети электропитания осветительных приборов и маломощных устройств. Основным недостатком является низкое качество большинства продаваемых клемм. Поэтому важно приобретать только качественные клеммы.
При ненадёжном креплении проводника внутри зажима могут возникать различные ситуации: замыкания, искры, перегревы.

Болтовые соединения
Болтовые соединения часто используются при прокладке электросетей, так как они надёжны, способны выдерживать значительные токи. Данный метод выгоден для соединения проводников из меди и алюминия при условии прокладывания шайбы.

Самозажимные соединения
Соединения выполняются на специальные колодки с фиксационными зажимами. Преимуществами является отсутствие необходимости применения инструментов или наличия навыков. Контакт надёжный и безопасный.
Недостатком способа является наличие ограничений по максимально проходящему току. В колодках Wago предельный ток 32 А. Стоит понимать, что для многожильных кабелей подходят не все типы самозажимных колодок.

Соединение на кабельные сжимы
Данный способ предназначен для соединения кабельных или проводных ответвлений диаметром от 10 кв. мм без повреждения основной магистрали. Это соединение на 100% надёжно.
Почему запрещено соединять алюминиевый и медный провод скруткой?
Алюминий и медь образуют гальваническую пару. Следствиями этого факта являются:
1. Окисление алюминиевого проводника, повышенный нагрев оксидного слоя;
2. Ослабление контакта за счёт периодического нагрева меди.
Расчет площади сечения провода выполняется по стандартной математической формуле площади круга. А сечение многопроволочного провода равно произведению площади сечения одной жилы на их количество.

Как соединить провода 6 разными способами

Заключение

Использование соединителей для изолированных проводов в настоящее время является более простым и быстрым способом соединения проводов. Имеется подходящий соединитель для подключения одножильного, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для вашего приложения, вам следует взглянуть на свою систему. Если вы не уверены, ознакомьтесь с имеющимися у меня критериями или спросите дипломированного электрика о вашем конкретном плане.

Соединительный кабель | SICK

Соединительный кабель | БОЛЬНОЙ

Тип: Соединительный кабель

Номер детали: 6026133

Паспорт продукта английский чешский язык Датский Немецкий испанский язык Финский Французский Итальянский японский язык корейский язык нидерландский язык Польский португальский русский Шведский турецкий Традиционный китайский Китайский

Копировать короткую ссылку
  • Технические детали

  • Загрузок

  • Таможенные данные

    • Технические характеристики

      29 7297
      Группа принадлежностей Штекерные соединители и кабели
      Семейство принадлежностей Соединительные кабели
      Соединительная головка A Штекерный разъем M12, 5-контактный, прямой
      Соединительная головка B Несущие провода
      Тип соединения Несущие провода
      Кабель 2 м, полиуретан, без галогенов
      Материал оболочки без галогенов Сечение провода 0. 34 мм²
      Экранирование Неэкранированное
      Тип сигнала Цифровые входы и выходы
    • Классификации

      270728 907 2907 270729 907 2907 2907 2907 2907 270729
      ECl12 ss .4 1
    • 12
    • ECl @ ss 6.0 27060304
      ECl @ ss 6.2 27060304
      ECl @ ss 7.0 ss 27060300 27060304
      ECl @ ss 8,1 27060304
      ECl @ ss 9,0 27060304
      ECl @ ss 10,0 ss 11307
      ETIM 5.0 EC000830
      ETIM 6.0 EC000830
      ETIM 7.0 EC003249
      ETIM 8.0 EC003249 0901 26121604

Подождите . ..

Ваш запрос обрабатывается и может занять несколько секунд.

Какие провода подключаются к моему дому?

Есть множество электрических проводов, тянущихся от ближайших электрических столбов к крышам почти каждого дома в Санкт-Петербурге.Пол и Миннеаполис. Они входят в небольшую пластиковую крышку, а затем спускаются вниз по стене здания, пока не достигнут электросчетчика. Эти провода называются служебной мачтой .

Каждый дом, который получает питание от воздушных распределительных проводов, должен иметь служебную мачту. Если вы живете в Сент-Поле или Миннеаполисе, он почти наверняка у вас есть. Однако, несмотря на их важность, о служебных мачтах легко забыть. Большинство домовладельцев не знают, что такое служебная мачта, пока с их мачтой не что-то не так.К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть свою риску, даже не осознавая этого! Вот что вам следует знать о служебной мачте, в том числе о том, как определить, что с ней что-то не так:

Что такое служебная мачта?

Сервисная мачта содержит провода, по которым питание от воздушной системы распределения электроэнергии города передается в ваш дом. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за подачу всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему.Без функциональной мачты у вас не было бы мощности!

Большинство людей определят «вашу» служебную мачту как провода, которые физически контактируют с вашим домом. Провода сначала входят в контакт с большинством домов через крышу, где они входят в пластиковую крышку, называемую «флюгером». От флюгера провода проходят вертикально вниз по стене дома, пока не достигнут розетки электросчетчика.

Отвечаю ли я за свою служебную мачту?

Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей служебной мачты с момента, когда связывается с их домом .Если с мачтой что-то не так, ее ремонт придется согласовывать самостоятельно. Ваша мачта является частью вашей домашней электрической системы, так же, как ваш счетчик, панель и электрические цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!

Каковы наиболее распространенные проблемы с сервисной мачтой?

Несмотря на то, что установки предназначены для их защиты, погодные и другие природные явления могут иногда повредить или смещать служебные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать нормам.Даже если служебные мачты ничем не повредились, они все равно могут нарушить код. Это наиболее распространенные проблемы, которые могут повлиять на домашние служебные мачты:

Отсоединенные или незакрепленные провода

Обычно это происходит, когда ветка или другой кусок естественного мусора падает на подвесные провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Сервисная мачта всегда должна быть заподлицо со стеной и прикреплена к ней.Незакрепленные, болтающиеся провода обслуживания очень опасны.

Слишком близко к окну

Электрические нормы предписывают, что мачтовые провода всегда должны располагаться на расстоянии более трех футов от окон. Помните: напряжение, протекающее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не используется, а это значит, что это очень опасно.

Слишком низко

Электрические нормы и правила также предусматривают, что свисающие провода, подсоединяемые к служебной мачте дома, никогда не должны быть ниже 10 футов над землей.Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.

Искры или курение

Если провода вашей служебной мачты повреждены или оголены, они могут выпустить до 240 вольт незагороженного электричества в свое непосредственное окружение. Такое высокое напряжение может вызвать серьезный электрический пожар или даже оказаться смертельным, если вы соприкоснетесь с ним.

Ослабленная или отсоединенная розетка счетчика

Провода служебной мачты соединяются с большей электрической системой вашего дома через счетчик электроэнергии.В частности, провода вставляются в счетчик через гнездо счетчика. Гнездо счетчика находится в верхней части счетчика под защитной крышкой.

Если это покрытие и / или плафон наверху дома отсоединяется от мачты, гнездо счетчика уязвимо для погодных условий и повреждений. ВАЖНАЯ ИНФОРМАЦИЯ: Не пытайтесь самостоятельно подсоединить отсоединенную розетку электросчетчика . Ваша розетка счетчика напрямую передает незащищенное напряжение в ваш дом. Повторная установка очень опасна и должна выполняться только профессионалами.

Частично заключен в сайдинг или стену

Если в вашем доме есть штукатурка, возможно, ваши служебные провода были проложены внутри стены. Это противоречит нормам, которые гласят, что служебная мачта всегда должна находиться полностью за стеной. Обычно это происходит после расширения дома или проживания.

Что мне делать при проблемах с сервисной мачтой?

Первое: мы настоятельно рекомендуем вместо , пытающегося самостоятельно отремонтировать проблемы с мачтой.Напряжение на служебной мачте очень опасно. Сервисная мачта имеет решающее значение для безопасности и эффективности всей вашей домашней электросистемы. Если он выглядит поврежденным, отсоединенным или неисправным, вы должны немедленно исправить его. Электрики устранят большинство проблем с мачтой, заменив поврежденную проводку и инфраструктуру.

Обученные и сертифицированные опытные электрики Early Bird имеют все необходимое для быстрого и эффективного решения проблемы с сервисной мачтой. Мы проведем осмотр, выясним, в чем проблема, и найдем лучший способ исправить это, чтобы не навредить вам или вашей семье.

Если вы считаете, что с вашей сервисной мачтой что-то не так, или у вас есть еще вопросы по этому поводу, позвоните Early Bird сегодня! Мы рады помочь вам обрести душевное спокойствие.

Присоединение проводов к устройствам — Fine Homebuilding

Винтовые клеммы

Распространенный и безопасный способ прикрепления проводов к розеткам или переключателям — зачистить и замкнуть концы проводов и затянуть их под винтовыми клеммами на боковой стороне устройства. Этот метод требует немного больше времени и техники, но его можно быстро освоить.

У большинства инструментов для зачистки проводов есть небольшое отверстие для петли на торце инструмента. Зачистив конец провода, просто вставьте его в отверстие для петли и поверните запястье на 180 градусов, чтобы получилась идеальная петля, которую можно надеть на винт. Зачистка и наложение одним инструментом также экономят время. Если вы согнете петлю правильно — так, чтобы ее отверстие было достаточно большим, чтобы поместиться на стержень винта, — вам не понадобятся плоскогубцы, чтобы сжать петлю меньше.

Три наконечника: По мере затягивания винтов по часовой стрелке проденьте петли в этом направлении. Во-вторых, слегка потяните за провод, который вы прикрепляете, и вероятность его соскальзывания уменьшится, поскольку головка винта сжимает его. В-третьих, никогда не перекрещивайте конец провода через себя, это создаст высокую точку и предотвратит соприкосновение головки винта со всей петлей.

Надежные соединения — это ключ к надежной проводке, а петлевые концы проводов, затянутые под винтовые клеммы, очень прочные. Винты затягивают по часовой стрелке, так что проволочные петли должны быть ориентированы в одном направлении.

Чтобы ускорить зацикливание проводов, вставьте концы проводов со снятой изоляцией в небольшое отверстие на лицевой стороне устройства для зачистки проводов.Поверните запястье на 180 градусов и — вуаля — получите идеальную петлю.

Устройства для ударов в спину или вставки

Устройства

Backstab, также называемые устройствами с возвратной пружиной, имеют отверстия в задней части, в которые вы вставляете зачищенные концы проводов, которые удерживаются тонкой металлической полосой внутри, которая действует как пружинный зажим. Удары в спину подключаются быстрее, чем винтовые клеммы, но дешевые розетки могут быть проблематичными. Каждый раз, когда вы вставляете и вынимаете вилки, розетки слегка сдвигаются, что увеличивает вероятность выхода из строя зажимов, что приводит к ослаблению проводов, мерцанию света и возникновению дуги.

С другой стороны, переключатели

с обратной проводкой редко выходят из строя, потому что переключатели не подвергаются нагрузкам, возникающим при вставке и извлечении вилок. Тем не менее, многие профессионалы не любят переключатели с ударом в спину, потому что их пружинные зажимы могут устать и ослабнуть.

Переключатели с обратной проводкой обычно надежны. Зачистив конец провода, вставьте его в прорезь для толкающей проволоки, пока провод не выйдет из нижней части, затем осторожно потяните, чтобы убедиться, что внутренний зажим устройства надежно зажал провод.

Качественные гибриды

Качественные устройства, такие как розетка GFCI, показанная на фотографии, являются надежными. Устройство сконфигурировано так, что вы можете обвить провода вокруг его винтовых клемм или вставить провода в отверстия на задней панели устройства. Здесь допустимо нанесение ударов сзади, потому что вместо тонких металлических пружинных зажимов внутри розетка имеет прочные внутренние зажимы, которые задействуются, когда вы затягиваете винты с обеих сторон устройства для фиксации проводов.Маловероятно, что эти надежные механические соединения расшатываются или выходят из строя.

Это устройство с розеткой GFCI позволяет прикреплять провода к винтовым клеммам сбоку или вставлять концы проводов в отверстия на задней панели устройства. Провода надежно удерживаются прочными внутренними зажимами. Такие качественные устройства стоят немного дороже, но они того стоят.

Выдержка из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майклом Литчфилдом и Майклом Макалистером

Доступно в магазине Taunton и на Amazon. com.

Как сделать безопасное подключение провода

Хороший день для электрика не заканчивается тлеющим и трясущимся, как один из тех героев мультфильмов, которые коснулись провода под напряжением. Чтобы этого никогда не случилось с вами, при установке соединителя проводов примите к сведению некоторые меры предосторожности и советы по электробезопасности.

Совет № 1: Отключите питание

Первое, что вы хотите сделать перед тем, как приступить к подключению проводов, — это убедиться, что вы отключили автоматический выключатель.Даже если автоматический выключатель был выключен, вы должны убедиться, что в проводе не течет электричество. Используя бесконтактный тестер напряжения, вы сможете подтвердить, что электричество отключилось. Также настоятельно рекомендуется надевать резиновые перчатки во время этого процесса, чтобы снизить вероятность поражения электрическим током.

Совет № 2: Зачистите изоляцию

Во-вторых, вы хотите удалить всю изоляцию, которая может быть на проводах. Для этого обычно используют инструмент для зачистки проводов. Если вы ищете новый инструмент для зачистки проводов или покупаете его впервые, подумайте о приобретении устройства, которое может работать как в качестве устройства для резки проволоки, так и в качестве устройства для снятия изоляции.

Если вы не знаете, сколько изоляции нужно снять, чтобы обеспечить надежное и правильное электрическое соединение, вы можете посмотреть на упаковку или заднюю часть самого разъема.

Совет № 3: Выберите разъем

Тип разъема, который вы решите использовать, может изменить способ сращивания провода.К ним относятся гайки для проводов, рычажные соединители, вставные соединители и многое другое. Мы рекомендуем использовать разъемы марки Wago, которые бывают нескольких типов. Все они просты в использовании, независимо от того, что вы выберете.

Совет № 4: Создайте надежное соединение

Независимо от того, какой тип разъема вы решите использовать, убедитесь, что вы создаете надежное электрическое соединение. Плохое электрическое соединение похоже на лежачий полицейский на дороге. В конечном итоге это замедлит электрический ток, создавая трение и нагрев.Слишком слабое соединение также может привести к тому, что электричество будет передаваться по воздуху от одного проводника к другому; это называется дугой.

Оба эти фактора представляют опасность пожара, поэтому вам необходимо убедиться в наличии надежного соединения, чтобы избежать этого. Рычаг Wago и вставной соединитель имеют отверстие, которое позволяет вам проверить электрическую непрерывность или напряжение, не отсоединяя провода, и это поможет при создании длительного соединения.

Обязательно примените то, что вы узнали из этого блога, в своих приложениях для электромонтажа.Всегда приятно получить несколько советов о том, на что обращать внимание, когда вы выполняете электрические работы. Ознакомьтесь с некоторыми другими блогами, которые могут оказаться полезными для процесса подключения ниже.

Оставайтесь на связи

Какие меры предосторожности вы принимаете при подключении проводов? Поделитесь с нами своими мыслями сегодня!

Добавьте темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

Подробнее:

Как соединить два провода | На главную

Автор: Hunker Team Обновлено 21 июля 2017 г.

Вещи, которые вам понадобятся
  • Устройства для зачистки проводов

  • Разъем для проводов

  • Кусачки

  • Изолента

Наконечник

Более опытный специалист по ремонту дома может также изучить возможность использования паяльника, который выполняет ту же задачу, расплавляя небольшое количество металла между проводами и сплавляя их вместе.

Предупреждение

Всегда выключайте источник питания при работе с проводами. Когда ваше подключение будет завершено, желательно иметь рядом огнетушитель. Хотя вероятность электрического возгорания маловероятна, эта мера предосторожности может оказаться полезной.

Как соединить два провода. Быть электриком — это всего лишь поездка в строительный магазин. Один из самых простых домашних ремонтов, который может сделать человек, — это соединение двух проводов. С помощью простого набора инструментов вы можете устранить любую простую проблему с электропроводкой в ​​доме, которая требует подключения.

  1. Убедитесь, что по обеим сторонам проводов отключено электричество. Либо отключите его, если вы используете электроприбор, либо выключите автоматический выключатель, если вы работаете с домашней электропроводкой.

  2. Удалите 1 ½ дюйма провода с конца обоих проводов с помощью приспособлений для зачистки. Определите размер используемой проволоки, зажмите ее и потяните к концу. Это должно удалить 1 ½ дюйма пластиковой изоляции вокруг проводов, обнажив металл.

  3. Коснитесь обоих проводов посередине их оголенных концов. Плотно скрутите провода до конца. Обрежьте конец совмещенной проволоки.

  4. Оберните пластиковый соединитель по часовой стрелке вокруг оголенных проводов. Сильно надавите, пока не убедитесь, что провода надежно закреплены между разъемом.

  5. Подергайте каждый провод отдельно, чтобы убедиться, что они надежно подключены. Оберните пластиковый разъем и провода изолентой, чтобы соединение не соскользнуло.

Добавить комментарий

Ваш адрес email не будет опубликован.
