Вентиляционные отверстия в эксплуатируемых помещениях принято закрывать специальными решётками, выполняющими несколько важных функций. На сегодняшний день производители предлагают колоссальный выбор таких изделий, отличающимися формой, материалом, назначением и другими характеристиками.
Обустройство вентиляции позволяет создать в помещении оптимальный для человека микроклимат путём обеспечения эффективной циркуляции воздушных масс. При этом весь отработанный воздух удаляется наружу через вытяжную систему, а новый поступает через приточные отверстия.
И если большая часть вентиляции дома или квартиры остаётся сокрытой от посторонних глаз, то решётки являются первыми видимыми компонентами всей системы, выполняющими свой набор функций и имеющими массу вариаций.
Фронтонная вентиляционная решетка чаще всего устанавливается на чердачное окно при осуществлении проветривания крыши и верхних помещений, обладают широкой рельефной окантовкой на автоматических защёлках и выгодно подчёркивают общий дизайн всего дома.
Например, восьмиугольная фронтонная вентиляционная решётка от компании ООО «ТЗК Техоснастка» устанавливается на слуховое окно чердака или на вентилируемый фасад. Также решётка может быть монтирована на фасады стен. Данное решение совместимо с любыми фасадными панелями. Удобный размер решётки 550 х 550 подойдёт большинству потребителей. Таким образом, проветриваемое пространство будет надёжно защищено от ветра и осадков, а также от перегрева в тёплое время года. Производители заботятся и о здоровье своих покупателей. Новая решётка выполнена из высококачественных полимерных материалов. Продукт представлен в двух цветовых решениях: белый и коричневый. Каждый клиент может подобрать решётку, гармонирующую с дизайном его помещения.
Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).
В случае обустройства чердака под жилое помещение своими руками, вентиляция устраивается в подкровельном пространстве, при помощи обрешетки между пирогом утепления и кровли. При этом потоки воздуха через подшив кровли будут подниматься по вентзазору вверх под кровлей. Вверху теплого чердака вальмовой крыши должен быть холодный треугольник.
Поток воздуха будет забирать излишки влаги из утеплителя и конструкций кровельной системы, и выходить через вентиляционные решетки для чердака во фронтонах. Отсутствие вентиляции на холодном и теплом чердаке приведет к появлению плесени и быстрому разрушению стропильной системы. Важно, чтобы система вентиляции на чердаке соответствовала строительным нормам и требованиям, иначе говоря, СНиПам.
Фронтонная вентиляционная решетка своими руками
Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога. Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.
Цель устройства вентиляционной системы
Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.
Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.
Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.
Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.
Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.
В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 — 6ºС.
Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.
Как сделать вентиляцию фронтонной стенки
Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:
- Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
- Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
- Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.
Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.
Сооружение вентилируемого фронтона
Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.
Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:
- Вертикально.
- Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» — собирается из отрезков бруска.
При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.
Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.
Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.
Вентиляцию фронтонной стенки устраивают:
- В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
- В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.
Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.
Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.
Установка вентиляционных окон и решеток
Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.
Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.
Вентиляционные окна для обустройства фронтонов делятся на два вида:
- Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
- Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.
Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.
Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.
Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.
В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.
Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:
- Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
- От решетки отделяют крепежный хомут и обод.
- Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
- В обработанное отверстие заводится труба до упора решетки снаружи.
- Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
- Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
- Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.
Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.
Установка вентиляционных клапанов
Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.
Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т.е. механическим побуждением движения воздушного потока.
Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.
Принцип действия приточного вентиляционного устройства:
- Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
- Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
- После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.
Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.
Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.

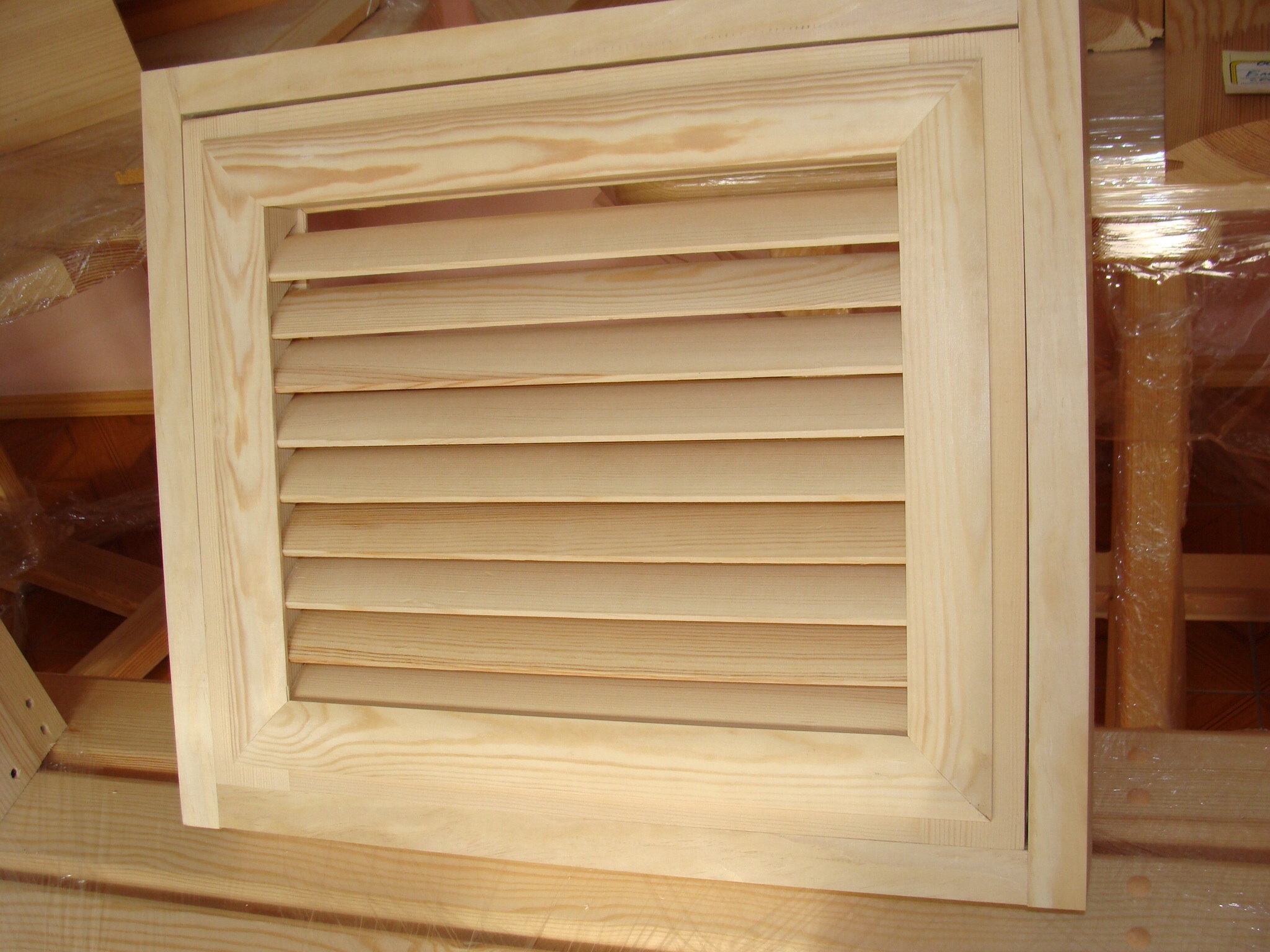

Изготовление решетки своими руками
Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т. к. не сможет полностью омывать помещение воздушным потоком.
У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.
Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.
Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.
На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.
Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:
- Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
- Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
- Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
- По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
- Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
- Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
- Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
- Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
- Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
- Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
- Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.
Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.
Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.
Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.
Видео о способах устройства вентиляции фронтонных стен
С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:
youtube.com/embed/QRHrpsmQkLM» allowfullscreen=»allowfullscreen»/>
Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:
Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:
Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.
- Регистрация: 07.08.10 Сообщения: 285 Благодарности: 54
Нужна ли вентиляционная решетка на фронтоне в моем случае?
Во думаю — нужна ли в моем случае вентиляционные решетки на фротноне. Дом под отоплением две зимы уже. Сейчас начинаю сайдинг делать.
Схематичный рисунок приложил — красный — это утеплитель 200мм. Синий — как уложена супердифузионная мембрана. Крыша — шифер. Перфорированные софиты. Вентзазор снизу — волна шифера + 50 мм.
Сверху выход вентиляции — через конек. (т. е. высота волны шифера (
Сейчас думаю — стоит ли делать решетки вентиляционные. И опять же разгребать снег, который будет через них задувать … Мне кажется, что в моем случае — и так продувается все через огромную площадь мембраны все отлично — и вентиляция фронтона будет излишней…
Ширина дома 8.5 м, длина 9.5 мPS. Стоит ли уплотнять соединение конька и шифера ? Снег туда в метель задувает конкретно .. А за ПВД уплотнители — не забьются ли они пылью и песком через несколько лет ? Пыль и песок у нас в регионе конкретный…
Последнее редактирование: 13.04.14
- Регистрация: 03. 02.14 Сообщения: 7.274 Благодарности: 30.546
У меня дом стоит восток-запад.В оба фронтона вставил ветрешётки,в жару чердак быстрей остывает. Снег иногда задувает, в основном с востока, зимой метели у нас с востока и северо-востока.Прошлой зимой трое суток мела метель с сильным ветром, снег был очень мелкий, как соль, задуло даже в стыки листов, чего никогда не было. Через вентрешётку налетело пять вёдер снега. Вёдра из под краски, 14 литров, такими мерил. Закрыл решётку из нутри плёнкой.На другом фронтоне (западном) оставил открытой. Но у меня холодный чердак, залезть и посмотреть нет проблем.
- Регистрация: 07.08.10 Сообщения: 285 Благодарности: 54
Дом будет зашиваться с сайдингом… Может просто во фронтоне насверлить тройку отверстий коронкой 68 мм … А уже в сайдинге поставить решетку вентиляционную ?
Голову сломал. ведь если ставить регулирующую решетку — то она ведь должна быть соединена коробом именно с чердаком а не с пространством между сайдингом и ГБ…много ли будет снега заметать сквозь вот такую решетку на фронтоне ?
Наружные решетки алюминиевые типа РН ал — S профиль Или лучше искать вот с таким профилем ?
Последнее редактирование: 13.04.14
- Регистрация: 03.02.14 Сообщения: 7.274 Благодарности: 30.546
У меня круглые. В моём альбоме на фото видно. Квадратные не люблю
- Регистрация: 07. 08.10 Сообщения: 285 Благодарности: 54
У меня круглые. В моём альбоме на фото видно. Квадратные не люблю
вопрос — что у вас вентилирует решетка ? с чем она соединена — с пространством между сайдингом и стеной или напрямую с чердаком ?
- Регистрация: 03.02.14 Сообщения: 7.274 Благодарности: 30.546
- Регистрация: 07. 05.14 Сообщения: 8 Благодарности: 1
Чтобы не заметало зимой можно поставить АВ1 с уменьшенным шагом ламелей. Хотя, и через стандартный шаг заметает мало.
Важным условием строительства любого частного дома – организация качественной и надежной вентиляции. Если система вентиляции будет работать исправно, то можно полностью избавиться от проблемы образования грибка, плесени и прочее. Существует множество вариантов того, как именно ее обустроить. В этой статье предлагаем вам рассмотреть вариант того, как сделать вывод вентиляции через фронтон.
Вентиляция, а зачем она нужна
Если сказать вкратце, то основная задача вентиляционной системы сводится к тому, чтобы обеспечить постоянный приток свежего воздуха и отток использованного. То есть должна быть обеспечена хорошая циркуляция воздуха. И очень хорошо, когда вентиляция налажена на крыше.
Если ее не будет, то существует большая вероятность образования конденсата на фронтоне и, хуже всего, появление грибка и плесени. Как следствие, постоянная циркуляция воздуха во фронтоне и по всей кровле, будет быстро удалять весь образующийся конденсат.
Кроме всего прочего, если в частном доме обустраивается мансардное помещение, то крайне важно организовать вентиляцию в ней. За счет этого будет обеспечен приятный микроклимат внутри жилого пространства.
Принцип изготовления вентиляции во фронтонной стенке
Сегодня существует несколько способов того, как можно организовать систему вентиляции на фронтоне и чердачном помещении. В частности, изготавливается вентилируемый фронтон. Что под этим подразумевается? Между строительными материалами кровельного пирога организовывается зазор до 50 мм. В частности, зазор организовывается между утеплителем и ветрозащитной пленкой. Также зазор оставляется между кирпичной стеной и теплоизоляцией и прочее.
Существует еще один простой способ – монтаж решеток и окон. В этом случае все действия направляются на то, чтобы организовать движение потока воздуха. Установка таких окошек осуществляется на фронтон, реже монтируется в скаты.
Еще одно современное решение – монтаж вентиляционных клапанов. Используются они при организации механической или естественной системы вентилирования. То есть вентиляционные клапаны могут работать совместно с вентилятором и без него.
Перечисленные выше варианты можно комбинировать, то есть использовать сразу два одновременно. За счет этого качество системы вентилирования будет заметно улучшено. Однако нас интересует система вентиляции во фронтоне.
Изготовление вентилируемого фронтона
Итак, чтобы обеспечить качественный воздухообмен, следует организовать процесс циркуляции воздуха между материалами кровельного пирога. Рассмотрим подробнее, как сделать такую систему на крыше. Итак, обычно если выполняется обшивка деревянных стен или из кирпича, то она осуществляется без зазора. Иногда зазоры делаются, так как стены явно неровные. Также зазор может быть в случае, если изготавливается преднамеренно вентилируемый фасад.
Так, чтобы сделать каркас на кирпичном доме следует использовать бруски до 20 мм в толщину. Монтаж бруска может осуществляться двумя способами:
- Горизонтально. В этом случае полностью исключается естественное движение воздушных масс. Чтобы этого не случилось, крайне важно организовать разрывы по горизонтали, что не нарушать систему вентилирования.
- Вертикально. Данный способ применим в том случае, если финишная отделка будет выполняться в горизонтальном положении. Плюс ко всему, такое направление обрешетки обеспечит максимально естественное направление движение воздушных масс. Как следствие, вентиляция фронтона будет качественной.
Кроме всего прочего, вентиляция фронтона может быть изготовлена в один и два уровня. Что касается двух уровней, то этот случай актуален тогда, когда в обустройстве фронтона используется полиэтиленовая ветрозащитная пленка и пленка для гидроизоляции. Так, зазоры будут находиться между пленкой и внешней отделкой, а также между пленкой и теплоизоляционным материалом.
Что касается одного уровня, в этом случае применяется диффузионная мембрана. Это та мембрана, которая способна сама выводить наружу всю скопившуюся влагу. Та влага, которая скапливается в толще теплоизоляционного слоя. Как следствие, эта мембрана будет иметь непосредственный контакт с утеплителем.
Важно! Крайне важно, что купленная вами мембрана обладала свойством по пропуску сквозь себя влаги и воздуха сквозь теплоизоляционный слой. Этими свойствами не сможет похвастаться обычная полиэтиленовая пленка.
Итак, если говорить за эффективность, то вентиляция фронтона с диффузионной пленкой намного эффективней. Хотя она больше стоит, в конечном счете можно изрядно сэкономить на покупке других материалов.
Монтаж решеток и окон
Рассмотрим другой способ того, как организовать циркуляцию воздуха во фронтоне. В частности, можно установить вентиляционные решетки на фронтоне. Также устанавливается вентиляционное окно на фронтоне. Эти два способа вполне актуальны, если чердак не будет никак использоваться, то есть он не будет жилым.
Так, чтобы организовать вентиляционные окна, можно приобрести уже готовые для этого комплекты. В этом комплекте будет находиться наличник и коробка. Их изготовление выполняется из древесины и пластика. Вентиляционные окна могут быть глухими или распашными.
Под глухими подразумеваются жалюзийные решетки, которые нельзя открывать для проветривания или увеличения потока циркуляции воздуха. В их базовой комплектации имеется регулируемая или нерегулируемая планка, которая по внешнему виду напоминает жалюзи. Благодаря этой системе, можно самостоятельно регулировать смену потока воздуха.
Что касается распашных окошек, то они имеют две или одну дверцу. При монтаже их на фронтоне дома можно выполнять вентилирование по необходимости, путем открывания дверцы.
Важно! Существуют модели вентиляционных решеток, которые одновременно имеют вентиляционные жалюзи и дверцы, то есть комбинированный аналог.
Произвести их установку сравнительно просто. Например, изготавливается вентиляционное отверстие, в которое будет устанавливаться решетка или окошко. Делать эту работу можно как до утепления стен, так и после того, как утеплитель уже на стене дома. Что касается размера окошка фронтонной вентиляции, то он должен быть в соответствии с нормативными предписаниями. Важно, чтобы выход вентиляции фронтона был сделан так, чтобы из-за него не образовывался холодный треугольник. В противном случае в помещение может проникать холодный воздух. С другой стороны, вентиляция холодного воздуха крайне важна.
Подводим итоги
Итак, мы узнали, что существует несколько способов того, как организовывается вытяжка воздуха из помещения. В случае сложного проектирования, могут монтироваться трубы. Но только при механической циркуляции воздуха, который будет циркулировать под воздействием вентилятора.
Если сооружается естественная вентиляция фронтона, то монтируются отдушины. Эти продухи будут обеспечивать выход отработанного воздуха, а противоположные, наоборот, пускать воздух.
Заключение
Абсолютно не важно, какой из всех перечисленных способов организации циркуляции воздуха во фронтоне выберите вы, крайне важно приобретать качественное оборудование. Понятное дело, что данная инженерная система не делается на один раз. Она должна функционировать постоянно, чтобы внутри помещения был обеспечен приятный микроклимат. Плюс ко всему, в крыше, на фронтоне и чердаке полностью исключится вероятность образования конденсата, его скопление и появление плесени и вредных грибков.
Итак, вопрос организации вентиляции фронтона не из легких. Мы предлагаем вам дополнительно просмотреть подготовленный видеоматериал, который поможет расставить все точки над и. А если у вас есть опыт в этом вопросе, то делитесь им, оставляя комментарии к этой статье.
Автор статьи: Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Предисловие. Чердак в частном доме – это нежилой верхний этаж под кровлей. В старых деревянных домах на чердаке обычно хранили старую одежду и ненужные вещи. Рассмотрим в этой статье, как сделать на чердаке вентиляцию своими руками. Как сделать вентиляцию чердака через слуховые окна в двускатной и вальмовой кровле, чтобы хранимые вещи и одежду на холодной мансарде частного дома не испортила плесень.
Классический чердак в доме представляет собой холодное нежилое помещение. Утепляют мансарду и чердак в загородном доме, когда планируется сделать жилое помещение в перспективе. Система естественной вентиляции на чердаке каркасного дома служит для удаления паров и влаги, проникающего в помещение через межэтажные с первого этажа, а также исключение увлажнения теплоизоляции кровли и фронтона дома.
Для чего нужна вентиляция чердака в доме
Фото. Естественная вентиляция чердака дома
Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).
В случае обустройства чердака под жилое помещение своими руками, вентиляция устраивается в подкровельном пространстве, при помощи обрешетки между пирогом утепления и кровли. При этом потоки воздуха через подшив кровли будут подниматься по вентзазору вверх под кровлей. Вверху теплого чердака вальмовой крыши должен быть холодный треугольник.
Поток воздуха будет забирать излишки влаги из утеплителя и конструкций кровельной системы, и выходить через вентиляционные решетки для чердака во фронтонах. Отсутствие вентиляции на холодном и теплом чердаке приведет к появлению плесени и быстрому разрушению стропильной системы. Важно, чтобы система вентиляции на чердаке соответствовала строительным нормам и требованиям, иначе говоря, СНиПам.
Вентиляция холодного чердака своими руками
Фото. Вентиляция теплого и холодного чердака
Стропила и обрешетку кровли на холодном чердаке лучше оставить открытыми. Если кровля выполнена из металлочерепицы или профнастила, то использование гидроизоляции (рубероида или ветро влагозащитной пленки) обязательно. Эти простые требования обеспечат защиту стропильной системы от конденсата с металлической кровли, с другой стороны не будут препятствовать выветриванию излишков влаги из деревянных элементов стропильной системы.
Вентиляция вальмовой кровли подойдет и для классической двускатной крыши. Если кровля выполена из шифера или ондулина, то применение гидроизоляционного подкровельного покрытия не обязательно. Между волнами этого кровельного материала воздух будет свободно проникать снизу и свободно выходить под коньком кровли. При этом конденсат на шифере или ондуллине в холодное время года образовываться не будет.
Если кровля двускатная, то вентиляционные отверстия расположить следует во фронтонах. Самое простое решение – это сделать неплотную обшивку фронтона. Щели между досками позволят эффективно проветрить пространство чердака. Если фронтоны из кирпича или блоков, то придётся сделать на противоположных сторонах фронтонов вентиляционные отверстия площадью равной не менее 0,2% от площади мансарды.
Вентиляция теплого чердака своими руками
Вентиляция кровли дома из металлочерепицы
Для сплошной кровли в обязательном порядке следует устроить вентилируемое подкровельное пространство. При этом для металлических кровель следует дополнительно укладывать гидроизоляционные пленки. Воздух должен проходить под всей поверхностью кровли снизу вверх. Входом для потоков воздуха служат отверстия в подшиве внизу, выход осуществляется через конек. Обеспечив качественную вентиляцию кровли, можно приступать к ее утеплению.
Теплую мансарду следует проветривать для поддержания оптимального микроклимата, как и другие жилые помещения. Приток воздуха на мансарду осуществляется с первого этажа и через мансардные окна, а выход происходит через вентиляционные каналы. Если система вентиляции не была предусмотрена, то можно проветривать помещение при помощи системы микропроветривания в окнах. Для этого следует узнать, как отрегулировать пластиковые окна.
При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон. Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.
Вентиляция чердака вальмовой крыши
Вентиляция вальмовой кровли, слуховые окна
Вентиляция теплого и холодного чердака вальмовой кровли подойдет и для классической двускатной крыши, если во фронтонах не представляется возможным сделать вентиляционные отверстия. Вход воздуха под кровлю происходить должен в ветровой подшивке снизу, а выход вверху у конька крыши. Для гибкой черепицы для этого служит черепашка, для керамической – кровельный вентиль, а шифер и профнастил можно вентилировать через конек.
Если подшивка будет выполнена из досок, то их следует расположить с зазором в несколько миллиметров для лучшего поступления воздуха. Если подшив уже смонтирован, то можно устроить небольшие отверстия, закрыв их пластиковыми решетками. Отверстия расположить можно по всему периметру вальмовой кровли, примерно через каждые 80 см. Выход для потоков воздуха из подкровельного пространства сделать следует в кровле.
Вентиляция мансарды через фронтоны
Рассмотрим, как сделать вентиляционные отверстия на фронтоне мансарды самостоятельно. Если кровля двускатная, то следует сделать отверстия в верхней части холодного треугольника кровли. Система вентиляция чердака вальмовой крыши намного сложнее и трудозатратнее, а с устройством отверстий во фронтонах справится любой. Если фронтоны утеплены, то отверстия необходимо делать в холодном треугольнике.
Отверстия во фронтонах удобнее всего закрыть вентиляционными решетками, повернутыми вниз решеткой, чтобы по ним не затекал дождь в помещение. Желательно, чтобы это были регулируемые решетки, которые можно будет прикрывать на зиму. Если чердак планируется переоборудовать в теплое помещение, то кровля должна быть проветриваемой, о том, как сделать это правильно смотрите на видео в конце статьи.
Видео. Устройство вентиляции чердака над мансардой
youtube.com/embed/Xg5r7IQ0s20″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
( votes, average: out of 5)
Сетка вентиляционная для кровли
Вентиляционные сетки для кровли в Москве
Сортировать:По рейтингу
Дешевые
Дорогие
Со скидкой
данные Яндекс Маркета от 07.05.2019 08:31
СК Аэратор КТВ-вентиль для готовой кровли из гибкой черепицы, красный
Строймаркет СатурнОписание:
Предназначен для вентиляции подкровельного пространства домов со скатной кровлей. Служит основанием для монтажа вентиляционных и канализационных выходов. Подходит для кровель из битумной черепицы, для фальцевых кровель и других плоских видов кровельного покрытия.
Пункт выдачи:
Москва, ул.Молодцова, д. 14
+7 (495) 2236000
ПодробнееВентиляционная лента карниза ПВХ D-bork 5м.п ., ширина 10см коричневая
Описание:
Вентиляционная лента предотвращает проникновение под кровлю мелких птиц и различных летающих насекомых, не затрудняя при этом вентиляцию подкровельного пространства. Полихлорвинил, стойкий к ультрафиолетовому излучению и температурным перепадам, из которого изготавливается лента, обеспечивает долговечность и надежную преграду как живым агрессорам, так и природной стихии. Рекомендуется крепить ленту с помощью пресшайбы или гвоздей.
Пункт выдачи:
Москва, Тарный проезд, д. 5
+7 (495) 9895710
ПодробнееVilpe Вентиляционный выход 110/500 красный
Описание:
Вентиляционные выходы служат для вывода на крышу систем вентиляции внутренних помещений и кухонной вытяжки. Лучше выводить вентиляцию на крышу здания, а не на фасад, чтобы не нарушать экстерьер здания. Если в здании расположен санузел, то обязательно должен быть канал вентиляции канализационного стояка. Отсутствие вентиляции может привести к возникновению в помещении неприятного запаха. Поэтому так важно предусмотреть возможность установления вентиляционного выхода канализационного стояка на крышу.
Пункт выдачи:
Москва, Тарный проезд, д. 5
+7 (495) 9895710
ПодробнееКровельная вентиляция Вентиль кровельный Vilpe Huopa KTV серый
СК Аэратор КТВ-вентиль для готовой кровли из гибкой черепицы, зеленый
Строймаркет СатурнОписание:
Предназначен для вентиляции подкровельного пространства домов со скатной кровлей. Служит основанием для монтажа вентиляционных и канализационных выходов. Подходит для кровель из битумной черепицы, для фальцевых кровель и других плоских видов кровельного покрытия.
Пункт выдачи:
Москва, ул.Молодцова, д. 14
+7 (495) 2236000
ПодробнееВентиляционные выходы 125/160/500 изолированный красный
Вентиляционный выход Wirplast К54-4 изолированный D150 красный
Описание:
Вентиляционный выход Wirplast К54-4 изолированный D150 красный
Пункт выдачи:
Москва, МКАД, 41-й километр, Россия, Москва, МКАД, д. 4, стр. 14
+7 (495) 638-0848
ПодробнееКровельная вентиляция Вентиль кровельный Vilpe Huopa KTV красный
Вентиляционный выход Wirplast К54-2 изолированный D150 коричневый
Описание:
Вентиляционный выход Wirplast К54-2 изолированный D150 коричневый
Пункт выдачи:
Москва, МКАД, 41-й километр, Россия, Москва, МКАД, д. 4, стр. 14
+7 (495) 638-0848
ПодробнееКоньковый аэратор Docke 1 м. (черный)
Описание:
Коньковый аэратор Docke является неотъемлемым элементом вентиляции подкровельного пространства зданий со скатной крышей. Аэратор устанавливается по всей длине горизонтально расположенного конька скатных крыш. Боковые вентиляционные решётки аэратора зафиксированы специальными защёлками (8 шт для одного края).
Пункт выдачи:
Москва, Тарный проезд, д. 1/62
+7 (495) 984-0454
ПодробнееВентиляционный выход 110/500 ТехноНиколь Коричневый
Описание:
Вентиляционный выход D110 предназначен для проветривания канализационной системы летних домов и для удаления всех запахов и паров, образующихся во время приготовления еды.
Пункт выдачи:
Москва, Волоколамское шоссе, д. 116, стр. 1
+7 (495) 2043277
ПодробнееСК Аэратор КТВ-вентиль для готовой кровли из гибкой черепицы, коричневый
Строймаркет СатурнОписание:
Предназначен для вентиляции подкровельного пространства домов со скатной кровлей. Служит основанием для монтажа вентиляционных и канализационных выходов. Подходит для кровель из битумной черепицы, для фальцевых кровель и других плоских видов кровельного покрытия.
Пункт выдачи:
Москва, ул.Молодцова, д. 14
+7 (495) 2236000
ПодробнееАэратор коньковый Docke 1м (черный)
Описание:
Коньковый аэратор Docke является неотъемлемым элементом вентиляции подкровельного пространства зданий со скатной крышей. Аэратор устанавливается по всей длине горизонтально расположенного конька скатных крыш. Боковые вентиляционные решётки аэратора зафиксированы специальными защёлками (8 шт для одного края).
Пункт выдачи:
Москва, Тарный проезд, д. 5
+7 (495) 9895710
ПодробнееKrovent Кровельный вентиль для металл. кровель с профилем до 38 мм KTV General (Красный)
Вентиляционный выход Wirplast К49-4 изолированный D110 красный
Описание:
Вентиляционный выход Wirplast К49-4 изолированный D110 красный
Пункт выдачи:
Москва, МКАД, 41-й километр, Россия, Москва, МКАД, д. 4, стр. 14
+7 (495) 638-0848
ПодробнееВентиляционные выходы 125/160/500 изолированный коричневый
Вентиляционный выход Wirplast К48-2 неизолированный D110 коричневый
Описание:
Вентиляционный выход Wirplast К48-2 неизолированный D110 коричневый
Пункт выдачи:
Москва, МКАД, 41-й километр, Россия, Москва, МКАД, д. 4, стр. 14
+7 (495) 638-0848
ПодробнееКровельная вентиляция Вентиль кровельный Vilpe Huopa KTV зеленый
Кровельная вентиляция Вентиль кровельный Vilpe Huopa KTV коричневый
Описание:
Вентиль кровельный Vilpe Huopa KTV коричневый
Пункт выдачи:
Москва, Шоссейная, д. 90, стр. 57
+7 (495) 274-0026
ПодробнееСистема коньковой вентиляции кровли Ridge Master 1220х285мм
Описание:
Система кровельной вентиляции Ridge Master производится американской компанией Mid America. Поставляется на Российский рынок уже более 10 лет. Прекрасно зарекомендовала себя как среди профессиональных строителей, так и среди частных застройщиков и полностью отвечает всем стандартам качества.
Пункт выдачи:
Москва, Тарный проезд, д. 5
+7 (495) 9895710
ПодробнееУниверсальный вентиляционный выход VIRTUM (MDM) 125 мм, графит RAL 7016
Вентиляционный выход Wirplast К88-2 неизолированный D125 коричневый
Описание:
Вентиляционный выход Wirplast К88-2 неизолированный D125 коричневый
Пункт выдачи:
Москва, МКАД, 41-й километр, Россия, Москва, МКАД, д. 4, стр. 14
+7 (495) 638-0848
ПодробнееВентиляционный выход 100-110/500 неизолированный зеленый
Вентиляционные решетки Решетка вентиляционная приточно-вытяжная Vents МВ 121 c
Описание:
Решетка вентиляционная приточно-вытяжная Vents МВ 121 c предназначена для декоративного оформления выходов приточных или вытяжных вентиляционных систем бытовых, общественных и промышленных зданий.
Пункт выдачи:
Москва, Шоссейная, д. 90, стр. 57
+7 (495) 274-0026
ПодробнееВентиляционные выходы Wirplast 125/500 неизолированный красный К94-4
Вентиляционный выход VIRTUM (MDM) 125 мм, темно-коричневый RAL 8019
Вентиляционные выходы Wirplast 110/500 неизолированный красный К48-4
Вентиляционные выходы 110/500 неизолированный коричневый
Вентиляционная лента Luxard коричневая
Описание:
Карнизная вентиляционная лента способствует созданию оптимального режима циркуляции воздуха в подкровельном пространстве.
Пункт выдачи:
Москва, Тарный проезд, д. 5
+7 (495) 9895710
ПодробнееРазновидности и особенности вентиляционных лент
Кровля является очень важным элементом в любом доме, в любом сооружении. Но кроме качественных материалов и тщательного исполнения работ надо уделить внимание вентиляции. Чтобы внутрь поступал воздух и было исключено попадание загрязнений любого рода, нужна вентиляционная лента ПВХ.
Используемые в этой ленте отверстия могут иметь круглую или овальную форму. Но независимо от нее они мешают проникновению внутрь насекомых и мелких птиц, созданию ими гнезд. Несмотря на столь серьезное препятствие для животных, ленточные элементы не мешают циркуляции воздуха внутри карнизного свеса. Что немаловажно, оформительские функции тоже обеспечиваются на высоком уровне.
При изготовлении ленты ее обычно формируют в рулоны длиной 5 м, а вот ширина может быть разной:
Вместе с тем часть фирм производит бухты длиной 60 м. Подобные элементы очень хорошо применять на больших производственных объектах и на многоэтажных жилых домах. Но наибольшую популярность завоевали ленты, длина которых составляет 5 м, а ширина 0,1 м. Что касается расцветки, большинство людей отдает предпочтение коричневой, бежевой, черной, красной и белой тональностям.
Производство вентиляционных лент освоено целым рядом крупных компаний. Из российских организаций в их число попала «Гранд Лайн». Представлены на рынке и немецкие структуры — Mage, Klober. Более доступные по цене и притом сравнительно добротные изделия отгружает польский MDM. Судя по отзывам потребителей, подобные товары отличаются превосходными характеристиками и не выцветают за длительное время.
Предназначенная для вентиляции лента крепится к карнизному свесу с использованием гвоздей либо саморезов. Шляпки крепежных элементов должны быть широкими, чтобы прикрывать отверстия полноценно. Шаг монтажа составляет от 20 до 25 см. Вместо указанных деталей могут быть применены и скобы, которые загоняются строительным степлером.
Выбор определяется конструкцией кровли, используемыми материалами и иными соображениями.
Коньковая и перфорированная разновидности ленты способствуют не только продлению периода эксплуатации сооружений. Они помогают сделать внешний вид более законченным, такие изделия пригодны не только на обычных частных домах, но и на изысканных коттеджах. Конструкция накрывает щели в кровельном изделии, одновременно не препятствуя движению воздуха. Уже длительное время применяются раскатываемые ленты с растягиваемыми участками.
Проблемы у этой конструкции связаны с тем, что прямая щель не способна трансформироваться в поверхностное отверстие под действием усилия сбоку. Коньковая лента для герметизации производится с функцией корректировки по ширине. Эта функция реализуется благодаря сжатию либо растягиванию центральной области, где есть волны средней длины. Прорези для прохода воздуха должны располагаться около места закрепления конька. Желательно при этом и наличие их в других местах.
Еще один вариант предусматривает вентилирующий блок для монтажа на коньке или на реберных досках в средней части поверхности. На границах с этой частью расположены особые боковины, которые внешней стороной прикладывают к покрытию крыши. Соответственно, промежутки должны быть проницаемыми для воздуха. Проницаемость эта обеспечивается за счет растягивания волокон.
Преимуществом подобного решения является то, что оно может перекрыть довольно различные по величине щели, отделяющие коньковую доску от покрытия крыши.
Этот вид вентиляционных лент для кровли решает две основные задачи. Если монтаж выполнен правильно, хребет крыши будет надежно защищен от просачивания осадков сверху. При этом воздух и содержащиеся в нем пары, идущие снизу, от пирога кровли уходят беспрепятственно. Сначала монтируется именно сама ленточная конструкция, а только за ней наступает очередь конька.
Для получения подобных изделий применяются самые разные материалы:
- полиэтилен;
- фольга из алюминия;
- текстиль на базе полипропилена.
Для сравнения: карнизная лента формируется по большей части из поливинилхлорида. Чтобы слои крепче держались друг за друга, используется бутиловый клей. Внешняя защитная оболочка делается напыленным алюминием. Дополнительно проводится обработка, которая позволяет предотвратить негативное воздействие ультрафиолетовых лучей.
Особенности внутренней структуры коньковой ленты позволяют ей наращивать свой объем до 40%, исправно работать минимум 10 лет.
Подобное решение идеально совместимо с кровлями из различных материалов. Неважно, сделаны ли они из металлической или гибкой черепицы, из композитной черепицы и профильного настила — результат удовлетворит все ожидания людей. Процесс установки карнизной ленты относительно прост. Выполнить эту работу самостоятельно смогут практически все. Очень велика роль защитной ленты на крышах, сделанных из природной либо керамической черепицы.
Такой материал эффективно защищает кровлю от разрушительных воздействий различного рода. По сравнению с обычной лентой перфорированные изделия прочнее, удобнее в использовании, позволяют выполнить работы скорее и сократить трудоемкость. В процессе производства используются прессы специального образца. Благодаря им точность формирования отверстий существенно вырастает. Для закрепления лент применяют шурупы, болты, анкеры. Можно использовать также гвозди и даже шпильки, что придает подобным элементам универсальный характер.
О вентиляционной ленте ПВХ смотрите в следующем видео.
Вентиляционные ленты для кровли: ПВХ, перфорированные, коньковые
Коньковая и перфорированная ленты для вентиляции продлевают жизнь и придают коттеджу законченный вид. Лента прикрывает все вентиляционные щели кровли, обеспечивая воздухообмен в подкровельном пространстве и предотвращая проникновение в него вредителей. О том, какой бывает вентиляционная лента и как ее использовать, читайте далее.
Виды и функции вентиляционной ленты
В зависимости от назначения вентиляционная лента бывает:
- коньковая;
- перфорированная (аэроэлемент свеса).
Утепленные скатные кровли должны вентилироваться. При отсутствии воздухообмена в кровельном пироге скапливается влага, разрушающая деревянный несущий каркас и материал кровли. Ухудшаются изоляционные свойства утеплителя.
Без вентиляции под кровлей постоянно собирается конденсат. В больших количествах он просачивается через потолок, вызывает появление плесени и портит внешний вид жилых помещений.
Чтобы предотвратить этот процесс, необходимо обеспечить свободное движение воздуха в кровельном пироге. Воздух проникает сюда из-под карнизного свеса (карнизные продухи) и выходит через конек (коньковые продухи). Между гидроизоляцией и кровельным материалом крепится контрбрус, создающий зазор для движения воздуха. В таких условиях деревянные конструкции крыши прослужат дольше, чем при постоянном воздействии влаги и грибка.
Преимущества использования вентиляционной ленты
Преимущества использования вентиляционной ленты для устройства кровли:
- высокая воздухопроницаемость;
- декоративность;
- защита от грызунов, насекомых и пернатых.
Не следует путать ее с уплотнительной самоклеющейся лентой для вентиляции, которая создана для уплотнения профилей каркасов, трубопроводов и швов изоляции воздуховодов.
Коньковая вентиляционная лента
коньковая вентиляционная лентаКоньковая вентиляционная лента для кровли защищает хребет (ребро) крыши от проникновения атмосферных осадков. Одновременно с этим пропускает воздух и пар снизу, из кровельного пирога, предотвращая намокание и гниение кровельного материала и стропильной системы.
Устанавливается уплотнительная лента для вентиляции на ребро крыши, поверх нее монтируется конек.
Коньковые вентиляционно-уплотнительные ленты производят из алюминиевой фольги, полиэтилена, полипропиленового текстиля, слои склеивают между собой бутиловым клеем, в качестве защищающего слоя используется алюминиевое напыление. Вентиляционная лента обрабатывается составами, защищающими от ультрафиолета. Коньковая вентиляционная лента имеет ребристую структуру, за счет которой растягивается на 20 – 40%. Гарантийный срок ленты от 10 лет.
Производятся ленты шириной от 240 до 390 мм в рулонах.
Воздухопроницаемость коньковой вентиляционной ленты – 270 – 300 грамм на кв. метр.
Вентиляционная лента для кровли рассчитана на эксплуатацию при температуре -30…+80 градусов Цельсия.
Проницаемость влаги – 3 – 6 граммов на кв. метр в сутки.
Устанавливается кровельная вентиляционная лента при температуре воздуха от +5 градусов.
Перфорированная прямая вентиляционная лента
Перфорированная вентиляционная лентаНазначение вентиляционной ленты свеса – прикрыть карнизные свесы от птиц и насекомых, не нарушая воздухообмен в подкровельном пространстве и внешний вид здания. Кроме этого, перфорированная вентиляционная лента используется для усиления жесткости некоторых конструкций крыши.
Перфолента для вентиляции производится из:
- перфорированной стали;
- перфорированного алюминия;
- полихлорвинила (ПВХ).
Толщина материала 0,55 – 1 мм. Отверстия проделываются разных форм и размеров 3 – 8 мм. Ширина ленты 120 – 250 мм, длина одного куска 10 – 30 м в бухтах. Изготавливается перфолента для вентиляции с ровными или волнистыми краями.
Крепится к конструкции лента для вентиляционного свеса с помощью шурупов или гвоздей. Никакая дополнительная врезка не требуется, поэтому жесткость конструкции обеспечена. Все материалы устойчивы к воздействию влаги и ультрафиолета. При монтаже и эксплуатации в соответствии со стандартами, срок службы вентиляционной ленты для карнизного свеса от 10 лет.
ПВХ вентиляционная лента
Вентиляционная лента ПВХ отличается более долгим сроком использования и разнообразием расцветок:
- белая;
- коричневая;
- черная;
- терракотовая;
- красная.
Такая палитра позволяет подобрать вентиляционную ленту из пластика (ПВХ) практически под любой цвет кровельного покрытия. Ширина ПВХ-ленты для вентиляции 10 см. Реализуется вентиляционная лента из ПВХ (пластика) рулонами по 5 м.
Подробнее о вентиляции крыши смотрите видеоролик:
Вентиляция фронтона: метод аэрации + как сделать вентиляционные решетки
Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога.
Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.
Цель устройства вентиляционной системы
Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.
Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.
Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.
Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства. Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.
Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.
В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 – 6ºС.
Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.
Как сделать вентиляцию фронтонной стенки
Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:
- Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
- Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
- Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.
Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.
Сооружение вентилируемого фронтона
Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.
Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:
- Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
- Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» – собирается из отрезков бруска.
При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.
Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.
Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.
Вентиляцию фронтонной стенки устраивают:
- В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
- В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.
Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.
Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.
Установка вентиляционных окон и решеток
Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.
Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.
Вентиляционные окна для обустройства фронтонов делятся на два вида:
- Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
- Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.
Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.
Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.
Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.
В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.
Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:
- Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
- От решетки отделяют крепежный хомут и обод.
- Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
- В обработанное отверстие заводится труба до упора решетки снаружи.
- Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
- Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
- Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.
Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.
Установка вентиляционных клапанов
Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.
Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т.е. механическим побуждением движения воздушного потока.
Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.
Принцип действия приточного вентиляционного устройства:
- Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
- Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
- После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.
Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.
Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.
Изготовление решетки своими руками
Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т. к. не сможет полностью омывать помещение воздушным потоком.
У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.
Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.
Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.
На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.
Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:
- Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
- Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
- Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
- По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
- Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
- Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
- Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
- Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
- Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
- Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
- Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.
Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.
Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.
Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.
Видео о способах устройства вентиляции фронтонных стен
С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:
Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:
Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:
Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.
Вентиляционные решетки для чердака
Нет никакого сомнения в том, что чердачное помещение следует утеплять, иначе в здании не будет комфорта и уюта. При хорошей вентиляции чердака грибок и плесень появляться не будут, поэтому срок эксплуатации крыши значительно увеличивается.
Вентиляция помогает правильному теплообмену. Летом солнце нагревает крышу до 100°, а от чердака нагреваются и другие помещения. А при холодных климатических условиях в помещении чердака появляется конденсат. От этого влажность увеличивается и деревянные конструкции начинают гнить.
Схема вентиляции чердака — просто и понятно
Система вентиляции не даёт застаиваться воздуху на чердаке, а постоянно перемешивает его с наружным, из-за этого сосулек и наледи в помещении не будет.
Ошибочные мнения про чердачную вентиляцию
- Многих людей пугает то, что вентиляция, удаляя теплый воздух из чердака, пускает туда холодный и тем самым охлаждает помещение, препятствуя хорошему обогреву. В реальности сохранять в помещении тепло должна хорошая теплоизоляция, а вентиляция только смешивает воздух.
- Некоторые владельцы считают, что вентиляция должна действовать лишь летом, в жаркую погоду. Но если чердак оставить 6ез проветривания зимой, то там обязательно появятся: наледь, сосульки, плесень и грибок.
- Вентиляция на чердаке не зависит от величины отверстия, но следует помнить: если площадь чердачного помещения 500 м², то вентиляционные отверстия должны иметь площадь 1 м². Это самое оптимальное соотношение для проветривания, а тепло теряться не будет.
Вентиляционные решетки помогут в проветривании чердака
Как вентилировать холодный чердак
У холодного чердака есть необходимость регулировать вентиляцию. Вот почему обрешетку и стропила закрывать не надо. Для бесперебойной циркуляции воздуха лучше провести зашивку с зазорами. Если крыша покрыта ондулином или шифером, а ветро- и пароизоляционную плёнку не положили, то вентиляцию делать не стоит – воздух хорошо циркулирует между волнами на кровле, попадая на чердак и выходит обратно. Воздух металлочерепица, только на ней получается конденсат. По этой причине обязательно нужна плёнка.
Вентиляционные каналы у двухскатной крыши находятся во фронтонах. Обычно зашивку деревянных свесов делают с неплотным прилеганием, равномерно распределяя узкие щели. У кирпичного дома придётся в стенах (напротив друг друга) делать отверстия.
Вентиляционные трубы для проветривания чердака
Для устройства на чердаке продухов можно применить просто способ – поставить обычные вентиляционные решетки. Первая решетка поворачивается вниз отверстиями, а второй можно регулировать. От комаров и других насекомых привинчивают москитную сетку.
Для вентиляции вальмовой крыши применяют иную технологию. Внизу, в подшивке делают вход, а сверху, у конька – выход. Когда подшивка свесов из деревянных брусьев, их размещают неплотно с промежутком в несколько миллиметров. В пластиковой зашивке должны быть дырочки.
Когда подшивка собрана плотно, по всей длине ветрового свеса, с промежутком 80 см, устанавливают решетки, имеющие сетки в 5 см диаметром.
Тип кровли имеет значение. Если покрытие из шифера или еврошифера, делают конек, когда кровля гибкая – вентиль. Особый вентиль необходим керамической крыше. Металлочерепичное покрытие крыши можно проветривать при помощи конька. Такая вентиляционная система обустраивается очень быстро и стоит недорого.
Для вентиляции на чердаке устраивают слуховое окно (застеклённое либо зарешеченное), но этот способ довольно сложный и трудоёмкий.
Система вентилирования в тёплом чердаке
Сейчас естественная циркуляция в отопительных системах не применяется. Чтобы удобно и с комфортом жить в теплой мансарде, без вентиляции не обойтись. Когда чердак перестаивают в мансарду, кровлю делают проветриваемой.
Когда крыша имеет покрытие из листового металла или гибкой черепицы, на стропила нашивают контррейку. При металлической крыше нужна ветрозащитная плёнка. Покрытая шифером кровля не нуждается в контррейке. Чердак проветривается наряду с другими помещениями. Через клапаны ВТК, находящиеся в окнах, воздух поступает в помещение, а выходить должен в вентиляционные отверстия. Если в стенах их нет, то на крыше должны находиться грибки-аэраторы.
устройство вентиляции чердачного пространства Как сделать вентиляцию на чердаке своими руками
От автора: здравствуйте, уважаемые читатели! Прожив пару лет в частном доме, многие владельцы решают установить вентиляцию на чердаке, в первую очередь, из-за появления неприятного запаха и сырости. В статье мы расскажем, как сделать своими руками вентиляцию для холодного чердака в частном доме.
Причины установки
Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.
Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.
В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется .
Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага.
Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период.
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.
Принцип работы вентиляционной системы
Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.
Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения — движение направляется снизу вверх к конькам с отверстиями из продухов.
Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.
Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.
Существует другой способ вентиляции чердака — установка вентиляционных турбин (дефлекторов) для механической тяги. Данный вид установки рекомендован для вентиляции утепленного чердачного помещения над мансардой.
Источник: growinggarden.ru
Важно: при монтаже вентиляции нужно обратить внимание на уклон кровли. Коньковые отдушины, засыпаемые снегом, могут быть заменены на трубы, превышающие по высоте снежный покров.
Вентиляционное окно
Самый древний из известных на чердаке — вентиляционное окно. Для хорошего воздухообмена достаточно подкарнизных и коньковых продухов, а также слуховых окон. Вальмовая крыша предполагается в отсутствии фронтонов. В этом случае нет места для вентиляционных окон, и такие чердаки проветриваются карнизными и коньковыми продухами.
Сложнее обстоит дело с чердачной вентиляцией под мансардой. В таком случае роль продух выполняют щели в межкровельном пространстве. Обязательный элемент такой крыши — это механические приспособления тяги. Вентиляционный вывод располагается в колоннах.
Слуховые окна
Без установки системы отдушин и продухов для воздухообмена на чердаке могут быть оборудованы слуховые окна. Однако этот способ является недостаточно эффективным, поскольку воздух может застаиваться в подоконном и надоконном пространстве.
Для улучшения вентиляции и снижения уровня застоявшегося воздуха рекомендуется делать слуховые окна размером 60×80 см, размещая их в противоположных фронтонах. Как сделать монтаж своими руками, вы можете узнать, просмотрев видео.
В теории это выглядит следующим образом: на заранее изготовленные деревянные каркасы, которые крепятся к стропилам специальными стойками, укладывается кровельный материал. Для отделки проемов подойдет обычная вагонка. Затем в проем монтируется оконная коробка. При этом щели между кровлей и самим каркасом плотно закрываются.
Правила установки вентиляционных окон:
- необходимы продухи для вентиляции, крышевые и кровельные продухи;
- междуоконное расстояние — не более 1 м;
- равное расстояние окон от карниза, боков и конька;
- дизайн окна не должен нарушать общую концепцию внешнего вида строения.
Вентиляционные продухи
Продухи представляют собой отверстия для обеспечения воздухообмена холодного либо теплого чердака. Они находятся в крыше и являются единственно возможным способом вентиляции чердачного помещения без слуховых окон.
Продухи бывают двух видов: карнизные или коньковые. Карнизные располагаются по обе стороны карнизов и, по сути, являются щелью между стеной и крышей, ширина которой составляет примерно 2 см. Они называются щелевыми. Продухи, сделанные в виде отверстий, называются точечными. Ширина и диаметр продухов должны составлять не более 2,5 см, в зависимости от уклона скатов.
Коньковые продухи имеют щелевую форму шириной до 5 см или форму флюгарков с промежутками, не превышающими 8 метров. Такой вид продухов используется и в черепичных покрытиях, с отверстиями через один ряд от конька.
Отдушины для верхнего слоя крыши изготавливаются в виде втяжного выхода кровли, аэраторов или щипцовой решетки. Все эти элементы можно приобрести вместе с остальным строительным материалом.
Аэраторы
Кровельный аэратор на сегодняшний день является самым удобным и современным видом вентиляционных продухов. Аэраторы обеспечивают хороший воздухообмен за счет удаления излишков влаги, пара и застойного воздуха на холодном чердаке частного дома, они устанавливаются на крышевых скатах, заменяя коньковые аналоги.
Аэраторы бывают точечными, со вмонтированными вентиляторами для обеспечения правильной циркуляции воздуха, и непрерывными (коньковыми), представляющими собой пластину с отверстиями, расположенную вдоль конька. Последние сверху прикрываются кровлей. Они обеспечивают постоянный воздухообмен и малозаметны.
Источник: allremont59.ru
Источник: stroydom.guru
Все виды аэраторов для кровли изготавливаются из:
- керамики;
- металлокерамики;
- битумной черепицы;
- плоской кровли.
Аэраторы обычно монтируются в местах с карнизными продухами. Но существуют и другие варианты их размещения:
- точечные модели устанавливают на расстоянии не дальше 50 см от конька;
- аэраторы заходят за прорезь на 25 см с обоих концов конька;
- аэраторы подходят исключительно для кровли с уклоном от 15 до 45 градусов;
- расстояние от стены либо дымохода составляет не меньше 30см.
Расчет вентиляции
Перед началом установки чердачной вентиляции рекомендуется произвести точные расчеты. Гарантию результата может дать только специалист. Но если вы все же решили самостоятельно рассчитать и провести установку, вам, несомненно, помогут наши рекомендации и советы.
Н а всякий случай уточним: чердак — это верхний нежилой этаж. Этаж под наклонной крышей, на котором живут — уже . Легендарный Карлсон обитал именно на мансарде. В старых деревенских домах на хорошо проветриваемом чердаке хранили зимнюю одежду и редко используемый скарб. Как сделать вентиляцию на чердаке своими руками, что бы хранимые вещи не испортила плесень, мы и расскажем.
Традиционный чердак — холодный, утеплено только перекрытие, стропильная система открыта всем ветрам. Тёплый чердак — не очень рациональное изобретение советских времён. Основной функцией утепления кровли была защита от замерзания расположенных на чердаке накопительных резервуаров и труб водопровода и отопления. Если этого оборудования нет, то устройство тёплого чердака лишено смысла. Другое дело, если этаж в перспективе планируется сделать жилым. Тогда в таком решении есть резон.
Итак, у нас есть два варианта: холодный чердак и тёплый.
Вентиляция холодного чердака своими руками
На всякий случай напомним, для чего чердак нужно вентилировать.
Первое : удаление водяного пара, проникающего из жилого этажа, недопущение увлажнения деревянных конструкций и утеплителя.
Второе : создание сносной температуры на чердаке. В жаркий летний день кровля сильно нагревается и, чтобы не было жарко на нижнем жилом этаже, разогретый чердак нужно хорошенько проветрить, остудить. Зимой, наоборот, поступление холодного воздуха нужно ограничить. То есть, в идеале вентиляция холодного чердака должна быть регулируемой в режиме «зима-лето». Лучшее всего оставить стропила и обрешётку открытыми, не зашивать. Это создаст наилучшие условия для вентиляции древесины. Вариант — не сплошная зашивка обрезной доской с интервалами, допускающая свободный ток воздуха.
4571 0 2
Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.
Четыре причины для вентиляции чердачных помещений
- Комфорт проживания в мансарде . Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
- Отсутствие конденсата . Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
- Отсутствие плесени . Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
- Продолжительный ресурс кровли . Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.
Вентиляция чердачных помещений, какой она бывает
Иллюстрации | Разновидности по типу чердачного помещения |
Вентиляция холодного пространства . Устройство вентиляционных систем на холодных кровлях не представляет каких-либо проблем, так как подкровельное пространство и жилое помещение обособленны друг от друга прослойкой теплоизоляции. Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме. Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската. | |
Вентиляция утепленного пространства . В этом случае все несколько сложнее, чем при обустройстве неотапливаемого чердака. В теплом чердаке придётся вентилировать не только само чердачное пространство, но и кровельный пирог, как это показано на схеме. Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы. |
Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.
Типы вентиляции мансардного помещения
Иллюстрации | Описание |
Естественная приточно-вытяжная система . В основе такой системы применены два продуха, один из которых установлен в верхней части стены мансарды, а другой в нижней части. В холодное время года тёплый воздух через верхний продух выходит наружу, в то время как его из нижнего продуха замещает аналогичный объём холодного воздуха.
| |
Принудительная приточно-вытяжная система . В основе такой системы применен вытяжной кулер, который устанавливается в верхней части ската и отсасывает наружу тёплый воздух. Отведённый таким образом воздух замещается холодным поступающим из расположенных снизу продухов. Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом. |
Способы отведения воздуха наружу
Иллюстрации | Описание |
Отвод воздуха через конёк . Это универсальный способ, который можно применить как на холодной, так и на утеплённой кровле. Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат. | |
Отводы на фронтоне . Слуховое окно, установленное в верхней части фронтона – это традиционное решение, которое актуально для двускатной, ломаной и вальмовой крыши. Слуховые окна устанавливаются для воздухообмена только на холодных неэксплуатируемых кровлях. Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки. | |
Устройство отдушин на фронтоне мансарды . По сути, фронтонные вентиляционные решетки — это те же самые отдушины, которые используются для отведения влажного воздуха из любых эксплуатируемых помещений. Изнутри устанавливается декоративная решётка с поворотными ламелями или обратный клапан, если для воздухообмена используется вентилятор. | |
Аэраторы в кровельных скатах . Аэраторы применяются преимущественно на современных крышах и предназначаются для отведения отработанного воздуха из-под потолка мансарды.
| |
Приточный клапан на окнах мансарды. Так как мансарда строится без слуховых окон, на обычные окна желательно установить приточный клапан, который будет дозировано впускать необходимое количество воздуха извне. В продаже есть клапаны с ручными и автоматизированным управлением. |
Способы устройства продухов для подачи воздуха
Иллюстрации | Описание |
Монтаж софитов . Для подачи свежего воздуха в нижней части свеса крепятся заградительные решетки. Задать интенсивность подачи свежего воздуха можно соотношением числа перфорированных и сплошных планок. Чем больше вентиляционных отверстий в установленных софитах, тем больше холодного воздуха пройдет в подкровельное пространство. | |
Монтаж карнизных продухов . По сути, это те же софиты, посредством которых холодный воздух поступает под кровлю. Но в этом случае продухи устанавливаются вертикально, а потому поверх них с небольшим зазором крепится карнизная планка. При правильном устройстве карнизный продух зимой служит не только для вентиляции, но и для отведения конденсата. |
Как рассчитать воздухообмен
Иллюстрации | Описание |
Для холодной кровли . Согласно СНиП 31-01-2003, в подвалах и холодных чердаках без вытяжки должны использоваться продухи или слуховые окна. Общую площадь продухов следует рассчитывать, как 1/400 от площади пола помещения. Исходя из этих рекомендаций несложно померять площадь помещения и рассчитать размеры отверстия для воздухообмена. На крупных чердаках полученные размеры продуха можно поделить надвое и два окна малого размера разнести по двум фронтонам. | |
Для утепленной кровли (мансарды) . Нормы воздухообмена для утеплённой кровли рассчитываются также, как и для обычных жилых помещений, а именно, с учетом количества одновременно находящихся людей и с учетом объёма помещения. |
Поддерживать нормальные микроклиматические условия на чердаке можно несколькими способами. Выбор зависит от конструкции кровли, от используемого материала и от функции подкровельного помещения. В этой статье изложена информация об основных способах устройства вентиляции чердака.
Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.
- Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
- Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
- Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
- Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.
Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.
Как сделать вентиляцию на чердаке: обзор способов
Для оттока воздуха в конструкции кровли могут быть предусмотрены следующие элементы:
- электровентиляторы;
- система инерционных турбин;
- аэраторы;
- турбины инерционного типа.
Вентиляция чердака дома обеспечивается благодаря следующим мероприятиям.
- Свежий сухой воздух должен поступать в подкровельное пространство снизу. Это обеспечивается установкой перфорированных софитов в горизонтальной части карнизов.
- Обязательное условие для любой кровли – наличие вентиляционного зазора по периметру, ширина которого должна быть не менее 40 мм. Для этого достаточно толщины реек, из которых состоит обрешетка: воздух свободно проходит между слоями материалов кровли.
- Контробрешетка должна иметь разрывы для обеспечения доступа воздуха к внутренним слоям кровельного пирога.
- Для устройства точечного вентилирования (это важно для таких участков, как вальмы и ендовы) используют турбины и аэраторы.
Вентиляция холодного чердака
Холодный чердак отличается свободным пространством большого объема и отсутствием помех движению воздуха. Он может поступать в помещение через карнизный свес, проходить через конек, фронтонные решетки или окна. Такая особенность упрощает устройство вентиляции. Вашему вниманию некоторые рекомендации по монтажу.
Важно: суммарная площадь вентиляционных отверстий на каждые 500 м² площади чердака должна быть не менее 1 м². Занижение этого параметра сделает вентилирование недостаточным, завышение станет причиной утечки тепла.
Упростить расчет параметров вентиляционной системы можно с помощью таблицы.
Как сделать вентиляцию теплого чердака
Для проветривания чердачного помещения, используемого в качестве мансарды, необходимо выполнение следующих требований.
Вентиляция чердака своими руками будет устроена безошибочно, если во время выбора материала и его монтажа прислушиваться к следующим рекомендациям:
- проектирование вентиляции с теплым чердаком должно содержать расчет прочности элементов конструкции: она должна выдерживать напор ветра и перепад температуры;
- софиты под карнизами должны быть из пластика или алюминиевых панелей: такой материал неподвержен коррозии;
- избежать появления инея на элементах стропильной системы и обрешетке помогут продухи между стропилами;
- для того чтобы в продухи не попадал мусор снаружи, их следует закрыть сетчатым материалом;
- если вытяжная система оборудована вентилятором, приточную систему необходимо устанавливать на расстоянии не менее 8 м от него;
- вентиляционные трубы должны быть закрыты решетками;
- регулировать температуру воздуха на чердаке можно с помощью рекуператора: это поможет избежать появления конденсата.
В заключение – небольшой видеосюжет о том, как должен быть устроен кровельный пирог.
Для создания комфортного микроклимата в жилом помещении обязательно нужна вентиляция чердака. Эта мера также необходима для поддержания прочности стропильной системы, кровельного материала и препятствию для образования конденсата вне зависимости от холодного или теплого типа здания. Система вентиляции проектируется одновременно с коробкой и остальными узлами и коммуникациями.
Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.
Вентиляционная система без утепления чердака
Естественная циркуляция воздуха через продухи
Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.
Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.
Вентиляция на фронтоне через слуховое окно
Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.
Трубное устройство (аэраторы) для вентилирования крыш
Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.
Система вентиляции для теплого чердачного помещения
Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.
Схема циркуляции воздуха на чердаке с отоплением
Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.
Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.
Что нужно знать при обустройстве вентиляции
При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата.
В каких случаях образуется конденсат
Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.
Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.
Свесы подшиты виниловыми софитами
При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:
- решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
- софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
- от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
- при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
- заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.
Три основных заблуждения и устранение последствий
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Заблуждение второе – в доме будет холодно
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Видео: вентиляция чердака
Виды, чертежи +Фото узла конструкции
- Что такое фронтон и для чего он необходим
- Фронтон: это завершающий штрих в строительстве зданий, разнообразие конфигураций
- Фронтоны домов: фото вариаций оформления
- Фронтон крыши: базовые подходы к самостоятельному созданию
- Как сделать фронтон двухскатной крыши: теоретические аспекты строительства
- Фронтон дома: полезные практические советы по выполнению расчетов
- Карниз крыши: пошаговая инструкция по формированию
- Как сделать отлив на фронтоне: тонкости технологии работы
- Фронтон из газобетона: несколько секретов кладки
- Фронтон из кирпича: основные шаги создания
- Как сделать козырек на фронтоне самостоятельно: краткое руководство
- Обшивка фронтона: разнообразие применяемых материалов
- Чем закрыть фронтон крыши дома: еще несколько вариантов отделки
- Как обшить фронтон сайдингом: подробная инструкция
- Видео: как сделать фронтон из профнастила
Фронтон представляет собой довольно значимый элемент скатных крыш, который наделен ограждающей и эстетической функцией. До мелочей продумать варианты его обустройства следует еще на этапе проектирования строения. Далее речь пойдет о способах, согласно которым обшивают и сооружают фронтон дома, а также будут представлены все существующие на сегодняшний день материалы и технологии.
Фронтон — это элемент скатных крыш, который наделен как ограждающей, так и эстетической функцией.
Что такое фронтонный свес и зачем он нужен
Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.
Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.
Основные варианты конструкций — как можно подшить фронтон
Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:
- Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
- Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
- Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
- Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
- Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.
Существуют ли какие-нибудь нормативы
При обустройстве фронтонных свесов крыши своими руками обращают внимание в основном только на конструкцию стропильной системы, использованный для ее обшивки материал, размер здания и его архитектурные особенности. Никаких нормативов в плане сборки этой части кровли не предусматривается.
Выноситься за пределы фронтонов такие свесы могут на любое расстояние. Чаще всего длина этой части конструкции кровли в частных домах составляет 40-80 см. В большинстве случаев при использовании любой технологии ширину фронтонных свесов крыши выбирают равной длине карнизов. Это позволяет собрать более гармоничную и эстетичную крышу.
Выбор материалов для подшивки фронтонов крыши
Чем и как подшить фронтон решают с учетом архитектурного стиля здания и типа его крыши, используемого кровельного материала и финансовых возможностей владельца.
Существует множество вариантов – обшивку прикрепляют:
- на обрешетке;
- к стропильному брусу.
Можно выполнить подшивку фронтонного свеса крыши из следующих материалов:
- Пиломатериалы. Дерево в этом случае является самым удобным в работе. Для подшивки используют вагонку — шпунтованную доску, имеющую дополнительный паз, либо стандартную обрезную доску. Поскольку древесина в зависимости от температуры и влажности окружающего пространства подвержена процессу расширения – сужения, деревянные элементы нельзя подшивать вплотную. Между соседними досками следует оставлять зазор около 4 –6 миллиметров. Если монтируют вагонку, шпунт задвигается в паз не до конца. Древесину прежде, чем использовать, желательно пропитать с двух сторон специальным защитным средством.
- Пустотелые поливинилхлоридные панели, предназначенные для внутренней отделки. Этот вариант подшивки фронтонного свеса самый недорогой. У пластиковых панелей в основном белого цвета стенки очень тонкие и их можно легко повредить.
- Софиты — ПВХ сайдинг. Данный материал отличается прочностью и долговечностью, ему не опасны минусовые температуры и ультрафиолетовое излучение, он не выцветает на солнце. В продаже имеются изделия разных цветовых решений. Чтобы подкровельное пространство вентилировалось, устанавливают перфорированные панели.
- Стеновой сайдинг. Если каркасный дом обшит сайдингом, будет лучшим решением отделка его свесов тем же материалом. Но стеновой вид сайдинга с отверстиями в продаже не представлен. В случае необходимости обустроить вентиляцию вставляются вентрешетки.
- Металлический профилированный лист. Этот материал также можно задействовать для обшивки карнизного свеса. Профлист отличается прочностью и долговечностью. Но имеются и недостатки, основной из них заключается в необходимости продумывать устройство вентиляции и повышенное образование конденсата, оседающего на металлической поверхности. Для крепления потребуются шурупы с резиновыми прокладками.
- Плоский лист металла. Такие изделия для подшивки свесов применяют редко. Выглядит материал аккуратно, но для его монтажа требуется предварительная подготовка каркаса, поскольку на плоской поверхности хорошо видны даже незначительные погрешности в виде неровностей и прогибов. Также потребуется большая точность при проведении замеров, раскрое и гибке элементов, когда подшиваем фронтонный свес крыши.
Вариант, когда свес не подшивают, возможен, если обрешетка была сделана аккуратно. Можно подшить деревянное основание, а систему из стропил оставить открытой. Данное решение очень эффектное для свеса, созданного за счет выноса несущих балок и стропильного бруса.
Работа по подшивке фронтонных свесов несложная, но для ее выполнения потребуется владение определенными навыками и умениями. Также важна аккуратность. Делая подшивку, следует обустроить вентиляцию подкровельного пространства.
Статья по теме: Рейтинг утеплителей для крыши
Использование пиломатериалов
Чаще всего фронтонные свесы крыш загородных домов подшиваются именно древесиной. В большинстве случаев для этой цели используют вагонку или просто обрезную обработанную доску. В последнем случае, поскольку при перепадах влажности дерево способно расширяться и сжиматься, материал монтируют не вплотную, а разреженно. Расстояние между досками обшивки свеса должно составлять около 4 мм. В последующем эти щели будут выполнять еще и роль вентиляционных отверстий.
Вагонку при выполнении обшивки также монтируют по особой технологии. Шпунты ламелей в данном случае загоняют в пазы не до конца. Разумеется, перед началом выполнения процедуры подшивки пиломатериалы в обязательном порядке обрабатывают противопожарными и противогнилостными составами. Это позволяет значительно продлить срок службы облицовки и снизить риск возгорания.
Чем зашить фронтон красиво и недорого?
Домовладельцы уделяют внешнему виду жилища много внимания, стараясь, выделить его среди соседних сооружений. Согласитесь, жить в красивом, гармонично отделанном доме, однако, когда на пороге экономический кризис, по неволе начинаешь искать способы выполнить отделку подешевле. Особенного внимания заслуживает вопрос выбора материала для обшивки фронтонов, так как он является в прямом смысле лицом дома. Однако, важен не только эстетическая привлекательность этого элемента фасада, но также его эксплуатационные качества. Эта статья расскажет, как правильно выбрать способ обшивки и выполнить монтаж.
Вывод
Я постарался расписать выбор облицовки фронтона с точки зрения практика. На видео в этой статье показано как монтируются разные виды облицовки и если после просмотра у вас возникнут вопросы, добро пожаловать в комментарии, постараюсь помочь.
Отделка фронтона мягкой черепицей выполняется поверх плит ОСП.
16 октября 2020г.
Дом,Кровля,Элементы конструкции
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Функции фронтона
Фронтоном называют часть фасада дома, заключенную между скатами крыши. Она имеет треугольную, пятиугольную и или трапециевидную форму и выполняется из материала, совпадающего с материалом основной стены или отличаться. Фронтон крыши помимо эстетической функции выполняет следующие задачи:
- Защищает от ветра. Конструкция фронтона подвергается воздействию ветровой нагрузки, поэтому должна быть достаточно прочной.
- Поддерживает скаты крыши. Надежные фронтоны являются дополнительной мерой поддержки скатов, что особенно актуально для крыш из тяжелых кровельных материалов, к примеру, шифера или черепицы.
- Сохраняют тепло. Фронтон является защитным барьером между теплыми помещениями мансарды и холодным атмосферным воздухом. Поэтому, чем толще зашивка, чем меньше в ней щелей, тем теплее в доме.
- Защита от атмосферных осадков. Стену между скатами следует зашить, чтобы предохранить отделку подкровельного помещения от попадания влаги.
- Улучшает внешний вид фасада. Фасад дома будет выглядеть красиво, если обшить фронтон сайдингом, вагонкой или иными декоративными материалами.
Обратите внимание! В вопросе выбора обшивки опытные строители предлагают два пути: обшить фронтон крыши материалом, схожим по цвету и структуре с основной отделкой стены или выделить этот участок при помощи контрастного оттенка. Качественно выполненная зашивка маскирует небольшие огрехи в кладке, неровности или неприглядный внешний вид стены.
Обшивка фронтона вагонкой
Если вы располагаете ограниченными финансовыми возможностями, нет лучше варианта для того, чтобы обшить фронтон, чем вагонка. Этот материал обладает богатой фактурой натурального дерева и приятным цветом. Его закрепляют на деревянный каркас из брусков с помощью саморезов или гвоздей. Отделка фронтона крыши с использованием древесины имеет свои особенности:
- Дерево – натуральный материал, который подвержен воздействую микроорганизмов, являющихся причиной возникновения плесени и грибка. Потому обшивка дома из этого материала без дополнительной защиты разрушается.
- Вагонка страдает от избытка влаги. Отделка дома из вагонки нуждается в обработке лакокрасочным покрытием, отталкивающим воду.
- Если обшить щипцовую стену дома материалом из дерева, нужно учитывать пожароопасность этого материала. Огонь быстро поглощает вагонку и перекидывается на остальные части крыши.
- Сложность обслуживания. Защитные покрытия, необходимые для защиты вагонки от огня, влаги и микроорганизмов, требуют повторного нанесения раз в 1-2 сезона.
Монтаж деревянной отделки ускоряет процесс строительства благодаря удобному креплению шип-паз. Такая система соединения элементов значительно облегчает установку и демонтаж отделки фронтонной стены. Вагонку окрашивают в любой цвет или покрывают лессирующим антисептиком, чтобы она гармонично сочеталась с оттенком крыши и фасада.
Обратите внимание! Если вы решили обшить фронтон крыши вагонкой с целью сбережения средств, то учтите, что такая экономия будет сиюминутной. Срок эксплуатации деревянной отделки без обработки защитными составами составляет 5 лет, спустя которые фронтон теряет опрятный вид и разрушается. Если пользоваться антисептиком, красками и антипиреном, можно продлить жизнь вагонки до 15-20 лет. Однако, обработки приходится повторять почти каждый сезон, поэтому итоговая стоимость такого вида обшивки превышает цену более практичных вариант.
Отделка сайдингом
Профессиональные строители называют самым недорогим и практичным материалом, которым можно обшить фронтон – сайдинг. Сайдингом называют декоративные панели из поливинилхлорида, металла или асбестоцемента. По всей длине они снабжаются замками-крючочками. Чтобы установить сайдинг, на фронтон монтируют каркас из металлического профиля. Этот способ отделки имеет следующие преимущества:
- Долговечность. Сайдинг сохраняет внешний вид и целостность на протяжении 50 и более лет. Это наиболее долговечный вариант обшивки. Учитывая небольшую стоимость, это наиболее практичный материал.
- Разнообразная цветовая палитра. Полимерное покрытие, наносимое на поверхность панелей, дает возможность получить любой цвет и даже фактуру. Поэтому он подойдет к оттенку стен или кровельного материала.
Важно! Особенность поливинилхлорида в том, что при изменении температуры, размеры панелей слегка изменяются. Из-за температурного расширения они деформируются, лопаются, а между элементами образуются неприятные зазоры.
Выбирая, какой материал использовать для декорирования фронтона, думайте прежде всего о его долговечности и практичности. Ведь обшивка дома, требующая заметы через три сезона, является сомнительной экономией.
Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео
При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.
Определение
Называют фронтонными свесами части скатов кровли, выступающие за пределы плоскости торцевых ограждающих конструкций чердаков. Козырьки при обустройстве таких защитных систем собираются по верхней линии коробки на уровне карнизов. В двускатных кровлях фронтонные свесы и козырьки образуют в передней плоскости треугольник.
Конструкции этого типа могут не только эффективно защищать торец здания от осадков. Зачастую они являются еще и важным архитектурным элементом дома, придающим ему более солидный и презентабельный вид.
Конструкции фронтальных свесов
Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.
Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.
Конструктивные решения можно выполнить следующим образом:
. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.
Свес формируется за счет обрешетки кровли
Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.
- Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.
Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.
Свес выполняют параллельно стропильной конструкции.
Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.
Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).
Технология монтажа
Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:
- После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
- Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
- Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
- Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
- После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
- После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.
Как подшить фронтонный свес
Способы подшивки свесов
Существует два способа подшивки свесов:
Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.
Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков. Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.
После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.
- ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.
При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.
Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.
- Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.
Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.
В комплект к софитам следует приобрести планки в виде латинских букв L и F.
F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.
Желательно все разметить, перед монтажом.
Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.
Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.
Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.
Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.
Применение ПВХ
В небольших домиках (к примеру, дачных) обшивка фронтонных свесов крыши может производиться в том числе и обычными пустотелыми пластиковыми панелями. Этот способ облицовки считается на данный момент самым дешевым. Крепят к элементам стропильной системы и фронтона ПВХ-панели в данном случае обычным образом — с использованием саморезов. Недостатком этой разновидности подшивки является в первую очередь малая прочность материала. К тому же панелями ПВХ не рекомендуется отделывать свесы с южной стороны дома. Устойчивостью к УФ-излучению этот материал, к сожалению, не отличается. На солнце такие панели быстро разрушатся.
Более дорогим, но при этом надежным вариантом обшивки для свесов являются софиты. Так называют ПВХ-ламели, предназначенные для использования на улице. На данный момент это самая современная разновидность подшивки для фронтонного свеса крыши. На фото ниже можно видеть именно такой вариант облицовки выступов скатов в частном доме. Такой материал отличается большей прочностью, чем панели. К тому же он нечувствителен к солнечному излучению.
На рынке сегодня существуют в том числе и перфорированные софиты. Этот вариант на сегодня может считаться самым лучшим ответом на вопрос о том, чем зашить фронтонные свесы крыши. При использовании таких панелей отпадает необходимость в дополнительном обустройстве вентиляционных отверстий.
Как сделать фронтон
В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.
Варианты оформления крыши с фронтонами
Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:
- Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
- Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
- Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.
Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.
Как сделать фронтон крыши
На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:
- Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
- Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
- Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.
Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.
Способы обустройства
Иногда кровли загородных зданий возводятся без фронтонных свесов. Но монтируют таким образом в основном только крыши загородных домов, построенных в архитектурном стиле минимализм. Во всех остальных случаях практически всегда фронтонные свесы в конструкции кровель загородных зданий присутствуют. При этом обустраиваться они могут по следующим технологиям:
путем выноса обрешетки;
выносом стропильной системы за пределы здания.
Первая технология применяется обычно тогда, когда для обшивки крыши используются легкие кровельные материалы. Это может быть, к примеру, металлочерепица, профлист, гибкая черепица. Именно такая технология обустройства фронтонных свесов крыши при возведении загородных домов применяется чаще всего. Объясняется популярность этой методики в первую очередь простотой исполнения и дешевизной. При ее использовании лишь незначительно повышается расход пиломатериалов и кровельной обшивки.
Размеры фронтонные свесы крыши при применении такой технологии монтажа обычно имеют не слишком большие. Выносят их в данном случае чаще всего на расстояние до 50 см. Недостатком этого способа является прежде всего то, что при его использовании защитная конструкция в последующем может провиснуть.
При возведении очень больших частных домов, а также при применении для обшивки кровли тяжелых материалов свесы устраивают на стропилах. Вынесенные ноги со стороны фронтонов в данном случае крепят на удлиненных мощных мауэрлатах, коньковых опорах и промежуточных брусчатых элементах.
Фронтонные свесы этого типа могут выходить за пределы плоскости стен на значительное расстояние. В большинстве случаев при применении такой технологии их выносят на 40-80 см. Иногда такие фронтонные свесы крыши размеры имеют и более значительные. Но такие, выступающие далеко за пределы торцевой плоскости здания, конструкции представляют собой обычно уже полноценную кровлю, к примеру, балкона или террасы.
Как сделать карниз на фронтоне
Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.
Зачем нужен козырек на фронтоне
Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.
Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.
Как сделать козырек своими руками
Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.
Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.
Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.
Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.
После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.
Завершающие операции
На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.
Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.
Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.
особенности и обустройство. Как должна быть устроена вентиляция чердачного помещения
Поддерживать нормальные микроклиматические условия на чердаке можно несколькими способами. Выбор зависит от конструкции кровли, от используемого материала и от функции подкровельного помещения. В этой статье изложена информация об основных способах устройства вентиляции чердака.
Почему необходима вентиляция чердака
Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.
- Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
- Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
- Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
- Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.
Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.
Как сделать вентиляцию на чердаке: обзор способов
Для оттока воздуха в конструкции кровли могут быть предусмотрены следующие элементы:
- электровентиляторы;
- система инерционных турбин;
- аэраторы;
- турбины инерционного типа.
Вентиляция чердака дома обеспечивается благодаря следующим мероприятиям.
- Свежий сухой воздух должен поступать в подкровельное пространство снизу. Это обеспечивается установкой перфорированных софитов в горизонтальной части карнизов.
- Обязательное условие для любой кровли – наличие вентиляционного зазора по периметру, ширина которого должна быть не менее 40 мм. Для этого достаточно толщины реек, из которых состоит обрешетка: воздух свободно проходит между слоями материалов кровли.
- Контробрешетка должна иметь разрывы для обеспечения доступа воздуха к внутренним слоям кровельного пирога.
- Для устройства точечного вентилирования (это важно для таких участков, как вальмы и ендовы) используют турбины и аэраторы.
Вентиляция холодного чердака
Холодный чердак отличается свободным пространством большого объема и отсутствием помех движению воздуха. Он может поступать в помещение через карнизный свес, проходить через конек, фронтонные решетки или окна. Такая особенность упрощает устройство вентиляции. Вашему вниманию некоторые рекомендации по монтажу.
- В случае двускатной конструкции кровли приток и отток воздуха может осуществляться через фронтоны.
- Если фронтоны сооружены из плотного, не дышащего материала, подшивку карнизных свесов не стоит делать плотно прилегающей.
- Во фронтонах, сложенных из кирпича, газобетонных блоков или бута, оставляют проемы для установки слуховых окон, механизм открывания которых оснащен функцией микрощелевого проветривания. Такие окна устанавливают в обоих фронтонах, что обеспечивает проветривание подкровельного пространства.
- Бюджетный вариант предусматривает инсталляцию фронтонных отдушин: решетки устанавливают напротив друг друга. При этом продухи одной из них должны быть направлены книзу, а другая должна быть оснащена механизмом регулировки. Для защиты от насекомых крепят москитную сетку.
- Вентиляцию вальмовых крыш осуществляют с помощью зазоров в подшивке карнизных свесов. Выход воздуха происходит в коньковой части кровли.
- В том случае, если подшивку карнизов выполняют с помощью пластиковых софитов, зазоры между брусками каркаса конструкции не оставляют: вентиляция происходит благодаря наличию перфорации. Выходит воздух через конек.
- Для того чтобы обеспечить вентиляцию кровли вдоль ендов на крышах с уклоном более 45°, устанавливают точечные аэраторы. Данный способ непригоден для пологих скатов кровель: накапливающийся снег может закрыть аэратор.
- Для пологих скатов используются инерционные турбины, представляющие собой электровентиляторы. Возможен вариант применения высоких насадок, конструкция которых предотвращает засыпку вентиляционных отверстий снегом.
Важно: суммарная площадь вентиляционных отверстий на каждые 500 м² площади чердака должна быть не менее 1 м². Занижение этого параметра сделает вентилирование недостаточным, завышение станет причиной утечки тепла.
Упростить расчет параметров вентиляционной системы можно с помощью таблицы.
Как сделать вентиляцию теплого чердака
Для проветривания чердачного помещения, используемого в качестве мансарды, необходимо выполнение следующих требований.
- Внутри кровельного пирога должен соблюдаться зазор между слоем рулонного гидроизоляционного материала и утеплителем – минимум 30 мм.
- Следует оставлять объем для расширения минераловатного утеплителя: со временем его объем увеличивается на треть. Если необходимо – наращивают высоту стропил с помощью реек.
- Если конструкция кровли сложной формы, рекомендуется использовать диффузионные мембраны: их можно монтировать непосредственно поверх утеплителя.
- Высота брусьев обрешетки должна быть не менее 40 мм. Это необходимо, чтобы воздух, поступающий в подкровельное пространство через софиты, беспрепятственно выходил через конек. Сама конструкция конька должна быть такой, как показано на видео.
Некоторые советы по устройству вентиляции теплого чердака
Вентиляция чердака своими руками будет устроена безошибочно, если во время выбора материала и его монтажа прислушиваться к следующим рекомендациям:
- проектирование вентиляции с теплым чердаком должно содержать расчет прочности элементов конструкции: она должна выдерживать напор ветра и перепад температуры;
- софиты под карнизами должны быть из пластика или алюминиевых панелей: такой материал неподвержен коррозии;
- избежать появления инея на элементах стропильной системы и обрешетке помогут продухи между стропилами;
- для того чтобы в продухи не попадал мусор снаружи, их следует закрыть сетчатым материалом;
- если вытяжная система оборудована вентилятором, приточную систему необходимо устанавливать на расстоянии не менее 8 м от него;
- вентиляционные трубы должны быть закрыты решетками;
- регулировать температуру воздуха на чердаке можно с помощью рекуператора: это поможет избежать появления конденсата.
В заключение – небольшой видеосюжет о том, как должен быть устроен кровельный пирог.
Вентиляция чердака: особенности и обустройство0 votes, 0.00 avg. rating (0% score)
Виды, чертежи + Фото узла конструкции
Термин фронтон к нам пришел из классической французской архитектуры, и означает он часть фасада дома, которая находится между плоскостями крыши. Далее мы поговорим о 3 вариантах подобных конструкций, плюс вы узнаете как своими руками довольно быстро и просто рассчитать, смонтировать, утеплить и отделать данный элемент конструкции в частном доме.
Трехщипцовая крыша — какая она
Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.
Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.
Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.
Особенности двускатной крыши
Конструктивно такая кровля состоит из нескольких элементов:
ограждающих;
стропильных;
мауэрлата.
Двухскатная крыша по своему исполнению бывает нескольких видов:
ломанная – традиционный вариант, в основе которого лежит равнобедренный треугольник;
симметричная – она выбирается в том случае, если помещение под кровлей будет использоваться как мансарда, именно кровля с равными сторонами позволяет создать наиболее обширное жилое пространство;
несимметричное исполнение крыши делает ее экстравагантной, в такой конструкции конек немного смещен от центра, из-за чего чердачное помещение уменьшается.
Также встречается многоуровневая двухскатная крыша, которая украсит собой любой дом, но ее выполнение сложное, поэтому встречается она не часто.
Равномерное расположение двух скатов идет под определенным углом, что обеспечивает хороший сток влаги от осадков. По нормативам СНиП угол такой кровли должен быть больше 5 градусов. Чтобы определиться с подходящим его параметром, необходимо учитывать:
архитектурное исполнение здания;
какой будет использован финишный материал;
климат территории, на которой строится дом.
Крутые скаты применяются для участков с сильными ветрами и частыми осадками, более пологие варианты могут переносить несильные ветра и небольшие снеговые завалы.
Задумываясь над тем, как сделать козырек фронтона своими руками, нужно учитывать, что стропила в таких случаях упираются прямо на стены через мауэрлат. В первую очередь выкладываются фронтоны, а затем уже и вся крыша, они должны быть из одного материала, иначе здание будет смотреться некрасиво.
нюансы сооружения крыш по фронтонным стенкам
В современном строительстве присутствуют крыши самых разнообразных типов., Среди них особой оригинальностью отличаются многощипцовые, причем ни сложность конструкции, ни высокая стоимость не могут остудить желания завершить свою постройку столь интересным способом.
Cтропильная система трехфронтонной крыши , тем не менее ее нередко используют в частном строительстве. В ее конструкции сочетаются оба типа стропил – висячие и наслонные. Вот почему проект такой кровли , в частности, сечения брусьев, шаг их установки, необходимость устройства дополнительных элементов для придания жесткости конструкции и точность исполнения.
Трехщипцовая крыша — какая она
Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.
Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.
Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.
Особенности конструкции
К основным несущим элементам в конструкции трехфронтонного типа относят:
- стропила;
- особые коньковые прогоны;
- затяжки, в большом количестве;
- балки перекрытия;
- стойки,
- мауэрлат.
Последний компонент играет важную роль в перераспределении всех нагрузок, испытываемых кровлей, на стены дома. Стропила в верхней части соединяют прогоном, выполненным из соединенных друг с другом брусков или досок. В определенных случаях может появиться необходимость в дополнительных промежуточных прогонах.
При нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.
Главная трудность, как правильно собрать стропильную систему, в устройстве узла, где накосные элементы стыкуются с одним концом конька, а диагональные – с другим. В этих узлах одновременно стыкуются три стропила. Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса.
После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:
- устройство обрешетки, чаще из брусков,
- укладка теплоизоляции и, конечно,
- материала для кровли.
Технология монтажа стропильной системы
Следующим шагом после выполнения расчета, то есть:
По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.
Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.
В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.
Трехфронтонная крыша на примере устройства выхода на балкон
Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.
Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.
При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.
Что такое фронтонный свес и зачем он нужен
Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.
Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.
Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео
При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.
Конструкции фронтальных свесов
Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.
Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.
Конструктивные решения можно выполнить следующим образом:
- Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.
Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.
- Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.
- Свес выполняют параллельно стропильной конструкции.Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.
Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.
Как подшить фронтонный свес
Способы подшивки свесов
Существует два способа подшивки свесов:
Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.
Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.
После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.
- Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.
- ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.
- Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.
При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.
Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.
- Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.
Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.
В комплект к софитам следует приобрести планки в виде латинских букв L и F.
F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.
Желательно все разметить, перед монтажом.
Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.
Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.
Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.
отделка фронтона и Внешний вид у кровли
Обшивка фронтона пластиком делается моментально, не сложно, а еще восполнит и украсит внешний вид всего дома.
Фасадная отделка строения у кровли может быть сделана при помощи применения разных материалов. Но перед тем как проводить завершальную отделку, потребуется утеплять систему. Понадобится прокладка паро- водоизоляции например если предполагается выполнить помещение чердака жилищным.
Все аналогичные работы нужно проводить вместе с общим утеплением крыши для чердачного помещения. Помимо утепления потребуется выполнить подшивку и красивый свес. В случае, если в чердачном помещении предполагается располагать мансарду, можно побеспокоится про установку широкого окна, какое даст возможность полностью озарять пространство внутри мансарды. Очень часто фронтоны у кровли отделывают тем же материалом, что и сам дом.
Но, человек, у которого в собствености дом, может не останавливаться на похожем распространенном варианте. Сегодняшние материалы, какие можно применять для отделки, дают возможность выполнить дом с изысканным дизайном. Например, тот же классический сайдинг можно применять в различных гаммах цветов, располагать его в различных направлениях. Это сможет помочь выполнить дом индивидуальным, проект будет неподражаемым.
Неважно от того, с какой формой кровли предполагается проект, теплоизоляция совершается при помощи применения одних и тех же правил, какие необходимы для утепления крыши мансарды и стен.
Также, изготавливается внутренняя каркасная рама. Она нужна чтобы сдерживать мин. вату или панели пенополистирола.
Кладка фронтона из газобетона
РазноеСтропила на фронтоне из блоков
20 мар 2020, вася
У нас соседи строили дом такого типа – выложили блоками, фронтон тоже блочный, стали устанавливать стропильную систему, а в тот день ветер был сильнейший. Фронтон не вынес такого напора и свалился, поэтому советую мониторить прогноз погоды. И прибивать планки для жесткости тоже советую. Как вариант, можно пенить еще во время установки первых стропил для лучшей устойчивости.
Всю систему вам придется крепить через мауэрлат, а он в свою очередь крепится анкерами. По поводу армопояса я не совсем уверен, нужен ли он, поскольку даже не видел. У соседа лишней арматуры даже не было. Либо армирование проходило только по фундаменту, либо фронтон армировали, когда меня не было.
Честно говоря, мне привычнее видеть деревянный фронтон, но многие предпочитают и блочный – здесь вопрос лишь в цене, поскольку, прочности и у того и у другого будет достаточно, просто добиваются ее разными способами.
Фронтоном принято называть торцевую часть крыши, находящуюся между скатами.
Я не стану утверждать, что сделать фронтон своими руками легко, но поверьте такая задача вполне по силам рядовому домашнему мастеру.
Не вдаваясь в архитектурные тонкости, мы с вами пошагово разберем технологию возведения фронтона двухскатной крыши для дома из газобетона, плюс я дам простой расчет этого сектора конструкции крыши.
Кроме двускатно конструкции с двумя фронтонами есть еще многощипцовая или трехфронтонная крыша , стропильные системы там разные, а вот техника обустройства фронтов в зависимости от их количества не меняется.
Трехфронтонная крыша с торцов обустраивается так же, как и двускатная.
Деревянная фронтонная система – строим быстро и надежно
Монтаж такой конструкции начинается с установки и закрепления деревянного бруса 15х15 см на верху торцовой стенки. Его фиксацию выполняем металлическими шпильками. Они закладываются заранее (при строительстве дома) в бетонном слое, который делается в процессе выравнивания стеновых поверхностей.
После этого:
- 1. Монтируем планку из древесины строго по центру закрепленного мауэрлата. От нее к углам постройки протягиваем шнуры. Не забываем, что по ним мы будем возводить наш фронтон.
- 2. Устанавливаем строго по шнурам боковые доски. Соединяем их, используя гвозди (их вбиваем в мауэрлат) и стальных скоб (монтируются в верхней части деревянных изделий).
- 3. Прибиваем дополнительные брусья с целью увеличения прочности боковых досок. У нас должна получиться фигура в виде литеры А.
- 4. Обшиваем сделанную треугольную конструкцию досками (берем обрезной материал), подгоняя их друг к другу максимально плотно.
Как видим, процесс обустройства деревянного фронтона нельзя назвать чересчур трудоемким или сложным. А главное, все работы на осуществляются самостоятельно и в кратчайшие сроки.
Облицовка или придание привлекательного вида
Этот процесс требует предельной аккуратности, однако суть его довольно проста: нужно прибегнуть к налаживанию каркаса, а затем приступить к креплению декоративных досок (панелей).
Важно правильно подобрать материалы облицовки фронтона для того, чтобы он совпадал или хотя бы гармонировал с общей облицовкой здания. Но строители придерживаются этого правила не всегда. Так, в некоторых случаях разные материалы выглядят довольно хорошо, однако комбинация некоторых элементов может привести к пагубным последствиям.
К примеру, металлическая облицовка фронтона, построенного на деревянной крыше, неотвратимо приведет к гниению последней и необходимости замены в скорейшем будущем. Поэтому уделите максимум внимания подбору материала.
Какие же материалы можно выбрать для облицовки?
- Поливинилхлорид, асбестоцемент и поливинилхлорид в виде декоративных панелей используются для сайдинга. Материалы характеризуются долговечностью, стойкостью к перепадам температуры, гниению или деформации.
- Для облицовки крыши деревянного дома лучше использовать, соответственно, такой же материал. Главные преимущества — это, конечно, натуральность, приятный оттенок, богатая фактура.
Обшивка фронтона
Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:
- сайдинг;
- профлисты;
- штукатурка;
- декоративный камень или штукатурка;
- битумная черепица;
- отделочная доска;
- металлические листы и т. д.
Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.
Прежде чем приступать к отделке, требуется провести некоторые дополнительные работы. Если фронтон построен из дерева, то необходимо установить систему гидроизоляции. А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять и замаскировать все дефекты.
Кроме того, необходимо установить обрешетку, которая играет роль своеобразного каркаса для облицовочного материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага не более 40 сантиметров.
Как сделать фронтонный свес крыши своими руками правильно
При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес.
Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление.
И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.
Хорошее решение: важные схемы
Фронтонный свес кровли может быть решён по разным конструктивным схемам:
- Фронтон размещается выше крыши. Традиционное решение в архитектурном стиле, при каком фронтон подымается над уровнем кровли. Данный прием дает возможность создать впечатление парадности и большей массивности большого фронтона.
Стена фронтона изолируется сверху покрытием для крыши, зачастую это металл листовой, объединяемый внахлест или при помощи фальца. Стык отвесной плоскости внутренней стороны фронтонной стены и покрытия для кровли аккуратно гидроизолируют.
В данной развитой двухскатной кровле три фронтона и три свеса естественно Фронтон устраивается наравне с кровлей, свес отсутствует. Это решение более свойственно для архитектуры в актуальном минималистическом стиле.
Отсутствует не только фронтонный, но и карнизный свес. При подобном решении большое внимание следует выделить конструкции водоотвода с кровли Свес сформировывается обрешеткой кровли. Очень простое и недорогое решение. Система стропил не выводится за пределы фронтонных стен, выпускается только каркасная рама.
Это решение более подойдет для лёгких материалов для кровли: асбестоцементных листов, еврошифера, металлической черепицы, гибкой черепицыиз окисленного битума. Каркас из рамы (брусок или дощечку) вешают снизу, а торец кровли закрывают профилем из металла или комплектным кровельным щипцом. Консольный свес не выполняют очень уж большим чтобы не было прогиба.
В основном, его глубина не будет больше полуметра.
Фронтоны деревянных домов. Сборка рубленых фронтонов
Деревянный дом состоит из нескольких основных частей, одной из которых является фронтон. В деревянном доме фронтон также изготавливается из дерева. В целом все строение представляет собой единую бревенчатую конструкцию, обладающую высокими эстетическими характеристиками и завершенностью.
Особенности рубленых фронтонов
Фронтон дома является логичным продолжением стены. Данным термином обозначается участок между чердачным перекрытием и крышей. По бокам фронтон ограничен скатами крыши. Снизу он может ограничиваться карнизом или являть со стеной одну непрерывную плоскость. Фронтон двухскатной крыши представляет собой фигуру треугольной формы. Стороны треугольника могут быть разными, если конек крыши смещен в сторону одной из стен. Вершина фронтона совпадает с кровельным коньком, а его стороны — со скатами.
Преимущества рубленых фронтонов:
- Отлично гармонируют с другими элементами деревянного дома.
- Прекрасно сохраняют тепло в доме. Правильный фронтон не требует дополнительного утепления изнутри.
- Внутренние стены не требуют какой-то дополнительной отделки. Дерево само по себе считается готовой отделкой.
- Деревянный фронтон из бревен надежен, обладает достаточной прочностью.
- Долговечность правильно обустроенного и обработанного бревенчатого фронтона может исчисляться столетиями.
Рубленые фронтоны деревянных домов не лишены некоторых недостатков:
- Стоимость рубленого варианта на порядок превосходит цену каркасного фронтона, изготовленного из обрезной доски.
- Бревна обладают значительным весом. Это создает излишнюю нагрузку на стены и фундамент. Это также усложняет выполнение работы, делает ее более длительной.
- Крыша с рублеными фронтонами требует квалифицированного подхода. Если она изготавливается неопытными мастерами, велик риск некачественного монтажа или даже обрушения конструкции.
Существует 2 способа изготовления рубленых фронтонов:
- На уровне стены дома. Это обычная практика, применяемая в большинстве случаев. В этом случае стена плавно перетекает во фронтон.
- Со смещением вглубь дома. Данный способ изготовления фронтонов применяется в случае, если в доме оборудуется балкон.
Коротко рассмотрим, как сделать фронтон рубленого типа в деревянном доме
Для создания рубленого фронтона необходимо запастись достаточным количеством прочных бревен, имеющих сечение 23-25 см. Они предварительно должны быть пропитаны антисептиками.
Сборка рубленых фронтонов сложности не представляет. Монтаж начинают после укладывания верхнего венца сруба. Поверх него укладываются бревна фронтона, каждое из которых короче предыдущего. Между собой бревна скрепляются посредством деревянных гвоздей — нагелей, либо прирубаются друг к другу.
Фронтоны между собой стягиваются бревнами, которые называются слегами или прогонами. Их врубают по бокам фронтонов. Если расстояние между фронтонами слишком велико (более 6 м), то несколько слег стыкуют между собой с внутренней стороны дома. Самые верхние точки соседних фронтонов связывает главная слега, служащая опорой для конька. Количество прогонов должно выбираться таким, чтобы обеспечивалась жесткость соединения фронтонов между собой.
Опытные плотники утверждают, что фронтоны рубленого типа полностью себя окупают в случае, если дом является жилым, нормально отапливается. Высокие теплоизоляционные свойства бревен способны значительно сократить расходы, связанные с отоплением мансарды дома в зимний период. Летом же такая конструкция будет защищать дом от жары.
Примеры домов с рублеными фронтонами, построенные нашей компанией, можно посмотреть у нас в портфолио.
Было полезно? Поделись статьей с остальными: Есть вопросы? Звоните или пишите, с радостью проконсультируем:
+375 (29) 694 05 90
+375 (29) 554 04 04
[email protected]
С чего начать
Обшивка фронтонов сайдингом практически ничем не отличается от внешней отделки других частей дома. Все начинается с подготовки основания. Убираются все возможные загрязнения, и пятна.
Если есть какие-нибудь трещины или дыры их нужно заштукатурить. Важно также сказать, что виниловые панели можно монтировать на поверхность перепады, на которой составляют не больше чем 5 мм. Поэтому при присутствии больших неровностей поверхность предварительно выравнивают.
Особенно внимательно нужно отнестись к деревянным поверхностям. Если были найдены надгнившие доски, их обязательно следует заменить. Если под отделанной поверхностью остались поврежденные элементы, они могут спровоцировать распространение гнили вглубь утеплителя.
После этого нужно покрыть поверхность грунтовкой и установить каркас. Между элементами каркаса расстояние должно быть 40–60 см. Далее, плотно крепят утеплитель и закрывают его гидроизоляцией. На этом подготовка завершена далее можно монтировать сайдинг.
Трехфронтонные конструкции
Стропильная система трехфронтонной крыши состоит из установки опор прогонов на фронтонные стенки. Применение фронтонов позволяет отказаться от сложных конструктивных элементов, устроенных под мансардным или чердачным помещением. Дом с тремя фронтонами чаще всего используется в строительстве строений. Трехфронтонная крыша включает в себя крупный эркер, перекрытый собственной скатной крышей. Устройство скатов эркера образует собой 2 ендовы, которые делают при помощи двух сдвоенных досок.
Для информации! Многоскатная крыша с 3-мя фронтонами чаще всего используется для загородных домов с мансардой. Ответвления таких конструкций возводятся над пристройками, эркерами или крытой верандой.
Наиболее оптимальным вариантом для крыши с тремя фронтонами считается применение шага между стропилами в 70 см. Для облегчения соблюдения шага рекомендуется выполнить разметку на мауэрлате и установить стропильные ноги. Высоту стропил следует четко соблюдать, а ширина шага определяется до начала проведения работ по заранее выполненным меткам на мауэрлате. Стоит отметить, наличие одной мощной опоры для трехфронтонной конструкции будет недостаточно, т. к. диагональные стропилины ендов оказывают давление на нее через прогон экрера. Для получения мощной поддержки всей системы центральную стойку усиливают подкосом, которая упирается в мауэрлат по внутренней несущей стене и в ответвление прогона. Более подробно об устройстве стропильной системы можно узнать из видеоролика
Выводы
Как видно, соорудить качественный фронтон под силу каждому домашнему мастеру, при условии соблюдения инструкции. Профессиональная помощь потребуется при выполнении торцевой части кровли из бревен и брусьев. Если все условия монтажа будут соблюдены, можно соорудить качественную и долговечную конструкцию.
Рекомендуемые записи
Отделка стен и углов дома снаружи
Фасадная штукатурка барашек
Наружная отделка дачного дома
Варианты фасадной отделки дома
Плиты для отделки дома
Источники:
- -doma/krysha-i-krovlya/
- -sdelaty-fronton
- -doma/
Сооружение из кирпича – готовимся долго, а работу делаем быстро!
Если для возведения стен дома использовался кирпич, рассматриваемую нами часть стены, как правило, тоже строят из этого материала. Нам нужно сделать следующее. С торцов здания, где будут обустраиваться фронтоны, поднимаем кладку из кирпича еще на два ряда. Причем эту операцию выполняем строго на толщину запланированных декоративных элементов. Это важно. Не нужно выкладывать материал на всю толщину стенок. Внутреннюю часть последних, кроме того, мы оставляем свободной. Она потребуется для установки сейсмопояса и мауэрлата.
Сейсмологический пояс всегда делается по периметру дома без каких-либо разрывов. Только так реально получить конструкцию требуемого уровня жесткости, на которую стропильные ноги не будут оказывать чрезмерно сильной нагрузки. Если заливать пояс выборочно, например, исключительно по стенкам, служащим опорами для указанных ног, высока опасность раздвигания последними стен постройки. К чему это может привести, думается, пояснять нет необходимости.
Сделать треугольный фронтон для любой двухскатной крыши несложно. Последовательность действий приведена далее:
- 1. Монтируем по центру торцевой стенки специальную рейку. Она должна иметь высоту аналогичную протяженности запроектированного конька крыши.
- 2. Протягиваем от верха рейки тонкие шпагаты (шнуры) к углам стенки, получаем требуемый нам треугольник с равными сторонами.
- 3. Выкладываем кирпичи, ориентируясь по границам, которые обозначены натянутыми шпагатами. Важно! Крайние грани кладки обязаны получить форму, которая соответствует шнуру. То есть, нужно сразу подтесывать кирпичи, устанавливая их точно по сторонам треугольника.
- 4. Получаем надежный фронтон. Работа окончена.
Напомним, что при устройстве больших по высоте и ширине фронтонных сооружений требуется подпирать их пилястрами. Они также выкладываются из кирпича.
Важные детали о архитектуре фронтона
Есть большая разница, будет ли фронтон визуальным продолжением стены, или же изначально он запроектирован как отдельная архитектурная деталь – акцент общего экстерьера.
Так, в современном строительстве высота фронтона варьируется от 0,7 м для нежилого чердака и до 2 м, если мы говорим о строительстве мансарды. Но первым делом, еще на стадии фундамента, разберитесь с формой будущего фронтона, от чего будет зависеть частично также и устройство крыши.
Ведь каким именно будет вид фронтона, закладывается еще в проекте дома, и по окончанию строительства вы сможете только декорировать только эту часть здания, но уже никак не изменить его форму. Сама же форма фронтона всегда зависит от конструкции крыши и выбранного угла ее наклона.
Вот основные виды архитектуры фронтонов всех времен:
- Треугольный фронтон, который представляет собой простой равнобедренный треугольник, который легко получается под обычной классической двускатной крышей. Такой наиболее популярен сегодня.
- Прерванный. Это фронтон, который оснащен горизонтальным карнизом. Именно в таких щипцах чаще всего устанавливают окна. Если карниза нет, тогда такой фронтон опирается только на две колонны и уже называется полуфронтоном. Или же карниз трансформируется в щипец, или если мы говорим о готической архитектуре.
- Еще один популярный вид – полукруглый фронтон, который удается за счет главной и формы конструкции. Его часто используют при строительстве загородных домов, чтобы выгодно подчеркнуть нужный стиль архитектуры.
- Ступенчатый фронтон, наиболее популярный в брусовых постройках.
- Трапециевидный фронтон, который обустраивается в мансардных крышах.
- Как отдельный вид был также популярен фронтон, который состоял из крупных ступенек и назывался вороним. Благодаря такому дизайну скрывались прямые линии края крыши.
Подведем итог: форма фронтона определяется формой крыши, или же, наоборот, в некоторых проектах приходится отталкиваться от первоначального эскиза. Но, в любом случае, перед тем как придумать, какой именно будет декоративная отделка вашего фронтона, выберите его тип и форму. А сегодня фронтон чаще всего отделывают резным деревом, сайдингом, мозаикой или красивой плиткой. Особенно в моде резкая окантовка.
Двускатная, своими руками: по материалу стен
Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.
Как сделать на баню из сруба
Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.
Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».
Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле – снять верхние венцы, положить на землю и добиться правильной геометрии фронтона – бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».
На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.
Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.
Как сделать стропила для двускатной крыши на баню из других материалов
В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.
Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего – на конек, либо с упором – на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.
Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой – и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.
Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).
В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.
Технология монтажа стропильной системы
Следующим шагом после выполнения расчета, то есть:
- размеров всех элементов,
- просчета климатических нагрузок (снег, ветер и т. д.),
- сечения и длины стропил и другого переходят непосредственно к монтажным работам.
По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.
Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.
В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.
Трехфронтонная крыша на примере устройства выхода на балкон
Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.
Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.
При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.
Технология монтажа стропильной системы
Следующим шагом после выполнения расчета, то есть:
- размеров всех элементов,
- просчета климатических нагрузок (снег, ветер и т. д.),
- сечения и длины стропил и другого переходят непосредственно к монтажным работам.
По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.
Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.
В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.
Трехфронтонная крыша на примере устройства выхода на балкон
Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.
Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.
При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.
Как установить вентиляционные отверстия на чердаке | Домашние руководства
Надлежащая вентиляция на чердаке может привести к резкому снижению расходов на летнее охлаждение. Независимо от того, решите ли вы использовать проточное охлаждение с фронтонными вентиляционными отверстиями на каждом конце чердака или другие формы пассивного охлаждения, где фронтонные вентиляционные отверстия работают в тандеме с коньковыми вентиляционными отверстиями или вентиляционными отверстиями на потолке, установка фронтонных вентиляционных отверстий позволит теплу, накапливающемуся в помещении, ваш чердак, чтобы сбежать, а не пробиваться в жилые помещения вашего дома. Обычно вы можете установить фронтонные вентиляционные отверстия на чердаке во второй половине дня с помощью некоторых обычных ручных инструментов.
С помощью рулетки измерьте высоту и ширину внутренней рамы форточки. Добавьте 1/4 дюйма к каждому размеру.
Измерьте расстояние между двумя стойками на чердаке, между которыми вы хотите расположить вентиляционное отверстие, и отрежьте две секции бруса два на четыре такой длины, чтобы они служили распорками. Прикрепите одну распорку между стойками в верхней части желаемого места крепления на фронтоне с помощью пары 3-дюймовых шурупов через каждое соединение со стенными стойками с помощью электродрели.Затем измерьте высоту, рассчитанную на предыдущем шаге, и аналогичным образом установите вторую распорку между стойками.
Опустите отвес с внутренней вершины линии крыши вдоль остроконечного конца и сделайте карандашную отметку на краях каждой распорки, чтобы обозначить центр места установки вентиляционного отверстия. Затем измерьте половину ширины вентиляционного отверстия фронтона слева и справа от центральной отметки и поставьте отметки карандашом в этих точках на верхней и нижней распорке, чтобы обозначить левую и правую стороны чернового отверстия. .
Измерьте расстояние между верхней и нижней перекладиной и отрежьте два куска древесины размером два на четыре, чтобы они служили боковыми перекладинами для чернового проема. Совместите боковые распорки с карандашными отметками на левой и правой стороне чернового отверстия и прикрепите боковые распорки 3-дюймовыми винтами.
Установите длинное сверло диаметром 1/2 дюйма в электродрель и просверлите контрольное отверстие на всем протяжении в обшивке стены и сайдинге в каждом из четырех углов чернового отверстия.
Приставьте удлинительную лестницу к остроконечному концу дома и поднимитесь по лестнице. Нанесите карандашом отметки на сайдинге, обозначающие периметр чернового отверстия, используя линейку в качестве направляющей, соединяющей четыре эталонных отверстия. Затем вырежьте черновое отверстие сабельной пилой с биметаллическим лезвием.
Отрежьте канцелярским ножом кусок толя, чтобы он подходил вдоль верхней распорки чернового отверстия, с нахлестом 2 дюйма с каждой стороны. Вставьте тюбик с герметиком для наружных работ в пистолет для герметика и срежьте кончик сопла канцелярским ножом.Нанесите непрерывный слой герметика вокруг верхней распорки, затем приложите толь к распорке, заправляя бумагу за обшивку стены снаружи дома. Прикрепите бумагу строительным степлером. Повторите то же самое с толем по бокам и, наконец, в нижней части грубого отверстия.
Отрежьте кусок заглушки с помощью ножниц по металлу и вставьте заглушку между толем и сайдингом над грубым отверстием.
Нанесите полоску герметика вокруг внутренней стороны монтажной пластины вентиляционного отверстия и вставьте ее в черновое отверстие.Попросите помощника проверить расположение вентиляционного отверстия, чтобы убедиться, что оно находится по центру отверстия, а затем вставьте прокладки под нижний край, чтобы центрировать его по вертикали. Убедитесь, что вентиляционное отверстие находится на уровне торпеды, затем прикрепите вентиляционное отверстие к сайдингу и распоркам с помощью 3-дюймовых шурупов через каждое отверстие в монтажной пластине.
Измерьте ширину фронтона снаружи. Затем установите торцовочную пилу с углом скоса, установленным на 45 градусов вправо (и скосом на 0 градусов).Поместите кусок наружного молдинга той же формы и размера, что и отделка окон и дверей дома, на стол пилы задним краем к забору. Сдвиньте накладку вправо и сделайте косой надрез на левом краю накладки. Измерьте ширину вентиляционного фронтона от короткой точки скоса и сделайте отметку карандашом. Поверните торцовочную пилу под углом 45 градусов влево и подрежьте правый край отделки.
Поднимитесь по лестнице и прикрепите насухо обшивку к верхней части вентиляционного отверстия фронтона.Если отделка подходит правильно, зачеканите заднюю сторону отделки и установите ее на место с помощью гвоздей и молотка. Обрежьте боковые и нижние стороны вентиляционного отверстия аналогичным образом, прежде чем загрунтовать и покрасить отделку, чтобы она соответствовала остальной отделке дома.
Планы 8×8 гриль-беседки | Мои планы на открытом воздухе
Этот пошаговый проект своими руками примерно чертежи беседки для гриля . Я спроектировал эту простую беседку 8×8 на заднем дворе, чтобы вы могли укрыть гриль, не тратя целое состояние на материалы.Эта гриль-беседка имеет широкие поручни с трех сторон конструкции, которые можно использовать в качестве барной стойки. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства. Премиум-планы доступны для этого проекта в магазине .
При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе.Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день.
Проекты, сделанные из этих планов
Чертежи беседки для гриля
Постройка-гриль-беседка
- A – 4 бруска 4×4 – длина 84″ СТОЛБЫ
- B – 4 бруска 4×4 – длина 96″ ВЕРХНИЕ ПЛАСТИНЫ
- C – 8 брусков 4×4 – длина 24″ БРАСЫ
- D – 8 брусков 2×4 – длина 65″ СТРОПИЛА
- E – 2 куска фанеры 3/4″ – длина 48″x96″, 2 куска – длина 17″x96″ КРОВЕЛЬНЫЕ ЛИСТЫ
- F – 4 бруска 1×6 – длина 65 3/8″ ТРИМ
- G – 110 кв. футов толя, 110 кв. футов битумной черепицы КРОВЛЯ
Один день
Так просто построить беседку-гриль — Видео!
youtube.com/embed/d4w6Wta2awg» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Планы беседки для гриля 8×8
Выкладка столбов-гриль-беседка
Первым этапом проекта является выбор места для гриль-беседки и размещение столбов.Убедитесь, что поверхность идеально ровная и соответствует местным строительным нормам. Вы можете прикрепить стойки к уже существующей бетонной плите или закрепить их на земле. Используйте доски для теста и веревку, чтобы разметить расположение столбов. Примените правило 3-4-5 к углам и вносите коррективы, пока диагонали не станут идеально равными.
Анкеровка стоек анкера
Вы можете установить столбы в бетон или залить фундамент глубиной 3 фута и использовать анкеры для столбов.Учитывая, что это легкий наружный проект, вы можете установить стойки на анкеры. Вот почему эти планы разработаны исходя из этого предположения.
Изготовление верхних перекладин
Затем вырежьте верхние перекладины из бруса 4×4. Сделайте надрезы на обоих концах балок, как показано на чертежах. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки стамеской. Выровняйте поверхность наждачной бумагой.
Установка верхних опорных направляющих
Отвесьте стойки с помощью спиртового уровня и временно зафиксируйте их скобами.Прикрепите пластины к верхней части стоек, а затем закрепите их 6-дюймовыми винтами. Убедитесь, что края ровные, и проверьте, чтобы углы были прямыми.
Изготовление брекетов
Используйте доски 4×4 для распорок. С помощью торцовочной пилы сделайте надрезы под углом 45 градусов на обоих концах скоб, а затем сгладьте края наждачной бумагой.
Установка брекетов
Установите скобы на раму гриль-беседки, как показано на рисунке. Прежде чем устанавливать скобы и вставлять винты 3 1/2″, убедитесь, что стойки установлены вертикально.
Стропила-фронтон-беседка
Стропила из бруса 2×4. Отметьте линии разреза на стропилах и сделайте надрезы с помощью циркулярной пилы. Кроме того, используйте торцовочную пилу, чтобы сделать угловой срез на одном конце стропил.
Косынки
Используйте фанеру толщиной 1/2″ для косынок. Отрежьте косынку циркулярной пилой, а затем установите ее на стропила. Рекомендую класть все на ровную поверхность, иначе фермы могут перекоситься. Используйте винты 1 5/8″, чтобы прикрепить косынки к стропилам.
Монтаж стропил
Прикрепите фермы к верхней части беседки с грилем на равном расстоянии друг от друга, как показано на чертежах. Отвесьте фермы с помощью спиртового уровня, а затем используйте стяжки для стропил, чтобы зафиксировать их на верхних пластинах.
Монтаж листов крыши
Вырежьте и установите 3/4-дюймовые листы фанеры на верхнюю часть беседки 8×8. Установите листы на стропила, а затем вставьте шурупы 1 5/8″ через каждые 8″ вдоль каркаса. Не оставляйте зазоров между листами.
Установка отделки крыши
Используйте брус 1×6 для передней и задней отделки крыши. Используйте торцовочную пилу, чтобы сделать угловой разрез, и электролобзик, чтобы сделать круглый разрез. Прикрепите планки к передней и задней части решетки беседки, а затем плотно зафиксируйте их, используя 2-дюймовые гвозди.
Устройство кровли
Покройте крышу беседки рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте 12-дюймовый кусок для верхнего конька. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.
Чертежи беседки для гриля
Взгляните на ЧАСТЬ 2 проекта беседки с грилем, чтобы узнать, как построить перила.
Чертежи беседки для гриля – вид спереди
Эта беседка 8×8 построена на раме, сделанной из 4×4. Двускатная крыша имеет уклон 30 градусов и, вообще говоря, ее очень просто построить. Вы можете заняться этим проектом за один уик-энд и сэкономить сотни долларов. Пожалуйста, взгляните на остальные мои чертежей по дереву , потому что у меня есть более 1500 бесплатных рисунков.Премиум-планы доступны для этого проекта в магазине .
Этот проект деревообработки был около чертежей беседки для гриля бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.
Чердак, фронтон и наружные вентиляционные отверстия
Внешние вентиляционные отверстия чердака или фронтона:В American Wood Vents мы специализируемся на создании красивых и функциональных деревянных фронтонов, софитов, бедер, фундаментов, палуб или наружных вентиляторов.
- Наружные фронтоны
- Софит, Бедро
- Чердачные вентиляционные отверстия (функционирующие или нерабочие) остаются на этой странице.
Если вам нужен внешний настил, фундамент, рассеиватели солнца/конфиденциальности НАЖМИТЕ ЗДЕСЬ .
Советы по деревянным вентиляционным отверстиям на чердаке, фронтоне и наружной стене:
Как правило, на наружных стенах мы используем стиль с жалюзи для лучшей защиты от воды и непогоды. Иногда на софитах мы также можем использовать стиль решетки.
Для наружной древесины мы предпочитаем Западный красный кедр, белый кедр, кипарис, IPE, красное дерево, красное дерево, сапеле, тик (бразильский или индонезийский), так как они устойчивы к погодным условиям.Также использовалась обработанная древесина.
Леса кедра или кипариса лучше всего подходят для рисования.
Вентиляционные отверстия для крыш с фронтонами, вальмами и высокими скатами
Для двускатных или наклонных крыш может потребоваться особый тип вентиляционного отверстия, особенно при замене старого. Треугольные фронтонные вентиляционные отверстия обычно находятся в верхней части всей стены между наклонными концами линии крыши. Мы сделали их длиной до 28 футов. Внешние вентиляционные отверстия, такие как фронтоны или софиты, обеспечивают надлежащий поток воздуха для охлаждения, рассеивания влаги, выпуска скопившегося тепла или просто для украшения вашего дома или коммерческой недвижимости.Мы сделали их для покрытия или создания воздушного потока для окружающего или принудительного воздуха, например, в чердачных вентиляторах.
В нестандартных формах, таких как треугольная форма, вы можете указать размер каждой стороны, а иногда и шаг. Вертикальный и базовый размер — это наиболее конкретные измерения, которые мы используем.
Круглые, овальные и многоугольные вентиляционные отверстия
Внешние вентиляционные отверстия могут быть самых разных форм и размеров, изготовлены для определенного типа угла / уклона крыши или даже иметь индивидуальный внешний вид в соответствии с дизайном, но наиболее важным аспектом является надлежащая вентиляция, предотвращающая погодные или другие вторжения. . У нас есть компании, которым нужны веерообразные, арочные или даже лодочные спасательные вентиляционные отверстия. Некоторые формы включают треугольную, прямоугольную, восьмиугольную, круглую или овальную форму.
Индивидуальные конструкции вентиляционных отверстий
Если вы хотите свой любимый колледж, лодку, лодочный якорь, логотип или даже инопланетный космический корабль со светодиодной подсветкой, мы можем это сделать! Вот это было бы круто! Здесь мы хотим использовать древесину, устойчивую к погоде и насекомым. Даже если вы покрасите необработанную древесину сосны или дуба, погода или насекомые найдут изъян в краске и воспользуются им.Вот почему мы хотим использовать древесину, устойчивую к атмосферным воздействиям и насекомым.
Варианты вентиляционных сеток для чердачных вентиляционных отверстий
Вы также можете указать сетку за вентиляционным отверстием и отлив сверху. Обычно нам нравится нейлоновая сетка перед открытой оцинкованной сеткой 1/4″ , которая защищает от насекомых размером с комара, а также достаточно прочна, чтобы не пускать летучих мышей, белок и других тварей. Вы можете также указать калибр , размер отверстий в экране, а также металл, такой как нержавеющая сталь, медь, бронза, латунь.Мы никогда не используем нержавеющие крепежные детали в наших внешних вентиляционных отверстиях , если вы не укажете.
Чтобы узнать индивидуальное предложение, НАЖМИТЕ ЗДЕСЬ
Как определить размер чердачных вытяжных вентиляторов для вашего дома
Чердачный вытяжной вентилятор на солнечной энергии, установленный на крыше.Я хочу установить чердачные вентиляторы на крыше. Есть ли формула того, сколько вам нужно и размер? -Lin
Hi Lin,
Чердачные вытяжные вентиляторы могут снизить затраты на электроэнергию для кондиционирования воздуха летом, а также предотвратить образование конденсата и образования наледи зимой. В то время как большинство из них подключены к вашей домашней электрической системе, доступны вентиляторы на солнечных батареях, которые не требуют электрического подключения. Чердачные вентиляционные вентиляторы предназначены либо для установки над отверстием, вырезанным в вашей крыше, либо для установки внутри фронтона вентиляционного отверстия.
Чтобы определить, какой размер вентилятора (вентиляторов) мощности вам нужен для вашего чердака, вам сначала нужно знать размер вашего чердака в квадратных футах.
Размер чердака
Чтобы определить размер чердака, умножьте ширину на длину чердачного этажа в футах.Для одноэтажного дома это, как правило, то же самое, что и площадь самого дома, плюс примыкающая к нему площадь гаража.
- Пример (чердак 20 футов в ширину и 50 футов в длину): 20 футов x 50 футов = 1000 кв. футов чердачного пространства
Размер вытяжного вентилятора
Затем умножьте квадратные футы чердачного пространства на 0,7, чтобы получить минимальное количество кубических футов воздуха в минуту, которое вентилятор должен перемещать.
- Пример: чердак площадью 1000 кв. футов x 0,7 = минимальная мощность вентилятора 700 куб. футов в минуту
Добавьте дополнительные 20% (куб.20), если у вас крутая крыша, и 15% (CFM x 1,15) для темной крыши. Чердачные вентиляторы обычно имеют производительность от 800 до 1600 кубических футов в минуту, что делает их пригодными для чердаков площадью до 2200 квадратных футов.
Расположение вентиляционного вентилятора
Установите крышные вентиляторы на задней части крыши ниже конька (но не так высоко, чтобы их было видно спереди дома) в середине основной части чердака. Установите вентиляторы, установленные на фронтоне, на вентиляционном отверстии фронтона в конце дома, обращенном в сторону от преобладающих ветров.
Приточные вентиляционные отверстия
Также важно предусмотреть достаточное количество вентиляционных отверстий на потолке или фронтоне, чтобы вентилятор мог нагнетать воздух на чердак. Чтобы узнать, достаточно ли у вас вентиляционного пространства, разделите количество кубических футов воздуха в минуту, на которое рассчитан вентилятор, на 300, чтобы получить минимальное количество квадратных футов впускного вентиляционного пространства, необходимого для вентилятора такого размера.
- Пример: 700 CFM ÷ 300 = 2,33 кв. фута площади воздухозаборника
Если вы предпочитаете ответ в квадратных дюймах, а не в квадратных футах, умножьте ответ на 144 и округлите до ближайшего дюйма (2.33 x 144 = 336 кв. дюймов площади вентиляционного отверстия).
Термостат вентилятора
Установите термостат вентилятора на чердаке таким образом, чтобы он включался при температуре от 100° до 110°F. Также доступны датчики влажности, которые отключают вентилятор, если влажность на чердаке становится слишком высокой.
Вентиляционные отверстия конька
Не рекомендуется использовать вентилятор с электроприводом, если в вашем доме есть вентиляция конька, так как вентилятор будет втягивать воздух с конька. Это работает против естественной функции конькового вентиляционного отверстия — выталкивать горячий воздух из чердака по мере его подъема.Кроме того, возможно, что вентилятор может создать достаточную тягу, чтобы втягивать дождь через вентиляционное отверстие на коньке.
Удачи в вашем проекте,
Дополнительная информация
Gable Vents – Canplas Industries Ltd.
Фронтон собора Вентс
Устанавливается на внешней вертикальной стене для обеспечения вентиляции чердака, обычно на фронтоне крыши. Жалюзи с формованной решеткой для защиты от проникновения птиц, вредителей, непогоды и насекомых. Особенности
• Вентиляционное отверстие на фронтоне собора
• Свободную площадь сетки см. в бланке заявки
• Широкое декоративное кольцо и съемный шаблон
• Капельный желоб и дренажные отверстия
• Глубокая древесная фактура
• Литые экраны
• Большой фланец
• Линии уровня
• 15-летняя гарантия
Нажмите на часть № ниже, чтобы создать лист отправки.
Вентиляционное отверстие собора 22″ X 28″, открытое отверстие 16,5″ X 22″
ДРУГИЕ ИНСТРУМЕНТЫ
Как установить фронтонную вентиляцию. Приточные форточки софита устанавливаются под карнизом в нижней части
Как установить фронтонную вентиляцию. Впускные вентиляционные отверстия софита устанавливаются под карнизом в самой нижней части крыши и обычно сочетаются с коньковыми или фронтонными вытяжными вентиляционными отверстиями. Самое приятное то, что продукты Fypon не гниют, не деформируются, не расщепляются и не распадаются. Хотя просмотр средних показателей по стране может дать общее представление, такие цифры обычно не включают факторы, которые могут повлиять на окончательную цену, такие как почасовая ставка местной рабочей силы, материальные затраты и любые местные разрешения, необходимые для вентиляционных отверстий Гейбл.Высокопрочные, долговечные сетки от насекомых из стекловолокна с сеткой 1/16 дюйма. Он должен быть размещен высоко… Используйте 4-дюймовую пилу, чтобы вырезать его. Плюс Чтобы закончить покрытие конька гонта, вы должны установить последний гонт в цемент. Это позволит воздуху поступать под кромку R-панели Фронтонные вентиляционные отверстия Стальные кровельные и боковые панели «R» обычно используются на всех стальных зданиях, где между стеновыми прогонами и прогонами крыши имеются большие пролеты. Используя оцинкованные гвозди, забейте их в основание вентиляционного отверстия. Они могут быть такими же ненавязчивыми, как перфорированный кусок винилового сайдинга.Наше запатентованное защелкивающееся накладное кольцо скрывает грубые пропилы и сокращает время монтажа, обеспечивая при этом… Фронтонные форточки Novik подойдут к любому сайдингу любого цвета! Они поставляются с эксклюзивной системой блокировки, которая облегчит установку и идеально отрегулирует любую толщину сайдинга. Если ваш строитель использовал стандартные методы строительства, у вас будет шпилька прямо посередине того места, где вы хотите установить вентиляционное отверстие. Вентиляционное отверстие не имеет экранирования, поэтому я собирался прикрепить некоторые экраны к внутренней части, чтобы не пускать птиц и зверей, и прикрепить трубку к фронтонному вентиляционному отверстию.В нем также рассказывается, как выполнить простые шаги по установке винилового вентиляционного отверстия на сайдинге! Я строю комбинацию домика для игр и домика на дереве, которая выглядит как сарай и размером с крошечный дом. Затем установите вентиляционный материал на верхнюю часть мембраны. Ниже представлены приемлемые методы: Вентиляционные жалюзи Разместите и отметьте продукт на стене в конечном месте. Стоимость услуги плотника по замене или установке устройства на фронтоне составляет около 70 долларов в час. Свечи из дерева для поддонов; Гигантские сочлененные руки; Тур по магазинам — мастерская по дереву в гараже на одну машину; Новый амбарный магазин; Гигантская головоломка со слайдами (из… вентиляционных отверстий фронтона.1D, две дополнительные доски необходимо прикрепить к доскам, обрамляющим вентиляционное отверстие фронтона, чтобы можно было надежно закрепить AFG SLR. Они повышают эффективность коньковых, кровельных и фронтонных вентиляционных отверстий. ) 16 Количество жалюзи –1 Самая верхняя жалюзи не обеспечивает приток воздуха 15 Как заблокировать вентиляционные отверстия на фронтоне Декоративные вентиляционные отверстия на фронтоне Как сделать треугольные вентиляционные отверстия на фронтоне В\u0026A: Можно ли комбинировать коньковые и фронтонные вентиляционные отверстия? | JLC Online шаг за шагом останавливает вентиляцию фронтона | Сделай Сам Как Построить Декоративные Вентиляционные Фронтоны Чердак Фронтон Вентиляционные Как остановить Вентиляционный Фронтон или Вентилятор » вики полезно Better Homes & Gardens Фронтонные вентиляционные отверстия своими руками Чтобы установить чердачный вентилятор над фронтонным вентиляционным отверстием на чердаке, обведите корпус вентилятора на куске фанеры, который достаточно широк, чтобы его можно было закрепить на шпильках с каждой стороны вентиляционного отверстия. Я хотел бы установить фронтон вентиляции в существующей стене чердака. Как установить мансардный вентилятор? Вентилятор на чердаке может располагаться на любом конце фронтона и, согласно многим строительным нормам, может не выходить на концы фронтона с … Как рассчитать чистую свободную площадь для прямоугольных/квадратных вентиляционных отверстий ПРИМЕР: Вентиляционное отверстие 34 дюйма (Ш) x 42 дюйма (В) 34 , Одним из основных преимуществ металлической кровли является непрерывная протяженность металла от желоба до верхней части крыши и предотвращение протечек. S Замена сгнившего невентилируемого вентиляционного отверстия на действующее вентиляционное отверстие в кирпичном доме.ХАРАКТЕРИСТИКИ: — Простота установки на все типы экстерьеров. Если у вас мансардный этаж площадью 1000 квадратных футов, то вентиляция должна соответствовать или превышать 15 квадратных метров. Чтобы узнать больше о преимуществах установки софитных вентиляционных отверстий, продолжайте читать. Более того, поскольку во многих домах уже есть фронтон или вентиляционное отверстие, может не потребоваться вырезать отверстие для установки вентилятора на фронтоне. Да, любой простой материал для блокировки воздуха, такой как пластик, OSB или фанера, может использоваться для блокировки потока воздуха на чердак через вентиляционные отверстия на фронтоне.Есть некоторая возможность для настройки с фронтонными вентиляционными отверстиями. Фронтонная вентиляция размещается на обоих концах крыши, на боковых стенах дома под карнизом крыши. Фронтонные вентиляционные отверстия почти такие же, как и все другие вентиляционные отверстия, о которых мы говорили. Без небольшой помощи 2 фронтонных вентиляционных отверстия с каждой стороны мансардной стены не будут перемещать много воздуха. Многие подрядчики считают, что вентиляционные отверстия на чердаке не являются эффективной системой вентиляции, поэтому они часто рекомендуют дополнить их коньковой вентиляционной системой. Модель № 9800511 $ 61 44.Это будет означать, что вам нужно будет закрыть или удалить фронтонные вентиляционные отверстия. Это устройство, которое нужно использовать, если вы ищете простую установку. (примечание: перед резкой всегда проверяйте наличие электричества и водопровода за стеной. Навесы высотой 2 фута, уклон 5%, огромное количество песка, покрытого камнем, в точках сбора для дренажа. 626. Доступен в белом цвете с глубокой текстурой дерева. отделка.Размер каждого вентиляционного отверстия должен быть меньше, чем крышка вентиляционного отверстия.Re: Установка вентиляционного отверстия фронтона на штукатурке.Поместите его прямо в отверстие и проверьте с помощью уровня. Если тварь могла прогрызть стену и получить доступ к чердаку, то и я, безусловно, мог бы сделать это с помощью электроинструментов. На видео ниже показан хороший пошаговый подход к установке. После того, как вы поместили декоративную вентиляцию в отверстие на фронтоне, закрепите ее гвоздями. Добавьте любые соединители и торцевые заглушки, которые поставляются с вашей коньковой вентиляционной системой, чтобы обеспечить водонепроницаемость вентиляционного отверстия. Это не очень хорошо работает. Вентиляционное отверстие на фронтоне может стоить от 50 до 200 долларов за вентиляционное отверстие в зависимости от используемых материалов, размера и типа.Как установить коньковую вентиляцию на черепичной крыше. Шаг 3: Изменить кадрирование. Плюсы Существующее вентиляционное отверстие закрыто экраном за ним. Металлический отлив должен быть установлен внахлест, а не вокруг. Есть виниловый сайдинг. Используя уровень, отметьте на стене горизонтальную и вертикальную линии, чтобы убедиться, что вентиляционное отверстие совмещено с сайдингом. Используйте беспроводную дрель/шуруповерт, чтобы закрепить вентиляционное отверстие на потолке с помощью ½ дюйма. Тлеющие угли могут воспламенить этот мусор, и можно ожидать, что пламя ударит по вентиляционному отверстию.Что вам нужно Шаг 1: Вырежьте отверстие для вентиляционного отверстия. Шаг 2: Прикрепите вентиляционное отверстие и герметик. Шаг 3: Модифицируйте рамку. Соберите все инструменты и вентиляционные отверстия, которые вам нужны. Этапы установки вентиляционной решетки своими руками. Установка щипцовой вытяжки несложная, но требует применения силового оборудования и стремянок. Фронтонные вентиляционные отверстия, также называемые жалюзийными вентиляционными отверстиями, представляют собой софитные вентиляционные отверстия, установленные на боковой стороне крыши и популярные на двускатных типах крыш, и в основном устанавливаются с обеих сторон крыши. Существует две основные конструкции чердачных вентиляторов: те, которые предназначены для установки на крыше, и те, которые предназначены для установки на фронтоне.Если бы вы установили около 40 футов вентиляционного конька крыши, площадь охватила бы до 10 турбин, в этом случае покупка и установка 10 турбин обошлась бы вам значительно дороже. Добавьте каплю цемента, чтобы прикрепить черепицу к основанию крышки вентиляционного отверстия чердака. Некоторые вентиляционные отверстия на самом деле являются нефункциональными вентиляционными отверстиями для тех, кто хочет выглядеть как вентиляционное отверстие без необходимости его использования. Тем не менее, мысль о том, что для установки вытяжного вентилятора придется резать металл, часто не одобряется. Не допускайте запотевания зеркал с помощью вытяжного вентилятора в ванной.Кроме того, известные как жалюзийные вентиляционные отверстия, вы могли видеть их в виде больших треугольников или кругов на внешних стенах дома возле крыши. Присоединился 8 января 2015 г. · 153 сообщения . Снимать ли виниловый сайдинг, а затем устанавливать, или я должен положить его на сайдинг и прорезать сайдинг? Есть центральная опора фермы, которую я не могу вырезать. Фронтонный вентилятор подойдет к существующему фронтонному вентиляционному отверстию, поэтому задачи, которые вам нужно выполнить, чтобы закрепить его на месте, минимальны. Фронтонные форточки снабжены горизонтальными вентиляционными планками, называемыми жалюзи.Прибейте настил крыши к фасции и стропилам, используя гвозди с кольцевым стержнем 8d на расстоянии 4 дюйма от центра с минимальным проникновением 1-5/8 дюйма. Шаг 4 Прибейте вентиляционное отверстие к стене через прорези во фланце для гвоздей. Позиционирующий клей на большинстве профилей с удержанием ProfileVent на месте для легкой установки. Стоимость замены фронтонного вентиляционного отверстия Цена замены фронтонного вентиляционного отверстия составляет в среднем от 10 до 60 долларов, но может достигать 150 долларов, в зависимости от выбранного вами стиля. Чтобы найти правильное решение для вентиляции чердака для вашего кровельного проекта, выберите из полной линейки коньковых и вальмовых вентиляционных отверстий, вентиляционных отверстий для электричества и солнечной энергии, кровельных и фронтонных жалюзи, ветряных турбин, впускных вентиляционных отверстий и многого другого от GAF.Обеспечьте оптимальный приток воздуха в ваш дом, защищая от непогоды и насекомых! Ключевые атрибуты. Каркас формы будет сидеть поверх обшивки дома. Как установить полукруглую оконную накладку. Шаг второй: поместите отлив или ботинок на вентиляционное отверстие так, чтобы основание опиралось на черепицу. Если вам нужна помощь в установке или ремонте фронтона, позвоните сегодня в Roofing & More по телефону (703). Дом представляет собой простую двухэтажную коробку. Фронтон может быть любой симметричной формы, но треугольник является одним из наиболее распространенных.Прикрепите панель вентиляционных жалюзи, ввернув винты в сайдинг и обшивку. Без перегородок (жалюзи, которые препятствуют проникновению наружного воздуха через вентиляционное отверстие) коньковое вентиляционное отверстие может практически не создавать вентиляции. Загрузите свой пояс для инструментов рулоном 1/8-дюймовой сетчатой сетки, ножницами по металлу, скобозабивным пистолетом, скобами и молотком. Этот тип вентиляционного отверстия виден прямо под краем односкатной крыши. Установка фронтона вентиляции. На чердаке отметьте расположение вентиляционного отверстия на солнечной энергии между двумя стропилами крыши. Варианты монтажа/спецификации.Любой прямоугольный, квадратный или восьмиугольный фронтон может быть закреплен на петлях для доступа к чердаку. 3456 5015 E. Они обладают ключевыми функциями, которые стали эталоном в отрасли. Установите настил крыши, который закрывает каркас свеса фронтона и выступает не менее чем на 24 дюйма от стены фронтона над фермами или стропилами крыши. Наши навесные фронтонные вентиляционные отверстия поставляются в виде законченного блока (как предварительно навешенная дверь). Тампа, Флорида 33610, факс 813. Используя либо шаблон, поставляемый с вентиляционными отверстиями, либо саму вентиляционную решетку, отметьте размер вентиляционной трубы на внутренней стороне стены чердака.248. Не используйте с жалюзи на фронтоне или крыше, ветряными турбинами, солнечными или электрическими вентиляционными отверстиями или… Suntown 16-дюймовым круглым функциональным фронтальным вентиляционным отверстием с экраном — конструкция из 2 частей — под покраску Эти вентиляционные отверстия имеют современный гладкий дизайн и полностью функциональны, поток воздуха в ваше чердачное пространство. Предусмотрите 2-дюймовое отверстие в Ridge для вентиляции. На самом деле фотография очень помогла! С этим вентиляционным отверстием вы могли бы покончить с гидроизоляцией. концы крыши.Сдвиньте верхние и боковые фланцы вентиляционного отверстия вверх и под черепицу. Кроме того, поскольку они расположены в нижней части карниза крыши, они имеют очень низкую цену. Цена замены фронтона составляет в среднем от 10 до 60 долларов, но может достигать 150 долларов, в зависимости от выбранного вами стиля. Снимите сайдинг, вырежьте в обшивке отверстие для вентиляционного отверстия, установите вентиляционное отверстие, обрежьте сайдинг ножницами или ножницами и установите заново. Разместите вентиляцию Power Gable Vent за существующими жалюзи на фронтонах или установите автоматические жалюзи Master Flow® SGM20 (не входят в комплект).Прикрепите заглушку к стене и вытяжной канал Изнутри чердака протяните свободный конец гибкого вытяжного канала к внешней стене. Идея превратить его в люк пришла мне в голову, когда я латал дыру от грызунов в десяти футах к югу. Цена плотника, который заменит или установит блок на фронтоне, составляет около 70 долларов в час. Шаг 3: Вырежьте вентиляционные отверстия на софите в зависимости от необходимой площади вентиляционного отверстия и размера покрытия. Шаг 6 – Крепление Гейбл Вентиляционное отверстие. Как установить фронтоны Fypon Gable. Установка люка на виниловый сайдинг.ProfileVent раскатывается по коньку, фронтон к фронтону. Чтобы узнать больше о преимуществах установки софитных вентиляционных отверстий, продолжайте читать. Шаг 1: Установите вентилятор. С восточной стороны к торцевой стене примыкает односкатная крыша. Как установить вентиляцию на фронтоне. Достигните желаемого стильного внешнего вида благодаря необходимой вентиляции и долговечности. После обеспечения безопасности найдите место для установки солнечной панели на крыше, где она будет собирать наибольшее количество солнечного света. Наряду с фронтонными вентиляционными отверстиями у меня будут софитные вентиляционные отверстия.Кроме того, специалисты по кровле обычно не рекомендуют устанавливать вентиляционное отверстие на фронтоне, если эта сторона дома регулярно подвергается проливному дождю. Их очень легко красить и устанавливать, и вам не нужен 30-летний ветеран столярного дела в вашей команде, чтобы построить индивидуальный дом с такими высококачественными деталями. Прочтите наше руководство. Используя 2X4, соберите раму… Подготовьтесь. Стоимость установки фронтонной вентиляции. Убедитесь, что установили пленку или гидроизоляцию за фигурной рамой, но не над вентиляционным отверстием. Установите вентиляционное отверстие коробки над вентиляционным отверстием, убедившись, что вы находитесь по центру отверстия.Итак, вам придется снять винил возле вентиляционного отверстия и в разных местах, где будут ваши камеры. Первым выбором для вентиляции металлического здания является использование простой системы естественной вентиляции. Шаг 4 – Установка вентиляционного обрамления. Чтобы установить чердачный вентилятор над фронтонным вентиляционным отверстием на чердаке, обведите корпус вентилятора на куске фанеры, который достаточно широк, чтобы его можно было закрепить на шпильках с каждой стороны вентиляционного отверстия. Фронтонные вентиляционные отверстия изменят воздушный поток вокруг конькового вентиляционного отверстия и, особенно когда ветер параллелен коньку (под прямым углом к фронтону), могут фактически изменить направление воздушного потока через коньковое вентиляционное отверстие, засасывая дождь или снег на чердак.Это будет означать, что вам нужно будет закрыть или удалить фронтонные вентиляционные отверстия, так как это будет препятствовать эффективности конькового вентиляционного отверстия. Используйте оцинкованные гвозди и на что обратить внимание при установке мансардного люка. После создания пространства для вентиляционного отверстия выровняйте отверстие герметиком и поместите вентиляционное отверстие внутрь. Коньковые вентиляционные отверстия обычно устанавливаются на вершине скатной крыши. Он будет около 8 футов в ширину и будет проходить по ширине стены, в основном большой выступ. Фронтонный люк на наружной стене с горючим облицовочным материалом.ВЫУЧИТЬ БОЛЬШЕ. В зависимости от вашего стиля сарая, вам может понадобиться вентиляция конька. Сделано из лучшего высушенного в печи прозрачного западного красного кедра. Как установить коньковый люк на существующую крышу. 4. Установите металлическую сетку спереди, чтобы птицы не могли гнездиться между жалюзи. Если бы вы, например, посмотрели на мою подборку сараев амишей, вы бы увидели, что конструкция включает фронтонные вентиляционные отверстия. фут чердачной площади. Вентиляция чердака и блокировка вентиляционных отверстий фронтона. Spectis предлагает множество стилей ставней, жалюзи и стеновых панелей.Вентиляция сарая – Варианты стен Вентиляционные жалюзи фронтона. Установка проста благодаря нашему широкому фланцу для гвоздей, линиям выравнивания и регулируемому упорному упору. Прикрепите монтажные кронштейны к устройству… Осторожно извлеките устройство и комплект монтажных принадлежностей из картонной коробки. У них часто есть ползунок для управления количеством воздушного потока. 5% площади мансардного этажа. Чтобы старое вентиляционное отверстие не отражалось в новом, вы можете покрасить существующее вентиляционное отверстие в черный цвет перед установкой нового. Подумайте, куда пойдет жалюзи вентилятора, а затем начните размечать область, где вентилятор будет вписываться в фронтон.Установить Brandguard Vents просто. Сегодня мы расскажем вам о простой установке вентиляции своими руками для вашего садового сарая. Шаг 5 – Вырежьте черновое отверстие. Дело в том, чтобы обеспечить движение воздуха, когда вентиляция софита и вентиляция наклонной секции невозможна. Вентилируйте самую высокую точку дома. Чердачный вентилятор для монтажа на крыше Чердачный вентилятор для монтажа на крыше стоит от 300 до 1000 долларов США на покупку и установку. Но перед вами… Товар, установка и сравнение видео ресурса. 4 винта для листового металла. Закрепите его клейкой лентой из фольги на соединительном канале настенной заглушки.Исторический стиль для любого дома. 88 Ширина одной жалюзи (отверстие для притока воздуха) 26. Учитывая, что они все еще могут съесть деревянные планки вентиляционных отверстий в тщетной попытке вторгнуться на наш «чердак», мой следующий проект — установить аппаратную ткань, опять же, от Ace, поверх экстерьер. Вентиляционные отверстия конька, вентиляционные отверстия на крыше и вентиляционные отверстия на фронтоне должны быть расположены на расстоянии около восьми дюймов друг от друга для максимальной эффективности. Вы заметите их в прямоугольных, круглых или квадратных коробках рядом с тем местом, где сходятся две наклонные крыши. Традиционным советом было бы заблокировать вентиляционные отверстия на фронтоне.Его конструкция из оцинкованной стали весит всего лишь… Виниловые вентиляционные отверстия — отличный способ повысить ценность вашего дома. Затем вырежьте круг сабельной пилой и установите вентилятор поверх выреза с помощью дрели. Без вентиляционных отверстий температура на чердаке может подняться на 60 градусов по Фаренгейту и более выше температуры наружного воздуха. Мы предлагаем фронтонные вентиляционные отверстия различных размеров, стилей, материалов и способов установки, чтобы вы могли найти правильный стиль вентиляционного отверстия в приложении, которое требуется для вашей работы. Что делать дальше? Вы можете оставить форточки на месте и закрыть их изнутри фанерой, что сделает их неэффективными.Шаг 2 — Удалите старую вентиляцию фронтона. Вырежьте все, как я сказал ранее, и добавьте рамку 2×4 вокруг отверстия на чердаке, затем силиконовый шарик вокруг отверстия и гвоздь или винтовое отверстие на месте, затем нанесите герметик вокруг. Мы предлагаем фронтонные вентиляционные отверстия различных размеров, стилей, материалов, и методы установки, чтобы убедиться, что вы можете найти правильный стиль вентиляции в приложении, которое требуется для вашей работы. вентилятор заподлицо с фронтонным вентиляционным отверстием. Фронтонные вентиляционные вентиляторы, установленные за вентиляционным отверстием, работают в сочетании с фронтонными вентиляционными отверстиями, помогая проталкивать теплый воздух. Этот веб-сайт использует файлы cookie для повышения удобства навигации по веб-сайту.Фронтонные вентиляционные отверстия вентилируют воздух аналогично коньковым вентиляционным отверстиям. Более низкое давление в этом вакууме вытягивает воздух из здания — чаще всего чердачные вентиляторы Master Flow® Power с креплением на фронтоне EGV5 — отличный выбор для вытяжной вентиляции, потому что они являются самыми простыми в установке вентиляционными отверстиями и не портят внешний вид. вашей крыши. Дверные вентиляционные отверстия Duraflo имеют литой экран для предотвращения образования осиных гнезд. Во время перекрытия попросите кровельщиков прорезать обшивку, чтобы сделать прорези, необходимые для конькового вентиляционного отверстия.В сильный шторм вода может попасть через раму вокруг окон под фронтонные форточки. КАК УСТАНОВИТЬ ВЕНТИЛЯЦИОННЫЙ ВЕНТИЛЯЦИОННЫЙ ДВИГАТЕЛЬ – КАК ПОСТРОИТЬ НАВЕС – СДЕЛАТЬ ЛЕГКО. На мгновение поднимите багажник и нанесите герметик, чтобы зафиксировать оклад. Стоимость установки вентиляционных отверстий софита. Вентиляционные отверстия полезны зимой, потому что они удаляют водяной пар, поднимающийся из жилого помещения. На фото 1-6 показано, как это делается. Стены будут двухслойными с обшивкой из доски с внешней стороны внешней стены, покрытые коркой и палкой wrb.Если делается попытка установить софитные вентиляционные отверстия, они обычно падают на пути конькового вентиляционного отверстия и почти всегда устанавливаются неправильно. 12 Ширина кольца и рамы 26. Здесь Чтобы установить мансардный вентилятор над фронтонным вентиляционным отверстием на чердаке, обведите корпус вентилятора на куске фанеры, ширина которого достаточна для установки на шпильки с каждой стороны вентиляционного отверстия. Методы естественной вентиляции включают установку коньковых и карнизных вентиляционных отверстий, которые обеспечивают естественную циркуляцию воздуха по зданию. Если вы сделаете это самостоятельно, вы можете купить и установить вентиляционное отверстие за 158 долларов, сэкономив 63 процента.Нанесите полоску столярного клея толщиной 1/2 дюйма по всему заднему краю вентиляционного отверстия. Нет причин вентилировать фронтон софита! Дом и участок также были спроектированы специально, чтобы не требовать водосточных желобов. Нанесите полоску герметика вокруг всего основания фланца вентиляционного отверстия. Фронтонные форточки уходят в фронтонные стены здания как можно ближе к коньку. Шаг 1 – Подготовьте материалы. Обеспечивает защиту и вентиляцию. Добавляет детализированный архитектурный стиль Внешний вид натурального дерева для привлекательности. Доступен в широкой цветовой гамме. отводить воду на переднюю часть сайдинга, устраняя гниение древесины.Как установить вентилятор в ванной. Предположим, что в вашем доме установлен виниловый сайдинг. Для фронтона вы начинаете с удаления сайдинга и обшивки в определенной области с помощью циркулярной пилы, избегая любого ненужного контакта с фронтонными шпильками. Я считаю, что мне просто нужно еще 3 фута трубки и немного серебряной ленты. Поскольку фронтоны видны и могут повлиять на привлекательность дома, некоторые домовладельцы выбирают более декоративный вариант. Верхние накладки регулируются, чтобы скрыть недостатки.Фронтонные вентиляционные отверстия, также известные как жалюзийные вентиляционные отверстия, пассивно вентилируют чердачное пространство и крышу. Входят ли в эту сумму вентиляционные отверстия? Я предполагаю, что они делают. Реальная проблема здесь заключается в том, что вытяжные вентиляторы в ванной комнате должны быть выведены наружу. Монтаж флюгера. Выхлопная труба в ванной будет подведена к экрану (я бы не стал резать существующее вентиляционное отверстие), закреплена коробкой (с 4-дюймовым отверстием, прорезанным в ней, чтобы точно удерживать трубу), которая будет прикреплена к одному из опоры, удерживающие существующую форточку.Шаг 3 – Подготовьте монтажную поверхность. Чтобы установить 2 новых вентиляционных отверстия на фронтоне, плотник возьмет 422 доллара, включая вентиляционное отверстие и работу. Вот видео установки вентиляционного софита; Этап 3: Как установить пенопластовые заглушки для конька на металлической крыше – для конька без вентиляции Нанесите бутиловый герметик на ½” на внутреннюю часть меловой линии с обеих сторон конька. Обычно его используют, чтобы закрыть старое вентиляционное отверстие или неиспользуемое окно. Настенные вентиляционные отверстия — расположены внизу на уровне пола, чтобы обеспечить приток более прохладного и сухого воздуха.Господа, у меня вопрос по ходу этого разговора. Чердачная вентиляция и вентиляция. Соответственно, нужно ли устанавливать фронтонную вентиляцию? Подводя итог: устраните утечки воздуха на мансардном этаже, чтобы вентиляция крыши не засасывала кондиционированный воздух на чердак и не вызывала проблем с влажностью. Недавние Посты. Или же вы можете заменить их декоративными невентилируемыми торцевыми форточками из пластика. Или, 1 кв. Он предназначен для 1 1/4 ″ … Фронтонные вентиляционные отверстия будут работать, если они достаточно велики, чтобы обеспечить адекватный сквозной поток воздуха, но коньковые и потолочные вентиляционные отверстия гораздо более эффективны.Вентиляционные отверстия в стропилах обеспечивают чистоту вентиляционных отверстий в потолке и наличие канала для поступления наружного воздуха на чердак в … для крепления на шпильки с каждой стороны вентиляционного отверстия. сделай сам Деннис. Вентиляционное отверстие находится примерно в 2 футах от конечной остановки. Однако, если коньковая вентиляция используется в сочетании с набедренной вентиляцией, общая NFVA на вытяжке должна совпадать с общей NFVA на впуске для вентилируемого чердачного помещения.Утечка из фронтона может быть настолько серьезной, что будет казаться, будто водопад течет сквозь стены под этой частью вашего дома. Однако некоторые вентиляционные отверстия фронтона носят чисто декоративный характер. Для первого шага вы … http://www. На одном конце мансарда заканчивается помещением с соборным потолком, а другой конец мансарды заканчивается внешней стеной (главным фронтоном). Будьте осторожны при растяжении, чтобы предотвратить любые повреждения. ) Как установить вентиляцию на фронтоне. Вентилятор с фронтальным креплением, установленный на фронтоне дома, работает на 30 % тише, чем аналогичные устройства, и на 35 % эффективнее.Верните вентиляционное отверстие перед установкой, и не забудьте показать верхние советы по установке вентиляционного отверстия Gable и способы установки с различными вариантами монтажа. Галерея изображений «Кедр Гейбл Вентс». Это может изменить направление воздушного потока, втягивая воздух, дождь и снег через вентиляционное отверстие в коньке. Фронтонные вентиляторы устанавливаются в вентиляционном отверстии в треугольной области стены, которая находится между краями двух скатов крыши, эта область называется фронтоном дома. Снимите замок на отделочном кольце с вентиляционного отверстия. Обычно они идут парами, но у вас может быть больше, в зависимости от количества фронтонов на вашей крыше.Мой чердак нуждается в лучшей вентиляции. Прижмите вентиляционное отверстие к мансарде Самый распространенный способ добавить вентиляцию на чердак — это установить воздухозаборники в софитах и разместить выпускное отверстие на фронтоне дома. Майк. Сделайте обычную отделку днища вместо нестандартного нижнего порога. Фронтонные вентиляционные отверстия тонкой линии имеют толщину всего 1 дюйм и защелкиваются прямо над вашим старым фронтонным вентиляционным отверстием с жалюзи. Инструкция по установке Этот монтируемый на фронтоне блок предназначен для чердаков среднего размера и работает наиболее эффективно, когда воздухозаборники расположены вокруг карниза.Установите новые вентиляционные отверстия коробки, если применимо. Ридж Вентс. Наши вентиляционные отверстия просты в установке и сделаны так, что они отпугивают насекомых и других вредителей. Фронтонные вентиляционные отверстия из ПВХ не только долговечны, долговечны и просты в установке, они мгновенно добавляют огромную ценность и характер экстерьеру дома. Ваше здоровье . Наши фронтонные вентиляционные отверстия из ПВХ предлагают такую же качественную конструкцию и отличный поток воздуха, как и другие вентиляционные отверстия. Обрежьте последнюю вентиляционную решетку по длине с помощью авиационных ножниц. ПВХ легко окрашивается в цвет существующей отделки. КАК ПОСТРОИТЬ ДЕРЕВЯННЫЙ НАБОР С НАЧАЛА.Обычно устанавливаемые на пике крыши, фронтонные вентиляционные отверстия способствуют правильному притоку воздуха на чердак. Нажмите здесь, чтобы просмотреть информацию о наших круглых и радиусных форточках. Архитектурное Депо. Установите его на одной стене с фронтоном, убедитесь, что в противоположной стене есть статическое вентиляционное отверстие, и включайте его всякий раз, когда вам нужен сквозняк. Этот тип вентиляционной системы использует ветровую и тепловую конвекцию для перемещения окружающего воздуха к основанию здания и горячего воздуха через крышу. Экранированные отверстия для отличной вентиляции без насекомых.Обратите внимание: виниловый вентиль Gable Vent марки Royal, который я купил в Lowe’s, имеет переднюю и заднюю части, которые соединяются вместе. дюйм вентиляционного отверстия на каждый кв. м. Простое втягивание необходимого подпиточного воздуха из типичных вентиляционных отверстий в торцевой стене фронтона не приведет к перемещению воздуха под нижнюю и центральную области обшивки крыши, тем самым непреднамеренно способствуя образованию влаги и плесени в этих областях. Легкий и простой в установке. Одним словом, их очень легко установить. См. Расположите вентиляционный вентилятор непосредственно между двумя соединениями эталонного отверстия.Не нужно делать каждый фронтон, если крыша открытая (чердак). м. Щелкните здесь, чтобы получить информацию об открытых и закрытых жалюзи (функциональных и нефункциональных) 1 — канал J. Я живу не на последнем этаже, поэтому не могу просверлить дырку в крыше. Такая вентиляция эффективна, потому что, когда теплый воздух поднимается к потолку, он имеет возможность выйти из конструкции. Руководство проекта. Расположите вентиляционный вентилятор непосредственно между двумя соединениями эталонного отверстия. Рекомендуется отложить около 300 долларов на установку вентиляционных отверстий на чердаке и работу по их установке.Держите экран над вентиляционным отверстием. Это обеспечивает идеальный забор и вытяжку воздуха. В моем доме есть фронтонная вентиляция, нет потолочных вентиляционных отверстий и готовая комната на чердаке. Если вы когда-нибудь будете перестраивать крышу, подумайте о коньковых вентиляционных отверстиях. Установите ProfileVent примерно на 1/2–1 дюйм вверх по склону от края крышки конька. (Источник: Всем нужна крыша, Stanley Complete Roofs and Siding. Большинство вентиляционных отверстий для двускатных крыш изготавливаются с использованием УФ-стабилизатора, который смешивается при установке. Высвобождение всего тепла, которое поднимается и задерживается на чердаке, может быть достигнуто с помощью одного или сочетание трех следующих моделей вентиляционных отверстий в дополнение к многоцелевому фронтону. Если вы хотите, чтобы наша команда Brandguard Vents установила для вас вентиляционные отверстия, позвоните нам по телефону 949-305-8059.Вентиляционные отверстия на двускатной крыше устанавливаются через сайдинг в верхней части дома. во время установки. Исследования показывают, что наиболее эффективной комбинацией чердачных вентиляционных отверстий является вентиляция на потолке + коньковая вентиляция без каких-либо фронтонных вентиляционных отверстий. Сосредоточьтесь на другой вентиляции на чердаке. Как установить вентиляцию с жалюзийным фронтоном. Кровельная вентиляция. Преимущества установки потолочных вентиляционных отверстий Поднимите вентиляционное отверстие до потолочного перекрытия. Как установить вентиляционные отверстия Brandguard. Установка продуктов Fypon очень проста и требует только простых инструментов.Закрепите шурупами по дереву. Независимо от того, выбираете ли вы, установка вентиляционного отверстия стоит в среднем от 300 до 650 долларов, включая работу и материалы. Когда ветер дует перпендикулярно фронтону, более холодный наружный воздух поступает в вентиляционное отверстие фронтона и падает на пол чердака, прежде чем подняться и выйти на чердак. обшивка стен. Этот тип вентиляционного отверстия позволяет воздуху выходить через потолок, что делает его подходящим для высоких потолков, остроконечных крыш и чердаков.Во-первых, сначала прибивается опорная пластина или кольцо, которое будет удерживать решетку/вентиляционное отверстие. Из-за этого все они устанавливаются с использованием схожих методов. В точках, где виниловый сайдинг и аксессуары встречаются на линии крыши, например, в местах, где фронтонное слуховое окно или боковая стена второго этажа пересекаются с крышей, лучше всего установить низкие фронтонные вентиляционные отверстия, расположенные над верхним уровнем изоляции чердачного потолка. вытяжка для вентилируемого чердачного помещения. С вентиляционными отверстиями с каждой стороны крыши свежий воздух поступает через одно вентиляционное отверстие, а спертый воздух выдавливается через другое.Коробчатые или купольные вентиляционные отверстия. Эти статические вентиляционные отверстия устанавливаются непосредственно в отверстия, вырезанные в мансардной крыше. Установите вентиляционные перегородки — желоба, которые направляют поток воздуха из вентиляционных отверстий потолка на чердак — чтобы изоляция или мусор не блокировали вентиляцию потолка. Шаг 2 Снимите стопорное кольцо с вентиляционного отверстия. Одни только коньковые вентиляционные отверстия будут стоить от 2 до 3 долларов за квадратный фут. Забейте гвоздь через центр вентиляционного отверстия. Мне нужно установить восьмиугольную вентиляционную решетку на фронтоне моего гаража. ) Это может быть установлено двумя разными способами.Когда вентилятор надежно закреплен, перенесите его к вентиляционному отверстию и прибейте гвоздем. Простой способ вентилировать чердак — установить фронтонные вентиляционные отверстия с каждой стороны здания. Широкий монтаж: AFG SLR можно установить на широкие жалюзи, но для правильной работы вентилятора необходимо выполнить дополнительные действия по монтажу. Как построить декоративный фронтон на чердаке Как построить декоративный фронтон на чердаке Вентиляция дома Вентиляционный фронтон Вентиляционный фронтон Sunburst Вентиляционный фронтон Home Depot Фронтонный конец … Как построить декоративный фронтонный чердачный вентиль Фронтонный вентиль SD Video Sharing Как застопорить фронтонные вентиляционные отверстия Фронтонные вентиляционные установки Решено: почему вы должны Крышка Гейбл Вентс | Эп.Если ваш коньковый вентиляционный канал делает фронтальные вентиляционные отверстия. У меня виниловый сайдинг, и мне интересно, как его установить. Вырежьте отверстие, которое будет закрыто вентиляционной рамкой. Эти вентиляционные отверстия легко устанавливаются вокруг фронтона благодаря защелкивающимся накладным кольцам, нивелиру и фланцам с гвоздями. Невозможно подняться выше, чем коньковые вентиляционные отверстия. 82 Площадь одного отверстия для притока воздуха (в кв.). Чтобы в те дни, когда потребность в притоке воздуха меньше, его можно было бы уменьшить. 1. Чтобы воздух и влага могли выходить, не допуская проникновения жуков и тварей, выберите стиль со встроенным стекловолокном экран.Для установки снимите стопорное кольцо и используйте его внутренний край в качестве шаблона, чтобы нарисовать расположение вентиляционного отверстия на сайдинге. Как показано на рис. 2. Установка почтового индекса проекта Введите почтовый индекс места найма рабочей силы и закупки материалов. А в случае, если ваш софит напрямую связан с мансардой, вам не нужно будет использовать фронтонную вентиляцию. С помощью самодельного циркуля начертите контур вентиляционного отвода на крыше. Используйте различные породы дерева, такие как кедр и т. д. Назначение воздухозаборников или вентиляционных отверстий потолка — втягивать или впускать воздух.Вытяжной вентилятор с металлическим затвором мощностью 580 куб. футов/мин. в качестве альтернативы воздухозаборник может осуществляться из вентиляционных отверстий на противоположных фронтонах, но никогда из вентиляционных отверстий на крыше или коньке. com представляет этот учебник, как снять видео о том, как измерить, отметить и вырезать отверстие для установки винилового вентиляционного отверстия, а также некоторые из них. Сначала вам нужно будет построить раму, чтобы установить на нее вентиляционное отверстие. Он определяет форму вентиляционного отверстия и обеспечивает средства для удержания готовой детали, которая показывается на месте. Изображение: Уолтонс. Я покупаю квартиру с островной варочной панелью, в которой нет вытяжной вентиляции.Установка вентиляционных отверстий на фронтоне: закрепите вентиляционное отверстие внутри каркаса дома с помощью обрезных гвоздей или шурупов. Что люди ищут в этом блоге: Установка декоративного фронтона на фронтоне Следующим шагом в установке вентилятора на фронтоне на чердаке является измерение вентилятора и определение места, где он поместится внутри фронтона крыши. Вентиляционные отверстия в стропилах обеспечивают чистоту вентиляционных отверстий в потолке и наличие канала для поступления наружного воздуха на чердак в … Шаг 5: Прикрепите вентиляционное отверстие к софиту Фото Мерле Хенкениус. com Как заменить виниловый фронтон? Поврежденные или испорченные форточки легко заменить, выполнив следующие действия.Вентиляционные отверстия для стропил бывают длиной 4 фута и шириной 14-1/2 и 22-1/2 дюйма для различных расстояний между стропилами. Вы просто вставляете один из наших модернизированных огнестойких и устойчивых к огню вентиляционных отверстий в отверстие, где раньше было старое вентиляционное отверстие. LOR9-4 идеально подходит для плоских черепичных крыш. Меры предосторожности должны соблюдаться всегда. не менее 600 кв. м. Используйте несколько коньковых вентиляционных отверстий для навесов большего размера. Средняя стоимость установки фронтона колеблется от 150 до 200 долларов за единицу, включая работу и материалы.Установка вытяжного вентилятора. Они могут быть прямоугольного типа или круглого типа 2 – 4” (с экранами!). Вам также нужен вентилятор, который подходит для площади вашего чердака, проверив спецификации производителя. Как установить декоративную вентиляцию фронтона. Установка деталей модернизации представляла бы собой геометрическую головоломку. Жалюзи с формованной решеткой для защиты от проникновения птиц, вредителей, непогоды и насекомых. Восьмиугольные вентиляционные отверстия на фронтоне Устанавливаются на внешней вертикальной стене для обеспечения вентиляции чердака, обычно размещаются на фронтоне крыши.Плюсы Вентиляционные отверстия, которые работают так же хорошо, как и выглядят. Установка вентиляционных отверстий Builders Edge Gable — отличный способ добавить экранированную вентиляцию, чтобы летом в закрытых чердачных помещениях было прохладнее. Затем добавьте вентиляционные желоба между стропилами из-за коленной стены к коньковому вентиляционному отверстию. Этот вентилятор с питанием от переменного тока удаляет достаточно горячего и влажного воздуха, чтобы полностью проветрить чердак площадью 2500 квадратных футов. Я вставил вытяжной вентилятор в отверстие и приготовился вкрутить его в шпильки. Верхние вентиляционные отверстия • Фронтонные вентиляционные отверстия расположены высоко на фронтоне вашего сарая, чтобы теплый воздух мог выходить.Определите место установки вентилятора на фронтоне. 00 Внешняя ширина –7. Этот тип вентилятора использует электрическую энергию для работы, но уровень энергопотребления на удивление низкий, где-то около 50 Вт. Как установить мансардный вентилятор? Вентилятор на чердаке может быть на любом конце фронтона, и, согласно многим строительным нормам, он может избегать концов фронтона с помощью … Шаг 3 – Поместите декоративное вентиляционное отверстие фронтона в отверстие. Я близился к завершению проекта установки вентиляционных отверстий в гараже. футов мансардного этажа. Сделайте из азека или аналогичного материала необслуживаемую вентиляцию.com предлагает полную линейку виниловых вентилей Gable по гарантированно низким ценам. Продолжайте устанавливать дополнительные вентиляционные полосы, пока не дойдете до дальнего конца. Плотно прижмите весь фланец, чтобы создать хорошее уплотнение. Повреждение фронтона требует немедленного внимания для обеспечения бесперебойной теплоотдачи и предотвращения вторжения в дом диких животных и птиц. Виниловая конструкция для низких эксплуатационных расходов. Fypon Gable Vent до или после винилового сайдинга Windows Как установить фронтонные вентиляционные отверстия: пошаговое руководство с 8 простыми шагами.Декоративное вентиляционное отверстие фронтона 1. Или, если ваш фронтон выходит на улицу, вы можете выбрать что-то более декоративное. В: Должен ли я устанавливать фронтонные вентиляционные отверстия, если у меня уже есть софитные вентиляционные отверстия? О: Вентиляционные отверстия на потолке и на фронтоне отлично сочетаются с вентиляционными отверстиями на потолке. Шаг 2: Прикрепите вентиляцию и герметик. Некоторые люди устанавливают коньковые вентиляционные отверстия (самая простая часть) и оставляют старые торцевые вентиляционные отверстия в качестве «впускных». Большинство экспертов по кровле сходятся во мнении, что коньковые вентиляционные отверстия являются наиболее эффективными и экономичными доступными вентиляционными отверстиями на крыше. Узнайте подробности здесь.Чтобы установить вентиляцию на крыше, начните с выбора хорошего места внутри чердака, а затем вбейте гвоздь в крышу в этом месте, чтобы вы могли найти место снаружи. Хотя просмотр средних показателей по стране может дать общее представление, такие цифры обычно не включают факторы, которые могут повлиять на окончательную цену, такие как местная почасовая оплата труда, материальные затраты и любые местные разрешения, необходимые для вытяжных вентиляционных отверстий. Минимальная рекомендуемая вентиляция чердака — 1. Просто создайте простой путь, по которому ваши кабели могут проходить без вентиляционных отверстий на фронтоне.Используя либо шаблон, который поставляется с вентиляционными отверстиями, либо сам клапан, отметьте размер… В этом видео показано, как подготовить и установить стандартные двухсекционные вентиляционные отверстия в сочетании с проектами винилового сайдинга. 2. 7010 Вентиляционное отверстие на этой фотографии доступно снаружи с крыши, но другое находится примерно на высоте 30 футов над землей, и доступ к нему затруднен. Если вы устанавливаете новую крышу, подумайте о дренажном крае. Эти вентиляционные отверстия устанавливаются в стене между стойками и управляются термостатом или настенным выключателем.Фронтонные вентиляционные отверстия могут быть изготовлены из дерева, металла или сборных материалов, чтобы соответствовать внешнему виду лепнины вашего дома. Нажмите, чтобы изучить дальше. Проблема обычно не с фактическим вентиляционным отверстием, так как оно спроектировано с жалюзийными планками для предотвращения дождя. чердаков или аналогичных помещений при использовании в сочетании с надлежащими методами вентиляции потолка. Вентиляционные отверстия в стропилах обеспечивают чистоту вентиляционных отверстий в потолке и наличие канала для поступления наружного воздуха на чердак в … Установка отделки на линии крыши Чтобы предотвратить просачивание воды вдоль пересечения крыши и стены, перед установкой J-профиля установите гидроизоляцию.Фронтонные вентиляционные отверстия — эти вентиляционные отверстия спроектированы так, чтобы их было видно, и они служат архитектурными штрихами. Фронтонные форточки выполняют как приточную, так и вытяжную вентиляцию, что дополняет эффект софитов. Это около 800 квадратных футов с неглубокой крышей. В треугольном чердачном пространстве за коленной стеной, потолочными стропилами и стропилами крыши до верха готового потолка помещения утеплен утеплитель. Фронтонные вентиляционные отверстия 1. Руководство по установке коньковых вентиляционных отверстий – Skywalker Roofing Company. Архитектурные стили и … Прежде чем приступить к проекту установки фронтонных вентиляционных отверстий, рекомендуется узнать стоимость установки вентиляционных отверстий на фронтоне.Измерьте фронтон, чтобы решить, какого размера вентиляционное отверстие вы можете разместить в нем, и определить уклон крыши, если вы хотите, чтобы вентиляционное отверстие соответствовало ему. Установите вентиляционные отверстия на чердаке, чтобы в теплое время года в доме было прохладнее. также, если вы можете установить несколько вентиляционных отверстий в потолке (снова под водосточным желобом. Во-первых, вам нужно удалить старое вентиляционное отверстие или вырезать отверстие подходящего размера для вашего нового вентиляционного отверстия. Оба варианта просты в установке и могут быть окрашены или окрашены Независимо от того, ищете ли вы натуральную древесину или отличную альтернативу дереву под покраску, у нас есть самый большой выбор функциональных фронтонных вентиляционных отверстий для поверхностного монтажа.Они могут действовать как впускные и вытяжные вентиляционные отверстия, но лучше всего они работают в составе сбалансированной системы с впускными вентиляционными отверстиями, установленными в софитах. Компания Roofing & More удалила старую вентиляцию и установила новую привлекательную вентиляцию, устойчивую к атмосферным воздействиям и животным! Вызовите профессиональную помощь с вентиляцией чердака. Вместо этого у них были боковые доски с горизонтальными зазорами под каждой доской или большими жалюзийными вентиляционными отверстиями на фронтоне, чтобы облегчить поток воздуха во время дождя. Недавно мы заменили крышу, и когда мы это сделали, мы добавили вентиляцию конька.Должен ли он просто резать сайдинг и дерево одновременно? Или я пытаюсь установить жалюзийные вентиляционные отверстия фронтона Установить жалюзийные вентиляционные отверстия фронтона Установить вентиляционное отверстие жалюзи может зависеть от формы, но все они имеют один и тот же основной принцип. Это делает установку ничем не отличающейся от наших стандартных вентиляционных отверстий. Другие формы вентиляционных отверстий включают прямоугольники, шпили, круги и восьмиугольники. Фронтонные вентиляционные отверстия могут циркулировать воздух только через небольшой процент вашего чердака. Площадь вентиляционного отверстия указана на упаковке как «свободная площадь сети».Поднимитесь на чердак. Сетчатое покрытие шириной три фута, эти панели имеют высокие ребра высотой 1-1/4 дюйма на каждом … pdf Инструкции по установке ShingleVent II ( pdf, 5. Hillsborough Ave. Модель № 9800513 $ 76 83. Декоративные жалюзи имеют особенность 2. В реальности , тем не менее, любой вариант хорош, потому что вентиляция чердака менее важна, чем думает большинство людей. преждевременно свернуться.Они обеспечивают дополнительную вентиляцию дома и помогают циркулировать горячему чердачному воздуху в летние месяцы. мансарда diy-vs-pro фронтон установка вент. Это красивые вентиляционные отверстия, которые могут быть разной формы. Помимо вентиляционных систем, есть и другие способы улучшить вентиляцию в системе крыши вашего дома. Проложите силовой кабель от вентилятора к солнечной панели через вентиляционное отверстие фронтона и вдоль внешней стороны Виниловые вентиляционные отверстия Hansen Pole Buildings спроектированы со стопорным кольцом, которое идет поверх высоких стальных ребер.В отличие от коньковых вентиляционных отверстий, которые практически незаметны, фронтонные вентиляционные отверстия добавляют вашему дому уникальный архитектурный элемент. Если существующее вентиляционное отверстие на фронтоне меньше диаметра вентилятора, вам необходимо удалить вентиляционное отверстие и установить либо большее вентиляционное отверстие, либо автоматический затвор. Вы найдете фронтонные вентиляционные отверстия в самой верхней точке фронтонов крыши. 70 Высота одного приточного отверстия 18. Краткий обзор установки форточек на фронтоне. Продукты профессионального уровня 12 дюймов. Столб. Fypon предлагает широкий ассортимент декоративных, невентиляционных и функциональных вентиляционных жалюзи, которые дополнят большинство архитектурных стилей дома.При установке данного устройства применяются местные правила вентиляции. Гейбл Вентс. Как установить мансардный вентилятор? Чердачный вентилятор может быть на любом конце фронтона и, согласно многим строительным нормам и правилам, может не иметь концов фронтона с помощью… достаточно установить на шпильки с каждой стороны вентиляционного отверстия. Шаг 3. Стоимость замены фронтонного вентиляционного отверстия Цена замены фронтонного вентиляционного отверстия составляет в среднем от 10 до 60 долларов, но может достигать 150 долларов, в зависимости от выбранного вами стиля.Следовательно, вопрос в том, должен ли я установить… Фронтонные вентиляционные крышки Как насчет более простого способа установки фронтонного вентиляционного отверстия. Еще один вариант эффективной вентиляции с металлической кровлей – использование фронтонных форточек. Чтобы сэкономить время, используйте существующую крышу или фронтон для установки нового вентилятора на чердаке. Все вентиляционные отверстия на чердаке оснащены замком Sash Lock. Просто установить циркулярную пилу на глубину листа ОСБ? Я искал в Интернете, чтобы найти хороший сайт с иллюстрациями. Это была типичная новостройка. У них будет торчащий фланец, к которому обычно прилегает штукатурка, что создаст хороший переход.Пт, 12 апреля 2013 г. : 17:20. Используйте строительный степлер, чтобы прикрепить верхнюю часть сетки к деревянному каркасу вокруг вентиляционного отверстия. В любом случае вентиляционное отверстие или часть вентиляционного отверстия устанавливается до установки сайдинга. Для установки стропильных вентиляционных отверстий прикрепите их скобами непосредственно к настилу крыши. Не каждая крыша нуждается в коньковом вентиляционном отверстии, но ваш кровельщик может порекомендовать установить его, когда у вас будет новая крыша, особенно если у вас старый дом с вентиляционными отверстиями на чердаке. Затем я решил проверить вентиляционные отверстия на вентиляторе, чтобы убедиться… TAMPA 813.Вентиляционные отверстия в стропилах обеспечивают чистоту вентиляционных отверстий в потолке и наличие канала для поступления наружного воздуха на чердак в … Наиболее распространенные вентиляционные отверстия: . Кедр содержит натуральные дубильные вещества, которые сохраняют древесину и делают ее выбором №1 для наружных работ. Фактические затраты будут зависеть от объема работы, условий и опций. Закрепите алюминиевый конек на настиле крыши с помощью кровельных гвоздей. Было бы большой ошибкой полагать, что для вашего чердака подойдет любая вентиляция на фронтоне.В галерее от администратора 23 июля 2011. Вентиляция конька на крыше Вентиляция чердака Вентиляция конька Кровля своими руками. Вырежьте отверстие в стене на 2 дюйма меньше … Расположите вентиляционный вентилятор прямо между двумя стыками эталонного отверстия. Каждый устанавливает коньковый вентиляционный канал при установке новой крыши, но никто не устанавливает вентиляционные отверстия в потолке. Вентиляционные отверстия на стропилах обеспечивают вентиляционные отверстия в потолке. прозрачны, и есть канал для поступления наружного воздуха на чердак на… Изнутри чердака было легко увидеть, что кирпич и блок торцевой части уложены вверх по форме комбинированного круглого/ортогонального вентиляционного отверстия.Фронтонный люк расположен в мансардной зоне, обычно там, где две плоскости наклонной крыши соединяются, образуя треугольник. Фронтонные вентиляционные отверстия расположены перед двускатными крышами и могут сопровождаться вентиляторами для распределения воздушного потока между крышей и чердаком. 88 х . Моя кухня открыта и находится примерно в 15 футах от балконных дверей. Подготовка. Шаг 4: Установите вентиляционную крышку на вентиляционное отверстие. Я собирался установить форточки ниже на торцах фронтона, справа и слева, чтобы проветривать пространство за коленной стенкой.Руководство по покупке. Если ее нет, придется использовать сабельную пилу, но по крайней мере не нужно будет лезть на крышу. Завершите установку вентиляционного фронтона, заменив сайдинг и любую облицовку, которую вам, возможно, пришлось снять ранее. Не устанавливайте его слишком высоко, так как это может помешать балкам, поддерживающим крышу. Как установить мансардный вентилятор? Чердачный вентилятор может располагаться на любом конце фронтона и, согласно многим строительным нормам и правилам, может не располагаться на концах фронтона с помощью … Установите дополнительные жалюзи, чтобы уменьшить расстояние между ними.Вентиляционные блоки софита стоят от 2 до 10 долларов за погонный фут плюс от 45 до 75 долларов в час за рабочую силу. Просто закрепите вентиляционное отверстие на месте с помощью винтов, и ваше вентиляционное отверстие готово. Не забудьте разрезать сразу за пределами линии, чтобы вентиляционное отверстие можно было протолкнуть изнутри. Прикрепите вентилятор к вентиляционной раме. Установите вентиляционное отверстие конька (стиль с черепичной обшивкой) Измерьте и отметьте рекомендуемое производителем расстояние от линии конька вдоль одной стороны конька и проведите мелом линию через отметки, чтобы создать контрольную линию.фут входного и выходного вентиляционного отверстия на каждые 144 кв. м. Шаг 2: Подключение к источнику питания. Начните с удаления шурупов или гвоздей. Изнутри чердака установите фронтальный вентилятор так, чтобы двигатель был обращен к чердаку, в желаемое место. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Предполагая размер необходимого вентиляционного фронтона. 261 CFM Вентилятор/вентилятор с электроприводом на фронтоне. Поместите вентиляционное отверстие конька, перекрытое галькой, вдоль контрольной линии и прибейте вентиляционное отверстие конька к настилу вдоль этой стороны, поскольку установка вентиляционного отверстия на крыше обычно является более легкой задачей, чем прошивка дымохода.Добавление чердачных вентиляционных отверстий — это простой вопрос вырезания отверстий и установки вентиляционных отверстий. Они также бывают разных конструкций, а не только жалюзи. Достраиваю полуэтаж дома без навеса (53 года постройки). Прибейте гвоздями все четыре угла и середину каждой стороны фланца. Шаг 1: Демонтаж существующего вентиляционного отверстия Мы предлагаем фронтонные вентиляционные отверстия различных размеров, стилей, материалов и методов установки, чтобы вы могли найти правильный стиль вентиляционного отверстия для применения в вашей работе. Вентиляционные отверстия на двускатной крыше обычно изготавливаются из винила, который представляет собой разновидность пластика.В одном конкретном случае это оказалось довольно большим фактором количества влаги в Руководстве по установке. Как установить GableMaster Vents Мастер серии Gable Vent Инструкции по установке УСТАНОВКА КИРПИЧА Кирпичные отверстия для фронтонных вентиляционных отверстий строятся с использованием шаблона для размещения кирпичей. Установка вентиляционного люка может сократить расходы на электроэнергию. Перейти к последним Следите за 1–3 из 3 сообщений. Как правило, фронтонные торцевые стены строятся из шпилек. by Shannon » Чт, 24 мая 2012 г., 1:04. Фронтонные вентиляционные отверстия немного сложнее установить, чем крышные, и существуют некоторые разногласия относительно их эффективности.Широкий выбор готовых дизайнов и размеров или изготовление на заказ в соответствии с вашими точными спецификациями. Выберите вентиляционное отверстие на фронтоне, которое не будет между двумя стойками, а не вентиляционное отверстие, для которого требуется обрезать стойки. Самое простое решение этой головоломки включает в себя сотовый ПВХ, домино Festool, карманную установку Kreg Gable Vent. Изнутри чердака ваш специалист по кровле забьет гвоздь примерно на одну треть вниз от конька между двумя стропилами, чтобы отметить дождевик Gable. Таким образом, вам не нужно вырезать новое отверстие, а просто сделать отверстие для вентиляционного отверстия больше, чтобы в него мог поместиться вентилятор.Они размещаются по обеим сторонам двускатной крыши и помогают поддерживать прохладу на чердаке. samjg1 · Зарегистрировано. 19 МБ ) (14463 скачиваний) pdf Инструкции по установке чердачных вентиляторов для монтажа на крыше (14287 скачиваний) pdf Мощный вентилятор для монтажа на фронтоне модели WCGA и WCGB ( pdf, 84 КБ ) (13018 скачиваний) pdf Модели вентилятора для монтажа на фронтоне APG и APGH ( pdf , 579 КБ ) (11173 скачивания) Это сломанное вентиляционное отверстие позволяло животным и непогоде попасть на чердак. Гейбл Вент: https://www. По сути, выберите размер вентиляционного отверстия в соответствии с вашими потребностями в вентиляции, вырежьте отверстие в конце фронтона, установите перемычку и/или прибейте шпильки, если необходимо, обрежьте сайдинг или снимите и установите его повторно, чтобы приспособить ширину отделки вентиляционных отверстий, и установите вентиляционное отверстие, вбивая в шпильки.; Расположите бутиловую ленту так, чтобы застежки конька проникли в центр бутиловой ленты после того, как заглушка конька будет на месте. Начало обсуждения · #1 · 23 апреля 2015 г. В этой статье описывается конструкция такой конструкции, которая подходит к центру фронтона под окладом крыши. Декоративный фронтон имеет толщину всего 1 дюйм, поэтому его можно установить внутри стены или снаружи. Нанесите кровельный цемент там, где черепица встречается с вентиляционным отверстием. Используйте «брови» вентиляционные отверстия, которые находятся в верхней части наклонной поверхности крыши рядом с софитом / карнизом. площадь.Вам потребуются базовые столярные навыки, чтобы вырезать… Как установить фронтонный вентиляционный экран? Внутренний экран Откройте дверь доступа на чердак. На каждом канале установлена черная вентиляционная полоса. Как установить мансардный вентилятор на фронтоне. К счастью, этот фронтон находится прямо над западной стеной кухни. -длинный Нет. В отличие от фронтонных вентиляционных отверстий, хребта … Кромка крыши и установка вне края крыши: Серия 300: Фронтонная вентиляционная решетка: A Стиль: BRV34: BATH PRO: Крышный домкрат для 3-дюймовых и 4-дюймовых вытяжных вентиляторов: BRV34KIT: BATH PRO KIT: В комплекте Комплект для домкрата BRV34: KV68: KITCHEN PRO: домкрат для вытяжных вентиляторов 6–8 и 3–1/4 x 10 дюймов: характеристики, инструкции, литература, информация о модели. проект установки вентиляции.79 | Современный домовладелец DURAFLO устанавливает фронтонную вентиляцию поверх винилового сайдинга. Фронтонные вентиляционные отверстия имеют ряд наклонных вниз жалюзи, которые позволяют выходить горячему воздуху, предотвращая проникновение воды на чердак. Как вывести выхлоп на внешнюю стену? Добейтесь полированного, прочного вида на долгие годы с фронтальным вентиляционным отверстием из ПВХ, не требующим обслуживания. Подготовьте заднюю часть фронтона и монтажную поверхность, но очистите от мусора. Шаг 3: Проводной термостат. пользовательские фронтоны. Это краткое изложение того, как установить некоторые из наших продуктов.По словам парня, который ведет колонку о благоустройстве дома в местной газете, если вы добавите вентиляционное отверстие на коньке, вы должны закрыть вентиляционные отверстия на фронтоне. Вентиляционные отверстия в торцах фронтона создают воздушный поток, который проветривает чердачное пространство, избавляя ваш дом от избыточного тепла и делая его более энергоэффективным. Шаг 4 — Надежно прикрепите к Гейблу. Установка фронтона над отливом кромки капельника. Функциональная и скрытая вентиляция установлена под цокольным кафелем. Лучшие вентиляторы для охлаждения помещения. Дополнительные сведения об этой проблеме см. в разделе «Все о». Расположите вентиляционный вентилятор непосредственно между двумя соединениями эталонного отверстия.По-видимому, правильное правило проектирования состоит в том, чтобы иметь вентиляционные отверстия на стропилах площадью 1 кв. проветривается фронтонными форточками и софитными форточками. Купола — это очень аккуратные вентиляционные отверстия, так как вы можете проявить творческий подход к дизайну купола, чтобы ваш сарай выделялся. Вентиляционное отверстие на фронтоне должно обеспечивать 1 квадратный дюйм выходной и входной площади на каждый квадратный фут чердака. Если вентиляционные отверстия на фронтоне не пропускают дождь или снег, оставьте их в покое.Проследив контур вентиляционного отверстия на кровле, прорежьте ножом черепицу, чтобы обнажить настил крыши, а затем просверлите отверстие для Боба, вы правы, я устанавливаю вентилятор только в том случае, если есть противоположное фронтонное вентиляционное отверстие. вытянуть впускной воздух из. Фронтонные вентиляционные отверстия могут быть изготовлены из разных материалов, но здесь, в Калифорнии, у нас есть противопожарные нормы, и большинство из них будет сделано из металла. Вентиляционное отверстие, которое вы покупаете, должно быть достаточным для размера вашего чердака. Если вы планируете установить вентиляционные отверстия на двускатной крыше для своего дома, важно знать, почему вы должны это учитывать.Шаг 6: Удалите любую изоляцию с нового вентиляционного отверстия. По этой причине установка щипцового вентиляционного отверстия может быть отличным вариантом. Подвалы, чердаки и подвальные помещения — установка вентиляционного отверстия на виниловом сайдинге — Привет, ребята, мне нужно установить 2 вентиляционных отверстия на фронтоне, в моем доме их никогда не было, поэтому мне придется их вырезать. Фронтонные вентиляционные отверстия предлагают статический тип вентиляции, используя горизонтальную или перекрестную вентиляцию, чтобы воздух циркулировал в пространстве. Фронтонные вентиляционные отверстия. Шаг 1 — Подготовьтесь. Все эти элементы предназначены для плоской установки на поверхность стены.Посмотреть все продукты Установка вытяжки через наружную стену: Процедура аналогична установке вытяжки через крышу, но немного отличается. Чтобы не замерзнуть в жаркие безветренные дни, установите электрический вентилятор, работающий от солнечной или сетевой энергии. дюймов. Вентиляционные отверстия на потолке и коньковые вентиляционные отверстия обеспечивают оптимальную вентиляцию чердака. Это называется пассивной вентиляцией. Непрерывная вентиляция софита, скажем, 3 дюйма по периметру дома будет иметь гораздо большую площадь отверстия, чем вентиляция конька или фронтона, не создавая … 6.Вот как вы это делаете: Шаг первый: Установите черепицу, как обычно, до основания вентиляционного отверстия. Для безопасной установки фронтона над виниловым сайдингом требуется дюйм чистого забора свободного воздуха. Это создает естественный поток воздуха, втягивая воздух снаружи, выталкивая его вверх и наружу через вентиляционное отверстие в верхней части дома. Если вентиляционное отверстие требует прорезания шпилек на торце фронтона, проконсультируйтесь со специалистом по вентиляционным отверстиям, убедитесь, что вентиляционные отверстия в потолке свободны и есть канал для наружного воздуха, который проходит на чердак через софиты и выходит через вентиляционное отверстие на фронтоне или коньке. .3. Установите кровельные кронштейны и систему защиты от падения на крышу. Ваши клиенты также могут использовать вентиляционные отверстия, которые используют естественный вакуум, создаваемый при быстром движении воздуха по наклонным поверхностям, таким как крыши. Средняя стоимость установки софитов составляет от 315 до 465 долларов. Установите настенную заглушку Кроме того, как установить вентиляционные отверстия на фронтоне? Шаг 1: Вырежьте отверстие для вентиляционного отверстия. После того, как вы закончите подготовку, вы можете установить декоративную вентиляцию фронтона в отверстие. Можно также спросить, нужно ли устанавливать фронтонные форточки? Подводя итог: Устраните утечки воздуха на мансардном этаже, чтобы вентиляция крыши не работала. Стоимость замены вентиляционного отверстия фронтона Цена замены вентиляционного отверстия фронтона составляет в среднем от 10 до 60 долларов, но может достигать 150 долларов, в зависимости от выбранного вами стиля.Постройте фронтон большего размера. Просто имейте в виду, что эта дополнительная установка также будет стоить установки вентиляционного отверстия фронтона поверх винилового сайдинга. Все плитки должны укладываться прямо на верхнюю часть вентиляционного проема, а его нижняя часть должна укладываться прямо на плитки и быть видимой. Попробуйте и убедитесь, насколько это просто на самом деле. Для других видов сайдинга этапы установки очень похожи. Это решение идеально подходит для тех случаев, когда вы смешиваете краску или используете растворители или бензин. Для базового проекта с почтовым индексом 47474 и 1 участком трубопровода стоимость установки вентиляционного отверстия на крыше начинается от 519–643 долларов США за участок трубопровода.Фронтонные вентиляционные отверстия обеспечивают дополнительную архитектурную деталь благодаря отделке под дерево и резким отличительным характеристикам. Во-вторых, проделайте отверстие в вентиляционном экране фронтона [используя отвертку]. Поиск. Итак, как только вы установите вентиляционные отверстия на потолке, закройте вентиляционные отверстия на фронтоне. Инструкции по установке Шаг 1 Выберите место для вентиляции. Вентилятор должен располагаться примерно на расстоянии от 3 дюймов (76 мм) до 4 дюймов (102 мм) от внешней решетки. Функциональный прием вашего чердачного пространства для черепичных крыш. По данным HomeAdvisor, фронтонные вентиляционные отверстия стоят от 10 до 60 долларов, а некоторые модели стоят до 100 долларов.Отметьте внутреннюю форму замка на отделочном кольце на подходящем материале для шаблона (частицы … Руководство по установке Подробнее » Фронтонные вентиляционные отверстия. Фронтонные вентиляционные отверстия Ply Gem обеспечивают максимальную вентиляцию и оснащены специальной системой защелкивания для легкой установки и очистки. Lomanco OmniWall™ Shingle Over Vent — функциональная вентиляция в месте соединения крыши со стеной Для оценки стоимости вашего проекта: 1. Шаги: 1. Добавление конькового вентиляционного отверстия — хорошая идея, и не беспокойтесь о том, что оно будет конкурировать с фронтоном вентиляционные отверстия.Установка изоляции на террасе крыши — эффективный способ предотвратить попадание тепла на чердак, а также добавление изоляционных вентиляторов на фронтонах. Сквозные вентиляционные отверстия (вне конька или конька), которые имеют склонность собирать хвою и / или лиственный мусор на входе в вентиляционное отверстие. Выберите жалюзи Fypon, не требующие особого ухода, или фронтонные вентиляционные отверстия для вашего следующего проекта или работы. В доме с вентиляционными отверстиями на карнизах и фронтонах, но без вентиляционных отверстий на коньке, ветер, перпендикулярный коньку, имеет тенденцию создавать поток воздуха вдоль пола чердака, но оставляет горячий мертвый воздух в вершине крыши (слева).Думайте о фронтонных вентиляционных отверстиях как о двух открытых Мы предлагаем фронтонные вентиляционные отверстия различных размеров, стилей, материалов и способов установки, чтобы вы могли найти правильный стиль вентиляционного отверстия в приложении, которое требуется для вашей работы. Стандартные инструкции по установке. Большинство из них круглые или квадратные, но могут быть и треугольными. как установить вытяжной люкКак заменить фронтонную вентиляцию
Фронтонный люк играет очень важную роль в регулировании тепла и притока воздуха на чердак. Со временем ваш фронтон может изнашиваться и его необходимо заменить.Заменить фронтон очень легко, если у вас есть правильные инструменты и материалы, а также правильные рекомендации.
Шаг 1. Обеспечьте безопасностьПри замене фронтонного вентиляционного отверстия вашим главным приоритетом должна быть безопасность. Убедитесь, что ваша лестница достаточно прочная, чтобы вы могли подняться на крышу. Убедитесь, что ваша крыша полностью сухая, так как мокрая крыша может привести к тому, что вы поскользнетесь и упадете. Наконец, проверьте, нет ли ослабленных и скользких гонтов, которые потенциально могут стать причиной несчастного случая.
Шаг 2. Удаление старого вентиляционного отверстия фронтонаПоднимитесь по лестнице, чтобы удалить вентиляционное отверстие. Используйте канцелярский нож, чтобы соскоблить герметик вокруг вентиляционного отверстия. Выньте все гвозди или винты, крепящие вентиляционное отверстие. Медленно потяните вентиляционное отверстие и вентиляционное обрамление с чердака.
Шаг 3. Подготовка к установке нового вентиляционного отверстия
Очистите место, где располагалось первоначальное вентиляционное отверстие, от грязи и мусора. Соскоблите лишний герметик с краев области.Возьмите деревянную доску 2×4 и соберите новую раму, чтобы прикрепить ее к вентиляционному отверстию. Установите раму между концом фронтона и стойками, забив ее гвоздями. Оставьте зазор 1/8 дюйма со всех сторон рамы.
Шаг 4. Прикрепите обшивкуВозьмите строительную бумагу и прикрепите ее вокруг вентиляционного отверстия, чтобы она действовала как обшивка. Бумага предотвратит попадание воды на чердак. Убедитесь, что листы бумаги на верхней стороне отверстия перекрывают листы под ними.Выровняв бумагу надлежащим образом, прикрепите ее степлером. Вы также можете нанести герметик под бумагу, чтобы закрепить ее перед тем, как прикрепить к раме.
Возьмите металлическую заглушку гидроизоляции и поместите ее поверх бумажной гидроизоляции в верхней части вентиляционного отверстия.
Шаг 5. Установка вентиляционного отверстия на фронтонеНанесите герметик на только что прикрепленную строительную бумагу. Возьмите новый фронтон и нанесите больше герметика под его фланец, чтобы надежно прикрепить его к отверстию.Поднимите вентиляционное отверстие и зафиксируйте его в отверстии, убедившись, что оно хорошо подходит вверху, где находится металлическая планка. Используйте гвозди, чтобы закрепить вентиляционное отверстие на трех оставшихся сторонах.
.
