Технология возведения фундаментной плиты от А до Я

Фундамент является неотъемлемой часть любого строительства домов или зданий. В случае если он будет выполнен неправильно, то в скором времени возведенное строение может начать деформироваться или вовсе развалиться. Выбор типа фундамента зависит от типа строения, а также от типа грунта на участке, и в случае если грунт пучинистый, то чаще всего используют фундаментную плиту. Она является достаточно надежным основанием под строение, однако довольно часто строительные компании требуют за его строительство неслыханные суммы, которые достигают трети стоимость здания. Но все не так плохо, как может показаться на первый взгляд, плитный фундамент можно сделать самостоятельно.

Применение фундаментной плиты

Плитный фундамент в большинстве случаев применяют для всех жилых и не жилых помещений. Однако чаще всего его используют на проблемных грунтах и для строений, в которых не планируется возводить подвал.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Как определить необходимую толщину фундамента?

Как правило, толщина фундамента определяется в зависимости от дома и его материалов. Так, чем тяжелее будет постройка, тем толще должно быть основание. Его толщина может варьироваться от 30 см до 1,5 метров, однако чаще всего она не превышает 40 см.

Какой бетон необходим для плиты?

Для монолитной плиты хорошего качества и прочности необходимо приобретать бетон со следующими характеристиками:

• Марка М200 и выше.
• Подвижность от П-3.
• Устойчивость к холоду F200, не меньше.
• Водонепроницаемость W8.

Необходимые инструменты и материалы

Перед началом возведения фундамента, необходимо подготовить следующие материалы и инструменты:

• Геотекстиль или рулонный рубероид.
• Арматура диаметром от 12 мм.
• Вязальная проволока или сварка.
• Материалы для опалубки, чаще всего это доски или фанера.
• Песок для песчаной подушки.
• Глубинный вибратор для утрамбовывания бетонного раствора.
• Полиэтиленовая пленка.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску. При разметке важно проверять правильно углов, для этого можно воспользоваться угольником.

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы.

Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Когда все работы с котлованом завершены, необходимо проложить все коммуникации (водопровод, канализация и пр.), иначе в дальнейшем это сделать будет значительно тяжелее.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

После возведения опалубки выполняют гидроизоляцию фундамента, а при необходимости и утепление, после чего приступают к армированию.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Через 12 часов после заливки бетонного раствора, поверхность фундамента нужно облить водой, и если работы проводятся в жаркое время, то фундамента накрывают полиэтиленовой пленкой.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

В завершение необходимо сказать, что выполнить плитный фундамент можно самостоятельно, важно только соблюдать технологию его изготовления.

Плитный фундамент для дома своими руками

Плитный фундамент является достаточно распространенным типом фундамента, особенно на участке строительства с непрочными пучинистыми грунтами. Данный тип фундамента очень дорогой по сравнению с другими типами, однако, проектировщики очень часто его рекомендуют. Выполнить фундаментную плиту для дома своими руками достаточно легко, несмотря на то, что в результате получается довольно массивная конструкция.

Устройство плитного фундамента своими руками

Конструкция плиты фундамента представляет собой монолитную конструкцию из железобетона, которая располагается по всей площади основания дома. Нагрузка, которая передается от дома на фундамент, распределяется равномерно по всей его площади, тем самым снижая давление на грунт. Конструкция фундамента легко относиться к возможному пучению грунта в разные сезоны, что говорит о том, что строение не пострадает. Плита фундамента поднимается и опускается вместе с домом, что создается эффект «плавания».

Во время возведения фундамента необходимо предусмотреть также гидроизоляцию фундамента, а также обустройство песчаной или песчано-гравийной подушки.

Расчет монолитной плиты

Прежде чем начать строительство фундамента, необходимо провести расчеты, которые должны быть произведены на основе следующих параметров:

• Уровня нагрузки на фундаментную плиту. Данный уровень определяется на основе общего веса строения, мебели, которая будет в нем находиться, количества и вес проживающих в нем людей.
• Уровня непостоянных нагрузок, то есть объема осадков, которые могут быть в зимний и летний период (их веса и давления на сооружения).
• Веса фундаментной плиты.

Таким образом, на основе вышеперечисленных показателей, можно определить требуемый вес плиты, которая будет выдерживать всю нагрузку.

Технология возведения фундаментной плиты

Возвести плиту фундамента своими руками, не составляет особого труда, несмотря на громоздкие работы. В состав фундамента входят несколько составляющих, которые выполняются в следующем порядке:

• Дренажная подушка из песка или песчано-гравийной смеси.
• Опалубка.
• Армирование фундамента.
• Бетонный раствор для заливки в опалубку.
• Тепло и гидроизоляция фундаментной плиты.
• Выполнение ростверка при необходимости.

Рассмотрим технологию возведения монолитной плиты поэтапно.

Подготовительные работы

В первую очередь, прежде чем приступать к возведению фундамента, необходимо подготовить участок для строительства. Для этого убирается полностью весь мусор, деревья, сорняки, строительные материалы с участка. После этого поверхность земли выравнивают и делают разметку будущей поверхности.

Для разметки необходимо в углах будущей плиты установить колышки и между ними натянуть леску. Это позволит увидеть внешнюю сторону фундамента. Проверять правильность углов можно с помощью угольника либо диагоналями. При правильных углах, диагонали будут равны.

Рытье котлована

Когда разметка фундамента была выполнена, приступают к рытью котлована. Вырыть его можно как самостоятельно при помощи лопат, так и с помощью специальной техники. Глубина котлована для монолитной плиты составляет обычно 50-70 см. Дно котлована должно быть ровным и уплотненным. Проверить поверхность можно с помощью обычного строительного уровня (допускаются небольшие перепады).

Очень важно также делать котлован по размерам немного больше чем размеры фундамента. Это позволит в дальнейшем сделать тепло и гидроизоляцию фундамента.

Когда котлован вырыт, необходимо подготовить его дно, прежде чем приступать к сооружению опалубки. Для этого на дно засыпается песок для создания песчаной подушки, которая в свою очередь будет распределять равномерно нагрузку на грунт. Слой песчаной подушки обычно составляет около 20-30 см, при этом песок необходимо хорошо утрамбовать. Для этого его можно засыпать слоями, смачивать и утрамбовывать, либо воспользоваться вибромашиной.

На готовую песчаную подушку необходимо уложить геотекстиль, поверх которого укладывают слой щебня (около 20 см). Щебень также нужно хорошо утрамбовать, точно также как и песок.

В завершение подготовки котлована под фундамент, на щебень укладывают геоткань, которая будет препятствовать просачиванию бетонного молочка к щебню.

Опалубка

Опалубка для плиточного фундамента своими руками изготавливается, как правило, из деревянных досок, которые сбиваются в щиты. Толщина досок обычно не менее 2 см, иначе под давлением бетонного раствора доски могут треснуть.

Опалубка устанавливается по всему периметру будущего основания и закрепляется при помощи откосов и опорных столбов.

После установки опалубки необходимо провести все коммуникации в дом, иначе сделать это уже после заливки и затвердевания бетона будет гораздо сложнее, ведь продолбить необходимые отверстия в железобетоне работа не из приятных.

Армирование

Для того чтобы фундаментная плита была прочной, необходимо провести качественное армирование, поскольку из-за нагрузок на изгиб без соответствующего армирования плита может треснуть.

Для армирования чаще всего используется арматура диаметром 12 мм, однако если плита является очень большой и толстой, то рекомендуется использовать более толстую арматуру. Арматура укладывается таким образом, чтобы образовалась сетка с ячейками 30х30 см. Места пересечение арматуры необходимо связать с помощью вязальной проволоки и вязального крючка, либо с помощью пластиковых строительных хомутов или точечной сварки.

Армирующую сетку нужно выполнять в 2 и более слоя, которые соединяют в несколько ярусов с помощью вертикальной арматуры.

Очень важно знать, что арматура должна отступать от краев плиты приблизительно на 5 см с каждой стороны, то есть она должна быть утоплена в бетонный раствор. Чтобы сделать отступ снизу обычно используют специальные подкладки.

Бетонирование

Когда все этапы выполнены, можно приступать к завершающему этапу, то есть к заливке плиты фундамента своими руками. Как правило, чтобы получить прочную монолитную конструкцию необходимо использовать бетон, который отвечает следующим требованиям:

• Прочность фундамента должна составлять не менее 300. Это говорит о том, что один квадратный метр плиты способен выдержать нагрузку в 300 кг.
• Морозоустойчивость бетона должна быть не менее 200. Это говорит о том, что фундамент способен выдержать около 200 циклов заморозки и разморозки.
• Водостойкость и текучесть должны быть не менее 4.

Производить заливку бетонного раствора лучше всего за один заход, но иногда можно производить заливку послойно. Очень важно после заливки бетона утрамбовать его с помощью специальных строительных глубинных вибраторов. Это необходимо для того, чтобы предотвратить образование воздушных подушек в бетоне.

Поверхность залитого бетона в обязательном порядке необходимо выровнять с помощью правила.

Уход за фундаментом после заливки

Большинство людей предполагает, что после заливки бетона, фундамент уже не требует никакого особого ухода, однако это не так. После заливки бетон требует особенного ухода, особенно в течение первых недель.

Очень важно в процессе застывания бетона поддерживать определенные условия влажности и температуры. Для застывания оптимальная температура воздуха на улице должна составлять +18+25 градусов.

В жаркий период фундамент необходимо накрыть каким-либо влагоемким материалом (тканью, мешковиной) и периодически смачивать его водой. Периодичность смачивания определяет индивидуально, важно только чтобы поверхность была всегда влажной.

В зимний период опалубку и все открытые места необходимо утеплить при помощи минеральной ваты, а залитый бетон необходимо постоянно обогревать (для этого используется теплый воздух или пар). Кроме того, в состав бетонного раствора в зимний период лучше всего добавлять специальные добавки.

Опалубку можно демонтировать уже по истечению полутра недель после заливки, однако приступать к возведению строения рекомендуется только набора необходимой прочности.

Основные преимущества использования монолитной фундаментной плиты

Основными преимуществами, которыми обладает фундамент, являются:

• Фундамент способен выдерживать любую нагрузку.
• Плита «плавает» на грунте, что позволяет максимально снизить риск появления трещин в фундаменте.
• Высокий срок эксплуатации фундамента.
• Позволяет сэкономить деньги на ремонте, возникающих на других фундаментах, трещин в стенах дома.

Помимо этого следует отметить и достаточно важные нюансы, которыми пренебрегать не стоит:

• Очень важно при строительстве не забыть сделать дренажную систему, поскольку без нее фундамент рано или поздно будет подвержен разрушающему воздействию влаги.
• Опалубку следует устанавливать так, чтобы бортики конструкции были способные выдержать нагрузку во время заливки и застывания бетона.
• Не стоит пренебрегать песчаной подушкой, поскольку именно она позволяет равномерно распределить нагрузку от дома и фундамента, особенно во время сезонного пучения грунта.
• Поверх песчано-гравийной подушки, перед заливкой бетонного раствора рекомендуется выполнить цементную стяжку толщиной около 5 см, что позволит качественно обустроить гидроизоляцию.

Таким образом, выполнить плитный фундамент своими руками не составляет особого труда. Кроме того, на обустройстве каркаса фундамента не рекомендуется экономить, поскольку от этого будет зависеть качество и нормальная эксплуатация плиты и дома. Помимо этого очень важно не забыть вовремя, проложить все коммуникации, так как сделать это после обустройства фундамента достаточно сложно.

Фундамент плита своими руками пошаговая инструкция по расчетам и строительству

Среди всех типов фундаментов, выбираемых частными застройщиками для возведения своих загородных домов и хозяйственных построек, безусловным лидером по частоте использования являются основания ленточного типа. Однако, достаточно часто специфика грунтов на участке строительства, особенности климата в регионе, расположение и динамика изменения подземных водоносных горизонтов требуют чрезмерно глубокого заложения подошвы ленточного фундамента, что делает его невыгодным решением, особенно если речь идет о возведении сравнительно небольшого по размерам и общей своей массе здания. Приходится искать другие, более оправданные экономически, но при этом – не уступающие по несущим возможностям варианты.

Фундамент плита своими руками пошаговая инструкция

Одним и таких решений может стать монолитная плита, заливаемая подо всем будущим зданием. Равномерное распределение выпадающей на подобный фундамент нагрузки по всей немалой площади дает возможность применения такой схемы на грунтах с невысокой несущей способностью. А сравнительная простота сооружения подобной основы делает ее вполне выполнимой собственными силами. Итак, тема настоящей публикации — фундамент плита своими руками пошаговая инструкция, от расчетов до практического воплощения.

Общая информация о фундаменте — монолитной плите

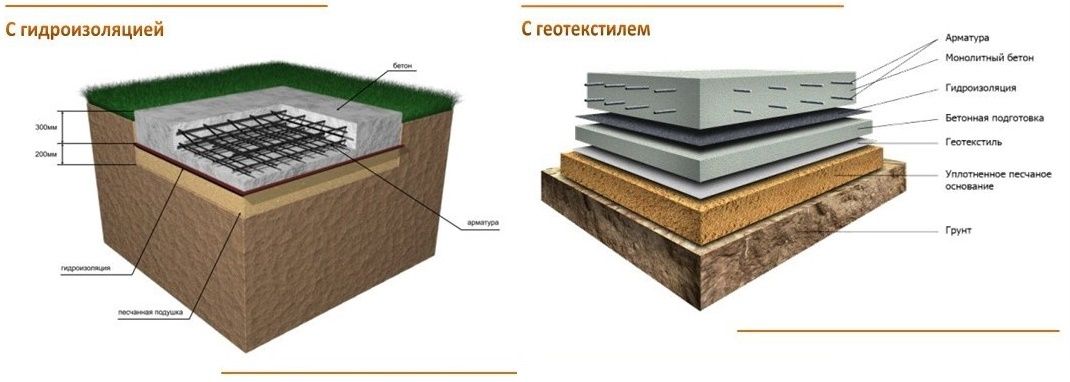

Типовая схема монолитного плитного фундамента

Для плитного фундамента не требуется глубокое залегание, скорее, наоборот, его несущая способность и «плавающие» особенности будут проявляться именно при достаточно близком расположении к поверхности земли. В этом случае даже морозное вспучивание грунтов не будет оказывать на стабильность постройки своего разрушительного влияния – сама плита, при ее качественном сооружении, вместе с возведённым на ней зданием как бы «плавает» на поверхности грунта.

Принципиальная схема устройства монолитной фундаментной плиты показана на иллюстрации ниже:

Принцип устройства монолитного плитного фундамента

1 – Уплотненный грунт – дно выкопанного под фундамент котлована.

2 – Тщательно утрамбованная «подушка» из песка, песчано-гравийной смеси, щебенки, которая способствует равномерному распределению нагрузок, становится своеобразным демпфером, смягчающим воздействие колебаний грунта. Практикуется послойная засыпка и трамбовка такой «подушки», с тем или иным чередованием материалов, либо однородная, с использованием ПГС.

3 – Слой геотекстиля (дорнита), который придаст песчаной «подушке» своеобразное «армирование», предотвратит ее заиливание или размытие на переувлажнённых грунтах. На данной иллюстрации показан лишь один из вариантов размещения геотекстильной прослойки, однако, их количество и положение может варьироваться, в зависимости от конкретных условий. Так, нередко такой слой располагают между поверхностью утрамбованного дна котлована и первым слоем песчаной «подушки» – для исключения проникновения в нее частиц грунта. Слоем геотекстиля также разделяют песчаные и гравийные прослойки засыпки – опять же из соображений армирования и исключения взаимопроникновения. При этом расположение гравийного или щебёночного слоя выше песчаного видится более оптимальным – оттого, что практически полностью исключается капиллярное «подсасывание» грунтовой влаги снизу.

4 – Слой так называемой бетонной подготовки. Этим элементом общего «пирога» плитного фундамента зачастую пренебрегают из соображений экономии материала и снижения общей продолжительности работ. А между тем, такая бетонная подготовка играет немалую роль – она позволяет выйти на «чёткую геометрию» основы под дальнейшую заливку фундамента или укладки утеплительных материалов, дает возможность очень качественно смонтировать обязательную для плиты герметичную гидроизоляцию.

5 – Уже упомянутый слой обязательной для такой фундаментной плиты слой гидроизоляции, защищающей основу здания от воздействия влаги снизу. Оптимальное решение – это как минимум два слоя рулонных гидроизоляционных материалов на полимер-битумной основе.

6 – Сама монолитная плита с расчетной толщиной.

7 – армирующий пояс бетонной плиты. Классическое его исполнение – два уровня арматурных решеток, связанных между собой для придания объемности конструкции специальными хомутами. Расположение арматуры планируют таким образом, чтобы между прутьями и краями плиты сверху, снизу и с торцов создавался слой бетона около 50 мм – чтобы исключить запуск процессов коррозии металла.

Это – общая схема, но существует и несколько разновидностей монолитных фундаментных плит, применяемых в зависимости от тех или иных конкретных особенностей строительства.

Самый простой в исполнении и, наверное, самый распространенный вариант – это сплошная плита, единая толщина которой соблюдается по всей ее площади.

Цены на ПГС

пгс

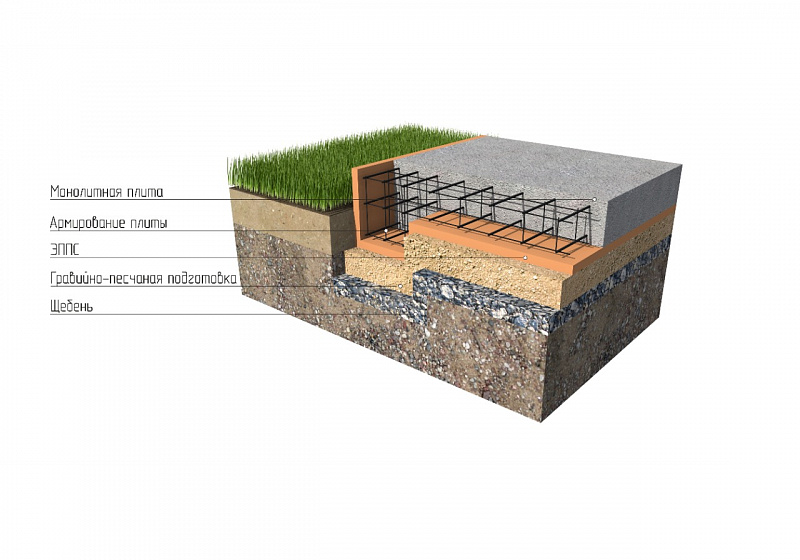

На этой схеме упрощенно показан самый распространенный вариант монолитной плиты – с равной ее толщиной по все площади

Именно такую схему выбирают чаще всего при возведении домов и хозяйственных построек на достаточно стабильном грунте. Однако, есть у нее очевидный недостаток – толщина плиты обычно невелика, причем частично расположена ниже уровня грунта, то есть верхний край расположен близко к поверхности земли, что не очень хорошо для стеновых конструкций. Увеличивать толщину плиты из-за этого – экономически нецелесообразно, значит, можно рассмотреть иной вариант – заливка фундамента с усиливающими ребрами жесткости, имеющие некоторое сходство с ленточным фундаментом. Причем, расположены эти ребра могут быть как над плитой, так и под ней.

Так, своеобразный цоколь-ростверк может быть получен, если одновременно с плитой заливаются и ребра жесткости, выступающие над поверхностью плиты, которая получается по типу «чаши». Такие ростверки располагают по линиям возведения несущих стен конструкции дома – после гидроизоляции их горизонтальных поверхностей именно отсюда начинается кладка.

Плитный фундамент, усиленный выступающими вверх бетонными ребрами жёсткости-ростверками, которые становятся основой для кладки несущих стен дома

Подобную схему еще часто практикуют в тех случаях, когда планируется полезное использование полуподвального или цокольного этажа – плита одновременно становится полом этих помещений. А от ростверков при этом начинают вести кладку цоколя.

Если нет желания слишком углублять плиту в грунт, и при этом добиться ее максимальной несущей способности без утолщения, можно применить схему, в которой ребра жесткости располагаются обращёнными вниз.

После заливки бетоном оставленные «каналы» с уложенным в них дополнительным арматурным каркасам превратятся в ребра жёсткости, во многом схожие с ленточным фундаментом

При подготовке поверхности, установке опалубки и армирующего каркаса сразу предусматриваются углублённые «каналы», которые после заливки плиты превратятся в ребра жесткости, обращенные в сторону грунта.

Это тоже получается своеобразный «симбиоз» плитного и ленточного фундаментов. Ребра жесткости планируются под внешними стенами и капитальными внутренними перегородками. Ну а если внутренних перегородок не предусмотрена, то ребра должны расположиться параллельно друг другу и более короткой стороне периметра дома, с шагом, не превышающим 3000 мм.

Такая схема позволяет добиться нешуточной экономии бетона, так как при наличии правильно спланированных ребер жёсткости толщину плиты можно значительно уменьшить, на 100÷150 мм, без потери ее несущего потенциала, а это как-никак 1,0÷1,5 кубометра раствора на каждые 10 квадратных метров площади.

Кроме того, открываются широкие возможности утепления фундаментной плиты – тот самый перепад высоты на основной поверхности и на ребрах жесткости часто выполняют укладкой прочного термоизоляционного материала, например, экструдированного пенополистирола. Кстати, именно такой подход является ключевым условием возведения одной их усовершенствованных разновидностей плитных фундаментов – так называемой «утепленной шведской плиты».

Утепленная шведская плита (УШП) – основа для домов с минимальным энергопотреблением

Широко применяемая в современном мировом строительстве тенденция возведения домов с минимальным, нулевым или даже отрицательным внешним энергопотреблением ведет к появлению и развитию инновационных технологий, к которым можно отнести и УШП. Основные нюансы технологии утепленной шведской плиты подробно рассмотрены в соответствующей публикации нашего портала.

Имеет смысл сделать еще одно замечание. Плитные фундаменты могут быть не только заливаемыми полностью, монолитными, но и сборными, состоящими из укладываемых вплотную друг к другу готовых железобетонных конструкций. Казалось бы – это намного проще, однако, отсутствие жесткой связи между соседними плитами делает такое основание неустойчивым к возможным колебаниям грунта. По этой причине подобная схема не получает широкого распространения, и в жилом частном строительстве – практически не применяется. Исключением могут быть только малогабаритные хозяйственные постройки, площадь которых ограничена размерами одной стандартной плиты, но это, сами понимаете, встречается чрезвычайно редко.

Применение плитного фундамента. Его основные достоинства и недостатки

Применение плитного фундамента будет полностью оправдано на участках строительства, которые характеризуются грунтами с пониженной несущей способностью. К нему обычно прибегают там, где более простые схемы, типа ленточного неглубокого заложения или столбчатого – попросту невозможны из-за особенностей «геологии»: склонности грунтов к морозному вспучиванию, горизонтальным «подвижкам», близкого расположения водоносных горизонтов и т. п.

Плитный фундамент обычно используют на грунтах с недостаточной несущей способностью, там, где более, казалось бы, экономичные схемы становятся или невозможными, или требуют чрезмерного заглубления

Кроме того, такой фундамент, при тщательно проведенных расчетах и проектировании, может стать очень надежной основой при многоэтажном строительстве. Равномерное распределение нагрузок на большой площади основания дает весьма незначительные показатели давления на грунт даже при возведении массивных зданий и инженерных сооружений. Правда, это в большей мере относится к строительным работам, проводимым в промышленном масштабе.

О достоинствах и недостатках плитного фундамента, кстати, как действительных, так и, прямо скажем, надуманных, ведется немало споров. Попробуем перечислить их и немного разобраться в этом вопросе.

Что говорят о достоинствах?

• Существует распространенное мнение, что монолитный плитный фундамент – это абсолютная «панацея» для всех случаев, то есть может возводиться вообще на любом грунте. Якобы такая плита дома даже на заболоченном участке будет надежной основой для тяжелого здания, так как за счет своей «плавучести» станет колебаться вместе с подвижками грунта, не подвергаясь деформациям.

Согласиться с таким утверждением, безусловно, нельзя. Скорее всего, правильнее было бы говорить лишь о том, что плитный фундамент открывает расширенные возможности строительства на участках со сложными грунтами, с недостаточной для ленточной основы несущей способностью, со средними показателями пучинистости.

Но на явно заболоченных, переувлажненных грунтах, с вероятностью просадок, тем более – в регионах с суровым зимним климатом надежной основой станет, наверное, только свайный фундамент, года сваи забиваются (вкручиваются) в плотные, несущие породы, расположенные значительно ниже уровня промерзания.

А плитный фундамент, расположенный практически на поверхности, действительно может в определенных пределах перемещаться вместе с колебаниями грунта, то есть «плавать». Но беда в том, что на участках с выраженной нестабильностью грунта эти колебания могут иметь весьма высокую амплитуду, и прилагаться снизу к поверхности плиты неравномерно. Даже если грунт абсолютно однороден по всей площади, эта неравномерность объясняется банальными причинами – с южной стороны практически всегда и промерзание идет на меньшую глубину, и оттаивание по весне происходит значительно быстрее. А это означает, что плита волей-неволей станет испытывать колоссальные внутренние напряжения на изгиб.

Цены на экструдированный пенополистирол

экструдированный пенополистирол

Даже, казалось бы, совсем незначительные деформации фундаментной плиты из-за неравномерности «подвижек» грунта могут обернуться вот такими тяжелыми последствиями

Как правило, плитные фундаменты имеют весьма значительный запас прочности, и, возможно, такие нагрузки сама плита выдержит, не треснет, но небольшие линейные деформации – вполне вероятны. Они обязательно передадутся и на стены, а кроме того, не исключается крен всего здания от вертикальной оси. Для деревянных построек он, возможно, и не столь критичен, благодаря определенной подвижности конструкции. Но вот напряжения на жестких каменных (блочных) стенах увеличиваются по мере высоты, то есть рычага приложения силы. И не исключено, что где-то в верхней области стены вдруг появится и начнет расширятся трещина.

Так что, если рассуждать объективно, не стоит слишком переоценивать универсальность плитного фундамента – это было бы опрометчиво. Во всяком случае, если нет уверенности в безусловном успехе, целесообразнее будет пригласить специалистов для проведения геологического анализа участка. Кроме того, всегда полезно ознакомиться с «историей» применения плитных фундаментов в близлежащей местности – какие и как давно построены дома на них, какова глубина заложения и толщина плиты, есть ли нарекания по эксплуатации, как здания пережили сезонные колебания грунта – эти и другие вопросы помогут сделать правильный выбор.

• Плитные монолитные фундаменты позволяют возводить крупные, даже многоуровневые дома, построенные из тяжелых материалов.

Это действительно так, и немало многоэтажных зданий в крупных городах стоят именно на подобной основе. По способностям равномерно распределять нагрузку на большую площадь такой фундамент не имеет себе равных. Безусловно, всё это справедливо при профессионально проведенных расчетах, с учётом особенностей участка застройки, и качественном исполнении.

Интересный факт – громадина Московского ЦУМа, первого, кстати, железобетонного здания в России, стоит именно на монолитном плитном фундаменте.

Так что расхожее мнение, что плитный фундамент подойдет только для небольших компактных домов, и что «век его недолог», ограничивается 35÷50 годами – это не более, чем вымысел. Повторимся — всё зависит от грамотных профессиональных расчетов и от качества исполнения в соответствии с проектом.

• Строительство плитного фундамента сводит к минимуму работы по выкапыванию котлована – не требуется сильного заглубления в грунт.

Если говорить о плите, расположенной на поверхности грунта или с небольшим заглублением, то это действительно так – снимается лишь верхний плодородный слой почвы, и глубина котлована в большей степени определяется расчетной высотой песчано-гравийной подушки. Правда, если эту глубину умножить еще и на всю площадь (а плиту необходимо закладывать шире будущего здания, да еще плюс утепленные отмостки), то объем выбираемого грунта все равно может получиться немалый. Так что это достоинство весьма неочевидное – с ленточным фундаментом неглубокого заложения иногда в этом плане бывает попроще.

Не все плитные фундаменты одинаковы – при такой плите глубокого заложения земляных работ будет больше чем достаточно

Ну а если планируется использовать монолитную плиту глубокого заложения, то есть создавать на её основе дом с полноценным подвалом, то и котлован придется выкапывать соответствующий, то есть без привлечения спецтехники обойтись – очень сложно.

• Применение плитного фундамента автоматически решает проблему надежного основания для полов первого (или цокольного) этажа.

Это действительно важное преимущество. А если одновременно с подготовкой плиты к заливке предусмотреть качественный пояс термоизоляции, то полы получатся еще и заранее утеплённые. В «утепленной шведской плите», помимо этого, сразу монтируются и контуры водяного подогрева полов.

• Работа над плитным фундаментом никак не может быть отнесена к задачам повышенной категории сложности.

Неоднозначное утверждение, с которым, тем не менее, можно в определённой мере согласиться. Действительно, сама работа над плитой не предполагает операций, требующих высочайшей квалификации работников. Выкапывание котлована и трамбовка песчано-гравийной подушки, вязка арматурного каркаса, установка опалубки, заливка и распределение бетона, уход за набирающей прочность плитой и другие этапы – все это или изначально понятно, или же начинающему мастеру можно «набить руку» за очень короткое время.

Другое дело, что ряд операций требует привлечения специальных инструментов и техники. Так, для качественной трамбовки не обойтись без виброплиты, для быстрого и единообразного изготовления арматурных хомутов необходимо будет соорудить соответствующее приспособление, гидроизоляция рулонными материалами предполагает использование газовой горелки с баллоном.    А учитывая то, что  объем заливаемого бетона может получиться немалым, а плиту желательно залить за один день, то вряд ли стоит полагаться на самостоятельное изготовление раствора – придется его заказывать с доставкой.

Высокая квалификация для работников особо не требуется, правда, некоторые операции все равно придется проводить с привлечением  специальной техники

Можно сказать так, что при условии привлечения для некоторых операций сил и средств со стороны, с основным объемом работ вполне может справиться хозяин, заручившийся помощью друзей или родственников. Правда, надо быть готовым к тому, что работа предстоит довольно длительная, нелегкая физически, а порой – еще и утомительно-однообразная. Но для небольшой сборной бригады из нескольких крепких мужчин – выполнимая. Безусловно, при точном следовании всем технологическим рекомендациям.

Интересно, что в некоторых публикациях, посвященных плитным фундамента, это преподносится не как достоинство, а как недостаток – мол, работа над такой плитой является чрезвычайно сложным делом. Возможно, что дело просто  в различных критериях оценки – с какой точки зрения эту проблему рассматривать.

Теперь обратим внимание на недостатки плитного фундамента:

• Вполне очевидно, что такой тип основания дома подойдёт для строительства на относительно ровном участке. Если в пятне застройки наблюдается значительный перепад высоты, то подобная схема либо чрезвычайно усложняется, становится нецелесообразной, либо признается полностью невозможной.

На участках с выраженным уклоном плитный фундамент невозможен или нецелесообразен – придется искать внове решение, например, свайное основание

• Плита должна полностью, всей своей площадью, опираться на грунт – именно в этом заключается ее повышенная несущая способность даже на не вполне устойчивых грунтах. А это, в свою очередь, означает, что ни о каком подвале или погребе под самой плитой – не может быть и речи.

Исключением может быть только уже упомянутая выше схема, в которой сама плита становится полом полноценного подвального, полуподвального или цокольного помещения. Она, как правило, имеет направленные вверх ребра жёсткости-ростверки, или продуманные арматурные закладки, от которых уже ведется дальнейшее возведение заглубленной части стен, по аналогии с ленточным фундаментом глубокого заложения. Но такой тип фундаментов – очень дорогое «удовольствие», требующее высококвалифицированных расчетов и практического исполнения.

• Возведение плитного фундамента потребует заблаговременного планирования и прокладки необходимых инженерных коммуникаций, например, канализации, водопровода, а иногда – и силового кабеля.

Если в будущий дом необходимо подвести подземные коммуникации, то этот вопрос должен быть продуман заранее – после заливки плиты прокладка станет невозможной или чрезвычайно осложнится

Вряд ли такие требования можно отнести к недостаткам – это скорее оценивается лишь как специфическая технологическая особенность, и при грамотно спланированных работах особо не усложнит весь процесс строительства.

• Много говорят о высокой стоимости подобного фундамента, которая может достигать практически половины всей сметы строительства.

Такие пугающие показатели, по всей видимости, будут справедливы лишь для уже упомянутой выше плиты глубокого заложения. Если же фундамент практически не заглубляется, картина, безусловно, не столь «устрашающая».

Конечно, даже при небольшой толщине плиты, но при немалой ее общей площади, сантиметры очень быстро перерастают в кубометры бетонного раствора. Двухъярусное армирование потребует значительного расхода арматуры, безусловно, большего, чем при заливке ленточного основания. Однако, нельзя забывать о том, что вместе с фундаментной плитой застройщик сразу получает и готовое основание – по сути, черновой пол первого этажа, с уже качественно выполненной его гидроизоляцией, а иногда – и с утеплением. То есть эти этапы работ уже выпадают из общей сметы.

Так что чрезмерно высокая стоимость — далеко не всегда очевидный недостаток, а простота сооружения плиты во многом еще и компенсирует повышенный расход стройматериалов.

Как рассчитывается монолитный плитный фундамент

Любой фундамент требует проведения расчетов, и плитный в этом вопросе не является исключением. Правда, следует при этом особо оговорить, что проведение проектирования таких конструкций – это все же удел профессионалов, тем более в том случае, если планируется возведение полноценного загородного особняка.

Тем не менее, иногда к расчетам можно прибегнуть и самостоятельно, например, при возведении нежилых сооружений – гаража, сарая, бани, построек хозяйственного назначения. И одним из ключевых параметров расчета всегда является толщина монолитной плиты. Слишком малая толщина может не справиться с изгибающими нагрузками, чрезмерное утолщение – это никому не нужные расходы сил и средств.

Как рассчитывается оптимальная толщина плиты?

Проведение расчетов в идеале должно предваряется анализом грунта на пятне застройки, так как необходимо заранее иметь представление о несущей способности пласта, на который будет опираться фундаментная плита. Обычно для этого приглашаются специалисты с буровой установкой, которые проделывают несколько шурфов, например, по углам и в центре участка.

Качественное планирование фундамента предполагает проведение определенных геологических изысканий

Это позволяет оценить состав и толщину слоев, наличие «верховодки», расположение водоносных слоев, исходя из чего можно проводить дальнейшие расчеты.

Любой из грунтов характеризуется своим сопротивлением нагрузке, то есть, по сути — несущей способностью. Этот параметр может быть выражен в килопаскалях (кПа), но для проведения расчетов в метрической системе удобнее пользоваться величиной килограмм-сила на квадратный сантиметр (кгс/см²).

Тип грунта	Расчетное сопротивление грунта
	кПа	кгс/см²
Грунты крупнообломочные, гравий, щебень	500÷600	5,0÷6,0
Пески крупные и гравелистые	350÷450	3,5÷4,5
Пески средней крупности	250÷350	2,5÷3,5
Плотные пески мелкой или пылеватой фракции	200÷300	2,0÷3,0
Те же пески, но средней плотности	100÷200	1,0÷2,0
Супеси, твердые и пластичные	200÷300	2,0÷3,0
Суглинки, твердые и пластичные	100÷300	1,0÷3,0
Глины твердой структуры	300÷600	3,0÷6,0
Глины пластичные	100÷300	1,0÷3,0

Понятно, что распределенное давление, создаваемое массой планируемого дома (с учетом еще и внешних нагрузок на него) и массы самой плиты, не должно выходить за указанные пределы. Однако, такой расчет все же не будет достаточно объективен.

При расчете необходимой толщины плиты лучше оперировать значениями оптимального удельного давления на тот или иной грунт – эти показатели определены именно для плитных фундаментов. Расчетное же значение нагрузки от всей конструкции, включая вес плиты, должны быть максимально приближенным к оптимальным, с возможным отклонением, не превышающим 20÷25%.

Для чего это делается? Важно не впасть в две крайности. При превышении оптимального значения нагрузки появляется вероятность того, что плита со временем начнет утопать в грунте. Однако, не менее опасным является и значительное снижение давления на грунт – слишком легкая для конкретных условий конструкция становится уж чересчур «плавающей», то есть ее может перекашивать даже при самых незначительных сезонных колебаниях грунта.

Тип грунта под монолитной плитой	Оптимальное значение распределённой нагрузки на грунт для плитного фундамента, кгс/см²
Плотные пески мелкой или пылеватой фракции	0. 35
Те же пески, но средней плотности	0.25
Супеси, твердые и пластичные	0,5
Суглинки, твердые и пластичные	0.35
Глины твердой структуры	0,5
Глины пластичные	0.25

Обратите внимание на следующее:

• Во второй таблице показаны уже не все типы грунтов. Дело в том, что на грунтах с высокой несущей способностью само возведение плитного фундамента просто не имеет особого смысла – можно обойтись куда более дешевыми вариантами.
• Кроме того, в таблице цветом выделены две строки. В обоих этих случаях рекомендуется провести углубленный анализ технико-экономической целесообразности возведения именно плитного фундамента.

— В случае с супесями не исключено, что намного выгоднее может быть сооружение обычного ленточного фундамента.

— Твердые глины выделены по той причине, что плотность их структуры иногда бывает обманчива. Если есть вероятность переувлажнения этих слоев, например, близкорасположенными водоносными горизонтами при сезонном колебании их заполненности, то нельзя исключить и резкую потерю несущей способности грунта. Плита вместе с постройкой начнет постепенно «тонуть». Стоит рассмотреть вопрос о большей, возможно, целесообразности применении фундамента свайного типа.

Итак, чтобы провести расчёт необходимой толщины плиты придется определить, какую распределенную нагрузку будет оказывать на основание само здание, затем найти разницу с оптимальным значением давления, и оставшийся «дефицит» покрыть за счет массы железобетонной плиты. Зная удельную плотность железобетона, несложно вычислить объем, а имея в качестве исходных данных площадь плиты – определить ее оптимальную толщину. При этом не забывают учитывать то, что плита должна выступать за периметр всех стен наружу как минимум на величину своей расчетной толщины  или даже больше – это уже зависит от особенностей проекта.

Ниже читателю будет предложен калькулятор, в котором реализован этот алгоритм расчета. Безусловно, точностью вычислений это приложение не может конкурировать с профессиональными программами, но для «прикидки» в области собственноручного строительства может оказать полезную услугу.

Калькулятор предполагает, что у застройщика на руках имеются проектные наметки будущего здания, то есть ему не составит труда определиться с исходными данными. Потребуется знать материал и площадь стен (за вычетом оконных и дверных проемов), площадь и тип перекрытий, площадь кровли и угол крутизны ее скатов (для учета снеговой нагрузки). В программу расчета уже заложены средние значения удельной массы материалов строительных конструкций, учтены примерные эксплуатационные нагрузки (масса отделки, мебели, крупных бытовых агрегатов, динамические нагрузки от проживающих в доме людей и т.п.).

Как правильно рассчитывать площади конструкций?

Так как в расчетах достаточно часто фигурируют значения площади, стоит по этому поводу дать соответствующие рекомендации. Они изложены в специальной статье нашего портала, посвященной точному расчету площадей, в которой, кстати, также имеются удобные калькуляторы.

Необходимые для расчета данные лучше всего подготовить заранее, выписать в отдельную табличку, а потом приступать к расчетам.

Калькулятор расчёта оптимальной толщины фундаментной плиты

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»

Тип грунта на участке затройки

Плотные пески мелкой или пылеватой фракцииПески мелкой или пылеватой фракции, средней плотностиСупеси, твердые и пластичныеСуглинки, твердые и пластичныеГлины твердой структурыГлины пластичные

Общая площадь рассчитываемой плиты фундамента, м²

СТЕНЫ ДОМА
Площадь стен указывается суммарно, за вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²



Стены, тип №2

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)



Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²



Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Регион строительства

Северные региона России, СибирьСредняя полоса РоссииЮжные регионы России

А вот теперь – внимание:

Результат, выданный в миллиметрах, показывает, какой должна быть толщина плиты, чтобы суммарная нагрузка от всей конструкции здания на грунт лежала в пределах оптимальных значений, о которых говорилось выше. Это значение обычно округляют до величины, кратной 50 мм.

Но вот здесь могут быть различные варианты.

• Оптимальным считается, если расчетная толщина плиты лежит в диапазоне от 200 от 300 миллиметров – фундамент в таком случае полностью оправдывает свое предназначение, в том числе и с позиций экономичности его строительства.
• Если расчетное значение получилось более 350 мм, то, по всей видимости, более правильным решением будет применение иного типа фундамента – ленточный или столбчатый окажутся не менее надежными при гораздо меньших затратах. Другой вариант – делать плиту тоньше, но оснащая ее ребрами жесткости, чтобы исключить подвижность конструкции. Но в этом случае самостоятельными расчетами уже обойтись не удастся – потребуется обязательное привлечение профессионального проектировщика.
• Толщина же плиты менее 150 мм (а возможно, что калькулятор выдаст даже результат со знаком «минус») напрямую говорит о том, что планируемое здание является слишком тяжёлым для данного участка. Правильный подбор надежного основания будет возможен только после дополнительных геологических изысканий и высококвалифицированных расчетов. Приступать к самостоятельному строительству в таких условиях – весьма рискованное занятие.

Если с толщиной плиты определились, то несложно будет затем просчитать необходимое количество бетона. Простейшие математические действия – перемножение площади основания на его высоту, дадут необходимый объем, к которому обычно добавляют около 10% резерва.

Практика расчетов, строительства и эксплуатации подобных фундаментов доказала, что в конструкцию самой плиты толщиной в 200-250 мм для построек из материалов средней тяжести, или 300-350 мм – для кирпичных, заложен очень мощный запас прочности к деформирующим нагрузкам, и с этой стороны «подвоха» ожидать не приходится. Правда, для этого должен использоваться бетон марочной прочности не ниже М200 (класс В15), а оптимальным считается все же М300 (класс В22.5).

Цены на цемент

цемент

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Армирование плит толщиной до 150 мм проводится в один ярус, вязаной сеткой из арматуры диаметром 12÷16 мм, которая должна расположиться по центру высоты плиты. Но так как чаще все же применяются плиты толщиной 200 мм и более, то армирование планируется в два яруса, двумя сетками, каждая их которых должна располагаться от края плиты на расстоянии 30÷50 мм. Шаг монтажа прутьев, составляющих сетку – от 200 до 300 мм. Рекомендуется несколько уплотнить шаг прутов по линиям будущего монтажа несущих стен – за счет небольшого допустимого разряжения по центру плиты.

Рекомендуемая схема армирования плитного фундамента

Сетки увязываются по всем точкам пересечения продольных и поперечных прутьев (поз.1) стальной проволокой (сварку в таких операциях применять не рекомендуется), а между собой – с помощью П-образных хомутов (поз.2) в краевой зоне, и подставок-«пауков» (поз.3) – по площади плиты. Для изготовления этих хомутов и подставок также используется арматурный прут, но уже диаметром 8÷10 мм.

Ниже представлены калькуляторы, которые помогут правильно определиться с диаметром и количеством арматуры для вязки каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Для проведения расчета исходят их установленной нормы, что суммарная площадь армирования должна быть не ниже 0,3% от площади поперечного сечения железобетонной конструкции. Линейные размеры плиты нам известны, а значит, попробовав варьировать шаг укладки арматурных прутьев (в известных пределах, конечно, от 150 до 300 мм, и при этом шаг не должен быть больше 1,5 толщины плиты), можно определиться: с арматурой какого диаметра выгоднее и быстрее будет выполнять сборку каркаса.

Расчет можно провести по любой из сторон прямоугольной фундаментной плиты.

Какой бы результат при расчете ни получился, следует помнить, что при длине армирующей конструкции более 3 метров, диаметр арматуры не может быть менее 12 мм.

С диаметром основной арматуры определились. Теперь необходимо рассчитать, сколько же ее понадобится.

Калькулятор расчета количества основной арматуры

Для расчета необходимо знать линейные размеры фундаментной плиты прямоугольной формы, выбранный шаг укладки прутов арматуры и количество ярусов армирования.

Результат будет получен в метрах, а кроме того, переведен в количество прутов стандартной длины – 11. 7 м.

Программа расчета сразу учитывает 10% запаса, в том числе – для создания прямых нахлестов при наращивании арматуры в длину.

Калькулятор расчета количества арматуры для монтажных хомутов

Чаще всего для фундаментной плиты армирование проводят в два яруса – одна сетка располагается над другой на таком расстоянии, чтобы между верхним и нижним краями плиты и армопоясом создавался защитный слой бетона толщиной порядка 30-50 мм. Это необходимо для того, чтобы уберечь металлические прутья от коррозии.

Создание необходимого расстояния между решётками и их увязывание в единую конструкцию удобно производить:

• В краевой зоне – П-образными хомутами, которые увязывают верхний и нижний пруты решеток, одновременно создавая и пояс дополнительного усиления под несущими стенами будущего дома. Длину арматуры для изготовления такого хомута обычно принимают за 5H, где Н – это высота фундаментной плиты.

Красным цветом выделены П-образные хомуты, которые не только свяжут две решетки в краевой зоне, но и усилят каркас в области несущих стен дома

• По площади плиты – расстановкой подставок-«пауков» (можно встретить название «лягушки»), с частотой примерно 2 штуки на квадратный метр. Размеры подобного паука – нижние опоры примерно 1,5 шага основной решетки, высота – запланированное расстояние между решетками, и верхняя «полка» — равна шагу решетки.

Подставка-«паук» и его правильная установка на нижнюю решетку

Для изготовления этих упомянутых связующих и усиливающих элементов каркаса обычно применяется арматурный прут периодического профиля сечением 8 мм. Калькулятор, расположенный ниже, поможет быстро рассчитать количество необходимого материала.

Результат дается в метрах и в количестве целых прутов стандартной длины 11.7 метров. Кроме того, так как арматура диаметром 6 или 8 мм может выпускаться и прутами стандарта 6 метров, предусмотрен и такой перерасчет.

Перейти к расчётам

Перевести метры в тонны – это просто!

Иногда появляется необходимость перерасчета линейных размеров арматуры в весовые – некоторые торговые организации публикуют свои прайсы с ценами в рублях за тонну. Ничего страшного – быстро перерасчитать в другие единицы измерения поможет специальный калькулятор перевода длины арматуры в весовой эквивалент.

Процесс создания плитного фундамента — пошагово

Необходимо правильно понимать, что абсолютно универсальных инструкций строительства плитного фундамента – нет. Многие нюансы зависят от особенностей участка, от специфики здания, которое будет возводиться на этой основе, и даже от возможностей застройщика.

Ниже в таблице пошагово будут показаны все этапы строительства плитного фундамента. При необходимости, будут приводиться комментарии, даваться пояснения и рекомендации. Несмотря на определенные различия, общая схема все же остается единой.

Иллюстрация	Краткое описание выполняемой операции
	Начинают, естественно, с разметки участка под строительство фундамента. Но прежде территория должна быть очищена от мусора, крупной растительности – всего того, что может помешать точному проведению разметки. Ориентируясь на точки привязки, намечают контур будущего здания. Для этого удобно пользоваться специальными приспособлениями – обносками, который расставляются вне контура фундамента, но натянутые между ними шнуры в точках своего пресечения дадут точное положение углов строения. Если на установленных обносках наметить положение правильно натянутых шнуров, то затем шнуры можно будет временно снять, чтобы они не мешали земляным работам – восстановить их положение будет несложно в любой необходимый момент.
	Чрезвычайно важно точно соблюсти прямизну углов. Хорошо, если в распоряжении есть геодезический теодолит на штативе, но чаще всего приходится «выкручиваться» с помощью подручных средств. И ничего еще лучше не придумано, чем «египетский треугольник», с соотношением сторон 3:4:5. Выложив его с опорой на первую проведенную линию, так, чтобы прямоугольная вершина приходилась на угол разметки, получают идеальную перпендикулярность линий (пример показан на иллюстрации). В качестве шаблона можно, например, использование три точно отрезанных прута ровной арматуры, длиной 1,5; 2,0 и 2,5 метра.
	После разметки контура будущего фундамента, намечают и границы котлована. Здесь руководствуются следующими правилами. Плита должна выходить за контур постройки в каждую из сторон как минимум на величину ее расчетной толщины. Котлован же обычно делается еще шире, иногда до метра с каждой из сторон – чтобы была возможность беспроблемно заняться установкой кольцевого дренажа, а затем – и утепленной отмостки. Впрочем, это правило не является обязательным – просто если будет приглашаться землеройная техника, то лучше выполнить весь объем сразу.
	Далее, следует трудоемкий этап земляных работ. При небольшом заглублении плиты для здания скромных размеров можно попытаться выполнить все работы вручную. Но даже 500 мм заглубления при площади постройки, например, в 50 квадратных метров дадут уже 25 кубов выбираемого грунта. То есть, оптимальное решение – это все же применение экскаватора. А ручной работы впереди и без того будет еще хоть отбавляй.
	Глубина котлована просчитывается заранее. При этом учитывается толщина песчаной и гравийной подушки, слой бетонной подготовки (если он планируется), утепления (если нужно) и заглубление самой плиты. Даже если плита будет располагаться практически полностью на поверхности, выемка верхнего слоя грунта и его замещение песком и гравием является обязательным условием строительства плитного фундамента. В плодородных слоях почвы немало органики, которая, разлагаясь, уменьшается в объеме, что может привести к проседанию плиты. Кроме того, в этих слоях всегда наблюдается активная жизнь флоры и фауны (растения, черви, насекомые и т.п.), и это тоже необходимо исключить.
	Вот теперь пришла пора ручного труда.

пошаговая инструкция от А до Я, особенности технологии и устройства для частного дома, как правильно залить монолитное основание

Плитный фундамент с успехом закладывается под частными домами любого типа, с максимальным эффектом – при ведении строительства на слабых и пучинистых грунтах.

Технология строительства и заливки фундамента монолитная плита считается трудоемкой и затратной, но при грамотном расчете и выполнении всех или отдельных этапов своими силами смета снижается на 20-30%.

В статье подробно расскажем о том, как правильно самостоятельно залить монолитную плиту под дом, из чего состоит процесс и с как избежать возможных ошибок.

Что представляет из себя основание?

Данное фундаментное устройство под дом представляет собой армированную монолитную плиту, заливаемую поверх ровной утрамбованной подушки из песка и щебня. Глубина ее заложения зависит от параметров участка и назначения, в домах без подвалов эта величина варьируется от 50 до 20 см, верхний край плиты обычно поднят выше нулевой отметки.

К особенностям и преимуществам такого исполнения относят:

• Равномерное распределение верхних весовых нагрузок и выдержку подвижек грунта без рисков смещения стен или деформации основания.
• Минимальную нагрузку на грунт, допускающую ведение строительства на слабых и неустойчивых почвах.
• Возможность отказа от высокого цоколя и использования плиты в качестве чернового основания полов.
• Высокую жесткость, прочность и долговечность конструкции.
• Простоту технологии и схемы, возможность заложения плиты своими силами при минимальном задействовании спецтехники.

Толщина плиты под частными жилыми домами варьируется от 20 до 40 см, как правило такой фундамент укрепляется двухрядным объемным каркасом. Все коммуникации и технологические отверстия закладываются на этапе нулевого цикла, по окончании бетонирования плита не должна подвергаться сверлению.

Подошва плитного фундамента обязательно защищается от грунтовой влаги, на часто подтапливаемых участках принимаются меры по отводу воду в сторону и вниз.

Устройство плитного основания для частного дома от А до Я

Работы начинаются с анализа грунта (УГВ, несущих способностей и однородности слоев, ровности участка) и расчета параметров фундамента (толщины плиты и подушки, сечения и частоты арматуры, глубины заложения). Основные этапы заложения по возможности выполняются весной или в первые месяцы осени, при достаточно сухой, но не жаркой погоде и прогретой почве.

Для того, чтобы сделать фундамент из плит своими руками, необходимо выполнить следующие шаги:

1. Выполняется подготовка площадки, разметка фундамента, заложение труб коммуникаций и земляные работы.
2. На дно котлована засыпаются и уплотняются слои песка и щебня, выполняющие функцию дренажной подушки.
3. По периметру фундамента устанавливается опалубка с подпорками по бокам.
4. Проводятся работы по утеплению и гидроизоляции подошвы и стенок фундамента.
5. Внутри опалубки связывается армокаркас.
6. Заложенные ранее трубы коммуникаций закрываются от попадания раствора.
7. Опалубка заливается бетоном с обязательной выгонкой воздуха и уплотнением.
8. Залитая плита выравнивается и накрывается пленкой, конструкцию оставляют в покое до полного набора прочности.
9. После снятия опалубки и проверки состояния выполняется обратная засыпка плиты, при необходимости – с закладкой дренажа по периметру или сменой грунта.

Анализ грунта и расчет плиты

Исходными данными для расчета служат:

• Климатические данные региона (используются при определении уровня промерзания грунта и снеговых нагрузок)
• Результаты анализа проб грунта, взятых как минимум в 5 точках (углы и центр дома) на глубине до 1,5-2 м, позволяющие определить его УГВ, водонасыщение и несущие способности.
• Общие весовые нагрузки и площадь дома.

Взятые пробы грунта позволяют определить оптимальное значение нагрузки здания, в кгс/см².:

• у суглинков, мелких плотных и пылевых песков это значение составляет 0,35 кгс/см;
•  у песков средней плотности и пластичных глин – 0,25;
• супесей и твердых глин – 0,5.

При ведении строительства на последних дополнительно обращается внимание на показатели водонасыщения – при близком залегании «верховодки» или сезонном подтапливании у твердых глин редко снижаются несущие способности. Из-за высоких рисков перекоса от заложения плиты на таких участках отказываются в пользу свайных видов фундамента, опирающихся на устойчивые слои.

Расчет толщины плиты ведется вручную или с помощью онлайн калькуляторов по схеме:

• Общая весовая нагрузка делится на площадь дома и сравнивается с оптимальным значением несущих способностей грунта.
• Полученная разница используется для определения оптимальной массы и толщины фундамента плиты.

При выдаче калькулятором толщины менее 15 см масса здания считается слишком большой, более 35 – заложение плиты экономически нецелесообразно. При получении оптимальной для частных домов толщины в 20-30 см можно приступать к расчету арматуры и бетона.

Иногда расчет упрощают – владельцы выбирают рекомендуемый нормами минимум исходя из материала стен (20-25 см – газобетона и бруса, 30-35 – кирпича и шлакоблока), прибавляют его к общему весу здания и сравнивают с параметрами грунта.

Суммарный вес постройки с фундаментов всегда должен быть меньше произведения площади дома в см² на несущую способность грунта. При нарушении этого условия в расчет вносят корректировки.

Земляные работы

На этом этапе площадка:

• очищается от корней крупных растений;
• выравнивается и раскапывается вручную или экскаватором на расчетную глубину (подушка+ углубленная часть плиты).

Разметку котлована проводят перед копкой, после предварительного выравнивания.

Колышками и шнуром обозначаются как границы самого фундамента, так и углы котлована – с 50-100 см отступом по бокам под опалубку и будущую отмостку. После выемки плодородного слоя и лишнего грунта дно котлована трамбуется виброплитой или бревном и застилается геотекстилем.

Если прокладывание коммуникаций предполагается под будущей плитой, на этом же этапе нулевого цикла закладываются трубы и коробы основных линий, а по периметру, при необходимости – дренажные трубы.

Схема и глубина размещения инженерных сетей подбираются заранее, концевые выводы обязательно защищают от попадания сыпучих материалов или бетона. Вносить изменения после земляных работ в разводку сложно и опасно, любые мелочи учитываются заранее.

Особого внимания требуют участки с перепадами. При отклонении уровня свыше 50% от толщины основания простого вынимания земли и разравнивания дна недостаточно. В таких случаях возможны два варианта действий: засыпка низких участков выбранным выше неплодородным грунтом или заполнение их песко-гравийной смесью с последующей трамбовкой.

Изготовление подушки

Экономия на этом слое недопустима, ошибки при обустройстве подушки чреваты частым контактом подошвы с грунтовой влагой, затоплением цокольных частей и перекосами проемов.

По нормам подушка выводится за пределы периметра плиты на 20-50 см при перепаде по плоскости не более 2 мм/п.м. Первым засыпается проницаемый и отводящий от подошвы влагу песок, вторым – прочный щебень с фракцией 20-40 мм. Все слои тщательно уплотняются и по возможности разделяются геотекстильным полотном.

Толщина слоев зависит от параметров грунта, рекомендуемый минимум для песчаной прослойки составляет 20 см, гравийной – 10. При этом возможны коррективы: при ведении строительства на сухих и плотных грунтах от песка можно отказаться в пользу ПГС и снизить толщину этой прослойки до 10 см.

При ведении работ на пучинистых и неоднородных участках часть грунта в котловане заменяется песком, толщина этой прослойки увеличивается до 30-40 см. Щебенчатая подушка засыпается всегда, в особо тяжелых случаях – из пропитанного битумом щебня или дробленного гранита.

При повышенных рисках пучения фундамента под подошвой плиты поверх щебня укладывается армосетка и заливается 5-7 см прослойка чернового бетона с маркой прочности от М50.

Еще больше об устройстве подушки в нашей статье по ссылке.

Сбор и установка опалубки

Съемная опалубка под фундамент плиту закладывается из досок с толщиной от 30 мм или фанеры от 18 мм. Боковые подпорки для конструкции со стандартной высотой устанавливаются через каждые 70 см, на слабых грунтах под подпорки укладываются кусочки доски.

Щиты из досок сбиваются максимально плотно, с набивкой поперечного бруса снаружи через каждые 1-1,5 м. В идеале край опалубки совпадает по уровню с плитой, при отсутствии такой возможности на внутренней поверхности отмечается уровень будущей заливки бетона. Непосредственно перед этапом бетонирования внутренние поверхности опалубки промазываются олифой или машинным маслом.

После сборки опалубки в ее стенках формируются входящие и выходящие отверстия для коммуникационных систем, которые будут проходить непосредственно в монолите плиты.

Полная статья о монтаже опалубки по ссылке.

Как сделать гидроизоляцию?

Гидроизоляция плитного фундамента выполняется всегда, вне зависимости от надежности и толщины подсыпки.

При отсутствии чернового бетонного или утепляющего слоя горизонтальную отсечку от влаги закладывают как минимум из двух слоев гидроизоляционных мембран или других современных гидроизоляционных рулонных материалов.

Полотна укладываются с напуском на всю опалубку, обязательным 15 см нахлестом, пайкой или промазыванием швов и смещением стыков. Работы ведутся в мягкой обуви и в сухую погоду.

Еще больше информации о гидроизоляции ищите тут.

В каких случаях и как правильно проводится утепление?

Потребность в заложении дополнительного утепляющего слоя возникает при высоком риске сезонного пучения или промерзания фундамента, планировании закладки в плите элементов напольного обогрева или чрезмерной влажности грунта.

От практики засыпки под плитой керамзита в настоящее время отказываются в пользу плит экструдированного пенополистрола. Пеноплекс укладывается в 2 слоя или имеют замковые системы соединений, итоговая толщина теплоизоляционной прослойки зависит от климатических условий региона и варьируется в пределах 10-25 см.

Что еще нужно знать о необходимости утепления плитного основания, читайте здесь.

Армирование монолита

По нормам минимальное общее сечение горизонтальных прутьев армокаркаса составляет 0,3% от общего сечения плиты.

Стандартный монолит толщиной в 20-30 см армируется двумя рядами сеток, с соблюдением ряда правил:

• Равномерном шаге ячеек не более 30 см (в идеале 15-20).
• Минимальном сечении горизонтальных прутьев – 12 мм, вертикальных – 6.
• Отступе от краев бетона в 50 мм.
• Закладке вертикальных перемычек с шагом не более 20 см на проблемных грунтах, 40 – на нормальных.
• Укладке верхнего ряда сетки на заранее выгнутые элементы.
• Усилении каркаса дополнительными прутьями под несущими стенами (включая внутренние), фундаментами печей и тяжелых котлов.
• Заложении хомутов на углах, заходом прутьев друг на друга на стыках.
• Обвязки стыков проволокой.

Для упрощения работ стоит заранее рассчитать и подготовить угловые и укрепляющие элементы, связать сетки отдельно и завершить их вязку в опалубке. Установленный нормами отступ от нижнего края обеспечивают пластиковые стаканчики-фиксаторы.

Подробная статья о том, какую арматуру выбрать здесь, а о технологии армирования тут.

Правила бетонирования и заливки

Для заливки плитного фундамента по дом требуется качественный бетон с маркой прочности не ниже М200 (в идеале – М300) и водонепроницаемостью от W6.

С учетом большого объема конструкции и необходимости ведения бетонных работ без перерывов свыше 2 ч раствор проще заказать на стороне.

Бетон заливают небольшими квадратами послойно по 20 см (с передвижного шланга, а не раскидыванием раствора лопатой!), с аккуратной выгонкой пузырьков воздуха из каждого.

Верхний слой можно разровнять вручную, но лучшие результаты достигаются при уплотнении и выравнивании залитой плиты виброрейкой. Уплотнение ведется до выступа цементного молочка, полного скрытия в бетоне крупного наполнителя и исчезновения пузырьков на поверхности.

Уход и снятие опалубки

Работы ведутся при температуре воздуха и почвы не ниже +5 °С, при резких перепадах принимаются меры по прогреву или защите бетона от растрескивания. Поверхность плиты обязательно закрывают пленкой или мешковиной, в жаркую погоду бетон сбрызгивают водой. При нормальных условиях допускается снятие опалубки через 5-7 дней, после появление трещины между ней и бетоном.

Щиты снимают без резких движений и отрыва, после демонтажа опалубки боковые стенки осматриваются и при необходимости заново закрываются гидроизоляционными материалами.

Ошибки и советы по строительству

К нарушениям технологии относят:

• Слабую трамбовку песка и щебня или недостаточную толщину этих слоев.
• Экономию на армокаркасе (заложение одного ряда вместо минимальных двух, отклонение от рекомендуемого и расчетного сечения арматуры в меньшую сторону, укладку сварных сеток вместо обвязки).
• Заливку раствора в негерметичную или слабо укрепленную опалубку.
• Ошибки бетонирования (ведение работ при неподходящих условиях, заливку слоев с технологическими перерывами свыше 2 ч, смещение каркаса или коммуникаций при выгонке воздуха или игнорирование потребности в уплотнении бетона, набор твердости без смачивания поверхности и пленки, чрезмерно раннее снятие опалубки).

Упростить строительство своими руками помогает четкий план действий и задействование спецтехники. Траты на аренду или покупку виброплиты, вибраторов или заказ раствора на заводе всегда окупаются надежностью фундамента и сокращением сроков работ.

Полезное видео

Наглядно в деталях устройство монолитной плиты для дома в видео:

Заключение

В заключение стоит отметить, что свежезалитый плитный фундамент нельзя нагружать как минимум 28 дней. При незавершенном строительстве его обязательно утепляют перед зимовкой и максимально защищают от внешних воздействий. По окончании строительства дома по периметру плиты закладывается утепленная отмостка и принимаются меры по отводу осадков.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

что это такое, конструкция пирога под дом, чертеж, план, схема в разрезе, отзывы и обсуждение, что делать, если появились трещины

Большинство практикующих строителей относят плитный фундамент к наиболее прочным, надежным и долговечным силовым конструкциям под жилые дома, хозяйственные постройки и промышленные объекты.

В чем особенность конструкции представленного типа основания, как выглядит плита на чертеже и в разрезе, нюансы устройства и заглубления – будет рассмотрено в текущей статье.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Устойчивость фундамента к вспучиванию грунта, а также его способность противостоять деформирующим нагрузкам обуславливают широкую сферу применения, в том числе на участках с переувлажненными, рыхлыми и нестабильными грунтами и глубоко расположенной точкой промерзания.

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

• СНиП 2.02.01-83 – основания зданий;
• СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
• СП 63.13330.2018 –строительство железобетонных конструкций.

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
3. Несколько слоев рулонного гидроизоляционного материала.
4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Когда строительство дома ведется на участках с песчаным грунтом, а в регионе наблюдается теплый климат, то иногда строители исключают из «пирога» слой утеплителя.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

• габаритах;
• форме;
• осях;
• размерах слоев;
• схеме армирования;
• вариантах тепло- и гидроизоляции;
• схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Схемы армирования дают полное представление о способе соединения силовой конструкции, диаметрах задействованных прутков, шаге между ними.

Например, на схеме ниже отображена схема армокаркаса, где:

1. Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
2. Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
3. Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

Если фундамент строится на глине, то параметры нерудной подушки должны быть больше самой плиты как минимум на 20 см с каждой стороны. Только так можно обеспечить достаточную степень монументальности строения.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

1. рубероида;
2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12.2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Трещины и другие проблемы

Трещины и другие деформации плитного фундамента могут появиться сразу после строительства или в процессе эксплуатации по таким причинам:

• Нарушена технология строительства;
• Неправильно рассчитаны проектные нагрузки на фундамент;
• Не исследованы гидрогеологические особенности участка;
• Изменилась геология местности, например, поднялся уровень грунтовых вод из-за большого количества выпавших осадков и т.д.

Трещиной допустимого размера считается щель, ширина которой не превышает 0,4 мм. В этом случае застройщик должен проследить за ее динамикой. Если дефект не распространяется, то его можно устранить с помощью песчано-цементного раствора мелкодисперсного состава.

Необходимо применять более сложные и дорогостоящие способы ремонта при распространении трещин, возникновении сети щелей, если они распространились на стены дома:

• бурение наклонных отверстий в основании и закачка через них скрепляющих растворов;
• монтаж дополнительного основания с большим заглублением и площадью опоры.

Сложным ремонтом плитных фундаментов занимаются специализированные компании. Перед работой необходимо заново просчитать нагрузки и исследовать геологию, чтобы выбрать подходящий способ реконструкции плиты.

Отзывы

Часто индивидуальные застройщики пренебрегают правилами строительства силовых конструкций и в результате появляются дефекты в плитах, причины которых были рассмотрены в предыдущем разделе.

Частный вариант нарушения методики – заливка раствора в опалубочное пространство не через лотки, как сказано в нормативах, а с одного угла с последующим распределением лопатой по всей плоскости.

В этом случае меняется соотношение жидких и твердых компонентов в растворе, и плита теряет свою прочность.

Нарушается консистенция бетона и в том случае, если были перерывы в заливке бетона. Мелкие трещинки могут появиться уже через полчаса–час после заливки. Чтобы удалить дефекты, нужно заново пройтись по поверхности виброплитой.

Монолитный плитный фундамент и его устройство начинающие строители ищут советов и обсуждают на форуме:

1. О том, в каких случаях стоит включать щебень в «пирог» подушки, можно прочитать на форуме.
2. Рассуждения частных застройщиков о том, какой должна быть минимальная глубина закладывания плитного основания тут.
3. Участники форумов обсуждают варианты ремонта трещин, которые появились в плитном фундаменте в процессе эксплуатации – тут и тут.

Заключение

Существуют различные варианты конструкции монолитной плиты, каждый из которых эффективен в тех или иных проектных условиях. Чтобы построить надежное основание под дом, нужно проанализировать сразу несколько вариантов.

В случае индивидуального строительства целесообразно обсудить выбор со специалистом или доверить проектирование экспертам, ведь, как видно из изложенного материала, малейшие ошибки в строительстве могут привести к дорогостоящему ремонту и даже необратимым последствиям.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

расчет толщины, как заливать, устройство пола (поверх плиты, наливной, на лагах)

Когда место под застройку отличается неустойчивым грунтом, целесообразно возведение комбинированного типа фундамента – монолитной плиты на ленте.

Все особенности технологии строительства монолитной плиты на ленточном фундаменте, последовательность закладки основания, а также возможные варианты обустройства пола описаны в статье.

Определяющие характеристики

Цельное опорное основание состоит из двух конструктивных элементов: плиты и удерживающей ее по периметру ленты.

Подошва занимает всю площадь под сооружением. Ее удерживает лента, сечение которой одинаково по всей длине.

Относительно глубины промерзания почвы, ленточное основание может быть мелкозаглубленным и заглубленным. Это расчетная величина, которая напрямую связана с геологией участка и нагрузкой, которую оказывает на него сооружение.

По способу устройства допускается как монолитный, так и сборный ЛФ. В первом случае, заливают бетонную смесь в готовую траншею, оснащенную опалубкой.

Второй вариант обойдется застройщику на порядок дороже, поскольку штампованные блоки нужно привести, выгрузить, уложить, используя крановое оборудование. Но это займет меньше времени, чем ждать, пока затвердеет жидкая бетонная смесь.

Возможности применения

Конструктивные особенности представленного типа фундамента обуславливают его популярность в строительстве. Он применяется в таких случаях:

• участок характеризуется нестабильным грунтом (увлажненным, с большим содержанием глины), а другие типы основания экономически не оправданы;
• проектируется возведение тяжеловесной конструкции;
• дом будет стаять на едином цокольном этаже.

Преимущества и недостатки

К достоинствам основания следует отнести:

• срок эксплуатации не менее 100 лет;
• устойчивость в зыбких почвах;
• не меняет местоположение при подвижках земли;
• заменяет пол на первом этаже;
• можно обустроить цокольный этаж;
• возведением можно заняться без привлечения строительной бригады.

Перед выбором типа фундамента застройщику нужно учесть недостатки:

• большой расход строительного материала;
• трудоемкий процесс;
• сложные расчеты;
• необходимость рытья большого котлована.

На этапе проектирования строительства важно заранее предусмотреть все коммуникационные застройки. Потому что потом, чтобы вывести какие-либо инженерные линии под землю, придется демонтировать часть фундамента.

Общая методика расчетов толщины

Перед началом расчета поводят геологический анализ почвы и из справочной информации выбирают значение удельного давления на грунт для выбранного типа фундамента. Учитывая степень пучения грунта вычисляют глубину подошвы.

На этапе определения весовых нагрузок учитывают все конструкционные особенности постройки (материал стен, размер проемов, массу кровли и прочее). К полученному значению добавляют эксплуатационную нагрузку для всех этажей и среднюю нагрузку снежного покрова для своего типа крыши.

Зная площадь основания монолитной плиты и величину удельной нагрузки на один квадратный метры участка, находят расчетный объем фундамента и предварительную толщину основания.

После этого расчет нужно повторить, но уже учитывая вес питы основания, прибавив его к нагрузкам здания. Полученное число сравнивают с допустимым давлением для выбранного участка. Рассчитанные параметры будут полезны при выборе марки бетона для раствора и схемы армирования.

Последовательность закладки основания

Процесс делят на технологические этапы и в работе соблюдают их последовательность:

1. Размечают территорию согласно габаритам выстраиваемой конструкции. Внутри размеченного участка роется котлован и траншея под ленточный фундамент.

   Для одноэтажных и легковесных каркасных домов выбирают мелкозаглубленное основание, которое опускают в землю на 50 – 70 см.

   Вес двухэтажных и массивных конструкций должен удерживать заглубленный фундамент. Глубина основания, в этом случае, прокладывается ниже линии промерзания почвы.

2. На дне траншеи устраивают песчано-щебневую подушку и трамбуют ее виброплитой.
3. Выстилают слой гидроизоляции, функцию которой может выполнить плотный полиэтилен.
4. Следующим этапом внутри траншеи возводят щитовую опалубку по периметру конструкции и устраивают в ней арматурную сетку. Когда подготовительные работы для строительства ленты будут закончены, заливают пространство бетонным раствором. Возводить монолитную плиту можно только после полного высыхания железобетонной ленты. Период полного затвердевания занимает месяц.
5. Во внутреннем пространстве между лентой снимают плодородный слой на глубину до 30 см. Принципиально важно обеспечить плоское дно, на котором будет выстроен фундамент. Уровневые перепады нужно исключить, досыпая грунт и утрамбовывая виброплитой.
6. Уплотненный земляной массив устилают слоем полипропиленового геотекстиля. Это сверхпрочный материал, который предотвратит взаимодействие грунта с основанием.
7. Сверху устраивают песчано-гравийную подушку толщиной 20 см. Высыпают материал слоями, каждый раз увлажняя и утрамбовывая их.
8. Перед устройством инженерных коммуникаций на дне котлована сверху щебневой подушки выстилают слой гидроизоляции для плиты. Полиэтилен кладут внахлест, сплавляя стыки газовой горелкой.
9. Строят обрешетку из рифленой арматуры диаметром до 16 мм. Чем сильнее нагрузка на дом, тем больше должно быть сечение прута. Необходимо собрать две горизонтальные сетки методом вязки. Стоит учесть, что обрешетка не должна соприкасаться с песчано-щебневой подушкой. Для этого можно использовать деревянные брусья или любые блоки.
10. По периметру будущего основания выстраивают опалубку. С внешней стороны устанавливают подпорки в один или два ряда с шагом приблизительно 0,6 м.
11. Перед бетонированием монолитного основания необходимо установить желоба по периметру рабочего участка, по которым будет стекать раствор.

    Иначе при падении с высоты более 1,5 м структура бетонной смеси расслаивается, а застывшее перекрытие потеряет необходимую жесткость и надежность.

    Для выбранного типа основания понадобится большое количество бетона хорошего качества. Замешивание раствора в таком количестве своими силами – трудоемкий процесс. А заливка площадки для монолитной плиты должна осуществляться одним этапом.

    Поэтому строители чаще закупают готовый бетон, который привозится на участок в спецтранспорте – автобетоносмесителе.

12. Когда строительство ведется в жаркую погоду, имеет смысл накрыть раствор клеенкой. Этот шаг позволит предотвратить пересыхание верхнего слоя бетона.
13. Важный технологический этап – удаление пузырьков воздуха с жидкой смеси. Для уплотнения раствора используют специальное строительное оборудование. Покупать его для одной стройки не целесообразно, но можно арендовать на коротки период.
14. Когда плита окончательно превратится в монолит, ее верхнюю часть дополнительно гидроизолируют битумной мастикой.

На полное застывание бетона уходит приблизительно месяц. Застройщик должен позволить раствору выстояться, чтобы тот превратился в единый монолит и приобрел необходимые прочностные характеристики.

Особенности технологии

Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.

Дом без цоколя

Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.

Технологические этапы будут следующими:

1. Вначале возводят ленточный фундамент по технологии, описанной ранее. Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.

   Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты.

2. Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания.
3. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой. Как правило, для этого используют пеноплекс высокой плотности. Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом.
4. Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной.
5. Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты.
6. Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.

Любые инженерные коммуникацию монтируют до того, как начинают заливать бетон.

С цоколем

В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.

Этапы строительства следующие:

• разметка и рытье котлована;
• засыпка песчано-гравийной смеси на дне разработанного участка;
• установка опалубки под ленту;
• покрытие стен опалубки гидроизолирующим материалом;
• монтаж армирующего каркаса в траншеях;
• заливка раствора в траншеи;
• выжидание затвердевания смеси;
• установка опалубки по внешнему периметру ленты;
• укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
• монтаж каркаса из арматуры;
• заливка раствора, вибротрамбовка и ожидание затвердевания.

В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.

Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной

В домах с цоколем под наливной пол нужен дополнительный слой полимерного утеплителя. Можно использовать прочные марки листового пеноплекса.

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

Чтобы исключить малейшие неровности, между ними делают тканевую прослойку, на которую, в свою очередь, можно клеить паркет, ламинат и керамическую плитку.

Видео по теме статьи

Ленточный фундамент с плитой от А до Я — в видео:

Заключение

Плитные основания на ленте выбирают при проектировании тяжеловесных сооружений на участках с неустойчивым грунтом. Их возведение представляет собой сложный и материалоемкий процесс, а технология для домов с цоколем и без будет различной.

Перед разметкой участка инженерам предстоит анализировать грунт на несущую способность и грамотно выбрать габариты строительного объекта. При этом важно соблюдать последовательность технологических этапов и соответствие строительным нормативам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

различий между фундаментными стенами и монолитными фундаментами

Есть два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, которая состоит из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных по частям, земля является ровной по всей территории и более плотно уплотнена, поэтому требуется очень мало грунта. В этом случае, если все отметки готового этажа одинаковы от партии к участку и имеется очень небольшой уклон, лучшим выбором могут быть моноплит.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не уплотнен достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься выше уровня наводнения, предоставленного вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка-ножка

Стеновые и настенные плиты перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на уровне первичной земли, а затем укладываются блоки, формирующие стену до уровня готовой плиты.Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями на участке стволовые стены — гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

Монолитное строительство | Ускоренное массовое строительство дома

Технология монолитного бетонного строительства с использованием алюминиевой опалубки — МЕТОДОЛОГИЯ СТРОИТЕЛЬСТВА ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА ЗАДВИЖКИ MIVAN:

Mivan Shuttering — это быстро развивающаяся строительная техника, которая обеспечивает прочность и долговечность здания за счет использования системы алюминиевой опалубки.

С растущим акцентом на доступные дома и жилье для всех, все больше внимания уделяется использованию новых и инновационных строительных технологий. Одной из таких технологий является опалубка Mivan, которая продвигается за ее способность способствовать массовой строительной деятельности.

Его использование продвигается в Индии для реализации самой амбициозной государственной программы — «Жилье для всех» к 2022 году.

Строительная техника

Укладка стены Стальная арматура — Стальная арматура используется для придания конструкции конструкции здания и поддержки бетона до тех пор, пока они не наберут половину необходимой прочности.Алюминиевая опалубка залита вокруг стальной сетки, которая изготавливается в заводских условиях и устанавливается непосредственно на строительной площадке.

Установка алюминиевой опалубки — вдоль стены из арматурной стали возводятся сборные стены размером с комнату и плиты перекрытия. Эти плиты из алюминиевого сплава изготовлены с высокой точностью и просты в обращении.В эти конструкции также интегрированы пространства для окон, воздуховодов, дверей и других элементов, таких как лестницы, фасадные панели, плиты чердаков (кухонные столешницы с несущими стенами) и чайджи. Опалубки соединяются между собой с помощью системы штифтов и клиньев, которые можно быстро демонтировать после изготовления бетонной конструкции для вертикальных поверхностей и даже для горизонтальных поверхностей с помощью систем немедленной подпорки.

Заливка бетона — После заливки опалубки заливается высококачественный бетон, такой как бетон типа SCC, с хорошими и приемлемыми расходами, специально разработанный для богатой смеси.Этот бетон принимает форму и форму отливки, достигая ядра, и углы формы легко обрабатываются, которые позже удаляются, чтобы освободить место для конструкции, полностью сделанной из цементного бетона, поддерживаемой элементами армирования стен. Алюминиевые формы можно использовать повторно как минимум 250 раз, что приводит к минимуму отходов на строительной площадке.

---

Полученная структура аккуратная, гладкая и законченная. Имеет высокую устойчивость и не требует дополнительной штукатурки.В результате экономится время, силы и деньги.

Mivan Technology сокращает время строительства почти вдвое по сравнению с традиционными методами. Поскольку он имеет установленную процедуру, которую необходимо точно соблюдать, он сводит к минимуму потребность в квалифицированной рабочей силе и полностью исключает трудоемкие операции, такие как кладка и штукатурка ».

В структурном отношении эта технология делает здания более сейсмически устойчивыми и долговечными. Поскольку количество стыков меньше, утечки в здании меньше, а значит, обслуживание незначительно.

Конструкция Mivan отличается единообразием, стены и плиты имеют гладкую поверхность. Более того, эта технология позволяет уменьшить площадь ковра по сравнению с традиционными методами.

Использование опалубки Mivan

• 3S — Система строительства — скорость, прочность, безопасность
• Колонно-балочная конструкция исключена
• Отливка стен и перекрытий за одну операцию
• Специально разработанные, простые в обращении легкие предварительно спроектированные алюминиевые формы
• Монтаж и установка части опалубки
• Выполнение бетонирования стен и перекрытий вместе

Преимущества

• Опалубка Mivan требует относительно меньшего труда
• Повышенная сейсмостойкость
• Повышенная прочность
• Меньшее количество стыков и меньшие утечки
• Площадь верхнего ковра
• Гладкая отделка стены и перекрытия
• Единое качество строительства
• Незначительное обслуживание
• Более быстрое завершение

ОПОРЫ MIVAN, ИСПОЛЬЗУЕМЫЕ В НАШИХ ЗАВЕРШЕННЫХ И ТЕКУЩИХ ПРОЕКТАХ

Строительство доступного дома в деревне Валегерахалли 2-й и 4-й этапы в Кенгерихобли, Бангалор.

Клиент:

BDA

Номер домов:

752

Статус:

Завершен

Строительство ЖК 2БХК по ул.95 в деревне Канминеке, КенгериХобли, Южный Талук Бангалора, на основе единовременной выплаты под ключ на основе собственного проекта тендера в рамках системы двух гарантий (Фаза 2) и (Фаза 3), Бангалор.

Клиент:

BDA

Номер домов:

960

Статус:

Завершен

Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой «под ключ», на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-I), Бангалор.

Клиент:

BDA

Номер домов:

216

Статус:

Завершен

Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой под ключ, на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-II), Бангалор.

Клиент:

BDA

Номер домов:

320

Статус:

Завершен

Строительство ЖК 2БХК в Сы.№ 115/1 поселка Коммагхатта в соответствии с планом Надапрабху Кемпеговда на основе единовременной выплаты «под ключ», основанной на собственном планировании и дизайне участника тендера в рамках системы двух покрытий (Фаза-III), Бангалор.

Клиент:

BDA

Номер домов:

336

Статус:

В пути

Строительство 2 BHK Housing Project Valagerhalli Phase-VI в Sy.№ 70, 101/3 и 102/2 в соответствии с планом Гнанабхарати, 1-й блок, Кенгери Хобли, Бангалор, Южный Талук, Бангалор, на основе единовременной выплаты под ключ на основе собственного планирования и дизайна участника тендера по системе двух покрытий

Клиент:

BDA

Номер домов:

360

Статус:

В пути

Строительство 749 жилых домов (T-II-100, T-III-04, T-IV-30, TV-15) и 3 казарм 240 человек в Групповом центре, Кадарпур, Гургаон, включая ж / д. с.S / I, Внутренний электромонтаж, пожаротушение, пассажирские / грузовые лифты И прочие услуги E&M

Клиент:

CRPF- CPWD

Статус:

В пути

Опалубка Mivan — Фотографии строительства, выполненные Hombale Construction @ Vallagerahalli Фаза II и IV во время выполнения работ с уровня земли

Фотографии внутренней отделки

ЭТАП РАБОТЫ С MIVAN FORM WORKS ДЛЯ БЫСТРЫХ РАБОТ

Sl No.	Этапы работ	дней
1	Разметка поверхности для установки опалубки и работ по армированию	01 день
2	Вертикальные арматурные работы	2 день
3	Вертикальные и горизонтальные опалубочные работы Размещение и фиксация со всеми принадлежностями	3 день
4	Работы по бетонированию целых блоков, включая стены, Chejja, чердаки и верхние плиты, включая затопленные части	день 4
5	Работы по снятию опалубки стеновых панелей после не менее 16 часов непрерывного отверждения и проверка кубической прочности	05 день
6	Панели перекрытий Работы по снятию опалубки после периода в 36 часов / 3 дня бетонирования с немедленным повторным закреплением плит с помощью методов непрерывного отверждения / Отверждающие составы при нанесении на поверхность.	день 06
	Непрерывное отверждение будет проводиться в течение 28 дней в соответствии со стандартами. Поскольку эти дни относятся к 1 разливочной единице в доме, та же система будет продолжаться в вертикальном и горизонтальном направлениях в зависимости от скорости работы систем.

Вид сверху на реализуемые проекты с опалубкой Mivan для Vallagerhalli Phase 06 и Kommaghatta Phase -03

ОТЧЕТ О ПРОЕКТНОМ КОНСТРУКЦИИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА С ИСПОЛЬЗОВАНИЕМ АЛЮМИНИЕВЫХ РУЛЕТОВ

А.1 РАЗДЕЛ — 1 ВВЕДЕНИЕ

Об альтернативных технологиях строительства (Монолитное строительство с использованием алюминиевой опалубки:

1. Преамбула

Эти дома предназначены для строительства в среднем по 2 дома в день с использованием монолитного бетона для всех структурных элементов с алюминиевой системой опалубки «Стеновые анкеры и формы» (WTF). Эта процедура принята в качестве одной из «техник ускоренного строительства», что приводит к сокращению времени цикла, лучшему контролю качества на площадке, меньшей мобилизации материалов и минимальному трудозатрату.В этой методике стены, перемычки, балки, плиты, чейджа и кухонная платформа отливаются монолитно

2. Огнестойкость

Поскольку высота здания превышает 15,0 м, при расчете и проектировании предлагаемой конструкции учитывается предел огнестойкости 2,0 часа.

3. Опалубочная система

Система опалубки — это точно спроектированная система, изготовленная из алюминия, соответствующая архитектурным и конструктивным требованиям.Стеновые опалубки используются для опалубки стен, соединяемых стеновыми анкерами и скобами. Формы для перекрытий используются для поддержки плит при бетонировании. Формы перекрытий поддерживаются на стойках в соответствующем месте, основанном на конструктивных требованиях, простой последовательности демонтажа и обращения с материалами. Алюминий легче, поэтому материал для опалубки прост в обращении и установке. Полученная структура имеет хорошее качество поверхности и точные допуски по размерам.

4. Порядок монтажа опалубки:

Стеновые опалубки укладываются после завершения сборки арматуры, электричества / ремонта PHE.Стеновые формы соединяются посредством стенных стяжек и хомутов. Затем возводятся опалубки перекрытий и производится необходимое изготовление арматуры, электротехническое кондиционирование плиты. Теперь агрегат готов к бетонированию за одну заливку.

5. Бетон

Самоуплотняющийся бетон (SCC) подходящей марки в соответствии с конструкцией смеси и структурными требованиями будет использоваться для бетонирования. Неотъемлемым свойством SCC является самоуплотнение без сегрегации. Следовательно, SCC больше подходит для этой технологии.Свободный поток бетона во время заливки должен составлять минимум 600 мм, чтобы обеспечить надлежащий поток и уплотнение.

6. Удаление опалубки (снятие опалубки)

Удаление опалубки стеновых опалубок будет выполнено после 16-24 часов бетонирования в соответствии с конструктивными требованиями. Формы для перекрытий будут удалены через 3 дня, а стойки будут закреплены в соответствующих местах сразу после удаления форм для перекрытий

7.Лечение

Отверждение — это процесс контроля скорости и степени потери влаги из бетона во время гидратации цемента. Отверждение предназначено, в первую очередь, для сохранения влажности бетона за счет предотвращения потери влаги из бетона в период, когда он набирает прочность. Отверждение имеет большое влияние на свойства затвердевшего бетона, такие как долговечность, прочность, водонепроницаемость, износостойкость, стабильность объема и сопротивление замерзанию и оттаиванию.

Мембраны, образующие отвердители (BASF Mastercure-107) — это жидкости, которые наносятся непосредственно на бетонные поверхности, а затем высыхают, образуя относительно непроницаемую мембрану, которая замедляет потерю влаги из бетона сразу после удаления опалубки стены. Состав на основе воска.

Плиты выдерживаются методом заливки минимум 7 дней

8. Фундамент

Будет использоваться традиционный тип фундамента, такой как ленточный фундамент / плотный фундамент в зависимости от грунтовых условий.

9. Преимущества

Этот тип конструкции принят благодаря следующим преимуществам;

• Техника ускоренного строительства
• Вся установка сделана из бетона, который прочнее, долговечен и устойчив к солнечному нагреву.
• Формы могут быть изготовлены на заказ по требованиям
• Сокращенное время цикла
• Лучший контроль качества на объекте за счет меньшей мобилизации материалов на объекте
• Рентабельность
• Можно полностью избежать оштукатуривания
• Формы можно разместить даже неквалифицированным персоналом
• Алюминиевые формы, хотя и стоят дороже, но с большим количеством повторений обходятся дешевле

Принимая во внимание вышеуказанные преимущества альтернативной технологии, данная технология строительства больше подходит для данного проекта.

О методике проектирования монолитного строительства:

RCC — основной материал, используемый в этой конструкции. При обычных методах сначала отливают стены из RCC, а потом отливают плиту. Но в этой технологии одновременно отливаются и стены, и плиты. Стены спроектированы как стены со сдвигом с использованием метода предельных состояний в соответствии со стандартными расчетными уравнениями, приведенными в IS13920 и IS 456. Плиты проектируются в соответствии с IS 456. Толщина элементов (стены, плиты и балки) выбирается на основе огнестойкости и требований к конструкции .Предельное состояние прочности используется для расчета конструкций различных элементов жилищных единиц. Предельное состояние пригодности к эксплуатации (устойчивость, растрескивание и прогиб) будет соблюдаться для определения критериев долговечности.

RCC предполагается использовать в предлагаемом проекте. При проектировании конструкции соблюдаются директивы, соответствующие IS 456, IS13920, IS 1893, IS 875. Бетон (портландцемент + 30% (максимум) GGBS) и процедуры бетонирования будут выполняться в соответствии с индийскими стандартными руководящими принципами и методами.GGBS / Flyash уменьшает микротрещины и защищает арматуру, тем самым увеличивая прочность бетона. Таким образом, построенная конструкция будет достаточно прочной, чтобы ее можно было использовать в качестве жилого дома.

Использование программного обеспечения

NISA / CIVIL (Numerically Integrated Elements for System Analysis), разработанный M / s Cranes Software International или ETABS, будет использоваться для анализа и проектирования предлагаемой конструкции.

О требованиях Совета по экологическому строительству Индии:

Лучшие индийские практики будут соблюдаться на этапах планирования, проектирования и строительства

10.Устойчивая архитектура и дизайн

Ориентация здания будет разработана с учетом энергосбережения (солнечное тепло и свет), без нарушения существующих характеристик участка.

11. Выбор и планирование площадки

Выбор и планирование площадки требует подключения к инфраструктуре и сети общественного транспорта. Предлагаемый участок хорошо связан с сетью общественного транспорта.

12.Водосбережение

Предусмотрен сбор дождевой воды, чтобы удовлетворить потребности в дни дефицита и пополнить источник воды.

Система двойных трубопроводов для очищенной воды (оборотной воды) и питьевой воды будет принята с использованием эффективных сантехнических устройств.

Использование воды: Поскольку используются отвердители, использование воды для отверждения сводится к минимуму во время строительства.

13.Энергоэффективность

Концепция проектирования зданий с использованием пассивных солнечных батарей будет осуществляться с целью сокращения или даже исключения использования механических систем охлаждения и обогрева и использования дневного искусственного освещения.

Эти параметры могут быть обеспечены при правильной планировке здания, его ориентации и расположении окон, дверей и оконных штор.

14. Строительные материалы и ресурсы

• 30% GGBS / Flyash используется в бетонном строительстве.Ниже приведены преимущества GGBS / зола в бетоне.
  1. На единицу воплощенной энергии бетона снижается
  2. Использование GGBS увеличивает удобоукладываемость бетона.
  3. GGBS / зола лучшая защита стали от коррозии
• Окна изготовлены из ПВХ, поэтому использование древесины сведено к минимуму.
• Полы керамические / остеклованные, поэтому на 100% состоит из переработанного стекла
• Алюминиевая опалубка позволяет использовать большее количество раз и позволяет избежать использования фанеры в качестве опалубки. Соответствующая система искусственного освещения и их расположение могут использоваться для снижения потребности в электроэнергии.

Свод правил

Список общеприменимых кодов выглядит следующим образом:

Sl No.	КОД	НАЗВАНИЕ
1	IS 456	Обычный и железобетон — практические правила
2	IS: 875 (Часть 1)	Свод правил для расчетных нагрузок (кроме землетрясений) для зданий и сооружений. Часть 1. Собственные нагрузки. Удельные веса строительных материалов и хранимых материалов (включая IS 1911: 1967).
3	IS: 875 (Часть 2)	Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений: Часть 2 Действующие нагрузки
4	IS: 875 (Часть 3)	Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений, часть 3 Ветровые нагрузки
5	IS 1893	Критерии сейсмоустойчивого проектирования конструкций — Часть 1: Общие положения и здания
6	СП 16	Средства проектирования для железобетона согласно IS 456: 1978
7	СП 34	Справочник по армированию и деталированию бетона
8	IS 13920	Пластичная детализация железобетонных конструкций, подверженных сейсмическим воздействиям

С.1 РАЗДЕЛ-2 ОПИСАНИЕ ПАРАМЕТРОВ АНАЛИЗА

Конструктивный план

Применимы конструкции с плотом + перекрытия или цокольный + этаж. Общая высота этажей составляет 3,0 метра. Учитываются габариты компоновки согласно архитектурным чертежам.

Свойства материала

Следующие свойства материала были использованы в анализе и проектировании

Марка бетона	M25 и M30
Марка арматурной стали	FE-500 и FE-500D
Плотность бетона	2500 кг / м 3
Соотношение ядов	0.2
Модуль Юнга	27386 Н / мм 2

Размеры конструктивного элемента

Стены ПКК	160 мм минимум
Плита крыши	минимум 125 мм (изменения в конструкции)
Плиты унитаза утоплены на 400 мм (индийский водопроводный кран) и 200 мм (европейский водный стол) 0.2

Фундамент

Ленточные опоры / опоры для плотин предназначены для ж / б стен. SBC грунта в соответствии с отчетом о грунте предполагается использовать при проектировании фундамента. Коэффициент 1,25 для SBC был использован при проектировании из-за сейсмических данных.

Модель конечных элементов

Модель конечных элементов создается с использованием программного обеспечения NISA / CIVIL версии 16 для выполнения структурного анализа.Идеализация структуры основана на следующих соображениях

RC Slab, RC Стены моделируются с использованием четырехузловых элементов оболочки. Колонны и балки RC представляют собой элементы с двумя узлами, имеющими 6 степеней свободы на узел.

Система фундамента

Фундамент ленточный под стену или плот

D.1 РАЗДЕЛ-3 ОСНОВНЫЕ ВАРИАНТЫ НАГРУЗКИ И СОЧЕТАНИЯ

Общие

Здесь обсуждаются основные загружения и сочетания нагрузок, учитываемые при проектировании корпусного блока.

Варианты основной нагрузки

Рассмотрены следующие основные загружения

15. Нагрузка ID -1: Постоянная нагрузка (DL)

Собственный вес конструкции автоматически рассчитывается программой. Однако не смоделированные компоненты, такие как отделка пола, были применены как сверхналоженная нагрузка на конструкцию

Собственный вес, покрытие пола = 1 кН / м2, дополнительная статическая нагрузка = 0.5 кН / м2 в качестве нагрузки под давлением в направлении прямой силы тяжести (Global Z).

Затонувшие части заполнены газобетоном / шлакобетоном. Предполагая, что глубина погружения составляет 400 мм, плотность пенобетона / шлакобетона 8 кН / м3, 3,2 кН ​​/ м2 были применены в качестве дополнительной нагрузки давлением в направлении сильной гравитации (Global Z) в затопленных частях.

16. Нагрузка ID -2: Живые нагрузки (LL)

Сверх установленная динамическая нагрузка = 2 кН / м2, приложенная как нагрузка от давления в направлении прямой силы тяжести (Global Z) для всех плит перекрытия выше уровня опор.Тем не менее, к коридорам и лестничной клетке была приложена временная нагрузка 3 кН / м2.

В зависимости от требований в центре блока могут быть предложены подвесные бытовые цистерны ДПК и противопожарные цистерны.

17. Вариант нагружения ID -3: Ветровые нагрузки (WL) + направление X

Базовая скорость ветра	33 м / с
K1	1.00
К2	1,05
K3	1,00
Расчетная скорость ветра	33 х 1,0 х 1,05 х 1,0
	34.65 м / с
Расчетное давление ветра	720,37 Н / м2

Однако 1 кН / м2 применяется как нагрузка давлением

18. Вариант нагружения ID -4: Ветровые нагрузки (WL) + направление Y

1 кН / м2 в качестве нагрузки давлением

19. Вариант нагружения ID -5: Сейсмические нагрузки (SL) + направление X (для грунта + перекрытия)

Коэффициент зоны	0.10
Фактор важности	1,0
Коэффициент уменьшения отклика	5,0 для бетона
% Динамические нагрузки, учитываемые при расчете сейсмического веса	25%
Тип почвы	Средний
Высота конструкции (включая фундамент, верхний резервуар)
Базовый размер, параллельный приложенной сейсмической силе

1. Фундаментальный период времени основан на допущении «ЗАПОЛНЕНИЕ СТЕНЫ» i.е., T = 0,09 H / √d, где H = в метрах: высота здания, d = в метрах ширина здания. Следовательно, T = 0,39 с
2. Был проведен только псевдостатический анализ согласно п. 7.8.1 IS 1893 (Часть: 1) -2002. (Для здания высотой более 90 м требуется динамический анализ)
3. Сейсмический сдвиг основания Vb: Ач x Вт
   Где,
   Вт — Общий сейсмический вес (полная статическая нагрузка + 25% динамической нагрузки) здания,
   Ач — Расчетное значение спектра горизонтального ускорения, соответствующее основному время в соответствующем направлении

20.Нагрузка ID -6: Сейсмические нагрузки (SL) + направление Y (G + этажи)

Коэффициент зоны	0,10
Фактор важности	1,0
Коэффициент уменьшения отклика	5,0 для бетона
% Динамические нагрузки, учитываемые при расчете сейсмического веса	25%
Тип почвы	Средний
Высота конструкции (включая фундамент, верхний резервуар)
Базовый размер, параллельный приложенной сейсмической силе

Сочетания нагрузок

Ссылаясь на IS-456: Таблица 18

Таблица 1: Расчет стержня (предельное состояние обрушения)

Идентификатор загружения 501	(DL + LL)	Нагрузка ID 510	1.5 (DL + WL (-Y))
Нагрузка ID 502	1,5 (DL + LL)	ID нагружения 511	1,2 (DL + LL + WL (+ X))
Нагрузка ID 503	1,5 (DL + SL (+ X))	ID нагружения 512	1.2 (DL + LL + WL (-X))
Нагрузка ID 504	1,5 (DL + SL (-X))	Нагрузка ID 513	1,2 (DL + LL + WL (+ Y))
Нагрузка ID 505	1,5 (DL + SL (+ Y))	Нагрузка ID 514	1.2 (DL + LL + WL (-Y))
Нагрузка ID 506	1,5 (DL + SL (-Y))	Нагрузка ID 515	1,2 (DL + LL + SL (+ X))
Нагрузка ID 507	1,5 (DL + WL (+ X))	Нагрузка ID 516	1.2 (DL + LL + SL (-X))
Нагрузка ID 508	1,5 (DL + WL (-X))	Нагрузка ID 517	1,2 (DL + LL + SL (+ Y))
Нагрузка ID 509	1,5 (DL + WL (+ Y))	Нагрузка ID 518	1.2 (DL + LL + SL (-Y))

Примечание. Комбинация нагрузок 501: DL + LL не используется при проектировании стержня (предельное состояние обрушения). Определение размеров фундамента выполняется программным обеспечением без учета факторов вышеуказанных комбинаций нагрузок. Таким образом, программа автоматически создает следующие комбинации дополнительных нагрузок.

Таблица 2: Определение размеров фундамента

Идентификатор загружения 502	(DL + LL)	ID нагружения 511	(DL + LL + WL (+ X))
Нагрузка ID 503	(DL + SL (+ X))	Идентификатор нагружения 512	(DL + LL + WL (-X))
Нагрузка ID 504	(DL + SL (-X))	Нагрузка ID 513	(DL + LL + WL (+ Y))
Нагрузка ID 505	(DL + SL (+ Y))	Нагрузка ID 514	(DL + LL + WL (-Y))
Нагрузка ID 506	(DL + SL (-Y))	Нагрузка ID 515	(DL + LL + SL (+ X))
Нагрузка ID 507	(DL + WL (+ X))	Нагрузка ID 516	(DL + LL + SL (-X))
Нагрузка ID 508	(DL + WL (-X))	Нагрузка ID 517	(DL + LL + SL (+ Y))
Нагрузка ID 509	(DL + WL (+ Y))	Нагрузка ID 518	(DL + LL + SL (-Y))
Нагрузка ID 510	(DL + WL (-Y))

Граничные условия

Фиксированные граничные условия (ограничивающие как повороты, так и сдвиги во всех трех направлениях) применяются под столбцами Stilt.

E.1 РАЗДЕЛ-4 СТРУКТУРНЫЙ АНАЛИЗ И ПРОЕКТИРОВАНИЕ F.1

Общие

Расчет конструкций основан на теории линейной упругости для расчета внутренних сил, создаваемых расчетными нагрузками, включая силы, вызванные деформациями, с использованием пакета программного обеспечения для анализа и проектирования NISA / CIVIL.

Минимальная толщина и прозрачное покрытие для основной арматуры:

Воздействие	Мягкая
Огнестойкость	2.0 часов

Sl. No.	Элемент	Мин. Размер	Крышка	Замечания
1	Плита	125 мм	25 мм
2	Балка	200 мм	40 мм к звеньям
3	Колонна	300 мм	40 мм к звеньям
4	Стойки		50 мм	Минимальная глубина фундамента 2.0м
5	Стены	160 мм	25 мм	Двухсторонний арматурный стержень минимум 0,4% арматурный стержень
		100 мм	50 мм	Арматурный стержень средней стороны, минимум 1.0% Арматура

Конструктивное проектирование

Конструктивное проектирование элементов конструкций выполнено по Предельному состоянию по ИС 456-2000.

Конструкция опор: Расчет опор производится по состоянию работоспособности. Расчет конструкции фундамента выполняется по критериям прочности.Предполагается, что SBC из 12 т / кв.м находится на глубине 1,5 м от EGL. Предполагается, что марка бетона M25 / M30 и арматура FE-500 / FE-500D. Опоры предназначены для этажей G + этажа. Результаты приведены в Приложении.

Расчет поперечной стенки: равнодействующие напряжений в плоскости и вне плоскости в каждой стене вычисляются путем интегрирования сил из программного обеспечения. Эти силы были использованы для определения прочности конструкции в соответствии с IS 456 и IS 13920. M25 / M30 Марка бетона FE-500 / FE-500D арматура принята за .Стены со сдвигом предназначены для полов G +.

Результаты проектных расчетов

Армирование колонн, балок, перекрытий и опор рассчитывается с помощью программного обеспечения. Стенки сдвига рассчитываются согласно IS13920 и IS 456.

Что такое фундамент из плит?

Без сомнения, плиты фундаменты имеют свои преимущества и недостатки. Несмотря на то, что они могут быть повреждены, они очень популярны, особенно в теплом климате.Владельцы недвижимости в тех частях округа, где она замерзает месяцами подряд, обычно выбирают другой вид фонда. Это связано с тем, что бетонные плиты будут треснуть при постоянном воздействии температур ниже 0 (и, конечно же, до -15 или -30 градусов).

География и погодные условия диктуют тип фундамента, который лучше всего подходит для вас. Из-за погодных условий у них часто возникают проблемы, требующие решения. Важно знать, почему услуга фундаментной плиты необходима часто.Иногда это связано с перемещением почвы. Движение фундамента может привести к растрескиванию плит и повреждению фундамента. К счастью, многие проблемы легко решаются.

Плиточный фундамент обычно называют фундаментом «плита на уровне земли». Построенные из бетона, они стали популярными в 1950-х годах. В 21 веке они по-прежнему широко строятся.

Что такое фундамент из плит?

Плиточный фундамент представляет собой большую толстую бетонную плиту, обычно толщиной 4-6 дюймов в центре и залитую прямо на землю за один раз.Края плиты стали толще (до 24 дюймов), чтобы обеспечить дополнительную прочность по периметру. Во многих фундаментах используются тросы постнатяжения, а в других используются стальные стержни (арматура). Эти материалы используются для того, чтобы сделать плиту чрезвычайно прочной и способной выдерживать нагрузку, несущую вес дома или другой конструкции. Бетонную плиту обычно кладут на слой песка, чтобы улучшить условия дренажа и действовать как подушку.

Бетонная плита не имеет пространства для лазания под ней.Этот тип фундамента отличается от фундамента дома с цокольным этажом тем, что здесь нет места под полом. Подвалы обычно находятся на севере, даже если становится очень холодно.

Фундамент из бетонных плит чаще всего строится на участке, который был классифицирован, как и должно быть. Очень важно градуировать почву, потому что в противном случае фундамент может просесть или осесть из-за плохого уплотнения почвы.

Преимущества плитных фундаментов:

1. Одно из их многочисленных преимуществ состоит в том, что эти фундаменты, как правило, дешевле для строительства пирса и фундаментов.Поскольку деревянные элементы, такие как балки перекрытия, не требуются, как в случае с опорными и балочными конструкциями, эта цена исключается. Кроме того, поскольку под ними нет места для обхода, снижаются счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением.
2. Еще одним преимуществом фундамента из бетонных плит является то, что их создание не занимает много времени. Сама плита заливается за один день. Конечно, впереди есть подготовительные работы. Весь процесс часто можно выполнить за четыре дня от начала до конца, если погода не является проблемой.
3. Поскольку под ними нет пространства для ползания (или воздушного пространства), счета за коммунальные услуги, связанные с кондиционированием воздуха и отоплением, снижаются.
4. Плесень и грибок не являются проблемой, ни грызуны, ни насекомые. Это потому, что под плитой нет места для плесени и гнездовий грызунов.
5. Они позволяют использовать более широкий выбор напольных покрытий, в том числе окрашенный или рифленый бетон.

Недостатки плитных фундаментов:

1. Отсутствие пространства под ними означает, что под бетонной плитой нет места, которое можно было бы использовать для хранения или для размещения и скрытия инженерного оборудования.В результате вся вентиляция, а также все воздуховоды должны быть установлены внутри стен или на чердаке.
2. Поскольку водопровод для дома расположен ниже фундамента из бетонной плиты, протечки в водопроводе требуют, чтобы любой ремонт производился путем ударов по плите домкратом, чтобы устранить утечку. Это может создать большой беспорядок, а также стоит дорого. Поскольку протечки водопровода находятся под плитой, вы не сможете обнаружить их, пока не заметите, что у вас особенно высокий счет за воду.
3. Трещины могут быть проблемой, потому что плита сделана из бетона. Важно знать, почему трескается фундамент из бетонных плит. Несмотря на то, что бетон чрезвычайно прочен, он склонен к растрескиванию из-за погодных условий и влажности. Важно поливать эти основания водой и поддерживать постоянный уровень влажности.

Когда нужно обслуживать плиты:

Если в вашем доме есть оседание фундамента или трещины в плите, вам может потребоваться ремонт фундамента. Запланируйте бесплатную оценку.

AvaxHome

Имя пользователя

пароль

войти в систему

Переключить навигацию ☯ AvaxHome

• Категории
  • Музыка
  • сериал
  • Аниме
  • Видео
  • Программное обеспечение
  • Журналы
  • Комиксы
  • Газеты
  • Игры
  • Графика
  • Девочки
  • Винил и HR
  • Аудиокниги
  • Электронные книги и электронное обучение
• Пользователь
  • Войти
  • Зарегистрироваться
  • Сбросить пароль

☯ AvaxHome

Имя пользователя

пароль

войти в систему

зарегистрироваться Сброс пароля

Подкатегории

• Жанр
• + Блюз
• Электрик-блюз
• Традиционный блюз
• + Классика
• Авангард
• Опера
• Священный
• Вокал
• До 500 г. Древняя музыка
• 500 — 1450 Средневековый
• 1450 — 1600 Ренессанс
• 1600 — 1750 Барокко
• 1750 — 1830 1.Венская школа
• 1830 — 1900 Романтика
• 1900 — 1950 Начало 20 века
• 1950 — 2000 Современное
• 2000 — настоящее время 21 век
• COLL Classical
• + Country
• Альтернативная страна
• Classic Country
• Дискотека
• + Easy Listening
• Chillout
• Lounge
• New Age
• + Electronica
• Ambient
• Dance
• House
• Industrial
• Minimal
• Techno
• Trance
• Trip-Hop
• + Джаз
• Биг-бэнд | Swing
• Classic Jazz
• Crossover Jazz
• Electro jazz
• Free Jazz
• Fusion
• Jazz-Funk
• Nu Jazz
• Smooth Jazz
• + Metal
• Alternative Metal / Nu Metal
• Black Metal
• Кроссовер | -Сore
• Дэт-метал | Grindcore
• Doom Metal | Осадок
• Экспериментальный | Шум
• Тяжелый металл | NWOBHM
• Пауэр Металл | Симфо-метал
• Прогрессив-метал
• Трэш-метал | Speed ​​Metal
• Новая волна | Synth-Pop
• + Pop
• Азиатская поп-музыка
• Шансон
• Euro-Pop | Итало-диско
• Старые композиции
• XMAS | Праздник
• + R&B
• Doo Wop
• Funk
• Gospel
• Hip-Hop
• Rap
• Soul
• Reggae | Ska
• + Rock
• Альтернативный | Инди
• Брит-поп
• Гранж | Пост-гранж
• Пост-панк | Готика
• Экспериментальный / Джаз-рок
• Блюз-рок | Южный рок
• Классический рок
• Фолк-рок | Кантри-рок
• Гараж | Удар | Психоделический
• + Hard Rock
• Кислотный рок | Psych
• Arena Rock | AOR
• Гламурный металл | Нео-гламур
• Поп-рок | Софт-рок
• Пауэр-поп | Глэм-рок
• Прог-рок | Арт-рок
• + панк-рок
• Гараж-панк | Паб Рок
• Хардкор-панк | Ой!
• Олдскульный поп-панк
• Phychobilly | Ужасы
• Стоунер-Рок
• + Рок-н-ролл | Корни
• Золотая Эра
• Рокабилли
• Surf Rock
• Автор-исполнитель
• Саундтрек (OST)
• Разные исполнители (VA)
• + World | Этнический
• Каджун
• Кельтский
• Народный
• Латиноамериканский
• Рабиз
• + другие стили
• Дети | для детей
• Комедия
• Спец. разделы
• 0День | Невыпущенные
• Bootlegs
• Box Sets
• Karaoke
• + Музыкальные видеоклипы
• Концерты
• Клипы
• Документальный фильм (Создание)
• Tributes (Кавер-альбомы)
• Коллекции (много альбомов)
• COLL Artist | Band
• COLL Разные исполнители
• Старые страницы сообщества
• Формат файла
• Lossless (wav, ape, flac…)
• Lossy HQ (320 Кбит / с CBR)
• Lossy (mp3, wma, ogg …)
• Язык
• Армянский
• Арабский
• Китайский (кантонский)
• Китайский (мандаринский)
• Чешский
• Английский
• Французский
• Грузинский
• Немецкий

Стоимость типа фундаментных систем

Фундаментные системы в здании

Существует две классификации фундаментов в строительстве: фундаментов мелкого заложения, и фундаментов глубокого заложения. Эти категории относятся к глубине почвы, в которой формируется фундамент. Неглубокий фундамент может быть построен на глубине всего один фут, тогда как глубокий фундамент формируется на глубине 10-300 футов. Таким образом, неглубокий фундамент используется для проектов, которые представляют собой небольшие или легкие здания, и глубокие фундаменты для более крупных застроек или застроек на склоне холма или на бедных почвах.

Фундамент мелкого заложения

Неглубокие фундаменты обычно располагаются менее чем на шесть футов ниже самого нижнего готового этажа здания.Эти системы используются, когда почва, расположенная близко к поверхности земли, имеет достаточную несущую способность, а нижележащие более слабые пласты не приводят к чрезмерной осадке. Это наиболее часто используемые системы фундаментов для небольших жилых и деревянных конструкций. В результате в строительстве бывает несколько типов фундаментов мелкого заложения. Их часто называют раздельными опорами, потому что они распределяют большие нагрузки по большему объему почвы.

Фундамент глубокого заложения

В случаях, когда неглубокий фундамент невозможен, необходим глубокий фундамент.Глубокие фундаменты — это структурные элементы, которые используются для передачи нагрузок от слабых и сжимаемых грунтов на более прочный слой, обычно расположенный на значительной глубине под землей. Эти основания также могут вместо этого использовать трение земли, прилегающей к нему, для поддержки. Нагрузка вышеупомянутой конструкции передается на эти элементы с помощью бетонных элементов на уровне поверхности, таких как опорные балки или свайные заглушки. Глубокие фундаменты рекомендуются при больших расчетных нагрузках (4 этажа +) и там, где плохой грунт присутствует на небольшой глубине.

Типы фундаментов мелкого заложения

Неглубокие фундаменты или опоры являются важной частью фундамента строительства, особенно там, где почва проблематична. Фундаменты — это конструктивные элементы, которые переносят нагрузки грунта от колонн, стен или боковые нагрузки от грунтовых подпорных конструкций. Опоры должны быть спроектированы таким образом, чтобы предотвратить и минимизировать оседание фундамента, а также обеспечить безопасность от опрокидывания и скольжения. Размер опор будет зависеть от типа и величины конструкции.При строительстве и установке опор важно привлекать профессионалов, чтобы обеспечить правильную опору и структуру фундамента.

Изолированные насыпные или подушечные фундаменты — один из наиболее распространенных типов фундаментов, используемых в строительстве. Они используются под отдельными колоннами или другими точками нагрузки, каждая из которых имеет свою опору. Фундаменты могут быть квадратными или прямоугольными из бетона, а размер рассчитывается исходя из нагрузки на колонну и безопасной несущей способности почвы.

Комбинированные опоры используются для поддержки двух или более колонн, расположенных близко друг к другу, в ситуациях, когда в противном случае их основания перекрывались бы. Термин «комбинированный» происходит от комбинации изолированных опор, однако структурная конструкция фундамента отличается. Форма комбинированного фундамента обычно прямоугольная и необходима только тогда, когда точки нагрузки находятся близко друг к другу.

Ленточные или непрерывные опоры используются под линиями, нагруженными повсюду.Чаще всего это происходит под несущими стенами или поперечными стенками и обычно имеет форму буквы «L» или перевернутой буквы «T». Эти типы фундаментов могут также поддерживать отдельные колонны, расположенные вдоль этих линий, но при большой нагрузке в этих точках может быть дополнительная ширина.

Фундаменты из матов требуются, когда на площадь действует множество различных нагрузок, вызывающих перекрытие нескольких отдельных фундаментов. Этот тип фундамента принято использовать при строительстве подвальных помещений, поскольку плита цокольного этажа будет служить фундаментом.Их также можно увидеть на участках с плохой почвой, чтобы бетонный пол не растрескался. Фундамент из матов распространяется по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен, и имеет тенденцию быть глубже типичной бетонной плиты перекрытия (12 дюймов +, а не 4-5 дюймов). Затем вес конструкции равномерно распределяется по почве под ним. Этот тип фундамента обычно дешевле и проще в реализации, чем многие отдельные опоры, особенно когда точки нагрузки не определены выше.

Типы глубоких фундаментов

Свайный фундамент — это тип глубокого фундамента, сооруженный из бетона или стали в виде тонкой колонны или цилиндра. Свайный фундамент используется для передачи тяжелых нагрузок от конструкции на твердые породы глубоко под землей. Они предназначены для поддержки конструкции и передачи нагрузки на желаемой глубине, обычно в три раза превышающей ее ширину [6]. Свайные фундаменты используются для больших конструкций и там, где неглубокий грунт не может противостоять осадке или поднятию.Свайные фундаменты можно классифицировать следующим образом:

• Шпунтовые сваи: для обеспечения боковой поддержки
• Несущие сваи: используются для передачи вертикальных нагрузок от конструкции на грунт
• Сваи с торцевыми опорами: нижний конец сваи опирается на слой прочной почвы или камня. Свая располагается в переходном слое слабого и прочного грунта.
• Фрикционные сваи: передает нагрузку здания на почву за счет силы трения между поверхностью сваи и окружающей почвой.

Просверленные валы, также известные как кессоны, представляют собой еще один тип глубокого фундамента с монолитным элементом большой емкости, формируемым с помощью шнека. Буровые валы не только обеспечивают структурную поддержку, но и удерживают грунт. Сверло используется для создания отверстия необходимого диаметра и глубины. При необходимости на этом этапе используется обсадная колонна или буровой раствор, если скважина нуждается в дополнительной опоре, чтобы оставаться открытой. Затем в отверстие опускается стальная арматура во всю длину, после чего заливается бетоном.Готовый фундамент может выдерживать нагрузки от конструкции за счет сопротивления вала, сопротивления пальцев ног или их комбинации. Буровые валы способны переносить большие нагрузки на колонны, чем свайный фундамент.

Финансовые последствия мелкого и глубокого фундамента

Фундамент сооружения можно считать одной из самых важных частей сооружения, поскольку это фундамент, на котором все будет построено. Существует множество маркеров, которые определяют тип фундамента, необходимого для конструкции.При оценке затрат на фундамент следует учитывать следующие важные факторы:

• Испытания почвы, дренаж и влажность: Перед началом любого проектирования или строительства рекомендуется нанять профессионального инженера-геолога для проверки почвы на месте. Это обеспечит выбор правильной техники в зависимости от содержания почвы. После заливки фундаментные плиты и места для подполья необходимо заделать для защиты от воды и влаги.
• Глубина: склоны холмов часто требуют более глубокого фундамента, чтобы избежать дополнительной нагрузки, способствующей оползню.В более холодном климате и влажной почве может потребоваться более глубокий фундамент для защиты от повреждений от замерзания и оттаивания. Чем глубже фундамент, тем выше общая стоимость
• Тип: Фундамент из бетонных плит может стоить от 4500 до 21000 долларов в зависимости от проекта. — Фундаменты из монолитных плит дешевле, так как заливается только монолитный бетон. — Фундаменты неглубокого заложения находятся в среднем ценовом диапазоне, поскольку строителям необходимо вырыть ямы и залить их бетоном, а также соединить их с конструкцией выше.- Подпорная стена и глубокие фундаменты являются одними из самых дорогих для фундаментов, потому что для их строительства требуется больше земляных работ, оборудования и материалов, а они, как правило, являются более сложными.
• Строительные нормы и правила, разрешения и местные сборы: важно учитывать, как местные правила повлияют на цену проекта. Размер и площадь проекта будут влиять на цену. Добавление элементов и получение необходимых разрешений в соответствии с местными строительными нормами также может увеличить расходы на проект.

Лучший способ защитить свой дом — это нанять лицензированного и надежного строителя для установки или ремонта фундамента. Это обеспечит безопасность вашего дома или строительной конструкции. Здесь, в Design Everest, мы можем помочь вам найти опытного строителя для вашей собственности. Свяжитесь с нами сегодня по телефону 877-704-5687.

Источники:
[1] https: // www.newhomesource.com/guide/articles/solid-foundation
[2] https://theconstructor.org/geotechnical/shallow-foundations-types/5308/
[3] http://www.understandconstruction.com/types-of-foundations.html
[4] https://theconstructor.org/geotechnical/types-of-deep-foundation/7252/
[5] https://www.homeadvisor.com/cost/foundations/
[6] https: // civiltoday.com / геотехническая-инженерия / фундамент-строительство / глубокий фундамент / 176-свайный фундамент-определение-типы

Фундамент здания Фундамент стены. — ppt видео онлайн скачать

Презентация на тему: «Фундамент строительства стен фундамента» — стенограмма презентации:

1 Фундамент здания Фундамент Стены

2 Опоры Основание Монолитная конструкция Независимая конструкция
Опоры — Основание, которое обеспечивает большую опорную поверхность относительно почвы для несущих частей конструкции.Обычно делается из бетона, залитого на место. В монолитном строительстве фундамент и фундамент заливаются как одно целое. Самостоятельное строительство — сделаем упор на раздельную установку опор.

3 Фундаментные опоры
Раздвижные опоры Ненарушенный грунт Фундамент-стена Фундаментные опоры — обычно размер указывается на плане. Глубина и ширина определяются нагрузками, которые он должен выдерживать, несущей способностью почвы и местными нормативами.Всегда должен стоять на ненарушенной почве. Снижает вероятность неравномерной осадки фундамента.

4 Конструкция опоры Предотвращение оседания или трещин
Минимум 12 дюймов ниже уровня земли. Ниже линии промерзания. Толщина = толщина фундаментной стены. Ширина = 2-кратная толщина фундаментной стены. Конструкция основания. Правильные основания предотвращают оседание или трещины в фундаментной стене. Должен быть размещен минимум на 12 дюймов ниже уровня земли.В холодном климате должно быть ниже отметки мороза. Часто фундамент помещают глубже кода, чтобы образовать подвал. Ширина основания зависит от несущей способности грунта и определяется местными нормативами. Общие рекомендации для опор на стандартном грунте: толщина должна быть равна толщине фундаментной стены; Ширина должна быть вдвое больше толщины фундаментной стены.

5 Арматура основания
Арматурный стержень, залитый 2 отрезками арматурного стержня диаметром ½ дюйма (# 4). Расположен минимум на 3 дюйма выше нижней части арматуры основания. Прочность значительно повышается, когда в него закладывается арматурный стержень.Обычно 2 отрезка арматуры диаметром ½ дюйма (# 4). Должен располагаться минимум на 3 дюйма выше основания основания.

6 Опоры для опор Форма шпоночный паз
сталь, пиломатериалы или комбинация пиломатериалов и фанеры. Формы опор шпоночного паза — создаются путем заливки бетона в траншеи для грунта или в форму. Форма — это любой каркас, предназначенный для содержания влажного бетона. Может быть изготовлен из стали, пиломатериалов или комбинации пиломатериалов и фанеры.Обычно двукратный пиломатериал с распорками для предотвращения растекания при заполнении бетоном. Часто собираются с помощью дуплексных гвоздей для облегчения разборки. Шпоночный паз должен быть сформирован в основании. Закрепляет фундаментную стену на опоре. Помогает предотвратить утечки между стеной и опорой. Создается путем вдавливания в бетон 2х4 после заливки и удаления после затвердевания.

7 Другие типы опор
Ступенчатые опоры для опор и стоек Другие типы опор Опоры и опоры — бетонный блок, обычно отделенный от основного фундамента.Часто используется для поддержки колод. Ступенчатые опоры — часто используются на склонах. Вместо того, чтобы быть на одинаковой высоте вокруг всего фундамента, эти опоры «ступают» вниз по наклонной площадке.

8 Фундамент Дренажные трубы диаметром 4 дюйма у основания опоры
Отводит воду из дома. С уклоном, по крайней мере, 1/8 дюйма на фут. Дренажные трубы из ткани для ландшафтного дизайна. Трубы диаметром 4 дюйма размещены вдоль основания основания на вершине гравийной подушки.Обычно подключается к ливневой канализации. Множество мелких отверстий по нижнему краю трубы. Когда вода поднимается по трубам, ее уносят из дома. Должен быть наклонен к сливу не менее 1/8 дюйма на фут. После укладывается фильтровальной тканью (ландшафтной тканью). Пропускает воду, но предотвращает попадание почвы и засорение труб. Затем засыпали гравием и засыпали грунтом до уровня.

9 Фундаментные стены из заливного бетона
Прочность и водонепроницаемость Большинство строительных площадок Поддерживает любой тип дома толщиной 8–10 дюймов Мин.
