Чем галогенные лампы отличаются от ламп накаливания?
Галогенная лампа — это лампа накаливания, выполненная в виде кварцевой колбы, наполненной инертным газом с добавкой галогенов или их соединений, обеспечивающих замедленное испарение тела накаливания. Первые галогенные лампы появились в 1959 году в США и почти одновременно — в СССР.
Строение галогенных ламп идентично со строением обычных ламп накаливания. Однако, для уменьшения испарения вольфрама и осветления стенок колбы в галогенных лампах используется вольфрамово-галогенный цикл. В состав наполняющего галогенную лампу газа вводится небольшое количество галогенов (фтор, хлор, бром и йод).
Галогенные лампы, как и лампы накаливания, излучают тепло. Спираль, изготовленная из жаропрочного вольфрама, находится в колбе, заполненной инертным газом. При прохождении через спираль электрического тока она накаляется, вырабатывая тепловую и световую энергию.
Размеры и низкая прочность колбы традиционной лампы накаливания не позволяют повышать давление газа далее. Чем выше температура спирали, тем больше излучается света. В тоже время ускоряется процесс испарения вольфрама, что снижает срок службы лампы накаливания. В галогенных лампах большая часть этих отрицательных явлений устранена.
Кроме этого, колба галогенной лампы выполняется из тугоплавкого кварцевого стекла, которое более устойчиво к высокой температуре и химическим воздействиям. Кварцевое стекло — жаропрочный материал, а маленькие габариты гарантируют прочность, достаточную для того, чтобы создавать более высокое давление газа. Поэтому размер колбы в галогенных лампах накаливания может быть сильно уменьшен, вследствие чего с одной стороны можно повысить давление в газе-наполнителе, и с другой стороны становится возможным применение дорогих инертных газов криптон и ксенон в качестве газов-наполнителей.
Галогенные лампы с покрытием, отражающим инфракрасную составляющую
Галогенные лампы нового поколения с отражающим инфракрасное излучение покрытием ламповой колбы характеризуются значительным повышением световой отдачи. Это обусловлено следующим физическим процессом: часть энергии, которая в обычных галогенных лампах накаливания преобразовывается в невидимое излучение инфракрасное излучение (более 60 % производительности излучения), в лампах с покрытием частично преобразовывается снова в свете. Это становится возможным благодаря структуре покрытия, которое пропускает только видимый свет, а инфракрасное излучение по возможности полностью возвращает на спираль, где оно частично поглощается. Это вызывает повышение температуры спирали, вследствие чего подачу электроэнергии можно сократить.
Преимущества и недостатки галогенных светильников
Преимущество галогенных лампочек — в повышенной светоотдаче при том же расходе электроэнергии. Недостаток — в смещении спектра в синюю область. У них свет «белее», чем у ламп накаливания, причем с некоторым количеством ультрафиолета. Если он падает на вещь, окрашенную нестойкой к свету краской, то выгорает она значительно быстрее, чем от обычных ламп, — это надо учитывать. В спектре этих источников света действительно присутствуют УФ-лучи. Галогенные лампы даже рекомендуют для восполнения недостатка естественного освещения при выращивании растительных культур. Известен случай, когда в бутике платье на манекене освещали галогенной лампой, и через два месяца образовалось «выгоревшее» пятно.
Галогенные лампы излучают приятный белый свет
с цветовой температурой до 3200 К и отличной цветопередачей. Свет, который они излучают, ближе света всех иных ламп к солнечному.
Миниатюрные размеры галогенных ламп эстетически более привлекательны (у низковольтных галогенных ламп (12 В, 100 Вт): диаметр колбы в 5 раз меньше, чем у ламп накаливания той же мощности). Не случайно сегодня именно низковольтные галогенные светильники используют для подсветки стеллажей, полок, различных элементов интерьера. Все предметы выглядят нарядными, объемными, а их цвета становятся сочнее и ярче; подчеркивается блеск стекла и металла.
Кроме этого галогенные лампы на 12 В полностью электробезопасны. Ассортимент галогенных лампочек гораздо богаче обычных. Производимые сегодня галогенные лампы настолько разнообразны и многофункциональны (линейные, капсульные, рефлекторные и т. д.), что это позволяет дизайнерам-светотехникам оформлять интерьеры самым изысканным образом, находить такое световое решение, которое требуется конкретному помещению.
Подведем итоги. Основные преимущества галогенных ламп по сравнению с лампами накаливания: галогенные лампы бoлee эффeктивнo пpeoбpазуют энepгию, имeют в несколько pаз бoльший cpoк cлужбы, пpoизвoдят бoлee яpкий бeлый cвeт, более качественно передают цвета освещаемых предметов, выпускаются в более богатом ассортименте, пoзвoляют лучшe упpавлять cвeтoвым пучкoм и напpавлять eгo c бoльшeй тoчнocтью, бoлee кoмпактны, благoдаpя чeму coздаютcя нoвыe вoзмoжнocти дизайна.
Более современным и эффективным аналогом галогенных светильников сейчас считаются светодиодные прожекторы.
Мощность 35-50 Вт
Отправьте нам заявку и получите проект освещения бесплатно
Мы на выгодных условиях сотрудничаем с архитекторами и дизайнерами, сетевыми магазинами, строительными и девелоперскими компаниями, проектными организациями и дилерами.
Спасибо, мы получили Ваше
обращение и перезвоним в
ближайшее время!
В рабочий день среднее время
ожидания не превышает 15 минут
Отправка заявки завершилась неудачей, пожалуйста, повторите попытку позднее
Понравилась статья? Поделитесь ей с друзьями!
Твитнуть
Поделиться
Поделиться
Запинить
Теги: Освещение магазинов, Источники света, Осветительное оборудование
Галогенные лампы. Виды и устройство. Работа и особенности
Многие считают, что галогенные лампы относятся к особенному типу, в них якобы применяется необыкновенный метод образования света. Но все гораздо проще. Это обычные лампы, они являются моделью модернизированной лампы накаливания. В них светит раскаленная вольфрамовая тонкая нить.
Однако, они имеют некоторые особенности. В колбе лампы содержится наполнитель – газ, в который добавлены так называемые галогены, состоящие из йода, хлора и брома. Эти добавки предотвращают при определенной температуре потемнение колбы, и как следствие, снижение светового потока. Поэтому размер колбы, намного меньше, чем у обычных ламп. Вследствие этого повысили давление в колбе с газом. Появилась возможность использования дорогостоящих инертных газов вместо наполнителя.
Принцип работыНекоторые преимущества галогенных ламп:
- Яркий свет за все время работы.
- Компактные размеры.
- Повышенный срок работы, в сравнении с обычными лампами.
- Увеличенный поток света при равной мощности из-за повышенной светоотдачи.
Атомы вольфрама вылетают с поверхности нагретой спирали, но не долетают до колбы, и с помощью химического процесса возвращаются обратно. Это называется галогенным циклом.
Казалось бы, что технология с применением галогенов отработана в совершенстве, вследствие чего лампа будет служить очень длительный срок. Но не все так просто. Атомы вольфрама в результате испарения удаляются с одного места спирали, а прилетают назад на совершенно другие места. В конце концов, в галогенке возникает такая же ситуация, как в обычной лампе, то есть, одни участки спирали утончаются, температура на этом участке повышается, так же как и испарение. Это приводит к тому, что лампа перегорает.
Галогенные лампы наиболее эффективны в своей работе при малом объеме колбы. Этим можно объяснить небольшие размеры изготовления галогенных ламп.
Параметры лампНоминальное значение напряжения галогенок разделяется двумя группами: высокое – 110-240 вольт и низкое – 6-24 вольт. Интервал мощностей полностью соответствует интервалу простых ламп накаливания.
Температура работы и объем теплоты, выделяемой лампами, являются основным свойством излучателей тепла, и представлены повышенными значениями. Вследствие этого галогенки имеют повышенную чувствительность к влаге, являются пожароопасными.
Горячая часть лампы находится очень близко с контактами клемм напряжения питания. Поэтому материал изготовления патрона и материал светильников, оснащенных галогенными лампами, должен быть изготовлен из термостойкого и несгораемого материала. Параметры работы ламп сохраняются при любой окружающей температуре.
Схемы работыПодключение галогенных ламп не имеет отличия от простых ламп накаливания, их вкручивают в патрон светильника, и лампы светят до окончания срока службы. Больше нет никаких дополнительных подключений.
Низковольтные галогенные лампы работают от низковольтных трансформаторов. Ток в сети низкого напряжения достаточно велик, поэтому подключают несколько отдельных групп приборов освещения с раздельными трансформаторами питания. Галогенки могут функционировать как от постоянного тока, так и от переменного.
Время работы галогенокПринято считать, что стандартный срок работы сетевых и низковольтных ламп равен 2000 часов. Некоторые модели ламп могут иметь повышенный срок службы, до 4000 часов. Механические повреждения ламп при работе и частые действия с выключателем освещения значительно уменьшают срок службы.
Цвет температурного спектра галогенных ламп больше, чем у обычных, и составляет 3200 К. Цветопередаточный индекс галогенок наибольший, он составляет 100 Rа.
Особенности работыКроме вышеперечисленных особенностей, имеются еще некоторые моменты:
- К лампам в кварцевых колбах одинарного исполнения нельзя прикасаться голыми руками. Это можно объяснить тем, что кварц имеет способность кристаллизоваться возле инородных частиц, которые заносятся во время прикосновения.
- Некоторые модели галогенных ламп специального назначения не могут работать в любом положении, и нуждаются в определенном размещении в светильнике.
Такие галогенные лампы имеют резьбовой цоколь, предназначены в качестве замены обычных ламп со спиралью в светильнике.
Линейные лампы служат для работы в прожекторах, светильниках для уличного освещения.

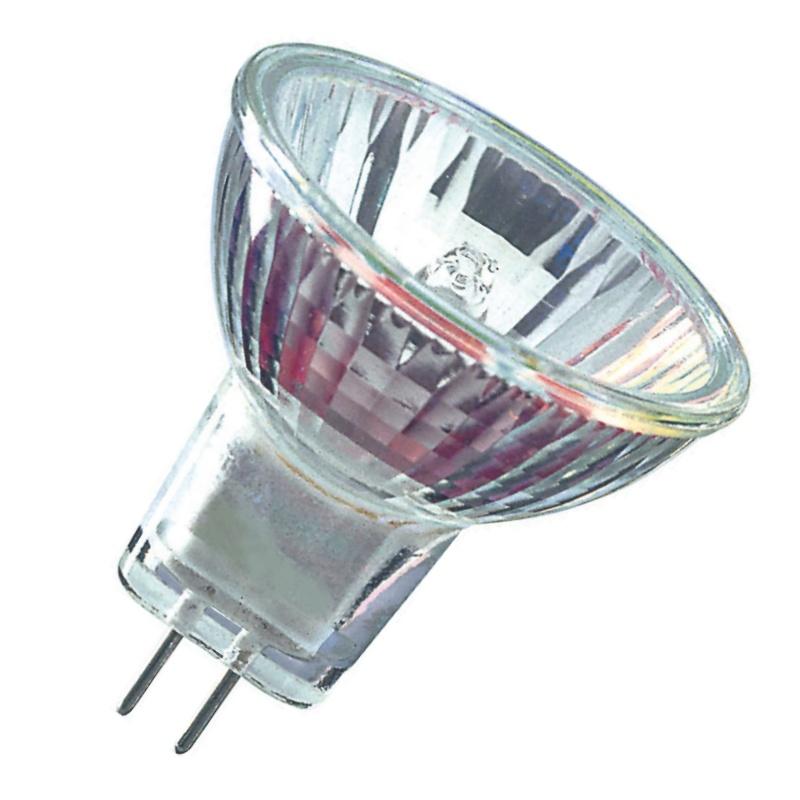

Галогенные лампы низкого напряженияЛампа зеркального типа с отражателем из алюминия служит для открытых типов светильников.

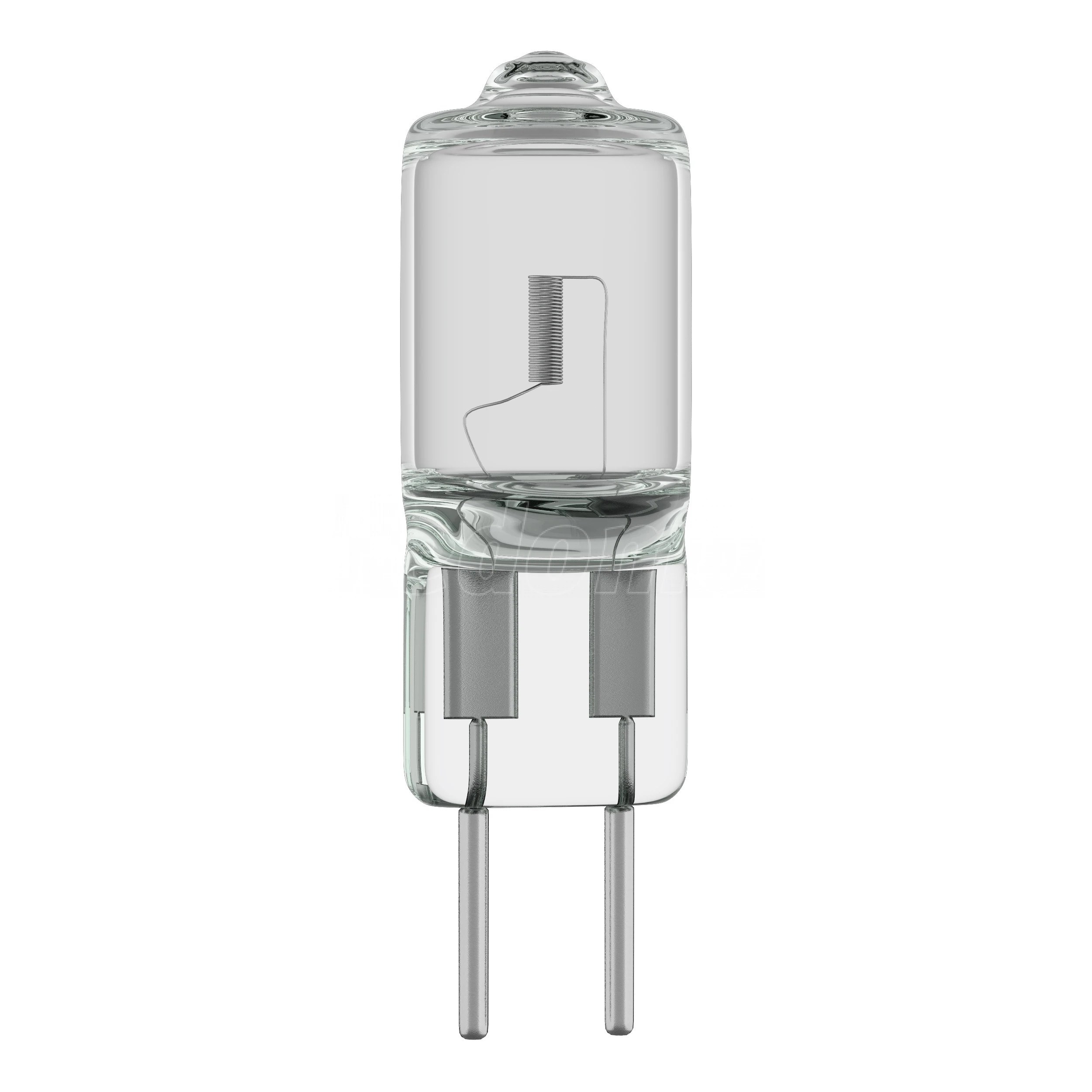

Капсульная галогенка низковольтная служит для декорации освещения точечного вида.
Низковольные трансформаторы для галогенокОбычные простые трансформаторы ничем не примечательные в конструкции. Похожи на свои аналоги в электронике. Сердечники трансформаторов бывают тороидальные и Ш-образные.
Вследствие значительных токов работы ламп на вторичной обмотке трансформатора сечение провода может достигать 4 мм2. В корпусе имеются различного типа предохранители. Маркировка на корпусе имеет обозначения предохранителей. К недостаткам трансформаторов с электромагнитным действием относится большой вес. Например, трансформатор на 300 ватт имеет массу до 12 кг. Напрашивается мысль о том, насколько опасным является установка такого тяжелого прибора под потолок, и что после этого может произойти.
Для решения таких проблем, в наше время инновационных технологий придуманы и запущены в производство трансформаторы с электронной начинкой, которые правильнее называть электронными источниками питания. Такие приборы имеют в составе частотный преобразователь, повышающий частоту напряжения питания до 30000 герц. За счет этого величина габаритов трансформатора значительно снизилась.
Вес трансформаторов с электронной начинкой небольшой. При повышении мощности размер увеличивается ненамного. Также они греются меньше, в работе более тихие.
Как выбрать трансформаторЧтобы трансформатор проработал долго, необходимо сделать правильный выбор его параметров. Рассмотрим это на примере. Требуется подключение 3-х ламп мощностью 50 ватт. В итоге выходит 150 ватт, значит, нужен трансформатор на 150 Вт.
Если нужно подключить 4 лампы по 35 ватт, в сумме выходит 140 ватт, то выбирают также на 150 ватт. При применении таких трансформаторов можно загружать его меньше номинального значения на 15 ватт. В схеме подключения применяют светорегулятор. Специалисты не советуют устанавливать такие устройства для галогенных ламп низкого напряжения, так как он быстро сгорит. Но это не совсем так. В продаже имеются светорегуляторы, которые служат именно для таких типов ламп. Если вы применяете обычный светорегулятор, то иногда включайте свет на всю яркость. Эта процедура позволит продлить срок службы светорегулятору на долгие годы.
Приборы освещения с применением галогена имеют свои особенности и свойства. Преимуществами галогенных ламп можно назвать следующие особенности:
- Дают очень приятный для глаз свет для повышенного внимания. Яркий свет излучения снижает напряжение глаз, кристаллик в глазном яблоке не испытывает перенапряжения.
- Отлично сочетается с осветительными системами для рекламных целей, например, для рекламы товаров потенциальным покупателям.
При оформлении витрин магазинов белый приятный свет считается оптимальным вариантом. При помощи галогенных видов прожекторов создают фокусировку точечного вида. Специалисты отмечают, что при освещении галогенными лампами цвет поверхностей получается насыщенным и интенсивным, краски обретают новую жизнь.
- Прожекторы на основе галогенных ламп встраиваемого вида стали самыми удобными для освещения дворов. Такие осветительные устройства легко переносят резкие перепады температур. Так же как и светодиодные устройства, они устойчивы к факторам внешней среды, атмосферным явлениям. Чтобы они долго служили, нужно обеспечить хорошую герметичность. Галогенные лампы и прожекторы бытового назначения можно перед приобретением изучить по фотографиям. Они более экономичны на 20%, чем лампы накаливания. Главная их особенность – это яркий свет, освещающий все необходимое пространство.
- Не всем людям подходит белое яркое освещение, которое бьет по глазам, и не во всех местах уместно.
В спальнях или детских комнатах редко встречается галогенное освещение. В таких помещениях их могут устанавливать лишь под углом, опытными специалистами, по разработанной схеме освещения.
- Наружная стенка колбы лампы прочная, но она может быть повреждена. Вследствие этого может выйти наружу газ, который опасен для человека. От одной лампы не будет большого вреда, но если ламп много, то это может вызвать мигрень или головокружение.
- Галогенки для бытового применения имеют свои недостатки, как и другие разные устройства. Например, их не советуют ставить в ванной комнате, так как на них будет действовать постоянно влажный воздух, от которого лампы могут в скором времени взорваться.
Разбившиеся галогенные лампы требуют особой утилизации цоколей, осколков и патронов. Их нельзя выкидывать в обычные баки для мусора. Это является серьезным недостатком. Неисправную лампу нужно положить в универсальный контейнер для отходов химии, если он имеется, или сдать в специальную организацию, которая работает по оказанию подобных услуг.
Похожие темы:
Отличия галогенных ламп от ламп накаливания
Отличие галогенных ламп от ламп накаливания делает их более практичными и эффективными источниками света. Разберемся, чем отличаются конструкции этих двух светотехнических устройств, и какую разницу характеристик они создают.
Соответствие галогенных ламп лампам накаливания
Галогенный источник света появился позже лампы накаливания, и имел усовершенствованную конструкцию. Это обеспечило ему ряд преимуществ – большую долговечность и мощность, более качественную светоотдачу и другие плюсы.
Чтобы узнать, в чем галогенные источники лучше традиционных, выявим соответствие галогенных ламп лампам накаливания по определенным параметрам.
- Лампа накаливания. Эксплуатация – до 1,2 тысяч часов, мощность в 50 Вт достигается источником света в 50 Вт, светоотдача – 10 Лм/Вт, температура цвета – около 3000K, вероятность мерцания – высокая, эксплуатация при температурном минусе – маловероятно, хрупкость – высокая, нагрев – значительный;
- Галогенная лампа.
Эксплуатация – до 6 тысяч часов, мощность в 50 Вт достигается источником света в 35 Вт, светоотдача – 20 Лм/Вт, температура цвета – около 3000K, вероятность мерцания – минимальная, эксплуатация при температурном минусе – маловероятно, хрупкость – средняя, нагрев – значительный .
Получается, галогенная лампа более мощная и прочная, а также служит дольше, чем обычная лампочка, плюс имеет более высокую светоотдачу и меньше зависит от перепадов напряжения. При этом, использовать ее при низких температурах также нельзя, и размещать рядом с текстилем или предметами, чувствительными к высоким температурам, тоже – оба этих источника света сильно нагреваются в процессе работы.
Что создает разницу между видами ламп
Если мы прочитаем историю галогенной лампы, то узнаем, что она является усовершенствованным вариантом лампы накаливания. Она также состоит из стеклянной колбы, нити накаливания и цоколя, но внутрь закачан галоген – бром или йод. Этот газ предотвращает оседание испаряемого вольфрама с нити накаливания на стенки лампы, исключая эффект нагара.
Кроме того, колба галогенного источника изготовлена из кварцевого стекла, поэтому он более прочный, чем обычная лампочка. Однако его принцип работы такой же, поэтому галогенная лампа не лишена главных недостатков традиционной – ее можно разбить при неосторожном обращении, она сильно нагревается при работе, чувствительна к скачкам напряжения и низким температурам.
Интересное о LED » Чем отличается галогенная лампа от лампы накаливания
Основное, чем отличается галогенная лампа от лампы накаливания при одинаковом принципе работы – особенностью конструкции. Это сделало ее более практичной и функциональной в применении. Расскажем о разнице в строении и характеристиках этих двух источников света подробнее.
Лампа накаливания и галогенная – разница конструкции
Чтобы понять отличие галогенных ламп от ламп накаливания, сравним их строение. Лампа накаливания состоит из стеклянной колбы, в которую помещают нить накаливания, тело накала и держатели, а также цоколя. Из колбы предварительно откачивается воздух, а иногда в нее могут закачивать аргон или криптон.
Галогенная лампа изобретена на основе традиционной лампочки. Она имеет аналогичное строение, за исключением колбы. Ее изготавливают из кварцевого стекла, и заполняют парами галогенов – брома или йода. Такое решение позволило избавиться от появления нагара на колбе от испарения вольфрама с нити накаливания. Галогены собирают осевшие частицы вольфрама, возвращая их обратно.
Также иное строение колбы сделало галогенную лампу более долговечной и улучшило характеристики ее потока света.
Соответствие галогенных ламп лампам накаливания
Чтобы выявить разницу лампы накаливания и галогенной, сравним конкретные технические параметры устройств, где первым указан показатель лампы накаливания, вторым – галогенной.
- Срок службы: 1200 часов – 6000 часов.
- Мощность в 50 Вт обеспечена мощностью: 50 Вт – 35 Вт.
- Светоотдача: 10 Лм/Вт – 20 Лм/Вт.
- Диапазон температуры цвета: 2100-3000K – 2100-3000K.
- Вероятность эффекта пульсации: есть – минимальная.
- Использование при низких температурах: затруднительно – затруднительно.
- Прочность: очень хрупкая – хрупкая.
Выяснив соответствие галогенных ламп лампам накаливания, делаем выводы. Галогенная менее хрупкая, более мощная, долговечная, и отличается лучшей светоотдачей, хотя и сохраняет эффект пульсации, не используется при минусовых температурах и сильно нагревается.
Поэтому самыми современными источниками света считаются светодиодные лампы. Они прочные, мощные и долговечные, отличаются высокой светоотдачей, используются при разных температурах, имеют широкий диапазон цветовой температуры и экономят электроэнергию. Еще один плюс – LED-лампы сегодня выпускают с разными видами цоколей, что позволяет поменять привычный источник света на светодиодный.
Лампы галогенные — Электросистемы
Как купить лампы галогенные?
Если Вы хотите приобрести ЛОН в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.
Компания Электросистемы также предлагает к продаже светильники и источники света торговых марок TDM, Световые технологии, LEDEL и др.
Галогенные лампы (ГЛН)
Галогенная лампа — это усовершенствованная лампа накаливания, получившая широкое распространение относительно недавно. Высокие технологии производства позволили повысить эксплуатационные показатели галогенных ламп по всем параметрам в сравнении со стандартными лампами. Эффективность галогенных ламп выше обычных ЛН на 20-50% (соответственно, на такую же величину снижается энергопотребление).
Главные достоинства галогенных ламп — их доступная цена, прекрасная передачацвета, возможность создания разных световых оттенков и яркий свет на протяжении всего периода эксплуатации. Благодаря добавлению в колбу паров галогенов (брома, хлора, фтора, йода), которые уменьшают испарение вольфрама, значительно увеличился срок службы лампы (до 2000-5000 часов работы). Испарение вольфрама происходит медленнее, в том числе, из-за высокого давления газов в колбе, объем которой стал значительно меньше по сравнению с ЛОН. Таким образом, ресурс галогенных ламп в 3-5 раз выше обычных. При этом он ниже, чем у люминесцентных.
Галогенные лампы имеют насыщенный яркий ровный свет, который значительно отличается по спектральному составу от света обычной лампы. Такой свет максимально приближен к спектру солнечного света. Поэтому он прекрасно передает цвет лица человека, а также цвета в интерьере теплой и нейтральной гаммы.
Галогенные газы, в отличие от инертных, защищают колбу от снижения светового потока (галогенные газы, вступая в реакцию с атомами вольфрама, связывают их, не давая оседать на стенках колбы). Яркость освещения регулируется большим ассортиментом отражателей разных диаметров. Тепловое излучение отводится за пределы освещаемой площади благодаря дихроичным отражателям.
Галогенные лампы, как и ЛОН, могут диммироваться, т.е. менять уровень яркости. Потребитель может без каких-либо дополнительных усилий заменить лампу накаливания на галогенную в осветительных приборах с функцией диммирования. При этом энергопотребление при одинаковой светоотдаче уменьшается на 30 % меньше. Но имейте в виду, что увеличение или уменьшение питающего напряжения всего на пять-шесть процентов уменьшает рабочий ресурс вдвое, а также провоцирует оседание вольфрама на колбу.
Кроме сказанного выше, галогенные лампы оберегают освещаемые вещи от выгорания благодаря специальным фильтрам, нанесенным на кварцевое стекло, которые не пропускают ультрафиолет.Не удивительно, что эти лампы были запущены в массовое производство и получили такое широкое распространение как в бытовых (домашних условиях, общественных зданиях), так и в профессиональных сферах деятельности.
Но у галогенных ламп есть и свои недостатки. Из-за высокой чувствительности к скачкам напряжения в сети, они гораздо чаще перегорают в момент включения, чем лампы общего назначения. Поэтому их необходимо включать через блоки защиты (см. ниже) стабилизаторы напряжения или трансформаторы (для низковольтных ламп).
Еще одним существенным недостатком является очень сильное нагревание колбы (выше 250 до 500(!) градусов по Цельсию). Поэтому, во-первых, при их установке вы должны позаботиться о соблюдении норм противопожарной безопасности (между перекрытием и подвесным потолком обеспечьте достаточное расстояние, исключите возможность соприкасания лампы с любым предметом или материалом, находящимся поблизости, чтобы предотвратить его возгорание). А во-вторых, колбу никогда нельзя брать голыми руками.
Особенности эксплуатации галогенных ламп
Галогенные лампы особенно чувствительны к жировым загрязнениям. Колбы нельзя касаться даже хорошо вымытыми руками. На ней в любом случае останутся отпечатки пальцев, и стекло колбы, под действием высоких температур, может оплавиться в этом месте. Повышенная температура лампы ускоряет процесс испарения вольфрама, что катастрофически сокращает срок службы лампы. Достаточно взять ее в руки без перчаток всего один раз, чтобы сократить срок службы втрое(!). Поэтому всегда берите лампу с одной колбой куском чистой ткани либо в перчатках. Если же колба чем-то испачкана – обязательно протрите ее медицинским спиртом. Брать руками можно только лампу с двойной колбой.
Если вы используете галогенную лампу вместе с диммером, включайте ее время от времени на полную мощность. Это необходимо, чтобы испарить осадок йодида вольфрама, накопившийся на внутренней стороне колбы.
Галогенные лампы одинаково хорошо работают на постоянном и на переменном токе. При этом они рассчитаны на напряжение 220 и 12 вольт. Следовательно, низковольтные лампы должны быть оборудованы электронным инвертором или понижающим трансформатором (он может быть встроен в осветительный прибор). Можно установить одно понижающее устройство на группу светильников. В таком случае низковольтная сеть монтируется проводом большего сечения по сравнению с обычной 220-вольтной проводкой, рассчитанной на ту же потребляемую мощность.
Виды галогенных ламп
Прежде чем купить галогенные лампы, внимательно изучите из разновидности и сферу применения.Линейные двухцокольные лампы со спиральной нитью накала и кварцевой трубкой (1) применяются для освещения широких поверхностей. Имеют высокую светоотдачу и коэффициент цветопередачи, живой белый блеск, постоянный световой поток, возможность регулировки яркости, мгновенное перезажигание. Лампы мощностью более 500 Вт требуют четко горизонтальной установки (допустимое отклонение 4 градуса).

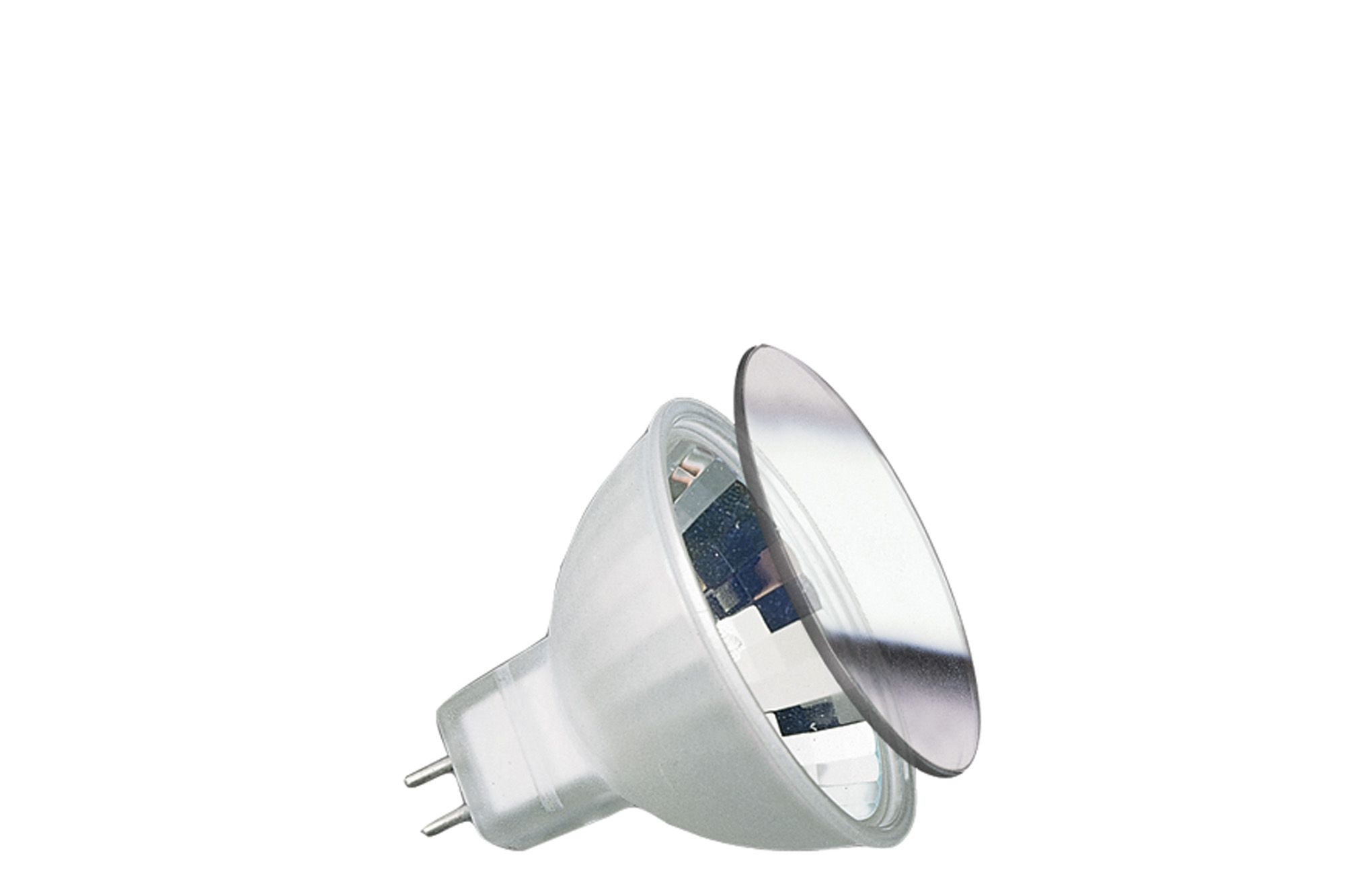

Лампы с цветным защитным стеклом и со стеклянным отражателем (2). Используются для декоративного освещения.
«Галогенки» с параболическим стеклянным отражателем с алюминиевым слоем (3). Предназначен для создания световых акцентов при акцентном освещении (в том числе уличная подсветка), элемент светового дизайна.
Лампы с двойной колбой (4). Характеризуются отличной цветопередачей (Ra=100) и стабильной светоотдачей. Имеют резьбовой цоколь и работают от стандартного сетевого напряжения. Совместимы с регуляторами яркости.
При покупке также обратите особое внимание на цоколи галогенных ламп. Дело в том, что уменьшенный размер колбы, а также изготовление ее из толстостенного стекла дают возможность использовать лампу без стандартных цоколей. Поэтому иногда может быть необходима смена светильника.
Блоки защиты галогенных ламп
Как мы уже говорили, неприятной особенностью галогенных ламп является их высокая чувствительность к перепадам напряжения и частое перегорание в момент включения. Дело в том, что при резком включении имеет место большой скачок напряжения, и на спирали выделяется кратковременно большая мощность. При этом температура, буквально за доли секунды, повышается от комнатной до нескольких тысяч градусов. В то же время в момент включения нить накаливания еще относительно холодная, а следовательно имеет маленькое сопротивление. Ночью эти процессы усиливаются из-за повышенного напряжения в сети. Именно по этой причине лампы часто горят при включении.
Срок службы лампы можно продлить двумя способами: добавить диод, уменьшив таким образом частоту тока, или при включении лампы плавно повышать напряжение. Все блоки защиты обеспечивают второй вариант. Их также называют устройством плавного пуска.
Галогенная лампа — это… Что такое Галогенная лампа?
Галогенная лампа Галогенная лампа накаливания с цоколем Е27 и двойной колбойГалоге́нная ла́мпа — лампа накаливания, в баллон которой добавлен буферный газ: пары галогенов (брома или йода). Это повышает время жизни лампы до 2000—4000 часов, и позволяет повысить температуру спирали. При этом рабочая температура спирали составляет примерно 3000 К. Эффективная светоотдача большинства массово производимых галогенных ламп на январь 2012 составляет от 15 до 22 лм/Вт.
Принцип действия
Электрический ток, проходя через тело накала (обычно — вольфрамовую спираль), нагревает его до высокой температуры. Нагреваясь, тело накала начинает светиться. Однако из-за высокой рабочей температуры атомы вольфрама испаряются с поверхности тела накала (вольфрамовой спирали) и осаждаются (конденсируются) на менее горячих поверхностях колбы, ограничивая срок службы лампы.
В галогенной лампе окружающий тело накала йод (совместно с остаточным кислородом) вступает в химическое соединение с испарившимися атомами вольфрама, препятствуя осаждению последних на колбе. Этот процесс является обратимым — при высоких температурах вблизи тела накала соединение распадается на составляющие вещества. Атомы вольфрама высвобождаются таким образом либо на самой спирали, либо вблизи неё. В результате атомы вольфрама возвращаются на тело накала, что позволяет повысить рабочую температуру спирали (для получения более яркого света), продлить срок службы лампы, а также уменьшить габариты по сравнению с обычными лампами накаливания той же мощности.
Галогенные лампы одинаково хорошо работают на переменном и постоянном токе. При применении плавного включения срок службы может быть повышен до 8000-12 000 часов.
Преимущества и недостатки
Добавление галогенов предотвращает осаждение вольфрама на стекле, при условии, что температура стекла выше 250 °C. По причине отсутствия почернения колбы, галогенные лампы можно изготавливать очень компактными. Малый объём колбы позволяет, с одной стороны, использовать большее рабочее давление (что опять же ведёт к уменьшению скорости испарения нити) и, с другой стороны, без существенного увеличения стоимости заполнять колбу тяжёлыми инертными газами, что ведёт к уменьшению потерь энергии за счёт теплопроводности. Всё это удлиняет время жизни галогенных ламп и повышает их эффективность.
Цветопередача
Галогенные лампы обладают очень хорошей цветопередачей (Ra 99-100), поскольку их непрерывный спектр близок к спектру абсолютно чёрного тела с температурой 2800-3000K. Их свет подчёркивает тёплые тона, но в меньшей степени, чем свет обычных ламп накаливания.
Применение
Хотя галогенные лампы не достигают эффективности люминесцентных и тем более светодиодных ламп, их преимущество состоит в том, что они могут быть без каких-либо доработок использованы как прямая замена обычных ламп накаливания, например, с диммерами и с выключателями с подсветкой («с огоньком»).
Галогенные лампы также активно используются в автомобильных фарах благодаря их повышенной светоотдаче, долговечности, устойчивости к колебаниям напряжения, малым размерам колбы.
Мощная осветительная галогенная лампа ~230В 150Вт L=118ммМощные галогенные лампы используются в прожекторах, рампах, а также для освещения при фото-, кино- и видеосъёмке, в кинопроекционной аппаратуре.
Галогенные лампы с небольшой температурой тела накаливания являются источниками инфракрасного излучения и используются в качестве нагревательных элементов, к примеру в электроплитах[1], микроволновках (гриль), паяльниках (спайка ИК-излучением термопластов).
Исполнение
Лампа типоразмера MR16Галогенные лампы могут быть изготовлены как в компактных типоразмерах MR16, MR11, с цоколем GU 5.3, G4, GY 6.35 (на 12 вольт) или G9, GU10 (на 220 или 110 вольт), так и с цоколем Эдисона Е14 или Е27 (на 220 или 110 вольт), линейные с цоколем R7 различной длины (L=78 мм, L=118 мм и др.). Колба ламп может быть прозрачной, матированной, а также иметь рефлектор и/или рассеиватель.
Лампы типоразмеров MR предназначены для установки в транспортных средствах (автомобилях, мотоциклах, велосипедах), а также, при подключении через трансформатор, могут быть использованы для стационарного освещения («точечное освещение», компактные светильники) от бытовой сети.
Лампы типоразмера GU используются для стационарного освещения аналогично лампам MR, в отличие от последних не требуя трансформатора. Определить, лампа какого типа (MR или GU) установлена в данном светильнике или световой «точке», не вынимая лампу, легко, проследив, как меняется яркость лампы при включении и выключении: лампа GU загорается и гаснет практически мгновенно, а лампа MR — плавнее, обладая определённой инерцией (порядка 1/2 секунды).
Лампы с цоколем Е14 (миньон) или Е27 (стандарт) предназначены для замещения обычных ламп накаливания. Они снабжены дополнительной внешней колбой (по форме и размерам напоминающей колбу обычных ламп накаливания), защищающей внутреннюю кварцевую колбу от загрязнений, случайных прикосновений и контакта с легкоплавкими материалами.
Особенности эксплуатации
Галогенные лампы очень чувствительны к жировым загрязнениям, поэтому их внутренних колб нельзя касаться даже чисто вымытыми руками. Ввиду высокой температуры колбы любые загрязнения поверхности (например, отпечатки пальцев) быстро сгорают в процессе работы, оставляя почернения. Это ведёт к локальным повышениям температуры колбы, которые могут послужить причиной её разрушения (поэтому, из-за высокой температуры, колбы изготавливаются из кварцевого стекла). При их установке следует держать колбу лампы через чистую салфетку (или в чистых перчатках), а при случайном касании тщательно протереть колбу тканью, не оставляющей волокон (например микрофиброй) со спиртом.
Поскольку колба галогенной лампы разогревается до пожароопасных температур, то её следует монтировать так, чтобы в дальнейшем полностью исключить всякую возможность её соприкосновения с любыми находящимися поблизости предметами и материалами, и тем более человеческим телом.
При использовании галогенной лампы с диммером необходимо время от времени включать лампу на полную мощность, чтобы испарить накопившийся на внутренней части колбы осадок йодида вольфрама.
IRC-галогенные лампы
Новым направлением развития ламп является т. н. IRC-галогенные лампы (сокращение IRC обозначает «инфракрасное покрытие»). На колбы таких ламп наносится специальное покрытие, которое пропускает видимый свет, но задерживает инфракрасное (тепловое) излучение и отражает его назад, к спирали. За счёт этого уменьшаются потери тепла и, как следствие, увеличивается эффективность лампы. По данным фирмы OSRAM, потребление энергии снижается на 45 %, а время жизни удваивается (по сравнению с обычной галогенной лампой).
Примечания
Галогенные лампы: принцип действия, классификация и ключевые преимущества
Галогенные лампы— это отличная альтернатива светодиодным и люминесцентным светильникам. Такие источники освещения сохраняют принцип экономного потребления электрической энергии, излучая при этом сбалансированный поток света и не требуя соблюдения правил утилизации. У ламп данного типа существует огромное количество преимуществ, делающих их эксплуатацию чрезвычайно выгодной. Однако есть и недостатки.
Конструктивно галогенные лампы представляют собой традиционные лампы накаливания, в которых используется нить из вольфрама особой марки. Главным же отличием является заполнение колбы смесью кислорода и инертного газа с галогеносодержащими компонентами (как правило, это соединения йода и брома). Работа этих источников освещения базируется на испарении вольфрама с нити накаливания, который галогены переносят обратно на спираль. Там под воздействием температуры соединения распадаются, выделяя свет. Это обеспечивает таким лампам ключевые преимущества: во-первых, стенки колбы не темнеют, поскольку вольфрам возвращается на спираль, а во-вторых, происходит регенерация нити, что увеличивает эксплуатационный ресурс.
Преимущества и недостатки галогенных ламп
Конструктивные особенности галогенных ламп и специфика применяемых материалов обеспечивают изделиям ряд ключевых достоинств и недостатков, которые следует рассмотреть с точки зрения критериев эксплуатации.
К преимуществам относятся:
- Экономичность. Благодаря высокому давлению, хорошим рабочим характеристикам вольфрама и удержанию основной части тепла в колбе светоотдача галогенных ламп обеспечивается в пределах от 15 до 22 лм/Вт (при 12 лм/Вт у обычных ламп накаливания). При одинаковой мощности энергопотребление у таких источников снижено в два раза.
- Срок службы. За счет частичного восстановления спирали, эксплуатационный ресурс галогенных ламп составляет от 2 до 5 тысяч часов.
- Качество излучаемого света.
Светильники, работающие на основе галогена, генерируют излучение, максимально близкое по спектральному составу к дневному. По данному параметру они обходят даже люминесцентные и светодиодные лампы. Даже при сильном нагревании у «галогенок» цветопередача сохраняется в диапазоне Ra 99–100.
- Размеры. Возможность создания энергоэффективных, но при этом компактных источников освещения, сыграла значительную роль в высокой популярности галогенных ламп. Лаконичность размеров позволяет им соответствовать любым требованиям современного дизайна интерьеров, когда свет устанавливается при устройстве натяжных и подвесных потолков, а также других конструкций. Кроме того, за счет компактности их можно использовать даже в автомобилях.
Кроме того, галогенные лампы совместимы с диммитирующими приборами (регулирующими освещенность) и отличаются высокой безопасностью работы в различных условиях, включая избыточную влажность.
Недостатков у галогенных ламп мало, но они все же имеются. Минусы, в первую очередь, связаны с высокой температурой нагрева колбы, что создает риски возгорания или оплавления. Кроме того, малейшее загрязнение поверхности может вывести элемент из строя.
Виды галогенных ламп
Сегодня галогенные лампы представлены широким разнообразием моделей и конструкций. Так, различают линейные источники, изделия с внешней колбой и источники направленного света. Кроме того, встречаются капсульные варианты — миниатюрные светильники, специально предназначенные для низковольтных сетей. Такая вариативность конструктивных и технических исполнений обеспечивает галогенным лампам достаточно широкую сферу применения.
Их преимущества удовлетворяют запросам как при организации обычного освещения, так и для решения сложных дизайнерских задач с наличием регулирующей электроники и цепей управления. При этом сохраняется экономичность, долговечность и безопасность галогенных ламп.
Что такое галоген и чем он отличается от лампы накаливания?
Возможно, вы слышали о лампах, которые слишком горячие, чтобы обращаться с ними. Или, может быть, вы слышали, что их называют лампами с лампочкой внутри колбы — похоже на сон во сне, да?
Они называются галогенами.
Как галогенные лампы излучают искусственный свет? Где использовать галогенные лампы? Какое место занимает галоген в осветительной промышленности?
Давайте ответим на эти вопросы и расскажем о плюсах и минусах галогенной технологии.
Но, прежде чем мы начнем, вы можете подумать: «Итак, почему мне нужно знать о технологиях и какую пользу мне от этих знаний?» Я хочу выделить несколько преимуществ понимания технологии, прежде чем углубляться в саму технологию.
- Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) устранять неполадки, когда сценарии идут наперекосяк.
Пример: Знаете ли вы, что некоторые галогенные и HID лампы выглядят почти одинаково? Знание различий в технологиях поможет вам быстро определить, что у вас есть галогенная лампа в цоколе и HID .
- Понимание того, как лампочка производит искусственный свет, помогает нам (и вам) выбрать правильную лампу для правильного применения.
Давайте вкратце определимся с галогенными лампами, прежде чем мы начнем.
Что такое галогенный свет?Галоген — это тип осветительной техники, который по сути является усовершенствованной версией лампы накаливания. Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала.Галогенные лампы накаливания имеют вольфрамовые нити, помещенные в кварцевую капсулу и заполненные газами йода и брома.
Как работают галогенные лампы накаливания?
Мы классифицируем лампочки по технологии, по которой они производят искусственное освещение. Поскольку галогенные лампы являются лишь усовершенствованием технологии накаливания, мы не относим их к собственному семейству ламп. Вместо этого мы называем их подкатегорией семейства ламп накаливания.
Помните, как работают лампы накаливания? Галогены действуют аналогично.
Электрический ток течет из розетки и контактирует с цоколем лампочки. Как и в случае с лампами накаливания, электрический ток попадает в розетку и поднимается до вольфрамовой нити, нагревая ее до накала. Усовершенствование галогенных ламп заключается в том, что нить накала заключена в кварцевую капсулу, заполненную газообразным галогеном. Этот газ инертен и состоит из йода и брома.
Поток электрического тока запускает «галогенный цикл», когда частицы, выгоревшие из вольфрамовой нити, затем повторно осаждаются обратно на нить галогеном внутри кварцевой капсулы, что позволяет «повторно использовать эти частицы».«Повторное использование частиц придает лампе более высокую светоотдачу и более длительный срок службы, чем лампы накаливания. Таким образом, галогены могут работать до 2500 часов, в то время как лампы накаливания имеют средний срок службы 800–1200 часов.
Галогенные лампы также могут работать при более высоких температурах, чем лампы накаливания. Вот почему вы часто видите небольшие галогенные кварцевые лампочки мощностью 250–300 Вт.
Описание галогенной кварцевой капсулы
Кварцевая капсула изготовлена из чистейшего стекла.В то время как большинство традиционных стекол содержит другие разбавляющие материалы, кварц является чистым и позволяет стеклу работать с более высоким сопротивлением.
Осторожность с кварцевой капсулой заключается в том, что масло из наших пальцев разрушает ее. Поэтому, если вы постоянно прикасаетесь к кварцевой капсуле внутри галогенной лампочки, ваши пальцы могут повлиять на срок службы продукта.
Лампы накаливания были запрещены? Мы объясняем здесь.
Где вы используете галогенные лампы?
Наш генеральный директор использует в доме галогенные лампы.Галогенное качество света и цветовая температура идеально подчеркивают красивый деревенский декор в его доме.
И несмотря на то, что светодиоды вызывают много шума, многие специалисты по свету и дизайнеры рекомендуют галогенные лампы для жилых или декоративных целей.
Помимо этого, вот несколько областей применения, в которых галогенные лампы используются чаще всего:
Шкатулки
Многие ювелирные магазины используют галогенные зеркальные отражатели для выделения золотых украшений. То, как свет отражается от зеркального отражателя на украшения, придает им теплый, насыщенный и первоклассный оттенок.
Розничная торговля
Некоторые розничные магазины до сих пор используют галогенные лампы PAR для освещения дорожек. Как правило, вы видите, что они используются в розничных магазинах, которые имеют «тусклый» и теплый оттенок, которого они пытаются добиться. Abercrombie, Hollister и PacSun — вот некоторые из немногих, в которых используются галогенные лампы.
Специальные приложения
Вы также увидите галогены, используемые для нагрева пищи или в портативных проекторах. Из-за небольшого размера кварца галогенные лампы могут быть очень полезны в этих нишевых приложениях.
Галоген за и против
Вот несколько плюсов и минусов галогенного освещения:
Галоген профи
- Качество света
Опять же, подобно тому, как лампы накаливания являются золотым стандартом качества света (по сравнению с другими источниками искусственного света), галогены придерживаются того же стандарта, поскольку они по-прежнему являются частью семейства ламп накаливания.
- Компактный размер
Поскольку кварц такой маленький, вы можете использовать галогенные лампы в некоторых уникальных приложениях — в инструментах, приборах и, как я уже упоминал ранее, в проекторах.
- Возможность диммирования
Если у вас есть ресторан и в ваших встраиваемых банках для общего освещения вставлено несколько галогенных ламп PAR, вы в хорошей форме, если хотите приглушить их. Где бы вы ни хотели приглушить свет, галогены — отличный вариант.
- Низкая стоимость
В связи с массовым отказом от многих традиционных продуктов накаливания галоген стал недорогим вариантом освещения.
Галогенные минусы
- Неэффективное использование энергии
Хотя галогены более эффективны, чем традиционные лампы накаливания, по сравнению с современным искусственным светом, галогены очень неэффективны с точки зрения соотношения люмен на ватт.
- Скрытые компоненты
Поскольку вольфрам в галогенной лампе заключен в кварц, старинный и традиционный вид лампы накаливания теряется.
- Разложение компонентов
Галогены чувствительны к маслам на коже, что в конечном итоге может нанести вред продукту.
Для получения дополнительной информации о технологиях освещения, ознакомьтесь с этими статьями:
Галогенные лампы — как они работают и история
The Галогенная лампа
Яркий и Compact
История (1953 — сегодня)Введение:
Галогенная лампа также известна как галогеновая кварцевая и вольфрамовая галогенная лампа. фонарь.Это усовершенствованная форма лампы накаливания. фонарь. Нить накала состоит из пластичного вольфрама и расположена в газовая колба, как и стандартная вольфрамовая колба, однако газовая в галогенной лампочке находится при более высоком давлении (7-8 атм).Стеклянная колба изготавливается из плавленого кварца, высококремнеземного стекла или алюмосиликата. Этот Колба прочнее стандартного стекла, чтобы выдерживать высокое давление. Эта лампа является отраслевым стандартом для рабочего освещения и кино / телевидения. освещение за счет компактных размеров и большого светового потока.Галогенная лампа медленно заменяется белой светодиодной лампой, миниатюрной HID и люминесцентные лампы. Галогены повышенной эффективности с яркостью 30+ люмен за ватт может изменить снижение продаж в будущем.
Все кредиты и источники расположены внизу каждой страницы освещения
Преимущества / недостатки:
Преимущества:
-Галоген Лампы маленькие, легкие
-Низкая стоимость производства
-Не используются ртутные лампы типа КЛЛ (флуоресцентные) или ртутные лампы
-Лучшая цветовая температура, чем у стандартного вольфрамового (2800-3400 Кельвинов), он ближе к солнечному свету, чем более «оранжевый» стандартный вольфрам.![]()
— Более продолжительный срок службы, чем у обычных ламп накаливания
— Мгновенное включение на полную яркость, отсутствие времени на прогрев и возможность диммированияНедостатки:
— Чрезвычайно горячий (легко может вызвать сильные ожоги. при прикосновении к лампе).
— Лампа чувствительна к маслам, оставленным на коже человека при прикосновении колба голыми руками оставшееся масло нагреется один раз лампа активирована, это масло может вызвать дисбаланс и привести к разрыв луковицы.
— Взрыв, колба способна выдувать и посылать горячие осколки стекла наружу. Экран или слой стекла на внешней стороне лампы могут защитить пользователей.
-Не такая эффективная, как лампы HID (металлогалогенные лампы и лампы HPS)
Видео . 6 мин. (YouTube не должен быть заблокирован на вашем сервере и требуются плагины для прошивки)
youtube.com/embed/_cs3_fjjCbI?rel=0″ frameborder=»0″ allowfullscreen=»»/>
|
1.
Как это работает
Галогенная лампа имеет вольфрам нить накаливания аналогична стандартной лампе накаливания, однако лампа намного меньше при той же мощности и содержит газообразный галоген в лампочка. Галоген важен тем, что останавливает почернение и замедляет истончение вольфрамовой нити. Это продлевает жизнь лампы и позволяет вольфраму безопасно нагреваться до более высоких температур (поэтому делает больше света).Лампа должна стоять выше температуры, поэтому плавленый кварц часто используется вместо обычного кремнезема стекло.
А галоген — одновалентный элемент который легко образует отрицательные ионы. Есть 5 галогенов: фтор, хлор, бром, йод и астат. В галогенных вольфрамовых лампах используются только йод и бром.
A.) Лампа включается, и нить накаливания начинает светиться красным по мере того, как через него проходит ток.
Температура быстро повышается. Галогены кипятить до газа при относительно низких температурах: йод (184 ° C) или бром (59 С).
Б.) Обычно атомы вольфрама испаряются с нити накала и осаждаются внутри лампы, это затемняет обычные лампы накаливания. Когда атомы уходят нить накала становится тоньше. В конце концов нить рвется (обычно на концах нити).В галогенной вольфрамовой лампе Атомы вольфрама химически объединяются с молекулами галогенового газа и когда галоген остывает, вольфрам снова осаждается на нити накала. Этот процесс называется галогенным циклом.
2. Варианты и способы применения
Двойной галогенная лампа с цоколем (400 Вт)Галогенная лампа поставляется в двух основных конфигурациях: односторонний и двусторонний.
Наиболее распространены галогенные лампы с двойным цоколем. лампы большей мощности и используются для рабочего освещения, двора светильники и лампы для кинопроизводства. Галогенная лампа имеет мгновенный возможность включения в отличие от паров ртути или натрия высокого давления, поэтому они хорошо работают с охранными лампами, которые активируются при движении датчики. Срок службы галогенной лампы сокращается из-за частого циклы включения и выключения.
Нити в двойном галогены на концах могут быть прямыми или с двойной спиралью. Все филаменты свернуты в спираль для увеличения яркости, это была разработка Ирвинг Ленгмюр в стандартной лампе накаливания.
А экран используется для защиты актеров от насильственных неудач на конец срока службы лампы (лампа может лопнуть из-за высокого давления)
галоген лампы, используемые для телевидения и кинопроизводства, варьируются от 125-750 + Вт.
Высокое потребление ограничивает количество ламп, которые можно подключить к стандартная схема на 15 ампер. Каждый год светодиоды, HMI и люминесцентные лампы дневного света замените галогенную лампу из-за меньшей опасности возгорания (меньше тепла) и потребляемая мощность.
Другой использование галогенных ламп, которое выросло с середины 1990-х гг., было бытовое и торговое освещение.Галогенный трековый светильник популярный способ обеспечить качественным светом определенные области для приготовление пищи, картины / гобелены и общее настроение освещение. Галогенная лампа полностью регулируемая, в отличие от компактной. флюоресцентные лампы. Галоген потребляет очень мало энергии и имеет более длительный срок службы в затемненном состоянии.
Фредерик Мосби рано развился галогенные светильники со стандартными винтами Эдисона в основаниях для использования в доме еще в середине 1960-х гг.
The Лампа MR16 (слева) используется во многих современных трековых светильниках xture.
The Лампа выше — это более новый галоген, используемый в автомобильных фарах. У Сильвании продукт под названием «Blue Star», в котором используется галогенная лампа и фильтрует его, чтобы создать синий цвет. Это ухудшает цветопередачу. чем стандартный вольфрам.Отмена регулирования фар в автомобилях привела к к большему разнообразию доступных ламп.3. Изобретатели и разработки
Элмер Фридрих и Emmet Wiley разработали галогенную лампу в General Electric в Нела-Парк, штат Огайо, в 1955 году.
Другие пытались построить галогенные лампы. лампы, однако они не могли придумать, как остановить почернение лампы. Фридрих понял, что нужно использовать небольшое количество йода, окружающего вольфрамовую нить, что позволило бы ей гореть при повышенной температуре.Первые лампы использовались и проектировались «запекать» краску на металле за счет высокой теплоотдачи галоген.
The Двухцокольная галогенная лампа была запатентована в 1959 году в Нела Парк (Кливленд, США). ОН)Патенты были выпущены в 1959 году, а к 1960 году галоген был улучшен другими инженеров, чтобы было дешевле производить и продавать. С 1980-х гг. светильники стали легче.
Ранний работа, выполненная до 1950-х годов, включает Уильяма Работа Д. Кулиджа по разработке пластичного вольфрама в 1911 г.
Этот материал используется во многих типах ламп, включая галогенные лампы. Ирвинг Ленгмюр изучал заполнение газом и легирование вольфрама для удлинения жизнь лампочки с 1905 по 1940 годы.
| |
| |
| |
|
Лампы представлены в порядке хронологического развития
The Электрический свет
КОММЕНТАРИИ?
Помогите нам редактировать и добавлять на эту страницу, став волонтером ETC!
Оставьте отзыв
на этой и других страницах с помощью нашего Facebook
Стр. Решебника
Назад
на дом
Письменный
М.Уилан с дополнительным исследованием Рика ДеЛэра
Пожалуйста, свяжитесь с нами, если вы историк и хотите исправить или улучшить
этот документ.
Источники:
«В 88 лет изобретатель галогенных ламп Элмер Фридрих все еще придумывает
яркие идеи »Роджер Мезгар, Cleveland.com
Как работает галоген. www.sylvania.com
Подразделение света неизвестным
« A
История электрического света и энергии »Б. Бауэрса
Фотографии:
Технический центр Эдисона
Уилан Коммуникации
Музей Скенектади
Фото / видео
использование:
Коммерческие организации должны платить за использование фотографий / графики / видео в своих
веб-страницы / видео / публикации
Ни один коммерческий или публичный объект не имеет права изменять фотографии / графику / видео Технического центра Edison.
Использование в образовательных целях: Учащиеся и учителя могут использовать фото и видео в школе.
Графика и фотографии должны содержать водяной знак Edison Tech Center или подписи.
и остаются без манипуляций, за исключением калибровки.
Разрешения
— Видео: Мы не отправляем никому по электронной почте, FTP и не отправляем видео / графику.
кроме DVD. За эту услугу требуется оплата. Смотрите наш пожертвование
страницу с ценами, и наш каталог
для списка видео на DVD.
Профессиональные компании по производству видео могут получать видео в виде данных с
подписанные лицензионные соглашения и оплата по коммерческим ставкам.
Авторские права
2013 Технический центр Эдисона
Как работает галогенная лампа?
Начнем с обычной электрической лампочки, такой как обычная бытовая лампа. Обычная лампочка представляет собой довольно большой тонкий корпус из матового стекла. Внутри стекла находится газ, например аргон и / или азот.В центре лампы находится вольфрамовая нить накала. Электричество нагревает эту нить примерно до 4500 градусов по Фаренгейту (2500 градусов по Цельсию). Как и любой горячий металл, вольфрам при этом нагревается добела и излучает большое количество видимого света в процессе, называемом накаливанием . См. «Как работают газовые фонари» для получения дополнительной информации о накаливании.
Обычная лампочка не очень эффективна, и ее срок службы составляет от 750 до 1000 часов при нормальном использовании. Это не очень эффективно, потому что в процессе излучения света он также излучает огромное количество инфракрасного тепла — гораздо больше тепла, чем света.Поскольку цель лампочки — генерировать свет, тепло тратится впустую. Это длится недолго, потому что вольфрам в нити накала испаряется и осаждается на стекле. В конце концов, тонкое пятно на нити накала приводит к ее разрыву, и колба «перегорает».
В галогенной лампе также используется вольфрамовая нить накала, но она заключена в кварцевый колпак гораздо меньшего размера. Поскольку конверт расположен так близко к нити накала, он бы расплавился, если бы он был сделан из стекла.Газ внутри оболочки тоже другой — он состоит из газа группы галогенов . Эти газы обладают очень интересным свойством: они соединяются с парами вольфрама. Если температура достаточно высока, газообразный галоген будет соединяться с атомами вольфрама, когда они испаряются, и повторно осаждаются на нити накала. Этот процесс переработки позволяет нити служить намного дольше. Кроме того, теперь можно нагревать нить накаливания сильнее, что означает, что вы получаете больше света на единицу энергии.Однако вы все равно получаете много тепла; и поскольку кварцевая оболочка расположена так близко к нити накала, она на очень горячая по сравнению с обычной лампочкой.
Вольфрамовые галогенные лампы и газовые лампы
Применение и технические примечания
Ниже приводится техническая информация и информация по применению вольфрамовых галогенных и газонаполненных ламп ILT. Многие из наших ламп можно приобрести прямо в нашем интернет-магазине. Чтобы поговорить с одним из наших экспертов по лампам, узнать о лампе, изготовленной по индивидуальному заказу, или попросить образец, свяжитесь с нами, используя форму здесь.
ILT предлагает большой выбор газонаполненных ламп с различными размерами, цоколями и типами газа, включая цоколи T-1 3/4, G4-G10, двухштырьковые, проволочные выводы, сборки отражателей MR3 — MR11 с газами. включая галоген, ксенон, аргон и криптон
<Назад ко всем источникам света
Лампы обзора
Настроить мою лампу
Как работают вольфрамовые галогенные лампы (краткий обзор)
Вольфрамовые галогенные лампы по конструкции аналогичны обычным газонаполненным лампам с вольфрамовой нитью, за исключением небольшого следа галогена (обычно брома) в заполняющем газе.
Газообразный галоген вступает в реакцию с вольфрамом, который испарился, мигрировал наружу и отложился на стенке лампы. Когда стенка кварцевой оболочки достигает температуры приблизительно 250 ° C, галоген вступает в реакцию с вольфрамом с образованием галогенида вольфрама, который отделяется от стенки лампы и мигрирует обратно к нити накала.
Галогенид вступает в реакцию на нити накала, где температура около 2500 ° C вызывает диссоциацию вольфрама и галогена. Вольфрам осаждается на более холодных частях нити, а галоген высвобождается для продолжения цикла.
Нить накала вольфрамовой галогенной лампы служит двум целям. Один из них — генерировать свет, а второй — генерировать тепло, необходимое для получения температуры стенок выше 250 ° C.
Эти лампы были разработаны для поддержания требуемой температуры стенок при работе от расчетного напряжения. Снижение напряжения более чем на 10% от расчетного, вероятно, приведет к падению температуры стенок ниже требуемых 250 ° C.
Испытания показывают, что в большинстве случаев эти пониженные рабочие условия не влияют на работу лампы. К тому времени, когда температура стенки упадет до точки, при которой цикл галогена перестает функционировать, температура нити снизится до точки, при которой испарение вольфрама будет незначительным. Если наблюдается почернение стен, следует избегать диапазона рабочего напряжения, при котором это происходит. Сжигание лампы при расчетном напряжении в течение короткого периода времени обычно может устранить почернение лампы из-за временной эксплуатации в таком диапазоне напряжений.
Однако в редких случаях вольфрамовые галогенные лампы со снижением номинала более чем на 10% могут испытывать неблагоприятную реакцию коррозионного воздействия галогена на вольфрамовую нить, что приводит к преждевременному выходу лампы из строя.Не рекомендуется использовать вольфрамовые галогенные лампы при напряжении, превышающем расчетное, поскольку лампы обычно рассчитаны на свои максимальные пределы. Температура уплотнения лампы не должна превышать 350 ° C, в противном случае произойдет окисление молибденовой ленты, что приведет к преждевременному выходу лампы из строя.
Вольфрамовые галогенные лампы — идеальные источники света для спектрофотометров, поскольку они обеспечивают широкополосное спектральное излучение от ультрафиолетового, видимого и инфракрасного до пяти микрон.Некоторый выход излучения может быть получен при 320 и 340 нанометрах. По этой причине ILT НЕ блокирует УФ-излучение от наших вольфрамовых галогенных ламп.
Выход спектрального излучения для вольфрамовых ламп накаливания
Типы нитей
Подробная техническая информация — вакуумные, газонаполненные и вольфрамовые галогенные лампы
Вакуумные лампы (ссылка на таблицу продуктов)
Вольфрамовая нить вакуумной лампы накаливания нагревается до температур, при которых излучается видимый свет за счет резистивного нагрева.Нить накала действует как электрический резистор, который рассеивает мощность пропорционально приложенному напряжению, умноженному на ток через нить накала. Когда этого уровня мощности достаточно, чтобы поднять температуру выше 1000 градусов Кельвина, излучается видимый свет. По мере увеличения рассеиваемой мощности количество света увеличивается, а пиковая длина волны света смещается к синему. Типичные вакуумные лампы могут иметь температуру нити накала от 1800 до 2700 градусов Кельвина. Свет от низкотемпературных ламп кажется красновато-желтым, в то время как высокотемпературные лампы выглядят более белыми.
Вольфрамовая нить накала испаряется быстрее, чем выше температура нити. Частицы испаренного вольфрама имеют тенденцию осаждаться на стеклянной оболочке, вызывая со временем увеличение препятствий для выхода света. В зависимости от области применения препятствие для выхода света может быть достаточно высоким, чтобы закончить срок службы лампы. В конце концов, материал нити накаливания испарится в количестве, достаточном для разрыва нити, что полностью завершит срок службы лампы. Оба этих эффекта сильно зависят от температуры нити накала, поэтому долговечные вакуумные лампы, как правило, работают в нижнем диапазоне температур, и свет имеет желтоватый оттенок.
Первоначально электрическое сопротивление вольфрамовой нити при комнатной температуре довольно низкое. Когда к лампе впервые подается электрическое питание, большой пусковой ток вызывает быстрый нагрев нити накала. Сопротивление нити накала повышается до значения, в пять-десять раз превышающего сопротивление холоду, что приводит к стабилизации силы тока, потребляемого лампой, и к тому, что лампа излучает стабильный световой поток. В зависимости от размера нити накала период пуска может составлять от десятков миллисекунд до сотен миллисекунд.Это требование пускового тока следует учитывать при выборе источника питания для конкретного применения лампы.
Газонаполненные лампы (ссылка на таблицу продуктов)
Газонаполненные лампы излучают свет от нити накаливания, работающей в атмосфере инертного газа. Добавление инертного газа подавляет испарение вольфрамовой нити, что увеличивает срок службы лампы или позволяет работать при более высоких температурах в течение того же срока. В качестве обычных газов используются азот, аргон, криптон и ксенон. Стоимость резко возрастает по мере использования более редких газов, особенно для ксенона, из-за их очень низкого естественного содержания. Преимущество газов с более высоким атомным весом состоит в том, что они подавляют испарение вольфрамовой нити более эффективно, чем газы с более низким весом. Это позволяет нити накала газонаполненных ламп работать при температурах до 3200 градусов Кельвина и достигать разумного срока службы. Свет от этих ламп имеет высокое содержание синего цвета, что придает свету чисто-белый вид.
Газонаполненным лампам требуется больше энергии для достижения той же температуры нити накала, чем вакуумным лампам. Окружающий газ охлаждает нить накала, подавляя испарение и уменьшая миграцию испаренного вольфрама на стенку лампы. Более высокая рабочая температура газонаполненных ламп обеспечивает большую светоотдачу на ватт входной мощности, что оправдывает их использование в критических приложениях.
Вольфрамовые галогенные лампы (ссылка на таблицу продуктов)
Вольфрамовая галогенная лампа похожа на лампу, заполненную инертным газом, за исключением того, что она содержит небольшое количество активного газообразного галогена, такого как бром.Инертный газ подавляет испарение вольфрамовой нити, в то время как газообразный галоген снижает количество вольфрама, покрывающего внутреннюю стенку лампы. Газообразный галоген вступает в реакцию с вольфрамом, который испаряется, мигрирует наружу и осаждается на стенке лампы. Когда температура стенки лампы достаточна, галоген вступает в реакцию с вольфрамом с образованием бромида вольфрама, который отделяется от стенки лампы и мигрирует обратно к нити накала. Соединение бромида вольфрама реагирует на нити накала лампы, где температуры, близкие к 2500 ° C, вызывают рассеивание вольфрама и галогена.Вольфрам осаждается на нити накала и освобождается для повторения цикла снова. К сожалению, вольфрам не осаждается в той же зоне, где происходило испарение, поэтому нить накала все равно становится тоньше и в конечном итоге выходит из строя.
Вольфрамовая нить накала галогенной лампы служит двум целям. Один из них — генерировать свет, а второй — генерировать тепло, необходимое для получения температуры стенок выше 250 ° C. Эти лампы спроектированы таким образом, чтобы поддерживать требуемую температуру стенок при работе с расчетным напряжением.Снижение напряжения более чем на 10% от расчетного, вероятно, приведет к падению температуры стенок ниже требуемых 250 ° C. Испытания показывают, что в большинстве случаев эти пониженные рабочие условия не влияют на работу лампы. К тому времени, когда температура стенки упадет до точки, при которой цикл галогена перестает функционировать, температура нити снизится до точки, при которой испарение вольфрама будет незначительным. Если наблюдается почернение стен, следует избегать диапазона рабочего напряжения, при котором это происходит. Сжигание лампы при расчетном напряжении в течение короткого периода времени обычно может устранить почернение лампы из-за временной эксплуатации в таком диапазоне напряжений. Однако в редких случаях галогенные лампы с пониженными характеристиками более чем на 10% могут испытывать неблагоприятную реакцию коррозионного воздействия галогена на вольфрамовую нить, что приводит к преждевременному выходу лампы из строя.
Светоотдача вольфрамовой галогенной лампы более стабильна, чем у негалогенной газовой лампы, благодаря очищающему действию газообразного галогена на кожух лампы.Эта особенность в сочетании с высокой цветовой температурой света и долгим сроком службы делает эти лампы очень востребованными для многих промышленных и научных приложений. Ограничение рабочего цикла из-за требования поддерживать температуру оболочки лампы, достаточную для запуска галогенного цикла, является недостатком. Однако в приложениях с непрерывным режимом работы относительно легко обеспечить правильную вентиляцию, чтобы обеспечить надлежащую рабочую температуру.
Не рекомендуется эксплуатировать вольфрамовые галогенные лампы при напряжении, превышающем расчетное, поскольку лампы обычно рассчитаны на свои максимальные пределы.Температура уплотнения лампы не должна превышать 350 ° C, в противном случае произойдет окисление молибденовой ленты, что приведет к преждевременному выходу лампы из строя.
Вольфрамовые галогенные лампы — идеальные источники света для спектрофотометров, поскольку они обеспечивают широкополосное спектральное излучение в диапазоне от ультрафиолетового, видимого и инфракрасного до пяти микрон. Некоторый выход излучения может быть получен при 320 и 340 нанометрах.
Срок службы при проектном и рабочем напряжении
Срок службы лампы, выраженный в часах, рассчитан при расчетном напряжении и в идеальных лабораторных условиях.Отклонение от расчетного напряжения приведет к уменьшению или увеличению срока службы лампы. Это отклонение также изменит значения потребления тока, яркости и цветовой температуры. Эти отклонения должны использоваться инженером-проектировщиком для улучшения технических характеристик лампы для конкретного применения.
На рисунке 1 показаны процентные изменения тока, цветовой температуры и яркости, когда рабочее напряжение отличается от расчетного.
Указанный здесь номинальный срок службы выражается в часах.Номинальный срок службы рассчитывается при расчетном напряжении, переменном токе и в идеальных лабораторных условиях. При фактическом использовании срок службы может сократиться в результате агрессивных сред, таких как удары, вибрация и экстремальные температуры. Срок службы можно существенно увеличить, выбрав рабочее напряжение меньше расчетного. Это снижение от расчетного напряжения также приведет к более холодной нити накала, обеспечивающей повышенную устойчивость к ударам и вибрации.
Из-за незначительных различий в производстве миниатюрных ламп и в составных частях невозможно, чтобы каждая отдельная лампа работала в течение того срока, на который она была рассчитана.Срок службы лампы оценивается как средний срок службы большой группы ламп.
Схема калькулятора Rapid Lamp
Эта диаграмма позволяет пользователю определить зависимость тока, средней сферической канделы и срока службы от значения напряжения, приложенного к лампе, в процентах от расчетного напряжения для этой лампы. Проведите горизонтальной линией через процентное соотношение расчетного напряжения, которое будет использоваться, и прочтите значение рассчитанных параметров в правой части диаграммы.
Запчасти для копировальных аппаратов | Увеличение срока службы галогенных ламп
Как добиться максимальной производительности и максимального срока службы галогенных ламп
В большинстве аналоговых копировальных аппаратов используются галогенные лампы экспонирования из-за их яркости и длительного срока службы.Чтобы максимально использовать галогенные лампы копиров и свести к минимуму количество внеплановых обращений в службу технической поддержки, связанных с лампами, вы должны иметь общее представление о том, как работают галогенные лампы и какие факторы влияют на их долговечность.
Галогенная лампа — это лампа накаливания, которая использует тепло для генерации света и содержит небольшое количество галогена для увеличения яркости и долговечности. В большинстве галогенных ламп используется нагревательный элемент (известный как нить накала) из вольфрама из-за очень высокой температуры плавления этого металлического элемента.Однако даже вольфрам со временем испаряется и прилипает к стенке лампы, что в конечном итоге снижает количество излучаемого света.
Когда активирована функция копирования копировального аппарата, на вольфрамовую нить накаливания галогенной экспонирующей лампы подается напряжение. По мере нагрева нити мельчайшие частицы вольфрама испаряются и соединяются с газообразным галогеном, образуя галогенид вольфрама, газ, который не прилипает к стенке колбы в оптимальных условиях эксплуатации. Поскольку этот газ окружает нить накала, тепло отделяет вольфрам от галогена и притягивает его обратно к нити.Газообразный галоген выделяется для объединения с другими частицами вольфрама, завершая «галогенный цикл». Этот повторяющийся процесс приводит к тому, что нить накаливания служит дольше, а лампа темнеет гораздо медленнее, чем в стандартной лампе накаливания, что обеспечивает повышенную яркость в течение более длительного срока службы.
Факторы долголетия
На рабочие характеристики и / или срок службы галогенной экспонирующей лампы могут отрицательно повлиять многочисленные факторы, включая колебания электрического напряжения, поверхностное загрязнение и искрение контактов на клеммах (в некоторых старых машинах, использующих стандартные медные контакты).
Напряжение — Галогенные лампы производятся с использованием определенного количества газообразного галогена, соответствующего заданной температуре нити накала. Работа при указанном напряжении имеет решающее значение, поскольку обеспечивает надлежащее воздействие на поверхность барабана и максимальную долговечность нити. В галогенной лампе, работающей при напряжении всего на 10% выше, чем указано, например, температура повысится, нить накала будет испаряться быстрее, колба преждевременно потемнеет, а срок службы лампы сократится примерно на 67%.И наоборот, если та же лампа работает при напряжении на 10% ниже указанного, уменьшение скорости испарения вольфрама приведет к значительному увеличению срока службы, но это более низкое напряжение приведет к снижению яркости лампы и сделает копии более темными.
Примечание. Некоторые лампы, которые физически совместимы с данным копировальным аппаратом, могут иметь неправильное номинальное напряжение. Опять же, слишком большое или слишком маленькое напряжение, приложенное к любой галогенной экспонирующей лампе, может привести к проблемам с качеством копирования и / или сокращению срока службы лампы.Убедитесь, что устанавливаемая вами лампа специально предназначена для обслуживаемого копировального аппарата. Не менее важно, что в любом копировальном аппарате с регулируемым напряжением экспонирования технические специалисты должны всегда проверять и придерживаться оптимальных диапазонов, рекомендованных изготовителями оборудования, при настройке этого напряжения.
Загрязнение — Загрязнение лампы также может сократить срок ее службы. Пыль, масло от отпечатков пальцев и другие загрязнения могут значительно снизить эффективность и срок службы галогенной лампы. Эти загрязнения часто создают «горячие точки» — концентрацию тепловой энергии — на поверхности лампы.Горячая точка может вызвать перегрев вольфрамовой нити накала, сокращая срок службы нити и, следовательно, самой лампы. Кроме того, горячие точки могут привести к дисбалансу в смеси галоген / вольфрам, при этом избыток газообразного вольфрама преждевременно затемняет лампу. Чтобы избежать проблем из-за загрязнения, минимизируйте прямой контакт со стенкой лампы; галогенные лампы следует обернуть защитной бумагой или удерживать за керамические наконечники. Кроме того, обязательно тщательно очищайте лампу перед установкой и во время каждого обращения в сервисный центр.
Контакты клемм, исключающих дугу — Если галогенная лампа установлена неправильно, или если контакты клемм загрязнены или корродированы, точки контакта галогенной лампы могут не совпадать с точками контакта копира. Это может привести к возникновению электрической дуги и повреждению клеммных контактов и лампы. В конечном итоге это приведет к разрыву электрической цепи и вызову сервисной службы для замены лампы и одного или обоих контактов клемм.
Предотвращение проблем с качеством копирования, связанных с лампой
Очистка зеркал и линз — По мере загрязнения зеркал и линз и уменьшения светопропускания (что приводит к темным копиям) многие специалисты по обслуживанию склонны компенсировать это, увеличивая вручную напряжение лампы экспонирования.Как обсуждалось ранее, увеличение напряжения за пределами указанного оптимального диапазона приведет к более быстрому сгоранию нити и увеличению содержания газа вольфрама, что приведет к потемнению лампы и сокращению ее срока службы. Намного лучше регулярно чистить зеркала и линзы во время планового технического обслуживания. Компания Katun и большинство производителей оригинального оборудования рекомендуют регулярно чистить лампы, зеркала и линзы при каждом обращении в сервисный центр. Правильная очистка с использованием подходящих материалов имеет решающее значение для поддержания оптимальных характеристик ламп, зеркал и линз. В большинстве случаев тканевые салфетки без ворса и изопропиловый спирт (или средство для удаления пленки) являются рекомендованными материалами для надлежащей очистки.
Безопасная транспортировка — Компания Katun уделяет особое внимание тому, чтобы упаковка / транспортировочные материалы для ламп и других хрупких компонентов обеспечивали достаточную защиту. По возможности перевозите галогенные лампы в оригинальной упаковке для обеспечения надлежащей защиты.
Все галогенные лампы не созданы равными
Качество галогенных ламп, доступных на рынке, значительно варьируется от производителя к производителю. Загрязнение компонентов (особенно вольфрамовых нитей) или нестандартные размеры нити накала могут привести к сокращению срока службы лампы и снижению качества копирования.Негерметичные уплотнения колбы, вызванные трещинами или другими дефектами, также сокращают срок службы лампы, а несоответствующая длина лампы вызывает проблемы с установкой. Лампы и другие компоненты могут быть повреждены, если лампы не упакованы должным образом.
Падение галогенного освещения
За последние два столетия в осветительной отрасли произошло много изменений и инноваций. С каждым новым достижением в технологии старые решения начинают выглядеть устаревшими по сравнению с ними. Ярким примером этого является падение галогенного освещения за последние годы.Хотя когда-то это было новшеством и новой надеждой для индустрии освещения, с тех пор оно стало менее распространенным и, возможно, даже находится на пути к исчезновению. Давайте разберемся с падением галогенного освещения более подробно.
Что такое галогенное освещение?
Галогенная лампа, также известная как кварцево-галогенная или вольфрамово-галогенная лампа, в основном представляет собой разновидность лампы накаливания. В нем используется нить накала, состоящая из пластичного вольфрама, колба из плавленого кварца, алюмосиликата или высококремнеземного стекла и газонаполненная трубка.Галогенная лампа отличается от традиционной лампы накаливания несколькими способами. Во-первых, газ и нить накаливания обеспечивают более высокий световой поток по сравнению с традиционными лампами накаливания, в то время как эффективность немного выше с точки зрения ватт. Стеклянная трубка также намного толще и прочнее, чем у обычных ламп накаливания.
Недостатки / новые технологии ведут к упадку
Если посмотреть на падение галогенного освещения, можно выделить два фактора, которые со временем привели к его снижению.Во-первых, у галогенного освещения есть уникальные недостатки. Галоген не так эффективен с точки зрения количества произведенных люменов и потребляемой мощности. Несмотря на то, что появляются новые модели, которые предлагают 30 люмен на потребляемую мощность, они просто не конкурируют с другими вариантами. Еще один недостаток галогенов — они сильно нагреваются во время работы. Это вызывает беспокойство, потому что это добавляет тепла в пространство, а также лампы могут быть горячими на ощупь. Высокая температура также может способствовать тому, что эти лампы более склонны к взрыву.В сочетании с газом и теплом галогенные лампы довольно горючие. Еще один недостаток галогена — лампы очень чувствительны к отпечаткам пальцев. Масла, которые естественным образом находятся на руке, улавливаются стеклом и создают грязную лампу намного легче, чем другие типы стеклянных ламп.
Вторая причина его упадка заключается в том, что новые технологии в освещении вытеснили его. Хотя недостатков этого лампового решения было бы достаточно, чтобы способствовать падению галогенного освещения, не менее важно то, что на рынке есть лучшие варианты.Если бы галоген был единственным вариантом для освещения, недостатки можно было бы упустить из виду, но с натрием высокого давления, компактными люминесцентными лампами и светодиодами, ведущими во всех отношениях галогенов, таких как мощность, люмен, срок службы и потери тепла, он только усугубляет недостатки галогенного освещения.
Фототоксичность галогенных ламп — PubMed
Задний план: Сообщалось, что излучение кварцевых галогенных лампочек вызывает эритему у людей и опухоли кожи у экспериментальных животных.
Цель: Целью этого исследования было определение относительного риска травм людей из-за излучения этих ламп.
Методы: Мы исследовали 12-вольтовую 50-ваттную кварцевую галогеновую лампу. Мы измерили его ультрафиолетовый выходной спектр и биологическую токсичность его излучения с помощью его способности индуцировать димер пиримидина.
Полученные результаты: На расстоянии 1 см светоотдача лампы на длине волны 254 нм составляет 3 x 10 (-7) Вт / см2 / нм. Солнечное излучение на этой длине волны не обнаруживается на поверхности Земли, т.е. менее 10 (-12) Вт / см2 / нм. При длине волны 290 нм мощность лампы составляет примерно 3 x 10 (-6) Вт / см2 / нм, что в 5000 раз больше, чем у летнего солнца в 13:00. на уровне моря в Кувейте. В этих условиях световой поток UVB и UVA примерно соответствует солнечному свету.Мы также измерили потенциал образования димеров пиримидина относительно солнца с целью оценки токсичности ламп для ДНК. На расстоянии 7 см лампа индуцирует приблизительно 3,9 димера пиримидина / 100 000 пар оснований / мин. Это примерно в 4 раза быстрее, чем полуденное летнее солнце в Мичигане.
Выводы: Мы пришли к выводу, что прямое излучение этих ламп может вызвать повреждение кожи человека из-за их излучения UVC и UVB.По нашим оценкам, относительный риск для ДНК кератиноцитов в коже человека in vivo от воздействия 50-ваттной галогенной лампы на расстоянии 7 см составляет от 27 до 400% полуденного летнего солнца в Мичигане.
.
