Как сделать дешевый газогенератор своими руками, дельные советы
Желание сделать жизнь максимально комфортной заставляет искать способы добиться полной автономии своего жилья. В первую очередь подразумевается подключение к электросети. К сожалению, еще очень часто подача энергии осуществляется не на должном уровне, с перебоями и тогда приходится либо сидеть в темноте, либо искать альтернативные источники электричества.
Одним из вариантов является газогенератор, своими руками собрать его доступно не каждому, но вот купить модель промышленного производства могут все. Однако стоит такое оборудование отнюдь не дешево, что заставляет задуматься над идеей создания собственного агрегата. Постараемся убедиться в том, что это действительно выгодно.
Что же представляет собой данный агрегат
То, что оборудование этого класса привлекает все большее количество потребителей объясняется в первую очередь наиболее низкой ценой на топливо, если сравнивать с бензином и дизелем.
Газогенератор
Есть отличия у этого агрегата и в конструктивном плане. Он состоит из следующих блоков:
- Двигателя;
- Альтернатора;
- Технологической обвязки.
Наличие последнего узла, включающего в себя устройства управления и обслуживания, позволило добиться стабильной работы оборудования в соответствии с запросами потребителя. Многие модели имеют стабилизаторы выходного тока и микропроцессорные узлы, что гарантирует не только высокое качество вырабатываемой электроэнергии, но и возможность мониторинга работы двигателя. На сегодняшний день некоторые из газовых генераторов способны одновременно производить энергию и тепло. Именно они более всего интересуют современного потребителя.
Устройство и принцип работы генератора
Агрегаты этого класса обычно оснащаются обычным двигателем внутреннего сгорания.
В нем происходит воспламенение и сжигание газовой смеси. При этом образуются газы, которые приводят в движение поршни двигателя и коленчатый вал, с которого вращение передается на устройство, вырабатывающее электричество.
Принцип работы прибора
Однако к газогенераторам для дома относятся и модели, работающие на твердом топливе. В конструктивном плане они состоят из двух основных блоков:
- Корпуса;
- Бункера сжигания.
Как сделать газовый генератор своими руками будет рассказано ниже. Естественно, что и принцип работы такого устройства будет отличаться. Чтобы понять, как функционирует этот агрегат, рассмотрим назначение каждого блока. Корпус обычно выполняется из стального листа и имеет форму цилиндра, хотя допускается и прямоугольная.
Нижний отсек– это приваренное днище с ножками для удобства монтажа. Внутри располагается камера заполнения в которую помещается топлива.
Она также выполняется из стали и по форме соответствует корпусу, к которому прикрепляется при помощи болтов.
В нижней части происходит сжигание топлива. Для ее изготовления применяется жаропрочная сталь. Она имеет горловину, используемую для крекинга смол. Она отделена от корпуса асбестовой прокладкой.
Средняя часть оснащена фурмами или калибровочными отверстиями. Через них осуществляется подача кислорода необходимого для поддержания процесса горения. Все детали камеры выполняются из жаропрочной стали.

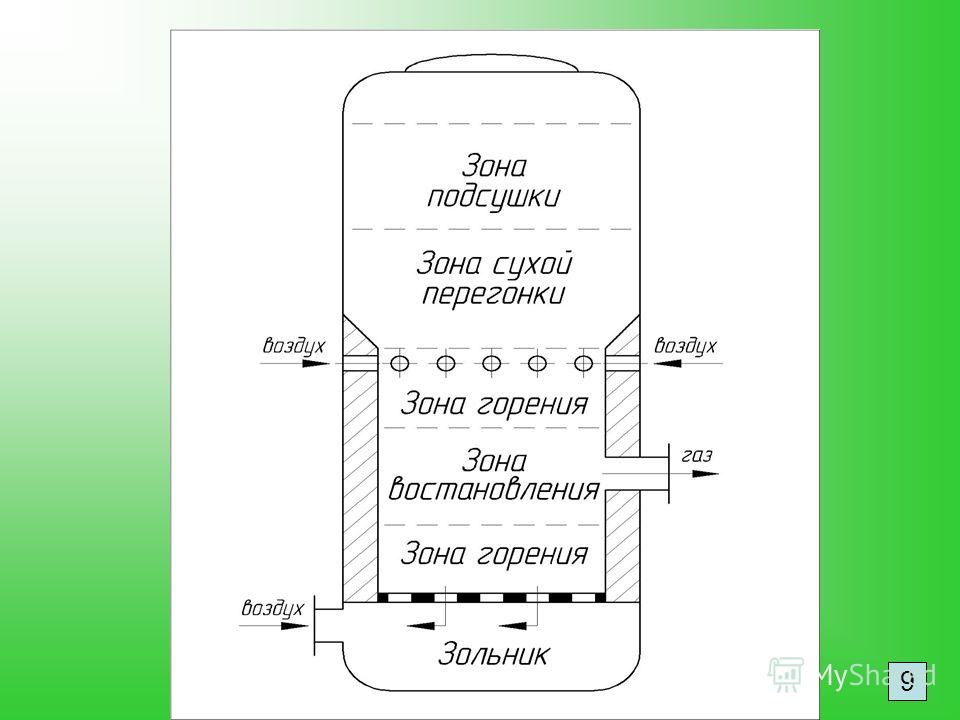

Схема газового агрегата
Выход газа из пиролизного газогенератора, собранного своими руками, ограничивает специальный обратный клапан, который располагают на выходе. Перед ней допускается установка вентилятора, что позволит повысить мощность двигателя.
В нижней части устройства находится колосниковая решетка, где помещают раскаленные угли.
Сгорая они превращаются в золу, которая ссыпается в зольник.
Загрузка топлива осуществляется через специальный люк, который также уплотнен и имеет амортизатор в креплении крышки. Он необходим для регулировки давления внутри камеры.
Но чтобы мотор самодельного газогенератора работал без сбоев газ, поступающий в него, проходит очистку и смешивается с воздухом. Для этого используются фильтры, установленные за корпусом агрегата. Они представляют собой трубу, со специальными элементами.
Виды газовых установок
Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:
- Прямого способа генерации;
- Обратного;
- Горизонтального.
Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально.
Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.
Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.
Схема силовой установки – для народных умельцев
Конструкция установки и схема подключения
Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:
- Бочка;
- Трубы;
- Радиатор;
- Фильтры;
- Вентилятор.
Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.
Инструкция по созданию
Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:
- Бункер;
- Отсек сгорания;
- Воздухораспределительная часть;
- Колосниковая решетка;
- Патрубок;
- Фильтры.
Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.
Делаем самостоятельно, этапы работ:
youtube.com/embed/ewKUxQrZO4E» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.
Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.
Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.
Газовый генератор такой конструкции рассчитан на работу на дровах и отходах от отработки древесины, причем в качестве топлива могут использоваться даже свежесрубленные ветки.
Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.
Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.
