Газогенераторный котел: плюсы и минусы, как выбрать самый эффективный

Содержание

плюсы и минусы, как выбрать самый эффективный

Самым эффективным способом использования древесного топлива являются газогенераторные котлы на дровах.

Газогенераторный котел на дровах

В зависимости от модификации или производителя – коэффициент полезного действия таких установок может достигать 95 процентов. В таких устройствах древесное топливо сгорает практически полностью, не оставляя остатков.

Газогенераторные котлы в свое время использовались даже для приведения в движение автомобилей, но сейчас они прочно занимают традиционную нишу для котлов – используются для обогрева помещений и нагрева воды. Каков же принцип работы газогенераторного котла, и как выбрать газогенераторный котел при покупке?

Принцип работы газогенераторного котла на дровах

При работе газогенераторного котла на дровах используется принцип пиролиза. После закладки топлива (дров или специальных древесных брикетов) они проходят через несколько стадий сгорания. Рассмотрим их:

  1. Первоначально древесное топливо попадает в специальную камеру, где оно подсушивается.
  2. Затем древесное топливо горит при поддержании температуры от 20 до 850 градусов Цельсия. При этом в топочную камеру практически не поступает кислорода. Таким образом происходит окисление древесного топлива,
  3. Получившийся в результате окисления газ поступает в камеру сгорания, где с использованием горелок поджигается и горит.

Газогенераторные котлы на дровах, используемые в отопительных целях имеют специальный водяной контур. Внутри него вода проходит через две нагревательных камеры, а уже затем поступает в отопительные радиаторы.

Топливо для газогенераторных котлов

Несомненным преимуществом газогенераторных котлов является тот факт, что они могут работать практически на любом типе твердого топлива. То есть в них можно загружать обычные нарубленные дрова, и также любые виды древесных отходов (опилки, стружки) и изготовленные из древесных отходов брикеты, пеллеты и тому подобное.

Кроме того, газогенераторные установки являются практически безотходным производством: топливо в них сгорает практически без остатков.

Газогенераторный котел

Преимущества отопительных газогенераторных установок

Установка отопительных систем, работающих от котлов газогенераторных, работающих на древесном топливе имеет следующие несомненные преимущества:

  1. Чрезвычайно высокая эффективность сгорания топлива. В любой установке, предназначенной для сжигания древесного топлива, но не применяющий эффект пиролиза – КПД не может подниматься выше 90 процентов.
  2. Газогенераторные установки являются энергонезависимыми и могут быть установлены даже в сооружениях, у которые отсутствует подключение к стационарной электросети. Заметим, что во время войны газогенераторные установки размещались даже на автомобилях. Энергонезависимость газогенераторной установки также снижает стоимость ее эксплуатации.
  3. В газогенераторной установке можно использовать практически любой тип древесного топлива, начиная от классических дров и заканчивая отходами древесного производства. Использование древесных отходов, опилок, щепы и так далее существенно удешевляет работу газогенераторных систем. Однако помните, что из всего объема единовременно закладываемого топлива процент древесных отходов не должен превышать значение в 30 процентов.
  4. Большие объемы топочной камеры позволяют газогенераторным котлам долгое время работать от одной закладке топлива, что облегчает эксплуатацию такой установки.

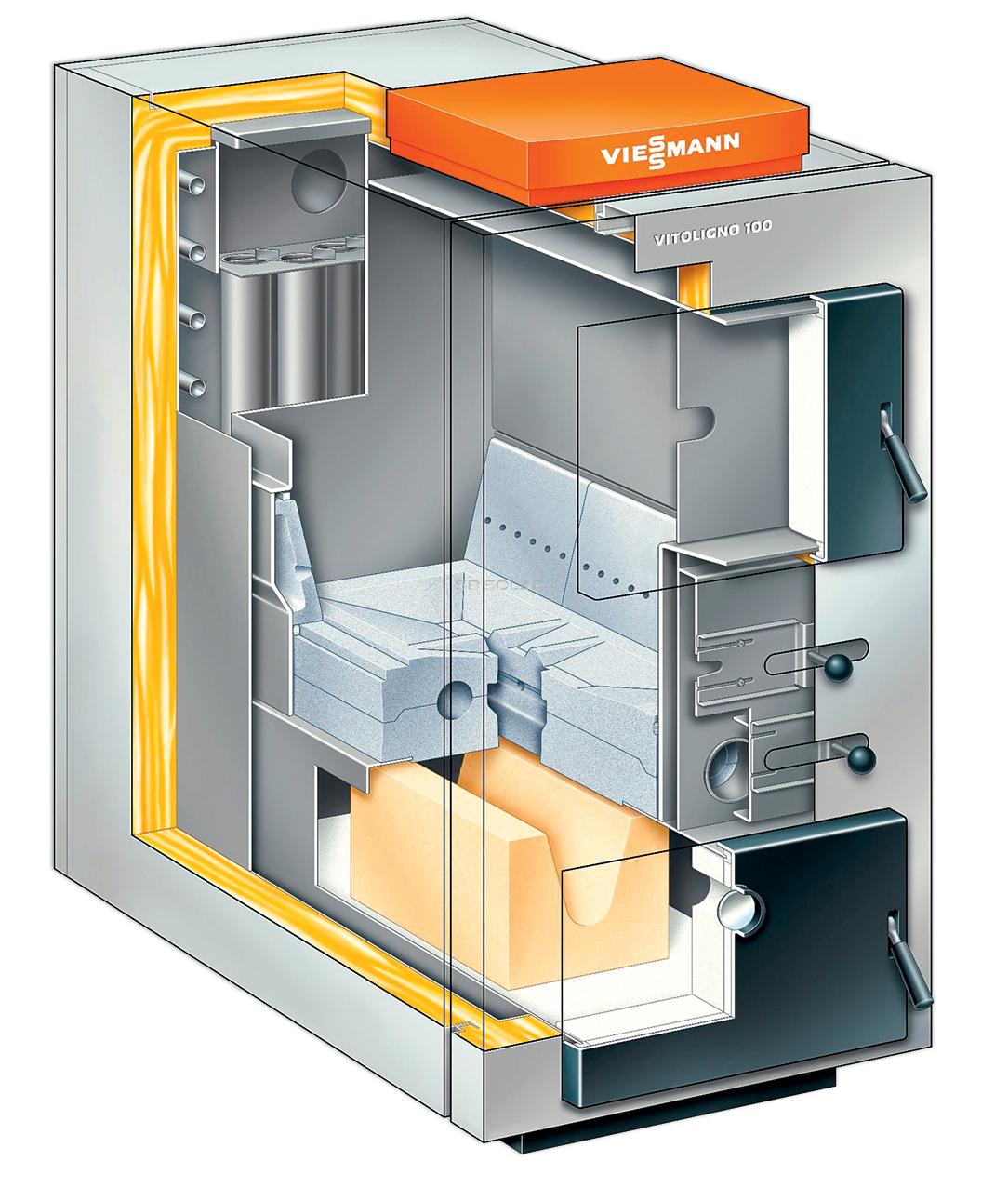

устройство газогенераторного котла

Недостатки газогенераторных установок

Несмотря на всю привлекательность отопительных и нагревательных систем на основе газогенераторных установок – такие устройства имеют и определенные недостатки. Недостатки газогенераторных систем в целом совпадают с недостатками обычных котлов, работающих на твердом топливе.

Котел на твердом топливе, в отличие от автоматизированных жидкостных или газовых систем имеет ограниченную автономность работы. Для такого котла всегда нужен человек-оператор, который будет добавлять топливо по мере его сжигания. Также газогенераторный котел необходимо регулярно обслуживать, чистить от копоти и сажи. Несмотря на практически полное сгорание органического древесного топлива в газогенераторных котлах – продукты распада в таких системах все-таки присутствуют.

газогенераторная установка

Приобретение системы с газогенераторным котлом является довольно затратным в финансовом плане. По приблизительным прикидкам газогенераторный котел обойдется вам в полтора раза дороже, чем обычный котел на твердом топливе. Но разница в стоимости должна окупиться через несколько отопительных сезонов, исходя из более высокой эффективности газогенераторного котла.

Также при эксплуатации газогенераторных установок необходимо пользоваться только сухим топливом. На влажных дровах или опилок процесс пиролиза может просто не запуститься. Поэтому газогенераторные котлы часто оборудуют сушильной камерой, в которой топливо доходит до нужной кондиции.

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

  1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
  2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
  3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Газогенераторные котлы на дровах: видео

Честный видео-отзыв о работе газогенераторного пиролизного котла Dragon TA-15

Понравилась статья?
Сохраните, чтобы не потерять!

Шахтный газогенераторный котел на угле


Во время горения угля, высвобождается большое количество горючего углекислого газа.

Если, выделяемый CO сжечь, можно получить дополнительное тепло. Именно этот принцип работы, использует газогенераторный котел на угле.

Конструкция угольного теплогенератора обеспечивает максимальную теплоотдачу и производительность, увеличивает КПД до 92%.

Как работает котёл газогенераторного типа на угле

Твердотопливный газогенераторный котел на угле использует тепло, получаемое посредством сжигания топлива и дожига выделяемого углекислого газа. Чтобы это стало возможным, в конструкции были сделаны значительные изменения и произведены улучшения.

Котёл на угле газогенераторного типа, имеет сразу две топочных камеры. Так как, для процесса газогенерации важно создать определенные условия, обе топки сделаны герметичными, установлены колосники, предусмотрена эффективная система подачи воздуха.

Процесс горения угля в газогенераторном котле происходит следующим образом:

  • Топливо разжигают при открытой шиберной заслонке.
  • После того, как уголь разгорелся, ему дают погореть в течение 15-20 мин. , пока температура в топочной камере не достигнет параметров, необходимых для начала газогенерации.
  • Заслонку в котлах с естественной тягой закрывают приблизительно на треть. От недостатка кислорода, уголь начинает тлеть и выделять большое количество газа.
  • Газ отводится во вторую топочную камеру. Здесь CO дожигается при температуре 600-800°С. Во избежание теплопотерь, топка изготавливается из шамотного кирпича.
  • Теплообменник имеет сложную конструкцию, позволяющую аккумулировать тепло из первой и второй топочной камеры, и нагреть циркулирующий теплоноситель.


В конструкции предусмотрен водяной контур отопления и змеевик ГВС. В некоторых моделях, снабжение горячей водой выполняется посредством внешнего бойлера косвенного нагрева или внутренней емкости накопителя, вмонтированной в корпус.

Как правильно топить шахтный угольный котёл

Газогенераторные угольные котлы с верхней загрузкой используют два метода (верхний и нижний) сжигания топлива. У каждого из способов есть свои преимущества:

  • Верхнее горение – уголь горит сверху вниз. В конструкции котлов используется горизонтальная топочная камера. В качестве достоинств, выделяют неприхотливость системы к параметрам тяги. Верхнее горение используют большинство газогенераторных моделей.
  • Нижнее горение – принцип работы используется в шахтных котлах. Направленность воздушных потоков не дает огню разгореться, затронув верхние слоя топлива. Преимуществом данного устройства является более длительный срок работы от одной закладки, неприхотливость к влажности угля.


Разжигают котел при помощи сухих лучинок. Запрещается применять средства для розжига: керосин, бензин, сухое горючее. В автоматических котлах, применяется электророзжиг и принудительная подача воздуха. В обычных теплогенераторах, розжиг выполняют при открытой заслонке. После того как уголь разгорелся, переводят шибер в режим газогенерации.

Автоматические и полуавтоматические станции используют систему принудительного дымоудаления, что позволяет устанавливать котлы непосредственно в жилых помещениях.

Уголь для работы газогенераторного котла

Чтобы котел газогенераторного типа на угле был экономичным и расходовал на 30-40% меньше топлива, необходимо не только правильно топить, но и еще выбрать для этого подходящее топливо. Оптимально использовать уголь той фракции, качества и сорта, который указан в технической документации.

Наиболее часто используют следующий вид топлива:

  • Антрацит – подходит для большинства моделей газогенераторных котлов. Имеет небольшой зольный остаток и хорошую теплотворную характеристику. Каменный уголь сорта Антрацит, предлагается разными фракциями, оптимально подходящими под использование в автоматических и полуавтоматических станциях.
  • Бурый уголь – допускается использование только в котлах с предварительным подогревом воздуха, перед подачей в топку. Категорически запрещается применение породы с высоким содержанием зольности и серы, во избежание быстрого прогорания теплообменника. Котлы на буром угле, практически не встречаются.


Использовать каменный уголь, в частности, сорт антрацит, экономически выгодно. Большинство производителей водогрейного оборудования, рекомендуют топить именно антрацитом.

Особенности котлов с верхней загрузкой угля

Опыт эксплуатации газогенераторных котлов позволил выделить несколько особенностей, выгодно отличающих их от аналогов:

  • Потребление угля в сутки в газогенераторном котле – экономия, по сравнению с обычным котлом, составляет 30-40%.
  • Утолщенная топочная камера – уголь сгорает при температуре 600-900°С. Чтобы теплообменник мог выдерживать нагрев без деформации, производители изготавливают топку из стали, толщиной до 10 мм.
  • Качество топлива – газогенераторный угольный котёл шахтного типа, неприхотлив к влажности используемого сырья. Для топки подходит любое топливо, с влажностью до 40-45%. Допускается использование угольных брикет, антрацита, бурового угля (с ограничениями).
  • Время автономной работы – период горения одной закладки топлива, от 8 до 24 часов.


Угольный котел с вертикальной загрузкой, в среднем, стоит дороже классических аналогов. Себестоимость увеличивает наличие двух топочных камер, утолщенная сталь, используемая при производстве теплообменника. Еще одним недостатком является большой вес конструкции. Масса котла с чугунным теплообменником, превышает несколько центнеров.

Переплаты, связанные с приобретением газогенераторного оборудования, полностью окупаются уже через 2-3 отопительных сезона. Средний срок эксплуатации котлов 10 лет.

принцип работы, устройство, обзор популярных моделей


Бережное отношение к энергоресурсам продиктовано в первую очередь тем, что практически все природные запасы не бесконечны. Экономное расходование всех видов топлива требует разработки новых систем либо кардинальной модернизации существующих.

Так, газовый котел с электрогенератором – это один из видов гибридных систем, позволяющих разумно распоряжаться голубым топливом. Мы познакомим вас с принципом действия оборудования, вырабатывающего наряду с тепловой энергией электрическую. Представим типичные модели гибридных агрегатов.

Содержание статьи:

Эффективное потребление энергоресурсов

Даже рядовой обыватель, у которого установлен газовый котел для отопления жилья, может задаваться вопросом о рациональности использования тепловой энергии. Действительно, ведь при сжигании газа в котле, далеко не все выделяемое тепло используется.

Всегда при работе системы отопления какая-то часть тепла безвозвратно утрачивается. Обычно так происходит при выбросе продуктов сгорания из котла в атмосферу. Фактически это утраченная энергия, которой могло бы найтись применение.

О чем конкретно идет речь? О возможности применения впустую “выброшенного” тепла в производстве электрической энергии.

Если исходить из того, что система котла отопления и так оптимизирована с целью максимального повышения КПД, то «выбрасываемая» энергия все равно составляет значительную долю от энергии, которая выделяется при горении топлива

Видами топлива могут быть различны, начиная с банальных дров и всевозможных брикетов, заканчивая наиболее экономичными вариантами: магистральным газом с преобладанием метана в составе, искусственным голубым топливом и пропан-бутановыми сжиженными смесями.

Может показаться, что это далеко не «открытие Америки», но на самом деле разработанная еще в далеком 1943 году Робертом Стирлингом технология, а точнее, установка существует. Ее конструктивные особенности и основной принцип работы позволяет относить эту систему к двигателям внутреннего сгорания.

Почему же тогда не использовалась данная установка на протяжении столь значительно времени? Ответ прост – теоретическая разработка технологии в сороковых годах прошлого века, на практике оказалась очень громоздкой.

Существовавшие на момент разработки технологии и материалы не позволяли сократить размеры установки, а существовавшие методы производства электрической энергии были более рентабельны.

Включение в схему газового котла устройства, перерабатывающего бесполезно расходуемое тепло в электроэнергию, позволяет существенно повысить КПД газоперерабатывающей установки

Что может заставить нас на сегодняшний день задумываться о более бережном отношении к ресурсам, не относящимся к категории возобновляемых? Сейчас во всем мире существует общая проблема – развитие технологий неизбежно ведет к увеличению потребления электрической энергии.

Увеличение потребления происходит настолько стремительными темпами, что сетевые компании не успевают модернизировать системы передачи электрической энергии, не говоря уже про производство. Такая ситуация неизбежно ведет к тому, что элементы систем электроснабжения выходят из строя, а в некоторых случаях такое может происходить с завидной регулярностью.

Современные котлы отопления оснащены системами управления, которые тоже энергозависимы. В электропитании нуждаются циркуляционный насос, датчики, автоматика, сама панель. Весь набор устройств не может не вызывать тревоги за сохранение работоспособности при отключении электроэнергии.

Принудительные системы отопления не представляется возможным запустить без электроэнергии. Отключение электропитания в отопительный сезон для них практически катастрофично. Мало того, что это приведет неизбежно к быстрому охлаждению помещения, при длительно неработающем отоплении возможно замерзания контура.

Длительное отсутствие работы системы отопления в холодное время года приводит к замерзанию системы отопления, к появлению в ней ледяных пробок и в итоге к повреждению оборудования и труб отопления из-за разрыва

Стандартные существующие варианты решения вопроса – установка , генераторов всевозможных модификаций (газо -, бензо -, дизельгенераторов или нетрадиционные источники – ветрогенераторы или мини ТЭС, ГЭС).

Но этот путь решения приемлем далеко не для всех, поскольку многие сложно выделить место для установки автономного поставщика электричества.

Если жители индивидуальных домов еще могут выделить место под генератор, то для установки в многоэтажном доме это практически невозможно. Таким образом, получается, что жители многоквартирных домов с системой индивидуального отопления – это первые, кто пострадает при отключении света.

Именно поэтому в первую очередь компании, выпускающие компоненты для сборки систем отопления, задались вопросом полноценного использования тепла, которое «выбрасывается» системой отопления. Задумались о том, как бесцельно расходуемую субстанцию применить в генерации электроэнергии.

Из известных технологий разработчики выбрали «хорошо забытую» установку Стирлинга, современные технологии позволяют увеличить ее эффективность, сохраняя компактные размеры.

Принцип работы двигателя Стирлинга – движение поршня двигателя вниз и вверх. Двигатель работает практически бесшумно и не вызывает вибраций оборудования

Принцип работы установки Стирлинга основан на использовании нагрева и охлаждении рабочего тела, что в свою очередь приводит в действие механизм, который вырабатывает электрическую энергию.

Внутри поршня (закрытого) расположен закачанный газ, при нагреве газообразная среда расширяется и двигает поршень в одну сторону, после охлаждения в охладителе она сжимается и двигает поршень в другую сторону.

Обзор производителей котлов с генератором

Рассмотрим на конкретных примерах системы бытовых котлов, существующих на сегодняшний день, в которых принцип использования выхлопных газов (продуктов горения) для производства электроэнергии был успешно реализован. Южнокорейская фирма NAVIEN успешно реализовала вышеуказанную технологию в котле марки HYBRIGEN SE.

В котле используется двигатель Стирлинга, который согласно паспортным данным вырабатывает в процессе работы электроэнергию мощностью 1000W (или 1кВт) и напряжением 12В. Разработчики утверждают, что вырабатываемую электроэнергию можно использовать для питания бытовых приборов.

Такой мощности должно хватить для питания бытового холодильника (порядка 0,1кВт), персонального компьютера (около 0,4кВт), жидкокристаллического телевизора (около 0,2кВт) и до 12 светодиодных лампочек мощностью по 25Вт каждая.

Котел серии hybrigen se компании navien со встроенным генератором и двигателем системы Стирлинга. При работе котла помимо основных функций вырабатывается электроэнергия порядка 1000Вт мощности

Из европейских производителей разработками в данном направлении занимается компания Viessmann. Viessmann обладает возможностью представить на выбор потребителя две модели котлов серии Vitotwin 300W и Vitotwin 350F.

Модель Vitotwin 300W была первой разработкой в указанном направлении. Она отличается достаточно компактным исполнением и внешне очень схожа с обычным . Правда именно при эксплуатации первой модели были определены «слабые» места в работе двигателя системы Стирлинга.

Самой большой проблемой оказался отвод тепла, основа работы устройства – нагрев и охлаждение. Т.е. разработчики столкнулись с той же проблемой, с которой столкнулся Стирлинг в сороковых годах прошлого века – эффективное охлаждение, которого можно достигнуть только при значительных размерах охладителя.

Именно поэтому появилась модель котла Vitotwin 350F, которая включала в себя уже не только газовый котел с генератором электричества, но и встроенный бойлер на 175л.

Накопительная емкость для горячей воды выполняется в напольном варианте по причине большого веса как самого оборудования, так и подготавливаемой для санитарных целей жидкости

В этом случае достаточно эффективно был решен вопрос с проблемой охлаждения поршня установки Стирлинга за счет воды в . Однако решение привело к тому, что габаритные размеры и вес установки увеличились. Такая система уже не может крепиться на стену как обычный газовый котел и может быть только напольной.

Котлы компании Viessmann предусматривают возможность подпитки систем работы котла от внешнего источника, т.е. от сетей центрального электроснабжения. Компания Viessmann позиционировала оборудование как устройство, обеспечивающее собственные нужды (работу агрегатов котла) без возможности отбора избытка электроэнергии для бытового потребления.

Система Vitоtwin F350 – котел с бойлером нагрева воды объемом 175л. Система позволяет обогревать помещение, обеспечивает горячей водой и вырабатывает электрическую энергию

Для того чтобы можно было сравнить эффективность применения генераторов, встраиваемых в систему отопления. Стоит рассмотреть котел, который разработан компаниями «ТЕРМОФОР» (республика Беларусь) и компанией «Криотерм» (Россия, г. Санкт-Петербург).

Рассмотреть их стоит не потому, что они смогут каким-то образом конкурировать с вышеприведенными системами, а для сравнения принципов работы и эффективности получения электрической энергии. Эти котлы в качестве топлива используют только дрова, или брикеты на основе древесины, поэтому их нельзя поставить в один ряд с моделями фирм NAVIEN и Viessmann.

Котел, названный «Отопительная печь «Индигирка», ориентирован на длительное отопление дровами и т.п., но снабжен двумя термическими генераторами электричества типа ТЭГ 30-12. Расположены они на боковой стенке агрегата. Мощности генераторов малы, т.е. в общей сложности они в состоянии генерировать лишь 50-60Вт напряжением 12В.

Принципиальное устройство печи “Индигирка” позволяет не только обогревать помещение, но и готовить еду на конфорке. Дополнение системы – два теплогенератора на 12В мощностью 50-60Вт.

В данном котле нашел применение метод Зебека, основанный на формировании ЭДС в замкнутой электрической цепи. Она состоит из двух разнородных видов материала и поддерживает точки контакта при различных температурах. Т.е. разработчики тоже используют выделяемое котлом тепло для выработки электрической энергии.

Сравнение эффективности работы котлов

Сравнивая представленные виды котлов, которые не только обогревают помещение (нагревают ), но и вырабатывают электроэнергию за счет использования выделяемого тепла, следует обратить внимание на важные аспекты при эксплуатации.

Как компания NAVIEN, так и компания Viessmann позиционируют свои котлы, указывая на несомненные плюсы – полная автоматизация процесса, отсутствие необходимости сервисного ремонта и вообще полное отсутствие вмешательства после запуска в работу со стороны покупателя.

Для работы данных котлов нужна только стабильная работа системы стабильное наличие газа (будь то магистральные поставки, установка баллонная с сжиженным газом или ). Соответственно, для работы котлов применяется бытовой газ, который после сгорания не представляет вреда для окружающей среды.

В принципе, почти то же можно сказать и про отопительную печь «Индигирка», только вид топлива тут не газ, а дрова, пеллеты или прессованные опилки.

Полное отсутствие , которая требует наличия электричества. Система выработки электрической энергии и самого котла не влияют на работу друг друга, т.е. при выходе из строя системы производства электроэнергии, котел продолжает выполнять свои функции.

Все эти газоперерабатывающие отопительные агрегаты, под горелками которых расположены двигатели Стирлинга, производят электрическую энергию, которую можно использовать в различных целях

Котлы компаний NAVIEN и Viessmann не смогут “похвастать” подобным, поскольку двигатель системы Стирлинга встроен непосредственно в конструкцию котла. Но насколько рентабельны подобные системы и через какой срок окупится подобный котел? С этим вопросом стоит детально разобраться.

Рентабельность рассматриваемых систем

На первый взгляд котлы компаний NAVIEN и Viessmann практически мини-ТЭС в условиях частного дома или даже квартиры.

Даже невзирая на большие габаритные размеры, возможность производить электрическую энергию просто за счет пользования котлом для нагрева бойлера или обогрева помещений должна побудить покупателя не задумываясь установить подобное «чудо техники».

Но при ближайшем рассмотрении котла компании NAVIEN возникают вопросы, требующие ответа. При заявленной мощности в 1 кВт (свободной мощности, которую можно использовать на свое усмотрение), котел достаточно ощутимо расходует электроэнергию при работе системы.

Что имеется в виду? Как минимум работа автоматики, пусть необходима небольшая мощность, но она нужна, для того чтобы функционировали вентилятор и циркуляционный насос. Перечисленные устройства в сумме могут не только с успехом потребить этот киловатт энергии, но его может и не хватить при «разгоне» системы.

Принципиальная схема системы отопления компании Vissmann Vitotwin 350F с напольным бойлером на 175л. Система позволяет как использовать электроэнергию от внешнего источника, так и отдавать избыток произведенной электроэнергии в общую сеть

Такие же точно вопросы возникают и по котлам компании Viessmann, но здесь хотя бы не заявлялась возможность извлечения электроэнергии для собственных нужд. Оговаривалась только возможность автономной работы системы при отсутствии внешнего снабжения.

Хотя тут же разработчики указывают, что «система может требовать дополнительной электрической мощности при пиковых нагрузках». На фоне заявленных 3500 кВт*ч производимой электроэнергии в год, данный нюанс уже вызывает сомнение, а путем простых и нехитрых вычислений получаем следующее:

3500:6 (месяцев стандартного отопительного сезона):30 (30 календарных дней в среднем):24 (24 часа в сутках) = 0,81кВт*час.

Т.е. котел производит при стабильной (постоянной) работе порядка 800Вт, но сколько потребляет сама система в процессе работы? Возможно, эти же, производимые 800Вт, а возможно, и больше.

К тому же вырабатывается электроэнергия только в процессе работы горелки. Т.е. требуется либо постоянная работа системы, либо все немного не так, как рассказывают разработчики системы.

К чему приводились эти расчеты? Система котла на дровах реально отдает свои 50Вт*ч (или 0,05кВт*ч), которые можно использовать для подзарядки планшета, телефона и т.п. даже для банальной «дежурной светодиодной лампочки». В противовес разработки двух компаний с мировым именем, но описанные разработки явно больше смахивают на хороший маркетинговый ход, и не более того.

Что касается ценовой политики на данные системы, тут вообще сложно что-то оценивать. Поскольку даже фирмы-производители Viessmann и NAVIEN сразу оговаривают, что оборудование «не требует обслуживания». В переводе на простой язык – поломалось, значит, нужно заменить агрегат полностью.

Это может касаться не всей системы, а отдельно взятых узлов: двигателя Стирлинга, системы газовой горелки и т.д. В результате получится достаточно внушительная сумма. Если исходить из того, что в среднем цена на данные системы составляет порядка 12тыс. евро или 13,5 тыс. $. Схема работы котла с генератором, то выиграть в такой ситуации может разве что производитель систем.

Печь “Индигирка” участвовать в сравнении вообще не может, не только потому, что вид топлива не газ, а цена не сопоставима (в 15 раз меньше), а потому что печь позиционирована не для бытового использования, а больше для путешествий, экспедиций и т.п.

Если в Европе ситуация с энергоносителями достаточно существенно влияет на выбор потребителя (при выборе систем отопления или энергоснабжения) с точки зрения экономичности и экологичности, то государства ЕС стимулируют это путем субсидирования на внедрение таких систем.

Для бытового потребителя в России такие системы, скорее всего, будут слишком дорого обходиться как изначально “система+установка”, так и в процессе эксплуатации.

Выводы и полезное видео по теме

Принцип действия двигателя Стирлинга, оснащающего газовый котел:

Демонстрация работы газового котла с генератором электроэнергии:

Пример дровяной печки с генератором электричества для сравнения с газовым агрегатом:

Не стоит забывать, что европейские энергогенерирующие компании вполне лояльны к “производителям” энергосберегающей техники.

В России возможность генерации и передачи в сеть электрической энергии бытовым потребителем не только не закреплена законодательно, но и не приветствуется сетевыми компаниями. Поэтому представленные системы вряд ли имеют серьезные шансы на применение в условиях РФ на сегодняшний день.

Комментируйте, пожалуйста, представленную к рассмотрению статью в расположенной ниже блок-форме, задавайте вопросы, размещайте фото по теме. Расскажите о том, знакомы ли вам котлы с электрогенерирующими системами. Поделитесь полезной информацией, которая пригодится посетителям сайта.

выбор, преимущества и недостатки + инструкция

Газогенераторные котлы — один из видов твердотопливных, обычно водогрейных устройств. Суть его работы состоит в том, что топливо и летучие вещества в нем сгорают по отдельности. Другими словами, происходит пиролиз твердого топлива, поэтому котлы называют еще пиролизными. Особенно это нагревательное оборудование эффективно при работе на дровах, древесных брикетах, буром и некоторых фракциях каменного угля.

Используйте газогенераторные котлы для отопления дома

Устройство агрегата

Конструкция газогенераторного котла представляет собой печь с двумя камерами, которые разделены чугунными решетками. Первая камера предназначена для пиролиза дров, а вторая — для сжигания выделяемого газа. В некоторых конструкциях газовые камеры соединены с кухонными плитами. Основными деталями такого устройства являются:

  • форсунка;
  • вентилятор;
  • контроллеры;
  • воздуховодные каналы;
  • водяные патрубки;
  • дымоход.

В данном видео рассмотрим принцип работы газогенераторных котлов:

Кроме этого, для обеспечения безопасной эксплуатации котлового оборудования в конструкции находятся: предохранительные клапаны, датчики измерения давления, регуляторы подачи воздуха. Общий контроль и регулировка эксплуатационного процесса проводится с помощью электронного блока управления. Некоторые модели котлов обладают дистанционным управлением.

Правила выбора топлива

В процессе сгорания любого твердого топлива происходит выделение монооксида углерода. Из опыта использования газогенераторов доказано, что выделение этого газа в особо больших количествах происходит при сжигании древесины.

Отсюда и вывод, что лучше всего топить этот агрегат дровами. В современных котлах их разжигание и дальнейший процесс горения полностью автоматизирован. При этом к такому топливу предъявляются некоторые требования.

Влажность используемой древесины не должна превышать 20%, иначе ее придется предварительно просушивать. При этом стоить выбирать только наиболее твердые виды древесины: бук, дуб, акация. Нельзя использовать уголь в тех моделях, где такой вариант не предусмотрен, так как возможен выход агрегата из строя.

Принцип работы оборудования

Во время горения твердое топливо начинает выделять газ, который и продолжает поддерживать этот процесс. Дровяные газогенераторные котлы устроены так, что в них невозможно быстрое сжигание как в обычных печах. Происходит это потому, что угарный газ сгорает в отдельной камере. Таким образом, весь процесс делится на несколько стадий:

  1. Сначала твердое топливо проходит процесс сушки в специальном отделе котла газогенератора.
  2. Далее дрова горят в топке при температурном диапазоне от 200 до 850°C. Кислород при этом процессе практически не поступает в топку.
  3. Выделяемый газ сгорает в специальной камере при помощи горелок.

В итоге происходит разделение топлива на две составляющие: твердую фракцию и газообразное вещество. Удаление этих частей из котла происходит обособленно, причем при контактировании газа и углерода во время горения происходит очищение дыма от вредных веществ.

Популярные модели

В настоящее время газогенераторные котлы на дровах и другом твердом топливе широко представлены на рынке оборудования для отопления помещений. Отличаются они друг от друга как конструктивно, так и по стоимости. Среди них стоит отметить следующие модели:

  1. OPOP ECOMAX 30 — экономичные котлы от чешских производителей. Наличие электронного блока позволяет осуществлять управление двумя циркуляционными насосами, термостатом и вентилятором. Коэффициент производительности агрегата достигает около 90%.
  2. Viadrus Hercules U32 — корпус этого агрегата выполнен из чугуна. Работа котла осуществляется на дровах, угле и не зависит от наличия электроэнергии. В его конструкции отсутствует вентилятор, подача воздуха осуществляется естественным путем.
  3. ATMOS DC — стальной котел, работающий на дровах. Наличие вытяжного вентилятора позволяет производить сбор золы практически без пыли. Некоторые разновидности этой модели обладают и нагнетающим воздух вентилятором.
  4. Бастион М-КСТ-15П — энергонезависимый котел от российских производителей. Обладает большой емкостью, что позволяет теплоносителю циркулировать по системе за счет инерции. В такой системе отопления не нужны циркуляционные насосы.

А также популярными и недорогими считаются следующие модели: Диво-10, Буржуй-К СТАНДАРТ-20, Wattek PYROTEK 36 и др.

Преимущества и недостатки котлов

Основным преимуществом таких агрегатов является высокая эффективность сгорания твердого топлива. Если сравнивать с простыми печами, работающими на древесине, то при использовании газогенератора обычно коэффициент полезного действия гораздо выше.

Большинство таких установок являются энергонезависимыми устройствами и могут быть установлены на объектах, не снабженных электроэнергией. Такие агрегаты с успехом раньше устанавливали на автомобилях. Кроме того, котлы, не нуждающиеся в электроэнергии, гораздо дешевле стоят.

Для работы этого устройства можно использовать любой вид древесины, даже отходы от ее производства. Еще существенным достоинством такого отопления является то, что котел способен длительное время работать от одной порции твердого топлива.

Такая особенность позволяет облегчить эксплуатацию этих агрегатов. Но все же эти устройства имеют ряд недостатков, основанных в основном на обязательном присутствии человека при их обслуживании.

Особенно это считается важным при выборе таких устройств в сравнении с газовыми агрегатами. Кроме этого, периодически необходимо газогенератор обслуживать, чистить от копоти и сажи, так как продукты распада в них существуют.

Газогенераторные котлы. Виды и работа. Применение и устройство

Газогенераторные котлы применяются в производственной сфере и в быту. Отопительный комплекс основан на энергохимическом преобразовании твердого топлива. Древесина самый востребованный природный материал, который используют в качестве сырья из-за свойств его макроструктуры. На рынке представлено огромное количество видов современных отопительных комплексов.

Принцип работы

Газогенераторные котлы основаны на методе пиролиза, на образовании и медленной переработке газа в тепловую энергию.

Под воздействием высокой температуры и при подаче кислорода топливо воспламеняется, начинается процесс горения. Подача воздуха прекращается, начинается медленное тление, выделение оксида углерода. В камеру подается необходимое количество нагретого воздуха, который вступает в термохимическую реакцию с пиролизным газом. Процесс окисления газа усиливается благодаря специальным распределителям воздуха с калиброванными отверстиями. В результате сгорания летучего газа и древесного угля преобразуется необходимое для потребления тепло. Пиролизный процесс протекает медленно, около 12 часов.

В котле сконструирован резервуар для удаления продуктов горения (зольник), установлена защитная водяная система от перегрева. Дымоход выводит угарный газ наружу. Котел изготовлен из высокопрочной стали, имеет блок автоматической настройки режимов.

Конструктивные и функциональные особенности
Газогенераторные котлы конструктивно состоят из двух камер:
  1. Камера загрузки и розжига топлива. Через дроссельную заслонку подается воздух для усиления тяги в начале возгорания топлива. Затем, начинается генерация газа и заслонка тяги прикрывается.
  2. Камера для сжигания газа. Нагретый воздух подается под давлением в камеру для поддержания процесса.
По принципу функционирования делятся на три вида:
  1. Котлы прямой генерации газа. Кислород поступает в топку снизу, а газ скапливается в верхней камере. При умеренной подаче кислорода в верхнюю камеру, под воздействием высокой температуры, начинается горение газа и выделение тепла. Образовавшаяся влага не попадает в область горения. В процессе горения, из конденсата (воды) образуется водород, который обогащает пиролизный газ, повышает мощность котла.
  2. Котлы газогенерации топлива обратного типа. Воздух нагнетается в часть, где происходит горение топлива. Под топкой находится камера сжигания выделенного газа. Через форсунку выводится газ в нижнюю камеру, зольник. Нагретые газы посредством теплообменника поступают потребителю. Котлы с такой конструкцией используются для подогрева и подсушки топлива.
  3. Конструкции горизонтальной генерации. В резервуаре сгорания газа имеются отверстия для подведения воздуха (фурмы). Через воздушный распределитель и фурмы с высокой скоростью нагнетается кислород для пиролиза. Вывод газа предусмотрен через решетку напротив фурмы. Зона дожига небольшая, сосредоточена между фурмой и отборной решеткой. Положительный эффект заключается в коротком периоде запуска котла и легкой смене режима работы.

Газогенераторные котлы имею небольшие конструктивные отличия, но принцип работы у всех аппаратов одинаковый. Отличаются габаритными размерами, техническими характеристиками, дизайнерским оформлением, ценой.

Перспективы и применение

Газогенераторные котлы используются для промышленных целей и в быту, для обогрева помещений. Существенно отличаются от обычных твердотопливных конструкций, с процессом горения и получением тепла. Приобретают генераторные котлы для частных домов, обогрева теплиц, складских и гаражных помещений. Они перспективны для обогрева больших производственных площадей.

Установка конструкции возможна как на улице, так и внутри помещения, в подвале дома. Котел снабжен системой водяного охлаждения, которую можно использовать для забора горячей воды. Автоматически регулируемая тяга настраивает режим горения. Особенно востребованы газогенераторные котлы в таких регионах России, как Дальний Восток и Сибирь. Необходимость автономных источников тепла и газа вызвана удаленностью территорий от газораспределительных, энергетических систем и трубопроводов.

Достоинства
  • Высокий уровень экологичности, минимальный процент выброса в окружающую среду оксидов.
  • Выделяемая энергия эффективно передается теплоносителю, а в атмосферу выбрасывается незначительное количество тепла.
  • Высокий КПД за счет конструктивных особенностей, теплоноситель получает тепло от всех деталей и поверхностей внутри котла. В обычных твердотопливных котлах не достигается столь высокая температура и мощность.
  • Возможность регулировки мощности котла в широком диапазоне.
  • Использования любого вида твердого топлива, универсальность.
  • Поддержания постоянной настроенной температуры, благодаря автоматическому блоку терморегулятора. Контроль за состоянием температурного режима, наличие датчика.
  • Возможность автономной работы. Для эффективной работы не требуется электроэнергия.
  • Экономичность, минимальный расход топлива. По сравнению с твердотопливными котлами прямого горения расход в пять раз меньше.
  • Практичность, не остаются продукты сгорания, не требуется частая чистка зольника.
  • Высокая пожаробезопасность, облачен в прочный термоизоляционный кожух. Котел снабжен водяным контуром охлаждения от перегрева, который можно использовать как источник горячего водоснабжения для бытовых нужд.
  • Возможность самостоятельного обслуживания. Прост и удобен в эксплуатации.
  • Длительный срок эксплуатации, эстетически выполненный в современном стиле.
Недостатки
  • Высокая стоимость.
  • Мощность снижается при использовании влажного топлива.
  • Температура обратного отопления не должна быть ниже 60 градусов, существует опасность выпадения конденсата в газоотводе.
  • При работе котла на мощности ниже 50 % выпадают в осадок продукты сгорания и оседают в газоходе.
  • В некоторых конструкциях воздух подается вентилятором, следовательно, такие котлы энергозависимы. Недостаток не критичный, так как при отсутствии электроэнергии можно использовать компактный генератор.

Газогенераторные котлы незаменимы в энергосберегающих коттеджах и домах, вырабатывают тепловую энергию более суток на одном топливном вложении.

Критерии выбора

Выбирают печь в зависимости от способа и условий использования.

Критериями являются:
  • Мощность.
  • Площадь отапливаемого помещения.
  • Вид и качество используемого топлива.
  • Объем и частота загрузки топлива.
  • Эстетическая составляющая печи.
  • Габариты.

Способ и место установки. Качество товара и авторитет изготовителя играют важную роль в подборе варианта. На выбор существенно влияет цена, которая соответствует техническим характеристикам и качеству. Котлы по эффективности превосходят аналоги, однако, не разрекламированы и недооценены потребителем на рынке.

Похожие темы:

Что такое пиролизные (газогенераторные) твердотопливные котлы?

В отличие от классических твердотопливных котлов, в пиролизных (газогенераторных) котлах горит древесный газ, выделяющийся из дров под воздействием высокой температуры. Во время такого сжигания не образуется сажа и появляется минимальное количество золы. В пиролизных котлах древесный газ (образующийся при воздействии высокой температуре при отсутствии кислорода) проходит через специальную форсунку и горит очень чистым пламенем желтого или даже почти белого цвета.

 Котлы с пиролизным сжиганием древесины имеют целый ряд достоинств:

 — увеличенный интервал между загрузками топлива,

 — больший КПД (до 85 %), а следовательно меньший расход топлива,

 — возможность автоматического регулирования мощности.

Пиролизные котлы обычно работают на дровах или  брикетах. Калорийность у брикет выше, поэтому и продолжительность между закладками топлива у них побольше. Если интервал между загрузкой дров в пиролизный котел составляет примерно 8 часов, то на брикетах он может работать порядка 10-12 часов.



Еще больше увеличить интервалы между загрузками (до суток) позволяет установка специальных теплоаккумуляторов, о которых вы сможете подробнее узнать в соответствующем разделе нашего сайта.

Важно отметить, что существуют модели как зависимые, так и независимые от электроэнергии.

Зависят от наличия электропитания с вентилятором, который нагнетает вторичный воздух. Котлы с вентилятором имеют больший КПД и легче поддаются регулированию мощности.

В безвентиляторных моделях вторичный воздух засасывается с помощью специальной трубки в результате движения газов в камере сгорания. Это несколько осложняет регулировку мощности (она в данном случае производится с помощью большего или меньшего открытия заслонок первичного и вторичного воздуха).

К недостаткам газогенераторных котлов можно отнести более высокую, по сравнению с традиционными твердотопливными котлами, цену и их большую «привередливость» к сухости дров.

Одним из лидеров среди производителей пиролизных котлов является немецкая компания Viessmann. Котлы Viessmann одними из первых пришли на российский рынок и за долгие годы эксплуатации получили массу положительных отзывов.

ТИЦ «ТЕХНОДОМ» предлагает вам широкий ассортимент котлов следующих производителей: Viessmann, Траян

Газовые котлы и печи | Министерство энергетики

Вы находитесь здесь

Главная »Газовые котлы и печи

Счетчик природного газа для жилых помещений.

Газовые котлы и печи могут работать на природном газе или пропане с простыми модификациями, учитывающими различные характеристики топлива. Пропан обычно дороже в качестве топлива, но доступен на всей территории Соединенных Штатов. Поставки природного газа зависят от наличия системы распределения природного газа в вашем районе, а районы в конце трубопровода (например, северо-восток), как правило, платят более высокие цены за природный газ.

Возможен ряд модификаций газовых печей и котлов, но прежде чем проводить какие-либо модификации, вы должны рассмотреть потенциальные дополнительные преимущества, которые вы можете получить, просто заменив печь.Возможны следующие модификации:

Самым распространенным вариантом модернизации является добавление заслонки вентиляции (или дымохода). Вентиляционная заслонка предотвращает потери в дымоходе, закрывая вентиляционное отверстие котла, когда котел не работает. Паровые котлы выигрывают от вентиляционных заслонок больше, чем водогрейные котлы, а большие котлы выигрывают больше, чем маленькие.Однако вентиляционные заслонки могут оказаться нерентабельными с новыми моделями печей надлежащего размера.

Устройства прерывистого зажигания

Старые печи и котлы с постоянной запальной лампой можно дооснастить устройствами прерывистого розжига.Эти устройства сложны в установке и должны устанавливаться только профессионалами. Они стоят около 250 долларов и обычно имеют срок окупаемости менее 10 лет.

Хотя эти устройства прерывистого зажигания могут сэкономить вам часть затрат на топливо, они не всегда рентабельны при установке на устаревшее оборудование. Если есть возможность выключить пилот вашей печи весной и снова включить ее осенью, вы обычно можете сэкономить ту же сумму денег, что и при использовании одного из этих устройств.

Снижение номинальных характеристик — это практика установки сопла, рассчитанного на меньшее количество галлонов в час (галлонов в час) в газовом приборе для сокращения расхода топлива. Чтобы сделать это правильно, часто требуется изменение формы / размера камеры сгорания и / или регулировка давления в топливном насосе. Это работа для обученного профессионала. Эту практику также иногда называют «стрельбой вниз».»

Многие котлы и печи в современных домах имеют слишком большие размеры, особенно если вы повысили энергоэффективность своего дома. Иногда можно уменьшить тепловую мощность вашего газового котла или печи, чтобы они работали более эффективно за счет уменьшения размер отверстия газовой горелки, а также, возможно, и перегородок.Это сложный процесс, который должен выполняться только квалифицированным специалистом, и в некоторых случаях он может нарушить местные строительные нормы и правила и аннулировать гарантии производителя.Однако, если это разрешено, модификации должны стоить менее 100 долларов и могут сэкономить до 15% ваших затрат на топливо.

Номинальные характеристики паровых котлов следует снижать только в том случае, если паровая система также модифицирована для удаления лишних радиаторов, что является сложной процедурой.

Регулирующие аквастаты (только для водогрейных котлов)

Аквастат контролирует температуру горячей воды в бойлере, обычно поддерживая ее около 180 ° F.Но когда потребности в отоплении меньше весной и осенью, это на самом деле больше, чем необходимо, и тратится энергия. Модулирующий аквастат, также называемый сбросом температуры наружного воздуха, определяет температуру наружного воздуха и соответствующим образом регулирует температуру горячей воды. Блоки могут сэкономить до 10% затрат на топливо и стоить несколько сотен долларов.

Более дешевая альтернатива — вручную отрегулировать аквастат самостоятельно, повернув его примерно до 120 ° F в более мягкий отопительный сезон. Обратитесь к руководству пользователя или к специалисту по обслуживанию, чтобы найти аквастат.

Реле задержки времени (только для водогрейных котлов)

Реле с выдержкой времени — это способ выжать максимум тепла из вашей системы без включения котла. Когда термостат срабатывает, реле заставляет бойлер пропускать горячую воду по системе, не включая бойлер.По истечении установленного времени котел разожжется. Реле с выдержкой времени стоит около 100 долларов и может сократить ваши расходы на топливо до 10%.

Газовые котлы и печи

Газовые котлы | Building America Solution Center

По данным U.S. Управление энергетической информации (EIA), до 11% существующих домохозяйств используют ту или иную форму горячей воды или пара (EIA 2009). Бойлеры производят горячую воду, которую можно использовать для отопления домов несколькими различными способами. Горячая вода может подаваться через петли пластиковых труб в полу для излучающего тепла пола или через металлические радиаторы, установленные вдоль стены, или радиаторы плинтуса, установленные рядом с полом. Горячая вода также может быть направлена ​​от водонагревателя топливного бака к змеевику в воздухообрабатывающем устройстве, оборудованном вентилятором для продувки воздуха через змеевик и через каналы подачи воздуха в дом.Большинство котлов для сжигания работают на природном газе. Мазут, пропан и древесина — другие источники топлива, используемые в местах, где нет свободного газа. Горячая вода для бойлера также может быть нагрета или предварительно нагрета с помощью солнечной системы нагрева воды, геотермального теплового насоса или воздушного теплового насоса. Котел может нагревать воду в баке или это может быть настенная модель без бака (проточного типа). Некоторые котлы обеспечивают тепло для резервуара с горячей питьевой водой в дополнение к подаче горячей воды в комнатные обогреватели; это называется косвенным нагревом воды.Некоторые более новые, очень эффективные модели сочетают в себе обогрев помещений, водонагревание и вентиляцию с рекуперацией тепла.

Для достижения наилучших рабочих характеристик система отопления должна иметь надлежащий размер, чтобы соответствовать расчетной отопительной нагрузке дома, как описано ниже. Если дом построен с высоким уровнем теплоизоляции и герметичности, часто можно установить меньшую систему отопления. Когда оборудование слишком большое, оно может «работать в коротком цикле» или многократно включаться и выключаться до того, как будет удовлетворена потребность, что может отрицательно сказаться на энергопотреблении, комфорте и долговечности оборудования.

Котлы, печи и водонагреватели для сжигания топлива классифицируются Международным механическим кодексом (IMC) и Национальным кодексом топливного газа. Понимание описаний этих типов устройств на основе обоих кодексов важно с точки зрения безопасности и эффективности.

Международный механический кодекс классифицирует котлы по типу вентиляции: прямой, механический или атмосферный. В соответствии с определениями главы 2 Международного механического кодекса 2009 и 2012 гг .:

  • Устройство с прямым выпуском воздуха — это устройство, сконструированное и установленное таким образом, что весь воздух для горения поступает из наружной атмосферы, а все дымовые газы выводятся во внешнюю атмосферу;
  • Система механической тяги — это система вентиляции, предназначенная для удаления дымовых или отходящих газов с помощью механических средств, состоящих из

— участок вытяжной тяги при неположительном статическом давлении; или участок с принудительной тягой под положительным статическим давлением;

  • Система естественной тяги — это система вентиляции, предназначенная для удаления дымовых или выхлопных газов под неположительным статическим давлением вентиляции полностью за счет естественной тяги.

Национальный кодекс топливного газа 2015 г. (NFPA 54) разделяет печи на четыре категории в зависимости от давления в дымоходе, температуры дымового газа (относится к конденсации или без конденсации) и материалов вентиляционных труб, как показано в таблице 1.

Таблица 1 . Национальный кодекс топливного газа (NFPA 54) определяет четыре категории печей для сжигания и водонагревателей в зависимости от типа горения (герметичный или негерметичный), давления в вентиляционной трубе и температуры в вентиляционной трубе.

Котлы с самым низким КПД — это котлы категории I.Котел категории I работает с дымоходом при отрицательном давлении по отношению к зоне топки (CAZ), то есть комнате, в которой расположен котел, и температура дымовой трубы выше 140 ° F, что достаточно для избегайте конденсации в вентиляционном отверстии. Горелка забирает воздух для горения из CAZ. Камера сгорания также открыта для CAZ; То есть, если вы стоите рядом с котлом, вы можете заглянуть внутрь и увидеть горелку и пламя.

В более старых котлах категории I используется открытый вытяжной колпак, который позволяет разрежающему воздуху попадать в вентиляционную трубу и смешиваться с выхлопными газами (рис. 1).Переключатель тяги в основании дымохода защищает пламя от нисходящих потоков, падающих в дымоход или дымоход. Эти старые котлы не имеют механической тяги, а называются естественной тягой (или атмосферной тягой), потому что они полностью полагаются на высокие температуры дымовых газов (по отношению к наружным температурам) для отвода выхлопных газов вверх и из дымохода. Поскольку большая часть тепла идет вверх по дымоходу, котлы с естественной тягой имеют очень низкие показатели годовой эффективности использования топлива (AFUE), обычно 70% или меньше.

В более новом типе котлов категории I вытяжной колпак заменен на небольшой вентилятор, называемый вытяжным вентилятором, который втягивает воздух через камеру сгорания, хотя котел по-прежнему полагается на температуру дымовых газов для подъема дымовых газов вверх по дымовой трубе. . Вентилятор с принудительной вытяжкой помогает предотвратить обратную вытяжку при запуске и помогает начать вытяжку. Как только вентиляционная труба нагревается до температуры (140 ° F +), создается тяга, и давление внутри вентиляционной трубы (на положительной стороне вентилятора) становится отрицательным по отношению к CAZ.Вытяжной вентилятор избавился от вытяжного шкафа и разбавляющего воздуха, что приводило к потере энергии. Котлы категории I, оснащенные вытяжным вентилятором, обычно имеют более чистое или более полное сгорание, чем их старые аналоги, и поэтому выделяют меньше загрязняющих веществ в воздух. Усовершенствованные котлы и печи категории I также имеют электронное зажигание, а не стоячую контрольную лампу. Котлы категории I с принудительной тягой могут иметь КПД от 78% до 83%.

ENERGY STAR разрешает использование котлов с естественной вытяжкой в ​​климатических зонах IECC с 1 по 3, а программа DOE Zero Energy Ready Home разрешает их использование в климатических зонах 1 и 2, если они имеют AFUE ≥ 80%.Однако маловероятно, что у котлов с вытяжным колпаком КПД превысит 70%, поэтому практически все котлы и печи с вытяжкой ≥ 80% имеют принудительную тягу, механическую или прямую вентиляцию. При установке котлов и топок с естественной тягой необходимо провести испытание на безопасность горения.

Котел или печь с вытяжным вентилятором считается сконструированной механически. Однако, поскольку это все еще открытое сгорание (т. Е. Он забирает воздух для горения из CAZ) и поскольку он полагается на отрицательное давление в дымоходе для уноса побочных продуктов сгорания, он, как и котел или печь с естественной вентиляцией, может иметь потенциал обратной тяги. .Обратная тяга, когда газы сгорания утекают в CAZ, а не выходят из дымохода, может произойти, если в CAZ снижается давление по отношению к дымоходу. Это может произойти по нескольким причинам — например, одновременная работа нескольких вытяжных вентиляторов, сушилки и камина.

На рисунках 1 и 2 ниже показаны котлы категории I. В котле на Рисунке 1 используется старая технология вытяжного колпака, который втягивает разбавляющий воздух в вентиляционную трубу. В новом котле на рис. 2 вытяжной колпак заменен на небольшой вытяжной вентилятор, который вытягивает продукты сгорания через камеру сгорания и дымоход, выталкивая побочные продукты сгорания через вентиляционную трубу.

Рисунок 1 . В газовых котлах с естественной тягой категории I естественная тяга нагретого дымохода втягивает воздух для горения через вытяжной колпак в камеру сгорания. (Изображение любезно предоставлено Calcs Plus)

Рисунок 2 . В котле с принудительной тягой категории I используется вытяжной вентилятор, который втягивает воздух через камеру сгорания в дымоход. (Изображение любезно предоставлено Calcs Plus)

Категория II применяется к некоторым коммерческим печам, но не к бытовым приборам.

A Категория III Прибор для сжигания имеет вентиляционную трубу, которая находится под избыточным давлением, и в приборе нет конденсации, то есть его дымовые газы проходят только через один теплообменник, а затем выходят через вентиляционное отверстие при температуре выше 140 ° F. К приборам категории III могут относиться проточные газовые водонагреватели и газовые или мазутные котлы. Дальнейшее обсуждение масляных котлов см. В руководстве «Жидкотопливные котлы».

Котлы категории IV — это приборы для сжигания, которые имеют вентиляционную трубу с положительным давлением и дымовыми газами ниже 140 ° F.Вытяжной воздуховод имеет низкую температуру, поскольку приборы категории IV оснащены двумя теплообменниками (или иногда одним очень большим теплообменником). Во втором теплообменнике отводится оставшееся тепло воздуха для горения, а водяной пар (побочный продукт сгорания) охлаждается и конденсируется в жидкую воду. Эта жидкость сливается в канализацию или наружу через отвод конденсата. Конденсат очень кислый (pH ≤ 3), поэтому местные нормы могут потребовать его предварительной обработки перед сбросом в канализацию.(См. Конденсационные котлы.)

Котлы категорий III и IV являются устройствами с принудительной тягой (также называемыми механическими вентилируемыми), что означает, что они оснащены вентилятором для горения, который расположен перед горелкой, чтобы проталкивать воздух через камеру сгорания и из вентиляционного отверстия (Рисунок 5 ). Во время работы горелки вентилятор работает постоянно, поэтому давление в вентиляционной трубе всегда положительное. Побочными продуктами полного сгорания являются CO 2 , H 2 O и N.

Котлы категории IV, как и котлы категории III, выпускают выхлопные газы сгорания непосредственно наружу через герметичную трубу, поэтому их нельзя отводить назад. Приборы категорий III и IV должны быть установлены как приборы с герметичным сгоранием / прямым выпуском воздуха, что означает, что их камера сгорания изолирована от CAZ, и они забирают воздух для горения извне через вторую выпускную трубу или концентрические трубы, которые направляют воздух для горения непосредственно в камера сгорания снаружи дома.Однако, хотя производители не рекомендуют это, они иногда устанавливаются как устройства с прямым выпуском воздуха (когда выхлопная труба установлена, но труба для входящего воздуха не установлена, поэтому котел забирает воздух для горения из CAZ).

Котлы категории IV могут работать на газе или жидком топливе. Для получения дополнительной информации о масляных котлах обратитесь к руководству по масляным котлам. Подробнее о котлах категории IV см. Конденсационные котлы.

С 1992 года Министерство энергетики США (DOE) в соответствии с Национальным законом об энергосбережении в бытовых приборах требует, чтобы малые газовые котлы имели AFUE не менее 80%.В ноябре 2007 года Министерство энергетики установило пересмотренный минимальный стандарт эффективности 82% для бытовых котлов, который вступит в силу в ноябре 2015 года. Чтобы иметь маркировку ENERGY STAR, котел должен иметь КПД 85% или выше.

ENERGY STAR для домов (версия 3, ред. 08) позволяет газовым и масляным печам и котлам иметь AFUE ≥ 80% в климатических зонах 1, 2 и 3. В климатических зонах 4-8 ENERGY STAR требует, чтобы котлы были ≥ 85 % и маркировка ENERGY STAR.

Программа DOE Zero Energy Ready Home допускает использование котлов AFUE ≥ 80% только в климатических зонах 1 и 2.В климатических зонах 3 и 4 (кроме морской климатической зоны 4) котлы должны иметь AFUE ≥ 90%, а в климатических зонах с 5 по 8 (плюс морская климатическая зона 4) котлы должны иметь AFUE ≥ 94%.

Блок управления котлом

В то время как старые котлы либо включены, либо выключены, новые котлы с многоступенчатыми или модулируемыми горелками имеют регулируемую мощность для лучшего соответствия тепловой нагрузке. Это снижает количество циклов включения-выключения (и циклических потерь) и позволяет котлу работать дольше при более низких скоростях сжигания, что повышает эффективность.Немодулирующие котлы имеют КПД от 85% до 90%. Котлы, которые работают в режиме модуляции, а не только в режиме включения-выключения, могут повысить средний КПД котла до 8%. Модели с более высоким КПД также оснащены электронными контроллерами, которые могут увеличить срок службы оборудования, повысить эффективность котла и повысить комфорт за счет регулирования температуры котловой воды, создания реле задержки времени, выполнения автоматической дополнительной продувки, предотвращения работы котла в теплую погоду, управления положение смесительных клапанов и контроль скорости насоса.Эти средства управления могут повысить эффективность котлов без конденсации на 10% и более и снизить потери на холостом ходу до 0,3%. Конденсационные газовые котлы, которые полностью регулируются и имеют расширенное управление, могут достигать КПД от 92% до 96%.

Существует множество настроек, которые можно отрегулировать на современном котле для повышения эффективности и комфорта оборудования, эти настройки могут обеспечить лучшую производительность, чем заводские настройки по умолчанию.

Управление сбросом температуры наружного воздуха, которое согласовывает выходной сигнал системы с фактическими температурными условиями наружного воздуха, повысит комфорт для владельцев как конденсационного, так и неконденсирующего оборудования, предотвращая резкие скачки температуры в помещении, когда температура наружного воздуха выше проектных.Если вы устанавливаете внешний сброс, рекомендуем домовладельцам не использовать стратегию понижения температуры в ночное время, если не установлены специальные элементы управления, которые могут игнорировать управление сбросом. Расположите датчик наружной температуры в месте, где он не будет подвергаться воздействию источников тепла, таких как прямой солнечный свет или вытяжное отверстие осушителя.

При установке регулятора сброса наружного воздуха с котлом без конденсации выберите настройки так, чтобы температура обратной линии в котел была не ниже 140 ° F, чтобы предотвратить конденсацию.Однако при выборе уставок кривой сброса наружного воздуха для конденсационного котла выберите такие настройки, чтобы температура воды, возвращающейся в котел, была ниже 130 ° F. Это гарантирует, что температура обратки будет достаточно низкой для конденсации, что значительно повысит энергоэффективность системы (более подробную информацию см. В Arena 2012). Чтобы гарантировать, что температура обратки ниже 130 ° F, температуру подачи, вероятно, придется снизить до значения ниже заводской настройки. Убедитесь, что используемые излучатели тепла (плинтусы, радиаторы и т. Д.)) имеют правильный размер, исходя из средней температуры в распределительном контуре. Если они меньше размера, они не будут отдавать достаточно тепла в помещение, и вода будет возвращаться в котел при слишком высокой температуре, предотвращая конденсацию. Системы теплого пола обычно настраиваются для работы при более низких температурах при установке, поэтому они не требуют дополнительной регулировки температуры подачи котла.

Если вы выбираете нагреватели с носками в домах, в которых есть конденсационные котлы с элементами управления сбросом наружного воздуха, убедитесь, что указанная модель с носками способна работать при низких температурах.Многие из доступных в настоящее время нагревателей пальцев ног не будут работать при температуре подачи ниже 140 ° F. Правильно спроектированная и сконфигурированная гидронная система конденсации будет иметь температуру в обратной линии ниже 130 ° F большую часть года, в результате чего жильцы останутся без тепла в помещениях с обогревателями.

В энергоэффективных домах с высокой степенью теплоизоляции и оборудованием правильного размера ночное время суток может вызвать проблемы с комфортом и вызвать жалобы клиентов. Котел, размер которого соответствует проектной тепловой нагрузке дома, не будет иметь достаточной мощности для восстановления после спада в разумные сроки, особенно если система спроектирована с управлением сбросом наружного воздуха.Наружные регуляторы сброса приводят температуру подачи котла в соответствие с тепловой нагрузкой на основе текущих внешних условий, что серьезно ограничивает способность системы повышать температуру в помещении. Если котел был настроен с контролем сброса наружного воздуха и не имел возможности его отмены, посоветуйте домовладельцам не устанавливать обратно температуру термостата в ночное время. Это также рекомендуется, если дом очень энергоэффективен и котел рассчитан на расчетную тепловую нагрузку.

Если вы знаете, что домовладелец будет использовать стратегию понижения температуры, или если вы хотите предоставить эту возможность, вы можете установить средства управления для ускорения восстановления температуры, такие как 1) контроль наддува, который автоматически повышает целевую температуру на выходе котла, если потребность в тепле не выполняется в течение установленного количества минут, 2) внутренний датчик, который работает с управлением сбросом наружного воздуха, чтобы компенсировать задержки в ответе на основе внутренней температуры, или 3) простой ручной переключатель.Увеличение мощности излучателей тепла и, возможно, котла может потребоваться для удовлетворения дополнительной нагрузки, возникающей в периоды восстановления после снижения.

Если размер котла превышает расчетную нагрузку, увеличение тепловых излучателей поможет сократить короткие циклы работы котла. Это может быть единственный вариант в ситуациях, когда самые маленькие котлы слишком велики для расчетной нагрузки или имеется несколько зон, каждая из которых имеет очень маленькие нагрузки по сравнению с мощностью котла. В этих случаях увеличение размеров излучателей сократит цикличность, улучшит время отклика и повысит эффективность.Обратите внимание, что многие производители устанавливают максимальную разницу температур между подачей и обраткой котла для защиты теплообменника. Превышение размера излучателя тепла приведет к увеличению дельты Т, поэтому убедитесь, что вы не увеличили размер до такой степени, что предел производителя будет превышен. При установке котла без конденсации убедитесь, что увеличение эмиттера не приводит к температуре обратной воды ниже 140 ° F.

Как для конденсационных, так и для неконденсируемых котлов отключение в теплую погоду отключает котел, когда заданная температура превышает температуру наружного воздуха.Бойлеры обычно поставляются с завода с установкой отключения от 68 ° F до 72 ° F. В местах с большими перепадами температуры днем ​​и ночью или весной и осенью в домах, которые используют понижение температуры, если отключение установлено слишком низко, теплая полуденная наружная температура может помешать поступлению тепла, даже если внутри все еще холодно. Убедитесь, что настройка отключения в теплую погоду не ниже желаемой температуры в помещении зимой. Например, если нормальная настройка составляет 70 ° F, отключение в теплую погоду должно быть не ниже 70 ° F.

Убедитесь, что ваша система включает в себя автоматическое управление последующей продувкой, при котором насос системы остается включенным в течение нескольких минут после того, как котел прекращает работу, для рассеивания тепла, все еще находящегося в массе котла.

Некоторые производители котлов начали предлагать средства управления, которые могут ограничивать максимальную мощность котла. Это может быть особенно полезно, если котел используется как для отопления помещений, так и для горячего водоснабжения, и одна нагрузка значительно меньше другой. Этот предел уменьшает цикличность в ситуациях, когда максимальная мощность сжигания котла значительно выше, чем потребность, например, если водонагреватель требует тепла, а обогреватель — нет.

Отвод тепла — это стратегия, при которой избыточное тепло котла отводится в резервуар горячей воды для бытового потребления (ГВС) после удовлетворения потребности в отоплении помещения. Исследования показали, что этот метод может значительно повысить общую эффективность системы (Butcher 2011).

См. Отчет о руководящих принципах измерения Building America: Конденсационные котлы — оптимизация эффективности и времени отклика во время работы в режиме пониженного давления для получения дополнительных указаний по настройке средств управления котлом.

Распределение

Одним из больших преимуществ водяного отопления является простота его зонирования.Системы лучистого отопления в старых домах часто устанавливались последовательно, при этом одна труба шла от котла сначала к одному радиатору, а затем к следующему (с последующей потерей температуры в каждом последующем излучателе). Но в более новых распределительных системах используются параллельные или первично-вторичные трубопроводы с отдельными зонами, которыми можно управлять с помощью отдельных термостатов, чтобы легко согласовывать различные уставки температуры и графики.

Рисунок 3 . Котлы могут обеспечивать зональное отопление с параллельными контурами трубопроводов.(Изображение любезно предоставлено Calcs Plus)

Рисунок 4 . Котельная система может быть оснащена первичным и вторичным контурами для подачи горячей воды для различных целей. (Изображение любезно предоставлено Calcs Plus)

Рисунок 5 . Плинтусные радиаторы отопления — одно из средств распределения тепла горячей воды.

Рисунок 6 . Петли трубопровода PEX укладываются перед заливкой плиты для этой системы лучистого теплого пола. (Изображение любезно предоставлено TC Legend Homes)

Как выбрать и установить котел

  1. Выберите котел с максимальной производительностью, финансирование которого позволит удовлетворить расчетную тепловую нагрузку проекта.Если вы участвуете в программе энергоэффективности, выберите котел, который соответствует требованиям для вашей климатической зоны, как описано на вкладке «Соответствие».
  2. Устанавливайте в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Спецификация установки качества HVAC и Руководство ACCA для технических специалистов по качественной установке и Стандарт 9 ACCA: Протоколы проверки качества установки HVAC.
  3. Разработайте эффективную систему распределения, позволяющую зонировать.
  4. Подберите размер котла, предварительно рассчитав тепловую нагрузку дома. Рассчитайте тепловую нагрузку, как описано в Руководстве по основам ASHRAE. Также доступно множество программных продуктов, которые могут помочь вам в расчетах, и некоторые производители котлов включают рекомендации по выбору размеров или программное обеспечение на своих веб-сайтах. Если расчетная нагрузка равна или ниже минимальной мощности выбранного котла, рассмотрите альтернативные варианты отопительного оборудования с низкой нагрузкой, которые лучше соответствуют расчетной нагрузке дома.
  5. Установите котел в виде системы с прямым отводом воздуха, при которой воздух для горения подводится непосредственно к камере сгорания котла снаружи. Если котел должен использовать CAZ для воздуха для горения, убедитесь, что в CAZ имеется необходимый воздух для горения, и проведите испытание на безопасность горения после установки. комната. См. Методы расчета и подачи воздуха для горения в руководстве «Печи для сжигания».
  6. Выберите подходящий вентиляционный трубопровод в соответствии с Национальным кодексом по топливному газу (см. Вкладку «Соответствие»).
  7. Задайте настройки управления оборудованием для оптимизации эффективности системы, как описано выше и в Arena 2012.
  8. Если ваш котел нагревает гидро змеевик для принудительного нагрева воздуха, см. Компактное распределение воздуха и правильный выбор размеров воздуховодов HVAC.
  9. После установки котла и перед первым заполнением заполните систему водой с чистящим раствором. Дайте ему циркулировать в течение нескольких часов, чтобы удалить жир, масло и химические вещества с припоя и флюса. Слейте, затем залейте чистой водой.Если городская вода вызывает коррозию, включите ее первоначальную очистку. При правильной установке котел должен работать бесконечно долго, не требуя дополнительной воды или очистки.
  10. Для конденсационных котлов: обеспечить отвод конденсата в канализацию или прямо на улицу. Поскольку конденсат очень кислый, соблюдайте местные нормативные требования в отношении предварительной обработки конденсата перед его сбросом в канализацию. Защищайте конденсатопровод от замерзания. Предусмотрите вторичный (аварийный) дренажный поддон из прочного материала.
  11. Проверьте правильность работы котла, проверив внешний регулятор сброса и оценив регулятор наддува, если он установлен.

газовый котел — это … Что такое газовый котел?

  • газовый — ̷ ̷ | ̷ ̷ прилагательное: нагревается за счет сжигания газообразного топливного газа в печи * * * / gas fuyeurd /, прил. использование газа в качестве топлива. [1885 90] * * * gasˈ fired прилагательное Заправляется или нагревается газом (ами) • • • Основная запись: ↑ gas * * * газовое топливо Великобритания… Полезный английский словарь

  • Открытый дровяной котел — Открытый дровяной котел представляет собой вариант классической дровяной печи, адаптированный для установки на открытом воздухе, при этом передавая тепло внутренним зданиям.Содержание 1 Технология 1.1 Стандартные дровяные котлы для установки вне помещений 1.2 Каталитические дровяные котлы для установки вне помещений… Wikipedia

  • Boiler — песню Limp Bizkit см. Boiler (песня). Переносной котел (сохранился, Польша)… Википедия

  • Котел (парогенератор) — Содержание 1 Парогенератор (компонент первичного двигателя) 2 Типы котлов 2.1 Котлы Haycock и вагонные верхние… Wikipedia

  • Газовая турбина — Микротурбина перенаправляется сюда.Для турбин в электричестве см. Малая ветряная турбина. Для турбин, приводимых в движение потоком газа, см. Турбина. Типичный газотурбинный двигатель с осевым потоком J85, разрезанный для демонстрации. Поток слева направо, многоступенчатый…… Wikipedia

  • газотурбинный двигатель — Введение в любой двигатель внутреннего сгорания, использующий газ в качестве рабочего тела, используемого для вращения турбины. Этот термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего, по крайней мере, из компрессора,…… Universalium

  • Газотурбинный локомотив — Газотурбинный локомотив — это локомотив, приводимый в действие газовой турбиной.Большинство газотурбинных локомотивов имели электрическую трансмиссию, но также использовалась механическая трансмиссия, особенно в первые дни. Преимущество использования газа…… Wikipedia

  • котел — (BrE) существительное устройство для отопления и горячего водоснабжения в здании ⇨ См. Также ↑ печь ADJECTIVE ▪ газ, мазут ▪ центральное отопление (особенно BrE) ▪ промышленный ГЛАГОЛ + БОЙЛЕР… Словарь словосочетаний

  • Доменный газ — (BFG) [1] — это побочный продукт доменных печей, который образуется при восстановлении железной руды с помощью кокса до металлического железа.Он имеет очень низкую теплотворную способность, около 93 БТЕ / куб. Фут, потому что он состоит примерно на 60 процентов из азота, 18 на 20 процентов углерода…… Википедия

  • Котел-утилизатор — это часть крафт-процесса варки целлюлозы, где химические вещества для белого щелока извлекаются и реформируются из черного щелока. В процессе лигнин древесины, связанный на этой стадии в черном щелоке, сжигается и выделяется тепло. Обычно используется тепло…… Wikipedia

  • Список типов котлов по производителям — Было разработано огромное количество паровых котлов, особенно к концу 19 века, когда технология быстро развивалась.Многие из них взяли имена своих создателей или основных производителей, а не… Wikipedia

  • газовый котел — это … Что такое газовый котел?

  • газовый — ̷ ̷ | ̷ ̷ прилагательное: нагревается за счет сжигания газообразного топливного газа в печи * * * / gas fuyeurd /, прил. использование газа в качестве топлива. [1885 90] * * * gasˈ fired прилагательное Заправляется или нагревается газом (ами) • • • Основная запись: ↑ gas * * * газовое топливо Великобритания… Полезный английский словарь

  • Открытый дровяной котел — Открытый дровяной котел представляет собой вариант классической дровяной печи, адаптированный для установки на открытом воздухе, при этом передавая тепло внутренним зданиям.Содержание 1 Технология 1.1 Стандартные дровяные котлы для установки вне помещений 1.2 Каталитические дровяные котлы для установки вне помещений… Wikipedia

  • Boiler — песню Limp Bizkit см. Boiler (песня). Переносной котел (сохранился, Польша)… Википедия

  • Котел (парогенератор) — Содержание 1 Парогенератор (компонент первичного двигателя) 2 Типы котлов 2.1 Котлы Haycock и вагонные верхние… Wikipedia

  • Газовая турбина — Микротурбина перенаправляется сюда.Для турбин в электричестве см. Малая ветряная турбина. Для турбин, приводимых в движение потоком газа, см. Турбина. Типичный газотурбинный двигатель с осевым потоком J85, разрезанный для демонстрации. Поток слева направо, многоступенчатый…… Wikipedia

  • газотурбинный двигатель — Введение в любой двигатель внутреннего сгорания, использующий газ в качестве рабочего тела, используемого для вращения турбины. Этот термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего, по крайней мере, из компрессора,…… Universalium

  • Газотурбинный локомотив — Газотурбинный локомотив — это локомотив, приводимый в действие газовой турбиной.Большинство газотурбинных локомотивов имели электрическую трансмиссию, но также использовалась механическая трансмиссия, особенно в первые дни. Преимущество использования газа…… Wikipedia

  • котел — (BrE) существительное устройство для отопления и горячего водоснабжения в здании ⇨ См. Также ↑ печь ADJECTIVE ▪ газ, мазут ▪ центральное отопление (особенно BrE) ▪ промышленный ГЛАГОЛ + БОЙЛЕР… Словарь словосочетаний

  • Доменный газ — (BFG) [1] — это побочный продукт доменных печей, который образуется при восстановлении железной руды с помощью кокса до металлического железа.Он имеет очень низкую теплотворную способность, около 93 БТЕ / куб. Фут, потому что он состоит примерно на 60 процентов из азота, 18 на 20 процентов углерода…… Википедия

  • Котел-утилизатор — это часть крафт-процесса варки целлюлозы, где химические вещества для белого щелока извлекаются и реформируются из черного щелока. В процессе лигнин древесины, связанный на этой стадии в черном щелоке, сжигается и выделяется тепло. Обычно используется тепло…… Wikipedia

  • Список типов котлов по производителям — Было разработано огромное количество паровых котлов, особенно к концу 19 века, когда технология быстро развивалась.Многие из них взяли имена своих создателей или основных производителей, а не… Wikipedia

  • WNS Нефть и газ Пожарный котел — Газовый котел — Продукт — Котел

    Газомасляный паровой жаротрубный котел серии WNS — это безопасное и высокоэффективное отопительное оборудование с полностью автоматической системой управления. Это запатентованные продукты Sitong Boiler, номер патента 2014 2 0504448.2. Этот котел, работающий на жидком газе, представляет собой жаротрубный котел горизонтального типа с быстрой сборкой и трехходовой конструкцией, он имеет компактную структуру, небольшой объем, высокую адаптируемость к нагрузке и низкое качество воды.Этот котел имеет структуру мокрой задней части, он может адаптироваться к высокой температуре, имеет хорошую герметичность, увеличивает площадь радиационной теплопередачи и улучшает эффективность теплопередачи.

    Заявка:

    Поскольку котлы, работающие на жидком газе, серии WNS обладают характеристиками компактной конструкции, безопасной работы, удобной установки, низкого уровня загрязнения и низкого уровня шума, они широко используются для промышленного производства и обработки, таких как текстильная промышленность, медицина, пищевая промышленность и производство напитков, химическая промышленность, швейная промышленность, пищевая промышленность и деревообрабатывающая промышленность, кроме того, его можно использовать для центрального отопления на предприятиях, в гостиницах, больницах, гражданской архитектуре и т. д.

    Преимущества

    1. Высокая эффективность

    1) Оснащен качественной и надежной горелкой, высокой эффективностью сгорания, низким выбросом вредных газов и бесшумной работой.

    2) Применяет трехпроходную структуру горизонтального типа, эффективно поглощает тепловое расширение. Использует гофрированную печь большого диаметра. Большая камера сгорания, высокая эффективность сгорания.

    3) Спирально гофрированная труба усиливает возмущение дымовых газов, высокую эффективность теплопередачи.

    4) В корпусе котла используется алюмосиликатная плита для сохранения тепла, высокая эффективность тепловой защиты, низкие потери тепла, повышение теплового КПД котла.

    5) Оснащен экономайзером, полностью использует тепло дымовых газов, снижает температуру выхлопного дыма, тепловой КПД может быть увеличен до 98%.

    2. Высокая безопасность

    1) Полные газовые коллекторы и система защиты, включая фильтр, клапан регулирования давления, соленоидный клапан и т. Д., чтобы обеспечить безопасность топлива.

    2) Надежное вспомогательное оборудование котла и несколько устройств защиты, таких как контроллер давления, датчик давления, сигнализация уровня воды, предохранительный клапан и т. Д.

    3) Принимает полностью автоматический интеллектуальный шкаф управления PLC и программу защиты от блокировки, имеет функцию защиты от нехватки воды, избыточного давления, перегрева, утечки газа, исчезновения пламени, утечки тока, отсутствия фразы или перегрузки двигателя и т. Д.

    4) Оборудован взрывозащищенным оборудованием, выделяет высокую энергию при возгорании в топке, чтобы котел работал безопасно и эффективно.

    3. Низкая стоимость

    1) Использует запатентованную технологию Sitong Boiler, котел на 100% сварен встык, высокое качество и длительный срок службы, низкая плата за обслуживание.

    2) Котел имеет высокую эффективность сгорания , энергосбережение и низкую стоимость топлива.

    4. Экономия места

    Принимает конструкцию быстрой сборки, компактную структуру, удобную для транспортировки, небольшую занятость.

    5. Удобное обслуживание

    1) На котле есть люк, отверстие для головы и специальное отверстие для рук. Передняя и задняя коптильные камеры оснащены сдвижными дверцами, удобными для внутреннего монтажа, осмотра и очистки котла.

    2) Взрывозащищенная дверь имеет противопожарное стекло и смотровую галерею, удобную для проверки и обслуживания печи.

    Параметр

    Модель

    Номинальное испарение

    производительность (т / ч)

    Номинальный пар

    давление (МПа)

    Термический КПД

    (%)

    Расход топлива

    Габаритный размер

    (м)

    Вес

    (т)

    Нагрев тела

    Площадь (м 2 )

    Легкое масло (кг / ч) Природный газ (Нм³ / ч)
    WNS1-0.7 / 1.0-Y (Q) 1 0,7 / 1,0 > 90 66,5 75 3,6 × 2,0 × 2,0 4 25
    WNS2-1.0 / 1.25-Y (К) 2 1.0 / 1,25 > 90,2 133 150 4,8 × 2,5 × 2,46 8 60
    WNS4-1.0 / 1.25-Y (Q) 4 1,0 / 1,25 > 91 266 300 5.8 × 2,85 × 2,8 13 113
    WNS6-1.25 / 1.6-Y (Q) 6 1,25 / 1,6 > 91,5 399 450 7,25 × 3,1 × 3,15 19 181
    WN8-1.25 / 1,6-Я (К) 8 1,25 / 1,6 > 91,6 532 600 7,45 × 3,26 × 3,2 22,6 190
    WNS15-1.25 / 1.6-Y (Q) 15 1.25 / 1,6 > 91,8 997 1125 8,7 × 3,7 × 3,5 34 346
    WNS20-1.25 / 1.6-Y (Q) 20 1,25 / 1,6 > 92 1204 1418 10 × 3.6 × 4,0 45 467
    Примечание: параметр носит справочный характер, мы можем спроектировать котлы в соответствии с потребностями клиентов.

    1. Высокая эффективность

    1) Оснащен качественной и надежной горелкой, высокой эффективностью сгорания, низким выбросом вредных газов и бесшумной работой.

    2) Применяет трехпроходную структуру горизонтального типа, эффективно поглощает тепловое расширение. Использует гофрированную печь большого диаметра. Большая камера сгорания, высокая эффективность сгорания.

    3) Спирально гофрированная труба усиливает возмущение дымовых газов, высокую эффективность теплопередачи.

    4) В корпусе котла используется алюмосиликатная плита для сохранения тепла, высокая эффективность тепловой защиты, низкие потери тепла, повышение теплового КПД котла.

    5) Оснащен экономайзером, полностью использует тепло дымовых газов, снижает температуру выхлопного дыма, тепловой КПД может быть увеличен до 98%.

    2. Высокая безопасность

    1) Комплектные газовые коллекторы и система защиты, включая фильтр, клапан регулирования давления, соленоидный клапан и т. Д., Для обеспечения безопасности топлива.

    2) Надежное вспомогательное оборудование котла и несколько устройств защиты, таких как контроллер давления, датчик давления, сигнализация уровня воды, предохранительный клапан и т. Д.

    3) Принимает полностью автоматический интеллектуальный шкаф управления PLC и программу защиты от блокировки, имеет функцию защиты от нехватки воды, избыточного давления, перегрева, утечки газа, исчезновения пламени, утечки тока, отсутствия фразы или перегрузки двигателя и т. Д.

    4) Оборудован взрывозащищенным оборудованием, выделяет высокую энергию при возгорании в топке, чтобы котел работал безопасно и эффективно.

    3.Низкая стоимость

    1) Использует запатентованную технологию Sitong Boiler, котел на 100% сварен встык, высокое качество и длительный срок службы, низкая плата за обслуживание.

    2) Котел имеет высокую эффективность сгорания , энергосбережение и низкую стоимость топлива.

    4. Экономия места

    Принимает конструкцию быстрой сборки, компактную структуру, удобную для транспортировки, небольшую занятость.

    5. Удобное обслуживание

    1) На котле есть люк, отверстие для головы и специальное отверстие для рук. Передняя и задняя коптильные камеры оснащены сдвижными дверцами, удобными для внутреннего монтажа, осмотра и очистки котла.

    2) Взрывозащищенная дверь имеет противопожарное стекло и смотровую галерею, удобную для проверки и обслуживания печи.

    Газовый котел по лучшей цене — Отличные предложения на газовый котел от мировых продавцов газовых котлов

    Отличные новости !!! Вы попали в нужное место для газового котла.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый газовый котел вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели газовый котел на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в газовом котле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести газовый котел по самой выгодной цене.

    Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
