Эксплуатация газового оборудования котельной

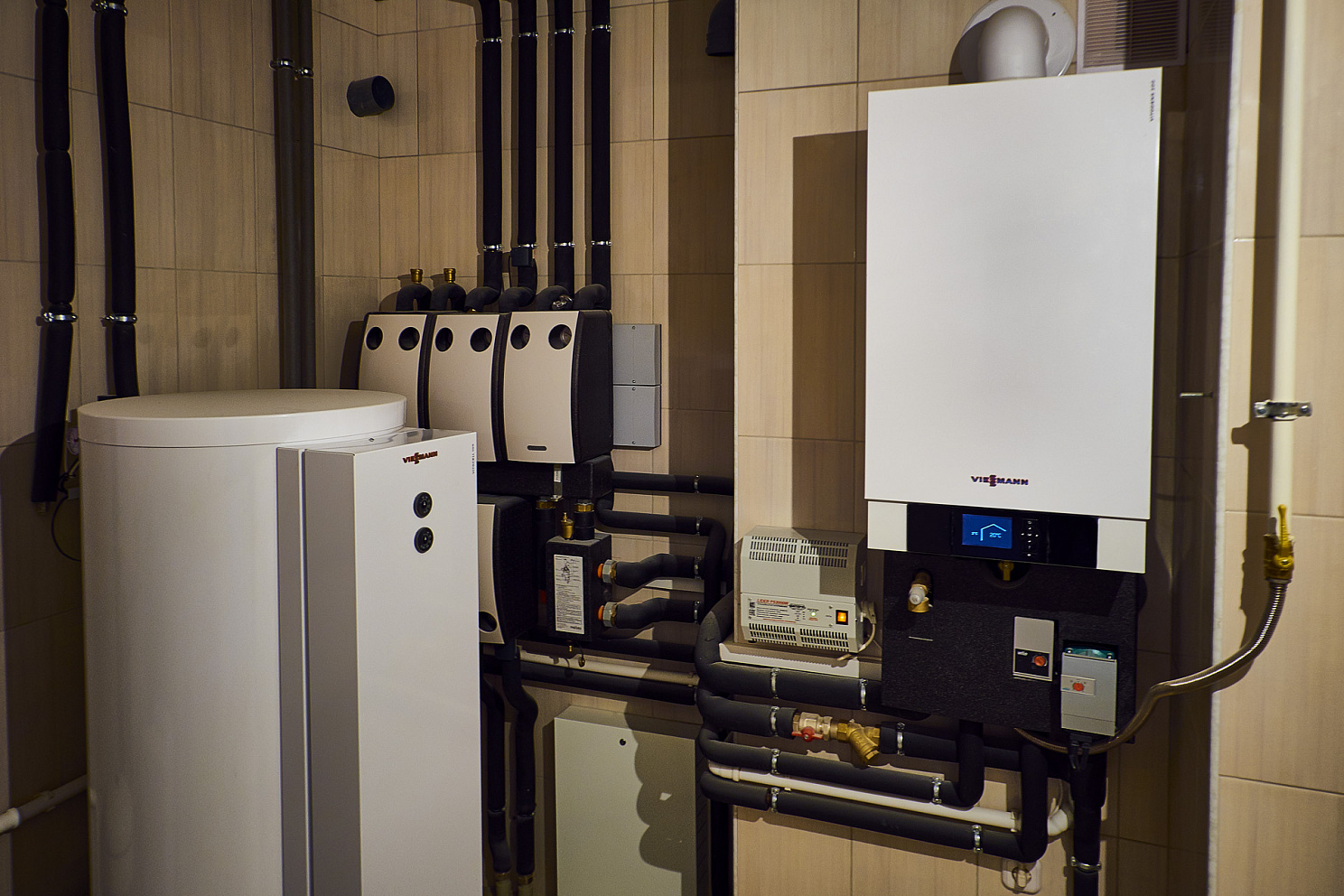

К обслуживанию и ремонту газопроводов и газового оборудования котельных должны допускаться только работники, прошедшие медицинский осмотр и инструктаж по технике безопасности, закончившие производственное обучение и сдавшие экзамен квалификационной комиссии.

Растопка котла, смонтированного /капитально отремонтированного/, подведомственного органам Ростехнадзора России, разрешается только после приемки газового оборудования, она оформляется актом приемочной комиссии, при условии регистрации /освидетельствования котла/ и с наличием разрешения инспектора котлонадзора, которое заносится в паспорт котла. Котел, не зарегистрированный в местных органах Госгортехнадзора, начинают растапливать лишь по письменному распоряжению лица, отвечающего за его безопасную эксплуатацию. Пуск любого котла проводится по письменному распоряжению и под руководством начальника котельной или лица, соответствующего ему по должности, перед этим необходимо внести необходимую запись в сменный журнал.

Сервис и пусконаладочные работы

+7-932-2000-535

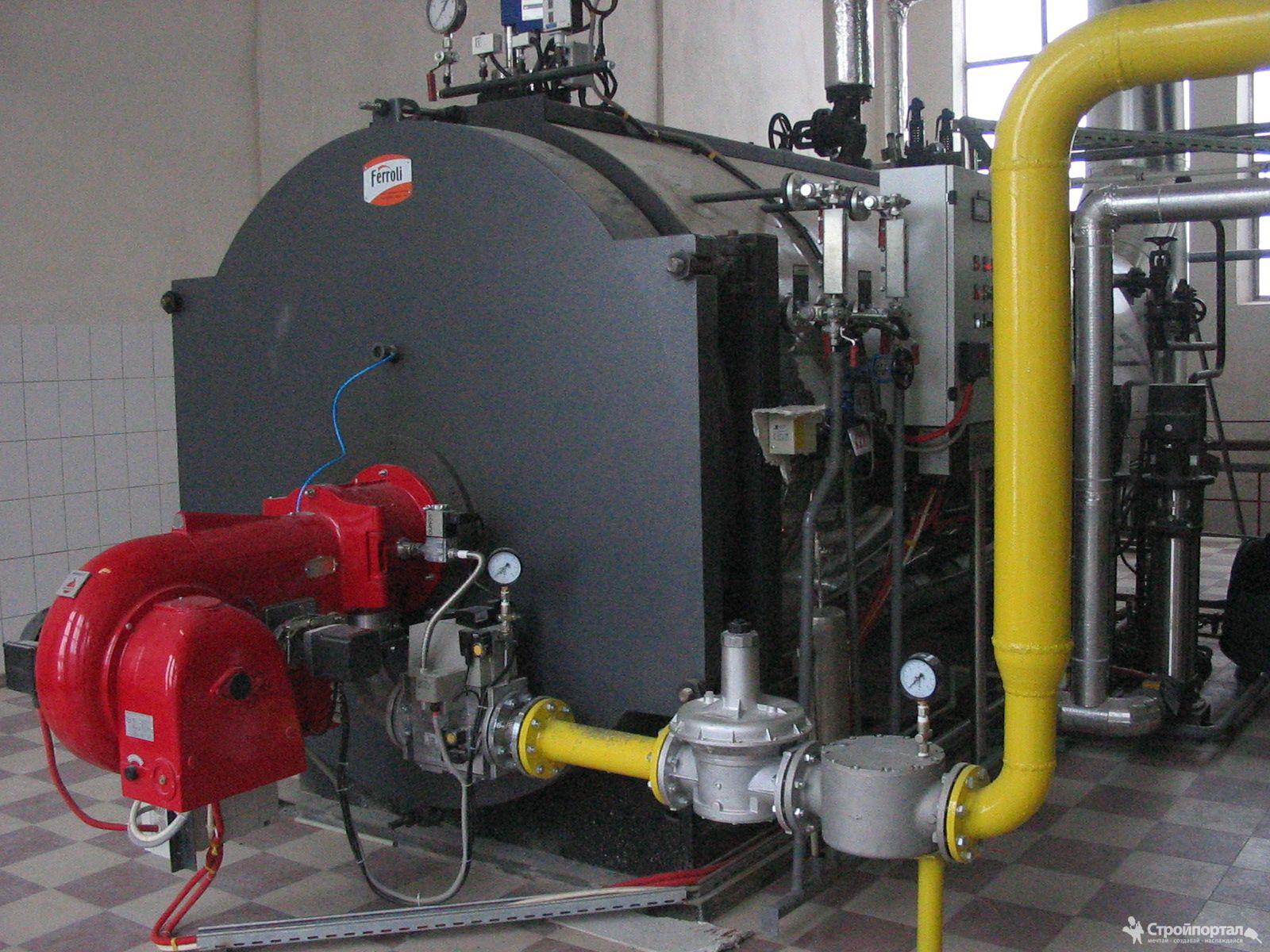

Перед началом пуска котлов на газовом топливе важно проверить ряд параметров :

  • – состояние газопроводов и арматуры на нем, воздухо-регулировочных шайб  или  заслонок,  шиберов,   КИП  и  автоматики ;
  • – состояние   кладки,   гарнитуры   и   наличие тяги ;
  • – закрытие всех запорных устройств /краны, задвижки/ на газопровод, кроме арматуры на продувочных трубопроводах и свечах безопасности ;
  • – наличие требуемого давления газа в газопроводе котельной.

При подготовке нужно вентилировать топки и газоходы всех котло-агрегатов с помощью открытия шиберов, пуска дутьевых вентиляторов и дымососов. Вентиляция топок происходит около –

10….15 мин. При применении газоанализатора качество вентиляции проверяется, на отсутствие в газоходах метана.

При наличии разрежения в топке не менее – 1 000….2 000 Па происходит розжиг горелок при строгом соблюдении производственной инструкции.

При наличии автоматики безопасности розжиг горелок котла осуществляется по схеме   автоматического   розжига.

Для ручного розжига горелок при любом их типе и схеме газопроводов котла применяют устойчивое пламя запальной –

горелки. При угасании запальника немедленно прекращают подачу газа к запальнику, убирают запальник из топки, открывают кран на свече безопасности и вентилируют топку и газоходы – 1015 мин.

Далее осуществляют повторную проверку качества вентиляции топки и начинают процесс розжига горелки. При нормальном воспламенении газа, вытекающего из основной горелки, постепенно повышают давление газа, осуществляя контроль его по манометру перед горелкой, а после подают в нее необходимое количество воздуха. Затем запальник переносится к следующей горелке. После включения первой горелки закрывают кран на продувочном газопроводе. При включении горелки котла закрывают кран запальника и закрепляют его на предусмотренном месте.

Окончание растопки котла отмечают в сменном журнале.

Включение горелок в холодной топке – основной момент эксплуатации котельной установки, в это время часто возникают взрывы газовоздушной смеси, образовавшейся в топке и газоходах.

Существует несколько причин загазованности топки и возникновения взрыва при включении горелок. Стоит поподробнее поговорить о них. К одной из таких причин можно отнести неисправность арматуры горелок и возникающие от этого ошибки персонала при фиксации их положения.

Еще одной причиной является неправильная установка запальника по отношению к разжигаемой горелке, угасание факела запальника и отрицательная вентиляция топки и газоходов.

Следует учитывать также некачественную продувку газопроводов, в том числе продувка их через   горелки.

Проблемы вызовет и повторное включение горелки без предварительной вентиляции топки и газоходов.

Вызвать взрыв может поступление воздуха через воздухо-регулировочные устройства. Ни в коем случае нельзя разжигать соседнюю горелку от работающей без применения запальника.

Если на предприятии имеются газорегуляторные пункты /ГРП/ о подготовке к пуску тепло-агрегатов, то следует поставить в известность работника, обслуживающего ГРП, и получить от него подтверждение возможности пуска.

После выключения котлов необходимо тщательно рассмотреть их газопроводы, воздуховоды, арматуру и аппаратуру и вывести соответствующие записи в сменном журнале.

Необходимо вывесить в котельной на видном месте схемы паропроводов, водопроводов и газопроводов, в них обязательно нужно указать всю арматуру на них и все эксплуатационные инструкции. Инструкции создаются в соответствии с требованиями действующих правил, к конкретным условиям при учете опыта эксплуатации и результатов испытаний оборудования. В инструкциях по обслуживанию оборудования должны обязательно указываются: порядок пуска, остановки и обслуживания оборудования во время эксплуатации и при аварийных режимах, порядок допуска ремонтного персонала к ремонту; требования к технике безопасности, охране труда и противопожарные мероприятия.

Дежурный в процессе работы должен вести экономичный режим работы оборудования в соответствии с инструкциями, режимными картами и оперативными требованиями руководства котельной.

Для более безопасной работы газового оборудования должны проводиться плановые профилактические осмотры и ремонты газового оборудования в сроки в соответствии с утвержденными графиками.

Дежурный в процессе работы должен вести экономичный режим работы оборудования в соответствии с инструкциями, режимными картами и оперативными требованиями руководства котельной.

Результаты планово-предупредительных осмотров и ремонтов газового оборудования отмечаются в специальном журнале, а также составляются акты и ППР газопроводов и ГРП /ГРУ/ в их паспортах.

Профилактическое обслуживание систем автоматики производится представителями эксплуатационной организаций, и сервисных центров, имеющими специальную подготовку по устройству и эксплуатации автоматики. Проверку КИП осуществляют в соответствии с ГОСТ 8.

002-71.
