Повышающий насос Grundfos UPA 15-90 сила и надежность!

—>
Ура! Нам повысили давление воды! Столько десятилетий водяные выносили мозг своими предрассудками о том, что, мол, старые немецкие трубы не выдержат давление в 4 атмосферы и тут же лопнут. Оказалось — враньё! Прекрасно выдерживают.
Но речь сегодня пойдет не о подлых обманщиках — коммунальщиках, а о повышающих насосах. Я на днях торжественно снял отмотавший почти пять лет насос Grundfos UPA 15-90. Так как повышать ему больше нечего, то можно считать, что он вышел в отставку. Вот про него я и хочу рассказать. Поделиться опытом использования и показать его внутренности после пяти лет работы с адской водой, в которой столько солей железа, что её можно смело в доменную печь заливать.

Итак, повышающий насос — это немного не то, о чем вы все подумали. Это не гидрофор, который запрещён для установки в многоквартирных домах. Гидрофор — настолько мощное устройство, что вытаскивает не только воду из труб, но и зубную щетку у соседей снизу, если они случайно рискнут почистить зубы в то время как вы решите побриться.

Повышающий насос рассчитан на работу без дополнительного забора воды. Он не имеет гидроаккумулятора, его мощность крайне мала для того, чтобы оставить соседей без воды, но напор воды в отдельно взятой квартире он способен повысить без проблем.

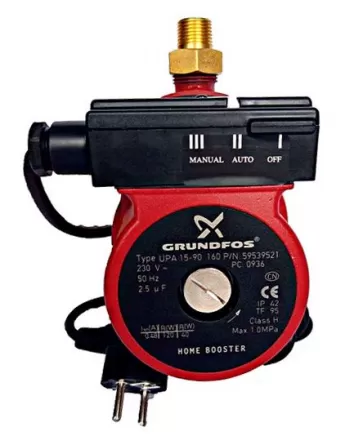

Фото 1 Повышающий насос

Мой насос — Grundfos UPA 15-90 — бельгийского производства представлен на фото 1. Не смотрите, что он такой неказистый! Маленький, да удаленький. Пять лет работал практически без перерывов на обед, отпусков и даже по ночам.

Прелесть этого насоса в том, что он начинает работать, когда вы открываете кран и выключается автоматически, когда вы его закрываете. Уровень шума при этом настолько невысок, что порой приходится прислушиваться — живой ли он. Напор он увеличивает на 0,6 — 0,8 бар.

Фото 2 Располовиненный насос

В комплекте поставки вместе с насосом идет спецключ, которым его весь можно разобрать до винтика.

Впрочем, винтиков в насосе всего четыре. У всех голова под шестигранник. И находятся они на корпусе насоса, состоящего из двух половинок. Одна выполнена из алюминия и в ней находится статор двигателя. Другая — чугунная. И в ней расположена крыльчатка насоса, впускное и выпускное отверстия, а так же уплотнители и датчик протока. Важной особенностью насоса Grundfos UPA 15-90 является наличие защиты от «сухого хода» и мокрого ротора. Насос автоматически блокируется,. если расход воды меньше 90 литров в минуту. А мокрый ротор — это конструктивная фишка производителя, ловко убившего двух зайцев — и смазка есть, и охлаждение.

Фото 3 Насос чист!

Вскрытие чукчи показало, что в нем почти нет грязи или ржавчины. Насос оказался практически девственно чист! Вы можете убедиться в этом, глядя на фото 3 Лишь немного ржавчинки портило идеальный внешний вид. Впрочем, этот недостаток легко устраняется.

Достаточно протереть его ветошью.

Фото 4 Уникальный ротор

А вот со статором дело было куда как хуже. Ламели обмотки статора сильно окислились и кожух мокрого ротора из нержавейки удалять пришлось при помощи молотка и такой-то матери. На фото 4 представлен этот самый уникальный ротор с водой в качестве смазки и охлаждения.

В целом могу отметить, что насос Grundfos UPA 15-90 надежен и со своей миссией справлялся.Очень бы хотелось, чтобы насос больше вообще не понадобился!

В продолжение темы хочу более детально остановиться на работе датчика и реле потока. Дело в том, что со временем датчик может зарастать отложениями ржавчины и грязью, что приведет в конечном итоге к тому, что насос остановится. Поэтому датчик нужно иногда извлекать и чистить от всего этого «добра». Ниже я привожу несколько фотографий, на которых показан весь процесс снятия этого датчика.

На этом фото видно, что я снял крышку с блока управления насосом.

На переднем плане плата датчика с герконом. Геркон находитя слева от транзистора. Под платой конденсатор, подавляющий помехи.
А это тот самый датчик, который нужно снимать для прочистки. Я разобрал корпус насоса и располовинил его. Так можно легко добраться к датчику.
Это общий вид на плату датчика и насос со снятым корпусом.
Это шторка, которая приводит в действие магнитный датчик, когда мы открываем воду.
А это плата и датчик в паре. Как видим, между ними нет электрического контакта или механической связи. Только магнитная. Чтобы снять датчик, нужно открутить два винта штатным ключом, который поставляется вместе с насосом.

Оба винта выкручены Корпус датчика легко снимается руками. На шторке находится круглая деталь с магнитами, которые установлены на ней с двух сторон. Отвертка на фото примагнитилась к одному из магнитов.
Сам датчик извлекается руками с легким покачиванием. Если сильно заилился, то можно аккуратно поддеть его плоской отверткой.

А так выглядит сам датчик. Он из пластика. Вот его и нужно чистить зубной щеткой, как реаомендует производитель.

Сборка производится в обратном порядке. Так же прилагаю небольшое видео, чтобы было более наглядно. Одной рукой пришлось снимать, а второй разбирать. Так что не очень удобно. Но поянть, что и как можно.

Надежность этого фирменного насоса удивительно велика. Так же, как велика надежность настоящих автозапчастей. Которые может предложить, например, интренет-магазин автозапчасти в Мытищах. Вряд ли сегодня есть смысл агитировать грамотных автолюбителей за качественные автозапчасти, которые сделаны не вьетнамцами напильником в сарае, а настоящими аттестованными производителями. Люди, не губите себя и других! Покупайте качественные запчасти в магазинах!

Grundfos UPA насос для повышения давления. Обзор, описание и преимущества

Довольно часто в существующей системе водоснабжения индивидуального дома или квартиры давление воды бывает недостаточным.

При этом возникают трудности с включением водонагревателей (газовых или электрических) и автоматических стиральных машин. При недостаточном давлении воды невозможно даже нормально принимать душ! Самое простое решение для таких случаев – встроить в систему насос UPA компании GRUNDFOS.

Уникальные насосы UPA примечательны тем, что они практически бесшумны. Кроме того, их электрическая мощность очень невелика, поэтому нет опасности перегрузки электропроводки.

Устройство

В насосе используется конструкция «мокрый ротор»: ротор насоса погружен в перекачиваемую жидкость и отделен от статора тонкой гильзой из нержавеющей стали.

Таким образом, электродвигатель UPA охлаждается перекачиваемой жидкостью и не имеет воздушного вентилятора, поэтому насос работает бесшумно. Уникальная система керамических подшипников обеспечивает насосу UPA непревзойденную долговечность и надежность.

Материалы корпуса

UPA 15-90, UPA 15-120 и UPA 120

Корпусы насосов UPA 15-90, UPA 15-120 и UPA 120 выполнены из чугуна с коррозионно-стойким катафорезным покрытием.

UPA 15-90 N

Радикальной защитой от коррозии является корпус из нержавеющей стали в модели UPA 15-90 N. Именно эту модель используют потребители в таких странах как Япония и Австралия.

Режимы работы

UPA 15-90

Ручной
Насос принудительно работает независимо от встроенного датчика протока.

Автоматический
Насос автоматически включается от датчика протока при расходе воды более 1,5 л/мин. Насос автоматически отключается при уменьшении протока ниже этого значения. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом, он защищен от «сухого» хода.

UPA 15-120 и UPA 120

Настройка насосов UPA 15-120 и UPA 120 не требуется, эти насосы имеют только режим «AUTO». Насос автоматически включается от реле протока при:

– Q min для UPA 15-120 1,7 л/мин;
– Q min для UPA 120 2,5 л/мин.

При уменьшении протока ниже этих значений, насос автоматически отключается. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом, он защищен от «сухого» хода.

Уникальные преимущества

Работает практически бесшумно
Небольшая электрическая мощность
Защита от «сухого» хода
Автоматическое включение/отключение насоса при открытии/закрытии крана.

Теплый дом — Насос повышения давления Grundfos UPA 15-90

Циркуляционный насос Grundfos UPA 15-90 предназначен для повышения давления в существующей системе водоснабжения частных домов.

Благодаря наличию встроенного датчика протока насос включается и выключается автоматически. Низкий уровень шума (не более 35 дБ) позволяет устанавливать UPA 15-90 непосредственно в доме или в квартире. Кроме того, электрическая мощность насоса невелика, поэтому нет опасности перегрузки электропроводки.

В насосе Grundfos UPA 15-90 используется конструкция «мокрый ротор»: ротор насоса погружен в перекачиваемую жидкость и отделен от статора тонкой гильзой из нержавеющей стали. Таким образом, электродвигатель UPA охлаждается перекачиваемой жидкостью и не имеет воздушного вентилятора, поэтому насос работает бесшумно.

OFF — насос выключен. К потребителю поступает вода из сети водоснабжения.
AUTO — насос автоматически включается от датчика протока при расходе 90-120 л/ч и автоматически выключается при уменьшении протока ниже этих значений. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом он защищен от «сухого хода»
MANUAL — насос работает постоянно независимо от того, поступает ли вода в систему или нет. Отсутствует защита от сухого хода. Исключается работа агрегата на закрытый кран.

Основные преимущества насоса Grundfos UPA 15-90:

Долговечность бессальникового насоса Grundfos UPA 15-90 обеспечивается электродвигателем с «мокрым ротором», отделенным от статора защитной гильзой, изготовленной из нержавеющей стали.
Небольшие габариты и вес насоса Grundfos upа 15-90 обеспечивает конструктивное исполнение «инлайн», что позволяет монтировать насос Grundfos upа 15-90 непосредственно на трубопроводах.
Автоматическое включение/выключение насоса Grundfos upа 15-90 осуществляется с помощью датчика, а встроенное реле протока управляет этой функцией в зависимости от открытия или закрытия вентилей.
Низкий уровень шума (не более 35 дБ) позволяет устанавливать насос Grundfos upа 15-90 непосредственно в доме или в квартире.
Небольшая электрическая мощность.
Защита от «сухого хода».

повысительный насос GRUNDFOS UPА 15-90

GRUNDFOS UPA 15-90

Параметры:
Мощность, Вт	118
Hmax(м)	9,0
Qmax(м³/ч)	1,5
Производитель	Дания
Гарантия	24 мес.

Насос с мокрым ротором для повышения давления

Область применения:

Насос Grundfos UPA 15-90 предназначен для повышения напора в уже существующих системах холодного и горячего водоснабжения. Может применятся для повышения давления перед колонками, бойлерами, стиральными, посудомоечными машинами, двухконтурными котлами. Благодаря наличию встроенного датчика протока насос включается и выключается автоматически. В этом режиме так же работает защита от работы без воды — при пропадании воды насос автоматически выключится во избежание выхода из строя. Так же присутствует ручной режим работы (вкл/выкл).

Низкий уровень шума (не более 35 дБ) позволяет устанавливать UPA 15-90 непосредственно в доме или в квартире. Кроме того, электрическая мощность насоса невелика, поэтому нет опасности перегрузки электропроводки.

Режимы работы насоса Grundfos UPA 15-90:

Три позиции переключателя на клеммной коробке электродвигателя
1. OFF — насос выключен. К потребителю поступает вода из сети водоснабжения.
2. AUTO — насос автоматически включается от датчика протока при расходе 90-120 л/ч и автоматически выключается при уменьшении протока ниже этих значений. Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом он защищен от «сухого хода»
3. MANUAL — насос работает постоянно независимо от того, поступает ли вода в систему или нет. Отсутствует защита от сухого хода. Исключается работа агрегата на закрытый кран.

Основные преимущества насоса Grundfos UPA 15-90:

• Долговечность бессальникового насоса Grundfos UPA 15-90 обеспечивается электродвигателем с «мокрым ротором», отделенным от статора защитной гильзой, изготовленной из нержавеющей стали.
• Небольшие габариты и вес насоса Grundfos upа 15-90 обеспечивает конструктивное исполнение «ин-лайн», что позволяет монтировать насос Grundfos upа 15-90 непосредственно на трубопроводах.
• Автоматическое включение/выключение насоса Grundfos upа 15-90 осуществляется с помощью датчика, а встроенное реле протока управляет этой функцией в зависимости от открытия или закрытия вентилей.
• Низкий уровень шума (не более 35 дБ) позволяет устанавливать насос Grundfos upа 15-90 непосредственно в доме или в квартире.
• Небольшая электрическая мощность.
• Защита от «сухого хода».

Основные характеристики повысительного насоса Grundfos UPA 15-90

максимальный напор (давление) 9 м. (0,9 атм)

расход макс. 1.5 м3/час

потребляемая мощность 118 Вт.

подключение к сети 1~230 В., 50 Гц

температура перекачиваемой среды от + 2°С до + 60°С

мин. давл. подпора перед всасывающим патрубком 0,2 бар (2м в.с.)

трубное соединение G 3/4″, 1/2″ НР подключение

уровень шума — менее 35 дБ

встроенная защита работы без воды

два режима работы — ручной и автоматический

Материалы:

вал и опорный подшипник — керамика

рабочее колесо — технополимерный композит

корпус насоса из чугуна

накидные гайки из литой бронзы

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАБАРИТНЫЕ РАЗМЕРЫ

ВАРИАНТЫ УСТАНОВКИ НАСОСА

Насос Grundfos UPA 15-90 гарантия качества, 100% оригинал

Насос Grundfos UPA 15-90 — jпопулярная модель от известного Европейского производителя.

Описание Grundfos UPA 15-90

Главная особенность агрегата – компактность, благодаря чему монтировать его можно в любой части дома или квартиры. Рекомендуется расположить агрегат перед какой-либо точкой забора воды (посудомойка, стиральная машины, газовый котёл, проточный водонагреватель и т.д.). Насос Grundfos UPA UPA 15-90 можно подсоединять напрямую к системе водоснабжения или применять в открытых системах. Компактный насос Grundfos UPA 15-90 применяется с целью повышения давления в системе ГВС и холодного водоснабжения. Устройство помогает избежать неприятных ситуаций с включением газо- или электронагревателей, когда в системе нет напора.

Посмотрите видео обзор про данную модель 2021 года

Чтобы автоматизировать процесс включения и выключения насоса при заборе воды из одной из точек, необходимо чтоб насос обладал датчиком протока. В насосе Grundfos UPA 15-90 датчик протока встроен.

Устройство работает в 2-х режимах: ручной и автоматический. В первом случае насос функционирует принудительно вне зависимости от встроенного датчика протока. В автоматическом режиме насос включается тогда, когда расход превышает показатель 90 л/час. Когда показатель снижается или вода не поступает, насос автоматически отключается экономичностью и бесшумной работой.

Насос Grundfos данной модели , благодаря охлаждению перекачиваемой жидкостью, а не вентилятором, работает практически бесшумно.

Особенности Grundfos UPA 15-90

Модель комплектуется «мокрым» ротором;
Есть два режима управления насосом ручной или автоматический режим;
На модели установлено встроенное реле протока;
Насос обладает низким уровнем шума;

График напора Grundfos UPA 15-90

График по напору и производительности выглядит следующим образом

Чугунный корпус агрегата, особая система керамических подшипников и внутренняя антикоррозийная обработка обеспечивают насосу надёжность и долговечность. Ввиду небольшой электрической мощности, агрегат не станет причиной перегрузок в электросети.

Компания Электромотор предлагает Вам на 100% оригинальный насос Grundfos. По вопросам покупки звоните нашим замечательным менеджерам по одному из номеров представленных на сайте. Доставку осуществляем с помощью транспортных перевозчиков.

Видео Grundfos UPA 15-90

Смотрите нас на YouTube – канал Электромотор, где Вы найдете много увлекательных видеороликов.

◍ Заказывайте Повысительный насос Grundfos UPA 15-90 160 по самым доступным ценам 387474376 🙆

Применение

Компактные повысительные циркуляционные насосы UPA предназначены для повышения давления в уже существующих системах холодного и горячего водоснабжения частных домов. В первую очередь они используются для создания напора перед водонагревателями (газовыми колонками и проточными водонагревателями), стиральными и посудомоечными машинами. UPA могут также использоваться для повышения напора воды в душе или в других точках водоразбора.

Применяются как для холодной, так и для горячей воды до температуры 95° C.
Возможность повышения воды для нескольких точкек одновременно(1-4 крана), что делает его пригодным для квартир с общим водоснабжением и для домов на одну семью, а так же для:
Городских районов с низким давлением воды в пиковые часы водоразбора

Квартир с общим водоразбором низкого давления
Сельской местности с низким давлением воды

Особенности и преимущества

Новый встроенный и запатентованный переключатель потока автоматически запускает насос когда точка водоразбора включается, тем самым увеличивая давление воды. Когда кран закрыт, датчик потока немедленно останавливает насос.

Компактная конструкция UPA 120 идеально подходит для монтажа даже в условиях ограниченного пространства.

Встроенный датчик протока автоматически запускает и останавливает насос в соответствии с требованиями, чтобы обеспечить необходимое давление воды.

UPA 120 с новым встроенным датчиком протока очень прост в установке.

Высокотехнологичный насос с мокрым ротором UPA 120 работает плавно и бесшумно, что важно для его использования в частных домах.

Циркуляционный насос для повышения давления Grundfos UPA 15-90

Миниатюрные насосы для повышения давления Grundfos UPA 15-90

Компактный повысительный циркуляционный насос Grundfos UPA предназначен для повышения давления в уже существующих системах холодного и горячего водоснабжения частных домов. В первую очередь он используется для создания напора перед водонагревателями (газовыми колонками и проточными водонагревателями), стиральными и посудомоечными машинами. Насос UPA может также использоваться для повышения напора воды в душе или в других точках водоразбора.

Насос Grundfos UPA является насосом с ротором, изолированным от статора герметичной гильзой, т. е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью.

Принцип работы насоса Grundfos UPA основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Повышение давления происходит путем передачи электромагнитной энергии от обмоток статора электродвигателя на ротор электродвигателя, объединенный с рабочим колесом через вал. Жидкость течет от входного патрубка насоса к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, соответственно растет кинетическая энергия, которая преобразуется в давление на выходном патрубке. Корпус насоса сконструирован таким образом, что жидкость собирается с рабочего колеса в направлении выходного патрубка насоса.

Встроенный и запатентованный переключатель потока автоматически запускает насос когда точка водоразбора включается, тем самым увеличивая давление воды. Когда кран закрыт, датчик потока немедленно останавливает насос.

Описание товара:

Предназначен для повышения напора в уже существующих системах холодного и горячего водоснабжения. Благодаря наличию встроенного датчика протока насос включается и выключается автоматически.

Характеристики:

Артикул 99547009

Код 143259

Производитель Grundfos

Мощность, Вт 120

Длина, мм 126

Ширина, мм 104

Высота, мм 160

Страна Китай

Гарантия, лет 2

Купить Grundfos UPA 15-90N (160) Домашний усилитель 240В

УПА15-90 Н 160

Приложения

Бытовые установки, требующие высокого давления в кранах, душевых, вводах газовых котлов и других бытовых водоразборных точках:
Повышение уровня бака на крыше
Мгновенное (безрезервуарное) повышение температуры котла
Бытовое наддув с входным давлением

Подходит для систем горячего и холодного водоснабжения. Температура до 95°C.

Возможность подачи воды в несколько точек одновременно (1-4 крана), что делает ее пригодной для квартир с общим водоснабжением и для домов на одну семью:
Городские районы с низким давлением воды при пиковом спросе
Квартиры с общим водоснабжением низкого давления
Сельские районы с низким напором воды

Особенности и преимущества

Новое встроенное реле протока Новое уникальное и запатентованное встроенное реле протока автоматически запускает насос при включении точки водоразбора, тем самым повышая давление воды.Когда кран закрыт, реле потока немедленно останавливает насос. Компактный дизайн Благодаря компактному дизайну UPA 120 идеально подходит для установки даже в ограниченном пространстве.

Автоматический пуск/останов Встроенное реле протока автоматически запускает и останавливает насос в зависимости от потребности, чтобы обеспечить необходимое давление воды.

Простота установки UPA 120 с новым встроенным реле потока очень прост в установке. Это практически решение «подключи и работай».

Бесшумная работа Построенный на основе высококачественной технологии мокрых каналов, UPA 120 обеспечивает плавную и бесшумную работу, что делает его популярным выбором в частных домах.

Дополнительная информация
Артикул	99539153
Производитель	Грундфос
Гарантия производителя	2 года
Вес	3. 0 кг
Размеры	160 мм (В) x 104 мм (Ш) x 126 мм (Д)
Тип соединения	3/4 дюйма BSP женский
Напряжение	240В 1Ф 50Гц
Длина кабеля	1.5м
Максимальное давление	6 бар
Максимальная температура	95°С
Материал	Нержавеющая сталь

Доставка

Мы предлагаем бесплатную стандартную доставку на любой адрес в Великобритании в течение 3-5 рабочих дней для всех заказов на сумму более 60 фунтов стерлингов + НДС. Это не имеет ограничений по весу

Стоимость доставки на следующий день составляет 12,50 фунтов стерлингов + НДС для товаров весом менее 35 кг. Заказы должны быть размещены до 17:00 с понедельника по четверг или до 16:30 в пятницу для гарантированной доставки на следующий день.

Доставка на следующий день недоступна для горной местности и островов Великобритании. Нажмите на следующую ссылку, чтобы просмотреть почтовые индексы/области, которые не подходят для доставки на следующий день.

Из-за некоторых характеристик продукта время выполнения заказа может составлять до 4 недель. Это относится только к небольшому количеству продуктов, и с вами свяжутся при покупке, и при необходимости вы получите право на полный возврат средств.

Для товаров весом более 35 кг ознакомьтесь с тарифами на доставку здесь

Для ознакомления с полными условиями поставки нажмите здесь

Международная доставка

Если вы хотите, чтобы ваш заказ был доставлен в отдаленный район, пожалуйста, свяжитесь с одним из наших торговых представителей по телефону 0800 112 3134 перед оформлением заказа, и мы поможем вам в дальнейшем.

Возвращает

Обратите внимание, что за некоторые товары может взиматься плата за пополнение запасов, поскольку они изготавливаются на заказ, стоимость которых определяется производителем, а не нами.Предметы, которые изготавливаются на заказ или обрезаются до определенной длины, например. Шланг, обрезанный до определенной длины, не подлежит возмещению.

Обратитесь в службу поддержки за разъяснениями.

Неиспользованные, неизмененные изделия могут быть возвращены за счет покупателя в кредит с предварительного письменного согласия Anchor Pumps и на условиях, указанных Anchor Pumps. Покупатель принимает на себя весь риск потери таких возвращенных товаров до их фактического получения и приемки компанией Anchor Pumps. Нажмите здесь, чтобы просмотреть информацию о возврате.

UPA Home Booster — … Строительство 5 UPA Home Booster 3 3. Строительство Циркуляционные насосы UPA для нагнетания

БУКЛЕТ С ДАННЫМИ GRUNDFOS

Домашний бустер UPA УПА 15-90, УПА 15-120, УПА 120, УПА 15-160 50/60 Гц

Содержание

Домашний бустер UPA

1. Описание продукта 3 Приложения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Особенности и преимущества . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Введите ключ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Условия эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. Диапазон производительности 4

3. Строительство 5 Мотор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Ротор может. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 5 Вал с ротором. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Упорный подшипник. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Несущая пластина. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Рабочее колесо . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Корпус насоса. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. Установка 6

5. УПА 15-90 7 Технические данные . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Строительство УПА 15-90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Кривые производительности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6.УПА 15-120 10 Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Строительство УПА 15-120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Кривая производительности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 11

7. УПА 120 12 Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Строительство УПА 120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Кривые производительности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

8. УПА 15-160 15 Особенности и преимущества . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Строительство УПА 15-160 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Диапазон производительности. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

9. Номера продуктов 17

10. Аксессуары 18 Внешний переключатель протока для UPA 120. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

11. Центр продукции Grundfos 19

Pr од

ук т д

эс кр

IP-адрес тио

нет

Домашний бустер UPA 1

1.Описание продукта Бустерные насосы УПА повышают давление бытовых воды, чтобы обеспечить требуемое давление в душевые кабины, краны и другие точки подключения. Все насосы УПА поставляются с кабелем с вилкой или без нее. Встроенный или внешний переключатель потока запускает или останавливает насос, когда точка отбора включена или выключена. То Внешний переключатель потока расположен после выхода насоса. • встроенное реле протока: УПА 15-90 и УПА 15-120. • внешний переключатель потока:

УПА 15-160: поставляется с насосом.UPA 120: доступен как аксессуар.

Приложения • Бустерные насосы UPA рассчитаны на

подача хозяйственно-питьевой воды от внешний источник в жилых домах.

• Бустерные насосы UPA используются в открытых системах и также может быть подключен непосредственно к водопроводу.

Рис. 1 Применение UPA Home Booster

Особенности и преимущества • Гибкость: установка в существующие системы. • Комфорт: малошумная работа. • Удобство для пользователя: подключи и работай.• Надежность: проверенное качество Grundfos. • Энергоэффективность: высокоэффективная технология PM.

УПА 15-160 потребляет до 87 % меньше электроэнергии мощность, чем у обычного усилителя с постоянной скоростью.

• Коррозионностойкий: насос с катафорезным покрытием Корпус.

Код типа

Условия эксплуатации

Перекачиваемые жидкости Бустерные насосы UPA подходят для следующих жидкостей: • Пресная вода • Питьевая вода без химических добавок • Хлорированная питьевая вода. Бустерные насосы UPA не подходят для перекачки легковоспламеняющиеся жидкости, такие как дизельное топливо и бензин.

Температура

Давление Рабочее давление

Давление на входе Во избежание кавитационного шума и риска повреждения подшипники насоса, минимальный напор 2,0 м напора/ 0,2 бар требуется на входе насоса во время операция.

ТМ 07

3 95

0 04

Пример: UP A 15–90 N 230 В 50 Гц Вилка Schuko

Циркуляционный насос

Автоматический пуск/останов

Типовой ряд

Максимальный напор

Корпус насоса

Чугун

N Нержавеющая сталь

Напряжение

Частота

Тип кабеля/вилки

Стандартные насосы Макс.[°С] Мин. [°С]

Температура жидкости 95 2 Температура окружающей среды 40 2

Версия с насосом Максимальное рабочее давление

[МПа] [бар] УПА 15-90 1,0 10 УПА 15-120 1,0 10 УПА 120 1,0 10 УПА 15-160 1,0 10

Выполнить Диапазон действия

UPA Home Booster2

2. Диапазон производительности

Рис. 1 Диапазон рабочих характеристик УПА 15-90, УПА 15-120, УПА 120, УПА 15-160 (230 В, 50 Гц) Тестовая жидкость: безвоздушная вода при 20 °C.Кинематическая вязкость u = 1 мм2/с (1 сСт). Преобразование напора H и давления p в плотность ρ = 1000 кг/м3. Для жидкостей с другой плотностью, например горячей воды, давление на выходе пропорционально плотности

ТМ 06

2 28

0 45

0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8 Q [м³/ч]

Н [м]

0.0 0,2 0,4 0,6 0,8 1,0 1,2 Q [л/с]

100

120

140

160

р [кПа]

УПА 50 Гц

15-160УПА 12015-12015-90

С на

ул. RU

кар ио

нет

UPA Home Booster 3

3. Конструкция Циркуляционные насосы UPA для повышения давления относятся к тип с герметичным ротором, то есть насос и двигатель образуют интегральный узел без уплотнения вала.Всего две прокладки требуется для герметизации. Подшипники смазываются перекачиваемая жидкость.

Характерные материалы: • Вал: оксид алюминия или керамика • Радиальный подшипник: керамический • Упорный подшипник: карбон • Корпус ротора и опорная плита: нержавеющая сталь • Рабочее колесо: коррозионностойкий материал • Корпус насоса: чугун с катафорезным покрытием или

нержавеющая сталь.

Двигатель УПА 15-90 и УПА 15-90 Н Насосы УПА 15-90 и 15-90 Н имеют 2-х полюсный, асинхронный двигатель с короткозамкнутым ротором.Двигатель имеет встроенная защита от импеданса и защита от короткого замыкания. Внешняя защита двигателя не требуется.

УПА 15-120 и УПА 120 Насосы УПА 15-120 и УПА 120 имеют 2-х полюсный, асинхронный двигатель с короткозамкнутым ротором. Мотор включает защиту от тепловой перегрузки. Следовательно, внешняя защита двигателя не требуется.

УПА 15-160 Высокоэффективные бустеры УПА 15-160 оснащены 4-полюсный синхронный двигатель с постоянными магнитами. То двигатель с электронной коммутацией (ECM) имеет ротор с постоянными магнитами и преобразователь частоты.Они оптимизированы по энергопотреблению благодаря улучшенной гидравлике. и эффективность двигателя. Контроллер насоса есть встроенный в блок управления, установленный на корпус статора.

Роторная банка Контейнер ротора закрывается вентиляционным винтом, установленным непосредственно на вершине. Верхний радиальный подшипник встроен в верхняя часть ротора может.

Вал с ротором Ротор крепится к валу с помощью трубы и эластичный рукав. Ротор полностью герметизирован. облицовка из нержавеющей стали.Во избежание осаждения кальций в радиальном

[PDF] GRUNDFOS Повышение давления воды. Решения для повышения давления

1 Повышение давления воды GRUNDFOS Решения для повышения давления 12 Повышение давления воды GRUNDFOS ЧТО МОЖЕТ ПРИЧИНИТЬ НИЗКОЙ. ..

GRUNDFOS для повышения давления воды
Решения для повышения давления
1
GRUNDFOS для повышения давления воды
ЧТО МОЖЕТ ПРИЧИНИТЬ НИЗКОЕ ДАВЛЕНИЕ ВОДЫ? Плохое давление в сети –
Как правило, из-за того, что водопроводные компании снижают давление в сети.
Высота объекта –
Чем выше здание и чем больше напорных патрубков, тем большее давление требуется для заполнения коллекторных баков.
Время пиковой нагрузки в течение дня –
Давление в водопроводной сети снижается, когда потребность в воде высока, например, утром, когда много людей встают.
Уровень земли –
Давление будет выше в низинах ниже водохранилища или насосной станции и ниже на холмах выше.
Неадекватное насосное оборудование –
При усиленных подачах, когда установленные насосы слишком малы.
Исключительное применение –
Например, во время засушливых периодов, когда используются шланги и разбрызгиватели.
22
ПОВЫШЕНИЕ ДАВЛЕНИЯ
Растущий потребительский спрос на удовлетворительную производительность
водопроводных кранов и душевых (водопроводов) в сочетании с пониженным давлением воды от компаний водоснабжения означает, что потребность в продуктах для повышения давления воды резко возросла за последние последние годы.
Ассортимент оборудования для повышения давления от простых насосов с управлением включением/выключением
с одним насосом, со встроенным резервуаром для хранения воды или без него (резервуар для хранения холодной воды правильного размера должен снабжать насос водой) до блочных комплектов с регулируемой скоростью и постоянным давлением для более высоких технических характеристик. установки.
Напорная система горячего и холодного водоснабжения, обслуживаемая насосом повышения давления
, может удовлетворить самые высокие требования, превосходя большинство систем с напорной водопроводной водой.
Какими бы ни были ваши требования, от домов с одной и двумя ванными комнатами
до роскошных загородных домов с четырьмя или более ванными комнатами, Grundfos может предоставить продукт, который удовлетворит ваши потребности в подаче воды под давлением.
Кроме того, установка насоса повышения давления Grundfos
также поможет предотвратить снижение давления в будущем.
3
3
ПРИМЕНЕНИЕ ПОВЫШИТЕЛЬНЫХ НАСОСОВ
Диапазон MQ
UPA 15-90N
Повышает давление до одного или двух кранов, добавляя от 0.5 бар и 0,75 бар от давления на входе насоса. Разработан только для использования с приложениями с положительным напором, так как для работы реле расхода требуется скорость самотечного потока 120 л/ч. Может использоваться для повышения давления непосредственно от сети к комбинированному котлу при условии одобрения местной водохозяйственной компанией.
Предназначены для подачи холодной воды и повышения давления на водовыпуски не выше 13 м над насосом. Типичное применение – несколько розеток в частных домах с одной или двумя ванными комнатами, теплицах и небольших коммерческих помещениях.Водные правила не позволяют MQ качать напрямую из водопроводной сети; он должен подаваться через накопительный бак.
место ниже любого крана или на поток горячего водяного цилиндра
место в подсобном помещении (бак в лофте) или в гараже с танком
44
внутреннее здание Услуги 01525 775402
Home Booster
A COMPACT, все в один блок со встроенным накопительным баком полезного объема 180 литров. Подходит для установки с одной или двумя ванными комнатами и помещается в пространство холодильника с морозильной камерой.Невольничий бак доступен для дополнительного хранения.
МЕСТО В ХОЗЯЙСТВЕННОМ ПОМЕЩЕНИИ ИЛИ ГАРАЖЕ
Max-E Boost
Экономичный комплексный бустер холодной воды для повышения давления в больших домах с двумя или более ванными комнатами. Требуется резервуар для хранения холодной воды правильного размера. Пожалуйста, смотрите диаграмму на стр. 10.
Место в гараже или заморозненном здании
5
5
5
5
Усилители насоса
УПА 15-90 N
MQ 3-45
Home Booster
повышает давление ОДИН ИЛИ ДВА ВЫПУСКА
ПОВЫШАЕТ ДАВЛЕНИЕ НА НЕСКОЛЬКО ВЫХОДОВ
УСТАНОВКА ПОВЫШЕНИЯ ДАВЛЕНИЯ «ВСЕ В ОДНОМ ВСЕМ ДОМЕ»
Это небольшой бустерный насос из нержавеющей стали, работающий от встроенного реле расхода, требующий минимального расхода 2 л/м (1 пинта из 15). сек).Насос обычно добавляет 0,5 бар к входному давлению при расходе 0,2 л/с.
Это бустерный насос для холодной воды со встроенными элементами управления. Насос поддерживает положительное давление в системе и может использоваться для повышения давления до выходных отверстий на высоте до 13 м над уровнем насоса. Насос работает всякий раз, когда давление падает до 1,5 бар или при обнаружении потока. Встроенный датчик потока поддерживает работу, пока есть потребность, и останавливается, когда поток останавливается.
Установка повышения давления холодной воды со встроенным насосом, накопительным баком на 200 литров и регулятором давления PM2.
Может использоваться для повышения давления в комбинированном котле (с разрешения водопроводной компании), где давление в сети является предельным. UPA 15-90 N также можно использовать для увеличения самотечного потока либо из бака-накопителя холодной воды, либо на потоке бака горячей воды после открытого вентиляционного отверстия. Он подходит для повышения температуры горячей воды до 65C макс.
Особенности и преимущества
• Простота установки. • Автоматическое или ручное управление. • Подходит для воды с температурой
до 70°C.• Бесплатная поддержка. • Низкий уровень шума. • Включает реле протока, которое запускает или останавливает насос при открытии или закрытии крана. Позвоните в отдел жилищно-строительной службы по телефону 01525 775402
66
Для регулирования выходного давления следует использовать редукционный клапан, поскольку максимальное давление насоса может достигать 4,5 бар. Типичная производительность MQ3-45 составляет 0,7 л/с при 3 бар и 1 л/с при 2 бар. Также доступен MQ 3-35
Особенности и преимущества
• Полная система – не требуется дополнительное управление.
• Простота установки, не требует обслуживания. • Компактная конструкция. • Встроенная защита от сухого хода. • Автоматический сброс. Позвоните в Службу жилищно-коммунального хозяйства по телефону 01525 775402
Увеличьте подачу водопроводной воды, чтобы удовлетворить потребности комбинированного бойлера, невентилируемого водонагревателя и любых выходов, для которых требуется минимальное рабочее давление. Подходит для большинства жилых помещений со стандартной ванной комнатой, примыкающей к спальне, гардеробной и обычной бытовой техникой.
Особенности и преимущества
• Полностью упакованный блок, включая бак.• Одобрено З РАН. • Номинальное давление на выходе = 3 бар при 0,5 л/с. • Регулируемые настройки с помощью контроллера управления давлением PM2. • Встроенная защита от сухого хода. • Для домов с 4-5 жильцами или с очень медленным наполнением накопительного бака доступен дополнительный 180-литровый резервуар для воды.
Назовите внутренние здания Услуги на 01525 775402
775402
В отечественном строительном строительстве 01525 775402
Max-e Boost
Насосы душевых насосов
комплект для упаковки
насосы для душа для душа
насосы для душа
. Max-E Boost использует последнюю переменную Технология двигателя скоростного насоса для поддержания постоянного давления нагнетания до максимального значения 4. 5бар.
Grundfos Watermill предлагает широкий выбор насосов, предназначенных для повышения давления воды в душе или в ванной комнате с 1 до 4 бар.
Вертикальный многоступенчатый насос из нержавеющей стали CRIE5-8, одобренный WRAS, введен в эксплуатацию на заводе для обеспечения постоянного давления 3 бар при максимальном расходе 1,9 л/с.
Есть 4 диапазона, и в каждом диапазоне есть несколько вариаций. Итак, требуется ли вам сдвоенная или одинарная крыльчатка, латунная или композитная, с отрицательным или положительным напором — у Grundfos есть идеальный насос для вас.
Регулируемая скорость работы насоса Max-E Boost помогает устранить шум трубопровода, вызванный гидравлическим ударом, который обычно связан со стандартными насосами с включением/выключением. Бустер Max-E должен использоваться вместе с накопительным баком для холодной воды (не входит в комплект).
Особенности и преимущества
• Упакованный комплект со встроенными элементами управления. • Работа с переменной скоростью для
Особенности и преимущества
• Компактная конструкция. • Простота установки. • Встроенные средства управления.• Антивибрационные ножки. • Поставляется с гибкими шлангами из нержавеющей стали.
• Подходит для использования с постоянным давлением 15 мм или
. • Заводской ввод в эксплуатацию до 3 бар, производительность 1,9 л/с. • Насос и сосуд высокого давления, одобренные W RAS. • Панель управления со световыми индикаторами. • Однофазное питание. • Включен поплавок низкого уровня.
Трубопровод 22 мм. • Оснащены высокоплотными долговечными углеродно-графитовыми уплотнениями. •M любые другие функции, специфичные для каждой модели. • Имеются фланцы S urrey & York, разработанные для обеспечения независимого горячего водоснабжения, уменьшения скачков воздуха, шума и колебаний температуры.
вызов отечественных строительных услуг по 01525 775402
для душевых насосов вызов Grundfos Watermill на 01732 869700
7
70005
7
70005
70002 Расположение насоса и резервуара
DUNCE
Для того, чтобы иметь возможность выбрать наиболее подходящее расположение насоса , сначала должны быть установлены максимально вероятный расход и минимально необходимое давление. Сочетание потока и давления известно как «долг».
Поток
Бустерный насос обычно не требуется для одновременного снабжения всех установленных выходов, поэтому необходимо определить наиболее вероятный расход.Чем больше розеток установлено и чем больше людей ими пользуется, тем выше, вероятно, будет максимальная скорость потока. Для небольших систем установщик может оценить количество розеток, которые могут использоваться одновременно. В качестве альтернативы можно использовать руководство в конце этой брошюры.
Давление
Определить требуемое минимальное давление относительно просто. Есть три части, которые составляют общее давление, необходимое для насоса.«Статическое давление» — это высота от уровня воды в резервуаре для хранения до самого высокого выпускного отверстия. Высота в метрах, деленная на 10,2, дает статическое давление в барах. Во-вторых, для достижения удовлетворительной производительности выпускной арматуре требуется минимальное рабочее давление; это должно быть добавлено к требованию статического давления. Обратите внимание, что самые высокие фитинги могут не обязательно привести к максимальному давлению насоса. В-третьих, это потеря давления в распределительном трубопроводе (для трубопровода размером 1.при скорости потока 5 м/с можно использовать потерю давления 4 м/100 м). Например, для невентилируемого водонагревателя требуется минимальное давление холодной воды 3 бар. Цилиндр ГВ установлен на высоте 5 м над резервуаром для хранения. В этом случае давление на выходе определяется редукционным клапаном баллона ГВ, т.е. 3 бар. Общая длина трубопровода от накопительного резервуара до цилиндра составляет 20 м. Таким образом, общее требуемое давление насоса составляет: Статическая высота 5 м = 0,5 бар Требуемое давление на выходе = 3 бар Потери на трение в трубе = 4 м/100 м x 20 ÷ 10.2 = 0,1 бар Общее требуемое давление насоса = 3,6 бар.
Насосный агрегат
Компания Grundfos предлагает ряд экономичных вариантов бустерных насосов, от простого одиночного насоса и реле давления до комплексного комплекта из нескольких насосов с индивидуальными характеристиками. При выборе установки повышения давления необходимо учитывать, требуется ли установка нескольких насосов. Это рекомендуется для разработок с высокими техническими характеристиками или для жизненно важных услуг, где потеря давления воды недопустима в случае технического обслуживания или отказа насоса.
Нагнетание холодной воды из водопроводной сети
В большинстве случаев законы о водоснабжении не разрешают установку насоса непосредственно на входе в водопроводную сеть, если только не получено разрешение от водопроводной компании.
Снабжение накопительного бака перерыва
Размер накопительного бака перерыва соответствует количеству воды, используемой потенциальным количеством жильцов. Возможности сети для заполнения бака также могут быть приняты во внимание в условиях ограниченного пространства. Резервуар должен иметь достаточную емкость для удовлетворения потребностей в воде в течение периода потребности.Емкость резервуара связана не с мгновенным максимальным расходом, а с объемом, использованным в течение периода потребности. Эмпирическое правило для хранения воды для небольших установок составляет 110 литров на человека. Нормальное потребление воды для бытовых нужд составляет примерно 150 литров на человека в день. Показатели потребления воды различаются в зависимости от характеристик арматуры и характера потребления воды пользователями. Там, где пространство ограничено, может быть невозможно обеспечить 24-часовое хранение. Обычно для бытового водоснабжения потребление воды происходит в течение двух периодов потребности, как минимум, должно быть достаточно хранилища для удовлетворения одного периода потребности, что будет составлять примерно половину 150-литровой 24-часовой емкости хранилища.
88
БЫТОВЫЕ ЗДАНИЯ 01525 775402
HIGH-Standby
Для специальных зданий может потребоваться несколько насосов. Для комплекта из двух насосов размеры насосов могут быть рассчитаны на работу в режиме Duty-Assist или Duty-Standby. В схеме «режим-резерв» размер каждого насоса соответствует требованиям полной нагрузки. Если насос не работает, потери давления не происходит. В устройстве Duty-Assist каждый насос рассчитан на половину требуемого расхода, оба насоса должны работать, чтобы удовлетворить требование полного режима работы, если один насос недоступен, подача воды будет продолжаться, но с некоторой потерей давления.Стоимость устройства DutyStandby обычно немного выше, чем устройства Duty-Assist, но это необходимо сопоставить с важностью поддержания нормального давления подачи воды. Там, где требуется большая безопасность, набор операций может быть расширен до Duty-Assist-Standby, что предотвращает потерю давления в случае технического обслуживания насоса.
Эффективность эксплуатации
В настоящее время важно учитывать эффективность эксплуатации, поскольку эффективность насоса снижается при малых расходах, поэтому использование двух насосов в качестве помощника будет более эффективным, чем использование одного более крупного насоса, но эксплуатационные расходы необходимо оценивать в зависимости от режима работы. Соответствие производительности насоса фактической нагрузке позволяет экономить энергию. Это может быть достигнуто с помощью привода с регулируемой скоростью (VSD). Тем не менее, все же следует уделить внимание правильному выбору насоса и его эффективности, поскольку частотно-регулируемый привод не может повысить эффективность насоса. Ассортимент Grundfos включает большое количество вариантов регулируемой скорости для повышения давления.
A Типичное применение
На приведенной ниже схеме показана типичная система, обслуживаемая насосом повышения давления. Резервуары для хранения холодной воды требуются в соответствии с Законом о водоснабжении для обеспечения изоляции между водопроводом и системой под давлением, чтобы предотвратить обратное загрязнение водопровода.Насос забирает воду из резервуара для хранения воды и создает давление в системе горячего и холодного водоснабжения. Для насосов с управлением вкл/выкл редукционный клапан стабилизирует давление насоса в системе, избегая колебаний давления.
Схематическое изображение MAX-E BOOST
9
9
1-2
1 1 1 1 2 2 2 3 3 3 4 4 4+
6 5 5 6 3 2 4 3 4 +
0,2 0,38 0,40 0,55 0,55 0,68 0,80 0,85 1,10 1,20 1,30 1,45 1,55 от 1 до 6+
0,5 0,7 0.7 0,7 1,4
Тип имущества
Квартира Квартира Сдвоенная (СД) Сдвоенная (СД) Сдвоенная (СД) СД или Частный СД или Индивидуальный СД или Индивидуальный СД или Индивидуальный СД или Индивидуальный Индивидуальный Индивидуальный Индивидуальный Индивидуальный
●
●
●
●
● ● ● ● ● ● ● ●
●
●
● ● ● ● ●
● ●
●
● ● ● ● ● ●
см. WebCaps
Расход (л/с)
Hydro Multi-E
0.9 0,9 0,9 1,9 0,2 2,6 2,5 2,5 4,0
Max-E Boost
Максимально вероятный расход (л/с)
Расход (л/с) Давление (бар)
Домашний бустер + вспомогательный бак
Количество пользователей
2.0 2.0 2.0 3.0
Home Booster, 180 L
Количество ванных комнат
MID
Давление (Бар)
MQ3-45
Количество TAPS
MAX
UPA15-90
Производительность
РУКОВОДСТВО ПО ВЫБОРУ ПРОДУКЦИИ ДЛЯ БЫТОВЫХ БУСТЕРОВ
●
Тип продукта
Насос с органами управления Встроенный накопительный бак Комплектный бустерный набор
● ●
Бак для хранения холодной воды Размер №человек 2 3 4 5 6
Рекомендованная потребность в хранении в течение 24 часов 1) Галлоны в литрах 226 50 339 75 452 100 565 125 678 150
Минимальный объем хранения для мест с ограниченным доступом 2), 3) Галлоны в литрах 150 33 225 49 300 86 450 99
1) Хранение в течение 24 часов основано на 25 галлонах на человека и учитывает некоторое заполнение от сети. 2) Минимальный объем хранения основан на половине дневного потребления в 150 л на человека при использовании в утреннее или вечернее время. 3) Выбор Home Booster основан на требованиях к минимальному объему памяти.Все объемы хранения указаны для стандартных бытовых фитингов, для фитингов большого объема может потребоваться больше места для хранения. Вышеупомянутое является только руководством, и за правильный выбор продукта отвечает спецификатор или установщик.
1010
БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕ
www.grundfos.co.uk/gplus
1111
Ответственность — наша основа Думать наперед делает возможным Инновации — это суть
Grundfos Pumps Ltd. Стервятник, Кровати.LU7 4TL Тел.: 01525 775402 Факс: 01525 775236 www.grundfos.co.uk Название Grundfos, логотип Grundfos и вознаграждение Be-Think-Innovate являются зарегистрированными товарными знаками, принадлежащими Grundfos Management A/S или Grundfos A/S, Дания. . Все права защищены по всему миру.
12
GB/WATERPRESSUREBOOSTING/0110
Купить Grundfos UPA 15-90N (160) Домашний усилитель 240 В (заменен на 99539153)
Grundfos UPA15-90N (160) — бытовой бустерный насос, предназначенный для повышения давления питьевой воды и горячей воды для бытовых нужд. Насос обеспечивает дополнительное давление в душах, кранах и подобных точках слива.
Насос включает в себя реле протока, которое запускает или останавливает насос при открытии или закрытии крана и поставляется с 1,5-метровым гибким проводом. Этот насос имеет размеры 160 мм от порта к порту.
UPA 15-90N поставляется с 2 латунными штуцерами с наружной резьбой 3/4″ на 1/2″ BSP для подключения насоса к трубопроводу диаметром 15 мм
Дополнительная информация
Артикул 59539509
Производители Грундфос
Гарантия производителя 2 года
GTIN 5700394105668
Вес 4. 0 кг
Размеры 160 мм (В) x 104 мм (Ш) x 126 мм (Г)
Типоразмер двигателя 40-118 Вт
Ток полной нагрузки (FLC) 0.48А
Напряжение 240В 1Ф 50Гц
Максимальный расход 1,7 м3/час
Максимальный напор 9. 0м
Материал Нержавеющая сталь
Старый Артикул 59539510
Доставка
Мы предлагаем бесплатную стандартную доставку на любой адрес в Великобритании в течение 3-5 рабочих дней для всех заказов на сумму более 60 фунтов стерлингов + НДС.Это не имеет ограничений по весу
Стоимость доставки на следующий день составляет 8,50 фунтов стерлингов + НДС для товаров весом менее 35 кг. Заказы должны быть размещены до 17:00 с понедельника по четверг или до 16:30 в пятницу для гарантированной доставки на следующий день.
Доставка на следующий день недоступна для горной местности и островов Великобритании. Нажмите на следующую ссылку, чтобы просмотреть почтовые индексы/области, которые не подходят для доставки на следующий день.
Из-за некоторых характеристик продукта время выполнения заказа может составлять до 4 недель. Это относится только к небольшому количеству продуктов, и с вами свяжутся при покупке, и при необходимости вы получите право на полный возврат средств.
Для товаров весом более 35 кг ознакомьтесь с тарифами на доставку здесь
Для ознакомления с полными условиями поставки нажмите здесь
Международная доставка
Щелкните здесь, чтобы просмотреть тарифы на международную доставку.
Если вы хотите, чтобы ваш заказ был доставлен в отдаленный район, пожалуйста, свяжитесь с одним из наших торговых представителей по телефону 0800 112 3134 перед оформлением заказа, и мы поможем вам в дальнейшем.
Возвращает
Неиспользованные, неизмененные изделия могут быть возвращены за счет покупателя с оплатой кредита при условии предварительного письменного согласия Online Pump Supplies и на условиях, указанных Online Pump Supplies. Покупатель принимает на себя весь риск потери таких возвращенных товаров до их фактического получения и принятия компанией Online Pump Supplies. Нажмите здесь, чтобы просмотреть информацию о возврате.
Насосная станция для повышения давления воды. Насос для повышения давления воды
Часто системы водоснабжения имеют недостаточное давление, что усложняет не только принятие водных процедур, но и работу вспомогательных бытовых приборов. Например, может быть нарушена правильная работа стиральной машины или душа.Чтобы выйти из этой ситуации, приходится использовать насос для повышения давления воды. В квартире или доме в таких ситуациях он незаменим.
Многие жители домов и квартир сталкиваются со слабым напором воды.
Устройства, повышающие давление в водопроводной системе, представляют собой небольшие конструкции с двигателем, работающим от обычной электрической сети. Монтаж устройства осуществляется врезкой в трубопровод. В процессе работы крутящий момент от ротора передается на рабочее колесо, что создает дополнительное давление.
Все продукты можно разделить по методу управления:
ручные инструменты переключаются человеком во время работы на определенное время; Автоматы
переключаются самостоятельно, так как имеют специальный датчик.
Связанная статья:
Этот агрегат устанавливается в большинстве закрытых систем отопления, поэтому крайне важно знать, как правильно его выбрать и рассчитать.Наш обзор поможет вам!
Другим классифицирующим признаком является тип охлаждения;
модели
с мокрым ротором функционируют практически бесшумно, так как пропускают жидкость непосредственно через себя; Изделия
с сухим ротором создают шум при работе, но более производительны.
Внимание! Перед тем, как купить насос для повышения давления воды в квартиру или жилой дом, необходимо также учитывать допустимую температуру рабочей среды.Однако существуют и универсальные устройства, работающие в широком диапазоне.
Требования к устройству
Если проблема недостаточного давления в водопроводе решается с помощью специального насоса, то следует понимать, какие требования к нему предъявляются. В основном они сводятся к этому:
плавная работа;
оптимальное давление рабочей жидкости;
доступная стоимость;
Требуемая производительность.
Внимание! Если вода вообще не доходит до верхних этажей квартиры или частного дома, то вместо обычного насоса рекомендуется приобрести специальную станцию. Они создают необходимое давление.
Различные модели насосов для повышения давления воды: цены и производители
Качественные приборы, способные исправно служить долгие годы, выпускаются проверенными производителями. В связи с этим предлагается изучить цены на модели насосов известных брендов.На современном рынке популярны следующие продукты.
Модель Wilo PB-088 EA
Из всех насосов повышения давления воды Willo PB-088 EA можно считать наиболее подходящим для бытового использования. Устройство устанавливается на трубопровод с температурой рабочей среды до 60 градусов. Он тихий, поэтому его эксплуатация достаточно комфортна. Устройство может работать сразу в двух режимах – автоматическом и ручном.
Производительность устройства 2.1 куб.м. м за час. Купить его можно в специализированном магазине примерно за 3500-4000 рублей.
Модель Grundfos 15-90
В качестве альтернативы для домашнего использования можно использовать модель повысительного водяного насоса Grundfos 15-90. Его характеристики очень схожи с вышеперечисленными продуктами. Однако его стоимость несколько выше. Она достигает 6000 рублей.
Другие аналоги
Ассортимент продукции не ограничивается перечисленными выше моделями.В таблице указаны товары других производителей, качество которых не вызывает особых сомнений.

Фото Модель Мощность в Вт Производительность литров в час Стоимость в рублях
Водоток 15ГЗ-15 120 1 500 3 100
Юнипамп УПА 15-90 120 1 500 6 200
Юнипамп УПА 15-120 120 2 700 11 500
Комфорт X15G-10B 90 1 200 2 500
Комфорт X15G-18 260 1 800 4 600
Внимание! Качественный насос для повышения напора воды купить за небольшую сумму денег невозможно. Если стоимость товара намного меньше минимальной суммы, указанной в таблице, то от покупки товара лучше отказаться.
Как установить насос для повышения давления воды в квартире или доме
Самостоятельно провести монтажные работы на устройстве вполне реально. Однако ознакомиться с основными принципами монтажа все же необходимо, чтобы избежать катастрофических ошибок. Отказ от привлечения профессиональных рабочих позволит сэкономить на монтаже.
Введение в процесс установки
При установке насоса для повышения напора воды в доме или квартире на вводе водопровода отрезается небольшой кусок трубы. Само устройство напрямую подключается к двум концам. Если трубы пластиковые, может понадобиться специальный паяльник.
Устройство должно быть вставлено между разрезанными трубами.
При стыковке с трубопроводом можно перепутать направление потока воды через устройство, поэтому следует внимательно ознакомиться с прилагаемой к изделию инструкцией по улучшению напора. После установки устройство подключается к сети.
Связанная статья:
Если напор воды нормальный или даже сильный, то вам просто необходим этот прибор. А почему вы узнаете из нашего отдельного обзора.
Правильно установленный насос надолго обеспечит потребности жилища в воде, если соблюдать следующие рекомендации:
желательно предохранить установленное оборудование от засоров, поставив на входе фильтр грубой очистки;
обязательна установка запорной арматуры перед насосом для возможности проведения профилактических мероприятий;
установка должна находиться в отапливаемом помещении, защищенном от влаги;
в первую очередь необходимо проверить устройство на герметичность, чтобы вовремя обнаружить неисправности.
Внимание! Желательно для безопасной эксплуатации устройств, повышающих давление в водопроводной системе, оборудовать специальный, который будет подключаться через отдельное УЗО.
Основные критерии выбора
Приобретая изделие для повышения давления в водопроводной сети, необходимо учитывать определенные моменты. Обычно учитываются шесть критериев.
Номинальная мощность Количество потребителей, которые смогут одновременно эксплуатировать устройство, будет зависеть от значения этого параметра.
Уровень шума, создаваемого во время работы. Модели могут работать громко или очень тихо. В первую очередь это сказывается на комфорте в эксплуатации.
Возможная высота подъема воды. Некоторые устройства не могут достичь рабочей среды непосредственно до необходимого уровня.
Размеры устройства. Размер той или иной модели будет определять возможность размещения в той или иной комнате.
Секция соединяемых труб. Если не учитывать этот критерий, то при установке могут возникнуть проблемы.
Слава производителя. В основном качественную продукцию производят компании, пользующиеся большой популярностью на рынке.
Подведение итогов
С появлением насосов для повышения давления воды в квартирах и частных домах недостатки водопроводных систем можно полностью устранить. Такие устройства доступны с экономической точки зрения широкому кругу потребителей, поэтому пользуются спросом. В некоторых случаях лучше приобрести прибор для улучшения давления самостоятельно, чем решать проблему со специализированными сервисами.
Видео: установка в квартире насоса повышающего напор воды ГПД 15-9А
Современные коммунальщики часто не обеспечивают подачу воды необходимых параметров на общую магистраль. Насос для повышения давления воды в некоторых случаях будет полезен. Но выбор устройства зависит от многих факторов. Иногда комплексное решение может спасти положение.
Технические параметры водоснабжения, установленные в правилах
Современные бытовые приборы рассчитаны на давление воды 4 бар.Если давление в трубках ниже, приборы отключаются. Узнать давление можно с помощью манометра или с помощью самодельного прибора – прозрачной трубки длиной 2 м, подсоединенной к крану.
Эквивалентные физические величины давления: 1 бар, 1 ат, 10 м вод. ст., 100 кПа. Такие показатели можно найти в паспортах насосов.
Нормальным считают давление, на которое рассчитаны трубы, соединения, прокладки — 4 бар. При 6-7 барах в линии появляются протечки, при 10 могут лопнуть трубы.Это нужно знать, подбирая насос для повышения напора воды.
Всегда ли можно установить бустерные насосы
В частном доме недостаток давления в магистрали компенсируется установленными насосами. При этом их питание через баковую батарею позволяет иметь стабильные параметры на входе. Монтируйте устройства в местах, где необходимо повысить давление после насоса. Насос для повышения давления воды от центробежного отличается тем, что включается периодически, по запросу.Центробежный аппарат в системе работает постоянно.
В многоквартирном доме может быть несколько проблем:
отсутствие давления в коллекторе на распределителе по какой-либо причине;
во время пиковых нагрузок вода поступает на верхние этажи с перерывами;
в квартире в разных точках давление разное.
Опросы должны показать причину отсутствия давления. Бывают случаи, когда давление в магистрали нормальное, но сосед снизу сузил условный проход при замене труб.Бывает, что трубы полностью забиваются ржавчиной. В таких случаях бесполезно устанавливать насос для повышения давления воды в квартире с общей разводкой. Необходимо восстановить условный проход в системе.
Законным выходом из положения может стать установка в подвале общего со стояком аккумулирующего бака, тогда все жильцы смогут пользоваться насосом, повышающим давление в системе водоснабжения на общей линии.
При общем недостатке воды в системе запрещается устанавливать дополнительный насос для поднятия давления; штрафы сопоставимы со стоимостью оборудования.
Критерии выбора насоса
В первую очередь насос выбирается по выходному давлению, около 4 бар. Важно знать размеры, мокрый или сухой ротор, шум. При выборе насоса высокого давления решающим может быть наличие автоматики или ручного управления.
Для горячей и холодной воды используют разные системы насосов. Системы холодного водоснабжения комплектуются насосами известных производителей:
WILO — повысительный насос признан самым покупаемым.Отличаются простым устройством, надежностью и длительной гарантией.
— работает тихо, заявлено, гарантия выдана на 1 год
OASIS – бренд, стремящийся попасть в ТОП, и пока это возможно за счет простого устройства, надежности и невысокой цены.
Джилекс – признанный отечественный лидер в производстве насосов.
Их модели компактны и малошумны. Патрубки для монтажа унифицированы для российских водопроводных сетей.
Насосы для повышения давления воды бывают двух типов, с «мокрым» и «сухим» ротором. Аппарат с мокрым ротором, установленным в трубе. Силовая часть расположена снаружи трубы, имеет воздушное охлаждение, крепится к стене консолью — насос с сухим ротором.
Водяные насосы высокого давления на коллекторах работают постоянно. Чаще комплектуются не одним, а несколькими колесами, повышение давления происходит ступенчато. Такие устройства могут создавать давление на линии нагнетания в несколько десятков атмосфер. Промышленные установки высокого давления выпускаются только с отдельным двигателем с воздушным охлаждением.
Установка насоса в квартире
В первую очередь следует разводить воду на устройства, которым нужен стабильный напор. Установка насоса перед раздачей, позволит управлять одним устройством, которое включается вручную или автоматически.
Перед началом работы убедитесь, что армирование не пропускает агент. Для обеспечения общего холода стояк воды должен быть перекрыт от коллектора.
Стальные трубы должны сваривать профессиональные сварщики. Полипропиленовые трубы соединяются специальными фитингами, требуется паяльник. Обязательно до и после насоса устанавливаются клапаны.
Важно правильно установить рабочее колесо водяного насоса высокого давления в направлении потока жидкости, как указано стрелкой. Общий бустерный насос можно установить сразу после основного клапана; затем давление поддерживается во всех точках отбора. После проверки системы на герметичность соединений насос подключается.
Использование накопительного бака и насоса высокого давления
Такая схема понадобится, если в многоэтажке хронически не хватает давления на верхние этажи. Включение насоса высокого давления из-за увеличения расхода на линии до определенного значения. Поскольку давление и скорость потока взаимозависимы, увеличение потока является сигналом для включения насоса высокого давления.
Включившись, насос создаст необходимое давление в системе на всех этажах.Таким образом можно решить проблему водоснабжения жильцов коттеджа или многоэтажного дома.
Стоимость бустерных насосов
На рынке представлены модели насосов для повышения давления воды по цене, соответствующей престижности марки, степени автоматизации и параметрам. Минимальная помпа стоит 2500 рублей. Бренды, работающие по принципу: поставил и забыл, могут стоить 30 000 рублей.
Промышленные установки для автомобильных дорог приобретаются по договоренности.В любом случае установка насоса высокого давления потребует осмотра труб и согласования в ЖЭКе проекта установки.
Видео по работе повысительного насоса в системе водоснабжения
Предлагаем купить насосы для повышения давления воды в частный дом в Москве в широком ассортименте по выгодным ценам. С помощью этого оборудования можно повысить напор воды на отдельных участках водопровода, обеспечив комфортную работу водопроводной сети.
Отличительные особенности бустерного насоса
Для решения задачи повышения давления используются два типа устройств:
Универсальный тираж. Их конструкция предназначена для поддержания расхода воды в закрытой системе, но их можно использовать и для повышения напора.
Специализированный бытовой насос для повышения давления — устройство, конструкция которого разработана специально для захвата потока в конструкции насоса с минимальными потерями гидравлической энергии и увеличения скорости потока.Они имеют более высокий КПД, а потому позволяют добиться стабильного напора при меньшем потреблении энергии.
Среди технических особенностей этих устройств:
Датчик автоматического включения. Удобное и полезное решение, позволяющее определить время запуска воды в точках потребления для автоматического включения устройства.
Защита от перегрева. Тепловое реле отключает устройство при чрезмерной нагрузке, предотвращая выход из строя.
Защита от работы при отсутствии воды.Оборудование работает только при наличии в системе жидкой рабочей среды.
Комплект подъемных насосов
Автоматы протока
используются для решения широкого круга задач. Чаще всего необходимо купить повысительный насос для водоснабжения:
Для улучшения качества водоснабжения частных домов или отдельных участков водопровода (при недостатке напора).
При строительстве сетей для полива растений, с целью обеспечения необходимого напора.Для этой цели подойдет самый простой и дешевый повышающий блок.
В квартирах с неудовлетворительным напором сети централизованного водоснабжения.
Критерии выбора насоса
Цены на насосы для повышения напора холодной воды в первую очередь зависят от таких факторов:
Силовое устройство. Как правило, от 90 до 270 Вт. Параметр определяет производительность устройства.
Максимальная производительность, л/мин. Подбирать нужно, исходя из параметров сети водопровода.
Напор — это мера высоты, на которую устройство выталкивает воду. Измеряется в метрах.
Материал корпуса. Используются чугунные и латунные конструкции. Чугун – премиальный и чрезвычайно прочный, латунный – более доступный.
Чтобы выбрать лучший насос, звоните нашим консультантам!
Когда открываешь в своем доме подающий кран, чтобы можно было просто пить воду и из него текла вялая струйка, то сразу приходит мысль установить воду в магистраль.
Достаточность напора воды в трубах – залог нормальной жизнедеятельности человека, проживающего в частном коттедже, загородном доме или в многоэтажной квартире. Это очень важно для безотказной работы бытовых гидромашин и деталей сантехнического оборудования. Это одно из очень важных условий вашего комфортного проживания и долговечности дорогостоящего водного оборудования вашего дома.
Для нормальной работы основных моделей бытовых гидромашин и сантехнических узлов достаточно давления воды в трубопроводах от 2 до 4 бар.Если на выходе впускных клапанов у вас периодически или постоянно отсутствуют эти показатели, то следует разобраться в причинах этой нехватки и, при необходимости, установить бустерные насосы поштучно или коллективно.
Ниже мы опишем основные требования к проверке работоспособности вашей системы водоснабжения, критерии выбора подходящего оборудования, рассмотрим различные типы насосов повышающих давление воды в трубопроводах от разных производителей.
Ключевые вопросы, затронутые в этой статье.
Сравнительная шкала технических характеристик напора воды в насосах различных типов.
Возможные причины недостаточного напора воды на магистралях.
Типы насосов для повышения давления воды в трубопроводах.
Прочтите инструкции и установите насос.
Сравнительная шкала технических характеристик давления воды в насосах различных типов
Мировые производители насосов используют следующие единицы измерения давления воды для напорной характеристики насосов разных типов:
Для быстрых примерных бытовых расчетов подходят примерные соотношения этих величин:
На практике для нормальной работы бытовой гидротехники с автоматикой, использования кранов для потребления и работы санузлов, работы газовых колонок и котлов достаточно поддерживать давление воды в трубопроводах в пределах 2-4 бар для всех основных моделей бытовых водопроводных устройств.
Возможные причины недостаточного напора воды на магистралях
Отсутствие напора воды в ваших трубопроводах многоквартирных домов может быть вызвано несколькими причинами:
Суточные колебания напора воды в водопроводе в связи с периодичностью использования ресурса жильцами дома;
Недобор установленной мощности основного насосного оборудования у обслуживающей организации;
Временные отложения ржавчины и солей внутри трубопровода, перекрывающие тело водоразборного стояка:
Очистка фильтров очистки воды в системе подключения к водопроводу:

В таких случаях следует опросить соседей по этажу и жителей верхних и нижних этажей многоквартирного дома, чтобы узнать, какой напор воды обычно бывает в их квартирах.Так вы сможете выявить локальную причину низкого давления в вашем конкретном случае. Уже можно будет принять правильное решение по устранению этих проблем или остановиться на варианте покупки водяного насоса высокого давления индивидуально или для общего пользования, согласовав этот вопрос с другими жильцами подъезда (стояка) многоэтажки. .
В частном доме эти причины имеют аналогичный характер. Но могут быть разные дополнительные причины низкого давления воды в вашем трубопроводе:
Большое расстояние от главного насоса водоснабжения;
Чрезмерное возвышение конструкции и расположение расходных кранов над уровнем установки насосов;
Несоответствие данных по давлению силовой установки, с конкретной компоновкой силовых и расходных агрегатов и так далее.
Типы насосов для повышения давления воды в трубопроводах
На практике повысить давление в водяной артерии можно с помощью 2-х известных типов насосов:
Врезка в водопровод циркуляционного насоса с мокрым или сухим ротором;
Путем установки в линию дополнительного самовсасывающего силового агрегата или автоматической насосной станции на базе данного типа насоса.
Схемы примерного подключения различных типов насосов повышения давления:

Циркуляционные электронасосы
помогают в случаях, когда необходимо повысить напор воды в трубопроводе со стабильным расходом, но небольшим напором, достигающим не более 1 — 1. 5 бар. В многоэтажных домах, использующих этот тип насосов, вряд ли удастся создать достаточно стабильный напор для всех обитателей стояка, даже если установить 2 насоса и более. Этот вариант больше подходит для индивидуального повышения напора воды в отдельной квартире. Это, так сказать, «домашняя» версия стабилизации напора.
По этой причине в многоэтажных домах с большой этажностью лучше применять самовсасывающий насос большей производительности или насосную станцию с соответствующим автоматическим напором воды с собственным гидроаккумулятором.
С этой опцией вас не будут беспокоить проблемы с включением и выключением насоса, автоматика сделает это за вас.
При установке любого типа насоса следует иметь в виду, что при временном отсутствии даже малейшего напора воды в высотных кранах на верхних этажах установка подкачивающего насоса не исправит эту ситуацию. Насосу требуется хотя бы минимальное давление воды, соответствующее техническим ограничениям, чтобы поднять его до нужного уровня.
Если вы установили какой-либо повышающий насос только в своей квартире, то имейте в виду, что перед ним он создаст разряжающий эффект в общем трубопроводе. И в это пустое пространство будет засасываться воздух. Хорошо, если насос защищен пистолетом от «сухого» хода и его двигатель не горит, а постоянно выключается. При этом вы создаете еще больший перепад давления в трубе общего водопровода. Если вашему примеру последуют другие жители вашего подъезда или стояка, это приведет к еще более плачевным результатам с водой и к настоящим «санкциям» со стороны водоснабжающей организации.
Самовсасывающие насосы ограничены высотой воды при установке на высоте от зеркала воды в 7-8 метрах (максимум 12). Большой бак для циркулярного насоса с запасом воды вы также не сможете установить в квартире средних размеров. Придется договариваться и сотрудничать с соседями, чтобы установить такой контейнер на чердаке дома.
Наиболее грамотным и комплексным решением этих задач может стать установка полноценной автоматической станции с самовсасывающим центробежным насосом. Силовое устройство должно обладать большой производительностью. Содержать собственный гидроаккумулятор максимально возможного объема и полную автоматизацию процесса подачи воды. Возможно подключение данной станции к подвальному коллектору общего стояка общего водопровода или к автономному источнику. Только так можно создать требуемый напор воды на выходе из всех кранов и не усугублять ситуацию соседям.
Выбор насоса для повышения давления воды
Циркуляционные насосы делятся на 2 группы:
Мы привыкли рассматривать циркулярные насосы только как элементы систем отопления.Но они имеют более широкое применение.
Бытовые насосы с мокрым ротором. Они более компактны и бесшумны в работе. Не требуют профилактического обслуживания по смазке трущихся деталей, так как это связано с промывкой вала ротора водой. Их легко и просто монтировать непосредственно в водопроводную трубу с помощью врезки и не нужны дополнительные крепления. Но эта группа насосов имеет низкую производительность и низкие показатели давления. Кроме того, эти агрегаты установлены с горизонтальной осью ротора электродвигателя.
Циркулярные насосы с сухим ротором имеют асимметричную форму корпуса по отношению к двигателю. Они охлаждаются потоком наружного воздуха от специальной крыльчатки. Требует дополнительного крепления к стене. У них лучше технические возможности для давления и производительности. Они требуют регулярной смазки движущихся частей. Создают довольно громкий шум при работе.
Обе группы подходят для холодной и горячей воды, но требуют постоянного ручного управления режимом включения/выключения.
Чтобы избавиться от этого, нужно выбрать циркулярный насос, оснащенный датчиком расхода воды. Тогда запуск насоса будет происходить только при открытии крана подачи и наличии воды в трубопроводе.
Такого же эффекта можно добиться, установив отдельный канальный датчик на любую группу циркулярных насосов. А при нестабильности давления в системе и отсутствии воды в водопроводе потребуется установка дополнительного реле давления.
Некоторые популярные модели циркулярных насосов мировых производителей: Grundfos (Грундфос):
Циркулярные насосы Jemix серии W15GR и WP:
Подпорные насосы марки Wilo серий PB и PW
Насосы центробежные самовсасывающие могут работать при повышении давления воды как самостоятельно, так и в составе автоматических насосных станций.
Станции повышения напора воды магистральных водопроводов марки Джилекс ВОДОМЕТ М служат для врезки в подводную часть отдельных источников.Дополнительно имеют блок проточной фильтрации для подачи уже очищенной питьевой воды:
Специально созданные насосные установки для повышения давления воды от компании Grundfos: CMBE 3-62, 5-62, 1-44, 1-75, 3-30, 3-93 и другие:
Прочтите инструкции и установите насос
Для решения проблемы с подачей воды не стоит гнаться за какими-то выдающимися показателями напора и производительности насоса. Все, что вам нужно сделать, это добавить еще немного к существующему давлению.0 — 1,5 атм (10 — 15 метров над подающим клапаном).
Так что у вас не должно возникнуть вопросов, как выбрать насос, какими характеристиками он должен обладать. Достаточно просмотреть инструкцию к данному товару или выслушать рекомендации технического менеджера магазина, в котором вы решили приобрести установку. В описаниях насосов указаны все данные по их подключению к системе водоснабжения (схема подключения), есть правила установки конкретного изделия и описано что и как подключать в правильной последовательности.
В крайнем случае обращаемся к квалифицированным специалистам за практической помощью в установке и настройке насоса на вашем дачном участке, даче или многоэтажке.
Более подробно о принципе работы перечисленных насосов, как работает их автоматика, вы можете узнать из статей на нашем сайте в рубрике: или позвонив нашему консультанту.
Насосы повышения давления Вода в системе водоснабжения относится к бытовым насосам. Они сейчас пользуются большим спросом.Зачастую из-за низкого напора воды могут не работать различные бытовые приборы или с трудом можно принять душ или принять ванну. Что тут говорить о таком важном деле, как мытье посуды.
Этот прибор — реальное решение проблемы напора воды в городской квартире или частном доме — он повышает давление воды в системе до нужного уровня и стабилизирует его.
Наличие насоса, повышающего напор воды в квартире, является большим преимуществом, ведь такие бытовые приборы, как газовая колонка, посудомоечная машина, стиральная машина работают без сбоев и поломок только при стабильном напоре воды .
В нашем интернет-магазине вы можете узнать цену насоса для повышения давления и приобрести его.
Представляем марку водонагнетательных насосов «Водоток». Это качественный насос, который производится на большом заводе с высоким контролем качества. Благодаря широкому модельному ряду вы сможете подобрать вариант с нужными параметрами производительности и напора. Продукция сертифицирована. При покупке насоса дается гарантия.
Важным преимуществом насоса «Водоток» — его доступная цена!

Особенности насосов для повышения давления «Водоток»:
высокая экономичность и эффективность.При заданной производительности насос потребляет минимальное количество электроэнергии.
надежность. По отзывам пользователей, этот насос работает безупречно на протяжении всего срока службы, полностью выполняя свою функцию
можно использовать как для горячей, так и для холодной воды.
устанавливаются непосредственно на трубопровод и автоматически поддерживают заданное давление воды в системе.
имеет ручной и автоматический режим работы. Реле может поддерживать заданное давление в системе, включая и выключая насос.
некоторые модели выполнены из корпуса из нержавеющей стали – благодаря этому насос имеет повышенный срок службы.
практически бесшумная работа, что очень важно для городской квартиры.
Насосы для повышения давления «Водоток» имеют доступную цену и отличаются высоким качеством сборки. Это проверенное насосное оборудование решило проблему напора воды для многих покупателей.
Основные характеристики давления и производительности.
Модель
Мощность, Вт
Напор, м макс.
Макс. производительность, л/мин
X15G-10A
90
10
20
X15G-10B
90
10
20
X15G-15
120
15
25
X15G-18
260
18
30
X15GR-10
90
10
20
X15GR-15
120
15
25
X15GR-18
260
18
30
Так же в нашем интернет-магазине представлены насосы для перекачки известных брендов — WILO, Grundfos и отечественного производителя — UNIPUMP.
Кратко остановимся на особенностях насосов для повышения давления каждой марки насоса.
Насосы для повышения давления WILO
Это давно известное качественное оборудование европейского класса, обладающее как высоким качеством используемых материалов, сборки, так и длительным сроком службы. Обладают отличными техническими показателями, заслужили множество отличных отзывов покупателей. Может служить не только для повышения напора холодной воды в квартире, но и горячей воды.
Их характеристики
«Мокрый ротор»
датчик расхода
наличие термозащиты и защиты от сухого хода
Модель Мощность, Вт Напор, м макс. Максимальная производительность, л/мин
WILO PB-088 EA 90 9,5 35
WILO PB-089 EA 110 9 2,4
WILO PB-201 EA 340 15 3,3
WILO PB-250 SEA 250 18 3,9
WILO PB-400 EA 550 20 4,5
Насос для повышения давления Grundfos
Данное насосное оборудование известного европейского производителя отличается высокой производительностью, долговечностью и используется не только как насос для перекачки, но и как циркуляционный насос в отоплении система. Есть встроенный датчик расхода, термозащита и защита от сухого хода. Имеет ручной и автоматический режим работы, «мокрый ротор» и защиту электродвигателя в виде камеры из нержавеющей стали.
Ключевые показатели эффективности
Насосы повышения давления UNIPUMP
Модель UNIPUMP UPA 15-90 также обладает всеми атрибутами качественного европейского насоса, такими как высокое качество используемых материалов и сборки, долговечность, «мокрый ротор», термозащита, автоматическое и ручное управление.Кроме того, небольшая монтажная длина обеспечивает простоту установки.
Ключевые показатели эффективности
Как выбрать насос для повышения давления воды
При выборе насоса для повышения давления воды горячей или холодной, обратите внимание на следующие характеристики
мощность насоса — чем больше мощность, тем больше н потребляет электроэнергии.
проходной указатель — каждый водопровод не находится на одном уровне, трубы проходят на разных уровнях, поэтому этот показатель очень важен.
его производительность – это объем перекачиваемой воды в минуту.
Исходя из этих параметров, вы без труда подберете насос для повышения давления воды в квартире или аналогичный насос для дома. Ассортимент насосов, представленный в нашем магазине, позволяет подобрать устройство именно с теми техническими характеристиками, которые подходят для вашей водопроводной системы. Естественно, вам необходимо знать параметры вашей системы – ее объем, расчетный напор воды, максимальную высоту между горизонтальными трубами.
Если вам нужна дополнительная информация, свяжитесь с нашими специалистами. Мы грамотно поможем подобрать подходящую по техническим характеристикам модель и проконсультируем по вопросам эксплуатации и монтажа данного насосного оборудования.
Как купить
Купить Нагнетательный насос Заказать можно прямо на сайте или позвонив по любому из телефонов в разделе Контакты.
Если Вы хотите купить насос для повышения давления в Москве или Московской области — к Вашим услугам доставка по городу и ближайшему Московскому региону, либо Вы можете забрать насос самовывозом с нашего склада.
Для покупателей из других регионов России — доставка любой транспортной компанией по согласованию.
Фейсбук
Твиттер
В контакте с
Одноклассники
Гугл+
Grundfos upa 15-90 n Бустерной насос, ग्रँडफोस पंप в Рани Гунж, Secundabad, Agarwal Trading Corporation
Grundfos UPA 15-90 N бустерной насос, ग्रँडफोस पंप в Rani Gunj, Secunderabad, Agarwal Trading Corporation | ID: 20381133812
Спецификация продукта
1 9002
Напряжение
Vollage
Power
Power 40 — 120 W
Максимальное давление 6 бар
Ток А 0. 48
Класс Корпуса H
Частота
70027
TF 60
Номер товара 59539510
Описание продукта
Считаясь одной из развивающихся компаний в отрасли, мы полностью погружены в производство бустерных насосов Grundfos UPA 15-90 N.
Описание:
Домашний бустер
2,5 мкФ
160
ПК 0045

Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год создания1981
Юридический статус фирмыПартнерская фирма
Характер деятельностиОптовый торговец
Количество сотрудниковДо 10 человек
Годовой оборотRs. 2–5 крор
IndiaMART Участник с сентября 2011 г.
GST36AAZFA9681Q1Z2
Видео компании
Вернуться к началу 1 Есть потребность?
Лучшая цена
1 Есть потребность?
Лучшая цена
Bomba Presurizadora Grundfos Upa 15-90 Dos Duchas modelo Black – Hidroplat
Descripción
UPA es una unidad muy compacta que se puede pedir en dos modelos diferentes yacion se encemento para para prep недостаточное давление. La bomba es идеально подходит для отделов о casas de familia. Грасиас су датчик де Flujo магнитико, ла UPA mantiene ла cañería presurizada соло cuando сена консумо де agua. Se puede instalar debajo del tanque de agua, a la entrada de agua del calefón o en cualquier lugar de la cañería donde exists una presión minima de 40 gramos.
ХАРАКТЕРИСТИКИ
La UPA представляет собой бомбу типа ротора, заключенную в капсулу, донде куэрпо де бомба и двигатель, формованный в соединении компакто. Los cojinetes están lubricados por el líquido bombeado.Las bombas son en hierro fundido, tratado por catafóresis y pintado con epoxi, apto para bombear agua potable. Композитный импульсор. Эль мотор эс asincrónico кон ротора jaula де ardilla. Эль датчик Flujo Эс Magnetico. La bomba tiene una llave selectora para funcionamiento manual, automático o parada. Incluye комплекты де conexiones у herramientas.
USOS
Aumento de presión domiciliaria.
Aumento de presión en calderas, lavarropas, calefones и т. д.… .
Apta para instalar antes del calefón o caldera para presurizar solo el Circuito de agua caliente.
ХАРАКТЕРИСТИКИ
Altura (между соединениями) 160 мм
Анкер: 104 мм
Глубина: 126 мм
Нетто: 2,5 кг
Максимальная температура жидкости: 95 °C
мм x 100 мм x 214 мм Protección anticorrosión por cataforesis y pintura epoxi
Cojinetes lubricados por el mismo liquido bombeado.
Холодильник с глушителем для воды.
Немедленный датчик потока воздуха.
Класс защиты IP 42.
Уровень защиты = 55 дБ(А).
Характеристики гидравлики:
Максимальный расход: 9 месяцев
Максимальный расход в каудальном отделе: 1630 литров/час
VENTAJAS
Быстрая установка и утилизация (автоматическая).
Нижний уровень звучания.
Нет необходимости в минимальных расходах.
Прерыватель включен в ручном, автоматическом и автоматическом режимах.
Presuriza solo cuando un consumo de agua es abierto.
Не требуется расширительный бак.
No related posts.

Артикул	59539509
Производители	Грундфос
Гарантия производителя	2 года
GTIN	5700394105668
Вес	4. 0 кг
Размеры	160 мм (В) x 104 мм (Ш) x 126 мм (Г)
Типоразмер двигателя	40-118 Вт
Ток полной нагрузки (FLC)	0.48А
Напряжение	240В 1Ф 50Гц
Максимальный расход	1,7 м3/час
Максимальный напор	9. 0м
Материал	Нержавеющая сталь
Старый Артикул	59539510

Модель	Мощность в Вт	Производительность литров в час	Стоимость в рублях
Водоток 15ГЗ-15	120	1 500	3 100
Юнипамп УПА 15-90	120	1 500	6 200
Юнипамп УПА 15-120	120	2 700	11 500
Комфорт X15G-10B	90	1 200	2 500
Комфорт X15G-18	260	1 800	4 600

Модель	Мощность, Вт	Напор, м макс.	Макс. производительность, л/мин
X15G-10A	90	10	20
X15G-10B	90	10	20
X15G-15	120	15	25
X15G-18	260	18	30
X15GR-10	90	10	20
X15GR-15	120	15	25
X15GR-18	260	18	30


Напряжение
Vollage
Power
Power	40 — 120 W
Максимальное давление	6 бар
Ток А	0. 48
Класс Корпуса	H
Частота

70027

TF	60
Номер товара	59539510
