Установка инфракрасного прожектора для камеры видеонаблюдения

09.12.2018

Инфракрасный прожектор — дополнительный источник освещения для камер видеонаблюдения в режиме ночной съёмки. Также внешний ИК-прожектор помогает избежать ложных срабатываний датчика движений на снег, дождь, паутину и насекомых.

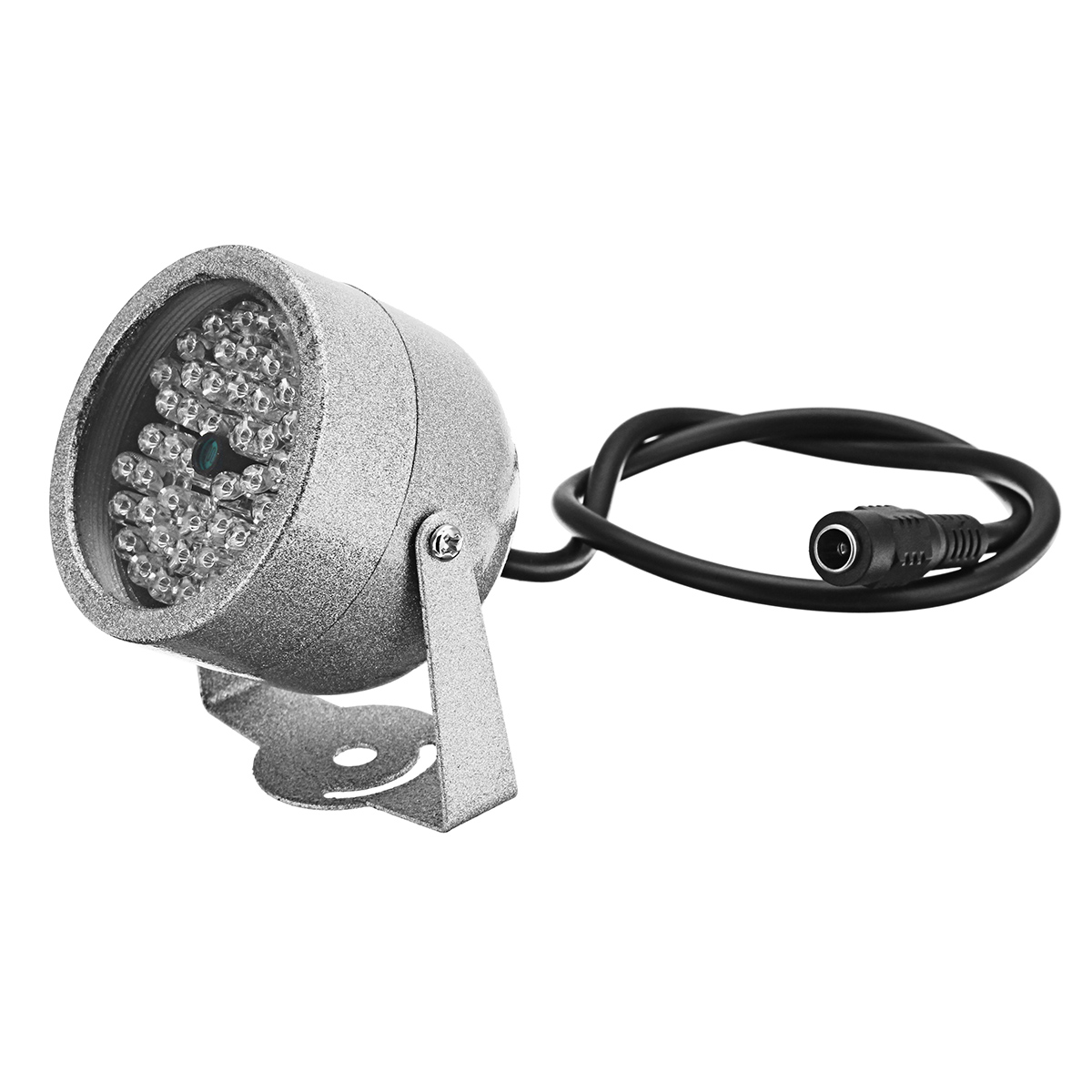

Внешний инфракрасный прожектор, 6 Вт

В прожектор встроен датчик освещённости, подсветка включается автоматически в тёмное время суток. На включенном прожекторе видны только едва светящиеся инфракрасные светодиоды. Освещение такого прожектора не заметно для глаза человека и видно только для камеры в режиме ночной съёмки. При переходе в ночной режим камера отключает механический ИК-фильтр, чтобы видеть инфракрасный свет. При этом слышен щелчок.

Внешний инфракрасный прожектор, 6 Вт


Сравнение подсветок


Сравним, как камера снимает ночью со встроенной инфракрасной подсветкой, с внешним ИК-прожектором и без подсветки.

Втроенная инфракрасная подсветка, 4 Вт

Внешний ИК-прожектор, 6 Вт

Без ИК-подсветки

По мощности освещения встроенная подсветка немного уступает ИК-прожектору. Для более яркого освещения ставят 2-3 внешних ИК-прожектора и подсвечивают нужные зоны, причём прожекторы можно расположить вдали от камеры.


Ложные срабатывания датчика движений


Те, кто пользуются камерами видеонаблюдения замечают, что во время снегопада, дождя или тумана камера постоянно отправляет сообщения тревоги. Также это происходит летом из-за насекомых, которые летят на свет встроенной в камеру ночной подсветки.

Ложные срабатывания на снег

Ложные срабатывания на паутину

Ложные срабатывания на насекомых

Ложные срабатывания возникают из-за засвечивания подсветкой объектов, которые движутся близко к объективу камеры.

Рассмотрим способы избежания ложных срабатываний ночью.

  1. Установка камеры под козырёк. Это избавит от срабатываний на дождь и снег. Но не поможет от тумана, паутины и насекомых.
  2. Отключение на ночь датчика движений по расписанию. Не самый лучший вариант, так как можно пропустить важные события.
  3. Отключение встроенной инфракрасной подсветки и установка дополнительного освещения, например, ИК-прожектора или обычного фонаря. Этот вариант решает вышеописанные проблемы.

Отключение встроенной ИК-подсветки


На корпусе уличной IP-камеры видеонаблюдения WebGlazok находится выключатель встроенной ИК-подсветки.

Выключатель встроенной ИК-подсветки


Если отключить подсветку, то при наступлении темноты камера также переходит в ночной режим, но при этом светодиоды инфракрасной подсветки не работают.

В ночном режиме камера отключает механический инфракрасный фильтр, при этом слышен щелчок. И камера показывает черно-белую картинку.


Сравним поведение камер видеонаблюдения во время снегопада. К первой камере подключен внешний инфракрасный прожектор и отключена встроенная ИК-подсветка, ложных срабатываний датчика движений нет. На остальных камерах срабатывает тревога на снег, эти события отмечены красным цветом на ленте событий.

При отключении у камеры встроенной подсветки датчик камеры реагирует только на настоящие движения, а не срабатывает постоянно на дождь или снег. Вы не пропустите важные события. Это также экономит интернет-трафик и продлевает ресурс карты памяти, так как при обнаружении движений лишний раз сохраняется видео.


Установка ИК-прожектора


Внешний ИК-прожектор или другой источник освещения устанавливают на расстоянии не менее 80 см от камеры.

Иначе он будет засвечивать объекты рядом с объективом камеры, и возникнут ложные срабатывания.

Расстояние между камерой и ИК-прожектором не менее 80 см

Питание подсветки и камеры можно брать от одного адаптера, для этого используют разветвитель питания, который идёт в комплекте с ИК-прожектором. Рассмотрим схемы подключения IP-камеры и прожектора.


Питание Wi-Fi камеры и прожектора от одного адаптера


Питание Wi-Fi камеры и прожектора от одного адаптера через разветвитель питания 12 вольт.


Питание IP-камеры и прожектора через пассивный PoE-адаптер


Питание IP-камеры и прожектора через пассивный PoE-адаптер от одного адаптера через разветвитель питания 12 вольт.


Питание IP-камеры и прожектора через PoE


Питание IP-камеры и прожектора через от PoE через разветвитель питания 12 вольт.

При подключении камеры к PoE-роутеру на выходе разъёма питания камеры появляется 12 вольт, которые можно использовать для питания ИК-прожектора. Для его подключения подойдёт разветвитель или переходник папа-папа. Камера с выключенной инфракрасной подсветкой потребляет 2 Вт, а прожектор из примера — 6 Вт. При подключении других прожекторов следите, чтобы суммарная мощность не превышала мощности блока питания, которая в нашем случае составляет 12 Вт (12 вольт * 1 ампер).


Монтажная коробка


Монтажная коробка для разъёмов камеры видеонаблюдения.

Соединения разъёмов прячут в уличную монтажную коробку для защиты от влаги и пыли. Кабели заводят снизу, чтобы через них не затекала вода.



Рассказать друзьям

ИК прожектор и подсветка для камер видеонаблюдения

Современные системы видеонаблюдения позволяют обеспечивать получение изображения даже в условиях слабого освещения или его полного отсутствия.

Они обладают большой светочувствительностью, и способны передавать картинку хорошего качества даже в таких условиях, когда человеческий глаз теряет возможность различать объекты. В этих системах применяется ИК прожектор для видеокамер, с помощью которого наблюдаемое пространство освещается невидимым для человека светом инфракрасного спектра. Это позволяет вести скрытое видеонаблюдение в ночных условиях, благодаря чему оказывается возможным решение многих задач по обеспечению безопасности.

Применение инфракрасной подсветки

Благодаря тому, что IR подсветка для камеры (IR —

Infrared, инфракрасное излучение) потребляет очень мало электроэнергии, ее использование на складах или в торговых центрах позволит экономить на счетах за электричество, так как в ночное время суток можно будет отключать основное освещение. В случае проникновения на территорию злоумышленников, камера сможет зафиксировать все их действия. При этом полная темнота окажется фактором, который усложнит совершение преступления и не даст камере быть обнаруженной. Системы видеонаблюдения с ИК прожектором широко применяются для осуществления круглосуточного наблюдения за офисами, складскими и производственными помещениями, подъездами и лифтами жилых зданий, обеспечения безопасности дорожного движения.

Инфракрасная подсветка для камеры применяется в активных системах ночного видения, устанавливаемых на современных автомобилях. Объекты, попавшие по поле ее действия, фиксируются специальной камерой и передаются на экран внутри салона в виде изображения с высоким разрешением. Дальность действия подсветки составляет 150-200 метров. Применение таких систем в сочетании с обычным освещением позволяет получать наиболее полную картину дорожной ситуации, не ослепляя при этом водителей, движущихся во встречном направлении.

Назначение этого устройства заключается в создании тайного подсвечивания, которое необходимо для нормального функционирования систем охранного наблюдения. Эта разновидность подсветки является лучшей для использования в темноте.

Вы можете установить ИК прожектор своими руками в лицевую панель видеодомофона, поскольку часто над подъездной дверью свет или очень слабый для идентификации личности посетителя, или отсутствует вообще. Кроме того, обычный свет от лампы накаливания часто дает сильные тени, которые затрудняют узнавание. В видео глазках используются специальные инфракрасные пластины, которые маскируются под номерной знак квартиры, а еще подсветки бывают встроенными в болты или шпильки.

Характеристики инфракрасных прожекторов

Выбирая инфракрасный прожектор для видеонаблюдения, необходимо учитывать его основные характеристики. В зависимости от них область применения прожекторов может существенно различаться. Поэтому, чтобы приобрести то устройство, которое позволит качественно выполнять задачи по ночному мониторингу, следует обратить внимание на следующие параметры:

  1. Длина волны;
  2. Дальность обнаружения;
  3. Угол излучения;
  4. Потребляемый ток и напряжение питания.

Длина волны видимого глазу человека излучения составляет от 400 до 700 нанометров, поэтому инфракрасная подсветка имеет длину волны более 700 нм. Если этот параметр находится в пределах 730-880 нм, то подсветка считается видимой, так как при взгляде на IR прожектор оказывается заметным небольшое свечение. Чем больше длина волны, тем меньше это свечение. Но после отметки в 850 нм качество изображения ухудшается. Это происходит потому, что уменьшается мощность излучения, а вместе с ним и дальность обнаружения.

Под дальностью обнаружения понимается максимальное расстояние, на котором можно различить человеческую фигуру. Она зависит не только от параметров излучателя, но и от чувствительности камеры. Чтобы увеличить дальность обнаружения, можно уменьшить угол излучения и сконцентрировать его на определенном участке. Получить хорошее изображение можно только в том случае, если угол излучения будет не меньше угла обзора камеры. Обычно он составляет от 20 до 160 градусов.

Чтобы создать подсветку полупроводникового типа, изготовители обычно устанавливают в конструкцию особую светодиодную матрицу. Ее светодиоды, заметно нагреваясь при работе, нуждаются в присутствии специального радиатора, который отводит тепло. Изначально радиаторы отсутствуют в конструкции подсветки, но для них предусмотрена возможность теплорассеивания за счет монтажа подсветки на металлическую поверхность.

Чтобы при работе подсветки был задействован только рабочий диапазон спектрального излучения, в конструкцию подсветки устанавливается фильтр. Все это электронно-оптическое наполнение помещают в герметичный корпус, не подверженный суровым погодным условиям и устойчивый к вандализму.

Выбираем инфракрасную подсветку

Сегодня купить прожектор стало просто. В большом ассортименте их продают как в обычных магазинах, так и в Интернете. На стоимость устройства влияет дальность действия, которая бывает от 1,5 до 200 метров, а еще длина излучения волн. Инфракрасные прожекторы для видеонаблюдения сконструированы на основе мезапланарных светодиодов. Они позволяют создать плотное полотно освещения, которое повышает эффективность наблюдения. Степень защиты прожекторов будет влиять на их работу в целом. Важно, чтобы оборудование было защищено от перепадов напряжения, перегревов, не было подвержено климатическим факторам.

Прежде чем покупать прожектор решите, где он будет располагаться и с какой целью. Каждая модель IR прожектора создается под определенные условия использования. Допустим, купить прожектор с малой дальностью подсветки можно для использования в домашних условиях, когда есть необходимость в организации внутреннего видеонаблюдения. Для тех, кто хочет организовать уличное видеонаблюдение, будут востребованы другие параметры.

Цена определяется не только моделью, но и дополнительными функциями. Это могут быть стабилизаторы, электронная система охлаждения, фотодатчик. Последний элемент нужен для автоматизированной работы системы подсветки. Чем мощнее будет система охлаждения, тем дороже будет стоить прожектор. А первый элемент даст возможность не опасаться возможных сбоев в электричестве, которые иногда отрицательно сказываются на технике.  Выбор подсветки должен основываться на таких критериях:

  1. Дальность излучения. Данная характеристика зависит от того, какая форма у линзы, используемой в инфракрасных светодиодах матрицы, а также от оптических показателей, которые выдают дополнительные линзы. Но эта характеристика не должна быть основной при выборе подсветки, потому что чем длиннее расстояние до объекта подсвечивания, тем больше обратное рассеивание потока света, потому что среда между объектом и инфракрасным диодом неоднородна из-за водяных паров, пыли, осадков, перемещения воздушных масс и др. Поэтому чем меньше расстояние между освещаемым объектом и рабочей областью инфракрасного прожектора, тем лучше. IR подсветка работает эффективно, находясь на небольшом расстоянии от предполагаемого размещения посетителя, когда к ней в пару установлены камеры видеонаблюдения, чье фокусное расстояние невелико (зато широка зона охвата).
  2. Длина волны. Важный параметр, на который стоит обращать внимание. Спектр излучения всегда имеет кульминационную точку распределения или отсечения. Длина волны излучения, которое используется в инфракрасных устройствах, составляет приблизительно 830-950 нанометров. Укорочение длины волны приводит к появлению видимого человеческому взору излучения. Само собой, что такое явление в работе подсветки нежелательно, потому что инфракрасная подсветка чаще всего имеет скрытую конструкцию, которая не должна себя обнаруживать. Но из-за того, что длина волны изменчива и излучение светодиодов некогерентное, часть излучения подсветок и прожекторов инфракрасного типа является видимой человеческому глазу.
  3. Ток потребления. Эта характеристика находится в диапазоне от 0,4 до 1 ампера, значение напряжения питания — 12 Вольт.
  4. Напряжение питания. Для инфракрасных осветительных приборов чаще всего используется напряжение 12 Вольт. Когда источники питания не стабилизированы, появляются нарушения в функционировании видеокамеры: картинка будет искажена помехами.
  5. Срок эксплуатации. Если непрерывно использовать инфракрасные полупроводниковые прожектора и подсветки, то их хватит на промежуток времени от 20 до 100 тыс. часов. Если предположить, что прожектор будет работать в темное время суток, срок службы в этом случае составит от 5 до 30 лет.

Типы инфракрасных прожекторов

В зависимости от значения параметров длины волны, дальности обнаружения и угла излучения различают три типа прожекторов: малой, средней и большой дальности. Например, ИК прожектор 12 вольт относится к прожекторам малой дальности, освещающим территорию на расстоянии до 10 м и используются, например, в глазках домофонов. Прожекторы средней дальности часто применяются для того, чтобы «заливать» большое пространство инфракрасным светом. Они имеют дальность до 40 метров и угол излучения 120-160 градусов. Прожекторы большой дальности, как правило, узконаправленны. Их угол составляет 20-60 градусов, а дальность действия достигает 200 метров.

Инфракрасные прожекторы могут иметь дополнительные опции, которые повышают надежность их работы и продлевают срок эксплуатации. Системы автоматического включения/выключения увеличивают время службы излучающего элемента и экономят электроэнергию. Встроенный фотодатчик определяет уровень освещенности, и на основании его данных формируется управляющий сигнал, который включает или выключает устройство. ИК прожекторы большой мощности оснащаются электронными системами охлаждения, которые отключают их при достижении определенной температуры и включают вновь, когда температура снижается до рабочих значений. Это позволяет избегать перегрева прожектора. Также применяются системы защиты от перепадов напряжения в сети, которые обеспечивают нормальное функционирование устройства в любых условиях. В этом видео-ролике сравниваются различные виды прожекторов для инфракрасной подсветки для камеры, а также на что следует обратить  внимание при выборе:

Инфракрасные диоды: проверка работоспособности, обзор



Сегодня в радиоэлектронике имеются самые разнообразные изделия, применяемые для создания качественной и эффективной подсветки. Одним из таких изделий является инфракрасный тип диода.

Чтобы использовать его для создания подсветки, необходимо знать не только то, где они применяются, но и их особенности. Разобраться в данном вопросе поможет эта статья.

Особенности диодов, работающих в инфракрасном диапазоне

Инфракрасные светодиоды (сокращенно называются ИК диоды) — это полупроводниковые элементы электронных схем, которые при прохождении через них тока излучают свет, находящийся в инфракрасном диапазоне.

Обратите внимание! Инфракрасное излучение является невидимым для человеческого глаза. Это излучение можно засечь только путем применения стационарных видеокамер или же видеокамер мобильных телефонов. Это один из способов проверить, работает ли диод в инфракрасном спектре излучения.

Мощные светодиоды (например, лазерный вид) инфракрасного спектрального диапазона производятся на базе квантоворазмерных гетероструктур. Здесь применяется лазер FP-типа. В результате чего мощность светодиодов стартует с отметки 10мВ, а ограничивающим порогом служит 1000мВ. Корпуса для данного рода изделий подходят как 3-pin-типа, так и HHL. Излучение в результате этого оказывается в спектре от 1300 до 1550нм.

Структура ИК-диода

В результате такой структуры лазерный мощный диод служит отличным источником излучения, благодаря чему его часто используют в волоконно-оптической системе передачи информации, а также во многих других сферах, о которых речь пойдет немного ниже.
Лазерный инфракрасный тип диода является источником мощного и концентрированного лазерного излучения. В его работе применяется, соответственно, лазерный принцип работы.
Мощные диоды (лазерный тип) имеют следующие технические характеристики:

Обратите внимание! Из-за того, что изделие излучает свет в инфракрасном диапазоне, то такие привычные характеристики, как освещенность, мощность испускаемого светового потока и т.п. здесь не подходят.

Графическое отображение телесного угла в 1 ср

  • такие светодиоды способны генерировать волны, находящиеся в диапазоне 0,74- 2000 мкм. Этот диапазон служит той гранью, когда излучение и свет имеют условное деление;
  • мощности генерируемого излучения. Этот параметр отражает количество энергии в единицу времени. Такая мощность дополнительно привязывается к габаритам излучателя. Данный параметр измеряется в Вт с единицы имеющейся площади;
  • интенсивность излучаемого потока в рамке сегмента объемного угла. Это достаточно условная характеристика. Она связана с тем, что с помощью оптических систем испускаемое диодом излучение собирается и потом направляется в требуемую сторону. Данный параметр измеряется в ВТ на стерадианы (Вт/ср).

В некоторых ситуациях, когда нет необходимости в наличии постоянного потока энергии, а достаточны импульсные сигналы, вышеописанное строение и характеристики позволяют увеличить мощность энергии, излучаемой элементом радиосхемы, в несколько раз.



Обратите внимание! Иногда в характеристиках инфракрасных диодов выделяют показатели для непрерывного и импульсного режима работы.

Как проверить работоспособность

Проверка ИК диода

При работе с данным элементом электросхемы нужно знать, как проверить его работу. Так, как уже говорилось, визуально проверить наличие этого излучения можно с помощью видеокамер. Здесь можно оценивать работоспособность при помощи обычных видеокамер мобильных телефонов.
Обратите внимание! Использование видеокамер является самым простым способом проверки.

Такой ИК-элемент в дистанционном пульте проверяется легко, его просто следует направить на телевизор и нажать на кнопку. При исправности системы, диод вспыхнет и телевизор включится.
А вот эмпирически проверить работоспособность подобного светодиода можно с помощью специального оборудования. Для этих целей подойдет тестер. Чтобы проверить светодиод, тестер следует подключить к его выводам и установить на пределе измерения mOm. После этого смотрим на него через камеру, к примеру через мобильный телефон. Если на экране виден луч света, значит все в порядке. Вот и вся проверка.

Область применения ИК диодов

На данный момент времени светодиоды инфракрасного спектра применяются в следующих областях:

  • в медицине. Такие элементы радиосхем служат качественным и эффективным источником для создания направленной подсветки разнообразного медицинского оборудования;
  • в охранных системах;
  • в системе передачи информации с помощью оптоволоконных кабелей. Благодаря своему особому строению данные изделия способны работать с многомодовым и одномодовым оптоволокном;
  • исследовательская и научная сферы. Подобная продукция востребована с процессах накачивания твердотельных лазеров в ходе научных исследованиях, а также подсветки;
  • военная промышленность. Здесь они имеют такое же широкое применение в качестве подсветки, как и в медицинской сфере.

Помимо этого, такие диоды встречаются в различном оборудовании:

  • устройства для дистанционного управления техникой;

ИК диод в пульте дистанционного управления

  • разнообразные контрольно-измерительные оптические приборы;
  • беспроводные линии связи;
  • коммутационные оптронные устройства.

Как видим, сфера применения данной продукции впечатляющая. Поэтому приобрести такие диодные комплектующие для своей домашней лаборатории можно без особых проблем, они в избытке продаются на рынке и в специализированных магазинах.

Заключение

Сегодня в эффективности инфракрасных мощных светодиодов не приходиться сомневаться. Это подтверждается тем фактом, что такие элементы электрических систем имеют обширный диапазон применения. Благодаря своему строению ИК светодиоды отличаются безупречными эксплуатационными характеристиками и качественной работой.



📹 Что такое EXIR-подсветка

  1. Главная
  2. Новости
  3. Что такое EXIR-подсветка

Китайская компания Hikvision — один из лидеров мировой индустрии видеонаблюдения. Ее инженеры постоянно совершенствуют и вводят новые технологии, обеспечивающие высокую производительность, функциональность и достойное качество выпускаемого оборудования.

Технология Extra ИК-подсветки (сокращенно EXIR) была разработана именно этой компанией и применяется в камерах для видеонаблюдения Hikvision. Давайте разберемся, чем же она отличается от классической всеми используемой ИК-подсветки.

Главная фишка — тонкопленочные светоизлучающие элементы и необычная линза в виде прямоугольника.

В результате мы получаем следующие преимущества:

1. Гораздо большую мощность (1050 мВт по сравнению с 750 мВт у светодиодной ИК-подсветки), влекущую за собой в результате работу на большие расстояния при том же уровне энергопотребления.

2. Энергопотребление остается тем же при большей мощности из-за использования инновационных тонкопленочных светоизлучающих элементов, потому, что они обладают высоким коэффициентом фотоэлектрического преобразования (приблизительно в два раза выше светодиодных).

3. Увеличенный срок службы. Отчего выходят из строя (тухнут, блекнут) светодиоды? Из-за перегрева. А новые элементы намного лучше рассеивают тепло, поэтому и служат дольше.

4. Отсутствует неравномерность подсветки. Нет засвеченных участков посередине и затемненных по краям кадра.

5. В результате EXIR-подсветка намного эффективнее, так как прямоугольная линза позволяет концентрировать все излучение на участке, равном формату кадра камеры. А у ИК-подсветки на основе светодиодов оно рассеивается за пределы необходимой площади.

Новая технология подсветки позволяет камерам для видеонаблюдения намного лучше работать в темноте, продлевает срок службы светоэлементов и повышает информативность изображения.

Примеры работы ИК и EXIR-подсветки:


Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

  1. Принцип работы инфракрасного фонаря
  2. Комплектующие для сборки инфракрасного фонаря
  3. Процесс сборки инфракрасного фонаря
  4. Области применения инфракрасного фонаря
  5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют. Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем — невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

  • увеличение дальности наблюдения,
  • облегчение идентификации объекта,
  • наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

  • низкое энергопотребление,
  • долговечность службы светодиодов,
  • дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

  • крестовые отвертки (различных размеров),
  • паяльник с тонким жалом, мощностью 60 Вт,
  • инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
  • провод для подведения питания от светодиодов до аккумуляторной батарейки,
  • собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные — и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

  • старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется — лучше оставить),
  • к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
  • следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
  • завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены — инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы — это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения — крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

  • в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
  • с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
  • макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
  • далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
  • ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
  • с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
  • после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
  • к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
  • с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
  • после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

  • в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,
  • подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
  • дополнительное освещение пространства в ночное время (для наружных камер наблюдения),
  • инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
  • обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
  • просмотр охраняемого периметра,
  • дополнительное освещение для приборов ночного видения,
  • при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения. Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

  • инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

  • контакты, по которым проходит питание — следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
  • пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
  • следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
  • корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями — станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.

бюджетное решение с ИК-подсветкой для охоты, туризма и спорта / Цифровое фото и аксессуары для съёмки / iXBT Live

Приветствую всех!

Представляю обзор на компактный монокуляр модели Wildgameplus WG-535, который примечателен возможностью работы в полной темноте. Данная модель представляет собой комбинированный прибор ночного видения первого поколения.

Устройство может работать как обычный монокуляр, как монокуляр с чувствительной к свету камерой, которая работает при недостаточном освещении, а также есть возможность активировать встроенную инфракрасную подсветку для работы в полной темноте.

Прибор ночного зрения WG-535/WG540

 В последнее время подобные приборы ночного зрения или комбинированные монокуляры и бинокли стали доступны для простого покупателя. Вообще, в официальном магазине Wildgameplus Official Store появилось несколько новых моделей бинокуляров, которые могут быть удобнее именно для охотников (с увеличенной зоной видения, с высоким разрешением матрицы).  Другие модели монокуляров, лазерных дальномеров и ночных прицелов для охоты, туризма и спорта можно посмотреть по ссылке. А доступные варианты тепловизоров для инспекций помещений и приборов ночного видения в отдельной статье по выбору.

Характеристики
Бренд: Wildgameplus
Модель: WG535
Тип: прибор ночного видения/монокуляр
Тип сенсора: HD 1/3 CMOS
Разрешение изображения: 1280 х 1024 точек
Разрешение видеосъемки: 720р
Встроенный дисплей: 1,54″
Цифровое увеличение: 1Х. ..8Х
Крепление на планку: Да, стандартное
Крепление на штатив: Да, 1/4″
Питание: 3,7В (элемент 16340, в комплекте)
Зарядка: MicroUSB
Размеры: 178 х 72 х 78 мм
Масса: 300 г

Я давно присматривал подобный прибор. Простым монокуляром в сумерках не обойдешься. Есть, конечно, различные инструкции по удалению ИК-фильтра с фото- и видеокамер, но есть ряд специализированных устройств, которые вполне доступны. Фактически, это монокуляр, в оптическую систему которого встроена чувствительная CMOS-камера, которая в том числе работает с ближним ИК-спектром. В этом случае отображение осуществляется на внутренний встроенный монитор. Если же вы ищите именно бинокль с ночным зрением, то есть смысл обратить внимание на модели NV400B (7X31) или WG500B (10X31) с дальностью 300…400 метров. Все указанные модели (в том числе и WG535/540) доступны на складе в России.

Приходит прибор в полной комплектации, которая включает наплечную сумку для хранения и переноски, зарядное устройство и кабель USB, инструкцию, аккумулятор, салфетку для очистки линз, карта памяти MicroSD.

Сумочка весьма продуманная, позволяет брать с собой в поездку или в поход не просто сам монокуляр, но и весь необходимый комплект сразу.

 В сумке несколько отделений, в одно из них помещается само устройство.

 Корпус устройства напоминает спортивные или милитари-прицелы. Имеется объектив и окуляр, а также блок с обработкой информации. WG535 работает как при дневном освещения, так и в условиях недостаточного освещения, в том числе и в полной темноте с использованием встроенной подсветки.



Корпус выполнен из противоударного пластика, предусмотрены резиновые заглушки.

 Одна из таких заглушек закрывает слот для карты памяти и MicroSD карточки.

 Заряжать устройство можно от USB (кабель в комплекте).

 Инструкция на английском языке, достаточно подробная.

 Видеозаписи и фотоснимки хранятся на карте памяти.

На фото комплектная карта памяти MicroSD на 8 Гб (можно установить другую с большей емкостью).

  Управление осуществляется несколькими кнопками на верхней части корпуса:
Кнопка регулировки встроенной ИК-подсветки, кнопки цифрового зума (+/–), кнопка «М» меню, она же дает возможность переключать режимы и активировать запись и сохранение изображений.

 В устройстве предусмотрена возможность цифрового увеличения изображения, а также ступенчатая регулировка мощности ИК-подстветки.

Длина монокуляра примерно 18 см, ширина и высота корпуса примерно 7,5 х 7,5 см. Весит около 300 г.

Из особенностей выделю возможность установки на планку, а это как нельзя кстати для страйкболистов и охотников.

В устройстве используется стандартная оптическая схема, с корректировкой изображения в окуляре. Отличие состоит только в том, что в окуляре встроен микро-монитор для передачи изображения.

 Для защиты объектива предусмотрена крышка.

Снимать с рук при большом увеличении достаточно сложно, поэтому рекомендую устанавливать данный монокуляр на штатив, для которого предусмотрено стандартное посадочное место с резьбой 1/4″. Подходят обычные штативы для фототехники.



Также предусмотрен ремешок для запястья. Удобно, если вы боитесь уронить гаджет.

 Объектив имеет ИК-прозрачное покрытие.

Чуть ниже расположена линза системы подсветки, а также батарейный отсек.

 Кстати, крышка имеет встроенный ИК-фильтр. Для работы днем при солнечном освещении рекомендуется закрывать крышку.

В этом случае, сенсор будет защищен от избытка ИК-излучения, а для работы маленького «окошка» достаточно.

Питается гаджет от компактного литиевого аккумулятора формфактора 16340, заряжать который можно прямо в корпусе устройства.

 Для извлечения аккумулятора необходимо открутить крышку. Маркировка на штатном аккумуляторе: ICR16340 700mAh, 3.7V.

ИК-подсветка

Диапазон длин волн примерно от 780 нм до 1 мм, то есть 1000000 нм, называется инфракрасным излучением (там он граничит с широко обсуждаемым в настоящее время диапазоном терагерцового излучения, которое используется для так называемых «сканеров тела»). ИК-излучение часто называют тепловым. Однако в промышленном машинном зрении большинство приложений находится в ближнем инфракрасном диапазоне, который включает спектральный диапазон от 780 до 3000 нм.

Типовые спектры ИК-светодиодов для машинного зрения

В диапазоне от 780 нм до 1000 нм для контроля все еще могут использоваться обычные монохромные ПЗС-камеры, чувствительность которых действительно все меньше уменьшается, но в основном достаточна.Для более длинноволнового ИК-диапазона необходимо использовать датчики с охлаждением Пельтье и специальные полупроводниковые материалы. Камеры для оценки среднего ИК-диапазона называются термографическими камерами или тепловизионными камерами. Оптика больше не состоит из обычного стекла, а из таких материалов, как германий. Поэтому предпочтительно светодиоды с диапазоном ок. 870 нм или 950 нм используются для простых ИК-приложений с использованием «стандартных камер». В случае большей длины волны следует ожидать меньшего рассеяния на поверхности и, следовательно, лучшего экранирования тестового объекта, однако чувствительность обычных датчиков камеры CCD все больше снижается.

Зачем использовать инфракрасное излучение для проверки?

Более длинноволновое излучение — это электромагнитное излучение, поэтому оно колеблется реже, чем более коротковолновое излучение, и поэтому меньше взаимодействует с материалом. Следовательно, он способен проникать глубже в материал и генерировать меньше отражений от поверхности, чем коротковолновый свет. При использовании ИК-излучения иногда даже можно смотреть сквозь объект.

Поверхностные эффекты с использованием ИК- и УФ-излучения

Поскольку инфракрасное излучение не видно человеческому глазу, его можно особенно хорошо применять на рабочих станциях, где нормальный свет может мешать.

Типовые возможности контроля с использованием ИК-излучения

  • Проверка в проходящем свете не полностью прозрачных, но цветных материалов, которые не имеют индивидуального цвета в ИК-диапазоне и, следовательно, становятся (более) прозрачными.
  • Проверка поверхности, несмотря на отпечатки или небольшое загрязнение: цвета печати, кроме черного, становятся невидимыми, на поверхности могут быть обнаружены трещины и дефекты.
  • Приложения OCR для банкнот, кредитных карт и т. Д.Внимание: отпечатки для струйной печати (срок годности и т. Д.) Часто уже не видны!
  • Применяется как обычно, но в сочетании с фильтром, подавляющим дневной свет, можно работать независимо от внешнего освещения.
  • Применяется как обычно, не мешая операторам, например на рабочих местах

Обычное освещение в сравнении с ИК-подсветкой

Дневной свет — RGB

Цветное изображение.Дневной снимок для сравнения

Дневной свет — Mono8

Дневной свет. Нормальные серые оттенки. Яркие цвета кажутся яркими, темные цвета обычно темными

ИК-светодиод с 890 нм

Все видимые цвета исчезают на банкноте и кредитной карте, за исключением черного и специальных элементов защиты

Дневной свет — RGB

Цветное изображение.Дневной снимок для сравнения

Дневной свет — Монохромный 8

Дневной свет. Нормальные серые оттенки. Яркие цвета кажутся яркими, темные цвета обычно темными

ИК-светодиод, 890 нм

Исчезают все видимые цвета, кроме черного, очень темные цвета с примесью черного и цвета металлик.

Важное значение для визуализации

  • Инфракрасное излучение невидимо для человеческого глаза.ИК-излучение действительно не очень возбуждено, но в долгосрочной перспективе оно может вызвать головную боль, нагревание рецепторов в человеческом глазу и, таким образом, нанести вред. Однако это происходит только при использовании очень интенсивных источников света, непосредственно при освещении и в течение многих часов. В случае небольшого промышленного светодиодного освещения это обычно не применяется. Жилье на испытательной площадке всегда рекомендуется по ряду причин и решает эти проблемы. Пожалуйста, внимательно ознакомьтесь с темой (например, DIN EN 12198, DIN EN 14255-2 и BGI 5006)!
  • По возможности часы с промышленным ИК-освещением.Таким образом можно избежать ненужного излучения света и обсуждения вопросов безопасности (!). Несколько проверок в секунду при времени работы в несколько миллисекунд обычно абсолютно безвредны.
  • Использование узкополосных полосовых или цветных фильтров предотвращает помехи, вызванные дневным светом.
  • Оптимизированные линзы с ИК-коррекцией создают идеальные изображения. Обычные стандартные линзы не корректируются на инфракрасный свет, фокусное расстояние для этого невидимого глазу излучения может значительно отклоняться из-за хроматической аберрации.Соответственно необходимо адаптировать и спектральное пропускание покрытий линз. В противном случае оба могут привести к нечеткому изображению.
  • Также обратите внимание, что в камере нет ИК-фильтра. В большинстве случаев его можно заменить версией из прозрачного стекла (иначе масштаб изображения оптики изменился бы).
  • Обратите внимание на чувствительность датчика используемой камеры. Есть существенные различия. Идеальным вариантом было бы использование специальной ИК-камеры.
  • Внимание: Применение поляризованного света и поляризационных фильтров перед оптикой НЕ МОЖЕТ быть реализовано с помощью инфракрасного излучения, поскольку поляризационные пленки обычно эффективны в диапазоне от 400 до 750 нм.
  • Внимание: струйные отпечатки (срок годности) на бакалейных товарах, например, а также отпечатки на термобумаге (например, кассовые чеки и т. Д.) Просто исчезают на изображении камеры при освещении инфракрасным излучением.

Цветное изображение

Изображение содержит информацию о цвете видимого спектра света.

Инфракрасное изображение

Обычно видимые цвета для печати, такие как синий, а также термопринт на обратной стороне.

Как увидеть невидимый инфракрасный мир с помощью камеры мобильного телефона

Используя свой мобильный телефон, вы можете видеть инфракрасное излучение — обычно невидимую часть электромагнитного спектра.Ken’s Tech Tips рассматривает некоторые аспекты физики электромагнитных волн и объясняет, как можно увидеть этот невидимый мир — и вам не понадобится ничего, кроме мобильного телефона в кармане.

Что такое инфракрасное излучение?

Инфракрасное излучение — это форма электромагнитного излучения. К другим формам электромагнитного излучения (ЭМ-излучение) относятся видимый свет, рентгеновские лучи, микроволны (электромагнитные волны, которые используют сети Wi-Fi, а также волны, которые используются для приготовления пищи в микроволновых печах) и радиоволны.Разница между всеми этими различными формами излучения заключается в длине волны электромагнитной волны. Мы можем проиллюстрировать этот электромагнитный спектр (изображение из Википедии под лицензией CC):

В чем разница между видимым светом и инфракрасным светом?

Видимый свет и инфракрасное излучение — это формы электромагнитного излучения, но с разными длинами волн. Видимый свет имеет длину волны от 400 до 700 нм (нанометр настолько мал, что мы можем уместить 1000000000 всего на 1 метр).В этом диапазоне мы можем только «видеть» ЭМ излучение. На длине волны 700 нм и более мы входим в область инфракрасного излучения.

Почему камеры мобильных телефонов «видят» инфракрасное излучение?

Большинство камер предназначены для захвата изображения того, что видят люди. Следовательно, хорошая камера будет обнаруживать электромагнитное излучение только в видимом спектре света (от 400 до 700 нм).

Тем не менее, устройства с заряженной парой, используемые в камерах, обычно производятся для улавливания электромагнитного излучения от 300 до 1100 нм.Это означает, что они также способны обнаруживать инфракрасный свет (от 700 до 1100 нм — инфракрасный).

Для улучшения качества изображения производители камер обычно добавляют пленки и фильтры, чтобы блокировать инфракрасный свет и гарантировать, что только видимый свет достигает ПЗС-матрицы. Если бы инфракрасное излучение было записано камерой и появилось на наших фотографиях, фотографии не были бы точным представлением того, что мы видим, то есть того, что мы хотим сфотографировать!

Камеры для мобильных телефонов, как правило, производятся намного дешевле, чем обычные цифровые камеры, и, следовательно, подавляющее большинство камер для мобильных телефонов имеют гораздо более тонкую пленку / фильтр для блокировки инфракрасного света. Отсутствие инфракрасного фильтра — одна из причин, по которой фотографии, сделанные на мобильные телефоны, не выглядят так хорошо, как снимки, сделанные обычными цифровыми камерами, но он также дает нам возможность использовать наши мобильные телефоны, чтобы «видеть» в инфракрасном свете.

Как я могу использовать этот факт?

Просто наведите камеру мобильного телефона на источник инфракрасного света, и вы сможете увидеть этот новый невидимый инфракрасный мир!

Например, воткните камеру телефона перед пультом дистанционного управления телевизора и начните нажимать несколько кнопок: вы увидите несколько вспышек света (ваш пульт использует невидимое ИК-излучение для связи с телевизором — обычно вы не сможете чтобы увидеть это излучение, поскольку наши глаза нечувствительны к инфракрасным длинам волн, используемых пультом дистанционного управления).Если у вас Nintendo Wii, наведите камеру телефона на сенсорную панель. Вы заметите, что сенсорная панель излучает невидимое ИК-излучение (именно так Wiimotes отслеживает ваше движение).

К сожалению, вы не увидите мир в истинном инфракрасном свете. Камера вашего мобильного телефона также чувствительна к видимому свету — и, к счастью (хотя, к сожалению, в нашем случае), на ПЗС-матрице она всегда намного ярче и заглушает инфракрасное изображение. Если вы действительно серьезно настроены увидеть мир в инфракрасном свете, вы можете приобрести инфракрасный фильтр на Amazon.Эти фильтры блокируют видимый свет и, следовательно, позволяют получить лучшее изображение невидимого инфракрасного мира.

Слезотечение (эпифора): причины, симптомы, лечение

Мы включаем продукты, которые, по нашему мнению, полезны для наших читателей. Если вы покупаете по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Слезотечение, эпифора или слезотечение — это состояние, при котором слезы текут на лицо, часто без четкого объяснения.

Недостаточный отток слезной пленки из глаза или глаз. Слезы не текут через носослезную систему, а текут на лицо.

Слезы необходимы для поддержания здоровья передней поверхности глаза и ясного зрения, но слишком много слез может затруднить зрение. Это может затруднить или сделать вождение опасным.

Эпифора может развиться в любом возрасте, но чаще встречается у людей в возрасте до 12 месяцев или старше 60 лет. Это может повлиять на один или оба глаза.

Слезотечение из глаз обычно лечится эффективно.

Две основные причины слезотечения — закупорка слезных протоков и чрезмерное слезотечение.

Закупорка слезных протоков

Некоторые люди рождаются с недоразвитыми слезными протоками. У новорожденных часто слезятся глаза, которые исчезают в течение нескольких недель по мере развития протоков.

Самая частая причина слезотечения у взрослых и детей старшего возраста — закупорка протоков или слишком узких протоков. Суженные слезные протоки обычно становятся таковыми в результате отека или воспаления.

Если слезные протоки сужены или заблокированы, слезы не смогут стекать и будут скапливаться в слезном мешке.

Застойные слезы в слезном мешке увеличивают риск заражения, а из глаза выделяется липкая жидкость, что усугубляет проблему. Инфекция также может привести к воспалению на стороне носа рядом с глазом.

Узкие дренажные каналы на внутренней стороне глаз (canaliculi) могут быть заблокированы. Это вызвано отеком или рубцами.

Избыточное образование слезы

При раздражении глаз может образовываться больше слез, чем обычно, поскольку организм пытается смыть раздражитель.

Следующие раздражители могут вызвать чрезмерное производство слез:

  • некоторые химические вещества, такие как пары, и даже лук
  • инфекционный конъюнктивит
  • аллергический конъюнктивит
  • повреждение глаза, например, царапина или немного песка (крошечный камешек или кусок грязи)
  • трихиаз, при котором ресницы растут внутрь
  • эктропион, когда нижнее веко поворачивается наружу

У некоторых людей есть слезы с высоким содержанием жира или липидов. Это может помешать равномерному распределению жидкости по глазу, оставляя сухие пятна, которые становятся болезненными, раздраженными и вызывают появление большего количества слез в глазу.

Другие причины

Есть много причин слезотечения. Следующие состояния, среди прочего, также могут привести к переливу слезы:

  • кератит, инфекция роговицы
  • язва роговицы, открытая язва, образующаяся на глазу
  • ячмень или халязион, опухоль, которая может расти по краю века
  • Паралич Белла
  • сухость глаз
  • аллергия, включая сенную лихорадку
  • проблема с железами в веках, называемыми мейбомиевыми железами
  • использование определенных лекарств

Лечение зависит от серьезности проблемы и причина.

В легких случаях врачи могут порекомендовать просто осторожное ожидание или ничего не делать и следить за прогрессом пациента.

Различные причины слезотечения имеют определенные варианты лечения:

  • Раздражение : Если слезотечение вызвано инфекционным конъюнктивитом, врач может предпочесть подождать неделю или около того, чтобы увидеть, решится ли проблема сама собой без антибиотиков.
  • Трихиаз : Ресница, растущая внутрь, или какой-либо посторонний предмет, застрявший в глазу, врач удалит ее.
  • Ectropion : веко выворачивается наружу — пациенту может потребоваться операция, во время которой сжимается сухожилие, удерживающее внешнее веко на месте.
  • Заблокированы слезные протоки : Хирургия может создать новый канал от слезного мешка до внутренней части носа. Это позволяет слезам обходить заблокированную часть слезного протока. Эта хирургическая процедура называется дакриоцисториностомией (ДКР).

Если дренажные каналы или канальцы на внутренней стороне глаза сужены, но не полностью заблокированы, врач может использовать зонд, чтобы сделать их шире.Когда канальцы полностью заблокированы, может потребоваться операция.

Слезотечение у младенцев

У новорожденных состояние обычно проходит само в течение нескольких недель.

Иногда вокруг глаз или глаз ребенка может образовываться липкая жидкость. Вы можете использовать кусок ваты, смоченной стерильной водой, чтобы очистить глаза.

Стерильную воду необходимо вскипятить, но перед тем, как окунуть в нее вату, убедитесь, что она остыла.

Иногда слезы можно удалить, осторожно массируя слезные протоки.Слегка надавите пальцем и большим пальцем на внешнюю сторону носа.

В некоторых случаях слезотечение можно лечить без консультации с врачом.

Вот несколько советов:

  • Сделайте перерыв в чтении, просмотре телевизора или использовании компьютера
  • смажьте глаза глазными каплями, которые можно купить без рецепта (OTC) или в Интернете.
  • прикрыть глаза теплой влажной тканью и помассировать веки, чтобы устранить закупорки.

При появлении следующих симптомов человек должен обратиться к врачу:

  • снижение зрения
  • боль или отек вокруг глаз
  • ощущение, что что-то в глазу
  • стойкое покраснение в глазу
Поделиться на PinterestЕсли врач не может определить причину слезотечения, он может направить пациента к окулисту.

Epiphora довольно легко диагностировать. Врач попытается выяснить, было ли это вызвано поражением, инфекцией, энтропионом (веко, повернутое внутрь) или эктропионом (веко, повернутое наружу).

В некоторых случаях пациента могут направить к врачу-офтальмологу или офтальмологу, который осмотрит глаза, возможно, под наркозом.

В узкие дренажные каналы внутри глаза можно ввести зонд, чтобы проверить, не заблокированы ли они.

Жидкость можно ввести в слезный канал, чтобы узнать, выходит ли она из носа пациента.Если будет обнаружено, что он заблокирован, можно ввести краситель, чтобы определить точное место блокировки — это будет сделано с помощью рентгеновского изображения области. Краситель обнаруживается на рентгеновском снимке.

Meraki MV Cameras — Введение и функции

В этой статье рассматриваются основные отраслевые термины, связанные с камерой, и вводятся сведения о функциях MV. Ниже приводится объяснение некоторых терминов, с которыми вы можете столкнуться при развертывании, проектировании или установке сетей камер наблюдения.

Оптика
Фокусное расстояние

Фокусное расстояние — это техническое измерение объектива камеры, которое влияет на поле зрения (FoV).Чем больше фокусное расстояние (обычно измеряется в миллиметрах), тем больше будет масштабирование изображения.

Варифокальный объектив

Камеру с переменным фокусным расстоянием, иногда называемым варифокальным, можно настроить для оптического увеличения (или масштабирования), чтобы улучшить детализацию удаленных объектов.

Фиксированный объектив

У камеры с фиксированным объективом нельзя настроить фокусное расстояние. Камеры с фиксированным объективом чаще всего используются в помещениях, камерах с несколькими формирователями изображений или камерах «рыбий глаз», хотя некоторые наружные камеры также имеют фиксированное фокусное расстояние.

Камеры

Meraki MV имеют различные модели с варифокальными и фиксированными объективами.

Фокусное расстояние MV12N больше, чем фокусное расстояние MV12W, и поэтому у MV12N более узкое поле зрения.

Поле зрения

Поле зрения (FOV) — это термин, используемый для описания того, какую часть сцены может видеть камера. Узкий FOV (с точки зрения непрофессионала, когда объектив больше увеличен) покажет только небольшую часть сцены, например дверь входная в комнату.Широкое поле зрения покажет большую часть сцены, например вся комната, а не только входная дверь. Поле зрения часто делится на части по горизонтали и вертикали и выражается в градусах.

Глубина резкости

Глубина резкости — это диапазон расстояний, на котором объекты кажутся достаточно резкими на изображении. Это зависит от типа камеры, диафрагмы и расстояния фокусировки. В приложениях с камерами видеонаблюдения почти всегда предпочтительно, чтобы как можно больше изображения находилось в пределах глубины резкости. Камеры, которые расположены так, чтобы закрывать как близкие, так и удаленные объекты, должны уменьшать апертуру, смягчая изображение из-за дифракции (см. Кружок нерезкости для получения дополнительной информации).

Диафрагма

Диафрагма описывает диафрагму или отверстие, через которое свет попадает на сенсор камеры. Чем больше отверстие, тем больше света может попасть в камеру. Чем больше света попадает в камеру, тем лучше она видна при плохом освещении и тем ярче будет изображение. Чем выше диафрагма (меньше света), тем больше глубина резкости.Чем меньше диафрагма (больше света), тем меньше глубина резкости.

Оборудование
Купольная камера

Купольная камера — это форм-фактор камер видеонаблюдения, которые представляют собой купол или полусферу. Преимущества этого форм-фактора заключаются в том, что его можно легко и незаметно установить во многих местах.

Рейтинг IP

Рейтинг защиты от проникновения (или рейтинг IP) — это стандартизированная мера способности устройства противостоять воде и пыли. Степень защиты IP66 означает, что устройство защищено от атмосферных воздействий.Официальная терминология гласит, что она полностью защищена от попадания твердых предметов и воды, выбрасываемой мощными струями (сопло 12,5 мм) на камеру с любого направления, что закрывает дождь. Более подробную информацию об IP-кодах можно найти по адресу https://en.wikipedia.org/wiki/IP_Code .

Камера Meraki MV71 имеет степень защиты IP66.

Рейтинг IK

Рейтинг IK — это стандартизированная мера ударопрочности устройства. Рейтинг ИК находится в диапазоне от 0 до 10+.Он предоставляет средства для определения способности корпуса защищать его содержимое от внешних воздействий. Более подробную информацию о рейтингах IK можно найти по адресу https://en.wikipedia.org/wiki/EN_62262 .

Meraki MV71 имеет второй по высоте уровень защиты — IK10 — и защищен от предметов весом 5 кг, падающих с высоты 40 см.

PTZ

PTZ, или панорамирование-наклон-масштабирование, описывает тип камеры, который позволяет пользователю дистанционно регулировать объектив камеры по трем осям. Панорама камера перемещает поле обзора вперед и назад по горизонтальной оси. Наклон команд перемещает его вверх и вниз по вертикальной оси. Масштабирование камера влияет на то, насколько близко объекты появляются в поле зрения.

Датчик изображения

Датчик изображения или Датчик изображения (также: формирователь изображения ) — это датчик , который обнаруживает и передает информацию , составляющую изображение .Он делает это путем преобразования переменного ослабления света волн (когда они проходят через или отражаются от объектов) в сигналов , небольшие всплески тока , которые передают информацию. Волны могут быть световыми или другими электромагнитными излучениями . Датчики изображения используются в электронных устройствах формирования изображений обоих типов аналоговых и цифровых , которые включают в себя цифровые камеры , , модули камеры , , медицинское оборудование , оборудование ночного видения , оборудование, такое как тепловизор приборы, радар , гидролокатор и другие.По мере того, как меняет технологию , цифровое изображение имеет тенденцию заменять аналоговое изображение.

Ранними аналоговыми датчиками для видимого света были трубок видеокамер . В настоящее время используются полупроводники устройства с зарядовой связью (CCD) или датчики с активными пикселями в комплементарном металл-оксид-полупроводник ( CMOS ) или металл-оксид-полупроводник N-типа ( NMOS , Live MOS ) технологии. Аналоговые датчики невидимого излучения, как правило, включают электронных ламп различных типов. Цифровые датчики включают плоских детекторов .

Выдержка

Скорость затвора описывает, как долго затвор остается открытым, позволяя камере собирать свет при съемке. Поскольку видео представляет собой серию изображений (кадров), этот параметр применяется к видеокадрам. Чем дольше камера собирает свет, тем лучше она видит при слабом освещении.

Meraki MV Скорость затвора автоматически регулируется камерой и может составлять от 1/5 до 1/32 000 секунды.

Инфракрасные (ИК) осветители

Инфракрасные (ИК) осветители — это лампы для освещения темных сцен. Инфракрасный диапазон длин волн электромагнитного спектра невидим для человеческого глаза, но может быть замечен камерами. Инфракрасные осветители позволяют камерам видеть в темноте, когда люди не могут.

Инфракрасные осветители

Meraki MV являются мощными для своего размера, с дальностью действия до 30 метров (или 98 футов) с MV21 / MV71 и до 15 метров с MV12.

Некоторые конструкции камер видеонаблюдения требуют внешнего ИК-освещения, особенно там, где необходимо снимать большие или удаленные сцены. В этих случаях для освещения сцены используются отдельные ИК-прожекторы.

Твердотельное хранилище

Твердотельное хранилище — это запоминающее устройство, не имеющее физических движущихся частей. Некоторые примеры твердотельных накопителей — это память современного смартфона, флэш-память на флэш-накопителе или SD-карта в цифровой камере.Противоположностью твердотельному хранилищу будет магнитное хранилище; Примером может служить традиционный жесткий диск с вращающимся магнитным диском. Твердотельное хранилище быстрее и надежнее, чем традиционные вращающиеся жесткие диски.

Высокая выносливость

Высокий ресурс означает целостность памяти камеры в течение длительного периода времени и большого количества циклов записи. Твердотельное хранилище со временем изнашивается каждый раз, когда оно перезаписывается новыми данными. Чтобы камеры могли надежно сохранять видео, в MV используется новейшая, высокопрочная и высокопроизводительная твердотельная память.Камеры других производителей иногда предлагают заменяемую память; однако пользователи часто заменяют заводскую память хранилищем потребительского уровня, которое не предназначено для высокочастотного использования (циклы P / E) и более подвержено сбоям.

Программное обеспечение
Разрешение видео

Разрешение видео — это количество отдельных пикселей в каждом измерении, которое может отображаться. Обычно он указывается как ширина x высота с единицами измерения в пикселях (например, 1920×1080 означает, что ширина составляет 1920 пикселей, а высота — 1080 пикселей).Разрешение напрямую влияет на объем полосы пропускания, потребляемой трафиком видеонаблюдения. Качество изображения (функция разрешения) и частота кадров зависят от требуемой полосы пропускания. По мере увеличения качества изображения и частоты кадров растут и требования к пропускной способности.

Разрешение аналогового видео

Решения для видеонаблюдения используют набор стандартных разрешений. Национальный комитет телевизионных систем (NTSC) и линия с чередованием фаз (PAL) являются двумя распространенными стандартами аналогового видео.PAL используется в основном в Европе, Китае и Австралии и определяет 625 строк на кадр с частотой обновления 50 Гц. NTSC используется в основном в Соединенных Штатах, Канаде и некоторых частях Южной Америки и определяет 525 строк на кадр с частотой обновления 59,94 Гц. Эти видеостандарты отображаются в чересстрочном режиме, что означает, что только половина строк обновляется в каждом цикле. Следовательно, частота обновления PAL соответствует 25 полным кадрам в секунду, а NTSC — 30 (29,97) кадрам в секунду.

Разрешение цифрового видео

Ожидания пользователей в отношении разрешения каналов видеонаблюдения быстро растут, частично из-за внедрения и принятия телевидения высокой четкости (HDTV) для потребительского вещательного телевидения. Разрешение 4CIF, которое обычно используется при видеонаблюдении, составляет 4/10 мегапикселей. Форматы HDTV — мегапиксельные или выше.

Разрешение цифрового видеонаблюдения (в пикселях)

Хотя на качество изображения влияет разрешение, настроенное на камере, качество объектива, резкость фокуса и условия освещения также имеют значение.Например, сильно освещенные области могут не давать четкого изображения, даже если разрешение очень высокое. Яркие области могут быть размытыми, а тени могут давать мало деталей. Камеры, которые предлагают обработку с широким динамическим диапазоном, алгоритм, который несколько раз делает выборку изображения с разными настройками экспозиции и обеспечивает более подробную информацию для очень ярких и темных областей, могут предложить более детальное изображение.

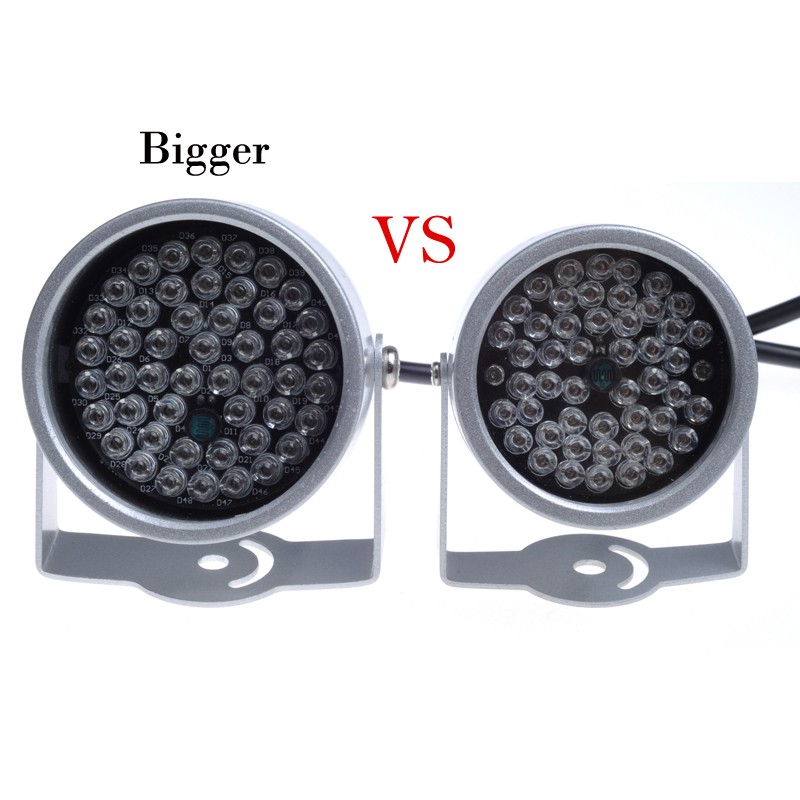

Рекомендуется не предполагать, что разрешение камеры определяет качество изображения.Чтобы камера могла работать в дневном и ночном окружении (отсутствие света составляет ноль люкс), ночной режим должен быть чувствительным к инфракрасному спектру.

Кодеки сжатия видео

Кодек — это устройство или программа, которая выполняет кодирование и декодирование цифрового видеопотока. В IP-сетях термин «кадр» относится к отдельной единице трафика в сети Ethernet или другой сети уровня 2. Однако в этом руководстве фрейм в первую очередь относится к одному изображению в видеопотоке. Видеокадр может состоять из нескольких IP-пакетов или кадров Ethernet.

Видеопоток — это, по сути, последовательность неподвижных изображений. В видеопотоке с меньшим количеством изображений в секунду или меньшей частотой кадров движение может восприниматься как прерывистое или прерывистое. При более высокой частоте кадров до 30 кадров в секунду движение видео выглядит более плавным; однако видео со скоростью 15 кадров в секунду может быть достаточно для просмотра и записи.

Вот некоторые из наиболее распространенных форматов цифрового видео:

  • Motion JPEG (MJPEG) — это формат, состоящий из последовательности сжатых изображений Joint Photographic Experts Group (JPEG).Эти изображения выигрывают только от пространственного сжатия в кадре; между кадрами нет изменений, связанных с использованием временного сжатия. По этой причине достигнутый уровень сжатия нельзя сравнивать с кодеками, которые используют подход с предсказанием кадров.

  • Форматы MPEG-1 и MPEG-2 основаны на дискретном косинусном преобразовании с прогнозирующими кадрами и скалярным квантованием для дополнительного сжатия. Они широко применяются, и MPEG-2 до сих пор широко используется на DVD и в большинстве систем цифрового видеовещания.Оба формата используют более высокий уровень пропускной способности для сопоставимого уровня качества, чем MPEG-4. Эти форматы обычно не используются при развертывании IP-камер видеонаблюдения.

  • MPEG-4 представил объектно-ориентированное кодирование, которое обрабатывает предсказание движения путем определения объектов в поле зрения. MPEG-4 предлагает превосходный уровень качества относительно требований к пропускной способности сети и хранилищу. MPEG-4 обычно используется в IP-видеонаблюдении, но будет заменен на H.264, как только он станет доступен. MPEG-4 может по-прежнему использоваться для камер стандартного разрешения.

  • H.264 — это технически эквивалентный стандарт MPEG-4, часть 10, также называемый усовершенствованным видеокодеком (AVC). Этот появляющийся новый стандарт предлагает потенциал для большего сжатия и более высокого качества, чем существующие технологии сжатия. По оценкам, экономия полосы пропускания при использовании H.264 составляет не менее 25 процентов по сравнению с той же конфигурацией с MPEG-4.Экономия полосы пропускания, связанная с H.264, важна для развертываний камер высокой четкости и мегапикселей.

  • H.265, , также известный как MPEG-H Part 2, это стандарт сжатия видео , один из нескольких потенциальных преемников широко используемого AVC (H.264 или MPEG-4 Part 10 ). По сравнению с AVC, HEVC предлагает примерно вдвое больший коэффициент сжатия данных при том же уровне качества видео или существенно улучшенное качество видео при той же скорости передачи бит .Он поддерживает разрешения до 8192 × 4320, включая 8K UHD . H.265 более эффективен, чем H.264, но его преимущества чаще всего проявляются в видео с более высоким разрешением, например 4K.

По состоянию на октябрь 2018 года камеры Meraki MV используют кодек H.264.

Потоковое вещание HLS

HTTP Live Streaming (HLS) — это протокол, изначально разработанный Apple для потоковой передачи мультимедиа. Он работает, создавая непрерывную коллекцию небольших файлов, которые загружаются веб-браузером и легко воспроизводятся.Видео, доставленное таким образом, легко интерпретируется браузером и устраняет необходимость в специальном программном обеспечении или плагинах браузера, которые могут отображать видео. HLS обеспечивает превосходное качество видео и решает проблему с буферизацией видео, наблюдаемую в других протоколах, за счет использования фрагментов для беспрепятственного потокового воспроизведения. Компромисс для плавного воспроизведения — это задержка в несколько секунд для видеопотоков, вызванная распределением, кодированием, декодированием и буферами воспроизведения по умолчанию.

Камеры

Meraki MV используют потоковую передачу HLS для обеспечения беспрепятственного просмотра живого и записанного видео в браузере.

Частота кадров

Видео состоит из неподвижных изображений, которые быстро воспроизводятся в быстрой последовательности. Каждое неподвижное изображение называется кадром, и количество кадров, воспроизводимых в секунду (FPS), будет определять, насколько плавным будет движение в видео. Чем выше частота кадров, тем плавнее движущиеся объекты. Телешоу обычно 30 кадров в секунду, фильмы 24 кадра в секунду, а камеры видеонаблюдения изменяются от 1 до 30 кадров в секунду. Для источников Motion JPEG скорость воспроизведения — это количество кадров в секунду или кадров в секунду.Для источников MPEG скорость воспроизведения — это количество мегабит в секунду или Мбит / с и килобит в секунду или Кбит / с.

Управление частотой кадров — это функция некоторых камер, которая изменяет частоту кадров в зависимости от движения внутри изображения. Таким образом, при обнаружении движения частота кадров увеличивается.

Битрейт

Битрейт — это объем данных, используемых для хранения одной секунды видео. Он измеряется в битах в секунду и обычно измеряется в килобитах или мегабитах.

Битрейт определяет общий объем информации, который может быть сохранен за одну секунду. Затем это делится на количество кадров в секунду. Чем ниже частота кадров для данной скорости передачи данных, тем выше будет качество каждого кадра.

Постоянная скорость передачи данных

Запись с постоянной скоростью передачи данных (CBR) означает, что независимо от того, что происходит в сцене, камера будет кодировать видео в соответствии с настроенной скоростью передачи данных.

Переменная скорость передачи данных

При записи с переменным битрейтом (VBR) камера (или VMS) может регулировать объем данных в битрейте для более эффективной записи видео.Целевой битрейт обычно выбирается в качестве среднего, которого камера пытается достичь. Когда сцена пуста или ничего не происходит, камера может снизить битрейт. Когда в сцене много чего происходит, камера может увеличить битрейт.

В камерах Meraki MV используется CBR.

Динамический диапазон (широкий и высокий)

Высокий и широкий динамический диапазон — это методы камеры, позволяющие получить одно и то же изображение с разной экспозицией, а затем объединить эти изображения вместе для создания единого изображения.Это особенно полезно, когда изображение состоит из очень светлых и очень темных областей (например, внутренняя камера, обращенная к окну наружу).

Расширенный динамический диапазон (HDR) реализуется программно и может быть проблематичным в сценах с быстро движущимися объектами. Широкий динамический диапазон (WDR) — это термин, более часто используемый в индустрии видеонаблюдения. Чаще всего HDR и WDR решают проблему отсутствия деталей в темных областях изображения, в противном случае яркого, и / или отсутствия деталей в светлых областях изображения.

В камерах

Meraki MV используется HDR в камерах поколения 2 (MV12, выпущен в 2018 г.) и более поздних версий. Камеры поколения 1 (MV21, MV71, выпущены в 2016 г.) имеют мощность 69 дБ, что типично для камеры со стандартным динамическим диапазоном.

MV Характеристики
Immersive Imaging

Благодаря использованию широкоугольного объектива камера может охватывать гораздо более широкое поле зрения, чем обычные камеры (некоторые конструкции объективов камеры даже покрывают все 360 градусов). Иммерсивное изображение упрощает использование цифрового PTZ.Результатом является возможность панорамирования, наклона и масштабирования в цифровом виде внутри кадра, даже если сама камера не перемещается.

Интеллектуальное видео

«Интеллектуальное видео» — это принятый в отрасли термин, обозначающий решение камеры, анализирующее изображение и выполняющее действие или действия на основе того, что оно «видит». В Meraki это может относиться к аналитике движения семейства MV, политикам динамического удержания или способностям подсчета / обнаружения объектов.

Запись по движению

При записи по движению камера записывает, только когда обнаруживает движение в кадре.Обычно запись запускается количеством движения в сцене, например человек, идущий через дверь. Запись на основе движения позволяет сохранять видео дольше, чем непрерывная запись с использованием того же объема памяти; однако эта технология подвержена ложным отрицательным результатам (и последующей потере видеоданных), когда минимальный порог движения не запускается событием.

Удержание на основе движения

Удержание на основе движения отличается от записи на основе движения тем, что вместо записи только при обнаружении движения отснятый материал удаляется с камеры (с помощью программного обеспечения), когда в историческом видеоматериале не обнаружено движение.Это позволяет камере полностью сохранить несколько дней самых свежих кадров перед удалением старых кадров, не содержащих движения, что увеличивает продолжительность хранения.

Передача видео
Прямая трансляция

При прямой потоковой передаче (или локальной потоковой передаче) MV-камера отправляет видео непосредственно в браузер пользователя по локальной сети. При этом не используется пропускная способность WAN, когда пользователь и камера являются локальными друг для друга. Для включения этой функции не требуется ручная настройка.Преимущество в том, что это быстрее и эффективнее, чем потоковая передача через облачный прокси.

Облачный прокси

Облачный прокси-сервер используется для потоковой передачи видео, когда приборная панель автоматически определяет, что устройство пользователя не имеет прямого подключения к MV-камере в локальной сети. Затем видеопоток передается через облачную инфраструктуру Meraki, что позволяет пользователю просматривать живое и историческое видео. Это использует полосу пропускания WAN и загружается медленнее, чем локальная потоковая передача.

Видеостена

Видеостена — это динамический видеоинтерфейс для просмотра коллекции мозаичных каналов с камеры.Он может отображать как живое, так и историческое видео в веб-браузере пользователя без необходимости установки какого-либо программного обеспечения или плагинов для браузера. Все плитки видео на одной видеостене будут оставаться синхронизированными на протяжении всего процесса просмотра исторических материалов (даже при использовании инструмента поиска движения).

Как быстро должен двигаться объект, чтобы стать невидимым для человеческого глаза?

«Путешествие со скоростью света» — один из основных элементов научной фантастики. Будь то капитан Пикард, запрашивающий фактор искривления 9, или Флэш, бегущий так быстро, что может искривлять время и пространство, результатом часто становится внезапное пустое пространство на месте, где когда-то стоял герой.

Но если бы мы действительно могли двигаться с невероятной скоростью, насколько быстро должно было бы происходить что-то, чтобы оно действительно было быстрее человеческого глаза? Мы надеемся на время научиться этому, чтобы узнать.

На первый взгляд это кажется довольно простым вопросом. Однако существует множество внешних факторов, которые могут так или иначе изменить ответ. Например, пляжный мяч должен пролететь мимо вашего лица намного быстрее, чем мяч для пинг-понга или даже теннисный мяч, чтобы его вообще не заметили.Это также зависит от того, насколько далеко находится этот объект и насколько светлым или темным он был в тот день.

Вопрос попроще

Чтобы упростить этот вопрос, допустим, вы сидите в первом ряду футбольного стадиона прямо посередине. Сегодня ясный солнечный день, и вы смотрите прямо вперед, пока один из игроков пинает мяч прямо по середине футбольного поля. Насколько быстро должен лететь этот мяч, чтобы вы не заметили, что он проходит мимо? … Кроме того, вы не можете моргать, это обман.

Давайте начнем с того, как ваш глаз видит мир. Как мы показали в нашем посте для глаз, когда вы смотрите на что-то, свет отражается от этого объекта в ваш глаз. Затем этот свет фокусируется и отправляется в ваш мозг, который интерпретирует его как изображение.

Как быстро мы действительно можем видеть?

В таком случае, чтобы стать невидимым, мяч должен лететь так быстро, что мозг не успевает обработать отражающийся от него свет. В ходе эксперимента пилоты ВВС смогли распознать изображение самолета, которое мелькало на экране всего лишь за 1/220-ю долю секунды.Имея это в виду, мы можем представить, что мяч должен был бы находиться перед вами не более 1/250, прежде чем мозг его просто не уловит.

Итак, подумаем… Среднее футбольное поле имеет ширину 68 метров и длину 105 метров, поэтому, чтобы мяч оказался в центре, он должен быть на расстоянии примерно 34 метров. С такого расстояния мяч не будет казаться больше маленького белого кружка, но не тот, который нельзя пропустить, если он пролетит мимо.

Среднее поле зрения человека составляет около 200 градусов по горизонтали, что довольно много, но наше бинокулярное зрение составляет около 120 градусов.Это количество перед вами, которое видит ваш правый и левый глаз. Для этого мы предположим, что вы действительно сосредотачиваетесь только на этой меньшей области, глядя прямо перед собой. Это означает, что вы будете смотреть только на поле примерно 70 метров одновременно.

Итоговый результат

Итак, чтобы мяч был невидимым, он должен пересечь 70 метров за 1/250 секунды. Это 17500 метров в секунду или 38146 миль в час! В этот момент мяч двигался бы намного быстрее, чем скорость звука, и почти наверняка скомкался бы в небольшой огненный шар еще до того, как был забит гол.

Конечно, это все очень теоретически, и полностью полагается на то, что все условия абсолютно идеальны, плюс нападающий с правой ногой бога. Все становится намного сложнее, когда вы начинаете добавлять объекты большего размера.

В конечном итоге наши глаза и мозг работают вместе так быстро, что часто требуется, чтобы что-то действительно двигалось быстрее скорости света, чтобы не заметить. Даже в нашем примере выше, возможно, у вас все еще может быть идея, что что-то прошло, только потому, что свет, отражающийся от области вокруг мяча, был заблокирован на долю секунды.

К сожалению, если по мячу ударить так сильно, что он достигнет скорости света, в результате взрыва фактически сровняется с землей город, окружающий стадион. По стандартным правилам ФИФА это почти наверняка означало бы для игрока красную карточку и дисквалификацию.

Попробуйте everclear ELITE

Эксклюзивно для Vision Direct, линзы everclear ELITE невероятно удобны и удобны, а их ультраувлажняющая формула удерживает влагу в течение всего дня. Эти одноразовые линзы, сделанные из силикон-гидрогелевого материала, пропускают кислород к вашим глазам, поэтому они остаются здоровыми и выглядят здоровыми до 12 часов.Людям с сухими глазами понравится гидрофильный дизайн, разработанный для снятия раздражения и зуда. Кроме того, защита от ультрафиолета обеспечивает дополнительный уровень защиты от вредных солнечных лучей.

Откройте для себя everclear ELITE

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
