Инфракрасный прожектор своими руками: Как сделать инфракрасный фонарь | Строительный портал

Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

1. Принцип работы инфракрасного фонаря
2. Комплектующие для сборки инфракрасного фонаря
3. Процесс сборки инфракрасного фонаря
4. Области применения инфракрасного фонаря
5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют. Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем — невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

• увеличение дальности наблюдения,
• облегчение идентификации объекта,
• наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

• низкое энергопотребление,
• долговечность службы светодиодов,
• дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

• крестовые отвертки (различных размеров),
• паяльник с тонким жалом, мощностью 60 Вт,
• инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
• провод для подведения питания от светодиодов до аккумуляторной батарейки,
• собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные — и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

• старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется — лучше оставить),
• к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
• следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
• завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены — инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы — это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения — крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

• в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
• с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
• макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
• далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
• ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
• с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
• после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
• к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
• с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
• после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

• в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,

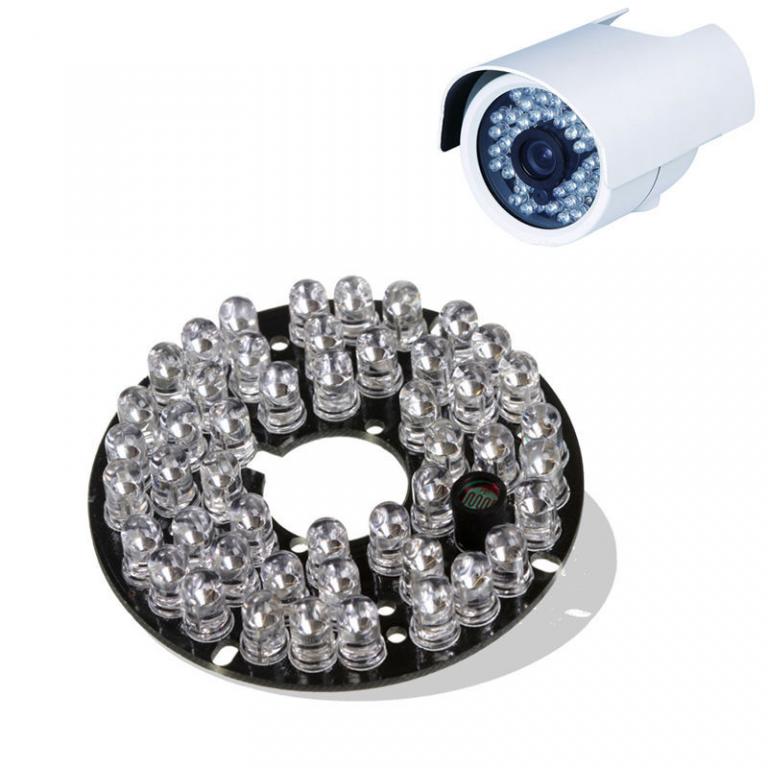

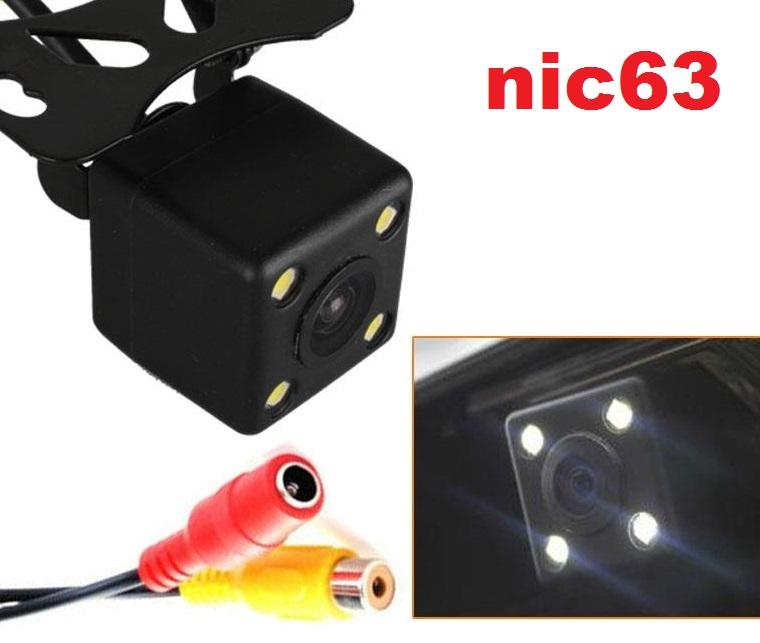

• подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
• дополнительное освещение пространства в ночное время (для наружных камер наблюдения),

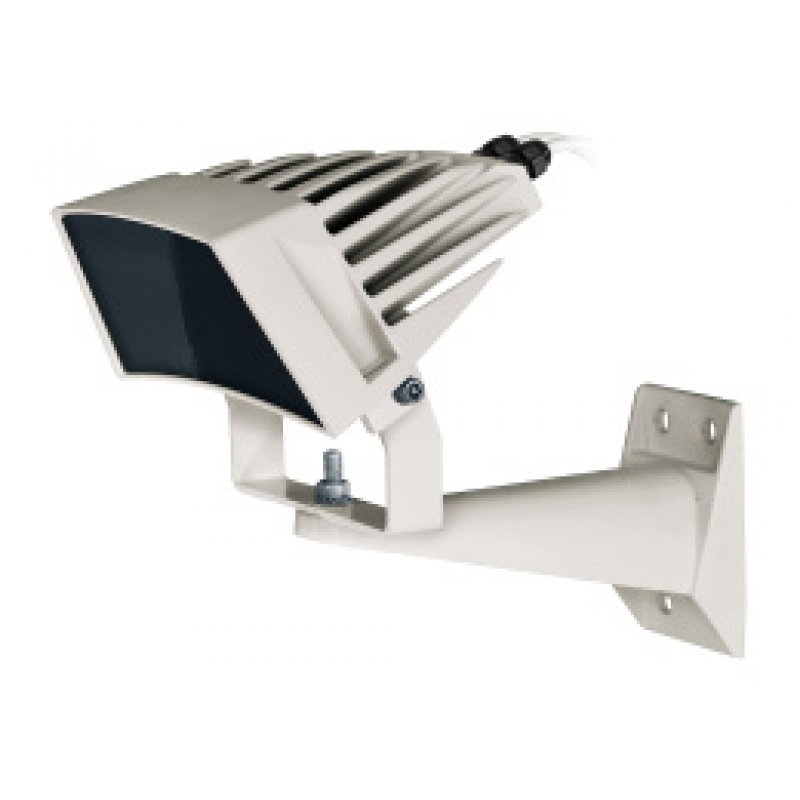

• инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
• обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
• просмотр охраняемого периметра,
• дополнительное освещение для приборов ночного видения,
• при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения.

Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

• инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

• контакты, по которым проходит питание — следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
• пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
• следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
• корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями — станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.
