Развод, плющение и формование зубьев пил

Развод, плющение и формование зубьев пил

Категория:

Деревообрабатывающие станки

Развод, плющение и формование зубьев пил

Для свободного движения плоской стальной пилы в пропиле ее зубчатая кромка должна быть шире, чем несущая часть полотна. Это достигается путем развода зубьев пил или плющения с последующим формованием. В лесопильной промышленности наиболее распространены плоские пилы с разведенными или плющеными зубьями.

Развод зубьев пил заключается в поочередном отгибе их в одну и другую сторону. Зубья с косой заточкой отгибают остро отточенной боковой режущей кромкой наружу. Такой метод уширения режущей части пилы — более простой способ подготовки к работе круглых, рамных и ленточных, а также различных специальных и ручных пил.

У зубьев с косой заточкой, а также с шагом менее 16 мм режущую часть уширяют только разводом. При разводе простым отгибом зубьев на сторону устойчивость против осадки уширения венца пилы в первый период недостаточна. В таких пилах уже на первых метрах пропила развод быстро уменьшается в среднем на 0,05… 0,1 мм, а затем стабилизируется и происходит довольно медленно.

Во время пиления разведенные зубья пилы упруго деформируются под воздействием боковых составляющих сил резания. Учитывая это, развод зубьев на сторону назначают приблизительно на 0,1 мм больше размера плющения. Для пил всех форм и размеров развод не должен быть больше половины толщины зуба пилы. В противном случае возникает неперекрытие развода, ведущее к образованию на дне пропила непропиливаемого клина, ухудшающего условия и качество пиления. Самым простым и в то же время наиболее распространенным инструментом для развода пил служит щелевая разводка, которая состоит из рукоятки и рабочей части с одной или несколькими прорезями под пилы разной толщины.

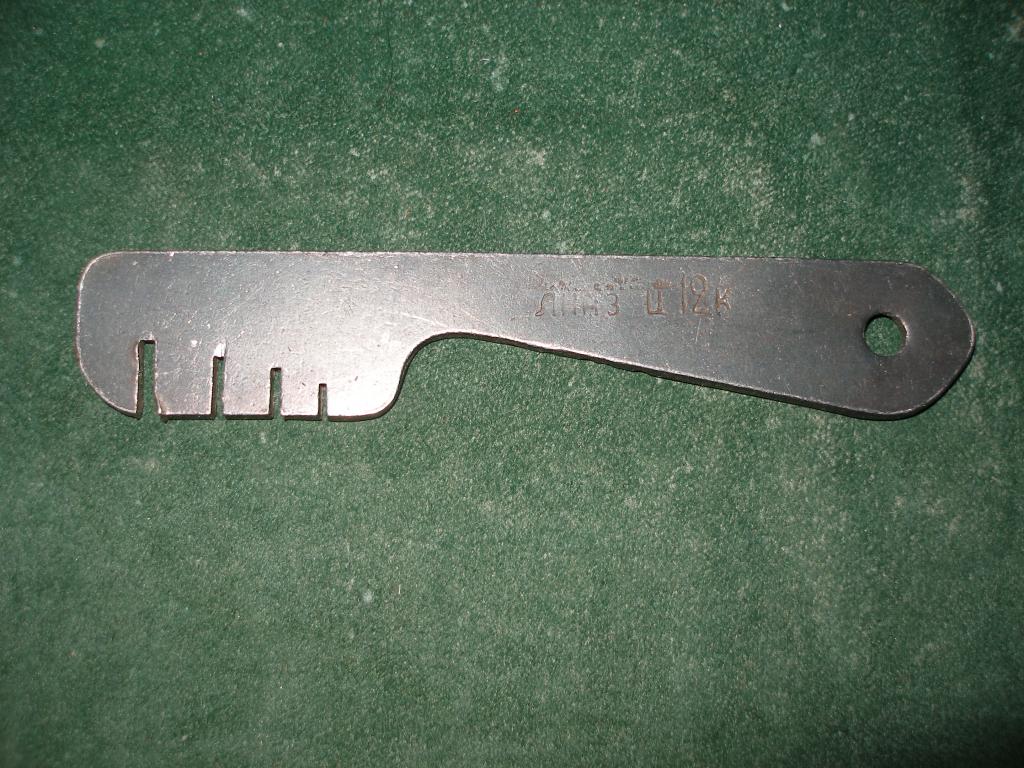

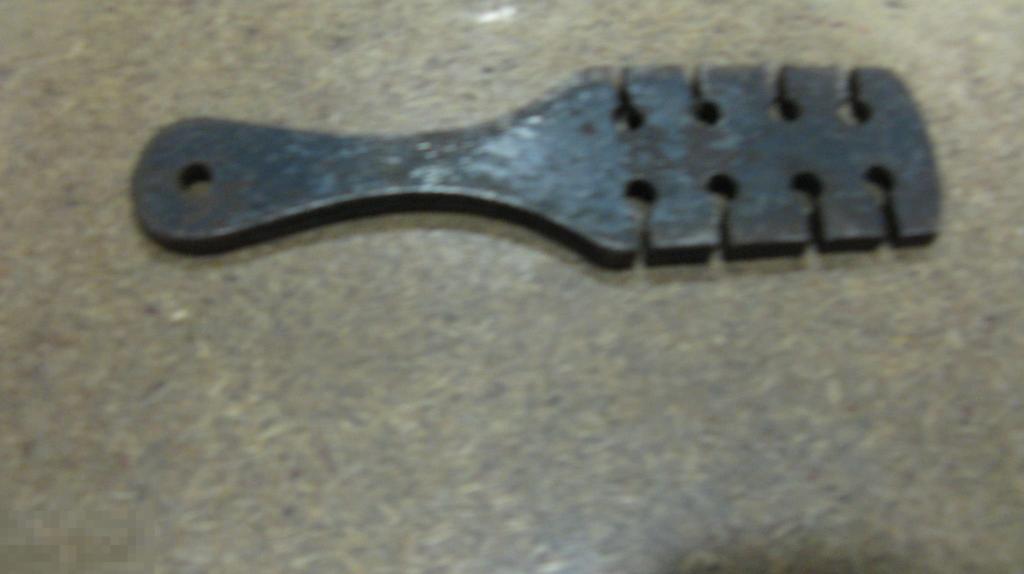

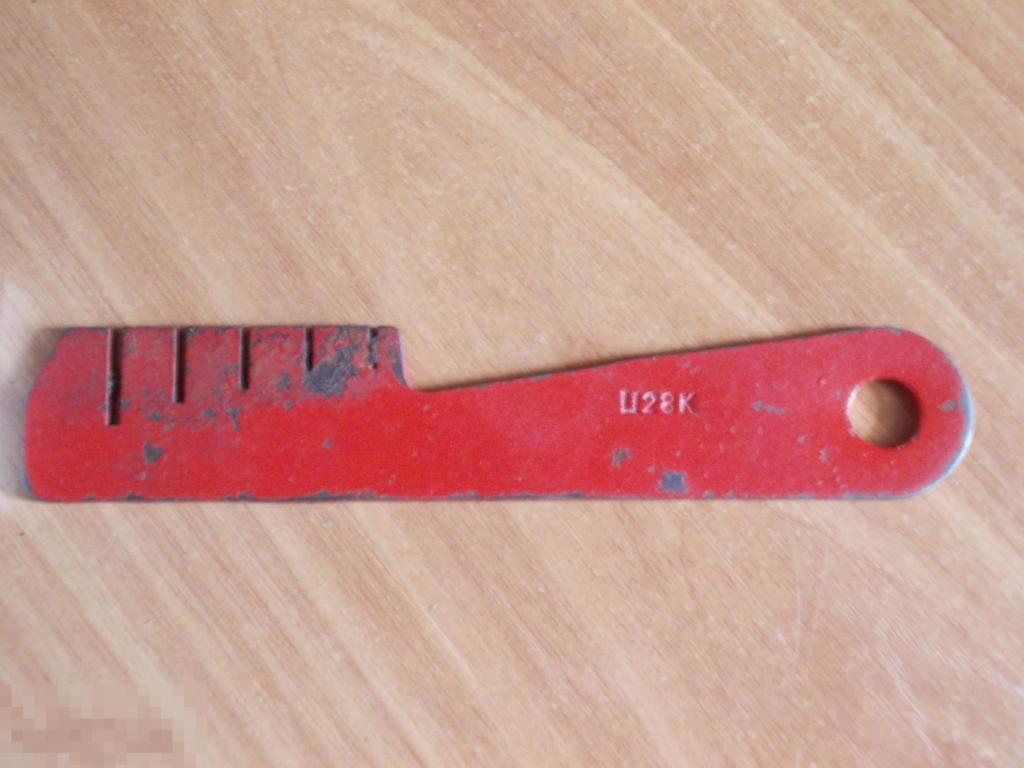

При работе ручной разводкой целесообразно, отгибая зуб, одновременно слегка разворачивать переднюю грань в сторону отгиба. Это повышает устойчивость зуба против осадки и позволяет добиваться хорошего качества пропила. Линия отгиба зуба пилы должна быть перпендикулярна биссектрисе угла заострения.

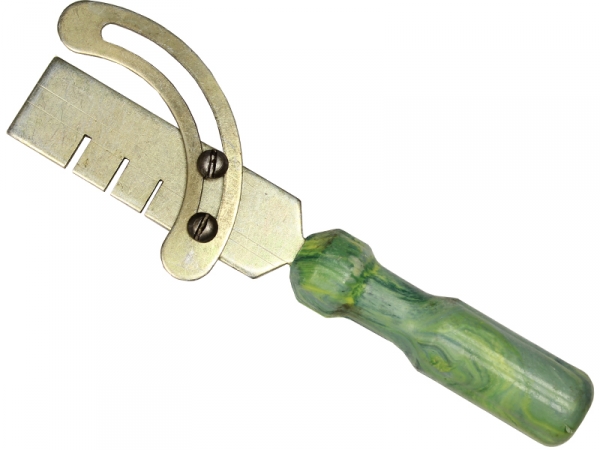

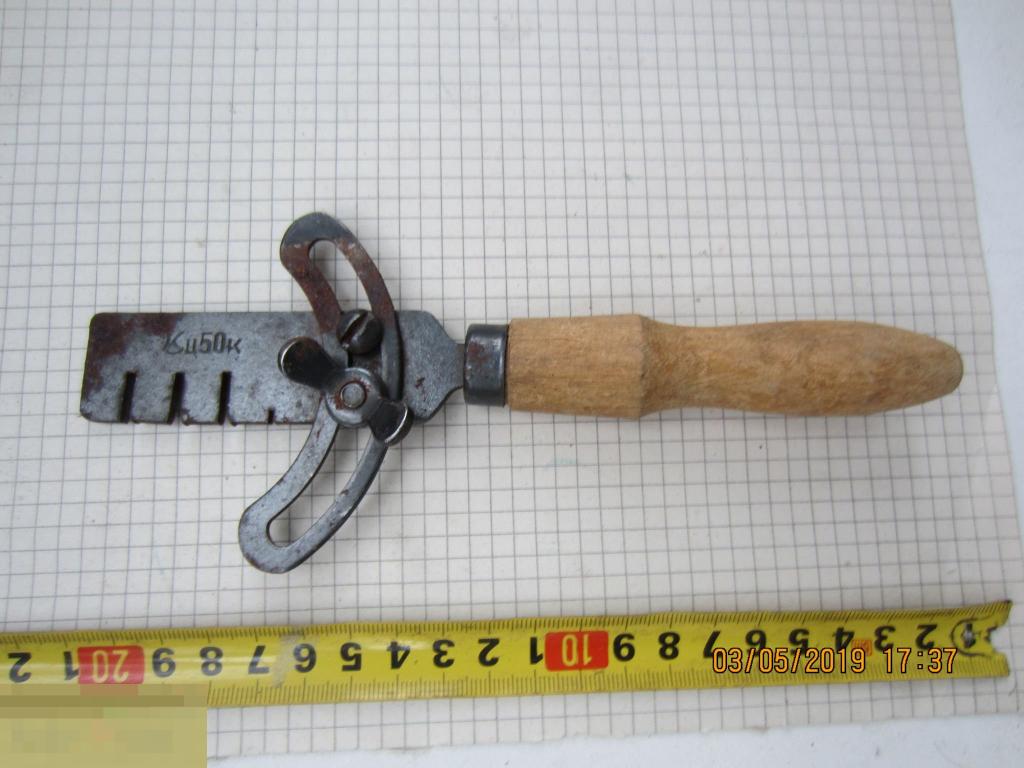

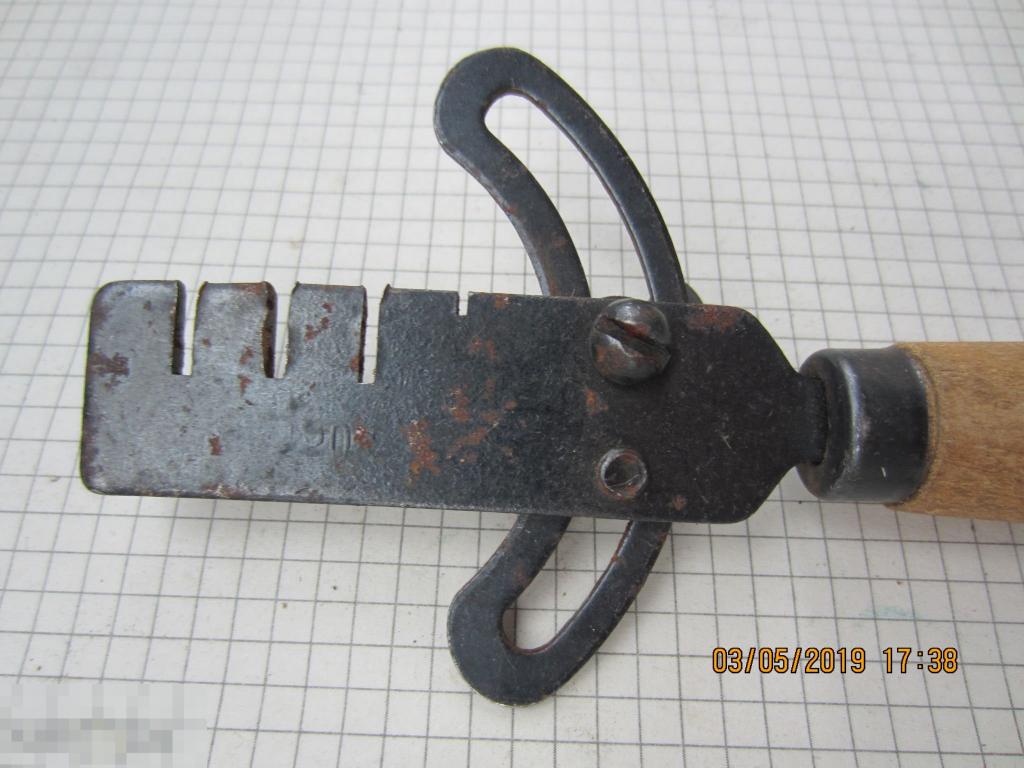

Более сложные разводки снабжены регулируемыми упорами, позволяющими отгибать зубья в упругом состоянии на одинаковую величину. Применяют также разводки, в которых регулируют просвет щели.

Полуавтомат РПК.8 применяют для развода зубьев круглых пил диаметром 160… 800 мм. Высокая точность развода зубьев (±0,05 мм) пил достигается благодаря использованию в нем метода переразвода, сущность которого состоит в том, что зубья пилы первоначально разводят на большую величину, а затем отгибают в обратную сторону до заданного уровня. Контрразводящий штырь подравнивает выступающие на большую ширину «мягкие» зубья пилы.

Полуавтомат включает в себя механизм подачи, зажима и развода пил и устроен следующим образом. На полой одно-тумбовой литой станине установлен суппорт с центром крепления пилы. Суппорт регулируют на диаметр пилы при помощи рукоятки, связанной косозубыми шестернями с винтовой парой, установленной на тыльной стороне суппорта. Внутри станины размещен электрошкаф, на нем разводная головка с редуктором червячного типа и механизмами подачи, зажима и развода пилы, а также механизмом индикаторного типа для контроля размера развода. В правой передней части ,разводной головки установлен пульт управления, в передней нижней части — винт настройки механизма зажима на толщину разводимой пилы, выше и левей — индикаторы (контроля размера развода).

Индикаторы можно арретировать рычагом, установленным на левой стенке разводной головки. В верхней левой части разводной головки размещены винты регулирования размера отгиба зуба пилы и обратного (калибрующего) отжима.

Винты связаны с рычажными механизмами, работающими от Двух радиальных кулачков. Симметричность развода регулируют настроечными винтами.

Механизм подачи пилы размещен в корпусе коробчатого типа и приводится в движение от торцового кулачка, установленного на конце распределительного вала. Винтом регулируют шаг разводимой пилы, а винтом — положение зуба относительно разводных штырей. Для настройки станка и контрольного развода зубьев служит маховичок ручного привода распределительного вала. При снятии пилы со станка зажимные колодки разжимают с помощью рукоятки, установленной на левой стенке разводной головки. В этом случае распределительный вал станка должен находиться в положении, соответствующем завершению цикла развода (зажимный клин поднят).

Рис. 1. Полуавтомат РПК8:
1 — станина, 2 — суппорт, 3 — центр крепления пилы, 4, 6—8, 13, 14 — винты, 5 — индикаторы, 9 — маховичок, 10 — пульт управления, 11 — корпус механизма подачи, 12 — разводная головка, 15 — рукоятка

Плющение и формование заключаются в увеличении по толщине (поперечной деформации) вершин зубьев пилы в результате воздействия на них плющильного валика и последующего обжатия их формующими плашками.

Плющение отличается от развода рядом преимуществ. Так, одновременность формирования каждым зубом обеих сторон пропила и симметричность нагружения их в процессе работы позволяют при одинаковом качестве обработки выбирать для пил с плющеными зубьями увеличенную подачу (на 30 …50%) и меньшую толщину полотна (на 10%), чем для пил с разведенными зубьями. Однако плющение применяют только при продольном пилении пилами с прямой заточкой зубьев.

Рис. 2. Плющение зубьев пил:
а — схема процесса, б — форма зуба после плющения, формования и заточки; 1 — зуб пилы, 2 — наковальня, 3 — валик

Уширение зубьев пил плющением выполняют следующим образом.

Зуб пилы устанавливают между плющильным валиком и наковальней так, чтобы задняя грань зуба пилы упиралась в наковальню, а передняя грань касалась рабочего профиля валика в точке наименьшего радиуса. В этом положении зуб закрепляют и поворачивают валик, который путем плавного увеличения радиуса рабочего профиля внедряется в переднюю грань зуба и вызывает его уширение. Затем плющеному зубу придают правильную геометрическую форму путем формования (обжимом) или абразивным методом и затачивают по профилю.

Полуавтомат ПХФ-3 предназначен для холодного плющения и формования зубьев рамных и тарных пил всех типоразмеров по ГОСТ 5524—75* и 10482—74*, а также круглых по ГОСТ 980— 80* диаметром 300 …900 мм и толщиной до 3,6 мм. По общей компоновке полуавтомат представляет собой двухсекционный прямоугольный параллелепипед, его нижняя секция — станина коробчатого типа, к задней стенке которой прикреплена гидростанция. На передней стенке станины смонтирован стол, на котором крепят регулируемые по высоте приспособления с тем или другим инструментом (рамной, круглой или тарной пилой).

На станине смонтирована вторая секция такого же типа. Внутри и спереди нее установлены следующие главные механизмы полуавтомата: поворота плющильной головки, плющения, зажима и формования зубьев пилы. Механизмы закрыты ограждением. На правой стенке второй секции смонтирован механизм подачи пилы, сверху — пульт управления, а к задней стенке прикреплен шкаф с электроаппаратурой.

Полуавтомат устроен следующим образом. Рамную, круглую или тарную пилу устанавливают в соответствующее приспособление, закрепленное на столе станка. При этом стол находится в крайнем нижнем положении. Стол с пилой поднимается в зону плющения и формования с помощью привода с электродвигателем и клиноременной передачей. Винтовая пара приводит в движение стол с приспособлением и обрабатываемым инструментом. Ручная поднастройка стола с инструментом по высоте подъема осуществляется вращением маховичка после нажатия на него в осевом направлении и зацепления конических шестерен.

После включения полуавтомата в работу шток гидроцилиндра с установленной на штоке собачкой перемещается влево. Кончик собачки упирается в переднюю грань зуба и устанавливает пилу в исходную позицию для плющения. Чтобы исключить переброс пилы вперед по инерции, она подтормаживается колодкой с пружиной и колодкой, регулируемой на толщину пилы винтом.

Далее следуют одновременно два движения механизмов полуавтомата. Шток гидроцилиндра перемещается влево, опуская нижний конец рычага и через серьгу — плющильно-формовочную головку. Одновременно подающая собачка под действием штока гидроцилиндра возвращается вправо до регулируемого на шаг пилы упора.

При опускании плющильно-формовочной головки зуб пилы точно устанавливается в позицию для плющения. При этом наковальня опирается на спинку зуба, а плющильный валик касается его передней грани. Наковальню винтами можно настраивать на высоту плющения и устанавливать на задний угол зуба пилы.

Рис. 3. Кинематическая схема полуавтомата ПХФ-3:
а —общая кинематическая схема, б — расположение элементов при плющении, в — то же, при формовании; 1, 4 — штоки формующего механизма, 2 — плашки, 3 — инструмент (пила), 5, 7, 24, 26 — колодки, 6 — пружина, 8, 21, 23, 21, 47, 48 — винты, 9, И, 17, 19, 33 — рычаги, 10, 14, 18, 32, 35 — штоки гидроцилиндров, 12, 16 — щеки головки, 13, 15, 31 — серьги, 20 — валик, 22— муфта, 28 — ось шарнира, 29 — шарнир головки, 30 — наковальня, 34 — рукоятка, 36 — упор, 37 — собачка, 38 — приспособление, 39 — маховичок, 40, 41 — шестерни. 42 — головка, 43 — электродвигатель, 44 — клиноременная передача, 45 — винтовая пара, 46 — стол

Пила зажимается при подъеме штока гидроцилиндра, связанного серьгами с рычагами. Нижние плечи рычагов, воздействуя на винты и штоки зажимных колодок, зажимают полотно пилы.

Плющение зуба происходит при повороте валика рычагами, под действием штоков гидроцилиндров. Валик настраивают на необходимый передний угол зуба пилы муфтами с торцовыми зубьями. Для продольного перемещения плющильного валика при износе его рабочего профиля служат винты. В исходное положение валик возвращается штоками, гидроцилиндров одновременно с разжимом полотна пилы, штоком гидроцилиндра.

Подготовка к формованию зуба пилы начинается с перемещения вправо штока гидроцилиндра, поворота рычага и подъема за серьгу головки в положение для формования. При этом штоки формующего механизма расположатся соосно с винтами 8, 23 механизма зажима.

Во время формования механизм зажима под действием гидроцилиндра со штоком нажимает через штоки, на плашки и производит пластическую деформацию расплющенной вершины зуба, создавая требуемые боковые углы и уширения зубчатого венца (на обе стороны). Уширение на каждую сторону полотна пилы можно регулировать путем смещения плашек. Для этого предварительно ослабляют, а после регулирования затягивают винты крепления плашек.

В автоматическом режиме цикл работы полуавтомата повторяется до завершения обработки последнего (установленного по счетчику на пульте управления) зуба пилы.

Полуавтомат готовят к работе в такой последовательности.

Муфты расфиксируют, плющильный валик поворачивают и настраивают (по шкале) на передний угол зубьев пилы, после чего муфты затягивают контргайками.

Ослабляют крепление винтов и наковальню настраивают (по шкале) на задний угол зубьев пилы, после чего наковальню фиксируют в требуемом положении (винтами). Зазор между наковальней и цилиндрической поверхностью плющильного валика, регулируемый винтом, должен составлять 0,1…0,15 мм.

Формующие плашки регулируют и фиксируют винтами только, если необходимо изменить уширение зубьев пил на каждую сторону.

Работают на станке в такой последовательности. В приспособление, закрепленное на столе, устанавливают обрабатываемый инструмент и включают кнопку ограничителя подъема пилы. Круглая пила смещается относительно стола влево по горизонтальной направляющей и после настройки возвращается в исходное положение.

После этого включают с пульта управления электродвигатель подъема стола с обрабатываемым инструментом. Точную настройку высоты подъема инструмента производят маховичком, а толщины обрабатываемой пилы — маховичком винта. Рукояткой при выключенной гидростанции настраивают по шкале шаг зубьев пилы. После настройки регулировочный винт затягивают контргайкой. Маховичками винтов, по шкалам производят регулировку в соответствии с толщиной обрабатываемой пилы. Доступ к винтам, обеспечивается поворотом влево ограждения плющильно-формовочной головки и снятием щитка на правой стенке верхней секции станка. После регулирования винты, затягивают контргайками. Включая с пульта управления гидростанцию, производят контрольное включение манометра на гидростанции. Регулированием дросселя доводят давление в гидросистеме до 4 мПа.

Переключатели рода работы (на пульте управления) ставят в положения «Наладка», «Один зуб», «Плющение с формованием», включают станок и производят контрольную обработку одного зуба. Проверяют качество плющения и формования и в случае необходимости дополнительно настраивают станок.

Переключатели ставят в положения «Цикл», «Группа зубьев», «Плющение с формованием», по счетчику устанавливают число зубьев на пиле и включают станок на автоматическую работу. После завершения обработки всех зубьев станок автоматически выключается.

Плющение зубьев пил в режиме без формования применяют только в случае последующей их наплавки стеллитом.

При работе на плющильном станке важно правильно выбрать диаметр плющильного валика. Размер валика выбирают в зависимости от шага зубьев обрабатываемой пилы. При шаге 16 мм применяют валик диаметром 8 мм, при шаге 22 мм — диаметром 10 мм, при шаге 26 мм и более — диаметром 14 мм (для пил толщиной более 3 мм — валик диаметром 16 мм).

Для контроля размера плющения и развода применяют раз-водомеры индикаторного типа или рычажные. Базовыми элементами в этих приборах служат выступы опорной площадки, мерительным — пята измерительного стержня, связанная с рычажным механизмом и стрелкой или же стандартным индикатором часового типа. При контроле мерительная пята должна касаться кончика зуба, базовые площадки плотно прилегать к боковой поверхности пилы. Перед началом работы разводомер выверяют на контрольной плите.

Нормирование размеров развода и плющения — важнейшее условие качественного и высокопроизводительного пиления с оптимальным расходом древесины и режущего инструмента.

Уширение зубьев пил на сторону зависит от физико-механических свойств древесины, ее влажности, времени года, применяемого оборудования и его состояния. При распиловке более твердой, а также промерзшей древесины развод (или плющение) должен быть меньше. Для мягкой волокнистой и влажной древесины, у которой способность к упругому восстановлению волокон проявляется сильнее, уширение зубьев пил на сторону должно быть больше.

Рекомендуемое уширение зубьев пилы на каждую сторону методом развода или плющения с последующим формованием для круглых и ленточных пил приведено в приложении к ГОСТ 980—80*, 6532—77* 10670—77*. При распиловке хвойных пород для пил по ГОСТ 5524—75* уширение вершин зубьев на сторону после формования должно составлять (0,65 ±0,05) мм в любое время года при абсолютной влажности №30%. У пил по ГОСТ 10482—74* для аналогичных условий пиления эти значения должны составлять соответственно (0,35±0,05) и (0,5±0,05) мм.

Реклама:

Читать далее:

Заточка зубьев пил

Статьи по теме:

Что нужно знать при импорте инструментов для разводки зубьев пил

Компании	Продукция	Страна
«Shenyang ALBERT Woodworking Machinery» (дистрибьютер)	Станки металлообрабатывающие: Станок заточной для деревообрабатывающего инструмента (для точения зубьев пилы),	КИТАЙ
AS «IRM» (дистрибьютер)	Станки металлообрабатывающие: устройство разводки зубьев ленточных пил	ЛАТВИЯ
«SILICON PLUS d. o.o.» (компания)	Оборудование для разводки зубьев ленточных пил: пресс	СЕРБИЯ
«Fenes» S.A. (завод)	Машины кузнечно-прессовые: машины гибочные и правильные — станок для разводки зубьев ленточных пил	ПОЛЬША
Wood-Mizer Industries Spolka z o.o. (поставщик)	Оборудование кузнечно-прессовое: станки для разводки зубьев ленточных пил	ПОЛЬША
ZAKLAD METALOWY Stefan DROZDOWSKI (компания)	Машины кузнечно-прессовые: прочие машины гибочные, кромкогибочные, правильные (включая прессы) — станок для разводки зубьев рамных пил, модель R-T	ПОЛЬША
MEBOR d.o.o. (импортер)	Инструмент дереворежущий: пильные полотна, пилы ленточные, полотна ленточных пил цельные, с напайным зубом, твердосплавные, стеллитированые,	СЛОВЕНИЯ
ALO Center AB (производитель)	Машины кузнечно – прессовые: станок разводки зубьев ALO-181-50-С. Продукция изготовлена в соответствии с ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических сред	ШВЕЦИЯ
Goksu Maschinen Montagen. (Фабрика)	Станок для разводки ленточных пил	ГЕРМАНИЯ
ЧП ИНТЕР ПЛЮС (производитель)	Приспособление для разводки ленточных пил, мод. DVS-2M	УКРАИНА
Hebei RuifuXiang Machinery Manufacturing Co.,Ltd (компания)	Машины кузнечно-прессовые: станок для разводки ленточных пил, марка RuifuXiang	КИТАЙ
Kafer Messuhrenfabrik GmbH & Co. (завод)	Запасные части и узлы для модернизации металлорежущих станков т.м. «Kafer Messuhrenfabrik GmbH & Co.»: индикатор развода зубьев пилы. Контракт № 1 от 01.04.2012 г.	ГЕРМАНИЯ
Kroeplin GmbH. (производитель)	Цифровой индикатор измерения зубьев пил, артикул C3R30S	ГЕРМАНИЯ
Feininger (Nanjing) Energy Saving Technology Co.,Ltd. (дистрибьютер)	Фреза твердосплавная «ЗУБ ПИЛЫ» для выборки четверти на плите, для паза шириной 30 мм и 45мм., с маркировкой «Feininger (Nanjing) Energy Saving Technology Co. ,Ltd.»	КИТАЙ
«ZHEJIANG SAFUN INDUSTRIAL CO., LTD» (производитель)	Инструмент ручной электрифицированный: шуруповерты, пилы цепные, циркулярные пилы, лобзики	КИТАЙ
Beijing HuahaiRongYi International Trade Co., Ltd (поставщик)	Инструмент механизированный электрический: дрели, станки (машинки) шлифовальные, молот, молотки отбойные, шлифовальная машинка ручная, точильный аппарат, гравировальный инструмент, бормашина, болгарка, перфораторы, пилы ци	КИТАЙ
Adolf Wurth GmbH & Co. KG (импортер)	Инструмент ручной пневматический: зубила	ГЕРМАНИЯ
Ega Master S.A. (завод)	Инструмент искробезопасный: молоток, зубило «Ega Master S.A.» Контракт № 01/007/2012 от 02.04.2012 г	ИСПАНИЯ
Klein Tools, Inc. (компания)	Инструмент слесарно-монтажный: зубило, артикул 66142. Контракт № RIGS-RUS/2011 от 05.02.2011 г., инвойс № PHT12A2194 от 10.03. 2012 г.	СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ
«Positec Technology(China)Co.,Ltd» (производитель)	Инструмент ручной аккумуляторный: мини-пила дисковая,	КИТАЙ

0223-2324P-MTDC; Инструмент для установки зубьев поперечной пилы индекс

Инструмент для установки зубьев поперечной пилы

Боб Бекли, руководитель проекта

Во всей Лесной службе пожарные и спасательные бригады имеют долгую историю использования традиционных инструментов для выполнения задач в полевых условиях. Одним из наиболее распространенных традиционных инструментов, используемых Лесной службой, является торцовочная пила.

Возобновившийся интерес к использованию и сбору традиционных инструментов затруднил поиск инструментов для обслуживания и заточки торцовочных пил.Многие инструменты, используемые напильниками для торцовочных пил Лесной службы, изношены за годы использования. Запасные части недоступны. Большинство инструментов, необходимых для обслуживания торцовочных пил, больше не производятся или имеют низкое качество и не соответствуют стандартам профессионального напильника.

Чтобы восполнить нехватку инструментов для обслуживания торцовочных пил, Центр технологий и разработок Миссулы проверит существующие инструменты и создаст новые (при необходимости). В течение следующего года центр распространит несколько технических советов, посвященных основным инструментам, необходимым для надлежащего обслуживания торцовочной пилы.

Первым инструментом в этой серии является торцовочная пила для установки зубьев (рис. 1). Цель установки зубьев на торцовочной пиле состоит в том, чтобы предотвратить заедание пилы при прорезании древесины. Устанавливаются только режущие зубья пилы. Установка зуба означает, что каждый зуб фрезы слегка отогнут от плоскости пилы. Точно так же, как каждый зуб заточен против соседнего с ним зуба, каждый зуб также устанавливается напротив соседнего зуба. Набор производит пропил (вырез), который немного шире, чем толщина пильного диска.Грабли пилы, вытягивающие древесину из пропила, не установлены.

Величина развода режущих зубьев может варьироваться в зависимости от пилы и типа распиливаемой древесины. Винтажные и высококачественные современные пилы имеют коническую форму, поэтому режущая кромка пилы немного шире, чем ее задняя кромка. Многие современные пилы или пилы более низкого качества имеют плоскую поверхность, что означает, что толщина лезвия не меняется. Пила с конусным шлифом требует меньшего набора, чем пила с плоским шлифом. Например, пила с конической заточкой, разрезающая сухую древесину твердых пород, требует очень небольшой разводки режущих зубьев.Та же самая пила для резки мягкой или гнилой древесины может потребовать набора до 0,030 дюйма. Набор зубьев 0,010 дюйма — хорошее место для начала. Типичный набор зубьев для большинства применений в лесной службе находится в диапазоне от 0,012 до 0,015 дюйма.

Рисунок 1—Инструмент для наладки зубьев поперечной пилы. Молоток используется для
согнуть зуб против наковальни.

Набор зубьев измеряется крестовиной (рис. 2) с определенным смещением (например, 0,012 дюйма) или циферблатным индикатором (рис. 3).

Чтобы установить зуб фрезы с помощью инструмента для установки зубьев поперечной пилы, поместите полотно в тиски зубьями вверх. Поместите зуб фрезы перед наковальней инструмента так, чтобы заточенный край зуба был обращен к молотку. Скос на наковальне должен быть примерно на 1/4 дюйма ниже кончика зуба, чтобы удар молотка согнул кончик резца над скосом. Убедитесь, что зуб пилы расположен по центру инструмента, чтобы равномерно распределить удар молотка по режущему наконечнику (рис. 4).

Рисунок 2—Паутинный калибр, измеряющий набор режущих зубьев
на поперечной пиле.

Рисунок 3—Стрелочный индикатор измерительный комплект режущий
зубья на торцовочной пиле.

Рисунок 4—Посадка зуба торцовочной пилой
инструмент для установки зубов.

Держите поверхность наковальни параллельно плоскости пилы при установке зуба. Если наковальню держать под углом, зуб может быть искривлен при установке. Используйте крестовину или циферблатный индикатор, чтобы проверить посадку зубьев. Если вы используете крестовину, а ее вертикальные ножки качаются, значит, зуб недостаточно сросся, и зуб следует обработать еще раз.Если горизонтальная ножка качается, значит, она слишком сильно зажата, и часть нужно убрать. Заднюю часть инструмента можно использовать как наковальню для удаления осадка. Для этого поместите режущий зуб близко к вершине наковальни и легкими ударами ударяйте по зубу, пока он не станет правильным.

Испытания показали, что этот инструмент для наладки зубов смещает режущий зуб примерно на 0,001 дюйма за один удар молотка весом 1 фунт. Результаты будут различаться в зависимости от веса молотка и силы удара. Старинные и более качественные пилы изготавливаются из более качественной стали, чем многие современные пилы или пилы более низкого качества.Чем качественнее сталь, тем большее усилие потребуется для установки зуба. Часто проверяйте набор с помощью крестовины или циферблатного индикатора, чтобы убедиться в правильности установки зубьев.

На рис. 5 (уменьшенный чертеж) показано, как изготовить инструмент для установки зубьев поперечной пилы.

Дополнительные инструменты для поперечной резки будут оценены и представлены в будущих технических советах. Для получения дополнительной информации об использовании и уходе за торцовочными пилами см. Руководство Уоррена Миллера по торцовочным пилам (7771–2508–MTDC).

Рисунок 5—Как сделать поперечную пилу для наладки зубьев.
Для просмотра pdf-версии этой диаграммы нажмите здесь.

об авторе

Боб Бекли работает руководителем проектов в области пожарной безопасности, отдыха, охраны здоровья и безопасности. Он также выступает в качестве фотографа и видеооператора. Он имеет степень бакалавра политических наук Университета Монтаны. Он начал свою карьеру в лесной службе в качестве лесного техника в Национальном лесу Нез-Персе в Северном регионе. Бекли был прыгуном с дыма, когда он пришел в Центр технологий и разработок Миссулы в 1990 году.

Дополнительные отдельные экземпляры этого документа можно заказать по адресу:

.

Лесная служба Министерства сельского хозяйства США, MTDC
5785 шоссе. 10 Вест
Миссула, MT 59808-9361
Телефон: 406–329–3978
Факс: 406–329–3719
Электронная почта: [email protected]

Электронные копии документов MTDC доступны на Интернет по адресу:

http://www.fs.fed.us/t-d

Сотрудники Лесной службы и Бюро землеустройства может искать более полную коллекцию документов MTDC, видео и компакт-диски во внутренней компьютерной сети по адресу:

.

http://fsweb.mtdc.wo.fs.fed.us

Для получения дополнительной технической информации обращайтесь к Бобу Бекли из MTDC.

Телефон: 406–329–3996
Факс: 406–329–3719
Электронная почта: [email protected]

Инструмент для наладки зубьев поперечной пилы — Лесная служба США, страницы 1-4 — Flip PDF Download

Отдых, пожарная служба Министерство сельского хозяйства США Программа технологий и развития лесной службы Июль 2002 г. 2300/5100 0223-2324P–MTDCИнструмент для наладки зубьев поперечной пилы Боб Бекли, руководитель проектаРовная поверхность лесной службы, пожарных и следовых бригад, что означает толщину лезвия не имеет долгой истории использования традиционных инструментов для изменения.Коническая пила требует меньше усилий, чем плоская, для выполнения задач в полевых условиях. Одна из самых наземных пил. Например, пила с конической шлифовкой — распространенный традиционный инструмент, используемый Лесной службой, — это сухая твердая древесина, требующая очень малой разводки режущих зубьев. Торцовочная пила. Та же самая пила для резки мягкой или гнилой древесины может потребовать набора до 0,030 дюйма. Набор зубьев 0,010 дюйма — это возрождение интереса к использованию и сбору традиционного хорошего места для начала.Типичный набор зубьев для большинства инструментов Foresttool затрудняет поиск инструментов для обслуживания и сервисного обслуживания в диапазоне от 0,012 до 0,015 дюйма. Затачивайте торцовочные пилы. Многие инструменты, используемые напильниками для торцовочных пил Forest Service, изношены за годы использования. Запасные части недоступны. Большинство инструментов, необходимых для обслуживания торцовочных пил, больше не производятся или имеют низкое качество и не соответствуют стандартам профессионального напильника.Молоток используется для поперечной резки пилы, технологии Миссула и изгиба зуба против наковальни. Центр разработки протестирует существующие инструменты и создаст новые (при необходимости). В течение следующего года установка зубьев измеряется крестовиной (рис. 2), которая в центре будет распространять несколько технических советов, охватывающих определенное смещение (например, 0,012 дюйма), или циферблатным индикатором — основными инструментами, необходимыми для правильного измерения поперечной пилы (рис. 3). .Обслуживание. Для установки зуба фрезы с помощью зуба поперечной пилы. Первым инструментом в этой серии является инструмент для установки зубьев поперечной пилы, поместите лезвие в тиски с помощью инструмента для установки (рис. 1).Цель установки зубов зубы направлены вверх. Поместите зуб фрезы перед торцевой пилой, чтобы предотвратить заедание пилой наковальни инструмента с заточенным краем зуба, обращенным к древесине, когда он прорезает древесину. Только режущие зубья молотка. Скос на наковальне должен составлять примерно 1/4 высоты пилы. Установка зуба означает, что каждый дюйм ниже кончика зуба, так что режущий зуб молотка отогнут от плоскости пилы, будет сгибать наконечник режущего инструмента по фаске.Будьте осторожны. Точно так же, как каждый зуб затачивается напротив зуба, центрированного в инструменте, чтобы равномерно распределить зуб рядом с ним, каждый зуб также устанавливается напротив удара молотка по режущему наконечнику (рис. 4) соседнего зуба. Набор производит пропил (вырез), который немного шире, чем толщина пильного диска. Грабли пилы, вытягивающие древесину из пропила, не установлены. Величина разводки режущих зубьев может варьироваться в зависимости от пилы и типа распиливаемой древесины. немного шире своего заднего края.Многие современные пилы или пилы более низкого качества. За дополнительной информацией обращайтесь: Боб Бекли, руководитель проекта, Лесная служба Министерства сельского хозяйства США, MTDC; 5785 шоссе. 10 Запад; Миссула, MT59808–9361. Телефон: 406–329–3996; Факс: 406–329–3719; Электронная почта: [email protected]

Рисунок 2—Паутинный калибр, измеряющий набор режущих зубьев на рисунке 4—Установка зуба с помощью торцовочной пилы. Держите поверхность наковальни параллельно плоскости пилы.Если наковальня удерживается на торцовочной пиле. угол, зуб может быть перекручен при установке. Используйте крестовину или циферблатный индикатор, чтобы проверить посадку зубьев. Если вы используете крестовину, а ее вертикальные ножки качаются, значит, зуб недостаточно сросся, и зуб следует обработать еще раз.Если горизонтальная ножка качается, значит, она слишком сильно зажата, и часть нужно убрать. Заднюю часть инструмента можно использовать как наковальню для удаления осадка. Для этого поместите режущий зуб близко к вершине наковальни и легкими ударами ударяйте по зубу, пока он не станет правильным.Испытания показали, что этот инструмент для установки зубьев перемещал зуб фрезы примерно на 0,001 дюйма за один удар молотка весом 1 фунт. Результаты будут различаться в зависимости от веса молотка и силы удара. Старинные и более качественные пилы изготавливаются из более качественной стали, чем многие современные пилы или пилы более низкого качества.Чем качественнее сталь, тем большее усилие потребуется для установки зуба. Часто проверяйте набор с помощью крестовины или циферблатного индикатора, чтобы убедиться в правильности установки зубьев. На рис. 5 (уменьшенный чертеж) показано, как изготовить инструмент для установки зубьев поперечной пилы.Дополнительные инструменты для поперечной резки будут оценены и представлены в будущих технических советах. Дополнительную информацию об использовании и уходе за торцовочными пилами см. в документе Warren Miller’s Crosscut Saw Manual (7771–2508–MTDC)2.

3

Об авторе Библиотека CardBob Beckley работает руководителем проекта в Fire, Beckley, Bob. 2002. Инструмент для наладки зубьев поперечной пилы. Программы отдыха, здоровья и безопасности. Он также технический совет 0223–2324P–MTDC. Миссула, Монтана: США работает фотографом и видеооператором. У него есть Департамент сельского хозяйства, Лесная служба, степень бакалавра Миссула в области политологии, полученная в Университетском центре технологий и развития.4 п. Монтаны. Он начал свою карьеру в лесной службе в качестве лесного техника в Национальном лесу Нез-Персе. Бекли был прыгуном на торцовочной пиле. Зубья поперечной пилы устанавливаются, когда он пришел в Миссула Технолоджи, и поочередно вправо и влево от плоскости Центра развития в 1990 г. пильного диска. Набор обеспечивает пропил или разрез, который шире пильного диска, помогая предотвратить застревание диска.Зубья граблей, которые вытягивают древесину из пропила, не установлены. Инструмент для установки зубов позволяет использовать молоток, чтобы согнуть зуб против наковальни инструмента. Во время испытания каждый удар 1-фунтового молотка перемещал зуб фрезы примерно на 0,001 дюйма. Крестовина или циферблатный индикатор используются, чтобы убедиться, что набор соответствует типу распиливаемой древесины и типу используемой пилы.Типичный набор зубьев для применения в лесной службе составляет от 0,012 до 0,015 дюйма. Ключевые слова: калибры, молотки, техническое обслуживание, инструментыДополнительные экземпляры этого документа могут быть в электронном виде.mtdc.wo.fs.fed.us 5785 шоссе. 10 West Missoula, MT 59808-9361 За дополнительной технической информацией обращайтесь к Бобу. Телефон: 406–329–3978 Beckley, MTDC. Факс: 406–329–3719 Телефон: 406–329–3996 Эл. разработала эту информацию для руководства своих сотрудников, своих подрядчиков и сотрудничающих с ней федеральных агентств и агентств штата и не несет ответственности за интерпретацию или использование этой информации кем-либо, кроме своих собственных сотрудников.Использование торговых, фирменных или корпоративных названий в этом документе предназначено для информации и удобства читателя и не означает одобрения Департаментом какого-либо продукта или услуги за исключением других, которые могут быть подходящими. Министерство сельского хозяйства США (USDA) запрещает дискриминацию во всех своих программах и мероприятиях по признаку расы, цвета кожи, национального происхождения, возраста, инвалидности и, где это применимо, пола, семейного положения, семейного положения, родительского положения, религии, сексуальной ориентации. , генетическая информация, политические убеждения, репрессалии или потому, что весь или часть дохода человека получена из какой-либо программы государственной помощи.(Не все запрещенные основания применимы ко всем программам.) Лица с ограниченными возможностями, которым требуются альтернативные средства передачи информации о программе (шрифт Брайля, крупный шрифт, аудиозапись и т. д.), должны связаться с центром TARGET Министерства сельского хозяйства США по телефону (202) 720-2600 (голос и TDD). ). Чтобы подать жалобу на дискриминацию, напишите в Министерство сельского хозяйства США, директору Управления по гражданским правам, 1400 Independence Avenue, SW, Washington, DC 20250-9410, или позвоните по телефону (800) 795-3272 (голос) или (202) 720-6382 ( ТДД). Министерство сельского хозяйства США является поставщиком равных возможностей и работодателем.4

Какой инструмент используется для установки зубьев пилы? – JanetPanic.com

Какой инструмент используется для установки зубьев пилы?

Набор пил — это инструмент или часть набора инструментов для настройки полотен пилы. Он регулирует набор или расстояние, на котором зуб пилы отгибается от пильного диска.

Какие две категории пил доступны?

Типы электропил:

• Циркулярная пила. Эта пила названа так из-за своего лезвия, которое имеет форму круга.
• Торцовочная пила. Эти пилы работают аналогично циркулярным пилам в том смысле, что они имеют круглое лезвие, которое тянется вниз для резки материала.
• Составная торцовочная пила.
• Головоломка.
• Настольная пила.
• Бензопила.
• Отрезная пила.
• Напольная пила.

Что такое разводка зубьев пилы Зачем это делается?

Цель установки зубьев на торцовочной пиле состоит в том, чтобы предотвратить заедание пилы при распиловке древесины. Устанавливаются только режущие зубья пилы. Установка зуба означает, что каждый зуб фрезы слегка отогнут от плоскости пилы.

Как работает инструмент для набора пил?

Пила отгибает зубья от пластины, используется для отгибания каждого второго зуба в том же направлении, а затем чередующихся зубьев в противоположном направлении. Один рычаг пилы движется так же, как плоскогубцы, когда вы сжимаете две ручки, появляется «молоток» или зубочистка, чтобы выбить зуб.

Как набор зубьев связан с пропилом?

Набор

: степень отклонения зубьев в сторону от лезвия, обычно в обоих направлениях. В большинстве современных зубчатых пил зубья установлены так, что пропил (ширина пропила) будет шире, чем само полотно. Это позволяет лезвию легко проходить через разрез без заедания (застревания).

Какие гвозди вы используете для подвески с зубьями?

Аналогичным образом, большая часть пилообразной фурнитуры поставляется с короткими гвоздями или гвоздями от ⅜ до ½ дюйма, которыми она крепится к панели или раме. Как и в случае с универсальной вешалкой, гвозди могут выйти из строя из-за того, что со временем они выпадут из рамы под действием веса и силы тяжести, в результате чего произведение искусства упадет на пол. Предназначен для крепления к мягкой древесине для легкого подвешивания.

Сколько зубьев должно быть у пилы?

Почему правильное количество зубьев на пильном полотне так важно?

Количество зубцов, соприкасающихся с материалом	Ожидаемый результат
Менее 2 зубьев	Очень грубая резка, которая может разорвать ваш материал
от 2 до 4 зубьев	Красивый ровный срез
Более 4 зубьев	Очень медленный рез, при котором на разрезаемом материале могут остаться следы прожога

Что такое собственно заточка зубьев пилы?

При заточке полотна ручной пилы зубья соединяются путем прохождения плоского напильника по кончикам зубьев так, чтобы все они были одинаковой высоты. Диски циркулярных пил перед заточкой соединяют таким образом, чтобы все зубья выступали из диска на одинаковое расстояние от центра.

Что такое инструмент для настройки пилы?

Набор пил. Набор пил — это термин, применяемый к различным формам инструмента, используемого для настройки и заточки пильных полотен. Набор пилы используется для регулировки набора или расстояния, на которое зуб пилы отгибается от пильного диска.

Сколько зубьев у пилы?

Полотно для поперечной резки, с другой стороны, предназначено для получения гладкого разреза поперек волокон древесины без сколов или разрывов.Этот тип лезвия обычно имеет от 60 до 80 зубьев, а большее количество зубьев означает, что каждый зуб должен удалять меньше материала.

Что такое настольная пила?

Настольная пила или пилорама представляет собой деревообрабатывающий инструмент, состоящий из диска циркулярной пилы, установленного на оправке, который приводится в действие электродвигателем (прямым, ременным или зубчатым).

Что такое зубная пила?

Каждый зуб на пильных полотнах представляет собой крошечное острое долото, которое выдалбливает древесные волокна, когда проходит через заготовку.Как правило, чем больше зубьев у пилы, тем ровнее будет рез. Это верно практически для любой пилы, которую вы используете: настольной, торцовочной, циркулярной, лобзиковой, спиральной или ленточной пилы.

Blackburn Tools — геометрия зубьев пилы

Примечание. Следующая статья относится только к западным ручным и обратным пилам. Это не распространяется двуручные торцовочные пилы или другие пилы, не затачиваемые треугольным напильником (напр.г., японские пилы и Acme 120 от Disston). Геометрия, описанная в этой статье, применима к подавляющему большинству западных пил, производимых или встречающихся и используемых сегодня.

Эта статья остается в стадии разработки, поскольку я разъясняю свои мысли и пишу. Пожалуйста, напишите мне с любыми мыслями или комментариями, или для исправления любых ошибок, технических или иных.

Мы находим много хороших механиков, которые откровенно признают, что никогда не могли удовлетворительно заточить пилу; вероятная причина в том, что они никогда не изучали принцип действия или работу инструмента.

— Справочник Disston по пилам, 1907 г., стр. 153.

Хотя на первый взгляд зубья пилы могут показаться простыми, при ближайшем рассмотрении можно обнаружить несколько режущих кромок в разных плоскостях. Каждый из них режущие кромки играют определенную роль, и изменение любой из них влияет на другие, что необходимо учитывать. Хотя геометрия зубьев пилы сложнее, чем у рубанков или стамесок, основные элементы легко понять при их осмотре индивидуально.Шесть элементов, которыми мы управляем:

• Шаг
• Грудь
• Грабли
• Пламя
• Точечный уклон
• Комплект

Прежде чем рассматривать эти элементы, давайте начнем с определения соответствующих частей пилы. На рис. 1 показана задняя пила; номенклатура, используемая в этот артикул идентичен для ручных пил.

Рис. 1. Базовая номенклатура пил.

Далее переворачиваем пилу зубьями вверх (как бы ставим пилу в тиски для заточки) и немного их осматриваем ближе.На рис. 2 показано, что мы можем увидеть. Обратите внимание, что углы, образованные вершиной зуба и основанием глотки, равны друг другу. 60° (см. сноску внизу этого раздела). Беглый осмотр поперечного сечения напильника показывает, что эти углы являются неотъемлемым продуктом использования треугольной формы. увидел файл.

Рисунок 2. Базовая номенклатура зубьев пилы.

Есть две основные категории пил. Дисковые пилы предназначены для распила параллельно волокнам древесины, а поперечные пилы используется для резки поперек или перпендикулярно волокну.На рис. 3 показан типичный профиль разрывного зуба, если смотреть сбоку и с носка. пилы. На рис. 4 показан профиль поперечного разреза с тех же видов. Из этих рисунков должно быть ясно, что пилы для продольной и поперечной резки имеют зубы с очень разным профилем. В оставшейся части этой статьи будет показано, как формируется каждый зуб.

Рис. 3. Разрывные зубы, вид сбоку и с носка.

Рис. 4. Зубы с поперечной насечкой, вид сбоку и с носка.

На рис. 5 показаны три плоскости или измерения, в которых можно вращать файл.Все углы, участвующие в заточке пилы, определяется некоторой комбинацией этих трех углов.

Рис. 5. Вращение напильника в плоскостях переднего угла, среза и наклона.

И, наконец, приведенные ниже рекомендации для кромки, переднего угла и наклона вершины следует рассматривать не как жесткие правила, а как отправную точку. С небольшим опыт, вы быстро найдете геометрию, которая лучше всего соответствует вашим потребностям. Помните, что говорить и писать дешево; трактат, который рубит по дереву никогда не будет написано, каким бы острым ни было остроумие писателя. Заточка и использование одной пилы может научить вас большему, чем месяц чтения.

Сноска: Технически эти углы составляют только 60°, когда зубья заточены без заусенцев или наклона. При введении плавника и наклона этот угол изменяется. Эти изменения выходят за рамки данной статьи. Для более подробного анализа взаимосвязи между граблями, фламом и наклонными горловинами, я рекомендую прочитать книгу Брента Бича. Наклонные глотки. Для эмпирического взгляда на поперечный разрез углы зуба, я написал статью, в которой представлен практический диапазон граблей, фланец и углы наклона.

Шаг

Шаг — это мера количества точек или зубьев, которые попадают в пределах одного дюйма, измеренного вдоль линии точки. Это выражается как либо точек на дюйм (ppi), либо зубьев на дюйм (tpi).

В то время как большинство американских пил описывались (и описываются) в единицах ppi, ходят слухи, что британские пилы традиционно описываются в единицах tpi. Не беспокойтесь, однако — преобразование между ними простое:

ppi = т/д + 1

точек на дюйм = точек на дюйм — 1

Рисунок 6. Измерение шага.

Как и во всех других аспектах заточки пил, не существует жесткого правила, диктующего правильный шаг. Как правило, вы желательно, чтобы в пропиле всегда было не менее пяти или шести зубьев, чтобы пила не зацепилась слишком легко. Однако по мере тонкости работы увеличивается, так же как и количество зубов в разрезе, хотя достигается предел, когда глотки зубов становятся слишком маленькими, чтобы нести пыли или стружки, и пила начинает вязнуть.

Заметным исключением из вышеперечисленного являются торцовочные пилы, которые почти всегда заточены с разрешением 11 пикселей на дюйм, даже если они часто используются для резки. нарезать широкие доски. В этом случае скорость приносится в жертву плавности реза, на которую ставится премия.

Наконец, некоторые пилы напиливаются с прогрессивным шагом, что достигается одним из двух способов. Первый — просто подпилить или вырезать первые несколько дюймов в носке пилы с более мелкими зубьями. Второй – постепенно увеличивать шаг по всей длине пилы. В любом В этом случае шаг обычно измеряется у пятки пластины пилы. Цель любого метода заточки одна и та же: сделать пилу легче начните, используя импульс и мощность, присутствующие в середине и конце гребка.

Рисунок 7. Влияние изменения высоты тона.

Грудь

Грудь – это мера выпуклости точечной линии (рис. 8). Не все пилы имеют бортики; в частности, задние пилы никогда не бывают.В целом, чем тяжелее или грубее работа, для которой предназначена пила, тем больше будет хват.

Грудное вскармливание достигается путем соединения зубов по плавной дуге, а затем подпиливанием для поддержания этой дуги. Грудь может варьироваться от нуля, до 3/8 дюйма или более на длинной грубой продольной пиле.

Основное преимущество бриджинга заключается в том, что зубы лучше контактируют с центром разреза, что приводит к более гладкой поверхности. резка. По крайней мере, это моя теория.

Рисунок 8. Грунтовка на ножовке (слегка преувеличено).

Рисунок 9. Характеристики грудного вскармливания.

Грабли

Передний угол — это угол, который передняя часть зуба образует с линией, проведенной перпендикулярно линии заострения и лежащей в плоскости зуба. пластина пилы (рис. 9). Он создается путем вращения файла вокруг его продольной оси (как показано на рисунке 5). Основная роль, которую грабли контролируют агрессивность пилы.При прочих равных, пила будет резать более агрессивно по мере уменьшения его переднего угла.

В то время как большинство пил заточены с равномерным передним углом по всей длине лезвия, некоторые из них заточены с прогрессивной шлифовкой. грабли, что достигается одним из двух способов. Первый — просто подпилить или отпилить первые несколько дюймов на носке пилы. с большим (более расслабленным) рейком. Второй — постепенно уменьшать передний угол по всей длине пилы. Цель либо метод подачи тот же: облегчите запуск пилы, используя импульс и мощность, присутствующие в направлении середина и конец хода.

Рис. 10. Передние пилы для продольной и поперечной резки.

Рис. 11. Рекомендации и характеристики граблей.

Пламя

Заусенец (иногда называемый скосом) — это угол, который передняя часть зуба образует с линией, проведенной перпендикулярно плоскости пластины пилы. (Рисунок 12). Несмотря на то, что скол можно создать, запиливая наклонные горловины (см. раздел о точечном уклоне), наиболее Прямой метод борьбы с пламенем состоит в том, чтобы раскачивать напильник с одной стороны на другую так, чтобы угол изменялся от зубца к зубу. зуб (рис. 5 и 13).Основное влияние флейма на гладкость реза. При прочих равных пила режет больше чисто, так как его пламя увеличивается.

Теоретически продольная пила затачивается без заусенцев; на практике часто вводят несколько степеней заусенца, чтобы получить более гладкий срез, особенно на пилах, которые могут отличаться от чистого продольного резания (например, пилы типа «ласточкин хвост»).

Рис. 12. Заготовка на продольно-поперечных пилах (набор не показан).

Рисунок 13.Подпиливание на продольных и поперечных пилах.

Рисунок 14. Рекомендации и характеристики Fleam.

Уклон точки

Наклон вершины — это угол, который вершина зуба образует со стороной пластины пилы. Возвращаясь к рисунку 12, становится очевидным этот точечный наклон является побочным продуктом подачи стружки в зуб. Чтобы усложнить ситуацию, этот наклон может быть изменен. спиливанием зубов с наклонными глотками. И это, пожалуй, самая важная роль наклонных глоток (см. следующий абзац для получения дополнительной информации). наклонные глотки) люфт в заточке пилы: добавляя наклон, мы можем усилить точки зубьев, сохраняя при этом желаемый угол наклона, оптимизируя пилу для резки. более твердые породы дерева.На рисунках 15-18 показаны наклоны точек для различных конфигураций зубьев. Обратите особое внимание на остроту острия поперечный напильник для мягкой древесины (рис. 17) по сравнению с напильником для твердой древесины (рис. 18).

Рис. 15. Разрывные зубы с ненаклонными глотками, вид сбоку и с носка (набор не показан).

Рис. 16. Разрывные зубы с наклонными горловинами, вид сбоку и с носка (комплект не показан).

Рис. 17. Зубья с поперечной насечкой, заточенные под мягкую древесину, вид сбоку и с носка (комплект не показан).

Рис. 18. Зубья с поперечной насечкой, напиленные для твердой древесины, вид сбоку и с носка (комплект не показан).

Наклонные пазы создаются путем вертикального опускания рукоятки файла (рис. 5 и 19). Чередующиеся глотки наклонены в противоположную сторону. направления. На практике тиски пилы часто наклоняют так, чтобы напильник оставался в горизонтальном положении, что облегчает его обслуживание. последовательный наклон. В любом случае эффект одинаков. Контрольный признак наклонных глоток виден на базовой линии.Сбоку дно каждого второго пищевода ниже, чем у его соседей (рис. 20). Если пилу перевернуть встык, нижняя часть эти глотки теперь выше, чем у их соседей.

Вторичным преимуществом наклонных горловины является увеличенный объем горловины, что позволяет очищать больше опилок за каждый ход. Этот может быть выгодным при резке более влажной древесины или при резке поперек широких досок (как в стусле).

Рисунок 19.Наклон заточки на продольных и поперечных пилах, если смотреть с пятки или носка.

Рис. 20. Вид сбоку наклонных глоток, показывающий чередование базовой линии.

Хотя наклонные впадины используются в основном на торцовочных пилах, их также можно использовать на продольных пилах. В частном случае, когда передний угол составляет 0°, заусенец на передней части зуба остается 0° (рис. 16). Я считаю, что это облегчает запуск пилы и делает ее менее склонной к захвату. Другие не согласны, в то время как другие утверждают, что это превращает зубы в поперечный профиль.На рис. 16 показано, как это создает зуб. у которого нет лобка спереди, но есть острие. На рис. 21 показан профиль зуба сбоку и с носка продольной пилы, обработанной наклонные глотки. Сравнивая этот профиль с рисунками 3 и 4, видно, что при осмотре зубья напоминают зубья поперечной пилы. от пальца ноги. Те, кто считает, что поперечные пилы определяются наклоном точки, используют это изображение, чтобы подтвердить свое мнение о том, что это крест. пила для резки, в то время как отсутствие стружки подтверждает теорию о том, что это все еще пила для продольной резки.Как и во многих других темах, правда не легко определяется.

Рис. 21. Наклонные впадины на продольной пиле, вид сбоку и с носка.

Перекрёстные зубья всегда будут иметь некоторый наклон точки, обычно становясь более острыми по мере того, как пила для более мягкой древесины (рис. 17 и 18). Подобно тому, как долото, заточенное под меньшим углом, проникает в дерево с меньше усилий, чем при заточке с более высоким скосом, поэтому зуб пилы будет заточен более остро. И как резцом, остро подпиленный зуб пилы будет менее прочным.

Рис. 22. Рекомендации и характеристики уклона точки.

Для более подробного анализа наклонных глоток я рекомендую прочитать книгу Брента Бича. Наклонные глотки и Лейф Хэнсон Наклонные глотки. Для эмпирического взгляда на поперечный разрез углы зуба, я написал статью, в которой представлен практический диапазон граблей, фланец и углы наклона.

Набор

Набор создается за счет изгиба кончиков зубов в разных направлениях.Это создает зазор в пропиле для пластины пилы, уменьшая трение и заедание. На рисунках 23 и 24 это показано для продольной и поперечной пилы соответственно.

Рис. 23. Установка на рип-зубы, вид сбоку и с носка.

Рис. 24. Набор зубьев с перекрестной насечкой, вид сбоку и с носка.

Набор варьируется от нуля в пилах с сильной конусностью и используемых для сухой твердой древесины до сотой доли дюйма или более в грубых пилах. используется во влажных лесах.Оптимальное количество схватывания варьируется, но, как правило, это наименьшее количество, необходимое для предотвращения заедания в распиливаемой древесине. будет работать лучше всего. Дополнительный набор создает больше работы (за счет увеличения количества удаляемой древесины) и снижает качество реза.

Рисунок 25. Характеристики комплекта.

Существует множество устройств, предназначенных для придания развода зубьям пилы, начиная от простейших приспособлений для пилы и заканчивая удивительно сложными механическими приспособлениями. комплекты пил. Огромные вариации этих инструментов свидетельствуют о важности ручных пил в прошлом.Они, несомненно, были одними из самых запатентованные деревообрабатывающие инструменты в американской истории. Чтобы попробовать это разнообразие, посетите магазин Марка Конли. Ресурс коллекционера набора пил.

как пользоваться набором пил – The Blue Monkey Restaurant & Pizzeria

Циркулярная пила техника

Вам не нужен лобзик, чтобы вырезать кривые. Когда вы формируете постепенные кривые, вы можете ускорить процесс, используя вместо этого циркулярную пилу. Первый инструмент, который приходит на ум для резки кривых, — это электролобзик, но если кривая плавная, попробуйте вместо нее циркулярную пилу.

Почему зубья пилы смещены?

Таким образом, пилы с высоким отрезком следует использовать для более мягких пород дерева, которые не будут так сильно отталкивать более хрупкие зубья. … Набор представляет собой величину смещения зубьев по обе стороны от линии зубьев . Когда мы ставим зубья, мы отгибаем их от пластины пилы, чтобы расширить пропил и позволить пиле работать без заеданий.

Почему зубья пилы расположены под углом?

Положительный угол крюка под углом 20 градусов используется на продольных лезвиях для втягивания древесины в лезвие.Стандартный угол наклона крюка составляет от 5 до 15 градусов. Более крутые углы, от 18 до 22 градусов, наиболее эффективны для разрыва и резки более мягких материалов. Твердые материалы требуют небольшого угла, например, 6 градусов.

Как напилить ручную пилу?

Затупляются ли ручные пилы?

Однако со временем лучшие ручные пилы, даже те, за которыми ухаживают должным образом, тускнеют . Миллионы ударов, с которыми сталкиваются зубья при резке дерева, притупляют их и уменьшают их искривление (называемое «разводом»).… К счастью, для заточки ручной пилы не нужен фокусник.

Как называется пространство между двумя выступающими зубьями пильного диска?

Впадина – Впадина относится к пространству между каждым зубцом на лезвии. Чем шире горловина, тем больше стружка материала.

Как повесить пилообразную фоторамку?

Какие гвозди вы используете для подвески с зубьями?

Аналогичным образом, большая часть пилообразной фурнитуры поставляется с короткими гвоздями или кнопками от ⅜ до ½ дюйма, которые прикрепляют ее к панели или раме. Как и в случае с универсальной вешалкой, гвозди могут выйти из строя из-за того, что со временем они выпадут из рамы под действием веса и силы тяжести, в результате чего произведение искусства упадет на пол. Предназначен для крепления к мягкой древесине для легкого подвешивания.

В чем разница между поперечной и продольной пилой?

В деревообработке продольный распил — это тип распила, который разрезает или делит кусок дерева параллельно волокнам. Другим типичным типом разреза является поперечный разрез, разрез перпендикулярно волокнам. В отличие от поперечной распиловки, при которой древесные волокна разрезаются, продольная пила больше похожа на серию стамесок , отрывая мелкие древесные щепки.

Как заточить и настроить пилу?

Какие три процесса используются при заточке режущих инструментов?

Как заточить инструменты

• Шаг 1: Очистите лезвия. …
• Шаг 2: Проверьте резкость. …
• Шаг 3: Начните заточку лезвий. …
• Шаг 4: Сгладьте края. …
• Шаг 5: Проверьте резкость. …
• Шаг 6: Нанесите слой масла.

Как сделать тиски для пилы?

Как сделать полотно ручной пилы?

Что такое бортовая пила?

Пила «грудная», что означает, что кромка пилы с зубьями слегка выпуклая .… Эти пилы затачиваются вручную напильником, что является традиционным методом для первоклассных пил, потому что он дает лучший результат, чем машинная заточка.

У какого животного 36 зубов?

Об авторе

администратор

Получите стабильный набор на пиле с помощью бумаги

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Всякий раз, когда я преподаю урок пиления, я обычно сокращаю набор пил студентов, используя металлический напильник.И когда я это делаю, я тоже поражаюсь тому, сколько раз я еще и подпиливаю блуждающий зуб, который торчит дальше своих собратьев.

Но я могу честно сказать, что мне никогда не приходилось делать это с пилой от Wenzloff & Sons.

Почему? Ну, я думаю, мы должны поблагодарить дедушку Майка Венцлоффа, Уилбура Уайта, который научил Майка точить. Он показал Майку, как добиться равномерной разводки пилы, используя тиски с металлическими губками и бумагу. Да, бумага.

Майк согласился показать нам процесс во время демонстрации на Фестивале деревянных лодок в Порт-Таунсенде, штат Вашингтон.

Первый шаг — после того, как вы заточите пилу, установите ее. На самом деле, вы должны превысить его. Венцлофф использует набор пил Somax, который он модифицировал, и не слишком беспокоится о том, чтобы быть суперстабильным.

Затем он берет бумагу толщиной 0,002 дюйма (обычно он использует страницы из каталогов Enco или McMaster-Carr) и складывает бумагу поверх зубьев и пильного диска.

Затем он сжимает обернутую бумагой пилу в тисках с тяжелыми металлическими губками. После того, как он был сжат по всей длине пилы, инструмент готов к использованию.

Трюк работает, потому что бумага не сжимается. Таким образом, когда вы сжимаете обернутую бумагой пластину пилы, все зубья изгибаются и выступают на 0,002″ над пластиной пилы. Это фантастический трюк, которым Майк свободно делится со всеми.

Спасибо, Майк.

— Кристофер Шварц

П.С. Прошло несколько лет с тех пор, как мне довелось осмотреть новую пилу Wenzloff & Sons. Они замечательны. Я все еще мечтаю о полном наборе его пил Kenyon. Должен… сопротивляться. Кроме того, если вам нравятся пилы, посмотрите наши DVD-диски о том, как заточить пилу с Роном Херманом и как сделать традиционную пилораму — обязательный аксессуар для ручной пилы.

---

Рекомендации по продуктам

Вот некоторые расходные материалы и инструменты, которые необходимы нам в повседневной работе в магазине. Мы можем получать комиссию с продаж, на которые ссылаются наши ссылки; тем не менее, мы тщательно отобрали эти продукты за их полезность и качество.

Деревянный ящик для инструментов Nepros — великолепный и чрезвычайно дорогой

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

Вау! Этот деревянный ящик для инструментов Nepros выглядит совершенно потрясающе.Он сделан из ореха и имеет 3 выдвижных ящика, съемный лоток и верхнюю поверхность, которую я бы не рискнул использовать для какой-либо работы.

Это ящик для инструментов, мебель или произведение искусства?

Ящик для инструментов из орехового дерева Nepros имеет ширину 552 мм (21,7″), глубину 325 мм (12,8″) и высоту 382 мм (15″). Он весит 11 кг (24,3 фунта).

Верхняя поверхность может выдерживать до 20 кг (44 фунта), малый ящик — 1 кг (2,2 фунта), а два ящика и съемный лоток — 5 кг (11 фунтов) каждый.

Ящик для инструментов, кажется, разработан не только по форме, но и по функциям, с красивой отделкой.

На некоторых фотографиях товара изображен ящик для инструментов, наполненный снаряжением для повседневного использования, например, часами. Я определенно вижу, что это используется для личного снаряжения очень богатыми энтузиастами и коллекционерами.

Nepros предлагает несколько наборов с изготовленными на заказ деревянными вставками, которые помещаются в ящики для инструментов.

Лотки для инструментов также выглядят как сделанные из ореха.Похоже, что эти специальные лотки доступны только в составе наборов инструментов.

Ящик для инструментов включает в себя небольшой съемный лоток для хранения небольших инструментов, деталей и принадлежностей.

Большой лоток, расположенный над основными ящиками и под верхней поверхностью, можно снять.

Небольшой лоток, расположенный под верхней поверхностью справа, может хранить точные инструменты или личные вещи.

Nepros от компании Kyoto Tool Co (KTC), запущенной в 1990-х годах с целью предоставить профессиональным пользователям автомобилей «лучшие инструменты в мире».Nepros разрабатывает свои инструменты, чтобы обеспечить «уровень функциональности, производительности, качества и красоты, которых нет ни у каких других инструментов».

Nepros, кажется, стремится к балансу между функциональностью и красотой, и этот ящик для инструментов из орехового дерева является прекрасным примером этого. Ящик для инструментов кажется подходящим для бренда, который так же гордится эстетикой, как и полезностью.

К сожалению, ящик с инструментами стоит очень дорого.

Сундук Nepros Walnut: 1587 $

Есть несколько наборов инструментов:

Набор инструментов из 29 предметов: 2 238 долларов США
Набор инструментов Artisan Gold из 29 предметов: 3 430 долларов США

Nepros также предлагает деревянный ящик для инструментов в комплекте с трещоткой Urushi.

Набор Urushi включает в себя (7) трещоток, украшенных затейливо украшенными ручками, и деревянный поднос, изготовленный по индивидуальному заказу.

Набор инструментов для уруши: $20 650

Я не шучу — трещотки Urushi — скорее произведения искусства, чем инструменты, предназначенные для использования — по отдельности продаются по цене от 1980 до 4230 долларов. Это делает ящик для инструментов из орехового дерева почти выгодным приобретением.

(Цены указаны на момент публикации и в долларах США.)

Обсуждение

Несмотря на то, что мой ценовой диапазон выходит далеко за пределы моего диапазона — и я предполагаю, что большинство ваших бюджетов также — я подумал, что ящик с инструментами стоит того, чтобы рассказать о нем, по крайней мере, на тот случай, если он все еще может послужить источником вдохновения для проекта по деревообработке своими руками.

Справедливости ради следует отметить, что хотя цена в 1500 долларов США и выше для простого ящика для инструментов немного ошеломляет, сегодня на рынке существует довольно много деревянных ящиков и ящиков для инструментов стоимостью более 1000 долларов от Gerstner и других брендов.

Сундук с инструментами больше похож на произведение искусства или, возможно, даже на функциональную мебель, чем на ящик с инструментами, предназначенный для использования в мастерской. Он может лучше подходить для точных инструментов, тонких инструментов, предметов коллекционирования или личного снаряжения.

.
