Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера.

Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями.

Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

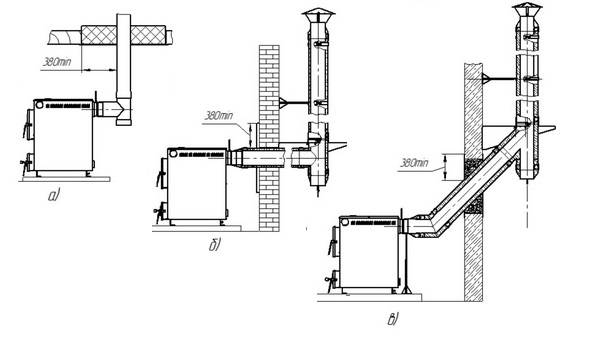

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы.

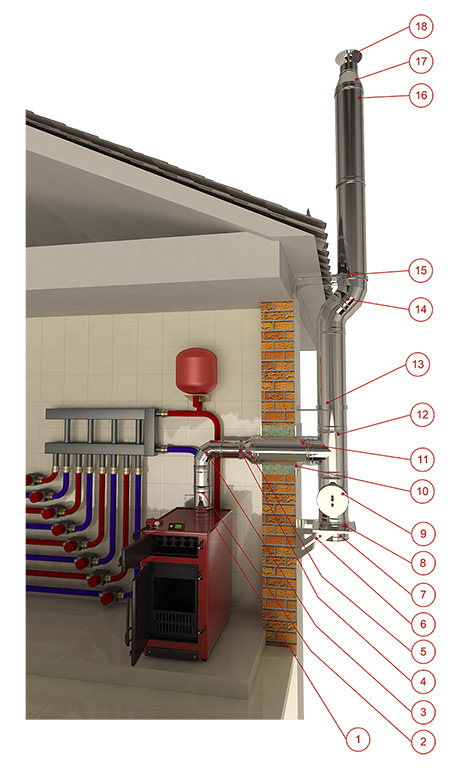

Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоход для твердотопливного котла своими руками

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

  • на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
  • на плоских крышах высота трубы над коньком не менее 1000 мм;
  • на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
  • если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

  • герметик для уплотнения стыковых соединений;
  • лист нержавейки для изготовления верхнего конуса;
  • облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
  • кирпичи для кладки;
  • теплоизоляционный материал для утепления;
  • шамотные кирпичи;
  • консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

  • мастерок для кладки раствора;
  • строительный уровень и отвес для углов;
  • дрель с миксерной насадкой;
  • рулетка;
  • перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

  • первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
  • кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
  • следующий ряд смещается уже по обеим сторонам, но также на четверть;
  • диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
  • колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Закончили установку твердотопливного котла? Значит, самое время приступать к сооружению системы дымоудаления. И как всегда, у прекрасных мастеров на все руки есть выбор: заказать полностью в сторонней фирме или приложить к этому свои руки. Если вы выбираете второй вариант, то наша статья станет отличным помощником в вашем начинании.

Что выгоднее: сделать самому или заказать

Монтаж дымохода своими руками

И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!

Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.

Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

  • Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
  • Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
  • Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
  • Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Правила монтажа дымохода
  1. Пожаробезопасность. Это первое и главное, что нужно обеспечить при строительстве системы. Обязательна минимальная дистанция 38 см между стенками дымохода и всеми поверхностями. Если вы выбрали внутренний тип дымохода, то позаботьтесь о качественной изоляции при прохождении частей дымохода через внутренние перекрытия.
  2. Толщина стенок. Она должна быть от 10 см и более вместе с изоляцией.
  3. Высота. Очень важный параметр, от которого напрямую зависит тяга в системе, эффективность удаления газов. Поэтому длина должна быть такова, чтобы высшая точка дымохода возвышалась над крышей на 1 метр.

Рассчитать высоту вам поможет эта таблица :

Таблица расчета диаметра дымохода

  1. Строгий расчет площади внутреннего сечения. Значение этой характеристики должно быть постоянным по всей длине дымохода. В противном случае это снижает КПД работы дымохода.
  2. Запрещается наличие горизонтальных участков длиной более 1 метра.
  3. Обязательно наличие сборника конденсата, дверок для техобслуживания конструкции в дымоходе из любого материала.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Кирпичный дымоход для твердотопливного котла

Кладка кирпичного дымохода по частям

Дымоход из этого материала – классика жанра. Именно из кирпича издревле сооружали систему удаления газов, поэтому нет ничего удивительного в том, что она до сих пор актуальна. Конечно дымоход твердотопливного котла имеет более сложную конструкцию с разным количеством каналов внутри. Если вы хотите соорудить не только дымоход для котла, но самостоятельно сделать твердотопливный котел. то вам поможет наша статья.

Кирпичный дымоход подходит только для высокоэффективных котлов с большим КПД. Дело в том, что стенки его нагреваются очень медленно из-за своей толщины и свойств, а значит, отвод газа у котла с низким КПД будет очень слабым.

высокая термоустойчивость – дымоходы из кирпича способны выдерживать даже движение газов с температурой до 900ºС.

Довольно быстрое разрушение – на внутренней поверхности стенок образуется сажа и конденсат, что приводит к образованию сколов и трещин в материале. Решается это проблема таким способом: внутри кирпичной трубы прокладывается стальная.

Конструкция кирпичного дымохода

  • Вы должны четко понимать суть всех процессов, а также отлично знать схему укладки кирпича. Насадная труба сооружается вперевязку, при этом обязательно соблюдать схему кладки. Высота этой части – не доходить до потолка 5-7 рядов кирпича.
  • После этого приступаем к сооружению распушки. Она представляет собой увеличение внешнего периметра трубы при таком же внутреннем периметре. Эта часть неотъемлема, так как именно она является теплоизоляцией системы.
  • На количество рядов кирпича в части распушки влияет толщина перекрытия между этажами. Но после того как вы пробились на верхний этаж, распушка должна возвышаться над полом минимум на 1-2 ряда кирпича.
  • Теперь приступаем к сооружению стояка. Он идет через верхний этаж и расширяется при приближении к внутренней части крыши на 0,5 кирпича. Эта более широкая часть – «выдра», которая комплектуется из 8-9 рядов.
  • «Выдра» не только термоизолирует канал удаления дыма, идущий от стропил. Также она не позволяет погодным осадкам и мусору проникать внутрь помещения.
  • Финальный штрих сооружения «выдры» — пологий цементный скат, который переходит в шейку трубы. Габариты стояка и шейки идентичны.
  • На шейку затрачивается около 6-7 рядов кирпичной кладки. После этого приступайте к сооружению оголовка – на него уйдет около 2-3 рядов.
  • Не забудьте про установку защитного колпака – от мусора, дождя.

Дополнительно советуем посмотреть видео, в котором подробно показано создание дымохода из кирпича:

Стальной дымоход

Стальной дымоход: разборная конструкция

Вам на выбор предоставляется дымоход из обычной или нержавеющей стали. Как вы понимаете, последняя пользуется все большей популярностью, так как срок службы дымохода из обычной стали – не более 3-5 лет.

  • высокая термоустойчивость – они могут выдерживать температуру от 500ºС до 700ºС.
  • стойкость к образованию конденсата – а это, в свою очередь, обеспечивает надежность и долговечность самой системы. 316, 316L, 321 – марки нержавеющей стали, которая подходит в качестве материала для дымохода твердотопливного котла.
  • доступная цена – еще один немаловажный плюс, который привлекает к себе внимание.
  • возможность корректировки конструкции дымохода – в отличие от стеклянного или кирпичного, в устройство этого вы вполне можете добавить нужные детали, например, шибер, если забыли про него при первоначальном варианте.

Подробнее о сооружении дымохода из стали читайте в нашей статье .

Дымоход из сэндвич-панелей

Внешний вид трубы из сэндвич-панелей

Неплохой вариант для сооружения дымохода. В последние года начал получать все большую популярность, особенно для дымохода, который проходит снаружи. Однако, как и все, имеет свои преимущества и недостатки.

  • Не нуждается в теплоизоляции – конструкция таких панелей уже предусматривает наличие утепляющего материала, а также жаропрочной прослойки.
  • Простая сборка и компактные габариты .
  • Конденсат не образуется при использовании этих труб .
  • Высокий КПД – благодаря очень гладкой внутренней поверхности образуется турбулентность, что позволяет быстро выводить продукты горения. Кроме того, гладкая поверхность не позволяет оседать на ней саже.
  • Высокая пожарная безопасность .
  • Высокая цена.
  • Недолгий срок службы – в среднем он составляет 10-15 лет.
  • С течением времени плотность соединения теряется.

Однако преимущества все-таки перевешивают недостатки, поэтому сэндвич-панели заняли свое место в этой нише.

Керамический дымоход

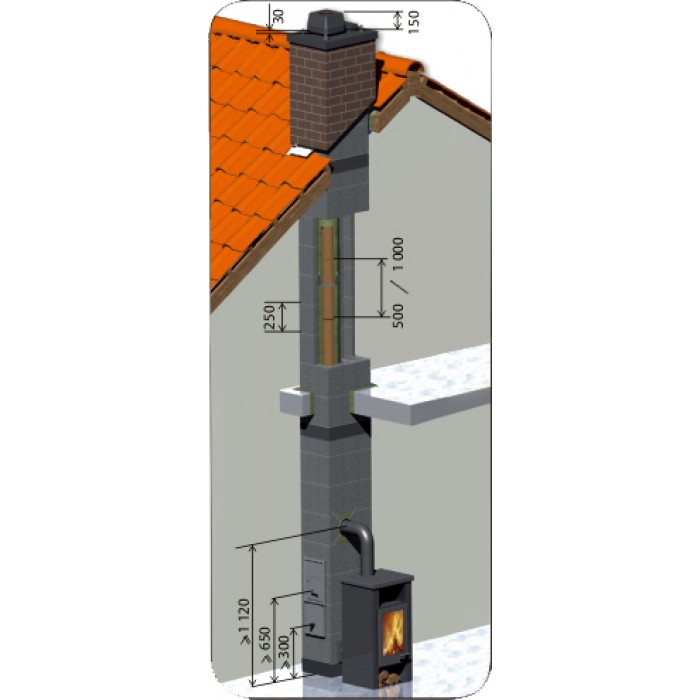

Керамический дымоход: внутреннее устройство

Благодаря особенностям конструкции он является идеальным вариантом для котлов длительного горения.

Состоит из 3 слоев:

внутренний – это непосредственно сама труба из керамики;

средний – утеплитель (минеральная вата). Этот слой отличается стойкостью к возгоранию.

внешний – это облицовочный каркас, который выкладывается з огнестойкого кирпича.

  • Устойчив к высоким температурам до 850-900 ˚С.
  • Сажа не оседает на внутренней поверхности дымохода из-за зеркальной гладкости.
  • Конденсат не будет образовываться и оседать на стенках.
  • Невосприимчив к воздействию влаги – значит никакой ржавчины не будет образовываться.
  • Подойдет для котла на любом топливе .
  • Простой монтаж .
  • Хорошая герметичность – это обусловлено тем, что составные детали имеют мало швов.
  • Высокая прочность материала – газ не сможет проникнуть за пределы трубы.
  • Долгий срок службы – он составляет порядка 30 с лишним лет.

Дымоход из стекла

Об этом материале стоит упомянуть отдельно. Стеклянные дымоходы только начали выходить на российский рынок.

К плюсам можно отнести высокую жаростойкость, надежность и долгий срок службы, а также оригинальный внешний вид такого изделия.

Минус один, но очень существенный – материал, как и монтаж такого дымохода влетит вам в копеечку.

Свежие записи

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

  • Как сделать дымоход для твердотопливного котла эффективным
  • Как рассчитать дымоход для котла
  • Дымоход из кирпича для твердотопливного котла своими руками

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

  • Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

  • Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

  • Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
  • Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

  • Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
  • Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

↓ Обязательно изучите рекомендованный материал по теме ↓

Самостоятельный расчёт сечения и высоты дымовой трубы

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

  • Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

  • При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
  • Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
  • При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

  • Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

  • Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
  • При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
  • Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

  • Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
  • Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

↓ Обязательно изучите рекомендованный материал по теме ↓

Задувает котел через дымоход: что делать и как предотвратить

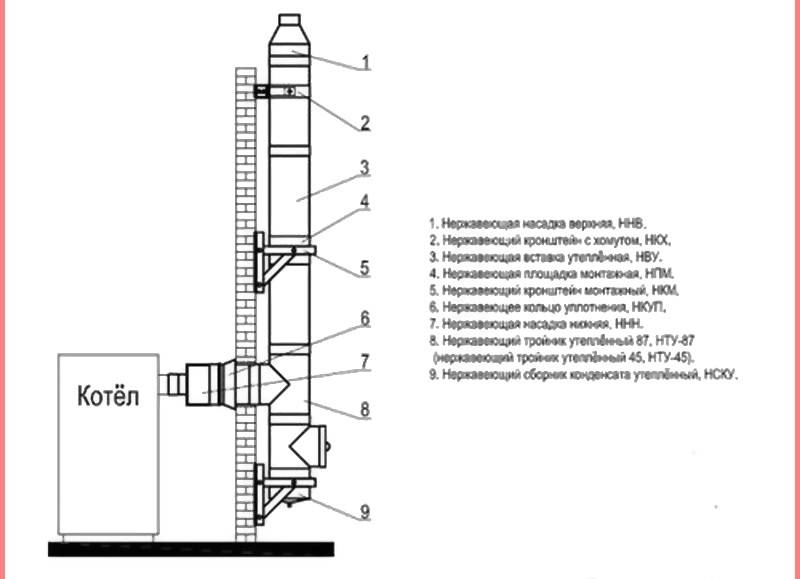

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

Посмотрите другие материалы на похожие темы

Дымоход из сэндвич-трубы: собираем и утепляем самостоятельно

Самостоятельный расчёт сечения и высоты дымовой трубы

Конвектор на дымоходе: его преимущества и принцип работы

Источники: http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/, http://bulkaet.ru/dymoxod-dlya-tverdotoplivnogo-kotla-ustrojstvo-trebovaniya-k-konstrukcii-varianty.html, http://kamin-maker.ru/dymokhody/dymohody-dlya-tverdotoplivnyh-kotlov-svoimi-rukami/

Дымоход для твердотопливного котла – как сделать правильный выбор

Когда разговор заходит о таком узле, как дымоход для твердотопливного котла, на ум сразу же приходит его главное назначение – отвод угарных и топочных газов. Именно данная функция дымоходной трубы обеспечивает безопасность людей, находящихся внутри дома. Но функциональность дымохода этим не заканчивается. С его помощью внутри отопительного прибора создается тяга, которая влияет на коэффициент полезного действия агрегата. То есть с его помощью твердое топливо сгорает максимально эффективно.

Это устройство выполняет достаточно важные функции. Поэтому к выбору дымохода надо подойти с большой степенью ответственности. Нельзя пропускать даже самые мельчайшие детали, потому что именно от них во многом зависит эффективная работа данного узла.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

  • Диаметр (сечение) дымохода для твердотопливного котла.
  • Высота дымохода для твердотопливного котла.
  • Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

  1. В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
  2. Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

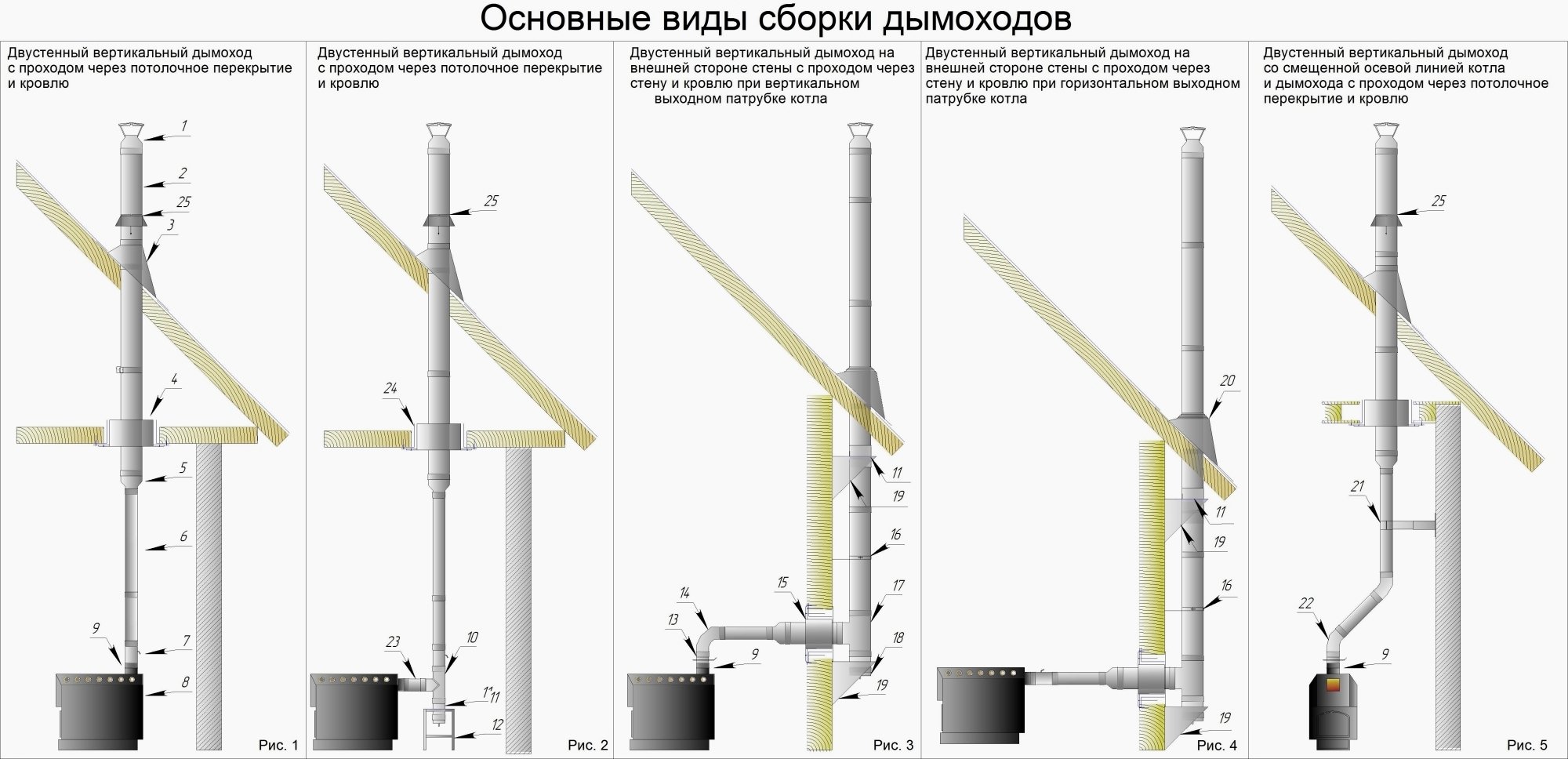

Схема установки дымохода

Внимание! Есть некоторые стандарты, которые касаются параметров дымохода. Так вот его длина не должна быть короче пяти метров, а конец трубы должен обязательно торчать выше конька кровли на один метр.

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу. Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание.

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

  • Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
  • Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При  выборе второго варианта данный показатель будет являться основным.
  • Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
  • Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
  • Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Материалы для дымохода

Твердотопливный котел может нагревать угарные газы до +500°С. Поэтому очень важно правильно подойти к выбору материала, из которого он может быть изготовлен.

  • Дымоходы из кирпича выдерживают температуру до +900°С. Но кирпичные стенки долго нагреваются, поэтому конденсат все время будет оседать на них, что приведет к быстрому разрушению. Поэтому данный тип не рекомендуется использовать в качестве отводящей трубы для твердотопливных котлов.
  • Нержавейка. Оптимальный вариант для нашего случая. Не подвержен коррозии, выдерживает температуру до +800°С, к агрессивным средам относится спокойно.
  • Стальные. Неплохой вариант, но быстро изнашивается под действием процессов коррозии металлов. Зато это самый бюджетный вариант.
  • Керамика. Идеальная конструкция для твердотопливных котлов. Выдерживает температуру до +1200°С, не подвержен коррозии, прекрасно справляется с агрессивными средами.
  • Стеклянные. Все характеристики этой модели совпадают с керамическими аналогами. На отечественном рынке они еще не очень популярны, наверное, за счет высокой стоимости. Но для твердотопливных котлов это еще один идеальный вариант.

Дымоход для твердотопливного котла своими руками: особенности строительства

Если в многоквартирных домах отопление осуществляется централизовано, то в частном доме хозяину самому приходится заботиться о том, чтобы в нем было тепло. Возникает вопрос, как правильно подключить твердотопливный котел и как самостоятельно сделать дымоход.

Кладка дымохода из кирпича.

Чаще всего для отопления частного дома в качестве топлива используют дрова или уголь, поэтому многие люди принимают решение установить угольный котел своими руками.

Для твердотопливного котла дымоотвод может быть выполнен из разных материалов: кирпич, металл или керамика. Делать выбор материала для изготовления дымохода в каждом случае надо индивидуально, многое зависит от типа используемого котла, а также от предпочтений и финансовых возможностей хозяев.

Дымопровод из кирпича для твердотопливного котла своими руками

Наиболее распространенным и привычным является дымоход из кирпича.

Такая конструкция имеет отличную стойкость к высоким температурам и может использовать для отвода газов как в печах, так и от твердотопливного котла.

Данная конструкция имеет большой вес, поэтому ее необходимо устанавливать только на надежный фундамент. Выполнять кладку необходимо герметично и если у вас нет таких навыков, то лучше всего для выполнения указанного этапа работ пригласить специалиста.

Подключение твердотопливного котла своими руками к дымоходу несложная задача и ее может выполнить любой домашний мастер.

Устройство дымохода.

Особенности строительства дымоотвода из кирпича заключаются в том, что его внутренняя поверхность получается шероховатой и на ней со временем накапливается сажа. То, что конструкция имеет прямоугольную форму и негладкую внутреннюю поверхность, значительно затрудняет проводить ее чистку.

Если у вас твердотопливный котел, то дымоход из кирпича будет служить долго, так как температура газов будет высокой, а это не дает возможности для образования конденсата и кирпич не разрушается.

Если у вас автоматический угольный котел или пиролизный котел, то они работают длительное время при медленном горении топлива, поэтому температура отходящих газов невысокая, а это приводит к быстрому разрушению кирпичной кладки.

В газах, что выделяются в процессе горения, есть большое количество серы, она соединяется с конденсатом, в результате чего получается серная кислота, которая и разрушает конструкцию. Признаками того, что идет активное разрушение кирпичной кладки, являются темные пятна, которые проявляются на ее внешней поверхности.

Керамический дымоход

Если возникает вопрос, как правильно подключить котел своими руками к дымоотводу, то оптимальным решением будет использование керамического дымоотвода.

Керамика устойчива к действию различных химических элементов, поэтому срок службы такого дымопровода самый большой. Чтобы понять, как правильно подключить такую конструкцию, необходимо знать, что есть разные керамические трубы, они используются в зависимости от температуры отходящих газов:

Схема установки сендвич дымохода.

  1. Если установлен твердотопливное оборудование, то необходимо использовать трубы, которые не повреждается при кратковременном возгорании сажи и могут работать в диапазоне 600-650°С. Такие дымоотводы должны работать без конденсата, то есть в сухом состоянии.
  2. Для котлов, которые функционируют на жидком топливе, конструкция из керамики будет работать в мокром состоянии, поэтому в ней должен быть конденсатоотводчик. Температура газов будет не более 400-450°С.

То, что дымоходы из керамики имеют цилиндрическую гладкую поверхность, значительно облегчает процесс их чистки. Такие трубы обычно помещают внутри канала, выполненного из кирпича или блоков.

Для того чтобы защитить окружающие предметы от действия высокой температуры, конструкцию необходимо покрыть утеплителем, обычно это минеральная вата. Это также позволяет уменьшить образование конденсата и значительно снизить естественную тягу в трубе.

Существуют керамические трубы, что находятся в специальной металлической оболочке. Для них не надо строить дополнительные конструкции, а можно сразу приступать к монтажу.

Особенности дымохода из стали

Для котлов, работающих на твердом топливе, используют металлические трубы, сделанные из стали, выдерживающей высокие температуры. Их толщина не менее 1 мм. Если используется котел, работающий на газе, то труба может быть сделана из нержавеющей стали. При этом толщина ее стенки может быть всего 0,5 мм.

Преимуществом стального дымоотвода является простота его установки, небольшой вес и простота ремонта, но он довольно дорого стоит.

Часто такой вариант применяют для реконструкции кирпичного дымохода, в таком случае стальная труба вставляется в уже существующую конструкцию.

Дымоход из металлической трубы выполнен в виде сэндвич-конструкции. Внутри находится труба для отвода газов, а снаружи защитный корпус, между ними – теплоизоляция.

Особенности установки дымохода

Как правильно подключить дымопровод для твердотопливного котла своими руками? Параметры для выбора трубы:

  • ориентируются на температуру отходящих газов;
  • давление газов, так как котлы могут работать при естественной тяге или с наддувом;
  • от присутствия конденсата будет зависеть наличие или отсутствие в трубе конденсатосборника и конденсатоотводчика;
  • по стойкости к коррозии;
  • по стойкости к возгоранию сажи, так как в этот момент температура может достигать до 1000°С.

Если у вас обычное твердотопливное оборудование, то вполне достаточно кирпичной трубы. Если будет возможность перейти на газ, то внутрь вставляют стальную трубу.

Для современных котлов на газе или твердом топливе, которые работают длительное время в медленном режиме горения, больше всего подойдет керамический дымоход.

Стальная конструкция лучше всего подходит для реконструкции существующего дымохода.

Самые популярные статьи блога за неделю

Дымоходы для котлов твердотопливных — советы профессионалов

Процесс горения невозможен без выделения дыма,

но также без постоянного поступления кислорода.

А значит котельное оборудование без дымохода работать не сможет.

Именно этот узел отвечает за вывод отработанных газов и подачу свежего воздуха в систему.

Но чтобы она функционировала эффективно необходимо правильно подобрать дымоход для   твердотопливного котла.

Какая модель будет лучшей?

на что обращать внимание при выборе?

Ответы на эти и многие другие вопросы вы сможете найти в этой статье.

Содержание:

  • Какая должна быть система дымохода
  • Виды и отличия дымоходов
  • Что влияет на выбор?
  • На что обращать внимание при выборе
  • Сделать самому или доверится специалистам
  • Какой должна быть система отвода отработанных газов?

Какой должна быть система отвода отработанных газов?

Качество работы отопительного оборудования зависит от наличия тяги. Она создается в результате разной температуры внутри канала дымоотвода и снаружи. Чем больше отличие между ними, тем лучше тяга, следовательно, и более полно сгорает топливо.
Но кроме температуры на данный параметр влияют и другие характеристики:

  • Высота
  • Форма
  • Наличие поворотов

Насколько более прямой и узкой будет труба, настолько лучше в ней тяга, а повороты и уклоны значительно ухудшают этот показатель. Высота дымохода для твердотопливного котла регламентируется нормативными документами и не может быть менее 5 м, это связано с тем, что вверх дым поднимается по спирали, постепенно наращивая скорость. И в различного рода ответвлениях направление перемещения газов изменяется, что может привести к завихрениям.

Смотрим видео, каким должен быть дымоход:

Идеальным считается круглая форма дымоотвода, хотя допускается применение овальных конструкций. А вот квадратная или прямоугольная приведет к быстрому скоплению сажи, значительно ухудшив показатели тяги.

Однако подбирать длину и сечение дымохода следует в зависимости от индивидуальных особенностей оборудования. Обычно эти значения вычисляются по формулам, которые можно найти в сети.

Наилучший вид дымовых каналов для твердотопливного оборудования

В зависимости от материала, применяемого при изготовлении конструкции системы дымоотвода, различают несколько видов:

  • Кирпичные
  • Металлические
  • Стеклянные
  • Керамические

Каждый из них имеет свои особенности. Сделанные из огнеупорного кирпича образцы могут выдерживать очень высокую температуру.

Они имеют эффектный дизайн. Но кирпичный дымоход для котла лучше не выбирать, так как в процессе горения дров образуется конденсат, способный привести к появлению трещин или разрушению конструкции.

Металлические модели чаще всего выполняют из нержавеющей стали, они устойчивы к воздействию агрессивных сред, образованию конденсата и достаточно дешевые.

Для твердотопливного оборудования применяют следующие марки сплава:

  • AISI 430
  • AISI 321
  • AISI 316 (L)

Стеклянный дымоход у котла твердотопливного в Беларуси не используется, хотя и имеет наилучшие эксплуатационные качества, необычный дизайн и вполне подошел бы для такого оборудования.

Керамические модели наиболее распространенные. Обладают превосходной устойчивостью к огню, не подвержены губительному влиянию конденсата, безопасны при загорании сажи, могут выдержать температуру до 1200° С.

Характеристики, влияющие на выбор системы дымоудаления

Работа его зависит от многих факторов, но одним из самых важных является его длина. Объяснить это можно тем, что на прямых участках дым, двигаясь набирает скорость, увеличивая тем самым поток.

Имеют значение при выборе и другие характеристики:

  • сечение дымохода
  • гладкость внутренних стенок дымовой трубы
  • диаметр дымоходау твердотопливного котла

Тяга зависит от количества горизонтально расположенных участков, поворотов, сужений. Поэтому идеальным считается прямой вертикальный дымоход.

Так как температура выходящих газов может быть в пределах от 70 до 1000° С, то нужно обязательно учитывать термостойкость материалов, из которых будет выполнена конструкция.

Обращаем внимание на основные моменты

Обустройство дымохода для твердотопливных котлов дело достаточно сложное, поэтому не имея необходимых знаний по котельному оборудованию лучше доверить выбор и монтаж специалистам.

Решив сэкономить средства и сделать это самостоятельно важно правильно подобрать конструкцию.Начните с материала дымоотвода. Это может быть нержавейка с молибденом или сэндвич-труба.

Помимо классических вариантов существует масса других, но не все они подойдут для твердотопливного оборудования.

Особое внимание специалисты советуют обратить и на форму конструкции. Оптимальным у твердотопливного котла является цилиндрический дымоход. Допустимо использование и более сложных моделей, но в дальнейшем они требуют частого обслуживания и чистки.

Диаметр рассчитайте по характеристикам котла, а длину согласно строительным нормативам. Для вычислений существуют специальные программы, способные наиболее точно рассчитать все размеры.

Не забывайте! Недопустимым считается вывод в одну системы дымоудаления двух агрегатов. Схема дымохода для котла твердотопливного предполагает для каждого устройства свою модель.

Возможно вы захотите внести некоторые изменения в конструкцию, способную улучшить характеристики котла. Можно горизонтальные участки расположить под уклон – это позволит поддерживать тягу постоянной не снижая.

В процесс оборудования дымохода соблюдайте все требования, регламентируемые нормативными документами. Ведь от его работы зависит, порой, жизнь людей!

Выбор системы дымоудаления – самостоятельно или доверить профессионалам?

По своему принципу действия твердотопливные котлы мало чем отличаются от обычных дровяных печей. Значит хороший дымоход сможет сделать и профессиональный печник. Конечно в рамках одной статьи все требования к выполнению такой конструкции не отобразишь.

Стоит отметить лишь, что главным при оборудовании дымоотвода является соблюдение требований нормативных документов. Особое внимание должно быть уделено местам прохода труб через перекрытия и кровлю. Нужно правильно топить агрегат, не подкладывая в него дрова бесконечно, иначе недалеко до пожара.

Какие дымоходы для твердотопливных котлов нужно выбирать? Ответить однозначно невозможно.

Многие характеристики зависят от:

  • материала
  • архитектурных особенностей строения

Возможно стоит обратить внимание на сэндвич-трубы. Они самые долговечные, а имея гладкие внутренние стенки трубы, обеспечивают прекрасную тягу. Отложения сажи в них небольшие – значит чистить придется достаточно редко.

Принято считать, что самая дешевая кирпичная конструкция, так как потребуются затраты только на приобретение материала. На самом деле это вопрос спорный. Обустраивая такой дымоход у пиролизного котла вы используете кирпич, раствор и это с учетом фундамента, а еще стоимость работ – так что считайте сами.

Но в любом случае, какой вариант вы бы не выбрали, стоит обратиться за консультацией к профессионалам, особенно по вопросам соблюдения правил пожарной безопасности.

Гарантировано качественный результат будет только в случае, если проектирование и монтаж выполнят специалисты. Тем более, что для этого потребуется намного меньше времени, чем если сделать дымоход для котла своими руками. Подумайте стоит ли идти на риск?

Как сделать дымоход для твердотопливного котла?

Отопительные котлы характерны в большей степени для загородной недвижимости. Так как частные особняки не могут быть подключены к централизованной системе отопления. Для вывода дымовых газов принято использовать дымоходы из кирпича.

Однако в последнее время всё большее распространение стали получать дымоходы из стали. Где купить дымоход? Подобный вопрос становится перед каждым хозяином жилья за пределами городской черты. Сегодня сделать это можно даже не выходя из дома! (через Интернет).

Преимущества и недостатки дымоходов из различных материалов

Прежде всего, следует обозначить преимущества традиционного кирпичного дымохода. До недавнего времени, альтернативы ему не существовало. Дело в том, что огнеупорный обожженный кирпич способен без всяких проблем выдерживать даже возгорание сажи.

Минусы заключаются в длительном и затратном его возведении. Оно должно базироваться либо на фундаменте, либо на специальной основе из бетона, выделенной под дымоход.

Кроме того, самостоятельно выполнить кладку дымохода непрофессионалу практически невозможно. То есть придётся ещё оплачивать услуги мастера-печника.

Прямоугольная форма дымохода способствует отложению в стыках кирпичной кладки сажевых отложений. Очистка – весьма непростой процесс. Стоит заметить, что кирпичный дымоход – это один из лучших вариантов для твердотопливного котла.

Современные отопительные котлы и разрушение кирпича

Сегодня рынок изобилует различными котлами отопления. Они различаются не только ценой, но и принципом действия:

  • пеллетные;
  • пиролизные;
  • газовые и т. д.

Если использовать режим котла «Low Intensive» кирпичная кладка дымохода весьма быстро придёт в негодность. В конце концов, начнётся разрушение дымохода.

Специально для означенных типов отопительных котлов рекомендуется использовать керамические трубы. Их преимущество заключается в том, что они абсолютно не восприимчивы к влаге.

Более того, химически активные вещества, которые образуются в результате взаимодействия сажи и конденсирующейся воды (под воздействием высокой температуры), так же безвредны для керамического дымохода.

Смотрите также:

В видео расскажут об эффективном способе экономии топлива при помощи стабилизатора тяги дымохода:


По материалам: http://pechi-1.ru/gde-kupit-dymokhod

Правила установки дымохода для твердотопливного котла | ТРУБЫДА

Дымоход для твердотопливного котла устанавливают сразу после монтажа отопительного устройства. Чтобы сэкономить средства и не обращаться к наемным мастерам, всю работу по обустройству системы выброса дыма и газа можно сделать самостоятельно.

Твердотопливный котел в помещении

Твердотопливный котел в помещении

Виды

Есть несколько типов дымоходов. Они делятся по виду материала и конструктивным особенностям. Какой дымоход лучше для твердотопливного котла, зависит от свойств используемого материала. Конструкцию изготавливают из металла, керамики, стекла и кирпича.

  • Кирпичный дымоход. Это классический тип. Так как стенки такого сооружения толстые, большая часть энергии уходит на их обогрев. Поэтому конструкции из кирпича применяют для котлов с высоким КПД. Если им оборудовать котел с низким коэффициентом полезного действия, то газ будет выводиться слабо. Кирпич обладает термоустойчивыми свойствами и выдерживает температуру до +900°C. Но из-за свойств накапливать внутри конденсат и сажу материал подвергается разрушению. Если внутрь конструкции установить стальную трубу, то этот недостаток можно устранить.
  • Стальной дымоход. Для его изготовления используют нержавейку (под маркой 321, 316, 317L) или простую сталь. Срок службы стальной конструкции составляет около 5 лет. Большой популярностью пользуются модели, изготовленные из нержавейки, так как они более долговечны. Сталь — это недорогой материал, который обладает термоустойчивыми и влагоустойчивыми свойствами. Он выдерживает температуру до +700°C. Во время эксплуатации конструкцию можно оборудовать дополнительными элементами.
  • Керамический дымоход. Состоит из трубы, невоспламеняемого утеплителя и каркаса. Выдерживает температуру до +900°C и не подвергается коррозии. Конденсат и сажа не накапливаются внутри благодаря зеркальной поверхности. Монтаж дымохода проводится быстро и легко с минимальным количеством швов. Это создает надежную герметичность. Срок службы изделия составляет 30 лет. Это самая лучшая и безопасная модель.
  • Сэндвич-панели. Дымоход из сэндвич-панелей легко собирается и имеет компактную конструкцию. В момент установки его оснащают теплоизоляционным и жароустойчивым материалом. Конденсат и сажа на его стенках не накапливаются. Дым и газ быстро выводятся наружу благодаря гладкой внутренней поверхности трубы. Сэндвич-панели часто используются при установке наружных систем удаления дыма. Это дорогая конструкция, которая имеет срок службы около 15 лет. Чем дольше эксплуатируется дымоход, тем слабее становятся места соединений.
  • Стеклянный дымоход. Красивый внешний вид, жаростойкость и долговечность — основные свойства стеклянной конструкции. Дымоходы, изготовленные из стекла, появились недавно, поэтому их монтаж выполняют редко. Высокая цена является их единственным недостатком.

Требования

Узнать, какой требуется дымоход для котла, можно из инструкции, которая прилагается к каждой модели обогревательного аппарата. Если необходимая информация отсутствует, то выбирают любой материал, но учитывают основные требования, которые предъявляются к каждому изделию:

  • Длина дымохода для твердотопливного котла должна составлять от 3 до 6 м.
  • Конструкцию устанавливают только в вертикальном положении. Это обеспечит качественное выведение газа. Допускается отклонение до 30°.
  • Конструкция должна быть оснащена участком, который разгоняет дым. Для этого за патрубком котла располагают вертикальную трубу высотой 1 м.
  • Нельзя делать прогибы.
  • Расположение трубы над кровлей должно быть не менее 100 см.
  • Все стыки обильно смазывают термостойким герметиком.

Расчет высоты и размера сечения

Чтобы давление в системе не упало и сила тяги не уменьшилась, нужно установить конструкцию с подходящей высотой и размером сечения трубы. Сечения имеющегося патрубка и дымохода должны соответствовать друг другу по размеру. Форма сечения трубы может быть круглой или квадратной. Так как во время движения дым закручивается спиралью, лучше использовать конструкцию с круглым сечением.

Поток газа резко меняет свою траекторию движения и смешивается, если в трубе находится посторонняя деталь. Его скорость понижается, если внутренние стенки трубы шероховатые. А это грозит оседанием сажи. Высоту трубы рассчитывают в зависимости от места ее расположения на крыше. Расчет дымохода для твердотопливного котла:

Высота трубы, мОтношение сечений топочного отверстия и дымовой трубыКруглая модельКвадратная модель4-80,830,728-1210,912-161,12116-201,251,1

  • Длина трубы должна возвышаться на 1,2 м над крышей, если она имеет плоскую форму.
  • Дымоход устанавливают выше конька на 0,5 м, если расстояние между ними составляет меньше 1,5 м.
  • Если между коньком кровли и трубой расстояние от 1,5 до 3 м, то дымоход монтируют ниже линии конька.
  • Если расстояние от конька до дымовой трубы выше 3 м, то высота должна соответствовать линии конька. При этом по линии горизонта сохраняют угол в 10°.

Правила монтажа

Основное правило монтажа — это обеспечение пожаробезопасности системы. Схема, по которой проводят монтаж системы:

  • Между дымоходом и другими поверхностями делают промежуток не менее 38 см.
  • Конструкцию внутреннего типа тщательно изолируют, так как детали дымохода не должны контактировать с внутренним перекрытием.
  • Вместе с изоляцией толщина стенок должна быть больше 10 см.
  • От высоты трубы и точного расчета площади внутреннего сечения зависит эффективность вывода газа. Чем выше тяга, тем лучше будут выводиться газы. Поэтому возвышение дымохода над кровлей должно быть не менее 1 м.
  • Нельзя, чтобы горизонтальные участки системы превышали 1 м.
  • Любая конструкция должна быть оснащена сборником конденсата.
  • Для удобства обслуживания в каждой конструкции устанавливают дверцы.

Правила эксплуатации

Твердотопливные котлы сильно реагируют на изменение рабочих параметров. Оборудование станет работать хуже и его КПД уменьшится на 20%, если скорость отведения газов и сила тяги изменятся. Постоянное обслуживание системы поможет избежать многих проблем.

  • Конденсат в трубе. Когда внутри трубы увеличивается конденсат, на ней появляются подтеки и окислы. Чтобы устранить проблему, нужно установить причину их появления. Конденсат может скапливаться, если труба имеет большой диаметр или высоту, а также при неправильно сделанной изоляции. Для изменения высоты дымохода трубу наращивают по типу конструктора, дополнив ее 2 секциями. Регулятор тяги устранит проблему с большим диаметром трубы. Если установить его в систему, давление в канале увеличится в 2 раза.
  • Засорение. Твердое топливо при сгорании выделяет много смолянистых веществ, которые откладываются на стенках трубы. Это является нормой. Но если высота дымохода низкая, труба имеет изгибы или в котельную поступает недостаточный приток воздуха, то скорость загрязнения увеличивается в несколько раз. Поэтому лучше использовать прямостоящие конструкции, а котел устанавливать на цокольном этаже. Иногда загрязнение возникает из-за низкого качества топлива. Также уменьшить засорение помогут система принудительной вентиляции или дымоходы, оснащенные вентканалом.
  • Удаление сажи. Регулярное обслуживание системы защитит дымоход от возгорания сажи. Сажу удаляют механическим или химическим способом 1 раз в полгода.

Срок службы, теплоотдача и производительность системы увеличатся, если сделать грамотный монтаж, соблюдать правила эксплуатации и придерживаться всех рекомендаций специалистов.

Помогите развитию канала — ставьте лайки, делайте репосты, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт посвященный самостоятельному монтажу различных труб.

Как сделать дымоход для твердотопливного котла

Тихо зимние каникулы ближе к середине. Совсем скоро начнутся традиционные загородные посадки хлопот. Но пока на улице холодно, а впереди еще ожидаются февральские заморозки. Комфорт и уют в доме ассоциируются с теплом. А достаточно ли его в загородном доме, напрямую зависит от отопительного оборудования и его правильной установки.

Одним из важных элементов твердотопливного котла является дымоход.Соблюдение всех правил его монтажа – залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому рассмотрим, как сделать дымоход для твердотопливного котла.

Дымоход котла — не для Деда Мороза

Всем известно, что рождественский и новогодний персонаж Дед Мороз входит в дом, чтобы порадовать детей подарками, через дымоход.

Однако при устройстве дымохода для котла необходимо обратить внимание не на создание удобств для старого толстого парня в красной куртке, чтобы он удобно положил мешок с подарками, а на технические рекомендации производителем котла и Правилами пожарной безопасности.

Сжигание в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а в твердотопливных котлах в основном используется естественная, то есть их работа не слишком отличается от работы обычной печи. Итак, правильная конструкция дымохода – важная часть процесса монтажа оборудования.

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип работы которого основан на сжигании твердого топлива, первостепенное значение имеют размеры дымохода (а именно его сечение и высота).

Секция

Производители на своих устройствах делают трубу дымохода именно такой, а не другого размера, не потому что хотели, в наличии на складе трубы такого диаметра или поэтому котел имеет более изящный дизайн. Сечение дымохода зависит от объема топочной камеры и устройства котла. Поэтому не пренебрегайте значениями, указанными инженерами, и сужайте или расширяйте дымовой канал.

Если внутренний размер дымохода меньше требуемого, продукты сгорания не успеют удалиться, и отопительный прибор начнет дымить, а пламя погаснет. Это как зайти в метро в час пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и если дымоход намного шире, чем нужно: поверхностные слои ламинарного течения дымовых газов по краям в чрезмерно свободном пространстве начнут закручиваться — возникает турбулентность.

Турбулентные завихрители тормозят основной поток газов, как следствие — снова плохая работа теплогенератора и дымление. В крайнем случае, если по каким-то причинам нет возможности установить дымоход нужного сечения, параметры можно изменить в меньшую или большую сторону в пределах 5-10% от рекомендуемых.И предпочтительнее — еще по-крупному.

Высота

Вторым важным параметром является высота дымохода. Тяга в трубе дымохода образуется за счет разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и конструктивных особенностей, поэтому обязательно укажите производителя в паспорте изделия, например, в виде минимально допустимого стоимость.

При расчете высоты трубы учтите, что кроме технических параметров котла на его бесперебойную работу влияет также конкретное расположение дома (преобладающий ветер, рельеф местности) и погода за окном. Летом и дождем тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высоты может быть недостаточно.

Как правило, для стандартных моделей котлов требуется минимальная высота трубы не менее 5 м.Эта длина обеспечивает необходимую тягу для возникновения вакуума.

На работу котла также влияет расположение выступающих элементов рядом с трубой, например, конька крыши. Высокий дизайн может создать ветровой подпор башни или даже необратимую тягу. Если труба дымохода имеет большую высоту над крышей (выше 1200 мм), необходимо устроить растяжки, надежно зафиксировав конструкцию дымохода.

Будьте осторожны на поворотах

Тяговое усилие может потеряться и на поворотах: чем они больше и круче, тем усилие меньше, а значит котел тяжелее выводит продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант – вертикальный дымоход. Однако в действительности это условие обычно трудновыполнимо.

При проектировании расположения дымового канала старайтесь минимизировать повороты трубы — их должно быть не более трех. Если без них нельзя обойтись, предпочтительно делать изгибы швеллера под углом менее 90°.

Если без углов или горизонтальных участков расположить камин не получается, то фазу наддува обязательно вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла.Разгонная секция поможет наладить тягу, и тогда дым уже пойдет «по накатанному» пути.

Разумеется, все элементы должны иметь надежное крепление к опоре и герметичное соединение между собой. Какой бы материал не был выбран для устройства дымохода, общий вес трубы очень значителен, поэтому опираться на котел не стоит. Монтаж дымохода следует производить с опорой на специальную консоль.

Каждому свое

Если в доме установлено несколько тепловыделяющих устройств, то для каждого устройства необходимо монтировать отдельный дымоход, либо их соединение должно осуществляться через общий компенсационный коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

В системе вентиляции демонтаж дымохода не требуется. Устраивать дымоходную трубу следует так, чтобы ее выход находился выше вентиляционной трубы и располагался на определенном расстоянии от окон – не менее 400 мм.

Почему дымоход «шуба»

Труба дымохода может проходить внутри помещения, в стене или снаружи стены.

Если дымоходный канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы.Охлаждаясь, дымовые газы замедляют их движение, а потому ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Однако теплоизолированные трубы лучше использовать в случае прокладки трубы в помещении. Теплота уходящих газов в твердотопливных котлах уже максимально отбирается теплообменником, но это полезно для повышения КПД устройства.

Как уже было сказано, в твердотопливных котлах температура уходящих газов намного ниже, чем в печах или каминах.Поэтому, несмотря на теплоизоляцию дымохода, конденсат все равно образуется. По этой причине дымоход котла всегда оснащается конденсатосборником — устройством, собирающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

При установке твердотопливного котла и дымохода помните, что даже самое высокотехнологичное устройство имеет внутри настоящий огонь. Соблюдайте правила выбора и установки дымохода и не забывайте регулярно его чистить — по крайней мере, перед началом каждого отопительного сезона.Для очистки от копоти и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных норм и правил пожарной безопасности при устройстве дымохода для твердотопливного котла убережет Вас от пожара и сделает работу с оборудованием комфортной, а обслуживание котла- долгосрочный и эффективный.

Глава 8.01 УСТРОЙСТВА ДЛЯ ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

Глава 8.01


УСТРОЙСТВА ДЛЯ ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

Секции:

8.01.010    Определения.

8.01.012    Требования к устройству сжигания твердого топлива.

8.01.014    Устройства для сжигания твердого топлива.

8.01.016    Вынос несертифицированных дровяных печей и топок.

8.01.020    Запрет эксплуатации устройства сжигания твердого топлива.

8.01.030    Исключения.

8.01.032    Запрещенные материалы.

8.01.040    Штраф и смягчение.

8.01.050    Административные регламенты.

8.01.010 Определения.

Для целей настоящей главы применяются следующие определения:

«Период сильного загрязнения» означает период времени, начинающийся через три часа после первоначального объявления дня красным или желтым Департаментом качества окружающей среды штата Орегон (далее именуемым «DEQ») или Департаментом здравоохранения и социальных служб округа Джексон ( именуемый в дальнейшем «Округ Джексон»). В случае, если более одного дня подряд обозначены как красные или желтые, все они считаются частью одного и того же периода.

«Несертифицированная дровяная печь или каминная топка» означает отопительное устройство жилого помещения, которое не было сертифицировано ни Департаментом качества окружающей среды штата Орегон, ни Федеральным агентством по охране окружающей среды как соответствующее стандартам выделения дыма. «Несертифицированная дровяная печь или каминная топка» не включает (1) устройства, на которые не распространяются сертификационные требования, такие как печи на пеллетах (обогревающее устройство на дровах, использующее древесные гранулы в качестве основного прибор для сжигания топлива, конструкция и основное назначение которого заключается в приготовлении пищи), (3) старинные дровяные печи (деревянная печь, построенная до 1940 года, имеющая изысканную конструкцию и текущая рыночная стоимость, значительно превышающая обычную дровяную печь, произведенную в то же время). период) и (4) камины.

«Непрозрачность» означает степень, в которой выбросы от устройства для сжигания твердого топлива уменьшают пропускание света и затрудняют обзор объекта на заднем плане. Он выражается в процентах, представляющих степень, в которой объект, просматриваемый сквозь дым, скрыт.

«Устройство для сжигания твердого топлива, сертифицированное в штате Орегон» означает устройство для сжигания твердого топлива, сертифицированное DEQ как соответствующее стандартам эффективности выбросов, указанным в Административных правилах штата Орегон (OAR) с 340-034-0045 по 340-034-0115.

«PM10» означает переносимые по воздуху частицы размером от 0,01 до десяти микрон, вдыхание которых может нанести вред дыхательной системе человека.

«Красный день» означает 24-часовой период, начинающийся в семь часов утра, когда, по прогнозам DEQ или округа Джексон, уровни PM10 составят сто тридцать мкг/м3 и выше.

«Жилье» означает здание, содержащее одну или несколько жилых единиц, используемых для проживания одним или несколькими лицами.

«Сжигание древесины в жилых помещениях» означает использование древесины в устройстве для сжигания твердого топлива внутри жилых помещений.

«Продажа строения» или «продажа строения» означает любую сделку, посредством которой право собственности на строение или недвижимое имущество, на котором расположено строение, передается по договору купли-продажи, наследованию или передаче правового титула на недвижимое имущество. .

«Единственный источник тепла» означает одно или несколько устройств, работающих на твердом топливе, которые являются единственным источником отопления в жилом помещении. Никакое устройство или устройства для сжигания твердого топлива не должны считаться единственным источником тепла, если жилое помещение оборудовано стационарной печью или системой отопления, использующей нефть, природный газ, электричество или пропан.

«Устройство для сжигания твердого топлива» означает устройство, предназначенное для сжигания твердого топлива с получением полезного тепла для внутренней части здания, и включает, помимо прочего, печи, работающие на твердом топливе, камины, каминные топки или дровяные печи любого типа, печи или котлы на комбинированном топливе, используемые для отопления помещений, которые могут работать на твердом топливе, или кухонные плиты, работающие на твердом топливе. К устройствам для сжигания твердого топлива не относятся устройства для барбекю, дрова для искусственного камина, работающие на природном газе, одобренные DEQ печи на пеллетах или печи конструкции kachelofens.

«Отопление помещений» означает повышение внутренней температуры помещения.

«Желтый день» означает 24-часовой период, начинающийся в семь утра, когда уровни PM10, по прогнозам DEQ или округа Джексон, составят девяносто один мкг/м3 и выше, но менее ста тридцати мкг/м3. (Постановление 1897 §1, 2006 г.; Приказ 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.012 Требования к устройству сжигания твердого топлива.

A. Целью этого раздела является снижение уровня загрязнения твердыми частицами в результате сжигания древесины для отопления помещений.

B. Запрещается устанавливать в городе любое новое или бывшее в употреблении устройство для сжигания твердого топлива после даты вступления в силу постановления, кодифицированного в этой главе, за исключением случаев, когда:

1.  Устройство установлено в соответствии с CPMC, глава 15.04, Строительные нормы и правила; и

2. Устройство для сжигания твердого топлива соответствует стандартам выбросов твердых частиц Oregon DEQ для таких устройств или освобождается от ответственности в соответствии с OAR 340-034-0015; и

3.Для всех новостроек конструкция предусматривает альтернативную форму отопления помещений, включая природный газ, пропан, электрическое масло, солнечное топливо или керосин, в количестве, достаточном для удовлетворения необходимых требований к отоплению помещений, так что во время эпизодов высокого уровня загрязнения жилец сможет отапливать дом не только твердотопливным устройством.

C. Если условия, изложенные в этом разделе, не выполняются, ни одно лицо, владеющее помещением, не должно вызывать или разрешать, и никакое государственное учреждение не должно выдавать какое-либо разрешение на установку устройства.(Приказ 1790(часть), 1998).

8.01.014 Нормы выбросов устройств сжигания твердого топлива.

A. В пределах города ни одно лицо, владеющее или эксплуатирующее устройство для сжигания твердого топлива, не должно ни в коем случае вызывать, разрешать или сбрасывать выбросы от такого устройства, дымность которых превышает пятьдесят процентов.

B. Положения настоящего раздела не применяются к выбросам во время разжигания или заправки нового пожара в течение периода, не превышающего тридцать минут в течение любого четырехчасового периода.

C. Для целей настоящего раздела процент непрозрачности должен определяться сертифицированным наблюдателем с использованием стандартного визуального метода, указанного в 40 CFR 60A, метод 9, или с использованием оборудования, одобренного округом Джексон, которое, как известно, обеспечивает эквивалентную или лучшую точность. . (Приказ 1790(часть), 1998).

8.01.016 Демонтаж несертифицированных дровяных печей и топок.

A. Если не оговорено иное, ответственность за удаление несертифицированных дровяных печей или топок возлагается на продавца строения(ей), в котором находятся несертифицированные дровяные печи или топки камина.

B. Наличие всех дровяных печей или каминных топок в конструкции должно быть включено как часть раскрытия информации об имуществе продавца, представленного новому владельцу, в рамках продажи или передачи любого недвижимого имущества. Раскрытие информации должно свидетельствовать о том, используются ли какие-либо дровяные печи или топки для камина соответствующим образом и присутствуют ли они в рассматриваемом имуществе.

C. Если не согласовано иное, все несертифицированные дровяные печи и каминные топки должны быть удалены из строения при продаже или передаче строения, содержащего несертифицированные дровяные печи и каминные топки.Если продавец берет на себя ответственность за удаление, то такое удаление должно быть завершено до или до закрытия или передачи права собственности на любое недвижимое имущество. Если покупатель или нижеподписавшийся владелец берет на себя ответственность за удаление, ответственная сторона должна завершить удаление в течение тридцати календарных дней после регистрации права собственности и подтверждения удаления, как указано в настоящем документе.

Сертификат должен иметь следующую форму:

СЕРТИФИКАТ РАСКРЫТИЯ ИНФОРМАЦИИ ДЛЯ ДРОВЯНОЙ ПЕЧИ/КАМИНА









Нижеподписавшийся продавец сообщает нижеподписавшемуся владельцу о наличии дровяных печей или каминных топок, расположенных в собственности, которая имеет следующий адрес: ________________________________









Дровяные печи или каминные топки обычно обозначаются как:

Дровяные печи или каминные топки:



Сертифицировано

несертифицированный

1. ______________________________________

_____

_____

2. __________________________________________

_____

_____

3.______________________________________

_____

_____

4. __________________________________________

_____

_____









Продавец и нижеподписавшийся владелец понимают, что постановление города Сентрал-Пойнт о дровяных печах/каминах требует удаления несертифицированных дровяных печей или каминов из рассматриваемых конструкций при продаже; и что продавец несет ответственность за демонтаж дровяных печей или каминной топки, если только продавец и нижеподписавшийся владелец не договорились в письменной форме о том, что нижеподписавшийся владелец берет на себя ответственность за демонтаж дровяной(ых) печи(ей) или каминной топки( s) в соответствии с местным постановлением.









Ответственность за демонтаж любых несертифицированных дровяных печей или каминных топок возлагается на:











_____ Ответственность продавца



_____ Ответственность нижеподписавшегося владельца









Продавец и нижеподписавшийся владелец также понимают, что этот сертификат должен быть заполнен и подписан обеими сторонами и доставлен в Департамент строительства города Сентрал-Пойнт во время или до закрытия любой связанной сделки с недвижимостью. Кроме того, все обязательства, изложенные в настоящем документе, остаются в силе после закрытия условного депонирования или передачи права собственности.









Любое лицо, нарушающее положения настоящего Сертификата, подлежит общему наказанию города.









Дата: _______________________











__________________________________________

_______________________________________________

Продавец

Нижеподписавшийся владелец

Д. Раскрытие информации и сертификат должны быть оформлены как продавцом, так и нижеподписавшимся владельцем до или после завершения любой сделки по передаче недвижимости, включающей недвижимое имущество, в котором задействована конструкция (конструкции), содержащие дровяные печи или каминные топки. После полного оформления сертификата о раскрытии его копия должна быть представлена ​​ответственным лицом в строительный отдел города Сентрал-Пойнт. Предоставление сертификата о раскрытии информации требуется для любой передачи права собственности, независимо от того, закрыта ли сделка с недвижимостью на условном депонировании или закрыта продавцом и нижеподписавшимся владельцем без условного депонирования.

E. Непредоставление продавцом или нижеподписавшимся владельцем сертификата о раскрытии информации, требуемого в соответствии с настоящим разделом, демонстрирующего последующее удаление несертифицированной дровяной печи (печей) или топки камина из конструкции, требуемой в соответствии с настоящим разделом , подлежат общему штрафу города. (Указ 1897 §2, 2006 г.).

8.01.020 Запрет работы устройства сжигания твердого топлива.

A. Эксплуатация устройства для сжигания твердого топлива в период сильного загрязнения запрещается, за исключением случаев, когда в соответствии с Разделом 8 было предоставлено исключение.01.030. Презумпция нарушения, за которое может быть вынесено предписание, возникает, если дым выбрасывается через дымоход или дымоход по истечении трех часов с момента объявления периода сильного загрязнения.

B. Несмотря на подраздел A данного раздела, эксплуатация устройства для сжигания твердого топлива, сертифицированного штатом Орегон, разрешается в период сильного загрязнения при условии отсутствия видимых выбросов дыма через дымоход или дымоход по истечении трех часов. прошло с момента объявления о высоком уровне загрязнения.Положения настоящего подраздела не применяются к выбросам дыма во время разжигания или заправки огня в течение периода, не превышающего тридцати минут в течение любого четырехчасового периода.

C. После 31 августа 1994 года ни один владелец собственности не может сдавать в аренду жилое помещение, если оно не оборудовано альтернативным источником тепла, соответствующим ORS 91.770. Если арендодатель нарушает этот подраздел B, арендатору не будет предъявлено обвинение в каком-либо нарушении подраздела A этого раздела.(Постановление 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.030 Освобождения.

Домохозяйству разрешается эксплуатировать устройство для сжигания твердого топлива в период сильного загрязнения, если глава этого домохозяйства ранее получил одно из следующих исключений и имеет сертификат, выданный городом, предоставляющим освобождение:

А. Экономическая потребность. Освобождение в связи с экономической необходимостью сжигания твердого топлива для отопления жилых помещений может быть выдано главам домохозяйств, которые могут доказать, что они соответствуют требованиям для получения энергетической помощи в рамках Программы энергетической помощи малоимущим (далее именуемой L. E.A.P.), администрируемой ACCESS, Inc. и установленной Министерством энергетики США. Исключения в соответствии с настоящим подразделом истекают 1 сентября каждого года.

B. Особые потребности. При наличии особой необходимости, как это дополнительно определено административным правилом, может быть предоставлено временное исключение, разрешающее сжигание устройства для сжигания твердого топлива, несмотря на Раздел 8.01.020(A). «Особая необходимость» включает, но не ограничивается, случаи, когда печь или система центрального отопления не работают, кроме как из-за собственных действий или небрежности владельца или оператора.(Постановление 1790 (частично), 1998 г.; Приказ 1732, 1996 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.032 Запрещенные материалы.

Запрещается сжигать или допускать сжигание любого из следующих материалов в устройстве для сжигания твердого топлива: мусор, обработанная древесина, пластик, проволока, изоляция, автомобильные детали, асфальт, нефтепродукты, обработанный нефтью материал, резина. продукты, останки животных, краска, животные или растительные вещества, образующиеся в результате обработки, приготовления, приготовления или подачи пищи или любого другого материала, который обычно выделяет густой дым или вредные запахи.(Приказ 1790(часть), 1998).

8.01.040 Штраф и снижение.

Любое лицо или лица, нарушившие какое-либо из положений настоящей главы, после вынесения обвинительного приговора подлежат наказанию в соответствии с общим постановлением о штрафах города и подлежат соответствующему судебному разбирательству для пресечения или устранения любого нарушения или несоблюдения. (Постановление 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.050 Административный регламент.

Городской управляющий может устанавливать административные правила, регулирующие порядок предоставления льгот. (Постановление 1969 §1 (часть), 2013 г.; Приказ 1790 (часть), 1998 г. ; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

Установка дровяной горелки без дымохода

Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ – да!

Хотя газовые и электрические плиты также являются вариантом, для некоторых достаточно ритуала сжигания твердого топлива.Тем не менее, если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки. Двустенная дымоходная система является способом сделать это.

Прочтите наше руководство по установке дровяной печи без дымохода, чтобы узнать все, что вам нужно знать, чтобы иметь в доме дровяную печь…

Нужен ли дымоход для дровяной печи?

К счастью для тех, кто живет в современных домах, для установки дровяной печи не нужен дымоход. Однако для его установки может потребоваться больше работы, чем для существующего дымохода.Это связано с тем, что вам нужно будет установить двухстенную систему дымохода через крышу или стену вашего здания. Тем не менее, это по-прежнему достаточно простой и экономичный способ воспользоваться преимуществами дровяной печи в доме без дымохода!

Что такое двухстенная дымоходная система?

Двустенная дымоходная система является ключом к установке дровяной горелки без дымохода. Проще говоря, это ряд соединяемых труб из нержавеющей стали, которые могут выводить дым из печи наружу. Они состоят из трубы из нержавеющей стали, обернутой толстой изоляцией и окруженной второй внешней трубой.Это поддерживает температуру внутри дымохода достаточно высокой, чтобы пары могли проходить через трубу и оседать снаружи.

У вас есть два варианта установки двустенного дымохода:

  • Снаружи – с этой опцией вы подсоединяете трубу к вашей печи и имеете выход через внешнюю стену. Затем он поднимается по стене вашего здания, чтобы опорожнить его на безопасном расстоянии — обычно возле вашей крыши.
  • Внутренний — вы все равно подключите его к своей печи, но вы проведете его внутри вашего дома, через ваши потолки и через крышу, чтобы опорожнить.

Какой из них лучше для вас, зависит от ваших обстоятельств. Если вы выберете внешний вариант, у вас будет видна стальная труба вдоль стены вашего здания. Если это вас не привлекает, вы можете оставить это внутри. Вот еще плюсы и минусы:

Плюсы Минусы
Внешний дымоход В вашем доме требуется меньше работы, и он занимает меньше места. Дымоход не будет так заметен в вашем доме. Вам нужно будет подлатать внешнюю стену, и может потребоваться больше изгибов — это может увеличить стоимость.
Внутренний дымоход Дымоход будет оставаться теплее, что может облегчить розжиг и эксплуатацию печи. Дымоход нужно будет закрыть коробом и проветрить, что может занять место наверху.



Как установить дровяную горелку без дымохода

Если вы хотите выполнить установку дровяной горелки без дымохода, всегда лучше проконсультироваться со специалистом. Это потому, что наилучший вариант того, как его разместить, отличается от дома к дому. Тем не менее, все же хорошо иметь примерное представление о том, как это будет сделано.

Вот общее руководство по установке дровяной горелки без дымохода…

Что вам понадобится:

  • Печь – вы можете выбрать дровяную или многотопливную печь. Проверьте, живете ли вы в зоне контроля дыма, так как в этом случае вам понадобится печь, одобренная DEFRA. Кроме того, обратите внимание на размер дымохода при выборе печной трубы…
  • Труба печи – убедитесь, что диаметр трубы печи соответствует диаметру вашей печи.Они также различаются по длине. Печная труба будет более визуально приятна, чем дымоход, поэтому решите, сколько вы хотите выставлять напоказ, и покупайте соответственно.
  • Двустенная система дымохода – узнайте, какой диаметр дымохода требуется для вашей печи. Если дымоход будет виден внутри вашей комнаты, вы можете получить его с черной отделкой.
  • Очаг — ваша печь должна быть установлена ​​на соответствующий очаг. Он должен быть толщиной не менее 12 мм и изготовлен из негорючего материала. Он также должен занимать площадь 840 мм x 8440 мм, причем не менее 225 мм перед дверцей печи.

На фото: Hamlet Solution 5 Широкоэкранная дровяная печь, одобренная Defra _ Многотопливная печь

Все дровяные печи

Дополнительно:

  • Каминная камера – вы можете встроить в комнату каминную столешницу. Если это так, то один из них — кратчайший путь к красивому камину.
  • Балка для камина — опять же, если вы решите разместить печь в нише, это станет приятным завершающим штрихом.

Как установить печь:

Во-первых, вам нужно решить, где вы хотите разместить печь.После того, как дымоход будет установлен, будет трудно и дорого переместить его снова. Итак, будьте уверены!

Вот краткое описание работы, которую, вероятно, потребуется выполнить…

  • Если труба дымохода проходит через стену, ее необходимо снять до кирпичной кладки.
  • Вам разложат очаг и поставят печь.
  • К вашей печи будет присоединена печная труба, а также будет установлен двустенный дымоход. Части будут соединены вместе, чтобы он мог пройти через потолок или вдоль внешней стены.Любые созданные дыры необходимо будет безопасно залатать.
  • Если вы хотите, чтобы фальштруба скрывала дымоход, для его закрытия будут уложены кирпичи. Если вам нравится минималистский вид, дымоход можно оставить открытым.

Двойной дымоход Правила

Есть несколько проблем, которые могут повлиять на то, где и как вы установите печь с двойным дымоходом. Некоторые из основных правил:

  • Двустенная система по всей длине не должна иметь более четырех изгибов.
  • Ни один из изгибов не должен иметь угол более 45 градусов, за исключением соединения с плитой, угол которого может составлять 90 градусов.
  • Неизолированную печную трубу нельзя использовать для прохода через стену или потолок – это можно сделать только с помощью двустенного дымохода.
  • Труба печи должна находиться на расстоянии не менее 425 мм от любых горючих материалов.

Магазин печных труб

Сколько будет стоить установка дровяной печи без дымохода?

Точная стоимость установки дровяной печи без дымохода зависит от того, какой объем работ необходимо будет выполнить в вашем доме.Это будет значительно отличаться от случая к случаю, поэтому лучше всего получить предложение, чтобы точно знать, сколько вам будет стоить установка горелки для бревен. Однако, наряду со всеми вышеперечисленными деталями печи, следует учитывать несколько моментов, которые могут повлиять на цену:

  • Труд . Это будет выше, если установка двустенного дымохода не так проста. Убедитесь, что вы точно знаете, что нужно сделать, и о любых потенциальных проблемах. Если вы хотите построить ложный дымоход, это также увеличит стоимость.
  • Одобрение совета . Если вашу работу выполняет инженер, зарегистрированный в HETAS, в этом нет необходимости. В противном случае вам придется заплатить за проверку вашей печи.
  • Все дополнительные… такие вещи, как сигнализатор угарного газа, запас топлива и ежегодная трубочист.

Узнайте больше о стоимости дровяных горелок.

Готовы установить дровяную горелку? Взгляните на все наши продукты для дымоходов, чтобы найти все, что вам нужно.Если вам нужна помощь, позвоните в наш отдел продаж по телефону 0161 376 4191 для получения консультации специалиста.

Приобрести двустенные дымоходы сейчас

Вы также можете найти дополнительную информацию о печах на нашей странице ресурсов, включая такие публикации…

Пожары в дымоходах – не будь статистикой | Путеводитель по дымоходам | Стоит ли переключать открытый огонь на дровяную горелку?

%PDF-1.6 % %3.5-W321911.14209 4 0 объект >/Фильтр/CCITTFaxDecode/Высота 3300/Длина 95795/Имя/изображение/Подтип/Изображение/Тип/XObject/Ширина 2550>> ручей ū@xrū@xQ,Du( 걐-eL%[email protected]@xG*Q—(@xT2ž

+*cj*c

/(,|»QŪʘxŪ2Ū?QQ»»»(@xGEJʘ TQ-Ū?

-㖱hA} #NENC:fa5;SZժ 0’&-m?_4 tBpȧd1dUdR(EZT ۭ’~> GmJ: N8i}o_—`q

L}:r*X /Ȥ}’Q}dQ /֧F^?f{V-d+_+!Nʛ_\0aDF B2 ˆ

Qrb#/

żd(r($- )N!`4 FNgA*[email protected]`\% #@@\8A{xA|`[-% 1ۤ~?oNuNt3i* } 4AԆ}_��WQA >BBr0, ot u} o_uu hwʹ/#Fۭ kc-iu o_ի_~y;ixA; w~WХA 1’\; }m7ֶտv?ɻ a»to__u7G}tlאB»64?O ECBP6-P1 (+A»vK{m}r, F n?W-{_IXk?md. 4lh*6QvѭCMQ`2YQ5`a330v$œ&VPeÔ?ic3ih5AGR&ZAVNpVO)Xd’N+d’’G~m롧 KK/~Wмuz}}WWIGKcǾi{ƿxCz_K?~K⿯/봿»7EbM4% 0 q_-3 %bk» /~q0 A ?-dZ >]7u ` ~#4 ™»NS~*+9*_V_W _0iZZ_ 봽nl-kmkO[+8>kEZ[{]?’] Ха’/[̔AL&4Q N-7ӆjI6]ŧjM!1֬},о @&bKi&B0B Ebdn MTa1 Li:4&Q»#>1

Дымоходы для твердотопливных котлов. Выбираем дымоход для твердотопливного котла. Виды дымоходов для твердотопливных котлов. Их характеристики и параметры.

Для поддержания комфортного микроклимата в помещениях широко применяется отопление твердотопливными котлами.Выбор типа котла ложится на хозяина – ему необходимо решить, как будет организована система отопления, а также определиться с выбором твердого топлива (уголь, дрова, кокс, торфяные брикеты). В любом случае для удаления продуктов горения, а также исключения их попадания в помещение — необходимо установить дымоход. Без него невозможно нормальное и полноценное функционирование котла, от него зависит как эффективность системы отопления, так и безопасность людей, находящихся в отапливаемом помещении. Таким образом, к выбору дымохода для твердотопливных котлов следует подойти с особым вниманием, внимательно изучить и взвесить все нюансы выбора из существующих вариантов.

Устройство дымохода твердотопливного котла

Дымовая труба представляет собой конструкцию в виде вертикального канала, с помощью которого осуществляется вывод наружу из котла продуктов сгорания (дымовых газов). Главный критерий качественного монтажа и дымохода – хорошая тяга. Возникает из-за разницы температур и разницы давлений внутри помещения и снаружи.Теплый воздух в помещении имеет отличную от холодного воздуха на улице плотность, в результате чего воздушные массы перемещаются через дымоход. Необходимо, чтобы эта конструкция обеспечивала качественную тягу и обладала необходимыми теплоизоляционными свойствами.

































Измерение тяги производится с помощью специальных метрологических приборов — анемометров. Наличие очень слабой тяги или ее полное отсутствие может определить специалист. Важно отметить, что эксплуатация отопительного твердотопливного котла при отсутствии тяги запрещается.

Параметры дымоходных котлов на твердом топливе

К основным параметрам дымохода, влияющим на работу котла, относятся:

  • Сечение дымохода для твердотопливного котла — для сохранения качественной тяги лучше всего подходит гладкий одиночный дымоход круглого или овального сечения.В качестве альтернативы закругленному можно построить дымоход прямоугольного сечения – но надо учитывать, что углы дымохода создают жюри, в котором будет скапливаться и накапливаться сажа, в результате чего тяга испортится;
  • высота дымохода для твердотопливного котла – она должна превышать 5 метров. В случае меньшей высоты не будет обеспечена необходимая тяга. Наоборот, если значение превышает десять метров, топливо будет сгорать слишком быстро, что экономически невыгодно. Необходимая высота (или минимальная высота) дымохода обычно указывается в паспорте на оборудование твердотопливного котла и должна соответствовать рекомендациям производителя;
  • диаметр дымохода для твердотопливного котла – подбор его величины необходимо производить в соответствии со значением, указанным в паспорте. Допускаются некоторые изменения значения диаметра в ту или иную сторону – не более 5 мм;
  • длина дымохода для твердотопливного котла — к котлу может быть выполнено как вертикальное, так и горизонтальное подключение дымохода.При наличии горизонтальных отводов дымохода их длина не должна превышать 1 м;
  • его термостойкость – температура продуктов сгорания может быть разной, и достигать 600°С. Следовательно, термическое сопротивление дымохода является очень важным фактором при выборе материала – обычно используют жаропрочный кирпич, сталь, керамику, иногда стакан;
  • конструкция дымохода чем меньше в него входят горизонтальные, а также зауженные участки, колена, тем лучше будет тяга. Это связано с тем, что поток дымовых газов движется в дымовой трубе по спиральной траектории. Встречая на своем пути препятствия (в виде изгибов, выпуклостей, а также неровностей поверхности), поток меняет направление, в результате чего происходит перемешивание газов.

Разновидности дымоходов

Дымоходы для твердотопливных котлов бывают следующих типов — в зависимости от вида материала:

  1. Кирпич дымоход для твердотопливного котла — огнеупорный кирпич обладает широким спектром полезных характеристик, а также уже много лет является традиционным выбором для дымоходов печей.Для оборудования современных твердотопливных котлов, оснащенных автоматикой, такой выбор нежелателен. Это связано с тем, что включение котла происходит автоматически только при снижении температуры в помещении ниже определенного уровня, к тому же у современных котлов КПД значительно выше, и они теплее внутри. Поэтому дымоход большую часть времени остается холодным, и происходит скопление конденсата от охлажденных водяных паров, сажи, дымовых газов. Этот конденсат представляет собой довольно агрессивную жидкость, состоящую из кислот – активно разрушающих сам кирпичный дымоход, а также прилегающую к нему отделку.
  2. Дымоход стальной для твердотопливного котла — изготавливаем из нержавеющей и черной стали. Черная сталь разрушается под воздействием конденсата и копоти, поэтому дымоходы из этого материала в твердотопливных котлах ставить не рекомендуется. Нержавеющая сталь со специальными добавками (никель, молибден, титан) в качестве дымоходной трубы способна выдерживать значительные температурные нагрузки, обладает стойкостью к воздействию конденсатных сред. Различают односторонние и двустенные (сэндвичные) разновидности стальных дымоходов, первые малоэффективны при наличии сильных морозов.

Многослойные дымоходы для твердотопливных котлов имеют ряд преимуществ:

  • хорошая теплоизоляция;
  • не накапливают конденсат;
  • удобство монтажа и обслуживания.

Из недостатков можно отметить достаточно высокую стоимость и ограниченный срок эксплуатации (колеблется от 10 до 15 лет) — после чего потребуется замена.

  1. Дымоход керамический для твердотопливного котла — отличается отличными показателями огнеупорности (до 1200°С), устойчив к конденсату и атмосферным явлениям.К его преимуществам также можно отнести малый вес, простоту монтажа и высокую пожаробезопасность. Керамический дымоход можно устанавливать не только в помещении, но и на фасаде здания.
  2. Коаксиальный дымоход для твердотопливного котла – это герметичная система, состоящая из двух труб. По одному из них поступает холодный свежий воздух снаружи, а по другому отводится дым. Коаксиальные трубы обеспечивают сжигание топлива в котле абсолютно изолированно от отапливаемого помещения. Этот тип дымохода подходит, если в помещении нет возможности организовать постоянный приток свежего воздуха.Коаксиальные трубы значительно повышают КПД котла, его экологические и противопожарные характеристики.
  3. Стеклянный дымоход для твердотопливного котла – надежный вариант с отличными эксплуатационными характеристиками. Отличается устойчивостью к коррозии, а также оригинальным дизайном. Стеклянные дымоходы широко используются во многих странах, в наших краях не слишком распространены из-за дороговизны, а также сложности монтажа.

Требования к дымоходам

Независимо от выбора материала дымохода его конструкция должна строго соответствовать требованиям дымохода твердотопливного котла:

  • обеспечивают надежную тягу, то есть качественную, из котла наружу продукты сгорания;
  • обладают достаточной термо- и огнестойкостью;
  • установка дымохода должна производиться в соответствии с требованиями пожарной безопасности.

























Видео примеры дымоходов для твердотопливных котлов:

Дымоходы для твердотопливных котлов

2 голосов 3. 00 СРЕДН. Рейтинг ( 62 % баллов)

Безопасное и законное использование твердого топлива

Внедрение твердого топлива

Твердое топливо (в основном уголь) раньше было самой популярной формой отопления домов в Великобритании, но с 1960-х годов популярность центрального отопления на природном газе возросла, и теперь оно используется большинством коммерческих и бытовых пользователей.Однако с 1990-х годов растет популярность твердого топлива, особенно бревен и пеллет.

Сжигание твердого топлива может загрязнять воздух, и многие города раньше страдали от тяжелого сажистого смога. В ответ на эти проблемы правительство приняло первый Закон о чистом воздухе в 1956 году, который регулировал использование твердого топлива в быту. Многие городские местные власти создали зоны контроля дыма в соответствии с Законом о чистом воздухе 1968 года: это зоны, в которых применяются особые положения, если люди хотят сжигать твердое топливо.

Самый простой способ сжигания твердого топлива – открытый камин. Однако открытый огонь неэффективен — большая часть тепла уходит через дымоход, и этот метод потенциально может быть наиболее загрязняющим окружающую среду из-за более низких температур. Если вы живете в зоне контроля дыма, вы ограничены в количестве топлива, которое вы можете сжигать.

Если вы используете твердое топливо, вы должны следить за тем, чтобы ваш прибор и дымоход регулярно обслуживались, чтобы обеспечить безопасность дома. Также важно убедиться, что вы не выходите за рамки закона, когда установлена ​​плита или твердотопливный прибор, и соблюдаете любые положения законодательства страны, в которой вы живете.

Зоны противодымной защиты

Brighton & Hove имеет 5 зон контроля дыма, охватывающих большую часть районов Ганновера, Льюис-роуд, Бевендин и центра города. В Хоуве нет зон дымоудаления.

Интерактивная карта районов Брайтона доступна здесь.

Плиты и котлы

В зоне противодымной защиты вы должны использовать специальное устройство, если вы хотите сжигать дрова или уголь. Обратите внимание, что устройство, на которое распространяется освобождение, будет разрешено использовать только в зоне противодымной защиты с использованием разрешенных видов топлива.Например, если прибор предназначен только для сжигания дров, вы не должны использовать его для сжигания угля.

Костры, камины и барбекю (барбекю)

Chimineas и барбекю не подпадают под действие законодательства о борьбе с дымом, но, пожалуйста, проявляйте внимание к своим соседям и не создавайте чрезмерного дыма или запаха.

Кто должен устанавливать мой прибор?

Если вы выбрали твердое топливо  , закон требует, чтобы печи и котлы на твердом топливе были установлены в соответствии с частью J Строительных норм и правил.Если ваш установщик был аккредитован как компетентное лицо, никаких действий не требуется после завершения установки. Если они не аккредитованы или вы установили его самостоятельно, вам необходимо получить разрешение на строительство.

Наиболее широко используемая схема компетентных лиц находится в ведении HETAS. Вы можете найти одобренных HETAS установщиков на их веб-сайте. Существуют и другие схемы компетентных лиц.

В идеале, когда вы покупаете дом с твердотопливным прибором, вам следует попросить предоставить доказательства того, что он одобрен строительными нормами или был установлен участником схемы компетентных лиц, например, HETAS.

Строительные нормы существуют для вашей безопасности. Твердотопливные приборы могут быть опасны, если они неправильно установлены и не обслуживаются. Плохо подогнанные бытовые приборы могут привести к накоплению угарного газа в доме.

Мой дымоход в хорошем состоянии?

Если ваш дымоход не использовался какое-то время, необходимо проверить его и прочистить перед использованием твердого топлива. Неисправные дымоходы могут привести к утечке опасных газов, таких как угарный газ, в ваш дом.

Использование твердотопливных приборов

Приборы на твердом топливе сильно отличаются от газовых и электрических систем отопления, с которыми знакомо большинство из нас. Вам нужно будет ознакомиться с требованиями по техническому обслуживанию вашей системы и убедиться, что вы сжигаете топливо хорошего качества.

Техническое обслуживание и чистка дымоходов

Приборы на твердом топливе могут показаться простыми, но они требуют регулярного обслуживания, чтобы оставаться безопасными, чистыми и эффективными.Вы должны следить за тем, чтобы зола удалялась не реже одного раза в день, желоба и игольные пластины чистились не реже одного раза в месяц, а решетки и огнеупорные кирпичи находились в хорошем состоянии. Ваш установщик сможет предоставить соответствующий график технического обслуживания. Вы также можете прочитать информационный буклет HETAS.

Если в вашем доме проживают другие люди, например, если вы сдаете недвижимость в аренду или у вас есть опекуны, вы должны предоставить им рекомендации по использованию и обслуживанию вашего твердотопливного прибора.Большинство людей не знакомы с твердотопливными приборами и требованиями к их обслуживанию.

Очень важно содержать дымоход в чистоте, чистя его не реже одного раза в год. Вы можете найти трубочиста через Национальную ассоциацию трубочистов или HETAS.

Покупка топлива

Бревна следует хранить в хорошо проветриваемом штабеле на солнечном месте, прежде чем занести их в помещение.

Топливо хорошего качества гарантирует чистую и эффективную работу вашего прибора.Топливо низкого качества может сгорать неэффективно, загрязнять окружающую среду и даже повредить ваш прибор.

Наиболее распространенным древесным топливом являются бревна, хотя различные виды доступной древесины горят по-разному. Хороший поставщик древесного топлива сможет дать совет. Вы также должны знать, что древесина должна быть выдержана (высушена), прежде чем ее можно будет сжигать, что может занять до двух лет. Большинство поставщиков топлива могут предоставить уже выдержанную древесину.

Другие виды древесного топлива включают древесную щепу и гранулы.Они обычно используются в более сложных устройствах, таких как котлы на древесном топливе, и производитель или установщик вашего устройства должен предоставить вам рекомендации по соответствующим стандартам качества топлива.

Наконец, перед сжиганием твердое топливо следует держать сухим, храня его в помещении или под надежным укрытием. Влажное топливо сгорает неэффективно и может создавать выбросы дыма.

Выброшенная древесина

Существует множество источников выбрасываемой древесины, например, упавшие ветки, обрезки плотницких работ, поврежденные панели забора, старая мебель и древесина из скипов.Не всякая древесина подходит для сжигания, и вы должны быть очень осторожны, прежде чем использовать ее. Общие проблемы могут быть:

Древесина должна быть высушена (приправлена), прежде чем ее можно будет сжигать. При сжигании сырой или свежесрубленной древесины может образовываться большое количество дыма

Древесина может быть покрыта консервантами, такими как лак, креозот или свинцовая краска. При его сжигании в воздух могут выделяться токсичные пары, включая металлы и органические вещества.

Зоны контроля дыма и юридическая информация

Совет имеет установленные законом полномочия по контролю дыма от бытовых и коммерческих источников. Закон о чистом воздухе позволяет местным властям назначать зоны контроля дыма (SCA), которые налагают юридические ограничения на сжигание и использование определенных приборов и видов топлива. Ограничение также распространяется на продажу топлива в зоне контроля дыма или рядом с ней.

Первоначальный Закон о чистом воздухе (1956 г.) был принят для решения проблем, связанных с твердыми частицами и сернистым смогом. Городские «гороховые супы» прошлого представляли собой смесь отходов и загрязнений, возникающих в результате обычного сжигания угля, которые оказывали очень вредное воздействие на органы дыхания жителей городских районов.

В течение некоторого времени дорожное движение было основным источником местного загрязнения воздуха. Тем не менее, после последнего обновления Закона о чистоте (1993 г.) альтернативы центральному отоплению, работающему на газе, такие как дрова и уголь, стали более популярными. SCA используется для минимизации вклада бытовых и коммерческих каминов в загрязнение окружающего воздуха.

Зоны контроля дыма в Брайтоне и Хоуве

В Брайтоне 5 зон контроля дыма. Все они были объявлены в соответствии с Законами о чистом воздухе 1956 и 1968 годов.Декларации были сделаны между 1974 и 1981 годами. На этой карте показаны 5 областей.

Ниже описаны 5 областей (с 1 по 5) в том порядке, в котором они были объявлены:

Приказ Брайтона № 1 (Нижний Бевендин) о борьбе с дымом от 1974 года, утвержденный муниципальным советом Брайтона 9 мая 1974 года и утвержденный министром по охране окружающей среды 5 августа 1974 года и вступивший в силу 1 октября 1975 года.

Брайтонский приказ № 2 о борьбе с дымом от 1974 года, утвержденный городским советом Брайтона 8 октября 1975 года.Утверждено министром по охране окружающей среды с изменениями от 5 февраля 1976 г. Действует с 1 октября 1976 г.

Брайтонский приказ № 3 о контроле над дымом от 1974 года, утвержденный городским советом Брайтона 18 мая 1978 года. Утвержден с изменениями министром окружающей среды 1 сентября 1978 года. Действует с 1 мая 1979 года.

Брайтонский приказ № 4 о борьбе с дымом от 1974 года, утвержденный городским советом Брайтона 2 февраля 1979 года.Утверждено министром окружающей среды с изменениями от 23 апреля 1979 г. Действует с 1 ноября 1979 г.

Приказ Брайтона № 5 о контроле над дымом от 1979 года, утвержденный Советом района Брайтона 13 декабря 1979 года. Утвержден с изменениями министром окружающей среды 6 февраля 1981 года. Действует с 1 октября 1981 года.

Соответствие Закону о чистом воздухе и законодательные требования для зон контроля дыма

Поставщики должны предъявить сертификат производителя о том, что продаваемые ими устройства включены в этот список для законного использования в SCA.Операторы должны иметь четкие инструкции о том, что топливо может использоваться с их твердотопливным оборудованием, не создавая избыточного загрязнения, и разрешено для использования в SCA. Производители, продающие несертифицированное топливо для использования в SCA, например, нефтяной кокс или сернистый уголь, рискуют подвергнуться судебному преследованию в соответствии с Законом о чистом воздухе.

Информация о дровяной печи — Департамент экологии штата Вашингтон

Перечень сертифицированных дровяных печей и устройств для сжигания древесины

Федеральные стандарты выбросов для дровяных и пеллетных печей теперь обеспечивают более надежную защиту, чем стандарты штата Вашингтон.Все остальные дровяные устройства должны соответствовать стандартам штата Вашингтон.

Тип устройства Вашингтон PM 2,5 Ограничение EPA PM 2,5 Ограничение
Катализатор 1 Дровяной котел 2,5 грамма в час 2,0 грамма в час (испытано на деревянном каркасе) 3
2. 5 граммов в час (испытано на корде)
Некаталитические 2 устройства для сжигания древесины 4,5 грамма в час 2,0 грамма в час (испытано на деревянном каркасе) 3
2,5 грамма в час (испытано на корде)
Камины заводского изготовления и каменные обогреватели 7,3 грамма на килограмм добровольный лимит

Каталитические устройства используют керамический элемент для уменьшения дыма.
В некаталитических устройствах используются другие технологии для уменьшения дыма.
3 Древесина для кроватей — это пиломатериалы, используемые специально для методов испытаний на выбросы при сжигании древесины.

Дровяные кухонные печи, которые используются в основном для приготовления пищи, должны иметь следующие характеристики, чтобы их можно было исключить из испытаний на выбросы:

  • Прибор для измерения температуры духовки
  • Путь пламени вокруг печи
  • Дверца для очистки от копоти под духовкой
  • Печь объемом 1 кубический фут или больше и решетка для духовки
  • Вентилятор или тепловые каналы не используются для отвода тепла от прибора
  • Поверхность для приготовления пищи, измеренная в квадратных дюймах или квадратных футах, равная 1. в 5 раз больше, чем топка
  • Часть не менее четырех сторон печи будет подвергаться воздействию пламени во время цикла нагрева печи, при этом для контроля температуры будет разрешен обход дымовых газов
  • Зольник
Те, кто хочет установить дровяные печи для приготовления пищи, должны следовать местным правилам и постановлениям. Обратитесь в местный отдел выдачи разрешений на строительство, чтобы выполнить местные требования. Свяжитесь с местным агентством по очистке воздуха, чтобы узнать о возможных ограничениях использования вашей кухонной плиты во время запрета на сжигание.

Требования к испытаниям на выбросы для дровяных печей

Все дровяные обогреватели (печи на дровах, пеллетных печах и т. д.), изготовленные после 1939 года, должны пройти испытания на выбросы, если они не соответствуют определению дровяной кухонной печи. Обогреватели, которые также пекут или готовят пищу, не считаются дровяными кухонными печами.

Чтобы продавать дровяные обогреватели, они должны быть проверены в лаборатории, сертифицированной Агентством по охране окружающей среды, с использованием либо метода категории A – утвержденного Агентством по охране окружающей среды, либо категории B – альтернативного метода, утвержденного Агентством по охране окружающей среды.

После завершения тестирования отправьте электронное письмо координатору по дровяным печам с номером:

.
  • Марка, модель и класс эффективности
  • Итоги теста

Координатор дровяных печей рассмотрит вашу информацию и свяжется с вами, если потребуется дополнительная информация. Утвержденные устройства размещены на этой странице в разделе «сертифицированные дровяные печи».

Тип печи Стандарты уровня выбросов WA Дополнительная информация
Дровяные, угольные и кукурузные печи 2.5 грамм/час для каталитических печей

4,5 г/час для некаталитических печей

Пеллетные печи 4,5 г/час

Изготовленные камины (также известные как камины с малой массой или камины с нулевым зазором)

7,3 грамма мелких частиц на килограмм испытательного топлива Протестируйте камин в лаборатории, сертифицированной Агентством по охране окружающей среды США, используя метод испытаний каминов Вашингтона. Если в камине есть функции контроля соотношения воздуха и топлива, он считается дровяной печью и должен быть испытан и одобрен как дровяная печь.
Внутренние печи на дровах и пеллетах 2,5 г/ч для каталитических печей

4,5 г/ч для некаталитических печей


Нагреватели для кирпичной кладки 7,3 грамма мелких частиц на килограмм испытательного топлива Испытайте каменный обогреватель в лаборатории, сертифицированной EPA, используя метод испытания каминов Вашингтона.Производители могут подать заявку на освобождение от тестирования, если испытательная лаборатория установит, что устройство существенно похоже по конструкции на уже протестированное устройство. Утвержденный Вашингтоном процесс доступен в испытательных лабораториях OMNI.
Наружные дровяные котлы (жилые) неприменимо Дровяные котлы незаконны в Вашингтоне. Метод 28 OWHH Агентства по охране окружающей среды — это тест категории C, который официально не одобрен Агентством по охране окружающей среды или Вашингтоном.

Перед покупкой или установкой дровяной печи рассмотрите другие варианты отопления. Природный газ и электричество — гораздо более чистые способы отопления дома. Используйте дровяную печь или камин, сертифицированные в штате Вашингтон, подходящего размера и правильно установленные:

Многие города, округа, жилищные органы и коммунальные предприятия предлагают гранты, низкопроцентные или беспроцентные ссуды и/или бесплатные программы защиты от погодных условий и сохранения. Для получения дополнительной информации обратитесь в местное агентство по очистке воздуха.

Демонтаж несертифицированной дровяной печи требуется в соответствии с , а не , когда вы покупаете или продаете дом. Чтобы помочь защитить качество воздуха, мы рекомендуем вам использовать более чистые варианты отопления дома, такие как электричество или природный газ, и утилизировать несертифицированные дровяные печи.

Однако продажа несертифицированной дровяной печи сама по себе является незаконной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
