Как отрегулировать доводчик входной двери: Доводчик дверной для металлических, пластиковых и других входных групп

Содержание

Доводчик дверной для металлических, пластиковых и других входных групп

Доводчик дверной часто устанавливается на створку двери, что позволяет упростить процесс открывания. Этот механизм принимает на себя существенную часть усилия, которое прикладывается человеком, при таком принципе действия пропадает необходимость в контроле работы дверного полотна. Оно легко открывается и плавно возвращается в исходное положение. Однако для закрывания двери монтаж доводчика не является обязательным условием. Его предпочтительно устанавливать в местах с повышенной проходимостью, что способствует снижению износа дверного механизма.

Принцип действия

Если интересно, как работают доводчики, следует знать, что в основе конструкции лежит пружина, но предусматриваются и вспомогательные элементы. Она накапливает механическую энергию, сжимаясь. Когда человек отпускает створку, пружина распрямляется. Кроме того, доводчики для входных дверей работают плавно. Такая возможность обеспечивается благодаря гидравлической системе.

Чтобы пружина распрямлялась плавно, используется масляный амортизатор. В конструкцию заложена система специальных клапанов, благодаря которой масло перетекает из камеры в камеру. Таким способом регулируется скорость работы установленного доводчика, а вместе с тем и скорость движения полотна. Благодаря достаточному уровню вязкости обеспечивается еще и бесшумное действие механизма.

Внутренняя конструкция

Узлы устройства:

  • тяга — соединяет дверцу и короб доводчика, с помощью этого элемента передается усилие, которое прикладывает человек к двери, пытаясь ее открыть;
  • поворотная ось;
  • цилиндрический поршень, соединенный с пружиной, — узел приводится в движение благодаря шестеренке, которая, в свою очередь, зависит от положения поворотной оси;
  • масляные клапаны, содержащие вязкую жидкость, посредством которой обеспечивается плавное движение конструкции;
  • регулировочный винт — позволяет задавать мощность сжатия пружины;
  • винт, ответственный за ограничение при открывании створки.

Принцип работы дверного доводчика основан на взаимодействии двух главных узлов: поршня с пружиной и системы клапанов. Остальные элементы являются вспомогательными в схеме и помогают обеспечить правильную регулировку механизма. Посредством винтов осуществляется контроль работы доводчика. Без этих элементов створка будет закрываться слишком медленно или, наоборот, быстро, а еще создаст шумовой эффект. Устройство доводчика двери, в частности рычажной тяги и корпуса, может быть разным, на основании этого конструкция подразделяется на группы.

Типы и виды доводчиков

Выделяют 3 главных разновидности подобных конструкций:

  1. верхняя;
  2. нижняя, или напольная;
  3. скрытая, или врезная.

В первом случае механизм устанавливается в верхней части створки. Второй вариант предполагает необходимость монтажа изделия внизу дверного полотна, приводной механизм крепится на полу. Скрытый, или внутренний, механизм остается незаметным при взгляде на створку.

По целевому назначению приспособления подразделяются:

  • на внутренние;
  • на уличные.

Первый из вариантов предназначен для установки в помещении, что позволяет продлить срок его службы. Уличные аналоги отличаются усиленной конструкцией, они лучше защищены от воздействия внешних факторов. Кроме того, существует доводчик для раздвижных дверей и механизмы для распашных створок. Первый из вариантов оснащен линейной тягой, при этом полотно будет двигаться вдоль стены. Устройство для распашных дверей предполагает в конструкции наличие тяги, способной менять положение. Если полотно открыть, то тяга будет двигаться по направлению от несущих стен.

Пружинный

Отдельно следует рассмотреть механизм доводчика для маятниковых конструкций. В данном случае нет возможности использовать классическое исполнение — для распашных дверей, т. к. полотно может двигаться в противоположном направлении: вперед, назад, повторяя движение маятника. Значит, нужно использовать альтернативное решение. По этой причине, чтобы контролировать движения дверцы, предусматривается скрытое или напольное исполнение.

Петли с доводчиком

Это компактная конструкция, которая тоже работает на основе масла в гидравлической системе и цилиндрического поршня. Чтобы регулировать скорость движения полотна, предусматриваются винты, которые располагаются во внутренней части данного элемента фурнитуры. Регулировка осуществляется посредством шестигранного ключа. Такой способ управления подходит для облегченных вариантов. Масса створки должна быть в пределах от 50 до 90 кг, что позволит установить 2 таких элемента. Существует доводчик на металлическую дверь и деревянную створку.





Уличный

Часто требуется усовершенствовать принцип действия полотна, расположенного не внутри объекта, а снаружи, наружный элемент при этом должен отличаться более мощной конструкцией. Если учесть, что входные двери весят намного больше межкомнатных и отличаются крупными размерами, при выборе необходимо ориентироваться на параметры створки. Если этого не сделать, устройство не будет выполнять свою функцию. Дополнительно следует принять во внимание условия эксплуатации. Так, например, доводчик на подъездную дверь должен выдерживать температуру в пределах -40…+65°С.

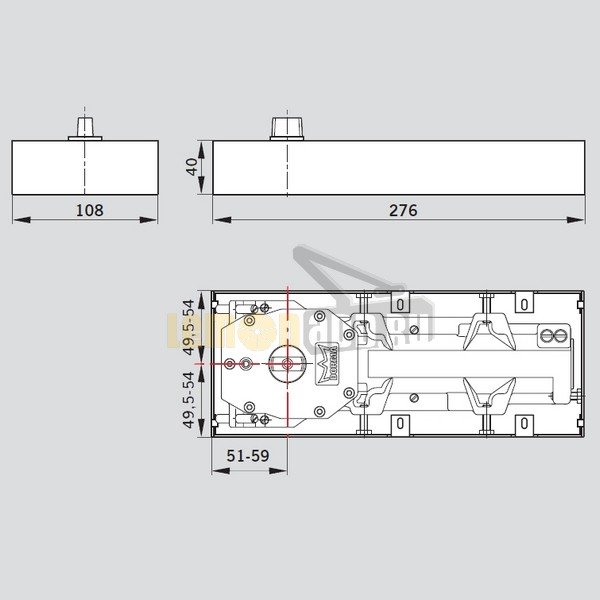

Напольные

Подобные конструкции сходны по принципу действия с классическим исполнением. Однако приспособления напольного типа несколько отличаются по устройству: рычаг крепится к пружине и поршню, соединяется с роликом, который выполняет поступательные движения, и приводит в работу сердцеобразную ось. Механизм данного вида целесообразно применять для контроля подвижности маятниковых дверей и створок, дверного полотна типа «качели».

Устанавливают доводчик на деревянную дверь, изделия со стеклянными вставками. Несмотря на маленькие размеры, он представляет собой универсальный вариант, способный выдерживать существенные нагрузки. Причем напольные устройства часто выполняют функцию поворотного механизма. Область применения: общественные объекты, торговые центры, в которых установлены двустворчатые двери со стеклянными вставками без короба.

Предпочтительно крепить такие механизмы на входных створках.

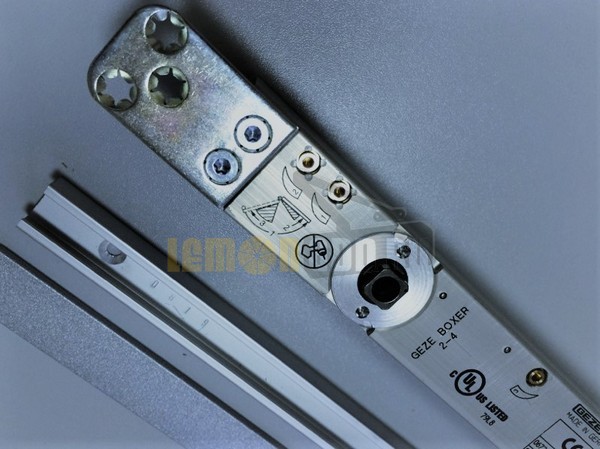

Скрытые дверные

Приспособления данного типа представлены двумя разновидностями:

  1. доводчики-петли;
  2. со скользящим стержнем.

Первый из вариантов уже рассматривался. Это элементы, которые применяются в качестве поворотного механизма и ответственны за открывание/закрывание створки. Если рассматриваются дверные доводчики со скользящим стержнем, то в данном случае устанавливаем корпус устройства на створку. К нему одной стороной будет подсоединен скользящий стержень, другая — крепится в пазу, который вырезается фрезой в дверной коробке.

Когда планируется установка дверных механизмов скрытого монтажа со скользящим стержнем, важно удостовериться, что между полотном и коробом имеется зазор достаточной толщины, чтобы через него прошла тяга. Отмечают несколько нюансов подобных конструкций доводчика:

  • небольшой эксплуатационный ресурс;
  • необходимость в точном расчете места установки;
  • способность выдерживать небольшие усилия закрывания и открывания;
  • варианты установки дверных доводчиков скрытого типа ограничены;
  • узкая область применения.

Классификация по усилию закрывания

Доводчики подразделяются на несколько видов, отличных по классу усилия, который соотносится с инерцией дверного полотна. На данный параметр оказывают влияние следующие характеристики: масса створки и длина плеча, которая соответствует ширине дверцы. Класс усилия определяется стандартом ЕN 1154. С учетом данных параметров формируется ценовая категория механизмов. Классификация на основании ширины полотна и его массы, соответственно:

  1. EN1: 750 мм, 20 кг;
  2. EN2: 850 мм, 40 кг;
  3. EN3: 950 мм, 60 кг;
  4. EN4: 1100 мм, 80 кг;
  5. EN5: 1250 мм, 100 кг;
  6. EN6: 1400 мм, 120 кг;
  7. EN7: 1600 мм, 160 кг.

Первые варианты предназначены для установки на легкие створки. По этой причине их часто крепят на межкомнатные полотна. Изделия последних классов разработаны для тяжелых дверей.

Как правильно выбрать

Если нужно приобрести доводчик для двери, прежде всего, рекомендуется определить класс усилия. Для этого необходимо узнать ширину створки, а также ее массу. На основании данных параметров производится подбор изделия для регулировки усилий. Другие характеристики:

  • конструкция двери — для распашных, раздвижных створок целесообразно приобретать различные варианты доводчиков;
  • особенности устройства механизма: из каких он состоит частей (корпус, тяга и пр.), как работает;
  • способ монтажа дверных доводчиков: располагается в верхней, нижней части или скрывается в дверной коробке, петлях;
  • тонкости конструкции двери — в частности, принимают во внимание возможность установки скрытого доводчика, для чего нужно выбрать полотно с достаточным зазором между ним и коробом;
  • регулировка винтов, которые определяют возможности открывания створки и интенсивность прижима пружины;
  • условия эксплуатации, например, для входных дверей рекомендуемый температурный режим составляет -40…+65°С;
  • дополнительные функции — в частности, речь идет о возможности фиксации створки в открытом положении под заданным углом и регулировки механизма на задержку закрывания;
  • дизайн изделия, регулируемого тягу, — теперь можно подобрать доводчик, подходящий под интерьер;
  • количество циклов открывания/закрывания или рабочий ресурс механизма;
  • защита от вандализма — позволяет предотвратить поломку.

Регулировка своими руками

Если подбирается доводчик на дверь, учитывают возможность изменения положения винтов, располагающихся на корпусе:

  1. регулируется угол открывания полотна: от 90 до 180°;
  2. изменяется скорость закрывания створки;
  3. обеспечивается плавный ход по достижении заданного угла.

Винты поворачивают по часовой стрелке или в противоположном направлении. Если нужно отрегулировать механический дверной доводчик, находят на корпусе крепеж, поворотом на 1/4 оборота винта определяют, как меняется работа створки. На основании изменений происходит регулировка в нужную сторону.

Способы установки

В соответствии с типом конструкции крепится крепление доводчика по-разному:

  • на поверхности дверной коробки;
  • в полу;
  • в пазу короба;
  • доводчики для раздвижных дверей скрыты в петлях или представляют собой устройства линейного типа, которые закрепляются на дверной коробке (работают они по иному принципу, чем аналоги для распашных створок).

Определяя способ установки, нужно учитывать особенности дверной коробки, толщину зазора между коробом и полотном. Например, доводчик на пластиковую дверь крепится на поверхности дверной коробки, соединяется с полотном тягой.

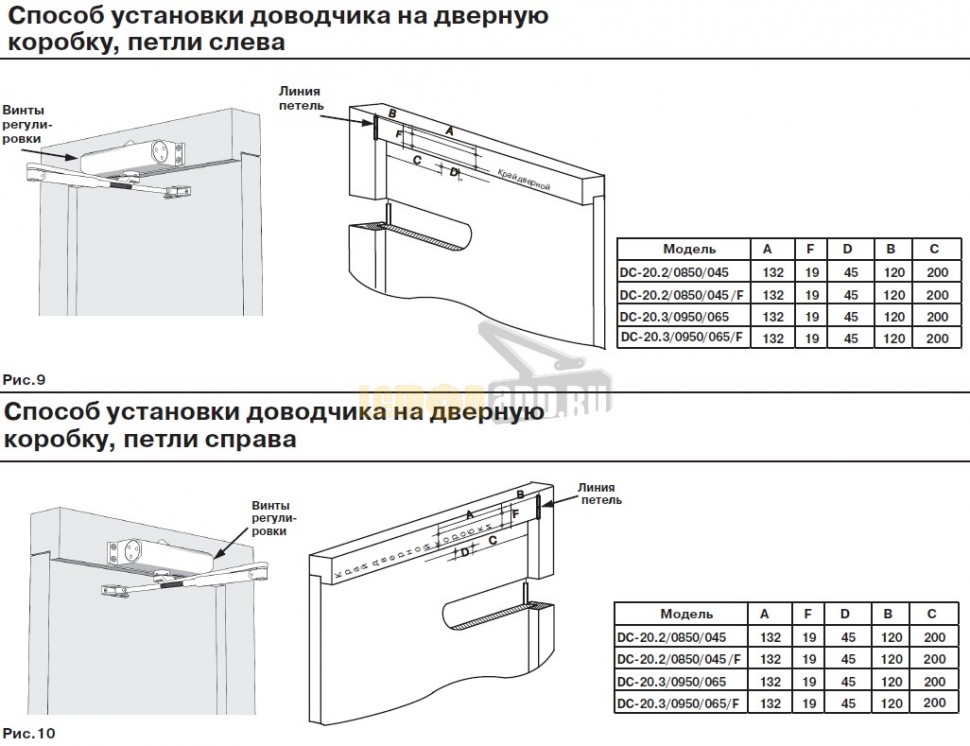

Возможные варианты установки на полотне двери

Корпус доводчика располагается несколькими способами:

  1. на полотне, тогда тяга будет закреплена на дверном коробе или в пазу, который тоже вырезают в коробе;
  2. на дверной коробке, соответственно, свободный конец тяги располагается на створке.

Если планируется закрепить конец тяги в пазу дверного короба, в данном случае вариант расположения корпуса доводчика всего один — на полотне. На балконную дверь механизм всегда устанавливают стандартным способом: корпус доводчика на створке, тяга закреплена на поверхности дверного короба.

Особенности монтажа своими руками

В соответствии с выбранным усилием открывания полотна определяется расстояние между петлями и корпусом механизма. Доводчик для легкой двери должен характеризоваться классом EN1-EN4. Для установки используется шаблон в масштабе 1:1. Его нужно наклеить на дверное полотно скотчем. После этого переходят к сверлению отверстий под крепеж. Рычаг, выполняющий функцию тяги, следует разделить на 2 элемента. После этого одна часть устанавливается на дверном коробе, а вторая — на полотне. Затем элементы рычага соединяются и он регулируется по длине.

Ремонт

Если произошла перегрузка механизма, что привело к износу, меняют некоторые детали. Запчасти для доводчика подбираются с учетом его типа. При протечке масла оценивается состояние корпуса, если дефект небольшой, щель закрывают герметиком. При сильной деформации деталь меняют. При разрыве металла штанги используется сварочный аппарат. Коррозия устраняется путем зачистки. Изгиб штанги исправляется вручную, при этом восстанавливают форму данного элемента. Аналогичным образом ремонтируется доводчик на стеклянную дверь, металлическую или деревянную створку.

Как отрегулировать доводчик входной двери

Инструкция по настройке доводчика своими руками, особенности регулировки некоторых моделей на двери

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

  • Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
  • Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

  1. Верхние или накладные. Установка осуществляется сверху конструкции.
  2. Напольные. Часто крепятся снизу блоков.
  3. Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина;
  2. рычажная тяга;
  3. осевое зубчатое сцепление;
  4. зубчатая передача или кулачковый механизм;
  5. игольчатый подшипник;
  6. клапан регулировки «ветрового тормоза» или демпер;
  7. защитный кожух;
  8. рычаг;
  9. уплотнительные резинки;
  10. регулировочные винты;
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания;
  2. скорость закрывания;
  3. скорость открытия;
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Регулировка доводчика двери своими руками: тонкости и нюансы

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

  1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
  2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
  3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!

Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Как отрегулировать дверной доводчик своими руками

Дверной доводчик, как и многие другие приспособления, требует регулярного и тщательного ухода. Постоянные нагрузки, связанные с ежедневными циклами открывания и закрывания, создают разбалансирование узлов этого устройства. Исправить такие неприятности можно и самому. По запросу «как отрегулировать доводчик видео, вы найдёте нужный ролик. А остальное подскажет статья.

Виды доводчиков

Чтобы представить, как регулировать доводчик, стоит познакомиться с их типами и особенностями.

Преимущества Недостатки
В этой системе, шестерня и зубчатый поршень находятся в постоянном зацеплении. При этом поршень перемещается по оси при вращении полотна. В момент его открывания, рычаг конструкции перемещается по дуге.

При вращении оси шестерни, поршень перемещается горизонтально и сжимает пружину. Отпускание разжимает пружину, которая давит на поршень в другом направлении, и конструкция закрывается.

В этом случае, скользящая направляющая находится на поверхности рамы проема или на полотне, нет плеча для оптимальной передачи усилия, что не позволяет благоприятно протекать силовому процессу.

Современные конструкции имеют кулачок, расположенный между двумя поршнями: тормозным и открывающимся.

При открывании, кулачок равномерно сжимает пружину через поршень.

Разжимание пружины перемещает открывающий поршень обратно, кулачок возвращается в начальное положение, а тормозной элемент придерживает дверь.

Установку таких модификаций, следует учитывать на этапе проектирования. Из-за отсутствия рычажного механизма, такие доводчики имеют на оси большой крутящий момент, что требует монтажа более мощной конструкции.

Ролик силового замыкания надежно обеспечивает синхронность работы полотна двери и гидравлики.

В устройстве имеется внутренний механизм, который служит амортизатором. При закрывании, петли предотвращают удар полотна о дверную коробку, и обеспечивают плавное передвижение проема.

Это значительно снижает вероятность получения травмы и уменьшает нагрузку на дверь.

В такой конструкции имеются торчащие подпружиненные штифты, за которые можно зацепиться, а затем и сломать механизм.

Чтобы этого не произошло, размещать изделие нужно в самых верхних точках. Но при этом может снизиться прочность конструкции.

Когда регулировать доводчик

Исправная эксплуатация устройства зависит от правильного его обслуживания.

  • Необходимо минимум один раз в полгода проводить осмотр, особенно при смене сезонов года.
  • Мелкие поломки следует сразу устранять. Это могут быть:
  1. Тугая работа механизма открывания.
  2. Слишком быстрое открывание.
  3. Резкое, с рывками их открывание, или наоборот — слишком тугое.
  4. Медленное перемещение полотна.

Совет: Если доводчик сломался, механизму требуется ремонт, цена которого может быть значительной.

  • Регулировка доводчиков производится при монтаже устройств (см. Установка дверного доводчика своими руками), и в период их эксплуатации. Из-за понижения наружной температуры, увеличивается вязкость масла, которое используется в приспособлении, что может привести к снижению скорости закрывания двери. Это требует дополнительной регулировки входного оборудования с наступлением зимы.
  • На периодичность регулировки доводчика влияет продолжительность предшествующей его эксплуатации, вес полотна, частота движения через проем.
  • Настройку закрывающего механизма необходимо производить 2-3 раза в год.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

  • Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
  • Не следует помогать устройству в работе.
  • Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
  • Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
  • Необходимо согласовать с продавцом оборудования левое или правое открывание.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Совет: Регулировку скорости закрывания следует делать очень осторожно. При полностью вывернутом регулировочном винте, произойдет разгерметизация системы и утечка масла. Доводчик выйдет из строя.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Совет: Нельзя допускать повышение динамической нагрузки на механизм, или неполное закрытие двери.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним.

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Совет: Чтобы избежать технических проблем, не следует делать больше, чем два оборота винта, против часовой стрелки.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как отрегулировать доводчик двери своими руками

Доводчик – это особый механизм, который значительно облегчает нам жизнь. Он контролирует движение дверей и позволяет забыть о грохоте, когда они закрываются. Все действие происходит плавно, практически бесшумно, более того, устройство способно немного придержать дверь в открытом состоянии.

Фото с сайта baniaisauna.ru

Чтобы понять как отрегулировать доводчик на входной двери своими руками, надо разобраться в его устройстве.

Какими бывают доводчики?

Существует всего два варианта:

  • Кулачковый. Работа происходит посредством «кулачка» внутри механизма – он перемещается с помощью роликов и надавливает на рабочую пружину. Обеспечивается плавное закрывание и отлично справляется с работой на легковесных дверях.
  • Зубчатый – этот тип встречается чаще, работает в нем шестеренка, с помощью которой происходит передача энергии пружине. Использовать можно даже для тяжелых дверей, на которых установлен кодовый замок.

По способу установки доводчики тоже подразделяются, здесь деление происходит на три типа:

  • Напольный – из названия понятно, что регулировка движений дверного полотна происходит снизу. Такой механизм нужно планировать заранее и устанавливать еще при ремонте, они в основном встречаются на входах в офисные здания и общественные места.

Фото с сайта ctcbentone.ru

  • Накладной – самый распространенный вариант, установить можно в любой момент, так как монтируется сверху на саму дверь и дверную коробку, именно их используют в быту для обычных дверей.
  • Скрытый – эти вставляются в петли, самый наиболее редко встречающийся тип доводчика.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

  • Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Фото с сайта dverivmir.ru

  • Во-вторых, регулировка крайне актуальна в период смены сезонов. Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
  • В-третьих, корректировать устройство необходимо в случае неполадок. Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность.

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

Фото с сайта stroy-shkola.ru

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Фото с сайта sam-okna.ru

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch5danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

ВКонтакте:

Как регулировать доводчик двери — Клуб Мастеров

Регулировка доводчика двери своими руками: тонкости и нюансы

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой расскажем о том, как выполняется регулировка доводчика двери своими руками.

Регулировка доводчика двери своими руками: что регулируется, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь. Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

  1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
  2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
  3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Как отрегулировать дверной доводчик фото

В принципе, это все, что можно отрегулировать в таком устройстве, как дверной доводчик. Согласитесь, большего и не нужно, ведь самое главное – это комфортное закрывание дверей без участия человека.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты!

Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Инструкция по настройке доводчика своими руками, особенности регулировки некоторых моделей на двери

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.

На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

  • Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
  • Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

  1. Верхние или накладные. Установка осуществляется сверху конструкции.
  2. Напольные. Часто крепятся снизу блоков.
  3. Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина;
  2. рычажная тяга;
  3. осевое зубчатое сцепление;
  4. зубчатая передача или кулачковый механизм;
  5. игольчатый подшипник;
  6. клапан регулировки «ветрового тормоза» или демпер;
  7. защитный кожух;
  8. рычаг;
  9. уплотнительные резинки;
  10. регулировочные винты;
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания;
  2. скорость закрывания;
  3. скорость открытия;
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Как отрегулировать доводчик двери своими руками

Доводчик – это особый механизм, который значительно облегчает нам жизнь. Он контролирует движение дверей и позволяет забыть о грохоте, когда они закрываются. Все действие происходит плавно, практически бесшумно, более того, устройство способно немного придержать дверь в открытом состоянии.

Фото с сайта baniaisauna.ru

Чтобы понять как отрегулировать доводчик на входной двери своими руками, надо разобраться в его устройстве.

Какими бывают доводчики?

Существует всего два варианта:

  • Кулачковый. Работа происходит посредством «кулачка» внутри механизма – он перемещается с помощью роликов и надавливает на рабочую пружину. Обеспечивается плавное закрывание и отлично справляется с работой на легковесных дверях.
  • Зубчатый – этот тип встречается чаще, работает в нем шестеренка, с помощью которой происходит передача энергии пружине. Использовать можно даже для тяжелых дверей, на которых установлен кодовый замок.

По способу установки доводчики тоже подразделяются, здесь деление происходит на три типа:

  • Напольный – из названия понятно, что регулировка движений дверного полотна происходит снизу. Такой механизм нужно планировать заранее и устанавливать еще при ремонте, они в основном встречаются на входах в офисные здания и общественные места.

Фото с сайта ctcbentone.ru

  • Накладной – самый распространенный вариант, установить можно в любой момент, так как монтируется сверху на саму дверь и дверную коробку, именно их используют в быту для обычных дверей.
  • Скрытый – эти вставляются в петли, самый наиболее редко встречающийся тип доводчика.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

  • Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Фото с сайта dverivmir.ru

  • Во-вторых, регулировка крайне актуальна в период смены сезонов. Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
  • В-третьих, корректировать устройство необходимо в случае неполадок. Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность.

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

Фото с сайта stroy-shkola.ru

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Фото с сайта sam-okna.ru

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch5danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

ВКонтакте:
В этой системе, шестерня и зубчатый поршень находятся в постоянном зацеплении. При этом поршень перемещается по оси при вращении полотна. В момент его открывания, рычаг конструкции перемещается по дуге.

При вращении оси шестерни, поршень перемещается горизонтально и сжимает пружину. Отпускание разжимает пружину, которая давит на поршень в другом направлении, и конструкция закрывается.

В этом случае, скользящая направляющая находится на поверхности рамы проема или на полотне, нет плеча для оптимальной передачи усилия, что не позволяет благоприятно протекать силовому процессу.

Современные конструкции имеют кулачок, расположенный между двумя поршнями: тормозным и открывающимся.

При открывании, кулачок равномерно сжимает пружину через поршень.

Разжимание пружины перемещает открывающий поршень обратно, кулачок возвращается в начальное положение, а тормозной элемент придерживает дверь.

Установку таких модификаций, следует учитывать на этапе проектирования. Из-за отсутствия рычажного механизма, такие доводчики имеют на оси большой крутящий момент, что требует монтажа более мощной конструкции.

Ролик силового замыкания надежно обеспечивает синхронность работы полотна двери и гидравлики.

В устройстве имеется внутренний механизм, который служит амортизатором. При закрывании, петли предотвращают удар полотна о дверную коробку, и обеспечивают плавное передвижение проема.

Это значительно снижает вероятность получения травмы и уменьшает нагрузку на дверь.

В такой конструкции имеются торчащие подпружиненные штифты, за которые можно зацепиться, а затем и сломать механизм.

Чтобы этого не произошло, размещать изделие нужно в самых верхних точках. Но при этом может снизиться прочность конструкции.

Когда регулировать доводчик

Исправная эксплуатация устройства зависит от правильного его обслуживания.

  • Необходимо минимум один раз в полгода проводить осмотр, особенно при смене сезонов года.
  • Мелкие поломки следует сразу устранять. Это могут быть:
  1. Тугая работа механизма открывания.
  2. Слишком быстрое открывание.
  3. Резкое, с рывками их открывание, или наоборот — слишком тугое.
  4. Медленное перемещение полотна.

Совет: Если доводчик сломался, механизму требуется ремонт, цена которого может быть значительной.

  • Регулировка доводчиков производится при монтаже устройств (см. Установка дверного доводчика своими руками), и в период их эксплуатации. Из-за понижения наружной температуры, увеличивается вязкость масла, которое используется в приспособлении, что может привести к снижению скорости закрывания двери. Это требует дополнительной регулировки входного оборудования с наступлением зимы.
  • На периодичность регулировки доводчика влияет продолжительность предшествующей его эксплуатации, вес полотна, частота движения через проем.
  • Настройку закрывающего механизма необходимо производить 2-3 раза в год.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

  • Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
  • Не следует помогать устройству в работе.
  • Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
  • Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
  • Необходимо согласовать с продавцом оборудования левое или правое открывание.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Совет: Регулировку скорости закрывания следует делать очень осторожно. При полностью вывернутом регулировочном винте, произойдет разгерметизация системы и утечка масла. Доводчик выйдет из строя.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Совет: Нельзя допускать повышение динамической нагрузки на механизм, или неполное закрытие двери.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним.

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Совет: Чтобы избежать технических проблем, не следует делать больше, чем два оборота винта, против часовой стрелки.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Как регулировать дверной доводчик — Клуб Мастеров

Доводчик – это особый механизм, который значительно облегчает нам жизнь. Он контролирует движение дверей и позволяет забыть о грохоте, когда они закрываются. Все действие происходит плавно, практически бесшумно, более того, устройство способно немного придержать дверь в открытом состоянии.

Фото с сайта baniaisauna.ru

Чтобы понять как отрегулировать доводчик на входной двери своими руками, надо разобраться в его устройстве.

Какими бывают доводчики?

Существует всего два варианта:

  • Кулачковый. Работа происходит посредством «кулачка» внутри механизма – он перемещается с помощью роликов и надавливает на рабочую пружину. Обеспечивается плавное закрывание и отлично справляется с работой на легковесных дверях.
  • Зубчатый – этот тип встречается чаще, работает в нем шестеренка, с помощью которой происходит передача энергии пружине. Использовать можно даже для тяжелых дверей, на которых установлен кодовый замок.

По способу установки доводчики тоже подразделяются, здесь деление происходит на три типа:

  • Напольный – из названия понятно, что регулировка движений дверного полотна происходит снизу. Такой механизм нужно планировать заранее и устанавливать еще при ремонте, они в основном встречаются на входах в офисные здания и общественные места.

Фото с сайта ctcbentone.ru

  • Накладной – самый распространенный вариант, установить можно в любой момент, так как монтируется сверху на саму дверь и дверную коробку, именно их используют в быту для обычных дверей.
  • Скрытый – эти вставляются в петли, самый наиболее редко встречающийся тип доводчика.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

  • Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Фото с сайта dverivmir.ru

  • Во-вторых, регулировка крайне актуальна в период смены сезонов. Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
  • В-третьих, корректировать устройство необходимо в случае неполадок. Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность.

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

Фото с сайта stroy-shkola.ru

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Фото с сайта sam-okna.ru

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch5danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Виды доводчиков

Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.

Они бывают 2 типов:

  • Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
  • Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.

По способу установки доводчики подразделяются на такие виды:

  1. Верхние или накладные. Установка осуществляется сверху конструкции.
  2. Напольные. Часто крепятся снизу блоков.
  3. Скрытые или рамные. Располагаются внутри рамы или в полу.

Когда нужна регулировка

Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.

Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.

При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина;
  2. рычажная тяга;
  3. осевое зубчатое сцепление;
  4. зубчатая передача или кулачковый механизм;
  5. игольчатый подшипник;
  6. клапан регулировки «ветрового тормоза» или демпер;
  7. защитный кожух;
  8. рычаг;
  9. уплотнительные резинки;
  10. регулировочные винты;
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания;
  2. скорость закрывания;
  3. скорость открытия;
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Регулировка дохлопа

Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.

С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.

Особенности некоторых моделей

Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.

«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.

Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.

«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Как регулировать дверной доводчик Ссылка на основную публикацию Adblock
detector
ВКонтакте:

Как отрегулировать дверные петли шкафа

Страница 1 из 25 — TRUporte
Renin Corp. также гарантирует Покупателю, что при нормальном внутреннем использовании шкаф дверь , Шаг 3 — Установите Петли Положите панели бок о бок на плоской чистой поверхности. до отрегулируйте шарнира нижнего косяка в положение, показанное на рисунке 15. … Читать полный текст

Brass Sales Co Inc.
Самозакрывающийся шкаф Петли 10248 10249 Inset Storm Дверь Петля 3969 Комплект для установки замков серии 5900 14889 Дверь Направляющая 102540 5/8 ”102550 3/4” Дверь Направляющая 10250 2 ПК. Шкаф Дверь Вешалка WP9054 Вешалка и направляющая 2319 Направляющая 2318 Регулировка . Розетка заднего ящика WP9871 Ящик … Получите Doc

Организуйте. Хранить. Упрощать.
Сверхмощные, регулируемые, — шарниры , которые продлят срок службы шкафов. Выдвижные ящики • Регулируемые в 6 направлениях двери Петли • Ящики имеют превосходную конструкцию типа «ласточкин хвост» для прочности. Гараж Шкаф Широко открывающийся блок размером 64 дюйма … Просмотреть полный источник

Каталог продукции — CR Doors & Molding Of Utah
Опоры для полок Шкаф Стержни Петли Кронштейны для поручней Дверь Оборудование Мы являемся авторизованным дилером Emtek.Приходите и выберите свой вход дверь ручек, дверь ручки и ригели. Если у вас нестандартная высота открывания двери , мы можем отрегулировать двери по размеру. … Получить документ

Руководство по техническому обслуживанию для зданий Убежища
Отрегулируйте натяжение пружины на петлях мирового класса , при закрытой двери , поместите 5/32 водяной шкаф может показаться слишком высоким, или дверь может закрыть немного медленно Для отрегулируйте дверцу разверните , ослабьте все видимые винты, отрегулируйте до желаемого… Получить здесь

Руководство по техническому обслуживанию зданий Убежища
отрегулируйте натяжение пружины на петлях мирового класса , с закрытой дверью , поместите Регулировка дверцы развертка Чтобы отрегулировать дверцу развернуть, ослабить все видимые винты шкаф может показаться немного завышенным или дверь может закрываться немного медленно. … Просмотреть Doc

FULL HOUSE Machinery
Все 4 петли на двери и косяк обрабатываются за 6 секунд.автоматический станок для стяжки шкафу или третьего ригеля для многоквартирных домов. автоматически отрегулируйте для различных толщин двери и ослабьте кромку … Doc Viewer

РАЗДЕЛ 000000
Не менее 3 петель на дверь створка на дверь Высота 86 дюймов или меньше с тем же правилом для дополнительных петель . Отрегулируйте управляющие устройства двери для компенсации конечного срабатывания отопительного и вентиляционного оборудования.Одноместный Дверь — Электро Шкаф / комн. … Открыть документ

Как отрегулировать дверцы экрана

Раньше автоматический доводчик дверной решетки представлял собой большую пружину, которая гарантированно заставляла дверь сильно закрываться и заставляла детей плакать, щипая пальцы или дергая за волосы. Затем появились технологии с установленным на двери амортизатором, который мягко, безопасно и бесшумно закрывает дверь.

Сокрушительный удар ! прорезает ваши приятные сны.Немногие другие окружающие шумы настолько уникально настроены на нервную систему человека. Даже кошка, которая мирно спала у вас на ногах, судорожно просыпается и спрыгивает в поисках укрытия. В любом месте в пределах слышимости, будь то сон на диване или в гамаке, погруженный в покой, превосходящий понимание, вы вскоре понимаете, что регулировка этой двери — обязательная работа.

Итак, вы встаете, протягиваете и берете отвертку с шлицем и крестообразную отвертку, банку с легким машинным маслом и готовитесь взяться за эту агрессивную дверь.

К счастью, это не ракетостроение. Агрегат представляет собой пружинный амортизатор. Приоткройте дверь и осмотрите механизм. На конце поршня, который крепится к дверце, есть вставной винт. Поверните на 180 градусов по часовой стрелке и позвольте дверце закрываться.


Слишком медленно? Дверь не закрывается полностью? Поверните винт на 90 градусов против часовой стрелки и попробуйте. После каждой регулировки я полностью открываю дверь и позволяю ей с шипением закрыться, пока я не буду удовлетворен работой двери.Внося мелкие корректировки, вы можете настроить дверной доводчик на свой вкус.

Пока вы возитесь с большим подпружиненным поршнем вокруг шарниров и других опасных движущихся частей, вам нужно всегда помнить о том, как избежать болезненных кровяных пузырей. Если маленькая защелкивающаяся лапка, скользящая по поршню, случайно высвободится, пружина может засосать ткань вашей руки прямо в трубку и защемить ее. Будет очень больно. Это голос опыта — вот почему я иногда использую свои верные дверные клинья даже для этой работы, вместо того, чтобы доверять маленькому скользящему язычку блокировки.

Пока я там, я также проверял маленькие войлочные подушки (на деревянных дверях) или резиновые уплотнения (комбинация шторм / ширма) между дверью и косяком. Наконец, смазываю петли и защелку.

Все заметят улучшение и могут продолжить отдых.

Для получения дополнительной информации о ремонте решетчатых дверей см. Как отремонтировать решетчатые двери.

Поделитесь своими советами по обслуживанию и ремонту дверей в разделе комментариев ниже.

Как выбрать входную дверь, советы и рекомендации по выбору входной двери

  1. Как правильно выбрать входную дверь: добиться безопасности и комфорта
  2. Выбор правой входной двери: Типы и материалы
  3. Руководство по покупке входной двери: как защитить дом от взлома?
  4. Советы по покупкам и выбору входных дверей: советы и рекомендации

Как правильно выбрать входную дверь: добиться безопасности и комфорта

Основное назначение входной двери — защита дома от проникновения.Эстетические функции тоже важны, но при выборе идеальной входной двери в первую очередь полагайтесь на защитные характеристики.

Вопрос «как выбрать входную дверь» волнует каждого хозяина дома или квартиры. Поэтому этот лучший гид по покупке входных дверей расскажет, как это сделать наиболее правильно и удобно.

Выбор правой входной двери: виды и материалы

Любая дверь состоит из нескольких элементов: основные — створка и коробка. Качество этих компонентов обеспечивает надежность и прочность всей конструкции.Поэтому материал листа имеет большое значение. Это может быть:

Используйте эту таблицу типов в качестве руководства по покупке наружных дверей.

Деревянные модели. Хороший вариант квартиры такого типа, красивый, экологичный и прочный. Если изделие оснащено прочными петлями, оно не требует замены или ремонта и прослужит долгие годы. Выбирая этот вариант, убедитесь, что дверь имеет слой утеплителя. В противном случае такая модель пропустит на улицу сквозняк, холод и шум.

Такие изделия изготавливаются из разных пород дерева. Есть модели, выполненные полностью из массива дерева или в сочетании с металлическими элементами. Однако у этого материала есть недостаток: при неправильном уходе он трескается и деформируется. На поверхности могут появиться сколы и вмятины из-за механических воздействий.

Двери входные металлические. В настоящее время это наиболее распространенный и популярный вариант. Качественные изделия имеют прочный каркас, сваренный из цельной стальной трубы. Сваренные из кусков модели отличаются меньшей прочностью и надежностью.Стальной лист створки должен быть цельным и цельным. Ведь сварные швы снижают прочность. Обязательно узнайте эти условия при выборе подходящей входной двери.

В этом товаре оптимальное соотношение безопасности и цены. Поверхность может быть облицована деревом или шпоном, может быть покрыта порошковой краской или окрашена. Выбирайте металлические входные двери с учетом того, что они ежедневно подвергаются воздействию внешних условий окружающей среды. Поэтому они должны быть устойчивы к механическим и термическим воздействиям.

Выбираем входную дверь из стеклопластика. Такая конструкция — одна из самых энергоэффективных на современном рынке. Это связано с высокими звукоизоляционными и жаростойкими характеристиками. Это легкий, но в то же время прочный современный материал. Он состоит из наполнителя из стекловолокна, скрепленного синтетической смолой.

Неприхотливые в уходе двери из стеклопластика устойчивы к вмятинам. Они безопасны и надежны, поскольку отличаются прочностью стали, но без ее склонности к ржавчине и коррозии.Разнообразие стилей и дизайнов украсит практически любое помещение. Возможность имитировать натуральное дерево понравится любителям натуральных изделий по относительно доступной цене.

Руководство по покупке входной двери: как защитить дом от взлома?

Многие покупатели задаются вопросом — как правильно выбрать входную дверь? Какая конструкция обеспечивает надежность и безопасность? Одним из основных параметров безопасности является защита жилища от взлома. Как этого добиться? Стоит обратить внимание на некоторые нюансы.

Прочная стальная основа. Для обеспечения безопасности важна толщина металла, из которого изготовлено полотно. Чем толще металл, тем надежнее конструкция. Проведенные исследования по определению прочностных свойств показали, что толщина стали от 0,04 до 0,08 дюйма является оптимальным значением. Такие двери достаточно прочные; они хорошо выдерживают сильные механические воздействия и удары. У них оптимальный вес и доступная цена, что является немаловажным фактором для многих покупателей.

Обратите внимание на ребра жесткости. Во избежание взлома конструкция двери должна быть прочной и надежной. Безопасность и устойчивость к деформации напрямую связаны с жесткостью двери. Для повышения прочности каждое изделие снабжено ребрами жесткости. Бытует мнение, что чем больше ребер, тем прочнее конструкция. Это правда, но они также увеличивают вес продукта. А это, в свою очередь, приводит к тому, что вам придется увеличивать количество петель.

Дверные петли — один из важных элементов при выборе входной двери. К сожалению, многие покупатели не уделяют должного внимания этой важной составляющей. Но замыкающие характеристики и срок службы блокировок напрямую зависят от их качества. Возникает вопрос — сколько петель должно быть в двери? Специалисты рекомендуют выбирать входную дверь на 2 или 3 петли. Но помните, что чем тяжелее дверь, тем больше петель нужно использовать.

Пломбы. Они уберегут ваш дом или квартиру от шума, холода и неприятных запахов. Используя качественную изоляцию, вы можете сэкономить 10-20 процентов при оплате счетов за электроэнергию! Чаще всего для их производства используют пенополистирол, пенополиуретан и минеральную вату. Пенополистирол демонстрирует высочайшую теплоизоляцию, а минеральная вата обеспечивает высокую огнестойкость.

Замки и запорные системы являются основными элементами системы защиты. Современный рынок предлагает множество видов замковых устройств.Однако наиболее распространены:

  • ригели;
  • замки обода / врезные;
  • Европрофильные цилиндры;
  • и рычаг блокировки ручки.

У каждого из них есть свои преимущества. Но лучше, если на двери будут совмещены разные запорные механизмы, чтобы добиться максимальной защиты.

Советы по покупкам и выбору входных дверей: советы и рекомендации

Для успешной покупки хотим, чтобы вы знали советы по покупкам входной двери.

Определите свой бюджет. Основная ошибка при выборе заключается в том, что не каждый может грамотно рассчитать бюджет, который нужно потратить на покупку. Помните, что тип жилья должен соответствовать финансовым затратам на входную дверь. Например, в проблемном районе не уместны деревянные модели. Для этих целей отличным вариантом станут качественные стальные двери.

Есть несколько факторов, которые также влияют на стоимость:

  • производитель и энергоэффективность;
  • защита от атмосферных и механических воздействий;
  • Включено
  • функций и возможностей;
  • дверное оборудование и аксессуары;
  • требований к техническому обслуживанию.

В зависимости от этих параметров вы можете рассчитать примерную цену нового товара.

Еще один совет по выбору входной двери — сделать правильные замеры дверного проема. Для точной установки двери необходимо правильно и точно снять все размеры. Определение параметров двери и проема экономит ваше время и деньги. А также правильные расчеты — это гарантия качественной работы и длительного срока службы.

Чтобы сделать замеры максимально точно, нужно измерить ширину и высоту дверного проема в нескольких точках.Если значения разные, выберите максимальное. Лучше немного заклеить дверной проем, чем столкнуться с ситуацией, когда его придется расширять.

Как выбрать магазин, в котором можно купить двери? Выбирая входную дверь у надежного продавца, обратите внимание на официальный сайт компании и ассортимент товаров. Ведь лучше, если в интернет-магазине будут представлены самые разнообразные дизайны. Отзывы клиентов также станут отличным тестом. Сейчас на рынке много производителей и дилеров.Поэтому, если вы не знаете, кому доверять, посмотрите соотношение положительных и отрицательных отзывов и их содержание.

Что с гарантией? Выберите производителя и продавца на основе гарантий, которые они предоставляют на предлагаемую продукцию. Вы должны быть уверены, что дверь будет установлена ​​правильно, что она не начнет скрипеть и т. Д. Поэтому всегда спрашивайте, какие гарантии будут предоставлены и каков срок их действия. Кроме того, компания должна предоставить сертификат качества.Это подтверждает, что каждая дверь соответствует заявленным требованиям.

Проблема в том, что сегодня на рынке много компаний, продающих двери. Как выбрать входную дверь в The Doors Depot и какие преимущества вы получите? При покупке у нас вы получаете:

  • эксклюзивных дизайнов от бренда Novo Porte;
  • высокий уровень защиты за счет использования инновационных технологий;
  • технология многослойной структуры для повышенной звуко- и теплоизоляции;
  • гарантия на высокое качество;
  • по доступной цене.

Надеемся, что эти рекомендации помогут вам правильно выбрать дверь, которая идеально подойдет вашему дому или квартире. Помните, вам нужно больше, чем просто входные двери — вам нужна защита вашего дома! Свяжитесь с нами, и мы предоставим вам всю информацию и ответим на все ваши вопросы.

Как отрегулировать доводчик?

Разрешение:

Как к : Какие шаги нужно выполнить для регулировки дверного доводчика?

Факты: Все дверные доводчики LCN и FALCON будут иметь 3 регулирующих клапана и регулировку пружины.Все доводчики с функцией «Задержка» будут иметь дополнительный 4-й клапан. Подробные инструкции по установке доводчика см. Здесь.

Разрешение: При необходимости внесите необходимые изменения.

  • Обратный обратный клапан (клапан №1, как указано в инструкциях) регулирует интенсивность обратного обратного хода (гаечный ключ на 3/32 дюйма). Задняя проверка используется, чтобы замедлить движение двери, если кто-то ее распахивает или если ветер подхватит дверь и распахнет ее. Задняя проверка используется, чтобы замедлить дверь, а не остановить ее.Если у вас ветреная обстановка или жестокие люди (тюрьмы, школы, колледжи и т. Д.), Вы можете настроить обратную проверку немного жестче, чем в доме престарелых, дверях больниц, дневного ухода и т. Д. по часовой стрелке даст вам более жесткий обратный чек. Поворот клапана против часовой стрелки облегчит обратный контроль. Если дверь должна быть остановлена ​​в определенном положении, можно использовать рычаг Cush, или для более сложных применений можно использовать верхний упор.

  • Клапан основной скорости

    (клапан № 2, как указано в инструкциях) регулирует основную скорость закрытия двери (гаечный ключ на 3/32 дюйма).Основная скорость — это расстояние от двери в широко открытом положении до последних 15 ° или около того до защелки. При повороте клапана по часовой стрелке дверь закрывается медленнее. При повороте клапана против часовой стрелки дверь закрывается быстрее.

  • Клапан скорости фиксации

    (клапан № 3, как указано в инструкциях) регулирует скорость фиксации двери (гаечный ключ на 3/32 дюйма). Скорость защелки — это последние 15 ° или около того закрытия. При повороте клапана по часовой стрелке дверца закрывается медленнее и мягче.При повороте клапана против часовой стрелки дверь закрывается быстрее и резче.

  • Клапан замедленного действия, регулирует время задержки на доводчиках, оборудованных таким образом (гаечный ключ на 3/32 или отвертка с плоским лезвием — в зависимости от серии и возраста доводчика). Для доводчиков, установленных на шаблон 90 ° — когда дверь открывается примерно на 70 °, доводчик задерживает закрывание, пока не вернется примерно на 70 °. Поворот клапана по часовой стрелке приведет к увеличению задержки доводчика (примерно до 50 секунд).Поворот клапана против часовой стрелки приведет к тому, что ближе будет задержка на более короткое время (вплоть до отсутствия задержки). Обратите внимание, что положение, в котором сработает задержка, зависит от того, какая степень открытия установлен доводчик. Например, если доводчик установлен ближе к шаблону 180 °, замедленное действие сработает только после того, как дверь откроется примерно на 95 ° и будет доступно в положении примерно от 120 ° до 90 ° по сравнению с тем, если бы доводчик был установлен на шаблон 90 °, он бы срабатывает, когда он открывается примерно на 70 ° и становится доступным от 90 ° до примерно 70 °.Кроме того, Closer Spring Force может влиять на то, сколько времени задержки может быть достигнуто. Чем слабее сила пружины ближе, тем большей задержки вы можете достичь, при этом чем сильнее сила пружины ближе, тем меньше будет время задержки. Доводчики, настроенные на размер пружины 5 или 6, будут иметь минимальное время задержки или отсутствие задержки из-за большей силы закрытия. ПРИМЕЧАНИЕ: Во время цикла отложенного действия дверь не остается в одном заданном месте в течение времени задержки, она все равно будет двигаться в течение зоны задержки в соответствии с настройкой задержки.

  • Регулировка пружины, расположена на конце трубки пружины (шестигранный ключ на 5/32). Он используется для регулировки силы пружины (силы закрытия двери). По часовой стрелке увеличивает силу закрывания доводчика (что также затрудняет открытие двери), а поворот винта против часовой стрелки снижает силу закрывания двери (и облегчает открытие двери).


ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:

ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ДАННОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТО САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ В ОТВЕТ НА ВАШЕМУ ОТВЕТЕ) ИЛИ БЕЗ ОШИБОК.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
