Ремонт аккумулятора шуруповерта Bosh в домашних условиях. Ремонт литий ионных аккумуляторов шуруповерта Как разобрать литиевый аккумулятор шуруповерта

Начну с того, что в интернете очень много видео по восстановлению аккумуляторов от шуруповертов, и все они одинаковы как зеркало, краткое описание процесса восстановления которое предлагают эти люди, заключается в том, что берем аккумулятор толкаем его блоком питания или другим аккумулятором, потом заряжаем и пользуемся, и странно что некто не смотрит а какое же на нем будет напряжение когда он полежит недельку или две. Я же предлагаю совершенно иной способ восстановления

Который не просто заряжает и пользуйся пока АКБ опять не умрет. А такой, что сделал и пользуйся как новым АКБ пока не возникнет в этом необходимость. Данный способ был отснят в черновом варианте около месяца назад, но так и не рискнул выложить его на сайт, просто мне не захотелось его переснимать для более правильного разъяснения. Да и времени у меня честно говоря в последнее время очень мало свободного.

Но вот прошло время которое показало, что тем вариантом восстановления которым предлагают пользоваться очень многие в сети не суждено жить более какого-то промежутка времени. А мой вариант даже спустя 2-1 месяц простоя, как ни в чем не бывало спокойно работает и заряжается, я все таки попытался отснять новый видео ролик, где в краце постараюсь все рассказать.

На самом деле все оказалось очень просто, и в этом мне помог разобранный мной аккумулятор NI-CAD 1.2V, который мне показал что даже имея снаружи на приборе все нули, внутри пациент скорее жив чем мертв и чувствует себя очень хорошо.

Попытка регенерации шины относительно токосъёмной пластины была проделана с использованием дистиллированной воды, и процесс прошел довольна таки успешно, в следствии чего я придумал самый простой способ их восстановления даже без разборки аккумуляторов!

Достаточно просверлить отверстие в аккумуляторе в месте за вальцовки + , и влить туда 20 -40 мл дистиллированной воды. после пары циклов отверстие замазываем слегка силиконом.

Если вы не уверены или боитесь испортить испорченный аккумулятор для примера можете проделать это с одним аккумулятором.

Если у ваших аккумуляторов есть напряжение и оно находится в рабочем диапазоне, то у вас может быть проблема в следующем:

— неисправно зарядное устройство

— сработала термо защита аккумуляторного блока

— в блоке аккумулятора есть один аккумулятор просаженный до 0 Вольт.

Так же если вы заметили что дрель стала както вяло работать и при этом работает так же долго по времени после зарядки, то у вас скорей проблема в одном или более аккумуляторе который находится в нуле!

Существует 3 типа аккумуляторов шуруповерта:

  • Никель-кадмиевые (Ni-CD).
  • Никель-металлогидридные (Ni-Mh).
  • Литий-ионные (Li-ion).

Для восстановления каждого из них есть несколько путей решения.

Эффект памяти возникает при недостаточной разрядке аккумулятора и последующей его зарядке. Со временем батарея «запоминает» свою наименьшую границу разряда и использует все меньше и меньше емкости батареи.

Проблема актуальна в большей степени для Ni-Cd аккумуляторов, и в меньшей степени для Ni-Mh. Литий-ионные батареи не обладают эффектом памяти.

Для решения проблемы требуется несколько раз полностью разрядить и зарядить батарею. Сделать это можно с помощью 12 вольтовой лампочки. Можно взять лампочку с немного большим или меньшим вольтажом. К лампочке припаиваются два провода, на плюс и на минус, которые, соответственно, крепятся к контактам аккумулятора. Процедуру необходимо повторить не менее 5 раз.

Долив дистиллированной воды в никель-кадмиевые аккумуляторы

Одна из наиболее частых проблем Ni-Cd батарей – испарение дистиллированной воды. Чаще всего происходит в случае перегрева аккумулятора. Чтобы решить проблему, необходимо:

  1. Разобрать аккумулятор.
  2. Внутри будут находиться небольшие батарейки (примерно 14 штук, в зависимости от модели шуруповерта). С помощью мультиметра нужно найти вышедшую из строя часть. Напряжение на рабочей «бочке» будет находиться в диапазоне от 1 до 1. 3 вольт. Все что ниже этой отметки – требует ремонта.
  3. Неисправные элементы аккуратно достаются. Пластинки, которыми они крепятся к другим батареям, потом пригодятся для сборки.
  4. С боку, ближе к верхней или нижней части батареи есть изгиб, где необходимо сделать отверстие, диаметром не более 1 мм. Просверлить нужно только стенку, без углубления внутрь.
  5. Теперь пригодится шприц с иголкой и дистиллированная вода (ни в коем случае не обычная вода из-под крана). Шприц вставляется в проделанное отверстие, и батарейка заполняется до краев. Желательно, чтобы сутки она простояла в таком состоянии.
  6. Прибором, для заряда никель-кадмиевых батарей (подойдет IMAX) производится зарядка, после чего аккумулятору необходимо дать полежать еще неделю.
  7. По прошествии 7 дней проверяют, не упало ли напряжение. Если все хорошо – необходимо заделать отверстия с помощью силикона или паяльника.
  8. Далее батареи собираются в обратной последовательности и помещаются в корпус аккумулятора. Для спайки применяется точечная сварка или обычный паяльник.
  9. После проверки работоспособности аккумулятор полностью разряжают под небольшими нагрузками и снова заряжают не менее трех раз.

Замена элементов питания

  1. Разобрать аккумулятор.
  2. С помощью мультиметра найти вышедшие из строя элементы. На никель-кадмиевых и никель-металлогидридных батарейках напряжение должно находиться в районе 1.2 вольт, на литий-ионных – в районе 3.6 вольт.
  3. Неисправные элементы аккуратно изымаются и на их место необходимо приобрести точно такие же батарейки.
  4. Новые элементы ставятся на место старых. Для соединения используются старые пластины.
  5. Спайка производится паяльником или точечной сваркой. Паяльником нужно работать очень аккуратно и быстро, чтобы не перегреть элемент питания. Желательно при этом использовать флюс, или, в крайнем случае, канифоль.

Выпуск газа из литий-ионных аккумуляторов

В литий-ионном аккумуляторе находится несколько отдельных батареек.

В процессе эксплуатации одна или несколько из них могут перегреться, что приведет к испарению электролита. Таким образом, внутри батарейки скопится большое количество газа и она вздуется, выгнув термопластину. Чтобы решить проблему необходимо:

  1. Разобрать аккумулятор.
  2. С помощью мультиметра найти неработающую батарейку. Ее напряжение будет равно 0.
  3. Далее необходимо достать ее из цепи и выпустить газ. Сделать это можно двумя путями:
  • Взять ножницы, изогнутые на конце или любой другой схожий инструмент, подсадить их под плюсовой контакт и аккуратно вдавить вздутую пластину вниз. При этом газ где-то проделает отверстие наружу, чтобы найти себе дорогу. На самом деле, данный способ лишь на короткое время восстанавливает работоспособность батарейки. Впоследствии, через проделанное газом отверстие испарится весь электролит, без которого батарея работать не будет.
  • Взять небольшие кусачки и отсоединить плюсовой контакт так, чтобы его можно было отогнуть (не нужно отрезать полностью). Далее необходимо воспользоваться шилом, с затупленным концом, которое вставляется под один из краев изогнутой пластины и постепенно проталкивать его внутрь (рассоединить пластину и край батареи). Когда газ выйдет (будет слышно), вздутую пластину нужно вдавить на место, а проделанное отверстие запаять паяльником или замазать силиконом. И также запаять отсоединенный вначале контакт.

Теперь необходимо зарядить батарейку при помощи прибора IMAX.

Возбуждение батареи

Способ подходит для всех типов аккумуляторов. Необходимо:

  1. Разобрать аккумулятор.
  2. С помощью мультиметра найти неработающие батарейки.
  3. Возбудить их при помощи импульсного разряда. Для этого подойдут: 12 вольтовой аккумулятор, блок питания, точечная сварка и т.д. Импульс должен быть кратковременным и его не нужно повторять много раз. Достаточно возбудить батарейку, чтобы ее видело зарядное устройство.
  4. Собрать все элементы обратно (если они разбирались) и поместить в корпус аккумулятора.

Этот способ несовершенен, так как через какое-то время (от недели до месяца) напряжение элементов питания вновь будет падать. В особенности это касается никель-кадмиевых батарей.

Поставленная задача очень проста: сделать такой аккумулятор, чтобы его было довольно просто заряжать и заменять элементы внутри с помощью простых манипуляций.

В начале рассмотрим внутренности обычного аккумулятора шуруповерта. Внутри большинства шуруповертов находится много «банок» 1.2 Вольта, изготовленные по технологии Ni-Cd или Ni-MH. В шуруповерте сверху таких банок 12, т.е. итоговое напряжение аккумулятора примерно 12*1.2=14.4 В. Емкость не превышает 1.5 А/ч. Сами аккумуляторы служат довольно долго, но среди 12 штук часто находится 1-2, которые перестают работать намного раньше своих коллег. Получается, что через некоторое время батарея умирает из-за малой части своих внутренностей. Существует рецепт: заменить банку, которая не работает, а остальное оставить без изменений. Но при это эти банки сложно найти и если менять, то лучше все.

Еще плюс паять их очень сложно, нужно иметь сварочный аппарат. В итоге я пришел к следующим выводам:

Надо чтобы емкость аккумулятора была больше, чтобы реже заряжать

Замена банок происходила за пару минут

Не покупать зарядку

Реализация

Современная технология аккумуляторов, которая используется повсеместно — это Литиевая (Li-Ion). Она используется в телефонах, ноутбуках, плеерах, фонариках и много еще где. Доступным решением является батарея 18650. Если разобрать обычный аккумулятор ноутбука, то там их можно найти:

Эти акб можно купить или достать из старого ноутбука. Если будете покупать рекомендую по соотношению цена/качество «Sanyo 2400 Ma/h red». Имейте ввиду, что они должны быть незащищенные. В противном случае они будут отключаться при возникновении тока 2А, что бывает часто в шуруповерте. Я недавно покупал россыпь оных на ebay, к сожалению мой продавец уже не доступен, т.к. ссылку не привожу.

Чтобы их удобно было менять нам еще понадобится так называемый пружинный держатель для 18650:

Многие такие видели для обычных батареек АА. Бывают на 1-4 АКБ. Что странно, в радио магазине или на рынке такие найти сложно, проще заказать в интернете на сайтах с дешевыми китайскими вещами по запросу «18650 holder». Стоимость последнего около 1-2$.

Последняя важная вещь для самодельного АКБ — это умная зарядка. У меня такая под боком была, очень рекомендую «Imax B6» или аналоги:

Теперь есть два способа подключения:

1) Просто соединяем последовательно все акб с помощью держателей и к концам подсоединяем клемы умного зарядного. Плюс этой систему- простота. Минус- банки должны быть одинаковыми иначе все могут испортиться. Дело в том, что если на любой банке 18650 напряжение упадет ниже 3х вольт, то ее можно будет вскоре выбрасывать. Если ваши АКБ разные, то вы не сможете проконтролировать этот ньюанс. Если что-то произойдет с одной банкой, нужно будет менять все вместе, иначе будут проблемы.

Реанимируем аккумулятор DCB 145

Разряжал каждую банку 18650 до 3V током 0,3А. Затем заряжал до 4,1V током 0,5А. Далее снова разряжал с целью определить, сколько же тока заливается в каждую конкретную «банку». Это необходимо для того, чтобы оценить их ёмкость. Как выяснилось, аккумуляторы исправны и в каждую из них было «залито» от 1164 до 1186 mA . Что не так далеко от заявленной ёмкости в 1300 mA/h. Таким образом я убедился, что аккумуляторы исправны, и заменять их не стоит.

После теста (заряда-разряда) каждого аккумулятора меряем напряжение на каждой литиевой «банке». Оно должно быть в пределах 3,1~3,3V на каждой. Таким образом составной аккумулятор будет разряжен до 12,4~13,2V.

Затем я собрал все «банки» в бокс, припаял плату с разъёмом и установил в корпус. Поставил полностью разряженный аккумулятор DeWalt DCB-145 уже в штатную ДеВольт»овскую зарядку и засёк время начала процесса зарядки. Как я и ожидал, спустя 1 час (60 минут, как и указано в инструкции) зарядка была завершена.

В качестве «контрольного выстрела» замерил напряжение на клеммах B+ и B- . Оно составило 16,4V , как и положено для полностью заряженной АКБ.

Таким образом удалось восстановить два аккумулятора DeWalt DCB-145 и избежать пустой траты денег на покупку новых аккумуляторов, суммарная стоимость которых практически равна стоимости недорогого шуруповёрта.

Теперь расскажу о «граблях», на которые наступил.

Внимание! Сборку надо производить очень аккуратно и не допускать короткого замыкания между выводами «банок» и тех выводов, которые идут на балансировочный разъём. Если замкнёте что пассатижами или пинцетом, то фейерверк из искр обеспечен! Я в этом убедился на практике. Токи такие, что провод сечением 0,5 мм. плавятся так, будто это тончайший проводок плавкого предохранителя.

Во-первых, в этом нет необходимости. Зарядить каждую «банку» можно просто подключаясь выводами зарядного устройства к полюсам нужного аккумулятора. Единственное, что может потребоваться, так это отпаять выводы балансировочного разъёма и временно снять сам разъём со сборки.

Во-вторых, можно повредить изоляцию литиевых аккумуляторов и из-за этого замкнуть их.

В третьих, после того, как литиевые «банки» будут протестированы, встанет вопрос о соединении их вместе. И даже если пластины удастся спаять между собой, то поместить такую сборку обратно в корпус будет весьма трудоёмкой задачей. Корпус аккумулятора очень плотно подогнан под габариты сборки.

Где купить литиевые аккумуляторы для замены неисправных?

Ну, и напоследок, затрону тему замены литиевых аккумуляторов. Если случилось так, что аккумуляторы в вашем шуруповёрте пришли в негодность и их надо заменить, то на данный момент не составляет труда найти им достойную замену. Например, на

Переделка удалась. С платами защиты и заряда я заморачиваться не стал, просто вывел наружу силовые проводники, а также провода под балансировочный разъём. Заряжаю всё напрямую от универсальной зарядки Turnigy Accucell 6 . Делал всё на быструю руку, так как лето было на исходе.

Под замену никелевых (NiCd, NiMh) аккумуляторов на литий лучше брать те, что с приваренными «лепестками». Так будет легче спаять составную батарею.

Стоит отметить, что аккумуляторы INR18650-25RM как раз-таки и используются в тех самых « для электроинструмента. Перед покупкой советую погуглить даташит на аккумулятор (например, так: «samsung inr18650-25rm datasheet» ). В нём указано всё, что необходимо знать: типовой ток заряда и разряда, назначение (инструмент, игрушки), графики потери ёмкости после нескольких циклов и много чего ещё.

Такой процесс, как восстановление аккумулятора шуруповёрта, требует определенного количество знаний. Как провести реанимацию данного инструмента, как не ошибиться и не испортить аккумулятор и шуруповерт в целом — такими вопросами задаются многие. Рассмотрим их.

Шуруповерт представляет собой специальный ручной инструмент, который используется для закручивания и выкручивания болтов, шурупов, гаек, саморезов и винтов. Также подобное устройство используется для качественного и быстрого сверления отверстий и для процесса нарезания резьбы. Современным мастерам инструмент заменяет обычную отвертку, только позволяет сэкономить большое количество времени.

Инструмент просто незаменим в разнообразных строительных процессах, в ремонтных работах. Если требуется собрать мебель, без шуруповерта не обойтись. Каждый мастер, который долгое время работал отверткой, после использования шуруповерта понимает, насколько больше экономится времени. Универсальность инструмента и его функциональность становится все большей.

Современный рынок предлагает большое разнообразие моделей, но вне зависимости от марки, аккумуляторы обладают идентичным строением. Если разобрать аккумулятор, можно увидеть, что он собран из относительно небольших конструкционных элементов, собранных строго последовательно.

Присутствующие в составе специальные наборные части, обладают стандартными размерами и уровнем напряжения. Различаться может только емкость, которая измеряется в А/ч, а указывается строго на самом элементе.

Корпус обладает четырьмя контактами. Среди них можно отметить наличие следующих:

Две силовые, для разряда и заряда;
Управляющий верхний, который подключается через специальный теромдатчик. Подобное устройство необходимо для эффективной защиты батареи, также он отключает и особым образом ограничивает ток заряда посредством повышения температуры до определенных показателей. Процесс нагрева осуществляется по причине достаточно больших токов при осуществлении форсированного заряда, то есть осуществляется особая «быстрая» зарядка;
Можно отметить наличие так называемого «сервисного» контакта, который включен через особое сопротивление. Используется он для достаточно сложных зарядных станций, которые предназначены для выравнивания заряда всех без исключения элементов аккумулятора. Стоит отметить, что в быту подобные станции не нужны, так как присутствует высокая стоимость.

В процессе эксплуатации инструмент может выйти из строя. При возникновении подобной ситуации требуется уметь определять неисправность. Одновременно все присутствующие элементы из строя выйти не могут, так как цепь у них строго последовательная. При выходе одной какой-то детали, выходит из строя вся цепь. Именно по этой причине важно определить то самое слабое место.

Примерно 70 % от общей стоимости совершенного нового шуруповерта приходится на именно на аккумулятор, который обычно идет в комплекте.

Обычно батарея данного инструмента выходит из строя после определенного срока эксплуатации. В подобной ситуации придется приобрести совершенно новую аккумуляторную батарею или произвести качественный ремонт шуруповерта, сэкономив значительное количество материальных средств.

Какие инструменты для ремонта необходимы

Чтобы провести ремонт аккумулятора шуруповерта своими руками, стоит иметь при себе следующие инструменты:

Амперметр на 2 А;
тестер;
вольтметр на 2 и 15 В;
омметр;
миллиамперметр;
отвертка для открытия корпуса;
лупа;
ножницы;
плоскогубцы.

Ремонт подобного инструмента в массе своей заключается в поиске и последующей замене вышедшего из строя аккумуляторного элемента. Для достижения этой цели важно знать порядок, последовательность осуществления проверки, а также потребуется произвести анализ параметров.

Особенности технологии ремонта

Часто в процессе ремонта требуется применять технологии по полному восстановлению клемм и по восстановлению емкости. Часто о поломке свидетельствует тот факт, что аккумулятор шуруповерта не производит зарядку. Оснований для этого немало:

Неисправность входящего в комплект зарядного приспособления;
Причиной может послужить сильная изношенность батареи;
Присутствует нарушение прочного контакта между установленными клеммами.

При появлении признаков поломки требуется сразу произвести ремонт аккумулятора. Точную причину поломки аккумулятора можно определить посредством измерения уровня напряжения специальным тестером. Подобным образом требуется проверить каждую батарею. Все обнаруженные в процессе проверки неисправные батареи необходимо маркировать и отделять от тех, которые работают исправно.

Если аккумулятор быстро разряжается, прежде чем сразу разбирать его и что либо в нем менять, попробуйте сначала восстановить емкость аккумулятора посредством нескольких циклов глубокой разрядки и полной зарядки. В 7 из 10 случаях это помогает восстановить емкость аккумулятора.

Часто причина поломки заключается в неисправности клемм. За время использования устройства они разгибаются, что влечет за собой плохой контакт, соответственно зарядка аккумулятора будет производиться через раз. Для осуществления ремонта требуется в первую очередь разобрать зарядное устройство, тщательно подогнуть все клеммы, а потом посредством специальных устройств просто контролировать процесс зарядки.

Если в процессе эксплуатации данного устройства теряется его емкость, а серия последовательных зарядок-разрядок не помогла, то стоит произвести замену данного важного для работы элемента.

Ниже приведены видео, лучше один раз увидеть, что делать со сломанным аккумулятором, чем слушать или читать, в первом представлена разборка корпуса батареи, во втором видео уже представлен непосредственно процесс восстановления АКБ.

Метод восстановления емкости

Часто батарея аккумулятора испытывает нужду в восстановлении его емкости. Данный объем обычно теряется по причине стирания эффекта памяти. Определить данную проблему достаточно просто. Как только осуществлен полный заряд батареи, она обычно очень быстро разряжается и начинает функционировать снова только после определенной временной выдержки. Устранить проблему такого плана довольно просто. Достаточно следовать следующей инструкции:

1. Небольшим током требуется полностью зарядить батарею.
2. После этого полностью ее разрядить, используя при этой небольшую степень нагрузки. Таким образом можно обеспечить медленную, то есть относительно мягкую разрядку, которая позволит просадить наружный слой и всю пластину целиком.
3. Для нагрузки такого плана лучше использовать стандартную лампу, напряжение которой составляет 220 В и параметрами мощности в 60 В.
4. Разряд требуется производить примерно до 30% от общей номинальной емкости, то есть до 5 В.

Перед использованием аккумулятора шуруповерта, подобную процедуру желательно повторить до 5 раз. Несмотря на то, что емкость восстановленного устройства будет немного ниже, чем у нового, как временная мера, данный способ вполне успешен. Подобные манипуляции в состоянии продлить время работы шуруповерта примерно на год.

А в этом видео уже переборки аккумуляторов, как из 2ух сделать один рабочий.

Разные альтернативные варианты решения вопроса

Есть несколько альтернативных вариантов полного восстановления работы аккумулятора. Среди них большой популярностью пользуется следующие методики:

1. Аккуратное сжатие и незначительная деформация корпуса. Говоря иными словами, можно поступить так, как ранее поступали с батарейкой, то есть немного посредством легких ударов произвести сжатие.
2. Можно осуществить следующий процесс – батареи сильно зарядить более сильным по мощности током. После этого их полностью разряжают и снова заряжают. Обычно подобная шоковая терапия дает довольно хороший результат, то есть в состоянии возвратить к жизни ранее казавшиеся безнадежными батареи.

Если посредством применения тех или иных механических воздействий работоспособность восстановить не удается, его потребуется заменить.

Нюансы самостоятельного ремонта

Ремонт аккумулятора такого инструмента, как шуруповерт, своими руками, вполне можно произвести посредством замены всех присутствующих неисправных деталей. В процессе приобретения нового элемента необходимо тщательно следить за тем, чтобы размеры и емкость полностью совпали со всеми родными компонентами. При обнаружении неисправного компонента его потребуется обрезать, а потом припаять на его место новый.

Говоря о важных моментах и нюансах данного процесса, можно отметить следующие факторы:

При использовании паяльника работать нужно быстро, чтобы батарея не нагревалась;
Процесс соединения необходимо производить при помощи пластин;
Стоит постоянно помнить о том, что соединение всех элементов осуществляется строго последовательно.

После проведения основных ремонтных работ, потенциалы на батареях могут быть совершенно разными. Потому нужно произвести их выравнивание. Для этой цели потребуется произвести заряд батареи в течение 12 часов, после этого на сутки дать ей остывать. Устройство для измерения присутствующего напряжения, должно показывать одинаковые параметры в 1,3 В на всех без исключения компонентах. Это рекомендуется проводить несколько раз.

Проведение восстановления шуруповерта своими руками позволит сэкономить материальные средства на мастерской и на отсутствии необходимости приобретать новый инструмент. Для достижения идеального качественного результата достаточно следовать правилам и изложенной выше инструкции.

В данном видео представлена разборка аккумулятора

Рекомендуем также

Ремонт аккумулятора шуруповерта своими руками

Цена нового шуруповерта состоит в основном из цены на аккумуляторы. При выходе из строя батарей многие ставят перед собой вопрос: а стоит ли их покупать или проще купить новый шуруповерт? Однако некоторые к этому вопросу подходят с другой стороны, производя ремонт аккумулятора шуруповерта своими руками, затрачивая при этом намного меньше средств. Из этой статьи вы узнаете, как это сделать самостоятельно.

Для общего понимания мы сначала рассмотрим, какие типы аккумуляторов бывают, из-за чего они приходят в негодность и каким образом их можно отремонтировать.

Типы аккумуляторов

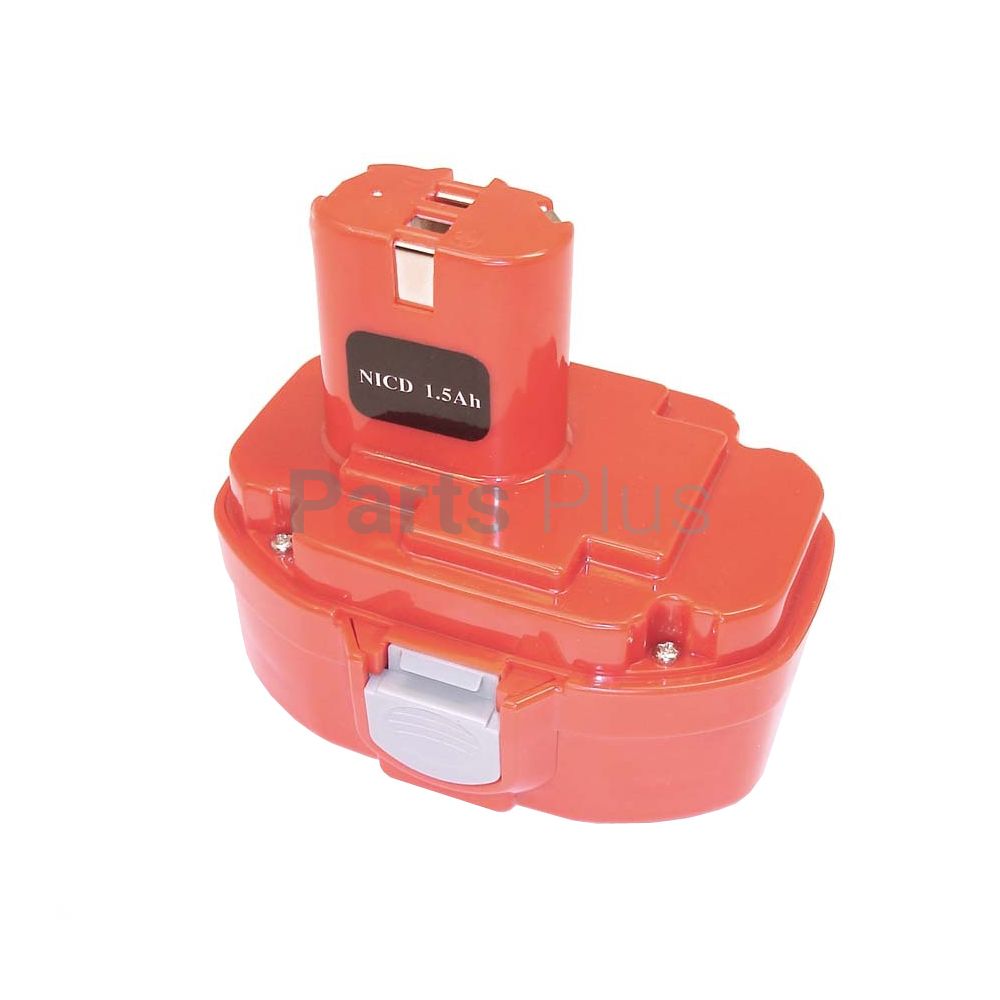

Какой бы шуруповерт вы не купили, его батареи выглядят всегда примерно одинаково, то есть так, как показано на рисунке ниже.

Внутри корпуса имеются элементы с выходом на плюс и минус. Все они соединены последовательно, а это значит, что при их соединении потенциалы суммируются.

Конечное значение напряжение аккумулятора составляет сумму напряжений его элементов.

Размер элементов примерно одинаков. Также у них одинаковое напряжение. Различие может быть только в емкости, которая вместе с напряжение указывается на корпусе.

В зависимости от того, какие химические вещества использовались для изготовления элементов (которые многие называют «банками»), они бывают следующих типов:

  • литий-ионные (Li-Ion), имеющие напряжение 3,6 В
  • никель-металлгидридные (Ni-MH) на 1,2 В
  • никель-кадмиевые (Ni-Cd) на 1,2 В

Остановимся на каждом из них отдельно.

Литий-Ион

К положительным свойствам относятся:

  • Отсутствие эффекта памяти
  • Практически не разряжается при хранении
  • Имеют повышенную емкость элементов
  • Циклов заряда-разряда больше, чем у других типов
  • Напряжение элементов выше, чем у других типов, а значит их требуется меньше, что уменьшает вес и размеры аккумулятора

Отрицательные стороны такие:

  • Дороговизна
  • Скорость разложения основного вещества — лития — выше, у чем у других типов батарей, что приводит к выходу из строя за 3-4 года

Никель-металлгидрид

Плюсы такие:

  • Не оказывают вредное воздействие на природу при производстве
  • Эффект памяти небольшой
  • Долго держат заряд при хранении
  • Имеет больше емкости при одинаковых размерах, чем Ni-Cd

К минусам можно отнести следующие факторы:

  • Высокая цена
  • Плохо держит емкость при сильно отрицательных температурах

Никель-кадмий

Плюсы:

  • Самая низкая стоимость
  • Лучше всех работает при низких температурах

Минусы:

  • Токсичность производства
  • Саморазряд при хранении
  • Сильно выраженный эффект памяти
  • Относительно малая емкость
  • Мало циклов заряда-разряда

Помимо элементов питания в аккумуляторе присутствуют термистор и сервисный контакт. Первый размыкает соединение во время зарядки при перегреве элементов, который происходит из-за больших токов зарядки. Второй нужен для выравнивания заряда на всех банках при процессе зарядки.

Вот из таких элементов и состоит аккумулятор шуруповерта. Чтобы до них добраться, нужно разобрать корпус батареи. Он может быть скручен с помощью шурупов, а также бывает склеенным. В первом случае нужно просто выкрутить шурупы. А во втором придется ковырять отверткой по месту склейки. Можете посмотреть как это сделать в нижеприведенном видео.

Диагностика

Причиной неисправности, как правило, являются одна или несколько банок. При выходе из строя хотя бы одной из них не работает вся батарея, так как соединение последовательное. Поэтому наша задача при ремонте выявить неисправные элементы.

Для этого потребуется мультиметр, чтобы измерять им напряжение на каждой банке.

На Ni-Cd и Ni-MH аккумуляторах:

  • Сперва полностью делаем зарядку «родным» зарядным устройством, пока оно не покажет, что зарядка окончена.
  • Затем, разобрав корпус, измеряем напряжение на контактах каждой банки в отдельности. У Ni-Cd и Ni-MH оно должно быть 1,2-1,4 В.
  • Помечаем, какое напряжение какой элемент показывает. Те, у которых значение будет ниже, чем должно быть, являются первейшими кандидатами на замену или реанимацию.
  • Делаем сборку аккумулятора и садим его шуруповертом, пока не произойдет заметная потеря мощности.
  • Замеряем напряжение на всех элементах и сравниваем с предыдущими замерами. Разница не должна превышать 0,5 В. Если она больше, то этот элемент нужно попробовать реанимировать или его придется заменить.

На Li-Ion нужно сделать следующее:

Подаем напряжение в 4 В с током около 200 мА на каждый элемент в отдельности. Для этого потребуется регулируемое зарядное устройство.

Измеряем напряжение на банке. Если она набрала положенные 3,6 В, то она исправна, а если не набрала, то соответственно неисправна.

Существуют и другие виды неисправностей, такие как разрыв соединения между банками или поломка термистора. Но они встречаются настолько редко, что считаем, что их можно и не описывать. Основная причина в подавляющем большинстве случаев является выход из строя банок.

Реанимация банки

Здесь сразу следует заметить, что реанимировать банки литий-ионного шуруповерта не удастся, так как поломка обычно происходит вследствие разложения лития. Однако на таких аккумуляторах также может выйти из строя и управляющая схема. Чтобы это выявить, необходимо найти работающую схему от другого такого же аккумулятора (например, от второго из комплекта) и установить ее. Если все заработало, то дело в ней, а значит нужно приобрести новую и сделать замену. Ну а если не заработало, то значит все-таки неисправен элемент — его просто нужно будет поменять на новый.

Реанимация возможна лишь на Ni-Cd и в некоторой степени на Ni-MH батареях. Первые практически всегда восстанавливаются, а вот вероятность восстановления вторых намного ниже.

Как произвести восстановление? Его можно сделать двумя способами:

  • «Прошивка» аккумулятора бОльшим напряжением, чем номинал.
  • Доливка дистиллированной воды

Первый способ лишь отсрочит поломку, поэтому при его применении нужно быть готовым, что вскоре у аккумулятора снова возникнут проблемы. Как ее осуществить, можно узнать, посмотрев нижепредставленное видео.

Но прошивка помогает только, если в банке есть хоть немного электролита. Однако чаще всего он просто выкипает и здесь может помочь только второй способ.

Доливка воды обычно приводит банки в состояние «как новые». То есть, как и у автомобильных аккумуляторов, у элементов батарей шуруповертов испаряется вода, а сам электролит остается. В случае с нашими банками это происходит из-за их разгерметизации, вызванной нагревом во время заряда. Поэтому нужно с неисправными банками проделать следующие действия:

  • Загерметизировать банку герметиком в местах разгерметизации. Их видно обычно по следам на бумажной обертке.
  • Просверлить миллиметровым сверлом отверстие у основания банки. Делать это нужно очень аккуратно, чтобы сверло не зашло внутрь, иначе оно может повредить внутренности.
  • Шприцом долить дистиллированной воды
  • Загерметить отверстие

После такой процедуры банки в большинстве случаев снова становятся работоспособными. Нужно только дать воде полностью пропитаться. Для этого следует банки оставить в покое на несколько дней.

Ну а тем, кто не хочет заниматься восстановлением, а также владельцам литий-ионных батарей, поможет замена неисправных элементов на новые. Ниже об этом.

Замена банок

Перед заменой нам конечно же потребуются новые банки. Их можно приобрести как в Интернете, так и в магазинах радиодеталей. При этом цены на них довольно приемлемые.

Покупать нужно только такие элементы, которые имеют тот же тип, напряжение и емкость, что и старые

Для замены придется паять. Поэтому понадобятся паяльник, спиртовой малокорозийный флюс на канифоли и олово. И перепаиваем элементы. При этом соблюдаем следующие правила:

  • Не перегреваем банки, чтобы их не испортить. Для этого не прикасаемся паяльником к ним слишком долго.
  • Для соединения используем старые пластины, а если они повредились, то только толстый медный провод, так как токи зарядки очень большие и не каждый проводник их выдержит.
  • Не путаем плюс с минусом.

После спайки собираем аккумулятор и проводим процедуру выравнивания потенциалов. Для этого 6-10 часов заряжаем аккумулятор родным зарядным устройством. И пусть не беспокоит, что индикатор заряда сигнализирует, что зарядка окончена — это состояние называется поддержанием заряда, поэтому в нем и держим.

Затем вынимаем из зарядки аккумулятор и оставляем без дела на сутки. А после этого разряжаем его шуруповертом до заметной потери мощности, дав хорошо поработать. Далее снова повторяем эту процедуру еще два раза. После этого аккумулятор готов к обычному использованию.

Таким образом, вы теперь знаете, что делать с неисправным аккумулятором шуруповерта. Продлевая ему таким образом жизнь, вы экономите немалую сумму денег, а также позволяете полностью выработать ресурс самого шуруповерта.

Читайте также:

Можно ли восстановить аккумулятор для шуруповерта не разбирая его? Мой опыт

В интернете есть не мало примеров, как можно восстановить мертвый аккумулятор шуруповерта даже не вскрывая его. У меня как раз валяются две батареи, которые не поддаются зарядке, даже если будут заряжаться всю ночь.
Метод восстановления, который я буду проверять, подходит и для аккумуляторов которые уже не заряжаются штатным устройством и для тех, которые заряжены полностью, но емкость их крайне мала для продолжительной работы шуруповерта.

Сама идея


Идея состоит в том, чтобы подать на батарею кратковременно большой ток. После этого, как обещают авторы подобных идей, аккумулятор практически всегда возвращается в работу и живет ещё продолжительное время.
Пробую заряжать свои батареи:

На зарядном устройстве мигает индикатор красный-зеленый — это означает, что зарядник инициирует батарею полностью не пригодную к зарядке. Напряжение на ней практически равно нулю.
Этот дефект наблюдается у обоих моих аккумуляторов.
Ну что же, давайте попробуем воспользоваться методом восстановления.

Понадобится


  • Мощный источник тока, способный выдать 50 А.

Я буду использовать сварочный аппарат постоянного тока, как и большинство тех, кто рекомендует данный способ.

Мой опыт по восстановлению NiCd аккумулятора


Итак, беру первый аккумулятор.

Устанавливаю на сварочном аппарате минимальный ток, в моем случае — 45 А. И подключаю плюс к плюсу, минус к минусу.

Все это на пару секунд. Ничего страшного, если проскочит искра в момент подключения.

Можно несколько раз повторить данную процедуру. Далее вставляю в зарядник и пробую заряжать.

Чуда не произошло: индикатор так же перемигивается с красного на зеленый. Немного подождал на всякий случай — все тоже, ничего не изменилось.
Ладно, давайте перейдем ко второй батарее. Так же пробьем ее током на небольшое время.

А вот со вторым аккумулятором уже есть результат:

Индикатор начал светиться красным, следовательно зарядка пошла.

Вывод


Так что же, идея получается рабочая? Не совсем. Второй аккумулятор хоть и начал заряжаться, но после 10-15 минут набрал полную зарядку, как показало ЗУ. в результате шуруповертом можно было работать пару минут. В общем, емкость батареи стремится к нулю.
Итог такой: я не могу сказать что этот метод на 100% нерабочий, но моим батареям он не помог. Может быть они слишком старые… Может слишком долго лежали без дела….
В любом случае, обязательно попробуйте этот способ! Хуже не будет, но вдруг вам удастся восстановить и вернуть к жизни свой шуруповерт. Если вы его уже использовали — напишите свой результат в комментариях.

Смотрите видео
