Как отремонтировать аккумулятор шуруповерта: Ремонт аккумулятора шуруповерта своими руками

Аккумулятор устанавливается на твердую поверхность, при помощи подходящего инструмента вздутая пластина продавливается на штатное место. Газ уходит из полости корпуса через образующиеся щели, но впоследствии секция выходит из строя из-за утечки и испарения электролита через отверстие.

Вторая методика восстановления лишена подобного недостатка, способ основан на принудительном стравливании газа.

Производится отгибание вбок положительной контактной пластины, затем при помощи затупленного шила производится выемка предохранительной пластины из штатного места на корпусе. На кожухе формируется отверстие, через которое стравливается излишек газа (можно услышать шипящий звук). Затем вздутая крышка вдавливается на место, а отверстие заливается припоем или силиконовым герметиком. Положительная пластина крепится дополнительно.

Восстановление с помощью воды

Одной из распространенных методик восстановления никель-кадмиевых элементов является доливка в банки дистиллированной воды (использовать водопроводную или кипяченую воду категорически запрещено).

Заливка воды в батарею выполняется при помощи шприца.

Процедура не требует использования специальных приборов и проводится своими руками в домашних условиях.

Пользователю необходимо разобрать пластиковый кожух АКБ и извлечь установленные внутри цилиндрические элементы.

Затем при помощи тестового прибора определяются детали с минимальным напряжением (1 В и ниже).

Доливка дистиллированной воды производится чистым медицинским шприцем через отверстие в корпусе диаметром не более 1 мм. Игла обрезается до длины 1-1,5 мм, а затем наконечник вставляется в кожух. Внутрь заправляется 0,7-1,0 см³ жидкости, при дополнительной доливке вводится еще до 0,5 см³ (данные указаны для элемента стандарта 18650).

Путем замены нескольких элементов

Для восстановления работоспособности банки возможна замена вышедших из строя элементов питания. Для определения поврежденных узлов используется тестовый прибор, замер производится после снятия защитного пластикового кожуха.

Изъятию подлежат батареи с напряжением ниже 0,7 В (для никель-кадмиевой конструкции) и менее 2,5 В (для литий-ионного устройства). Эти изделия заменяются аккумуляторами с идентичными габаритами и параметрами, перемычки припаиваются оловянно-свинцовым припоем (с использованием специальных флюсов или канифоли).

Как устранить эффект памяти

При неполноценной зарядке и последующем разряде наблюдается обратимое снижение емкости батареи, называемое эффектом памяти. Устройство запоминает нижнюю границу показателей, что приводит к постепенному ухудшению рабочих характеристик. Явление заметно на изделиях никель-кадмиевого типа, никель-металлогидридные аккумуляторы обладают слабо выраженным эффектом запоминания. Литий-ионные устройства эффекту не подвержены.

Для восстановления емкости необходимо выполнить полную разрядку источника тока при помощи лампы накаливания (рассчитанной на напряжение 12 Вольт) и затем подключить штатный зарядный блок. Процедура повторяется от 3 до 5 раз, что позволяет довести емкость до стартового значения.

Как правильно доливать дистиллированную воду

Перед заливкой воды следует найти неисправные батареи.

Последовательность действий при заправке аккумулятора водой:

1. Отделить неисправные элементы от общей аккумуляторной банки, перемычки сохраняются для последующей сборки.
2. Просверлить боковую поверхность кожуха в месте изгиба стенки. Сверление выполняется на толщину материала корпуса, заглубление сверла в электролит запрещается.
3. Ввести в полость элемента 1 мл дистиллированной воды (при помощи медицинского шприца с укороченной иглой).
4. Выдержать аккумулятор при комнатной температуре на протяжении 24 часов, затем производится контрольный замер напряжения.
5. Зарядить батарею устройством, предназначенным для никель-кадмиевых источников тока.
6. Выдержать АКБ на протяжении 5-7 суток, а затем проверить значение напряжения. Если показатели снизились, то заливается дополнительная доза воды и проводится повторная зарядка. Если параметры не упали, то выполняется герметизация корпуса (припоем или силиконовым материалом).
7. Соединить батареи в общую банку, используя контактную сварку или пайку. Провести тренировочные циклы разрядки и зарядки восстанавливаемой АКБ, позволяющие увеличить емкость.

Способ подходит только для изделий никель-кадмиевого типа, остальные аккумуляторы водой не заправляются.

Замена аккумуляторов в шуруповерте

Как известно, любой аккумулятор рано или поздно вырабатывает свой ресурс и нуждается либо в частичной замене элементов питания, либо его следует поменять полностью. Если речь идет о шуруповерте, для кого-то бывает гораздо легче купить новый, чем заменить в нем батарейки, потому что это требует и времени, и определенного мастерства. Однако при наличии навыков и умения замена аккумуляторов в шуруповерте может стать хорошей альтернативой покупке нового. Во многих случаях она обходится дешевле.

В качестве батареек в шуруповертах обычно используются никель-кадмиевые или литий-ионные элементы. Никель-кадмиевые аккумуляторы более неприхотливы и, если будет проведена частичная замена элементов в таком блоке, он будет работать еще долгое время. Частичную замену литиевых батареек тоже можно провести, но осуществить это немного сложнее. Следует иметь в виду, что паять придется не только сами элементы, но и балансировочную плату.

Как отремонтировать никель-кадмиевую батарею шуруповерта

Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →

Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок. Разумеется, при условии, что все делается правильно.

Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.

Разбираем блок и ищем «слабое звено»

Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее.

После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ

Далее следуйте такому алгоритму действий:

• После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
• Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
• Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели .

Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.

Устанавливаем новые банки

Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки. А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.

В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.

Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности.

Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.

В дальнейшем, при эксплуатации отремонтированного аккумулятора

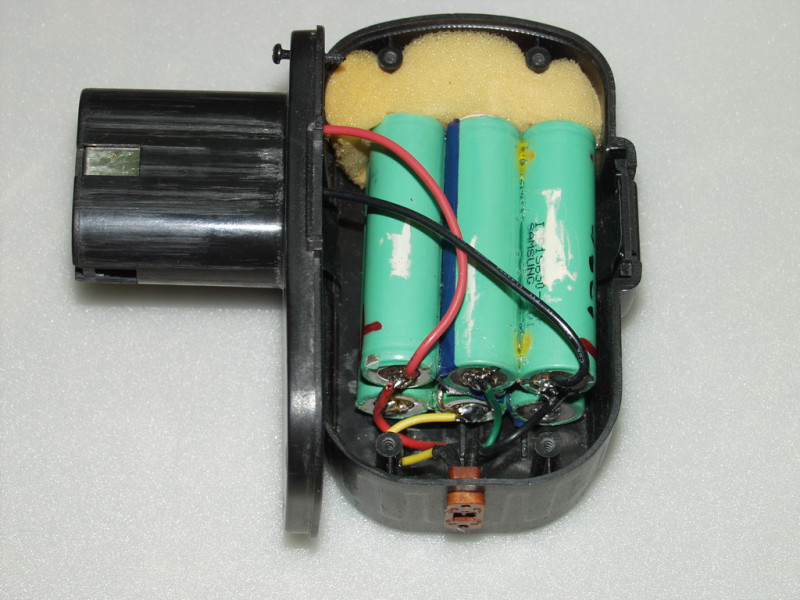

Замена никель-кадмиевых аккумуляторов в шуруповерте на литиевые

В последнее время на форумах, посвященных электротехническим инструментам, часто описывается процесс замены никель-кадмиевых АКБ шуруповерта на Li Ion аккумуляторы. И это не случайно. Более современные

Очень часто кадмиевые батарейки меняют на популярные литиевые 18650, названные так на основании своих размеров. Поменять батареи на литий можно в том случае, если инструмент работает ежедневно, либо очень часто. Большое количество циклов литий-ионных аккумуляторов оптимально подойдет для профессиональных мастеров, которые используют инструмент каждый день.

Для того чтобы переделать шуруповерт с «с кадмия на литий», понадобятся аккумуляторы 18650 и специальный модуль зарядки. Данный модуль позволяет заряжать аккумулятор и отдавать нагрузку на одних и тех же выводах (та самая защитная плата, о которой говорилось в начале). В таких модулях имеется защита от короткого замыкания между элементами.

Как спаять элементы

Пайку настоятельно рекомендуется проводить именно аппаратом контактной сварки — вследствие того, что литиевые аккумуляторы еще более чувствительны к нагреванию, чем кадмиевые. Если никель-кадмиевые батарейки могут выдержать манипуляции с паяльником, то для лития все же лучше использовать метод контактной сварки.

Для соединения аккумуляторов между собой понадобится тонкая металлическая полоска. Сами полоски можно нарезать из мягких консервных банок. Все соединяемые поверхности предварительно нужно протереть спиртом, а затем начать точечную сварку с помощью аппарата. Длительность импульса подбирается экспериментально таким образом, чтобы не было прожига и чтобы соединение было надежным.

Лишняя часть полоски отрезается, и свободный ее край соединяется с другим аккумулятором. Далее все элементы соединяются друг с другом по этому же принципу. Безусловно, с соблюдением полярности.

Вся готовая сборка фиксируется друг с другом с помощью изоленты. Лучше сделать два оборота изоленты с одной стороны и два оборота с другой — для большей надежности. После этого контакты аккумуляторов снова соединяются металлической полосой. Получается готовая новая батарея, к которой теперь нужно присоединить плату (модуль).

Модуль можно припаять к новому аккумулятору уже обычным паяльником.

Минусовой провод аккумуляторной сборки подсоединяется на плате к выводу B-, а плюсовой — к выводу B+. Контактные клеммы подсоединяются к клеммам P- и P+, балансировочные отводы — к выводам B1, B2 и B3. Для припоя лучше использовать качественный флюс, который очень хорошо растекается по всей поверхности.

После этого припаиваются балансировочные провода с небольшим сечением.

Далее:

• к контакту B3 подключают точку соединения третьего и четвертого аккумуляторов;
• к контакту B2 — точку соединения второго и третьего;
• к контакту B1 — точку соединения первого и второго (отсчет начинаем с плюсового контакта).

После зарядки аккумулятора проверяем напряжение на всех его элементах. U на каждом из них не должно превышать 4,2 вольта.

После того как новый аккумуляторный блок готов, разбираем старый никель-кадмиевый аккумулятор. Изымаем только старые батарейки, а старые термодатчики оставляем на месте, потому что зарядное устройство шуруповерта без них работать не будет. Припаиваем внутрь пластмассового корпуса новый блок, а пространство, оставшееся внутри, заполняем пенопластом.

Таким образом, если возникает необходимость замены аккумулятора в шуруповерте, можно сделать ее своими руками. В случае со старыми, но надежными кадмиемыми батареями можно воспользоваться методом их частичной замены на новые. А если есть желание собственноручно сваять себе «профессиональный и мощный шуруповерт», можно с успехом полностью поменять аккумуляторный блок на литий-ионные элементы.

Как отремонтировать аккумулятор шуруповёрта своими руками

В нашей мастерской появилось много удобного и многофункционального электроинструмента, без которого трудно обойтись. Шуруповерт – один из них. С ним не страшен никакой ремонт. Особенно удобен такой инструмент, который работает на автономном источнике питания – аккумуляторах. Зарядил заранее там, где есть электроэнергия, и целый день можешь работать в любом отдаленном от сети уголке.

Содержание статьи:

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

• никель-кадмиевые;
• литий — ионные;
• никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Определение неисправности

Неисправность батареи может прятаться в каком-то одном элементе или в нескольких. Редко выходят из строя сразу все. Это и дает надежду на возможность починить инструмент. Чтобы отыскать неисправный элемент потребуется любой мультиметр, который должен быть в мастерской обязательно и автомобильная лампочка мощностью около 20 Вт.

Заряжаем батарею положенное время, затем нагружаем ее на лампочку. Пока лампочка светится – прибором выбираем те аккумуляторы, на которых напряжение будет самым низким. Скорее всего, они и являются причиной выхода из строя. Для более точной диагностики эти элементы надо выпаять из батареи.

Батарея спаянная, а вернее сварена с помощью соединительных пластин методом точечной сварки. Надо аккуратно бокорезами или другим подходящим инструментом оторвать пластины.

На отсоединенных элементах проверяем амперметром того же мультиметра ток прямого замыкания. Просто замыкаем «+» и «-» щупами прибора. Ток на неисправном аккумуляторе будет заметно меньше, чем на остальных.

В чем криминал такого явления? Дело в том, что «плохой» элемент не дает возможность нормально заряжать другие. Он становится своеобразным сопротивлением на пути тока, и вся батарея становится незаряженной до нужного значения. Через некоторое время из-за постоянного низкого уровня заряда она выйдет вся из строя.

Восстановление элементов — реальность

Эффект «памяти» аккумулятора имеет много толкований, но смысл этого явления заключается в том, что элемент с каждой зарядкой снижает емкость заряда. Восстановить отдельный аккумулятор, значит восстановить работоспособность всей батареи.

Способы восстановления разные, но не все дают результат. Часто помогает многоразовый цикл заряда – разряда. Отдельный элемент заряжают, а потом разряжают на лампочку. После полного разряда повторяют заряд. Эту манипуляцию выполняют до тех пор, пока элемент не начнет набирать достаточную емкость заряда. Если же такого не происходит – его утилизируют, а проще – выбрасывают.

Иногда специалисты применяют метод шоковой зарядки. На безнадежный элемент, который не откликнулся на восстановительные меры, подают не 1. 2 В, а все 12 В. Такая шоковая встряска иногда приносит результат. Это еще одна попытка перед окончательным выбросом.

Интересны методы восстановления неспециалистов. Они, конечно, похожи на шаманство, но тоже существуют. Относятся они только к Ni-Cd образцам. Предлагается элемент положить в морозилку на 1 час, а потом положить его в полиэтиленовый пакетик и просто постучать по нему каким-нибудь предметом. Если выбрасывать жалко – пробуйте.

Ремонт и замена своими руками

Когда все методы восстановления не принесли успеха, а отбракованные элементы ушли в небытие, необходимо подыскать им замену. Идеальной заменой будет новый элемент или комплект элементов, но из-за отсутствия таковых можно подобрать живой элемент из другой отслужившей батареи. Отобрать его можно тем же методом, каким отбраковывают элемент из батареи.

Замена на элемент бывший в употреблении не так неразумна, как кажется. Если взять новый элемент, то его качества могут затеряться на фоне старой батареи, а старый живой элемент будет работать в равных условиях.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Правильная эксплуатация экономит ваш бюджет + (Видео)

Правило эксплуатации одно – поддерживать батарею в рабочем состоянии. Раз в месяц полностью ее заряжать и разряжать, имитируя работу шуруповерта – многократно включать его и выключать. Хотя бы на холостом ходу. Вот и вся хитрость.

Ремонтируем шуруповерт самостоятельно

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
4. Редуктор.
5. Регулятор усилия.
6. Переключатель реверса.
7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

• Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.
• Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
• Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
• Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели. Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике. Рассмотрим основные виды неисправностей шуруповертов по электрической части.

• Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
• Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
• Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
• Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
• Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

виды АКБ, способы ремонта и замена, советы

В распоряжении каждого работящего мужчины есть такой инструмент, как аккумуляторный шуруповерт. Сферы его применения очень обширны, а стоимость на рынке вполне доступная. Однако владельцы прибора знают, что в любое время он может перестать работать, и в большинстве случаев это объясняется выходом из строя аккумуляторной батареи. Имеется в виду не разрядка, а потеря качественных свойств, что заставляет задуматься о предстоящей замене недешевого элемента.

Не спешите покупать новый электроинструмент, хотя это и гораздо эффективнее, и быстрее. Однако если в вашем шуруповёрте установлены соответствующие типы источников питания, можно попытаться восстановить их путём ремонтных работ.

Ремонт аккумулятора шуруповерта — вполне простая и доступная задача, поэтому с ней справится даже неопытный пользователь. Достаточно соблюдать ряд базовых правил и не оставлять без внимания рекомендации профессионалов.

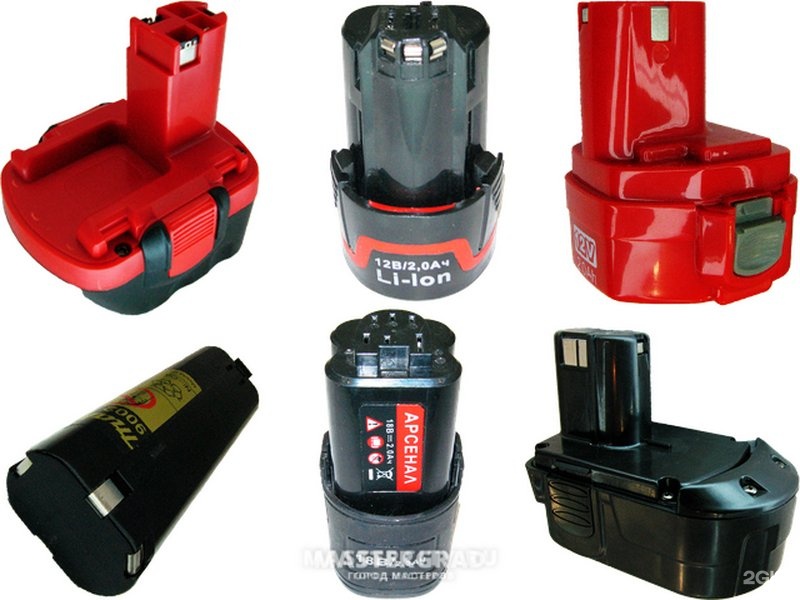

Виды АКБ

В настоящее время шуруповёрт может выпускаться с несколькими разновидностями аккумуляторных батарей:

• никель-кадмиевые;
• никель-металлгидридные;
• литий-ионные;

При этом для каждого типа характерны свои тонкости.

Литий-ионные

Литий-ионные модели могут похвастаться непревзойдённым качеством сборки и максимальным сроком службы. В этом плане у них банально нет конкурентов. Из-за отсутствия памяти такие аккумуляторы являются идеальным вариантом источника питания, правда, у них есть один минус — отсутствие возможности эксплуатации при минусовых температурах.

Однако при продолжительном использовании начинают проявляться и другие недостатки. Для примера, если батарея лишается своего эксплуатационного ресурса, начинается процесс разложения лития, и, к сожалению, такую реакцию нельзя предотвратить.

Никель-кадмиевые

В свою очередь никель-кадмиевые батареи отличаются совершенно другим поведением при исчерпании допустимого ресурса. Когда срок их годности подходит к концу, они пересыхают. Чтобы восстановить прежнюю работоспособность достаточно повторно залить их специальным веществом. Правда такая процедура требует особого внимания и некоторых усилий.

Вместо этого намного разумнее поместить в аккумулятор секцию новых аккумуляторных банок. Нередко причиной повреждения становится эффект памяти, который и является огромным недостатком батарей никель-кадмиевого типа. Для решения проблемы приходится проводить прошивку электрической ёмкости.

Никель-металлгидридные

Если говорить о ещё одном типе аккумуляторных батарей для шуруповерта — никель-металлгидридных, то такие источники питания не подлежат восстановлению после исчерпания рабочего ресурса. Единственным решением останется быстрая замена аккумулятора новым.

Рассматривая вариант замены источника питания, то он будет незаменимым для всех типов аккумуляторных батарей, которыми оборудован инструмент. Не секрет, что в наши дни можно найти большое разнообразие такой продукции в специализированных магазинах или на онлайновых площадках. Купить хорошую батарею можно по доступной цене, главное, знать, что нужно учитывать при выборе. Однако в таком случае вы будете вынуждены провести замену самостоятельно, а здесь следует учесть несколько факторов.

Первым делом следует разобрать батарею на мелкие элементы и заменить вышедшую из строя «начинку» новой, купленной в магазине. Затем остаётся реализовать сборку конструкции в обратном порядке. Именно такой тип ремонтных работ будет рассмотрен в данном материале дальше, но для начала поговорим о процедуре восстановления никель-кадмиевых моделей.

Способы ремонта

Для эффекта «памяти» батареи характерны некоторые особенности, но сама суть заключается в снижении ёмкости заряда с каждым подключением к зарядному устройству. Восстановление отдельного элемента питания приводит к полному восстановлению всего элемента.

В настоящее время применяется большое разнообразие способов ремонта, однако далеко не каждый из них может дать ожидаемый успех. Нередко проблему решает многоразовый заряд-разряд, который подразумевает зарядку отдельного элемента и разрядку на лампочку. Когда уровень зарядки опустится до нулевого, его нужно восстановить. Такое действие можно проводить до того момента, пока элемент не наберет достаточную ёмкость. Если же это не произошло, его необходимо утилизировать, или простыми словами — выбросить.

В некоторых случаях хорошим решением станет метод шоковой зарядки. Он станет незаменимым решением для шоковых элементов, которые не откликаются на восстановительные меры, подавая не 1.2 В, а все 12 В. Иногда такой способ даёт свои плоды, поэтому его можно провести в качестве эксперимента перед окончательным выбросом.

Кстати, существует и несколько уникальных методов восстановления, которые больше напоминают шаманство, нежели что-то профессиональное. Правда, их можно применять лишь на никель-кадмиевых экземплярах. Необходимо положить элемент в морозилку на 1 час, а затем положить его в полиэтиленовый пакетик и постучать по нему каким-нибудь предметом. Если вам жалко выбрасывать деталь, то почему бы не попробовать такую хитрость?

Применение электрического тока

Метод, о котором мы сейчас поговорим, будет эффективным в тех случаях, где источник питания перестал нормально работать, но самая неприятная проблема в виде пересыхания не произошла. Если же все признаки такого дефекта присутствуют, единственный выход из ситуации — покупка новой детали.

Чтобы определить текущее состояние батареек достаточно выполнить один простой эксперимент: попробуйте зарядить их от розетки, а затем оценить уровень заряда. Если элемент питания вообще неисправный, значит, ключевая его часть пересохла.

В случае если вы сумели вернуть деталь к прежней жизни, то это станет для вас колоссальным успехом. Что касается ключевых тонкостей такого процесса, то он заключается в применении электрического тока и напряжения значительного номинала, который поддаётся на важные элементы источника. Последовательность действий выглядит следующим образом:

• Для начала необходимо провести полную разборку аккумуляторов и зарядить каждый важный элемент;
• Затем следует подсоединить зарядное устройство к основным элементам питания. В данном случае лучше применить достаточно мощный прибор. Для примера, можно воспользоваться автомобильным зарядником, если он обладает регуляторами напряжения и силы тока;
• Следующий этап заключается в полной настройке устройства. Не секрет, что все виды аккумуляторных батарей для шуруповерта обладают напряжением в 1,2 В, при этом показатели силы тока незначительные. Важно обеспечить такие условия, чтобы каждый отдельный узел получал необходимое напряжение, превышающее начальные показатели в 3 раза;
• Теперь можно переходить к зарядке, соблюдая небольшую продолжительность такой процедуры. Желательно, чтобы она не превышала 3−5 секунд;
• В завершение остаётся проверить появившиеся изменения с помощью мультиметра. Если устройство указывает, что итоговый показатель составляет 1,4 В или что-то в таком диапазоне, значит, всё произошло успешно и можно начинать радоваться. Теперь необходимо лишь собрать батарею в обратной последовательности;

Бывают случаи, что после многократной зарядки, которую так часто проводят неопытные пользователи, ожидаемый результат так и не проявляется. В таком случае единственным выходом из ситуации станет покупка новой АКБ, т. к. старая попросту вышла из строя.

Замена аккумулятора

При самостоятельных попытках восстановить поврежденную деталь у многих людей возникает масса трудностей. Большинство из них связаны с неправильной разборкой элементов питания, в результате чего они приходят в неисправное состояние.

Учитывая такую эксплуатационную особенность, некоторые производители надёжно запечатывают свои элементы питания, стараясь предотвратить выход из строя при небрежном отношении пользователей. Таким образом они исключают возможность самостоятельного ремонта, заставляя потребителя идти в магазин за покупкой новой детали. А ведь такое приобретение может быть недешевым.

Это не странно, ведь у каждой торговой марки свои маркетинговые цели, но ведь и в таком случае можно найти неплохое решение. Главное — понимать, что предстоящая процедура займёт очень много времени и усилий. В любом случае потраченный ресурс и соблюдение базовых рекомендаций от опытных профессионалов оправдается успешной заменой элементов питания. Итак, перед тем как начать работу обратите внимание на такую последовательность действий:

• Первым делом следует провести вскрытие АКБ и изъятие элементов питания. До этого устройство нужно зарядить, выдерживая 2−3 часа;
• Дальше необходимо замерить показатели напряжения на каждом элементе по отдельности, а также зафиксировать полученный результат. В конечном итоге останется подключить к ним нагрузку. Если всё выполнено успешно, уровень заряда быстро опустится к нулевому;
• На следующем этапе нужно провести действие повторно. Учитывая полученный результат, выбирайте те аккумуляторы, у которых наименьший показатель энергии. Они характеризуются самым меньшим потенциалом к восстановлению, поэтому не подходят для дальнейшей эксплуатации;
• При желании подобрать подходящие детали для замены, обратите внимание на маркировку элементов питания. В основном искать более изношенные аккумуляторы необязательно. Возможно, есть смысл приобрести новую батарею;

Выполняя поставленную цель, не забывайте учитывать существующие нюансы. Если упустить их, это повлечет за собой цепочку неприятных последствий и «сюрпризов». Вы попросту не сможете собрать элемент в единую батарею. Не забывайте, что при заводской сборке метод припайки не используется. Вместо этого применяют точечную сварку.

Использование паяльника и разгонка

Поскольку рядовой потребитель не располагает точечной сваркой, единственным решением останется использование обычного паяльника. Выполняя действие будьте внимательны и не забывайте, что сильный перегрев может вывести элементы из строя. Важно обратить внимание на показатели ёмкости и выходное напряжение. Если не соблюдать допустимый номинал, это повлечет за собой полное повреждение детали.

Не забудьте учесть и особенность разгонки. Процедуру лучше проводить после успешной прошивки старых элементов. Её можно назвать незаменимым решением для никель-кадмиевых источников питания и проводить раз в полгода в качестве профилактических мероприятий. Если всё сделано правильно, вы сможете обеспечить прибору максимальную зарядку и разрядку. Лучше выполнять действие в два или три приёма.

Не секрет, что многие никель-кадмиевые батареи плохо реагируют на повторную зарядку без предварительного исчерпания существующего заряда. Если не учитывать ключевые рекомендации, это может стать причиной развития эффекта «памяти».

Если при эксплуатации шуруповерта были замечены признаки повреждения или исчерпания эксплуатационного ресурса аккумуляторной батареи, не спешите бежать за покупкой нового устройства. Даже в самом безнадежном положении можно найти множество способов для восстановления, повышающих шансы успешного ремонта. Соблюдая ключевые рекомендации опытных специалистов, вы можете решить проблему в домашних условиях. Главное — быть готовым уделить такому вопросу соответствующее время и усилия.

Инструменты и оборудование для ремонта мобильных телефонов

Инструменты и оборудование для ремонта мобильных телефонов — Список профессиональных инструментов для ремонта мобильных телефонов и комплект для ремонта мобильных телефонов с указанием цены.

Инструменты и оборудование для ремонта мобильных телефонов — Список профессиональных инструментов для ремонта мобильных телефонов и комплект для ремонта мобильных телефонов с указанием цены.

Как выбрать инструменты для ремонта мобильных телефонов

При выборе инструментов и оборудования для ремонта мобильных телефонов важно выбирать лучшие инструменты, даже если они стоят немного дороже.Дешевые или недорогие инструменты и оборудование могут оказаться неудобными или неудобными ( эргономичный ) при ремонте мобильного телефона.

С другой стороны, недорогие, но качественные инструменты и оборудование помогут отремонтировать мобильный телефон легко и удобно. Я лично обучен ремонту мобильных телефонов, и мой личный опыт говорит о том, что мы всегда должны выбирать и покупать лучшие инструменты, доступные на рынке или в Интернете. Эти инструменты хорошего качества могут стоить немного дороже, но в долгосрочной перспективе вы будете счастливы, купив лучшие инструменты.

=> Купить инструменты для ремонта мобильных телефонов в Интернете

Видео: Инструменты для ремонта мобильных телефонов

Список профессиональных инструментов и оборудования для ремонта мобильных телефонов

На рынке доступны сотни инструментов для ремонта мобильных телефонов. Важно выбрать лучшую марку. Ниже представлен список всех профессиональных инструментов и оборудования, необходимого для ремонта мобильных телефонов:

1.Паяльник

Паяльник используется для пайки небольших компонентов, таких как конденсатор, резистор, диод, транзистор, регулятор, динамик, микрофон, дисплей и т. Д. Паяльник мощностью 50 Вт достаточно хорош для большинства работ по ремонту мобильных телефонов.

При покупке паяльника выбирайте тот, который удобно держать и не обжигает руки. Паяльник должен иметь возможность выбирать и выбирать различные типы и формы паяльников или насадок. Эти наконечники или насадки должны быть заменяемыми.Он также должен быть ESD-Safe ( Antistatic ), потому что большинство электронных компонентов в мобильном телефоне очень чувствительны и могут быть повреждены из-за статического заряда или статического электричества. Goot и Weller — два всемирно известных бренда, которые производят, продают и экспортируют паяльники мирового класса и другие паяльные инструменты и оборудование.

Паяльник

Видео: лучший паяльник в Индии

2. Паяльная станция

Паяльная станция состоит из 2 единиц — станции и утюга.У него есть возможность контролировать температуру в зависимости от потребности в тепле во время пайки. Паяльник прилагается к паяльной станции. Это лучше и удобнее, чем традиционный паяльник. Это значительно упрощает и ускоряет пайку. При покупке паяльной станции для ремонта мобильных телефонов всегда необходимо выбирать модель ESD-Safe ( Antistatic ). Goot, Weller и Soldron — это некоторые хорошие и пользующиеся доверием всемирно известные бренды, которые производят, продают и экспортируют паяльники мирового класса и другие паяльные инструменты и оборудование.

Паяльная станция

Видео: лучшая паяльная станция в Индии

3. Держатель печатной платы / подставка для печатной платы

Держатель печатной платы ( Printed Circuit Board ) или подставка для печатной платы используется для удержания различных типов печатных плат мобильного телефона во время пайки или ремонта. Он очень прочно удерживает печатную плату и не позволяет ей двигаться, что помогает в ремонте. Опять же, важно и разумно выбрать держатель печатной платы хорошего качества, а не более дешевый и недорогой.

Держатель печатной платы

4. Проволока для припоя

Паяльная проволока используется для пайки электронных компонентов, микросхем или перемычек. Состав большинства припоев — олово / свинец в соотношении 60:40 или 63:37. С момента введения RoHS ( Ограничение содержания опасных веществ ) для электроники все больше и больше компаний используют бессвинцовые припои. Бессвинцовый припой доступен во многих составах, но наиболее распространенным составом является олово / серебро / медь в соотношении 96.5% / 3,0% / 0,5. Паяльная проволока доступна в различных диаметрах, таких как 2,0 мм, 1,5 мм, 1,0 мм, 0,5 мм, 0,2 мм и т. Д. Для ремонта мобильных телефонов лучше всего подходит припой 0,5 мм. Alpha Cookson — всемирно известный производитель и поставщик припоя и других материалов для пайки.

Провод припоя для ремонта мобильных телефонов

Видео: Типы припоя

5. Мультиметр

Мультиметр может быть аналоговым или цифровым. При ремонте мобильных телефонов в основном используется цифровой мультиметр для поиска неисправностей, проверки дорожки и компонентов.Всегда покупайте качественный и надежный цифровой мультиметр ESD-Safe для мобильных ремонтных работ.

Мультиметр для ремонта мобильных телефонов

Видео: лучший в Индии мультиметр для ремонта мобильных телефонов

6. Антистатический мат (ESD Mat)

Антистатический коврик или антистатический коврик укладывают или кладут на стол или верстак, где производится мобильный ремонт. Коврик заземляется с помощью заземляющего шнура или обычного заземляющего провода. Это предотвращает повреждение статическим электричеством.

Антистатический коврик

Видео: Термостойкий коврик для мобильного ремонта

7. Микроскоп или лупа

Используется для увеличения изображения печатной платы или электронных компонентов. Они доступны с различными вариантами увеличения, такими как 2X, 3X, 5X, 10X и т. Д. Многие микроскопы также могут быть подключены к компьютеру или монитору.

Поскольку компоненты SMD на печатной плате мобильного телефона очень тонкие, нам нужен инструмент или оборудование для увеличения, чтобы увидеть печатную плату и компоненты в увеличенном виде.Есть инструменты и оборудование, такие как микроскоп, USB-микроскоп, настольная лупа и налобная лупа со светодиодной подсветкой.

Микроскоп для мобильного ремонта

Видео: Лучшая лупа со светодиодной подсветкой

8. Лупа

Используется для увеличения изображения печатной платы мобильного телефона. Большинство ламп с лупой также имеют свет. Лупы доступны с разным увеличением, например, 3x, 4x, 5x, 10x, 50x и т. Д.

Увеличительная лампа для ремонта мобильных телефонов

Видео: PCB мобильного телефона

9. Нагнетатель горячего воздуха

Нагнетатель горячего воздуха также называется ремонтной станцией SMD ( Surface Mount Device ) и ремонтной системой SMD. Он имеет контроль для регулирования или управления температурой и потоком горячего воздуха. Всегда покупайте качественный вентилятор горячего воздуха ESD-Safe.

Нагнетатель горячего воздуха

Видео: Как снять ИС с помощью нагнетателя горячего воздуха

10. Набор инструментов для ремонта мобильных телефонов

Мобильный ремонтный электронный набор инструментов состоит из большинства мелких инструментов, необходимых для большинства ремонтных работ. Большинство таких инструментов состоит из паяльника, демонтажного насоса, проволоки для припоя, фитиля для распайки, точных отверток, пинцетов и т. Д. Таким образом, нет необходимости покупать все эти инструменты по отдельности.

Набор инструментов для ремонта мобильных телефонов

Видео: лучший электронный набор инструментов

11. Прецизионная отвертка

Прецизионная отвертка используется для откручивания, вывинчивания и затяжки винтов при сборке и разборке мобильного телефона. Прецизионные отвертки Т4, Т5, Т6 и лоб хороши и достаточны для большинства мобильных ремонтных работ.

Отвертка для ремонта мобильных телефонов

12. Набор отверток

В комплекте отверток есть несколько отверток разной формы и размера для разборки и сборки мобильного телефона. Aven Tools — всемирно известный производитель, экспортер и поставщик всех видов инструментов и наборов инструментов.

Набор отверток для ремонта мобильных телефонов

13.Открывалка для мобильного телефона

Они используются для открытия корпуса или корпуса мобильного телефона. Открывашки для мобильных телефонов доступны в разных формах и изготовлены из разных материалов, например из прочного пластика или металла. Вы всегда должны использовать неметаллические и безопасные для статического электричества открыватели для мобильных телефонов, чтобы избежать повреждений из-за статического электричества.

Открывалка для мобильного телефона

14. Щетка для очистки ESD-Safe

Используются для очистки печатной платы мобильного телефона во время ремонта.Важно покупать только щетки для очистки ESD-Safe.

ESD-Safe Brush для мобильного ремонта

15. Пинцет

необходим для удержания электронных компонентов, микросхем, перемычек и т. Д. Во время пайки и распайки. Я снова предлагаю покупать и использовать только пинцет ESD-Safe.

Пинцет

16. Источник питания постоянного тока

Regulated DC ( Direct Current ) используется для подачи постоянного тока на мобильный телефон.Большинство ремонтников использовали источник постоянного тока для включения мобильного телефона без аккумулятора. Его также можно использовать в качестве усилителя батареи для увеличения заряда батареи сотового телефона. Его также можно использовать как мультиметр.

Блок питания постоянного тока для ремонта мобильных телефонов

17. Аккумулятор Бустер

Бустер аккумулятора используется для увеличения заряда аккумулятора мобильного телефона.

Бустер для мобильных телефонов

18. Аккумулятор Тестер

Это устройство используется для проверки и анализа состояния или состояния аккумулятора мобильного телефона.

Тестер аккумуляторов для мобильных телефонов

19. Тестовая JIG-коробка

Это устройство используется для диагностики и поиска неисправностей или проблем в мобильном телефоне. Это помогает мобильному телефону нормально работать и функционировать вне его корпуса или корпуса. Это помогает тестировать и проверять напряжение и другие контрольные точки на печатной плате. Простыми словами помогает мобильному телефону работать без аккумулятора.

Тестовая JIG-коробка

20. ЖК-тестер

ЖК-тестер используется для проверки неисправности ЖК-экрана мобильного телефона.

ЖК-тестер

21. Комплект BGA

Ремкомплект BGA используется для реболлинга и ремонта микросхем шарикового типа. BGA расшифровывается как Ball Grid Array.

Комплект для реболлинга BGA

Видео: Как реболить IC

22. IRDA или инфракрасная рабочая станция

Эта машина похожа на нагнетатель горячего воздуха. Единственная разница в том, что он отдает тепло через инфракрасный порт. Он очень точный и выделяет тепло только там, где это необходимо, что предотвращает повреждение расположенных рядом электронных компонентов на печатной плате.

Инфракрасная рабочая станция

23. Ультразвуковой очиститель

Используется для очистки печатной платы мобильного телефона и электронных компонентов.

Ультразвуковой очиститель для мобильного ремонта

24. Перемычка

Перемычка — это тонкий ламинированный или покрытый медным проводом, используемый для перемычки от одной точки к другой на дорожке мобильного телефона во время ремонта. Большинство людей, занимающихся ремонтом мобильных телефонов, делают перемычки для решения многих проблем.

Перемычка для ремонта мобильных телефонов

Видео: Как сделать перемычку

25.Паяльная паста

Это припой в литой полутвердой форме. Похоже на пасту. Паяльная паста в основном используется для реболлинга ИС.

Паяльная паста

26. Паста флюс

Это флюс в виде пасты. Флюс пасты используется при пайке и распайке. Основное назначение флюса — удаление оксидов и других примесей с дорожки печатной платы и с выводов электронных компонентов для улучшения пайки и повышения электропроводности.

Паста Флюс

27.Жидкий флюс

Используется для очистки дорожек печатной платы и ножек или контактов электронных компонентов во время пайки. Жидкий флюс улучшает качество пайки. Флюс Alpha Cookson известен во всем мире своим высоким качеством.

Жидкий флюс для ремонта мобильных телефонов

28. Разбавитель или очиститель для печатных плат

Растворитель или очиститель для печатных плат используется для очистки печатной платы мобильного телефона. Наиболее распространенным очистителем печатных плат, используемым при ремонте мобильных телефонов, является IPA или изопропиловый спирт. Важно покупать только качественный очиститель печатных плат, так как некачественный очиститель печатных плат может повредить плату.

Очиститель печатных плат

29. Нож для резки

Используется для снятия ламинации с перемычки. Его также можно использовать для нескольких других целей.

Нож для резки

30. Острие фрезы

Используется для резки проводов, проволоки и т. Д.

Острие фрезы

31. Носорез

Используется для резки проводов, проволоки и т. Д.

Носорез

32.Губка для чистки

Используется для очистки жала паяльника во время пайки.

Губка для чистки жала паяльника

Видео: Как почистить и залудить паяльное жало

33. Проволока для демонтажа припоя

Проволока для удаления припоя или проволока для удаления припоя используется для удаления излишков припоя с дорожек печатной платы. Goot — всемирно известный производитель и поставщик демонтажной проволоки.

Проволока для демонтажа

34.Ремешок на запястье

Его носят на запястье человека, ремонтирующего мобильный телефон. Он используется для предотвращения электростатического разряда и помогает разрядить или заземлить статический заряд, тем самым предотвращая повреждение печатной платы или электронных компонентов.

Ремешок на запястье

Видео: что такое ESD и предотвращение электростатического разряда

35. Антистатические перчатки для рук

При ремонте мобильного телефона необходимо надевать защитные от электростатического разряда перчатки, чтобы предотвратить статический заряд печатной платы и электронных компонентов.

Антистатические перчатки для рук

36. Антистатический фартук

Это платье, которое носят люди, ремонтирующие мобильные телефоны, и на предприятиях по их производству. Это также помогает снять статическое электричество.

Фартук антистатический

37. Дымопоглотитель

Это похоже на вытяжной вентилятор, который помогает фильтровать дым, выходящий во время пайки и распайки.

Поглотитель дыма

Посетите мой магазин Amazon, чтобы купить инструменты для ремонта мобильных телефонов:

Похожие сообщения:

Замена батареек Surface Pen

Surface Pen без зажима

1. Вытяните верхний конец снизу прямо.

2. Замените батарею AAAA так, чтобы положительный (+) конец батареи был направлен в сторону заднего конца пера.

3. Совместите плоские стороны пера и сдвиньте две части вместе.

Определите ваше Surface Pen и особенности

Тонкая ручка Surface

Батареи в Surface Slim Pen являются перезаряжаемыми и не подлежат замене.Зарядить ручку можно двумя способами:

Если это не работает и вам нужна дополнительная помощь с зарядкой пера, перейдите к разделу Устранение проблем с зарядкой Surface Slim Pen.

Определите ваше Surface Pen и особенности

Surface Pen с одной кнопкой на плоской кромке

1. Поверните колпачок (конец ластика) против часовой стрелки, пока не услышите и не почувствуете, что он встал на место (около 30 градусов). Осторожно вытяните колпачок из корпуса.

2. Замените батарею AAAA так, чтобы положительный (+) конец батареи был направлен в сторону задней части пера.

3. Совместите выступ металлической направляющей на колпачке с полукруглым вырезом на корпусе пера и задвиньте колпачок на место.

4. Немного поверните колпачок, чтобы совместить плоские края.

Определите ваше Surface Pen и особенности Определите ваше Surface Pen и особенности

Ручки с двумя боковыми кнопками

Microsoft Classroom Pen или Surface Pen с двумя боковыми кнопками и зажимом

1. Отвинтите верхнюю часть ручки от нижней.

2. Замените батарею AAAA так, чтобы положительный (+) конец батареи был направлен в сторону пишущего наконечника.

3. Снова прикрутите верх.

В колпачке ручки также есть две батарейки-таблетка, которые, возможно, потребуется заменить. Чтобы узнать, как их заменить, см. Замена батареи в колпачке ручки в разделе Замена батареек Surface Pen.

Не знаете, какое у вас перо Surface Pen? См. Раздел Определение вашего Surface Pen и функций.

Определите ваше Surface Pen и особенности Определите ваше Surface Pen и особенности

Заменить батарею в колпачке ручки

Если у вас есть Surface Pen с двумя боковыми кнопками, вам также может потребоваться заменить батарейки Bluetooth кнопочного типа в крышке пера.Для этого вам понадобятся две новые круглые батарейки 319 размера и ювелирная отвертка Phillips.

1. Отвинтите верхнюю часть ручки от нижней части, оставив бумажную этикетку в верхней части на месте.

2. Чтобы снять аккумуляторный отсек, выполните одно из следующих действий:

   • Рекомендуемый метод : Вставьте ювелирную отвертку Phillips в батарейный отсек через середину пружины и отвинтите батарейный отсек.

   • Альтернативный метод : Вставьте отвертку с плоским шлицем в одну из выемок на боковой стороне батарейного отсека и поверните батарейный отсек, чтобы открутить его. Вам нужно будет надавить на пружину, чтобы лезвие отвертки вошло в большие выемки на батарейном отсеке.

3. Снимите батарейный отсек и извлеките старые батарейки.Вставьте новые батарейки в отсек для батареек отрицательной (-) стороной к кончику пера.

4. Сдвиньте верхнюю часть пера вниз по батарейному отсеку. Затягивайте корпус до тех пор, пока не почувствуете сопротивление. Не перетягивайте его.

5. Снова скрутите верхнюю и нижнюю части пера. Возможно, вам придется снова подключить перо к Surface после замены батареек.

Определите ваше Surface Pen и особенности Определите ваше Surface Pen и особенности Определите ваше Surface Pen и особенности

Как отремонтировать малые двигатели: советы и рекомендации

Система зажигания в небольшом двигателе производит и подает искру высокого напряжения, которая воспламеняет топливно-воздушную смесь, вызывая сгорание.Некоторым небольшим двигателям требуется аккумулятор для подачи электроэнергии и искры зажигания. Другие развивают искру зажигания с помощью магнето.

Система зажигания небольшого двигателя включает контроллер зажигания (с механическим выключателем, конденсаторным разрядом или транзисторным управлением), свечи зажигания, маховик и проводку. Обслуживание системы зажигания вашего двигателя малого объема зависит от того, какие типы компонентов он имеет. Ниже приведены пошаговые инструкции по обслуживанию систем зажигания современных малых двигателей.

Объявление

Обслуживание небатарейных систем зажигания

Магнето применяет магнетизм для подачи электричества в системах зажигания, где нет батареи. Магнето вращается коленчатым валом, который вращается при нажатии ручного ручного стартера. Вот как обслуживать систему зажигания без аккумулятора:

Шаг 1: Сервисный магнето.

Шаг 2: Сервисный контроллер зажигания.

Шаг 3: Сервисное обслуживание свечей зажигания.

Шаг 4: Отремонтируйте маховик.

Если вам необходимо отремонтировать магнето, используйте следующие инструкции:

Шаг 1: Снимите колпачок магнето и очистите поверхности небольшой чистой кистью. Вытрите излишки масла.

Шаг 2: Выполните обслуживание контроллера зажигания (с механическим выключателем, с конденсаторным разрядом или с транзисторным управлением), как описано в нижней части этой страницы.

Обслуживание систем зажигания аккумуляторных батарей

Аккумулятор — это устройство, содержащее электрические элементы, вырабатывающие и накапливающие постоянный ток. Аккумуляторы, используемые для запуска и работы небольших двигателей, обычно хранят 6 или 12 вольт. Вот как обслуживать аккумуляторную систему зажигания:

Шаг 1: Сервисный аккумулятор и зарядная система.

Шаг 2: Сервисный контроллер зажигания.

Шаг 3: Сервисное обслуживание свечей зажигания.

Шаг 4: Отремонтируйте маховик.

Если вас интересует обслуживание аккумулятора и системы зарядки, вот как это сделать:

Шаг 1: Используйте тестер напряжения, чтобы убедиться, что батарея сохраняет достаточное напряжение. Каждая ячейка вырабатывает примерно 2 вольта (от 1,9 до 2,1 вольт). При испытании 6-вольтовой батареи ниже 5,7 В или 12-вольтовой батареи ниже 11,4 В следует перезарядить до номинального напряжения или выше.

Шаг 2: Если батарея обычная (с тремя или шестью крышками наверху), используйте ареометр для проверки плотности жидкого электролита в каждой ячейке. Плотность или удельный вес должны быть от 1,26 до 1,28 при комнатной температуре.

Если оно ниже 1,25, зарядите аккумулятор. Разница в удельном весе между любыми двумя ячейками должна быть не более 0,05. Обратите внимание, что герметичный аккумулятор, не требующий обслуживания, не может быть протестирован таким образом.

Шаг 3: Очистите клеммы аккумулятора, используя небольшое количество пищевой соды и жесткую проволочную щетку. Таким же образом очистите кабели аккумулятора.

Шаг 4: Осмотрите изоляцию кабеля на предмет коррозии и разрывов; при необходимости замените.

Обслуживание системы зажигания механического выключателя

В течение многих лет системы зажигания с механическим выключателем были самыми популярными из всех систем зажигания. Электричество высокого напряжения от катушки включается и выключается с помощью контактных точек и конденсатора.Искра должна быть правильно рассчитана, чтобы достичь свечи зажигания именно в тот момент, когда поршень находится в верхней точке своего хода и топливно-воздушная смесь полностью сжимается. Вот как обслуживать зажигание с механическим выключателем:

Шаг 1: Снимите крышку с пластины статора, чтобы открыть точки прерывания и конденсатор.

Шаг 2: Вручную поворачивайте коленчатый вал, пока верхняя точка выступа кулачка не откроет точки контакта. Осмотрите точки на предмет неравномерного износа или повреждений.При необходимости замените точки прерывания и конденсатор.

Шаг 3: Слегка ослабьте установочный винт точек и поместите соответствующий толщиномер между двумя контактами. (Проверьте правильность зазора в руководстве пользователя или в руководстве по обслуживанию.) Перемещайте установочный винт до тех пор, пока толщиномер не коснется обоих контактов, но его можно будет вынуть, не перемещая их.

Шаг 4: Затяните установочный винт точек.

Шаг 5: Еще раз проверьте зазор точек с помощью толщиномера.Затягивание установочного винта могло изменить зазор.

Шаг 6: Очистите точки безворсовой бумагой, чтобы удалить масло, оставшееся на толщиномере.

Примечание: Возгорание некоторых механических выключателей можно настроить с помощью счетчика выдержки. Если у вас есть измеритель выдержки, обратитесь к инструкции по эксплуатации устройства и характеристикам зажигания, чтобы определить, какой угол выдержки является правильным и как его устанавливать.

Сроки зажигания с механическим выключателем

Для эффективной работы искра должна подаваться в камеру сгорания в тот момент, когда поршень находится в ВМТ (верхней мертвой точке) или около нее.Вот как рассчитать время зажигания искры:

Шаг 1: Ослабьте регулировочную гайку (гайки) на статоре, чтобы ее можно было повернуть.

Шаг 2: Отсоедините выводной провод катушки от точек.

Шаг 3: Подключите один провод лампы проверки целостности цепи или омметра к клемме прерывателя, а другой — к корпусу или точке заземления.

Шаг 4: Вращайте статор до тех пор, пока световой индикатор или омметр не укажут, что точки разомкнули цепь (свет погас или сопротивление высокое).

Шаг 5: Затяните регулировочную гайку (гайки) на статоре, не перемещая ее.

Шаг 6: Подсоедините провод вывода катушки к точкам.

Обслуживание конденсаторно-разрядных устройств зажигания

Зажигания конденсаторного разряда (CDI) накапливают и подают напряжение на катушку с помощью магнитов, диодов и конденсатора. Механические точки зажигания прерывателя заменены электроникой.Единственные движущиеся части — это магниты на маховике. Вот почему эту систему иногда называют зажиганием без прерывателя.

Поскольку в этой системе нет точек прерывания, нет требований к синхронизации. Однако модуль триггера выполняет ту же функцию, что и точки. Между пусковым модулем и выступом маховика должен быть определенный зазор. Обратитесь к руководству пользователя или по сервисному обслуживанию за конкретными шагами по установке этого зазора. Типичные шаги для установки зазора модуля запуска в системе CDI следующие:

Шаг 1: Отсоедините провод от свечи зажигания, чтобы предотвратить запуск.Заземлите провод свечи зажигания, прикрепив его к кожуху.

Шаг 2: Поверните маховик так, чтобы выступ совместился с модулем триггера.

Шаг 3: Ослабьте регулировочный винт (ы) модуля триггера и вставьте измеритель толщины нужной толщины (обычно от 0,005 до 0,015 дюйма) в зазор.

Шаг 4: Переместите пусковой модуль, пока он не коснется толщиномера, убедившись, что поверхности выступа и модуля параллельны.

Шаг 5: Затяните регулировочный винт (ы) пускового модуля и замените провод свечи зажигания.

Обслуживание систем зажигания с транзисторным управлением

В системе зажигания с транзисторным управлением (TCI) используются транзисторы, резисторы и диоды для управления синхронизацией искры в двигателе. Поскольку в нем нет движущихся частей, он также называется безоткатным или твердотельным зажиганием. Большинство TCI не требуют обслуживания.Однако для обеспечения долговременной работы регулярно выполняйте следующие проверки.

TCI контролирует напряжение до 30 000 вольт, подаваемое на свечу зажигания. Будьте предельно осторожны при работе с TCI, так как вы можете травмировать себя или систему зажигания высоким напряжением. Для обслуживания блока зажигания с транзисторным управлением выполните следующие действия:

Шаг 1: Отсоедините провод от свечи зажигания, чтобы предотвратить запуск.Заземлите провод свечи зажигания, прикрепив его к кожуху.

Шаг 2: Проверьте блок TCI, чтобы убедиться, что он не поврежден. Чувствительные электронные компоненты устанавливаются на печатной плате внутри коробки и могут быть повреждены силой или чрезмерным нагревом.

Шаг 3: Проверьте все провода к блоку TCI и от него, чтобы убедиться, что они надежно подключены, а изоляция не порезана и не изношена.

Шаг 4: Осмотрите магнит и катушку зажигания, установленные рядом с маховиком.Ищите повреждения на конце магнита или на краю маховика.

Обслуживание свечей зажигания

Свеча зажигания в небольшом газовом двигателе должна выдерживать высокое напряжение, высокую температуру и миллионы воспламенений в течение всего срока службы. Для новой свечи зажигания требуется около 5000 вольт электричества, чтобы преодолеть разрыв. Для работы использованной свечи зажигания может потребоваться в два раза больше напряжения. Поэтому обслуживание свечи зажигания важно для работы вашего двигателя. Вот как обслуживать свечу зажигания:

Шаг 1: Отсоедините подводящий провод от верхней части свечи зажигания.

Шаг 2: Используя соответствующий свечной ключ, отсоедините свечу от головки блока цилиндров. Перед тем, как снимать свечу, удалите мусор вокруг основания свечи.

Шаг 3: Обратите внимание на внешний вид электрода. Чрезмерное скопление может означать, среди прочего, неправильную топливно-воздушную смесь, неправильную регулировку карбюратора, слабое напряжение искры или плохое обслуживание воздушного фильтра.

Шаг 4: Очистите поверхность свечи зажигания мягкой тканью, а электрод — проволочной щеткой или устройством для очистки свечей зажигания.Если электрод изношен или поврежден, замените свечу зажигания на свечу такого же размера и диапазона нагрева, чтобы избежать повреждения двигателя.

Шаг 5: С помощью щупа установите зазор на электроде свечи зажигания в соответствии с рекомендациями производителя.

Обслуживание маховиков

Маховик небольшого газового двигателя — это простая деталь, требующая минимального обслуживания. Самая важная часть обслуживания маховика — периодически проверять его на предмет повреждений.Вот как обслуживать маховик:

Шаг 1: Снимите провод со свечи зажигания (чтобы убедиться, что двигатель не запускается), затем вручную поверните маховик и осмотрите его на предмет качания и явных повреждений. Проверьте края и ребра охлаждения, ищите трещины и недостающие детали, которые могут нарушить балансировку маховика и двигателя.

Шаг 2: Чтобы осмотреть маховик изнутри, снимите маховик с конца коленчатого вала с помощью съемника маховика или съемника.

Шаг 3: Осмотрите магниты на внутренней стороне маховика, если таковой имеется. Протрите все поверхности начисто, удалив ржавчину, масло и мусор.

Подвижные части маленького двигателя могут изнашиваться преждевременно, если они не смазаны. В следующем разделе вы узнаете советы о том, как смазать двигатель, используя масла и присадки.

Как заменить аккумулятор MacBook Pro

Батарею, поставляемую с MacBook Pro, в конечном итоге необходимо будет заменить, поскольку это расходный материал с ограниченным сроком службы.Батарею можно приобрести непосредственно у Apple Inc. или у стороннего производителя. Только аккумуляторы, производимые Apple, действительно рекомендуются, поскольку сторонние производители могут не производить качественные аккумуляторы по более низким ценам. Покупка батареи у Apple также позволяет владельцу получить услугу по установке новой батареи и утилизации старой.

Любой, у кого есть доступ к местному магазину Apple, может приобрести аккумулятор и попросить специалиста заменить аккумулятор в магазине. Этот процесс снизит вероятность повреждения системы и гарантирует, что все части будут возвращены на свои места.

В случае, если кому-то потребуется приобрести аккумулятор стороннего производителя, ему / ей будет предложено установить указанную батарею в MacBook Pro вручную. Поскольку линейка ноутбуков MacBook Pro в основном представляет собой цельную конструкцию, они имеют плотно упакованную систему под корпусом, и при замене батареи вручную следует проявлять особую осторожность.

Есть три основных причины замены батареи вручную:

Стоимость — Большинство аккумуляторов сторонних производителей намного дешевле, чем любой вариант от Apple.Пользователи могут сэкономить 70% или более от некоторых сторонних производителей и дистрибьюторов.

Конфиденциальность — Некоторые люди могут не доверять сотруднику свой компьютер, поэтому необходимо иметь полный контроль над процессом установки. Любые несанкционированные модификации системы также могут побудить их не покрывать систему по гарантии.

Гарантия — Батарея могла быть неисправной, но не была заменена в течение гарантийного срока. Это означает, что пользователю придется оплатить полную стоимость батареи, установки и утилизации.Это не может быть привлекательным вариантом за пределами гарантийного покрытия.

Замена аккумулятора вручную

Замена аккумулятора MacBook Pro вручную не займет много времени. Если сделать это эффективно, можно завершить процесс за несколько минут.

Для замены батареи необходимы следующие инструменты:

Отвертка Phillips # 00 — это отвертка, достаточно малая, чтобы в нее поместились все винты, которые будут извлекаться из MacBook Pro.

A Tri-wing Y1 Screwdriver — Это специальная отвертка, достаточно малая для установки трехгранных винтов, которые будут сниматься с MacBook Pro.

Инструмент Spudger (или другой инструмент для взлома) — это инструмент, предназначенный для легкого открытия корпуса и отстегивания некоторых защелок на корпусе MacBook Pro.

Зона сортировки с несколькими отсеками (коробка для яиц, лоток для кубиков льда, липкая лента) — Многие винты будут удалены с компьютера, и этот элемент будет использоваться для их эффективного отслеживания.

MacBook Pro Unibody Battery — это аккумулятор, который будет заменять использованный старый аккумулятор в системе.

Как заменить аккумулятор MacBook Pro

1) Переверните MacBook Pro нижней стороной вверх.

2) Удалите десять винтов с нижней части нижнего корпуса.

3) Будет два набора из трех винтов и один набор из четырех винтов. Отсортируйте их и поместите в зону сортировки с несколькими отсеками.

4) Найдите вентиляционное отверстие для MacBook Pro и потяните вверх нижнюю часть корпуса, чтобы начать его открывать.

5) Используйте инструмент Spudger, чтобы ослабить корпус и снимите нижнюю часть корпуса, чтобы открыть материнскую плату.

6) Используйте лопатку, чтобы вытащить разъем аккумулятора из гнезда на материнской плате.

7) Отсоедините аккумулятор от гнезда для аккумулятора, затем разъедините кабели, следя за тем, чтобы аккумулятор не подключался повторно, касаясь разъема клеммами.

8) С помощью отвертки с тремя крыльями открутите два винта, удерживающих аккумулятор на месте.

9) Осторожно снимите наклейку с предупреждением о батарее с верхней части корпуса. Он расположен рядом с оптическим приводом. Сохраните этикетку на аккумуляторе и снимите ее с корпуса. Используйте язычок на аккумуляторе, чтобы извлечь его из корпуса.

10) Замените батарею на новую и положите в корпус, как и предыдущая батарея.

11) Вставьте трехстворчатые винты в соответствующие места.

12) Подключите аккумулятор к разъему и убедитесь, что контакты правильно соприкасаются.Вставьте разъем в гнездо материнской платы.

13) Медленно снимите нижнюю панель с нижней части корпуса и распределите давление по ней, чтобы убедиться, что она вернулась в правильное положение.

14) Установите десять винтов, которые были сняты с задней панели, на свои места.

15) Подключите MacBook Pro к розетке, чтобы аккумулятор зарядился. Зарядите его полностью, затем разрядите и продолжайте цикл, когда это возможно.

Примечание: Обязательно обратите внимание на тип аккумулятора, который установлен внутри конкретного MacBook Pro. Для разных моделей MacBook unibody могут потребоваться разные батареи. Замена аккумулятора неправильного размера может вызвать такие проблемы, как возгорание или внезапный взрыв из-за неправильной зарядки.

Как запустить разряженный аккумулятор ноутбука: 3 метода

Аккумуляторы для ноутбуков имеют заведомо короткий срок годности.Несмотря на недавние улучшения в литий-ионной технологии, большинство аккумуляторов могут выдержать только определенное количество циклов зарядки, прежде чем их емкость начнет быстро ухудшаться.

Конечно, есть несколько шагов, которые вы можете предпринять для решения этой проблемы, но ни один из них не поможет, если ваша батарея уже разряжена.

Итак, можно ли запустить разряженную батарею ноутбука? Ну да.Мы рассмотрим три разных метода и даем каждому из них 10 баллов за простоту и эффективность.

Метод 1: заморозить аккумулятор

Благодаря силе науки мне удалось починить разрядившуюся батарею ноутбука, поместив ее в герметичный контейнер и запихнув в морозильную камеру.

— Scaff (@scafftv) 10 июля 2014 г.

Если в вашем компьютере установлена ​​никель-металлогидридная (NiMH) или никель-кадмиевая (NiCd) батарея, вы можете попробовать ее заморозить.Если у вас литиевая батарея (которая подходит для всех Mac и большинства новых компьютеров с Windows), не пытайтесь использовать этот метод.

Это может показаться фантастическим, но научно доказано, что этот метод работает.Замораживая батарею, вы совершаете два подвига:

1. Достаточное загустевание электролита аккумулятора, чтобы в процессе зарядки можно было преодолеть кристаллизацию.
2. Замедление движения свободных электронов, чтобы больше электронов могло присоединиться к потоку.

(Примечание : Если ваша батарея очень старая, все электроны, вероятно, просочились, и этот метод не сработает.)

Но как работает этот процесс?

Для начала выключите компьютер, отсоедините его от розетки и выньте аккумулятор из машины.Имейте в виду, что если аккумулятор несъемный, разборка компьютера для его извлечения приведет к аннулированию гарантии.

Затем поместите аккумулятор в тканевый пакет, а затем поместите тканевый пакет в герметичный пакет Ziploc.Не пропускайте тканевый мешок — он добавляет необходимый слой изоляции. И убедитесь, что вы используете сумку Ziploc. Обычный пластиковый пакет для продуктов позволит влаге просочиться внутрь, что может навсегда разрушить аккумулятор.

Поместите пакет Ziploc в морозильную камеру на 10 часов.По прошествии 10 часов дайте батарее естественным образом нагреться до комнатной температуры, прежде чем вставлять ее обратно в компьютер.

Вердикт: 7/10. Способ фиксации батареи ноутбука подтвержден научными исследованиями, но мы зафиксировали некоторые моменты, потому что он не работает с новыми литиевыми батареями. И, несмотря на некоторые слухи в Интернете, помещение его в морозильную камеру не приведет к зарядке и не улучшит его производительность. Это всего лишь способ восстановить разряженную батарею ноутбука. Прочтите нашу другую статью, чтобы узнать, как улучшить и продлить срок службы батареи.

Метод 2: перенапряжение

Это метод запуска литиевых батарей от внешнего источника.Помните, что литиевые батареи разрядятся, если не использовать их в течение длительного времени. Вы должны пытаться включать любые устройства с литиевым питанием не реже одного раза в два дня, чтобы поддерживать работоспособность батареи.

( Предупреждение: Этот метод работает, но он опасен.Если перезарядить слишком долго, аккумулятор может взорваться. Наденьте защитные очки и выполняйте процесс на большом свободном месте.)

Прежде чем начать, вам понадобятся три предмета: зажим «крокодил», тонкий провод и зарядное устройство для ноутбука или блок питания.Разводки кабеля Ethernet будет достаточно, если у вас есть старый, который вы готовы разрезать.

Во-первых, вам нужно найти положительную и отрицательную распиновку на вашей батарее.Теоретически на них должны быть четкие обозначения. Если нет, поищите в Google модель своей батареи.

Далее отрезаем два куска проволоки.Каждый из них должен иметь размер около 2,75 дюйма. Один будет играть роль плюсового провода; другой — отрицательный. На плюсовом проводе удалите примерно 0,4 дюйма защитного покрытия с каждого конца. На отрицательном проводе удалите примерно 0,4 дюйма с одного конца и чуть менее 0,8 дюйма с другого.

Когда вы будете готовы, вставьте один конец положительного провода в положительную распиновку аккумулятора и вставьте 0.4-дюймовый конец отрицательного провода в выводе отрицательного вывода.

Проденьте другой конец положительного провода внутрь положительного контакта зарядного устройства.Наконец, прикрепите 0,8-дюймовый конец отрицательного провода к отрицательному внешнему проводнику с помощью зажима «крокодил».

Теперь вам нужно оставить аккумулятор на два часа.При отключении вашей установки будьте предельно осторожны — это там, где есть риск взрыва.

Снова вставьте аккумулятор в ноутбук, чтобы проверить успешность запуска от внешнего источника.

Вердикт: 6/10. Не менее надежен, чем метод замораживания, и работает с более новыми литиевыми батареями. Однако за фактор опасности мы скинули пару очков.

Метод 3: заменить элементы батареи

Это самое интересное из трех исправлений.Вы можете попробовать заменить некоторые (или все) элементы в своей старой батарее на исправные элементы из работающей, но неиспользованной батареи. Если у вас есть навыки, это отличный способ отремонтировать аккумулятор ноутбука.

Еще раз, есть несколько важных предупреждений, о которых вы должны помнить:

• Замещающие элементы должны иметь такой же химический состав, что и текущие элементы (например,г., литий-ионный).
• Ваши новые элементы должны иметь такое же номинальное напряжение, как и старые.
• Новые элементы должны иметь такую ​​же или более высокую емкость, что и ваши старые элементы (измеряется в мАч).
• Новые ячейки должны быть того же физического размера, что и старые.
• Вам также понадобится паяльный инструмент.

Для начала снимите аккумулятор с ноутбука и подденьте его. Возможно, вам понадобится отвертка с плоским жалом или шпатель.

Внутри корпуса батареи вы увидите ряд отдельных ячеек.Обычно они выглядят как обычные батарейки АА. Каждая из ячеек будет подключена к печатной плате проводами. Обязательно запишите, какие провода куда идут. В идеале вам также следует использовать мультиметр, чтобы убедиться в отсутствии потенциально опасного остаточного заряда.

С помощью паяльника отделите ячейки от проводов и друг от друга, затем выньте их из корпуса.Затем спаяйте новые элементы вместе и снова прикрепите провода в правильных местах.

Наконец, снова соедините корпус батареи и дайте ему отдохнуть в течение 48 часов, чтобы убедиться, что паяльные работы закончились.

Вердикт: 4/10. Да, процесс будет работать, но он требует знания пайки, шансы иметь под рукой все необходимые инструменты и элементы питания невелики, и это занимает много времени.

Следите за состоянием аккумулятора ноутбука

Легко избежать приземления в ситуации, когда вам нужно запустить аккумулятор, если вы правильно за ним следите.

Мы рекомендуем использовать инструмент для контроля заряда батареи.Они могут делать все, от перекалибровки вашего блока питания до отображения скорости разряда на диаграммах и графиках. Инструмент мониторинга батареи — жизненно важная утилита для поддержания здоровья вашей батареи.

Хотите делать покупки в Интернете, но не хотите ждать доставки? Эти приложения для Android и iOS помогут вам найти продавцов в вашем районе с возможностью самовывоза.

Дэн присоединился к MakeUseOf в 2014 году и был директором по партнерским отношениям с июля 2020 года.Обратитесь к нему с вопросами о спонсируемом контенте, партнерских соглашениях, рекламных акциях и любых других формах партнерства. Вы также можете найти его каждый год бродящим по выставочной площадке CES в Лас-Вегасе, поздоровайтесь, если собираетесь. До своей писательской карьеры он был финансовым консультантом.

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как отремонтировать разбитый экран на планшете или телефоне | How To

Взлом экрана мобильного устройства не обязательно означает приобретение нового дорогого комплекта. На самом деле довольно легко и дешево заменить стекло, как только вы его освоите. Сенсорный экран планшета может стоить около 50 долларов США, если вы выполните эту работу.

Я заменил несколько сенсорных экранов на своих устройствах с грубым обращением и обнаружил, что конструкция планшета и телефона основывается на одних и тех же основных концепциях.

Вот как к этому подойти.

Сначала ознакомьтесь с устройством вашего устройства. Конструкция устройства примерно одинакова и обычно включает в себя заднюю крышку, рамку с материнской платой, шасси с ЖК-дисплеем, ЖК-дисплей, переднюю рамку или лицевую панель и сенсорный стеклянный сэндвич, который называется дигитайзером.

Инструменты, которые вам понадобятся, включают разные маленькие отвертки, тепловой пистолет, ножницы, двустороннюю липкую ленту, сжатый воздух, рабочие перчатки и две миски для обеденного стола, чтобы винты не потерялись.

Запасные дигитайзеры можно приобрести на таких аукционах, как eBay.

Разборка

Шаг 1: Снимите заднюю крышку устройства и вытащите основной аккумулятор.

Шаг 2: Отсоедините все прилипшие кабели, которые теперь обнажены, например, кабель камеры. Затем удалите кабели, если застежки обнажены. Эти кабели просто выскальзывают из любых открытых розеток после освобождения зажимов.

Совет: Ленточные кабели часто прикрепляются к раме и деталям с помощью клея, поэтому осторожно потяните, чтобы освободить.

Шаг 3: Отвинтите винты Phillips или Torx, которыми задняя рамка с материнской платой крепится к корпусу с ЖК-дисплеем, и поместите винты в емкость для сохранности.

Совет: Здесь может быть много винтов — у моего планшета Toshiba их 14.

Шаг 4: Отделите заднюю раму от шасси, осторожно и осторожно потянув их в стороны.

Совет: Выполните визуальную проверку на наличие скрытых, не удаленных винтов, если вы обнаружите сопротивление.Найдите скрытые кабели, соединяющие стекло с корпусом с ЖК-дисплеем, и при необходимости удалите их.

Шаг 5: Удалите все кабельные сборки, которые стали оголенными в результате разделения частей.

Наконечник: Держите визуальные подсказки, какой кабель и где подсоединять. Например, положите их на рабочую поверхность лицевой стороной вверх в порядке снятия.

Шаг 6: Снимите корпус с ЖК-дисплеем с передней рамы или лицевой панели и стекла в сборе, отвинтив вторую группу винтов.

Храните второй набор винтов во второй чаше. Удалите все остальные детали, например камеру.

Совет: Не прикасайтесь к ЖК-дисплею.

Шаг 7: Отделите существующее поврежденное стекло от лицевой панели или передней рамы, проведя тепловым пистолетом над клеевым соединением и потянув его в стороны. Надевайте здесь перчатки, потому что вы еще больше разбьете стекло.

Совет: Будьте терпеливы, пока тепловой пистолет ослабляет клей, и будьте осторожны, чтобы не сломать лицевую панель или переднюю рамку при снятии стекла — лицевая панель понадобится вам в целости и сохранности.

Замена экрана

Шаг 1: Прикрепите свежую двустороннюю ленту к участкам лицевой панели, которые утратили липкость. По возможности используйте имеющийся клей. Не допускайте, чтобы лента перекрывала визуальную часть стекла.

Шаг 2: Найдите поролоновую набивку или уплотнения и снова прикрепите.

Шаг 3: Проденьте кабель дигитайзера и установите новое стекло дигитайзера на лицевую панель, плотно прижав его на место. Затем удалите пыль с ЖК-дисплея и стекла сжатым воздухом.

Совет: Не трогайте внутреннюю часть стекла — после сборки не удастся избавиться от отпечатков пальцев.

Наконец, соберите заново

Установите на место любые детали, например камеру. Затем соберите шасси, раму и т. Д. По порядку.

Возможно, вам придется пару раз собирать и разбирать, потому что два набора винтов имеют одинаковые отверстия. Первоначальный набор винтов легко вставить не в те отверстия. Вы узнаете, что сделали это, только когда второй набор не подойдет, потому что вы уже использовали отверстие.

Совет: При подключении кабелей обращайте внимание на надежные соединения. Сначала убедитесь, что застежки открыты. Обычно открыта позиция вверх.

В целом твердые защелки говорят о хорошей сборке. Всегда повторно наклеивайте имеющуюся металлическую ленту. Подсчитайте винты. Если у вас еще остались остатки, вернитесь назад.

Хотите задать технический вопрос?

Есть ли какая-нибудь технология, которую вы хотели бы знать, как правильно работать? Есть гаджет, который вас сбил с толку? пожалуйста присылайте мне свои технические вопросы, и я постараюсь ответить на как можно больше в этой колонке.

И используйте функцию Talkback ниже, чтобы добавить свои комментарии!

Патрик Нельсон был профессиональным писателем с 1992 года. Он был редактором и издателем отраслевого издания музыкальной индустрии Producer Report и писал для ряда технологических блогов. Нельсон изучал дизайн в художественной школе Хорнси и написал культово-классический роман Sprawlism . Он познакомился с технологиями в качестве кочевого поисковика талантов в восьмидесятые годы, когда необходимо было регулярно копаться под кроватями в гостиничных номерах, чтобы подключить модемы с зажимами из крокодиловой кожи к телефонной проводке отеля и получить факс.
