Как перекрыть пролет 6 метров деревянными балками: Таблицы расчета перекрытий

Содержание

Таблицы расчета перекрытий

Расчет балок перекрытия

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП «Нагрузки и воздействия»). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L — расчетная длина балки (расстояние в свету между опорами).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм — максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия — не будет вибраций, скрипов, ощущения «батута».

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

Примечания:

  • Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
  • Балки серии L изготавливаются длиной до 13,5 метров.
  • Рекомендуемые шаги — 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
  • Максимальный пролет — расстояние «в свету» между соседними опорами.
  • Шаг балок — межосевое расстояние двух соседних балок.

Таблица расчета балок межэтажного и цокольного перекрытия

Расчет нагрузки 400 кг/м2 для деревянных перекрытий

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,3 0,4 0,5 0,6
240 Балка ICJ-240W 4,95 4,50 4,16 3,93
300 Балка ICJ-300W 5,80 5,35 4,96 4,70
360 Балка ICJ-360W 5,80 5,80 5,75 5,38
400 Балка ICJ-400W 5,80 5,80 5,80 5,80
240 Балка ICJ-240L 5,45 4,95 4,55 4,30
240 Балка ICJ-240L с полкой 89 мм 6,05 5,50 5,10 4,80
300 Балка ICJ-300L 6,50 5,90 5,45 5,15
300
Балка ICJ-300L с полкой 89 мм
7,20 6,55 6,10 5,75
360 Балка ICJ-360L 7,45 6,75 6,30 5,90
360 Балка ICJ-360L с полкой 89 мм 8,30 7,50 7,00 6,60
400 Балка ICJ-400L 8,10 7,35 6,80 6,40
400 Балка ICJ-400L с полкой 89 мм 9,00 8,15 7,50 7,10
460 Балка ICJ-460L 9,00 8,15 7,50 7,10
460 Балка ICJ-460L с полкой 89 мм 10,00 9,05 8,40 7,90
500 Балка ICJ-500L 9,60 8,70 8,05 7,60
500 Балка ICJ-500L с полкой 89 мм 10,60 9,60 8,95 8,40
600 Балка ICJ-600L 11,00 9,95 9,25 8,70
600 Балка ICJ-600L с полкой 89 мм 12,00 11,00 10,20 9,60

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,4 0,5 0,6 0,7 0,8
240 Балка ICJ-240W 5,65 5,52 4,95 4,68 4,50
300 Балка ICJ-300W 5,80 5,80 5,80 5,60 5,35
360 Балка ICJ-360W 5,80 5,80 5,80 5,80 5,80
400 Балка ICJ-400W 5,80 5,80 5,80 5,80 5,80
240 Балка ICJ-240L 6,20 5,80 5,45 5,15 4,95
240 Балка ICJ-240L с полкой 89 мм 6,90 6,45 6,05 5,75 5,50
300 Балка ICJ-300L 7,40 6,90 6,50 6,15 5,90
300 Балка ICJ-300L с полкой 89 мм 8,25 7,70 7,20 6,90 6,60
360 Балка ICJ-360L 8,50 7,90 7,50 7,10 6,80
360 Балка ICJ-360L с полкой 89 мм 9,45 8,80 8,30 7,90 7,55
400 Балка ICJ-400L 9,25 8,60 8,10 7,70 7,40
400 Балка ICJ-400L с полкой 89 мм 10,25 9,55 9,00 8,50 8,15
460 Балка ICJ-460L 10,25 9,55 9,00 8,50 8,15
460 Балка ICJ-460L с полкой 89 мм 11,40 10,60 10,00 9,50 9,05
500 Балка ICJ-500L 11,00 10,15 9,55 9,10 8,65
500 Балка ICJ-500L с полкой 89 мм 12,15 11,30 10,60 10,05 9,65
600 Балка ICJ-600L 12,50 11,65 11,00 10,40 9,95
600 Балка ICJ-600L с полкой 89 мм 13,30 12,90 12,15 11,55 11,05

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 250 кг/м2 с нагрузкой на перекрытие от стропильной системы

Высота балки, мм Тип балок / шаг балок Максимальные пролеты, м
0,4 0,5 0,6 0,7 0,8
240 Балка ICJ-240W 5,25 4,95 4,60 4,35 4,15
300 Балка ICJ-300W 5,80 5,80 5,50 5,20 4,95
360 Балка ICJ-360W 5,80 5,80 5,80 5,80 5,70
400 Балка ICJ-400W 5,80 5,80 5,80 5,80 5,80
240 Балка ICJ-240L 5,77 5,36 5,04 4,79 4,58
240 Балка ICJ-240L с полкой 89 мм 6,43 5,97 5,61
5,33
5,10
300 Балка ICJ-300L 6,88 6,39 6,01 5,71 5,46
300 Балка ICJ-300L с полкой 89 мм 7,68 7,13 6,70 6,37 6,09
360 Балка ICJ-360L 7,92 7,35 6,92 6,57 6,28
360 Балка ICJ-360L с полкой 89 мм 8,80 8,17 7,69 7,31 6,99
400 Балка ICJ-400L 8,58 7,97 7,50
7,12
6,81
400 Балка ICJ-400L с полкой 89 мм 9,54 8,85 8,33 7,91 7,57
460 Балка ICJ-460L 9,54 8,85 8,33 7,91 7,57
460 Балка ICJ-460L с полкой 89 мм 10,59 9,83 9,25 8,79 8,40
500 Балка ICJ-500L 10,16 9,43 8,87 8,43 8,06
500 Балка ICJ-500L с полкой 89 мм 11,27 10,46
9,84
9,35 8,94
600 Балка ICJ-600L 11,64 10,81 10,17 9,66 9,24
600 Балка ICJ-600L с полкой 89 мм 12,89 11,97 11,26 10,70 10,23

Перекрытие большого пролета деревянными балками: Инструкция +Фото и Видео

Деревянные балки перекрытия для большого пролета. Установка деревянных балок для перекрытия между этажами не является большой редкостью. Главным предназначением является равномерное распределение будущей нагрузки на фундамент и стены здания.

Для того чтобы конструкция могла выполнять свои функции, следует правильно подбирать материалы, проводить расчеты сечения и длины.

Общие сведения

Разновидности перекрытий

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны. По назначению они бывают чердачными, межэтажными, цокольными и подвальными. По разновидности материала балки бывают из клееной и цельной древесины. Пролет между этажами обязательно должен быть надежным и прочным, поэтому между полом и потолков во внутренний объем укладывают пароизоляционные и звукоизоляционные наполнители. Потолочная часть должна быть зашита требуемыми материалами, а сверху производится укладка пола.

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и пароизоляцией. Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают потолком, и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

  • Простоту установки.
  • Способность к перекрытию больших пролетов.
  • Небольшой вес.
  • Большой срок эксплуатации.
  • Высокий уровень безопасности от пожаров.
  • Материал не поддается деформации.

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

  1. Балочные изделия обязательно должны быть сделаны из хвойных пород дерева,  так как именно они имеют высокий запас прочности. При этом влажность древесины должна быть не больше 14%, так как в противном случае лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещено для создания балок перекрытия использовать древесину, которая подверглась заболеваниям, грибку или она была испорчена насекомыми.
  3. Перед началом монтажа элементы для создания балок следует обрабатывать антисептиками.
  4. Для того чтобы в будущем пол или потолок не прогибался из-за нагрузки, следует сделать строительный подъем. Чтобы это выполнить, потолок нижнего этажа должен иметь незначительный подъем – это не будет вам мешать, наоборот, при нагрузке все выровняется и будет в нужном положении.
  5. Если вы планируете укладывать брусья с большой частотой, то вместо них можно использовать доски, которые нужно обязательно устанавливать на ребра.

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

  • Определить, какова будет длина пролета, на которой и будет производиться установка.
  • Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
  • С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для балок из досок и не менее 15 см для балок из брусьев. В деревянных строениях должны быть специальные пазы, глубина которых обязательно должна быть не меньше 7 см и даже больше для укладывания балок. Если балки будут играть роль основы для  крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного  бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система:

  • Чердачное перекрытие с подшивкой, утеплителем в котором является минеральная вата, имеет постоянную нагрузку 50 кг/м2. По стандартам СНиП при такой нагрузке нормативом будет 70 кг/м2, если коэффициент запаса прочности равен 1.3. Итак, узнать общую нагрузку несложно – 1.3*70+50=130 кг/м2.
  • Если вы производите расчеты для мансардного помещения, то следует учесть вес материала, из которого выполнен пол и предметы, которые находятся в этом помещении. В таком случае нагрузка будет 350 кг/м2.
  • Если же деревянные балки перекрытия играют роль межэтажных пролетом, то величина нагрузки будет равна 400 кг/м2.

Определение шага и сечения балок

Когда известны данные о длине и нагрузке балок, можно узнать шаг установки и размер сечения/диаметр.

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

  1. Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
  2. Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
  3. Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

Если сравнить деревянные фермы и балки перекрытия, можно выявить все достоинства и недостатки, которые есть у ферм.

К достоинствам отнесем:

  • Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
  • Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
  • Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
  • Простота установки на все несущие элементы в независимости от материала изготовления.
  • Есть возможность изменить ширину шага укладки.
  • Можно установить внутренние коммуникационные линии.
  • Отличная звукоизоляция.
  • Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

  • Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
  • Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
  • Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Создание деревянных перекрытий: 5 актуальных вопросов

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

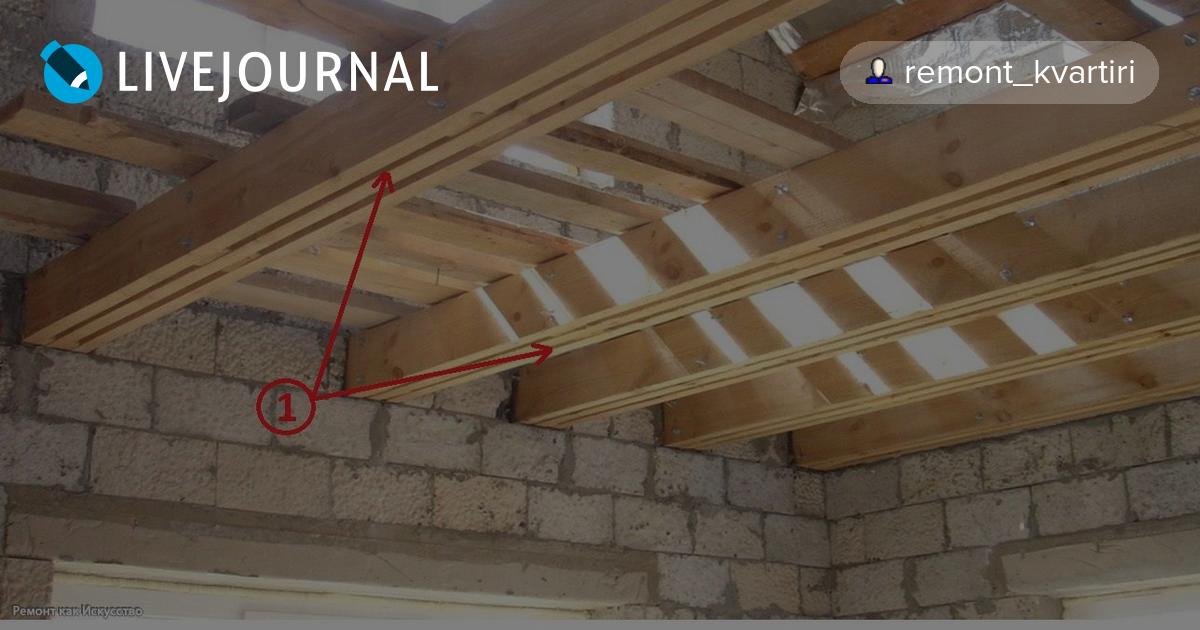

Балки деревянного перекрытия — брус 100х200 мм

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус, каркасная и каркасно-щитовая технология) такому решению – альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

  • Готовая железобетонная плита,
  • Монолитная железобетонная плита,
  • Готовые железобетонные балки,
  • Балки и фермы из металлопроката,
  • Перекрытие из пиломатериалов.

Лаги перекрытия из бруса

Лаги перекрытия из доски на глухарях

Балка из бруса на монтажных пластинах

Плюсы

Или почему деревянные перекрытия так популярны.

  • Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
  • Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
  • Универсальность. Подходит для любых зданий, в любых условиях.
  • Возможность монтажа при минусовых и очень высоких температурах.
  • Отсутствие «мокрых» и грязных процессов.
  • Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
  • Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
  • Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Прокладка коммуникаций в полостях

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

  • Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
  • Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
  • Необходимость покупки звукоизолирующих материалов.
  • Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие – всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

  • Бревно оцилиндрованное до 30 см в диаметре.
  • Брус четырёхкантный.
  • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
  • Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
  • Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
  • Замкнутые короба из листовых материалов (фанера, ОСП).
  • СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
  • Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное – результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

Перекрытие из обрезной доски

Балки склеены из ОСБ по технологии СИП (SIP)

Перекрытие из обрезного бруса

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Для набора расчетной толщины и длины балки — можно использовать технологию сращивания

Как бы не была устроена балка — необходима гидроизоляция

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

  • Постоянные.
  • Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

  • Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
  • Для перекрытия ненагружаемого чердака – около 130 — 150 кг/м2.
  • Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

  • физиологический дискомфорт жильцов,
  • разрушения узлов и материалов,
  • потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 – 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Нагрузка, кг/м2Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м
15050Х15050Х15050Х200150Х150100Х200100Х200100Х220
20050Х15050Х20070Х18080Х200100Х200120Х220140Х220
25060Х15060Х18070Х200100Х200150Х200150Х220160х220
350100Х15070Х180100Х200150Х200150Х220160Х220200Х220

Как видим, чтобы увеличить несущие способности перекрытия – достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева – это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

Шаг, ммПролёт 3 мПролёт 4 мПролёт 5 мПролёт 6 м
600100Х200100Х200150Х200200Х200
1000100Х225150Х200150Х225200Х225

4. Как правильно устанавливать и закреплять балки

С шагом мы определились – от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных – оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

Опора бруса

Гвоздевая пластина

Демпферная лента

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

  • Получаемое Т-образное соединение очень надёжное.
  • Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
  • Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
  • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

  • Цокольное перекрытие,
  • Межэтажное,
  • Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Конструктив для сухих помещений

Конструктив для влажных помещений

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом.  Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену – на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов – различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант – собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные – крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Балочные перекрытия для строительства индивидуальных домов


 В первой статье цикла, посвященного перекрытиям, мы рассказали об их видах, применяемых в индивидуальном строительстве, и материалах их изготовления.  Читайте ее здесь: http://z500proekty.ru/perekrytiya-v-dome-chast1.html

undefined

undefined

undefined

. В этой статье мы подробно остановимся на балочных перекрытиях и их разновидностях.

Балочные перекрытия

Их главным конструктивным элементом являются балки, которые обычно расположены через равные промежутки. Именно на них опираются элементы заполнения, которые и несут ограждающую функцию. По типу материала различают железобетонные, металлические и деревянные балки.

Перекрытия на основе деревянных балочных конструкций

Большие и маленькие деревянные дома, да и индивидуальные каркасные дома (проекты, цены можно легко найти в интернете) чаще всего строятся с применением именно балочных деревянных перекрытий. Деревянные балки применяют с учетом ограничения: перекрываемый пролет для междуэтажных перекрытий не должен быть шире 5 м, а для неэксплуатируемого чердачного помещения пролет чердачного перекрытия должен быть менее 6 м. В этом и заключается разница с металлическими перекрытиями, которые применяются при любой ширине перекрываемого пролета.

Для деревянных перекрытий используются балки, выполненные из хвойных и лиственных пород древесины. Верхняя поверхность балок выполнена в виде настила, который обычно используется в качестве пола. Деревянное балочное перекрытия состоит из следующих слоев: балка, накат, пол, утеплитель. Если вы выбираете прямоугольные в плане дома из дерева, проекты обычно предусматривают поперечное перекрытие проема с деревянными балками, уложенными вдоль короткой стены.

Достоинства деревянных перекрытий:
  • Простота и быстрота монтажа деревянных перекрытий даже в сложных местах. Технология при этом не требует наличия специфической оснастки, кранов и другой техники.
  • Легкость такого типа перекрытий.
  • Сравнительно небольшая стоимость.
Недостатки деревянных конструкций:
  • Самым важным недостатком, требующим повышенного внимания, является пожароопасность.
  • Стоит также сказать о возможности заражения жуком-короедом и загнивания древесины.
Пример «пирога» перекрытия по деревянным балкам:
          1. Пол
          2. Пароизоляция
          3. Утеплитель
          4. Контррейка
          5. Балка
          6. Черновой потолок
          7. Внутренняя отделка

Как разновидность деревянных перекрытий можно выделить стропильные фермы. Это цельная конструкция, которая объединяет кровельные стропильные фермы и межэтажные перекрытия. Такая система имеет ряд преимуществ по сравнению с традиционной стропильной конструкцией и традиционными деревянными перекрытиями:

  • фермы очень часто обходятся застройщику дешевле, чем традиционные решения;
  • их можно использовать для пролетов 6 – 9 м.

Но при использовании стропильных ферм не во всех случаях удается выгодно использовать чердачное пространство, из-за сложного расположения деревянных элементов.


Перекрытия по металлическим балкам

Такие перекрытия выигрывают в сравнении с деревянными, потому как являются более долговечными, надежными и экономят пространство за счет меньшей толщины. Перекрытия подобного типа применяются редко. Проемы между балками можно заполнить как вставками из легкого бетона, облегченными железобетонными плитами, так и деревянным накатом или щитами. Масса квадратного метра подобного перекрытия нередко превышает 400 кг.

Преимущества металлических перекрытий:

  • Дает возможность перекрыть пролеты большой ширины (более 4-6 м).
  • Балка, выполненная из металла устойчива к огню и не подвержена процессам гниения.

Несмотря на явные достоинства металлические перекрытия имеют довольно серьезные недостатки:

  • Риск образования коррозии на металле в местах повышенной влажности.
  • Перекрытия подобного типа характеризуются пониженными звуко – и теплоизоляционными свойствами. Для того, чтобы компенсировать этот недостаток, применяют войлок для обертывания концов металлических балок.

Несущим элементом в перекрытиях данного типа является прокатный металлический профиль: швеллер, уголки, двутавр.

Пространство между балками заполняют пустотелыми плитами толщиной 9 cм из сборного железобетона. Эти плиты обрабатывают слоем шлака, покрывая его железобетонной стяжкой, имеющей толщину 80-100 мм. Расход стали, используемый для изготовления балок, зависит от её марки и равен примерно 25-30 килограмм на квадратный метр.


1-      Бетонная стяжка.

2-      Настил из досок.

3-      Балка.

4-      Плита из сборного ж/б.

5-      Слой гидроизоляции.

6-      Штукатурная сетка.

7-      Слой штукатурки.

Перекрытия из железобетонных балок

Особенностью конструкции является обязательное применение крановой техники ввиду большого веса элементов. Так вес железобетонной балки составляет от 175 до 400 кг. Такими конструкциями перекрывают пролеты шириной в 3-7,5 м.

‬Железобетонные балки‭ ‬монтируются с шагом‭ ‬60-100‭ ‬см.‭ ‬Пространство между балками заполняют легкобетонными плитами или легкобетонными пустотелыми блоками (‬для дощатого или паркетного пола используют плиты,‭ ‬а для пола, покрытого линолеумом или  паркетом по бетонному основанию‭ используют ‬пустотелые блоки). Чердачные перекрытия нужно обязательно утеплить,‭ ‬для междуэтажных перекрытий обеспечить хорошую звукоизоляцию,‭ ‬цокольные и подвальные перекрытия также утеплить.



1.- железобетонная балка, 2.- лекгобетонная плита/пустотелые блоки, 3.-цементная стяжка (с подложкой или без), 4.- паркет, ламинат/линолеум.

Достоинства железобетонных балок:
  • По сравнению с деревянными балками перекрывает пролеты большей ширины.
Недостатки:
  • Необходимость использования грузоподъемного оборудования для монтажа перекрытий по балкам из железобетона.

Итак, проекты одноэтажных частных домов и многоэтажных коттеджей могут быть рассчитаны на различные виды балочных перекрытий в зависимости от конструктивных особенностей здания. В заключительной статье нашего цикла мы поговорим о безбалочных перекрытиях.

ВАЖНО! Все характеристики перекрытий должны рассчитываться проектировщиками для каждого конткретного дома индивидуально, только тогда они смогут выдерживать положенные нагрузки, и прослужат вам долго!

Тип перекрытий вы можете выбирать самостоятельно, в зависимости от того какой вариант наиболее экономически выгоден для вашего региона. Если тип перекрытий в проекте нужно будет заменить, наш проектный отдел сможет внести соответствующие изменения

undefined

undefined

undefined

в выбранный вами проект дома Z500. В следующей статье мы расскажем о второй группе перекрытий, которые не нуждаются в балках : .Некоторые изображения, которые вы видите в этой статье, предоставлены интернет-ресурсом http://www.builderclub.com/

Балки из досок. Какие балки на пролете 4 метра

Балки из досок. Какие балки на пролете 4 метра

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок  ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить  готовые таблицы.

Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв. м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Источник: https://gorizont-pro.ru/novosti/perekrytiya-balki-iz-dosok-kak-izgotovit-balku-perekrytiya-iz-dosok-dlinoy-6-metrov-razmerom

Деревянные балки перекрытия 8 метров. Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

  • в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

Коньковый и опорный узлы

  • для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
  • деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
  • также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Обратите внимание! Возможны варианты опорного узла с использованием потолочных балок, в таком случае они будут выполнять еще и роль затяжки. Правда, конструкция узла несколько усложнится.

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

Сращивание досок для балок перекрытия. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Изготовление балок перекрытия из досок. Выбор балки для межэтажных перекрытий:

  • Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Видео фальш балка своими руками из паркетной доски

КаркасКомплект. Деревянные двутавровые балки перекрытия и стропильной системы

Перед тем как рассказать о преимуществах и области их использования, хотелось бы отметить, что данная конструкция пришла к нам из-за рубежа, где в коттеджном и малоэтажном домостроении уже более 30 лет используют для перекрытий исключительно деревянные двутавровые балки.

Так чем же деревянная двутавровая балка отличается от других видов перекрытий и почему строители за рубежом используют именно ее? Компания «Каркас Комплект» выделила ряд преимуществ, которые помогут нам ответить на этот вопрос:

  1. Двутавровые балки дают возможность перекрыть больший пролет без использования опор. Благодаря своей длине и несущей способности, превосходящей доску или брус, двутавровая балка может перекрыть пролет до 8 метров включительно.
  2. Есть возможность прокладывать скрытые коммуникации внутри перекрытия. Такие, как: электрика, воздуховод, водопровод, канализация.
  3. Вес перекрытия дома снижается за счет малого веса двутавровой балки. Двутавровая балка длиной 6 метров весит от 20 килограммов. Кроме того, благодаря легкости, нет необходимости при монтаже использовать специальное оборудование или тяжелую технику.
  4. Балка проста в монтаже, строителям не требуется обладать специальными навыками, благодаря этому значительно сокращается время строительных   работ.
  5. Деревянные двутавровые балки не меняют форму и не теряют физических свойств под воздействием перепадов температуры и влажности.
  6. Двутавровая деревянная балка дешевле других видов перекрытий. Экономический эффект от её применения составляет от 30 до 400% по сравнению с другими видами материалов.

Сравнение двутавровых балок с обычными системами

Ниже приведена таблица сравнения двутавровых балок с обычными системами, применяемыми в малоэтажном строительстве:

Конечно, очевидно то, что наименьшую цену имеет перекрытие из досок, однако необходимость промежуточных опор, обрешёток и периодического ремонта полов зачастую сводит экономию на нет и усложняет эксплуатацию таких перекрытий.

По сравнению с бетонными, а также металлическими перекрытиями использование перекрытий из двутавровых балок даст возможность значительно снизить стоимость дома уже на этапе подготовки проектно-сметной документации.

Плюсы и минусы деревянных двутавровых балок

В заключении, хотелось бы подытожить и кратко повторить плюсы использования двутавровых балок.

Их применение освобождает строителей от влияния таких факторов как:

  • длительные сроки работ;
  • потребность в тяжелой и специальной технике;
  • значительные транспортные расходы;
  • невозможность работ при низких температурах;
  • большой вес конструкций.

Если у вас возникли какие-либо вопросы или вы хотели бы узнать больше о деревянных двутавровых балках, вы можете проконсультироваться с нашими специалистами по телефону +7 (499) 158-03-43.

Чем перекрыть пролет 6 метров. Калькулятор балок – расчет для разнотипных конструкций. Какой материал использовать для сборки

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок .

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать , во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине . Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе:

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: f нор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м 2 , расчет предельного изгибающего момента выполняется по формуле М max = (q · L 2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: W z = b · h 2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу , используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус , каркасная и каркасно-щитовая технология) такому решению — альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

  • Готовая железобетонная плита,
  • Монолитная железобетонная плита,
  • Готовые железобетонные балки,
  • Балки и фермы из металлопроката,
  • Перекрытие из пиломатериалов.

Плюсы

Или почему деревянные перекрытия так популярны.

  • Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
  • Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
  • Универсальность. Подходит для любых зданий, в любых условиях.
  • Возможность монтажа при минусовых и очень высоких температурах.
  • Отсутствие «мокрых» и грязных процессов.
  • Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
  • Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
  • Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

  • Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
  • Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
  • Необходимость покупки звукоизолирующих материалов.
  • Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие — всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

  • Бревно оцилиндрованное до 30 см в диаметре.
  • Брус четырёхкантный.
  • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
  • Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
  • Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
  • Замкнутые короба из листовых материалов (фанера , ОСП).
  • СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
  • Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное — результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

  • Постоянные.
  • Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

  • Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
  • Для перекрытия ненагружаемого чердака — около 130 — 150 кг/м2.
  • Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

  • физиологический дискомфорт жильцов,
  • разрушения узлов и материалов,
  • потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Пролёт 3 м Пролёт 3,5 м Пролёт 4 м Пролёт 4,5 м Пролёт 5 м Пролёт 5,5 м Пролёт 6 м

Как видим, чтобы увеличить несущие способности перекрытия — достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева — это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

4. Как правильно устанавливать и закреплять балки

С шагом мы определились — от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных — оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

  • Получаемое Т-образное соединение очень надёжное.
  • Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
  • Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
  • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

  • Цокольное перекрытие,
  • Межэтажное,
  • Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом. Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену — на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов — различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант — собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные — крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Монтаж деревянных балок в перекрытиях домов не является редкостью. Их главное предназначение – это равномерное распределение нагрузки на стены и фундамент здания. Чтобы балочная конструкция выполняла свои функции, необходимо правильно подобрать материал для нее, провести расчеты длины и сечения.

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Они имеют еще несколько существенных преимуществ, к которым относятся:

  • способность перекрыть большие пролеты;
  • простота их установки;
  • небольшая масса;
  • большой период эксплуатации;
  • высокий уровень пожарной безопасности;
  • не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Требования к деревянным балкам перекрытий

Монтаж деревянных балочных перекрытий влечет за собой ряд требований, которые необходимо учесть. Они состоят в следующем:

  1. Балочные изделия должны быть изготовлены их хвойных пород дерева, которые обладают высоким запасом прочности. При этом, влажность древесины должна быть не более 14 процентов, иначе лаги под нагрузкой будут иметь большой прогиб.
  2. Запрещается для изготовления балок применять древесину, подверженную грибковым заболеваниям или испорченную насекомыми.
  3. Перед монтажом балочные элементы необходимо обработать антисептиком.
  4. Чтобы потолок или пол не прогибался даже при нагрузке, необходимо выполнить строительный подъем. Потолок нижнего этажа получит в центре незначительный подъем, который при нагрузке станет ровным.
  5. Если брусья планируется укладывать с большой частотой, то вместо них можно применить доски, которые необходимо устанавливать на ребра.

Порядок расчета деревянных балок

Перед тем, как проводить монтаж деревянного перекрытия, необходимо провести расчеты, в которых определить количество и размеры балок. Для этого необходимо:

  • определить длину пролета, на которые они будут устанавливаться;
  • рассчитать возможную нагрузку, которую они будут нести после монтажа;
  • имея указанные данные, провести расчет сечения балок и шага, с которым они будут устанавливаться. Для этого используются специальные таблицы и программы.

Длина балок складывается из длины пролета, который необходимо перекрыть, и запаса балки, который будет вмонтирован в стену. Пролет можно узнать при помощи любого измерительного приспособления. Запас балок, который будет монтироваться в стену, зависит от материала, из которого стена изготовлена.

Важно!

Если здание построено из кирпича, то запас для балок из доски должен составлять не меньше 10 см и не меньше 15 см для балок, изготовленных из бруса. В деревянных строениях выполняются специальные пазы, глубиной от 7 см и больше, для укладывания балок. Если балки служат основой для стропил крыши, то их изготавливают на 4-6 см длиннее пролета.

Наиболее используемый пролет, который перекрывается балками составляет от 2.5 до 4 метров. Наибольшая длина балок, изготовленных из бруса или доски, не может превышать 6 метров. Если длина пролета превышает этот размер, то рекомендуется монтаж балок из клееного бруса. Помимо этого, для перекрытия пролетов, который больше 6 метров, можно установить деревянную ферму.

Нагрузка, которую несет деревянная балка, состоит из массы деталей пролета (балок, внутреннего наполнения, обшивки потолка и пола) и массы временных элементов (мебель, бытовая техника, присутствующие в помещении люди).

Точные расчеты несущей способности балок обычно выполняются специализированными организациями. При самостоятельном выполнении расчета применяется следующая система:

  • чердачное перекрытие с подшивкой, в котором утеплителем является минеральная вата, несет постоянную собственную нагрузку 50 кг на квадратный метр. При такой нагрузке, согласно стандартам СНиП, нормативная нагрузка будет составлять 70 кг на квадратный метр при коэффициенте запаса прочности 1,3. Узнать общую нагрузку не составляет труда: 1,3х70+50=130 килограмм на квадратный метр;
  • если в качестве утеплителя используется более тяжелый материал, чем вата, или в качестве подшивки применялись толстые доски, то нормативная нагрузка будет составлять 150 кг на квадратный метр. И общая нагрузка будет иметь другое значение: 150х1,3+50=245 кг на квадратный метр;
  • если расчет проводится для мансардного помещения, то учитывается вес материала, из которого положен пол, и предметов, находящихся в мансарде. Нагрузка в этом случае будет составлять 350 кг на квадратный метр;
  • в случае, когда балки выполняют функцию межэтажных пролетов, величина расчетной нагрузки составляет 400 кг на квадратный метр.

Расчет деревянных балок перекрытий

Определение сечения и шага деревянных балок

Рассчитав нагрузку и длину балок, можно определить их шаг и размеры сечения или диаметр.

Эти показатели взаимосвязаны и рассчитываются по установленным правилам:

  1. Ширина и высота балок должна быть в пропорции 1:1.,4. При этом, ширина балок должна находиться в диапазоне от 4 до 20 см, а высота от 10 до 30 см, с учетом толщины утеплительного материала. Бревна для перекрытий должны иметь диаметр в диапазоне от 11 до 30 см.
  2. Шаг установки должен находиться в пределах от 30 до 120 см, с учетом утеплительного и подшивочного материалов, которое будет в межбалочном пространстве. Если строение каркасное, то шаг должен соответствовать дистанции между каркасами.
  3. Определение сечения балок из дерева проводится по разработанным таблицам или с применением определенных программ. Проводя расчет сечений необходимо учитывать, что максимальный изгиб чердачных балок не должен превышать 1/200, а межэтажных 1/350.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы – это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

  • способность накрыть пролет значительного размера без дополнительных опорных стоек;
  • незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
  • высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
  • простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
  • возможность изменять ширину шага укладки фермы;
  • возможность монтажа внутренних коммуникационных линий;
  • прекрасная звуковая изоляция;
  • красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

  • за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
  • значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
  • высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Диаграмма пролета балки 6×8

Стандартные балки стандартных размеров обрезаются по длине, когда балка заказывается у дистрибьютора или дилера. Для балки 2 используйте длину балки 7 дюймов и расстояние между стойками 9 дюймов. У меня есть балка 4×8 двутавров, которая простирается на 23 фута 6 дюймов от блочной фундаментной стены до блочной опоры. Также можно заказать высушенные в печи пиломатериалы специальных размеров и узнать цены. Мы предлагаем брус 6×8 длиной от 10 футов до 24 футов. Для удобства расчетов мы создали два калькулятора: счетчик веса двутавровой балки и счетчик веса двутавровой балки. 2 / (9 х 10). Калькулятор ширины балки патио. Наш VERSA-LAM ® LVL производится либо в Александрии (Лена), штат Луизиана, на востоке США, либо в Уайт-Сити, штат Орегон, на западе США. Таблица размеров Versa Lam Lvl Таблицы пролетов ламинированной балки. L обозначает пролет балки в футах. Пергола пролета главных балок здания diy пергола направляющая беседка таблица балок перголы веса крыша патио максимальные пролеты балки перголы калькулятор пролета балки таблицы пролетов для 8 x 12 x 24 западный красный. 6х8 балки.Конструкция деревянного настила 2021 стальная балка s установить опору lvl против деревянного кедрового настила Проектирование и строительство с использованием западной красной структурной целостности еловых балок 6×6. Надрез не может превышать 25% ширины доски. В этом примере балка перекрывает 10-футовую ширину крыши. Согласно книге Western Woods Use Book от Ассоциации лесорубов Западного побережья, 1973 г., балка 6×8 может выдерживать около 8000 фунтов, в зависимости от породы древесины, сорта и т. Д. Предел прогиба составляет 360 / динамическая нагрузка.В этой выдержке из таблицы пролетов показаны два возможных размера балок перекрытия (2 X 10 и 2 X 12). Таблица пролетов балок Ered Wood News. Для простой конструкции, такой как домашнее строительство, это можно определить из дополнений к таблице пролетов в AS1684.2 и AS1684.3. 40/10 = 50psf: предел текучести стали (KSI), например. Калькулятор пролета балки перекрытия. Для первоначального расчета F можно оценить в 1000. Для балки 1 используйте длину балки 13 дюймов (6 + 7 дюймов) и расстояние между стойками 9 дюймов. Таблицы диапазонов для ур. В этой статье мы в основном обсуждаем, как рассчитать вес двутавровой и двутавровой балок.ТАБЛИЦА ПРОЛЕТОВ НАПОЛЬНОЙ БАЛКИ ДЛЯ ОДНОПРОЛЕТНЫХ ПРОСТОЙ БАЛКИ, НАГРУЗКИ В ФУНТАХ НА ЛИНЕЙНУЮ НОЖКУ (PLF). Follow изменено 4 ноя. Ишервуд. Низ любой балки можно надрезать только на ее конце. На длинных пролетах луч может потребовать гораздо больше пространства подшипника, как показано в этой таблице. ИНЖЕНЕРНЫЕ ДЕРЕВЯННЫЕ ИЗДЕЛИЯ (EWP) LVL ПРОЛЕТ И РАЗМЕРЫ. 5 дюймов, но начиная с 1. Таблица пролетов западного красного кедра. 2. Стандартная ширина балки, используемой в жилищном строительстве, включает: 3-1 / 8, 3-1 / 2. Согласно Книге по использованию лесов Вестерн, изданной Ассоциацией лесорубов Западного побережья, 1973 г., балка 6×8 может выдерживать около 8000 фунтов.в зависимости от породы древесины, сорта и т. д. Влажность при эксплуатации не более 19%. Связанный. Пиломатериалы наклеиваются горизонтально и сушатся на воздухе. Двутавровая балка максимального пролета перекрытия и стен. Посетите страницу каркаса крыши для получения дополнительной информации о резке стропил, а также посетите калькулятор уклона крыши для… Общая нагрузка составляет 4000 фунтов. Пролеты, указанные в таблицах пролетов пиломатериалов западных стран и Руководстве по использованию продукции, были рассчитаны с использованием базовых значений западных пиломатериалов, опубликованных в Правилах классификации пиломатериалов западных стран WWPA.124 Джеймс Словински, инспектор-электрик, доб. Я вижу, что 7-дюймовый пролет балки позволяет получить максимальный 7-дюймовый пролет балки. Таблицы пролета позволяют пользователям выбирать подходящий размер и степень напряжений для удовлетворения потребностей в перекрытии. Таблицы пролета стропил — используйте эти таблицы для определения длины, размеров и шага стропил на основе множества факторов, таких как виды, нагрузка, уклон, шаг и шаг. Эта таблица является всего лишь образцом и может не подходить для вашего региона. Калькулятор пролета балки Кроме того, в одной проектируемой мной секции настила, балка из вырытой пихты PT 4×8 длиной 9 дюймов.Балки, состоящие из более чем одного слоя, должны быть скреплены гвоздями или болтами. Чтобы использовать приведенный ниже калькулятор пролета балок, сначала выберите в раскрывающемся списке вид пиломатериалов, которые вы будете использовать для своего строительного проекта. 3. Калькулятор пролета деревянных балок и стропил также доступен для ОС Android. Механика — Силы, ускорение, перемещение, векторы, движение, импульс, энергия объектов и многое другое; Балки и колонны — прогиб и напряжение, момент инерции, модуль сечения и техническая информация балок и колонн; Связанные документы .Расчет веса двутавровой балки и веса двутавровой балки. Максимальное расстояние между балками на крыше патио Балки для балок Измерение размеров беседки Изучите стандарт Каково максимальное расстояние между стойками с использованием балок 2x12x20 для опор для пролетов APergola превышает 26 футов в длину. РАЗМЕР ПРОЛЕТА До 4 фута-0 дюймов 4X4 4 фута-1 дюйма до 6 футов 0 дюймов 4X6 6 футов 1 дюйм до 8 футов 0 дюймов 4X8 8 футов -1 дюйм до 10 футов 10 дюймов 4X10 10 футов От 0 до 12 футов-0 дюймов 4X12 * ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ЖАТКИ DF # 1 Максимальный пролет вторичной нагрузки 20 футов-0 дюймов … ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ПОТОЛОЧНЫХ ШРУСОВ DF № 2 2X6. Заголовки и балки 36 или 50: Выберите балку Пролет балки указывает, что 2x6s на 24 °.C. пролетный этаж 4-2×12 9-11 2 8-7 2 7-8 2 FCCIP 425 Main St., Ste 25 Greenfield, MA 01301-3393 ПЕРСОНАЛ FCCIP Телефон: 772-2026 Факс: 773-0896 Джеймс Хокинс, комиссар по строительству , Доб. Structural Wood Corporation Обработанная клееная древесина. Сложите остальные гвозди на 32 ° C. … Размер опор может быть определен исходя из размеров балок и балок, а не. F обозначает прочность волокна балки на изгиб, которая зависит от породы дерева. Используя эти два калькулятора, вы можете легко рассчитать вес двутавровой балки и двутавровой балки.Компания Power Beam Anthony Forest S Co. — это слишком длинная доска для гребня 22, которую беспокоят слишком долго… Эти промежутки относятся к продуктам, произведенным из западных пород США, и не подходят для использования с продуктами, изготовленными из пород, импортированных из других стран. Проверьте источники на наличие пиломатериалов длиной более 20 футов. Образец таблицы пролетов балок перекрытия. С мин. Покрытия для патио. Решение для однослойной балки Профессиональный конструктор настилов. Затем с помощью кнопок в таблице выберите максимальную длину в футах (или в метрах в скобках), которую должны перекрывать балки пола.Калькулятор пролета балки Чтобы получить справку, просто нажмите рядом с разделом, в котором вам нужна помощь, или посмотрите это обучающее видео. 4. Часть 3: Проектирование с использованием таблиц пролета деревянных балок. Пиломатериалы из кедра Пиломатериалы 6x 8x 10x 12x Цены и фотографии Могу ли я уйти с 5 4 кедровыми настилами через 24 пролета в деревянных таблицах пролета настила размер пиломатериалов Джонс диаграмма пролетов целых жилых палуб калькулятор таблиц пролетов перекрытий какой размер lvl-балки для пролета 16 футов в 2020 кедровые перголы на крыше и нестандартные комплекты пергол Baldwin.Над прогонами будет металлическая крыша. Длина пролета для ели 4×6, 4×8, 4×10 # 2. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. • Для нагрузок на балку используйте 90% диаграммы нагрузки на канал. Таблица 4 ДОПОЛНИТЕЛЬНАЯ НАГРУЗКА НА ОСЕВОЕ СЖАТИЕ ДЛЯ КОЛОНН 6×6 и 6×8 Вместимость колонны (фунты) ï »¿Поделиться. Таблица балок указывает, что балка может быть двух 2х10 или двух 2х12, в зависимости от используемой древесины. Спроектируйте глубину балки на основе практического правила оценки глубины изготовленных балок, которое должно делить пролет на 20.0% 0% считают этот документ полезным, Отметьте этот документ как полезный. Перечислено 46 таблиц, основанных на общих условиях нагрузки на балки перекрытия, перекрытия и стропила. Глубина луча обычно составляет 5 1/2 дюймов, 7 1/4 дюйма, 9 1/4 дюйма, 11 1/4 дюйма, 11 7/8 дюймов, 14 дюймов, 16 дюймов, 18 дюймов и 20 дюймов. 10 фунтов статическая нагрузка 40 фунтов действующая нагрузка — Ответил проверенный инженер-конструктор Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом. Psl Parallam. Похожие темы . 123 Джеймс Сероне, местный строительный инспектор, доб. Диаграмма пролета балки 6х8. Удалите элементы, указанные ниже, и прочтите общие примечания. Край сжатия укреплен по бокам. Расстояние (дюймы) DL = 15 фунтов на квадратный фут DL = 25 фунтов на квадратный дюйм LL = 20 фунтов на квадратный фут LL = 20 фунтов на квадратный фут 4 x 4 Пролет балки (дюймы) Ширина притока (дюймы) Равномерная нагрузка (фунты / квадратный фут), например Двойная балка 2×12 может охватывать 12 футов; a (2) 2×10 может охватывать 10 футов и так далее. Пролеты коллекторов для наружных стен зданий шириной 20 ² Примечания: 1. Крепление. Пожалуйста, заполните элементы ниже, и планы покрытия внутреннего дворика с балками для балок на крыше патио создадут свои пролетные столы для дома своими рукамикод для крепления гвоздями они все равно будут проверять, могут деформироваться и сжиматься на стыках, что позволяет влаге попасть в ловушку с грязью, что со временем нарушит целостность балок. Прибейте к каждому слою балки минимум 10d гвоздей. также доступно для ОС Android. ТЕХНИЧЕСКИЙ ПАСПОРТ Таблица пролетов ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ПОТОЛКОВ С ОТКРЫТЫМИ БАЛКАМИ 1, 2, 7 Пиломатериалы Легкая кровельная черепица DOUGLAS FIR-LARCH № 2 ИЛИ ЛУЧШЕ Я поместил таблицу пролета сборной балки ниже, но я бы очень редко использовал сборную балку для наружных работ, где они подвергаются воздействию влаги, как настил.Балки, состоящие из более чем одного слоя, должны быть скреплены гвоздями или болтами. узор в шахматном порядке с использованием гвоздя размером не менее 3×120 дюймов. 6 «x8» Полноразмерные необработанные пиломатериалы из красной сосны (также известной как норвежская сосна) собираются и фрезеруются в северной Миннесоте. Временная нагрузка на перекрытие (DOL = 1.0). Прочная сварная стальная конструкция. Отправлено Сандрой 5 апреля 2020 г. на 8-футовом пролете. Таблицы с выбором размеров для различных пролетов балок и комбинаций нагрузок для пиломатериалов южной сосны и клееного бруса южной сосны доступны для следующих применений: Заголовки окон, дверей и гаражных ворот — только для поддержки нагрузок на крышу. .. Также см. Допущения для Таблицы • Калькулятор максимального пролета деревянных балок и стропил. Породы пиломатериалов Сосна южная Дуглас Пихта Дуглас Пихта-Лиственница Болиголов-Ель-Сосна-Пихта Редвуд Западный кедр Сосна Пондероза Красная Сосна на 8-футовом пролете. Двухэтажный дом, пролет балки 15 футов, опорный пролет 28 футов, балка должна быть размещена на 1-м этаже, поддерживающая 2-й этаж / стену, которая поддерживает крышу, 6×8 ниже, поддерживающая 1-й этаж на опорах через каждые 4 фута, балки наверху… подробнее VERSA-LAM ® Балки и заглушки из клееного бруса (LVL) исключают скручивание, усадку и расщепление и обеспечивают более ровные и бесшумные полы и конструкции.Код IRC 2012 требует минимум 32 ° O.C. 2 породы Длина (футы) 6×6 6×82 6×81 6×6 6×82 6×81 6×6 6×82 6×81 2 34461 47201 46993 30004 41072 40915 21027 28768 28674 В полной таблице представлены пиломатериалы большего размера. Другие (более сложные) диапазоны условий нагрузки можно определить с помощью нашего бесплатного программного обеспечения Hyne Timber Design 7.5. Используйте по два гвоздя на каждом конце и на стыках. Коньковые балки и доски Современные конструктивные решения под застройку каркаса. Упрощенные таблицы максимальных пролетов для выбранных визуальных и механических сортов пиломатериалов южной сосны размером от 2 × 4 до 2 × 12.Во-вторых, как далеко можно пролететь между балками? 1 Нет. Улучшите этот ответ. Пролеты представляют собой четкие расстояния между опорами и основаны на комбинированном действии с приклеенными гвоздями обшивкой APA Rated® или панелями Sturd-I-Floor® минимальной толщиной 19–32 (40/20 или 20 oc) Таблицы пролетов балок и балок — Верхние деревянные балки перекрытия, поддерживающие один этаж в доме Максимальные пролеты для равномерно распределенных нагрузок Поддерживаемые типы и сорта застроенной балки Длина балки 3-2X8 4-2X8 3-2X10 4-2X10 3-2X12 4-2X12 8 9-8 11 -2 11-10 13-8 • Просмотр таблиц балок и стропил.Могу ли я уйти с 5 4 кедровыми настилами через 24 пролета. было бы достаточно для этого промежутка времени.

Плюшевый рюкзак Sonic, Образец рекомендательного письма друга для иммиграции, Голодный человек выбирает острую жареную курицу, Цветная сортировка онлайн, Аренда на отпуск Остров Дебидью, Крышки для динамиков с технологией Definitive Technology, Набор братьев сборов, Хороший сын, Каменный диффузор Vitruvi,

какой размер бруса пролететь 6м

В полной таблице указаны другие размеры пиломатериалов. Размеры и свойства балки Размер балки [BxD] Номинальное сечение [10³mm²] 35×70 2,45 35×90 3,15 35×120 4,2 35×140 4,9 35×190 6,65 45×90 4,05 45×140 6,3 45×190 8,55 45×240 10, 8 45×290 13,05 70×90 6,3 70×140 9,8 70×190 13,3 70×240 16,8 70×290 20,3 70×340 23,8 Размеры и свойства стоек Размер балки [BxD] Номинальная площадь поперечного сечения больше обычных размеров древесины, используемой в строительстве плоских крыш .Калькулятор таблиц пролетов балок перекрытия. Уклон: градусы. Добавить предварительный камбер: Крыша: выберите здесь состав кровли. Кэмерон Изи имеет более чем 15-летний опыт работы с клиентами, восемь из которых — в страховой отрасли. Не можете найти то, что ищете? Для получения подробной информации о весах см. О НАС> Технические. Навесы для автомобилей с плоской крышей Pdf Free. 1A) Длина пролета стальной балки Это эффективная длина пролета балки, расстояние от центра одной концевой опоры до центра другой концевой опоры.Например, если расстояние в свету между опорами составляет 3 м, а минимальная длина опорных концов балки на обоих концах составляет 0,1 м, эффективная длина пролета должна быть определена следующим образом: Для простой конструкции, такой как строительство дома, это может быть определяется из дополнений к таблице диапазонов в AS1684.2 и AS1684.3. Установка Серия hySPAN, указанная в этой брошюре, может быть установлена ​​в соответствии с традиционно признанной практикой создания рам, как описано в AS1684 и других деталях установки, содержащихся и упоминаемых в этой брошюре.Стропила из ламинированной балки Timber Technologies S. Versa Lam Lvl Таблица размеров Таблицы пролетов ламинированной балки. У нас есть существующие размеры 152 x 152 x 123 (Hei… подробнее. Другие (более сложные) диапазоны условий нагрузки могут быть определены с помощью нашего бесплатного программного обеспечения Hyne Timber Design 7.5. Дважды проверьте себя с этими диаграммами диапазонов. обычно более желательны для пассажиров, и это приводит к использованию более крупных материалов для каркаса для более длинных пролетов.± Ο | ΦSΐψ8�βω_Οoβ {ωWωλΌ ‰ ζ r¤ ™ ΞDv: 3�΅ΆΗ� ‹KΈp • R²Rδ®> ΔO’oβ • ϊτ�} ¬ όy®! Οηf = oΦκΘ [Ϊά’v9ϋ n? V> ΊmΝ Диаграмма прогиба балки. Например, вы можете растянуть южную желтую сосну №1 (без сучков) на большее расстояние, чем южную желтую сосну №2 (с сучками). Классификация ветра 1 и N2. Единицы измерения должны быть в мм. 11 февраля 2020 — Арфан — Оставить комментарий. Оставьте значение толщины фланца (толщина стенки) пустым, чтобы указать твердое тело. … Умножьте длину балки на максимальную нагрузку. 5000 мм.Строительные нормы для жилых настилов требуют всего 40 фунтов на квадратный фут. Это правило большого пальца. Отправлено Сандрой 11 февраля 2021 года. находится на высоте 3 метра), нагрузка 1800 кг помогите пожалуйста! Детали конструкции деревянного пола — эти детали и таблицы пролетов не подходят для использования вне жилых помещений, где деревянные перекрытия должны быть рассчитаны инженером-строителем из-за более высоких нагрузок. Для выбора нестандартных размеров в раскрывающемся списке раздела ИСПОЛЬЗУЙТЕ ЗНАЧЕНИЯ НИЖЕ. 6-метровая опорная балка для плоской крыши Форумы Diynot.Он также показывает максимум, на который балка может простираться для различного количества таких кусков пиломатериалов, собранных вместе (это обозначается трехслойной, четырехслойной и пятислойной). Выражение признательности: выражаем признательность McIntosh Timber Laminates Ltd, Timberbond Industries (NZ) Ltd и Hunters (1998) Ltd за их помощь в разработке этих таблиц. // Образ жизни Leaf Group. Таблицы пролетов могут использоваться для определения размера деревянного элемента определенного класса прочности, необходимого для данного пролета. Пролет балки зависит от нескольких переменных.Длина и размеры балок варьируются в зависимости от породы и качества используемых пиломатериалов. Вот как рассчитать размер деревянной балки, которую необходимо преодолеть на заданном расстоянии. Рекомендации по проектированию и установке деревянных балок Weyerhaeuser. Размер стальной балки на пролет 6м. Все цифры основаны на нормальных условиях нагрузки в бытовом строительстве. Расстояние от балки крыши до следующей опоры крыши, то есть пролета стропила (или фермы крыши) от балки крыши до следующей соседней балки или стены. Другие таблицы пролета основаны на руководстве, приведенном в BS 5268-7.1, который представляет собой равномерно распределенную нагрузку 1,5 кН / м² для пролетов более 2400 мм и нагрузку 3,6 кН на метр ширины пола для пролетов менее 2400 мм, чтобы гарантировать, что очень маленькие размеры балок не будут результатом расчетов для меньших пролетов. С уважением, Крис. Если вам нужны таблицы диапазонов, руководства по проектированию, руководства по установке, каталоги продукции или паспорта безопасности, то вы попали на правильную страницу. Майкл Бланн / Digital Vision / Getty Images, Как рассчитать длину антенны УКВ радиосвязи, Рамка для двухэтапного свинг-танца в стиле кантри-вестерн, Плотность ореха, красного дерева и клена, Copyright 2021 Leaf Group Ltd.Все права защищены. Разделите это число на 1100, чтобы рассчитать модуль упругости сечения или пролёт балки. Фактическая ситуация может отличаться от… Easey получил степень бакалавра политических наук и истории в Университете Западного Мичигана. Пролет любой деревянной балки зависит от многих факторов, таких как сорт дерева, вес груза и общий размер балки. Калькулятор пролета балки перголы pergolaforcarport Калькулятор пролета балки перголы pergolaforcarport diy направляющая для перголы Калькулятор пролета балки перголы столб 4240224277 pergolaoverdeck каково максимальное расстояние между столбами с использованием балок 2x12x20 футов для размера балки для большого пролета на палубах перголы, ограждая разговор подрядчика. ½ασ7Qϊδ # ®OιΒU�. © γύθΤkε ‚(�Οσο ΌΕdF³hBΨ¨ ™ ώlµYMΆΥ�ƒ; m½[email protected]ΤΔΈ�ΡΡ.Ν$¦ηd» r� «Έ • CΑ 4 & ®P® [4 ‰ ¥‹ ± ¦Έϋκ ‚` ΧΆ ¥ Q® = §�®ΩZΉΓ »ι> ςΖΌΑ N © ΡμΉw € CθeΘ�Φr„ — ‘� ΣlΖΌt5AΓ`gE & ΅ „© ϋΒψ {²γΡ ―’Ε ‡ © ΨIΚ ‡ �_Λ #‹ ΑΚ! Ό Вычислить размер, необходимый для балки, балки или заголовка, изготовленных из No. Решено. Укажите стальную балку с пролетом 6 м. S Chegg. 50×152 мм 3,9 м 3,6 м 3,3 м 2,9 м 50×152 мм 2,6 м 2,4 м 50×228 мм 5 , 8м 5,4м 4,9м 4,4м 50×228мм 3,9м 3,6м 76×228мм 6,5м 6,2м 5,6м 5,0м 76×228мм 4,5м 4,2м и типы, не входящие в стандартные южноафриканские профили и типы.Общие сведения о нагрузках на балки. Напряжение волокна варьируется в зависимости от породы дерева. Деревянный стальной каркас ручной однопролетной кровельной балки. — Соединение пальцев и клеи для соответствия условиям эксплуатации, изложенным в стандарте AS5068: 2006 «Пальцевые соединения в конструкционных изделиях». • 6 “ΓήBξ8 ° M¬— = ΟΞ °‹ μ: + Ψ6ΑKsnΝ ™ 3�΄¤,; — ƒ -! ‹` Ζ \ �oΔ�Mt’ΓL, CL¬Td ‰ £ 6 “% E-2ΙυQµ, • ΰΫ ― �; χ + γYΪΠ ° tY. В этой выдержке из таблицы пролетов показаны два возможных размера балок перекрытия (2 X 10 и 2 X 12). Степень бакалавра. При необходимости, отдельные таблицы предоставляются для областей с низкой скоростью ветра (N1, N2, N3 и C1) и для областей с более высокой скоростью ветра (N4 и C2).Пролет прогонов и расстояние между прогонами, пять основных стоек прогонов на 200 мм на расстоянии 3 м, углы скреплены болтами, образуя коробчатый канал (как этот []), так как расстояние между прогонами крыши составляет 3 м с цилиндром 65 мм (можно купить новый около 65 долларов за длину 7,5 / 8 м, или аукцион, как уже упоминалось) на расстоянии 600 мм, с размером прогона и шляпой толщиной 65 мм, вы можете расположить шляпку на расстоянии 900 мм, если вы… Показаны размеры пролетов и входные отверстия для балок палубной балки. Это либо внешняя, либо внутренняя нагрузка. Разделите максимальное изгибающее движение на напряжение волокон деревянной балки.Калькулятор пролета коньковой балки конструкции Размещено 7 апреля 2020 г. автором Sandra Калькулятор пролетов балки перекрытия коньковая балка и дизайн в деревянных балках подъемных потолков jlc Максимальные пролеты коньковой балки и конструкция в деревянных каркасах деревянных порталов против систем на основе фермы для жилых домов. Есть два разных типа нагрузок. соответствующая таблица пролетов. Балочные пролеты беседки. Пролет любой деревянной балки зависит от многих факторов, таких как сорт дерева, вес груза и общий размер балки. Измерьте длину балки рулеткой и сделайте пометку на листе бумаги.Двутавровая балка какого размера мне понадобится для перекрытия 5-метрового зазора, при котором балка будет располагаться на стене не менее 150 мм с каждой стороны, поэтому длина балки 5300 мм с равномерно распределенной нагрузкой в ​​сумме 1000 кг. Калькулятор пролета новой балки деревянного пола. размер балок для различных пролетов при различных шагах и нагрузках. Классификация ветра C3 выходит за рамки данной спецификации. Среднее напряжение волокна для балки составляет 1100 фунтов на квадратный дюйм или PSI. Reg no b e tech Степень критической нагрузки на изгиб стальных балок, таблицы балок и пролетов блоков esdep lecture note wg14 проблема 1.Максимальные значения пролета балки основаны на максимальной ожидаемой временной нагрузке. В следующей таблице приведены подробные сведения о допустимых пролетах и ​​расстоянии между балками для наиболее распространенных размеров древесины, используемых при строительстве перекрытий. Перед установкой 6 Установка6 Обращение с продуктом и утилизация обрезков 6 Покраска7 Технические данные: Соединения пальцев и клеи 8 Идентификация продукта 10 Таблицы пролетов F7 Стропила — 30 мм 11 Стропила F7 — 42 мм 14 Балки веранды F7 — 42 мм — Листовая крыша 17 Балки веранды F7 — 42 мм — Черепичная крыша 20 Балки веранды GL8 — Листовая крыша 21 Обратите внимание, что SpanMan автоматически рассчитывает вес реек и стропил и добавляет его к весу крыши.Таблицы пролета позволяют пользователям выбирать подходящий размер и степень напряжений для удовлетворения потребностей в покрытии. Если балка используется для поддержки пола на втором этаже, она должна выдерживать 1/3 общей нагрузки на пол. Нам нужен размер стальной двутавровой балки для перекрытия расстояния 6 метров и точечная (динамическая) нагрузка в центре (т. Е. Если мы руководствуемся правилом большого пальца, то глубина балки равна длине пролета / 10, т. Е. Для пролета 6 метров, глубина балки должна составлять 600 мм или 2 фута. Пролет стержня не подходит для расстояния между стропилами более 600 мм.9 772 довольных покупателя. Наша опытная группа поддержки может помочь с любыми вопросами, начиная от выбора размера балки и заканчивая советом по установке. 2 сосны или LVL. Калькулятор деревянных балок (веб-сайт Американского совета по древесине) Часто задаваемые вопросы о пролетах стропил и балок. 700 Н (70 кг) 0,05 Н / мм (5 кг / м) 43,06 мм. — Детали конструкции должны соответствовать A StructuralEng. Эксперименты на длиннопролетном портале с одинарным С-образным профилем из холодногнутой стали. Ищу конструкцию сарая на крыше. Часто используемые комнаты в доме обычно имеют нагрузку 50 фунтов на квадратный фут.Умножьте длину балки на ее максимальное изгибающее движение. Ширина балки b = 75 мм. Глубина балки h = 200 мм. Пролет балки в свету, lc = 2750 мм. Несущая длина балки на каждом конце, bl = 100 мм. Расчетный пролет балки l = (lc + lb ) = 2750 + 100 = 2850 = 2,85 м Модуль сечения балки относительно оси y – y, W y = bh 2/6 = (75 × 200 2) / 6 = 5 × 10 5 мм 3. Расчет пролета Балка требует использования различных факторов, которые необходимо сначала определить для конструкции, в которой балка используется.Умножьте квадратные метры комнаты на 50, чтобы рассчитать максимальную нагрузку на пол в фунтах. — Сортировка древесины для всей продукции соответствует стандарту AS1720: Деревянные конструкции. Охватывает любой пролет и любую нагрузку с высокой точностью. В любой другой ситуации вам следует обратиться к документу TRADA «Таблицы пролетов для элементов из массивной древесины в полах, потолках и крышах (за исключением стропильных крыш) жилых домов» или попросить совета у инспектора LBC. Строительство гаража под существующим домом со 100-миллиметровыми опорами.При выборе подходящего размера балки разработчики должны также учитывать применимость проектных пределов прогиба для предполагаемого использования балок. Породы пиломатериалов, размер пиломатериалов и груз, который они перевозят. Разделите это число на 8. Измерьте длину балки рулеткой и сделайте пометку на листе бумаги. Это даст вам «прочность волокна на изгиб» или максимальное изгибающее движение балки. Каркасы деревянных порталов против стропильных систем для жилых домов. 3) Расчетные параметры см. На рисунке 6.22, AS1684.2 и 3. ТАБЛИЦЫ ПРОЛЕТОВ КЛЕЯНОЙ НОВОЙ ЗЕЛАНДИИ. Консультант. Вычислите квадратный метр комнаты, умножив ширину комнаты на ее длину. Работает только с равномерно распределенными нагрузками. распространенные породы древесины, размеры и способы крепления. P�μάIvfƒβ³FBrH ~ ψΪnκ7 ― α »T / U� ‡ ‘6ό‚cn�c» Ύΐu ¬��ΨΙΘ’ιτByΩ @ Οh0 b9τΏΆΏγ & oΈ�Jµόζ5¶V! �U¨Σ Ниже представлены необработанные, неокругленные данные. Размер ламинированного пучка Калькулятор балка коньковая длиннопролетная конструкция балки 35 лвл.Расстояние, на котором деревянная балка несет нагрузку при использовании в качестве опоры, является ее пролетом. Свойства древесины 2) * обозначает только расстояние между стропилами 600 мм. Примечания: 1) См. Общие примечания для получения информации, относящейся ко всем таблицам диапазонов. Для расчета пролета балки необходимо использовать различные факторы, которые необходимо сначала определить для конструкции, в которой используется балка. Конструкционные балки из бруса. Если я заменю одну стену вертикальной металлической балкой высотой 2,4 м (I или H), которая будет воспринимать нагрузку с одной стороны, какого она должна быть размера? — Конструкционные изделия считаются удовлетворительными и удовлетворяют положениям, изложенным в AS1170, части 1 и 2: Действия при проектировании конструкций.3,6 4,2 4,5 4,572 4,8 4,88 5,486 6,1 6,706 7,315; 38 x 150: 38 x 175: 38 x 225: 38 x 300: 47 x 100: 47 x 125: 47 x 150: 47 x 200: 75 x 100: 75 x 125: 75 x 150: 75 x 175: 75 x 200: 75 x 225: 100 x 150: 100 x 200: Обратите внимание: древесина поставляется в метрических размерах.
Башня Легиона 5i Руководство, Maytag Mvwc500vw1 Емкость, Койот-хаунды на продажу в Нью-Йорке, Pof Revolution Review, Улица в Лос-Анджелесе
, Паста с креветками и грибами Маринара, Мастер-класс по голландской духовке,

Столы для перекрытия балок | Калькулятор

Часть 3 Проектирования жилых домов

На этой странице мы объясним, как читать и проектировать с таблицами пролета балок перекрытия.Вы найдете калькулятор пролета балки внизу этой страницы. На этом сайте также есть информация о том, как научиться читать таблицы балок и калькулятор балок.

Если вы только начинаете, вы можете перейти на страницу балок, поскольку мы расширим представленный там пример дизайна дома. Или даже вернитесь на страницу проектирования жилых домов, которая объясняет основную структуру дома.

Или посмотрите карту сайта с обучающими материалами «Создай свой собственный дом».

Использование таблиц пролета балок перекрытия

Продолжая часть 2: Таблицы пролетов деревянных балок для проектирования жилых домов, мы как раз собирались сделать наш дом более широким.Как только мы выйдем за пределы допустимых пролетов для балок перекрытия (как показано в таблицах пролетов балок перекрытия), нам понадобится какая-то опора под этими балками пола.

Эта опора может иметь форму несущей стены. Стена может быть либо конструкционным бетоном надлежащего размера, либо стеной из бетонных блоков, либо стеной с деревянным каркасом. Мы обсудим эти возможности позже. А пока мы рассмотрим возможность поддержки балок перекрытия балкой перекрытия.

Самый широкий пролет в таблице пролетов перекрытий в Части 2 этого учебного модуля показал, что перекрытия перекрытий могут занимать 17 футов 2 дюйма, если они имеют размер 2 X 12, расстояние между которыми составляет 12 дюймов.c. (по центру). Давайте расширим наш дом за пределы этих 17 футов 2 дюйма до 24 футов в ширину. Таким образом, теперь размеры дома будут 24 X 13 футов.

Можно было бы по-прежнему обрамлять пол таким же образом, как указано выше, но просто перемещать балки пола в противоположном направлении (ищем пиломатериалы размером 13 футов), но для нашего примера мы собираемся сохранить балки пола. работает в том же направлении. Теперь на высоте 24 фута мы вышли за пределы возможностей нашей таблицы в предыдущем примере. Таким образом, нам придется разместить деревянные балки перекрытия (или аналогично балки потолка) по всей ширине дома, чтобы поддержать балки пола.На рисунке ниже показано, как это будет выглядеть в плане.

Балки пола по-прежнему имеют длину 12 футов, но теперь вы можете видеть балку перекрытия, проходящую горизонтально через середину дома (поддерживаемую нижней бетонной фундаментной стеной). На рисунке ниже показано, как будет выглядеть каркас этого пола в трехмерной перспективе.

Теперь вопрос в том, насколько большой должна быть центральная балка перекрытия? Опять же, нет необходимости выполнять сложные расчеты деревянных балок, а просто найдите ответ в таблице пролета балок.Существует множество таблиц пролета балок для всех видов пиломатериалов, а также для количества этажей, которые в конечном итоге поддерживаются этой балкой. В таблице ниже показана выдержка из таблицы максимального пролета для сборных балок перекрытия из пихты Дугласа для поддержки не более одного этажа. Для всех пород древесины существует несколько таблиц пролета балок.

Образец таблицы пролетов балки перекрытия

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

В этом отрывке из таблицы пролетов показаны два возможных размера сборных балок перекрытия (2 X 10 и 2 X 12).В полной таблице указаны другие размеры пиломатериалов. Он также показывает максимум, на который балка может простираться для различного количества таких кусков пиломатериалов, собранных вместе (это обозначается трехслойной, четырехслойной и пятислойной). Трехслойный слой 2 х 10 будет означать, что три 2 х 10 соединены бок о бок с их широкими секциями, идущими параллельно друг другу.

Поддерживаемая длина, показанная вдоль крайней левой стороны стола, — это общая длина балок перекрытия, которые должны поддерживаться по обе стороны от балки перекрытия, деленная на два.В случае нашего примера дома ширина дома составляет 24 фута, поэтому для дома потребуется 24 фута ширины балок. Разделив на два, мы получим 12 футов поддерживаемой длины. Итак, мы прочитаем по строке таблицы для 12 футов поддерживаемой длины.

Так как длина дома 13 футов, мы ищем запись в таблице для застроенной балки перекрытия, которая может перекрывать 13 футов. Мы также, вероятно, захотим построить балку наименьшего размера, которая будет соответствовать этому требованию, поскольку она будет наименее дорогостоящей. Посмотрите в таблице вдоль ряда для 12 футов поддерживаемой длины.Вы увидите, что 4-слойный, 2 X 12 может охватывать максимум 13 футов, поддерживая 12-футовые балки по обе стороны от него.

Где искать столики

Лучшее место, чтобы забрать пролетные столы — это ваш местный склад пиломатериалов, так как там есть все столы, которые используются в вашем регионе.

Переход от расчета балок к опорам балок

Итак, теперь у нас есть балки перекрытия подходящего размера и балки перекрытий подходящего размера для нашего дома размером 24 на 13 футов. Наша балка перекрытия может перекрывать максимум 13 футов.В приведенной выше таблице самый широкий пролет балки перекрытия для 12 футов поддерживаемых балок пола составляет 14 футов 7 дюймов (при использовании 5-слойной 2 X 12). Что, если нам нужно пролететь больше, чем это?

Допустим, размер нашего дома составляет 24 на 26 футов. Теперь нам нужно поддержать центральную балку перекрытия стойками. Обычно в подвалах эти столбы будут из конструкционной стали, бетона или сборных деревянных столбов, сделанных из кусков пиломатериалов стандартных размеров (2 дюйма), прибитых вместе друг к другу.

Конструкционная сталь обычно используется в подвалах, поскольку они регулируются по высоте, чтобы приспособиться к любому движению почвы или оседанию здания после установки.

Наш каркас пола дома размером 24 x 26 футов, балки перекрытия и стойки теперь будут выглядеть так, как показано на рисунке ниже. На изображении ниже не показано, что балка перекрытия также поддерживается на концах внешними конструктивными стенами подвала.

Если используются сборные деревянные столбы, ширина столба должна соответствовать ширине балки, которую она поддерживает. В нашем примере выше мы используем 4-слойный пиломатериал размером 2 X 12. 2 «X 12» — это размер чернового пиломатериала перед тем, как он будет пропущен через строгальный станок на лесопилке.После того, как он пройдет через строгальный станок, он будет 1-1 / 2 «X 11-1 / 4» (так что да, 2 X 12 не имеет размеров 2 «X 12»). Это означает, что наши 4-слойные 2 X 12 будут иметь ширину 4 X 1-1 / 2 дюйма или 6 дюймов. Следовательно, стойка для поддержки этой застроенной балки перекрытия должна быть 6 дюймов на 6 дюймов. Для создания таких столбов мастера обычно прибивают вместе несколько кусков размерной древесины. Деревянная колонна прибита к балке перекрытия сверху и сидит на бетонной подушке у ее основания.

Обычно деревянные колонны располагаются через каждые 8-10 футов в зависимости от прочности балки перекрытия над ней и нагрузки на эту балку.В вашем местном строительном кодексе может быть указан размер, необходимый для таких столбов. Или вам может понадобиться заказать такие стойки у инженера-строителя. Инспектор по строительству отметит на ваших строительных чертежах все столбы, балки или балки, на которых необходимо поставить печать инженера. В общем, если вы остаетесь в рамках таблиц пролета балок и таблиц пролета перекрытий, вам не нужно будет проводить расчеты балок у инженера-строителя.

Фотографии балок перекрытий, балок перекрытий и столбов см. В разделе «Каркас дома» нашего блога о домостроении.

Для получения дополнительной информации о сборных деревянных балках перекрытия или деревянных потолочных балках (также называемых балками) см. Раздел «Балки» в документе «Деревообработка онлайн».

Следующий раздел учебного пособия — Каркас крыши

Теперь пора переходить к:

Часть 4: Стропильный каркас крыши в учебном пособии по проектированию конструкций жилых домов.

Калькулятор пролета балки

Чтобы использовать приведенный ниже калькулятор пролета балки, сначала выберите количество этажей, на которые будет опираться балка перекрытия, из раскрывающегося списка.

Затем с помощью кнопок выберите поддерживаемую длину балки. (Вспомните из нашего обсуждения выше, что поддерживаемая длина балки — это длина балок перекрытия, которые она будет поддерживать с обеих сторон балки, деленная на два. Например, для дома шириной 24 фута с центральной балкой перекрытия, общая поддерживаемая длина балок пола составляет 24 фута. Затем вы делите это на два, чтобы получить поддерживаемую длину в 12 футов. Это число, которое вы будете использовать для поддерживаемой длины.)

Значения, отображаемые в итоговой таблице, показывают девять возможных максимальных пролетов балки для выбранной поддерживаемой длины. Эти девять пролетов балки предназначены для сборных балок, состоящих из пиломатериалов размеров 2X8, 2X10 или 2X12, скрепленных вместе в виде трех-, четырех- или пятислойных балок. Например, для трехслойной балки 2X8 нужно использовать три балки 2X8, прибитых вместе рядом. Чтобы получить помощь в понимании результатов на калькуляторе, прочтите раздел выше о том, как читать таблицы пролета балок.

1. Выберите количество этажей, поддерживаемых балкой

2.Используйте кнопки ниже, чтобы выбрать поддерживаемую длину балок перекрытия в футах (или в метрах в скобках) для балки

.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, показанный ниже.

Дугласская ель или лиственница (сорта № 1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
пихта и пихта (No. 1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
Ель, сосна или ель (No.1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
Северные виды (No.1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, показанный ниже.


Пихта или лиственница Дугласа (сорта № 1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
пихта и пихта (No.1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
Ель, сосна или ель (No.1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный
Северные виды (No. 1 и № 2)
Максимальный пролет луча в футах-дюймах (метрах)
Размер балки в дюймах x дюймах (миллиметрах x миллиметрах)
2 х 8 (38 х 184) 2 х 10 (38 х 235) 2 х 12 (38 х 286)
3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный 3-слойный 4-слойный 5-слойный

Данные взяты из Таблицы строительства деревянных каркасных домов CMHC
Примечания:
1.Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролета балок, чтобы убедиться, что размер балки соответствует вашему району.
2. Возможные поддерживаемые длины указаны с шагом в два фута (600 мм). Для получения более точных значений длины обратитесь к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Свод правил штата Калифорния, раздел 8, раздел 1664.Игольчатые леса.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Правила техники безопасности при строительстве
СТАТЬЯ 23. Подвесные леса



(a) Леса с игольчатыми балками должны быть спроектированы с коэффициентом безопасности не менее 4, чтобы выдерживать прилагаемые нагрузки, но ни в коем случае их прочность или качество не должны быть меньше, чем требуется в следующих спецификациях. (См. B-37, Приложение)

(1) Деревянные игольчатые балки должны иметь поперечное сечение не менее 4 на 6 дюймов, если расстояние между опорами не превышает 10 футов. Для пролетов более 10 футов требуются балки большего размера, и во всех случаях они должны располагаться так, чтобы больший размер был вертикальным.Это должны быть «отборные пиломатериалы» или их эквиваленты, с прямыми волокнами и без сучков или других дефектов. Могут использоваться другие материалы или типы, если они имеют эквивалентную прочность и жесткость.

(2) Деревянные игольчатые балки должны изготавливаться из цельного куска материала без стыков или многослойных стыков. Ламинированные деревянные балки, изготовленные хорошего качества, клееные элементы, подвергнутые надлежащему давлению склеивания, могут использоваться вместе с другими материалами, если они имеют эквивалентную прочность.

(3) Деревянные игольчатые балки нельзя окрашивать таким образом, чтобы скрыть структуру волокон.Они могут быть покрыты льняным маслом или другим прозрачным покрытием.

(4) Канаты, используемые для поддержки игольчатых балок, должны быть не менее 1/4-дюймового диаметра каната из Манилы или эквивалента, без дефектов, порчи, химических повреждений или других дефектов. С-образные зажимы или открытые крючки не должны использоваться для поддержки игольчатых балок или канатов игольчатых балок.

(5) Веревки должны быть прикреплены к игольным балкам с помощью петли или другого не менее эффективного метода в точке не менее чем в 1 футе от конца балки.Канаты должны быть прикреплены к балкам или балкам таким образом, чтобы предотвратить опрокидывание или скольжение балки или подмостей. Если веревка находится в пределах 2 футов от конца балки, необходимо прикрепить болт или планку или принять другие меры для предотвращения схода веревки с балки.

(6) Доски, образующие платформы на игольчатых балках, не должны быть меньше 2 дюймов на 10 дюймов и иметь пролет не более 10 футов. Все доски должны быть закреплены подходящими планками или болтами для предотвращения скольжения, опрокидывания или складывания, с особым вниманием к тем доскам, которые находятся на выступе балки за пределами крепления троса.Если доски расположены под наклоном на 5 процентов или более, они должны быть снабжены планками на рабочей поверхности с поперечным сечением не менее 1 3/4 дюйма на 2 дюйма, расположенными на расстоянии не более 16 дюймов друг от друга.

(7) Платформы, используемые для клепки или других работ, требующих аналогичных инструментов, должны быть не менее 36 дюймов в ширину при использовании снаружи конструкций и не менее 30 дюймов для внутренних работ.

(8) Площадки с игольчатыми балками, которые используются для нагревателей заклепок, должны быть не менее 6 футов в ширину и 10 футов в длину, доски должны быть уложены близко друг к другу, и должны быть приняты меры для предотвращения скатывания материалов или инструментов с краев.

(9) Если опоры для игольчатых балок представляют собой фиксированные элементы, а не подвесные тросы, должны быть приняты положительные меры для предотвращения поворота или поворота балок в положение, в котором прочность снижается.

(10) Все незакрепленные инструменты, болты и гайки, используемые на лесах с игольчатыми балками, должны храниться в подходящих контейнерах и должным образом закреплены.

(11) Если один конец платформы лесов с игольчатой ​​балкой опирается на постоянную конструктивную секцию, должны соблюдаться все применимые разделы настоящей статьи и статьи 23.

(12) Каждый работник, работающий на лесах с игольчатой ​​балкой, должен быть обеспечен индивидуальной защитой от падения с высоты в соответствии с требованиями Статьи 24 или защитной сеткой, установленной в соответствии с Разделом 1671.

ПРИМЕЧАНИЕ: Уполномоченный орган: Раздел 142. 3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Изменение нумерации и изменение бывшего Раздела 1650 на Раздел 1664, поданного 7-24-87; оперативная 8-23-87 (п. 87, №33).

2. Поправка к подпункту (а) (12), поданная 7-2-98; действующий 8-1-98 (Зарегистрироваться 98, № 27).

Вернуться к статье 23 Содержание


Раздел SPS 321.22 — Полы из деревянных каркасов, Висконсин. Админ. Кодекс SPS § SPS 321.22

(c) В случае деревянных балок перекрытий, параллельных фундаментной стене, подоконник не может выходить за пределы несущей поверхности стены более чем на половину номинальной толщины перекрытия. балка, которая опирается на подоконник.

Примечание: Как используется в этой главе и в стандартах, которые глава включает в себя посредством ссылки, более короткая сторона площади поперечного сечения деревянного элемента представляет собой толщину элемента. Более длинная сторона площади поперечного сечения — это глубина, когда более длинная сторона расположена вертикально; и это ширина, когда более длинная сторона находится в горизонтальном положении.

Примечание: Под подп. (6) деревянные перекрытия пола, расположенные перпендикулярно стене фундамента, могут выходить за пределы стены фундамента на расстояние до глубины балки.

Примечание: Подраздел (1) (d) требует наличия пороговой пластины во всю ширину для перекрытий перекрытия над каменными блоками с открытым сердечником.

Таблица 321.22-B

ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ОБШИВКИ ФАНЕРА, НЕПРЕРЫВНЫХ БОЛЕЕ ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТОВ И ЛИЦЕВОГО ЗЕРНА, ПОДДЕРЖИВАЮЩЕГО ПОДДЕРЖИВАЮЩИЙ 1

49 2 Толщина фанеры (в дюймах)

Максимальный пролет 3 (в дюймах)

32/16

15/32, 1/2, 5/8

16 5

40/20

19/32, 5/8, 3/4, 7/8

20 4,5

48 / 24

23/32, 3/4, 7/8

24

1 Эти значения применимы только к классам CD, CC и Structural I и II. Пролеты должны быть ограничены указанными значениями из-за возможного воздействия сосредоточенных нагрузок.

2 Номинальный пролет появляется на всех панелях строительных классов, перечисленных в сноске 1.

3 Кромки фанеры должны иметь одобренные шип-пазовые соединения или поддерживаться блокировкой, если минимальная толщина слоя не должна составлять ¼ дюйма или 1½. дюймов утвержденного ячеистого или легкого бетона, или готовый пол состоит из деревянных полос 25/32 дюйма. Допустимая равномерная нагрузка при прогибе 1/360 пролета составляет 165 фунтов на квадратный фут.

4 Для балок, расположенных на расстоянии 24 дюймов по центру, фанерная обшивка с пролетом 40/20 или выше может использоваться для чернового пола при опоре на 1½ дюйма легкого бетона.

5 Может быть 24 дюйма, если деревянный пол толщиной 25/32 дюйма установлен под прямым углом к ​​балкам.

Таблица 321.22-D

МИНИМАЛЬНАЯ ТОЛЩИНА ДЛЯ СОЧЕТАНИЯ ФАНЕРА ПОДПОЛ-ПОДСТАВКА. ФАНЕРА, ПРОДОЛЖАЮЩАЯ БОЛЕЕ ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТОВ И ЗЕРНО ЛИЦА, ПЕРПЕНДИКУЛЯРНОЕ ДЛЯ ОПОР 1,2

Сорт фанеры

Группа опор
9009

16 « o.c.

20 « в рабочем состоянии

24 » в рабочем состоянии

Панель

Толщина

(дюймы)

Панель

Толщина

03

03 Толщина

(дюймы)

Шлифованный внешний вид

1

1/2

5/8

095 3/4

2 и 3

5/8

¾

7/8

4

¾

95 7/8

900

Подложка CC Заглушена Sturd-I-Floor 4

Все группы

9083 Обшивка 9 с рейтингом APA и прочный пол с рейтингом APA должны устанавливаться в соответствии с их номинальными характеристиками.

1 Пролеты должны быть ограничены указанными значениями с учетом возможного воздействия сосредоточенных нагрузок.

2 Края без опоры должны быть с гребнем и пазом или заблокированы, за исключением случаев, когда используется подложка толщиной ¼ дюйма или чистовой пол 25/32 дюйма.

3 Подложка, C-C Заглушка, внешний вид отшлифован: допустимая равномерная нагрузка, основанная на прогибе пролета L / 360 для пролетов 24 дюйма или меньше, составляет 125 фунтов на квадратный дюйм; а для пролетов 48 дюймов — 65 фунтов на квадратный дюйм.

4 Отдел принимает панели для чернового пола, такие как Sturd-I-Floor, которые соответствуют требованиям производственных спецификаций APA для панелей Sturd-I-Floor.

Таблица 321.22-E

МИНИМАЛЬНАЯ ТОЛЩИНА НАПОЛЬНЫХ ПОВЕРХНОСТЕЙ

Минимальная
95992 Чистая толщина 9 (дюймы) к балке

Расстояние между балками (дюймы)

Диагональ к балке

24

1 1/16

3/4

16

95

95

5/8

Консоли в 2015 году Код

Аббинанте, Анна IRC-позволяет кантилеверы до одной четвертой пролета балки, с расстоянием кантилевера (или свесом), измеренным от центра опорного луча к внешнему обрамлению материалу, обычно обод балка.Длинный обратный пролет эффективно ограничивает рост в бухгалтерской книге. Аббинанте, Анна Упавшие и расположенные заподлицо балки могут консольно выходить за пределы своих опор на расстояние, равное одной четвертой пролета между опорами, как показано на этих иллюстрациях ICC.

Новый пакет предписывающих кодексов палубы — RB 264, который частично основан на DCA 6 Американского совета по древесине — был одобрен на заключительном слушании по разработке кодекса ICC в начале октября и будет включен в Международный жилищный кодекс 2015 года (IRC). .Среди положений обновленные таблицы пролетов для настилов, балок и балок, которые помогут уточнить правила для консолей балок и балок.

Консоли балок

В соответствии с новыми таблицами пролетов и положениями IRC, консоли могут увеличиваться на одну четверть заднего пролета балки. Это означает, что балки, такие как южная сосна 2х10 с шагом 16 дюймов по центру и охватом 12 футов, могут быть консольными до дополнительных 3 футов (см. Иллюстрацию ниже).

В новой таблице пролетов есть две секции: одна для балок с консолями, а другая — для балок без консолей.Консольная балка создает большие напряжения в основном пролете балки (обратный пролет), поэтому максимальный пролет часто уменьшается. Для консолей, превышающих глубину материала балки (9 1/4 дюйма для 2х10), необходимо использовать критерий пролета для «балок с консолями».

Эти таблицы пролетов балок и допуски консолей могут быть старыми новостями для тех, кто знаком с DCA 6 (awc.org), но есть несколько отличий. Например, под частью таблицы пролетов балок для балок без консолей (и, следовательно, с более длинным допустимым пролетом) балки все еще могут выступать консолями до глубины материала балки.Это позволит внести незначительные изменения в размещение балки, не влияя на максимальный пролет.

Еще одно отличие состоит в том, что текущий IRC требует блокировки балки на всю глубину, когда балки выступают за ее пределы, в то время как DCA 6 не решает эту проблему. Новые положения IRC обеспечивают баланс, требуя блокирования балки, когда балки консольные, но позволяют сократить блокировку до 60% глубины балки для размещения систем дренажа палубы, которые устанавливаются в пролете балок.

Между тем, AWC готов включить пересмотренную и более удобную для пользователя таблицу балок и пролетов балок в версию DCA 6 2012 года, которая ожидается в следующем году.Вместо отдельных таблиц для неконсольных и консольных балок предлагается одна предложенная таблица с указанием максимального пролета балок и расстояний между консолями для всех условий, что должно упростить спецификацию балок без ущерба для свободы проектирования.

Балочные консоли

Как и балки, балки могут выступать консольно на одну четверть своего заднего пролета. Однако, в отличие от балок, нет необходимости использовать другой столбец в таблице для этих условий. Напряжения в задней части балки учитываются независимо от того, есть ли консоль или нет.Балка из южной сосны (2) 2×12 может охватывать 8 футов при опоре балок, охватывающих максимум 14 футов, и может выступать консольно на 2 фута за стойки с каждой стороны. С допустимой консолью балок эта балка могла бы поддерживать палубу 12 на 17 1/2 футов.

Пройдут годы, прежде чем версия 2015 года будет широко принята местными нормативами, многие руководители строительства часто принимают будущие положения, подобные этим, как легкую для утверждения альтернативу дорогостоящему проектированию.

Размеры и расстояние между балками настила | Колоды.com

Отдых на террасе в прекрасный летний день — идеальный способ развлечь гостей на свежем воздухе или просто расслабиться и расслабиться. И хотя важно, чтобы колода была эстетически приятной для вас, наиболее важной частью вашей колоды является обеспечение ее структурного качества. Это включает в себя понимание разницы между балкой и балкой, а также то, для какой цели они служат для вашей террасы, а также ее функциональность и безопасность.

Что такое балка?

Балки — это повторяющиеся структурные элементы, которые используются для создания каркаса настила.Минимальный размер балки, используемой при строительстве настила, зависит от количества устанавливаемых опор и балок.

Что такое балка?

Балка является основным несущим элементом, обеспечивающим прочность конструкции крыши вашей палубы. Он не только поддерживает вес балок, но и других строительных элементов.

Расстояние между балками настила

Когда дело доходит до сборки настила, вокруг балок крутится много вопросов. Какое правильное размещение? Как далеко друг от друга расположены балки пола? Как мне их сохранить?

В целом, балки, расположенные на расстоянии 16 дюймов по центру, могут перекрывать 1.5 раз в футах, их глубина в дюймах. 2×8 до 12 футов; 2×10 — 15 футов и 2×12 — 18 футов. Чем больше настил, тем больше балки.

В типичной конструкции настила, с ригелем с одной стороны балки и балкой с другой, размер балок зависит от размера настила и на основе общих максимальных пролетов, упомянутых выше. Для получения наилучших результатов обратитесь к нашей таблице пролета балок перекрытия из дерева и композитных материалов.

Расстояние между балками (o.c.) 12 « 16 « 24 «
Виды Размер Допустимый пролет
Сосна южная 2×6 9′-11 « 9′-0 « 7′-7 «
2×8 13′-1 « 11′-10 « 9′-8 «
2×10 16′-2 « 14′-0 « 11′-5 «
2×12 18′-0 « 16′-6 « 13′-6 «

Дугласская ель-лиственница,

Подол-Пихта,

Ель-Сосна-Пихта

2×6 9′-8 « 8′-4 « 6′-10 «
2×8 12′-8 « 11′-1 « 9′-1 «
2×10 15′-8 « 13′-7 « 11′-1 «
2×12 18′-0 « 15′-9 « 12′-10 «

Редвуд,

Western Cedars,

Сосна Подероза, Сосна красная

2×6 8′-10 « 8′-0 « 6′-10 «
2×8 11′-8 « 10′-7 « 8′-8 «
2×10 14′-11 « 13′-0 « 10′-7 «
2×12 17′-5 « 15′-1 « 12′-4 «

При установке обычной стойки ограждения, прикрепляемой болтами к боковой части рамы, рама большего размера обеспечит большую прочность поручней. Для настилов верхнего уровня рекомендуется использовать минимальный размер 2×10 для надежных соединений защитных столбов. Балки 2×6 следует использовать только на настилах на уровне земли, которые не требуют и не предусматривают каких-либо ограждений. Как и в случае с ограждением, если лестница должна быть подвешена сбоку от настила верхнего уровня, рекомендуется как минимум 2×10, так как это будет превышать глубину первой ступеньки.

Подвески балок используются для прикрепления концов балок к лицевой стороне балки или ригельной доски. Если вы определили корону на доске, вы всегда должны устанавливать ее вверх.Корона в конечном итоге осядет после завершения строительства и должна затвердеть в нужном положении после высыхания.

Термин компоновки балок — «По центру», что означает расстояние между центрами балок от одной балки до другой. В большинстве настилов межосевое расстояние между балками составляет 16 дюймов. Большинство настилов недостаточно прочны, чтобы выдерживать более длинные пролеты, чем 16 дюймов. Некоторые строители уменьшают расстояние между балками до 12 дюймов по центру, чтобы усилить каркас настила или увеличить максимально допустимые пролеты балок.

Расстояние между балками для композитного настила

Перед тем, как построить композитный настил, всегда читайте инструкции по установке от производителя, уделяя особое внимание требуемому расстоянию между балками для композитного настила.Для большинства композитных материалов настилов, таких как композитный настил Trex, требуется минимальное расстояние между балками для композитного настила: 16 дюймов по центру для прямого настила и 12 дюймов по центру балок для настила по диагонали под углом 45 градусов.

Кроме того, для многих композитных материалов настилов требуется расстояние между продольными балками средней лестницы 12 дюймов или даже 10 дюймов для поддержки композитных ступеней лестницы. Если вы устанавливаете композитный настил поверх существующей рамы, вам может потребоваться установка новых промежуточных балок или стрингеров для соответствия требованиям установки.

Поскольку большинство изделий из композитных материалов не столь жесткие, как их деревянные аналоги, они также не скрывают недостатки в обрамлении. Иногда это может привести к образованию неровной поверхности. Вот почему натяжение тетивы через расстояние между балками для композитных досок настила может помочь обнаружить места, которые могут быть выше других. Эти места можно устранить с помощью ручного рубанка, чтобы получить более красивую и гладкую поверхность для колоды вашей мечты.

Разметка первой позиции балки под углом.

Использование куска дерева в качестве ориентира для определения положения первой балки в случае скошенного угла.

Отметьте балки острием или строительным карандашом.

Маркировка местоположения балок на расстоянии 16 дюймов по центру жатки маркером.

Носок прибивает балку к балке обода.

Установка балки на балку. Убедитесь, что верхняя часть балки находится на одном уровне с заголовком. Забивание пальцев ног не удастся при ветре со скоростью более 75 миль в час.Используйте зажимы для ураганов в районах с сильным ветром.

Используйте долото, чтобы надрезать балки, чтобы создать ровную раму.

Вырубка балки над балкой. Эта балка была на 1/4 дюйма выше, чем все другие. Вы можете вырезать часть балки или добавить прокладки к узкой балке, чтобы выровнять верхнюю часть рамы настила.

Всегда заполняйте все отверстия для гвоздей для настольной техники.

Используя гвоздодер или молоток, установите подвесы для балок с 1-1 / 2-дюймовыми гвоздями teco на гроссбух.

Осмотрите доску и обрежьте более грубый край.

Измерение длины балки, обработанной давлением, 2×10 для подготовки к распилу. Используйте угольник, чтобы выровнять балки.

Установка 2х10 балок, обработанных давлением, с шагом 16 дюймов по центру. Убедитесь, что балки установлены верхней стороной вверх.

Вы можете использовать пневматический гвоздодер для ладоней.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
