Как подключить люстру с трансформатором: Как подключить люстру с пультом управления, схема и сборка

Содержание

Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много.

Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

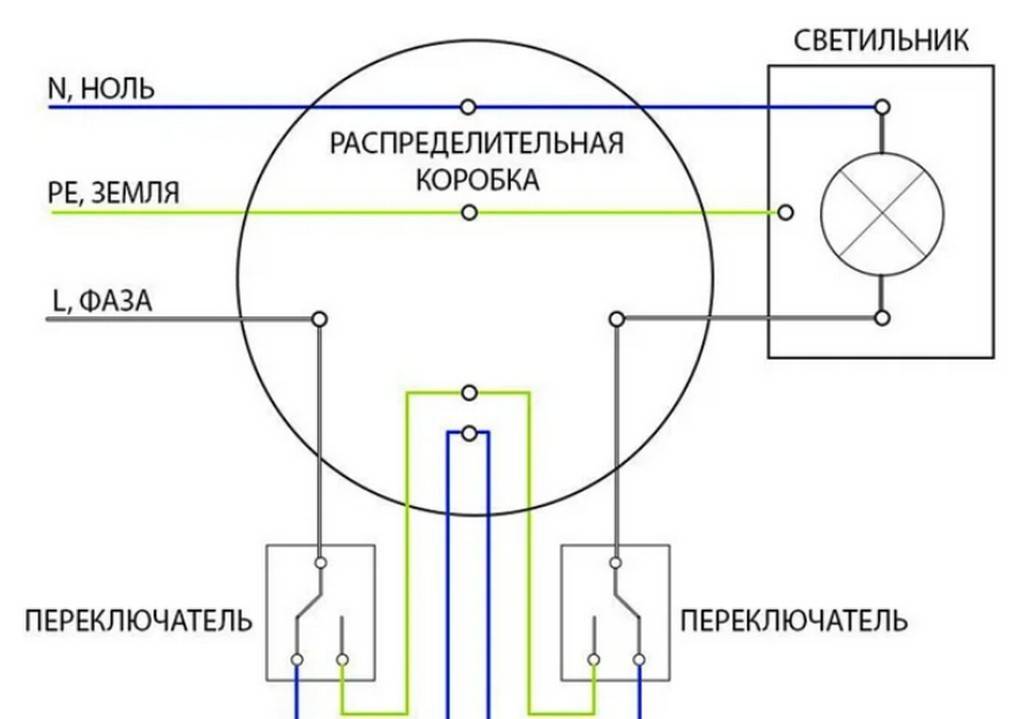

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится.

Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

Как подключить светильники и люстры из США к сети на 220В

Купить люстры и светильники из США с доставкой через Soroka-Vorovka очень просто. Больше того, многие светильники, бра и настольные лампы мы можем отправить в вашу страну по самому экономному тарифу. Большие «дворцовые» люстры из США доставляем грузовыми отправками самым удобным способом. Однако нередко заказчики спрашивают, а подходят ли вообще американские светильники на 110В к сети с напряжением 220В?

Светильники из США, рассчитанные на «американское» напряжение 110В, можно без особых проблем эксплуатировать в сети 220В. Давайте сначала условно разделим все осветительные приборы на четыре типа и попробуем решить проблему самым простым путем – заменой лампочек и электроники, если она есть. То есть, адаптируем сам светильник.

Тип лампы в осветительном приборе в США

Что сделать в Старом свете

обычные лампы накаливания или галогенки
на 110В вне зависимости от цоколя

Просто заменить комплектные лампы 110В на аналогичные, рассчитанные на 220В

галогенные лампы на 12В
с понижающим трансформатором 110В-12В

Просто заменить трансформатор на аналогичный 220В-12В, комплектные лампы менять не нужно

лампы дневного света с дросселем
и пусковым устройством (стартером) на 110В

Заменить дроссель и стартер на аналогичные, рассчитанные на 220В, комплектные лампы менять не нужно

энергосберегающие лампы на 110В
вне зависимости от цоколя

Просто заменить комплектные лампы 110В на аналогичные, рассчитанные на 220В – вся электроника в них встроенная

В табличке приведены самые простые и очевидные выходы из ситуации. Но они срабатывают не всегда.

Цоколь Е26 и Е27

Лампочки в США слегка отличаются от лампочек Старого света, включая Россию, Украину, Беларусь, Казахстан и т.д.. В США и Канаде используется, скажем так, «лампочка Эдисона», а в Евразии «лампочка Ильича». Кроме очевидных «классовых» различий между лампами накаливания, есть и конструктивные, а именно – диаметр цоколя. Лампа Эдисона имеет цоколь Е26, а лампа Ильича – цоколь Е27, где цифра обозначает диаметр в миллиметрах. У лампочек размера миньон различия больше – Е12 в США и Е14 в Евразии.

Таким образом, если к патрону под лампу Эдисона с цоколем Е26 лампочка Ильича в большинстве случаев подойдет без проблем, то с патронами под миньоны проблемы возникнут обязательно – лампа с европейским цоколем в них не влезет. Вариантов тут два: заменить патроны под «наши» лампы, либо адаптировать сеть под светильник.

С заменой патрона справится и пятиклассник, если он не прогуливал уроки технологии в школе. Однако чаще наших заказчиков интересуют дизайнерские светильники  из США, например, очень популярны люстры Restoration Hardware, где аутентичные лампы Эдисона сами по себе являются декоративными элементами. Собственно, ради этих ламп все и затевалось.

Для таких люстр нужно адаптировать электрическую сеть, а запасные лампы заказывать сразу при покупке светильника в США. Вот такая роскошная лампа накаливания, которая является высокотехнологичной репликой лампы Эдисона 1910 года – знаменитой squirrel cage (беличья клетка), стоит $12 и рассчитана примерно на год. Конечно, если заменить ее на обычную 100-ваттную лампу накаливания, светильник лишится своего винтажного очарования и оригинальности.

Поэтому для монтажа таких люстр и светильников придется пригласить электрика, который установит понижающий трансформатор 220В/110В. Поскольку напряжение нужно понизить всего вдвое, то длиной провода мы не сильно ограничены, и трансформатор можно вынести куда-нибудь на общий электрощит помещения. Установка понижающего трансформатора не только позволит использовать американские светильники без переделки, но и убережет их от перепадов напряжения в сети, то есть, продлит ресурс ламп накаливания.

Если речь идет о светильниках со стандартными лампами накаливания на 110В, то в нашей сети с понижающим трансформатором их можно использовать вообще без проблем. Сами лампочки «американского стандарта», то есть, для сети 110В с цоколями Е26 и Е12 сейчас продаются во многих оффлайн- и во всех интернет-магазинах бытовой электроники.

Вот эти роскошные люстры с вручную отполированными хрустальными подвесками можно без проблем использовать с понижающим трансформатором и «американскими» лампами, а можно заменить патроны под стандартные лампы. То есть, можно оставить от «американской» люстры только великолепную декоративную конструкцию, а патроны и лампочки поставить обычные.

Итого: как подключить светильники и люстры из США к сети на 220В

Способов, как видим, три:

  • Если позволяет патрон – заменить только комплектные лампочки;
  • Заменить и патрон, и комплектные лампочки;
  • Ничего не менять в люстре, но установить понижающий трансформатор в сети.


Понятно, что если речь идет о лампах малой мощности на 12В, то придется заменить еще и встроенный трансформатор в самом светильнике, без которого они не работают. Это простая операция, которая не потребует привлечения специалиста.

Ваш посредник в США Soroka-Vorovka предлагает люстры и светильники из США на самых выгодных условиях. Вы можете заказать одну люстру и светильники на весь дом, офис или коммерческое помещение. Чем крупнее партия – тем выгоднее доставка из расчета доллар/кг. Мы доставим светильники из США авиа или морем, отправим посылку или груз по выгодным тарифам благодаря статусу known shipper.

Установка и подключение люстры своими руками: схемы, инструкция

Вы купили красивую и дорогую люстру. Но возникает вопрос: кому доверить установку и подключение? Если вы имеете представление об электричестве, обладаете умением поменять лампочку, то сделать эту работу лучше самостоятельно. Как? Расскажем и научим.

Как правило, устанавливаются люстры посередине потолка комнаты – такое расположение позволяет равномерно освещать все помещение.

Содержание статьи

Виды установки люстры


В зависимости от конструктивных особенностей и материалов потолочное крепление подразделяют на 2 основных вида:

  1. Закрепляется на встраиваемом крюке.

Самый надежный и распространенный способ. Крючок устанавливают и заделывают в плиту перекрытия, поэтому сорваться люстра не сможет. Есть и недостаток – осветительный прибор должен подвешиваться не вплотную к потолку.

Такой способ позволяет монтировать прибор на натяжные потолки. Для этого применяют дюбель и саморез с головкой в виде крючка. Просверлив отверстие в потолке сверлом, вставляем в него дюбель, закручиваем саморез. Подводим провода, подключаем к люстре, подвешиваем ее на крючок и закрываем место крепления декоративным колпачком.

  1. Крепится на планку.

Здесь присоединяем люстру на монтажную планку, крепим при помощи нескольких шурупов, затем на специальные пазы в планке закрепляем люстру. Выполнение операции немного сложнее, но выполнить его можно самостоятельно. Достоинство – этот способ позволяет подвесить осветительный прибор жестко к плите.

Но есть и недостаток – снять люстру тяжелее, и планка занимает большую площадь для закрепления. При установке в старых домах, необходимо отступить от отверстия с выводом проводов в потолке, но так чтобы планка и декоративная накладка перекрыла его.

Еще одно неудобство, заключается в том, что монтировать люстру лучше вдвоем. Провода подсоединяются непосредственно к прибору. Эту операцию удобнее делать 2 руками, а люстру держит 2ой человек.

Но русские люди нашли выход из этой ситуации. Делаем крючок из проволоки, один конец зацепляем на планку, вторым крепим люстру – теперь можно работать и не держать прибор.

На данный момент – это самый распространенный способ монтажа недорогих осветительных приборов.

Установка люстр с встроенным понижающим трансформатором


Такие приборы завоевывают рынок осветительной техники. Они оснащаются понижающими трансформаторами, блоками дистанционного управления. Способ крепления у них немного отличается от перечисленных ранее.

Их корпус разделен на 2 части:

  • Блок, оснащенный трансформатором или устройством управляющим дистанционно;
  • Наружная панель с декоративными светильниками.

Сначала закрепляется основной блок при помощи дюбелей и саморезов. При закреплении на гипсокартонное покрытие применяются «бабочки» (спецдюбеля).

К нему подводят и подключают, согласно электрической схеме провода. Питание подается на первичную обмотку понижающего трансформатора или на клеммы дистанционного управления.

Провода, подходящие к прибору, имеют разную окраску. Фаза – используют коричневые, ноль – голубые, земля – зелено – желтые.

Землю можно закрепить на корпус люстры или к клемме с нулевым проводом. Подсоединив надежно проводку, присоединяем к основе наружную панель винтами с декоративными шляпками.

Перед выполнением работ по установке люстры, с применением каждого способа следует выполнить одну из главных рекомендаций.

Перед установкой снимаем все бьющиеся детали, лампочки, отражатели и средства декоративной отделки изделия. После выполнения всего цикла работ устанавливаем снятые детали на место. Проводим проверку подключения и установки.

Выполнение подключения к электросети


Последовательное соединение одного ряда электроламп на клемму первого контакта двухклавишного выключателя, последующий переключатель подключен ко 2 ряду ламп. Этим способом создается достаточная освещенность помещения при экономичном расходе электроэнергии.

При подключении с системой заземляющего контура здания, к выключателю подходит 3 провода. Из прибора выходят 4:

  • 2 коричневых провода – это подводка фазы на каждый ряд ламп;
  • вывод нулевого провода, как правило, голубого цвета;
  • вывод заземления желто-зеленого цвета.

Старые здания, как правило, оснащены двухжильным алюминиевым проводом. Здесь необходимо найти провод фазы. Для этого с помощью отвертки с индикатором или мультиметром определяем его.

Работу, следует проводить под напряжением, поэтому помните о технике безопасности. Прикоснувшись к проводу индикатором и увидев в окошке горящий светодиод, мы находим фазу.

Но, как правило, уже многие квартиры оснащены трехпроводной разводкой. Поэтому соединяем провода строго по цветам.

Выполнять работы по подключению люстры к электросети самостоятельно можно только с пониманием смысла и способов проведения монтажа, и с особой внимательностью при соединении проводов. Нарушение полярности может привести к выходу из строя дорогостоящей люстры.

Просмотрев этот видеоролик, вы имеете возможность получения сжатой основной информации о правильном проведении установки люстры. На примере монтажа простого прибора, сможете усвоить очередность выполнения основных этапов.

Также, предлагаем Вам прочесть о том как сделать своими руками люстру, настольную лампу и абажур к ней.

Выполнение работ по установке люстры не займет много времени, главное работать аккуратно с полной ответственностью и строго следовать инструкциям.

В заключение напомним основные требования при монтаже осветительного прибора.

  1. Строго соблюдайте правила работы с электричеством. Применяйте способ установки, лучше подходящий для данного прибора.
  2. При количестве ламп в люстре не более 3, а также в приборах, оснащенных системой дистанционного управления лучше устанавливать выключатель с одной клавишей.
  3. Перед началом работ аккуратно снимите бьющиеся детали и различные украшения, лучше повесить их обратно после установки, чем разбить дорогую деталь при установке.
  4. Закончив подключение к сети, еще раз проверьте перед включением, правильно ли вы соединили провода.

Выполнив установку согласно этим не сложным правилам, вы получите новые знания и хорошее освещение вашего помещения.

Похожие статьи

Как закрепить и подключить люстру | MosarMprof

Вы приобрели красивую и дорогую люстру. Но появляется вопрос: кому доверить установку и подключение? Если вы имеете представление об электричестве, обладаете умением поменять лампочку, то сделать эту работу лучше без помощи других. Как? Расскажем и научим.

Как правило, инсталлируются люстры посередине потолка комнаты – такое размещение позволяет равномерно освещать все помещение.

Содержание статьи

  • 1 Виды установки люстры
  • 2 Установка люстр с интегрированным понижающим трансформатором
  • 3 Выполнение подключения к электросети

Виды установки люстры

В зависимости от конструктивных особенностей и материалов потолочное крепление подразделяют на 2 главных вида:

  1. Закрепляется на встраиваемом крюке.

Самый надежный и всераспространенный способ. Крючок устанавливают и заделывают в плиту перекрытия, потому сорваться люстра не сможет. Есть и недочет – осветительный прибор должен подвешиваться не впритирку к потолку.

Такой метод позволяет монтировать прибор на натяжные потолки. Для этого используют дюбель и саморез с головкой в виде крючка. Просверлив отверстие в потолке сверлом, вставляем в него дюбель, закручиваем шуруп. Подводим провода, подключаем к люстре, подвешиваем ее на крючок и закрываем место крепления декоративным колпачком.

  1. Крепится на планку.

Тут присоединяем люстру на монтажную планку, крепим при содействии нескольких шурупов, затем на специальные пазы в планке фиксируем люстру. Выполнение операции немного сложнее, но выполнить его можно без помощи других. Достоинство – этот способ позволяет подвесить осветительный прибор агрессивно к плите.

Но есть и недочет – снять люстру тяжелее, и планка занимает огромную площадь для закрепления. При установке в старенькых домах, необходимо отступить от отверстия с выводом проводов в потолке, но так чтоб планка и декоративная накладка перекрыла его.

Еще одно неудобство, заключается в том, что монтировать люстру лучше вдвоем. Провода подсоединяются конкретно к прибору. Эту операцию удобнее делать 2 руками, а люстру держит 2ой человек.

Но российские люди нашли выход из этой ситуации. Делаем крючок из проволоки, один конец зацепляем на планку, вторым крепим люстру – сейчас можно работать и не держать прибор.

На сегодняшний момент – это самый распространенный способ монтажа дешевых осветительных приборов.

Установка люстр с интегрированным понижающим трансформатором

Такие приборы завоевывают рынок осветительной техники. Они оснащаются понижающими трансформаторами, блоками дистанционного управления. Метод крепления у них немного отличается от перечисленных ранее.

Их корпус разбит на 2 части:

  • Блок, снаряженный трансформатором или устройством управляющим дистанционно;
  • Внешняя панель с декоративными светильниками.

Поначалу закрепляется основной блок при помощи дюбелей и шурупов. При закреплении на гипсокартонное покрытие используются «бабочки» (спецдюбеля).

К нему подводят и подключают, согласно электронной схеме провода. Питание подается на первичную обмотку понижающего трансформатора либо на клеммы дистанционного управления.

Провода, подходящие к прибору, имеют разную расцветку. Фаза – используют коричневые, ноль – голубые, земля – зелено – желтоватые.

Землю можно закрепить на корпус люстры либо к клемме с нулевым проводом. Подсоединив накрепко проводку, присоединяем к основе наружную панель винтами с декоративными шляпками.

Перед выполнением работ по установке люстры, с применением каждого метода следует выполнить одну из главных советов.

Перед установкой снимаем все бьющиеся детали, лампочки, отражатели и средства декоративной отделки изделия. После выполнения всего цикла работ устанавливаем снятые детали на место. Проводим проверку подключения и установки.

Выполнение подключения к электросети

Последовательное соединение 1-го ряда электроламп на клемму первого контакта двухклавишного выключателя, следующий переключатель подключен ко 2 ряду ламп. Этим методом создается достаточная освещенность помещения при экономном расходе электроэнергии.

При подключении с системой заземляющего контура строения, к выключателю подходит 3 провода. Из прибора выходят 4:

  • 2 карих провода – это подводка фазы на каждый ряд ламп;
  • вывод нулевого провода, как правило, голубого цвета;
  • вывод заземления желто-зеленого цвета.

Старенькые здания, как правило, оснащены двухжильным дюралевым проводом. Здесь необходимо найти провод фазы. Для этого с помощью отвертки с индикатором либо мультиметром определяем его.

Работу, следует проводить под напряжением, потому помните о технике безопасности. Прикоснувшись к проводу индикатором и лицезрев в окошке горящий светодиод, мы находим фазу.

Но, как правило, уже многие квартиры обустроены трехпроводной разводкой. Поэтому соединяем провода строго по цветам.

Делать работы по подключению люстры к электросети без помощи других можно только с пониманием смысла и методов проведения монтажа, и с особой бдительностью при соединении проводов. Нарушение полярности может привести к выходу из строя дорогостоящей люстры.

Просмотрев этот видеоклип, вы имеете возможность получения сжатой основной инфы о правильном проведении установки люстры. На примере монтажа обычного прибора, сможете усвоить очередность выполнения главных этапов.

Также, предлагаем Вам прочитать о том как сделать своими руками люстру, настольную лампу и абажур к ней.

Выполнение работ по установке люстры не займет много времени, главное работать аккуратненько с полной ответственностью и строго следовать инструкциям.

В заключение напомним главные требования при монтаже осветительного прибора.

  1. Строго соблюдайте правила работы с электричеством. Применяйте метод установки, лучше подходящий для данного прибора.
  2. При количестве ламп в люстре не более 3, а также в устройствах, оснащенных системой дистанционного управления лучше устанавливать выключатель с одной кнопкой.
  3. Перед началом работ аккуратненько снимите бьющиеся детали и различные декорации, лучше повесить их обратно после установки, чем разбить дорогую деталь при установке.
  4. Окончив подключение к сети, еще раз проверьте перед включением, верно ли вы соединили провода.

Выполнив установку согласно этим не сложным правилам, вы получите новые познания и хорошее освещение вашего помещения.

Источник: ria.ru

Люстра не горит – как отремонтировать своими руками

Если после замены люстры или каких-либо проблем с электрикой вдруг перестали гореть лампочки (все, половина либо даже одна), не стоит сразу же вызывать мастера для ремонта, т.к. иногда причину поломки можно запросто починить своими руками. Далее мы рассмотрим самые популярные неисправности потолочных светильников и расскажем что делать, чтобы самостоятельно отремонтировать люстру, которая не горит, слабо светит либо не переключается с одного режима на другой.

Шаг 1 – Проверяем лампочки

Первое, что нужно сделать перед ремонтом – просмотреть целостность вольфрамовой нити (если установлены лампы накаливания). Для этого просто выкрутите лампочку из патрона и просмотрите на свету, нет ли видимого обрыва, как показано на фото ниже. Если нить цела, это еще не говорит о том, что лампочка исправна. В этом случае Вам необходимо дополнительно проверить лампу тестером (мультиметром) на обрыв цепи. Все что нужно сделать – один щуп зафиксировать на резьбе цоколя, а второй на торце источника света. Если на циферблате тестера стрелочка дергнулась – лампочка цела и придется перейти к более серьезному ремонту люстры своими руками. Стрелочка не пошевелилась – лампа неисправна и ее придется просто заменить на новую.

Если у Вас не работает светодиодная люстра, то тут проверка светодиодов сводится к тому, что нужно прозвонить их тестером, возможно, один в последовательной цепи перегорел, в результате чего не горит весь светильник, который Вы собрались отремонтировать своими руками. Лампочки целые, но люстра не горит при включении? Движемся дальше, т.к. причин, а соответственно и способов ремонта еще может быть множество!

Шаг 2 – Разбираем выключатель света

Если потолочное освещение перестало работать и при этом лампочки рабочие, нужно проверить выключатель света, т. к. иногда в нем подгорают контакты, в результате чего ток не поступает к патронам светильника. Разобрать выключатель света довольно просто, об это мы рассказывали в соответствующей статье. После этого нужно визуально просмотреть провода на вводе и выводе из корпуса и сами контакты в виде полусферы. При необходимости для ремонта нужно всего лишь почистить контакты до металлического цвета и собрать корпус, после чего выполнить проверку.

Кстати, если у Вас в комнате люстра с несколькими группами освещения и перестала гореть половина лампочек, проблема может быть именно в двухклавишном либо трехклавишном выключателе, на котором подгорели контакты. Обязательно прочитайте полезную в этом случае статью — как отремонтировать выключатель света.

Помимо визуального осмотра необходимо проверить, подходит ли к корпусу напряжение и идет ли оно дальше по цепи к люстре. Если напряжение есть, значит, выключатель исправен и нужен более сложный ремонт, о котором мы и поговорим далее. Напряжение можно проверить обычной индикаторной отверткой – при соприкосновении жала с клеммой должен загореться светодиод в рукоятке.

Шаг 3 – Проверяем электропроводку

Двигаясь дальше и потихоньку отсекая все возможные причины неисправности необходимо проверить, подходит ли напряжение непосредственно к люстре, которая не горит. Тут уже Вам придется снять светильник с потолка и открыть доступ к выведенным от распределительной коробки проводам. Опять-таки, обычным индикатором проверьте, есть ли напряжение, как показано на фото.

Если проводка старая, возможно, переломился алюминиевый провод, в результате чего произошел обрыв контакта. Отремонтировать электропроводку своими руками можно двумя способами – нарастить провод для подключения к корпусу светильника либо заменить электропроводку в доме на новую, более современную. Рекомендуем все же задуматься над последним вариантом, чтобы в будущем не возникало схожих проблем.

Если напряжение подходит из распределительной коробки, но люстра не горит при включении выключателя, значит определенно причина в ней. Дальше мы расскажем, как осуществить ремонт светильника своими руками в домашних условиях.

Шаг 4 – Ремонтируем основного «виновника»

Вот мы и подошли к финальной части, где описывается, как самостоятельно починить люстру, которая не работает. Тут все довольно просто. Если светильник обычный (не светодиодный), Вам необходимо разобрать корпус и проверить все соединения проводов, а также состояние изоляции. Возможно, произошло короткое замыкание, в результате чего отгорел один из проводов.
Также Вы должны проверить патроны, в которые вкручиваются лампочки. Очень часто выходят из строя данные элементы цепи и как следствие – не горит половина ламп либо одна из всех. В этом случае, особенно если продукция китайская, нужно выполнить замену патрона на новый, что явно не составит труда даже электрику-новичку!

После такого тщательного анализа и ремонта скорее всего люстра будет работать. Однако, данная инструкция подойдет только для тех условий, когда светильник самый обычный. А что делать, если люстра с дистанционными пультом управления, светодиодная либо с галогенными лампами? В данном случае ремонт более сложный, о чем мы вкратце поговорим ниже!

Чтобы Вы наглядно увидели, как отремонтировать люстру, которая не горит, мы представили несколько видео примеров по ремонту самых популярных неисправностей:

Более подробно о том, как проверить люстру, мы рассказывали в отдельной статье.

Что еще может быть?

Итак, сейчас мы рассмотрим более редкие причины поломок и расскажем, как отремонтировать люстру на дому своими руками, которая не горит, плохо светит либо светиться только в одном режиме.

  1. Если у Вас в светильнике, который управляется с пульта, установлены галогенные либо светодиодные лампы, то в корпусе Вы найдете блок управления и электронные трансформаторы, которые также могут выйти из строя в результате чего может произойти ситуация, когда лампочки не реагируют на пульт и не загораются. В этом случае нужно тестером прозвонить все элементы цепи и при необходимости заменить сгоревший трансформатор на новый, с такими же параметрами. Узнать, как отремонтировать данный вид поломки Вы можете на видео, предоставленном в галерее выше.
  2. При ремонте хрустальной люстры, которая не светит, сначала снимите все декоративные детали, чтобы они не разбились во время демонтажа либо установки люстры.
  3. Если лампочка загорается не с первого раза, скорее всего проблема в выключателе, который нужно либо заменить, либо отремонтировать по технологии, которую мы описали выше.
  4. Заметили, что светодиодные лампы начали мигать после замены лампочек? Тут дело не в том, что не работает люстра, а в том, что диодные лампы не могут работать с диммером, если они не специального предназначения (диммируемые). Попробуйте просто вкрутить старые лампочки и проверить, горит ли свет. Если да, то дело в светодиодах. Сразу же рекомендуем прочитать соответствующую статью – почему мигают светодиодные лампы.
  5. Если не горит только одно гнездо либо одно положение, но выключатель целый, дело в патронах и качестве соединения. Об этом мы писали выше.
  6. Иногда причина поломки может быть в плохой скрутке проводов (вводных со светильником, как показано на фото ниже). Как результат – скрученные жилы ослабляются и подсветка в комнате не включается либо плохо работает. Если Вы уже решили использовать данный способ соединения жил, узнайте, как сделать хорошую скрутку проводов своими руками.
  7. Выявить неработающий диод Вы сможете только тестером. Много времени это не займет, особенно если у Вас уже есть некие знания в электрике.
  8. Иногда выход из строя происходит из-за того, что Вы выбрали неподходящую мощность лампочек. Если люстра рассчитана, к примеру, на 3 лампочки по 60 Вт, а вы вкрутили 3 по 100 Вт, вполне вероятно, что неисправность вызвана этим невнимательным действием.
  9. В корпусе современных светильников могут быть установлены предохранители, которые разрывают цепь после короткого замыкания, тем самым защищая всю внутреннюю цепь от перегорания. В этом случае ремонт сводится к тому, что Вам необходимо найти предохранитель и заменить на такой же (стоит он дешево).
  10. Если люстра оборвалась, значит, Вы неправильно ее повесили (ненадежно закрепили либо выбрали не подходящий тип крепления). Оборвавшуюся люстру нужно разобрать, проверить визуально, после чего заново повесить и подключить, только уже позаботиться о более надежном креплении.

Вот и все, что хотелось рассказать Вам о самостоятельном ремонте потолочных светильников. Надеемся, что теперь Вы знаете, что делать, если люстра не горит, и как можно отремонтировать поломку в домашних условиях!

Похожие материалы:

советы по монтажу. Варианты подключения двух лампочек к одному выключателю Как подключить люстру в квартире

Визуально же каждую группу проводов распознать можно по цветовой маркировке. Если же все провода одного цвета, то распознать их можно при помощи мультиметра.

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Различные варианты схем подключения

Схема подключения будет зависеть от того, какое количество проводов выходит из люстры и сколько проводов подведено к ней по потолку. Поэтому возможно несколько вариантов.

  • фаза первой группы ламп;
  • фаза второй группы;
  • общий нулевой провод.

Данные провода, с учетом маркировки и назначения, подключаются к трем проводам, проходящим по потолку.

  • Три и более провода на люстре и четыре провода на потолке.
  • Эта схема подключения по своей сути полностью соответствует той, при которой по потолку проходят три провода, а из люстры выводятся три или более. Четвертый провод – это принятый в современной электромонтажной практике провод заземления. В руководстве по подключению люстры данный провод будет обозначен как «PE». Поэтому потребуется попросту соединить желто-зеленые провода между собой, а остальной монтаж выполнить по описанной выше схеме. Если устанавливается люстра старого образца, то она может и не иметь заземления. Поэтому желто-зеленый провод на потолке обрезается и тщательно изолируется. Однако назначение четвертого провода на потолке может быть и иным, если он используется в качестве еще одной фазы. Такая схема применяется для подключения к трехклавишному выключателю, позволяющему управлять сразу тремя группами ламп на люстре.

    Финальная стадия — заводим провода в выключатель

    Выключатель всегда устанавливается на провод фазы, размыкая его или распределяя для каждой фазы в люстре (при использовании многоклавишных выключателей). Провода заземления, если таковые присутствуют во внутриквартирной или домовой электропроводке, пускаются в обход выключателя, напрямую к люстре.

    Как правило, в продаже имеются одно-, двух- и трехклавишные выключатели. Схема их подключения будет несколько отличаться, поэтому необходимо рассмотреть три варианта.

    1. Подключение одноклавишного выключателя.
    2. Данная схема является простейшей и позволяет лишь зажигать и гасить все лампы в люстре одновременно. Применяется она при наличии двух подводящих проводов на потолке, вне зависимости от количества проводов, выходящих из люстры.

      Непосредственно подключение выключателя будет заключаться в его монтаже на стене и включении в разрыв провода фазы. Определить данный провод в точке подключения можно последовательным прикосновением индикаторной отверткой к проводам ввода. При контакте с фазой на отвертке будет заметно свечение индикатора. Если индикатор не горит, то это означает подключение к нулевому проводу.

    3. Подключение к двухклавишному выключателю.
    4. Здесь схема подключения будет осложнена наличием двух фаз для двух групп ламп в люстре. Поэтому в точке вода в выключатель подключается фаза способом, рассмотренным выше. На выходе же из выключателя будут присутствовать уже два вывода. Это и будут фазы для каждой из групп ламп. Их следует подсоединить к соответствующим проводам, идущим по потолку к люстре.

    5. Подключение люстры к трехклавишному выключателю.
    6. Подобные выключатели используются для управления многорожковыми люстрами, в которых имеется возможность распределить лампы на три независимых группы. Соответственно, в потолочной проводке следует предусмотреть наличие еще одной свободной жилы, если сравнивать схему с подключением двухклавишного выключателя. Остальные действия будут аналогичными: на вход выключателя подводится фаза, а к выходу подключаются фазы на каждую из трех групп ламп.

    Производя установку выключателя, необходимо тщательно соблюдать все правила техники безопасности. В противном случае ремонт в квартире может обернуться трагедией. Поэтому все работы по укладке проводов, монтажу выключателей на стены и подключение проводов на потолке следует выполнять лишь при отключенной электроэнергии. Убедиться в отключении можно все той же индикаторной отверткой. В точке ввода при ее подключении ко всем из имеющихся проводов индикатор загораться не должен.

    В целом, подключить люстру самостоятельно вполне возможно даже при минимальных навыках электромонтажника. Для этого стоит придерживаться лишь небольшого перечня правил:

    • производить монтаж лишь с отключенной электросетью;
    • еще до начала досконально изучать схему подключения;
    • стараться использовать как можно меньшее количество наращиваний и соединений проводов, отдавая предпочтение цельным кабелям.

    Результатом станет безопасная и долгая эксплуатация люстр с любым количеством рожков в самых комфортных условиях освещения.

    Короткое видео с процессом подключения

    Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

    С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

    Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

    Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

    Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

    В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

    Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

    Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

    Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

    По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

    Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

    На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

    Использование провода заземления

    При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

    В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

    Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

    В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

    В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

    Подключение галогенного светильника

    Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

    Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

    На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

    Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

    Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

    Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

    Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

    Выводы и полезное видео по теме

    Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

    Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

    Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

    Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

    Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

    Необходимый инструмент

    Для правильного подключения люстры вам понадобятся:

    • Индикаторная отвертка или указатель напряжения;
    • Мультиметр;
    • Пассатижи;
    • Клеммная колодка на три клеммы;
    • Изолента.

    Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

    Определение назначения проводов в люстре

    Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

    • Белый или коричневый провод – фаза;
    • Синий провод – ноль;
    • Желто-зеленый провод – защитный заземляющий.

    Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


    Подключение двухконтурной люстры к электросети

    Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

    1. Возьмите индикаторную отвертку или указатель напряжения.
    2. Включите обе клавиши выключателя.
    3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
    4. Отметьте фазные провода маркером.
    5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
    6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
    7. Проверяют работу люстры, поочередно включая обе клавиши.

    Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

    Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

    Подключение люстры с заземляющим проводом

    Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

    Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

    1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
    2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

    Техника безопасности

    При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

    После приобретения люстры следует ее сборка, сложность которой зависит от ее конструктивных особенностей и типа крепления. Если в этом может помочь подробная подручная инструкция, то подключение люстры потребует знаний электрики. От правильности соблюдения всех условий зависит безопасность освещения в доме.

    Подготовка к работе

    Во-первых, необходимо определить среди проводов фазу, ноль и заземление, наличие которого необязательно. Для простоты их обнаружения можно использовать электро-схему в паспортном документе на люстру с указанием предназначения ее проводников и этапы их соединения.

    Стандартная маркировка по цветам:

    • Проводник белого или коричневого цвета – фазный;
    • Синего – нулевой;
    • Желто-зеленого – заземление.

    Подключение производится к проводу такого же цвета на люстре. При его отсутствии осуществляется тщательная изоляция оголенного провода, чтобы случайно не закоротить его.

    До начала работ клавиши выключателя следует переключить в положение «выключено». В выключенном состоянии должен находиться и входной автомат на щитке. Подготовка проводов к тестированию заключается в их размыкании. Подключение светильника осуществляется с выключенным питанием. После подготовительной работы подается питание к проводам.

    Пошаговая инструкция прозвона проводов тестером:


    Соединяем правильно

    После определения электропроводов вновь потребуется отключение электропитания для монтажа осветительного прибора. При скручивании проводов нежелательно использование ленты ПВХ из-за ее высыхания со временем и, соответственно, понижения ее изоляционных характеристик.

    При скручивании электропроводов в одну группу и накрутки защитного колпачка возможно их окисление со временем и нагрев. Рекомендуется пайка таких соединений, что гарантирует нормальный контакт и отсутствие перегрева.

    При соединении электропроводов от осветительного прибора с потолочными электропроводами от выключателя правила скрутки недопустимы. Здесь потребуется использование клеммных коробок. При этом возможна проблема, когда скрутка из нескольких электропроводов не входит в отверстие. Решение – припаивание к соединению медного проводника сечением от 0,5 кв. мм. Соединение изолируется, а свободный конец проводника длиною в 10 см вставляется в .

    После вставки в клеммник всех электропроводов от осветительного прибора и затяжки винтов, люстру поднимают под потолочное перекрытие. После крепления люстры в клеммник производят подключение электропроводов в нужном порядке: нули – один напротив другого, фазы к фазам – произвольно.


    Установка люстры

    Варианты подключения осветительного прибора зависят от:

    • количество выходных электропроводов из осветительного прибора;
    • количество выходных электропроводов из потолочного перекрытия;
    • число клавиш на комнатном переключателе.

    С двумя проводами

    Подключение двух контактов прибора освещения к двум проводам:

    • Соединение нулевым контактом от люстры с нулевым проводом в потолочном перекрытии , который выходит из .
    • Соединение фазы, которой является коричневый или белый провод , с фазой в потолочном перекрытии, выходящей к выключателю.

    Подключение двух проводов люстры к трем контактам:

    1. Три потолочных контакта – результат наличия заземления или подключение к двухклавишному выключателю.
    2. Для определения общего провода используется отвертка-индикатор. При касании к двум проводам индикатор светится – третий провод будет общий.
    3. При свечении индикатора на одном проводе, он будет — общий. Такая проверка требует нахождения обеих клавиш выключателя в рабочем положении.
    4. Провода соединяются клеммными зажимами. Производится фиксация проводника в зажим и любого потолочного выхода.
    5. После к клемме осуществляется подключение пары жил от прибора освещения.


    С тремя и более проводами

    Соединение от трех проводов на люстре к двум потолочным контактам:

    • В этом случае возможен только 1 вариант – одновременное зажигание всех лампочек.
    • Производится соединение всех нулей осветительного прибора между собой и их подключение к потолочному нулевому выходу.
    • Аналогично подключаются фазы.

    Соединение от трех проводов на люстре к трем потолочным контактам:

    1. Этот вариант предназначен для выключателя с двумя клавишами.
    2. Маркировка трех потолочных проводов: фаза – L1; фаза- L2; ноль – N. Фазы предназначены для захода на клавиши выключателя, а ноль – напрямую к люстре.
    3. Провода от ламп должны быть распределены на две секции , соединение каждой из которых происходит только с одним из проводов для подачи по нему фазы.
    4. Обязательно соединение обеих секций с нулем. Тогда нажав одну из клавиш выключателя, будет гореть одна группа ламп, нажав вторую – другая.

    Соединение от трех проводов на люстре к четырем потолочным контактам:

    • Дополнительным четвертым проводом может быть заземление, выполняющее защитную функцию. Его маркировка – PE.
    • Если в люстре есть желто-зеленый контакт заземления, он скручивается с потолочным заземлением. При его отсутствии в люстре потолочный контакт заземления изолируется.

    Подключение люстры к одноклавишному выключателю

    При необходимости подключения многорожковой люстру через выключатель с одной клавишей возможны два варианта:

    • Прибор освещения в разобранном виде и его сборка осуществляется для одноклавишного выключателя. Тогда производится соединение всех электропроводов от центральных контактов патронов прибора и их подключение через клеммник к фазному, идущей от одноклавишного выключателя.
    • Прибор освещения уже собран к двухклавишному выключателю , тогда подключение всех электропроводов от центральных контактов патронов прибора осуществляется в клеммнике к фазному одноклавишного выключателя.

    При наличии одноклавишного выключателя и двух потолочных электропроводов, среди которых находят фазный и ноль. Фазы осветительного прибора соединяются между собой и с фазой электропроводки, аналогично соединяют нули.

    При наличии одноклавишного выключателя и трех контактов в определяют назначение третьего электропровода. После включения выключателя производится проверка напряжения на всех электропроводах. При наличии фазы на двух электропроводах необходима замена выключателя на двухклавишный.

    При наличии фазы только на одном контакте и желто-зеленой изоляции на третьем, тогда обе фазные проводки люстры подключают к фазному контакту электропроводки, а заземление изолируют и убирают.


    Подключение люстры к двухклавишному выключателю

    Соединение многорожковых люстр к такому включателю производится по одному принципу. Все контакты от люстры разбиваются на 3 группы: 2 фазные и 1 ноль. Вначале объединяются и скручиваются все нулевые электропровода. Оставшиеся произвольно разделяют на 2 группы, которые также тщательно скручиваются. Получившиеся 2 группы подсоединяют к потолочным фазам.

    По примеру трехрожковой люстры возможно подсоединение двумя способами – с и без заземления. Без использования заземления основными шагами будут:

    1. Сборка электрочасти. К патрону для лампочки подсоединены 2 контакта – 0, подключаемый сбоку, и фазный проводник, подсоединяемый в центре патрона. Крепление рожков лампочек происходит к вогнутому основанию прибора освещения, соединяющего электропровода в соответствии с двухклавишным выключателем.
    2. Подключение осветительного прибора к двухклавишному выключателю, чьи клавиши определяют количество зажигающихся ламп при их нажатии. Сами по себе нули сбоку патрона и фазы из его середины не обладают ни 0, ни положительным зарядом. Подача нуля осуществляется не через включатель, а напрямую. Все нули из патронов ламп составляют основу люстры в виде сплетения. Фазы распределены в каркасе светильника на 2 группы. Обе группы и нулевое сплетение поочередно подключаются к каждому из трех электропроводов центрального кабеля, идущего вверх через ствол люстры. Фазы идут к фазам электропроводов распределительной коробки, а ноль к нолю.
    3. Подключение электропроводов в распределительной коробке, от которой идут три электропровода к выключателю, и столько же к люстре. Сам распределитель питается по двухжильному электропроводу. Электропровод, который несет положительный заряд в распределитель, подсоединяется с контактом от выключателя. А электропровод, ведущий от распределителя к люстре, подсоединяется в распределителе с нулем. Группы фаз подключаются по очереди с электропроводами от переключателя.
    4. Подсоединение электропроводов в выключателе с двумя клавишами и тремя контактами – справа, слева и посередине. К центральному идет фазный проводник под постоянным напряжением. К остальным подключаются фазные группы распределения лампочек. Каждая клавиша способствует замыканию центрального контакта и зажиганию соответствующего числа ламп.

    При монтаже с заземлением в распределителе третий защитный электропровод выходит из него и соединяется к каркасу из металла светильника.


    Подключение люстр с пультом управления

    Работа галогенных светильников осуществляется от 12 В или 24 В, чем объясняется установка в каждой из них понижающих трансформаторов. Сборка схемы уже произведена и необходимо только ее установить. Свободны только 2 электропровода, соединяемые с потолочными контактами. Подключение осуществляется произвольно.

    При наличии пульта вдобавок к трансформаторам идет блок управления. Аналогичным способом подключаются два проводника с потолочными контактами. А антенна в виде тонкого проводника, идущего с другой стороны, будет способствовать общению между пультом и блоком управления. Она остается в том же виде внутри колпачка.

    Появление только одной фазы напряжения возможно между фазой и рабочим нулем. Если все было соединено правильно, общий провод светильника соединен с 0, положительный заряд подается через переключатель на два контакта.

    При наличии ошибки подключения общий электропровод соединен с фазой, и подача 0 через переключатель происходит к остальным проводам. Светильник будет гореть, но при желании заменить лампочку возможен удар током при выключенном переключателе.

    При необходимости одновременного включения/выключения светильника двумя клавишами на два контакта, которые выходят из потолочного перекрытия, возможна установка перемычки или их обоюдное соединение в клеммной колодке.

    В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

    Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

    Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

    Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

    Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

    А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

    Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

    А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

    Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

    Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

    Разбор контактов осветительного прибора

    Провода при монтаже осветительного комплекта на потолочную поверхность встречаются как на самом потолке, так и в приборе. Если проводка помещения уже проложена, то на потолочной плоскости может быть два, 3 или 4 проводка. Независимо от их количества, одним явится «ноль», остальные фазные. Порой встречается провод заземления.

    Но это редкость и подобный проводник есть либо в новостроенных домах, либо после проведенных капитальных ремонтных работ, в ходе которых менялась полностью электропроводка. По имеющимся стандартам заземление окрашено желто-зеленым тоном. Подключается он к точно такому же проводнику на люстре. Если в осветительном комплекте заземление отсутствует, то провод на потолке следует хорошо изолировать и оставить неиспользуемым. Не изолировать его нельзя — может закоротить.

    После того, как заземление найдено, нужно разбираться с оставшимися жилами и определять, где нулевой и фазные элементы. Как правило, все проводки окрашены в черный цвет, поэтому, для распознания, где какой, лучше их прозвонить.

    Прозвон возможно осуществлять двумя способами:

    • Индикаторной отверткой – в данном специальном устройстве будет загораться красная лампочка, как только обнаружится напряжение. Для работы с ней первоочередно следует установить клавишу выключателя и кнопку на входном автомате щитка в положение «включено». Теперь очень аккуратно можно прозвонить проводники. Определив, где находится «фаза», нужно выделить их цветом. Осуществив прозвон, клавиши необходимо перевести на положение «выключено». При возможности все манипуляции по подключению люстры проводить следует при выключенном автомате на щитке;
    • Тестером (мультиметром) – здесь переключатель выставляется на положение «вольты», далее выбирается шкала с показателем больше 220В. Имеющимися щупами аккуратно, держась за ручки, нужно прикасаться к парам проводников. Если в паре две «фазы», индикатор тестера никак не изменится. Если найдена подобная пара, то третий провод вероятнее нулевой. Далее подобранную пару нужно с помощью щупа соединить с «нулем», одновременно на индикаторе должно появиться 220 В. Соответствуя с международной классификации, нулевой проводник обозначается буквой N, а фазные – L.

    Если на потолочном полотне выведено три проводника, а у выключателя 2 клавиши, то там представлены два фазных провода на каждую из клавиш, и одна общая нулевая жила.

    Подключить люстру, обладающую парой проводников, проще простого: один нужно подсоединить на «фазу», второй – на «ноль». При этом неважно куда и какой попадет.

    При ситуации, где на потолочном полотне две «фазы», а у выключателя пара клавиш, то есть несколько вариантов:

    • Оба фазных проводника скручиваются, и к ним подсоединяется один от люстры. В таком варианте выключаться прибор будет сразу двумя клавишами, а вот включаться любой из них;
    • Провод соединяется с одним из фазовых на потолке, а второй изолируется. Тогда работать сможет лишь одна клавиша выключателя, тогда как вторая останется без дела.

    В случае с трехламповой и иными многорожковыми люстрами имеем более двух проводов. Если в их числе представлен желто-зеленый, то есть заземление, то при наличии такого же на потолке нужно соединять их вместе. Три провода имеют светильники с одной рабочей лампочкой.

    Так как все контакты определены и помечены, то в центре первоначально объединяются все нулевые проводники, выходящие из отдельного патрона. При этом «фазы» остаются разделенными на 2 группы в виде 1 2. Там, где контакта 2, их необходимо скрутить единой парой. При отключенном питании контакты самого прибора соединяются с потолочными.

    Стандартной ситуацией подключения люстры к двойному выключателю с 4-мя плафонами является наличие самого светильника, двухклавишного выключателя и трех контактов, выходящих из потолочного перекрытия. Иногда, особенно в новостройках, есть четвертый контакт в виде заземления, который используется, если в осветительном приборе имеется такой же.

    Подключать подобный прибор можно двумя вариантами:

    • первый, когда схема соединения контактов будет иметь вид 1 3, то есть загораться смогут или одна или же сразу три лампы;
    • второй имеет схему в виде 2 2, когда гореть будут лампочки парами. Данный способ является энергозатратным и применяется чаще всего тогда, когда для полноценного освещения пространства 1 лампы мало, а три много.

    При нажатии сразу пары клавиш будут загораться все четыре рожка на люстре.

    Чтобы подсоединить 4-х рожковую люстру к двойному выключателю нужно фазовый контакт, идущий от сети через щиток распределения, соединить с проводом, который идет к выключателю. После можно подключить его к входному контакту, где он всегда и находится. Второй проводник, который соединен с проводником клавиши, отводится к распределительной коробке, где соединяется с контактом, который подведен к участку установки прибора. Здесь контакты прибора и сети нужно соединить между собой. По такой же схеме подсоединяются контакты на соседней клавише.

    Различие между этими двумя клавишами сводится к различному количеству проводов «фазы», соединенных с сетевыми жилами.

    Схема работ по подключению прибора, где есть пять лампочек довольно сложная. Это обусловлено большим количеством проводников, с каждым из которых, необходимо разобраться. Лампы при работе на двухклавишном выключателе способствуют экономии электроэнергии, работая в подходяще режиме.

    Перед началом работ следует определить общий провод, выходящий из прибора. Это будет нулевой контакт, который помечается цветной изолентой. Это нужно проделать, чтобы в дальнейшем его не спутать с иными жилами. Подобный контакт есть и на потолочной поверхности, при этом его тоже помечают изолентой соответствующего цвета.

    Те контакты, которые после проверки на индикаторной отвертке показали напряжение, именуются фазными. Они есть выходящие из потолочного отверстия, и в каждом рожке.

    Когда все жилы найдены и помечены, пятирожковую люстру подвешивают на крючок, и начинают соединять контакты. Первоочередно объединяются нулевые, а затем и фазные жилы. На клавиши выключателя можно распределить лампочки по схеме 2 3 или 1 4. Оптимальным является первый вариант, при котором одна клавиша включает две лампы, а вторая оставшиеся три. Также все лампочки могут работать одновременно.

    Интенсивность световых потоков в комнате зависит от конкретного типа и приведенной мощности используемых в светильнике лампочек.

    Если планируется подключить многоламповый шестирожковый светильник, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя сможет обеспечить лишь три рабочих режима:

    • две горящие лампы;
    • четыре лампы;
    • все 6 работающих лампочек.

    Большая часть приборов с 6-ю лампочками имеет уже правильно собранную часть электрики. Если же нет, то обыватель встретит в светильнике 12 контактов (по 2 на каждый рожок). Шесть нулевых жил следует объединить в одной клемме. Оставшиеся шесть фазных контактов объединяются в две клеммы по группам (2 4).

    На потолке все контакты также прозваниваются, чтобы выделить «ноль» и «фазы». Далее определяются, какой проводник соответствует той или оной клавише. Для этого одну клавишу переводят в режим «выключено» и проверяют наличие электричества. Если индикатор показывает отсутствующий ток, то выбран соответствующий выключенной клавише проводник.

    После всех подготовок на каждую клавишу выключателя подсоединяются контакты с люстры. Нулевая потолочная жила соединяется с «нулем» в клеммной коробке люстры, фазные жилы объединяются с группами фазных контактов прибора.

    Что учитывается перед проведением работ?

    Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:


    И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую прокладку проводки от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

    Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

    Полезная информация

    Сразу укажем некоторые особенности, которые могут помочь:

    • Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
    • Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
    • На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

    Трансформатор для галогенных ламп * 12В * TASCHIBRA » Используемые вещи

    Как я уже писал, один трансформатор для галогенных ламп, там где мощность ламп достаточно велика, периодически перегорал. Перегорел он опять некоторое время назад. Вобщем, пришлось пойти и купить такой же новый. Что интересно, в наших магазинах других понижающих трансформаторов не марки Taschibra я не увидел, поэтому и пришлось купить такой же как и был. Для чего же нужен понижающий трансформатор напряжения с 220 вольт до 12? Ну, точно науке это не известно Ибо есть лампы и на 220 Вольт, поэтому особого преимущества используя понижающий трансформатор на 12в не добиться. Есть правда одна особенность — низкое напряжение. В условиях, когда нет уверенности в безопасности проводки, луше использовать 12v нежели 220v потому как если ударит 220 — будет намного неприятнее, чем если это будет 12
    У нас дома безопасность тоже не на последнем месте, поэтому в добавок к понижающим трансформаторам у нас сделан специальный ящик с понижающими трансформаторами. Правда, у меня есть подозрение, что из-за слабой вентиляции в оном и происходит перегрев трансформатора. Потому как радиатором охлаждения силовых ключей в таком трансформаторе является сам корпус из тонкой жести, что не есть хорошо. По идее там надо большой радиатор и вентилятор, но чего-то таких трансформаторов не видать в продаже. Хотя, если учесть, что это трансформаторы малой мощности, то предполагается, что нагрузка трансформаторов будет небольшая, и греться они не будут, что вообще-то не всегда так. Можно было бы конечно использовать бытовой понижающий трансформатор напряжения, большую такую коробку — но увы, это будет не практично ради нескольких галогеновых ламп держать в комнате блок питания с маленький ящик

    Электронный трансформатор для низковольтных галогенных ламп TASCHIBRA
    Производитель: Feron company
    Технические характеристики трансформатора:
    Входное напряжение: 220 вольт, 50/60 Герц
    Выходное напряжение: 12 вольт
    Мощность: 100W-200W(Max)

    Как установить низковольтный трансформатор

    Электрическая проводка в вашем доме обеспечивает напряжение 120 вольт, а для питания некоторых осветительных приборов требуется 12 вольт. Трансформаторы снижают стандартное линейное напряжение вашего дома для использования с низковольтными светильниками. Светильники низкого напряжения потребляют такое же количество энергии, как и другие источники света, но они часто дают более яркие лучи. Из-за их эффективности многие домовладельцы предпочитают их для наружного освещения. Вам нужно будет установить трансформатор, чтобы использовать ландшафтные светильники низкого напряжения в вашем саду.Трансформаторы имеют умеренное напряжение, и вы можете использовать их для питания дорожных фонарей, подземных колодцев и других ландшафтных светильников.

    Как найти лучшие низковольтные трансформаторы

    Перед установкой освещения вам понадобится трансформатор, подходящий для вашего проекта. Если вы только начинаете, это поможет наметить сетку освещения. Определите, какие светильники вы хотите использовать и где вы хотите их установить. Рассмотрите их расположение по отношению к вашему дому и набросайте план кабелей.Вам понадобится другой трансформатор для ландшафтных светильников, чем для встраиваемых светильников низкого напряжения, потому что встраиваемые светильники низкого напряжения уже поставляются со своими собственными трансформаторами. Вот что нужно искать.

    Мощность

    Для низковольтных трансформаторов требуется розетка, которая подключается к электрической системе вашего дома. Когда вы знаете, где вы хотите установить трансформатор, сделайте несколько расчетов, чтобы определить максимальную мощность, которая вам нужна. Добавьте мощность каждого источника света в вашей сети, чтобы определить максимальную мощность, которая вам потребуется от трансформатора.Например, для дома с десятью подключенными 7-ваттными дорожными светильниками требуется трансформатор мощностью не менее 70 Вт.

    Магнитные и электронные трансформаторы_

    Магнитные и электронные трансформаторы различаются размерами и мощностью. Электронные трансформаторы, как правило, имеют меньшие размеры и выдают максимальную мощность 300 Вт. Из-за своих компактных размеров эти трансформаторы обычно поддерживают низковольтное освещение под шкафами и нишами. Магнитные трансформаторы крупнее.Обычно они производят максимум 1200 Вт. Это делает их гораздо более распространенными для крупномасштабных проектов на открытом воздухе, включая проекты ландшафтного освещения.

    Фотоэлементы, таймеры и устройства безопасности

    Как только вы узнаете, что ваш трансформатор будет работать с вашими осветительными приборами, поищите другие удобные функции. Эти устройства часто имеют фотоэлементы или таймеры, которые контролируют включение света, поэтому вам не нужно щелкать выключателем каждую ночь. Фотоэлементы определяют уровень освещенности рядом с вашим домом, поэтому освещение автоматически включается, когда солнце садится.Эти клетки также выключают свет, когда ощущают естественный свет. Таймеры предлагают еще один способ управления освещением. Вы можете запрограммировать эти устройства на включение или выключение света в определенное время, даже когда вас нет дома.

    Некоторые трансформаторы также имеют собственные функции безопасности. Тепловые датчики обнаруживают тепло и могут отключить все, чтобы предотвратить перегрев. Эти низковольтные трансформаторы также обычно рассчитаны на влажную и влажную среду, поэтому их можно безопасно устанавливать на открытом воздухе.

    Как установить низковольтные трансформаторы на открытом воздухе

    Если у вас нет большого опыта работы с электрикой, имеет смысл проконсультироваться с электриком, прежде чем приступать к проекту. Эти профессионалы могут сделать работу правильно с первого раза, и они будут знать, как избежать распространенных ошибок. Если вы знакомы с простыми электрическими сетями и уже устанавливали осветительные приборы, вы сможете самостоятельно установить низковольтные ландшафтные светильники.

    Во-первых, найдите розетку прерывателя цепи замыкания на землю (GFCI), которая будет служить точкой соединения между вашим домом и наружным освещением.Розетки GFCI обнаруживают протекание тока от положительных к нейтральным точкам и отключают цепь при наличии несоответствий. Установите трансформатор рядом с розеткой GFCI для дополнительной защиты от проблем с электричеством.

    Большинство низковольтных трансформаторов имеют собственные системы крепления, поэтому их можно прикрепить к столбам за пределами дома. Эти трансформаторы также имеют уплотнения для защиты от атмосферных воздействий, но все же рекомендуется закрыть розетку, чтобы не допустить проникновения влаги. Ознакомьтесь с руководством по эксплуатации вашего трансформатора, чтобы определить, какие кабели использовать для вашей сети, и убедитесь, что они будут работать с вашими источниками света.Вы можете установить свои ландшафтные светильники и провода до того, как включите трансформатор. Только не забудьте все проверить, прежде чем закапывать провода.

    Уникальные места размещения трансформаторов низкого напряжения

    Ваш трансформер не должен отвлекать внимание от пейзажа. К счастью, их легко спрятать под верандой или крыльцом. Многие трансформеры достаточно малы, чтобы спрятаться в саду за большими лиственными растениями или скульптурами. Большинство из них рассчитаны на влажную среду, и они могут оставаться на открытом воздухе в любую погоду.

    Независимо от того, нанимаете ли вы профессионала или устанавливаете его самостоятельно, есть много мест, где можно использовать трансформаторы низкого напряжения. Найдите устройство, которое вам нужно для низковольтных светильников, и вы сможете установить различные источники света по всему дому.
    * Официальное уведомление: содержимое Destination Lighting предназначено только для информации. Настоятельно рекомендуется проконсультироваться с профессионалом, прежде чем приступать к каким-либо проектам освещения или электропроводки. Компания не несет ответственности за неправомерное использование содержания.

    Подключаемый электронный трансформатор

    Этот трансформер имеет отделку Sable Bronze Patina.{ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ОТДЕЛКЕ: »Sable Bronze Patina»}

    ДИАМЕТР:
    5,00

    СПОСОБ ДОСТАВКИ ПОСТАВЩИКОМ:
    Федерал Экспресс

    ВЕС:
    3. 43

    ВЫСОТА:
    5,25

    ШИРИНА:
    5,00

    ОТДЕЛКА:
    БРОНЗА

    ЛОКАЛЬНОЕ_НА_ДИСПЛЕЕ:
    0

    НА ЭКРАНЕ В ШОУРУМЕ:

    В НАЛИЧИИ В ВЫСТАВОЧНОМ ЗАЛЕ:

    Стандартный стиль:
    Современный

    ДИАПАЗОН ВЫСОТЫ:
    0–15 дюймов

    ДИАПАЗОН ШИРИНЫ:
    0–15 дюймов

    Доступное количество у производителя:
    300

    ДОСТУПНО ДЛЯ ПРИОБРЕТЕНИЯ:
    ДА

    Как подключить светодиодные фонари к выключателю

    Если вам интересно, как подключить светодиодные фонари к выключателю. Эта статья поможет вам шаг за шагом с картинками и схемами различных методов подключения.

    Как подключить светодиодные фонари к выключателю относительно просто. Соблюдайте местные электротехнические правила и проконсультируйтесь с местным электриком перед подключением. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими нормами 2018 года.

    Как подключить светодиодные фонари к выключателю

    Подключить светодиодные светильники к выключателю действительно очень просто.Вам понадобится кусок проволоки nmd 90 lumex. Провод будет заканчиваться от вашей панели питания. Затем он попадет в вашу настенную электрическую коробку.

    В этом поле будет находиться переключатель. Коробка должна быть надежно закреплена в стене. Вы просто принесете свой кусок люмексной проволоки 14/2 в коробку. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодному фонарю.

    Внутри распределительной коробки оголенные провода будут проходить под клеммами на задней части коробки.Это называется вашим заземляющим проводом. Белый провод тогда попадет напрямую, почему насквозь просверлен. Черные провода просто подключаются к клеммам на переключателе.

    Это прервет подачу питания к фонарю, и он выключится и снова включится. При подсоединении провода к распределительной коробке фонаря убедитесь, что вы используете правильный разъем.

    Внутри распределительной коробки лампочки вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет к цвету. На схеме выше показано, как делать проводку.

    Можете ли вы подключить светодиодные ленты к выключателю?

    Большинство светодиодных лент оснащены настенным трансформатором. В сочетании с блоком управления это упрощает монтаж светодиодных лент. Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.

    Блок управления является фактическим приемником для пульта дистанционного управления, который поставляется в комплекте со светодиодной подсветкой. Настенный пульт, с помощью которого можно включать и выключать свет. Это облегчает установку.

    Сама светодиодная лента обычно имеет двухсторонний скотч для удобства монтажа.Это позволяет устанавливать их на любую сухую чистую поверхность. Общие области применения светодиодных лент находятся под барными светильниками. Их также можно использовать для подсветки прилавков.

    Если вы хотите управлять светодиодной лентой с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы жестко подключать свет, вы жестко подключаете вилку. Убедитесь, что вы предварительно задали желаемые настройки освещения медового светодиода. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.

    Нужен ли мне специальный переключатель для светодиодных фонарей?

    Как правило, для установки светодиодного освещения не требуется специальный выключатель. Обычный однополюсный или трехпозиционный переключатель на 15 ампер подойдет. Сказав это, будьте очень осторожны, если вы постоянно устанавливаете светодиодную лампу и планируете использовать диммер.

    Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что сегодня продается на рынке, рассчитано на обычные светильники, а также на светодиодные светильники.

    Если вы установите диммер, не предназначенный для светодиодного освещения, это приведет к мерцанию ваших светодиодных ламп.

    Как подключить несколько светодиодных ламп к выключателю

    Подключение нескольких светодиодных светильников к одному выключателю — это точно такой же метод, как подключение одного светильника к выключателю.

    Вы можете подключить к цепи ряд светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много светильников.

    Мы подключаем светильники так называемым параллельным методом. Некоторые люди также называют этот метод последовательной цепочкой. Вы будете бегать от одного светильника к другому, соединяя все белые и все черные.

    Отличаются ли провода для подсветки прилавка?

    Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или lumex, рассчитанный на 90 градусов. Этот тип провода используется в стандартных домашних электропроводках.Он используется во многих отраслях промышленности в течение многих лет.

    Если вы используете светильник со светодиодной лентой низкого напряжения, то, скорее всего, светильники будут поставляться с собственной проводкой. Этот тип проводки на 5 вольт или меньше представляет очень небольшую опасность поражения электрическим током.

    Должны ли светодиодные фонари заканчиваться в коробке?

    Можно всегда стараться использовать коробку при подключении проводов. На самом деле обязательно, чтобы все линейное напряжение или освещение на 120 В имели какую-либо распределительную коробку.

    Сказав, что низковольтный тип под встречным освещением, который содержит только 5 Вольт, может быть просто причиной того, что провода свернуты вместе. Трансформатор, поставляемый в комплекте, будет иметь встроенный предохранитель.

    Сколько светодиодов можно подключить к одному выключателю?

    К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и суммируйте их, пока не получите 1500 Вт мощности.

    Некоторые модели светодиодных диммеров ранее были рассчитаны на мощность светодиодов от 600 до 800 Вт.Имейте это в виду, когда будете добавлять светильники.

    Как подключить 3 провода к светодиодным фонарям?

    Для подключения I комплекта светодиодных светильников К набору из 3-х или иногда называемых 2-мя путями сначала нужно подать питание на выключатель. Для этого потребуется кусок провода 14/2 нмд 90 от коробки панели до первого выключателя.

    Между двумя выключателями протянете кусок провода 14/3 нмд 90. От последней распределительной коробки вам нужно будет провести еще один кусок провода 14/2 нмд к коробке светодиодных светильников.

    После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы проложите белый провод прямо через обе распределительные коробки и, кто может, к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение со светильником. Это также оставляет нейтральное соединение в каждой коробке на случай, если вы хотите установить интеллектуальный переключатель.

    Хорошо, слушайте, это важная часть. Черный провод на отрезке 14/2 от панели к первому распределительному щитку подключается к черному общему винту первого трехпозиционного переключателя, как показано на схеме.

    Подойдя ко второй распределительной коробке, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодному светильнику.

    Между двумя переключателями останется 2 провода. Таких называют путешественниками. Они будут заканчиваться на каждом из медных винтов на каждом наборе из 3-х путей. См. схему, как показано.

    Нужен ли светодиодным фонарям предохранитель меньшего размера?

    Основная цепь светодиодных светильников защищена предохранителем на 15 А или автоматическим выключателем на 15 А.Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.

    Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, при встречном освещении.

    КУПИТЬ ЗДЕСЬ

    Как приглушить свет светодиодов?

    Некоторые комплекты светодиодных светильников поставляются с функцией диммера непосредственно на пульте дистанционного управления, входящем в комплект.Другой светодиодный свет должен быть затемнен с помощью настенного выключателя.

    Сегодня на рынке представлено множество светодиодных диммеров. Мы всегда рекомендуем покупать стиль освещения, в котором вы хотите установить, прежде чем покупать диммер. Проверьте мощность светильников, которые вы планируете установить. Затем убедитесь, что диммер подходит.

    Где я могу купить светодиодные фонари?

    Вы можете приобрести диммер для светодиодов в любом местном крупном магазине. Они очень распространены в наши дни.Если вы хотите увидеть больше выбора из того, что доступно 4 светодиодных продукта. Кликните сюда.

    Нагреваются ли светодиодные фонари?

    Хотите верьте, хотите нет, но светодиодные светильники могут сильно нагреваться. Особенно в замкнутом пространстве. Всегда полезно убедиться, что осветительная арматура рассчитана на область применения, в которой вы пытаетесь ее установить.

    Некоторые примеры перегрева светодиодного светильника: установка внутри закрытого светильника с абажуром. Это характерно для закругленного стиля, закрытого светильником, который вы видите в местном хозяйственном магазине.

    Как долго служат светодиодные фонари?

    Светодиодные светильники и светодиодные лампочки рассчитаны на срок службы до 25 лет. Сказав, что многие светильники со встроенными светодиодными лампочками не служат так долго.

    Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Взяв немного больше денег за светодиодную лампу, вы продлите срок службы и сэкономите на обслуживании.

    Соединения с панелью электрических выключателей

    При подключении цепи освещения к электрическому щиту вам необходимо отключить питание, чтобы не поразить вас электрическим током.Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью соответствующего разъема.

    Внутри электрического щита вам нужно будет соединить провода в соответствии с цветами. Неизолированный медный провод заземления будет проходить под клеммой вместе со всеми остальными заземлениями.

    Белый провод подключается под нулевой шиной со всеми остальными белыми проводами. У вас должен остаться черный провод, который является горячим проводом. Этот провод подключается под выключателем.

    Выключатель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях.Это все, что необходимо сделать, когда вы планируете подключить светодиодные фонари к выключателю.

    Подробнее о переключателях, которые мы рекомендуем………..

    В чем разница между линейным и низковольтным (12 В или 24 В) освещением?

    За последние несколько лет интерес к низковольтному или 12-вольтовому освещению среди наших все более сознательных клиентов вырос с появлением и распространением долговечных энергосберегающих осветительных приборов.

    Но чтобы правильно понять все преимущества низковольтного освещения, мы должны начать здесь: низковольтное освещение является скорее тактическим приложением, чем бюджетным или энергосберегающим, хотя в некоторых случаях в этих областях могут быть умеренные выгоды.

    Давайте углубимся в то, что такое освещение низкого напряжения, чем оно отличается от освещения сетевого напряжения, а также плюсы и минусы использования этого типа системы в вашем помещении.

    Что такое низковольтное (12В или 24В) освещение?

    В системах освещения низкого напряжения используется трансформатор для снижения нормального сетевого напряжения (обычно 120 или 277 вольт) до 12 или 24 вольт.Он часто используется в утопленных, направляющих, подвесных, ландшафтных и витринных светильниках, среди некоторых других. Это наиболее полезно при попытке доставить свет в тесное, труднодоступное место.

    Что такое освещение сетевого напряжения?

    Большинство систем освещения работают от сетевого напряжения. Он является стандартным в освещении, в то время как «освещение низкого напряжения (12 В или 24 В)» используется реже. Системы освещения с линейным напряжением обычно используют 120 В или 277 В для питания осветительных приборов. Системы освещения с линейным напряжением не требуют трансформаторов для питания осветительных приборов во многих различных приложениях.

    Освещение от сети и низковольтное освещение: что лучше подходит для вашего помещения?

    Когда дело доходит до выбора правильной системы освещения для вашего проекта или помещения, важно понимать плюсы и минусы как систем сетевого, так и низковольтного напряжения, а также то, где каждая из них наиболее часто используется.

    Где использовать освещение сетевого напряжения

    Освещение от сети можно использовать почти везде, где можно использовать низковольтное освещение, хотя обратное неверно.Системы освещения с линейным напряжением могут распространяться настолько далеко, насколько вы можете протянуть провод от источника питания. Чаще всего освещение, являющееся неотъемлемой частью архитектуры здания, или все, что не относится к мебели или столярным изделиям, работает от сетевого напряжения.

    Где использовать низковольтное освещение

    Низковольтное освещение часто используется в освещении витрин или в любом другом приложении, где сложно проложить электрические кабели и провода полного стандартного напряжения.

    Системы освещения низкого напряжения обычно используются для освещения витрин, в дополнение к ландшафтным приложениям, и иногда используются в некоторых подвесных и встроенных приложениях.Его основное ограничение связано с расстоянием — вы можете получить низкое напряжение только так далеко от трансформаторной коробки.

    Плюсы и минусы низковольтного освещения

    Поскольку освещение сетевым напряжением является стандартным способом подачи питания на осветительные приборы, в этой статье мы рассмотрим только плюсы и минусы низковольтного освещения.

    Профессионалы низковольтного освещения

    • Безопасность

      Напряжение, которое проходит от трансформатора к светильникам, значительно менее мощное, чем линейное напряжение.Эта функция делает низковольтное освещение особенно распространенным в ландшафтных приложениях, где вы можете закопать провод под землей.

    • Мобильность

      Низковольтное освещение менее долговечно, чем стандартное линейное освещение, которое довольно сложно переставить. Добавить дополнительный светильник в систему низкого напряжения относительно легко, если от трансформатора поступает достаточно энергии для питания света.

    • Потенциал энергосбережения

      Несмотря на то, что низковольтное освещение часто ошибочно считается автоматически обеспечивающим энергосбережение, достижение экономии энергии за счет низковольтной системы освещения, безусловно, возможно.Если вы можете максимизировать напряжение, снижаемое трансформатором, вы можете в конечном итоге получить питание и освещение нескольких светильников от того же напряжения, которое обычно питает один.

    Освещение низкого напряжения

    • Возможность падения напряжения

      Подключение осветительных приборов к сети аналогично подключению насадки садового шланга непосредственно к носику, а не к концу шланга. Мощность надежно есть и сразу так.Подключение осветительных приборов к низкому напряжению аналогично подключению насадки садового шланга к концу садового шланга. В зависимости от длины шланга и величины сопротивления или любых перегибов, возникающих на протяжении всего его пути, мощность может быть снижена к тому времени, когда он достигает насадки. Системы освещения низкого напряжения подвержены аналогичному риску отсутствия полной мощности к моменту поступления напряжения на светильники.

    • Ограниченная грузоподъемность

      Трансформаторы могут выдерживать только определенную нагрузку, поэтому вы можете оказаться ограниченным в выборе приборов и их соответствующей мощности.Это может сделать спецификацию освещения относительно утомительной.

    • Повышенная сложность проверки

      Поскольку система низкого напряжения более сложна, чем стандартная система сетевого напряжения, увеличивается вероятность возникновения трудностей во время проверки. Иногда устройство может быть внесено в список UL, но у удаленного драйвера такая маркировка может отсутствовать.

    • Проблемы, связанные с установкой и обслуживанием

      Подрядчики-электрики, вероятно, менее знакомы с установками низкого напряжения, что может привести к дополнительным трудозатратам по проекту и увеличить вероятность ошибки. Кроме того, когда низковольтные светильники нуждаются в обслуживании, умение этого работника понять систему и определить, где находится трансформатор, питающий низковольтный прибор, может иметь большое значение.

    Выбирая между системами освещения линейного и низкого напряжения для своего применения, убедитесь, что вы знаете реальные различия между тем, как эти системы работают и как они устанавливаются.

    Как подключить наружное низковольтное освещение

    1. Вы можете переместить трансформатор ближе к фактическим осветительным приборам, как показано на рис. 6, используя трансформатор, предназначенный для заглубления непосредственно в землю, как показано на рисунках 7, или в ландшафтном колодце, как показано на рисунке 8.
    2. Рисунок 6. Схема подключения низкого напряжения 3

      Рис. 7. Трансформатор прямого захоронения

      Рисунок 8 – Ландшафтный колодец

      Примечание: Если вы хотите иметь возможность изменять схемы освещения в будущем, добавляя и удаляя светильники, и/или если вы хотите иметь возможность обслуживать свою систему наружного низковольтного освещения, лучше всего, если все трансформаторы и соединения размещают или делают в ландшафтных колодцах.

      Через несколько лет после установки вы не сможете вспомнить, где закопали трансформатор или где производились электрические соединения. Это делает обслуживание вашей системы наружного низковольтного освещения практически невозможным. Вот почему колодцы ладскейп так важны.

      Установив трансформатор ближе к реальным светильникам, вы значительно уменьшите падение напряжения на ветвях цепи 12 В переменного тока. В то же время целесообразно, если это возможно, разместить трансформатор в середине группы освещения низкого напряжения.Это обеспечит гораздо более равномерный световой поток на каждом из светильников низкого напряжения.

    3. Многие низковольтные трансформаторы наружного освещения имеют несколько отводов напряжения от 12 В до 15 В переменного тока. Вы можете использовать ответвитель трансформатора, который обеспечивает более высокое начальное напряжение, чтобы к тому времени, когда более высокое напряжение поступит на первый осветительный прибор, падение напряжения на проводе уменьшит его до 12 В переменного тока.
    4. Примечание: Очень важно не подавать на лампы в низковольтных светильниках напряжение выше 12 В переменного тока.Напряжение выше 12 В переменного тока значительно сокращает срок службы лампы.

    5. Можно установить более одной нити от трансформатора низкого напряжения, идущей к разным группам светильников низкого напряжения, как показано на рисунке 9.
    6. Рисунок 9. Схема подключения низкого напряжения 4
    7. Можно установить несколько низковольтных трансформаторов ближе к группам светильников, как показано на рис. 10.
    8. Рисунок 10. Схема подключения низкого напряжения 5

    Тремя наиболее распространенными проблемами низковольтной системы наружного освещения являются:

    1. Малогабаритный провод между трансформатором и осветительными приборами.
    2. Трансформаторы перегружены – слишком много светильников на одном трансформаторе.
    3. Плохая оконцовка и сращивание проводов.

    Я всегда рекомендую использовать электрические кабелепроводы при прокладке проводов под землей. Непосредственно закопанная в землю проволока по неизвестной причине является магнитом для лопат, вил и других землеройных инструментов и приспособлений.

    Вернуться к части 1

    Часть 1

    Часть 2



    Простое решение для установки и модернизации светодиодов с использованием 12 В переменного тока

    Во многих жилых и коммерческих помещениях необходимо наружное ландшафтное освещение.Будь то небольшие фонари безопасности, указатели дорожек или просто добавленное акцентное освещение вокруг территории, они работают на определенной системе, и если вы планируете перейти на светодиоды, вам необходимо знать об этом. Большинство систем наружного освещения работают от низковольтного трансформатора переменного тока, обычно 12 В переменного тока. Эти трансформаторы на 12 В переменного тока уже установлены в большинстве домов и предприятий, поскольку лампы накаливания могут питаться переменным током, и у них есть преимущества перед прямым питанием от основной линии (120 В переменного тока). При переключении на светодиоды это может быть проблемой, поскольку светодиодам нужен постоянный ток, а большинство драйверов светодиодов рассчитаны на низкое напряжение постоянного тока или высокое линейное напряжение переменного тока.Однако здесь, в LEDSupply, у нас есть идеальный вариант драйвера для систем ландшафтного и наружного освещения, в которых используется низковольтный трансформатор переменного тока.

    Зачем менять ландшафтное освещение на светодиоды?

    Некоторые из вас могут спросить, зачем переключаться на светодиоды, если моя старая система работает нормально? Некоторые из вас, возможно, сначала захотят упростить задачу и просто придерживаться тех же старых огней, особенно если увидят, что может возникнуть небольшая проблема с поиском водителя. Однако проблема с ландшафтным освещением заключается в том, что эти огни обычно остаются включенными в течение длительного времени ночью, либо по таймеру, либо оставляя их включенными, когда людей нет дома. Когда вы думаете обо всех часах, которые накапливаются (вместе с этим счетом за коммунальные услуги), вы можете понять, что переход на светодиоды может действительно окупиться, поскольку они намного эффективнее и сэкономят вам деньги в долгосрочной перспективе.

    «Долгий срок», о котором мы говорим, вероятно, не будет таким долгим даже с ландшафтным освещением, поскольку они так часто используются ночью. Чем больше часов работы, тем быстрее эти системы окупятся и начнут экономить ваши деньги!

    Новое освещение и модернизация

    Мы знаем, что многие из вас умеют проектировать и так часто используют наш сайт, чтобы получить все необходимые компоненты, имея при этом свободу проектирования собственной системы освещения.Так что, если вы творческий человек и у вас уже есть план того, каким вы хотите видеть ландшафтное освещение, это здорово. Скорее всего, у вас уже есть трансформатор на 12 В переменного тока вместо старого наружного освещения, или вы, возможно, захотите установить его на место, поскольку переход от 12 В переменного тока намного безопаснее, чем переход от сетевого напряжения. Поскольку на улице влага, пыль и маленькие твари, эти фонари можно дополнительно обслуживать, 12 В переменного тока безопаснее, если вы собираетесь возиться. Подумайте о небольшом шоке от этого по сравнению с прямым питанием 120 В переменного тока… нет, спасибо.

    Другие читатели могут просто искать вариант модернизации, позволяющий переключать лампу внутри их светильника. Если у вас уже есть старый светильник, то он, скорее всего, будет иметь трансформатор на 12 В переменного тока. Чтобы переключиться на светодиоды, вам нужно будет найти способ переключить эти 12 В переменного тока на постоянный ток и обеспечить постоянный и безопасный ток для замены светодиода. (у нас есть то, что вам нужно!)

    Почему 12 В переменного тока так часто используется в наружном освещении?

    Нет, низковольтное освещение переменного тока используется не только в ландшафтном освещении, чтобы попытаться насолить тем, кто переходит на светодиоды.На самом деле он использовался во многих старых системах, поскольку было намного проще создать трансформатор на 12 В переменного тока по сравнению с трансформатором постоянного тока, а лампы накаливания меньше заботились о мощности переменного или постоянного тока. В старых системах это имело смысл, поскольку было экономически выгодно и проще, поскольку вам не нужно было переключаться с переменного тока на постоянный.

    Безопасность — еще одна причина, по которой низковольтный переменный ток так часто используется снаружи. Как мы уже упоминали выше, с наружными системами потребуется техническое обслуживание, а также проводка, которая может быть повреждена из-за внешних элементов или надоедливых существ.Низкое напряжение намного безопаснее, чем 120 В переменного тока, если вы собираетесь много работать в этой области.

    Наконец, низковольтные источники переменного тока позволили дизайнерам освещения работать с более толстыми нитями накала, которые не так легко ломаются от механического удара или перегорают, как основные подключенные лампы на 120 В переменного тока. Теперь, когда мы знаем, почему для ландшафтного освещения существует 12 В переменного тока, давайте посмотрим на трансформаторы, благодаря которым все это происходит.

    Магнитные и электронные (ELVT) трансформаторы

    Существует два основных типа трансформаторов, которые понижают сетевое напряжение до 12 В переменного тока.Более старая технология представляет собой магнитный трансформатор, тогда как более новая технология представляет собой электронный низковольтный трансформатор (ELVT). ELVT на самом деле является не трансформатором, а скорее схемой импульсного преобразователя, которая на самом деле может представлять гораздо более сложную задачу при разработке модифицированной светодиодной лампы.

    Вставная сменная лампа должна работать с обоими этими трансформаторами, что может быть непросто, поскольку в ELVT используется множество различных конструктивных схем и настроек, на которые нет однозначного ответа.

    Найти прямую замену светодиодам для этих типов ламп довольно сложно, поскольку для замены потребуются конденсаторы и диодные мосты, которые, вероятно, будут слишком большими для упаковки, в которой они находятся. Это означает, что необходимо внешнее управление. источник, который переключает эту мощность для нас, и в этом нам всем повезло, так как этот крошечный драйвер как раз то, что нужно!

    Произведенный в США LUXdrive серии 7006 BuckBullet представляет собой драйвер постоянного тока для светодиодов, который питается от сети переменного тока низкого напряжения.Этот драйвер оптимизирован с помощью высокоскоростной электроники для использования как с магнитными трансформаторами, так и с электронными трансформаторами 12 В переменного тока. Он будет питать светодиоды высокой яркости при постоянном токе 350 мА, 500 мА или 700 мА, предоставляя вам варианты работы в зависимости от необходимой яркости света. Помните, что более высокий управляющий ток соответствует более высокому светоотдаче!

    Решение проблемы преобразования переменного тока в постоянный

    Этот драйвер был создан инженерами LUXdrive здесь, в США, и включает в себя внутреннюю схему, которая переключает 8-24 В переменного тока в питание постоянного тока. Для этого BuckBullet требует накладных расходов 3 В для работы. Таким образом, вы можете найти напряжение, которое вы можете получить от одного из этих драйверов, вычитая 3 из вашего входного напряжения… вот оно в формуле:

    Выходное напряжение = Входное напряжение – 3 В

    Таким образом, если бы у вас был трансформатор на 12 В переменного тока, как в большинстве ландшафтных светильников, вы могли бы использовать этот BuckBullet, и вы могли бы запускать до 9 вольт светодиодов последовательно. BuckBullet просто переключит ваш переменный ток на постоянное напряжение, которое светодиоды могли бы фактически использовать, управляя ими при постоянном токе.

    Идеально подходит для использования на открытом воздухе

    Этот драйвер очень компактен, так как его диаметр всего полдюйма, а длина 2 дюйма. Упаковка полностью герметизирована, что делает ее устойчивой к влаге и атмосферным воздействиям. Затем соединения выполняются из 6-дюймовых многожильных проводов 18AWG. Сверхмалый размер позволяет легко установить его в большинстве случаев модернизации, и если вы строите собственное наружное освещение, не должно быть слишком сложно найти место, чтобы спрятать этот небольшой цилиндрический драйвер.

    Если вам нужно больше светодиодов, вы также можете запустить больше этих драйверов параллельно от трансформатора 12 В переменного тока. Это позволит вам использовать несколько длин от одного и того же источника питания, оставаясь при этом в пределах ваших ограничений по напряжению, поскольку каждый BuckBullet может питать до 9 В светодиодов. Драйвер не зависит от падения напряжения на длинных участках проводов, что очень важно при использовании на открытом воздухе, поскольку иногда у вас бывают более длительные перерывы между освещением. Этот драйвер будет следить за тем, чтобы свет оставался постоянным от источника к источнику света, независимо от расстояния.

    Переключение вашего ландшафтного освещения на светодиоды является обязательным, если вы держите их включенными в течение длительного времени ночью или когда вы находитесь вдали от дома. Сделайте простой комплект для модернизации ландшафтного освещения с помощью этого драйвера BuckBullet и любого из наших SMD-светодиодов, и вы мгновенно сэкономите!

    H Track Quick Connect Трансформатор низкого напряжения

    Трековые системы 120 В являются модульными и могут быть разработаны для различных применений практически в любом интерьере.Быстроразъемные трансформаторы используются для установки низковольтных подвесок и направляющих приспособлений на рельсовую систему. Совместим с любым трековым светильником или подвесным светильником WAC Lighting QP или QF. {ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ОТДЕЛКЕ: «Темная бронза»}

    СТИЛЬ:
    Функциональный

    ДЛИНА:
    4.5

    МАТЕРИАЛ:
    Поликарбонат

    ВЫСОТА КОРОБКИ:
    4,921 дюйма

    ДЛИНА КОРОБОЧНОЙ КОРОБКИ:
    2. 953

    ШИРИНА КОРОБКИ:
    1,772 дюйма

    НАПРЯЖЕНИЕ:
    120 В переменного тока

    ГАРАНТИЯ:
    5 лет эксплуатации 2 года отделки

    ВЕС:
    0.287

    МАРКА:
    ВАК Лимитед

    ЛАМПЫ В КОМПЛЕКТЕ:

    КОЛЛЕКЦИЯ:
    Источник питания

    ПОЛНАЯ СИСТЕМА:

    Лт:

    ГЛАВНЫЙ ТИП:
    Трековое освещение

    ССЫЛКА ПРОИЗВОДИТЕЛЯ:
    https://www. waclighting.com/?s EN-HQ50AR-DB

    ПОДТИП ПРОДУКТА:
    Аксессуары для гусениц

    ТИП ПРОДУКТА:
    Компонент гусеницы

    РАНГ:
    1

    ВЫПУСК:
    41640

    РЕЙТИНГ БЕЗОПАСНОСТИ:
    UL cUL

    ВЫСОТА:
    2.00

    ШИРИНА:
    1,50

    ОТДЕЛКА:
    БРОНЗА

    НА ЭКРАНЕ В ШОУРУМЕ:

    В НАЛИЧИИ В ВЫСТАВОЧНОМ ЗАЛЕ:

    Стандартный стиль:
    Традиционный

    ДИАПАЗОН ВЫСОТЫ:
    0–15 дюймов

    ДИАПАЗОН ШИРИНЫ:
    0–15 дюймов

    ДОСТУПНО ДЛЯ ПРИОБРЕТЕНИЯ:
    ДА

    ДОСТУПНОЕ КОЛИЧЕСТВО У ПРОИЗВОДИТЕЛЯ:
    142

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
