Как подключить вентилятор в ванной к выключателю

Ванная комната ассоциируется у всех с безупречной чистотой, однако, не у всех получается поддерживать чистоту в виду повышенной влажности в этой части жилища.

В ней может образовываться плесень и даже размножаться различные насекомые. Причем такое может наблюдаться даже у самых добросовестных хозяек.

Причина данного явления одна – отсутствие либо плохой уровень вентиляции. Чтобы избежать проблем с плесенью стоит разобраться, как самостоятельно правильно подключить вентилятор в ванной.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке.

Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха – отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Способы самостоятельного подключения

Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:

подключив его к светильнику;
с помощью независимого выключателя;
сделать его включение автоматическим с помощью датчика либо таймера.

Желательно начать беспокоиться о вентиляторе для ванны еще во время ремонта, так как провода к нему должны быть подведены внутри стены. Конечно, можно выполнить и наружный подвод, но смотреться это будет не слишком эстетично.

От освещения

Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.

Отдельный выключатель

Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе. В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.

Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.

При помощи автоматики

Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.

Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.

Установка вентилятора

Такой тип вентиляторов довольно легок в установке – он подключается к сети с помощью клеммной колодки, которая находится за решеткой вентилятора. Для установки вентилятора можно использовать крепежные элементы, идущие в комплекте с ним. Также, вы можете прибегнуть к помощи клея, в случае возможной порчи плитки в ванной.

При установке кулера в ванной комнате, помните о маркировке проводов с помощью разных цветов. Синим цветом обозначен ноль, фаза будет соответствовать другим цветам, к примеру, красному, черному или белому.

Полезное видео

Ознакомиться визуально с вариантами установки вентилятора в ванной комнате вы сможете на видео ниже:

Из данной заметки вы почерпнули информацию, которая поможет предотвратить в вашей ванной сырость и размножение насекомых. Для большей уверенности, выполняя работы по подключению кулера в ванную, можно посмотреть одно из обучающих видео, предложенных нами.

Установка и подключение вентилятора в ванной комнате и санузле

Вентиляторы для ванных комнат и санузлов – это незаменимые устройства, которые позволяют контролировать основные показатели микроклимата в этих помещениях. К таким факторам относится, в частности, не только чистота воздуха, которым дышит человек, но и его относительная влажность.

Современные вытяжные вентиляторы, которые предлагает компания Vortice Украина, представлены в различных типах и комплектациях. В ассортименте нашего интернет-магазина Вы можете найти как стандартные настенные вентиляторы, так и модели с таймерами задержки, датчиками влажности и т.д.

Помимо важности выбора самого вентилятора стоит отметить и значимость установки и подключения данного устройства. Зачастую именно схема подключения вентилятора становится основной проблемой. Следует учитывать, что вентилятор может подключаться совместно с освещением, датчиками движения или влажности и пр. Определиться со схемой подключения нужно еще до того, как сам вентилятор будет приобретен. В инструкции к вытяжным вентиляторам уже есть схемы, по которым можно их подсоединить к сети. Однако если Вы не обладаете достаточным количеством знаний о том, как это сделать, рекомендуем обратиться за помощью к специалистам в этой сфере.

Классическая схема подключения вентилятора

Традиционно вытяжные вентиляторы Vortice в ванных комнатах и санузлах могут быть подключены либо автономно, либо совместно с выключателем освещения. Второй вариант является достаточно удобным, потому как вентилятор выключается, когда пользователь уходит из комнаты и тушит свет. В данном случае исключается возможность того, что человек забудет про вентилятор, вместо этого устройство самостоятельно прекратит свою работу.

Подключение вентилятора производится по простой схеме: к клемме N подводится ноль, а к L – фаза. При этом вентилятор непрерывно работает, пока в ванной комнате наблюдается высокая влажность (более 60%). Когда же этот показатель приходит в норму и опускается к оптимальному значению (около 40-50%), вентилятор выключается. Это первый вариант стандартного подключения без использования выключателя света.

Второй вариант состоит в следующем: к клемме N подводится ноль, а к L – фаза, но между клеммой L и клеммой 1 устанавливается соединение с выключателем для размыкания/замыкания цепи. При включении освещения вентилятор начинает работать и устанавливает оптимальный уровень влажности. Даже если свет уже выключен, вентилятор будет работать до тех пор, пока влажность не установится на необходимом уровне.

Подключение вентилятора с таймером

Организовывая подключение вытяжного вентилятора Vortice с таймером, следует учитывать несколько особенностей. В первую очередь, в схеме подключения должен быть предусмотрен еще один фазный провод, выходящий из распределительной коробки. Насчет подключения к выключателю, то оно происходит так же, как и в традиционной схеме.

Вентиляторы с таймером – это устройства, которые позволяют управлять временем своей работы: встроенный таймер обеспечивает задержку выключения прибора на определенный период (в среднем от 5 до 35 минут). То есть пользователь на свое усмотрение устанавливает, когда вентилятору необходимо прекратить работу после нажатия выключателя света.

Схема подключения вентилятора с таймером приведена ниже:

Каким образом подключить вентилятор с таймером и гигростатом?

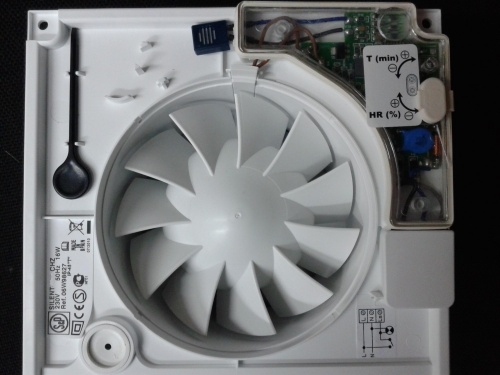

Кроме таймера задержки выключения, вытяжные вентиляторы Vortice могут быть оборудованы датчиками влажности – гигростатами. Такая функция позволяет наиболее точно регулировать показатель относительной влажности воздуха в ванной комнате или санузле.

Датчик влажности срабатывает в тот момент, когда в помещении фиксируется отклонение данного параметра от оптимальных показателей. Тогда вентилятор приводится в движение и решает эту задачу.

Схема подключения вентилятора Vortice с таймером и датчиком влажности имеет следующий вид:

Непосредственный монтаж вентилятора

После того, как все необходимые подключения вентилятора к сети произведены, можно приступать к самому монтажу вытяжного вентилятора. В зависимости от его типа (настенный, оконный, стандартной или скрытой установки и т.д.) и диаметра делается отверстие, соединяющее вентилятор напрямую с улицей или воздуховодом. Корпус вентилятора помещается в подготовленное отверстие и крепится при помощи шурупов, жидких гвоздей и т.п. Далее закрепляется передняя панель и вентилятор готов к использованию. Стоит также отметить, что существуют определенные требования к размещению, к примеру, настенных вентиляторов – их следует монтировать на расстоянии не менее 50 мм от потолка. Другие особенности установки уточняйте в инструкции к вентилятору или же у специалистов.

Компания Vortice Украина – это не только интернет-магазин вентиляционного оборудования. Это еще и проектно-монтажная организация, которая сможет предоставить Вам грамотный проект системы вентиляции и установить приобретенное оборудование по всем требованиям качества и в кратчайшие сроки. По всем интересующим вопросам обращайтесь к нашим специалистам по контактному номеру: (044) 331-13-27.

подключаем самостоятельно вентилятор вытяжной. Как самостоятельно установить вытяжной вентилятор в ванную? Пошаговая инструкция Как подключить осевой вентилятор

Устройство принудительной вентиляции – один из способов обеспечения комфортного микроклимата в частном доме или городской квартире. Более простые приборы – вентиляторы – со временем оказались вытесненными сплит-системами и кондиционерами, однако сохранили свою актуальность в ванной комнате или санузле.

Давайте вместе постараемся разобраться, как выбрать и установить вентилятор в ванную для наиболее эффективной очистки и удаления воздуха.

Максимально повышенный уровень влажности в доме находится именно в ванной комнате или в совмещенном санузле – там, где активно и в большом количестве используется вода. Небольшие размеры помещения, особенности облицовки стен, резкая смена температуры воздуха являются дополнительными факторами, при которых высокая влажность становится наиболее опасной.

Появляется риск распространения грибка и плесени – неприятных микроорганизмов, образующих колонии и являющихся сильными аллергенами.

Даже если ванная комната обладает большой площадью и имеет окно (прямой выход для естественной вентиляции), прибор для вытяжки использованного воздуха может потребоваться в зимний период, когда открывать форточки в помещении в процессе принятия водных процедур рискованно

Возникновение черных точек в швах между плиткой или не успевающий высыхать конденсат на зеркалах, сантехнике и трубах – первые признаки того, что система естественной вентиляции нарушена.

Причиной может служить недостаток притока свежего воздуха через оконные проемы (рамы, фрамуги, специальные отверстия под окном).

В частном доме проблемы могут возникнуть из-за непродуманного устройства вентканалов или в стенах.

Правильно оборудованная вентиляция – это не только защита здоровья от простудных заболеваний и аллергии, но и продление срока службы электропроводки, сантехники, мебели, отделки стен

Простейшим решением, позволяющим обеспечить принудительную циркуляцию воздуха в ванной, является монтаж вентилятора. Современные приборы имеют привлекательный лаконичный дизайн и удобное управление, обладают пониженным уровнем шума и производительностью, достаточной для создания комфортной атмосферы. Если существует опыт устройства электропроводки, выбрать и установить вентилятор можно самостоятельно.

Галерея изображений

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

через датчик открывания двери или движения

датчик влажности

напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100TH ERA SB D100 Optima Vents 100 K Домовент 100 C ERA D 100 E 100SC Ballu Green Energy ERA D 100 4C ET Vents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

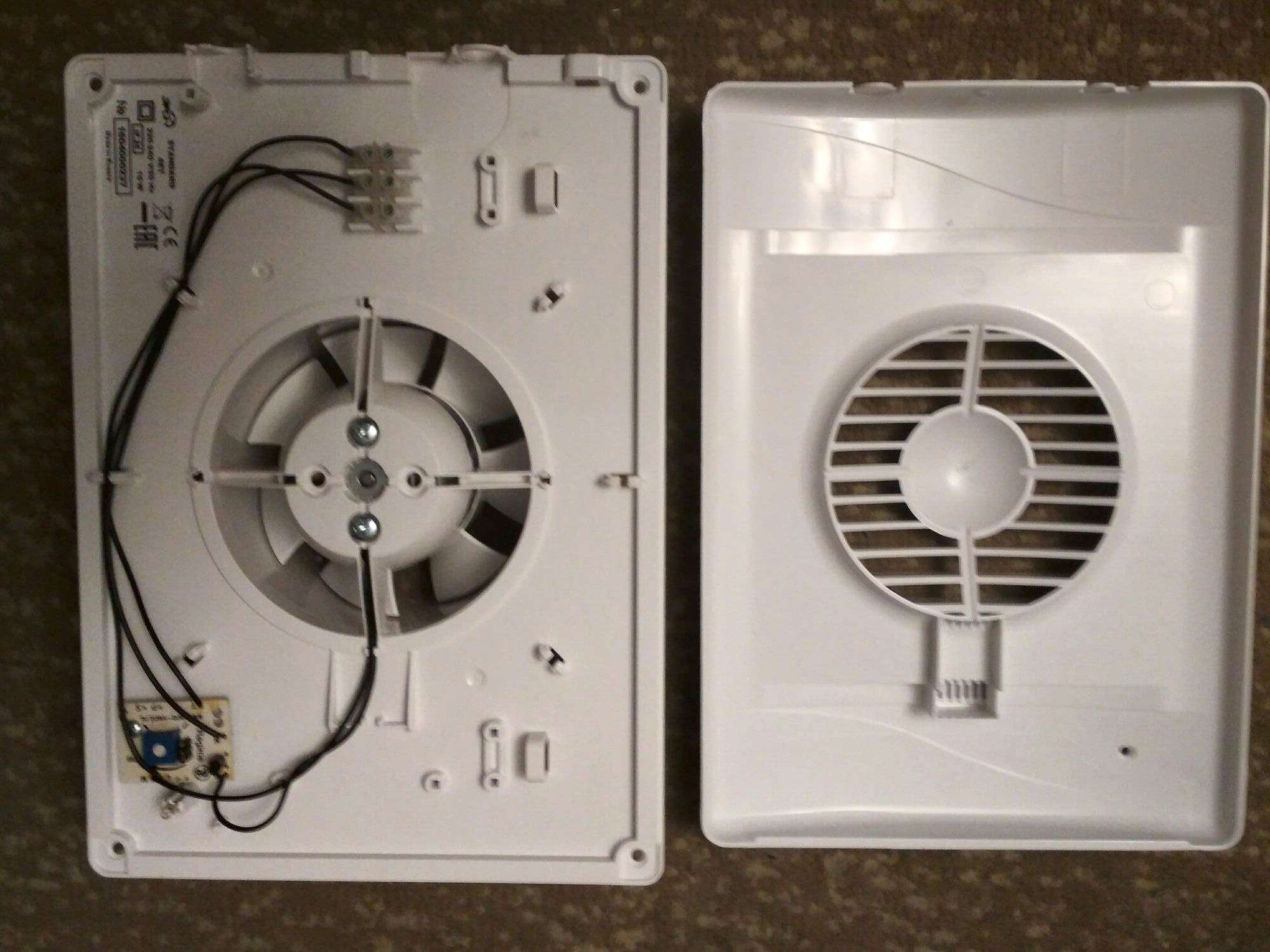

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

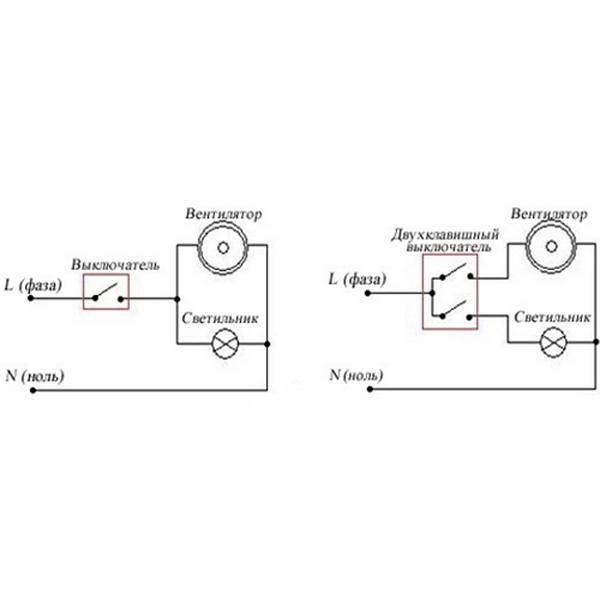

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Ошибки подключения

1 Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п. 7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2 Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3 Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Для нормализации уровня влажности, предотвращения развития плесени и в целях создания оптимальной циркуляции воздуха нужно провести вентиляцию в ванной. Для этого в вентиляционную трубу устанавливаются вытяжки. Лучше всего обустраивать вентиляцию данного помещения на этапе его ремонта. Так вы сможете заранее все продумать и рассчитать. в ванной можно своими руками, ничего сложного в этом нет.

Обоснованность и необходимость установки вентилятора в ванной комнате

Необходимость в обустройстве принудительной вентиляционной системы в ванной комнате возникает в тех случаях, когда обычной системы воздухообмена недостаточно. Понять, что возникла необходимость в монтаже вытяжного вентилятора, можно по запотевшим зеркалам, наличию конденсата на стенах комнаты и постоянной сырости, неприятному запаху. В ванной с плохим воздухообменом начинает плохо пахнуть, активно размножаются болезнетворные микроорганизмы, уменьшающие срок службы техники, мебели и отделки в помещении и вредящие здоровью людей.

Если в вашей ванной имеют место перечисленные проблемы, то сначала необходимо проверить вентиляцию на исправность. Делается это очень просто. Достаточно зажечь спичку и поднести ее к воздухообменной решетке. Если огонь потухнет или хотя бы начнет отклоняться в сторону решетки, то с вентиляционным каналом в вашей ванной комнате все отлично, и устанавливать дополнительный вентилятор не нужно.

Если же пламя еле колышется или вовсе никак не реагирует, придется прочищать воздуховоды и устанавливать вентилятор. Прочистка выполняется при помощи конусообразной гири. Она опускается в канал вентиляции на крыше.

Можно, конечно, воспользоваться старым проверенным методом, в соответствии с которым выпиливается пара сантиметров нижней части двери в ванную комнату. Но эффективность подобного метода не выдерживает никакой критики. Помогает такое решение далеко не во всех случаях. Да и если двери дорогие и современные, пилить их однозначно не захочется. А бюджетная дверь после таких манипуляций попросту перекосится. Поэтому лучше выделить один раз время и смонтировать вентилятор.

Вернуться к оглавлению

Основные требования к принудительной вытяжке

Для того чтобы вентилятор в вашей комнате в полной мере выполнял все возлагаемые на него обязательства, нужно обеспечить соблюдение ряда правил. Прежде всего, вентиляционный канал должен нормально работать. Если он засорен, то даже самый мощный вентилятор не сможет нормально функционировать. Поэтому сначала нужно проверить канал на предмет засорения и при необходимости прочистить его.

В процессе работы вентилятор забирает из помещения отработанный воздух. Вместо него в ванную должен поступать новый. Довольно часто для этого приходится обустраивать под дверью в помещение щель толщиной в 2 см. Лучше предусмотреть данный момент заранее и приобрести дверь соответствующего размера, чем пилить и портить полотно в дальнейшем.

Вентилятор имеет ряд основных характеристик, а именно:

Уровень производительности.
Шумовые качества.
Функциональность и безопасность.
Качество в целом и стоимость.

Выбирайте такой агрегат, который подойдет для условий конкретно вашей ванной комнаты и будет отвечать вашим личным предпочтениям.

Вернуться к оглавлению

Подготовка к установке вентилятора

Самостоятельно выполнить подключение и монтаж вентилятора несложно. Для ванной лучше всего подходит влагозащищенная модель с гидростатом. Она будет контролировать уровень влажности воздуха в комнате. Преимуществом такого вентилятора является то, что он будет включаться самостоятельно при повышении влажности воздуха в помещении выше допустимого значения.

В процессе самостоятельного монтажа вам нужно будет сделать ряд операций, а именно:

Проложить кабель.
Расширить при необходимости канал вентиляции.
Подключить вытяжку к электроснабжению.
Установить устройство в канал.
Заделать пустоты и щели монтажной пеной.
Зашпаклевать при желании монтажную пену после затвердения.

Сделать все это вы сможете самостоятельно. Если есть какие-то сомнения в собственных силах, можно обратиться за помощью к специалистам.

Чтобы система воздухообмена была максимально эффективной, нужно обустроить с одной стороны помещения вытяжную вентиляцию, а с противоположной – приточную. Если вход и выход будут располагаться чересчур близко, это уменьшит вентилируемость ванной комнаты. Чтобы обеспечить приток свежего воздуха в помещение, можно смонтировать внизу двери решетку. Такие решетки продаются в строительных магазинах. Устанавливаются безо всяких проблем, можно будет смонтировать самостоятельно. При желании можно приобрести дверь с предварительно установленной решеткой.

В процессе работы вам понадобится следующее:

Непосредственно вентилятор.
Ударная электродрель.
Шурупы, дюбеля.
Сверло.
Карандаш.
Отвертка.
Изолента.
Плоскогубцы.

Вернуться к оглавлению

Подключение вентилятора к системе электричества

То, насколько удобным и производительным будет вентилятор, зависит, прежде всего, от его функциональных и ряда технических характеристик. Влияет на эти показатели и метод включения. Существует несколько доступных схем подключения вытяжных агрегатов в ванной комнате. При выборе конкретного решения вам нужно будет хорошо подумать. Рассмотрите особенности наиболее распространенных способов включения.

Прежде всего, это включение при помощи шнура. Многие модели вентиляторов оснащаются включателем, встроенным в корпус. И в большинстве случаев это шнур, выходящий из корпуса. Пользователь дергает за такой шнурок – вентилятор включается/выключается.

Но подобные модели удобны далеко не всегда. Чаще всего монтаж вентиляторов выполняется под потолком либо в различных других труднодоступных местах. И если ремонт в помещении еще не завершен, то вместо шнура вы можете установить выключатель в любом месте. Для этого от вентилятора прокладывается отдельная проводка и прячется под облицовочным материалом.

Существуют модели, соединяющиеся с источником освещения. Включаться они будут при включении освещения в ванной. Выключаться тоже вместе с ним. То есть два устройства попросту подключаются к одному выключателю. Но есть у таких устройств ряд недостатков. К примеру, вентилятор может не успеть в достаточной мере обновить воздух, пока вы будете в ванной. Помимо этого, если ночью кому-нибудь нужно будет сходить в туалет, шум прибора разбудит всех домочадцев.

Если в вашей ванной комнате нет постоянной сырости и вытяжной вентилятор устанавливается исключительно для нормализации влажности воздуха после приема ванны или душа, то вентилятор можно подключить на отдельный выключатель. Это очень удобно. Кнопку включения/выключения можно расположить рядом с выключателями для источников освещения санузла.

Наиболее удобны в эксплуатации вентиляторы с системой автоматического включения/выключения. Подобные модели оснащаются датчиком уровня влажности воздуха или движения.

Вентилятор включается, когда в ванной влажность воздуха поднимается выше допустимого значения или же когда в нее входят люди. Выключение срабатывает по таймеру. Методика очень удобная, но сравнительно дорогостоящая, поэтому и не такая популярная, как вышеописанные аналоги.

Вернуться к оглавлению

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него. Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

Целью же дальнейшего изложения будет демонстрация возможных схем подключения с кратким описанием их преимуществ и недостатков.

Вентилятор без встроенного таймера

Отдельно выделенный для вентилятора выключатель

Самая, пожалуй, простая схема подключения. Выключатель может располагаться как перед входом в ванную, так и внутри помещения в безопасной зоне (где исключается попадание на него водяных брызг).

Цифрами на схеме обозначены:

1 — общий спаренный автоматический выключатель в распределительном щите.

2 — автоматический выключатель на выделенную линию. Для ванной, если в ней предусматривается только освещение и вентиляция, будет достаточно проводки сечением 1,5 мм², и линия защищается автоматом с номиналом 10 ампер.

3 — шина подключения нулевых проводов.

4 — монтажная (распределительная) коробка.

5 — одноклавишный выключатель.

6 — клеммная колодка вентилятора.

Выше говорилось, что рекомендуется везде прокладывать кабели с тремя проводниками. Ни этой же схеме третий провод просто не показан, так как он остается в таком варианте незадействованным. Как правило, пластиковые накладные осевые вентиляторы на своей колодке не имеют клеммы для подключения заземляющего контура (РЕ). То есть все ограничивается коммутацией фазы L, прерывающейся на выключателе, и нуля N.

На схеме (здесь и далее) показана распределительная коробка. Но на деле многие электрики используют для несложных схем коммутации пространство подрозетников. Для этого можно использовать подрозетник увеличенной глубины (60 мм). Все соединения, например, выполненные с помощью клемм Wago, в нем прекрасно разместятся, и вполне хватит места для установки самого выключателя. Впрочем, здесь каждый решает сам – оба случая вполне допустимы.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Как правило, при планировании схемы домашней электрической сети стараются сильно «не плодить» количество выключателей. Так что можно обойтись одним, который будет «обслуживать» и освещение в ванной комнате, и ее . Но возможны два варианта – выключатель может быть одноклавишным или двухклавишным.

Для начала — первый вариант, с одноклавишным выключателем.

Цены на вытяжные вентиляторы с обратным клапаном

вытяжной вентилятор с обратным клапаном

На схеме добавлены:

7 – шина подключения контура защитного заземления.

8 – осветительный прибор. Показан условно, так как это может быть и группа параллельно подключенных приборов, или блок питания с понижающим трансформатором или драйвером – если светильники этого требуют. В любом случае, на корпусе осветительных приборов или блока питания часто имеются металлические детали. То есть здесь уже требуется подключение к линии защитного заземления (РЕ), тем более – во влажных условиях ванной комнаты.

Сама по себе схема также несложна в исполнении, но грешит явным недостатком. Совершенно очевидно, что вентилятор будет работать только при включенном освещении. То есть или времени на качественное проветривание будет недостаточно, или для этого придётся оставлять включенным свет. И то и другое – не слишком хорошо. Поэтому такая схема применяется редко, как неудобная в пользовании. И если вентилятор не оснащен таймером, лучше использовать подключение через двухклавишный выключатель.

Подключение вентилятора и освещения через двухклавишный выключатель

Схема схожа с предыдущей, но есть и существенное отличие.

Это отличие заключается в использовании обычного двухклавишного выключателя. Он ставится на разрыв фазного провода. А от выключателя, от каждого из его контактов, идут раздельные фазные провода к осветительным приборам и к вентилятору.

Удобство очевидно – каждая из «опций» независима от другой. При коротких «визитах» в ванную (санузел), когда вентиляция не требуется, включается только свет. Ничто не мешает включить и то, и другое одновременно. И, наконец, можно погасить свет, но оставить на какое-то время работающим вентилятор, чтобы обеспечить полноценное проветривание.

Но есть, конечно, и недостаток. Он кроется в забывчивости многих людей. Свет погасили, оставили работающей вытяжку, и просто за делами позабыли о ее выключении. Не особо страшно, конечно, так как при тех потребляемых мощностях, что свойственны таким приборам, убытка большого не будет. Но все же…

Этот недостаток легко устраняется установкой вентилятора со встроенным электронным таймером.

Вентилятор со встроенным таймером

Как мы видели, стоимость таких вентиляторов — несколько выше. Но удобство их эксплуатации компенсирует эти лишние затраты.

Подключение через двухклавишный выключатель

Как и в предыдущем примере, освещение и вентиляция включаются раздельно. Но есть одно отличие, причем – принципиального порядка.

С освещением здесь особых изменений нет. Фаза на него прерывается на одном из контактов двухклавишного выключателя. На схеме этот участок коммутации выделен тёмно-серым цветом.

А вот коммутация вентилятора осуществляется уже иначе. Нулевой и фазный провод не прерываются и идут на клеммную колодку к контактам N и L соответственно. Но на второй клавише выключателя прерывается еще одна фаза, управляющая. И она подключается к клеммному контакту LT – фаза таймера. Управление работой вентилятора осуществляется именно через нее.

На схеме этот провод выделен коричневым цветом. На деле же для этого обычно используется остающийся незадействованным желто-зеленый проводник кабеля, так как, как мы уже видели, заземление на вентилятор не заводится. Вот почему изначально рекомендуется сразу прокладывать трехжильный кабель.

Итак, освещение функционирует само по себе. А вентилятор после выключения клавиши продолжает работать установленное пользователем время, по истечении которого автоматически останавливается.

Подключение через одноклавишный выключатель

А можно ли включать и свет, и вентилятор одной клавишей, так, чтобы затем выключение вентиляции происходило с задержкой по таймеру? Конечно, можно. И это бывает даже намного удобнее, чем использовать двухклавишный выключатель.

Пояснений дополнительных по схеме, наверное, уже не требуется.

Могут возразить – стоит ли включать вентиляцию вместе со светом всякий раз, когда в ванну заходят буквально на минуту, например, сполоснуть руки. Да, конечно, это можно считать определённым недостатком такой схемы. Но некоторые производители и это учли при разработке своих моделей вентиляторов с таймером. Пример тому – уже упоминавшая в таблице выше модель «ERA D 100 4C ET». Помимо того, что у нее имеется электронный таймер, предусмотрена возможность еще и выбора наиболее подходящего режима работы.

Переключает режимов представляет собой три штыревых контакта, два из которых замыкаются джампером (перемычкой). Соответственно, возможны два положения и два режима работы.

Первый режим называется «туалет». Джампер перемыкает верхний и средний контакт. Суть работы прибора в этом режиме заключается в том, что при включении сразу запускается двигатель и начинается обычная работа вентилятора. Например, на входе в ванную щёлкнули по одноклавишному выключателю – загорелся свет и заработала вытяжка.

По выходу их ванной свет выключают, но вентилятор продолжает работать установленное хозяевами на таймере время. То есть проветривание продолжается уже в отсутствие человека. Какую задержку выключения установить – покажет практика эксплуатации прибора.

Второй режим носит название «ванна». Джампер замыкает средний и нижний штыревой контакт.

Здесь все обстоит несколько иначе. Пока горит свет, то есть человек, допустим, принимает водные процедуры, вентилятор работать не начнет. Удобно – ни шум не отвлекает, ни сквозняка нет. Но при выключении света произойдёт автоматический пуск вентилятора, который отработает установленное на таймере время и обеспечит проветривание помещения в отсутствие человека.

И ещё один нюанс этого режима. Он сработает лишь в том случае, если между включением и выключением света пройдет более полутора минут. Значит, когда человек пробыл в ванной комнате (санузле) менее 90 секунд, можно с большой долей уверенности полагать, что в принудительной вентиляции помещения необходимости нет. И таймер прибора просто проигнорирует это кратковременное включение освещения — пуска вентилятора не произойдет.

В принципе, были рассмотрены все основные схемы включения, рассказано об их достоинствах и недостатках. То есть каждый из хозяев может подобрать вариант, который ему кажется наиболее предпочтительным. Можно добавить, что наличие, помимо таймера, еще и датчика влажности никак не сказывается на принципе коммутации вентилятора.

* * * * * * *

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

Видео: Как поступают многие — фиксация вентилятора к керамической облицовке стены на клей.

А есть и вовсе оригинальные способы установки.

Видео: «Ни вашим, ни нашим» — оригинальный способ установки вентилятора на уплотнительные кольца

В ванных комнатах часто можно ощущать не столь приятный запах сырости, избавиться от которого довольно сложно. Постоянный контакт поверхностей с водой вызывает появление плесени, грибка, которые поражают материалы, выделяют крайне опасные споры. Чтобы избавиться от таких неприятностей, необходима установка вентилятора, обеспечивающего правильную циркуляцию воздушных масс, вытяжку отработанного и влажного воздуха из помещения.

Вентилятор в ванной обеспечивает циркуляцию воздуха и вытягивает влагу из помещения.

Рекомендуется выбирать вентилятор с компактными размерами, он монтируется прямо в вентиляционное отверстие ванной комнаты . Большие затраты при этом не требуются, зато атмосфера в ванной будет заметно улучшена. Вентилятор лучше всего проектировать на этапе ремонта санузла, так как потребуется его подключение к сети электропитания. Даже если это не было сделано предварительно, не составит большой сложности установить его для уже полностью готовой ванной комнаты, обеспечив правильный микроклимат.

Требования к установке вытяжного вентилятора

В выдолбленное отверстие вставляется патрубок и обмазывается со всех сторон строительным раствором.

Чтобы вентилятор в ванной выполнял все свои функции, необходимо соблюдать такие условия его монтажа:

Следует правильно подготовить отверстие для вытяжки, обработать края, убрать все лишнее, включая старые решетки.
Выбирается тип подключения, который может различаться в зависимости от требований оборудования и его эксплуатации.
Под дверью в ванной должна находиться специальная вентиляционная щель или предусмотрена специальная решетка для подачи свежего воздуха. Это требуется для нормальной работы оборудования, которое, удаляя воздух, должно замещать его свежим.
Покупать стоит оборудование, которое не только подходит по размерам, но и по мощности, производительности и другим параметрам.

Вернуться к оглавлению

Методы установки вентилятора по всем правилам

Задний фланец крепится к стене саморезами, крышка двигателя прижимается к заднему фланцу и фиксируется.

Подключение вентиляционного оборудования в ванной комнате может осуществляться несколькими методами. Все зависит от конкретного типа оборудования, общих требований к установке. Сегодня используется метод подключения, связанный с выключателем. При включении света в туалете или ванной сразу же начинает работать вентилятор, отводя излишки влаги и неприятные запахи.

Не всегда в ванной беспокоит влажность, во многих случаях вентилятор требуется, когда кто-либо принимает душ или выполняет другие гигиенические процедуры. В таком случае к установке вытяжных вентиляторов надо подходить иначе:

Сначала подбирается двухконтактный выключатель, к нему подводится проводка от освещения и от вентоборудования.
Планируется местоположение выключателя.
Монтируется проводка от вентиляционного оборудования, выполняется подключение.

После того как работы по монтажу не только проводки, но и оборудования закончены, необходимо подключить ток к сети, проверить работу вентиляции.

Вернуться к оглавлению

Традиционное подключение

Традиционное подключение является не только простым, но и наиболее удобным. При таком варианте включать вентилятор можно самостоятельно, для этого на корпусе предусмотрена кнопка или специальная веревочка, за которую придется дергать для включения/выключения. Есть и автоматический выключатель, который регулирует работу в зависимости от понижения уровня влажности, оборудование по достижении определенного значения выключается самостоятельно.

Автоматика может регулировать и включение вентилятора, если влажность поднялась выше определенного уровня, но ручное управление также должно быть. Оно необходимо в том случае, если требуется включить вентиляцию для устранения неприятного запаха. Монтаж оборудования простой, но выполнять его рекомендуется только при участии специалиста, так как используется регулировка автоматики и датчиков. Если нет такого опыта, то и настроить их правильно не получится.

Вернуться к оглавлению

Вентилятор с укладкой проводки

Установка вентиляторов может осуществляться и путем самостоятельной прокладки проводки. Планировать работу надо заранее, соблюдая все нормы по безопасности. Если приобретена именно такая модель, то она должна снабжаться подробной схемой подключения, предоставляемой производителем.

Перед выполнением работы необходимо приготовить нужное количество кабеля, проверить, чтобы сеть была обесточена.

Во время соединения проводов надо помнить, что скрутки не только не эффективны, но и опасны.

Рекомендуется использовать специальные клеммные колодки, обеспечивающие контакт. Для подключения применять следует медные кабели. Если подключение выполняется во время общего ремонта, то выключатель вентилятора можно соединить с выключателем освещения ванной комнаты.

Вернуться к оглавлению

Расположение вентилятора

Где обычно производится установка вытяжного вентилятора? Для ванной комнаты идеальным местом является отверстие специальной вентиляционной трубы, канал которой выходит непосредственно на крышу здания. Такое отверстие есть в любой квартире или частном доме, оно позволяет вытягивать сырость, нормализовать воздухообмен в помещении.

Обычно стандартный канал обеспечивает приток до 100 кубов воздуха в час, но этого может быть недостаточно для ванной, чтобы полностью убрать всю излишнюю сырость. Именно для этого и применяются специальные вентиляторы, которые монтируются в такие каналы. Вопрос, куда монтировать вентилятор, решается довольно просто. Для самого кулера очень важно определить, какой диаметр имеет такое отверстие. Ведь размер оборудования необходимо определять именно на основании такого параметра. Чаще всего вентотверстия имеют диаметр в 100 мм, 150 мм, 125 мм. Определить это просто, необходимо взять рулетку и произвести замер. Учитывается форма отверстия, оно может быть круглым, можно увидеть большие прямоугольные и квадратные каналы, для которых оборудование надо подбирать соответствующее.

Если вентканал имеет размер намного меньший, чем у вентилятора, то не надо паниковать, проблема решается не так сложно. Для этого применяется перфоратор, с его помощью можно расширить отверстие. Такой инструмент надо иметь, но вовсе не обязательно его покупать специально для работы. Такую услугу не составит труда заказать. Может быть и иной вариант, когда отверстие вентканала больше, чем у вентилятора. В таком случае действовать надо, исходя из особенностей конструкции, обычно производители сами регламентируют условия подключения. Чаще всего выполняются работы по шпаклеванию и заливке монтажной пеной образовавшихся пустот, но могут применяться и специальные накладки. На этом подготовительные работы закончены, можно приступать к монтажу самого оборудования. Можно одновременно продумать и установку кулера.

Как установить вентилятор в ванной или в туалете? | Принудительная вентиляция своими руками

Хотите сделать принудительную вентиляцию своими руками? Хотите самостоятельно подключить вытяжной вентилятор в ванной или в туалете? Ознакомьтесь с кратким обзором, который мы подготовили.

Штатная вентиляционная система в многоквартирных домах со временем перестает выполнять свои функции в полном объеме. Лучшим способом «взбодрить» забитую коммуникацию является установка принудительной вентиляции в санузле.

Для этого требуется специальный вентилятор и мастер, впрочем, можно обойтись и своими силами, если есть даже минимальные навыки держать отвертку, молоток и плоскогубцы.

Порядок установки встраиваемого вентилятора

Требуется замерить высоту и ширину отверстия вентиляционного канала и подобрать в магазине прибор подходящего размера. Также следует позаботиться о подводке питания, лучше использовать для этой цели гибкий медный провод ПВ-З или один из его аналогов.

Соединения токопроводящих линий рекомендуется выполнять клеммниками или СИЗами, поэтому следует прикупить и эти детали.

Аппарат, проводка, монтажные элементы приобретены, отвертка и плоскогубцы под рукой – порядок! Теперь можно приступать к установке принудительной вентиляции в санузле своими руками, прочистив канал от пыли и мусора.

Корпус вентилятора для ванной комнаты или туалета выполняется с возможностью крепления дюбелями, но можно поступить проще – приклеить прибор к стене полимерным клеем. Теперь следует подвести к аппарату питание, выбрав один из способов:

параллельно с освещением;
напрямую к электрической сети квартиры.

В первом случае вентилятор будет срабатывать каждый раз, когда в санузле зажигается свет, и отключаться, когда лампочка гаснет. При прямом подключении активировать и останавливать вентиляцию можно независимо от освещения отдельным выключателем.

Внимание! Прежде чем выполнять какие-либо работы по электрике своими руками, необходимо отключить подачу электроэнергии в квартиру от распределительного щитка!

Подсоединение через освещение – самый простой способ. В этом случае требуется просто снять плафон, освободить провода, идущие к лампочке, и подсоединить линию к вентилятору. Делается это так:

перекусить провод;
зачистить изоляцию на двух концах;
зачистить изоляцию на проводе вентилятора;
соединить все три конца;
повторить операцию со второй жилой.

Соединение проводов, как уже было сказано, выполняется при помощи клеммника или СИЗа. Если светильник укомплектован клеммными колодками, просто подсоединяем новые провода, ослабив и вновь затянув зажимы, ничего резать не требуется.

Линию, ведущую к вентилятору, можно спрятать в кабель канал, не обязательно сейчас штробить стену. Долбить бетон или кирпич лучше во время капитального ремонта санузла или всей квартиры.

Прямое подключение к квартирной проводке осуществляется в распаечной коробке. Алгоритм действий в этом случае таков:

найти в распределительной коробке линию фазы и «ноля»;
подсоединить к «плюсу» провод, идущий на выключатель вентиляции;
соединить линию, пришедшую от выключателя, с идущей на вентилятор;
провод, пришедший от вытяжного прибора, подключить к нулевой линии.

Как правило, фаза и «ноль» – это провода входящие в коробку горизонтально от счетчика в направлении квартиры, вниз идет силовая линия на выключатель, сверху спускается «ноль» от лампочки. На фазе и «нуле» соединено не менее трех линий, а два замкнутых в коробке провода – это контакт пришедшей от выключателя фазы с питанием лампочки (его трогать не следует). Однако, все-таки лучше найти фазу и «ноль» пробником или тестером.

Как подключить вентилятор в ванной к выключателю: лампочке, схема

Доброго времени суток уважаемые читатели блога. Тема поста как подключить вентилятор в ванной к выключателю и постараемся это сделать самостоятельно.

Ванная комната считается помещением повышенной опасности, согласно строительной документации. Повышенная влажность это еще и сырость, запахи, плесень, поэтому хорошая вентиляция просто необходима.

Вентилятор для ванной комнаты

По нормативным данным величина обмена воздуха должна быть 25 куб. м/час, поэтому выбирая вентилятор, учитывайте данное требование. У вентилятора еще есть показатель, который так же регламентируется нормами, это шумовой эффект работы.

В дневное время шум вентилятора должен быть в пределах 23 – 58 дБ, ночью в пределах 13 – 50 дБ. Приобрести вентилятор лучше заранее, что бы знать, какого диаметра делать посадочное отверстие при кладке плитки.

На данный момент вентиляторы выпускаются с датчиком влажности, таймером, фототаймером, датчиком движения и т. д. Перед покупкой нужно будет определиться, что бы вы хотели приобрести. Давайте рассмотрим подробнее подключение самых распространенных вариантов.

Во время монтажных работ, соединений и подключений убедитесь, что в проводах нет напряжения, используя измерительный прибор.

Схема подключения вентилятора с таймером

В данном варианте происходит одновременное включение вентилятора и освещения ванной. При выключении светильника происходит задержка выключения вентилятора на определенное время.

Подключение вентилятора с таймером

Рассмотрим подробнее соединение и подключение проводов в данной схеме. В распределительную коробку прокладываем питающий трехжильный кабель, жилы которого имеют определенный цвет изоляции.

Провод в коричневой изоляции будет фазой, синей ноль и желтой заземление. Следующий трехжильный кабель проложим от светильника в распределительную коробку.

Двухжильный кабель проведем от выключателя в коробку. К вентилятору от коробки придется провести трехжильный кабель и еще дополнительную четвертую жилу.

Теперь произведем соединение проводов и их подключение. Разделываем все кабеля в коробке от наружной оболочки и зачищаем каждый провод от изоляции сантиметров на шесть.

Берем синий нулевой провод питающего кабеля, синий провод от светильника и синий, идущий к нулевому контакту вентилятора (N), скручиваем между собой.

Далее берем провод в желтой изоляции питающего кабеля, желтый заземляющий желтый провод от светильника и желтый провод, идущий к заземлению вентилятора, скручиваем провода между собой.

Затем берем коричневый провод питающего кабеля, коричневый провод, идущий с контакта L вентилятора и коричневый провод идущего на выключатель, скручиваем между собой.

Теперь берем коричневый провод, идущий со светильника, синий провод, идущий с выключателя и коричневый провод с контакта A вентилятора, скручиваем между собой.

Скрученные концы пропаиваем или опрессовываем, изолируем, укладываем в коробку и закрываем ее. Подаем электропитание и проверяем свою работу.

Схема подключения вентилятора со светильником

Если вам не нужны прибамбасы в вентиляторе, то можно приобрести простой вентилятор и подключить его параллельно светильнику.

Если ремонт не предвидится, то нужно провести трехжильный кабель от светильника ванной комнаты до установленного вентилятора и подключить синий провод к контакту N вентилятора и нулевому проводу, идущему к светильнику.

Желтый провод подключаем к заземляющему контакту вентилятора, другой конец провода к заземлению светильника. Коричневый провод подключаем к контакту L вентилятора, другой конец провода к фазному проводу светильника.

Если вы в процессе ремонта, то лучше все провода привести в распределительную коробку и в ней сделать соединение. В нашем случае трехжильный кабель имеет три цвета, синий, желтый и коричневый, и двужильный синий и коричневый.

В коробку приходит трехжильный питающий кабель, трехжильный от светильника, трехжильный от вентилятора и двужильный от выключателя.

Схема подключения вентилятора

Разделываем все кабеля, зачищаем все провода сантиметров на шесть. Далее берем синий (ноль) провод питающего кабеля, синий провод от светильника, синий провод от вентилятора и скручиваем между собой.

Далее берем желтый (заземление) провод от питающего кабеля, желтый провод от кабеля от светильника и желтый от вентилятора, скручиваем между собой.

Теперь берем коричневый (фаза) провод питающего кабеля и коричневый провод кабеля идущего от выключателя, скручиваем между собой.

Затем берем коричневый провод от вентилятора, коричневый от светильника и синий от выключателя, скручиваем между собой.

У всех скруток неровные кончики откусываем бокорезами, скрутки пропаиваем или опрессовываем, изолируем, укладываем в коробку и закрываем ее.

Подключаем к проводам выключатель, светильник, вентилятор, подаем электропитание и проверяем работоспособность схемы.

Схема подключения вентилятора к двухклавишному выключателю

Это еще один распространенный вариант подключения вентилятора, когда свет в ванной включается отдельно, а вентилятор отдельно.

В данном варианте устанавливается распределительная коробка, в которую заводятся трехжильные кабеля от светильника, двойного выключателя, вентилятора и щитка питания или соседней коробки.

Подключение вентилятора к двухклавишному выключателю

Соединяем провода в коробке. Разделываем все кабели, зачищаем провода. Берем зачищенный синий (ноль) провод с питающего кабеля, синий со светильника, синий с вентилятора и скручиваем между собой.

Далее берем желтый (заземление) провод питающего кабеля, желтый с вентилятора, желтый со светильника и скручиваем между собой.

Затем берем коричневый (фаза) провод питающего кабеля, коричневый провод с кабеля, идущего с выключателя, и скручиваем.

Теперь берем коричневый провод с кабеля, идущего с вентилятора, зеленый провод с кабеля, идущего с выключателя, и скручиваем между собой.

Берем коричневый провод с кабеля, идущего со светильника, синий провод с кабеля, идущего с выключателя, и скручиваем. Подключаем выключатель, светильник, вентилятор согласно электрической схеме.

Неровные и острые кончики скруток откусываем бокорезами, пропаиваем или опрессовываем скрутки, изолируем, укладываем в коробку, закрываем ее, подаем электропитание и проверяем работоспособность данной схемы, в которой каждая клавиша включит отдельно светильник и вентилятор.

Вот все премудрости подключения, думаю, справятся все. Удачного вам электромонтажа.

С уважением, Игорь Вилков.

Схема включения вентилятора в ванной и туалете. Установка вентилятора для вытяжки в ванной комнате своими руками. Отдельно выделенный для вентилятора выключатель

Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами — кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.

Показать всё
Необходимость установки
Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.
Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.
Критерии выбора
Чтобы приобрести , достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата .
Как установить стационарный выключатель на вентилятор
Основные виды
В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:
- Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
- Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.
Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.
Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.
Технические характеристики
Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:
- Уровень шума.
- Производительность.
- Степень безопасности.
Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м 3 /ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.
Дополнительные устройства
Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:
Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.
Перед тем как приступить к установке кулера, стоит изучить инструкцию. Если ее нет, то вероятно был приобретен некачественный агрегат либо его ввезли нелегально. Для монтажа вентилятора в ванной своими руками потребуется затратить около 30 минут свободного времени. Предварительно с него необходимо снять лицевую панель. На место контакта агрегата со стеной наносится силикон или полимерный клей.
Так как вес пластикового устройства мал, этого способа монтажа будет вполне достаточно. Затем вентилятор вставляется в предварительно сделанное отверстие либо гофру и плотно прижимается к стене на несколько минут. Далее с помощью саморезов, которые чаще всего входят в комплект поставки, лицевая крышка прикручивается к корпусу..схема подключения вентилятора с таймером в ванной несколько сложнее в реализации. Такой аппарат довольно удобен в эксплуатации и часто используется в быту. Чаще всего модели кулеров с таймером имеют четыре контакта. Фазовый проводник подсоединяется к выключателю и соответствующей клемме прибора.
Нулевой провод соединяется с лампочкой и контактом N вентилятора. Клемма питания таймера подключается к выключателю и соединяется там со вторым проводом, ведущим к источнику света. Четвертый контакт вентилятора предназначен для подсоединения заземляющего проводника. Создать систему вытяжной вентиляции сможет даже начинающий домашний мастер. Если используется кулер с таймером, то предварительно необходимо разобраться с электросхемой прибора и его конструкцией.

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности : отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла.Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода.
На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

Вентилятор для ванной комнаты

Во время монтажных работ, соединений и подключений убедитесь, что в проводах нет напряжения, используя .

Схема подключения вентилятора с таймером

Подключение вентилятора с таймером

Провод в коричневой изоляции будет фазой, синей ноль и желтой заземление. Следующий трехжильный кабель проложим от светильника в .

Схема подключения вентилятора со светильником

Схема подключения вентилятора

Схема подключения вентилятора к двухклавишному выключателю

Подключение вентилятора к двухклавишному выключателю

Неровные и острые кончики скруток откусываем бокорезами, или опрессовываем скрутки, изолируем, укладываем в коробку, закрываем ее, подаем электропитание и проверяем работоспособность данной схемы, в которой каждая клавиша включит отдельно светильник и вентилятор.

Вот все премудрости подключения, думаю, справятся все. Удачного вам электромонтажа.

С уважением, Игорь Вилков.

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

параллельно освещению;
отдельным выключателем;
через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3-30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать . Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Понравилось видео? Подписывайтесь на наш канал!

Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.

Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.

Основные особенности вентиляторов с таймером

Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.

Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.

Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.

Сам таймер — несложный прибор и он ненамного повышает стоимость всего устройства.

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.

Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.

При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.

Установка вентилятора в ванной туалете

Установка вентилятора в ванной и туалете

В данной статье мы поговорим о принудительной вентиляции в туалете и в ванной комнате. Принудительная вентиляция это когда в вентиляционный канал вставлен вентилятор. В этой статье мы рассмотрим базовые модели вентиляторов, которые довольно часто используются и схемы их подключения.

Нужна ли принудительная вентиляция ?

Принудительную вентиляцию необходимо делать тогда когда обычная вентиляция не является действенной или слишком слаба. Первыми признаками того, что вентиляция не справляется со своей задачей это запотевшее зеркало, конденсат на стенах, появление запахов и плесени.

Если вы столкнулись с этой проблемой, прежде всего вам, необходимо проверить на исправность вентиляционный канал. Он проверяется очень просто, для этого к вентиляционному каналу нужно поднести подожженную спичку. Если памя затягивает в вентиляцию, значит с вентиляционным каналом все в порядке, просто он не справляется с данной площадью помещения. И в таких случаях нужно устанавливать принудительную вентиляцию. А если пламя спички даже не колеблется, то необходимо чистить воздуховоды. Для этого на крыше в вентиляционный канал опускают конусообразную гирю.

Вентилятор в туалете .

Я рекомендую устанавливать вентилятор в туалете так, чтобы вы зашли в туалет, включили свет и автоматически включился вентилятор. Вышли из туалета, выключили свет и тем самым выключился вентилятор. Есть еще трехконтактные вентиляторы с датчиками времени или влажности, которые после выключения света еще некоторое время работают, само время таймера и датчик влаги вы можете регулировать собственноручно. Они называются вентиляторами с таймером. По моему мнению, вентилятор с таймером в туалете, как и в ванной является более эффективным, чем обычный. И стоит он не намного дороже обычного.

Схема подключения вентилятора в туалете. Вентилятор с таймером и датчиком влажности.

На данной схеме изображено классическую схему подключения вентилятора. Где включаешь вентилятор вместе со светом и выключаешь также вместе. Схема достаточно проста. Здесь необходимо параллельно подключить вентилятор вместе с освещением. Ноль из распределительной коробки идет прямо на освещение и вентилятор, а фаза через выключатель .

На этой схеме изображено подключения односкоростного вентилятора с таймером. Данная схема является немного сложнее предыдущей. С распределительной коробки, напрямую к вентилятору идет фаза и ноль, а до лампочки только ноль. А через выключатель до лампочки и вентилятору идет фаза. Только фазу, которая идет через выключатель к вентилятору нужно подсоединить к клемме, которая обозначена на вентиляторе как LT или Т. А время, которое должен работать вентилятор после отключения света, регулируется непосредственно на самом вентиляторе. Так же можно напрямую подсоединить вентилятор с тремя контактами — на N подключается нейтральный (ноль) и на L и T подключается плюс.

Вентилятор в ванной

Вентилятор в ванной можно подключать такими методами как описано выше, а можно еще другими. О других методах подключения вентилятора мы сейчас и поговорим .
Если вентиляция в ванной более — менее нормальная, а необходимость включения принудительной вентиляции только нужно во время принятия душа или ванны, тогда я вам рекомендую следующие схемы подключения принудительной вентиляции.
Одна из которых, это вентилятор с внешним выключателем. Он и служит как переключатель скоростей в некоторых моделях вентиляторов. Принцип работы вентилятора заключается в том, что он не работает постоянно. Вы его включаете тогда, когда в этом есть необходимость. Обычно выключателем служит шнур, который находится снаружи. Дернув его, вы сможете выключить вентилятор или переключить скорость. Данный вентилятор является весьма практичным потому, что в ванной комнате нет необходимости в постоянно включенном вентиляторе.
Довольно похожим на предыдущий способ подключения является следующий способ. Вы выключаете вентилятор не непосредственно на вентиляторе, дернув за веревку, а перед входом в ванную комнату. Для этого на входе кладется двухклавишный выключатель, где первая клавиша отвечает за освещение в ванной комнате, а вторая за сам вентилятор.

Далее мы рассмотрим схемы подключения вентилятора этих двух методов .

Схема подключения вентилятора с внешним переключателем .

Схема достаточно проста. Здесь напрямую от распределительной коробки идет фаза и ноль к вентилятору .

Схема подключения вентилятора к выключателю .

Ноль напрямую от распределительной коробки идет на вентилятор. А фаза до вентилятора идет через выключатель .

Установка вентилятора.

Когда уже мы подключили наш вентилятор, остается дело за малым, установить вентилятор. Обычно в такие вентиляционные каналы нам и нужно устанавливать вентилятор.

Снимаем верхнюю крышку вентилятора.

На тыльную сторону вентилятора мажем клей. Это может быть силикон, жидкие гвозди и тому подобное.

Прижимаем к стене и держим примерно одну минуту, после чего отпускаем.

Прикручиваем верхнюю решетку.

Если Вы не можете самостоятельно установить вентилятор в ванной или туалете, то Вы можете обратиться к нашим специалистам » мастер на час «

Источник: mojdom.net.ua

советов по установке или замене вентилятора в ванной — Forbes Home

1. Определите размер и мощность вентилятора

Прежде чем снимать вытяжной вентилятор для ванной, обратите внимание на маркировку и измерьте его внешний вид. Они могут быть полезны при выборе типа вентилятора для замены.

Вентиляторы бывают разных размеров и мощностей в зависимости от площади помещения, которое они обслуживают. Большинство магазинов осветительных приборов и розничных продавцов товаров для дома предлагают множество вариантов. При замене существующего вентилятора самым простым вариантом является замена старого вентилятора на вентилятор того же размера.

Для новой установки в комнатах со стандартной высотой потолка 9 футов просто рассчитайте квадратные метры вашей ванной комнаты, чтобы определить размер вентилятора, который вам понадобится.

В целом размеры вентиляторов можно разделить на три категории:

Маленькие вентиляторы могут вместить до 70 квадратных футов пространства, что лучше всего для небольших ванных комнат.
Средние вентиляторы могут вентилировать от 70 до 100 квадратных футов.
Большие вентиляторы лучше всего подходят для приложений, где требуется вентиляция площадью более 100 квадратных футов.

2. Снимите старый вытяжной вентилятор

Отключите электричество в комнате / доме с помощью выключателя. При работающем вентиляторе снимайте / ослабляйте предохранители или перекидные выключатели, пока вентилятор не остановится. Рекомендуется оставить пометку на электрической панели, чтобы никто другой не включал питание, пока вы выполняете замену.

Надев защитные очки, чтобы избежать попадания мусора в глаза, с помощью отвертки снимите решетку со старого двигателя вытяжного вентилятора.С помощью тестера цепей убедитесь, что к вытяжному вентилятору в данный момент не поступает электричество.

Если виден пластиковый электрический разъем или вилка, отсоедините провода вентилятора — этот шаг может быть выполнен позже, после снятия вытяжного вентилятора в сборе. С помощью отвертки открутите винты, удерживающие старый вытяжной вентилятор на месте, уделяя особое внимание поддержке вентилятора, чтобы он не упал и не вырвался из оставшихся винтов.

После того, как вы сможете опустить вытяжной вентилятор в сборе, у вас должен быть доступ к любым воздуховодам или другим жгутам проводов, которые могут удерживать его на месте.Отложите старый вытяжной вентилятор в сторону.

3. Снимите старый корпус вытяжного вентилятора

Если вы не заменяете старый вентилятор на копию или модернизированную модель, в которой используется тот же корпус и кронштейны, вероятно, потребуется удалить старый корпус вытяжного вентилятора с помощью отвертки. Снимите все крепежные детали, удерживающие старый корпус на месте, а также сам корпус.

4. Отслеживание и обрезка для корректировки любого размера отверстия

Удерживая новый вытяжной вентилятор в сборе над отверстием, оставленным старым вентилятором, обведите его периметр, чтобы определить размер и форму отверстия, которое необходимо вырезать в гипсокартоне потолка.

Используя осциллирующую пилу и соответствующие средства защиты для глаз и рук, прорежьте вдоль начерченной линии, чтобы создать отверстие подходящего размера для вашего нового вытяжного вентилятора. Чрезвычайно важно убедиться, что вы не столкнетесь с водопроводными или электрическими линиями с другой стороны гипсокартона.

Если вы устанавливаете вытяжную вентиляционную систему впервые, вам также может потребоваться отрезать материал на чердаке или ползать над ванной, в которой вы работаете, сделав вырезы для размещения узла двигателя вентилятора и воздуховода прямо над потолком. дыра в ванной.Для этой части используйте осциллирующую пилу, универсальный нож и маску / респиратор, перчатки и очки, так как вы будете работать в пыльном помещении, вероятно, заполненном изоляцией из стекловолокна.

5. Установите новый кожух вентилятора

Поместите корпус нового вытяжного вентилятора внутрь только что вырезанного отверстия и убедитесь, что длина и углы отверстия правильные. Если это так, продолжайте установку корпуса в соответствии с инструкциями производителя по установке. Для любых винтов, используемых для крепления корпуса, необходимо предварительно просверлить отверстия, используя кронштейны корпуса в качестве шаблона для отверстий.

После предварительного просверливания и правильной установки нового корпуса вентилятора убедитесь, что все детали корпуса надежно закреплены и способны выдерживать вес.

Если вы впервые устанавливаете систему вытяжного вентилятора, потребуется установка на балку и, возможно, некоторое перекрытие между балками, чтобы выдержать вес вентилятора и воздуховода. Не полагайтесь только на гипсокартон, чтобы выдержать вес любого объекта, не предназначенного для такой конфигурации.

6. Установите новый двигатель вытяжного вентилятора

Поднимите узел двигателя вентилятора на место и закрепите его на кронштейнах корпуса с помощью оборудования, поставляемого производителем.

7. Соединительные провода для нового вытяжного вентилятора

Если вытяжной вентилятор снабжен пластмассовым электрическим разъемом или вилкой, подключите его к соответствующей точке электрического подключения. Если у вытяжного вентилятора нет пластмассового электрического разъема или вилки или он не подходит к уже существующей проводке, вам необходимо соединить провода вместе. На этом этапе отключение питания не является обязательным.

Начните с зажатия электрического кабеля к корпусу вытяжного вентилятора с помощью провода длиной от 6 до 8 дюймов, идущего в коробку.Затем снимите примерно полдюйма изоляции с конца каждого провода и, используя скрученные электрические разъемы, соедините провода (белый с белым; красный или черный с черным).

Подключите неизолированный медный провод с помощью винта заземления к пластине на соединительной коробке. Обязательно прикрепите кабель скобами к балке или вертикальному каркасу в пределах 12 дюймов от кабельного зажима.

Если вы не уверены в общих принципах подключения или какая-либо часть этого шага кажется вам иностранным языком, обратитесь к лицензированному электрику для выполнения этой части работы.Независимо от того, чтобы все электрические работы соответствовали нормам и правилам, их должен проверять электротехнический инспектор местного строительного департамента.

8. Проверить воздуховоды на предмет соответствия

При простой установке и замене не требуется никаких модификаций существующих воздуховодов. Однако, если воздуховоды повреждены или неправильно подключены к новому вытяжному вентилятору, сейчас самое время исправить эти проблемы.

Аналогичным образом, если система вытяжного вентилятора устанавливается впервые, необходимо определить и очистить путь для вывода воздуховодов наружу дома. Прикрепите алюминиевый колено к выпускному отверстию вентилятора, а затем пройдите как можно прямо к внешнему вентиляционному отверстию, сделав как можно меньше поворотов. Любые вентиляционные отверстия должны быть должным образом закрыты и закрыты снаружи здания.

9. Заделать зазоры, заменить изоляцию, восстановить внешний вид

Используя гибкий герметик, закройте область вокруг блока вентилятора, чтобы обеспечить отсутствие воздушных зазоров в точке вентиляции и свести к минимуму шум и ухудшающее воздействие вибрации при работе вентилятора.

На чердаке или в подвальном помещении замените смещенную изоляцию и закройте корпус нового вытяжного вентилятора.

В самой ванной включите питание и проверьте вентилятор. Если вентилятор работает громко, отключите питание и убедитесь, что вентилятор установлен ровно и все крепления надежно закреплены — большинство вибрационных шумов вызвано плохим креплением или посадкой блока вентилятора. Если вентилятор работает тихо, вы готовы к завершению работы.

Установите монтажные пружины и декоративную крышку или решетку нового вентилятора.Используйте шпатель, чтобы заделать все следы, оставленные в процессе установки запасного вентилятора, и подкрасить подходящей краской.

Как подключить вентилятор и светильник | Руководства по дому

Теплые температуры и высокая влажность в ванной создают идеальные условия для роста плесени, а также портят деревянные и металлические детали. Снизить влажность можно, установив вентилятор. Чтобы вентилятор был эффективным, он должен располагаться более или менее по центру потолка, который также является хорошим местом для света, поэтому многие вентиляторы поставляются с осветительной арматурой.У вас часто есть возможность подключить вентилятор и свет к отдельным переключателям, но вы также можете использовать один и тот же переключатель, чтобы они включались одновременно.

Вырежьте отверстие под электрическую коробку для выключателя в гипсокартоне рядом с дверью или в другом удобном месте, используя пилу для гипсокартона. Используйте коробку для ремоделирования переключателя. Он прикрепляется непосредственно к гипсокартону, поэтому вам не нужно беспокоиться о том, чтобы прикрепить его к стойке.

Протяните электрический кабель между вентилятором / освещением и выключателем.Если у вентилятора есть пара черных проводов и пара белых проводов, вы можете подключить свет отдельно от вентилятора. Если вы решите это сделать, протяните трехжильный кабель с белым, черным, красным и оголенным проводом. В противном случае используйте двухжильный кабель, у которого нет красного провода.

Подключите вентилятор и свет к кабелю. Если есть только один горячий провод, скрутите его вместе с черным кабелем от выключателя с помощью плоскогубцев. Если есть два горячих провода, и вы хотите, чтобы выключатель и свет управлялись одним и тем же выключателем, скрутите их вместе с черным проводом.

Используйте красный провод в трехжильном кабеле, чтобы включить свет и вентилятор на разные переключатели. Подключите горячий провод от вентилятора к черному проводу от переключателя, а горячий провод от света к красному проводу от переключателя. Горячие провода в блоке могут быть окрашены в другой цвет. Если да, проверьте инструкции по установке, чтобы определить, что есть что.

Скрутите все белые провода вместе, а затем скрутите вместе все оголенные провода. Закройте каждый комплект проводов привинчивающимся соединителем.

Вставьте кабель цепи в распределительную коробку, предварительно убедившись, что питание цепи отключено. Зачистите все кабели в коробке канцелярским ножом и обнажите все концы проводов с помощью приспособлений для зачистки проводов.

Подключите провод горячего контура к верхней латунной клемме переключателя. Если вы используете два переключателя, используйте короткий черный провод для соединения их верхних клемм, чтобы они оба были горячими, когда вы подключаете провод цепи к одному из них. Подключите горячий провод от вентилятора к нижней клемме переключателя.Если есть два горячих провода, подключите один к нижнему выводу каждого переключателя.

Соедините вместе все белые провода в коробке, скручивая их по часовой стрелке с помощью плоскогубцев, и прикрутите соединительный элемент. Скрутите вместе все провода заземления и присоедините конец одного к зеленой клемме заземления на переключателе.

Прикрутите переключатель к коробке с помощью отвертки и прикрутите крышку, чтобы завершить процедуру подключения.

Ссылки

Наконечники

Чтобы протянуть провод между приспособлением и выключателем, протяните его через чердак к стене, на которой расположен выключатель, просверлите отверстие 1/2 дюйма в верхней пластине стены. , и пропустите провод через отверстие к переключателю.

Предупреждения

Не выполняйте никаких подключений, пока не убедитесь, что питание отключено. Если вы не уверены, проверьте провода в кабеле цепи с помощью тестера напряжения. Выключайте автоматические выключатели, пока не получите значение 0, или пока индикатор не погаснет.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. Как ландшафтный строитель, он помог основать две садовые компании.

Что такое вентиляторы для ванной и как установить направляющую вентилятора для ванной?

Что такое вентиляторы для ванной?

Основная роль вытяжного вентилятора для ванной — отвод влаги из ванной. После расслабляющего душа смотреть на ручейки воды, стекающие по вашим стенам, — неприятное зрелище. Это немного затрудняет вашу повседневную жизнь, не говоря уже о повреждении, которое в конечном итоге нанесет вашему лакокрасочному покрытию и поверхности потолка, если оставить пар и влажность без контроля.

Они также могут помочь в контроле и удалении «запахов в ванной». Если вы понимаете, о чем я. Те, о которых вы отрицаете. Помимо того, что они несколько неприятны, они также могут содержать микроскопические уровни бактерий. Вы всегда можете использовать один из доступных «спреев», но они всего лишь маскируют запах.

Преимущества вытяжного вентилятора в ванной

Если вы спросите электрика, нужен ли вам вытяжной вентилятор в ванной, он ответит: «Да, конечно, есть». Помимо того факта, что он хочет забрать ваши с трудом заработанные деньги, в их наличии есть свои преимущества.

Помимо того, что вытяжные вентиляторы помогают избавиться от неприятных запахов, обратите внимание на пять других преимуществ.

1. Значительно улучшенное качество воздуха

Вентиляторы для ванных комнат отводят влагу и сырость, оставшуюся в комнате, что может привести к появлению плесени и грибка, которые могут вызвать приступы астмы и проблемы с дыханием у членов семьи.

2.Уменьшение количества плесени и плесени

Ванны и душевые кабины способствуют размножению плесени и плесени из-за горячей, влажной и парной среды, которую они создают в вашей ванной комнате. Это может привести к появлению покрытых плесенью линий затирки — черного вещества, от которого нельзя избавиться, не вытирая щеткой, — и плесени в душе, и все это может распространиться по всему дому.

3. Более свежий запах

Если в туалете меньше плесени, меньше плесени и меньше переносимых по воздуху веществ, то воздух в ванной должен пахнуть немного лучше.

4. Прощай, туманные зеркала

Туманные зеркала отлично подходят для фильма Хичкока, но в реальной жизни они могут быть настоящей головной болью. Вытирая зеркало после душа, остаются полосы, но не вытирание их также приводит к появлению полос. Вытяжной вентилятор значительно решит проблему.

5. Снижение затрат на содержание дома

Пар, конденсация, влажность и влажность могут вызвать неисчислимые проблемы не только для вашей ванной комнаты, но и для всего вашего дома.Они являются рассадником плесени, грибка, бактерий и других неприятных вещей и могут привести к разрушению гипсокартона, плитки и даже мебели.

Эти и многие другие преимущества показывают, что установка вытяжного вентилятора для ванной — хорошее решение для вашего дома и вашей семьи. Чтобы узнать, как установить новый вентилятор или заменить сломанный, читайте дальше.

Сложно установить вентилятор для ванной? Это описание изображения

Когда дело доходит до таких вопросов, как установка вентилятора для ванной, быстрых и простых ответов нет. Многое зависит от того, есть ли он у вас в ванной или туалете и работает он или нет. Неработающий вытяжной вентилятор в ванной немного похож на пепельницу на мотоцикле — почти бесполезен.

У меня нет вентилятора для ванной. Как мне его правильно установить? Это изображение с описанием

Установка вытяжного вентилятора в ванную — не самый простой из проектов своими руками. Практически вся необходимая работа будет означать стоять на лестнице, свернуть шею из-за взгляда на потолок, приседать на чердаке, вероятно, обливаться потом и стараться не покрывать себя какой-либо изоляцией, не говоря уже об опасностях. вдыхать это.

Игнорируя тот факт, что у вас, несомненно, заболеет шея, вы проведете много времени на горячем чердаке, будете подниматься и спускаться по лестнице, вам также придется подняться на крышу и быть достаточно храбрым, чтобы резать дыра в нем. (Лучше всего делать эту работу, когда нет шансов дождя).

Помимо физических работ, установить вентилятор для ванной не так уж и сложно. Он включает только источник питания 120 В и один кусок гибкого воздуховода длиной не более шести футов. (Чем длиннее трубка, тем менее эффективен вентилятор).Однако следует иметь в виду, что согласно многим строительным нормам вытяжные вентиляторы для ванных комнат не требуются.

Все, что необходимо, — это окно в ванной размером не менее трех квадратных футов и открывающееся наполовину окно, которое во многих местах может заменить вытяжные вентиляторы. Международный жилищный кодекс объясняет больше о правилах освещения и вентиляции в разделе R303. За разъяснениями обратитесь в местный офис по обеспечению соблюдения норм.

Необходимые материалы и инструменты. Это описание изображения

Перед началом работы. Это описание изображения

Есть несколько вещей, которые часто беспокоят домашних мастеров, берущих на себя этот тип проекта. Электроснабжение и вентиляция. Как подключить вентилятор? А как насчет вентиляции выхлопа? Как мне вывести теплый влажный воздух с чердака?

Поскольку большинство бытовых вентиляторов для ванных комнат используют электрические линии 120 В, найти электрические кабели под напряжением рядом с выбранным вами местом не должно быть проблематичным.

Вентиляция — это метод, используемый для удаления застоявшегося влажного воздуха из помещения после его втягивания в вентилятор. Его выдувают через соединенный гибкий воздуховод либо через отверстие в стене дома, либо, как это обычно бывает, вверх и через крышу.

Установка нового вентилятора для ванной. Это изображение с описанием

Поскольку это новая установка, а не замена, в вашей ванной комнате не будет воздуховодов на чердаке. Однако все, что вам нужно, — это доступ к чердаку над потолком ванной комнаты, чтобы можно было вывести гибкий воздуховод наружу.

1. Найдите подходящий показатель CFM для вашей ванной комнаты.

Первое, что вам нужно сделать при установке нового вытяжного вентилятора для ванной, — это узнать номинальную мощность CFM для комнаты, чтобы вы могли купить вентилятор нужной мощности.

CFM означает «кубические футы в минуту» и указывает, сколько воздуха вентилятор может перемещать в минуту. Для маленьких ванных комнат требуются вентиляторы с низким уровнем CFM, а для более крупных может потребоваться гораздо более высокий рейтинг CFM.
Чтобы правильно рассчитать CFM для вашей ванной комнаты, вам необходимо рассчитать ее кубический метр.Умножьте длину вашей ванной комнаты на ширину, а затем на высоту. Если ваша ванная комната имеет размеры 10 футов x 12 футов, а высота потолка составляет 8 футов, то ответ будет 960. Разделите это число на 7,5, чтобы получить рейтинг CFM 128.
Вам следует купить вентилятор с рейтингом CFM не ниже этого числа. .

2. Подумать о том, какой шум будет производить вентилятор .

Следующее, на что нужно обратить внимание, — это рейтинг звука нового вентилятора. Это измеряется в сонах.

Новые вытяжные вентиляторы для ванных комнат обычно имеют шумовой рейтинг от 0.5 и 6.0, где 0,05 — очень тихо, а 6 — очень громко.
Уровень шума вашего нового вентилятора — это личное предпочтение. Вы можете захотеть тихий вентилятор или уединение, которое предложат поклонники с большей громкостью, чтобы он заглушал ваше пение, когда вы находитесь в душе. Все зависит от вас.
Сон-рейтинг, как и CFM, напечатан на коробке вашего нового вентилятора.

3. Найдите свой источник питания.

Вентилятор будет установлен на потолке вашей ванной комнаты, поэтому вам необходимо подать питание на то место, где он должен быть установлен.Возможно, вы сможете подключиться к цепи для освещения ванной комнаты — проверьте свои местные правила, чтобы узнать, разрешено ли это.

4. Выберите правильное место для вентилятора.

Важно расположение вентилятора. Его следует установить посередине между душем / ванной и туалетом, чтобы обеспечить лучшую вентиляцию.

Установка нового вентилятора означает рассмотрение планировки вашего чердака, где будет расположена большая часть блока вентилятора. Его необходимо разместить в пространстве между двумя балками, свободном от каких-либо препятствий, таких как трубы или кабели.

5. Соберите все инструменты вместе.

Обладая небольшими знаниями в области основных электрических и деревообрабатывающих навыков, установка вентилятора для ванной вполне в ваших силах. Перед тем, как вы начнете, разумно иметь под рукой все инструменты и материалы, необходимые для проекта.

Из приведенного выше списка сделайте так, чтобы все инструменты были под рукой в ванной, так как именно с нее вы начнете. Такие предметы, как воздуховоды, пылезащитная маска, вентиляционная крышка и сабельная пила, можно оставить возле чердака, пока вы не будете готовы пойти на чердак.

6. Установка вентилятора.

К вентилятору прилагается инструкция по установке. Внимательно прочтите их перед тем, как начать.
Выбрав положение вентилятора, с помощью прибора для поиска балок найдите потолочные балки. Если выбранное место совпадает с балками, вам придется немного переместить это место, чтобы не задеть их.
Если ваш вентилятор поставляется с установочным шаблоном, используйте его, чтобы отметить места, где должны быть отверстия.Если нет, то обведите корпус вентилятора карандашом, затем с помощью пилы для гипсокартона аккуратно вырежьте по линиям и удалите кусок потолочного гипсокартона.
Поднимитесь на чердак, возьмите корпус вентилятора, свет, аккумуляторную дрель, винты и электрический кабель.
Поместите корпус вентилятора в вырезанное вами отверстие в потолке ванной комнаты так, чтобы дно было на одном уровне с потолком. На этом этапе вам понадобится помощь, так как вы не видите нижнюю часть потолка.
По возможности прикрутите вентилятор к балке, чтобы закрепить его.Если нет, то если вентилятор пришел с подвесками, воспользуйтесь ими. Вы всегда можете приобрести кронштейны отдельно, если вентилятор не входит в комплект.
Поскольку вы находитесь на чердаке, пропустите кабель через боковую часть корпуса вентилятора, оставив примерно 7–10 дюймов внутрь корпуса.
При отключенном питании в цепи ванной комнаты найдите распределительную коробку, которая подает свет в ванную комнату, и снимите крышку.
Снимите гайки с проводов, чтобы обнажить цветные провода, и соедините новую проводку с кабеля, который вы протянули в корпус вентилятора.При необходимости выбейте одну из свечей зажигания в коробке, чтобы можно было пропустить кабель.
На этом этапе вам нужно будет зачистить концы электрических проводов, чтобы можно было выполнить соединение, используя хороший инструмент для зачистки проводов.
Скрутите новую проводку к существующей и наденьте гайки на каждую пару проводов, убедившись, что цвета совпадают (красный с красным, белый с белым, черный с черным и т. Д.)
Убедитесь, что все провода прикреплены к друг друга перед установкой крышки распределительной коробки.
Используйте винты, которыми соединительная коробка крепится к балке, чтобы предотвратить любое движение.

7. Вырезание дыры в крыше.

Пришло время перелома. Теперь вам нужно проделать отверстие в крыше, чтобы пропустить вентиляционное отверстие в крыше и выхлопную трубу.

Прежде чем покинуть чердак и подняться на крышу, просверлите небольшое отверстие в крыше как можно ближе к месту, где будет находиться вентилятор, по возможности, вертикально над корпусом вентилятора. Протолкните кусок проволоки через отверстие, чтобы показать вам, где должен быть вырез для вентиляционной крышки.

ПРИМЕЧАНИЕ. После установки вытяжного вентилятора вы потратите много времени на работу на крыше, поэтому вам нужно проявлять осторожность при подъеме на крышу и во время фактической работы на ней.

Найдите провод, торчащий через крышу, и наденьте на него выхлопную трубу.
Обведите выхлопную трубу вентиляционного отверстия, достаточно большую для того, чтобы в нее поместилась труба.
Просверлите отверстие достаточного размера для пильного диска, затем с помощью сабельной пилы или замочной пилы вырежьте круг.
Удалите черепицу вокруг отверстия, не повредив нижележащую кровельную мембрану.
Установите вентиляционное отверстие на крыше, продвинув самый верхний фланец под черепицу над ним и поместив нижний фланец поверх нижней черепицы.
Закрепите вентиляционные фланцы кровельными гвоздями перед заменой черепицы, работая снизу вверх и заделывая стыки черепицы кровельным цементом.

8. Подключение вентилятора к воздуховоду и питанию .

Вернитесь на чердак и подсоедините гибкий воздуховод к вентиляционному отверстию на крыше и вентилятору, надев зажимы на обоих концах и затянув их, чтобы закрепить. Оберните стыки изолентой.
Следуя инструкциям, прилагаемым к вентилятору, проложите кабель к вентилятору, а также к переключателю. Вы можете опустить новый кабель в полость стены к существующему выключателю света для простоты установки.
Если вы устанавливаете вентилятор с подсветкой, вам нужно будет использовать трехжильный кабель от переключателя к вентилятору, следуя схеме, содержащейся в инструкциях по установке вентилятора.
Подключите проводку в соответствии с инструкциями и, когда закончите, подключите двигатель вентилятора к встроенной розетке.
Прикрепите решетку вентилятора к корпусу. Снова включите автоматический выключатель, вернитесь в ванную комнату и проверьте вентилятор, включив выключатель.

Если все прошло по плану, теперь у вас должен быть полностью рабочий вытяжной вентилятор для ванной. Если что-то не так и вентилятор не работает, вам нужно вернуться и проверить свою работу. Электрические соединения правильны и надежны? Возможно, где-то ослаблен провод? Часто проблема оказывается в самых простых вещах, но в конце концов вы останетесь довольны хорошо выполненной работой.

Это видео покажет вам, как установить вытяжной вентилятор для ванной, если вам нужны наглядные советы по процедурам.

Как установить сменный вентилятор Это описание изображения

Если у вас есть вентилятор в вашей ванной комнате, который либо не работает, либо не работает должным образом, то вам нужно заменить вентилятор в сборе. Сначала снимите решетку вентилятора, чтобы узнать, какого размера установлен вентилятор. Измерьте внутренние размеры корпуса, чтобы можно было приобрести вентилятор таких же размеров.

У многих вентиляторов марка и модель указаны на лицевой стороне решетки или где-то внутри корпуса. Если вы сможете получить эту информацию, вы сможете купить прямую замену.

1. Снимите крышку старого вентилятора.

Крышка — это часть вентилятора, который вы видите на потолке ванной комнаты. Некоторые из них будут удерживаться винтами, но чаще всего они фиксируются двумя пружинными зажимами. Потяните крышку вниз, пока не станут видны зажимы, и сожмите их, пока они не освободятся, обнажая корпус вентилятора и узел двигателя.

2. Отключите питание вентилятора.

При снятой крышке отсоедините шнур питания вентилятора. Если вы видите провода, идущие от потолка к пластиковым разъемам, то ОСТАНОВИТЕСЬ. Подойдите к своему выключателю и найдите тот, который отмечен для вентилятора в ванной или всего питания в ванной.

3. Проверьте, что питание отключено.

С помощью бесконтактного тестера напряжения проверьте, нет ли питания в проводке вентилятора. Если тестер показывает, что все питание отключено, можно продолжить.Отсоедините шнур питания от встроенной розетки или снимите пластиковые разъемы и раскрутите провода.

4. Снятие блока вентилятора.

Узел двигателя вентилятора может быть закреплен винтами, или весь узел двигателя может иметь зажимы с двух сторон, удерживающие его на месте. В любом случае снимите двигатель в сборе, оставив корпус вентилятора прикрепленным к балкам потолка. Если, с другой стороны, нет возможности снять только блок двигателя, вам нужно будет снять весь блок вентилятора, корпус и вентиляционную трубу.

5. Отключение вентилятора, трудный путь.

Предполагая, что блок двигателя и вентилятор не выходят, как описано выше, вам придется сделать это сложным путем. Это означает, что нужно попасть на чердак, найти вентиляционную трубу и отсоединить ее от корпуса вентилятора, а также вывернуть винты, удерживающие ее на месте.

Прикрепите кусок фанеры или другого прочного материала к балкам, чтобы поддерживать себя.
При выключенном питании отсоедините проводку вентилятора от распределительной коробки.
Попросите кого-нибудь помочь вам, удерживая корпус, пока вы снимаете застежки.
После снятия креплений вытащите весь корпус вентилятора из потолка.

6. Установите новый вентилятор.

Если новый вентилятор, который вы только что приобрели, имеет те же размеры и соединения, что и тот, который вы сняли, вы можете просто в обратном порядке: вставить корпус в потолок, подсоединить вентиляционную трубу, закрепить ее на месте, снова подключить электромонтаж и восстановление питания на блоке выключателя.

Если вам не повезло и вам пришлось купить вытяжку с немного другими размерами, то вам придется соответствующим образом отрегулировать отверстие в потолке. Если новый вентилятор имеет корпус большего размера, чем раньше, обведите контур корпуса на потолке и увеличьте отверстие. Также можно установить корпуса меньшего размера, но вам придется залатать гипсокартон, чтобы заполнить все щели, оставшиеся в гипсокартоне потолка.

7. Выполнение подключений.

Если смотреть с яркой стороны, на вентиляционной трубе может быть достаточно провисания, чтобы вы могли подсоединить трубу к соединителю воздуховода корпуса, прежде чем вставлять корпус в потолок.Если нет, то обратно на чердак.
Прикрепите корпус нового вентилятора к балкам потолка. Прочтите инструкции, прилагаемые к вентилятору, чтобы узнать, какой метод необходим для его закрепления.
Некоторые вентиляторы можно вкручивать снизу в балки. Другие могут иметь кронштейны, доступные только с чердака.
Подключите электрические провода от корпуса вентилятора к соответствующим цветным проводам на чердаке, от которых питался ваш старый вентилятор. Убедитесь, что вы подсоединяете правильные провода: белый к белому, черный к черному и т. Д.закрепив их проволочными гайками.
После того, как все подключения выполнены, пора проверить вентилятор. Включите выключатель. Включите вентилятор и прислушайтесь к любым громким или неожиданным звукам. Если вы слышите что-нибудь, кроме работы вентилятора, или если он вообще не работает, отключите питание и проверьте свою работу.
Если все звучит и выглядит нормально, выключите вентилятор и наденьте решетку.

Поздравляю. Вы заменили бесполезный вентилятор на исправный вытяжной вентилятор, который удалит весь пар, конденсат и все остальное из вашей ванной комнаты.

Обладая всей приведенной выше информацией о том, как установить новый вытяжной вентилятор в вашей ванной комнате или заменить существующий, устаревший или сломанный вентилятор, вы сможете уверенно взяться за этот DIY-проект, зная, что у вас все получится. .

На выполнение всех заданий может уйти немного времени, но, в конце концов, когда вы празднуете свой любимый коктейль или длинную шею, вы можете сказать себе: «Я сделал это, и я сэкономил много денег. Деньги.»

Средняя стоимость установки вытяжного вентилятора для ванной может составлять от 200 до 600 долларов в зависимости от вашего местоположения.Теперь об этом стоит подумать.

Модернизация вытяжного вентилятора в ванной с помощью Bluetooth-динамика

Если вы гость в чьем-то доме, обычно есть три случая, которые вселяют страх в сердца любого человека при использовании ванной: туалет, который не смывается, и пустой рулон от туалетной бумаги или вытяжной вентилятор, который не включается, когда вам это нужно больше всего. Хотя я не могу помочь вам в аварийной ситуации с водопроводом или даже в том, как использовать альтернативный «метод трех ракушек», сегодня я дам вам небольшой совет по модернизации дома для вытяжного вентилятора вашей ванной комнаты «в туалете» другой ванной комнаты. паника. ПАНЕЛЬ ДЛЯ ВАННОЙ!

Этот пост является частью продолжающейся серии Smart Home, представленной вам The Home Depot . Все партнерские ссылки будут отмечены знаком *

В нашем доме одна полностью оборудованная ванная комната, и когда приближается время принятия душа, в эту маленькую комнату обрушивается волна тепла и влажности. Это означает, что необходимо иметь действительно работающий вытяжной вентилятор в ванной. Проблема в том, что … вы переключаете наш вентилятор на вентилятор, и вы получаете 10-15 минут визга, как ремень вентилятора старой машины, только для того, чтобы заставить его повернуться.И тогда я не совсем уверен, что он втягивает воздух, когда работает ( подробнее об этом позже, ). К тому же … когда все-таки работает, он СЛИШКОМ ГРОМКО. Мы с женой оба любим слушать подкасты, когда собираемся на работу по утрам, но когда вентилятор громче, чем динамики на вашем телефоне, работающие на полную мощность, вы не только упускаете качество звука, но и достаточно громко. разбудить остальную часть дома. Так что давайте убьем здесь двух зайцев… как насчет того, чтобы обновить старый вентилятор с помощью вытяжного вентилятора стереодинамика Home Netwerks с Bluetooth * ( со светодиодной подсветкой! )?

Итак, для тех, кто считает, это новый бесшумно работающий вентилятор, это динамик с bluetooth и встроенный светодиодный индикатор? Слишком хорошо, чтобы быть правдой? Сложный апгрейд? Я бы оценил это как установку среднего уровня квалификации только из-за «старых домашних проблем», и всякий раз, когда требуются электромонтажные работы, я предпочитаю проявлять осторожность. Если у вас новый дом или модернизированная проводка, это на самом деле должно быть проще простого, но если у вас есть дом, который приближается к отметке века, как мы, я покажу вам, как в худшем случае не все так. плохой. Но сначала … включите имеющийся вентилятор и свет … затем выключите схему на панели, чтобы полностью убедиться, что у вас нет энергии для того, над чем вы собираетесь работать.

Удаление старого вытяжного вентилятора

Теперь, когда вы трижды проверили, отключено ли питание старого вентилятора, пора вынуть его (, а не для хорошего ужина и забыть позвонить позже ).Обычно эти вентиляторы ввинчиваются в балку пола только с одной стороны, поэтому найдите эти винты и извлеките их. Это должно дать вам возможность немного сдвинуть вентилятор, чтобы либо начать тянуть его вниз через исходное отверстие, либо подтолкнуть его достаточно вверх, чтобы начать отсоединение вентиляционного шланга и, возможно, электрического подключения к устройству.

Именно здесь я получил забавный сюрприз: предыдущий выпускной шланг не только не подходил к выходному отверстию старого вентилятора, но еще и был сильно заклеен МакГайвером спортивной маскировочной лентой. КАМО-АТЛЕТИЧЕСКАЯ ЛЕНТА !!! Таким образом, вся эта влага из душа просто уходила в пространство между этажами, а не выводилась наружу. Иногда вам просто нужно посмеяться над тем, что делают предыдущие домовладельцы, когда их заставляют принять решение сделать это правильно или сделать это удобно , например, водопровод в моем доме . Ремонт, должно быть, был произведен в панике, потому что…

Электромонтажные работы были встроены в вентилятор и выполнены профессионалом. Невозможно было отсоединить проводку, не разобрав вентилятор, что было невозможно, поскольку он все еще находился в потолке.Так что мне пришлось прямо отрезать проводку в том месте, где она входила в корпус… и это нормально.

Установка обновления

Здесь наши пути могут разделиться в зависимости от того, как ваш дом подключен, и если у вас есть отдельный выключатель для света и вентилятора. Для себя я открыл основной провод, разрезал и зачистил три провода. Черный — «горячий» провод, белый — «нейтральный», а зеленый — «земля». Даже в старых домах внутри линии у вас должно быть как минимум эти три.Если нет… бегите, пока можете, чтобы избежать этой пожарной опасности.

Прежде чем мы перейдем к следующему шагу… убедитесь, что новый вентилятор входит в старое отверстие. Если это не так, вам нужно будет расширить его, чтобы он поместился ( с пилой для гипсокартона ), а также оставьте достаточно места для подключения электричества и вентиляционного шланга. У нас старые оштукатуренные стены и потолки, поэтому мне пришлось вытащить сабельную пилу, чтобы прорезать деревянные токарные станки и за штукатурным материалом. Не делайте отверстие шире, чем новая крышка вентиляционного отверстия … или это еще одна вещь, которую вам придется отремонтировать.У нового вентилятора есть съемный разъем для вентиляционного шланга, поэтому я подключил его и прикрепил лентой, которая не была камуфляжной или использовалась для перевязки лодыжек.

Новый вытяжной вентилятор настроен для использования с системой с двумя переключателями (индикатор горит, вентилятор ) для начала, поэтому мне пришлось отрезать все эти изящные головки для моей проводки с одним переключателем. Затем нужно подобрать цвета ( и зеленый к земле ) и закрыть их.Что в этом неудобно, так это то, что новый вытяжной вентилятор из ванной НЕЛЬЗЯ подключить до того, как прикрепите его к балке пола. Проводка подключается снаружи корпуса. Если вы можете сделать это в подполье над ванной… Пфффтт вам. Я закончил тем, что физически приклеил свой новый вытяжной вентилятор к потолку рядом с отверстием, чтобы я мог подключить проводку на коротком поводке из длинного провода, который у меня был.

После подсоединения проводки и подсоединенного вентиляционного шланга вы просто вставляете вытяжной вентилятор в отверстие и прикрепляете его к балке пола, к которой был прикреплен старый вентилятор.Полное раскрытие: я не мог использовать предварительно просверленные производителем отверстия для шурупов и ударить по балке пола, поэтому я предварительно просверлил свои собственные там, где, как я знал, они ударились, и добавил шайбу для хорошей меры, когда я вкручивал ее.

Взгляд и звук

Крышка вентиляционного отверстия / освещения / динамика прикреплена двумя проводами ( и один, который надежно соединяется путем продевания его на ), поэтому я подключил их, прежде чем надеть крышку навсегда. С этими словами я побежал к ящику с панелью, щелкнул выключателем и внимательно прислушался к звукам взрывов, криков или вспышек огня.Вместо этого, когда я вошел в ванную, я услышал небольшой музыкальный джингл и был встречен мягким белым светом и тихим гудением вентилятора. Как только я преодолел удар, который на самом деле выдержала моя электрическая работа, я открыл крышку и приготовился проверить bluetooth.

Не все подключенные устройства легко настроить. Это было чертовски легко. Включите переключатель, прислушайтесь к звонку и перейдите в меню Bluetooth на своем смарт-устройстве. Щелкните опцию Home Netwerks и выполните сопряжение устройства.Готов идти. Теперь каждый раз, когда вы заходите в ванную и включаете вентилятор, ваше устройство будет подключено и будет готово к игре. Диапазон на устройстве довольно сконцентрирован не зря. Представьте, что я слушаю подкаст «Сделано для прибыли» на своем компьютере, а моя жена слушает в душе «Материал, который вы пропустили на уроке истории». Нам не нужна борьба за превосходство Bluetooth, которая бушует каждый раз, когда мы включаем вентилятор в ванной.

Что касается заключительных впечатлений, то свет очень яркий и является хорошим дополнением к нашей душевой кабине, которая была до странности темной, когда занавеска была закрыта.Сам вентилятор работает настолько тихо, что мне иногда приходится дважды проверять, включен ли он. Я уже настроен скептически из-за своей работы с проводкой, но просто для того, чтобы убедиться, что это их продукт, который выполняет свою работу, а не я облажался. Что касается динамика, то он неплохо справляется, учитывая, что он соединен с лампой и вентилятором. Я не собираюсь трясти свой дом грохотом басов, но для прослушивания музыки или подкастов по утрам и добавления немного больше привлекательности видео «Brushy Brush», которое смотрит моя дочь, когда чистит зубы, это отличное дополнение.

Вытяжной вентилятор для стереодинамиков Home Netwerks с Bluetooth® * уже доступен в магазине Home Depot.

~ Ленивый парень

* Этот пост спонсирован The Home Depot в рамках серии статей «Умный дом и умные устройства». Мне заплатили за мое время и предоставили продукт в обмен на мое мнение. Мое мнение принадлежит мне.

Как установить или заменить вентилятор в ванной

Вы можете быть удивлены, узнав, что установка или замена вытяжного вентилятора в ванной — это относительно простой проект, сделанный своими руками.Все, что вам нужно, — это подходящие инструменты, базовые электрические и столярные навыки и немного терпения. Выполните следующие действия, чтобы установить или заменить вентилятор в ванной.

Вытяжные вентиляторы для ванных комнат удаляют влагу и неприятные запахи, а предотвращают рост плесени и грибка в ванных комнатах. Они также могут защитить обои и краску от пузырей и отслаивания, а также предотвратить деформацию дверей и окон. Поэтому, если в вашей ванной комнате нет вентилятора или если вы планируете переделать ванную комнату , рекомендуется установить его.Согласно HomeAdvisor , стоимость установки вентилятора для ванной комнаты с подрядчиком может достигать 800 долларов, тогда как установка его самостоятельно может стоить до 370 долларов плюс стоимость инструментов. Таким образом, это руководство не только научит вас чему-то новому, но и поможет вам сэкономить немного денег.

Возьмите свои инструменты, потому что в этом пошаговом руководстве рассказывается, как установить вентилятор для ванной и как заменить вентилятор для ванной.

Подготовка к установке вентилятора в ванной

Прежде чем приступить к установке вытяжного вентилятора в ванной, вам необходимо собрать следующую информацию и сначала ответить на несколько вопросов, чтобы убедиться, что вы покупаете подходящий вентилятор для вашего помещения.

1. Рассчитайте рейтинг CFM вашей ванной комнаты.

Рассчитайте CFM (кубические футы в минуту) вашей ванной комнаты. Умножьте кубический размер комнаты (длина x ширина x высота = кубический метр) и разделите это число на 7,5. Выполнение этого расчета поможет вам определить соответствующую прочность, необходимую для вашего вентилятора.

2. Насколько тихим должен быть ваш новый вентилятор для ванной?

Громкая вентиляция вытяжного вентилятора в ванной может сделать расслабляющий душ, в общем, не таким расслабляющим.Уровень шума у новых вентиляторов для ванной варьируется от 0,5 (очень тихо) до 6 (очень громко). Когда выбирает вытяжной вентилятор , стремитесь к оценке 1 или меньше для наименьшего сбоя; тем не менее, вентилятор с рейтингом 2 или 3 не должен быть слишком громким.

3. Где вы хотите установить новый вентилятор для ванной?

Размещение вентилятора может повлиять на вентиляцию. Лучшее место для установки вентилятора в ванной — это центральная точка между душем и туалетом.

Если вы устанавливаете новый вентилятор для ванной, обязательно выделите пространство на чердаке.Здесь будет расположена основная часть вентилятора. Он должен находиться между двумя балками на свободном месте.
Если вы заменяете вентилятор, проще всего установить новый в том же месте.

4. Соберите материалы и принадлежности.

Прежде чем приступить к установке вентилятора для ванной своими руками, убедитесь, что у вас есть все необходимые инструменты и материалы.

Прежде чем начать, вам нужно собрать эти инструменты:

Электродрель
Отвертка
Плоскогубцы комбинированные
Лобзик (или сабельная пила, или пила для гипсокартона)
Клейкая лента из фольги
Квадрат обрамляющий
Карандаш
Если вы проводите вытяжку вентилятора в ванной через крышу, вам также понадобится кровельный цемент, черепица и кровельные гвозди.

Вам понадобятся эти материалы:

Вентиляционная крышка
Гибкий воздуховод
Герметик
Винты
Проволочные гайки
Очки защитные
Маска
Сам вентилятор, стоимость которого может варьироваться от до 15 долларов США и более 100 долларов США .

Как установить новый вытяжной вентилятор в ванной

Теперь, когда у вас есть инструменты и материалы, вы можете приступить к установке вентиляции в ванной.Давайте начнем!

1. Просверлите контрольное отверстие и отметьте потолок.

С помощью дрели и удлиненного лопаточного сверла 3⁄4 дюйма (1,9 см) просверлите в потолке контрольное отверстие, где вы будете устанавливать вентилятор. Затем измерьте корпус вентилятора вентиляции.
На чердаке найдите контрольное отверстие и удалите всю изоляцию вокруг него. Используйте размеры корпуса вентилятора, чтобы убедиться, что вентилятор поместится между балками.
Вернитесь в ванную и измерьте входное отверстие вентилятора.С помощью квадрата и карандаша отметьте контур входного отверстия вентилятора на потолке с размерами.

2. Вырежьте в потолке отверстие для впускного патрубка.

Используйте лобзик, чтобы вырезать место на потолке, которое вы только что отметили. Не забудьте надеть защитные очки и маску!

3. Установите вытяжной вентилятор на место.

Перед тем, как вставить вентилятор в ванную комнату в отверстие, прикрепите колено воздуховода под углом 90 градусов к соответствующему выпускному отверстию с помощью изоленты из фольги.
Вставьте кабельный разъем через выбивное отверстие на боковой стороне корпуса вентилятора, затем задвиньте опорные металлические скобы на место.
Отцентрируйте вентилятор над отверстием в потолке и опустите его на место.

4. Закрепите вентилятор на балках.

После того, как вентилятор будет установлен правильно, вытяните каждый из металлических кронштейнов, пока они не достигнут балок с обеих сторон корпуса. Используйте шурупы для гипсокартона, чтобы закрепить их.
Возьмите отрезок гибкого воздуховода и с помощью изоленты из фольги прикрепите один конец к 90-градусному колену воздуховода, выходящему из корпуса вентилятора.
Пропустите существующий или новый электрический кабель через разъем на корпусе вентилятора (если ваш новый вентилятор оснащен лампой, вам понадобится трехжильный кабель) и закрепите его, затянув винт на разъеме.

5. Найдите точку выхода трубы воздуховода.

Точкой выхода должен быть самый короткий и прямой путь от кожуха вентилятора наружу, через боковую стенку или крышу. Следите за тем, чтобы воздуховод был как можно более прямым и не растягивался слишком сильно.

6. Установите вентиляционную крышку.

Если ваша точка выхода находится на боковой стенке, выберите точку между двумя стойками стены и выполните некоторые контрольные измерения внутри, чтобы вы могли найти ту же точку снаружи. Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, затем закрепите крышку вентиляционного вентилятора в ванной на месте.
Если ваша точка выхода находится на крыше, нарисуйте круг подходящего размера внутри и с помощью сабельной пилы вырежьте его. Затем заберитесь на крышу и удалите черепицу, закрывающую только что вырезанное отверстие. Установите вентиляционную крышку с помощью кровельного цемента и кровельных гвоздей, затем замените незакрепленную черепицу.
Вернитесь на чердак и прикрепите конец воздуховода к соединительному каналу вентиляционной крышки с помощью изоленты из фольги.

7. Подключите соединения в корпусе.

В зависимости от типа вентилятора вам может потребоваться подключить провода на чердаке или в ванной. Прочтите инструкции производителя и перед началом работы убедитесь, что питание отключено.

Откройте корпус и вытащите провода вентилятора из электрического соединителя.Зачистите 5⁄8 дюйма (1,6 см) от каждого провода кабеля вентилятора и электрического кабеля, который вы вставили ранее.
Скрутите провода одного цвета и сложите разъемы. Оберните оголенный медный провод вокруг зеленого зажима заземления или винта и затяните его, чтобы закрепить.
Вставьте провода обратно в блок электрического сращивания и снова установите крышку.

8. Присоедините решетку.

Вставьте электродвигатель вентилятора в электрическую розетку и закрепите прилагаемыми винтами.Прикрепите решетку, вставив ее монтажные провода в доступные пазы в корпусе. Убедитесь, что он плотно прилегает к потолку. Снова включите питание и убедитесь, что вентилятор в ванной работает.

Отличная работа! Теперь ваша ванная комната будет хорошо проветриваться.

Как заменить существующий вытяжной вентилятор в ванной

Если вам просто нужно заменить существующий вытяжной вентилятор в ванной, это будет немного проще, поскольку вам не нужно вырезать отверстия в потолке или крыше (уф!).Вот краткий обзор базовой замены вытяжного вентилятора для ванной комнаты.

1.

Отключите подачу электроэнергии в ванную с помощью автоматического выключателя.

Это убережет вас от шока.

2. Зайдите под решетку, чтобы вынуть вилку из розетки и отсоединить ее.

Снимите защитную решетку со старого вентилятора. Вероятно, там немного пыли и ворса, поэтому наденьте перчатки, защитные очки и респираторную маску.
Отвинтите или отсоедините блок вентилятора двигателя от корпуса, откройте электрический соединитель и осторожно вытяните провода.

Если все, что вам нужно сделать, это заменить мотор вентилятора в ванной, на этом вы остановитесь. Принесите текущий двигатель в хозяйственный магазин, чтобы убедиться, что вы покупаете правильную модель, затем установите его, повторно подключите провода и снова наденьте решетку. Хотите узнать, как почистить решетку? Ознакомьтесь с нашими рекомендациями по уборке ванной комнаты .

Снимите разъемы и открутите провода, чтобы отсоединить их. (Опять же, сначала убедитесь, что электричество выключено.)
Ослабьте кабельный зажим, чтобы высвободить электрический кабель из корпуса вентилятора.

3. Снять корпус на чердаке.

На чердаке отсоедините трубу воздуховода от соединительного канала крышки вентиляционного вентилятора в ванной и корпуса.
Вытяните электрический кабель и проводку из корпуса.
С помощью дрели выверните винты, которыми кронштейны старого вентилятора крепятся к балкам. Поднимите старый вентилятор через потолок.

4. Установите новый запасной вентилятор.

Если ваш новый вентилятор для вытяжной вентиляции такой же, как и старый, вы можете установить его прямо сейчас.Если он больше, вам придется вырезать отверстие большего размера с помощью пилы для гипсокартона. Если он меньше, вы можете уплотнить края корпуса, чтобы заполнить зазоры после установки вентилятора.

Идите на чердак и опустите новый вентилятор в яму.
Выдвиньте выдвижные монтажные кронштейны и прикрепите их к балкам с помощью дрели и 1-дюймовых (2,5 см) шурупов для гипсокартона. Вы можете захотеть, чтобы кто-нибудь удерживал вентилятор на месте снизу.

5. Подсоедините воздуховод.

После того, как вытяжной вентилятор в ванной установлен на место, прикрепите колено воздуховода под углом 90 градусов к выпускному отверстию вентилятора с помощью шурупов для листового металла. Затем прикрепите новую трубу воздуховода от 4 до 6 дюймов (от 10,2 до 15,2 см) к колену воздуховода.

6. Подсоедините и закрепите проводку.

Вставьте электрический кабель в разъем нового вентилятора и закрепите его кабельным зажимом.
Откройте электрическую соединительную коробку (на чердаке или в ванной, в зависимости от модели) и вытащите провода вентилятора.
Присоедините электрические провода к проводам вентилятора, скрутив провода одного цвета вместе и прикрепив соединительный элемент.
Оберните оголенный медный провод заземляющим зажимом или винтом и затяните, чтобы закрепить.
Заправьте все провода обратно в электрическую соединительную коробку и закройте крышку.

7. Подключите и снова установите решетку вентилятора.

Вернитесь в ванную и установите вентиляторный двигатель в сборе, вставив его в розетку и завинтив для фиксации.Затем прикрепите решетку. Проверьте свой новый вентилятор для ванной, снова включив питание.

Поздравляем! Теперь вы знаете, как установить вентилятор для ванной, который сохранит вашу ванную комнату чистой и сухой, а также защитит ее от плесени и грибка. Для максимальной защиты рассмотрите возможность получения домашней гарантии от American Home Shield. Мы предлагаем покрытие для домашних систем для 23 основных систем и устройств, включая встроенные вытяжные вентиляторы для ванных комнат, чтобы защитить вашу семью и ваш бюджет от неизбежных поломок. Узнайте больше о планах гарантии для дома и наших доступных ценах , чтобы выбрать покрытие, которое лучше всего подходит для вас.

Как установить вентилятор в ванной с динамиками Bluetooth

Вот вентилятор для ванной, который я установлю. Это вытяжной вентилятор для ванной комнаты с стереодинамикой и стереосистемой Home Netwerks со светодиодной подсветкой и пультом дистанционного управления со скоростью 100 кубических футов в минуту и бесшумной производительностью 1,2 сона. Если вы не знаете, что такое CFM и sones, то это количество воздуха, которое перемещает вентилятор для ванной комнаты, и уровень шума, который он издает при этом.Вы также можете увидеть динамики там, в решетке, которые будут подключаться к модулю Bluetooth в корпусе вентилятора во время установки вентилятора для ванной комнаты.

Если вы похожи на меня, то у вас есть хотя бы один старый пыльный, дребезжащий, пожелтевший вентилятор для ванной… Я бы сказал, что у нас их как минимум три. Я буду атаковать того, кто будет использовать больше всего, а именно ту, которая находится над душем в нашей главной ванной. Он оригинален для дома, ему лет 9, и он тоже выглядит.

Снимите старый вентилятор для ванной

Первое, что мне нужно было сделать, это снять старый гремучий вентилятор для ванной.Я снял решетку и выключил свет и показал внутренности старого устройства. Вы можете увидеть, насколько маленький вентилятор на вентиляторе для ванной комнаты этого подрядчика.

Чтобы демонтировать старый вентилятор для ванной, мне пришлось подняться на чердак около ванной. Если у вас нет доступа к потолку над вытяжным вентилятором, вам будет труднее работать. Вот что я обнаружил, когда поднялся на чердак. Вентиляционное отверстие нынешнего вентилятора для ванной комнаты было круто повернуто на 180 градусов.Это плохо для воздушного потока.

Подготовка к установке нового вентилятора в ванной комнате

Я отключил питание вентилятора в ванной, отсоединил вентиляционное отверстие и электрический провод и снял блок. Если вам неудобно работать с электричеством, обязательно обратитесь к профессионалу для выполнения любых электромонтажных работ. Снизу у меня осталось отверстие в гипсокартоне, которое мне пришлось расширить для большего вентилятора для ванной Home Netwerks.

Установите новый кожух вентилятора для ванной комнаты

После расширения проема в потолке я вставил новый вентиляторный блок для ванной.Мне пришлось установить с левой стороны дополнительную прокладку 2 × 4, которую вы видите здесь, поскольку мой вентилятор был прямо напротив шпильки. Но в остальном это была всего пара винтов на опорный рычаг, и он удерживался на месте.

Я также расположил новый вентилятор для ванной так, чтобы вентиляционное отверстие было направлено в сторону вытяжного отверстия в стене. Это устранило поворот на 180 градусов в вытяжном воздуховоде и позволит вентилятору правильно вентилировать.

Подключение проводов и решетки для нового вентилятора для ванной комнаты

Спустившись вниз, я увидел новый вентилятор для ванной.Вы можете увидеть те дополнительные провода, которые предназначены для подключения динамиков.

Установка вентилятора для ванной была почти завершена, мне просто нужно было подключить провода и поставить решетку с динамиками Bluetooth на вентилятор для ванной. Он выглядит намного изящнее, чем старый вентилятор, а все внешнее кольцо представляет собой светодиодную лампу, которая намного лучше, чем та единственная лампа мощностью 60 Вт, которая у меня была раньше.

Установите новый переключатель для вентилятора в ванной

Новый вентилятор для ванной имеет специальный выключатель для управления им, поэтому вы можете управлять светом, вентилятором и музыкой независимо друг от друга.Это простая замена старого переключателя. Опять же, убедитесь, что все питание отключено и вы чувствуете себя комфортно, выполняя любые электромонтажные работы.

Вы могли заметить, что на верхней части переключателя написано «ночник». Это одна из замечательных особенностей света. Вы можете включить режим ночного освещения, и он перейдет в этот синий светодиод. Синий не слишком яркий для глаз, но дает много света, чтобы видеть. Так что хорошо оставить включенным, если вы ночью бежите в туалет и не хотите ослеплять себя (или своего супруга), включая яркий белый свет.

И, конечно же, вы можете подключить его к телефону через соединение Bluetooth и воспроизводить музыку, подкасты или что-нибудь еще со своего телефона. Теперь мне просто нужно перейти к следующей установке вентилятора для ванной, чтобы достать другие пожелтевшие…

Если вы хотите проверить еще несколько проектов по благоустройству дома, перейдите на мою страницу «Домашние проекты DIY».

Как установить вытяжной вентилятор в стену

Плесень — одна из самых распространенных проблем в ванной, где много влаги.Один из способов предотвратить это — обеспечить надлежащую вентиляцию.

Осмотрите свою ванную комнату и другие комнаты. Есть ли у них надлежащая вентиляция?

В противном случае рассмотрите возможность установки вытяжного вентилятора для циркуляции воздуха и предотвращения попадания влаги. Это также полезно на кухне, где вам придется иметь дело с дымом.

Из нее можно сделать самодельный проект на следующий выходной. Да, вентилятор можно установить самостоятельно.

Установить пристенный вентилятор не так сложно, как кажется.Конечно, вам нужно подумать о типе вентилятора, источнике питания, вентиляционных отверстиях, резке и многом другом. Но с этим руководством процесс на самом деле не так уж и сложен.

Позвольте нам показать вам, как легко выполнить эту процедуру!

Вещи, которые вам понадобятся

Прежде чем приступить к этому проекту, убедитесь, что у вас под рукой есть следующие предметы:

Поиск шпильки
Рыболовная лента
Сверло
Маркер / карандаш
Ручная пила
Резак
Очки для глаз
Перчатки
Вытяжной вентилятор
Крышка вентилятора
Вентиляционные материалы
Отвертка
Дерево для рамы (при необходимости)

Если вы устанавливаете его в ванной, подумайте о выборе вытяжного вентилятора с датчиком влажности.В среднем, после душа необходимо проработать около 10 минут, чтобы полностью удалить влагу. Если у вас есть датчик с датчиком или таймером, вы можете просто оставить его, когда выйдете из ванной.

Существует также CFM, который относится к объему воздуха, обмениваемого в минуту, который необходимо учитывать. Обратитесь к местным строительным нормам и правилам, чтобы получить рекомендованный CFM в зависимости от помещения, в котором вы его устанавливаете.

Также необходимо учитывать уровень шума и энергоэффективность.В производстве вентиляторов вам необходимо обратить внимание на звуковой сигнал, который является общепринятой единицей измерения уровня звука. Вам нужен вентилятор в диапазоне от 1,3 до 4,0 сона для частных домов.

Найдите и подготовьте участок

Первое, что нужно сделать, это отключить электричество. В зависимости от типа вытяжного вентилятора, который вы приобретаете, вам, возможно, придется подключить его к источнику питания.

Далее следует подготовиться. Надевайте очки и перчатки, так как в этом проекте вы будете иметь дело с острыми и заостренными инструментами.Очки также защитят ваши глаза от пыли, когда вы начинаете сверлить и резать.

Возможно, вы уже имеете в виду комнату, поэтому следующим шагом будет поиск идеального места на стене, выходящей наружу. Вы хотите установить его в самой верхней части стены. Но убедитесь, что ничто не загораживает его снаружи, как покатая крыша.

Используйте инструмент для поиска гвоздей, чтобы найти гвоздики, или постучите, чтобы увидеть, какое место пусто. Просверлите небольшое отверстие, используйте ленту для рыбы и вставьте ее горизонтально, пока она не коснется шпильки.

Отметьте карандашом, где выступают стойки, и измерьте площадь, чтобы убедиться, что ваш веер поместится туда. Вы также можете сделать шаблон с размерами вентиляционного отверстия и вентилятора и нарисовать его на стене.

Вырежьте отверстие

Пришло время вырезать отверстие. Используйте резак, чтобы разрезать первый слой гипсокартона.

На этом этапе нет необходимости чрезмерно критически относиться к своей работе. Вы можете обойтись неровными краями, которые не уходят слишком далеко от шаблона, потому что крышка вентилятора в любом случае закроет его.

После этого вы столкнетесь с изоляционными слоями, когда будете продвигаться к внешнему слою с помощью ручной пилы. Если вы заказали вентиляцию отдельно, но она еще не пришла, не обрезайте панель.

В зависимости от типа вентилятора, который вы приобретете, вам, возможно, придется закрыть верх и низ отверстия деревянными кусками. Это необходимо для предотвращения попадания воздуха в стену вентилятором. Этот шаг не является обязательным, так как вместо этого вам, возможно, придется использовать воздуховоды или вытяжной кожух, который может входить в состав купленного вами вентилятора.

Затем разметьте сверлом края отверстия, которое вам нужно для наружной стены. Это обеспечит совпадение отверстия снаружи с отверстием внутри. Наконец, выйдите на улицу и обведите просверленные отверстия, прежде чем вырезать отверстие с помощью ручной пилы.

Пропустите этот шаг, если вы все равно используете воздуховоды. Если да, просто вырежьте снаружи отверстие размером с воздуховод.

Присоедините вентиляционное отверстие и вытяжной вентилятор

Теперь, когда все готово, можно приступить к установке системы по частям.Начните с вентиляционных отверстий, прикрутив их на место.

Следующим шагом будет соединение воздуховодов и корпуса. Используйте крепеж для фиксации корпуса, а также для уменьшения вибрации.

На этом этапе вам придется повозиться с проводами, чтобы подключить вашу систему к источнику питания. Если вы не знаете, что делать на этом этапе, обратитесь к электрику или обратитесь к схеме производителя. Опять же, этот шаг может быть для вас необязательным. Некоторым вентиляторам для работы достаточно только подключиться к розетке.

Наконец-то пришло время установить вытяжной вентилятор.Убедившись в исправности проводки, закрепите вентилятор и крышку на месте. Однако убедитесь, что вы поступаете правильно!

В какой-то момент вы можете обнаружить, что вам нужно прикрепить рамку либо снаружи, либо внутри. Снаружи вам нужно убедиться, что вода не попадет внутрь. Если вы установили раму таким образом, что вода не попадет, или вы купили тип, который в ней не нуждается, вам не нужно беспокоиться о размещение каркаса.

Get It Running

После похлопывания себя по спине за то, что выглядит как хорошо выполненная работа, снова включите электричество, чтобы проверить, действительно ли оно работает.Включите переключатель и посмотрите, работает ли он.

Вы также можете создать немного дыма (хотя на самом деле ничего не поджигайте), чтобы проверить, работает ли вытяжной вентилятор должным образом. Если он втягивает дым, поздравляю, вы все правильно поняли. Также проверьте вентиляционные отверстия, чтобы увидеть, выходит ли дым, а не в стены!

Получите вытяжной вентилятор прямо сейчас

Заинтересованы в начале этого проекта? Сначала приобретите вытяжной вентилятор, просмотрев наши различные модели. Свяжитесь с нами по любым вопросам, и мы с радостью поможем вам в этом процессе.

Как подключить вентилятор в ванной к выключателю

Наличие естественной вентиляции

Способы самостоятельного подключения

От освещения

Отдельный выключатель

При помощи автоматики

Установка вентилятора

Полезное видео

Установка и подключение вентилятора в ванной комнате и санузле

Классическая схема подключения вентилятора

Подключение вентилятора с таймером

Каким образом подключить вентилятор с таймером и гигростатом?

Непосредственный монтаж вентилятора

Обоснованность и необходимость установки вентилятора в ванной комнате

Основные требования к принудительной вытяжке

Подготовка к установке вентилятора

Подключение вентилятора к системе электричества

Инструкция по укладке электропроводки

Цены на вытяжные вентиляторы с обратным клапаном

Требования к установке вытяжного вентилятора

Методы установки вентилятора по всем правилам

Традиционное подключение

Вентилятор с укладкой проводки

Расположение вентилятора

Как установить вентилятор в ванной или в туалете? | Принудительная вентиляция своими руками

Порядок установки встраиваемого вентилятора

Как подключить вентилятор в ванной к выключателю: лампочке, схема

Вентилятор для ванной комнаты

Схема подключения вентилятора с таймером

Схема подключения вентилятора со светильником

Схема подключения вентилятора к двухклавишному выключателю

Необходимость установки

Критерии выбора

Основные виды

Технические характеристики

Дополнительные устройства

Как подключить вентилятор в туалете

Электрическая схема подключения вентилятора от двух клавишного выключателя

Схема подключения вентилятора с таймером

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор для ванной комнаты

Схема подключения вентилятора с таймером

Схема подключения вентилятора со светильником

Схема подключения вентилятора к двухклавишному выключателю

Проверяем естественную вентиляцию

Выбираем схему подключения

От лампочки

От выключателя

Через автоматику

Производим монтаж

Основные особенности вентиляторов с таймером

Установка вентилятора в ванной туалете

советов по установке или замене вентилятора в ванной — Forbes Home

1. Определите размер и мощность вентилятора

2. Снимите старый вытяжной вентилятор

3. Снимите старый корпус вытяжного вентилятора

4. Отслеживание и обрезка для корректировки любого размера отверстия

5. Установите новый кожух вентилятора

6. Установите новый двигатель вытяжного вентилятора

7. Соединительные провода для нового вытяжного вентилятора

8. Проверить воздуховоды на предмет соответствия

9. Заделать зазоры, заменить изоляцию, восстановить внешний вид

Как подключить вентилятор и светильник | Руководства по дому

Что такое вентиляторы для ванной и как установить направляющую вентилятора для ванной?

Модернизация вытяжного вентилятора в ванной с помощью Bluetooth-динамика

Удаление старого вытяжного вентилятора

Установка обновления

Взгляд и звук

~ Ленивый парень

Как установить или заменить вентилятор в ванной

Подготовка к установке вентилятора в ванной

1. Рассчитайте рейтинг CFM вашей ванной комнаты.

2. Насколько тихим должен быть ваш новый вентилятор для ванной?

3. Где вы хотите установить новый вентилятор для ванной?

4. Соберите материалы и принадлежности.

Как установить новый вытяжной вентилятор в ванной

1. Просверлите контрольное отверстие и отметьте потолок.

2. Вырежьте в потолке отверстие для впускного патрубка.

3. Установите вытяжной вентилятор на место.

4. Закрепите вентилятор на балках.
