Однофазное реле напряжения: как правильно подключить, схема

Однофазное реле напряжения используется для защиты бытовых электроприборов от недопустимых скачков напряжения в электрической сети. Прибор отключает дом, квартиру или отдельно нагрузку от электроснабжения, а когда все возвращается в норму, автоматически включает обратно. Существует два основных типа приборов: с автоматической выдержкой времени перед включением и настраиваемые вручную.

Подключаем различные модели

Реле контроля напряжения подключаются по-разному, в зависимости от модели, характеристик и назначения.

Локальная защита

Розеточное реле

Чтобы защитить один прибор (холодильник, телевизор, компьютер) достаточно приобрести защиту, которую достаточно просто воткнуть в розетку. Порядок действий такой:

1. Включаем в реле сетевую вилку от нашего прибора.
2. Вставляем наше реле в розетку.

На панели либо могут быть дополнительные элементы настройки, либо это может оказаться автоматический прибор, запрограммированный на заводе.

В таком случае делать больше ничего не надо — включаем и пользуемся.

Обратите внимание! Данные реле не являются стабилизаторами напряжения. При необходимости их нужно приобретать отдельно.

Если у прибора есть панель настроек, его необходимо грамотно настроить. Для правильной настройки устанавливают максимальное и минимальное рабочее напряжение, указанное в паспорте того аппарата, который нужно защитить.

Удлинитель

Защитное реле, выполненное в виде удлинителя, работает таким же образом. Разница лишь в количестве розеток — здесь их несколько, что позволяет одновременно подключать несколько потребителей.

Комплексная защита

Теперь разберемся, как правильно установить и смонтировать более сложные модели. Общее у них одно: они устанавливаются в электрощитах рядом с электросчетчиком и силовым автоматом. Схема подключения реле напряжения очень проста, однако могут быть нюансы, на которые будем обращать внимание.

Основные действия:

1. При помощи индикаторной отвертки определить фазировку. Как правило, с силового автомата выходит «фаза», однако всегда стоит перепроверять.
2. Отключить автомат, убедиться в отсутствии напряжения.

Дальше начинаются различия. Каждый производитель создает собственный дизайн, не влияющий на характеристики прибора, но вызывающий сложности у новичков.

Один из вариантов: УЗМ

Подключение реле такого типа выполняется в несколько шагов:

1. После отключения силового автомата устанавливаем прибор на дин-рейку или крепим другим, описанным в паспорте, способом.
2. Определяем вход — выход.
3. Значение маркировки: INPUT — вход, L — фаза, N — ноль. Подключаем провода, соблюдая фазировку.
4. К выходу также подключаем концы, выводим их к нагрузке.

Прибор готов к работе, подаем питание. В зависимости от настроек, он должен войти в рабочий режим через определенное время. Это время может быть жестко задано в настройках и недоступно для корректировки, а может корректироваться вручную.

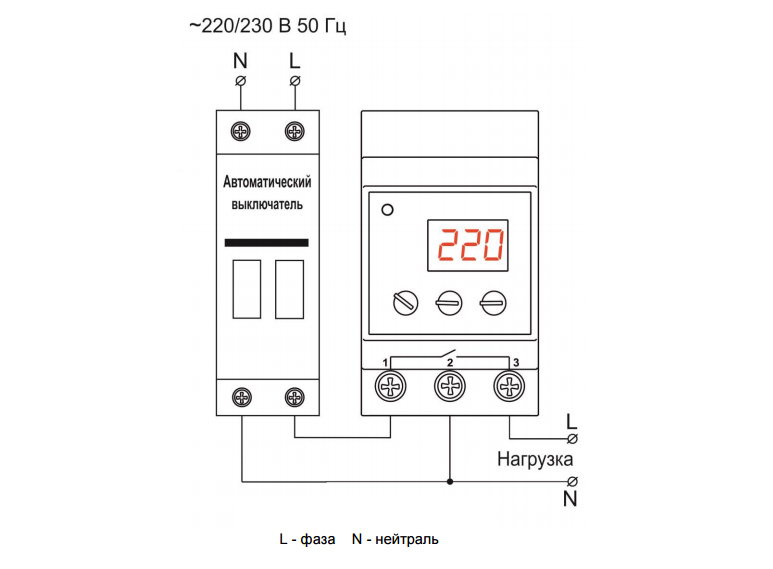

С односторонним подключением

Следующий тип приборов защиты выглядит по-другому: все контакты находятся с одной стороны, к тому же их не четыре, а три. Разберемся, как его смонтировать и запустить в работу. Поможет общая для этого типа реле напряжения схема.

Первые шаги такие же, как и в предыдущем случае: определить фазу, обесточить цепь, убедиться в отсутствии напряжения. Дальше устанавливаем реле на его место. Коммутация производится таким образом:

• Клемма 1 — рабочий ноль. Сюда подходит нулевой провод с автоматического выключателя.
• Клемма 2 — вход. Подаем фазу с АВ.
• Клемма 3 — выход к нагрузке.

Как видно на схеме, к первой клемме подходит провод с автомата и отсюда идет дальше к нагрузке. При грамотном монтаже электрощита должна быть нулевая шина, тогда не придется в одну клемму зажимать два конца. Она позволит сделать столько ответвлений, сколько нужно и при этом сохранить надежный контакт.

Модель РН-104

Совсем по-другому подключается такой тип защитного реле. На первый взгляд, оно ничем не отличается от предыдущего, но есть существенные различия в схеме. Ключом к пониманию является маркировка в верхней части корпуса и схема, нарисованная сбоку. Согласно ей, вход — клемма 1, выход — клемма 3. Контакт номер два — общий. Он используется и как вход питания реле, и как выход к нагрузке.

Подключая этот прибор своими руками нужно провод «фаза» подключить на крайний левый контакт, «ноль» на средний. К этому же болту подводим другой провод — к нагрузке, и оба хорошо зажимаем. При наличии нулевой шины к среднему контакту подводим провод с нее, таким образом на этом контакте будет только одно подсоединение. К нагрузке идут проводники с крайней клеммы прибора и с нулевой шины.

Реле с несколькими режимами работы

Только что были рассмотрены самые простые виды моделей реле контроля напряжения, подключение которых не вызывает особых сложностей. Стоит обратить внимание на более сложные разработки. Одна из них — РН-113. Этот аппарат может работать в нескольких режимах, поэтому схема его подключения немного отличается.

Во-первых, в верхней части на клеммнике четыре болта. Но это сдвоенные контакты: слева пара и справа пара. Такая особенность.

Во-вторых, здесь не имеет значения фазировка. Хотя логичнее всего разрывать фазу — намного безопаснее, когда потребитель в отключенном состоянии без напряжения.

В-третьих, питание на электронику подключается сверху, а снизу находятся переключающие контакты, на которые необходимо обратить особое внимание: аппарат может иметь несколько режимов работы. Рассмотрим схему.

После установки на дин-рейку (при отключенном силовом автомате), на контакты 4-7 подсоединяем вход 220 вольт. Затем фазный провод зажимаем на контакт 3 (внизу). Теперь нужно определиться, что и как мы хотим защищать.

Если нужен обычный режим — защита от повышенного и пониженного скачка — выход берем с контакта 2, как видно на рисунке, позиция 1. Переключатели Umin и Umax на корпусе реле должны быть включены оба. Подключаем нулевой проводник непосредственно к нагрузке.

Можно подавать электропитание.

Для режима защиты от минимального напряжения (включен только переключатель Umin) — фаза на разрыв также подключается на контакты 2–3.

Защита от перенапряжения (включен только Umax) — фазный провод включен как на рисунке, позиция 2 — клеммы 1–3.

Четвертый режим работы — автоматическое отключение при напряжении ниже 155 вольт. Оба переключателя отключены и ручные настройки не задействованы. Нагрузка разрывается контактами 2–3, после устранения режима аварии возврат в рабочий режим происходит через установленное время.

РН-112

Другой тип подключения у этого типа реле. Выходные контакты — независимые друг от друга, подсоединение нагрузки зависит от выбранных функций. Этот аппарат больше подходит для защиты специфического оборудования в домашних мастерских, поскольку имеет рабочий режим 100 вольт.

Прибор имеет три режима работы: контроль напряжения ниже нормы, выше нормы и оба режима одновременно. На верхней планке два контакта 1 и 2 — подача питания.

Для работы в режиме общего контроля (превышение значений максимума и минимума) правый нижний регулятор поворачивается стрелкой вверх. Фазный провод подключается к контакту 5, выход к нагрузке берем с контакта 6.

Режим защиты от пониженного напряжения. Правый нижний регулятор ставим в значение «min». Нагрузка также разрывается контактами 5–6.

Защита от превышения допустимого значения напряжения. Регулятор ставим в значение «max», нагрузку подключаем к контактам 3–4.

Настройка рабочих режимов

Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.

Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть.

Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.

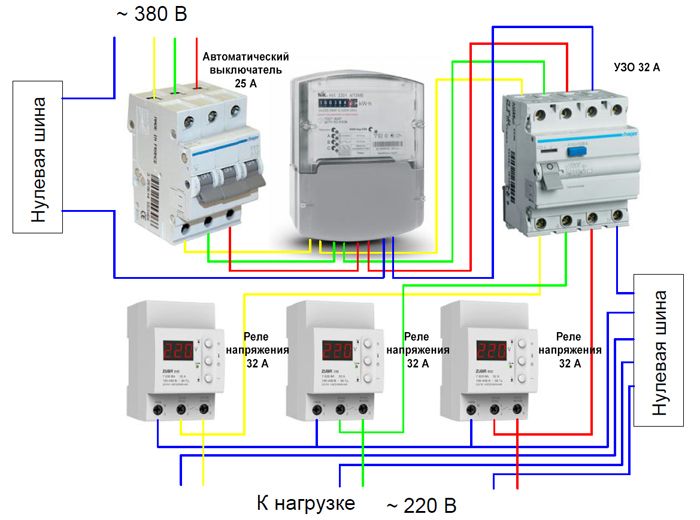

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Если мощности не хватает

Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.

Подключение проводится в такой последовательности:

• Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
• При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
• Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
• Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
• На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
• Вход разрывающих контактов реле подключаем к фазному проводу сети.

Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.

Видео по теме

Реле напряжения 220 В для дома или квартиры: особенности

Каждый электроприбор должен суметь выдержать перепады энергии и работать стабильно. К сожалению, добиться подобного для всей используемой в доме техники попросту невозможно, а, следовательно, приходится использовать вторичные приборы. Именно они обеспечивают стабильность и надежность, продлевая срок эксплуатации любого предмета, подключенного к домашней сети. Подробнее о том, что такое реле контроля напряжение — читайте в статье.

Что это такое

И в первую очередь стоит поговорить о том, что из себя представляет реле контроля напряжения. Фактически это устройство, которое подключается к домашней электрической сети и служит для защиты от потенциальных перепадов напряжения. Это необходимо только лишь потому, что перенапряжение может вывести из строя любую технику.

Зачем использовать реле напряжения

Мы поняли для чего нужно реле, но есть ли в нем практический смысл, даже если перепады никогда не происходили? Безусловно есть. Ведь его используют для предотвращения следующих обстоятельств:

• обрыв и попадание линейного провода на нейтральный: это грозит тем, что за ним обычно следует ток в 380 В;
• обрыв нейтрального провода: точно так же приводит к 380 В и зачастую «обычен» для всех многоквартирников;
• просадки электричества из-за большого расстояния;
• высокая нагрузка на фазы или подключения к мощному потребителю.

В совокупности и по отдельности все эти обстоятельства выступают потенциальной опасностью не только для электроприборов, потому как могут вывести их из строя, но и квартиры. Обусловлено это тем, что возможно возгорание.

Как реле работает

Итак, понятно почему нужно реле напряжения в квартире, но каков его принцип действия. Ведь человеку перед покупкой необходимо отчетливо понимать, как работает реле. В противном случае возможна либо неправильно установка, несмотря на наличие инструкций, либо невозможность правильно среагировать в экстренной ситуации.

Если говорить просто, то вся конструкция основана на микроконтроллере, что отвечает за управление. Благодаря ему производится подача сигнала на электромагнитное реле, что в свою очередь либо замыкает, либо размыкает цепь. Нужно также понимать, что сама микросхема на пассивной основе производит регулировку поступающего напряжения, показывая это сигналами на реле.

В каких сферах оно используется

Очевидно, что в первую очередь защита от скачков напряжения необходима дома. И даже несмотря на то, что напряжение для дома, как правило, ограничено 220 В, это бывает достаточно для нанесения большого ущерба. Следовательно, исходя из того, что главная задача реле — это защищать электроприборы, то есть модели как на одну, так и на три фазы одновременно. Это значит, что его использование допустимо везде, а в особенности в тех местах, где на приборы должно стабильно подаваться большое напряжение.

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

Что лучше использовать: реле или стабилизатор

Важным вопросом для большей части жильцов выступает дилемма: стабилизатор или реле? К примеру стабилизатор может быть установлен либо на общем «входе» в сеть, либо на конкретный прибор. Тем не менее, несмотря на высокую гибкость установке есть недостаток в виде большей «задержки, то есть того времени, в течение которого будет произведено отключение после превышения допустимой нормы напряжения. Реле же чуть более «топорная», но способна реагировать быстрее, что является единственно важным преимуществом, когда дело доходит до безопасности. Тем не менее, иногда обстоятельства вынуждают не смотреть на технические характеристики так сухо и потому подбирать конкретный тип всегда следует исходя из прямых условий и задач.

Как выбрать фазы и ток

Реле контроля напряжения имеет разные фазы работы, которые соответственно предназначены для различных условий. Всего существует два типа:

• Однофазные. Они применяются до 220 В.
• Трехфазные. Используются, когда работа ведется в рамках 380 В.

Если вы задаетесь простым вопросом того, как выбрать реле напряжения для квартиры, то нужно выбрать однофазную на 220 В. В остальных случаях все несколько сложнее, потому что необходимо выбирать номинальный ток. Это требует от пользователя или компании измерить то, сколько потребляют все приборы. Дальнейший выбор модели производится с запасом в несколько процентов.

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

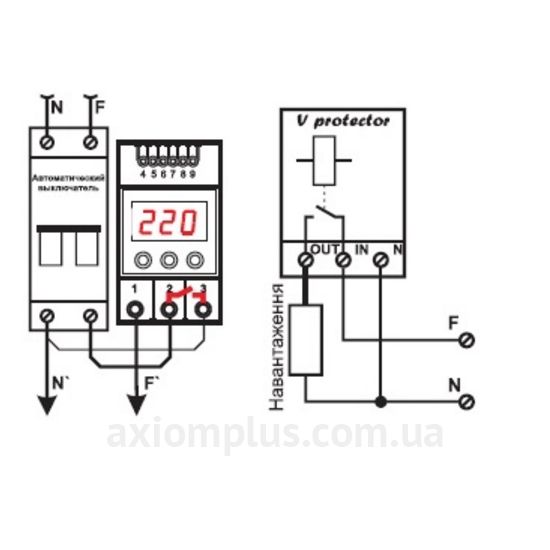

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
2. После берем фазный провод и соединяем его с выводом L.
3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

1. Подключаем все фазные кабели от трехполюсного автомата на вход.
2. Устанавливаем реле.
3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Проверка

Важнейшим после подключения этапом является проверка. Конечно, все устройства предварительно проверены на заводе, однако необходимо удостовериться в их работоспособности дома. Вот что можно сделать:

• измерить напряжение с использованием вольтметра в месте, где подключается фазная и нулевая клемма соответственно;
• обратиться в службу: специалист из жилищной службы автоматически все подключит и проверит.

Таким образом, если все хорошо, то работа может быть продолжена. В противном случае рекомендуется перепроверить подключение.

Настройка по срабатыванию

Необходимо также рассмотреть принцип настройки задержки срабатывания реле контроля напряжения. Отталкиваться здесь необходимо от актуального состояния самой сети. Следовательно, рекомендуется уделить внимание:

1. Напряжению в розетке. Необходимо понимать, что в реальности 220 В нет никогда. Зачастую это диапазон от 190 до 240 В. Это означает, что настраивать для отключения при 210 В просто бессмысленно.
2. Потребляемой мощности. Есть те устройства, что потребляют много энергии именно на этапе их включения. Это создает особую контрольную точку, которую необходимо учитывать для исключения ложного срабатывания.
3. Времени суток. Здесь нужно брать во внимание верхний номинал срабатывания, потому что ночью мало что используется. Это закономерно приводит к «естественному» напряжению в розетке до 230–240 В.

Если все сделать правильно, то «осечек» в экстренной ситуации не будет.

Рейтинг моделей

Теперь пришло время рассмотреть лучшие предложения на рынке, которые обеспечат надежность и позволят забыть об обновлении реле на долгие годы. Мы проанализируем только наиболее популярные вариации исполнения, потому как в зависимости от региона технические характеристики могут незначительно отличаться.

Volt Control PH-116

Ее можно назвать самой базовой и простой моделью, целью которой является обеспечение базового контроля за электрической сетью. И для этого здесь есть все, начиная от пятилетней гарантии и максимально приемлемой нагрузки в 3.5 кВт. Максимальная же скорость срабатывания 0.03 секунды. Из особенностей отметим:

• компактность;
• наличие индикатора включения;
• возможность простой регулировки всех значений.

Тем не менее, это реле по-прежнему розеточное и не способно быть встроено в щиток, чтобы охватывать всю сесть, а не конкретно подключенный к ней прибор.

Volt Control PH-101M

Это устройство также являет собой представителя базового сегмента, однако предоставляет большую широту напряжения от 160 до 280 В. Помимо, здесь также в разы больше время повторного включения. Фактически эту модель можно считать универсальной. Обусловлено это возможностью исполнения им не только функций реле, но также токового автомата и сетевого фильтра. Главным чертами являются:

• наличие защитных шторок;
• возможность дополнительно защитить подключенный прибор от перепада напряжения;
• яркая и большая индикация, которую легко заметить.

И хотя сама панель достаточно небольшая, что может усложнить постоянное переключение в ней значений, но если она используется не так часто и нерегулярно, то это не составляет проблем.

V-protector Vp-10AS

Хорошая модель, которая предоставляет еще больший диапазон по напряжению от 120 до 270 В. При всем этом время отключения составляет не более 0.02 сек, что является лучшим результатом среди розеточных реле.

• аккуратный дизайн, который не выделяется на фоне других приборов;
• яркий светодиод на индикаторе, который отображает состояние красной подсветкой;
• возможность регулировки на шаг в 1 В.

Тем не менее, здесь нет защитных шторок и без инструкции разобраться в интерфейсе попросту невозможно ввиду его минималистичности.

ZUBR R116y

Эта модель высшего класса, чем остальные, и предоставляет не только защиту от электричества, но и перегрева. Управление по-прежнему осталось физическим, позволяя регулировать верхний и нижний пороги по ситуации. Помимо, производитель дал здесь доступ к «истории», которая позволяет получить последнее значение напряжения, при котором было произведено отключение. Это полезно, потому как позволяет отслеживать хронологию поведения сети. Особенно выделим:

• блоки от внешнего воздействия детей;
• наличие соответствующих защитных шторок;
• обновленный вид линейки.

Однако преимущества компенсируются сложным интерфейсом. И хотя пользователей не заставляют заглядывать в характеристики, но умение разобраться в них, порой, является необходимым.

PH-260T

Хороший вариант, который уже на фронтальной панели предоставляет пользователю трехразрядный индикатор, 7 светодиодов и потенциометр. На самом корпусе также расположена схема подключения, что избавляет от необходимости использовать лишнюю документацию и иметь под рукой всегда рабочий шаблон. Из особенностей отметим:

• поддержка высоких порогов: 160 до 220 В;
• парольная защита для блокировки;
• долгий срок гарантийного обслуживания.

Все 3 клеммы, в которые производится подключение расположены снизу. Это добавляет удобства, потому что в разы упрощает продумывание схемы подключения.

УЗМ-50Ц

Это простая модель, сделанная в России. Ожидаемо, что все пункты и элементы управления русифицированы, что делает ее простой к установке для людей, не являющимися носителями языка и не обладающими соответствующими навыками. Форм-фактор корпуса небольшой, его ширина составляет примерно два модуля. Из сильных черт выделим:

• широкий порог: 100 до 295 В;
• быстрая скорость «реакции»;
• правильное расположение клемм для подключения.

Здесь также есть трехразрядный индикатор и физическая панель управления. Тем не менее, отсутствует предупреждение, когда напряжение подходит к верхнему допустимому порогу.

УЗМ-51М

Усовершенствованная версия модели с «Ц», однако несколько дороже. Здесь проведена работа над интерфейсом и регулировка теперь осуществляется исключительно механикой, потому что дисплея теперь нет. Поставлены другие клеммы и от платы забрали изоляционную карту. Вот что стоит выделить:

• полная механика;
• повышена скорость;
• модифицированная печатная плата.

Пользователи также отмечают, что программная часть здесь несколько доработана, справляясь со своими задачами лучше. Это отразилось как на скорости срабатывания, так и быстродействии в целом.

Теперь мы знаем, что такое реле напряжения, и как оно работает. Этих минимальных знаний будет достаточно, чтобы выбрать устройство и не ошибиться с его установкой. Тем не менее, когда дело касается корпоративного или производственного сектора, лучше всего обратиться за помощью к профессионалу. Он сможет точно подсказать где нужно исправить, а где выбрать другую модель.

Видео по теме

Схема Подключения Реле Напряжения — tokzamer.ru

У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.


У этого варианта подключения имеется один, но довольно существенный, недостаток — пониженное быстродействие. Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат.

Схемы подключения реле Ответы на 3 вопроса о способах подключить реле Допускается ли подключение электроприборов прямо после устройства?
Они обязаны быть в электощитке- Реле Напряжения и УЗО. как подключить.

Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А. Есть модели и попроще, схема включения напоминает схему с однофазным реле.

Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Материалы: реле напряжения небольшой отрезок провода.

При этом осуществляется полноценная защита потребителей. Паспортная погрешность показаний максимум 5 Вольт.

К УЗМ подключают отдельный электро-приемник, так как это реле рассчитано на ток 16А. Приобретать приборы следует там, где на товар выдаётся гарантия.

Реле контроля напряжения не дают защиту от попадания молнии.

Схема подключения реле напряжения через кросс-модуль — распределительный блок

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.

Допускается ли установка РН до счётчика электроэнергии?

Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.

Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.

Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.

Навигация по записям

Время повторного включения от 3 до сек.

Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.

Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.

Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.

Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

Алексей Бартош Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:. До пускателя после вводного автомата.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

устройство, особенности и принцип работы

Содержание статьи:

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

Применение приборов

Трехфазное реле напряжения ZUBR 3F

Трехфазные реле контроля применяются для защиты электродвигателя от нагрузки в бытовой жизни и производственных сферах. Они помогают правильно работать:

• системам кондиционирования;
• холодильному оборудованию;
• компрессорным установкам.

Прибор незаменим для любого оборудования со схемой АВР и других устройств, работающих на электродвигательной нагрузке. Помогает избежать аварийных ситуаций.

Особенности устройства

Существуют разные виды реле. Их производят с учетом потребностей проблемных сетей, в которых возможны перебои напряжения и помехи. Приборы способны осуществлять задержку, если возникает просадка напряжения.

Реле напряжения трехфазное устанавливается в щитке на специальную din-рейку. Оно совсем немного весит и имеет простые настройки.

Монтаж осуществляют параллельно нагрузке, но работа не зависит от мощности. На выходах реле оснащено замкнутой и разомкнутой группами контактов, которые не зависят друг от друга и коммутируют нагрузки до 5А.

Принцип работы

Принцип распределения нагрузки между потребителями

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

• пропадания любой фазы;
• перекоса фазы;
• нарушения чередования фаз.

Устройство предназначено для контроля качества электрической энергии. Оно обеспечивает надежную защиту техники от резких перепадов напряжения в сети.

Схема подключения и установка реле напряжения

Элементы реле

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

1. Фазы буквами А, В и С.
2. N – клемма нулевого провода.
3. 1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

1. Каждую фазу, которая подает ток, подключают к входной клемме контактора.
2. Проводники соединяют с выходными клеммами.
3. Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

• Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО. Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
• Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Если в квартире или доме большое количество осветительных и розеточных контуров, а также разнообразных бытовых приборов, желательно установить двойную защиту с общим УЗО.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

• Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
• Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
• При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства:  верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Реле контроля трехфазного напряжения – это незаменимая в хозяйстве вещь. Подключить и настроить его не трудно. Это займет не более получаса, после чего все электрические приборы будут защищены от перепадов напряжения.

назначение, виды, устройство, технические характеристики и схемы подключения

Реле напряжения применяется для защиты бытовой техники от скачков в сети. Использование устройства заметно снижает риск выхода из строя дорогостоящей аппаратуры. Пригодится РН и для правильного функционирования промышленных агрегатов.

Для чего нужно реле контроля напряжения

Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.

Перепады напряжения в сети

Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.

Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.

На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.

Дополнительная информация. Нужно отличать реле контроля напряжения от всевозможных стабилизаторов и УЗМ. Все перечисленные устройства применяются для защиты бытовой техники. Стабилизатор — прибор активный. Он способен самостоятельно корректировать напряжение в квартире. РН выполняет более простую и пассивную функцию. Оно просто отключает потребителя при превышении допустимого порога и, само по себе, на вольтаж никак не влияет.

к содержанию ↑

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Реле контроля напряжения имеет простой принцип работы. Внутренний контроллер непрерывно измеряет напряжение в сети. Если оно выходит за пределы нормы, то электромагнитное реле отключает квартиру. Устройство цифровое. Оно срабатывает как на чрезмерно высокий вольтаж, так и на заниженный.

к содержанию ↑

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

к содержанию ↑

Технические параметры

К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.

Характеристика	Значение
Питающее напряжение	220 В
Максимальная активная мощность потребителя	7 кВт
Предельный ток нагрузки	32 А
Погрешность измерений	+/-1 %
Степень защиты от пыли и влаги	IP20
Количество рабочих циклов реле	100 тыс.
Рабочая температура	от -5 до+40°C
Предельное сечение подключаемых проводов	6 кв. мм

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20к содержанию ↑

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

к содержанию ↑

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

к содержанию ↑

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

к содержанию ↑

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

• однофазное РН;
• трехфазное;
• схема подключения через контактор.

к содержанию ↑

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

1. Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
2. Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
3. Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

к содержанию ↑

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

1. К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
2. К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

к содержанию ↑

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.

к содержанию ↑

Рекомендации по выбору

Из вышесказанного вытекает, что существует множество видов реле контроля напряжения. Подбор осуществляется с учетом конкретной ситуации, в которой РН предстоит работать. Наиболее значимые критерии выбора реле контроля напряжения таковы:

1. Однофазная или трехфазная сеть. Практикуется вариант, когда вместо одного трехфазного реле устанавливается 3 однофазных.
2. Тип исполнения реле. Подключаемые к розетке, рассчитаны на 1-3 потребителя. Они выдерживают ток до 16 А. Модификации под DIN рейку мощнее. Через них возможно подключить всю квартиру. Пропускаемый ток составляет 40-80 А.
3. Допустимый ток реле. Для обычной квартиры подойдет прибор, способный пропускать 30-40 А. Этот ток больше, чем позволит сечение бытовой проводки, но РН лучше брать с запасом по мощности в 1,5-2 раза. Так устройство прослужит заметно дольше.
4. Если реле приобретается для подключения одиночного бытового прибора, то перед покупкой следует узнать какой у него потребляемый ток. В этой ситуации достаточно делать запас в 30-50%.

Дополнительная информация. Существуют реле контроля напряжения, оснащенные встроенным амперметром. Эти приборы позволяют отслеживать потребляемый квартирой ток. На них возможно организовать защиту от короткого замыкания или перегрузки сети.

к содержанию ↑

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки. Необходимо обратить внимание на такие факторы, как:

1. Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
2. Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
3. В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряженияк содержанию ↑

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Реле напряжения: назначение, виды, устройство, технические характеристики и схемы подключения

Для чего нужно реле напряжения

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 – 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН – 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы реле напряжения

Конструктивно этот прибор выполнен в пластмассовом корпусе и предназначен для установки на din-рейку в электрощитах. Реле имеет электронную часть и электромеханическую.

Устройство реле напряжения

Электронный модуль предназначен для определения высокого и низкого аварийного порога напряжения и подачи сигнала на управляющий элемент. В аварийном случае управляющий сигнал поступает на электромагнитное реле, которое срабатывает и отключает напряжение сети.

Некоторые реле напряжения имеют возможность ручной установки нижнего и верхнего порога аварийного напряжения и времени включения сети прибором, после появления нормального сетевого напряжения.

Более дорогостоящие устройства могут иметь дисплей, для удобного чтения параметров сети. Эти приборы не предназначены для защиты от скачков напряжения вызванных ударом молнии. Для молниезащиты используются специальные ограничители напряжения.

Как проверить реле напряжения

При приобретении реле напряжения в электротоварах, вряд ли кто проверит вам его на работоспособность. Поэтому от продавца требуйте гарантии на прибор. Проверить реле напряжения можно на ЛАТРе (лабораторный автотрансформатор), которым вручную на выходе можно менять напряжение от 0 до 250 В.

Лабораторный автотрансформатор ЛАТР

Собрав схему подключения реле напряжения с лампочкой вместо нагрузки, ручкой автотрансформатора меняют напряжение от номинального в сторону нижнего и верхнего порогов аварийного напряжения, контролируя тестером момент выключения лампочки и определяют пороги напряжения срабатывания

Реле стартера

: полное руководство

Источник: http://www.ebay.com

Что такое реле стартера?

Реле стартера — это небольшое электрическое устройство в цепи пуска сильноточных двигателей. По сути, реле представляет собой дистанционный переключатель, который управляет сильноточной цепью. В автомобилях реле стартера использует небольшой ток выключателя зажигания для замыкания цепи стартера, работающей в тяжелых условиях.

В некоторых автомобильных системах реле стартера работает вместе с соленоидом стартера для управления системой запуска.В других случаях выключатель зажигания напрямую управляет цепью соленоида стартера. Обычно это небольшие транспортные средства, стартовые двигатели которых не требуют большого тока для работы.

Помимо легковых и грузовых автомобилей, реле стартера можно найти во многих других приложениях, где используются электродвигатели. К ним относятся мотоциклы, холодильники, газонокосилки и многое другое. Реле стартера в холодильниках управляет компрессором, обеспечивая запуск двигателя без повреждения переключателей. Реле стартера в велосипедах работает по схеме запуска, очень похоже на то, как работает стартер автомобиля.

Реле стартера такое же, как и соленоид стартера?

Реле стартера часто путают с соленоидом стартера. Это могло произойти из-за того, что оба действуют как реле. Но вопреки мнению некоторых людей, эти два названия не означают одну и ту же деталь автомобиля. Один из них является только переключателем, а другой одновременно переключателем и исполнительным механизмом. Вот чем отличаются эти две автозапчасти.

Реле стартера Vs.Соленоид стартера

Реле стартера меньше по размеру по сравнению с соленоидом стартера для тяжелых условий эксплуатации. По сути, он состоит из магнитного сердечника с намотанной на него проволокой. На одном конце сердечника находится якорь или плунжер, замыкающий контакты для работы переключателя. Он подпружинен, конструкция, которая помогает отталкивать его от контактов, когда сердечник теряет магнетизм.

Источник: http://www.americanmuscle.com

Соленоид стартера обычно больше, чем реле стартера.Внутренняя конструкция соленоида состоит из двух витков провода и магнитопровода на одном конце. Сердечник может свободно входить и выходить с возвратной пружиной на одном конце. Другой конец — это место, где ток входит в соленоид и содержит различные разъемы.

Реле стартера и соленоид стартера работают почти одинаково. Ток протекает через обмотку катушки и создает электромагнитное поле. В реле стартера магнетизм перемещает якорь или плунжер, замыкая цепь.

В соленоиде стартера магнитная сила, создаваемая током, протекающим через катушку, заставляет сердечник выдвигаться. Подвижный поршень выполняет две функции. Он замыкает контакты, которые включают стартер. Он также перемещает ведущую шестерню, чтобы войти в зацепление с маховиком.

Источник: http://www.quadratec.com

Как мы видим, реле стартера действует только как переключатель. С другой стороны, соленоид стартера замыкает цепь и перемещает шестерню, действуя как исполнительный механизм. Реле стартера обычно монтируется на большом расстоянии от стартера, в то время как большинство соленоидов стартера прикрепляются к корпусу двигателя.

Насколько важно реле стартера для двигателя?

Вот как это сделать. Чтобы двигатель запустился, он должен получать крутящий момент извне. В автомобилях, в которых используется электрический стартер, двигатель обеспечивает это пусковое усилие. Стартер, используемый в большинстве автомобилей, потребляет много энергии. Чтобы начать вращение, он может потреблять от нескольких до многих ампер в зависимости от типа и марки автомобиля. Это очень высокий ток, для которого требуются толстые кабели, идущие к компонентам в цепи запуска, работающим в тяжелых условиях.

Замок зажигания состоит из хрупких деталей и очень тонких проводов. Если через него пройдет ток, необходимый двигателю, это приведет к серьезным повреждениям. Провода и другие части переключателя расплавятся в результате равномерного испарения тепла. Реле стартера предотвращает это, позволяя току стартера проходить в обход замка зажигания.

Если бы не реле, выключатель зажигания должен был бы состоять из крупных деталей и толстых проводов. Это было бы непрактично из-за расположения компонента в автомобиле.Также было бы дорого делать автомобили с большими выключателями зажигания и соответствующими размерами проводов. Реле устраняет эти проблемы и снижает производственные затраты.

Что такое реле стартера ?

Он пропускает большой ток, когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска на вашем автомобиле. Выключатель зажигания не может выдерживать большой ток, необходимый для стартера. Без реле он бы перегорел.Как мы видели, отказ от реле означал бы большой выключатель зажигания и толстые провода, что непрактично для типичного автомобиля.

Если реле стартера не работает, это может означать, что автомобиль не заводится. Причины отказа этого компонента могут быть разными, как мы увидим позже. Они также требуют различных решений в зависимости от типа и степени повреждения. Есть те, которые можно отремонтировать, а другие нуждаются в установке нового реле.

Где находится реле стартера?

Источник: http: // www.cargurus.com

Расположение реле стартера может отличаться в зависимости от типа и модели автомобиля. Это может быть блок предохранителей (также называемый блоком питания), панель предохранителей под приборной панелью или на правом крыле. У большинства автомобилей он находится под капотом, внутри длинного ящика с черной крышкой. Часто называемый блоком предохранителей, здесь устанавливаются предохранители и реле автомобиля. Коробка обычно устанавливается со стороны водителя.

Поскольку блок предохранителей может содержать разные предохранители и реле, может быть сложно выделить реле стартера.В этом случае мы рекомендуем использовать руководство по эксплуатации вашего автомобиля. Он будет иметь идентичность каждого компонента в коробке. Руководство также поможет вам найти реле, если его расположение отличается от описанного здесь.

При установке в блоке предохранителей под приборной панелью реле стартера может быть нелегко найти или даже удалить. Реле стартера, которые крепятся на стене крыла, может быть нетрудно найти. Обычно эти реле цилиндрического типа можно узнать по их монтажным стойкам и выводам.Если вы не уверены, можно использовать руководство по эксплуатации автомобиля, чтобы подтвердить расположение реле стартера.

Реле стартера состоит из разных частей, одни подвижные, а другие неподвижные. В следующей части этого руководства мы подробно рассмотрим этот компонент стартовой системы; как он выглядит и его внутреннее устройство. Это поможет вам лучше понять, как это работает. После этого вы сможете определить, когда реле работает, а когда неисправно.

Запуск холодильника без пускового реле, пока вы ждете запчасть

Мне потребовалось 24 часа, чтобы заметить, что мой холодильник Maytag с верхней морозильной камерой (PTB2454GR) перестал охлаждаться.(Хорошо, лужа на полу помогла мне заметить). Когда он запустился (кажется, в субботу утром), был щелчок, 10 секунд жужжания, затем тишина. Это будет повторяться каждые 2-3 минуты. Я не особо об этом думал, думая, что это странно ведет себя ледогенератор. Что я должен был заметить, так это полное отсутствие шума компрессора — только вентилятор. Собственно, даже этого шума не было — было тихо.

В конце концов я понял, что пусковое реле (если его даже можно так назвать) нуждается в замене, но это не было первоначальной проблемой — проблема, как оказалось, заключалась в одном арахисе упаковки .Да, один арахис — он застрял в вентиляторе конденсатора, буквально не давая ему работать. Это, в свою очередь, вероятно, вызвало нарастание льда или каким-то другим образом увеличило нагрузку на компрессор, что, в свою очередь, привело к отключению пускового реле. Честно говоря, я не уверен, как долго арахис находился там — может быть, месяцы, а может, всего день.

Итак, если вы наблюдаете подобное поведение (см. Первый абзац), это шаги для устранения неполадок и временного исправления ситуации ( Заявление об ограничении ответственности : есть очень хороший шанс порезаться электрическим током в процессе, как и при любом высоком напряжении прибор).У меня есть небольшая электрическая схема, которая объясняет, что и почему здесь.

Мне потребовалось некоторое время, чтобы понять, как работает холодильник.

Работы

Вот диаграмма, которая может помочь.

1. Температурный термостат внутри блока включает питание, которое возвращается через разъем Molex к оранжевым / синим проводам
2. Оранжевый + синий идут как на вентилятор конденсатора , так и на устройство управления компрессором
3. Внутри реле (белая коробка, которая выглядит как простой соединительный жгут на компрессоре) есть два интересующих устройства: PTC и Overload ( OL )
4. PTC — странная штука, кажется, чувствительный к температуре проводник — в холодном состоянии проводит, в горячем — нет.Когда через него протекает ток, он нагревается. Это означает, что при первой подаче питания происходит замыкание клемм 1 и 2 (также конденсатора Motor Run Capacitor ), и питание подается на обе обмотки компрессора, позволяя ему запуститься. Как только он нагревается (я предполагаю, что это происходит за секунды), питание остается поданным только на одну обмотку, и это все, что нужно компрессору для работы в это время
5. После того, как PTC «отключает» рабочий конденсатор, конденсатор генерирует что-то не по фазе, что я не стал полностью понимать, я подозреваю, что это связано с эффективностью или отсутствием перегрузки двигателя, когда он набирает полную скорость.

Довольно просто, правда? Итак, в моем случае, как только я снял реле с PTC / перегрузкой внутри, я услышал дребезжание осколков в нем, поэтому я разобрал его, чтобы обнаружить внутри куски серебристого предмета в форме монеты, это выглядело так, как будто оно разбилось , что, вероятно, произошло после 8 лет повторяющихся циклов холода / горячего и вчерашнего опыта заклинивания конденсаторного двигателя.

Диагностика

Контроль температуры

Если ваш холодильник недостаточно холоден, а вентилятор конденсатора не работает, проблема, скорее всего, в проводке контроля температуры вверху, а не в чем-то здесь внизу.Вам нужно будет разобрать шкалу температуры и провести там некоторое исследование. Конечно, ваш вентилятор может быть подстрелен, и вы также можете проверить наличие 120 В на жгуте вентилятора. Если вентилятор работает, то, скорее всего, с системой контроля температуры все в порядке.

Компрессор

Рекомендуется сначала убедиться, что компрессор в порядке: используйте мультиметр (все отключено!) И проверьте сопротивление на каждой паре контактов на самом компрессоре (всего 3 комбинации). Два из ваших показаний должны быть меньше третьего (два имеют одинаковое сопротивление на моем холодильнике), а третье должно быть суммой двух (см. Диаграмму, от A до B проходит через C).Например: 4 Ом, 4 Ом, 8 Ом . Если это значительно отличается от этого правила общей суммы, вы, вероятно, собираетесь купить новый холодильник, потому что обмотки компрессора не слишком хороши.

Дополнительное примечание от HarryT ниже: вам также следует убедиться, что обмотки не закорочены на шасси (любой из трех контактов)

Перегрузка

Релейный блок имеет компонент перегрузки. Если вы слышите жужжание в течение 5-10 секунд, а затем ничего, значит, он почти наверняка выполняет свою работу, но вы можете легко проверить, не открыт ли он — просто используйте измеритель, чтобы проверить между ножевым контактом на внешней стороне и контактным контактом на внутренняя часть блока (та, к которой ведет синий провод).Должна быть преемственность. Фактически, должна быть непрерывность между передней и задней частью на всех 3 клеммах — и поэтому многие люди сначала предполагают, что белый ящик — это не что иное, как жгут, хотя на самом деле он имеет реле PTC и блок защиты от перегрузки.

PTC

Ну, как я уже упоминал, если в релейной коробке есть что-то дребезжащее, то это фрагменты того, что раньше было PTC. Однако, когда все отсоединено от коробки и после того, как она остынет, между клеммами 1 и 2 (белый и оранжевый на моем холодильнике) должно быть некоторое (на самом деле значительное) соединение.Если он полностью открыт, PTC не работает, и компрессор не запускается.

Рабочий конденсатор

Возможно, для проверки потребуются некоторые электронные тестовые инструменты, хотя я уверен, что вы можете просто подать к нему на некоторое время 120 В переменного тока, а затем измерить напряжение — напряжение должно медленно падать. Вы также можете просто применить омметр к незаряженному конденсатору, и он должен подскочить, а затем постепенно упасть. Моя модель JSU18X156AQA , хотя я подозреваю, что все, что квалифицируется как 15 мкФ 10000AFC 180V +, подойдет.

Кризис

Стало довольно ясно, что мне нужна новая деталь, но сейчас воскресенье, магазины закрыты, а у меня есть холодильник, полный тающего мяса, рыбы, молочных продуктов, равиоли и, самое главное, бутербродов с мороженым! Я не могу съесть их все, поэтому возникла чрезвычайная ситуация. Наружная температура в этот момент составляла около 36 ° F, что делало его идеальным для содержимого холодильника, но не морозильника.

Взлом

Я провел свое исследование и пришел к приведенному выше пониманию диаграммы… и тогда оставалось только одно, что нужно было попробовать. Видите ли, если все, что делает сломанная часть (PTC), — это замыкание на конденсатор, то почему бы и нет … (Хорошо, помните заявление об отказе от ответственности? Вы взорвали себя — не моя вина ). Поэтому я ослабил клеммы на рабочем конденсаторе, чтобы можно было перевернуть их отверткой, подключил холодильник и, пока он гудел (перегрузка могла отключить остановившийся компрессор), замкнул клеммы. (Да, моя отвертка изолирована, и да, я затаил дыхание от страха).Запомнилась искра , а вот компрессор завелся ! Все, что потребовалось, — это короткая дуга на 0,2 секунды.
(Также обратите внимание: в моем чтении литература предупреждает, что разряд конденсатора должен производиться через резистор высокой мощности минимум 1000 Ом … очевидно, я пропустил этот шаг)

Итак, у меня сейчас холодильник, который будет работать до тех пор, пока не достигнет удовлетворительной температуры, после чего он отключится, пока не станет достаточно теплым, чтобы потребовалось снова запустить его (что может длиться несколько часов).В этот момент он вернется в состояние «Я не могу запустить», как и раньше, пока я снова не замкну конденсатор. Меня это устраивает, потому что он отлично поддерживает температуру в течение 12 часов — и я надеюсь, что получу деталь завтра.

Безопасность

Мне не слишком удобно доверять свою пожарную безопасность и благополучие компрессора блоку защиты от перегрузки, поэтому я отключаю холодильник, когда он остывает и выключается. Если блок защиты от перегрузки выйдет из строя и закроется, компрессор остановится на неопределенное время.Надеюсь, завтра все закончится.

Обновление

На следующий день я получил запасной комплект «Стартовое реле» (как его называли в магазине), который содержал похожие, но не идентичные на вид детали. Комплект обошелся мне примерно в 45 долларов. В основном все подходило, за исключением того, что одна из клемм лопастей конденсатора была меньше, чем на оригинале. Естественно, я согнул его и зажал, позже сообразив, что в комплект входит переходник для лезвийного терминала от маленького к большему (да) … Он работает нормально, на самом деле он отлично работает с тех пор (с 2009 года, а теперь он 2016).

Холодильник настолько старый, что пластиковые дверные ручки пожелтели и стерлись, я их закончил шлифовать, а потом красить krylon fusion (белый), который выглядит довольно прилично.

Как: подключить две батареи параллельно

С момента публикации этой статьи я получил много вопросов о подключении аккумуляторов. Как: подключить две батареи параллельно — часть 2 отвечает на часто задаваемые вопросы.

Как и большинство вещей, есть правильный и неправильный способ сделать это, и я получаю электронные письма о том, как подключить две батареи параллельно и заставить еще больше людей найти сайт, задав вопрос в Google.Итак, вот краткое руководство с некоторыми объяснениями правильного и неправильного пути.

Большинство людей, которые хотят соединить две батареи вместе, пытаются увеличить емкость батареи своей существующей установки. Следует помнить одну вещь: если вы собираетесь установить вторую батарею, вам придется начать с двух новых идентичных батарей. Та же марка, номинальная мощность в ампер-часах и, если можно, та же дата изготовления. Подключение аккумуляторов с разным номиналом Ач или от разных производителей не является хорошей идеей, так как это может / приведет к тому, что одна батарея попытается зарядить другую (из-за различий внутреннего прямого и обратного сопротивления) и может привести ко всем видам других проблем. .

Итак, теперь у нас есть две новые идентичные батареи, как нам соединить две батареи вместе? Что ж, наиболее очевидным является просто подключить новую батарею к исходной батарее с помощью кабеля и новых клеммных зажимов, как это….

Хорошо, это будет работать. Погодите, давайте посмотрим поближе.

Батарея A — это основная батарея, а Батарея B — наша недавно установленная вторичная батарея. Теперь, когда мы загружаем всю систему … например, запускаем двигатель, на двух кабелях, соединяющих две батареи, будет небольшое падение напряжения … допустим, это 0.5 вольт на каждое звено или мостовой кабель, то есть всего один вольт. Таким образом, батарея A всегда будет обеспечивать больше энергии, чем батарея B, поскольку кажущееся напряжение батареи B всегда меньше, чем у батареи A из-за падения напряжения. Теперь в течение определенного периода времени батарея A всегда будет « использоваться » немного больше, чем батарея B, поэтому в какой-то момент батарея A будет работать больше и будет « стареть » быстрее, чем батарея B, что в конечном итоге приведет к проблемам и потребует замены . Но помните, что я сказал ранее, вы всегда должны использовать батареи одного производителя с одинаковыми номинальными характеристиками и датой производства … ну, это все еще применимо, и теперь вы будете заменять батарею B, которая, вероятно, все еще работает нормально.

Другая сторона — это зарядка. У нас по-прежнему будет падение напряжения — хотя оно будет меньше, поскольку зарядный ток намного меньше, чем ток запуска для запуска вашего двигателя, давайте назовем его 1/4 В (0,25 В) на каждом кабеле, так что теперь двигатель работает, и батареи заряжаются … но батарея A получает полное напряжение зарядки — например, 14,0 вольт, а батарея B получает только 13,0 вольт, поэтому на самом деле недостаточно. Итак, теперь мы находимся в ситуации, когда батарея A выполняет больше работы, а батарея B не заряжается должным образом.Так какое же решение?

Ну, это не будет вам дорого стоить… .. просто соедините их немного иначе!

Получив питание от второй батареи, мы теперь выравниваем «батарею» электрически. Когда мы запускаем наш двигатель сейчас, батарея A не имеет падения напряжения на землю и 0,5 вольт на выходе…. и Батарея B имеет падение 0,5 В на землю и отсутствие падения напряжения на выходе. Таким образом, просто переместив одно соединение, мы выровняли падение напряжения на обеих батареях. Теперь то же самое происходит в обратном порядке при зарядке.Батарея A имеет падение напряжения на стороне + Ve, а батарея B имеет падение напряжения на стороне -Ve. Итак, теперь мы заряжаем обе батареи одинаково.

Несколько замечаний по установке второй батареи

Как я сказал ранее, всегда используйте одинаковые батареи — той же марки, той же емкости Ач и той же даты изготовления, если возможно.

Перед установкой аккумуляторов найдите время, чтобы зарядить их по отдельности с помощью интеллектуального зарядного устройства, чтобы при соединении их вместе у них был одинаковый заряд — таким образом вы получите максимальную отдачу от аккумуляторов.

Всегда старайтесь использовать кабель того же размера или больше, что и существующие кабели, соединяющие старую батарею.

Всегда старайтесь, чтобы соединительные или мостовые кабели были одинаковой длины, и проводите их через одно и то же отверстие в любом металлическом кузове. Это предотвратит вероятность возникновения любых повышенных / квазипостоянных полей и линейно нарастающих полей постоянного тока, особенно с кабелями, подающими вверх на 100 А (инверторы и т. Д.). При включении / выключении высоких нагрузок постоянного тока также необходимо учитывать другие факторы. Это то, как это делают профессионалы морской и авиационной индустрии, поэтому я рекомендую вам это делать.

НИКОГДА не подключайте заземление обоих аккумуляторов к шасси автомобиля и полагайтесь на кузов автомобиля в качестве электрического пути. Только когда-либо связывайте их друг с другом и имейте ОДНО соединение шасси или кузова.

Все инсталляции разные. Может случиться так, что вместо того, чтобы перемещать положительный вывод к новой батарее (B), лучше оставить то, где он находится, и вместо этого переместить отрицательный (заземление) на новую батарею. Просто запомните один провод от одной батареи, другой — от другой батареи.Найдите время, чтобы спланировать, прежде чем что-либо делать

НИКОГДА не отрезайте несколько жил от кабеля, чтобы попытаться вставить два сверхмощных кабеля в клемму аккумулятора, предназначенную для одного кабеля. Существуют специальные клеммы для аккумуляторов, рассчитанные на два кабеля… Загляните в специализированные интернет-магазины.

Поскольку вы, вероятно, делаете это, потому что вам нужна большая емкость, стоит проверить существующие сверхпрочные кабели … было бы хорошее время подумать, нужно ли модернизировать и существующее.

Если вы хотите установить вторую батарею в свой 4 x 4, когда устанавливаете лебедку, это не способ сделать это. Я расскажу об этом в будущем «Как сделать»

.

Будьте в безопасности…

В этих батареях хранится огромное количество энергии, если вы закоротите одну, она взорвется… если вы соедините две вместе неправильно… она все равно будет БАХ, но намного ГРОМЧЕ! Серьезно, если у вас есть сомнения, обратитесь к автоэлектрику. Если вы ошибетесь, это серьезно повредит вам.

Если вы нашли это полезным, я был бы признателен, если бы вы нажали на звездочку рейтинга в верхней части страницы, спасибо.

ОБНОВЛЕНИЕ: Если вы думаете об установке второй батареи в свой автомобиль, действительно ли вам нужно подключить их напрямую параллельно, чтобы получить одну большую батарею? Если вам не нужна чистая пусковая мощность (ток срабатывания) от батареи, могут быть доступны другие варианты, которые дадут вам раздельную зарядку и возможность комбинировать их при необходимости.Прочтите «Реле , VSR, SCR… в чем разница? ”, чтобы узнать, есть ли лучший вариант, отвечающий вашим потребностям.

S

PS

Параллельное подключение двух батарей

Я прикрепил чертеж в формате PDF (ниже) этого чертежа, который вы можете загрузить и распечатать вместе со схемами подключения выше. Как подключить две батареи параллельно 01

Эту статью коллеги по караванам и известного автора Collyn Rivers — « Подключение аккумуляторов для большей мощности » стоит прочитать, если вы планируете увеличить емкость аккумулятора в вашем доме на колесах, автодоме или жилом доме на колесах.

Как: подключить две батареи параллельно — часть 2 отвечает на самые распространенные вопросы, которые мне задавали.

Общие сведения о кабелях и сечениях — При выполнении электрического проекта для вашего дома на колесах или автодома одним из ключевых соображений является то, какой тип и размер кабеля использовать. Выбор кабеля слишком маленького размера для данной задачи может привести к расплавлению изоляции кабеля или повреждению оборудования из-за падения напряжения.
