Как сделать чертеж и собрать своими руками гидравлический пресс из домкрата

Конечно, не все, но большинство хозяев сталкиваются с бытовыми ситуациями, в которых пресс мог бы значительно облегчить работу. Для того чтобы оказывать давление на предмет с большой силой, часто используют именно это устройство. Наиболее востребованным и надежным считается гидравлический агрегат. Поскольку покупка его обходится дорого, многие разрабатывают свои конструкции, к примеру, самодельный пресс из домкрата.

Классификация прессов

Пресс является древним промышленным устройством, и многие работы без него просто невыполнимы. За много лет конструкция и функциональность немного изменились, и на данный момент предприятиями изготавливается 4 основных вида:

• клиновой;
• рычажный;
• гидравлический;
• винтовой.

Прессы с гидравликой, в свою очередь, разделяют по конструкции на вертикальные и горизонтальные. Вертикальными выполняются такие работы, как распрессовка, прессовка и штамповка, а горизонтальными — правка, рубка и гибка.

Вертикальные конструкции часто встречаются в строительстве и на машиностроительных предприятиях. Основными деталями такого устройства являются насос высокого давления и корпус.

Использование устройства в быту

В домашних условиях использовать приспособление можно для выполнения самых разнообразных задач. Небольшие размеры агрегата позволяют разместить его в гараже или в другом небольшом помещении и использовать при ремонте автомобиля, мотоцикла. Он может выполнять и следующие функции:

• Штамповка;
• Ковка;
• Изготовление профиля;
• Создание изгибов;
• Запрессовка и выпрессовка подшипников и других деталей;
• Использование в кулинарных целях, таких, как изготовление сока из овощей и фруктов.

Известно много случаев, когда пресс используется как маслодавилка, а также с помощью оборудования выполняют перепрессовку сайлентблоков. Кроме работы по ремонту, гидропресс может применяться для сгибания металла, склеивать изделия с использованием давления, изготавливать брикеты из отходов разного рода, а также выдавливать масло и другую жидкость. Оборудование для выполнения таких задач, даже с несложной конструкцией, стоит немалых денег, но устройство можно изготовить самостоятельно, используя при этом простые материалы и инструменты.

Изготовление пресса в домашних условиях

Главным достоинством самодельного устройства является то, что его конструкцию можно сразу же изготавливать соответственно с необходимостью выполнения той или иной задачи с определенным типом детали. Перед сборкой устройства необходимо подготовить чертежи гидравлического ручного пресса своими руками или распечатать готовые, взятые из Интернета.

При создании чертежа и конструкции необходимо учитывать такие важные детали:

• Для создания давления можно использовать съемное или стационарное гидравлическое устройство;
• Перед работой нужно определиться, для чего будет использоваться пресс;
• В зависимости от усилий подбирается надежность домкрата;
• В чертеже необходимо указывать размеры всех деталей без исключения.

Для создания гидропресса могут понадобиться навыки в механике и работа с чертежами, поэтому, в случае отсутствия таких навыков, можно обратиться к знакомому специалисту.

Важные характеристики конструкции

Созданное своими руками устройство необязательно изготавливать с высокими техническими данными. Достаточно такой конструкции, при которой будет развиваться усилие от 10 до 20 тонн. Такой показатель определяется исходя из предназначения для определенной задачи.

Существуют важные конструктивные характеристики, которые нужно учитывать, разрабатывая чертежи пресса из домкрата; основными из них являются:

• Размер общей конструкции;
• Вес готового устройства;
• Ход поршня;
• Наличие манометра;
• Прочность и размер станины.

Используемый рабочий цилиндр гидропресса в конструкции, при помощи которого выполняется основная работа, может быть встроен в станину или расположен отдельно. Конструктивные особенности обуславливаются характеристиками выбранного оборудования при изготовлении. Для облегчения процесса сборки часто используется обычный масляный автомобильный домкрат, который применяется в автосервисе для частичного подъема автомобиля. Такой домкрат имеет в своей конструкции готовый ручной насос. Но также можно использовать и другие виды приспособлений, к примеру, для пневмопресса использовать насос, трубки и цилиндры высокого давления.

Разработка чертежа и схемы пресса

Разработку чертежа нужно начинать после решения вопроса о схематических параметрах, ведь по принципу обычного устройства можно построить целый станок и собрать крупный кузнечный пресс. Пресс может работать в зависимости от расположения гидравлического цилиндра. Существует два варианта установки домкрата:

1. В верхней части — давление будет осуществляться на нижнюю часть основания.
2. В нижней части — расположение домкрата на станине, а давление осуществляется вверх основным штоком.

Определяясь со схемой рабочего процесса, необходимо опираться на тот факт, что почти все

домкраты бутылочного типа, изготовленные в промышленности, не могут использоваться в перевернутом состоянии. В связи с такими особенностями гидроцилиндра этого типа изготовление самодельного устройства чаще всего происходит по второй схеме.

Одним из главных частей пресса, как и самостоятельно изготовленного, выступает станина. Разрабатывая чертеж, необходимо ответственно относиться к подготовке конструктивных параметров этой части, так как от ее прочности будет зависеть качество рабочего процесса, а в станине располагается домкрат и заготовка, на которую будет оказываться давление.

При выполнении рабочих задач будет создаваться давление на верхнюю и нижнюю части корпуса, поэтому, рассчитывая схему рамы, необходимо выбирать материалы с запасом прочности, достаточным для обеспечения нормального рабочего процесса без разрушения станины.

После окончания рабочего действия шток должен возвращаться в исходное положение. Поэтому при сборке необходимо использовать пружины, края которых крепятся к верхней подвижной части и нижней части основания. При конструировании необходимо правильно выбрать пружины относительно жесткости, так они смогут эффективно выполнять свою функцию.

Расположение домкрата на подвижной части

При сборке конструкции такого вида деталь располагается на нижней части основания, а пружины вместе с домкратом крепятся на подвижной платформе. Оба случая расположения домкрата предполагают установку гнезда из отрезка трубы, с которым будет контактировать шток гидроцилиндра. При подвижном расположении домкрата регулировка высоты рабочей зоны невозможна. При этом конструкция упрощается, а использование пресса ограничивается высотой рабочей зоны.

Инструменты и заготовки

Перед началом сборки необходимо подготовить такие инструменты и убедиться в их работоспособности:

• Сварочный аппарат;
• Электроды;
• Болгарка или ножовка по металлу;
• Дрель и сверло.

Особую важность имеет подготовка сварочного аппарата и рабочих электродов. Если есть навыки работы со сваркой, то ситуация упрощается, в противном случае нужно позвать человека, который сможет подготовить устройство и выполнить необходимые работы. Для финишной обработки пресса понадобится шлифовочная машинка — для очистки заусениц на металлических профилях.

Для сборки самодельного пресса понадобятся:

• Швеллер с толщиной не менее 8 мм, прямоугольная или квадратная труба с размером не меньше 40×40 или уголок с шириной стороны 5 см;
• Кусок стального листа с толщиной больше 0.8 см для использования в качестве основания устройства;
• Металлическая полоса толщиной более 1 см для установки направляющих и ребра жесткости;
• Труба для изготовления гнезда на шток домкрата.

Прессы с большим давлением используются только на производстве, а для домашних работ можно изготовить пресс, давление которого будет около 5 тонн, поэтому необходимо определиться с необходимой силой нагрузки и в дальнейшем выбрать вариант соединения деталей. Их можно скрепить сваркой, но при отсутствии такой возможности соединения можно выполнить при помощи болтов. При сборке очень важными параметрами являются:

• Ширина и высота станины;
• Рабочий ход поршня;
• Вес в зависимости от ширины и высоты.

Давление в цилиндре получается с помощью ручного или гидронасоса. Гидронасосом очень легко работать, но при отсутствии такого устройства можно разработать самодельный домкрат.

Для получения необходимой жесткости и прочности пресса необходимо использовать ребра жесткости. Для этого используется металлический угловой или квадратный профиль. Устойчивость конструкции достигается привариванием пластины к основанию. Металлическая пластина выбирается по толщине от 0. 8 до 1.2 см.

Сборка самодельного пресса

После подготовки чертежа и всех необходимых материалов, инструментов и оборудования с комплектующими можно перейти к сборке.

1. В первую очередь необходимо нарезать металлические заготовки соответственно чертежу.
2. Далее посредством сварки собирается основание. Квадратные трубы нужно сварить между собой и к получившему прямоугольнику приварить стальной лист. На следующем этапе собираются боковые части и верхняя планка рамы. При этом нужно следить, чтобы корпус получился ровным и строго с прямыми углами на месте соединений. Полученная форма приваривается к основанию, и рама гидропресса может считаться готовой.
3. После этого изготавливается следующий элемент — подвижная планка. Для изготовления можно взять швеллер или квадратную трубу. По центру планки необходимо приварить кусок трубы, служащий в дальнейшем гнездом для штока. Для изготовления направляющих нужно использовать две стальных полосы, длиной соответственно внешней ширине корпуса.
4. Болтовым соединением полосы крепятся с боковыми стойками передвижной конструкции. Так же изготавливается и съемный упор, но в направляющих частях упора нужно просверлить отверстия для дальнейшей регулировки высоты рабочего пространства. В завершение сборки устанавливается домкрат и пружины.

Во время конструирования и сборки самодельного пресса в домашних условиях можно предусмотреть некоторые особенности, благодаря которым пользование устройством будет намного удобнее. Также можно разработать конструкцию и сделать маслопресс своими руками. При сборке предусматриваются такие нюансы:

1. На верхней перекладине рамы следует установить пластину и обеспечить возможность ее передвижения по направляющим посредством винтового вала, что даст возможность регулировки зазора в зависимости от размера обрабатываемой детали;
2. Фиксация передвижной съемной платформы производится болтами — в отверстиях, которые сверлятся с определенным шагом в зависимости от необходимости в рабочих процессах. Шаг расположения отверстий не должен превышать величину свободного хода штока домкрата;
3. Из металлических отрезков изготавливаются сменные вставки с разной толщиной.

Для фиксации передвижной балки лучшим вариантом будут стальные пальцы из качественного материала. Диаметр пальцев должен выбираться соответственно с размерами корпуса и прилагаемого давления при работе.

Сборка возвратного механизма

Не менее важной частью являются пружины, с помощью которых шток домкрата возвращается в исходное положение. В механизме можно использовать обычные пружины, приобретенные в хозяйственных магазинах. При верхнем расположении прижимного механизма они могут не справляться с задачей, но в таком случае можно установить больше пружин или выбрать их большей жесткости. В обычной конструкции они крепятся к подготовленному профилю с отверстием, по диаметру большим от штока, но меньшим от цилиндра домкрата. Пружины фиксируются концами в отверстиях профиля и верхней балки.

Преимущества самодельного гидропресса

Главное преимущество — это стоимость. Устройство, собранное из подручных средств, будет стоить намного дешевле, чем заводские аналоги. Для своих потребностей можно использовать разные варианты конструкции, создавая при этом устройство с разными параметрами и учитывая необходимость прилагаемого усилия. Благодаря простой и недорогой конструкции, в которой отсутствуют предохранительные приборы, можно выполнять множество сложных задач, прилагая минимум физических усилий.

Давление гидравлического пресса: действующая сила, поршень, шланги

уществует множество приспособлений, предназначенных для увеличения приложенных усилий. К ним можно отнести различные рычаги, блоки, а также такое устройство, как гидравлический пресс.

Схема

Принцип действия

Гидравлический пресс, примеры которого можно встретить в огромном количестве машин, на заводах, в мастерских, работает за счет передачи усилия при помощи жидкости, находящегося под давлением. В основу его действия положен закон Паскаля, согласно которому давление в жидкости передается по всему объему и по всем направлениям одинаково. Таким образом, приложив усилие для создания необходимого давление в одном объеме, можно, передав его в другую емкость значительно изменить усилие.

Устройство пресса представляет собой два цилиндра, заполненных жидкостью, как показано на фото. Один цилиндр имеет больший объем, чем второй. В обоих цилиндрах установлены поршни. В меньшем цилиндре поршень имеет меньшую площадь. Согласно закону Паскаля, давление, действующее на оба поршня одинаково и равно отношению силы, приложенной к меньшему поршню к его площади (P1=F1/S1). Однако и во втором цилиндре давление будет таким же. При этом, учитывая, что площадь второго, большего, поршня больше, чем первого, выводится зависимость:

P1=P2, следовательно — F1/S1=F2/S2. Таким образом, можно вывести следующую формулу: F2/F1=S2/S1. Переведя это выражение на русский язык, можно сделать вывод, что сила давления, действующая на поршень гидравлического пресса зависит от его площади. Чем больше площадь второго цилиндра — тем больше сила. Давление, гидравлического пресса измеряется в Паскалях, условное обозначение — Па. Соответственно, килопаскали — кПа и мегапаскали — МПа.

Таким образом, применяя различные соотношения площадей поршней в цилиндрах, можно добиться практически любого увеличения усилия. Например если площадь большего поршня будет в десять раз больше площади первого, то прикладывая усилие в один Па, на выходе получим — десять. Если представить такие цилиндры в виде весов, то можно привести другой пример: положив на меньший поршень груз весом в 1 кг, другим можно поднять 10 кг.

Особенности расчетов

На практике необходимо учитывать, что несмотря на прямую зависимость, вытекающую из формулы, в реальности таких соотношений добиться невозможно. На давление в гидравлическом прессе прямо или косвенно влияет еще множество различных факторов:

• сила трения — за счет трения поршней о стенки цилиндров снижается сила давления;
• неточность в размерах поршней — приводит к увеличению силы трения и неравномерности передачи усилия;
• другие дефекты конструкции.

Сила давления гидравлического пресса, на практике, в конструкторских бюро, рассчитывается, как сумма всех сил, действующих на поршень. Для таких расчетов существуют специальные формулы, позволяющие учесть максимальное количество факторов, влияющих на поршни.

Устройство

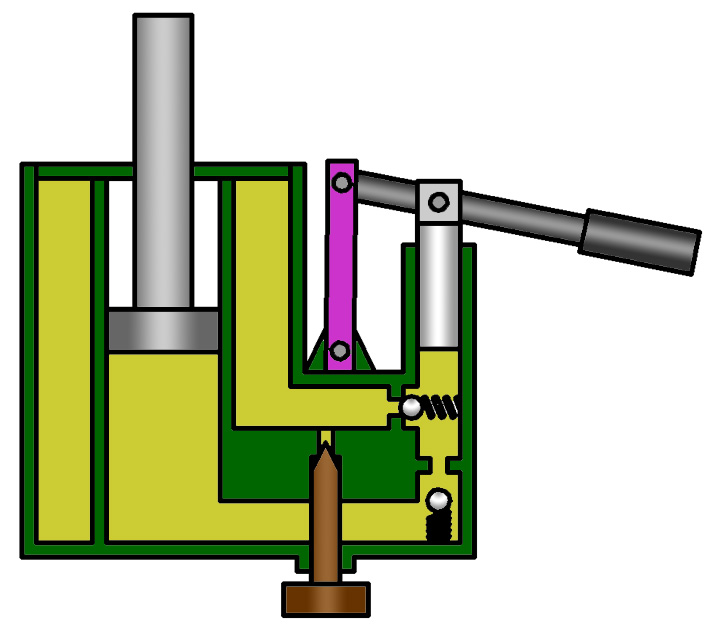

Типичный пример рабочего механизма гидравлического пресса — автомобильный домкрат. Одна из моделей этого устройства показана на фото. Один из его цилиндров имеет очень маленькие размеры, второй же во много раз превышает его по размерам. Такое устройство позволяет даже ребенку без труда поднять большой грузовик. Такие домкраты часто применяют для изготовления самодельных гидравлических прессов. На фото приведен пример такого самодельного устройства.

Жидкость может быть любой. Однако для увеличения эффективности работы устройства обычно применяют специальные масла. Этим достигают две цели:

• увеличение передачи давления;
• уменьшение трения в механизмах пресса.

Особенности конструкции

В зависимости от области применения, существует множество разновидностей конструкций гидравлических механизмов. Гидравлические прессы и устройства, в которых используется его принцип действия в настоящее время широко применяют в следующих отраслях промышленности:

• металлургия — для обработки металлов;
• в машиностроении — для изготовления различных деталей;
• в автосервисе — те же домкраты;
• в экскаваторах и прочей тяжелой строительной технике — для приведения в действие механизмов;
• в подъемной технике, в пищевой промышленности и даже в медицинской технике также применяются гидравлические устройства.

Гидравлический пресс для опрессовки шлангов высокого давления применяется для достижения герметического соединения рукава высокого давления и фитингов, установленных на нем. Опрессовка осуществляется путем обжима деталей при помощи гидравлического пресса с рабочим инструментом соответствующей формы и размера. Существуют ручные гидравлические устройства, с силой давления до 0.7 МПа.

При необходимости создать очень большое усилие, в последнее время часто применяют гидравлический пресс высокого давления. Особенность его устройства заключается в наличии нескольких мультипликаторов — систем цилиндров, каждый из которых позволяет з поднять давление в 50 и более раз. Мультипликаторы установлены таким образом, что высокое давление предыдущего передается, как низкое давление следующему мультипликатору. Таким образом увеличение силы умножается в зависимости от количества мультипликаторов.

В последнее время многие механики-любители и частные предприниматели, в целях экономии средств изготавливают гидравлические прессы самостоятельно. Для этого приспосабливают автомобильный домкрат, установленный на специальной станине. Такое устройство также заслуживает внимания, так как помогает решать различные бытовые проблемы, связанные со строительством и выполнением некоторых ремонтных работ.

Многие прессы, применяемые в быту и на производстве для упрощения управления оснащены различными вспомогательными механизмами:

• насосами — для нагнетания жидкости в цилиндрах;
• электроприводами — для уменьшения трудоемкости процесса.

В последнее время появляются все новые области применения таких устройств, что способствует развитию этой техники, а применение новых более легких и прочных материалов делают ее более доступной и эффективной.

Пресс своими руками: виды, устройство, чертежи, полезные советы

В быту часто бывают ситуации, когда нужно сжать предметы с огромной силой. Именно для этого и применяются разного рода прессованные устройства. Самая востребованная и надежная – это гидравлическая конструкция. Можно ли сделать пресс своими руками любой сложности и применять его в быту? Чтобы ответить на вопрос, нужно детально ознакомиться с видами оборудования и функциями, и подобрать для себя нужную модель.

Назначение и функции пресса в быту и промышленности

Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).

По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:

• производит выжимание жидкости,
• подымает и перемещает тяжелые предметы.

На сегодняшний день производят 4 основных типа:

1. Клиновые.
2. Рычажные.
3. Гидравлические.
4. Винтовые.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

1. Расспресовка.
2. Прессовка.
3. Штамповка.

К горизонтальным:

1. Правка.
2. Рубка.
3. Сгибание.

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЕсли вы планируете свой мини автосервис или просто ремонтировать машины самостоятельно, то смело можно приобретать гидропресс для сайлентблоков или сделать его самостоятельно.

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Совет! Самое простое устройство, выполненное самостоятельно делается из простого гидродомкрата с обычным ручным насосом.

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Совет! Основное внимание в модели стоит обратить на мотоблок. Чем мощнее механизм, тем больше будет скорость вращения.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Устройство и конструкция пресса. Виды разных моделей и их применение в быту

Принцип работы, к примеру, гидравлического оборудования напоминает механизм, который при помощи человеческих усилий может поднять груз, масса которого, превышает возможность обычного человека.

На таком принципе и действует гидравлическая энергия, основанная на разных механизмах:

1. Амортизатор.
2. Привод.
3. Насос.
4. Тормоз.

На сегодняшний день существует разные виды прессов мощных, промышленных, так и ручных, предназначенных для домашних нужд.

Пресс для производства мебельных фасадов

Пресс применяется для изготовления фасадов для мебели на основе древесной плитки и ПВХ. А также для декоративных накладок для дверных полотен своими руками. Вакуумный пресс станет надежным помощником в выполнении всех этих работ.

Термовакуумный пресс включает в себя:

1. Камеру.
2. Термический модуль.
3. Камеру производят из жесткого устойчивого материала, не подлежащего деформации и сжиманию.

С внешней части пленка ПВХ с герметизированными краями.

Агрегат для сбора урожая

Пресс подборщик, это незаменимая и надежная конструкция для случаев, когда с полей нужно полностью убрать сено и солому.

Сам по себе агрегат полезен для сельскохозяйственной части. Существует 2 типа уборщика, они квалифицируются, как для больших промышленных агрегатов, так и для маленьких моделей:

1. Рулонные.
2. Тюковые.

Промышленная спецтехника представляет собой самостоятельный агрегат, а маленькие модели цепляют к мотоблоку.

Каждый из видов имеет свои особенности, поэтому прежде, чем создать модель своими руками, рекомендуем подробнее узнать о каждой модели подробнее, смотрите видео:

Типы настольных гидравлических прессов по функциональности

Настольный пресс делится на два основных типа:

1. Универсальные.
2. Специализированные.

Специализированные модели выполняют одну конкретную операцию, с готовым оснащением под данное действие.

Универсальные прессы имеют огромные функциональные отличия. Настольные конструкции разработаны под разные операции и оснащены различными технологиями под каждую функцию.

Механический пресс

Настольный ручной пресс может работать, как в автоматическом, так и в ручном режиме. Свое популярность конструкция обрела за счет своих малых размеров. Оборудование надежное и имеет большие ресурсы.

Благодаря прессу в ручном режиме можно обрабатывать:

• поролон,
• картон,
• полимеры,
• резину,
• кожу,
• разного рода металлы.

Чаще всего данную модель можно увидеть в слесарном производстве. Благодаря прессу, мастера значительно экономят время на изготовлении подшипников и прессовании.

Вибропресс и его применение

Это незаменимый аппарат для строительства загородных домов:

1. Блоков из бетона.
2. Керамзитобетонных блоков.
3. Плитки для тротуара.

Если сделать домашнюю модель вибропресса своими руками для дома, то можно штамповать блоки в неограниченных количествах, обеспечив, как минимум собственное строительство, как максимум свой бизнес.

Электрогидравлический пресс

Такое оборудование, как гидравлический пресс с электроприводом применяется не только в больших промышленных предприятиях, но и в обычных мастерских.

Именно за счет электрического привода, можно решать значительную часть задач:

• многие виды работ с металлическими изделиями,
• работа с подшипниками и валами (производство, прессование),
• прессовка изделий из деревянной стружки.

Можно купить пресс гидравлический с электроприводом, но не каждый простой обыватель может позволить себе такую роскошь. Предлагаем посмотреть видео, как можно сделать оборудование самостоятельно:

Устройство гидравлического пресса для гаража, чертежи, сборка

Опытные автомобилисты делают такого рода модели самостоятельно из подручного сырья, что в последствие позволит выполнить ряд бесплатных работ по ремонту и обслуживанию автомобиля.

Обратите внимание! В самостоятельном производстве гидравлических прессов для гаража предусматривается в частых случаях использование ручного привода.

1. Нам понадобится гидравлический насос.
2. Выбрать модель: настольную или напольную.
3. Чертеж с размерами.

Перед тем, как сделать гидравлический пресс нам понадобится разработка чертежа с размерами и небольшая инструкция.

Проектирование чертежей гидравлического пресса своими руками

Перед изготовлением индивидуальной модели, нужно определиться точно, под какой вид деятельности будет использован прибор и какой мощности он должен быть.

Следующий и важный этап, это разработка чертежа гидравлического пресса своими руками, рассмотрим несколько моделей:

Совет! Перед разработкой чертежа, определяемся со схемой и установкой домкрата.

В большинстве случаев домкрат устанавливается снизу у основания. В разработку чертежа входит такая немаловажная деталь, как устройство станины. Это очень важный момент, ведь на нее и идет вся нагрузка, поэтому позаботиться о прочности нужно еще до производства.

Как сделать гидравлический пресс своими руками для гаража?

Небольшая пошаговая инструкция:

• Вначале все металлические детали режим по заготовкам, опираясь на чертежные данные.

• Просверливаем предусмотренные отверстия.
• Для основы конструкции понадобится квадратный металлический отрез.
• Устанавливаем сверху пластину (здесь понадобится сварка).
• Далее собираем модель П-образной формы.

1. Для рабочего стола нужен швеллер или металлическая труба.
2. Отрезные полосы пойдут для направляющих стола. Длина направляющих и ширина станины должны быть одинаковыми.
3. После проведения работ оборудование собирается и крепится болтами.
4. Гидропресс своими руками предусматривает изготовление регулировочного съемного упора, который производится аналогично, но в полосах напротив стоек делаем отверстия для фиксации.

Монтаж пружинных элементов и домкрата является завершающим этапом в устройстве гидравлического пресса для гаража. Есть случаи, когда домкрат не нужен, его спокойно можно изъять из оборудования.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху), 2 (крепежные элементы), 3 (домкрат до 20 т), 4 (пружинный механизм), 5 (подвижная конструкция), 6 (стопор), 7 (приспособление для регулировки), 8 (поперечная конструкция), 9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

• Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
• Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Что нужно знать при создании конструкции из гидравлики

1. Для создания необходимо давления, применяется или встроенный или съемный гидравлический аппарат. Все зависит от используемого оборудования для самодельного пресса.
2. Перед тем, как приступить к своему маленькому производству, необходимо точно знать, для чего будет использоваться данная модель.
3. В зависимости от усилий, нужно подобрать степень надежности домкрата.
4. Перед работой необходимо сделать небольшой план и создать чертеж для своей будущей конструкции.

Видео-обзор: гидравлический пресс своими руками

В завершении

Гидравлический пресс, выполненный своими руками, имеет ряд неоспоримых преимуществ:

1. Простая и недорогая конструкция будет вас радовать длительное время.
2. В модели отсутствую разного рода предохранительные приборы для перезагрузки, что упрощает модель.
3. На работу прибора не влияет положение стола для работы.
4. Можно смело менять параметры высоты и длины рабочего хода.

На сегодняшний день невозможно себе представить гараж или автосервис без гидравлического оборудования. Выполнив пресс своими руками, вы получите именно тот прибор, который будет служить вам долгое время. В завершении хотим вам предложить видео, чтобы наглядно убедится в тонкостях домашнего производства гидравлического пресса.

Загрузка…

Гидравлический пресс Терминология и детали машин

Станина

Плоская неподвижная обработанная поверхность, поддерживающая нижнюю балку или штампы.

Подушка кровати

Подушка станины обычно требуется для применений с глубокой вытяжкой и используется для приложения силы сопротивления при надавливании. Эта сила сопротивления помогает обеспечить плавное вытягивание материала без складок и короблений. Силу подушки кровати можно динамически регулировать на протяжении всего хода, позволяя силе сопротивления изменяться в зависимости от положения подушки кровати.

Высота кровати

Расстояние от низа конструкции гидравлического пресса до рабочей высоты или верха надрессорной балки. Если для пресса требуется приямок, высоту рабочей станины можно определить как расстояние от пола до верха подушки станины.

Болстер

Съемная пластина, служащая рабочей поверхностью пресса. Плита обычно крепится болтами к основанию станины и подъемника. К надстройке прикреплен инструмент, который может иметь различные приспособления для удержания заготовок, такие как Т-образные пазы, просверленные и резьбовые отверстия, подъемные рельсы для установки систем быстрой смены штампов и многое другое.

Нижний упор

• По давлению : Пресс может быть спроектирован так, чтобы «возвращать давление». В этом методе используется регулируемое устройство измерения давления, которое настроено на определение желаемого максимального давления, которое должно быть достигнуто с помощью гидроцилиндра. Как только это давление будет достигнуто, плунжер завершает цикл, возвращаясь в «исходное» положение или положение «верхний предел».
• По положению : Метод «возврата в положение» использует устройство определения положения (обычно линейный датчик), которое можно запрограммировать через интерфейс оператора, чтобы обеспечить достижение желаемого положения ползуна.

Втулка

Фиксированная или съемная цилиндрическая металлическая футеровка, используемая для ограничения, направления и уменьшения трения. Во время нормальной работы втулка обеспечивает наведение цилиндра, перемещаясь вверх и вниз по стойкам. Компания Beckwood использует сменные бронзовые втулки с графитовой пропиткой, не требующие внешней смазки.

Корона

Верхняя сварная конструкция пресса, содержащая цилиндры, приводящие в движение ползун.

Цикл

Полное перемещение ползуна из исходного исходного положения обратно в такое же начальное положение, которое может включать подачу и удаление материала или заготовки (-ов).

Цилиндр

Главный привод гидравлического пресса. Этот механический привод преобразует гидравлическое давление в линейное движение, создавая силу

Дневной свет

Расстояние между балкой станины и балкой гидроцилиндра, когда гидроцилиндр полностью втянут. Это также широко известно как «открытая высота».

Прогиб

Величина отклонения от прямой линии при приложении силы. Это иногда называют «зеванием» в конструкциях С-образных рам и выражают степень прогиба рамы под нагрузкой.Прессы Beckwood разработаны таким образом, чтобы свести к минимуму прогиб.

Жилая

Гидравлические прессы способны поддерживать усилие в течение продолжительных периодов времени. Обычно это достигается с помощью клапанов блокировки давления или насосов переменного объема, которые управляются дистанционно в течение длительных периодов точного удержания давления. Узнайте, как наша пневматическая технология Dwell помогает снизить потребление энергии. <ссылка на страницу EE>

Анализ методом конечных элементов (FEA)

Компьютеризированный метод прогнозирования реакции конструкции на реальные силы (вибрация, тепло, поток жидкости и т. Д.).FEA работает, разбивая реальный объект на большое количество конечных элементов и используя математические уравнения для прогнозирования поведения каждого элемента. Beckwood использует FEA для проектирования каждого печатного станка в соответствии со стандартами Infinite Life . (ссылка на бесконечную жизнь)

Зацепы

Компоненты пресса, которые направляют возвратно-поступательное движение ползуна для обеспечения необходимой прямоугольности и параллельности. Ступицы обычно снабжены сменными вкладышами и часто регулируются, чтобы можно было установить правильный зазор и компенсировать износ.

Плиты с подогревом

Стальные пластины с возможностью нагрева. Их можно нагреть с помощью электрических стержней, пара, масла или воды. Эти системы обычно требуют термических разрывов (изоляции) между нагретыми пластинами и конструкцией гидравлического пресса. Регуляторы нагрева могут быть отдельными или полностью интегрированными в систему управления прессом.

Человеко-машинный интерфейс (HMI)

Интерфейс с сенсорным экраном, который предоставляет оператору информацию о состоянии процесса или машины.Он используется для принятия и выполнения инструкций оператора по управлению.

Гидравлический блок питания (HPU)

Механизм, прикладывающий давление к приводным двигателям, цилиндрам и другим частям гидравлической системы. В отличие от стандартных насосов, в этих энергоблоках используются многоступенчатые системы наддува для перемещения жидкости, и они часто включают устройства контроля температуры. HPU обычно монтируются либо на салазках, либо на кронштейнах.

Двигатель

• Electric: Электрическая машина, используемая для преобразования электрической энергии в энергию вращения.Используется в гидравлических контурах для привода гидравлических насосов.
• Гидравлика: Гидравлическая машина, используемая для преобразования гидравлической энергии в энергию вращения. Реверс гидронасоса.

Стол

Стальная пластина, иногда нагретая, прикрепленная к движущемуся или неподвижному элементу пресса.

фунтов / кв. Дюйм

Аббревиатура фунта на квадратный дюйм, единицы измерения давления.

Насос

Устройство, преобразующее механическую силу и движение в энергию гидравлической жидкости.

Барабан (или слайд)

Движущаяся часть пресса, которая скользит внутри рамы пресса для создания давления на инструмент или матрицу. Ползун может перемещаться вертикально или горизонтально в зависимости от области применения.

Нокаутирующий барабан

Устройство, используемое для снятия формованной детали с пуансона или матрицы.

Скорость RAM

Как быстро гидроцилиндр перемещается из открытого положения в закрытое. Скорость поршня измеряется в дюймах в минуту.

• Скорость быстрого захода на посадку: Предназначен для быстрого опускания гидроцилиндра на участке хода, не требующем усилий.
• Скорость прессования: Обычно называется «рабочей частью» хода, когда требуется сила, а скорость ниже.
• Усилие зачистки / втягивания: После того, как прижимная часть хода завершена, плунжер втягивается со скоростью быстрого втягивания, что обеспечивает небольшую силу.

Возврат по позиции

Цикл завершен, и гидроцилиндр возвращается после достижения заданного положения.

Обратное давление

Цикл завершен, и поршень возвращается после достижения заданного давления.

Высота закрытия

Расстояние между балкой станины и балкой гидроцилиндра, когда подъемник полностью выдвинут. Это обычно известно как «закрытая высота».

Ход

Общее расстояние, которое может пройти гидроцилиндр от полного выдвижения до полного втягивания.

Контроль хода

Ход (ход) ползуна пресса можно регулировать различными способами.Большинство гидравлических прессов оснащены регулируемыми концевыми выключателями втягивания, чтобы ограничить расстояние втягивания гидроцилиндра (также известное как положение верхнего предела). Использование только необходимого хода для загрузки и разгрузки детали может сократить время цикла. Другие программируемые ограничения могут включать: предел замедления для замедления с высокой скорости на медленную; Положение нижнего останова и / или давление нижнего останова и т. Д.

Т-образный паз

Функция удержания заготовки для облегчения быстрой замены штампа.

Зазор

Расстояние от вертикальной центральной линии станины до задней части пресса за станиной в прессе с С-образной рамой или прессе с щелевой рамой.Это расстояние позволяет определить диаметр деталей и инструментов, которые можно разместить внутри пресса.

Тяга

Длинные стержни с резьбой и гайками на обоих концах, которые удерживают вместе элементы рамы гидравлического пресса. Эти стержни растягиваются, чтобы подвергнуть элементы рамы сжимающей нагрузке.

Вместимость

Максимальное усилие, которое может приложить пресс. Обычно выражается в тоннах США.

Преобразователь

• Линейный: Используется для измерения положения цилиндра пресса или штока цилиндра.
• Внутренний линейный: Линейный преобразователь, установленный внутри цилиндра для измерения точного удлинения цилиндра. Это дает наиболее точное измерение движения. Линейные преобразователи также предлагаются внешне.
• Давление: Используется для измерения гидравлического давления (используется для отображения давления или тоннажа на интерфейсе оператора).

Все прессы Beckwood оснащены двойными линейными датчиками и датчиками давления для дублирования и увеличения времени безотказной работы.

Сварка

Узел, образованный путем сваривания сборки деталей.Гидравлический пресс состоит из трех основных сварных деталей:

Вернуться в образовательный центр

Узнайте о Beckwood Experience

Гидравлический насос — PetroWiki

Гидравлический насос — это проверенный метод искусственного подъема, который используется с начала 1930-х годов. Он предлагает несколько различных систем для работы в различных скважинных условиях. Успешные применения включают установку на глубину от 500 до 19 000 футов и производительность от менее 100 до 20 000 баррелей в сутки.Доступны наземные агрегаты с мультиплексными насосами мощностью от 15 до 625 л.с. Эти системы являются гибкими, поскольку скорость закачки в скважину можно регулировать в широком диапазоне с помощью регуляторов жидкости на поверхности. Химические вещества для борьбы с коррозией, парафин и эмульсии могут закачиваться в скважину вместе с рабочей жидкостью, а пресная вода также может закачиваться для растворения солевых отложений. При перекачивании тяжелой нефти рабочая жидкость может служить эффективным разбавителем для снижения вязкости добываемых жидкостей.Энергетическая жидкость также может быть нагрета для работы с тяжелой нефтью или сырой нефтью с низкой температурой застывания. Гидравлические насосные системы подходят для скважин с наклонными или криволинейными скважинами, которые могут создавать проблемы для других типов искусственного подъема. Наземные сооружения могут иметь низкий профиль и могут быть сгруппированы в центральную батарею для обслуживания многочисленных скважин. Это может быть выгодно в городских условиях, на море, в районах, требующих систем полива (дождевальные системы), и в экологически чувствительных районах.

Базовая операция

Гидравлические насосные системы передают мощность в скважину с помощью находящейся под давлением рабочей жидкости, которая течет по трубным элементам ствола скважины.Гидравлическая передача мощности в скважину может осуществляться с достаточно высокой эффективностью с помощью поршневого насоса. С маслом 30 ° API при 2,500 фунт / кв. Дюйм дюйм 2 ⁷ / ₈ дюймов НКТ, 100 поверхностных гидравлических лошадиных сил могут передаваться на глубину 8000 футов с расходом 2350 баррелей в сутки и падением давления на трение менее 200 фунтов на квадратный дюйм. Еще более высокая эффективность может быть достигнута при использовании воды в качестве гидравлической среды из-за ее более низкой вязкости.

Скважинный насос действует как трансформатор для преобразования энергии в давление в добываемых флюидах.Обычная форма гидравлического забойного насоса состоит из набора связанных возвратно-поступательных поршней, один из которых приводится в действие рабочей жидкостью, а другой качает скважинные жидкости. Другой вид гидравлического забойного насоса, который стал более популярным, — это струйный насос, который преобразует рабочую жидкость под давлением в высокоскоростную струю, которая смешивается непосредственно с скважинными жидкостями. ^{[1] [2]} При турбулентном перемешивании импульс и энергия от рабочей жидкости добавляются к добываемым жидкостям. ^{[3] [4]} Рабочее давление в гидравлических насосных системах обычно находится в диапазоне от 2000 до 4000 фунтов на квадратный дюйм.Наиболее распространенный насос, используемый для создания этого давления на поверхности, — это мультиплексный поршневой насос прямого вытеснения, приводимый в действие электродвигателем, многоцилиндровым газовым или дизельным двигателем. Использовались многоступенчатые центробежные насосы ^[5] и горизонтальные погружные электрические насосы (ЭЦН), ^[6] , а некоторые системы работали с избыточной производительностью в системах нагнетания воды. ^[7] Гидравлическая жидкость обычно поступает из скважины и может быть добытой нефтью или водой.Резервуар для жидкости на поверхности обеспечивает импульсную способность и обычно является частью системы очистки, используемой для кондиционирования скважинных жидкостей для использования в качестве рабочей жидкости. Соответствующие регулирующие клапаны и трубопроводы завершают систему. Схема типичной гидравлической насосной системы показана в Рис. 1 .

• Рис. 1-Схема одинарной гидравлической насосной системы.

Наверх

Типы гидронасосных систем

Есть два основных типа гидравлических насосов:

• Струйные насосы
• Поршневые поршневые насосы

Рис.2 показывает устройство струйного насоса. В струйных насосах рабочая жидкость под высоким давлением направляется по трубопроводу к соплу, где энергия давления преобразуется в скоростной напор (кинетическая энергия). Рабочая жидкость с высокой скоростью и низким давлением увлекает добываемую жидкость в горловину насоса. Затем диффузор снижает скорость и увеличивает давление, позволяя смешанным жидкостям вытекать на поверхность.

Руководство к гидравлическому прессу, с распылителем краски

Пресс может быть одним из самых полезных дополнений к мастерской. Как только он у вас появится, вы удивитесь, как вы когда-либо справлялись заранее, когда дело доходило до всех способов нажимать и выдвигать задачи.Центробежный пресс с большим рычагом и храповым механизмом очень быстр в использовании, в то время как гидравлический пресс дает гораздо более высокое давление, но работает очень медленно. [The Buildist] упустил валковый пресс, поэтому обратил внимание на повышение скорости своего гидравлического. Решение пришло из неожиданного источника, из безвоздушного распылителя краски, который попал в его руки, потому что его клапаны были забиты краской.

Безвоздушный распылитель краски — это просто насос высокого давления, который подает краску к соплу, и этот насос легко перепрофилировать для перекачивания масла вместо краски.Испытания показали, что он может создавать давление 3000 фунтов на квадратный дюйм, чего было бы достаточно для перемещения гидравлического домкрата, даже если ручной насос потребуется для завершения работы, когда требовалось более высокое усилие.

То, что следует за двумя видеороликами, представляет собой мастер-класс по гидравлическим домкратам, когда он снимает домкрат со своего пресса и модифицирует его не только так, чтобы он принимал входной сигнал от насоса, но и работал в обратном направлении, добавляя датчик масляного резервуара. вверх по трубе. По пути мы узнаем несколько полезных драгоценных камней, таких как тот факт, что трубка для смазочного пистолета такая же, как и гидравлическая трубка, но намного дешевле.

В результате получается домкрат, который быстро выдвигается и выдерживает большинство сложных задач без помощи рук. Он раздавливает банку для напитков для эффекта, затем зажимает конец трубки, потому что, если нажать на нее, почему бы и вам! Посмотрите оба видео под перерывом.

Как предотвратить «сухой» запуск гидронасосов

Один из наших участников прислал этот вопрос:

«Со мной был заключен договор субподряда на демонтаж гидравлического насоса мощностью 30 галлонов в минуту, 4000 фунтов на квадратный дюйм с одного пресса для впрыска пластика и установить в аналогичную гидравлическую систему той же компании.

Гидравлический насос и первичный двигатель находятся рядом и ниже (примерно 12 дюймов) дна резервуара; конструкция «затопленный воздухозаборник». И, кроме шарового крана в порту резервуара, других ограничений нет.

Заказчик настоял на том, чтобы я залил корпус насоса; Я так и сделал, но заверил его, что за исключением того, что гидравлический бак пуст, в насосе всегда будет достаточный уровень масла.Я знаю, что на всякий случай залить корпус гидронасоса вреда нет, но если предварительное заполнение забыто, это повредит насос? »

Это справедливый вопрос, заслуживающий здесь подробного обсуждения. Потому что, как и почти все другие вопросы, касающиеся гидравлики, краткий ответ: «это зависит от обстоятельств».

И «это зависит от обстоятельств», потому что всегда есть ряд возможных переменных, которые следует учитывать. В описанной выше ситуации мы рассматриваем поршневой гидравлический насос с «затопленным входом».Затопленный впускной канал означает, что над впускным отверстием насоса имеется напор гидравлического масла. Другими словами, Гидравлический насос установлен ниже минимального уровня масла. И в идеальном мире это была бы ЕДИНСТВЕННАЯ позиция вы найдете гидравлические насосы, установленные в!

Теперь, когда у вас затопленный впускной канал, по сути, есть две вещи, в которых вы хотите убедиться, прежде чем запускать насос. Во-первых, необходимо удалить воздух из трубы или шланга между баком и впускным отверстием насоса.Во-вторых, если у помпы есть «корпус» что он действительно полон масла.

Шестеренчатые и лопастные гидравлические насосы не имеют «корпуса» как такового, поэтому после продувки всасываемого трубопровода воздухом, тебе хорошо идти. О, и вы не можете удалить воздух из впускной линии, не открывая клапан утепления (если он есть) во-первых, что отчасти обнадеживает.

Но если вы имеете дело с гидравлическим поршневым насосом, физика немного отличается, и есть еще один возможный Вариант, который следует учитывать: Некоторые гидравлические поршневые насосы имеют «затопленный корпус» (корпус).Это означает, что входной порт насоса соединен или является общим с корпусом или корпусом. Другими словами, если у насоса затопленный корпус, залив впускной трубы, Заливает и корпус / корпус — по крайней мере теоретически.

Гидравлические поршневые насосы с затопленным корпусом легко подобрать, поскольку в них обычно нет дренажной линии корпуса. Он им не нужен, потому что корпус является общим для впускного канала и, следовательно, гидробака.

Но это не означает, что поршневые насосы с затопленным корпусом не требуют особого внимания во время предварительного запуска.Представьте себе установку, где высота напора над гидравлическим насосом составляет, скажем, 3 фута или 1 метр, а всасывающая линия составляет 4 дюйма или 100 мм в диаметром и длиной 1 метр. Корпус гидронасоса имеет объем около 4 литров.

Теперь представьте, что вы только что заменили этот насос с затопленным корпусом, так что и впускной трубопровод, и корпус насоса будут заполнены воздухом. Когда вы открываете запорный клапан впускной линии, масло заливает впускное отверстие и корпус насоса.Но воздух во впускной линии и корпусу некуда деваться — кроме того, что он будет вдавлен в корпус насоса (помните, что нет дренажной линии корпуса, чтобы позволить этот воздух нужно продуть обратно в гидравлический бак).

Решение достаточно простое, но его часто упускают из виду. После того, как запорный клапан открыт, самый верхний штекер в гидравлическом Корпус насоса должен быть тщательно «взломан», чтобы воздух мог выйти из корпуса. Это не гарантирует, что насос внутренние части при запуске «сухие».

Гидравлические поршневые насосы, у которых нет затопленного корпуса, все равно могут затопить свой собственный корпус — при условии, что у них есть затопленный вход конечно. Но бывает МЕДЛЕННО. Это связано с тем, что единственное соединение между впускным патрубком насоса и его корпусом — это внутреннее соединение. зазоры — в основном между поршнями и их отверстиями.

Таким образом, в этом сценарии с установленным гидравлическим насосом и затопленным впускным отверстием масло медленно выходит за пределы половины общего количества поршней — другая половина будет сообщаться с портом давления.По мере наполнения корпуса воздух возвращается обратно в бак через дренажную линию корпуса.

Как вы понимаете, полное заполнение корпуса насоса таким образом может занять несколько часов или больше. Таким образом, в ситуации, когда гидравлический насос заменен, а машина сразу же повторно запускается, очень важно, чтобы Корпус насоса следует заполнить вручную чистым гидравлическим маслом через его верхнее сливное отверстие во избежание повреждений.

Если все это звучит слишком сложно, я могу упростить для вас: перед повторным запуском гидравлического поршневого насоса, ослабьте верхнее соединение на корпусе или корпусе.Если масло выходит, корпус полон, и вы можете проверить эту ступеньку. Если масло не выходит, нужно сделать так, чтобы оно вышло.

Итак, чтобы ответить на вопрос этого члена: да, заказчик был прав, настаивая на том, чтобы корпус насоса был заполнен маслом — или, по крайней мере, подтверждая, что это было. И да, насос наверняка мог быть поврежден, если бы этот шаг был пропущен.

Если вам понравилась эта статья, вам понравится информационный бюллетень Брендана Кейси Inside Hydraulics .Он дает вам реальные практические инструкции, гайки и болты, ноу-хау в области гидравлики — информацию, которую вы можете использовать сегодня. Вот что об этом сказали несколько участников:

Не могу оторваться
«Я получаю такие электронные письма все время. Я никогда не нахожу времени их читать. Решил прочитать 30-й выпуск и не смог оторваться. С этого момента я найду время.?

Ричард А. Шейд, CFPS, инженер проекта (гидравлическое проектирование), JLG Industries Inc.

So Valuable It Earned Me Raise
«Знания, которые я получил из этого информационного бюллетеня, были настолько ценными, что я заработал себе зарплату !?

Джек Бергстром, механик по тяжелому оборудованию, Sharpe Equipment Inc.

Love It — Keep Them Coming
? Мне просто нравится этот информационный бюллетень. Как инструктор по гидравлике в Eaton, я делаю копии и распространяю их своим ученикам, когда обращаюсь к различным темам. Пожалуйста, продолжайте их приходить.?

Майкл С. Лоуренс, инструктор по гидравлике, Eaton Hydraulics Inc.

Чтобы получить БЕСПЛАТНУЮ подписку на (стоимость 149 долларов), просто введите свое имя и основной адрес электронной почты в форму ниже и нажмите «ПОДПИСАТЬСЯ СЕЙЧАС!»

Это частный список рассылки, который НИКОГДА не быть переданным по любой причине. Вы также можете отказаться от подписки в любое время.

Домашняя страница

Авторские права © 2000–2013 Брендан Кейси; HydraulicSupermarket.com

% PDF-1.3 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > / ExtGState >>> / Тип / XObject / Длина 8373 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> поток / GS3 GS q 0 0 1 1 пере W n / GS4 GS 0 Дж 0 j 10 M [] 0 d 0.0051 Вт 0 0 0 1 тыс. 0,0019 0,0508 0,9952 0,9458 об. s 0.1493 1 метр 0,1493 0,0497 л 0,0804 1 метр 0,0804 0,0497 л S 0,0025 Вт 0,2067 0,9497 м 0,2067 0,0497 л S 0,0013 Вт 0,9531 0,8794 м 0,9531 0,0514 л 0,8383 0,8794 м 0,8383 0,0497 л 0,7235 0,8794 м 0,7235 0,0514 л 0,5397 0,8794 м 0,5397 0,0497 л 0,4134 0,8794 м 0,4134 0,051 л 0,2756 0,8794 м 0,2756 0,0535 л S 0,0025 Вт 0,3445 0,9497 м 0,3445 0,0514 л S 0,0051 Вт 0.5971 1 месяц 0,5971 0,0497 л 0.4823 1 метр 0,4823 0,0514 л S 0,0025 Вт 0,7809 0,9497 м 0,7809 0,0497 л 0.6546 0,9497 м 0,6546 0,0497 л S 0,0051 Вт 0 0,8392 м 0,9991 0,8392 л 0.8957 1 метр 0,8957 0,0514 л S 0,0013 Вт 0,0794 0,4439 м 0,9981 0,4439 л 0,0799 0,6341 м 0,9986 0,6341 л 0,0799 0,5398 м 0,9986 0,5398 л 0,0804 0,7336 м 0,9991 0,7336 л 0,0782 0,7851 м 0,9969 0,7851 л S 0,0051 Вт 0 0,3446 м 0,9991 0,3446 л S 0,0013 Вт 0,5971 0,9514 м 0,8957 0,9514 л 0,6546 0,8777 м 0,9991 0,8777 л 0,2067 0,8777 м 0,5971 0,8777 л 0,1493 0,9514 м 0,4823 0,9514 л 0,0794 0,2013 м 0,9981 0,2013 л S BT / F0 1 Тс 0,01818 0 0 0.03351 0,0061 0,9261 Тм 0 0 0 1 к (F) Tj 0,027 Tw (или U) Tj 2.63781 0 тд 0 Tw (se) Tj -1,84098 -1,1 TD -0,001 Тс (Вт) Tj (iith) Tj / F2 1 Тс 0,01723 0 0 0,03351 0,0134 0,7487 Тм 0 Tc (Сингл-) Tj 0,16667 -1,1 TD (Действуя) Tj -0,69444 -1,1 ТД (Цилиндр) Tj (ers) Tj 0,01636 0 0 0,03016 0,0161 0,6083 Тм (\ (Насос) Tj -0,36144 -1,11111 ТД (включает) Tj 0,40821 -1,11111 ТД [(2-W) 38 (ay)] TJ 0,04563 -1,11111 ТД [(V) 74 (alve \))] TJ 0,01723 0 0 0,03351 0,01 0,3116 Тм (Double-) Tj 0,36111 -1,2 TD (Действуя) Tj -0,69444 -1,1 ТД (Цилиндр) Tj (ers) Tj 0.01636 0 0 0,03016 0,0161 0,1679 Тм (\ (Насос) Tj -0,36144 -1,11111 ТД (включает) Tj 0,40821 -1,11111 ТД [(4-W) 38 (ay)] TJ 0,04563 -1,11111 ТД [(V) 74 (alve \))] TJ / F0 1 Тс 0,01818 0 0 0,03351 0,0901 0,9261 Tm (Или) Tj (der) Tj 0,55582 -1,1 TD (Нет.) Tj / F2 1 Тс -0,30634 -2,696 TD (4) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд [(00) -2083 (1) -1945 (0)] TJ 6.25246 0 Тд (.069) Tj -0,60023 -1,554 TD (0) Tj (.160) Tj 0,04421 -1,68398 TD (0) Tj (0,662) Tj 0 -1,10004 TD (0) Tj (.160) Tj 0 -4,6256 TD (2) Tj (.600) Tj 0 -1,1 TD (0) Tj (.160) Tj 0 -1.7781 TD (7) Tj (.350) Tj 0 -1,1 TD (0) Tj (.294) Tj 0 -2,541 TD (2) Tj (.600) Tj 0 -1,1 TD (0) Tj (.160) Tj -0,05684 -3,247 ТД (7) Tj (.350) Tj 0 -1,1 TD (0) Tj (.294) Tj 4,40211 20,92972 TD [(1.) 1 (1)] TJ -0,04421 -1,554 ТД [(2.) 1 (6)] TJ -0,23368 -1,68398 ТД (1) Tj (0,8) Tj 0,27789 -1,10004 TD [(2.) 1 (6)] TJ -0,27789 -4,6256 TD (4) Tj (2.6) Tj 0,27789 -1,1 TD [(2.) 1 (6)] TJ -0,55579 -1,7781 ТД (1) Tj (20,5) Tj 0,55579 -1,1 TD [(4.) 1 (6)] TJ -0,27789 -2,541 TD (4) Tj (2.6) Tj 0,27789 -1,1 TD [(2.) 1 (6)] TJ -0,61263 -3,247 ТД (1) Tj (20.5) Tj 0,55579 -1,1 TD [(4.) 1 (6)] TJ 3,15158 20,92972 TD (1) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -1,15621 -1,554 TD (1) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -0,512 -1,68398 TD (3) Tj (25) Tj -0,55579 -1,10004 ТД (1) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -0,55621 -4,6256 ТД (3) Tj (25) Tj -0,55579 -1,1 TD (1) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -0,55621 -1,7781 TD (3) Tj (25) Tj -0,55579 -1,1 TD (1) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -0,55621 -2,541 TD (3) Tj (25) Tj -0,55579 -1,1 TD (1) Tj 0.55602 0 тд (0) Tj 0,55597 0 тд (000) Tj -0,61305 -3,247 ТД (3) Tj (25) Tj -0,55579 -1,1 TD (1) Tj (0) Tj 1,112 0 тд (000) Tj 3,29011 20,92972 TD (7) Tj (0) Tj 1.112 0 Тд 2,084 тс [(07) 2084 (5)] TJ 2,31748 -1,554 TD 0 Tc (145) Tj 0,04421 -2,23398 ТД (145) Tj 0-5,72564 TD (140) Чи 0,2779 -2,8781 TD (90) Чи -0,2779 -3,641 TD (140) Чи 0,22105 -4,347 TD (90) Чи 2,7979 20,37972 TD (34) ТД (.0) Tj -0,04421 -1,554 ТД (65) Чи (.8) Tj 0,04421 -2,23398 ТД (65) Чи (.8) Tj 0-5,72564 TD (63) Tj (.5) Tj 0 -2,8781 TD (40) Tj (.8) Tj 0 -3.641 TD (63) Tj (.5) Tj -0,05674 -4,347 ТД (40) Tj (.8) Tj 3,85358 20,37972 TD 2,585 Тс (A1) Tj 3.80716 0 тд 0 Tc [(2) -2084 (197)] TJ 2,596 -1,554 TD (901) Tj 0,04421 -2,23398 ТД (901) Tj -0,278 -5,72564 ТД (24) Tj (91) Tj 0,15284 -2,8781 ТД (9) Tj 0,027 Tw (0,5 л) Tj -0,15284 -3,641 TD 0 Tw (24) Ти (91) Tj 0,09684 -4,347 TD (9) Tj 0,027 Tw (0,5 л) Tj 3,89474 20,37972 ТД (9) Tj -0,322 -1,554 TD 0 Tw (45) Чи 0,04421 -2,23398 ТД (45) Чи -0,27789 -5,72564 TD (137) Tj 0 -2,8781 TD (460) Tj 0 -3,641 TD (137) Tj -0,05684 -4,347 ТД (460) Tj 3.21473 20,37972 ТД (148) Ти -0,0442 -1,554 ТД (738) Tj 0,0442 -2,23398 TD (738) Tj -0,278 -5,72564 ТД (22) Tj (45) Чи 0 -2,8781 TD (75) Tj (39) Ти 0 -3,641 TD (22) Tj (45) Чи -0,05674 -4,347 ТД (75) Tj (39) Ти 3,63158 20,37972 ТД [(5.) 1 (7) -1453 (2)] TJ 3.3979 0 Тд (.) Tj (6) Tj -0,6 -1,554 TD [(7.) 1 (2)] TJ 0,04421 -2,23398 ТД [(7.) 1 (8)] TJ -0,24116 -5,72564 TD [(1) 74 (1.8)] ТДж -0,03674 -2,8781 ТД (24) Ти (.9) Tj 0 -3,641 TD (12) Tj (.7) Tj -0,05684 -4,347 ТД (26) Tj (.3) Tj -2,82948 18,82572 TD (15) Tj (.8) Tj 0,04422 -2,23398 ТД (17) Tj (.2) Tj 0-5,72564 TD (26) Tj (.0) Tj 0 -2,8781 TD (54) Ти (.9) Tj 0 -3,641 TD (27) Tj (.9) Tj -0,05685 -4,347 ТД (57) Tj (.9) Tj -12,51789 18,82572 TD (55) Tj 0,04432 -2,23398 ТД (55) Tj -0,278 -5,72564 ТД (152) Tj -0,82 -2,8781 TD (2) Tj 0,027 Tw [(0,5 галлона) 1 (.)] ТДж 0,82 -3,641 TD 0 Tw (152) Tj -0,87579 -4,347 TD (2) Tj 0,027 Tw [(0,5 галлона) 1 (.)] ТДж -2,14105 18,82572 ТД (B) Tj 0,04315 -2,23398 ТД (B) Tj 0-5,72564 TD (B) Tj -0,02737 -2,8781 ТД (C) Tj 0,02737 -3,641 TD (B) Tj -0,08431 -4,347 ТД (C) Tj -10.24937 18.82572 ТД (7) Tj (0) Tj 1.112 0 Тд (0) Tj -0,78989 -1,68398 ТД 0 Tw (22) Tj -0,27789 -1,10004 ТД (7) Tj (0) Tj 1.112 0 Тд (0) Tj -0,8341 -4,6256 ТД (22) Tj -0,27789 -1,1 TD (7) Tj (0) Tj 1.112 0 Тд (0) Tj -0,8341 -1,7781 ТД (22) Tj -0,27789 -1,1 TD (7) Tj (0) Tj 1.112 0 Тд (0) Tj -0,8341 -2,541 TD (22) Tj -0,27789 -1,1 TD (7) Tj (0) Tj 1.112 0 Тд (0) Tj -0,89094 -3,247 ТД (22) Tj -0,27789 -1,1 TD (7) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (0) Tj -15.38569 19.37572 ТД (1) Tj 0,04421 -1,68398 TD (1) Tj 0 -1,10004 TD (2) Tj 0 -4,6256 TD (1) Tj 0 -1,1 TD (2) Tj 0 -1.7781 TD (1) Tj 0 -1,1 TD (2) Tj 0 -2,541 TD (1) Tj 0 -1,1 TD (2) Tj -0,05685 -3,247 ТД (1) Tj 0 -1,1 TD (2) Tj -4.29471 19.37572 ТД (4) Tj (0) Tj 1.112 0 Тд (02) Tj -1,0678 -2,23398 ТД (4) Tj (012) Tj 6,80843 -2,35364 ТД (0) Tj (0,662) Tj 0 -1,1 TD (0) Tj (.160) Tj 4.06737 1.1 TD (1) Tj (0,8) Tj 0,27789 -1,1 TD [(2.) 1 (6)] TJ 3,65053 1,1 TD (3) Tj (25) Tj -0,55579 -1,1 TD (2) Tj (, 700) Tj 7,81894 0,55 TD [(145) -1351 (65)] ТДж 4.131 0 Тд [(.8) -8298 (901) -1768 (45) -1768 (738) -4471 (7.) 1 (8)] TJ 18.4669 0 тд (1) Tj 0,55602 0 тд (7) Tj (.2) Tj -13.08645 0 Тд (5) Tj (5) Tj -3.25169 0 Тд (B) Tj -10.01157 0.55 TD (22) Tj -0,27789 -1,1 TD (1) Tj (90) Чи -14.28633 1,1 ТД (1) Tj 0 -1,1 TD (2) Tj -4,72415 0,11 ТД (Q6729) Tj 0 1.0999 TD (4) Tj (012-) Tj 0,41678 -3,4819 ТД (4) Tj (016) Tj 0 -2,8781 TD (4) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (08) Tj -1,112 -3,641 TD (4) Tj (017) Tj -0,05684 -4,341 TD (4) Tj 0,55602 0 тд (0) Tj 0,55597 0 тд (09) Tj / F0 1 Тс 6.53433 25.13368 TD -0,074 Тс (Vo) Tj 1.20361 0 Тд 0 Tc (люм) Tj 1.77802 0 тд (e) Tj 0,86058 0 Тд (&) Tj 1.02716 0 тд (Давление) Tj -9,23465 -2,26396 ТД (Стадия) Tj 4.03055 1.15 TD -0,074 Тс (Vo) Tj 1.20361 0 Тд 0 Tc (люм) Tj 1.77802 0 тд (e) Tj 0,86058 0 Тд (p) Tj (er) Tj -2,69905 -1,1 TD (Инсульт) Tj -1,11684 -1,1 TD (Дюйм) Tj 0,01273 0 0 0,02346 0,2482 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0,2934 0,8474 Тм (см) Tj 0,01273 0 0 0,02346 0,3196 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0,3715 0,9211 Tm (Макс) Tj (imum) Tj 0,16526 -1,1 TD (Давление) Tj -0,47684 -1,1 TD (p) Tj [(si) -2289 (b)] TJ 4.34466 0 Тд (ar) Tj 3,55 323 2,95 TD (H) Tj (и) Tj 2.49997 0 тд (le) Tj -2,16629 -1,1 TD -0,0001 Тс (E) Tj (f) Tj 1.00002 0 тд 0 Tc (fo) Tj 0,94396 0 тд (rt) Tj 8.45076 1.46396 TD (R) Tj (ese) Tj 2.39003 0 тд (rvoir) Tj -13,89213 -3,31396 ТД (l) Tj [(bs.) — 1713 (k) 1 (g)] TJ 6.04737 1.05 TD [(T) 74 (ype)] TJ 5.51579 1.15 TD (O) Tj (il) Tj -1,41684 -1,1 TD (C) Tj (апа) Tj 2.44497 0 тд (город) Tj -2,71876 -1,1 TD (I) Tj (п.) Tj 0,01273 0 0 0,02346 0,6961 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0,7355 0,8474 Тм (см) Tj 0,01273 0 0 0,02346 0,7618 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0.7936 0,9211 тм (U) Tj (Sab) Tj 2.44492 0 тд 0,026 Tw (le O) Tj 1.91609 0 тд 0 Tw (il) Tj -3,98533 -1,1 TD (C) Tj (апа) Tj 2.44497 0 тд (город) Tj -2,71876 -1,1 TD (I) Tj (п.) Tj 0,01273 0 0 0,02346 0,8166 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0,8503 0,8474 Тм (см) Tj 0,01273 0 0 0,02346 0,8766 0,8545 Тм (3) Tj 0,01818 0 0 0,03351 0,9131 0,9462 Tm -0,0001 Тс (P) Tj 0 Tc (продукт) Tj 0,23147 -1,1 TD -0,019 Тс (Мы) Tj 1.48129 0 тд 0 Tc (ight) Tj -1,94866 -1,85 TD (l) Tj [(bs.) — 1258 (k)] TJ 3,53718 0 тд (г.) Tj 0,01723 0 0 0.03351 0,0276 0,0076 мкм (3 /) Tj (8) Tj 1.69509 0 Тд (NP) Tj 0,027 Tw (TF масло po) Tj 5.61008 0 тд 0,026 Tw [(rt (s) on) -2 (all) -1 (pu)] TJ 6.41481 0 тд 0 Tw (м / с) Tj ET Q конечный поток endobj 9 0 объект > / ProcSet [/ PDF] / ExtGState >>> / Тип / XObject / Длина 56 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> поток / GS3 GS q 522,48901 0 0 298,427 55 65,5779 см / Fm1 Do Q конечный поток endobj 10 0 obj > поток {dup dup dup} конечный поток endobj 11 0 объект > endobj 12 0 объект >>> / Тип / XObject / Длина 11190 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> поток / GS5 GS 0 0 0 0 к 0.8799 0,9247 м 0,7888 0,861 л 0,7859 0,7539 л 0,7888 0,7446 0,7841 0,74 в 0,7795 0,7354 0,7743 0,7326 л 0,7644 0,7298 0,7609 0,7188 в 0,7574 0,7077 0,7632 0,668 г. 0,8045 0,5045 л 0,8834 0,4538 л 0,9125 0,4565 0,9258 0,4741 в 0,9392 0,4916 0,9473 0,5258 0,9456 0,5562 в 0,9438 0,5867 0,9444 0,6033 г. 0,9467 0,6624 0,945 0,6809 в 0,9432 0,6994 0,9252 0,8434 г. 0,9289 0,8829 0,9189 0,9016 в 0,9084 0,921 0,8799 0,9247 г. ж 0 Дж 0 Дж 3,8637 M [] 0 d 0,004 Вт 0 0 0 1 тыс. 0,8799 0,9247 м 0,7888 0,861 л 0,7859 0,7539 л 0.7888 0,7446 0,7841 0,74 в 0,7795 0,7354 0,7743 0,7326 л 0,7644 0,7298 0,7609 0,7188 в 0,7574 0,7077 0,7632 0,668 г. 0,8045 0,5045 л 0,8834 0,4538 л 0,9125 0,4565 0,9258 0,4741 в 0,9392 0,4916 0,9473 0,5258 0,9456 0,5562 в 0,9438 0,5867 0,9444 0,6033 г. 0,9467 0,6624 0,945 0,6809 в 0,9432 0,6994 0,9252 0,8434 г. 0,9289 0,8829 0,9189 0,9016 в 0,9084 0,921 0,8799 0,9247 г. s 0,9025 0,7537 м 0,8988 0,7786 0,9055 0,8024 0,9173 0,8067 в 0,9292 0,8111 0,9417 0,7944 0,9454 0,7694 в 0,949 0,7445 0,9423 0,7207 0.9305 0,7164 в 0,9186 0,7121 0,9061 0,7288 0,9025 0,7537 в ж 0,0026 Вт 0,9025 0,7537 м 0,8988 0,7786 0,9055 0,8024 0,9173 0,8067 в 0,9292 0,8111 0,9417 0,7944 0,9454 0,7694 в 0,949 0,7445 0,9423 0,7207 0,9305 0,7164 в 0,9186 0,7121 0,9061 0,7288 0,9025 0,7537 в s 0,908 0,7581 м 0,9044 0,783 0,911 0,8068 0,9229 0,8111 в 0,9347 0,8155 0,9472 0,7988 0,9509 0,7738 в 0,9545 0,7489 0,9478 0,7251 0,936 0,7208 в 0,9241 0,7164 0,9116 0,7331 0,908 0,7581 в ж 0,908 0,7581 м 0,9044 0,783 0,911 0,8068 0,9229 0.8111 c 0,9347 0,8155 0,9472 0,7988 0,9509 0,7738 в 0,9545 0,7489 0,9478 0,7251 0,936 0,7208 в 0,9241 0,7164 0,9116 0,7331 0,908 0,7581 в s 0,9194 0,7866 м 0,914 0,8241 0,924 0,8598 0,9418 0,8664 в 0,9596 0,8729 0,9785 0,8478 0,9839 0,8103 в 0,9894 0,7728 0,9794 0,7371 0,9615 0,7305 в 0,9437 0,724 0,9249 0,7491 0,9194 0,7866 в ж 0,004 нед 0,9194 0,7866 м 0,914 0,8241 0,924 0,8598 0,9418 0,8664 в 0,9596 0,8729 0,9785 0,8478 0,9839 0,8103 в 0,9894 0,7728 0,9794 0,7371 0,9615 0,7305 в 0,9437 0,724 0,9249 0.7491 0,9194 0,7866 в s 0,9299 0,7912 м 0,9244 0,8287 0,9345 0,8645 0,9523 0,871 в 0,9701 0,8775 0,9889 0,8524 0,9944 0,8149 в 0,9998 0,7774 0,9898 0,7417 0,972 0,7351 в 0,9542 0,7286 0,9353 0,7537 0,9299 0,7912 в ж 0,9299 0,7912 м 0,9244 0,8287 0,9345 0,8645 0,9523 0,871 в 0,9701 0,8775 0,9889 0,8524 0,9944 0,8149 в 0,9998 0,7774 0,9898 0,7417 0,972 0,7351 в 0,9542 0,7286 0,9353 0,7537 0,9299 0,7912 в s 0,9014 0,7622 м 0,9067 0,7677 л S 0,9154 0,7225 м 0,92 0,7261 л S 0,002 нед 0,9235 0,8453 м 0,9363 0.8536 л S 0,9206 0,8379 м 0,9334 0,8462 л S 0,9177 0,8305 м 0,9305 0,8388 л S 0,9186 0,825 м 0,93 0,8325 л S 0,9186 0,8194 м 0,9293 0,8255 л S 0,9178 0,8131 м 0,9285 0,8193 л S 0,9171 0,8069 м 0,9277 0,813 л S 0,9163 0,8006 м 0,9269 0,8068 л S 0,9175 0,7956 м 0,9281 0,8018 л S 0,9182 0,7894 м 0,9289 0,7955 л S 0,9194 0,7831 м 0,9301 0,7893 л S 0,9206 0,7763 м 0,9313 0,7824 л S 0,9262 0,8509 м 0,9395 0,8619 л S 0,9226 0,7706 м 0,9332 0,7768 л S 0,9245 0,765 м 0,9352 0,7712 л S 0,9265 0,7594 м 0,9372 0.7655 л S 0,9285 0,7538 м 0,9391 0,7599 л S 0,9304 0,7481 м 0,9411 0,7543 л S 0,9344 0,7444 м 0,9431 0,7499 л S 0,9375 0,7406 м 0,9462 0,7462 л S 0,9406 0,7369 м 0,9493 0,7424 л S 0,9438 0,7331 м 0,9525 0,7387 л S 0,9493 0,7306 м 0,9556 0,7349 л S 0,9406 0,7163 м 0,9438 0,6981 0,9399 0,6812 в 0,9359 0,6644 0,9163 0,64 0,9127 0,6362 в 0,9092 0,6325 0,906 0,6128 0,906 0,6022 в S 0,9053 0,8194 м 0,8972 0,8154 0,8911 0,8006 0,8895 0,7813 в 0,888 0,7619 0,889 0,7484 0,8931 0,7325 в 0,8966 0,7187 0,9002 0.7081 0,9144 0,7012 в 0,9313 0,693 0,9344 0,6994 0,9375 0,7031 в S 0,841 0,5099 м 0,8879 0,481 л 0,907 0,4838 0,9175 0,4932 в 0,9464 0,5192 0,9443 0,581 г. s 0 0 0 1 к 0,8819 0,5092 м 0,8819 0,5128 0,8864 0,5158 0,892 0,5158 в 0,8976 0,5158 0,9021 0,5128 0,9021 0,5092 в 0,9021 0,5056 0,8976 0,5027 0,892 0,5027 в 0,8864 0,5027 0,8819 0,5056 0,8819 0,5092 в ж 0,8819 0,5092 м 0,8819 0,5128 0,8864 0,5158 0,892 0,5158 в 0,8976 0,5158 0,9021 0,5128 0,9021 0,5092 в 0,9021 0,5056 0,8976 0,5027 0,892 0,5027 в 0.8864 0,5027 0,8819 0,5056 0,8819 0,5092 в s 0 0 0 0 к 0,1697 0,1322 м 0,7778 0,4842 0,8147 0,5105 в 0,8516 0,5368 0,8491 0,6123 0,8376 0,6561 в 0,8271 0,6962 0,8096 0,7391 0,774 0,7209 в 0,7384 0,7027 0,101 0,3568 г. ж 0,004 нед 0,1697 0,1322 м 0,7778 0,4842 0,8147 0,5105 в 0,8516 0,5368 0,8491 0,6123 0,8376 0,6561 в 0,8271 0,6962 0,8096 0,7391 0,774 0,7209 в 0,7384 0,7027 0,101 0,3568 г. s 0,002 нед 0,8087 0,5088 м 0,8456 0,5351 0,8431 0,6106 0,8316 0,6544 в 0,8211 0,6945 0,8036 0,7373 0,768 0,7191 в S 0.026 0,0877 м 0,0832 0,0271 0,0985 0,0129 в 0,1137 -0,0013 0,1252 0,0028 0,1392 0,0088 в 0,1532 0,0149 0,1913 0,0453 г. 0,1913 0,1484 л 0,1608 0,29 0,1494 0,3204 в 0,1379 0,3507 0,1332 0,3568 0,1214 0,3669 в 0,1132 0,3739 0,0934 0,381 0,0819 0,3547 в 0,0705 0,3284 0,0616 0,2839 0,0616 0,2536 в 0,0616 0,2233 0,0616 0,1666 л 0,0298 0,1464 0,0145 0,1363 в -0,0007 0,1262 0,001 0,1201 0,0091 0,1101 в 0,0154 0,1022 0,026 0,0877 лет ж 0,004 нед 0,026 0,0877 м 0,0832 0,0271 0,0985 0,0129 в 0,1137 -0,0013 0,1252 0.0028 0,1392 0,0088 с 0,1532 0,0149 0,1913 0,0453 г. 0,1913 0,1484 л 0,1608 0,29 0,1494 0,3204 в 0,1379 0,3507 0,1332 0,3568 0,1214 0,3669 в 0,1132 0,3739 0,0934 0,381 0,0819 0,3547 в 0,0705 0,3284 0,0616 0,2839 0,0616 0,2536 в 0,0616 0,2233 0,0616 0,1666 л 0,0298 0,1464 0,0145 0,1363 в -0,0007 0,1262 0,001 0,1201 0,0091 0,1101 в 0,0154 0,1022 0,026 0,0877 лет s 0,0266 0,0925 м 0,0815 0,0342 0,0962 0,0206 в 0,1108 0,007 0,1218 0,0109 0,1353 0,0167 в 0,1487 0,0226 0,1853 0,0517 лет 0,1853 0,1507 л 0,156 0.2867 0,145 0,3158 в 0,134 0,3449 0,1295 0,3507 0,1182 0,3605 в 0,1103 0,3672 0,0913 0,374 0,0803 0,3488 в 0,0693 0,3236 0,0608 0,2808 0,0608 0,2517 в 0,0608 0,2226 0,0608 0,1682 л 0,0302 0,1488 0,0156 0,1391 в 0,0009 0,1294 0,0026 0,1236 0,0103 0,1139 в 0,0164 0,1064 0,0266 0,0925 года ж 0,0266 0,0925 м 0,0815 0,0342 0,0962 0,0206 в 0,1108 0,007 0,1218 0,0109 0,1353 0,0167 в 0,1487 0,0226 0,1853 0,0517 лет 0,1853 0,1507 л 0,156 0,2867 0,145 0,3158 в 0,134 0,3449 0,1295 0,3507 0,1182 0,3605 в 0,1103 0.3672 0,0913 0,374 0,0803 0,3488 в 0,0693 0,3236 0,0608 0,2808 0,0608 0,2517 в 0,0608 0,2226 0,0608 0,1682 л 0,0302 0,1488 0,0156 0,1391 в 0,0009 0,1294 0,0026 0,1236 0,0103 0,1139 в 0,0164 0,1064 0,0266 0,0925 года s 0,002 нед 0,0616 0,1666 м 0,1723 0,0622 л S 0,004 нед 0,099 0,2307 м 0,0966 0,2583 0,1021 0,2823 0,1113 0,2844 в 0,1205 0,2864 0,13 0,2657 0,1324 0,2382 в 0,1349 0,2106 0,1294 0,1866 0,1201 0,1845 в 0,1109 0,1825 0,1015 0,2031 0,099 0,2307 в s 0,0946 0,2296 м 0,0921 0,2572 0,0976 0,2812 0.1068 0,2833 в 0,1161 0,2853 0,1255 0,2647 0,128 0,2371 в 0,1304 0,2095 0,1249 0,1855 0,1157 0,1834 в 0,1064 0,1814 0,097 0,2021 0,0946 0,2296 в ж 0,0946 0,2296 м 0,0921 0,2572 0,0976 0,2812 0,1068 0,2833 в 0,1161 0,2853 0,1255 0,2647 0,128 0,2371 в 0,1304 0,2095 0,1249 0,1855 0,1157 0,1834 в 0,1064 0,1814 0,097 0,2021 0,0946 0,2296 в s 0,1013 0,1895 м 0,0944 0,2677 л 0,102 0,2698 л 0,1092 0,2714 0,1166 0,2552 0,1185 0,2336 в 0,1205 0,212 0,1161 0,1932 0,1089 0,1916 в ж 0,1013 0,1895 м 0,0944 0,2677 л 0.102 0,2698 л 0,1092 0,2714 0,1166 0,2552 0,1185 0,2336 в 0,1205 0,212 0,1161 0,1932 0,1089 0,1916 в s 0,0848 0,2256 м 0,0829 0,2472 0,0872 0,266 0,0944 0,2676 в 0,1016 0,2693 0,109 0,2531 0,1109 0,2315 в 0,1128 0,2099 0,1085 0,191 0,1013 0,1894 в 0,0941 0,1878 0,0867 0,204 0,0848 0,2256 в ж 0,0848 0,2256 м 0,0829 0,2472 0,0872 0,266 0,0944 0,2676 в 0,1016 0,2693 0,109 0,2531 0,1109 0,2315 в 0,1128 0,2099 0,1085 0,191 0,1013 0,1894 в 0,0941 0,1878 0,0867 0,204 0,0848 0,2256 в s 0,1119 0,2613 м 0,1043 0.26 л S 0,1184 0,2161 м 0,1112 0,214 л S 0 0 0 0,5 к 0,0878 0,6034 м 0,4282 0,732 л 0,4967 0,7184 л 0,6907 0,7985 л 0,8181 0,7531 л 0,9027 0,8454 л 0,9037 0,9648 л 0,9027 0,986 0,8923 0,992 в 0,8818 0,9981 0,8723 0,9936 г. 0,0678 0,7108 л ж 0,0878 0,6034 м 0,4282 0,732 л 0,4967 0,7184 л 0,6907 0,7985 л 0,8181 0,7531 л 0,9027 0,8454 л 0,9037 0,9648 л 0,9027 0,986 0,8923 0,992 в 0,8818 0,9981 0,8723 0,9936 г. 0,0678 0,7108 л s 0 0 0 0,6 к 0,0574 0,6492 м 0,0527 0,6791 0,0571 0,7067 0,0673 0,7108 в 0,0776 0.7148 0,0896 0,6938 0,0943 0,6638 в 0,099 0,6338 0,0946 0,6063 0,0844 0,6022 в 0,0742 0,5982 0,0621 0,6192 0,0574 0,6492 в ж 0,0574 0,6492 м 0,0527 0,6791 0,0571 0,7067 0,0673 0,7108 в 0,0776 0,7148 0,0896 0,6938 0,0943 0,6638 в 0,099 0,6338 0,0946 0,6063 0,0844 0,6022 в 0,0742 0,5982 0,0621 0,6192 0,0574 0,6492 в s 0 0 0 1 к 0,0615 0,6506 м 0,0575 0,6762 0,0606 0,6994 0,0684 0,7025 в 0,0762 0,7056 0,0858 0,6874 0,0898 0,6619 в 0,0938 0,6363 0,0908 0,6131 0,0829 0,61 в 0,0751 0,6069 0,0655 0,6251 0.0615 0,6506 с ж 0,0017 Вт 0,0615 0,6506 м 0,0575 0,6762 0,0606 0,6994 0,0684 0,7025 в 0,0762 0,7056 0,0858 0,6874 0,0898 0,6619 в 0,0938 0,6363 0,0908 0,6131 0,0829 0,61 в 0,0751 0,6069 0,0655 0,6251 0,0615 0,6506 в s 0,0845 0,6169 м 0,0857 0,6031 л 0,0798 0,6025 л 0,0798 0,615 л ж 0,002 нед 0,0845 0,6169 м 0,0857 0,6031 л 0,0798 0,6025 л 0,0798 0,615 л s 0 0 0 0 к 0,8695 0,8553 м 0,8695 0,8748 0,876 0,8906 0,884 0,8906 в 0,8921 0,8906 0,8986 0,8748 0,8986 0,8553 в 0,8986 0,8358 0,8921 0,82 0,884 0.82 с 0,876 0,82 0,8695 0,8358 0,8695 0,8553 в ж 0,8695 0,8553 м 0,8695 0,8748 0,876 0,8906 0,884 0,8906 в 0,8921 0,8906 0,8986 0,8748 0,8986 0,8553 в 0,8986 0,8358 0,8921 0,82 0,884 0,82 в 0,876 0,82 0,8695 0,8358 0,8695 0,8553 в s 0,8722 0,8553 м 0,8722 0,8748 0,8788 0,8906 0,8868 0,8906 в 0,8948 0,8906 0,9013 0,8748 0,9013 0,8553 в 0,9013 0,8358 0,8948 0,82 0,8868 0,82 в 0,8788 0,82 0,8722 0,8358 0,8722 0,8553 в ж 0,8722 0,8553 м 0,8722 0,8748 0,8788 0,8906 0,8868 0,8906 в 0,8948 0,8906 0,9013 0.8748 0,9013 0,8553 в 0,9013 0,8358 0,8948 0,82 0,8868 0,82 в 0,8788 0,82 0,8722 0,8358 0,8722 0,8553 в s 0,8879 0,8349 м 0,8833 0,8349 0,8796 0,8439 0,8796 0,8551 в 0,8796 0,8663 0,8833 0,8754 0,8879 0,8754 в 0,8939 0,8744 л 0,8939 0,8363 л 0,8876 0,835 л S 0,8854 0,8545 м 0,8854 0,865 0,8891 0,8735 0,8936 0,8735 в 0,8981 0,8735 0,9017 0,865 0,9017 0,8545 в 0,9017 0,8441 0,8981 0,8356 0,8936 0,8356 в 0,8891 0,8356 0,8854 0,8441 0,8854 0,8545 в ж 0,8854 0,8545 м 0,8854 0,865 0,8891 0,8735 0,8936 0.8735 с 0,8981 0,8735 0,9017 0,865 0,9017 0,8545 в 0,9017 0,8441 0,8981 0,8356 0,8936 0,8356 в 0,8891 0,8356 0,8854 0,8441 0,8854 0,8545 в s 0,8797 0,8631 м 0,886 0,8631 л S 0,8813 0,8419 м 0,8876 0,8419 л S 0 0 0 1 к 0,8294 0,8084 м 0,8294 0,8193 0,8332 0,8281 0,8379 0,8281 в 0,8425 0,8281 0,8463 0,8193 0,8463 0,8084 в 0,8463 0,7976 0,8425 0,7888 0,8379 0,7888 в 0,8332 0,7888 0,8294 0,7976 0,8294 0,8084 в ж 0,8294 0,8084 м 0,8294 0,8193 0,8332 0,8281 0,8379 0,8281 в 0,8425 0,8281 0,8463 0,8193 0.8463 0.8084 c 0,8463 0,7976 0,8425 0,7888 0,8379 0,7888 в 0,8332 0,7888 0,8294 0,7976 0,8294 0,8084 в s 0,8341 0,8084 м 0,8341 0,8193 0,8379 0,8281 0,8426 0,8281 в 0,8472 0,8281 0,851 0,8193 0,851 0,8084 в 0,851 0,7976 0,8472 0,7888 0,8426 0,7888 в 0,8379 0,7888 0,8341 0,7976 0,8341 0,8084 в ж 0 0 0 0 К 0,8341 0,8084 м 0,8341 0,8193 0,8379 0,8281 0,8426 0,8281 в 0,8472 0,8281 0,851 0,8193 0,851 0,8084 в 0,851 0,7976 0,8472 0,7888 0,8426 0,7888 в 0,8379 0,7888 0,8341 0,7976 0,8341 0,8084 в s 0 0 0 1 тыс. 0.8915 0,9725 м 0,6336 0,8825 л S 0,6179 0,875 м 0,5314 0,845 л S конечный поток endobj 13 0 объект > / ProcSet [/ PDF] / ExtGState >>> / Тип / XObject / Длина 50 / Матрица [1 0 0 1 0 0] / OPI> >> / FormType 1 >> поток / GS5 GS q 127,2 0 0 80 58,25 491,001 см / Fm3 Do Q конечный поток endobj 14 0 объект > endobj 15 0 объект > поток

Гидравлические технологии

• Главная
• Техническая поддержка
• Гидравлические технологии

Схема

для гидрокомплекта fbss с использованием нашего шнура переключения

насос fbcccc 2

ОСНОВНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА

alex from hoppos учит вас ремонтировать

и заменить уплотнители на дельта-отвал

как заменить изношенное уплотнение вала (стальное уплотнение) на головке насоса

прекрасная джорджа джеймс учит, как

— сборка насоса Hoppos

как восстановить гидроцилиндр, ft: georjah jaymes

как собрать полный гидравлический насос hoppos

это видео научит вас, как правильно вырезать передние отверстия на импале 58-64

Из этого видео вы узнаете, как собрать комплект фитингов fbss для наших гидравлических насосов

На этом видео вы узнаете, как собрать (fbcc) передний, задний угол, комплект углового фитинга

В этом видео показано, как собрать вместе гидравлические соленоиды лоурайдеров

как снова собрать adel / adex

«как» собрать поршневой насос
