Как разобрать бойлер горение на 80 литров: Бойлер горение сухой тэн 80 литров ремонт своими руками

Как почистить бойлер Gorenje от накипи в домашних условиях?

Бойлеры Gorenje (Горенье) отличаются довольно обширной линейкой, то есть это не что-то одно, модели разные.

Можно выделить общее, для того что бы добраться до тэна, необходимо открутить фланец который держат шесть болтов,

пожалуй это единственное отличие бойлеров Gorenje от «собратьев».

А начинать надо как обычно.

Первый шаг это полное обесточивание, отключаем электричество, перекрываем подачу воды.

Далее, в зависимости от того ка у Вас подключён бойлер к воде, сливаем воду, или раскрутив «американку», или через обратный клапан (одевается тонкая трубка на клапан, вода сливается к примеру в унитаз), или установлен специальный кран для слива воды.

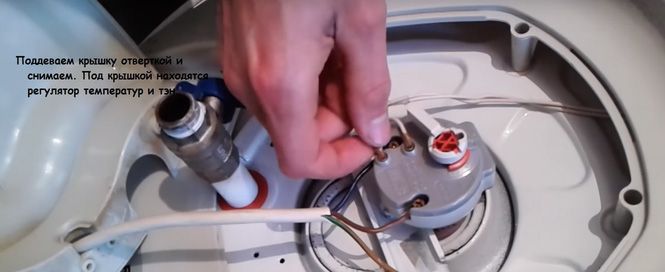

Дальше, наша задача снять крышку находящуюся под бойлером.

Могут возникнуть проблемы с поиском крепежа, хочу сразу сказать на бойлере Gorenje на крышке крепежа в виде шурупов нет, крышка просто отщёлкивается от своего места (чуть потяните ей на себя, между крышкой и корпусом вставьте отвёртку и чуть нажмите на неё).

Далее, уведите тумблер, это ручка регулятора температуры.

Понятно что она будет нам мешать снять панель полностью.

И ручка регулятора без механического кропления, её прижимает к корпусу пружина.

Ручку при помощи отвёртки так же надо просто отщёлкнуть.

Затем, пришло время полностью «отстегнуть» всю проводку (провода) тут сложного нет ни чего, просто вынимаем провода из клемм.

Всё, теперь снимаем панель.

Перед нами тот самый фланец о котором писал выше, открутили шесть гаек (ключ на 13-ь).

Потянули тен вниз, желательно предварительно подставить ведро, грязи будет много.

Осталось почистить тен (без применения абразивных средств включая наждачную бумагу) и собрать в обратной последовательности.

Не написал про анод, осмотрите его, возможно есть смысл заменить анод на новый.

Анод в бойлерах Gorenje находится с верху, снять его архи сложно, для этого надо снимать бойлер с крепления, откручивать верхний крепёж анода.

Ещё не большой совет, чаще всего вот эта прокладка под фланец,

меняется полностью, даже если она визуально целая, советую всё же купить новую, перед обратной сборкой.

Ремонт водонагревателей Gorenje в Петербурге (СПб)

Бойлер Gorenje перестал нагревать воду, протекает или не включается? Вызывайте мастера СЦ СевРемКом:

• Ремонт на дому от 649 р.
• Оригинальные комплектующие.
• Гарантия на работу и запчасть.

Оставить заявку

Известный словенский бренд Gorenje входит в 10 крупнейших европейских производителей бытовой техники, экспортируя 95% своей продукции более чем в 80 стран мира. Достаточно масштабно компания представлена и на отечественном рынке, в частности, в сегменте водонагревательных электрических приборов. Как следствие, сервисное обслуживание и ремонт водонагревателей Gorenje является довольно востребованной услугой среди российских потребителей.

«СевРемКом» — потому что

10% проблем решим бесплатно по телефону

10 лет — средний опыт работы мастеров

Окончательная цена до начала ремонта

В 81% случаев починим в день обращения

Все работы на дому без вывоза техники

Официальная гарантия до 6 месяцев

Стоимость

Диагностика бесплатно

Гарантия 1 год

Издаёт посторонние звуки

от 649 р.

Не греет воду

от 1399 р.

Не отключается

от 1999 р.

Не включается

от 649 р.

Перегревает воду

от 1399 р.

Течёт

от 699 р.

Подробный прайс-лист

org/Offer»>

Услуга	Стоимость, от
	до 50 л	50-100 л	100-200 л
Диагностика	499 р.	499 р.	499 р.
Диагностика с разборкой	749 р.	849 р.	999 р.
Ремонт малой сложности
Устранение течи	699 р.	699 р.	699 р.
Замена предохранителя	649 р.	649 р.	1199 р.
Замена сливного клапана	649 р.	649 р.	1199 р.
Мелкий ремонт электрики	699 р.	699 р.	699 р.
Сложный ремонт
Замена терморегулятора	1399 р.	1599 р.	1799 р.
Замена 1 ТЭН + анод (если 1 ТЭН)	1999 р.	1999 р.	2499 р.
Замена 2 ТЭНа, доплата за второй	999 р.	999 р.	1499 р.
Замена 3 ТЭНа, доплата за третий	1499 р.
Чистка	2199 р.	2499 р.	2799 р.
Ремонт электронного модуля	2299 р.	2299 р.	2999 р.
Замена электронного модуля	1799 р.	1999 р.	2499 р.
Нестадартный ремонт	2499 р.	2499 р.	2499 р.
Сопутствующие услуги
Расходный материал (изолента, пакля, герметик)	199 р.	199 р.	249 р.
Демонтаж + монтаж	599 р.	699 р.	799 р.
Слив воды	649 р.	749 р.	849 р.

Ведущий мастер

Георгий, занимается обслуживанием бойлеров 15 лет.

Техническим обслуживанием и ремонтом бойлеров Gorenje в Санкт-Петербурге занимается сервисная служба NORD. Специалисты нашей компании оперативно устранят любые возможные неисправности. Гарантируем качественный ремонт бойлера в тот же день, когда вы к нам обратитесь. Мастера сервиса:

• произведут разборку и промывку,
• устранят протечку,
• выполнят замену уплотнителей, неисправных ТЭНов, термостата, магниевого анода.

Профессиональный, грамотный персонал готов отремонтировать водонагреватель Горенье независимо от модели бойлера, сложности поломки, года его выпуска. В работе используем исключительно оригинальные комплектующие и запасные части.

При возникновении любой неисправности или для технического обслуживания водонагревателя в СПб обращайтесь в сервисный центр NORD. В офисе компании вам окажут профессиональную консультационную помощь, ответят на интересующие вопросы и оценят возможность ремонта техники на дому или необходимость транспортировки ее в мастерскую. Предоставим качественный ремонт и гарантию на все его виды.

Ремонтопригодные модели

Gorenje GBFU 50 E B6	Gorenje GBFU 100 B6	Gorenje TGR 120 N	Gorenje OGB 50 SEDD B6	Gorenje TGRK 120 LNB6/RNB6
Gorenje TGR 65 SNG B6	Gorenje GBFU 50 SIMB6/SIMBB6	Gorenje TGR 150 NB6	Gorenje GBU 80	Gorenje GBK 200 RNB6/LNB6
Gorenje TG 30 NG B6	Gorenje GBFU 50 SMB6	Gorenje GBFU 200 B6	Gorenje OGB 120 SEDD B6	Gorenje OGBS 80 ORV9
Gorenje TG 50 NG B6	Gorenje TGR 80 NG B6	Gorenje TG 150 NB6	Gorenje OTG 30 SL B6	Gorenje OGB 80 SEDD B6
Gorenje TGU 100 NG B6	Gorenje TGU 150 NG B6	Gorenje GBFU 100 EDD B6	Gorenje OGBS 100 ORB6	Gorenje OTG 50 SL B6
Gorenje GBK 100 OR RNB6/LNB6	Gorenje FTG 80 SM B6	Gorenje OGB 120 SEDDS	Gorenje TGU 80 NG B6	Gorenje GBFU 80 E B6
Gorenje GBFU 50 B6	Gorenje TGR 80 N	Gorenje GBK 120 RNB6/LNB6	Gorenje TG 100 N	Gorenje TGU 50 NG B6
Gorenje GBFU 80 SMB6	Gorenje GT 15 U	Gorenje TGR 150 N	Gorenje OGBS 80 ORB6	Gorenje OGB 100 SEDD B6
Gorenje TGR 150 NG B6	Gorenje GT 10 O	Gorenje TGR 30 EB6	Gorenje OGBS 100 ORV9	Gorenje GBFU 100 SMB6
Gorenje FTG 30 SM B6	Gorenje OTG 50 SLSIMB6/SLSIMBB6	Gorenje TGR 200 NB6	Gorenje GV 150	Gorenje TGU 50
Gorenje GBFU 100 SIMB6/SIMBB6	Gorenje OTGS 50 SMB6	Gorenje GBF 80	Gorenje GBK 80 RNB6/LNB6	Gorenje GT 5 O
Gorenje GBFU 100 E B6	Gorenje OTG 80 SLSIMB6/SLSIMBB6	Gorenje TGR 100 N	Gorenje OGBS 50 ORB6	Gorenje GV 200
Gorenje TGR 30 SNG B6	Gorenje OGB 80 SEDDS B6	Gorenje TGR 50 E	Gorenje GBK 80 OR RNB6/LNB6
Gorenje GBFU 150 B6	Gorenje OTG 80 SL B6	Gorenje TGR 30 NB6	Gorenje TGRK 80 LNB6/RNB6
Gorenje TG 80 NG B6	Gorenje GT 15 O	Gorenje TG 50 N	Gorenje TGU 80
Gorenje TGR 100 NG B6	Gorenje OTG 100 SLSIMB6/SLSIMBB6	Gorenje TGR 30 SB6	Gorenje TGR 200 NG B6
Gorenje TGR 30 NG B6	Gorenje FTG 50 SM B6	Gorenje TGU 200 NG B6	Gorenje FTG 80 SM B9
Gorenje OGB 100 SEDDS B6	Gorenje GT 10 U	Gorenje GBFU 50 EDD B6	Gorenje TGRK 150 LNB6/RNB6
Gorenje GBU 200 EDDB6	Gorenje KGV 200-1	Gorenje VLG200А1-1G3	Gorenje OGBS 50 ORV9
Gorenje OTGS 80 SMB6	Gorenje VLG200A3-1G3	Gorenje GBF 50	Gorenje TGR 50 SB6
Gorenje TG 150 NG B6	Gorenje OGB 100 SM B6	Gorenje OGB 120 SM B6	Gorenje TGR 50 N
Gorenje TGR 50 SNG B6	Gorenje TGRK 200 LNB6/RNB6	Gorenje GBFU 120 EDDB6	Gorenje OTG 100 SL B6
Gorenje TG 100 NG B6	Gorenje KGV 300-1	Gorenje TG 30 NB6	Gorenje TGR 65 SB6
Gorenje TGR 50 NG B6	Gorenje VLG300B1-1G3	Gorenje GBK 120 OR RNB6/LNB6	Gorenje TGU 100
Gorenje OTGS 30 SMB6	Gorenje GBFU 200	Gorenje TGU 200	Gorenje GV 120
Gorenje TG 200 NG B6	Gorenje TG 200 NB6	Gorenje GBK 100 RNB6/LNB6	Gorenje OTGS 100 SMB6
Gorenje GBFU 80 B6	Gorenje OGB 80 SM B6	Gorenje GBFU 150 EDD B6	Gorenje TGRK 100 LNB6/RNB6
Gorenje GBFU 80 SIMB6/SIMBB6	Gorenje TGR 80 E	Gorenje FTG 50 SM B9	Gorenje GBK 150 OR RNB6/LNB6
Gorenje GT 5 U	Gorenje TGU 150 B6	Gorenje GBU 200 EDD/V9	Gorenje GV 100
Gorenje OGB 50 SEDDS B6	Gorenje GBFU 80 EDD B6	Gorenje GBK 200 OR RNB6/LNB6	Gorenje TG 80 N

Чистка Gorenje на 100 л

Видео приводится в ознакомительных целях, не повторяйте без навыков!

Обслуживаем

• Адмиралтейский район
• Василеостровский район
• Волосовский район
• Всеволожский район
• Выборгский район
• Гатчинский район
• Калининский район
• Кировский район
• Колпинский район
• Красногвардейский район
• Красносельский район
• Кронштадтский район
• Курортный район
• Московский район
• Невский район
• Петроградский район
• Петродворцовый район
• Приморский район
• Пушкинский район
• Фрунзенский район
• Центральный район

Оставить заявку

Этапы нашей работы

1. Заявка

2. Телефонная консультация с мастером

3. Диагностика

4. Ремонт и гарантия

Отзывы о нашей работе

Елена

Выражаю огромную благодарность телемастеру Дмитрию, во-первых за честность, во-вторых за вежливость и разъяснение всех нюансов неисправности телевизора. Буду всем рекомендовать Вашу организацию.

Марина

Огромное спасибо замечательному мастеру — Глебу. Поломалась газовая плита (не держался огонь в комфорке). Днем оставила заявку на сайте, вскоре позвонил мастер для уточнения поломки. На следующий день пришел точно вовремя. Быстро устранил неполадки и попутно заменил мелкие детали. Теперь будем вашими постоянными клиентами.

Елена

Обратилась в данный сервис по поводу ремонта телевизора, подав заявку через интернет. Диспетчер перезвонила через 5 минут после отправки заявки. Буквально еще через 10 минут со мной связался мастер для уточнения вопросов ремонта. На следующий день поломка была устранена, телевизор снова в рабочем состоянии. Спасибо за оперативность!!!

Любовь

Спасибо большое, устранили проблему с телевизором по телефону и бесплатно)))

Светлана

Благодарю за оперативный ремонт стиральной машины! Во время стирки она внезапно потекла, чуть не затопили соседей. Позвонили в фирму, буквально через пару часов приехал мастер, устранил поломку очень быстро. Пользуемся машинкой уже месяц, никаких нареканий. Спасибо!

Юрик

Вызывали мастера в связи с поломкой посудомоечной машины. После года эксплуатации стала плохо мыть посуду. Мастер работу выполнил качественно.

Нужна консультация?

Водонагреватель Gorenje GT. Вопросы и ответы о Gorenje GT

Задать вопрос Задайте вопрос по этой модели и кто-нибудь обязательно ответит 29 декабря 2014, 10:40 # Подскажите пожалуйста как разобрать этот бойлер(GORENJE GT 10 U )→ Подскажите пожалуйста как разобрать этот бойлер(GORENJE GT 10 U ) , чтобы заменить кабель на более длинный? Ниже описывается рецепт, но снять регулятор температуры мне не удалось. Снимается лишь его крышечка. Снимаеться и регулятор, просто нужно приложить усилие 1 декабря 2014, 15:08 # бойлер включён,потом кнопочка уже не горит,начинаем купаться минуты 2 горячая вода идет,а потом холодная!какая причина,почему он так мало греет? рома 14 октября 2010, 21:06 # как отличить GT 10 0 от GT 10 U→ Владимир 3 ноября 2010, 00:25 По обозначению на табличке водонагревателя АндрейВладимир 29 июля 2015, 12:31 У моделей с индексом U трубы выходят сверху. У моделей с индексом O — снизу. 24 марта 2016, 21:48 # Нужна схема проводов фото политело какоето релле→ 4 октября 2015, 10:45 # как снять тен→ 29 июня 2016, 16:40 # Как сливается вода при отключении на зиму?→ славик 27 января 2021, 10:49 как ливать воду рома 14 октября 2010, 20:54 # как правильно подключить с верху или с низу?→ Владимир 3 ноября 2010, 00:24 9 декабря 2019, 19:43 # как почистить тэн на горение 15л→ anonim 10 декабря 2019, 11:37 Вам стоит проконсультироваться в сервисном центре. Обычно ТЭНы меняют, а не чистят 30 августа 2017, 19:52 # как разобрать не снимается ручка регулятора→ Игорь 26 января 2018, 11:12 Аккуратно поддеваете и снимаете крышечку. Аккуратно поддеваете и снимаете ручку. Она идет туго. Под ней винт. Открутить. 2 января 2017, 21:10 # Как заменить кабель электропитания→ Бойлер горения на 10 литров Советуем вызвать мастера 17 августа 2016, 18:53 # В низу сгорел провод в котором был какойто боченок с алюминиевыми проволочками ч→ я не знаю может это какой то датчик, он просто лопнул при згорании на пополам. находиться он на центральном зеленом проводе под болером. помогите В любом случае вызывайте мастера 29 января 2016, 17:33 # Не могу разобрать пластиковый корпус бойлера gorenje gt 15 u→ Игорь 26 января 2018, 11:13 Ага-в сервис-центр.))) Мы сами! Упашемся, но-сами! алексей 14 апреля 2017, 09:23 не могу разобрать пластиковый корпус виталий 16 декабря 2013, 23:22 # как часто нужно менять тены→ это все зависит от воды точнее от содержания солей, менять нужно тогда когда он выходит из строя, при чистке прослужат намного дольше Светлана 21 ноября 2013, 19:14 # В летней кухне зимой не отапливается,как слить полностью с него воду?→ Есть клапан с трубочкой,из него водонагрев. выбрасывает воду . Если отключить от розетки и слить через клапан воду,вся вода выйдет? Не разорвет зимой? Лучше открутить трубки и слить наверняка всю воду, чтоб не рисковать. Яков 16 ноября 2013, 22:06 # Чистка и обслуживание→ Как его чистить? Игорь 26 января 2018, 11:13 По ссылке реклама litik 18 ноября 2013, 15:12 Ознакомьтесь пожалуйста с данным видео http://www.youtube.com/watch?v=6IrIM1KH8RA

Водонагреватель Gorenje GBFU — обзорная статья — ВОДОНАГРЕВАТЕЛЬ.РУ

Водонагреватель Gorenje GBFU – качественный агрегат средней ценовой категории (цена в зависимости от модели и региона колеблется от 130 до 200 долларов). Особенностью водонагревателя Gorenje GBFU является т.н. «сухой ТЭН».

Конструктивно ТЭН (нагревательный элемент) устроен следующим образом: нагревательный элемент, размещенный в особо прочной металлической трубке, зафиксирован на нагревательном фланце. Комплектация водонагревателей Gorenje GBFU «сухим» нагревательным элементом обеспечивает максимально эффективную защиту эмалированной поверхности внутреннего бака, а также снижает до минимума риск поражения электрическим током.

«Сухой» ТЭН водонагревателя Gorenje GBFU в сочетании с защитными свойствами магниевого анода значительно уменьшит отложения накипи.

Водонагреватель Gorenje GBFU, как и все водонагреватели Gorenje, отличает высокая эффективность нагрева и высокая экономичность. Теплоизоляция бойлеров Gorenje, наверно, самая высокая из бойлеров средней ценовой категории – соответственно, теплопотери из-за нагрева корпуса минимальны. Мощность ТЭНов в 2 кВт обеспечит быстрый нагрев, и в то же время не будет перегружать электропроводку вашего помещения.

Из-за своих «классических» размеров (диаметр – 454 мм), водонагреватели Gorenje GBFU очень экономичны, ведь из-за «плоского» бака резко увеличиваются теплопотери, в то же время «классическая» форма внутреннего бака позволяет не греть «воздух» в помещении.

Водонагреватели серии Gorenje GBFU можно устанавливать как вертикально, так и горизонтально.

Конструкция водонагревателей Gorenje GBFU продуманна и надежна, сборка – высокого качества, что не может не радовать как установщика, так и пользователя. Внешний вид – достаточно эффектный, элегантный и солидный. Даже по внешнему виду понятно – перед нами качественный водонагреватель.

Со всеми прочими… | Блог Peshehoda

Прописная истина: взрослые – это те же дети, только игрушки у них дороже. Будучи человеком любознательным и жадным бережливым, решил я сэкономить на услугах профессионалов и самостоятельно почистить бойлер. Домашние отговаривали меня от этого безумного предприятия, но моя мужская гордость и красный диплом техника-технолога сделали своё дело.

И вот я уже с головой ринулся в работу: заварил чай и уселся перед компьютером искать нужную мне информацию. По запросам: «очистка бойлера, очистка бойлера от накипи, самостоятельная чистка бойлера, чистка бойлера Gorenje, чистка бойлера пошаговая инструкция» её оказалось не много, и почерпнуть что-нибудь полезное практически не удалось. Но отступать было поздно и я, вооружившись необходимым инструментом, пошёл разбираться с этим буржуйским изобретением.

Первый этап. Слив воды.

Уже на этом этапе моих знаний физики оказалось недостаточно. Пришлось применить метод «втыка» чтобы разработать систему, при которой вода хоть и медленно, но всё-таки была слита:

• Отключаем бойлер от электропитания (вынуть вилку из розетки – обязательно!).
• Перекрываем: вентиль на подаче холодной воды в квартиру, и оба крана на бойлере (обычно их устанавливают для удобства и у меня их два).
• Отсоединяем шланг подачи холодной воды в бойлер со стороны водопровода и направляем его, например, в тазик или джакузи (будем считать, что она у вас есть). Шланг подачи горячей воды не отсоединяем.
• Надеваем шланг на обратно-предохранительный клапан бойлера и свободный конец опускаем в тазик, но лучше в джакузи – воды будет много.
• Открываем обратно-предохранительный клапан водонагревателя, оба крана бойлера и все краны горячей воды на смесителях (в ванной, кухне). Сначала бойлер всасывает в себя воздух, а затем через клапан идёт порциями сброс воды. После того, как вам показалось, что вода полностью слита, подуйте в шланг подачи холодной воды – булькать не должно (ну или слабо). Теперь можно открутить со стороны водопровода шланг подачи горячей воды.

Второй этап. Разборка бойлера.

Если ваше личное здоровье позволяет (вы толстый и красивый, а не худой и кашляете), то водонагреватель перед разборкой лучше снять со стены.

Во-первых, вы не зальёте остатками воды электромонтаж бойлера, а во-вторых, будет намного проще работать с ним. Сняв бойлер, устанавливаем его на пол кранами (входом холодной и выходом горячей воды) вверх. Если вы всё-таки не воспользовались моим советом и не сняли бойлер со стены, то в последующем необходимо будет полностью высушить электромонтаж, например, при помощи фена.

Итак, продолжим:

• При помощи двух плоских отвёрток снимаем лицевую панель. Одной отвёрткой поддеваем панель в районе ручки термостата, а второй с противоположной стороны, и аккуратно тянем на себя. Пластмассовые защёлки панели выскочат из отверстий на защитной пластиковой крышке.
• Снимаем ручку термостата, потянув её на себя.
• Откручиваем два шурупа, которые крепят защитную пластиковую крышку к корпусу бойлера, и снимаем её. Перед вашим ясным взором открывается электромонтаж. Тщательно срисовываем электромонтаж, а ещё лучше делаем несколько фотоснимков навороченной цифровой фотокамерой. Хотя, если у вас есть джакузи и цифровой фотоаппарат, то эта статья вам не нужна, просто вызовите мастера.
• Отсоединяем провод электропитания, отпустив тонкой отвёрткой три болта на монтажной колодке, и откручиваем колодку от корпуса бойлера. Затем снимаем провод заземления с корпуса и откручиваем металлическую пластину с термостатом и гайки (6 штук), крепящие нагревательный фланец к баку. Вытаскиваем фланец с нагревательными элементами и уплотнительную резиновую прокладку.

Третий этап. Чистка бака.

Здесь всё просто. Надо освободить бак и нагревательные элементы от накипи – просто выгрести её ручками и вымыть бак из шланга. Рекомендации: магниевый анод не трогать, чистку производить без использования абразивных материалов, не следует отколупывать накипь со стенок металлическими предметами, чтобы не повредить защитный слой. Если магниевый анод таинственным образом исчез или имеет длину меньше чем 20 сантиметров, то придётся покупать новый (предварительно определите размер резьбы).

Четвёртый этап. Сборка и подключение.

Сборка и подключение производится в обратном порядке. Перед наполнением бака откройте кран горячей воды на смесителе. Когда из него потечёт вода – бак наполнен.

Общие рекомендации:

• Водонагреватель тяжёлый, работайте с помощником (homo sapiens).
• Включайте и отключайте электропитание при заполненном баке.
• Перепроверяйте каждую операцию, особенно с электромонтажом бойлера.
• После завершения всех операций и заполнения бака водой, подождите пару часов – возможно протекание в местах крепления фланца. Если всё нормально включайте электропитание.

Отбросьте все сомнения. Если у других получается чистка бойлера, то и у вас получится.

Здесь вы можете скачать бесплатно статью в формате PDF: Чистка бойлера

Понравилась статья? Подпишитесь на обновления блога!

Как быстро слить воду с водонагревателя накопительного полностью

---

Содержание:

1. Способы слива
2. Сливаем жидкость полностью
3. Нужно ли опустошать нагреватель
4. Как сливать воду на зиму из нагревателя
5. Слив воды при поломке
6. Как слить воду из нагревателей «Аристон», «Термекс», «Электролюкс»
7. Сливаем правильно – советы специалистов
8. Почему нельзя сливать воду через смеситель
9. Заключение


---

Накопительный нагреватель может работать периодами или постоянно. В стадии неиспользования следует опустошать накопительный бак. Это убережет от повреждений труб при минусовых температурах и обновит застоявшуюся грязную жидкость. Есть несколько путей, как слить воду с водонагревателя. Также указаны правила разборки агрегата, которые нужно соблюдать.

Что может потребоваться для процедуры слива:

• ключ рожковый или газовый;
• крестовая, прямая отвертка;
• шланг нужного диаметра;
• шестигранный ключ.

Может понадобиться большая емкость, если прибор установлен не в санузле. Также выключите из сети, перекройте холодный кран. Остудите жидкость до безопасной температуры.

Способы слива воды:

Способ №1: через предохранительный клапан

Он ставится при монтаже бойлера на трубу, ведущую к баку. Нужен для быстрого слива при превышении внутреннего давления. Клапан имеет отрезок для подключения шланга и рычажок. Периодически следует проверять его – поднимать рычаг. Нет течи – засорился, требует прочистки/замены.

Правила слива:

1. Выключить оборудование из сети, закрыть холодную воду.
2. Подсоединить шланг к носику или подставить ведро/таз под струю.
3. Открутить вентиль предохранительного клапана, дать воде уйти.

Скорость потока низкая: объем 40 л высвободится за 1-2 часа.

---

Важно! Если клапан открыт, но ничего не течет, нужно прочистить или заменить его. Иначе спустить весть объем не получится.

---

Способ №2: спустить через патрубок холодной воды

Здесь необходим газовый ключ. Этим методом можно опустошить прибор за 5 минут.

1. Перекрыть горячую и холодную воду в доме, перекрыть доступ электропитания нагревателя.
2. Закрутить горячий кран. Иначе кипяток хлынет большим потоком, затапливая помещение.
3. Под прибор подставить большую емкость.
4. Найти гайку, закрепляющую клапан с трубой, шлангом. Открутить, отсоединить их.
5. Раскрутить гайку, соединяющую патрубок бака и предохранительный клапан.
6. Достать клапан, осмотреть, прочистить или заменить. Жидкость может слабо подтекать или не вытекать совсем.
7. Для слива нужно запустить внутрь воздух: открыть горячий кран. По трубе воздух заходит в резервуар, из бойлера вытекает интенсивнее. Напор регулируется вентилем крана горячей воды.

Способ №3: слить через шланги входа и выхода

Гарантирует быстрый, но бесконтрольный слив. Бойлер должен располагаться строго над ванной. Поток невозможно уменьшить или остановить.

Правила сливания:

1. Перекрыть холодный стояк и выключить агрегат из сети.
2. Отсоединить клапан, шланг холодной воды от входящего патрубка. Снять трубу с выходящего.
3. Жидкость сливается быстрым потоком из обоих отверстий. Бак осушится за 2-3 минуты.

Способ №4: сливаем из нагревателей малого объема – 30 л

Нужен рожковый ключ и шланг для слива.

1. Убрать доступ питания к прибору.
2. Ключом перекрыть доступ холодной воды на входе в бойлер.
3. Открыть горячий кран, выпустить жидкость.
4. Шланг подсоединить к патрубку.
5. Открыть, вывести нагретую воду, дать уйти остаткам.

Способ №5: сливаем из бойлеров среднего объема – 50-80 л

Потребуется плоская отвертка, шестигранник 4 мм и гаечный ключ на 24 и 32.

1. Выключить прибор из сети, перекрыть входящую холодную воду.
2. Открыть горячий кран.
3. Повернуть вентиль на выходной трубе для притока воздуха.
4. Подсоединить шланг к отверстию у вентиля холодной воды. Слейте всё.

Важно знать, что осушить бак полностью этими методами не получится. Для этого нужно его разобрать.

Как полностью слить воду из водонагревателя

1. Спустить воду любым методом.
2. Раскрутить нижнюю крышку нагревателя.
3. Снять проводки сигнальной лампы.
4. Отсоединить проводку, запомнить правильное соединение.
5. Ослабить гайки, держащие фланец-опору ТЭНа. Вода стечет, раскрутите гайки. Достаньте нагревательный элемент.

Итог: Выбранный способ слива зависит от предпочтений пользователя, конструкции прибора и наличия подходящих инструментов. Для полного опустошения резервуара необходимо раскрутить прибор снизу.

Нужно ли опустошать нагреватель

На это влияет конструкция, материал бака, условия, частота эксплуатации.

 Сливать воду необходимо, если:

• бойлер установлен на неотапливаемой даче. Зимой вода внутри замерзнет и может порвать трубы и бак;
• нужно отремонтировать прибор, прочистить ТЭН и внутренности, заменить анод, если гарантийный срок истек;
• в воде есть примеси, грязь, песок;
• требуется вода во время полного отключения водоснабжения. 40-100 литров хватит для пользования унитазом, бытовых нужд.

Сливать не нужно, если:

• гарантийный срок не закончился. Иначе сервисный центр откажет в бесплатном обслуживании. Появилась проблема – обращайтесь к специалистам.
• нагреватель не используется, но стоит в теплом помещении.
• включается после долгого перерыва и нужно слить старую жидкость. Достаточно открыть горячий кран и вылить весь объем. Обновление нужно каждые 3 месяца простоя.

Следует знать:

• микробы от застоявшейся воды вымываются сливом жидкости через кран, высокой температурой нагрева. Некоторые модели имеют внутреннее антибактериальное покрытие.
• пустой бак быстро заржавеет во влажном воздухе.
• ТЭН в сухой среде окисляется быстрее.

---

Важно! Запах затхлой воды убирается промывкой прибора. Нужно вылить накопленное, наполняем свежей и включаем предельный нагрев на 75 градусов Цельсия. Повторить 2-3 раза.

---

Как сливать воду на зиму из нагревателя

Если прибор стоит в отапливаемом помещении – квартире, частном доме, то можно не опустошать. Если температура ниже +5 °С, слив обязателен. Иначе вода замерзнет и повредит бак.

Слив жидкости выполняется любым из пяти способов выше. Важно спустить всю воду, чтобы не образовывался лед на стенках.

Слив воды при поломке

Важное правило: не спускайте воду самостоятельно, если агрегат на гарантийном обслуживании! Вы рискуете потерять гарантию. Обратитесь в сервис.

Также жидкость сливается, если требуется разобрать прибор, чтобы устранить неисправность. Используйте любой метод выше, отремонтируйте, наполните бак.

Как слить воду из нагревателей «Аристон», «Термекс», «Электролюкс»

Рассмотрим процесс слива из бойлеров каждого бренда.

«Аристон»

Необходимо опустошать резервуар после 3 недель неиспользования.

1. Выключить агрегат из сети, остудить.
2. Перекрыть подачу холодной воды.
3. Открыть горячий кран, снизить давление и слить лишнее.
4. Открыть кран подачи воды, чтобы поступил воздух.
5. Здесь же повернуть сливной кран, надеть шланг, спустить воду.

«Термекс»

Обязательно перекрыть доступ электропитания и дождаться охлаждения кипятка.

1. Завернуть вентиль подачи воды.
2. Открыть горячий кран смесителя, дождитесь слива.
3. Открутить гайки под предохранительным клапаном.
4. Шланг соединить с патрубком.
5. Отвернуть гайки патрубка горячей воды, слейте остатки.

«Электролюкс»

• Перекрыть подачу в бак.
• Открыть вентиль горячей воды.
• Отвернуть ручку дренажа на клапане.
• Подсоединить шланг к отверстию холодной трубы, вылить жидкость.

Сливаем правильно – советы специалистов

• Изучить инструкцию по применению, выявить особенности модели.
• Перед работами всегда выключать прибор из сети.
• Охладить воду, чтобы не обжечься.
• Проверить наличие жидкости внутри.
• Действует гарантия – не сливать самостоятельно.

Почему нельзя сливать воду через смеситель

Нагреватель внутри герметичен, там создается высокое давление. Невозможно опустошить бак через смеситель – вытечет только вода выше заборного патрубка. Поэтому слив совершается через отверстие трубы подачи воды.

Заключение

Слив из бойлера несложно сделать самостоятельно. Пошаговые инструкции приведены в статье. Соблюдайте меры безопасности и обращайтесь к профессионалам, если прибор на гарантии.

Водонагреватели Gorenje (Горенье) – рейтинг моделей, отзывы, цены

Одним из комфортных благ цивилизации является горячая вода. Однако, обеспечение граждан данным ресурсом в нашей стране зачастую происходит со значительными перебоями. Случаются частые аварии, проводятся плановые и внеплановые отключения для поддержания работоспособности системы. В подобных условиях отличной страховкой от всевозможных негативных ситуаций является монтаж качественного профильного оборудования, например, владельцы квартир устанавливают водонагреватель Gorenje.

Известная торговая марка

Бренд Gorenje зарегистрирован в 1950 году. На сегодня словенская компания со штаб-квартирой в Веленье выпускает более полутора миллиона единиц крупной бытовой техники. Подавляющее ее количество (около 95%) уходит на экспорт в страны Евросоюза и мира.

Продукция компании является отличным сочетанием доступной стоимости и высокого качества. Примером может служить бойлер косвенного нагрева Gorenje gv 100 либо водонагреватель Gorenje tgr50sb6. За качество отвечает внедрение высоких технологий и применение на производстве передового европейского оборудования. Также восточноевропейский бренд успешно проводит разумную маркетинговую политику.

Правильный выбор

Производитель предлагает купить один из типов водонагревательного оборудования. В линейке классификаций имеется три разновидности:

• напорные;
• накопительные;
• комбинированные.

Основной характеристикой напорных бойлеров является возможность доведения воды до установленного температурного режима за несколько секунд. Недостатком в такой ситуации является значительное потребление бойлером Gorenje электроэнергии. Подключаются такие аппараты как к одной, так и к двум водопроводным точкам. Примером является водонагреватель Gorenje gbfu80b6.

Gorenje TGR 80 NG B6

Если есть желание приобрести электрические аппараты накопительного типа, то необходимо учитывать, что они представляют собой металлическую емкость для горячей воды с подключенным к ней ТЭНом. Конструкция скрыта эстетичным корпусом. Нагрев жидкости внутри происходит постепенно. При таком режиме осуществляется значительная экономия электроэнергии.

Рабочий режим аппарата позволяет одновременно пользоваться горячей водой двум потребителям, например, в ванной и на кухне.

Наибольшей популярностью пользуются газовые водонагреватели Gorenje комбинированного типа. Основное достоинство заключается в том, что нагрев проточной воды может осуществляться различными источниками тепла. Потребитель самостоятельно выбирает, будет ли вода нагреваться газом или электричеством.

Внешние характеристики заключаются в различной форме, которая бывает двух типов:

• цилиндрическая;
• прямоугольная.

Потребители при выборе нагревателя в первую очередь обращают внимание на возможности аппарата нагреть требуемый объем воды. Производитель данное значение указывает в шифре модели. Например, gbfu100eb6 рассчитана на 100 литров жидкости, а модель otg50slb6 обработает лишь 50 л.

GORENJE GBFU100EB6

Кроме этого параметра необходимо обращать внимание на следующие данные:

• габаритные параметры;
• ценовой сегмент оборудования;
• эстетическая внешность и дизайн;
• потребляемая мощность;
• длительность гарантийного срока;
• время нагрева жидкости;
• периодичность использования.

По способу монтажа бойлеры Gorenje делятся на несколько типов:

• вертикальные;
• горизонтальные;
• универсальные.

ВИДЕО: Установка и подключение водонагревателя Gorenje

Рейтинг лучших моделей водонагревателей Gorenje

Дифференцируются бытовые электрические нагреватели для водопроводной системы согласно установленной классификации производителя. Есть несколько серий, которые пользуются спросом у потребителей.

Gorenje GT

Бойлер Gorenje GT 10

По классификации серия относится к оборудованию малого объема. Заполнение моделей не превышает 10-15 л. Аппарат является идеальным для условий кухни или небольшой дачи. За счет таких параметров нагрев осуществляется очень быстро. Одним из преимуществ является возможность скрыть аппарат даже под мойкой.

Gorenje TG

Gorenje TG N 80 N

В младшей серии отсутствуют лишние элементы. Однако, даже в таком агрегате имеется качественный магниевые анод. Его покрытие защищает нагреватель от образования накипи. Дополнительным плюсом является наличие защиты от замерзания и встроенного предохранительного клапана.

Gorenje TGR V

Gorenje TGR V 80 V

Эти аппараты также относятся к младшей серии. Отличительной чертой для них является вынесенная настройка температурного режима. Данный тип является одной из наиболее востребованных серий.

Gorenje TGR SB

Gorenje TGR 50 N 50 л

Используется механическое управление. В конструкции встроен один нагревательный элемент, что обеспечивает экономию на электричестве. Время нагрева составляет 110 минут. Вода подается под напором. Внутри бак эмалированный. Если изучить отзывы, то самая популярная модель водонагреватель Gorenje TGR 50 SB 6.

Gorenje TGR SN

GORENJE серия TGR SN

Аппараты начального уровня. В конструкции применены особые воздушные клапаны. Они дают возможность пользоваться прибором даже при небольшом давлении в водопроводе. В отличие от водонагреватель Gorenje TGR 50 SB 6, данная серия является более востребованной в местах с перебоями в водоснабжении.

Gorenje TGR SM

GORENJE TGR 150 SN (UA)

Внутри приборов этой линейки используются мощные механические программаторы. Специальный экономный режим отслеживает расход жидкости и интервал, необходимый для ее обогрева. Алгоритм подстраивается под собственного владельца.

Gorenje TGR SV9

GORENJE TGR 30 SV9

Аппараты этого ряда относятся к серии сверхтонких моделей. Дизайнеры разработали элегантную внешность, которая не оказала негативного влияния на функционал. Такие модели востребованы там, где стандартные размеры не смогут уместиться.

Gorenje GBFU

Бойлер GORENJE GBFU 80 SIM/V9

Словенское оборудование с такой маркировкой имеет на борту сухой ТЭН. Он не контактирует непосредственно с водой, что обеспечивает ему длительный срок службы. Примером является популярная модель водонагревателя Gorenje GBFU 80 B6 или ее более крупный аналог водонагреватель Gorenje GBFU 150 B6. Все устройства имеют настенное крепление. Располагаются они как в вертикальном, так и в горизонтальном состоянии. В некоторых моделях ставится цифровой дисплей.

Gorenje GBF T

Gorenje GBF 80 T/V9 накопительный бойлер с сухими ТЭНами

В нагревателях стоит также ТЭН сухого типа. Способ управления – механический. Это позволяет не беспокоиться в случае перепадов напряжения. Потребляемая мощность для таких устройств снижена с 2 кВт до 1,4 кВт.

Gorenje OGB SMV9

Бойлер Gorenje OGB 100 E4 SMV9 OGB 100 E4 SMV9

Серия изготовлена в оригинальной квадратной стилистике. За счет этого оборудование имеет нестандартные размеры. Повышает температуру сухой ТЭН, а всей системой приходится руководить посредством электронного сенсорного управления.

Gorenje OGB SL SIM V9

OGB SL SIM V9

Считаются наиболее стильными аппаратами. Представлены в двух цветовых решениях: черном и белом. Управление встроено механическое. Являются украшением любого интерьера.

Gorenje OTG Slim

Gorenje OTG 50 SLSIMB6/SLSIMBB6

Квадратные ультратонкие нагреватели воды. Имеют более строгие квадратные формы. Нагревом заведует мокрый ТЭН. Используется механическое стабильное управление всеми процессами.

Функционал и общие характеристики

Эксплуатация бойлеров нового поколения с маркировкой SMART позволяет экономить на потреблении электроэнергии до 25% в сравнении с аналогами. Их встроенные алгоритмы позволяют подстраиваться под режим владельца.

После активации «умного» режима стартует недельный интервал, в течение которого происходит процесс обучения. Аппарат запоминает в какое время и какой объем жидкости потребовался в каждый день. Далее он самостоятельно будет готовить столько воды, сколько было израсходовано. Для этого нажимаем соответствующую кнопку «SMART».

Функционал «Антилегионелла» подразумевает наличие спецдатчика. Он контролирует температурный режим внутри аппарата в эксплуатационный период. Чтобы предотвратить появление болезнетворных бактерий он выдерживает температуру на уровне 65⁰С, если в предыдущий период до такого значения она не доходила.

Режим «Отпуск» позволяет отключить на некоторое количество дней водонагреватель. В данное время система функционирует лишь в виде защиты от замерзания жидкости. Поддерживается баланс на уровне 10⁰С. По завершении периода все системы переходят в стандартный рабочий режим.

Экономной является функция «Программирования периодов работы». Она обеспечивает максимально три возможных эксплуатационных режима. Эта опция является наиболее выгодной для тех граждан, которые установили счетчик электроэнергии с несколькими тарифами в разное время.

ВИДЕО: Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной

Эффективность котла – обзор

В целом, обогащение угля включает сушку, сжижение, газификацию, брикетирование или коксование. Сушка и брикетирование являются наиболее распространенными методами обогащения низкосортного угля.

Модернизация повышает плотность энергии угля, повышает эффективность электростанции и снижает выброс регулируемых веществ.

11.5.1 Сушка низкосортного угля

Подготовка угля к сжиганию пылеугольного топлива (ПУТ) всегда включает сушку, которая должна быть очень интенсивной, особенно при использовании влажного бурого угля.Распылению бурых углей способствует наличие горячих дымовых газов (с температурой до 1000 °С), которые выводятся из котла по рециркуляционным каналам. Бурый уголь подается из бункеров через горизонтальные закрытые питатели в вертикальные каналы рециркуляции дымовых газов и попадает в буроугольную мельницу. Веерная мельница либо с крыльчаткой вентилятора, либо с рядом ударных лопастей, расположенных перед крыльчаткой вентилятора, используется для измельчения бурого угля. Мельница должна решать три задачи: измельчать, сушить и затем распределять топливо в камеру сгорания.Частицы лигнита обычно уменьшаются до размера менее 90 мкм (примерно 60% через сито 70 меш). Теплота дымовых газов снижает влажность бурого угля до 5–15 %, т. е. до уровня, необходимого для оптимальных условий горения. Вентилятор усиливает турбулентное перемешивание и увеличивает относительную и абсолютную скорость частиц и газа. Недостатки этого простого способа сушки заключаются в подаче буроугольной пыли в котел вместе с дымовыми газами сушки и всем образующимся водяным паром.Таким образом, сушка способствует только сокращению периода воспламенения и выгорания буроугольных частиц, но незначительно повышает эффективность котла и уменьшает размеры котла. При использовании в качестве топлива бурого угля чрезвычайно высокой влажности перед подачей его в камеру сгорания необходима дополнительная стадия для более эффективного удаления буроугольной влаги. Для этого после мельниц поток, богатый лигнитом и влагой, направляется в специально сконструированные электрофильтры, где отделяются сухие частицы бурого угля, которые затем подаются на горелки нижнего котла.Из буроугольных электрофильтров смесь дымовых газов и влаги через вытяжные вентиляторы направляется в дымовую трубу или в установку сероочистки дымовых газов (ДДГ). Если лигнит сушится снаружи, можно использовать котел гораздо меньшего размера.

Если для сушки используются дымовые газы, теплота сгорания угля расходуется на испарение влаги. Использование внешнего тепла для сушки более эффективно. Доступен ряд как классических, так и передовых методов с использованием внешнего тепла для сушки угля.

Трубчатая сушилка является одной из технологий с наибольшим опытом промышленного масштаба. Он широко используется в Австралии, Германии и Индии в связи с брикетированием лигнита/бурого угля. Установка обычно состоит из наклонного вращающегося корпуса с трубчатым теплообменником (см. рис. 11.3). Оболочка обогревается паром низкого давления (отработанным) с давлением 0,4–0,5 МПа и температурой 160 °С, который конденсируется внутри межтрубного пространства. Бурый уголь крупностью менее 10 мм поступает в трубы диаметром 100 мм с верхней стороны кожуха, проходит по трубам и высушивается до влажности 12–15 %.На нижней стороне кожуха собирается высушенный уголь для последующего использования, а воздух с испарившейся влагой выдувается через электрофильтр, где отделяются мелкие частицы угля.

11.3. Паровая трубчатая сушилка.

Интенсивность сушки можно увеличить за счет использования сушилки с псевдоожиженным слоем вместо трубчатой. Метод с использованием сушилки с псевдоожиженным слоем (известный как WTA или «Wirbelschicht-Trocknung mit interner Abwarmenutzung» на немецком языке) был продемонстрирован в экспериментальном масштабе в Германии (Klutz et al ., 1996). Энергия, необходимая для сушки, подается через теплообменники, встроенные в псевдоожиженный слой и нагреваемые паром низкого давления. Флюидизация достигается за счет частичной рециркуляции пара. Сушка производится почти чистым паром, слегка перегретым. При постоянном давлении достигается равновесие между температурой пара и остаточной влажностью высушенного бурого угля. Требуемое содержание влаги в высушенном угле можно регулировать и поддерживать постоянным, контролируя температуру псевдоожиженного слоя.При температуре системы примерно 110 °C остаточное содержание влаги около 12 % было достигнуто для немецкого рейнского угля с влажностью на входе до 60 % (Elsen et и др. , 2001). Сушка бурого угля в паровой атмосфере, не разбавляемой воздухом или дымовыми газами, позволяет энергетически эффективно утилизировать испарившуюся угольную воду. Для промышленного использования были разработаны две концепции использования пара:

•

рекомпрессия пара в качестве процесса открытого теплового насоса для нагрева сушилки;

•

конденсация паров во внешнем теплообменнике для подогрева питательной воды котла на электростанции.

Процесс сушки WTA был разработан для двух различных размеров входного зерна. Крупнозернистый вариант с частицами от 0 до 6 мм используется там, где высушенный уголь должен иметь определенный минимальный размер зерна, например, для газификации в высокотемпературном процессе Винклера (ВТВ) или для производства кокса из лигнита. Для всех других применений мелкозернистый вариант с размером частиц до 2 мм обычно является более привлекательным вариантом с технической и экономической точки зрения. Процесс мелкозернистой WTA можно использовать в качестве стадии предварительной сушки на обычных электростанциях с котлами PC. Мелкозернистый вариант WTA с предварительным тонким измельчением и встроенной механической парокомпрессией показан на рис. 11.4. После очистки в электрофильтре пар, полученный из выпаренной угольной воды, разделяется на два потока. Основной поток проходит через паровой компрессор, где его температура и давление повышаются примерно до 150°С и 0,4–0,5 МПа. Компрессия позволяет использовать пар для косвенного нагрева псевдоожиженного бурого угля через теплообменные трубки в сушилке, где пар конденсируется.Образовавшийся конденсат используется для предварительного нагрева сырого лигнита, поступающего с мельницы, примерно до 65–70 °C. Остальную часть очищенного пара рециркулируют и используют для псевдоожижения слоя. При необходимости высушенный уголь охлаждают и измельчают до размера зерен, подходящего для последующего использования. На рис. 11.5 показан мелкозернистый вариант WTA без парового компрессора. Тепло для сушки получают от внешнего (отработанного) пара низкого давления. Пар из осушителя используется для предварительного подогрева питательной воды котла в рамках водопарового цикла на электростанции.

11.4. Вариант WTA со встроенной механической парокомпрессией.

11.5. Вариант WTA с внешним подогревом.

Сушилка крупного зерна WTA со встроенной компрессией пара и подогревом угля прошла всесторонние испытания на пилотной установке производительностью 53 т/ч во Фрехене. В Нидераусеме строится сушилка мелкозернистого зерна с использованием конденсации паров с расходом сырого угля около 210 т/ч.

Другой метод, включающий механическое-термическое обезвоживание, доступен, но он был опробован только в меньшем масштабе.Основной принцип этого метода, который также называется МТЭ (или «Mechanisch-Thermische Entwasserung» на немецком языке), основан на том факте, что большая часть содержащейся воды не прочно связана с углем. Процесс МТЭ (рис. 11.6) сочетает в себе концепцию обезвоживания механическим прессом с использованием повышенных температур в диапазоне 150–180 °C. Такие температуры обеспечивают возможность обезвоживания при существенно более низких механических давлениях и времени пребывания. Сырой уголь поступает в барокамеру, где подвергается предварительному небольшому давлению пресс-штемпелем.Горячая вода равномерно распределяется по его поверхности разбрызгивателями. В камеру вводится насыщенный пар, и горячая вода течет через уголь, выделяя почти все его теплосодержание. Вода, выходящая из камеры при температуре окружающей среды, собирается в резервуаре для холодной воды для последующего использования в системе охлаждения электростанции. Процесс повторяют, используя давление до 6 МПа. Потенциал обезвоживания MTE был признан как для влажного лигнита Германии (Elsen, 1999), так и для австралийского бурого угля Виктории (Chun-Zhu, 2004).Лабораторные исследования показали, что процент удаления воды зависит от используемого давления и увеличивается примерно линейно в зависимости от температуры.

11.6. Принципиальная схема обезвоживания МТЭ.

На станции Coal Creek компании Great River Energy в Андервуде, Северная Дакота (США), была разработана система низкотемпературной сушки лигнита, использующая отходящее тепло электростанции. Бурый уголь с типичной влажностью до 40% поступает из шахты Фолкерк. Этот принцип применим для электростанций, работающих на лигните и полубитуминозном угле, которые охлаждаются испарительными градирнями.Тепло, извлеченное из охлаждающей воды, может использоваться для сушки бурого угля с высоким содержанием влаги перед его подачей в измельчители. Циркуляционная охлаждающая вода, выходящая из конденсатора, используется для предварительного нагрева воздуха, используемого для сушки угля. Температура циркулирующей воды, выходящей из конденсатора, обычно составляет около 49 °C, и ее можно использовать для получения воздушного потока с температурой примерно 43 °C, который подают в сушилку для угля с псевдоожиженным слоем. При сушке из лигнита удаляется примерно четверть угольной влаги. Его содержание воды уменьшается с 38% до 29%. 8% и выше теплотворная способность улучшается на 14% с 14,4 МДж/кг до 16,4 МДж/кг. Затем влажный воздух из сушилки выпускается, а высушенный уголь возвращается в процесс выработки электроэнергии. Помимо других преимуществ, сушка угля отходящим теплом снижает потребность в подпиточной воде градирни, а также обеспечивает снижение теплоотдачи и снижение выбросов. Разновидность сушки угля может осуществляться как прохождением через сушилку теплого воздуха, так и потоком горячей циркулирующей охлаждающей воды, проходящей через теплообменник, расположенный в сушилке (см.11.7). Более высокая температура осушающего воздуха может быть достигнута, если горячие дымовые газы из котла или отработанный пар из турбинного цикла используются для дополнения тепловой энергии, получаемой от циркулирующей охлаждающей воды. С января 2006 года компания Great River проводит испытания прототипа производительностью 75 т/ч на месте. В настоящее время ведется проектирование и установка четырех демонстрационных сушилок промышленного масштаба.

11.7. Система низкотемпературной сушки бурого угля.

Технология сушки с использованием электромагнитной энергии была разработана компанией CoalTek (США) для снижения влажности низкосортных углей перед сжиганием.В процессе используется строго контролируемая электромагнитная «микроволновая» энергия для уменьшения содержания влаги в углях низкого качества. Уникальные желаемые конечные характеристики угля, включая МДж/кг и содержание серы, могут быть запрограммированы в процессе для создания «предназначенного» угля, отвечающего конкретным потребностям отдельной генерирующей установки или котла. Переработанный уголь может стать альтернативой установке дорогостоящих скрубберов на предприятиях, которым необходимо обеспечить соответствие предельным значениям выбросов SO ₂ . Первый коммерческий перерабатывающий комплекс был открыт в Калверт-Сити (Кентукки, США) в 2006 году и в том же году начал отгружать переработанный уголь промышленным потребителям на Среднем Западе. Первоначальная мощность завода в 120 000 т/год была увеличена в 2008 году. Компания ожидает существенного роста на других мощностях в 2009 году и в дальнейшем.

Fuels Management, Inc. (FMI) разработала технологию обогащения низкосортного угля с использованием установленного оборудования реактора с псевдоожиженным слоем и запатентованной технологии для снижения содержания влаги, значительного повышения теплотворной способности и снижения содержания ртути. Уголь сушат в реакторе с псевдоожиженным слоем в окислительной среде, что является ключевым элементом обеспечения стабильности.Процесс протекает при низкой температуре (315 °C) и не требует внешнего источника тепла, поскольку в процессе сжигается 6–8% исходного угля. Готовый продукт стабилен при влажности 0,5%. Демонстрационная коммерческая установка работает с 2009 года. Эта установка производит 20 000 тонн продукта в год для пробных сжиганий и оптимизации коммерческой конструкции.

Компания Evergreen Energy Inc. разработала процесс очистки перед сжиганием низкосортного угля с использованием тепла и давления. Полученный продукт, по-прежнему являющийся твердым топливом, имеет влажность от 8 до 12% по сравнению с примерно 30% в сырье, и продается под торговой маркой K-Fuel.Этот процесс улучшает теплотворную способность примерно на 30%. В процессе K-Fuel сырой уголь поступает в большой сосуд, который подвергает его воздействию более высоких температур и давлений, как в скороварке. В этих условиях пористая структура угля разрушается и нагретая вода выдавливается, образуя топливо с гораздо меньшей влажностью. В то же время тепло и давление выталкивают часть каменноугольной смолы на поверхность. Это покрывает и герметизирует внешнюю сторону угля и помогает предотвратить повторное поглощение им потерянной влаги.Количество энергии, используемой в процессе для удаления воды, составляет примерно половину того, что потребовалось бы для испарения такого же количества воды в угольном котле во время сгорания. В Джиллетт (штат Вайоминг, США) построен завод по переработке K-Fuel мощностью 750 000 т/год. Завод производит очищенный уголь и отгружает его потребителям для пробных сжиганий, а также на коммерческой основе.

11.5.2 Брикетирование

При механизированной добыче часто увеличивается содержание мелочи в угле и снижается доля размерных фракций, пригодных для промышленного и бытового использования.Брикеты или пеллеты могут обеспечить удовлетворительную замену топлива, используя избыток мелкого угля. Брикетирование является традиционной формой обогащения угля для бытового использования, однако его значение для промышленного использования растет. Угольные брикеты в прошлом широко использовались в качестве бездымного топлива в таких странах, как Германия, Великобритания и США. Кроме того, брикеты могут заменить фракционный уголь в промышленных котлах и угольных газовых печах, используемых в химическом производстве, машиностроении и стекольной промышленности.Брикеты также широко используются в газификаторах с подвижным слоем, где необходимо свести к минимуму содержание угольной мелочи в угле.

Брикеты производятся методом горячего прессования из предварительно высушенного угля. Они состоят из частично карбонизированного угля. В процессе брикетирования часть (или большая часть) летучих веществ удаляется из угля, и продукт сгорает без дыма.

Whitehead (1997) обобщил преимущества и недостатки различных методов технологии агломерации.

•

Агломерация в смесителе: это самый простой и дешевый метод, дающий самый слабый продукт, можно использовать простые связующие (например, воду), преобразование пыли в продукт размером с крошку, возможно применение для кондиционирования угля для использования поблизости.

•

Дисковые грануляторы (или барабаны): это простая и следующая по дешевизне концепция, позволяющая производить относительно слабые гранулы диаметром 5–80 мм.

•

Вальцовый пресс: относительно дорогой метод, требующий хороших связующих, однородного размера продукта с яйцевидным или подушкообразным брикетом; это единственный метод, используемый в Западной Европе для производства бездымных брикетов для бытового использования.

•

Экструзия: это относительно дорогой метод, не требующий связующего вещества, обычно с продуктом в форме кирпича и сомнительной прочностью продукта; традиционный метод брикетирования торфа и бурого угля.

Выбор технологии для конкретного применения зависит от природы используемого угля и требуемых характеристик продукта, включая его пригодность для обработки и прочность. Все процессы имеют угольное применение.Успешная разработка зависит как от обширных испытаний, так и от работы по оценке, включая оценку репрезентативных свойств угля в течение следующих 10 или 15 лет. Также необходимо учитывать экономические критерии, такие как разница между стоимостью угля и стоимостью продукта или наличием связующего и стоимостью. Брикеты могут быть изготовлены из угольной мелочи, которая является очень дешевым сырьем, или из некоторых низкосортных углей. Кроме того, брикеты могут быть изготовлены из известняка в качестве добавки для улавливания серы и уменьшения выбросов SO ₂ при сжигании.

Для брикетирования требуется уголь с очень низкой влажностью. Если используется влажный бурый уголь, его необходимо высушить до содержания воды около 15%. Как правило, на заводах по производству брикетов используются трубчатые паровые сушилки или сушилки дымовых газов. Напротив, гранулирование возможно для тонкого угля, содержащего до 30% воды (Conkle and Raghavan, 1992).

Брикетированный и гранулированный уголь производится в ограниченных масштабах в различных местах, но крупномасштабное применение ограничено, поскольку эти процессы относительно дороги.В Австралии брикеты без связующего используются на электростанциях для поддержания стабильности горения, когда добытый бурый уголь имеет низкое качество. В Китае большое количество брикетов используется как внутри страны, так и в промышленности, а общий объем производства составляет более 50 млн тонн в год. Широко используются так называемые сотовые брикеты.

При более крупномасштабном использовании брикеты сгорают более эффективно, и использование брикетов, вероятно, будет расти. Решение для крупномасштабной переработки низкоэнергетического каменного или бурого угля предлагает компания White Energy, которая является эксклюзивным держателем всемирной лицензии на использование запатентованной технологии White Coal (WCT).Этот процесс (см. рис. 11.8) улучшает качество низкосортных углей за счет уменьшения содержания влаги и агломерации малоразмерного угля в физически и химически стабильные брикеты без связующего вещества, с которыми можно обращаться, транспортировать и утилизировать как обычный уголь. Процесс включает дробление и сушку низкосортных углей, что приводит к удалению содержания воды в угле. Горячие сушильные газы образуются за счет раздельного сжигания небольшой части угля. Затем уплотнение создает тесную связь между высушенными частицами угля и устраняет почти все пустоты.При этом образуются брикеты высокой плотности с более высоким содержанием энергии и очень низкой проницаемостью, что является ключевым фактором в обеспечении устойчивости к самовозгоранию. Процесс брикетирования представляет собой чисто механическую процедуру, включающую распределение материала, уплотнение, охлаждение и хранение. Продукт находится в форме, с которой можно обращаться, хранить и транспортировать так же удобно и безопасно, как и с обычным углем. Этот процесс не требует никаких связующих веществ, которые обычно используются для брикетирования угля, что существенно снижает производственные затраты.Безсвязующее брикетирование использует естественные механизмы связывания угля. Способность создавать тесную связь между частицами угля (т. е. приложение силы уплотнения таким образом, чтобы заставить частицы вступить в тесный контакт и установить связь между ними) отличает процесс WCT от предыдущего брикетирования и делает его более успешным. попытки.

11.8. Принципиальная схема установки брикетирования WCT.

Процесс доведен до коммерческой стадии.Он способен производить физически и химически стабильные брикеты с низким содержанием влаги из суббитуминозного угля в больших масштабах и с привлекательной экономикой. Продукт WCT имеет энергосодержание на 50–100% выше, чем сырой уголь, из которого он получен.

На сегодняшний день в программах испытаний улучшено более 20 000 тонн угля. В Австралии был построен завод по разработке WCT мощностью 90 000 т/год, и этот процесс доказал свою эффективность. Образцы угля из Китая, США, Австралии, Индонезии и Южной Африки были успешно модернизированы.Полнофункциональная демонстрационная установка находится в эксплуатации с конца 2007 года. Будут проводиться дальнейшие исследования и разработки в области масштабирования и проектирования установки, а также работа с различными типами угля.

Сколько печного топлива сжигает ваш дом каждый день?

Если в вашем доме для отопления используется жидкое топливо, важно убедиться, что в баке всегда достаточно топлива, чтобы в доме было тепло и комфортно в холодные месяцы года. Выяснение того, как рассчитать расход мазута, может помочь вам убедиться, что в вашем баке достаточно топлива на всю зиму, и поможет вам определить, сколько тепла вы используете за месяц. Знание вашего среднего расхода топлива также может помочь вам найти способы сократить расход топлива, продлить срок его службы и снизить расходы на отопление дома.

Сколько топочного мазута средний дом использует в день?

В США в среднем домохозяйство, использующее нефть для отопления, потребляет около 500 галлонов с октября по март (182 дня). Если вы разделите среднее количество используемого топлива (500 галлонов) на количество дней (182), в среднем дом использует около 2,75 галлона масла каждый день.

Количество мазута, используемого домохозяйством в день, зависит от нескольких факторов. Размер дома, температура снаружи, температура в доме и эффективность системы отопления влияют на то, сколько мазута используется. Как правило, чем ниже температура на улице, чем выше температура в помещении и чем больше дом, тем больше масла будет использоваться.

Как правило, чем теплее на улице, тем меньше масла потребуется вашей системе отопления, чтобы нагреть дом до комфортной температуры. Когда на улице 50 градусов или около того, вы можете использовать всего пару галлонов масла в день. Если температура упадет до 20 градусов, вы можете использовать семь или восемь галлонов масла в день. Ваша печь или система отопления должны будут работать усерднее, чтобы поддерживать комфортную температуру в вашем доме, когда на улице холоднее, что приведет к увеличению количества используемого вами печного топлива.

Энергоэффективность вашей системы отопления также влияет на количество мазута, которое вы ежедневно используете. Чем более энергоэффективна ваша система отопления, тем меньше масла вы будете расходовать каждый день, даже в холодные дни.Эффективность системы отопления, такой как печь или котел, измеряется с помощью годовой эффективности использования топлива (AFUE). AFUE сравнивает количество тепла, производимого печью или котлом, с количеством используемого топлива. Когда система имеет более высокий рейтинг AFUE, это означает, что она более эффективна. Например, печь с рейтингом AFUE 88% использует 88% топлива для производства тепла. Оставшиеся 12 % топлива «теряются», либо поднимаясь по дымоходу, либо иным образом улетучиваясь. Как правило, очень эффективная система отопления будет иметь рейтинг AFUE выше 90%.Наименее эффективные модели, как правило, имеют рейтинг AFUE ниже 80%.

Поскольку эффективная система отопления не «теряет» столько тепла, сколько менее эффективная система, она будет ежедневно потреблять меньше галлонов масла. В дополнение к рейтингу AFUE на энергоэффективность системы отопления и количество ежедневно используемого масла влияют и некоторые другие факторы. Например, старые системы отопления обычно имеют постоянно горящую контрольную лампу, которая потребляет больше энергии по сравнению с электронным зажиганием, используемым в более новых, более эффективных системах.

Размер вашего дома, количество проживающих в нем людей и их образ жизни также влияют на количество масла, которое вы используете каждый день. Как правило, в домах с большей площадью требуется больше топлива, чем в домах меньшего размера. Когда в доме больше людей, ежедневное потребление топлива также обычно выше по сравнению с домохозяйством, состоящим всего из одного или двух человек. Если люди, которые живут дома, предпочитают поддерживать высокую температуру, около 70 градусов, в доме потребуется больше топлива.

Каков средний расход мазута на квадратный фут?

Среднее количество мазута, используемого на квадратный метр, можно рассчитать, разделив общее количество мазута на размер дома. Например, средний размер нового дома на одну семью, построенного в 2018 году, составлял 2386 квадратных футов. Если в этом доме в течение осени и зимы использовалось 500 галлонов масла, то на квадратный фут приходилось около 1/5 галлона (0,21 галлона).

Точное количество масла, используемого на квадратный фут, будет варьироваться в зависимости от температуры и энергоэффективности системы отопления, а также таких факторов, как предпочтения людей в доме, планировка дома и общая эффективность собственности. .Например, вы будете использовать больше масла на квадратный фут, если хотите, чтобы в вашем доме была температура 70 градусов, по сравнению с кем-то, кто хочет поддерживать температуру в своем доме на уровне 65 градусов.

На сколько хватит бака с мазутом?

Информация о том, сколько топлива вы расходуете каждый день, поможет вам рассчитать, как долго хватит масла в вашем баке. Размер вашего бака, погодные условия и личные предпочтения также влияют на то, как долго прослужит бак мазута. Вы можете ввести эти цифры в калькулятор расхода мазута, чтобы получить оценку, или вы можете вычислить цифры самостоятельно.Например, если у вас есть масляный бак на 275 галлонов, и вы используете около 2,75 галлонов масла каждый день, топлива в баке вам хватит примерно на 100 дней.

Стоит отметить, что бака масла может хватить на разное время в начале холодного сезона и в конце. Если температура в октябре и ноябре значительно выше, чем в январе и феврале, вы, вероятно, обнаружите, что вам требуется больше времени, чтобы использовать топливо в вашем баке поздней осенью по сравнению с зимними муками.Это хорошая идея, чтобы следить за своим масляным баком или подписаться на автоматическую доставку, чтобы вы не просчитались, как долго хватит топлива и в конечном итоге закончится.

Как рассчитать расход мазута

Один из способов рассчитать расход мазута и увидеть, как внешняя температура влияет на расход топлива, — это использовать градусо-дни. Градусо-день измеряет, насколько теплой или холодной является область по сравнению со стандартной температурой. Чтобы рассчитать градусо-дни отопления, вы находите среднюю температуру за один день (X), затем вычитаете ее из 65 — температуры, при которой многие домохозяйства не включают отопление.

65 — X = градусо-дни

В Мэриленде средняя температура в зимние месяцы составляет 34 градуса.

Если средняя температура составляет 34 градуса в течение 24-часового периода, количество градусо-дней отопления равно 31:

65 — 34 = 31

подряд, количество градусо-дней отопления за этот трехдневный период равно 93:

31 x 3 = 93

Обычно, чем меньше градусо-дней отопления в течение сезона, тем меньше масла вам нужно использовать. .В зимний сезон 2015-2016 гг. количество градусо-дней было на 18% ниже, чем в предыдущую зиму. В течение этого сезона спрос на мазут также упал на 18%, по-видимому, потому, что более высокие температуры означали, что людям не нужно было так сильно отапливать свои дома.

В дополнение к градусо-дням для расчета расхода топлива для отопления используется расчет, называемый К-фактором. К-фактор представляет собой количество галлонов использованного топлива (в данном случае мазута) (Y), деленное на количество галлонов в доставке топлива (Z).

Y / Z = коэффициент K

В начале отопительного сезона (1 октября) в вашем 275-галлонном баке было 75 галлонов. Вы получаете поставку 200 галлонов, в результате чего общее количество достигает 275. 1 февраля ваш бак снова находится на отметке 75 галлонов, и вы получаете еще одну поставку на 200 галлонов. Погода была несколько теплее обычного, поэтому с 1 октября по 1 февраля было около 1600 отопительных градусо-дней. Чтобы найти К-фактор, вы должны разделить количество градусо-дней отопления (1600) на количество галлонов в доставке (200), чтобы получить К-фактор, равный 8:

1600/200 = 8

Используя K-фактор, вы можете определить, что вам потребуется новая поставка топлива в размере 200 галлонов каждые 1600 градусо-дней отопления.

K-фактор полезен, поскольку он учитывает разницу температур при расчете расхода топлива. Если в Южном Мэриленде ранняя осень будет более холодной, чем обычно, в период с 1 октября по 15 декабря может быть 1600 градусо-дней нагрева, а это означает, что вам нужно будет запланировать доставку 200 галлонов топлива раньше, чем если температура выше среднего. Если осень и зима значительно теплее, чем в среднем, тех же 200 галлонов масла вам может хватить с 1 октября по 1 марта.

Когда вы подписываетесь на автоматическую доставку с SMO Energy, мы позаботимся об этой математике за вас. Мы используем комбинацию факторов, включая градусо-дни и ваш K-фактор, чтобы определить, когда вам понадобится еще одна доставка. Затем мы планируем вашу доставку до того, как у вас закончится топливо, поэтому вам не нужно беспокоиться о мониторинге расхода топлива или планировании доставки.

Как эффективно использовать масляное отопление

Хотя вы не можете контролировать температуру наружного воздуха или погоду, есть факторы, которые влияют на то, сколько масла вы сжигаете в день, вы можете контролировать. Поиск способов более эффективного использования масляного отопления может помочь снизить потребление топлива и сэкономить деньги. Вот несколько вещей, которые вы можете сделать.

1. Убавьте температуру

Уменьшив температуру на один градус, вы сэкономите около 1 % на счетах за электроэнергию. Чем ниже температура в вашем доме, тем меньше топлива вы будете использовать. Если вы обычно держите дома температуру 70 градусов, попробуйте убавить температуру до 68. Если вы обычно держите ее на 68, попробуйте убавить до 66. Также неплохо выключить термостат, когда вас нет дома. .

Один из способов облегчить запоминание регулировки температуры в вашем доме — это установить программируемый или интеллектуальный термостат. Программируемый термостат регулирует температуру по заданному графику, а интеллектуальный термостат запоминает ваши привычки и начинает устанавливать сам.

2. Утеплите свой дом

Если в вашем доме сквозняки или нет изоляции, тепло быстро покинет его. В конечном итоге вы используете больше топлива, чтобы согреть дом со сквозняками и плохой изоляцией. Энергоаудит дома может помочь вам определить, где тепло уходит из вашего дома, а также порекомендовать способы его герметизации.

Герметизация вокруг розеток и выключателей света может помочь сохранить тепло. Тяжелые шторы или жалюзи на окнах могут обеспечить дополнительный слой изоляции, а плотно закрытые и запертые окна также помогут сохранить теплый воздух.

3. Модернизация вашей системы отопления

Если у вас есть взрослые дети или дети-подростки того же возраста, что и ваша система отопления, возможно, пришло время обновить вашу печь или котел. Новые системы отопления спроектированы так, чтобы быть намного более энергоэффективными по сравнению со старыми моделями.Более новые модели не только имеют более высокие рейтинги AFUE, но и имеют функции, разработанные для повышения их эффективности или помогающие им максимально использовать топливо, которое они используют.

Вам не нужно пытаться самостоятельно выяснить, какой тип модернизации системы отопления подходит для вашего дома. Во время консультации по домашнему энергопотреблению обученный техник из SMO Energy измерит и оценит ваш дом, прежде чем порекомендовать систему, которая кажется подходящей. Наши специалисты также могут осмотреть воздуховоды вашего дома и определить, уходит ли через них тепло.Может случиться так, что герметизации или изоляции воздуховодов будет достаточно, чтобы повысить энергоэффективность вашей системы и уменьшить количество мазута, используемого вашим домом.

4. Обслуживание вашей системы отопления

Задолго до того, как наступит срок замены, ваша система отопления нуждается во внимании и уходе, чтобы она функционировала наилучшим образом и чтобы она работала эффективно. Регулярные проверки и настройки вашей печи или котла улучшат его функциональность, чтобы он не сжигал больше топлива, чем необходимо.Во время настройки технический специалист тщательно протестирует и осмотрит систему отопления, чтобы убедиться, что все компоненты работают должным образом. Настройка также обычно включает в себя очистку системы и замену воздушных фильтров.

Чтобы максимально упростить обслуживание вашей системы отопления и повысить ее общую эффективность, вы можете заключить соглашение об обслуживании, которое включает бесплатную ежегодную настройку. Соглашение об обслуживании также обеспечивает некоторую защиту в случае возникновения проблем с системой отопления, покрывая стоимость обычных запасных частей и ремонта.

Управляйте расходами на электроэнергию, зная, сколько масла вы используете

Выяснение того, сколько масла расходуется в вашем доме каждый день, месяц или сезон, поможет вам лучше контролировать свои расходы. После того, как вы подсчитали свой типичный расход масла, вы можете начать думать о том, как его сократить, чтобы в целом меньше платить за топливо. Знание того, как долго прослужит бак мазута, также важно, если вы хотите избежать нехватки топлива. Если у вас есть понимание того, как ваши привычки и температура наружного воздуха влияют на расход топлива, вы сможете лучше планировать свои поставки.

Даже если вы решите подписаться на автоматическую выдачу, все равно стоит рассчитывать расход мазута. Если вы знаете, сколько вы используете, вы получите представление о том, на что будет похож ваш счет за нефть в течение года, что может помочь вам более эффективно составлять бюджет.

Независимо от того, решите ли вы заказать доставку масла по расписанию, автоматическую доставку или доставку по телефону, SMO Energy всегда готова помочь вам. Свяжитесь с нами сегодня, чтобы узнать больше о наших ценах на жидкое топливо для жилых помещений, наших соглашениях об обслуживании и наших вариантах доставки.



%PDF-1.5 % 1 0 объект >>> эндообъект 2 0 объект >поток 2013-11-14T11: 49: 48-05: 002013-11-14T11: 50: 25-05: 002013-11-14T11: 50: 25-05: 00adobe Indesign CS5 (7,0)

1jpeg256256 / 9j / 4aaqskzjrgabageasabiaad / 7qasughvdg9zag9widmumaa4qklna +0ААААААААААААААЕА AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0Xp/T8A4GMTjUkmmuT6bf3R5JKbH7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3J KV+z+n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckp X7P6f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySlf s/p//can/ttv9ySlfs/p/wD3Gp/7bb/ckpX7P6f/ANxqf+22/wBySlfs/p//AHGp/wC22/3JKV+z +n/9xqf+22/3JKV+z+n/APcan/ttv9ySlfs/p/8A3Gp/7bb/AHJKV+z+n/8Acan/ALbb/ckpX7P6 f/3Gp/7bb/ckpX7P6f8A9xqf+22/3JKV+z+n/wDcan/ttv8AckpX7P6f/wBxqf8Attv9ySlfs/p/ /can/ttv9ySmj1DAwRl9MAx6gDlOB9jdR9myj4eSSm90/wD5Pxv+Jr/6kJKbCSlJKUkpSSlJKUkp Сслйкукпсслйкукпсслйкукпсслйкукпсслйкукпсслйкахуф6з0в/в27/22йклж+н/8н43/абнф /UhJTYSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTR6j/S+l/+ G3f+22UkpN0//k/G/wCJr/6kJKbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkps SlJKUkpSSlJKaPUf6X0v/wANu/8AbbKSUm6f/wAn43/E1/8AUhJTYSUpJSklkKSUpJSklkKSUpJSkl KSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTR6j/S+mf8Aht3/ALbZSSk3T/8Ak/G/4mv/AKkJ KbCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKaPUP6X0z/AMNO /wDbbKSUm6f/AMn43/E1/wDUhJTYSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklK SUpJSklKSUpJTR6h/S+mf+Gnf+22UkpN0/8A5Pxv+Jr/AOpCSmwkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmj1D+l9M/8NO/9tspJSbp/wDyfjf8TX/1ISU2ELKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU0eof0vpn/hp3/ttlJKT dP8A+T8b/ia/+pCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkp SSmj1D+l9M/8NO/9tspJSbp//J+N/wATX/1ISU2ElKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU pJSklKSUpJSklKSUpJSklKSU0eof0vpn/hp3/ttlJKTdP/5Pxv8Aia/+pCSmwkpSSlJKUkpSSlJK УкпССлЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпССмж1Д+л9М/8АДТв/АГ2йклИюн/8АЖ+Н/ xNf/AFISU2ElKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU0eof0 vpn/AIad/wC22UkpN0//AJPxv+Jr/wCpCSmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKU kpSSlJKUkpSSlJKUkpSSmj1D+l9M/wDDTv8A22yklJun/wDJ+N/xNf8A1ISU2ElKSUpJSklKSUpJ SklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU0eof0vpn/hp3/ttlJKTdP/AOT8b/ia /wDqQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpo9Q/pfT P/DTv/bbJSUm6f8A8n43/E1/9SElNhJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKS UpJSklKSUpJSklNHqH9L6b/4ad/7bZKSk3T/APk/G/4mv/qQkpsJKUkpSSlJKUkpSSlJKUkpSSlJ КUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpo9Q/pfTP/DTv/bbJSUm6f/yfjf8AE1/9SElNhJSk lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklNHqH9L6Z/4ad/7bZKSk 3T/+T8b/AImv/qQkpsJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJK Ukpo9Q/pfTP/AA07/wBtslJSbp//ACfjf8TX/wBSelNhJSklKSUpJSklKSUpJSklKSUpJSklKSUp JSklKSUpJSklKSUpJSklKSUpJSklNHqH9L6b/wCGnf8AttkpKTdP/wCT8b/ia/8AqQkpsJKUkpSS лЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпССлЖКУкпо9Q/пфТф8Ав07/АНцлДжСб p/8Ayfjf8TX/ANSElNhJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJ SklNHqH9L6b/AOGnf+22SipN0/8A5Pxv+Jr/AOpCCmwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSmj1D+l9N/8NO/9tsleITdP/5Pxv8Aia/+pCCWwkpSSlJKUkps SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmj1D+l9N/8ADTV/AG2yUQhN0/8A 5Pxv+Jr/AOpCCWwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSm j1D+l9N/8NO/9tslEITdP/5Pxv8Aia/+pCCWwkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJK UkpSSlJKUkpSSlJKUkpSSmj1D+l9N/8ADTV/AG2yUQhN0/8A5Pxv+Jr/AOpCCWwkpSSlJKUkpSSl JKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSmj1D+l9N/8NO/9tslEITdP/5Pxv8A ia/+pCCWGZ1TA6e5rcy4VFw3NBBMgf1QUlNf/nH0T/uU3/Nd/wCRSU3sbJoy6W5GM/1K3ztcJEwS 08+YSUlSUpJSklKSUpJSklKSUpJSklNfI6hhYjgzKvZU5wkB7gCQkpF+2ukf9zKf88JKV+2ukf8A cyn/ADwkptseyxoewhzSAQRwQRISUySUpJSklKSUpJSklKSU085hdk9PcOGZLnh5ehkN/ikpJ0// AJPxv+Jr/wCpCSnL6/XTZl4lNl9lLr9zGCsNgkFvO4/yk+GMyBPZbKQBAaeP0ujKzLcKrPvNlAl5 hscwjLGYxBUJAmkYxizEsyv2jm101SYDtogGCRD45ROL1cNsQz3EyopLsR9ONi5TuqZ2zMLQz3mR vY633e7wagMRMiOyZZxGMT3/AIWzwSKeqYlTs3NuN+41ttJ9NwawvMy7wROEiJPZbHmYmYjR1elU TYUkpSSmg/rnSa3urflVtc0lrgZ0I0PZJS37f6N/3Lr+8/3JKR5HX+mfZ7fs2XV62x3p7jpvj2zp 4pKcP/nD1iY+14nh/HwRU1srNys14sy7MG1zRtBd2HKSEP8A7j0lK/8Acekpu9fwekdZ6n9XuidX wmZdWXXkva9tllfpmmmh/s9J7ZDp7oJan1Hzz0vOf9Wcdk4jupdVrp3Oc41V4jqNjG7idP0hSUzs +u/W7KsK1/TKmYHUMq3p5yPWl28WXVgtrGv0au/dJTl9I+tudX9U8nBNLKa+l9Ioe0Cx9eTYLWsY LGENADdT7mkkGO6Slvrh27rXVvqn1rEow6mdO6dc/BuybLnPtIodR6cB0uc47vcSkp6DF+sfWOrd I6nbj0MxrcbJbgUVNJde1xcxhdaHABph52wpcAiZji2Ys5kIHh4c+mjJ6D1Wn1+pGzLe9nqY1W55 dvI9tjnQ3WfirhkMsDUdO7SjE4pi5a9nv1nOk18n+exp+OP/AJ6uSUrp/wDyfjf8TX/1ISU5h2o6 h2Hq92Bf06ypjsJ7nubcXNDpNbgJY137iscvmjjEgerBnxSmYkdEX1Y+r3Uuk52Zm9Qtpf8AadWM pLnQXOL3Tva3jsjzGeOSIA6Iw4pQkSern5h2V+s9tNmGzNx24jrXWiuXgmXbhuPpn7liIOYwiQlRt jODMY8NinZ6p0bPyOkYWFgXVtyMM1/pLQdrgyp9LtGg871BHLHjJPVlyYpGERHcfwppdG+rnW8Tq VGV1HIx300OdYG0h34vdS3GH0mt02tTsmaBiQP5dWPFgyCYMq/kKeoVdtqSUpJTTf0fpb3F78Wpz nElxLRJJ7pKW/YvSP+4dP+YElK/YvSP+4dP+YElNPqnQ6347W9KxsZl28FxsY2NsOnlru8JKcv8A 5v8AW/8AR4P/AG23/wBJoqV/zf63/o8H/ttv/pNJSv8Am/1v/R4P/bbf/SaSm/1T6pYPXWYT+ovu puwGuFT8Sw0kGxtbbILRx+jQUgr/AMX31dqrxGMGQDhW23teL3h7337PV9RwIJ3emElNz/mn0f7D h9ODXijAynZtDQ7UWuda7XTibjokpodU/waX/SOPUYGO227GZgUfYya3DddjGP0NjiNeJHgUlN4/ VLo56Z1DpBbZ9m6pe7KyRvO42PLC7aew/RhJSejoVOL1y/rWNY5n2uhlOTjwCyx1J/RXTzua32/B JTIdA6WOpO6s6rdkuIcC4ktDgI3BvEqX358HDejF7EOPirV0VEytLPJ+1dO88l3/ALb5KIUw6f1D AGBjA5NIIprkeo390eaCmx+0On/9yaf+3G/3pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpK V+0On/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8AekpX 7Q6f/wByaf8Atxv96SlftDp//cmn/txv96SlftDp/wD3Jp/7cb/ekpX7Q6f/ANyaf+3G/wB6Slft Dp//AHJp/wC3G/3pKV+0On/9yaf+3G/3pKV+0On/APcmn/txv96SlftDp/8A3Jp/7cb/AHpKV+0O n/8Acmn/ALcb/ekpX7Q6f/3Jp/7cb/ekpX7Q6f8A9yaf+3G/3pKV+0On/wDcmn/txv8AekpFk39J zKTRkZFTq3QSBaG8a8tcCkppfs36sfv1/wDsS/8A9KpKUOnfVgEEPrkaj9Zd/wClUlOl+0On/wDc mn/txv8Aekpp52fgnK6cRkVEDJcT726D7PkDx80Qp//Z

2JPEG256256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwDzcN0GnZSKX2eSSlbPJJStnkkpWzySUrZ5JKVs8klK2eSSlbPJJStnkkpWzySUrZ5J KVt8klK2+SSlbfJJStvkkpW3ySUrb5JKVt8klK2+SSlbfJJStvkkpW3ySUrb5JKVt40SUza32j4J KZNbJRU9/wDV3/FjT1zo2N1V2e6g5AcTWKg7bte5n0vUb+74JplSnS/8ZzH/APLR3/bA/wDSqHEp X/jOY/8A5aO/7YH/AKVS4lK/8ZzH/wDLR3/bA/8ASqXEpX/jOY//AJaO/wC2B/6VS4lK/wDGcx// AC0d/wBsD/0qlxKV/wCM5j/+Wjv+2B/6VS4lK/8AGcx//LR3/bA/9KpcSkGd/ijoxMO/KHUnO9Cp 9u30QJ2NLon1T4JcSnyx11mxzgAIIb94d/ciSU09Uz6hdUfinJbksbOOctnrVuYx1TasK6x+8Ey1 v2tw0B1ZxroOIoY3fUvPw7sWvNyKWNya88l7A5223p3repXHJDvS0dpzxpBPEpWH9SupZObf057m syKsK3NrY0F/qOpt+zuo/NIf6kt45GkjVLiU3+s/4uM7pIeWZAyiKG3VMrrcXXPNTVJrra0u49Vu vedAkCphR9QbLr6MW3JsxLbaKb3nJxnsr3ZDqGNrqe17y8tdeGulrYP3hWpFd9RMptvpY2VVebaK cnFb9Cy1mRZTTW4sc72tL7SJk/R1AkJWpHkfULrOLUB8h+PXWwNdY573MFbbHPrrNm+tu3e5hGvH 50I2plgfUbMyc8YGTc2k2Y32ut9bHWzWbmYzXuDvSLWS7cXfuiYQtS2J9Qus5h3Wyw11U5Zp2u9z nbby3a4N2gcPBmQ2Ttndojakjf8AF51m6yunFfVbYWj1p3NFT3XX0bHHaePQdJ47CTEi1K/5g5n7 PZl/aqvVfkjH9MNcWhr6BlNsDgC4yw/RDJ+eiVqcfrvRb+g9Rd0zJcHXV11Ps28NdYxthbyZ2l0T 3RGqnPLeElM2j2j4IoZMHuSU+5/UH/xI9P8A6tn/AJ9sUct0vQIKUkpSSlJKUkpSSlJKafWP+Sc3 /wALW/8AUOSCn5wfV+jf/Xb+R6kS9p04fWLAt6bkvy3XYmdjWPyW+i0NZSzHrc6sl7C1xNOG2GmN 2zjaZcNFM7un/W3rtzM/Dz6XYu+2/E9Rhr2DqdrqHMLDU/8AnLHvZBJ4OsQStFMMTof19OQ3qWLm 1HIG3EpIIJeGsZ1NjWtNW33Rv15M7tTqtFKz8L67/Y7cXq3UKBjV1ChzbwGEVV/ZnsG40BzA52RU NSDMbtGyEKQl6hg/WTo1V+Uc2oN6dWKqbK6axZY3FyMOpjHvDPdsJrIlz4jbzuCWhU3cro314pf9 ixs8vZjVtaXPaKC2um6xlHu2k7YxPUaSY101d7lYUkf0T64sOLi0dVrfkXNpdXUKvTrYCM66oAvq a5u0VOLRSG0nttBSsKaBxusHPxM52WzBNuJTTU2qMi8jEbhXVs22ekx1jt9dkB3j30KUkrwvrliY ЦыркTWDHeBS0sh46PHtydx31hzXehW0ajVrg0mAQlopP1Lpf1x6a43VdUZbbiEMeW1tY1r6aRmn aSzV226w7iAXCZMu2pAhTl9YP1v6DTZRm5lZrpyG1uYzY+X/AGVtTTBr+iaH7defBEUUPO9S6jnd XzH5/UbfWyLA0OsIa2QwBjdGBo4CNKapHCSmbR7R8AkpkNCip6zo/wDjF6z0Xp1PTMajFfVQHBrr G2Fx3Oc/UttaOXeCaYgqtuf+Oz9YP+4+F/mW/wDpdDgCrV/47P1g/wC4+F/mW/8ApdLgCrV/47P1 g/7j4X+Zb/6XS4Aq1f8Ajs/WD/uPhf5lv/pdLgCrUf8AG19YP+42F/mW/wDpdLgCrW/8dr6xf9xs L/Mt/wDS6XAq1v8Ax2vrF/3Gwv8AMt/9LpcCrR5X+NT6wZWNbjPx8MNuY6txDLJAcC0x+mPilwqt 4ktMFvYkH7p/vTqU6B691h2VFDsjczFLXVAsYYLW+kNxLJd7Pad0y0AHQBKlJW/Wf6wNI25jhtLS 0BjIAre26toGzRrXsBa3gduShSrUz60fWGtja2Zr2ta4PbDWAhwp+ygg7Z/mvb/tSpVsB9YuuNdu blFsbwAGsDRvFQO1u2BHoM2x9EtBbBSpVr5v1j651Flledkm5twItBYwF0uqfqWsB5pZ/mgcI0pK PrR18W+sMx4fuLw4Nbo4vst3D26Hdc/XwcRxolQUkh2v+sbX02Ny9rscNbUW11N2tY21jBpXwG3P A+KXCFWvlfWnqF9OHVWAw4lbq3Oe1lnqbhS072urggChkbtxEc8QqUh/5z9e2Cs5bnNDi8hzWO3O cx9RLtzTullhaZ7adglQUyyPrT9YMr1PXy3O9UuLztYCS9ra3GQwGSxob8NOEqCkPUOvdY6q17Oo ZL7m22Nue0hoBe1nptdDQOG6JUpz4RUsRqPigpmwexvwCKF4SUqElKHJSoSUqElKhJS+yUlK2JKt WxJVq2JKtWxJVq2JKtWxJVq2JKtWxJVrbAelWsCCSPBJS8JKVCSlQkpUJKVCSlQkpYjUfFJTJg9j fgElLwipUJKVCSIQkpUJKXhJSTYjS21bEqVatiVKtWxKlWrYlSrVtCSlQ3xCSlob4pJWJHbVBTBx gSklHW2H/FAJKSEUkhJSoSUqElKhJSoSUojUfH+CSl2D2N+ASCGUJKVCSIQkpUJKVCSIl2j3AeaKm xsTqWWrYlSrYuhokpHRI1RF7jxom2mmJk8pJVCClQkpUJKWSUxLSeUlKDYKSmcJKVCSIlQkpUJKVC SlQkpYjUfH+CSmTB7G/AIhS8JIVCSlQkpUJKVCSI26OB8Ckpt7VJTHazoYNxSOihq1XEuMlRlkC0 JKVCSI4KSlbUqVa+1KlWtsSpVq2JUq1bYSpVrQkpUJKVCSlQkpUJKVCSliNR8f4JKZVj2N+ASCmU IoVCSlQkpUJKVCSlQkpuV+9gd5aqWOoYpaFDkn3bOw1+aZPdfDZDCauVCSl2sLjCQCrSbITqRati VKtWxKlWrYlSrVsSpVsXiBCBUGEIJVCSIQkpUJKVCSIQkpYjUfH+BQUvWP0bfgEQplCKlQkpUJKV CSiQkpUJKTYzw12x3DuPin4zWjHkFi2F4/Su+KbPddDZhCC5UJKTVV+yfFOiNFkjqz2J1ItWxKlW rYlSrVsSpVq2xqlSra7zudI47KMrxotCSVQkpUJKVCSlQkpUJKWI1Hx/gUFL1j9G34D8iIQWUJKV CSIQkpUJKVCSIQkpUJKXMuMnUoq2WhBSoSU26mzW1TRGjDI6s9iNITWxKlWrYlSrVtSpVta2zd7W 8flUcjbLEUihMXKhJSoSUqElKhJSoSUqElLEat+P8Ckpesfo2/1R+REbKtlCSLVCSrVCSrVCSrVC SrVCSrVCSrVCSrVCSrVCSrbOK4a1nnkKXEejDmHVsbVNwsPERalwq4mD7K6/pHXwHKbIiK+IlJq2 3Os04b4KGUyWeMBFHCYutUJKtUJKtUJKtUJKtUJKtUJKtUJKtYjVvx/gUlWvUP0bP6o/IkNkFlCK lQkpUJKVCSlQkpUJKVCSIQkpUJKVCSlxIMhJST7Rd+9+AT/dl3Y/ah3Yutsdy4oGUj1XCER0YQmr lQkpUJKVCSlQkpUJKVCSIQkpUJKVCSliNW/H+BSUvUP0bP6o/IiNlFlCSG1V03ItrbYzbtdqJKYc gBXiBLL9k5X8n70Pdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70v dir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vd ir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yr9k5X8n70vdir2yjvwL8dnqWREx oZRjMSKDAhrwnrVQkpUJKVCSlQkpUJKWI1b8f4FJS9Q/RM/qj8iQ2Ud2cIoStyshjQxljg0cAJph E9F3GV/tmV/pXfel7ceyuMq+2ZX+ld96Xtx7K4yr7Zlf6V33pe3HsrjKvtmV/pXfel7ceyuMq+2Z X+ld96Xtx7K4yr7Zlf6V33pe3HsrjKvtmV/pXfel7ceyuMq+2ZX+ld96Xtx7K4yr7Zlf6V33pe3H srjKvtmV/pXfel7ceyuMq+2ZX+ld96Xtx7K4yr7Zlf6V33pe3HsrjKvtmV/pXfel7ceyuMq+2ZX+ ld96Xtx7K4yxsyL7W7bHlw5goiACDIlHCKFQkpUJKVCSlQkpUJKYuGrfj/ApKfQsP6j9DsxKLHet Lq2OPv7loP7qq+/Jse1FL/zE6F/w3+f/AOYo+/JHtRcy3on1Wp6i7p1teW0se2p15ez0g51frAEz u+j32p4nMi1vDC6ZWdD+qLL6qWWW2tuLWi2q6tzAXC0+6HbgB6Rkwhx5KVwwtN/zb+pkbvtrYjdP 2hkbZifhKHUZOyeCHdJZ9U/qpUa225BYbhNQde0bwe7ZGqXuzT7cGvldC+puLhuzjkutrbMCq9ji 8tAJazgEweERPITVLTGAFrn6vfVFmVfh43WY9mO5rD61zGB5e1r/AGTzG8Sl7mSrTwwtg7on1OGZ 9kFz3bWhz7hfX6TNLTDnEjUekZEfxS48lWjhhdJz9WfqcGuccwbWwXH7QyBu+jPx7Ie5k7J4INa/ o/1OpY+xtl1za7hj2Gp7TscWl4JmPbpEjunCeQo4YMcTpf1My21vFl1LLK/V33WsY1sudWGOJP0y WHTySMsgUBAtmj6u/U3JkVZRJD31wbmgl1f0oBGvjogcmQdEiECwu6B9UanVBtltrb2WvZZVaxzP 0IaXDd4+/RIZMiuCDKj6u/U+/GblfaTW01stc2y9jXViwBzfUH5p1SOTIDVKEIEWqv6v/Uy2yypm X7q3NYZuaAS8bm7TEOnySOTIOihCCWn6rfVHIe2rHyvVe+SxrL2OLo1MAcoHLkHRQhAuF9YOiYXT X5LcbfFJrDdzp+mATOnmnwyGRC2cAAXBhTMSoSUqElKhJSoSUqElMXDVvx/gUlPqGF9YeiNwsdrs 2oEVMBG7uGhUvan2bXuR7pv+cXQ/+5tP+cl7U+yvcj3cbMo+qOdnXZ9/UBvvEPa17AP5v0dHenv+ j23QpB7gFUxkYybtE/A+qFr7LLepue+4zY42MG47bGT7ax2s7I3k7KrGeqm9P+p7abqh2JxN5Y6y x1jHPJYXnl1ZGu/XTsErydlVDunymfVbKdil/U3Nbh211sY2xu1wqO5pfLDJQHuC9EngPVC/A+qD mljepOZurbS4tezVjWVVwZqPPpAnzRvJ2Rw4+6bNr+qedlX5d3UAH5LXMeGvbADmV1+2WHtUEI+4 BVJPATugOB9UXN2Hqbi0N9No9RntbttaGj9F/wAMeUbydkVDuu/B+qDsl+W3qTq3ueXsDbG7ay4k u2NdWRBnvKV5KqlVC7tO9n1Tswsjp7uofoMl1byN7Za6sMBLDs7hgmZQ/WXdJPARVorcP6n2U3Us 6h6QyLnXvdXY0h4hzTWJYfZ7joiDkvZBEK3Y/Yfqj64vPU3y15s2eq0NkuNkECvs4kpXkrZVQvds 2D6n204lFuVU+vCpfTW1xYQd7WNL3As+n7JnxQ/WC9E/q9GpR076oY7Hsq6pYNzAxrvVbLIC18s/ R6ElmqJOQ9EAQHVZ3TPqe5oaeqWBrQ0QLWiQ1rWEGK/zgwSlxZOyuHh4bONV9UsXJxMqvPBfhViu sF7YdG+HPhgM+88QED7hB0SOAVq5P1nz8LLsy3Y1zLQ81bdpmdrWgp2OEhIIySBBeZhWGBUJKVCS lQkpUJKVCCSlnDVvx/gUlL1fzTP6o/IiBognVkjSLUlsrUlSrUlsrUlSrUlSrUlsrUlSrUlsrUlsr УлСрУлСрУлСрУлСрУлСрУлСрУлСрУлСрУлСрХкхзGte4Q1+jSe/PH+aU3iF0uo1bK+v7O9lT3Avs bv2jt5FNx5YzJpdPHKAFrW1WUvFdrSxxaHAHmDwU6MhLZbIGO7FopbazuW/H+BQpNqpH6Jn9UfkR GyCdWcIotUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtUJKtWJY26z9NSWV C70i/wBUDSdod/MlVDzMgWyMEWFdjbJLSCJO0jgidCFZhLiDBOPCUnp3WAtoANn5odoDqEpy4RaI gyOiWjoPW7tXNAHk+v8AvTBlgtlizdGxd9WerFjQ5r7BXqwGxkCfDU+KPu47QcWav7WnZ0DrbrA5 1Ttw0DnWMJAPnuQ48Y2V7eb+Rbtf1V6llu9XJutFhAbu3NJgcCd3CZxxGzMMczuwy/q71Dp1T795 srrY57t5bMNaXaR8EvdCvalbmOvh3duRGkbo+RU16WtrWk1P80z+qPyJ0RosJ1ZI0i1JUq1JUq1J Uq1JUq1JUq1JUq1JUq1JUq1JUq1JUq1JUq1JUq1JUq1JUq2OOx5D8YNcN1ws9TSNu6dGzJKoZcJg 3ceQSQ4erIb9Bg2N7gwfcR8XSreEanfMfU3cYltzSPFLP8hRh+cPS4NvAVO2028nNox2D1rAzdo2 Tylaqa7b2XNFlTg9hmHDUaGCjaHRwxIQKQ1PrAP8l5f/AIXt/wCockEvn7v+TG/8X/30q5+g1P0m 5SP0LP6o/IpYjRjJ1ZwjSLVCVKtewV10NtL/AHOc5uyOzQDM/wBpRHLUiOzKMVxBvdOcJ7rxj4/6 Z5YXkARABjxQhmid9FSwyGyB7HVvdW8Q5hLXDwI0IUo1YjotCNKtUJUq0leNfd/NVucPEAx96BIC aKb9mZo/wf8A0m/+STeOKuErfs3O/wBC4/DVLjj3Twlg7Cy2fSpsEd9pjVHij3RwlG+t9ZixpafB whEUVEEKrqsusbVU0ve4w1rRJJ+CR0QNXUxfqz1DJhz3VUNOsvsBP+azcfvUUs8QyRxEurT9TMbb +mynOd/IAAh4lyiPMy6BlGCPdFf0HE6U5mSy5tg3BpZkNDmxEz7SDpGibLJLKpIjHEbtw7sDpmG w04N1l0EkOe0NaJ1jxPxhSQlKI1DFMwkdGtjPD3hw5EgjwImQnZjeMqxCsgd3Bs4VK222sgVW2Y1 trWvbRcyx7SAS6tpl7BP7yR1SDTmjGxhYb68exlpx6aq6/X/AEVb6wG2OcYDnE8z37qTDIRuwxZo GdEF6Pp7jsaCZIAk+J8U1eGp9ZLC3o2c5uhGNcQfhW9IJeEcP8mN/wCL/wC+lXT8jT/TbdI/Qs/q j8ilINGGR1ZwjSLcuyy3e4b3fSOknxUVM/EWJdbt3hrnidujhJ0HYnzUZ5iINUv9iRG7Jo5B5BjQ yrGGYnG2pzETCVOp9XWz1IT+4/8AIm8x8i7lD62x1FxF1NY4IeT/ANBV+VJJLa5oAAN1jBRDqhWf DcyT98yrPAZNI5+Es/2vk1vBdXU7aZiDB+IlD7rbGfiAidkp+sVoa5n2eja4zq2SD5HlN+6FePiM S02/WWg2+jtBsmNocZnykKPhjfDerP7kuHiI0RdQyeo3U+t6no0uEtZX9Mg/vO7KWGMUwZMs7oOa /Dvxfs9oH6K9znTqfpNb9Ke/tKhxZYzyVFtnDPHi9Tb+1HHxh21ACzIJY9+u4VgN9g8nE6/BWOG5 НТНКМЮОРУДлI0иЭтдрузжХкСгВ0SQмФпП0иХфЭйммЛЛКе6смс+и6Д2Укд2бЖдОф0YХббП+лс/К 5Rz/AJuTaxfPHy/Y9FiOhUm62rX+1FCBrvcEQh3sB3sCKmp9ZT/kbOHjjX/+e3ohTxLmn9mtb/wf /fSrxHoaIPrbdP8AMs/qj8iliNGOR1Zo0ttybR+leP5R/KoWwqB4D7k6gx8RZsAhSQGjBlOrq/Vw f5TH9R38FHzPyMvJ/Ol6mP1qj+o//wBFqtynzFt838oXv6z0oWGluSwPYS1zXS2CNDyFbjmxjQly s3LZySYxsMBl4dmrMip3weP71MMsDsQ05YM0TrEshtd9Fwd8CCniisNjdrvw8dtnrisCzV27jUjl RSwQB4q1bMOayyAhxaN/KqbZh2VuJANbNRz9EKIxuFNwEDID2c7KeS7GJfDaxbSxknWG0bfjEkyq 0YCM6DeMzLHZY5BhrB31n/oq0XOza0gJkETEoSFimKB4ZA9k3UbX9Ty7Mt1OPR6rWt9OhjmNG1ob I9x10VUcqR1dIfEAd4lrnFsLYZDHCIc17xEHw7pexIdU/fMZ3j+Ts2tDqnebT+RSxOrXmPS5nSRD bB/wl35XJsh+pLZj/Oh6j6vYdef1GnEtJaywPkt59rHOh5hUW42M+jCZc+vGe99dbWmx8hwa6dZh o0RFKaz6cVlDrabDeWEGGkN0mDP0o07pWim39WrLs/Myqb9rKqcc31NaJdoY9zp158ErTSP6yH/I +Z5493/nt6eN1peOd/QG/wBT/vpWgR6GgPnbNP8AM1/1R+RSxGgYZHV1MHAxb8Y33l873MhhHADD wWn97xQN3otMhEatbqv1fxMbAu6hSbpaQQLC2Pc9reA0fveKiOhZ8c+Lo4ITgtLNvBUkWHJu6v1c /wCUx/UcouZ+Rm5P+cS9S/pNH9R//otV+T+YtrnPlDg04vqdRzLSP8M5jfgDJ/KpsOO5EtTm8vDE D6tzJZj4tIstra+SBBAU2aUcUbItq8tGeedA0tiMxMt4DMfaTrI0/JCix5ceSVcLNzGDNghxcdtt 2Exh3jc3v9I9vmpZY4gWGvjzzkalX2OnkCoV0Pus9Jrqg1kt3M3AN+lGoCZIyFU2IGOT/Rbp/wBX 7+rZ2OLciqqoG39K1zbGguFQEBrhztVU5hjndN+OI5Me6X63/Vpn1foxXjIN7r3OBluyNoH8p3ip MfMe6dmvzPLjHEavKuyamO2OeA6Jg8wnHJGJolrxwTkLAZty2OHte0/MIicT1UceQdEjL9QPFERQ Tb1QwcX7PUbTYTbWCdhHJ8tv8UzHAyFs+WYgaLrYWNTj/VnPxK6QG1VOsZY8D1JeTMwB4Ktnx+31 bvL5jluxTT+qWnXMX/rn/nt6gbDCqx1eLffZUysMe5pz6Q59TRvP6NzAwe8dzKFpRsyHZWJkZDN3 UW0kh2mONTa9Hh4NLxofiEVK+o+V9p6v1MlwJ+wvloGjPc3Sdz5+9K0Jes2urxLbGRuZW9zZAcJa 0kaOkHUJx2QN3Vs6VSPqdXo03Oq3+vsbvHsc7mPJDil3XcIt4Okfoa/6o/ItqI0DiSOpeh6Gyw4L vTe9v6V30CBPtr5khRZKEkgEx0JV9ZBaej5T7HOfpWJcGdrGfuknuo9GXGJcRt4oKQKLNvdPiw5N 3U+rv/KY/qOUXM/Izcn87ed03O6pnY9GDUbX7HzBAA+hyXEBVeVyRgTxFuc1jlMDhZ3YGNiXOx7a gy6shlpafzxo4+HKvwqrHVxc8vWYy6aI8vpVN1ppJ3elucC7ttIH8UJiGQDiCcfu4ZHgP8ghr6WK g7JBMAFkyNA0xoCQhjhjxy9PVdmy5s0PXsOzF1Jad7bJAknQ+CkmbDFiAjIEFj1tpdbSzFtitjBu HPuLfcB4e5V5icogxNNnGcUMkoyBO2jo49uL0mrG6lfj7ziYn2h2e6C+6yxtTX2R8R8lmEu4NnK6 n1bJ6452XlPNjnGQRENjhrR2AQGiiLch9Qcfeye0kap12tApe6tuS4G5ocdoZP0faBAHthCgnVm8 NrexvBPb8itYMpldtDmsEYUQ+gUMuGPjllljIrYYYRGneC4KbERwsWaMuLQlvVNeek9WNjnOJxyZ IaNQD+78FDzVUGxyQNyty/qof8uYv9v/AKhyqtxyK3htWfeynIbYy57PXxW/qoAeTFg2/T8TKalW O77T0zMfZTZlOrAd6rHemxk/6WOQipn/AIurd/U+pS6S3AsaAPotAc3QOkykps9Ys3YlwHep4HxL HBPOy0bvQu6r0636pNazIYTTX6NmvDywsDfvcAo+IVa+jbwFP8zX/VH5Fvx+UOBL5ila97RDXEDy MI0FCRDzOT1DK9e5hduAteIM9nEeKycmeUZkeLr48QlAX2TY/wBuvx/tTfQZVvNe62wVy4DcQN3k kOaydkHlYM22XsfZTa1ofW7a4AyJHmnDnZjoFkuSgepdDpGTZVmNdXAcWuGuvITcnNSnGqX4uUhj lyL3P1LcXdVaTz6L/wDvirlsOT9ZLG19Zy2umMF1z3N8xMT94Wpy+WHABbgc7y2X3ZSETRLQque5x c2wyRBMzoVYqJDUEpxOpSPteKjVu9pknTXUym0LZuOXCR3a1j4Y7XsUpHREI6psiuu1vq1ABrAC+ OATHiq+MgCQbueBnOJH8tdEXpvv6N1axoJ9Citr3Hx+0Mfh4LPykcWjrY+Lh9RsuP0rpPVOo1vu6 dX6noua1+17Q4GydsNc4EzHZRr2Ds3Oxg4vLgWg6Pb/5IJIRDKyLbKa7LHOabRIJ0MeSSkmeXNvo M6uJh4QpuXOrX5oXF7S/qh3HG9V0w0D2g8k8AIkIBJIAej6bi3431DfTkgiz7LY4g86tJ1ULZcL6 qOa3rOK5xDR79SYH0HeKSHPHS+p4786u7Az2G2+x1LqJbjuaXEh2jNrtx85QpK1PSupuxL2fZM17 i0BgaXNYTqf0rDWS/wC9GlW2PqP0rqvT+odRyeo0W0VPwrGNstrNNbnuLSGs3RJ0SUj6k54xrHNO 1zarHAjkEMcQU87LRu6zfqzXT0J+ebnO+0UNIYQIbsDrdBeauUfCKpk4jbyFP8zX/VH5Fvx+UPPy +YpqKLsm1tGOx1ljzDWNEkpSkIiyqMTI0Hmc/pfUsfMyWXYtzS2+0E7HEaPdwYgrEyEGZPi7mOJE AG70XrmR0Wl1Yx3vBeHlriWBx002mt88Jlrggde/LysjLcwsN9hsLfAu1jgJKbfS5+2s0OoIh4Iq e9+pcs60yokbxVZvrkFzY2RuaDLe/KCmh9d+mh4V2XXsvYK3veLKSQ17XuDtSB2VrAMBHrOrT5mX NCX6uIpwba225gfjW/oiDIe1vPbd6exTjloH5ZNc85kifXDTxDVdZ1CuneWMc4OjRzm6f1TuROHN HaSwZ+Wn80Qn/ShlP2iWnJpdY1oIdEOLACRGungmxyZuKiF88HL8FxOtd3b+rV+A6r1s4UO2vt3U uc3dbsc0MDK3aQ08nuq05yOlt6GOIN07upTjZeD9Y+i44bbc9j8hxqhzBZY31PSaW87XaKCqZ7t8 4wsnqPSrXvxHuosI2PBaDIkOhzXgjkeCCmz136x9R6z0+jCywIxiXF+5znWOIa3c7e50aDgaapKc rh2yscf8KElOhm1NGTQbDJcTtZ4QeVJh4YeYqnsuhdL/AOcPWg94nA6e73HtZaO39lKcuicUKFvc dbLauh9QcdGsxLjp2ArcmMj5tgPbZW2ysh7SAQ4ahJG7oNvvrH6Kx7P6riPyFJSvt2aecm4jzsd/ 5JFTL1Xv1eS8/wAok/lRQ5/V8imrHtre4Cx9VjWs/OMsd2RokKsAvZ2j/sRpH/dc/wDnt6YueE6D 0fM61ZXjYrdA1pssd9FjY5P9y2p5o4oAlxseGWWZAfTOjdBwOiU7MZu61wiy5303f3DyWVmzyynV 1MOGOIANTN+pf1fz8qzMyKCbrfpODiFEytHK/waX/TRV/kt7sa3UB9h9QAHktDgYPmkRaRIhdv1A wAxrTl5QLQAdtro/6pJVuD9Zuk9L+r5pqxs29+dZrW1zt5Y06bw95/R+ThqpcfLyyC+gYsnMRxmj 1Z9A+svRuhbK39O9EP8AbZk1Wi+wk/nObsYY8U88sSNPypjHNRujX0NvoFb8fMpZdWWXVWtD2OEO a5rhIIVdsNTJ6B0bMn7RiVPJ77QD+CSnKyfqD0O7+Z9Sg/yXEj/NOifHLOOxY54cczrEPKfWf6uY X1fawNzjZfdpXSWjcR+84gt2t81aw5c+S+zVzcty2OiRX1Q/V7O6N0kuPWcFuR67osvY9tm0HiKt rdPmmHlpTut/JlHMwhQ0rwL6T0zB6VjUC3pdVbKcgB4dWNHBwkFVS2Wl1L6p9K6iCXN2OJmQA4An wa+QElW8z1H/ABX+tLsPJazSNpadfPkoUm3Jd/it65VYyzHtpcWODhJjhKlNjP6P9XOgV14nU2Hq HWLRvcWvDBUDxueQ7b5CFYw4JSFjZgzZoRIB3dT6u/W7pPSmVdMtxBhUOMC5louAce9nsYQPPVGX LGiY/lS0czGwDWvjb3JDXtIOrXCD5gqu2Hheq/4uG+u/K6M/0S4lxrY41anwgOb/ANFOEysOMFx7 fq19a8eRF7gP3Qyz8XOZ+RO449lhxT6SQHpP1m7My/8Atmsf+jUeOHZHtZf3/wAEjPq19a8j2uqy S13dz20j5hosS9wdAkYT1kXV6Z/i3yXvD+q2sqr0L6qZc58GffY8ud8uPJMlMyZI44x2e2txKPQp w9v6LWvb5em8Jq5r/VzpuN0vo+NRjjV1bh3P7ue5oklPyZDkNlZjxiAoJ+p4mLn4xxMqw1seQ6Wu DXe0z+cCmL3lOo9HwsPI9HHoycpm0h2GWsAk9tKHIoav2Kn/AMr8v/t5v/vMkpvdM6H0/OfY3Kry CMMALS+1h4T21paklzWMp6b9Z8/FfaGj0qW415ewOFbTU5waX7G6ta4Ojz0KuEXgjXi0yzyvwpl 1vPxW9NccZ7fRZYz7JS2xxhv6XfvqkBkS2Pb8ym48PuSo79UZM5xRJA00p1/q9Rbl/UZteQyyzf6 r666zDy0XOe0NJa/mNNOFXygCZptYyTAEuW7ArYdrunZjT4G1oP/ALbJq5dvTmvnZ03NdHMWtP8A 7rJKdC6+jF631ZnUcirENuJijDOSwWe0BwO0O5h8yI8+ysxiZY40L1NtecxGcrNaCr+rS6nl4FdP WXtzKbvtD6bqW1PANjmwx0+mQ08OkFuujkhjlMRjRYxmhCU5cQPYX2d76kOuf9XMey0QHvudWDyG Gx5ChzREZkBs4ZGUAT1RfWe1mSaSUY1mTW39J6lFgbDtW7TNdiYyOD9ip/8AK/L/AO3m/wDvMkh0 OhuHT89r68HIZ6w9F77bQWta5zSXQKGcbfFJSXped07F6h2RnV8jHrud1EvrbcBvNZrb6Lg535sR B7fNWJwlKMeEdGCOSEJS4iN3F6pl4OP0i5leRVe8Z77qqqnQDXaHP3FrTt4I/N9pkJ4wyySiKI03 YBnjijI2DroAXtfq8Lh0Lp/r/T+zVyDyBtG0HzhVZ1xGm9G+EW6Kal43qhzs3JdmHp2VS/b6TnNd 7TXq1w1p7g+KKGh9ip/8r8v/ALeb/wC8ySm1g49mHk15mP0vMe6sy2bAWnt2xwkp7Sl7rKa7HsNb ntDnMPLSRJb24QSxt/nKf65/6h6SmHT/APk/G/4mv/qQkpr9T6Jh9WfW/KLwagQ3YQOfi0pKaP8A zN6T+9d/nN/8glalf8zek/vXf5zf/IJWpX/M3pP713+c3/yCVqVmfU3peVi10sdZVdRu9LIBBeA4 klrtILZKkhlMRW47LJ4xLXq51H+L2k2D9o59mVSDPpNYKpjs5wc4x8ITznr5RSz2L+Y29bXXXTWy mpoZXW0NYxogNa0QAB5KBmcvP+rfT+o5Tsu91oe8AHa4Ae0R3afBJSfpfRsTpHq/ZS8+tt3byD9H dEQB+8kph2r6v4PXGMORurvpn0b643Nnt7gQR5J8MhhY6FZPGJa9XFo/xf1+p/lHPflUSCamVtq3 QZhzg5xj4Qn+8BrGNFZ7JOkjY+j1ddddNbaamhldbQ1jGiA1oEAAKFmcP/mb0n967/Ob/wCQStSv +ZvSf3rv85v/AJBK1K/5m9J/eu/zm/8AkErUv1T6o9P6jXUa3vxsnHqbRXkNAcSxogCxpEO/BSQy kCjqFksYJvYtPB+oeNVc23qeU7PbW4PbT6bamEj98AuLh5SnHNXyilow38xt6lQsqklIcvFrzcaz FukMTEO26H+KSnneo9A+r3S6m3ZlmQ1r3bRtIdrE9mJ8IGZ0WyIi3+ldV6RViNxsJ9j66ZbLmmdS XeA8UzL+rOrLixnILDo4+dRlOLKpkCTIhNjMSTPDKA1Z2/zlP9c/9Q9OY2HT/wDk/G/4mv8A6kJK bCSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKcf6zYteXiVMsBO2yRtLW9j ++5oQOaWLUMmHDHKal/L8C4VGDXjAiqsQ4yd/wBnf/1b3KDNmllNn9jfwYo4RUT/ANL9gdjoLNuT YdjW+zlraW9x/oTKWEasfOG4D+39rsW/zlP9c/8AUPVhoIOn5OOMDGBtZ/M1/nD90eaSk/2nG/0r P84f3pKV9pxv9Kz/ADh/ekpX2nG/0rP84f3pKV9pxv8ASs/ж/ekpX2nG/0rP84f3pKV9pxv9Kz/ ADh/ekpX2nG/0rP84f3pKV9pxv8ASs/zh/ekpX2nG/0rP84f3pKV9pxv9Kz/ADh/ekpX2nG/0rP8 4f3pKV9pxv8ASs/zh/ekpX2nG/0rP84f3pKV9pxv9Kz/ADh/ekpX2nG/0rP84f3pKV9pxv8ASs/z h/ekpX2nG/0rP84f3pKV9pxv9Kz/ADh/ekpX2nG/0rP84f3pKV9pxv8ASs/zh/ekpHccDIAbc6p4 azALhofvSUw9HpJbsIo2kNES3hk7fukpKZsPT67Dax1TXu5cHCTMefkElKtycffT+lZ9M/nD9x/m кп//2Q==

UUID: 21d1ad92-2bda-a546-9a1f-95e0bb62e539xmp. DID: 188B57932C206811BE6BB65FE42D4614XMP.DID: 0CFBE6030C20681188C6E98F5D65D1E7: PDF

Createxmp.iid: 0CFBE6030C20681188C612-15D65D1E72012-11-15T11: 43: 26-05: 00adobe Indesign 7.0

сохраненоxmp.iid:C51FB7250C20681188C6E98F5D65D1E72012-11-15T11:44:23-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:C61FB7250C20681188C6E98F5D65D1E72012-11-15T11:44:23-05:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:63120E811A206811B133B07E5D7C14EB2012-11-15T11:46:41-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:18FD3E631E206811B133B07E5D7C14EB2012-11-15T12:14:29-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:EE4B27011F206811B133B07E5D7C14EB2012-11-15T12:18:54-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:3EDE88541F206811B133B07E5D7C14EB2012-11-15T12:21:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:C3E7547E1F206811B133B07E5D7C14EB2012-11-15T12:22:24-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1D6DF3BF1F206811B133B07E5D7C14EB2012-11-15T12:24:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1E6DF3BF1F206811B133B07E5D7C14EB2012-11-15T12:25:35-05:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:824451F01F206811B133B07E5D7C14EB2012-11-15T12:25:35-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B71C051420206811B133B07E5D7C14EB2012-11-15T12:26:35-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:4F03E9F720206811B133B07E5D7C14EB2012-11-15T12:32:58-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:4565CBC721206811B133B07E5D7C14EB2012-11-15T12:38:46-05:00Adobe InDesign 7.0/;/метаданные

сохраненныйxmp.iid:B7F3750922206811B133B07E5D7C14EB2012-11-15T12:40:36-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B8F3750922206811B133B07E5D7C14EB2012-11-15T12:41:02-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B9F3750922206811B133B07E5D7C14EB2012-11-15T12:46:11-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:9DDC52AF23206811B133B07E5D7C14EB2012-11-15T12:52:24-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:0A2AC52E24206811B133B07E5D7C14EB2012-11-15T12:55:58-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:36986BFC25206811B133B07E5D7C14EB2012-11-15T13:08:53-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:37986BFC25206811B133B07E5D7C14EB2012-11-15T14:32:16-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:D318C75834206811B133B07E5D7C14EB2012-11-15T14:51:41-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:DA0EBF5635206811B133B07E5D7C14EB2012-11-15T14:58:47-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:DB0EBF5635206811B133B07E5D7C14EB2012-11-15T15:21:51-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1DFDF69C39206811B133B07E5D7C14EB2012-11-15T15:29:23-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:2BDC0E673B206811B133B07E5D7C14EB2012-11-15T15:42:11-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:2CDC0E673B206811B133B07E5D7C14EB2012-11-15T15:43:03-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A181F2AD3B206811B133B07E5D7C14EB2012-11-15T15:44:10-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:85CF43FC3D206811B133B07E5D7C14EB2012-11-15T16:00:40-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:4D68FD9E3E206811B133B07E5D7C14EB2012-11-15T16:05:13-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:2C84EBD23E206811B133B07E5D7C14EB2012-11-15T16:06:41-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:382DE3073F206811B133B07E5D7C14EB2012-11-15T16:08:09-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:

9873F206811B133B07E5D7C14EB2012-11-15T16:11:43-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1EFD536740206811B133B07E5D7C14EB2012-11-15T16:17:59-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:7F7543AA40206811B133B07E5D7C14EB2012-11-15T16:19:51-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:824E3A2D42206811B133B07E5D7C14EB2012-11-15T16:30:41-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:3BFBB7C842206811B133B07E5D7C14EB2012-11-15T16:35:01-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:9FABBFEB42206811B133B07E5D7C14EB2012-11-15T16:36-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:59247AA643206811B133B07E5D7C14EB2012-11-15T16:41:13-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:5A247AA643206811B133B07E5D7C14EB2012-11-15T16:43:09-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:C9F36C2344206811B133B07E5D7C14EB2012-11-15T16:44:43-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:CAF36C2344206811B133B07E5D7C14EB2012-11-15T16:45:52-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:30F67974072068118A6DD3336F485BED2012-11-16T08:19:12-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:20C8E4D0082068118A6DD3336F485BED2012-11-16T08:28:56-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:DB0050E7082068118A6DD3336F485BED2012-11-16T08:29:34-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:8A0C57E8092068118A6DD3336F485BED2012-11-16T08:36:45-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:51EB636E0A2068118A6DD3336F485BED2012-11-16T08:40:30-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:C15336AB0A2068118A6DD3336F485BED2012-11-16T08:42:12-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6D398212172068118A6DD3336F485BED2012-11-16T10:11-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:12AC7C41172068118A6DD3336F485BED2012-11-16T10:12:18-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:13AC7C41172068118A6DD3336F485BED2012-11-16T10:16:51-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6E6C87DF182068118A6DD3336F485BED2012-11-16T10:23:53-05:00Adobe InDesign 7. 0/;/метаданные

savexmp.iid:DEFE8225192068118A6DD3336F485BED2012-11-16T10:25:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:DBE7A140192068118A6DD3336F485BED2012-11-16T10:26:36-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:DCE7A140192068118A6DD3336F485BED2012-11-16T10:39:28-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:770B25A61B2068118A6DD3336F485BED2012-11-16T10:43:45-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:32B023F21B2068118A6DD3336F485BED2012-11-16T10:45:53-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:33B023F21B2068118A6DD3336F485BED2012-11-16T10:55:07-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:D571E28D1D2068118A6DD3336F485BED2012-11-16T10:57:24-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:560DAC171E2068118A6DD3336F485BED2012-11-16T11:01:15-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:71C1C62C1E2068118A6DD3336F485BED2012-11-16T11:01:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:CDC995BA272068118A6DD3336F485BED2012-11-16T12:10:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:46B229E82F2068118A6DD3336F485BED2012-11-16T13:08:46-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B3C605C7302068118A6DD3336F485BED2012-11-16T13:15-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:114D8D02312068118A6DD3336F485BED2012-11-16T13:16:40-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:1BF474FC312068118A6DD3336F485BED2012-11-16T13:23:39-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:121095F6322068118A6DD3336F485BED2012-11-16T13:30:39-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:AD295D45362068118A6DD3336F485BED2012-11-16T13:54:19-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:F0D96E5A362068118A6DD3336F485BED2012-11-16T13:54:55-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:F1D96E5A362068118A6DD3336F485BED2012-11-16T13:55:19-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:2CFA6548382068118A6DD3336F485BED2012-11-16T14:08:43-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:B2EB1A74072068118C14FD78A5915DC82012-11-16T14:41:42-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B672A6B1072068118C14FD78A5915DC82012-11-16T14:43:25-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B3494DB7072068118C14FD78A5915DC82012-11-16T14:43:35-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B4494DB7072068118C14FD78A5915DC82012-11-16T14:48:40-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E01443DC082068118C14FD78A5915DC82012-11-16T14:51:46-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:8CD640BF092068118C14FD78A5915DC82012-11-16T14:58:07-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:271F15140A2068118C14FD78A5915DC82012-11-16T15:00:29-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:281F15140A2068118C14FD78A5915DC82012-11-16T15:10:54-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:291F15140A2068118C14FD78A5915DC82012-11-16T15:20:44-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A9D332270D2068118C14FD78A5915DC82012-11-16T15:22:30-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:D87B975C0D2068118C14FD78A5915DC82012-11-16T15:23:59-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:465EF8B60F2068118C14FD78A5915DC82012-11-16T15:40:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:7C22842A102068118C14FD78A5915DC82012-11-16T15:44:04-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:A2AB16DC112068118C14FD78A5915DC82012-11-16T15:56:11-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A47A0DA5152068118C14FD78A5915DC82012-11-16T16:23:17-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:909A3348162068118C14FD78A5915DC82012-11-16T16:27:51-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:29ACF855162068118C14FD78A5915DC82012-11-16T16:28:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненныйxmp.iid:BB2286A4162068118C14FD78A5915DC82012-11-16T16:30:26-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:997795BF162068118C14FD78A5915DC82012-11-16T16:31:11-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A622FB34192068118C14FD78A5915DC82012-11-16T16:48:47-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:8FCCFFDC352068118A6DDD94DBF46A062012-11-26T14:08:51-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:D17E76B30F2068118A6DA75879ED400E2012-11-27T12:21-05:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:925AF594202068118A6DA75879ED400E2012-11-27T12:21:06-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:D8855527212068118A6DA75879ED400E2012-11-27T13:44:28-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1F00E1872C2068118A6DA75879ED400E2012-11-27T13:46:38-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E49FCF0F2D2068118A6DA75879ED400E2012-11-27T13:50:26-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:B352E7332D2068118A6DA75879ED400E2012-11-27T13:51:26-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E2850C512D2068118A6DA75879ED400E2012-11-27T13:52:15-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:852A99802D2068118A6DA75879ED400E2012-11-27T13:53:35-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:088F75152E2068118A6DA75879ED400E2012-11-27T13:57:45-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:098F75152E2068118A6DA75879ED400E2012-11-27T13:58:56-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:0A8F75152E2068118A6DA75879ED400E2012-11-27T14:04:16-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:0B8F75152E2068118A6DA75879ED400E2012-11-27T14:40:15-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:AB214347382068118A6DA75879ED400E2012-11-27T15:10:43-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:AC214347382068118A6DA75879ED400E2012-11-27T15:23:29-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B84DF19D3C2068118A6DA75879ED400E2012-11-27T15:41:47-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:568B52243D2068118A6DA75879ED400E2012-11-27T15:45:32-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:4480523C3D2068118A6DA75879ED400E2012-11-27T15:46:12-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:258500FF3E2068118A6DA75879ED400E2012-11-27T15:58:49-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:56972B73412068118A6DA75879ED400E2012-11-27T16:16:22-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:8AD047B0422068118A6DA75879ED400E2012-11-27T16:25:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5CB363B9442068118A6DA75879ED400E2012-11-27T16:39:49-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:195BD1F8442068118A6DA75879ED400E2012-11-27T16:41:35-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1A5BD1F8442068118A6DA75879ED400E2012-11-27T16:48:21-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:C458A1B9472068118A6DA75879ED400E2012-11-27T17:01:18-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:9D09D974072068118A6DEAEB00BBEAF32012-11-28T08:31:03-05:00Adobe InDesign 7. 0/;/метаданные

savexmp.iid:9E0D6FC8072068118A6DEAEB00BBEAF32012-11-28T08:33:23-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:DFCAD393092068118A6DEAEB00BBEAF32012-11-28T08:46:14-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A11BF7350B2068118A6DEAEB00BBEAF32012-11-28T08:57:56-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:8E77D7450C2068118A6DEAEB00BBEAF32012-11-28T09:05:32-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:BFBFFB7D0C2068118A6DEAEB00BBEAF32012-11-28T09:07:06-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:38680BC30C2068118A6DEAEB00BBEAF32012-11-28T09:09:02-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:5C6670420D2068118A6DEAEB00BBEAF32012-11-28T09:12:36-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:D15CAE090E2068118A6DEAEB00BBEAF32012-11-28T09:18:10-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:D46BDFA10F2068118A6DEAEB00BBEAF32012-11-28T09:29:35-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:F74C7C7F102068118A6DEAEB00BBEAF32012-11-28T09:35:47-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:CB66EEF2102068118A6DEAEB00BBEAF32012-11-28T09:39-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:9C558214112068118A6DEAEB00BBEAF32012-11-28T09:39:57-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:61C44B04142068118A6DEAEB00BBEAF32012-11-28T10:00:58-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:30F2127B142068118A6DEAEB00BBEAF32012-11-28T10:04:17-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A1F25ED4152068118A6DEAEB00BBEAF32012-11-28T10:13:56-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:E6CEDA6A182068118A6DEAEB00BBEAF32012-11-28T10:32:28-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:211F41031A2068118A6DEAEB00BBEAF32012-11-28T10:43:53-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:B2AE9D481A2068118A6DEAEB00BBEAF32012-11-28T10:45:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:9BF85C7D1A2068118A6DEAEB00BBEAF32012-11-28T10:47:18-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:594D4CF41B2068118A6DEAEB00BBEAF32012-11-28T10:57:47-05:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:B256C3571C2068118A6DEAEB00BBEAF32012-11-28T11:00:34-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:F7D2239B1C2068118A6DEAEB00BBEAF32012-11-28T11:02:27-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:44BBC7851D2068118A6DEAEB00BBEAF32012-11-28T11:09:01-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:45BBC7851D2068118A6DEAEB00BBEAF32012-11-28T11:09:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E784AD74072068118A6DA8327D2655F72012-11-28T16:21:44-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B2FF509B072068118A6DA8327D2655F72012-11-28T16:22:49-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:E74B5714082068118A6DA8327D2655F72012-11-28T16:26:12-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:69E7FAEA092068118A6DA8327D2655F72012-11-28T16:39:21-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6AE7FAEA092068118A6DA8327D2655F72012-11-28T16:40:04-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6BE7FAEA092068118A6DA8327D2655F72012-11-28T16:42:50-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:A6C2E5D60A2068118A6DA8327D2655F72012-11-28T16:45:57-05:00Adobe InDesign 7.0/;/метаданные

сохраненныйxmp.iid:A7C2E5D60A2068118A6DA8327D2655F72012-11-28T16:47:01-05:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:0D9E1075072068118F62D82E356655D22012-11-29T08:27:39-05:00Adobe InDesign 7. 0/;/метаданные

savexmp.iid:EAC6450E082068118F62D82E356655D22012-11-29T08:31:56-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:35B07227092068118F62D82E356655D22012-11-29T08:39:48-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:59048B75072068118A6DE4F9016FA0B52012-12-12T09:44:56-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:0E39221A082068118A6DE4F9016FA0B52012-12-12T09:49:32-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5D143B180B2068118A6DE4F9016FA0B52012-12-12T10:10:57-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5E143B180B2068118A6DE4F9016FA0B52012-12-12T10:15:09-05:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:5270CE351B2068118A6DCED7429E6E4B2013-07-15T11:25:09-04:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:D0C655591D2068118A6DCED7429E6E4B2013-07-15T11:25:10-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:6658FF9D23206811BE6BB65FE42D46142013-07-18T13:02:03-04:00Adobe InDesign 7.0/метаданные

сохраненоxmp.iid:188B57932C206811BE6BB65FE42D46142013-07-18T13:02:04-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:2DBB95E62D206811BE6BB65FE42D46142013-07-18T13:11:33-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:65713EF032206811BE6BB65FE42D46142013-07-18T14:09:07-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:996080FC35206811BE6BB65FE42D46142013-07-18T14:09:26-04:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:354ED05536206811BE6BB65FE42D46142013-07-18T14:11:56-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5A021F6E37206811BE6BB65FE42D46142013-07-18T14:19:46-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1496DF4639206811BE6BB65FE42D46142013-07-18T14:32:59-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:CC2277EA39206811BE6BB65FE42D46142013-07-18T14:37:34-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:7733E0CF3B206811BE6BB65FE42D46142013-07-18T14:51:08-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:FA6C009F3C206811BE6BB65FE42D46142013-07-18T14:56:55-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:EF86492A3E206811BE6BB65FE42D46142013-07-18T15:07:59-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:D6C5F89541206811BE6BB65FE42D46142013-07-18T15:32:28-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:FC098CE442206811BE6BB65FE42D46142013-07-18T15:41:49-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:0D507E3943206811BE6BB65FE42D46142013-07-18T15:44:12-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5244F33F46206811BE6BB65FE42D46142013-07-18T16:05:51-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:1860167946206811BE6BB65FE42D46142013-07-18T16:07:27-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:8100CBB346206811BE6BB65FE42D46142013-07-18T16:09:05-04:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:CCF86DFD46206811BE6BB65FE42D46142013-07-18T16:11:09-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5D621E2248206811BE6BB65FE42D46142013-07-18T16:19:20-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:69EC1B8B48206811BE6BB65FE42D46142013-07-18T16:22:16-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:207091BF48206811BE6BB65FE42D46142013-07-18T16:23:44-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:B594161D252068118A6DB1EC4367D15A2013-07-22T13:17:46-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:B55DF5FC262068118A6DB1EC4367D15A2013-07-22T13:31:11-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:027A8113282068118A6DB1EC4367D15A2013-07-22T13:38:58-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:4B4ABA78282068118A6DB1EC4367D15A2013-07-22T13:41:48-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:48D013D6282068118A6DB1EC4367D15A2013-07-22T13:44:25-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:32A30821292068118A6DB1EC4367D15A2013-07-22T13:46:31-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5BF91C

068118A6DB1EC4367D15A2013-07-22T13:49:37-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:071E09EE2A2068118A6DB1EC4367D15A2013-07-22T13:59:24-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:

BF42A2068118A6DB1EC4367D15A2013-07-22T13:59:35-04:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:BF42A2068118A6DB1EC4367D15A2013-07-22T14:03:08-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:5F61A97F2B2068118A6DB1EC4367D15A2013-07-22T14:03:28-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1E8D8CC92C2068118A6DB1EC4367D15A2013-07-22T14:12:42-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:1F8D8CC92C2068118A6DB1EC4367D15A2013-07-22T14:34:10-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:E75AC3DC372068118A6DB1EC4367D15A2013-07-22T15:31:59-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:90F1E52714206811B133EFFB1565496F2013-07-23T10:13:38-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp. iid:BCFA6A8C402068118C14C68BF1FFE78D2013-09-23T16:11:50-04:00Adobe InDesign 7.0/;/метаданные

сохраненныйxmp.iid:E47D2674072068118083D778645923682013-09-23T16:27:59-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:3B62B4B7092068118083D778645923682013-09-23T16:44:11-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:4739B9130A2068118083D778645923682013-09-23T16:46:46-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E78AA4180B2068118083D778645923682013-09-23T16:54:03-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:E88AA4180B2068118083D778645923682013-09-23T16:57:49-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:667CF3E10B2068118083D778645923682013-09-23T16:59:41-04:00Adobe InDesign 7. 0/;/метаданные

сохраненоxmp.iid:51584775072068118A6DCE815B3784D02013-09-24T09:39:01-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:44DFEA753F2068118A6DCE815B3784D02013-09-24T16:19:55-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:F089B874072068118C149DAFDF0ADA102013-09-27T08:43:25-04:00Adobe InDesign 7.0/;/метаданные

savexmp.iid:F189B874072068118C149DAFDF0ADA102013-09-27T08:55:20-04:00Adobe InDesign 7.0/;/метаданные

сохраненоxmp.iid:71DE2AC522206811B133B80C1501C3C12013-11-14T11:47:46-05:00Adobe InDesign 7.0/;/метаданные

xmp.iid:6658FF9D23206811BE6BB65FE42D4614xmp.did:D0C655591D2068118A6DCED7429E6E4Bxmp.сделал:0CFBE6030C20681188C6E98F5D65D1E7default3622application/pdfБиблиотека Adobe PDF 9.9False конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 24 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/Properties>>>/XObject>>>/TrimBox[0. 0 0.0 612.0 792.0]/Type/Page>> эндообъект 25 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/MC1>/MC2>/MC3>>>/Shading>/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 26 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/MC1>/MC2>/MC3>>>/Shading>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/ Тип/Страница>> эндообъект 27 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>/MC1>>>/Shading>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 28 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/Properties>/MC1>>>/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 29 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>>>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 30 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/Properties>/MC1>>>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 31 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/Properties>/MC1>>>/XObject>>>/TrimBox[0. 0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 32 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC1>/MC2>>>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 237 0 объект >поток HWn]}?_y

Должен ли я выключать печь летом?

Это бесспорно — жители северо-востока США любят надежность своих масляных печей. Дома на северо-востоке используют около 87% всего печного топлива, ежегодно потребляемого в США.С. А с КПД масляных печей понятно.

Мало что может сравниться с тем, как войти в свой теплый дом с эффективной масляной печью, вдали от пронизывающего холодного ветра и снежной зимней погоды за окном. А когда вы хозяин термостата в своем доме, ощущения еще лучше.

Однако, как только растает снег и начнут распускаться цветы, вы, вероятно, перестанете думать о своей масляной печи в течение следующих пяти или шести месяцев и вместо этого сосредоточитесь на предстоящих летних каникулах.Но, возможно, вам следует подумать о своей масляной печи — это может сэкономить вам деньги!

Традиционные масляные печи работают семь дней в неделю, 365 дней в году, поэтому многие домовладельцы начинают задаваться вопросом: «Должен ли я выключать свою печь на лето?» Однако ответ не будет простым «да» или «нет». Это зависит от нескольких факторов, таких как тип вашей масляной печи и ее бытовое использование, а также ваши личные предпочтения.

Какой тип системы жидкотопливной печи у вас есть?

Вы можете вспомнить этот отдаленный разговор, когда покупали свою керосиновую печь или, возможно, когда шли через открытый дом к тому, что теперь является вашим домом.Знание того, какой тип масляной печи у вас есть, хотя и является сухой темой, является важным шагом к решению, следует ли вам выключать печь весной.

Каждая отопительная система, работающая на жидком топливе, состоит из масляного бака, дымохода и термостата. Системы различаются тем, как они доставляют или рассеивают тепло по всему дому.

В США используются два типа систем отопления, работающих на жидком топливе:

• Водяные системы отопления: Они обеспечивают теплом ваш дом в виде воды или пара с помощью радиаторов, плинтусных обогревателей или теплых полов. Эти системы также называются гидронными системами и основаны на бойлере.

• Системы принудительного воздушного отопления: Они рассеивают тепло по всему дому в виде теплого воздуха через вентиляционные отверстия в полу и стенах. Система также известна как система теплого воздуха и использует печь. Системы принудительного воздушного отопления являются более распространенными из двух систем, работающих на жидком топливе.

Каждая из этих систем, конечно же, получает питание от вашего масляного бака, а заданную мощность – от заданной температуры вашего термостата.Сгорание от теплых воздушных и водяных систем отопления выходит через вашу дымоходную трубу в ваш дымоход.

Поскольку системы отопления , работающие на жидком топливе, связаны с термостатом, многие домовладельцы задаются вопросом, включена ли и работает ли печь летом, когда термостат выключен. Ответ, как правило, «да».

Как работает ваша масляная печь

Ваша печь работает и сжигает топливо в течение всего года, даже когда температура снаружи составляет 80 градусов, а в вашем доме 65-70 градусов по Фаренгейту. Знание того, как работает ваша масляная печь, является ступенькой к пониманию того, почему она сжигает масло в течение всего лета, даже при выключенном термостате.

Водяные и принудительно-воздушные системы работают по-разному, так как водяные системы отопления основаны на котле, а принудительно-воздушные системы используют печь. Как работает каждая из этих систем нагрева масла, подробно описано ниже

.

Системы водяного отопления

Напомним, что системы водяного отопления используют воду или пар для обогрева дома с помощью бойлера.Водяные системы отопления делятся на два метода работы в зависимости от того, подают ли они воду или пар. Двумя подходами являются системы горячей воды и паровые системы.

Системы горячего водоснабжения обеспечивают подачу тепла в восемь этапов:

1. Термостат определяет падение температуры в помещении и посылает сигнал в вашу систему горячего водоснабжения.
2. Жидкотопливная горелка включается и начинает подавать мазут из топливного бака.
3. Масло проходит через трубку, где превращается в туман, смешиваясь с воздухом.
4. Топливная смесь поступает в мазутную горелку и воспламеняется в камере сгорания.
5. Чугунный или стальной котел набирает и начинает нагревать воду.
6. Горячая вода подается насосом и циркулирует через радиаторы или плинтусные обогреватели.
7. Выбросы выходят через дымоход и дымоход.
8. Охлажденная вода возвращается в котел и повторно нагревается.

Паровые системы следуют первым четырем этапам как водонагреватели, но отличаются в начале пятого этапа.Вместо того, чтобы нагревать воду до тех пор, пока она не нагреется, паровые системы кипятят воду для создания пара. Затем пар поднимается по трубам, подключенным к радиаторам вашего дома, и нагревает ваш дом.

Системы воздушного отопления

Как вы увидите, системы принудительного воздушного отопления

соответствуют начальным четырем этапам водяных систем отопления. На пятом шаге все расходится:

1. Термостат сигнализирует вашей масляной горелке о падении температуры в вашем доме.
2. Жидкотопливная горелка реагирует и забирает мазут из бака.
3. Масло смешивается с воздушной смесью и образует туман.
4. Туман достигает масляной горелки и зажигает пламя.
5. Возвратные каналы втягивают холодный воздух из вашего дома и нагревают его.
6. Вентилятор жидкотопливной горелки нагнетает подогретый воздух в питающие каналы.
7. Воздуховоды подают воздух через вентиляционные отверстия в стене и полу.
8. Выбросы мазутной горелки выходят через дымоход и дымоход.

Вы понимаете, как работает ваша система отопления на жидком топливе, но зачем ей работать летом? Поскольку ваш термостат понижен, а ваша система отопления получает сигналы от вашего термостата, было бы логично, чтобы ваша печь летом находилась в спящем режиме. Но это не так.

Почему мазутные печи сжигают топливо летом

Итак, почему ваша масляная печь или котел сжигают топливо все летние месяцы? Три причины могут привести к сжиганию топлива в печах в теплое время года, и ни одна из них не является ошибкой или аппаратным сбоем:

1. Возраст вашей печи или котла. В старых печах, которым около 15 лет и более, используется проверенная временем и надежная запальная лампа. Пилотная лампа горит 24 часа в сутки, семь дней в неделю.

Если вы спуститесь к своему котлу или печи, вы увидите крошечное голубое пламя — это ваша запальная лампочка. Если ваша запальная лампочка погаснет из-за поломки оборудования или засорения топливопровода, ваша печь не будет работать.

Первоначальной целью пилотной системы зажигания была экономия времени людей. Печь могла вырабатывать тепло автоматически, без ручного розжига членами домохозяйства.В результате, однако, получилась неэффективная масляная печь, которая до сих пор используется в старых домах. И неэффективность этих печей распространяется не только на использование вашего печного топлива летом, но и на производство тепла.

Годовая эффективность использования топлива (AFUE) этих старых печей составляет от 56 до 70 %, что означает, что только 56 % энергии от нефти превращается в тепло для вашего дома. Для сравнения, современные системы предлагают показатели AFUE от 80 до 98,5%. Тепло, теряемое этими пилотными световыми печами, не дает вам полной отдачи от приобретаемого вами мазута, а вместо этого тратит его впустую.

Современные системы имеют более высокий показатель AFUE из-за аппаратных изменений. Современные масляные печи для вашего дома, например, имеют герметичную камеру сгорания, чтобы снизить их потери при циклировании. У них также электронное зажигание, а не контрольная лампочка. Электронное зажигание позволяет вашей печи запускаться без поддержания пламени для воспламенения масла. Эти возгорания вносят основной вклад в повышение эффективности новых печей.

2. Использование бойлера в качестве водонагревателя. Использование бойлеров в качестве водонагревателей распространено и часто удобно для домашних хозяйств.Однако оборудование, используемое для оснащения котлов для нагрева воды, может привести к тому, что ваш котел будет потреблять больше энергии в летние дни.

Безбаковые змеевики часто используются бойлерами для нагрева воды. Недостаток этих змеевиков в том, что они требуют, чтобы ваш котел был горячим, что не является проблемой зимой. Летом, однако, ваш котел выключается и включается каждый раз, когда вам нужно немного теплой воды.

Безрезервуарные змеевики могут привести к тому, что ваш котел будет потреблять до 300 галлонов масла летом и снизит AFUE вашего котла до 25%.Косвенные водонагреватели более экономичны, чем безбаковые змеевики. В этой системе у вас есть отдельный резервуар для воды, который нагревается котлом и хранит горячую воду для вашего использования. Косвенные водонагреватели предотвращают постоянное включение и выключение вашего котла летом, поэтому ваш котел работает реже.

3. Роль вашей печи в системах охлаждения. Новые и старые печи можно использовать в системе охлаждения вашего дома. Некоторые домохозяйства предпочитают, чтобы их центральная система кондиционирования воздуха работала с печью, чтобы поддерживать прохладу в доме.Если вы используете оконные блоки, ваша печь не охлаждает ваш дом.

В центральных системах кондиционирования воздуха ваша печь питает наружный компрессор и змеевик испарителя переменного тока. Компрессор охлаждает змеевик испарителя с помощью хладагента, удаляя тепло и влагу из вашего дома. Затем вентилятор вашей печи распространяет холодный воздух из змеевика по всему дому.

Знание того, почему ваша печь сжигает топливо летом, является ключом к решению, следует ли вам выключать ее летом.Если вы используете его в качестве водонагревателя или в качестве поддержки вашей системы кондиционирования, его отключение на пять-шесть месяцев невозможно без внесения изменений в текущую настройку.

Чем вы рискуете, выключив масляную печь

Если у вас есть печь с запальником, вы, вероятно, готовы задуть или выключить запальник на лето. Однако отключение жидкотопливной печи или котла на лето сопряжено с некоторыми рисками:

• Влага представляет наибольшую опасность для неработающего котла. Поскольку ваш котел отключен и не работает, он становится прохладным, что делает его идеальным местом для конденсации воды, особенно если летом в вашем подвале может быть сыро. Скопление влаги вызывает ржавчину и может привести к более ранней замене котла.
• В остановленных печах часто встречается коррозия. Печи подвержены коррозии из-за воды и сажи, когда они отключены летом. Даже без влаги накопление сажи может вызвать коррозию стенок вашей печи и котла и сократить срок их службы.
• Мусор может скапливаться в резервуарах с неиспользованным маслом. Неработающие печи и котлы побуждают насекомых и пауков поселиться в вашем топливном баке, а также в заливных и вентиляционных трубах, ведущих в ваш масляный бак и из него. Если в баке или трубах скопится значительное количество мусора, это может помешать поступлению топлива в печь, когда вы включаете ее осенью. Устранение проблемы включает слив и очистку резервуара.

Однако многих из этих рисков можно избежать.Очистка, запланированная до выключения печи весной, может предотвратить коррозию из-за ржавчины, а заблаговременное заполнение бака может удержать насекомых от проникновения внутрь и создания мусора.

Борьба с влажностью является более сложной задачей, особенно с котлами. Держите помещение проветриваемым, чтобы уменьшить образование конденсата. Еще одна тактика — включать котел раз в месяц в течение лета, чтобы он мог нагреться и испарить влагу.

Прежде чем выключать печь на лето, взвесьте риски или даже поговорите со специалистом по ОВК от вашего поставщика мазута, чтобы узнать его рекомендации или советы по отключению печей в теплое время года.

Что вы сэкономите, выключив масляную печь

Если вы решите выключить домашнюю печь весной, вы получите несколько преимуществ в течение следующих месяцев. В зависимости от типа вашей печи или котла ваша экономия может быть больше, чем у других.

Преимущества отключения масляной печи включают:

• Снижение затрат на электроэнергию. Системы розжига пилотных ламп увеличивают ваши счета за электроэнергию на 30–40 долларов в год. Выключение печи и ее запальника может привести к ежемесячной экономии от 2 до 4 долларов — этого достаточно, чтобы побаловать себя чашечкой кофе.

• Снижение расхода топлива. Бездействующие котлы, особенно те, которые ранее использовались в качестве водонагревателя в вашем доме, сэкономят вашему масляному баку от 200 до 300 галлонов топлива только летом. Благодаря тому, что летом вам не придется покупать дополнительное топливо, вы сэкономите от 300 до 500 долларов.
• Пониженный уровень шума. Печи часто располагаются в подвале, по одной из причин — шум от вентилятора. Хотя это и не финансовая выгода, вы заметите ее в течение всего лета и когда снова включите печь осенью.

Со временем вы сможете рассчитать точную экономию, будь то за счет затрат на энергию или топливо, при отключении печи весной. Используйте свой опыт, чтобы решить, хотите ли вы продолжать выключать печь или котел летом или оставить их включенными в течение всего года.

Как отключить масляную печь на лето

Отключение печи на лето — простой процесс. Ознакомьтесь с руководством по эксплуатации вашей печи и масляного бака, прежде чем приступить к ее отключению.Хотя во многих печах применяется один и тот же подход, у вас он может отличаться.

Если вы выключите печь с запальником, выполните следующие пять шагов:

1. Установите термостат на самое низкое значение.
2. Подождите, пока печь остановит цикл нагрева.
3. Переведите выключатель питания печи в положение «Выкл.».
4. Поверните запорный клапан запальника по часовой стрелке, чтобы перекрыть подачу масла.
5. Поверните главный запорный клапан топливного бака по часовой стрелке, чтобы перекрыть его.

Печи без запальника имеют более простую последовательность шагов:

1. Установите термостат на самое низкое значение.
2. Подождите, пока печь остановит цикл нагрева.
3. Переведите выключатель питания печи в положение «Выкл.».
4. Поверните запорный топливный клапан масляного бака по часовой стрелке, чтобы перекрыть его.

Печи и котлы можно отключить без выполнения этих действий с помощью аварийного выключателя. В вашем доме, вероятно, есть два таких переключателя.Один у котла или печи, а второй у ближайшего подъезда. Например, если ваш обогреватель находится в подвале или подвале, вы найдете аварийный выключатель наверху лестницы в подвал.

Тем не менее, рекомендуется выключать систему нагрева жидкого топлива, используя шаги, перечисленные выше, вместо того, чтобы полагаться на аварийный выключатель. Это отличный способ познакомиться с вашей системой отопления, а также возможность убедиться, что оборудование работает.

Как ухаживать за масляной печью летом

Техническое обслуживание необходимо для снижения рисков при отключении печи весной.Это также является ключевым фактором в продлении срока службы и повышении общей эффективности вашей печи или котла.

Вы можете обслуживать свою печь в течение всего года, а также запланировать профессиональный осмотр и чистку специалистом по системам вентиляции и кондиционирования:

• Персональное обслуживание: Осматривайте и проверяйте свою печь в течение всего года. Следите за сажей или любыми признаками ржавчины. Чрезмерная сажа может сигнализировать о том, что ваша печь сжигает больше топлива, чем необходимо.Темный дым из трубы также является признаком этого.

Вытирайте пыль и очищайте печь после ее выключения. Аллергены и сгоревшие частицы пыли могут накапливаться и распространяться по всему дому в системах воздушного отопления.

Пыль также собирается в воздушном фильтре вашей печи, поэтому не забывайте заменять воздушный фильтр один-два раза в год.

Заполните топливный бак перед выключением печи и используйте добавку, такую ​​как Hot Shot, которая разрушает шлам, образующийся из воды и воздуха в масляном баке.Оба способа снизят вероятность появления мусора и потенциальные трудности при перезапуске печи.

• Профессиональное техническое обслуживание: Планируйте посещение профессионального технического обслуживания не реже одного раза в год, независимо от того, выключали вы печь или нет. Старайтесь планировать его либо весной, либо в конце лета. Не ждите до осени, так как у технических специалистов это часто напряженное время.

Специалисты очистят вашу печь или камеру сгорания котла, которая может быть заполнена сажей и водой, чтобы предотвратить ржавчину и коррозию.Они также осмотрят камеру, чтобы убедиться, что в ней не образовались отверстия. Дымовая труба также будет проверена на наличие коррозии и отверстий.

Специалисты

HVAC установят новые масляный и воздушный фильтры, а также проверят эффективность вашей горелки и внесут необходимые корректировки. Техники также пылесосят вентиляционные отверстия в полу, хотя вас приветствуют и поощряют делать это в течение всего года, особенно если у вас есть домашние животные.

Будьте активны, когда дело доходит до обслуживания вашей печи. Инвестиции в вашу печь и котел путем планового технического обслуживания могут увеличить ожидаемый срок службы вашего нагревателя, поскольку и печи, и котлы могут служить от 15 до 30 лет.Ваши инвестиции также снижают риски при отключении печи весной.

Как включить масляную печь осенью

Если вы выключали печь весной и летом, то с наступлением осени можете забыть, что вообще выключали ее. Чтобы включить масляную печь на зиму, вы можете либо перевести аварийный выключатель обратно в положение «Вкл.», либо выполнить следующие действия:

1. Убедитесь, что масляный бак заполнен.
2. Поверните запорный клапан масляного бака против часовой стрелки, чтобы включить его.
3. Переведите выключатель питания печи в положение «Вкл. ».

В печах с запальником необходимо открыть запорный клапан, повернув его против часовой стрелки. Когда он включен, клапан будет параллелен топливопроводу под ним. Затем вам нужно будет удерживать нажатой кнопку байпаса на печи и снова зажечь пилотное пламя.

Попросите помощи при повторном розжиге пилотного пламени. Удерживайте нажатой кнопку байпаса и попросите друга или члена семьи зажечь пилотное пламя зажигалкой или спичкой.Продолжайте нажимать кнопку байпаса в течение 30 секунд после того, как запальное пламя зажжется, а затем отпустите.

Как только ваша печь будет включена, вы сможете наслаждаться теплыми объятиями своего дома в течение зимних месяцев.

Как сделать печь на жидком топливе более энергоэффективной

Отключение печи на жидком топливе летом может сократить ваши затраты на электроэнергию, но если вы решите этого не делать или не сможете, есть другие способы повысить энергоэффективность печи или котла.

Модернизация является распространенным подходом к повышению энергоэффективности старых печей и котлов, работающих на жидком топливе. Модификации включают:

• Заслонки дымохода для предотвращения потерь в дымоходе. Демпферы дымохода доступны либо в вентиляционном, либо в барометрическом исполнении. Эти заслонки закрывают вентиляционное отверстие вашего котла, когда он не работает, повышая рейтинг AFUE и повышая эффективность вашего котла.
• Сменные масляные горелки для снижения расхода топлива. Сменные горелки, такие как горелка для поддержания пламени, могут препятствовать выходу воздуха через дымоход.Горелка может сэкономить до 20% на топливе или около 500 долларов. Снижение номинальных характеристик или понижение мощности — еще один способ сократить расход топлива. Снижение номинальных характеристик устанавливает в вашей камере сгорания форсунку с меньшим расходом галлона в час, что ограничивает чрезмерное использование топлива.
• Модулирующие аквастаты для остановки непрерывного цикла. Аквастаты помогают остановить постоянную работу котлов с безбаковыми змеевиками. Модулирующий аквастат регулирует необходимую температуру горячей воды, контролируя наружную температуру. Результатом является снижение затрат на топливо на 10%.

• Время -реле задержки для удержания котлов в неактивном состоянии. Реле с задержкой по времени представляют собой экономичное средство модернизации, позволяющее предотвратить постоянную работу котлов в качестве водонагревателей. Насадка заставляет ваш бойлер циркулировать горячую воду по системе перед включением через заданное время. Сэкономьте до 10 % на расходах на топливо для вашего дома с помощью реле времени с задержкой.

В некоторых случаях, в зависимости от возраста вашего котла или печи, модернизация может оказаться не лучшим вариантом.Вы захотите взвесить стоимость модернизации по сравнению со стоимостью новой печи или котла, а также потенциальную экономию более энергоэффективного масляного обогревателя, чтобы принять решение о замене или обновлении вашей печи.

Должны ли вы выключить печь?

Отключать печь весной или оставлять ее включенной на лето — решать только вам. Ни один из вариантов не является правильным или неправильным. Примите решение, взвесив риски и выгоды, а также уникальные характеристики и факторы вашего котла и печи.

А если вы не уверены, стоит ли отключать печь на лето, вы можете обратиться к нашей опытной команде SmartTouch Energy за полезным советом, основанным на более чем 85-летнем опыте обслуживания и обеспечения энергией на Северо-Востоке.

Если вы уже решили выключить свою печь на лето, ознакомьтесь с нашими услугами по очистке жидкотопливных горелок, а также с нашими конкурентоспособными ценами на печное топливо для дома, чтобы подготовить свою печь к летнему бездействию.

Основы коммерческих котлов

Знаете ли вы, как работает котел для обогрева вашего коммерческого здания? Вы должны понимать основы вашего котла, чтобы знать, как поддерживать его в хорошем рабочем состоянии.

Но что такое коммерческий котел?

Коммерческий котел — это система под давлением, которая использует электричество или сжигает горючее топливо для нагрева воды, используемой для обогрева вашего коммерческого здания.

Ваш коммерческий котел должен быть эффективным, потому что от него зависит все здание. Эффективный котел обеспечивает комфорт и безопасность здания, не теряя при этом энергии. Обязательно примите меры, чтобы ваша работа работала максимально эффективно.

Читайте дальше, чтобы узнать об основах коммерческих котлов и некоторых жизненно важных советах по повышению эффективности:

Что происходит внутри котла?

Внутри котла электрические катушки или горелки производят тепло, которое передается воде.В зависимости от типа вашего котла, этот процесс производит либо горячую воду, либо пар. Пар или горячая вода циркулируют по трубам в котле.

Пар или горячая вода поступает в радиаторы, которые распределяют тепло, обеспечивая отопление, необходимое для обеспечения комфорта в вашем здании.

Основные компоненты промышленных котлов

Как и другие типы оборудования HVAC, промышленные котлы состоят из множества различных компонентов. Некоторые из основных выделены ниже.

Горелка

Это часть, которая производит тепло, необходимое для нагрева воды внутри бойлера. В зависимости от вашей системы вы можете использовать нефть, природный газ или возобновляемую энергию.

Теплообменник

Теплообменник является ключевым компонентом, передающим тепло, вырабатываемое горелкой. Теплообменник использует простую идею кипячения воды в чайнике.

Камера сгорания

Это сектор внутри котла, который сжигает топливо, превращая его в тепло.В этой камере находится горелка, и она специально спроектирована так, чтобы обеспечивать безопасную зону для высокотемпературного сжигания топлива. Камера сгорания изготавливается из меди, пучков стальных труб или чугуна.

Вытяжная труба

Это ряд труб, по которым выхлопные газы выводятся из внутренней части здания наружу. Они должны быть тщательно сконструированы, чтобы обеспечить безопасный отвод токсичных газов изнутри вашего здания.

Элементы управления

Элементы управления системой позволяют устанавливать внутреннее давление, температуру воды, смеси подачи топлива и зажигание.Они регулируют скорость расхода топлива и частоту зажигания горелки. Средства контроля безопасности также гарантируют, что внутреннее давление не станет слишком высоким.

Факторы, которые следует учитывать перед покупкой промышленного котла

Вы хотите установить новый котел в своем новом здании или просто хотите установить новый котел для модернизации своего здания? В любом случае, есть вещи, которые необходимо учитывать, прежде чем покупать котел для своего коммерческого здания.

1. Что такое источник топлива для котла?

Существуют современные котлы, в которых используются возобновляемые технологии, такие как солнечные тепловые системы, источник воздуха и биомасса в качестве источника топлива. Эти котлы дороже покупать, чем те, которые используют нефть и газ в качестве источника топлива.

Тем не менее, они являются лучшим вариантом, поскольку они безопасны для окружающей среды и имеют низкие эксплуатационные расходы.

2. Эффективность

Соответствует ли котел стандартам эффективной конденсационной технологии? Вы должны купить котел с КПД более 95%. Эффективность коммерческого котла измеряется тем, как он преобразует топливо в тепло.

Выбор эффективного котла — это важный вклад в защиту окружающей среды.

3. Погодозависимая компенсация

Погодозависимая компенсация — это простая технология, в которой датчики наружного воздуха используют сигналы погодных элементов для регулирования температуры в помещении.

Факторы, определяющие стоимость установки промышленного котла

Помимо стоимости покупки котла, необходимо также учитывать стоимость установки. Знаете ли вы, что стоимость установки может оказаться дороже, чем стоимость котла?

Стоимость коммерческого котла определяется тремя факторами: моделью, маркой и размером. Эти три фактора также влияют на стоимость установки.

Какого размера ваше коммерческое здание? Размер вашего помещения определяет ваш бюджет на покупку и установку промышленного котла.

Расположение котельной будет определять, сколько техник будет взимать с вас. Если ваш котел устанавливается в доступном месте, то вы, скорее всего, заплатите меньше.

Советы по повышению эффективности коммерческих котлов

Знаете ли вы, что котел — это энергозависимая система, в которой используется пар высокого давления или очень горячая вода? Рядом с котлом нужно быть очень осторожным.Убедитесь, что ваш котел работает правильно, а все его системы контроля безопасности работают правильно.

Утечки пара или горячей воды под высоким давлением могут привести к серьезным повреждениям или травмам. При ненадлежащем обслуживании котел может взорваться, что также может привести к материальному ущербу или серьезным травмам.

Вам необходимо пригласить специалиста для проведения профилактического обслуживания в течение рекомендованного срока. Это техническое обслуживание обеспечивает не только правильное функционирование вашей системы, но также эффективность и безопасность.Если вы не обучены обращению с коммерческими котлами, вам не следует пытаться обслуживать их самостоятельно.

Какие конкретные профилактические работы помогут сохранить эффективность работы вашего котла? Вот несколько ключевых советов по повышению эффективности:

1. Регулярная очистка

Вам необходимо очистить котел, чтобы удалить мусор внутри него. Если этот мусор не удалить, он в конечном итоге покроет его трубки. Это покрытие снижает эффективность теплопередачи.

Чем больше накапливается осадка, тем выше вероятность выхода системы из строя.Вот почему вам нужен специалист по HVAC для очистки труб котла.

2. Изоляция

Знаете ли вы, что изоляция необходима? Неизолированные клапаны, фитинги или трубы для конденсата теряют тепло, что снижает эффективность системы и увеличивает затраты.

3. Качество воды

Какое качество воды в вашем бойлере? Загрязнен ли он возвратным конденсатом, органическими веществами или растворенными веществами? Вам нужен профессионал для проверки качества воды в вашем котле.

4. Продувка котла

Когда натрий, магний, хлориды, бикарбонаты и сульфаты растворяются в котловой воде, они приводят к образованию накипи. Это накопление снижает передачу тепла и вероятность поломки котла.

5. Журналы проверок

Ведете ли вы записи всех журналов проверок? Это поможет вам узнать, когда ваши котлы нуждаются в проверке.

Не забывайте ежедневно контролировать работу вашего котла

Чтобы обеспечить надежную и эффективную работу котла, рекомендуется внимательно следить за коммерческими котлами.Неисправный котел может привести к дорогостоящему ущербу. Ежедневно проверяйте под котлом и вокруг него, чтобы убедиться в отсутствии утечек воды.

Проверьте показания давления и температуры, чтобы убедиться, что они остаются в пределах стандартного диапазона.

Убедитесь, что на вентиляционном конце нет мусора, снега или льда. Внимательно прислушайтесь к ненормальным шумам и вибрациям, исходящим от котла.

Свяжитесь с нами сегодня для интенсивной проверки и профилактического обслуживания.

Обзор проблем и решений для компонентов, подвергающихся воздействию огня в котлах

Основными проблемами, возникающими в котлах, являются агломерация, высокотемпературная коррозия, шлакообразование, обрастание, щелочная хрупкость и усталостное разрушение.

Агломерация

Проблема агломерации в основном возникает на стороне топки в котлах с кипящим слоем [27]. Агломерация в основном связана с проблемой золы в котлах, работающих на биомассе. Золы, образующиеся из высокосернистого и малозольного топливного агломерата, если они длительное время находятся в состоянии сульфатации. Степень сульфатации зависит как от времени, так и от температуры. Она изменяется пропорционально увеличению температуры и времени. Зола агломерируется, когда в месторождении образуется 50–60% и более количества сульфата кальция и Ca–K-силикатов.Печное уплотнение и зольная зола более склонны к агломерации, чем летучая зола. Летучая зола образует более слабые отложения, чем зольная зола, но все они со временем агломерируются [28]. Скорость агломерации увеличивается, если температура увеличивается с 850 до 950 °С. Агломерация происходит сначала за счет карбонизации, а затем за счет сульфатации при более низких температурах [29]. Склонность золы к агломерации увеличивается с увеличением содержания железа или щелочных металлов [27]. Silvennoinen сообщил, что щелочно-силикатная смесь с низкой температурой плавления образуется, когда богатая щелочью зола реагирует со свободным кварцем, присутствующим в песке, и эта смесь образует адгезионную связь между частицами псевдоожиженного слоя, что приводит к агломерации [30].Легкоплавкие хлориды щелочных металлов могут повышать клейкость частиц летучей золы и увеличивать скорость осаждения золы на трубах пароперегревателя. Осажденные хлориды щелочных металлов могут увеличивать скорость коррозии пароперегревателей, поскольку хлориды могут образовывать эвтектики с низкой температурой плавления и вызывать агрессивную жидкофазную коррозию [31].

Возможные решения для агломерации

Добавки, такие как сера, каолин и сульфат аммония, могут использоваться для уменьшения агломерации в трубах пароперегревателя. Дэвидссон сообщил, что если каолин добавить в материал слоя перед сжиганием, то это наверняка решит проблему агломерации. В одном из исследований сообщалось, что температуры агломерации пшеничной соломы и коры были определены как 739 и 988 °C соответственно [32]. Однако, если в слой добавляют каолин, начальные температуры агломерации слоя увеличиваются до 886 и 1000 °C соответственно. Когда в слой добавляли каолин, составы покрытий изменялись в сторону более высоких температур плавления, в основном из-за пониженного содержания в них калия, поскольку каолин поглощает основные виды калия.Однако каолин дорог для коммерческого использования против отложений [29]. Проблему также можно решить, если вместо каолина добавить сульфат аммония или серу [28, 29, 30, 31, 32, 33]. В результате реакций между добавками, такими как сера и хлориды щелочных металлов, образуются сульфаты щелочных металлов, а хлор выделяется в газовую фазу в виде HCl. Сульфаты щелочных металлов имеют более высокие температуры плавления, чем соответствующие хлориды щелочных металлов, и, следовательно, имеют меньшую тенденцию прилипать к пароперегревателям в виде отложений. Таким образом, можно свести к минимуму образование отложений и коррозионный потенциал пароперегревателей [31].

Шлакование

В зависимости от различных методов осаждения золы на поверхности нагрева наблюдаются два типа отложения золы, т. е. шлакообразование и засорение. Зашлаковывание и засорение котлов являются двумя основными факторами, отрицательно влияющими на эффективность котлов [34, 35]. Эти проблемы в основном затрагивают топку котла. Эти два процесса приводят к частому выходу из строя сажеуловителей.Шлак представляет собой расплавленную золу и негорючий побочный продукт, который остается в виде остатка после сжигания угля. Шлакование – это отложение частично расплавленных остатков на стенках печи или поверхностях, подвергающихся воздействию лучистого тепла. Это происходит в самых горячих частях котла. Шлак образуется, когда расплавленные размягченные частицы золы не охлаждаются до твердого состояния при соприкосновении с горячей поверхностью [36, 37]. Это снижает поглощение тепла в топке, повышает температуру газов на выходе из топки, снижает КПД и эксплуатационную готовность котла из-за внеплановых остановов, приводящих к потерям в работе [37]. Установлено, что сильное шлакообразование в основном происходит на стенках печи. Дымовые газы в центре топки заставляют ее отклоняться на две другие стороны стен; что приводит к ударам пылеугольного пламени о боковые стенки топки. Благодаря этому процессу происходит зашлаковывание боковых стенок. Это приводит к незначительному шлакообразованию на участках сводовых горелок, а также на участках передней и задней стенок нижней топки [38].

Возможные решения при зашлаковывании

Полностью предотвратить процесс зашлаковывания невозможно.Однако его можно уменьшить, используя несколько способов, таких как обеспечение равномерного распределения тепла во избежание локальных температур. Его также можно свести к минимуму путем добавления кондиционера к частицам расплавленной золы, переносимого дымовым газом, который поглощается этими расплавленными частицами и производит эффект зародышеобразования при охлаждении этих частиц, вызывая их более быстрое затвердевание, тем самым предотвращая образование отложений или приводя к в значительно большем количестве рыхлых отложений [39]. Образование отложений на условной поверхности можно уменьшить, поддерживая соответствующую температуру на выходе из печи, а также отводя достаточное количество тепла.Помимо указанных выше решений, соотношение высоты, ширины и глубины топки должно быть пропорциональным, чтобы была ограничена возможность удара частиц золы о поверхность топки [40].

Обрастание

Обрастание – это образование отложений спеченной золы на обычных нагревательных поверхностях, таких как подогреватели и пароперегреватели [40], которые не подвергаются прямому воздействию излучения пламени. Это происходит при остывании взвешенной золы-уноса вместе с дымовыми газами [41]. Чрезмерное загрязнение может привести к увеличению температуры газа и скорости осаждения, что приводит к постоянному изменению условий в котле и, следовательно, к снижению его эффективности [42].Изменение температуры при высокотемпературном обрастании лежит в пределах от 900 до 1300 °С, а при низкотемпературном – от 300 до 900 °С [38]. Засорение котлов происходит из-за снижения теплопередачи, что в дальнейшем приводит к значительным потерям перегрева и температуры горячих дымовых газов [43, 44]. Основными факторами, которые приводят к удалению отложений, являются прочность отложений и адгезионная связь между поверхностью теплопередачи и отложениями золы. Процесс удаления отложений включает в себя разрушение матрицы отложений и/или нарушение клеевого соединения.В котлах угольных электростанций много производственных проблем возникает из-за загрязнения. Отсутствие своевременного технического обслуживания и очистки также может привести к загрязнению [45].

Возможные решения для загрязнения

Не существует постоянных решений для загрязнения, но есть определенные технологии, которые могут помочь свести к минимуму проблемы отложений в котлах. Некоторыми из этих процессов являются технология импульсной волны детонации, интеллектуальная система продувки сажи, технология химической обработки, покрытия против обрастания и т. д. [35].Эти технологии могут помочь в некоторой степени уменьшить проблему загрязнения труб котла в зависимости от их эффективности. Заключительные замечания и рекомендации могут быть сделаны в соответствии с показанными результатами. Для очистки нагретой плоскости котлов в процессе эксплуатации можно использовать сажеуловители с продувочной средой в виде воды и пара. Вода или пар направляются на отложения через сопло, что приводит к разрушению и коррозии отложений. Существуют некоторые инструменты прогнозирования воздействия золы, такие как AshProSM, которые используются для анализа ситуации зашлаковывания и загрязнения в угольных котлах.Интегрированный котел с вычислительным гидродинамическим моделированием (CFD) с моделями воздействия золы используется для определения развития, переноса, осаждения золы, роста отложений и развития прочности [36]. Некоторые из других методов, которые используются для предотвращения образования отложений в котлах, включают влажную предварительную обработку котла, работающего на буром угле, использование минеральных добавок в угольном котле, мониторинг тенденций загрязнения, технология химической обработки: целенаправленная в топке. технология впрыска (TIFI) и т. д.[44].

Охрупчивание щелочью

Процесс охрупчивания щелочью происходит в котлах и приводит к образованию трещин на клепаных пластинах из мягкой стали. Температура колеблется от 200 до 250 °С, что дополнительно приводит к отложению концентрированного гидроксида на водяной стороне котла [46]. Мы также можем объяснить едкое охрупчивание как явление, при котором котел становится хрупким из-за накопления едкого натра [47]. Каустическое охрупчивание также известно как коррозионное растрескивание под напряжением [46].Едкое охрупчивание вызывается наличием в питательной воде котла едкого натра, находящегося в непосредственном контакте со сталью и барабанами котла [48]. В котле при испарении воды увеличивается концентрация карбоната натрия. Карбонат натрия используется для смягчения воды через. известково-содовый процесс. Во время этого процесса есть вероятность, что некоторые частицы карбоната натрия могут остаться. С течением времени концентрация карбоната натрия увеличивается, и он подвергается гидролизу с образованием гидроксида натрия. Когда концентрация гидроксида натрия увеличивается на определенную величину, вода становится щелочной. Эта щелочная вода попадает в мелкие щели внутренних стенок котла. Испарение этой воды приводит к постоянному увеличению количества гидроксида натрия, присутствующего в трубах котла. Этот гидроксид натрия воздействует на железо, присутствующее в котлах, и растворяет его; таким образом, образуя феррат натрия, что в дальнейшем приводит к щелочному охрупчиванию [49].

Возможные решения для охрупчивания под действием щелочи

Охрупчивание под действием щелочи в котлах является естественным процессом и может быть временно предотвращено добавлением комбинации химикатов, состоящей из достаточного количества сульфата натрия, в обычную котловую воду [50].Каустическое растрескивание происходит в растворах, где действует смешанный активный и пассивный контроль коррозии [51]. Мы можем предотвратить щелочное охрупчивание, добавляя такие соединения, как сульфит натрия, танин, лигнин и фосфат, потому что они блокируют трещины, образующиеся при просачивании щелочи [52].

Усталостное разрушение

Склонность материала к разрушению посредством непрерывного хрупкого растрескивания при повторяющихся знакопеременных или циклических напряжениях интенсивностью значительно ниже нормальной прочности известна как усталостное разрушение [53].Это может повлиять на подавляющее большинство материалов, в основном на кристаллические твердые тела, такие как металлы и сплавы. Процесс усталости можно разделить в основном на три стадии. Первый шаг – инициация. Пересечение поверхности полосами скольжения, образующимися за счет образования и движения дислокаций, вызванных чрезмерным приложением напряжения, приводит к возникновению усталости. Затем наступает стадия II, т. е. рост трещины. Усталостная трещина II стадии обязательно представляет собой небольшую щель, связанную с тонкими складками металла, вытолкнутыми за пределы поверхности.Эти щели известны как интрузии. Трещины могут развиваться и расти на границах раздела всех типов, а также могут расти на границах зерен. Последней стадией является рост трещины Стадии III. Это наиболее важный аспект усталостного разрушения, вызванный постепенным макроскопическим поворотом трещины в некристаллографическую плоскость [54]. На начальном этапе эксплуатации котла наблюдаются различные отказы труб, в том числе кратковременный перегрев, дефекты сварных швов, дефекты материалов, химические отклонения и, иногда, усталостные разрушения.Усталостное разрушение вызвано высоким значением максимального предела прочности при растяжении, большой вариацией приложенного напряжения, присоединением коррозионных сварных швов, недостаточной гибкостью, неправильной термической обработкой, контурированием сварных швов, большим количеством циклов приложенного напряжения и ограничением термического изгиба в холодном состоянии. расширения [55].

Возможные решения для усталостных отказов

Управление отказами котельных труб имеет важное значение, поскольку оно может помочь сократить количество вынужденных простоев, свести к минимуму риск отказов и, следовательно, повысить эксплуатационную готовность и надежность установки. Одну из наиболее важных причин выхода из строя труб котла, а именно усталостное разрушение, можно предотвратить, выполняя следующие меры: избегайте концентрации напряжений, уделяйте особое внимание деталям на этапе проектирования, чтобы убедиться, что циклические напряжения достаточно низки для достижения требуемой выносливости, использовать более прочные и более прочные материалы с высокой вязкостью разрушения и медленным ростом трещин, выбирать хорошую отделку поверхности, контролировать изменения температуры, повышать симметрию, решать проблему простоты конструкции и обеспечивать надежное и тщательное текущее техническое обслуживание [56].

Высокотемпературная коррозия

Высокотемпературная коррозия может быть определена как ускоренное окисление материалов, вызванное отложением солевой пленки при повышенных температурах на стороне топки котла. Повышенная температура колеблется от 700 до 1300 °C. Различные типы высокотемпературной коррозии включают азотирование, хлорирование, науглероживание, окисление, сульфатирование, дымовые газы и коррозионные отложения. Плавленые сульфаты щелочных металлов осаждаются на горячих подложках в результате окисления металлических примесей, таких как сульфаты и ванадий в топливе [34].

Возможные решения для высокотемпературной коррозии

а) Использование ингибиторов

Ингибиторы коррозии – это вещества, которые при добавлении в окружающую среду в малых концентрациях снижают скорость коррозии металла [57]. Основными факторами, ответственными за ингибирование коррозии, являются состав жидкости, количество воды и режим потока. Мы используем ингибиторы в нефтедобывающей и перерабатывающей промышленности, поскольку там они показали себя как лучшее средство защиты от коррозии [58].Мы также можем назвать ингибиторы коррозии добавками к жидкости, окружающей металл.

Выбор ингибиторов зависит от типа металла и условий окружающей среды [59]. В основном их можно разделить на два типа, такие как ингибиторы окружающей среды и ингибиторы интерфейса. Кондиционеры окружающей среды или ингибиторы (поглотители) обладают способностью снижать коррозионную активность конкретного вещества путем удаления (очистки) агрессивных веществ [59]. В ингибиторах границы раздела процесс контроля коррозии осуществляется путем образования пленки на металле/окружающей среде [60].

Ингибиторы границы раздела можно дополнительно разделить на два подтипа, т. е. жидкофазные ингибиторы и парофазные ингибиторы. Жидкофазные ингибиторы — это те ингибиторы, которые классифицируются на основе их электрохимических реакций [58]. Парофазные ингибиторы являются временными ингибиторами, которые используются для предотвращения коррозии; особенно в закрытых помещениях. Они экологически чистые и не содержат вредных химических веществ, таких как нитраты. Они также имеют низкую стоимость, доступны по цене и служат долгое время, что дает надежные результаты [58, 59, 60].

Жидкофазные ингибиторы можно разделить на три подтипа: анодные, катодные и смешанные ингибиторы. Анодные ингибиторы — это те ингибиторы, которые предотвращают коррозию, образуя защитный слой оксидной пленки на поверхности металла. Они также известны как пассиваторы, и эти ингибиторы изменяют анодные реакции в клетке [61]. Процесс контроля коррозии либо за счет снижения скорости восстановления, либо за счет выделения отдельных областей катодной области (катодных рецепторов) называется катодными ингибиторами.Проще говоря, мы также можем описать катодные ингибиторы как химические соединения, которые могут снизить скорость коррозии металла или сплава при добавлении к определенной жидкости или газу [58, 59, 60, 61, 62]. Соединения, которые не являются ни анодными, ни катодными, то есть соединения, которые проявляют характеристики как анодных, так и катодных ингибиторов, называются смешанными ингибиторами. В среднем 80% органических соединений являются смешанными ингибиторами. Они защищают металл в процессе физической адсорбции, хемосорбции и пленкообразования.Они также снижают катодную и анодную реакции до работы [58, 59].

Катодные ингибиторы подразделяются на катодные яды и катодные осадители. Соединения, которые могут вызывать водородное охрупчивание и образование водородных пузырей из-за адсорбции водорода в стали, называются катодными ядами, а соединения, способствующие повышению щелочности и осаждению нерастворимых соединений на поверхности металла, называются катодными осадителями [58].

Смешанные ингибиторы также можно разделить на два подтипа: физические и химические ингибиторы.Физические ингибиторы — это те, которые адсорбируются физически и быстро взаимодействуют; однако их основным недостатком является то, что они также легко удаляются. В химических ингибиторах, поскольку происходит химическая реакция, это замедляет процесс по сравнению с физическими ингибиторами [58].

б) Золь-гель покрытие

Золь-гель покрытие является широко используемым методом защиты от коррозии. Он показал лучшую химическую стабильность, контроль окисления и повышенную коррозионную стойкость для металлических подложек [63, 64].Это метод получения твердых материалов из малых молекул. Он превращает мономеры в коллоидный раствор (золь), который действует как предшественник интегрированной сети (или геля), состоящей либо из дискретных частиц, либо из сетчатых полимеров [65]. Золь-гель покрытие представляет собой мокрый метод, который можно использовать для изготовления керамических и стеклообразных материалов. Нанесение золь-гель покрытия на металлы произошло сравнительно недавно и недостаточно исследовано [66].

Синтез гелей при комнатной температуре осуществляется в основном двумя способами.Первый этап представляет собой обычную реакцию, которая происходит в природе, когда химические разновидности кремнезема растворяются в водных растворах. Этот раствор затем конденсируется и приводит к образованию сетки кремнезема. Эта конденсация может происходить в различных водных растворах в зависимости от концентрации соли и рН. Второй этап – получение кремнезема из раствора, что соответствует химической реакции, включающей алкоксиды металлов и воду в спиртовом растворителе [67]. Недостатком золь-гель метода является высокая стоимость сырья (химикатов).Например, порошок MgO с чистотой 98% доступен в небольших количествах по цене 32 доллара США за кг. Этоксид магния, который является химическим субстратом для производства MgO, стоит около 210 долларов за кг. Во время сушки часто происходит растрескивание и большая объемная усадка, поэтому керамисты по возможности избегают этого [68].

c) Изменение температуры и давления

Температура может быть определена как сравнительная мера холодной или горячей системы [69]. Несколько исследований показывают, что существует много взаимосвязей между изменением скорости коррозии в разных диапазонах температур для разных материалов.Однако коррозию можно определить как ухудшение свойств материала из-за его взаимодействия с окружающей средой. Коррозия может привести к отказам в различной инфраструктуре предприятия или машинам, которые обычно являются дорогостоящими и обычно требуют много времени для ремонта. На рис. 2 показано сравнение скорости коррозии при повышении температуры. Некоторые потери загрязненных продуктов представляют собой экологический ущерб, который может дорого обойтись здоровью человека [70]. Существует эмпирическое правило, согласно которому скорость коррозии металла удваивается при повышении температуры на каждые 10 °C.Таким образом, если скорость коррозии составляет 30 м/год (милов в год) при 30 °С, ожидается, что она составит 60 м/год при 40 °С, 120 м/год при 50 °С и т.  д. [71]. Это правило применимо во многих ситуациях, но необходимо распознавать ситуации, в которых его применять не следует. Есть места, где это правило неприменимо. Правило основано на том факте, что скорость коррозии контролируется химической реакцией при воздействии разбавленной серной кислоты на углеродистую сталь. Даже в таких ситуациях скорость коррозии увеличивается с температурой, она может варьироваться от 1.5-2 раза с повышением температуры на каждые 10°С. Но если скорость коррозии находится под контролем некоторых других факторов, таких как присутствие газообразного кислорода в коррозионной среде, то приведенное выше утверждение может быть неверным. Кислород играет очень важную роль в коррозии. Например, если мы рассмотрим закрытую систему, построенную из углеродистой стали, то скорость реакции коррозии зависит от присутствия газообразного кислорода. Такой элемент, как железо, который присутствует в углеродистой стали, имеет высокое сродство к кислороду.Следовательно, когда углеродистая сталь вступает в контакт с кислородом, на ней образуется оксидный слой (Fe ₂ O ₃ или Fe ₃ O ₄ ), либо защитный, либо незащитный, тем самым увеличивая скорость коррозии [72]. Как только газообразный кислород в окружающей среде системы израсходован коррозией углеродистой стали, скорость коррозии падает до очень низких значений независимо от температуры. Это связано с тем, что в камере не осталось кислорода, который может реагировать с элементами с образованием оксида.Следовательно, оксид, уже образовавшийся на поверхности деталей, приобретает пассивный характер. То же самое происходит и в открытой системе, поскольку кислород отгоняется при повышенной температуре. Последним соображением является природа сплавов. Некоторые из сплавов образуют защитную или пассивную пленку в определенной среде, например, углеродистая сталь в конц. серная кислота; или они могут развить его естественным путем, например, в случае нержавеющей стали и титана. При повышении температуры и до тех пор, пока пассивная пленка остается неповрежденной, скорость коррозии не увеличивается.Но как только пассивная пленка преодолевается повышением температуры, скорость коррозии быстро возрастает. Должна быть известна фактическая температура поверхности металла, находящегося в контакте с технологической средой. Поскольку горячая стенка воздействует на трубу ребойлера, она делает внутренний диаметр трубки намного более горячим, чем окружающая среда технологического процесса. Следовательно, скорость коррозии может быть выше прогнозируемой. В конденсаторах, где хладагентом иногда является охлаждающая вода, присутствующая на стороне кожуха, снижение температуры может привести к конденсации коррозионно-активных веществ, что иногда называют эффектом холодного пальца или ударным охлаждением [73].

Рис. 2

Сравнение скоростей коррозии при повышении температуры

Давление обозначается буквой P и представляет собой силу, приложенную перпендикулярно площади поверхности объекта на единицу площади, по которой распределяется сила. Манометрическое давление (иногда также пишется как манометрическое давление) – это давление относительно местного атмосферного давления или давления окружающей среды [74]. Для выражения давления используются различные единицы измерения: паскаль (Па) (это один ньютон на квадратный метр), атмосфера (атм), бар.Давление также играет очень важную роль в определении скорости коррозии [75]. Увеличение общего давления или уменьшение объема также приведет к более высокой скорости реакции, потому что увеличение давления заставляет молекулы сталкиваться с большей силой.

Это приводит к более эффективному столкновению и, следовательно, продукты будут образовываться с большей скоростью или скорость коррозии будет высокой. Если парциальное давление кислорода и углекислого газа высокое, то скорость коррозии также будет выше [76].Добавление инертного газа, такого как аргон, неон и криптон, не повлияет на скорость коррозии, поскольку парциальные давления реагирующих газов остаются неизменными [77]. На рисунке 3 показано сравнение между скоростью коррозии и парциальным давлением CO ₂ .

Рис. 3

Сравнение скорости коррозии и парциального давления CO ₂

d) Покрытие

Покрытия были широко разработаны для обеспечения защиты от эрозии и коррозии. Они помогают защитить материал от нескольких химических и физических повреждений, которые могут возникнуть из-за прямого контакта материала с окружающей средой.Поскольку коррозия приводит к ветхости, она в конечном итоге приводит к выходу из строя компонентов как в производственной, так и в перерабатывающей промышленности. Поэтому трудности с коррозией и эрозией имеют большое значение для многих промышленных применений и продуктов. Покрытия можно использовать в качестве инженерного решения для защиты поверхностей от коррозии, износа, термического износа и других поверхностных явлений. Хорошая адгезия, низкая пористость и совместимость с подложкой являются различными важными характеристиками приемлемых покрытий.Существуют различные доступные технологии нанесения покрытий, которые можно использовать для нанесения подходящего материала на подложку. Как правило, они отличаются толщиной покрытия: осаждение толстых пленок (20–400 мкм) и осаждение тонких пленок (менее 10–20 мкм) [78].

Как долго хранится печное топливо и как его сохранить

Дата написания: 13 февраля 2020 г.

Нам часто задают вопрос: «Как долго прослужит мой мазут?» И холодными зимними утрами это важные вопросы, чтобы согреть вашу семью и ваш дом.

Вы хотите получить максимальную отдачу от вашего мазута и хотите жить максимально эффективно и экономить энергию.

Как долго хранится печное топливо?

Как правило, расчет того, как долго прослужит мазут, зависит от размера вашего дома и от того, как долго вы оставляете свою печь включенной. Используя общее эмпирическое правило, большинство домовладельцев используют резервуары на 300 галлонов или меньше для домов с одной и двумя спальнями.

Тем не менее, иметь хорошее представление о том, как долго прослужит ваш печной мазут, важно и зависит от ряда факторов, помимо размера вашего дома.Внешняя температура, состояние и техническое обслуживание вашей печи, насколько продлевается срок службы вашего печного топлива — все это факторы, которые необходимо учитывать.

Какие факторы влияют на расход мазута?

Несколько факторов влияют на срок службы мазута. Давайте рассмотрим каждый из них.

Наружная температура

Количество печного топлива, потребляемого во время снежной бури или экстремально холодных погодных условий, отличается от количества теплого зимнего сезона. Чрезвычайно низкие температуры наружного воздуха увеличивают расход мазута — чем сильнее падает температура, тем выше расход мазута.Ветер также следует учитывать, так как он ускоряет скорость потери тепла из дома.

Состояние вашей печи

В каком состоянии ваша печь и как долго вы ею пользуетесь? Хорошо ли он обслуживался или он понес некоторые повреждения без надлежащего спасения? Старые, стареющие печи и печи, находящиеся в плохом состоянии, имеют тенденцию потреблять больше масла, чем новые модели, которые были разработаны для повышения эффективности. Возможно, вы захотите рассмотреть возможность модернизации вашей печи и проведения регулярного планового технического обслуживания.

Ваш сценарий использования

То, для чего конкретно используется ваше масло, важно для определения того, как долго прослужит ваше печное топливо. Вы используете его для отопления или для отопления и горячей воды? Если вы используете его для обоих, вы определенно будете потреблять больше, чем вариант использования только тепла. Кроме того, вы можете проверить, как долго ваша печь остается включенной, особенно если у вас нет программируемого термостата, который может автоматически регулировать температуру внутри.

Конкретный расчет срока службы мазута

Измерительный метод Inspectapedia предполагает, что вы можете сделать очень приблизительное предположение об использовании, отметив, сколько минут в час работает ваша масляная горелка.Важно отметить, что в масляных горелках используется распылительная форсунка, которая подает масло со скоростью от 0,8 до 1,7 галлона в час. Вам также необходимо знать размер вашего масляного бака и количество масла в нем (если это не полный бак масла).

Технология отслеживания Santa Energy избавляет вас от стресса, точно рассчитывая, когда вашему дому потребуется дозаправка мазута, и заправляя мазут автоматически до того, как он закончится.

На сколько хватит 100 галлонов мазута?

Используя приведенный выше расчет, 1.7 галлонов в час x 10 часов в день (при условии, что вы проводите дома 10 часов) = 17 галлонов в день. Это означает, что 100 галлонов масла вам хватит примерно на шесть дней (бак на 100 галлонов / 17 галлонов в день = 5,8 дня).

Или, если вы хотите рассчитать, используя полный день (24 часа), 1,7 галлона в час x 24 часа в день = 40,8 галлона в день. Если размер вашего масляного бака составляет 100 галлонов, то его хватит на два с половиной дня (бак на 100 галлонов / 40,8 галлона = 2,45 дня).

На сколько хватит 10 галлонов мазута?

Следуя нашим предыдущим расчетам, 10 галлонов мазута при расходе 1.7 галлонов в час должно хватить на 5,8 часа. (10-галлонный бак / 1,7 галлона в час = 5,8 часа).

Влияние температуры северо-востока на потребление топочного мазута

Учитывая, что большинство бытовых потребителей мазута проживает на северо-востоке, а около 20% домохозяйств в Северо-восточном регионе переписи используют мазут в качестве основного топлива для отопления помещений, полезно делать оценки, основанные на температуре наружного воздуха, о том, как долго мазут может храниться в этот регион.

Вот таблица, которая поможет вам сделать оценки на основе температуры наружного воздуха:

Средняя температура наружного воздуха (°F)	Приблизительное количество галлонов, использованных за 24 часа
15	7.8
20	7,0
25	6,2
30	5,3
35	4,5
40	3,7
45	2,8
50	2,0

Как сохранить мазут

После изучения всего этого возникает вопрос: как сохранить мазут?

Регулярное обслуживание

Убедитесь, что у вас есть правильное и исправное оборудование, от резервуара до печи.Настройте печь, чтобы она работала эффективно. Ваш бак также следует регулярно проверять на предмет деградации, так как корродированный или негерметичный масляный бак ухудшит качество вашего масла быстрее, а внешние примеси могут проникнуть в масло.

Надлежащая изоляция

Если ваш дом хорошо изолирован, экономия мазута упрощается. Хорошая теплоизоляция означает, что тепло сохраняется в доме, а не рассеивается через крышу, окна и стены. Инвестируйте в энергоаудит и правильно утеплите свой дом, заделайте щели по краям окон и половиц, уменьшите сквозняки.

По данным Energy Saving Trust, вы можете перестать терять около 33% тепла через неизолированные стены, что сделает ваш дом более теплым и комфортным, а также сэкономит средства.

Приобретите программируемый термостат

Используйте интеллектуальный термостат, чтобы регулировать температуру, уменьшать потери тепла и регулировать использование, когда вас нет дома.

Слой вверх

Многослойная одежда и украшение дома для тепла — это эффективные способы выработки тепла и сохранения энергии.

Заказ масла в межсезонье

По мере увеличения спроса на продукт цена на этот продукт начинает расти. Цены на нефть, как правило, растут вместе со спросом, поэтому наполнение бака в сезон низкого спроса полезно для вас, особенно когда проблемы с поставками могут возникнуть в зимний сезон высокого спроса.
