Как сделать двухскатную крышу: как правильно сделать двускатную крышу с фронтонами, как собрать без мауэрлата

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

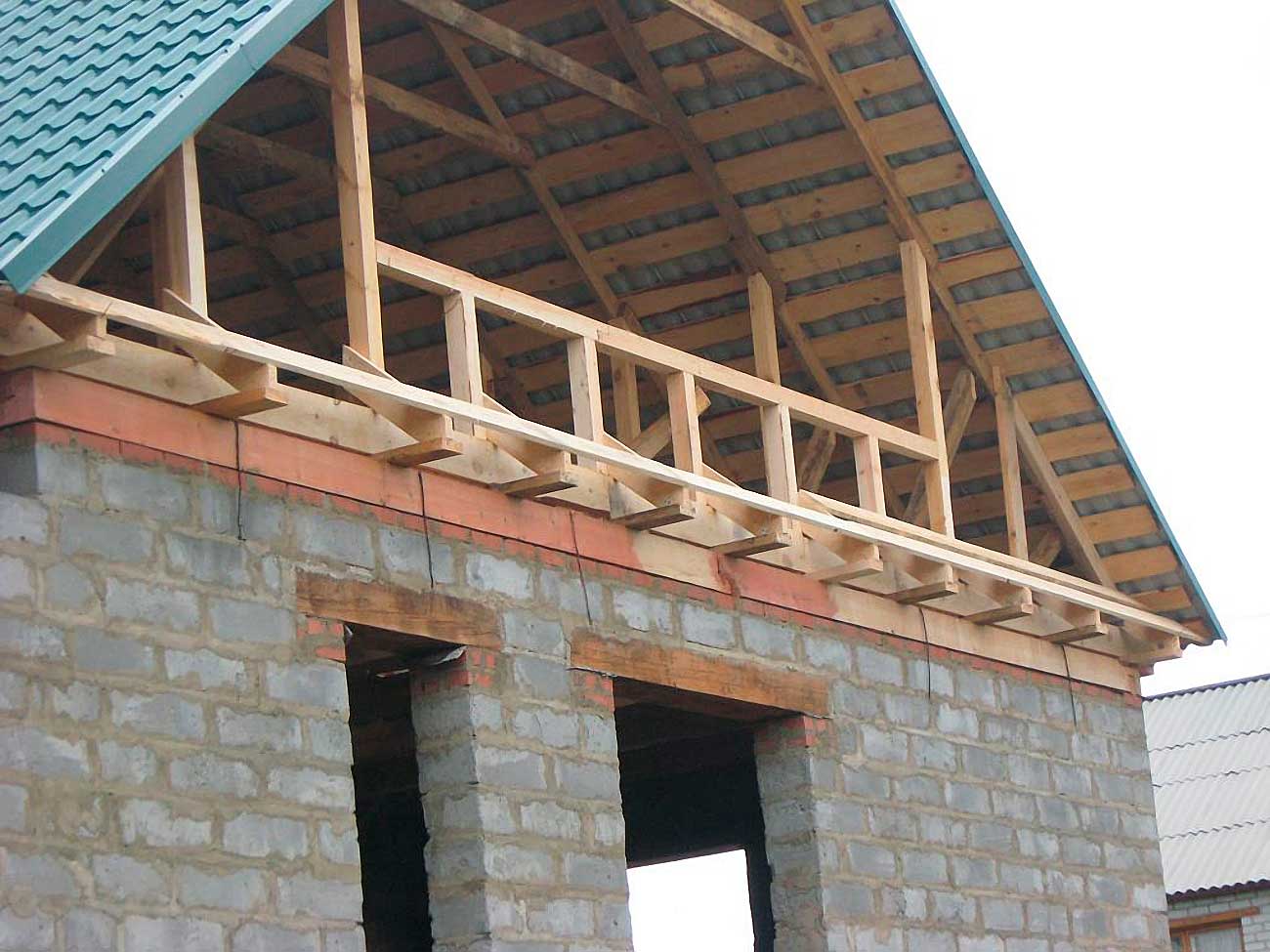

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

   Конек крыши

4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

• Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.

  Наслонная стропильная система

  [block id=»13″]
• Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

  Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10^о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45^о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

• Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

  Сплошна обрешетка

• Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

  Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Как сделать двухскатную крышу | Строительный портал

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

1. Устройство двухскатной крыши
2. Строительство двухскатной крыши
3. Двухскатная крыша своими руками: видео – инструкция

Устройство двухскатной крыши

Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

• Кровля.
• Обрешетка и контробрешетка.
• Коньковый прогон.
• Стропила.
• Мауэрлат.
• Стойки.
• Раскосы и диагональные связи.

Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли.  Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео

Строительство двухскатной крыши

Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.

Возведение стропильной конструкции

Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.

Изоляция двухскатной крыши

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем  укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

• Теплопроводность должна быть, чем ниже, тем лучше.
• Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
• Устойчивость к влаге. Чем она выше, тем лучше.
• А также на пожароопасность и экологичность материала.

Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.

Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.

Двухскатная крыша своими руками: видео – инструкция

чертежи и фото, пошаговая инструкция

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. Односкатная – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Чтобы рассчитать снеговую нагрузку используют формулу: S=µ*Sg

Значения:

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg —  норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°<α<60°, µ = 0,033*(60-α).

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I — 0.8 кПа = 80 кг/м2;
• II — 1.2 кПа = 120 кг/м²;
• III — 1.8 кПа = 180 кг/м²;
• IV — 2.4 кПа = 240 кг/м²;
• V — 3.2 кПа = 320 кг/м²;
• VI — 4.0 кПа = 400 кг/м²;
• VII — 4.8 кПа = 480 кг/м²;
• VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°<α<60°, вычисление µ делаем по формуле µ = 0,033·(60-α)=0,033*(50-35)=0,825. Следовательно, S=Sg*µ=240*0,825=198 кг/м², что и есть максимально возможной снеговой нагрузкой.

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α < 30° увеличена турбулентность.

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α < 30°,

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

• Qr — распределённая нагрузка кг/мпогонныйй;
• Lmax — рабочий участок ноги максимальной длинны, м;
• B — ширина сечения см;
• H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61<1.

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

Двускатная крыша — определение и преимущества конструкции (100 фото)

В настоящее время все больше и больше людей отдают предпочтение сооружению дома с двускатной крышей, что обусловлено массой основных преимуществ такой конструкции:

• безупречная надежность – легко выдерживает большие навалы снега, сильные порывы ветра и прочее;
• совмещается с любыми кровельными материалами;
• относительная дешевизна используемого в строительстве материала;
• простота монтажа и эстетическое превосходство.

Двускатная крыша своими руками – абсолютная реальность!

Если вы приобретали свежие древесные материалы, то в данном случае понадобится предварительное сушение стропил и их обработка.

Использование влажных пиломатериалов крайне нежелательно, так как это грозит сгибанием балок, изменением их геометрии и размеров.

Обработка специальными смесями сухих досок помогает избежать возникновения грибка и уменьшить риск возникновения пожара.

Как сделать двускатную крышу: основные этапы возведения

Основная стадия сооружения двускатной крыши – монтаж мауэрлата. Конструкция должна быть горизонтальной.

Перед началом монтажа рекомендуется проверить горизонтальность стены, где будет смонтирован мауэрлат. При обнаружении каких-либо отклонений, выровняйте стену при помощи раствора цемента.

Дальнейшие манипуляции – установку бруса на наружный ряд кладки или досок можно проводить после того, как поверхность наберет половину своей прочности.

Варианты соединения стен с мауэрлатом:

• В кладке устанавливается катаная проволока с большим диаметром сечения, два края направлены вверх. В доске монтируются проемы, куда ее продевают, после скручивают и загибают.
• В стену замуровывают проволоку (12 мм). Под этот размер сверлят дыры, надевают брус или доску, закручивают гайками и широкими шайбами.
• Выравнивают пиломатериалы, делают отверстия с помощью сверла (12 мм), продевают анкера, затягивая, используя гаечный ключ.

Дистанция между шпильками/проволокой – 1 м 20 см. На стене, где будет смонтирован мауэрлат, прокладывают отсечную гидроизоляцию (рубероид/гидроизол).

Следующий шаг – сооружение стропил двускатной крыши. В настоящее время известно много разновидностей подобных конструкций. Каждый вправе выбрать наиболее понятный, бюджетный и надежный по его мнению.

Затем стоит сделать шаблон будущего сооружения. В том случае, когда стропила наклонные, то предусмотрен постепенный монтаж их отдельных элементов прямо на кровле.

Если система состоит из висячих стропил, то предусмотрена сборка фермы на земле.

Нужно собрать необходимое число ферм, поднять на крышу, выставить вертикально и прикрепить к мауэрлату. В данном случае гарантируется высокая скорость и правильность монтажа.

Сложность заключается в подъеме сделанных собственноручно ферм. Для этого нужно установить 2 наклонные доски: первый конец фиксируется в землю, второй выступает над стеной.

Фермы перемещают максимально близко к смонтированной подъемной системе, привязав веревки и заволакивая систему на крышу. Это идеальный способ поднять ферму, если нет под рукой лебедки или крана.

Как собрать стропильную систему?

• Выставляем крайние фермы, которые образовывают фронтоны. Выравниваем, соединяем с ними преходящие упоры, которыми могут служить доски, приколоченные к стене дома.
• Натягиваем между 2-мя смонтированными фермами шпагат на уровне конька, с 2-х сторон внизу. Контролируем уровень шпагата, устраняем погрешности.
• Установленные фермы крепим к мауэрлату.
• Следующие фермы устанавливаем согласно натянутым шпагатам.
• Смонтированную стропильную систему накрываем слоем гидроизоляции, набиваем сверху обрешетку. Гидроизоляционная мембрана защищает утеплитель от намокания.

Ниже представлены фото двускатной крыши деревянных жилых домов, смонтированной собственноручно.

Правильная двускатная крыша предусматривает дальнейший монтаж кровельного материала, который в свою очередь гарантирует максимальную защиту жилого здания от воздействия агрессивных факторов внешней среды, обеспечение максимального пребывания и проживания владельцев здания.

Желаем вам удачного начала строительства и успешного его завершения без погрешностей!

Фото двускатной крыши

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела. Некоторые крыши настолько сложны, что требуют знаний и терпения даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу.После вы освоили простую двускатную крышу, а затем переходите к сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила. Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно внешние стены. Верх общих стропил прибиваем к коньку. доску и наклоните вниз к наружным стенам, где они прибиты к потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши похоже на обучение вождению, вам не нужно знать, как автомобиль работает, но вы станете лучшим водителем, если сделаете это. Ты не Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса односкатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы, скреплены, обшиты, а балки потолка прибиты локации.После того, как все это будет сделано, вам нужно будет построить прочный платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плоско. верх потолка балки. После того, как кровля будет обрамлена, можно обшить затем подать на стропила.

Если скат крыши крутой или большой пролет стропил вам нужно будет построить своего рода строительные леса, чтобы прибить вершины общих стропила. Постройте эти леса в центре пролета и на высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа коньковой доски.Такая высота подмостей облегчит установку коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил. нужно вырезать еще два обычных стропила и проверить их соответствие деревянным блок для временного представления коньковой доски. Тем меньше опыта у вас иметь при резке крыш более важные испытания длина общих стропил становится. Вы, вероятно, будете прощены из-за неправильного срезания пары стропил, но вся нагрузка на крышу другая история.

Укладка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил до достичь полной опоры, стропила 2 x 4 = доска конька 2 x 6 и т. д. Всегда используйте красивый ровный брус для коньковой доски, это позволит установить стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании вмещает любую работу, которую можно выполнять, стоя на земле должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше При раскладке коньковой доски убедитесь, что она ровная с обоих концов. отметка выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего чем ширина фасада, чтобы он не мешал потолку, когда применяется. Стропило фронтона должно быть выложено на внутренней стороне торцевая стенка, чтобы можно было прибить к ней шпильки без выемки шпильки по размеру.

Разложите остальные стропила до зеркального отражения. планировка балок перекрытия так, чтобы стропила можно было прибивать вдоль сторона.Если здание длиннее одной секции коньковой доски, вы нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую, по крайней мере, трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши Техника, которую я опишу здесь, использует обычные стропила для установки конька доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве угадай работу.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой центральной шпилькой.

Страницы, относящиеся к обрамлению двускатной крыши

Каркас крыши 101 — Extreme How To

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной.В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки.Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет свое собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это угол наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

Схема стропил

В этой статье речь пойдет о двускатной крыше без впадин и слуховых окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили высоту подъема, пролета, пролета, длины линии и уклона, следующим шагом будет разметка стропил или разметка разрезов на стропилах для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

Схема стропил с угольником

Этот пример для крыши с уклоном 8/12

• Поместите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы разместить стропило на стеновой плите.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила в угольник называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на ровную ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, хода и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другую треть стропил взял на себя другой плотник. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Чтобы измерить шаг, сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и регулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Общая шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты была напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй вертикальный разрез по длине линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отрезок отвесом завершил пасть птицы и обозначил отрезок хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается для создания более узкой и более подходящей облицовки. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез по ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан по ровной линии. Разложите их, как показано.

Для возведения стропил использовать временные распорки коньковой доски.

Перед началом обрамления определите расположение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, садового сарая.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Рекомендуемые статьи

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами

На рисунке выше показан вид в плане двускатной крыши , вид сверху.Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропила снаружи здания. Стропила снаружи образует свес, к которому можно прикрепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает не только балки, общие стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные бруски в двускатной крыше:

Двускатная крыша ступенчатая

Шаг 1: Стеновые плиты и балки

Разместите стеновые пластины по центрам, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и обрежьте / закрепите балки. чтобы они были параллельны друг другу и заподлицо с задним краем стеновых панелей.

Шаг 2: Конек

Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному разу для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

Шаг 3: Общие стропила

Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять лестничную ферму, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить башмаки на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило спиной к спине без птичьего рта, затем перенесите на него положение выступов перед тем, как прибить его к ним, чтобы образовалась лестничная ферма. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьего рта еще не прибивали.

Шаг 6: Закрепите фронтальный конец

Если конец фронтона не является кирпичной кладкой, вам нужно будет сделать небольшую конструкцию, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски. . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что помещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшуюся пустоту в 400 центрах, чтобы заполнить пробелы.

Шаг 7: Хомуты

Хомуты нуждаются в срезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поставить по одной с каждого конца и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

Шаг 8: прогоны и распорки

Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

Щелкните здесь, чтобы увидеть наконечники для облицовки и потолка

Есть вопрос или комментарий о строительстве двускатной крыши?

Как построить сарай с двускатной крышей или домик для игр

Схемы, планы и инструкции по строительству сарая с двускатной крышей 7 на 12 футов или домика для игр

Классические линии и простой дизайн делают этот сарай с двускатной крышей самым популярным среди стилей сарая.Дверь, которая идет от карниза к нижней пластине, открывается в прямоугольное внутреннее пространство, которое можно использовать в любом количестве: от хранилища до рабочей или игровой зоны или просто уютного уединения. виды наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Конструкция сарая

Небольшой масштаб этого сарая требует только салазок или бетонных опор для фундамента, хотя заливные опоры придадут ему большую устойчивость и рекомендуются, если он будет использоваться в качестве офиса или детского игрового дома.

Показанный здесь сарай размером 7 на 12 футов, перед ним находится центрально расположенная дверь и симметрично расположенные окна с обеих сторон. Если ваш участок недостаточно велик, чтобы вместить эти размеры, дизайн можно легко адаптировать к меньшей занимаемой площади, сократив переднюю и заднюю стены и исключив одно из окон.

Крыша состоит из простых ферм, которые легко построить и сделать устойчивую конструкцию. Кровельные материалы могут состоять из асфальта или кедровой черепицы (в регионах, где разрешен кедр), уложенной поверх фанерной обшивки, и 15-фунтового рубероида или обрешетки соответственно.

Материалы

• Обработанные под давлением салазки, опоры из сборного железобетона или бетон для опор
• Балки перекрытия и обода (2×4)
• Направляемые под давлением направляющие (2×6)
• Верхние / нижние плиты и стеновые стойки (2x4s) )
• Потолочные балки, стропила и опоры ферм (2×4)
• Фанерные косынки (5/8 дюйма)
• Обшивка крыши (5/8 дюйма), 15 фунтов. рубероид, битумная черепица, кровельные покрытия или кедровая черепица и рейки
• Сайдинг из кедрового канала (1x6s)
• Кедровые потолки, фасции и торцевые заглушки
• Окно из кедра (1 × 3)
• Оцинкованные гвозди и шурупы для наружного применения
• Анкерные болты
• Кронштейны и крепежные детали для металлических каркасов
• Окна и двери

Конструкция навеса

Полозной фундамент можно сделать из трех балок размером 4 на 6, уложенных на расстоянии 3 фута друг от друга.

Сборные железобетонные опоры или заливные опоры должны быть установлены с шагом 6 дюймов вдоль передней и задней сторон сарая и на расстоянии 3 фута друг от друга. По длине сарая они установлены с шагом 16 дюймов и отстоят друг от друга на 56 дюймов. Опоры или опоры перекрываются 12-футовыми обработанными давлением 2 x 6s и прикрепляются анкерными болтами.

1 Чтобы построить каркас пола , сначала разрежьте балки обода и перекрытия с 2 на 4. Обрежьте балки обода длиной 7 футов, а балки пола — длиной 141 дюйм (12 футов минус 3 дюйма).

Уложите балки пола вдоль балок обода, на 16 дюймов по центру, и прикрепите их гвоздями 16d или скобами для балок.

Поместите раму на направляющие 2 на 6, обработанные давлением, и отрегулируйте с помощью прокладок, пока рама не выровняется. Также убедитесь, что рама расположена под прямым углом к ​​полозьям, а затем пригвоздите их вместе. Завершите пол слоем фанеры толщиной 3/4 дюйма.

2 Стены построены самостоятельно , а затем возведены.

Начните с обрезания верхней и нижней пластин и стеновых стоек размером 2 на 4.Вам понадобится 10 королевских шпилек длиной 6 футов, расположенных на расстоянии 16 дюймов по центру.

Когда рама собрана, сделайте вырезы для дверных и оконных проемов, добавив необходимые коллекторы, подрезанные шпильки и шпильки домкратов.

3 Чтобы прикрепить стены, поднимите первую стену , вбейте 3-дюймовые винты через нижнюю пластину в раму, закрепите ее на месте и повторите то же самое с тремя другими секциями стены.

После проверки по отвесу прикрепите стены по углам.Отметьте места для стропильных ферм на расстоянии 24 дюйма по центру на двойных верхних пластинах и прикрепите их. Вырежьте нижнюю пластину двери.

4 Каркас крыши состоит из семи ферм , расположенных на расстоянии 24 дюймов по центру, каждая из которых состоит из потолочной балки длиной 8 футов и двух стропил длиной 50 дюймов, которые соответствуют опоре фермы длиной 21 дюйм. ; элементы удерживаются вместе с помощью 5/8-дюймовой фанерной вставки.

5 Прикрепите каждую концевую ферму к двойным верхним пластинам так, чтобы они одинаково выступали спереди и сзади и находились заподлицо со сторонами каркаса стены.Поместите остальные пять ферм на отметки, которые вы предварительно сделали на двойных пластинах, чтобы они выровнялись с концевыми фермами, а затем прикрепите их.

6 Если вы выполняете кровлю из битумной черепицы, положите 5/8-дюймовую фанерную обшивку поверх ферм снизу вверх, а затем покройте ее 15-фунтовой рубероидом, битумной черепицей и коньком. колпачки. Если вы выполняете кровлю из кедровой черепицы, установите обрешетки размером 1 на 4 с интервалом для желаемой экспозиции, а затем, работая снизу вверх, прикрепите черепицу.

7 Чтобы отделать стены сайдингом из кедрового канала, начните на 3/4 дюйма ниже нижней пластины и установите сайдинг горизонтально, пока не дойдете до верхней пластины. Установите сайдинг вертикально на торцы фронтона над верхней пластиной. Закончите, установив всю внешнюю обшивку. Боковой уровень сарая

8 Установите окна и повесьте дверь. Обрезать окна кедром размером 1 на 3.

О Доне Вандерворте

Как построить двускатную крышу над входной дверью

Посмотрите, как легко добавить небольшую крышу над входом в дом с помощью этого простого урока! Узнайте, как построить двускатную крышу над входной дверью для функциональности и стиля.

СВЯЗАННЫЙ: КАК ПРОСМОТРЕТЬ ИЗМЕРЕНИЕ ЛЕНТЫ С БЕСПЛАТНЫМ ОБЗОРОМ

Когда прошлой осенью мы превратили наш старый сарай в мой домашний офис, мы знали, что в конечном итоге нам нужно будет построить небольшую крышу над дверным входом.Тем более, что у нас в Орегоне так много дождя!

Что ж, мы наконец-то дошли до добавления одного, и я очень рад показать вам, как мы это сделали в рамках #diyprojectchallenge этого месяца!

Я объединился с некоторыми из моих любимых мастеров своими руками, чтобы поделиться множеством проектов DIY на открытом воздухе, поэтому обязательно ознакомьтесь со всеми их потрясающими постами, связанными в нижней части этого поста. 🙂

ВАМ ТАКЖЕ ПОНРАВИТСЯ: КАК УСТАНОВИТЬ ОКОННЫЕ РЕШЕТКИ ДЕШЕВО!

Как установить двускатную крышу над входом в парадную дверь

Чтобы распечатать копии материалов и инструкций, прокрутите вниз.

Что такое двускатная крыша?

Прежде чем строить один, давайте обсудим, что такое двускатная крыша на самом деле.

Согласно словарю, двускатная крыша — это крыша с двумя наклонными сторонами и двускатной крышей на каждом конце. Фронтон определяется как конец скатной крыши.

Итак, с точки зрения непрофессионала, двускатная крыша — это крыша, имеющая пик посередине и только две наклонные стороны, спускающиеся к краям здания.

Это один из самых популярных типов крыш, потому что они недороги в строительстве, они долговечны во многих погодных условиях и имеют довольно простой дизайн, но их можно изменить, чтобы они соответствовали желаемому виду.

Как выглядит двускатная крыша?

Двускатные крыши узнаются по треугольной форме.

Отличается от вальмовой крыши, которая обычно имеет плоскую секцию в центре и наклоны, спускающиеся ко всем четырем сторонам конструкции.

Трудно ли обрамлять двускатную крышу?

Хотя я надеюсь, что это руководство упростит задачу, конструкция каркаса двускатной крыши требует много точных математических расчетов и расчетов.

Важно не торопиться, планировать заранее и проверять структуру по мере ее строительства.

Я надеюсь, что это простое руководство о том, как построить свес крыши над входной дверью, поможет пролить свет на процесс и придаст вам уверенности в том, что вы сможете сделать собственный навес для входной двери!

Ладно, хватит разговоров — давайте перейдем к делу, ладно? 🙂

Необходимых инструментов:

Как сделать свес двускатной крыши

ШАГ 1. СОЗДАЙТЕ ПЛАН

Первый шаг в создании деревянного навеса — это определить, какого размера он должен быть.Это означает, насколько широкой (мы решили сделать нашу такую ​​же ширину, как дверную обшивку) и насколько глубоко (мы сделали нашу глубину на 2 фута).

Также необходимо решить, какой угол наклона будет иметь двускатная крыша. Мы скопировали уклон основной крыши нашего сарая, поэтому в этом уроке вы узнаете, как скопировать уклон существующей крыши. Если в вашем доме есть двускатная крыша на главном доме, мы рекомендуем подобрать ее к этому уклону, чтобы она в любом случае выглядела визуально.

Чтобы отразить уклон другой крыши, первое, что вам нужно сделать, это определить, под каким углом нужно обрезать фермы.

Чтобы найти этот угол, просто выровняйте лист бумаги вдоль линии крыши, а затем проведите на бумаге линию вверх по вертикали на вершине.

Перенесите этот угол на дерево, а затем, используя исходную деревянную деталь, выровняйте отрезную пилу под этим углом.

Это будет угол, который вы будете использовать для ВСЕХ ваших угловых пропилов в этом проекте, поэтому обязательно запишите, какой это угол, когда вы установите его на пилу.

ШАГ 2: СОЗДАЙТЕ ШТАНГИ ​​

Ваш первый шаг в строительстве — собрать кронштейны, которые будут поддерживать вашу крышу.

Сделайте это, разрезав четыре доски 2 × 4 на нужную глубину. Для нас это было 24 дюйма.

Для каждого выступа сделайте букву «L» из двух этих досок и скрутите их.

Затем убедитесь, что ваша буква «L» квадратная (под углом 90 градусов), отмерьте и отметьте 6 дюймов от конца на каждой из этих сторон и используйте эти отметки, чтобы определить, какой длины должна быть ваша угловая деталь. Отрежьте доску 2 × 4 такой длины с углами 45 градусов на каждом конце.

Поместите угловые детали внутрь ваших L и привинтите, чтобы закончить сборку кронштейнов.

Далее установить кронштейны. Для каждого из них поместите верхнюю часть пояса заподлицо с верхом обшивки двери, а сторону — напротив стороны обшивки двери и закрепите винтами.

СВЯЗАННЫЙ: ОКОННОЕ СИДЕНЬЕ С ХРАНЕНИЕМ ДЛЯ DIY

ШАГ 3: ПОСТРОЙТЕ ФЕРМЫ

Теперь, когда у вас есть кронштейны, пора научиться строить ферму двускатной крыши!

Начните с резки двух досок 2 × 4 на глубину двускатной крыши. Это будут торцевые заглушки ваших ферм.

Затем измерьте полную ширину между краями кронштейнов. Чтобы получить длину ваших стропильных досок, найдите, где вершина вашей существующей крыши является шириной этого расстояния (для нас это было 48 дюймов), и измерьте длину крыши между этим местом и вершиной.

• Найдите место, где существующая крыша имеет такую ​​же ширину, как и ваша двускатная крыша.
• Измерьте длину одной стороны от этой точки, чтобы определить длину элементов фермы.

Вырежьте четыре анкерные доски 2 × 4 на эту длину минус 1.5 ″ (чтобы учесть ваши заглушки!), Используя угол, который вы определили на первом шаге.

Скрепите угловые доски фермы вместе, чтобы получились две фермы.

Затем прикрутите эти фермы к двум доскам торцевых заглушек, которые вы вырезали вначале.

Затем вырежьте и установите четыре опорные доски между фермами, по две с каждой стороны — одну сразу за пиком, а другую по центру сбоку фермы.

После того, как ферма будет полностью собрана, установите ее на кронштейны, вкрутив ее снизу.

Теперь, когда мы узнали, как сделать каркас маркизы, поработаем над тем, чтобы сделать его красивым!

ШАГ 4. УСТАНОВИТЕ ВЕРХНУЮ ОТДЕЛКУ И ФАНЕРА

Затем вырежьте и установите облицовочные доски 1 × 6 на каждом конце двускатной крыши. Вырежьте доски на глубину вашей крыши и совместите их верх с верхом концевой заглушки фермы.

После того, как они будут установлены, вот вид спереди того, как конец вашей фермы должен выровняться:

Перед установкой передней облицовки вырежьте и установите верхнюю часть из фанеры.

Для определения размеров этих кусков фанеры измерьте длину от пика фермы до конца торцевой заглушки, а затем сделайте ее такой же глубиной, как ваша крыша плюс 3/4 дюйма (с учетом облицовки передней стороны).

Прибейте фанерные доски гвоздями через каждые несколько дюймов по всему периметру.

После того, как фанера будет на месте, установите переднюю облицовку лицевой панели 1 × 6, используя тот же угол, что и ваша крыша, для конечного угла и совместив ее с нижним углом лицевой стороны выступа.

Ничего страшного, если есть небольшой зазор между верхом лицевой планки и верхом из фанеры — потом вы закроете это мерцающей кромкой.

ШАГ 5: УСТАНОВИТЕ КАПЕЛЬНЫЙ КРОМК

Перед установкой кровельной черепицы уложите металлический отлив вдоль швов фанеры и облицовки облицовки, а также по заднему шву между сайдингом и фанерой.

Мы выбрали белый цвет по краю лица, чтобы он соответствовал сараю, и НЕ красили его. Облицовка по шву сайдинга будет закрыта окантовкой, поэтому может быть любого цвета.

Добавьте валик уплотнения вдоль шва сайдинга перед установкой гидроизоляции по краям и не беспокойтесь, если она просочится наружу, когда вы прижмете планку на месте.

ШАГ 6. УСТАНОВИТЕ КРЫШУ

Прежде чем начать, убедитесь, что цвет вашей черепицы соответствует цвету крыши вашего основного дома!

Начните с установки битумной бумаги поверх фанеры.

Отрежьте его по размеру с помощью коробчатого ножа и установите с помощью степлера.

Для первого ряда черепицы (внизу крыши) поместите кусок черепицы твердой стороной, выступающей за край водостока (ощущается перевернутым) на 1/4 дюйма, и установите его с помощью кровельных гвоздей.

Затем, поднимаясь по крыше, установите и уложите черепицу до пика.

Пара вещей, которые следует учитывать при установке:

• Всегда нависайте над гидрозатвором, и облицовка обрезает доски примерно на 1/4 дюйма.
• Всегда чередуйте швы в черепице, чтобы сделать ее водонепроницаемой. Это потребует от вас обрезать и сместить четные ряды примерно на 1/3.

Для козырька отрежьте сплошную полосу от одного из кусков черепицы и установите ее сложенной поверх козырька.

Подробнее об установке черепицы читайте в этой статье.

ШАГ 7. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛКУ

Теперь, когда ваша крыша полностью установлена, вам нужно нанести последнюю облицовку поверх верхнего водосточного края сайдинга.

Используйте тот же угол фермы, чтобы разрезать эти части и заставить их идти от пика крыши к краю крыши.

ШАГ 8: УСТАНОВИТЕ SOFFIT SHIPLAP

Установка швартовки на потолок не является обязательной, но мне нравится законченный вид, который она придает нижней стороне деревянного навеса.

Для установки внахлест, просто используйте отрезную пилу, чтобы отрезать куски шипа, которые помещаются между сайдингом дома и облицовкой передней панели на нижней стороне крыши, и установите их, начиная с пика полностью вниз, защелкнув их вместе во время установки. .

После завершения установки заделайте все швы между деревом на всех частях конструкции крыши для подготовки к покраске.

ШАГ 9: КРАСКА

Последний шаг в нашем процессе создания двускатной крыши над входной дверью — покрасить всю древесину! Будьте осторожны, чтобы краска не попала на черепицу или на край капель.

Мы решили покрасить большую часть наших домов в основной цвет дома, за исключением лицевой облицовки вокруг фасада и над крышей, которую мы покрасили в наш цвет отделки.

Так что вы думаете о деревянном навесе, который мы построили над входной дверью? Мне это очень нравится!

Я надеюсь, что этот простой урок о том, как построить двускатную крышу над входной дверью, был для вас полезным и полезным!

Как и было обещано, вот инструкции для печати:

Время подготовки: 2 часа

Время активности: 8 часов

Дополнительное время: 1 день

Общее время: 1 день 10 часов

Сложность: Умеренный

Оценочная стоимость: 125 долларов США

Инструкции

1. Определите, какой ширины и глубины должна быть ваша ферма.Также определите, какую крышу вы будете использовать в качестве шаблона шага.
2. Постройте кронштейны из 2×4, скрутив вместе L-образные формы и добавив между ними кусок под углом 45 градусов. Установите кронштейны заподлицо с верхней частью обивки двери и вплотную к обшивке боковой двери.
3. Используйте шаблонную крышу, чтобы измерить и отрезать угловые ферменные доски, затем прикрутите их вместе и в торцевые крышки. Добавьте опорные доски, а затем прикрутите всю стропильную конструкцию к кронштейнам.
4. Установите лицевую накладку с обоих концов, фанеру сверху и лицевую накладку спереди.
5. Установить отлив по всем швам фанеры.
6. Прикрепите битумную бумагу к фанере, а затем установите черепицу на крышу.
7. Установите лицевую накладку на отливную кромку на крыше.
8. Гвоздь и канавка вхлестать внахлест в перекрытии и заделать все деревянные швы.
9. Покрасить все дерево.

Банкноты

В этом руководстве в качестве шаблона для ферм используется существующая крыша.

Не стесняйтесь, дайте мне знать, если у вас возникнут какие-либо вопросы, когда вы собираетесь сделать собственный навес для входной двери!

И не забудьте ознакомиться с этими замечательными проектами DIY на открытом воздухе в рамках конкурса #diyprojectchallenge:

Ферма Эмори — Как установить экран на крыльце

Kippi at Home — Держатель для садового шланга

Южный янки DIY — DIY Herb Box

DIY Vibes — DIY номер дома знак

Sand Dollar Lane — Набор для гольфа DIY Ladder

Как обрамить двускатную крышу без потолка | Home Guides

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить каркас.В традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания. Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши.Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которых опираются нижние концы стропил. Вес оказывает внешнее горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные стяжки, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. . Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить основания стропил горизонтально растягиваться и выталкивать стены наружу. Однако воротниковые стяжки расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных шпалах или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами. Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальное воздействие на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены. Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

Ссылки

Writer Bio

Эван Гиллеспи вырос в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Двускатная крыша

5447 — Основы крыши

6123 — Вальмовая крыша

6124 — Двускатная крыша

6125 — Односкатная крыша

6126 — Крыша Gambrel

6127 — Крыша крыла чайки

6128 — Полуавтоматическая крыша

2420 — Голландская двускатная крыша

6129 — Создание крыши на нескольких уровнях конструкции

6130 — История с половиной крыши

6131 — Слуховые аппараты автоматические

703 — Стратегии проектирования крыш

25 — Рисование крыш вручную

724 — Соединение плоскостей крыши

10202 — Советы и хитрости крыши

728 — Определение пересечений плоскостей крыши

26 — Строительство мансардных окон

706 — Базовые полилинии крыши

708 — Frieze Moulding

710 — Создание крыши над домом L-образной формы с фронтоном

714 — Использование опции увеличения уклона вниз

716 — Установка минимального размера ниши

726 — Кровля дома L-образной формы с двускатными концами вручную

733 — Базовые линии плоскости наклонной крыши

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

746 — Чертеж бочкообразной крыши

747 — Рисование куполообразной крыши на круглом здании

748 — Криволинейные крыши и основания

1500 — Диалоги, влияющие на дизайн крыши

1501 — Блокировка и защита плоскостей крыши

1502 — Софиты, фасции и желоба

1503 — Использование инструмента «Линия двускатной крыши»

1507 — Крыши над заливными, коробчатыми и носовыми окнами

1508 — Крыши над изогнутыми стенами

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

1512 — Группы крыш

1514 — Соответствие отметкам конька крыши

1515 — Подъем и опускание крыши

1517 — Рисование голландской двускатной крыши вручную

1520 — Создание проемов в крышах для мансардных окон, нарисованных вручную

1521 — Рисование слуховых аппаратов

1522 — Создание декоративного слухового окна вручную

1527 — Создание вальмовой крыши с изогнутыми карнизами

1530 — Чертеж плоской крыши с центральным водостоком и парапетными стенами

1532 — Размещение и изменение мансардных окон

1533 — Редактирование бордюра и вала светового люка

9923 — Фокус: Слуховые аппараты с ручным управлением

1955 — Усовершенствованные крыши — трехскатная надстройка

1956 — Усовершенствованные крыши — Расклешенная крыша

505 — Создание сборки крыши из SIP

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

10016 — Совет главного архитектора — Проект крыши

10019 — Совет главного архитектора — Киоск с изогнутой крышей
